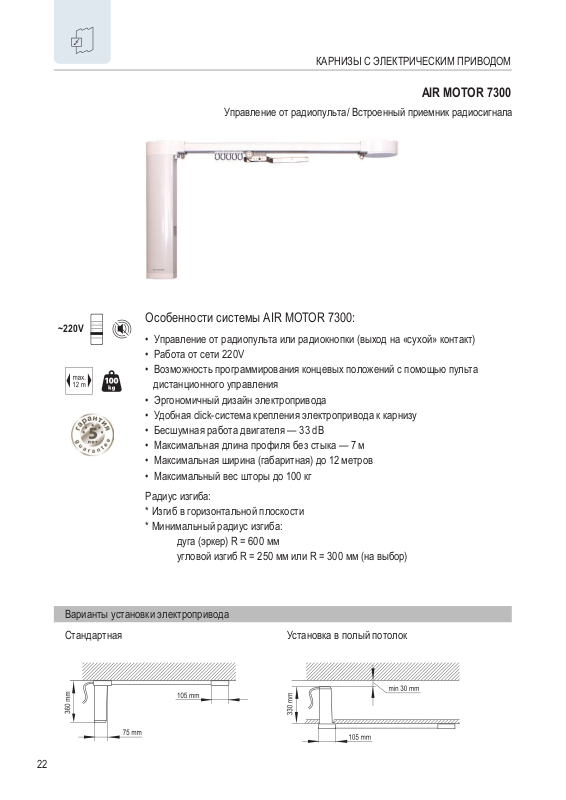

КАРНИЗЫ С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ
AIR MOTOR 7300
Управление от радиопульта/ Встроенный приемник радиосигнала
~220V
Особенности системы AIR MOTOR 7300:
• Управление от радиопульта или радиокнопки (выход на «сухой» контакт)
• Работа от сети 220V
• Возможность программирования концевых положений с помощью пульта
дистанционного управления
• Эргономичный дизайн электропривода
• Удобная click-система крепления электропривода к карнизу
• Бесшумная работа двигателя — 33 dB
• Максимальная длина профиля без стыка — 7 м
• Максимальная ширина (габаритная) до 12 метров
• Максимальный вес шторы до 100 кг
Радиус изгиба:
* Изгиб в горизонтальной плоскости
* Минимальный радиус изгиба:
дуга (эркер) R = 600 мм
угловой изгиб R = 250 мм или R = 300 мм (на выбор)
Варианты установки электропривода
Стандартная Установка в полый потолок
22
Page 2
КАРНИЗЫ С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ
Чертеж профиля
Монтаж карниза
Стеновой
Монтаж в нишу
Потолочный
С клипсой арт. ЕС 7640 (используется в стандартной комплектации)
С клипсой арт. ЕС 9640 ( используется для эркерных карнизов)
С клипсой арт. ЕС 9650 ( используется для штор весом до 10 кг.)
23
Page 3
КАРНИЗЫ С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ
Технические характеристики электропривода
Электропривод ЕС7320
Встроенный радиоприемник (433,92 MHz)
Управление от ручного и настенного радиопередатчика
Класс защиты
Уровень шумности
Время беспрерывной работы
Скорость движения
Максимальное количество оборотов
Автоматическая память концевых положений
Возможность программирования концевых
положений с помощью пульта д. у.
Скрытая проводка кабеля
Автоматическая остановка при обнаружении преграды
(AUTOSTOP)
Возможность ручного управления в случае отключения
электричества
Возможность программирования третьего
(промежуточного) положения
Автоматическое начало работы привода при ручном
натяжении штор (TOUCH MOTION)
Возможность подключения к системе «Умный Дом»
(подключение по «сухому» контакту)
Монтаж с левой или правой стороны карниза
(возможна переустановка в течение эксплуатации)
AIR MOTOR 7300
220V, 50H, 75W, 0.34A
+
+
IP40
33 dB(A)
4 минуты
20 см в секунду
∞
+
+
+
+
+
+
+
+
+
24
Гарантия 5 лет
Схема для низковольтового управления электроприводомСхема подключения электропривода
Page 4
КАРНИЗЫ С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ
Весовая нагрузка для AIR MOTOR 7300
Тип профиля 2 м 4 м 6 м 8 м 10 м 12 м
Варианты изгиба
Варианты открытия штор
Система «Wave» (Волна)
Лента «Волна», Арт. 73
Бегунки на шнуре Арт. ЕС7668
Обратите внимание!
Электроприводом Air Motor возможно управлять только радиопультами и радиокнопками Air Motor.
25
