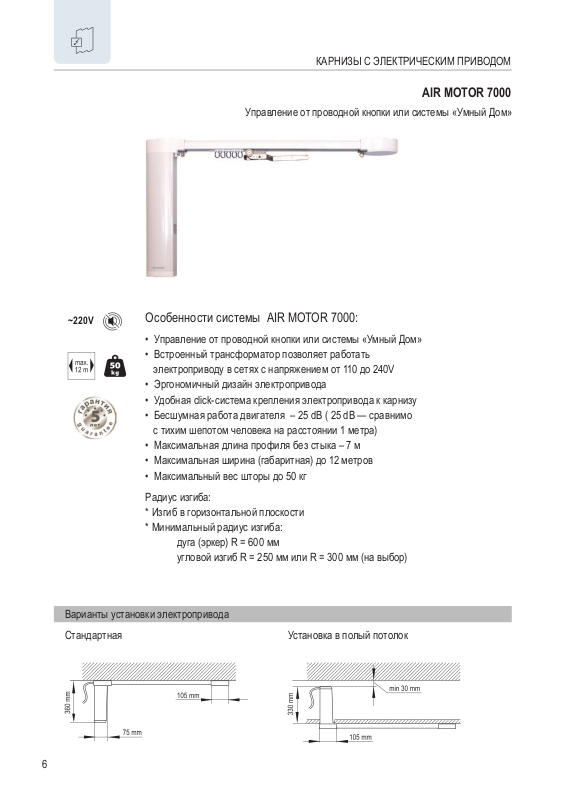

КАРНИЗЫ С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ
AIR MOTOR 7000
Управление от проводной кнопки или системы «Умный Дом»
~220V
Особенности системы AIR MOTOR 7000:
• Управление от проводной кнопки или системы «Умный Дом»
• Встроенный трансформатор позволяет работать
электроприводу в сетях с напряжением от 110 до 240V
• Эргономичный дизайн электропривода
• Удобная сlick-система крепления электропривода к карнизу
• Бесшумная работа двигателя – 25 dB ( 25 dB — сравнимо
с тихим шепотом человека на расстоянии 1 метра)
• Максимальная длина профиля без стыка – 7 м
• Максимальная ширина (габаритная) до 12 метров
• Максимальный вес шторы до 50 кг
Радиус изгиба:
* Изгиб в горизонтальной плоскости
* Минимальный радиус изгиба:
дуга (эркер) R = 600 мм
угловой изгиб R = 250 мм или R = 300 мм (на выбор)
Варианты установки электропривода
Стандартная Установка в полый потолок
6
Page 2
КАРНИЗЫ С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ
Чертеж профиля
Монтаж карниза
Стеновой
Монтаж в нишу
Потолочный
С клипсой арт. ЕС 7640 (используется в стандартной комплектации)
С клипсой арт. ЕС 9640 ( используется для эркерных карнизов)
С клипсой арт. ЕС 9650 ( используется для штор весом до 10 кг.)
7
Page 3
КАРНИЗЫ С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ
Технические характеристики электропривода
Электропривод ЕС7020
Класс защиты
Уровень шумности
Время беспрерывной работы
Скорость движения
Максимальное количество оборотов
Электронная память концевых положений
Скрытая проводка кабеля
Автоматическая остановка при обнаружении преграды
(AUTOSTOP)
Плавная работа, благодаря функциям мягкого старта
и мягкой остановки электропривода
Возможность ручного управления в случае отключения
электричества
Совместимость с выключателями высокого тока
Возможность бесперебойной работы при «падении»
напряжения в сети (110V-240V)
Защита от перегрузок
AIR MOTOR 7000
110-240V (встроеннный
трансформатор),
50-60Hz, 1.2Nm, 10W, 0.12A
IP20
25 dB(A)
4 минуты
14 см в секунду
∞
+
+
+
+
+
+
+
+
Возможность подключения к системе «Умный Дом»
(подключение по фазе)
Монтаж с левой или правой стороны карниза
(возможна переустановка в течение эксплуатации)
Гарантия
Cхема подключения электропривода
+
+
5 лет
8
Page 4
КАРНИЗЫ С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ
Весовая нагрузка для AIR MOTOR 7000
Тип профиля 2 м 4 м 6 м 8 м 10 м 12 м
Варианты изгиба
Варианты открытия штор
Система «Wave» (Волна)
Лента «Волна», Арт. 73
Бегунки на шнуре Арт. ЕС7668
