Airlive OV-1000TLC-20, OV-1000, OV-1000TSC Quick Guide

X

OV-1000TSC

V

-1000TLC/20

O

10/100/1000Base-T
Media Converter

to 1000Base-SX/LX

g

Table of Contents

List of Languages

English

Česky

Deutsch

Español

Ελληνικός

................

..................

...............

...............

............

1

7

12

17

22

OV-1000TSC / OV-1000TLC/20

Ma

yar

................

Polski

..................

Português

Русский

Slovensky

...............

.............

............

27

32

37

42

47

English

Declaration of Conformity

We, Manufacturer/Importer

5F., NO.6, Lane 130, Min-Chuan Rd., Hsin-Tien City, Taipei County, Taiwan

1000Base-T to 1000Base-SX/LX Media Converter

AirLive OV-1000TSC, AirLive OV-1000TLC/20

In accordance with 89/336 EEC-EMC Directive and 1999/5 EC-R & TTE Directive

Clause

Description

■ EN 55022:1998+A1:2000 class A Limits and methods of measurement of radio disturbance characteristics of information technology equipment

■ EN 61000-3-2:2000 Disturbances in supply systems caused by household appliances and similar electrical equipment "Harmonics"

■ EN 61000-3-3:1995+A1:2001 Disturbances in supply systems caused by household appliances and similar electrical equipment "Voltage

fluctuations"

■ EN 55024:1998+A1:2001 Information Technology equipment-Immunity characteristics-Limits And methods of measurement

■ EN 60950-1:2001 Safety for information technology equipment including electrical business equipment

■ CE marking

Signature： ______________

Name ： Albert Yeh

Position/ Title : Vice President

Date： 2009/09/22

OV-1000TSC / OV-1000TLC/20

OvisLink Corp.

Declare that the product

are in conformity with

Manufacturer/Importer

English

1

English

2

Note on the FCC standard

This equipment has been tested and found to comply with the limits for a Class A digital device pursuant to Part
15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interferences
when the equipment is operating in a commercial area. This equipment generates, uses and may radiate radio
frequency energy, and if not installed in accordance with the user guide, may cause interference in the
transmission of radio communications. If operating in a residential area, it is probable this equipment will cause
harmful interference, in which case the user will be required to try to correct this interference using his own
means.

Note on CE Marking

This is a Class A product. In a residential area this product may cause radio interference, in which case the user
can be required to take the appropriate measures. OvisLink Corp. hereby declares that AirLive OV-1000TSC,
AirLive OV-1000TLC/20 meet the basic requisites of directive 99/05/CE, and is therefore liable for the accuracy
of these data:

OvisLink Corp.

5F, No.6 Lane 130,

Min-Chuan Rd, Hsin-Tien City,

Taipei, Taiwan

Warranties

This product has undergone various quality controls to ensure proper operation.
This product is covered by a two-year warranty for countries inside European Union. For other countries, the
warranty period is one year only. In the event of any manufacturing fault or breakdown, it will be repaired by
OvisLink Corp. Please contact your supplier for details on the procedure to follow. This warranty shall not be
applicable in the event of damage caused by improper use of the product, accidents, faulty handling or
manipulation nor any future incompatibility with third party products.

English

TEL: [phone]

OV-1000TSC / OV-1000TLC/20

English

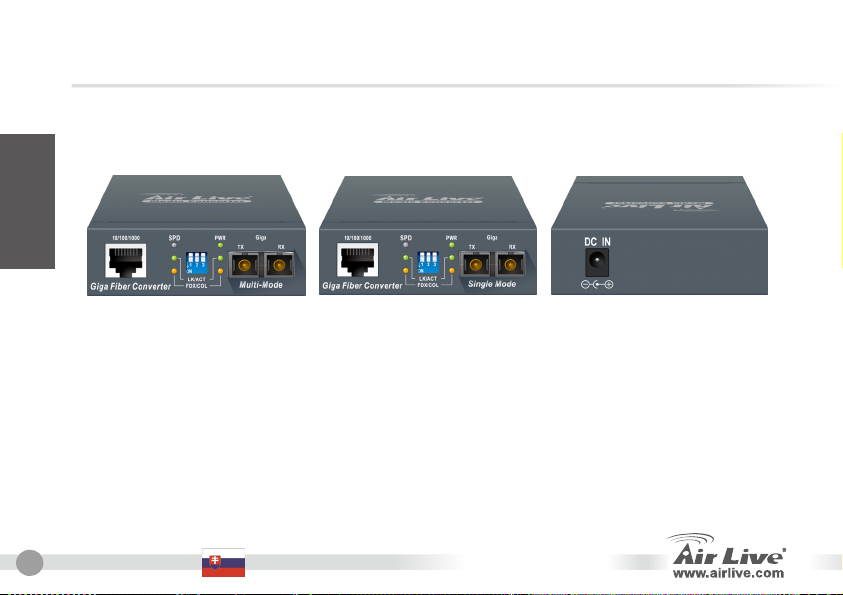

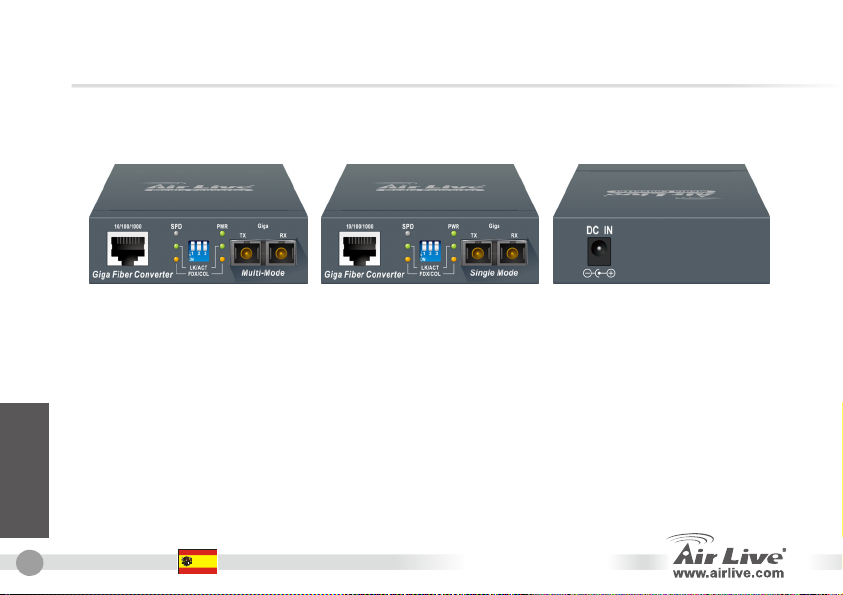

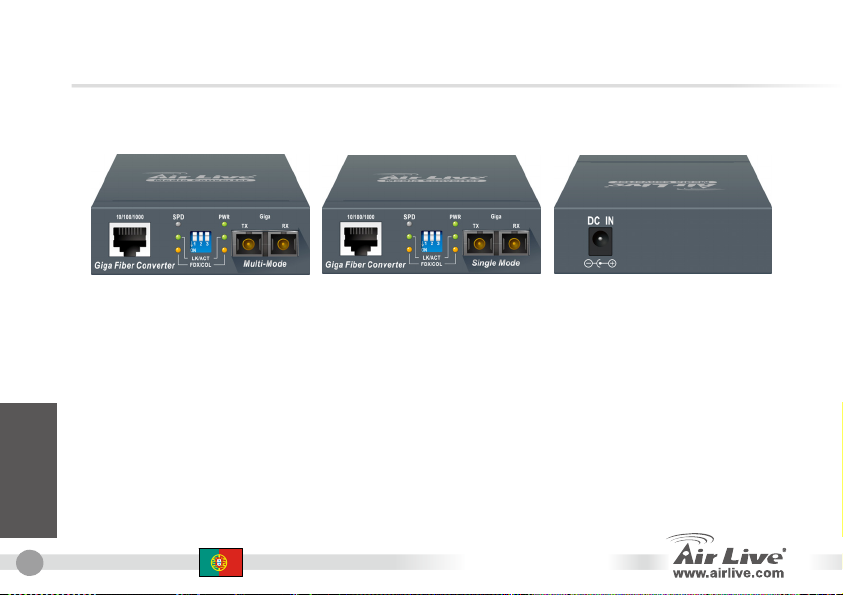

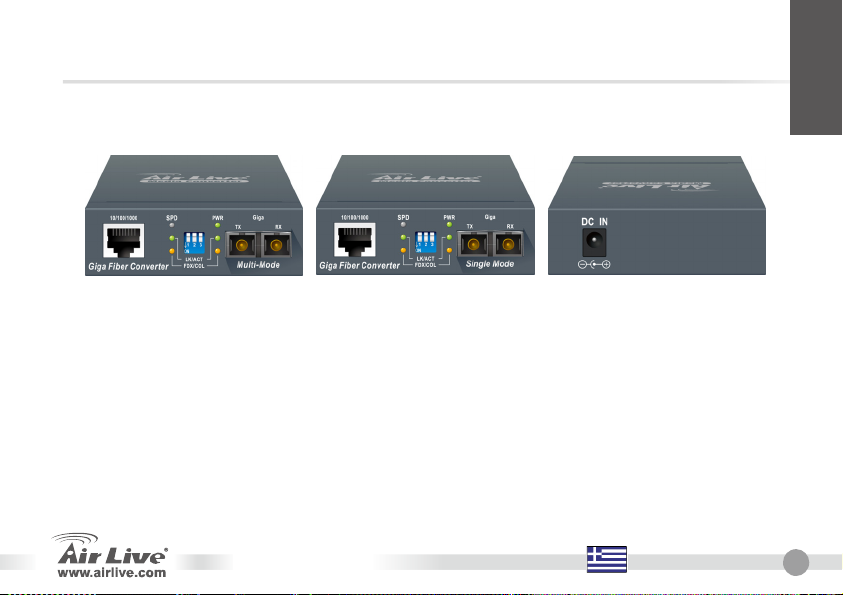

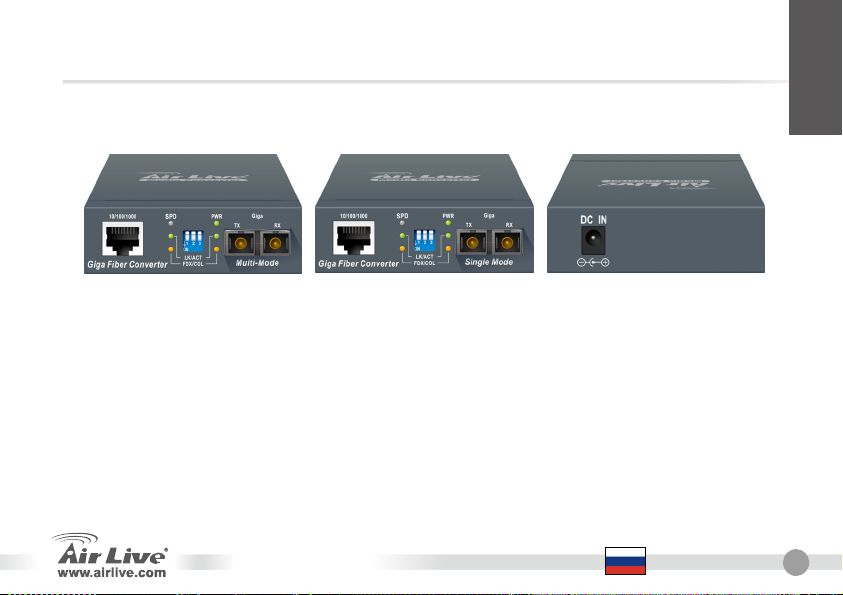

Product Layout

Front View Front View Back View

OV-1000TSC OV-1000TLC/20

Package Content

1. Giga Fiber Converter

2. Power Adapter

3. Quick Installation Guide

OV-1000TSC / OV-1000TLC/20

English

3

English

4

LED Indicators

LED Indicator Color Status Meaning

PWR ● Green ON

1000 ● Green ON

LNK/ACT (UTP) ● Green ON

FDX/COL (UTP) ● Orange ON

LNK/ACT (Fiber) ● Green ON

FDX/COL (Fiber) ● Orange ON

English

OFF

OFF

Blinking
OFF

Blinking
OFF

Blinking
OFF

Blinking
OFF

OV-1000TSC / OV-1000TLC/20

Power ON
Power OFF

Works at 1000Mbps
Not work at 1000Mbps

Port is connected
Transmitting/Receiving from UTP devices
Port is not connected

The UTP port is operating in full-duplex mode.
Collision of Packets occurs in the port.
Half-duplex mode or no device attached

Port is connected
Transmitting/Receiving from FX devices
Port is not connected

The fiber port is operating in full-duplex mode.
Collision of Packets occurs in the port.
Half-duplex mode or no device attached

English

DIP-Switch

S/W No Status Description

1 ON

OFF

2 ON

OFF

Link Lost Forwarding (DIP-Switch 3): When LLF is enabled, it will allow UTP link failure to be reported to
the Fiber side and also allow Fiber link failure to be reported to the UTP side. Therefore, a link loss forward
feature is provided in both UTP and Fiber side.

UTP Enable
UTP Disable
LLF Enable
LLF Disable

Installation Steps

1. Remove the switch and accessories from the package.

2. Connect the power adapter to the media converter and the power outlet. Make sure that “PWR” LED is “ON”

status.

OV-1000TSC / OV-1000TLC/20

English

5

English

6

Important Notice

1. Please don’t change the DIP-switch setting when UTP or fiber port is transmitting or receiving data. It may

cause some data error

2. The cable between the converter and the link partner (switch, workstation, etc.) must be less than 100

meters (328 ft.) long.

3. Fiber segment using single-mode connector type must use 9/125 μm single-mode fiber cable. You can

connect two devices in the distance of 20 Kilometers in full duplex operation. For half-duplex operation, the

recommended maximum distance is 412 meters (1,352 ft.).

4. Fiber segment using multi-mode connector type must use 50 or 62.5/125 um multi-mode fiber cable. You

can connect two devices up to 550m distances.

5. Always check the LED lights for troubleshooting.

English

OV-1000TSC / OV-1000TLC/20

FCC Standard - upozornění
Toto zařízení bylo testováno a vyhovuje předpisům třídy A pro digitální zařízení, na základě odstavce 15, FCC

pravidel. Tyto limity jsou vytvořeny po poskytování účinné ochrany před škodlivými vlivy zařízení pracující
v komerční sféře. Toto zařízení vyzařuje radiové vlny a pokud není instalováno a používáno v souladu s touto
uživatelskou příručkou, tak může vykazovat rušení okolní radiové komunikace. Provoz tohoto zařízení
v osídlených oblastech bude pravděpodobně příčinou nežádoucího rušení. V tomto případě by měl uživatel
přijmout opatření, která povedou ke korekci rušení.

CE Marking - upozornění
Toto zařízení odpovídá třídě A. V domácím prostředí může způsobovat radiové rušení. V tomto případě by měl
uživatel přijmout odpovídající opatření. Společnost OvisLink Corp. takto deklaruje, že AirLive OV-1000TSC,
AirLive OV-1000TLC/20 splňuje základní pravidla norem 99/05/CE, a je proto odpovědná za správnost všech
údaj

ů:

OvisLink Corp.

5F, No.6 Lane 130,

Min-Chuan Rd, Hsin-Tien City,

Taipei, Taiwan

Záruka
Tento produkt byl podrobený rozličným kontrolám kvality k zajištění všech funkcí.
Tento produkt podléhá dvouleté záruce v krajinách Evropské Unie. V ostatních krajinách je záruční doba
stanovena na jeden rok. V případě výrobních závad nebo nefunkčnosti bude zařízení opraveno společností
OvisLink Corp. Prosím kontaktujte svého dodavatele, který vám sdělí detailní informace. Záruka nebude uznána
pokud dojde k poškození zařízení vlivem nestandardního užívání, např.: fyzické poničení následkem pádu,
nesprávná manipulace, neautorizované zásahy, provoz v extremních podmínkách atd.

TEL: [phone]

OV-1000TSC / OV-1000TLC/20

Česky

Česky

7

Rozvržení produktu

Přední pohled Přední pohled Zadní pohled

Česky

OV-1000TSC OV-1000TLC/20

Obsah balení

1. Giga Fiber Converter

2. Power Adapter

3. Příručka rychlého nastavení

8

Česky

OV-1000TSC / OV-1000TLC/20

LED indikátory

LED Indicator

PWR ● Zelená ON

1000 ● Zelená ON

LNK/ACT (UTP) ● Zelená ON

FDX/COL (UTP) ● Oranžová ON

LNK/ACT (Fiber) ● Zelená ON

FDX/COL (Fiber) ● Oranžová ON

Barva Stav Význam

OV-1000TSC / OV-1000TLC/20

OFF

OFF

Bliká
OFF

Bliká
OFF

Bliká
OFF

Bliká
OFF

Power on
Power off

Pracuje na 1000Mbps
Nepracuje na 1000Mbps
Port je připojen
Odesílá/přijímá data na/z UTP zařízení
Port není připojen

UTP port pracuje ve full-duplex módu.
Kolize packetů na portu.
Half-duplex móde nebo žádné zařízení.
Port je připojen
Odesílá/přijímá data na/z FX zařízení
Port není připojen

UTP port pracuje ve full-duplex módu.
Kolize packetů na portu.
Half-duplex móde nebo žádné zařízení.

Česky

Česky

9

DIP-Switch

Česky

Link Lost Forwarding (DIP-Switch 3): Když je LLF zapnuté, umožňuje reporting UTP link chyb na opto
stranu a obráceně. Link Loss Forward funkce je poskytována na obě strany.

S/W No Stav Popis

1 ON

OFF

2 ON

OFF

UTP LLF zapnuto
UTP LLF vypnuto
Fiber LLF zapnuto
Fiber LLF vypnuto

Installation Steps

1. Vybalte switch a příslušenství z balení.

2. Připojte ke zdroji el. Energie a datové síti. Ujistěte se, že “PWR” LEDka je “ON”.

10

Česky

OV-1000TSC / OV-1000TLC/20

Důležité upozornění

1. Prosím, neměňte DIP-switch když UTP nebo opto port přenášejí data. To může způsobit chyby.

2. Kabel mezi konverterem a link partnerem (switch, workstation, atd.) musí být kratší než 100 metrů (328

ft.)

3. Optický segment užívající single-mode konektor musí užít 9/125 μm single-mode opto kabel. Můžete

připojit 2 zařízení na vzdálenost až 20 Km ve Full duplexu. Pro half-duplex, je maximální doporučená

vzdálenost 412 metrů (1,352 ft.).

4. Optický segment užívající multi-mode konektor musí užít 50 nebo 62.5/125 um multi-mode opto kabel.

Můžete propojit 2 zařízení na vzdálenost až 550m.

5. Vždy kontrolujte LEDky.

OV-1000TSC / OV-1000TLC/20

Česky

Česky

11

Anmerkungen zum FCC-Standard

Dieses Produkt wurde getestet und ist anerkannt worden, mit den Richtlinien der FCC, Teil 15 für digitale Geräte

der Kategorie A übereinzustimmen. Diese Beschränkungen sind dafür bestimmt, einen angemessenen Schutz

gegen schädliche Störungen zu bieten wenn die Produkte in einer gewerblichen Umgebung verwendet werden.

Diese Produkte erzeugen und benutzten Radiofrequenzen und können darüber hinaus solche ausstrahlen. Bei

einer Installation und Nutzung, die sich nicht nach dieser Bedienungsanleitung richtet kann zudem eine

schädliche Störung des Funkverkehrs auftreten. Beim Betrieb dieser Produkte im Wohnbereich sind solche

Störungen nicht unwahrscheinlich. In diesem Fall wird der Benutzer dazu aufgefordert, die Störungen auf eigene

Kosten zu beseitigen.

Anmerkungen zum CE-Zeichen

Hier handelt es sich um ein Produkt der Kategorie A. In häuslicher Umgebung können solche Produkte

Funkstörungen hervorrufen. In diesem Fall kann der Benutzer aufgefordert werden, entsprechende Maßnahmen

zu treffen. Die Firma OvisLink erklärt hiermit, dass der AirLive OV-1000TSC and AirLive OV-1000TLC/20 die

Deutsch

Basisanforderungen der CE-Direktive 99/05/CE erfüllt und ist somit verantwortlich für die Verlässlichkeit dieser

Angaben:

Garantiebestimmungen

Um einen sicheren Betrieb zu gewährleisten wurde dieses Produkt verschiedenen Qualitätskontrollen

unterzogen. Für dieses Produkt werden innerhalb der Europäischen Union zwei Jahre Garantie gewährt. In

anderen Ländern beträgt die Garantiedauer nur 1 Jahr. Im Falle eines Herstellungsfehlers oder Defektes wird

das Gerät durch Ovislink repariert. Bitte fragen Sie in einem solchen Fall Ihren Händler nach weiteren Details.

Diese Garantie gilt nicht im Falle eines Schadens durch unsachgemäße Benutzung, Unfallschäden,

Transportschäden oder einer Manipulation des Gerätes, sowie auch nicht bei zukünftigen Inkompatibilitäten mit

Produkten eines Dritten.

12

Deutsch

OvisLink Corp.

5F, No.6 Lane 130,

Min-Chuan Rd, Hsin-Tien City,

Taipei, Taiwan

TEL: [phone]

OV-1000TSC / OV-1000TLC/20

Produktansichten

Frontansicht Frontansicht Rückansicht

OV-1000TSC OV-1000TLC/20

Deutsch

Packungsinhalt

1. Gigabit- Glasfaser Konverter

2. Stromadapter

3. Schnellstartanleitung

OV-1000TSC / OV-1000TLC/20

Deutsch

13

LED Anzeige

Deutsch

14

LED Indicator Color Status Meaning

PWR ● grün AN

AUS

1000 ● grün AN

AUS

LNK/ACT (UTP) ● grün AN

blinkend
AUS

FDX/COL (UTP) ● Orange AN

blinkend
AUS

LNK/ACT (Fiber) ● grün AN

blinkend
AUS

FDX/COL (Fiber) ● Orange AN

blinkend
AUS

Deutsch

Strom ein
Strom aus

arbeitet mit 1000MBit/s
arbeitet nicht mit 1000MBit/s

Port ist verbunden
Senden / Empfangen
Port ist nicht verbunden

Der UTP Port arbeitet im Voll-Duplex Modus.
Paketkollisionen sind aufgetreten
Halb-Duplex Modus oder kein Gerät angeschlossen

Port ist verbunden
Senden / Empfangen
Port ist nicht verbunden

Der Glas Port arbeitet im Voll-Duplex Modus.
Paketkollisionen sind aufgetreten
Halb-Duplex Modus oder kein Gerät angeschlossen

OV-1000TSC / OV-1000TLC/20

DIP-Schalter

Schalter Nr.

1 EIN

2 EIN

Link Lost Forwarding: Wenn die Funktion LLF aktiviert ist, werden Linkverluste auf dem UTP Kabel an

das Glasfaserkabel weitergegeben und Linkverluste auf der Glasfaser Seite werden an das UTP Kabel
weitergegeben. Damit werden also Linkfehler an beiden Seiten signalisiert.

Status Beschreibung

UTP LLF aktiviert

AUS

AUS

UTP LLF deaktiviert
Fiber LLF aktiviert
Fiber LLF deaktiviert

Deutsch

Installationsschritte

1. Entnehmen Sie den Switch und das Zubehör aus der Verpackung.

2. Verbinden Sie den Stromadapter mit dem Medienkonverter und der Steckdose. Stellen Sie sicher, dass sich

die “PWR” LED im “ON” Status befindet

.

OV-1000TSC / OV-1000TLC/20

Deutsch

15

Deutsch

16

Wichtiger Hinweis

1. Nehmen Sie keine Veränderungen am DIP-Schalter vor, wenn Daten gesendet oder empfangen werden.

Dieses verursacht möglicherweise einen Datenverlust.

2. Das Kabel zwischen dem Konverter und dem Link Partner (Switch, Workstation, etc.) darf nicht länger als

100 Meter (328 ft.) lang sein.

3. Das Glas-Segment für den Mono-Mode Verbinder benötigt ein 9/125 μm Mono-Mode Glasfaserkabel. Sie

können so zwei Geräte über eine Strecke von bis zu 20 Kilometern im Voll-Duplex Modus miteinander

verbinden. Im Halb-Duplex Betrieb beträgt die maximale empfohlene Länge 412 Meter (1,352 ft.)

4. Das Glas-Segment für den Multi-Mode Verbinder benötigt ein 50 oder 62.5/125 μm Multi-Mode

Glasfaserkabel. Sie können so zwei Geräte über eine Strecke von bis zu 550 Metern miteinander

verbinden.

5. Überprüfen Sie immer die LED Anzeige bei einer Fehlerbehebung.

Deutsch

OV-1000TSC / OV-1000TLC/20

Nota sobre el estándar FCC
Este equipo ha sido probado y funciona completamente bajo las regulaciones para los equipos digitales Clase
A, coincidentemente con la parte 15 de las reglas de FCC. Estos limites se diseñan para proporcionar
protección razonable contra la interferencia dañosa cuando el equipo opera en un ambiente comercial. Este
equipo usa y puede generar frecuencia de radio y, si no se instala y usa de acuerdo con la guía del usuario,
puede causar interferencia dañosa para otros transmisores de radio. Es probable que el funcionamiento de este
equipo en una área residencial cause interferencia, en ese caso el usuario tendrá que corregir la interferencia
por su propios medios.

Nota sobre CE Marking
Este es un producto Clase A, en un ambiente domestico puede causar interferencia de radio, in este caso el
usuario puede ser que requiera tomar mediadas adecuadas. OvisLink S.A. declara por la presente que el
AirLive OV-1000TSC, AirLive OV-1000TLC/20 cumple con los requisitos básicos de las directivas 99/05/CE, y
es por consiguiente responsable por la exactitud de estos datos:

OvisLink Corp.

5F, No.6 Lane 130,

Min-Chuan Rd, Hsin-Tien City,

Taipei, Taiwan

Garantías
Este producto ha sido sometido a varios controles para asegurar el funcionamiento apropiado.

Este producto esta cubierto por dos anos de garantía para los países que componen la Unión Europea. Por
otros países, el periodo de garantía es de un ano. En el caso de un falla de fabricación o rotura, sera reparado
por Ovislink Corp. Por favor contáctese con su distribuidor para mayor información de este procedimiento. Esta
garantía no será aplicable en caso de daño causado por el uso impropio del producto, accidentes, manejo
defectuoso o manipulación ni cualquier incompatibilidad futura con terceros productos.

OV-1000TSC / OV-1000TLC/20

TEL: [phone]

Español

Español

17

Trazado del producto

Vista frontal Vista frontal Vista trasera

OV-1000TSC OV-1000TLC/20

Contenido del paquete

1. Convertidor Giga Fiber

Español

18

2. Adaptador de corriente

3. Guía de instalación rápida

Español

OV-1000TSC / OV-1000TLC/20

Indicador LED

Indicador LED

PWR ● Verde ON

1000

LNK/ACT (UTP)

FDX/COL (UTP) ● Orange ON

LNK/ACT (Fiber) ● Verde ON

FDX/COL (Fiber) ● Orange ON

Color Estado Significado

● Verde

● Verde

OV-1000TSC / OV-1000TLC/20

OFF

ON
OFF

ON
Titilando
OFF

Titilando
OFF

Titilando
OFF

Titilando
OFF

Encendido
Apagado

Trabaja a 1000Mbps
Trabaja a 100Mbps

Puerto en conexión
Transmitiendo/Recibiendo desde el UTP
Puerto apagado

El puerto UTP esta operando en modo full-duplex.
Hay colisión del paquete en el puerto.
Modo half-duplex o no hay dispositivo adjunto

Puerto en conexión
Transmitiendo/Recibiendo desde el dispositivo FX
Puerto apagado

El puerto fiber esta operando en modo full-duplex.
Hay colisión del paquete en el puerto.
Modo half-duplex o no hay dispositivo adjunto

Español

Español

19

DIP-Switch

Link Lost Forwarding: Cuando el LLF está activado, éste permitirá que el fallo de la conexión UTP sea
reportado al Fiber y al UTP. Por lo tanto, una característica de envoi de fallo en la conexión es
proporcionado al UTP y al Fiber.

S/W No Estado Descripción

1 ON

OFF

2 ON

OFF

UTP LLF activado
UTP LLF desactivado
Fiber LLF activado
Fiber LLF desactivado

20

Pasos de intalación

1. Saque los switch y los accesorios del paquete.

2. Conecte el adaptador de corriente al convertidor de media y al toma corrientes. Asegúrese de que el LED

Español

del “PWR” esté en “ON”.

Español

OV-1000TSC / OV-1000TLC/20

Noticia importante

1. Favor de no cambiar la configuración del DIP-switch cuando el puerto UTP o fiber esté transmitiendo o

recibiendo data. Podría causar error en la data.

2. El cable entre el convertidor y la conexión (switch, estación de trabajo, etc.) debe ser menos de 100 metros

de largo (328 ft.)

3. El segmento del fiber que usa tipo de conector single-mode debe usar cable fiber single-mode de 9/125 μm.

Ud. puede conectar dos dispositivos de hasta 20 kilómetros de distancia en operación full-duplex. Para

una operación half-duplex, le recomendamos una distancia máxima de 412 metros (1,352 ft.)

4. El segmento de fiber que usa tipo de conector multi-mode debe usar cable fiber multi-mode de 50 or

62.5/125 um. Ud. puede conectar dos dispositivos de hasta 550m de distancia

5. Siempre cheque la luz del LED en caso de problemas.

Español

OV-1000TSC / OV-1000TLC/20

Español

21

Ελληνικός

Σημείωση για το standard FCC

Αυτός ο εξοπλισμός έχει εξεταστεί και είναι συμβατός με τα όρια για μια ψηφιακή συσκευή κατηγορίας A σύμφωνα

με την παράγραφο 15 των κανόνων της FCC. Αυτά τα όρια έχουν ως σκοπό να παρέχουν τη λογική προστασία

ενάντια στις επιβλαβείς παρεμβάσεις όταν λειτουργεί ο εξοπλισμός σε μια εμπορική περιοχή. Αυτός ο

παράγει, χρησιμοποιεί και μπορεί να ακτινοβολήσει την ενέργεια ραδιοσυχνότητας, και εάν δεν εγκαθίσταται

σύμφωνα με τις οδηγίες χρήσεως, μπορεί να προκαλέσει την παρέμβαση στη μετάδοση των ραδιοεπικοινωνιών.

Εάν λειτουργεί σε μια κατοικημένη περιοχή, και δεν εγκατασταθεί σύμφωνα με τις οδηγίες χρήσεως είναι πιθανό

αυτός ο εξοπλισμός να προκαλέσει επιβλαβείς

να προσπαθήσει να διορθώσει αυτήν την παρέμβαση με τα δικά του μέσα.

Σημείωση για το CE

Αυτό είναι ένα προϊόν κατηγορίας A. Σε μια κατοικημένη περιοχή αυτό το προϊόν μπορεί να προκαλέσει

ραδιοπαρεμβάσεις, οπότε σ' αυτή την περίπτωση ο χρήστης πρέπει να

OvisLink με το παρόν έγγραφο δηλώνει ότι τα AirLive OV-1000TSC, AirLive OV-1000TLC/20 συναντούν τις

βασικές προϋποθέσεις της οδηγίας 99/05/CE, και είναι επομένως υπεύθυνη για την ακρίβεια αυτών των στοιχείων:

Εγγυήσεις

Αυτό το προϊόν έχει υποβληθεί σε διάφορους ποιοτικούς ελέγχους για την εξασφάλιση της σωστής λειτουργίας.

Αυτό

το προϊόν καλύπτεται από μια (2)διετή εγγύηση για τις χώρες εντός Ευρωπαϊκής Ένωσης. Για τις άλλες
χώρες, η περίοδος εγγύησης είναι ένα (1) έτος. Σε περίπτωση οποιασδήποτε ελαττώματος ή διακοπής
κατασκευής, θα επισκευαστεί από την OvisLink Corp. Παρακαλώ ελάτε σε επαφή με τον προμηθευτή σας για τις
λεπτομέρειες στη διαδικασία που ακολουθείται. Η εγγύηση
την ανάρμοστη χρήση του προϊόντος, των ατυχημάτων, του ελαττωματικού χειρισμού ή του χειρισμού ούτε
οποιουδήποτε μελλοντικού ασυμβιβάστου με τα προϊόντα τρίτων.

22

Ελληνικός

παρεμβάσεις, οπότε σ' αυτή την περίπτωση ο χρήστης θα πρέπει

λάβει τα κατάλληλα μέτρα. Η εταιρεία

OvisLink Corp.

5F, No.6 Lane 130,

Min-Chuan Rd, Hsin-Tien City,

Taipei, Taiwan

TEL: [phone]

δεν ισχύει σε περίπτωση ζημιάς που θα προκληθεί από

OV-1000TSC / OV-1000TLC/20

εξοπλισμός

Ελληνικός

Περιγραφή προϊοντος

Μπροστινη οψη Μπροστινη οψη Πισω όψη

OV-1000TSC OV-1000TLC/20

Περιεχόμενα

1. Μετατροπέας οπτικης ινας σε Ethernet

2. Μετασχηματιστης

3. Οδηγος εγκαταστασης

OV-1000TSC / OV-1000TLC/20

Ελληνικός

23

Ελληνικός

Ενδείξεις LED

LED Indicator Color Status Meaning

PWR ● Green ON

OFF

1000 ● Green ON

OFF

LNK/ACT (UTP) ● Green ON

Blinking
OFF

FDX/COL (UTP) ● Orange ON

Blinking
OFF

LNK/ACT (Fiber) ● Green ON

Blinking
OFF

FDX/COL (Fiber) ● Orange ON

Blinking
OFF

Power on
Power off

Ταχύτητα 1000Mbps
Ταχύτητα 1000Mbps
Η θυρα στελνει/λαμβανει δεδομενα
Η θυρα δεν είναι συνδεδεμένη

Η θυρα στελνει/λαμβανει δεδομενα
Η θυρα δεν είναι συνδεδεμένη

full-duplex
Πακετα στην θυρα.
Half-duplex ή μη συνδεδεμένη συσκευή

full-duplex
Πακετα στην θυρα.
Half-duplex ή μη συνδεδεμένη συσκευή

24

Ελληνικός

OV-1000TSC / OV-1000TLC/20

φερ

Ελληνικός

DIP-Switch

S/W No Status Description

1 ON

2 ON

OFF

OFF

UTP Enable
UTP Disable
LLF Enable
LLF Disable

Link Lost Forwarding (DIP-Switch 3): Όταν το LLF είναιενεργοποιημένο επιτρέπει τις αναφορές

αποτυχίας συνδέσεων UTP στην πλευρά των ινών αλλα και επιτρέπει επίσης στην αποτυχία συνδέσεων

ινών να ανα

θεί στην πλευρά UTP.

Διαδικασία εγκατάστασης

1. Αφαιρέστε το μετατροπέα και τα συνοδευτικα του από το πακέτο

2. Τοποθετήστε τον μετασχηματιστς πρωτα στην συσκευή και μετα στο ρευμα. Βεβαιωθείτε πως το LED με την

ενδειξη “PWR” είναι αναμένο.

OV-1000TSC / OV-1000TLC/20

Ελληνικός

25

Ελληνικός

ΠΡΟΣΟΧΗ!

1. Μην αλλαζετε την ρυθμιση του διακόπτη ενώ το δικτυο βρισκετε σε λειτουργια.

2. το καλωδιο LAN μεταξυ του μετατροπέα και τις συσκευης σας δεν πρεπει να υπερβαινει τα 100μ

3. Το τμημα τις οπτικής ίνας εάν είναι multi-mode να χρησιμοποιει καλώδιο 50 ή 62.5/125 για να μπορείτε

να συνδέετε συσκευες έως 550μ αποσταση.

4. Το

τμημα τις οπτικής ίνας εάν είναι single-mode να χρησιμοποιει καλώδιο 9/125 για να μπορείτε να

συνδέετε συσκευες έως 20 χιλιομετρα αποσταση σε full duplex. Half-dublex η αποσταση περιορίζετε στα

412m

5. Ελεξτε τις ενδειξεις LED για σωστη λειτουργία.

26

Ελληνικός

OV-1000TSC / OV-1000TLC/20

Megjegyzés az FCC szabvánnyal kapcsolatban
Az elvégzett vizsgálatok szerint a készülék az FCC szabályok 15. részének megfelelően összhangban áll a A

osztályú digitális készülékek határértékeivel. Ezek a határértékek kellő védelmet nyújtanak a káros
interferenciákkal szemben abban az esetben, ha a készülék kereskedelmi (ipari) területen működik. A
berendezés rádiófrekvenciás energiát generál, használ vagy sugározhat, és ha a telepítése nem a használati
utasításban leírtak szerint történik, a rádió-hírközlési adatátvitelben interferenciát okozhat. A készülék sűrűn
lakott területen való működtetésekor káros interferenciát okozhat. Ebben az esetben ezt a zavaró hatást a
felhasználónak magának kell elhárítania.

Megjegyzés a CE jelzéssel kapcsolatban
A osztályba sorolt termék. Sűrűn lakott területen a termék rádiózavarokat okozhat, amely esetben a

felhasználónak kell megtennie a szükséges intézkedéseket. Az OvisLink Corp. ezennel kijelenti, hogy a
AirLive OV-1000TSC, AirLive OV-1000TLC/20 az 1999/05/CE irányelv alapvető követelményeinek megfelel, és
szavatolja az adatok pontosságát:

Jótállás
A termék megfelelő működését a végrehajtott különböző minőségellenőrzések biztosítják.
Az Európai Unió országaiban a termékre két év jótállást vállalunk. Egyéb országokban a jótállási időszak

mindössze egy év. Gyártási hiba vagy üzemzavar esetén a javítást az OvisLink Corp. végzi. A szükséges
teendőkre vonatkozóan bővebb információért forduljon eladójához. A jótállás érvényét veszti abban az esetben,
ha a károsodás a termék nem rendeltetésszerű használata, baleset, hibás kezelés vagy beavatkozás, vagy
idegen (harmadik fél által gyártott) termékekkel való később bekövetkező összeférhetetlenség miatt következik
be.

OV-1000TSC / OV-1000TLC/20

OvisLink Corp.

5F, No.6 Lane 130,

Min-Chuan Rd, Hsin-Tien City,

Taipei, Taiwan

TEL: [phone]

Magyar

Magyar

27

Magyar

28

Felépítés

Elölnézet Elölnézet Hátulnézet

OV-1000TSC OV-1000TLC/20

A csomagolás tartalma

1. Giga Fiber átalakító

2. Hálózati adapter

3. Gyorstelepítési útmutató

Magyar

OV-1000TSC / OV-1000TLC/20

Jelzőfények

LED Indicator

PWR ● Zöld BE

1000 ● Zöld BE

LNK/ACT (UTP) ● Zöld BE

FDX/COL (UTP) ● Narancs BE

LNK/ACT (Fiber) ● Zöld BE

FDX/COL (Fiber) ● Narancs BE

Szín Állapot Jelentés

OV-1000TSC / OV-1000TLC/20

KI

KI

Villog
KI

Villog
KI

Villog
KI

Villog
KI

Eszköz bekapcsolva
Eszköz kikapcsolva
A port sebessége 1000Mbps
A port sebessége 10/100 Mbps
Csatlakozás megtörtént
Adatküldés/adatfogadás
Nincs kapcsolat
Az UTP port full-duplex módban működik
Adatcsomagok ütközése történt
Nincs csatlakoztatott eszköz vagy az UTP port
half-duplex módban működik
Csatlakozás megtörtént
Adatküldés/adatfogadás
Nincs kapcsolat
A fiber port full-duplex módban működik
Adatcsomagok ütközése történt
Nincs csatlakoztatott eszköz vagy a fiber port
half-duplex módban működik

Magyar

Magyar

29

,

DIP-Switch

Magyar

30

Sorszám Állapot Leírás

1 BE

2 ON BE

Link Lost Forwarding: amikor az LLF bekapcsolt állapotban van, akkor az UTP oldalon fellépő hibákról

értesítés küldhető a fiber oldalra, a fiber oldalon fellépő hibákról pedig az UTP oldalra. Vagyis az LLF

funkció mind UTP

KI

KI

mind fiber oldalon működik.

UTP LLF engedélyezve

UTP LLF tiltva
Fiber LLF engedélyezve
Fiber LLF tiltva

A telepítés lépései

1. Vegye ki a switchet és a kellékeket a csomagból.

2. Csatlakoztassa a hálózati adaptert az eszközhöz, majd dugja be az elektromos hálózatba. Ellenőrizze,

hogy a PWR LED világít-e.

Magyar

OV-1000TSC / OV-1000TLC/20

Fontos tudnivalók

1. Soha ne állítsa át DIP kapcsoló helyzetét olyankor, amikor a switch működik és akár az UTP akár a fiber

porton adatforgalom zajlik - ellenkező esetben adatvesztés lehetséges.

2. A hálózati eszközök között kihúzott kábel hossza legfeljebb 100 méter lehet.

3. A fiber csatlakozó alkalmas 9/125 mikronos single kábel fogadására. Két eszközt csatlakoztathat, a

kábelhossz pedig full-duplex módban legfeljebb 20000 méter lehet, half-duplex módban pedig 412 méter az

ajánlott legnagyobb távolság.

4. A fiber csatlakozó alkalmas 50/125 vagy 62,5/125 mikronos multi kábel fogadására. Legfeljebb két eszközt

csatlakoztathat, a kábelek hossza pedig legfeljebb 550 méter lehet.

5. Hiba esetén mindig ellenőrizze a LED-eket.

OV-1000TSC / OV-1000TLC/20

Magyar

Magyar

31

Ostrzeżenie FCC

Ten produkt został przetestowany i uzyskał potwierdzenie zgodności z rozporządzeniami na temat urządzeń
cyfrowych należących do Klasy A (Class A), według części 15 Reguł FCC. Ograniczenia te zostały zaprojektowane w
celu zapewnienia uzasadnionej ochrony przed szkodliwymi interferencjami, które mogą powstać podczas
użytkowania produktu w środowisku miejskim. Urządzenie wytwarza, używa i może promieniować energię w postaci
fal radiowych, o ile nie zostało zainstalowane i nie jest używane zgodnie z podręcznikiem użytkownika. Może wtedy
spowodować powstanie szkodliwych interferencji i zakłócać łączność radiową. Jeśli używanie tego produktu w
terenie zamieszkałym spowoduje szkodliwe interferencje, użytkownik może spotkać się z wymaganiem usunięcia
tych interferencji na własny koszt.

Ostrzeżenie CE
To urządzenie Klasy A (Class A). W środowisku zabudowanym mo
interferencji radiowych. W takim przypadku obowiązkiem jego użytkownika jest wykonanie odpowiednich poprawek w
celu wyeliminowania problemu. OvisLink Corp. niniejszym oświadcza, że urządzenie AirLive OV-1000TSC, AirLive
OV-1000TLC/20 spełnia podstawowe wymagania dyrektywy 99/05/CE. Podaje też swoje dokładne dane:

Polski

Gwarancje
Niniejszy produkt przeszedł szczegółową kontrolę jakości, która zweryfikowała jego właściwe działanie. Urządzenie
objęte jest dwuletnią gwarancją na terenie wszystkich krajów Unii Europejskiej. W innych krajach okres gwarancji
wynosi jeden rok. W przypadku jakichkolwiek uszkodzeń lub błędów producenta, będzie naprawione na koszt
OvisLink Corp. Prosimy o kontakt ze sprzedawcą w celu uzyskania dokładnych informacji o przebiegu procedury
gwarancyjnej. Gwarancja nie obejmuje uszkodzeń spowodowanych przez niewłaściwe użytkowanie produktu,
wypadków losowych, a także błędów spowodowanych samodzielną próbą zmian parametrów produktu oraz
niekompatybilności z urządzeniami innych producentów.

OvisLink Corp.

5F, No.6 Lane 130,

Min-Chuan Rd, Hsin-Tien City,

Taipei, Taiwan

TEL: [phone]

że ono spowodować powstanie szkodliwych

32

Polski

OV-1000TSC / OV-1000TLC/20

Widok Urządzenia

Widok z przodu Widok z przodu Widok z tyłu

OV-1000TSC OV-1000TLC/20

Polski

Zawartość opakowania

1. Gigabitowy konwerter światłowodowy

2. Zasilacz

3. Skrócona instrukcja obsługi

OV-1000TSC / OV-1000TLC/20

Polski

33

Wskaźniki LED

Polski

34

Wsazanie

LED

PWR ● Zielony

1000 ● Zielony

LNK/ACT
(UTP)

FDX/COL
(UTP)

LNK/ACT
(Fiber)

FDX/COL
(Fiber)

Polski

Kolor Status Znaczenie

● Zielony

● Pomarańczowy

● Zielony

● Pomarańczowy

Zapalona
Zgaszona
Zapalona
Zgaszona
Zapalona
Mrugająca
Zgaszona
Zapalona
Mrugająca
Zgaszona

Zapalona
Mrugająca
Zgaszona
Zapalona
Mrugająca
Zgaszona

Zasilanie włączone
Zasilanie wyłączone
Praca z prędkością 1000Mbps
Brak pracy z prędkością 1000Mbps
Port jest podłączony
Wysyła dane/Odbiera dane
Port jest niepodłączony
Port UTP pracuje w full-duplex mode.
Port zgłasza wykrycie kolizji pakietów.
Praca w trybie Half-duplex lub niepodłączone
urządzenie.
Port jest podłączony
Wysyła dane/Odbiera dane
Port jest niepodłączony
Port światłowodowy pracuje w full-duplex mode.
Port zgłasza wykrycie kolizji pakietów.
Praca w trybie Half-duplex lub niepodłączone
urządzenie.

OV-1000TSC / OV-1000TLC/20

,

Opis DIP-Switch

S/W No Status Opis

1 ON

2 ON

OFF

OFF

UTP LLF Włączone
UTP LLF Wyłączone
Fiber LLF Włączone
Fiber LLF Wyłączone

Link Lost Forwarding (DIP-Switch 3): (powiadamianie o awarii łącza) kiedy LLF jest włączone, w

przypadku braku komunikacji po kablu UTP zostaje to zaraportowane przez światłowód na drugą stronę

Polski

tak samo mechanizm ten zaraportuje brak komunikacji po światłowodzie dla strony UTP.

linku

Procedura Instalacji

1. Wyjmij urządzenie i jego akcesoria z opakowania

2. Podłącz kabel zasilający do mediakonwertera oraz zasilacz do gniazdka sieciowego. Upewnij się, że dioda

„PWR” LED jest włączona „ON”.

OV-1000TSC / OV-1000TLC/20

Polski

35

Polski

36

Ważne Informacje

1. Prosimy nie zmieniać ustawień DIP-Switch podczas pracy media konwertera (gdy wysyła lub odbiera dane).

Może to powodować błędy w bieżącej transmisji.

2. Maksymalna długość kabla miedzianego pomiędzy urządzeniem współpracującym ( switch, komputer etc. )

musi być mniejsza niż 100m.

3. Mediakonwerter współpracuje również z kablem światłowodowym single-mode o średnicy 9/125 μm.

Można wtedy zestawiać połączenia na dystansie do 20km w full duplex. Dla prędkości half-duplex

maksymalna rekomendowana odległość to 412m.

4. Mediakonwerter współpracuje również z kablem światłowodowym Multi-mode o średnicy 50 lub 62,5/125

μm. Maksymalny dystans między mediakonwerterami nie może przekraczać 550m.

5. Zawsze sprawdzaj status Diod LED pracy urządzenia.

Polski

OV-1000TSC / OV-1000TLC/20

Nota sobre o padrão FCC
Este equipamento foi testado e concluiu-se que cumpre os limites para um dispositivo digital de Classe A de
acordo com a Parte 15 das Normas FCC. Estes limites destinam-se a proporcionar protecção contra
interferências prejudiciais quando o equipamento está a funcionar numa área comercial. Este equipamento
gera, utiliza e pode emitir energia de rádio frequência e se não for instalado de acordo com o manual de
utilizador, pode causar interferências na transmissão de comunicações via rádio. Se está a ser utilizado em
área residencial, é provável que este equipamento cause interferências prejudiciais, e nesse caso o utilizador
deverá tentar corrigir esta interferência usando os seus próprios meios.

Nota sobre a Etiqueta CE
Este é um produto de Classe A. Numa área residencial este produto pode causar rádio interferência, e nesse
caso o utilizador deverá tomar as devidas medidas para a corrigir. A OvisLink Corp. declara para os devidos
efeitos que o AirLive OV-1000TSC, AirLive OV-1000TLC/20 cumpre os requisitos básicos da Directiva 99/05/CE
e é por conseguinte responsável pela precisão destes dados:

Garantias
Este produto sofre vários controlos de qualidade para assegurar o funcionamento adequado.
Este produto está coberto por uma garantia de dois anos para os países da União Europeia. Para outros países,
o período de garantia é de um ano. Em caso de algum defeito de fabrico ou falha, será reparado pela OvisLink
Corp. Contacte o seu fornecedor relativamente aos detalhes do procedimento para este efeito. Esta garantia
não se aplica em caso de avaria causada por utilização imprópria do produto, acidentes, manuseamento faltoso
ou manipulação nem por quaisquer incompatibilidades futuras com outros produtos

OvisLink Corp.

5F, No.6 Lane 130,

Min-Chuan Rd, Hsin-Tien City,

Taipei, Taiwan

TEL: [phone]

OV-1000TSC / OV-1000TLC/20

Português

Português

37

Designação do Produto

Vista Frontal Vista Frontal Vista Trazeira

OV-1000TSC OV-1000TLC/20

Conteúdo da Embalagem

Português

38

1. Giga Conversor de Fibra

2. Adaptador de Energia

3. Guia Instalação Rápida

Português

OV-1000TSC / OV-1000TLC/20

LED Indicadores

LED Indicator Color Status Meaning

PWR ● Verde ON

OFF

1000 ● Verde ON

OFF

LNK/ACT (UTP) ● Verde ON

Blinking
OFF

FDX/COL (UTP) ● Laranja ON

Blinking
OFF

LNK/ACT (Fiber) ● Verde ON

Blinking
OFF

FDX/COL (Fiber) ● Laranja ON

Blinking
OFF

OV-1000TSC / OV-1000TLC/20

Ligado
Desligado
Trabalha a 1000Mbps
Não trabalha a 1000Mbps
Porta está conectada
Transmitindo/Recebendo from UTP devices
Porta não está conectada
A porta UTP esta operando em modo full-duplex.
Colisões de Pacotes ocorreram na porta.
Half-duplex modo nenhum dispositivo agregado
Porta está conectada Transmitindo/Recebendo
de dispositivos FX
Porta não está conectada
A porta fibra está operando em modo full-duplex.
Colisão de Pacotes ocorreram na porta.
Modo Half-duplex ou nenhum dispositivo
agregado

Português

Português

39

DIP-Switch

Perda Link Forwarding: Quando LLF está activado, ele permitirá que a falha do link UTP seja reportado

para o lado de Fibra e também permitir que a falha do link de Fibra seja reportado para o lado UTP.
Consequentemente, uma perda de funcionalidade do link é de seguida providenciado em ambos os lados

S/W No Estado Descrição

1 ON

OFF

2 ON

OFF

UTP LLF Activado
UTP LLF Desactivado
Fibra LLF Activado
Fibra LLF Desactivado

Português

Passos Instalação

1. Remova o switch e acessórios da embalagem.

2. Conecte o adaptador energia ao conversor de media e à tomada. Verifique se o estado do LED “PWR” está

“ON”

40

Português

OV-1000TSC / OV-1000TLC/20

Noticia Importante

1. Por favor não altere a definição do DIP-switch quando a porta UTP ou Fibra estiverem transmitindo ou

recebendo dados. Isso pode causar alguns erros de dados.

2. O cabo entre o conversor e o dispositivo do link (switch, workstation, etc.) tem que ser inferior a 100 metros

(328 ft.) de comprimento.

3. Segmento Fibra usando conector tipo single modo deve usar cabo fibra single-mode 9/125 μm . Pode

conectar dois dispositivos numa distância de 20 Kilometros em operação full duplex. Para operação em

half-duplex, a distância máxima recomendada é de 412 metros (1,352 ft.).

4. Segmento Fibra usando conector tipo multi-modo deve usar cabo fibra multi-mode 50 ou 62.5/125. Pode

conectar dois dispositivos até uma distância de 550m

5. Verifique sempre as luzes LED para resolução de problemas.

Português

OV-1000TSC / OV-1000TLC/20

Português

41

Русский

Примечание к стандарту FCC (Федеральная комиссия связи США)

Устройство было протестированно и признано соответствующим допустимым пределам класса A
цифровых устройств в соотвествии с частью 15 устава Федеральной комисси по всязи (США). Пределы
были разработаны для сознания достаточной защиты от критических помех в случае, если устройство
работает в торговой зоне. Устройство генерирует, использует и может
случае установки отличной от описанной в «руководстве пользователя», устройство может вызвать
помехи в передачи сигнала радиосвязи. При использовании устройства в жилом районе, существует
вероятность создания критических помех. В данном случае, пользователь должен самостоятельно
устранить создаваемые помехи.

Примечание к знаку соответствия европейским стандартам

Устройство относится к
вероятность создания критических помех. В данном случае, пользователь должен самостоятельно
устранить создаваемые помехи. OvisLink Corp. настоящим заявляет, что AirLive OV-1000TSC, AirLive
OV-1000TLC/20 отвечает основным обязательным требованиям директивы 99/05/Ce, и следовательно
обязан соответствовать следующим данным:

Гарантийные обязательства

Устройство прошло различные тесты качества, чтобы гарантировать нормальное функционирование. На
продукт

предоставляется два года гарантии для стран-членов ЕС. Для стран не входящие в ЕС –
гарантия один год. В случае производственного брака или поломки, OvisLink Corp. произведет ремонт
изделия.Пожалуйста, свяжитесь с поставщиком для получения более подробной информации о
процедуре гарантийного обслуживания.Производитель не может нести ответственность за ущерб
возникший в результате ненадлежащего
обращения. Производитель также не несет ответственность за дальнейшую несовместимость с
устройствами от сторонних производителей.

классу A. При использовании устройства в жилом районе, существует

OvisLink Corp.

5F, No.6 Lane 130,

Min-Chuan Rd, Hsin-Tien City,

Taipei, Taiwan

TEL: [phone]

использования, несчастного случая или неправильно

излучать мощный радио сигнал; в

42

Russian

OV-1000TSC / OV-1000TLC/20

Русский

Схема устройства

Вид спереди Вид спереди Вид сзади

OV-1000TSC OV-1000TLC/20

Содержание упаковки

1. Гигабитный оптоволоконный конвертор

2. Aдаптер источника питания

3. Инструкция быстрой установки

OV-1000TSC / OV-1000TLC/20

Russian

43

Русский

Индикатор питания

44

Индикатор питания Цвет Статус значение

питание ●зеленый Вкл

Выкл

1000 ●зеленый Вкл

Подлючен/активен
(UTP)

FDX/COL (UTP) ● оранжевый Вкл

Подлючен/активен
(Оптоволокно)

FDX/COL (Fiber) ● оранжевый Вкл

●зеленый Вкл

●зеленый Вкл

Russian

Выкл

Мигание
Выкл

Мигание
Выкл

Мигание

Выкл

Мигание
Выкл

OV-1000TSC / OV-1000TLC/20

Питание включено
Питание выключено
Работает на 1000M/бит

Не работает на 1000М/бит
Порт подключен
Передача/получение информации
Порт не подключен
UTP порт работает в режиме полногодуплекса.
Пакеты не передаются.
Полудуплексный режим или нет подключенных
устройств
Порт подключен
Передача/получение информации от FX
устройств
Порт не подключен
Оптоволоконный порт работает в режиме
полногодуплекса.
Пакеты не передаются.
Полудуплексный режим или нет подключенных
устройств

Русский

DIP-переключат

Коммутатор № Статус Описание

1 вкл

выкл

2 вкл

выкл

Перенаправления при потере сигнала (DIP- переключатель 3): Когда LLF (Link Loss Forward­перенаправление при потере сигнала) разрешено, это позволяет сообщать оптоволоконной сети о
разрыве UTP соединения и также с другой стороны информировать UTP об ошибке оптоволоконной
передачи. Таким образом, перенаправление при потере сигнала обеспечивается со стороны как

UTP, так и оптоволоконной сети.

UTP активировано
UTP не активировано
LLF активировано

LLF не активировано

Последовательность установки

1. Выньте коммутатор и аксессуары из упаковки.

2. Подключите источник питания к медиа конвертору и включите его в розетку. Убедитесь, что

индикатор «Питание» загорелся.

OV-1000TSC / OV-1000TLC/20

Russian

45

Русский

Важное примечание

1. Не меняйте настройки DIP-переключателя в то время как UTP или оптоволоконный порт передают

или получают информацию. Это может привести к потере информации.

2. Кабель между конвертером и соединяющим звеном (коммутатор, рабочая станция, и т.д) должен

быть не длиннее 100 метров.

3. Оптоволоконный сегмент, использующий одномодовый тип соединения должен использовать 9/125

мкм одномодовый оптоволоконный

км при полнодуплексный эксплуатации. При полудуплексный операциях, рекомендуемая

максимальная дистанция 412 метров (1,352 фута).

4. Оптоволоконные сегмент, использующий многомодовый тип соединения должен использовать 50

или 62.5/125 мкм многомодовый оптоволоконный кабель. Вы можете подключать два устройства на

расстоянии до 550 метров.

5. Всегда проверяйте индикаторы при устранении неполадок.

кабель. Вы можете подключать оба устройства на расстоянии 20

46

Russian

OV-1000TSC / OV-1000TLC/20

Pozn. o štandarde FCC
Toto zariadenie spĺňa limity digitálneho zariadenia Class A zodpovedajúceho časti číslo 15 pravidiel FCC. Tieto
pravidlá boli vytvorené za účelom ochrany proti škodlivým interferenciám pre zariadenia pracujúce v komerčnom
sektore. Toto zariadenie generuje, používa a môže vyžarovať vysokofrekvenčnú energiu a ak nie je
nainštalované podľa návodu na použitie, môže spôsobiť interferencie v rádiovej komunikácii. Ak je používané v
obývanej oblasti, môže spôsobiť ohrozujúce interferencie, ktoré môže používateľ odstrániť podľa vlastného
uváženia.

Poznámka o značke CE
Toto je produkt triedy A. V obývanej oblasti môže tento product spôsobiť rádiové interferencie, ktoré používateľ
musí odstrániť. OvisLink Corp. tu deklaruje, že AirLive OV-1000TSC, AirLive OV-1000TLC/20 spĺňa základné
požiadavky direktívy 99/05/CE. Za toto tvrdenie zodpovedá:

OvisLink Corp.

5F, No.6 Lane 130,

Min-Chuan Rd, Hsin-Tien City,

Taipei, Taiwan

Záruky
Aby bola zaručená správnosť fungovania, tento product podlieha náročným kontrolám kvality.
V krajinách Európskej únie je na tento product poskytovaná dvojročná záruka. V iných krajinách je záruka 1 rok.
V prípade zlyhania z dôvodu výrobnej chyby bude product opravený spoločnosťou OvisLink Corp. Prosím
kontaktujte vášho dodávateľa, ktorý vám podá viac informácií. Táto záruka nemôže byť aplikovaná v prípade
zlyhania z dôvodu nesprávneho použitia produktu, fyzického poškodenia či nesprávneho uloženia alebo
manipulácii či z dôvodu nekompatibility so zariadeniami tretej strany.

OV-1000TSC / OV-1000TLC/20

TEL: [phone]

Slovensky

Slovensky

47

Rozloženie produktu

Slovensky

Pohľad spredu Pohľad spredu Pohľad zozadu

OV-1000TSC OV-1000TLC/20

Obsah balenia

1. Giga optický konvertor

2. Napájací adaptér

3. Príručka rýchlej inštalácie

48

Slovensky

OV-1000TSC / OV-1000TLC/20

Kontrolka LED

Kontrolka LED Farba Stav Význam

PWR ● Zelená Sv ieti

Nesvieti

1000 ● Zelená Sv ieti

Nesvieti

LNK/ACT (UTP) ● Zelená Svieti

Bliká
Nesvieti

FDX/COL (UTP) ● Oranžová Svieti

Bliká
Nesvieti

LNK/ACT
(Fiber)

FDX/COL
(Fiber)

● Zelená Svieti

Bliká
Nesvieti

● Oranžová Svieti

Bliká
Nesvieti

OV-1000TSC / OV-1000TLC/20

Zariadenie je zapnuté
Zariadenie je vypnuté
Pracuje na 1000Mb/s
Nepracuje na 1000Mb/s
Port je pripojený
Prijímanie/Vysielanie od UTP zariadení
Port nie je pripojený
UTP port pracuje v plne-duplexnom režime.
Na porte sa vyskytla kolízia paketov.
Polo-duplexný režime alebo nie je pripojené žiadne
zariadenie.
Port je pripojený
Prijímanie/Vysielanie od FX zariadení
Port nie je pripojený
Optický port pracuje v plne-duplexnom režime.
Na porte sa vyskytla kolízia paketov.
Polo-duplexný režime alebo nie je pripojené žiadne
zariadenie.

Slovensky

Slovensky

49

DIP-prepínač

Slovensky

50

Číslo Stav Význam

1 Zapnuté

Vypnuté

2 Zapnuté

Vypnuté

Link Lost Forwarding (DIP-prepínač 3): Keď je LLF zapnuté, dovoľuje nahlásiť optickej strane chyby v
UTP linke a taktiež dovoľuje nahlásiť UTP strane chyby v optickej linke. To znamená, že funkcia „Link lost
forward“ je zaistená na oboch stranách – UTP aj optickej.

UTP LLF zapnuté
UTP LLF vypnuté

Optický LLF zapnutý
Optický LLF vypnutý

Postup inštalácie

1. Vyberte prepínač a príslušenstvo z balenia.

2. Pripojte napájací adaptér ku konvertoru a do elektrickej zásuvky. Uistite sa, že kontrolka LED „PWR“ súvislo

svieti.

Slovensky

OV-1000TSC / OV-1000TLC/20

Dôležité upozornenie

1. Prosím nemeňte nastavenia DIP prepínaču keď optický alebo UTP port prenáša dáta. Môže to spôsobiť

chybu v dátach.

2. Kábel medzi konvertorom a linkovým partnerom (prepínač, pracovná stanica, atď.) musí byť kratší než 100

metrov.

3. Optický segment, ktorý používa konektor režimu sigle mode, musí použiť single-mode optický kábel 9/125

μm. V plne-duplexnom režime je možné spojiť dve zariadenia vo vzdialenosti až 20 kilometrov. Pre

polo-duplexný režim je doporučená maximálna vzdialenosť 412 metrov.

4. Optický segment, ktorý používa konektor režimu multi-mode, musí použiť multi-mode optický kábel 50 alebo

62,5/125 μm. Je možné spojiť dve zariadenia vo vzdialenosti až 550 metrov.

5. Pre riešenie problémov vždy skontrolujte kontrolky LED.

OV-1000TSC / OV-1000TLC/20

Slovensky

Slovensky

51

Memo

_________________

_________________
_________________
_________________
_________________
_________________
_________________
_________________
_________________
_________________
_________________
_________________
_________________
_________________
_________________
_________________

E

N

OvisLink Corp. declares that this device is in
compliance with the essential requirements and
other relevant provisions of directive 1999/5/EC

ES

OvisLink Corp. declara que el dispositivo
cumple con los requerimientos básicos y otras
facilidades relevantes de la directriz 1999/5/EC

CZ

.

závazným ustanovením z na

.

FR

OvisLink Corp. déclare, par le biais de ce
document, que ce dispositif est conforme aux
conditions essentielles de la directive 99/05/CE

.

et, par conséquent, assume la responsabilité de
la véracité des informations suivantes.

ízení

m a dalším

ízení 1999/5/EC

DE

OvisLink Corp. erklärt hiermit, dass dieses
Gerät den grundlegenden Vorschriften und
anderen relevanten Bestimmungen der

.

EG-Richtlinie 1995/5/EC entspricht.

GR

OvisLink

1999/5/EC

.

HR

OvisLink Corp. izjavljuje da je ovaj uređaj u

skladu sa neophodnimpreporukama i ostalim

važnim odredbama Directive 1999/5/EC.

JP

Corp.

RU

OvisLink Corp.

5F, NO.6, LANE 130, MIN CHUAN RD.,
HSIN-TIEN CITY,TAIPEI COUNTY 231,TAIWAN

1999/5/EC

OvisLink Corp. . ,

1999/5/EC.

OvisLink

,

HU

Az OvisLink Corp. kijelenti, hogy ez a
berendezés megfelel az 1999/05/CE irányelv

követelményeinek és egyéb vonatkozó

alapvet
rendelkezéseinek.

PL

OvisLink deklaruje zgodno
istotnymi wymaganiami oraz innymi istotnymi
przepisami dyrektywy 1999/5/E

swoich urz dze z

C.

IT

Ovislink Corp. dichiara che questa
periferica è realizzata in conformità alle
prescrizioni e alle altre rilevanti misure della
direttiva 1999/5/EC.

TP

A OvisLink Corp. declara que este dispositivo
está em conformidade com os requisitos essenciais
e outras solicitações relevantes da Directiva
1999/5/EC.

SK

predpisom smernice 1999/5/EC.

This equipment may be used in AT, BE, CY, CZ, DK, EE, FI, FR, DE, GR, HU, HR, IE, IT, LV,
LT, LU, MT, NL,PL,PT, SK, SI, ES, SE, GB, IS, LI, NO, CH, BG, RO, TR

OvisLink Corp. declares that this device is in
compliance with the essential requirements and
other relevant provisions of directive 1999/5/EC.

alším

Tested To Comply
With FCC Standards.
FOR HOME OR OFFICE USE
