Airlife Magic Marie User guide

Montage du fuselage

MMF1

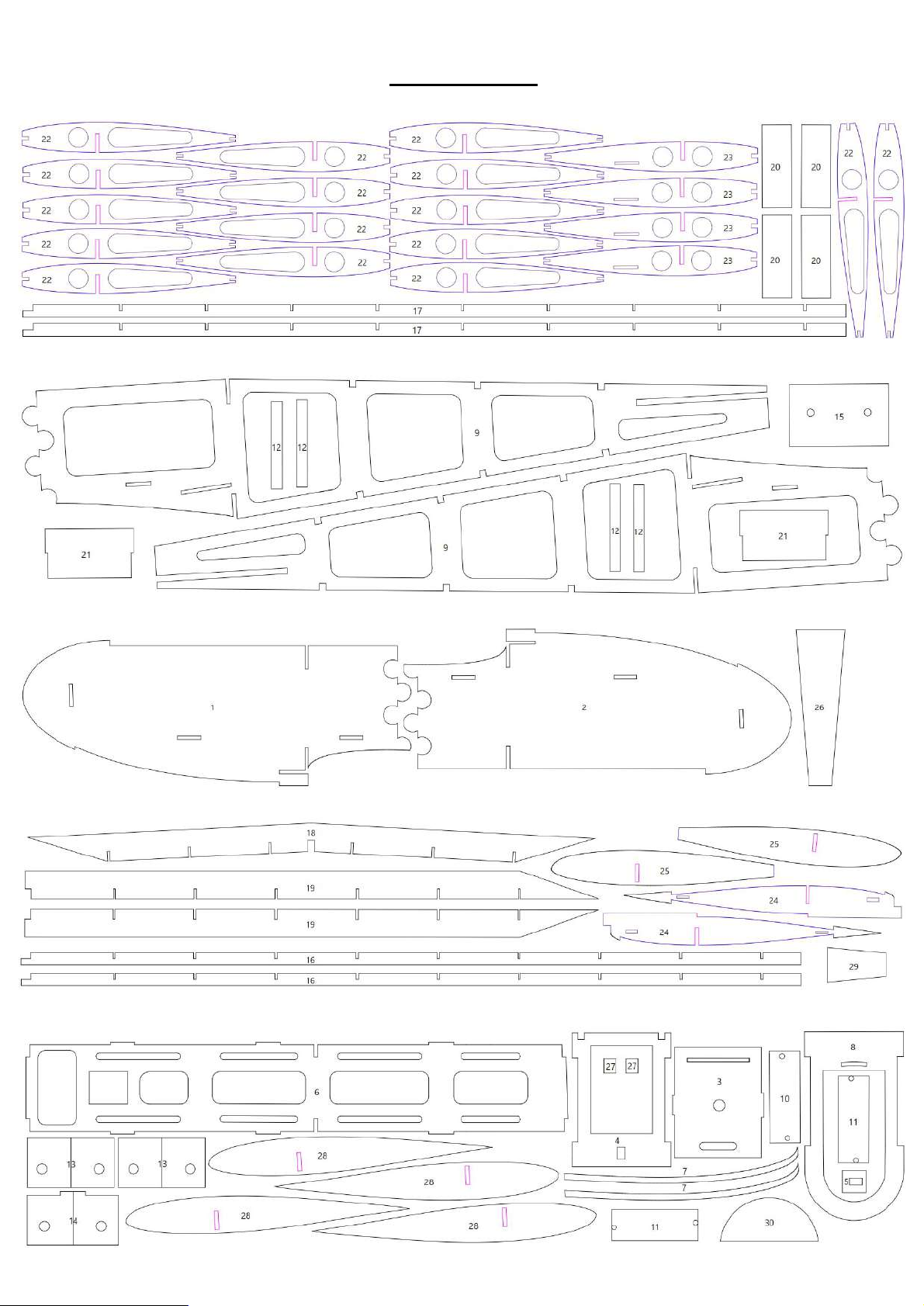

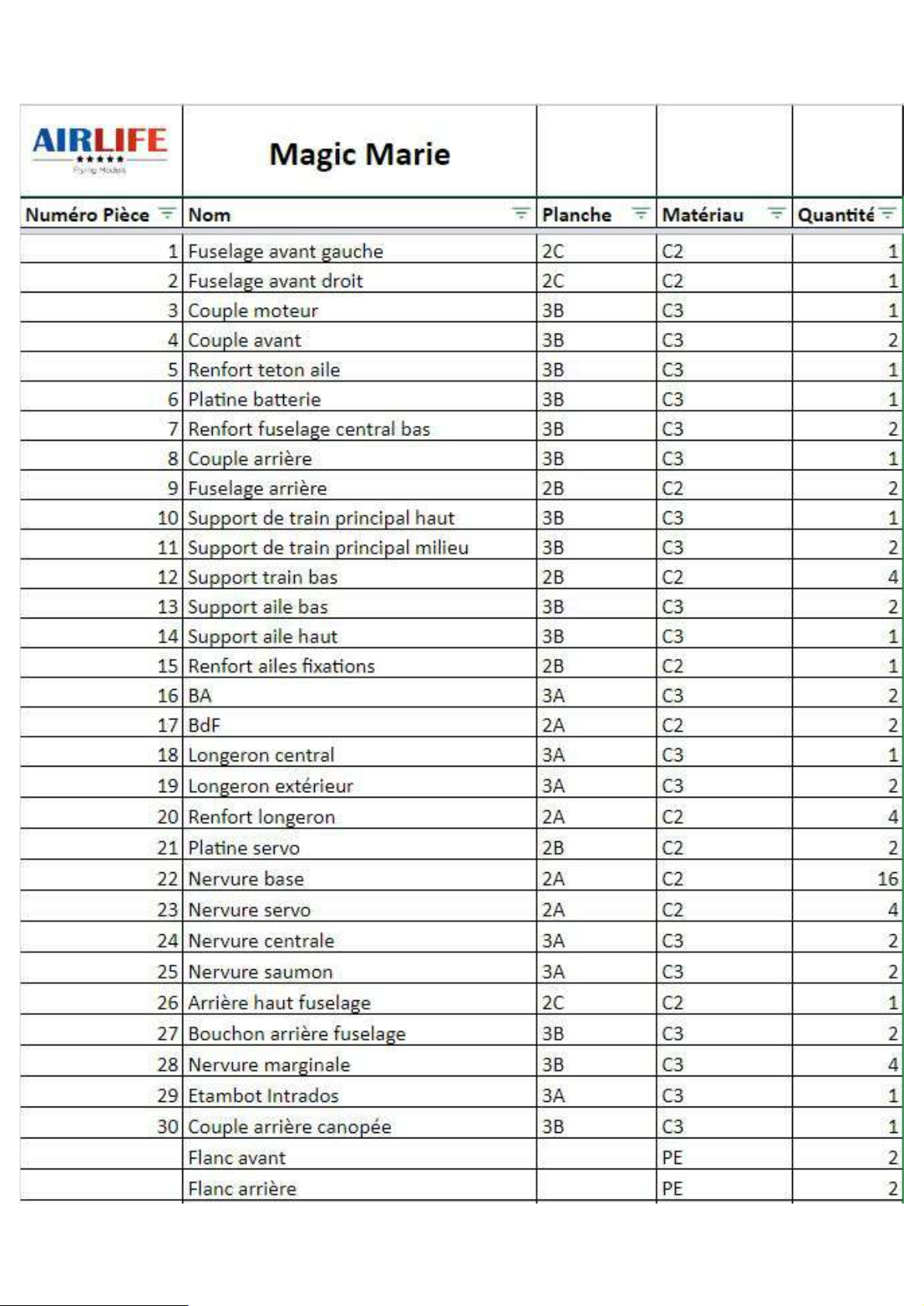

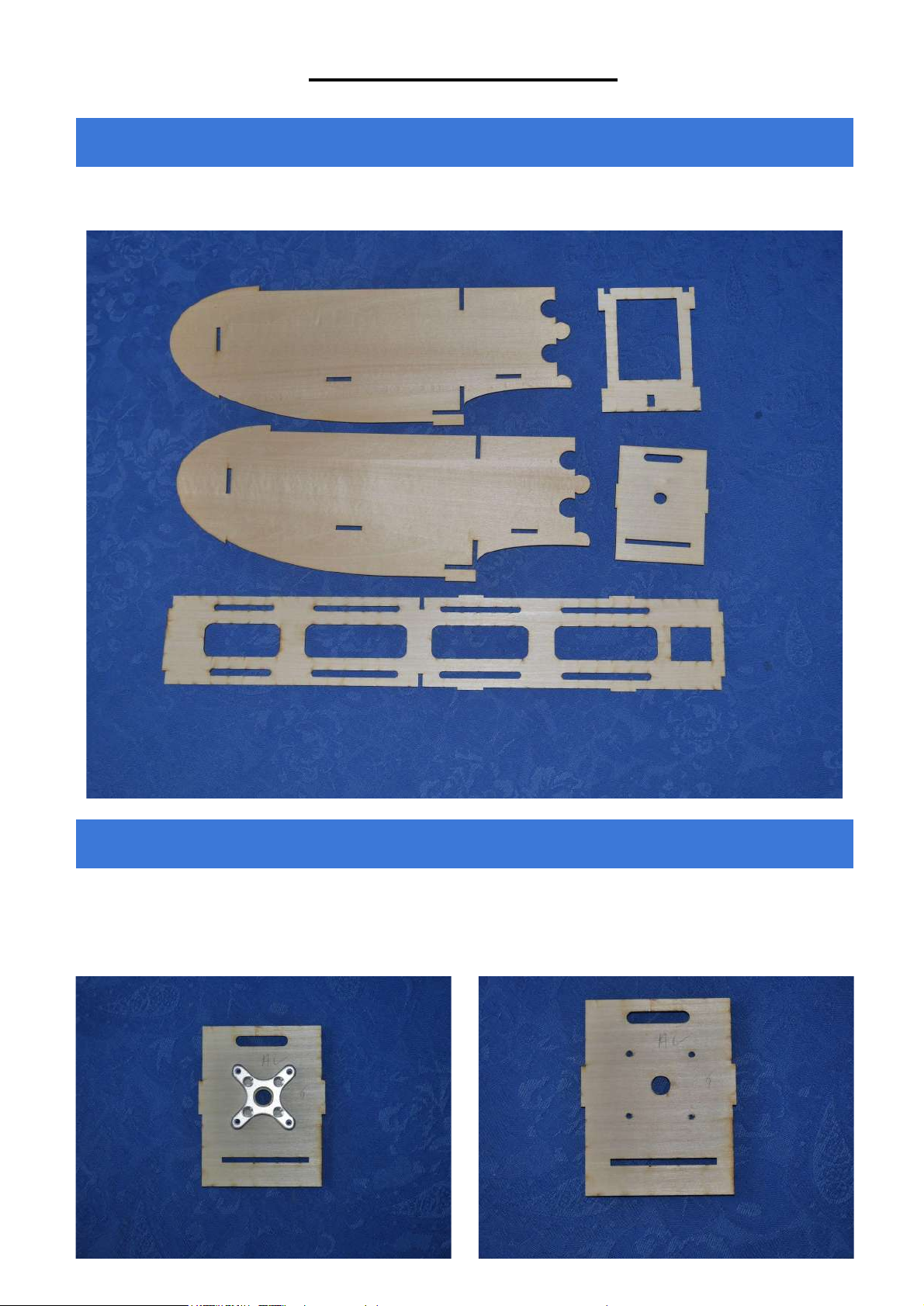

Pièces pour la partie avant du fuselage : 1, 2, 3, 4 et 6.

MMF2

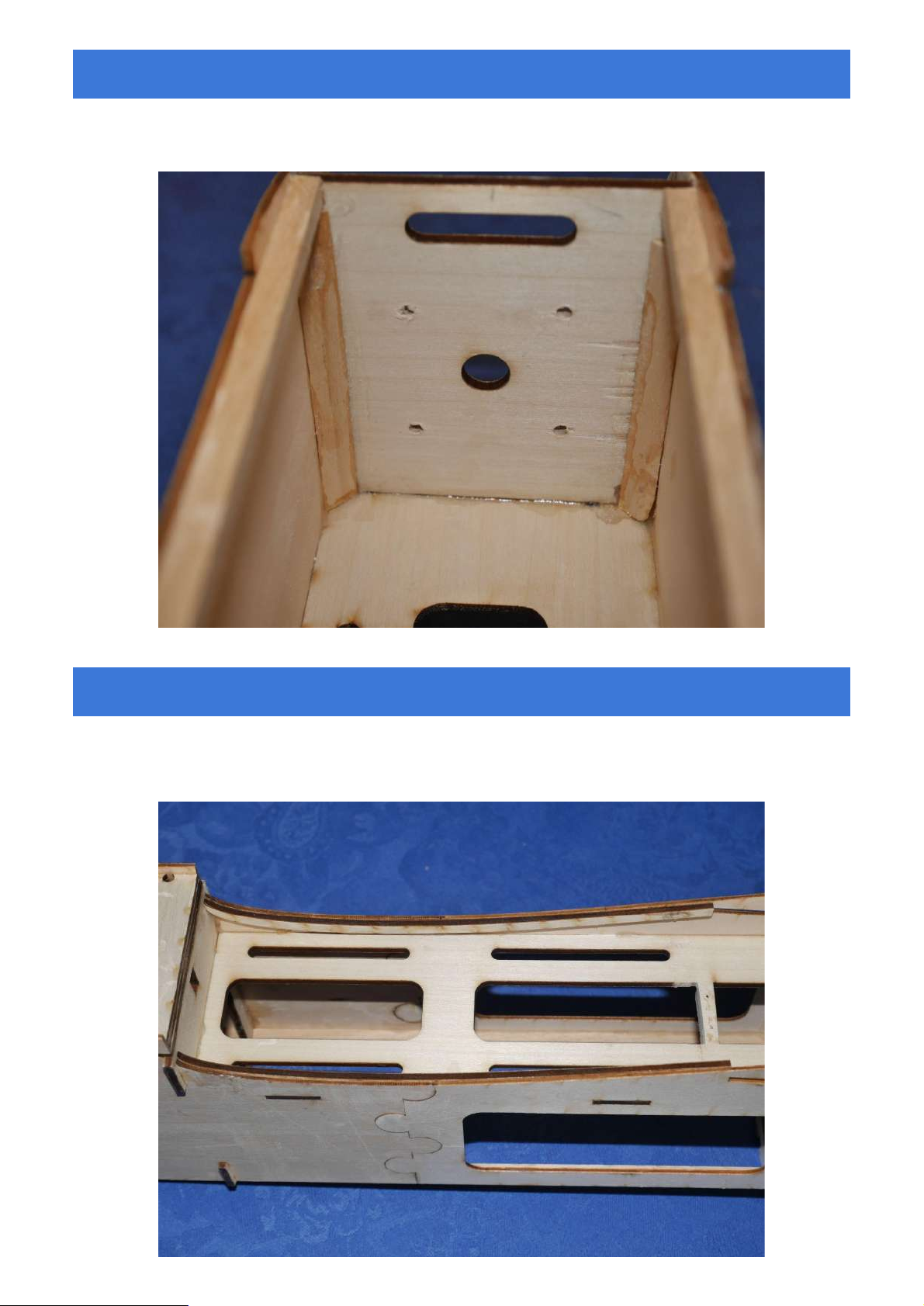

Présentez votre support moteur sur le couple moteur 3 en le centrant sur le rond central. Attention la pièce
n’est pas symétrique : vue de face, le rond est légèrement décalé vers la droite… qui deviendra la gauche une
fois en place. Percer les trous de fixation à 3 mm.

MMF3

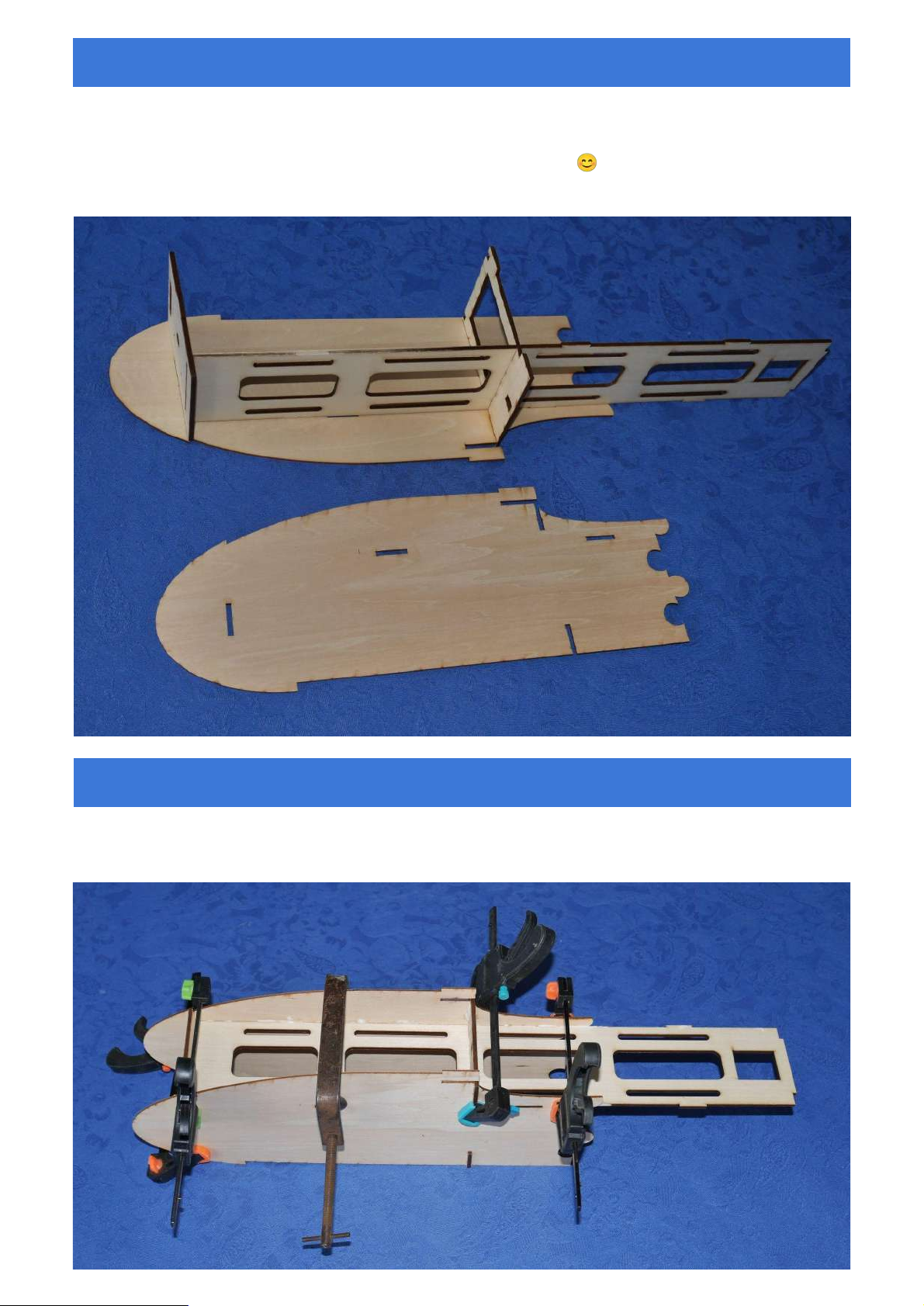

Faire des essais de montage à blanc. Attention, il y a bien un fuselage avant gauche et un avant droit. Vue de
dessus, la platine 6 est légèrement plus courte côté avant droit. Les tenons et mortaises doivent parfaitement
correspondre – sinon c’est que quelque chose n’est pas dans le bon sens 😊 Certains tenons sur les couples
dépassent encore, c’est normal.

MMF4

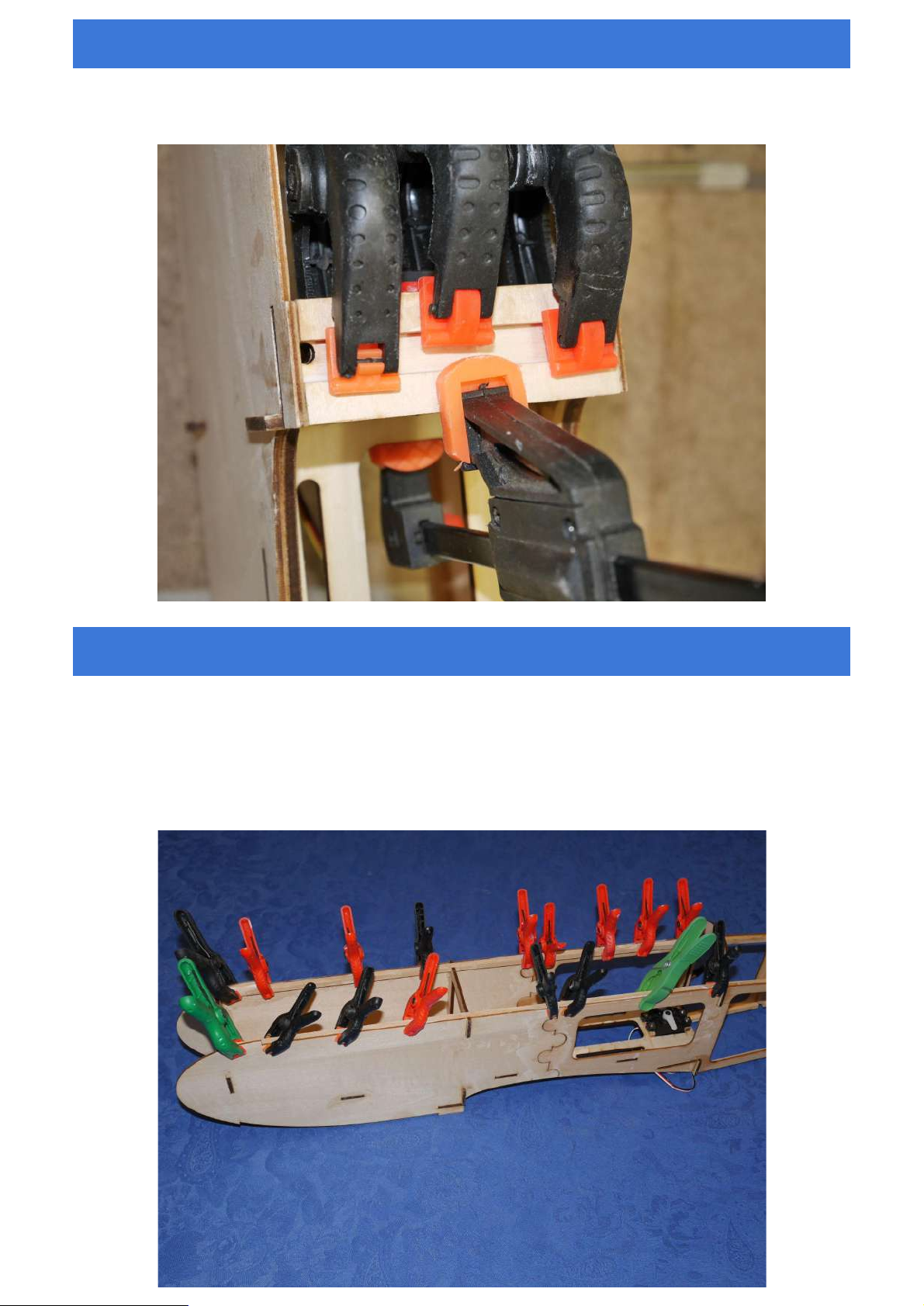

Quand tout est bien d’équerre, coller avec une colle qui vous laisse le temps de faire les ajustements (par
exemple de la colle blanche à bois), puis serrer.

MMF5

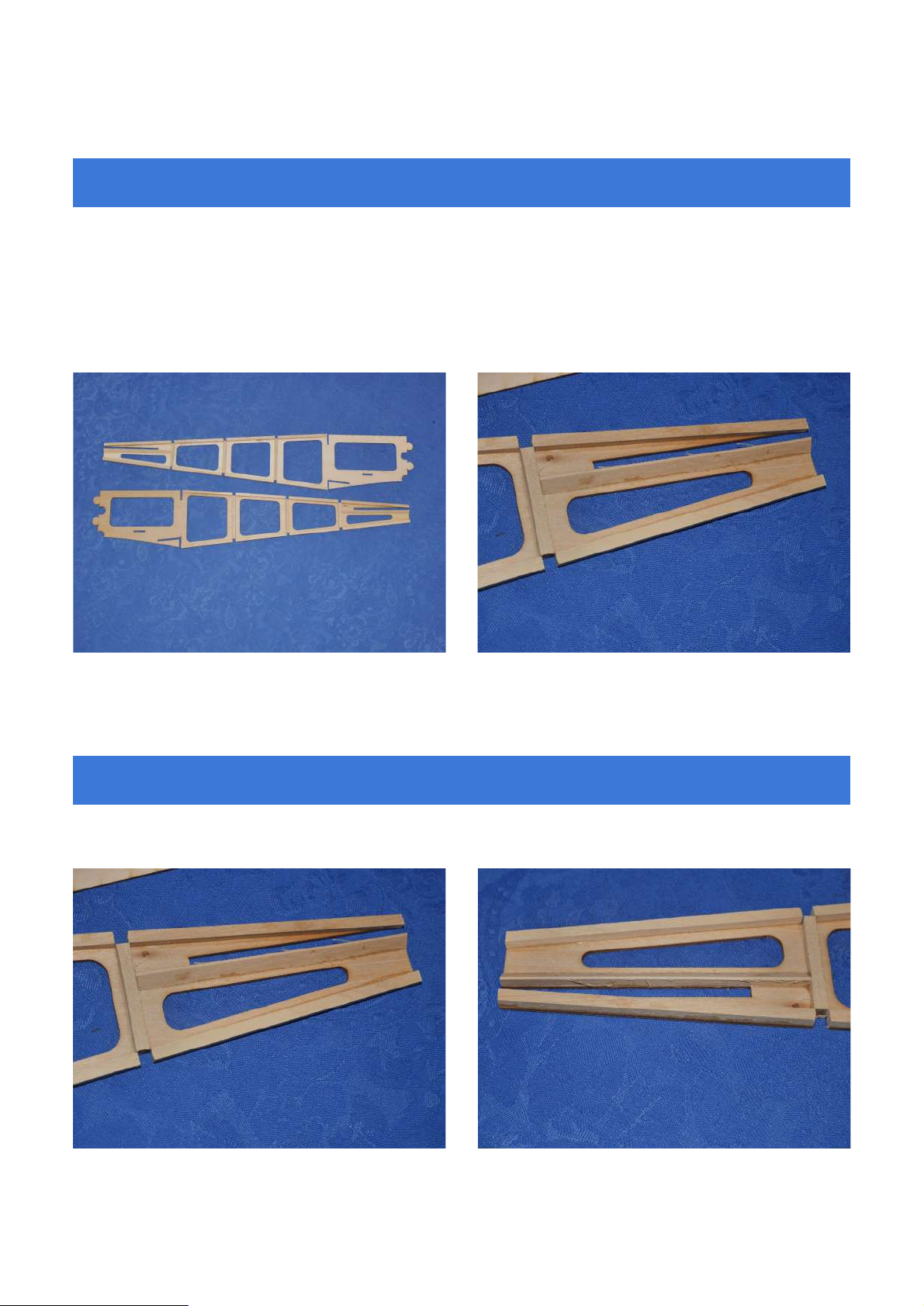

Sur les fuselages arrière 9, coller des sections de baguettes carrées 5 x 5 et triangulaires 6 x 6. Mettre d’abord en
place les baguettes carrées 5 x 5 longues haut et bas, puis couper au niveau des encoches, puis coller les petites
baguettes verticales coupées à la demande. La photo de droite montre là où se trouve la baguette triangulaire 6
x 6, comme support du stabilisateur horizontal.

Attention, bien faire deux ensembles symétriques (droit et gauche), et non pas identiques !

MMF6

La baguette triangulaire 6 x 6 sera arrasée pour la ramener au niveau des baguettes carrées 5 x 5.

MMF7

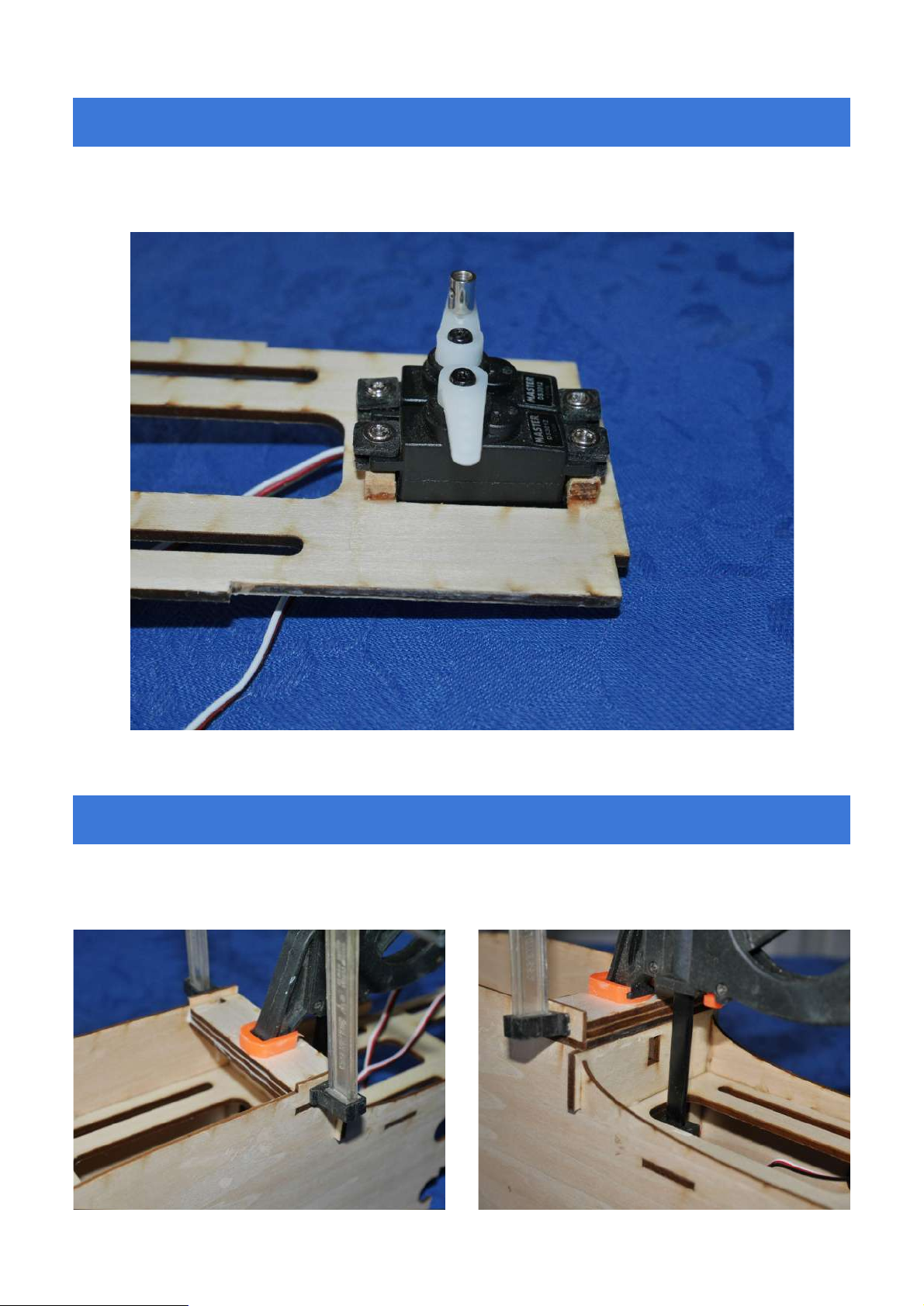

Surélever les servos avec de la baguette 5 x 5. Percer à 1 ou 1,5 mm des trous pour les vis des servos, afin de ne
pas faire éclater le bois en vissant.

MMF8

Coller les supports de train d’atterrissage, pièces 10 (traversante) et 11. Aligner les trous, le sens n’ayant pas
d’importance.

MMF9

Coller les languettes 12 l’une sur l’autre 2 par 2, puis les coller au bord des supports de train, sur l’avant et sur
l’arrière du bloc.

MMF10

Coller les 2 ensembles arrière avec l’ensemble avant, en intercalant le couple 8 à l’arrière de la platine 6, partie
arrondie en haut. Faire des essais avant de coller, et utiliser une colle qui vous laisse le temps d’ajuster. Bien
mettre de la colle sur toutes les surfaces de contact.

Coller de la baguette carrée 5 x 5 sur le haut intérieur droit et gauche, depuis le couple moteur 3 jusque contre
le couple arrière 8.

MMF11

Coller un renfort en baguette triangulaire 6 x 6 verticalement à l’intérieur de chaque côté, contre les flancs et au
dos du couple moteur.

MMF12

Coller les renforts d’appui d’ailes 7 au bord du fuselage, bien au bord des flancs et contre le couple 4, comme sur
la photo.

MMF13

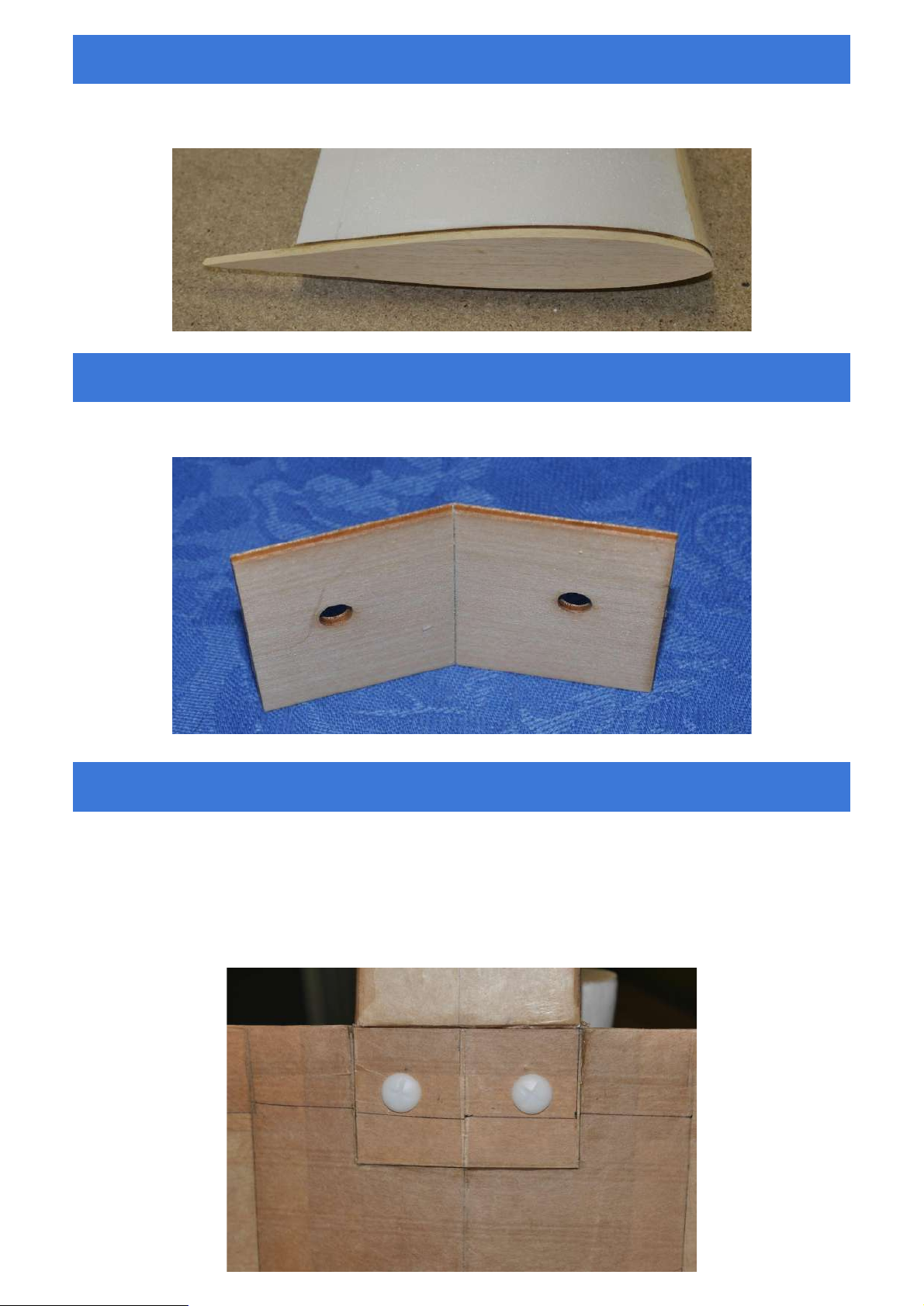

Coller les supports d’aile :

● Coller d’abord les supports 14, dans les mortaises de flanc de fuselage (pièce traversante donc) et celle
sur le couple 8. Vous aurez probablement quelques coups de lime à donner.

● Par-dessus, coller les demi-supports 13, en alignant les trous (le renfort transversal visible sur la photo
contre le couple n’existe pas dans votre kit).

MMF14

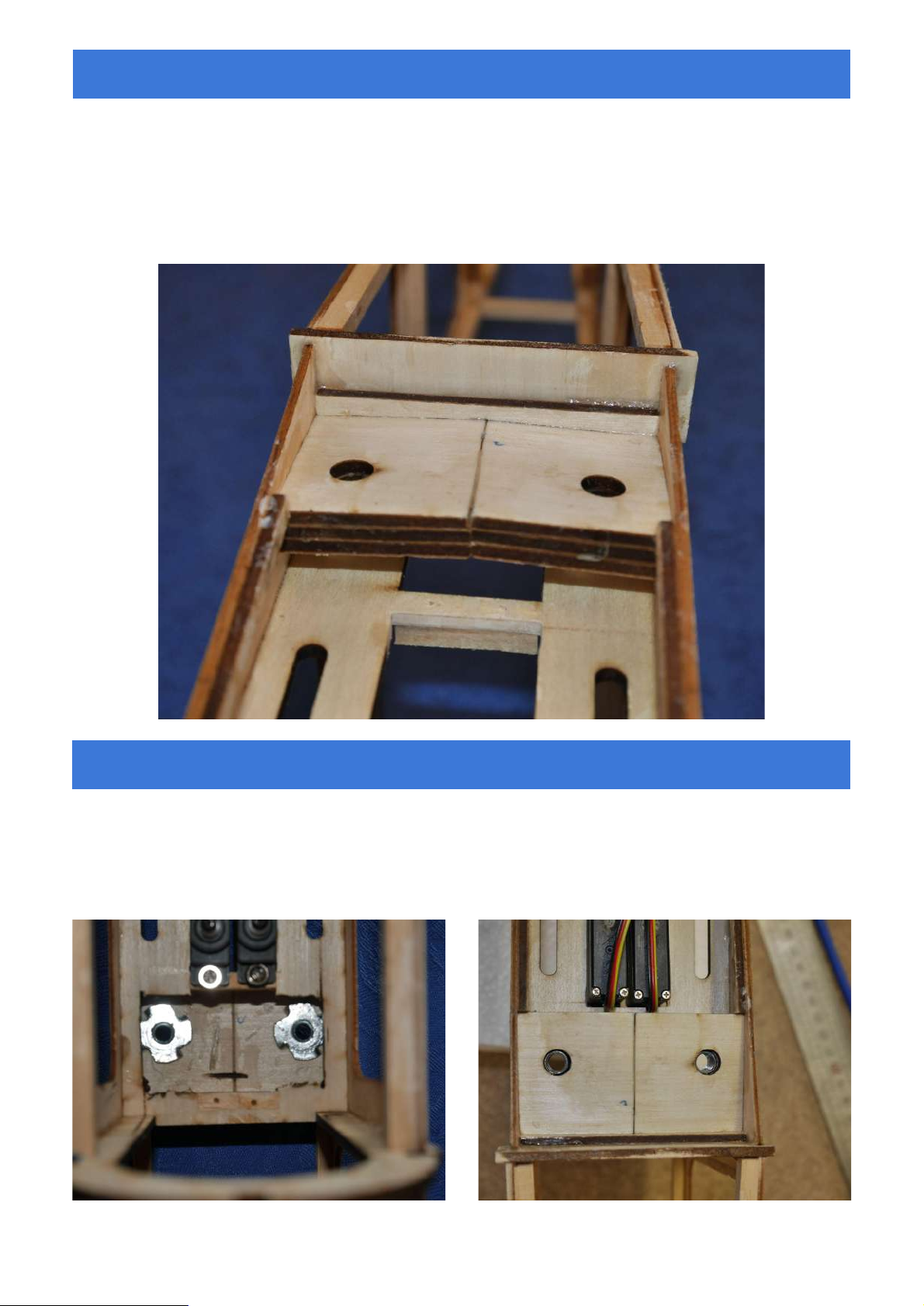

Une fois bien sec, « clouer » les écrous à griffe dans leurs logements, par-dessus. Utiliser une « rallonge » bien
rigide (bois très dur, ou métallique) sur laquelle vous frapperez avec votre marteau, pour atteindre les écrous.
Attention, faire reposer/bien appuyer le dessous les platines sur des blocs de bois dur, pour absorber les chocs
du martèlement, sinon vous casserez tout !

MMF15

Tracer une ligne sur votre chantier. Repérer le milieu
exact du fuselage sur les couples, puis aligner sur votre
trait, immobiliser le fuselage ainsi positionné sur le
chantier.

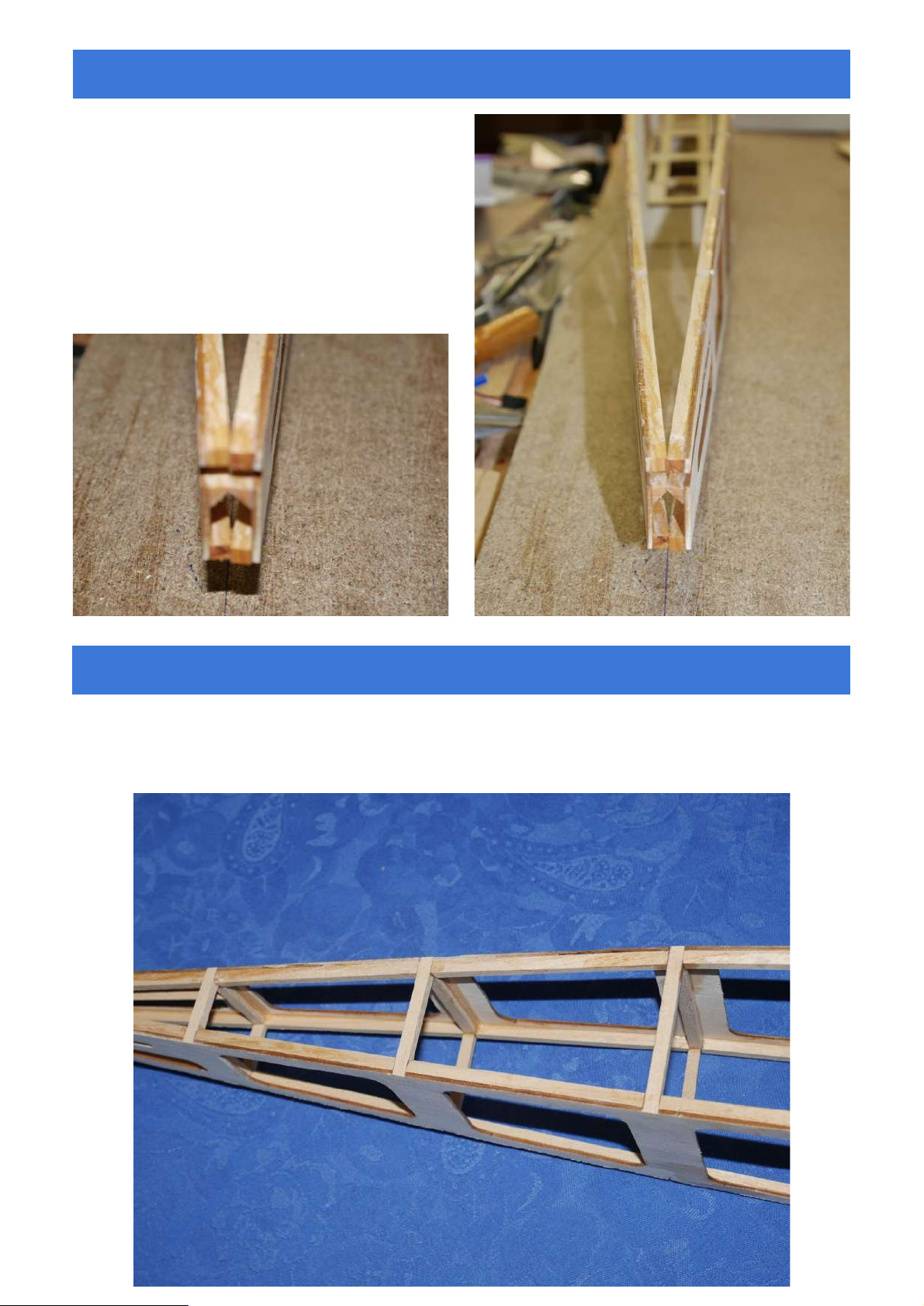

Pincer l’arrière du fuselage, coller en étant
parfaitement aligné sur le trait du chantier. Faire des
essais avant de coller !

MMF16

Coller en transversal des sections de baguettes carrées 5 x 5 débitées à la demande, dans les encoches haut et
bas du fuselage prévues à cet effet. Aller de l’avant vers l’arrière, en faisant bien attention de respecter la
rectitude/l’alignement de l’arrière du fuselage ! Araser une fois sec.

MMF17

Coller un renfort vertical en baguette triangulaire 6 x 6 à l’arrière du couple 8 et contre les flancs, de part et
d’autre.

Montage des empennages

MME1

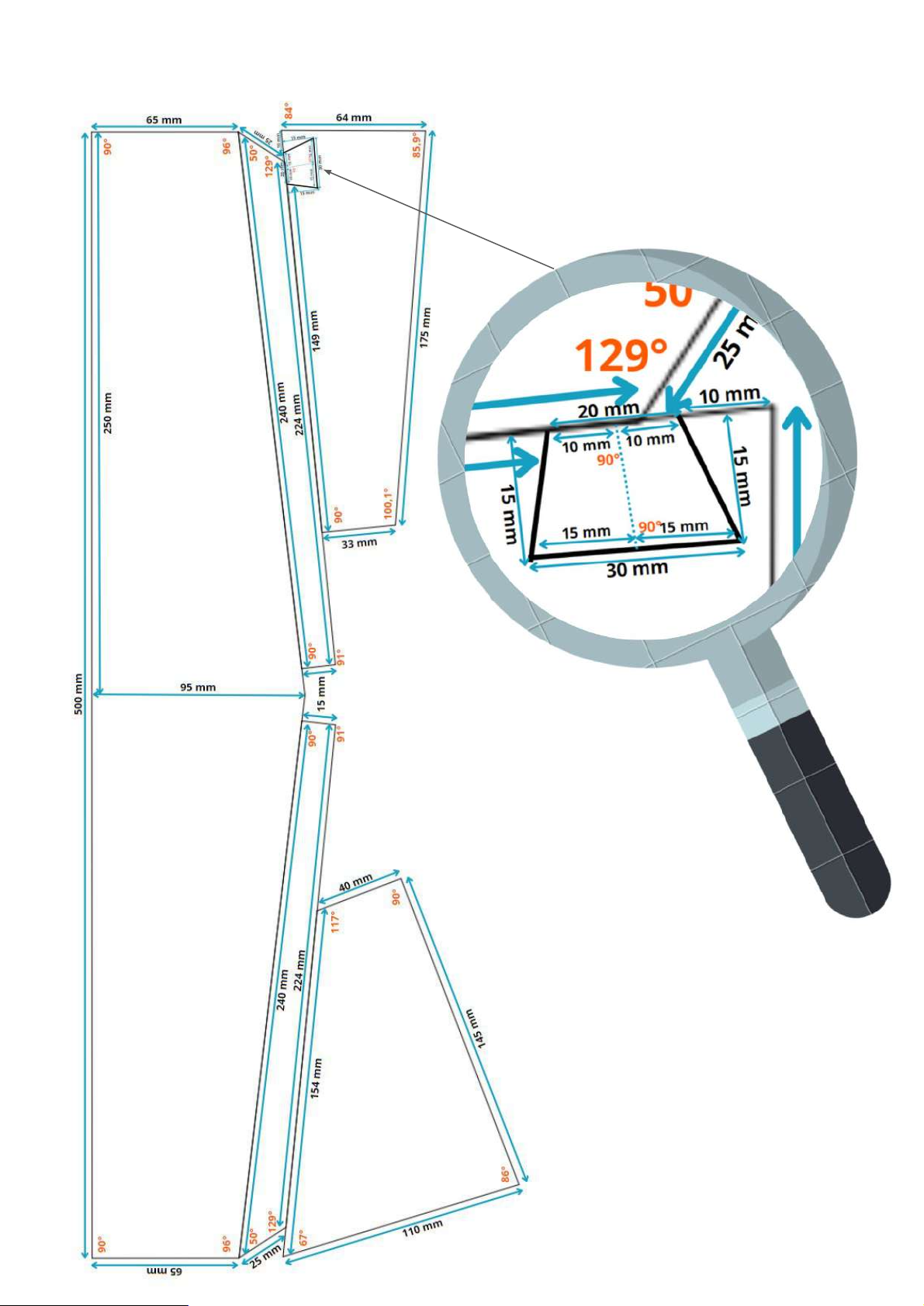

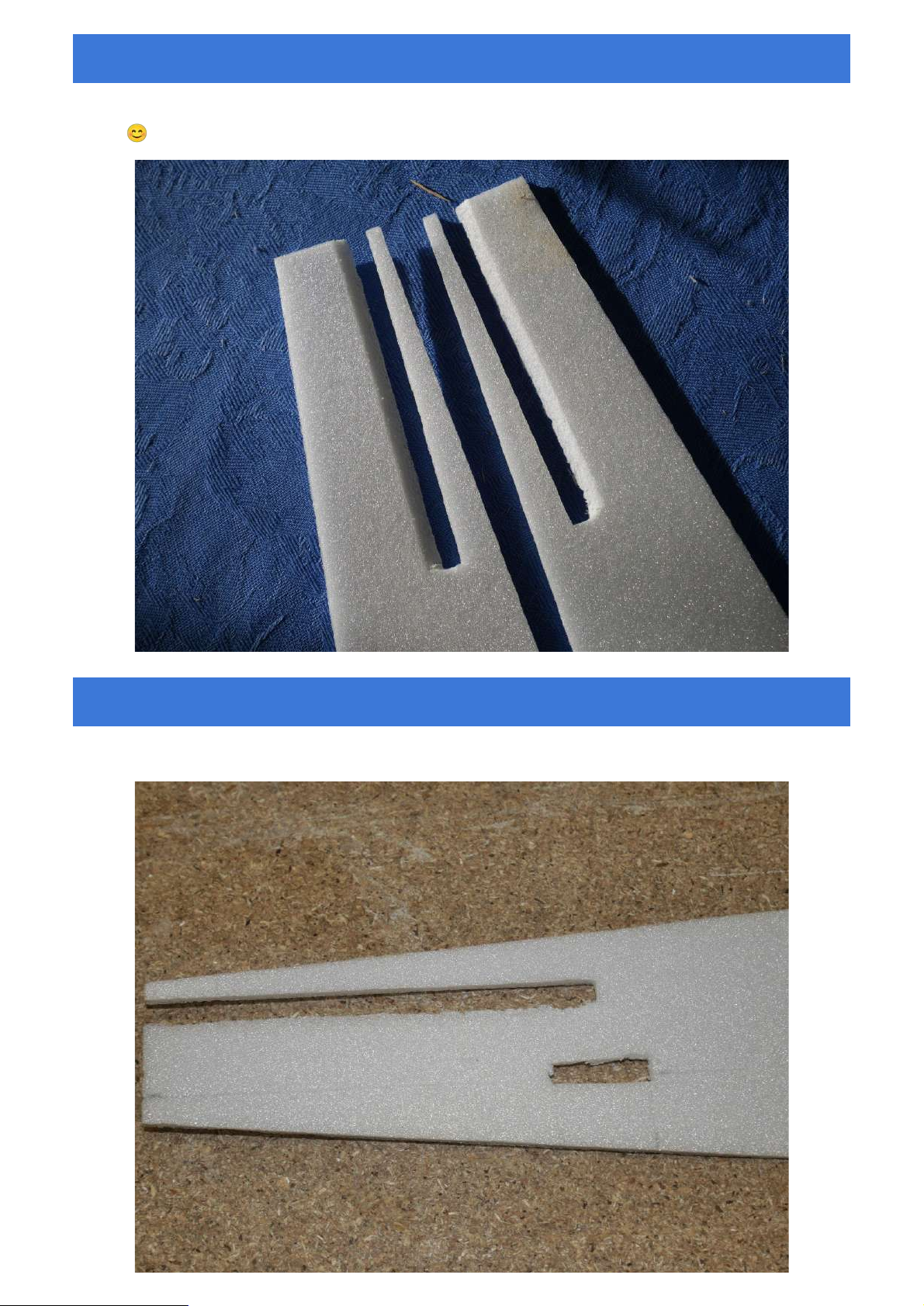

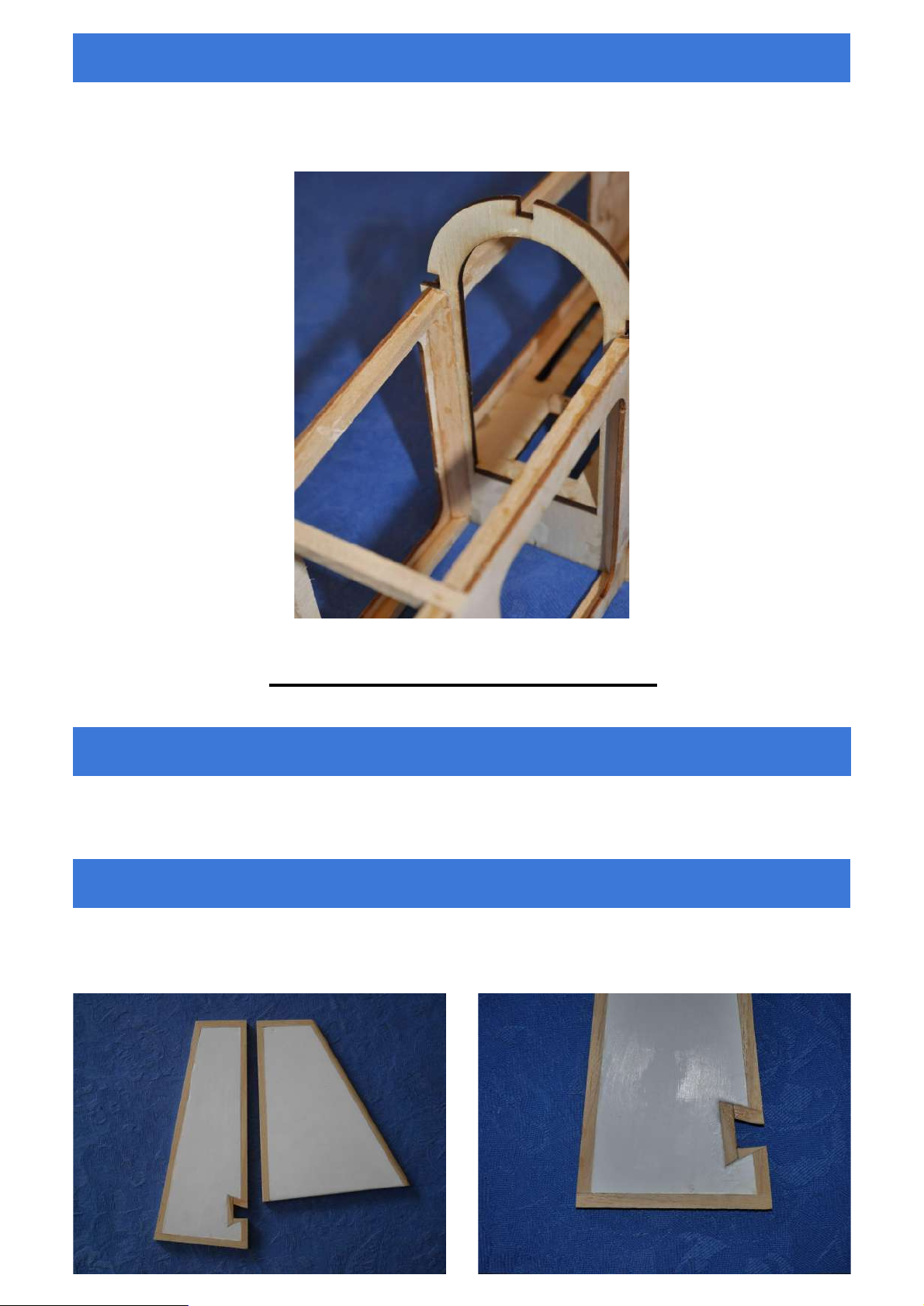

Découper soigneusement au cutter dans le carton mousse et selon les plans fournis, les différentes pièces des
empennages (voir les gabarits de découpe à la fin de cette notice).

MME2

Cercler les éléments de la dérive, partie fixe et gouverne, avec de la baguette carrée 5 x 5 coupée à la demande,
SAUF sur la partie basse de la partie fixe. Puis arrondir par ponçage la baguette avant de la partie fixe.

MME3

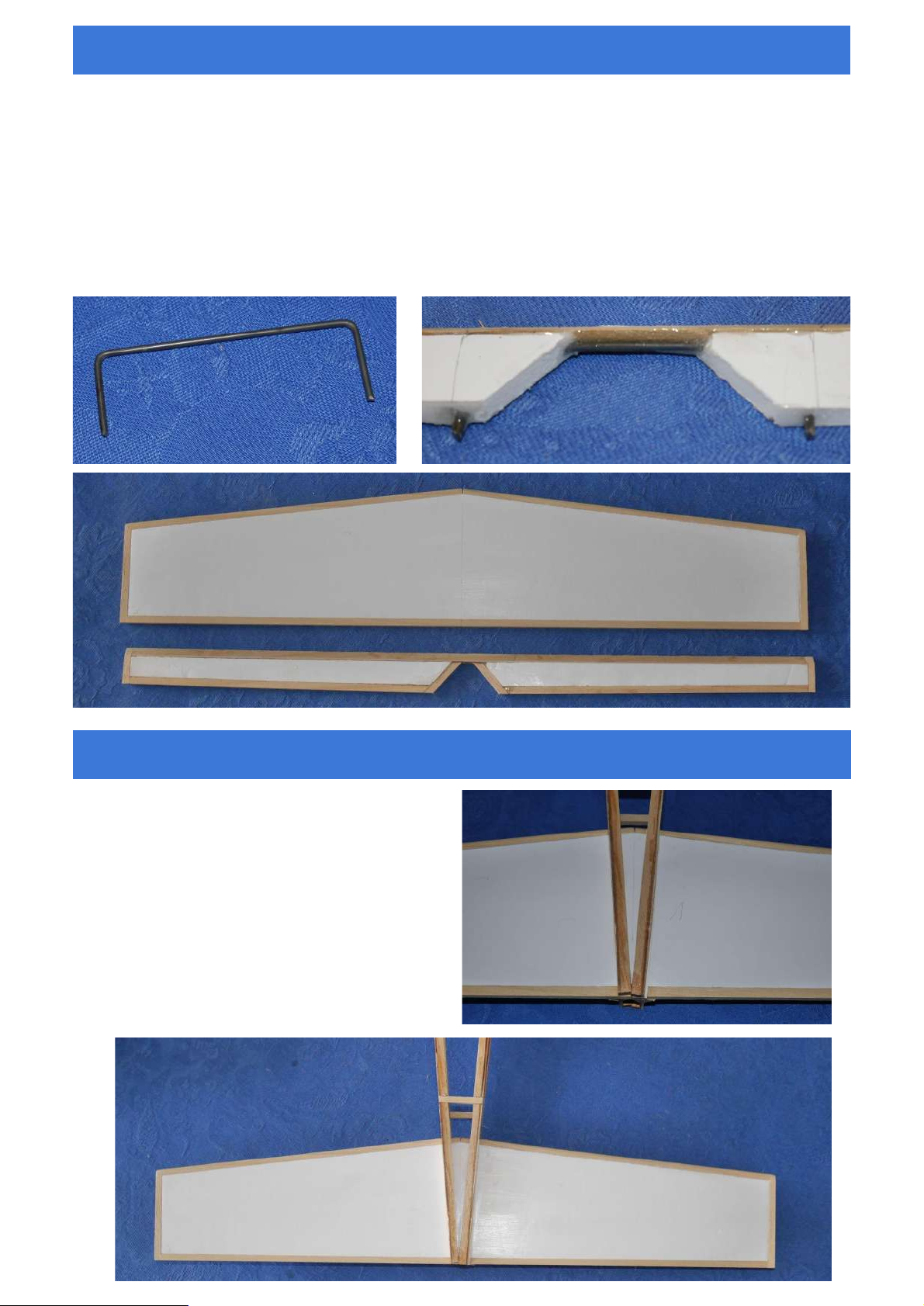

Procéder de même pour le stabilisateur horizontal :

● Pour la partie fixe, arrondir après collage par ponçage les baguettes à l’avant.

● Pour la partie mobile (gouverne de profondeur) : percer chaque demi-volet pour y insérer le « U »

métallique (collage à la colle époxy rapide), photo 81 et 129. Coller le tout contre un côté (pas sur le
biseau !) d’une baguette triangulaire 6 x 6 de 500 mm de long = bien mesurer avant de percer les
demi-volets pour le « U ». La baguette étant un peu plus épaisse (6 mm pour 5 mm pour le carton
mousse), arraser la baguette une fois l’ensemble sec. Finir le cerclage en baguette 5 x 5, résultat sur la
photo du bas

MME4

Présenter le stabilisateur horizontal dans ses
encoches à l’arrière du fuselage. Il doit être
parfaitement centré (tracer un repère en son
milieu), et parfaitement perpendiculaire aux
flancs du fuselage, c’est-à-dire parfaitement
horizontal. Au besoin, limer (doucement !)
l’assise supportant le stabilisateur, d’un côté ou
de l’autre, pour abaisser le côté qui serait un
peu haut par rapport à l’autre.

MME5

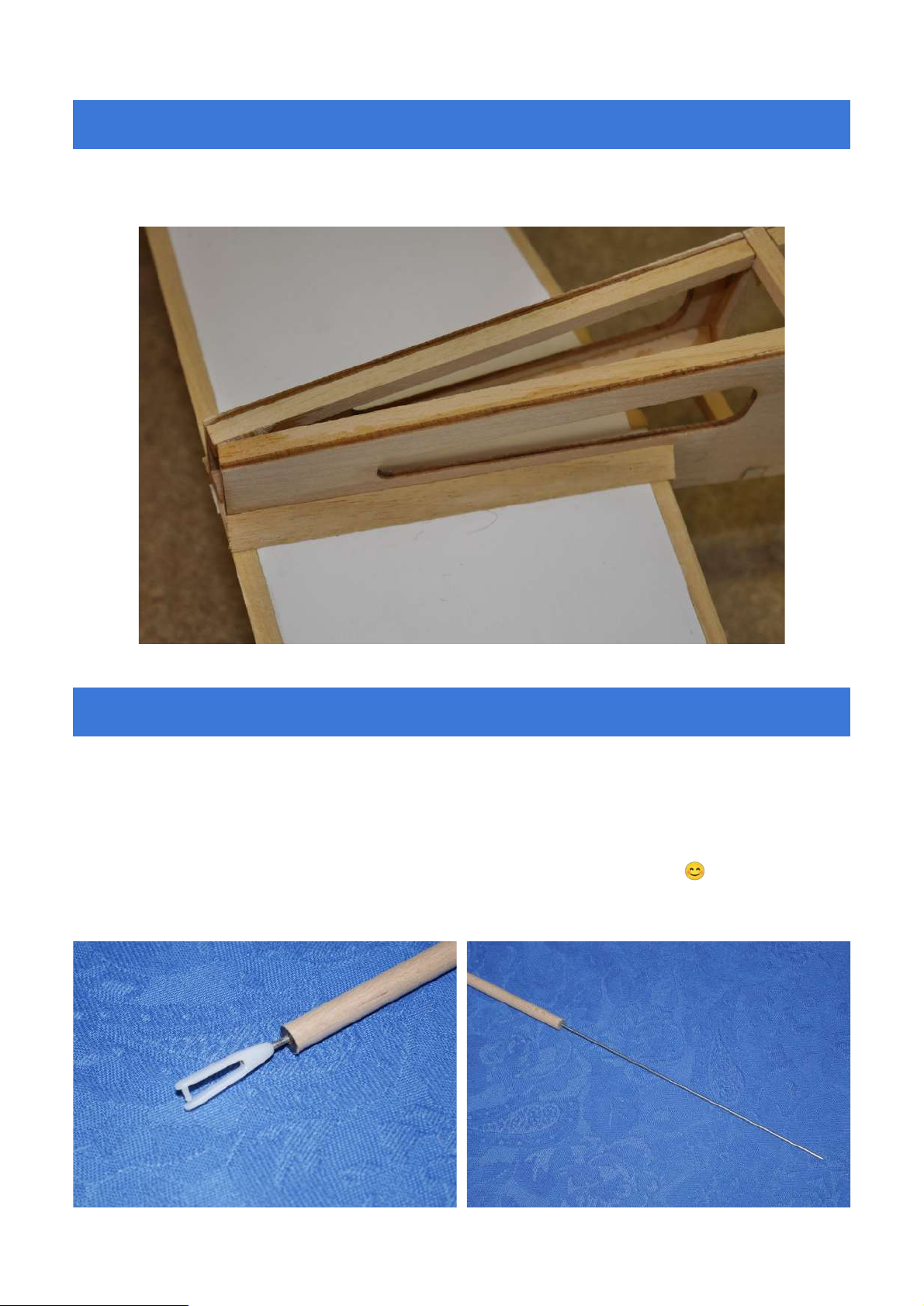

Une fois que tout est bien d’équerre et sec, coller des renforts triangulaires 6 x 6 sur le dessous du stabilisateur
et contre les flancs. Poncer en arrondi « aérodynamique » la pointe avant de ces renforts.

MME6

Préparer la commande de la gouverne de profondeur :

1. Utiliser la baguette ronde fournie

2. Percer de chaque côté et au centre un trou de 1,5 mm

3. D’un côté (photo 147), utiliser la petite tige filetée fournie, pour visser dans la baguette d’un côté (sur
au moins 10 mm), de l’autre une chape plastique fournie (différente de la photo 😊)

4. De l’autre, visser côté fileté la longue tige métallique fournie

MME7

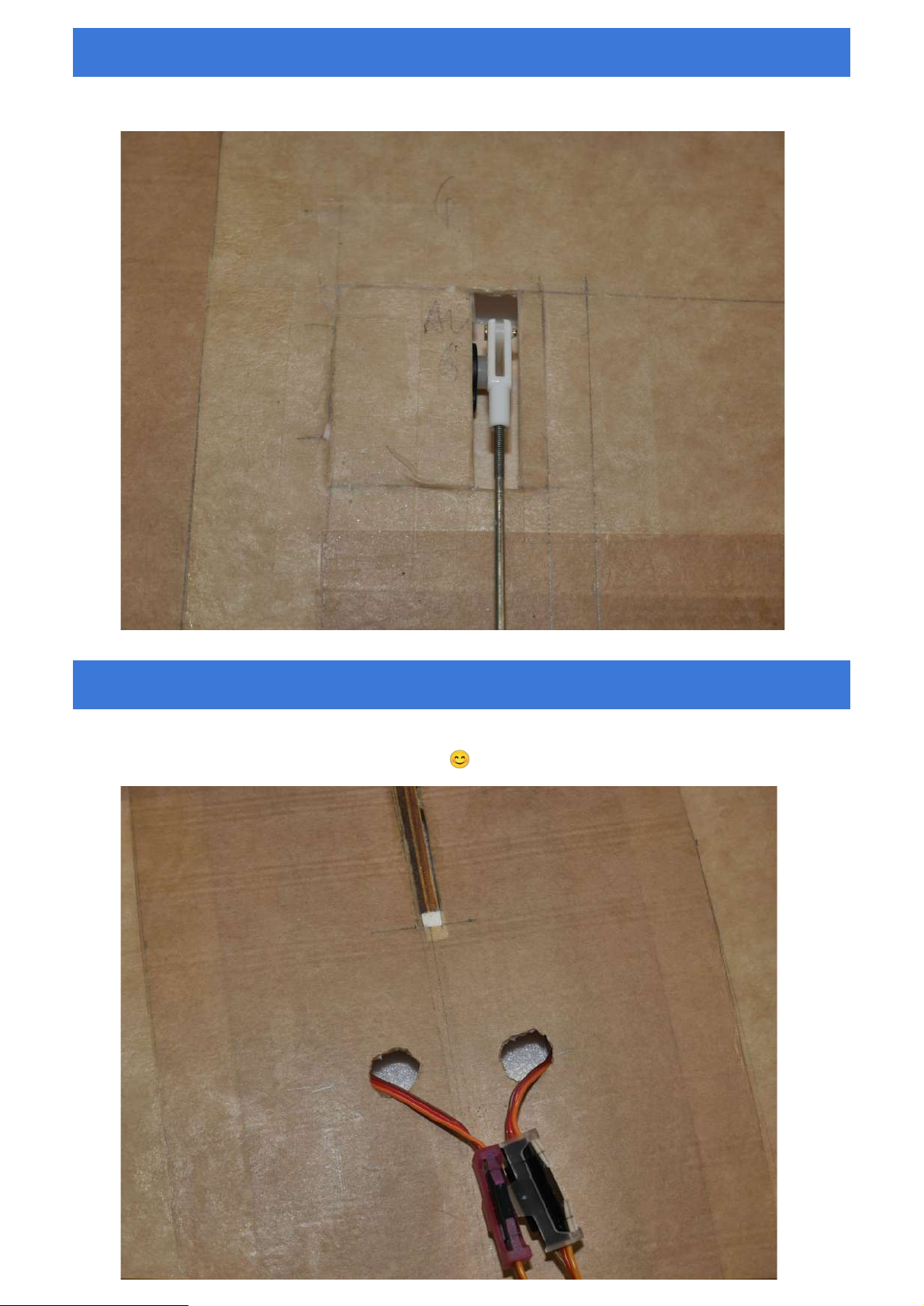

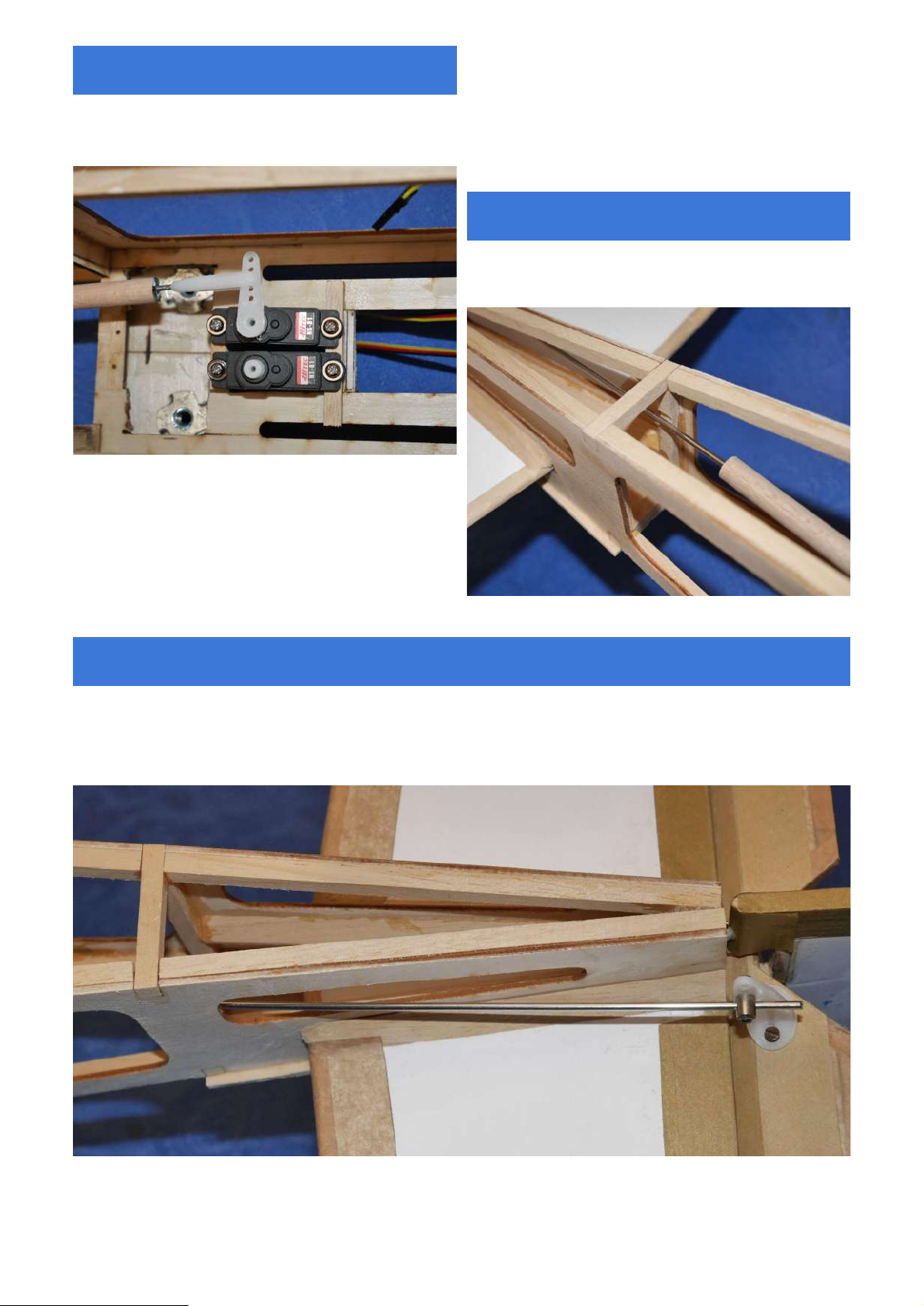

Installation de la commande de profondeur côté servo
(celui de gauche dans le sens du vol) …

MME8

… dans le fuselage vu de dessous…

MME9

… et côté gouverne de profondeur en place. Au besoin, donner quelques coups de lime sur la « sortie » : il ne
doit y avoir ni point dur ni même frottement sur la commande. Vous remarquerez que le domino est sur le
guignol.

Les bords d’attaque et de fuite du stabilisateur ainsi que l’intégralité de la gouverne de profondeur sont à
maroufler au papier kraft, avant fixation de la gouverne (voir notice séparée pour le marouflage). L’articulation
de la gouverne de profondeur se fait avec de l’adhésif type Blenderm (publicité gratuite), non fourni mais
disponible chez Aéromodèles, ou en pharmacie.

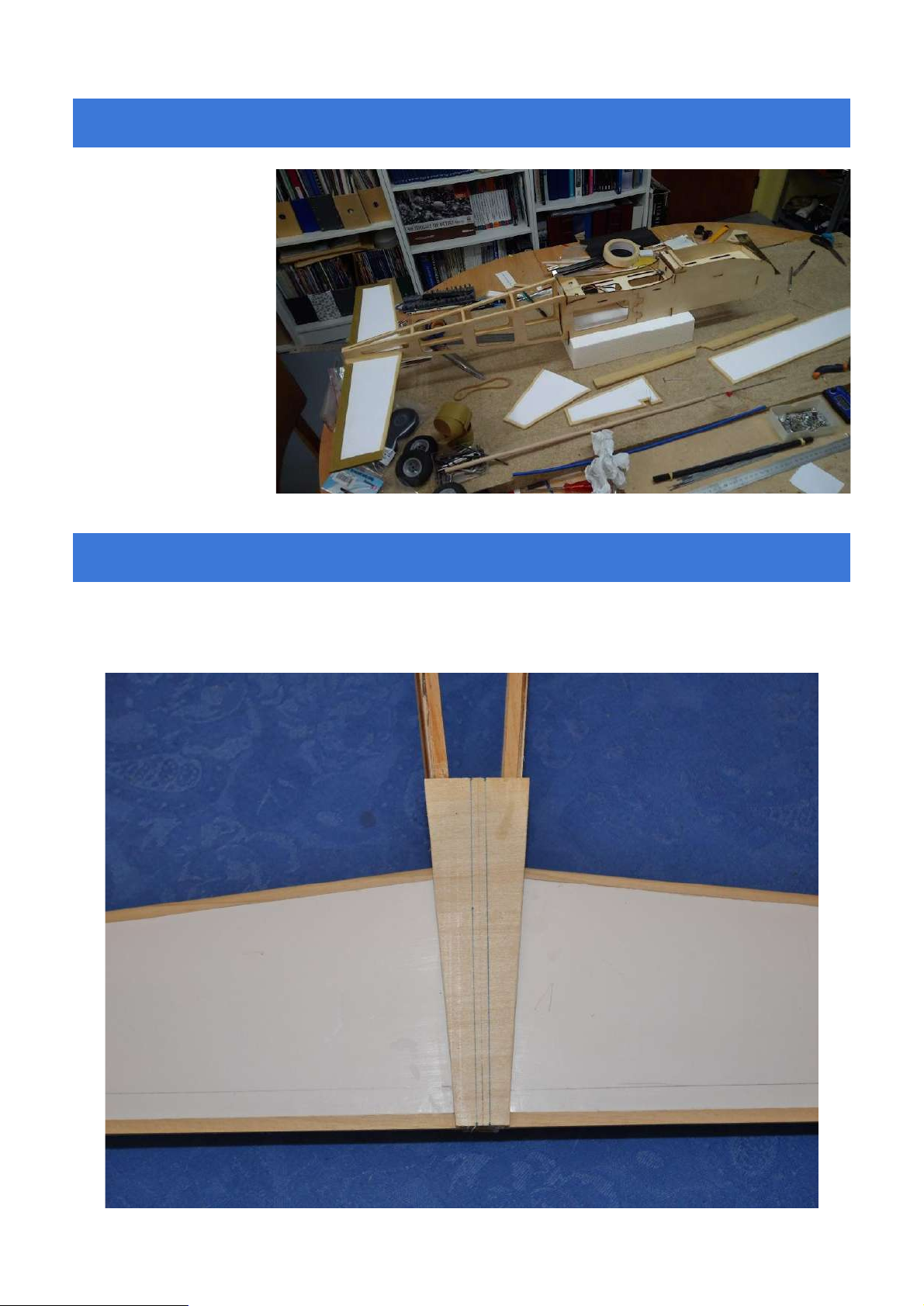

Fuselage et empennages en
cours de montage.

MME10

MME11

Sur le dessus tout à l’arrière du fuselage, coller bien centré – bien aligné le coffrage 26. Tracer le milieu ainsi que
les bords du plan fixe de la dérive (épaisseur 5 mm). La pièce dépasse sur les côtés du fuselage, c’est normal.

MME12

Coller l’une sur l’autre les 2 pièces 27, puis se servir de l’ensemble comme « bouchon » collé dans/à l’arrière du
fuselage. (Sur la photo, on voit un modèle de charnière de dérive différent de celui de votre kit).

MME13

Percer 2 trous de 2 mm parfaitement au milieu, y introduire un demi cure-dent, pointe en l’air. Vous aurez au
préalable préparé les trous d’accueil dans la base de la partie fixe de la dérive.

MME14

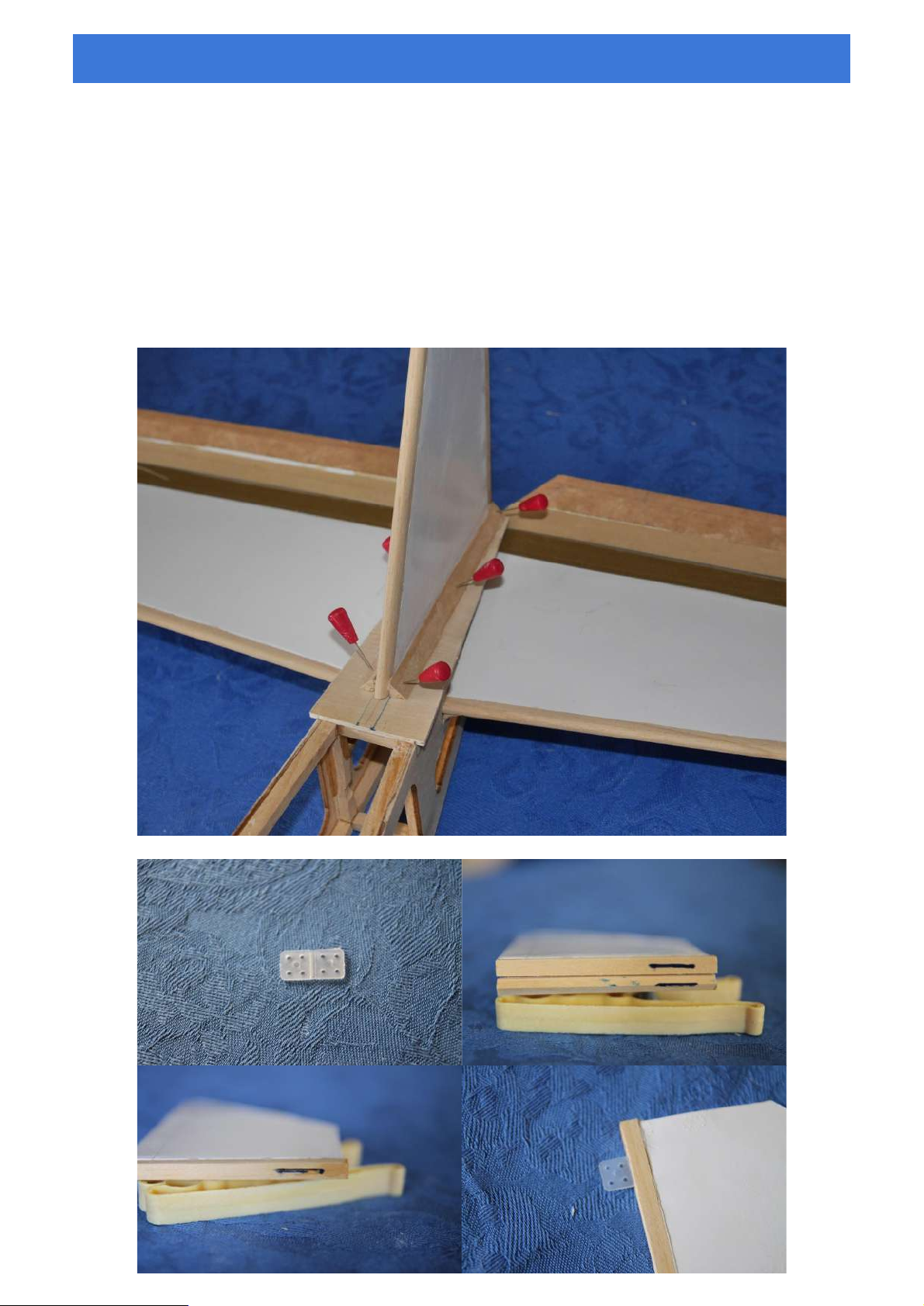

« Empaler » le plan fixe de la dérive, tout à l’arrière du fuselage, parfaitement dans l’axe. Bien vérifier la
verticalité, et l’équerrage avec le stabilisateur horizontal.

Au pied de la dérive, coller de part et d’autre un renfort en baguette triangulaire 6 x 6 de chaque côté. Poncer
l’avant de ces renforts de façon “aérodynamique”. Puis maroufler au papier kraft les bords et la base de la
dérive.

A l’aide de l’outil ad-hoc (non fourni) ou d’un cutter manié délicatement pour ne pas fendre le bois, ouvrir les
fentes pour les charnières de dérive, côté partie fixe et côté volet mobile, bien en face les unes des autres, bien
au centre de l’épaisseur et bien alignées sur cet axe. Puis poncer en « pyramide » côté gouverne, pour
permettre l’articulation.

MME15

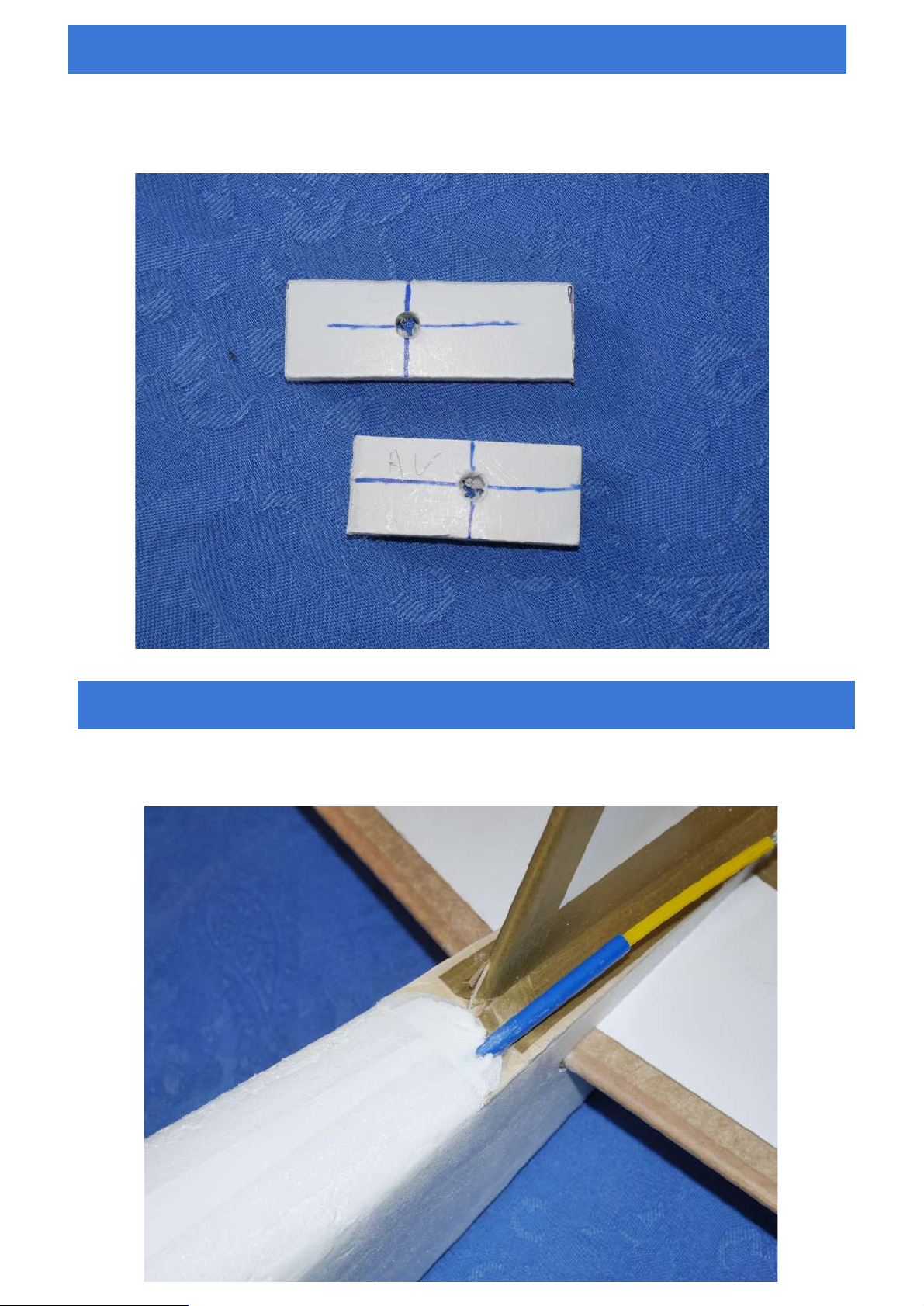

Préparer, dans des chutes de carton mousse, 2 guides pour la commande de direction souple, de 20 mm de haut
environ, et de largeur correspondant à l’intérieur du fuselage de votre modèle, mesuré devant les baguettes
verticales qui leur serviront d’appui.

MME16

Sur l’avant gauche de la pièce 26, limer avec une lime ronde une gorge qui servira de guide et de point
d’appui/collage à la gaine de commande de volet de dérive.

MME17

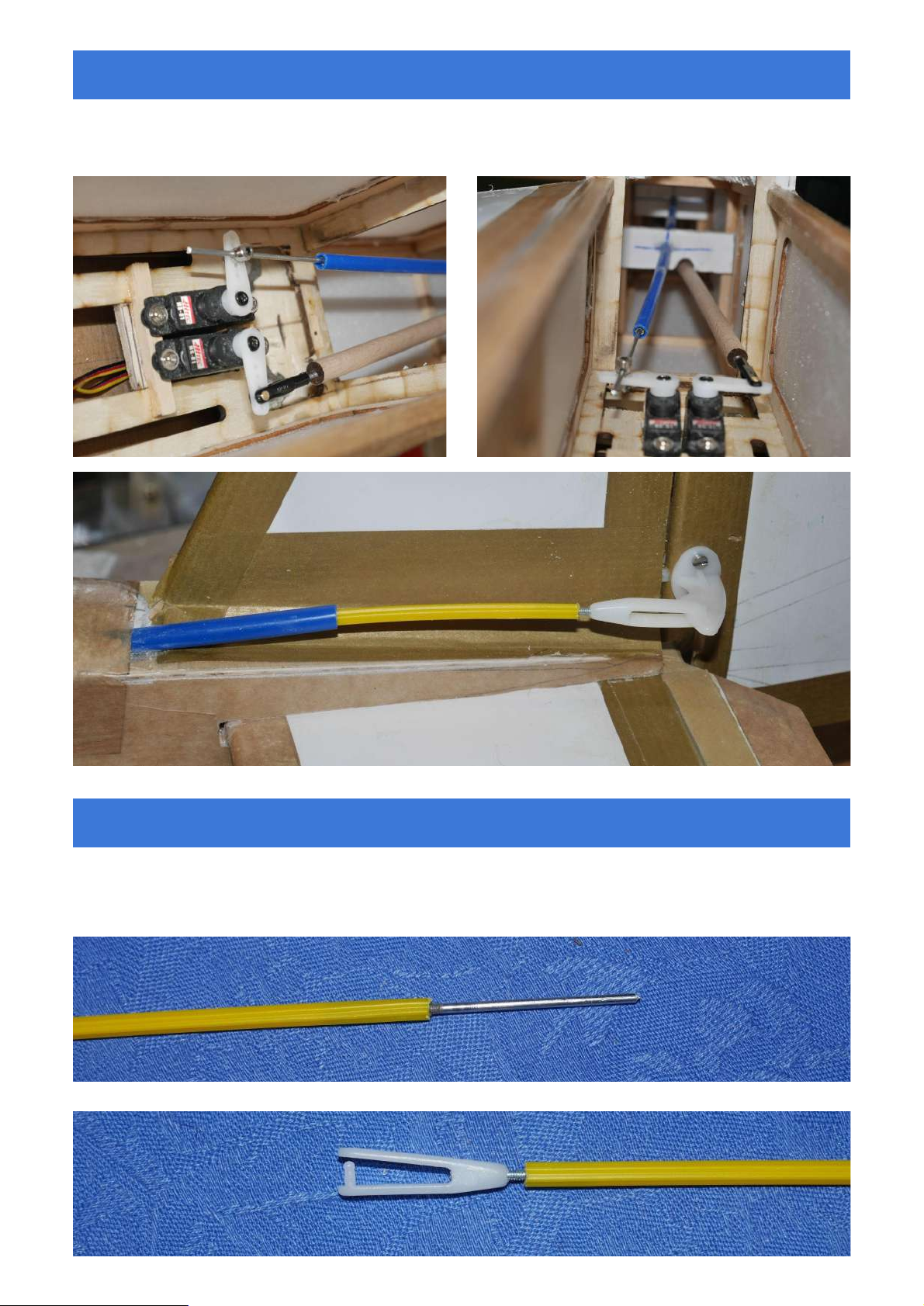

Mise en place de la gaine de commande de dérive. Recouper la gaine selon vos mesures. Vous remarquerez que
le domino est sur le bras de servo pour la commande de dérive.

MME18

Ajuster la longueur de la commande de dérive elle-même. Puis visser d’un côté une petite tige filetée avec la
chape (photo 160), de l’autre une tige filetée d’un seul côté, qui sera recoupée à la bonne longueur in situ.

MME19

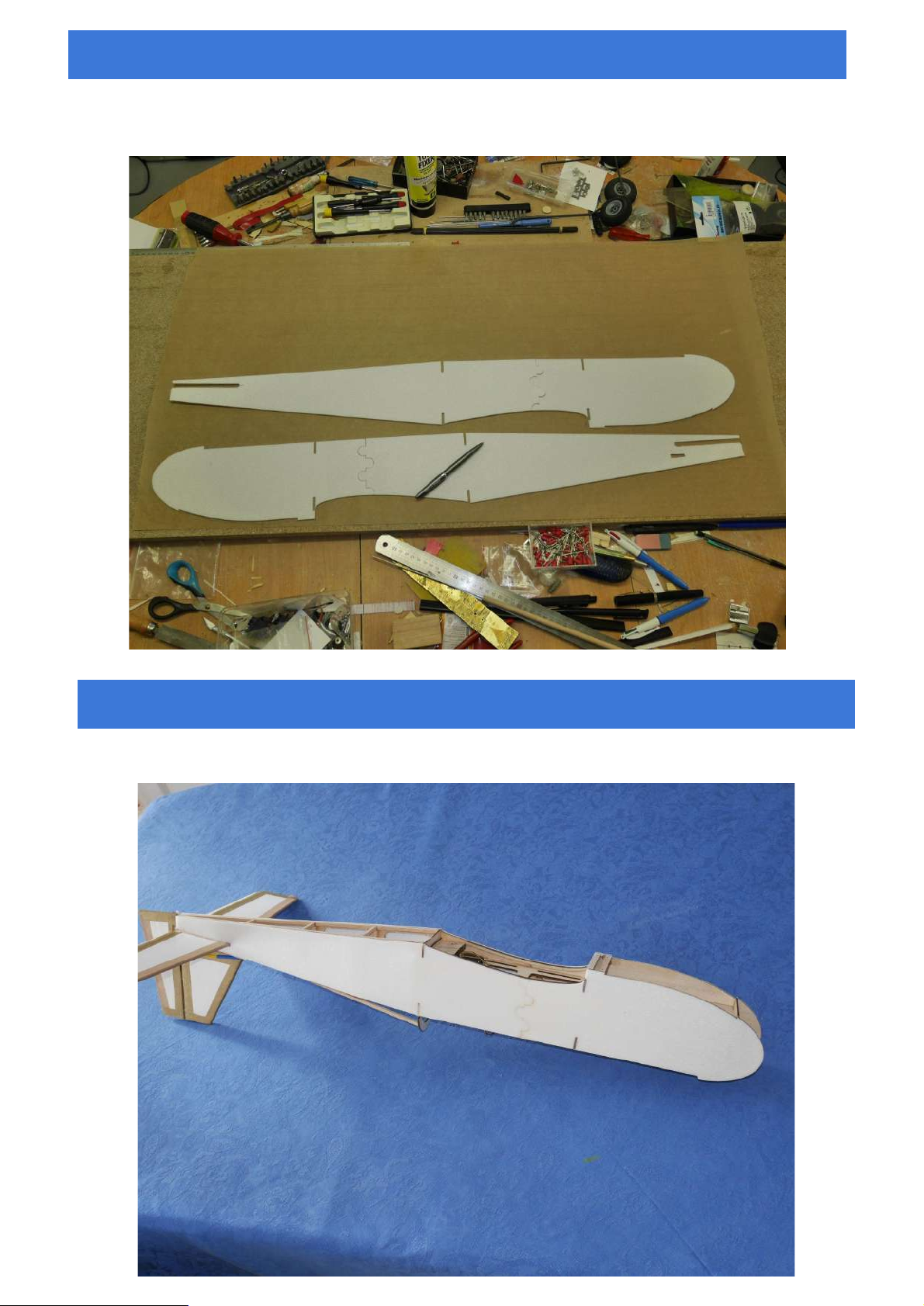

Préparer les coffrages de flancs de fuselage en PE : biseauter par ponçage la partie arrière – un droite, un
gauche 😊 – au niveau des renforts triangulaire du stabilisateur.

MME20

Sur le côté droit, ouvrir un passage pour la commande de profondeur.

MME21

Flancs droit et gauche prêts à être collés. Avant collage, reporter la forme des flancs sur le papier kraft de
marouflage, pour découpe ultérieure.

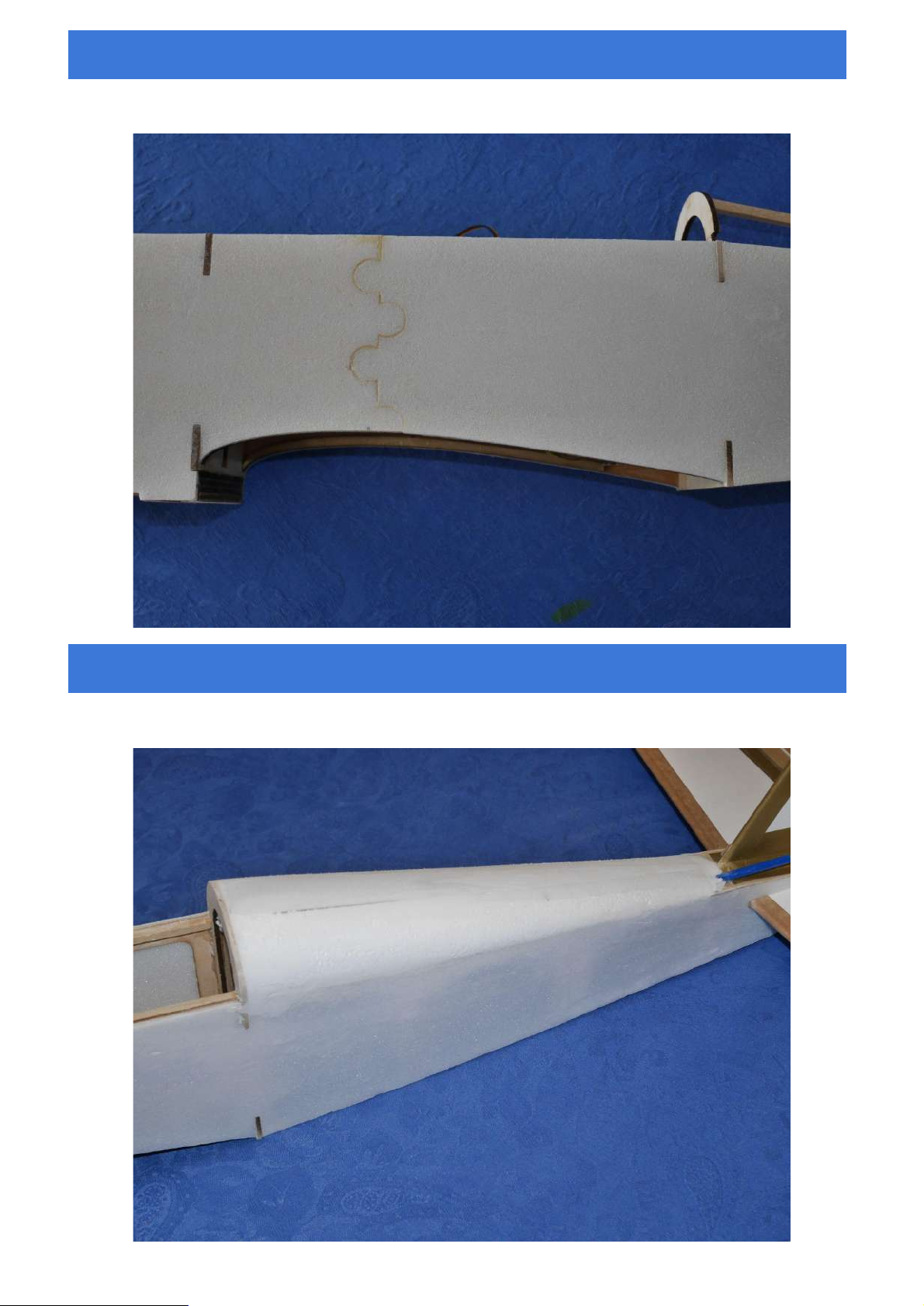

Coller les flancs en PE sur le fuselage.

MME22

Au besoin, un peu de mastic léger…

MME23

MME24

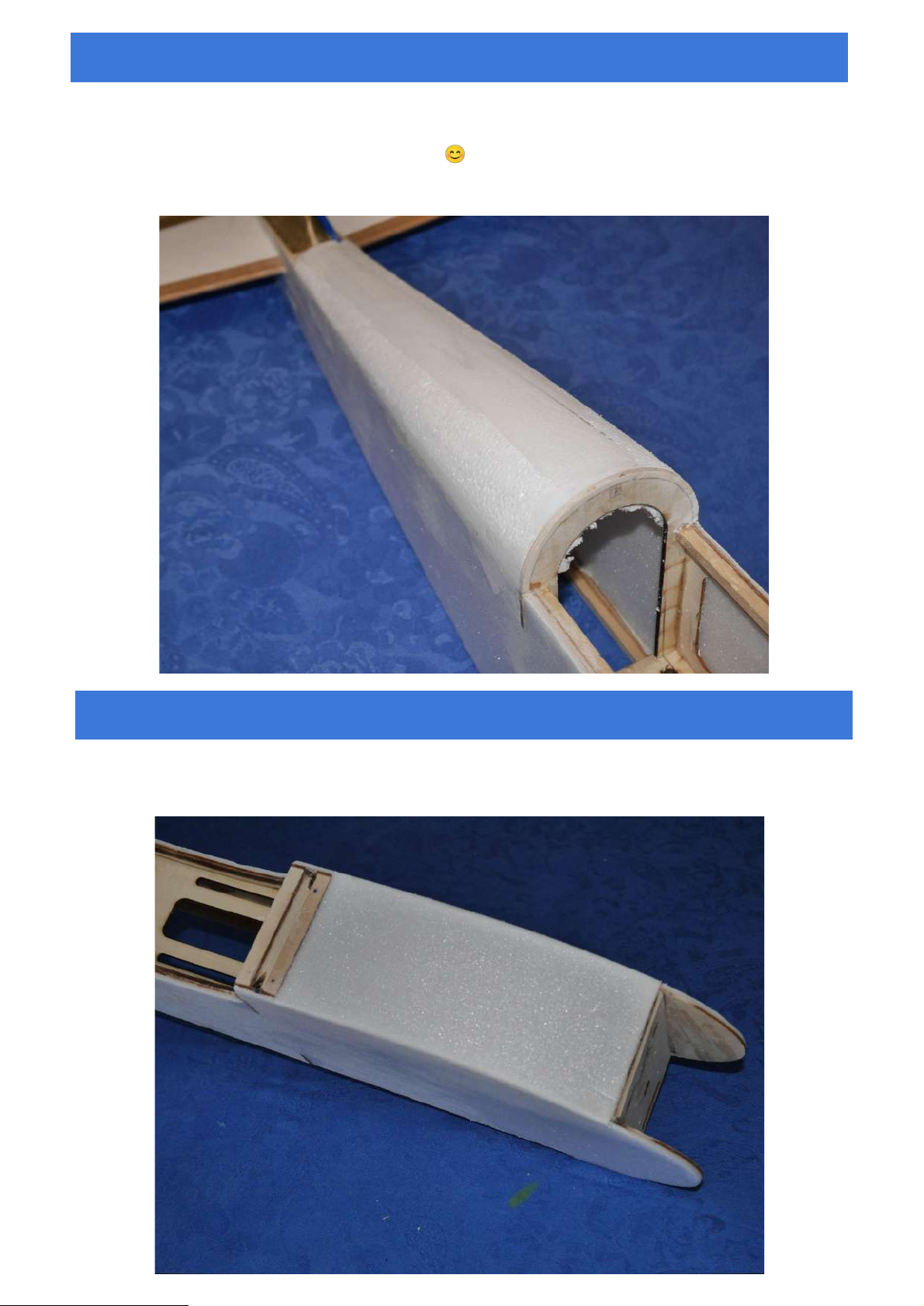

Coller le bloc de polystyrène expansé en place, derrière et contre le couple arrondi.

MME25

Poncer pour obtenir la forme voulue. Attention le PE se ponce très, trop facilement. Utiliser (avec un masque !)
un abrasif moyen et non pas gros, pour ne pas arracher le PE et bien le poncer. Allez-y doucement pour ne pas
trop en enlever – ce qui m’est arrivé, donc mastic etc. 😊

Évider aussi par l’intérieur, autant que faire se peut, en suivant la forme du couple 8.

MME26

Coller le coffrage en PE inférieur avant du fuselage, préalablement découpé à la dimension aux ciseaux. Vous
pouvez le préformer en le roulant, dans le sens de la courbe, contre l'arête d’une table.

MME27

Coller l’étambot 29 tout à l’arrière du fuselage sur le dessous.

MME28

Découper à la forme (voir gabarit de découpe en fin de notice) puis coller le dessous arrière du fuselage en PE.

MME29

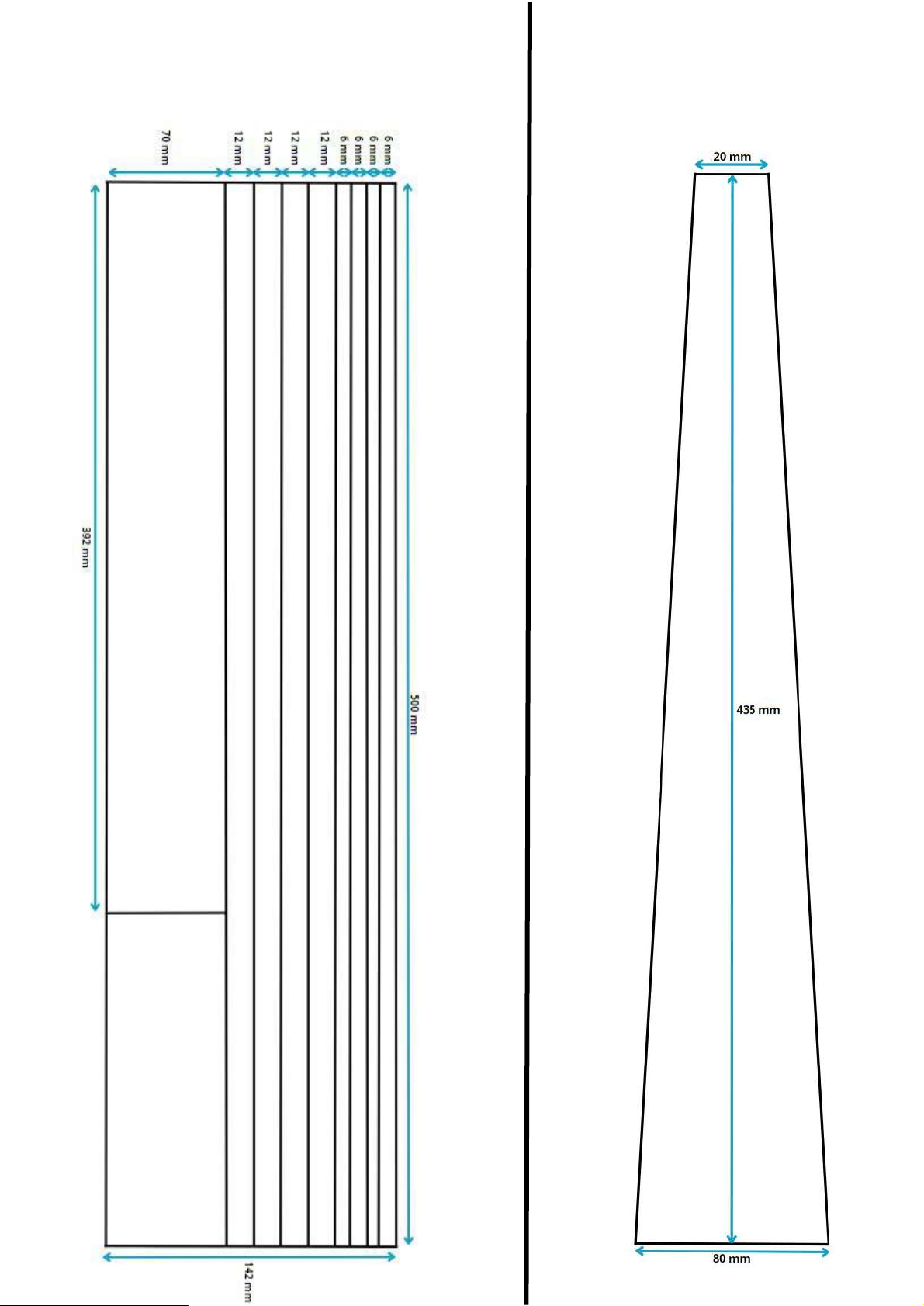

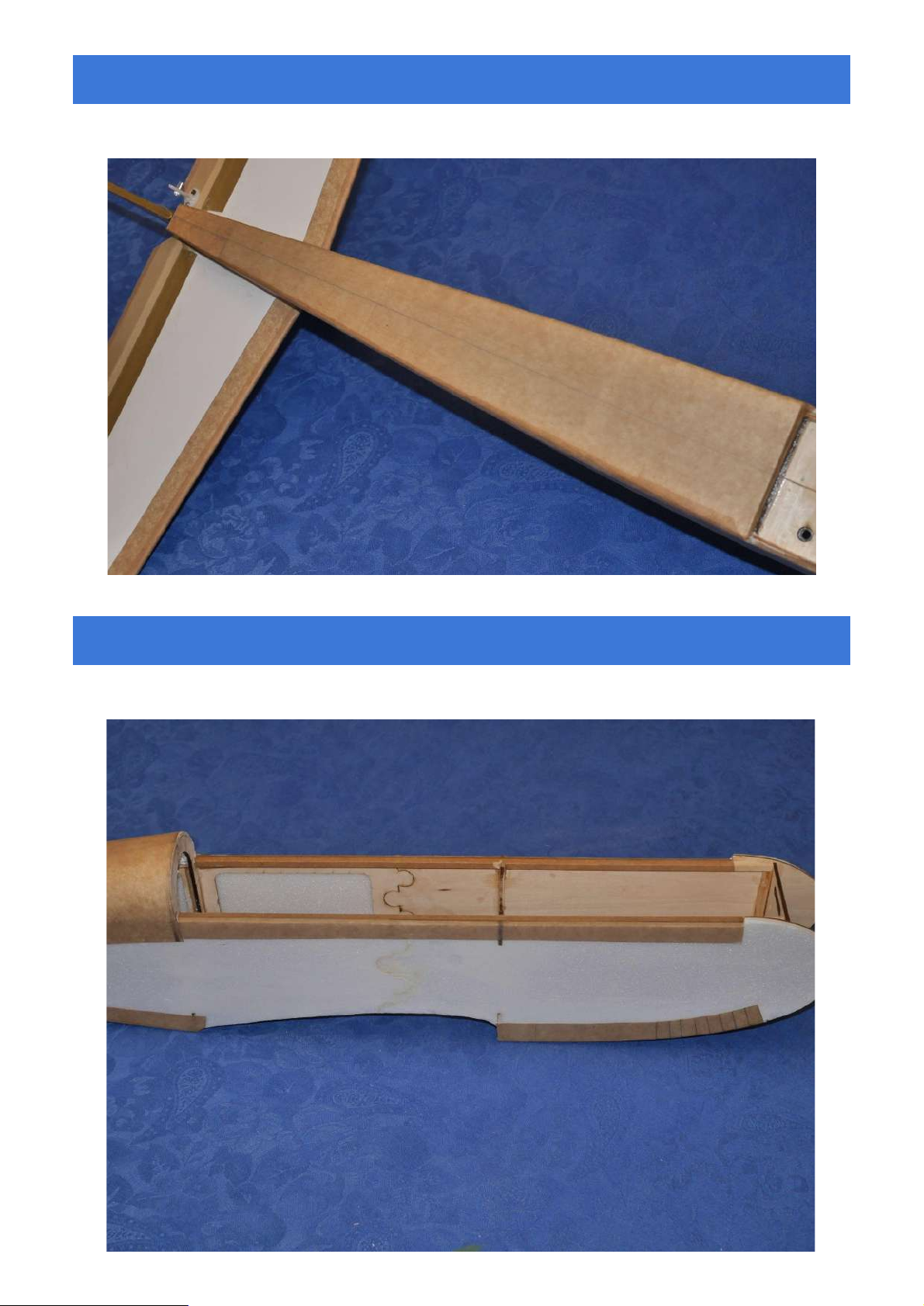

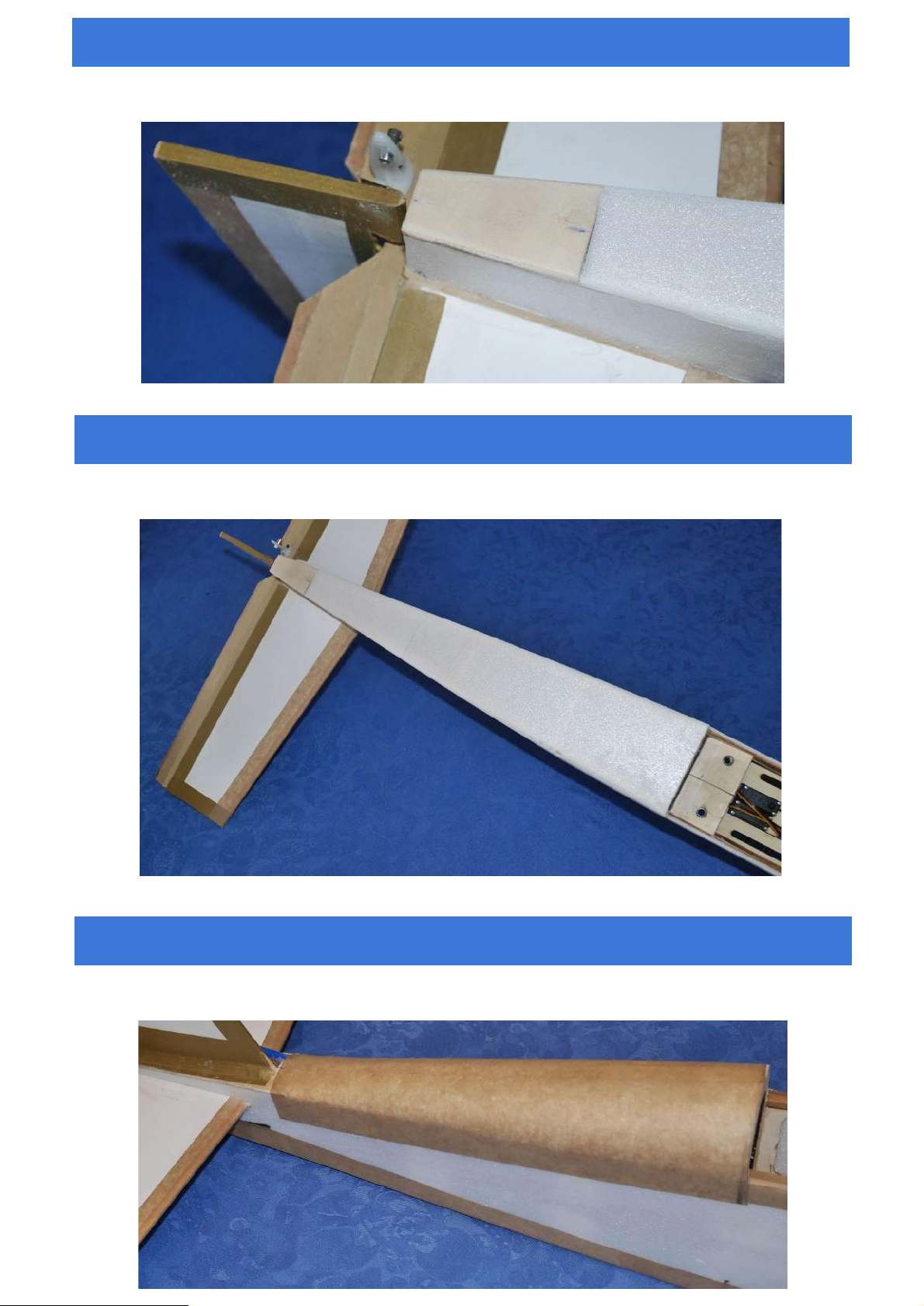

Maroufler le dessus du fuselage arrière (voir gabarit de découpe du papier kraft en fin de notice) …

… le dessous arrière…

MME30

… et les arêtes du haut du fuselage.

MME31

MME32

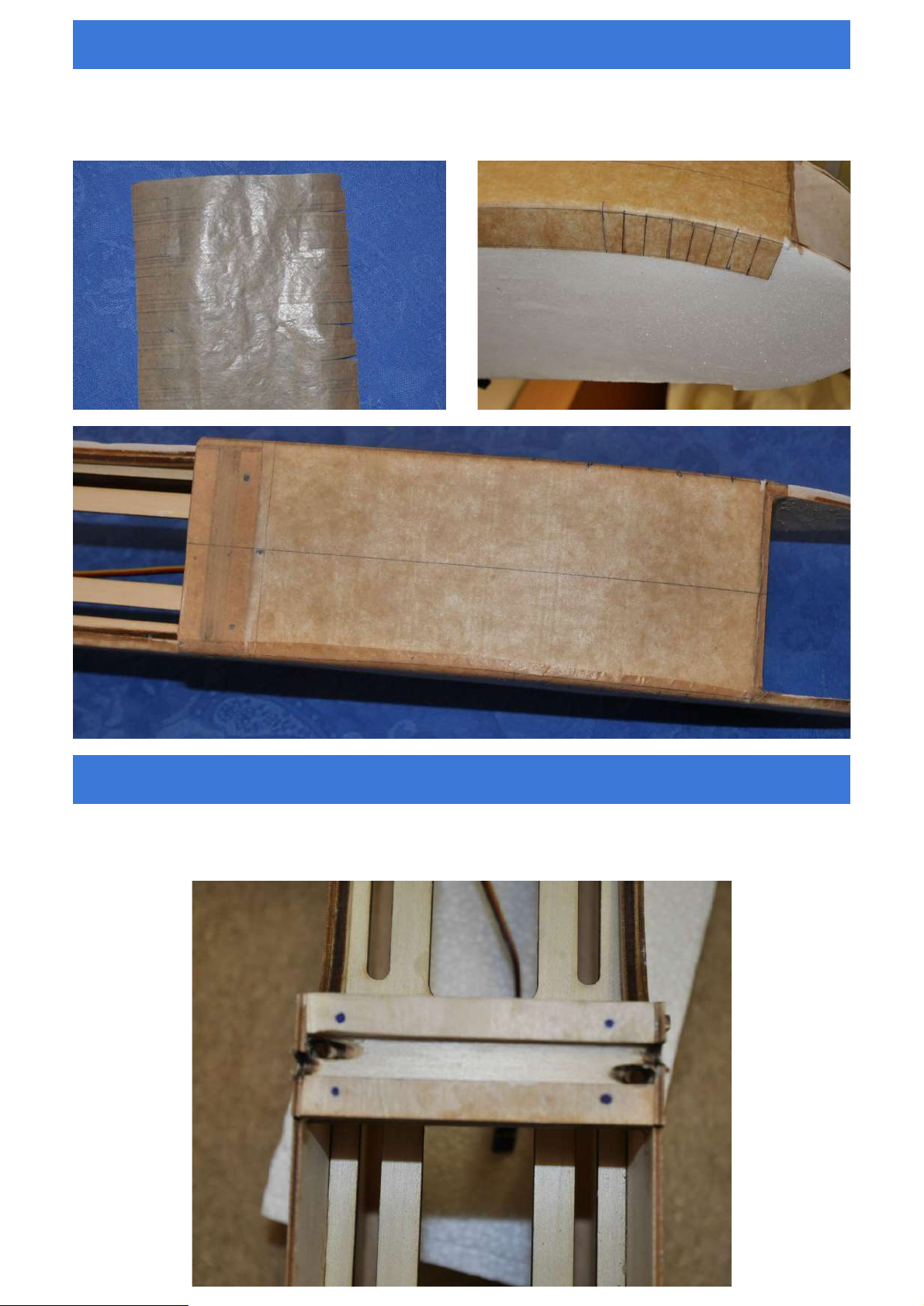

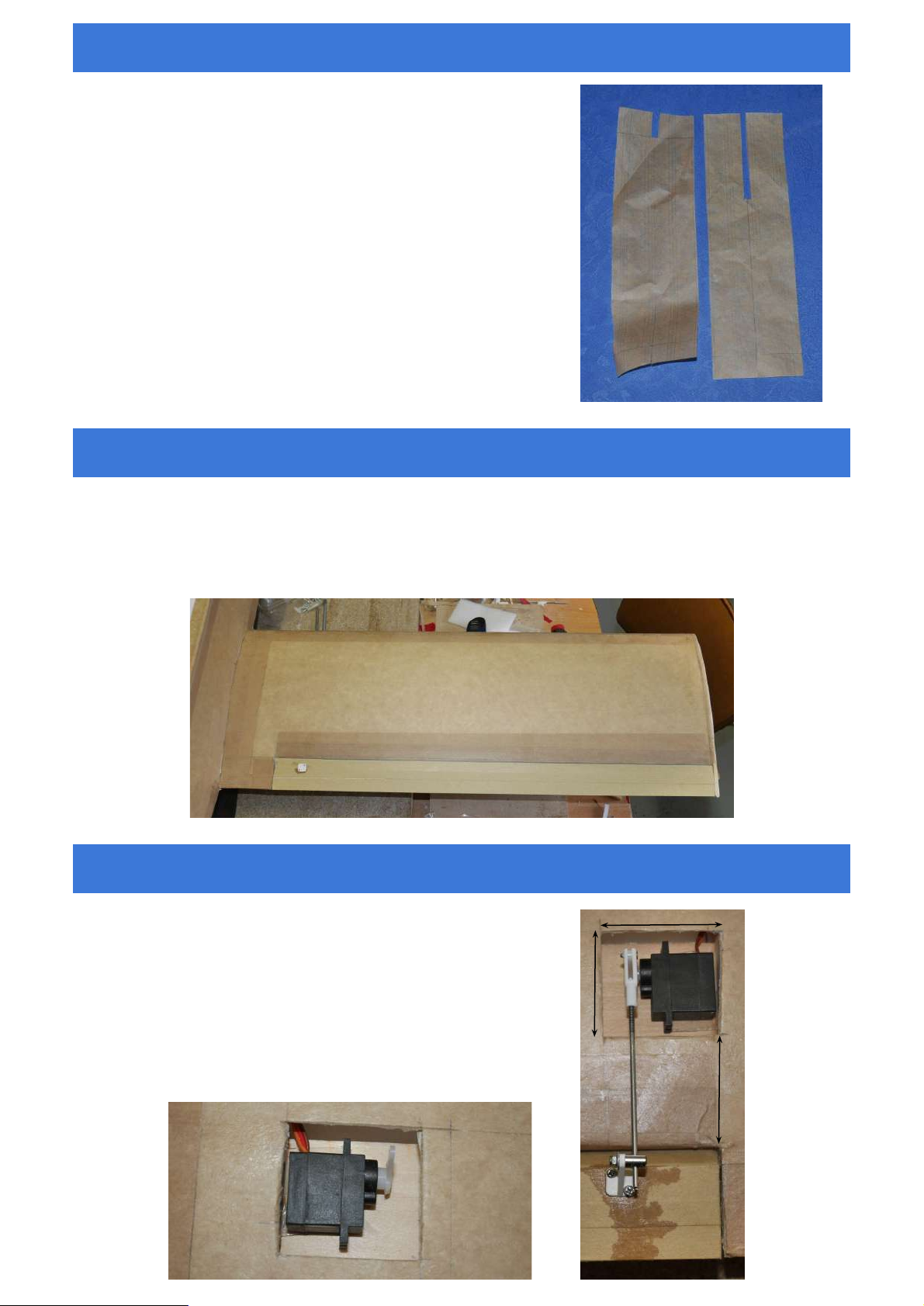

Pour le marouflage du dessous avant, découper une bande de kraft de 220 x 120 mm, et faire 8 entailles de 10 x
20 de chaque côté sur l’avant du coupon, ce qui permettra de rabattre le kraft sur les flancs en épousant la
courbure du fuselage.

MME33

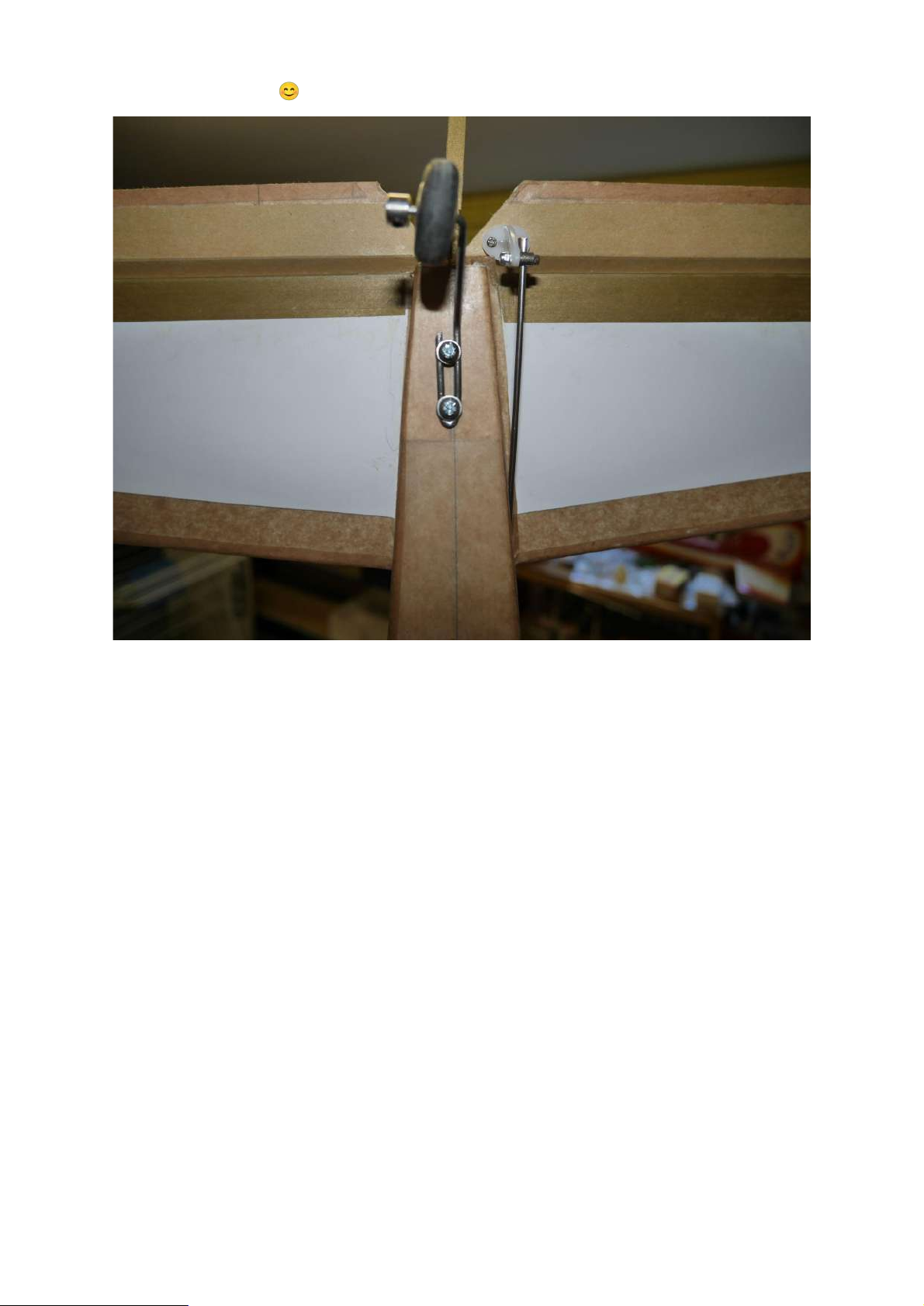

Avec une lime ronde, arrondir le passage des jambes de train, pour qu’elles rentrent bien à plat dans leur
logement. Présenter les cavaliers, repérer les trous des vis et percer à 2 mm.

Montage des ailes

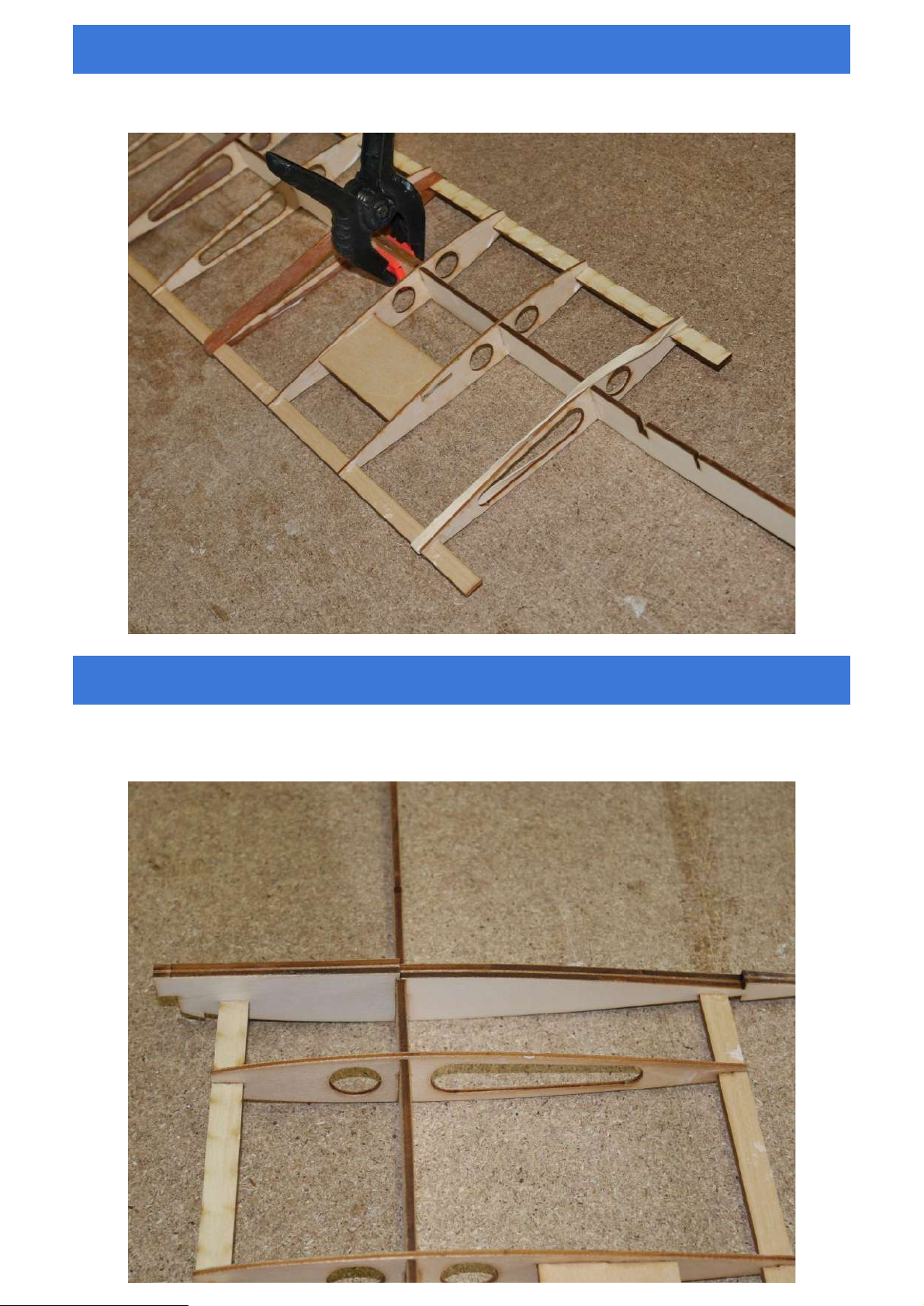

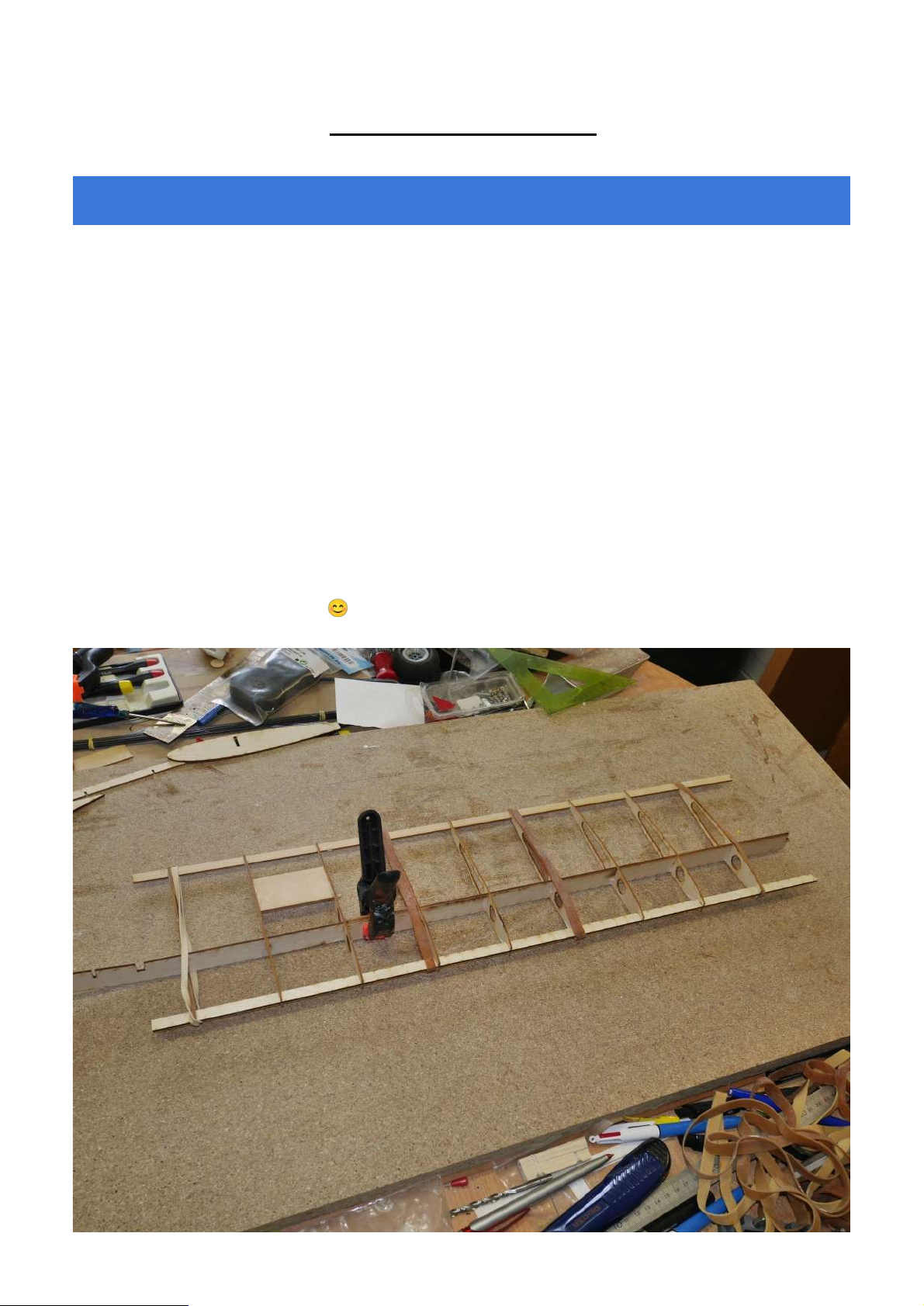

MMA1

Sur cette photo, l’aile gauche, avec :

● Le longeron central 18, sur la gauche de la photo

● Un longeron extérieur 19, partie de droite sur la photo

● 7 nervures standards 22

● 2 nervures « servo » 23, enserrant une platine servo 21 horizontale, au « centre gauche arrière» de la


● Un faux bord d’attaque 16, emboîté à l’avant des nervures ; côté avec une encoche vers l’extérieur de
l’aile

● Un faux bord de fuite 17, emboîté à l’arrière des nervures ; côté avec une encoche vers l’extérieur de
l’aile

● 2 renforts de jonction de longeron 20, sous la pince, l’un devant l’autre derrière les longerons qui font
leur jonction (côté biseauté) à cet endroit.

Assemblez toutes ces pièces à blanc avant de coller ! Attention, à ce stade, ces pièces, même assemblées, sont
fragiles. Ça s'emboite pile poil, mais prenez votre temps, repérez les emboîtements, ne forcez pas. Quand tout
est sous contrôle, coller avec une colle qui vous laissera le temps de faire les choses calmement, les longerons
raccordés bien à plat sur le chantier 😊 Mettre de la colle (pas trop quand même) sur toutes les surfaces de
contact. Tout doit être bien d’équerre, les pièces emboitées en butée – sans forcer pour autant.

MMA2

Détail des nervures servo 23 enserrant la platine servo 21. Le centre de l’aile est à droite sur la photo.

MMA3

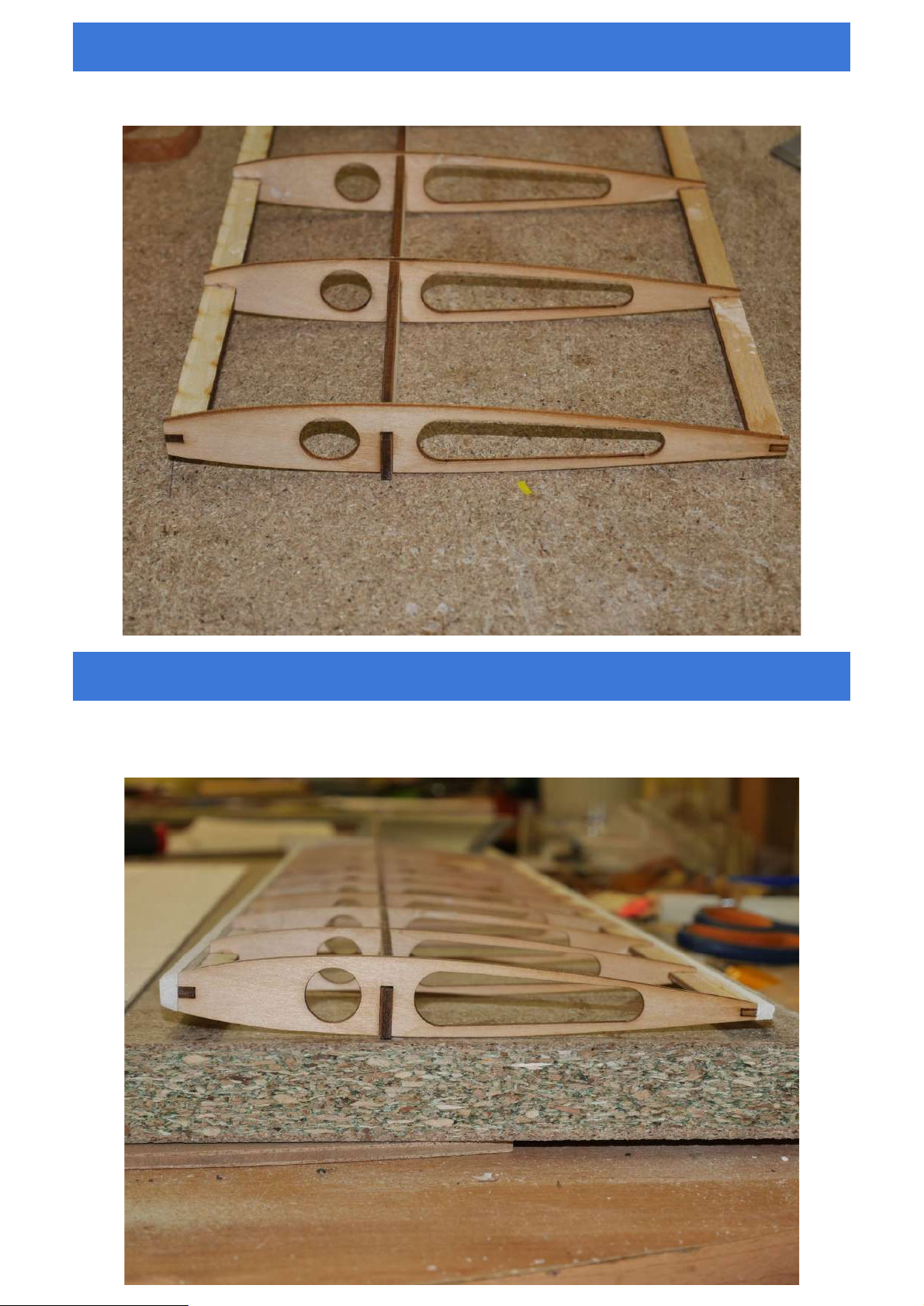

Coller l’une contre l’autre les 2 nervures centrales 24, puis mettre l’ensemble à sa place, dans son encoche sur le
longeron au centre de l’aile.

MMA4

A l’autre extrémité de l’aile, côté saumon, coller une nervure 22 dans ses encoches, bien en butée.

MMA5

A l’avant et à l’arrière, coller une bande de carton mousse, puis mettre en forme par ponçage pour
respecter/prolonger la courbure des nervures.

MMA6

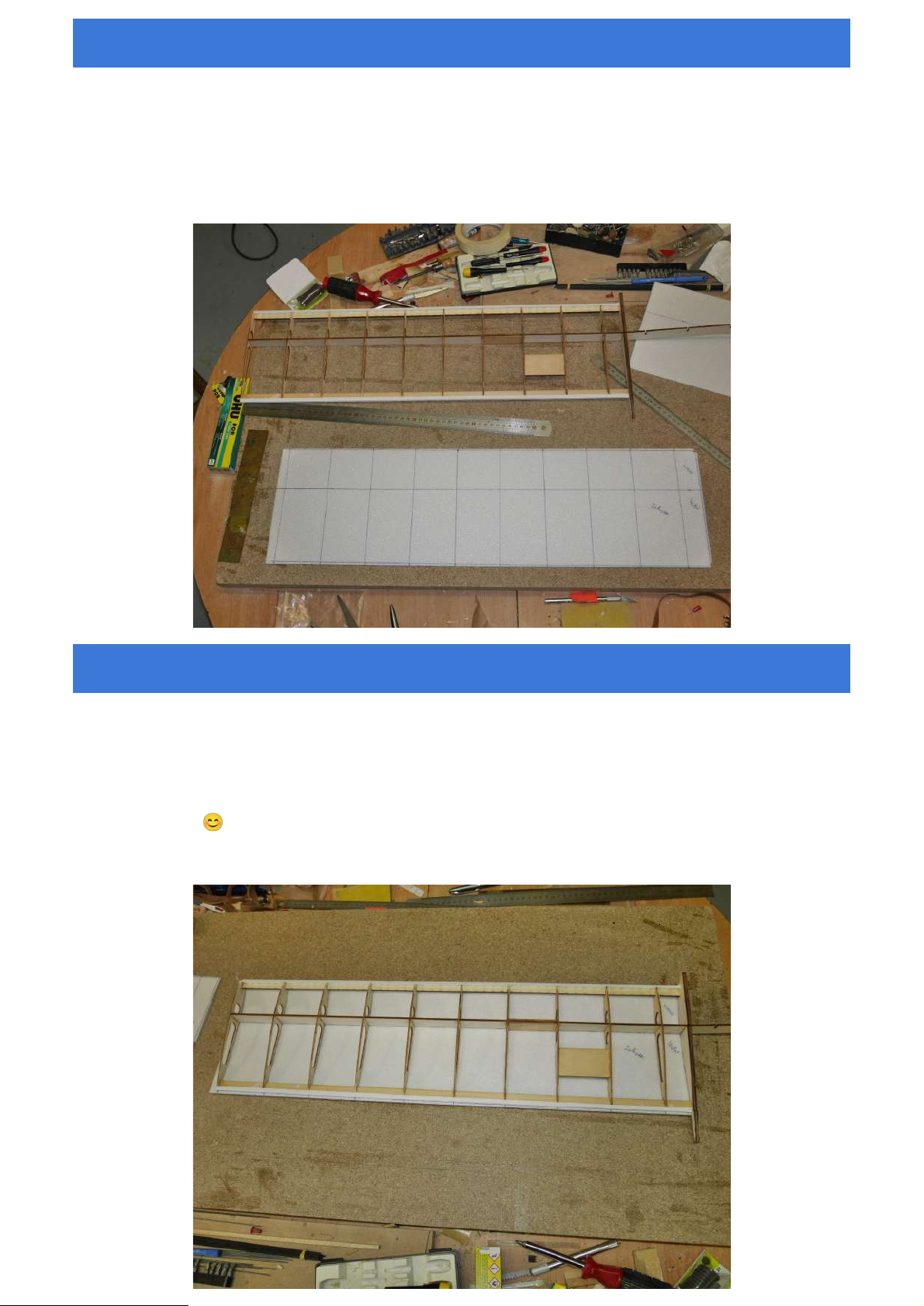

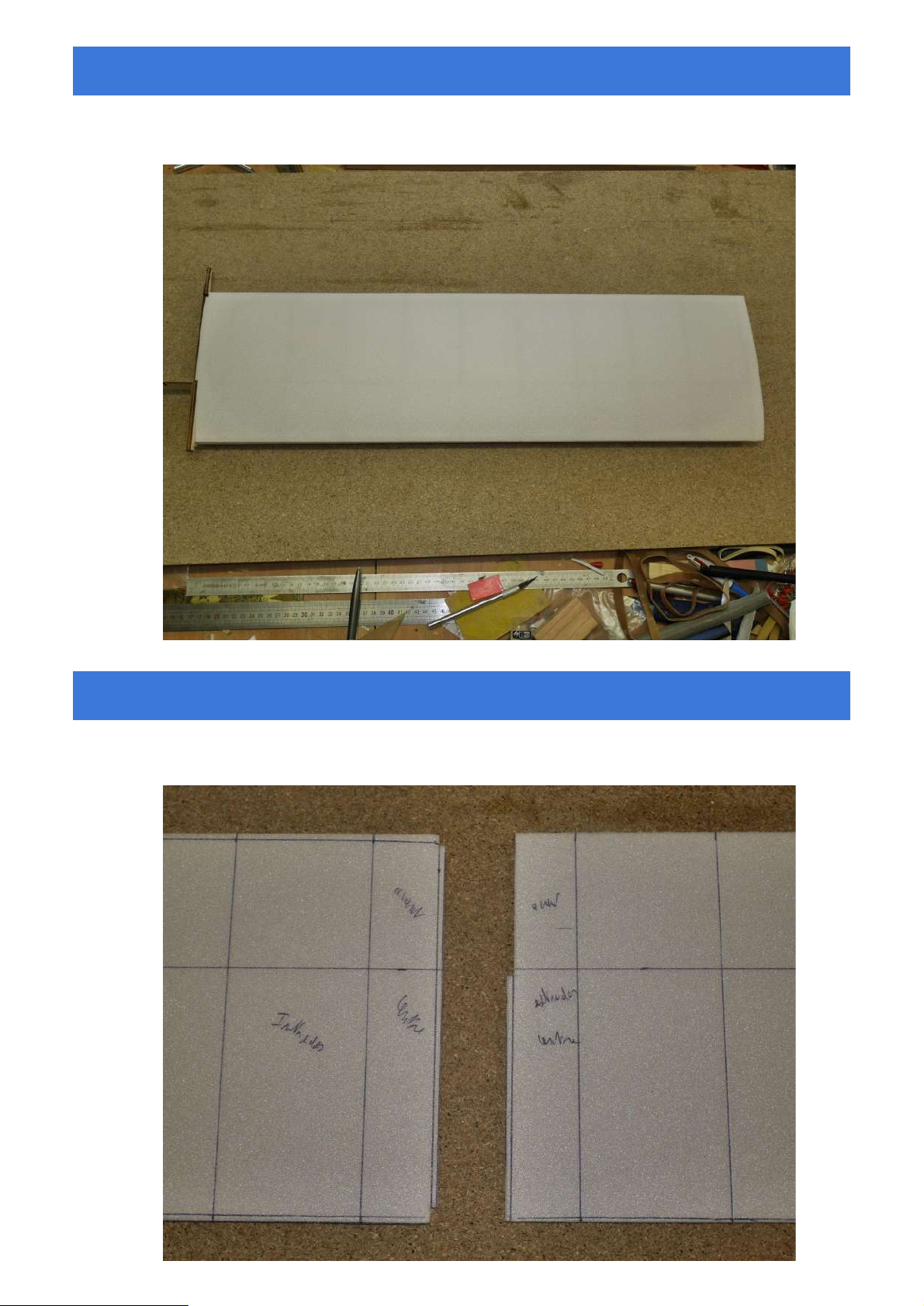

En haut, l’aile gauche prête à être coffrée. En bas, la plaque de PE de coffrage (670 x 190 mm utiles, prévoir un
peu plus large à la découpe) de l’intrados, sur laquelle vous aurez précisément reporté et repéré les
emplacements des nervures et longerons.

Ensuite, « rouler » en appuyant doucement la plaque sur l’arête d’une table, plusieurs fois, sur l’intérieur : la
plaque va s’arrondir, ce qui va faciliter le collage.

MMA7

Le collage se fait à la colle contact compatible polystyrène – Uhu Por fortement recommandée.

Mettre un filet de colle sur toutes les surfaces de contact (= aux emplacements tracés sur la plaque) de chaque
côté, attendre quelques minutes, puis assembler : la plaque repose sur le chantier, et c’est l’aile que vous
« roulez » dessus, en commençant par le bord de fuite, jusqu’au bord d’attaque. Là encore, répéter le geste
avant de se lancer 😊

Vous voyez le résultat sur la photo.

Même principe pour le coffrage d’extrados…

MMA8

MMA9

… en ayant bien tout reporté, encoches comprises, sur les plaques de PE, avant collage.

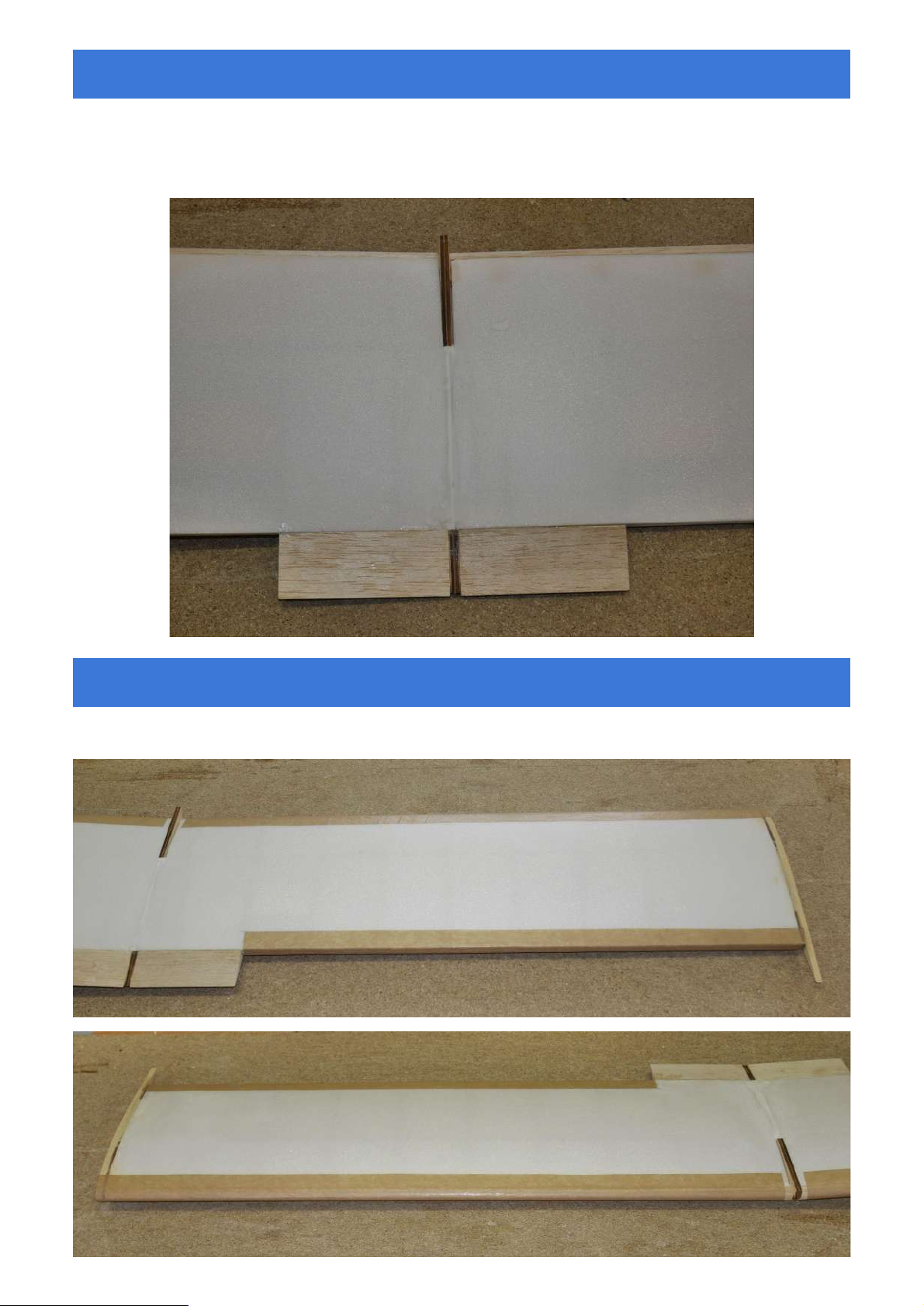

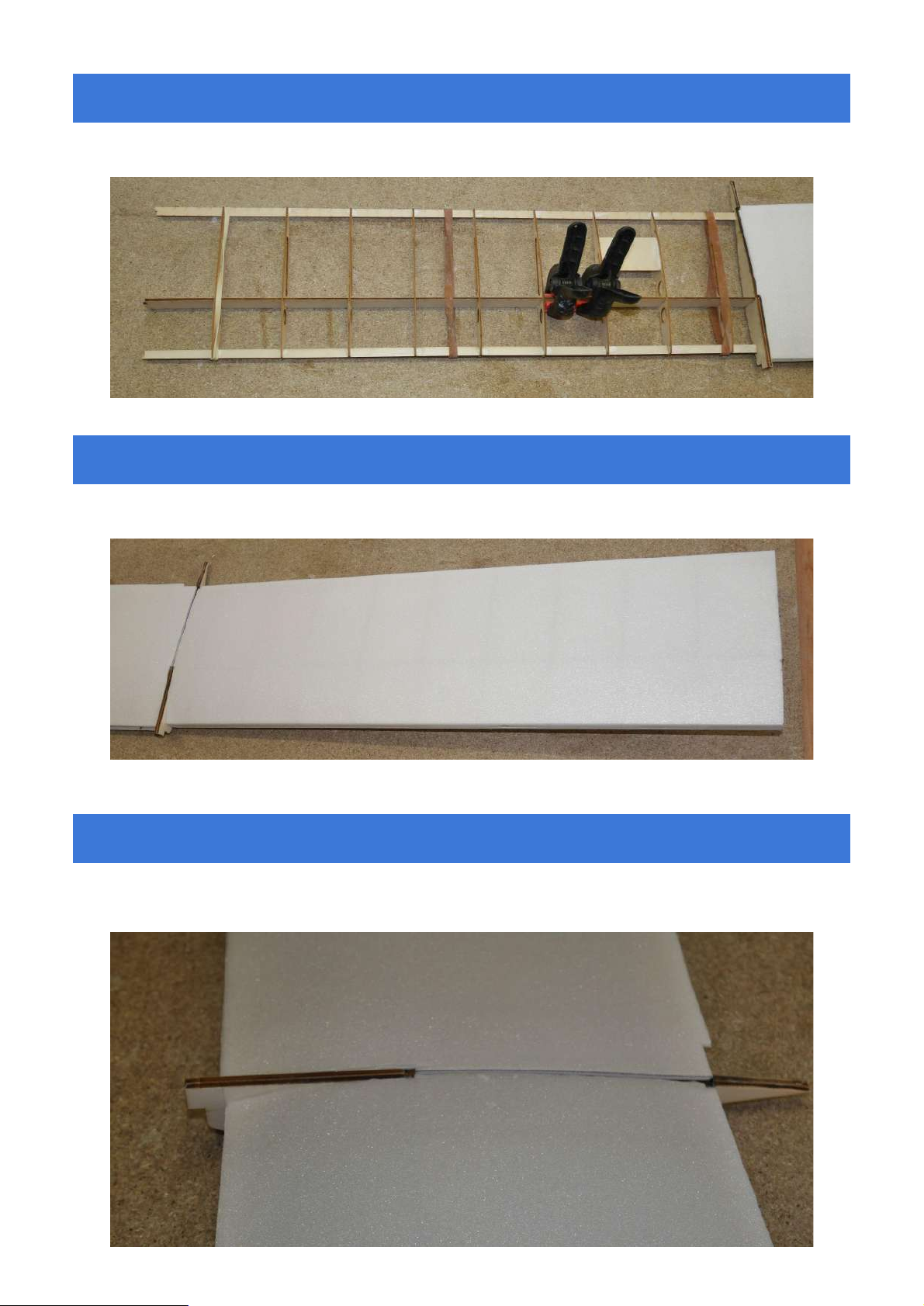

MMA10

Maintenant vous pouvez assembler l’autre aile sur la première, en respectant les mêmes principes et méthodes.

MMA11

La seconde aile est coffrée intrados et extrados.

MMA12

Vue de la jonction au centre de l’aile ; le coffrage est simplement appuyé contre l’avant de la nervure centrale,
sur l’avant.

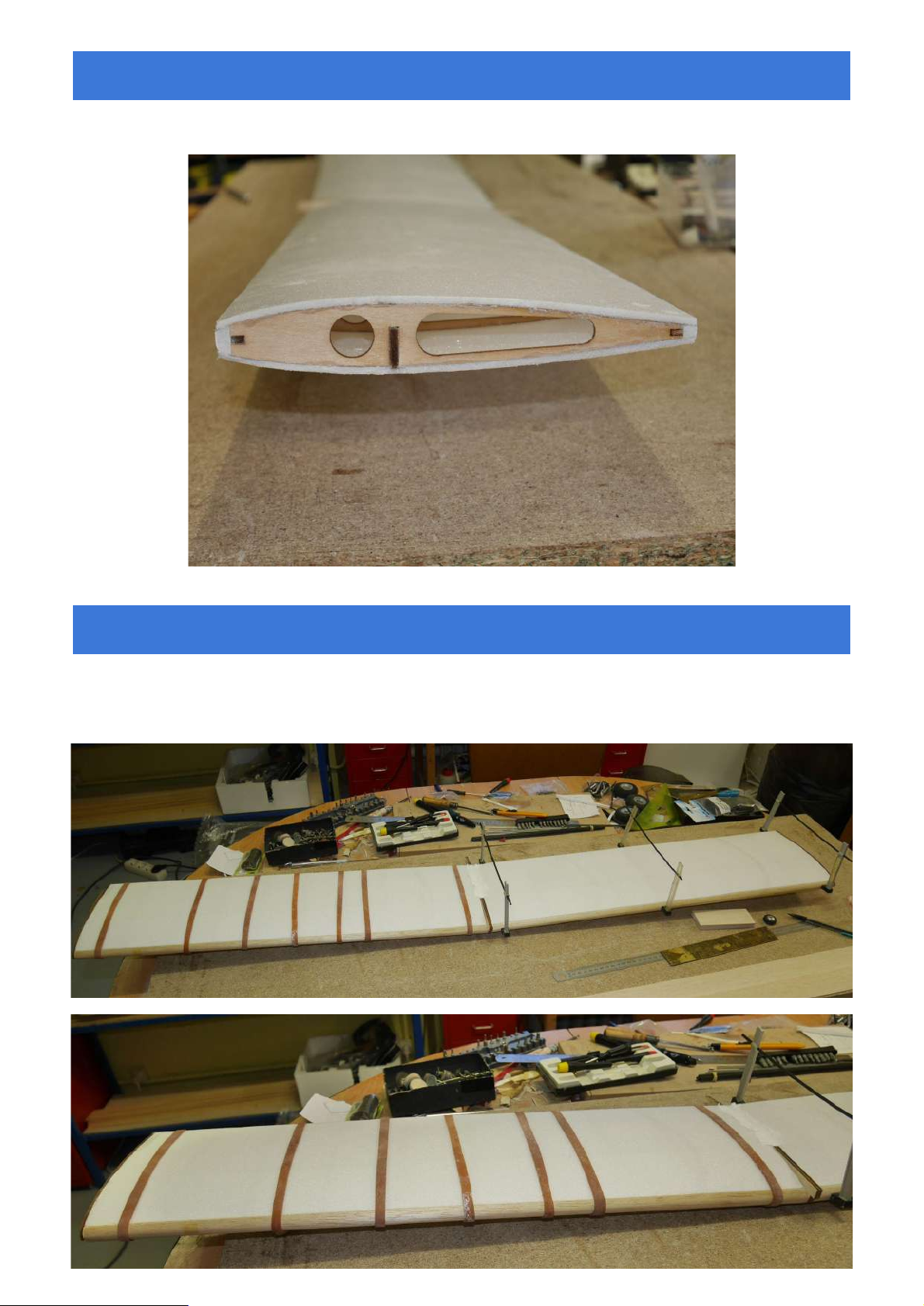

Vue du saumon de l’aile gauche.

MMA13

MMA14

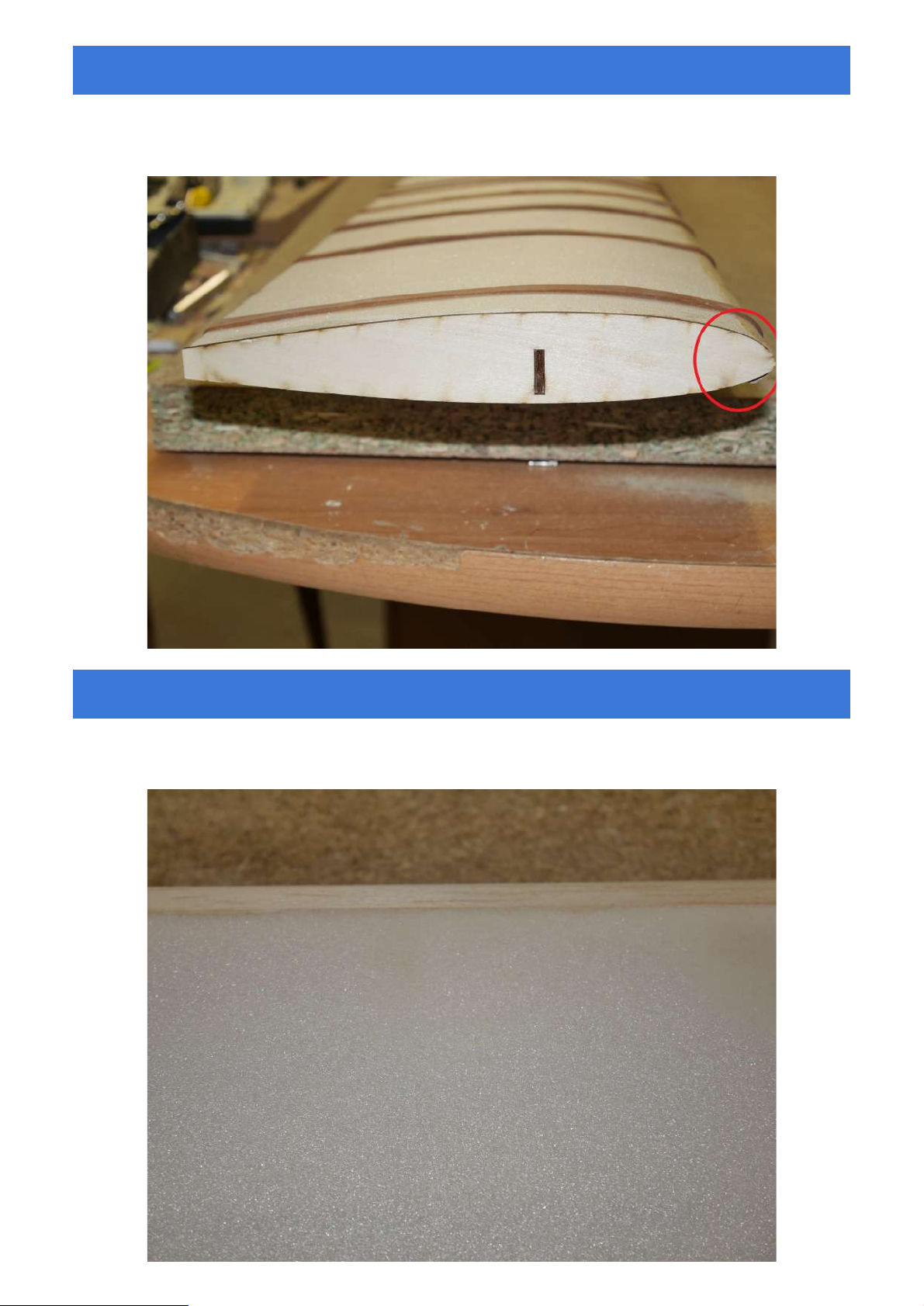

Coller les bords d’attaque, en baguette balsa pré-fraisée. Attention il y a un sens : aligner le haut de la baguette
sur le bord de l’extrados de l’aile : de ce fait la baguette, un peu plus haute, débordera sur l’intrados (voir
l’entouré rouge sur MMA15)

MMA15

Coller à chaque extrémité d’aile un faux saumon 25. Il vous servira de guide pour le ponçage du bord d’attaque,
en se conformant à l’arrondi avant de cette nervure.

MMA16

Au besoin, un peu de mastic léger au bord d’attaque pour parfaire le profil.

MMA17

Au centre, coller les bords de fuite centraux, de part et d’autre de la nervure centrale. Bien aligner les blocs sur
la forme de la queue de nervure qui sert de guide, poncer légèrement les blocs si nécessaire (vous voyez aussi

que le centre a été bouché avec du mastic léger).

MMA18

Maroufler les bords d’attaque et de fuite au papier kraft.

MMA19

Coller les bords marginaux 28 l’un contre l’autre 2 par 2 (ceux du kit ont une mortaise verticale, non illustrée),
puis à chaque extrémité d’aile.

MMA20

« Fendre/plier » en son milieu la pièce 15.

MMA21

Coller le renfort 15 « plié » tout à l’arrière de l’intrados de l’aile, au centre, avec les trous le plus sur l’arrière (ils
ne sont pas tout à fait au centre de la pièce). Ici, vue après marouflage, ailes en place avec les vis de fixation.

Puis percer à 6 mm les bords de fuite, en se guidant des trous de la pièce 15, en perçant bien
perpendiculairement à cette pièce.

MMA22

Maroufler le centre de l’aile avec 3 couches de papier kraft :
première couche de 80 mm de large, avec découpe à l’avant
des coupons comme sur la photo. Commencer par l’intrados,
puis l’extrados. Deuxième couche identique en 120 mm de
large, puis troisième couche en 160 mm de large. Ce
marouflage est impératif, il assure la solidité de l’aile (vous
pouvez préférer une couche de tissu de verre avec résine
époxy, non fourni).

Ensuite, vous pourrez maroufler les ailes en utilisant des
coupons de papier kraft de 700 x 250 mm, en commençant par
l'intrados.

MMA23

Ajuster la longueur des ailerons, pour qu’ils soient libres de leurs mouvements. Maroufler entièrement l’aileron.
Mettre en place avec de l’adhésif type Blenderm (publicité gratuite, sur Aéromodèles.com ou en pharmacie),
une bande sur le dessus, une bande sur le biseau, en prenant bien soin de permettre les débattements. Le

moment de la mise en place des ailerons dépendra de la finition choisie, avant ou après.

MMA24

A l’intrados, faire une découpe dans le coffrage de 40 x 40,
dont le coin inférieur intérieur (= celui du côté du centre de
l’aile) est à 40 mm vers le haut du coin avant intérieur de
l’aileron – euh est-ce clair ? Conserver les découpes !

Fixer le servo à plat avec de l’adhésif double face fort (non
fourni) ou toute autre méthode de votre choix .

40mm

40mm

Mettre en place la commande.

40mm

MMA25

Reboucher partiellement le trou, ici du Blenderm a été utilisé pour remettre les découpes en place.

MMA26

Sur le dessus et au centre des ailes, pratiquer deux trous pour le passage des câbles des servos, qu’il faut faire
passer via les trous dans les nervures. Si si, on y arrive 😊

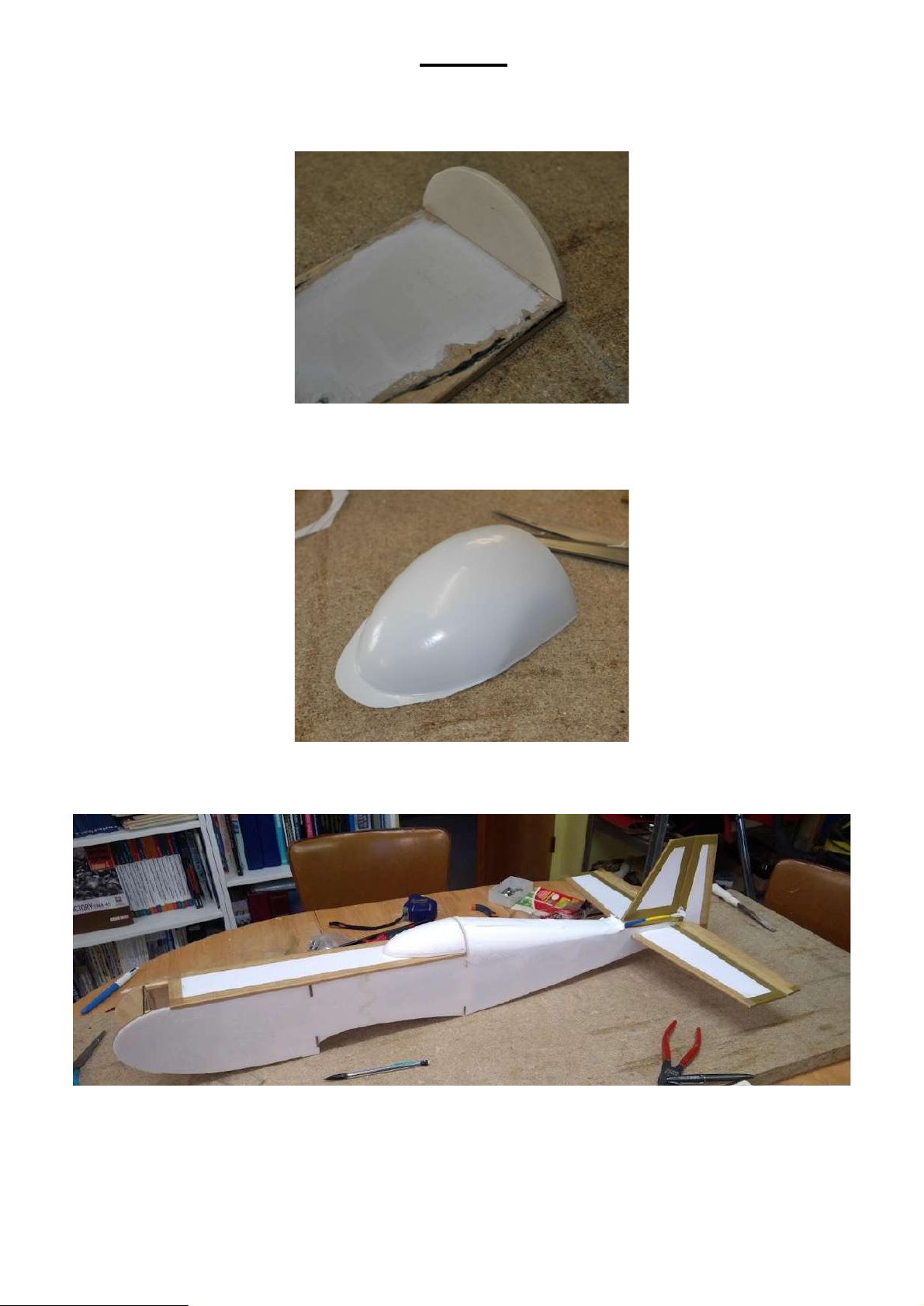

Capot

Découper au cutter le capot (rectangle de 70 x 392 mm) dans le carton mousse. Cercler de baguette 5 x 5 puis
maroufler les bords. Coller tout à l’arrière l’arceau 30.

Découper la verrière thermoformée, en laissant à sa base sur l’avant une surface de collage, voir photo.

Le collage s’effectue à la UHU Por ou par exemple à la Loctite Super Glue 3 (publicité gratuite)

Le capot sera articulé d’un côté avec du Blenderm ou équivalent.

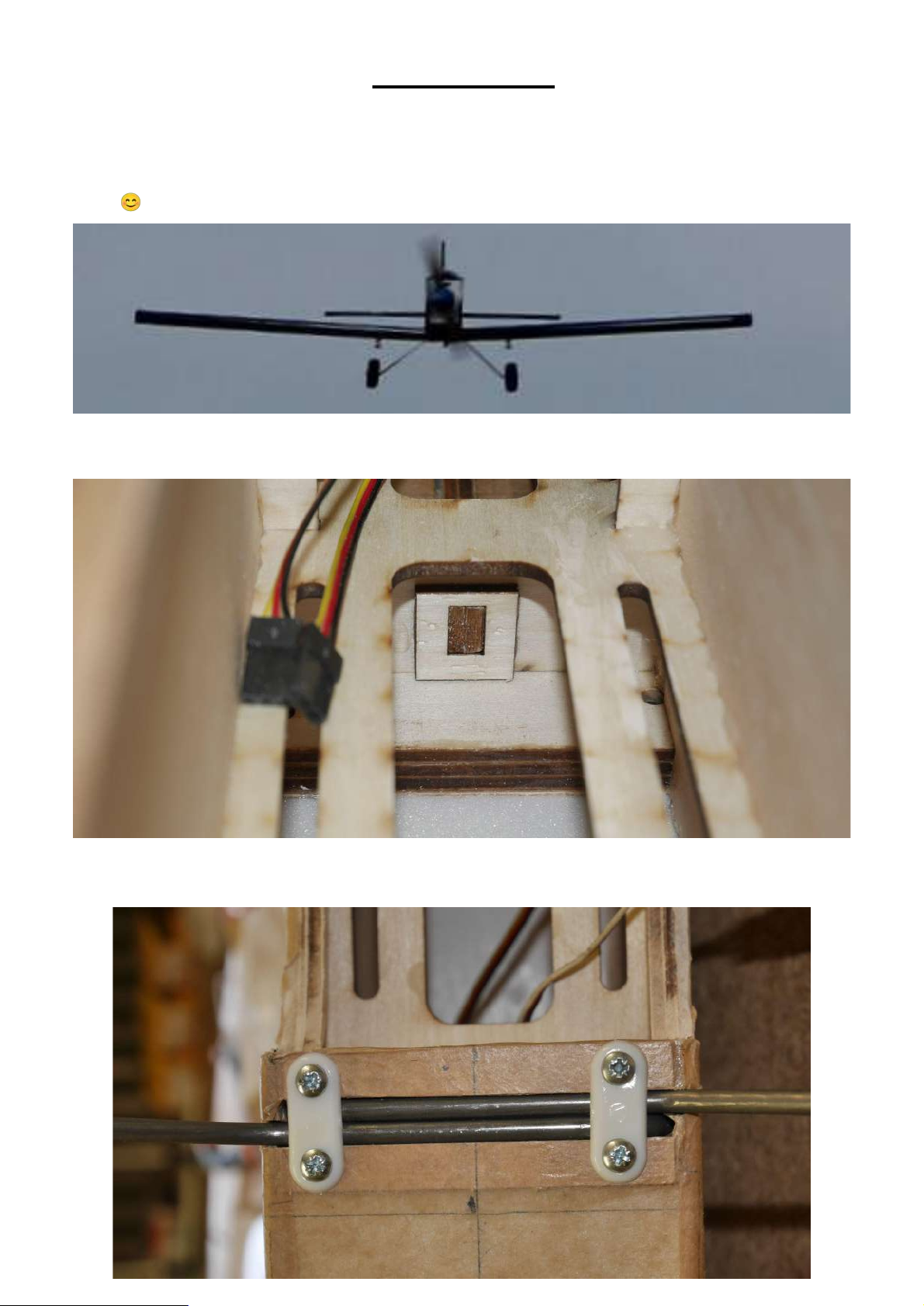

Assemblage

Après finition, présenter les ailes sous le fuselage. Vérifier que tout soit parfaitement aligné, et en particulier vu
de face, que les ailes sont bien symétriques par rapport aux empennages. Si une aile est légèrement plus haute
que l’autre, poncer légèrement et soigneusement sur le fuselage l’assise de celle la plus basse – pas trop car un
excès de ponçage est quasiment irrattrapable ! Vérifier régulièrement votre ponçage, et arrêtez-vous à
temps 😊

Une fois tout bien d’équerre, coller la pièce 5 par l’intérieur, contre le couple et autour du tenon d’aile – et pas
sur le tenon, car vous ne pourriez plus retirer les ailes - c’est ballot.

Mettre en place le train d’atterrissage, l’immobiliser avec les cavaliers plats. Mettre les roues en place, puis les

Mettre en place le train d’atterrissage, l’immobiliser avec les cavaliers plats. Mettre les roues en place, puis les
bagues d’arrêt sur les axes de train.

bagues d’arrêt sur les axes de train.

Visser la jambe de la roulette arrière sur la partie en CTP (vis et rondelle fournies), bien dans l’axe – et avec la
roulette droite tant qu’à faire 😊 Une fois la roulette en place, mettre la bague d’arrêt.

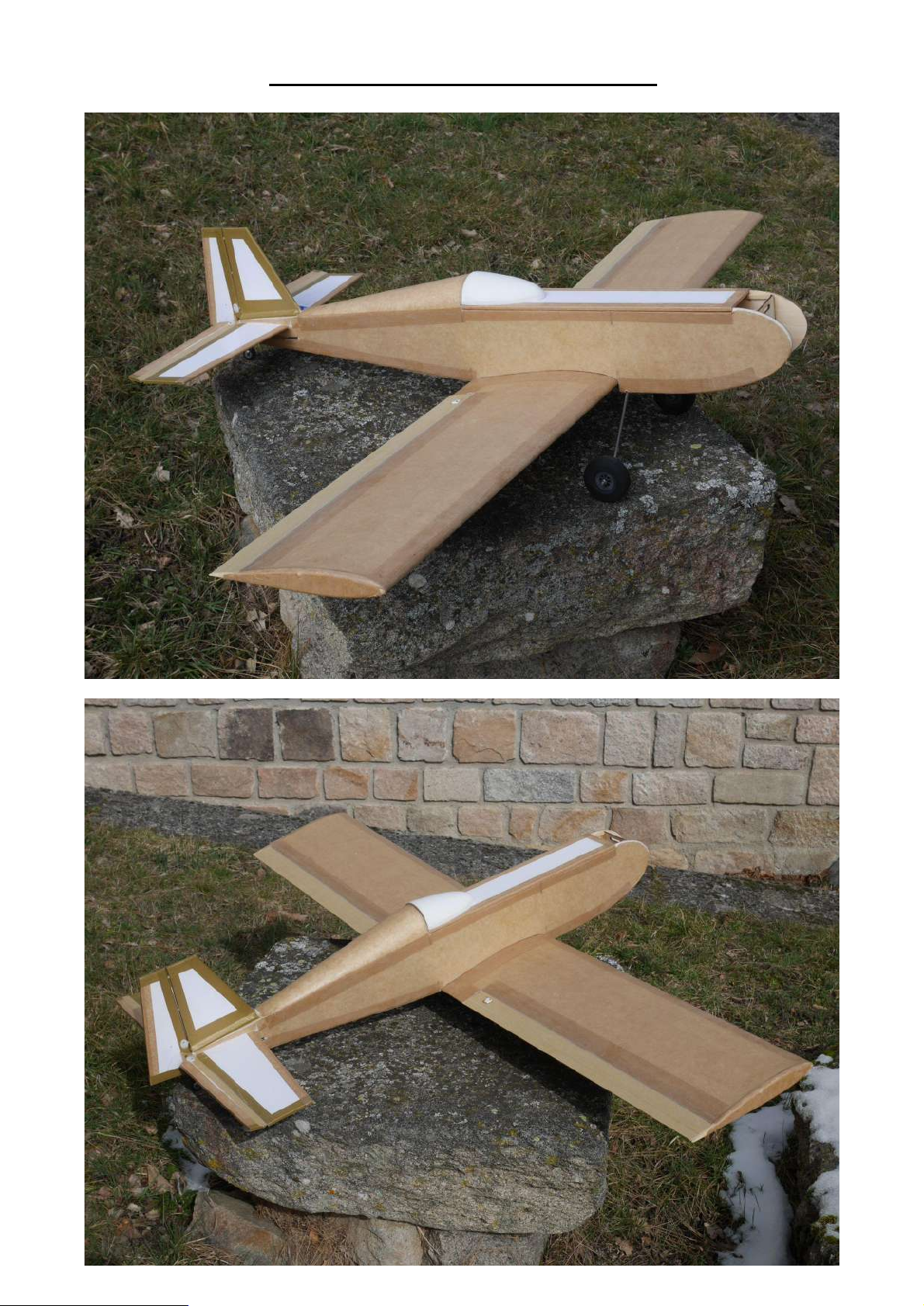

Magic Marie sur ses roues

Réglages

- Centrage de départ = 65 mm du bord d’attaque

- Débattements :

- Profondeur +/- 12 mm.

- Ailerons +8,-6 mm (+ = vers le haut, - = vers le bas)

- Dérive D/G 25 mm.

Caractéristiques :

Envergure : 1336 mm

Surface alaire : 30,8 dm2

Poids au décollage : environ 1650 g, selon finitions et équipements retenus

Charge alaire : environ 54 g/dm2

Profil de l’aile : Biconvexe 13%

Moteur électrique suggéré : 500 W et kv 1000

Batterie suggérée : LiPo 3S, 3300 mAh, pour une dizaine de minutes de vol (selon
moteur retenu)

Hélice suggérée : 11 x 5,5, mais surtout selon indication du fabricant du moteur
retenu

Annexes :

Plan de découpe de la planche 500*190 mm de carton mousse :

Plan de découpe de la planche 500*142

Plan de découpe du dessous du

mm de carton mousse :

fuselage arrière en dépron :
