Page 1
IMPORTANT INSTRUCTIONS -
OPERATING MANUAL
AX Series
Range Hood
READ AND SAVE THESE INSTRUCTIONS
READ CAREFULLY BEFORE ATTEMPTING TO ASSEMBLE, INSTALL, OPERATE OR MAINTAIN THE PRODUCT DESCRIBED. PROTECT
WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK
AND INJURY TO PERSON, OBSERVE THE FOLLOWING:
1. Read all instructions before installing or using range hood.
2. Use this unit only in the manner intended by the manufacturer. If
you have questions, contact the manufacturer.
3. Before servicing or cleaning the unit, switch power off at service
panel and lock the service disconnecting means to prevent power
from being switched on accidentally. When the service
disconnecting means cannot be locked, securely fasten a prominent
warning device, such as a tag, to the service panel.
4. Installation work and electrical wiring must be done by qualified
person(s) in accordance with all applicable codes and standards,
including fire-related construction.
5. Sufficient air is needed for proper combustion and exhausting of
gases through the flue (chimney) of fuel burning equipment to
prevent back drafting. Follow the heating equipment manufacturer’s
guideline and safety standards such as those published by the
National Fire Protection Association (NFPA) and the American
Society for Heating, Refrigeration, and Air Conditioning Engineers
(ASHRAE), and the local code authorities.
CAUTION: FOR GENERAL VENTILATING USE ONLY. DO NOT USE
TO EXHAUST HAZARDOUS OR EXPLOSIVE MATERIALS AND VAPORS.
6. When cutting or drilling into wall or ceiling, do not damage electrical
wiring and other hidden utilities.
CAUTION: TO REDUCE THE RISK OF FIRE AND TO PROPERLY
EXHAUST AIR, BE SURE TO DUCT AIR OUTSIDE - DO NOT VENT
EXHAUST AIR INTO SPACES WITHIN WALLS OR CEILINGS OR INTO
ATTICS, CRAWL SPACES, OR GARAGES.
7. This unit must be grounded.
8. To avoid motor bearing damage and noisy and/or unbalanced
impellers, keep drywall spray, construction dust, etc. off power unit.
YOURSELF AND OTHERS BY OBSERVING ALL SAFETY INFORMATION. FAILURE TO COMPLY WITH
INSTRUCTIONS COULD RESULT IN PERSONAL INJURY AND/OR PROPERTY DAMAGE!
RETAIN INSTRUCTIONS FOR FUTURE REFERENCE.
GENERAL SAFETY INFORMATION
When using electrical appliances, basic precautions
should always be followed to reduce the risk of fire,
electric shock and injury to person, including the following:
WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, DO
NOT USE THIS FAN WITH ANY SOLID-STATE SPEED CONTROL DEVICE.
WARNING: TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:
a) Never leave surface units unattended at high settings. Boilovers
cause smoking and greasy spillovers that may ignite. Heat oils
slowly on low or medium settings.
b) Always turn hood ON when cooking at high heat or when
flambéing food (ie. Crepes Suzette, Cherries Jubilee, Peppercorn
Beef Flambé).
c) Clean ventilating fans frequently. Grease should not be allowed
to accumulate on fan filter.
d) Use proper pan size. Always use cookware appropriate for the
size of the surface element.
WARNING: TO REDUCE THE RISK OF INJURY TO PERSONS IN
THE EVENT OF A RANGE TOP GREASE FIRE, OBSERVE THE FOLLOWING:
a) SMOTHER FLAMES with a close-fitting lid, cookie sheet, or
metal tray, then turn off burner. BE CAREFUL TO PREVENT
BURNS. If the flames do not go out immediately, EVACUATE
AND CALL THE FIRE DEPARTMENT.
b) NEVER PICK UP A FLAMING PAN - You may be burned.
c) DO NOT USE WATER, including wet dishcloths or towels - a
violent steam explosion will result.
d) Use an extinguisher ONLY if:
I. You know you have a Class ABC extinguisher, and you already
know how to operate it.
II. The fire is small and contained in the area where it started.
III. The fire department is being called.
IV. You can fight the fire with your back to an exit.
WARNING: TO REDUCE THE RISK OF FIRE, USE ONLY METAL
DUCTWORK.
6728008 Rev. A 8-08
SAVE THESE INSTRUCTIONS
www.airkinglimited.com
1
Page 2
INSTALLATION INSTRUCTIONS
1. Unpack hood from the carton and confirm that all pieces are present.
In addition to the range hood you should have:
1 - Aluminum Grease Filter
1 - 3-1/4"x 10" Damper
3 - Damper Mounting Screws
4 - #8 Mounting Screws
1 - Wire Compartment Cover and Screw
1 - Instruction/Safety Sheet
2. Lay the hood flat on a table so the underside is facing you. Use a
piece of cardboard to avoid damaging the table or the hood.

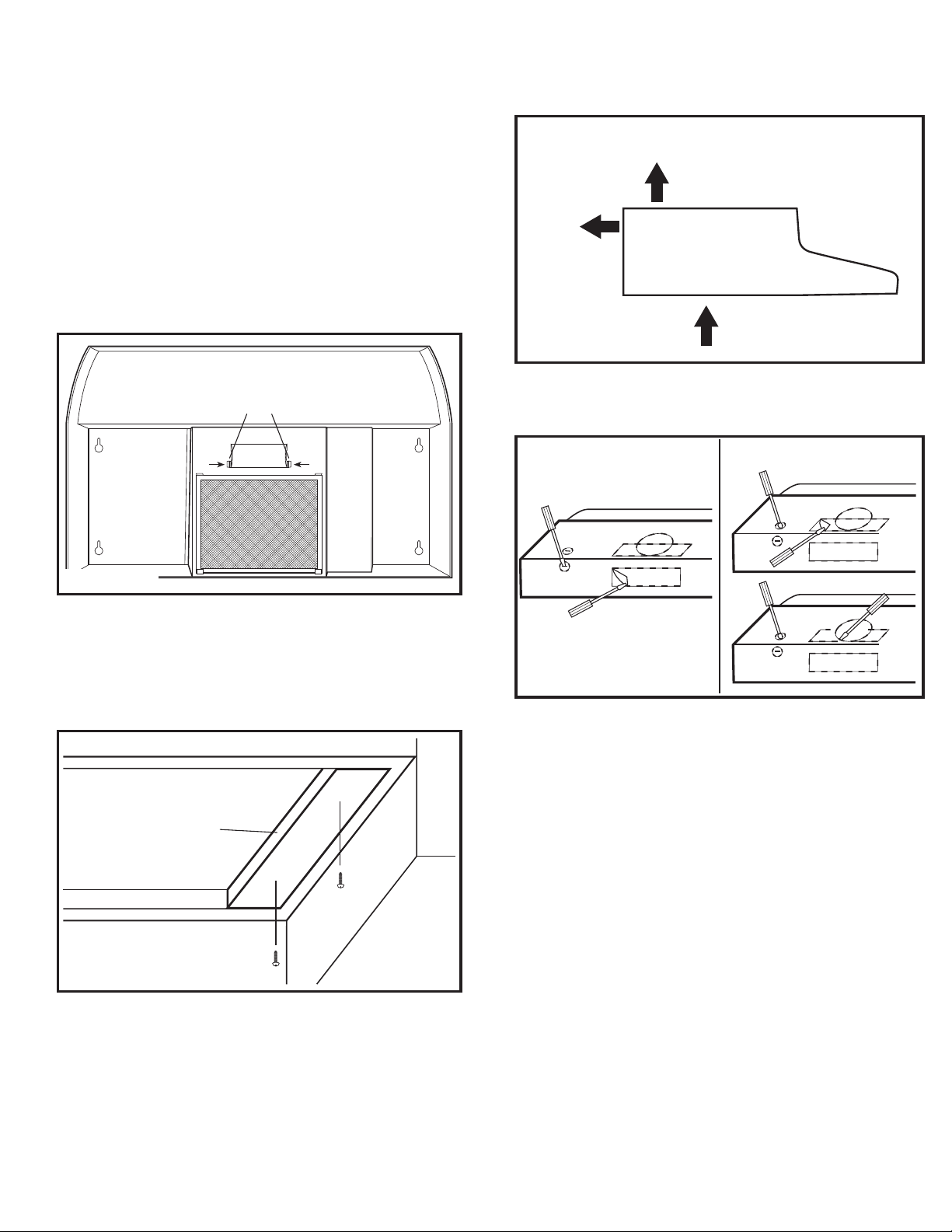

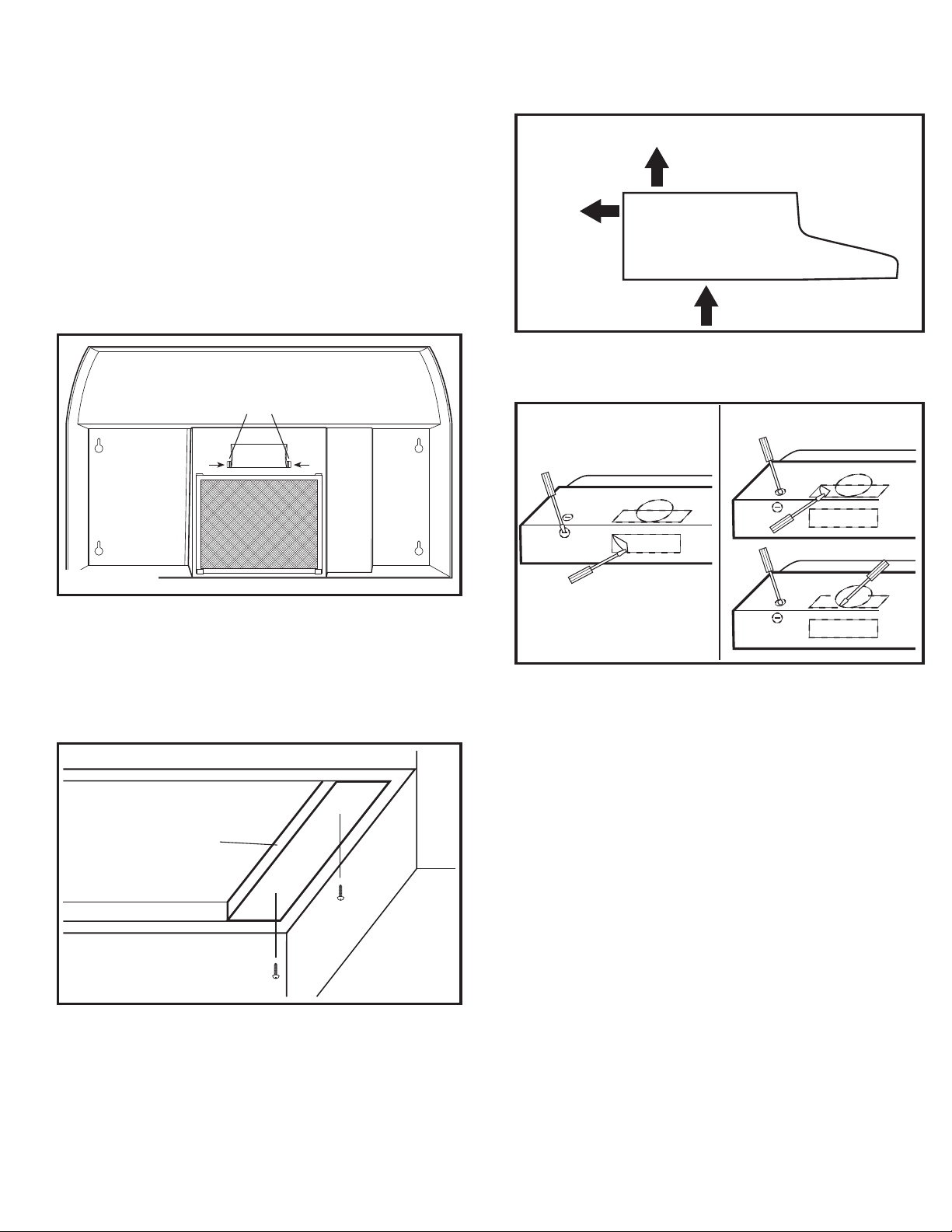

3. Remove lamp cover by squeezing the two tabs together (Figure 1).
Tabs
It can be modified to vent through a 7" round duct with the addition
of a model E-22a or RDC7 Duct Collar (not included) (Figure 3).
Vertical
Horizontal
Figure 3
2a. Horizontal or Vertical - Remove the square knockout by inserting
a screw driver under the edge and break the tabs holding it in place.
Peel back with pliers (Figure 4).
Horizontal Vertical
Figure 1
4. Install a 60 watt maximum type A19 bulb and reinstall the lamp cover.
Prepare the location for Hood Support
1. If the hood will be installed under cabinets that have a recessed
bottom, it will be necessary to install wood mounting strips (not
included) so the hood will mount properly (Figure 2).
Wood Strip
Figure 2
2. The thickness of the strips should be the same as the recess of the
cabinet and they should be approximately 2" wide.
3. Install the strips using appropriate length wood screws (not included).
Make sure the strips line up to the keyhole slots of the range hood.
Prepare the Hood for Installation
1. Choose the type of ducting you will require. This model is equipped
to vent either Vertically or Horizontally through a 3-1/4" x 10" duct.
Figure 4
2c. 7" Round - Remove the round knockout located on the top of the
hood by inserting a screw driver under the edge and break the tabs
holding it in place. Peel back with pliers (Figure 4).
3. Determine where the electrical service will enter the hood and
remove the appropriate electrical knockout by inserting a screw
driver into the slot and rocking back and forth until the knockout
comes loose (Figure 4).
CAUTION: MAKE SURE POWER IS SWITCHED OFF AT SERVICE
PANEL BEFORE STARTING INSTALLATION.
Installing the Range Hood
1. Once the proper knockout(s) have been removed, either hold the hood
up to the installation location and mark the locations of the ducting,
electrical, and mounting holes or mark the locations by measurement.
2. Cut appropriate holes for ducting connection and electrical
connection in the wall/cabinet.
3. For 3-1/4" x 10" vertical or horizontal ducting, install the damper
assembly to the hood by sliding the tabbed section of the damper
under the hood body and securing with the two provided screws.
Make sure the damper opens freely before moving to the next step.
For 7" round ducting, secure either a model E-22A or RCD7 Duct Collar
(not included) to the hood with the three provided screws (Figure 5).
6728008 Rev. A 8-08
www.airkinglimited.com
2
Page 3

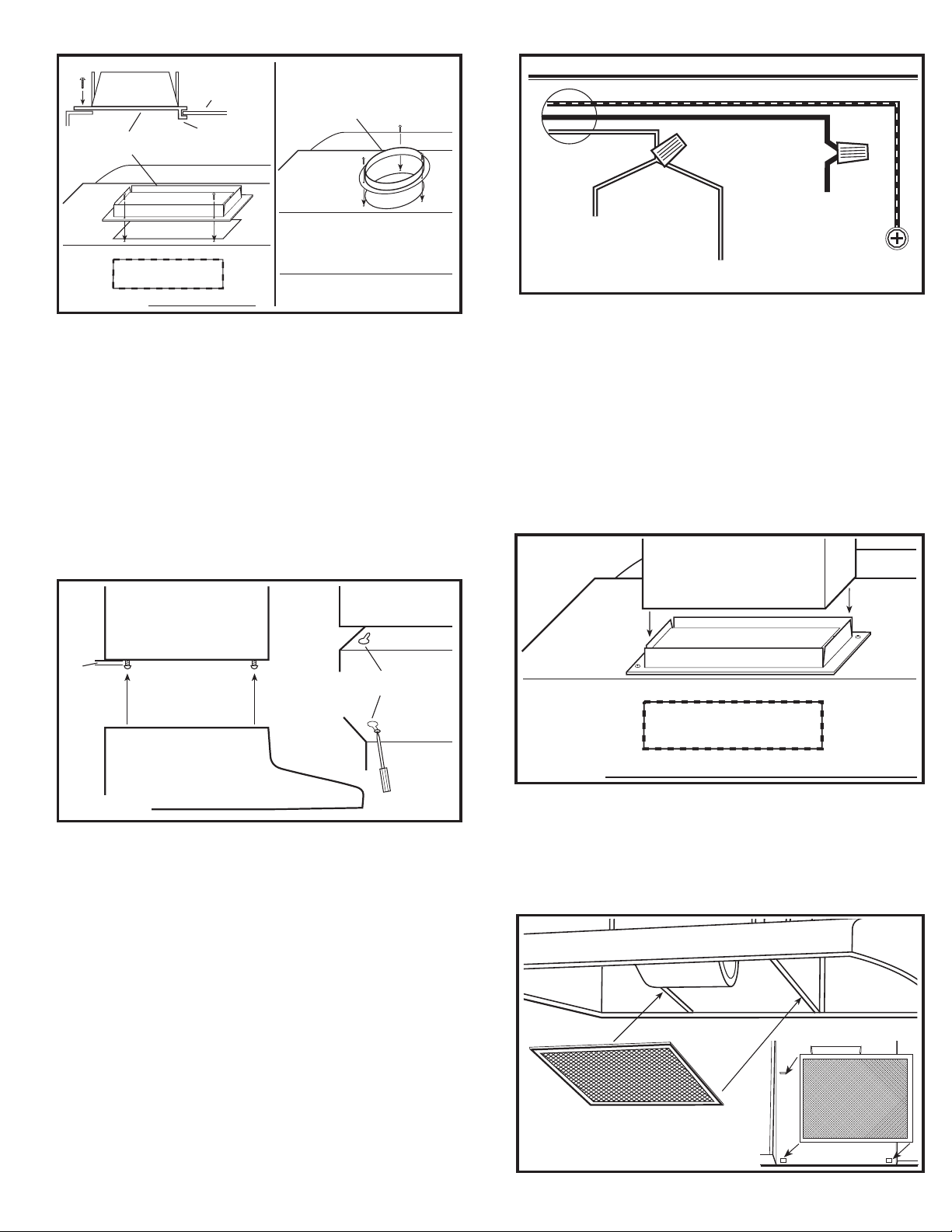

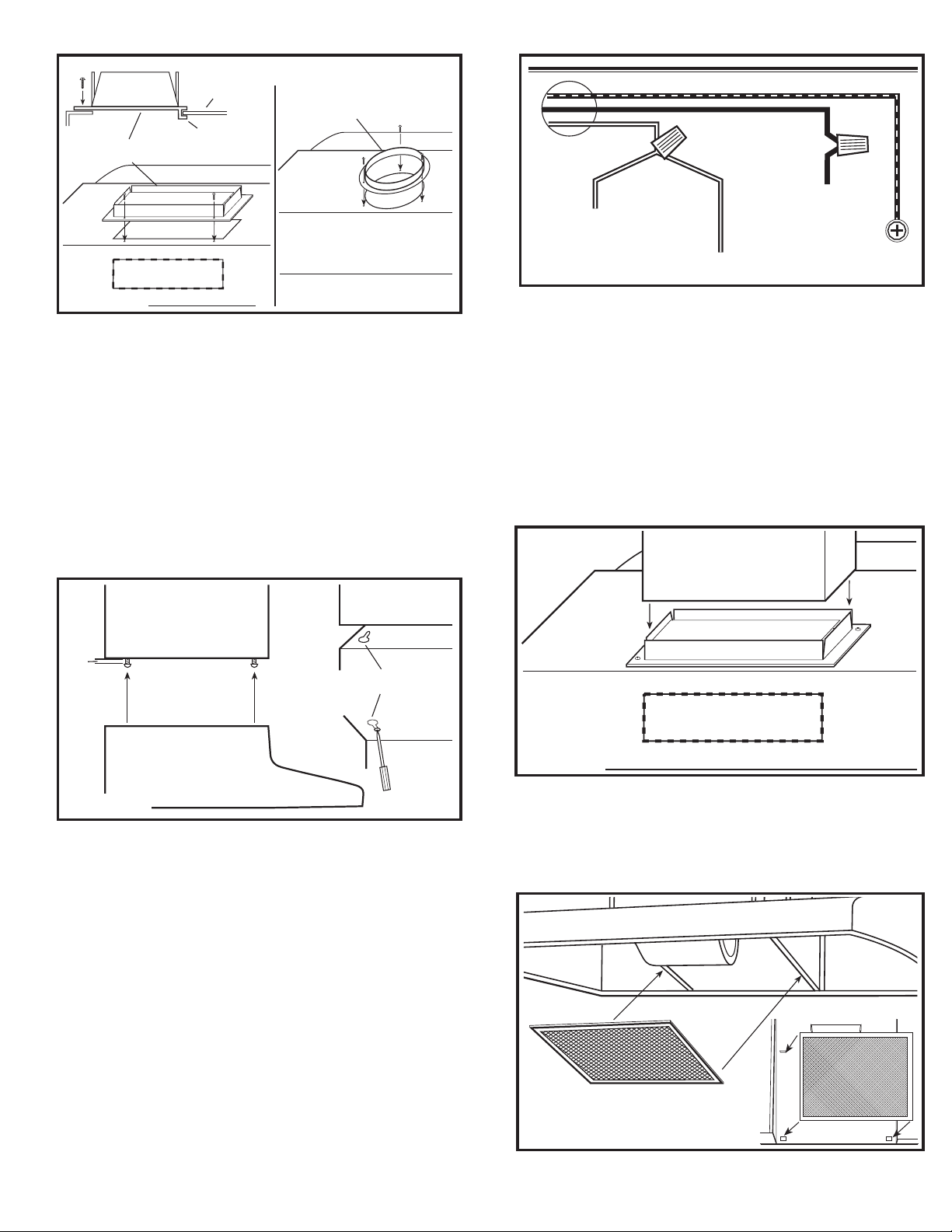

Hood
Body
E-22A/RCD7
Damper
Tab
Figure 5
4. Install an approved wire connector to the electrical knockout of
the hood and guide the electrical cable through the hood, allowing
at least 6" of wire for connections and tighten.
Hot (Black)
White from Lamp
Figure 7
2. Install the wire compartment cover and tighten screw. Make sure
all wiring is securely contained within the wire compartment.
White from Motor
Ground
Ducting
NOTE: If installing into existing construction and you will not have
access to the ductwork once the hood is in place, make ducting
connections at this point. Refer to the Ducting Section for instructions.
5. Install the 4 mounting screw at the previously marked locations.
Leave approximately 1/8" clearance. Slide the hood in place through
the keyhole slots and align the front of the hood so that it is flush
with the front of the cabinets. Tighten all screws securely (Figure 6).
1/8"
Keyhole
Figure 6
Wiring
CAUTION:
IN ACCORDANCE WITH LOCAL CODES, ORDINANCES, OR NATIONAL
ELECTRICAL CODE. IF YOU ARE UNFAMILIAR WITH METHODS OF
INSTALLING ELECTRICAL WIRING, SECURE THE SERVICES OF A
QUALIFIED ELECTRICIAN.
ALL ELECTRICAL CONNECTIONS MUST BE MADE
CAUTION:
NATIONAL BUILDING CODES.
ALL DUCTING MUST COMPLY WITH LOCAL AND
WARNING: TO REDUCE THE RISK OF FIRE, USE ONLY METAL
DUCTWORK.
1. Connect the ducting to the hood’s duct collar and damper. Secure
in place using tape to seal all joints (Figure 8).
Figure 8
CAUTION: ALWAYS DUCT THE FAN TO THE OUTSIDE THROUGH
A WALL OR ROOF CAP.
Finishing the Installation
1. Install the appropriate filters, sliding the back side of the filter into
the tab and pressing the front of the filter into place (Figure 9).
1. Connect the 2 loose White wires from the range hood to the White
wire from the supply, and the loose Black wire from the range hood
to the Black wire of the supply. Connect the ground wire (green or
bare) from the supply to the green ground screw of the hood. Use
approved methods for all connections (Figure 7).
NOTE: DO NOT disconnect any wiring that has already been crimped
with a wire connector from the factory.
6728008 Rev. A 8-08
www.airkinglimited.com
Figure 9
3
Page 4
2. Turn switches to the “OFF” position and restore power. Test that
the light and the fan are operating properly.
3. If there is any vibration noise, check for the source and try to
tighten fasteners or adjust the tape to make a tighter connection
or seal.
Operation
Controls
Your Range Hood is equipped with two rocker style switches with
one controlling the lighting and the other controlling the exhaust fan.
The light switch has two positions, ON (
is a three position switch, HIGH (
the middle position of the switch.
) and OFF ( ). The fan
), LOW ( ), and OFF. OFF is
Maintenance
once a month. Reverse the instructions in the “Finishing the Installation”
section of the instructions to remove filter. If the grease filter becomes
damaged, replace with Air King Model RF35 Grease Filter.
Cleaning
CAUTION: DO NOT USE GASOLINE, BENZINE, THINNER, HARSH
CLEANSERS, ETC., AS THEY MAY DAMAGE THE RANGE HOOD.
1. Clean your range hood with a mild detergent, such as dishwashing
liquid, and dry with a soft cloth. NEVER USE ANY ABRASIVE PADS
OR SCOURING POWDERS. Completely dry before restoring power.
NEVER IMMERSE ELECTRICAL PARTS IN WATER.
2. The fan assembly can be vacuumed when build up (dirt, lint, etc.)
accumulates over time. The fan is permanently lubricated and does
not require oiling.
CAUTION:
PANEL BEFORE SERVICING THE UNIT.
Filters
1. Grease Filter - Included with your range hood is an aluminum
grease filter that should be washed in hot water with detergent
MAKE SURE POWER IS SWITCHED OFF AT SERVICE
Troubleshooting Guide
Trouble Probable Cause Suggested Remedy
1. Hood does not operate when the switch is on. 1a. A fuse may be blown or a circuit tripped. 1a. Replace fuse or reset circuit breaker.
1b. Wiring is not connected properly. 1b. Turn off power to unit. Check that all wires are connected
2. Hood is operating, but air moves slower than normal. 2. Obstruction in the exhaust ducting. 2. Check for any obstructions in the ducting including filter.
3. Hood is making a rattling noise. 3a. Motor is loose. 3a. Turn off power to unit. Remove filter, check that all screws are
3b. Duct connection is loose. 3b. Turn off power to unit. Check that duct connection is tight.
fully tightened.
LIMITED WARRANTY
All products manufactured by Air King Limited are warranted for one year from the date of purchase against defects in workmanship
and/or material. In addition, all ventilating/exhaust fans, heaters, combination fan lights and/or heaters, and range hoods are
guaranteed for five years from the date of purchase against defects in workmanship and/or material.
This warranty does not cover any labor or shipping costs or the cost of replacement components as part of routine maintenance
such as: range hood grease filters, charcoal filters or combination charcoal/grease filters; replacement light bulbs in range hoods
or bathroom fan/light/bulb heater combinations. As well, any damage or failure caused by abuse, misuse, abnormal usage, faulty
installation, or improper maintenance will not be covered by this warranty.
In order to make a claim on this warranty, you must be the original consumer of the product. You will be required to present to
Air King the original bill of sale showing: date of purchase, place of purchase and model purchased. Failure to meet these
requirements will void your warranty.
Air King will not be held responsible for any bodily injury or damages to personal property or real estate whether caused directly
or indirectly by the product. Some states and provinces do not allow the exclusion or limitation of incidental or consequential
damages and some states do not allow limitations on how long an implied warranty lasts, so these exclusions or limitations may
not apply to you. This warranty gives you specific legal rights and you may have other rights which vary from state to state and
province to province.
FOR PARTS OR TECHNICAL ASSISTANCE
Please call: 1-800-465-7300, MONDAY THROUGH FRIDAY, BETWEEN THE HOURS OF 8 AM AND 4:00 PM EST.
PLEASE DO NOT RETURN PRODUCT TO PLACE OF PURCHASE.
Reference the type and style of product (located on label inside of the product) when you call.
For more information please visit our website: wwwairkinglimited.com
6728008 Rev. A 8-08
www.airkinglimited.com
4
Page 5

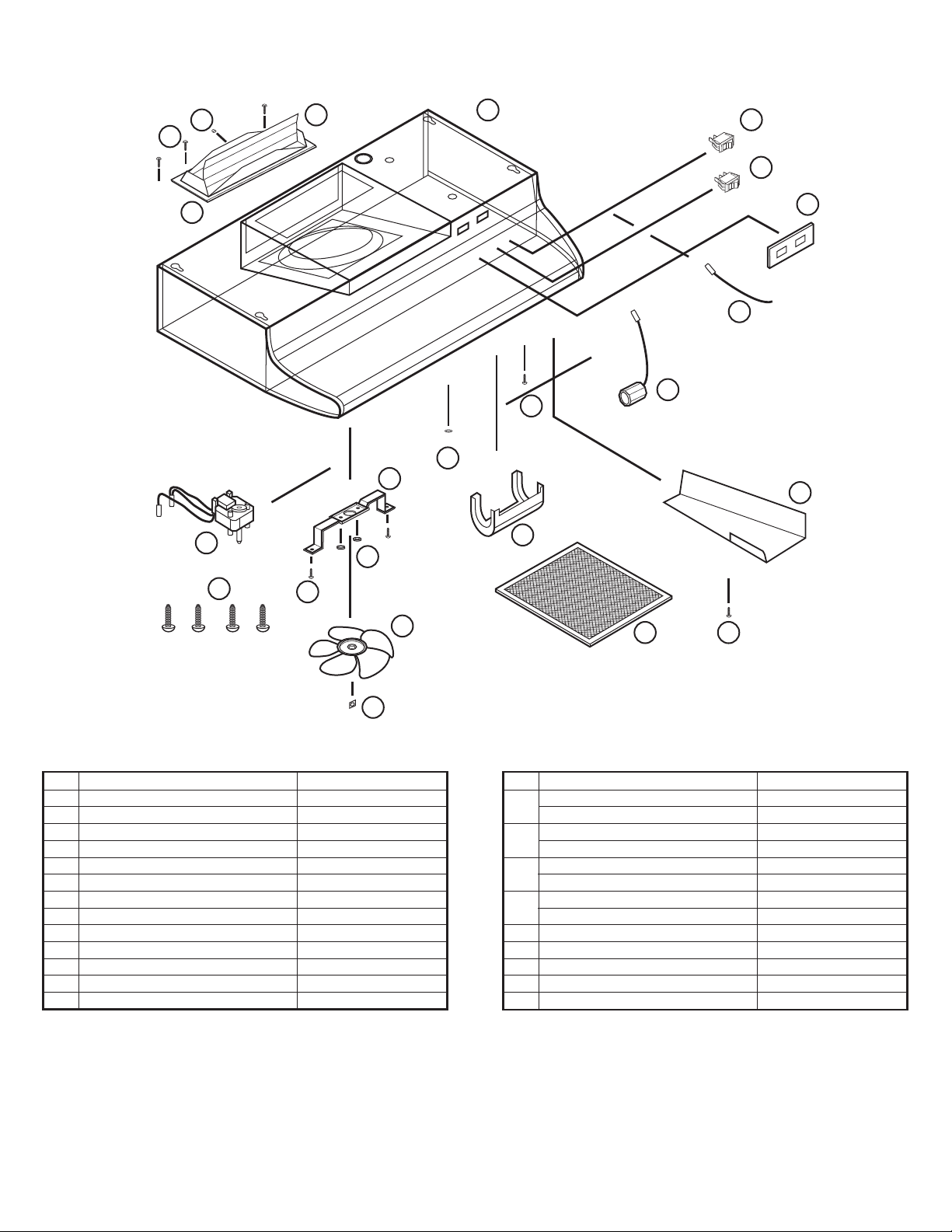

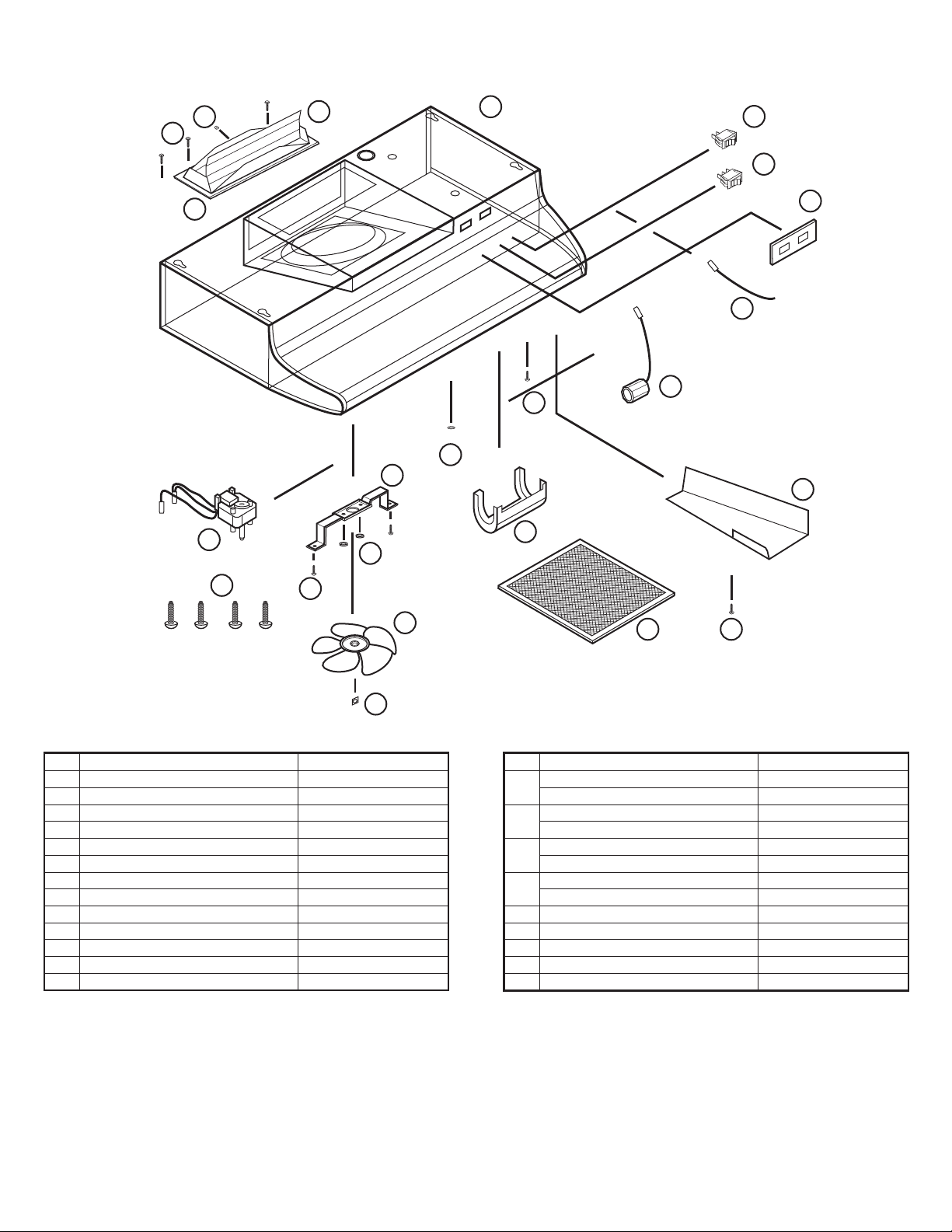

REPLACEMENT PARTS DIAGRAM
11
17
16
15
14
13
10
12
9
7
22
4
20
18
21
6
5
19
4
# Description Replacement Part #
1 Filter RF35 5S4199011
2 Push Nut 5S4199001
3 Fan Blade 5S4199002
4 #8 B Screw 5S1999015
5 Hex Nut 5S1999006
6 Motor Bracket 5S4199003
7 Light Lens 5S4199004
8 #6 AB Screw 5S1999004
9 Wire Compartment Cover 5S4199005
10 Lamp Holder 5S4199006
11 Bushing 5S1999016
12 #10 Ground Screw 5S1999002
13 Jumper Wire 5S4199007
3
2
81
# Description Replacement Part #
14 Switch Plate - White 5S1421003
Black 5S1421006
15 Motor Switch - White 5S1418003
Black 5S1418006
16 Light Switch - White 5S1419003
Black 5S1419006
17 Wrapper -30" -
36" 18 Motor 19 #8 Screw 5S1999017
20 Damper Frame 5S4199013
21 Damper 5S4199014
22 Damper Bumper 5S4199015
Installer: _________________________________________________________ Installation Date:_________________________________________
Place of Purchase: _________________________________________________ Model Number: __________________________________________
6728008 Rev. A 8-08
www.airkinglimited.com
5
Page 6
INSTRUCTIONS IMPORTANTES –
MANUEL D’OPÉRATION
Séries AX
Hotte de Cuisine
LIRE ET CONSERVER CES INSTRUCTIONS
LIRE SOIGNEUSEMENT AVANT DE TENTER D’ASSEMBLER, INSTALLER, OPÉRER OU DE RÉPARER LE PRODUIT DÉCRIT. PROTÉGEZ
VOUS-MÊME ET LES AUTRES EN OBSERVANT TOUTE L’INFORMATION DE SÉCURITÉ. FAILLIR À SE CONFORMER AUX
INSTRUCTIONS PEUT RÉSULTER EN BLESSURE PERSONNELLE GRAVE ET/OU EN DOMMAGE À LA PROPRIÉTÉ.
CONSERVER CES INSTRUCTIONS POUR RÉFÉRENCES FUTURES.
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ
Lors de l’utilisation d’appareils électriques, des précautions de base doivent
toujours être suivies pour réduire les risques d’incendie, de choc
électrique et de blessures corporelles, incluant ce qui suit:
AVERTISSEMENT: POUR RÉDUIRE LES RISQUES D’INCENDIE,
DE CHOC ÉLECTRIQUE OU DE BLESSURES PERSONNELLES OBSERVER
CE QUI SUIT:
1. Lire toutes les instructions avant d’installer ou d’utiliser la hotte de cuisine.
2. Utiliser cette unité seulement de la manière pour laquelle le fabricant
l’a conçu. Si vous aviez des questions, veuillez contacter le fabricant.
3. Avant d’effectuer un service ou de nettoyer l’unité, couper
l’alimentation électrique dans le panneau de distribution et verrouiller
le dispositif de déconnexion afin d’éviter que l’alimentation ne
revienne accidentellement. Lorsque le dispositif ne peut être
verrouillé, fixer solidement un avis d’avertissement, tel qu’une
étiquette, au panneau de distribution.
4. Le travail d’installation et le câblage électrique doivent être
effectués par une(des) personne(s) qualifiée(s) en conformité avec
tous les codes et normes applicables, incluant la construction
relative aux incendies.
5. De l’air en quantité suffisante est requis pour la bonne combustion
et l’évacuation de gaz par le conduit (cheminée) provenant
d’équipement de brûlage au combustible pour prévenir un
refoulement. Suivre les directives du fabricant de l’équipement de
chauffage et les normes de sécurité telles que celles publiées par
la National Fire Protection Association (NFP
Society for Heating, Refrigeration, and Air Conditioning Engineers
(ASHRAE), et de celles des autorités locales du code.
A) et de la American
AVERTISSEMENT: POUR USAGE DE VENTILATION GÉNÉRALE
EXCLUSIVEMENT. NE PAS UTILISER POUR ÉVACUER DU MATÉRIEL ET
DES VAPEURS DANGEREUSES OU EXPLOSIVES.
6. Lors de coupe ou de perçage des murs et plafonds, ne pas
endommager le filage électrique et autres utilités cachées.
AVERTISSEMENT: POUR RÉDUIRE LES RISQUES D’INCENDIE
ET POUR ÉVACUER L’AIR ADÉQUATEMENT, ASSUREZ-VOUS D’ÉVACUER
L’AIR VERS L’EXTÉRIEUR – NE PAS ÉVACUER L’AIR DANS DES ESPACES
DANS LES MURS, LES PLAFONDS OU LES GRENIERS, LES GALERIES
TECHNIQUES OU LES GARAGES.
7. Cette unité doit être mise à la terre.
8. Pour éviter des dommages aux roulements des moteurs et/ou des
hélices bruyantes ou déséquilibrées, empêcher la poussière de cloison
sèche, poussière de construction, etc., d’atteindre l’unité de puissance.
AVERTISSEMENT: POUR RÉDUIRE LES RISQUES D’INCENDIE
OU DE CHOC ÉLECTRIQUE, NE PAS UTILISER CE VENTILATEUR AVEC
UN RÉGULATEUR DE VITESSE ÉLECTRONIQUE.
AVERTISSEMENT: POUR RÉDUIRE LES RISQUES D’INCENDIE
DE GRAISSE SUR LE DESSUS DE LA CUISINIÈRE:
a) Ne jamais laisser les unités de surface à des degrés élevés sans
surveillance. Les débordements par bouillonnement produisent de
la fumée et des débordements graisseux qui peuvent s’enflammer
Chauffer les huiles lentement à des degrés faibles ou modérés.
b) Toujours mettre la hotte EN MARCHE lors de cuisson à haute
température ou lors de flambage de nourriture (par ex., des
Crêpes Suzette, de Cerises Jubilées, steak flambé, etc.)
c) Nettoyer les ventilateurs d’évacuation fréquemment. Aucune
accumulation de graisse ne devrait être tolérée sur les filtres
du ventilateur
d) Utiliser des poêlons de taille appropriée. Toujours utiliser les batteries
de cuisine appropriées pour la taille de l’élément de surface.
.
AVERTISSEMENT: POUR RÉDUIRE LES RISQUES DE BLESSURES
PERSONNELLES DANS L’ÉVENTUALITÉ D’UN FEU DE GRAISSE SUR LA
SURFACE DE CUISSON, SUIVRE LES INDICATIONS SUIVANTES:
a) ÉTOUFFER LES FLAMMES avec un couvercle bien ajusté, une
tôle à biscuits, ou un cabaret de métal, puis, mettre le gril hors
fonction. PRENEZ SOIN D’ÉVITER LES BRÛLURES. Si les flammes
ne s’éteignent pas immédiatement, ÉV
SERVICE DES INCENDIES.
b) NE JAMAIS SAISIR UN POÊLON EN FLAMME – vous pourriez
être brûlé.
c) NE PAS UTILISER DE L’EAU, incluant les linges à vaisselle ou
les serviettes mouillées – il en résulterait une violente explosion
de vapeur
d) Utiliser un extincteur SEULEMENT SI:
I. Vous savez que vous avez un extincteur de classe ABC, et
II. Le feu est petit et contenu dans la zone où il a commencé.
III. On appelle le service des incendies.
IV. Vous pouvez combattre l’incendie avec une sortie derrière vous.
.
que vous savez déjà comment l’opérer
ACUER ET APPELER LE
.
AVERTISSEMENT: POUR RÉDUIRE LES RISQUES D’INCENDIE,
UTILISER UNIQUEMENT DES CONDUITS EN MÉTAL.
.
6728008 Rev. A 8-08
CONSERVER CES INSTRUCTIONS
www.airkinglimited.com
6
Page 7
INSTRUCTIONS D’INSTALLATION
1. Déballer la hotte de sa boîte et confirmer que toutes les pièces
sont présentes. En plus de la hotte de cuisine vous devriez avoir:
1 - Filtre à graisse en aluminium
1 - Clapet de 8,25 x 25,4 cm (3-1/4 po x 10 po)
3 - Vis de montage de clapet
4 - Vis de montage #8
1 - Couvercle du compartiment de câblage et vis
1 - Feuille d’instructions/ sécurité
2. Déposer la hotte sur une table plane de manière à ce que le dessous
soit face à vous. Utiliser une pièce de carton pour éviter
d’endommager la table ou la hotte.
3. Enlever le couvercle de lampe en pressant les deux onglets
ensemble (Figure 1).
Attaches
de 8,25 x 25,4 cm (3-1/4 po x 10 po). Il peut être modifié pour devenir
soufflé au travers d’un conduit rond de 17,78 cm (7 po) avec l’addition
d’un clapet modèle E-22a ou RDC7 (non inclus) (Figure 3).
Vertical
Horizontal
Figure 3
2a. Horizontal ou Vertical – Enlever l’alvéole défonçable en insérant
un tournevis sous le contour et casser les attaches qui le retiennent
en place. Peler avec des pinces (Figure 4).
Horizontal Vertical
Figure 1
4. Installer une ampoule de type A19 d’un maximum de 60 watts et
réinstaller le couvercle de lampe.
Préparer l’emplacement pour le Support de la Hotte
1. Si la hotte sera installée sous des armoires qui ont un fond en retrait,
il sera nécessaire d’installer des languettes de montage en bois (non
incluses) pour que la hotte s’installe correctement (Figure 2).
Languette en bois
Figure 2
2. L’épaisseur des languettes devrait être la même que le retrait de
l’armoire et elles devraient être d’une largeur de 5 cm (2 po).
3. Installer les languettes avec des vis à bois de longueur appropriées
(non incluses). Assurez-vous que les languettes sont alignées avec
les trous en poire de la hotte.
Préparer la Hotte pour son Installation
1. Choisir le type de conduits qui sera requis. Ce modèle est équipé
pour souffler tant verticalement qu’horizontalement dans un conduit
6728008 Rev. A 8-08
www.airkinglimited.com
Figure 4
2b. Rond de 17,78 cm (7 po) – enlever l’alvéole défonçable située sur
le dessus de la hotte en insérant un tournevis sous le rebord et
briser les attaches qui la maintiennent en place. Peler avec des
pinces (Figure 4).
3. Déterminer où le service électrique entrera dans la hotte et enlever
les alvéoles défonçables électriques appropriées en insérant un
tournevis dans la fente et en en le repliant vers l’avant et l’arrière
jusqu’à ce que les alvéoles deviennent lâches (Figure 4).
AVERTISSEMENT: VOUS ASSURER QUE L’ALIMENTATION
EST COUPÉE AU PANNEAU DE SERVICE AVANT DE COMMENCER
L’INSTALLATION.
Installation de la Hotte de Cuisine
1. Une fois que la (les) bonne(s) alvéole(s) a(ont) été enlevée(s), au
choix, tenir la hotte à l’emplacement d’installation et marquer les
endroits appropriés des trous pour les conduits, l’électricité et de
montage ou encore, marquer les emplacements en les mesurant.
2. Couper les trous appropriés pour le raccordement des conduits et
électrique dans le mur/ l’armoire.
3. Pour un conduit vertical ou horizontal de 8,25 x 25,4 cm (3-1/4 po x
10 po), installer l’assemblage de clapet à la hotte en glissant la
section à onglets du clapet sous le corps de la hotte et en vissant
les deux vis fournies. Assurer que l'clapet ouvre librement avant
de transférer à l'étape prochaine. Pour un conduit rond de 17,78
cm (7 po), fixer soit un clapet modèle E-22A ou RCD7 (non inclus)
à la hotte avec les 3 vis fournies (Figure 5).
7
Page 8
Corps de
la hotte
E-22A/RCD7
Clapet
Onglet
Figure 5
4. Installer un connecteur de filage approuvé à l’alvéole pour
l’électricité de la hotte et guider les câbles électriques au travers
de la hotte, en laissant au moins 15,24 cm (6 po) de fil pour le
raccordement puis serrer.
REMARQUE: Si installation dans une construction existante et que vous
n’aurez pas accès aux conduits une fois que la hotte sera en place,
faire les raccords des conduits à ce point. Référez-vous à la section
des Conduits pour les instructions.
5. Installer les 4 vis de montage aux endroits marqués précédemment.
Laisser un dégagement d’environ 0,33 cm (1/8 po). Glisser la hotte
en place au travers des trous en poire et aligner le devant de la
hotte pour qu’il soit à effleurement avec le devant des armoires.
isser fermement toutes les vis (Figure 6).
V
Fil chaud (Noir)
Fil blanc de
douille lègére
Fil de
Figure 7
2. Installer le couvercle du compartiment de câblage et serrer la vis.
Assurez-vous que tout le câblage est fermement contenu dans le
compartiment à câblage.
Fil blanc de moteur
masse
Conduits
AVERTISSEMENT:
CONFORMES AUX CODES DU BÂTIMENT LOCAUX ET NATIONAUX.
TOUS LES CONDUITS DOIVENT ÊTRE
AVERTISSEMENT: POUR RÉDUIRE LES RISQUES D’INCENDIE,
UTILISER UNIQUEMENT DES CONDUITS EN MÉTAL.
1. Raccorder les conduits au collet et au clapet de la hotte. Fixer en
place en utilisant du ruban pour canalisations pour sceller tous les
joints (Figure 8).
0,33 cm
(1/8 po)
Trou en clef
Figure 6
Câblage
AVERTISSEMENT:
ÊTRE FAITES EN CONFORMITÉ AVEC LES CODES ÉLECTRIQUES LOCAUX
OU NATIONAUX. SI VOUS N’ÊTES PAS FAMILIER AVEC LES MÉTHODES
D’INSTALLATION DE CÂBLAGE ÉLECTRIQUE, RECOURREZ AUX
SERVICES D’UN ÉLECTRICIEN QUALIFIÉ.
1. Connecter les deux fils lâches Blancs de la hotte de cuisine au fil Blanc
de l’alimentation, et le fil lâche Noir de la hotte au fil Noir de l’alimentation.
Connecter le fil de mise à la terre (vert ou dénudé) de l’alimentation
à la vis verte de mise à la terre de la hotte. Utiliser des méthodes de
connexion approuvées pour toutes les connexions (Figure 7).
REMARQUE
un connecteur de fil à l’usine.
: NE PAS déconnecter quelque fil qui ait déjà été serti avec
TOUTES LES CONNEXIONS DOIVENT
Figure 8
AVERTISSEMENT: TOUJOURS PASSER LES CONDUITS DU
VENTILATEUR VERS L’EXTÉRIEUR EN UTILISANT UN CAPUCHON MURAL
OU DE TOIT.
Finition de l’installation
1. Installer les filtres appropriés en place en glissant l’arrière dans
l’onglet et en pressant l’avant du filtre en place (Figure 9).
6728008 Rev. A 8-08
Figure 9
www.airkinglimited.com
8
Page 9
2. Mettre les interrupteurs en position « HORS (OFF) » et rétablir
l’alimentation. Tester que la lampe et le ventilateur fonctionnent
correctement.
3. S’il y a un bruit de vibration, recherchez-en la source et essayez
de serrer les attaches ou d’ajuster le ruban pour canalisations
pour faire un raccord ou un scellant plus serré.
Opération
Contrôles
Votre Hotte de Cuisine est équipée de deux interrupteurs à type basculant
dont l’un contrôle l’éclairage et l’autre le ventilateur. L’interrupteur de
la lampe a deux positions, EN ( ) et HORS ( ). Le ventilateur a un
interrupteur à trois positions, HAUT ( ), BAS ( ) et HORS. HORS
est la position médiane de l’interrupteur.
Entretien
AVERTISSEMENT:
EST COUPÉE AU PANNEAU DE SERVICE AVANT DE FAIRE L’ENTRETIEN
SUR L’UNITÉ.
Filtres
1. Filtre à graisses – Un filtre à graisses en aluminium est inclus avec
votre hotte et il devrait être nettoyé dans l’eau chaude avec du
VOUS ASSURER QUE L’ALIMENTATION
détergent une fois par mois. Renverser les instructions dans la
section «terminer l’installation» des instructions pour retirer le filtre.
Si le filtre à graisses devient endommagé, le remplacer par un Filtre
à graisses modèle RF35 de Air King.
Nettoyage
AVERTISSEMENT: NE PAS UTILISER D’ESSENCE, BENZÈNE,
DILUANT, DE NETTOYANT FORT, ETC., PUISQU’ILS POURRAIENT
ENDOMMAGER LA HOTTE DE CUISINE.
1. Nettoyer votre hotte de cuisine avec un détergent doux, tel que du
liquide à vaisselle, et le sécher avec un chiffon doux. NE JAMAIS
UTILISER DE TAMPON ABRASIF OU DE POUDRE À RÉCURER.
Sécher complètement avant de remettre l’alimentation. NE JAMAIS
IMMERGER LES PARTIES ÉLECTRIQUES DANS L’EAU.
2. Vous pouvez utiliser un aspirateur pour nettoyer l’assemblage du
ventilateur si une accumulation (saletés, mousse, etc.,) s’est produite
avec le temps. Le ventilateur est lubrifié de manière permanente
et ne requiert pas d’huilage.
Guide de dépannage
Trouble Cause possible Solution suggérée
1. La hotte ne fonctionne pas lorsque l’interrupteur 1a. Un fusible peut être grillé ou un disjoncteur peut 1a. Remplacer le fusible ou réinitialiser le disjoncteur.
est à EN (ON). être déclenché.
1b. Le câblage n’est pas raccordé correctement. 1b. Couper l’alimentation de l’unité. Vérifier que tous les fils sont raccordés.
2. La hotte fonctionne, mais l’air circule plus 2. Obstruction dans les conduits d’évacuation. 2. Vérifier pour quelque obstruction dans les conduits incluant le filtre.
lentement que la normale.
3. La hotte produit un son de crécelle. 3a. Le moteur est lâche. 3a. Couper l’alimentation de l’unité. Retirer le filtre, vérifier que toutes les
3b. Le raccord des conduits est lâche. 3b. Couper l’alimentation de l’unité. Vérifier que tous les raccords des
vis sont serrées complètement.
conduits sont bien serrés.
GARANTIE LIMITÉE
Tous les produits fabriqués par Air King Limited sont garantis pour un an à partir de la date d’achat contre les défauts de main
d’œuvre et/ou de matériel. De plus, tous les ventilateurs / évacuateurs, chaufferettes, combinés ventilateur/ lumière et/ou les
chaufferettes et les hottes de cuisine sont garantis pour cinq années à partir de la date d’achat contre les défauts de main
d’œuvre et/ou de matériel.
Cette garantie ne couvre pas de coûts de transport ou de main d’œuvre ou le coût de remplacement de composantes faisant
partie d’entretien de routine tels que : Filtres à graisse des hottes de cuisine, filtres au charbon ou combiné filtre à graisse/
charbon ; ampoules électriques de remplacement dans les hottes de cuisine ou les combinés ventilateur/ lumière/ chaufferette
pour salle de bain. Aussi, tout dommage ou défaillance causé par un abus, une mauvaise utilisation, une installation fautive ou
un entretien incorrect ne sera pas couvert par cette garantie.
De manière à effectuer une réclamation sous cette garantie, vous devez être l’acheteur original du produit. Il vous sera exigé
de présenter la facture d’achat originale à Air King, qui démontrera : La date d’achat, l’endroit de l’achat et le modèle acheté.
Le manquement à rencontrer ces exigences annulera votre garantie.
Air King ne sera pas tenu responsable de quelque blessure corporelle ou dommage à la propriété ou à l’immeuble que ce soit
causé directement ou indirectement par le produit. Certains États ne permettent pas de limitation sur la durée de la garantie
implicite, ou l’exclusion ou la limitation de dommages indirects ou accessoires, ainsi, ces limitations et exclusions peuvent ne
pas s’appliquer à vous. Cette garantie vous donne des droits légaux spécifiques et vous pouvez aussi avoir des droits qui varient
d’un État à l’autre et d’une province à l’autre.
POUR DES PIÈCES OU DE L’ASSISTANCE TECHNIQUE
Veuillez appeler au 1-800-465-7300, DU LUNDI AU VENDREDI ENTRE 8:00 HRE ET 16:00 HRE HNE.
VEUILLEZ NE PAS RETOURNER CE PRODUIT À L’ENDROIT DE L’ACHAT D’ORIGINE.
Référencer le type et le style du produit (localisé sur l’étiquette à l’intérieur du produit) lorsque vous appelez.
Pour plus d’information, veuillez visiter le site Web de Air King au www.airkinglimited.com
6728008 Rev. A 8-08
www.airkinglimited.com
9
Page 10
DIAGRAMME DES PIÈCES DE REMPLACEMENT
11
17
16
15
14
13
10
12
9
7
22
4
20
18
21
6
5
19
4
3
2
# Description # de pièce de remplacement
1 Filtre RF35 5S4199011
2 Écrou 5S4199001
3 Hélice de ventilateur 5S4199002
4 Vis #8 B 5S1999015
5 Écrou hexagonal 5S1999006
6 Support de moteur 5S4199003
7 Lentille de lumière 5S4199004
8 Vis #6 AB 5S1999004
9 Couvercle de compartiment à câblage 5S4199005
10 Support à lampe 5S4199006
11 Bague 5S1999016
12 Vis #10 de mise à la terre 5S1999002
13 Cavalier 5S4199007
81
# Description # de pièce de remplacement
14 Plaque d’interrupteur - Blanc 5S1421003
Noir 5S1421006
15 Interrupteur du moteur - Blanc 5S1418003
Noir 5S1418006
16 Interrupteur de lumière - Blanc 5S1419003
Noir 5S1419006
17 Bande de recouvrement -76,20 cm (30 po) -
91,44 cm (36 po)
18 Moteur 19 Vis #8 5S1999017
20 Cadre de clapet 5S4199013
21 Clapet 5S4199014
22 Amortisseur de clapet 5S4199015
Installateur: ______________________________________________________ Date d’installation: _______________________________________
Endroit de l’achat: _________________________________________________ Numéro de modèle:_______________________________________
6728008 Rev. A 8-08
www.airkinglimited.com
10
Page 11
INSTRUCCIONES IMPORTANTES –
MANUAL DE OPERACIÓN
Serie AX
Extracción
LEA Y GUARDE ESTAS INSTRUCCIONES
LEA CUIDADOSAMENTE ANTES DE INTENTAR MONTAR, INSTALAR, OPERAR O MANTENER EL PRODUCTO DESCRITO. PROTÉJASE
Campana de
A USTED MISMO Y A LOS DEMÁS OBEDECIENDO TODA LA INFORMACIÓN DE SEGURIDAD. ¡EL HECHO DE NO CUMPLIR CON
CONSERVE LAS INSTRUCCIONES PARA REFERENCIA FUTURA.
Cuando utilice aparatos eléctricos, siempre deben seguirse precauciones
ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO,
CHOQUE ELÉCTRICO Y HERIDAS A PERSONAS, OBEDEZCA LO SIGUIENTE:
1. Lea todas las instrucciones antes de instalar o usar la campana
de extracción.
2. Use esta unidad solamente de la forma indicada por el fabricante.
Si tiene preguntas, contacte al fabricante.
3. Antes de reparar o limpiar la unidad, apague el suministro de electricidad
en el panel de servicio y cierre los medios de desconexión del servicio
para evitar que la electricidad sea activada accidentalmente. Cuando
los medios de desconexión del servicio no puedan ser cerrados,
coloque un dispositivo de alerta firmemente ajustado, como por ejemplo
una etiqueta, en el panel de servicio.
4. El trabajo de instalación y de cableado eléctrico debe ser realizado
por personaI calificado de acuerdo con los códigos y estándares
aplicables, incluyendo la construcción relacionada con incendios.
5. Se necesita suficiente aire para la combustión y escape adecuado de
gases a través del tiro (chimenea) del equipo de quema de combustible
para evitar llamaradas. Siga los principios y estándares de seguridad
de los fabricantes de equipos de calefacción como por ejemplo aquellos
publicados por la Asociación Nacional de Protección Contra Incendios
[National Fire Protection Association (NFP
para Ingenieros de Calefacción, Refrigeración y Aire Acondicionado
[American Society for Heating, Refrigeration, and Air Conditioning
Engineers (ASHRAE)], y las publicaciones de códigos locales.
CUIDADO: SÓLO PARA USO EN VENTILACIÓN GENERAL. NO USE
PARA ESCAPES DE MATERIALES PELIGROSOS O EXPLOSIVOS Y VAPORES.
6. Al perforar o taladrar una pared o un cielorraso, no dañe el cableado
eléctrico ni otros servicios empotrados.
CUIDADO: PARA REDUCIR EL RIESGO DE INCENDIO Y PARA
PERMITIR EL ESCAPE ADECUADO DEL AIRE, ASEGÚRESE DE VENTILAR
EL AIRE HACIA EL EXTERIOR –NO VENTILE EL AIRE DE ESCAPE EN
ESPACIOS ENTRE PAREDES O CIELORRASOS O DENTRO DE ÁTICOS,
ESPACIOS BAJO EL PISO O GARAJES.
7. Esta unidad debe tener conexión a tierra.
8. Para evitar el daño a los rulemanes del motor y para no tener
impulsores ruidosos y/o desbalanceados, mantenga el polvillo de
mampostería o de construcción, etc., lejos de la unidad eléctrica.
LAS INSTRUCCIONES PODRÍA RESULTAR EN DAÑOS PERSONALES Y/O A LA PROPIEDAD!
INFORMACIÓN GENERAL DE SEGURIDAD
básicas para reducir el riesgo de incendio, choque eléctrico y
heridas a personas, incluyendo las siguientes:
ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO, CHOQUE
ELÉCTRICO, NO USE ESTE EXTRACTOR CON NINGÚN DISPOSITIVO DE
CONTROL DE VELOCIDAD DE ESTADO SÓLIDO.
ADVERTENCIA: PARA REDUCIR EL RIESGO DE UN INCENDIO
DE LA GRASA EN LA PARTE SUPERIOR DE LA CAMPANA:
a) Nunca descuide las unidades superficiales en ubicaciones
elevadas. Los hervores provocan humo y derrames de grasa
que podrían incendiarse. Caliente aceites solamente en
ubicaciones bajas o medias.
b) Siempre ENCIENDA la campana cuando esté cocinando a fuego
máximo o cuando esté “flambeando” comidas (por ejemplo: Crepes
Suzette, Cerezas Jubilee, Carne Flambeada con Granos de Pimienta).
c) Limpie los ventiladores de extracción frecuentemente. No debe
permitir que se acumule grasa en el filtro del ventilador
d) Use el tamaño de fuente apropiado. Siempre use utensilios de
cocina adecuados para el tamaño del elemento de superficie.
ADVERTENCIA: PARA REDUCIR EL RIESGO DE DAÑO A
PERSONAS EN EL CASO DE UN INCENDIO DE LA GRASA EN LA PARTE
SUPERIOR DE LA CAMPANA, OBEDEZCA LAS SIGUIENTES INSTRUCCIONES:
A)] y la Sociedad Americana
a) AHOGUE LAS LLAMAS con una tapa de cierre hermético, banda
para horno o bandeja de metal y luego apague el quemador.
ASEGÚRESE DE EVITAR QUEMADURAS. Si las llamas no se
extinguen de inmediato, RETÍRESE Y LLAME AL DEPARTAMENTO
DE BOMBEROS.
b) NUNCA LEVANTE UNA FUENTE EN LLAMAS – Podría resultar
con quemaduras.
c) NO USE AGUA, incluyendo trapos de cocina o toallas húmedas
– podrían provocar una explosión violenta de vapor
d) Use un extintor SOLAMENTE si:
I. Usted sabe que tiene un extintor Clase ABC, y ya sabe cómo
operarlo.
II. El incendio es pequeño y está contenido en el área donde
se inició.
III. Se está llamando al departamento de incendios.
IV. Usted puede combatir el incendio con su espalda hacia una
salida.
ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO,
USE SÓLO TUBERÍAS DE METAL.
.
.
6728008 Rev. A 8-08
CONSERVE ESTAS INSTRUCCIONES
www.airkinglimited.com
11
Page 12
INSTRUCCIONES DE INSTALACIÓN
1. Desempaque la campana de la caja y confirme que todas las piezas
están presentes. Además de la campana de extracción usted
debería tener:
1 - Filtro Para Grasa de Aluminio
1 - Regulador de Tiro de 3-1/4"x 10"
3 - Tornillos de Montaje del Regulador de Tiro
4 - Tornillos de Montaje #8
1 - Cubierta del compartimiento de cables y tornillo
1 - Hoja de Instrucciones/Seguridad
2. Coloque la campana invertida sobre una mesa para que el lado
inferior quede frente a usted. Use un trozo de cartón para evitar
dañar la mesa o la campana.
3. Retire la cubierta de la lámpara presionando ambas lengüetas en
forma conjunta (Figura 1).
Lengüetas
un tubo de 3-1/4" x 10". Puede ser modificado para ventilado a través
de un tubo redondo de 7" con el agregado de un Collar para T
modelo E-22a (no incluido) (Figura 3).
Vertical
Horizontal
Figura 3
2a. Horizontal o Vertical – Retire la placa desmontable cuadrada
insertando un destornillador por debajo del borde y rompa las lengüetas
que la mantienen en su lugar
. Pele usando pinzas (Figura 4).
Horizontal Vertical
ubos
Figura 1
4. Instale una lamparilla tipo A19 de 60 vatios como máximo y reinstale
la cubierta de la lámpara.
Preparando la ubicación para el Soporte de la Campana.
1. Si la campana va a ser instalada debajo de gabinetes que tienen
la parte inferior empotrada, será necesario instalar listones de
montaje de madera (no incluidas) para que la campana pueda ser
adecuadamente instalada (Figura 2).
Listón de Madera
Figura 2
2. El grosor de los listones debería ser el mismo que el del empotrado
del gabinete y deberían medir aproximadamente 2" de ancho.
3. Instale los listones usando tornillos para madera del largo apropiado
(no incluidos). Asegúrese que los listones estén alineados con los
agujeros en forma de ojo de cerradura de la campana de extracción.
Preparando la Campana para su Instalación
1. Elija el tipo de tuberías que va a necesitar. Este modelo viene
equipado para ventilar tanto vertical como horizontalmente mediante
Figura 4
2b. Redonda de 7" – Retire la placa desmontable redonda ubicada en
la parte superior de la campana insertando un destornillador por
debajo del borde y rompa las lengüetas que la mantienen en su
. Pele usando pinzas (Figura 4).
lugar
3. Determine por donde ingresará el suministro eléctrico en la campana
y retire la placa desmontable eléctrica apropiada insertando un
destornillador dentro de la ranura y moviéndolo hacia delante y hacia
atrás hasta que la placa desmontable quede suelta (Figura 4).
CUIDADO: ASEGÚRESE QUE EL SUMINISTRO ELÉCTRICO ESTÉ
APAGADO EN UN PANEL DE SERVICIO ANTES DE COMENZAR LA
INSTALACIÓN.
Instalando la Campana de Extracción
1. Una vez que la(s) placa(s) desmontable(s) adecuada(s) haya(n)
sido retiradas, o bien sostenga la campana hasta colocarla en el
lugar de instalación y entonces marque las ubicaciones de las
tuberías, electricidad, y orificios de montura o marque las
ubicaciones tomando medidas.
2. Perfore los orificios adecuados para la conexión de tuberías y
conexión eléctrica en la pared/gabinete.
3. Para tuberías de 3-1/4" x 10" verticales u horizontales, instale la
montura del regulador de tiro en la campana deslizando la sección
con lengüetas debajo del cuerpo de la campana y asegurándola
con los dos tornillos provistos. Cerciórese que el regulador abra
libremente antes de mover al próximo paso. Para tubos redondos
de 7", asegure un Collar para Tubos modelo E-22A o RCD7 (no
incluidos) a la campana con los tres tornillos provistos (Figura 5).
6728008 Rev. A 8-08
www.airkinglimited.com
12
Page 13
Cuerpo de la
Campana
Regulador de Tiro
E-22A/RCD7
Lengüeta
Caliente (Negro)
Blanco de la luz
Figura 5
4. Instale un conector de cable aprobado a la placa desmontable de
la campana y guíe los cables eléctricos a través de la campana,
dejando por lo menos 6" de cable para conexiones y para ajustes.
NOTA: Si va a instalar en una construcción existente y no tendrá acceso
a la tubería una vez que la campana esté en su lugar, haga conexiones
de tuberías en este punto. Consulte la Sección de Tuberías para más
instrucciones.
5. Instale los 4 tornillos montantes en las ubicaciones previamente
marcadas. Deje un espacio libre de aproximadamente 1/8". Deslice
la campana hasta colocarla en su lugar a través de los orificios
con forma de ojo de cerradura y alinee el frente de la campana
para que esté al mismo nivel del frente de los gabinetes. Ajuste
firmemente todos los tornillos (Figura 6).
1/8"
Ojo de Cerradura
Figura 7
2. Instale la cubierta del compartimiento de cables y ajuste los tornillos.
Asegúrese que todos los cables queden contenidos con seguridad
dentro del compartimiento de cables.
Blanco del Motor
Tierra
Tuberías
Cable a
CUIDADO:
CÓDIGOS DE CONSTRUCCIÓN LOCALES Y NACIONALES.
TODAS LAS TUBERÍAS DEBEN CUMPLIR CON LOS
ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO,
USE SÓLO TUBERÍAS DE METAL.
1. Conecte el tubo al collar para tubos y regulador de tiro de la
campana. Asegure en su lugar usando cinta para sellar todas las
junturas (Figura 8).
Figura 6
Cableado
CUIDADO:
HACERSE EN CUMPLIMIENTO DE LOS CÓDIGOS Y LAS ORDENANZAS
LOCALES O CON EL CÓDIGO ELÉCTRICO NACIONAL. SI USTED NO ESTÁ
FAMILIARIZADO CON LOS MÉTODOS DE INSTALACIÓN DEL CABLEADO
ELÉCTRICO, ASEGÚRESE DE CONTAR CON LOS SERVICIOS DE UN
ELECTRICISTA CALIFICADO.
1. Conecte los 2 cables Blancos sueltos de la campana de extracción
al cable Blanco del suministro, y el cable Negro suelto de la
campana de extracción con el cable Negro del suministro. Conecte
el cable a tierra (verde o descubierto) del suministro con el tornillo
verde a tierra de la campana. Use métodos aprobados para todas
las conexiones (Figura 7).
A: NO desconecte ningún cable que haya sido previamente
NOT
plegado con un conector de cable de fábrica.
6728008 Rev. A 8-08
TODAS LAS CONEXIONES ELÉCTRICAS DEBEN
www.airkinglimited.com
Figura 8
CUIDADO: SIEMPRE COLOQUE LA TUBERÍA DEL VENTILADOR
HACIA EL EXTERIOR A TRAVÉS DE UNA PARED O CUMBRERA PARA TECHO.
Terminando la Instalación
1. Instale los filtros apropiados deslizando el lado posterior del filtro dentro
de la lengüeta y oprimiendo el frente del filtro en su lugar (Figura 9).
Figura 9
13
Page 14
2. Coloque los interruptores en la posición “APAGADO” y restaure el
suministro eléctrico. Compruebe que la luz y el ventilador estén
funcionando correctamente.
3. Si hay cualquier sonido de vibración, busque la fuente del mismo
y trate de ajustar los sujetadores o de ajustar la cinta de la tubería
para lograr una mejor conexión o sellado.
Funcionamiento
Controles
Su Campana de Extracción está equipada con dos interruptores de tipo
oscilante donde uno controla la iluminación y el otro el extractor de aire.
El interruptor de luz tiene dos posiciones, ENCENDIDO ( ) y APAGADO
( ). El ventilador es un interruptor de tres puntos, ALTO ( ), BAJO
( ) y APAGADO. APAGADO es la posición media del interruptor.
Mantenimiento
CUIDADO:
EN UN PANEL DE SERVICIO ANTES DE REPARAR LA UNIDAD.
Filtros
1. Filtro para Grasa – Incluido con su campana de extracción viene
un filtro para grasa de aluminio que debe ser lavado en agua
ASEGÚRESE QUE LA ELECTRICIDAD ESTÉ APAGADA
caliente con detergente una vez al mes. Invierta las instrucciones
en la sección “Terminando la Instalación” para retirar el filtro. Si el
filtro para grasa resulta dañado, reemplácelo con un Filtro para Grasa
Modelo Air King RF35.
Limpieza
CUIDADO: NO USE GASOLINA, BENCINA, THINNER, LIMPIADORES
DUROS, ETC., YA QUE PUEDEN DAÑAR LA CAMPANA DE EXTRACCIÓN.
1. Limpie su campana de extracción con un detergente suave, como
el líquido para lavar los platos, y seque con un trapo suave. NUNCA
USE ALMOHADILLAS ABRASIV
completamente antes de restaurar el suministro eléctrico. NUNCA
SUMERJA LAS PARTES ELÉCTRICAS EN AGUA.
2. La montura del ventilador puede ser aspirada cuando se acumule
suciedad (polvo, pelusa, etc.) con el tiempo. El ventilador está
permanentemente lubricado y no necesita ser aceitado.
AS O POLVOS LIMPIADORES. Seque
Guía de Solución de Problemas
Problema Causa Probable Solución Sugerida
1. La campana no funciona cuando el 1a. Un fusible puede estar quemado o puede 1a. Cambie el fusible o reinicie el disyuntor diferencial.
interruptor está encendido. haber un cortocircuito.
1b. El cableado no está correctamente conectado. 1b. Apague el suministro eléctrico de la unidad. Verifique que todos los cables estén conectados.
2. La campana funciona, pero el aire se 2. Obstrucción en la tubería de extracción. 2. Verifique cualquier obstrucción en la tubería incluyendo los filtros.
mueve más lentamente de lo normal.
3. La campana está haciendo un sonido 3a. El motor está suelto. 3a. Apague el suministro eléctrico de la unidad. Retire el filtro, verifique que todos los
de vibración. tornillos estén bien ajustados.
3b. La conexión de la tubería está suelta. 3b. Apague el suministro eléctrico de la unidad. Verifique que la conexión de la tubería
esté ajustada.
GARANTÍA LIMITADA
Todos los productos fabricados por Air King Limited están garantizados por un año desde la fecha de compra contra defectos
de fabricación y/o del material. Además, todos los ventiladores de ventilación/extracción, calentadores, luces de combinación
de ventiladores y/o calentadores, y campanas de extracción están garantizados por cinco años desde la fecha de compra contra
defectos de fabricación y/o del material.
Esta garantía no cubre ningún trabajo ni los costos de envío o el costo de componentes de reemplazo como parte del mantenimiento
de rutina tales como: filtros para grasa de campanas de extracción, filtros para carbón o filtros combinados para carbón/grasa;
lamparillas de repuesto en campanas de extracción o combinaciones de ventilador/luz/lamparillas para baños. También,
cualesquiera daños o fallas causados por abuso, mal uso, uso anormal, instalación defectuosa, o mantenimiento inadecuado
no serán cubiertos por esta garantía.
Para hacer un reclamo sobre esta garantía, usted debe ser el consumidor original del producto. Usted deberá presentar a Air
King la factura original de la venta mostrando: fecha de compra, lugar de compra y modelo comprado. El hecho de con cumplir
con estos requisitos anulará su garantía.
Air King no será responsable por ninguna herida corporal o daños a la propiedad personal o de bienes raíces ya fueren causados
directa o indirectamente por el producto. Algunos estados y provincias no permiten la exclusión o limitación de daños incidentales
o por consecuencia y algunos estados no permiten limitaciones sobre cuánto tiempo dura una garantía implícita. Entonces,
dichas exclusiones o limitaciones pueden no ser aplicables en su caso. Esta garantía le brinda a usted derechos legales específicos
y usted puede tener otros derechos que varían de estado a estado y de provincia a provincia.
PARA REPUESTOS O ASISTENCIA TÉCNICA
Por favor llame al: 1-800-465-7300, DE LUNES A VIERNES, ENTRE LAS 8 AM Y LAS 4:00 PM EST.
POR FAVOR NO DEVUELVA EL PRODUCTO AL LUGAR DE COMPRA.
Haga referencia al tipo y estilo de producto (ubicados en la etiqueta dentro del producto) cuando llame.
Para más información por favor visite nuestro sitio web: wwwairkinglimited.com
6728008 Rev. A 8-08
www.airkinglimited.com
14
Page 15
DIAGRAMA DE REPUESTOS
11
17
16
15
14
13
10
12
9
7
22
4
20
18
21
6
5
19
4
3
2
# Descripción Número de Repuesto
1 Filtro RF35 5S4199011
2 Tuercas A Presión 5S4199001
3 Aspa del Ventilador 5S4199002
4 Tornillo #8 B 5S1999015
5 Tuerca Hexagonal 5S1999006
6 Ménsula del Motor 5S4199003
7 Lentes de la Luz 5S4199004
8 Tornillo #6 AB 5S1999004
9 Cubierta del Compartimiento de Cable 5S4199005
10 Soporte de la Lámpara 5S4199006
11 Buje 5S1999016
12 Tornillo a Tierra #10 5S1999002
13 Cable de Arranque 5S4199007
81
# Descripción Número de Repuesto
14 Placa del Interruptor - Blanco 5S1421003
Negro 5S1421006
15 Interruptor del Motor - Blanco 5S1418003
Negro 5S1418006
16 Interruptor de la Luz - Blanco 5S1419003
Negro 5S1419006
17 Envoltorio - 30" -
36"
18 Motor 19 Tornillo #8 5S1999017
20 Montura del Regulador de Tiro 5S4199013
21 Regulador de Tiro 5S4199014
22 Amortiguador del Regulador de Tiro 5S4199015
Instalador: _______________________________________________________ Fecha de Instalación: _____________________________________
Lugar de Compra: __________________________________________________ Número de Modelo: ______________________________________
6728008 Rev. A 8-08
www.airkinglimited.com
15
Page 16
6728008 Rev. A 8-08
www.airkinglimited.com
16
Loading...
