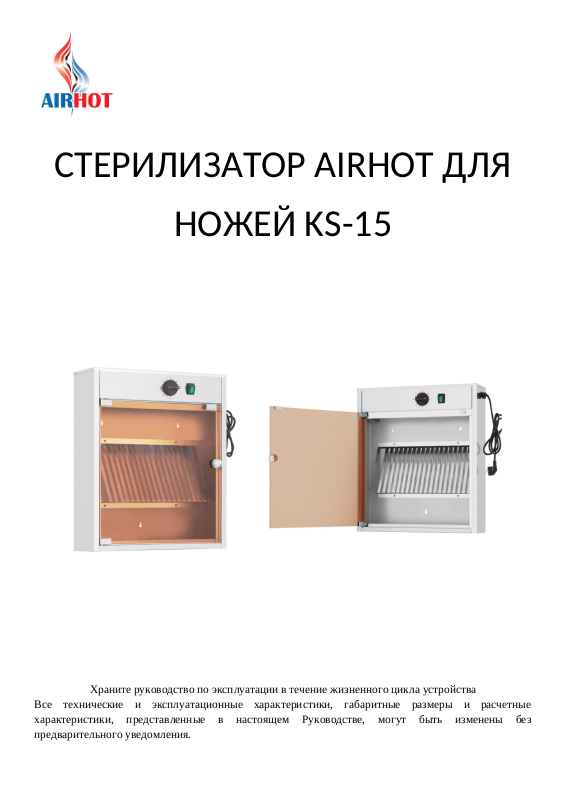

СТЕРИЛИЗАТОР AIRHOT ДЛЯ
НОЖЕЙ KS-15
Храните руководство по эксплуатации в течение жизненного цикла устройства
Все технические и эксплуатационные характеристики, габаритные размеры и расчетные
характеристики, представленные в настоящем Руководстве, могут быть изменены без
предварительного уведомления.
Технические характеристики
Примечания по установке
● Шкаф с магнитной планкой: прикрепите шкаф для стерилизации ножей к стене с помощью
шурупов (4 отверстия в задней части шкафа).
● Подключите устройство с помощью вилки - одна фаза с заземлением с
высокочувствительным автоматическим выключателем.
● Стерилизационная плата не может быть подключена без однофазной вилки с заземлением.
В случае каких-либо изменений наша ответственность не распространяется.
Условия эксплуатации
● Поместите ножи на магнитную планку.
● Закройте дверь.
● Установите таймер минимум на 90 минут.
Оборудование
Шкаф для стерилизации
ножей
Модель KS-15
Ширина (мм) 450
Глубина (мм) 160
Высота (мм) 600
Количество ножей Вмещает 15-20 ножей
Вес брутто/вес нетто (в кг.) 9/10
Напряжение 230 В одна фаза 50/60 Гц
Мощность 8 Вт
Таймер От 0 до 2 часов
Пожалуйста запомните
● Не смотрите непосредственно на лампу.
● Защитный выключатель отключает лампу при открывании двери.
● Устройство должно находиться в вертикальном положении независимо от того, где оно
закреплено. Оно предназначено для использования только внутри помещений.
● Данное оборудование не предназначено для использования лицами (включая детей) с
ограниченными физическими, умственными или сенсорными способностями, а также
лицами, не имеющими необходимого опыта или знаний, за исключением случаев, когда они
находятся под надзором или получили предварительные инструкции, касающиеся
использования оборудования лицом, ответственным за их безопасность.
● Дети должны находиться под присмотром, чтобы убедиться, что они не играют с
оборудованием.
Замена и техническое обслуживание
● Шкаф должен быть обязательно отключен от электрической сети перед любым
вмешательством.
● Чтобы сменить трубку, снимите зажимы, удерживающие защитную сетку.
● Трубка должна поворачиваться на четверть оборота. После этого ее можно будет заменить.
● Замена балласта, предохранительного выключателя, таймера или провода (тип H05RNF)
всегда должна производиться производителем, авторизованной мастерской
послепродажного обслуживания или персоналом с аналогичной квалификацией. Снимите
шкаф со стены. Отвинтите электрическую часть, закрепленную болтами в передней и задней
частях, замените компонент (ы).
● Обычная чистка должна выполняться при отключенном питании машины от сети, без
снятия защитной решетки с помощью губки.
● Нержавеющая сталь: для чистки используйте любые чистящие средства для нержавеющей
стали или протирайте мыльной водой.
● Дверца: используйте только губку с мылом и водой.
Взрыв-схема и запасные части
NO. Название Характеристики Количество Блок
1
Сенсорный переключатель HK12-KA5K-10/Вт 1 PC
2
Таймер на 120 минут 1 PC
3
Держатель ручки ПК WLD03-2/φ54*7 1 PC
4
Держатель ручки ПК WLD03-1/печатная белая стрелка 1 PC
5
Водонепроницаемый выключатель JS-608F/16A 1 PC
6
Керамическая клеммная колодка 15A 1 PC
7
Кронштейн держателя лампы
2 PC
8
Держатель УФ-лампы 460 мм 1 PC
9
УФ-лампа 15W/435 мм 1 PC
10
Крышка 201/0.6 1 PC
11
Головка шнура питания Шнур питания/10 мм 1 PC
12
Шнур питания H05RR-F/3*1.0 мм 2*1.6 л 1 PC
13
Рамка для держателя ножей 438*102*φ2 мм 1 PC
14
Сварной корпус 1 PC
15
Панель держателя ножей 201/0.8 1 PC
16
Рукоятка дверцы 1 PC
17
Стекло дверцы 472*464*5 мм 1 PC
18
Петля 1 SET
19
Магнитная пластина 430/0.8 1 PC
