Airflow MV150 PECO, MV150 TECO, MV150 HECO User guide

Download

Page 1

9041380 Issue 2 10/16

Maxivent-eco

Installation Instructions Einbauanweisungen Istruzioni per I’Installazione Installeringsvejledning

Instructions pour I’installation Instruções de Montagem Modo de Instalación Installatie-Instructies

MV150 PECO

MV150 TECO

MV150 HECO

Page 2

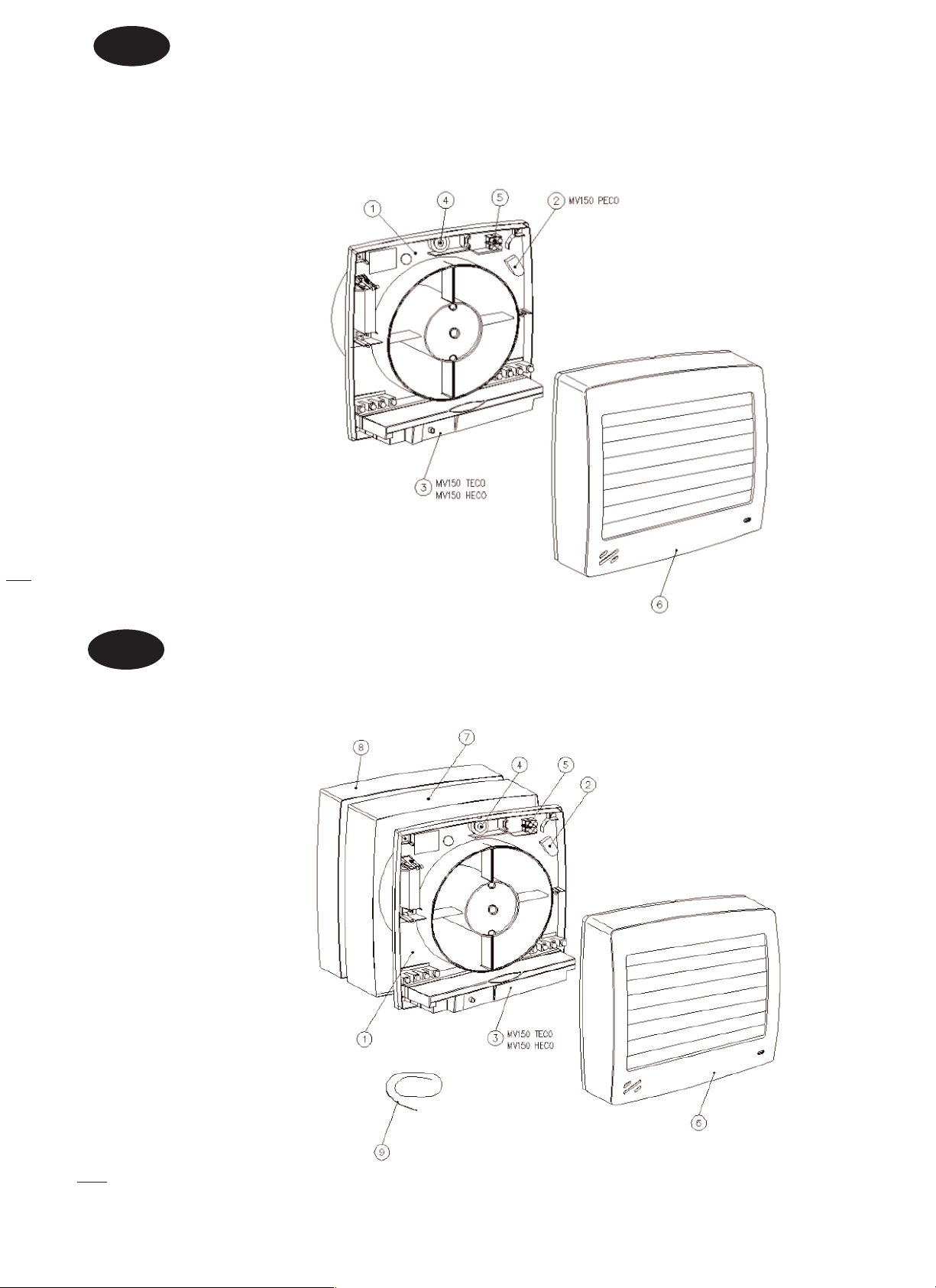

IDENTIFY ITEMS

FIG 1 WALL OR CEILING MOUNTING

MV150 PECO, MV150 TECO

MV150 HECO

FIG 2. WINDOW MOUNTING

(1) Fan Unit (2) Pullcord Switch (3) Timer/Humidity Control Box (4) Cable Entry Grommet (5) Terminal Block (6) Front Cover-Automatic Shutter (7) Window Adaptor (8) Exterior Grille Assembly (9) Seal

(10) Fixing pack (Not shown)

CONFORM TO YOUR NATIONAL BUILDING STANDARDS.

MAXIMUM AMBIENT TEMPERATURE 50°C.

DO NOT EXPOSE FAN TO LIQUIDS. IT IS IMPORTANT THAT AN ADEQUATE SUPPLY OF FRESH AIR IS PROVIDED IF THE FAN IS TO BE FITTED IN A ROOM WITH A GAS BURNING APPLICNACE WHICH IS NOT OF THE BALANCED FLUE TYPE

READ ALL INSTRUCTIONS BEFORE INSTALLATION.

POUR IDENTIFIER LES PIECES

FIG 1 MONTAGE AU MUR OU AU

PLAFOND

MV150 PECO MV150 TECO

MV150 HECO

FIG 2. MONTAGE À LA FENÊTRE

(1)

Le ventilateur (2) Commutateur (3) Unité de commande/humidité (4) L’oeillet de l’intrée du câble (5) Le bloc de la borne (6) La couverture: volet automatique (7) Adapteur pour la fenêtre (8) Montage de la grille extérieure (9) Sceau

(10) Sac d’installation

CONFORMER AUX NORMES NATIONALES DE CONSTRUCTION.

TEMP. AMB. MAX DE 50°C. NE PAS EXPOSER LE VENTILATEUR AUX

LIQUIDES. IL EST IMPORTANT QUE DE L’AIR FRAIS

CIRCULE LORSQUEL L’INSTALLATION DU VENTILATEUR SE FAIT DANS UNE PIÈCE COMPORTANT UN CHAUFFE À GAZ QUI N’EVACUE PAS

LIRE INSTRUCTIONS AVANT DE LE FAIRE INSTALLER.

IDENTIFIZIERUNG DER

BAUTEILE

ABB. 1 WAND-ODER DECKENEINBAU

MV150 PECO MV150 TECO

MV150 HECO

ABB 2. FENSTEREINBAU

(1) Gebläse (2) Schnurschalter (3) Zeituhr/Feuchtigkeitsregler (4) Kabeleintrittstülle (5) Anschlußklemme (6) Abdeckung - Automatikblende (7) Fensteradapter (8) Außengitter (9) Dichtung

(10) Einbaupackung (nicht abgebildet)

ENTSPRICHT DEN BAUBESTIMMUNGEN DES LANDES.

UMGEBUNGSTEMPERATUR MAXIMAL 50°C. GEBLÄSE NICHT MIT FLÜSSIGKEITEN IN

BERÜHRUNG BRINGEN. WENN DAS GEBLÄSE IN EINEM RAAUM MIT

EINER GASGEFEUERTEN EINRICHTUNG INSTALLIERT WIRD, DIE KEINEN

AUSGEGLICHENEN ABZUG HAT, DANN IST ES WICHTIG, DAß EINE AUSREICHENDE FRISCHLUFTZUFUHR VORHANDEN IST.

VOR DEM EINBAU ALLE ANWEISUNGEN GENAU DURCHLESEN

IDENTIFICAÇÃO DOS ITEMS

FIG 1 MONTAGEM NA PAREDE OU NO

TECTO

MV150 PECO MV150 TECO

MV150 HECO

FIG 2. MONTAGEM NA JANELA

(1) Ventilador (2) Interruptor do cordão de ligar (3) Temporizador/Caixa de controlo da

humidade (4) Anel da entrada do cabo (5) Terminais de ligação (6) Tampa da frente-Persiana

automática (7) Adaptador de janela (8) Conjunto da grelha exterior (9) Vedante

(10) Kit de fixação (Não está exposto)

OBEDEÇA ÀS SUAS NORMAS NACIONAIS DE CONSTRUÇÃO.

TEMPERATURA AMBIENTE MÃXIMA 50°C. NÃO EXPONHA O VENTILADOR A LÍQUIDOS. SE O VENTILADOR DEVERÁ SER MONTACO

NUMA SALA COM UM APARELHO A GÁS QUE NÃO É DO TIPO COM CANO DE CHAMINÉ BALANCEADO, É IMPORTANTE QUE UMA QUANTIDADE ADEQUADA DE AR FRESCO SEJA FORNECIDA

LEIA TODAS AS INSTRUÇÕES ANTES DA MONTAGEM.

IDENTIFICARE LE PARTI

FIG 1 MONTATURA MURO O

SOFFITTO

MMV150 PECO MV150 TECO

MV150 HECO

FIG 2 MONTATURA FINESTRA

(1) Ventilatore (2) Interrutore fatto di corde (3) Controllo contasecondi/umidità (4) Alimentazione anello del cavo (5) Cavo di collegamento (6) Copertura - chiusura automatica (7) Raccordo per le finestre (8) Anello tenuto del cano (9) Chiusura a perfetta tenuta

(10) Equipaggiamento di fissaggio

CONFORMARSI AL REGOLMENTO EDILIZIO NAZIONALE.

TEMP AM MASS DI 50°C.

NON ESPORRE IL VENTILATORE AI LIQUIDI

È IMPORTANTE FORNIRE UN’ALIMENTAZIONE ADEGUATA DI ARIA FRESCA SE IL VENTILATORE DEVE ESSERE MONTATO IN UNA STANZA IN CUI SI TROVA UN’APPARECCHIO A GAS NON PROVVISTO DI CONDOTTO BILANCIATO DEI GAS DI COMBUSTIONE.

LEGGERE TUTTE LE ISTRUZIONI PRIMA DI INSTALLARLO.

ARTÍCULOS A IDENTIFICAR

FIG 1 MONTURA TECHO O PARED

MV150 PECO MV150 TECO MV150

HECO

FIG 2 MONTURA VENTANA

(1) Ventilador (2) Conmutador cordón de tiro (3) Control del contador/humedad (4) Alimentación del cable (5) Bloque de terminales (6) Cubierta (7) Persiana automatica (8) Reja exterior (9) Sello

(10) Equipamiento de montaje (no

mostrado)

CONFORME A NORMAS NACIONALES DE CONSTRUCCIÓN. TEMP AMB MAX 50°C. NO EXPONGA EL VENTILADOR A LIQUIDOS. ES IMPORTANTE QUE SE INSTALE UNA ACOMETIDA ADECUADA DE AIRE FRESCO SI SE VA A INSTALAR EL VENTILADOR EN UNA HABITACIÓN CON UN APARATO DE GAS QUE NO SEA DEL TIPO DE TIRO EQUILIBRADO. LEA TODAS LAS INSTRUCCIONES ANTES DE INSTALARLO.

Page 3

IDENTIFIKATION AF DELE

FIG 1 VÆG-ELLER

LOFTSMONTERING

MV150 PECO MV150 TECO

MV150 HECO

FIG 2 VINDUESMONTERING

(1) Ventilatorenhed (2) Kontakt til trœksnor (3) Timer/Fugtighedsreguleringskasse (4) Kabelhuls kordelstrop (5) Terminalblok (6) Frontadœksel - Automatisk klap (7) Vinduesadapter (8) Extern ristvœrksmontage (9) Pakning (10) Fastgoringspakke (ikke vist)

EFTERLEVER DERES NATIONALE BYGGESTANDARDER. MAKS. RUMTEMPERATUR 50°C. VENTILATOREN MÅ IKKE KOMME I BERØRING MED VÆSKER

DET ER VIGTIGT AT SIKRE TILSTRÆKKELIG FORSYNING AF FRISK LUFT, HVIS VENTILATOREN SKAL INSTALLERES I ET RUM MED ET APPARAT, DER FORBRÆNDER GAS OG IKKE HAR AFBALANCERET AFTRÆK.

LÆS HELE VEJLEDNINGEN FØR INSTALLERING.

IDENTIFICATIE VAN DE

ONDERDELEN

FIG 1 MUUR- OF PLAFOND-

BEVESTIGING

MV150 PECO MV150 TECO

MV150 HECO

FIG 2 RAAMBEVESTIGING

(1) Ventilator (2) Trekkoordschakelaar (3) Tijdmechanisme/regelkast voor

vochtigheidsgraad (4) Kabel-doorvoerbuisje (5) Aansluitklemmen (6) Voorste deksel - automatische

sluiter (7) Raam-verloopstuk (8) Buiten-grill - compleet (9) Afdichting

(10) Bevestigingen (niet geïllustreerd)

CONFORM UW NATIONALE BOUW-NORMEN MAXIMUM OMGEVINGSTEMPERATUUR: 50°C DE VENTILATOR NOOIT BLOOTSTELLEN AAN VLOEISTOFFEN. HET IS BELANGRIJK DAT U ZORGT VOOR VOLDONENDE TOEVOER VAN FRISSE LUCHT ALS U DE VENTILATOR GAAT GEBRUIKEN IN EEN RUIMTWE WAAR ZICH GASAPPARATUUR BEVINDT DIE GEEN GESLOTEN GASVERBRUIKSTOESTELLEN ZIJN. VOOR INSTALLATIE, ALLE INSTRUCTIES LEZEN.

Fig 2

Fig 1

Page 4

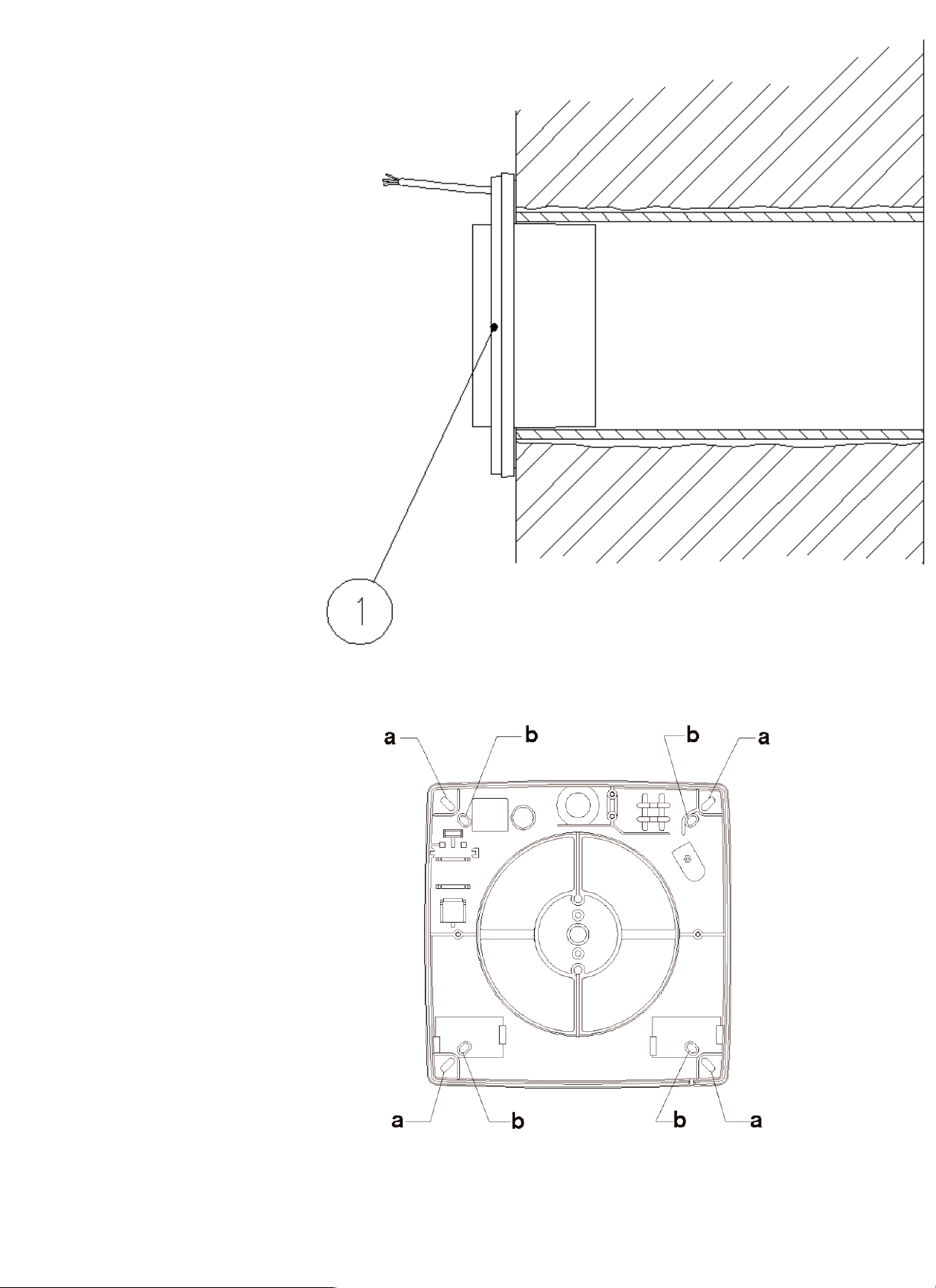

WALL MOUNT

MV150 PECO MV150 TECO

MV150 HECO

Fit pre-cut pipe into wall.

Use template supplied to mark level, cable entry hold and 4 fixing holes chosen.

Fit cable; cable must protrude 100mm min.

Fit fan unit (1) into pipe & secure using No.8 x 32 mm pan hd screws in holes

or No.8 x 32 mm csk hd screws in holes

NB:CSK HD SCREWS MUST BE USED IN HOLES b AND MUST BE FLUSH.

CAVITY WALL KIT 72322001 IS AVAILABLE FOR THIS INSTALLATION.

MONTAGE AU MUR

MV150 PECO MV150 TECO

MV150 HECO

Mettre le tuyau précoupé dans le mur.

Employer le gabarit fourni pour indiquer le niveau, le trou de l’entrée du câble et les 4 trous de fixation choisis.

Mettre le câble, il faut dépasser au moins 100mm.

Mettre le ventilateur (1) dans le uyau et l’attacher en employant des vis No. 8 x 32 mm dans les trous aou des vis noyés No. 8 x 32 mm dans les trous b.

NB: IL FAUT EMPLOYER LES VIS NOYÉS DANS LES TROUS b ET ILS DOIVENT ÊTRE AU MÊME NIVEAU.

ON PEUT ACHETER L’ÉQUIPEMENT POUR LES MURS CREUX 72322001 POUR FAIRE CETTE INSTALLATION.

WANDEINBAU

MV150 PECO MV150 TECO

MV150 HECO

Vorgeschnittene Röhre in die Wand

einsetzen.

Anhand der beiliegenden Schablone Einbauhöne, Kabeleintrittsloch und 4 Befestigungslöcher markieren.

Kabel einführen. Kabel muß mindestens 100 mm vorstehen.

Gebläse (1) in Röhre einsetzen und mit Nr. 8 x 32 mm Flachkopfschrauben in Löcher aoder mit Nr.8 x 32 mm Senkkopfschrauben in Löcher

befestigen.

HINWEIS: FÜR LÖCHER b IMMER SENKKOPFSCHRAUBEN VERWENDEN UND BÜNDIG EINDREHEN.

ZUM EINBAU IN HOHLWÄNDE IST DER EINBAUSATZ 72322001 LIEFERBAR.

MONTAGEM NA PAREDE

MV150 PECO MV150 TECO

MV150 HECO

Introduza na parede o tubo pré-cortado.

Utilize o molde fornecido para marcar o nível, o furo da entrada do cabo e os 4 furos de fixaçao seleccionados.

Monte o cabo. O cabo deve ressair o minimo de 100 mm.

Monte o ventilador (1) no tubo & aperte bem com parafusos No 8 x 32 mm de comprimento de cabeça troncocónica nos furos aou parafusos No 8 x 32 mm de comprimento de cabeça rebaixada nos furos b.

NOTA: OS PARAFUSOS DE CABEÇA REBAIXADA DEVEM SER USADOS NOS FUROS b E DEVEM SER NIVELADOS.

PARA ESTA MONTAGEM, DISPONIBILIZA-SE DE UM KIT 72322001 PARA PAREDES OCAS.

MONTATURA MURO

MV150 PECO MV150 TECO

MV150 HECO

Mettere condotto pretagliato nel muro.

Fare uso della sagoma fornita - senare livello. Alimentazione cavo elettrico e 4 bucchi fissativi.

Mettere cavo: deve sporare in fuori di 100 mm min.

Mettere ventilatore (1) nel condotto e fissare. Con no 8 x 32 mm vite nei bucchi

no 8 x 32mm viti nei bucchi b.

N.B. SE DEVE UTILIZZARE VITI ACCECATI PER I BUCCHI b E DEVONO ESSERE LIVELLLI.

SE PUÒ COMPRARE EQUIPAGGIAMENTO 72322001 PER I MURI INTERCAPEDINE.

MONTAJE EN PARED

MV150 PECO MV150 TECO

MV150 HECO

Ponga el tubo precortado en la pared.

Sirvase del patrón incluido para indicar el nivel, alimentación cable y las 4 aberturas de colocación.

Ponga el cable: debe sobresalir 100mm min.

Ponga el ventilador (1) en el tubo y fije con tornillos No 8 x 32 mm en las aberturas atornillos avellanados No 8 x 32 mm en las aberturasb.

NB: TIENE QUE EMPLEAR TORNILLOS AVELLANADOS EN LAS ABERTURAS b Y DEBEN SER NIVELADOS.

SE PUEDE OBTENER EL EQUIPO 72322001 PARA LAS PAREDES CON CAVIDADES.

Page 5

VÆGMONTERING

MV150 PECO MV150 TECO

MV150 HECO

Montér for-skåret rør i vœggen.

Brug den medfølgende skabelon til at markere højde ledningshulåbningen og de 4 valgte fastgøringshuller.

Montér ledning; ledning skal stikke mindst 100mm. frem.

Montér ventilator (1) i røret, og fastgør ved at bruge nr. 8 x 32 mm panhovedskruer i huller aeller nr. 8 x 32 mm undersœnkskruer i huller b.

NB. UNDERSÆNKSKRUER SKAL ANVENDES I I HULLERNE b OG SKAL FLUGTE.

HULMURSKIT 72322001 KAN LEVERES TIL DENNE INSTALLATION.

MUURBEVESTIGING

MV150 PECO MV150 TECO

MV150 HECO

Plaats de vooraf op maat gesneden pijp in de muur.

Geef met het bijgeleverde sjabloon de juiste hoogte aan. Breng ook merktekens aan voor de kabelopening en de 4 gekozen bevestigingsopeningen.

Plaats de kabel. De kabel moet minimaal 100 mm naar buiten steken.

Plaats de ventilatoreenheid (1) in de pijp. Vervolgens bevestigen met 8 x 32 mm schroeven met platte kop in de openingen aof met 8 x 32 mm lg schroeven met vezonken kop, in de openingenb.

NB: SCHROEVEN MET VERZONKEN KOP MOETEN IN DE OPENINGEN b WORDEN GEDRAAID TOT DIE GELIJK LOPEN MET HET OPPERVLAK.

SPOUWMUURPAKKET 72322001 IS BESCHIKBAAR VOOR DIT BEPAALDE TYPE INSTALLATIE.

Page 6

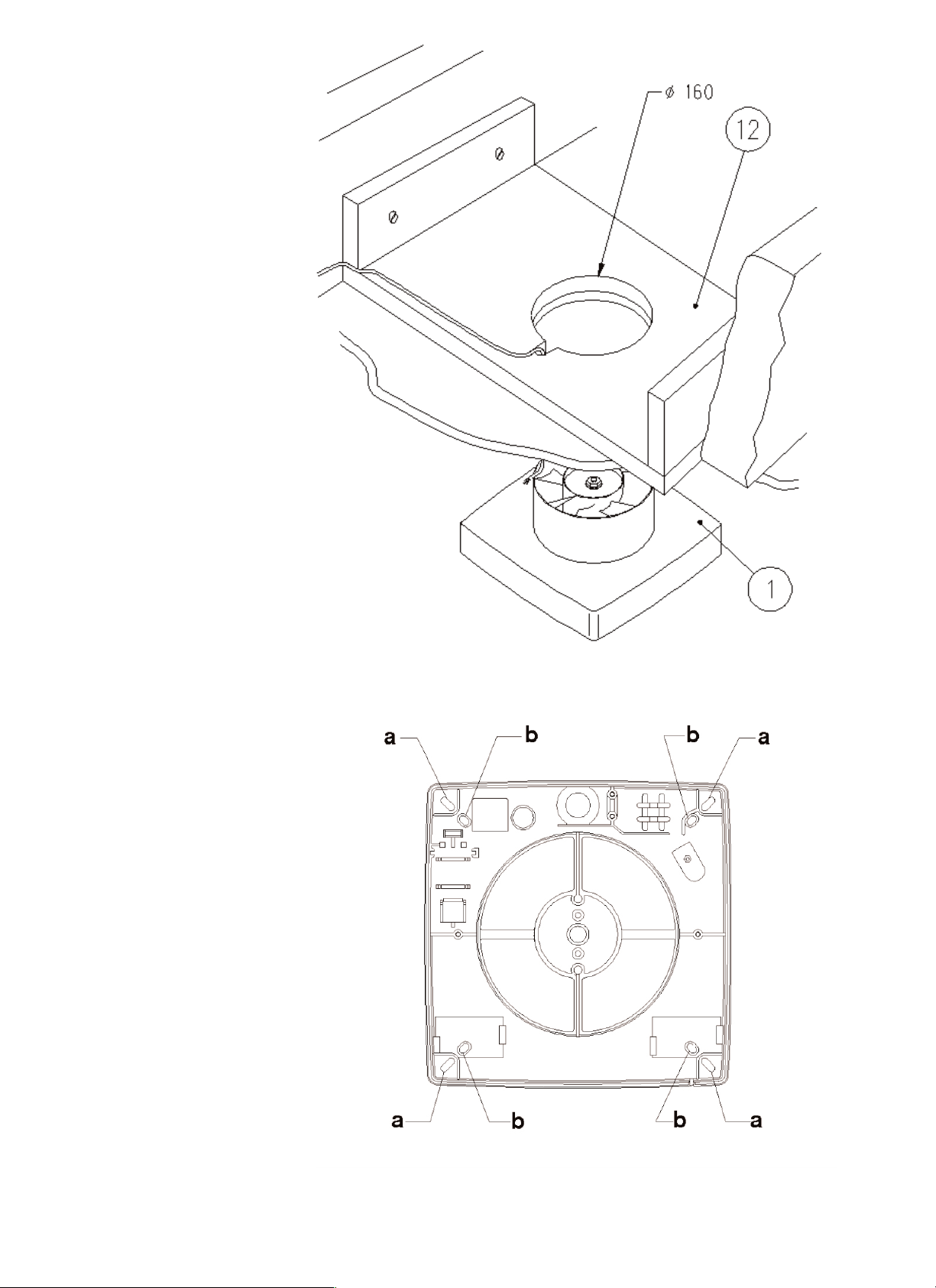

CEILING MOUNT

MV150 PECO MV150 TECO

MV150 HECO

Make support (12) and fix between joists.

Use supplied template to mark & prepare spigot, cable entry and 4 fixing holes chosen.

Fit and secure supply cable; cable must protrude through ceiling 100mm min.

Fit fan unit (1) into hole & secure using No.8 x 32 mm pan hd screws in holes a

or No.8 x 32 mm csk hd screws in holes

NB: CSK HD SCREWS MUST BE USED IN HOLES b AND MUST BE FLUSH.

MONTAGE AU PLAFOND

MV150 PECO MV150 TECO

MV150 HECO

Construire le soutien (12) et mettre entre les solives.

Employer le gabarit fourni pour indiquer et préparer le fausset, l’alimentation du câble et les 4 trous de fixation choisis.

Mettre et attacher le câble: il doit dépaser au moins 100mm.

Mettre le ventilateur (1) dans le trou et l’attacher en employant le vis No. 8 x 32 mm dans les trous a ou les vis noyés No. 8 x 32 mm dans les trous b.

NB. IL FAUT EMPLOYER LES VIS NOYÉS DANS LES TROUS b ET ILS DOIVENT ÉTRE AU MEME NIVEAU.

DECKENEINBAU

MV150 PECO MV150 TECO

MV150 HECO

Halterung (12) anfertigen und zwischen Deckenbalken befestigen.

Anhand der beiliegenden Schablone Rundloch, Kabeleintrittsloch und 4 Befestigungslöcher markieren und bohren.

Kabel einführen und befestigen. Kabel muß mindestens 100 mm aus der Decke heraushängen.

Gebläse (1) in Rundloch einsetzen und mit Nr.8 x 32 mm Flachkopfschraube in Löcher a oder mit Nr.8 x 32 mm Senkkopfschrauben in Löcher b befestigen.

HINWEIS: FÜR LÖCHER b IMMER SENKKOPFSCHRAUBEN VERWENDEN UND BÜNDIG EINDREHEN.

MONTAGEM NO TECTO

MV150 PECO MV150 TECO

MV150 HECO

Faça um suporte (12) e fixe-o entre as vigas.

Utilize o molde fornecido para marcar e preparar o ressalto, a entrada do cabo e os 4 furos de fixação seleccionados.

Monte e fixe o cabo de alimentação. O cabo deve ressair o mínimo de 100mm do tecto.

Monte o ventilador (1) no furo e aperte bem cam parafusos No 8 x 32 mm de comprimento de cabeça troncocónica nos furos a ou parafusos No 8 x 32mm de comprimento de cabeça rebaixada nos furos b.

NOTA: OS PARAFUSOS DE CABEÇA REBAIXADA DEVEM SER USADOS NOS FUROS b E DEVEM SER NIVELADOS.

SISTEMARE SOFFITTO

MV150 PECO MV150 TECO

MV150 HECO

Fare supporto (12) e fissare fra le trave.

Fare use della sogoma fornita per segnare smusso, alimentazione cavo e 4 bucchi fissaturi.

Montare e fissare alimentazione cavo: cavo deve sporare in fuori di 100 mm min.

Mettere ventilatore (1) nel buco e fissare con no 8 x 32 mm viti nei bucchi a o no 8 x 32 mm vit fresate nei bucchi b.

NB. DOVERE USARE LE VITE FRESATE NEI BUCCHI b E DOVERE ESSERE LIVELLO CON LA PARETE.

MONTAJE EN EL TECHO

MV150 PECO MV150 TECO

MV150 HECO

Construir el soporte (12) y fije entre las vigas.

Sirvase del patrón incluido para marcar y preparar canilla de cubierta, alimentación de cable y las 4 aberturas de colocación.

Ponga y asegure alimentación cable: debe sobresalir 100 mm min.

Ponga el ventilador (1) en la abertura y fije con tornillos No 8 x 32 mm en las aberturas a o con tornillos avellanados No 8 x 32 mm en las aberturas b.

NB: TIENE QUE EMPLEAR TORNILLOS AVELLANADOS EN LAS ABERTURAS b Y DEBEN SER NIVELADOS.

Page 7

LOFTSMONTERING

MV150 PECO MV150 TECO

MV150 HECO

Lav støtte (12) og fastgør mellem tvœrbjœlker.

Brug medfølgende skabelon til at markere og forberede styretap, ledningboring og de 4 valgte fastgøringshuller.

Montér, og fastgør forsyningsledning; ledningen skal stikke mindst 100 mm frem gennem loftet.

Montér ventilator (1) i røret, og fastgør ved at bruge nr. 8 x 32 mm panhovedskruer i huller a eller nr. 8 x 32 mm undersœnkskruer i huller b.

NB: UNDERSÆNKSKRUER SKAL ANVENDES I HULLERNE b OG SKAL FLUGTE.

PLAFONDBEVESTIGING

MV150 PECO MV150 TECO

MV150 HECO

Vervaardig ondersteuning (12) en bevestig deze tussen de balken.

Gebruik het bijgeleverde sjabloon om merktekens aan te brengen voor hetinvoereinde, de kabel-doorgang en de 4 bevestigingsopeningen.

Breng de voedingskabel aan en zet die vast. De kabel moet minstens 100 mm door het plafond steken.

Plaats de ventilatoreenheid(1) in de opening. Vervolgens bevestigen met 8 x 32 mm schroeven met platte kop in de openingen a of met 8 x 32 mm schroeven met verzonken kop, in de openingen b.

NB: SCHROEVEN MET VERZONKEN KOP MOETEN IN DE OPENINGEN b WORDEN GEDRAAID TOT DIE GELIJK LOPEN MET HET OPPERVLAK.

Page 8

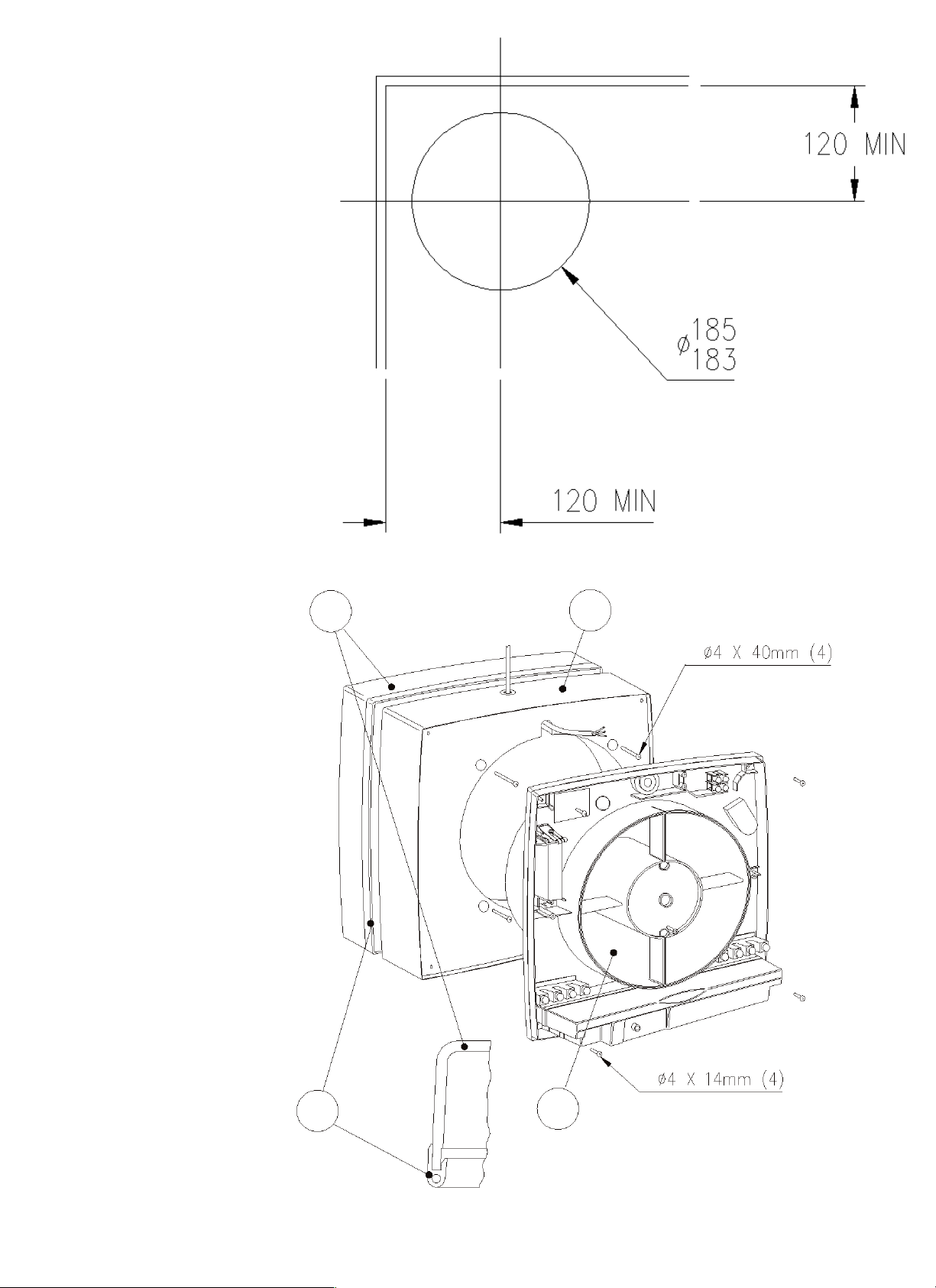

WINDOW MOUNT

MV150 PECO MV150 TECO

MV150 HECO

GLASS 4 mm TO 32 mm THK.

To ease assembly, screw the 4mm diameter screws a few turns into the Exterior Cover assembly (8) and the Window Adaptor (7) and then remove the screws

Fit seal (9) to exterior cover assembly (8) with JOIN AT BOTTOM.

Fit Window Adaptor (7) and Exterior cover assembly (8) through hole in glass and secure with pan hd screws ø4 x 40 mm.

Fit cable, cable must protrude through moulding 100mm min.

Fit fan unit (1) in position using flange pan hd screws ø4 x 14mm.

MONTAGE AU FENÊTRE

MV150 PECO MV150 TECO

MV150 HECO

VITRINE 4 mm À 32 mm

Pour un montage facile, vissez par quelques tours les vis d’un diamètre 4 du couvercle extérieur (9) et l’adapteur de la vitre (8) puis dévissez les vis.

Mettre le sceau (10) dans le revêtement exterieur (9) avec LA JOINTURE AU FOND.

Mettre l’adapteur pour la fenêtre 8 et le couvert exterieur (9) dans le trou dans la vitrine et attacher avec des vis ø4 x 40mm.

Mettre le câble: le câble doit depasser au moins 100 mm min.

Mettre le revêtement (1) en place employant des vis ø4 x 14 mm.

FENSTEREINBAU

MV150 PECO MV150 TECO

MV150 HECO

FÜR GLASDICKEN VON 4 mm BIS 32 mm.

Zur einfacheren Montage die Schrauben mit 4mm Durchmesser einige

Umbdrehungen in die Außenabdeckung (9) und den Fensteradapter (8) Schrauben und dann die Schrauben entfernen.

Dichtung (10) um die Außenabdeckung wobei die (9) legen, ANSATZSTELLE UNTEN LIEGEN MUß.

Fensteradapter (8) und Außenabdeckung (9) durch Loch in Glasscheibe einführen und mit Flachkopfschraube ø4 x 40 mm befestigen.

Kabel einführen und befestigen. Kabel muß mindestens 100 mm aus Geblästeil heraushängen.

Gebläse (1) einsetzen und mit Flachkopfschraube ø 4 x 14 mm befestigen.

MONTAGEM NA JANELA

MV150 PECO MV150 TECO

MV150 HECO

O VIDRO DEVE TER DE 4mm A 32 mm DE ESPESSURA.

Para encaixar o conjunto, aperte um pouco os parafusos de 4mm de diâmetro no conjunto da Proteção Externa (9) e no Adaptador de Janela (8) e depois remova os parafusos.

Monte a vedante (10) no conjunto da tampa exterior (9) com a JUNÇÃO EM BAIXO.

Monte o adaptador de janela (8) e o conjunto da tampa exterior (9) através do furo no vidro e aperte bem com parafusos de cabeça troncocónica de ø4 x 40mm de comprimento.

Monte o cabo. O cabo deve ressair o minimo de 100 mm da moldagem.

Monte o ventilador (1) na devida posição, utilizando parafusos de flange, de cabeça tronocoçnica de ø4 x 14mm de comprimento.

SISTEMARE FINESTRA

MV150 PECO MV150 TECO

MV150 HECO

VETRO DA 4 mm A 32 mm SPESSO

Per facilitare il montaggio, avvitare di qualche giro le viti con diametro di 4mm nell’unità (9) del coperchio esterno e nell’adattatore per finestre (8) e rimuovere quindi le viti.

Montare chiusura (10) sul montaggio della copertura esterna (9) LA GIUNTURA DEVE ESSERE AL FONDO.

Montare adattamento per la finestra (8) e la copertura esterna (9) nel buco nella finestra e fissare con viti ø 4 x 40 mm.

Mettere cavo che deve sporare in fuori di al meno 100 mm.

Moutare ventilatore (1) con viti ø 4 x 14 mm.

MONTAJE EN VENTANA

MV150 PECO MV150 TECO

MV150 HECO

VIDRIO 4 mm A 32mm.

Para facilitar el montaje, atornillar los tornillos de 4mm de diámetro algunas vueltas en el montaje de la Cubierta Exterior (9) y el Adaptador de Ventana (8) y entonces retirar los tornillos.

Ponga selllo (10) a la cubierta exterior (9) con la UNIÓN AL FONDO.

Ponga el adaptador (8) y la cubierta exterior (9) en abertura en el vidrio y fije con tornillos ø 4 x 40 mm.

Ponga cable, debe sobresalir 100mm min.

Ponga ventilador (1) en posición con tornillos ø 4 x 14 mm.

Page 9

VINDUESMONTERING

MV150 PECO MV150 TECO

MV150 HECO

GLAS 4 mm TIL 32 mm TYKT.

For let samling skruer man skruerne med en diamter på 4 mm nogle få omgange ind i det ydre ventilatorhus (9) og rudeadapteren (8) og fjerner derefter skruerne.

Montér pakning (10) på ydre dœkselmontage (9) med SAMLING I BUNDEN.

Montér vinduesadapter (8) og ydre dœkselmontage (9) gennem hullet i glasset og fastgor med panhovedskruer ø 4 x 40 mm.

Montér ledning; ledningen skal stikke mindst 100 mm frem gennem/stobningen.

Montér ventilator (1) på plads ved brug af flange - panhovedskruer ø 4 x 40 mm.

RAAMINSTALLATIE

MV150 PECO MV150 TECO

MV150 HECO

GLASDIKTE: 4 - 32 mm.

Om montage gemakkelijker te maken, kunt u de schroeven met een diameter van 4mm eerst een paar slagen in de buitenkap (9) en de vensteradapter (8) draaien waarna u ze weer kunt verwijderen.

Plaats afdichtingsring (10) op het buitendeksel (9) met de NAAD AAN DE ONDERKANT.

Plaats raam-verloopstuk (8) en het complete buitendeksel (9) door de opening in het raam. Bevestigen met ø 4 x 40 lg schroeven met platte kop.

Plaats de kabel. De kabel moet minstens 100mm door de kast steken.

Plaats de ventilatoreenheid (1) in de juiste positie met ø 4 x 14 lg flensschroeven met platte kop.

8 7

Page 10

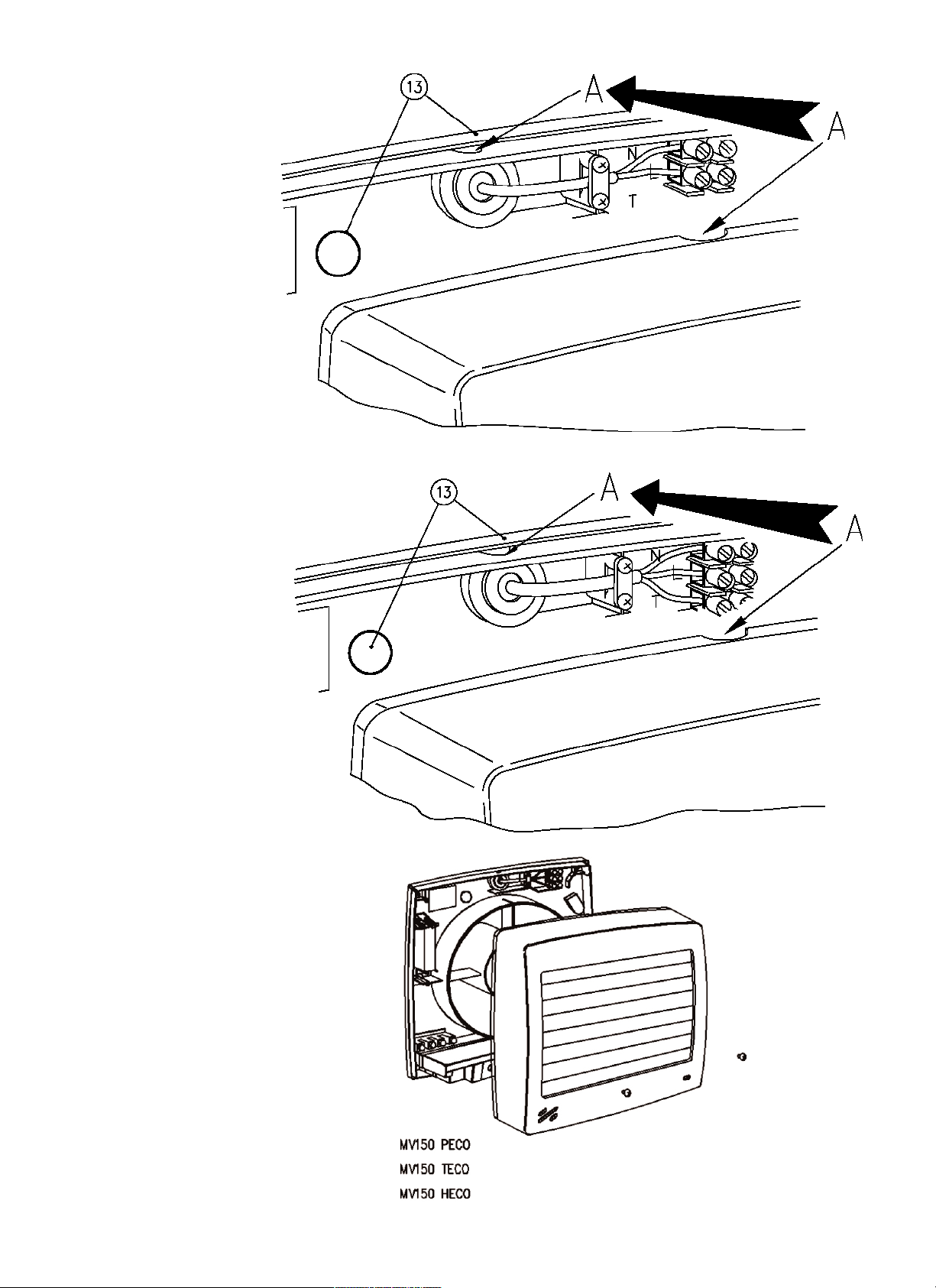

WIRING AND COVER FIXING

FIG 1

MV150 PECO

FIG 2

MV150 HECO MV150 TECO

(13) Alternative cable knockouts for cable entry.

Prepare and fit cable to connector; see permitted wiring connections on pages 12 & 13.

Secure cable with clamp using pan hd screws ø 3.5 x 10 mm.

FIGS 1,2 & 3

Fit cover to fan unit. Ensure that the cutout ‘A’ in the cover is aligned with the bump ‘A’ adjacent to the cable entry

grommet in the fan unit.

Secure the cover with pan hd screws ø 3.5 x 25 mm for the automatic shutter cover.

NOTE! To insert screws in automatic sutter cover, the shutters should be held open manually.

WARNING: Fitment of Automatic Shutter Cover. To ensure correct operation of the shutter mechanism, the blades MUST be held open manually during fitment of the cover to the fan case

INSTALLATION

ÉLÉCTRIQUE ET

REVÊTEMENT

FIG 1

MV150 PECO

FIG 2

MV150 HECO MV150 TECO

(13) Alimentation alternative des câbles.

Préparer et joindre câble au raccord - voir schéma permise pages 12 et 13.

Attacher câble avec une attache employant vis ø 3,5 x 10mm.

FIGS 1, 2 et 3

Mettre revêtement sur ventilateur.

S’assurer que le trou ‘A’ du revêtement s’accorde avec la saillie ‘A’ près de l’alimentation du câble dans le ventilateur.

Atacher revêtement avec des visø 3,5 x 25 mm pour volet automatique.

NOTE: Pour mettre les vis dans levolet auomatique il faut l’ouvrir à main

ADVERTISSMENT: installation du revêtement du volet automatique. Pour assurer le fonctionnement

correct du volet, IL FAUT que les pales du volet soient maintenues ouvertes manuellement pendant L’installation du revêtement sur le boîtier du ventilateur.

VERDRAHTUNG UND

BEFESTIGUNG DER

ABDECKUNG

ABB. 1

MV150 PECO

ABB. 2

MV150 HECO MV150 TECO

(13) Alternativbohrung für Kabeleintritt.

Kabel gemäß Verdrahtungsanweisung auf Seite 12 und 13 anschließen.

Kabel mit Klemme und Flachkopfschrauben ø 3.5 x 10 mm sichern.

ABB. 1, 2 & 3

Abdeckung auf Gebläse aufsetzen. Dabei darauf achten, daß der Einschnitt ‘A’ in der Abdeckung mit der Delle ‘A’ neben

der Kabeleintrittstülle des Gebläses ausgerichtet ist.

Abdecküng mit feststehenden Lamellen mit Flachkopfschrauben ø 3,5 x 25 mm befestigen.

HINWEIS: Zum einführen der schrauben in die automatikblende die lamellen von hand offen halten.

WARNUNG: Einsatz der Automatikblende. Um korrekten Betrieb des Blendenmechanisms zu gewahrleisten, MUSSEN die Lamellen wahrend Aufsatz der Abdeckung des Geblasegehauses von Hand offen gehalten werden.

LIGÃÇAO DE FIOS E

FIXAÇÃO DA TAMPA

FIG 1

MV150 PEC0

FIG 2

MV150 HECO MV150 TECO

(13) Opção de espaços de entrada do cabo.

Prepare e ligue o cabo ao conector; veja as ligãçoes permitidas nas páginas 12 & 13. Fixe bem o cabo com uma braçadeira, utilizando parafusos de cabeça troncocónica de ø 3,5 x 10 mm de comprimento.

FIGS 1, 2 & 3

Encaixe a tampa no ventilador. Assegure

- se de que o espaço cortado ‘A’ na tampa corresponde à saliência ‘A’ ao anel da entrada do cabo na unidade do ventilador. Aperte bem a tampa com parafusos de cabeça troncocónica de ø 3,5 x 25 mm de comprimento para. a tampa de persiana automàtica.

NOTA: Para introduzir os parafusos na tampa automática de persiana, mantém-se as persianas abertas com a mão.

AVISO: montagem da tampa Automatica de Persiana. Para assegurar o devido

dunctionamento do mecanismo da persiana, e ESSENCIAL manter as pas da persiana abertas

manualmente durante a montagem da tampa na carcaca do ventilador.

IMPIATO E COLLEGAMENTO

DELLA COPERTURA

FIG 1

MV150 PECO

FIG 2

MV150 HECO MV150 TECO

(13) Posizioni alternative per alimentazione cavo.

Preparare e installare cavo al morsetto. Vedere impianto permesse sulle pagine 12 e 13.

Fissare cavo con brida e iti ø 3.5 x 10 mm.

FIGS 1, 2 e 3

Mettere copertura sul ventilatore. Assicurate che il buco ‘A’ della copertura sia allineato con la protuberenza ‘A’

contiguo dell’annello alimentazione cavo del ventilatore.

Fissare copertura con viti ø 3.5 x 25 mm per la copertura chuisura automatica.

NOTA: Per inserire le viti nella copertura chuisura automatica deve aprire chuisura automatica deve

aprire la chisura a maro

TTENZIONE!: posa in sede della copertura della

serranda automatica. Per garantire il corretto

funzionamento del meccanismo della serranda, le stecche DEVONO essere tenute aperte manualmente durante la posa in sede della copertura sull’involucro del ventilatore.

CABLEADO YCOLOCACIÓN

DE LA CUBIERTA

FIG 1

MV150 PECO

FIG 2

MV150 HECO MV150 TECO

(13) Alimentación alternativa de cable.

Prepare y ponga cable al conector: vea cableria permitida paginas 12 y 13.

Asegure cable con abrazadera con tornillos ø 3.5 x 10 mm.

FIGS 1, 2 y 3

Ponga cubierta en posición. Tenga cuidado que el hoyo ‘A’ en la cubierta corresponde con el hoyo ‘A’ cerca de la

alimentación del cable en el ventilador.

Asegure la cubierta con tornillos ø 3.5 x 25 mm para la persiana automática.

NOTA: Para isertar los tornillos en la persiana automatica debe que abrirla a mano.

ADVDERTENCIA: instalación de la Cubierta de la Persiana Automática. Para realizar la operación

correcta del mecanismo de persiana, las hojas de éste DEBEN mantenerse abiertas manualmente durante la instalación de la cubierta de la caja del ventilador.

Page 11

LEDNINGSFØRING

DÆKSELFASTGØRING

FIG 1

MV150P, MV150AP, MV150AWP MV150HP, MV150AHP, MV150AWHP

FIG 2

MV150T, MV150AT, MV150AWT

(13) Alternativ ledningsudstansninger til ledning.

Forbered, og montér ledning til konnektor; se tilladte ledningstilslutninger på side 12 og 13.

Fastgør ledning med klemme og panhovedskruer ø 3,5 x 10mm.

FIG. 1, 2 & 3

Montér dœksel på ventilator. Sørg for, at udskœringen ‘A’ i dœkslet er ud for bulen ‘A’ ved siden af ledningshullets kordelstrop i ventilatoren. Fastgør dœksel med panhovedskruer ø 3,5 x 25 mm til automatisk klapdœksel.

BEMÆRK: FOR AT KUNNE SÆTTE SKRUERNE I DET AUTOMATISKE KLAPDÆKSEL, SKAL KLAPPEN HOLDES ÅBNE MED HÅNDEN.

BEVESTIGING VAN

BEDRADING EN KAP

FIG. 1

MV150P, MV150AP, MV150AWP MV150HP, MV150AHP, MV150AWHP

FIG 2

MV150T, MV150AT, MV150AWT

(13) Uitduwplaatjes voor alternatieve kabel-ingangen.

Verwijder de isolatie van de uiteinden van de kabel en sluit deze aan op de aansluitpennen. Raadpleeg de toegestane bedradingsaansluitingen op pagina 12 & 13.

Bevestig de kabel met de klem en í 3,5 x 10 mm schroeven met platte kop.

Fig. 1, 2 & 3

Plaats de kap op de ventilatoreenheid. Zorg ervoor dat het uitduwplaatje ‘A’ in de kap tegenover de aanslag ‘A’ direct naast het doorvoerbuisje van de kabel in de ventilatoreenheid, is geplaatst.

Bevestig de kap met í 3.5 x 25 mm schroeven voor de kap met de automatische sluiter.

VOORDAT DE SCHROEVEN IN DE KAP MET DE AUTOMATISCHE SLUITER WORDEN GESTOKEN, MOETEN DE SLUITERS MET DE HAND WORDEN OPENGEHOUDEN.

Fig 1

Fig 2

Fig 3

Page 12

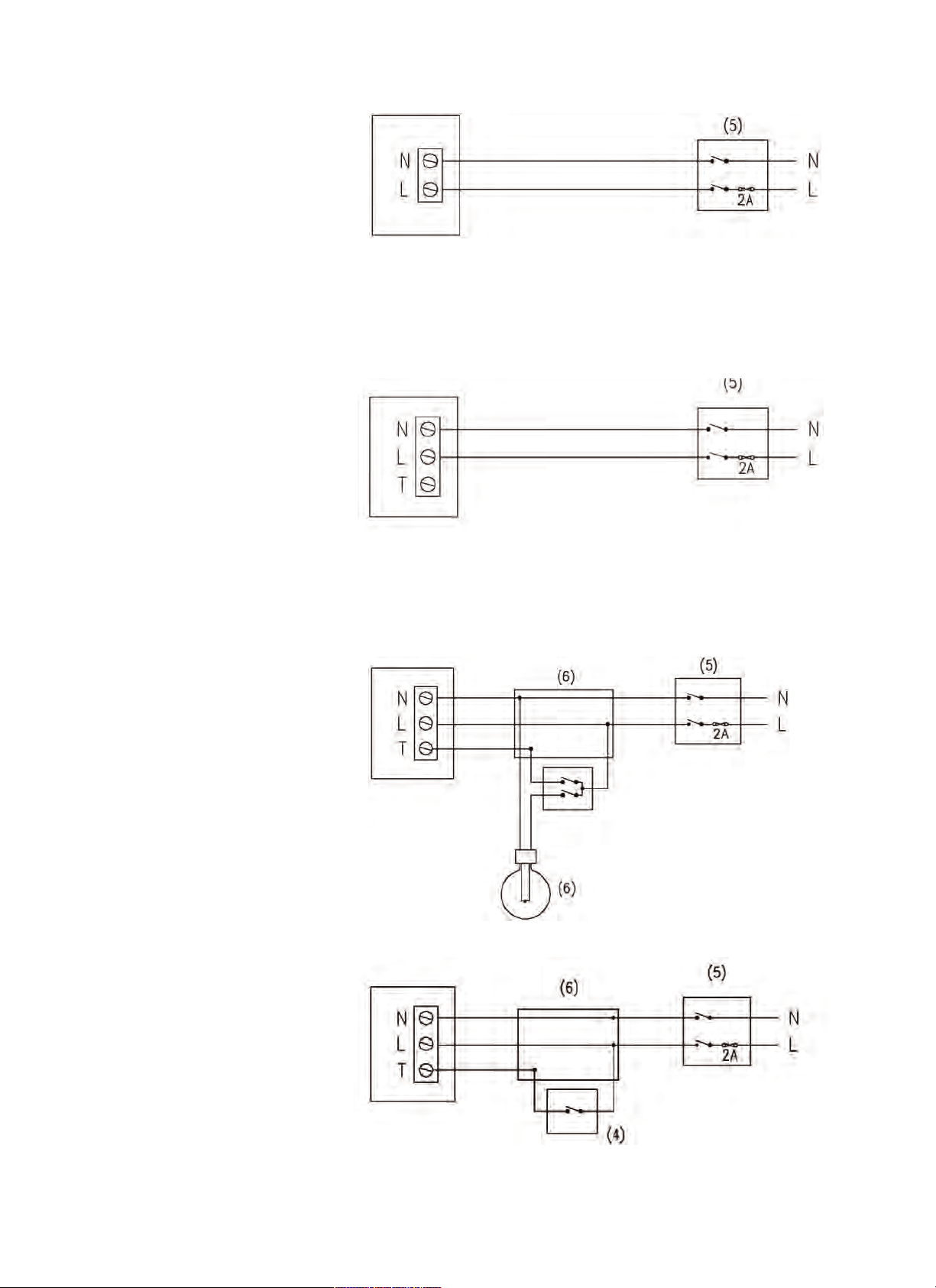

PERMITTED WIRING

ALL WIRING MUST COMPLY WITH IEE

REGULATIONS.

t is a requirement of these regulations, that all appliances are installed via a switched, fused connection unit with 3mm min gap between contacts. Test to comply with wiring configuration.

FIG 1 PULL SWITCH CONTROL

On-off via integral pull switch.

FIG 2 HUMIDISTAT CONTROL

Fan will run at low speed when humidity reaches or exceeds setting by up to 10%. Fan will run at high speed when humidity exceeds setting by more than 10%. Fan will not run if humidity is below setting.

Use pull switch for high speed override.

FIG 3 TIMER OR HUMIDISTAT CONTROL (LIGHT SWITCH TRIGGER)

Fan will run on for pre-set time when light is switched off.

FIG 4 TIMER OR HUMIDISTAT CONTROL (REMOTE SWITCH TRIGGER)

Fan will run on for pre-set time when switch is turned off.

1) = Not to be connected

2) = Two pole light switch

3) = Light bulb

4) = Single pole switch

5) = Switched, fused connection unit

6) = Wiring junction box

INSTALLATION

ÉLÉCTRIQUE AUTORISEE

TOUTE INSTALLATION ÉLÉCTRIQUE DOIT SATISFAIRE AUX EXIGEANCES NATIONALES IEE

Ils exigent qu’on emploie un contact avec conmutateur avec fusible incorporé avec 3mm min trou entre les deux contacts. Faire essais pour vérifier conformité.

FIG 1 COMMUTATEUR AVEC CORDON

Marche-arrêt avec commutatuer avec cordon.

FIG 2 COMMANDE HUMIDITé

Ventilateur marche à petite vitesse quand humidité arrive à ou dépasse le réglage jusqu’au 10%. Ventilateur marche à grande vitesse quand quand humidité dépasse le réglage de plus du 10%. Ventilateur ne marche pas si l’humidité n’arrive pas au réglage. Employer commutateur avec cordon pour annulation haute vitesse.

FIG 3 CONTRôLE DE LA MINUTERIE OU DE L’HYGROMÈTRE (RELIÉ AVEC INTERRUPTEUR DANS LA LUMIÈRE)

Ventilateur marche pendant un temps pré-réglé quand on ferme la lumière.

FIG 4 COMMANDE MINUTEUR (DÉCLIC À DISTANCE)

Ventilateur marche pendant un temps pré-rélgé quand l’interrupteur est fermé.

1) = A ne pas raccorder

2) = Interrupteur de lumière bipolaire

3) = Ampoule

4) = Interrupteur unipolaire

5) = Unité de raccordement fusée, commutée

6) = Boâte de raccordement de câblage

VERDRAHTUNG

DIE VERDRAHTUNG DES GERÄTES MUSS

DIE IEE-RICHTLINIEN ERFÜLLEN.

Nach diesen Bestimmungen müssen alle Geräte mit einem Trennsicherungsschalter mit einem Mindestabstand von 3 mm zwischen den kontakten installiert werden. Die Verdrahtungsanordnung prüfen.

Abb.1 SCHNURSCHALTER

An-Aus mit eingebautem Schnurschalter.

Abb.2 FEUCHTIGKEITSREGLER

Gebläsegeschwindigkeit wird reduziert, wenn die Feuchtigkeit den eingestellten Wert erreicht oder bis zu 10% überschreitet. Gebläsegeschwindigkeit wird gesteigert, wenn die Feuchtigkeit den eingestellten um Wert mehr als 10% überschreitet. Gebläse läuft nicht, wenn die Feuchtigkeit unter dem eingestellten Wert liegt. Für Schnellaufumgehung Schnurschalter verwenden.

Abb.3 ZEITGEBER-UND HUMIDISTAT KONTROLLE (LICHTSCHALTERAUSLÖSUNG)

Gebläse läuft eine bestimmte Zeit lang, nachdem das Licht ausgeschaltet ist.

Abb. 4 ZEITGEBER-UND HUMIDISTAT KONTROLLE (FERNSCHALTERAUSLÖSUNG)

Gebläse läuft eine bestimmte Zeit lang, nachdem der Schalter ausgestellt ist.

1) = Soll nicht angeschlossen werden

2) = Zweipoliger Lichtschalter

3) =- Birnen

4) = Einpoliger Schalter

5) = Geschaltet Anschlußeinheit mit Sicherung

6) = Verdrahtungsverteilerkasten

LIGAÇÕES PERMITIDAS

TODAS AS LIGAÇÕES DEVEM OBEDECER

AO DISPOSTO NO REGULAMENTO DE

SEGURANÇA DE INSTALAÇÕES DE

ENERGIA ELECTRICA.

Este regulamento obriga à utilização de protecções adequadas para cada tipo de aparelho.

FIG 1 COMANDO POR INTERRUPTOR

Interruptor liga-desliga incorporado.

FIG 2 CONTROLO DE HUMIDADE

O ventilador funcionará a baixa velocidade enquanto o teor de humidade for igual ou inferior a 10% do valor seleccionado. O ventilador funcionará a alta velocidade quando o teor de humidade exceder o valor seleccionado em mais de 10%. O ventilador não funcionará se o teor de humidade for inferior ao valor seleccionado. Utilize o interruptor para passar a alta velocidade.

FIG 3 REGULADOR OU CONTROLE HUMIDISTAT (disparador do interruptor luminoso).

O ventilador continuará a funcionar durante o tempo seleccionado mesmo quando o sinalizador do interruptor desligar.

FIG 4 REGULADOR OU CONTROLE HUMIDISTAT (controle remoto do interruptor luminoso).

O ventilador continuará a funcionar durante o tempo pré-seleccionado mesmo com o interruptor desligado.

1) = Não deve ser conectado

2) = Chave de reversão de luz, de pólo duplo

3) = Lâmpada

4) = Chave de pólo unico

5) = Unidade de conexão com chave e fusível

6) = Caixa de ligação

IMPIANTO PERMESSO

TUTTI IMPIANTI DEVONO RISPONDERE AI

REGOLAMENTI NAZIONALI.

Tutti apparecchi devono essere installato con un elemento di collegamento con interruttore e valvola 3mm apertura fra i contatt. Provare per conformità con configurazione di cablaggio.

FIG 1 INTERRUTTORE FATTO DI CORDE.

Acceso/chuisa con interrutorre fatto di corde.

FIG 2 CONTASECONDI E UMIDO

Interrutore funziona a velocità minima quando umidità arriva o e più della graduazione del 10%. interruttore funziona a alta velocità quando umidità e 10% più della graduazione. Interruttore non funziona quando umidità e meno la graduazione. Usare interruttore fatto di corde per eliminazione della alta velocità.

FIG 3 TIMER O CONTROLLO HUMIDISTAT (Grilletto dell’interruttore della luce).

Ventilatore funziona durante tempo preregolato quando chiude la luce.

FIG 4 TIMER O CONTROLLO HUMIDISTAT(Grilletto esterno interruttore).

Ventilatore funziona durante, tempo preregolato quando chiude l’interruttore

1) = Da non collegare

2) = Interruttore elettrico bipolare

3) = Lampadina

4) = Interruttore unipolare

5) = Unità di collegamento dotata di interruttore e fusibile

6) = Scatola di diunzione

CABLEADO PERMITIDO

TODA CABLEADO DEBE SER CONFORME A LAS NORMAS NACIONALES.

Debe ser instalado mediante un interruptor magnetotérmico de protección y con terminales de conexionado que tengan separación minima de 3 mm entre los contactos. Verificar conformidad de cableado.

FIG 1 CONTROL DEL CONMUTADOR DE CORDON DE TIRO

Abierto/cerrado con cordón de tiro.

FIG 2 CONTROL DE HUMEDAD

El ventilador funciona a poca velocidad cuando la humedad liega a sobrepasar la ragulación del 10%. El ventilador funciona a alta velocidad cuando la humedad sobrepasa la regulación de más del 10%. El ventilador no fubciona si la humedad es inferior a la regulación.

FIG 3 CONTROL DEL MINUTERO O HUMIDISTAT (conmutador de luz)

El ventilador funciona un tiempo preajustado cuando se enciende la luz.

FIG 4 CONTROL DE MINUTERO O HUMIDISTAT (a distancia)

El ventilador anda para un tiempo preajustado cuando se cierra el conmutador.

1) = No se debe conectar

2) = Interruptor eléctrico bipolar

3) = Bombilla

4) = Interruptor bipolar

5) = Unidad de conexión con fusible y conectada

6) = Caja de distribución

Page 13

TILLADTE LEDNINGSFØRING

AL LEDNINGSFØRING SKAL EFTERLEVE IEE-FORSKRIFTERNE.

Det er krav i disse forskrifter, at alle apparater installeres via en tilslutningsenhed med afbryder og sikring med 3 mm mellemrum mellem kontakterne. Afprøv for at se, om ledningsføringskonfigurationen overholdes.

FIG 1 TRÆKSNORREGULERING.

On-Off via integreret trœksnor.

FIG 2 HUMIDISTAT - REGULERING (Automatisk)

Ventilator vil køre ved lav hastighed, når fugtigheden overstiger indstillingen med op til 10%. Ventilator vil køre ved høj hastighed, når fugtigheden når eller overstiger indstillingen med mere end 10%. Ventilator vil ikke køre, hvis fugtigheden er under indstillingen.

FIG 3 TIMER-ELLER HUMIDISTATREGULERET (Lyskontaktudløser)

Ventilator vil fortsœtte med at køre i et forudindstillet tidsrum, efter at der er slukket for lyset.

FIG 4 TIMER-ELLER HUMIDISTATREGULERET (Fjernstyret kontaktudløser)

Ventilator vil fortsœtte med at køre i et forudindstillet tidsrum, efter at der er slukket for kontakten.

1) = Ma ikke tilsluttes

2) = Topolet kontakt

3) = Elpære

4) = Enkeltpolet kontakt

5) = Samling med kontakt ogsikring

6) = Ledningsklemkasse

TOEGESTANE BEDRADING

LLE BEDRADING DIENT TE VOLDOEN AAN

IEE BEPALINGEN.

Door deze bepalingen wordt verplicht gesteld dat alle apparaten warden geïnstalleerd via een verzekerde aansluiting met schakelaar met een minimum opening van 3 mm tussen de contacten. Controleer of wordt voldaan aan de bedradingconfiguratie.

FIG 1 TREKSCHAKELAAR

Aan/uit via integrale trekschakelaar.

FIG 2 HUMIDISTAT-BEDIENING (AUTOMATISCH)

De ventilator zal traag gaan draaien als de vochtigheidsgraad de ingestelde waarde bereikt of die met meer dan 10% overschrijdt. De ventilator zal snel gaan draaien, als de vochtigheidsgraad-instelling met meer dan 10% wordt overschreden. De ventilator zal neit draaien als de vochtigheidsgraad lager is dan de ingestelde waarde. Gebruik de trekschakelaar voor het afzetten van de hoge snelheid.

FIG 3 TIMER OF VOCHTIGHEIDSREGELAAR (GEACTIVEERD MET LICHTSCHAKELAAR)

De ventilator zal een vooraf ingestelde tijd doordraaien als de lichtschakelaar wordt afgezet.

FIG 4 TIMER OF VOCHTIGHEIDSREGELAAR (ACTIVERING VIA OP AFSTAND GEPLAATSTE SCHAKELAAR)

De ventilator zal een vooraf ingestelde tijd door draaien als de schakelaar wordt afgezet.

1) = Mag niet aangesloten worden

2) = Dubbelpolige aan-uit lichtschakelaar

3) = Gloeilamp

4) = Enkelpolige schakelaar

5) = Aansluiteenheid voorzien van schakelaar en zekering

6) = Lasdoos voor bedrading

MV150 PECO

220-240V:1Ph:50Hz 2A 28W

MV150 HECO

MV150 TECO MV150 HECO

Fig 1

Fig 2

Fig 3

Fig 4

MV150 TECO MV150 HECO

Page 14

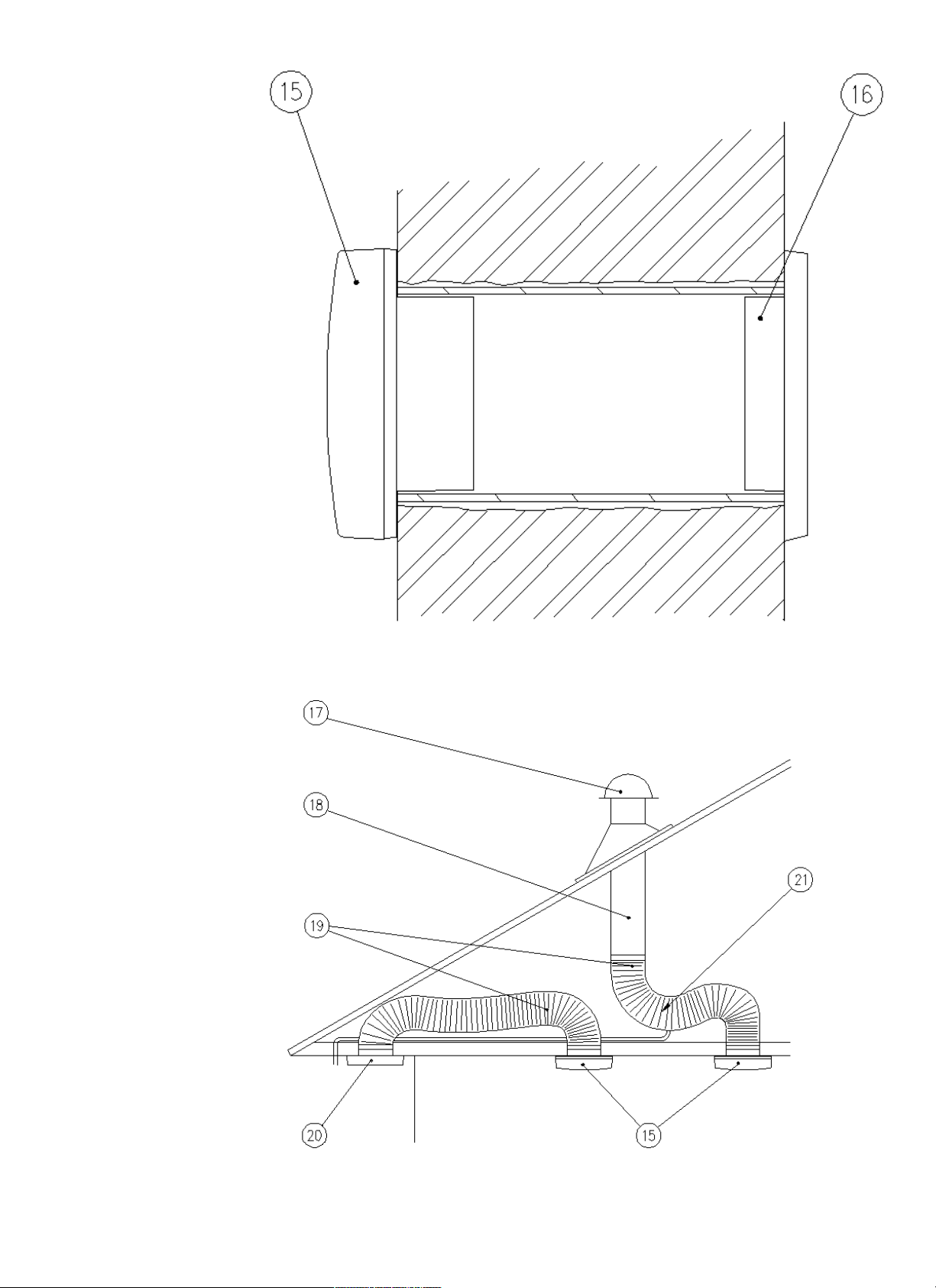

DUCTING

FIG 1 WALL MOUNT

(15) Maxivent fan

(16) Cavity wall kit*

FIG 2 CEILING MOUNT

(17) Roof cowl & weathering slate*

(18) 150 I.D. Pipe*

(19) 150 I.D. Flexible ducting*

(20) Exterior grille*

(21) Moisture trap: propriety item* or

formed in ducing as shown.

Fit cowl, outlet grilles and ducting as shown.

Ducting up to 2m long may be used.

* Available as optional extras.

IT IS ESSENTIAL TO USE AN IN-LINE MOISTURE TRAP WHERE CONDENSATION IS POSSIBLE IN EXTRACTION PIPE ON CEILING MOUNTED FANS.

DO NOT EXHAUST AIR INTO CEILING CAVITY.

LA CANALISATION

FIG 1 MONTÉ AU MUR

(15) Ventilateur Maxivent

(16) Kit pour les murs creux*

FIG 2 MONTÉ AU PLAFOND

(17) Capuchon et ardoise*

(18) 150 ID tuyau*

(19) 150 ID canalisation souple*

(20) Grille extérieure*

(21) Piège d’humidité: article de marche

déposée* ou construit dans la canalisation selon le schéma.

On peut employer conduite jusqu’à 2m

* On peut les obtenir comme articles supplémentaires.

IL FAUT EMPLOYER UN PIÈGE D’HUMIDITÉ OÙ IL Y A CONDENSATION DANS LE TUYAU D’UN VENTILATEUR MONTÉ AU PLAFOND.

NE PAS LAISSER ÉCHAPPER VAPEURS DANS LES CREUX DU PLAFOND.

LUFTFÜHRUNG

ABB.1 WANDEINBAU

(15) Maxivent-Gebläse

(16) Hohlwandeinbausatz*

ABB.2 DECKENEINBAU

(17) Windkappe & Wasserablaufpfanne*

(18) 150 I.D. Röhre*

(19) 150 I.D. Schlauchleitung*

(20) Außengitter*

(21) Feuchtigkeitsfänger: Markenartikel*

oder wie gezeigt in der Leitung gebildet.

Windkappe, Auslaßgitter und Rohrleitung wie gezeigt einbauen.

Verwendet können Rohrleitungen bis zu einer Länge von 2 m.

* als Option lieferbar.

BEI IN DIE DECKE EINGEBAUTEN GEBLÄSEN MUSS UNBEDINGT EIN FEUCHTIGKEITSFÄNGER EINGEBAUT WERDEN, DA SICH IM AUSAÜGKANAL KONDENSWASSER ANSAMMELN KÖNNTE.

LUFT NICHT IN DEN DECKENHOHLRAUM ABLEITEN.

TUBAGEM

FIG 1 MONTAGEM DE PAREDE

(15) Ventilador Maxivent

16 Kit para paredes ocas*

FIG 2 MONTAGEM DE TECTO

(17) Capota de telhado & placa de

ardósia protectora do tempo*

(18) Tubo de 150mm D.I. (diâmetro

interno)*

(19) Tubagem maleável de 150mm D.I.*

(20) Grade exterior*

(21) Retenção de humidade: peça

disponível* do fabricante ouformada na tubage, como mostra a gravura.

Monte a capota, as grades de saida da descarga e a tubagem como mostra a gravura.

Pode utilizar-se tubagem até 2 m de comprimento. * Disponível como extra.

É ESSENCIAL UTILIZAR UMA ZONA DE RETENÇÃO DE HUMIDADE SÉMPRE QUE HA POSSIBILIDADE DE CONDENSAÇÃO NO TUBO DE EXTRACÇÃO NOS VENTILADORES MONTADOS NO TECTO.

NÃO DESCARREGUE O AR DIRECTAMENTE PARA A CAVIDADE DO TECTO.

CONDOTTO

FIG 1 MONTATURA MURO

(15) Ventilatore Maxivent

(16) Kit per i muri a intercapedine*

FIG 2 MONTATURA SOFFITTO

(17) Mitra e tegola a sgrondo*

(18) 150 ID condotto*

(19) 150 ID condotto flessibile*

(20) Gratta esterna*

(21) Trappola di umidità: articolo in

esclusiva* o fatto nel condotto come mostrato.

Installare la cappa, grate e condotto seconda il schema.

Se può usare condotto fino a 2 m.

* Ottenibili come extra.

E ESSENZIALE USARE TRAPPOLA DI UMIDITÀ DOVE C’E CONDENSAZIONE NEL CONDOTTO ESTRATTIVO NEI VENTILATORI MONTATI NEI SOFFITTI.

NON LASCIARE SCARICARE NELLA CAVITÀ SOFFITTO.

CANALIZACIÓN

FIG 1 MONTURA EN PARED

(15) Ventilador Maxivent

(16) Equipo para paredes en cavidades*

FIG 2 MONTURA EN TECHO

(17) Tejadillo y pizarro*

(18) Tubería 150 ID*

(19) Canalización flexible*

(20) Reja exterior*

(21) Trampa de humedad, ítem

especial* o en la canalización como el esquema.

Ponga tejadillo, rejas y canalización según el esquema.

* Se pueden obtener como suplementos.

SE DEBE EMPLEAR UNA TRAMPA DE HUMEDAD DONDO HAYA LA POSIBILIDAD DE CÓNDENSACION EN TUBO DE EXTRACCIÓN EN VENTILADORES INSTALADOS EN EL TECHO.

NO DEJE VAPORES EN LA CAVIDADES DEL TECHO.

Page 15

KANALFØRING

FIG. 1 VÆGMONTERING

(15) Maxivent-ventilator

(16) Hulmurskit*

FIG. 2 LOFTSMONTERING

(17) Loftskappe og rusttrœgt skifer*

(18) 150 I.D. rør*

(19) 150 I.D. bøjelige kanalslanger*

(20) Udvendigt ristvœrk*

(21) Fugtighedsfœlde; varemœrket

produkt* eller formet i kanalføringen som vist.

Montér kappe, udgangsristvœrk & kanalføringer som vist.

Kanalføringer op til 2m lange kan anvendes.

* Kan fås som ekstraudstyr.

DET ER VIGTIGT AT ANVENDE EN DIREKTE FUGTIGHEDSFÆLDE, HVOR KONDENSERING ER MULIG I UDSUGNINGSRØRET PÅ LOFTSMONTEREDE VENTILATORER.

DER MÅ IKKE UDSTODES LUFT I LOFTSHULRUM.

BUIZEN

FIG. 1 MUURBEVESTIGING

(15) Maxivent-ventilator

(16) Spouwmuur-pakket*

FIG. 2 PLAFOND-BEVESTIGING

(17) Dak-kap & beschermingsplaat*

(18) Buis met 150mm binnendiameter*

(19) Flexibele buis met 150mm

binnendiameter*

(20) Buiten-grill*

(21) Vochtopvang-installatie:

afzonderlijk artikel* of in de buis aangebracht, zoals geïllustreerd.

Plaats de kap, de uitlaat-grills en buizen, zoals geïllustreerd.

Buizen met een maximum lengte van 2 m kunnen worden gebruikt.

* Beschikbaar als extra accessoires.

HET IS ESSENTIEEL DAT EEN IN DE LEIDING AANGEBRACHTE VOCHTOPVANG-INSTALLATIE WORDT GEBRUIKT ALS IN DE AFZUIGLEIDING VAN PLAFONDVENTILATOREN, CONDENSATIE KAN OPTREDEN.

DE LUCHT MAG NIET WORDEN AFGEVENTILEERD NAAR DE RUIMTE BOVEN HET PLAFOND.

Fig 1

Fig 2

Page 16

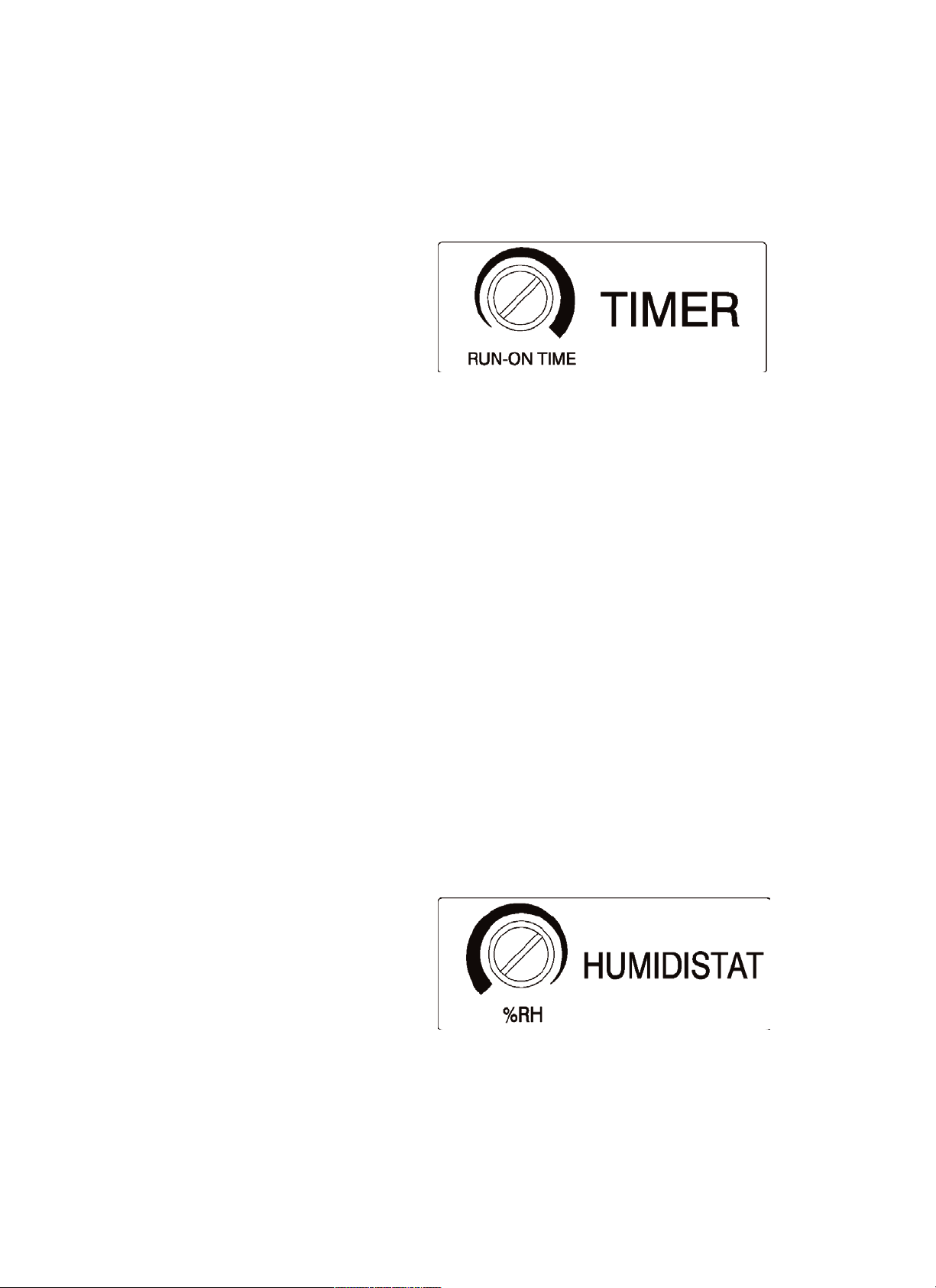

ADJUSTMENTS

FIG 1

MV150 TECO The run-on time can be adjusted from 1 to 30 minutes, but is factory set to about 20 minutes. To adjust, disconnect the fan from the electricity supply and remove the front cover. Turn the adjuster clockwise to increase and anticlockwise to decrease the run-on time.

FIG 2

MV150 HECO The humidistat has a range of 40 to 95% RH, but is factory set to about 70%. To adjust, disconnect the fan from the electricity supply and remove the front cover. Turn the adjuster clockwise to lower, and anti-clockwise to raise the % RH setting.

REGLAGES

FIG 1

MV150 TECO On peut règler le temps de fonctionnement de 1 à 30 minutes. Il laisse l’usine pré-determiné à 20 minutes. Pour regler isoler le ventilateur du courant et enlever le couvert. Tourner le réglage dans le sens des aiguilles d’une montre pour augmenter le temps de fonctionnement et dans l’autre sens pour le réduire.

FIG 2

MV150 HECO Le commande d’humidité varie entre 40 à 95% RH mais laisse l’usine prédeterminé à 70%. Pou régler, isoler le ventilateur du courant et enlever le couvert. Tourner le réglage dans le sens des aiguilles d’une montre pour réduire et dans l’autre sens pour l’augmenter.

EINSTELLUNG

ABB.1

MV150 TECO Die Nachlaufzeit des Gebläses kann von 1 bis 30 Minuten eingestellt werden. Farikmäßig läuft das Gebläse etwa 20 Minuten nach. Um die Einstellung zu ändern, Stromzufuhr zum Gebläse abtrennen und die Abdeckung abnehmen. Stellschalter nach rechts drehen Nachlaufzeit wird länger, Stellschalter nach links drehen - Nachlaufzeit wird kürzer.

ABB.2

MV150 HECO Der Feuchtigkeitsregelbereich kann von 40 bis 95 % RLF eingestellt werden. Fabrikmäßig beträgt die Einstellung etwa 70%. Um die Einstellung zu ändern, Stromzufuhr zum Gebläse abtrennen und die Abdeckung abnehmen. Stellschalter nach rechts drehen - Feuchtigkeit wird niedriger, Stellschalter nach links drehen Feuchtigkeit wird höher.

ADJUSTAMENTOS

FIG 1

MV150 TECO O tempo de funcionamento pode ser adjustado desde 1 a 30 minutos, mas está regulado pela fábrica para funcionar cerac de 20 minutos. Para ajustar, desligue o ventilador da fonte de alimentação e remova a tampa da frente. Regule o ajustador da esquerda para a direita para aumentar, e em sentido inverso para diminuir, o tempo de funcionamento.

FIG 2

MV150 HECO O regulador da humidade tem uma amplitude de 40 a 95% HR (humidade relativa), mas é ajustado na fábrica para cerca de 70%. Para ajustar, desligue o ventilador da fonte de alimentação e remova a tampa da frente. Regule o ajustador da esquerda para a direita para baixar, e em sentido inverso para aumentar, a percentagem de HR de ajustamento.

REGOLAZIONI

FIG 1

MV150 TECO Se può adattare il tempo di marcia da 1 a 30 minuti ma è regolato a 20 minuti nella fattoria. Per adattare, sconnettare ventilatore e levare la copertura. Far girare aggiustamento in senso orario per aumentare ed in senso antiorario per ridurre.

FIG 2

MV150 HECO Il umido a variazioni da 40 a 95% RH ma è fisso a 70% nella fabbrica. Per regolazione, sospendere il ventilatore dall’elettricità e levare la copertura. Girare in senso orrio per abbassare e in senso antiorario per aumentare la percentuale RH.

REGULACIONES

FIG 1 MV150 TECO Se puede regular el tiempo de marcha de 1 a 30 minutos, en fàbrica se ajusta a 20 minutos. Para ajustarlo, apague el ventilador de la electricidad y levante la cubierta. Para aumentarlo gire en el sentido de la agujas del reloj. Para reducirlo gire en sentido contrario a las agujas del reloj.

FIG 2

MV150 HECO El regulador de humedad puede ajustarse de 40 a 95% h.r. En fábrica se ajusta al 70%. Para ajustarlo, desconecte el ventilador de la electricidad y levante la cubierta. Para aumentarlo gire en el sentido de las agujas del reloj. Para reducirlo gire en sentido contario a las agujas del reloj.

Page 17

JUSTERINGER

FIG 1

MV150 TECO Tiden ventilatoren fortsœtter med at køre (run-on time) kan indstilles fra 1 til 30 min., men er fabriksindstillet til ca.20 min. For at justere ventilatoren skal den afbrydes fra el-tilførslen og frontdœkslet skal fjernes. Drej justeringen i urets retning for at øge ‘run-on’ tiden og mod urets retning for at reducere ‘run-on’ tiden.

FIG 2

MV150 HECO Fugtighedsindstillingen (humidistat) spœnder fra 40 til 95% RH, men er fabriksindstillet til ca. 70%. For at justere ventilatoren skal den afbrydes fra eltilførslen og frontdœkslet skal fjernes. Drej justeringen i urets retning for at reducere og mod urets retning for at øge % RH indstillingen.

AFSTELLINGEN

FIG 1

MV150 TECO De doorlooptijd kan worden ingesteld van 1 tot 30 minuten. Deze tijd werd echter op de fabriek ingesteld op circa 20 minuten. Opnieuw instellen, door de elektrische stroom naar de ventilator af te zetten en de voorste kap te verwijderen. Draai de knop rechtsom om de tijd te verhogen, en linksom om de tijd te verminderen.

FIG 2

MV150 HECO De humidistat heeft een bereik van 40 tot 95% relatieve vochtigheidsgraad, maar werd op de fabriek ingesteld op 70%. Opnieuw instellen, door de elektrische stroom naar de ventilator af te zetten en de voorste kap te verwijderen. Draai de knop rechtsom om de relatieve vochtigheidsgraad (% RH) te verminderen, en linksom om dit te verhogen.

Fig 1

Fig 2

Page 18

MAINTENANCE

ALL MODELS

To maintain efficiency and reliability, the fan should be periodicaly disconnected from the mains, dismantled and cleaned. The central motor ventilation slots and humidity sensor slots should be kept clear.

The exterior of the fan may be cleaned with mild non-abrasive cleaners.

AUTOMATIC SHUTTER: THERE IS A DELAY OF APPROX. 20 SECS BEFORE THE SHUTTERS START TO OPEN, AND APPROX. 45 SECS BEFORE STARTING TO CLOSE.

ENTRETIEN

TOUS MODELES

Pour maintenir l’efficacité de temps en temps on doit isoler le ventilateur du courant et le nettoyer. On doit garder propre tous trous de ventilation et les trous du détecteur d’humidité.

On peut laver l’exterieur du couvert avec un produit d’entretien doux.

VOLET AUTOMATIQUE: IL Y A UN DÉLAI D’ENVIRONS 20 SECONDES AVANT L’OUVERTURE DU VOLET ET ENVIRONS 45 SECONDES AVANT LA FERMATURE.

WARTUNG

ALLE MODELLE

Um die Wirksamkeit und Zuverlässigkeit des Ventilators zu erhalten, ist das Gebläse in regelmäßigen Abständen auseinanderzunehmen und zu reinigen. Dabei vorher immer den Netzstecker ziehen. Die Lamellen des Motors und des Feuchtigkeitsreglers immer frei halten.

Die Gehäuseaußenseiten mit einem milden Reinigungsmittel abwischen-kein Scheuermittel verwenden.

AUTOMATIKBLENDE: DIE BLENDEN ÖFFNEN SICH NACH EINER VERZÖGERUNG VON ETWA 20 SEKUNDEN UND SCHLIESSEN SICH ERST NACH EINER VERZÖGERUNG VON ETWA 45 SEKUNDEN.

MANUTENÇÃO

TODOS OS MODELOS

Para manter a sua eficácia e a fiabilidade, o ventilador evia ser desligado periodicamente da fonte de alimentação, desmontado e limpo. As ranhuras de ventilação do motor central e as ranhuras do sensor da humidade devem ser mantidas desobstruídas.

A parte exterior do ventilador põde ser limpa com agentes de limpeza suaves e nao abrasivos.

PERSIANA AUTOMÁTICA: HÁ UM ATRASO DE CERCA 20 SEGUNDOS ANTES DE AS PERSIANAS COMEÇAREM A ABRIR, E CERCA DE 45 SEGUNDOS ANTES DE COMEÇAREM A FECHAR.

MANTENIMENTO

TUTTI MODELLI

Per mantenere efficienza e affidabilità interrompere elettricità smontare il ventilatore e nettare periodicamente. Se deve lasciare puro i bucchi di ventilazione della macchina ed i bucchi del sensore d’umidità.

Se può pulire l’esteriore del ventilatore con detersivi non abrasivi

COPERTURA CHIUSURA AUTOMATICA: CÈ UN RITARDO DEI CIRCA 20 SECONDI PRIMA DELL’APERTURA DELLA COPERTURA E CIRCA 45 SECONDI PRIMA DELLA CHIUSURA.

MANTENIMENTO

TODOS MODELOS

Para mantener eficiencia y fiabilidad, tenga que desconectar el ventilador de la electricidad de vez en cuando y desmontarlo para limpiarlo. Se devbe tener libre los hoyos de ventilación del motor central.

Se puede limpiar la cubierta del ventilador con un limpiador ligero sin abrasivo.

PERSIANAS AUTOMATICAS: HAY UN RETRASO DE 20 SEGUNDOS ANTES DE LA APERTURA Y 45 SEGUNDOS ANTES DE CERRARSE.

Page 19

VEDLIGEHOLDELSE

ALLE MODELLEN

For at bevare ventilatorens effektivitet og pålidelighed, skal den regelmœssigt afbrydes fra el-nettet, demonteres og rengøres. Centralmotorens ventilationslameller og fugtighedsfølerne skal vœre ublokerede.

Ventilatorens ydre kan rengøres med et mildt rengøringsmiddel, der ikke ridser.

AUTOMATISK KLAP: DER ER EN FORSINKELSE PÅ CA. 20 SEK. FØR KLAPPEN BEGYNDER AT ÅBNE, OG CA. 45 SEK., FØR DEN BEGYNDER AT LUKKE.

ONDERHOUD

ALLE MODELLEN

Teneinde de efficiente werking en betrouwbaarheid te handhaven, moet de aansluiting van de ventilator op het lichtnet, regelmatig worden losgemaakt. Vervolgens is het noodzakelijk om de ventilator te hanteren en de reinigen. De in het midden geplaatste ventilatiegleuven van de elektromotor en de sensor-gleuven voor de vochtigheidsgraad moeten schoon worden gehouden.

De buitenkant van de ventilator kan worden gereinigd met zachte, nietschurende reinigingsmiddelen.

AUTOMATISCHE SLUITER: ER IS EEN VERTRAGING VAN CIRCA 20 SECONDEN VOORDAT DE SLUITERS OPEN GAAN. HET DUURT OOK CIRCA 45 SECONDEN VOORDAT DE SLUITERS DICHT GAAN.

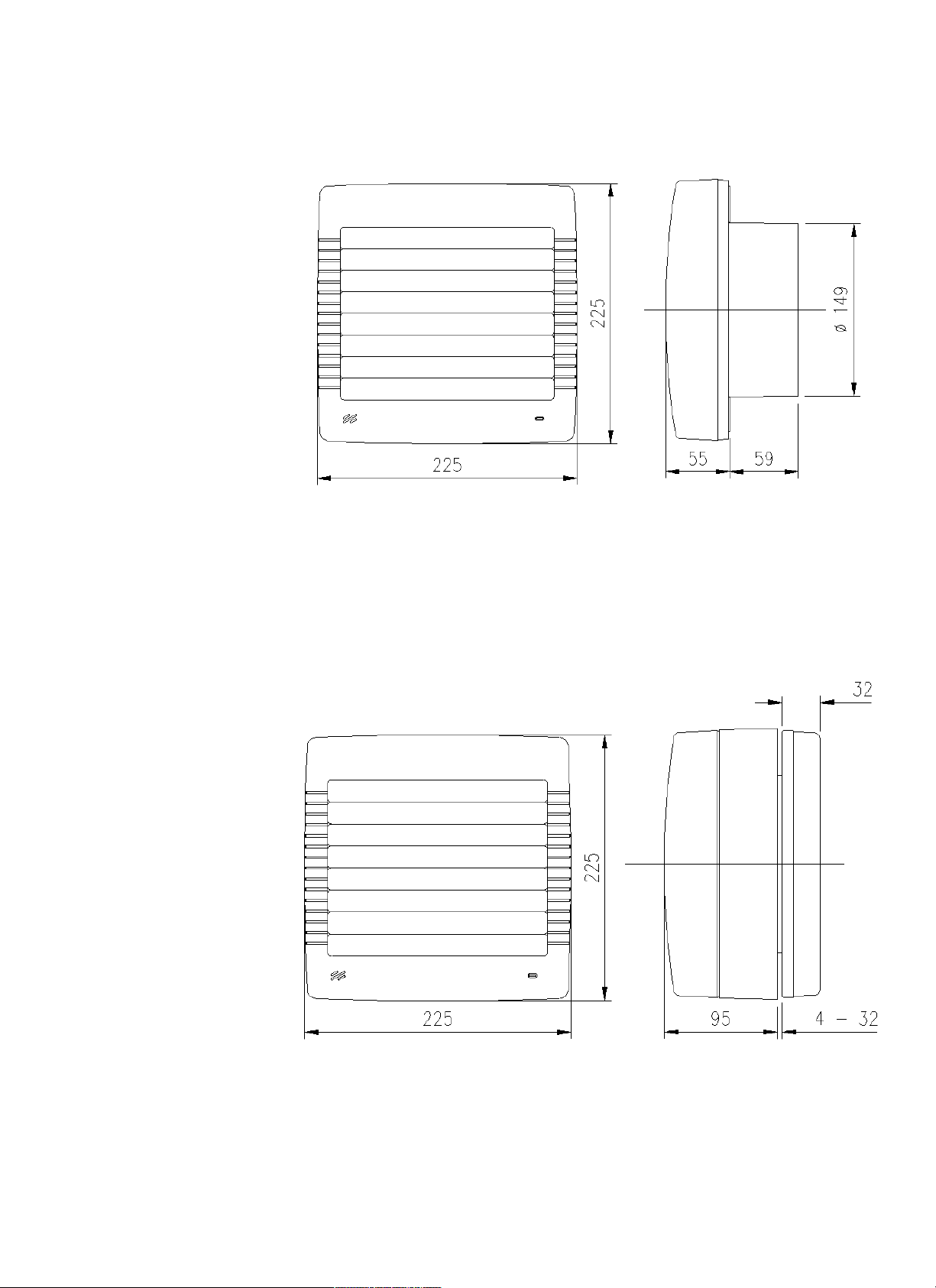

225

MV150 PECO MV150 TECO MV150 HECO

Page 20

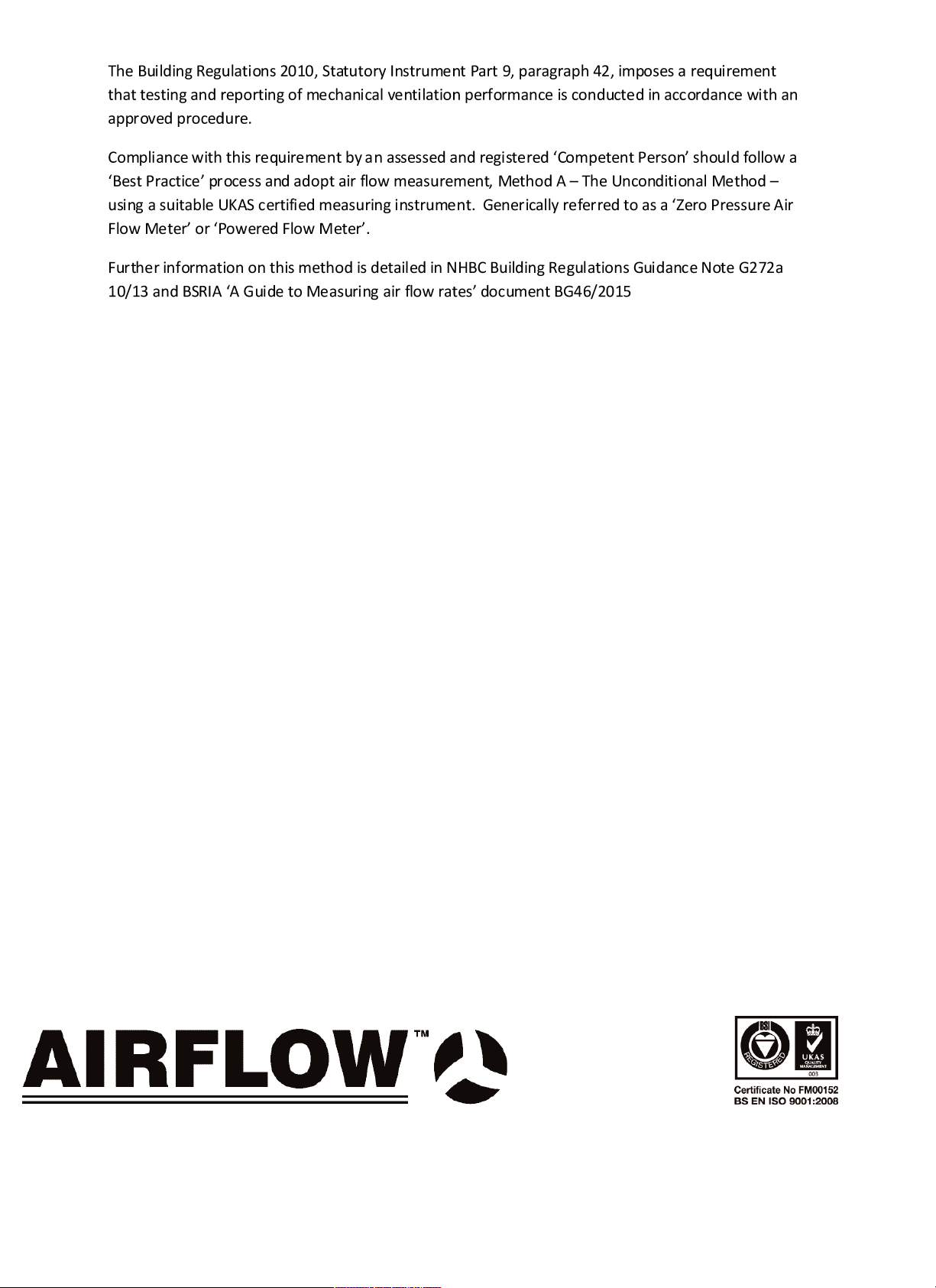

Airflow Developments Limited Aidelle House, Lancaster Road, Cressex Business Park High Wycombe, Buckinghamshire. HP12 3QP. U.K

Tel: +44 (0) 1494 525252 Fax: +44 (0) 1494 461073 E-mail: [email protected] Web. airflow.com

Airflow Lufftechnik GmbH. Postfach 1208, D-53349 Rheinbach, Germany Telefon: 0222/69205-0. Telefax: 0222/69205-11. E-mail: [email protected] Web: www.airfflow.com

Airflow Lufftechnik GmbH. o.s. Praha, Hostynska 520, 10800 Praha 10 - Malesice, Czech Republic Telefon: 02-74 772230. Telefax: 02-74 772370. E-mail: [email protected]. Web: www.airflow.com
