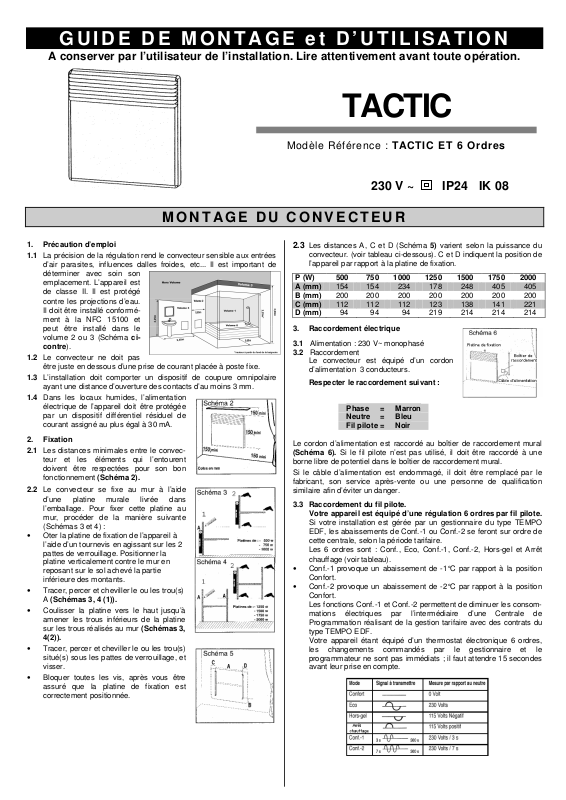

G U ID E DE MONTAGE et D’UTILISATION

TACTIC

A conserver par l’utilisateur de l’installation. Lire attentivement avant toute opération.

Modèle Référence : TACTIC ET 6 Ordres

MO N T A G E D U C O N V E C T E U R

1. Précaution d’emploi

1.1 La précision de la régulation rend le convecteur sensible aux entrées

d’air parasites, influences dalles froides, etc... Il est important de
déterminer avec soin son
emplacement. L’appareil est
de classe II. Il est protégé
contre les projections d’eau.
Il doit être installé conformé­ment à la NFC 15100 et
peut être installé dans le
volume 2 ou 3 (Schéma ci-

contre).

1.2 Le convecteur ne doit pas

être juste en dessous d’une prise de courant placée à poste fixe.

1.3 L’installation doit comporter un dispositif de coupure omnipolaire

ayant une distance d’ouverture des contacts d’au moins 3 mm.

1.4 Dans les locaux humides, l’alimentation

électrique de l’appareil doit être protégée
par un dispositif différentiel résiduel de
courant assigné au plus égal à 30 mA.

2. Fixation

2.1 Les distances minimales entre le convec-

teur et les éléments qui l’entourent
doivent être respectées pour son bon
fonctionnement (Schéma 2).

2.2 Le convecteur se fixe au mur à l’aide

d’une platine murale livrée dans
l’emballage. Pour fixer cette platine au
mur, procéder de la manière suivante
(Schémas 3 et 4) :

• Oter la platine de fixation de l’appareil à
l’aide d’un tournevis en agissant sur les 2
pattes de verrouillage. Positionner la
platine verticalement contre le mur en
reposant sur le sol achevé la partie
inférieure des montants.

• Tracer, percer et cheviller le ou les trou(s)
A (Schémas 3, 4 (1)).

• Coulisser la platine vers le haut jusqu’à
amener les trous inférieurs de la platine
sur les trous réalisés au mur (Schémas 3,

4(2)).

• Tracer, percer et cheviller le ou les trou(s)
situé(s) sous les pattes de verrouillage, et
visser.

• Bloquer toutes les vis, après vous être
assuré que la platine de fixation est
correctement positionnée.

230 V ~

Les distances A, C et D (Schéma 5) varient selon la puissance du

2.3

convecteur. (voir tableau ci-dessous). C et D indiquent la position de
l’appareil par rapport à la platine de fixation.

P (W) 500 750 1000 1250 1500 1750 2000
A (mm)
B (mm)
C (mm)
D (mm)

3. Raccordement électrique

3.1 Alimentation : 230 V~ monophasé

3.2 Raccordement

Le cordon d’alimentation est raccordé au boîtier de raccordement mural
(Schéma 6). Si le fil pilote n’est pas utilisé, il doit être raccordé à une
borne libre de potentiel dans le boîtier de raccordement mural.

Si le câble d’alimentation est endommagé, il doit être remplacé par le
fabricant, son service après-vente ou une personne de qualification
similaire afin d’éviter un danger.

3.3 Raccordement du fil pilote.

• Conf.-1 provoque un abaissement de -1°C par rapport à la position

• Conf.-2 provoque un abaissement de -2°C par rapport à la position

154 154 234 178 248 405 405
200 200 200 200 200 200 200
112 112 112 123 138 141 221

94 94 94 219 214 214 214

Le convecteur est équipé d’un cordon
d’alimentation 3 conducteurs.

Respecter le raccordement suivant :

Phase = Marron
Neutre = Bleu
Fil pilote = Noir

Votre appareil est équipé d’une régulation 6 ordres par fil pilote.

Si votre installation est gérée par un gestionnaire du type TEMPO
EDF, les abaissements de Conf.-1 ou Conf.-2 se feront sur ordre de
cette centrale, selon la période tarifaire.
Les 6 ordres sont : Conf., Eco, Conf.-1, Conf.-2, Hors-gel et Arrêt
chauffage (voir tableau).

Confort.

Confort.
Les fonctions Conf.-1 et Conf.-2 permettent de diminuer les consom­mations électriques par l’intermédiaire d’une Centrale de
Programmation réalisant de la gestion tarifaire avec des contrats du
type TEMPO EDF.
Votre appareil étant équipé d’un thermostat électronique 6 ordres,
les changements commandés par le gestionnaire et le
programmateur ne sont pas immédiats ; il faut attendre 15 secondes
avant leur prise en compte.

IP24 IK 08

MISE EN ROUTE

DÉPO S E D U CONV E C T E UR

4.

Description (Schémas 7 et 8)

4.1 Une molette de thermostat graduée de

Hors-Gel () à 9, située sur le boîtier de
commande, à droite de l’appareil.

4.2 Une molette de commutateur indiquant

les différents modes de fonctionnement.
Arrêt chauffage, Programme, Confort, Eco.

4.3 Un voyant témoin de chauffe servant

d’index

.

4.4 Un capot de protection opaque.

5.

Utilisation du commutateur de mode local (Schéma 7)

Celui-ci n’a pas d’influence sur les autres appareils. Il n’a d’effet que sur
l’appareil concerné (installation programmée par fil pilote ou courants
porteurs).

5.1

Position « PROG »

• Si l’appareil n’est pas relié à un dispositif de programmation : la

température sera celle réglée par la molette du thermostat.

• Si l’appareil est relié à un dispositif de programmation : la température

de consigne sera fonction de celle réglée sur la molette de thermostat et
des signaux transmis par le dispositif de programmation.

5.2

Position « CONFORT »

La température de consigne sera celle réglée par la molette du thermo­stat, exception faite pour les signaux Arrêt chauffage et Hors-gel

transmis par le dispositif de programmation.

5.3

Position « ECO »

La température de consigne sera celle réglée par la molette du thermo­stat moins 3.5°C ± 0,5, exception faite pour les signaux Arrêt

chauffage et Hors-gel transmis par le dispositif de programmation.

5.4

Position « ARRET CHAUFFAGE»

Mise en veille de la fonction chauffage.

6.

Limitation ou blocage de la course de la molette de thermostat

(Schéma 8).

6.1 Limitation à une température

maximum :

• Couper et ôter l’un des 2 pions à l’aide

d’une pince.

• Tourner la molette précisément sur

l’index maximum désiré.

• Enfoncer le pion dans le trou indiqué

par le repère «M».

• Ramener la molette vers la position

» : celle-ci doit tourner librement.

6.2

Limitation de la course entre deux index :

• Procéder comme au paragraphe précédent pour la consigne maxi-

mum.

• Couper et ôter le 2e pion.

• Tourner la molette précisément sur l’index minimum désiré.

• Enfoncer le pion dans le trou situé à gauche du repère «F».

• La molette doit tourner librement entre les deux butées.

6.3

Blocage de la rotation sur un index :

• Tourner la molette précisément sur l’index désiré.

• Couper et ôter l’un des pions.

• Enfoncer le pion dans le trou indiqué par le repère «F».

• La molette doit être immobilisée.

7.

Etalonnage

Pour avoir un réglage parfait :

• Utiliser un thermomètre en le plaçant au centre de la pièce à 1.20 m

du sol (portes et fenêtres fermées).

• Amener la molette du commutateur en position «Conf».

• Mettre la molette de thermostat en position maximum.

• Dès que la température ambiante souhaitée est atteinte par le

thermomètre (exemple 20°C), ramener lentement la molette de thermostat
jusqu’à l’extinction du témoin de chauffe.

Schéma 7

Molette de
commutateur

Capot

Schéma 8

Pions détachables

M F

Molette de
thermostat

Voyant de chauffe

Une fois réglé, le thermostat maintient automatiquement cette tempé­rature dans la pièce en enclenchant et en coupant successivement le
chauffage de l’appareil.
Pour assurer un fonctionnement régulier de l’ensemble des appareils de
chauffage dans une même pièce, vérifier que le réglage des thermostats
des différents appareils soit identique.

RAPPEL : Toutes les interventions sur nos appareils doivent être
effectuées hors tension et par un personnel qualifié et agréé. Si
l’installation de chauffage est programmée par fil pilote, lors d’une
intervention sur ce matériel, couper le chauffage de ou des
appareils concernés ainsi que du ou des fils pilotes.

8.

Dépose de l’appareil :

• Avant d’ôter l’appareil de sa platine, mettre la molette de commuta­teur en position Arrêt chauffage.

• Déverrouiller la platine de fixation à l’aide d’un tournevis en agissant
sur les 2 pattes de verrouillage.

• Soulever l’appareil verticalement afin qu’il se dégage de sa platine.

• Débrancher le câble d’alimentation du boîtier de raccordement mural.

CONSEILS PRATIQUES

8.1

Fonctionnement économique :

• Couper le chauffage de vos appareils (bouton de commande) lorsque
vous aérez longuement vos pièces.

• Lors d’une absence prolongée dans une pièce (chambre d’amis) ou
dans tout votre logement (vacances) mettre vos appareils sur la position
Hors-gel.

8.2

Sécurité de fonctionnement :

• Avertiss ement :

• Nettoyer et dépoussiérer la façade et la grille d’entrée d’air.

Cet appareil n’est pas prévu pour être utilisé par des personnes (y
compris les enfants) dont les capacités physiques, sensorielles ou
mentales sont réduites, ou des personnes dénuées d’expérience ou
de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire
d’une personne responsable de leur sécurité, d’une surveillance ou
d’instructions préalables concernant l’utilisation de l’appareil.
Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent
pas avec l’appareil.

La garantie AIRELEC est strictement limitée au remplacement gratuit
ou à la réparation en usine de la pièce ou des pièces reconnues
défectueuses.
AIRELEC garantit ses appareils de chauffage électrique fixes 2 ans
contre tout vice de fabrication. Dès que l’accord de principe est donné
par le constructeur pour le retour des pièces, celles-ci doivent être
expédiées franco de port et d’emballage dans les 15 jours. Les frais de
démontage et de remontage ne peuvent en aucun cas être demandés à
titre de dommages et intérêts pour quelque cause que ce soit. Le
constructeur ne peut en particulier être rendu responsable des
conséquences directes ou indirectes des défectuosités tant sur les
personnes que sur les biens et il est expressément stipulé par ailleurs
que la charge d’installation des appareils ne lui incombe aucunement.
La garantie ne peut pas intervenir si les appareils ont fait l’objet d’un
usage anormal et ont été utilisés dans des conditions d’emploi autres
que celles pour lesquelles ils ont été construits. Elle ne s’appliquera pas
non plus en cas de détérioration ou accident provenant de négligence
ou défaut d’entretien.

Date et Cachet :

Afin d’éviter une surchauffe, ne pas couvrir l’appareil de
chauffage.
L’avertissement « NE PAS COUVRIR » rappelle ce risque.

• Ne pas masquer l’appareil par un meuble ou un rideau,
vous en perturberiez le fonctionnement.

BON DE G ARAN TIE

109, Boulevard Ney - 75018 PARIS

Tél. : [phone] - Fax : [phone]

421 AA 0847.A04 – 08/11
