Notice d’utilisation
Installation et Bon de Garantie
(à lire attentivement avant toute opération et à conserver)
AVANT PROPOS :
- Vous venez d’acquérir ce Radiateur à Chaleur Douce Intégrale STYL’FONTE et nous vous remercions de ce choix, témoignant ainsi de votre confiance.
- Cet appareil a été étudié, conçu et réalisé avec soin pour vous donner entière satis­faction.
- Il est important de bien lire cette notice en entier avant l’installation et la mise en route de votre appareil.
- Il est recommandé de conserver cette notice, même après installation de votre ap­pareil.
SOMMAIRE
1. - Caractéristiques page 3
2. - Recommandations de mise en place page 4
3. - Installation et fixation page 5
4. - Raccordement électrique page 6
5. - Comment utiliser votre appareil
5-1 - Utilisation du mode simplifié page 9 5-2 - Verrouillage et paramétrage
des fonctions annexes
5-3 - Mise en harmonie des affichages
(thermostat/thermomètre)
5-4 - Réinitialisation page 12 5-5 - Signification du symbole page 12 5-6 - Signification des écrans
page 10
page 11
page 7
Tableau récapitulatif des fonctions du niveau complet page 13
Tableau récapitulatif des fonctions du niveau simplififé page 14
6. - Aide aux diagnostics page 15
7. - Conseils / Entretien page 16
8. - Identification de votre appareil page 17
CARACTÉRISTIQUES
1
Références Puissance
(W)
Intensité
(A)
Largeur
(mm)
Hauteur
(mm)
Epaisseur
(mm)
Poids
(kg)
A690662 750 3,3 465 600 129+28 14,0 A690663 1000 4,3 625 600 129+28 20,5 A690664 1250 5,4 785 600 129+28 22,0 A690665 1500 6,5 945 600 129+28 30,5 A690667 2000 8,7 1185 600 129+28 37,0
Appareil + dosseret
En option
L’appareil permet de recevoir les cassettes de programmation par Fil pilote, Courant Porteur ou Radio Fréquence.
- Contacter votre revendeur.
Programmateur
Fil Pilote
Programmateur
Courant
Porteur
Programmateur
Radio
Fréquence
Page 3
RECOMMANDATIONS DE MISE EN PLACE
2
Cet appareil de chauffage électrique direct est destiné à assurer le chauffage d’am­biance des locaux de type habitat ou assimilables, indi­viduels ou collectifs, neufs ou existants.
Il doit être installé de façon à ce que les interrupteurs et autres dispositifs de com­mande ne puissent pas être
Fig. A
touchés par une personne se trouvant dans la baignoire ou dans la dou­che.
L’appareil peut être installé dans le volume 2 ou 3 des salles d’eau.
L’appareil ne doit pas être installé sous une prise de courant.
Installation des appareils
L’installation doit être conforme aux normes en vigueur dans le pays d’installation ( NFC 15-100 pour la France).
Page 4
IMPORTANT :
NE PAS COUVRIR L’APPAREIL
Si l’appareil est recouvert, il y a risque de
surchauffe.
Le logo ci-dessus rappelle ce risque.
Il est donc formellement interdit de couvrir ou d’obstruer les entrées ou les sorties d’air au risque d’incidents ou de dégradations de l’appareil.
Évitez d’installer l’appareil dans un courant d’air susceptible de perturber sa régulation.
Respecter les distances minimum d’ins­tallation au sol, aux parois, aux meubles, etc...(Fig.B).
Fig. B
INSTALLATION ET FIXATION
3
Entraxe
Départ
352 mm
600 mm
224 mm
Fig. C
Version 750W
Puissances
Largeur (mm)
Entraxe (mm)
Départ
750 W 1000 W 1250W 1500 W 2000 W
465 625 785 945 1185
160 240 240 350 680
152,5 192,5 272,5 297,5 242,5
Conseils :
- Pour faciliter l’obtention de la cote minimale de 150mm (bas de l’appareil par rapport
au sol), il suft de placer le dosseret contre le mur, pattes inférieures posées au sol, pour avoir grâce aux repères de perçage, la xation inférieure du dosseret.
- Choix de la cheville en fonction de la nature de votre mur et du poids de l’appareil.
1 - Déverrouiller le dosseret en agissant à l’aide d’un tournevis sur les verrous dans le sens des aiguilles d’une montre puis ôter le dosseret de l’appareil (Fig.C). 2 - Fixer le dosseret sur la paroi à l’aide de 4 vis minimum (diam. 6 mm) en s’assurant de l’orienter dans le bon sens et à la bonne hauteur (Fig. C).
3 - Positionner l’appareil sur le dosseret. 4 - Verrouiller le dosseret en agissant à l’aide d’un tournevis sur les verrous dans le
sens inverse des aiguilles d’une montre (Fig. C).
NOTA : Pour un meilleur maintien de l’appareil au mur, il est possible de rajouter 2 vis
de xation sur chaque montant du dosseret (voir Fig. C).
Page 5
RACCORDEMENT ELECTRIQUE
4
L’installation doit comporter un dispositif de coupure omnipolaire ayant une distance
d’ouverture des contacts d’au moins 3 mm.
L’installation doit être conforme aux normes en vigueur dans le pays d’installation (NFC
15-100 pour la France).
L’alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, notamment dans le cas d’une installation dans un local contenant une baignoire ou une douche.
Schéma de raccordement
AVEC UTILISATION DU FIL PILOTE
Cordon de l’appareil Réseau 230 V
ou gris)
B
o
î
t
i
e
r
d
e
o
r
c
a
c
t
n
e
m
e
d
r
Fil pilote (centrale)
Neutre
Phase
SANS UTILISATION DU FIL PILOTE
Cordon de l’appareil Réseau 230 V
N (bleu ou gris)
L (marron)
Fil pilote (noir)
B
o
î
t
i
e
r
d
e
r
a
t
n
e
m
e
d
r
o
c
c
Neutre
Phase
Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après­vente ou une personne de qualification similaire afin d’éviter un danger.
RESPECTER LE SENS DE BRANCHEMENT :
MARRON = PHASE, BLEU ou GRIS = NEUTRE, NOIR = FIL PILOTE
Le fil noir ne doit en aucun cas être raccordé à une borne de terre ou fil VERT / JAUNE.
297s
293s
Mesure par
rapport au
neutre
115 Volts
négatif
115 Volts
positif
230
Volts/3s
230
Volts/7s
Mode
Signal à
transmettre
Confort 0 Volt
Eco 230 Volts
Hors-gel
Arrêt
Chauffage
Conf. -1°C
Conf. -2°C
3s
7s
NOTA : Les ordres de program­mation sont distribués par les signaux suivants, mesurés par rapport au Neutre.
Vérifier le serrage correct des fils dans les bor­nes de la boîte de raccordement mural.
Page 6
COMMENT UTILISER VOTRE APPAREIL
5
CETTE RÉGULATION POSSÈDE 2 NIVEAUX D’UTILISATION : UN NIVEAU COMPLET (RÉGLAGE D’USINE) ET UN NIVEAU SIMPLIFIÉ (PAGE 10)
Activation/Désactivation de la
D
D
fonction «FENETRE OUVERTE»
Marche / Arrêt Chauffage
A
Sélection du mode
de fonctionnement
Voyant de marche
C
Curseur de visualisation du mode de fonctionnement
C
o n f o r t , EC o et Ho r s -GE l ou mode Au t o
Voyant de chauffe
Réglage de la température
B
désirée
MISE EN MARCHE/ARRÊT CHAUFFAGE DE L’APPAREIL :
L’appui sur la touche permet la mise en marche ou l’arrêt chauffage de
A
votre appareil.
CHANGEMENT DE LA TEMPÉRATURE DÉSIRÉE DANS LA PIÈCE (TEMPÉRATURE DE CONFORT) :
La touche permet d’augmenter la température désirée.
B
La touche
permet de diminuer la température désirée.
Page 7
SELECTION DU MODE DE FONCTIONNEMENT :
Faites défiler les modes manuels Confort
C
basculez en mode a u t o pour recevoir les ordres d’un programmateur
, Eco et Hors-Gel ou
(6 ordres).
Des appuis successifs sur la touche permettent de positionner le curseur
sur les différents modes.
mode co n f o r t
Dans ce mode, le réglage de la température CONFORT s’effectue au moyen des touches
et
mode Ec o
Dans ce mode, le réglage de la température ECO s’effectue au moyen des touches
et
Page 8
mode H
o r s -g E l
En mode HORS-GEL, votre appareil maintient une température minimum.
FONCTION «FENÊTRE OUVERTE»
Cette fonction permet de détecter une chute brutale de tempéra­ture provoquée par exemple, par une fenêtre ou une porte restée
D
ouverte. Après détection le chauffage se coupe automatiquement afin d’éviter les gaspillages d’énergie.
Appuyer sur la touche pour activer ou désactiver cette fonction.
Le symbole
s’affiche sur l’écran
Fonction «FENETRE
OUVERTE» désactivée
lorsque la fonction est activée.
Lors d’une détection, l’appareil se coupe automatiquement.
Le voyant vert et le symbole «fenêtre» clignotent et indiquent que l’appareil ne chauffe plus.
Fonction «FENETRE
OUVERTE» activée
Pour réactiver l’appareil, il faut appuyer sur la touche
VERROUILLAGE ENFANT
.
Cette fonction permet de «bloquer» les cinq touches du thermostat pour éviter les déréglements intempestifs.
Appuyer pendant 3 secondes simultanément sur les touches
et pour activer ou désactiver cette fonction.
Le symbole s’affiche sur l’écran lorsque le verrouillage est actif.
Nota : D’autres fonctions complémentaires peuvent être sélectionnées se­lon votre choix. Veuillez vous reporter au chapitre 5-2 : Verrouillage et
paramétrage des fonctions annexes.
Page 9
5-1
UTILISATION DU MODE SIMPLIFIÉ
Pour les utilisateurs qui n’ont pas besoin d’un accès manuel aux fonctions e c o et
h o r s -g e l , cette régulation peut être basculée en mode simplifié.
LES DIFFÉRENCES DU MODE SIMPLIFIÉ
Avec la touche , seul les modes c o n f o r t et a u t o sont accessibles.
En mode a u t o ,
• lorsque votre appareil est piloté par un program­mateur, il peut recevoir les ordres de fonctionne­ment venant de celui-ci (Confort, Eco, Confort -1°C, Confort -2°C, Hors-Gel ou Arrêt chauffage).
• La température
e c o est fixée à 3,5°C de moins que
la température de c o n f o r t et n’est plus personnali­sable.
• En l’absence de programmateur, l’appareil fonction­ne par défaut en mode
PASSAGE AU MODE SIMPLIFIÉ
c o n f o r t .
Éteindre l’appareil, puis appuyer pendant 3 secondes simultanément sur les touches
et : l’écran affiche :
À l’aide des touches ou sélectionner le niveau 0, (le niveau 1 correspond à la configuration initiale) puis valider en appuyant sur la touche
Une fois activé, le symbole
ne s’affichera plus sur l’écran, indiquant que l’appareil fonctionne en mode sim­plifié ( ).
Ce mode reste actif, même en cas de coupure de courant.
Pour revenir en mode complet, éteindre l’appareil, puis appuyer pendant 3 secondes simultanément sur les touches et et à l’aide des touches
ou sélectionner le .
Page 10
5-2
VERROUILLAGE ET PARAMÉTRAGE DES FONCTIONS ANNEXES
Ce mode vous permet de verrouiller ou de déverrouiller certaines options et de régler certains paramètres.
Eteindre puis appuyer sur la touche et pendant 3 secondes.
Une fois que l’écran affiche
ou , appuyer alors sur
la touche pendant 3 secondes, le premier écran de pa­ramétrage apparaît.
Pour passer d’un paramétrage à l’autre, appuyer sur la touche . Une fois le cycle terminé, l’écran revient en mode utilisateur avec les fonctions
sélectionnées.
Ecran de
paramétrage
Signification
Verrouillage ou déverrouillage fonction «fenêtre ouverte»
Encadrement de consigne : Lorsque cette fonction est déverrouillée, le réglage de la température CONFORT est encadré. Vous ne pouvez pas aug­menter ou diminuer cette température de plus de 2°C.
Rétroéclairage de l’écran. Permanent ou limité à 15 seconde après la der­nière manipulation.
choix avec les touches
et
Fonction déverrouillée
Fonction verrouillée
Encadrement activé
Encadrement désactivé
Rétroéclairage 15 secondes
Rétroéclairage permanent
Affichage de la température en degré Celsius ou en degré Fahrenheit.
Réglage de l’écart minimum entre la température de Confort et la tempéra­ture Eco (butée).
Retour au mode utilisateur
de 0,5°C
à 9°C par
pas de 0,1
Unité en degré Celsius
Unité en degré Farenheit
Page 11
5.3
MISE EN HARMONIE DES AFFICHAGES (thermostat/thermomètre)
Exceptionnellement, il peut s’avérer que dans certaines conditions, il y ait un écart entre l’affichage de l’appareil et celui de votre thermomètre. Dans ce cas, il est possible d’harmoniser les 2 affichages.
Consignes à respecter scrupuleusement
Ce réglage ne peut être réalisé que si votre appareil est réglé entre 17 et 22°C. Toutes les portes et fenêtres doivent être fermées. Attendre la stabilisation de la température dans la pièce (au moins 6h) et éviter autant
que possible les allées et venues dans la pièce.
Le thermomètre de contrôle doit être placé au milieu de la pièce à 1m20 du sol. Ne pas
le poser sur un meuble.
Au bout de 6h, notez l’écart entre la température indiquée par votre thermomètre et celle de l’appareil.
Appareil en marche, appuyer simultanément sur les 3 touches
pendant 5 secondes.
Reportez l’écart (thermomètre moins thermostat) dans le cadre supérieur droit de l’afficheur à l’aide des touches
et
La correction est limitée à ±2°C.
Exemple : 20,5°C au thermomètre , 19°C affiché sur le ther­mostat, corriger de +1,5 (20,5-19,0) à l’aide de la touche
Correction
jusqu’à ± 2°C
Page 12
5.4
REINITIALISATION DU THERMOSTAT
Il est possible de retrouver les réglages d’usine par l’appui simultané des 4 touches
pendant 5 secondes avec le thermostat en veille.
5.5
Au bout des 5 secondes, le symbole confirmant ainsi la réinitialisation.
apparaît
SIGNIFICATION DU SYMBOLE :
Ce symbole apparaît lors de manipulations non autorisées.
Exemples :
Appui sur une touche alors que le «verrouillage enfant»
est activé.
La température de consigne ne peut pas dépasser 28°C.
La température Eco ne peut pas dépasser 18°C.
Page 13
5.6

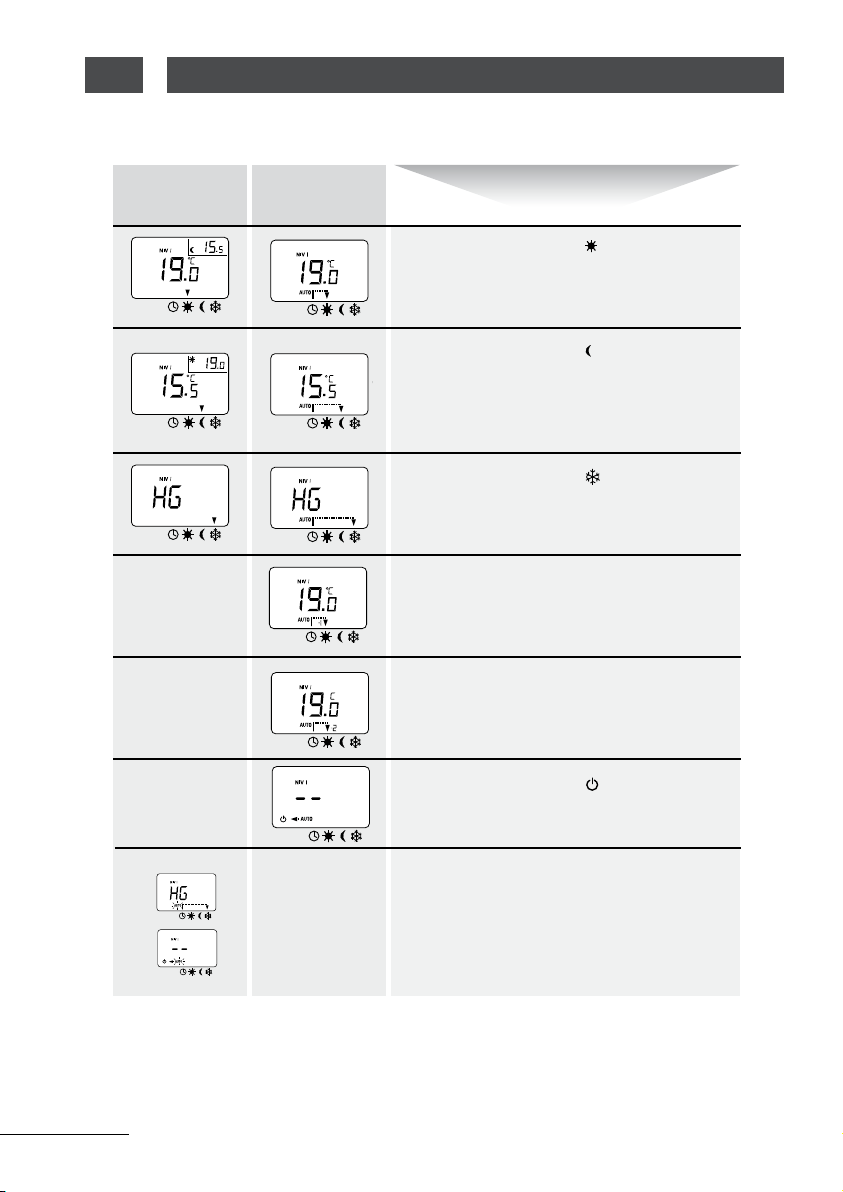

SIGNIFICATION DES ÉCRANS
MODE COMPLET
Gestion
manuelle
Mode Auto
SIGNIFICATIONS
• La èche sur le symbole indique que l’appa­reil est en «Confort».
• L’appareil maintient la température de la pièce
à la valeur affichée sur l’écran.
• La èche sur le symbole
reil reçoit un ordre «Eco».
• L’appareil abaisse la température de la pièce
de -3,5°C par rapport à la température «Confort».
• La èche sur le symbole
pareil reçoit un ordre «Hors-gel»
• L’appareil maintient la température de la pièce
en hors-gel.
• L’appareil reçoit un ordre «Confort -1°C».
• L’appareil abaisse la température de la pièce
de -1°C par rapport à la température affichée.
• L’appareil reçoit un ordre «Confort -2°C».
• L’appareil abaisse la température de la pièce
de -2°C par rapport à la température affichée.
• La èche sur le symbole
l’appareil reçoit un ordre «Arrêt Chauffage».
• L’appareil ne chauffe plus.
• Lorsque le mode A
ordres «Hors-gel» et «Arrêt Chauffage» sont pris en compte.
• Le symbole Au t o clignote : l’appareil reçoit un ordre «Hors-gel» ou «Arrêt Chauffage» selon l’affichage.
indique que l’appa-
indique que l’ap-
indique que
u t o est désactivé, seuls les
Page 14
MODE SIMPLIFIÉ
Gestion
manuelle
Mode Auto
SIGNIFICATIONS
• La èche sur le symbole indique que l’appa­reil est en «Confort».
• L’appareil maintient la température de la pièce
à la valeur affichée sur l’écran.
• La èche sur le symbole
reil reçoit un ordre «Eco».
• L’appareil abaisse la température de la pièce
de -3,5°C par rapport à la température «Confort».
• La èche sur le symbole
reil reçoit un ordre «Hors-gel».
• L’appareil maintient la température de la pièce
en hors-gel.
• L’appareil reçoit un ordre «Confort -1°C».
• L’appareil abaisse la température de la pièce
de -1°C par rapport à la température affichée.
• L’appareil reçoit un ordre «Confort -2°C».
• L’appareil abaisse la température de la pièce
de -2°C par rapport à la température affichée.
• La èche sur le symbole
reil reçoit un ordre «Arrêt Chauffage».
• L’appareil ne chauffe plus.
• Lorsque le mode A
ordres «Hors-gel» et «Arrêt Chauffage» sont pris en compte.
• Le symbole Au t o clignote : l’appareil reçoit un
ordre «Hors-gel» ou «Arrêt Chauffage» selon l’affichage.
indique que l’appa-
indique que l’appa-
indique que l’appa-
u t o est désactivé, seuls les
Page 15
AIDES AUX DIAGNOSTICS
6
NATURE
L’appareil ne
chauffe pas
L’appareil
chauffe tout le
temps
L’appareil ne suit pas les ordres de
programmations
VERIFICATION ACTION
S’assurer que le voyant de
marche est allumé.
Le voyant de marche est
allumé, le témoin de chauffe est éteint.
Le voyant de marche ne s’al-
lume toujours pas.
Vérifier que le réglage de
la température n’a pas été modifié.
Vérifier que l’appareil n’est
pas situé près d’une porte ouverte ou/et près d’un local non chauffé, ou dans un cou­rant d’air.
S’assurer que le program-
mateur ou récepteur est en fonctionnement.
S’assurer de la bonne utilisa-
tion de la centrale de pro­grammation. (Se reporter à son manuel d’utilisation)
DANS TOUS LES AUTRES CAS,
CONTACTEZ UNE PERSONNE QUALIFIÉE
Appuyer sur le bouton Marche /
Arrêt Chauffage.
Vérifier la valeur de la consigne. La température ambiante ne nécessite
pas de chauffer.
L’appareil est en ECO ou en déles-
tage : s’assurer que le système de délestage n’a pas coupé l’alimenta­tion de l’appareil.
S’assurer que les disjoncteurs d’instal-
lation sont enclenchés.
Régler de nouveau la température.
Fermer la porte, mettre le local en
chauffe ou supprimer le courant d’air.
Mettre l’appareil en mode Au t o . Ré-engager le programmateur ou
le récepteur dans son logement ou vérifier son bon fonctionnement.
Page 16
CONSEILS - ENTRETIEN
7
Pour conserver les performances de l’appareil, il est nécessaire d’effectuer régulièrement un dé­poussiérage de l’intérieur de celui-ci en passant l’aspirateur sur les entrées et sorties d’air.
Utilisez de préférence des produits nettoyants universels à base d’agents tensio-actifs (savon, etc...) et un chiffon type microfibres. Pour un simple dépoussiérage, un chiffon suffit.
NE JAMAIS UTILISER DE PRODUITS ABRASIFS OU À BASE D’ACÉTONE QUI RISQUERAIENT DE DÉTÉRIORER LE REVÊTEMENT EPOXY.
Recommandations et conseils
Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil.
Veillez à ne rien introduire dans l’appareil.
Lors de la première chauffe, il peut s’échapper une odeur, ce phénomène disparaît après quelques minutes de fonctionnement.
Si votre installation est équipée d’un délesteur : Le délestage étant prioritaire, il est pos­sible que l’appareil ne chauffe pas, en cas de surconsommation momentanée (lave-linge + four + fer à repasser...). Ceci est normal. Dès rétablissement d’une consommation normale, l’appareil se remettra en chauffe.
Prévu pour être raccordé à un réseau d’alimentation électrique 230V~ 50Hz.
Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermé­diaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil.
TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ÊTRE EFFEC­TUÉES HORS TENSION ET PAR UN PERSONNEL QUALIFIÉ ET AGRÉÉ.
Page 17
IDENTIFICATION DE VOTRE APPAREIL
ELECTRICITE
CONSTRUCTEUR N°179
TYPE
W
MADE IN FRANCE
N° 04.08
Rep. D
Rep. B
Rep. E1
Rep. F1/F5
Rep. C
Rep. A
Rep. X
8
IMPORTANT : LES CARACTÉRISTIQUES DE L’APPAREIL SONT INDI­QUÉES SUR L’ÉTIQUETTE SIGNALÉTIQUE.
Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Indus­tries de l’Electricité) garantit les performances de ces appareils qui respectent les normes d’aptitude à la fonction en plus de l’ensemble des normes de sécurité en vigueur.
Cat. C
classe II
IP....
IK....
Les appareils portant cette estampille vous garantissent le niveau maximum de sécurité et de performance.
Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Indus­tries de l’Electricité) garantit que ces appareils respectent l’ensemble des normes de sécurité en vigueur.
L’apposition de cette marque par le fabricant garantit que l’appareil respecte les directives communautaires européennes de sécurité (directive basse tension- dbt) et compatibilité électromagnétique (CEM).
Appareil de classe 2 : signie que l’appareil est à double isolation et ne doit donc pas être raccordé au conducteur de protection (l de terre).
Indice de Protection de l’enveloppe de l’appareil contre la pénétration des corps solides et liquides
Indice de résistance aux chocs de l’enveloppe de l’appareil.
LES DÉCHETS ÉLECTRIQUES NE DOIVENT PAS ÊTRE JETÉS AVEC LES DÉCHETS MÉNAGERS. VEUILLEZ RECYCLER DANS LES CENTRES APPROPRIÉS.
L’étiquette signalétique est placée en bas et à droite (côté commande) de votre appareil, elle permet de l’identifier.
Elle est composée de :
Page 18
La référence complète de l’appareil
et son indice de fabrication (rep.A)
à préciser pour le SAV. Sa puissance en Watt (rep. B). Les certificats de conformités (rep. E-C-D-F). N° du constructeur (rep X).
Page 19
CONDITIONS DE GARANTIE
CACHET
La Garantie Airélec est strictement limitée au remplacement gratuit ou à la réparation en usine de la pièce ou des pièces reconnues défectueuses. Le constructeur Airélec garantit ses appareils de chauffage électrique 2 ANS contre tous vices de fabrication. Dés que l’accord de principe est donné par le constructeur pour le retour des pièces, celles-ci doivent être expédiées franco de port et d’emballage dans les 15 jours. Les frais de démontage et de remontage ne peuvent en aucun cas être à titre de dommages et intérêts pour quelle cause que ce soit. Le constructeur ne peut en particulier être rendu responsable des conséquences directes ou indirectes des défectuosités tant sur les personnes que sur les biens et il est expressément stipulé par ailleurs que la charge d’installation des appareils ne lui incombe aucunement. La garantie ne peut pas intervenir si les appareils ont fait l’objet d’un usage anormal et ont été utilisés dans des conditions d’emploi autres que celles pour lesquelles ils ont été construits. Elle ne s’appliquera pas non plus en cas de détérioration ou accident provenant de négligence, défaut de surveillance ou d’entretien ou provenant d’une transformation du matériel.
ASSURANCE DU PERSONNEL :
En cas d’accident survenant à quel que moment et pour quelle cause que ce soit, la responsabilité du constructeur est limitée à son personnel propre et à sa fourniture
CONTESTATION :
Dans le cas de contestation, quel que soient les conditions de vente et de paiement acceptées, le tribunal de commerce de Paris sera seul compétent. Les dispositions du présent bon de garantie ne sont pas exclusives du bénéfice au profit de l’acheteur de la garantie légale pour défauts et vices cachés qui s’applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil. Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signaléti­que fixée sur l’appareil.
BON DE GARANTIE
TYPE :............................................................................................................................................................................................................................................
PUISSANCE :...............................................................................................................................................................................
DATE DE
FABRICATION : ...........................................................................................................................................................
DATE DE
MISE EN SERVICE : ............................................................................................................................
Cet appareil a été étudié, conçu et réalisé avec soin
pour vous donner entière satisfaction.
109, boulevard Ney • 75018 PARIS
Tél. 01 53 06 28 60 • Fax : 01 42 28 77 74
www.airelec.fr
C’EST AUSSI ....
Gamme Fontéa
Vertical Horizontal & Bas
Gamme
Inova & Actua
Radiateur à Chaleur
Douce Intégrale
Airédou 2 Digital
Vertical Horizontal & Bas
Panneaux Rayonnants
Prestance SAS
Vertical Horizontal
Page 20
Gamme de
Sèche-Serviettes....
Et bien d’autres encore.... à découvrir
dans le Catalogue Général.....
Loading...
