No t i c e te c h N i q u e Po u r l’iN s t a l l a t e u r e t d’em P l o i Po u r l’us a g e r

Versions :

Chaudière murale

électrique

12 à 18kW

Corps de chauffe en fonte

Gialix

Modèles :

Gialix 12 MA -230 V mono-

(Réf. : A689630)

Gialix 18 MA -400 V tri-

(Réf. : A689631)



Gialix 12 MA Confort + -230 V mono-

(Réf. : A689640)

Gialix 12 MA Confort + -400 V tri-

(Réf. : A689641)

Gialix 18 MA Confort + -230 V mono-

(Réf. : A691120)

MA Confort +

12 à 24kW

Gialix 18 MA Confort + -400 V tri-

(Réf. : A689642)

Les renseignements gurant dans ce document ne sont pas contractuels, se réserve le droit de modier sans préavis les caractéristiques techniques et l’équipement de tous les appareils.

Gialix 24 MA Confort + -400 V tri-

(Réf. : A690121)

Rue de la République - 80210 Feuquières en Vimeu

Tél: 03.22.61.21.00. - Fax : 03.22.30.01.19.

Réf. 1871098 / 0208182

Service Après-Vente

Tél: 03.22.61.21.21

Fax: 03.22.30.01.19

soMMaire

1 - Présentation ...................................................................... p. 05

1.1.1 - Réglage à effectuer pour une application basse température ........................p. 05

1.1.2 - Récapitulatif des réglages de température maximum ....................................p. 05

1.2 - Caractéristiques techniques ...................................................................................p. 06

1.3 - Options .....................................................................................................................p. 07

1.4 - Description du tableau de bord ..............................................................................p. 08

1.5 - Description de la chaudière ....................................................................................p. 09

1.1 - Description ...............................................................................................................p. 05

2 - installateur ...................................................................... p. 10

2.1.1 - Circuit chauffage direct ...................................................................................p. 10

2.1.2 - 1 Circuit chauffage direct + 1 Circuit ECS .....................................................p. 10

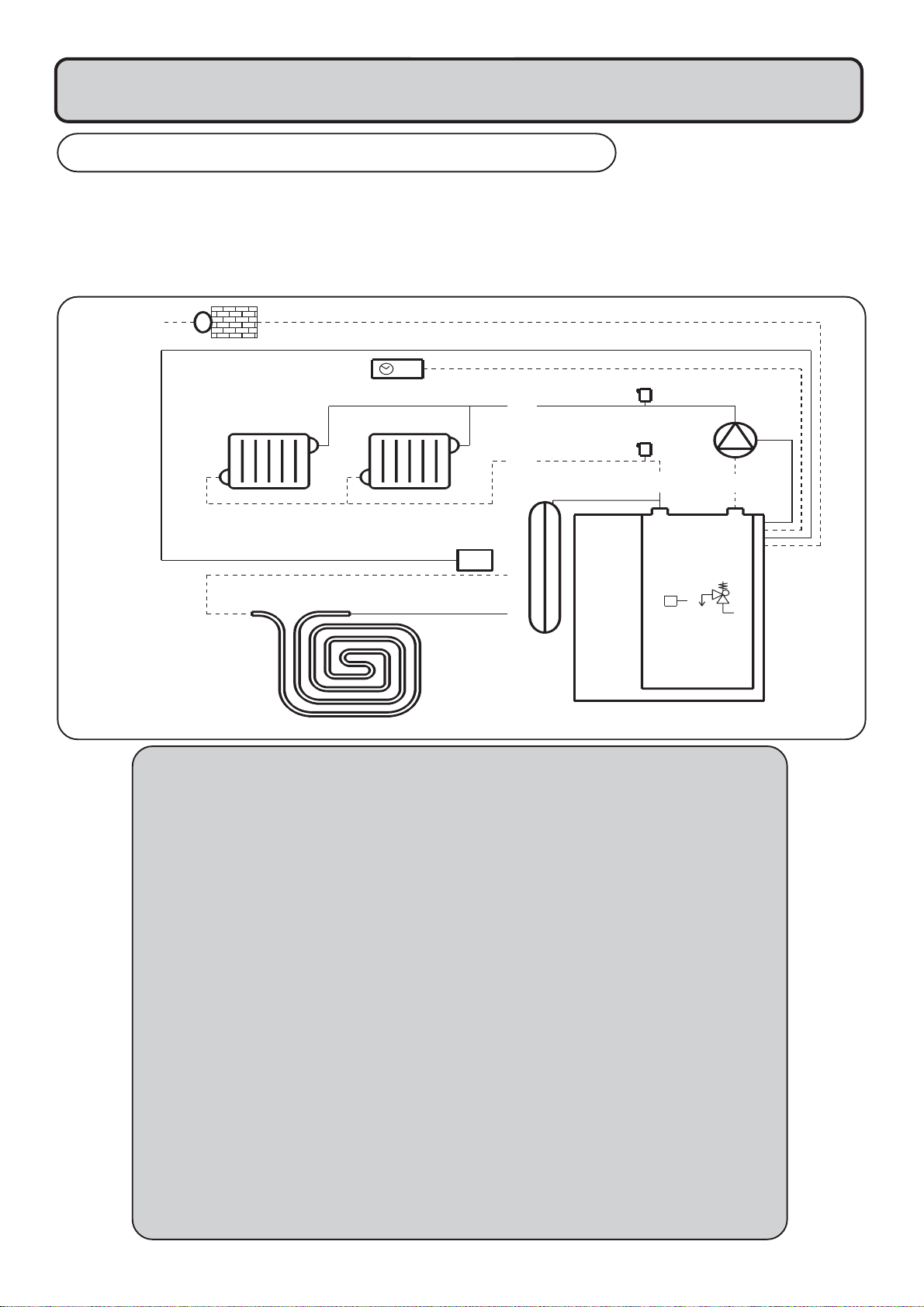

2.1 - Schémas de principe hydraulique ..........................................................................p. 10

2.2 - Recommandations d’installation ............................................................................p. 11

2.3 - Installation de la chaudière .....................................................................................p. 12

2.3.1 - Encombrements - Raccordements hydrauliques ............................................p. 12

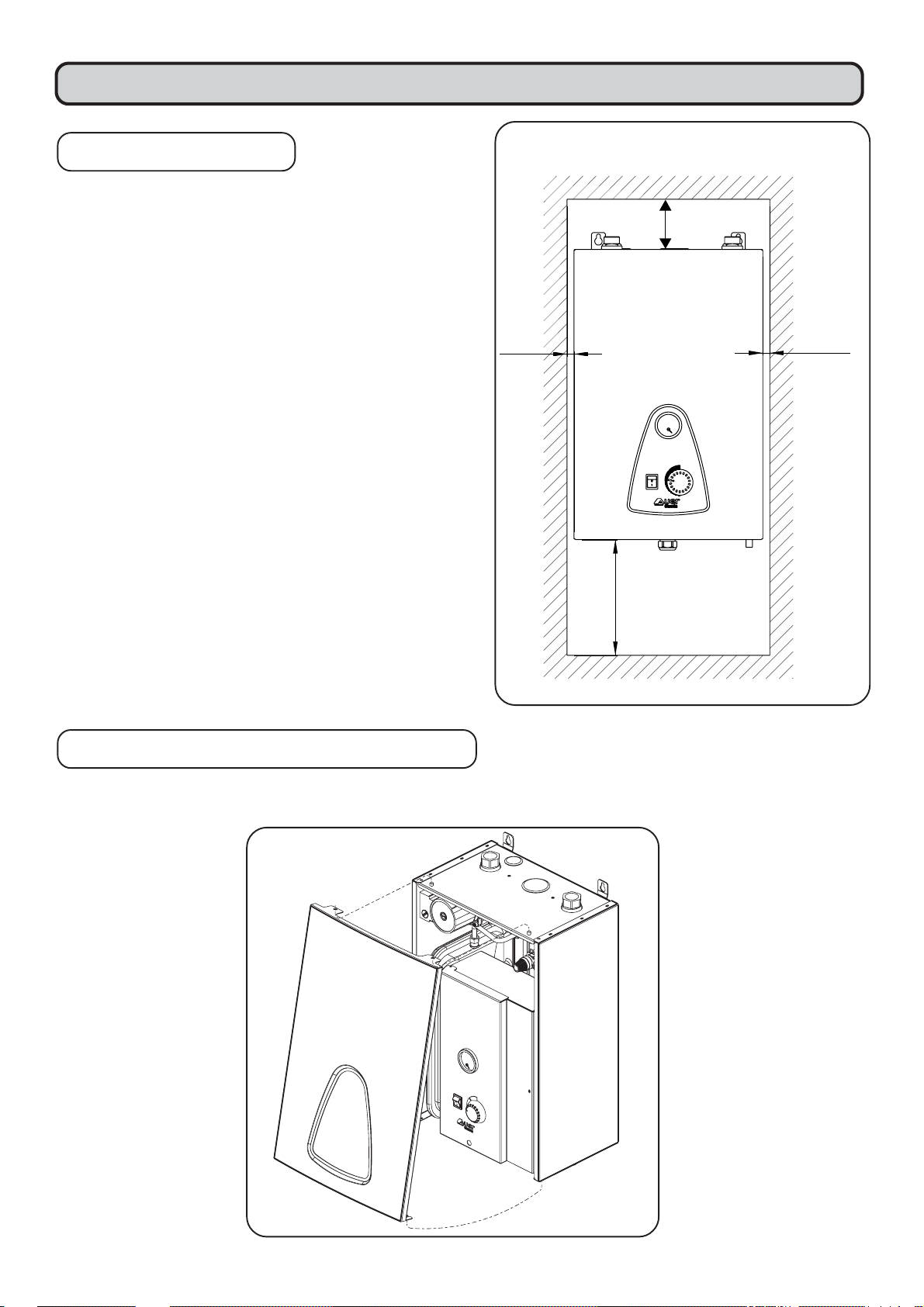

2.3.2 - Emplacement ..................................................................................................p. 13

2.3.3 - Mise en place de la chaudière ........................................................................p. 13

2.3.3.1 - Démontage de la façade avant .......................................................p. 13

2.3.3.2 - Pose murale ....................................................................................p. 13

2.4 - Raccordement de la chaudière ...............................................................................p. 13

2.4.1 - Raccordement hydraulique .............................................................................p. 13

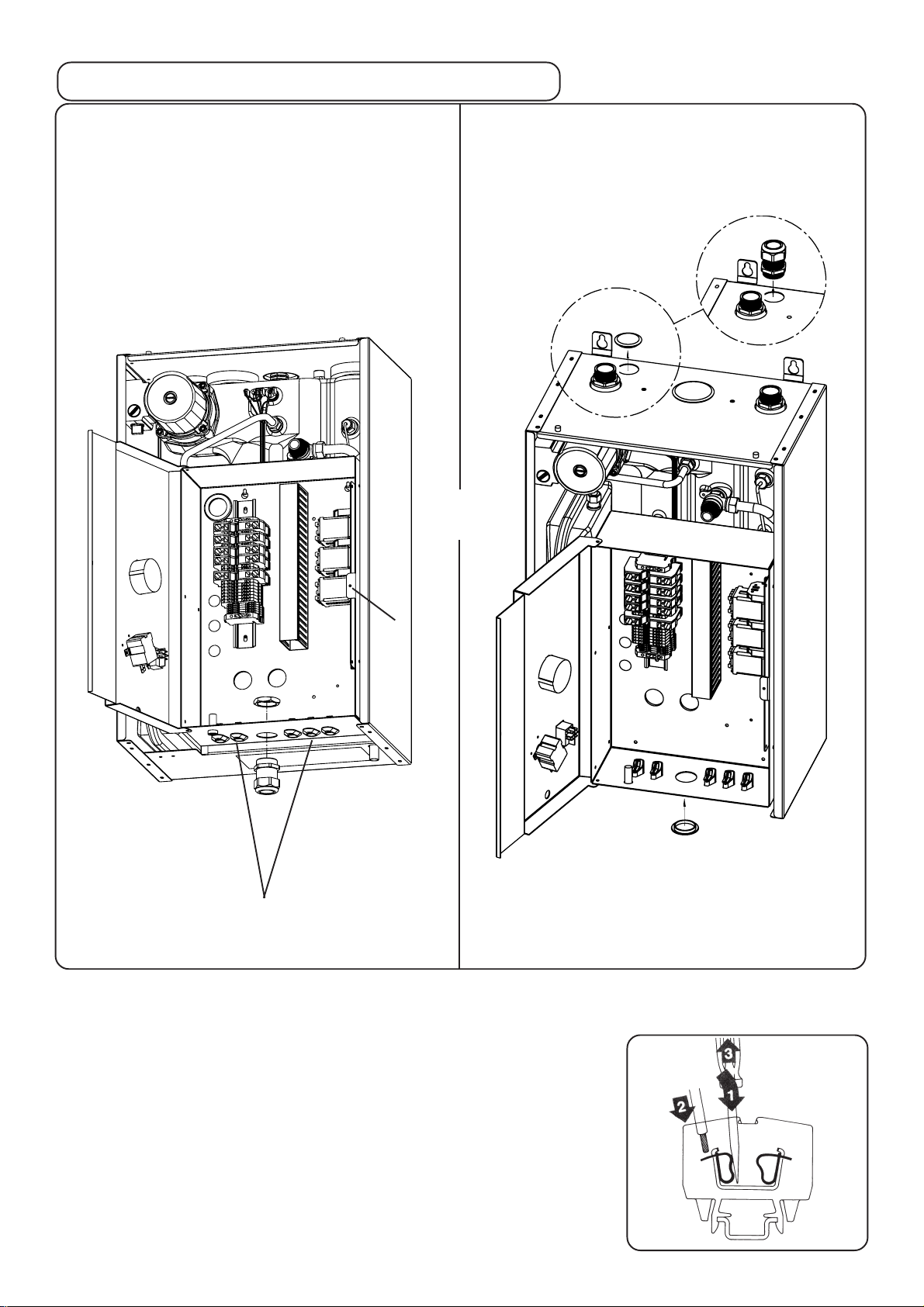

2.4.2 - Raccordement électrique ................................................................................p. 14

2.4.2.1 - Intensité absorbée, nombre de section des conducteurs

d’alimentation, calibrage des fusibles ...............................................p. 14

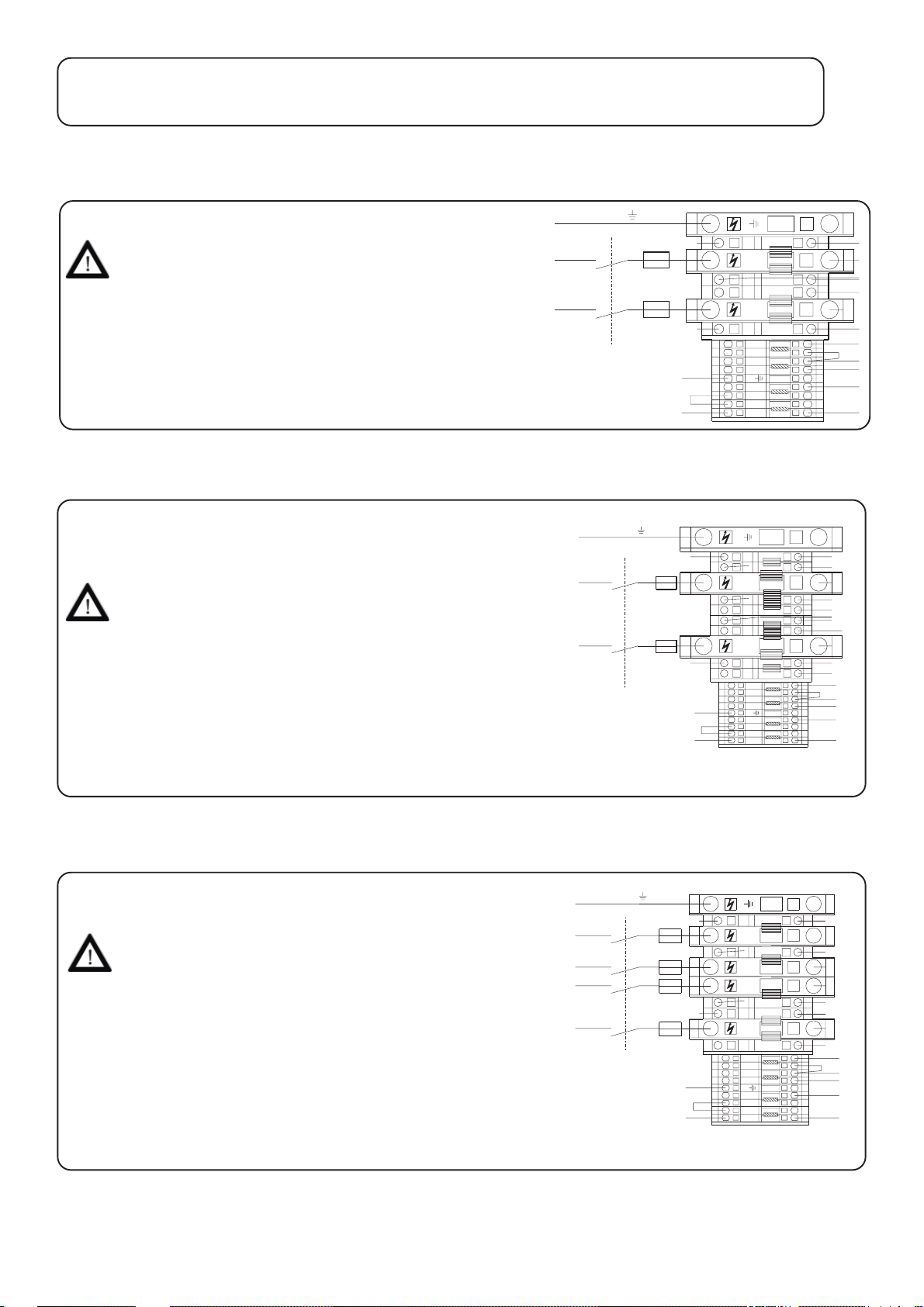

2.4.2.2 - Borniers de raccordement électrique ..............................................p. 16

2.4.2.3 - Raccordement des conducteurs ......................................................p. 16

2.4.2.4 - Schémas de principe du circuit de commande ................................p. 18

2.4.2.5 - Raccordement du circuit de commande ..........................................p. 20

2.4.2.6 - Raccordement délesteurs ...............................................................p. 20

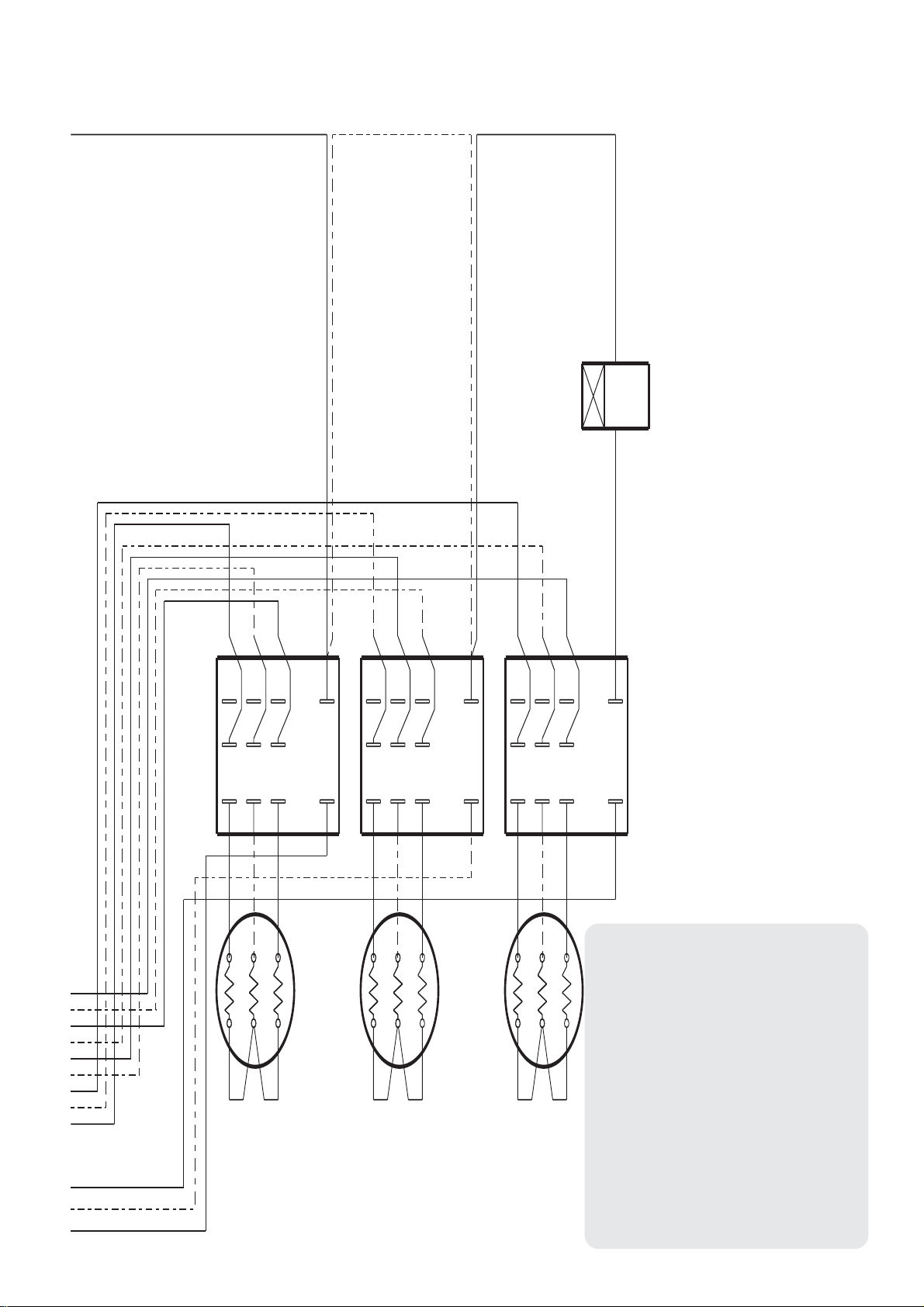

2.4.2.7 - Schémas de câblage .......................................................................p. 22

2.4.2.8 - Abaissement de la puissance de la chaudière ................................p. 32

So m m a i r e

2.5 - Mise en service ........................................................................................................p. 34

2.5.1 - Remplissage de l’installation ..........................................................................p. 34

2.5.2 - Paramétrage du régulateur .............................................................................p. 35

2.5.2.1 - Liste des paramètres .......................................................................p. 36

2.5.2.2 - Nombre d’étages de puissance .......................................................p. 37

2.5.2.3 - Appairage des étages ......................................................................p. 37

2.5.2.4 - Réglage de la puissance maxi par programmation .........................p. 38

2.5.3 - Courbe de chauffe ..........................................................................................p. 38

2.5.3.1 - Application plancher chauffant ........................................................p. 39

2.5.3.2 - Application radiateur ........................................................................p. 39

2.5.3.3 - Courbe de chauffe de l’installation ..................................................p. 39

2.5.4 - Affectation de l’entrée horloge ........................................................................p. 40

2.5.5 - Lecture des températures ...............................................................................p. 41

2.5.6 - Lecture et réglages des températures de consignes d’ambiance ..................p. 41

2.6 - Maintenance et dépannage .....................................................................................p. 42

2.6.1 - Consultation des compteurs ...........................................................................p. 42

2.6.2 - Maintenance ...................................................................................................p. 43

2.6.3 - Dépannage .....................................................................................................p. 43

2.6.4 - Défauts de fonctionnement .............................................................................p. 44

2.6.5 - Sonde de température ....................................................................................p. 45

2.6.5.1 - Sonde chaudière (SC) et Sonde ECS (SECS) ................................p. 45

2.6.5.2 - Sonde extérieure (SExt) ..................................................................p. 45

2.6.5.3 - Sonde ambiance (SA) .....................................................................p. 45

2.7 - Liste des pièces détachées .....................................................................................p. 46

3 - UTILISATEUR ......................................................................... p. 47

3.1.1 - Fonctions générales .......................................................................................p. 47

3.1.2 - Description du tableau de bord.......................................................................p. 48

3.1.3 - Fonctionnement de la régulation électronique 2 circuits ................................p. 49

3.1.3.1 - Mise en marche ...............................................................................p. 49

3.1.3.2 - Arrêt avec surveillance hors-gel ......................................................p. 49

3.1.3.3 - Fonctionnement manuel ou automatique ........................................p. 49

3.1.3.4 - Fonctionnement manuel Eté ou Hiver .............................................p. 50

3.1.3.5 - Comment régler son chauffage ? ....................................................p. 50

3.1.3.6 - Comment régler la température d’eau chaude sanitaire .................p. 50

3.1.4 - Lecture des températures ...............................................................................p. 51

3.1 - Régulation électronique 2 circuits .........................................................................p. 47

Gialix MA & MA Confort + - page 3 -

1 - PRESENTATION

Application

Paramètre n° Température chaudière maximum (TCMA)

Aquastat

de sécurité

AQS

Plancher chauffant (réglage usine)

20 - 50°C 60°C fixe

Radiateurs ou plancher chauffant avec production d'ECS (réglage usine)

22 - 80°C 100°C fixe

1.1 - DESCRIPTION

La chaudière Gialix se présente sous un ensemble carrossé avec panneau avant démontable permettant l’accès à toutes les parties de l’appareil.

La cuve en fonte isolée est équipée de 3 résistances

électriques blindées inox xées par une bride démontable

accessible par le dessous de la chaudière.

En partie frontale, elle comporte un tableau avec afcheurs

et touche s de commandes ; une platine électri que intégrant les organes de raccordement et de distribution de puissance.

Au-dessus du tableau électrique, elle regroupe tous les organes hydrauliques directement accessibles par l’avant

de la chaudière.

1.1.1 - Réglages à effectuer pour une application basse température (circuit plancher chauffant seul)

La chaudière électrique est livrée pour un fonctionnement haute température 22 à 80 °C avec limitation haute de la température de départ à 100 °C (application radiateur ou plancher chauffant avec production d’eau chaude sanitaire).

 Connecter l'aquastat de sécurité à 60 °C. Les 2 aquastats

de sécurité sont situés au-dessus du tableau électrique (voir Fig. 1 ci-dessous).

Aquastats de sécurité à réarmement manuel

Câblage d’usine pour un fonctionnement haute température avec

limitation haute à 100°C

60°C

100°C

Languette double mâle

 Déconnecter la languette double mâle

 Connecter les deux ls à l'aquastat de sécurité à 60°C.

Câblage à réaliser pour un fonctionnement

basse température avec limitation haute à 60°C.

Pour un fonctionnement basse température 21 à 50 °C avec limitation haute de la température de départ à 60°C:

 régler le paramètre

inférieure ou égale à 50°C (voir «Paramétrage du régulateur» -§ 2.5.2).

 Démonter la façade avant.

(TCMA) sur une valeur

60°C

100°C

1.1.2 - Récapitulatif des réglages de température maximum

Gialix MA & MA Confort + - page 4 -

Pr é S e n t a t i o n

Désignation

Gialix

12 kW

- 230 V mono -

Gialix

12 kW

- 400 V tri -

Gialix

18 kW

- 230 V mono -

Gialix

18 kW

- 400 V tri -

Gialix

24 kW

- 400 V tri -

Puissance maximum P1 (câblage d'usine)

12 kW 18 kW

24 kW

Nbre d'étages de puissance

4 6

Alimentation 230 V mono 50Hz *

OUI OUI

NON

Alimentation 400V tri 50Hz*

NON NON

OUI

Ajustement de la puissance * maximum P1 par couplage des thermoplongeurs

P4 = 6kW - P4 = 12kW P4 = 9kW P4 = 16kW

P3 = 8kW P3 = 6kW P3 = 14kW P3 = 12kW P3 = 18,6kW

P2 = 10kW P2 = 9kW P2 = 16kW P2 = 15kW P2 = 21,3kW

Délestage à distance d'1 ou 2 étages de la puissance maximum

6 kW 6 kW ou 12 kW

8 kW ou 16 kW

Capacité en eau

5 L

Diamètre de raccordement

1" (26/34)

Pression minimum

0,5 bar

Pression nominale

2 bar

Pression maximale

3,0 bar

Température minimum

20 °C

Température maximum de fonctionnement

80 °C (Réglage d'usine) adaptable à 50°C

Débit d'eau minimum

350 500

675

Débit d'eau nominal

700 1000

1350

Débit d'eau maximum

2400 l/h

Poids

42 Kg

Dimensions Largeur

405 mm

Hauteur

620 mm

Profondeur

280 mm

Classe de protection

IP X1

Consommation d'entretien à 70°C

3,40 kWh / 24 h

1.2 - CARACTÉRISTIQUES TECHNIQUES

* : Voir «Raccordement des conducteurs en fonction de la tension d’alimentation» (§ 2.4.2)

Gialix MA & MA Confort + - page 5 -

1.3 - OPTIONS

Pr é S e n t a t i o n

 Sonde Extérieure (pour Gialix MA). Livrée de série

avec Gialix MA Confort +

 Sonde ECS (pour les Gialix MA). Livrée de série avec

les Gialix MA Confort +

(Réf. 710019)

(Réf. 710029)

 Thermostat d'ambiance (TA). Pour le contrôle de la

température ambiante avec correction automatique de la température de consigne chaudière (voir «Paramétrage du régulateur» -§ 2.5.2) (Réf. 710043)

 Thermostat d'ambiance (TH) avec horloge de

programmation hebdomadaire. Pour le contrôle de la température ambiante sans correction automatique de la température de consigne chaudière (voir «Paramétrage du régulateur» -§ 2.5.2)

(Réf. 710044)

 Sonde d’ambiance (SA) pour le contrôle de

la température ambiante au 1/2°C avec correction au t oma t iq u e d e l a te m pé r atu r e d e c o nsi g ne chaudière (voir «paramétrage du régulateur» § 2.5.2)

Gialix MA & MA Confort + - page 6 -

Pr é S e n t a t i o n

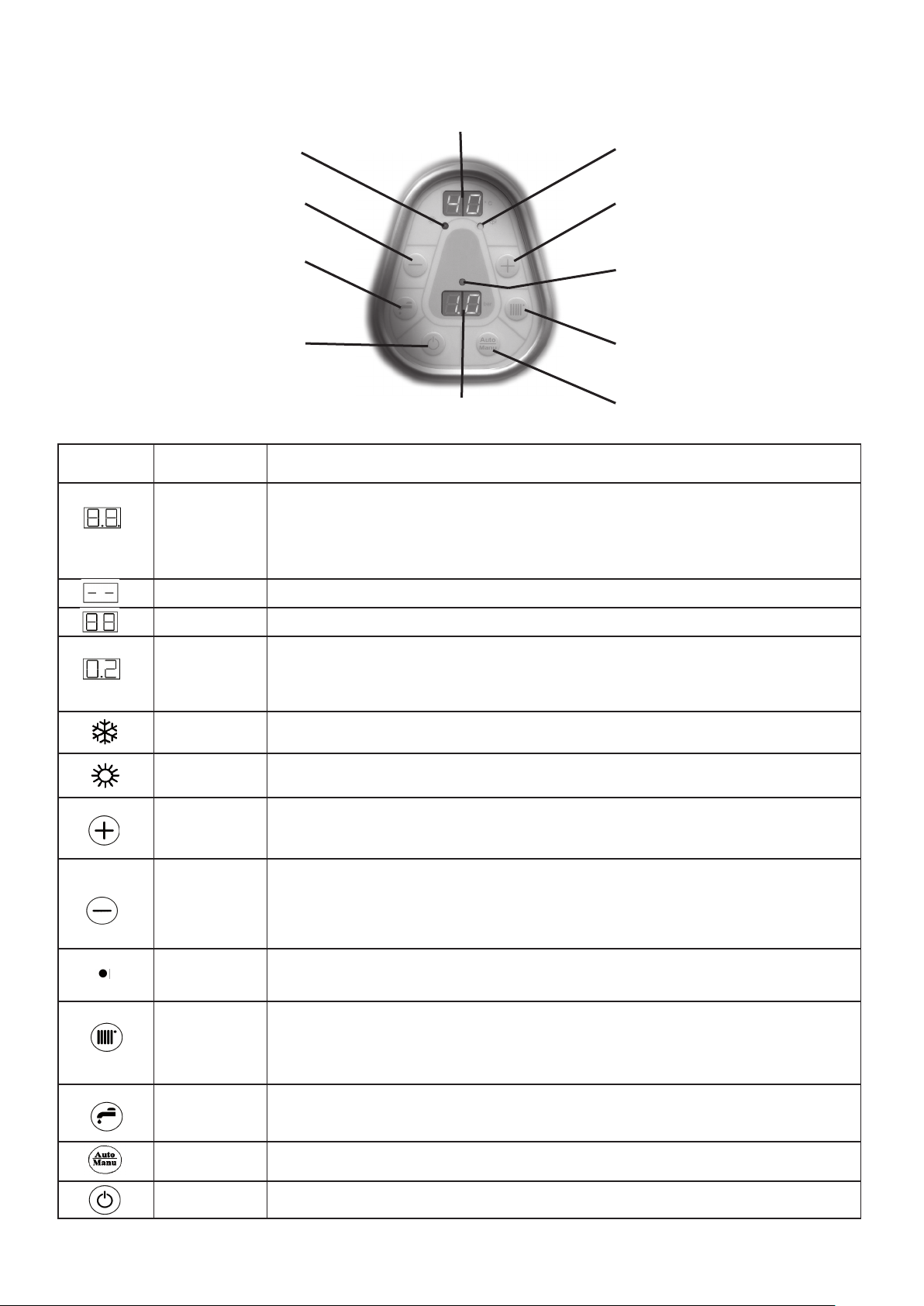

Touche

ou Led

Nom

Fixe : Affiche la température chaudière en °C

E Clignotant :

Signale un défaut de raccordement capteur (pression ou température)

°C

Afficheur haut

bar

Afficheur bas

¸Signale un manque de pression d'eau en-dessous de 0,3 bar

(réenclenchement au-dessus de 0,5 bar)

¸Signale le code du capteur (pression ou température) faisant défaut.

Fixe : Signale le fonctionnement hiver (chauffage + eau chaude sanitaire)

Clignotant : Signale un basculement hiver en cours

Fixe : Signale le fonctionnement été (eau chaude sanitaire seule)

Clignotant : Signale un basculement été en cours

Led rouge

fonctionnement

chaudière

Permet le passage en mode été (appui 3 sec.)

Touche

Auto / Manu

Touche marche /

arrêt

bar

Touche sanitaire

Augmente la valeur en cours de réglage

Permet la lecture des températures des sondes et le réglage des consignes

d'ambiance(confort, éco ou hors-gel) avec sonde d'ambiance uniquement

Clignotant :Afficheur bas

Touche -

Annule la temporisation d'enclenchement ou de déclenchement de puissance en cours

(appui 3 sec.)

Permet de revenir en fonctionnement normal lorsqu'on est en lecture des températures

Forçage du circulateur en mode veille

Mise en marche ou surveillance hors gel chauffage et sanitaire

Led vert été

Touche +

Led vert hiver

Diminue la valeur en cours de réglage (appui 0 sec.)

Permet l'accès au réglage de la température de consigne chauffage (appui 0 sec.)

en mode manuel uniquement

Permet l'accès au réglage de la température d'eau chaude sanitaire (appui 0 sec.)

(avec sonde ECS uniquement)

Choix du mode de fonctionnement manuel ou automatique

("automatique" possible avec sonde extérieure uniquement)

Touche radiateur

Permet le passage en mode hiver (appui 3 sec.)

Fonction

Signale le fonctionnement de la chaudière

Affiche la pression en bar

°C

Afficheur haut

Signale la surveillance hors gel

Le z en bas à droite du chiffre indique un fonctionnement en mode manuel (sans sonde extérieure)

1.4 - DESCRIPTION DU TABLEAU DE BORD

Afficheur hAut

Led vert été

touche -

touche

sAnitAire

touche MArche / veiLLe

Afficheur bAs

Led vert hiver

touche +

Led rouge de fonctionneMent chAudière

touche rAdiAteur

touche Auto / MAnu

Gialix MA & MA Confort + - page 7 -

Pr é S e n t a t i o n

1.5 - DESCRIPTION DE LA CHAUDIÈRE

Porte électrique fermée

Aquastat de sécurité 60°C

Aquastat de sécurité 100°C

Circulateur 3 vitesses

Sonde chaudière

Vase d’expansion 8 litres

Entrée câble de puissance

Capteur pression eau

Soupape de sécurité 3 bars

Tableau de bord

Entrées câbles de commande

Départ chauffage

Bornier répartiteur d’alimentation

du circuit de puissance

Bornier de commande

Carte électronique

Porte électrique ouverte

Retour chauffage

Contacteurs de puissance

Gialix MA & MA Confort + - page 8 -

2 - INSTALLATEUR

2.1 - SCHÉMAS DE PRINCIPE HYDRAULIQUE

La chaudière électrique Gialix est conçue pour travailler en direct sur un circuit radiateur (Aquastat de sécurité à 100°C

et Température Chaudière Maximum -TCMA en paramètre n°

Pour l’adaptation à un circuit plancher basse température: voir «Réglage à effectuer pour une application basse température»

§1.1.1 et «Paramétrage du régulateur» -§ 2.5.2)

2.1.1 - Circuit de chauffage direct

(sans vanne de mélange)

Chaudière

électrique

ou SA

EFS

3 6

Circuit radiateur

Circuit

plancher chauffant

SExt

- à 80°C).

1 - Circulateur 3 vitesses

2 : Vase d’expansion 8 litres

3 : Soupape de sécurité 3 bars

4 : Vannes d’arrêt

5 : Purgeurs d’air automatiques

6 : Capteur de pression d’eau

7 : Disconnecteur de remplissage

8 : Circulateur de bouclage ECS

D : Départ chauffage 1’’ femelle

R : Retour chauffage 1’’ femelle

Rm : Robinet manuel (pièce avec thermostat

d’ambiance TA)

Rt : Robinet thermostatique

TA : Thermostat d’ambiance avec ou sans horloge ou

(1)

: Sonde extérieure

SExt

EFS : Eau Froide Sanitaire

AqECS : Aquastat Eau chaude sanitaire

(1)

SECS

V3V : Vanne 3 voies directionnelle à ressort de

ECS : Eau Chaude Sanitaire

LTP : Limiteur de température plancher à 65°c et à

(1)

: En option pour les Gialix MA

De série pour les Gialix MA Confort + Voir paramétrage § 2.5.2

sonde d’ambiance SA

: Sonde Eau chaude sanitaire

rappel

réarmement manuel (obligatoire)

2.1.2 - 1 Circuit de chauffage direct (sans vanne de mélange) 1 Circuit Eau chaude sanitaire

SECS

ECS

EFS

Ballon de production

d’eau chaude sanitaire

Aq ECS

Chaudière électrique

3 6

V3V

LTP

EFS

SExt

ou SA

Circuit radiateur

Circuit

plancher chauffant

Gialix MA & MA Confort + - page 9 -

2.2 - Recommandations

Hauteur statique de l'installation

2,5 5 7,5 10 12,5 15

Pression de pre-gonflage (bar)

(1)

0,25 0,5 0,75 1 1,25 1,5

Volume d'eau de l'installation maximum

couvert par le vase d'expansion 8 litres

(2)

152 138 125 111 97 83

Facteur d'expansion

(3)

0,05 0,058 0,064 0,072 0,083 0,096

d’installation

n S t a l l a t e u r

 Disconnecteur NF

La présenc e sur l’i n stallat i on d’un e fonctio n de disconnexion de type CB, est requise par les articles

16.7 et 16.8 du Règlement Sanitaire Départemental Type. Ce disconnecteur doit être à zones de pressions différentes non contrôlables, répondant aux exigences fonctionnelles de la norme NF P 43-011. Il est destiné à éviter les retours d’eau de chauffage vers le réseau d’eau potable. Le raccordement à l’égout du disconnecteur est obligatoire.

 Sections, tracés, dégazage des canalisations de

chauffage

Un débit sufsant devra être assuré pour que l’écart

de température entre le départ et le retour ne soit pas supérieur à 20°C. Dans le cas d’une installation comportant des robinets thermostatiques, ce contrôle doit s’effectuer tous robinets ouverts.

La puissance réellement nécessaire déterminera le débit d’eau de chauffage et, par là même, le calcul du réseau de distribution.

Adapter la vitesse de la pompe aux caractéristiques du circuit hydraulique en utilisant les courbes débit/pression fournies.

 Evacuations de la soupape

Les raccords et conduits doivent être en matériaux résistant à la corrosion.

 Préparation du circuit hydraulique (rinçage)

Avant la mise en place de la chaudière, il est nécessaire d’effectuer un rinçage de l’installation avec un produit adapté. Ceci permet d’éliminer toutes traçes de soudage,

ux de brasage, pâte à joint, graisses, boues, particules

métalliques etc... dans les radiateurs, les planchers chauffants etc... On évite ainsi d’en ramener dans le corps de chauffe de la chaudière.

 Eau de remplissage

Les matériaux utilisés pour la réalisation d’un circuit de chauffage sont de natures différentes. Il peut se produire des phénomènes de corrosion par couplage galvanique aussi bien dans les installations neuves qu’anciennes. Le remplissage doit s’effectuer avec de l’eau de chauffage de qualité élevée :

≤ PH (acidité) ≤ 9,5

8,5

Teneur en chlorures

Conductivité

≤ 60mg / litre

< 1000 mS / cm

Toutes dispositions devront être prises pour qu’un dégazage permanent de l’installation puisse s’effectuer en plaçant des purgeurs automatiques à chaque point

≤ TH (dureté totale) ≤ 15

5 en ° Français

haut d’installation et des purgeurs manuels sur chaque radiateur.

Prévoir après le rinçage de l’installation, d’ajouter à l’eau de remplissage un inhibiteur de corrosion, conforme à

 Pot à boues

Prévoir un pot de décantation en point bas sur le

retour du circuit de chauffage, d’un volume sufsant. Ce pot sera muni d’une vidange an de recueillir les

oxydes, particules et calamines qui se détacheraient des parois internes du circuit de chauffage pendant le fonctionnement de la chaudière.

la réglementation sanitaire, dans les proportions et les modalités indiquées par son fabricant.

Tout apport d’eau trop fréquent ou non contrôlé (système de remplissage automatique) est interdit (risque de corrosion ou d’antartrage).

En cas de problème, faire intervenir un professionnel

qualié.

 Vase d’expansion et soupape de sécurité tarée à 3 bars

La chaudière Gialix est équipée d’un vase d’expansion 8 litres (prégoné à 1,5 bar) et d’une soupape de sécurité tarée à 3 bars. En fonction de la hauteur statique de l’installation, il y a lieu d’ajuster la pression de pré-gonage du vase d’expansion et de vérier que la capacité de 8 litres correspond au volume de l’installation.

(1)

: Dégoner et contrôler la pression du vase si nécessaire.

(2)

: Compter 11 litres par kW de puissance chauffage installée en radiateurs acier

13 litres par kW de puissance chauffage installée en radiateur fonte

17 litres par kW de puissance chauffage installée en plancher chauffant

(3)

: Pour des installations ayant un volume d’eau plus important, multiplier ce volume par le facteur d’expansion correspondant à la pression de pré-gonage pour obtenir

la capacité minimum du vase d’expansion requise. Ajouter un vase d’expansion supplémentaire, au vase 8 litres inclus dans la chaudière, si nécessaire.

Gialix MA & MA Confort + - page 10 -

 Protection antigel

Une protection antigel est nécessaire dans le cas d’une mise hors tension de la chaudière pendant la période d’hiver (ex : résidence secondaire, etc...)

in S t a l l a t e u r

2.3 - Installation de la chaudière

2.3.1 - Encombrements

- Raccordements hydrauliques

Si la chaudière est raccordée électriquement, le circuit de chauffage en circulation est protégé du risque de gel. Il est cependant impératif de vidanger le circuit sanitaire

Si la chaudière n’est pas alimentée électriquement (coupure électrique, par exemple) et qu’il y a risque de gel, il est impératif de vidanger totalement l’appareil (chauffage et sanitaire).

 Plancher Chauffant

Placer obligatoirement un aquastat de sécurité (LTP) à 65°C à réarmement manuel sur le départ plancher chauffant. Cet aquastat devant couper l’alimentation générale électrique de la chaudière.

 Robinets thermostatiques

Ces robinets devront équiper en priorité les locaux

bénéciant de forts apports gratuits.

Da n s l e c a s d ’u n m o nt a ge «t o us ro b in e ts thermostatiques», prévoir impé rative m en t l’utilisation d’une fonction de bipassage (ex : vanne différentielle)

Entrée câble

de puissance

Vue de face

405

300

619

Dans le cas d’une installation comportant des robinets thermo stati ques et un thermosta t ou une sonde d’ambiance, le local où est situé le thermostat ou la sonde d’ambiance devra obligatoirement avoir le (ou les) radiateur(s) équipé(s) de robinet(s) manuel(s).

Il est impératif de se reporter aux instructions d’installation et de montage du thermostat ou de la sonde

d’ambiance pour sa mise en place an qu’il vous apporte

toute satisfaction.

Légendes

1 - Circulateur 3 vitesses

2 - Vase d’expansion 8 litres

3 - Soupape de sécurité 3 bars

4 - Pressostat manque d’eau

6 - Aquastat de sécurité 60°C

7 - Aquastat de sécurité 100°C

8 - Sonde chaudière

9 - Tableau de commande

11 - Fusible

D - Départ chauffage 1’’ femelle (26/34)

R - Retour chauffage 1’’ femelle (26/34)

Vue de dessus

D R

259

280

Vue de dessous

(Trappe d’accès aux thermoplongeurs enlevée)

Bride support

thermoplongeurs

Gialix MA & MA Confort + - page 11 -

in S t a l l a t e u r

Vue de côté

87,5

soupape de sécurité

2.3.2 - Emplacement

La chaudière Gialix murale

doit être xée verticalement au

mur sur un support résistant au moyen de deux tire-fond 8.

2.3.3.2 - Pose murale

300

Cheville pour

tire-fond 8

Encombrement

de l’habillage

605

Evacuation

Cheville pour tire-

fond 8

100

La chaudière doit être située au minimum à 300 mm au-dessus de tout obstacle pour permettre le démontage éventuel des thermoplongeurs par le dessous

de l'appareil. Elle doit être située

à au moins 100mm du plafond pour permettre le raccordement hydraulique.

Encastrement : La chaudière doit être distante d’au moins 10 mm des parois latérales.

10 10

300

2.3.3 - Mise en place de la chaudière

2.3.3.1 - Démontage de la façade avant

2.4 - Raccordement de la chaudière

2.4.1 - Raccordement hydraulique

Le départ (D) et retour (R) chauffage se raccordent en partie supérieure de la cuve :

280

259

Ne pas supprimer les pièces laiton en place

sur les départ et retour chauffage

Gialix MA & MA Confort + - page 12 -

in S t a l l a t e u r

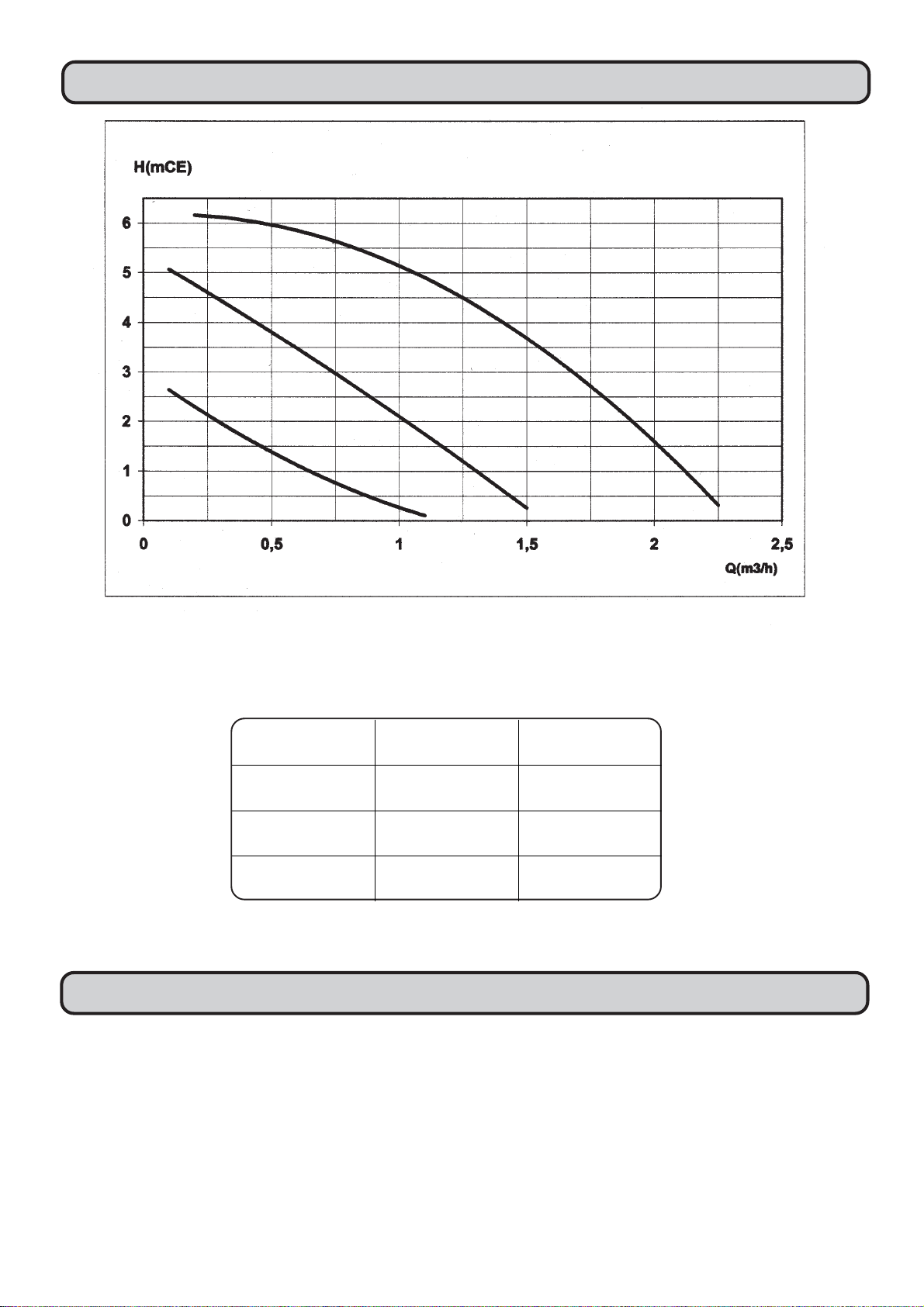

0 0,5 1 1,5 2 2,5

Q (m3/h)

H (m3/h)

Gialix murale

Puissance

Maximum

Intensité absorbée par

phase

230 V mono

400 V

tri

Gialix 12 kW

- 230 V mono -

12 kW 52 A -

Gialix 12 kW

- 400 V tri -

12 kW - 18 A

Gialix 18 kw

- 230 V mono -

18 kW 78 A -

Gialix 18 kw

- 400 V tri -

18 kW - 27 A

Gialix 24 kW

- 400 V tri -

24 kW - 36 A

Vitesse

Puissance

absorbée

(W)

Intensité

nominale (A)

III

90 0,40

67 0,30

47 0,20

Circulateur

Circulateur 3 vitesses (I, II et III) permettant de l’adapter aux caractéristiques de l’installation.

Caractéristiques électriques

2.4.2.1 - Intensité absorbée, nombre de section des conducteurs d’alimentation, calibrage des fusibles

2.4.2.1.1 - Intensité absorbée

2.4.2 - Raccordement électrique

Pendant le transport, les connexions

électriques peuvent subir un desserrage

accidentel.

Pour supprimer tout risque d’échauffement

anormal, il faut contrôler la mise en place des

connexions à cosses faston et le serrage des

connexions à vis.

Les chaudières électriques Gialix sont livrées entièrement précâblées d’usine. Il faut toutefois raccorder aux bornes prévues à cet effet :

- l’alimentation générale du circuit de puissance,

- les différents circuits de commande.

La chaudière électrique Gialix doit être protégée à l’amont par un combiné omnipolaire (distance minimale de séparation des contacts = 3 mm : EN 60 335-1) avec fusibles ou par un disjoncteur magnéto-thermique calibré selon la puissance de la chaudière.

Gialix MA & MA Confort + - page 13 -

2.4.2.1.2 - Nombre et section des conducteurs d’alimentation

Respecter impérativement les règles de l’UTE

(Norme C15-100)

La ligne électrique d’alimentation générale du circuit de puissance doit être réalisée en conformité avec les règles de l’UTE (norme C15-100).

La norme C15-100 xe la section des câbles à utiliser en

fonction des courants admissibles.

La norme C15-100 xe la section des câbles à utiliser en

fonction des éléments suivants :  Nature du conducteur :

- nature de l’isolant, nombre d’âmes, etc...

 Mode de pose

- inuence des groupements de

conducteurs et câbles,

- température ambiante,

- pose jointive ou non jointive,

- longueur de câbles,

- etc...

Exemple de détermination selon la norme C15-100 :

Nature du câble : U1000 R02V

Pose non jointive sur chemin de câble aéré

Température ambiante : 20°C

Longueur

≤ 15M

in S t a l l a t e u r

Gialix murale

Puissance

Maximum

Section MINIMALE d'alimentation par phase en mm²

et nombre de conducteur pour cet exemple

230 V mono 400 V Tri

Gialix 12 kW

- 230 V mono -

12 kW

Ph = Phase = 16²

2 x 16² + T * -----

N = Neutre = 16²

Gialix 12 kW

- 400 V tri -

12 kW -----

L1 = Phase = 4²

4 x 4² + T *

L2 = Phase = 4² L3 = Phase = 4²

N = Neutre = 4²

Gialix 18 kW

- 230 V mono -

18 kW

Ph = Phase = 25²

2 x 25² + T * -----

N = Neutre = 25²

Gialix 18 kW

- 400 V tri -

18 kW -----

L1 = Phase = 6²

4 x 6² + T *

L2 = Phase = 6² L3 = Phase = 6²

N = Neutre = 6²

Gialix 24 kW

- 400 V tri -

24 kW -----

L1 = Phase = 10²

4 x 10² + T *

L2 = Phase = 10² L3 = Phase = 10²

N = Neutre = 10²

Gialix murale

Puissance

Maximum

Section MINIMALE d'alimentation par phase en mm²

et nombre de conducteur pour cet exemple

230 V mono 400 V Tri

Gialix 12 kW

- 230 V mono -

12 kW

Ph = Phase = 16²

2 x 16² + T * -----

N = Neutre = 16²

Gialix 12 kW

- 400 V tri -

12 kW -----

L1 = Phase = 4²

4 x 4² + T *

L2 = Phase = 4² L3 = Phase = 4²

N = Neutre = 4²

Gialix 18 kW

- 230 V mono -

18 kW

Ph = Phase = 25²

2 x 25² + T * -----

N = Neutre = 25²

Gialix 18 kW

- 400 V tri -

18 kW -----

L1 = Phase = 6²

4 x 6² + T *

L2 = Phase = 6² L3 = Phase = 6²

N = Neutre = 6²

Gialix 24 kW

- 400 V tri -

24 kW -----

L1 = Phase = 10²

4 x 10² + T *

L2 = Phase = 10² L3 = Phase = 10²

N = Neutre = 10²

Gialix murale

Puissance

Maximum

Calibre des fusibles du sectionneur général

230 V mono 400 V tri

Gialix 12 Kw

- 230 V mono -

12 kW 63 A ----

Gialix 12 Kw

- 400 V tri -

12 kW ---- 25 A

Gialix 18 kW

- 230 V mono -

18 kW 100 A ----

Gialix 18 kW

- 400 V tri -

18 kW ---- 32 A

Gialix 24 kW

- 400 V tri -

24 kW ---- 50 A

En aucun cas le constructeur ne peut être tenu pour responsable des conséquences dûes à un mauvais choix de la section des câbles d’alimentation et des dispositions retenues comme mode de pose.

2.4.2.1.3 - Calibrage des fusibles

Gialix MA & MA Confort + - page 14 -

in S t a l l a t e u r

2.4.2.2 - Borniers de raccordement électrique

Mise en place du presse étoupe (fourni avec la chaudière) pour entrée du câble d’alimentation de puissance en partie basse.

5 entrées par presse-étoupe pour câbles de commande

(thermostat d’ambiance, sondes extérieure ou sanitaire et

délestage)

Les bornes de raccordement sont des bornes à ressort «CAGE CLAMP», pour la manipulation utiliser :

- Pour les bornes de commande en 2,5 à lame 3,5 x 0,5mm

- Pour les bornes de puissance principales en 10

, un tournevis à lame 5,5 x 0,8mm

- Pour les bornes de puissance intermédiaires en 4

un tournevis

un tournevis à lame 3,5 x 0,5 mm.

1 : Introduction du tournevis dans la fenêtre

située juste au-dessus ou au-dessous du numéro de repérage.

2 : Introduction du l dans la «CAGE CLAMP»

ainsi ouverte.

3 : Retrait du tournevis

e m a r q u e : L a longueur de dén udage des fils

d’alimentation doit être comprise :

- entre 10 et 12 mm pour les bornes de commande en 2,5

- entre 17 et 20 mm pour les bornes de

puissance principales

Mise en place du presse étoupe (fourni avec la chaudière) pour entrée du câble d’alimentation de puissance en partie haute. Oter le bouchon plastique en place et le repositionner en partie basse.

2.4.2.3 - Raccordement des conducteurs en fonction de la tension d’alimentation

2.4.2.3.1 - Gialix 12 kW -230V mono-

Terre

Neutre

Phase

Voir § 2.4.2 pour dénir la section de

raccordement et le calibrage de l’interrupteur

Bouchon plastique à

repositionner

avec fusibles ou du disjoncteur magnéto-

Gialix MA & MA Confort + - page 15 -

thermique.

2.4.2.3.2 - Gialix 12 kW -400V tri-

Terre

in S t a l l a t e u r

2.4.2.3.4 - Gialix 18 kW -400V tri-

Terre

Neutre

Phase 3

Phase 2

Phase 1

voir § 2.4.2pour dénir la section de raccordement et

le calibrage de l’interrupteur

disjoncteur magnéto-thermique.

I avec fusibles ou du

Neutre

Phase 3

Phase 2

Phase 1

voir § 2.4.2pour dénir la section de raccordement et

le calibrage de l’interrupteur

disjoncteur magnéto-thermique.

2.4.2.3.5 - Gialix 24 kW -400V tri-

I avec fusibles ou du

2.4.2.3.3 - Gialix 18 kW -230V mono-

Terre

Neutre

Phase

Terre

Neutre

Phase 3

Phase 2

Phase 1

voir § 2.4.2pour dénir la section de raccordement et

le calibrage de l’interrupteur

disjoncteur magnéto-thermique.

Gialix MA & MA Confort + - page 16 -

I avec fusibles ou du

in S t a l l a t e u r

2.4.2.4 - Schémas de principe du circuit de commande

2.4.2.4.1 - Gialix 12 kW

noir

rouge

S. Ext

S. ECS

Aq ECS

TA ou

rouge

violet

rose

gris

bleu

noir

blanc

marron

noir

bleu

orange

rouge

jaune

blanc

K2K1

bleu

L1 : Phase

N : Neutre

F : Fusible 4A taille 5 x 20

C1 : Carteélectroniqueavecafcheur

CC : Circulateur 3 vitesses

TA ou SA : Thermostat ou sonde d’ambiance AqECS ou : Aquastat ou sonde ECS

(1)

SECS

(1)

SExt

: Sonde Extérieure

SC : Sonde Chaudière

V3V ECS : Vanne 3 voies directionnelle Eau Chaude Sanitaire

(à ressort de rappel)

AQS1 : Aquastat de sécurité 60°C à réarmement manuel

bleu

DP1

V3V ECS

60°C

AQS1

bleu

AQS2 : Aquastat de sécurité 100°C à réarmement manuel

K1 à K4 : Contacteur de puissance 20A

DT : Délestage total (supprimer le cavalier)

DP1 et DP2 : Délestages partiels (supprimer le cavalier)

H : Horloge

(1)

: En option pour les Gialix MA

100°C AQS2

bleu

De série pour les Gialix MA Confort +

Voir paramétrage § 2.5.2

bleu

1514

DP2

Gialix MA & MA Confort + - page 17 -

2.4.2.4.2 - Gialix 18 kW et 24 Kw

rouge

bleu

noir

blanc

marron

S. Ext

S. ECS

Aq ECS

TA ou SA

violet

rose

gris

in S t a l l a t e u r

noir

violet

rouge

orange

jaune

blanc

noir

bleu

rouge

orange

L1 : Phase

N : Neutre

F : Fusible 4A taille 5 x 20

C1 : Carteélectroniqueavecafcheur

CC : Circulateur 3 vitesses

TA ou SA : Thermostat ou sonde d’ambiance

AqECS ou : Aquastat ou sonde ECS

(1)

SECS

(1)

SExt

: Sonde Extérieure

SC : Sonde Chaudière

V3V ECS : Vanne 3 voies directionnelle Eau Chaude Sanitaire

(à ressort de rappel)

AQS1 : Aquastat de sécurité 60°C à réarmement manuel

bleu

V3V

ECS

60°C

100°C

AQS1

AQS2

bleu

AQS2 : Aquastat de sécurité 100°C à réarmement manuel

K1 à K6 : Contacteur de puissance 20A

DT : Délestage total (supprimer le cavalier)

DP1 et DP2 : Délestages partiels (supprimer le cavalier)

H : Horloge

(1)

: En option pour les Gialix MA

bleu

A1 A1 A1

K4 K5 K6

A2 A2 A2

DP1

bleu

DP2

De série pour les Gialix MA Confort +

Voir paramétrage § 2.5.2

Gialix MA & MA Confort + - page 18 -

in S t a l l a t e u r

2.4.2.5 - Raccordement du circuit de commande

1 - 2 : Thermostat ou sonde d’ambiance (TA ou SA)

3 - 4 : Sonde extérieure

TA ou SA

S.Ext

S.ECS

AqECS

V3V ECS

5 - 6 : Sonde Eau Chaude Sanitaire ou Aquastat ECS

8 - 10 : Alimentation 230V de la vanne 3 voies directionnelle

Eau Chaude Sanitaire à ressort de rappel (moteur alimenté en cas de demande ECS)

10 - 11 : Délestage total DT (supprimer le cavalier) et /

ou limiteur de température plancher à 65°C et à réarmement manuel (obligatoire) voir § 1.1 et § 4.2.

12 - 13 : Délestage partiel DP1 (supprimer le cavalier jaune)

1 2 3 4 5 6 7 8 9

10 11 12 13 14 15

4 - 15 : Délestage partiel DP2 (supprimer le cavalier jaune)

20 - 21 : Horloge

•Pour éviter les perturbations de lectures de sonde par le régulateur, câbler indépendamment des

câbles du réseau électrique (goulotte, chemin de câble) et éviter les boîtes de dérivation.

•Les conducteurs doivent être en cuivre électrolytique (pas d’oxydation des brins dénudés aux

connexions).

•L’emploi de l téléphonique est interdit (multibrins de section trop faible donc cassants aux

connexions).

•La section des câbles de raccordement doit être comprise entre 0,5 et2,51mm².

2.4.2.6 - Raccordement délesteurs

2.4.2.6.1 - Gialix 12 kW et 18 kW -230 V mono-

Disjoncteur non différentiel

de branchement monophasé

1 tore capteur

du délesteur

1 délesteur D

monophasé

3 voies

2 1

L N

Compteur EDF

230V monophasé

Tableau d’abonné avec :

- protection surintensité ligne

- différentiel 500mA ou 300mA

L N

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

Gialix MA & MA Confort + - page 19 -

PH PH

N N

2.4.2.6.2 - Gialix 12 kW -400V tri-

in S t a l l a t e u r

Disjoncteur non différentiel

de branchement triphasé

3 tores capteurs

des délesteurs

N L3 L2

3 délesteurs

D1, D2, D3

monophasé 1 voie

Bornier chaudière modulante

4/12 kW - 400 V mono

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

L1 L2 L3 N

Compteur EDF

400V triphasé

Tableau d’abonné avec :

- protection surintensité ligne

- différentiel 500mA ou 300mA

L1 L2 L3 N

N N

2.4.2.6.3 - Gialix 18kW et 24 kW - 400V tri -

Disjoncteur non différentiel

de branchement triphasé

3 tores capteurs

des délesteurs

3 délesteurs

D1, D2, D3

monophasé 1 voie

Bornier chaudière modulante

9/18 kW - 400 V mono

L1 L2 L3 N

Compteur EDF

400V triphasé

Tableau d’abonné avec :

- protection surintensité ligne

- différentiel 500mA ou 300mA

L1 L2 L3 N

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

Gialix MA & MA Confort + - page 20 -

L1 L1 L1 L2 L2 L2 L3 N N

2.4.2.7 - Schémas de câblage

2.4.2.7.1 - Gialix 12 kW -230V mono-

OUT GND

+Vdc

violet violet

rose

rose Sonde Extérieure (S.Ext)

gris

gris Sonde Sanitaire (S.ECS)

TA ou

blanc

blanc Sonde Chaudière (SC)

Thermostat d’ambiance (TA)

AqECS

S.ECS

marron

alim. capteur pression

sortie capteur pression

horloge

V3V ECS

rouge

noir

bleu

vert/jaune

bleu

noir

GND OUT

+Vdc

orange

Transformateur

230 V / 12 V

Circulateur CC

Circulateur C.ECS

rouge

6 5 4

Alim. 230V

bleu

noir

rouge

jaune

blanc

rouge

noir

blanc

S.Ext

marron

8 15

14131211107654321 9

bleu

PHPHPH

rouge

noir

rouge

blanc

bleu

noir

N N

bleu

(1)

: En option pour les Gialix MA

De série pour les Gialix MA Confort + Voir paramétrage § 2.5.2

PH : Phase

N : Neutre

F : Fusible 4A taille 5 x 20

C1 : Carteélectroniqueavecafcheur

CC : Circulateur 3 vitesses

TA ou SA : Thermostat ou sonde d’ambiance

Gialix MA & MA Confort + - page 21 -

AQS 1

60°C

AQS 2

100°C

AqECS : Aquastat Eau Chaude Sanitaire

(1)

SECS

: Sonde Eau Chaude Sanitaire

(1)

SExt

SC : Sonde Chaudière

H : Horloge

: Sonde Extérieure

bleu

noir

rouge

jaune

blanc

rouge

noir

blanc

in S t a l l a t e u r

rouge

noir

L2 L3

noir

blanc

bleu

blanc

L4 A1

bleu

jaune

rouge

noir

blanc

L1 L4 A1

L2 L3

T4T3T2

rouge

blanc

T4T3

bleu

noir

bleu

V3V : Vanne 3 voies directionnelle ECS (à ressort de rappel

AQS1 : Aquastat de sécurité 60°C à réarmement manuel

AQS2 : Aquastat de sécurité 100°C à réarmement manuel

Gialix MA & MA Confort + - page 22 -

K1 à K4 : Contacteur de puissance 20A

T1 et T2 : Thermoplongeurs 6 kW

2.4.2.7.2 - Gialix 12 kW -400V tri-

OUT GND

+Vdc

violet

violet Horloge

rose

rose Sonde Extérieure (S.Ext)

gris

gris Sonde Sanitaire (S.ECS)

marron marron

blanc

blanc Sonde Chaudière (SC)

Thermostat d’ambiance (TA)

sortie capteur pression

in S t a l l a t e u r

alim. capteur pression

rouge

bleu

noir

GND

OUT

+Vdc

Transformateur

230 V / 12 V

6 5 4

noir

rouge

jaune

blanc

TA ou

1 2 3 4 5 6 7 8 9

AqECS

S.ECS

V3V ECS

S.Ext

vert/jaune

marron

10 11 12 13 14 15

bleu

orange

noir

Circulateur C.ECS

bleu

L1 L1 L1 L2 L2 L3 L3 N N

Alim. 230V

Circulateur CC

rouge

bleu

(1)

: En option pour les Gialix MA

De série pour les Gialix MA Confort + Voir paramétrage § 2.5.2

L1 : Phase

N : Neutre

F : Fusible 4A taille 5 x 20

C1 : Carteélectroniqueavecafcheur

CC : Circulateur 3 vitesses

TA ou SA : Thermostat ou sonde d’ambiance

Gialix MA & MA Confort + - page 23 -

AQS 1

60°C

noir

rouge

bleu

AqECS : Aquastat Eau Chaude Sanitaire

SECS

SExt

SC : Sonde Chaudière

H : Horloge

noir

AQS 2

100°C

bleu

(1)

: Sonde Eau Chaude Sanitaire

(1)

: Sonde Extérieure

blanc

noir

rouge

bleu

noir

rouge

jaune

blanc

In s t a l l a t e u r

noir

rouge

L2 L3L1L4 A1

noir

rouge

blanc

L2 L3L1L4 A1

blanc

A2T4T3T2T1

bleu

blanc

jaune

A2T4T3T2T1

bleu

noir

rouge

L2 L3L1L4 A1

noir

rouge

blanc

L2 L3L1L4 A1

blanc

A2T4T3T2T1

bleu

rouge

noir

T4T3T2T1

bleu

blanc

noir

rouge

bleu

V3V ECS : Vanne 3 voies directionnelle Eau Chaude Sanitaire (à

ressort de rappel)

AQS1 : Aquastat de sécurité 60°C à réarmement manuel

Gialix MA & MA Confort + - page 25 -

AQS2 : Aquastat de sécurité 100°C à réarmement manuel

K1 à K4 : Contacteur de puissance 20A

T1 et T2 : Thermoplongeurs 6 kW

2.4.2.7.3 - GIALIX 18 KW -230V MONO-

In s t a l l a t e u r

marron

TA ou SA

violet

rose

rose Sonde Extérieure (S.Ext)

gris

Sonde Sanitaire (S.ECS)

Thermostat d’ambiance (TA)

AqECS ou

S.ECS

S.Ext

V3V

ECS

marron

bleu

vert/jaune

Capteur pression

OUT GND +Vdc

rouge

bleu

noir

horlogeviolet

blanc blanc Sonde Chaudière (SC)

orange

noir

rouge

6 5

3 2

GND OUT +Vdc

noir violet rouge orange jaune

blanc

Transformateur

230 V / 12 V

C.ECS

Circulateur

bleu

Alim. 230V

Circulateur CC

rouge

noir

blanc

1 2 3 4 5 6 7 8 9

(1)

: En option pour les Gialix MA

10 11 12 13 14 15

De série pour les Gialix MA Confort + Voir paramétrage § 2.5.2

AQS 1

60°C

bleu

AQS 2

100°C

bleubleu

L1 : Phase

N : Neutre

F : Fusible 4A taille 5 x 20

C1 : Carteélectroniqueavecafcheur

CC : Circulateur 3 vitesses

TA ou SA : Thermostat ou sonde d’ambiance

Gialix MA & MA Confort + - page 26 -

AqECS : Aquastat Eau Chaude Sanitaire

(1)

SECS

SExt SC : Sonde Chaudière H : Horloge

: Sonde Eau Chaude Sanitaire

(1)

: Sonde Extérieure

noir

violet

rouge

orange

jaune blanc

In s t a l l a t e u r

rouge

blanc

bleu

noir

bl.

blanc

L2 L3L1L4

A2T4

bleu

blanc

L2 L3L1L4

T3T2

jau.

L3L1L4

T3T2

blanc

bleu

L4 A1

T4T3

bleu

noir

rouge

V3V ECS : Vanne 3 voies directionnelle Eau Chaude Sanitaire (à

ressort de rappel)

AQS1 : Aquastat de sécurité 60°C à réarmement manuel

Gialix MA & MA Confort + - page 27 -

AQS2 : Aquastat de sécurité 100°C à réarmement manuel

K1 à K6 : Contacteur de puissance 20A

T1 à T3 : Thermoplongeurs 6 kW

2.4.2.7.4 - GIALIX 18 KW - 400 V TRI-

OUT

GND

+Vdc

Capteur

pression

violet

rose

rose Sonde Extérieure (S.Ext)

gris

Sonde Sanitaire (S.ECS)

gris

marron

blanc

blanc Sonde Chaudière (SC)

Thermostat d’ambiance (TA)

rouge

bleu

horlogeviolet

noir

GND

OUT +Vdc

noir

violet

rouge

orange

jaune

blanc

Transformateur

230 V / 12 V

rouge

noir

blanc

AqECS ou

TA ou SA

S.Ext

1 2 3 4 5 6 7 8 9

S.ECS

V3V

ECS

marron

orange

bleu

vert/jaune

10 11 12 13 14 15

noir

Ph Ph

rouge

C.ECS

Circulateur

Circulateur CC

Alim. 230V

bleu

(1)

: En option pour les Gialix MA

De série pour les Gialix MA Confort + Voir paramétrage § 2.5.2

L1 : Phase

N : Neutre

F : Fusible 4A taille 5 x 20

C1 : Carteélectroniqueavecafcheur

CC : Circulateur 3 vitesses

TA ou SA : Thermostat ou sonde d’ambiance

Gialix MA & MA Confort + - page 28 -

AQS 2

100°C

bleubleu

AQS 1

60°C

AqECS : Aquastat Eau Chaude Sanitaire

(1)

SECS

SExt SC : Sonde Chaudière H : Horloge

: Sonde Eau Chaude Sanitaire

(1)

: Sonde Extérieure

rouge

noir

blanc

noir

violet

rouge

orange

jaune

blanc

bleu

bl.

T3T2

blanc

L4 A1

bleu

blanc

jau.

bleu

noir

blanc

L2 L3

L4 A1

bleu

rouge

T1 T2 T3

V3V ECS : Vanne 3 voies directionnelle Eau Chaude

Sanitaire (à ressort de rappel)

AQS1 : Aquastat de sécurité 60°C à réarmement

manuel

Gialix MA & MA Confort + - page 29 -

AQS2 : Aquastat de sécurité 100°C à réarmement

manuel

K1 à K6 : Contacteur de puissance 20A

T1 à T3 : Thermoplongeurs 8 kW

2.4.2.7.4 - GIALIX 24 KW -400V TRI-

In s t a l l a t e u r

marron marron

TA ou

OUT

GND

+Vdc

violet

rose

rose Sonde Extérieure (SExt) gris

gris Sonde Sanitaire (S.ECS)

orange

noir

Aq ECS

SECS

Horloge

Thermostat d’ambiance (TA)

V3V ECS

blanc Sonde blanc Chaudière (SC)

bleu

vert/jaune

rouge

bleu

noir

rouge

GND OUT

+Vdc

rouge

Transformateur

230 V / 12 V

noir

Circul. C.ECS

Alim. 230V

Circul. CC

bleu

blanc

3 2

blanc

bleu

noir

rouge

jaune

violet

orange

blanc

rouge

noir

blanc

marron

rose

S.Ext

1 2 3 4 5 6 7 8 9

noir

orange

gris

marron

10 11 12 13 14 15

bleu

L1 L1

rouge

noir

L3 L3 L3 L3

noir

blanc

bleu

violet

blanc

noir

rouge

bleu

(1)

: En option pour les Gialix MA

bleu

De série pour les Gialix MA Confort + Voir paramétrage § 2.5.2

L1 à L3 : Phase N : Neutre F : Fusible 4A taille 5 x 20

C1  : Carteélectroniqueavecafcheur

CC : Circulateur 3 vitesses TA ou SA : Thermostat ou sonde d’ambiance

Gialix MA & MA Confort + - page 30 -

AQS 1

60°C

bleu

AQS 2

100°C

bleu

AqECS : Aquastat Eau Chaude Sanitaire ou

(1)

SECS

: Sonde Eau Chaude Sanitaire

(1)

SExt

: Sonde Extérieure SC : Sonde Chaudière H : Horloge

rouge

noir

violet

orange

blanc

noir

rouge

jaune

In s t a l l a t e u r

blanc

rouge

noir

violet

orange

blanc

noir

blanc

rouge

L2 L3L1 L4 A1

L3L1L4 A1

T3T2

blanc

rouge

L3L1L4 A1

T3T2

rouge

bleu

rouge

blanc

rouge

bleu

noir

blanc

T3T2

L2 L3L1 L4 A1

L3L1L4 A1

T3T2

rouge

bleu

noir

T3T2

rouge

blanc

noir

rouge

bleu

noir

blanc

V3V ECS : Vanne 3 voies directionnelle Eau Chaude

Sanitaire (à ressort de rappel)

AQS1 : Aquastat de sécurité 60°C à réarmement

manuel

Gialix MA & MA Confort + - page 31 -

rouge

noir

blanc

rouge

noir

blanc

AQS2 : Aquastat de sécurité 100°C à réarmement

manuel

K1 à K6 : Contacteur de puissance 20A

T1 à T3 : Thermoplongeurs 8 kW

In s t a l l a t e u r

2.4.2.8 - Abaissement de la puissance de la chaudière par décâblage des thermoplongeurs

Pour permettre l’alimentation de la chaudière en fusibles de tailles réduites (voir § 2.4.2) il est obligatoire d’abaisser

dénitivement la puissance de la chaudière, par décâblage

des thermoplongeurs comme indiqué ci-après :

2.4.2.8.1 - CHAUDIÈRE GIALIX 12KW

-230 V MONO-

RN Bl Bl

12 kW

câblage d’usine

BlBl

4 kW*

B BB

R : Rouge N : Noir Bl : Blanc B : Bleu

BlBl

BBBBBBBBBBB

10 kW*

RRRR

NNNN

BlBlBlBl

6 kW*8 kW*

2.4.2.8.2 - CHAUDIÈRE GIALIX 12KW - 400 V TRI -

R RRRN Bl Bl NNN BlBl

12 kW (phases équilibrées)

câblage d’usine

R N BlR N Bl

9 kW**

(phases déséquilibrées)

R : Rouge N : Noir Bl : Blanc B : Bleu

6 kW**

(phases équilibrées)

2.4.2.8.3 - CHAUDIÈRE GIALIX 18KW 230 V MONO-

R N Bl

R N Bl R N Bl R N Bl R N Bl R N Bl

R N Bl R N Bl

BBBBBB

18 kW

câblage d’usine

14 kW*

R N Bl R N Bl R N Bl

BBB

BBB BBB

16 kW*

R N Bl

BBB

BBBB

BB BB

12 kW*

2.4.2.8.4 - CHAUDIÈRE GIALIX 18K -400 V TRI-

BlBl

RN Bl Bl

R N Bl

* Supprimer totalement les liaisons laires bleues entre

le bornier de puissance et les thermoplongeurs comme représenté sur les schémas. Voir § 2.3.1 pour l’accès aux thermoplongeurs.

2.4.2.8.5 - CHAUDIÈRE GIALIX 24KW -400 V TRI-

Câblage d’usine : 24 kW

rouge

L1 L1 L1 L2 L2L2L2

rouge

noir

blanc

L3 L3 L3 L3 N N

noir

T2T1

blanc

rouge

L4L3L2

18 kW

câblage d’usine

R N Bl

15 kW**

RRRR

NNNN

BlBlBlBl

9 kW**12 kW**

** Supprimer les pontages existants comme représenté

su r les sché m as. Voir § 2.3.1 pour l’ac c è s aux thermoplongeurs.

jaune

T4T2T1

blanc

bleu

rouge

A1L4L3L2

noir

blanc

rouge

orange

L4L3L2

T4T2T1

A2T3

bleu

noir

blanc

rouge

A1L4L3L2

A2T3

bleu

rouge

noir

blanc

rouge

A1L4L3L2

R N Bl

noir

T4T2T1

violet

A1L4L3L2

A2T3

bleu

rouge

noir

blanc

Gialix MA & MA Confort + - page 32 -

In s t a l l a t e u r

Ajustement à 21,3 kW  Supprimer le l rouge de puissance en amont du contacteur K2

rouge

L1 L3L2

rouge

L2 L2

noir

rouge

noir

blanc

noir

blanc

T2T1

blanc

rouge

A1L4L3L2

T2T1

orange

L4L3L2

bleu

A2T3

bleu

rouge

jaune

A1L4L3L2

T4T2T1

A2T3

noir

blanc

rouge

noir

blanc

rouge

blanc

L4L3L2

T4T2T1

A2T3

bleu

noir

blanc

rouge

noir

A1L4L3L2

T4T2

violet

A1L4L3L2

bleu

Ajustement à 18,6 kW  Supprimer les ls noir et blanc de puissance en amont du contacteur K3

L1 L3L2

rouge

noir

L1 L1 L2 L2L2

noir

blanc

L3 L3

L3 N

blanc

noir

T2T1

noir

rouge

blanc

rouge

blanc

rouge

A1L4L3L2

noir

T4T2T1

violet

A2T3

rouge

A1L4L3L2

T2T1

orange

L4L3L2

A2T3

bleu

noir

blanc

rouge

noir

blanc

rouge

bleu

rouge

jaune

A1L4L3L2

T4T2T1

A2T3

noir

blanc

rouge

blanc

L4L3L2

bleu

noir

T2T1

blanc

rouge

A1L4L3L2

rouge

noir

rouge

noir

blanc

Gialix MA & MA Confort + - page 33 -

In s t a l l a t e u r

Ajustement à 16 kW  Supprimer les ls noir et blanc de puissance en amont du contacteur K3

 Supprimer le l rouge de puissance en amont du contacteur K4

rouge

L1 L1 L2 L2L2

L1 L3L2

rouge

noir

rouge

noir

blanc

L3 L3

noir

blanc

noir

L3 N

blanc

noir

blanc

rouge

A1L4L3L2

noir

T4T2T1

violet

A1L4L3L2

A2T3

bleu

rouge

jaune

A1L4L3L2

T4T2T1

A2T3

noir

blanc

rouge

blanc

L4L3L2

noir

bleu

noir

T2T1

blanc

rouge

blanc

T2T1

blanc

rouge

A1L4L3L2

T2T1

orange

L4L3L2

bleu

noir

2.5 - Mise en service

2.5.1 - Remplissage de l’installation

 Procéder au remplissage de la chaudière.

 Veillez à l’installation à assurer efcacement la purge aux points hauts de

l’installation hydraulique.

ASSURER UNE PURGE TOTALE DE LA

CHAUDIÈRE AVANT SA MISE EN ROUTE

 Pour aider à la purge de l'installation en mode veille, forcer le

circulateur pour une durée de 2 minutes en appuyant sur

 Mettre la chaudière en marche en appuyant sur

pendant

5 sec., tous les leds du tableau de bord s’allument.

Ensuite :

• La température chaudière apparaît sur l’afficheur haut

(exemple :

°C).

• La pression en bar s’inscrit sur l’afcheur bas.

 Vérier que la pression est supérieure à 0,5 bar. Si ce n’est pas le cas, réajuster le remplissage de la chaudière sans

dépasser 3 bars.

Led été

Touche -

Touche

sanitaire

Touche Marche /

Veille

Afcheur haut

Afcheur bas

Led hiver

Touche +

Led de fonctionnement chaudière

Touche radiateur

Touche Auto / Manu

Gialix MA & MA Confort + - page 34 -

n s t a l l a t e u r

2.5.2 - Paramétrage du régulateur

Fonction destinée à l’installateur

 Appuyer sur et (3 sec) pour passer en mode

de programmation pendant 4 minutes :

Affchage du n° du paramètre

l’afcheur haut (clignotant)

 Appuyer sur

du paramètre :

Afchage du paramètre

 Appuyer sur

du paramètre.

La valeur du paramètre, par exemple*

ou (0 sec) pour sélectionner le n°

°C et ainsi de

suite jusqu’au

ou (0 sec) pour régler la valeur

s’inscrit sur l’afcheur bas et devient

clignotante.

°C

sur

 Appuyer sur ou (0 sec) pour changer la valeur

du paramètre (sur l’afcheur bas)

 Appuyer sur

du paramètre.

La valeur du paramètre (afcheur bas)

 Appuyer sur

paramètre

 Appuyer sur

mode programmation (cette action est possible à tout

moment).

ou (0 sec) pour valider la valeur

devient xe et le n° du paramètre (afcheur

haut) clignote.

ou pour sélectionner un autre

et (3 sec) permet de sortir du

* Pour des valeurs de température extérieure minimum (TEMI) négatives un point situé à droite des deux digits s’afche:

par exemple

Voir page suivante la liste des paramètres réglables.

devant le symbole «bar» pour -5°C (et non 5°C).

Gialix MA & MA Confort + - page 35 -

In s t a l l a t e u r

Condition

d'accès

n° Paramètre Définition Valeurs possibles Valeurs sortie usine

Constructeur Nombre d'étages de puissance 2 ; 3 ; 4 ; 5 ou 6

Fonction de la puissance de la

chaudière

(1)

Température de consigne chaudière maximum (TCMA)

21 à 80°C 80°C

(1)

Température de consigne chaudière minimum (TCMI)

21 à TCMA °C 30°C

Présence d'un thermostat ou sonde d'ambiance (sans = 0 ; thermostat = 1 ; sonde = 2)

0 ; 1 ou 2 0

si = 1 ou 2

Asservissement pompe chauffage au contrôle d'ambiance (non = O ; oui = 1)

0 ou 1 0

si = 1 ou 2

Autoadaptabilité ou correction automatique de la courbe de chauffe ou de la température de consigne (non = O ; oui = 1)

0 ou 1

(2)

Sonde extérieure (non = O ; oui = 1) 0 ou 1 0

si = 1

(1)

Température extérieure maximum (TEMA) 11 à 25°C 20°C

si = 1

(1)

Température extérieure minimum (TEMI) -30 à +10°C -5°C

si = 1

Basculement été automatique (non = O ; oui = 1)

0 ou 1 0

Temporisation à l'enclenchement et au déclenchement entre 2 étages

1 à 6 min

(3)

2 min.

Production d'eau chaude sanitaire (non = 0 ; oui = 1)

0 ou 1 0

si = 1

Sonde sanitaire (non = 0 ; oui = 1)

0 ou 1

(4)

si = 1

Antilegionellose (non = 0 ; oui = 1)

0 ou 1

(5)

si = 4 ou 6

Appairage des étages 0 ou 1 0

Enclenchement 6 étages de puissance (non = 0 ; oui = 1)

0 ou 1 1

si = 0

Enclenchement étage 1 (non = 0 ; oui = 1)

0 ou 1 1

si = 0

Enclenchement étage 2 (non = 0 ; oui = 1)

0 ou 1 1

si = 0

Enclenchement étage 3 (non = 0 ; oui = 1)

0 ou 1 1

si = 0

Enclenchement étage 4 (non = 0 ; oui = 1)

0 ou 1 1

si = 0

Enclenchement étage 5 (non = 0 ; oui = 1)

0 ou 1 1

si = 0

Enclenchement étage 6 (non = 0 ; oui = 1)

0 ou 1 1

Affectation entrée horloge (sans = 0 ; Abaissement consigne chaudière éco = 1 ; Abaissement consigne chaudière hors gel = 2 Autorisation ECS =

0 ; 1 ; 2 ou 3 0

Constructeur Capteur pression d'eau 0 ou 1 1

Voir page précédente le process de paramétrage

2.5.2.1 - Liste des paramètres

(1)

(2)

(3)

(4)

Oui = 1 = avec sonde à variation de résistance. Il y a surveillance hors-gel de l’eau chaude sanitaire.

(5)

No t a : Pour remettre à zéro l’autoadaptabilité mettre le paramètre n° à zéro puis le remettre à 1.

: Voir § 7 pour la construction de la courbe de chauffe en fonction des 4 paramètres (TCMA, TCMI, TEMA et TEMI).

: Cette fonction est interdite avec un thermostat d’ambiance à horloge (oui = 1 n’est possible qu’avec un thermostat d’ambiance sans

horloge).

: En fonction des débits d’eau et des volumes d’eau dans l’installation de chauffage, la chaudière peut être amenée à cycler rapidement (risque

d’usure). Pour diminuer le nombre d’enclenchements/déclenchements, augmenter la temporisation.

: Non = 0 = avec aquastat électromécanique (le réglage de la température souhaitée s’effectue sur l’aquastat et non sur le clavier). Il n’y a pas

: Attention pour la protection contre la légionellose, l’ECS est portée à 65°C. La mise en place d’un mitigeur thermostatique sur le départ ECS

est obligatoire pour éviter tout risque de brûlures.

de surveillance hors-gel de l’eau chaude sanitaire.

Gialix MA & MA Confort + - page 36 -

2.5.2.2 - Nombre d’étages de puissance

Le nombre d’étage de puissance est règlé par le constructeur :

- 4 étages pour Gialix 12 kW

- 6 étages pour les Gialix 18 et 24 kW

2.5.2.3 - Appairage des étages

Pour les chaudières alimentées en triphasé et pour éviter le déséquilibrage des phases lorsque la chaudière régule, il est

possible de jumeler entre eux les étages numérotés 1 ; 2 et 4 ; 6 (régler le paramètre n°15 à 01).

Gialix MA & MA Confort + - page 37 -

In s t a l l a t e u r

N° étage

1 2 3 4 5 6

Puissance de l'étage

4 kW 2 kW 0 kW 4 kW 0 kW 2 kW

N° du paramètre

Valeur du

paramètre pour

régler la

puissance

maximum souhaitée

(0 = non ; 1 = oui)

12 kw 1 1 0 1 0 1

10 kW 1 0 0 1 0 1

8 kW 1 0 0 1 0 0

6 kW 1 0 0 0 0 1

4 kW 0 1 0 0 0 1

N° étage

1 2 3 4 5 6

Puissance de l'étage

3 kW 3 kW 0 kW 3 kw 0 kW 3 kW

N° du paramètre

Valeur du

paramètre pour

régler la

puissance

maximum souhaitée

(0 = non ; 1 = oui)

12 kw 1 1 0 1 0 1

9 kW 1 0 0 1 0 1

6 kW 1 1 0 0 0 0

N° étage

1 2 3 4 5 6

Puissance de l'étage

4 kW 2 kW 4 kW 2 kw 4 kW 2 kW

N° du paramètre

Valeur du

paramètre pour

régler la

puissance

maximum souhaitée

(0 = non ; 1 = oui)

18 kw 1 1 1 1 1 1

16 kW 1 0 1 1 1 1

14 kw 1 0 1 1 1 0

12 kW 1 0 1 0 1 0

N° étage

1 2 3 4 5 6

Puissance de l'étage

3 kW 3 kW 3 kW 3 kw 3 kW 3 kW

N° du paramètre

Valeur du

paramètre pour

régler la

puissance

maximum souhaitée

(0 = non ; 1 = oui)

18 kw 1 1 1 1 1 1

15 kW 1 0 1 1 1 1

12 kw 1 1 0 0 1 1

9 kW 1 1 0 0 1 0

N° étage

1 2 3 4 5 6

Puissance de l'étage

5,3kW2,7kW5,3kW2,7kw5,3kW2,7

N° du paramètre

Valeur du

paramètre pour

régler la

puissance

maximum

souhaitée

(0 = non ; 1 = oui)

24 kw 1 1 1 1 1 1

21,3 kW 1 0 1 1 1 1

18,6 kw 1 1 0 1 1 1

16 kW 1 1 0 0 1 1

2.5.2.4 - Réglage de la puissance maximum de la chaudière par programmation

Pour permettre l’alimentation de la

chaudière en câbles et en fusibles

de tailles réduites (voir § 2.4.2) il est

OBLIGATOIRE d’abaisser dénitivement

la puissance de la chaudière par

décâblage des thermoplongeurs (voir §

2.4.2.8)

La chaudière est livrée à sa puissance maximum 12-18 ou

24kw (paramètre

Régler le paramètre

Régler les paramètres

dans les tableaux ci-dessous pour régler la puissance maximum de la chaudière :

= 1).

= 0

à à la valeur dénie

2.5.2.4.3 - 18 KW - 230V MONO

2.5.2.4.4 - 18 KW - 400V TRI

2.5.2.4.5 - 24 KW - 400V TRI

2.5.2.4.1 - 12 KW - 230V MONO

2.5.2.2.2 - 12 KW - 400V TRI

2.5.3 - Courbe de chauffe

Le réglage automatique de la température de consigne

chaudière en fonction de la température extérieure n’est possible qu’avec une sonde extérieure livrée en option avec les Gialix MA, et livrée de série pour les Gialix MA Confort +.

La courbe de chauffe ou loi d’eau, est à construire à partir

des 4 paramètres suivants (voir § 2.5.2) :

- TCMA = Température Chaudière MAximum

Gialix MA & MA Confort + - page 38 -

- TCMI = Température Chaudière MInimum

- TEMA = Température Extérieure MAximum ou

Température de basculement été / Hiver

- TEMI = Température Extérieure MInimum ou

Température extérieure de base

Température de consigne départ chaudiére TC (°C)

-30 -25 -20 -15 -10 -5 0 5 10 15 20 25

Température exterieure Text (°C)

Température de consigne départ chaudiére TC (°C)

-30 -25 -20 -15 -10 -5 0 5 10 15 20 25

Température exterieure Text (°C)

Température de consigne départ chaudière TC (°C)

-30 -25 -20 -15 -10 -5 0 5 10 15 20 25

In s t a l l a t e u r

2.5.3.1 - Application plancher

chauffant

La chaudière est livrée d’usine avec un aquastat de sécurité à 100°C ; pour la transformation avec aquastat de sécurité à 60°C (voir § 1.1.1)

Exemple d’utilisation

TCMA = 50°C

Maxi en plancher

chauffant

TCMI = 21°C

2.5.3.2 - Application radiateur

Réglage d’usine avec un aquastat de sécurité à 100°C.

Exemple d’utilisation :

TCMA = 70°C

TCMI = 40°C

2.5.3.3 - Courbe de chauffe de l’installation

Gialix MA & MA Confort + - page 39 -

2.5.4 - AFFECTATION DE L’ENTRÉE HORLOGE

• En règlant le paramètre n°23 à 01, on abaisse la consigne chaudière de 1/8 de sa valeur lorsque le contact entrée horloge est fermé (bornes 20 - 21)

• En règlant le paramètre n°23 à 02, on abaisse la consigne chaudière de 1/4 de sa valeur lorsque le contact entrée horloge est fermé (bornes 20-21)

• En règlant le paramètre n°23 à 03 :

- lorsque le contact entrée horloge est ouvert (bornes 20 - 21), il n’y a pas d’autorisation de production d’ECS (en présence de sonde sanitaire, la surveillance hors-gel subsiste, l’antilégionellose étant désactivée).

- lorsque le contact entrée horloge est fermé (bornes 20-21), il y a autorisation de production d’ECS (en présence de

sonde sanitaire l’antilégionellose est réactivée dès la fermeture du contact).

Gialix MA & MA Confort + - page 40 -

n s t a l l a t e u r

Valeur souhaitée

Appui

sur la

Touche

Paramètre

sur

afficheur

haut

aleur sur

afficheur

bas

Etat du thermostat d'ambiance

Consigne chaudière

Correction de la courbe de chauffe

exemple

Température extérieure

exemple

Entrée horloge

Température sonde ECS

exemple

Etat de l'aquastat ECS

2.5.5 - LECTURE DES TEMPÉRATURES

VISUALISATION DE

L’ÉTAT DES AQUASTAT OU THERMOSTATS RACCORDES

En fonctionnement normal la température de chaudière

s’inscrit sur l’afcheur haut.

Les lectures ci-dessous ne sont possibles que si les

paramètres (voir § 2.5.2.1).

, , et sont validés sur

2.5.6 - LECTURE ET RÉGLAGES DES TEMPÉRATURES DE CONSIGNE D’AMBIANCE EN PRÉSENCE DE SONDE D’AMBIANCE

La lecture des réglages ci-dessous ne sont possibles que si le

paramètre

• Un premier appui sur afche la valeur lue par la sonde

d’ambiance.

degré supplémentaire : 20,5°C dans cet exemple)

• Un 2

d’ambiance en confort.

ème

est sur

en haut

°C en bas (le point en bas à droite signale un demi

appui sur affiche la valeur de la consigne

en haut clignotant

°C en bas sans clignoter

• Un appui sur

ou pour régler la consigne et pour valider

ème

• Un 3 afche la valeur de la consigne d’ambiance en éco.

• Un 4 afche la valeur de la consigne d’ambiance en hors-gel.

appui sur (si paramétrage horloge n°23=01)

ou pour régler la consigne et pour valider

ème

appui sur (si paramétrage horloge n°23=02)

permet de régler la consigne.

en haut sans clignoter

°C en bas clignotant

en haut sans clignoter

°C en bas clignotant

en haur sans clignoter

A tout moment, un appui sur fait re v e n i r au fonctionnement normal.

°C en bas clignotant

permet d’afficher la consigne puis etc...

ou pour régler la consigne et pour valider

• Un appui sur

• A tout moment (après validation), un appui sur

au fonctionnement normal.

Gialix MA & MA Confort + - page 41 -

fait revenir

2.6 - Maintenance et Dépannage

Valeur souhaitée

Appui sur la(les)

Touche(s)

Temps

d'appui

Paramètre sur

afficheur haut

aleur sur

afficheur

bas

Signification

Entrée dans la phase consultation des compteurs

3 sec. -

Contacteur K1 3 sec.

en alternance avec

exemple

09 80 x 100 = 98 000

enclenchements du

contacteur K1

exemple

Contacteur K2 0 sec.

en alternance avec

exemple

09 88 x 100 =

98 800

enclenchements du

contacteur K2

exemple

Contacteur K3 0 sec.

en alternance avec

exemple

08 99 x 100 =

89 900

enclenchements du

contacteur K3

exemple

Contacteur K4 0 sec.

en alternance avec

exemple

09 03 x 100 =

90 300

enclenchements du

contacteur K4

exemple

Contacteur K5 0 sec.

en alternance avec

exemple

09 11 x 100 =

91 100

enclenchements du

contacteur K5

exemple

Contacteur K6 0 sec.

en alternance avec

exemple

08 59 x 100 =

85 900

enclenchements du

contacteur K6

exemple

Sortie de la phase de consultation des compteurs

et 3 sec.

Température de la

chaudière

en °C

Pression

en bar

La sortie peut se faire

à n'importe quel

moment de la

consultation

¯Quand l'entrée en phase de consultation des compteurs est effective, un appui sur la touche permet de remonter dans

l'ordre des contacteurs

¯Toute entrée dans la phase de consultation des compteurs a pour effet de remettre la permutation circulaire hebdomadaire dans

l'ordre de 1 à 6, sans pour autant remettre à zéro lesdits compteurs.

2.6.1 - Consultation des compteurs

Le régulateur dispose de 6 compteurs totalisant le nombre d’enclenchements des contacteurs de puissance qui s’afchent en unité de 100 enclenchements.

Gialix MA & MA Confort + - page 42 -

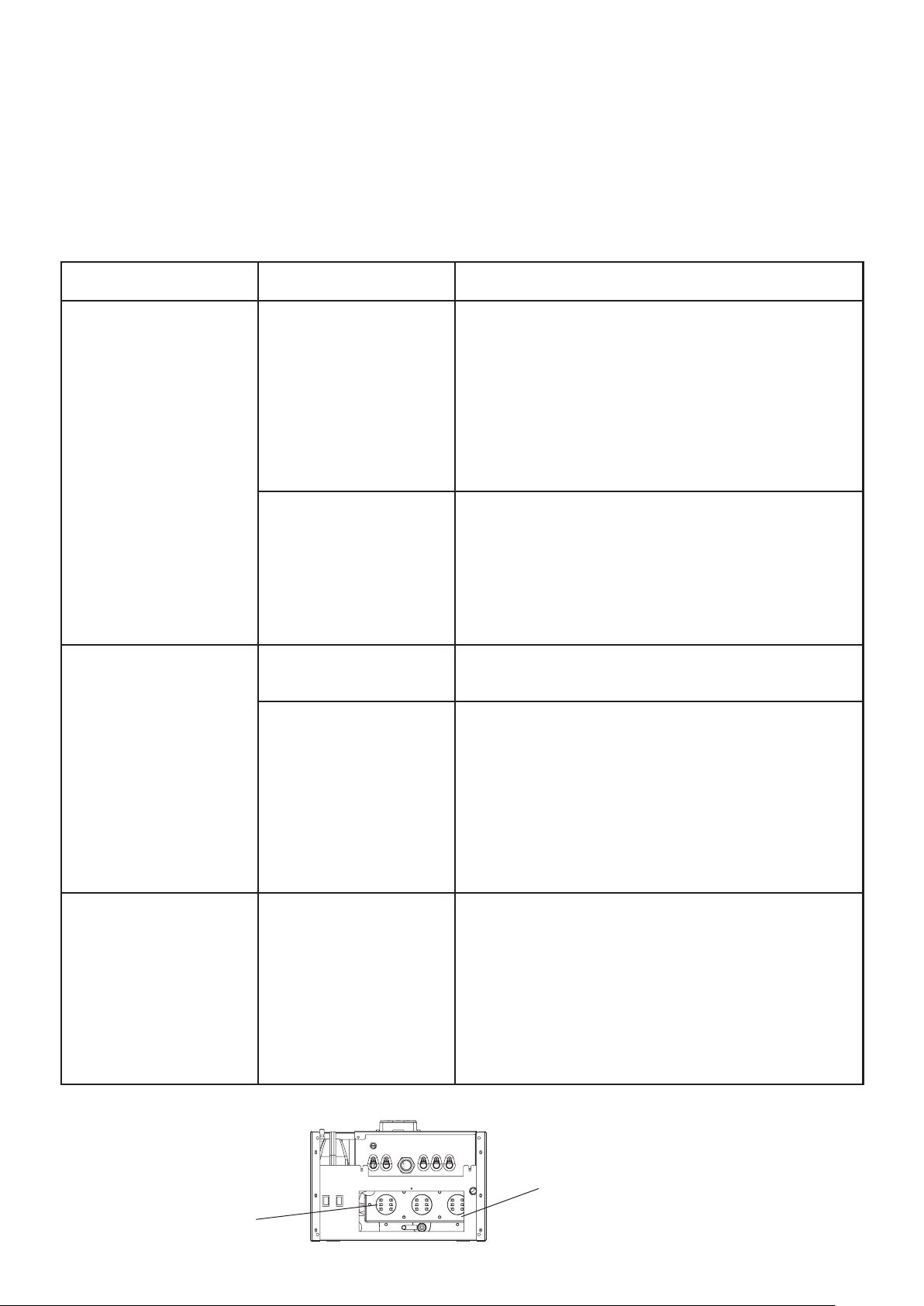

Panne Cause

Remède

•La chaudière ne chauffe

plus

•Le témoin rouge de

fonctionnement est allumé

•L'aquastat de surchauffe à 60°C est déclenché

Vous êtes en application plancher chauffant :

Vérifier le paramétrage de la chaudière

• voir § 2.5.2

Vérifier la circulation d'eau dans la chaudière

• Ouvrir toutes les vannes

• D'ésembouer le circuit

• Vérifier le fonctionnement du circulateur

Remettre en marche

• Appuyer jusqu'au déclic sur le bouton rouge

central de l'aquastat (voir § 1.1.1)

•L'aquastat de surchauffe à

100°est déclenché

Vous êtes en application radiateur :

Vérifier la circulation d'eau dans la chaudière

• Ouvrir toutes les vannes

• D'ésembouer le circuit

• Vérifier le fonctionnement du circulateur

Remettre en marche

• Appuyer jusqu'au déclic sur le bouton rouge

central de l'aquastat (voir § 1.1.1)

•Disjonction intempestive

•Défaillance du disjoncteur

de la chaudière

Le remplacer

•Défaillance d'un (ou des)

thermoplongeurs

Le (ou les) remplacer (voir Fig. 1)

• Mettre la chaudière hors-tension

• Vidanger la chaudière

• Déconnecter les résistances

• Démonter la bride

• Extraire le (ou les) thermoplongeur(s) monté(s) sur joint torique

• Le (ou les) remplacer

• Reprocéder à la mise en service de la chaudière

(voir § 2.5)

•Manque de puissance

•1 (ou plusieurs)

thermoplongeur(s) sont

coupés

Le (ou les) remplacer (voir Fig. 1)

• Mettre la chaudière hors-tension

• Vidanger la chaudière

• Déconnecter les résistances

• Démonter la bride

• Extraire le (ou les) thermoplongeur(s) monté(s) sur joint torique

• Le (ou les) remplacer

• Reprocéder à la mise en service de la chaudière

(voir § 2.5)

n s t a l l a t e u r

2.6.2 - Maintenance

Un entretien annuel de la chaudière par un professionnel qualié est conseillé.

 La pression du circuit d’eau de l’installation fera l’objet d’une surveillance périodique (la valeur indiquée sur le

manomètre ne doit pas être inférieure à 1 bar à froid).

 Après quelques jours de fonctionnement et au moins une fois par an, vérier le serrage des connexions électriques

de puissance (répartiteur, contacteurs et thermoplongeurs).

2.6.3 - Dépannage

Fig. 1

(Trappe d’accès aux thermoplongeurs

enlevée)

thermoplongeurs

Vue de dessous

Gialix MA & MA Confort + - page 43 -

Bride support

thermoplongeurs

... suite page suivante ...

Panne Cause

Remède

Bruit anormal du

circulateur

z Le circulateur est trop

serré

Desserrer légèrement le circulateur sans faire apparaître de fuite

Le resserrer en suivant les instructions ci-dessous :

 Pré-vissage de 2 vis, diagonalement opposées,

et ce avec un couple de vissage de 3Nm.

 Pré-vissage en diagonal des 2 autres vis avec un couple de 3 Nm.

 Vissage des 2 vis diagonalement opposées avec un couple de 5Nm.

4.  Vissage des 2 autres vis à 5Nm.

Défauts

Afficheur

haut

Afficheur

bas

Mode de fonctionnement de la chaudière

Capteur de pression

Clignotant Clignotant

La chaudière est à l'arrêt

Le circulateur est à l'arrêt

Sonde chaudière

Clignotant Clignotant

La chaudière est à l'arrêt

Le circulateur fonctionne

Sonde extérieure

Température

chaudière clignotant Clignotant

La chaudière passe automatiquement en mode de

fonctionnement manuel avec pour consigne

(TCMI + TCMA) /2

Sonde ECS

Clignotant Clignotant

La chaudière bascule automatiquement en mode

chauffage

Sonde ambiance

Clignotant Clignotant

La chaudière passe automatiquement en mode de

fonctionnement sans contrôle d'ambiance

Manque de pression

(en-dessous de 0,3 bar)

- -

La chaudière est à l'arrêt

Remplir à nouveau l'installation pour faire remonter la

pression à une valeur supérieure à 0,5 bar

n s t a l l a t e u r

2.6.4 - Défauts de fonctionnement

Le défaut de fonctionnement des sondes de températures ou du capteur de pression est signalé par le clignotement des afcheurs.

Gialix MA & MA Confort + - page 44 -

Temp.°C R Ohms Temp.°C R Ohms

-40 412135 31 7686

-39 383178 32 7364

-38 356477 33 7057

-37 331840 34 6765

-36 309092 35 6486

-35 288075 36 6221

-34 268645 37 5968

-33 250672 38 5727

-32 234035 39 5498

-31 218627 40 5279

-30 204347 41 5069

-29 191106 42 4870

-28 178821 43 4679

-27 167415 44 4497

-26 156821 45 4323

-25 146974 46 4157

-24 137818 47 3999

-23 129298 48 3847

-22 121367 49 3702

-21 113980 50 3563

-20 107095 51 3430

-19 100675 52 3303

-18 94686 53 3182

-17 89097 54 3065

-16 83876 55 2954

-15 78999 56 2847

-14 74439 57 2745

-13 70175 58 2647

-12 66185 59 2553

-11 62450 60 2463

-10 58952 61 2376

-9 55673 62 2293

-8 52600

63 2214

-7 49718 64 2137

-6 47013 65 2064

-5 44474 66 1994

-4 42090 67 1926

-3 39850 68 1861

-2 37744 69 1799

-1 35763 70 1739 0 33900 71 1681 1 32147 72 1626 2 30496 73 1573 3 28941 74 1522 4 27475 75 1472 5 26094 76 1425 6 24791 77 1379 7 23562 78 1336 8 22402 79 1293 9 21306 80 1253

10 20272 81 1213 11 19294 82 1176 12 18370 83 1139 13 17496 84 1104 14 16669 85 1070 15 15887 86 1038 16 15146 87 1006 17 14445 88 976 18 13781 89 947 19 13151 90 919 20 12555 91 891 21 11989 92 865 22 11452 93 840 23 10943 94 815 24 10459 95 792 25 10000 96 769 26 9564 97 747 27 9150 98 725 28 8756 99 705 29 8381 100 685

30 8025

Temp. Résistance Temp. R Ohms

°C

-30 171 800 8 24 947

-29 161 817 9 23 853

-28 152 994 10 22 800

-27 144 697 11 21 819

-26 136 894 12 20 879

-25 129 800 13 19 986

-24 122 646 14 19 137

-23 116 145 15 18 300

-22 110 025 16 17 565

-21 104 261 17 16 839

-20 98 930 18 16 151

-19 93 713 19 15 500

-18 88 888 20 14 770

-17 84 339 21 14 168

-16 80 047 22 13 590

-15 76 020 23 13 039

-14 72 174 24 12 514

-13 68 564 25 12 000

-12 65 153 26 11 535

-11 61 930 27 11 079

-10 58 880 28 10 645

-9 56 004 29 10 231

-8 53 280 30 9 804

-7 50 702 31 9 460

-6 48 263 32 9 101

-5 45 950 33 8 759

-4 43 769 34 8 434

-3 41 699 35 8 054

-2 39 739 36 7 749

-1 37 881 37 7 456 0 36 130 38 7 176 1 34 453

39 6 909 2 32 871 40 6 652 3 31 371 41 6 408 4 29 948 42 6 173 5 28 600 43 5 947 6 27 317 44 5 731 7 26 101 45 5 522

In s t a l l a t e u r

Temp. (°C)

Résistance R

(kOhms)

-10 56,202

-5 42,894 0 33,024 5 0,000 6 0,000 7 0,000 8 0,000 9 0,000

10 0,000 11 0,000 12 0,000 13 0,000 14 0,000 15 0,000 16 0,000 17 0,000 18 0,000

Temp. (°C)

Résistance R

(kOhms)

-10 56,202

-5 42,894 0 33,024 5 0,000 6 0,000 7 0,000 8 0,000 9 0,000

10 0,000 11 0,000 12 0,000 13 0,000 14 0,000 15 0,000 16 0,000 17 0,000 18 0,000 19 0,000 20 0,000 21 0,000 22 0,000 23 0,000 24 0,000 25 10,000 30 8,045 35 6,514 40 5,306

2.6.5 - Sondes de température

2.6.5.1 - Sonde chaudière (SC) et Sonde ECS (SECS)

Valeurs ohmiques (10k à 25°C)

2.6.5.2 - Sonde extérieure (SExt)

2.6.5.3 - Sonde ambiance (SA)

Gialix MA & MA Confort + - page 45 -

In s t a l l a t e u r

6 C 12 C 18 C 12 MA 12 MA 18 MA 18 MA 24 MA

230V mono 230V mono

400V

tri

230V mono

400V

tri

230V mono

400V

tri

400V

tri

Côté habillage B4484737 1 1 1 11 1 1 1

Façade Gialix C B4484740 1 1 1

Façage Gialix MA B4484730 11 1 1 1

Tableau de commande MA B1758741 11 1 1 1

Circulateur B1243544 1 1 1 111 1 1

Klixon 60° B1243400 1 11 1 1 1 11

Klixon 100° B1243418 1 1 111 1 1 1

Soupape 3 bars B1239094 11 1 1 1 11 1

Vase expansion 8L B1472534 1 11 1 1 1 11

Thermomanomètre B1238811 1 1 1

Valve d'arrêt 1/4 B1238797 1 1 1

Pressostat d'eau B1943546 1 1 1 1 1

Thermoplongeur 6kW B1243558 1 2 3 2 23 3

Thermoplongeur 8kW B1243640 3

Joint thermoplongeur B1657044 3 33 3 3 3 33

Contacteur tripolaire 16A B1243580 1 2 3

Temporisation 60s B1243177 1 1

Minicontacteur tétrapolaire 20A B1243561 44 6 6 6

Porte fusible B1243146 1 1 11 1 1 1 1

Fusible 4A 5x20 B1243147 1 11 1 1 1 11

Interrupteur M/A B1245983 1 1 1

Aquastat B1238916 1 1 1

Doigt de gant 1/2 B1134613 1 1 1

Afficheur B1943599 1 1 1 1 1

Carte électronique C1 B1943600 11 1 1 1

Sonde de température chaudière

B1243534 1 1 1 1 1

Sonde extérieure* B1243586 11 1 1 1

Sonde ECS* B1243578 1 1 1 11

Vanne 3 Voies B1939117

B1243562 1

B1243563 1

B1243564 1

B1243565 1

B1243566 1 1

B1243818 1

B1243624 1

B1243570 1 1 1

B1943596 1 1

B1943571 11

B1243567 1

B1243568 1

B1243569 1

B1243581 1

B1243608 1

B1243582 1

B12xxxxx 1

B1243637 1

Désignation Réf.

Gialix

* en option pour les Gialix MA et de série pour les Gialix MA Confort +

Câblage de puissance

Câblage de commande

Bornier

2.7 - Liste des pièces détachées

Gialix MA & MA Confort + - page 46 -

3 - UTILISATEUR

3.1 - RÉGULATION ÉLECTRONIQUE 2 CIRCUITS

La régulation électronique est prévue pour gérer deux

circuits distincts :

 u n 1er circu i t chauff age direc t (sans van n e de mélange)

• radiateurs ou plancher chauffant

• avec ou sans sonde extérieure

• avec ou sans contrôle d’ambiance

 un 2ème circuit prioritaire Eau Chaude Sanitaire (ECS)

• avec sonde ECS

ou • avec Aquastat ECS

3.1.1 - FONCTIONS GÉNÉRALES DE LA RÉGULATION ÉLECTRONIQUE

 Fonctionnement avec ou sans thermostat d’ambiance

ou sonde d’ambiance.

 Fonction asservissement ou non du circulateur chauffage

à la demande (ou non demande) du the rmostat d’ambiance.

 Fonctionnement manuel ou automatique (avec sonde

extérieure).

 Avec sonde extérieure : fonction basculement été

automatique ou non.

 Fonction correction automatique ou non de la courbe de

chauffe ou de la température de consigne en présence d’un thermostat d’ambiance sans horloge ou d’une sonde d’ambiance.

 Gestion ou non de l’eau chaude sanitaire par sonde

ECS ou par aquastat ECS.

 Appairage des étages de puissance en triphasé.

 Avec sonde ECS : fonction antilégionellose ou non pour

l’eau chaude sanitaire (toutes les 24h l’ECS est portée

à 65°C pendant 10 min.).

 Calibrage de la puissance maximum de la chaudière par

programmation (sélection de 1 à 6 étages de puissance parmi 6 étages possibles).

 Temporisation à l’enclenchement et à l’arrêt des 6 étages

de puissance (réglable de 1 à 6 min) avec protection

contre la surchauffe.

 Permutation circulaire hebdomadaire des 6 étages de

puissance.

 Comptage du nombre de cycle d’enclenchement des

six étages de puissance.

 Post fonctionnement du circulateur chauffage et de la

vanne 3 voies directionnelle ECS.

 Dégommage du circulateur chauffage en période

d’été.

 Fonction surveillance hors-gel des circuits de chauffage

et eau chaude sanitaire à l’arrêt de la chaudière.

 Fonction entrée Horloge pour un abaissement de la

consigne chaudière en éco (ou en hors-gel) ou pour une autorisation de la production d’ECS.

Gialix MA & MA Confort + - page 47 -

ut I l I s a t e u r

Touche

ou Led

Nom

Fixe : Affiche la température chaudière en °C

E Clignotant :

Signale un défaut de raccordement capteur (pression ou température)

°C

Afficheur haut

bar

Afficheur bas

¸Signale un manque de pression d'eau en-dessous de 0,3 bar (réenclenchement au-dessus de 0,5 bar)

¸Signale le code du capteur (pression ou température) faisant défaut.

Fixe : Signale le fonctionnement hiver (chauffage + eau chaude sanitaire)

Clignotant : Signale un basculement hiver en cours

Fixe : Signale le fonctionnement été (eau chaude sanitaire seule)

Clignotant : Signale un basculement été en cours

Led rouge

fonctionnement

chaudière

Permet le passage en mode été (appui 3 sec.)

Touche

Auto / Manu

Touche marche /

arrêt

bar

Touche sanitaire

Augmente la valeur en cours de réglage

Permet la lecture des températures des sondes et le réglage des consignes

d'ambiance(confort, éco ou hors-gel) avec sonde d'ambiance uniquement

Clignotant :Afficheur bas

Touche -

Annule la temporisation d'enclenchement ou de déclenchement de puissance en cours (appui 3 sec.)

Permet de revenir en fonctionnement normal lorsqu'on est en lecture des températures

Forçage du circulateur en mode veille

Mise en marche ou surveillance hors gel chauffage et sanitaire

Led vert été

Touche +

Led vert hiver

Diminue la valeur en cours de réglage (appui 0 sec.)

Permet l'accès au réglage de la température de consigne chauffage (appui 0 sec.)

en mode manuel uniquement

Permet l'accès au réglage de la température d'eau chaude sanitaire (appui 0 sec.)

(avec sonde ECS uniquement)

Choix du mode de fonctionnement manuel ou automatique

("automatique" possible avec sonde extérieure uniquement)

Touche radiateur

Permet le passage en mode hiver (appui 3 sec.)

Fonction

Signale le fonctionnement de la chaudière

Affiche la pression en bar

°C

Afficheur haut

Signale la surveillance hors gel

Le z en bas à droite du chiffre indique un fonctionnement en mode manuel (sans sonde extérieure)

3.1.2 - DESCRIPTION DU TABLEAU DE BORD

afficheur haut

led vert été

touche -

touche

sanitaire

touche Marche / veille

afficheur bas

led vert hiver

touche +

led rouge de fonctionneMent chaudière

touche radiateur

touche auto / Manu

Gialix MA & MA Confort + - page 48 -

t I l I s a t e u r

3.1.3 - FONCTIONNEMENT DE LA RÉGULATION ÉLECTRONIQUE 2 CIRCUITS

3.1.3.1 - MISE EN MARCHE

L’afcheur haut inscrit qui indique que la chaudière est

sous tension, à l’arrêt et en surveillance hors-gel.

Un appui sur

3.1.3.2 - ARRÊT AVEC SURVEILLANCE

Lorsque la chaudière fonctionne, un appui sur met la chaudière en arrêt et surveillance hors-gel.

L’afcheur haut inscrit

Lorsque la température de chaudière ou d’eau chaude sanitaire descend en dessous de 5°C, il y a enclenchement

de la chaudière et du circulateur concerné (eau chaude sanitaire ou eau de chauffage). Quand la température de

l’eau atteint 35°C, la chaudière se remet en arrêt.

met la chaudière en marche.

HORS-GEL

et l’afcheur bas est éteint.

il s’effectue avec l’aquastat ECS.

 Appuyer sur

Chaude Sanitaire s’inscrit clignotante sur l’afcheur haut.

 Appuyer sur

décrémenter la température de consigne dans la plage 20

à 65°C.

 Appuyer sur

la température de consigne Eau

ou pour incrémenter ou

pour valider la consigne.

3.1.3.3.2 - MODE AUTOMATIQUE

La température d’eau de chauffage est fonction de la température extérieure.

Pour fonctionner en mode automatique, la chaudière Gialix doit être raccordée à une sonde extérieure et paramétrée

en conséquence :

 Appuyer simultanément sur les touches

pendant 3 sec. jusqu’à apparition du paramètre

clignotant sur l’afcheur haut.

3.1.3.3 - FONCTIONNEMENT MANUEL

OU AUTOMATIQUE

3.1.3.3.1 - MODE MANUEL

L’utilsateur programme lui-même la température d’eau de

chauffage qu’il souhaite.

Pour fonctionner en mode manuel, la chaudière devra être

paramétrée en conséquence :

 Appuyer sur la touche

 Appuyer de nouveau sur la touche

apparition du paramètre

 à Appuyer une dernière fois sur sec. pour valider le choix.

La chaudière fonctionne maintenant en mode manuel.

Réglage de la température de consigne chauffage

 Appuyer sur

chaudière s’inscrit clignotante sur l’afcheur haut.

, la température de consigne

jusqu’à

pendant 3

 Appuyer sur

sur l’afcheur haut.

 Appuyer sur

de la valeur du paramètre. Cette valeur s’inscrit clignotante

sur l’afcheur bas.

 Appuyer sur

sur l’afcheur bas.

 Appuyer sur

paramètre.

 Appuyer simultanément sur les touches

pendant 3 sec. pour sortir du paramétrage.

La chaudière est bien paramétrée pour fonctionner en mode

automatique.

 Appuyer sur la touche

jusqu’à apparition du paramètre

ou , pour accéder au réglage

ou pour inscrire la valeur

ou pour valider la valeur du

 Appuyer sur

décrémenter la température de consigne dans la plage

paramétrée de TCMI à TCMA (voir § 2.5.2).

 Appuyer sur

Réglage de la température de consigne Eau Chaude Sanitaire

Ce réglage n’est possible qu’avec une sonde ECS. Sinon,

ou pour incrémenter ou

, pour valider la consigne

Gialix MA & MA Confort + - page 49 -

 Appuyer de nouveau sur la touche

apparition du paramètre

 Appuyer une dernière fois sur pour valider le choix.

La c ha u d i èr e f on ct i o n ne m a i n te na n t e n m od e automatique.

pendant 3 sec.

jusqu’à

t I l I s a t e u r

3.1.3.4 - Fonctionnement manuel Eté ou Hiver

3.1.3.4.1 - FONCTIONNEMENT EN MODE ETÉ

 Appuyer sur la touche pendant 3 sec.

 Le led vert Eté s’allume.

En position Eté, seule la fonction sanitaire est assurée. Toutes les 24 heures, pour éviter le «gommage», la pompe

se mettra en rotation pendant 1 minute.

3.1.3.4.2. - FONCTIONNEMENT EN MODE HIVER

 Appuyer sur la touche pendant 3 sec.

 Le led vert Hiver s’allume

3.1.3.5 - Comment régler son chauffage ?

Si votre chaudière est paramétrée en fonctionnement

automatique, cette opération est impossible.

3.1.3.7 - Comment régler la température d’ambiance?

Ce réglage n’est possible qu’avec une sonde d’ambiance

• Un premier appui sur afche la valeur lue par la sonde

d’ambiance.

demi degré supplémentaire : 19,5°C dans cet exemple)

• Un 2

d’ambiance en confort.

• Un appui sur

en haut

°C en bas (le point en bas à droite signale un

ème

appui sur afche la valeur de la consigne

en haut clignotant

°C en bas sans clignoter

permet de régler la consigne.

Paramétrer d’abord votre chaudière en fonctionnement manuel (voir § 3.1.3.3.1) pour pouvoir intervenir sur le réglage de votre chauffage.

Puis :

 Appuyer sur

chauffage s’inscrit clignotante sur l’afcheur haut.

 Appuyer sur

chauffage à la température désirée.

 Appuyer sur

chauffage et revenir à l’afchage de base de la chaudière (Température départ chauffage sur l’afficheur haut et

Pression en bar sur l’afcheur bas).

, la température de consigne

ou pour régler la consigne

pour valider la nouvelle consigne

3.1.3.6 - Comment régler la température d’eau chaude sanitaire ?

Ce réglage n’est possible qu’avec une sonde ECS sinon le réglage s’effectue directement sur le ballon par l’intermédiaire de l’aquastat ECS (bouton de réglage).

 Appuyer sur

, la température de consigne

ou pour régler la consigne et pour valider

• Un 3 afche la valeur de la consigne d’ambiance en éco.

ou pour régler la consigne et pour valider

• Un 4 afche la valeur de la consigne d’ambiance en hors-gel.

ou pour régler la consigne et pour valider

• Un appui sur

puis etc...

en haut sans clignoter

°C en bas clignotant

ème

appui sur (si paramétrage horloge n°23=B1)

en haur sans clignoter

°C en bas clignotant

ème

appui sur (si paramétrage horloge n°23=B2)

en haur sans clignoter

°C en bas clignotant

permet d’afcher la consigne chaudière

sanitaire s’inscrit clignotante sur l’afcheur haut.

 Appuyer sur

sanitaire à la température désirée.

 Appuyer sur

sanitaire et revenir à l’afchage de base de la chaudière (Température départ chauffage sur l’afficheur haut et

Pression en bar sur l’afcheur bas).

ou pour régler la consigne

pour valider la nouvelle consigne

Gialix MA & MA Confort + - page 50 -

• A tout moment (après validation), un appui sur

au fonctionnement normal.

fait revenir

3.1.4 - LECTURE DES

Valeur souhaitée

Appui

sur la

Touche

Paramètre

sur

afficheur

haut

aleur sur

afficheur

bas

Unité /

Signification

Etat du thermostat d'ambiance

non-demande

demande

Consigne chaudière

Correction de la courbe de chauffe

exemple

°K

Si le point en bas

à droite de la

valeur est allumé,

la valeur est une

température

négative

Température extérieure

exemple

°C

Si le point en bas

à droite de la

valeur est allumé,

la valeur est une

température

négative

Entrée horloge

Horloge ouverte

Horloge fermée

Température sonde ECS

exemple

°C

Etat de l'aquastat ECS

non-demande

demande

TEMPÉRATURES

VISUALISATION DE

L’ÉTAT DES AQUASTAT OU THERMOSTATS RACCORDES

En fonctionnement normal la température de chaudière

s’inscrit sur l’afcheur haut.

Le s lectu r es ci-d essous sont pos s ibles que si les

paramètres , , et sont validés sur (voir § 2.5.2.1).

Gialix MA & MA Confort + - page 51 -

NOTE

Gialix MA & MA Confort + - page 52 -

Gialix MA & MA Confort + - page 53 -

Gialix MA & MA Confort + - page 54 -

IMPORTANT

Extrait de la notice technique

- Traitement de l’eau du circuit de chauffage

- Eau de remplissage

Les materiaux utilisés pour la réalisation d’un circuit de chauffage sont de natures différentes.Il peut se produire des phénomènes de corrosion par couplage galvanique aussi bien dans les installations neuves qu’anciennes.

Le remplissage du circuit chauffage doit se faire uniquement avec l’eau du réseau potable, non traitée (pas d’adoucissement) L’eau d’une autre provenance (puits, forage etc..) devra être analysée et avoir obligatoirement les caractéristiques suivantes :

8,5 £ PH (acidité) £ 9,5 Teneur en chlorures £ 60 mg / litre Conductivité < 1000 5 £ TH (dureté totale en° Français) £ 15

Les installations de chauffage central doivent être nettoyées aﬁn d’éliminer les débris (cuivre, ﬁlasse, ﬂux de brasage) liés à la mise en oeuvre de l’installation ainsi que réaction chimique entre les métaux.

D’autre part, il est important de protéger les installations de chauffage central contre les risques de corrosion, d’entartrage et de développement microbiologiques en utilisant un inhibiteur de corrosion adapté à tous les types d’installations (radiateurs acier, fonte, plancher chauffant PER).

Les produits de traitement de l’eau de chauffage utilisés, doivent être agréés soit par le Comité Supérieur d’Hygiène Public de France (CSHPF), soit par l’Agence Française de Sécurité Sanitaire des Aliments (AFSSA).

S / cm

- Traitement du circuit de chauffage

Nous recommandons l’utilisation des produits de la gamme SENTINEL de GE BETZ pour le traitement préventif et curatif des circuits d’eau de chauffage.

• Mise en place de l’appareil sur installations neuves (moins de 6 mois)

- Nettoyer l’installation avec un nettoyant universel pour éliminer les débris de l’installation (cuivre, ﬁlasse, ﬂux de brasage). Exemple : SENTINEL X300

- Rincer correctement l’installation jusqu’à ce que l’eau soit claire et exempte de toute impureté.

- Protéger l’installation contre la corrosion avec un inhibiteur, exemple : SENTINEL X100. Ou contre la corrosion et le gel avec un inhibiteur et un antigel. Exemple : SENTINEL X500

• Mise en place de l’appareil sur installations existantes

- Procéder au désembouage de l’installation avec un désembouant pour éliminer les boues de l’installation.

Exemple : SENTINEL X400

- Rincer correctement l’installation jusqu’à ce que l’eau soit claire et exempte de toute impureté.

- Protéger l’installation contre la corrosion avec un inhibiteur, exemple : SENTINEL X100. Ou contre la corrosion et le gel avec un inhibiteur et un antigel. Exemple : SENTINEL X500

L’inhibiteur de corrosion :

- contrôle la formation de tartre

- évite la corrosion de type «trou d’épingle»

- évite, dans une installation neuve, la formation de boues et la prolifération bactériologique (algues dans le réseau basse température)

- prévient la formation d’hydrogène

- élimine les bruits des générateurs

Les produits de traitement d’autres fabricants peuvent être utilisés s’ils garantissent que le produit est adapté à tous les matériaux utilisés et offrent une résistance à la corrosion efﬁcace. Dans ce cas, se référer à leur notice d’utilisation.

- Dégazage de l’installation

L’oxygène présente dans l’air est très corrosive,. Ainsi, pour qu’un dégazage permanent de l’installation puisse s’effectuer, plaçer des purgeurs automatiques et manuels de dégazage à chaque point haut de l’installation et des purgeurs manuels sur chaque radiateur.

ANNULATION DE LA GARANTIE

Toute déterioration de la chaudière provenant d’une qualité d’eau de remplissage inadaptée et/ou de phénomènes de corrosion en l’absence de produits de traitement comme décrits ci-dessus, et/ou d’un mauvais dégazage de l’installation entraîne l’annulation de la garantie

18. 02. 10

Fabrication Française

NOTICE TECHNIQUE POUR L'INST ALLATEUR

D'EMPLOI POUR L'USAGER

Chaudière murale

électrique

Corps de chauffe en fonte

Gialix

Modèles :

Gialix 6 C -230 V-

(Réf. : A689620)

Version C

Régulation par aquastat

Gialix 12 C - 230 V-

(Réf. : A689621)

Gialix 18 C -400 V-

(Réf. : A689622)

Les renseignements figurant dans ce document ne sont pas contractuels, se réserve le droit de modifier sans préavis les caractéristiques techniques et l'équipement de tous les appareils.

Réf. 1870975/0207178

Service Après-Vente

Rue de la République - 80210 Feuquières en Vimeu

Tél: 03.22.61.21.00. - Fax : 03.22.30.01.19.

Gialix C

- page 1 -

Tél: 03.22.61.21.21 Fax: 03.22.30.01.19

Gialix C

- page 2 -

SOMMAIRE

1 - Présentation ............................................................................................... p. 05

1.1 - Description................................................................................................................ p. 05

1.2 - Encombrements - Raccordements hydrauliques ....................................................... p. 08

1.3 - Caractéristiques techniques...................................................................................... p. 09

2 - Installation ..................................................................................................p. 10

2.1 - Emplacement ........................................................................................................... p. 10

2.2 - Mise en place de la chaudière................................................................................... p. 10

2.3 - Raccordement hydraulique........................................................................................ p. 11

2.4 - V anne de mélange .................................................................................................... p. 1 1

2.5 - Expansion - Soupape de sécurité ............................................................................. p. 1 1

2.6 - Antigel ......................................................................................................................p. 11

2.7 - Purge........................................................................................................................ p. 11

3 - Raccordements électriques ........................................................................p. 12

3.1 - Intensité absorbée, nombre et section des conducteurs

d'alimentation, calibrage des fusibles .......................................................................... p. 12

3.2 - Bornier de raccordement électrique........................................................................... p. 15

3.3 - Raccordement des conducteurs en fonction de

la tension d'alimentation .......................................................................................... p. 16

3.4 - Schéma de principe de circuit de commande Gialix 6 C ........................................... p. 17

3.5 - Schéma de principe de circuit de commande Gialix 12 C.......................................... p. 18

3.6 - Schéma de principe de circuit de commande Gialix 18 C.......................................... p. 19

3.7 - Raccordement du circuit de commande .................................................................... p. 20

3.8 - Raccordement délesteurs ......................................................................................... p. 21

3.9 - Schémas de câblage ................................................................................................p. 23

3.10 - Schémas de branchement des thermoplongeurs..................................................... p. 30

4 - Schéma de principe hydraulique.................................................................p. 32

5 - Circulateur..................................................................................................p. 33

6 - Maintenance...............................................................................................p. 33

7 - Dépannage ................................................................................................p. 34

8 - Pièces Détachées......................................................................................p. 35

Gialix C

- page 3 -

Gialix C

- page 4 -

1 - PRESENTATION

1.1 - Description

Gialix se présente sous un ensemble carrossé avec panneau avant démontable permettant l'accès à

toutes les parties de l'appareil. La cuve en fonte isolée est équipée de 1 à 3 résistances électriques blindées inox fixées par une bride

démontable accessibles par le dessous de la chaudière. En partie frontale, elle comporte un tableau regroupant les organes de commande et de régulation ; une

platine électrique intégrant les organes de raccordement et de distribution de puissance. Au-dessus du tableau électrique, elle regroupe tous les organes hydrauliques directement accessibles par

l'avant de la chaudière.

1.1.1 - Réglages à effectuer pour une application basse température (circuit plancher chauffant)

La chaudière électrique est livrée pour un fonctionnement haute température 0 à 80 °C avec limitation haute de la température de départ à 100 °C (application radiateur).

Pour un fonctionnement basse température 0 - 50 °C avec limitation haute de la température de départ à 60 °C (application plancher) il suffit de régler l'aquastat de régulation AQR à 50 °C et de connecter l'aquastat de sécurité à 60 °C.

Les 2 aquastats de sécurité sont situés au-dessus du tableau électrique (voir Fig. 1 ci-dessous)

Languette double mâle

Aquastats de sécurité à réarmement manuel

60°C

100°C

Fig. 1

Câblage d'usine pour un fonctionnement haute température avec limitation haute à 100°C.

Gialix C

- page 5 -

Câblage à réaliser pour un fonctionnement basse température avec limitation haute à 60°C.

60°C

100°C

Déconnecter la

languette double mâle

1) Déconnecter la languette double mâle et connecter les 2 fils à l'aquastat de sécurité à 60°C.

2) Modifier la plage de réglage de l'aquastat de régulation AQR :

- Positionner l'axe de l'aquastat sur la position minimum 20°C en le tournant à fond dans le sens

Axe de

l'aquastat

inverse des aiguilles d'une montre.

- Oter le bouton de commande (en le tirant vers soi).

- Mettre en place la butée à 50°C (laisser celle à 80°C).

Bouton de commande

- Mettre le bouton de commande sur l'axe de l'aquastat et vérifier que ce

Butée à 50°C

de l'aquastat de

régulation AQR, livré

dans la pochette

dernier ne peut tourner que dans la plage basse 20 à 50°C.

1.1.2 - Récapitulatif des réglages des aquastats

Butée à

80°C

Application

Aquastat de régulation

AQR

Plancher chauffant 20 - 50°C

Radiateurs

(réglage usine)

Gialix C

20 - 80°C

- page 6 -

Aquastat de sécurité

AQS

60°C

fixe

100°c

fixe

1.1.3 - Equipements complémentaires - Options

 Thermostat d'ambiance (TA) pour action sur contacteurs de puissance.  Thermostat d'ambiance avec horloge de programmation hebdomadaire (TH) pour

action sur contacteurs de puissance.

Dans le cas d'une installation comportant des robinets thermostatiques et un thermostat d'ambiance, le local où est situé le thermostat d'ambiance devra obligatoirement avoir le ou les radiateurs équipé(s) de robinet(s) manuel(s).

Dans le cas d'un montage "tous robinets thermostatiques", prévoir obligatoirement l'utilisation d'une fonction de bipassage (ex. : vanne différentielle)

Gialix C

- page 7 -

1.2 - Encombrements - Raccordement s hydrauliques





Légendes

1 - Circulateur 3 vitesses 2 - V ase d'expansion 8 litres 3 - Soupape de sécurité 3 bars 4 - Prise pour manomètre 5 - Doigt de gant 6 - Aquastat de sécurité 60°C 7 - Aquastat de sécurité 100°C 8 - Manomètre 9 - Interrupteur Marche / Arrêt 10 - Aquastat de régulation 11 - Fusible

Vue de côté

87,5

(Trappe d'accès aux thermoplongeurs enlevée)

Thermoplongeurs

Vue de dessous

Vue de face

300

Bride

support

thermoplongeurs

Evacuation soupape

de sécurité

D = Départ chauffage 1" femelle (26/34) R = Retour chauffage 1" femelle (26/34)

648

Entrée câble

de puissance

T rappe d'accès au

doigt de gant

Vue de dessus

619

Entrée

câble de commande

259

280

Gialix C

- page 8 -

1.3 - Caractéristiques techniques

Désignation

Puissance maximum P1 (câblage d'usine)

Nbre d'étages de puissance

Alimentation 230 V mono 50Hz *

Alimentation 230V tri 50Hz *

Alimentation 400V tri 50Hz*

Ajustement de la puissance * maximum P1 par couplage des thermoplongeurs

Délestage à distance d'1 ou 2 étages de la puissance maximum

Gialix

6 C

6 kW 12 kW 18 kW

123

OUI OUI NON NON NON NON NON NON OUI

230 V mono 230 V mono 400 V t r i

- P4 = 6kW P4 = 9kW

- P3 = 8kW P3 = 12kW

P2 = 4 kW P2 = 10kW P2 = 5kW

-6 kW

Gialix

12 C

Gialix

18 C

6 kW

ou 12 kW

Capacité en eau

Diamètre de raccordement

Pression minimum

Pression nominale

Pression maximale

Température minimum

Température ma ximum de fonctionnement

Débit d'eau minimum

Débit d'eau nominal

Débit d'eau maximum

Poids

5 l

1" (26/34)

0,5 bar

2 bar

3,0 bar

20°C

80°C (Réglage d'usine) adaptable à 50°C

175 350 500

350 700 1000

2400 l / h

40 Kg 42 Kg 42 Kg

Dimensions Largeur

Hauteur

Profondeur

Classe de protection

Consommation d'entretien à 70°C

* : voir § 3.3

Gialix C

- page 9 -

405 mm 620 mm 280 mm

IPX1

3,40 kWh / 24h

2 - INSTALLATION

2.1 - Emplacement

La chaudière Gialix murale doit être fixée verticalement au mur sur un support résistant au moyen de deux tirefonds Ø8.

100

La chaudière doit être située au minimum à 300mm audessus de tout obstacle pour permettre le démontage éventuel des thermoplongeurs par le dessous de l'appareil. Elle doit être située à au moins 100mm du plafond pour permettre le raccordement hydraulique.

Encastrement : La chaudière doit être distante d'au moins 10mm des parois latérales.

2.2 - Mise en place de la chaudière

10 10

300

2.2.1 - Démontage de la façade avant Fig. 5

Gialix C

- page 10 -

2.2.2 - Pose murale

300

Cheville pour tire-fond

Ø8

Encombrement

de l'habillage

605

Cheville pour

tire-fond Ø8

2.3 - Raccordement hydraulique

Départ et retour chauffage se raccordent en partie supérieure de la cuve. Le départ à gauche ; le retour à droite (voir § 1.2).

Utiliser obligatoirement les pièces laiton en place sur les dépar t et retour

chauffage, sans les supprimer.

2.4 - Vanne de mélange

La chaudière Gialix murale accepte une température de retour au moins supérieure à la température ambiante du local dans lequel elle réside et ne nécessite en aucun cas l'installation d'une vanne de mélange.

2.5 - Expansion - Soup ape de sécurité

L'expansion est assurée par un vase d'expansion sous pression de 8 litres. L'évacuation de la soupape de sécurité doit être reprise par un entonnoir raccordé à une vidange (voir § 1.2).

2.6 - Antigel

Utiliser exclusivement un éthylène glycolé avec inhibiteur de corrosion. Le taux glycol doit rester inférieur à 10 %.

2.7 - Purge

Veiller à l'inst allation, à assurer efficacement la purge aux points haut s de l'installation hydraulique.

Assurer une purge totale de la chaudière avant sa mise en route

Gialix C

- page 11 -

3 - RACCORDEMENTS ELECTRIQUES

IMPORTANT

Pendant le transport les connexions électriques peuvent subir un desserrage accidentel.

Pour supprimer tout risque d'échauffement anormal, il faut contrôler la mise en place des connexions à cosses faston.

Les chaudières électriques Gialix sont livrées entièrement précâblées d'usine. Il faut toutefois raccorder aux bornes prévues à cet effet :

- l'alimentation générale du circuit de puissance,

- les différents circuits de commande.

La chaudière électrique de séparation des contacts = 3 mm : EN 60 335-1) avec fusibles ou par un disjoncteur magnéto-thermique calibré selon la puissance de la chaudière.

Gialix doit être protégée à l'amont par un combiné omnipolaire (distance minimale

3.1- Intensité absorbée, nombre et section des conducteurs d'alimentation, calibrage des fusibles

3.1.1 - Intensité absorbée

Intensité absorbée par phase

230 V mono 400 V tri

Gialix

mura le

Puissance Maximum

Gialix 6 C

Gialix 12 C

Gialix 18 C

6 kW 26 A -

12 kW 52 A -

18 kW - 27 A

Gialix C

- page 12 -

3.1.2 - Nombre et section des conducteurs d'alimentation

IMPORTANT

Respecteur impérativement les règles de l'UTE (Norme C15-100)

La ligne électrique d'alimentation générale du circuit de puissance doit être réalisée en conformité avec les règles de l'UTE (norme C15-100).

La norme C15-100 fixe la section des câbles à utiliser en fonction des courants admissibles.

La norme C15-100 fixe la section des câbles à utiliser en fonction des éléments suivants :

• Nature du conducteur :

- nature de l'isolant, nombre d'âmes, etc...

• Mode de pose :

- influence des groupements de conducteurs et câbles,

- température ambiante,

- pose jointive ou non jointive,

- longueur de câbles,

- etc...

Exemple de détermination selon la norme C15-100 : Nature du câble : U1000 R02V , pose non jointive sur chemin de câble aéré ; température ambiante : 20°C; longueur

Gialix

Gialix 6 C

15 m.

mura le

Puissance

Maximum

6 kW

Section MINIMALE d'alimenta tion par phase en mm²

et nombre de conducteurs pour cet exemple

230 V mono 400 V tri

Ph = Phase = 6²

2 x 6² + T * ----

N = Neutre = 6²

Gialix 12 C

Gialix 18 C

18 kW

Ph = Phase = 16²

N = Neutre = 16²

---- 4 x 6² + T *

Gialix C

2 x 16² + T *

- page 13 -

----12 kW

L1 = Phase = 6² L2 = Phase = 6² L3 = Phase = 6²

N = Neutre = 6²

Gialix

mura le

Puissance

Maximum

Section MAXIMALE d'alimentation par phase en mm²

et nombre de conducteurs

230 V mono 400 V tri

Gialix 6 C

Gialix 12 C

Gialix 18 C

* : La section du câble de terre doit être égale à la section du plus gros câble d'alimentation.

En aucun cas le constructeur ne peut être tenu pour responsable des conséquences dûes à un mauvais choix de la section des câbles d'alimentation et des dispositions retenues comme mode de pose.

6 kW 2 x 10² + T* ----

12 kW 2 x 16² + T* ----

18 kW ---- 4 x 10² + T *

3.1.3 - Calibrage des fusibles

Calibre des fusibles du sectionneur général

230 V mono 400 V tri

Gialix

mura le

Puissance

Maximum

Gialix 6 C

Gialix 12 C

Gialix 18 C

6 kW 32 A ----

12 kW 63 A ----

18 kW ---- 32 A

Gialix C

- page 14 -

3.2 - Bornier de raccordement électrique

Mise en place du presse étoupe (fourni avec la Mise en place du presse étoupe (fourni avec la chaudière) pour entrée du câble d'alimentation de puissance en partie basse.

chaudière) pour entrée du câble d'alimentation

de puissance en partie haute.

Oter le bouchon plastique en place et le repositionner

en partie basse.

Vis A

Bouchon plastique à repositionner

5 entrées par presse-étoupe pour câbles de commande (thermostat d'ambiance ou délestage)

Les bornes de raccordement sont des bornes à ressort "CAGE CLAMP", pour la manipulation utiliser :

- Pour les bornes de commande un tournevis à lame 2,5 x 0,4mm

- Pour les bornes de puissance un tournevis à lame 3,5 x 0,5mm ou 5,5 x 0,8mm

1:Introduction du tournevis dans la fenêtre située juste au-dessus

ou au-dessous du numéro de repérage en exerçant ensuite un léger bras de levier vers le centre de la borne.

2:Introduction du fil dans la "CAGE CLAMP" ainsi ouverte. 3:Retrait du tournevis

Gialix C

- page 15 -

3.3 - Raccordement des conducteurs en fonction de la tension d'alimentation

3.3.1 - Gialix 6 C - 230 V mono

Terre

: voir § 3.1 pour définir la section de raccordement et

le calibrage de l'interrupteur I avec fusibles ou du

disjoncteur magnéto-thermique.

3.3.2 - Gialix 12 C - 230 V mono

: voir § 3.1 pour définir la section de raccordement et

le calibrage de l'interrupteur I avec fusibles ou du

disjoncteur magnéto-thermique.

Neutre

Phase

Terre

Neutre

Phase

3.3.3 - Gialix 18 C - 400 V tri uniquement

Terre Neutre

: voir § 3.1 pour définir la section de raccordement et

le calibrage de l'interrupteur I avec fusibles ou du

disjoncteur magnéto-thermique.

EMARQUE : La longueur du dénudage des fils d'alimentation doit être comprise entre 16 et 17mm

Gialix C

- page 16 -

Phase 3 Phase 2

Phase 1

3.4 - Gialix 6 C - Schéma de principe du circuit de commande

Pontet à supprimer

blancFblanc

M/A

noir

60°C

AQS1

blanc

rouge

100°C

AQS 2

marron

AQR

rouge

blanc

noir

Asservissement du circulateur

CC au thermostat d'ambiance TA

marron

bleu

Légende :

OU*

* : voir § 1.1.1 pour une application haute température

blanc

M/A

blanc

L1 : Phase

bleu

N : Neutre F : Fusible 4A taille 5 x 20 M / A : Interrupteur Marche / Arrêt CC : Circulateur 3 vitesses TA : Thermostat d'ambiance (supprimer le pontet existant) AQS1 : Aquastat de sécurité 60°C à réarmement manuel AQS2 : Aquastat de sécurité 100°C à réarmement manuel AQR : Aquastat de régulation 20 - 80°C (modifiable 20 - 50°C) K1 : Contacteur de puissance 16A DT : Délestage total (supprimer le cavalier)

EMARQUE : Pour un pilotage du circulateur par le thermostat d'ambiance T A, déplacer le fil marron du circulateur

arrivant sur la borne 1 et le placer sur la borne 2.

Gialix C

- page 17 -

3.5 - Gialix 12 C - Schéma de principe du circuit de commande

Pontet à supprimer

blanc

OU*

blanc

M/A

noir

60°C

AQS1

blanc

marron

Asservissement du circulateur

CC au thermostat d'ambiance TA

100°C

AQS 2

rouge

marron

AQR

rouge

A2 A1

rouge

bleu

DP1

Légende :

L1 : Phase N : Neutre F : Fusible 4A taille 5 x 20 M / A : Interrupteur Marche / Arrêt CC : Circulateur 3 vitesses TA : Thermostat d'ambiance

(supprimer le pontet existant) AQS1 : Aquastat de sécurité 60°C à réarmement manuel AQS2 : Aquastat de sécurité 100°C à réarmement manuel AQR : Aquastat de régulation 20 - 80°C

(modifiable 20 - 50°C) T : T emporisation fixe 1 minute K1 et K2 : Contacteurs de puissance 16A DT : Délestage total (supprimer le cavalier) DP1 : Délestage partiel (supprimer le cavalier)

REMARQUE : Pour un pilotage du circulateur par le thermostat d'ambiance T A, déplacer le fil marron du circulateur

arrivant sur la borne 1 et le placer sur la borne 2.

Gialix C

- page 18 -

3.6 - Gialix 18 C - Schéma de principe du circuit de commande

blancFblanc

OU*

blanc

M/A

noir

Pontet à supprimer

60°C

AQS1

blanc

marron

Asservissement du circulateur

CC au thermostat d'ambiance TA

bleu

L1 : Phase N : Neutre

100°C AQS 2

rouge

Légende :

marron

AQR

bleu

rouge

DP1DT

bleu

DP2

rouge

bleu

F : Fusible 4A taille 5 x 20 M / A : Interrupteur Marche / Arrêt CC : Circulateur 3 vitesses TA : Thermostat d'ambiance

(supprimer le pontet existant) AQS1 : Aquastat de sécurité 60°C à réarmement manuel AQS2 : Aquastat de sécurité 100°C à réarmement manuel AQR : Aquastat de régulation 20 - 80°C

(modifiable 20 - 50°C) T : T emporisation fixe 1 minute K1 à K3 : Contacteurs de puissance 16A DT : Délestage total (supprimer le cavalier) DP1 : Délestage partiel (supprimer le cavalier) DP2 : Délestage partiel (supprimer le cavalier)

EMARQUE : Pour un pilotage du circulateur par le thermostat d'ambiance T A, déplacer le fil marron du circulateur

arrivant sur la borne 1 et le placer sur la borne 2.

Gialix C

- page 19 -

3.7 - Raccordement du circuit de commande

MARRON

VERT / JAUNE

1 - 2 : Thermostat d'ambiance TA (supprimer le pontage

existant) Si thermostat d'ambiance avec résistance anticipatrice, relier le neutre de la résistance à la borne N.

4567

BLEU

3 - 4 : Délestage total DT (supprimer le cavalier) pour

Gialix

6 C, Gialix 12 C et Gialix 18 C

5 - 6 : Délestage partiel DP1 (supprimer le cavalier) pour

Gialix 12 C et Gialix 18 C

7 - 8 : Délestage partiel DP2 (supprimer le cavalier) pour

Gialix 18 C

REMARQUE : Pour un pilotage du circulateur par le thermostat d'ambiance T A, déplacer le fil marron du circulateur

arrivant sur la borne 1 et le placer sur la borne 2.

Gialix C

- page 20 -

3.8 - Raccordement délesteurs

3.8.1 - Chaudière Gialix 6 C -230 V mono

Bornier

chaudière

Disjoncteur non

différentiel de

branchement monophasé

1 Tore capteur du délesteur

N L

1 délesteur D

monophasé 1 voie

Tableau d'abonné avec :

-protection surintensité ligne

-différentiel 500mA ou 300mA

Compteur EDF

230V monophasé

3.8.2 - Chaudière

Disjoncteur non différentiel de

branchement monophasé

1 Tore capteur du délesteur

1 délesteur D

Bornier

chaudière

monophasé

2 voies

Gialix 12 C -230 V mono

Compteur EDF

230V monophasé

Tableau d'abonné avec :

-protection surintensité ligne

-différentiel 500mA ou 300mA

Gialix C

- page 21 -

3.8.3 - Chaudière Gialix 18 C - 400 V tri

Bornier

chaudière

Disjoncteur non différentiel de

branchement triphasé

3 Tores capteurs des délesteurs

N L3 L2 L1

3 délesteurs

D1-D2-D3

monophasé

1 voie

L1 L2 L3 N

Tableau d'abonné avec :

-protection surintensité ligne

-différentiel 500mA ou 300mA

L1 L2

Compteur EDF

400V triphasé

L1 L2 L3 N

Gialix C

- page 22 -

3.9 - Schéma de câblage

Voir p ages suivantes.

Gialix C

- page 23 -

3.9.1 - Chaudière Gialix 6 C -230 V mono

rouge

AQR

marron

100°C

AQS2

jaune / vert

bleu

60°C

AQS1

noir

blanc

M/A

blanc

rouge

1122

blanc

noir

rouge

bleu

Gialix C

- page 24 -

rouge

Légende :

K1 : Contacteur de puissance T1 : Thermoplongeurs 6kW F : Fusible 4A M / A : Interrupteur Marche / Arrêt AQS1 : Aquastat de sécurité 60°C AQS2 : Aquastat de sécurité 100°C

blanc

noir

rouge

bleu

bleu bleu

14 24 11 21

rouge

noir

34 31

blanc

AQR : Aquastat de régulation 20-50°C

(modifiable 20/80°C) TA : Thermostat d'ambiance CC : Circulateur 3 vitesses

Gialix C

- page 25 -

3.9.2 - Chaudière Gialix 12 C -230 V mono

rouge

marron

AQR

marron

jaune / vert

100°C

AQS2

60°C

AQS1

bleu

noir

blanc

M/A

blanc

rouge

112

bleu

noir

noir rouge rouge

blanc blanc

bleu bleu

bleu bleu bleu bleu

Gialix C

- page 26 -

bleu bleu

rouge

noir noir rouge rouge blanc blanc

bleu bleu

bleu bleu bleu bleu

bleu bleu

rouge

14 24 34

11 21

noir

blanc

rouge

14 24 34

11 21

noir

blanc

Légende :

K1 à K2 : Contacteurs de

puissance T1 à T2 : Thermoplongeurs 6kW T : Temporisation fixe 1

minute M / A : Interrupteur Marche /

Arrêt AQS1 : Aquastat de sécurité

60°C AQS2 : Aquastat de sécurité

100°C AQR : Aquastat de régulation

20-50°C (modifiable

20/80°C) TA : Thermostat

d'ambiance CC : Circulateur 3 vitesses

Gialix C

- page 27 -

3.9.3 - Chaudière Gialix 18 C - 400 V tri

rouge

marron

100°C

AQR

TTT

marron noir

jaune / vert

AQS2

60°C

AQS1

bleu

M/A

blanc

rouge

1122

bleu bleu

L1L1

blanc blanc blanc

noir

rouge

Gialix C

bleu

- page 28 -

bleu

bleu bleu

rouge

blanc blanc

blanc

noir noir

noir rouge rouge

rouge

noir

rouge

blanc

rouge

14 24

1 1 21 31

noir

blanc

rouge

12 22 32

14 24

1 1 21 31

noir

blanc

Légende :

K1 à K3 : Contacteurs de

puissance T1 à T3 : Thermoplongeurs 6kW T : T emporisation fixe 1min M/A : Interrupteur Marche / Arrêt AQS1 : Aquastat de sécurité 60°C AQS2 : Aquastat de sécurité 100°C

bleu bleu

bleu

Gialix C

- page 29 -

AQR : Aquastat de régulation 20-

50°C (modifiable 20/80°C) TA : Thermostat d'ambiance CC : Circulateur 3 vitesses

3.10 - Schémas de branchement des thermoplongeurs (chaudière

vue de dessous)

selon la puissance à ajuster et la tension

d'alimentation

Il est nécessaire d'adapter le branchement des thermoplongeurs à la puissance électrique désirée pour la chaudière en fonction des déperditions de l'habitation.

3.10.1 - Chaudière Gialix 6 C - 230 V mono

RNBl

BBB

RNBl

6 kW 4 kW*

câblage d'usine

3.10.2 - Chaudière

Gialix 12 C - 230 V mono

RNBl

BBB

RNBl

BBB

RNBl

BBB

12 kW 10 kW*

câblage d'usine

RNBl

8 kW* 6 kW*

RNBl

4 kW*

* Supprimer totalement les liaisons filaires bleues entre bornier de

puissance et thermoplongeurs comme représenté sur le schéma. Voir § 1.2 pour l'accès aux thermoplongeurs.

Gialix C

- page 30 -

R : Rouge N : Noir Bl : Blanc B : Bleu

3.10.3 - Chaudière Gialix 18 C - 400 V tri

RNBl

18 kW

câblage d'usine

RNBl

RNBlRNBl

RNBl

12 kW** 9 kW**

câblage d'usine

** Supprimer les pontages existants comme représenté sur le schéma.

Voir § 1.2 pour l'accès aux thermoplongeurs

RNBl

15 kW**

RNBl

R : Rouge N : Noir Bl : Blanc

RNBl

Gialix C

- page 31 -

4 - SCHEMA DE PRINCIPE HYDRAULIQUE

La chaudière électrique Gialix est conçue pour travailler en direct sur un circuit radiateur (Aquastat de sécurité à 100°C et aquastat de régulation limité à 80°C).

Pour l'adaptation à un circuit plancher basse température : voir § 1.1.1

Circuit radiateurs

Chaudière électrique

1 : Circulateur 3 vitesses 2 : Vase d'expansion 8 litres 3 : Soupape de sécurité 3 bars 4 : Vannes d'arrêt 5 : Purgeurs d'air automatiques

D : Départ chauffage 1" femelle R : Retour chauffage 1" femelle Rm : Robinet manuel (pièce avec thermostat d'ambiance TA) Rt : Robinet thermostatique TA : Thermostat d'ambiance avec ou sans horloge

Légende :

Gialix C

- page 32 -

Circuit plancher chauffant

5 - CIRCULATEUR

Vitesse 1

Vitesse 3

Vitesse 2

Circulateur 3 vitesses (I, II et III) permettant de l'adapter aux caractéristiques de l'installation.

Caractéristiques électriques

Vitesse

III

Puissance

absorbée (W)

90 0,40

67 0,30

47 0,20

Intensité

nominale (A)

6 - MAINTENANCE

Un entretien annuel de la chaudière par un professionnel qualifié est conseillé.

- La pression du circuit d'eau de l'installation fera l'objet d'une surveillance périodique (la valeur indiquée sur le manomètre ne doit pas être inférieure à 1 bar à froid).

- Après quelques jours de fonctionnement et au moins une fois par an, vérifier le serrage des connexions électriques de puissance (contacteurs et thermoplongeurs).

Gialix C

- page 33 -

7 - DEPANNAGE

 En application plancher chauffant

: en cas de surchauffe, l'aquastat de sécurité (60°C) coupe l'alimentation électrique des résistances et stoppe le circulateur chauffage. Après avoir détecté l'origine de la panne et pour remettre en marche, appuyer jusqu'au déclic sur le bouton rouge central de l'aquastat (voir §1.1.1).

 En application radiateur l'aquastat

de sécurité (100°C) ne coupe que l'alimentation électrique des résistances.

Disjonction intempestive ou manque de puissance : il peut arriver qu'un (ou plusieurs) circuits d'un (ou plusieurs) thermoplongeur soit défaillant (disjonction) ou coupé (manque de puissance), procéder à l'échange du (ou des) thermoplongeur(s) défectueux. Mettre la chaudière hors tension, vidanger, déconnecter les résist ances, démonter la bride et extraire le (ou les) thermoplongeur(s) montés sur joint torique (voir § 1.2 pour l'accès aux thermoplongeurs).

Thermoplongeurs

(Trappe d'accès aux thermoplongeurs enlevée)

Vue de dessous

Bride

support

thermoplongeurs

 Instruction de vissage du circulateur

En cas de bruit anomal du circulateur, desserrer légèrement celui-ci, sans faire app araître de fuite puis

le resserrer en suivant les instructions ci-dessous.

1 - Pré-vissage de 2 vis, diagonalement oppo-

sées, et ce avec un couple de visage de 3 Nm.

2 - Pré-vissage .en diagonal des 2 autres vis avec

un couple de 3 Nm

3 - Vissage des 2 vis diagonalement opposées

avec un couple de 5 Nm.

Gialix C

4 - Vissage des 2 autres vis à 5 Nm.

- page 34 -

PIECES DETACHEES

0305158

Gialix

Désignation Référence

Côté d'habil lage Façade Gialix C Façade Gialix MA-MA+ Tableau de command MA- M A + Circulateur Klixon 60° Klixon 100° Soupape 3 bars Vase expansion 8L Thermomanomètre Valve d'arrêt 1/4 Pressostat d'eau Thermoplongeur 6 kW Joint Thermoplongeur Contacteur tripolaire 16A Temporisation 60s Minicontacteur tétrapolai r e 20A Porte f usible Fusible 4A 5x20 Interrupt eur M /A Aquastat Doigt de gant 1/ 2 Afficheur Carte élect ronique C1 Sonde de température Sonde extérieure Sonde ballon Lg 3m

Bornier

Câblage de commande

Câblage de puissance

6 C12 C18

230 V

mono

B4484737 11111111 B4484740 1 1 1 B4484730 1 1 1 1 1 B1758741 1 1 1 1 1 B1243544 11111111 B1243400 11111111 B1243418 11111111 B1239094 11111111 B1472534 11111111 B1238811 1 1 1 B1238797 1 1 1 B1243546 1 1 1 1 1 B1243558 12323223 B1657044 33333333 B1243580 1 2 3 B1243177 1 1 B1243561 4 6 4 4 6 B1243146 11111111 B1243147 11111111 B1245983 1 1 1 B1238916 1 1 1 B1134613 1 1 1 B1943599 1 1 1 1 1 B1943600 1 1 1 1 1 B1243534 1 1 1 1 1 B1243586 1 1 1 1 B1243578 1 (option) 1 (option) 111 B1243562 1 B1243563 1 B1243564 1 B1243589 1 B1243590 1 B1243565 1 B1243566 1 1 B1243570 1 1 1 B1243596 1 1 1 B1243571 1 1 B1243567 1 B1243568 1 B1243569 1 B1243581 1 1 B1243608 1 B1243582 1 1

230 V

mono

400 V

tri

230 V

mono

400 V

tri

MA+

230 V

mono

MA+

400 V

tri

MA+

400 V

tri

Gialix C

- page 3 -

- page 35 -

NOTE

Gialix C

- page 4 -

Fabrication Française

NOTICE TECHNIQUE POUR L'INST ALLATEUR

D'EMPLOI POUR L'USAGER

Chaudière murale

électrique tertiaire

Gialix

Version MA

36 à 120 kW

• Régulation électronique

• 1 circuit chauffage en fonction de la température extérieure

• 1 circuit eau chaude sanitaire

Modèles :

Gialix 36 MA -400 V-

(Réf. : A690122)

Gialix 48 MA -400 V-

(Réf. : A690123)

Gialix 72 MA -400 V-

(Réf. : A690124)

Gialix 120 MA -400 V-

(Réf. : A690125)

Les renseignements figurant dans ce document ne sont pas contractuels, se réserve le droit de modifier sans préavis les caractéristiques techniques et l'équipement de tous les appareils.

Rue de la République - 80210 Feuquières en Vimeu

Tél: 03.22.61.21.00. - Fax : 03.22.30.01.19.

Réf. 1871112/ 0107178

Service Après-Vente

Tél: 03.22.61.21.21

Fax: 03.22.30.01.19

SOMMAIRE

1 - Présentation........................................................................... p. 04

1.1 - Description ............................................................................................................. p. 04

1.1.1 - Réglage à effectuer pour une application basse température...................... p. 04

1.2 - Caractéristiques techniques................................................................................. p. 04

1.3 - Options ................................................................................................................... p. 05

1.4 - Description du tableau de bord ............................................................................ p. 06

1.5 - Description de la chaudière.................................................................................. p. 07

1.5.1 - Gialix 36 kW à 72 kW .................................................................................. p. 07

1.5.2 - Gialix 120 kW............................................................................................... p. 07

2 - Installateur............................................................................. p. 08

2.1 - Schémas de principe hydraulique .......................................................................p. 08

2.1.1 - Circuit chauffage direct ................................................................................ p. 08

2.1.2 - 1 Circuit chauffage direct + 1 Circuit ECS avec vanne 3 voies ................... p. 09

2.1.3 - 2 Circuits chauffage direct + 1 Circuit ECS avec circulateur primaire ......... p. 09

2.2 - Recommandations d'installation ......................................................................... p. 10

2.3 - Installation de la chaudière .................................................................................. p. 11

2.3.1 - Encombrements - Raccordements hydrauliques.......................................... p. 11

2.3.1.1 - Gialix 36 à 72kW........................................................................... p. 11

2.3.1.2 - Gialix 120 kW................................................................................ p. 11

2.3.2 - Emplacement ............................................................................................... p. 12

2.3.3 - Mise en place de la chaudière...................................................................... p. 12

2.3.3.1 - Démontage de la façade avant ..................................................... p. 12

2.3.3.2 - Pose Gialix 36 à 72 kW................................................................. p. 12

2.3.3.3 - Pose Gialix 120 kW....................................................................... p. 12

2.4 - Raccordement de la chaudière............................................................................. p. 13

2.4.1 - Raccordement hydraulique........................................................................... p. 13

2.4.2 - Raccordement électrique ............................................................................. p. 13

2.4.2.1 - Intensité absorbée, nombre et section des conducteurs

d'alimentation, calibrage des fusibles ............................................ p. 13

2.4.2.2 - Borniers de raccordement électrique ............................................ p. 14

2.4.2.3 - Raccordement des conducteurs d'alimentation............................. p. 14

2.4.2.4 - Schémas de principe du circuit de commande ............................. p. 16

2.4.2.5 - Raccordement du circuit de commande........................................ p. 19

2.4.2.6 - Raccordement délesteurs.............................................................. p. 20

2.4.2.7 - Schémas de câblage..................................................................... p. 21

2.4.2.8 - Ajustement de la puissance de la chaudière ................................. p. 30

NSTALLATEUR

SOMMAIRE

2.5 - Mise en service ......................................................................................................p. 37

2.5.1 - Remplissage de l'installation ........................................................................p. 37

2.5.2 - Paramétrage de la chaudière ....................................................................... p. 37

2.5.2.1 - Liste des paramètres ..................................................................... p. 38

2.5.2.2 - Réglage de la puissance maximum par programmation ............... p. 39

2.5.3 - Courbe de chauffe........................................................................................ p. 39

2.5.3.1 - Application plancher chauffant ...................................................... p. 40

2.5.3.2 - Application radiateur ...................................................................... p. 40

2.5.3.3 - Courbe de chauffe de l'installation ................................................p. 40

2.5.4 - Lecture des températures............................................................................. p. 41

2.6 - Maintenance et dépannage................................................................................... p. 41

2.6.1 - Consultation des compteurs ......................................................................... p. 41

2.6.2 - Maintenance................................................................................................. p. 42

2.6.2.1 - Bornier répartiteur ......................................................................... p. 42

2.6.2.2 - Contacteurs 27 A........................................................................... p. 42

2.6.2.3 - Thermoplongeurs 24 kW ............................................................... p. 43

2.6.3 - Entretien ....................................................................................................... p. 43

2.6.4 - Défauts de fonctionnement .......................................................................... p. 43

2.6.5 - Sonde de température.................................................................................. p. 44

2.7 - Liste des pièces détachées................................................................................... p. 45

3 - Utilisateur .............................................................................. p. 46

3.1 - Régulation électronique 2 circuits....................................................................... p. 46

3.1.1 - Fonctions générales de la régulation électronique ....................................... p. 46

3.1.2 - Description du tableau de bord..................................................................... p. 47

3.1.3 - Fonctionnement de la régulation électronique 2 circuits ..............................p. 48

3.1.3.1 - Mise en marche............................................................................. p. 48

3.1.3.2 - Arrêt avec surveillance hors-gel.................................................... p. 48

3.1.3.3 - Fonctionnement manuel ou automatique ...................................... p. 48

3.1.3.4 - Fonctionnement manuel Eté ou Hiver........................................... p. 49

3.1.3.5 - Comment régler son chauffage ? .................................................. p. 49

3.1.3.6 - Comment régler la température d'eau chaude sanitaire ............... p. 49

3.1.4 - Lecture des températures............................................................................. p. 49

GIALIX MA 36 À 120 KW - PAGE 3 -

1 - PRESENTATION

1.1 - Description

NSTALLATEUR

Les chaudières Gialix MA de 36 à 120kW se présentent sous un ensemble carrossé avec panneau avant démontable permettant l'accès à toutes les parties de l'appareil.

La cuve en acier isolée est équipée de 2 à 5 résistances électriques blindées inox fixées individuellement par une bride démontable accessible par le dessous de la chaudière.

En partie frontale, elle comporte un tableau avec af ficheurs et touches de commandes ; une platine électrique intégrant les organes de raccordement et de distribution de puissance.

1.1.1 - Réglage à effectuer pour

Pour un fonctionnement basse température 21 - 50 °C avec limitation haute de la température de départ à 65°C :

1.2 - Caractéristiques techniques

Désignation

Puissance maximum P1 (câblage d'usine) Nbre d'étages de puissance Alimentation 230 V mono 50Hz Alimentation 230V tri 50Hz Alimentation 400V tri 50Hz

Ajustement de la puissance* maximum P1 par couplage des thermoplongeurs

Délestage à distance d'1 ou 2 étages de la puissance maximum Capacité en eau

Diamètre de raccordement Pression minimum Pression nominale Pression maximale Température minimum Température maximum de fonctionnem ent Débit d'eau minimum (L / h) Débit d'eau nominal (L / h) Débit d'eau maximum (L / h) Poids (Kg) Dimensions (mm) Largeur

Hauteur

Profondeur

* voir § 2.4.2.8

GIALIX MA 36 À 120 KW - PAGE 4 -

Gialix

36 MA

36 kW 48 kW 72 kW 120 kW

- - P4 = 48kW P 4 = 96kW P3 = 24kW P3 = 32kW P 3 = 56kW P3 = 104kW P2 = 28kW P2 = 40kW P 2 = 64kW P2 = 112kW

12 kW 24 kW

1 000 1 350 2 000 3 400 2 000 2 700 4 000 6 800

34 34 3 8 50

une application basse température

(circuit plancher

chauffant seul)

 régler le paramètre

inférieure ou égale à 50°C (voir § 2.5.2)

 placer un limiteur de température plancher à 65°C à

réarmement manuel sur le départ plancher devant provoquer l'arrêt de la chaudière en cas de surchauffe (voir § 2.4.2.5 et § 2.1).

Gialix 48 MA

NON NON

OUI

18 L

1" 1/4 (33 / 42)

0,5 bar

2 bar

3,0 bar

20 °C

80 °C (Réglage d'usine)

4 000

460 740 280

(TCMA) sur une valeur

Gialix

72 MA

24kW ou 48kW

Gialix

120 MA

31 L

2" (50 / 60)

10 000

570 740 350

1.3 - OPTIONS

NSTALLATEUR

PRÉSENTATION

 Sonde Extérieure (pour Gialix MA). Livrée de série

avec Gialix MA Confort +

 Sonde ECS (pour les Gialix MA). Livrée de série avec

les Gialix MA Confort +

(Réf. 710019)

(Réf. 710029)

 Thermostat d'ambiance (TA). Pour le contrôle de

la température ambiante avec correction automatique de la température de consigne chaudière (voir «Paramétrage du régulateur» -§ 2.5.2) (Réf. 710043)

 Thermostat d'ambiance (TH) avec horloge de

programmation hebdomadaire. Pour le contrôle de la température ambiante sans correction automatique de la température de consigne chaudière (voir «Paramétrage du régulateur» -§ 2.5.2)

(Réf. 710044)

GIALIX MA 36 À 120 KW - PAGE 5 -

NSTALLATEUR

bar

° C

PRÉSENTATION

1.4 - DESCRIPTION DU T ABLEAU DE BORD

AFFICHEUR HAUT

LED VERT ÉTÉ

TOUCHE -

TOUCHE

SANITAIRE

TOUCHE MARCHE / VEILLE

Touche

ou Led

Nom

°C Afficheur haut

LED VERT HIVER

° C

TOUCHE +

LED ROUGE DE FONCTIONNEMENT CHAUDIÈRE

Auto

Manu

AFFICHEUR BAS

TOUCHE RADIATEUR

TOUCHE AUTO / MANU

Fonction



Fixe : Affiche la température chaudière en °C



Clignotant : Signale un défaut de raccordement des sondes



 en bas à droite du chiffre indique un fonctionnement en mode manuel (sans

sonde extérieure)



Signale la surveillance hors gel

bar Afficheur bas

bar

Led vert hiver

Led vert été

Touche +

Touche -

Led rouge

fonctionnement

chaudière

Touche

radiateur

Touche sanitaire

Touche

Auto / Manu

Touche marche /

arrêt



Affiche la pression en bar

 Signale un manque de pression d'eau en-dessous de 0,3 bar



Clignotant :Afficheur bas



Fixe : Signale le fonctionnement hiver (chauffage + eau chaude sanitaire)



Clignotant : Signale un basculement en hiver



Fixe : Signale le fonctionnement été (eau chaude sanitaire seule)



Clignotant : Signale un basculement en été



Augmente la valeur en cours de réglage



Permet la lecture des valeurs fonctionnelles (température des sondes)



Diminue la valeur en cours de réglage (appui 0 sec.) Annule la temporisation d'enclenchement ou de déclenchement de puissance en



cours (appui 3 sec.)



Signale le fonctionnement de la chaudière

Permet l'accès au réglage de la température de consigne chauffage (appui 0 sec.) en



mode manuel uniquement



Permet le passage en mode hiver (appui 3 sec.) Permet l'accès au réglage de la température d'eau chaude sanitaire (appui 0 sec.)



avec sonde ECS uni quem en t )

(



Permet le passage en mode été (appui 3 sec.) Choix du mode de fonctionnement manuel ou automatique



("automatique" pos si b le av e c s ond e ext ér ie ur e uni quement)



Mise en marche ou surveillance hors gel chauffage et sanitaire

(réenclenchement au-dessus de 0,5 bar)



Signale un défaut de capteur de pression

GIALIX MA 36 À 120 KW - PAGE 6 -

NSTALLATEUR

PRÉSENTATION

1.5 - Description de la chaudière

1.5.1 - Gialix 36 kW - 48 kW - 72 kW

Retour chauffage

Aquastat de sécurité 100°C

à réarmement manuel

Sonde chaudière

Pressostat manque d'eau

Tableau de commande

Soupape de sécurité 3 bars

2 ou 3 thermoplongeurs

selon la puissance

Départ chauffage

Entrée câble de puissance

Bornier répar titeur d'alimentation du circuit de puissance

Contacteurs de puissance

Bornier de commande

Fusible

Carte électronique

Robinet de

vidange

1.5.2 - Gialix 120 kW

Retour chauffage

Aquastat de sécurité 100°C

à réarmement manuel

Sonde chaudière

Pressostat manque d'eau

Tableau de commande

Soupape de sécurité 3 bars

Tube d'évacuation

soupape

Entrées câbles de commande

avec serre-câbles

Départ chauffage

Entrée câble de puissance

Bornier répar titeur d'alimentation du circuit de puissance

Contacteurs de puissance

Fusible

Bornier de commande

Robinet de vidange

5 thermoplongeurs

Tube d'évacuation

soupape

GIALIX MA 36 À 120 KW - PAGE 7 -

Carte électronique

Entrées câbles de commande

avec serre-câbles

NSTALLATEUR

2 - INSTALLATEUR

2.1 - Schémas de principe hydraulique

La chaudière électrique Gialix est conçue pour travailler en direct sur un circuit radiateur (Aquastat de sécurité à 100°C et Température Chaudière Maximum -TCMA en paramètre n°02- à 80°C).

Pour l'adaptation à un circuit plancher basse température : voir § 1.1.1 et § 2.5.2

2.1.1 - Circuit chauffage direct

SExt

Circuit

radiateurs

Circuit

plancher

chauffant



1 : Circulateur 2 : V ase d'expansion 3 : Soupape de sécurité 3 bars 4 : Purgeurs d'air automatiques

LTP

Légende :

Chaudière électrique



5 : Capteur de pression d'eau 6 : Circulateur de bouclage ECS D : Départ chauffage R : Retour chauffage Rm : Robinet manuel (pièce avec thermostat d'ambiance T A) Rt : Robinet thermostatique TA : Thermostat d'ambiance avec ou sans horloge SExt : Sonde extérieure SECS : Sonde Eau Chaude Sanitaire

AqECS : Aquastat Eau Chaude Sanitaire V3V : Vanne 3 voies directionnelle à ressort de rappel EFS : Eau Froide Sanitaire ECS : Eau Chaude Sanitaire LTP : Limiteur de température plancher à 65°C et à réarmement manuel (obligatoire)

GIALIX MA 36 À 120 KW - PAGE 8 -



NSTALLATEUR

2.1.2 - 1 circuit chauffage direct 1 circuit Eau Chaude Sanitaire avec vanne 3 voies directionnelle

SExt

Circuit radiateurs

Circuit plancher chauffant

V3V

LTP

Chaudière électrique

2.1.3 - 2 circuits chauffage direct 1 circuit Eau Chaude Sanitaire avec circulateur primaire ECS

Sonde

ECS ou

AqECS

ECS

EFS

Ballon de

production

d’eau Chaude

Sanitaire

SExt

Circuit radiateurs

LTP

Sonde

ECS ou

AqECS

Ballon de

production

d’eau Chaude

Sanitaire

ECS

EFS

Circuit plancher chauffant

Chaudière électrique

GIALIX MA 36 À 120 KW - PAGE 9 -

NSTALLATEUR

2.2 - Recommandations d'installation

 Vanne de Mélange



Disconnecteur NF ( non fourni avec la chaudière)

La présence sur l’installation d’une fonction de disconnexion de type CB, est requise par les articles

16.7 et 16.8 du Règlement Sanitaire Départemental Type. Ce disconnecteur doit être à zones de pressions différentes non contrôlables, répondant aux exigences fonctionnelles de la norme NF P 43-01 1. Il est destiné à éviter les retours d’eau de chauffage vers le réseau d’eau potable. Le raccordement à l’égout du disconnecteur est obligatoire.



Sections, tracés, dégazage des canalisations de

chauffage

Un débit suffisant devra être assuré pour que l’écart de température entre le départ et le retour ne soit pas supérieur à 20°C. Dans le cas d’une installation comportant des robinets thermostatiques, ce contrôle doit s’effectuer tous robinets ouverts.

La puissance réellement nécessaire déterminera le débit d’eau de chauffage et, par là même, le calcul du réseau de distribution.



Eau de remplissage

8,5

 PH (acidité)  9,5

 TH (dureté totale)  15 en ° Français

Prévoir après le rinçage de l’installation, d’ajouter à l’eau de remplissage un inhibiteur de corrosion, conforme à la réglementation sanitaire, dans les proportions et les modalités indiquées par son fabricant.

T out apport d’eau trop fréquent ou non contrôlé (système de remplissage automatique) est interdit (risque de corrosion ou d’antartrage).

En cas de problème, faire intervenir un professionnel qualifié.



Protection antigel

Une protection antigel est nécessaire dans le cas d’une mise hors tension de la chaudière pendant la période

d’hiver (ex : résidence secondaire, etc...)

T eneur en chlorures Conductivité

 60mg / litre

1000 mS / cm

Adapter la vitesse de la pompe aux caractéristiques du circuit hydraulique en utilisant les courbes débit/ pression fournies.

Toutes dispositions devront être prises pour qu’un dégazage permanent de l’installation puisse s’effectuer en plaçant des purgeurs automatiques à chaque point haut d’installation et des purgeurs manuels sur chaque radiateur.



Pot à boues

Prévoir un pot de décantation en point bas sur le retour du circuit de chauffage, d’un volume suffisant. Ce pot sera muni d’une vidange afin de recueillir les oxydes, particules et calamines qui se détacheraient des parois internes du circuit de chauffage pendant le fonctionnement de la chaudière.

Expansion



L'expansion doit être assurée par un vase d'expansion sous pression.

Evacuations de la soupape de sécurité



Les raccords et conduits doivent être en matériaux résistant à la corrosion. L'évacuation de la soupape de sécurité doit être reprise par un entonnoir raccordé à une vidange.

Préparation du circuit hydraulique (rinçage)



Avant la mise en place de la chaudière, il est nécessaire d’effectuer un rinçage de l’installation avec un produit adapté. Ceci permet d’éliminer toutes traçes de soudage, flux de brasage, pâte à joint, graisses, boues, particules métalliques etc... dans les radiateurs, les planchers chauffants etc... On évite ainsi d’en ramener dans le corps de chauffe de la chaudière.

GIALIX MA 36 À 120 KW - PAGE 10 -

Utiliser exclusiv ement un monopropylène glycol avec

inhibiteur de corrosion

Pour éviter la formation de dépôts minéraux durs au

niveau des thermoplongeurs, utiliser un antigel à haute stabilité thermique (jusqu'à 130°C).

Le taux de glycol doit rester inférieur à 10%

Plancher Chauffant



Robinets thermostatiques

Ces robinets devront équiper en priorité les locaux bénéficiant de forts apports gratuits.

Dans le cas d’un montage «tous robinets thermostatiques», prévoir impérativement l’utilisation d’une fonction de bipassage (ex : vanne différentielle)

Dans le cas d’une installation comportant des robinets thermostatiques et un thermostat d’ambiance, le local où est situé le thermostat d’ambiance devra obligatoirement avoir le (ou les) radiateur(s) équipé(s) de robinet(s) manuel(s).

Il est impératif de se reporter aux instructions d’installation et de montage du thermostat d’ambiance pour sa mise en place afin qu’il vous apporte toute satisfaction.



Purge

Veiller à l'installation, à assurer efficacement la purge aux points hauts de l'installation hydraulique.

Airelec Gialix User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
