Cylia

POMPE À CHALEUR

AIR

EAU CHAUDE SANITAIRE

Notice technique d’installation

Cylia AIR

N° édition 10.113

Ref. notice : 1871595

Les renseignements gurant dans ce document ne sont pas contractuels, nous nous réservons le droit de modier sans préavis les caractéristiques techniques et l’équipement de tous les appareils.

Fabrication

française

- n o t i c e Cylia aiR -

TABLEAUX

- n o t i c e Cylia aiR -

•T01 : Caractéristiquestechniques..................................................................................................... p.15

•T02 : Réglagedesparamètresdefonctionnement......................................................................... p.31

•T03 : Modedechauffage................................................................................................................. p.32

•T04 : Lecturedesentrées................................................................................................................... p.35

•T05 : Défautsetrémèdes................................................................................................................... p.40

•T06 : FonctionnementdeCyliaencasdedéfaut............................................................................ p.41

•T07 : DonnéestechniquesagrémenttitreV...................................................................................... p.55

•T08 : Listedespiècesdétachées...................................................................................................... p.45

FIGURES

•Fig01 : Transportmanuel..................................................................................................................... p.08

•Fig02 : Résumédespositionsdetransportadmises........................................................................... p.09

•Fig03 : RésumédespositionsdetransportNONadmises.................................................................. p.09

•Fig04 : Composantsprincipaux........................................................................................................... p.11

•Fig05 : Circuitpompeàchaleur......................................................................................................... p.12

•Fig06 : Dimensions............................................................................................................................... p.13

•Fig07 : Dispositifsdesécurité............................................................................................................... p.14

•Fig08 : Positionnement-vuededessus-.............................................................................................. p.17

•Fig09 : Positionnement-inclinaison-.................................................................................................... p.17

•Fig10 : Raccordementdesentréesetsortiesd’air-sansgaine-........................................................ p.18

•Fig11 : Raccordementdesentréesetsortiesd’air-avecgaine-surairextérieur-autorisé-............ p.18

•Fig12 : Raccordementdesentréesetsortiesd’air-avecgaine-surairextérieur-nonautorisé-..... p.18

•Fig13 ; Raccordementdesentréesetsortiesd’air-avecgaine-surl’aird’unlocal......................... p.19

•Fig14 : Raccordementdesentréesetsortiesd’air-avecgaine-configurationmixte...................... p.19

•Fig15 : Dimensionnementdesgaines................................................................................................. p.19

•Fig16 : Schémad’installationhydraulique.......................................................................................... p.21

•Fig17 : Raccordementduconduitd’écoulementdescondensats................................................... p.22

•Fig18 : Raccordementsélectriques.................................................................................................... p.23

•Fig19 : Déposeducapot..................................................................................................................... p.24

•Fig20 : Autorisationdefonctionnementparcontactexterne............................................................ p.24

•Fig21 : Déposeducapot..................................................................................................................... p.25

•Fig22 : Pilotagedelaventilationparcontactexterne....................................................................... p.25

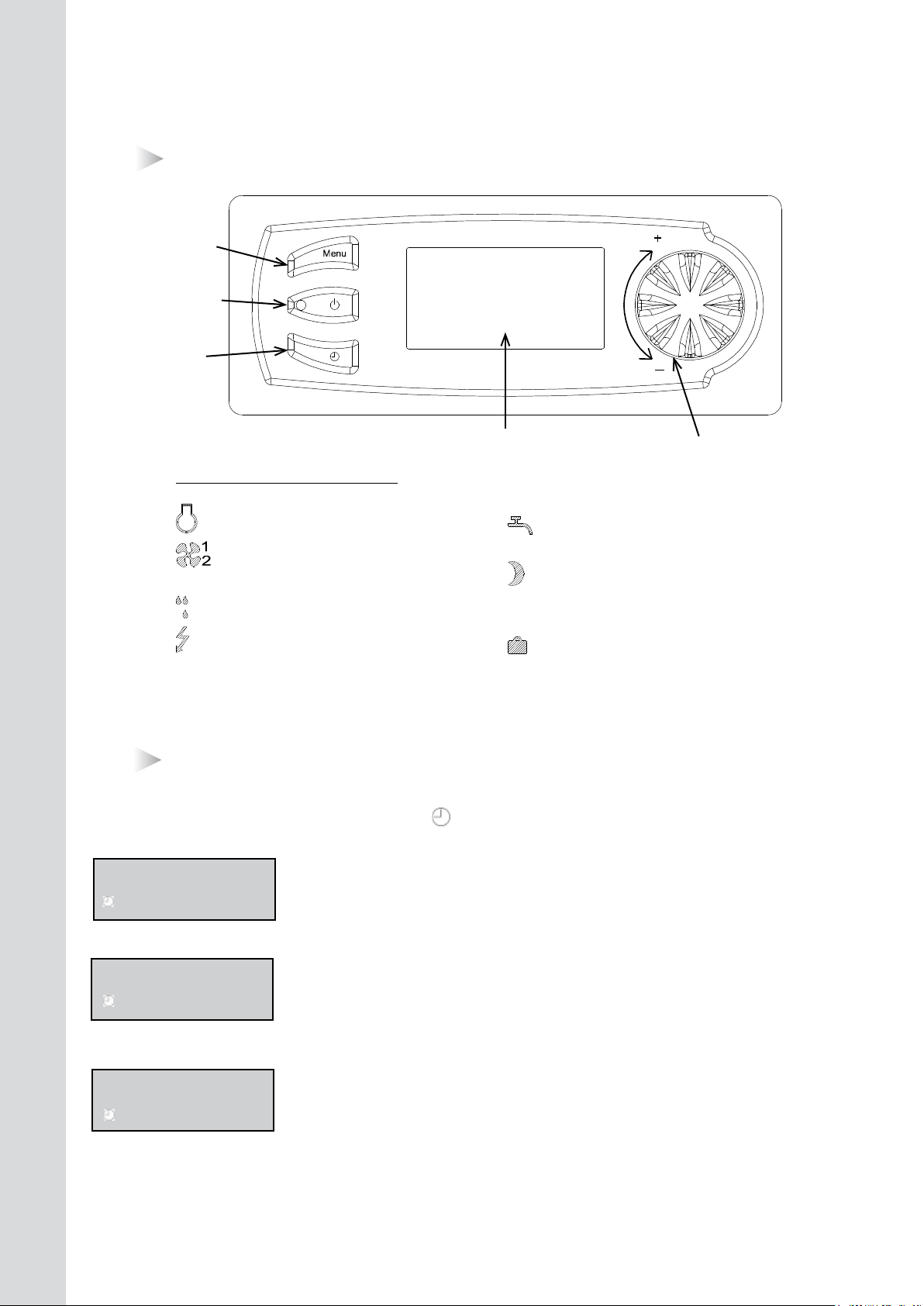

•Fig23 : Tableaudecommande........................................................................................................... p.28

•Fig24 : CourbedecorrespondancedessondesNTC........................................................................ p.42

•Fig25 : Principauxcomposantsduchauffe-eaupompeàchaleur................................................... p.50

•Fig26 : Schémadeprincipeélectrique.............................................................................................. p.51

•Fig27 : Schémadecâblageélectrique.............................................................................................. p.52

•Fig28 : EvolutionduCOP..................................................................................................................... p.54

•Fig29: Tempsdechauffed’unballoncomplet.................................................................................. p.54

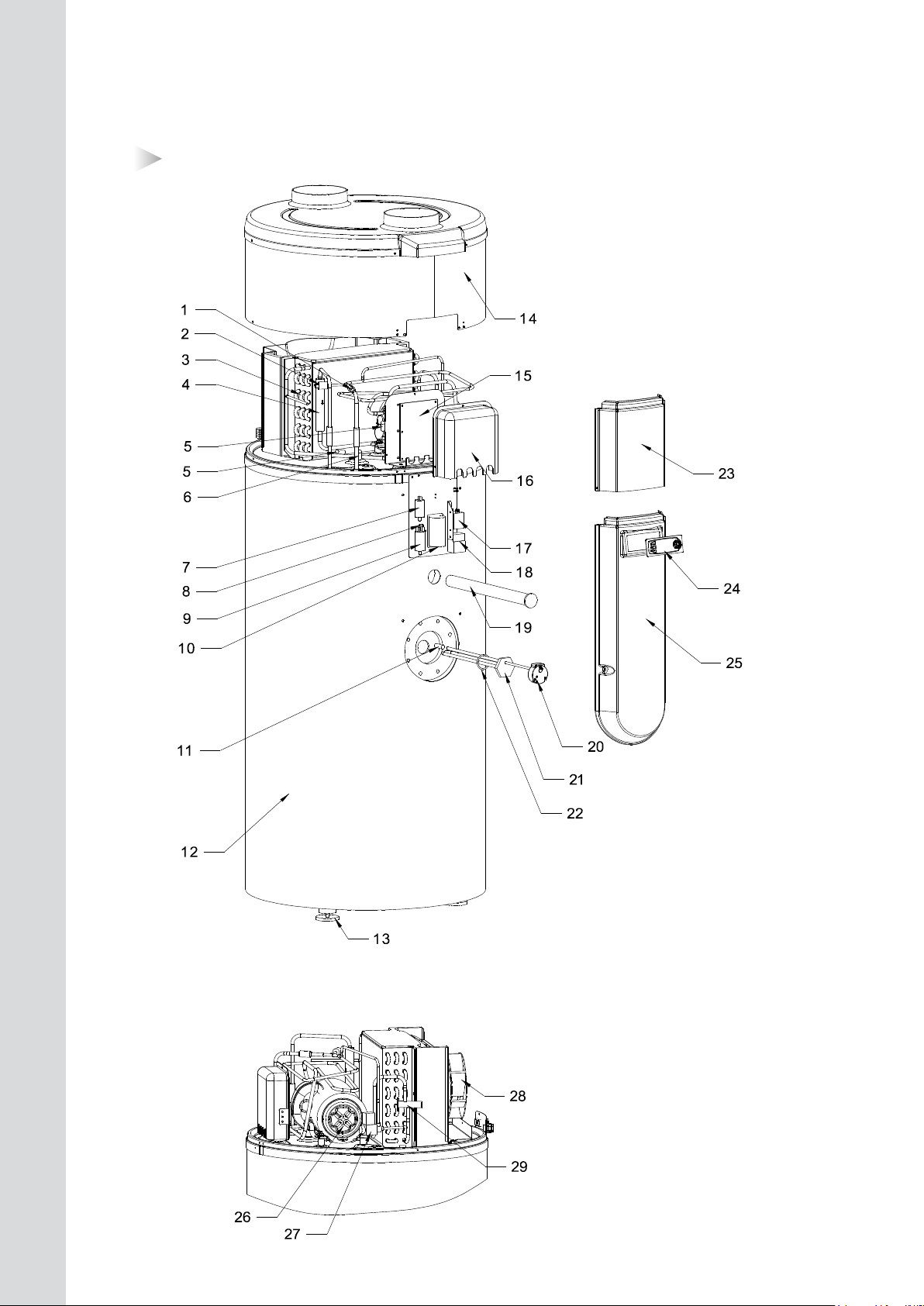

•Fig30 : Listedespiècesdétachées..................................................................................................... p.44

SOMMAIRE

- n o t i c e Cylia aiR -

1 - RECOMMANDATIONS .........................................................7

1.1 - Remarques importantes ................................................................................................7

1.2 - Prescriptions / Consignes de sécurité .........................................................................7

1.3 - Stockage et transport .....................................................................................................8

2 - PRESENTATION ..................................................................11

2.1 - Remarques d’ordre général ........................................................................................11

2.2 - Les composants principaux .........................................................................................11

2.3 - Le circuit de la pompe à chaleur ...............................................................................12

2.4 - Dimensions .....................................................................................................................13

2.5 - Dispositifs de sécurité ....................................................................................................14

2.6 - Caractéristiques techniques ........................................................................................15

3 - INSTALLATION ...................................................................17

3.1 - Mise en place ................................................................................................................17

1.3.1 - Remarques d’ordre général ........................................................................................................... 8

1.3.2 - Transport en véhicule ...................................................................................................................... 8

1.3.3 - Transport au chariot élévateur ....................................................................................................... 8

1.3.4 - Transport manuel .............................................................................................................................8

3.1.1 - Air aspiré .......................................................................................................................................... 17

3.1.2 - Positionnement ................................................................................................................................ 17

3.2 - Raccordement des entrées et sorties d’air ................................................................18

3.2.1 - Sans gaine ....................................................................................................................................... 18

3.2.2 - Avec gaine ...................................................................................................................................... 18

3.2.2.1 - Sur l’air extérieur ................................................................................................................... 18

3.2.2.2 - Sur l’air d’un local................................................................................................................. 19

3.2.2.3 - Configuration mixte Air extérieur et Air d’un local ........................................................... 19

3.3 - Dimensionnement des gaines .....................................................................................19

3.4 - Raccordement des canalisations d’eau ...................................................................20

3.5 - Raccordements du conduit d’écoulement des condensats ..................................22

3.6 - Raccordements électriques .........................................................................................23

3.6.1 - Fonctionnement heures pleines / heures creuses ...................................................................... 23

3.6.2 - Pilotage de la ventilation par contrôle externe .......................................................................... 25

3.7 - Mise en service de l’installation eau chaude sanitaire ...........................................26

4 - MISE EN SERVICE ET UTILISATION ......................................27

4.1 - Tableau de commande ...............................................................................................28

4.2 - Réglage de l’heure .......................................................................................................28

4.3 - Réglage de la température d’eau désirée ...............................................................29

4.4 - Départ en vacances .....................................................................................................29

4.5 - Fonction TURBO (pour un fonctionnement en grand confort) ................................30

4.6 - Menu Installateur ...........................................................................................................31

4.6.1 - Réglage des paramètres de fonctionnement ............................................................................ 31

4.6.1.1 - PAR.01 -Mode de chauffage- ............................................................................................ 32

4.6.1.2 - PAR.02 & PAR.03 -Programmation horaire- ....................................................................... 32

4.6.1.3 - PAR.04 -Cycle anti-légionnellose- ......................................................................................33

4.6.1.4 - PAR.05 -Mode de ventilation- ............................................................................................. 33

4.6.1.5 - PAR.06 -Vitesse de ventilation- ...........................................................................................33

4.6.1.6 - PAR.09 -Décalage de la consigne d’appoint- ................................................................. 34

4.6.1.7 - PAR.10 -Température minimale- ......................................................................................... 34

4.6.2 - Remise à zéro des paramètres ...................................................................................................... 35

4.6.3 - Lecture des entrées ........................................................................................................................ 35

5 - MAINTENANCE ET DEPANNAGE .........................................37

- n o t i c e Cylia aiR -

5.1 - Généralités .....................................................................................................................37

5.2 - Circuit d’eau / évacuations des condensats ............................................................37

5.3 - Circuit d’alimentation en air ........................................................................................38

5.4 - Anode anticorrosion .....................................................................................................38

5.5 - Défauts de fonctionnement .........................................................................................39

5.6 - Codes défauts ................................................................................................................40

5.6.1 - Défauts et remèdes ........................................................................................................................ 40

5.6.2 - Fonctionnement de Cylia en cas de défaut............................................................................... 41

5.7 - Courbe de correspondance des sondes NTC ..........................................................42

5.8 - Carnet de suivi / entretien ............................................................................................43

5.9 - Liste des pièces détachées ..........................................................................................44

6 - GARANTIE .........................................................................47

6.1 - Limites de garantie ........................................................................................................48

6.1.1 - Généralités ...................................................................................................................................... 48

6.1.2 - Cas (non limitatifs) d’exclusion de la garantie ............................................................................ 48

6.1.2.1 - Usage ..................................................................................................................................... 48

6.1.2.2 - Manutention ......................................................................................................................... 48

6.1.2.3 - Emplacement ....................................................................................................................... 48

6.1.2.4 - Raccordements électriques ...............................................................................................49

6.1.2.5 - Raccordements hydrauliques ............................................................................................49

6.1.2.6 - Accessoires ...........................................................................................................................49

6.1.2.7 - Entretien ................................................................................................................................ 49

7 - ANNEXES ...........................................................................50

7.1 - Principaux composant du chauffe-eau pompe à chaleur .....................................50

7.2 - Schéma de principe électrique ..................................................................................51

7.3 - Schéma de câblage électrique..................................................................................52

7.4 - Courbes de performances ...........................................................................................54

7.5 - Données techniques agrément titre V ........................................................................55

7.4.1 - Evolution du COP ............................................................................................................................ 54

7.4.2 - Temps de chauffe ........................................................................................................................... 54

- n o t i c e Cylia aiR -

1-RECOMMANDATIONS

- n o t i c e Cylia aiR -

1.1 - Remarques importantes

- Le capot de l’appareil ne doit pas être utilisé pour la manutention (il ne peut pas supporter d’efforts importants).

- Rincer la tuyauterie avant de raccorder l’appareil à l’installation hydraulique

sanitaire.

- L’appareil ne peut fonctionner que rempli d’eau. Ne jamais mettre l’appareil sous tension tant que la cuve n’est pas parfaitement remplie d’eau et purgée.

- L’anode magnésium anti-corrosion assure la protection de la cuve. Un contrôle annuel de l’état de l’anode doit être effectué. Celle-ci doit être remplacée, si nécessaire, pour maintenir une protection anti-corrosion de la cuve (voir § «Anode anti-corrosion»).

- Il est recommandé d’effectuer un contrôle périodique de l’entartrage et un nettoyage si nécessaire par la trappe de visite prévue à cet effet.

- Toujours mettre hors tension l’appareil avant de l’ouvrir. Prendre en compte le fait que le ventilateur peut continuer à tourner par inertie.

- Eviter de mettre de l’eau sur les organes de commande. Avant le nettoyage, mettre

1.2 Prescriptions / consignes de sécurité

l’appareil hors tension.

1.2 - Prescriptions / Consignes de sécurité

• La pompe à chaleur eau chaude sanitaire Cylia (ou ballon thermodynamique) sert exclusivement à

chauffer l’eau sanitaire à usage domestique dans les limites de température mentionnées. Le réchauffage de liquides autres que de l’eau potable n’est pas admis. Les règles techniques relatives aux installations d’eau potable sont à respecter.

• La température de l’air aspiré par l’appareil est comprise entre -5°C et +35°C.

est inférieure à -5°C ou supérieure à +35°C, l’eau n’est plus chauffée par la pompe à chaleur mais par l’appoint électrique. de la température de l’air aspiré.

• Il est INTERDIT :

- de faire fonctionner l’appareil avec de l’air aspiré contenant des solvants ou des matières explosives

- d’utiliser de l’air aspiré gras, poussiéreux ou chargé d’aérosols

- de raccorder des hottes d’évacuation de vapeur au système de ventilation

• Il est INTERDIT d’installer l’appareil :

- à l’extérieur

- dans des pièces exposées au gel

- dans des pièces très humides avec dégagement de vapeur important (salle de bains par exemple)

- dans des pièces comportant un risque d’explosion dû à des gaz, des émanations ou des poussières

• L’utilisation de l’appareil est INTERDITE si son réservoir est vide d’eau.

• Tous travaux sur Cylia devront être effectués hors tension et par une personne qualifiée.

• Cet appareil doit être installé en respectant les règles nationales d’installation électrique.

Vérifier que l’installation est équipée d’un câble de terre correctement dimensionné et raccordé. Cette unité, marquée CE, est conforme aux exigences essentielles des directives :

- basse tension 2006/95/CEE (norme EN 60.335.1)

- compatibilité électromagnétique 2004/108/CEE (norme EN 55014.1 / EN 55014.2).

• Le R134a est une substance à effet de serre relevant du protocole de Kyoto. Toute intervention sur le

circuit frigorifique doit être faite obligatoirement par une personne qualifiée, détentrice d’une attestation d’aptitude de catégorie 1. Le dégazage du fluide frigorigène à l’atmosphère est interdit, la récupération du fluide est obligatoire avant toute intervention sur le circuit.

La rentabilité de fonctionnement de Cylia diminue proportionnellement avec la baisse

Lorsque la température

1.3 Stockage et transport

- n o t i c e Cylia aiR -

Les températures de transport et de stockage de Cylia admises sont de -20°C à +60°C.

1.3.1 - Remarques d’ordre général

Cylia doit être stocké et transporté emballé sur sa palette bois, à la verticale et vidé de son eau.

Sa faible hauteur de 1,80m avec palette (1,66m avec pieds) permet facilement de le transporter debout dans une camionette.

1.3.2 - Transport en véhicule

Sur de petits trajets, il peut être transporté à l’horizontal couché sur le dos.

• Protéger l’appareil

• Ne pas se servir du capot pour la manutention

• Ne pas appuyer sur le capot lors du transport

1.3.3 - Transport au chariot élévateur

Lors du transport avec un chariot élévateur avec fourche, Cylia doit rester monté sur la palette en bois.

Maintenir une vitesse d’élévation réduite, Cylia pouvant facilement perdre l’équilibre, il convient de l’arrimer pour éviter qu’il ne bascule.

1.3.4 - Transport manuel

Cylia est livré avec un sac de transport avec

4 poignées pour faciliter la manutention en position verticale par au moins 2 personnes.

Ce sac est réutilisable après transport.

Tenir le sac de transport hors de portée des enfants (risque d’étouffement)

Fig. 01

Si l’appareil doit être couché sur le dos pour la manutention, se servir de la palette bois comme socle.

- n o t i c e Cylia aiR -

Une 2ème ou 3ème personne peut aider au transport au moyen d’élingues ou de sangles (celles-ci peuvent entourer l’enveloppe du réservoir et être fixées aux raccords d’entrée et sortie d’eau de Cylia.

Résumé des positions de transport admises

OK OK* OK

* : OK pour les descentes d’escalier et non pour le transport en véhicule

Fig. 02

Résumé des positions de transport NON admises

NON NON NON

Fig. 03

Le capot de l’appareil ne peut pas être utilisé pour la manutention (il ne peut pas supporter d’efforts importants)

S’il n’est pas possible d’éviter d’incliner ou de coucher l’appareil, attendre au moins 1h après avoir installé Cylia sur son emplacement définitif pour le mettre en route.

- n o t i c e Cylia aiR -

2-PRESENTATION

- n o t i c e Cylia aiR -

2.1 - Remarques d’ordre général

Cylia est composé d’un ballon d’eau chaude, des éléments du circuit frigorifique, du circuit d’air et du circuit d’eau, ainsi que de tous les dispositifs de commande, de réglage et de surveillance destinés au fonctionnement automatique.

Pour la production d’eau chaude, Cylia utilise la chaleur de l’air aspiré. Chaque appareil est équipé de série d’une résistance électrique blindée pour l’appoint (1,5 kW).

Une baisse de la température d’aspiration provoque une diminution de la performance de la pompe à chaleur et une prolongation de la durée de réchauffement de l’eau chaude sanitaire (voir Fig.28 & Fig.29 en annexe). Une sonde mesure la température de l’air aspiré directement en amont de l’évaporateur de la pompe à chaleur. Lorsque cette température descend en-dessous de la valeur limite de -5°C, l’eau n’est plus chauffée par la pompe à chaleur mais par l’appoint électrique.

Des gaines d’air flexibles isolées (DN 160, longueur max. 10 m aller + retour) peuvent être reliées aux brides de raccordement équipant Cylia. Pour assurer un fonctionnement efficace de la pompe à chaleur, il convient d’une manière générale d’éviter tout mélange entre entrée et sortie d’air. L’une des solutions possibles est l’utilisation d’un coude à la bouche de sortie.

2.2 - Les composants principaux

Filtre

déshydrateur

Pressostat HP

Clapet anti-retour

Carte électronique

de contrôle

Condensateurs

du ventilateur

Condensateur de

démarrage du

compresseur

Contacteur du compresseur

Relai de démarrage du compresseur

Anode de protection anticorrosion

Ventilateur

Evaporateur

Détendeur

Oriﬁce d’évacuation des condensats

Electrovanne de dégivrage

Compresseur

Trappe de visite de l’appoint électrique avec aquastat limiteur et thermostat limiteur de sécurité (LTS)

Fig. 04

2.3 - Le circuit de la pompe à chaleur

Eau Chaude

Sanitaire

Entrée d’air

Sortie d’air

Réservoir

ECS

fluide frigorigène

évaporateur

condenseur

détendeur

compresseur

ventilateur

Eau Froide

Sanitaire

- n o t i c e Cylia aiR -

C’est un système fermé sous pression dans lequel le fluide frigorigène R134a sert de vecteur d’énergie.

L’évaporateur est un échangeur frigorifique qui va prélever des calories dans l’air. L’humidité de l’air va ainsi se condenser et former de l’eau.

Le condenseur, enroulé autour de la cuve, va chauffer l’eau chaude sanitaire à travers la paroi (évitant ainsi tout contact avec elle).

Fig. 05

2.4 - Dimensions

- n o t i c e Cylia aiR -

* ECS = Eau Chaude Sanitaire

Fig. 06

2.5 - Dispositifs de sécurité

- n o t i c e Cylia aiR -

Cylia est équipé des dispositifs de sécurité suivants :

• Pressostat haute pression (HP)

Le pressostat haute pression protège la pompe à chaleur d’une pression trop importante du circuit frigorifique. En cas de pression trop élevée, le pressostat actionne l’arrêt de la pompe à chaleur. Un redémarrage de la pompe à chaleur se produit automatiquement dès que la pression du circuit frigorifique est retombée.

Cette sécurité peut se déclencher si le chauffe-eau a été mis en fonctionnement sans eau.

• Thermostat limiteur de sécurité (LTS) de l’appoint électrique

Le thermostat limiteur de sécurité protège l’installation de production d’eau chaude contre toute augmentation anormale de la température. Un dépassement de la température (fixée à 85°C) déclenche l’arrêt de l’appoint électrique. Le réenclenchement de l’appoint électrique n’est possible que lorsque la température de l’eau chaude est retombée en dessous de 75°C et que le thermostat limiteur de sécurité a été réarmé (par des personnes qualifiées uniquement).

réarmement (85°C)

Bouton de

du thermostat

limiteur de sécurité

Ne pas modifier le réglage de l’aquastat limiteur

Fig. 07

2.6 - Caractéristiques techniques

Cylia

Construction sans échangeur intégré

Jaquette PVC + film PE 5 mm, déhoussable, gris RAL 9006

Isolant mousse PU 45 mm

Volume nominal 300 L

Matériaux acier émaillé

Protection anode magnésium

Pression maximale de service 7 bar

Dimensions Ø 700 mm x H 1622 (avec pieds 25 mm hors buse 40 mm)

Poids sans eau 135 kg

Alimentation électrique 230V - 50Hz - 16A

Disjoncteur (courbe B) 16 A

Fluide frigorigène R134a - 0,95 kg

Température ECS* avec PAC* 15 à 60 °C

Température air - 5 à + 35 °C

Niveau de pression sonore en vitesse 1 / vitesse 2

(1)

36 dB(A) à 2m

Débit d'air

vitesse 1 : 300 m

vitesse 2 : 450 m3/h

Longueur max. conduit d'air (Ø 160 mm) 10 m total aspiration + évacuation

Diamètre raccordement conduite d'air (aspiration + évacuation)

160 mm

Débit des condensats 0,3 L / h

Diamètre raccordement EFS* et ECS* M 3/4"

Diamètre raccordement recyclage ECS* M 3/4"

Puissance appoint électrique intégré (sécurité=85°C)

1500 W

Puissance maxi absorbée par la PAC* pour une eau à 60°C

700 W

Puissance maxi restituée par la PAC* pour une eau à 45°C

1650 W

COP* selon EN 255-3 avec air à 15°C 3,7

Quantité d'eau mixée à 40°C 440 L

Consommation d'entretien à 50°C Qpr = 0,9kWh / 24h

T01

(1)

: gainé avec conduite d'aspiration et de refoulement * ECS = Eau Chaude Sanitaire EFS = Eau Froide Sanitaire PAC = Pompe à chaleur COP = Coefficient de performance

- n o t i c e Cylia aiR -

3-INSTALLATION

- n o t i c e Cylia aiR -

3.1 Mise en place

3.1.1 Air aspiré

A considérer dans le choix de l’emplacement :

- Cylia ne doit pas être installé en extérieur.

- Cylia doit être installé dans une pièce à l’abri du gel. En outre, la température de l’air aspiré doit se

situer dans une plage comprise entre -5°C et +35°C. Lorsque la température est inférieure à -5°C ou supérieure à +35°C, l’eau n’est plus chauffée par la pompe à chaleur mais par l’appoint électrique.

- Il est recommandé de veiller à ce que la pièce dans laquelle l’air est aspiré ou évacué soit bien isolée des pièces avoisinantes chauffées.

- L’air aspiré ne doit pas être trop pollué ni contenir trop de poussières.

- L’air aspiré ne doit pas provenir d’un local chauffé.

- L’appareil ne doit pas être placé dans une pièce comportant un risque d’explosion dû à des gaz, des vapeurs ou des poussières et aspirer de l’air dans des pièces comportant de tels risques.

3.1.2 - Positionnement

• Pour assurer un fonctionnement normal de Cylia et faciliter les travaux de maintenance, il convient de

respecter une distance minimum de 0,6m autour de l’appareil.

L’installation dans une pièce inférieure

à 20 m

nécessite un gainage pour

l’air évacué et aspiré

Fig. 08Vue de dessus

• La résistance au poids du sol doit être suffisante (poids Cylia rempli d’eau = 440kg environ).

Positionner Cylia et régler les pieds de façon à ce qu’il soit d’aplomb. Une légère pente vers la droite

•

de l’appareil (1° maxi) est acceptable, l’évacuation des condensats étant située sur la droite de l’appareil. Serrer alors les contre-écrous des pieds de l’appareil.

NON OK

Fig. 09

3.2 - Raccordement des entrées et sorties d’air

- n o t i c e Cylia aiR -

3.2.1 - Sans gaine

Monté sans gaine, Cylia doit être installé dans un local non chauffé (de 20m² minimum) isolé des pièces voisines chauffées.

Vue côté

Local supérieur à 20m² non chauffé

• Si la hauteur libre sous plafond est inférieure à 60cm au-dessus du chauffe-eau, il est

recommandé d’installer un coude à la sortie d’air et de l’orienter vers l’arrière ou sur les côtés.

• Cylia permet la récupération de la chaleur provenant du sol d’un local non chauffé,

semi-enterré tels que l’atelier ou le garage.

• Cylia permet la déshumidification et le rafraîchissement de pièces

telles que les buanderies ou celliers.

Vue côté

Fig. 10

3.2.2 - Avec gaine

En cas de raccordement sur gaine, il est nécessaire de programmer la ventilation en vitesse 2 (voir § «PAR.05 -Mode de ventilation-»)

La pompe à chaleur peut fonctionner sur une large plage de température d’air (de -5°C à 35°C). Cylia prélève des calories sur l’air extérieur.

Il faut éviter un gainage partiel (une seule gaine), sur l’air extérieur, l’hiver, cela peut entraîner un rafraîchissement important du local.

3.2.2.1 - Sur l’air extérieur

Fig. 11 Fig. 12

3.2.2.2 - Sur l’air d’un local

- n o t i c e Cylia aiR -

Le raccordement sur le vide sanitaire ou le grenier est possible. Attention : si l’isolation est insuffisante avec les pièces mitoyennes chauffées, il y a un risque d’accentuer les déperditions de chaleur.

Cylia permet la déshumidification et le rafraîchissement de pièces telles que la buanderie ou le cellier.

Fig. 13

3.2.2.3 - Configuration mixte Air extérieur et Air d’un local

En installant un volet de dérivation (non fourni), il est possible d’aspirer l’air à l’extérieur pendant la période d’été lorsque l’air est plus chaud et basculer sur l’air intérieur d’un local non chauffé pendant l’hiver.

Fig. 14

3.3 - Dimensionnement des gaines

Le raccordement de Cylia doit être effectué au moyen de conduites d’air isolées de diamètre nominal 160mm.

On peut raccorder les gaines soit du côté aspiration, soit du côté évacuation, soit des 2 côtés.

La longueur totale des gaines ne doit pas dépasser 10m (1 coude est équivalent à 1m). Des coudes PVC Ø160 permettent d’orienter à 360° la position des gaines raccordées à l’appareil.

(2)

(1) : Coude 90°C - Ø160 (Réf. 710133)

(2) : Gaine ﬂexible isolée Ø160, lg 10m

(Réf. 710137) Silencieux ﬂexible avec manchon Ø160 (Réf. 710136)

(1)

Longueur maximum 10m

Gaines + coudes

Fig. 15

3.4 - Raccordement des canalisations d’eau

- n o t i c e Cylia aiR -

• Installer obligatoirement un groupe de sécurité neuf (non fourni) taré à 7 bar sur l’alimentation en eau froide

sanitaire de l’appareil. Nous préconisons des groupes de type à membrane. Ce groupe de sécurité avec marquage NF doit être conforme aux normes nationales en vigueur (NFD 36-401).

• Le groupe de sécurité doit être monté le plus près possible de l’entrée d’eau froide de l’appareil

et le passage de l’eau ne doit jamais être entravé par aucun accessoire (vanne, réducteur de pression etc...)

• La sortie de vidange du groupe de sécurité doit être dimensionnée suivant les prescriptions du DTU et ne

doit jamais être obstruée. Elle doit être raccordée, par l’intermédiaire d’un entonnoir permettant une garde à l’air libre de 20 mm minimum, à une tuyauterie d’évacuation verticale d’un diamètre au moins égal à la tuyauterie de raccordement de l’appareil.

• La sortie de vidange du groupe de sécurité doit être installée dans une ambiance maintenue hors-gel et en

pente vers le bas.

• Si la pression d’alimentation en eau froide sanitaire est supérieure à 5 bar, installer un réducteur de pression

en amont du groupe de sécurité au départ de l’installation générale (une pression de 4 à 5 bar est recommandée).

• Il est conseillé d’installer un robinet d’arrêt en amont du groupe de sécurité.

• Dans le cas d’installations équipées :

- de tuyaux de faible diamètre

- de robinet à plaquette céramique il est nécessaire d’installer, le plus près possible des robinets, des vannes de type «anti-bélier» ou un vase d’expansion sanitaire adapté à l’installation.

• Pour le circuit d’eau chaude sanitaire, utiliser les matériaux suivants :

- cuivre

- acier inoxydable

- laiton

- matière plastique En fonction des matériaux utilisés dans le circuit d’eau chaude, des incompatibilités peuvent produire des dégâts dus à la corrosion.

En conséquence, le raccordement de l’appareil aux canalisations d’eau chaude sanitaire en cuivre doit obligatoirement être effectué par l’intermédiaire d’un raccord en fonte ou en acier ou à l’aide de raccords diélectriques (non fournis) permettant d’éviter tout pont galvanique fer/cuivre.

• Bien rincer la tuyauterie d’alimentation avant de raccorder l’appareil à l’installation sanitaire afin de ne pas

introduire dans l’appareil des particules métalliques ou autres.

• Respecter les normes en vigueur dans le pays d’utilisation, notamment en ce qui concerne les conditions

sanitaires et les conditions de sécurité de pression.

• La température maximale d’eau chaude sanitaire aux points de puisage ne doit jamais dépasser 50°C pour

la toilette et 60°C pour les autres usages. Installer des mitigeurs thermostatiques adéquats pour éviter tout risque de brûlures.

• Dans les régions où l’eau est très calcaire (TH>20°F), il est recommandé de traiter l’eau avec un adoucisseur.

L’eau adoucie doit rester conforme aux critères définis par le DTU 60-1 (TH>12°F).

• Dans tous les cas, eau adoucie ou non, celle-ci doit être conforme aux critères définis par le DTU 60-1 additif

n°4 eau chaude concernant :

- les taux de chlorure

- la résistivité (comprise entre 2200 et 4500 ohm/cm)

- 12°F < TH < 30°F

- ...

La garantie ne pourra pas s’appliquer si, en cas d’incident, ces points ont été négligés ou si une qualité d’eau n’a pas permis le traitement correct dans le cadre de la législation.

Schéma d’installation hydraulique

- n o t i c e Cylia aiR -

Fig. 16

1. Robinet d’arrêt

2. Réducteur de pression

3. Clapet anti-retour

4. Manchon diélectrique isolant

5. Groupe de sécurité à membrane

(non fourni)

6. Pompe de recyclage ECS

7. Ecoulement siphon

8. Vase d’expansion sanitaire

9. Mitigeur thermostatique

10. Vanne de vidange

Nota :

- Recyclage ECS* : afin d’économiser de l’énergie, il est recommandé de renoncer au

recyclage ECS. Lorsqu’une conduite de recirculation est raccordée au système de distribution d’eau chaude, prévoir une possibilité de fermeture (vanne ou autre élément de robinetterie) afin de limiter les pertes d’énergie inutiles. Le branchement de la conduite de recirculation est réalisé en fonction des besoins (commande par minuterie).

- Ecoulement des condensats (cf. § «Raccordement du conduit d’écoulement des condensats»)

* ECS = Eau Chaude Sanitaire

3.5 - Raccordement du conduit d’écoulement des condensats

- n o t i c e Cylia aiR -

Le flexible d’évacuation des condensats est ramené sur la face arrière de l’appareil. Il doit être monté de telle sorte que les condensats (formés lors du fonctionnement de la pompe à chaleur) puissent s’écouler librement (débit maximum 0,7 L/h).

Raccorder le flexible d’évacuation des condensats de diamètre 12/16mm au réseau d’évacuation sur un siphon d’écoulement.

- Le tube des condensats doit déboucher à l’air libre dans le siphon,

- Ne pas raccorder sur une tétine,

- Ne pas couder le flexible,

- Maintenir le flexible vertical et ouvert vers le bas.

Fig. 17

3.6 - Raccordements électriques

- n o t i c e Cylia aiR -

Il n’est pas nécessaire de démonter le capot supérieur pour raccorder électriquement Cylia.

est livré avec une sortie câble d’alimentation de 2,50m à l’arrière de l’appareil.

Cylia

L’alimentation s’effectue en 230V monophasé + terre.

L’appareil est polarisé, respecter la polarité :

• Fil marron = Phase 230V

• Fil bleu = Neutre

• Fil Vert/jaune = Terre

La mise à la terre est obligatoire

Fig. 18

L’alimentation électrique doit être conforme à la réglementation en vigueur dans le pays d’installation ainsi qu’à la norme NFC 15-100.

Protéger l’appareil avec :

• un disjoncteur omnipolaire 16A avec ouverture des contacts d’au moins 3mm.

• une protection par disjoncteur 16A avec différentiel 30mA

3.6.1 - Fonctionnement heures pleines / heures creuses

En cas d’utilisation d’eau chaude sanitaire importante et lorsque l’appareil fonctionne avec une basse température d’air, le temps de chauffe est supérieur à 8h (voir Fig.28 & Fig.29 en annexe). Il est recommandé d’adapter la plage de fonctionnement horaire en fonction des usages.

Il est possible de programmer une plage horaire de fonctionnement ( Cette programmation peut se faire facilement par le régulateur en façade (voir § 4.6.1.2) ou en raccordant 2 fils depuis le contact EDF de votre compteur électrique.

Dans ce cas, le raccordement d’un «contact sec» provenant du signal heures creuses EDF interdit le fonctionnement de la pompe à chaleur et de l’appoint électrique en heures pleines.

Cylia peut respecter les plages de fonctionnement données à la fois par son régulateur interne ou par un ordre externe (EDF).

- Contact ouvert = Interdiction de fonctionnement

- Contact fermé = Autorisation de fonctionnement

Seul un raccordement externe, de type «contact sec», sans tension est autorisé.

par exemple pendant 8 heures creuses).

Nota :

• Cylia dispose également d’une programmation horaire interne (voir § «Programmation

horaire»).

• Par défaut, le contact externe EDF est ponté.

Raccordement pour l’autorisation de fonctionnement par contact externe :

- n o t i c e Cylia aiR -

Pour accéder aux raccordements électriques, retirer le capot et sa virole.

REMARQUE : le couvercle supérieur et la virole forme un ensemble qu’il ne faut pas désolidariser.

• Déposer le capot de l’appareil en retirant les vis (a) de fixation de la virole au niveau de la ceinture

basse.

Fig. 19

• Faire passer un câble 2 fils 0,75mm² avec embouts métal par un presse-étoupe libre à l’arrière de l’appareil,

et ramener l’extrémité du câble au niveau de la carte électronique. L’autre extrémité du câble doit être raccordée au contact EDF.

• Retirer le capot noir de protection de la carte électronique.

• Introduire le câble 2 fils par un passe-fil du boîtier de la carte électronique.

• Raccorder le câble 2 fils sur l’entrée de la carte électronique repérée «Entrée 3» de la carte électronique

en ayant au préalable retiré le pont rouge existant.

Ne pas oublier de remettre le capot de protection de la carte électronique

Fig. 20

Ne pas renvoyer de phase ou de signal tension sur l’entrée «autorisation de fonctionnement» (Entrée 3). Ne raccorder qu’un CONTACT SEC.

3.6.2 - Pilotage de la ventilation par contact externe

- n o t i c e Cylia aiR -

Cylia peut être utilisé pour ventiler une pièce en permanence si le cycle de chauffe est terminé.

En particulier, cette ventilation peut servir à renouveller l’air d’un local. Dans ce cas, le raccordement d’un hygrostat permet de déclencher le fonctionnement du ventilateur seul en fonction du taux d’humidité du local.

- Contact ouvert = Le ventilateur ne fonctionne pas

- Contact fermé = Le ventilateur fonctionne

Dans tous les cas, si la pompe à chaleur se met en route, le ventilateur fonctionne.

Raccordement pour le pilotage de la ventilation :

Pour accéder aux raccordements électriques, retirer le capot et sa virole. REMARQUE : le couvercle supérieur et la virole forme

un ensemble qu’il ne faut pas désolidariser.

• Déposer le capot de l’appareil en retirant

les vis (a) de fixation de la virole au niveau de la ceinture basse.

• Faire passer un câble 2 fils 0,75mm² avec

embouts métal par un presse-étoupe libre à l’arrière de l’appareil, et ramener l’extrémité du câble au niveau de la carte électronique. L’autre extrémité du câble doit être raccordée à l’hygrostat (ou autre contact sec externe).

• Retirer le capot noir de protection de la carte électronique.

• Introduire le câble 2 fils par un passe-fil du boîtier de la carte électronique.

• Raccorder le câble 2 fils sur l’entrée de la carte électronique repérée «Entrée 2» de la carte

électronique.

• Paramétrer le régulateur en mode «Ventilation avec pilotage par contrôle externe» («

le mode

3 - voir § «PAR.05 -Mode de ventilation-»).

Fig. 21

PAR.05» réglé sur

Ne pas oublier de remettre le capot de protection de la carte électronique

Ne pas renvoyer de phase ou de signal tension sur l’entrée «pilotage ventilation» (Entrée 2). Ne raccorder qu’un CONTACT SEC.

Fig. 22

3.7 - Mise en service de l’installation eau chaude sanitaire

- n o t i c e Cylia aiR -

Cylia ne doit jamais être mis en fonctionnement SANS EAU

- Les montages effectués sur les circuits d’eau et d’air ainsi que sur les installations électriques doivent être réalisés en conformité avec la réglementation en vigueur par une personne qualifiée.

- Remplir l’appareil en eau.

- Purger le circuit d’eau chaude (ouvrir les robinets d’eau chaude aux points de purge supérieurs jusqu’à échappement complet de l’air).

- Vérifier l’étanchéité de la totalité du circuit.

- Mettre l’appareil sous tension.

ESSAI D’ETANCHEITE :

Les essais

à l’air sont interdits

car dangereux

(risques d’éclatement des

réservoirs)

et destructifs

(détérioration des joints,

étanchéité, etc...)

4-MISEENSERVICEetUTILISATION

- n o t i c e Cylia aiR -

Cylia fonctionne prioritairement avec la pompe à chaleur tant que la température de l’air aspiré reste dans la plage autorisée de -5°C à +35°C. En dehors de cette plage, l’appoint électrique assure le chauffage de l’eau chaude sanitaire.

La température d’eau chaude sanitaire fournie par la pompe à chaleur est réglable jusqu’à 60°C. En fonction du volume d’eau consommée et pour réaliser encore plus d’économies, il est conseillé de limiter la température d’eau chaude sanitaire à une valeur plus basse (

Occassionnellement, un dégivrage peut se produire. Si la température de l’air aspiré est suffisante, le dégivrage s’effectue par simple ventilation. Si cette température est trop basse, le dégivrage est réalisé à l’aide du compresseur pour faire fondre le givre.

Le débit de ventilation est modulant en fonction de la température d’air aspiré. La variation de vitesse du ventilateur est automatique pour un niveau sonore réduit et l’optimisation du coefficient de performance.

par exemple 50°C).

Cylia possède une fonction ventilation (paramètre PAR05). En plus de son fonctionnement normal associé à la pompe à chaleur, le ventilateur peut être en marche permanente ou marche commandée par un contact externe, pour ventiler un local (voir § «PAR05 -mode de ventilation-»).

En cas de consommation d’eau chaude sanitaire importante, Cylia possède une fonction confort qui augmente la puissance de chauffage lorsqu’il ne reste plus que 1/3 du volume du ballon au-dessus de 38°C (voir § «PAR10 -température minimale-»).

En cas de besoin ponctuellement important d’eau chaude sanitaire, Cylia possède une fonction «Turbo » (déclenchée par l’utilisateur) qui assure le chauffage rapide de l’eau jusqu’à la température souhaitée (

par exemple : 50°C) à l’aide de la pompe à chaleur et de l’appoint électrique. Cette fonction est désactivée

dès que la consigne est atteinte (par ex : 50°C).

Vérifier périodiquement l’absence d’alarme (en cas d’alarme, reportez-vous au § «Message d’erreur»).

4.1 - Tableau de commande

- n o t i c e Cylia aiR -

Accès menu

Marche / Arrêt

Réglage

horloge

Signification des pictogrammes :

.........Compresseur en fonctionnement

......Ventilateur en fonctionnement

(vitesse 1 ou 2)

...........Dégivrage en cours

...........Appoint électrique

en fonctionnement

4.2 - Réglage de l’heure

• Accès direct par appui sur «Réglage horloge»

MoletteAfﬁcheur

........Eau chaude sanitaire

en demande

..........Mode Eco en cours

(par programmation horaire ou par contact externe)

..........Mode Vacances en cours

Fig. 23

00:00h

• Appuyer sur la molette pour accéder aux réglages des heures

• Tourner la molette pour régler l’heure.

09:

• Le réglage de l’heure est terminé, le retour à l’écran initial est automatique.

:00h

• Appuyer sur la molette pour valider et accéder au réglage des minutes

• Tourner la molette pour régler les minutes.

• Appuyer sur la molette pour valider.

4.3 - Réglage de la température d’eau désirée

- n o t i c e Cylia aiR -

• Accès direct par appui sur «Menu».

• Tourner la molette pour faire défiler les choix du menu :

TEMP. EAU

T. eau

• Appuyer sur menu pour revenir à l’écran initial.

Nota

Afin de tirer le meilleur parti de la pompe à chaleur, il est recommandé de ne pas fixer la consigne de température d’eau trop haute si les besoins ne sont pas importants.

• Appuyer sur la molette pour accéder au réglage de la température.

Par défaut, la consigne est fixée à 50°C.

• Tourner la molette pour changer la consigne.

°C

• Appuyer sur la molette pour valider.

4.4 - Départ en vacances

La fonction «VACANCES» permet de mettre en veille l’appareil en conservant la fonction hors-gel active. Cette fonction est programmable pour une durée de 1 à 99 jours. Elle est effective dès validation du nombre de jours

• Accès direct par appui sur «Menu».

• Tourner la molette pour faire défiler les choix du menu :

VACANCES

R E T . V A C A N . 8

• Appuyer sur menu pour revenir à l’écran initial.

La fonction « écoulé. Pendant toute la durée des vacances, Cylia affiche « décompte des jours.

VACANCES» prend fin automatiquement à la même heure lorsque ce nombre de jours s’est

Nota

Un cycle anti-légionnellose à 60°C est automatiquement activé à chaque retour de vacances

• Appuyer sur la molette pour accéder au réglage «

• Tourner la molette pour incrémenter le nombre de jours de vacances.

• Appuyer sur la molette pour valider.

Vacances»

RET.VACAN.» (Retour vacances) avec le

4.5 - Fonction TURBO (pour un fonctionnement occasionnel en grand confort)

- n o t i c e Cylia aiR -

La fonction «Turbo» est un forçage temporaire de l’appoint électrique et de la pompe à chaleur en fonctionnement simultané pour accélérer la montée en température sur un cycle de chauffe. Le symbole

• Accès direct par appui sur «Menu».

• Tourner la molette pour faire défiler les choix du menu :

«appoint électrique» est alors clignotant.

TURBO

• Appuyer sur la molette pour accéder au réglage «Turbo»

TURBO

• Appuyer sur menu pour revenir à l’écran initial.

La fonction « est atteinte (fin du cycle de chauffe).

Turbo» est désactivée automatiquement dès que la température de consigne sanitaire

Nota

La fonction «

oui

• Tourner la molette pour voir apparaître «

• Appuyer sur la molette pour valider.

Turbo» déroge temporairement à la programmation horaire.

OUI»

Paramètre Désignation Unité Plage Réglage usine

P A R . 0 1

Mode de chauffage - 3 ou 6 3

P A R . 0 2

Heure début autorisation marche h : min 00:00 à 24:00 00:00

P A R . 0 3

Heure fin autorisation marche h : min 00:00 à 24:00 24:00

P A R . 0 4

Intervalle des cycles anti-légionnellose jours 0 à 99 0

P A R . 0 5

Mode de ventilation - 1, 2 ou 3 1

P A R . 0 6

Vitesse de ventilation - 1 ou 2 1

P A R . 0 9

Décalage température d’appoint °C -10 à +10 0

P A R . 1 0

Activation appoint température mini - 0 ou 1 0

T02

4.6 - Menu INSTALLATEUR

- n o t i c e Cylia aiR -

Selon les configurations d’installation, il est nécessaire d’ajuster certains paramètres pour optimiser le fonctionnement de votre Cylia.

Accès au menu Installateur :

• Appuyer sur la touche «Menu»

• Tourner la molette jusqu’à ce que l’écran affiche «

• Appuyer sur la touche «Réglage horloge»

Puis la touche «Menu»

• Les maintenir simultanément appuyées pendant 3 sec. jusqu’à apparition de «

Sous-menu installateur

REGL.PARAM.

Pour régler

les paramètres

d’installation

4.6.1 - Réglage des paramètres de fonctionnement

REGL.PARAM.

MENU.INSTA.»

AFF. TEMPRAZ.PARAM.

Pour un retour

aux réglages par défaut

• Appuyer sur la molette pour accéder aux paramètres

• Tourner la molette pour faire défiler les paramètres

• Appuyer sur «Menu» pour revenir au niveau précédent

(menu installateur)

Pour afficher les

températures des

différentes sondes et

REGL.PARAM.»

entrées

4.6.1.1 - PAR.01-Mode de chauffage-

Paramètre Mode Signification

réglage d'usine

Fonctionnement de : la pompe à chaleur e

de l'appoint électrique

Fonctionnement de : de l'appoint électrique seul

T03

P A R . 0 1

- n o t i c e Cylia aiR -

Le paramètre 01 permet de forcer le fonctionnement sur l’appoint électrique seul.

PAR.01

REG.01

Pour sortir : 1er appui sur «Menu» = retour à l’écran « 2ème appui sur «Menu» = retour à l’écran « 3ème appui sur «Menu» = retour à l’écran initial

• Appuyer sur la molette pour accéder au réglage -Mode de chauffage-

• Réglage usine :

• Tourner la molette pour sélectionner le mode

• Appuyer sur la molette pour valider.

3 (pompe à chaleur)

3 ou 6

REGL.PARAM.»

MENU.INSTA.»

4.6.1.2 - PAR.02 & PAR.03-Programmation horaire-

La programmation horaire a la même fonction que le contact EDF (raccordement externe, exemple : heures pleines/heures creuses).

Elle permet d’établir des plages autorisant le fonctionnement de Cylia (

horaires de tarif réduit).

Le temps de réchauffage de l’eau augmente lorsque la température d’air diminue. Si Cylia est gainé sur l’air extérieur, il est recommandé de ne pas réduire la plage de fonctionnement autorisée en-dessous de 12h (par exemple 22h00 ; 10h00). Voir Fig.28 & Fig.29 en annexe).

La plage horaire d’autorisation est de 24h (début à 00h00, fin à 24h00).

par exemple : uniquement pendant les

PAR.02

00:00h

REG.02

00:00h

PAR.03

24:00h

REG.03

24:00h

Exemple : réglage pour un fonctionnement entre 22h et 10h le lendemain :

Pour sortir : 1er appui sur «Menu» = retour à l’écran «REGL.PARAM.» 2ème appui sur «Menu» = retour à l’écran « 3ème appui sur «Menu» = retour à l’écran initial

• Appuyer sur la molette pour accéder au réglage de l’heure de début

d’autorisation.

• Réglage usine :

• Tourner la molette pour modifier l’heure par pas de 15min.

• Appuyer sur la molette pour valider.

• Tourner la molette pour passer au paramètre suivant PAR.03

• Réglage usine : 24:00

• Appuyer sur la molette pour accéder au réglage de l’heure de fin

d’autorisation

• Tourner la molette pour modifier l’heure par pas de 15min.

• Appuyer sur la molette pour valider.

00:00

PAR.02 = 22:00 et PAR.03 = 10:00

MENU.INSTA.»

4.6.1.3 - PAR.04-Cycle anti-légionnellose-

- n o t i c e Cylia aiR -

Le paramètre 04 permet de régler l’intervalle entre deux cycles d’anti-légionnellose.

• Appuyer sur la molette pour accéder au rélage du cycle anti-légionnellose

PAR.04

REG.04

Exemple

Exemple : PAR.04 = 8, le cycle anti-légionnellose se fait tous les huit jours à 22h.

Lors du cycle anti-légionnellose, la température de l’eau est portée à 60°C par la pompe à chaleur. Si la consigne d’eau chaude sanitaire est déjà réglée à 60°C (voir § «Réglage de la température de l’eau»), alors il n’y aura pas de cycle anti-légionnellose puisque celui-ci est permanent.

Nota

Si un cycle est interrompu par une période d’interdiction de l’appoint (signal EDF ou plage horaire programmée), il est relancé à la prochaine période d’autorisation.

Pour sortir : 1er appui sur «Menu» = retour à l’écran «REGL.PARAM.» 2ème appui sur «Menu» = retour à l’écran « 3ème appui sur «Menu» = retour à l’écran initial

• Réglage usine :

Pas de cycle anti-légionnellose, sauf au retour de vacances et en sortie de période hors-gel de plus de 3 jours.

• Réglage d’un cycle périodique :

• Tourner la molette pour modifier le nombre de jours.

• Appuyer sur la molette pour valider

MENU.INSTA.»

4.6.1.4 - PAR.05-Mode de ventilation-

PAR.05

REG.05

Exemple

4.6.1.5 - PAR.06-Vitesse de ventilation-

PAR.06

REG.06

Exemple

• Appuyer sur la molette pour accéder au réglage -Mode de ventilation-

• Réglage usine :

• Tourner la molette pour modifier le mode.

• Mode 1 : Ventilation uniquement pendant le chauffage de l’eau

• Mode 2 : Ventilation permanente

• Mode 3 : Ventilation pendant le chauffage de l’eau et ventilation pilotée

par contrôle externe

• Appuyer sur la molette pour valider

• Appuyer sur la molette pour accéder au réglage -Vitesse de ventilation-

• Réglage usine :

• Tourner la molette pour modifier le mode.

• Mode 1 : Dans ce mode, la vitesse varie automatiquement lorsque la

température de l’air diminue.

• Mode 2 : Fonctionnement avec gaines d’air

ou forçage manuel du ventilateur pour une vitesse maximum

• Appuyer sur la molette pour valider

(hygrostat par exemple)

Pour sortir : 1er appui sur «Menu» = retour à l’écran « 2ème appui sur «Menu» = retour à l’écran « 3ème appui sur «Menu» = retour à l’écran initial

REGL.PARAM.»

MENU.INSTA.»

Le paramétrage en vitesse 2 est OBLIGATOIRE lorsque Cylia est raccordé à des gaines d’air

4.6.1.6 - PAR.09-Décalage de la consigne d’appoint-

- n o t i c e Cylia aiR -

La consigne d’enclenchement de l’appoint électrique peut être décalée (en + ou en -) par rapport à la consigne de confort choisie par l’utilisateur (

Si la température de l’air est hors plage de fonctionnement (<-5°C ou >+35°C), la pompe à chaleur ne

peut pas fonctionner, c’est l’appoint électrique qui prend alors automatiquement la relève. Comme cet appoint est plus consommateur d’énergie que la pompe à chaleur, et pour réaliser des économies, il peut être défini une température de consigne d’eau chaude sanitaire plus basse pour celui-ci ( En revanche, comme l’appoint électrique ne chauffe que la partie supérieure du ballon, si la consommation d’eau chaude est importante, il peut être nécessaire de définir une température plus haute pour l’appoint électrique ( La température de consigne de l’appoint électrique ne peut, en aucun cas dépasser 65°C.

par exemple : PAR.09= -5°C, la consigne devient alors 55°C - 5°C = 50°C).

par exemple : PAR.09=+10°C, la consigne devient alors 55°C + 10°C = 65°C).

par exemple 55°C).

PAR.09

REG.09

Exemple

Pour sortir : 1er appui sur «Menu» = retour à l’écran «REGL.PARAM.» 2ème appui sur «Menu» = retour à l’écran « 3ème appui sur «Menu» = retour à l’écran initial

Il est possible d’autoriser le fonctionnement de l’appoint électrique en même temps que la pompe à chaleur pour éviter que l’eau ne descende en dessous d’une température de confort minimale de 38°C. L’appoint électrique se mettra alors en marche jusqu’à remonter l’eau à 43°C puis stoppera et la pompe à chaleur terminera le chauffage complet du ballon.

PAR.10

n o n

• Appuyer sur la molette pour accéder au réglage -Décalage de la

consigne d’appoint-

• Réglage usine :

• Tourner la molette pour modifier le décalage (entre -10 et +10).

• Appuyer sur la molette pour valider

MENU.INSTA.»

4.6.1.7 - PAR.10-Fonction confort-

• Appuyer sur la molette pour accéder au réglage -température minimale-

• Réglage usine :

NON

REG.10

O U I

Exemple

Nota

La fonction «Confort» n’est active que dans la plage horaire autorisée.

Pour sortir : 1er appui sur «Menu» = retour à l’écran « 2ème appui sur «Menu» = retour à l’écran « 3ème appui sur «Menu» = retour à l’écran initial

• Tourner la molette pour modifier ce réglage

• Appuyer sur la molette pour valider

REGL.PARAM.»

MENU.INSTA.»

Affichage Désignation

Repère sur

Carte

Electronique

TEAU BAS

Température d'eau chaude sanitaire en partie basse du ballon Sonde n°4

TAIR AMB.

Température de l'air ambiant (air aspiré) Sonde n°1

T.BATT.

Température de batterie (dégivrage) Sonde n°2

ENT.HP

Entrée pressostat haute pressio

(0 = contact ouvert ; 1 = contact fermé

)

Entrée n°1

ENT.HYG

Entrée hygrostat (0 = contact ouvert ; 1 = contact fermé) Entrée n°2

T04

4.6.2 - Remise à zéro des paramètres

- n o t i c e Cylia aiR -

Accès au menu Installateur :

• Appuyer sur la touche «Menu»

• Tourner la molette jusqu’à ce que l’écran affiche «

• Appuyer sur la touche «Réglage horloge»

Puis la touche «Menu»

• Les maintenir simultanément appuyées pendant 3 sec. jusqu’à apparition de «

MENU.INSTA»

REGL.PARAM.»

• Tourner la molette pour sélectionner «

RAZ.PARAM.

NON

• Appuyer sur la molette pour accéder à la remise à zéro des paramètres

• Tourner la molette pour sélectionner

• Appuyer sur la molette pour valider

RAZ.PARAM.»

oui ou non

4.6.3 - Lecture des entrées

Accès au menu Installateur : même procédure que décrite dans le paragraphe précédent.

Le menu «Lecture des entrées» permet de connaître, en temps réel, les différentes informations données par les sondes et capteurs

AFF. TEMP

• Appuyer sur la molette pour lire la valeur des entrées de Cylia

Nota

La température qui s’affiche en permanence sur l’écran est celle de l’eau sanitaire en partie supérieure du ballon (sonde n°3)

- n o t i c e Cylia aiR -

5-MAINTENANCEETDEPANNAGE

- n o t i c e Cylia aiR -

Toute intervention sur le circuit frigorifique doit être faite obligatoirement par une personne qualifiée, détentrice d’une attestation d’aptitude de catégorie 1. Le dégazage du fluide frigorigène à l’atmosphère est interdit. La récupération du fluide est obligatoire avant toute intervention sur le circuit

• Mettre hors tension Cylia avant de l’ouvrir.

• Attendre l’arrêt total du ventilateur, avant toute intervention.

5.1 - Généralités

Il convient, après la mise en service et après plusieurs jours, de vérifier que le système d’eau est bien étanche et que l’évacuation des condensats se fait correctement.

Pour conserver les performances, il est conseillé de procéder à un contrôle de l’appareil par un professionnel agréé tous les deux ans.

Nota

En cas de maintenance ou de mise hors service de Cylia, respecter les consignes de protection de l’environnement en matière de récupération, de recyclage et d’élimination des consommables et des composants.

Ne pas mettre de l’eau sur les organes de commande.

5.2 - Circuit d’eau / évacuation des condensats

Le contrôle du circuit d’eau se limite à l’inspection des filtres et aux fuites éventuelles. Nettoyer ou remplacer les filtres encrassés.

Vérifier de temps à autre que l’écoulement des condensats se fait correctement :

- Démonter le capot supérieur (voir procédure § «Fonctionnement heures pleines / heures creuses»).

- Vérifier que l’orifice d’évacuation n’est pas obstrué.

- Nettoyer le bac de récupération des condensats où peuvent s’accumuler des dépôts entraînés par

l’air aspiré

- Nettoyer le flexible d’écoulement

5.3 - Circuit d’alimentation en air

- n o t i c e Cylia aiR -

Les travaux de maintenance se limitent au nettoyage de l’évaporateur (au minimum une fois par an selon la propreté de l’air aspiré). Si des filtres à air sont utilisés, vérifier régulièrement qu’ils ne sont pas sales. Les nettoyer et les remplacer si nécessaire.

Nota

Ailettes à arêtes vives : risque de blessure. Veiller à ne pas déformer ni endommager les ailettes

5.4 - Anode anti-corrosion

L’anode anti-corrosion montée dans le ballon d’eau chaude doit être contrôlée électriquement à intervalles réguliers et tous les deux ans au minimum après la mise en service de Cylia. La remplacer si nécessaire. Le contrôle électrique est réalisé au moyen d’un ampèremètre adapté sans vider le ballon d’eau.

Procédure à suivre :

1) Retirer le raccord PE (polyéthylène) de la languette d’emboîtement de l’anode anti-corrosion.

2) Brancher l’ampèremètre (0 à 0,50mA) entre le raccord PE et la languette d’emboîtement.

3) Evaluer le degré d’usure de l’anode anti-corrosion :

Mesure > 1mA : anode en bon état

Mesure < 1mA : anode à contrôler ou à remplacer

Si un contrôle électrique définitif de l’anode anti-corrosion ne peut être effectué, un contrôle visuel par une personne qualifiée est recommandé (changer l’anode si son diamètre est inférieur à 15mm, le diamètre initial étant de 33mm).

Lorsqu’un remplacement de l’anode anti-corrosion (par un spécialiste) se révèle nécessaire, vider le ballon d’eau par la vanne de vidange prévue à cet effet.

Une anode anti-corrosion en mauvais état de marche abrège la durée de service de l’appareil et annule la garantie.

5.5 - Défauts de fonctionnement

- n o t i c e Cylia aiR -

• Toute intervention sur Cylia ne devra être réalisée que par un personnel

qualifié.

• Respecter les consignes de sécurité !

• La pompe à chaleur ne fonctionne pas

Vérifier que :

• L’appareil est bien alimenté en respectant la polarité : Phase sur le fil marron

Neutre sur le fil bleu Terre sur le fil vert / jaune

• Le voyant vert est bien allumé.

• L’appareil n’est pas en mode vacances (symbole

• La température de l’air aspiré ou la température ambiante est inférieure à -5°C ou supérieure à +35°C.

• Un contact externe (EDF) ou une plage horaire programmée n’interdisent pas le fonctionnement

(symbole

• Un défaut s’affiche à l’échan (voir § Codes défauts).

• Défaut d’eau chaude

Vérifier que :

• La plage de fonctionnement autorisée n’est pas trop courte (12h minimum si raccordement avec

gaine).

• la température d’eau programmée est trop basse.

• Les condensats ne s’écoulent pas (présence d’eau sous l’appareil)

Vérifier que :

• L’évacuation des condensats n’est pas sale ou obstruée. La nettoyer si nécessaire :

- Démonter le capot (voir procédure § «Fonctionnement heures pleines / heures creuses»),

- Vérifier l’embouchure,

• Le tube ne forme pas un coude ou un point bas.

• Le tube débouche dans un conduit à l’air libre.

• L’appoint électrique ne fonctionne pas

«éco» allumé).

Vérifier que :

• Un contact EDF ou une programmation horaire n’interdisent pas son fonctionnement

(symbole

• Le thermostat limiteur de sécurité de l’appoint électrique n’est pas déclenché suite à une surchauffe (>85°C). Dans ce cas, le réarmer (voir § Dispositif de sécurité et de régulation).

• Le thermostat limiteur de sécurité de l’appoint électrique déclenche

Avant de réarmer, vérifier que :

• Le thermoplongeur n’est pas entartré.

• Le nettoyer ou le remplacer si nécessaire

«éco» allumé).

5.6 - Codes défauts

Affichage Nature du défaut Cause probables Remède

ALARME 00

EPRO

Carte électronique

défectueuse

• Sur-tension électrique réseau

• Erreur de cablage lors d'un raccordement

électrique (contact EDF, ou hygrostat…)

• Remplacement de la carte électronique

ALARME 00

BUS

Ecran utilisateur

défectueux

• Choc lors du transport • Remplacement de la carte écran

ALARME 01

Sonde 1

(Température d'air aspiré)

défectueuse

• Sonde hors service

• Sonde débranchée de la carte

• Câble de sonde endomma

• Remplacement de la sonde

ALARME 02

Sonde 2

(Température de dégivrage)

défectueuse

• Sonde hors service

• Sonde débranchée de la carte

• Câble de sonde endommagé

• Remplacement de la sonde

ALARME 03

Sonde 3

(Température sortie ECS*)

défectueuse

• Sonde hors service

• Sonde débranchée de la carte

• Câble de sonde endomma

• Remplacement de la sonde

ALARME 04

Sonde 4

(Température de régulation

de la pompe à chaleur)

défectueuse

• Sonde hors service

• Sonde débranchée de la carte

• Câble de sonde endommagé

• Remplacement de la sonde

ALARME 09

Horloge

défectueuse

• Sur-tension électrique réseau

• Choc lors du transport

• Remplacement de la carte écran

DEF. HP

Pression pompe à chaleur

trop élevée

• Pas d'eau dans le ballon

• Eau trop chaude (> 75°C)

• Vérifier que le chauffe-eau est bien rempli d'eau

et bien purgé de son air

DEGI. FREQU.

Dégivrage trop fréquent

• Manque de débit d'air

• Bouche d'entrée / sortie d'air obstruée

• Gaine de ventilation bouchée

• Gaine trop longue ou trop de coudes

• Evaporateur encrassé

• Passer le ventilateur en vitesse 2

(

MENU.INSTAL.-PAR,06 = 2)

• Vérifier le bon passage de l'air sur tout le circuit gainé

• Vérifier l'état des filtres éventuels sur les gaines d'air

• Retirer le capot supérieur de Cylia

• Vérifier la propreté de l'évaporateur

DEF. BP

Pression pompe à chaleur

trop basse

• Absence de débit d'air

• Bouche d'entrée / sortie d'air obstruée

• Gaine de ventilation bouchée

• Ventilateur bloqué ou HS

• Evaporateur encrassé et obstrué

• Evaporateur pris en

lace

• Vérifier que le ventilateur fonctionne.

• Vérifier l'alimentation électrique du ventilateur.

• Vérifier le bon passage de l'air dans les conduits

• Démonter le capot supérieur

• Vérifier l'état de propreté de l'évaporateur

DEF. TEAU

Température d'eau

trop élevée (85°C)

• Sonde d'eau défectueuse,

• Sonde d'eau retirer du ballon

• Vérifier le bon emplacement

des sondes dans le ballon.

T05

ECS*: Eau Chaude Sanitaire

- n o t i c e Cylia aiR -

5.6.1 - Défauts et remèdes

5.6.2 - Fonctionnement de Cylia en cas de défaut

Affichage Défaut Fonctionnement temporaire du Cylia Air en attente de résolution du problème

ALARME 00

EPRO

Mémoire Ballon à l'arrêt

ALARME 00

BUS

Affichage Ballon à l'arrêt

ALARME 01

Sonde 1 (température d'air aspiré) Pompe à chaleur arrêtée. L'appoint électrique chauffe l'eau à 43°C (38°C mini)

ALARME 02

Sonde 2 (température de dégivrage) Pompe à chaleur arrêtée. L'appoint électrique chauffe l'eau à 43°C (38°C mini)

ALARME 03

Sonde 3 (température de sortie ECS*)

La pompe à chaleur chauffe l'ensemble du ballon à la température de

consigne tant que la température de l'air est dans la plage de fonctinnement (-

5°C à +35°C), en dehors de cette plage, il n'y a plus de production d'eau

chaude par l'appoint électrique. Les fonctions "Turbo" (activable par l'utilisateur) et

"Confort mini" (activable par l'installateur) sont bloquées ou suspendues.

ALARME 04

Sonde 4 (température de régulation de la

pompe à eau)

La pompe à chaleur chauffe uniquement la moitié supérieure du ballon

ALARME 09

Horloge

La plage horaire d'autorisation n'est plus prise en compte : l'eau est maintenue à

la température de consigne en permanence (si aucun signal ou régulateur n'est

raccordé sur l'entrée "contact externe"

)

DEF. HP

Défaut haute pression pompe à chaleur Pompe à chaleur arrêtée. Le réarmement est automatique.

DEGI. FREQU.

Dégivrage trop fréquent Pompe à chaleur arrêtée. L'appoint électrique chauffe l'eau à 43°C (38°C mini)

DEf. Bp

Défaut basse pression pompe à chaleur Pompe à chaleur arrêtée. L'appoint électrique chauffe l'eau à 43°C (38°C mini)

DEF. TEAU

Surchauffe Eau Chaude Sanitaire

(Température d'eau > 85°C)

Pompe à chaleur arrêtée. Le réarmement est automatique.

T06

*ECS = Eau Chaude Sanitaire

- n o t i c e Cylia aiR -

5.7 - Courbe de correspondance des sondes NTC

-10 -5 0 5 10 15 20 25 30 35 40

Température (°C)

Résistance

(kOhms)

- n o t i c e Cylia aiR -

Les 4 sondes de Cylia ont la même courbe de valeurs ohmiques.

Fig. 24

5.8 - Carnet de suivi / entretien

Date Intervenant Nature de l'Opération

- n o t i c e Cylia aiR -

5.9 - Liste pièces détachées

- n o t i c e Cylia aiR -

Fig. 30

Désignation Référence Repère légende

CLAPET ANTI-RETOUR B1239163 1

PRESSOSTAT HP AVEC CONNECTEUR B1244002 2

EVAPORATEUR B1472681 3

FILTRE DESHYDRATEUR B1472683 4

SONDE DEGIVRAGE ET AIR B1243949 5

SONDE BALLON LG 1200 MM B1243923 6

CONDENSATEUR PERMANENT 2microF B1243929 7

RESISTANCE VITESSE REDUITE B1243931 8

CONDENSATEUR VITESSE REDUITE 3microF B1243930 9

CONDENSATEUR COMPRESSEUR B1944023 10

SONDE THERMOPLONGEUR LG 900 MM B1243950 11

HOUSSE 5983900 B1958888 12

JEU DE PIEDS ( 3 ) 5890400 B1954285 13

CAPOT ET VIROLE ISOLE B4591371 14

CARTE REGULATION B1243925 15

COUVERCLE BOITIER ELECTRIQUE B1758871 16

RELAIS 30A COMPRESSEUR B1243934 17

BOBINE DEMARRAGE B1944024 18

ANODE MAGNESIUM 5455900 B1944022 19

AQUASTAT 70-85° B1239160 20

THERMOPLONGEUR 1500 W B1243926 21

JOINT THERMOPLONGEUR B1657452 22

PLASTRON HAUT B1758860 23

ENSEMBLE CARTE AFFICHEUR B1944025 24

PLASTRON BAS B1758861 25

COMPRESSEUR B1243927 26

ELECTROVANNE DEGIVRAGE B1239161 27

VENTILATEUR B1243928 28

DETENDEUR THERMOSTATIQUE B1239162 29

T08

- n o t i c e Cylia aiR -

6-GARANTIE

- n o t i c e Cylia aiR -

La garantie couvre :

• La partie pompe à chaleur pour une période de deux (2) ans, pièces, à compter de la date de mise

en service si retour du bon de garantie au constructeur, ou, à défaut, c’est la date de fabrication de l’appareil qui fait référence.

• La partie ballon eau chaude sanitaire pour une période de cinq (5) ans, pièces, à compter de la date

de mise en service si retour du bon de garantie au constructeur, ou, à défaut, la date de fabrication de l’appareil fait référence.

L’appareil est garanti contre tout vice de fabrication, à la condition expresse qu’il ait été installé par un professionnel qualifié suivant nos notices techniques, la norme C 15-100 pour ce qui est des raccordements électriques, et le DTU plomberie 60-1 additif 4 (eau chaude) pour ce qui est de l’eau sanitaire.

La défaillance d’un composant ne justifie en aucun cas le remplacement de l’appareil.

La garantie se limite à la fourniture des composants que nous aurons reconnus défectueux d’origine. Si nécessaire, la pièce ou le produit devront être retournés au fabricant mais seulement après accord préalable de nos services techniques. Les frais de main d’oeuvre, de port, d’emballage et de déplacement resteront à charge de l’utilisateur. La réparation d’un appareil ne peut en aucun cas donner lieu à indemnité.

La garantie de la (des) pièce(s) de remplacement cesse en même temps que celle de l’appareil.

La garantie ne s’applique qu’à l’appareil et à ses composants, à l’exclusion de tout ou partie de l’installation externe à l’appareil : électrique ou hydraulique.

La garantie ne s’applique pas en cas d’absence, d’insuffisance ou de mauvais entretien de l’appareil.

Un entretien régulier de l’appareil est indispensable pour assurer une utilisation pérenne et un fonctionnement durable. Cet entretien doit être assuré par un professionnel qualifié. A défaut la garantie ne pourra s’appliquer.

Toute intervention sur le circuit frigorifique doit être faite obligatoirement par une personne qualifiée, détentrice d’une attestation d’aptitude de catégorie 1. Le dégazage du fluide frigorigène à l’atmostphère est interdit. La récupération du fluide est obligatoire avant toute intervention sur le circuit.

Un appareil présumé à l’origine d’un sinistre doit être maintenu en lieu et place, sans intervention ultérieure à ce sinistre.

6.1 - Limites de garantie

- n o t i c e Cylia aiR -

6.1.1 - Généralités

La garantie n’assure pas la couverture d’un défaut ou les dommages occasionnés par des situations et des événements tels que :

• Mauvais usage (autre que domestique), abus, négligence, mauvaise manutention ou mauvais

stockage.

• Mauvaise installation ou installation qui ne respecte pas les instructions citées dans la notice

d’installation et d’utilisation ou les règles de l’art.

• Insuffisance d’entretien.

• Modifications ou transformations apportées au matériel.

• Impact d’objets étrangers, incendie, tremblement de terre, inondation, coup de foudre, gel, grêle,

ouragan et toute autre catastrophe naturelle...

• Mouvement, distorsion, effondrement ou affaissement du terrain ou de la structure où le produit est

installé.

• Toute autre cause où il n’est pas question de défauts du produit.

Cylia n’est pas garanti contre :

• Variation de couleur de l’appareil ou les dommages occasionnés par la pollution de l’air, ni l’exposition

aux produits chimiques ou l’altération due aux intempéries.

• La salissure, la crasse, les tâches, la rouille, la graisse ou les tâches qui ont brûlé naturellement à la

surface de l’appareil.

6.1.2 - Cas (non limitatifs) d’exclusion de la garantie

6.1.2.1 - Usage

Cas (non limitatifs) d’exclusion de la garantie :

• Alimentation avec une eau autre que l’eau froide sanitaire telle qu’une eau de pluie, de puits…, ou

de l’eau froide sanitaire présentant des critères d’agressivité particulièrement anormaux et non en conformité avec les règles nationales et normes en vigueur (DTU 60-1 additif 4 eau chaude).

• Mise sous tension de l’appareil sans remplissage préalable (chauffe à sec).

6.1.2.2 - Manutention

Cas (non limitatifs) d’exclusion de la garantie :

• Dégâts divers occasionnés par des chocs ou chutes au cours des manipulations après livraison

usine.

• Détérioration de l’appareil consécutive à une manutention non conforme aux prescriptions de la

notice technique.

• Dégradation de l’appareil suite à sa mise en service dans un délai inférieur à 1 heure après l’avoir

incliné ou couché.

6.1.2.3 - Emplacement

Cas (non limitatifs) d’exclusion de la garantie :

• Positionnement dans un endroit soumis au gel ou aux intempéries.

• Positionnement de l’appareil non conforme aux prescriptions de la notice technique.

• Installation de l’appareil sur un sol ne permettant pas de supporter le poids de l’appareil en eau.

• Installation de l’appareil dans une pièce de superficie inférieure à 20 m² sans gainage de l’air aspiré

et de l’air évacué.

• Mauvaise inclinaison de l’appareil ne permettant pas un écoulement correct des condensats.

Les frais engendrés par des difficultés d’accès ne peuvent pas être imputés au fabricant.

6.1.2.4 - Raccordements électriques

- n o t i c e Cylia aiR -

Cas (non limitatifs) d’exclusion de la garantie :

• Raccordement électrique défectueux, non conforme aux normes nationales d’installation en vigueur.

• Non respect des schémas de raccordement prescrits dans la notice technique.

• Alimentation électrique présentant des sur-tensions ou sous-tensions importantes.

• Non respect des sections de câblage d’alimentation.

• Absence ou insuffisance de protection électrique en amont de l’appareil (fusible / disjoncteur, mise à la terre…).

• Dégâts et dommages consécutifs à la neutralisation de l’aquastat de l’appoint électrique et/ou de

la pompe à chaleur.

6.1.2.5 - Raccordements hydrauliques

Cas (non limitatifs) d’exclusion de la garantie :

• Inversion des raccordements eau chaude / eau froide.

• Pression d’eau supérieure à 7 bar.

• Absence, montage incorrect ou obstruction du groupe de sécurité.

• Non installation du groupe de sécurité directement sur l’entrée d’eau froide de l’appareil.

• Montage d’un groupe de sécurité non conforme aux normes nationales en vigueur (NFD 36-401).

• Utilisation d’un groupe de sécurité usagé.

• Violation du plombage du groupe de sécurité.

• Corrosion anormale due à un raccordement hydraulique incorrect (contact direct fer/cuivre) sans

manchon (fonte, acier ou isolant).

• Corrosion externe suite à une mauvaise étanchéité de la tuyauterie ou un défaut d’évacuation des

condensats.

• Raccordement inadapté de la récupération des condensats.

Aucune indemnisation ne pourra être réclamée suite à des dommages occasionnés par l’absence de mise en place de mitigeurs thermostatiques.

6.1.2.6 - Accessoires

• La garantie ne couvre pas les défauts résultants :

- de l’installation d’accessoires non conformes à nos préconisations,

- de l’utilisation d’accessoires autres que ceux que nous fournissons.

6.1.2.7 - Entretien

Cas (non limitatifs) d’exclusion de la garantie :

• Non entretien de l’appareil et en particulier, non remplacement de l’anode en temps utile.

• Non entretien du groupe de sécurité se traduisant par des surpressions.

• Non entretien :

- de l’évaporateur.

- de l’évacuation des condensats.

• Entartrage anormal :

- des éléments chauffants

- des organes de sécurité.

• Non emploi de pièces détachées d’origine constructeur.

• Carrosserie et enveloppe soumises à des agressions extérieures.

7-ANNEXES

- n o t i c e Cylia aiR -

7.1 - Principaux composants du chauffe-eau pompe à chaleur

* ECS = Eau Chaude Sanitaire * EFS = Eau Froide Sanitaire

1. Compresseur

2. Pressostat HP (>25 bar)

3. Condenseur externe

4. Ballon ECS

5. Electrovanne de dégivrage

6. Appoint électrique

7. Anode de protection

8. Aquastat limiteur de l’appoint électrique (60°C)

9. Thermostat limiteur de sécurité (85°C) de l’appoint électrique (LTS)

10. Sonde n°3 : Sonde température sortie ECS*

11. Sonde n°4 : Sonde de température de régulation de la pompe à chaleur

12. Filtre déshydrateur

13. Détendeur thermostatique

13’. Capillaire du détendeur

thermostatique

Fig. 25

13’’. Bulbe du détendeur thermostatique

14. Sonde n°2 : Sonde de dégivrage

15. Evaporateur

16. Ventilateur

17. Clapet anti-retour

18. Sonde n°1 : Sonde d’air aspiré

7.2 - Schéma de principe électrique

- n o t i c e Cylia aiR -

HP - Pressostat haute pression C1 - Condensateur de démarrage du compresseur C2 - Condensateur du ventilateur 2µF C3 - Condensateur du ventilateur 3µF R - Résistance 1MV du ventilateur RC - Contacteur du compresseur V - Ventilateur C - Compresseur EV - Electrovanne RE - Résistance électrique 1500W LTS - Thermostat limiteur de sécurité de l’appoint électrique AqL - Aquastat limiteur de l’appoint électrique I - Inductance de démarrage du compresseur

Fig. 26

7.3 - Schéma de câblage électrique

- n o t i c e Cylia aiR -

Fig. 27

- n o t i c e Cylia aiR -

HP - Pressostat haute pression

C1 - Condensateur de démarrage du compresseur

C2 - Condensateur du ventilateur 2µF

C3 - Condensateur du ventilateur 3µF

R - Résistance 1MV du ventilateur

RC - Contacteur du compresseur

V - Ventilateur

C - Compresseur

EV - Electrovanne

RE - Résistance électrique 1500W

LTS - Thermostat limiteur de sécurité de l’appoint électrique

AqL - Aquastat limiteur de l’appoint électrique

I - Inductance de démarrage du compresseur

7.4 - Courbes de performances

COP

1.5

2.5

3.5

4.5

-10 0 10 20 30 40 température d'air (°C)

COP

eau 45°C eau 60°C

temps de chauffe (eau froide 15°C)

02:00

04:00

06:00

08:00

10:00

12:00

14:00

16:00

18:00

20:00

-10 0 10 20 30 40

température d'air (°C)

temps de chauffe (h:mn)

eau 60°C eau 45°C

- n o t i c e Cylia aiR -

Les performances sont mesurées pour un cycle de chauffe normatif (EN 255-3) avec une eau froide à 15°C.

7.4.1 - Evolution du COP

Cette courbe présente l’évolution du COP en fonction de l’air extérieur et de la température d’eau chaude sanitaire.

7.4.2 - Temps de chauffe

Cette courbe présente le temps de chauffe d’un ballon complet en fonction de la température d’air et de la température d’eau chaude sanitaire.

Fig. 28

Fig. 29

7.5 - Données techniques agrément titre V

COP +20°C 3,8

COP +15°C 3,5

COP + 7°C 2,7

COP + 2°C 2,3

COP - 5°C 1,9

- 5°C

55°C

Qpr thermo = 0,9kWh / 24h

Perte thermique statique

Coefficients de performance

"Appareils électriques individuels de production

d'eau chaude sanitaire thermodynamique sur air extérieur"

Température minimum de fonctionnement de la pompe à chaleur

Température de stockage dans le ballon

Température de sortie d'eau de la pompe à chaleur

- n o t i c e Cylia aiR -

Arrêté du 29 juillet 2009 relatif à l’agrément de demande de titre V relative à la prise en compte des appareils

électriques individuels de production d’eau chaude sanitaire thermodynamique dans la réglementation thermique 2005.

NOR : DEVU0917348A

L’arrêté du 29 juillet 2009 définit les modalités de prise en compte des appareils électriques individuels de production d’eau chaude sanitaire thermodynamique dans la réglementation thermique 2005.

Le tableau ci-dessous résume les données techniques nécessaires au calcul.

Les mesures de performances s’appuient sur le projet de norme prEN 255-3 version 09/2008.

Siège social et Services Commerciaux

109, Bd Ney75876 PARIS Cedex 18

Site Industriel et de développement

80210 Feuquières-en-Vimeu

Tél. : 01 53 06 28 00

Fax : 01 53 06 28 20

Rue de la République

Tél. : 03 22 61 21 00

Fax : 03 22 30 01 19

Cylia

POMPE À CHALEUR

AIR

EAU CHAUDE SANITAIRE

Guide de l’utilisateur

Cylia fonctionne prioritairement avec la pompe à chaleur tant que la température

de l’air aspiré reste dans la plage autorisé de -5°C à +35°C.

L’appoint électrique ne fonctionne qu’exceptionnellement pour assurer :

- le chauffage de l’eau lorsque la température de l’air aspiré est hors plage,

- un confort minimum lorsque l’eau descend en dessous de la température minimum de 38°C,

- un besoin ponctuel lorsque la fonction «

En fonction du nombre d’utilisateurs et pour réaliser encore plus d’économies, nous vous conseillons de ne pas régler la consigne de température d’eau trop haute (

par exemple 50°C).

Vérifier périodiquement l’absence d’alarme (en cas d’alarme, reportez-vous au

§ «Message d’erreur»).

Turbo» est activé.

N° édition 10.113

Ref. notice : 1871632

Fabrication

française

1 - Tableau de commandes

Accès menu

Marche / Arrêt

Réglage

horloge

Signification des pictogrammes :

.........Compresseur en fonctionnement

......Ventilateur en fonctionnement

(vitesse 1 ou 2)

...........Dégivrage en cours

MoletteAfﬁcheur

........Eau chaude sanitaire

en demande

..........Mode Eco en cours

(par programmation horaire ou par contact externe)

...........Appoint électrique

en fonctionnement

..........Mode Vacances en cours

2 - Réglage de l’heure

- n o t i c e Cylia aiR -

• Accès direct par appui sur «Réglage horloge»

• Appuyer sur la molette pour accéder aux réglages des heures

00:00h

• Tourner la molette pour régler l’heure.

09:

• Le réglage de l’heure est terminé, le retour à l’écran initial est automatique.

:00h

3 - Menu Utilisateur

Accès direct par appui sur «Menu». Tourner la molette pour faire défiler les choix du menu utilisateur :

• Appuyer sur la molette pour valider et accéder au réglage des minutes

• Tourner la molette pour régler les minutes.

• Appuyer sur la molette pour valider.

TEMP. EAU VACANCES TURBO

oui

Réglage de la

température d’eau

3.1 - Réglage de la température d’eau désirée

• Accès direct par appui sur «Menu».

• Tourner la molette pour faire défiler les choix du menu :

TEMP. EAU

T. eau

• Appuyer sur menu pour revenir à l’écran initial.

• Appuyer sur la molette pour accéder au réglage de la température.

Par défaut, la consigne est fixée à 50°C.

• Tourner la molette pour changer la consigne.

°C

• Appuyer sur la molette pour valider.

Programmation de la

fonction vacances

Activation de la fonction

Turbo

Nota

Afin de tirer le meilleur parti de la pompe à chaleur, il est recommandé de ne pas fixer la consigne de température d’eau trop haute si les besoins ne sont pas importants.

3.2 - Départ en vacances

- n o t i c e Cylia aiR -

La fonction « Cette fonction est programmable pour une durée de 1 à 99 jours. Elle est effective dès validation du nombre de jours

• Accès direct par appui sur «Menu».

• Tourner la molette pour faire défiler les choix du menu :

VACANCES

R E T . V A C A N . 8

• Appuyer sur menu pour revenir à l’écran initial.

La fonction «

écoulé. Pendant toute la durée des vacances, Cylia affiche «

décompte des jours.

VACANCES» permet de mettre en veille l’appareil en conservant la fonction hors-gel active.

• Appuyer sur la molette pour accéder au réglage «

• Tourner la molette pour incrémenter le nombre de jours de vacances.

• Appuyer sur la molette pour valider.

Exemple

Vacances»

VACANCES» prend fin automatiquement à la même heure lorsque ce nombre de jours s’est

RET.VACAN.» (Retour vacances) avec le

Nota

Un cycle anti-légionnellose à 60°C est automatiquement activé à chaque retour de

vacances

3.3 - Fonction Turbo (pour un fonctionnement occasionnel en grand confort)

• Accès direct par appui sur «Menu».

• Tourner la molette pour faire défiler les choix du menu :

«appoint électrique» est alors clignotant.

TURBO

oui

• Appuyer sur menu pour revenir à l’écran initial.

La fonction «Turbo» est désactivée automatiquement dès que la température de consigne sanitaire est atteinte (fin du cycle de chauffe).

Nota

La fonction «

Turbo» déroge temporairement à la programmation horaire.

4 - Codes défauts et fonctionnement de Cylia en cas de défaut

Affichage Défaut Fonctionnement temporaire du Cylia Air en attente de résolution du problème

ALARME 00

EPRO

Mémoire Ballon à l'arrêt

ALARME 00

BUS

Affichage Ballon à l'arrêt

ALARME 01

Sonde 1 (température d'air aspiré) Pompe à chaleur arrêtée. L'appoint électrique chauffe l'eau à 43°C (38°C mini)

ALARME 02

Sonde 2 (température de dégivrage) Pompe à chaleur arrêtée. L'appoint électrique chauffe l'eau à 43°C (38°C mini)

ALARME 03

Sonde 3 (température de sortie ECS*)

La pompe à chaleur chauffe l'ensemble du ballon à la température de

consigne tant que la température de l'air est dans la plage de fonctinnement (-

5°C à +35°C), en dehors de cette plage, il n'y a plus de production d'eau

chaude par l'appoint électrique. Les fonctions "Turbo" (activable par l'utilisateur) et

"Confort mini" (activable par l'installateur) sont bloquées ou suspendues.

ALARME 04

Sonde 4 (température de régulation de la

pompe à eau)

La pompe à chaleur chauffe uniquement la moitié supérieure du ballon

ALARME 09

Horloge

La plage horaire d'autorisation n'est plus prise en compte : l'eau est maintenue à

la température de consigne en permanence (si aucun signal ou régulateur n'est

raccordé sur l'entrée "contact externe"

)

DEF. HP

Défaut haute pression pompe à chaleur Pompe à chaleur arrêtée. Le réarmement est automatique.

DEGI. FREQU.

Dégivrage trop fréquent Pompe à chaleur arrêtée. L'appoint électrique chauffe l'eau à 43°C (38°C mini)

DEf. Bp

Défaut basse pression pompe à chaleur Pompe à chaleur arrêtée. L'appoint électrique chauffe l'eau à 43°C (38°C mini)

DEF. TEAU

Surchauffe Eau Chaude Sanitaire

(Température d'eau > 85°C)

Pompe à chaleur arrêtée. Le réarmement est automatique.

T06

*ECS = Eau Chaude Sanitaire

Cylia peut vous signaler certains défauts de fonctionnement. Faites appel à votre installateur ou reportezvous aux pages d’entretien et dépannage pour faire les réglages ou interventions nécessaires. Selon le défaut détecté, un fonctionnement de secours vous permet d’avoir de l’eau chaude en attendant la résolution du problème

Tél. : 01 53 06 28 00 - Fax : 01 53 06 28 20

Siège social

109, Bd Ney75876 PARIS Cedex 18

- n o t i c e Cylia aiR -

Rue de la République - 80210 Feuquières-en-Vimeu

Site Industriel et de développement

Tél. : 03 22 61 21 00 - Fax : 03 22 30 01 19

Airelec Cylia 2 User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
