Anti-choc
- Avec interrupteur : AIRTOP2 Inter
- Avec minuterie : AIRTOP2 Minut
Manuel d’utilisation,
d’installation et
Bon de garantie
(à lire attentivement avant toute
intervention et à conserver)
421AA2473
1-CARACTERISTIQUES ET RECOMMANDATIONS DE MISE EN PLACE
Dimensions :
Appareil
Puissance totale Larg. x Hauteur x Ep. Poids
AIRTOP 2
1000W / 2000W 343 x 230 x 135 (mm) 2.9 Kg
Recommandations de mise en place :
- Ce soufflant mural est un appareil de classe II protégé contre les chutes d’eau. Il ne
se raccorde pas à la Terre.
-
- Il doit être positionné avec la grille de sortie d’air horizontale dirigée vers le bas.
-
- Respecter les distances minimales de 1,80m par rapport au sol, de 30cm par rapport au
plafond, de 10cm de chaque côté, de 1m de la face avant par rapport à toute surface,
ainsi que 20cm par rapport à une étagère (Fig.4). -
-
- Éviter le positionnement derrière les rideaux, les portes, ou sous une bouche d’extraction d’air.
-
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
- L’appareil ne doit pas être placé juste au dessus d’une prise de courant à poste fixe et
doit être raccordé à un poste fixe suivant les prescriptions en vigueur.
-
- Dans le cas du montage de l’appareil dans une salle de bains ou de douche, l’appareil
doit être installé de façon telle que les interrupteurs et autres dispositifs de commande ne
puissent être touchés par une personne se trouvant dans la baignoire ou sous la douche.
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
--------------------------
-----------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------
MISE EN GARDE : NE PAS COUVRIR
Pour éviter une surchauffe, ne pas couvrir l’appareil de chauffage.
Fig. 1
VOLUME DE PROTECTION
Cet appareil peut être installé
dans les volumes 2 ou 3 de la
salle de bains en se
conformant aux exigences de
la norme en vigueur du pays
dans lequel il est installé
(NFC 15-100 pour la France).
- Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants)
dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes
dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par
l’intermédiare d’une personne responsable de leur sécurité, d’une surveillance ou
d’instructions préalables concernant l’utilisation de l’appareil.
---------------------------------------------------------------------------------------------------------
- Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil.
------------------------------------------------------------------------------------
3
2-INSTALLATION ET FIXATION
B
Fig. 2
Montage :

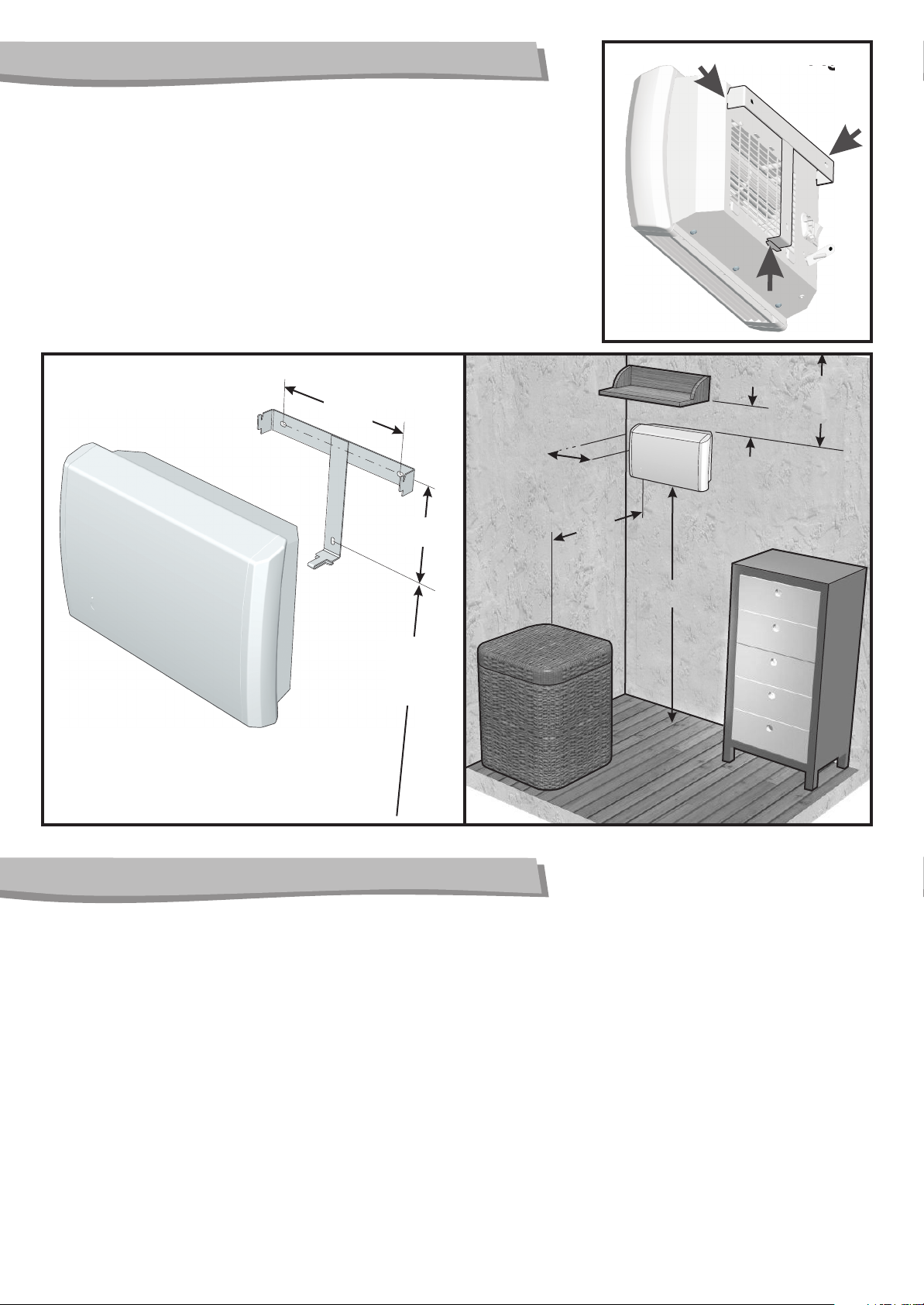

- Décrocher le dosseret (Fig.2 : déclipser la patte A et
décrocher les pattes B).
---------------------------------
----------------------------------------------------------------------------------------
- Le dosseret doit être fixé au mur à l’aide de 3 vis Ø 5.5
maxi en s’assurant de l’orienter dans le bon sens (clips en
bas- Fig.3).
- Respecter les distances de sécurité des Fig. 3 et 4.
20
10
13
100
20
B
A
30
(plafond)
180
186 mini
par rapport
au sol
Fig. 3
Cotes en cm
Fig. 4
2-INSTALLATION ET FIXATION
3-RACCORDEMENT
- L’installation doit comporter un dispositif de coupure omnipolaire ayant une distance
d’ouverture des contacts d’au moins 3mm.
-
--------------------------------------------------------------------------------------------------------------------------------------------
- L’alimentation électrique doit être protégée par un dispositif différentiel résiduel de
courant assigné au plus égal à 30mA, conformément aux prescriptions de la norme NFC
15-100.
---------
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
- Utiliser la câble souple monté d’origine et raccorder au réseau par l’intermédiaire d’une
boîte de raccordement (Fil marron = PHASE, fil bleu = NEUTRE).
---------------
- Vérifier le serrage correct des fils dans les bornes du raccordement.
---
- L’appareil ne doit pas être raccordé à la Terre, car il est à double isolement.
------------
- Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son
service après-vente ou une personne de qualification similaire afin d’éviter un danger.
-------------------------------------------------------------------------------------------------------------------------------
4
Cotes mini. en cmCotes mini. en cm
------------------------------------------------------------------------
-------------------------------------------------------------
------------------------------------------
-----------
4-SELECTION DE LA PUISSANCE

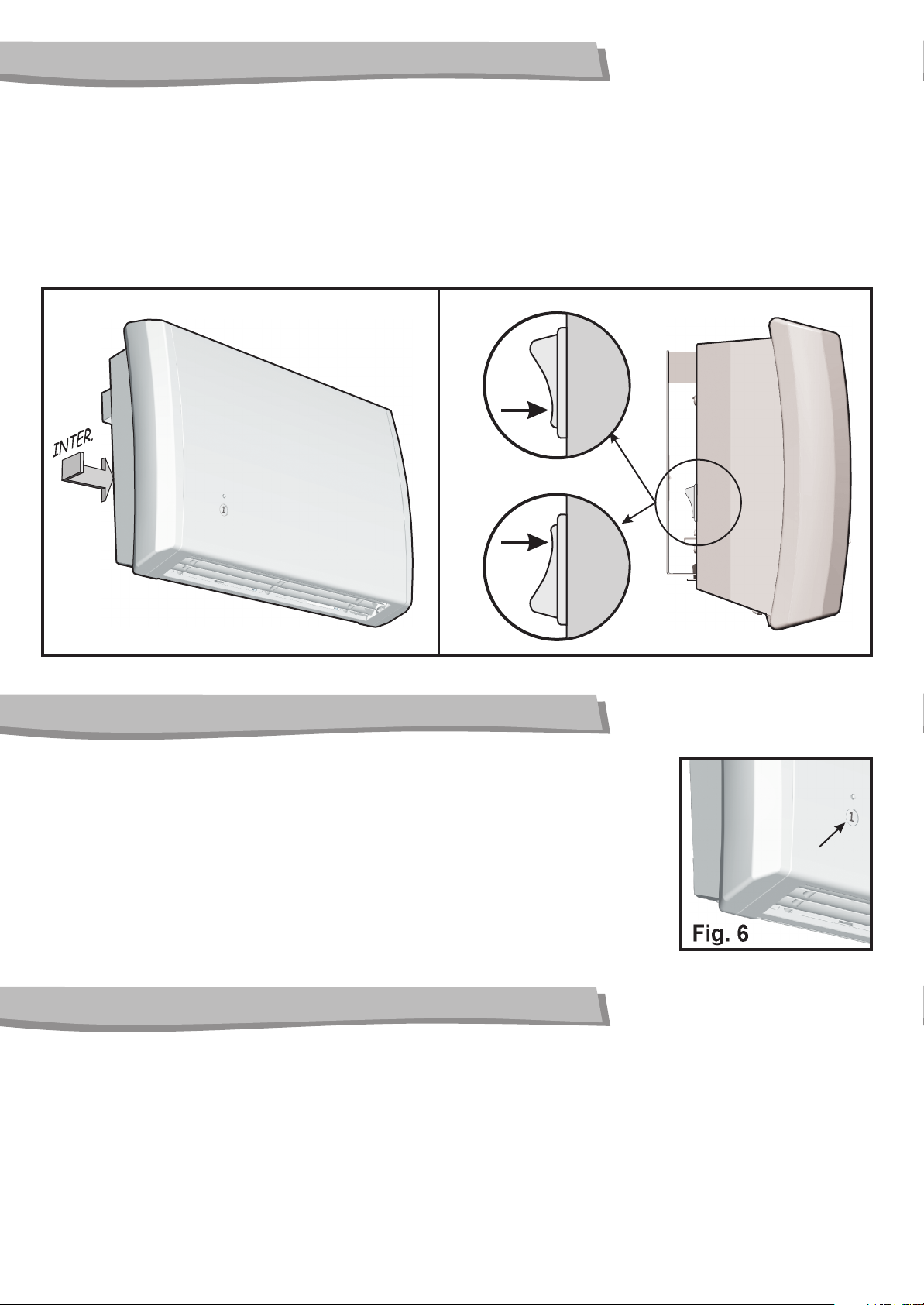

- Avant d’accrocher l’appareil sur le dosseret, il est possible de sélectionner la puissance
de fonctionnement de l’appareil (1000W ou 2000W) en agissant sur l’interrupteur placé à
l’arrière de l’appareil (Fig. 5).
---
-----------------------------------------------------------------------------------------------------------------------------------------------------------
- Il est possible de passer d’une puissance à l’autre à n’importe quel moment en agissant
sur cet interrupteur.
1000W
2000W
Fig. 5
5-UTILISATION DU MODELE AVEC INTERRUPTEUR
- Tirer la cordelette vers le bas pour enclencher la mise en marche
de l’appareil avec la puissance sélectionnée précédemment
(1000W ou 2000W).
--------
- L’état de fonctionnement de l’appareil est visible sur la face avant
par l’affichage 0/1 (Fig.6) 0 = ARRET 1 = MARCHE
-----------------------------------------------------------------------------------
- Tirer à nouveau la cordelette pour arrêter l’appareil.
6-UTILISATION DU MODELE AVEC MINUTERIE
- Tirer la cordelette vers le bas pour enclencher la mise en marche de l’appareil avec la
puissance sélectionnée précédemment (1000W ou 2000W).
-------------------------------------------------------
- L’appareil se met en fonctionnement pour une durée de 15 minutes environ.
-------------------------------
- L’arrêt se fait automatiquement.
------------------------------------------------------------------------------------------------------------------------
-----------
Fig. 6
-------------------------------------------------------------------------
--------------------------------
5
7-SECURITE THERMIQUE
- Le fonctionnement de l’appareil est protégé par une sécurité thermique à auto-maintien.
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
En cas d’utisation anormale :
---------------------------------------------------------------------------
- La sécurité thermique arrête le fonctionnement de l’appareil.
---------------
---------------------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------
- Pour l’appareil avec interrupteur de fonctionnement : mettre l’interrupteur de fonctionnement en position 0 et attendre environ 5 minutes.
- Pour l’appareil avec minuterie : attendre l’arrêt total de la minuterie.
--------------------------
----------------------------------------------------
- Vérifier que les grilles d’entrée d’air (arrière de l’appareil) ou de sortie d’air (façade) ne
sont pas obstruées et nettoyer si besoin.
---------
- Remettre en marche l’appareil.
--------
--------------------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------
- Si le défaut persiste, contacter un réparateur agréé.
8-PRECAUTIONS D’ENTRETIEN
- Il est formellement interdit de couvrir l’appareil ou d’obstruer les grilles d’entrée ou de
sortie d’air.
-----------------------------------------
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
- Pour conserver les performances de l’appareil, il est nécessaire d’effectuer régulièrement un dépoussiérage de l’intérieur de celui-ci en passant l’aspirateur sur ses grilles
d’entrée et de sortie d’air.
------------------------------------
--------------------------------------------------------------------------------------------------------------------------------------------------------------------
- Pour enlever la poussière, utiliser un chiffon doux. Pour enlever une tache, humidifier le
chiffon.
------------
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
- Ne jamais utiliser de produits abrasifs qui risqueraient de détériorer le revêtement
Polyester de l’appareil.
6
NOTES
CONDITIONS DE GARANTIE
Votre appareil de chauffage électrique est garanti 2 ANS contre tous vices de fabrication,
à compter de la date d’achat. En cas de problème, adressez-vous à votre magasin.
La garantie sera prise en compte sur présentation du titre d’achat daté; elle est strictement
limitée au remplacement gratuit ou à la réparation en usine de la pièce ou des pièces reconnues
défectueuses. Les frais de démontage et de remontage ne peuvent en aucun cas être
remboursés à titre de dommage et intérêts pour quelle cause que ce soit. Le constructeur ne
peut en particulier être rendu responsable des conséquences directes ou indirectes des
défectuosités tant sur les personnes que sur les biens et il est expressément stipulé par ailleurs
que la charge d’installation des appareils ne lui incombe aucunement. La garantie ne peut pas
intervenir si les appareils ont fait l’objet d’un usage anormal et ont été utilisés dans des
conditions d’emploi autres que celles pour lesquelles ils ont été construits. Elle ne s’appliquera
pas non plus en cas de détérioration ou d’accident provenant de négligence, défaut de
surveillance ou d’entretien, ou provenant d’une transformation de matériel.
Les dispositions du présent bon de garantie ne sont pas exclusives du bénéfice au profit de
l’acheteur de la garantie légale pour défauts et vices cachés qui s’applique en tout état de
cause dans les conditions des articles 1641 et suivants du code civil.
Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque
signalétique fixée sur l’appareil.
