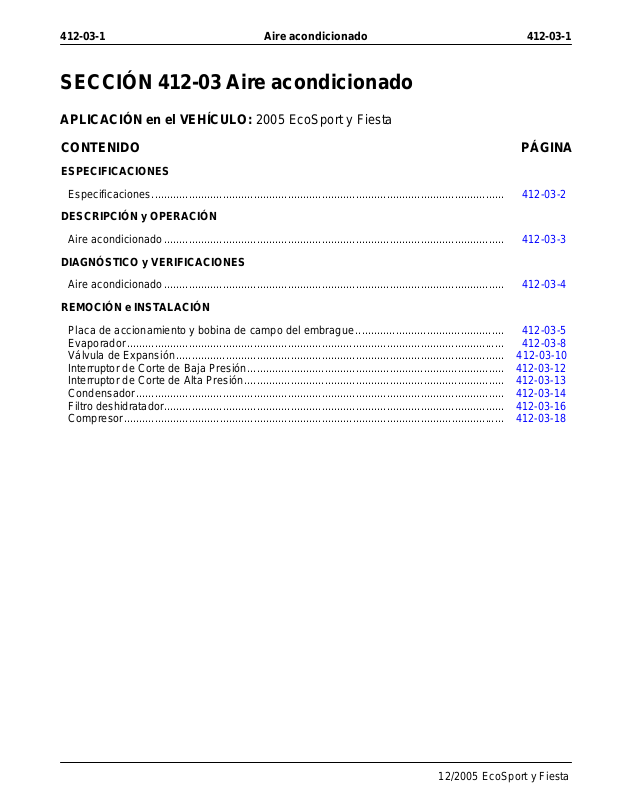

412-03-1 Aire acondicionado 412-03-1

SECCIÓN 412-03 Aire acondicionado

APLICACIÓN en el VEHÍCULO: 2005 EcoSport y Fiesta
CONTENIDO PÁGINA

ESPECIFICACIONES

Especificaciones.................................................................................................................. 412-03-2

DESCRIPCIÓN y OPERACIÓN

Aire acondicionado.............................................................................................................. 412-03-3

DIAGNÓSTICO y VERIFICACIONES

Aire acondicionado.............................................................................................................. 412-03-4

REMOCIÓN e INSTALACIÓN

Placa de accionamiento y bobina de campo del embrague................................................ 412-03-5

Evaporador.......................................................................................................................... 412-03-8

Válvula de Expansión.......................................................................................................... 412-03-10

Interruptor de Corte de Baja Presión ................................................................................... 412-03-12

Interruptor de Corte de Alta Presión.................................................................................... 412-03-13

Condensador....................................................................................................................... 412-03-14

Filtro deshidratador.............................................................................................................. 412-03-16

Compresor........................................................................................................................... 412-03-18

12/2005 EcoSport y Fiesta

412-03-2 Aire acondicionado 412-03-2

ESPECIFICACIONES

Compresor del Aire acondicionado

Tipo
Compresor del A/A FVS 090

Válvula de expansión

Color
Válvula de expansión Rojo

Fluidos

Fluido refrigerante del A/A WS-M97B44-D

Especificaciones de torque

Descripción N.m lbf.pie lbf.pul.

Tornillo – tubería de gas refrigerante del compresor del A/A 20 15 —
Tornillo - compresor del A/A 20 15 —
Tornillo - placa de accionamiento del compresor del A/A 13 10 —
Interruptor - alta presión 8 — 71
Interruptor - baja presión 2,5 — 23
Tuerca – tubería de gas refrigerante al condensador 8 — 71
Tornillo - Filtro deshidratador 8 — 71

12/2005 EcoSport y Fiesta

412-03-3 Aire acondicionado 412-03-3

DESCRIPCIÓN Y OPERACIÓN

Aire acondicionado

Vista General

Ítem Pieza Nº

1 - Carcasa del calefactor
2 - Condensador
3 - Compresor
4 - Conexión de alta presión
5 - Interruptor de presión

Descripción

Ítem Pieza Nº

Descripción

6 - Deshidratador
7 - Conexión de baja presión
8 -

Canal de salida del
evaporador

9 -

Canal de salida del
condensador

12/2005 EcoSport y Fiesta

412-03-4 Aire acondicionado 412-03-4

DIAGNÓSTICO Y VERIFICACIONES

Aire acondicionado

CONSULTE la

Sección 412-00.

12/2005 EcoSport y Fiesta

412-03-5 Aire acondicionado 412-03-5

REMOCIÓN E INSTALACIÓN

Placa de accionamiento y Bobina de Campo del embrague

Equipo General

Extractor de dos puntas
Tornillo M6 x 30 mm
Arandela

Remoción

1. Remueva la correa de accionamiento
auxiliar. Para obtener más
informaciones, consulte la

05.

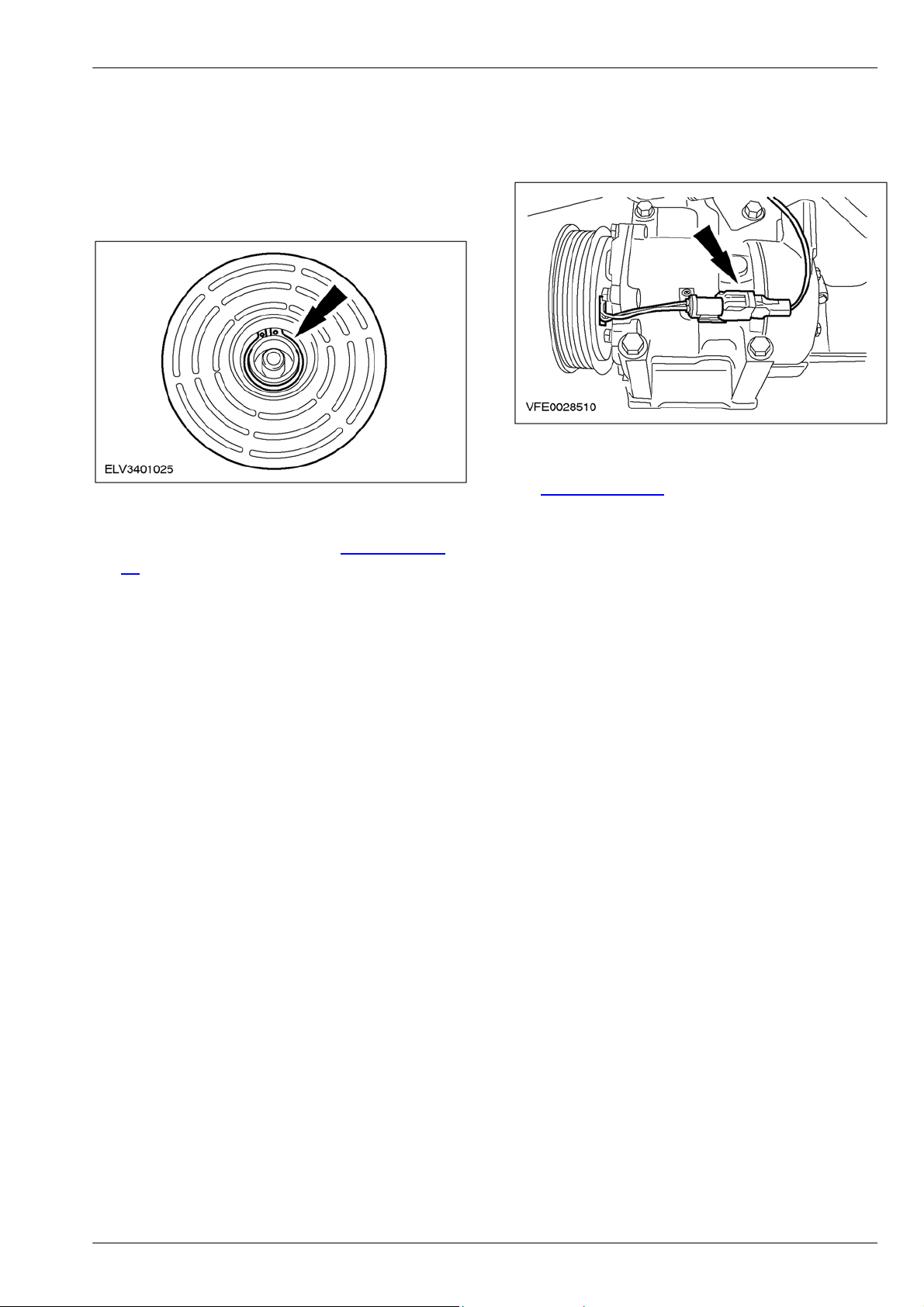

2. Desconecte el conector eléctrico del
embrague del compresor del A/A.

NOTA: Marque la posición del conector

eléctrico del embrague en relación a la
carcasa del compresor.

Sección 303-

3. Remueva la placa de accionamiento del
compresor del A/A (el compresor del A/A
está removido para facilidad de
visualización).

12/2005 EcoSport y Fiesta

412-03-6 Aire acondicionado 412-03-6

REMOCIÓN E INSTALACIÓN (Continuación)

4. Remueva la polea del compresor del A/A.

• Remueva la arandela espaciadora.

5. Remueva la bobina magnética utilizando
un extractor de dos puntas.

Instalación

NOTA : No tuerza la bobina magnética al
instalarla en el compresor del A/A.

1. Instale la bobina magnética con un
tornillo M8 x 30 mm, arandela adecuada
y la placa de accionamiento del
compresor (compresor del A/A removido
para facilidad de visualización).

2. Remueva el tornillo M8 x 30 mm, la
arandela y la placa de accionamiento del
compresor.

• Instale la arandela espaciadora.

12/2005 EcoSport y Fiesta

412-03-7 Aire acondicionado 412-03-7

REMOCIÓN E INSTALACIÓN (Continuación)

3. NOTA : Instale un nuevo anillo de presión
de la polea del compresor del A/A.

Instale la polea del compresor del A/A.

• Instale el anillo de presión.

4. Verifique el juego del embrague del
compresor. Para obtener más
informaciones, consulte la

Sección 412-

00.

5. Conecte el conector eléctrico del
embrague del compresor del A/A.

6. Instale la correa de accionamiento. Para
obtener más informaciones, consulte la

Sección 303-05.

12/2005 EcoSport y Fiesta

412-03-8 Aire acondicionado 412-03-8

REMOCIÓN E INSTALACIÓN (Continuación)

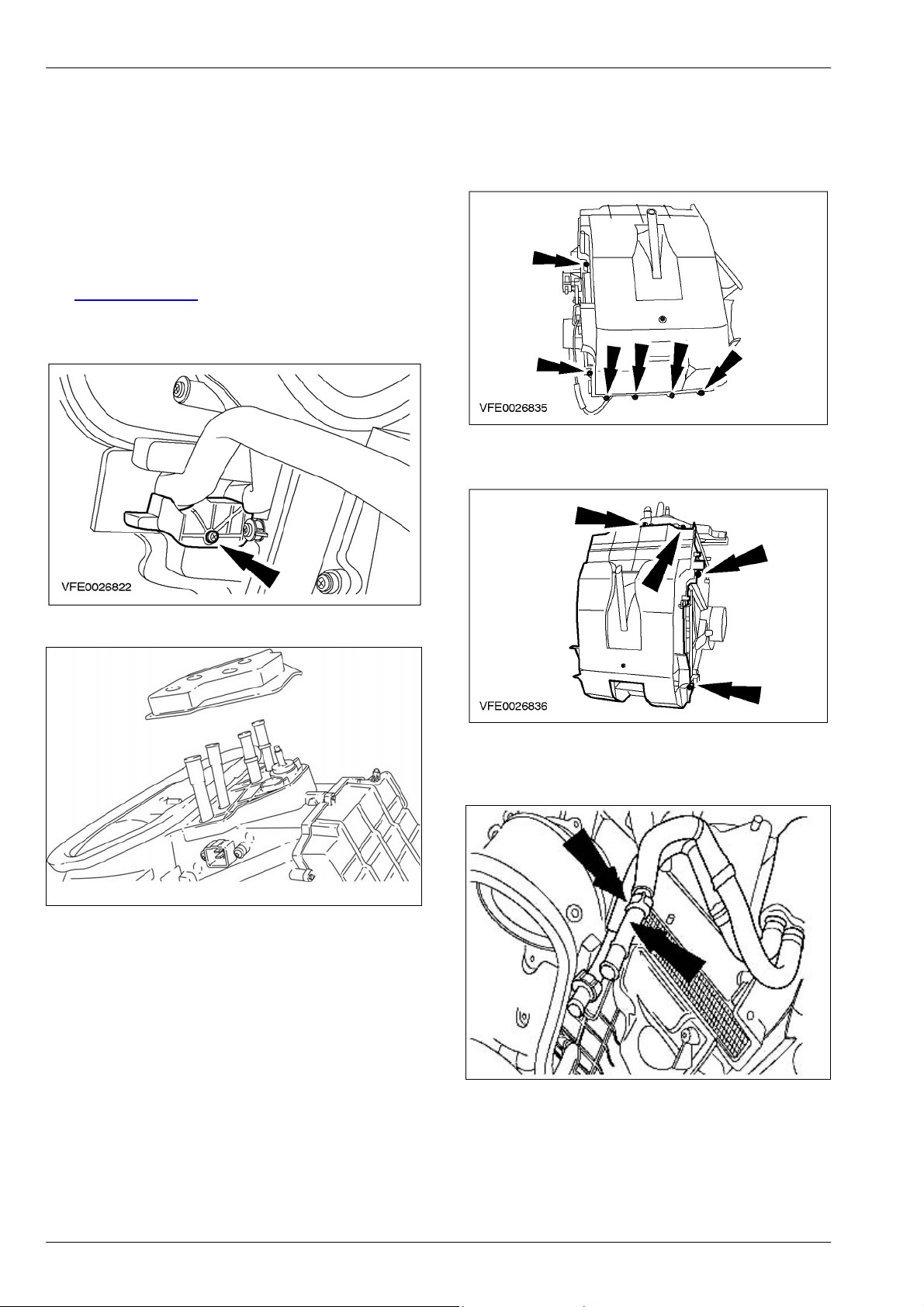

Evaporador

Remoción

1. Remueva la caja de aire. Para
informaciones adicionales, consulte la

Sección 412-02.

2. Remueva el soporte de los tubos de
refrigeración.

4. Remueva los tornillos de la tapa inferior
lateral de acceso al sistema.

5. Remueva la tapa inferior lateral de
acceso al sistema.

3. Remueva la cubierta del evaporador.

6. Remueva las abrazaderas de fijación de
los tubos del evaporador en la caja de
aire.

12/2005 EcoSport y Fiesta

412-03-9 Aire acondicionado 412-03-9

REMOCIÓN E INSTALACIÓN (Continuación)

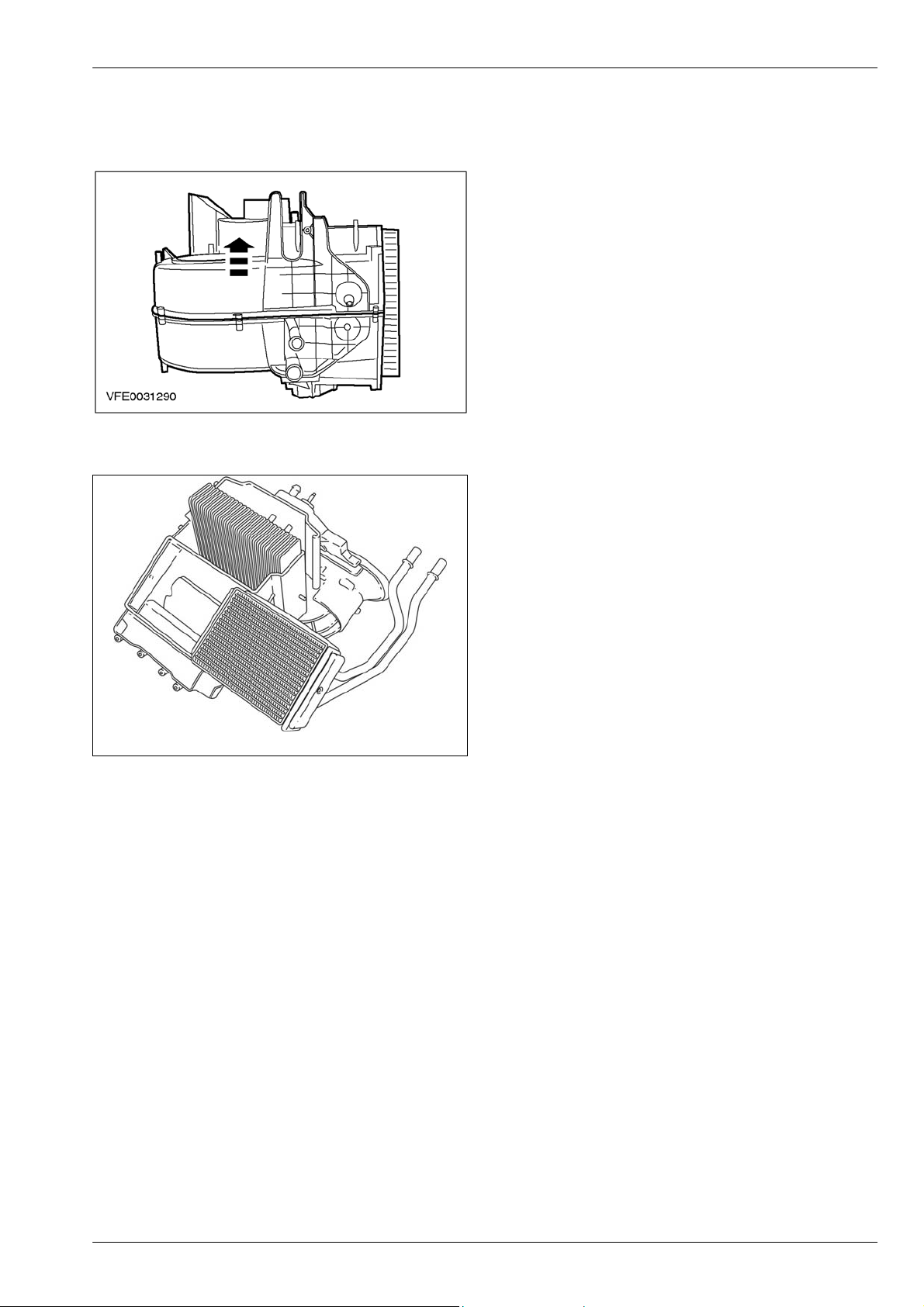

7. Separe la tapa.

8. Remueva el evaporador de la caja de
aire.

Instalación

1. Para instalar, siga el procedimiento de
remoción en el orden inverso.

12/2005 EcoSport y Fiesta

412-03-10 Aire acondicionado 412-03-10

REMOCIÓN E INSTALACIÓN (Continuación)

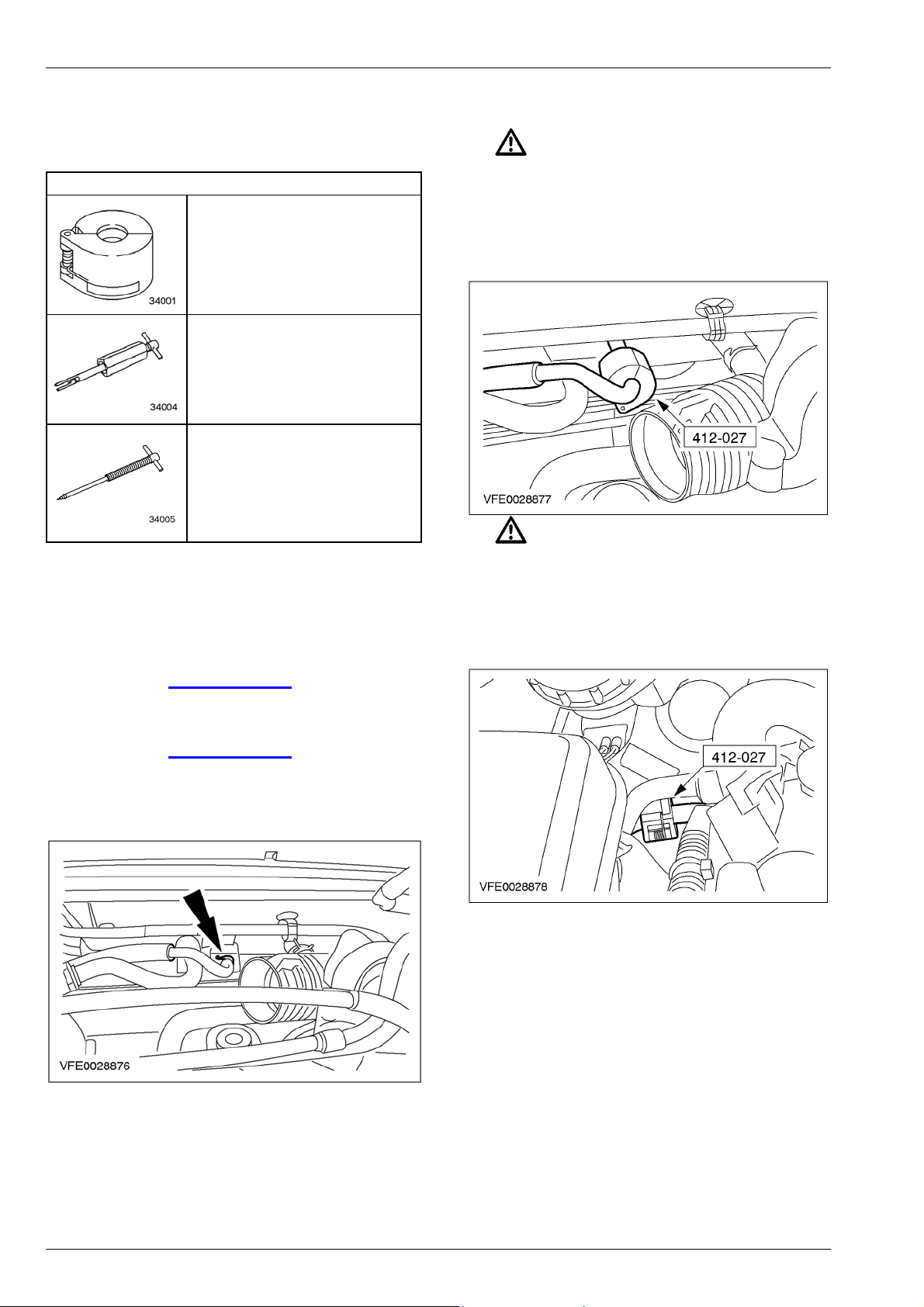

Válvula de Expansión

Herramienta(s) Especial(es)

Herramienta de Desconexión
de la Tubería de ½" del
Sistema de A/A
412 -027 ( 34-001 )

Extractor de la válvula de
expansión
412-034 (T83L-19990-A)

Extractor especial para
válvula de expansión dañada

412-035 (34-005)

Remoción

1. Remueva la Carcasa del filtro de aire.
Para obtener más informaciones,
consulte la

Sección 303-12.

4. CUIDADO: Cierre la línea de gas
refrigerante y el evaporador para impedir
la contaminación del sistema.

Separe la línea de gas refrigerante del
evaporador.

• Remueva los anillos de sellado.

5. CUIDADO: Cierre la línea de gas
refrigerante y el evaporador para impedir
la contaminación del sistema.

Remueva la línea de gas refrigerante con
el tubo de la válvula

• Remueva los anillos de sellado.

2. Drene el sistema de Aire acondicionado.
Para obtener más informaciones,
consulte la

Sección 412-00.

3. Remueva la presilla de retención del
acoplamento de liberación rápida de la
línea de gas refrigerante.

12/2005 EcoSport yFiesta

412-03-11 Aire acondicionado 412-03-11

REMOCIÓN E INSTALACIÓN (Continuación)

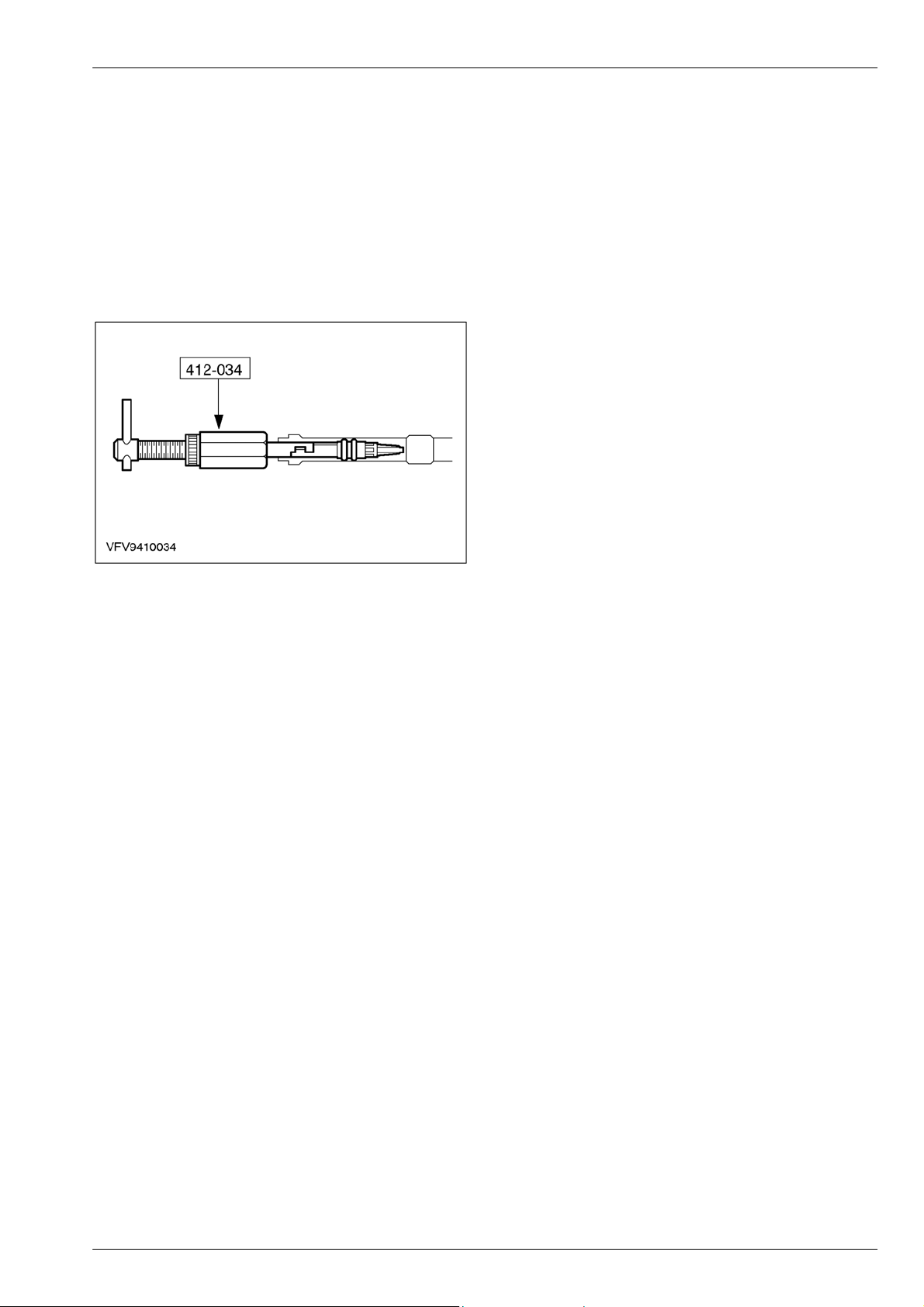

6. Remueva la válvula de expansión
utilizando la herramienta especial.

• Introduzca la herramienta especial en la

línea y conéctela a la válvula de
expansión.

• Gire la herramienta especial en el

sentido horario y remueva la válvula de
expansión.

7. NOTA: Esa etapa es necesaria solamente
cuando la válvula de expansión está
defectuosa.

Remueva la válvula de expansión
defectuosa utilizando la herramienta
especial.

Instalación

1. NOTA: Instale anillos de sellado nuevos en
las líneas de gas refrigerante.

NOTA: Cubra los anillos de sellado de las
líneas de gas refrigerante con una capa de
aceite limpio antes de la instalación.

Para instalar, siga el procedimiento de
remoción en el orden inverso.

12/2005 EcoSport y Fiesta

412-03-12 Aire acondicionado 412-03-12

REMOCIÓN E INSTALACIÓN (Continuación)

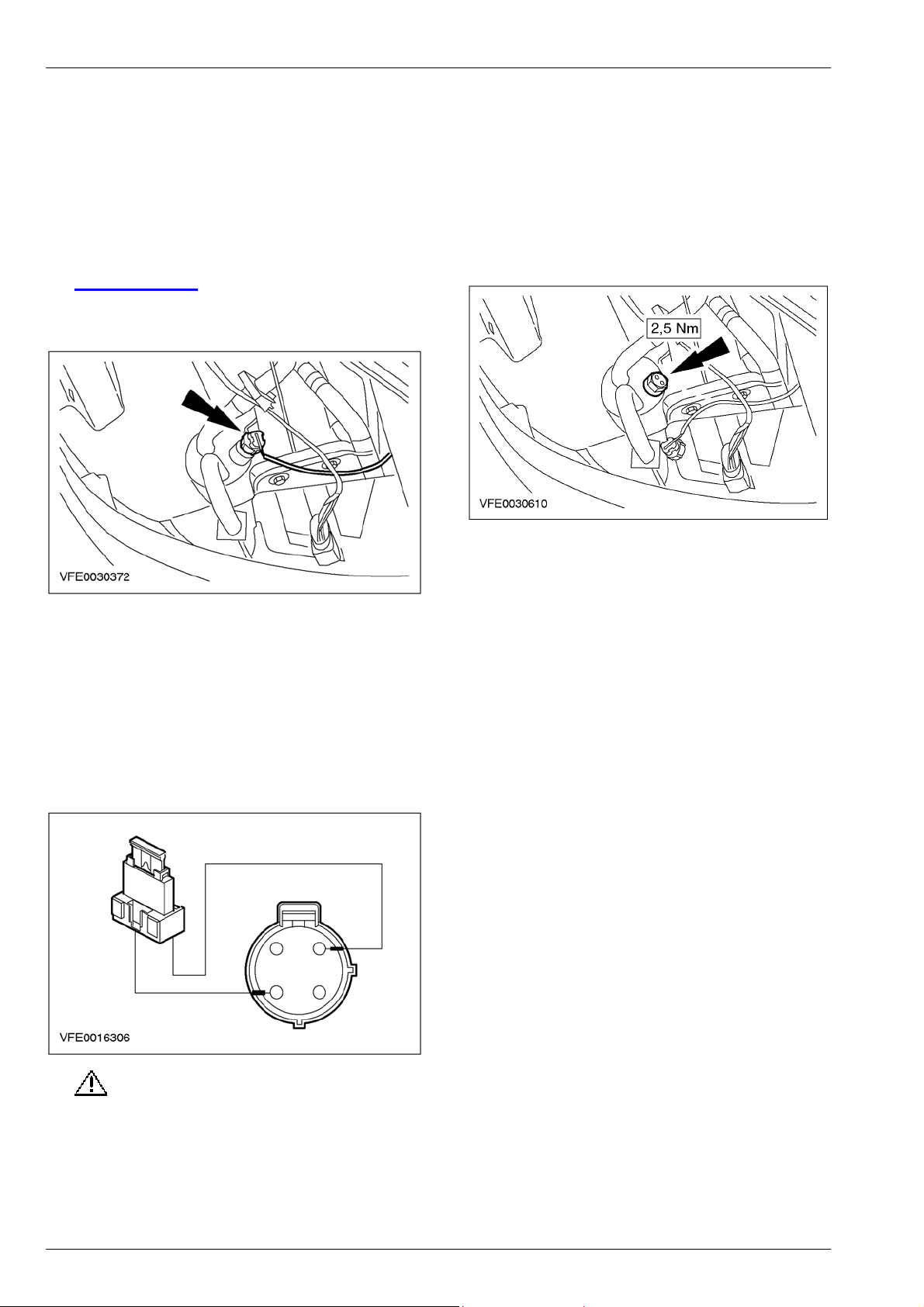

Interruptor de Corte de Baja Presión

Remoción

1. Remueva el faro derecho. Para
informaciones adicionales, consulte la

Sección 417-01.

2. Desconecte el conector del interruptor
de baja presión.

Remueva el interruptor de baja presión.

• Remueva los anillos de sellado.

Instalación

3. Funcione el motor y conecte el Aire
acondicionado.

4. NOTA: Asegúrese de que el compresor del

Aire acondicionado esté funcionando
durante la remoción del interruptor de baja
presión.

Conecte un cable de conexión (fusible de
20 A) entre los pernos 1 y 4 del conector
del interruptor de baja presión.

1. NOTA: Instale anillos de sellado nuevos en
las líneas de gas refrigerante.

NOTA: Cubra los anillos de sellado de las

líneas de gas refrigerante con una capa de
aceite limpio antes de la instalación.

Para instalar, siga el procedimiento de
remoción en el orden inverso.

5. AVISO: Asegúrese de que la válvula
del interruptor de baja presión esté
completamente cerrado después de la
remoción del interruptor, para evitar que
el gas refrigente escape. No seguir este
procedimiento puede causar accidentes.

12/2005 EcoSport y Fiesta

412-03-13 Aire acondicionado 412-03-13

REMOCIÓN E INSTALACIÓN (Continuación)

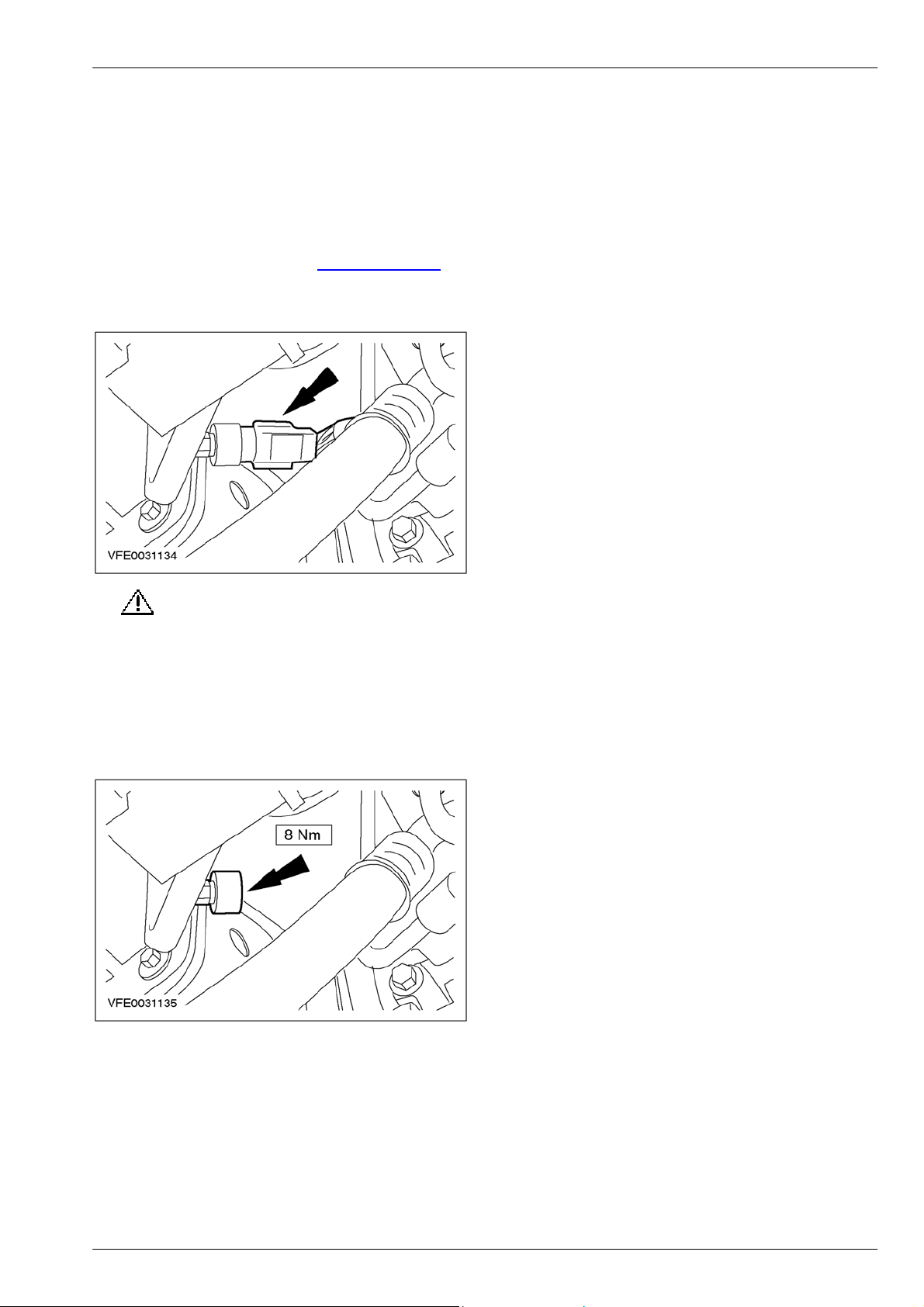

Interruptor de Corte de Alta Presión

Remoción

1. Levante el vehículo Para informaciones
adicionales, consulte la

2. Desconecte el conector del interruptor
de alta presión.

Sección 100-02.

Instalación

1. NOTA: Instale anillos de sellado nuevos en
las líneas de gas refrigerante.

NOTA: Cubra los anillos de sellado de las
líneas de gas refrigerante con una capa de
aceite limpio antes de la instalación.

Para instalar, siga el procedimiento de
remoción en el orden inverso.

3. AVISO: Asegúrese de que la válvula
del interruptor de alta presión esté
completamente cerrada después de la
remoción del interruptor, para evitar que
el gas refrigente escape. No seguir este
procedimiento puede causar accidentes.

Remueva el interruptor de alta presión.

• Remueva los anillos de sellado.

12/2005 EcoSport yFiesta

412-03-14 Aire acondicionado 412-03-14

REMOCIÓN E INSTALACIÓN (Continuación)

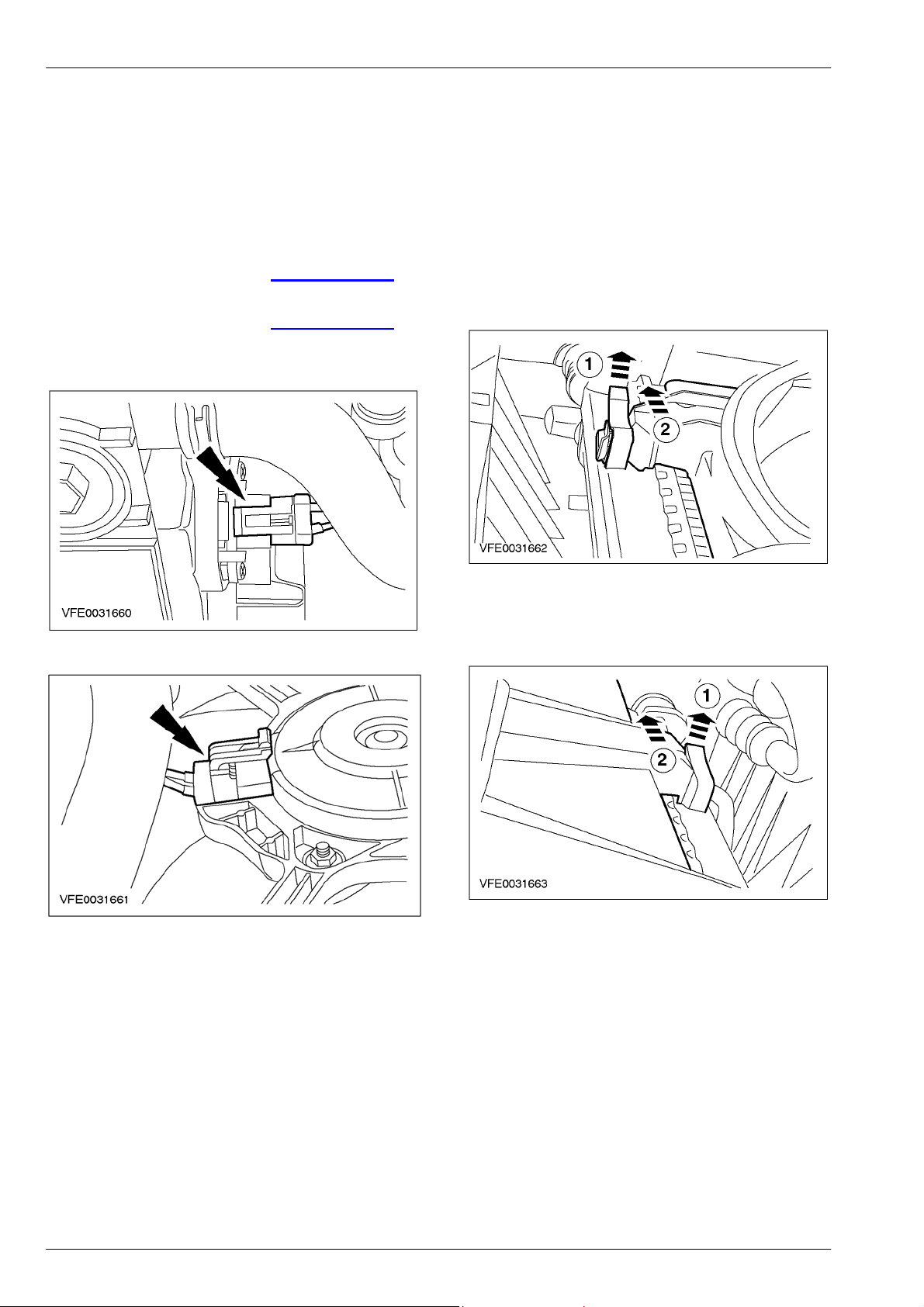

Condensador

Remoción

1. Evacue el sistema del Aire
acondicionado. Para más informaciones
adicionales, consulte la

Sección 412-00.

2. Levante el vehículo. Para informaciones
adicionales, consulte la

Sección 100-02.

3. Desconecte el conector del resistor del
ventilador.

4. Desconecte el conector del ventilador.

5. Suelte el clip del ventilador del radiador
del lado izquierdo.

1. Levante el clip.

2. Presione el ventilador hacia afuera del

clip.

6. Remueva el ventilador del radiador.

1. Levante el clip.

2. Presione el ventilador del radiador hacia

afuera del clip y remuévalo.

12/2005 EcoSport yFiesta

412-03-15 Aire acondicionado 412-03-15

REMOCIÓN E INSTALACIÓN (Continuación)

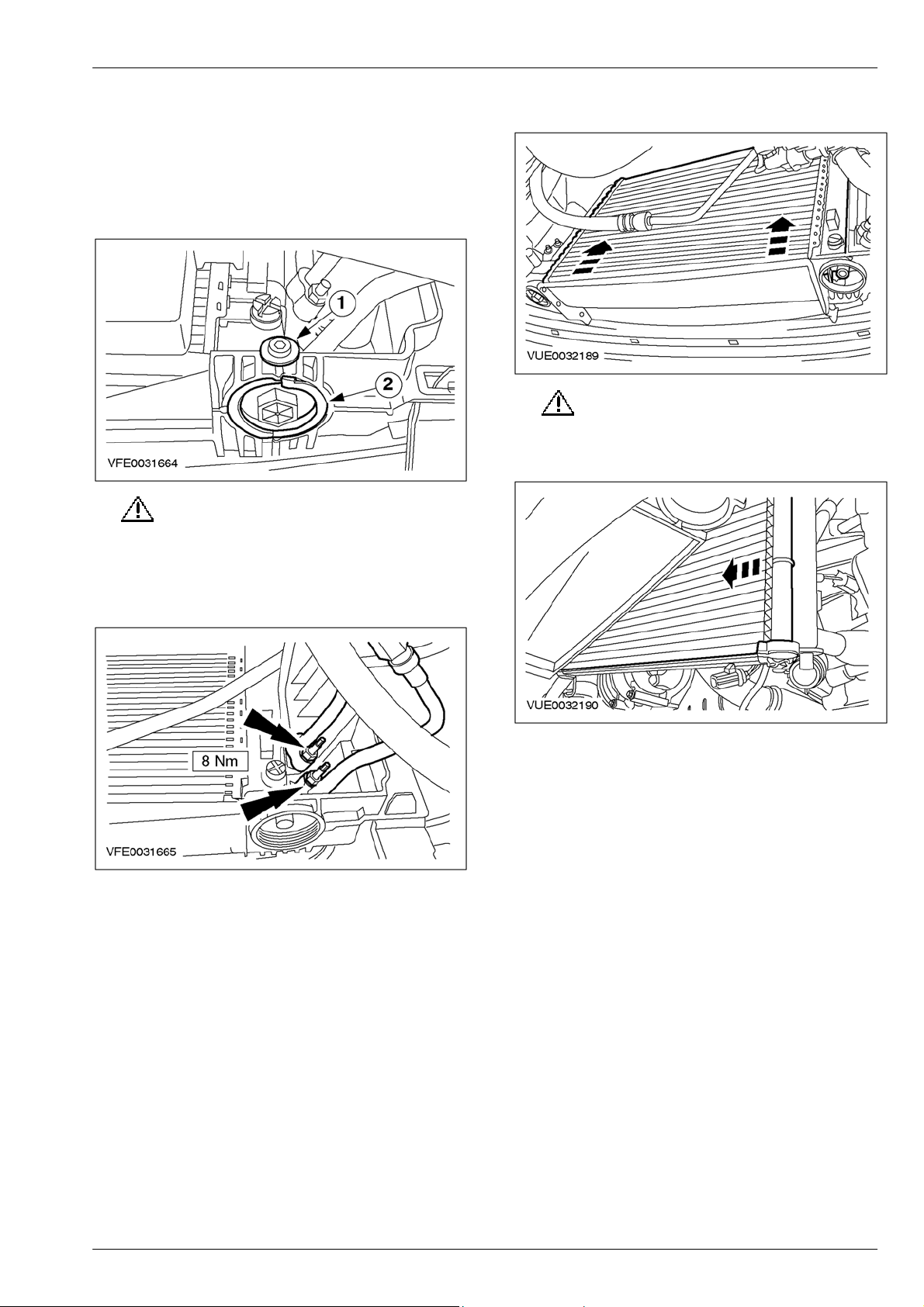

7. Remueva los tornillos del soporte del
radiador (se muestra el lado derecho).

1. Remueva los tornillos de seguridad.

2. Saque los tornillos.

10. AVISO: No dañe las aletas del
condensador.

8. AVISO: Tape las líneas de gas
refrigerante del condensador del A/A
para prevenir la entrada de suciedad.

Separe las tuberías del condensador.

• Remueva los anillos de sellado.

9. Separe el radiador y el condensador del
panel frontal.

Remueva el condensador.

Instalación

1. NOTA: Instale anillos de sellado nuevos en
las líneas de gas refrigerante.

NOTA: Cubra los anillos de sellado de las
líneas de gas refrigerante con una capa de
aceite limpio antes de la instalación.

Para instalar, siga el procedimiento de
remoción en el orden inverso.

12/2005 EcoSport y Fiesta

412-03-16 Aire acondicionado 412-03-16

REMOCIÓN E INSTALACIÓN (Continuación)

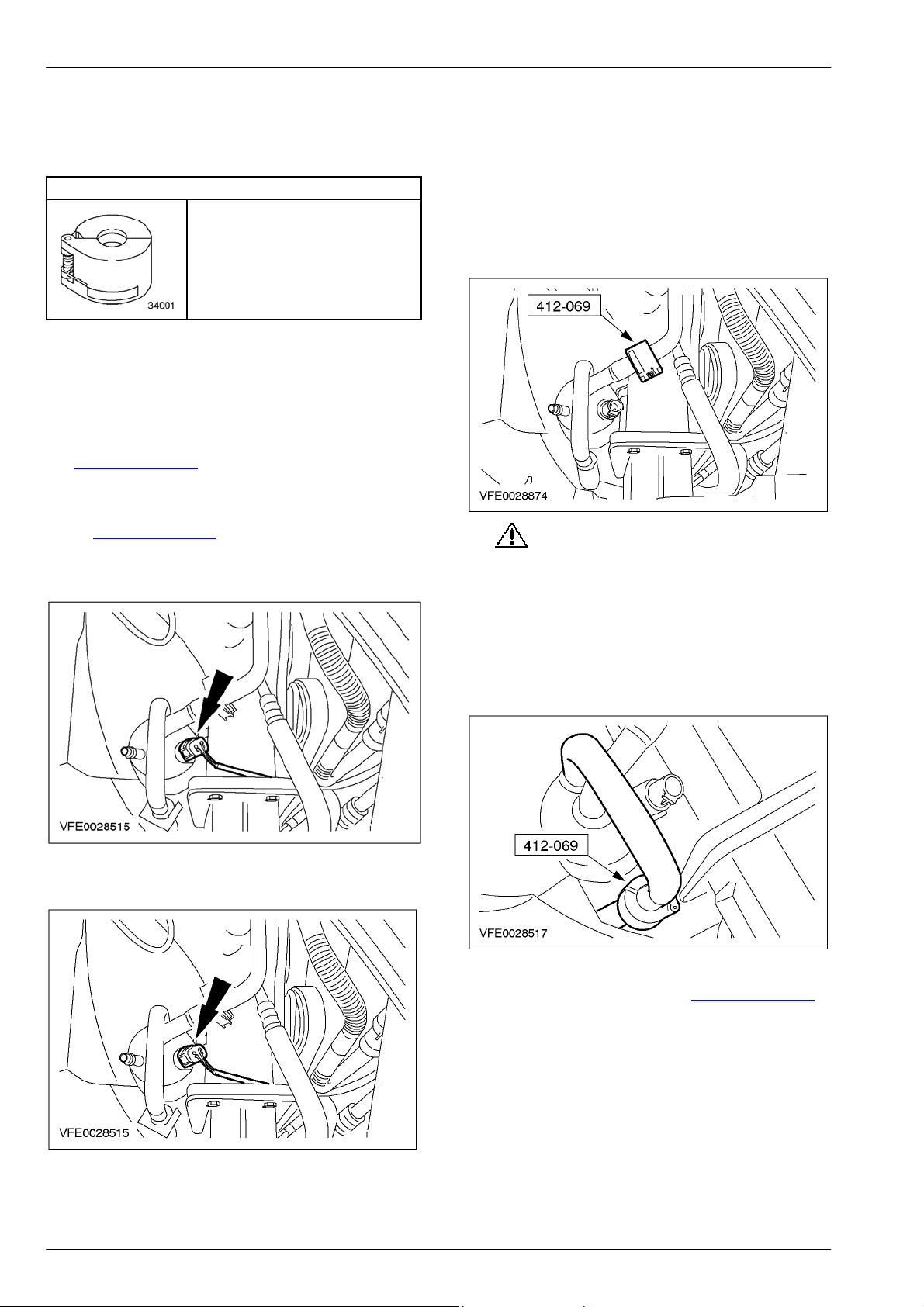

Filtro deshidratador

Herramienta(s) Especial(es)

Herramienta de Desconexión
de la Tubería ½" del Sistema
de A/A
412 -027 ( 34-001 )

5. Desconecte la línea superior del filtro
deshidratador utilizando la herramienta
especial.

• Sustituya los O’rings.

Remoción

1. Remueva el faro lado derecho. Para
informaciones adicionales, consulte la

Sección 417-01.

2. Drene el sistema del Aire acondicionado.
Para informaciones adicionales, consulte
la

Sección 412-00.

3. Desconecte el interruptor del conector
de baja presión.

6. AVISO: Tape las tuberías del s
para impedir la contaminación por
suciedad.

Desconecte la línea de baja presión del
filtro deshidratador utilizando la
herramienta especial.

• Libere el clip de la tubería.

• Sustituya los O’rings.

istema

4. Remueva el clip de fijación del engate
rápido de las tuberías del sistema.

3.

7. Levante el vehículo. Para informaciones
adicionales, consulte la

Sección 100-02.

12/2005 EcoSport y Fiesta

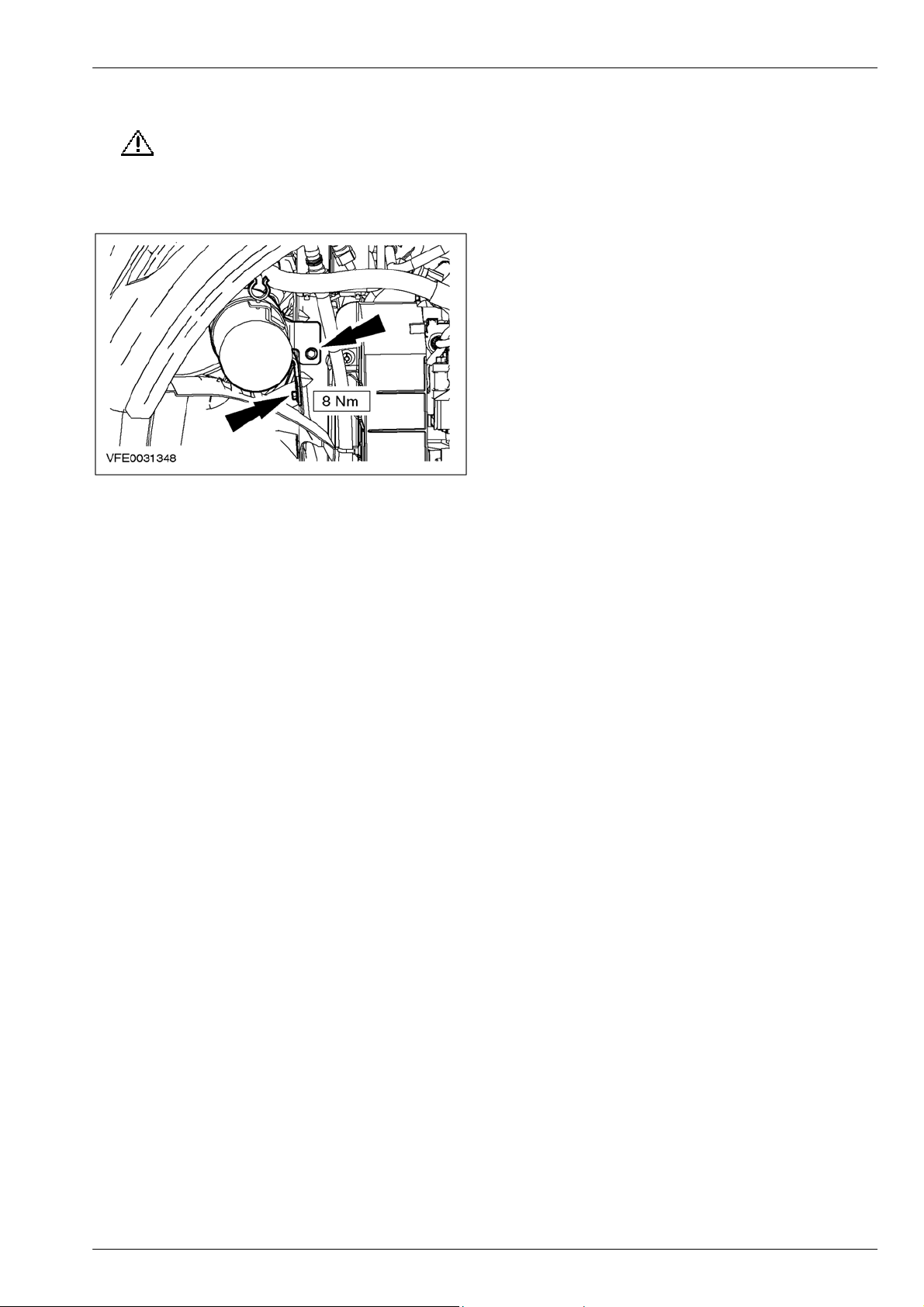

412-03-17 Aire acondicionado 412-03-17

REMOCIÓN E INSTALACIÓN (Continuación)

8.

AVISO: Tape las tuberías del s

y el filtro deshidratador para impedir l

istema

a

contaminación.
Remueva el filtro deshidratador.

Instalación

1. NOTA: Instale anillos de sellado nuevos en
las líneas de gas refrigerante.

NOTA: Cubra los anillos de sellado de las
líneas de gas refrigerante con una capa de
aceite limpio antes de la instalación.

Para instalar, siga el procedimiento de
remoción en el orden inverso.

12/2005 EcoSport y Fiesta

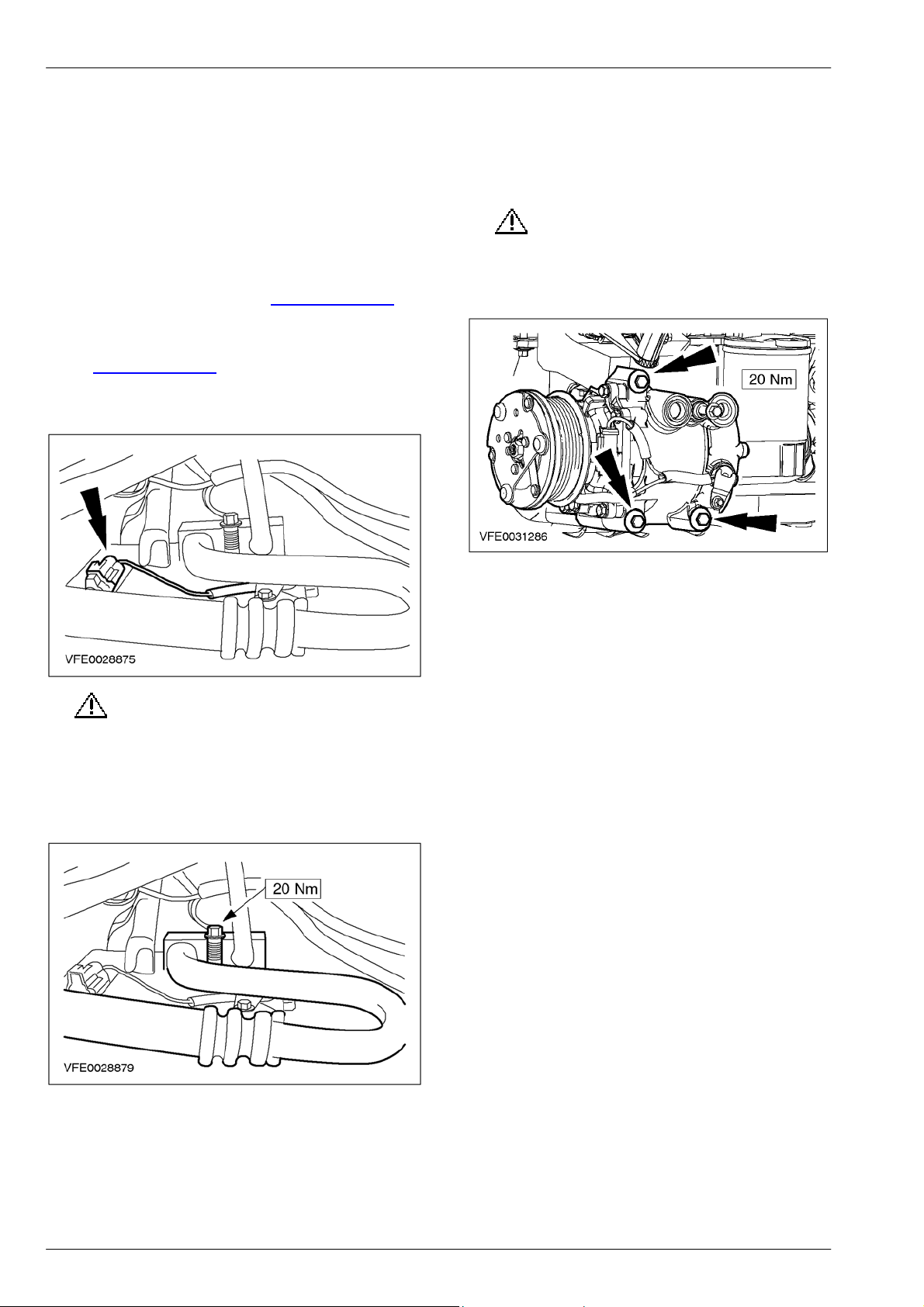

412-03-18 Aire acondicionado 412-03-18

REMOCIÓN E INSTALACIÓN (Continuación)

Compresor

Remoción

1. Evacue el sistema del Aire
acondicionado. Para informaciones
adicionales, consulte la

Sección 412-00.

2. Remueva la correa de los accesorios.
Para informaciones adicionales, consulte
la

Sección 303-05.

3. Desconecte el conector del embrague
del compresor.

5. AVISO: Suspenda el compresor del
A/A antes de soltar los tornillos de
fijación.

Remueva el compresor del A/A.

Instalación

1. NOTA: Instale anillos de sellado nuevos en
las líneas de gas refrigerante.

4. AVISO: Tape las tuberías del s
y el compresor del A/A para impedir l
contaminación.

Desconecte las tuberías del sistema del
compresor del A/A.

• Sustituya los O’rings.

istema

a

NOTA: Cubra los anillos de sellado de las

líneas de gas refrigerante con una capa de
aceite limpio antes de la instalación.

Para instalar, siga el procedimiento de
remoción en el orden inverso.

12/2005 EcoSport y Fiesta
