BEDIENUNGSANLEITUNG

• OPERATING INSTRUCTION

ISTRUZIONI D’USO

• NOTICE D’UTILISATION

INSTALLATIONSANLEITUNG

• INSTALLATION MANUAL

MANUALE DI INSTALLAZIONE

• NOTICE D’INSTALLATION

2

INHALTSVERZEICHNIS

SICHERHEITS-ANWEISUNGEN ................................................................... 2

AUFSTELLUNGSORT.................................................................................... 3

ELEKTRISCHE ERFORDERNISSE .............................................................. 3

DAS PRODUKT.............................................................................................. 4

DISPLAY ........................................................................................................ 4

KLIMAGERÄTEAUFSTELLUNG .................................................................... 5

WICHTIGE HINWEISE ................................................................................... 5

BENUTZUNG DER FERNBEDIENUNG......................................................... 6

FERNBEDIENUNG ........................................................................................ 7

EINSTELLUNG DER UHR ............................................................................. 8

KÜHLUNG ..................................................................................................... 8

ENTFEUCHTUNG .......................................................................................... 8

VENTILATION................................................................................................. 8

WAHL DER VENTILATOR-GESCHWINDIGKEIT........................................... 8

NACHT-PROGRAMM/ENERGIESPAREN ..................................................... 8

HIGH POWER PROGRAMM ......................................................................... 9

TIMER-EINSTELLUNG................................................................................... 9

1-STUNDE TIMER-EINSTELLUNG................................................................ 9

LUFTSTROM EINSTELLUNG........................................................................ 10

BETRIEBSWEISE OHNE FERNBEDIENUNG............................................... 10

PFLEGE UND WARTUNG.............................................................................. 10

ZUBEHÖRTEILE (AUF ANFRAGE)................................................................ 11

RATSCHLÄGE FÜR HÖCHSTEN KOMFORT UND NIEDRIGSTEN VERBRAUCH

.. 12

FESTSTELLUNG UND BEHEBUNG VON BETRIEBSSTÖRUNGEN ........... 12

SYMBOLE DER SYSTEM-SCHALTPLANEN ................................................ 13

INFORMATIONEN ÜBER DAS PRODUKT

Falls Schwierigkeiten oder Fragen zu diesem Klimagerät
entstehen, werden nachfolgende Informationen verlangt.
Die Modell- und Seriennummen sind auf dem Namensschild
ersichtlich, das sich auf dem unteren Teil des Klimageräts
befindet.

Modellnummer...................................................................

Seriennummer...................................................................

Kaufdatum .........................................................................

Anschrift des Fachhändlers...............................................

Telefonnummer ...................................

WARNZEICHEN

In dieser Bedienungsanleitung werden die folgenden
Zeichen verwendet um den Benutzer und das
Kundendienstpersonal gegen persönliche oder Gefahren
für das Produkt zu warnen.

Dieses Zeichen warnt gegen Gefahren oder Eingriffe,
welche schwere Verletzungen oder sogar den Tot
verursachen könnten.

Dieses Zeichen warnt gegen Gefahren oder Eingriffe,
welche das Produkt schwer beschädigen könnten.

WARNUNG

VORSICHT

SICHERHEITSANWEISUNGEN

l Lesen Sie dieses Handbuch aufmerksam durch, bevor

Sie die Klimaanlage anschließen. In Zweifelsfällen
wenden Sie sich bitte an den Händler oder an das
autorisierte Kundendienstzentrum.

l Diese Klimaanlage wurde konzepiert, um ideale

klimatische Bedingung in Ihrem Zimmer zu schaffen.
Sie soll nur für diesen spezifischen Zweck und wie in
diesem Handbuch beschrieben, benutzt werden.

l Niemals Benzin oder andere entzündbare Flüssigkeiten

in der Nähe der Klimaanlage anwenden oder
aufbewahren. Dies ist sehr gefährlich. Dazu keine

Schaltgeräte, die keinen Schutz IPX1 (Schutz gegen
senkrechten Wasseranfall) haben, unter der Einheit
installieren.

l Der Hersteller übernimmt keinerlei Verantwortung in den

Fällen, in denen die Sicherheits- und Unfallverhütungs­Vorschriften nicht beachtet werden.

l Weder dem Stromversorgungs- Hauptschalter noch

dem Gerätestecker benutzen, um das Klimagerät
ein/auszuschalten.

Immer die ON/OFF-Taste benutzen.

l Niemals Gegenstände in die Klimaanlage

hineinstecken. Es ist sehr gefährlich, da sich der
Ventilator mit hoher Geschwindigkeit dreht.

l Kinder nicht mit der Klimaanlage spielen lassen.
l Das Zimmer nicht zu stark abkühlen, wenn sich darin

kleine Kinder oder Kranke aufhalten.

l Dieses Klimagerät sollte von Kindern ab 8 Jahren

und von Personen mit eingeschränkten körperlichen,
sensoriellen und geistigen Fähigkeiten, Personen mit
wenig Verfahrung und Kenntnis über dem Umgang mit
dem Klimagerät bedient werden. Im Bedarfsfall sind
solche Personen von einer verantwortlichen Person
entsprechend zu überwachen oder einzuweisen, so
dass, sie di auftretenden Gefahren vestehen konnen.

l Benutzerreinigung un Wartung mussen nicht von

Kindern ohne Aufsicht durchgeführt werden.

l Vor Beginn der Reinigungs- und Wartungsvorgänge

ist die Klimaanlage abzuschalten und der Stecker
aus der Steckdose zu ziehen.

WARNUNG

VORSICHT

3

D

AUFSTELLUNGSORT

l Dieses Klimagerät nicht an Orten aufstellen, in denen

Rauch, brennbares Gas oder viel Feuchtigkeit
vorhanden sind, wie z.B. in einem Treibhaus.

l Das Klimagerät nicht dort aufstellen, wo Geräte

übermäßig Hitze erzeugen.

l Das Klimagerät nicht an Orten aufstellen, in denen

es von Wassertropfen naß gemacht werden könnte
(z.B. in den Waschküchen).

Zu vermeiden:

Um das Klimagerät vor übermäßiger Korrosion zu schützen,
ist die äußere Einheit nicht dort aufzustellen, wo sie direkt
Meerwasserspritzern oder schwefeligen Dämpfen in
Luftkurorten ausgesetzt ist.

l Vergewissern Sie sich, daß keine Hindernisse neben

der Inneneinheit den Luftumlauf unterbrechen
können. Den Luftzuführ und Luftansauggrill der
Einheit mit Vorhängen oder ähnlich nicht versperren.
Keine Gegestände auf das Gerät legen.

WARNUNG

ELEKTRISCHE ERFORDERNISSE

Vor dem Einsatz der Klimaanlage

l Überprüfen Sie, daß die einphasige Nennspannung zur

Versorgung am Anwendungsort 220/240 Volt ist.

l Die elektrische Verbindung der Einheit ist X-Type, mit

dem auf spezialer Weise vorbereiteten Kabel; wenn es
beschädigt ist, lassen Sie es durch einen
Servicefachmann ersetzen.

l Vergewissern Sie sich, daß die Steckdose der

elektrischen Anlage immer mit wirksamer Erdung
versehen ist.

l Vergewissern Sie sich, daß elektrische Anlage einen

genügen Betriebstrom liefern kann, außer jenem der
normalerweise von den anderen Geräten verbraucht
wird. Überprüfen Sie die auf dem Datenschild auf der
Einheit gezeigte max. Entnahme.

l Es ist ein zweipoliger Schalter mit Schutzsicherung (träge)

zu 10 A vor dem Versorgungsstecker anzubringen.

l Vergewissern Sie sich, daß die automatischen Schalter

und die Schutzsicherungen der Anlage in der Lage sind,
einen Anlaufstrom zu tragen, (normalerweise für max 1
Sekunde).

l Alle elektrische Anschlüsse müssen den örtlichen

elektrischen Vorschriften entsprechen. Wegen
Einzelheiten den Händler oder einen Elektriker fragen.

ACHTUNG !

Das Klimagerät ist mit einer Startverzögerung für den

Kompressor ausgerüstet. Der Kompressor startet 3 Minuten
verzögert nach einem vorstehenden EIN/AUS­Schaltvorgang.

KONFORMITÄTSERKLÄRUNG

Dieses Produkt ist mit -Zeichen gekennzeichnet, weil es den folgenden Richtlinien entspricht:

– Niederspannungsrichtilinie 2006/95/CE. (Standard: EN60335-2-40:2003 (incl. Corr.:2006) + A11:2004 + A12:2005

+ A13:2012 + A1:2006 + A2:2009 with EN 60335-1:2002 + A11:2004 + A1:2004 + A12:2006 + A2:2006 + A13:2008
+ A14:2010 + A15:2011).

– Elektromagnetische Verträglichkeit 2004/108/CE, 92/31 EWG und 93/68 EWG. (Standard: EN55014-1 (2006) +

A1(2009) + A2(2011), EN 55014-2 (1997) + A1(2001) + A2 (2008), EN 61000-3-2 (2006) + A1(2009) + A2(2009),

EN 61000-3-3 (2008)
– RoHS2 n.2011/65/EU.
– Verordnung (EU) nr. 206/2012, vom 6 März 2012, über die Spezifikationen für Ecodesign von Klimaanlagen und

Ventilatoren.
– Verordnung (EU) nr. 626/2011, vom 4 Mai 2011, über die Kennzeichnung des Energieverbrauches von Klimaanlagen.

Bei falschem Einsatz des Gerätes und/oder Nichtbeachtung auch nur von Teilen der Bedienungsanleitung und der
Installatinsanweisungen wird diese Erklärung ungültig.

Dieses Klimagerät ist mit der Külhung, Entfeuchtung und Ventilation Funktionen ausgestattet.
Weitere Details zu diesen Funktionen werden nachfolgend aufgeführt. Bei der Verwendung dieses Klimagerät müssen
folge Anweisungen befolgt werden.

HINWEIS

BETRIEBSGRENZEN
KÜHLUNG

AUßENTEMPERATUR 46°C T.K.
RAUMTEMPERATUR 32°C T.K./23°C F.K.

AUßENTEMPERATUR 19°C T.K.
RAUMTEMPERATUR 19°C T.K./14°C F.K.

MAXIMUMBEDINGUNGEN

MINIMUMBEDINGUNGEN

4

DAS PRODUKT

01. Fernbedienung mit Infrarot-Signalen

02. Display

03. Luftzufuhr
, 4. Luftansauggrill
, 5. Außeneinheit

06. Verbindungsschlauch

07. Luftfilter

08. Stromkabel mit Stecker

09. Bedienung Kondenswasserflußrohr

10. Außeneinheit Stützkorb oder Halter

11. Abdeckung der Schnellanschlüsse

DISPLAY

1. Leuchtanzeige TIMER: Sie leuchtet auf, wenn die Einheit

vom Timer kontrolliert wird.

2. Betriebsleuchte (OPERATION): Leuchtet bei lnbetriebnahme
der Einheit auf. Sie blinkt einmal, um zu warnen, daß das
Signal der Fernbedienung empfangen und gespeichert werden
ist.

Sie blinkt und gleichzeitig stoppt das Klimagerät wehrend des
Überflüssigen Kondenswasserabfluß oder wegen Störungen im
Kondenswasserabflußsystem.

Die Position OFF unterbricht nicht die Stromversorgung. Den
Hauptschalter zum Ausschalten des Klimagerätes benutzen.

WARNUNG

WASSERSTAND

5. Betriebstaste (ohne Fernbedienung):

Diese Taste drücken, um von einem Funktion zu dem anderen
(OFF und COOL) zu ändern.

1

5

243

3. STANDBY Anzeige: Sie leuchtet auf, wenn das Klimagerät

zur Stromversorgung verbunden ist und es fertig ist, das Signal
von der Fernbedienung zu empfangen.

.4. Empfänger: Empfängt die von der Fernbedienung gesendeten

lnfrarot-Signale.

Das eingeschaltete Betriebsleuchte (OPERATION) und die
gleichzeitige Blinken der Kontrolllampen TIMER und
STANDBY besagt, daß die gewählte Betriebsart nicht für die
Einheit verfügbar ist ( ). In diesem Fall funktioniert die
Klimaanlage erst wieder nach Neueinstellung der korrekten
Betriebsart.

HINWEIS

10

2

7

11

5

6

1

8

3

4

9

5

D

POSITION DER AUßENEINHEIT

Die Außeneinheit muß immer stehen und gut nivelliert sein.
Vergewissern Sie sich, daß kein Gegenstand den Luftumlauf
hindert. Ein überstehender kleiner Fuß auf der Rückseite der
Einheit sichert einen Kleinstabstand von der Wand (3 cm.).
Sie sollten einen Mindestabstand von cm. 15 (seitlich) und
cm. 80 (stirnseitig) zwischen der Einheit und eventuellen
Wänden schaffen.

AUFSTELLUNG TYP A

Wenn es einen Balkon oder ein tiefes Fensterbrett vom min.25
cm. gibt, können Sie die Außeneinheit dahin stellen. Es wird
empfohlen, den kleinen Fuß der Einheit dem Fensterbrett
durch einen Spreizdübel M6x20 aufzuschrauben. Den Schlauch
zwischen den Flügeln der Tür durchstecken. Die Flügel sollen
angelehnt bleiben.

AUFSTELLUNG TYP B (MIT HALTER)

1. Den Halterungsführung an der Wand unter dem Fensterbrett
befestigen.

2. Den Halter in den Außeneinheitsgriff einsetzen und die
Einheit umwenden (sieh das Bild).

3. Den Halter auf den Rand der Einheit mit den Schrauben
befestigen.

4. Den auf der Einheit befestigte Halter an die Wand einsetzen.
Die Einheit muß nicht geneigt sein.

HALTER

2 löcher ø 10

Halterungs­führung

100 min.

200

140

Das Klimagerät besteht aus zwei Einheiten, die untereinander durch
einen Schlauch verbunden sind. Die Inneneinheit in den zu
klimatisierenden Raum, neben ein Fenster, eine Balkonstür oder eine
Außenwand stellen. Die Außeneinheit, die die Wärme- und
Kondenswasser-Beseitigung erlaubt, hinaus auf das Fensterbrett,
auf den Balkon stellen, oder sie an die Wand hängen.

Min. 25 cm.

M6 x 20

M6 x 20

KLIMAGERÄTEAUFSTELLUNG

TYP A

TYP B

WICHTIGE HINWEISE

AUßENEINHEIT

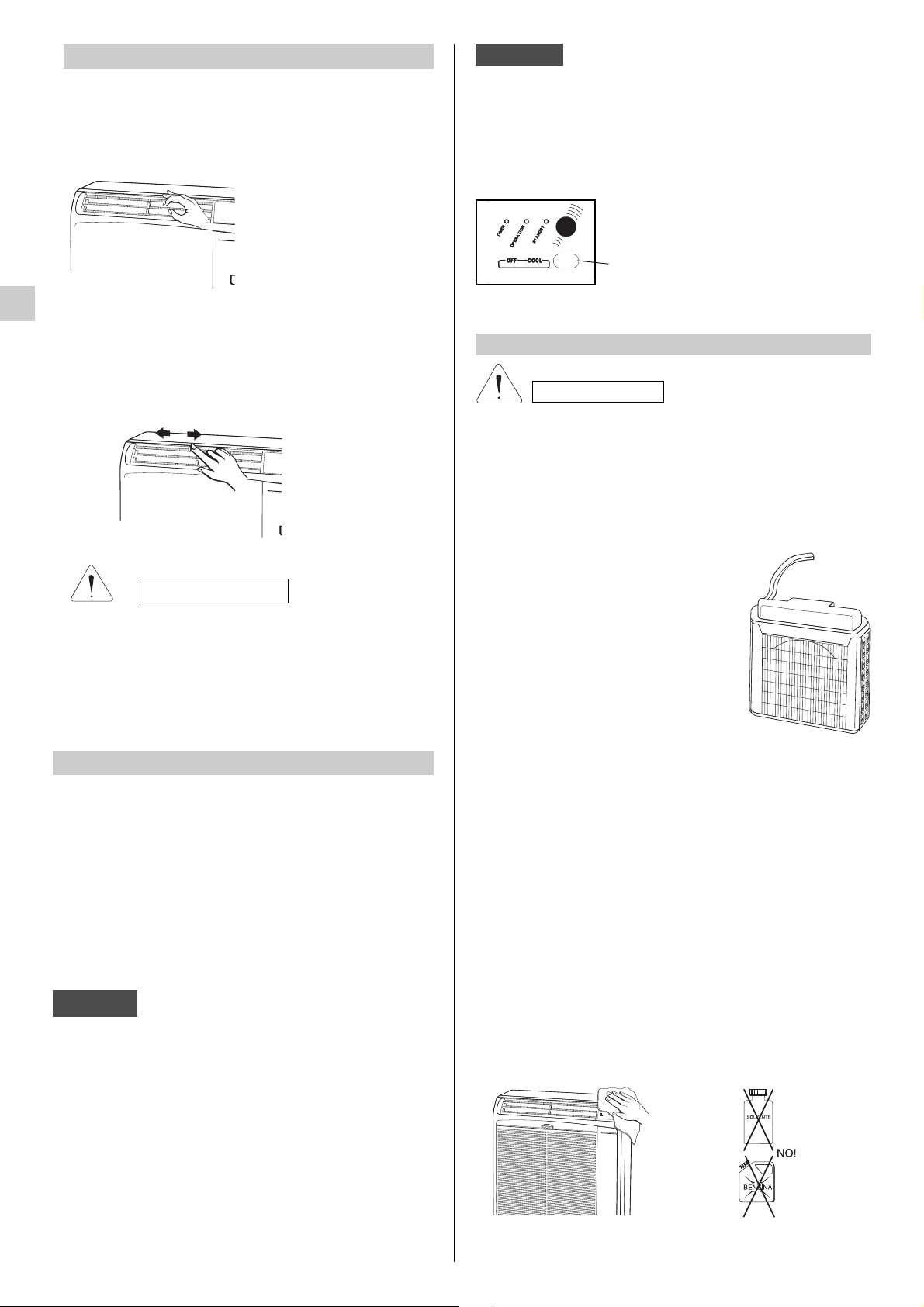

1.Um die Außeneinheit zu bewegen, sie am Griff fassen (nie am Schlauch).

2.Die Außeneinheit muß nie aus dem Fenster am Schlauch beumeln.

3.Wenn Sie die Außeneinheit nach dem Betrieb wieder ins Hause bringen, lassen Sie das eventuelle Kondenswasser aus,

indem man die Einheit neigt.

NEIN!

NEIN!

6

BETRIEBSWEISE MIT FERNBEDIENUNG

Der IR-Sender der Fernbedienung auf den Empfänger auf
dem Klimagerät richten.

l Zwei Batterien von 1,5 V-DC Art AAA alkaline einsetzen.

Die Pole, wie auf der Fernbedienung angegeben,
beachten.Die Uhrzeitanzeige auf dem Bildschirm blinkt.

Drücken Sie die Taste SEL TYPE.

l Die mittlere Betriebsdauer der Batterien ist 6 Monate.

Sie hängt davon ab, wie oft die Fernbedienung benutzt
wird. Die Batterien bei längerer Nichtbenutzung der
Fernbedienung (mehr als 1 Monat) herausnehmen.
Die Batterien auswechseln, wenn die Leuchtanzeige zur
Signalübetragung von der Fernbedienung nicht blinkt
oder, wenn das Klimagerät auf die Fernbedienungsbefehle
nicht reagiert.

l Die Batterien der Fernbedienung enthalten verunreinigen

Substanzen. Die erschöpfte Batterien sollen gemäß der
örtlichen Vorschriften beseitigt werden.

BENUTZUNG DER FERNBEDIENUNG

WAHLSCHALTER DES TEMPERATURSENSORS

l

Unter Normalbedingungen wird die Raumtemperatur vom
Temperatursensor in der Fernbedienung ermittelt und
kontrolliert (auf dem Bildschirm erscheint das FEEL­Symbol).Diese Funktion erlaubt die beste Raumtemperatur
zu haben, weil die Fernbedienung die Temperatur von dem
Platz überträgt, wo Sie sich befinden. Indem Sie diese
Funktion benutzen, muß die Fernbedienung immer auf dem
Klimagerät richten werden, darum ist es angebracht, daß
sie sichtbar von der Inneneinheit ist (zum Beispiel, legen
Sie sie nicht in eine Schublade).

l Man kann den Temperatursensor durch Druck auf die

FEEL-Taste ausschalten. In dem Fall erlischt das
entsprechende Symbol auf dem Bildschirm und der
Sensor im Innern des Geräts wird eingeschaltet.

INNENEINHEIT

FERNBEDIENUNG

IR-EMPFÄNGER

(IR-SENDER)

WIE DIE BATTERIEN ZU ENTFERNEN

l Die Abdeckung

entfernen.

l Drucken Sie die

Batterie nach dem
negativen Pol und
entfernen Sie sie
vom positiven Pol
(wie in Abbildung
gezeigt ist).

l Entfernen Sie

ebenso die andere Batterie.

EINSETZEN DER BATTERIEN

l Die Abdeckung auf der Rückseite der Fernbedienung

entfernen und überprüfen Sie, daß die Schalter wie in
Abbildung aufgestellt sind:

SCHALTER

Die Fernbedienung sendet Signale zu der Inneneinheit
jedes Mal, wenn Sie eine Tasten drucken und wenn es
gibt eine Änderung von Temperatur. Im Falle von
Problemen (Schwache Batterien, die Fernbedienung ist
nicht sichtbar von der Inneneinheit,...) wird automatisch
der Sensor der Inneneinheit zur Überwachung der
Raumtemperatur eingeschaltet. In solchen Fällen kann
die Temperatur in der Nähe der Fernbedienung von der
in der Umgebung des Geräts abweichen.

ANMERKUNG

7

D

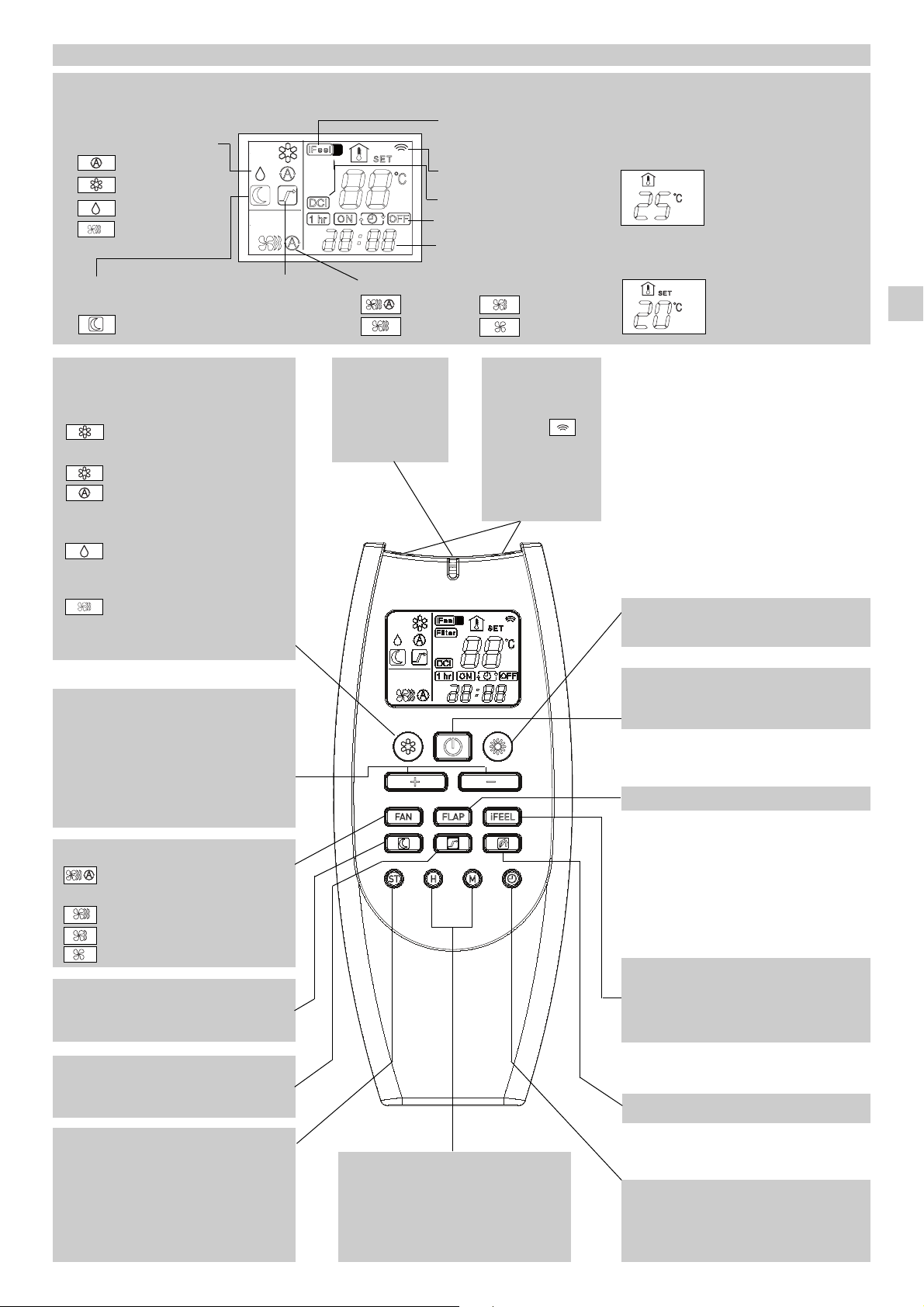

FERNBEDIENUNG

ANZEIGE

Zeigt Informationen an, wenn die Fernbedienung in Betrieb ist.

Betriebsweise

Ventilator - Geschwindigkeit

Hohe Geschwindigkeit

Automatisch

Mittlere Geschwindigkeit

Niedrige Geschwindigkeit

Datenverkehrsbestatigung
oder Fernbedienung Sperre

Eingegebene
Temperatur

Es zeigt an, dass die Klimaanlage in der
Betriebsart I FEEL funktioniert (der
Fernbedienungssensor ist eingeschaltet)

Zeigt die Timer Typen

Automatik
Kuhlung

Entfeuchtung
Ventilation

Orologio

Raumtemperatur

Nacht ­Programm

HIGH
POWER­Programm

SENDER

Wenn die
Fernbedienungs­Tasten gedrückt
werden, leuchtet die
Lampe auf dem
Display auf, um die
Einstellungsänderung
en des Klimagerätes
überzutragen.

TASTEN VON EINSTELLUNG DER
UHR UND MINUTEN

Durch Drücken der Taste “Program” wird
die Einstellung aktiviert. Für Einzelheiten
siehe Beispiel “EINSTELLUNG DER
UHR” und “TIMER EINSTELLUNG”.

TIMER WAHLSCHALTER

Indem Sie die Taste TIMER drücken wird
auf dem Display dad Verfahren aktiviert,
um die ON/OFF Timer Einstellung.
Für Einzelheiten siehe Beispiel “TIMER
EINSTELLUNG”.

C

TEMPERATURWAHLTASTEN

- (kälter)

Diese Taste zur Senkung der gewählten
Temperatur drücken.

+ (wärmer)

Diese Taste zur Erhöhung der gewählten
Temperatur drücken.

SENSOR

Ein Temperatursen­sor im Innern der
Fernbedienung mißt
die Raumtempera­tur.

EINSTELLUNG DER UHR UND TIMERZEIT TASTE

Drücken Sie diese Taste, um die folgende
Funktionen zu wahlen:

• Einstellung der Uhr

• Timer ON/OFF Einstellung
Für Einzelheiten siehe Beispiel
“EINSTELLUNG DER UHR” und “TIMER
EINSTELLUNG”.

WAHLSCHALTER DES IFEEL/IFEE C
SENSORS

Drücken Sie diese Taste, um die Einstellung
des eingeschalteten Temperatursensors zu
verändern (von Fernbedienung auf
Klimaanlage und umgekehrt).

TASTE “FAN” (Ventilator-Geschwindigkeit)

Die Ventilator-Geschwindigkeit wird
automatisch vom Mikroprozessor
gewählt.

Hohe Ventilator-Geschwindigkeit.
MittlereVentilator Geschwindigkeit.
NiedrigeVentilator-Geschwindigkeit.

TASTE ON/OFF (ein/aus)

Diese Taste dient zum Ein- und Ausschalten
des Klimageräts.

INAKTIVE TASTE

TASTE NIGHT/ECO

Diese Taste drücken, um die Funktion
NIGHT/ECO

zu aktivieren

.

INAKTIVE TASTE

TASTE “HIGH POWER”

Diese Taste drücken, um die Funktion

HIGH

POWER

zu aktivieren

.

BETRIEBSWEISE TASTE

Diese Taste drücken, um die Betriebsweise
des Klimagerätes zu ändern.

(Kühlung)

(Automatik)

Das Klimagerät kühlt die Luft und senkt
die Raumtemperatur.

(Entfeuchtung)

Das Klimagerät senkt die Raumfeuchte.

(Ventilation)

Das Klimagerät funktioniert nur als
Ventilator.

Inverter Modell

NICHT VERFÜGBARE BETRIEBSWEISE

8

EINSTELLUNG DER UHR

WAHL DER VENTILATOR-GESCHWINDIGKEIT

ENTFEUCHTUNG

1. Die Taste SEL TYPE dreimal drücken.

Die Stundenangabe beginnt zu blinken.

2. Die Taste SET H solange drücken, bis die gewünschte Stun-

de angezeigt wird. Die Taste SET M solange drücken, bis
die gewünschten Minuten angezeigt werden. Die Stunde­nanzeige auf dem Display hört nach 10 Sekunden automa­tisch zu blinken auf

.

KÜHLUNG / AUTOMATIK

Nachprüfen, daß die Einheit an die
Stromversorgung verbunden ist und die
STANDBY Anzeige aufgeleuchtet ist.

1. Die Taste drücken, bis das
Zeichnen KÜHLUNG auf dem
Display erscheint.

2. Die Tasten +/- (Wahl der Temperatur)
drücken, um die gewünschte
Temperatur einzugeben (Der
Einstellungsbereich liegt zwischen 10
°C minimum und 32 °C maximum).

DER GEWÄHLTE TEMPERATURWERT
WIRD ANGEZEIGT.

5 SEKUNDEN NACH DER EINSTELLUNG
DER GEWÄHLTEN TEMPERATUR DIE
RAUMTEMPERATUR WIRD WIEDER
ANGEZEIGT.

3. Die Taste FAN drücken, um die Ventilator-Geschwindigkeit
einzugeben.

ANMERKUNG

C

1

3

2

2

1

1. Die Taste drücken, bis das Zeichnen

ENTFEUCHTUNG auf dem Display erscheint.

2. Die Tasten +/- (Wahl der Temperatur) drücken, um die
Raumtemperatur einzugeben (Der Einstellungsbereich
liegt zwischen 32 °C Maximum und 10 °C Minimum).

DER GEWÄHLTE TEMPERATURWERT WIRD ANGEZEIGT.

5 SEKUNDEN NACH DER EINSTELLUNG
DER GEWÄHLTEN TEMPERATUR DIE
RAUMTEMPERATUR WIRD WIEDER
ANGEZEIGT.

l Wählen Sie die Funktion "Entfeuchtung", wenn Sie die

Raumluftfeuchte senken wollen.

l Wenn die Raumtemperatur erreicht den auf der

Fernbedienung eingestellten Wert (Thermostat),
wiederholt das Gerat das ON/OFF Programm
automatisch.

l Wenn die Funktion "Entfeuchtung" gewählt wird, läuft

der Ventilator mit automatischer Geschwindigkeit
(Symbol der Fernbedienung), um nicht zu zu
kühlen.

l

Die Funktion "Entfeuchtung" darf bei einer
Innentemperatur unter 10 °C nicht gewählt werden!.

ANMERKUNG

VENTILATION

Will man lediglich die Luft im Zimmer umwälzen, ohne die
Temperatur zu verändern, drücken Sie die Taste , bis
nur das Ventilationssymbol angezeigt wird.

Die automatische Geschwindigkeit ist nicht verfügbar im
Ventilationsmodus.

AUTOMATIK

Mit der Taste FAN die Position “AUTO” eingeben.
Der Mikroprozessor wird automatisch die Ventilator­Geschwindigkeit kontrollieren. Beim Anlauf des Klimageräts,
ändert sich die Ventilator-Geschwindigkeit entsprechend
der thermischen Belastung des Raumes.

MANUELL

Zur manuellen Einstellung der Ventilator-Geschwindigkeit
die Taste FAN betätigen und die gewünschte
Geschwindigkeit wählen.

ANMERKUNG

Hohe
Geschwindigkeit

Mittlere
Geschwindigkeit

Niedrige
Geschwindigkeit

NACHT-PROGRAMM/ENERGIESPAREN

l Dieses Programm dient zum Energiesparen.

1. Die Taste drücken, um Kühlung oder Entfeuchtung
einzustellen.

2. Die Taste drücken.

3. Das Symbol erscheint auf dem Display. Zum

Löschen desselben nochmals die Taste NIGHT drücken.

Was ist das Nacht-Programm?

Wenn dieses Programm wird gewählt, verändert das
Klimagerät nach 60 Minuten automatisch die
Raumtemperatur: sie wird um 1 °C erhöht
Auf diese Weise wird Energie gespart, ohne auf den
nächtlichen Komfort im Raum verzichten zu müssen.

ANMERKUNG

Während des Nachtprogrammes ist die
Ventilatorgeschwindigkeit automatisch niedriger, indem er
das Geräusch reduziert.

9

D

TIMER - EINSTELLUNG

A) WIE DIE EINSCHALT-UHRZEIT

EINZUSTELLEN IST (ON)

1. Nur einmal die Taste STdrücken. Die

Anzeige ON und die Uhrzeit beginnen
zu blinken.

2. Die Taste H solange drücken, bis die
gewünschte Stunde angezeigt wird. Die
Taste M solange drücken, bis die
gewünschten Minuten angezeigt werden.
Die Anzeige auf dem Display zeigt die
laufende Zeit wieder nach 10 Sekunden
an.

3. Die Taste ON/OFF drücken, um das
Klimagerät zu starten.

4. Die Taste drücken, um den Timer
auf die Funktion “ON TIME”
einzustellen. (Start).

B) WIE DIE AUSSCHALT-UHRZEIT

EINZUSTELLEN IST (OFF)

1. Zweimal die Taste ST drücken. Die

Anzeige OFF und die Zeitanzeige
beginnen zu blinken.

2. Die Taste H solange drücken, bis die
gewünschte Stunde angezeigt wird. Die
Taste M solange drücken, bis die
gewünschten Minuten angezeigt werden.
Die Anzeige auf dem Display zeigt nach
10 Sekunden wieder die laufende Zeit
an.

3. Die Taste ON/OFF drücken, um das
Klimagerät zu starten.

4. Die Taste zweimal drücken, um
den Timer auf die Funktion “OFF TIME”
(Ausschalten) einzustellen.

C) WIE DAS TAGES-PROGRAMM

EINSCHALTEN/AUSSCHALTEN
(ODER UMGEKEHRT)
EINZUSTELLEN IST

1. Den Timer wie unter den Punkten “A”

und “B” beschrieben einstellen.

2. Die Taste ON/OFF drücken, um das
Klimagerät zu starten.

3. Die Taste dreimal drücken, um das
Programm des Timers eingeschaltet/
ausgeschaltet, oder umgekehrt,
einzustellen.

Nach der Timereinstellung die Taste ST drücken, um die
eingegebene Ein/Aus-Uhrzeit zu kontrollieren.

ANMERKUNG

C

4

2

2

3

1

HIGH POWER PROGRAMM

Das High Power Programm kann nur während Kühlung
Betriebsweise und nicht während Entfeuchtung und
Ventilation Betriebsweise ausgewählt werden. Das High
Power Programm ermöglicht die maximale Leistung des
Klimagerätes zu erhalten. Sie können das High Power
Programm mit der Fernbedienung aktivieren, nachdem Sie
die K

ü

hlung Betriebsweise ausgewählt haben. Unter diesen
Bedingungen wird das Klimagerät seine maximale Leistung
erreichen, aber dies wird auch zu höheren Stromverbrauch
und mehr Lärm führen. Im Gegenteil, um die beste Leistung
in Effizienz und Laufruhe zu erzielen, wird es nicht
empfohlen das High Power Programm zu verwenden, indem
Sie das Klimagerät im Normalzustand arbeiten lassen
(werkseitiges Standard-Programm).
Um das High Power Programm zu aktivieren, ist es nötig
(nachdem Sie die K

ü

hlung Betriebsweise gewählt haben)
die Taste HIGH POWER zu drücken: das Symbol

....... wird angezeigt; an dieser Stelle beginnt die

Betriebsanzeigelampe (OPERATION - gr

ü

ne Lampe auf
der Frontpaneel des Klimagerätes) langsam zu blinken,
indem sie die Aktivierung vom High Power Programm zu
zeigen; zum Löschen desselben nochmals die Taste
drücken: daher hört die gr

ü

ne Lampe auf zu blinken und wird

sie permanent geleuchtet bleiben (anbleiben).

l

Während des High Power Betriebs könnte die
Raumtemperatur nicht dieselbe der gewählten
Temperatur sein.

l

Das Programm HIGH POWER bleibt aktiv, auch wenn
Sie ausschalten und dann wiedereinschalten das
Klimagerät .

ANMERKUNG

TIMER-EINSTELLUNG.

l Betätigen Sie 4 mal die Taste . Dann

erscheint auf der Anzeige das Symbol 1­STUNDE TIMER.

1-STUNDE TIMER-EINSTELLUNGS-LOESCHEN.

l Die Taste ON/OFF zum Ausschalten des Klimagerätes

drücken.

l Warten, bis das Klimagerät ausgeschaltet ist.
l Nochmals die Taste ON/OFF zum Wiedereinschalten des

Klimagerätes drücken.

1-STUNDE TIMER-EINSTELLUNG

Durch diese Einstellung läuft das Klimagerät eine Stunde
lang, sei es, daß es ein- oder ausgeschaltet ist.

10

LUFTSTROM-EINSTELLUNG

Während der Kühlung oder Entfeuchtung, besonders
mit großem Feuchtigkeitsgehalt im Raum, stellen Sie
die vertikalen Luftleitlamellen stirnseitig ein. Wenn die
Luftleitlamellen äußerst nach links oder nach rechts
gestellt werden, könnten sich Kondenswasser und
Tropfen auf dem Luftauslaufgitter bilden.

VORSICHT

VERTIKAL

Fassen Sie die Klappe und drehen Sie sie nach oben oder
nach unten.

HORIZONTAL

Der Luftstrom kann horizontal eingestellt werden, indem
die vertikalen Luftleitlamellen nach links oder rechts gestellt
werden, wie auf nächsten Abbildung gezeigt ist.

Wenn die Fernbedienung nicht funktioniert oder verloren
ging, wie folgt vorgehen:

1. KLIMAGERÄT AUßER BETRIEB

Wenn Sie das Klimagerät in Betrieb setzen wollen, ist die
BETRIEBSTASTE zu drücken, um die Funktion COOL
auszuwählen:

BETRIEBSWEISE OHNE FERNBEDIENUNG

2. KLIMAGERÄT IN BETRIEB

Wollen Sie das Klimagerät abstellen, ist die BETRIEB­STASTE zu drücken, bis zum Ausschalten der OPERATI­ON Anzeige.

Das Klimagerät wird mit der Hohe Ventilator­Geschwindigkeit einschalten.
Die Temperatur-Einstellung ist 25°C.

ANMERKUNG

Stromunterbrechung während des Betriebs.

Beim Auftreten einer Stromunterbrechung hält das
Kilmagerät an. Wird die Versorgung wiederhergestellt,
schaltet sich nicht das Klimagerät nach 3 minuten
automatisch wieder ein.

ANMERKUNG

PFLEGE UND WARTUNG

Vor Beginn der Reinigungs- und Wartungsvorgänge
ist die Klimaanlage abzuschalten und der Stecker aus
der Steckdose zu ziehen.

l Einige Metallkanten und die

Luftleitlamellen des
Kondensatorbauteiles sind scharf.
Diese Teile sind daher mit großer
Sorgfalt zu reinigen.

l Periodisch soll die Außeneinheit

vom Flugstaub auf der
Kondensatoberfläche durch
Abbürsten oder Abwaschen
gereinigt werden.

l Das Kondensatorbauteil und andere

Komponenten der Außeneinheit
müssen periodisch gereinigt
werden. Befragen Sie den Händler
oder den Kundendienst.

AUßENEINHEIT MIT ABDECKUNG

VORSICHT

INNENEINHEIT

l Zum Reinigen kein Wasser auf die Einheit gießen. Sie

könnten die inneren Komponenten beschädigen oder
einen Kurzschluß verursachen.

l Keine Lösungsmittel oder angreifende chemische

Zusammensetzungen verwenden. Die Kunststoffhülle
nicht mit heißem Wasser abreiben.

Reinigung des Gehäuses und des Gitters

Das Gehäuse und Gitter der Inneneinheit mit der
Staubsaugerbürste reinigen oder mit einem weichen,
sauberen Tuch abreiben. Wenn diese Teile Flecken
aufweisen, ein feuchtes, sauberes Tuch benutzen. Bei der
Reinigung des Gitters ist darauf zu achten,daß die
Saugkappen durch zu starkes Drücken nicht aus ihrem
Sitz gleiten.

BETRIEBSTASTE

FALSCH!

T
E
S
T

O
F
F

O
N

11

D

LUFTFILTER

Der Luftfilter muß wenigstens einmal alle 2 Betriebswochen
überprüft und gereinigt werden. Der Betrieb mit schmutzigen
oder verstopften Filtern kann die Leistung des Klimagerätes
verkleinern. Der Filter ist hinter den Luftansauggrill angebracht
und wird nach oben herausgeziehen.

WIE DER FILTER ABZUNEHMEN IST

TRANSPORT

Das Gerät nur senkrecht transportieren. Falls dies nicht
möglich ist, das Gerät auf eine Seite legen. So bald wie
möglich das Gerät senkrecht wiederstellen. 10 Minuten
warten, bevor es gebraucht wird.

LAGERUNG

Falls die Klimaanlage für eine längere Zeit nicht benutzt
werden soll, sind die Filter zu reinigen und das
Kondenswasser der innereren Einheit durch Betätigung
der hinteren Ablaßhöse abzulassen. Der Schlauch ist nicht
abzutrennen. Sollte es unumgänglich sein, sind die beiden
offenen Hälften der Schnellanschlüsse mit den
Kunststoffdeckeln, die als Ausstattung mitgeliefert wurden,
zu schützen. Sie sind mit einem Maulschlüssel fest
anzuziehen. Keine schweren Gegenstände auf die obere
Platte legen und das Gerät möglichst mit einer Kunststoffolie
abdecken.

KONDENSWASSERFLUBROHR

FILTERREINIGUNG

Den Filter mit einem Staubsauger reinigen. Ist öliger
Staub vorhanden, ist der Filter mit lauwarmen
Seifenwasser zu waschen, zu spülen und trocknen zu
lassen.

ZUBEHÖRTEILE (AUF ANFRAGE)

ZUSÄTZLICHER AUßENEINHEIT HALTERUNGSFÜHRUNG
KIT

Wenn man das Klimagerät in mehreren Zimmer brauchen
will, ist es möglich mehrere Halterungsführungen für die
Installation der Außeneinheit kaufen

2 löcher ø 10

HALTERUNGFÜHRUNG

100 min.

200

12

• Der Gebrauch von mobilen Telefonen muß in der Nähe

des Klimagerätes vermieden werden, weil sie beim Betrieb
des Gerätes Störungen verursachen können. Im Falle
einer Betriebsstörung (Die Betriebslampe OPERATION
leuchtet, aber die Außeneinheit läuft nicht) schalten Sie
die Stromversorgung für 60 Sekunden am Hauptschalter
oder durch Ziehen des Steckers ab und schalten das
Gerät anschließend wieder ein.

• Die blinkende Betriebslampe OPERATION und das

gleichzeitige Anhalten des Klimagerätes für kurze Zeit
zeigen den überflüssigen Kondenswasserabfluß an.

Wenn blinkt die Betriebslampe OPERATION weiter und
hält das Klimagerät endgültig an, es meint, daß die
Pumpe nicht funktioniert oder, daß das
Kondenswasserabflußrohr im Verbindungsschlauch
verstopft ist; auf diesem Fall sollte man den Eingriff des
TECHNISCHEN KUNDENDIENSTES verlangen.

Im Notfall kann das Klimagerät weiterlaufen, indem es
das Kondenswasser von dem rückseitigen linken Rohr in
ein ziemlich kleines Behälter ausläßt, das Röhrchen
ausziehen und den Stopfen entfernen.

• Falls das Klimagerät nicht richtig funktioniert, führen Sie

bitte die unten aufgeführten Überprüfungen durch, bevor
Sie den technischen Kundendienst rufen. Falls die Störung
bleibt, wenden Sie sich an den Händler oder den
Technischen Kundendienst.

RATSCHLÄGE FÜR HÖCHSTEN KOMFORT
UND NIEDRIGSTEN VERBRAUCH

VERMEIDEN SIE:

l Den Luftzufuhr und Luftansauggrill der Einheit zu

versperren. Sind diese nicht frei, arbeitet die Einheit nicht
einwandfrei und könnte Schaden erleiden.

l Notfalls Sonnenschutz benutzen oder Vorhänge zuziehen,

um Sonnenbestrahlung des Raumes zu verhindern.

ÜBERPRÜFEN SIE:

l Daß der Luftfilter immer sauber ist. Ein schmutziger Filter

vermindert den Luftdurchlauf und setzt die Leistung der
Einheit herab.

l Daß Fenster und Türen geschlossen sind, um das

Eindringen nicht konditionierter Luft zu vermeiden.

FESTSTELLUNG UND BEHEBUNG VON
BETRIEBSSTÖRUNGEN

Störung: Das Klimagerät läuft überhaupt nicht.
Mögliche Ursache:

1. Keine Stromzufuhr.

2. Niederdruckschalter wurde ausgelöst.

3. Netzspannung ist zu niedrig.

4. Betriebstaste ist ausgeschaltet (OFF).

5. Batterien in der Fernbedienung sind erschöpft.

Abhilfe:

1. Für erneute Stromzufuhr sorgen.

2. Wenden Sie sich an eine Kundendienststelle.

3. Lassen Sie sich von Ihrem Elektriker oder Fachhändler
beraten.

4. Taste ON/OFF erneut drücken.

5. Batterien auswechseln.

Störung: Kompressor läuft, kommt jedoch bald zum
Stillstand.

Mögliche Ursache:

1. Ein Hindernis befindet sich vor der Kondensatorschlange.

Abhilfe:

1. Hindernis entfernen.

Störung: Schlechte Kühlleistung.
Mögliche Ursache:

1. Luftfilter ist schmutzig oder zugesetzt.

2. Eine Wärmequelle oder viele Leute befinden sich im
Raum.

3. Türen und/oder Fenster sind geöffnet.

4. Ein Hindernis befindet sich in der Nähe des Lufteinlasses
oder -auslasses.

5. Thermostat ist zu hoch eingestellt.

Abhilfe:

1. Luftfilter reinigen, um den Luftstrom zu verbessern.

2. Die Wärmequelle möglichst abschalten.

3. Diese schließen, damit keine Wärme bzw. Kälte von
außen eindringt.

4. Hindernis entfernen, um einen unbehinderten Luftstrom
zu gewährleisten.

5. Temperatur niedriger einstellen.

Störung: Knackgeräusche werden vom Klimagerät gehört.
Mögliche Ursache:

1. Beim Betrieb können plötzliche Temperaturwechsel eine
Ausdehnung bzw. ein Schrumpfen von Künststoffteilen
verursachen. In einem solchen Fall werden u.U.
Knackgeräusche gehört.

Abhilfe:

1. Dies ist normal, und die Geräusche wieder aufhören,
wenn eine beständige temperatur erreicht wird.

Das eingeschaltete Betriebsleuchte (OPERATION) und die
gleichzeitige Blinken der Kontrolllampen TIMER und
STANDBY besagt, daß die gewählte Betriebsart nicht für die
Einheit verfügbar ist ( ). In diesem Fall funktioniert die
Klimaanlage erst wieder nach Neueinstellung der korrekten
Betriebsart.

HINWEIS

MÖGLICHE URSACHE ABHILFE

STANDBY OPERATION TIMER

F F O Fehlerhafter Innen-Luft Sensor Wenden Sie sich an eine

Kundendienststelle

OFFFehlerhafter Innen-Luft Sensor (Kondensator) Wenden Sie sich an eine

Kundendienststelle

F O O Fehlerhafter Kompressor Durchflusssensor Wenden Sie sich an eine

Kundendienststelle

F l O Fehlerhafte Elektronische Karte (Überstromschutz) Wenden Sie sich an eine

Kundendienststelle

FOl Fehlerhafte Elektronische Karte (Übertemperaturschutz) Wenden Sie sich an eine

Kundendienststelle

F llFehlerhafter PFC (Leistungsfaktor Korrektur-System) Wenden Sie sich an eine

Kundendienststelle

O F O Das System vom Auslass der Kondensat arbeitet nicht gut Wenden Sie sich an eine

Kundendienststelle

LAMPEN

SELBSTDIAGNOSE

O = Ausgeschaltete Lampe

l

= Eingeschaltete Lampe

F = die Lampe blinkt

2

SAFETY INSTRUCTIONS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

INSTALLATION LOCATION. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

ELECTRICAL REQUIREMENTS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

PRODUCT IDENTIFICATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

MONITOR PANEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

AIR CONDITIONER INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

IMPORTANT ADVICE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

USING THE REMOTE CONTROL UNIT. . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

REMOTE CONTROL UNIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

HOW TO SET THE PRESENT TIME. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

COOLING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

DEHUMIDIFYING (DRY) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

FAN ONLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

ADJUSTING THE FAN SPEED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

NIGHT MODE/ENERGY SAVING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

HIGH POWER MODE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

SETTING THE TIMER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

SETTING 1 HR TIMER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

ADJUSTING THE AIR FLOW DIRECTION . . . . . . . . . . . . . . . . . . . . . . . . . 10

OPERATION WITHOUT THE REMOTE CONTROL UNIT . . . . . . . . . . . . . . 10

CARE AND CLEANING. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

ACCESSORIES (SUPPLIED ON REQUEST). . . . . . . . . . . . . . . . . . . . . . . . 11

TIPS FOR ENERGY SAVING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

TROUBLESHOOTINGS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

ELECTRIC WIRING DIAGRAMS’ SYMBOLS . . . . . . . . . . . . . . . . . . . . . . . . 13

CONTENTS

PRODUCT INFORMATION

If you have problems or questions concerning your Air
Conditioner, you will need the following information. Model
and serial numbers are on the nameplate on the bottom of
the air conditioner.

Model No. ..........................................................................

Serial No............................................................................

Date of purchase ...............................................................

Dealer’s address ...............................................................

Phone number ....................................

ALERT SYMBOLS

The following symbols used in this manual, alert you to
potentially dangerous conditions to users, service personnel
or the appliance:

This symbol refers to a hazard or unsafe practice which
can result in severe personal injury or death.

This symbol refers to a hazard or unsafe practice which
can result in personal injury or product or property damage.

WARNING

CAUTION

SAFETY INSTRUCTIONS

l Read this booklet carefully before using this air

conditioner. If you still have any difficulties or
problems, consult your dealer for help.

l This air conditioner is designed to give you

comfortable room conditions. Use this only for its
intended purpose as described in this Instruction
Manual.

l Never use or store gasoline or other flammable vapour

or liquid near the air conditioner. It is very dangerous.

Moreover, never install electrical equipment, which is
not protected with IPX1 protection (protection against
vertical water drop), under the unit.

l The manufacturer assumes no responsibilities if the safety

regulations or local codes are not observed.

l Never use neither the power main switch or the power

plug to start or stop the air conditioner.
Always use the ON/OFF button.

l Do not stick anything into the air outlet of the air

conditioner. This is dangerous because the fan is
rotating at high speed.

l Do not let children play with the air conditioner.
l Do not cool the room too much if babies or invalids

are present.

l

This air conditioner can be used by children aged
from 8 years and above and persons with reduced
physical, sensory or mental capabilities or lack of
experience and knowledge if they have been given
supervision or instruction concerning use of the air
conditioner in a safe way and understand the hazards
involved.

l Cleaning and user maintenance shall not be made

by children without supervision.

l For safety, be sure to turn the air conditioner off and

also to disconnect the power before cleaning.

WARNING

CAUTION

EG

3

EG

This air conditioner is equipped with cooling, drying and fan functions.
Details on these functions are provided here following; refer on these descriptions when using the air conditioner.

NOTE

COOLING

OUTDOOR TEMPERATURE 46°C D.B.
ROOM TEMPERATURE 32°C D.B./23°C W.B.

OUTDOOR TEMPERATURE 19°C D.B.
ROOM TEMPERATURE 19°C D.B./14°C W.B.

OPERATING LIMITS

MAXIMUM CONDITIONS

MINIMUM CONDITIONS

DECLARATION OF CONFORMITY

This product is marked as it satisfies Directives:

– Low voltage no. 2006/95/CE.

(Standard: EN60335-2-40:2003 (incl. Corr.:2006) + A11:2004 + A12:2005 + A13:2012
+ A1:2006 + A2:2009 con EN 60335-1:2002 + A11:2004 + A1:2004 + A12:2006 + A2:2006 + A13:2008 + A14:2010
+ A15:2011).

–Electromagnetic compatibility no. 2004/108/CE, 92/31 EEC and 93/68 EEC.

(Standard: EN55014-1 (2006) +

A1(2009) + A2(2011), EN 55014-2 (1997) + A1(2001) + A2 (2008), EN 61000-3-2 (2006) + A1(2009) + A2(2009),
EN 61000-3-3 (2008)

– RoHS2 no.2011/65/EU.
– Regulation (EU) no. 206/2012, of 6 march 2012, concerning the specifications for ecodesign requirements of air

conditioners and fans.

– Regulation (EU) no. 626/2011, of 4 may 2011, concerning the labeling indicating the energy consumption of air

conditioners.

This declaration will become void in case of misuse and/or non observance though partial of manufacturer's installation
and/or operating instructions.

Before using the appliance

l Check that the power supply at the location where the

air conditioner is going to be used is 220/240 volt, single
phase.

l For your safety care check periodically the conditions of

the electric supply cable; the electrical connection of the
unit is Y type with cable prepared in a special way; in
case you should notice any damage due to usage, call the
nearest After Sale Service to get the cable replaced.

l Before connecting the air conditioner to a power

socket, make sure that the socket is provided with
an earth connection.

l Verify that the available power supply is sufficient for

running other electrical domestic appliances in use
simultaneously from the same supply. See the data plate
on the unit showing the max. absorbed powers.

l Install a double - pole switch, protected fuses of the

delayed type, upstream the electricity wall socket 10A.

ELECTRICAL REQUIREMENTSINSTALLATION LOCATION

l Do not install this air conditioner where there are

fumes or flammable gases, or in an extremely humid
space such as a green house.

l Do not install the air conditioner where excessively

high heat-generating objects are placed.

l Do not install the air conditioner where the

atmosphere is extremely damp or humid (e.g.
greenhouse or laundry) it could be wetted by drops
of water (i.e. in laundries).

Avoid:

To protect the air conditioner from heavy corrosion, avoid
installing the outdoor unit where salty sea water can splash
directly onto it or in sulphurous air near a spa.

l Make sure that there are no obstacles around the

indoor unit affecting the free circulation of air. Do not
block the air intake and outlet of the unit with
curtains or other.Never put objects on the top of the
unit.

WARNING

l Make sure that circuit breakers, fuses, etc. are of sufficient

capacity to handle start - up current (normally for no longer
than a second).

l All wiring must conform to the local electrical codes.

Consult your dealer or a qualified electrician for details.

WARNING!

The air conditioner is provided with a time-guard system,
which does not allow re-starting of compressor until after
3 minutes from a previous stop.

EG

4

01. Infrared rays remote control unit

02. Monitor panel

03. Supply air deflector
, 4. Return air grille
, 5. Outdoor unit

06. Flexible tube

07. Air filter

08. Electric cable with plug

09. Service tube for condensate evacuation

10. Outdoor unit basket or support

11. Quick coupling cover

MONITOR PANEL

1. TIMER lamp: This lamp lights up when the system is

being controlled by the timer.

2. OPERATION lamp: This lamp lights up during operation.It
blinks once to announce that the remote control signal
has been received and stored.

This lamp flashes and the air conditioner simultaneously
stops during exceeding condensate drainage or because
of malfunctioning of the condensate drainage system.

The OFF position does not disconnect the power. Use the
main power switch to turn off power completely.

WARNING

WATER-LEVEL ALARM

5. Operation button (without remote control): Push the

button to walk through the OFF and COOL operation
modes.

PRODUCT IDENTIFICATION

10

2

7

11

5

6

1

8

3

4

9

1

5

243

3. STANDBY lamp: this lamp lights up when the air

conditioner is connected to the power and ready to receive
the remote control command.

4. Receiver : receives signals transmitted from the remote
control.

NOTE

The fixed OPERATION lamp and the blinking of TIMER and
STANDBY lamps, indicates that the operating mode selected
( ) is not compatible with the unit. If this happen the air
conditioner does not operate until the correct mode is
selected.

5

EG

POSITIONING OF OUTDOOR UNIT

The outdoor unit must always be kept in vertical position and
levelled. Make sure that there are no obstacles around the
unit affecting the free circulation of air. Alug at the rear bottom
of the unit ensures the minimum distance from the wall (3 cm).
The unit must be kept at a minimum distance of cm. 15
(sidewise) and cm. 80 (frontally) from any walls.

INSTALLATION TYPE A

If your room has a balcony or a window-sill of sufficient depth
(min. 25 cm) you may rest the unit freely onto it. For safety’s
sake, you may anchor the unit to the window-sill using one
M6 x 20 expansion bolt in the slot of the lug at the rear bottom
of the unit.
The flexible tube may easily pass through the balcony door
or window shutters set ajar.

INSTALLATION TYPE B (USING THE SUPPORT)

1. Fix the support guide to the wall below the window sill.

2. Insert the support in the handle of outdoor unit, and turn the
outdoor unit upside down as shown in the picture.

3. Place the support and secure it at the edge of the unit, using
the screws.

4. Insert the support, fixed on the unit, at the guide fixed to
the wall. Make sure it is levelled.

SUPPORT

2 holes ø 10

support
guide

100 min.

200

140

The air conditioner is made of two units interconnected by a
flexible tube. The indoor unit must be placed in the room to be
air conditioned, near a window, a balcony-door or a perimeter
wall. The outdoor unit, that provides to the disposal of heat
and condensation, must be located outside, on a window sill,
on a balcony or hanged to the wall.

Min. 25 cm.

M6 x 20

M6 x 20

AIR CONDITIONER INSTALLATION

TYPE A

TYPE B

IMPORTANT ADVICE

OUTDOOR UNIT

1.When you move the outdoor unit, always hold it by the handle, never pull it by the flexible tube.

2.Never let the outdoor unit hang on the flexible tube.

3.When you recover the outdoor unit after operation, drain away any remaining condensate by tilting the unit.

NO!

NO!

6

EG

OPERATION WITH THE REMOTE CONTROL UNIT

When using the remote control unit, always point the unit
transmitter head directly at the air conditioner receiver.

TEMPERATURE SENSOR SELECTOR

l

Under normal conditions the room temperature is detected
and checked by the temperature sensor placed in the
remote controller (I FEEL icon displayed ).This function
is designed to provide a comfortable room temperature
by transmitting the temperature control command from the
location next to you. When using this function, the remote,
control should always be pointed at the air conditioner,
therefore it should be placed in a position in which it is
visible by the indoor unit (for example, do not put it in a
drawer).

l

It is possible to disable the remote controller room sensor
pressing the I FEEL button. In this case the I FEEL icon
on the remote controller display lights off and the sensor
placed in the air conditioner becomes active.

USING THE REMOTE CONTROL UNIT

INDOOR UNIT

REMOTE CONTROL UNIT

RECEIVER

TRANSMITTER HEAD

l

Insert two AAA alkaline batteries of 1,5 V-DC making
sure that point in the direction marked in the battery
compartment.The displayed time flashes.
Press the SEL TYPE button.
Remote controller is now ready for operation.

l

The batteries last about six months. Depending on how
much you use the remote control unit.
Remove the batteries if you do not use the remote control
unit for more than one month.
Replace the batteries when the remote control unit lamp
fails to light, or when the air conditioner does not receive
the remote control unit signals.

l

The batteries of the remote control contain polluted
substances exhausted batteries must be disposed
according to the laws in force.

HOW TO REMOVE BATTERIES

l Remove the lid.
l Press the battery

toward the negative
end and lift it out by
its positive end (as
shown in the
figure).

l Remove the other

battery in the same
way.

HOW TO INSTALL BATTERIES

l Remove trhe lid in the rear part of the remote control unit

and check the settings of the microswitches as shown
below:

SWITCHES

The remote control unit transmits signals to the indoor
unit each time you press a key and at any temperature
change detected by the IFEEL sensor. In case of
troubles (low batteries, remote control placed in a
position not visible by the indoor unit,...) room
temperature control is automatically switched to the
sensor of the indoor unit. In this case, the temperature
around the remote control unit may differ from the
temperature detected in the air conditioner position.

NOTE

7

EG

REMOTE CONTROL UNIT

DISPLAY

Information is displayed when the remote controller is switched on.
If switched off, only the operating mode, the room temperature and
the clock are shown

Operation mode

Fan speed

High speed

Automatic

Medium speed

Low speed

Displayed when
transmitting data

Set point
temperature

I FEEL mode is active
(remote controller
sensor active)

Timer modes

Automatic
Cooling

Dehumidification
Fan

C

Clock

Room
temperature

Night
mode

HIGH POWER
mode

TRANSMITTER

When you press the
buttons of the remote
control unit, the
mark appears
on the display to
transmit the setting
changes to the
receiver in the air
conditioner.

HOURS AND MINUTES SETTING
BUTTONS

With these buttons is possible to set the
clock and the timer. For details refer to
paragraphs “ SETTING THE HOUR” and
“SETTING THE TIMER”.

TIMER SELECTION BUTTON

Press this button to select the type of timer
to activate. For details refer to paragraph
“SETTING THE TIMER”.

C

TEMPERATURE SETTING BUTTONS

- (cooler)

Press this button to decrease the set
temperature.

+ (warmer)

Press this button to increase the set
temperature.

SENSOR

A temperature
sensor inside the
remote control unit
detects the room
temperature.

CLOK AND TIMER SETTING BUTTON

Press this button in order to:

• set the clock

• set the ON/OFF timer
For details refer to paragraphs “SETTING
THE HOUR” and “SETTING THE TIMER”.

IFEEL/IFEEL C SENSOR SELECTOR

Press this button to modify the active setting
for room temperature detection (from remote
controller to air conditioner and viceversa).

“FAN “ BUTTON (fan speed)

Fan speed is automatically
selected by the microcomputer.

High speed.
Medium speed.
Low speed.

ON/OFF BUTTON

This button turns the air conditioner ON
and OFF.

INACTIVE BUTTON

NIGHT/ECO BUTTON

Press this button in order to select the
NIGHT/ECO mode.

INACTIVE BUTTONS

“HIGH POWER” BUTTON

Press this button in order to select the HIGH
POWER mode.

MODE SELECTOR BUTTON

Press this button to modify the air
conditioner mode.

(cooling)

(automatic)

The air conditioner makes the room cooler.

(dry)

The air conditioner reduces the humidity in
the room.

(fan)

The air conditioner works only as a
circulation fan.

Inverter model

NOT AVAILABLE OPERATION MODE

EG

8

ADJUSTING THE FAN SPEED

HOW TO SET THE PRESENT TIME

COOLING / AUTOMATIC

DEHUMIDIFYING (DRY)

2.

Press the SET H button until the present time hour is
displayed.
Press the SET M button until the present time minutes
are displayed. The display will automatically stop
flashing.

1. Press the button SEL TYPE three times.

The time indication alone flashes.

FAN ONLY

C

Verify that the unit is connected to the
main power and the STANDBY lamp is
light up.

1.Set the selector to COOL (symbol

on the display).

2.Press the +/- buttons (temperature

selection) to set the desired temperature
(the temperature range is between 32 °C
max. and 10 °C min.).

THE DISPLAY SHOWS THE
SELECTED TEMPERATURE.

AFTER 5 SECONDS FROM THE
REQUIRED TEMPERATURE SETTING
THE DISPLAY WILL SHOW THE ROOM
TEMPERATURE AGAIN.

3.Press the FAN button to select the fan speed.

1

3

2

NOTE

2

1

1.Set the button to DRY. The icon is displayed.

2.Press the

+/- buttons (temperature selection)

to set the
desired temperature (the temperature range is between
32 °C max. and 10 °C min.).

THE DISPLAY SHOWS THE
SELECTED TEMPERATURE.

AFTER 5 SECONDS FROM THE
REQUIRED TEMPERATURE SETTING
THE DISPLAY WILL SHOW THE ROOM
TEMPERATURE AGAIN.

l

Use DRY operation when you want to reduce the humidity
in the room.

l

Once the room temperature reaches the set level, the unit
repeats the cycle of turning on and off automatically.

l

During DRY operation, the fan speed is automatically set
(Remote control lamp is ON) to prevent overcooling.

l

Dry operation is not possible if the indoor temperature is
10 °C or less.

NOTE

If you want to make air circulate without any temperature
control, press button until only the fan symbol
appears on the display.

AUTOMATIC

Simply set the FAN selector to the position.A
microcomputer automatically controls the fan speed when
the AUTO mode is selected. When the air conditioner starts
operating, the fan speed varies (high - medium - low - very
low) according to the thermal load of the room.

The automatic speed is not available in FAN ONLY mode.

NOTE

High speed Med. speed Low speed

MANUAL

If you want to manually adjust speed just set the FAN selector
as desired.

NIGHT MODE / ENERGY SAVING

l

This mode enables you to save energy.

1. Set the selector to cool or dry.

2. Press the button.

3. The mark appears on the display. Press the

button again to release the function.

What does the NIGHT mode mean?

When you select the NIGHT mode, the air conditioner will
modify automatically the set temperature after 60 minutes:
it will be raised by 1°C.
This enables you to save energy without sacrificing your
comfort.

During the NIGHT mode the internal fan speed is
automatically lowered and reduces the noise.

NOTA

9

EG

A) HOW TO SET THE ON TIME

1. Press the ST button once.

The ON and time indications flash.

2. Press the H button until the designed
hour is displayed.
Press the M button until the designed
minutes are displayed. The display will
change automatically back to show the
present time after 10 sec.

3. Press the ON/OFF button to start the air
conditioner.

4. Press the button to activate the ON
timer.

B) HOW TO SET THE OFF TIME

1. Press the ST button twice.

The OFF and time indications flash.

2. Press the H button until the designed
hour is displayed.
Press the M button until the designed
minutes are displayed. The display will
change automatically back to show the
present time after 10 sec.

3. Press the ON/OFF button to start the air
conditioner.

4. Press the button two times to
activate the OFF timer.

C) HOW TO SET A PROGRAM FOR

DAILY ON/OFF OPERATION (OR
VICEVERSA)

1. Set the timer ON/OFF as shown in A)

and B).

2. Press the ON/OFF button to start the air
conditioner.

3. Press three times the button to
activate the DAILY timer.

SETTING THE TIMER

After timer setting, press ST button in order to check the
ON/OFF setting time.

NOTE

C

4

2

2

3

1

HIGH POWER MODE

You can select High Power only during cooling mode and
not during dehumidifying (dry) and fan mode. High Power
mode allows to obtain the maximum air conditioner’s
efficiency. The user can choose to activate the High Power
mode, using the remote control unit, after having selected
cooling mode. Under these conditions the air conditioner will
reach its maximum thermal power and consequently also
the maximum electrical consumption and noise. On the
contrary, if you want to obtain the best performance in
efficiency and silentness, High Power mode is not
recommended: let the air conditioner run in normal condition
(factory default program).
To activate High Power mode it is necessary (after having
selected the cooling mode) to press the HIGH POWER
button : the symbol switches on; at this point
the operation lamp (green lamp on the front panel of the air
conditioner) begins blinking slowly, indicating that High
Power mode is activated; press the button again to release
the function: therefore the green lamp will stop blinking and
it will be switched on permanently.

NOTES

l

During the high power operation the room temperature
could not correspond to the set temperature.

l

HIGH POWER program remains set also if you switch
OFF and ON again the air conditioner.

TIMER SETTING PROCEDURE.

l

Press four times the button.The 1
HOUR TIMER mark will appear on the
display.

CANCELLATION PROCEDURE

l

Press the ON/OFF button to turn the air conditioner off.

l

Wait for the indoor unit to stop operating.

l

Press the ON/OFF button again to turn the air conditioner
on.

SETTING THE 1 HOUR TIMER

This function causes the unit to operate for one hour at the
set conditions, regardless of whether the unit is on or off.

10

EG

l Do not pour water on the unit to clean it. This will damage

the internal components and cause an electric shock
hazard.

l Never use solvents, or chemical agents when cleaning the

indoor unit. Do not wipe the plastic casing using very hot
water.

Casing and Grille

Clean the casing and grille of the indoor unit with a vacuum
cleaner brush, or wipe them with a clean, soft cloth. If these
parts are stained, use a clean cloth moistened with a mild
liquid detergent. When cleaning the grille, be careful not
to force the blades out of place.

HORIZONTAL

The horizontal air flow can be adjusted by moving the
vertical blades to the left or right, as indicated in the following
figure.

ADJUSTING THE AIR FLOW DIRECTION

Set vertical blades to the front position during
COOLING/DRY operation if humidity is high.
If the vertical blades are set to the left-most or right­most position, condensation will form around the air
outlet and drip off.

CAUTION

VERTICAL

Hold the end of the flap and move it up and down to adjust
the vertical air flow.

2. WHEN THE AIR CONDITIONER IS RUNNING

If you want to turn off the air conditioner push the
OPERATION BUTTON until the OPERATION lamp is turned
off.

Power failure during operation.

In the event of power failure, the unit will stop. When the
power is resumed, the unit automatically restarts after 3
minutes.

NOTE

If you have lost the remote control unit or it has troubles,
follow the steps below.

1. WHEN THE AIR CONDITIONER IS STOPPED

If you want to turn on the air conditioner push the
OPERATION BUTTON to select the COOL mode:

OPERATION WITHOUT THE REMOTE
CONTROL UNIT

The air conditioner will start in HIGH fan speed.
The temperature setting is 25°C.

NOTE

CARE AND CLEANING

For safety, be sure to turn the air conditioner off and
also to disconnect the power before cleaning.

l Some metal edges and the

condenser fins are sharp and may
cause injury if handled improperly;
special care should be taken when
you clean these parts.

l Periodically check the outdoor unit

to see if the air outlet or air intake
are clogged up with dirt or soot.

l The condenser and other

components of the outdoor unit must
be cleaned periodically.
Consult your DEALER or AFTER
SALES SERVICE.

OUTDOOR UNIT
(CASING AND CONDENSING COIL)

CAUTION

INDOOR UNIT

T
E
S
T

O
F
F

O
N

OPERATION BUTTON

11

EG

AIR FILTER

The air filter must be cheked at least once every two weeks
operation. Operation with a dirty filter always causes a lower
efficency of the air conditioner and severe product damage.
The filter is located at the back of the intake grille in the front
of the air-conditioner and shall be removed from the upper
side of the unit.

HOW TO REMOVE THE FILTER

FILTER CLEANING

Use a vacuum cleaner to remove light dust. If there is
sticky dust on the filter, wash the filter in lukewarm, soapy
water, rinse it in clean water, and dry it.

TRANSPORT

Preferably keep the air conditioner in the vertical position
during transportation. If this is not possible, then lay it on
one side; when at destination put the air conditioner back in
the vertical position and wait at least 10 minutes before using
it.

STORAGE

If you are not going to use the air-conditioner for a long period,
clean the air filters, evacuate the condensate from the indoor
unit through the drain hose at the unit back side. Do not
disconnect the flexible tube, unless you are obliged to do it:
in that case protect the open halves of the couplings with the
plugs supplied as accessories, that must be tightened with
a spanner. Do not put heavy objects on the top of the unit,
and protect it with a cloth or a plastic bag.

CONDENSATE DRAIN PIPE

ACCESSORIES (SUPPLIED ON
REQUEST)

SUPPLEMENTARY SUPPORT GUIDE KIT FOR
OUTDOOR UNIT

2 holes ø 10

100 min.

200

SUPPORT GUIDE

If you want to utilise the air conditioner in several rooms, it
is possible to buy varies support guides for the installation
of outdoor unit.

12

EG

• The use of portable telephones near the air-conditioner

may cause disturbance to its normal operation and must
be avoided. In case abnormal operation is noticed,
(OPERATION lamp lights but outdoor unit will not run) to
restore normal operation turn-off electric supply for 60
seconds at least, by disconnecting the main switch or
the wall plug, then start again the air-conditioner.

• The blinking OPERATION lamp, together with the stop of

the air conditioner for a short time are due to the exceeding
condensate drainage.

If the OPERATION lamp goes on blinking and the air
conditioner definitely stops means that the condensate
pump is not working or that the condensate drain pipe in
the flexible connection pipe is obstructed; in this case
contact the AFTER SALE SERVICE.

In case of emergency the air conditioner can work by
draining the condensate from the back little pipe into a
rather short container: extract the little pipe and remove
the cap.

• If your air conditioner does not work properly, first check

the following points before requesting service.
If it still does not work properly, contact your dealer or
service center.

TIPS FOR ENERGY SAVING

DO NOT:

l Block the air intake and outlet of the unit.

If they are obstructed, the unit will not work well, and
may be damaged.

l Let direct sunlight into the room. Use sunshades, blind

or curtain.

DO:

l Always try to keep the air filter clean. A clogged filter

will impair the performance of the unit.

l To prevent conditioned air from escaping, keep windows,

doors and any other openings closed.

TROUBLESHOOTING

Trouble: the air conditioner does not run at all.
Possible cause:

1. Power failure.

2. Leakage breaker tripped.

3. Line voltage is too low.

4. Operation button is OFF.

5. Batteries in remote control unit have run down.

Remedy:

1. Restore power.

2. Contact service center.

3. Consult your electrician or dealer.

4. Press the button again.

5. Replace batteries.

Trouble: Compressor runs but soon stops.
Possible cause:

1. Obstruction in front of condenser coil.

Remedy:

1. Remove obstruction.

Trouble: Poor cooling performance.
Possible cause:

1. Dirty or clogged air filter.

2. Heat source or many people in room.

3. Doors and/or windows are open.

4. Obstacle near air intake or air discharge port.

5. Thermostat is set too high.

Remedy:

1. Clean air filter to improve airflow.

2. Eliminate heat source if possible.

3. Shut them to keep the heat or cold out.

4. Remove it to ensure good airflow.

5. Set the temperature lower.

Trouble: Clicking sound is heard from the air conditioner.
Possible cause:

1. Any plastic parts may expand or shrink due to a sudden
temperature change. In this event, a clicking sound may
occur.

Remedy:

1. This is normal, and the sound will disappear when an
even temperature is settled.

NOTE

The fixed OPERATION lamp and the blinking of TIMER and
STANDBY lamps, indicates that the operating mode selected
( ) is not compatible with the unit. If this happen the air
conditioner does not operate until the correct mode is
selected.

POSSIBLE CAUSE REMEDY

STANDBY OPERATION TIMER

F F O Defective indoor air sensor Contact service centre

O F F Defective indoor air coil sensor Contact service centre

F O O Defective compressor discharge temperature sensor Contact service centre

F l O Malfuctioning of electronic PCB (current protection) Contact service centre

F O l Malfuctioning of electronic PCB (temperature protection) Contact service centre

F l l Malfuctioning of PFC (power factor correction system) Contact service centre

O F O Malfunctioning of the condensate drainage system Contact service centre

LEDS

AUTO-DIAGNOSIS

O = LED OFF

l

= LED ON

F = Flashing LED

2

GIG

INDICE

ISTRUZIONI DI SICUREZZA.......................................................................... 2

LUOGO DI INSTALLAZIONE.......................................................................... 3

REQUISITI ELETTRICI ................................................................................. 3

IL PRODOTTO................................................................................................ 4

PANNELLO SEGNALAZIONI ........................................................................ 4

INSTALLAZIONE DEL CLIMATIZZATORE..................................................... 5

AVVERTENZE IMPORTANTI ......................................................................... 5

USO DEL TELECOMANDO ........................................................................... 6

TELECOMANDO ........................................................................................... 7

COME REGOLARE L'OROLOGIO ................................................................ 8

RAFFREDDAMENTO..................................................................................... 8

DEUMIDIFICAZIONE...................................................................................... 8

VENTILAZIONE.............................................................................................. 8

SCELTA VELOCITÀ' VENTILATORE ............................................................. 8

PROGRAMMA NOTTURNO/RISPARMIO ENERGIA..................................... 8

PROGRAMMA HIGH POWER........................................................................ 9

REGOLAZIONE DEL TIMER.......................................................................... 9

REGOLAZIONE DEL TIMER 1 ORA............................................................... 9

REGOLAZIONE DEL FLUSSO D'ARIA.......................................................... 10

FUNZIONAMENTO SENZA TELECOMANDO............................................... 10

MANUTENZIONE E CURA............................................................................. 10

ACCESSORI (FORNITI SU RICHIESTA) ....................................................... 11

CONSIGLI PER IL MASSIMO COMFORT ED IL MINIMO CONSUMO ......... 12

IDENTIFICAZIONE E SOLUZIONE PROBLEMI DI FUNZIONAMENTO ....... 12

SIMBOLI SCHEMI ELETTRICI ...................................................................... 13

INFORMAZIONI RIGUARDANTI IL PRODOTTO

In caso di difficoltà o se si hanno dei dubbi riguardo al
condizionatore d’aria, sono necessarie le seguenti
informazioni. I numeri del modello e quelli di serie si trovano
sulla targhetta del nome, sul climatizzatore.

No. del modello .................................................................

No. di serie .......................................................................

Data di acquisto ................................................................

Indirizzo del rivenditore .....................................................

Numero di telefono .............................

SIMBOLI DI AVVERTIMENTO

I seguenti simboli sono usati in questo manuale per mettere
in guardia l’utente ed il personale di servizio sulle condizioni
potenziali di pericoli personali o di danni al prodotto.

Questo simbolo si riferisce a pericoli o a interventi che
possono causare ferite gravi o la morte.

Questo simbolo si riferisce a pericoli o a interventi che
possono causare danni al prodotto.

AVVERTIMENTO

PRECAUZIONE

ISTRUZIONI DI SICUREZZA

l Mai usare o conservare benzina o altri liquidi infiammabili

vicino al condizionatore. E' molto pericoloso.

Inoltre, non installare sotto l’unità, apparecchiature
elettriche non protette con grado di protezione IPX1
(protezione all’acqua a caduta verticale).

l Il costruttore non si assume responsabilità alcuna nel

caso in cui le norme di sicurezza e antinfortunistiche non
vengano rispettate.

AVVERTIMENTO

l Leggete attentamente questo manuale prima di usare

il condizionatore d’aria. In caso di dubbi o problemi,
rivolgetevi al rivenditore o centro assistenza
autorizzato.

l Questo condizionatore d’aria è stato progettato per

creare condizioni climatiche ideali nella vostra stanza.
Usatelo soltanto per questo scopo specifico e come
descritto in questo manuale.

l Non usare mai né l’interruttore generale né la spina

come mezzo per arrestare o avviare il climatizzatore
Usate sempre il tasto di accensione/spegnimento

(ON/OFF).

l Non inserite oggetti nel condizionatore. E’ molto

pericoloso perché il ventilatore gira ad alta velocità.

l Non lasciate giocare i bambini con il condizionatore

d’aria.

l Non raffreddate eccessivamente la stanza se ci sono

bambini molto piccoli o degli invalidi.

l Questo condizionatore può essere usato da bambini

dagli 8 anni in su e da persone con ridotte capacità
fisiche, sensoriali o mentali, oppure con mancanza di
esperienza o di conoscenza, se hanno potuto
beneficiare, attraverso l’intermediazione di una
persona responsabile della loro sicurezza, di una
sorveglianza o di istruzioni riguardanti l’uso del
condizionatore e quindi hanno capito i possibili rischi.

l La pulizia e la manutenzione dell’utente non devono

essere eseguite dai bambini senza supervisione.

l Prima di procedere ad operazioni di pulizia e

manutenzione, spegnere il condizionatore, quindi
togliere la spina dalla presa di corrente.

PRECAUZIONE

3

I

ATTENZIONE!

Il climatizzatore è dotato di un sistema di protezione del
compressore dai sovraccarichi che non consente la partenza
del compressore se non sono trascorsi almeno 3 minuti
da un precedente arresto.

DICHIARAZIONE DI CONFORMITÀ

Questo prodotto è marcato in quanto conforme alle Direttive:

– Bassa Tensione n. 2006/95/CE (Standard: EN60335-2-40:2003 (incl. Corr.:2006) + A11:2004 + A12:2005 + A13:2012

+ A1:2006 + A2:2009 with EN 60335-1:2002 + A11:2004 + A1:2004 + A12:2006 + A2:2006 + A13:2008 + A14:2010
+ A15:2011).

– Compatibilità Elettromagnetica n. 2004/108/CE, 92/31 CEE e 93/68 CEE. (Standard: EN55014-1 (2006) + A1(2009)

+ A2(2011), EN 55014-2 (1997) + A1(2001) + A2 (2008), EN 61000-3-2 (2006) + A1(2009) + A2(2009),

EN 61000-3-3 (2008)
– RoHS2 n.2011/65/UE.
– Regolamento (UE) n. 206/2012, del 6 marzo 2012, relativo alle specifiche per la progettazione ecocompatibile dei

condizionatori d’aria e dei ventilatori.
– Regolamento (UE) n. 626/2011, del 4 maggio 2011, relativo all’etichettatura indicante il consumo d’energia dei

condizionatori d’aria.

Questa dichiarazione sarà nulla nel caso di impiego diverso da quello dichiarato dal Fabbricante e/o di mancata
osservanza, anche solo parziale, delle istruzioni d'installazione e/o d'uso.

RAFFREDDAMENTO

TEMPERATURA ESTERNA 46°C B.S.
TEMPERATURA INTERNA 32°C B.S./23°C B.U.

TEMPERATURA ESTERNA 19°C B.S.
TEMPERATURA INTERNA 19°C B.S./14°C B.U.

Questo condizionatore d’aria è dotato delle funzioni di raffreddamento, deumidificazione e ventilazione.
I dettagli su queste funzioni sono forniti di seguito; riferitevi a queste descrizioni quando usate il condizionatore d’aria.

NOTA

CONDIZIONI MASSIME

CONDIZIONI MINIME

LIMITI DI FUNZIONAMENTO

l Assicuratevi che interruttori automatici e valori di

protezione dell'impianto siano in grado di sopportare la
corrente di spunto (normalmente per un tempo inferiore
a 1 secondo).

l Tutti gli allacciamenti elettrici devono essere conformi

alle normative elettriche locali. Per i dettagli, consultare
il rivenditore o un elettricista.

LUOGO DI INSTALLAZIONE

l Non installare questo condizionatore d’aria dove ci

sono fumi, gas infiammabili o molta umidità, come in
una serra.

l Non installare il condizionatore dove ci sono

apparecchiature che generano un calore eccessivo.

l Non installare l'unità interna in locali dove potrebbe

essere investita da spruzzi d'acqua (es. lavanderia).

Evitare:

Per proteggere il condizionatore d’aria dalla corrosione
eccessiva, non installate l’unità esterna dove può essere
esposta direttamente agli spruzzi d’acqua marina o a vapori
solforosi nelle stazioni climatiche.

l Assicurare la libera circolazione dell'aria all'unità

interna. Non ostruire con tendaggi o simili la griglia
di aspirazione e quella di mandata. La parte superiore
deve essere libera da qualsiasi ostacolo, non
depositare oggetti sul climatizzatore.

AVVERTIMENTO

Prima di usare il climatizzatore

l Verificate che la tensione nominale monofase di

alimentazione nel luogo di utilizzo sia di 220/240 Volt.

l Per la vostra sicurezza abbiate cura di verificare

periodicamente lo stato del cavo di alimentazione; il
collegamento elettrico dell’unità é di tipo Y con cavo
preparato in modo speciale; qualora fosse danneggiato
dall’uso, per la sostituzione, rivolgersi al Centro Assistenza.

l Assicuratevi che la presa dell'impianto elettrico sia

sempre provvista di messa a terra efficiente.

l Assicuratevi che l'impianto elettrico sia in grado di erogare

la corrente d'esercizio necessaria per il climatizzatore
oltre a quella assorbita normalmente da altre utenze
(elettrodomestici, illuminazione). Vedere gli assorbimenti
massimi indicati sulla targhetta dati posta sull'apparecchio.

l Installare un interruttore bipolare, con fusibile di protezione

del tipo ritardato, a monte della presa d'alimentazione di
10A.

REQUISITI ELETTRICI

4

GIG

PANNELLO SEGNALAZIONI

1. Spia TIMER: si accende quando l’unità è controllata

dal timer.

2. Spia funzionamento (OPERATION): si accende
quando l’unità è in funzione. Lampeggia una volta per
avvisare che il segnale del telecomando é stato ricevuto
e memorizzato.

Lampeggia con il contemporaneo arresto del condizionatore
durante lo scarico della condensa in eccesso, oppure per
il malfunzionamento dello stesso sistema di evacuazione
condensa.

IL PRODOTTO

ALLARME LIVELLO ACQUA

1

5

243

5. Tasto funzionamento (senza telecomando): Premere

questo tasto per passare da una funzione all’altra (OFF
e COOL).

01. Telecomando a raggi infrarossi

02. Pannello segnalazioni

03. Deflettore mandata aria

, 4. Griglia aspirazione aria
, 5. Unità esterna

06. Tubo flessibile

07. Filtro aria

08. Cavo eletttrico con spina

09. Tubetto servizio scarico condensa

10. Contenitore o supporto unità esterna

11. Coperchio attacchi rapidi

3. Spia attesa (STANDBY): Si accende quando il

condizionatore é collegato alla rete elettrica ed é pronto
a ricevere il segnale dal telecomando.

4. Ricevitore: riceve i segnali inviati dal telecomando.

La posizione OFF non interrompe l’alimentazione elettrica.
Usate l’interruttore principale per isolare il condizionatore
d’aria.

AVVERTIMENTO

NOTA

La spia OPERATION fissa e il lampeggio contemporaneo
delle spie TIMER e STANDBY, indica che il modo di
funzionamento selezionato ( ) non é compatibile con
l’unità in oggetto. Se ciò accade il condizionatore non funziona
fino al ripristino della modalità corretta.

10

2

7

11

5

6

1

8

3

4

9

5

I

POSIZIONAMENTO UNITÀ ESTERNA

L'unità esterna deve sempre essere mantenuta in posizione
verticale e ben livellata. Assicurarsi che non vi siano ostacoli
alla libera circolazione dell'aria. Un piedino sporgente sul retro
dell'unità garantisce la minima distanza dalla parete (3 cm).
Garantire una distanza minima da eventuali pareti di cm. 15
sui lati e cm. 80 sul fronte dell'unità.

INSTALLAZIONE TIPO A

Se disponete di un balcone, oppure di una finestra con
davanzale abbastanza profondo (min. 25 cm) potete appoggiare
l'unità esterna liberamente. Per maggiore sicurezza consigliamo
di fissare il piedino posteriore dell'unità al davanzale con un
tassello ad espansione M6 x 20.
Il tubo flessibile potrà passare facilmente tra i battenti accostati
della finestra o porta-balcone, bloccati in posizione di minima
apertura.

INSTALLAZIONE TIPO B (CON SUPPORTO)

1. Fissare la guida supporto al muro sotto il davanzale della
finestra.

2. Inserire il supporto nella maniglia dell’unità esterna e
capovolgere quest’ultima come da figura.

3. Posizionare il supporto e fissarlo al bordo dell’unità
esterna con le viti.

4. Inserire il supporto fissato all’unità esterna nella
guida fissata al muro. Verificare che sia a livello.

SUPPORTO

2 fori ø 10
guida
supporto

100 min.

200

140

Il climatizzatore è composto da due unità collegate tra di loro
da un tubo flessibile. L'unità interna va collocata nel locale da
condizionare, in prossimità di una finestra, porta-balcone o
parete esterna. L'unità esterna, che assicura lo smaltimento del
calore e della condensa, va collocata all'esterno, sul davanzale
della finestra, sul balcone o appesa al muro.

Min. 25 cm.

M6 x 20

M6 x 20

INSTALLAZIONE DEL CLIMATIZZATORE

TIPO A

TIPO B

UNITÀ ESTERNA

1.Per spostare l'unità esterna, afferratela sempre per la maniglia, mai per il tubo flessibile.

2.Non lasciate mai penzolare l'unità esterna dalla finestra, appesa al tubo flessibile.

3.Quando ritirate l'unità esterna dopo il funzionamento, scaricate l'eventuale condensa residua inclinando l'unità.

NO!

AVVERTENZE IMPORTANTI

NO!

6

GIG

UNITÀ INTERNA

TELECOMANDO

RICEVITORE

TESTINA DEL TRASMETTITORE

FUNZIONAMENTO CON IL TELECOMANDO

Indirizzare il telecomando con la testina del trasmettitore
verso il ricevitore posto sul condizionatore d’aria.

SELETTORE DEL SENSORE DI TEMPERATURA

l

In condizioni normali la temperatura ambiente viene rilevata
e controllata dal sensore di temperatura posizionato
all’interno del telecomando (icona IFEEL attiva sul display).
Questa funzione permette di creare una temperatura
ambiente ottimale perché il telecomando trasmette la
temperatura dalla posizione in cui vi trovate. Usando questa
funzione, il telecomando deve sempre essere indirizzato
verso il condizionatore, quindi è opportuno che si trovi in
una posizione di visibilità rispetto all’unità interna (ad
esempio non metterlo in un cassetto).

l

E’ possibile disattivare il sensore di temperatura del te­lecomando premendo il tasto I FEEL. In tal caso la rela­tiva icona sul display si spegne e diventa operativo il sen­sore presente all’interno dell’unità.

l Inserire due batterie da 1,5 V-DC tipo AAA alcaline

rispettando la polarità indicata sul telecomando.
L’indicazione dell’ora sul display lampeggia.
Premere il tasto SEL TYPE.
Il telecomando ora é pronto per funzionare.

l La durata media delle batterie è di sei mesi e dipende

dalla frequenza con cui si usa il telecomando.
Rimuovere le batterie nel caso di lungo inutilizzo del
telecomando (oltre un mese).
Sostituire le batterie quando la spia di trasmissione dati
del telecomando non lampeggia oppure quando il
condizionatore non risponde ai comandi del telecomando.

l Le batterie del telecomando contengono sostanze

inquinanti. Terminata la loro vita utile, devono essere
smaltite secondo le vigenti normative.

USO DEL TELECOMANDO

COME RIMUOVERE LE BATTERIE

l Rimuovere il coperchio.
l Premere la batteria

verso il polo
negativo ed estrarla
dalla parte del polo
positivo (come
mostrato in figura).

l Rimuovere l’altra

batteria allo stesso
modo.

INSERIMENTO DELLE BATTERIE

l Rimuovere il coperchio sul retro del telecomando e

verificare che i microinterruttori siano impostati come
in figura:

INTERRUTTORI

Il telecomando trasmette segnali all’unità interna ogni
volta che si preme un tasto e ad ogni variazione della
temperatura rilevata dal sensore IFEEL.
In caso di inconvenienti (batterie scariche, telecomando
posizionato in area non visibile dall’unità interna,...), il
controllo della temperatura ambiente viene automati­camente commutato sul sensore dell’unità interna. In
questi casi la temperatura vicino al telecomando può
differire dalla temperatura rilevata nella posizione del
condizionatore d'aria.

NOTA

7

I

TELECOMANDO

VISORE

Visualizza le informazioni quando il telecomando è acceso.

Modo di funzionamento

Velocità ventilatore

Alta velocità

Automatico

Media velocità

Bassa velocità

Conferma trasmissione dati
al climatizzatore

Temperatura
impostata

Indica che il climatizzatore
funziona in modalità I FEEL
(sensore telecomando attivo)

Programma
notturno

Indica i tipi di
timer

Automatico
Raffreddamento

Deumidificazione
Ventilazione

C

Orologio

Temperatura
ambiente

Programma
HIGH POWER

TRASMETTITORE

Quando vengono
premuti i pulsanti del
telecomando, il
simbolo si
accede sul visore per
trasmettere i
cambiamenti della
regolazione al
ricevitore del
climatizzatore.

PULSANTI REGOLAZIONE ORE E
MINUTI

Premendo questi pulsanti è possibile
impostare l’ora e il timer.
Per dettagli vedere le sezioni
“COME REGOLARE L’OROLOGIO” e
“REGOLAZIONE DEL TIMER”.

PULSANTE SELEZIONE TIMER

Premendo questo pulsante sul display
viene attivata la procedura per
l’impostazione del timer.Per dettagli vedere
esempio “REGOLAZIONE DEL TIMER”.

C

PULSANTI SELEZIONE TEMPERATURA

- (più freddo)

Premere questo pulsante per diminuire la
temperatura selezionata.

+ (più caldo)

Premere questo pulsante per aumentare la
temperatura selezionata.

SENSORE

Un sensore di tem­peratura all’interno
del telecomando ri­leva la temperatura
ambiente.

PULSANTE REGOLAZIONE OROLOGIO E TIMER

Premere questo pulsante per selezionare le
funzioni:

• impostazione dell’ora

• impostazione del timer ON/OFF
Per dettagli vedere le sezioni “COME
REGOLARE L’OROLOGIO” e
“REGOLAZIONE DEL TIMER”.

SELETTORE SENSORE IFEEL/IFEEL C

Premere il pulsante I FEEL per modificare
l’impostazione del sensore di temperatura
attivo ( da telecomando a Condizionatore e
viceversa).

PULSANTE “FAN” (velocità ventilatore)

La velocità del ventilatore viene
scelta automaticamente dal
microprocessore.

Alta velocità ventilatore.
Media velocità ventilatore.
Bassa velocità ventilatore.

PULSANTE ON/OFF (acceso/spento)

Il pulsante serve per mettere in funzione o
arrestare il climatizzatore.

PULSANTE INATTIVO

PULSANTE NIGHT/ECO

Premere questo pulsante per selezionare la
funzione NIGHT/ECO.

PULSANTE INATTIVO

PULSANTE “HIGH POWER”

Premere questo pulsante per selezionare la
funzione HIGH POWER.

PULSANTE MODO DI FUNZIONAMENTO

Premere questo pulsante per modificare il
funzionamento del condizionatore.

(raffreddamento)

(automatico)

Il condizionatore raffredda l’aria
abbassando la temperatura del locale.

(deumidificazione)

Il condizionatore riduce l’umidità dell’aria
ambiente.

(ventilazione)

Il condizionatore funziona solo come
ventilatore.

Modello inverter

MODO DI FUNZIONAMENTO NON
DISPONIBILE

GIG

8

COME REGOLARE L'OROLOGIO

DEUMIDIFICAZIONE

2. Premere il pulsante SET H fino a visualizzare l’ora desiderata.

Premere il pulsante SET M fino a visualizzare i minuti desiderati.
L’indicazione dell’ora sul visore cesserà automaticamente di lam­peggiare dopo 10 secondi.

1. Premere tre volte il pulsante SEL TYPE.

L’indicazione dell’ora inizierà a lampeggiare.

SCELTA VELOCITÀ VENTILATORE

Verificare che l’unità sia collegata alla
rete elettrica e che la spia STANDBY sia
accesa.

1.Premere il pulsante fino a far

apparire sul visore il simbolo
RAFFREDDAMENTO .

2.Premere i pulsanti +/- (selezione

temperatura) per impostare la
temperatura desiderata (il campo di
regolazione varia tra 32 °C massimo e
10 °C minimo).

RAFFREDDAMENTO / AUTOMATICO

NOTA

IL VISORE INDICHERÀ IL VALORE
DELLA TEMPERATURA SELEZIONATA.

TRASCORSI 5 SECONDI DALL’IMPOSTA­ZIONE DELLA TEMPERATURA DESIDE­RATA IL VISORE TORNERÀ A INDICARE
LA TEMPERATURA AMBIENTE.

3.Premere il pulsante FAN per impostare la velocità ventilatore.

C

1

3

2

2

1

1.Premere il pulsante fino a far apparire sul visore il

simbolo DEUMIDIFICAZIONE .

2.Premere i pulsanti +/- (selezione temperatura) per impostare

la temperatura desiderata (il campo di regolazione varia tra
32 °C massimo e 10 °C minimo).

TRASCORSI 5 SECONDI DALL’IMPOSTA­ZIONE DELLA TEMPERATURA DESIDE­RATA IL VISORE TORNERÀ A INDICARE
LA TEMPERATURA AMBIENTE.

IL VISORE INDICHERÀ IL VALORE
DELLA TEMPERATURA SELEZIONATA.

l

Usare la funzione deumidificazione quando volete ridurre
l’umidità dell’aria ambiente.

l

Quando la temperatura ambiente raggiunge il valore
impostato sul telecomando (termostato) il condizionatore
ripete in automatico dei cicli di acceso o spento.

l

In modalità deumidificazione, la velocità del ventilatore è
impostata automaticamente (spia telecomando
accesa) per evitare di raffreddare troppo.

l

La funzione deumidificazione non può essere attivata
quando la temperatura interna è 10 °C o inferiore.

NOTE

Se si vuole soltanto far circolare aria nel locale senza modificare
la temperatura, premere il pulsante fino a far apparire sul
visore solo il simbolo ventilazione .

VENTILAZIONE

La velocità automatica non è attiva nella modalità
VENTILAZIONE.

AUTOMATICO

Impostare con il pulsante FAN la posizione “AUTOMATICO”

. Il microprocessore controllerà automaticamente la
velocità del ventilatore. Quando il climatizzatore comincia a
funzionare, la velocità del ventilatore varia (massima - media

- minima - superbassa) in funzione al carico termico della
stanza.

NOTA

Alta velocità Media velocità Bassa velocità

MANUALE

Per regolare manualmente la velocità del ventilatore agire
sul pulsante FAN scegliendo la velocità desiderata:

l

Questo programma serve per risparmiare energia elettrica.

1.Premere il pulsante per predisporre il condizionatore

in raffreddamento o deumidificazione.

2.Premere il pulsante .

3.Il simbolo appare sul visore. Per rilasciare il programma

premere nuovamente il pulsante NIGHT.

Cos’è il Programma Notturno?

Quando viene selezionato il programma notturno il condizionatore
d’aria modifica automaticamente la temperatura impostata
trascorsi 60 minuti dalla selezione: aumenta di 1°C.
In questo modo si risparmia energia senza pregiudicare il comfort
del locale.

PROGRAMMA NOTTURNO/RISPARMIO
ENERGIA

Durante il programma notturno il ventilatore interno riduce
automaticamente la velocità migliorando la silenziosità.

NOTA

I

9

A) COME REGOLARE L’ORA DI

PARTENZA (ON)

1. Premere una sola volta il pulsante ST.

L’indicazione ON e quelle dell’ora
inizieranno a lampeggiare.

2. Premere il pulsante H fino a quando viene
visualizzata l’ora desiderata.
Premere il pulsante M fino a quando sono
visualizzati i minuti desiderati.
L’indicazione sul visore ritornerà ad
indicare l’ora corrente dopo 10 secondi.

3. Premere il pulsante ON/OFF per mettere
in funzione il condizionatore.

4. Premere il pulsante per impostare
il timer sulla funzione ON TIME
(partenza).

B) COME REGOLARE L’ORA DI

FERMATA (OFF)

1. Premere due volte il pulsante ST.

L’ indicazione OFF e quella dell’ora
inizieranno a lampeggiare.

2. Premere il pulsante H fino a quando viene
visualizzata l’ora desiderata. Premere il
pulsante M fino a quando sono
visualizzati i minuti desiderati.
L’indicazione sul visore tornerà ad
indicare l’ora corrente dopo 10 secondi.

3. Premere il pulsante ON/OFF per mettere
in funzione il condizionatore.

4. Premere due volte il pulsante per
impostare il timer sulla funzione “OFF
TIME” (fermata).

C) COME REGOLARE IL PROGRAMMA

GIORNALIERO
ACCESO/SPENTO (O VICEVERSA)

1. Regolare il timer come illustrato ai punti

Ae B.

2. Premere il pulsante ON/OFF per mettere
in funzione il condizionatore.

3. Premere tre volte il pulsante per
impostare il programma del timer
acceso/spento o viceversa.

REGOLAZIONE DEL TIMER

Dopo la regolazione del timer, per verificare l’orario di
impostazione in accensione/spegnimento (ON/OFF) premere
il pulsante ST.

NOTA

C

4

2

2

3

1

PROGRAMMA HIGH POWER

Il programma High Power è selezionabile solo all’interno del
modo raffreddamento e non è selezionabile nel modo
deumidificazione e ventilazione. Il programma High Power
consente di ottenere la massima resa del climatizzatore.
L’attivazione del programma High Power è una scelta
dell’utilizzatore, da effettuarsi con il telecomando dopo aver
selezionato il modo raffreddamento. In queste condizioni il
climatizzatore fornirà la sua massima potenza termica ed
ovviamente comporterà anche maggiori consumi elettrici e
maggiore rumorosità. Al contrario, per ottenere le migliori
prestazioni in efficienza e silenziosità, si consiglia di non
utilizzare il programma High Power lasciando lavorare il
climatizzatore in condizione normale (programma di default
impostato in fabbrica).
Per attivare il programma High Power è necessario (dopo
aver scelto il modo raffreddamento) premere il tasto HIGH
POWER : si accende il simbolo ; a quel punto
la spia funzionamento (OPERATION - led verde sul frontale
del climatizzatore) inizia a lampeggiare lentamente,
indicando così l’attivazione del programma High Power;
per rilasciare il programma premere nuovamente il pulsante

:
quindi la spia verde smetterà di lampeggiare e rimarrà
accesa in modo stabile.

NOTE

l

Durante il funzionamento High Power la temperatura
del locale potrebbe non coincidere con la temperatura
impostata.

l

Il programma HIGH POWER rimane impostato anche
se si spegne e poi si riaccende il climatizzatore.

OPERAZIONI DI IMPOSTAZIONE TIMER.

l

Premere quattro volte il pulsante.Sul
visore appare il simbolo del TIMER 1 ORA.

CANCELLAZIONE DEL TIMER.

l

Premere il pulsante ON/OFF per spegnere il condizionatore.

l

Attendere che l’unità interna sia spenta.

l

Premere di nuovo il pulsante ON/OFF per riaccendere il
condizionatore.

REGOLAZIONE DEL TIMER 1 ORA

Questa funzione permette al condizionatore di funzionare per
1 ora alle condizioni impostate, indipendentemente se questo
sia acceso o spento.

GIG

10

Se il telecomando non funziona o è stato smarrito, operare
come segue:

1.CONDIZIONATORE FERMO

Se volete avviare il condizionatore premere il TASTO DI
FUNZIONAMENTO per selezionare la modalità COOL.

FUNZIONAMENTO SENZA TELECOMANDO

Il condizionatore funzionerà con la velocità ALTA del
ventilatore.
L’impostazione della temperatura é di 25°C.

NOTA

2.CONDIZIONATORE IN FUNZIONE.

Se volete fermare il condizionatore premere il TASTO DI
FUNZIONAMENTO fino allo spegnimento della spia
OPERATION.

Interruzione di corrente durante il funzionamento. Se
si verifica una interruzione di corrente, il condizionatore
d’aria si arresta. Quando l’alimentazione elettrica viene
ripristinata il condizionatore riparte automaticamente dopo
3 minuti.

NOTA

MANUTENZIONE E CURA

Prima di procedere ad operazioni di pulizia e
manutenzione, spegnere il condizionatore, quindi
togliere la spina dalla presa di corrente.

l Alcuni bordi metallici e le alette della

batteria condensante possono
causare danni se maneggiati in
modo improprio: usate le necessarie
cautele quando pulite queste parti.

l Controllate periodicamente l'unità

esterna, verificando che l'aspirazione
e lo scarico dell'aria non siano
ostruiti.

l La batteria condensante e altri

componenti dell'unità esterna
devono essere periodicamente puliti.
Consultate il rivenditore o il Servizio
Assistenza.

UNITA' ESTERNA-VALIGETTA
(COPERTURA E BATTERIA)

PRECAUZIONE

T
E
S
T

O
F
F

O
N

UNITA' INTERNA

TASTO
DI FUNZIONAMENTO

l Non versate acqua sull'unità per pulirla. Potreste

danneggiare i componenti interni o provocare un corto
circuito.

l Non usate solventi o composti chimici aggressivi. Non

strofinate l'involucro in plastica con acqua molto calda.

Pulizia Involucro e Griglia

Pulire l'involucro e la griglia dell'unità interna con la spazzola
di un aspirapolvere, o strofinateli con un panno soffice
pulito. Se queste parti sono macchiate, usate un panno
pulito inumidito. Quando pulite la griglia, fate attenzione a
non fare uscire i deflettori dalla loro sede premendo con
forza eccessiva.

REGOLAZIONE DEL FLUSSO D'ARIA

ORIZZONTALE

Il flusso d’aria può essere regolato orizzontalmente
spostando le alette verticali verso sinistra o verso
destra come indicato nella figura successiva.

VERTICALE

Afferrate il deflettore e fatelo ruotare verso l'alto
o verso il basso.

Durante il raffreddamento o deumidificazione,
specialmente in presenza di alta umidità in ambiente,
orientare frontalmente le alette verticali.
Orientamenti delle alette all'estrema sinistra o destra
potrebbero causare la formazione di condensa e
gocciolamenti dalla griglia di uscita aria.

PRECAUZIONE

11

I

FILTRO ARIA

Il filtro deve essere controllato almeno una volta ogni due
settimane di funzionamento. Il funzionamento con filtro
sporco o intasato causa sempre una diminuzione
dell'efficienza del climatizzatore e può provocare
inconvenienti gravi. Il filtro è collocato dietro la griglia
d'aspirazione sul fronte del climatizzatore e si estrae dalla
parte superiore.

COME TOGLIERE IL FILTRO.

TRASPORTO

Quando trasportate il climatizzatore, mantenetelo se
possibile in posizione verticale. Qualora ciò non fosse
possibile, coricatelo su un fianco; quando arrivate a
destinazione rimettete subito l'apparecchio in posizione
verticale e attendete almeno 10 minuti prima di utilizzarlo.

CONSERVAZIONE

Quando prevedete di non utilizzare il climatizzatore per un
lungo periodo, pulite i filtri e scaricare l'acqua di condensa
dall'unità interna agendo sul tubetto di scarico posteriore.
Non scollegate il tubo flessibile; se siete costretti a farlo,
proteggete le due metà aperte degli attacchi rapidi con i
tappi di plastica forniti in dotazione, serrandoli a fondo con
una chiave fissa. Non appoggiate oggetti pesanti sul piano
superiore e possibilmente proteggete l'apparecchio con un
foglio di plastica.

TUBETTO SCARICO CONDENSA

PULIZIA FILTRO

Pulire il filtro con una aspirapolvere. In presenza di polvere
oleosa lavate con acqua saponata tiepida, risciacquate
e lasciate asciugare.

ACCESSORI (FORNITI SU RICHIESTA)

KIT SUPPORTO UNITA’ ESTERNA SUPPLEMENTARE

Se si desidera usufruire del climatizzatore in vari locali, è
possibile acquistare più guide supporto per l’installazione
dell’unità esterna.

2 fori ø 10

GUIDA SUPPORTO

100 min.

200

12

GIG

CONSIGLI PER IL MASSIMO COMFORT
ED UN MINIMO CONSUMO

EVITARE:

l

Di ostruire le griglie di mandata e aspirazione dell’unità,
se queste sono ostruite l’unità non lavora correttamente
e potrebbe danneggiarsi.

l

L’irraggiamento diretto in ambiente usando tende
parasole esterne oppure tirando le tende interne.

VERIFICARE:

l

Che il filtro aria sia sempre pulito. Un filtro sporco
diminuisce il passaggio dell’aria e riduce la resa dell’unità.

l

Che porte e finestre siano tenute chiuse per evitare
infiltrazione di aria non condizionata.

IDENTIFICAZIONE E SOLUZIONE
PROBLEMI DI FUNZIONAMENTO

• L’uso di telefoni cellulari in prossimità del condizionatore

deve essere evitato perché può causare disturbi al
regolare funzionamento dello stesso. Qualora fosse notato
un funzionamento anomalo (La spia di funzionamento
OPERATION si accende, ma l’unità esterna non funziona),
ripristinare il normale funzionamento togliendo
l’alimentazione elettrica per circa 60 secondi, tramite
l’interruttore generale o la spina, quindi rimettete in
funzione il condizionatore.

• La spia di funzionamento (OPERATION) che lampeggia

con il contemporaneo arresto del condizionatore per un
tempo limitato sono dovuti allo scarico della condensa
in eccesso.

Se la spia di funzionamento (OPERATION) continua a
lampeggiare e il condizionatore si arresta definitivamente
significa che la pompa non funziona oppure che il tubetto
di scarico condensa all’interno del tubo flessibile di
collegamento é ostruito; in questo caso rivolgetevi al
SERVIZIO ASSISTENZA.

Il condizionatore può continuare a funzionare in
emergenza scaricando la condensa dal tubetto posteriore
in un recipiente di altezza limitata: sfilare il tubetto e
rimuovere il tappo.

• Se il vostro condizionatore non funziona regolarmente,

prima di chiamare il Servizio Assistenza eseguite i controlli
sottoelencati. Se il problema permane, contattare il
Rivenditore o il Servizio Assistenza.

Difetto: Il condizionatore è completamente fermo.
Possibile causa:

1. Alimentazione interrotta.

2. Interruttore automatico aperto o fusibile interrotto.

3. Tensione di linea troppo bassa.

4. Il pulsante di avviamento è nella posizione OFF.

5. Batterie del telecomando scariche.

Rimedio:

1. Ripristinare l’alimentazione.

2. Contattare il Servizio Assistenza.

3. Consultare il vostro elettricista.

4. Premere il pulsante di avviamento ON/OFF.

5. Sostituire le batterie.
Difetto: Il compressore si mette in moto, ma dopo pochi

minuti si arresta.

Possibile causa:

1. Batteria condensatore ostruita (Unità esterna).

Rimedio:

1. Rimuovere l’ostruzione.

Difetto: Il condizionatore non raffredda a sufficienza.
Possibile causa:

1. Filtro sporco o ostruito.

2. Carico raffreddamento eccessivo.

3. Porte o finestre aperte.

4. Ostruzione in prossimità della ripresa o della mandata
d’aria.

5. Taratura del termostato troppo alta.

Rimedio:

1. Pulire il filtro.

2. Eliminare sorgenti di calore in eccesso.

3. Chiudere porte e finestre.

4. Rimuovere le ostruzioni per ripristinare una corretta
circolazione d’aria.

5. Ritarare il termostato.

Difetto: Il condizionatore emette dei leggeri scricchiolii.
Possibile causa:

1. Con il variare della temperatura le parti in plastica
subiscono delle dilatazioni che causano questo
inconveniente.

Rimedio:

1. Situazione da ritenersi normale; i leggeri scricchiolii
percepiti scompariranno allo stabilizzarsi della
temperatura.

NOTA

La spia OPERATION fissa e il lampeggio contemporaneo
delle spie TIMER e STANDBY, indica che il modo di
funzionamento selezionato ( ) non é compatibile con
l’unità in oggetto. Se ciò accade il condizionatore non funziona
fino al ripristino della modalità corretta.

POSSIBILE CAUSA RIMEDIO

STANDBY OPERATION TIMER

F F O Sonda aria interna difettosa Contattare il servizio assistenza

O F F Sonda scambiatore aria interna difettosa Contattare il servizio assistenza

F O O Sonda mandata compressore difettosa Contattare il servizio assistenza

F l O Malfunzionamento scheda elettronica (protezione di corrente) Contattare il servizio assistenza

FOl Malfunzionamento scheda elettronica (protezione di temperatura) Contattare il servizio assistenza

F llMalfunzionamento PFC (sistema di correzione fattore di potenza) Contattare il servizio assistenza

O F O Malfunzionamento del sistema evacuazione condensa Contattare il servizio assistenza

SPIE

AUTO-DIAGNOSI

O = SPIA spenta

l

= SPIA accesa

F = SPIA intermittente

2

F

TABLE DE MATIERES

INSTRUCTIONS DE SECURITE.................................................................... 2

EMPLACEMENT D’INSTALLATION ............................................................... 3

PRECAUTIONS ELECTRIQUES ................................................................... 3

DESCRIPTION DU PRODUIT........................................................................ 4

PANNEAU DE SIGNALISATION ................................................................... 4

INSTALLATION DU CLIMATISEUR................................................................ 5

AVVERTISSEMENTS IMPORTANTS............................................................. 5

UTILISATION DE LA TELECOMMANDE ....................................................... 6

TELECOMMANDE ......................................................................................... 7

REGLAGE DE L’HEURE ............................................................................... 8

REFROIDISSEMENT ..................................................................................... 8

DESHUMIDIFICATION ................................................................................... 8

VENTILATION................................................................................................. 8

REGLAGE DE LA VITESSE DU VENTILATEUR ........................................... 8

PROGRAMME NOCTURNE/ECONIMIE DE L’ENERGIE.............................. 8

PROGRAMME HIGH POWER ....................................................................... 9

REGLAGE DU TEMPORISATEUR................................................................. 9

REGLAGE DU TEMPORISATEUR 1HEURE ................................................. 9

ORIENTATION DU FLUX D’AIR..................................................................... 10

FONCTIONNEMENT SANS LA TELECOMMANDE....................................... 10

ENTRETIEN ET NETTOYAGE ....................................................................... 10

ACCESSOIRES (FOURNIS SUR DEMANDE)............................................... 11

CONSEILS POUR LE CONFORT ET L’ECONOMIE DE L’ENERGIE............ 12

GUIDE DE DEPANNAGE ............................................................................... 12

SYMBOLES DES SCHEMAS ELECTRIQUES ............................................. 13

INFORMATIONS SUR LE PRODUIT

Pour tout problème ou toute question relatifs au climatiseur,
il faudra les informations ci-dessous. Les numéros de série
et de modèle figurent sur la plaque signalétique placée sur
le fond du coffret.

No. de modèle ...................................................................

No. de série .......................................................................

Date d’achat ......................................................................

Adresse du concessionnaire .............................................

Numéro de téléphone .........................

SYMBOLES D’AVERTISSEMENT

Les symboles suivants utilisés dans ce manuel
avertissement d’un danger potentiel pour l’utilisateur, le
personnel d’entretien ou l’appareil proprement dit:

Ce symbole signale un danger ou des opérations
dangereuses qui risquent d’entraîner des blessures
physiques graves, ou mortelles.

Ce symbole signale un danger ou des opérations
dangereuses qui risquent d’entraîner des blessures
physiques ou des dommages matériels, notamment du
produit.

AVERTISSEMENT

ATTENTION

INSTRUCTIONS DE SECURITE

l Avant d'utiliser le climatiseur, consultez avec soin

ce manuel d'instructions. En cas de doutes ou de
problèmes, adressez-vous au revendeur, ou au
Service Après-Vente.

l Le climatiseur a été étudié pour créer des conditions

climatiques confortables.
Ne l'utilisez que dans le but pour lequel il a été prévu
et en suivant les indications indiquées dans ce
manuel.

l Ne jamais utiliser ni l’interrupteur général ni la fiche

pour mettre en marche ou arrêter le climatiseur.
Utiliser seulement la touche ON/OFF.

l Ne rien introduire dans les entrées et sorties d'air du

climatiseur. Cela est très dangereux car le ventilateur
tourne à grande vitesse.

l Ne pas laisser les enfants jouer avec le climatiseur.
l Ne pas refroidir excessivement la pièce en présence

des bébés ou des malades.

l

Ce climatiseur peut être utilisé par les enfants de 8
ans et plus et les personnes dont les capacités
physiques, sensorielles ou mentales sont réduites, ou
les personnes dénouées d’expérience ou de
connaissance, si elles on pu bénéficier, par
l’intermédiaire d’une personne responsable pour leur
sûreté, d’une surveillance ou d’instruction préalable
concernant l’utilisation du climatiseur et puis ils ont
réalisés les risques potentiels.

l Le nettoyage et l'entretien de l’utilisateur ne doivent

pas être réalisés par des enfants sans surveillance.

l Avant d'effectuer les opérations d'entretien et de

nettoyage, arrêter le climatiseur et le débrancher de
l'alimentation générale.

AVERTISSEMENT

ATTENTION

l Ne jamais utiliser d'essence ou d'autres liquides

inflammables près du climatiseur. Cela serait extrêmement
dangereux. De plus, ne pas installer sous l’unité des

appareillages électriques qui ne sont pas protégés
avec la protection IPX1 (protection à l’eau avec chute
verticale).

l Le constructeur décline toute responsabilité pour le non

respect des normes de sécurité et des mesures pour la
prévention des accidents.

3

Ce climatiseur est doté des fonctions de refroidissement, déshumidification et ventilation .
Vous trouverez ci-après des détails à leur sujet. Veuillez vous référer à ces explications lors de l’utilisation de ce clima­tiseur.

REMARQUE

LIMITES DE FONCTIONNEMENT

CONDITIONS MAXIMUM

CONDITIONS MINIMUM

REFROIDISSEMENT

TEMPERATURE EXTERIEURE

46°C B.S.

TEMPERATURE INTERIEURE

32°C B.S./23°C B.H.

TEMPERATURE EXTERIEURE

19°C B.S.

TEMPERATURE INTERIEURE

19°C B.S./14°C B.H.

DECLARATION DE CONFORMITÉ

Ce produit est marqué puisque il est conforme aux Directives:
– Basse Tension n° 2006/95/CE.

(Standard: EN60335-2-40:2003 (incl. Corr.:2006) + A11:2004 + A12:2005 + A13:2012
+ A1:2006 + A2:2009 with EN 60335-1:2002 + A11:2004 + A1:2004 + A12:2006 + A2:2006 + A13:2008 + A14:2010 +
A15:2011).

– Compatibilité Electromagnétique n° 89/336 CEE, 92/31 CEE et 93/68 CEE.

(Standard: EN55014-1 (2006) + A1(2009)

+ A2(2011), EN 55014-2 (1997) + A1(2001) + A2 (2008), EN 61000-3-2 (2006) + A1(2009) + A2(2009),
EN 61000-3-3 (2008)
– RoHS2

n°

2011/65/UE.

– Regolamento (UE) n. 206/2012, del 6 marzo 2012, relativo alle specifiche per la progettazione ecocompatibile dei

condizionatori d’aria e dei ventilatori.

– Regolamento (UE) n. 626/2011, del 4 maggio 2011, relativo all’etichettatura indicante il consumo d’energia dei

condizionatori d’aria.
Questa dichiarazione sarà nulla nel caso di impiego diverso da quello dichiarato dal Fabbricante e/o di mancata
osservanza, anche solo parziale, delle istruzioni d'installazione e/o d'uso.

EMPLACEMENT D’INSTALLATION

l Ne pas installer le climatiseur dans un local où l’on

détecte des émanations gazeuses ou des gaz
inflammables, ni à un endroit extrêmement humide,
une serre par exemple.

l Ne pas installer le climatiseur aux endroits où se

trouvent des appareils dégageant une chaleur
excessive.

l Ne pas installer le climatiseur dans un local, où il

pourrait être mouillé par des jets d'eau (par exemple
dans la buanderie).

Eviter:

Pour protéger le climatiseur de toute corrosion, ne pas
exposer directement l’unité extérieure à des embruns d’eau
de mer ou à des vapeurs sulfureuses.

l Assurez-vous que l’air puisse circuler librement

autour de l’unité intérieure. Ne pas obstruer avec des
rideaux ou similaires les grilles d’arrivée et de sortie
d’air. Ne pas déposer des objets sur le climatiseur.

AVERTISSEMENT

PRECAUTIONS ELECTRIQUES

Avant d'utiliser le climatiseur

l Vérifiez que la tension nominale d'alimentation soit bien

de 220/240 Volt., monophasée.

l Pour votre sécurité, vérifiez périodiquement les conditions

du câble d’alimentation électrique; le branchement
électrique de l’unité est du type Y avec le câble préparé
de façon spécial; dans le cas où il est endommagé par
l’usage, adressez-vous au Service Après-Vente pour le
remplacement.

l La prise d'installation doit toujours être pourvue

d'une prise de terre efficace.

l Vérifier sur la ligne d'alimentation la disponibilité de

puissance électrique suffisante pour le fonctionnement du
climatiseur et des autres appareils connectés. Voir la
plaquette placée sur l'unité indiquant l'absorption
maximum.

l Nous conseillons l'installation d'un interrupteur bipolaire

avec un fusible de protection à retardement, au-dessus
de la fiche d'alimentation.

l Assurez-vous que les disjoncteurs automatiques et les

organes de protection de l'installation soient calibrés pour
supporter un courant de pointe (pendant une période
inférieure à 1 sec.).

l Tous les branchements électriques devront être

conformes aux normes et réglementations en vigueur.
Consulter éventuellement le revendeur ou un technicien
qualifié.

ATTENTION!

Le climatiseur est pourvu d’un système de protection du
compresseur contre les surcharges qui l’empêche de
fonctionner pendant trois minutes aprés l’arrêt précédent.

4

F

PANNEAU DE SIGNALISATION

1. Voyant du temporisateur (TIMER): Ce voyant s'allume

lorsque l'unité est contrôlée par le temporisateur.

2. Voyant de fonctionnement (OPERATION): Il s’allume
quand le climatiseur est en marche.Il clignote une fois
pour indiquer que le signal de la télécommande a été
reçu et mémorisé.

La position OFF ne coupe pas l’alimentation électrique.
Pour arrêter complètement l’appareil, utiliser
l’interrupteur principal d’alimentation.

AVERTISSEMENT

ALARME CONDENSÂTES

Il clignote et le climatisateur s'arrête simultanément pendant

l’évacuation des condensâtes en excès où à cause d’un
mauvais fonctionnement du système d’évacuation des
condensâtes.

DESCRIPTION DU PRODUIT

01. Télécommande à infrarouge

02. Panneau de signalisation

03. Sortie d'air

, 4. Grille d'aspiration
, 5. Unité extérieure

06. Liaison frigorifique flexible

07. Filtre à air

08. Câble électrique avec fiche

09. Tuyau de drainage sortie de condensat

10. Panier ou support pour unité extérieure

11. Couvercle raccords rapides

5. Bouton de fonctionnement (sans télécommande):

Appuyer ce bouton pour sélectionner le fonctionnement
OFF et COOL.

1

5

243

3. Voyant d'attente (STANDBY) : IIl s’allume quand le

climatiseur est connecté à la courant et peut recevoir
le signal de la télécommande.

4. Récepteur : reçoit les signaux de la télécommande.

Lorsque le voyant OPERATION est allumé et les voyants
TIMER et STANDBY clignotent en même temps, cela
signifie que le mode de fonctionnement sélectionné
( ) n'est pas compatible avec l'unité en question et
que donc, le conditionneur ne fonctionnera que lorsque
la modalité correcte aura été rétablie.

REMARQUE

10

2

7

11

5

6

1

8

3

4

9

5

PLACEMENT DE L’UNITE EXTERIEURE

L’unité extérieure doit toujours fonctionner en position verticale
et de niveau. Assurez-vous que l’air puisse circuler librement
autour de l’unité. Une patte d’espacement assure la distance
minimum de la paroi (3 cm). L’unité doit être placée à une
distance minimum de 15 cm. des parois (latéralement) et 80
cm. (de face).

INSTALLATION TYPE A

Si la pièce à climatiser a un balcon ou une fenêtre avec un
rebord extérieur assez large (25 cm) on peut poser l’unité sur
celui-ci. Pour plus de sûreté on peut fixer l’unité sur le rebord
en utilisant une vis M6 x 20 dans le trou de la patte
d’espacement. Le tube flexible peut passer facilement entre les
battants entrouverts de la fenêtre ou de la porte-fenêtre.
Bloquez les battants entrouverts au minimum.

INSTALLATION TYPE B (AVEC LE SUPPORT)

1. Fixer le guide du support sous le rebord de la fenêtre.

2. Introduire le support dans la poignée de l’unité extérieure

et retourner l’unité extérieure comme sur le dessin.

3. Placer le support et le fixer au bord de l’unité extérieure

avec les vis.

4. Introduire le support fixée à l’unité extérieure dans la glissière

fixée au mur. Verifier qu’elle soit de niveau.

SUPPORT

2 trous ø 10

glissière
du support

100 min.

200

140

Le climatiseur est composé de deux unités raccordées par un
tube flexible. L’unité intérieure se place dans la pièce à
climatiser, à côté d’une fenêtre, d’une porte-fenêtre ou d’un
mur extérieur. L’unité extérieure, qui élimine la chaleur et
l’humidité, se place au-dehors sur le rebord d’une fenêtre ou
d’un balcon ou fixée au mur.

Min. 25 cm.

M6 x 20

M6 x 20

INSTALLATION DU CLIMATISEUR

TYPE A

TYPE B

NON!

AVERTISSEMENTS IMPORTANTS

UNITE EXTERIEURE

1.Pour déplacer l’unité extérieure, servez-vous de la poignée, ne tirez jamais sur le tube flexible.

2.Ne laissez jamais l’unité extérieure pendre au dehors de la fenêtre, suspendue par le tube flexible.

3.Lorsque vous retirez l’unité extérieure après le fonctionnement, videz si nécessaire l’eau de condensation qui aurait pu

rester dedans, en inclinant l’unité.

NON!

6

F

FONCTIONNEMENT AVEC LA TELECOMMANDE

Diriger l’émetteur de la commande à distance vers le récepteur
placé sur le climatiseur.

UTILISATION DE LA TELECOMMANDE

SELECTEUR DE LA SONDE DE TEMPERATURE

l En conditions normales, la température ambiante est

détectée et contrôlée par la sonde de température placée
dans la télécommande (icône IFEEL active sur le display).
Cette fonction permette de personnaliser la temperature
ambiante en transmettant le signal de une position près
vous. En utilisant cette fonction, la télécommande doit
toujours être dirigé vers le climatiseur, sans obstacles,
donc il convient qu’elle soit visible de l’unité intérieure (par
exemple, ne pas la mettre dans un tiroir).

l On peut désactiver le capteur de température de la

télécommande en appuyant sur la touche I FEEL, auquel
cas, l’icône relative sur le display s’éteint et c’est le
capteur présent à l’intérieur de l’unité qui devient
opérationnel.

UNITE INTERIEURE

TELECOMMANDE

RECEPTEUR

TETE DE L’EMETTEUR

l Placer deux piles alcalines du format AAA de 1,5V-DC.

S’assurer que les piles sont bien installées dans le
compartiment en respectant les pôles.L’affichage de
l’heure sur le display clignote. Appuyer sur la touche SEL
TYPE.

l Les piles ont une autonomie d'environ six mois, en fonction

de la fréquence d'utilisation de la télécommande. Enlever
les piles, si vous prévoyez de ne pas utiliser la commande
à distance pendant plus d'un mois.

l Les piles de la télécommande contiennent des agents

polluants. Une fois usées, les jeter en respectant la
réglementation locale concernant les déchets.

COMMENT ENLEVER LES PILES

l Enlever le couvercle.
l Pousser la pile vers

le pôle négatif et
enlever le pôle
positif (comme
représenté dans la
figure).

l Enlever l’autre pile

de la même
manière.

INSTALLATION DES PILES

l Enlever le couvercle des piles de la télécommande et

verifier que les interrupteurs sont placés comme
représenter:

INTERRUPTEURS

La télécommande transmet des signaux à l’unité intérieure
chaque fois que vous appuyez sur une touche et à toutes
les variations de la température détectée par le capteur
IFEEL.
En cas de inconvénients (piles faibles, télécommande
placée dans une position non visible de l’unité intérieure,...),
le contrôle de la température ambiante est automatiquement
commuté sur le capteur de l’unité intérieure. Dans ce cas,
la température proche de la télécommande peut différer
de la température relevée dans le conditionneur d’air.

REMARQUE

7

TELECOMMANDE

AFFICHAGE

Les informations sur le mode de fonctionnement s’affichent lorsque
la télécommande est en fonction.

Mode de fonctionnement

Vitesse de ventilation

Grande vitesse

Auto

Moyenne vitesse
Petite vitesse

Confirme la transmission des données au
climatiseur et bloc de la telecommande

Température
selectionnee

Indique que le climatiseur
fonctionne en mode I FEEL
(capteur télécommande actif)

Indique les types des
temporisateurs

Auto
Refroidissement
Deshumidification

Ventilation

Horloge
heures/minutes

Température
ambiante

Programme
nocturne

Programme
HIGH POWER

EMETTEUR

Lorsque l'on appuie
sur les boutons de la
télécommande, le
voyant clignote
pour transmettre la
modification des
réglages au récepteur
du climatiseur.

BOUTONES POUR LE REGLAGE DE
L’HEURE ET DES MINUTES

En appuyant sur ces boutons est activée
le réglage de l’heure et du temporisateur.
Pour les détails voir “REGLAGE DE
L’HEURE” et “REGLAGE DU
TEMPORISATEUR”.

BOUTON SELECTION DU TIMER

En appuyant sur ce bouton on active sur
l’affichage la procèdure pour le réglage
ON/OFF du temporisateur.
Pour les détails, voir “RÉGLAGE DU
TEMPORISATEUR”.

C

BOUTONS DE REGLAGE DE LA
TEMPERATURE

- (plus froid)

Appuyer sur ce bouton pour réduire la
température.

+ (plus chaud)

Appuyer sur ce bouton pour augmenter la
température.

CAPTEUR

Le capteur de
température
incorporé à la
télécommande
détecte la
température de la
pièce.

BOUTON DE REGLAGE HEURE ET TEMPORISATEUR

Appuyer sur ce bouton pour sélectionnes
les fonctions:

• réglage de l’heure

• réglage du temporisateur ON/OFF
Pour les détails voir “REGLAGE DE
L’HEURE” et “REGLAGE DU
TEMPORISATEUR”.

SELECTEUR DE LA SONDE IFEEL/IFEEL C

Appuyer sur le bouton I FEEL pour modifier
l’affichage du capteur de température actif
(de la télécommande au climatiseur et vice­versa).

BOUTON “FAN” (Vitesse de ventilation)

Le microprocesseur choisit
automatiquement la vittesse de
ventilation.

Grande vitesse de ventilation.
Moyenne vitesse de ventilation.
Petite vitesse de ventilation.

BOUTON ON/OFF (enmarche/arrêt)

Ce bouton permet de mettre le climatiseur
en marche et de l'arrêter.

BOUTONS INACTIF

BOUTON NIGHT/ECO

Appuyer sur ce bouton pour choisir la
fonction

NIGHT/ECO.

BOUTONS INACTIF

BOUTON “HIGH POWER”

Appuyer sur ce bouton pour choisir la
fonction

HIGH POWER.

BOUTON MODE DE FONCTIONNEMENT

Appuyer sur ce bouton pour choisir le
mode de fonctionnement du climatiseur.

(refroidissement)

(auto)

Le climatiseur refroidit la pièce.

(deshumidification)

Le climatiseur réduit l’humidité de l’air de
la pièce.

(ventilation)

Le climatiseur functionne uniquement en
ventilation.

Modèle inverter

MODE DE FONCTIONNEMENT PAS
DISPONIBLE

F

8

REGLAGE DE L'HEURE

REFROIDISSEMENT / AUTO

REGLAGE DE LA VITESSE DU VENTILATEUR

1. Appuyer trois fois sur le bouton SEL TYPE.

L’indication de l’heure seule clignote.

2. Appuyer sur le bouton SET H jusqu’a ce que l’heure désirée

s’affiche.
Appuyer sur le bouton SET M jusqu’à ce que les minutes désirés
s’affichent.
L’affichage de l’heure cesse automatiquement de clignoter (à
l’exception du symbol après 10 seconds.

DESHUMIDIFICATION

Vérifier que l’unité est connecté à
l’alimentation électrique et que le voyant
STANDBY est allumé.

1.Appuyer sur le bouton jusqu'à ce

que le signal REFROIDISSEMENT ap­paraisse or l'affichage .

2.Appuyer sur les boutons +/- (sélection

de la température) pour choisir la tem­pérature (la plage de réglage de la tem­pérature est entre 32 °C max. et 10 °C
min.).

REMARQUE

LA VALEUR DE LA TEMPERATURE
SELECTIONNEE S’AFFICHE.

5 SECONDES APRES LA
PROGRAMMATION DE LA
TEMPERATURE CHOISIE, SUR
L’AFFICHAGE APPARAIT DE NOUVEAU
LA TEMPERATURE AMBIANTE.

3.Appuyer sur le bouton FAN pour régler la vitesse de

ventilation.

C

1

3

2

2

1

l Utilisez la fonction déshumidification quand vous voulez

réduire l’humidité de l’air ambiant.

l Avec la fonction déshumidification sélectionnée, la

vitesse du ventilateur est reglée automatiquement
(symbol sur la telecommande) pour éviter le trop
refroidissement.

l La fonction déshumidification ne peut pas être activée

quand la température extérieure est 10 °C au-dessous.

REMARQUE

1.Appuyer sur le bouton jusqu'à l’affichage du signal

DESHUMIDIFICATION .

2.Appuyer sur les boutons +/- (sélection de la température)

pour choisir la température (la plage de réglage de la
température est entre 32 °C max. et 10 °C min.)

LA VALEUR DE LA TEMPERATURE
SELECTIONNEE S’AFFICHE.

5 SECONDES APRES LA
PROGRAMMATION DE LA
TEMPERATURE CHOISIE, SUR
L’AFFICHAGE APPARAIT DE NOUVEAU
LA TEMPERATURE AMBIANTE.

VENTILATION

Si l'on désire que l'air circule dans la pièce sans modifier
la température, appuyer sur le bouton jusqu’à
l’affichage seul du signal VENTILATION .

La vitesse automatique ne pas active en mode
VENTILATION.

AUTOMATIQUE

Mettre le sélecteur FAN SPEED (vitesse du ventilateur) en
position . Le microprocesseur du climatiseur règle
automatiquement la vitesse du ventilateur. Quand le
climatiseur commence à fonctionner, la vitesse du ventilateur
varie en fonction de la charge thermique de la pièce.

MANUEL

Pour régler la vitesse du ventilateur manuellement, il suffit
de mettre le sélecteur FAN (vitesse du ventilateur) sur la
position désirée.

REMARQUE

Grande vitesse Moyenne vitesse Petite vitesse

l Ce programme permet d'économiser l’énergie électrique.

1. Appuyer sur le bouton pour choisir le mode de
fonctionnement refroidissement ou déshumidification.

2. Appuyer sur le bouton .

3. Le signal s'affiche. Pour libérer la fonction

d'économie nocturne, appuyer à nouveau sur le bouton
NIGHT.

Définition du programme nocturne

Quand vous sélectionnez le programme nocturne, le
climatiseur modifie automatiquement la température
sélectionnée après 60 minutes: elle est relevée de 1 °C.

Ceci permet d’économiser l’énergie sans sacrifier le confort
dans la pièce.

Pendant le programme nocturne le ventilateur intérieur réduit
automatiquement la vitesse pour réduire le bruit.

REMARQUE

PROGRAMME NOCTURNE/ECONOMIE DE
L’ENERGIE

9

REGLAGE DU TEMPORISATEUR

A) REGLAGE DE L’HEURE DE MISE

EN MARCHE (ON)

1. Appuyer une fois sur le bouton ST.

Les indications d’arrêt (ON) et de
l’heure clignotent.

2. Appuyer sur le bouton H (heures) jusqu’à
ce que l’heure désirée s’affiche. Appuyer
sur le bouton M (minutes) jusqu’à ce que
les minutes désirées s’affichent.
L’affichage revient automatiquement à
l’heure actuelle après 10 secondes.

3. Appuyer sur le bouton de marche/arrêt
(ON/OFF) pour mettre le climatiseur en
marche.

4. Appuyer sur le sélecteur pour
activer l’heure de mise en marche.

B) REGLAGE DE L’HEURE D'ARRET

(OFF)

1. Appuyer deux fois sur le bouton ST. Les

indications de marche (OFF) et de
l’heure clignotent.

2. Appuyer sur le bouton H (heures)
jusqu’à ce que l’heure désirée s’affiche.
Appuyer sur le bouton M (minutes)
jusqu’à ce que les minutes désirées
s’affichent. L’affichage revient
automatiquement à l’heure actuelle
après 10 secondes.

3. Appuyer sur le bouton de marche/arrêt
(ON/OFF) pour mettre le climatiseur en
marche.

4. Appuyer deux fois sur le sélecteur
pour activer l’heure d’arret (OFF TIME).

C) REGLAGE DE MISE EN

MARCHE/ARRET QUOTIDIEN

1. Régler les heures de mise en marche

et d’arrêt comme indiqué aux
paragraphes A) et B).

2. Appuyer sur le bouton de marche/arrêt
(ON/OFF) pour mettre le climatiseur en
marche.

3. Appuyer trois fois sur le sélecteur
pour mettre en service (ON/OFF) la
minuterie combinée.

Après la programmation du temporisateur, appuyer sur le
bouton ST pour vérifier l’heure de programmation de mise
en marche/arrêt (ON/OFF).

REMARQUE

C

4

2

2

3

1

PROGRAMME HIGH POWER

Il est possible sélectionner le programme High Power
seulement pendant le mode de refroidissement, mais pas
pendant le mode déshumidification et ventilation. Le
programme High Power permet d’obtenir le rendement
maximum du climatiseur. C’est l’utilisateur qui choisit le
programme High Power, après avoir sélectionné le mode
refroidissement. Dans ces conditions le climatiseur fournira
sa puissance thermique maximum, mais aussi des plus
hautes consommations électriques et plus de bruit. Au
contraire, pour obtenir les meilleures performances en
matière d’efficacité et silence, il n’est pas recommandé
d’utiliser le programme High Power, en laissant le climatiseur
dans l’état normal (programme de défaut réglé en usine).
Pour activer le programme High Power il est nécessaire
(après avoir choisi le mode refroidissement) appuyer sur le
bouton HIGH POWER : s’allume le symbole ;
à ce point le voyant de fonctionnement (OPERATION ­voyant vert sur le panneau frontal du climatiseur) commence
à clignoter lentement, en indiquant l’activation du programme
High Power; pour libérer la fonction, appuyer à nouveau
sur le bouton: donc le voyant vert s'arrêtera de clignoter et
restera allumé en permanence.

l

Pendant le fonctionnement High Power la température
ambiance pourrait ne pas coincider avec la température
sélectionnée.

l

Le programme HIGH POWER reste actif meme si vous
éteignez et allumez de nouveau le climatiseur.

REMARQUES

REGLAGE DU TEMPORISATEUR 1 HEURE

Cette fonction permet au climatiseur de travailler pendant
1 heure aux conditions sélectionnées, que le climatiseur
soit en fonction ou soit arrêté.

REGLAGE DU TEMPORISATEUR.

l

Appuyer quatre fois sur le sélecteur .
Le signal du TEMPORISATEUR 1 HEURE
en mode de mise en marche s'affiche.

ANNULATION DU REGLAGE.

l

Appuyer sur le bouton ON/OFF pour arrêter le climatiseur.

l

Attendre que l'unité intérieure s'arrête.

l

Appuyer de nouveau sur le bouton ON/OFF pour remettre
en marche le climatiseur.

10

F

HORIZONTALEMENT

Le flux de l’air peut être réglé horizontalement en déplaçant
les ailettes verticales vers la gauche ou vers la droite,
comme indiqué dans la figure suivante.

REGLAGE DU FLUX D’AIR

Pendant le refroidissement ou la déshumidification,
surtout avec beaucoup d'humidité dans la pièce, régler
les ailettes verticales droites.
Si les ailettes sont réglées extrêmement vers la gauche
ou vers la droite, des goutelettes de condensation sur
la grille de sortie d'air pourraient se former.

ATTENTION

VERTICALEMENT

Saisir le volet et orienter le vers le bas ou vers le haut.

2. CLIMATISEUR EN MARCHE.

Pour éteindre le climatiseur, appuyer le BOUTON DE
FONCTIONNEMENT jusqu’à ce que le voyant OPERATION
s’étende.

Coupure de courant pendant le fonctionnement.

En cas de coupure de courant, l’appareil s’arrête.
Quand l’alimentation est rétablie, l’appareil se redémarre
automatiquement après 3 minutes.

REMARQUE

Si la télécommande a été perdue ou si elle ne fonctionne
pas, procéder comme suit:

1. CLIMATISEUR ARRETE.

Pour mettre le climatiseur en marche, appuyer le BOUTON
DE FONCTIONNEMENT pour sélectionner le mode COOL.

Le climatiseur se mettra en marche avec la grande
vitesse du ventilateur.
Le réglage de la température est de 25°C.

REMARQUE

FONCTIONNEMENT SANS LA TELECOMMANDE

ENTRETIEN ET NETTOYAGE

Avant d'effectuer les opérations d'entretien et de
nettoyage, arrêter le climatiseur et le débrancher de
l'alimentation générale.

l Certains bords métalliques et les

ailettes de l’échanger, étant
coupants, doivent être manipulés
avec précautions lors du nettoyage
sous peine de provoquer des
blessures.

l Contrôler régulièrement l'échanger

et le soufflage, l'air doit circuler
librement.

l Nettoyer régulièrement la batterie

en prenant soin de ne pas abîmer
les ailettes ainsi que les autres
éléments de l'unité extérieure.

UNITE EXTERIEURE
(HABILLAGE ET BATTERIE)

ATTENTION

UNITE INTERIEURE

l Ne pas verser de l'eau sur l'unité intérieure pour la

nettoyer. Cela pourrait abîmer les composants internes
et provoquer des décharges électriques.

l Ne jamais utiliser de dissolvant ni de produit chimique

puissant. Ne pas nettoyer l'unité intérieure avec de l'eau
très chaude.

Nettoyage de l'habillage et de la grille

Nettoyer l’habillage et la grille de l'unité intérieure avec la
brosse d'un aspirateur ou avec un chiffon propre et doux.
Si ces parties sont sales, les nettoyer avec un chiffon propre
humecté d'un détergent liquide doux. Ne pas exercer une
pression trop forte sur la grille, ni sur les déflecteurs, ils
pourraient être endommagés.

T
E
S
T

O
F
F

O
N

BOUTON DE
FONCTIONNEMENT

NON!

11

FILTRE A AIR

Le filtre doit être contrôlé au moins une fois toutes les deux
semaines (pendant les périodes de fonctionnement). Le
fonctionnement avec un filtre sale ou obstrué provoque
une diminution de l’efficacité du climatiseur et peut causer
de graves problèmes. Le filtre est placé derrière la grille
d’aspiration et s’extrait en le soulevant vers le haut.

RETRAIT DU FILTRE

TRANSPORT

Quand vous transportez le climatiseur, maintenez-le autant
que possible en position verticale. Si cela s’avérait
impossible, couchez- le sur un côté; lorsque vous arrivez
à destination, remettez au plus vite l’appareil en position
verticale et attendez au moins 10 minutes avant de
l’utilisation.

RANGEMENT

Si le climatiseur doit être rangé pendant une longue période,
nettoyez le filtre, vidangez les condensâtes en utilisant le
tuyau d'écoulement à la base arrière du climatiseur. Ne
déconnectez pas le flexible aux moins que vous n’y soyez
obligé; dans ce cas, protégez les deux moitiés ouvertes
des raccords avec les bouchons filetés en plastique. Serrez
à fond les bouchons en utilisant une clef fixe. Ne déposez
pas d’objets lourds sur la partie supérieure du climatiseur
et protégez l'appareil de la poussière par une housse
plastique.

NETTOYAGE DU FILTRE

Utiliser un aspirateur pour enlever la poussière. Si la
poussière colle au filtre, laver le filtre avec de l’eau tiède
et savonneuse, le rincer à l’eau claire et le sécher.

TUYAU EVACUATION
CONDENSATS

ACCESSOIRES (FOURNIS SUR
DEMANDE)

KIT GLISSIERE DU SUPPORT UNITE EXTERIEURE
SUPPLEMENTAIRE

Si on désire utiliser le climatiseur dans plusieurs locaux, il
est possible l’acheter des glissières du support pour
l’installation de l’unité extérieure.

2 trous ø 10

100 min.

200

SUPPORT

F

12

• Ne pas utiliser de téléphone portable près du climatiseur,

pour éviter des perturbations au bon fonctionnement de
celui-ci. Dans le cas où un fonctionnement anormal est
remarqué, (le voyant de fonctionnement OPERATION
s'allume, mais l'unité extérieure ne fonctionne pas), rétablir
le fonctionnement normal en coupant l'alimentation
électrique pendant au moins 60 secondes, au moyen du
disjoncteur général ou de la fiche, ensuite remettre en
marche le climatiseur.

• Le voyant de fonctionnement OPERATION qui clignote

provoquant l’arrêt du climatiseur pendant un temps limité
est dû a l’évacuation des condensâtes en excès.

Si Le voyant de fonctionnement OPERATION continue
à clignoter et le climatiseur s’arrêt définitivement signifie
que la pompe ne fonctionne pas où que le petit tuyau
d’évacuation des condensâtes qui est dans le tube souple
de raccordement est encrassé; dans ce cas faites appel
au SERVICE APRES VENTE.

En cas d’urgence le climatiseur peut fonctionner en
évacuant les condensâtes parte petit tuyau dans un
récipient de hauteur moyenne.

• Si le climatiseur ne marche pas correctement, effectuer

les vérifications suivantes avant d'appeler le Service
Après Vente. Si le problème persiste, prendre contact
avec le vendeur ou le Service Après Vente.

GUIDE DE DEPANNAGE

Panne: Le climatiseur ne fonctionne pas du tout.
Cause possible:

1. Coupure de courant.

2. Disjoncteur activé.

3. Tension de ligne trop basse.

4. La touche de marche/arrêt de fonctionnement est
positionné sur OFF.

5. Les piles de la télécommande sont usées.

Remède:

1. Rétablir l’alimentation.

2. Prendre contact avec un service après-vente.

3. Consulter un électricien ou le vendeur.

4. Appuyer à nouveau sur la touche.

5. Remplacer les piles.

Panne: Le compresseur se met en marche mais il s’arrête
aussitôt.

Cause possible:

1. Il y a un obstacle devant l’échangeur extérieur.

Remède:

1. Retirer ce qui fait obstruction.

Panne: Refroidissement insuffisant.
Cause possible:

1. Filtre à air sale ou obstrué.

2. Source de chaleur ou trop de monde dans la pièce.

3. Portes et/ou fenêtres ouvertes.

4. Obstacle devant l’arrivée ou la sortie d’air.

5. Le thermostat est réglé trop haut .

Remède:

1. Nettoyer le filtre à air afin d’améliorer la circulation d’air.

2. Si possible, éliminer la source de chaleur.

3. Les fermer pour empêcher la pénétration d’air froid ou
chaud.

4. Retirer l’obstacle pour assurer une bonne circulation
d’air.

5. Régler la température plus bas.

Panne: Le climatiseur émet craquements.
Cause possible:

1. A la suite d’un changement de température, les pièces
en plastique de l’appareil se dilatent ou se rétrécissent,
ce qui provoque un léger craquement.

Remède:

1. C’est normal et le bruit disparaît quand les températures
du climatiseur se sont stabilisées.

CONSEILS POUR LE CONFORT
ET L’ECONOMIE DE L’ENERGIE

EVITER

l D’obstruer les grilles d’arrivée et de sortie d’air de

l’appareil. Si elles sont bouchées, l’appareil ne
fonctionnera pas de façon satisfaisante et il risque d’être
endommagé.

l De laisser le soleil pénétrer à plein dans la pièce. Utiliser

des persiennes ou des rideaux.

VERIFIER

l Que les filtres à air soient toujours propres. Un filtre

colmaté diminuence les performances de l’appareil

l Que toutes les portes, les fenêtres et autres ouvertures

soient fermées pour éviter des infiltrations d’air non
réfrigéré.

Lorsque le voyant OPERATION est allumé et les voyants
TIMER et STANDBY clignotent en même temps, cela
signifie que le mode de fonctionnement sélectionné
( ) n'est pas compatible avec l'unité en question et
que donc, le conditionneur ne fonctionnera que lorsque
la modalité correcte aura été rétablie.

REMARQUE

CAUSE POSSIBLE REMEDE

STANDBY OPERATION TIMER

F F O Sonde air intérieure défectueuse Contacter un service après-vente

O F F Sonde échangeur air intérieure défectueuse Contacter un service après-vente

F O O Sonde de débit du compresseur défectueuse Contacter un service après-vente

F

l

O Panne de la carte électronique (protection de courant) Contacter un service après-vente

FOlPanne de la carte électronique (protection de température) Contacter un service après-vente

F

ll

Panne de PFC (système de correction du facteur de puissance) Contacter un service après-vente

O F O Mauvais fonctionnement du système d’évacuation des Contacter un service après-vente

condensâtes

VOYANTS

AUTODIAGNOSTIC

O = VOYANT étaint

l

= VOYANT allumé

F = VOYANT qui clignote

13

Legende: Schaltplan /

E

lectric wiring diagrams’ symbols

Simboli schemi elettrici

/ Symboles des schemas électriques

SYMBOL D EG I F

DP-PC KONDENSWASSERAUSLASS-PUMPE CONDENSATE PUMP POMPA SCARICO CONDENSA POMPE D’EVACUATION DES CONDENSATS

CM KOMPRESSORMOTOR COMPRESSOR MOTOR MOTORE COMPRESSORE MOTEUR DE COMPRESSEUR

C1, 2, 3 KONDENSATOR CAPACITOR CONDENSATORE CONDENSATEUR

DEF THERMO ENTFROSTER-THERMOSTAT DEFROST THERMOSTAT TERMOSTATO SBRINATORE THERMOSTAT DE DÉGIVRAGE

IND. U. INNENEINHEITEN INDOOR UNIT UNITA' INTERNA UNITÉ INTÉRIEURE

OUTD. U. AUßENEINHEITEN OUTDOOR UNIT UNITA' ESTERNA UNITÉ EXTÉRIEURE

FMO AUSSENLÜFTERMOTOR OUTDOOR FAN MOTOR MOTORE ESTERNO VENTOLA MOTEUR DE VENTILATEUR EXTÉRIEUR

FM-FMI INNENLÜFTERMOTOR INDOOR FAN MOTOR MOTORE INTERNO VENTOLA MOTEUR DE VENTILATEUR INTÉRIEUR

IND. ASSY ANZEIGE-BAUGRUPPE INDICATOR ASSY GRUPPO INDICATORI ENSEMBLE INDICATEUR

AL WASSERTSAND-NOTANZEIGE WATER LEVEL ALARM SPIAALLAR. LIV. ACQUA VOYANT D'ALARME DU NIVEAU

NF LÄRMSCHUTZFILTER NOISE FILTER FILTRO RUMORE FILTRE DE BRUIT

OLR ÜBERLASTRELAIS OVERLOAD RELAY RELÉ SOVRACCARICO RELAIS DE SURCHARGE

PCB1, 2 STEUERGERÄT CONTROLLER SCHEDA ELETT CONTRÔLEUR

PR LEISTUNGSRELAIS POWER RELAY RELÉ ALIMENTAZIONE RELAIS D'ALIMENTATION

MS-FS SCHWEMM-SCHUTZSCHALTER SAFETY FLOAT SWITCH INT. SICUREZZA A GALL. INTERR. DE SECURITE A FLOTTEUR

SW.ASSY SCHALTER-BAUGRUPPE SWITCH ASSY GRUPPO INTERRUTTORI ENSEMBLE INTERRUPTEUR

TH1, 2 THERMISTOR THERMISTOR TERMISTORE THERMISTOR

TP KLEMMENPLATTE TERMINAL PLATE PIASTRA TERMINALI BORNIER

TR NETZTRANSFORMATOR POWER TRANSFORMER TRASFORMATORE DI POTENZA TRANSFORMATEUR DE PUISSANCE

20S 4-WEG-VENTIL 4-WAY VALVE VALVOLA4 VIE VANNE 4 VOIES

RA START- RELAIS STARTING RELAY RELÈ AVVIAMENTO RELAIS DE MISE EN MARCHE

LC STROM BEGRENZER CURRENT LIMITER LIMITATORE CORRENTE LIMITEUR DE COURANT

RP PUMPE- RELAIS PUMP RELAY RELÈ POMPA PUMPE RELAIS

INDUCTOR INDUCTOR INDUCTOR INDUTTORE INDUCTOR

EMI FILTER NETZFILTER EMIFILTER FILTRO DI RETE FILTRE DE RESEAU

Beschriftung der Leitungs-Farben

Wires color legend

Legenda colori fili elettrici

Légende des couleurs des fils électriques

EG I F D

BLK BLACK NERO NOIR SCHWARZ

BLU BLUE BLU BLEU BLAU

BRN BROWN MARRONE MARRON BRAUN

GRN / YEL GREEN / YELLOW VERDE / GIALLO VERT / JAUNE GRÜN / GELB

GRY GREY GRIGIO GRIS GRAU

ORG ORANGE ARANCIONE ORANGE ORANGE

PNK PINK ROSA ROSE ROSA

RED RED ROSSO ROUGE ROT

VLT VIOLET VIOLA VIOLET VIOLETT

WHT WHITE BIANCO BLANC WEISS

YEL YELLOW GIALLO JAUNE GELB

HINWEIS FÜR DIE KORREKTE ENTSORGUNG DES PRODUKTS IN ÜBEREINSTIMMUNG MIT DER
EUROPÄISCHEN RICHTLINIE 2012/19/EU

Am Ende seiner Nutzzeit darf dieses Gerät nicht zusammen mit dem Hausmüll beseitigt werden.
Es darf zu den örtlichen Sammelstellen oder zu den Fachhändlern, die einen Rücknahmeservice anbieten, gebracht
werden.
Die getrennte Entsorgung eines elektrischen und elektronischen Gerätes und seiner Batterien vermeidet mögliche
negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschrichtsmäßige
Entsorgung bedingt ist. Zudem ermöglicht wird die Wiederverwertung der Materialen, aus denen sich das Gerät
zusammensetzt, was wiederum eine bedeutende Einsparung an Energie und Ressourcen mit sich bringt
Zur Erinnerung an die Verpflichtung, die diese Geräte und die Batterien getrennt zu beseitigen, ist das Produkt mit einer
durchgestrichen Mülltonne gekennzeichnet.

INFORMATION FOR CORRECT DISPOSAL OF THE PRODUCT IN ACCORDANCE WITH THE EUROPEAN
DIRECTIVE 2012/19/EU

At the end of its working life this equipment must not be disposed of as an household waste.
It must be taken to special local community waste collection centres or to a dealer providing this service.
Disposing of an electrical and electronic equipment and its batteries separately avoids possible negative effects on the
environment and human health deriving from an inappropriate disposal and enables its components to be recovered
and recycled to obtain significant savings in energy and resources.
In order to underline the duty to dispose of this equipment and batteries separately, the product is marked with a
crossed-out dustbin.

INFORMAZIONE PER IL CORRETTO SMALTIMENTO DEL PRODOTTO AI SENSI DELLA DIRETTIVA EUROPEA
2012/19/UE

Alla fine della sua vita utile questo apparecchio non deve essere smaltito insieme ai rifiuti domestici.
Deve essere consegnato presso appositi centri di raccolta differenziata oppure presso i rivenditori che forniscono questo
servizio.
Smaltire separatamente un apparecchio elettrico ed elettronico e le relative batterie consente di evitare possibili effetti
negativi sull’ambiente e sulla salute umana derivanti da uno smaltimento inadeguato e permette di recuperare e riciclare
i materiali di cui è composto, con importanti risparmi di energia e risorse.
Per sottolineare l’obbligo di smaltire separatamente queste apparecchiature e le batterie, sul prodotto è riportato il
simbolo del cassonetto barrato.
Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative previste
dalla normativa vigente.

AVERTISSEMENT POUR L’ELIMINATION CORRECT DU PRODUIT AUX TERMES DE LA DIRECTIVE
EUROPEENNE 2012/19/UE

Au terme de son utilisation cet équipement ne doit pas être éliminé avec les ordures ménagères.
Le produit doit être remis à l’un des centres de collecte sélective locaux ou auprès des revendeurs assurant ce service.
Eliminer séparément un équipement électrique et électronique et sus piles permet d’éviter des potentielles retombées
négatives pour l’environnement et la santé humaine dérivant d’une élimination incorrect et permet de récupérer les
matériaux qui le composent dans le but d’une économie importante en termes d’énergie et de ressources.
Pour rappeler l’obligation d’éliminer séparément ces équipements et les piles, le produit porte le symbole d’un caisson
à ordures barré.

2

DIE VERLÄNGERUNGSAUSTATTUNGEN WERDEN VORGELADEN GELIEFERT.

ll

Synthetiköl HAB-Alkylbenzol der Art ESSO ZERICE S o.ä benutzen, ca 30 g.

ll

PVC-Rohr für die Isolation des Loches in der Wand, Außendurchmesser 50 mm. und Kleinstlänge so wie die

Wanddicke.

(FORTSETZUNG AUF SEITE 3)

GENERELLE HINWEISE

ll

Vergewissern Sie sich, daß die Spannung und die Frequenz
der elektrischen Anlage den verlangten Vorschriften
entsprechen.

ll

Vergewissern Sie sich, daß es möglich ist, die Inneneinheit
zu speisen. (LÄNGE DES MITGELIEFERTEN
ELEKTRISCHEN KABELS: 3 m).

ll

Es ist ein zweipoliger Schalter mit Schutzsicherung (träge) zu

10 A vor dem Versorgungsstecker anzubringen.

ll

Vergewissern Sie sich, daß die elektrische Anlage einen
eingemessene Betriebsstrom liefern kann, außer jenem der
normalerweise von den anderen Geräten (z.B. Haushaltgeräte,
Beleuchtungen) verbraucht wird. Sehen die Bedarfsspitze auf
dem Datenschild vom Klimagerät.

ll

Vergewissern Sie sich, daß die Steckdose der elektrischen

Anlage immer mit wirksamer Erdung versehen ist.

ll

StandardschraubenzieherllGelenkmaßstab oder Bandmaß llLibelle llSchlagbohrmaschine llHohlfräser­Spitze Ø 50 ll19 mm. Schlüssel ll21 mm. Schlüssel ll24 mm. Schlüssel llHammerllMauerbohrmaschine-Spitze
Ø 10.

AUFSTELLUNGS-ORT

NÖTIGE AUSRÜSTUNG FÜR DIE INSTALLATION (NICHT MITGELIEFERT)

ZUSÄTZLICHES NÖTIGES MATERIAL FÜR DIE GERÄTEAUFSTELLUNG

(

NICHT MITGELIEFERT)

INNENEINHEIT
ZU VERMEIDEN:

ll

Die Einheit an Orten aufstellen, in denen sie von Wassertropfen
naß gemacht werden könnte (z.B. in den Waschküchen). llDie
Einheit an Orten aufstellen, in denen viel Feuchtigkeit, Öldämpfe
oder Gas vorhanden sind. llDie Einheit unter den direkten
Sonnenstrahlen oder dort aufstellen, wo es große Hitze gibt.

ll

Die Einheit hinter Vorhängen oder Möbeln aufstellen, die den
regelmäßigen Luftumlauf hindern können.

WÄHLEN SIE:

ll

Die geeignete Lage für eine gute Raumlüftung.

ll

Eine Lage, die den empfohlenen Kleinstabstand von der Wand

sichert.

AUßENEINHEIT
ZU VERMEIDEN:

ll

Die Einheit nicht unter den direkten Sonnenstrahlen oder dort

aufstellen, wo es zuviele warme Luft gibt.

WÄHLEN SIE:

ll

Eine Lage, die vorzugsweise im Schatten und leicht luftig ist.

MITGELIEFERTE ZUBEHÖRTEILE

BILD TEIL N°

FERNBEDIENUNG 1

DÜBEL

S X 5 2

S

CHRAUBE

4,2X32 2

SCHEIBE 2

PLASTISCHER ­VERSCHLUßSTÖPSEL

2 + 2

(MUTTER UND ZAPFEN)

DÜBEL S X 10 2/3

S

CHRAUBE

7X65 2/3

SCHEIBE 2/3

AUßENEINHEIT
SCHALTER 1
ODER STÜTZKORB

VERLÄNGERUNGS-AUSSTATTUNG
FÜR VERBINDUNGSRÖHRE ­LÄNGE: 2 ODER 4 m

ZUBEHÖRTEIL (AUF ANFRAGE)

BILD TEIL N°

VERLÄGERUNG
FÜR EINHEIT 1
VERBINDUNG

PLASTIK- 1
VERBINDUNGSDOSE

DÜBEL

3

SCHRAUB 3
ø 3,5 x 45

SCHELLE 2

ENGES ROHR WEITES ROHR

AUßENDURCHMESSER AUßENDURCHMESSER

6,35 mm 7,93 mm

VERSORGUNG 220 / 240V ~ 50 Hz

Vor der Installation vergewissern Sie sich, daß sie geeignet für die Einheit sind.

C

2

ll

Synthetic oil HAB - Alkylbenzene type ex. EXXON ZERICE S, about 30 gr.

ll

PVC pipe to insulate hole in the wall, external diameter 50 mm. of minimum length as for thickness wall.

POWER SUPPLY 220 / 240V ~ 50 Hz

(TO BE CONTINUED AT PAGE 3)

GENERAL PRECAUTION

ll

Check that the voltage and frequency of the power supply
match those required by the system.

ll

Check the possibility to have the power line to the indoor unit
(ELECTRIC CABLE LENGTH 3 m).

ll

Install a double - pole switch, protected by 10 A fuses of the
delayed type, upstream the electricity wall socket.

ll

Make sure that the electrical installation is suitable to supply
continuosly current necessary for the air conditioner in addition
to that already used by other electric appliances (white goods,
lighting). See the max electric imput indicated on the name plate
positioned on the air conditioner.

ll

Before connecting the air conditioner to a power socket,
make sure that the socket is provided with an earth
connection in compliance with local codes.

ll

Phillips head screw driver llTape measure llLevel llHammer drill llHole saw or key hole saw ø 50 ll19 mm

wrench ll21 mm wrench ll24 mm wrench llHammer llHacksaw llCore bits 10 mm diameter drill bit.

INSTALLATION SITE SELECTION

TOOLS REQUIRED FOR INSTALLATION (NOT SUPPLIED)

ADDITIONAL MATERIAL REQUIRED FOR INSTALLATION (NOT SUPPLIED)

INDOOR UNIT
AVOID:

ll

Positioning the indoor unit into rooms where it could be sprinkled
with water (i.e. laundries). llTo install in areas where leakage of
flammable gas or large amount of mist may be expected humidity
location. llDirect sunlight or near by heat source that may affect
performance of the unit. llInstalling unit behind curtains or
furniture that obstruct air circulation.

DO:

ll

Choose a position which allows proper ventilation in the room.

ll

Verify respect of the minimum recommended maintenance
space.

OUTDOOR UNIT
AVOID:

ll

Direct sunlight or area where hot air from exhaust fans investing
the unit.

DO:

ll

Choose a place as cool as possible and well ventilated.

ACCESSORIES SUPPLIED WITH THE UNIT

PARTS FIGURE NR°

REMOTE
UNIT CONTROL 1

RAWL PLUG S X 5 2

SCREW 4,2x32 2

WASHER 2

PLASTIC PLUG
(MALE AND 2 + 2
FEMALE)

RAWL PLUG 2/3
S X 10

SCREW 7x65 2/3

WASHER 2/3

OUTDOOR UNIT
BASKET OR 1
SUPPORT

CONNECTION EXTENSION KITS ­LENGHT OF 2 OR 4 m

ACCESSORY SUPPLIED ON REQUEST

PARTI FIGURA N°

EXTENSION KIT
FOR CONNEC- 1
TION TUBE

CONNECTIONS 1
PLASTIC BOX

RAWL PLUG 3

TAPPING SCREW 3
ø 3,5 x 45

CLAMP 2

EG

THE EXTENSION KITS ARE SUPPLIED PRECHARGED

NARROW TUBE LARGE TUBE

OUTSIDE DIA. OUTSIDE DIA.

6,35 mm 7,93 mm

Before the installation, verify that they are fit for the unit.

C

2

ll

Olio sintetico HAB - Alchilbenzene tipo ESSO Zerice S o analogo, circa 30 gr.

ll

Tubo in PVC per l'isolamento del foro nel muro ø est. 50 mm. di lunghezza minima pari allo spessore del muro.

(CONTINUA A PAGINA 3)

AVVERTENZE GENERALI

ll

Verificare che tensione e frequenza dell'impianto elettrico di
alimentazione siano corrispondenti a quelle richieste.

ll

Verificare la fattibilità dell'alimentazione elettrica interna,

(LUNGHEZZA CAVO ELETTRICO IN DOTAZIONE 3 m).

ll

Installare un interruttore bipolare, con fusibile di protezione
da 10 A del tipo ritardato, a monte della presa d'alimentazione.

ll

Assicuratevi che l'impianto elettrico sia in grado di erogare la

corrente di esercizio necessaria per il climatizzatore oltre a
quella assorbita normalmente da altre utenze (elettrodomestici,
illuminazione). Vedere gli assorbimenti massimi sulla targhetta
dati posta sul climatizzatore.

ll

La presa di corrente deve essere sempre provvista di
messa a terra efficiente.

ll

Cacciavite medio testa a stellallMetro llLivella llTrapano elettrico a percussione llPunta fresa a tazza ø 50

ll

Chiave fissa 19 mm llChiave fissa 21 mmllChiave fissa 24 mm llMartello llPunta da trapano ø 10 per muri.

SCELTA DEL LUOGO DI INSTALLAZIONE

ATTREZZI NECESSARI PER L'INSTALLAZIONE

(NON FORNITO)

MATERIALE ADDIZIONALE NECESSARIO PER L'INSTALLAZIONE (

NON FORNITO)

UNITA' INTERNA
EVITARE:

ll

Di installare l'unità in locali dove potrebbe essere investita da
spruzzi d'acqua (es: lavanderie). llDi collocare l'unità in zone
soggette a forte umidità, presenza di vapori d'olio o perdite di
gas. llDiretta esposizione al sole o vicinanza a fonti di calore.

ll

Di installare l'unità dietro tendaggi o mobili che possono

ostacolare la regolare circolazione dell'aria.

VERIFICARE:

ll

La posizione più appropriata per assicurarsi una buona
ventilazione dell'ambiente.

ll

Considerare una posizione che rispetti gli spazi minimi di
manutenzione consigliati.

UNITA' ESTERNA
EVITARE:

ll

L'esposizione diretta al sole od aree interessate da espulsioni

di area calda.

DA PREFERIRE:

ll

Scegliere aree possibilmente in ombra e leggermente ventilate.

MATERIALE DI CORREDO

PARTI FIGURA N°

COMANDO A 1
DISTANZA

TASSELLO S X 5 2

VITE

4,2x32 2

RONDELLA 2

TAPPO PLASTICA
(MASCHIO E 2 + 2

FEMMINA)

TASSELLO S X 10 2/3

VITE

7x65 2/3

RONDELLA 2/3

SUPPORTO UNITA'
ESTERNA OPPURE 1
CONTENITORE

KIT PROLUNGHE
TUBO DI COLLEGAMENTO UNITA' ­LUNGHEZZA DI 2 O 4 m

ACCESSORIO FORNITO SU RICHIESTA

PARTI FIGURA N°

PROLUNGA PER
COLLEGAMENTO 1
UNITA’
SCATOLA IN
PLASTICA PER 1
CONNESSIONI

TASSELLO 3

VITE

ø 3,5 x 45 3

FASCETTA 2

ALIMENTAZIONE ELETTRICA 220 / 240V ~ 50 Hz

GIG

I KIT PROLUNGA SONO FORNITI PRECARICATI

TUBO PICCOLO TUBO GRANDE

DIAM. ESTERNO DIAM. ESTERNO

6,35 mm 7,93 mm

Prima di effettuare l'installazione assicurarsi che siano del tipo adatto all'unità.

C

2

COMMANDE A 1
DISTANCE

CHEVILLE S X 5 2

VIS 4,2x32 2

RONDELLE 2

BOUCHON 2 + 2
PLASTIQUE (MALE)

CHEVILLE 2/3
S X 10

VIS 7x 65 2/3

RONDELLE 2/3

ACCESSOIRE
SUPPORT 1
UNITE EXT. OU
CONTENEUR

(CONTINU A PAGE 3)

INSTRUCTIONS GENERALES

ll

Contrôler que la tension et la fréquence du réseau d'alimentation

correspondent à celles marquées sur la plaque signalétique.

ll

Nous conseillons l'installation d'un interrupteur bipolaire, avec
un fusible de protection de 10 ampères à retardement, en
amont de la fiche d'alimentation.

ll

Vérifier que l'alimentation de l'unité intérieure soit réalisable.

(LONGUEUR DU CABLE ELECTRIQUE DONT L'UNITE EST
EQUIPEE: 3 m).

ll

Assurez-vous que l’installation électrique est en mesure de
débiter un courant nécessaire au climatiseur, en plus du courant
normalement utilisé pour d’autres usages (appareils
électroménagers, éclairage). Voir la puissance absorbée sur
la plaquette signalétique du climatiseur.

ll

La prise de courant doit comprendre une mise à la terre.

ll

Tournevis cruciforme moyen llMètre llNiveau llPerceuse électrique à percussion llScie cloche ø 50 llClé de

19 mm llClé de 21 mm llClé de 24 mm llMarteau llForet ø 10 pour parois.

CHOIX DU LIEU D'INSTALLATION

OUTILS NECESSAIRES A L'INSTALLATION (NON FOURNIS)

ll

Huile synthétique HAB-Alkylbenzène de type ESSO ZERICE S, 30 g. environ.

ll

Tuyau PVC pour isolation du trou dans la paroi; ø extérieur 50 mm; longueur égale à l'épaisseur de la paroi.

MATERIEL NECESSAIRE A L'INSTALLATION (NON FOURNIS)

UNITE INTERIEURE
EVITER:

ll

De placer l'unité intérieure dans un local extrêmement humide,
où elle pourrait être mouillée par des jets d'eau (par exemple dans
la buanderie). llDe placer l'unité dans des lieux très humides,
ou exposés à des vapeurs d'huile ou de gaz. llD'exposer l'unité
au rayons du soleil ou à la proximité de sources de chaleur.

ll

D'installer l'unité derrière les meubles ou les rideaux qui peuvent
empêcher la circulation de l'air.

CONTROLER:

ll

Choisir la position la plus convenable pour assurer une parfaite
ventilation de la pièce. llPrendre en considération une position
ou l'entretien conseillé est possible.

UNITE EXTERIEURE
EVITER:

ll

D'exposer l'unité aux rayons du soleil ou les lieux où il y a
émission d'air chaud.

A PREFERER:

ll

Les lieux ombragés et ventilés.

MATERIEL A L'APPUI

DESSIN PIÉCES N°

ACCESSOIRE RALLONGE DE LAISON

- LONGUEUR 2 OU 4 m.

ACCESSOIRE FOURNI SUR DEMANDE

DESSIN PIÉCE N°

RALLONGE DE
CONNECTION 1
UNITE
BOITE PLASTIQUE
POUR 1
CONNECTIONS

CHEVILLE 3

VIS

ø 3,5 x 45 3

COLLIER 2

ALIMENTATION ELECTRIQUE 220 / 240V ~ 50 Hz

F

LES KITS-RALLONGES SONT FOURNIS PRECHARGÉS

PETITE TUBE GROSS TUBE

DIAM. EXTER. DIAM. EXTER.

6,35 mm 7,93 mm

Avant l’installation vérifier qu’ils sont indiqués pour l’unité.

C

RAUMBEDARF DER GERÄT /

MINIMUM OPERATION AND MAINTENANCE AREA

AREA MINIMA DI ESERCIZIO E MANUTENZIONE

/

SURFACE MÍNIMUM D'EXERCICE ET ENTRETIEN

BEGRENZUNG DER VERROHRUNGSLÄNGE UND DES HÖHENUNTERSCHIEDS

TUBING LENGTH AND ELEVATION DIFFERENCE LIMITS

LIMITI SU LUNGHEZZA TUBI DI COLLEGAMENTO E DISLIVELLO

LÍMITES DE LONGUEUR DES LIAISONS ET DENIVELEE

AA A

1500 3500 5500

standard mm

System mit Verlängerung von 2 m

2 m system extension kit

sistema con prolunga da 2 m

systéme avec rallonge de 2 m

System mit Verlängerung von 4 m

4 m system extension kit

sistema con prolunga da 4 m

systéme avec rallonge de 4 m

3

100 mm

2000 mm

1400 mm

100 mm

780 mm

A

B

clst

800 mm

200 mm

150 mm 150 mm

50 mm

A

1500 max

A

Sie kann auch am Fensterbrett befestigt werden.

Or fixed to the window sill.

Oppure fissata al davanzale della finestra.

L'unité extérieure peut être fixée sur le rebord d’une fenêtre.

EG

I

F

D

EG

I

F

D

Das Außengerät kann auf einen Balkon gestellt werden. Vergewissern Sie
sich, daß das Gerät immer steht und nicht geneigt ist. Während der Aufstellung
die Verbindungsröhre zwischen den Einheiten nicht verwirren. Die Luft soll
ohne Hindernisse aus den Außengerät strömen.

The outdoor unit may be placed on a balcony. Make sure to put it in vertical
position and levelled. During the installation do not kink the connection tube
between the units. Verify the correct air circulation around the outdoor unit.

La valigetta può' essere posizionata sul balcone. Controllare che sia a livello
e posizionata in verticale. Nell'installazione evitare di attorcigliare il tubo di
collegamento tra le unità. Verificare la corretta circolazione dell'aria sulla
valigetta.

L'unité extérieure peut être placée sur le balcon. Contrôler qu'elle soit en
position vertical et de niveau. Pendant l’installation éviter de tortiller le tuyau
de connexion entre les deux unités. Vérifier que l’air circule librement dans
l’unité extérieure.

A

B

C

Sie kann auch unter das Fensterbrett gehängt werden. Den mitgelieferten
Außeneinheitshalter benutzen. Nachdem die Einheit in den Halter gestellt
worden ist, vergewissern Sie sich, daß sie nicht geneigt ist.

Or hanged to the wall below the window sill using the support supplied as
accessory. After placing the unit in the support check that it is levelled.

O appesa sotto il davanzale della finestra usando il supporto in dotazione.
Inserire la valigetta nel supporto, controllare che sia a livello.

Pendue dessous le rebord de la fenêtre en utilisant l’accessoire support
fournis. Insérer l’unité extérieure dans le support en contrôlant qu'elle soit de
niveau.

Min. 25 cm.

AUFSTELLUNG AUßENGERÄT /

INSTALLATION OF OUTDOOR UNIT

INSTALLAZIONE DELLA VALIGETTA /

INSTALLATION DE L'UNITE EXTERIEURE

4

140

3 x ø 10

Löcher

Holes

Fori

Trous

100 min.

200

EG

I

F

D

Die Außeneinheit sachgemäß handhaben.

Do not handle the outdoor unit improperly.

Non maneggiare la valigetta in modo improprio.

Prendre soin de manipuler correctement l'unité extérieure.

Wenn Sie die Außeneinheit ins Haus bringen, entleeren Sie die Einheit vom
eventuellen Kondenswasser, indem Sie die neigen.

When recovering the outdoor unit after operation drain away any remaining
condensate by tilting the unit.

Quando ritirate l'unità esterna, scaricare l'eventuale condensa residua
inclinando l'unità.

Vidanger les condensâtes en inclinant l'unité extérieure avant de la rentrer.

EG

I

F

D

EG

I

F

D

EG

I

F

D

140

3 x ø 10

Löcher

Holes

Fori

Trous

100 min.

200

Stützkorb
Support

Supporto

Accessoire support

Den Halter in den Außeneinheitsgriff einsetzen und die Einheit umwenden
(sieh das Bild).
Den Halter auf den Rand der Einheit befestigen. Die auf der Einheit befestigte
Halterungsführung an die Wand einsetzen. Die Einheit muß nicht geneigt
sein.

Insert the support in the handle of the outdoor unit, turn the outdoor unit upside
down (see the picture).
Place the support and secure it at the edge of the unit. Insert the support
guide fixed on the unit at the wall. Make sure it is levelled.

Inserire il supporto nella maniglia della valigetta, capovolgere la valigetta come
da figura.
Posizionare il supporto e fissarlo al bordo valigetta.
Inserire la guida supporto fissata alla valigetta nella parte fissata a muro.
Verificare che sia a livello.

Introduire l’accessoire support dans la poignée de l'unité extérieure. Retourner
l'unité extérieure (voir la figure). Placer l’accessoire support et le fixer au bord
de l'unité extérieure. Introduire la glissière de support fixée à l'unité extérieure
dans le mur. Vérifier qu’elle soit niveau.

D

NO
FALSCH

E

F

5

EG

I

F

D

TE
ST

O
F
F
O

N

G

Die Inneneinheit an eine Wand neben einer Steckdose stellen.

Place the indoor unit against the wall next to an electric socket.

Sistemare l'unità interna accostandola ad una parete vicino ad una presa
di corrente.

Installer l'unité intérieure contre une paroi, près d'une prise de courant.

6

F

IMPORTANT

D

WICHTIG

I

IMPORTANTE

1. Vor Trennen der Außeneinheit (die Schnellverbindungen lösen), das Klimagerät an das Stromnetz
anschließen und den Verdichter 5 Minuten lang laufen lassen. Zum Trennen der Einheit leicht
mit einem Maulschlüssel auf den Messingkörper des Anschlusses (Sechskant) schlagen.

2 - Die Oberflächen der Kupplungen (Schnellverbindungen) mit nur kleinen Mengen Synthetiköl

HAB (Alkylbenzol der Art ESSO ZERICE S o.ä.) schmieren.

3 - Im Verdichter kein Öl nachfüllen. Das werkseitig eingefüllte Öl ist speziell für R410Avorgesehen.
4 - Das Kühlmittel darf nur in FLÜSSIGEM Zustand eingefüllt werden. Sicherstellen, daß das für dieses

Gerät vorgeschriebene Kühlmittel verwendet wird.

5 - Das Kältemittel-Auffüllgerät, die Unterdruckpumpe, die Schläuche und die Anschlüsse dürfen nur

für das Kältemittel vom Typ R410A benutzt werden.

6. Beim Trennen des Tragekoffers muß folgende Abfolge eingehalten werden: die Stromzufuhr
zum Klimagerät unterbrochen (Netzstecker ziehen), den elektrischen Verbinder lösen, dann die
Rohrleitungen der Kühlverbindung abhängen.

1 - Before disassembling the outdoor unit (disjoin the rapid couplings): connect the air conditioner

to a socket and let the compressor work for 5 minutes. During the disassembling operation, beat
lightly with a spanner on the rapid coupling brass body (exagonal part).

2 - Lubricate the joint surfaces (rapid coupling) with a little bit of HAB oil only (synthetic oil Alkylbenzene

type ex. EXXON ZERICE S ).

3 - Do not add any oil because precharged oil is specially selected for R410A.
4 - When the refrigerant is charged in charge cylinder, make sure it is in LIQUID state.
5 - Refrigerant charge apparatus, vacuum pump, hoses and adapters must be exclusively used for

R410A.

6 - When you disjoin the outdoor unit, follow the described succession: first, disconnect the power

supply of the air conditioner (disconnect the plug), disconnect the electric connector, then the
pipes of the frigorific connection.

1 - Prima di separare l'unità esterna (staccare gli attacchi rapidi): collegare il condizionatore ad una

presa di corrente e far lavorare il compressore per 5 minuti. Nella fase di separazione, picchiare
leggermente con una chiave fissa sul corpo in ottone dell'attacco (esagono).

2 - Lubrificare le superfici dei giunti (attacchi rapidi)esclusivamente con piccole quantità di olio

sintetico HAB (Alchilbenzene tipo ESSO ZERICE S o analogo).

3 - Non aggiungere OLIO al compressore, l'olio precaricato è speciale selezionato per R410A.
4 - Eseguire la carica tassativamente in fase LIQUIDA. Assicurarsi che il refrigerante sia quello

richiesto.

5 - L’apparato di carica del refrigerante, la pompa del vuoto, le tubazioni e gli adattatori devono essere

usati solo per R410A.

6 - Nella fase di separazione della valigetta attenersi alla successione rappresentata: togliere

l'alimentazione elettrica al condizionatore (staccare la spina), staccare il connettore elettrico,
quindi scollegare i tubi di collegamento frigorifero.

1. Avant la séparation de l'unité extérieur (défaire les raccords rapides), brancher le climatiseur à
un prise de courant et faire fonctionner le compresseur pendant 5 minutes. Pendant la séparation,
tapez avec une Tricoise sur le corps en laiton du raccord rapide (partie hexagonale).

2 - Lubrifier les surfaces des joints (raccords rapides) en utilisant uniquement un peu d'huile

synthétique HAB (Alkylbenzène de type ESSO ZERICE S ).

3 - Ne pas ajouter d'huile car l'huile préchargée a été spécialement sélectionnée pour le R410A.
4 - Charger uniquement du réfrigérant à l'état LIQUIDE dans le cylindre de charge.
5 - L’appareil de chargement de réfrigérant, la pompe à vide, les tubes et les adaptateurs doivent

être utilisés exclusivement pour le R410A.

6. Pendant la phase de séparation de l'unité externe, suivre la procédure décrit : débranchez le
climatiseur (débranchez la fiche), débranchez le connecteur électrique puis déconnectez les
tuyaux du raccordement de réfrigération.

EG

IMPORTANT

MONTAGE AN DER WAND (MIT LOCH IN DER WAND) /

WALL INSTALLATION (THROUGH A HOLE IN THE

WALL)

/ INSTALLAZIONE CON FORO NEL MURO /

INSTALLATION MURALE (PAR UN TROU DANS LE MUR)

DIESE OPERATION MUß NUR VON QUALIFIZIERTEN ODER ERFAHRENEN PERSONEN AUSGEFÜHRT WERDEN

OPERATION TO BE EXECUTED BY COMPETENT OR QUALIFIED PERSONEL /

OPERAZIONE DA ESEGUIRE A

CURA DI PERSONALE COMPETENTE O QUALIFICATO

/ L’OPERATION DO IT ÊTRE REALISEE SEUL PAR QUALIFIE

OU SPECIALISE PERSONNEL

7

EG

I

F

D

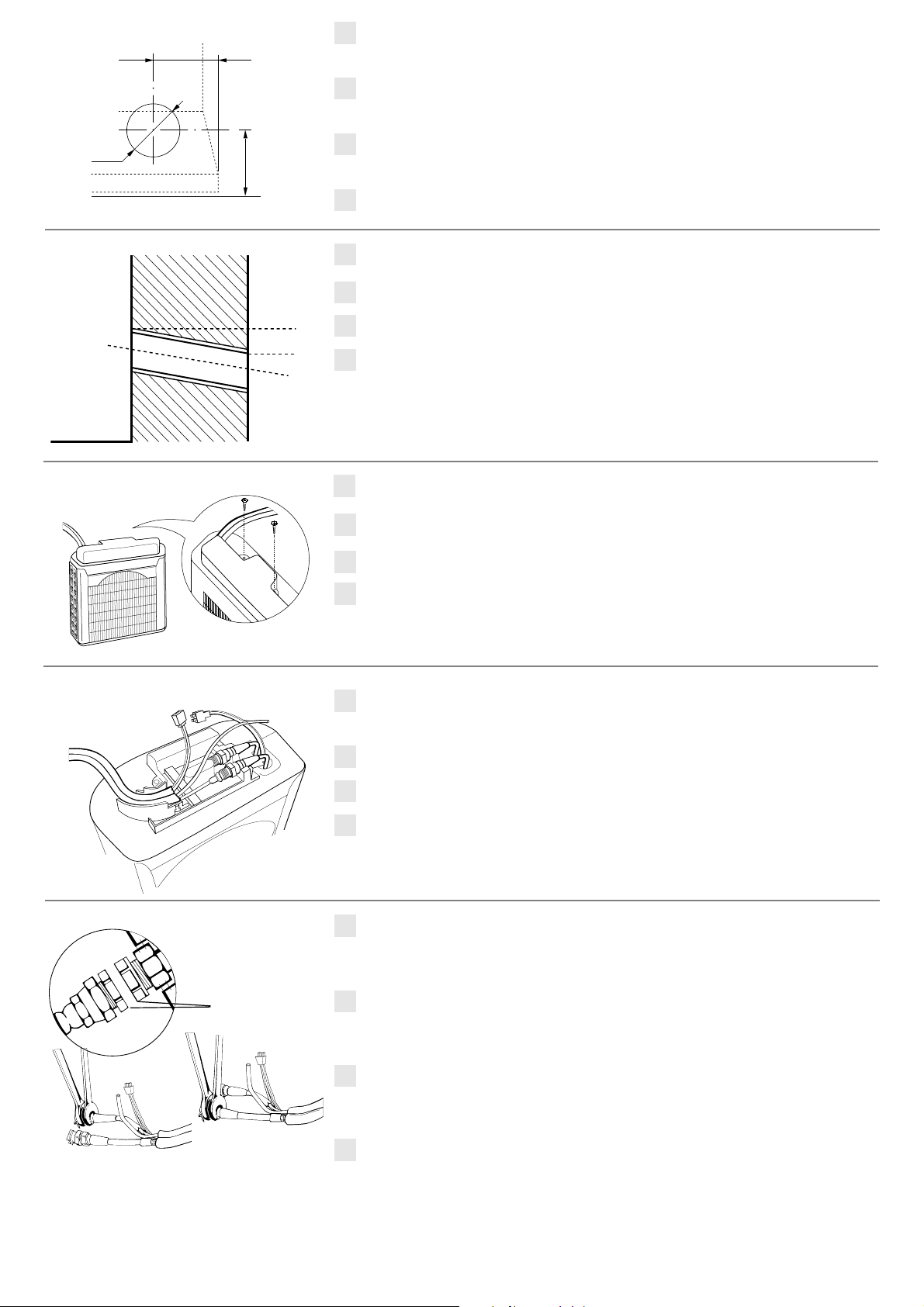

Die beste Lage für die Inneneinheits-Aufstellung wählen. Das in der Wand
durchzuführende Loch kennzeichen.

Choose the best position where to install indoor unit. Mark the hole to be
made in the wall.

Scegliere la posizione più idonea per l'installazione dell’unità interna,
evidenziare il foro da eseguire nella parete.

Choisir la position la plus indiquée pour installer l'unité extérieure. Marquer
le trou à percer dans la paroi.

60

50

ø 50

A

EG

I

F

D

5 - 10 mm

Innen
Inside

Interno

Intérieur

Außen
Outside

Esterno

Extérieur

B

Ein Loch mit Durchmesser 50 mm durchführen. Ein PVC- Rohr einsetzen.

Drill a 50 mm diameter hole, insert a PVC pipe.

Eseguire un foro di diametro 50 mm Inserire ed adattare un tubo in plastica.

Percer un trou de ø 50 mm Insérer un tube en PVC.

EG

I

F

D

EG

I

F

D

Den Verbindungsdeckel der Außeneinheit ausschrauben.

Remove the coupling cover of the outdoor unit.

Rimuovere il coperchio attacchi della valigetta.

Oter le couvercle de l'unité extérieure.

C

Das Kondenswasser-Rohr ausziehen und den elektrischen Verbinder
abschalten.

Disconnect the condensate plastic tube and the electric connector.

Sfilare il tubetto scarico condensa e staccare il connettore cavo elettrico.

Oter le tube d’évacuation des condensâtes et débrancher le connecteur
électrique.

D

EG

I

F

D

Die Schnellverbindungen zuerst durch einen Schlüssel von 19-21 mm und
dann durch einen von 21-24 mm lösen. Die Anschlußstutzen mit der Hand
ausschrauben und den Schlauch abschalten.

Loosen the quick coupling using the 19-21 mm spanners first and then the
19-24 mm spanners. Unscrew the flare nuts by hand and disconnect the
flexible tube.

Allentare i bocchettoni girevoli degli attacchi rapidi usando le chiavi fisse da
19-21 mm quindi quelle da 19-24 mm; svitare a mano i bocchettoni e
scollegare il tubo flessibile.

Desserrer les bouchons plastiques des connections rapides avec les clés de
19-21 mm et ensuite, avec les clés de 19-24 mm Desserrer à la main les
bouchons et déconnecter le tuyau flexible.

E

Plastikstösel
Plastic plugs

Tappi in plastica
Bouchons plastique

8

EG

I

F

D

EG

I

F

D

T
E
S
T

O
F
F

O
N

G

Die Außeneinheit kann auf einen Balkon gestellt werden oder an die Wand
gehängt werden, indem den mitgelieferten Halter benutzen.

The unit can be placed on a balcony or hanged to the wall using the supplied
support.

L'unità esterna puó essere appoggiata su un balcone o appesa al muro
utilizzando il supporto in dotazione.

L'unité extérieure peut être placée sur un balcon ou accrochée au mur en
utilisant le support fournis.

H

Den Schlauch in das durchgeführte Loch einsetzen. Die Inneneinheit an die
Wand rücken. Wenn nötig, die 4 schwingungsdämpfenden kleinen Füße

regeln, so daß die Einheit nicht geneigt ist.
HINWEIS: Die 4 schwingungsdämpfenden kleinen Füße sind aus Gummi und
könnten Flecken auf dem Fußboden machen; falls dies in Trage kommt,
ist das Unterlege von angemessenen Material unter die Füß zu empfehlen.

Insert the flexible tube into the hole drilled in the wall. Place the unit against the
wall, if necessary, adjust the four antivibration supports in order to keep the

unit levelled.
NOTE: The four antivibration supports are rubber made and they could
mark the floor; in this case the application of proper material under the
support is recommended.

Inserire il tubo flessibile nel foro praticato nel muro. Accostare l'unità interna alla
parete, regolare se necessario i 4 piedini antivibranti per livellare l'unità.

NOTA: I quattro piedini antivibranti sono in gomma e potrebbero lasciare
l’impronta sul pavimento; in tal caso si consiglia di mettere sotto al piedino
uno spessore di materiale idoneo.

Insérer le tuyau flexible dans le trou pratiqué dans la paroi. Placer l'unité intérieure
de niveau contre la parois. Si nécessaire, régler les 4 pieds antivibrations pour

placer l'unité.
NOTE: Les 4 pieds antivibrations sont en caoutchout et pourraient tacher
le sol; dans ce cas, l’application de propre materiel sous le pied est
recommandée.

Die Schnellverbindungen (Schlauch und Außeneinheit) durch die mitgelieferten
Plastikstöpsel schützen. Um die Röhre in das Wandloch leichter und ohne
Beschädigung hineinzustecken, die Rohrende vereinigen und mit Klebeband
umgeben.

Protect quick coupling (on flexible tube and outdoor unit) with plastic plugs
supplied as accessories. To insert the tubing into the hole in the wall easily
and without damages, join the pipe ends and wrap them with adhesive tape.

Proteggere gli attacchi rapidi (tubo flessibile e valigetta) con i tappi in plastica
in dotazione. Per facilitare l'introduzione della tubazione nel foro del muro ed
evitare danneggiamenti, raccogliere l'estremità del tubo e fasciare con nastro
adesivo od altro.

Protéger les connections rapides (tuyau flexible et l'unité extérieure) avec les
bouchons en plastique fournis. Pour faciliter l’introduction du tuyau dans le
trou dans le mur, réunir les extrémités du tuyau et les enrouler avec de la bande
adhésive.

EG

I

F

D

F

Nella fase di assemblaggio attenersi alla successione rappresentata: prima collegare i tubi
di collegamento frigorifero, quindi il connettore elettrico.

AVVERTIMENTO

When you assemble the outside unit, follow the described succession: first, connect the
pipes for the frigorific connection, then the electric connector.

WARNING

Für die Montage der Außenenheit befolgen Sie die beschrieben Reihenfolge: zuerst verbinden
Sie

die Rohre der Kälte-Verbindung, dann

schalten Sie die elektrischen Verbindung ein.

WARNUNG

Pour l'assemblage de l'unité extérieure suivre l'ordre décrit: connecter les tube de liaison frigorifique, puis
le connecteur électrique.

AVERTISSEMENT

9

EG

I

F

D

EG

I

F

D

EG

I

F

D

EG

I

F

D

Die Löcher durchführen und den Außeneinheitshalter an der Wand befestigen,
indem Sie die mitgelieferten Dübel benutzen.

Drill the holes and fix the support to the wall using the rawl plugs supplied
as accessory.

Eseguire i fori e fissare il supporto della valigetta con i tasselli in dotazione.

Percer les trous et fixer l’accessoire support de l'unité extérieure au moyen
des chevilles fournis.

I

Die Plastikstöpsel von der Schnellverbindungen ausschrauben; die
Anschlußstutzen mit der Hand einschrauben und dann durch
Momentenschlüssel anziehen (Drehmoment 150 ÷ 165 kgcm).

Remove the plastic plugs from quick couplings, connect the couplings by
hand, then tighten using the torque wrenches (tightening torque 150 ÷ 165
kgcm).

Rimuovere i tappi in plastica dagli attacchi, avvitare a mano i bocchettoni degli
attacchi, quindi serrare con chiavi dinamometriche (momento torcente 150
÷ 165 kgcm).

Oter les bouchons plastique des connections. Serrer à la main les raccords
rapides. Serrer ensuite avec les clés sans exercer une force excessive. (150
÷ 165 kgcm).

L

Das Kondenswasser-Rohr einsetzen und den elektrischen Verbinder
verbinden.

Connect the condensate plastic tube and the electric connector.

Inserire il tubetto scarico condensa e collegare il connettore cavo elettrico.

Mettre en place le tuyau d’évacuation les condensâtes et brancher le câble
électrique.

M

Den Verbindungsstöpsel der Außeneinheit einschrauben und das Wandloch
um den Schlauch siegeln.

Fix the coupling cover of the outdoor unit and seal the hole in the wall around
the flexible tube.

Fissare il coperchio attacchi della valigetta, sigillare il foro di passaggio nel
muro.

Fixer le couvercle de l'unité extérieure et boucher le trou de passage dans
la paroi.

N

10

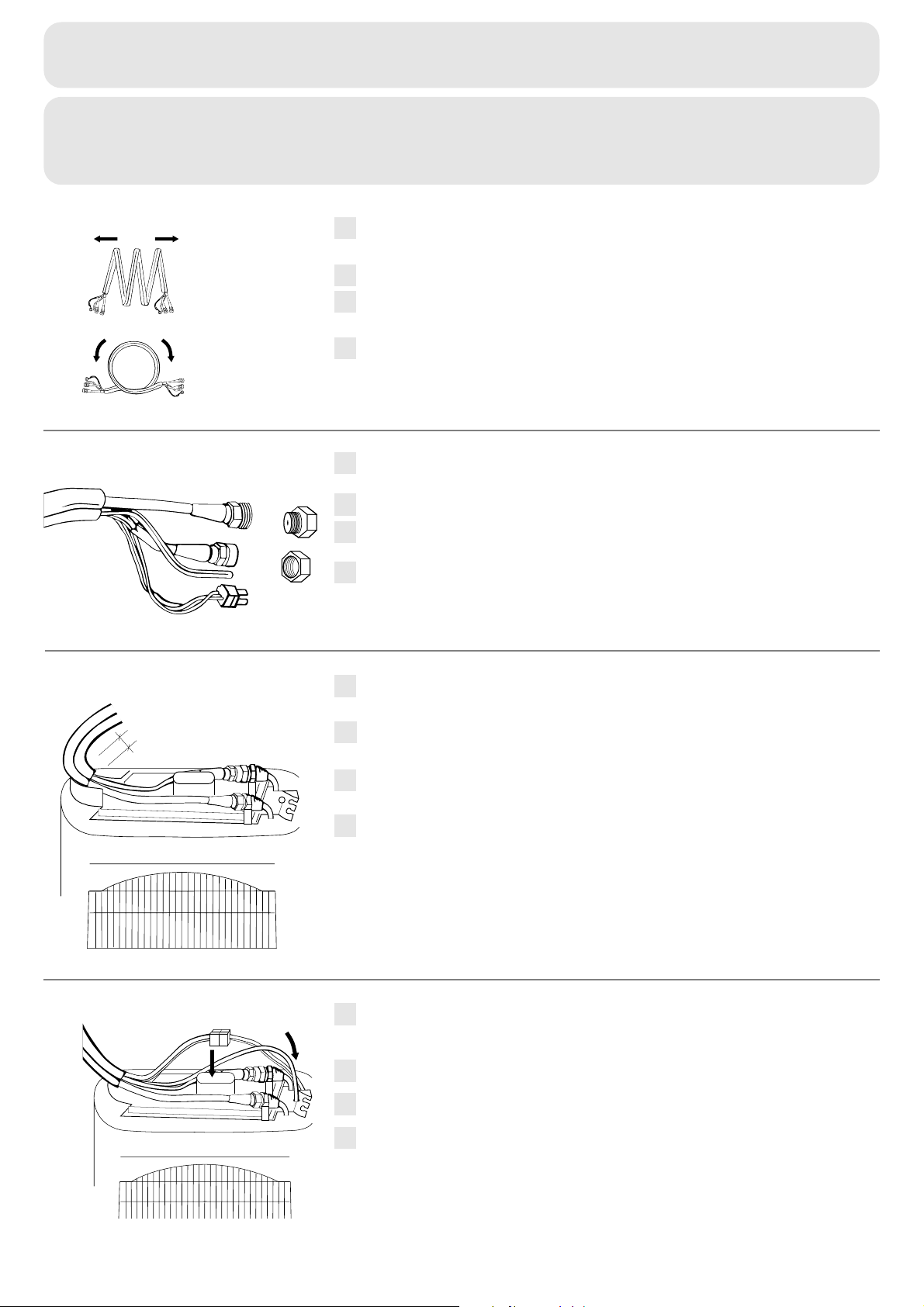

Die Plastikstöpsel von der Verlängerungsende ausschrauben (auf der Seite
der vorgeformten Rohre).

Remove the plastic plug from extension tube ends (preformed tubes side).

Individuare l’estremità prolunga con tubo preformato e connettore maschio,
togliere i tappi in plastica.

Enlever les bouchons en plastique à l'extremité des tubes.

EG

I

F

D

Das Kondenswasser-Rohr einsetzen und den elektrischen Verbinder
verbinden.

Connect the condensate plastic tube and the electric connector.

Inserire il tubetto scarico condensa e collegare il connettore cavo elettrico.

Insérer le tuyau de vidange du condensât et brancher le câble électrique.

D

EG

I

F

D

Die Verlängerung aufmerksam abwickeln; Quetchen oder scharfes Abnicken
vermeiden.

Carefully unroll the extension tube; be careful not to twist nor kink it.

Svolgere con cura la prolunga, senza torcerla né farle compiere curve troppo
strette.

Dérouler la rallonge avec soin, sans elle faire subir des torsions ni des
courbures étroites.

A

NO
FALSCH

RICHTIG
YES
SI

EG

I

F

D

EG

I

F

D

B

Die Kupferrohre der Auflage anpassen. Die Anschlußstutzen mit der Hand
einschrauben, die Rohre auf der Oberseite aufmerksam anpassen und dann
durch Momentenschlüssel anziehen (Drehmoment 150 ÷ 165 kgcm).

Fit the copper tubes on the support bent side. Connect the couplings by
hand, adjust carefully the tubes on unit top, then tighten using the torque
wrenches (tightening torque 150 ÷ 165 kgcm).

Adattare i tubi di rame alla curva del supporto. Avvitare i bocchettoni a mano,
adattare con cura i tubi sulla piastra attacchi, serrare gli attacchi con chiavi
dinamometriche (momento torcente 150 ÷ 165 kgcm).

Adapter les tuyaux en cuivre à la courbe du support. Serrer à la main les
raccords et ajuster avec soin les tuyaux sur la plaque des connections.
Serrer les connections avec les clés sans exercer une force excessive. (150
÷ 165 kgcm.).

C

30 mm

VERBINDUNG DER SCHLAUCHVERLÄNGERUNG

/ HOW TO CONNECT THE FLEXIBLE TUBE EXTENSION KIT

COME COLLEGARE LA PROLUNGA DEL TUBO FLESSIBILE

/ CONNECTION RALLONGE DU TUYAU FLEXIBLE

DIESE OPERATION MUß NUR VON QUALIFIZIERTEN ODER ERFAHRENEN PERSONEN AUSGEFÜHRT WERDEN

OPERATION TO BE EXECUTED BY COMPETENT OR QUALIFIED PERSONEL /

OPERAZIONE DA ESEGUIRE A CURA

DI PERSONALE COMPETENTE O QUALIFICATO

/ L’OPERATION DO IT ÊTRE REALISEE SEUL PAR QUALIFIE OU

SPECIALISE PERSONNEL

11

EG

I

F

D

EG

I

F

D

EG

I

F

D

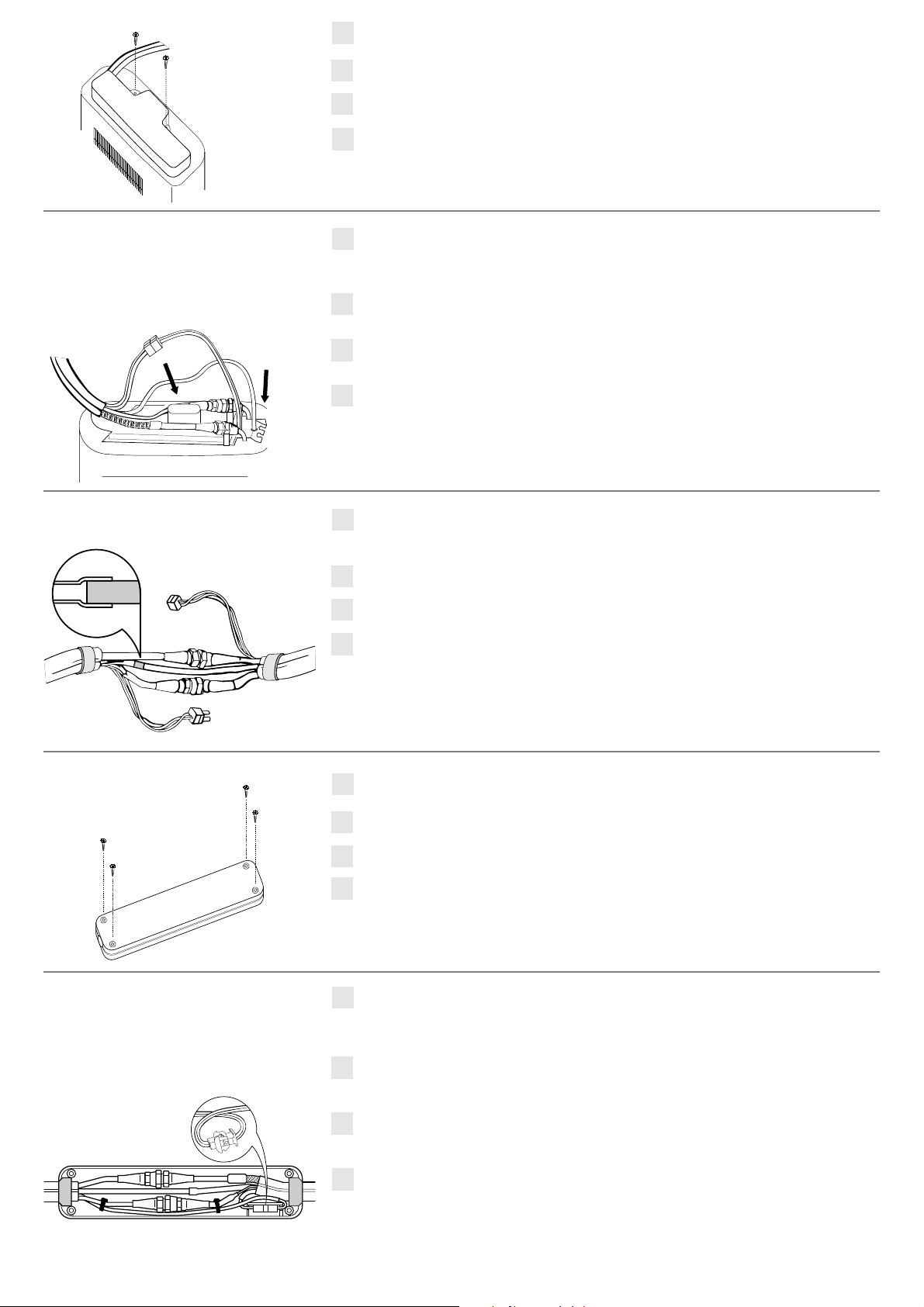

Den Verbindungsstöpsel einschrauben.

Fix the coupling cover of the outdoor unit.

Fissare il coperchio attacchi della valigetta.

Fixer le couvercle de l'unité extérieure.

E

Die Plastikstöpsel vom anderen Ende des Schlauches ausschrauben. Die
Schnellverbindungen zuerst mit der Hand und dann durch den Schlüssel am
Schlauch einschrauben.

Remove the plastic plugs from opposite end of flexible tube and connect
quick couplings, first by hand and then using the spanners.

Togliere i tappi in plastica dall'altra estremità. Collegare al tubo flessibile
prima avvitando a mano quindi con le chiavi fisse.

Oter les bouchons plastique de l'autre extrémité. Connecter les tuyaux flexibles
en serrant d'abord à la main et ensuite avec les clés.

F

Das überflüssige weiche PVC-Rohr schneiden und es in das harte Rohr
einsetzen.

Cut the PVC tube (soft kind) in excess then insert it into the stiff one.

Tagliare l'eccedenza del tubetto PVC morbido e inserirlo nel tubetto rigido.

Couper l'excédent du tuyau des condensâtes en PVC souple et l'insérer
dans le tuyau raide.

G

EG

I

F

D

EG

I

F

D

Die Verbindungsdose ausschrauben.

Open the quick coupling box.

Aprire la scatola connessioni.

Ouvrir la boîte de (fournie) connections.

H

Die Verbindungen in die Dose einsetzen, den Kabelverbinder verbinden und
ihn um 180° C drehen. Das elektrische Kabel legen und es dem Rohr mit
kleinstem Durchmesser durch die Schellen befestigen. Die Dichtungen um
die Enden der Verbindungsdose befestigen.

Adjust the couplings in the box, connect the electric cable connector then turn
it by 180°. Place the electric cable and fix it to the pipe with the smallest
diameter through hose clamps. Fix the gaskets on the connections box ends.

Inserire le connessioni, collegare il connettore cavi elettrici, quindi ruotarlo
di 180°. Posizionare il cavo e fissarlo con fascette al tubo con diametro
minore. Posizionare le guarnizioni alle estremità della scatola connessioni.

Insérer les connections, brancher le câble électrique en le tournant de 180°.
Après avoir placée le câble électrique, il doit être fixé avec des colliers au tuyau
de diamètre le plus petit. Placer les joints aux extrémités de la boîte des
connections.

I

12

L

F

EG

POSITION DER FERNBEDIENUNG

Um eine gute Betriebsweise der Einheit zu gewährleisten, ist zu vermeiden, die
Fernbedienung wie folgt aufzustellen:

l

Direkt den Sonnenstrahlen ausgesetzt.

l

Hinter einem Vorhang oder anderen bedeckten Stellen.

l

In einem Abstand größer als 8 m vom Klimagerät.

l

Wo sie von der Ausgangsluft des Klimageräts erreicht wird.

l

An übermäßig warmen oder zu Kalten Stellen.

l

Wo sie elektrischen oder magnetischen Interferenzen ausgesetzt sein Könnte.

l

Wo Hindernisse zwischen Fernbedienung und Klimagerät bestehen.

POSITION AN EINER WAND

l

Die Fernbedienung momentan in die gewünschte Position anbringen.

l

Prüfen, ob die Fernbedienung von dieser Position aus funktionsfähig ist.

l

Die Fernbedienung Halter mit zwei Schrauben in die Wand einschrauben und die
Fernbedienung anhängen.

REMOTE CONTROL UNIT INSTALLATION

To ensure that the air conditioner operates correctly. DO NOT install the remote
control unit in the following places:

l

In direct sunlight.

l

Behind a curtain or other places where it is covered.

l

More than 8 m. away from the air conditioner.

l

In the path of the air conditioner airstream.

l

Where it may become extremely hot or cold.

l

Where it may be subject to electrical or magnetic noise.

l

Where there is an obstacle between the remote control unit and air conditioner.

WALL-MOUNTED POSITION

•

Momentarily place the remote control unit in the desired mounting position.

•

Verify that the remote control unit can operate from this position.

•

Fix the support at the wall with two screws and hang the remote control unit.

POSIZIONE DEL TELECOMANDO

Per assicurare il buon funzionamento dell’unità evitare di installare il telecomando nelle
seguenti condizioni:

l

Esposto direttamente ai raggi del sole.

l

Dietro una tenda o in altri luoghi coperti.

l

A una distanza superiore a 8 metri dal condizionatore.

l

Dove può essere investito dall’aria in uscita dal condizionatore.

l

In luoghi eccessivamente caldi o troppo freddi.

l

Dove può essere soggetto ad interferenze elettriche o magnetiche.

l

Dove ci sono ostacoli tra il telecomando e il condizionatore.

POSIZIONE A PARETE

l

Momentaneamente sistemare il telecomando nella posizione desiderata.

l

Verificare che da questa posizione prescelta il telecomando dialoghi con il
condizionatore.

l

Fissare il supporto al muro con due viti e appendere il telecomando

.

EMPLACEMENT D’INSTALLATION DE LA TELECOMMANDE

Pour garantir un bon fonctionnement du climatiseur, ne pas installer la télécommande
aux endroits suivants:

l

En plein soleil.

l

Derrière un rideau ou tout autre endroit où elle sera cachée.

l

A plus de 8 mètres du climatiseur.

l

Près de la sortie d’air du climatiseur.

l

Aux endroits excessivement froids ou chauds.

l

Aux endroits soumis à des interférences électriques ou magnétiques.

l

Là où un obstacle s’interpose entre la télécommande et le climatiseur.

MONTAGE MURAL

•

Placer la télécommande dans la position désirée.

•

Vérifier que la commande à distance peut être utilisée dans cette position.

•

Fixer le support dans le mur avec deux vis et accrocher la télécommande.

I

WAND/WALL
MURO / MUR

D

13

Zerstreuen Sie R410A in Atmosphäre nicht: R410A ist ein fluoriertes Gas, abgedeckt durch
Kyoto Protokoll, mit einem globalen wärmenden Potential (GWP) = 1975.

Do not vent R410A into atmosphere: R410A is a fluorinated greenhouse gas, covered by Kyoto
Protocol, with a Global Warming Potential (GWP) = 1975.

Non disperdere R410A nell'atmosfera: R410A è un gas fluorinato a effetto serra, coperto dal
protocollo di Kyoto, con potenziale di riscaldamento globale (GWP) = 1975.

Ne déchargez pas R410A dans l'atmosphère : R410A est un gaz fluoré à effet de serre, couvert
par le protocole de Kyoto, avec un potentiel de chauffage global (GWP) = 1975.

I

EG

F

D

F-GAS Regulation (EC) No. 842/2006

© 0414 Swegon Climate Systems Germany GmbH

Swegon Climate Systems Germany GmbH
Carl-von-Linde-Str. 25, 85748 Garching-Hochbrück, Deutschland
Tel. [phone], Fax [phone]
[e-mail], www.swegon.de
