EX355R
Bench Power Supply
INSTRUCTION MANUAL
Table of Contents
Introduction 2
Specification 2
EMC 5
Safety 6
Installation 7
Connections 7
Operation 8
Maintenance 9
Instructions en Francais
Sécurité 10
Installation 11
Connexions 11
Fonctionnement 11
Maintenance 13
Bedienungsanleitung auf Deutsch
Sicherheit 14
Installation 15
Anschlüsse 15
Betrieb 16
Wartung 18
Istruzioni in Italiano
Sicurezza 19
Installazione 20
Collegamenti 20
Funzionamento 21
Manutenzione 23
Instrucciones en Español
Seguridad 24
Instalación 25
Conexiones 25
Operación 26
Mantenimiento 28
1
Voltage Range:
0V to 35V minimum
Current Range:
0A to 5A minimum
Output Voltage Setting:
By coarse and fine controls.
Output Current Setting:
By single logarithmic control.
Operating Mode:
Constant voltage or constant current with automatic cross-over.
Output Switch:
Electronic. Preset voltage and current displayed when off.
Output Terminals:
Universal 4mm safety binding posts on 19mm (0.75”) pitch.
for remote connection.
Reverse protection by diode clamp for reverse currents up to 3A.
Load Regulation:
<0.01% of maximum output for 90% load change, using remote sense.
Line Regulation:
<0.01% of maximum output for 10% line change.
(20MHz bandwidth):
Transient Response:
<200µs to within 50mV of set level for a 5% to 95% load change.
Temperature Coefficient:
Typically <100ppm/°C
Status Indication:
Output on lamp. Constant current mode lamp.
Introduction
The EX355R is an exceptionally compact and lightweight single output laboratory dc power
supply providing 0 to 35V at 0 to 5A.
The EX355R uses mixed-mode regulation technology which combines switch-mode preregulation with linear post-regulation. Special techniques are used to maintain very high efficiency
whilst achieving noise levels that are close to that of a pure linear regulator.
Excellent line and load regulation are matched by low noise and good transient response. High
power efficiency ensures that the unit remains cool without any fan noise. High resolution
controls allow accurate setting of voltage and current levels. Remote sense terminals are
provided so that good regulation can be maintained across remote loads at high current.
The output operates in constant voltage or constant current mode with automatic cross-over and
mode indication. There is a DC output on-off switch.
The EXR series incorporates separate digital voltage and current meters on each output. The
meters use bright 14mm (0.56”) LED displays and have an update rate of 4 per second providing
near instantaneous response. Simultaneous metering of voltage and current provides accurate
information “at a glance” and avoids any possibility of misinterpretation. When the output switch
is set to “off”, the current limit setting is displayed enabling conditions to be set before the load is
connected.
The EXR series has been designed to meet the stringent requirements of the latest relevant IEC
standards for safety and EMC, including harmonics emissions. All outputs are intrinsically short
circuit proof, and are protected against external voltages and reverse currents.
OUTPUT
Sensing: Switchable between local and remote. Spring-loaded push terminals
Output Protection: Output will withstand up to 40V forward voltage.
Specification
Ripple & Noise
2
Typically <2mVrms, <10mV pk-pk, constant voltage mode.
Meter Types:
Dual 4 digit meters with 14mm (0.56") LEDs. Reading rate 4 Hz.
Meter Resolutions:
10mV, 1mA
Current 0.5% of reading ± 3digits
Installation Category II.
Power Consumption:
400VA max.
Operating Range:
+5ºC to +40ºC, 20% to 80% RH.
40ºC to + 70ºC.
Environmental:
Indoor use at altitudes up to 2000m, Pollution Degree 2.
Complies with EN61010−1.
EMC:
Complies with EN61326.
Size:
140 x 160 x 320mm (WxHxD).
METER SPECIFICATIONS
Meter Accuracies: Voltage 0.3% of reading ± 3digits,
GENERAL
AC Input: 220V-240V AC ± 10%, 50/60Hz.
110V-240V AC ± 10% by factory option.
Storage Range:
Safety:
Weight: 2.8kg
−
3
Performance levels achieved are detailed in the user manual.
EC Declaration of Conf ormity
We Thurlby Thandar Instruments Ltd
Glebe Road
Huntingdon
Cambridgeshire PE29 7DR
England
declare that the
meets the intent of the EMC Directive 2004/108/EC and the Low Voltage Directive 2006/95/EC.
Compliance was demonstrated by conformance to the following specifications which have been
listed in the Official Journal of the European Communities.
EX355R Power Supply
EMC
Emissions: a) EN61326-1 (2013) Radiated, Class B
b) EN61326-1 (2013) Conducted, Class B
c) EN61326-1 (2013) Harmonics, referring to EN61000-3-2 (2006)
Immunity: EN61326-1 (2013) Immunity Table 1, referring to:
a) EN61000-4-2 (2009) Electrostatic Discharge
b) EN61000-4-3 (2006) Electromagnetic Field
c) EN61000-4-11 (2004) Voltage Interrupt
d) EN61000-4-4 (2012) Fast Transient
e) EN61000-4-5 (2006) Surge
f) EN61000-4-6 (2009) Conducted RF
Safety
EN61010-1 Installation Category II, Pollution Degree 2.
CHRIS WILDING
TECHNICAL DIRECTOR
10 September 2015
4
This instrument has been designed to meet the requirements of the EMC Directive 2004/108/EC.
Compliance was demonstrated by meeting the test limits of the following standards:
Emissions
EN61326-1 (2013) EMC product standard for Electrical Equipment for Measurement, Control and
Laboratory Use. Test limits used were:
a) Radiated: Class B
b) Conducted: Class B
c) Harmonics: EN61000-3-2 (2006) Class A; the instrument is Class A by product category.
Immunity
EN61326-1 (2013) EMC product standard for Electrical Equipment for Measurement, Control and
Laboratory Use.
Test methods, limits and performance achieved are shown below (requirement shown in
brackets):
a) EN61000-4-2 (2009) Electrostatic Discharge : 8kV air, 4kV contact, Performance A (B).
EMC
b) EN61000-4-3 (2006) Electromagnetic Field:
3V/m, 80% AM at 1kHz, 80MHz – 1GHz: Performance A (A) and 1.4GHz to 2GHz:
Performance A (A); 1V/m, 2.0GHz to 2.7GHz: Performance A (A).
c) EN61000-4-11 (2004) Voltage Interrupt: ½ cycle and 1 cycle, 0%: Performance B (B);
25 cycles, 70% and 250 cycles, 0%: Performance B (C).
d) EN61000-4-4 (2012) Fast Transient, 1kV peak (AC line), 0·5kV peak (DC Outputs),
Performance A (B).
e) EN61000-4-5 (2006) Surge, 0·5kV (line to line), 1kV (line to ground), Performance A (B).
f) EN61000-4-6 (2009) Conducted RF, 3V, 80% AM at 1kHz (AC line only; DC Output
connections <3m, therefore not tested), Performance A (A).
According to EN61326-1 the definitions of performance criteria are:
Performance criterion A: ‘During test normal performance within the specification limits.’
Performance criterion B: ‘During test, temporary degradation, or loss of function or
performance which is self-recovering’.
Performance criterion C: ‘During test, temporary degradation, or loss of function or
performance which requires operator intervention or system reset occurs.’
Where Performance B is stated it is because DC Output regulation, or V & I measurement
accuracy, may deviate beyond Specification limits under the test conditions. However, the
possible deviations are still small and unlikely to be a problem in practice.
Note that if operation in a high RF field is unavoidable it is good practice to connect the PSU to
the target system using screened leads which have been passed (together) through an absorbing
ferrite sleeve fitted close to the PSU terminals.
Cautions
To ensure continued compliance with the EMC directive observe the following precautions:
a) after opening the case for any reason ensure that all signal and ground connections are
remade correctly and that case screws are correctly refitted and tightened.
b) In the event of part replacement becoming necessary, only use components of an
identical type, see the Service Manual.
5
l
alternating current (ac)
Safety
This power supply is a Safety Class I instrument according to IEC classification and has been
designed to meet the requirements of EN61010-1 (Safety Requirements for Electrical Equipment
for Measurement, Control and Laboratory Use). It is an Installation Category II instrument
intended for operation from a normal single phase supply.
This instrument has been tested in accordance with EN61010-1 and has been supplied in a safe
condition. This instruction manual contains some information and warnings which have to be
followed by the user to ensure safe operation and to retain the instrument in a safe condition.
This instrument has been designed for indoor use in a Pollution Degree 2 environment in the
temperature range 5°C to 40°C, 20% - 80% RH (non-condensing). It may occasionally be
subjected to temperatures between +5° and -10°C without degradation of its safety. Do not
operate while condensation is present.
Use of this instrument in a manner not specified by these instructions may impair the safety
protection provided. Do not operate the instrument outside its rated supply voltages or
environmental range.
WARNING! THIS INSTRUMENT MUST BE EARTHED
Any interruption of the mains earth conductor inside or outside the instrument will make the
instrument dangerous. Intentional interruption is prohibited. The protective action must not be
negated by the use of an extension cord without a protective conductor.
When the instrument is connected to its supply, terminals may be live and opening the covers or
removal of parts (except those to which access can be gained by hand) is likely to expose live
parts. The apparatus shall be disconnected from all voltage sources before it is opened for any
adjustment, replacement, maintenance or repair. Capacitors inside the power supply may still be
charged even if the power supply has been disconnected from all voltage sources but will be
safely discharged about 10 minutes after switching off power.
Any adjustment, maintenance and repair of the opened instrument under voltage shall be
avoided as far as possible and, if inevitable, shall be carried out only by a skilled person who is
aware of the hazard involved.
If the instrument is clearly defective, has been subject to mechanical damage, excessive
moisture or chemical corrosion the safety protection may be impaired and the apparatus should
be withdrawn from use and returned for checking and repair.
Make sure that only fuses with the required rated current and of the specified type are used for
replacement. The use of makeshift fuses and the short-circuiting of fuse holders is prohibited.
Do not wet the instrument when cleaning it.

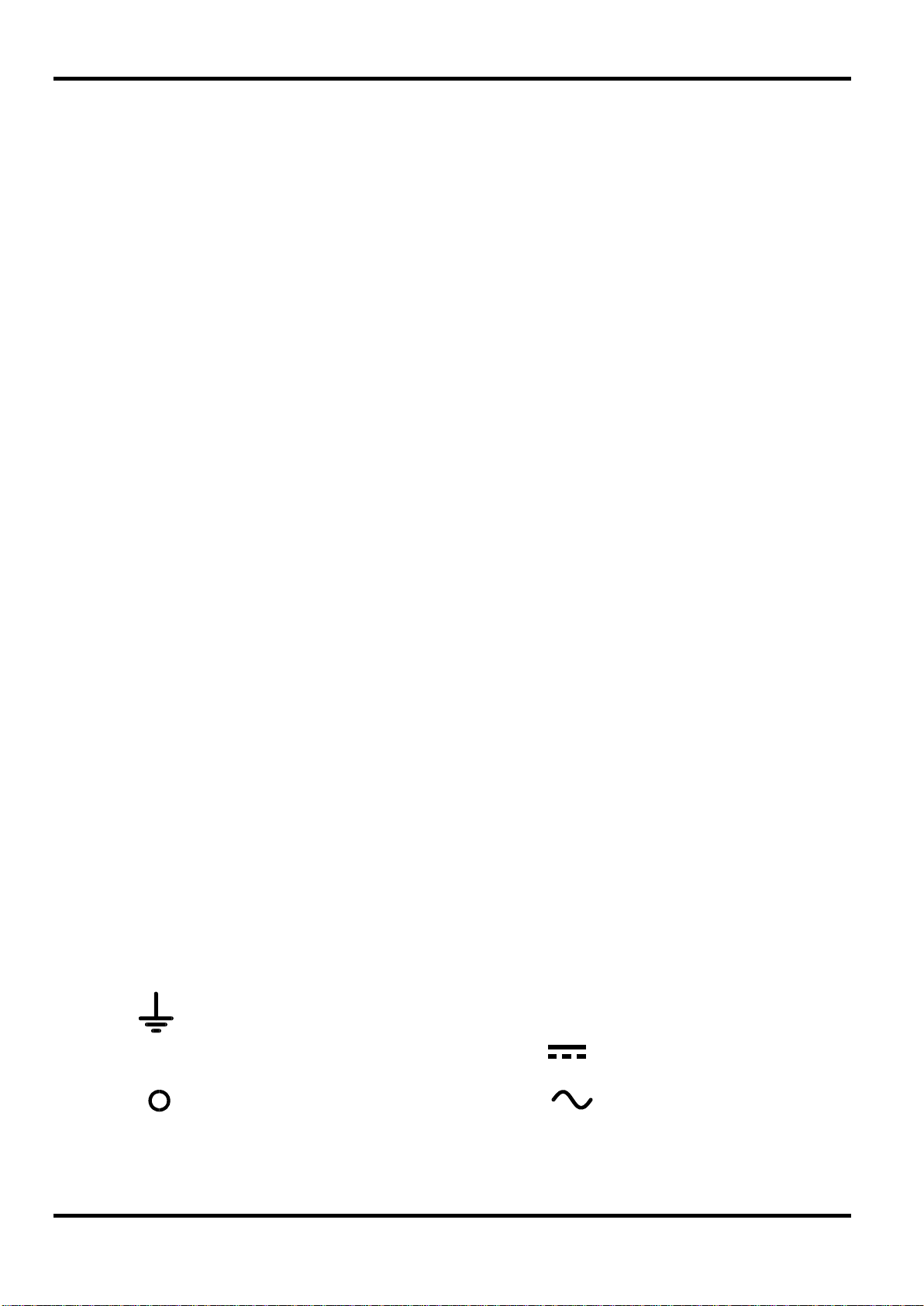

The following symbols are used on the instrument and in this manual:-
Earth (ground) terminal.
mains supply OFF.
6
mains supply ON.
direct current (dc)
Mains Operating Voltage
Check that the instrument operating voltage marked on the rear panel is suitable for the local
supply.
Mains Lead
When a three core mains lead with bare ends is provided this should be connected as follows:
BROWN - MAINS LIVE
Installation
BLUE - MAINS NEUTRAL
GREEN/YELLOW - EARTH Safety Earth Symbol
When fitting a fused plug a 5 amp fuse should be fitted inside the plug. As the colours of the
wires in the mains lead of this apparatus may not correspond with the coloured markings
identifying the terminals in your plug proceed as follows:
The wire which is coloured green-and-yellow must be connected to the terminal in the plug which
is marked by the letter E or by the safety earth symbol shown above or coloured green or greenand-yellow.
The wire which is coloured blue must be connected to the terminal which is marked with the letter
N or coloured black.
The wire which is coloured brown must be connected to the terminal which is marked with the
letter L or coloured red.
WARNING! THIS INSTRUMENT MUST BE EARTHED.
Any interruption of the mains earth conductor inside or outside the instrument will make the
instrument dangerous. Intentional interruption is prohibited.
Connections
All connections are made from the front panel.
The load should be connected to the positive (red) and negative (black) terminals marked
OUTPUT.
Remote sense connections to the load, if required, are made from the positive (+) and
negative (−) SENSE terminals. Switch the LOCAL/REMOTE switch to REMOTE when remote
sensing is required. Switch back to LOCAL when remote sensing is not in use.
The terminal marked
7
is connected to the chassis and safety earth ground.
Switching On
The POWER switch is located at the bottom left of the front panel. When the POWER switch is
turned on (
shows Volts and Amps.
l ) the right hand meter briefly indicates the firmware revision before the display
Setting Up the Output
With the POWER switch on (l) and the output off the output voltage and current limit can be
accurately preset using the VOLTAGE and CURRENT controls; the left-hand meter shows the set
voltage and the right-hand meter shows the set maximum current.
Operation
When the
the actual voltage and the right-hand the actual load current.
output switch is switched on, the ON lamp lights; the left-hand meter now shows
Constant Voltage
The output voltage is adjusted using the coarse and fine VOLTAGE controls; the CURRENT
control sets the maximum current that can be supplied.
Constant Current
If the load resistance is low enough such that, at the output voltage set, a current greater than
the current limit setting would flow, the power supply will automatically move into constant current
operation. The current output is adjusted by the CURRENT control and the VOLTAGE controls
set the maximum voltage that can be generated.
The CC lamp lights to show constant current mode.
Instantaneous Current Output
The current limit control can be set to limit the continuous output current to levels down to 10mA.
However, in common with all precision bench power supplies, a capacitor is connected across
the output to maintain stability and good transient response. This capacitor charges to the output
voltage and short-circuiting of the output will produce a current pulse as the capacitor discharges
which is independent of the current limit setting.
Protection
The output has intrinsic short-circuit protection and is protected from reverse voltages by a diode;
the continuous reverse current must not exceed 3 Amps, although transients can be much higher.
Connection to the Load
The load should be connected to the positive (red) and negative (black) output terminals. Both
are fully floating and either can be connected to ground.
Remote Sensing
The unit has a very low output impedance, but this is inevitably increased by the resistance of the
connecting leads. At high currents this can result in significant differences between the indicated
source voltage and the actual load voltage (two 20mΩ connecting leads will drop 0.2V at 5 Amps,
for instance). This problem can be minimised by using short, thick, connecting leads, but where
necessary it can be completely overcome by using the remote sense facility.
This requires the sense terminals to be connected to the output at the load instead of at the
source; insert wires into the spring-loaded SENSE terminals and connect directly to the load.
Switch the LOCAL/REMOTE switch to REMOTE. To avoid instability and transient response
problems, care must be taken to ensure good coupling between each output and sense lead.
This can be done either by twisting the leads together or by using coaxially screened cable
(sense through the inner). An electrolytic capacitor directly across the load connection point may
also be beneficial.
The voltage drop in each output lead must not exceed 0.5 Volts.
Switch the LOCAL/REMOTE switch back to LOCAL when remote sensing is not in use.
8
Series or Parallel Connection with Other Outputs
The outputs of the power supply are fully floating and may be used in series with other power
supply units to generate high DC voltages up to 300V DC.
The maximum permissible voltage between any terminal and earth ground (
WARNING! Such voltages are exceedingly hazardous and great care should be taken to shield
the output terminals for such use. On no account should the output terminals be touched when
the unit is switched on under such use. All connections to the terminals must be made with the
power switched off on all units.
It should be noted that the unit can only source current and cannot sink it, thus units cannot be
series connected in anti-phase.
The unit can be connected in parallel with others to produce higher currents. Where several units
are connected in parallel, the output voltage will be equal to that of the unit with the highest
output voltage setting until the current drawn exceeds its current limit setting, upon which the
output will fall to that of the next highest setting, and so on. In constant current mode, units can
be connected in parallel to provide a current equal to the sum of the current limit settings.
Note that the output terminals are rated at 15A maximum; if several outputs are operated in
parallel to source higher currents than this the junction should be made at a separate point, not
one of the terminals.
Ventilation
The power supply is very efficient but nevertheless can generate significant heat at full power.
The supply relies on convection cooling only and it is therefore important that ventilation is never
restricted if performance and safety are to be maintained.
Audible Noise
When the DC output power is reduced to a few Watts at low voltages and/or low current levels
the switched−mode stage controller starts to ‘skip’ pulses. This has the effect of bringing the
switching frequency into the audio range and occasionally some audible noise can be heard
because of the electro−acoustic action of the transformer. This is entirely normal and does not
affect performance in any way.
) is 300VDC.
The Manufacturers or their agents overseas will provide repair for any unit developing a fault.
Where owner wish to undertake their own maintenance work, this should only be done by skilled
personnel in conjunction with the service manual which may be purchased directly from the
Manufacturers or their agents overseas.
Fuse
The correct fuse type is:
Note that the main function of the fuse is to make the instrument safe and limit damage in the
event of failure of one of the switching devices. If a fuse fails it is therefore very likely that the
replacement will also blow, because the supply has developed a fault; in such circumstances the
instrument will need to be returned to the manufacturer for service.
Make sure that only fuses of the required rated current and specified type are used for
replacement. The use of makeshift fuses and the short-circuiting of fuse-holders is prohibited.
To replace a fuse, first disconnect the instrument from the AC supply. Remove the 6 cover
securing screws and lift off the cover. Replace the fuse with one of the correct type and refit the
cover.
Cleaning
If the PSU requires cleaning use a cloth that is only lightly dampened with water or a mild
detergent. Polish the display window with a soft dry cloth.
WARNING! TO AVOID ELECTRI C SHOCK, OR DAMAGE TO THE PSU, NEVER ALLOW
WATER TO GET INSIDE THE CASE. TO AVOID DAMAGE TO THE CASE OR DISPLAY
WINDOW NEVER CLEAN WITH SOLVENTS.
Maintenance
10 Amp 250V HBC time-lag(T), 5 x 20mm.
9
courant alternatif (c.a.)
Sécurité
Cet instrument est de Classe de sécurité 1 suivant la classification IEC et il a été construit pour
satisfaire aux impératifs EN61010-1 (impératifs de sécurité pour le matériel électrique en vue de
mesure, commande et utilisation en laboratoire). Il s'agit d'un instrument d'installation Catégorie
II devant être exploité depuis une alimentation monophasée habituelle.
Cet instrument a été soumis à des essais conformément à EN61010-1 et il a été fourni en tout
état de sécurité. Ce manuel d'instructions contient des informations et avertissements qui doivent
être suivis par l'utilisateur afin d'assurer un fonctionnement de toute sécurité et de conserver
l'instrument dans un état de bonne sécurité.
Cet instrument a été conçu pour être utilisé en interne dans un environnement de pollution
Degré 2, plage de températures 5°C à 40°C, 20% - 80% HR (sans condensation). Il peut être
soumis de temps à autre à des températures comprises entre +5°C et -10°C sans dégradation
de sa sécurité. Ne pas l'utiliser lorsqu'il y a de la condensation.
Toute utilisation de cet instrument de manière non spécifiée par ces instructions risque d'affecter
la protection de sécurité conférée. Ne pas utiliser l'instrument à l'extérieur des tensions
d'alimentation nominales ou de la gamme des conditions ambiantes spécifiées.
AVERTISSEMENT! CET INSTRUMENT DOIT ETRE RELIE A LA TERRE
Toute interruption du conducteur de terre secteur à l'intérieur ou à l'extérieur de l'instrument
rendra l'instrument dangereux. Il est absolument interdit d'effectuer une interruption à dessein.
Ne pas utiliser de cordon de prolongation sans conducteur de protection, car ceci annulerait sa
capacité de protection.
Lorsque l'instrument est relié au secteur, il est possible que les bornes soient sous tension et par
suite, l'ouverture des couvercles ou la dépose de pièces (à l'exception de celles auxquelles on
peut accéder manuellement) risque de mettre à découvert des pièces sous tension. Il faut
débrancher ke cordon secteur de l'appareil avant de l'ouvrir pour effectuer des réglages,
remplacements, travaux d'entretien ou de réparations. Les condensateurs qui se trouvent dans le
bloc d'alimentation risquent de rester chargés, même si le bloc d'alimentation a été déconnecté
de toutes les sources de tension, mais ils se déchargeront en toute sécurité environ 10 minutes
après extinction de l'alimentation.
Eviter dans la mesure du possible d'effectuer des réglages, travaux de réparations ou d'entretien
lorsque l'instrument ouvert est branché au secteur, mais si c'est absolument nécessaire, seul un
technicien compétent au courant des risques encourus doit effectuer ce genre de travaux.
S'il est évident que l'instrument est défectueux, qu'il a été soumis à des dégâts mécaniques, à
une humidité excessive ou à une corrosion chimique, la protection de sécurité sera amoindrie et
il faut retirer l'appareil, afin qu'il ne soit pas utilisé, et le renvoyer en vue de vérifications et de
réparations.
Remplacer les fusibles uniquement par des fusibles d'intensité nominale requise et de type
spécifié. Il est interdit d'utiliser des fusibles bricolés et de court-circuiter des porte-fusibles.
Eviter de mouiller l'instrument lors de son nettoyage.
Les symboles suivants se trouvent sur l'instrument, ainsi que dans ce manuel.
l
10
Borne de terre (masse)
alimentation secteur ON (allumée)
alimentation secteur OFF (éteinte)
courant continu (c.c.)
Tension d’utilisation secteur
Vérifier que la tension opérationnelle de l'instrument indiquée sur le panneau arrière est
appropriée pour l'alimentation locale.
Câble secteur
Relier de la manière suivante tout câble secteur à trois conducteurs à fils nus:
MARRON - SECTEUR SOUS TENSION
Installation
BLEU - SECTEUR NEUTRE
VERT/JAUNE - TERRE Symbole Terre de protection
Lors du montage d'une fiche à fusible, mettre un fusible de 5 A à l'intérieur de la fiche. Il est
possible que les couleurs des fils du câble secteur de cet appareil ne correspondent pas aux
marques de couleur d'identification des bornes de la fiche, et par suite, il est recommandé de
procéder de la manière suivante:
Relier le fil vert et jaune à la borne de la fiche désignée par la lettre E ou par le symbole Terre
de protection indiqué ci-dessus, ou qui est en vert, ou en vert et jaune.
Relier le fil bleu à la borne désignée par la lettre N, ou qui est en noir.
Relier le fil marron à la borne désignée par la lettre L, ou qui est en rouge.
AVERTISSEMENT! CET INSTRUMENT DOIT ETRE RELIE A LA TERRE
Toute interruption du conducteur de terre secteur à l'intérieur ou à l'extérieur de l'instrument
rendra l'instrument dangereux. Il est absolument interdit d'effectuer une interruption à dessein.
Connexions
Toutes les connexions sont effectuées au panneau avant.
Relier la charge aux bornes positive (rouge) et négative (noire) marquées OUTPUT (Sortie).
Effectuer des connexions de télédétection à la charge, le cas échéant, des bornes de détection
(SENSE) positive (+) et négative (−). Placer le commutateur LOCAL/REMOTE en position
REMOTE lorsque la détection distante est requise. Placer le commutateur en position LOCAL
lorsque cette détection distante n’est pas utilisée.
La borne désignée
est reliée au châssis et à la terre de protection.
Fonctionnement
Mise en marche
L’interrupteur d’alimentation (POWER) se trouve en bas à gauche du panneau avant. Lorsque
l'interrupteur d'alimentation est activé (
version du microprogramme avant d'afficher les Volts et Ampères.
Réglage de la sortie
L’interrupteur POWER (alimentation) sur (l) et la sortie éteinte, il est possible de régler avec
précision la limite de tension et de courant de sortie au moyen des commandes VOLTAGE
(Tension) et CURRENT (Courant); l’appareil de mesure gauche indique la tension réglée et
l’appareil droit le courant maximum réglé.
Lorsque le commutateur de sortie
l’appareil de mesure gauche indique alors la tension véritable et l’appareil droit le courant de
charge véritable.
11
l ) le mètre de droite indique brièvement le numéro de
est sur marche, le témoin ON (Marche) s’allume;
Tension constante
Les commandes VOLTAGE de réglage grossier et de précision permettent d’ajuster la tension
de sortie; la commande CURRENT régle le courant maximum qui peut être fourni.
Courant constant
Si la résistance de charge est suffisamment basse qu’un courant supérieur au réglage de limite
de courant puisse passer pour la tension de sortie réglée, l’alimentation passera
automatiquement en mode de fonctionnement de courant constant. La commande CURRENT
ajuste le courant de sortie et les commandes VOLTAGE règlent la tension maximale qui peut être
engendrée. Le témoin CC s’allume pour indiquer le mode de courant constant.
Sortie de courant instantanée
Il est possible de régler la commande de limite de courant pour limiter le courant de sortie
continu à des niveaux aussi bas que 10 mA. Toutefois, ainsi que c’est le cas de toutes les
alimentations de précision sur banc, un condensateur est relié aux bornes de la sortie, afin de
maintenir la stabilité, ainsi qu’une bonne réponse transitoire. Ce condensateur se charge jusqu’à
la tension de sortie, et le court-circuitage de la sortie produira une impulsion de courant, lors du
déchargement du condensateur indépendamment du réglage de limite de courant.
Protection
La sortie dispose d’une protection intrinsèque contre les courts-circuits et elle est protégée contre
la tension inverse par une diode; le courant inverse continu ne doit pas dépasser 3 A, bien qu’il
soit possible que l’intensité des transitoires soit nettement supérieure.
Connexion à la charge
Relier la charge aux bornes de sortie positive (rouge) et négative (noire). Les deux bornes sont
entièrement flottantes et il est possible de relier chacune à la terre.
Télédétection
Le bloc a une impédance de sortie très réduite, mais la résistance des câbles de raccordement
l'augmente automatiquement. En cas de courants élevés, ceci peut entraîner des différences
importantes entre la tension de source indiquée et la tension de charge véritable (par exemple,
deux câbles de raccordement de 20 mΩ entraîneront une chute de 0,2 V à une intensité de 5A).
Il est possible de réduire ce problème au minimum au moyen de câbles de raccordement courts
et épais et, le cas échéant, le résoudre entièrement au moyen de l'option de télédétection.
Ceci nécessite la connexion des bornes de détection à la sortie de la charge plutôt qu'à la
source ; insérer les fils dans les bornes à ressort SENSE et connecter directement à la charge.
Placer le commutateur LOCAL/REMOTE en position REMOTE. S'assurer qu'il y a un bon
couplage entre chaque fil de sortie et fil de détection pour éviter tout problème d'instabilité et de
réponse transitoire. On peut y parvenir soit par torsion des fils soit par utilisation de câble blindé
coaxialement (détection par le conducteur interne). Il peut s'avérer utile de relier directement un
condensateur électrolytique au point de connexion de charge.
La chute de tension de chaque fil de sortie ne doit pas dépasser 0,5 V.
Placer le commutateur LOCAL/REMOTE en position LOCAL lorsque la détection distante n’est
pas utilisée.
Connexion en série ou en parallèle avec d’autres sorties
12
Les sorties de l’alimentation sont entièrement flottantes et elles peuvent être utilisées en série
avec d’autres blocs d’alimentation, afin de produire des tensions c.c. jusqu’à 300 V c.c.
La tension maximale admissible entre une borne et la terre (
AVERTISSEMENT! Des tensions de ce genre sont extrêmement dangereuses et il faut prendre
toutes les précautions d’usage pour protéger les bornes de sortie en conséquence. Ne jamais
toucher les bornes de sortie lorsque le bloc est allumé pour ces applications. Toutes les
connexions des bornes doivent être effectuées lorsque tous les blocs sont éteints.
) est de 300 V c.c.
Il faut noter que le bloc peut uniquement recevoir du courant, mais non le consommer, de sorte
qu’il n’est pas possible de mettre en opposition de phase les blocs reliés en série.
Il est possible de relier le bloc en parallèle avec d’autres, afin de produire des courants de haute
intensité. Lorsque plusieurs blocs sont reliés en parallèle, la tension de sortie doit être égale à
celle du bloc de réglage de tension de sortie le plus élevé, jusqu’à ce que le courant consommé
dépasse le réglage de limite de courant, auquel cas la sortie descend à celle du réglage le plus
haut suivant, etc. En mode de courant constant, les blocs peuvent être reliés en parallèle, afin
de donner un courant égal à la somme des réglages de limite de courant.
Il faut noter que la tension nominale maximale des bornes de sortie est de 15 A; si plusieurs
sorties sont utilisées en parallèle avec la source avec des courants plus élevés, effecteur une
jonction à un point séparé, et non à des bornes.
Ventilation
L’alimentation est très performante, mais elle peut toutefois générer beaucoup de chaleur à
puissance maximale. L’alimentation a besoin d’un refroidissement par convection uniquement et
il est donc important que la ventilation ne soit jamais réduite, afin d’assurer une bonne
performance et sécurité.
Bruit sonore
Lorsque la puissance de sortie c.c. est réduite à quelques Watt à des niveaux de basse tension
et/ou basse intensité, le contrôleur à étage à mode commuté commence à "sauter" des
impulsions. Ceci amène la fréquence de commutation dans la gamme audio et on peut de temps
à autre entendre un bruit sonore par suite de l'action électroacoustique du transformateur. Ceci
est entièrement normal et n'affecte d'aucune manière la performance.
Le Constructeur ou ses agents à l'étranger répareront tout bloc qui tombe en panne. Si le
propriétaire de l'appareil décide d'effectuer lui-même la maintenance, ceci doit uniquement être
effectué par un personnel spécialisé qui doit se référer au manuel d’entretien que l'on peut se
procurer directement auprès du Constructeur ou de ses agents à l'étranger.
Fusible
Type de fusible correct:
Il faut noter que l’objet principal de ce fusible est de rendre l’instrument non dangereux et de
limiter les dégâts en cas de panne d’un des dispositifs de commutation. En cas de panne d’un
fusible, il est très probable que le fusible de rechange sautera également, étant donné que
l’alimentation est probablement défectueuse; lorsque c’est le cas, il faudra renvoyer l’instrument
chez le constructeur en vue de réparations.
Uniquement remplacer les fusibles par des fusibles d'intensité nominale requise et de type
spécifié. Il est interdit d'utiliser des fusibles bricolés et de court-circuiter des porte-fusibles.
Pour remplacer un fusible, commencer par débrancher l’instrument de l’alimentation c.a. Enlever
les 6 vis d’immobilisation du couvercle, puis enlever le couvercle. Remplacer le fusible par un
autre de type correct, puis remettre le couvercle.
Nettoyage
Maintenance
10 A 250 V HBC temporisé (T), 5 x 20 mm.
S'il faut nettoyer le bloc d'alimentation, utiliser un chiffon légèrement imbibé d'eau ou d'un
détergent doux. Nettoyer le cadran d'affichage au moyen d'un chiffon sec et doux.
AVERTISSEMENT! EMPECHER TOUTE INTRODUCTION D'EAU DANS LE BOITIER AFIN
D'EVITER TOUT CHOC ELECTRIQUE ET DEGATS AU BLOC D'ALIMENTATION. NE JAMAIS
UTILISER DE DISSOLVANTS POUR NETTOYER LE BLOC, AFIN D'EVITER
D'ENDOMMAGER LE BOITIER OU LE CADRAN D’AFFICHAGE.
13
l
Sicherheit
Dieses Gerät wurde nach der Sicherheitsklasse (Schutzart) I der IEC-Klassifikation und gemäß
den europäischen Vorschriften EN61010-1 (Sicherheitsvorschriften für elektrische Meß-, Steuer,
Regel- und Laboranlagen) entwickelt. Es handelt sich um ein Gerät der Installationskategorie II,
das für den Betrieb von einer normalen einphasigen Versorgung vorgesehen ist.
Das Gerät wurde gemäß den Vorschriften EN61010-1 geprüft und wurde in sicherem Zustand
geliefert. Die vorliegende Anleitung enthält vom Benutzer zu beachtende Informationen und
Warnungen, die den sicheren Betrieb und den sicheren Zustand des Gerätes gewährleisten.
Dieses Gerät ist für den Betrieb in Innenräumen der Umgebungsklass 2 , für einen
Temperaturbereich von 5° C bis 40° C und 20 −80 % relative Feuchtigkeit (nicht kondensierend)
vorgesehen. Gelegentlich kann es Temperaturen zwischen +5° und −10°C ausgesetzt sein, ohne
daß seine Sicherheit dadurch beeinträchtigt wird. Betreiben Sie das Gerät jedoch auf keinen Fall,
solange Kondensation vorhanden ist.
Ein Einsatz dieses Geräts in einer Weise, die für diese Anlage nicht vorgesehen ist, kann die
vorgesehene Sicherheit beeinträchtigen. Auf keinen Fall das Gerät außerhalb der angegebenen
Nennversorgungsspannungen oder Umgebungsbedingungen betreiben.
WARNUNG! - DIESES GERÄT MUSS GEERDET WERDEN!
Jede Unterbrechung des Netzschutzleiters innerhalb oder außerhalb des Geräts macht das
Gerät gefährlich. Eine absichtliche Unterbrechung ist verboten. Die Schutzwirkung darf durch
Verwendung eines Verlängerungskabels ohne Schutzleiter nicht aufgehoben werden.
Ist das Gerät an die elektrische Versorgung angeschlossen, so können die Klemmen unter
Spannung stehen, was bedeutet, daß beim Entfernen von Verkleidungs- oder sonstigen Teilen
(mit Ausnahme der Teile, zu denen Zugang mit der Hand möglich ist) höchstwahrscheinlich
spannungsführende Teile bloßgelegt weden. Vor jeglichem Öffnen des Geräts zu Nachstell-,
Auswechsel-, Wartungs- oder Reparaturzwecken, Gerät stets von sämtlichen Spannungsquellen
abklemmen. Kondensatoren in der Stromversorgung können auch noch nach Abschalten
sämtlicher Stromversorgung Spannung führen, sie entladen sich jedoch innerhalb von etwa 10
Minuten nach Spannungsabschaltung.
Jegliche Nachstellung, Wartung und Reparatur am geöffneten, unter Spannung stehenden
Gerät, ist nach Möglichkeit zu vermeiden. Falls unvermeidlich, sollten solche Arbeiten nur von
qualifiziertem Personal ausgeführt werden, das sich der Gefahren bewußt ist.
Ist das Gerät eindeutig fehlerbehaftet, bzw. wurde es mechanisch beschädigt, übermäßiger
Feuchtigkeit oder chemischer Korrosion ausgesetzt, so können die Schutzeinrichtungen
beeinträchtigt sein, weshalb das Gerät aus dem Verkehr zurückgezogen und zur Überprüfung
und Reparatur eingesandt werden sollte.
Sicherstellen, daß nur Sicherungen der vorgeschriebenen Stromstärke und des vorgesehenen
Typs als Ersatz verwendet werden. Provisorische “Sicherungen” und der Kurzschluß von
Sicherungshaltern ist verboten.
Beim Reinigen darauf achten, daß das Gerät nicht naß wird.
Am Gerät werden folgende Symbole verwendet:
14
Erdungsklemme
Netz ON (ein)
Netz OFF (aus)
Gleichstrom
Wechselstrom
Netzbetriebsspannung
Sicherstellen, daß die auf der Geräterückwand angegebene Betriebsspannung mit der
Versorgungsspannung am Ort übereinstimmt.
Netzkabel
Steht nur ein Netzkabel ohne Stecker zur Verfügung, so ist es wie folgt anzuschließen:
BRAUN - STROMFÜHRENDER LEITER
Installation
BLAU - NULLEITER
GRÜN/GELB - SCHUTZLEITER Schutzleitersymbol
Bei Steckern mit eingebauten Sicherungen sollte eine 5 Ampere-Sicherung verwendet werden.
Da die Farben der Netzkabeladern nicht unbedingt mit den Farbmarkierungen der Klemmen
Ihres Steckers übereinstimmen, ist wie folgt vorzugehen:
Die grün/gelbfarbene Ader ist an die mit E oder mit dem oben abgebildeten Schutzleitersymbol
markierte oder grün bzw. Grün-gelbfarbene Steckerklemme anzuschließen.
Die blaue Ader ist an die mit N markierte oder schwarzfarbene Klemme anzuschließen.
Die braune Ader ist an die mit L markierte oder rotfarbene Klemme anzuschließen.
WARNUNG! DIESES GERÄT MUSS GEERDET WERDEN!
Jede Unterbrechung des Netzschutzleiters innerhalb oder außerhalb des Geräts macht das
Gerät gefährlich. Eine absichtliche Unterbrechung ist verboten.
Anschlüsse
Sämtliche Anschlüsse erfolgen von der Fronttafel aus.
Der Verbraucher sollte an die mit AUSGANG (OUTPUT) markierte positive (rot) und negative
(schwarz) markierte Klemme angeschlossen werden.
Istwert-Fernerfassungs-Anschlüsse zum Verbraucher erfolgen, falls erforderlich, über die
positive (+) und negative (−) Fernerfassungsklemme (SENSE). Den Fernbedienungsschalter
(LOCAL/REMOTE) auf Fernbedienung (REMOTE) stellen, wenn eine Istwert-Fernerfassung
gewünscht wird. Wenn die Istwert-Fernerfassung nicht benutzt wird, auf Ortsbedienung
(LOCAL) zurückstellen.
Die mit dem Symbol
verbunden.
15
gekennzeichnete Klemme ist mit dem Chassis und der Schutzerde
Einschalten
Der Netzschalter befindet sich unten links auf der Gerätevorderseite. Nach dem Betätigen des
Netzschalters (
der Spannungs- und Stromanzeige.
l ) wird auf der rechten Anzeige kurz die Firmware-Version angezeigt, gefolgt von
Einstellung des Ausgangs
Bei eingeschaltetem POWER-Schalter (Netz I) und ausgeschaltetem Ausgang läßt sich die
Ausgangsspannung und Strombegrenzung mit Hilfe der Knöpfe VOLTAGE (Spannung) und
CURRENT (Strom) genau voreinstellen. Die linke Anzeige zeigt die eingestellte Spannung und
die rechte den eingestellten Maximalstrom an.
Betrieb
Wenn der Ausgangsschalter
wird auf der linken Anzeige die Istspannung und an der rechten Anzeige der Ist-Laststrom
angezeigt.
Konstantspannung
Due Ausgangsspannung wird mittels der Grob- (coarse) und Feindrehknöpfe (fine) von
VOLTAGE reguliert. Mit dem Knopf CURRENT (Strom) wird der Maximalstrom eingestellt, der
zur Verfügung gestellt werden kann.
Konstantstrom
Ist der Belastungswiderstand ausreichend niedrig, daß bei der eingestellten Ausgangsspannung
ein Strom fließen würde, der größer wäre als die eingestellte Strombegrenzung, so schaltet die
Stromversorgung automatisch auf konstanten Strombetrieb. Der Stromausgang wird mit dem
Knopf CURRENT eingestellt und die maximal generierbare Spannung mit dem Knopf VOLTAGE.
Die CC-Leuchte leuchtet bei eingeschaltetem Konstantstrommodus auf.
Augenblickstromausgang
Mit der Strombegrenzung kann der kontinuierliche Ausgangsstrom bis auf 10 mA begrenzt
werden. Wie bei allen Präzisions-Stromversorgungs-Tischgeräten ist der Ausgang zur
Aufrechterhaltung der Stabilität und zwecks gutem Einschwingverhalten mit einem Kondensator
versehen. Der Kondensator wird bis zur Höhe der Ausgangsspannung aufgeladen. Ein
Kurzschließen des Ausgangs bewirkt beim Entladen des Kondensators einen Stromimpuls, der
von der Strombegrenzungseinstellung unabhängig erfolgt.
eingeschaltet wird, leuchtet die ON (Ein)-Leuchte auf. Jetzt
Schutzvorrichtungen
Der Ausgang ist mit einem eigenen Kurzschlußschutz versehen und mittels Diode vor
Umkehrspannungen geschützt. Kontinuierlicher Umkehrstrom darf 3 Amp nicht überschreiten.
Transiente Ströme können jedoch wesentlich höher liegen.
Verbraucheranschluß
Der Verbraucher ist an die positive (rote) und negative (schwarze) Ausgangsklemme
anzuschließen. Bei beiden Anschlüssen handelt es sich um vollkommen potentialfreie, die jeweils
geerdet werden können.
Istwert-Fernerfassung
Die Ausgangsimpedanz ist bei dieser Einheit sehr niedrig, wird aber zwangsläufig durch den
Widerstand der Verbindungsleitungen erhöht. Bei hohen Stromstärken können sich hieraus
erhebliche Unterschiede zwischen der angezeigten Quellenspannung und der tatsächlichen
Lastspannung ergeben (bei zwei 20-mΩ-Anschlussleitungen ergibt sich beispielsweise ein
Spannungsabfall von 0,2V bei 5A). Dieses Problem kann durch die Verwendung einer kurzen
Verbindungsleitung mit großer Drahtstärke minimiert und, falls erforderlich, durch die
Verwendung der Einrichtung zur Istwert-Fernerfassung sogar ganz ausgeschaltet werden.
16
Zu diesem Zweck müssen die SENSE-Klemmen mit dem Ausgang des Verbrauchers statt mit
dem Ausgang der Quelle verbunden werden. Die Leitungen werden in die federbelasteten
SENSE-Klemmen eingeführt und direkt an den Verbraucher angeschlossen. Der
Fernbedienungsschalter (LOCAL/REMOTE) wird auf Fernbedienung (REMOTE) gestellt.
Um Probleme bezüglich der Stabilität und des Einschwingverhaltens zu vermeiden, ist sorgfältig
darauf zu achten, dass eine gute Kopplung zwischen dem jeweiligen Ausgang und der
Abtastleitung gegeben ist. Dies lässt sich auf zweierlei Arten erreichen: entweder indem die
Leitungen miteinander verdrillt werden oder indem ein koaxial geschirmtes Kabel (Abtastung
über den Innerleiter) verwendet wird. Auch ein Elektrolytkondensator direkt am
Lastanschlusspunkt kann hier von Nutzen sein.
Der Spannungsabfall darf bei keiner Ausgangsleitung mehr als 0.5 Volt betragen.
Wenn die Istwert-Fernerfassung nicht benutzt wird, ist der Fernbedienungsschalter
(LOCAL/REMOTE) auf Ortsbedienung (LOCAL) zurückzustellen.
Reihen- und Parallelschaltung mit anderen Ausgängen
Da der Ausgang des Netzteils vollständig potentialfrei ist, kann er mit anderen Netzgeräten zur
Erzeugung hoher Gleichspannungen bis maximal 300V in Reihe geschaltet werden.
Die maximal zulässige Spannung zwischen einer beliebigen Klemme und Erde (
V Gleichspannung.
WARNUNG! Spannungen in dieser Größenordnung sind überaus gefährlich. Bei einer solchen
Einsatzweise sollten die Ausgangsklemmen mit größter Sorgfalt abgeschirmt werden. Unter
diesen Bedingungen dürfen die Ausgangsklemmen keinesfalls berührt werden, wenn das Gerät
eingeschaltet ist. Wann immer Verbindungen mit den Klemmen hergestellt werden, müssen
sämtliche Geräte ausgeschaltet sein.
Zu beachten ist dabei, daß das Gerät ausschließlich stromliefernd, nicht aber stromziehend
arbeiten kann, und daß die Geräte daher nicht gegenphasig in Reihe geschaltet werden können.
Das Gerät kann zur Erzeugung einer höheren Stromabgabe mit anderen Geräten parallel zu
diesen geschaltet werden. Wenn mehrere Geräte parallel geschaltet werden, entspricht die
Ausgangsspannung der Ausgangsspannung des Geräts, bei dem der Einstellwert für die
Ausgangsspannung am höchsten ist, bis die Stromaufnahme den bei diesem Gerät eingestellten
Grenzwert überschreitet, woraufhin der Ausgang auf die zweilhöchste Einstellung abfällt, und so
weiter. Im Konstantstrombetrieb können Geräte parallel geschaltet werden, wodurch sich eine
Stromabgabe erreichen läßt, die der Summe der Einstellwerte für die Strombegrenzung
entspricht.
Zu beachten ist, daß die Ausgangsklemmen für maximal 15 A vorgesehen sind. Werden mehrere
Ausgänge parallel betrieben, um höhere Ströme als diesen zu liefern, so sollte die Verbindung an
einer getrennten Stelle vorgenommen werden, nicht an einer der Klemmen.
Ventilation
) beträgt 300
Obwohl die Stromversorgung äußerst effizient arbeitet kann sie bei voller Leistung ein
beträchtliches Maß an Wärme erzeugen. Die Kühlung der Stromversorgung erfolgt
ausschließlich durch Konvektion, weshalb es wichtig ist, daß die Ventilation niemals
eingeschränkt wird, wenn Leistung und Sicherheit aufrecht erhalten werden sollen.
Gelegentliche Geräuschentwicklung
Wenn der Gleichspannungsausgang bei niedriger Spannung bzw. niedriger Stromstärke auf ein
paar wenige Watt reduziert wird, beginnt der Schalt-Controller, Impulse zu überspringen. Damit
gelangt die Schaltfrequenz in den hörbaren Bereich, weshalb gelegentlich, aufgrund der elektroakustischen Vorgänge im Transformator, Geräusche zu vernehmen sind. Es handelt sich dabei
um normale Abläufe, welche die Leistung des Geräts in keiner Weise beeinträchtigen.
17
Die Hersteller bzw. deren Vertretungen im Ausland bieten die Reparatur von Geräten an, bei
denen eine Störung aufgetreten ist. Wenn der Eigentümer die Wartungsarbeiten selbst
durchführen möchte, hat er dafür Sorge zu tragen, daß diese Arbeiten ausschließlich von
entsprechend qualifiziertem Personal und gemäß Wartungshandbuch ausgeführt werden, das
direkt von den Herstellern oder deren Vertretungen im Ausland bezogen werden kann.
Sicherung
Korrekter Sicherungstyp:
Träge Hochleistungssicherung (T) 10 Amp, 250 V, 5 x 20 mm
Beachten Sie bitte, daß die Hauptfunktion der Sicherung der Schutz von Personen sowie
Geräteteilen ist bzw. die Begrenzung solcher Schäden im Falle von Störungen an den
Schaltgeräten. Brennt eine Sicherung durch, so ist es höchst wahrscheinlich, daß auch ihr Ersatz
durchbrennt, weil eine Störung im Gerät vorliegt. In einem solchen Falle ist es erforderlich, daß
das Gerät vom Hersteller repariert wird.
Achten Sie darauf, daß nur Sicherungen der vorgeschriebenen Stromstärke und des
angegebenen Typs als Ersatzsicherungen verwendet werden. Die Verwendung von
Behelfssicherungen und das Kurzschließen von Sicherungshaltern ist verboten.
Wartung
Zum Auswechseln einer Sicherung zuerst das Gerät von seiner Wechselstromversorgung
trennen. Dann die 6 Befestigungsschrauben des Gehäuses entfernen und danach das Gehäuse
abheben. Sicherung durch eine korrekte Ersatzsicherung ersetzen und Gehäuse wieder
montieren.
Reinigung
Falls die Stromversorgung der Reinigung bedarf, einen mit Wasser oder einem milden Detergens
angefeuchteten Lappen benutzen. Anzeigefenster mit einem weichen, trockenen Lappen
polieren.
WARNUNG! ZUR VERMEIDUNG EINES ELEKTRISCHEN SCHLAGS BZW. BESCHÄDIGUNG
DER STROMVERSORGUNGSEINHEIT, DAFÜR SORGEN, DASS KEIN WASSER INS
GEHÄUSE EINDRINGT. UM SCHADEN AM GEHÄUSE BZW. AM ANZEIGEFENSTER ZU
VERMEIDEN, KEINE LÖSUNGSMITTEL ZUR REINIGUNG VERWENDEN!
18
Sicurezza
Questo strumento appartiene alla Categoria di Sicurezza 1, secondo la classifica IEC, ed è stato
progettato in modo da soddisfare i criteri EN61010-1 (requisiti di Sicurezza per Apparecchiature
di misura, controllo e per uso in laboratorio). È uno strumento di Categoria d’installazione II ed è
inteso per il funzionamento con un’alimentazione normale monofase.
Questo strumento ha superato le prove previste da EN61010-1 e viene fornito in uno stato di
sicurezza normale. Questo manuale contiene informazioni e avvertenze che devono essere
seguite per assicurare un funzionamento sicuro e mantenere lo strumento in condizioni di
sicurezza.
Questo strumento è progettato per uso all’interno e in un ambiente d’inquinamento Grado 2,
entro la gamma di temperatura da 5°C a 40C°, con umidità relativa (non condensante) di
20% - 80%. Può occasionalmente essere assoggettato a temperature fra +5°C e -10°C senza
comprometterne la sicurezza. Non usare in presenza di condensazione.
L’uso dello strumento in maniera non conforme a quanto specificato in queste istruzioni potrebbe
pregiudicare la protezione di cui è dotato. Non usare lo strumento per misurare tensioni al di
sopra dei valori nominali o in condizioni ambientali al di fuori di quelle specificate.
ATTENZIONE: QUESTO STRUMENTO DEVE ESSERE COLLEGATO A TERRA
Una qualsiasi interruzione sia interna che esterna del collegamento a terra rende pericoloso
questo strumento. È proibito interrompere questo collegamento deliberatamente. L’azione
protettiva non deve essere negata dall’uso di una prolunga priva conduttore di protezione.
Quando lo strumento è collegato all’alimentazione, alcuni morsetti sono sotto tensione e
l’apertura dei coperchi o la rimozione di parti (eccetto quei componenti accessibili senza l’uso di
attrezzi) può lasciare scoperti i morsetti sotto tensione. Prima di aprirla per eseguire regolazioni,
manutenzione o riparazioni, l’apparecchiatura deve essere staccata da tutte le sorgenti di
tensione. I condensatori collegati all’alimentazione interna possono essere carichi anche dopo
aver staccato l’alimentazione ma si scaricano in circa 10 minuti dopo aver staccato la corrente.
Per quanto possibile, si consiglia di evitare qualsiasi operazione di regolazione e riparazione
quando lo strumento è sotto tensione e, qualora fosse inevitabile, dette operazioni devono
essere eseguite da una persona specializzata in materia, che sia pienamente conscia del
pericolo presente.
Quando sia chiaro che lo strumento è difettoso, o che ha subito un danno meccanico, un
eccesso di umidità, o corrosione a mezzo di agenti chimici, la sicurezza potrebbe essere stata
compromessa e lo strumento deve essere ritirato dall’uso e rimandato indietro per le prove e le
riparazioni del caso.
Assicurarsi di usare solo fusibili della portata giusta e del tipo corretto durante eventuali
sostituzioni. Sono proibiti sia l’uso di fusibili improvvisati che il corto circuito deliberato dei
portafusibili.
Evitare di bagnare lo strumento quando lo si pulisce.
Sullo strumento e in questo manuale si fa uso dei seguenti simboli.
Terminale di terra
Corrente Continua
l
19
alimentazione ON (accesa)
alimentazione OFF (spenta)
Corrente Alternata
Tensione d’esercizio
Controllare che la tensione d’esercizio dello strumento segnata sul pannello posteriore sia uguale
a quella della rete elettrica locale.
Cavo d’alimentazione
Quando viene fornito un cavo a tre fili con le estremità nude, collegare come segue:
MARRONE LINEA
Installazione
BLU NEUTRO
VERDE/GIALLO TERRA Simbolo di sicurezza - TERRA.
Quando si collega una spina dotata di portafusibile, in essa bisogna inserire un fusibile da 5A. Se
il colore dei fili del cavo non corrisponde ai contrassegni colorati dei contatti della spina,
procedere come segue:
Il filo verde e giallo deve essere collegato al morsetto della spina contrassegnato con la lettera E
oppure con il simbolo di sicurezza che rappresenta la terra, o di colore verde o verde/giallo.
Il filo blu deve essere collegato al morsetto contrassegnato con la lettera N o di colore nero.
Il filo marrone deve essere collegato al morsetto contrassegnato con la lettera L o di colore
rosso.
ATTENZIONE! QUESTO STRUMENTO DEVE ESSERE COLLEGATO A TERRA
Una qualsiasi interruzione sia interna che esterna del collegamento a terra rende pericoloso
questo strumento. È proibito interrompere questo collegamento deliberatamente.
Collegamenti
I collegamenti vanno eseguiti tutti dal pannello frontale.
20
Il carico va collegato ai morsetti positivo (rosso) e negativo (nero) contrassegnati OUTPUT
(uscita).
L’allacciamento al carico di sensori a distanza, se richiesto, va collegato ai morsetti positivo (+) e
negativo (−). Spostare l’interruttore LOCAL/REMOTE (locale/remoto) alla posizione REMOTE
quando il rilevamento remoto è richiesto. Riportare l’interruttore a LOCAL quando il rilevamento
remoto non è usato.
Il morsetto segnato
è collegato allo chassis e al terminale di sicurezza di terra.
Accensione
L'interruttore di accensione (POWER) si trova in basso a sinistra sul pannello frontale. Quando è
collocato su (
display visualizzi i Volt e le Ampere di uscita.
l ) il manometro a destra indica brevemente la revisione del firmware prima che il
Impostazione dell’uscita
Con l’interruttore POWER (alimentazione) regolato su (l) e l’uscita su off (spenta), la
tensione di uscita ed il limite di corrente possono essere preimpostati accuratamente usando i
comandi VOLTAGE (tensione) e CURRENT (corrente) ; il misuratore di sinistra mostra la
tensione impostata mentre quello di destra indica la corrente massima impostata. Azionando
l’interruttore dell’uscita
sinistra mostra ora la tensione effettiva, mentre il misuratore di destra riporta la corrente di carico
effettiva.
Tensione costante
La tensione di uscita viene regolata usando i comandi di VOLTAGE (tensione) approssimata e
precisa; il commando CURRENT permette di definire la corrente massima che si può fornire.
Funzionamento
, si accendono gli indicatori luminosi di ON (acceso); il misuratore di
Corrente costante
Se la resistenza al carico è sufficientemente bassa da far sì che, con la tensione di uscita
impostata, scorra una corrente superiore al limite impostato, l’alimentazione assumerà
automaticamente un funzionamento a corrente costante. L’uscita di corrente viene regolata con il
comando CURRENT, mentre i comandi VOLTAGE impostano la tensione massima che è
possibile generare. L’indicatore CC si accende per mostrare il funzionamento a corrente
costante.
Uscita di corrente istantanea
Il comando di limitazione di corrente può essere impostato per limitare la corrente di uscita
continua a livelli fino a 10mA. Tuttavia, in comune con tutti gli alimentatori da banco di precisione,
sull’uscita è collegato un condensatore che consente di mantenere stabilità ed una buona
risposta ai transienti. Le scariche di questo condensatore alla tensione di uscita e la
cortocircuitazione dell’uscita produrranno un impulso di corrente, che è indipendente
dall’impostazione della limitazione di corrente.
Protezione
L’uscita è dotata di protezione da cortocircuito intrinseca ed è protetta dalle tensioni inverse a
mezzo di un diodo; la corrente inversa continua non deve superare 3 Amp, sebbene i transienti
possano essere molto più alti.
llacciamento del carico
Il carico deve essere collegato ai morsetti d’uscita positivo (rosso) e negativo (nero). Ambedue
sono completamente flottanti e uno qualsiasi dei due può essere collegato a terra.
Rilevamento a distanza
L’impedenza d’uscita del dispositivo d’alimentazione è molto bassa ma viene, inevitabilmente,
aumentata dalla resistenza dei cavi di collegamento. Con una corrente alta, si può avere una
differenza significativa fra la tensione indicata alla sorgente e la tensione attuale applicata al
carico. (due cavi con resistenza di 20mΩ causano una caduta ohmica di 0,2V con una corrente
di 5A). Si può alleviare il problema usando cavi di collegamento corti e di sezione grossa ma,
quando necessario, lo si può eliminare completamente usando la facilità di rilevamento a
distanza.
21
In questo caso i cavi di rilevamento devono essere collegati al carico e non alla sorgente:
inserire i fili nei terminali SENSE caricati a molla e collegare direttamente al carico. Spostare
l’interruttore LOCAL/REMOTE alla posizione REMOTE. Per evitare instabilità e problemi di
risposta transitoria, si deve avere cura di ottenere un buon accoppiamento fra i morsetti d’uscita
e i cavi di rilevamento o attorcigliando i cavi assieme o usando un cavo coassiale schermato (il
filo di rilevamento dovrebbe essere quello interno). Un condensatore elettrolitico direttamente in
parallelo con le connessioni del carico potrebbe anche essere utile.
La caduta ohmica in ciascuno dei cavi di collegamento non deve superare 0,5V. Riportare
l’interruttore LOCAL/REMOTE alla posizione LOCAL quando il rilevamento remoto non è usato.
Collegamento in serie/parallelo con altre uscite
Le uscite del dispositivo di alimentazione sono completamente flottanti e possono essere usate in
serie con l’uscita di altri dispositivi si alimentazione per generare tensioni più alte, fino a 300V c.c.
La tensione massima ammessa tra un morsetto qualsiasi e il morsetto di terra (
ATTENZIONE! Queste tensioni sono estremamente pericolose e bisogna assicurarsi nel modo
più assoluto di coprire i morsetti d’uscita. Quando l’unità è usata in questo modo ed è accesa,
non si devono assolutamente toccare i morsetti d’uscita. Tutti i collegamenti ai morsetti vanno
fatti quando l’alimentazione per tutte le unità è spenta. È da notare che questo dispositivo può
solo generare corrente e non può dissiparla; per questa ragione le unità non possono essere
collegate in serie in antifase.
Il dispositivo può essere collegato in parallelo con altri dispositivi di alimentazione per produrre
correnti piò alte. Quando vari gruppi sono collegati in parallelo, la tensione d’uscita sarà uguale a
quella del gruppo impostato sulla tensione più alta fino a quando non si eccede il limite di
corrente impostato; a questo punto la tensione in uscita impostata scende al valore
dell’impostazione più alta immediatamente inferiore e così via. In modalità di corrente costante,
vari gruppi possono essere collegati in parallelo per erogare una corrente uguale alla somma dei
limiti di corrente impostati.
È da notare che i morsetti d’uscita hanno una portata nominale massima di 15A; se si fanno
funzionare diverse uscite in parallelo per erogare correnti più alte di questo limite, il collegamento
deve essere fatto a un terminale separato e non su uno dei morsetti.
Ventilazione
Il dispositivo di alimentazione è molto efficiente ma a piena potenza può generare una quantità
significativa di calore. Il raffreddamento è per convezione ed è perciò importante che la
ventilazione non sia mai ristretta se si vogliono mantenere i livelli ottimali di rendimento e
sicurezza. Se il dispositivo è montato in uno spazio ristretto, ad es. su una rastrelliera da 19
pollici, si deve provvedere una ventilazione adeguata usando, ad esempio, una base fornita di
ventola.
) è 300Vc.c.
Rumore percettibile
Quando la potenza in uscita è di pochi Watt a tensione o a corrente bassa, il controllo dello
stadio di modalità commutazione comincia a saltare qualche impulso. Questo ha l’effetto di
portare la frequenza commutata nell’arco delle frequenze audio e ogni tanto è possibile sentire
l’azione elettroacustica del trasformatore. Il fatto è, comunque, interamente normale e non ha
effetto alcuno sulla prestazione.
22
I Produttori o i loro agenti all’estero faranno le riparazioni necessarie in caso di guasto. Qualora
l’utente desiderasse eseguire il lavoro di manutenzione, tale lavoro deve essere fatto solo da
personale qualificato e usando il manuale di servizio che può essere acquistato direttamente dai
Produttori o dai loro agenti all’estero.
Fusibile
Il tipo di fusibile corretto è:
È da notare che la funzione principale del fusibile è di rendere sicuro lo strumento e limitare i
danni qualora si guasti uno dei propri dispositivi di commutazione. Se si guasta un fusibile, sarà
pertanto molto probabile che salti anche il fusibile di ricambio, in quanto si è verificato un
malfunzionamento nell’alimentazione. In queste circostanze lo strumento deve essere restituito al
produttore per la riparazione.
Per la sostituzione, accertarsi che vengano usati fusibili del tipo e della corrente nominale
specificati. È proibito usare fusibili di ripiego o cortocircuitare i portafusibili.
Per sostituire un fusibile, scollegare prima lo strumento dall’alimentazione CA. Rimuovere le 6 viti
di fissaggio del coperchio e sollevare quest’ultimo. Sostituire il fusibile con un fusibile di tipo
corretto e riporre il coperchio.
Manutenzione
10 Amp 250V ritardato (T) HBC, 5 x 20mm.
Pulizia
Se si deve pulire il dispositivo di alimentazione, usare uno strofinaccio appena bagnato con
acqua o con un detergente neutro. Pulire la finestrella di visualizzazione con un panno asciutto e
morbido.
ATTENZIONE! PER EVITARE SCOSSE ELETTRICHE ED EVENTUALI DANNI AL
DISPOSITIVO DI ALIMENTAZIONE, NON PERMETTERE MAI ALL’ACQUA DI ENTRARE
ALL’INTERNO DELL’ALLOGGIAMENTO. PER EVITARE DANNI ALL’ALLOGGIAMENTO E
ALLA FINE STRELLA DI VISUALIZZAZIONE, NON PULIRE MAI CON SOLVENTI.
23
l
Seguridad
Este es un instrumento de Clase de Seguridad I según la clasificación del IEC y ha sido
diseñado para cumplir con los requisitos del EN61010-1 (Requisitos de Seguridad para Equipos
Eléctricos para la Medición, Control y Uso en Laboratorio). Es un instrumento de Categoría de
Instalación II propuesto para ser usado con un suministro monofásico normal.
Este instrumento ha sido comprobado según la norma EN61010-1 y ha sido suministrado en una
condición segura. El manual de instrucciones contiene información y advertencias que deben
seguirse para asegurar el empleo seguro por el usuario y para mantener al instrumento en una
condición segura.
Este instrumento ha sido diseñado para ser utilizado en un ambiente Grado 2 de Polución a
temperaturas de entre 5ºC y 40ºC y humedad relativa de entre el 20% y el 80% (sin
condensación). De manera ocasional puede someterse a temperaturas de entre −10ºC y +5ºC
sin que ello afecte a su seguridad. No hay que ponerlo en funcionamiento mientras haya
condensación.
El uso de este instrumento de forma no especificada por estas instrucciones puede afectar a su
seguridad. El instrumento no debe ser utilizado fuera de su rango de voltaje o de su gama
ambiental.
ADVERTENCIA! ESTE INSTRUMENTO DEBE CONECTARSE A TIERRA
Cualquier interrupción del conductor a tierra dentro o fuera del instrumento implicaría que el
instrumento resultara peligroso. Está prohibida cualquier interrupción intencional. La acción
protectora no debe negarse por el uso de una extensión de cable sin conductor protector.
Cuando el instrumento está conectado a su suministro es posible que queden sin protección
elementos bajo tensión y la abertura de tapas o el retiro de piezas (salvo las accesibles por la
mano) pueden dejar expuestos a elementos bajo tensión. Si se tuviera que efectuar alguna
operación de ajuste, cambio, mantenimiento o reparación es necesario desconectar al
instrumento de todas las fuentes de tensión. Los capacitores dentro del aparato pueden
permanecer cargados aún cuando las fuentes de tensión hayan sido desconectadas, pero
quedarán seguramente descargadas a 10 minutos de haber desconectado la corriente.
Todo ajuste, mantenimiento o reparación del instrumento abierto bajo tensión debe ser evitado
en lo posible, pero si fuera ineludible, estos trabajos deben ser realizados exclusivamente por un
personal cualificado consciente del riesgo que implican.
Si el instrumento fuera claramente defectuoso, hubiera sido sometido a un daño mecánico, a
humedad excesiva o a corrosión química, su protección de seguridad puede fallar y el aparato
debe sacarse de uso y devolverse para comprobación y reparación.
Asegurar que sólo se empleen fusibles de la clasificación y tipo especificados para todo
recambio. Está prohibido utilizar fusibles improvisados así como el corto circuito de portafusibles.
El instrumento no debe humedecerse al ser limpiado. Los símbolos a continuación son
empleados en el instrumento y en este manual:-
Terminal a tierra
alimentación principal ON (conectada)
24
alimentación principal OFF (desconectada)
corriente contínua (cc)
corriente alterna (ca)
Tensión de la Red Eléctrica
Verificar que la tensión de funcionamiento del instrumento que figura en el panel trasero
concuerde con el suministro local.
Cable de Red
Cuando se suministra un cable de tres conductores con puntas peladas, se deberá conectar
como sigue:
MARRON - CORRIENTE DE RED
Instalación
AZUL - NEUTRO DE RED
VERDE/AMARILLO - TIERRA Símbolo de Seguridad de Tierra
Cuando se instale un enchufe fusibleado, el enchufe debe llevar un fusible de 5 amp. Dado a
que los colores de los cables del conductor de alimentación del aparato pueden diferir de los
colores marcados en los bornes de su enchufe, proceder como sigue:
El cable de color verde-y-amarillo debe conectarse al borne del enchufe marcado con la letra E
o con el símbolo de seguridad de tierra mostrado arriba o coloreado verde o verde-y-amarillo.
El cable de color azul debe conectarse al borne marcado con la letra N o de color negro.
El cable de color marrón debe conectarse al borne marcado con la letra L o de color rojo.
ADVERTENCIA! ESTE INSTRUMENTO DEBE CONECTARSE A TIERRA.
Cualquier interrupción del conductor a tierra dentro o fuera del instrumento implicaría que el
instrumento resultara peligroso. Está prohibida cualquier interrupción intencional.
Conexiones
Todas las conexiones se efectuan desde el panel delantero.
La carga debe conectarse a los bornes positivos (rojos) y negativos (negros) marcados OUTPUT
(SALIDA).
Las conexiones a la carga del sensor remoto , si requeridas, se efectuan desde los bornes
SENSE (de detección) positivos (+) y negativos (−). Conmute el interruptor LOCAL/REMOTE a
REMOTE cuando se precise una detección remota. Volver a conmutar a LOCAL cuando no se
utilice la detección remota.
El borne marcado
25
está conectado al bastidor y a la seguridad de tierra.
Puesta en marcha
El interruptor de POWER (energía) está situado en la parte inferior izquierda del panel frontal. Al
situar el interruptor POWER (energía) en (
del soporte lógico antes de que el visualizador muestre los voltios y amperios.
Ajuste de la Salida
Con el interruptor POWER conectado (l) y se pueden preajustar la salida de la tensión de
salida y el límite de corriente con precisión usando los controles de VOLTAGE y CURRENT; el
medidor a la izquierda indica la tensión ajustada y el medidor a la derecha indica la corriente
máxima preajustada.
Operación
l ), el medidor derecho indica brevemente la revisión
Cuando se conecta el interruptor de salida
izquierda indica la tensión efectiva y el medidor a la derecha indica la corriente de carga efectiva.
Tensión Constante
Se ajusta la tensión de salida usando los controles fino y grueso de VOLTAGE (Tensión); el
control de CORRIENTE adjuste la corriente máxima que se puede suministrar.
Corriente Constante
Si la resitencia de carga es suficientemente baja tal que, con la tensión de salida ajustada,
correrá una corriente mayor que el límite de corriente ajustado, y la a,imentación eléctrica
cambiará automáticamente a operación con corriente constante. Se ajusta la salida de corriente
con el control ‘CURRENT’ y los controles ‘VOLTAGE’ ajustan la tensión máxima que se puede
generar. Se ilumina la lámpara CC para indicar el modo de corriente constante.
Salida Instantánia de Corriente
Se puede ajustar el control de límite de la corriente para limitar la salida de corriente continua a
niveles de hasta 10mA. Sin embargo, en común con todas las alimentaciones eléctricas de
precisión de banca, se conecta una capacitancia a través de la salida para mantener estabilidad
y repuesta buena a tensiones de ondas transitorias. Esta capacitance carga hasta la tensión de
salida y un cortocircuito de la salida producirá un pulso de corriente mientras la capacitancia
descarga el cual es independiente del límite preajustado de la corriente.
Protección
, se ilumina la lámpara ON; ahora el medidor a la
La salida tiene protección intrínsica contra cortocircuitos y está protegida contra tensiones de
polaridad invertida mediante un diodo; La corriente continua al revés no debe exceder 3
Amperios, aunque las ondas transitorias pueden estar mucho superior a esto.
Conexión a la Carga
La carga debe conectarse a los bornes de salida OUTPUT positivos (rojos) y negativos (negros).
Ambos bornes son completamente flotantes y cualquiera de ellos puede conectarse a tierra.
Detector remoto
La unidad posee una impedancia de salida muy baja, pero ésta aumenta ineludiblemente por la
resistencia de los cables conectores. A altas corrientes esto puede ocasionar diferencias
significantes entre el voltaje de suministro indicado y la carga actual de la tensión (por ejemplo,
dos cables conectores de 20 mW disminuirán 0,2 V a 5 amperios). Este problema puede
minimizarse usando cables conectores cortos y gruesos, y si fuera necesario, se puede superar
por completo usando la prestación de detección remota.
Esto requiere que los bornes del detector se conecten a la salida de la carga en vez de a la
fuente; introduzca dos cables en las terminales accionadas por muelle SENSE y conéctelos
directamente a la carga. Conmute el interruptor LOCAL/REMOTE a REMOTE. Para evitar
26
inestabilidad y problemas en la respuesta transitoria, se debe tener cuidado de asegurar un buen
acoplamiento entre cada salida y cable del detector. Esto se puede lograr ya sea enroscando los
cables juntos o usando un cable coaxial blindado (detector por el centro).
Un condensador electrolítico directamente a través del punto de conexión de la carga también
puede resultar beneficioso.
La caída de corriente en cada cable de salida no debe superar 0,5 V.
Conmute el interruptor LOCAL/REMOTE de nuevo a LOCAL cuando no esté utilizando la
detección remota.
Conexión en Serie o en Paralelo a Otras Salidas
Las salidas del suministro de fuerza son completamente flotantes y pueden emplearse en serie
con otras unidades de suministro de fuerza para generar altos voltajes de CC de hasta 300V CC.
La tensión máxima admisible entre cualquier borne y la tierra física (
ADVERTENCIA! Dichos voltajes son extremamente peligrosos y se debe tener mucho cuidado
de proteger a los bornes de salida durante tal uso. Bajo ninguna circunstancia se debe tocar a
los bornes de salida si el aparato está conectado de ese modo. Toda conexión a los bornes debe
efectuarse con los aparatos desconectados. Se debe observar que la unidad sólo puede
suministrar corriente pero no puede sumirla, consecuentemente las unidades no pueden
conectarse en serie de modo antifásico.
La unidad puede conectarse en paralelo a otras para producir una corriente superior. Cuando
varias unidades están conectadas en paralelo, el voltaje de salida será igual al de la unidad con
el reglaje voltaje de salida superior hasta que la corriente suministrada supere el límite de
corriente fijado, lo que resultará en la salida bajando al mayor límite siguiente fijado, y así
sucesivamente. En la modalidad de corriente constante, las unidades pueden conectarse en
paralelo para proporcionar una corriente igual a la suma de los límites de corriente fijados.
Se debe observar que la salida de los bornes está clasificada a un máximo de 15A; si varias
salidas funcionan en paralelo para suministrar corrientes superiores a ésta, la junta debe
efectuarse en un punto distinto y no en los bornes.
Ventilación
El suministro de fuerza es muy eficaz pero puede generar mucho calor a fuerza plena. El
suministro depende de enfriamiento por convección solamente y por lo tanto es importante que
la ventilación no esté restringida si se quiere mantener el rendimiento y la seguridad.
) es de 300 VCC.
Ruido audible
Cuando la potencia de salida CC se reduce a unos pocos vatios en voltajes bajos y/o niveles de
corriente bajos, el controlador de la fase del modo conmutado comienza a “saltarse” impulsos.
Esto tiene como efecto el llevar la frecuencia de conmutación a un rango audible y en ocasiones
se podrá oír un ruido producido por la acción electroacústica del transformador. Esto es
totalmente normal y no afecta en modo alguno al rendimiento.
27
Los fabricantes o sus agentes en el extranjero ofrecen un servicio de reparación para toda
unidad que desarrolle un defecto. Si los propietarios desearan establecer su propio servicio, esto
sólo debe realizarse por personas cualificadas en conjunto con el manual de servicio que puede
adquirirse directamente del Fabricante o de sus agentes en el extranjero.
Fusible
El tipo correcto del fusible es:
Se debe observar que la funcción principal del fusible es hacer seguro instrumento y limitar el
daño en el caso de una avería de uno de los dispositivos interruptores. Si falla un fusible
entonces, es muy probable que el repuesto tambien se fundirá, porque se ha desarrollado una
avería en la alimentación eléctrica; en tales circunstancias será necesario devolver el
instrumento al fabricante para una revisión.
Asegurar que se empleen sólo fusibles de la clasificación y del tipo especificado para todo
recambio. Está prohibido utilizar fusibles improvizados así como el cortocircuito del portafusibles.
Para cambiar un fusible, primero desconectar el instrument de la alimentación eléctrica de CA.
Quitar los 6 tornillos que sujetan la tapa y alzar la tapa. Reemplazar el fusible con uno del tipo
correcto y volver a colocar la tapa.
Mantenimiento
10 Amperios 250V HBC retardo(T), 5 x 20mm.
Limpieza
Si la unidad de suministro de fuerza necesita ser limpiada, utilizar un paño brevemente
humedecido en agua o en un detergente suave. La ventana de visualización debe lustrarse con
un paño suave y seco.
ADVERTENCIA! PARA EVITAR CHOQUES ELECTRICOS O DAÑAR A LA UNIDAD DE
SUMINISTRO DE FUERZA, NUNCA DEJE ENTRAR AGUA AL ENVASE. PARA EVITAR QUE
EL ENVASE O LA VENTANA DE VISUALIZACION SEAN DAÑADOS, NUNCA LIMPIE CON
SOLVENTES.
28
Ltd
.
)
Thurlby Thandar Instruments
Glebe Road • Huntingdon • Cambridgeshire • PE29 7DR • England (United Kingdom
Telephone: +44 (0)1480 412451 • Fax: +44 (0)1480 450409
International web site:
www
.aimtti.com • UK web site:
www
.aimtti.co.uk
Email: info@aimtti.com
Aim Instruments and Thurlby Thandar Instruments Book Part No. 48511-1180 Issue 5
Loading...
