Aim TTi CPX200D, CPX200DP INSTRUCTION MANUAL [de]

CPX200D & DP

PowerFlex Dual DC Power Supply BEDIENUNGSANLEITUNG AUF DEUTSCH

Inhaltsverzeichnis

Specification 2 Sicherheit 5 Installation 6 Anschlüsse 7 Manueller Betrieb 9 Ferngesteuerter Betrieb (nur CPX200DP) 16 Fernsteuerbefehle (nur CPX200DP) 28 Wartung 34

Hinweis: Die j e weils Version dieses Handbuchs, der Gerätetreiber und Software können Sie herunterladen unter: http://www.aimtti.com/support

Dieses Handbuch trägt die Bezeichnung 48511-1720 Issue 8

Voltage Range:

0V to 60V

Current Range:

0A to 10A

figures given above.

Power Range:

Up to 180W

Output Voltage Setting:

By coarse and fine controls.

Output Current Setting:

By single logarithmic control.

most useful in limiting operation to a particular part of the Power Envelope.

(S-Lock)

Lock accuracy is equal to meter accur acy (see Meter Specification)

Output Switch:

Electronic. Preset voltage and current displayed when off.

Rear Panel: Barrier strip connections (CPX200DP only)

push terminals on front panel and barrier str ip on r ear panel (CPX200DP only)

Reverse protection by diode clamp for reverse currents up to 3A.

should be applied across the terminals is 70V.

For CPX200D, OCP is fixed at 11A.

Specification

General specifications apply for the tem per ature range 5°C to 40°C. Accuracy specifications apply for the temperatur e r ange 18°C to 28°C after 1 hour warm-up with no load and calibration at 23°C. Typical specifications are determined by design and are not guaranteed.

OUTPUT SPECIFICATIONS

Note: In manual operation, actual maxima for voltage and current are typically 1% greater t han t he

CPX200D & DP Power Envelope (per channel)

Operating Mode:

Operating Ranges: Four selectable ranges: 60V/10A, 60V/3A, 16/10A and Custom Limits.

Settings Lock:

Output T erminals: Front panel: Universal 4mm safety binding posts on 19mm (0· 75” ) pit ch.

Constant voltage (CV) or constant current (CC) with automatic crossover, provided that the power demanded stays within the power envelope, see graph. Outside of this envelope the output becomes unregulated.

Any V/I setting of t he 60V/ 3A or 16V/10A ranges always falls within the appropriate part of the Power Envelope.

The 60V/10A range permits any setting up to 60V and 10A but the output will become unregulated if operated outside of the Power Envelope, see above.

The voltage and current limits of the Custom Lim its range can be set to any V

between 0.1V & 60V and I

max

Voltage and current set t ings can be locked by a single button press.

between 0.01A and 10A. This facility is

max

Output Sensing: Switchable between local and remote. Remote connection by spring-loaded

Output Protection: Forward protection by Over-Voltage Protection (OVP) and Over-Current

Protection (OCP) trips.

OVP Range: 1V to 66V set by front panel screwdriver adjustment or via the remot e

interfaces (CPX200DP only). Setting resolution: 100m V. Accuracy: ± (1% of setting ± 200mV). Response time: Typically 1ms. Maximum voltage that

OCP Range: Measure-and-compare over-current pr otection is implemented in firmware

and can only be set via the remote interfaces (CPX200DP only). Setting resolution: 10mA. Accuracy: ± (0.3% of setting ± 30mA).

Response time: typically 500ms.

Protection:

excessively.

Constant current: <0.01% of m aximum output

Constant current: <0.05% of m aximum output

(20MHz bandwidth):

Typically <1mVrms, <15mV pk-pk; 3mVrms max.

Temperature Coefficient:

Typically <100ppm/°C

Meter Types:

Dual 4 digit meters with 10mm (0.39") LEDs. Reading rate 4 Hz.

Meter Resolutions:

10mV, 10mA

Current 0.3% of reading ± 2 digits

single power supplies.

T racking A ccuracy:

Slave voltage = Master voltage ± (0.1% of Master voltage ± 20mV)

Over-temperature

The output will be tripped off if a fault c auses the internal temperature to rise

Line Regulation: Change in output for a 10% line change:

Constant voltage: <0.01% of maximum output

Load Regulation: Change in output for any load change within PowerFlex envelope, remote

sense connected: Constant voltage: <0.01% of maximum output

Ripple & Noise

Both outputs loaded at 16V/10A , CV mode:

Transient Load Response: <250us to within 50mV of set level for a 5% to 95% load chang e. Voltage Programm ing

Speed (CPX200DP only):

Typical time required for output to settle within 1% of its total excursion (for resistive load). Excludes command processing time.

Range and Setting 90% Load No Load 90% Load No Load 60V 3A

16V 10A

Up Up

15ms

5ms

10ms

5ms

Down Down

200ms

20ms

1.5s

Status Indication: Output ON lamp.

Constant voltage mode lamp. Constant current mode lamp. Unregulated (power limit) lamp Remote lamp

(CPX200DP only)

LAN lamp Trip message on display.

METER SPECIFICATIONS

Meter Accuracies: Voltage 0.1% of reading ± 2 digits

ADDITIONAL SPECIFICATIONS

Independent Mode: Each output is fully independent and isolated. Operation is equivalent to two

VoltageTracking Mode: (V

TRACK

)

With V

selected the voltage controls of Output 1 (the Master) set an

TRACK

identical voltage on Output 2. The outputs remain isolated and the current controls remain independent. Locking the Master (S-Lock) also locks the voltage of Output 2.

Synchronous On/Off: In addition to the independent DC On/Off cont r ols for each output, the outputs

can be turned on or off simultaneously using the Synchronous On/Off key. This key operates in all modes.

Voltage Setting:

16-bit, Resolution 10mV, Accurac y ± (0· 05% + 10m V)

Current Setting:

16-bit, Resolution 1mA, Accuracy ± (0·3% + 0·005A)

RS232:

Standard 9-pin D-connector. Baud rate 9600.

GPIB:

Conforming with IEEE488.1 and IEEE488.2

USB:

Standard USB 2.0 hardware connection. Operates as a virtual COM port.

LAN:

Ethernet 100/10base-T hardware connection. 1.4 LX I Core 2011.

Installation Category II.

Power Consumption:

600VA max.

Operating Range:

+5ºC to +40ºC, 20% to 80% RH.

Storage Range:

−40ºC to + 70ºC.

Environmental:

Indoor use at altitudes up to 2000m, Pollution Degr ee 2.

http://www.aimtti.com/support (serial no. needed).

(optional rack mounting k it available).

DIGITAL INTERFACES (CPX200DP only)

Full digital remote control facilities are available through the RS232, USB, LAN and G PI B interfaces.

Remote Command Processing Time:

Typically <25ms between receiving the command term inat or for a step voltage change at the instrument and the out put voltage beg inning to change.

GENERAL

AC Input: 110V – 240V AC ± 10%, 50/60Hz.

Safety & EMC: Complies with EN61010-1 & EN61326-1.

For details, request the EU Declaration of Conformity for this instrument via

Size: 210 x 130 x 375mm (WxHxD) half rack width x 3U height

Weight: 5.4kg

Sicherheit

Dieses Gerät wurde nach der Sicherheitsklasse (Schutzart) I der IEC-Klassifikation und gemäß den europäischen Vorschriften EN61010-1 (Sicherheitsvorschriften für elektrische Mess-, Steuer, Regel- und Laboranlagen) entwickelt. Es handelt sich um ein G er ät der Installationskategorie II, das für den Betrieb mit einer normalen einphasig en Versorgung vorgesehen ist.

Das Gerät wurde gemäß den Vorschriften EN61010-1 geprüft und wurde in sicherem Zustand geliefert. Die vorliegende Anleitung enthält vom Benutzer zu beachtende Informationen und Warnungen, die den sicheren Betrieb und den sicheren Zustand des G er ätes gewährleisten.

Dieses Gerät ist für den Betrieb in Innenräumen der Umgebung sklasse 2 , für einen Temper at ur bereich von 5° C bis 40° C und 20 - 80 % relative Feuchtigkeit (nicht kondensierend) vorgesehen. Gelegentlich kann es Temperaturen zwischen +5° und –10°C ausgesetzt sein, ohne dass seine Sicherheit dadurch beeinträchtigt wird. Betreiben Sie das Gerät jedoch auf keinen Fall, solange Kondensation vorhanden ist.

Ein Einsatz dieses Gerätes in einer Weise, die für diese Anlage nicht vorgesehen ist, kann die vorgesehene Sicherheit beeinträchtigen. Auf keinen Fall das Gerät außerhalb der angegebenen Nennversorgungsspannungen oder Umgebungs beding ungen betreiben.

WARNUNG! - DIESES GERÄT MUSS GEERDET WERDEN!

Jede Unterbrechung des Netzschutzleiters innerhalb oder außerhalb des Ger ät es m acht das Gerät gefährlich. Eine absichtliche Unterbrechung ist verboten. Die Schutzwirkung darf nicht durch Verwendung eines Verlängerungskabels ohne Schutzleiter aufgehoben werden.

Ist das Gerät an die elektrische Versorgung angeschlossen, so können die Klemmen unter Spannung stehen, was bedeutet, dass beim Entfernen von Verkleidungs- oder sonstigen Teilen (mit Ausnahme der Teile, zu denen Zugang mit der Hand möglich ist) höchst wahrscheinlich spannungsführende Teile bloßgeleg t werden. Vor jeglichem Öffnen des Gerätes zu Nachstell-, Auswechsel-, Wartungs- oder Reparatur zwecken, G er ät s t ets von sämt lichen Spannungsquellen abklemmen. Kondensatoren in der Stromversorgung können auc h noch nach Abschalten sämtlicher Stromversorgung Spannung führen, sie entladen sich jedoch innerhalb von etwa 10 Minuten nach Spannungsabschaltung.

Jegliche Nachstellung, Wartung und Reparatur am geöffneten, unter Spannung stehenden Gerät, ist nach Möglichkeit zu vermeiden. Falls unvermeidlich, sollten solche Arbeiten nur von qualifiziertem Personal ausgeführt werden, das sich der Gefahren bewusst ist.

Ist das Gerät eindeutig fehlerbehaftet, bzw. wurde es mechanisch beschädigt, übermäßiger Feuchtigkeit oder chemischer Korr os ion ausgesetzt, so können die Schutzeinrichtungen beeinträchtigt sein, weshalb das Gerät aus dem Verkehr zurückgezogen und zur Überprüfung und Reparatur eingesandt werden sollte.

Sicherstellen, dass nur Sicherungen der vorgeschr iebenen Stromstärke und des vorg es ehenen Typs als Ersatz verwendet werden. Provisorische “Sicherungen” und der Kurzschluss von Sicherungshaltern ist verboten.

Beim Reinigen darauf achten, dass das Ger ät nicht nas s wird. Am Gerät werden folgende Symbole verwendet:

Erdungsklemme

Netz ON (ein) Netz OFF (aus) Wechselstrom

Netzbetriebsspannung

Das Gerät besitzt einen universellen Eingangsbereich und kann ohne jede weitere Einstellung m it einer Nenn-Netzversorgung von 115 oder 230 V betrieben werden. Stellen Sie sicher, daß die Versorgung am Ort den in der Spezifikation aufgeführten Eingangsanforderungen entspricht.

Netzkabel

Schließen Sie das Instrument unter Verwendung des mitgelieferten Netzkabels an die Wechselstromversorg ung an. Falls ein Netzstecker für eine unter schiedliche Steckdose erforderlich ist, muss ein geeigneter zugelassener Netzkabelsatz verwendet werden, der mit der erforderlichen Steckdose und einem IEC60320 C13-Stecker für das Instrument versehen ist. Die minimale Nennstromstärke des Kabelsatzes f ür die beabsichtigte Wechselstr om versor gung ist den Nennleistungsangaben auf dem Ger ät oder den Spezifikationen zu entnehmen.

Jede Unterbrechung des Netzschutzleiters innerhalb oder außerhalb des Ger ät es m acht das Gerät gefährlich. Eine absichtliche Unterbrechung ist verboten.

Belüftung

Das Netzgerät wird durch ein auf der Rückseite befindliches Gebläse mit mehreren Geschwindigkeiten gekühlt. Achten Sie dar auf, das die Lufteinlasschlitze auf Geräteoberseite und an den Seiten sowie die Auslassschlitze an der Rückseite nicht blockiert werden. Bei Einschubmontage entweder für ausreichenden Raum um das Gerät herum sorgen, oder ein externes Gebläse zur Zwangskühlung einsetzen.

Installation

WARNUNG! DIESES GERÄT MUSS GEERDET WERDEN!

Aufstellung/Montage

Das Gerät eignet sich sowohl als Tischgerät als auch für den Gestelleinbau. Für die Aufstellung als Tischgerät wird es mit Füßen geliefert. Die vorderen Füße sind mit einem Kippmechanismus versehen, der eine optimale W inkeleinstellung ermöglicht.

Ein Montagesatz für den Einbau einer oder beider 3 U hohen Einheiten halber Breite in ein 19” Gestell ist vom Hersteller bzw. seinen Auslandsvertret ungen beziehbar.

) SENSE Klemme

Anschlüsse auf der Gerätevorderseite

Anschlüsse

Die Last sollte an die mit OUTPUT (Ausgang) gekennzeichneten positiven (roten) und negativen (schwarzen) Klemmen angelegt werden. Die Ausgangsklemmen (OUTPUT) sind für einen maximalen Strom von 30 A ausgelegt.

Die Fernfühleranschlüsse für die Last (falls gewünscht) erfolgen über die entsprec henden Plus(+) und Minus- (  wenn die Fernfühlerfunktion eingesetzt werden soll. Setzen Sie den Schalter auf LOCAL zurück, wenn die Fernfühlerfunktion nicht verwendet wird.

Die mit markierte Klemme ist mit dem Gehäuse und dem Schutzleiter verbunden.

Anschlüsse auf der Geräterückseite (nur CPX200DP)

EMOTE,

−

Pin Bez.

Beschreibung

Passive Bestimmung (+V durch 10 kΩ)

TXD

Übertragungsdaten vom Gerät

RXD

Empfangsdaten zum Gerät

CTS

5 GND

Signalmasse

Passive Bestimmung (+V durch 10 kΩ)

DSR

Keine interne Verbindung

DTR

9 CD

Keine interne Verbindung

Die Ausgangs- und Fernfühlerklemmen für OUTPUT1 und O UTPUT2 liegen auf der Geräterückseite im Duplikat vor. Diese Anschlüsse sind mit +,

mit ihren Äquivalenten auf der Gerätefront parallel geschaltet. Setzen Sie den Schalter LOCAL/REMOTE auf REMOTE, wenn die Fernfühlerfunk tion eingesetzt

werden soll. Bei Verwendung der rückseitigen Ausgänge empfiehlt es sich die Fernf ühler funktion zu nutzen, um eine stabile Ausgangsspannung zu gewährleisten. Der Anschluss kann an die Fernfühleranschlüsse auf der Vorder- oder auf der Rückseite erfolgen, jedoch nie an beide gleichzeitig. Setzen Sie den Schalter auf LOCAL zurück, wenn die Fernfühlerfunk t ion nicht verwendet wird.

RS232 (nur CPX200DP)

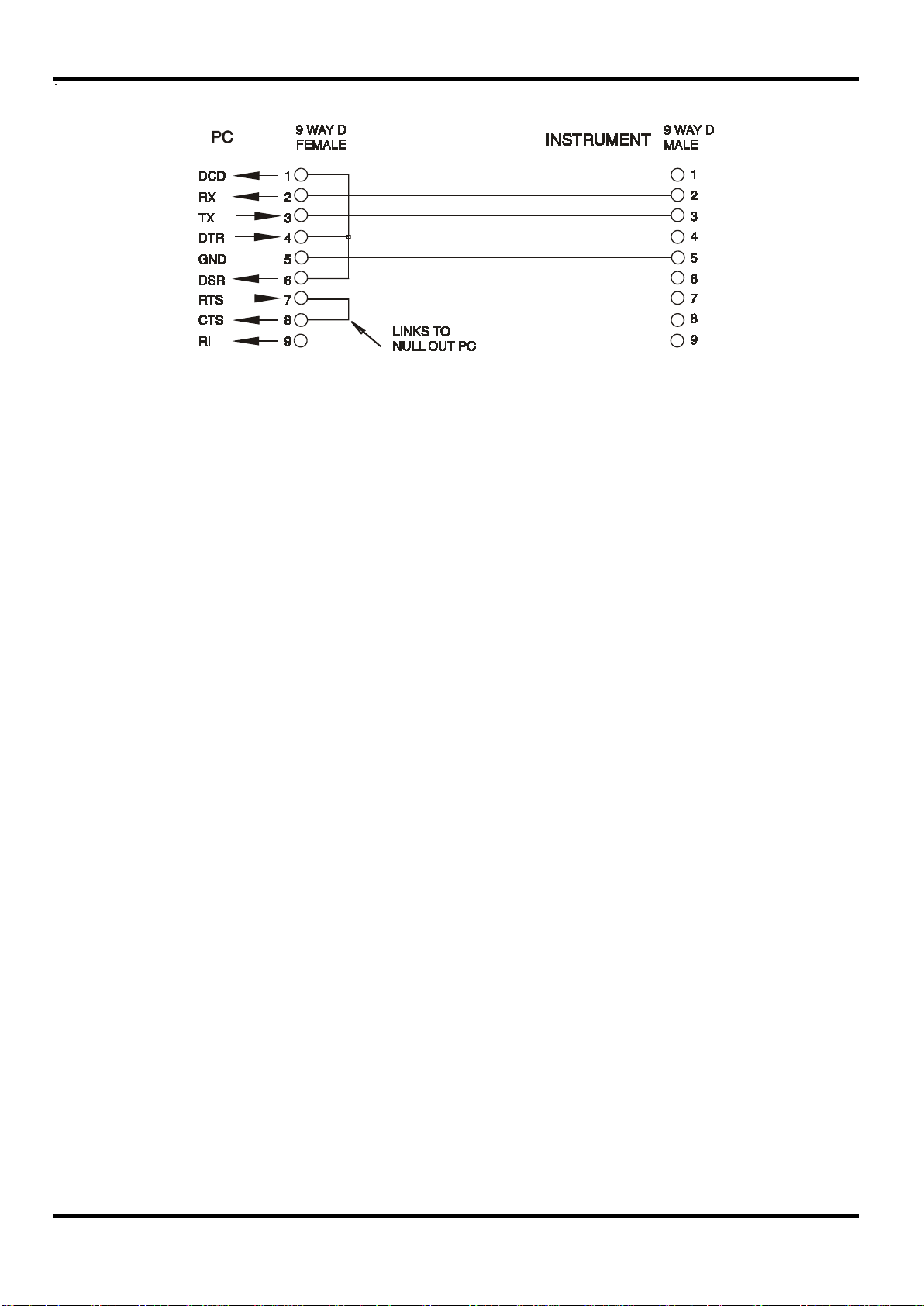

9−pol. D−Buchse mit den unten beschriebenen Pin-Belegungen. Kann m it hilfe eines vollverdrahteten Kabels (männlich-weiblich 1:1) ohne überkreuzende Verbindungen an einen standardmäßigen PC-Port angeschlossen werden.

, +S und −S gekennzeichnet und

6 RTS

Signalmasse ist mit Gerätemasse verbunden.

USB (nur CPX200DP)

Der USB-Port ist an die Geräteerde angeschlossen. Er entspricht USB 2.0 (Full Speed) und akzeptiert ein standardmäßiges USB-Kabel. Die Plug-and-Play-Funktion von Windows sollte automatisch erkennen, dass das Gerät angeschlossen worden ist. Falls der korrekte Treiber nicht gefunden wird, befolgen Sie bitte die Windows-Aufforderung en auf dem Bildschirm und installieren Sie die benötigten Dateien von der mitgelieferten CD.

LAN (nur CPX200DP)

Die LAN-Schnittstelle entspricht 1.4 LXI ( Lan eXtensions for Inst r um entat ion) Cor e 2011. Eine Fernsteuerung über die LAN-Schnitts telle ist mittels TCP/IP Socket-Protokoll möglich. Das G er ät enthält auch einen einfachen Web-Server mit Informationen zum Gerät , der eine Konfiguration ermöglicht. Da es durchaus möglich ist , die LAN-Schnit tst elle derar t falsch zu konfigurieren, dass ein Datenaustausch per LAN nicht mehr möglich ist, besitzt das G er ät auf der Rückseite einen versenkten Schalter mit der Bezeichnung LAN RESET, sodass ein Zurücksetzen auf die Werksvoreinstellung mit hilfe des LCI (LAN Configuration Initialise) Mechanismus mög lich ist.

Weitere Details entnehmen Sie bitte dem Abschnitt „Ferngesteuerter Bet r ieb“ . Weitere Informationen zu den LXI Spezifikationen finden Sie auf www.lxistandard.org/home

GPIB (nur CPX200DP)

Die GPIB Signalerde ist mit Geräteerde verbunden. Folgende Befehlssätze stehen zur Verfügung:

SH1 AH1 T6 TE0 L4 LE0 SR1 RL2 PP1 DC1 DT0 C0 E2

Die GPIB-Adresse wird von der Gerätevorderseite aus gesetzt.

OUTPUT

Hold

to Set

entsprechen dem Zustand vor dem letzten Abschalten des Geräts.

Die Funktion beider Ausgänge ist identisch. Daher trifft folgende Beschreibung auf beide zu.

Einschalten

Der Netzschalter befindet sich unten links auf der Gerätevorderseite. Nach dem Betätigen des Netzschalters (

kurz die Geräte-Firmware-Revisionsnummer, auf der CPX200DP folgt darauf die InterfaceFirmware-Revisionsnummer (in der oberen Anzeige erscheint IF), ehe im Display die Spannungsund Stromanzeige erfolgt; die LAN Anzeige über der rechten Messanzeige leuchtet ebenfalls auf, geht aber nach ca. 30 s aus, wenn keine akt ive LAN-Verbindung gefunden wurde (siehe den Absatz zu LAN-Fehler im Abschnitt LAN-Schnittstelle).

Der Gleichspannungsausgang kann so einger icht et werden, dass er beim Einschalten des Geräts entweder immer ausgeschaltet ist oder den Zustand vor dem letzten Ausschalten des Geräts annimmt. Diese Einstellung kann wie folgt geändert werden: Bei gedrückt er VI EW Taste, die Taste

OUTPUT drücken und halten – auf dem Display erscheint nun 1 Sekunde lang die aktuelle

Einstellung ( Sekunden lang blinkend die neue Einstellung an ( wird die neue Einstellung kontinuierlich angezeigt und die Änderung durchgeführt. Geben Sie nun

die Tasten OUTPUT und VIEW frei. Wenn Sie diesen Vorgang wiederholen, wird die Einstellung wieder rückgängig gemacht. Beachten Sie, dass der Einschaltstatus der beiden Ausgänge einzeln eingerichtet werden muss.

Manueller Betrieb

l ) wird, die untere Messanzeige von Ausgang 1 zeigt

Beim Einschalten ist der Ausgang standardmäßig immer ausgeschaltet. Die Werte für Ausgangsspannung und Strom hängen von den jeweiligen Reglereinstellungen ab und werden auf dem Display angezeigt. Die Lampe VIEW leuchtet , um darauf hinzuweisen, dass es sich bei den angezeigten Werten um die Voreinstellungen handelt. Alle anderen Einstellungen

OP OFF falls die Werksvoreinstellung gewählt ist). Anschließend zeigt das Display 2

LASt Set in diesem Fall). Nach 2 Sekunden

Einrichten des Ausgangs

Bei eingeschalteter Stromversorgung ( l ) und ausgesc haltetem OUTPUT (Ausgang) können Sie die Spannungs- und Strombegrenzung mit den Regler n VO LTAGE und CURRENT präzise regeln. Die obere Anzeige zeigt die eingestellte Spannung und die untere Anzeige den maximalen Str om an.

Wenn der Schalter OUTPUT eingeschaltet ist , leuchten die Lampen OUTPUT ON und CV (Konstantspannung) auf. Die obere Messanzeige zeigt weiterhin die eingestellte Spannung an, während auf der unteren Anzeige nun der tatsächliche Laststrom dargestellt wird.

Bereichswahl & Benutzergrenzwerte

Es gibt 4 mögliche Bereiche, die mit den Tasten unmittelbar unter dem Display gewählt werden. Die zugehörige Lampe leuchtet auf, um den gewählten Bereich anzuzeigen. Da sich bei der Umstellung auf einen anderen Bereich die Ausgangsspannung ändern kann, steht diese Funk t ion nur bei ausgeschaltetem Ausgang zur Verfügung. Wird versucht, den Bereich bei eingeschaltetem Ausgang zu wechseln, erscheint kurz die Meldung

blinkt und fordert somit den Benut zer auf, den Ausgang abzuschalten. Der werksseitig voreingestellte Bereich ist 60V/10A.

turn oFF im Display, die OUTPUT Anzeige

Der PowerFlex Bereich begrenzt den Maximalstrom bei der jeweils eingestellten Spannung auf die Leistungsgrenze oder auf 10 A, je nachdem welcher niedriger ist (siehe Abschnitt zur Leistungsbegrenzung weiter unten).

•

Die Bereiche 60V/3A und 16V/10A arbeiten wie gewohnt, so dass ein Konstantspannungsbetrieb (CV) über den gesamten Spannungsbereich möglich ist, vorausgesetzt der Laststr om lieg t unter dem Maximalwert für den jeweiligen Bereich. Der Betrieb wird immer durch die Leistungsk ur ve des Geräts bestimmt. Die VOLTAGE und CURRENT Regler sind immer so skaliert, dass der maximale Wert für den j eweiligen Bereich einges t ellt ist , wenn sie ganz nach rechts gedreht werden.

Die Funktion CUSTOM LIMITS ermöglicht die Neudefinierung der Maximalwerte für die VOLTAGE und CURRENT Regler, sodass der Anwender die Regler nur in einem speziellen, begrenzten Bereich einstellen kann. Dies hat nicht nur den Vorteil, dass das versehentliche Anlegen einer falschen Spannung an die Last verhindert wird, sondern auch, dass sich der nun begrenzte Bereich unter voller Nutzung des Einstellbereichs von 300º mit dem Analogregler feinfühliger einstellen lässt.

Zum Einrichten neuer CUSTOM LIMITS schalten Sie den Ausgang aus und wählen Sie den Bereich 60V/10A. Die voreingestellten Grenzwerte werden im Display angezeigt. Nun können Sie den Reglern

MAIN und FINE VOLTAGE und mit dem CURRENT Regler die neuen

Benutzergrenzwerte präzise einstellen. Drücken und halten Sie die Tast e CUSTOM LIMITS; das Display zeigt die neuen Grenzwerte ca. 2 s lang an. Danach zeigt der untere Display (A)

SEt und

weist darauf hin, dass die neuen Grenzwerte gespeichert wurden. Geben Sie die Taste frei. Das Display zeigt nun die voreingestellten V und I Grenzwerte, die der Reglereinstellung in den neu definierten Bereichen entsprechen.

Liegen diese neuen Grenzwerte außerhalb der Leistungskurve (siehe Absatz zur Leistungsbegrenzung unten), so das s der Bet rieb unter bestimmten Umständen von CV oder CC (Konstantstrom) auf unreguliert (UNREG - Leistungsgrenze) wechseln könnte, blink t die Leuchte CUSTOM LIMITS während des Einstellvorgangs, um dies anzuzeigen. Die Leuchte blinkt so lange weiter, bis die Bereichstaste freigegeben wird. Wenn die Lampe während der Einstellung ständig leuchtet, weist dies darauf hin, dass V

MAX

x I

<180 W ist und dass der Bet r ieb daher generell

MAX

im CV- oder CC-Modus bleiben müsste. CUSTOM LIMITS bleibt so lange gewählt, bis eine andere Bereichstaste gedrückt wird. Wenn CUSTOM LIMITS durch einen kurzen Tastendruck neu gewählt wird, werden die zuletzt eingestellten Benutzergrenzwerte aufgerufen.

Wenn CUSTOM LIMITS gewählt ist, entspricht der Grenzwert des MAIN VOLTAGE Reglers g enau dem nach obigem Verfahren gewählten Wert, befindet (auf dem Ger ät mit einem Feinabstimmung von ± 1% (des maximalen Bereichs) vorgenomm en werden.

Konstantspannung

Die Ausgangsspannung wird mit den VOLTAG E MAIN und FINE VOLTAGE Reglern geregelt; mit dem Regler CURRENT wird der Maximalst rom eingestellt.

Die CV Lampe leuchtet auf, um den Betrieb mit Konstantspannung anzuzeigen.

Konstantstrom

Wenn der Lastwiderstand so niedrig ist, dass bei der gewählten Ausgangsspannung ein höherer Strom fließen würde, als durch die Strombegrenzung vorgegeben, so schaltet das Netzgerät automatisch auf Konstantstrombetr ieb. Der Ausgangsstrom wird mit dem CURRENT Regler eingestellt, während die VOLTAGE Regler die maximal erzeugte Spannung bestimmen.

Die Konstantstromlampe (CC) leuchtet auf, um den Bet r ieb m it Konstantstr om anzuzeigen.

Momentanstrom

Mit Hilfe der Strombegrenzungsfunktion kann der Dauerausg angsstrom bis auf 10 mA herab begrenzt werden. W ie bei allen Präzisionsnetzgeräten wird jedoch auch hier ein Kondensat or am Ausgang parallel geschaltet, um eine stabile Ausgangsspannung und ein gutes dynamisches Verhalten zu gewährleisten. Dieser Kondensator lädt sich bis zur Höhe der Ausgangsspannung auf und erzeugt beim Kurzschließen des Ausgangs durch seine Entladung einen Stromimpuls, auf den die Strombegrenzung keinen Einfluss hat.

wenn sich der FINE Regler in Mittenstellung

markiert). Mit dem FINE Regler kann eine zusätzliche

Leistungsbegrenzung

Der Maximalstrom bei unterschiedlichen Spannungseinstellungen wird durch die Leistungskurve bestimmt (siehe folgende Abbildung):

CPX 200D & DP Leistungskurve

Die Leistungskurve stellt 60V/3A, 35V/5A und 16V/ 10A unter allen Umständen bereit (beide Ausgänge unter Last). Bei niedrig er en Ausgangsspannungen ist die Ausgangsleistung auf maximal 10 A begrenzt.

Bei einer Überschreitung der Leistungsg r enze wechselt die Statusanzeige von CV oder CC auf UNREG. Wurde das Netzgerät z. B. auf 20 V eingestellt (mit Strombegrenzung auf Maximalwert) und an eine 4 Ω Last angeschlossen, fließen 5 Ampere, so dass sich das Ger ät im CV-Modus befindet. Wird die Spannung am Ausgang erhöht, so nimmt die Last m ehr Leistung auf, bis schließlich bei etwa 27 V die Leistungsgrenze überschritten wird und das Netzgerät von CV auf UNREG wechselt.

Anschluss der Last

Die Last sollte an die mit OUTPUT gekennzeichneten positiven (rot) und neg at iven (schwarz) Klemmen auf der Gerätevorderseit e angelegt werden. Beide Klemmen sind galvanisch getrennt und können daher an Erde gelegt werden. Alternativ kann auf dem CPX200DP der Anschluss über die zusätzlichen Ausgangsklemm en auf der Rückseite erfolg en, was sich besonders beim Einbau in ein Rack anbietet.

Bei Verwendung der rückseitigen Klemmen sollte immer auch die Fernfühlerfunktion gewählt werden, damit die Stabilisierung der Ausgangsspannung im Rahmen der technischen Daten gewährleistet ist (siehe Abschnitt Fernfühlerfunktion unten). Wenn die rückseitigen Ausgangsklemmen ohne Einsatz der Fernfühlerfunktion verwendet werden, unbedingt darauf achten, dass der Schalter auf der Vorderseite auf LOCAL gesetzt ist. Die Regelung verschlechter t sich aufgrund des gering en Spannungsabfalls in der Verdrahtung zu den rückseitigen Klemmen etwas, wenn die Fernfühlerfunktion ausges chalt et ist .

Fernfühlerfunktion

Obwohl das Gerät eine sehr geringe Ausgangsimpedanz besitzt, erhöht sich diese zwangsweise durch den Widerstand der angeschlossenen Kabel. Bei hohen Strömen ergibt sich hieraus ein deutlicher Unterschied zwischen der angezeigten Quellspannung und der tatsächlichen Lastspannung (zwei Anschlusskabel mit 10 mΩ erzeugen z. B. bei einem Strom von 10 A einen Spannungsabfall von 0,2 V). Dieses Problem lässt sich zwar durch Verwendung kurzer

Anschlusskabel mit großem Quers chnit t einschränken, es ist aber besser, diesen Effekt mit Hilfe der Fernfühlerfunk t ion ganz zu umgehen.

Dazu müssen die Fernfühlerklemmen (Sense) an der Last ans t elle der Spannungsquelle angeschlossen werden. Schließen Sie die Kabel an die Federklemmen des SENSE-Anschlusses und direkt an der Last an. Setzen Sie den Schalter LOCAL/REMOTE auf REMOTE. Um Instabilität und dynamisches Fehlverhalten zu vermeiden, muss darauf geachtet werden, dass eine gute Verbindung zwischen jedem Ausgangs- und Fernfühlerkabel best eht . Dies wird erreicht, indem man entweder die Kabel miteinander verdrillt oder ein abgeschirmtes Koaxialkabel verwendet (die

Der Überspannungsschutz (OVP) ist voll einstellbar im Bereich 1 V bis 66 V. Für

OVP

Fernfühlerleitung bildet hierbei den Innenleiter). Instabilität und schlechte Regulierung aufgrund von Störsignalen auf den Sense-Leitungen bei Anschluss an komplexe Lasten können durch den Einbau eines geeigneten Kondensators direkt zwischen den einzelnen Sense-Anschlüssen und der zugehörigen Ausgangsklemme an der PSU-Frontplatte minimiert werden. Ein Polyester-Elko oder ein Elko mit niedrigem ESR-W er t zwischen 10uF und 100uF ist in der Regel ausreichend.

Der Spannungsabfall des jeweiligen Ausgangskabels darf 0, 5 Volt nicht überschreiten. Setzen Sie den LOCAL/REMOTE Schalter auf LOCAL zurück, wenn die Fernfühlerfunktion nicht

verwendet wird. Bei Verwendung der rückseitigen Ausgänge beim CPX200DP empfiehlt es sich die

Fernfühlerfunkt ion zu nutzen, um eine stabile Ausgangsspannung zu gewährleisten. Der Anschluss kann an die Fernfühleranschlüsse auf der Vorder- oder auf der Rückseite erfolgen, jedoch nie an beide gleichzeitig. Schließen Sie die Sense-Klemmen unter Beachtung obiger Empfehlungen an die Last an und setzen Sie den Schalter LOCAL/REMOTE auf REMOTE.

Reihen- oder Parallelschaltung mit anderen Spannungsquellen

Die Ausgänge des Netzgeräts sind galvanisch getrennt und können mit anderen Netzgeräten in Reihe geschaltet werden, um hohe Gleichstromspannungen bis zu 300 VDC zu erzeugen.

Die maximal zulässige Spannung zwischen einer Anschlussklemme und Erde ( VDC; die maximal zulässige Spannung zwischen der Anschlussklemme eines Ausgangs und einer Anschlussklemme des anderen Ausgangs beträgt ebenfalls 300 VDC.

ACHTUNG! Spannungen dieser Größenordnung sind äußerst g efährlich. Daher müssen die Ausgangsklemmen bei Verwendung derartiger Spannung unbedingt vor Berührung geschützt werden. Auf keinen Fall dürfen die Ausgangsklemm en in einem solchen Fall berühr t werden. Sämtliche Anschlüsse an den Klemmen dürfen erst dann erfolgen, wenn alle betreffenden Netzgeräte ausgeschaltet sind.

Zu beachten ist, dass das Gerät nur als Stromquelle dient und keine Ströme ableiten kann, d. h. es können keine gegenphasigen G er äte angeschlossen werden.

Das Gerät kann auch mit anderen Netzteilen parallel geschaltet werden, um eine höher e Stromabgabe zu erzielen. Werden mehrere Geräte parallel geschaltet, entspr icht die Ausgangsspannung dem Gerät mit der höchs t en Ausgangsspannung. Dies gilt nur, solange der Strombegrenzungswert des betreffenden Geräts nicht erreicht wird. Is t dies der Fall, fällt die Ausgangsspannung auf die nächsthöchst e Einst ellung ab, usw. Bei Konstantstrombetrieb können mehrere Geräte parallel geschaltet werden, um einen Strom mit der Summe der jeweiligen Stromgrenzwerte bereitzustellen. Für optimalen Betrieb sollten die Netzgeräte getrennt an die Last angeschlossen werden.

Beachten Sie, dass die Ausgangsklemmen für einen maximalen Strom von 30 A ausgelegt sind. Sollen zwei oder mehr Quellen parallel geschaltet werden, um einen höheren Strom zu erreichen, muss die Verbindung an einer anderen Stelle erfolgen und nicht an einer der Anschlussklemmen

) beträgt 300

Schutzvorrichtungen

CPX200D und CPX200DP im Local-Modus wird der OVP-Grenzwert über das per Schraubendreher einstellbare OVP-Potentiometer gesetzt, welches durch die Öffnung auf der G er ät evorder seit e unm it t elbar über der OVP-Tast e zug änglich ist. Durch Drehen nach rechts wird der Grenzwert erhöht und kann direkt auf dem Display abgelesen werden, indem man die OVP-Taste darunter drückt. Im Fernsteuerbetrieb (nur CPX200DP) wird ein unabhängiger OVP-Wert verwendet, der über die RS232, USB, LAN (LXI) oder GPIB Schnittstellen einges t ellt werden kann (Standardwert 66 V) – siehe ; see Abschnitt „Fernsteuerbefehle“. Falls die Ausgangsspannung den eingestellten OVP-Wert aus irgendeinem Gr und überschreitet (einschl. externe Spannungen), wird der Ausgang abgeschaltet.

Die eingestellte Strom- und Spannungsbegrenzung wird bei

OCP (Überstromschutz) ist in der Firmware implementiert und k ann nur eingerichtet und verwendet werden, wenn eine Fernsteuerung über die Schnittstellen RS232, USB, LAN (LXI) oder GPIB stattfindet (nur CPX200DP). Die Einstellung er folgt in Schritten von 10 mA mit einer typischen Ansprechzeit von 500 ms. Im lokalen Modus und beim CPX200D ist OCP weiterhin aktiv, stellt sich aber automatisch auf 11 Ampere ein.

Wird der Übers t r om s chutz ausgelöst, erscheint Lampe blinkt. Schalten Sie den Ausgang ab. Anstatt der Auslösemeldung sollten die normalen,

voreingestellten Werte für V und I angezeigt werden. Nach Korrek tur der Fehlerursache kann der Ausgang wieder eingeschaltet werden.

Selbst bei ausgeschaltetem Ausgang ist die Last weiterhin an die Ausgangsstufe des Netzgeräts angeschlossen. Legen Sie keine externen Spannungen über 70 V an die Klemmen des Netzgeräts an, da es sonst zu einer Beschädigung kommen kann.

Der Ausgang ist durch eine Diode gegen Rückspannungen geschützt. Diese Rückspannung dar f 3 Ampere nicht überschreiten (Stromspitzen dürfen erheblich höher liegen).

Übertemperaturschutz

Sensoren auf beiden Sekundärkühlkörpern erkennen Übertemperaturen aufgrund von blockierter Luftströmung, Lüfter ausfall oder einem Schaltungsfehler. Bei Übertemperatur wird der Ausgang abgeschaltet – die OUTPUT Anzeige blinkt und auf dem Display erscheint die Meldung

OtP triP. Der Ausgang bleibt auch dann ausgeschaltet, wenn sich die Kühlkörper wieder

abgekühlt haben. Nachdem die Ursache der Übertemperatur behoben wurde und sich die Kühlkörper auf normale Betriebst em per atur abgekühlt haben, kann der Ausgang zurückgesetzt werden, indem man den POWER Schalter auf aus und dann wieder auf ein schaltet.

In unabhängigem Gerätemodus funktioniert bei einem Temperaturfehler an einem der beiden Ausgänge der andere Ausgang normal weiter. Ist das Gerät allerdings im Tracking-Modus, werden bei einem Temperaturfehler eines Ausgangs beide Ausgänge abgeschaltet. Die Auslösung des OtP trip (Übertemperaturschutzes) wird nur auf der Anzeige des Ausgangs dargestellt, der den Fehler verursacht hat.

Außerdem befindet sich ein Tem per aturfühler in Nähe der PCF-Stufe (Leistungsfaktorkorrektur ) auf der Hauptplatine. Wenn dieser eine Übertemperatur erkennt, werden alle Leistung skreise und das Display abgeschaltet (die Meldung

Umgebungstemperatur s enkt, schaltet sich das Gerät j edoch wieder ein. Waren die Ausgänge zum Zeitpunkt der Übertemperatur absc haltung ON und der Ausgangsstatus so eingerichtet, dass die Ausgänge den gleichen Status wie beim letzten Ausschalten annehmen (siehe Absc hnit t 'Einschalten'), werden die Ausgänge wieder aktiviert. Wurde der zugrunde liegende Fehler nicht behoben, steigt auch die Umgebungst em per atur wieder an. Das Gerät schaltet sich in diesem Fall wiederholt ein und aus, bis das Problem mit der Übertemperatur gelöst ist.

OUP triP . auf dem Display und die OUTPUT

OtP trip erscheint nicht). Sobald sich die

Einstellungen für das Display

ausgeschaltetem Ausgang immer auf dem Display angezeigt, kann aber auch bei eingeschaltetem Ausgang aufgerufen werden, indem man die VIEW Taste drückt. Die VIEW Lampe leuchtet auf, wenn die VIEW Tas t e gedrückt ist.

Einstellungen für die Verriegelung

Durch Drücken der Taste LOCK wird die Strom- und Spannungsbegrenzung digital verriegelt. Die Einstellungen werden mit hoher Genauigkeit (besser als 1 Stelle) gespeichert. Anschließende Veränderungen der Regler VOLTAGE und CURRENT bleiben wirkungslos.

Da eine Annullierung von LOCK zu einer Änderung der Ausgangseinstellungen führen würde, falls die Einstellung für VOLTAGE und CURRENT in der Zwischenzeit verändert wurde, erscheinen Warnmeldungen, bevor eine Annullierung der Funktion LOCK möglich ist. Hierzu die Taste gedrückt halten, um LO CK zu annullieren.

Bezugspotentialen (z. B. Digitalmasse und Analogmasse).

VIEW LOCK

V I SETTINGS

Hold to Cancel

(LOCAL)

Wenn der Ausgang noch eingeschaltet ist, blinkt OP on (Ausgang

Bei abgeschaltetem Ausgang (sicherer Zustand) blinken die „unverriegelten“ Einstellungen zweimal kurz im Display auf, bevor die Änderung durchgeführt wird. Die LOCK Leuchte geht dann aus.

Beim Loslassen der Taste LOCK, während das Display blinkt, wird die Deaktivierung der LOCK Funktion abgebrochen.

Die Wahl eines anderen Bereichs bei aktiviertem LOCK ist nicht möglich. In diesem Fall erscheint kurz die Meldung

eingeschaltetem Ausgang unternommen, erscheint zunächst die Meldung turn oFF im Disp lay (zusammen mit blinkender Ausgangslampe), gefolgt von der Meldung Unloc ( mit blinkender LOCK Lampe).

Der LOCK Status beim Einschalten entspricht dem Zustand beim letzten Ausschalten.

Tracking - Spannung

Ein) zweimal im Display, gefolgt von einer 2-3 Sekunden währenden Blinkanzeige der neuen ‚unverriegelten’ Einstellungen (erst langsam, dann schneller), bevor die Änderung schließlich durchgeführ t wird. Die LOCK Lampe erlischt, wenn die Änderung erfolgt ist .

Unloc im Display und die LOCK Lampe blinkt. Wir d ein solcher Versuch bei

Durch Drücken auf V gewählt. Die beiden Ausgänge bleiben elektrisch getrennt, aber die Spannungsregler von Ausgang 1 (Master) setzen eine identische Spannung an Ausgang 2 (Slave). Die Stromregler von Master und Slave bleiben unabhängig.

Durch die elektrische Trennung können beide Ausgänge z. B. so eingerichtet werden, dass sie Tracking-Spannungen mit entgegengesetzter Polarität liefern, oder identische Spannungen mit unterschiedlichen

wird die Tracking-Funktion f ür die Spannung

TRACK

V Versuch die Funktion V Meldung

kann nur aktiviert bzw. deaktiviert werden, wenn Ausgang 2 (Slave) ausgeschaltet ist. Beim

TRACK

bei eingeschaltetem Slave-Ausgang zu deaktivieren, wird kur z die

TRACK

turn oFF angezeigt (die Anzeige OUTPUT blinkt). Durch Wahl von V

Bereich von Ausgang 2 automat isch auf 60V/10A eingestellt; bei Deaktivierung von V der Bereich von Ausgang 2 zu der Einstellung zurück, die vor der V

Die Funktion LOCK des Master-Ausgangs arbeitet exak t wie oben beschrieben und regelt aufgrund der aktivierten Synchronr egelung auch die Slave-Ausgangsspannung. Beachten Sie, dass bei Verwendung von Master LOCK nur die Spannung des Ausgangs „verriegelt“ wird – die Regler für die Stromabgabe des Slaves bleiben unabhängig.

Die LOCK Taste des Slave-Ausgangs wird ignoriert . Beim Drücken dieser Tast e er sc heint ledig lich kurz die Meldung In trac auf der Slave-Anzeige.

Sie können auch bei aktivierter LOCK Funktion am Master vom Tracking-Betrieb (V unabhängigen Betrieb zurückschalten. In diesem Fall bleiben die Einstellungen des MasterAusgangs „verriegelt“, die Einstellung en des Slaves jedoch nicht.

Der V

Status beim Einschalten entspricht dem Zustand beim letzten Ausschalten.

TRACK

Beachten Sie, dass beim CPX200D ein Auslösen des Überspannungsschutzes (OVP) an einem Ausgang im Spannungs-Tracking-Modus nur den jeweiligen Ausgang abschaltet. Der ander e Ausgang bleibt eingeschaltet. Dies ist auch das Standardverhalten beim CPX200DP. Beim CPX200DP ist es jedoch möglich, sowohl OVP and OCP (Überstromschutz) per Fernsteuerbefehlen so zu konfiguieren, dass beide Ausgänge bei OVP bzw. OCP ausgeschaltet werden – siehe Abschnitt „Fernsteuerbefehle“. Eine solche Konfiguration ist dann f ür den Bet rieb sowohl im Remote- als auch im Local-Modus gültig, bis sie durch einen anderen Fernsteuer befehl bzw. durch einen Reset-Befehl (*RST) geändet wird. Gleiches gilt, wenn der Netzschalter (POWER) auf Standby und dann wieder auf Ein geschaltet wird.

TRACK

Aktivierung gewählt war.

TRACK

wird der

kehrt

) auf

Gleichzeitiges Ein- und Auschalten beider Ausgänge

Die Taste SYNCHRONOUS ON/O FF ar beit et zusätzlich zu den einzelnen OUTPUT Schaltern und erlaubt das gleichzeitige Ein- oder Ausschalten beider Ausgänge mit einem einzigen Tastendruck. Da diese Taste beide Ausgänge durch wiederholtes Drücken ein- bzw. ausschaltet, müssen beide Ausgänge den gleichen Zustand besitzen (d. h. Ein oder Aus), bevor die Taste verwendet werden kann. Andernfalls hat ein Drücken dieser Taste keine Wirkung.

Ferngesteuerter Betrieb (nur CPX200DP)

Das Gerät kann über seine RS232-, USB-, L AN- oder GPIB-Schnittstellen ferngest euer t werden. Die USB-Fernsteuerung funktioniert ähnlich wie bei der RS232 Schnittstelle, jedoch über den USB-Anschluss. Die mit dem Gerät gelieferte Software richtet den steuernden Comput er dar auf ein, den USB-Anschluss als virtuellen COM-Port zu behandeln. Die Anwendungssoftware auf dem Computer kann dann über den COM-Port auf das G er ät zugreifen. Die LAN-Schnittstelle entspricht 1.4 LXI ( Lan eXtensions for Instr um entat ion) Cor e 2011. Eine Fernsteuerung über die LAN-Schnittstelle ist über das TCP/IP Sockets Protok oll möglich. Das Gerät enthält auch einen einfachen Web-Server mit Inform at ionen zum Gerät, der die Konfiguration von einem Web-Browser aus ermöglicht. Eine einfache Befehlszeilensteuerung vom Browser aus ist ebenfalls möglich. Alle Schnittstellen sind standardmäßig zu jeder Zeit aktiviert (wie von der LXI Spezifikation gefordert), der Zugang zu einzelnen Schnittstellen kann jedoch über die Konfigurat ionsopt ionen auf den Webseiten eingeschränkt werden.

Sperren der Schnittstellen

Alle Remote-Schnittstellen sind jederzeit ak t iviert; dadur c h br aucht die aktive Schnittstelle nicht speziell gewählt werden und die LAN-Schnittstelle steht stets zur Verfügung (siehe LXI Spezifikation). Damit das Gerät nicht versehentlich gleichzeitig von zwei Schnittstellen gesteuert wird, enthält der Befehlssatz einen einfachen Sperr- und Freigabemechanismus. Die Sperrung wird automatisch aufgehoben, wenn eine Trennung festgestellt werden kann oder wenn die Taste „LOCAL“ gedrückt wird. Der Zug r iff auf die Schnittstellen kann auch über die W ebs eiten beschränkt werden.

Jede Schnittstelle kann durch Senden des Befehls „IFLOCK“ eine exklusive Steuerung des Geräts anfordern. Die Sperre wird nur aufgehoben, wenn der Befehl „IFUNLOCK” von der akt uell gesperrten Schnittstelle gesendet wird. Andere Schnittstellen können den Schnittstellen-Status mit dem Befehl „IFLOCK?” abfr agen. Die Antwort auf diese Befehle lautet „-1”, wenn die Sperre bereits von einer anderen Schnittstelle in Anspruch genommen wird, „0” wenn die Schnittstelle frei ist und „1” wenn die die fragende Schnittstelle bereits gesper r t ist. Wird ein Befehl von einer Schnittstelle ohne Steuerrechte gesendet, der versucht den Gerätestatus zu ändern, so wird Bit 4 des Standard Event Status Reg isters und 200 in das Execution Error Register gesetzt, um dar auf hinzuweisen, dass für die gewünschte Aktivität keine ausreichenden Rechte vorhanden sind.

Hinweis: Die Rechte für eine Schnittstelle k önnen über die Webseite auch auf ‘schreibg eschützt’ oder auf ‘kein Zugriff’gesetzt werden.

Einstellen der Ad resse

Die Adressierungsfähigkeit wird eigentlich nur von der G PI B Schnit tst elle benötig t. Der ADDRESS?-Befehl kann jedoch von allen Schnittstellen zur einfachen Identifizierung des von einem bestimmten COM-Port (bei RS232 oder USB) bzw. TCP-Socket (bei LAN) gesteuerten Geräts verwendet werden. Beachten Sie, dass die LAN Schnittstelle auch eine getrennte Identifizierungsfunk t ion besit zt, die von der Webseite des Geräts aus zugänglich ist und dazu führt, dass das Gerät so lange blinkt, bis der Befehl beendet wird.

Die Adresse wird auf der Gerätevorderseite wie folgt eingestellt. Beginnen Sie bei ausgeschaltetem Gerät und schalt en Sie das G er ät bei gedrückten Tasten für VIEW und LOCK von Ausgang 1 ein. Das Display zeigt

Stromanzeige, wobei Die Adresse kann mit den Tasten VIEW und LOCK im Bereich 1 bis 31 inklusive (ohne 0) jeweils

durchgehend nach unten und oben gesetzt werden. Die Adresse wird bestätigt und der Vorgang beendet, indem Sie die Taste OVP gedrückt halt en. Auf dem Display erscheinen etwas 2 Sekunden lang

geht das Display auf die normale Strom- und Spannungsanzeige zurück.

nn die aktuelle Einstellung repräsentiert ( Standardadresse Addr 11 ).

SEt und die neue Adresse. Nachdem die neue Adresse akzeptiert worden ist,

Addr auf der Spannungsanzeige und nn auf der

Die Adresse kann auch über die Webseite des Geräts eing est ellt werden.

Bez.

Beschreibung

Passive Bestimmung (+V durch 10 kΩ)

TXD

Übertragungsdaten vom Gerät

RXD

Empfangsdaten zum Gerät

CTS

5 GND

Signalmasse

RTS

Passive Bestimmung (+V durch 10 kΩ)

DSR

Keine interne Verbindung

DTR

Keine interne Verbindung

Ferngesteuerter/Lokaler Betrieb

Nach dem Einschalten befindet sich das Gerät im Modus Lokalbetr ieb, die REMOTE Anzeige leuchtet nicht. In diesem Zustand sind alle Einstellungen auf der Gerätevorderseite möglich. Wird das Gerät per Schnittstelle angesteuert und ein Befehl empfangen, schaltet das Ger ät auf Fernbedienung und REMOTE wird aktiviert. In diesem Modus ist eine Bedienung nur über die Fernsteuerbefehle möglich. Die Einstellungen für V/I, V unverändert, nur LOCK wird deaktiviert (falls einges chalt et ) und beide Ber eichseinst ellung en werden auf 60V/10A gesetzt. Die Fernfühlereinstellungen richten sich nach den Schalterstellungen auf der Gerätevorderseite.

Das Gerät kann durch Drücken der LOCAL Taste wieder auf lokal umgeschaltet werden. Der Zustand hält so lange an, bis das Gerät wieder adressiert wird oder über die Schnittstelle ein weiteres Zeichen empfängt. Dann ist es wieder im Remote-Status. W ir d der Lokal-Modus auf diese Weise oder über den Befehl LOCAL wiederhergestellt, so bleiben die zuletzt per Fernsteuerung empfangenen Werte für V/I er halt en. Die Funktion LOCK ist aktiviert und die Ausgänge verbleiben in ihrem jeweiligen Status.

Status und Ausgangsstatus bleiben

TRACK

Falls V Lokalmodus erhalten. Ausgang 1 ist VERRIEGELT, nicht aber Ausgang 2; dieser bleibt jedoch effektiv verriegelt, da er Ausgang 1 verfolgt.

durch Fernsteuerung eingest ellt war, bleibt diese Funktion bei W ieder her s t ellung des

TRACK

RS232-Schnittstelle

Schnittstellenanschluss RS232

Der 9-polige Steckverbinder (Typ D) für die serielle Schnittstelle befindet sich auf der Geräterückwand. Die Pinbelegung ist wie folgt :

RS232-Anschlüsse

Die RS232 Schnittstelle muss mithilfe eines vollverdrahteten Kabels (männlich-weiblich 1:1) ohne überkreuzende Verbindungen an einen standardmäßigen PC-Port angeschlossen werden. Alternativ werden nur die Pins 2, 3 und 5 an den PC angeschlossen, doch müssen Verbindungen im PC-Anschluss zwischen den Pins 1, 4 und 6 sowie 7 und 8 hergestellt werden (siehe Diagramm).

Startbits: 1

Parität: keine

Datenbits: 8

Stoppbits: 1

Die Baud-Rate ist für dieses Gerät mit 9600 festgelegt, die anderen Param et er haben folgende Werte:

RS232-Zeichensatz

Aufgrund des erfor der lichen X ON/XOFF-Protokolls stehen zur Datenüber tragung nur ASCIIkodierte Zeichen zur Verfügung, binäre Blöcke sind nicht zulässig. Bit 7 des ASCII-Codes wird ignoriert, d.h. als Low angenommen. In der Befehlsmnemonik wird nicht zwischen Groß- und Kleinschreibung unterschieden, sie kann auch vermischt werden. Die ASCII-Codes unter 20H (Leerzeichen) werden nicht verwendet. In diesem Handbuch steht 20H usw. für 20 hexadezimal usw. Das Gerät sendet X O FF, wenn 50 freie Bytes verbleiben und XON wenn sich dieser Wert auf 100 Bytes erhöht.

USB-Schnittstelle

Der Einsatz der USB-Schnittstelle zur Fernsteuerung erfor der t einen „Communications Device Class“-Treiber auf dem PC, um eine virtuelle COM-Port-I nstanz bereitzustellen. Für Windows wird ein passender Treiber von Microsoft zur Verfügung gestellt, ist aber nicht standardmäßig installiert. Die Datei(.INF) zur Steuerung der Installation ist auf der mit dem Gerät gelieferten „Product Documentation“-CD enthalten. Derselbe Treiber wird jedoch auch von vielen anderen Geräten dieses Herstellers verwendet und kann bereits auf dem PC installiert sein.

Um den Treiber zum ersten Mal installieren, schalten Sie zuerst das Gerät ein und verbinden Sie dann den USB-Anschluss mit dem PC. Durch die "Plug-and-Play" Funktionalität unter Windows wird die am USB-Port angeschlossene neue Hardware normalerweise automatisch erkannt (möglicherweise nach einer etwas längeren Suche im Internet). Windows fragt daraufhin nach dem Pfad des entsprechenden Treibers. Folgen Sie den Windows Aufforderungen und wechseln Sie zur CD, dann in das Unterverzeichnis für dieses Produkt, und schließlich auf das USB-DriverUnterverzeichnis darunter. Die Datei heißt USB_ARM_VCP_xxx.INF, wobei xxx eine Versionsnummer ist. (Eine readme.pdf Datei befindet sich ebenfalls in diesem Verzeichnis, falls Sie weitere Hilfe benötigen.)

In einigen Fällen kann Windows dieses Verfahren nicht abschließen (vor allem in den neueren Versionen, bei denen zuerst das Internet nach der speziellen Vendor-ID und Produkt-ID durchsucht wird). In diesem Fall wird das Gerät im Gerät e-Manager als „nicht voll funktionsfähig“ angegeben. Wenn dies g es chieht , klicken Sie dieses Gerät mit der recht en Maustaste an und wählen Sie „Treibersoftware aktualisieren...“ und dann auf „Auf dem Computer nach Treibersoftware suchen...“ und suchen Sie dann die INF-Datei auf der CD, wie oben beschrieben.

Sobald Windows den Treiber installiert hat, wird diesem Gerät eine COM-Port-Nummer zugeordnet. Diese Nummer hängt von fr üheren COM-Port-Zuweisungen auf diesem PC ab. Es kann notwendig sein, den Geräte-Manager zu verwenden, um sie zu entdecken. Jedes Gerät hat eine eindeutige USB-Kennung unter Windows. Es erhält stets die gleiche COM-Port-Nummer, wann immer es auf dem gleichen PC angeschlossen wird (unabhängig von der verwendeten physikalischen Schnittstellenbuchse), auch wenn der COM-Port ausgeblendet wird, wenn das Gerät nicht angeschlossen oder ausg eschalt et ist. Andere Geräte erhalten andere COM-PortNummern.

Beachten Sie, dass ein anderer PC nicht unbedingt die gleichen COM-Port-Nummer an ein bestimmtes Gerät zuweist (dies hängt von den bereits erfolgten Installationen ab), jedoch kann die Zuweisung im Geräte-Manager geändert werden.

Dieser virtuelle COM-Anschluss k ann von Windows genau wie jeder andere normale COM-Port angesprochen werden (einschließlich eines Terminal-Em ulators), ausgenommen dass die Baudrateneinstellung und andere Einstellungen des virtuellen COM-Ports nicht benötigt und deshalb ignoriert werden. Einige ältere Anwendungen funktionieren möglicherweise nicht mit den COM-Port-Nummern 3, 4 oder Numm er n über 9. Verwenden Sie in diesem Fall den GeräteManager, um die Zuordnung zu ändern. Sobald der Treiber installiert ist, wird er über Windows Update in der üblichen Weise aktualisiert.

LAN-Schnittstelle

Die LAN-Schnittstelle entspricht 1.4 LXI ( Lan eXtensions for Instr um entat ion) Cor e 2011 und umfasst die folgenden Schnittst ellen und Prot okolle. Da es durchaus möglich ist, die LANSchnittstelle derart falsch zu konf igurieren, dass ein Datenaustausch per LAN nicht mehr möglich ist, besitzt das Gerät auf der Rückseite einen versenkten Schalter, sodass ein Zurücksetzen auf die Werksvoreinstellung mit hilfe des LCI (LAN Configuration Initialise) Mechanismus möglich ist. Standardmäßig versucht das Gerät sich Einstellungen über DHCP zu holen. Ist dies nach 30 Sekunden nicht erfolgreich (DHCP-Timeout) erfolgt ein Wechsel auf Auto-IP. Im unwahrscheinlichen Fall, dass keine Auto-IP Adresse gefunden werden k ann, wird eine statische IP-Adresse (192.168.0.100) zugewiesen. Durch Zurückset zen des LAN wird ein etwaiger Passwortschutz entfernt.

Weitere Infor mationen zu den LXI Spezifikationen finden Sie auf www.lxistandard.org/home.

LAN Verbindung

Um die LAN-Schnittstelle verwendet zu können muss die IP-Adresse des Geräts bekannt sein. Auf der mitgelieferten CD-ROM befindet sich ein Leitf aden für das LXI Discovery Tool, der Links für die neueste Version dieses Tools und die zugehörigen Downloads enthält. Das Tool ist eine Windows-PC-Anwendung, das verwendet werden kann, um die IP -Adr es sen oder Host namen aller angeschlossenen Geräte anzuzeigen, die dem VXI-11-Protokoll entsprechen oder Multicast Domain Name System (mDNS) Datensätze unterstützen. Die Verbindung über einen Router bietet den Vorteil, dass sich eine IP-Adresse erheblich schneller zuweisen lässt. Bei einer Direktverbindung mit dem PC findet die Zuweisung erst nac h dem 30 Sekunden währenden DHCP-Timeout statt. Durch Doppelklick auf einen Eintrag in der Geräteliste wird der Web-Browser des PCs gestartet und die Homepage des jeweiligen Geräts angezeigt.

Zusätzlich sind Tools für die LAN Discovery im Rahmen der Programmpak et e „National Instruments Measurement and Automation Explorer“ sowie „Agilent Vee“ vorhanden.

Beim Einschalten versucht das Gerät sich Einstellungen über DHCP zu holen. Ist dies nach 30 Sekunden nicht erfolgreich (DHCP-Timeout) erfolgt ein Wechsel auf Auto-IP. Im unwahrscheinlichen Fall, dass keine Auto-IP Adresse gefunden werden k ann, wird eine statische IP-Adresse (192.168.0.100) zugewiesen. Während dieser Zeit leuchtet die LAN-Lampe über Ausgang 2 und bleibt an, sofern eine erfolgreiche LAN-Verbindung zustande gek ommen ist. Ist jedoch nach Abschluss des obigen Vorgangs imm er noch keine Verbindung vorhanden, oder wenn der LAN-Stecker abgezogen wurde, geht die LAN-Lampe aus ( siehe Abschnit t „LANFehler“).

Webserver; Configuration des Passwortschutzes

Das Gerät enthält einen einfachen Webserver. Dieser liefert I nformationen zum Gerät und ermöglicht die Konfiguration. Die Konfigurationsseite kann mit einem Passwort g es chützt werden, um unbefugte Änderungen der Konfiguration für den Fernst euer bet rieb zu verhindern.

Auf der eigentlichen Konfigur ationsseite wird erklärt, wie das Passwort gesetzt werden kann. Das Passwort darf bis zu 15 Zeichen lang sein. Beachten Sie, dass der Benutzername (User Name) leer bleiben muss. Beim Zurücksetzen aller LAN-Parameter auf die Werksvoreinstellung über den LAN RESET Schalter auf der Geräterückseite wird auch das Passwort auf die Standardeinstellung (kein Passwort) zurückgesetzt.

Die Webseiten verf ügen über eine Identifizierungsfunktion, sodass der Benutzer einen Identifizierungsbefehl zum G er ät s enden kann. Daraufhin blinkt dessen Display, bis der Befehl aufgehoben wird.

ICMP Ping-Server

Das Gerät enthält einen ICMP-Server, um das Gerät ent weder über den Host nam en oder die I PAdresse per Ping-Befehl anzusprechen.

VXI-11 Discovery Protokoll

Das Gerät unterstützt star k eingeschränkt das VXI-11 Protokoll, sodass lediglich eine Instrumentenerkennung möglich ist.

Das Gerät implementiert einen Sun RPC Port-Mapper aif T CP Port 111 und UDP Port 111 ( siehe RPC1183). Folgende Aufrufe stehen zur Ver fügung: NULL, GET PORT und DUMP.

Auf TCP Port 1024 wird ein sehr einfaches VXI -11 Protokoll implementiert, das zur Instrumentenerkennung aus r eicht . Hier werden folgende Aufrufe unt er stützt: CREATE LINK, DEVICE_WRITE, DEVICE_READ und DESTROY_LINK.

Nach Herstellung der Verbindung werden alle weiteren Informat ionen vom Ger ät ignoriert und es wird lediglich der Identifizierungs-String wie bei einem “*IDN?” Befehl in folgender Form ausgegeben:

‘Hersteller,Modell,Seriennr.,X.xx – Y.yy’ Zum Beispiel: THURLBY THANDAR,CPX200DP,389730,1.00 – 1.00

wobei ‘X.xx’ die Revisionsnummer der Main-Firmware und ‘Y.yy’ die Revisionsnummer der Interface-Firmware angibt. Die Interface-Firmware ist über den USB-Port vom Benutzer vor Ort aktualisierbar.

mDNS und DNS-SD Unterstützung

Multicast DNS bietet DNS-Dienst e auch in Net zwerken ohne zentralen DNS-Server ( oder DHCPServer). Dies vereinfacht die Einrichtung eines einfachen LAN mit s innvollen Hostnamen anstelle einer rohen IP-Adresse. Mit Service-Discovery können das Gerät und seine Dienste problemlos identifiziert werden. Die vom Gerät bereitgestellten Services sind http (_ht tp._tcp) und lxi (_lxi._tcp).

VISA Resource-Name

Aufgrund der eingeschränkten Unterstützung für das VX I-11 Protokoll (nur Discovery Protocol), muss das Gerät über seine Raw-Socket-Informationen aufgerufen werden, wenn es in Zusammenhang mit Anwendungen verwendet wird, die über einen VISA Resour ce-Namen kommunizieren. So hätte z. B. ein Gerät m it IP-Adresse 192.168.1.100 normalerweise den VISA Resource-Namen "TCPIP0::192.168. 1. 100::inst0::INSTR", der aber für dieses Gerät modifiziert werden muss auf "TCPIP0::192.168. 1. 100::9221::SOCKET", wobei 9221 der vom Gerät verwendete TCP-Port für Steuerung und Überwachung ist (siehe unten).

Parallel Poll (Parallelabfrage-Funktion mit Ferneinstellung)

PP1

XML Identifikationsdokument URL

Wie von der LXI Norm gefordert, st ellt das G er ät ein „XML Identification Document“ bereit, das über einen GET Befehl unter “htt p://<hostname>:80/lxi/identif icat ion” abgefragt werden kann. Es entspricht dem LXI XSD Schema (s iehe http://www.lxistandard.org/InstrumentIdentification/1.0) und dem W3C XML Schema (http://www.w3.org/XML/Schema). Dieses Dokument beschreibt das Gerät.

TCP Sockets

Das Gerät verwendet 2 Sockets auf TCP Port 9221 für die Gerätesteuerung und Ü berwachung. An diesen Port werden die im Abschnitt ‘Fernsteuerbefehle’ beschriebenen Bef ehle gesendet. Die Antwort erfolgt über den gleichen Port. Eine Zeichenkette muss aus ein oder mehrer en vollständigen Befehlen bestehen. Befehle können durc h ein Semikolon (;) oder einen Zeilenvorschub getrennt werden. Ein Trennzeichen ist nicht erf or der lich, da der TCP Rahmen vollständige Befehle enthält. Befehle können zwar mit Trennzeichen gesendet werden, dieses wird jedoch ignoriert. Jeder Bef ehl über TCP verhält sich, als ob er mit einem Command Term inat or (ASCII Zeichen 0AH, Zeilenvorschub) abgeschlossen wurde.

LAN Fehler

Wenn nach Herstellung einer LAN Verbindung ein Fehler festgestellt worden ist (z. B. gleiche IPAdresse wie ein anderes Gerät im Netzwerk), geht die LAN-Lampe ( über der Messanzeige f ür Ausgang 2) aus, bis der Fehler behoben wurde. Bei Auftreten eines LAN Fehlers muss die Gerätekonfigur ation geprüft und ggf. korrigiert werden. Über einen versenk t en Schalt er auf der Rückseite (LAN RESET) kann das Gerät m it tels LAN Configuration Initialise (LCI) Mechanismus auf die Werkseinstellung zurückgesetzt werden. Standardmäßig versucht das Gerät sich Einstellungen über DHCP zu holen. Ist dies nach 30 Sekunden nicht erfolgreich (DHCP-Timeout) erfolgt ein Wec hsel auf Auto-IP. Im unwahrscheinlichen Fall, dass keine Auto-IP Adresse gefunden werden kann, wird eine statische IP-Adr ess e ( 192. 168.0.100) zugewiesen.

Wenn überhaupt kein physischer LAN-Anschluss erkannt wird, bleibt die LAN-Lampe aus.

GPIB-Schnittstelle

Der 24-polige Steckverbinder für die GPIB-Schnittstelle bef indet sich auf der Geräterückseit e. Die Stiftbelegung entspricht der Norm IEEE Std. 488.1-1987. Das Gerät entspricht den Normen IEEE Std. 488.1-1987 und IEEE Std. 488.2-1987.

GPIB Befehlssätze

Das Gerät ist mit folgenden IEEE 488.1 Befehlssätzen versehen:

Source Handshake (Handshake-Quellenfunktion) SH1 Acceptor Handshake (Handshake-Senkenfunktion) AH1 Talker (Sprecherfunktion mit Serienabfrage und aut om at ischer

Entadressierung, ohne Sekundäradresse und ohneNur -Sprechen-Betrieb) Listener (Hörer-Funktion mit automatischer Entadressierung, ohne

Sekundäradresse und ohne Nur-Hören-Betrieb) Service Request (Bedienungsruf-Funktion) SR1 Remote Local (Fern- / Handbedienungs-Umsc haltfunktion mit Verriegelung) RL2

Device Clear (Rücksetz-Funktion inkl. DC1 Device Trigger (Auslöse-Funktion) DT0 Controller (Controller-Funktion) C0 Electrical Interface (Open-Collector-Treiber) E2

bit 7

Unbeachtet lassen

bit 6

1 bit 5

Aktivierung der Parallelabfrage

bit 4

bit 2

? bit 1

Bitposition der Antwort

bit 0

GPIB Fehlerbehandlung nach IEEE Std. 488.2 – Query Error Register

Der Fehler UNTERMINATED nach IEEE 488.2 (Kommunikation aktiviert, doch nichts zu berichten) wird wie folgt behandelt: Ist das Gerät auf Kommunikation gestellt, der Antwortformatierer jedoch nicht aktiv und die Eingangswarteschlange leer, so wird ein bewirkt, dass ein Query Error-Bit im Standard Event Status Register gesetzt, der Wert von 3 ins Query Error Register geschrieben und der Par ser zurückgesetzt wird. Weitere I nformationen entnehmen Sie bitte dem Abschnitt „Status-Berichterstattung“.

UNTERMINATED-Fehler generiert. Dies

Der Fehler

INTERRUPTED nach IEEE 488.2 wird wie folgt behandelt: Wartet der Antwortformatierer

auf das Senden einer Antwort und wurde vom Parser ein gelesen oder enthält die Eingangswarteschlange mehr als eine END-Meldung, so wird das Gerät

INTERRUPTED

(unterbrochen) und eine Fehleranzeige generiert . Dies bewirkt, dass ein Query Error-Bit im Standard Event Status Reg ist er gesetzt, der Wert 1 ins Q uery Error Register geschrieben und der Antwortformatierer zurückgestellt wird, wodurch die Ausgangswarteschlange gelöscht wird. Jetzt beginnt der Parser die nächst e Warteschlange zu verarbeiten. Weitere Informationen entnehmen Sie bitte dem Abschnitt „StatusBerichterstattung“.

Der Fehler DEADLOCK nach IEEE 488.2 wird wie folgt behandelt: Wartet der Antwortformatierer auf das Senden einer Antwort und wird die Eingangs-W arteschlange voll, so schaltet das Gerät auf

DEADLOCK Status und eine Fehleranzeige wird generiert. Dies bewirkt, dass ein Query Error-Bit im

Standard Event Status Register gesetzt, der Wert 2 ins Query Error Register geschrieben und der Antwortformatierer zurückg est ellt wird, wodurch die Ausgangswarteschlange gelöscht wird. Jetzt beginnt der Parser die nächste

<PROGRAM MESSAGE UNIT> der Eingangs-Warteschlange zu

verarbeiten. Weitere Informationen entnehmen Sie bitte dem Abschnitt „Status-Berichterstattung“.

GPIB Parallelabfrage (Parallel Poll)

Das Gerät besitzt eine vollständige Parallelabfrage. Das Par allel Poll Enable Register wird geset zt damit festgelegt wird, welche Bits im Status Byte Register zur Bildung der lokalen Meldung „ dienen. Das Parallel Poll Enable Register (Parallelabfrage-Aktivierungsregister) wird durch den Befehl *PRE < Enable Register wird mit dem Status Byte Register AND verknüpft. Lautet das Ergebnis Null, so beträgt der W er t von „ist “ 0, ansonsten ist der Wert von „ist” 1.

NRF> gesetzt und mit dem Bef ehl *PRE? ausg elesen. Der Wert im Parallel Poll

<PROGRAM MESSAGE UNIT> der Eingangs-

ist”

Das Gerät muss außerdem so konfiguriert sein, dass der Wert von „ist“ während einer Parallelabfrage an das Steuergerät zurückgeschick t werden k ann. Die Konfigurierung des Gerätes erfolgt vom Steuergerät, indem letzteres einen Parallel Poll Configure-Befehl (PPC) mit anschließendem Parallel Poll Enable-Befehl (PPE) sendet. Die Bits des PPE-Befehls sind unten aufgeführt:

bit 3 Sense Wert des Antwortbits: 0 = low, 1 = high

Beispiel: Um an Bitposition 1 das RQS-Bit (Bit 6 des Status Byte Register) mit 1, wenn wahr, und mit

0, wenn nicht wahr, als Antwort auf eine Parallel Poll-Operation auszugeben, senden Sie folgende Befehle

*PRE 64<pmt>, dann PPC, gefolgt von 69H (PPE)

Die Antwort auf die Parallelabfrage vom Gerät lautet dann 00H, wenn RQS gleich 0 ist, und 01H, wenn RQS gleich 1 ist.

Während der Par allelabfrageantwort sind die DIO-Schnittstellenleitungen m it einem ohm s chen Abschlusswiderstand versehen (passiver Abschluss). Dadurch können sich mehrer e G er äte, entweder in Wired-AND- oder Wired-OR-Konfiguration, dieselbe Position für das Antwortbit teilen. Weitere Infor mationen entnehmen Sie bitte IEEE 488.1.

Statusberichterstattung

Für jede Schnittstelleninstanz wird ein getrenntes Fehler- und Statusmodell geführt. Eine Schnittstelleninstanz wird als eine mögliche Verbindung definiert. Bei USB, RS232 und GPIB handelt es sich grundsätzlich um Einzelverbindungen, die jeweils eine Schnittstelleninstanz darstellen. Dagegen ermöglicht LAN mehr er e Verbindungen gleichzeitig und bildet daher mehrfache Schnittstelleninstanzen. Zwei Schnittstelleninstanzen werden den beiden TCP-Socket Schnittstellen zugewiesen, eine weitere dem Webseiten-Interface. Durch das getrennte Modell für jede Schnittstelle wird sichergestellt, dass Daten nicht verloren gehen, da viele Befehle (z. B. ‘*ESR?’) den Inhalt beim Schreiben löschen.

Der Fehlerstatus wird in Registern festgehalt en. Diese werden im Folgenden beschrieben und im Statusmodell am Kapitelende gezeigt.

Standard Event Status und Standard Event Status Enable Register

Diese beiden Register sind gemäß der Norm IEEE 488.2 ausg eführt. Bits, die im Standard Event Status Register gesetzt werden und Bits entsprechen, die im Standard Event Status Enable Register gesetzt wurden, bewirken, dass das ESB-Bit im Status Byte Register gesetzt wird.

Das Standard Event Status Register wird mit dem Befehl *ESR? ausgelesen und gelöscht. Das Standard Event Status Enable Reg ist er wird mit dem Befehl *ESE <

NRF> gesetzt und mit dem

Befehl *ESE? ausgelesen. Es handelt sich um ein Bitfeld mit folgenden Bit s. Bit 7: Power On (Einschalten). W ir d gesetzt, wenn das Gerät zum ersten Mal eingeschaltet

wird. Bit 6: Benutzeranfrage (Nicht belegt). Bit 5: Command Error (Befehlsf ehler). Wird gesetzt, wenn ein Syntaxfehler in einem Befehl

vom Bus festgestellt wird. Der Parser wird zurückgesetzt und fährt mit dem nächst en,

eingehenden Byte fort Bit 4: Execution Error (Ausführungsfehler). Wird geset zt, wenn ein Fehler bei der Ausf ühr ung

eines vollständig interpretierten Befehls auf tritt. Die entsprechende Fehlernummer wird

im Execution Error Register gemeldet ( siehe Abschnit t „ Fehler m eldung en“). Bit 3: „Verif y T imeout “ Fehler. Wird gesetzt, wenn ein Parameter verifiziert werden soll, der

jeweilige Wert aber nicht inner halb von 5 Sekunden er r eicht ist ( z. B. wenn die

Ausgangsspannung durch einen großen Kondensator am Ausgang verzögert wurde). Bit 2: Query Error (Abfragefehler). Wird gesetzt, wenn ein Abfragefehler auftritt. Die

entsprechende Fehlernummer wird im Query Error Regist er gemeldet (siehe Abschnitt

Query Error Register). Bit 1: Nicht belegt. Bit 0: Operation Complete (Vorgang abgeschlossen). Wird als Antwort auf den *OPC-Befehl

gesetzt.

Execution Error Register (Ausführungsfehlerregister )

Das Register enthält eine Nummer, die den letzten Fehler beim Ansprechen der aktuellen Schnittstelle repräsentiert. Das Execution Error Register wird mit dem EER?-Befehl ausgelesen und gelöscht. Beim Einschalten wird dieses Register für alle Schnitt stelleninstanzen auf 0 gesetzt.

Die Fehlermeldungen haben folgende Bedeutung: 0: Es liegt kein Fehler vor. 1-9: Interner Hardware-Fehler erkannt. 100: Range Error (Bereichsfehler) . Der gesendete numerische Wert ist nicht zulässig. Dazu

gehören auch Werte, die für den jeweiligen Parameter zu g r oß oder zu k lein sind, sowie nicht ganzzahlige Wert e, wenn nur Ganzzahlen erlaubt sind.

101: Der Abruf eingerichteter Dat en wurde angefordert, doch sind die Daten im angeg ebenen

Speicher korrupt. Damit wird entweder ein Hardwarefehler oder eine vorübergehende Datenkorruption angezeigt, die durc h er neut es Schr eiben von Daten in den Speicher korrigiert werden kann.

102: Der Abruf eingerichteter Dat en wurde ang efordert, doch enthält der ang egebene

Speicher keine Daten.

103: Es wurde versucht einen Befehl für den zweiten Ausgang zu lesen oder zu schreiben,

wenn dieser Ausgang nicht zur Verfügung s t eht . Dies tritt normalerweise auf wenn versucht wird einen zweiten Ausgang bei einem Einzelnetzgerät bzw. bei einem Doppelnetzgerät im Parallelbetrieb zu programmieren.

104: Befehl nicht gültig, wenn der Ausgang eing es chalt et ist. So erzeugt z. B. der Befehl

CONFIG <

NRF> zum Wechsel des Bet r iebsm odus den Fehler 104, wenn nicht zuerst

Ausgang 2 ausgeschaltet wurde.

200: Read Only: (Schreibgeschützt) Es wurde versucht die Geräteeinstellung en von einer

Schnittstelle ohne Schreibrechte aus zu ändern (siehe Kapitel „Sperren der Schnittstellen“).

Limit Event Status und Limit Event Status Enable Registers

Für Einzelnetzgeräte existiert nur ein Limit Event Status Register , für Doppelnetzgerät e (außer im Parallelbetrieb) sind zwei vorhanden. Diese werden mit ‘LSR1?’ bzw. ‘LSR2?’ gelesen und gelöscht. Beim Einschalten werden diese Register zuerst auf 0 und dann sofort auf den neuen Limit Status gesetzt.

Bits, die im Limit Event Status Register gesetzt werden und Bits entsprechen, die im Limit Event Status Enable Register gesetzt wurden, bewirken, dass das LIM1 oder LIM2 Bit im Status Byte Register gesetzt wird.

Bit 7: Zur späteren Verwendung reserviert. Bit 6: Wird g eset zt, wenn ein Auslöser auf getreten ist, der nur von der Gerätevorderseite aus

oder durch Trennen und Wiederanlegen der Netzspannung zurückges et zt werden kann. Bit 5: Zur späteren Verwendung reserviert. Bit 4: Wird gesetzt, wenn der Ausgang die Leistungsgrenze erreicht (ungereg elt er Modus). Bit 3: Wird g eset zt, wenn ein Auslöser auf grund eines Überstroms am Ausgang aufgetreten

ist. Bit 2: Wird gesetzt, wenn ein Auslöser aufgr und einer Übers pannung am Ausgang aufget r eten

ist. Bit 1: Wird g eset zt, wenn der Str om begrenzungswert erreicht ist (Konstantstrombetrieb). Bit 0: Wird g eset zt, wenn der Spannungsbegrenzungswert erreicht ist

(Konstantspannungsbetrieb).

Status Byte Register und Service Request Enable Register

Diese beiden Register sind gemäß der Norm IEEE 488.2 ausg eführt. Bits, die im Status Byte Register gesetzt wurden und den Bits entsprechen, die im Service Request Enable Register gesetzt wurden, bewirken, dass das RQ S/ MSS-Bit im Status Byte Register gesetzt wird, wodurch ein Service Request auf dem Bus generiert wird.

Bit 7 -

Nicht belegt.

den Befehl *STB? wird MSS zurückgesendet.

Status Enable Register beziehen.

wird zurückgesetzt, nachdem der Response Message Terminator gesendet wurde.

Bit 3 -

Nicht belegt.

Bit 2 -

Nicht belegt.

Event Status Enable Register 2 entsprechend ebenfalls gesetzt wurden.

Event Status Enable Register 1 entsprechend ebenfalls gesetzt wurden.

Das Status Byte Register wird entweder mittels dem *STB?-Befehl abgefragt, der MSS in Bit 6 zurücksendet, oder aber mittels eines Serial Poll (Serienabfrage), der RQS in Bit 6 zurücksendet . Das Service Request Enable Register wird mit dem Befehl *SRE <

NRF> gesetzt und mit dem

Befehl *SRE? gelesen.

Bit 6 - RQS/MSS. Dieses Bit, das in der Norm IEEE 488.2 def iniert ist, enthält sowohl die

Requesting Service-Meldung (Serviceanforderung) als auch die Master Status SummaryMeldung. Als Antwort auf ein Serial Poll (Serienabfrage) wird RQS und als Antwort auf

Bit 5 - ESB. Das Event Status Bit (Ereignis-Statusbit). Dieses Bit wird gesetzt, wenn sich

gesetzte Bits im Standard Event Status Register auf gesetzte Bits im Standard Event

Bit 4 - MAV. Das Message Available Bit (Meldung vorhanden). Dieses Bit wird gesetzt, wenn das

Gerät eine fertig formatierte Antwort zum Versenden an den Controller bereithält. Das Bit

Bit 1 - LIM2. Wird gesetzt, wenn im Limit Event Status Register 2 Bits gesetzt sind, die im Limit

Bit 0 - LIM1. Wird gesetzt, wenn im Limit Event Status Register 1 Bits gesetzt sind, die im Limit

Statusmodell

Status Byte Register

= 0

Service Request Enable Register †

= 0

Standard Event Status Register

= 128 (nach Setzen des Bits [PON-Bit gesetzt)

Standard Event Status Enable Register †

= 0

Execution Error Register

= 0

Query Error Register

= 0

Parallel Poll Enable Register †

= 0

Standardeinstellungen für Einschaltvorgang und Fernsteuerung

Beim Einschalten des Gerätes werden folgende Statuswerte gesetzt:

† Die mit diesem Zeichen versehenen Register beziehen sich spezifisch auf den GPIB-Teil des Gerätes und sind nur bedingt für andere Schnittstellen nutzbar.

Das Gerät befindet sich zunächst im lokalen Modus mit ak t ivierten Steuerelementen auf der Vorderseite.

Die Geräteparameter beim Einschalten sind dieselben wie beim letzten Ausschalten des Geräts, mit Ausnahme des Ausgangsstatus. Standardmäßig ist dieser beim Einschalten des Geräts immer deaktiviert, kann aber vom Benutzer so eingericht et werden, dass er den gleichen Status wie beim letzten Ausschalten des Geräts annimmt (siehe Abschnitt „Einschalten“ im Kapitel „Manueller Betrieb“).

Der Schnittstellenbefehl *RST (Reset) setzt das Gerät auf die Standardeinstellungen für den ferngesteuerten Bet r ieb zurück.

Dies bezieht sich auf folgende Einstellung: V

out

=1V, I

=1A, DeltaV=10mV, DeltaI=10mA, Lock deaktiviertg, V

out

deaktiviert, OVP = 66V &

TRACK

OCP = 11A. Die Einstellungen für Fernschnittstelle und Ausgangsstatus beim Einschalten bleiben durch *RST

unverändert. Die Fernfühlereinstellungen richten sich nach den Schalterst ellung en auf der Gerätevorderseite.

Fernsteuerbefehle (nur CPX200DP)

RS232/USB Fernsteuerungsfor m at

Der RS232-Eingang des Gerätes wird über eine 256 Byte große W ar teschlange gepuffert. Dies erfolgt unter Verwendung eines Interrupts, quasi im Hintergrund und unabhängig zu allen anderen Gerätefunktionen. Befinden sich etwa 200 Zeichen in der Warteschlange, so sendet das G er ät ein XOFF. XON wird gesendet, wenn wieder 100 Bytes in der Warteschlange frei geworden sind. Diese Schlange enthält die „Rohdaten“ (syntaktisch noch nicht analysiert), die der Par ser nac h Bedarf übernimmt. Bef ehle ( und Abfragen) werden der Reihe nach ausgef ührt, und der Parser startet einen neuen Befehl erst, wenn der vorherige Befehl bzw. die vorherige Abfrage vollständig abgeschlossen ist. RS232 Antworten auf Befehle oder Abfragen werden sofort gesendet; es gibt keine Ausgabeschlange.

Der USB-Eingang entspricht USB 2.0 Full Speed (volle Geschwindigkeit). Der LAN-Eingang des Gerätes wird über eine 1500 Byte große Warteschlange gepuffert. Dies

erfolgt unter Verwendung eines Interrupts, quasi im Hintergr und und unabhängig zu allen anderen Gerätefunktionen. Die LAN-Schnittst elle entspricht 1.4 LXI ( LAN eXtensions for Instrumentation) Core 2011.

Befehle müssen in der Form gesendet werden, die in der Befehlsliste festgelegt ist , und immer mit dem Befehlsabschlusscode 0AH (Line Feed, LF) enden. Befehle können in Gruppen gesendet werden, wenn die einzelnen Befehle durch den Code 3BH (;) von einander getrennt sind. Die Gruppe muss mit dem Befehlsabschlusscode 0AH ( Line Feed, LF) enden.

Antworten vom Gerät an den Controller werden in der Form gesendet, die in der Befehlsliste festgelegt ist. J ede Antwort muss mit einem Code 0DH (Carriage Return, CR), gefolgt von 0AH (Line Feed, LF).

<WHITE SPACE> ist mit den Zeichencodes 00H bis einschließlich 20H definiert . <WHITE SPACE> wird ignoriert, außer bei Befehlsunterscheidung, d. h. „ ∗C LS“ is t nicht gleich

„∗CLS“. Bei allen Zeichen wird das höchste Bit ignoriert. Die Befehle unterscheiden nicht zwischen Groß-/Kleinschreibung.

<RESPONSE MESSAGE TERMINATOR> enden, d.h. dem

GPIB Fernbedienungs formate

Die GPIB Eingang des Gerätes wird über eine 256 Byte große W arteschlange gepuffert. Dies erfolgt unter Verwendung eines Interrupts, quasi im Hinterg r und und unabhängig zu allen anderen übrigen Gerätefunk tionen. Diese Warteschlange enthält die rohen, d. h. noch nicht mittels des Parsers bearbeiteten Daten. Befehle (und Abfragen) werden der Reihe nach ausg eführt, und der Parser startet einen neuen Befehl erst, wenn der vorherige Befehl bzw. die vorherige Abfrage vollständig abgeschlossen ist. Eine Sende-Wart eschlange gibt es nicht, dies bedeutet, dass der Antwort-Formatierer, falls erforderlich unbegrenzt lang e wartet . Er st dann setzt der Parser mit der Abarbeitung des nächsten Befehls aus der Eingabe-Warteschlange f or t .

Befehle werden vom Steuergerät als null oder mehr

SEPARATOR>

<PROGRAM MESSAGE UNIT> ist jeder Befehl in der Fernbedienungs-Befehlsliste.

Ein

<PROGRAM MESSAGE UNIT SEPARATOR> ist das Semikolon „;” (3BH).

Ein

<PROGRAM MESSAGES> werden von <PROGRAM MESSAGE TERMINATOR>-Elementen voneinander

getrennt, die folgende Form haben können: NL Das Zeichen New Line (0AH), d.h. neue Zeile NL^END Das Zeichen New Line mit der END-Meldung. ^END Die END-Meldung mit dem letzten Zeichen der Meldung.

<PROGRAM MESSAGE UNIT> -Elementen besteht, die durch <PROGRAM MESSAGE UNIT

-Elemente voneinander getrennt sind.

<PROGRAM MESSAGES> gesendet, wobei jede Meldung aus

Antworten vom Gerät an das Steuergerät werden als <RESPONSE MESSAGES> gesendet. Eine

<RESPONSE MESSAGE> besteht aus einer <RESPONSE MESSAGE UNIT> mit anschließendem <RESPONSE MESSAGE TERMINATOR>.

Das Zeichen New Line mit der END-Meldung NL^END ist ein

TERMINATOR>

sind zusammen mit den Abfragebefehlen in der Liste der Fernsteuerbefehle aufgeführt.

<WHITE SPACE> wird ignoriert, außer bei Befehlsunterscheidung, d. h. „∗C LS“ ist nicht gleich

„∗CLS“.

WHITE SPACE> ist mit den Zeichencodes 00H bis einschließlich 20H definiert, mit

Ausnahme des Codes für „neue Zeile“ (0AH). Bei allen Zeichen wird das höchste Bit ignoriert. Die Befehle unterscheiden nicht zwischen Groß-/Kleinschreibung.

Befehlsliste

In diesem Abschnitt sind alle Befehle und Abfragen für dieses Gerät aufgeführ t. Beachten Sie, dass es keine abhängigen Paramet er, gekoppelten Parameter, überlappenden

Befehle, „Ausdrucksprog ramm-Datenelemente“ oder zusammeng esetzte Befehlsprogrammk öpf e gibt und dass jeder Befehl vollständig abgear beit et ist, bevor der nächste Befehl gestartet wird. Alle Befehle sind sequentiell, und die „Operation abgeschlossen“-Nachricht wird in allen Fällen sofort nach der Ausführung generiert.

Folgende Nomenklatur wird verwendet:

<RMT> <RESPONSE MESSAGE TERMINATOR> (Antwortabschluss)

NRF> Sämtliche Form at e einer Zahl werden akzeptiert, wie z.B. 12, 12,00, 1,2 e1 und 120

<RESPONSE MESSAGE

.Jede Abfrage führt zu einer bestimmten <RESPONSE MESSAGE>. Diese Meldungen

e-1 für 12. Jede Zahl wird nach ihrem Empfang je nac h er forderlicher Genauigkeit konvertiert, die ihrer Verwendung entspricht und dann gerundet, um den Wer t des Befehls zu erhalten.

NR1> Zahl ohne Dezimalstelle, d.h. Ganzzahl (Integer) NR2> Eine Zahl mit Festkomma, z.B. 11,52; 0,78 usw.

N> Die Nummer des Ausgangs (1 oder 2) oder Statusregisters, auf die sich der Befehl

bezieht. ‘1’ ist der Master (linker Ausgang) und ‘2’ der Slave (rechter Ausgang).

CPD> <CHARACTER PROGRAM DATA>

CRD> <CHARACTER RESPONSE DATA>

Befehle, die mit * beginnen, sind die in der Norm IEEE 488.2 als Common Commands (allgemeine Befehle) aufgef ühr ten Befehle. Sie funktionieren alle mit den ander en Schnittst ellen, sind j edoch zum Teil nur von geringem Nutzen.

Gerätespezifische Befehle

Bei Befehlen, die verifiziert werden sollen ('WITH VERIFY'), ist die Operation ers t dann abgeschlossen, wenn der einzustellende Paramter den erforder lichen Wert innerhalb von +/-5 % oder +/-10 Zählschritten erreicht hat (je nachdem welcher Wert gr ößer ist ) . Werden diese Grenzwerte nicht innerhalb von 5 Sekunden erreicht, so wird das „Verify Timeout“ Bit (Bit 3) im Standard Event Status Register gesetzt und die Operation gilt nach Ablauf dieses „Timeouts“ als abgeschlossen.

Das „Operation Complete Bit” (Bit 0) im Standard Event Status Register wird ausschließlich mit dem OPC Befehl gesetzt. Der Bef ehl *OPC (oder *OPC?) kann zur Synchronisation der angeschlossenen Geräte verwendet werden.

N> <NRF> Ausgangsspannung auf <N> bis <NRF> Volt setzen

V<N>V <NRF> Ausgangsspannung auf <N> bis <NRF> Volt setzen, mit Verifizierung OVP<N> <NRF> Auslösepunkt des Ausgangs <N> für den Überspannungsschutz auf <NRF> Volt

setzen

I<N> <NRF> Strom begrenzung des Ausgangs <N> auf <NRF> Ampere setzen OCP<N> <NRF> Auslösepunkt des Ausgangs <N> für den Übers t r omschutz auf <NRF> Ampere

setzen

V<N>? Eingestellte Spannung des Ausgangs <N> rückmelden

– Antwort ist V <

N> <NR2><RMT> mit <NR2> in Volt

I<N>? Eingestellte Strombegrenzung des Ausgangs <N> rückmelden

– Antwort ist I <

N> <NR2><RMT> mit <NR2> in Ampere

OVP<N>? Überspannungseinstellung des Ausgangs <N> rückmelden

– Antwort ist VP<

N> <NR2><RMT> mit <NR2> in Volt

OCP<N>? Überstromeinstellung des Ausgangs <N> rückmelden

– Antwort ist CP<

N> <NR2><RMT> mit <NR2> in Ampere

V<N>O? Erfasste Ausgangsspannung des Ausgangs <N> rückmelden

– Antwort ist <

NR2>V<RMT> mit <NR2> in Volt

I<N>O? Erfasste Ausgangsspannung des Ausgangs <N> rückmelden

– Antwort ist <

NR2>A<RMT> mit <NR2> in Ampere

DELTAV<N> <

NRF>

DELTAI<N> <

NRF>

Schrittgröße der Ausgang ss pannung für Ausgang <N> auf <NRF> Volt setzen

Schrittgröße des Ausgangss t r oms für Ausgang <N> auf <NRF> Ampere setzen

DELTAV<N>? Schrittgröße der Ausgang ss pannung für Ausgang <N> rückmelden – Antwort ist

DELTAV<

N> <NR2><RMT> mit <NR2> in Volt.

DELTAI<N>? Schrittgröße des Ausgangsstr om s für Ausgang <N> rückmelden – Antwort ist

DELTAI<

N> <NR2><RMT> mit <NR2> in Ampere.

INCV<N> Ausgangsspannung für Ausgang <N> um die Schrittgröße für Ausgang <N>

erhöhen

INCV<N>V Ausgangsspannung für Ausgang <N> um die Schrittgröße für Ausgang <N>

erhöhen und verifizieren

DECV<N> Ausgangsspannung für Ausgang <N> um die Schrittg r öße für Ausgang <N>

senken

DECV<N>V Ausgangsspannung für Ausgang <N> um die Schrittgröße für Ausgang <N>

senken und verifizieren INCI<N> Strombegrenzung für Ausgang <N> um die Schrittgröße für Ausgang <N> erhöhen DECI<N> Strombegrenzung für Ausgang <N> um die Schrittgröße für Ausgang <N> senken OP<N> <NRF> Ausgang <N> auf Ein/Aus stellen, wobei <NRF> folgende Bedeutung hat:

0=OFF, 1=ON OPALL <NRF> Alle Ausgänge gleichzeitig auf Ein/Aus stellen wobei <NRF> folgende Bedeutung

hat: 0=ALLE AUS, 1=ALLE EIN.

Wenn OPALL alle Ausgänge auf ON setzt, bleiben alle bereits eingeschalteten

Ausgänge weiterhin ON. Wenn OPALL alle Ausgänge auf OFF setzt, bleiben alle

bereits ausgeschalteten Ausgäng e weiterhin OFF OP<N>? Rückmeldung des Ein/Aus-Status für Ausgang <N>.

Anwort ist <NR1><RMT> wobei 1 = ON, 0 = OFF. TRIPRST

Versuch des Löschens aller Auslösebedingungen.

und = 1, wenn beide Ausgänge bei OVP bzw. OCP abgeschaltet werden.

LSR<N>? Abf r agen und Löschen des Limit Event Status Register <N>.

Das Antwortformat hat die Form < entnehmen Sie bitte dem Abschnitt „Statusber icht erstattung“.

NR1><RMT>. Weitere Infor m ationen zur Antwort

LSE<N> <NRF> Wert von LSE<N>, Limit Status Enable Register LSE<N>, auf <NRF> setzen LSE<N>? Gibt den Wer t von LSE<N>, Limit Status Enable Register LSE<N> aus

– Antwort ist <

NR1><RMT>

SAV<N> <NRF> Die aktuelle Einstellung von Ausgang <N> mit der dur ch <NRF> angegebenen

Speicher-Nr. speichern, wobei <

NRF> die Wer t e 0-9 annehmen kann

RCL<N> <NRF> Eine Einstellung f ür Ausgang <N> mit der Speicher-Nr. <NRF> aufrufen, wobei

NRF> die Wer t e 0-9 annehmen kann

CONFIG <NRF> Setzt den Betriebsmodus, wobei <NRF> auf 2 g es et zt wird, um die Ausgänge

unabhängig zu betreiben, und auf 0, um die T r ac king-Funktion für die Spannung zu aktivieren.

CONFIG? Meldet den Betriebsstatus. Die Antwort ist <NR1><RMT>, wobei < nr1> 2 meldet,

wenn die Ausgänge unabhängig betr ieben werden, und 0, wenn die TrackingFunktion für die Spannung aktiviert ist.

RATIO <

NRF> Setzt das Verhältnis von Ausgang 2 (Slave) zu Ausgang 1 (Master) im Tracking-

Betrieb auf <

NRF>, wobei <NRF> das Verhältnis in Prozent angibt (0 bis 100).

Das Verhältnis kann jederzeit gesetzt werden, hat aber keine Wirk ung, bis die Tracking-Funkt ion für die Spannung aktiviert ist (durch CO NFI G < 0> ).

RATIO? Abfrage des Verhältnisses von Ausgang 2 ( Slave) zu Ausgang 1 ( Master) im

TRIPCONFIG <

NRF>

Tracking-Betrieb. Ant wort ist < angibt (0 bis 100).

Legt den Modus für OVP und OCP bei Betrieb im Spannungs-Tracking-Modus fest, wobei <NRF> auf 0 gesetzt wird, wenn die Ausgänge unabhängig abgeschaltet

NRF><RMT>, wobei <NRF> das Verhältnis in Prozent

werden sollen, und auf 1, wenn beide Ausgänge bei OVP bzw. OCP gleichzeitig abgeschaltet werden sollen.

TRIPCONFIG?

Meldet den OVP/OCP Auslösemodus bei Betrieb im Spannungs-Tracking-Modus. Die Antwort ist <

NR1><RMT>, wobei <NR1> = 0 bei Unabhängigkeit der Ausgänge

System- und Statusbefehle

*CLS Status löschen. Löscht die Statusstruktur. Auf diese Weise wird das Status Byte

EER?

Abfragen und Löschen des Execution Error Regist er s . Das Antwortformat hat die Form nr1<

RMT>.

*ESE <

NRF> Standard Event Status Enable Register auf den Wert von <NRF> setzen.

*ESE? Sendet den Wert im Standard Event Status Enable Register im numerischen

Format <

NR1> zurück. Die Syntax der Antwort lautet <NR1><RMT>.

*ESR? Gibt den Wert im Standard Event Status Reg ist er im numerischen Format <

aus. Anschließend wird das Register gelöscht . Das Antwortformat hat die Form <

NR1><RMT>. Weitere Informationen zur Antwort entnehmen Sie bitte dem

Abschnitt „Statusberichterstattung“.

*IST?

Gibt die Lokalmeldung „ist“ laut Definition der Norm IEEE 488.2 aus. Die Syntax der Antwort lautet 0<

RMT>, wenn die Lokal-Meldung ‚falsch’ ist, bzw. 1<RMT>,

wenn die Lokal-Meldung ‚wahr’ ist.

NR1>

Fernsteuerungsbefehl erhalten wird.

Berechtigung zur Sperrenfreigabe besteht.

Gerät identifiziert werden.

*OPC Setzt das “Operation Complete” (Vorgang abgeschlossen)-Bit (Bit 0) im Standard

Event Status Register. Aufgrund des sequentiellen Ablaufs aller Vorgänge geschieht dies unmittelbar nach Ausführung des Befehls.

*OPC? Query Operation Complete Status (Abfrage des Status „Vorgang

abgeschlossen“). Die Syntax der Antwort lautet 1<RMT>. Aufgrund des sequentiellen Ablaufs aller Vorgänge steht die Antwort unmittelbar nach

Ausführung des Befehls zur Verfügung. *PRE <NRF> Parallel Poll Enable Register auf den Wert von <NRF> setzen. *PRE? Gibt den Wert im Parallel Poll Enable Register im numerischen Format <

aus. Die Syntax der Antwort lautet <

NR1><RMT>.

QER? Abfragen und Löschen des Query Error Registers. Das Antwortformat hat die

Form nr1<

RMT>

*RST Setzt das Gerät auf die Fernsteuerungs-Standardeinstellungen zurück. Die

Einstellungen und Ausgangsstatus beim Einschalten bleiben unverändert (siehe

Abschnitt „Standardeinstellungen für den ferngesteuerten Betrieb“ im Kapitel

„Bedienung der Fernschnittstelle“). *SRE <

NRF> Service Request Enable Register auf <NRF> setzen.

*SRE? Gibt den Wert im Service Request Enable Register im numerischen Format

NR1> aus. Die Syntax der Antwort lautet <NR1><RMT>.

< *STB? G ibt den Wert im Status Byte Register im numerischen Format <

Syntax der Antwort lautet <

NR1><RMT>.

NR1> aus. Die

*WAI Abwarten bis „O per at ion Complet e“ ( Vorgang abgeschlossen) ‚wahr’ ist. Da alle

Befehle erst vollständig abgearbeitet werden, bevor der näc hste gestartet wird,

braucht es zu diesem Befehl keine weiteren Maßnahmen.

Befehle zur Schnittstellen-Verwaltung

LOCAL Lokaler Betrieb. Gibt keine ak tive Schnittstellensperre frei, sodass die

Sperre mit der gewählten Schnittstelle verbleibt, wenn der nächste

NR1>

IFLOCK

Schnittstellensperre anfordern. Dieser Befehl fordert die alleinige Zugangssteuerung für das Gerät an. Die Antwort ist 1 falls erfolgreich, oder –1 wenn die Sperre nicht verfügbar ist, weil sie entweder bereits verwendet wird oder weil der Benutzer die Steuerungsmöglichkeit dieser Schnittstelle über die Webseite deaktiviert hat.

IFLOCK?

Statusanfrage f ür die Schnittstellensperre. Die Antwort ist 1 wenn die fragende Schnittstelle bereits gesperrt ist, 0 falls k eine Sperre aktiv ist oder –1 wenn die Sperre nicht verfügbar ist, weil sie entweder bereits verwendet wird oder weil der Benutzer die Steuerungsmöglichkeit dieser Schnittstelle über die Webseite deaktiviert hat.

IFUNLOCK

Falls möglich Sperre freigeben. Bei Erfolg meldet dieser Befehl den

Wert 0 zurück. Falls nicht er folgreich wird der Wert –1 rückgemeldet, 200 im Execution Regist er über t ragen und Bit 4 des Event Status Register gesetzt, um anzuzeigen, dass keine

ADDRESS? Gibt die Bus-Adresse aus <NR1><RMT>. Mit dieser Nummer kann das

liegt.

zwischen 0 und 255 liegt.

kann.

<CPD> muss entweder DHCP, AUTO oder STATIC sein.

255 entspricht, (z. B. 192.168.1.101).

Bereich 0 bis 255 entspricht, (z. B. 255.255.255.0).

<Modell> der Gerätetyp und für <Version> die installierte Softwareversion.

<RMT>.

Gerät ignoriert.

IPADDR? Gibt die aktuelle IP-Adresse der LAN-Schnittstelle aus, vorausgesetzt

diese ist verbunden. Wenn kein Verbindung besteht, wird (bei entsprechender Konfiguration) als Antwort die statische IP gemeldet, sonst 0. 0. 0.0 wenn das Gerät auf DHCP oder Auto-IP wartet. Die Antwort ist nnn.nnn.nnn.nnn<

RMT>, wobei nnn zwischen 0 und 255

NETMASK? Gibt die akt uelle Netzmasker der LAN-Schnittstelle aus, vorausgesetzt

diese ist verbunden. Die Antwort ist nnn.nnn.nnn. nnn<

RMT>, wobei nnn

NETCONFIG? Gibt an, auf welche Weise zuerst eine IP-Adr es se gesucht wird.

Antwort ist <

CRD><RMT> wobei <CRD> DHCP, AUTO oder STATIC sein

Die folgenden Befehle beziehen sich auf die von der LAN-Schnittstelle verwendeten Parameter. Hinweis: Das Gerät muss nach dem Senden folgender Befehle einmal aus und wieder eingeschaltet werden, bevor die neuen Einstellungen aktiviert sind (oder als Antwort auf die oben aufgeführten Abfragen ausgegeben werden). Das Gerät prüft weder die Gültigk eit der IP-Adresse noch der Netzmaske (geprüft wird lediglich, ob jeder Teil in 8 Bits passt). Der LAN RESET Schalter setzt diese Befehle außer Kraf t und s t ellt den Standardzustand wieder her (siehe oben).

NETCONFIG <

CPD> Bestimmt, auf welche Weise eine IP-Adresse gesucht wird.

IPADDR <quad> Setzt die mögliche statische IP-Adresse der LAN-Schnittstelle (wie auf der

Webseite). Die IP-Adresse muss als vier durch Punkte voneinander getrennte ganze Zahlen eingegeben werden, wobei jeder Teil einem <

NR1> im Bereich 0 bis

NETMASK <quad> Setzt die Netzmaske für die statische IP-Adresse der LAN-Schnittstelle.

Dieser Parameter muss als vier durch Punkte voneinander getrennte ganze Zahlen eingegeben werden, wobei jeder Teil einem <

NR1> im

Sonstige Befehle

*IDN? Gibt die Gerätekennung an. Die g enaue Antwort richtet sich nach der

Gerätekonfigur ation und hat die Form <NAME>,<Modell>, 0, <Version><

*TST? Das Netzteil hat keine Fähigkeit zum Selbsttest und die Antwort ist immer 0

RMT>, wobei für <NAME> der Herstellername erscheint , für

*TRG Das Netzteil hat keine Fähigkeit zur Auslösung. Der Befehl wird bei diesem

Fehlermeldungen

Jede Fehlermeldung hat eine Nummer - nur diese Numm er wird über die FernbedienungsSchnittstellen ausgegeben. Fehlermeldungsnumm ern werden nicht angezeigt, sondern im Execution Error Register (Ausführungsfehlerregister) aufbewahrt, wo sie über die Fernschnittstellen gelesen werden können (siehe Kapitel „Statusberichterstattung“) .

Die Hersteller oder ihre Vertretungen bieten eine Reparatur für fehlerhafte Geräte an. Falls Anwender Wartungsarbeiten selbst durchführen möchten, sollten sie nur geschult es Per sonal damit beauftragen. Für diese Arbeiten sollte das Servicehandbuch zu Hilfe genommen werden, das direkt beim Hersteller der Geräte oder dessen Vertretungen bezogen werden kann.

Sicherung

Der korrekte Sicherung styp ist:

Sicherstellen, dass nur Sicherungen der vorgeschr iebenen Stromstärke und des vorgesehenen Typs als Ersatz verwendet werden.

Sicherungshaltern sind verboten

Vor Austausch der Sicherung m us s das Gerät vom Netz getrennt werden. Entfernen Sie die 6 Schrauben zur Befestigung des Deckels und heben Sie das obere Gehäuseteil ab. Ersetzen Sie die Sicherung mit dem korrek ten Typ und setzen Sie das Gehäuseoberteil wieder auf.

Beachten Sie, dass die Sicherung in erster Linie für einen sicheren Betrieb des Geräts sorgt und Schäden bei einem Ausfall der Schaltvorrichtungen verhindern soll. Wenn eine Sicherung durchbrennt, ist es daher sehr wahrscheinlich, dass die Ersatzsicherung ebenfalls durchbrennt, da das Gerät fehlerhaft ist . In diesem Fall muss das Gerät zum Service an den Hersteller zurückgeschickt werden.

Wartung

10 Amp 250V HBC träge, (20 x 5 mm )

Provisorische "Sicherungen“ und der Kurzschluss von

Reinigung

Verwenden Sie zur Reinigung des Geräts ein etwas mit Wasser oder einem m ilden Reinigungsmittel angefeuchtetes Tuch.

ACHTUNG! ZUR VERMEIDUNG VON STROMSCHLÄGEN ODER BESCHÄDIGUNGEN DES GERÄTS DARF KEIN WASSER IN DAS GEHÄUSE GELANGEN. DAS GERÄT NICHT MIT LÖSUNGSMITTELN REINIG EN, UM SCHÄDEN AM GEHÄUSE ZU VERMEIDEN.

Webversion

Die neueste Version dieser Anleitung, IVI Treiber und mögliche Firmware-Updates finden Sie auf http://www.aimtti.com/support

Aim TTi CPX200D, CPX200DP INSTRUCTION MANUAL [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

OUTPUT SPECIFICATIONS

METER SPECIFICATIONS

ADDITIONAL SPECIFICATIONS

DIGITAL INTERFACES (CPX200DP only)

GENERAL

Netzbetriebsspannung

Netzkabel

Belüftung

Aufstellung/Montage

Anschlüsse auf der Gerätevorderseite

Anschlüsse auf der Geräterückseite (nur CPX200DP)

Beschreibung

RS232 (nur CPX200DP)

USB (nur CPX200DP)

LAN (nur CPX200DP)

GPIB (nur CPX200DP)

Einschalten

Einrichten des Ausgangs

Bereichswahl & Benutzergrenzwerte

Konstantspannung

Konstantstrom

Momentanstrom

Leistungsbegrenzung

Anschluss der Last

Fernfühlerfunktion

Reihen- oder Parallelschaltung mit anderen Spannungsquellen

Schutzvorrichtungen

Übertemperaturschutz

Einstellungen für das Display

Einstellungen für die Verriegelung

Tracking - Spannung

Gleichzeitiges Ein- und Auschalten beider Ausgänge

Sperren der Schnittstellen

Einstellen der Ad resse

Beschreibung

Ferngesteuerter/Lokaler Betrieb

RS232-Schnittstelle

Schnittstellenanschluss RS232

RS232-Anschlüsse

RS232-Zeichensatz

USB-Schnittstelle

LAN-Schnittstelle

LAN Verbindung

Webserver; Configuration des Passwortschutzes

ICMP Ping-Server

VXI-11 Discovery Protokoll

mDNS und DNS-SD Unterstützung

VISA Resource-Name

XML Identifikationsdokument URL

TCP Sockets

LAN Fehler

GPIB Befehlssätze

GPIB Fehlerbehandlung nach IEEE Std. 488.2 – Query Error Register

GPIB Parallelabfrage (Parallel Poll)

Statusberichterstattung

Standard Event Status und Standard Event Status Enable Register

Execution Error Register (Ausführungsfehlerregister )

Limit Event Status und Limit Event Status Enable Registers

Status Byte Register und Service Request Enable Register

Standardeinstellungen für Einschaltvorgang und Fernsteuerung

Gerätespezifische Befehle

System- und Statusbefehle

EER?

Befehle zur Schnittstellen-Verwaltung

Sonstige Befehle

Fehlermeldungen

Sicherung

Reinigung

Webversion
