Автомобильный видеорегистратор
с экраном 2,5''
Carkit DVR-07HD Pro
Аппаратное разрешение видеозаписи 1280×720
(HD 720p). Формат видео: H.264. Разъем HDMI.
ИК подсветка.
Руководство пользователя
Перед эксплуатацией видеорегистратора внимательно прочтите
данное руководство и сохраните его для дальнейших справок.
Page 2
2
Благодарим Вас за приобретение нашего видеорегистратора. Мы надеемся, что Вам
понравится этот продукт.
Оптика: Широкоугольный объектив 120 градусов
Подсветка: Инфракрасная светодиодная подсветка для съемки в темное время суток
(6 светодиодов)
Формат видео: H.264
Контейнер: AVI
Разрешение:
Варианты длительности одного видеофайла: 2 мин, 5 мин, 15 мин
Цикличный алгоритм записи — при переполнении карты памяти удаляется самый
старый файл и на его место пишется новый
Поддержка отображения даты и времени в кадре
Запись звука (встроенный микрофон)
Экран: 2.5'' цветной LCD TFT, (поворачивается на 270 градусов относительно
вертикальной оси)
Функция «датчик движения» (Motion Detection)
Автоматическое включение при подаче электропитания от бортовой сети автомобиля
Подключение к телевизору или монитору: интерфейс HDMI
Подключение к ПК: Интерфейс USB 2.0
Карты памяти: SD/SDHC/MMC до 64Гигабайт
Аккумулятор: 600mAh литиевый или более емкий (в зависимости от поставки)
Питание: От аккумулятора и от прикуривателя
Зарядка Аккумулятора: От бортовой сети автомобиля через прикуриватель или от
USB-порта
Цвет: Черный
Примечание: вся информация, приведенная в данном руководстве, актуальна на
момент публикации. Однако наши инженеры п остоянно обновляют и ул учшают
устройство, вследствие чего функционал Вашего устройства может не сколько
отличаться от представленного в данном руководстве. Производитель также
оставляет за собой п раво вносить изменения в технические характеристики и дизайн
продукта без уведомления. Содер жащаяся здесь информация служит только для
информационных целей и н е должна рассматриваться как юридическое
обязательство.
1) 1280x720 30 кадров в секунду, 1 час записи — примерно 2.5Гб
2) 848x480 30 кадров в секунду, 1 час записи — примерно 2.3Гб
3) 640x480 30 кадров в секунду, 1 час записи — примерно 2Гб
Предисловие
Технические характеристики
Page 3
3

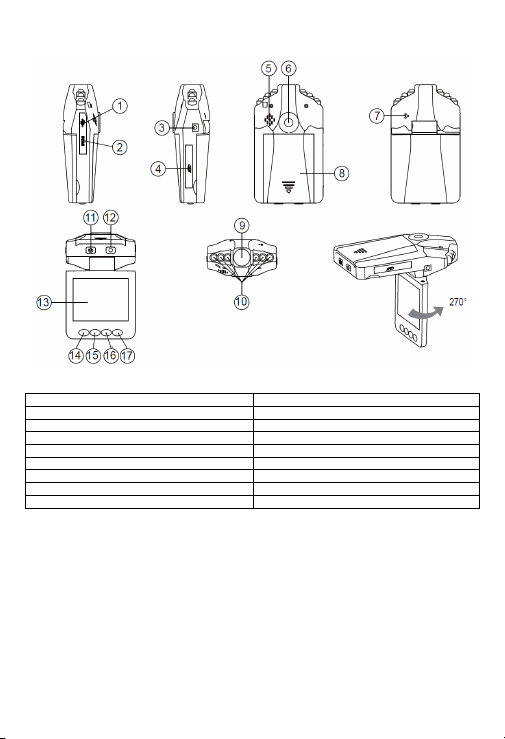

Внешний вид и управление видеорегистратором
1. USB-порт для подключения компьютеру 10. Инфракрасная подсветка
2. HDMI-порт для подключения к телевизору 11. ON/OFF – включение и отключение питания
3. Разъем для подключения питания 5 Вольт 12. REC/SNAP – Кнопка записи и фото
4. Слот SD/MMC для подключения карт памяти 13. 2.5'' цветной LCD TFT экран
5. Динамик 14. MENU - Кнопка включения меню
6. Крепление держателя 15. DOWN - Кнопка перемещения вниз
7. Микрофон 16. UP – Кнопка перемещения вверх
8. Аккумуляторный отсек 17. MODE – Выбор режима работы
9. Объектив
Видеорегистратор Carkit DVR-07HD Pro ……………………….…………1шт
Аккумулятор …………..……………………………………………………………….1шт
Инструкция по эксплуатации ……….………………………………….………1шт
USB 2.0 кабель …….………………………………………………………….……….1шт
Автомобильный адаптер питания 12-24Вольт .……………….…..…....1шт
Крепление на лобовое стекло автомобиля ………….…………………..1шт
Комплект поставки:
Page 4
4
Видеорегистратор отвечает требованиям безопасности. Для безопасного и
эффективного использования, п ожалуйста, перед использованием внимательно
прочтите данное руководство.
Перед использованием, п ожалуйста, присоедините п рилагаемый адаптер п итания к
соответствующему гнезду видеорегистратора. При подключении убедитесь, что
кабели не п овреждены и не пережаты. Чтобы исключить опасность поражения
электрическим током всегда отключайте адаптер от сети перед чисткой устройства.
Никогда не включайте адаптер во влажных и п ыльных помещениях. Не заменяйте
адаптер питания, кабели и разъемы.
Пользователь не должен вносить изменения в конструкцию видеорегистратора.
Если в видеорегистраторе обнаружены неисправности, Вы должны обратиться в
авторизованный сервисный центр. Никогда не ремонтируйте видеорегистратор
самостоятельно, Вы можете нанести ущерб видеорегистратору, себе и вашим данным.
Когда Вы утилизируете видеорегистратор, убедитесь, что Вы делаете это в
соответствии с действующими правилами. В некоторых странах у тилизация
электронных у стройств может регулироваться законодательством. По вопросам
утилизации, пожалуйста, проконсультируйтесь с местными органами власти.
При использовании видеорегистратора не допускайте его контакта с водой и другими
жидкостями. Если вода все же попала, протрите его сухой мягкой тканью.
Электронные устройства хрупки, не трясите и не ударяйте видеорегистратор, не
нажимайте слишком сильно на кнопки.
Не подвергайте видеорегистратор воздей ствию магнитных излучений. В случае
электростатического разряда или сильного воздействия эле ктромагнитного излучения
устройство может неправильно функционировать. В этом случае выключите
видеорегистратор и отсоедините питание, устройство вернется в рабочее состояние
после повторного включения.
Для включения и отключения видеорегистратора, работающего от аккумулятора,
необходимо нажать кнопку (11) и у держивать ее в течении 3-х секунд. Для зарядки
аккумулятора, подключите видеорегистратор чере з USB 2.0 кабель к USB-порту
компьютера или автомобильный адаптер питания к прикуривателю. При зарядке
загорается красный индикатор на кнопке (11), после полной зарядки индикатор
гаснет.
При подаче п итания от автомобильного адаптера, видеорегистратор автоматически
включается. При отключении питания, видеорегистратор автоматически отключится.
Запись включается и выключается кнопкой (12). При запуске записи, на экране
загорается красный кружок, появляется отсчет времени, и загорается мигающий
индикатор на кнопке (12). При подаче питания, запись стартует автоматически. При
Предостережения
Начало работы
Запись
Page 5
5
отключении питания, запись останавливается.
Примечание: перед записью, обязательно вставьте в слот (4) SD/MMC карту памяти.
Желательно использование карт памяти 6-класса и выше.
Режим фотографии выбирается кнопкой (17). На экране появится значок
фотоаппарата. Чтобы сфотографировать, кратковременно нажмите кнопку (12).
Для воспроизведения отснятого материала необходимо войти в р ежим просмотра,
дважды нажав кнопку (17). На экране будет отображено содержимое карты памяти.
Для выбора файла, используйте кнопки (15) или (16), для подтверждения нажмите
кнопку (12). При просмотре фото и видеоматериала: кнопки (1 5) или (16) - переход к
следующему файлу; кнопка (14) – остановка воспроизведения. При просмотре
видеоматериала: кнопка (12) – пауза/воспроизведение. Кнопка (15) – ускоренная
перемотка вперед, кнопка (16) – ускоренная перемотка назад, необходимо нажать и
удерживать. Для удаления фото или видеоматериала, нажмите кнопку (14), выберите
один или все файлы и для подтверждения нажмите кнопку (12).
Чтобы войти в режим настроек нажмите кнопку (14). Для перемещения используйте
кнопки (15) или (16), для подтверждения кнопку (12). Для возврата в основное меню
повторно нажмите кнопку (12).
Настройки в режиме «Видео»:
- Разрешение записи: 1280x720/848x480/640x480. Выбор качества записываемого
видеоматериала.
- Запись звука: Выкл/Вкл. Включение и выключение записи звука.
- Громкость: Выбор уровня громкости встроенного динамика.
- ИК диоды: Авто/Выкл. Выбор режима подсветки.
- Автозапись: Выкл/Вкл. Датчик движения - при обнаружении движения,
видеорегистратор автоматически включает запись. При отсутствии движения запись
выключается.
- Частота кадров: 10/20/30 кадров в секунду. Выбор количества кадров для
видеосъемки.
- Длительность фрагмента: 2/ 5/15 минут и Выкл. Выбор длительности видеоролика.
- Наложение даты: Выкл/Вкл. Отображение даты и времени съемки на видеозаписи.
- Дата/Время: Установка даты и времени видеорегистратора.
- Язык: Выбор языка меню видеорегистратора.
- Световая частота: 50/60Hz. Выбор частоты электросети (для РФ – 50Hz).
- Установка по умолчанию: Сброс на заводские настройки.
Фото
Просмотр
Настройка
Page 6
6
- Версия программы. Версия установленного ПО видеорегистратора.
Настройки в режиме «Просмотр»:
- Удалить текущий: Удалить выбранный файл.
- Удалить все: Удалить все файлы.
- Формат карты памяти: Форматирование карты памяти. Внимание, все данные будут
уничтожены!
Подключите видеорегистратор через USB 2.0 кабель к USB-порту компьютера.
Видеорегистратор распознается как съемный внешний диск. В этом режиме можно
просматривать, сохранять или удалить отснятый материал.
- Перед фото и видеосъемкой, обязательно вставьте в слот (4) SD/MMC карту п амяти.
Желательно использование карт памяти 6-класса и выше.
- Видеорегистратор пр оизводит запись циклично. При заполн ении карты п амяти,
автоматически стирается старый видеоролик и на его место записывается новый
видеоматериал. При записи нового видеофайла п роисходит пауза в записи примерно
2-3 секунды.
- Перед началом записи, обязательно установите дату и время.
- Использовать только адаптер, идущий в комплекте. Он рассчитан на питание от
автомобиля с напряжением 12 и 24 Вольта.
- В том случае, если Вы не собираетесь пользоваться устройством в течение
длительного периода времени, необходимо извлечь аккумулятор из корпуса
устройства и хр анить его отдельно. Длительное хранение аккумулятора,
установленного в корпусе устройства, без регулярной подзарядки может привести к
полной разрядке аккумулятора и необходимости его замены.
Подключение к компьютеру
Внимание!!!
