Автомобильный видеорегистратор
с экраном 2,5''
Carkit DVR-07HD Lite
Аппаратное разрешение видеозаписи 640×480,
Программное масштабирование до 1280×960.
ИК подсветка.
Руководство пользователя
Перед эксплуатацией видеорегистратора внимательно прочтите
данное руководство и сохраните его для дальнейших справок.
Page 2
2
Благодарим Вас за приобретение нашего видеорегистратора. Мы надеемся, что Вам
понравится этот продукт.
Оптика: Широкоугольный объектив 120 градусов
Подсветка: Инфракрасная светодиодная подсветка для съемки в темное время суток
Формат видео: M-JPEG
Контейнер: AVI
Разрешение:
(реальное разрешение видеосъемки)
Варианты длительности одного видеофайла: 2 мин, 5 мин, 15 мин
Цикличный алгоритм записи: При переполнении карты памяти удаляется самый
Поддержка отображения даты и времени в кадре
Запись звука (встроенный микрофон)
Экран: 2.5'' цветной LCD TFT (поворачивается на 270 градусов относительно
Функция «датчик движения» (Motion Detection)
Автоматическое включение при подаче электропитания от бортовой сети автомобиля
Подключение к ПК: Интерфейс USB 2.0
Карты памяти: SD/SDHC/MMC до 64Гигабайт
Аккумулятор: 600mAh литиевый или более емкий (в зависимости от поставки)
Питание: От аккумулятора и от прикуривателя
Зарядка Аккумулятора: От бортовой сети автомобиля через прикуриватель или от
USB-порта
Цвет: Черный
Примечание: вся информация, приведенная в данном руководстве, актуальна на
момент публикации. Однако наши инженеры п остоянно обновляют и ул учшают
устройство, вследствие чего функционал Вашего устройства может не сколько
отличаться от представленного в данном руководстве. Производитель также
оставляет за собой п раво вносить изменения в технические характеристики и дизайн
продукта без уведомления. Содер жащаяся здесь информация служит только для
информационных целей и н е должна рассматриваться как юридическое
обязательство.
(6 светодиодов)
1) 1280x960 30 кадров в секунду, 1 час записи — примерно 4Гб
(программное масштабирование)
2) 720x480 30 кадров в секунду, 1 час записи — примерно 3.8Гб
(программное масштабирование)
3) 640x480 30 кадров в секунду, 1 час записи — примерно 3.3Гб
старый файл и на его место пишется новый
вертикальной оси)
Предисловие
Технические характеристики
Page 3
3

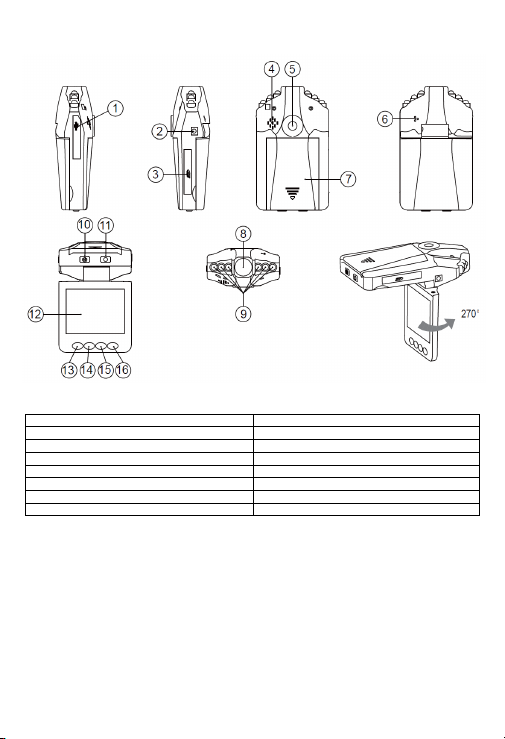

Внешний вид и управление видеорегистратором
1. USB-порт для подключения компьютеру 9. Инфракрасная подсветка
2. Разъем для подключения питания 5 Вольт 10. ON/OFF – включение и отключение питания
3. Слот SD/MMC для подключения карт памяти 11. REC/SNAP – Кнопка записи и фото
4. Динамик 12. 2.5'' цветной LCD TFT экран
5. Крепление держателя 13. MENU - Кнопка включения меню
6. Микрофон 14. DOWN - Кнопка перемещения вниз
7. Аккумуляторный отсек 15. UP – Кнопка перемещения вверх
8. Объектив 16. MODE – Выбор режима работы
Видеорегистратор Carkit DVR-07HD Lite ….………………….…………1шт
Аккумулятор ………………………………………………………………………….1шт
Инструкция по эксплуатации …………………………..…………….………1шт
USB 2.0 кабель …….………………………………….…………………….……….1шт
Автомобильный адаптер питания 12-24Вольт ..…………….…..…....1шт
Крепление на лобовое стекло автомобиля ……..……………………..1шт
Комплект поставки:
Page 4
4
Видеорегистратор отвечает требованиям безопасности. Для безопасного и
эффективного использования, п ожалуйста, перед использованием внимательно
прочтите данное руководство.
Перед использованием, п ожалуйста, присоедините п рилагаемый адаптер п итания к
соответствующему гнезду видеорегистратора. При подключении убедитесь, что
кабели не п овреждены и не пережаты. Чтобы исключить опасность поражения
электрическим током всегда отключайте адаптер от сети перед чисткой устройства.
Никогда не включайте адаптер во влажных и п ыльных помещениях. Не заменяйте
адаптер питания, кабели и разъемы.
Пользователь не должен вносить изменения в конструкцию видеорегистратора.
Если в видеорегистраторе обнаружены неисправности, Вы должны обратиться в
авторизованный сервисный центр. Никогда не ремонтируйте видеорегистратор
самостоятельно, Вы можете нанести ущерб видеорегистратору, себе и вашим данным.
Когда Вы утилизируете видеорегистратор, убедитесь, что Вы делаете это в
соответствии с действующими правилами. В некоторых странах у тилизация
электронных у стройств может регулироваться законодательством. По вопросам
утилизации, пожалуйста, проконсультируйтесь с местными органами власти.
При использовании видеорегистратора не допускайте его контакта с водой и другими
жидкостями. Если вода все же попала, протрите его сухой мягкой тканью.
Электронные устройства хрупки, не трясите и не ударяйте видеорегистратор, не
нажимайте слишком сильно на кнопки.
Не подвергайте видеорегистратор воздействию магнитных излучений. В случае
электростатического разряда или сильного воздействия эле ктромагнитного излучения
устройство может неправильно функционировать. В этом случае выключите
видеорегистратор и отсоедините питание, устройство вернется в рабочее состояние
после повторного включения.
Для включения и отключения видеорегистратора, работающего от аккумулятора,
необходимо нажать кнопку (10) и удерживать ее в течении 3-х секунд. Для зарядки
аккумулятора, подключите видеорегистратор через USB 2.0 кабель к USB-порту
компьютера или автомобильный адаптер питания к прикуривателю. При зарядке
загорается красный индикатор на кнопке (10), после полной зарядки индикатор
гаснет.
При подаче п итания от автомобильного адаптера, видеорегистратор автоматически
включается. При отключении питания, видеорегистратор автоматически отключится.
Запись включается и выключается кнопкой (11). При запуске записи, на экране
появляется отсчет времени, помеченный красным цветом, загорается мигающий
индикатор на кнопке (11) и на экране появится красный значок видеокамеры. При
Предостережения
Начало работы
Запись
Page 5
5
подаче питания, запись стартует автоматически. При отключен ии питания, запись
останавливается.
Примечание: перед записью, обязательно вставьте в слот (3) SD/MMC карту памяти.
Желательно использование карт памяти 6-класса и выше.
Режим фотографии выбирается кнопкой (16). На экране появится синяя буква «A».
Чтобы сфотографировать, кратковременно нажмите кнопку (11).
Для воспроизведения отснятого материала необходимо войти в р ежим просмотра,
дважды нажав кнопку (16). На экране появится белый значок воспроизведения. При
выборе фото и видеоматериала: кнопки (14) или (15) - переход к следующему файлу.
При просмотре видеоматериала: кнопка (1 1) - пауза/воспроизведение; кнопка (14) воспроизведение вперед; кнопка (15) - воспроизведение в обратную сторону. Для
удаления фото или видеоматериала нажмите кнопку (13), выберите файл и для
подтверждения нажмите кнопку (11).
Чтобы войти в режим настроек нажмите кнопку (13). Для перемещения и спользуйте
кнопки (14) или (15), для подтверждения кнопку (11). Для возврата в основное меню
повторно нажмите кнопку (11).
Настройки в режиме «Видео»:
- Размер: SXGA=1280x960/D1=720x480/VGA=640x480. Выбор качества записываемого
видеоматериала.
- Время и дата: Нет/Только дата/Дата и время. Отображение даты и времени съемки
на видеозаписи.
- Датчик движения: Выкл/ Вкл. При обнаружении движения, видеорегистратор
автоматически включает запись. При отсутствии движения запись выключается.
- Аудио: Выкл/Вкл. Включение и выключение записи звука.
- Время записи: 2/ 5/15 минут. Выбор длительности видеоролика.
Настройки в режиме «Камера»:
- Размер: 1.3Мп/VGA. Выбор качества записываемого фотоматериала.
Настройки в режиме «Просмотр»:
- Удалить: Текущий файл/Все/Выборочно. Удаление файлов с карты памяти.
- Миниатюра: Предпросмотр файлов в виде миниатюр. До девяти файлов на экране
одновременно.
- Громкость: Выбор уровня громкости встроенного динамика.
Фото
Просмотр
Настройка
Page 6
6
Основные настройки:
- Формат: Форматирование карты памяти. Внимание, все данные будут уничтожены!
- Язык: Выбор языка меню видеорегистратора.
- Перезагрузка. Сброс на заводские настройки.
- Частота: 50/60Hz. Выбор частоты электросети (для РФ – 50Hz).
- Дата и Время: Установка даты и времени видеорегистратора.
- Подсветка: Авто/Выкл. Выбор режима подсветки.
Подключите видеорегистратор через USB 2.0 кабель к USB-порту компьютера.
Видеорегистратор распознается как съемный внешний диск. В этом режиме можно
просматривать, сохранять или удалить отснятый материал.
- Перед фото и видеосъемкой, обязательно вставьте в слот (3) SD/MMC карту памяти.
Желательно использование карт памяти 6-класса и выше.
- Видеорегистратор пр оизводит запись циклично. При заполнении карты памяти,
автоматически стирается старый видеоролик и на его место записывается новый
видеоматериал. При записи нового видеофайла п роисходит пауза в записи пр имерно
2-3 секунды.
- Перед началом записи, обязательно установите дату и время.
- Использовать только адаптер, идущий в комплекте. Он рассчитан на питание от
автомобиля с напряжением 12 и 24 Вольта.
- В том случае, если Вы не собираетесь п ользоваться устройством в течение
длительного периода времени, необходимо извлечь аккумулятор из корпуса
устройства и хр анить его отдельно. Длительное хранение аккумулятора,
установленного в корпусе устройства, без регулярной подзарядки может привести к
полной разрядке аккумулятора и необходимости его замены.
Подключение к компьютеру
Внимание!!!
