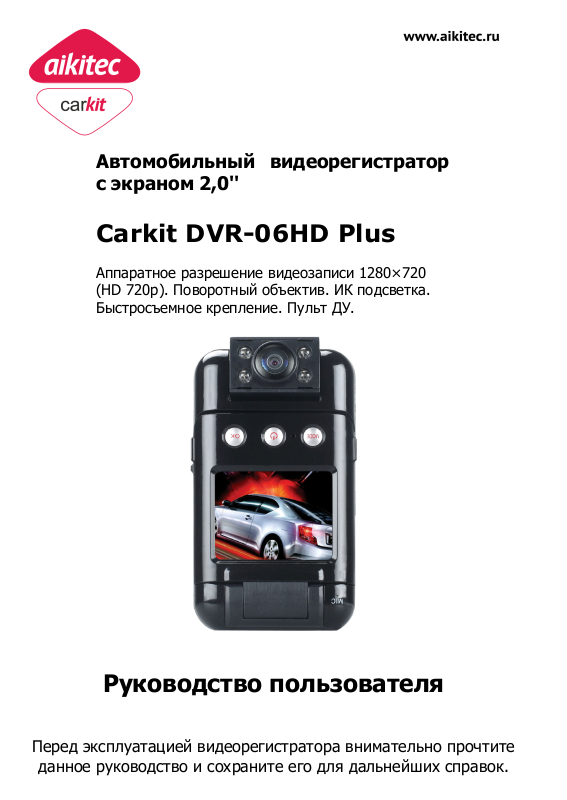

Page 1
Автомобильный видеорегистратор
с экраном 2,0''
Carkit DVR-06HD Plus
Аппаратное разрешение видеозаписи 1280×720
(HD 720p). Поворотный объектив. ИК подсветка.
Быстросъемное крепление. Пульт ДУ.
Руководство пользователя
Перед эксплуатацией видеорегистратора внимательно прочтите
данное руководство и сохраните его для дальнейших справок.
Page 2
Благодарим Вас за приобретение нашего видеорегистратора. Мы надеемся, что Вам понравится этот
продукт
.
Технические характеристики
Предисловие
Сенсор: 1 / 4 цветной CMOS
Оптика: широкоугольный поворотный объектив (угол 140°, поворот до 180°)
Экран: 2.0 '' цветной поворотный OLED LTPS 16:10 (поворачивается до 270°)
Подсветка: Инфракрасная светодиодная подсветка для съемки в темное время суток (4 светодиода)
Параметры видеозаписи: формат M-JPEG, контейнер AVI, разрешение 1280×720 @30FPS (реальное
разрешение видеосъемки), возможность настройки экспозиции и баланса белого, функция «датчик
движения» (Motion Detection), возможность отображения даты и времени в кадре, возможна запись в
один файл или цикличный алгоритм записи (выбор длительности файла 1/3/10/15/30 мин, при
переполнении карты памяти удаляется самый старый файл и на его место пишется новый)
Запись звука: встроенный микрофон
Фоторежим: функция серийной съемки, возможность отображения даты и времени, расширенные
настройки (разрешение, качество, режим, цвет, насыщенность, резкость, экспозиция, ISO, баланс
белого)
Функция автоматического выключения
Функция автоматического включения при подаче электропитания от бортовой сети автомобиля.
Подключение к ПК: Интерфейс USB 2.0 (работа в режиме накопителя или в режиме вебкамеры)
Подключение к телевизору: интерфейс AV (композитный видеовыход + аудио) PAL/NTSC
Карты памяти: microSD/microSDHC (рекомендуется класс 6 или выше)
Пульт ДУ
Аккумулятор: встроенный
Питание от аккумулятора или от прикуривателя (12В, постоянный ток)
Зарядка аккумулятора: от бортовой сети автомобиля через прикуриватель (12В, постоянный ток)
Цвет: черный
Примечание: вся информация, приведенная в данном руководстве, актуальна на момент
публикации. Однако наши инженеры постоянно обновляют и улучшают устройство, вследствие чего
функционал Вашего устройства может несколько отличаться по функционалу от представленного в
данном руководстве. Производитель также оставляет за собой право вносить изменения в
технические характеристики и дизайн продукта без уведомления. Содержащаяся здесь информация
служит только для информационных целей и не должна рассматриваться как юридическое
обязательство.
Предостережения
Видеорегистратор отвечает требованиям безопасности. Для безопасного и эффективного
использования, пожалуйста, перед использованием внимательно прочтите данное руководство.
Перед использованием, пожалуйста, присоедините прилагаемый адаптер питания к
соответствующему гнезду видеорегистратора. При подключении убедитесь, что кабели не
повреждены и не пережаты. Чтобы исключить опасность поражения электрическим током всегда
отключайте адаптер от сети перед чисткой устройства. Никогда не включайте адаптер во влажных и
пыльных помещениях. Не заменяйте адаптер питания, кабели и разъемы.
Пользователь не должен вносить изменения в конструкцию видеорегистратора.
Если в видеорегистраторе обнаружены неисправности, Вы должны обратиться в авторизованный
сервисный центр. Никогда не ремонтируйте видеорегистратор самостоятельно, вы можете нанести
ущерб видеорегистратору, себе и вашим данным.
Когда Вы утилизируете видеорегистратор, убедитесь, что вы делаете это в соответствии с
действующими правилами. В некоторых странах утилизация электронных устройств может
регулироваться законодательством. По вопросам утилизации, пожалуйста, проконсультируйтесь с
местными органами власти.
При использовании видеорегистратора не допускайте его контакта с водой и другими жидкостями.
Если вода все же попала, протрите его сухой мягкой тканью. Электронные устройства хрупки, не
трясите и не ударяйте видеорегистратор, не нажимайте слишком сильно на кнопки.
Не подвергайте видеорегистратор воздействию магнитных излучений. В случае электростатического
разряда или сильного воздействия электромагнитного излучения устройство может неправильно
функционировать. В этом случае выключите видеорегистратор и отсоедините питание, устройство
вернется в рабочее состояние после повторного включения.
Page 3

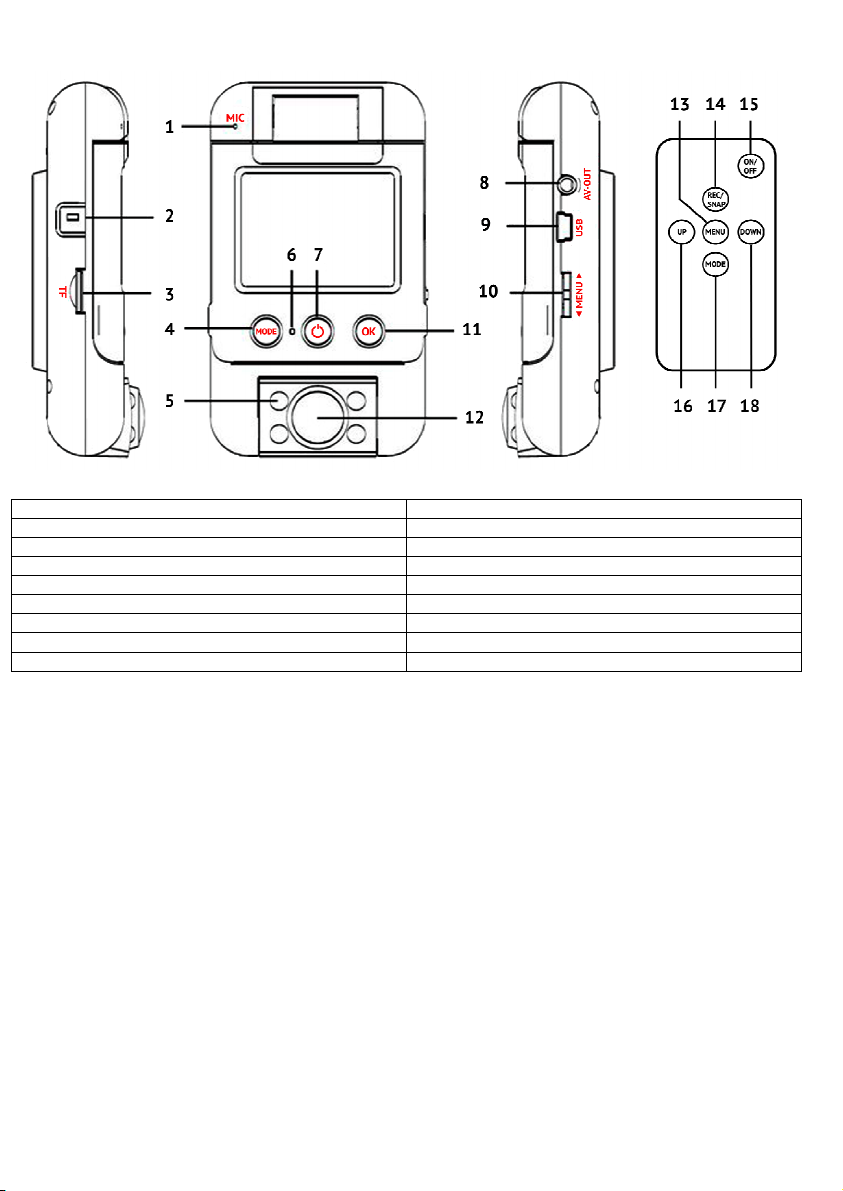

Внешний вид и управление видеорегистратором
1. Микрофон 10. Трехпозиционное колесико
2. ИК-приемник для пульта ДУ 11. OK - Старт записи и фото. Подтверждение
3. Слот microSD/microSDHC для карт памяти 12. Объектив
4. MODE – Выбор режима работы 13. MENU - Вход в режим настроек
5. Инфракрасная подсветка 14. REC/SNAP - Старт записи и фото. Подтверждение
6. Индикатор включения и зарядки аккумулятора 15. ON/OFF - Включение и отключение питания
7. Включение и отключение питания 16. UP - Кнопка перемещения вверх
8. Видеовыход для подключения к TB 17. MODE - Выбор режима работы
9. USB-порт для подкл. к ПК или адаптеру питания 18. DOWN - Кнопка перемещения вниз
Комплект поставки:
Видеорегистратор Carkit DVR-06HD Plus …..………………….…………1шт
Пульт ДУ ……………………………………………………………………………….1шт
Видеокабель для подключения к ТВ ……………………………………….1шт
USB 2.0 кабель …….……………………………………………………….……….1шт
Автомобильный адаптер питания 12-24Вольт .…………….…..…....1шт
Крепление на лобовое стекло автомобиля ……………………………..1шт
Чехол ………………….……………………………………………………….……….1шт
Инструкция по эксплуатации ………………………………………….………1шт
Начало работы
Для включения и отключения видеорегистратора, работающего от аккумулятора, необходимо нажать
кнопку (7) и удерживать ее в течении 3-х секунд. Для зарядки аккумулятора, подключите
видеорегистратор через USB 2.0 кабель к USB-порту компьютера или через автомобильный адаптер
питания к прикуривателю в салоне автомобиля. В режиме зарядки загорается красный индикатор
(6). После полной зарядки индикатор гаснет, если устройство выключено, или загорается синий
индикатор, если устройство включено.
Примечание: Видеорегистратор автоматически включается при подаче питания от внешнего
источника (автомобильного адаптера) и отключается при отключении внешнего питания.
Запись
Запись стартует автоматически при подаче внешнего питания и останавливается при его отключении.
В процессе работы Вы можете остановить и запустить запись кнопкой (11). В процессе записи, на
Page 4
экране красными цифрами отображается время записи. В этом режиме, на колесике (10)
задействована функция приближения объекта (зум).
Примечание: перед записью, обязательно вставьте в слот (3) microSD/microSDHC карту памяти.
Желательно использование карт памяти 6-класса и выше.
Фото
Режим фотографии выбирается кнопкой (4). На экране появится синяя буква «A». Чтобы
сфотографировать, кратковременно нажмите кнопку (11). В этом режиме, на колесике (10)
задействована функция приближения объекта (зум).
Просмотр
Для воспроизведения отснятого материала необходимо войти в режим просмотра, нажав кнопку (4)
два раза режиме записи или один раз в режиме фото. На экране появится белый значок
воспроизведения. Выбор (перелистывание) фото и видеофайлов производится при помощи поворота
колесика (10). Воспроизведение и пауза - кнопка (11). Нажатие на колесико (10) в процессе
воспроизведения видео – увеличение скорости воспроизведения. В режиме перелистывания нажатие
на колесико (10) — вход в меню. Для удаления фото или видеоматериала нажмите на колесико (10),
после этого выберите «Удалить», затем выберите нужный вариант и для подтверждения нажмите
кнопку (11).
Настройка
Для входа в режим настроек нажмите на колесико (10). Для выбора нужной строки поворачивайте
колесико (10), для подтверждения нажимайте кнопку (11). Для возврата в основное меню достаточно
снова нажать на колесико (10).
Настройки в режиме «Видео»:
- Разрешение: VGA=640x480/QVGA=320x240/DI=720x480/HD=1280x720. Выбор качества
записываемого видеоматериала.
- Экспозиция: Выбор значения экспозиции.
- Баланс белого: Выбор цветокоррекции под условия освещенности.
- Печать даты: Выкл./Дата/Дата и время. Отображение даты и времени съемки на видеозаписи.
- Движение: Выбор Выкл./Вкл. Автоматическое включение записи при движении в зоне съемки
(датчик движения). Эта функцию можно использовать для экономии памяти и электроэнергии в тех
случаях, когда внешняя обстановка долгое время остается неизменной (например, автомобиль с
видеорегистратором стоит на стоянке или видеорегистратор используется в качестве домашней или
офисной системы видеонаблюдения) . При записи в движении эту функцию включать не нужно,
поскольку она не будет способствовать существенной экономии памяти и будет лишь создавать
дополнительную нагрузку на процессор, что может повлиять на качество оцифровки и записи.
- Переворот: Выбор Выкл./Вкл. Переворот записываемого видеоматериала на 180°
- Размер видео: Выкл./1/3/5/10/15/30 минут. Включение циклической записи путем выбора
длительности видеоролика. Выберите «Выкл.» для отключения режима циклической записи.
- Запись: Выбор Выкл./Вкл. Включение и выключение записи звука.
Настройки в режиме «Камера»:
- Разрешение: Выбор разрешения для записываемого фотоматериала.
- Качество: Выбор качества записываемого фотоматериала.
- Режим: Выбор сцены.
- Экспозиция: Выбор значения экспозиции.
- Баланс белого: Выбор цветокоррекции под условия освещенности.
- ISO: Выбор светочувствительности.
- Цвет: Стандарт/Насыщенный/Сепия/Черно-белый. Выбор цвета фотоснимка.
- Насыщенность: Высокое/Стандарт/Низкое Выбор насыщенности цвета при фотосъемке.
- Резкость: Высокое/Стандарт/Низкое. Выбор резкости фотоснимка.
- Просмотр: Выбор Выкл./Вкл. Просмотр фотоснимка сразу после съемки.
- Печать даты: Выкл./Дата/Дата и время. Отображение даты и времени съемки на фотоснимке.
- Мультисъемка: Выбор Выкл./Вкл. Последовательная съемка нескольких кадров.
Page 5
Настройки в режиме «Просмотр»:
- Удалить: Текущий/Все/Несколько. Удаление файлов с карты памяти.
- Слайд-шоу: 3сек./5сек./10сек. Просмотр фотоснимков с заданным интервалом.
- Громкость: Выбор уровня громкости встроенного динамика.
Основные настройки:
- Формат: Форматирование карты памяти. Внимание, все данные будут уничтожены!
- Язык: Выбор языка меню видеорегистратора.
- Автовыкл.: 1мин./3мин./5мин./Выкл./ Автоматическое выключение в режиме ожидания.
- Сброс. Заводские настройки.
- Частота: 50/60Hz. Частота подсветки.
- ТВ-выход: NTSC/PAL. Выбор видеосистемы для видеовыхода.
- Дата и Время: Установка даты и время видеорегистратора.
- USB: WEB-камера/Носитель. Выбор режима работы при подключении к USB-порту компьютера.
Подключение к компьютеру
Подключите видеорегистратор через USB 2.0 кабель к USB-порту компьютера. Видеорегистратор
распознается как съемный внешний диск. В этом режиме можно просматривать, сохранять или
удалять файлы, находящиеся на карте памяти. При подключении в режиме WEB-камеры
видеорегистратор распознается как стандартная видеокамера. В Windows 7 драйвер устанавливается
автоматически. Драйвер для Windows XP можно скачать с www.aikitec.ru.
Внимание!!!
- Перед фото и видеосъемкой, обязательно вставьте в слот (3) microSD/microSDHC карту памяти.
Желательно использование карт памяти 6-класса и выше.
- В режиме цикличной записи при заполнении карты памяти автоматически стирается самый старый
видеоролик и на его место записывается новый видеоматериал. В этом режиме при записи нового
видеофайла происходит пауза в записи примерно 2-3 секунды.
- Перед началом записи, обязательно установите дату и время.
- Использовать только адаптер, идущий в комплекте. Он рассчитан на питание от автомобиля с
напряжением 12 и 24 Вольта.
