Автомобильный видеорегистратор
с экраном 2,5''
Carkit DVR-05HD Plus
Аппаратное разрешение видеозаписи 1280×720
(HD 720p). Разъем HDMI. ИК подсветка.
Быстросъемное крепление.
Руководство пользователя
Перед эксплуатацией видеорегистратора внимательно прочтите
данное руководство и сохраните его для дальнейших справок.
Page 2
2
Благодарим Вас за приобретение нашего видеорегистратора. Мы надеемся, что Вам
понравится этот продукт.
Сенсор: 1/4 цветной CMOS
Оптика: Широкоугольный объектив 120 градусов
Экран: 2.5'' цветной LCD TFT (поворачивается на 270 градусов относительно
Подсветка: Инфракрасная светодиодная подсветка для съемки в темное время суток
Формат видео: M-JPEG
Контейнер: AVI
Разрешение: 1280x720 30 кадров в секунду (реальное разрешение видеосъемки)
Размер одного видеофайла: 128Мб
Отсутствуют «потерянные секунды» при переходе к новому файлу
Цикличный алгоритм записи — при переполнении карты памяти удаляется самый
старый файл и на его место пишется новый.
Функция защиты от удаления — в режиме циклической записи можно установить
защиту от удаления для отдельных файлов
Поддержка отображения даты и времени в кадре
Запись звука (встроенный микрофон)
Экран: 2.5'' цветной LCD TFT (поворачивается на 270 градусов относительно
Автоматическое включение при подаче электропитания от бортовой сети автомобиля
Подключение к ПК: Интерфейс USB 2.0
Карты памяти: SD/SDHC/MMC до 64Гигабайт
Аккумулятор: 500mAh литиевый
Питание: От аккумулятора и от прикуривателя
Зарядка Аккумулятора: От бортовой сети автомобиля через прикуриватель или от
USB-порта
Цвет: Черный
Примечание: вся информация, приведенная в данном руководстве, актуальна на
момент публикации. Однако наши инженеры п остоянно обновляют и улучшают
устройство, вследствие чего функционал Вашего устройства может не сколько
отличаться от представленного в данном руководстве. Производитель также
оставляет за собой п раво вносить изменения в технические характеристики и дизайн
продукта без уведомления. Содер жащаяся здесь информация служит только для
информационных целей и н е должна рассматриваться как юридическое
обязательство.
вертикальной оси)
(4 светодиода)
вертикальной оси)
Предисловие
Технические характеристики
Page 3
3

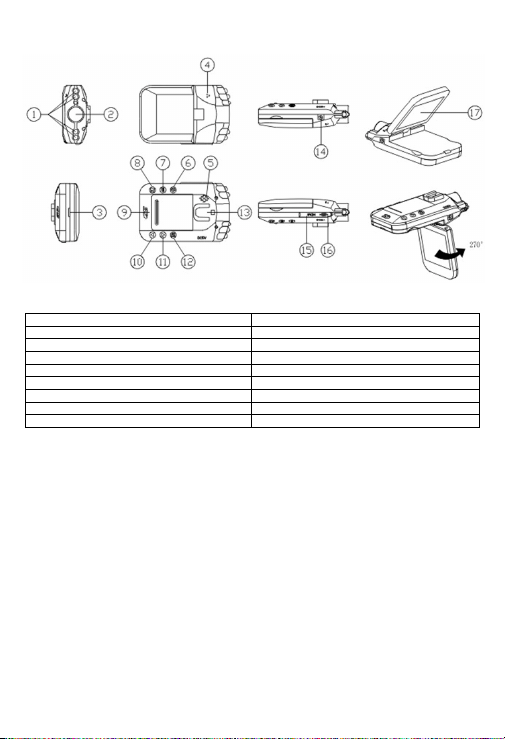

Внешний вид и управление видеорегистратором
1. Инфракрасная подсветка 10. DOWN - Кнопка перемещения вниз
2. Объектив 11. UP – Кнопка перемещения вверх
3. Индикатор (синий – включен, красный - зарядка) 12. MODE – Выбор режима работы
4. Микрофон 13. Крепление держателя
5. Динамик 14. Разъем для подключения питания 5 Вольт
6. ON/OFF – включение и отключение питания 15. HDMI-порт для подключения к телевизору
7. MENU - Кнопка включения меню 16. USB-порт для подключения компьютеру
8. REC/SNAP – Кнопка записи и фото 17. 2.5'' цветной LCD TFT экран
9. Аккумуляторный отсек и слот SD/MMC
Видеорегистратор Carkit DVR-05HD Plus ………….……………………1шт
Аккумулятор …………………………………………………….…………………….1шт
Инструкция по эксплуатации ………………………..….…………….………1шт
USB 2.0 кабель …….…………………………………………..…………….……….1шт
Автомобильный адаптер питания 12-24Вольт ……………….…..…....1шт
Крепление на лобовое стекло автомобиля ……………………………..1шт
Комплект поставки:
Page 4
4
Видеорегистратор отвечает требованиям безопасности. Для безопасного и
эффективного использования, п ожалуйста, перед использованием внимательно
прочтите данное руководство.
Перед использованием, п ожалуйста, присоедините п рилагаемый адаптер пи тания к
соответствующему гнезду видеорегистратора. При подключении убедитесь, что
кабели не п овреждены и не пережаты. Чтобы исключить опасность поражения
электрическим током всегда отключайте адаптер от сети перед чисткой устройства.
Никогда не включайте адаптер во влажных и п ыльных помещениях. Не заменяйте
адаптер питания, кабели и разъемы.
Пользователь не должен вносить изменения в конструкцию видеорегистратора.
Если в видеорегистраторе обнаружены неисправности, Вы должны обратиться в
авторизованный сервисный центр. Никогда не ремонтируйте видеорегистратор
самостоятельно, Вы можете нанести ущерб видеорегистратору, себе и вашим данным.
Когда Вы утилизируете видеорегистратор, убедитесь, что Вы делаете это в
соответствии с действующими п равилами. В некоторых странах утилизация
электронных у стройств может регулироваться законодательством. По вопросам
утилизации, пожалуйста, проконсультируйтесь с местными органами власти.
При использовании видеорегистратора не допускайте его контакта с водой и другими
жидкостями. Если вода все же попала, протрите его сухой мягкой тканью.
Электронные устройства хрупки, не трясите и не ударяйте видеорегистратор, не
нажимайте слишком сильно на кнопки.
Не подвергайте видеорегистратор воздействию магнитных излучений. В случае
электростатического разряда или сильного воздействия эле ктромагнитного излучения
устройство может неправильно функционировать. В этом случае выключите
видеорегистратор и отсоедините питание, устройство вернется в рабочее состояние
после повторного включения.
Для включения и отключения видеорегистратора, работающего от аккумулятора,
необходимо нажать кнопку (6) и удерживать ее в течении 3-х секунд. Для зарядки
аккумулятора, подключите видеорегистратор через USB 2.0 кабель к USB-порту
компьютера или автомобильный адаптер питания к прикуривателю. При зарядке
загорается красный индикатор (3). После полной зарядки, в выключенном состоянии,
индикатор гаснет. После полной зарядки, во включенном состоянии, загорается синий
индикатор.
При подаче п итания от автомобильного адаптера, видеорегистратор автоматически
включается. При отключении питания, видеорегистратор автоматически отключится.
Запись включается и выключается кнопкой (8). При запуске записи, на э кране
появляется отсчет времени , помеченный красным цветом, мигает индикатор (3) и на
Предостережения
Начало работы
Запись
Page 5
5
экране п оявится красный значок видеокамеры. При подаче питания, запись стартует
автоматически. При отключении питания, запись останавливается.
Примечание: перед записью, обязательно вставьте в слот (9 ) SD/MMC карту памяти.
Желательно использование карт памяти 6-класса и выше.
При переполнении карты памяти удаляется самый старый файл и на его место
пишется новый. Если Вы хотите защитить отдельные фрагменты от удаления, то это
можно сделать прямо во время записи, кратковременно нажав кнопку (6). После
кратковременного нажатия кнопки (6) будет автоматически установлен флаг
защиты от записи на два файла (текущий и предшествующий) либо только на
текущий, если других файлов еще нет. Таким образом, Вы сможете сохранить
важные эпизоды, которые не будут удаляться при переполнении карты.
Для того, чтобы снять с файла флаг защиты от удаления необходимо перейти в
режим просмотра, выбрать файл и убрать флаг защиты, кратковременно нажав
кнопку (6).
Для воспроизведения отснятого материала необходимо войти в режим просмотра,
нажав кнопку (12). На экране появится значок воспроизведения. При выборе
видеоматериала: кнопки (10) или (11) - п ереход к следующему файлу. При просмотре
видеоматериала: кнопка (8) - пауза/воспроизведение; кнопка (12) - остановка
воспроизведения; кнопка (1 0) – увеличение скорости воспроизведения; кнопка (11) -
уменьшение скорости воспроизведения. Для удаления видеоматериала нажмите
кнопку (7), выберите нужный вариант и для подтверждения нажмите кнопку (8).
Чтобы войти в режим настроек нажмите кнопку (7). Для перемещения используйте
кнопки (10) или (11), для подтверждения кнопку (8). Дл я возврата в основное меню
повторно нажмите кнопку (7).
Настройки в режиме «Видео»:
- Разрешение: 1280x720/640x390. Выбор качества записываемого видеоматериала.
- Частота кадров: 15/20/30 кадров в секунду. Выбор количества кадров для
видеосъемки.
- Печать даты: Выкл/Вкл. Отображение даты и время съемки на видеозаписи.
- Дата/Время: Установка даты и время видеорегистратора.
- Запись звука: Выкл/Вкл. Включение и выключение записи звука.
- Настройка громкости: Выбор уровня громкости встроенного динамика.
- Ночной режим: Выкл/Вкл. Выбор режима подсветки.
- Частота: 50/60Hz. Выбор частоты электросети (для РФ – 50Hz).
Защита от удаления
Просмотр
Настройка
Page 6
6
- Язык: Выбор языка меню видеорегистратора.
- Форматировать: Форматирование карты памяти. Внимание, все данные будут
уничтожены!
- По умолчанию: Сброс на заводские настройки.
Настройки в режиме «Просмотр»:
- Текущий файл: Удалить выбранный файл.
- Все: Удалить все файлы.
- Ручной: Выбрать файл для удаления.
Подключите видеорегистратор через USB 2.0 кабель к USB-порту компьютера.
Видеорегистратор распознается как съемный внешний диск. В этом режиме можно
просматривать, сохранять или удалить отснятый материал.
- Перед фото и вид еосъемкой, обязательно вставьте в слот (9) SD/MMC карту памяти.
Желательно использование карт памяти 6-класса и выше.
- Видеорегистратор пр оизводит запись циклично. При заполнении карты памяти,
автоматически стирается старый видеоролик и на его место записывается новый
видеоматериал.
- Перед началом записи, обязательно установите дату и время.
- Использовать только адаптер, идущий в комплекте. Он рассчитан на питание от
автомобиля с напряжением 12 и 24 Вольта.
- В том случае, если Вы не собираетесь п ользоваться устройством в течение
длительного периода времени, необходимо извлечь аккумулятор из корпуса
устройства и хр анить его отдельно. Длительное хр анение аккумулятора,
установленного в корпусе устройства, без ре гулярной п одзарядки может привести к
полной разрядке аккумулятора и необходимости его замены.
Подключение к компьютеру
Внимание!!!
