Автомобильный видеорегистратор
с экраном 2,5''
Carkit DVR-02HD Pro
Аппаратное разрешение видеозаписи 1280×720
(HD 720p). Формат видео: H.264. Разъем HDMI.
ИК подсветка.
Руководство пользователя
Перед эксплуатацией видеорегистратора внимательно прочтите
данное руководство и сохраните его для дальнейших справок.
Page 2
Предисловие
Благодарим Вас за приобретение нашего видеорегистратора. Мы надеемся, что Вам понравится этот
продукт.
Технические характеристики
Сенсор: 1 / 4 цветной CMOS
Оптика: Широкоугольный объектив 120 градусов
Подсветка: Инфракрасная светодиодная подсветка для съемки в темное время суток (4 светодиода)
Формат видео: H.264
Контейнер: AVI
Разрешение:
Варианты длительности одного видеофайла: 2 мин, 5 мин, 15 мин
Цикличный алгоритм записи — при переполнении карты памяти удаляется самый старый файл и на
его место пишется новый
Поддержка отображения даты и времени в кадре
Запись звука (встроенный микрофон)
Экран: 2.5'' цветной LCD TFT, (откидной)
Функция «датчик движения» (Motion Detection)
Автоматическое включение при подаче электропитания от бортовой сети автомобиля
Подключение к телевизору или монитору: интерфейс HDMI
Подключение к ПК: Интерфейс USB 2.0
Карты памяти: SD/SDHC/MMC до 64Гигабайт
Аккумулятор: 500mAh литиевый или более емкий (в зависимости от поставки)
Питание: От аккумулятора и от прикуривателя
Зарядка Аккумулятора: От бортовой сети автомобиля через прикуриватель или от USB-порта
Цвет: Черный
Примечание: вся информация, приведенная в данном руководстве, актуальна на момент
публикации. Однако наши инженеры постоянно обновляют и улучшают устройство, вследствие чего
функционал Вашего устройства может несколько отличаться от представленного в данном
руководстве. Производитель также оставляет за собой право вносить изменения в технические
характеристики и дизайн продукта без уведомления. Содержащаяся здесь информация служит только
для информационных целей и не должна рассматриваться как юридическое обязательство.
Видеорегистратор отвечает требованиям безопасности. Для безопасного и эффективного
использования, пожалуйста, перед использованием внимательно прочтите данное руководство.
Перед использованием, пожалуйста, присоедините прилагаемый адаптер питания к
соответствующему гнезду видеорегистратора. При подключении убедитесь, что кабели не
повреждены и не пережаты. Чтобы исключить опасность поражения электрическим током всегда
отключайте адаптер от сети перед чисткой устройства. Никогда не включайте адаптер во влажных и
пыльных помещениях. Не заменяйте адаптер питания, кабели и разъемы.
Пользователь не должен вносить изменения в конструкцию видеорегистратора.
Если в видеорегистраторе обнаружены неисправности, Вы должны обратиться в авторизованный
сервисный центр. Никогда не ремонтируйте видеорегистратор самостоятельно, Вы можете нанести
ущерб видеорегистратору, себе и вашим данным.
Когда Вы утилизируете видеорегистратор, убедитесь, что Вы делаете это в соответствии с
действующими правилами. В некоторых странах утилизация электронных устройств может
регулироваться законодательством. По вопросам утилизации, пожалуйста, проконсультируйтесь с
местными органами власти.
При использовании видеорегистратора не допускайте его контакта с водой и другими жидкостями.
Если вода все же попала, протрите его сухой мягкой тканью. Электронные устройства хрупки, не
трясите и не ударяйте видеорегистратор, не нажимайте слишком сильно на кнопки.
Не подвергайте видеорегистратор воздействию магнитных излучений. В случае электростатического
разряда или сильного воздействия электромагнитного излучения устройство может неправильно
функционировать. В этом случае выключите видеорегистратор и отсоедините питание, устройство
вернется в рабочее состояние после повторного включения.
1) 1280x720 30 кадров в секунду, 1 час записи — примерно 2.5Гб
2) 848x480 30 кадров в секунду, 1 час записи — примерно 2.3Гб
3) 640x480 30 кадров в секунду, 1 час записи — примерно 2Гб
Предостережения
Page 3
Внешний вид и управление видеорегистратором

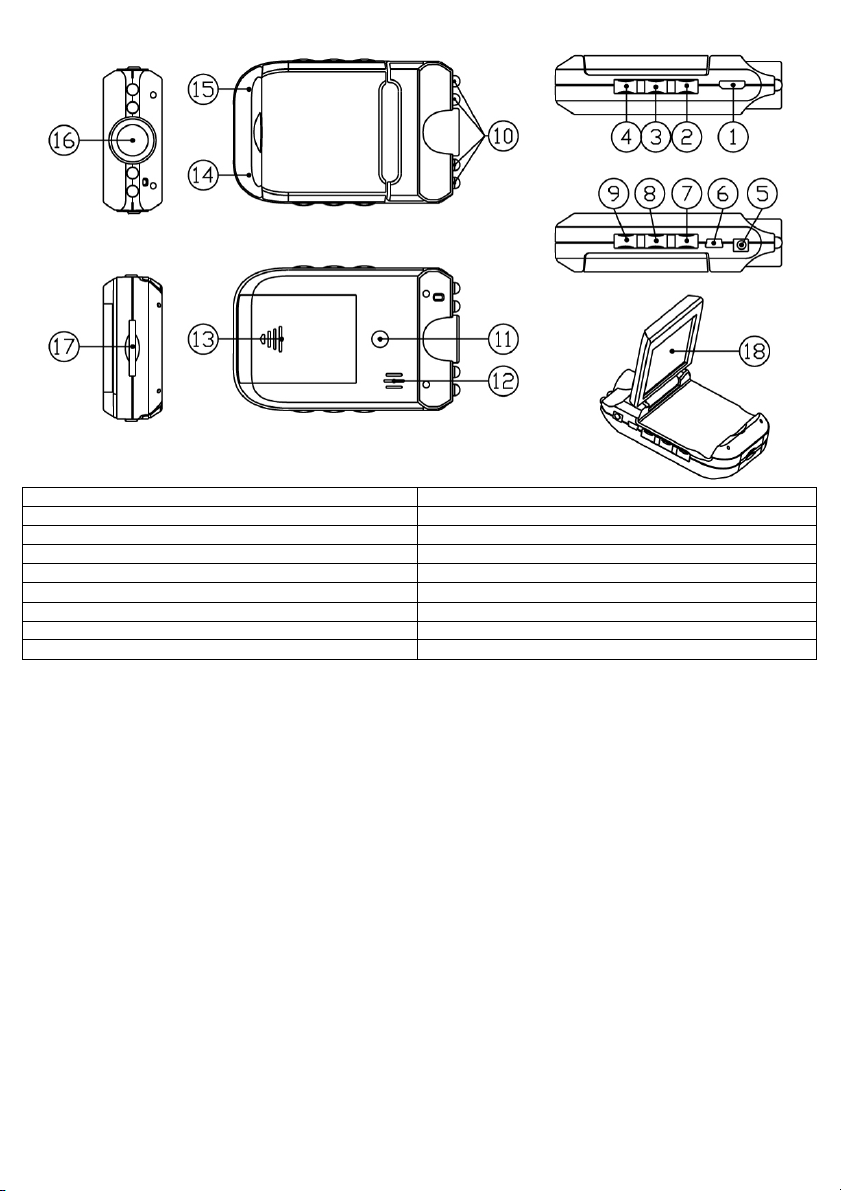

1. HDMI-порт для подключения к телевизору 10. Инфракрасная подсветка
2. ON/OFF – включение и отключение питания 11. Крепление держателя
3. MENU - Кнопка включения меню 12. Динамик
4. REC/SNAP – Кнопка записи и фото 13. Аккумуляторный отсек
5. Разъем для подключения питания 5 Вольт 14. Микрофон
6. USB-порт для подключения компьютеру 15. Индикатор (синий – включен, красный - зарядка)
7. MODE – Выбор режима работы 16. Объектив
8. UP – Кнопка перемещения вверх 17. Слот SD/MMC для подключения карт памяти
9. DOWN - Кнопка перемещения вниз 18. 2.5'' цветной LCD TFT экран
Комплект поставки:
Видеорегистратор Carkit DVR-02HD Pro ….…………………….…………1шт
Аккумулятор ………………………………………………………………………….1шт
Инструкция по эксплуатации ………………………………………….………1шт
USB 2.0 кабель …….……………………………………………………….……….1шт
Автомобильный адаптер питания 12-24Вольт .…………….…..…....1шт
Крепление на лобовое стекло автомобиля ……………………………..1шт
Начало работы
Для включения и отключения видеорегистратора, работающего от аккумулятора, необходимо нажать
кнопку (2) и удерживать ее в течении 3-х секунд, загорится синий индкикатор (15). Для зарядки
аккумулятора, подключите видеорегистратор через USB 2.0 кабель к USB-порту компьютера или
автомобильный адаптер питания к прикуривателю. При зарядке загорается красный индикатор (15),
после полной зарядки красный индикатор гаснет.
При подаче питания от автомобильного адаптера, видеорегистратор автоматически включается. При
отключении питания, видеорегистратор автоматически отключится.
Запись
Запись включается и выключается кнопкой (4). При запуске записи, на экране загорается красный
кружок, появляется отсчет времени и мигает индикатор (15). При подаче питания, запись стартует
автоматически. При отключении питания, запись останавливается.
Примечание: перед записью, обязательно вставьте в слот (17) SD/MMC карту памяти. Желательно
использование карт памяти 6-класса и выше.
Page 4
Фото
Режим фотографии выбирается кнопкой (7). На экране появится значок фотоаппарата. Чтобы
сфотографировать, кратковременно нажмите кнопку (4).
Просмотр
Для воспроизведения отснятого материала необходимо войти в режим просмотра, дважды нажав
кнопку (7). На экране будет отображено содержимое карты памяти. Для выбора файла, используйте
кнопки (8) или (9), для подтверждения нажмите кнопку (4). При просмотре фото и видеоматериала:
кнопки (8) или (9) - переход к следующему файлу; кнопка (3) – остановка воспроизведения. При
просмотре видеоматериала: кнопка (4) – пауза/воспроизведение. Кнопка (9) – ускоренная перемотка
вперед, кнопка (8) – ускоренная перемотка назад, необходимо нажать и удерживать. Для удаления
фото или видеоматериала, нажмите кнопку (3), выберите один или все файлы и для подтверждения
нажмите кнопку (4).
Настройка
Чтобы войти в режим настроек нажмите кнопку (3). Для перемещения используйте кнопки (8) или
(9), для подтверждения кнопку (4). Для возврата в основное меню повторно нажмите кнопку (4).
Настройки в режиме «Видео»:
- Разрешение записи: 1280x720/848x480/640x480. Выбор качества записываемого видеоматериала.
- Запись звука: Выкл/Вкл. Включение и выключение записи звука.
- Громкость: Выбор уровня громкости встроенного динамика.
- Автозапись: Выкл/Вкл. Датчик движения - при обнаружении движения, видеорегистратор
автоматически включает запись. При отсутствии движения запись выключается.
- Частота кадров: 10/20/30 кадров в секунду. Выбор количества кадров для видеосъемки.
- Длительность фрагмента: 2/ 5/15 минут и Выкл. Выбор длительности видеоролика.
- Наложение даты: Выкл/Вкл. Отображение даты и времени съемки на видеозаписи.
- Дата/Время: Установка даты и времени видеорегистратора.
- Язык: Выбор языка меню видеорегистратора.
- Световая частота: 50/60Hz. Выбор частоты электросети (для РФ – 50Hz).
- Установка по умолчанию: Сброс на заводские настройки.
- Версия программы. Версия установленного ПО видеорегистратора.
Настройки в режиме «Просмотр»:
- Удалить текущий: Удалить выбранный файл.
- Удалить все: Удалить все файлы.
- Формат карты памяти: Форматирование карты памяти. Внимание, все данные будут уничтожены!
Подключение к компьютеру
Подключите видеорегистратор через USB 2.0 кабель к USB-порту компьютера. Видеорегистратор
распознается как съемный внешний диск. В этом режиме можно просматривать, сохранять или
удалить отснятый материал.
Внимание!!!
- Перед фото и видеосъемкой, обязательно вставьте в слот (17) SD/MMC карту памяти. Желательно
использование карт памяти 6-класса и выше.
- Видеорегистратор производит запись циклично. При заполнении карты памяти, автоматически
стирается старый видеоролик и на его место записывается новый видеоматериал. При записи нового
видеофайла происходит пауза в записи примерно 2-3 секунды.
- Перед началом записи, обязательно установите дату и время.
- Использовать только адаптер, идущий в комплекте. Он рассчитан на питание от автомобиля с
напряжением 12 и 24 Вольта.
- В том случае, если Вы не собираетесь пользоваться устройством в течение длительного периода
времени, необходимо извлечь аккумулятор из корпуса устройства и хранить его отдельно.
Длительное хранение аккумулятора, установленного в корпусе устройства, без регулярной
подзарядки может привести к полной разрядке аккумулятора и необходимости его замены.
