Ahrend 22

Návod pro použití a údržbu

Nábytek Ahrend 22 byl navržen a vyroben tak,
aby se s ním Vám, uživateli, dobře a při dobrém
zdraví pracovalo.

Tento návod Vám umožní seznámit se s Vaším
pracovištěm a bezpečně ho používat. Doufáme,
že Vám tento nábytek přinese potěšení.

Uchovávejte tento návod na pracovišti.

1

Çesky

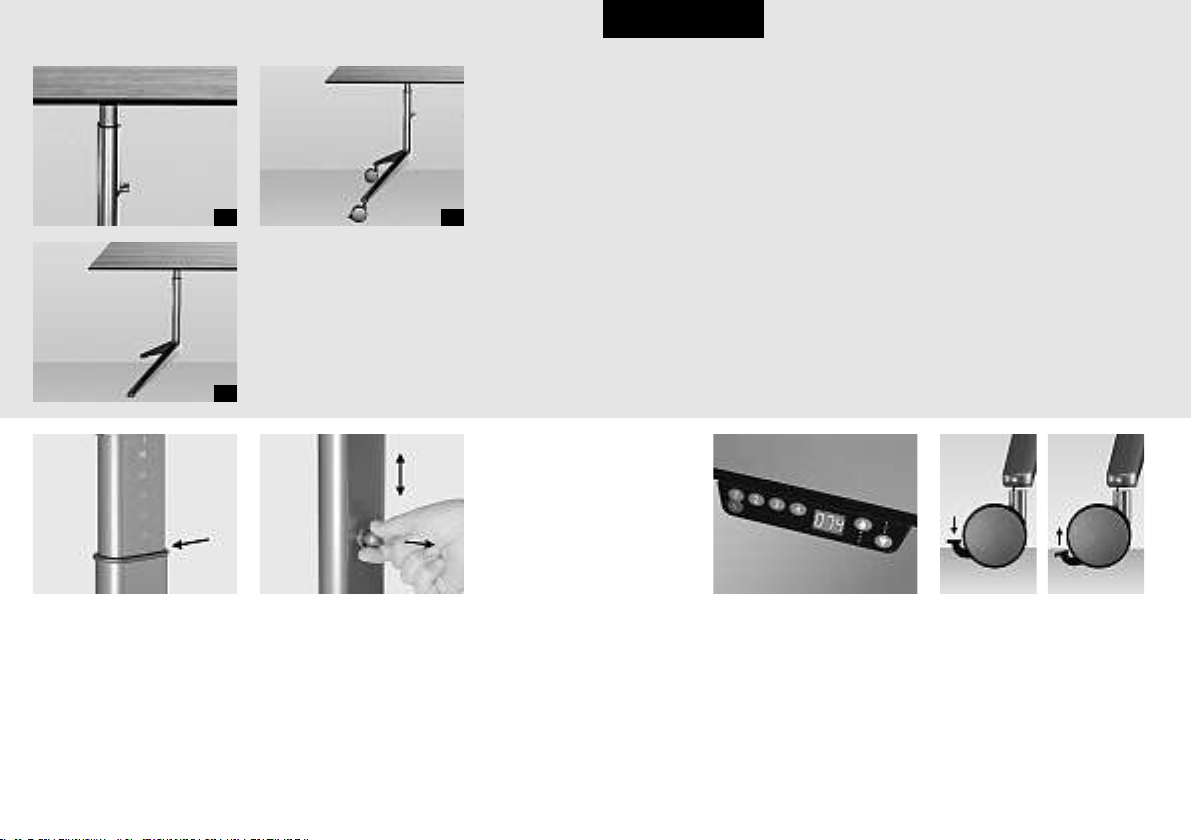

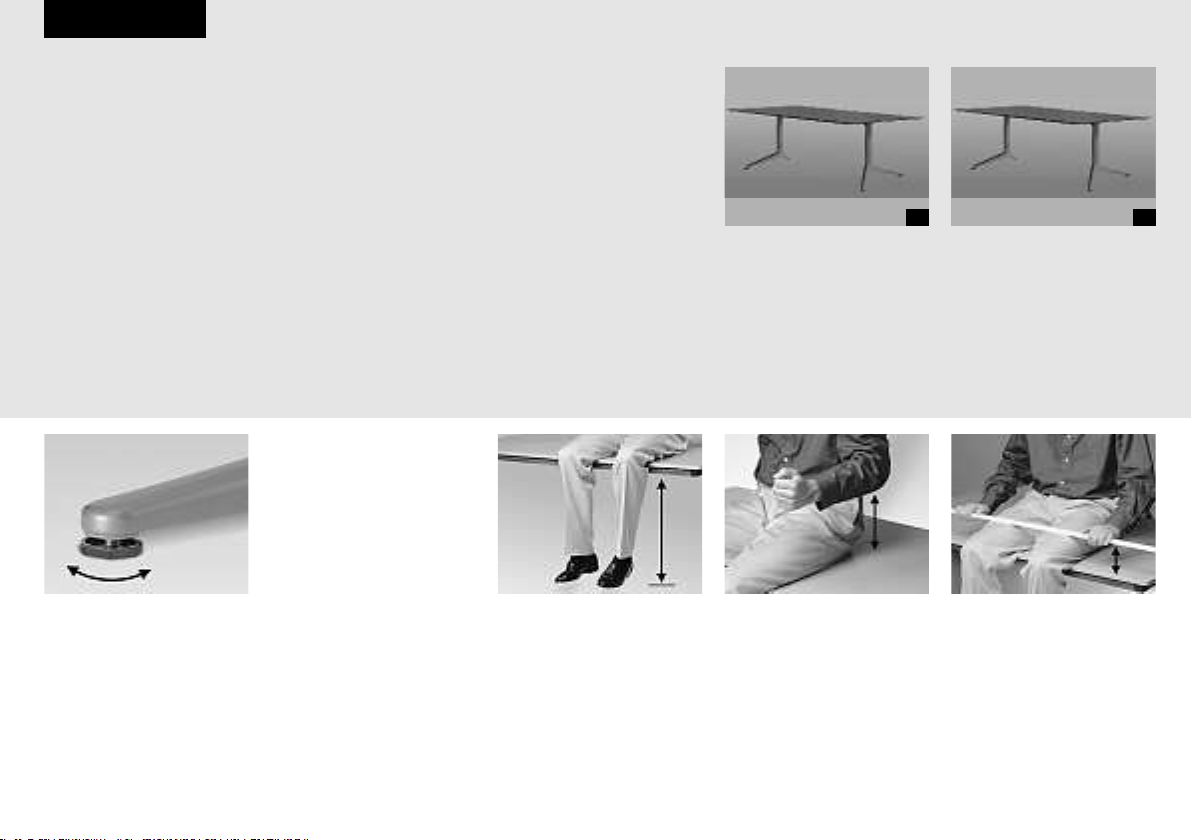

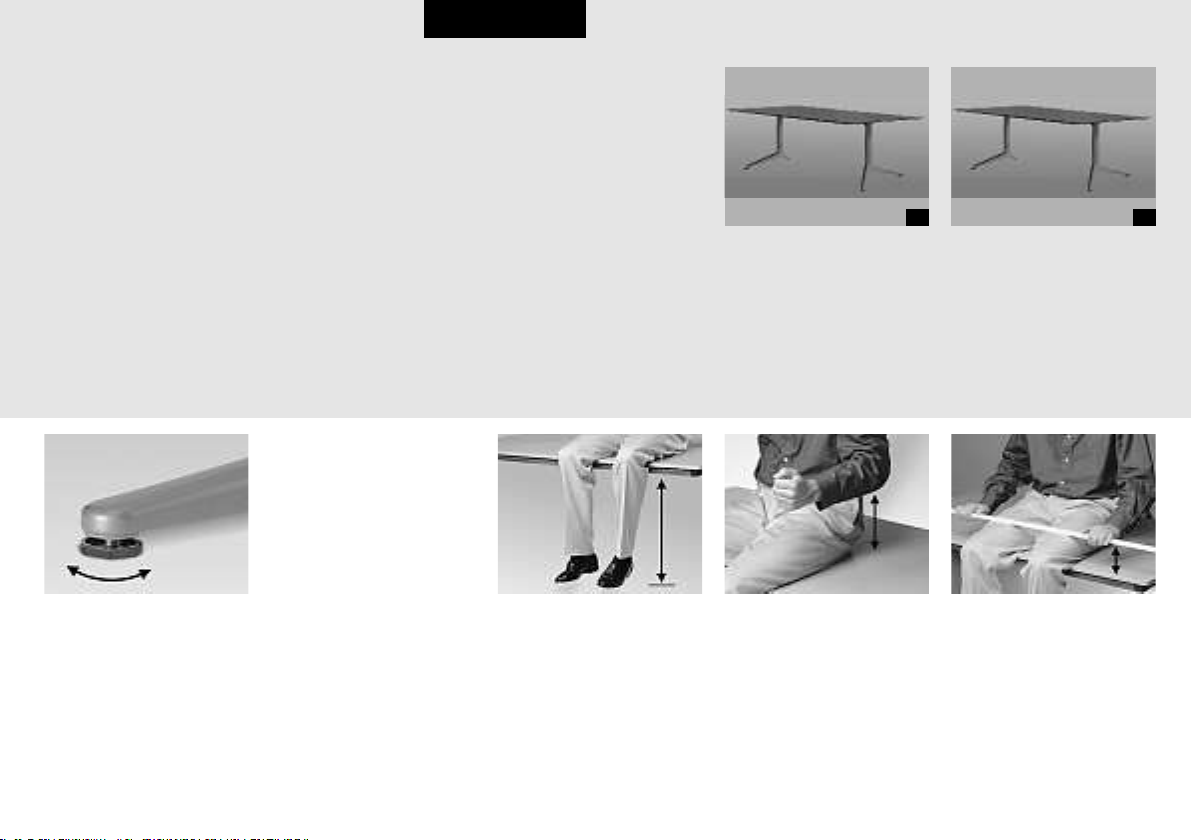

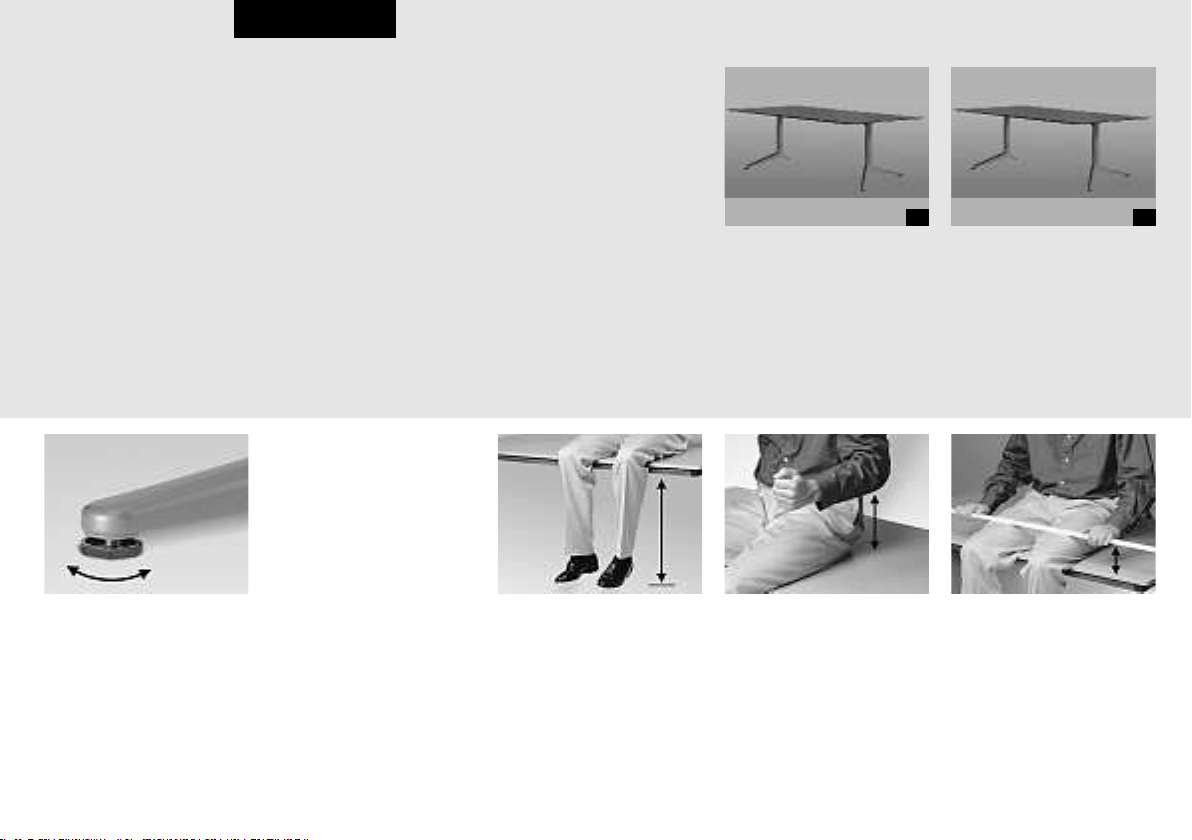

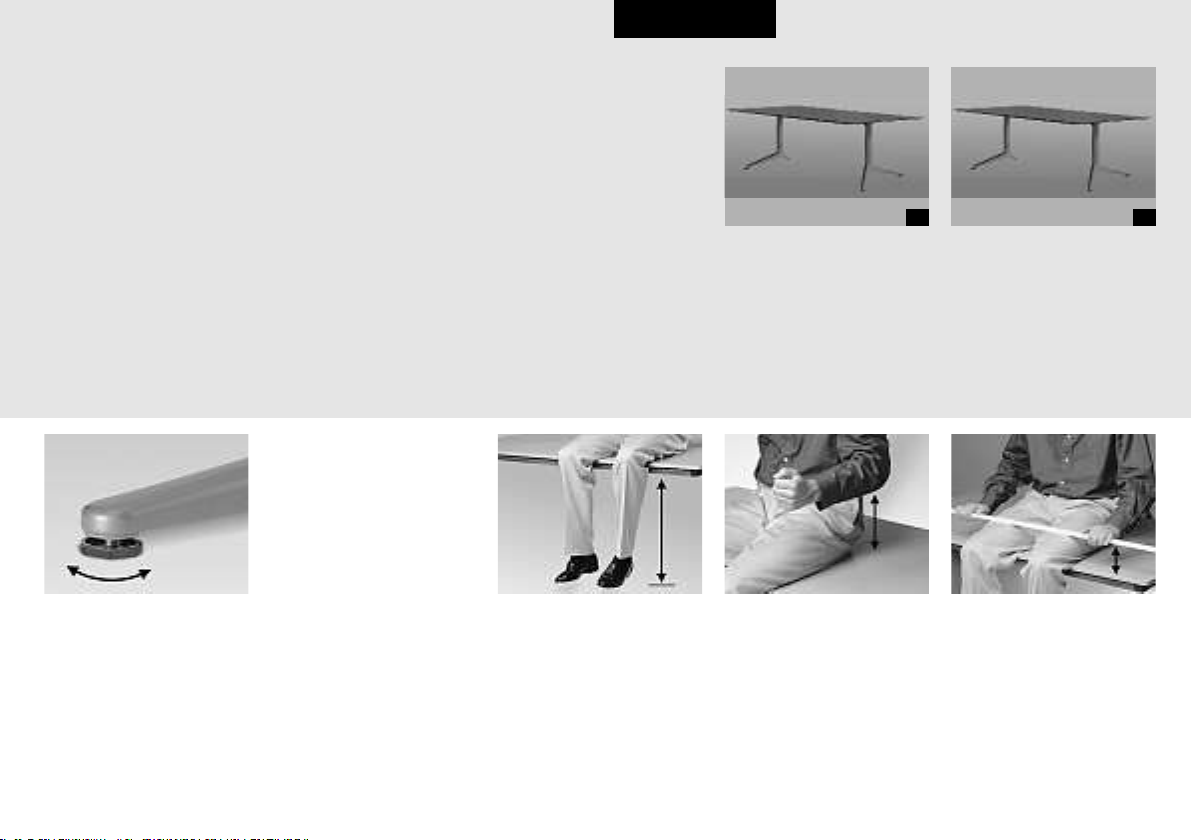

Výška stolu

Různá provedení nohy stolu

Stůl Ahrend 22 existuje v provedení s nohou typu K
(obr. 1) nebo typu Y (obr. 2); u obou modelů je výška
buď pevná, anebo dvěma způsoby nastavitelná.
O kterou variantu se jedná, je vidět na vertikální části
nohy.

Nastavení do vodorovné polohy

Každá noha stolu Ahrend 22

má regulační knoflíky umožňující
nastavit stůl do vodorovné polohy.
Otočením nastavovacího knoflíku
po směru hodinových ručiček se
noha stolu nastaví do vyšší polohy.
Otáčením se dosáhne maximální
změny o 15 mm.

2

Pevná výška stolu

Stoly Ahrend 22 s pevnou výškou (obr. 1 a 2) jsou
vhodné pro velkou skupinu uživatelů pro běžnou
kancelářskou práci a jako stoly pro schůze a porady.
Pevná výška 72 cm je optimální pro osoby s tělesnou
výškou přibližně mezi 160 cm a 175 cm.
Pevná výška 74 cm je optimální pro osoby s tělesnou
výškou přibližně mezi 165 cm a 180 cm.
Lidem menšího vzrůstu se doporučuje používat opěrku
pro nohy, pro vyšší lidi je vhodný stůl s nastavitelnou
výškou.

A

Nastavení správné výšky stolu

Posaďte se uvolněně na kraj
stolu tak, aby deska zasahovala
až pod koleno. V této poloze
se změří tři důležité vzdálenosti:
Vzdálenost A: vzdálenost od
spodní části podpatku boty
po horní část stolu.

B

Vzdálenost B: vzdálenost od desky
Stolu po dolní část lokte ohnutého v
úhlu 90°, jestliže sedíte vzpřímeně a
paži držíte podél těla.

1 2

Vzdálenost C: vzdálenost mezi
deskou stolu a pravítkem, které
jste si přiložili k horní části s stehen
plus pět centimetrů.
Je-li součet větší než B, musíte místo
vzdálenosti B použít hodnotu C.

Správná výška pracovní desky
odpovídá při vaší postavě součtu
vzdálenosti A a B (nebo A a C).
Součet můžete zaokrouhlit na
nejbližší sudé číslo.

C

Çesky

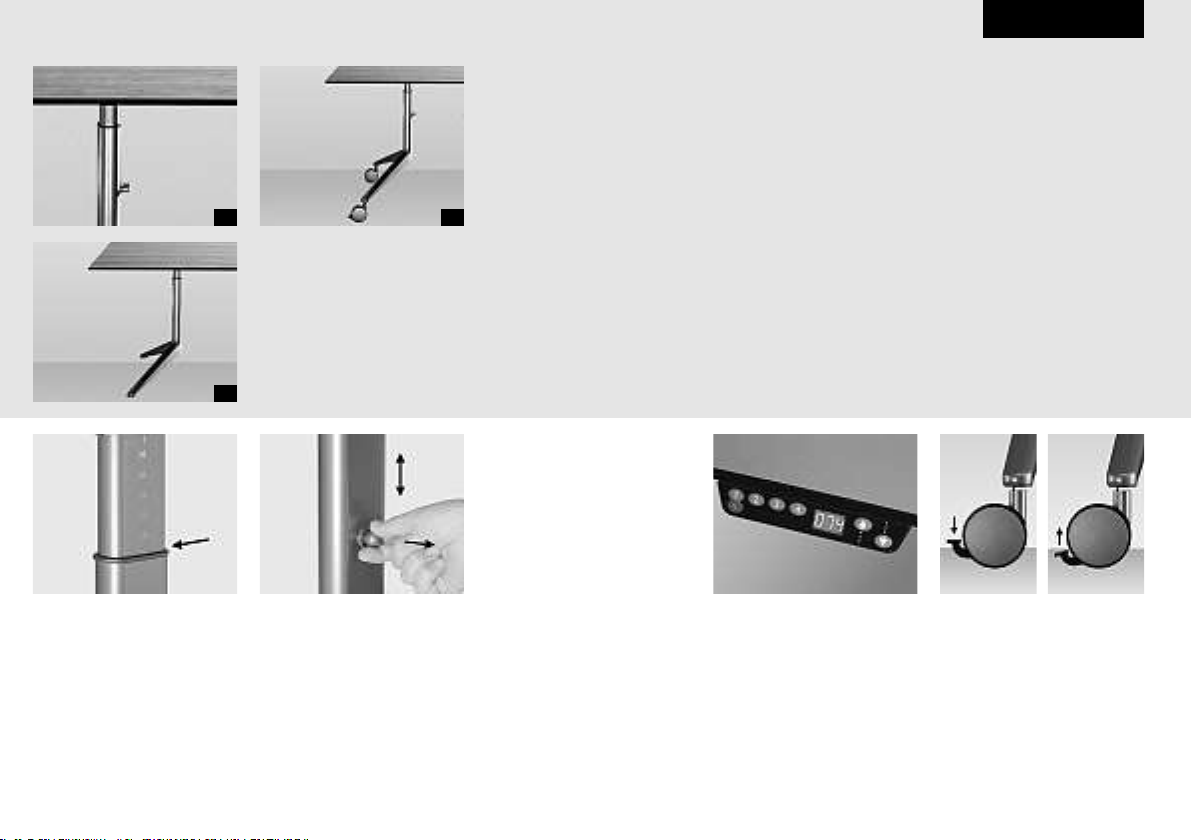

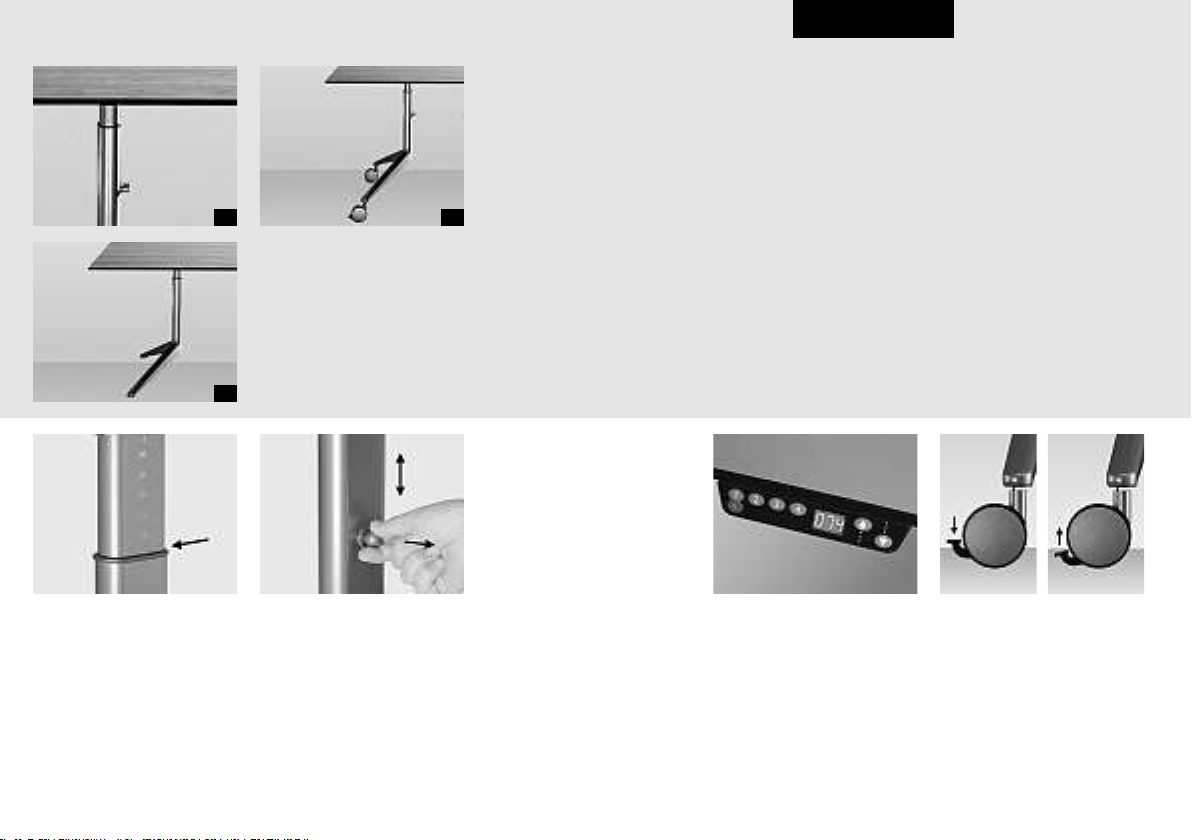

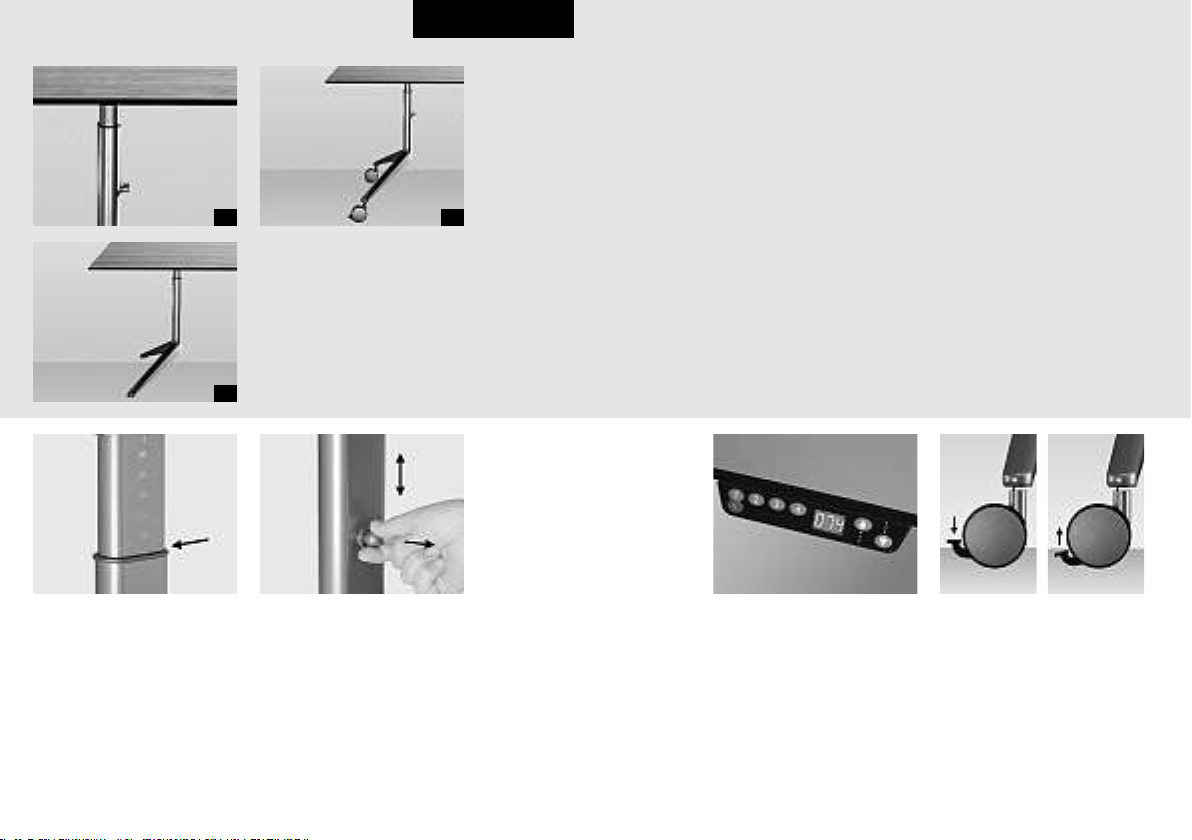

Stoly s nastavitelnou výškou (HI)

Nad okrajem spodní části nohy
stolu je vidět, jaká výška je právě
nastavena.
(Neplatí pro stoly na kolečkách,
které mají omezené nastavování
výšky).

3 4

5

Nastavování výšky

Vytáhněte tlačítko*. Držte ho ve
vytažené poloze a opatrně stůl
nastavujte do jiné výšky. Potom
tlačítko uvolněte a ono zapadne
zpět do požadované polohy.
Nastavovat lze po dvou
centimetrech.

* Pozor: stůl může vlastní vahou
klesat dolů.

Stoly s nastavitelnou výškou (HI)

U stolu Ahrend 22, u něhož lze nastavovat výšku (obr. 3)
můžete výšku pracovní desky přizpůsobit svým tělesným
rozměrům. Výšku lze nastavovat po dvou centimetrech
od 68 cm do 88 cm. Výška se většinou nastaví
jednorázově pro hlavního uživatele pracovního stolu.

Stoly na kolečkách (HIM)

U stolů Ahrend 22 na kolečkách (obr. 4) existuje
možnost kolečka zablokovat. Doporučujeme, aby se u
stolu pracovalo se zablokovanými kolečky.

Stoly s nastavitelnou výškou (HVE)

U stolu Ahrend 22, u něhož lze nastavovat výšku
elektricky (obr. 4), můžete v libovolném okamžiku výšku
pracovní desky nastavit přesně podle rozměrů a držení
těla jeho uživatele.
Jeden pracovní stůl pak mohou optimálně využívat
různí lidé v různou dobu. Elektronickým přepínačem na
kraji pracovní desky se ovládá nastavení výšky stolu
od 68 cm do 88 cm. Je rovněž možné uložit do paměti
několik předem zvolených poloh.

Stoly s nastavitelnou výškou (HVE)

Stoly s elektronickým přepínačem se
dodávají se zvláštním návodem pro
používání přepínače.

Výška vašeho stolu

Nastavte stůl na svou míru A (viz Nastavení správné
výšky stolu). Jako výchozí bod měření zvolte střed
předního okraje sedadla.

Podpěra nohou

V praxi se často nízké nastavení stolu nepovažuje za
příjemné, například proto, že nechceme sedět níže než
naši kolegové. I tehdy lze dosáhnout ergonomicky
správné polohy sedění, a to s pomocí podpěry nohou.
Nastavte židli i stůl o právě tolik výš, jaká je průměřná
výška podpěry nohou.

Zablokování kolečka

Stiskněte pedál umístěný u kolečka
a tím kolečko zablokujete.

Odblokování kolečka

Špičkou boty na pedál zatlačte
směrem vzhůru. Kolečko se zase
začne volně otáčet.

3

Çesky

Elektrické připojení pracoviště
provádí elektrotechnik

Elektrické připojení pracoviště Ahrend 22 má dvě části:
část instalačně-technickou, kterou provádí
elektrotechnik, a část určenou pro uživatele pracoviště
(uživatelskou část lze nalézt na str. 6 a 7).

Připojení pracoviště na elektrickou, informační a
komunikační síť provádí odborný pracovník.

Normy

Všechny součásti nábytku Ahrend 22 a jeho doplňky
splňují podmínky, které předepisují elektrifikační normy
BS 6396/2002 a DIN VDE 0100-724.

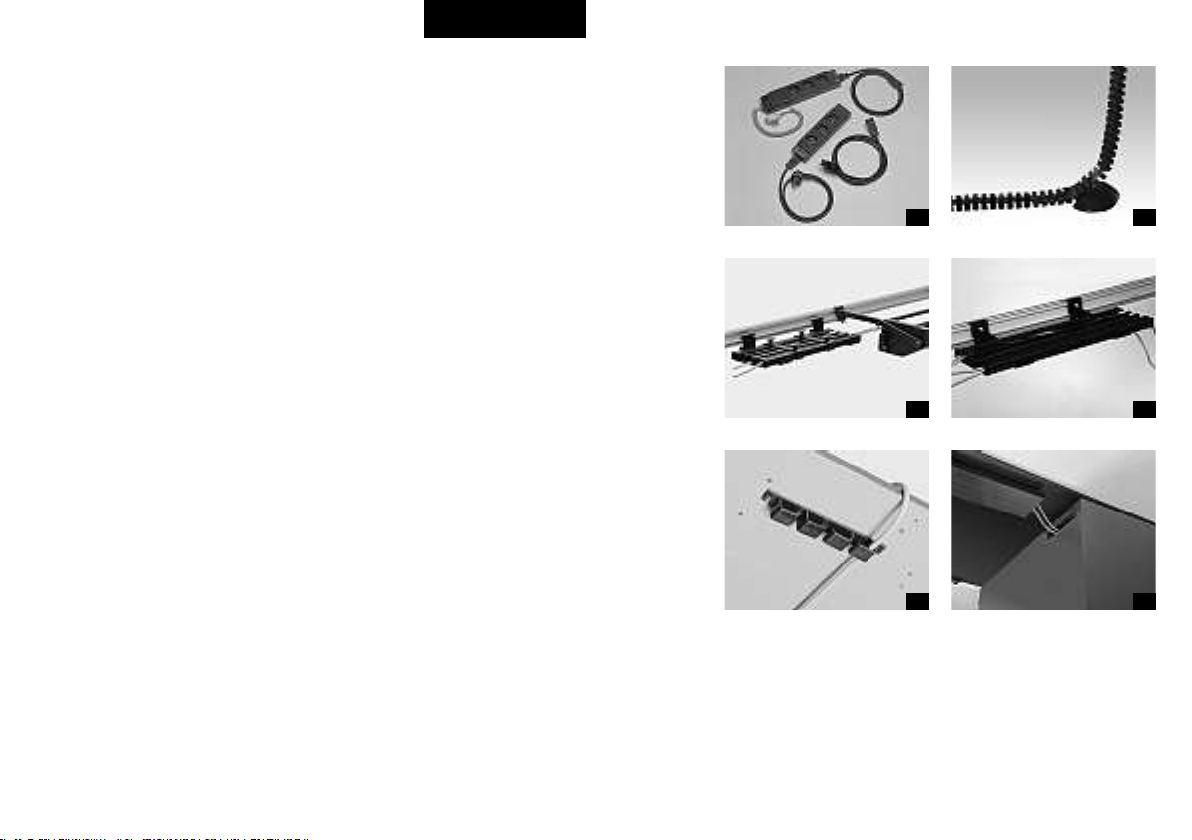

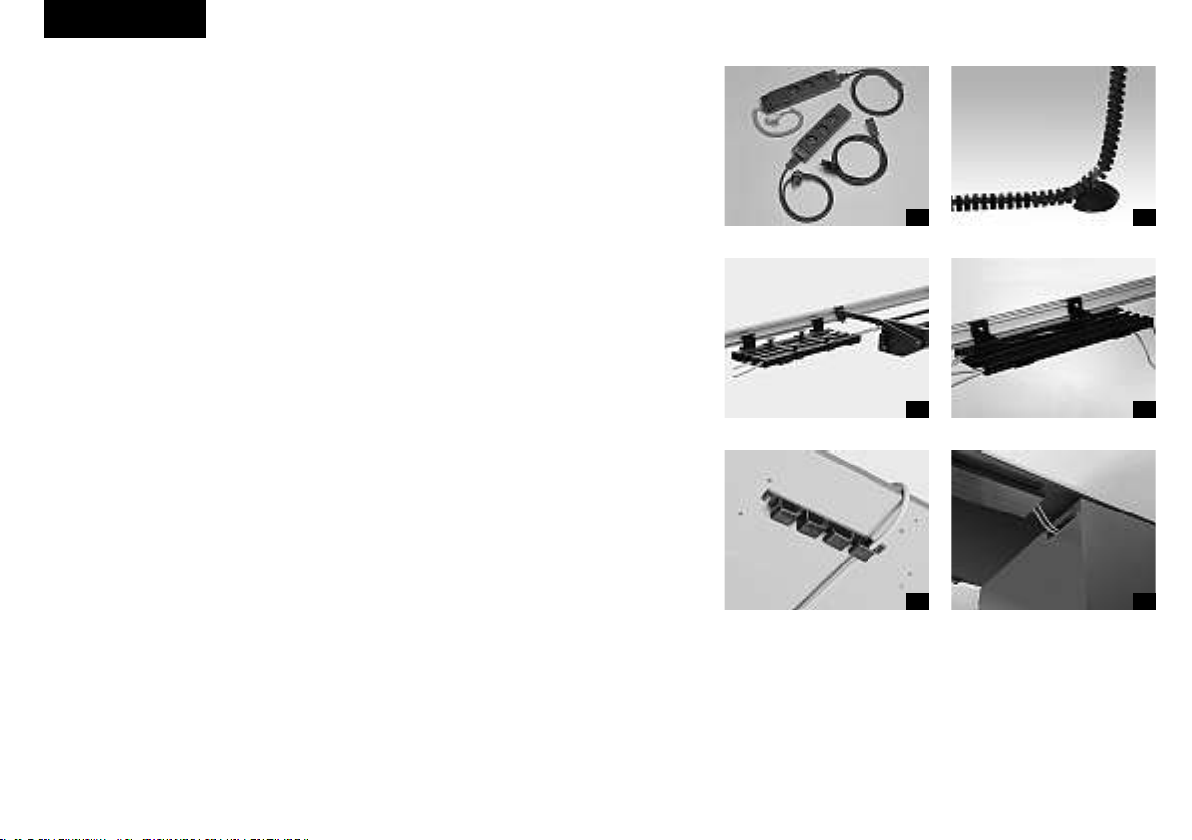

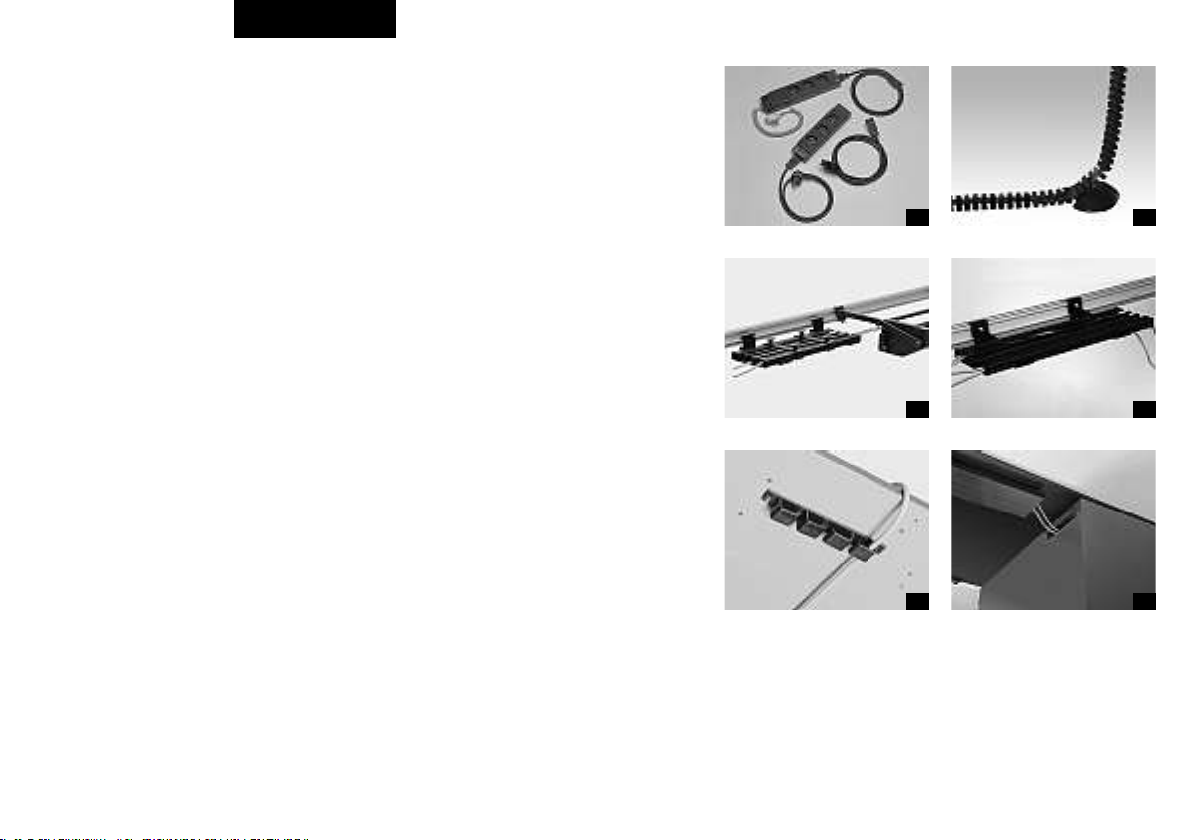

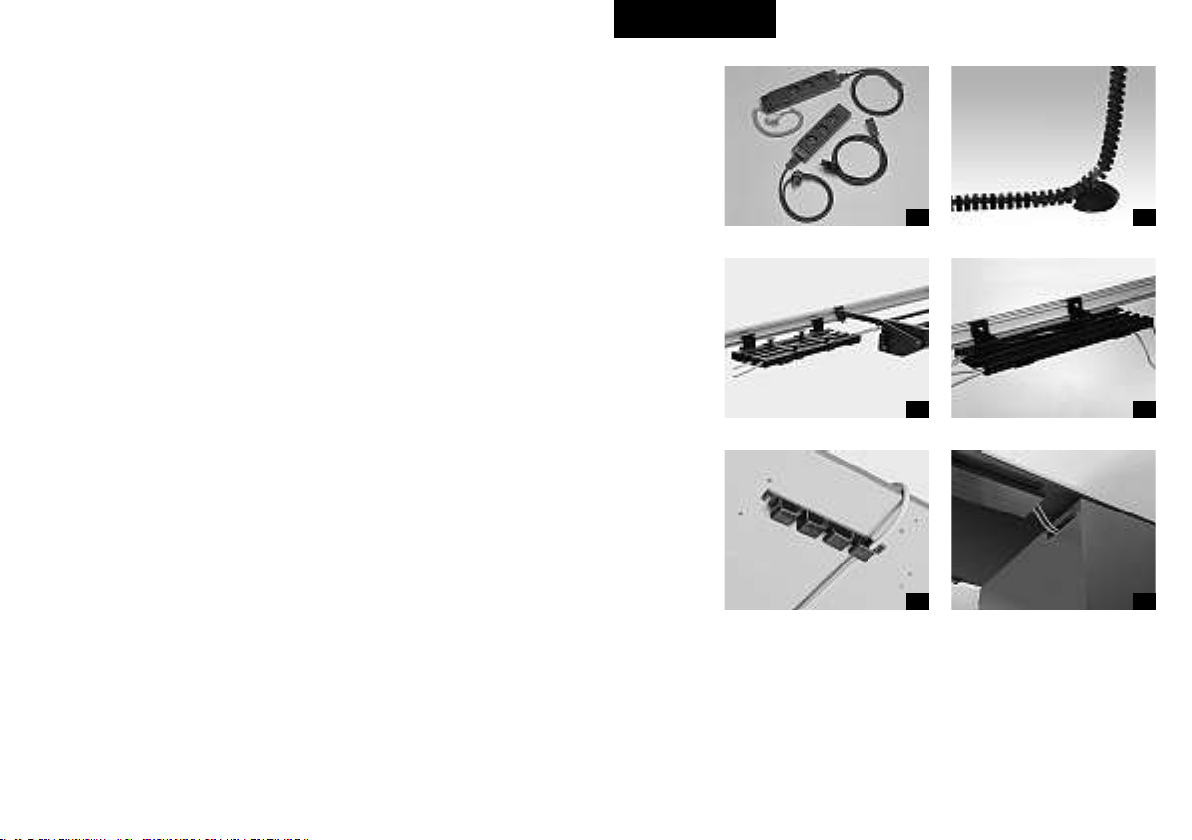

Vedení kabelů

Pracovní stůl Ahrend 22 může být kdekoli vybaven
prodlužovacími kabely pro přívod elektrického proudu
(obr. 1).
Tyto pomocné součásti lze úhledně vést pomocí
vertikálních nebo horizontálních vodičů, kanálů nebo
boxů na kabely.

Vertikální vedení kabelů

Ohebným vertikálním vodičem kabelů, který lze umístit
nezávisle na nohách kdekoli na pracovním stole nebo
pod ním (obr. 2), se kabely vedou dvěma oddělenými
trasami do kanálu nebo boxu umístěného pod pracovní
deskou.
Tímto způsobem lze bez problémů připojit na síť také
pracovní stoly s nastavitelnou výškou. V podstavci vedení
kabeláže se nachází uchycovací podložka (kabelová
svorka, do níž je možné kabely upevnit).

Horizontální vedení kabelů a uložení šňůr

Kabely, které vycházejí z vertikálního vedení kabeláže,
mohou být dále vedeny pomocí kanálu nebo boxu na
kabely (obr. 3), které lze umístit k pracovní desce
psacího stolu.
Kabelové kanály mohou vést za kabelovými boxy, takže
tyto boxy lze přidávat nezávisle na kabelových kanálech.
Některé kabelové kanály jsou z důvodů lepší
dostupnosti kabelů výklopné (obr. 4).
Průchodky na kabely mohou být využity tak, aby se
šňůry daly vést kdekoli podél spodní strany pracovní
desky (obr. 5).

Skříň se zásuvkami

Skříň se zásuvkami o výšce odpovídající psacímu stolu
může být opatřena průchodkou pro kabely. Lze ji využít
jako součást horizontálního vedení kabelů (obr. 6).

1 2

3 4

5 6

4

Çesky

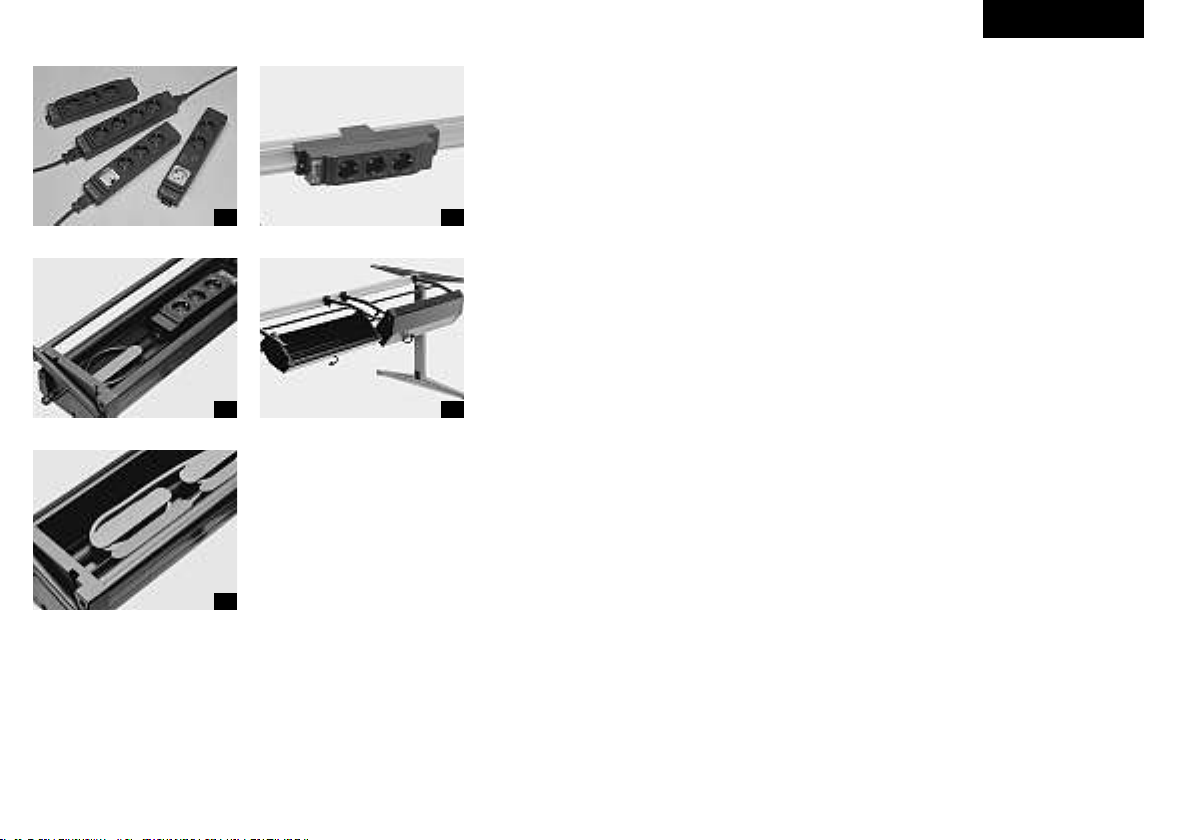

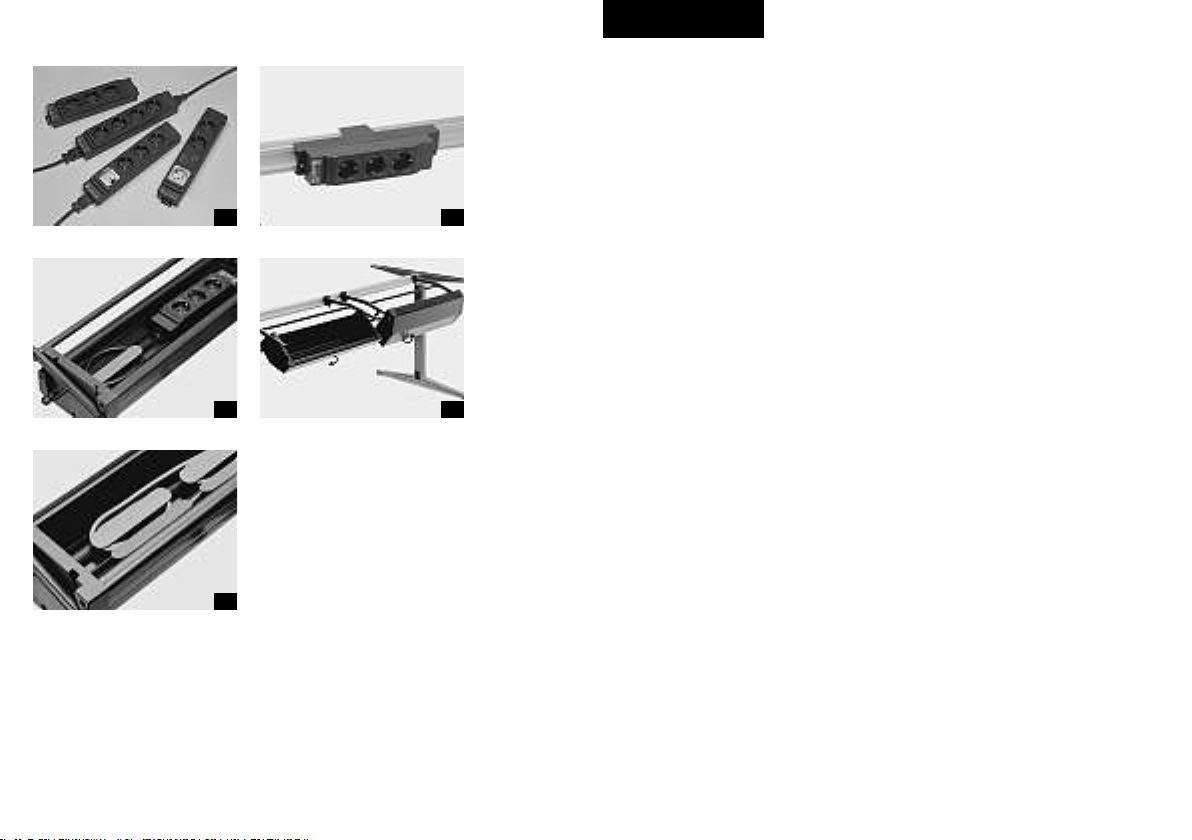

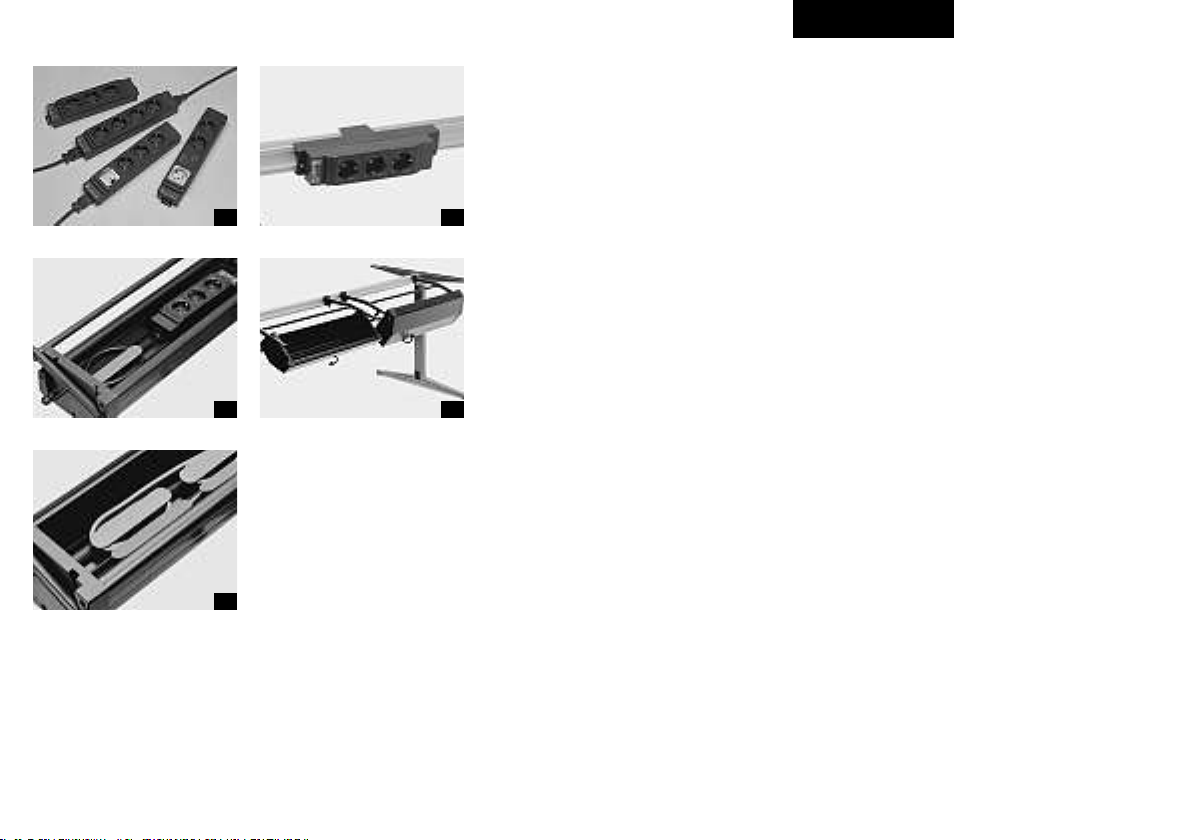

Elektrické připojení

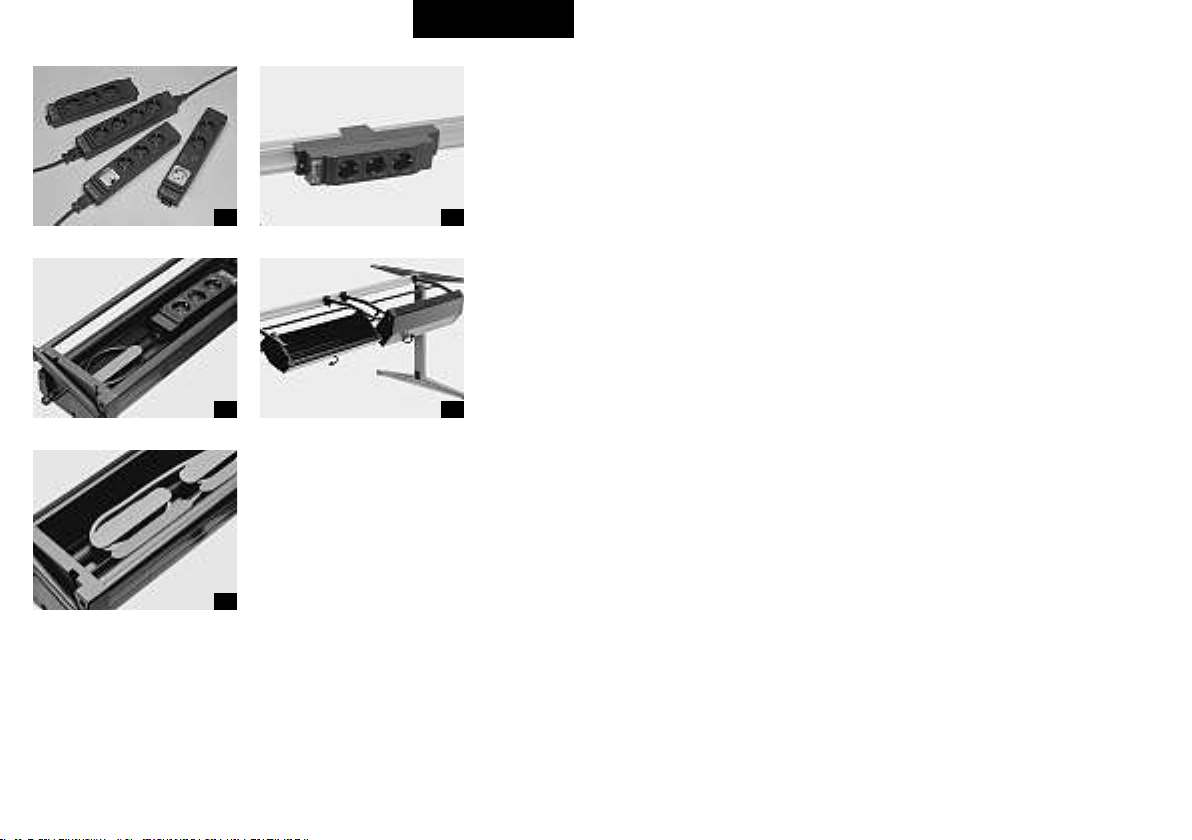

Ahrend nabízí různé druhy rozvodných skříněk,
standardně se třemi nebo čtyřmi zásuvkami, nebo s
dalšími funkcemi jako je přepínání „master/slave“,
přepěťová ochrana nebo „power cleaner“ (obr. 7).

Rozvodné skříňky

Existuje několik možností, jak stůl Ahrend 22 vybavit

7

9

11

rozvodnými skříňkami. Nejjednodušší metoda je

8

připevnit kontaktní skříňku přímo na nosník pracovní
desky pomocí montážní svorky (u třídílných rozvodných
skříněk) (obr. 8).

Výklopné schránky na kabely

Používají-li se schránky na kabely, je možné přebývající
část šňůry vedoucí k přístrojům nebo připojovací šňůru
pečlivě uložit. Tyto schránky jsou vhodné také pro
zásuvky (obr. 9).
Existují v různých délkách, takže lze najít vhodné řešení
pro všechny situace. Počet zásuvek, které se do schránky
vejdou, závisí na typu zásuvek a na délce schránky.

10

Vzájmu dobré dosažitelnosti obsahu těchto boxů je
možné je vyklopit na obě strany (obr. 10).
Na jejich dně jsou připevněny dělicí příčky, které slouží
kuspořádání kabelů a jejich vzájemně oddělenému
vedení (obr. 11).

Vhodné umístění schránek pro elektrické vedení

Zvolte pro schránku takovou polohu, která je co nejblíže
k místu, kde je na na pracovní desce nejvíce přístrojů, jež
je třeba zapojit.

5

Çesky

Uživatel elektrického připojení

Není vyloučeno, že Vy, jako uživatel pracoviště Ahrend
22, bude chtít sám něco měnit na elektrickém připojení.
Například zasunout zástrčku do zásuvky nebo ji z ní
vytáhnou, nebo pečlivě uložit přebývající část šňůry.

Bezpečnost

U elektrických instalací na pracovišti hraje nejdůležitější
úlohu bezpečnost. Z toho důvodu mají všechny součásti,
které přicházejí do styku se šňůrami a kabely, zaoblené
hrany a všechen nábytek může být uzemněn.
Nehodám, jako je třeba klopýtnutí o šňůry, které leží na
podlaze, lze zabránit, jestliže je pečlivě uložíme na
místa, která k tomu účelu Ahrend 22 doporučuje.
Náležitě uložené šnůry zvyšují bezpečnost pracoviště,
lépe vypadají a pracoviště se bude snadněji uklízet.

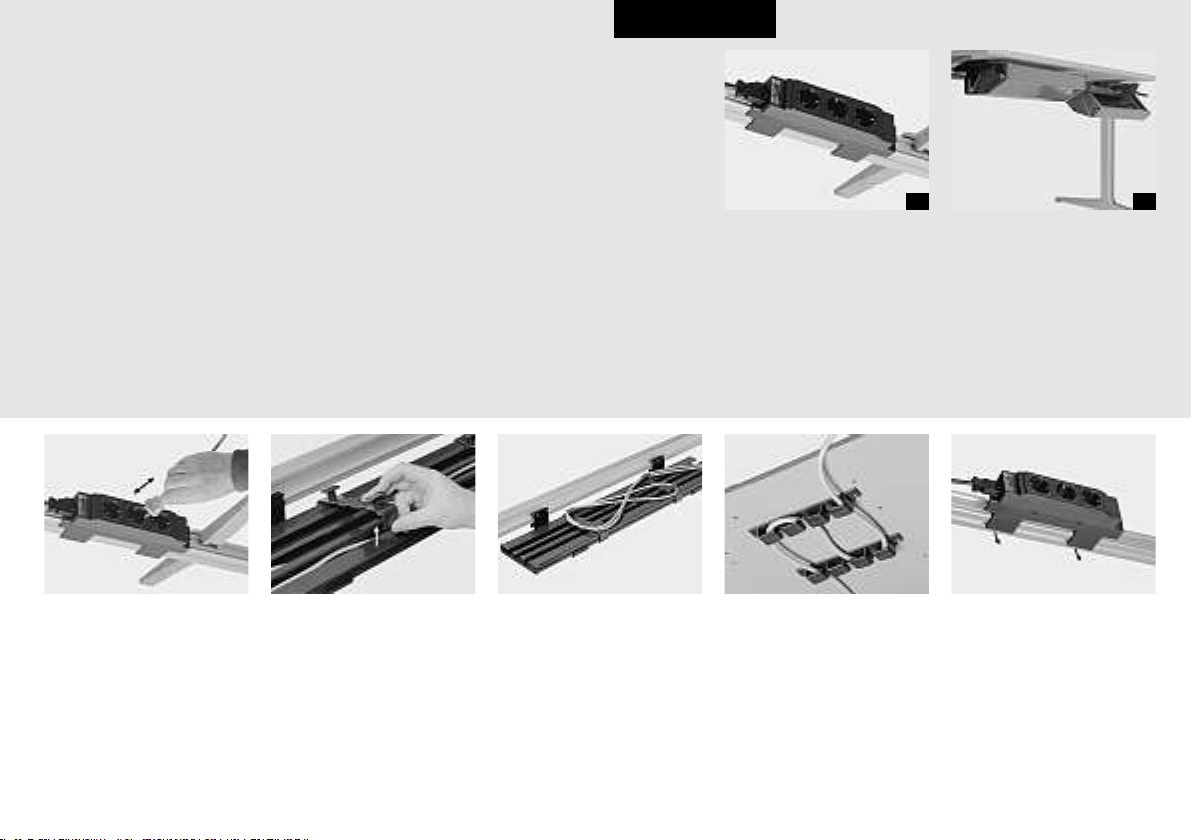

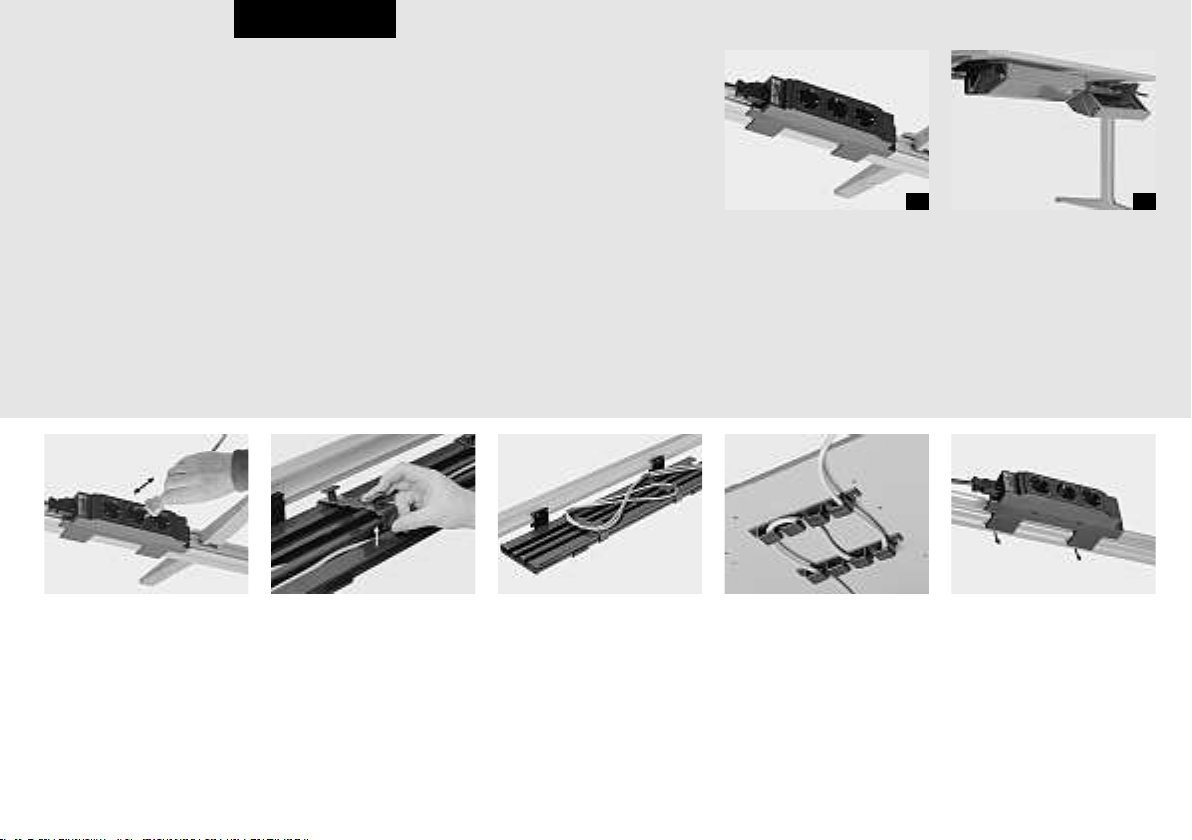

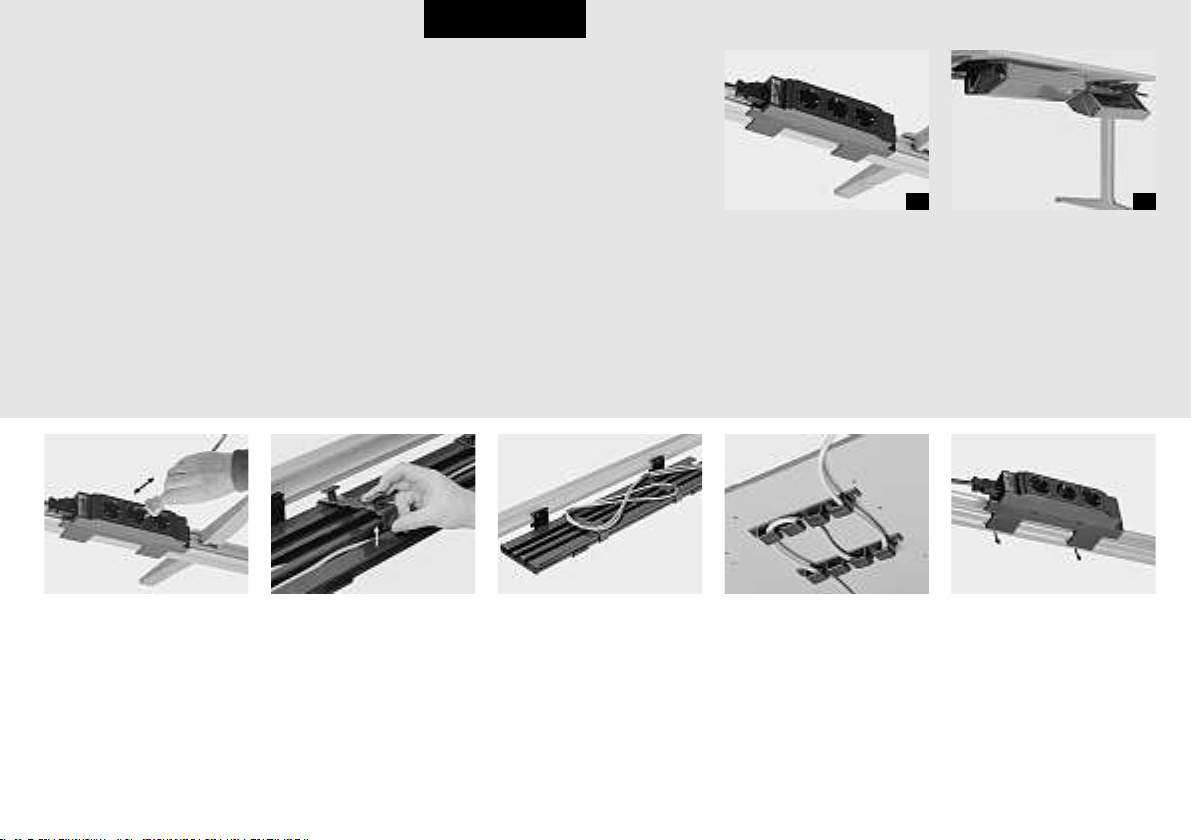

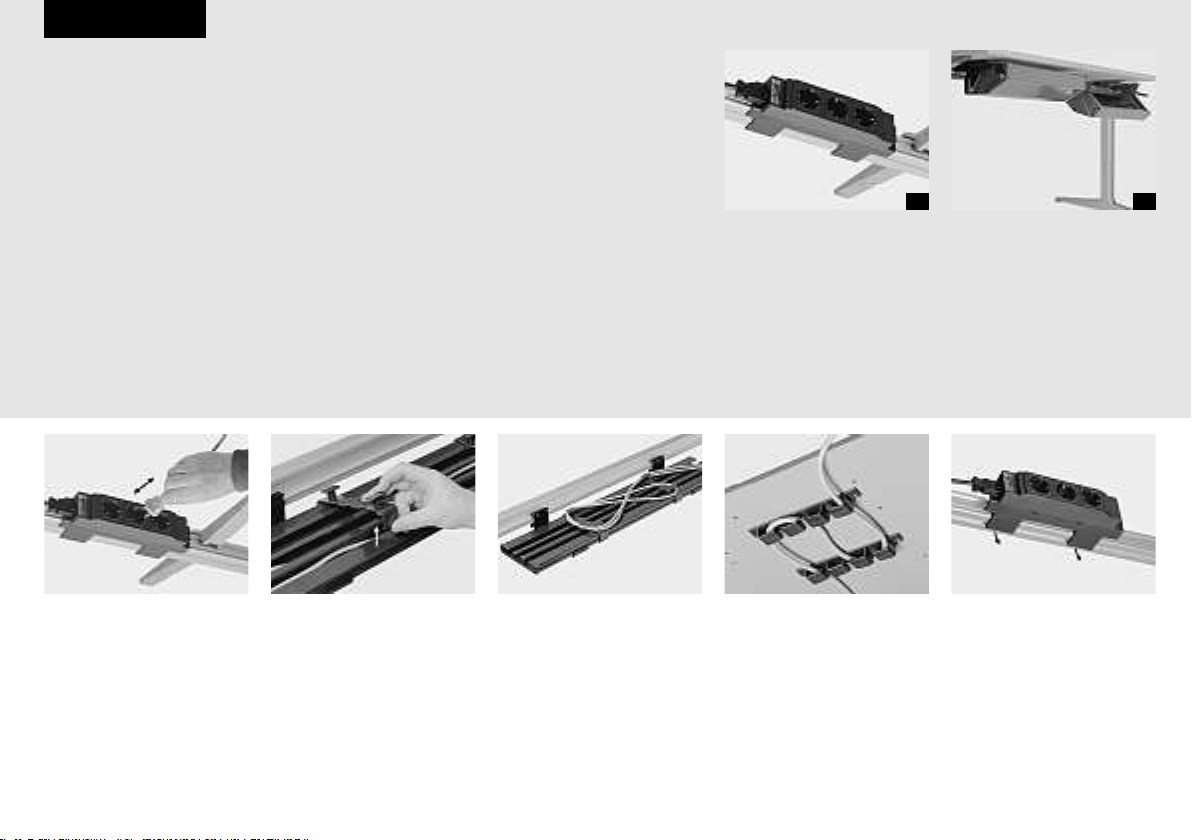

Pracovní stoly s rozvodnou skříňkou
na montážní destičce/držácích

Zástrčky se dají jednoduše zastrčit
a zase vytáhnout.

Přebytečnou část šňůry je možné
uložit v (na) kabelovém kanálu.
Nejdříve sejměte kabelové svorky,
vložte do kanálu šňůry a zase kanál
pomocí svorek uzavřete.

Místa připojení

Místa, kde se na Vašem pracovišti bude připojovat
elektrický proud nebo počítačové sítě, lze zvolit různým
způsobem:
–zásuvky lze připevnit přímo na nosník (obr. 1)
–pod místem, kde pracujete, lze zavěsit jednu nebo více

schránek na kabely (obr. 2).
V tom případě budou přístroje připojeny na zásuvky
umístěné v těchto schránkách a dále je možné v nich
ukrýt přebytečné části šňůr.

Kabelové svorky se dají také použít
tak, že se na ně šňůra navine.

Pokud je třeba, může tuto funkci
zastávat také zařízení na vedení
kabelů podél pracovní desky.

1 2

Přemísťování rozvodných skříněk

Rozvodné skříňky na plastové montážní
destičce mohou být na nosníku stolu
upevněny také na jiném místě. Stlačte
obě úchytky směrem dolů, vše sejměte
a připevněte na nosník na jiném místě.
Nezapomínejte při tom na délku šňůry!

Pokud je nainstalován žlutozelený
uzemňovací drát, rozvodnou skříňku
nepřemisťujte!

6

Çesky

3 4

5

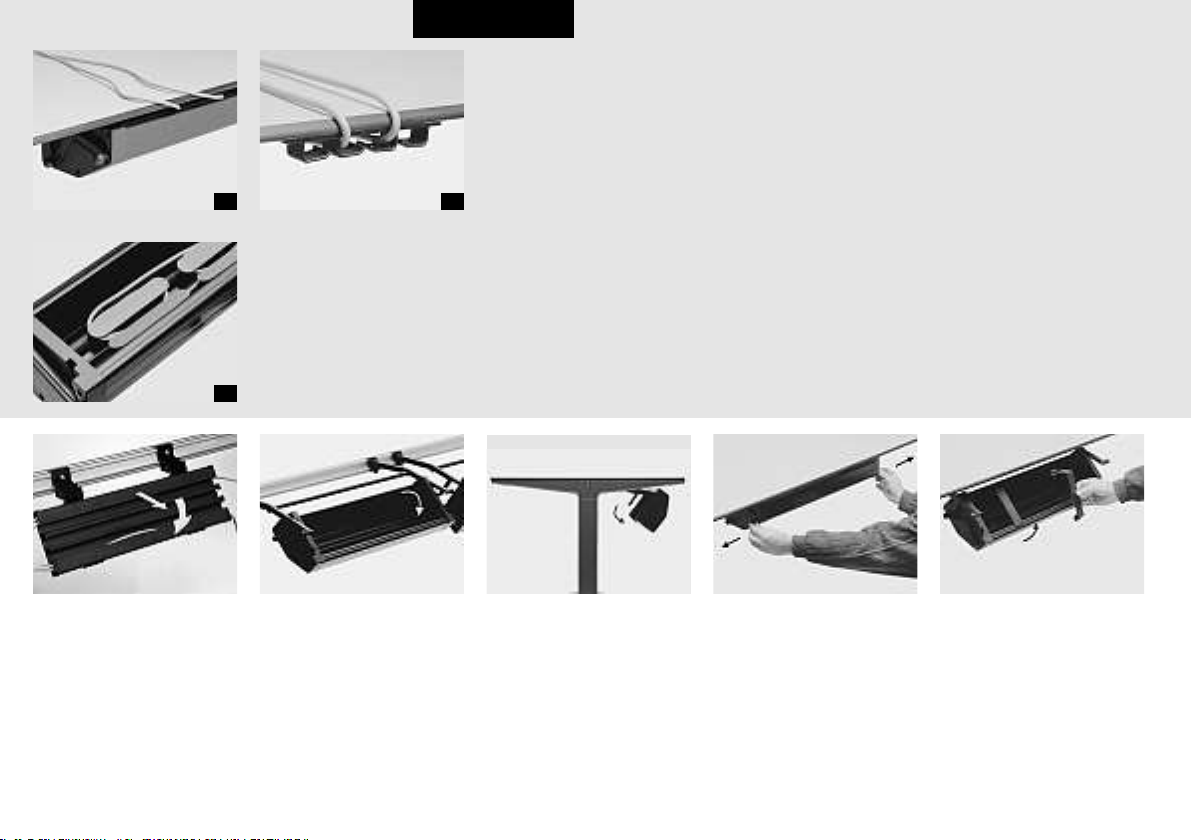

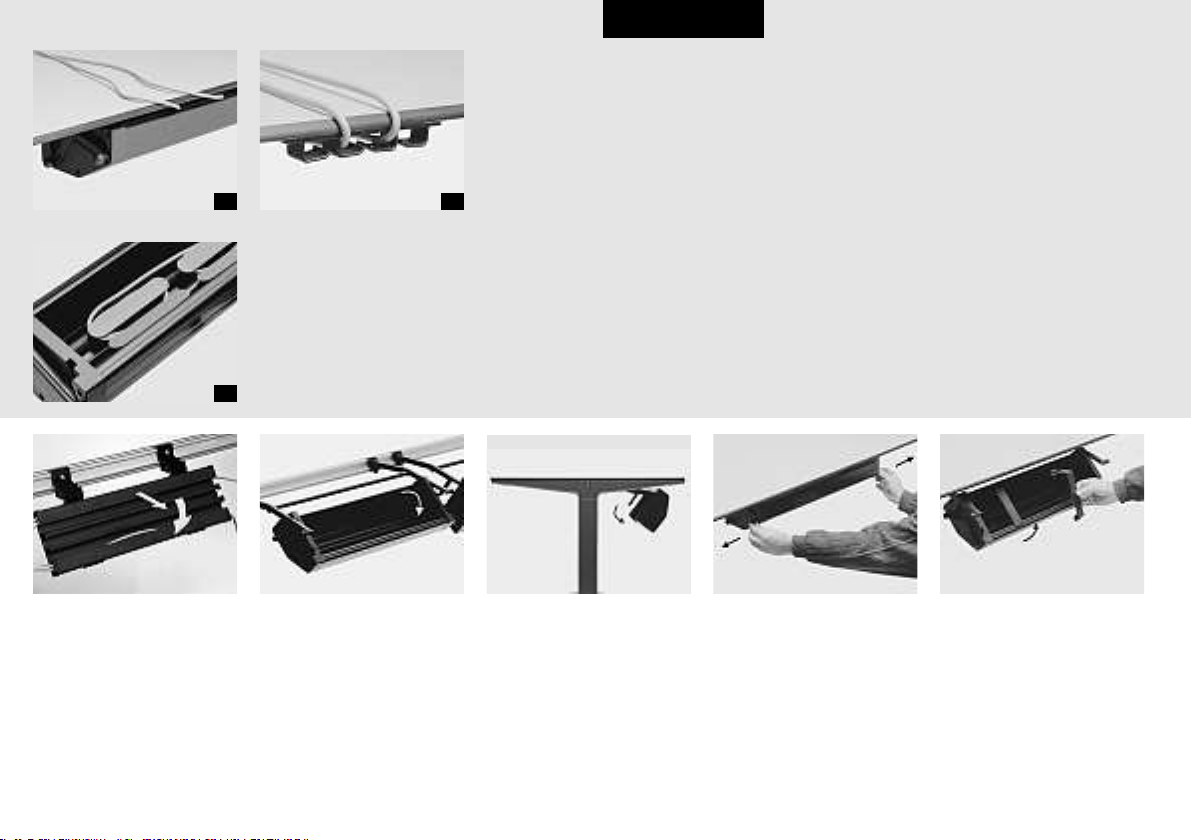

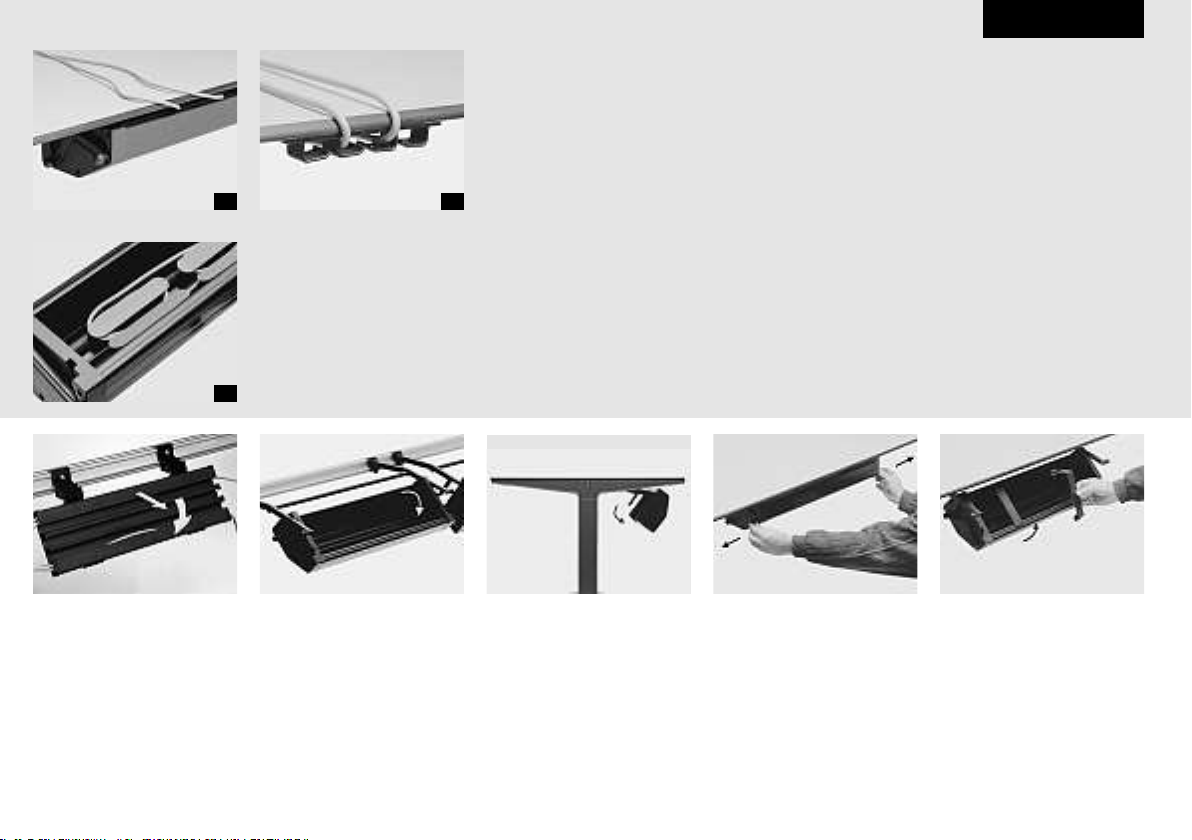

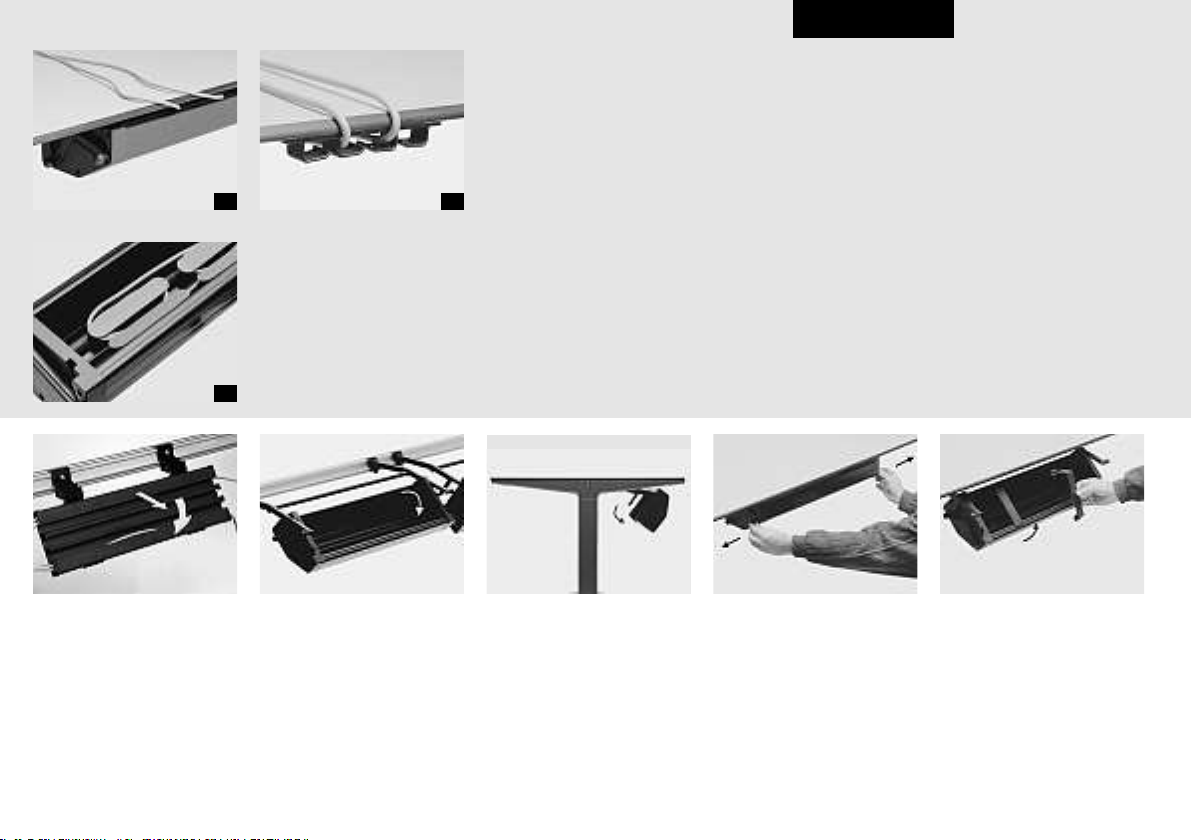

Vedení šňůry podél okraje pracovní desky

Šňůry náležející k přístrojům jsou vedeny okolo okraje
pracovní desky přímo do kabelových kanálů nebo
kabelových boxů (obr. 3).
Pokud si přejete, můžete šňůry také zatlačit do průchodek v
desce tak, že zůstanou viset na háčcích
a nebudou se prověšovat (obr. 4).

Uspořádání a rozdělení šňůr v boxech

Šňůry ve výklopných kabelových boxech se mohou
uspořádat také pomocí modrých příček na rozdělení kabelů,
které se dají zasadit do dna boxu (obr. 5).

Pracovní stůl s výklopnými
kabelovými kanály

Kanál nadzvedněte, přitáhněte k
sobě a vyklopte.
Uzavření: kanál zaklapněte a
zasuňte zpět na nosník stolu.

Pracovní stoly s výklopnými boxy na
kabely

Pokud je třeba, vysuňte nejprve
pojízdnou skříňku se zásuvkami.
U stolů, které stojí v otevřeném
prostoru, lze tyto boxy otevírat na
čelní straně stolu.

U stolů, které jsou umístěny u stěny
nebo čelem proti jinému stolu, se tyto
boxy otevírají na tu stranu stolu, kde
se sedí. V tom případě jsou přístupné
pod pracovní deskou.

Box na kabely se otevře tak, že se
současně zatáhne za dvě tlačítka,
která se nacházejí na opačných
koncích kanálu na vaší straně. Box se
potom sám otevře.

Pozor! Pokud by se zatáhlo za
všechna čtyři tlačítka, celý box na
kabely se uvolní ze závěsných
úchytek!

Odstraňte případné svorky, které
drží šňůry v boxu.
Po změnách uskutečněných na
elektrickém připojení pak lze
kabelový box zatlačením znovu
zavřít.
Dbejte na to, aby kabelové svorky
byly znovu usazeny na správném
místě a aby tlačítka na obou
stranách byla zase zatlačena.

7

Çesky

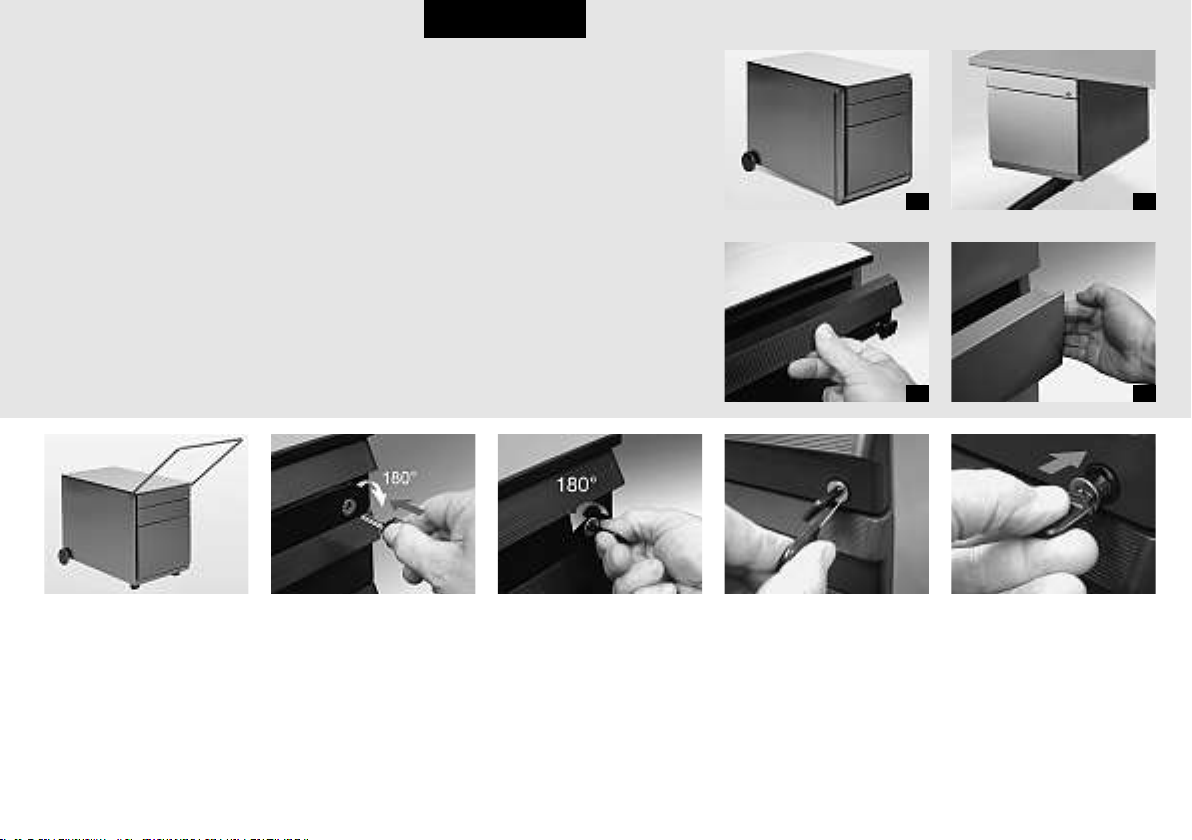

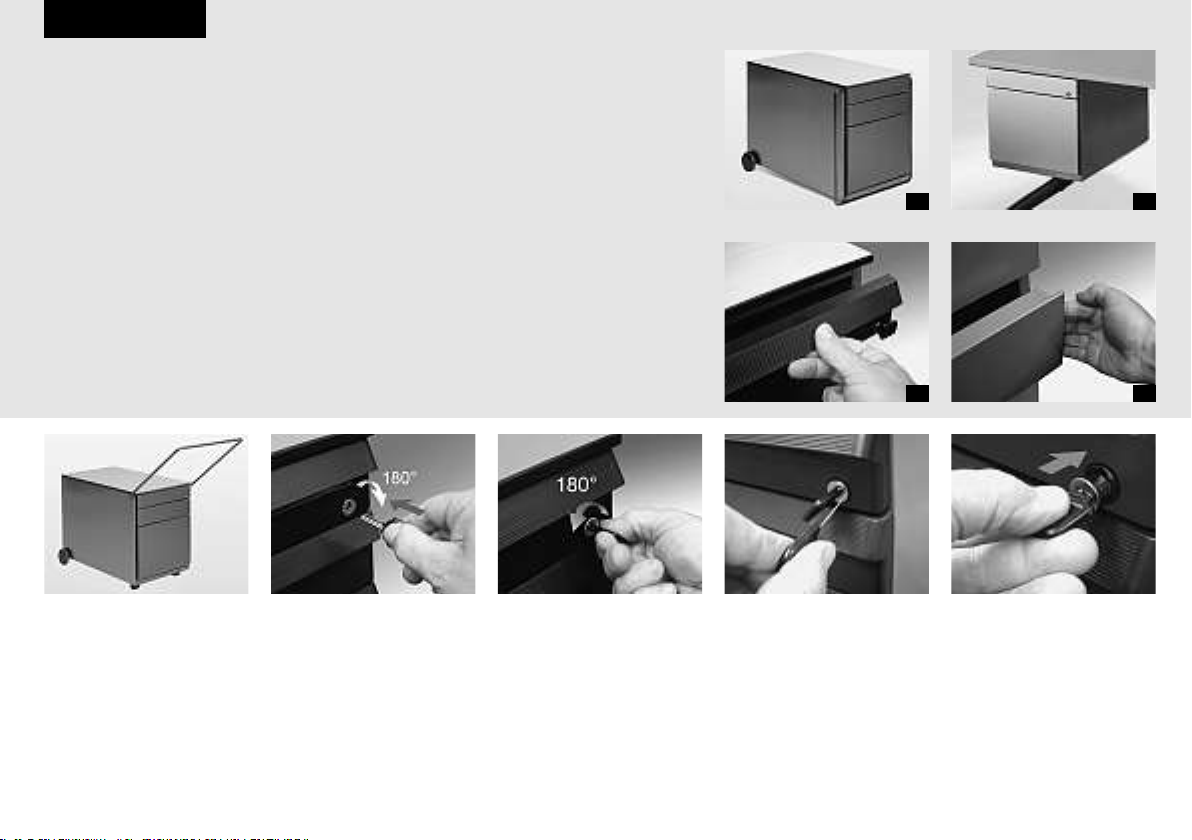

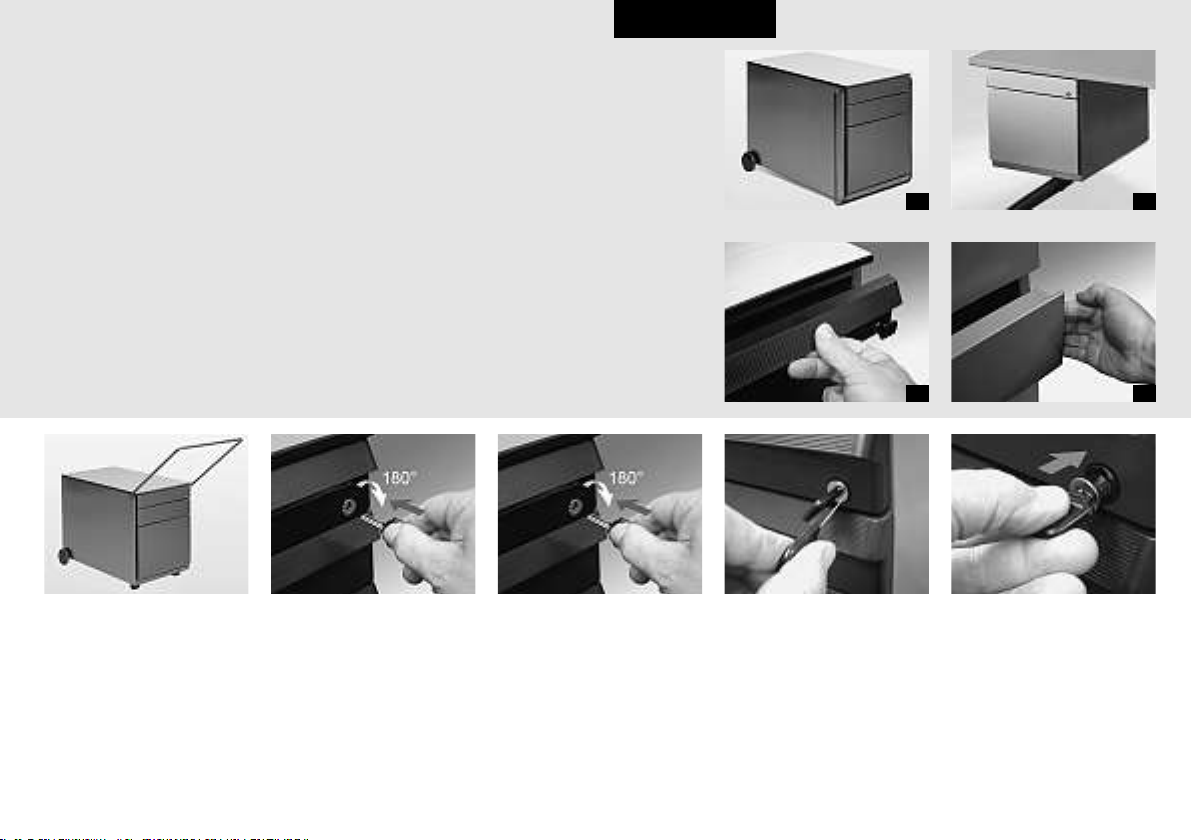

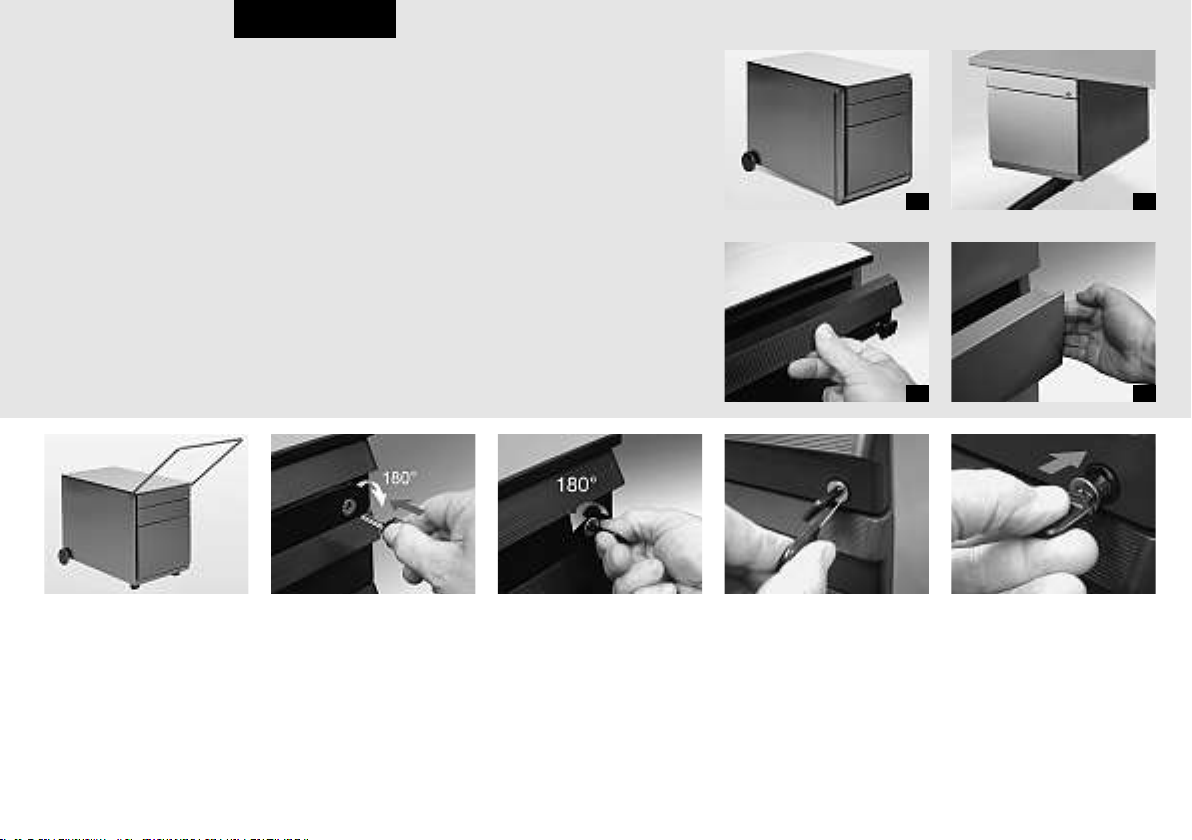

Kontejner se zásuvkami

Existuje několik typů kontejnerů se zásuvkami.
Kontejnery o výšce odpovídající psacímu stolu, které lze
umístit vedle stolu, dále dva typy mobilních kontejnerů
na kolečkách s nimiž lze zajet pod stůl, vozíky nebo
závěsné kontejnery se zásuvkami.

Mobilní kontejner se zásuvkami

S mobilním kontejnerem se zásuvkami opatřeným
madlem na tlačení lze bez problémů přejíždět na větší
vzdálenosti, a to na příklad tehdy, jestliže pracujete na
různých pracovištích (obr. 1).

Závěsné kontejnery se zásuvkami

Závěsné kontejnery se zásuvkami lze umístit jak pod stůl
s nohou typu C, tak s nohou N. Zavěšují se na nosník
přímo pod desku (obr. 2). Skříňky jsou 60 cm hluboké.

Klíče

Kontejnery se zásuvkami se dodávají se dvěma klíči, z
nichž jeden má umělohmotnou rukojeť. Číslo na klíči

Přejíždění s mobilním kontejnerem
se zásuvkami

Kontejner nejprve uzavřete, aby
během přesunu nedošlo k otevření
zásuvek. Kontejner lze podle
potřeby tlačit nebo táhnout.

Otevření zámku

Zasuňte klíč do válečku a otočte ho
o poloviční otáčku doprava. Nyní lze
otevřít libovolnou zásuvku. Pokud je
zásuvka vysunuta, jsou ostatní
zásuvky zablokovány. Klíč může
zůstat ve válečku, nebo ho lze
vytáhnout.

odpovídá číslu na zámku. Při dodatečné objednávce
klíčů je třeba toto číslo uvést. Lze rovněž jednoduše
vyměnit celý váleček s klíčem, takže kontejner můžete
zamykat jiným klíčem.

Rukojeť zásuvek

Přední část zásuvky může mít rukojeť přes celou svoji
šířku (obr. 3) nebo postranní rukojeti na každé straně
zásuvky (obr. 4).

Vytahování zásuvek

Vytáhnout celou zásuvku z kontejneru lze pouze u
teleskopických zásuvek.

Maximální zatížení

Zásuvka na drobný materiál 5 kg
Jednoduchá zásuvka 20 kg
Teleskopická zásuvka 9 kg

Na otevřenou zásuvku si nikdy nesedejte nebo
nestoupejte.

Zamykání

Zavřete všechny zásuvky. Zasuňte
klíč do zámku a otočte o poloviční
otáčku doleva. Zásuvky nyní budou
uzamčeny, klíč lze vytáhnout.

Výměna válečku

Nejprve zamkněte kontejner. Otočte
nyní klíčem trochu doprava, až malý
otvor na okraji válečku bude
směřovat “na tři hodiny”. V této
pozici lze blokovací čep zastrčit do
otvoru.
Váleček s klíčem a čepem nyní bude
možné současně vytáhnout ze
zámku.

1

3

Nový váleček se zastrčeným klíčem
teď můžete přímo zasunout do
zámku.

2

4

8

Çesky

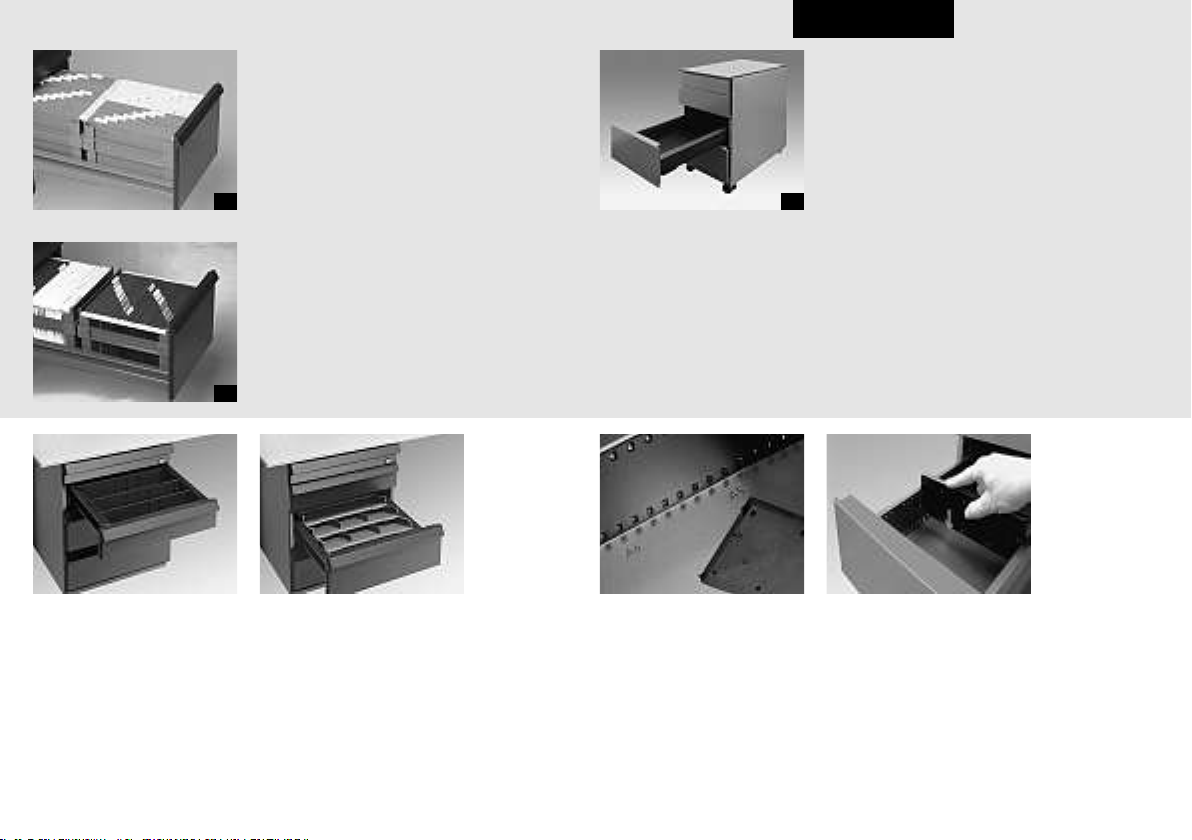

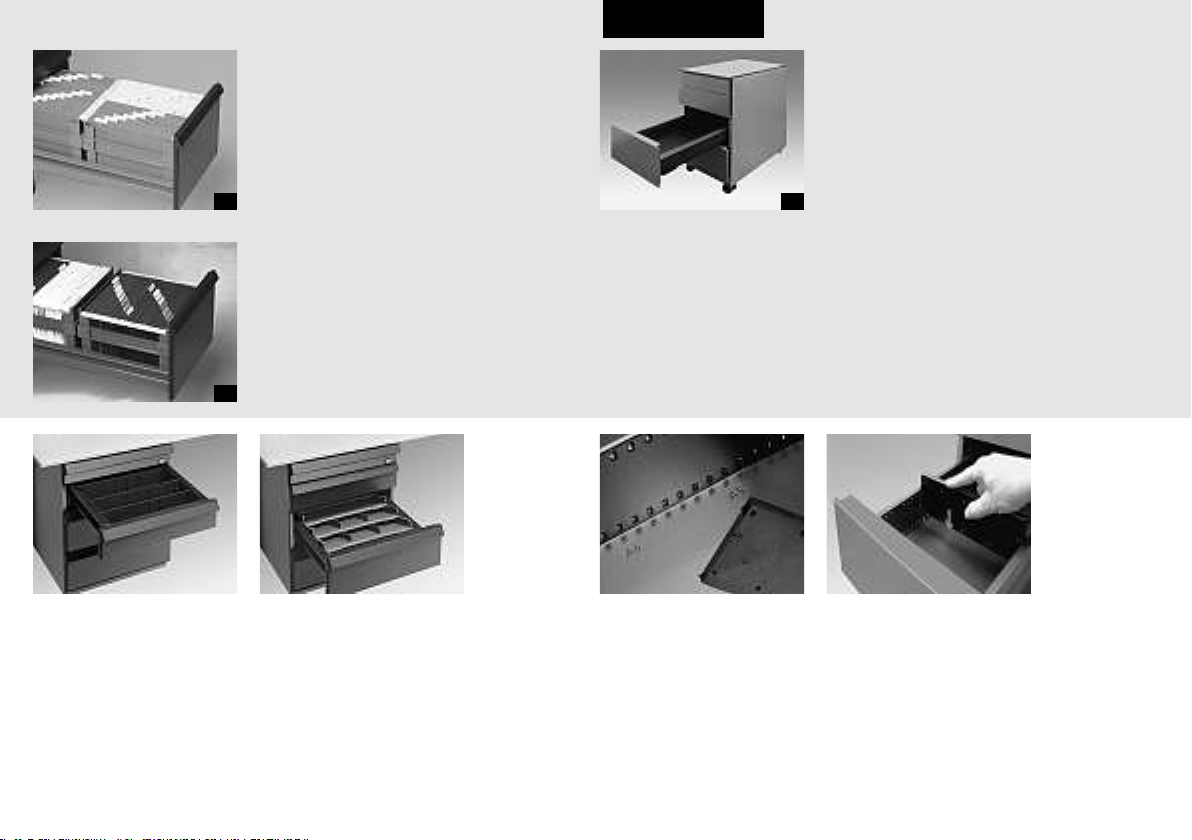

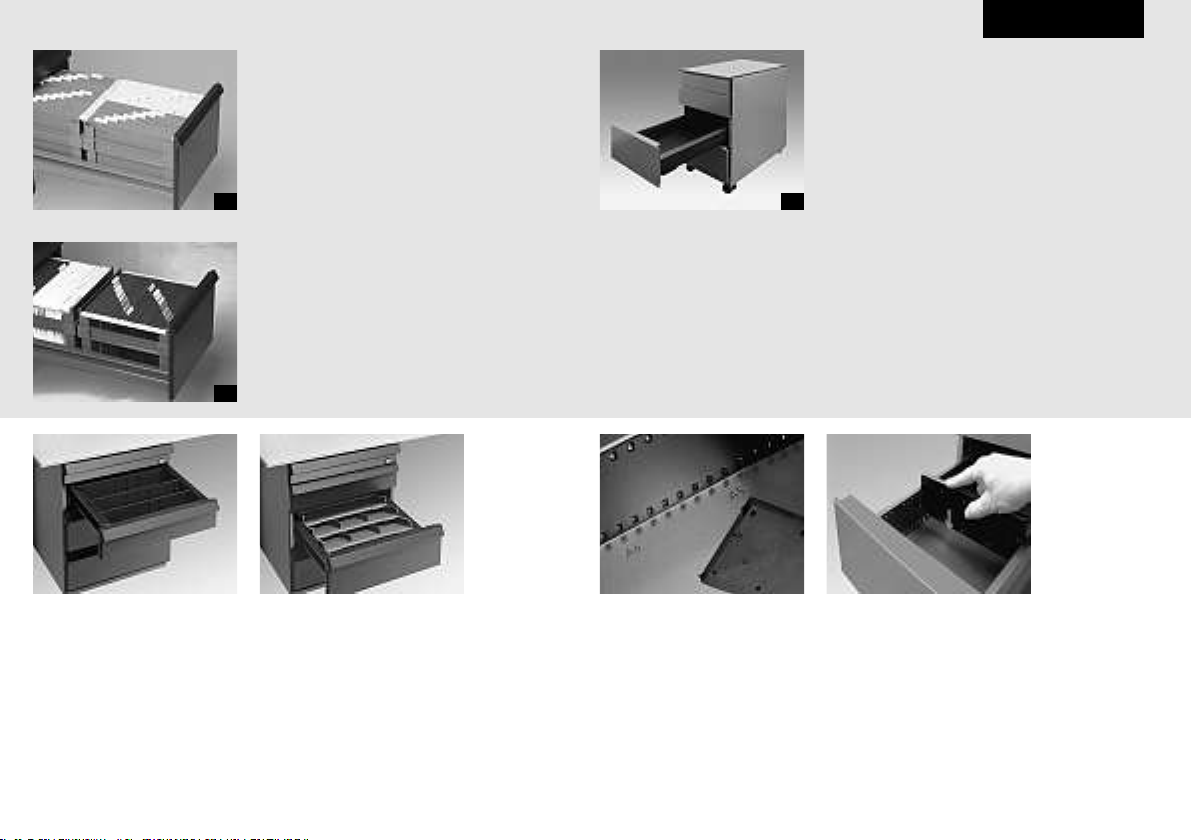

Umístění rovných dělicích příček

Zasuňte dělicí příčku na jedné
straně.
Umístěte ji do potřebné polohy v
zásuvce.
Dělicí příčka pak bude upevněna.

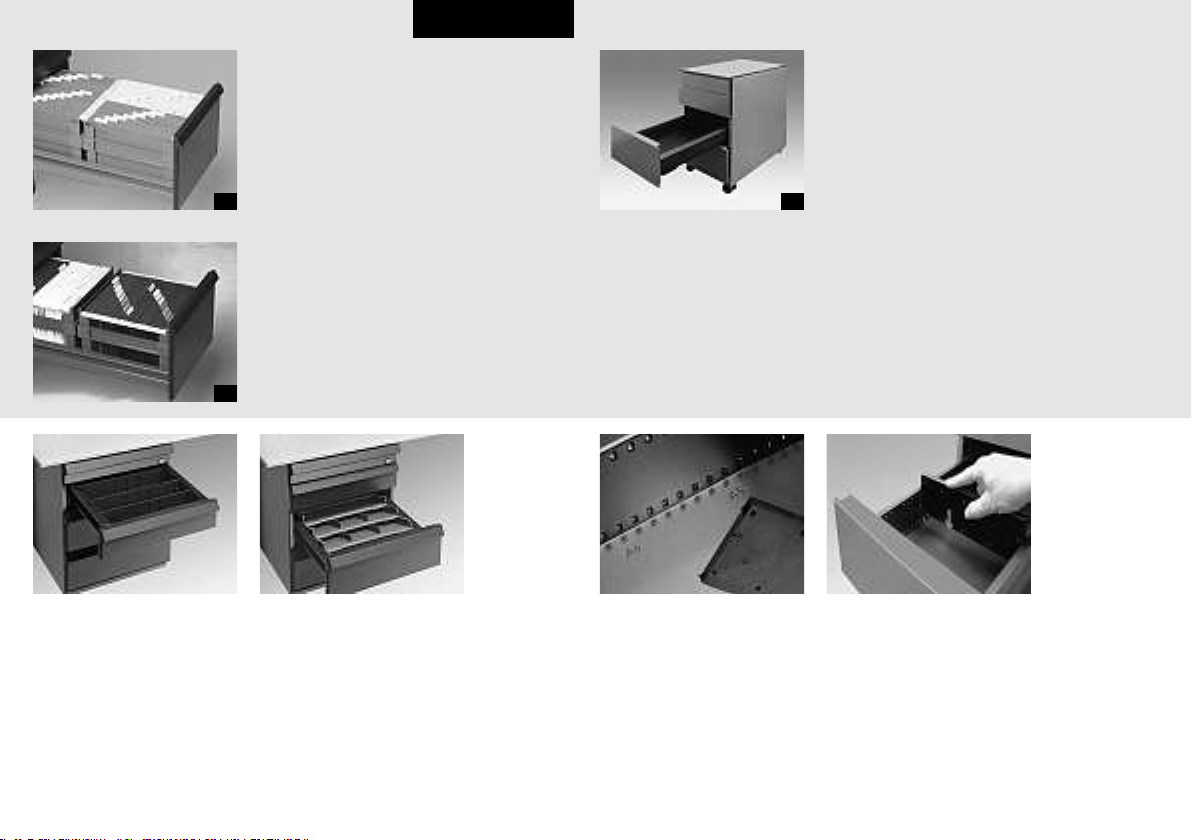

Doplňky pro kontejner se zásuvkami o šířce 42,5 cm

Zásuvky A4 se zavěšováním pořadačů

Zásuvka A4 má přední část vysokou 30 cm.
Provedení, při němž se zásuvka dá zcela vysunout, se
dodává se dvěma umělohmotnými se dvěma
umělohmotnými držáky na zavěšení pořadačů A4.
Před jejich montáží se seznamte s instrukcemi
uvedenými v přiloženém návodu k montáži.

5

Rozdělovače se dají do zásuvky umístit dvěma způsoby:
vedle sebe (obr. 5) nebo za sebou (obr. 6). Záleží jen na
tom, čemu dáváte přednost. Rozdělovače se dají ze
zásuvky ze zásuvky vyjmout i se zavěšenými pořadači.
Jednoduché provedení zásuvky (částečně vysunutelná)
má má jeden kovový rozdělovač na který se dají zavěsit
pořadače A4 pouze za sebou.

Zásuvky A6/A7

Tyto zásuvky můžete podle vlastního uvážení uspořádat
pomocí kolmých nebo šikmých dělicích příček.

6

Umístění šikmých dělicích příček

Šikmé dělicí příčky mohou být do
zásuvky umístěny v různých
polohách.
Na tom pak bude záviset, kolik jich
do zásuvky bude možné umístit.

Umístění kolmých přepážek

Boční strany přepážek mají pružné
výčnělky, které lze zastrčit do otvorů
ve stěnách zásuvky.

Doplňky pro skříňky se zásuvkami o šířce 31,5 cm

Rozdělovače na závěsné pořadače v zásuvkách A4

Zásuvky A4 se dodávají s tyčemi na závěsné pořadače se
dvěma posuvnými nosníky, díky nimž jsou vhodné pro
závěsné pořadače různých rozměrů, například A4, folio
nebo “foolscap”.

Zásuvky A6/A7

7

Tyto zásuvky lze pomocí přepážek rozdělit na více částí
(obr. 7).

Bezpečnost u všech kontejnerů se zásuvkami

Otevřít současně více než jednu
zásuvku není možné. Ostatní zásuvky se zablokují, čímž
se zabrání tomu, že by se skříň mohla převrhnout. Horní
zásuvku na drobný materiál (pokud v této sestavě je) je
možné otevřít, i když je současně otevřena i jiná
zásuvka.

9

Çesky

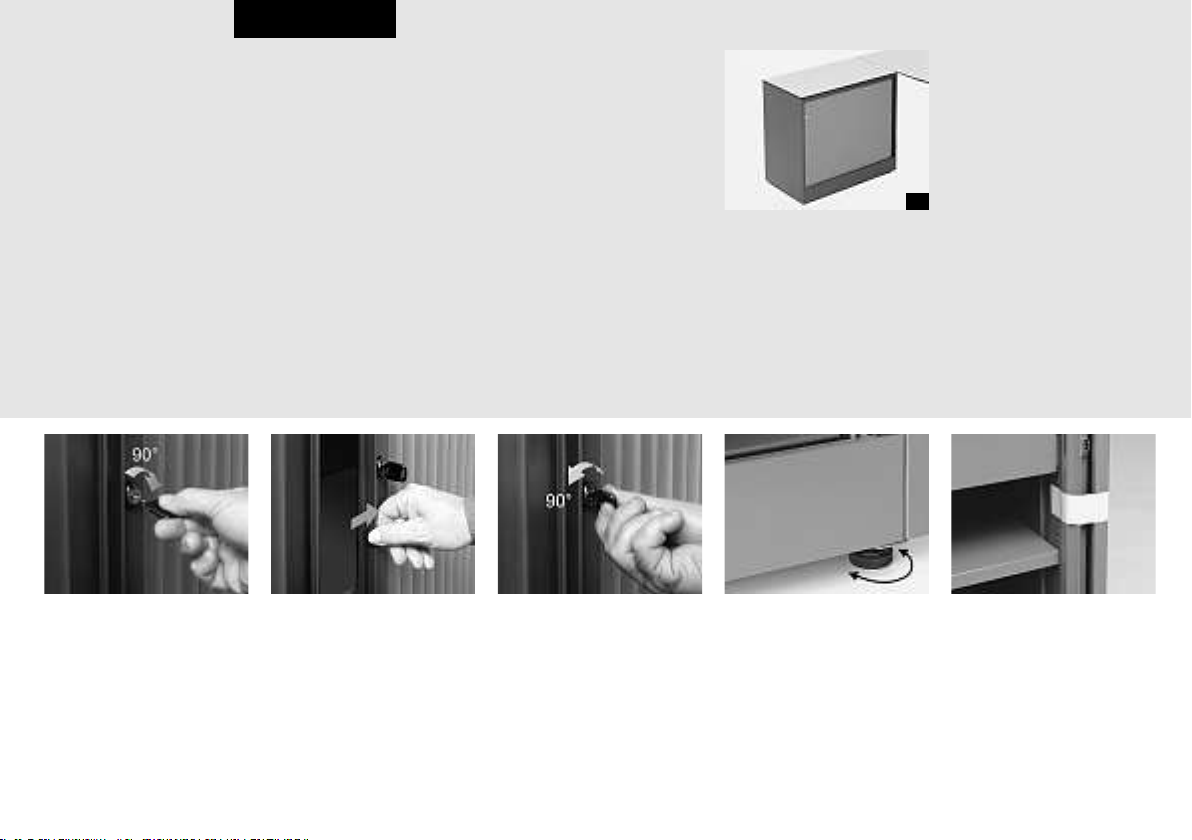

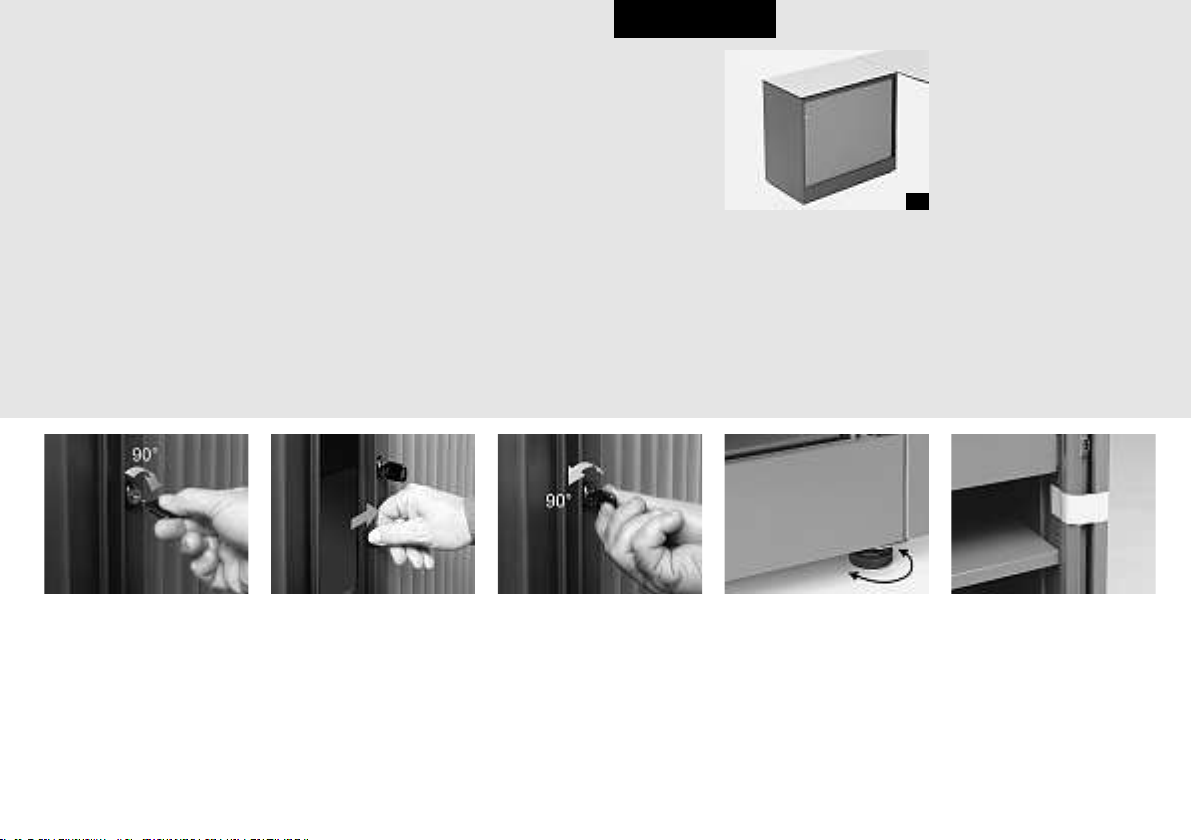

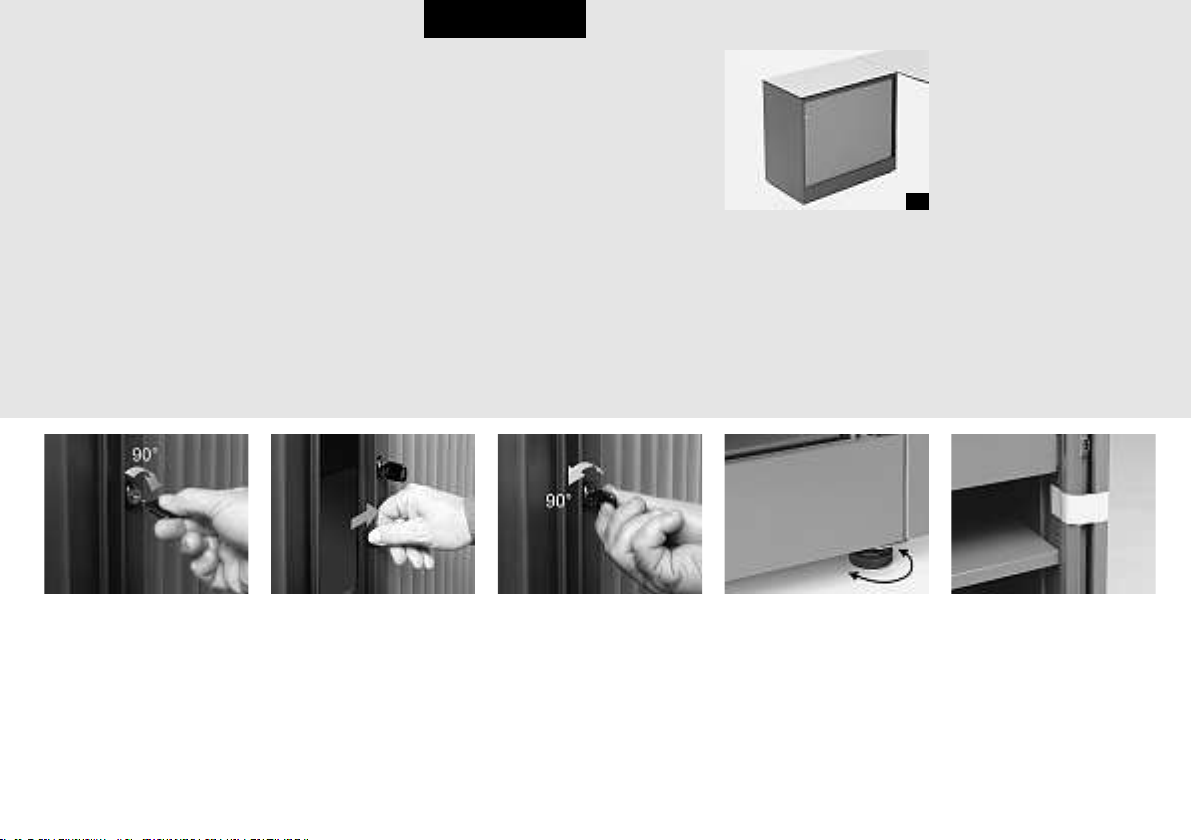

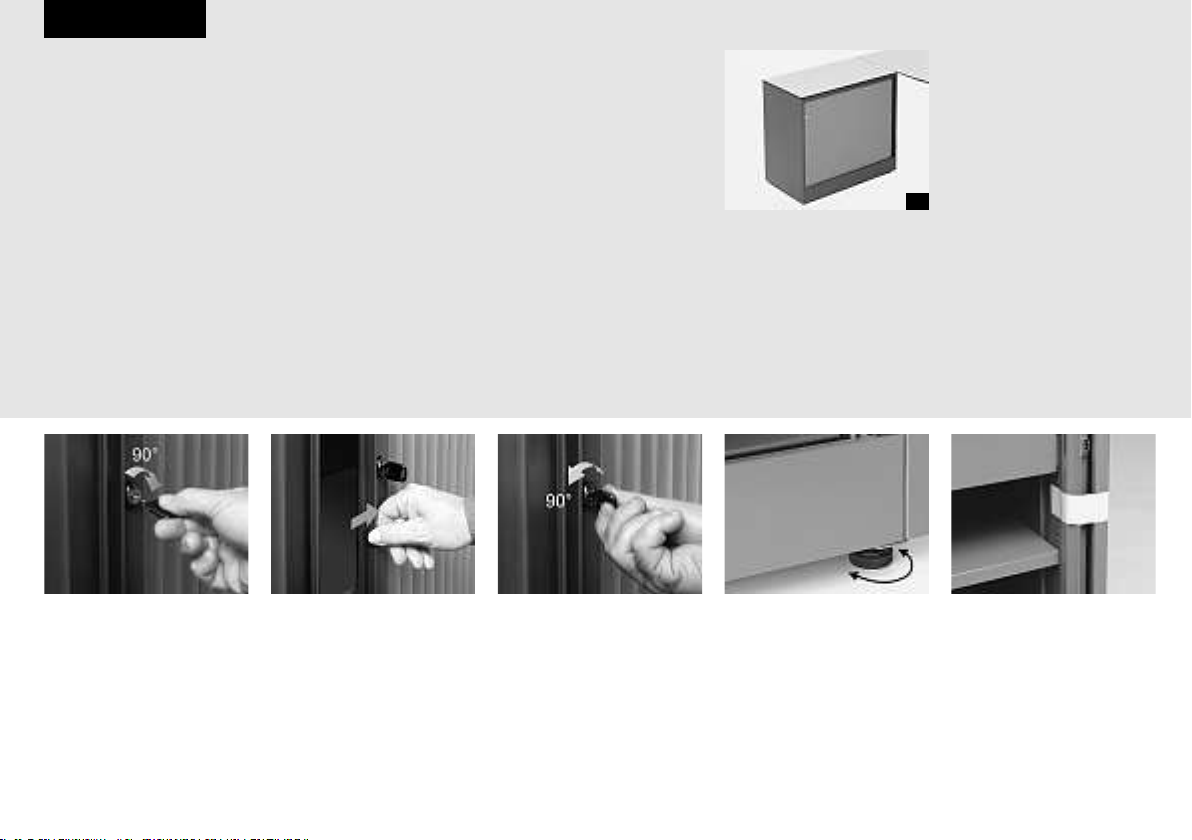

Skříň se žaluziemi o výšce psacího stolu

Na pracoviště lze umístit skříň se žaluziemi o výšce mezi
72 cm a 74 cm (výška průměrného psacího stolu) (obr. 1).

Klíče

Skříňky se žaluziemi se dodávají se dvěma klíči, z nichž
jeden má umělohmotnou rukojeť. Lze rovněž jednoduše
vyměnit celý váleček s klíčem, takže skříň můžete
zamykat jiným klíčem. Pro výměnu válečku viz přechozí
viz předchozí stránka "kontejner se zásuvkami".

Nastavení do vodorovné polohy

Skříně se žaluziemi se musí ručně nebo pomocí
speciálního klíče Ahrend nastavit do vodorovné polohy.
Jedině tehdy se zajistí optimální fungování dveří skříně
(žaluzií) a výsuvných rámů.

Otevření zámku

Zasuňte klíč do vložky a otočte o
čtvrtinu obrátky doprava. Klíč může
zůstat ve válečku, nebo ho můžete
vytáhnout.

Táhnutím za svislou rukojeť pak lze
žaluzii odsunout zcela doprava a
tím skříň otevřít.
Rám závěsných pořadačů nebo
výsuvný úložný prostor pak můžete
za rukojeť vytáhnout.

Maximální zatížení

Při pravidelném rozložení váhy smí být zatížení skříně se
žaluziemi na horní desce maximálně 39 kg.

Maximální povolená váha na doplňcích uvnitř nábytku
splňuje s rezervou minimální požadavek DIN 68874.
Úložná deska ve skříni se žaluziemi o šířce 80 cm smí být
při rovnoměrném rozložení váhy zatížena maximálně
39 kg. Úložná deska se závěsnými pořadači: 78 kg.
Rám na závěsné pořadače nebo výsuvný úložný prostor
ne více než 40 kg.

To znamená, že na skříních, úložných deskách nebo
výsuvných rámech se nesmí stát ani sedět.

Uzavření

Vytažený rám na závěsné pořadače
je nejprve třeba zcela do skříně
zasunout a teprve potom bude
možné žaluzii odsunout doleva a
tím skříň zavřít. Zasuňte klíč do
zámku a otočte o čtvrtinu obrátky
doleva. Nyní lze klíč vytáhnout.

Vodorovná poloha

Pod každým rohem skříně Pod
každým rohem skříně je rektifikační
kolečko, kterým se dá výška upravit
asi o 15 mm. Lze to udělat buď
rukou nebo speciálním klíčem.
Při otáčení ve směru hodinových
ručiček se skříň bude zvedat.

1

Stěhování

Nejprve ze skříně odstraňte všechny
věci, které do ní byly uloženy. Skříň
se smí přemisťovat jen se zcela
otevřenými dvířky, ale nejdříve je
třeba dvířka i všechny vnitřní
doplňky zajistit lepicí páskou.

10

Çesky

Po dodávce

Výsuvné rámy/úložné prostory se
dodávají v zajištěném stavu.
Pokud je otevíráte poprvé, musíte
nejdříve stlačit pojistné rámy dolů.
U skříní o šířce 80 cm pouze na
pravé straně, u šířky 120 cm vlevo i
vpravo.

3

5

Po umístění skříně na místo můžete
přepravní svorky odstranit.

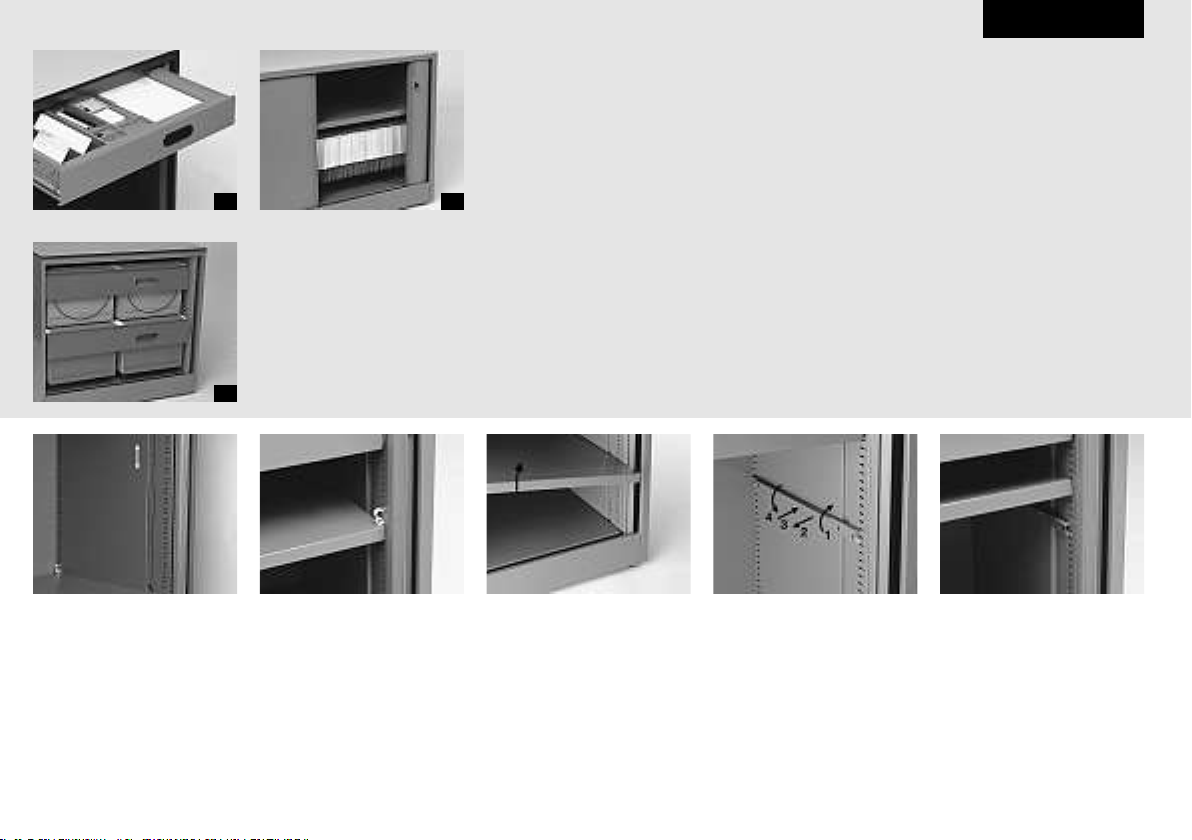

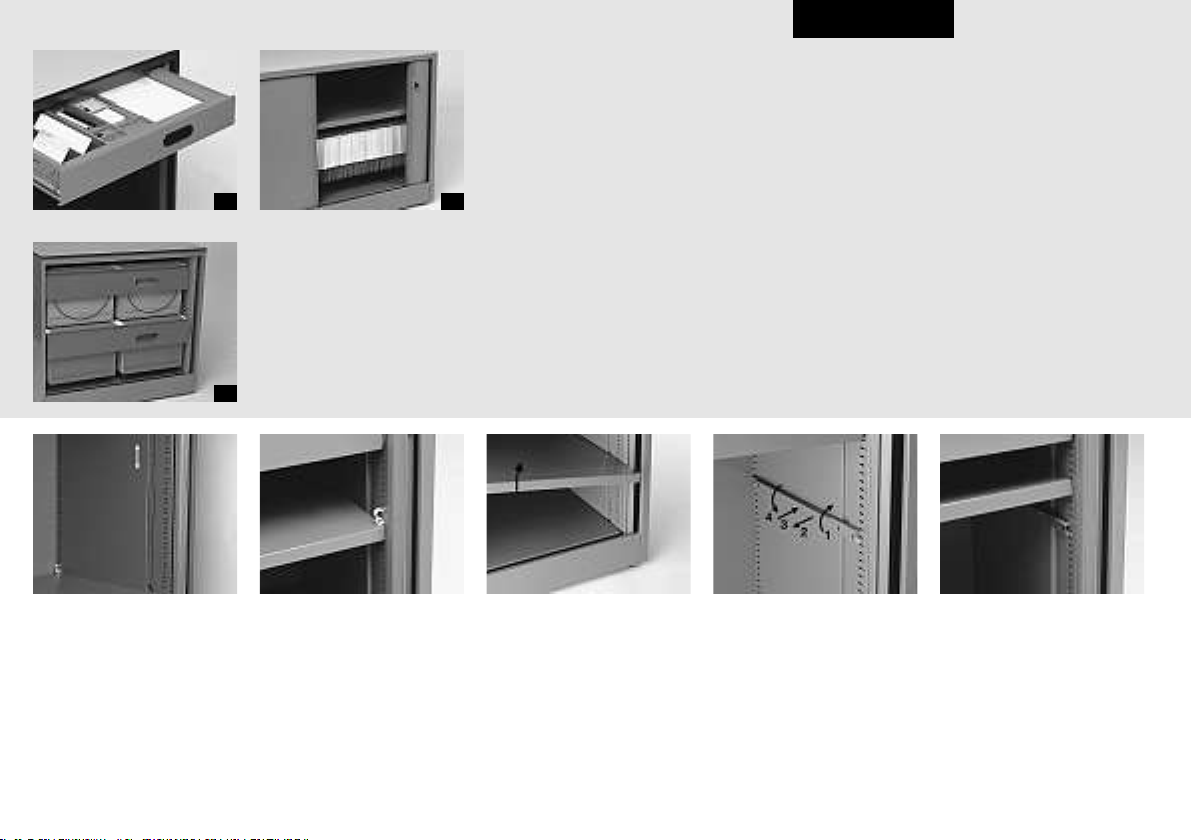

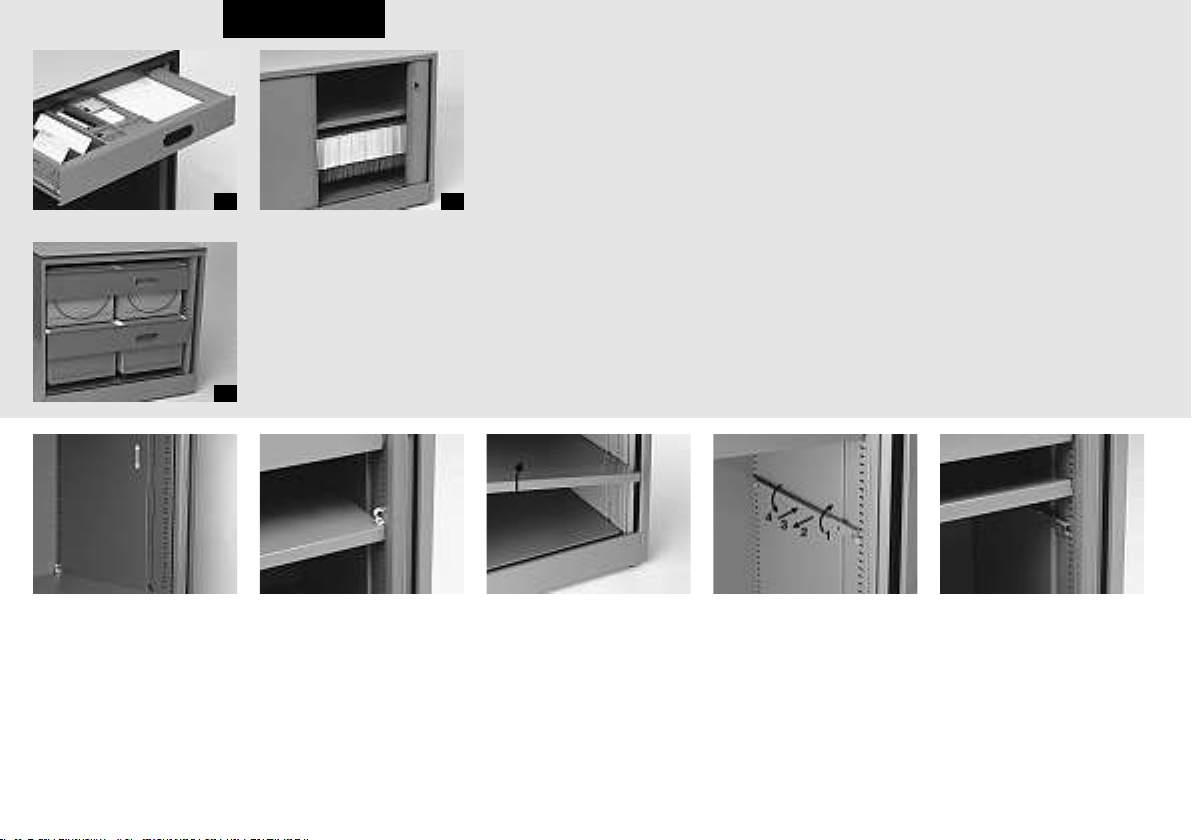

Interiér

Skříně se většinou dodávají s již přednastaveným vnitřním
uspořádáním, které bylo pro dané pracoviště objednáno.

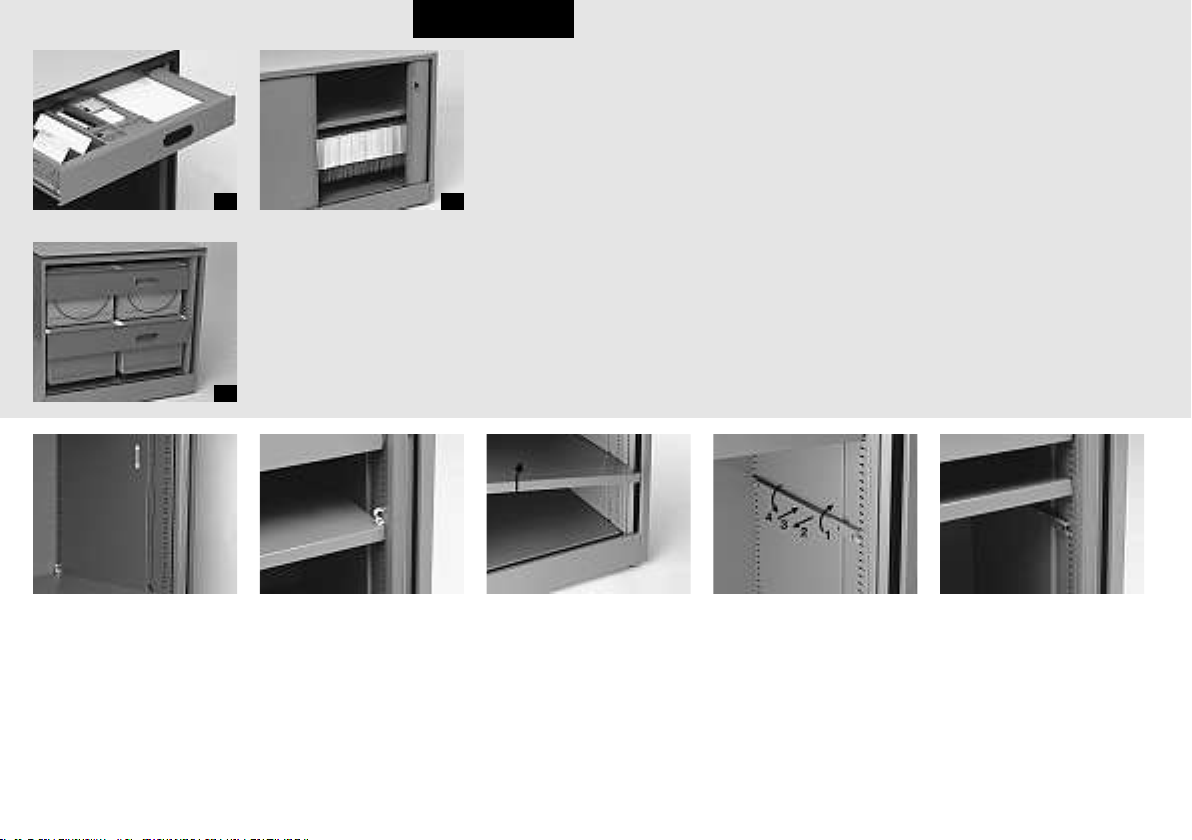

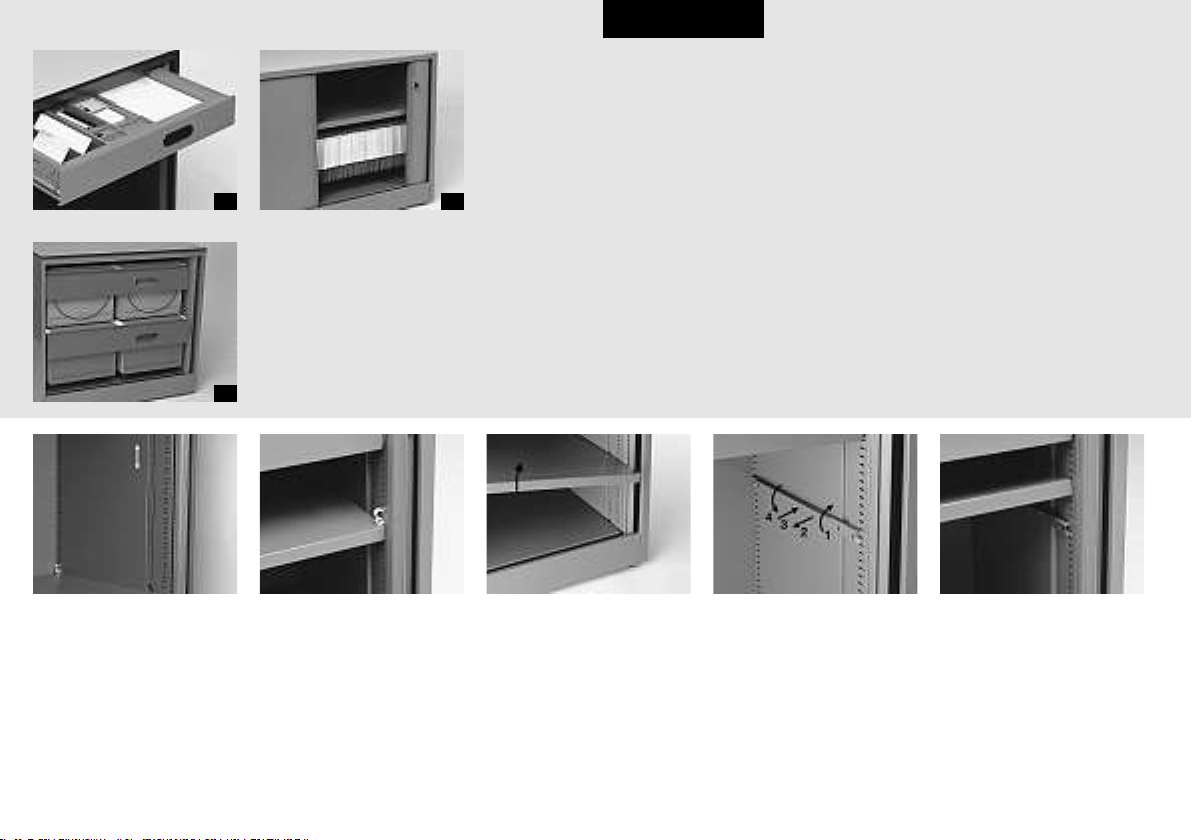

Výsuvný úložný prostor

Ve výsuvném úložném prostoru (obr. 3), který je 33 cm
hluboký, je možné použít stejné příslušenství jako u
kontejneru se zásuvkami A6/A7 (viz str. 9).

4

Úložné desky pro postranní závěsné pořadače

Úložno desky pro postranní závěsné pořadače mají na
předním a zadním okraji navíc lišty, na něž můžete
postranní pořadače zavěsit (obr. 4).
Mohou být ve skříni zavěšeny v jakékoli výšce.

Výsuvné rámy

Výsuvné rámy (obr. 5) jsou konstruovány tak, že je možné
do nich umístit závěsné pořadače A4.
Můžete je ve skříni zavěsit v libovolné výšce na vzdálenost
25 mm od sebe. Jestliže výsuvný rám sám od sebe vyjede
dopředu, znamená to, že skříň nestojí vodorovně a musí

Nastavení polic

Police mohou být ve skříni
zavěšeny v libovolné výšce.
Před nastavením výšky: skříň zcela
otevřete a úložnou desku šikmo
nadzvědněte a vyjměte směrem
dopředu.

Podpěry polic pak otočením (1,2)
vytáhnete ze žlábků a zavěsíte do
nově zvolené výšky (3,4).
Dbejte při tom na to, aby vpředu
i vzadu a také na obou stranách
visely ve stejné výšce. Jako výchozí
referenční bod při tom můžete
využít kulaté otvory vedle žlábků.

se dodatečně nastavit (viz str. 10).

Bezpečnost

Je-li výsuvný rám vysunut, ostatní rámy se vysunout
nedají. Zablokují se, aby se zabránilo případnému
převrácení skříně.

Dva výsuvné rámy nebo úložné prostory ale je možné
otevřít současně. Nezapomínejte při tom na riziko
převrácení skříně v případě, že rámy jsou přetíženy.

Dojde-li k přemístění výsuvných rámů nebo úložných
prostorů ve skříni, musí se z bezpečnostních důvodů
také přemístit zarážky na pojistném rámu.
Tuto činnost musí provést odborný pracovník.

Police pak zase na šikmo zasuňte do
skříně a uložte na obě podpěry.

11

Çesky

Údržba

Pokyny týkající se údržby jsou určeny jak pracovníkům
specializovaným na údržbu, tak i samotným uživatelům
pracoviště. Nepoužívejte nikdy benzin na čištění, aceton,

terpentýn, petrolej nebo jiné agresivní látky, ředidla či
brusné materiály.

Části, které nevyžadují údržbu

Při běžném používání nevyžaduje zařízení na posuv
zásuvek a výsuvné rámy žádnou údržbu.

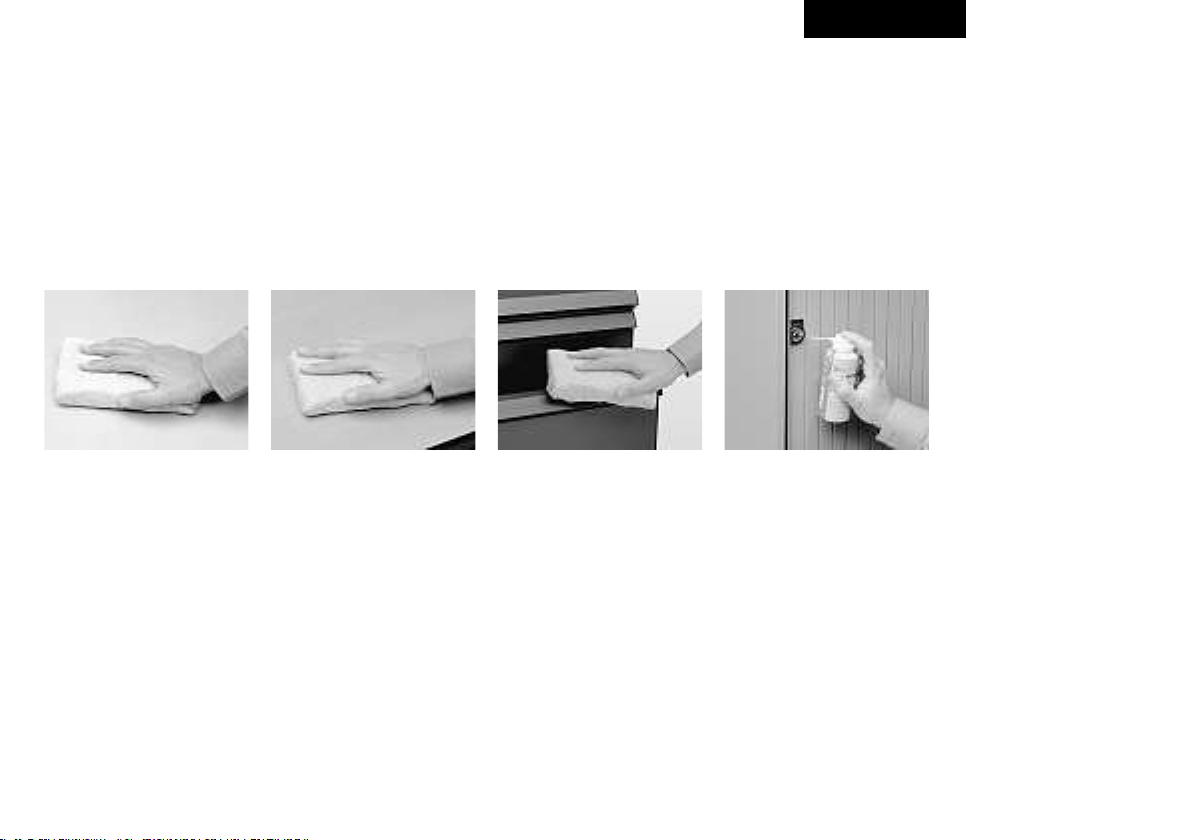

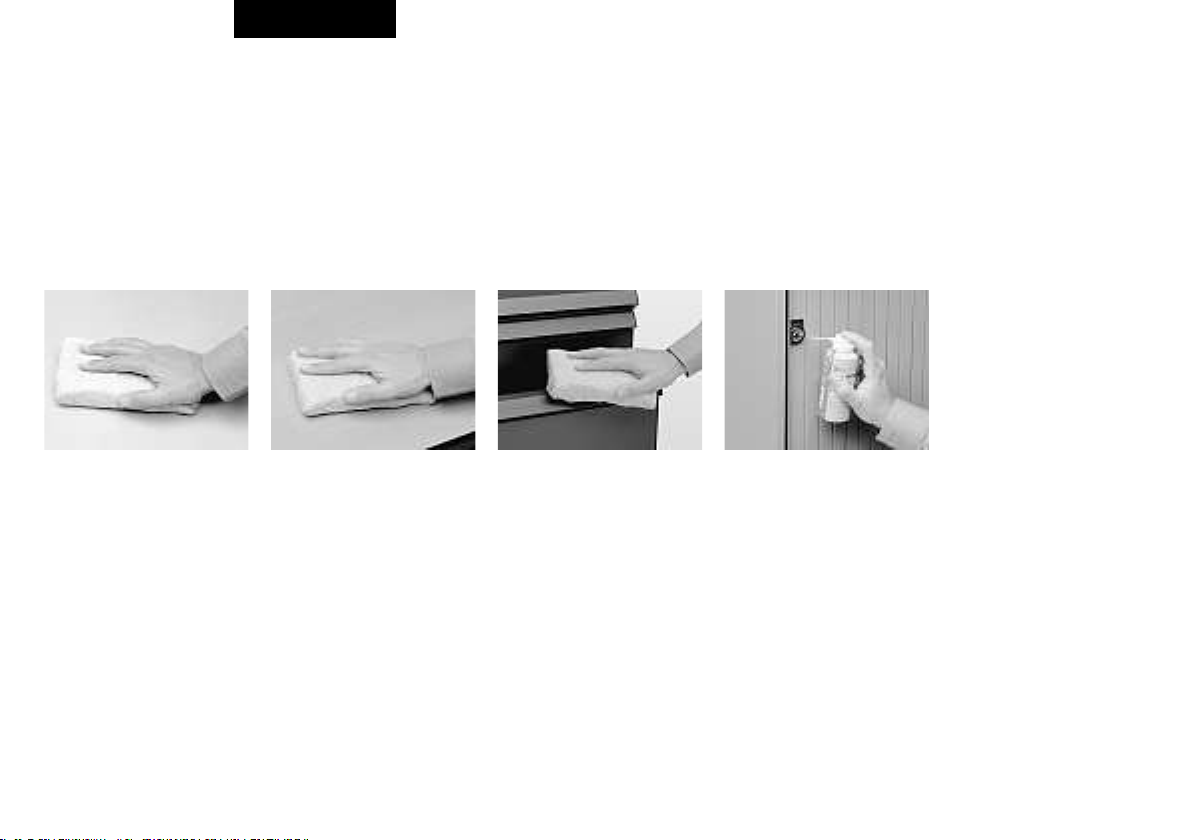

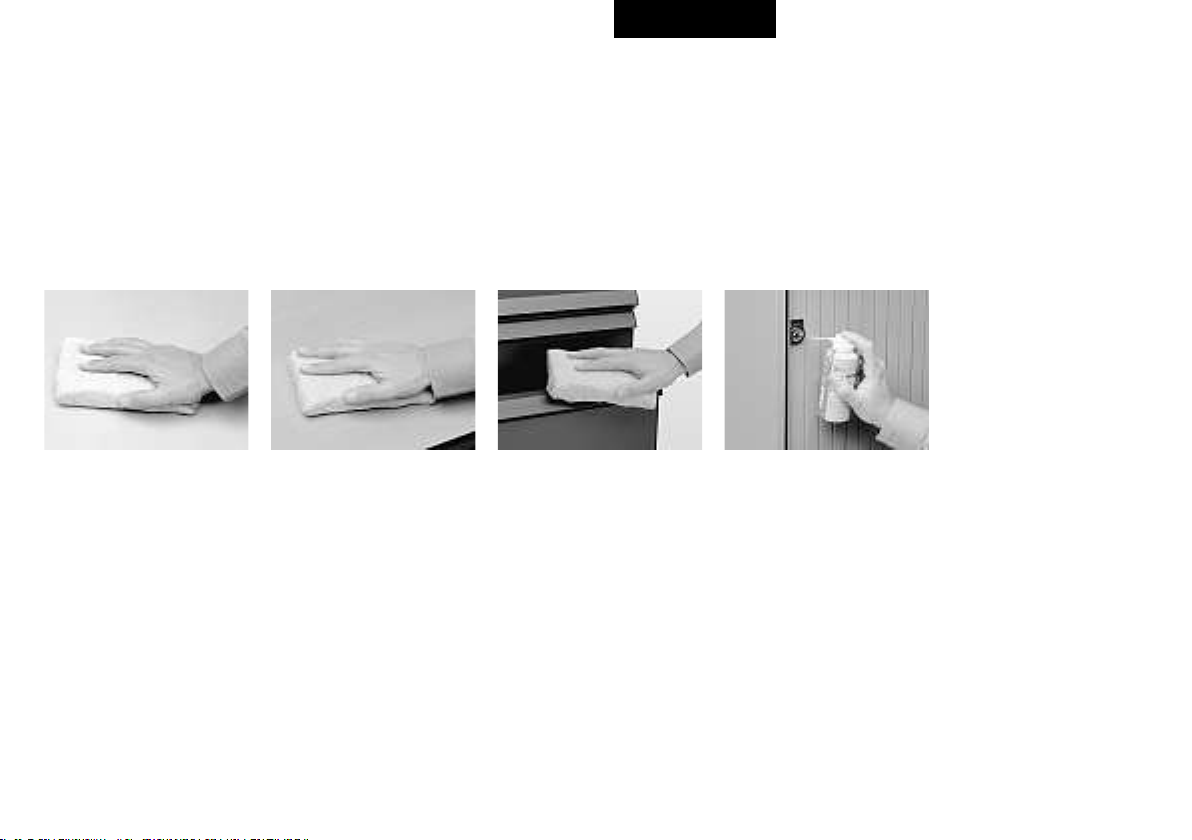

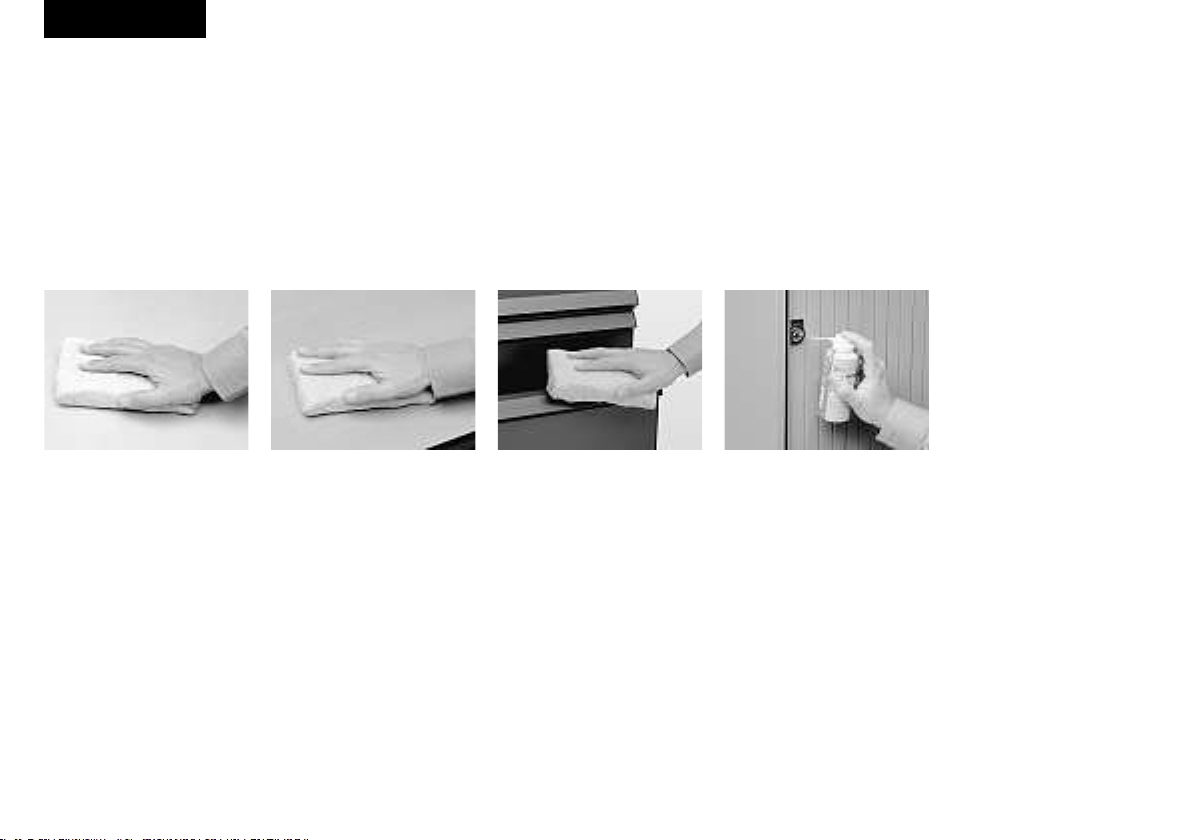

Čištění desek

Běžné znečištění (káva, čaj, tužka,
otisky prstů, rtěnka, tuk, lepidla
ředitelná vodou, inkoust ze
značkovačů apod.) se odstraní
čistým navlhčeným hadříkem.
U obtížnějších skvrn lze rozpustit ve
vodě měkké mýdlo a použít měkký
nylonový kartáček.

Lak obsahující ředidlo, lepidla, lak
na nehty, inkoust na razítkování
nebo z propisovací tužky apod. se
odstraní organickým rozpouštědlem,
jako je například líh.

Dýhované desky

Pokud je nutné je čistit, stačí čistý
vlhký hadřík. U obtížnějších skvrn
lze případně ve vodě rozpustit trochu
měkkého mýdla.

Servis

Při stěhování nebo změnách v rozvržení pracoviště
doporučujeme, abyste se obrátili na svého dodavatele.

Montáž

Pro interní služby podniků jsou na požádání k dispozici
montážní pokyny.
Objednací číslo 0160 1071.

Čištění plastových částí

Všechny plastové části lze čistit
měkkým, popřípadě navlhčeným
hadříkem.
Na obtížnější skvrny od lepidla,
značkovačů, propisovacích tužek a
podobně stačí vlažná voda, případně
s trochou měkkého mýdla.

Čištění chromovaných a
lakovaných kovových částí

Všechny lakované kovy můžete čistit
měkým, případně navlhčeným
hadříkem.
Na obtížnější skvrny od lepidla,
značkovačů, propisovacích tužek a
podobně stačí vlažná voda s trochou
měkkého mýdla, popřípadě líh.

Nářadí

U firmy Ahrend můžete obdržet
servisní soupravu s nářadím
speciálně určeným k montáži
nábytku Ahrend 22.
Objednací číslo 0160 8217.

Zámky

Spolehlivému fungování zámků
prospívá, jestliže se do válečku
zámku nastříká trocha speciálního
mazacího prostředku, například
přípravku Lubrikote.

12

Çesky Deutsch English Español Français Nederlands

Ahrend 22

Anleitung zur Verwendung und Pflege

Das Ahrend 22-Möbelsystem wurde speziell
zu dem Zweck entworfen und angefertigt, die
Arbeit für Sie als Benutzer zu vereinfachen.

Ahrend 22 entspricht auch in gesundheitlicher
Hinsicht allen Anforderungen. Wir hoffen, daß
Sie dieses Möbelsystem gern benutzen werden.

Bewahren Sie diese Anleitung an Ihrem
Arbeitsplatz auf.

CE-Kennzeichnung

13

Deutsch

Die Tischhöhe

Verschiedene Ausführungen von Tischbeinen

Ein Ahrend 22-Tisch kann mit K-Beine (Abb. 1) oder
mit Y-Beine (Abb. 2) ausgestattet sein; beide Modellen
haben eine festen Plattenhöhe oder können auf zwei
verschiedene Arten höhenverstellbar sein.
Diese Unterscheide können Sie am vertikalen Teil der
Tischbein erkennen.

Waagerechte Ausrichtung

Jedes Ahrend 22-Tischbein hat
Höhenausgleichsschrauben, die eine
waagerechte Ausrichtung des
Tisches ermöglichen. Wenn Sie die
Schrauben im Uhrzeigersinn drehen,
wird das Tischbein höher. Die maxi­male Schraubhöhe beträgt 15 mm.

14

Feste Tischhöhe

Ein Ahrend 22-Tisch mit fester Plattenhöhe (Abb. 1 und 2)
ist für viele verschiedene Benutzergruppen zur Verrich­tung normaler Büroarbeiten sowie als Sitzungs- und
Konferenztisch geeignet.
Eine feste Plattenhöhe von 72 cm ist optimal für Personen
mit einer Körperlänge von 1,60 bis 1,75 m.
Eine feste Plattenhöhe von 74 cm ist optimal für Personen
mit einer Körperlänge von 1,65 bis 1,80
Kleinere Menschen sollten eine Fußstütze verwenden,
größere Menschen einen höhenverstellbaren Arbeits­tisch.

m.

A

Feststellen der richtigen
Arbeitshöhe

Setzen Sie sich entspannt auf den
Rand des Tisches, und zwar so, daß
die Kniekehlen sich auf Tischrand­höhe befinden. In dieser Position
können drei wichtige Maße genom­men werden:
Abstand A: der Abstand zwischen
Unterseite Ihres Absatzes und Ober­seite der Arbeitsplatte.

B

Abstand B: der Abstand zwischen

Arbeitsplatte und Unterseite Ihres
Ellenbogens (Arm am Körper an­winkeln, wie abgebildet).
Abstand C: der Abstand zwischen
Arbeitsplatte und einem auf den
Oberschenkeln liegenden Lineal.
Zählen Sie 5 cm zu dem gemessenen
Wert hinzu. Ist der ermittelte Wert
größer als Abstand B, ist anstatt
Abstand B der ermittelte Wert zu
verwenden.

1 2

Ihre persönliche Arbeitshöhe ist die
Summe der ermittelten Werte A
und B (oder A und C). Den auf diese
Art und Weise ermittelten Wert
können Sie auf die nächste gerade
Zahl auf- oder abrunden.

C

Deutsch

Höheneinstellbare Tische (HI)

Die eingestellte Höhe ist kurz über
dem Rand des unteren Teiles des
Tischbeins abzulesen.
(Nicht bei Tischen auf Rollen: diese
sind nur beschränkt in der Höhe
einstellbar).

3 4

5

Die Höhe einstellen

Den Knopf herausziehen*. Halten
Sie den Knopf in dieser Haltung fest
und schieben Sie den Tisch vorsich­tig in die gewünschte Höhe. Lassen
Sie den Knopf los, damit er in der
gewünschten Stellung einrasten
kann.
Die Einstellung kann in Schritten
von 2 cm vorgenommen werden.

Höheneinstellbare Tische (HI)

Mit einem höheneinstellbaren Ahrend 22-Tisch (Abb. 3)
können Sie die Plattenhöhe auf Ihre eigene Körper­größe einstellen. Die Höhe lässt sich von 68 bis 88 cm
einstellen in Schritten von 2 cm.
Meist wird die Tischplatte nur einmal auf die Körper­maße des Arbeitsplatzbenutzers eingestellt.

Tische auf Rollen (HIM)

Ein Ahrend 22-Tisch auf Rollen
sten Rollen versehen. Wenn an dem Tisch gearbeitet
wird, können diese Rollen am besten festgestellt werden.

Höhenverstellbare Tische (HVE)

Mit einem elektrisch höhenverstellbaren Ahrend 22­Tisch (Abb. 5) können Sie die Plattenhöhe jederzeit
genau auf Ihre eigene Körpergröße und Ihre Körper­haltung einstellen. So können verschiedene Menschen
zu verschiedenen Zeiten optimal an demselben Tisch
arbeiten.

* Achtung! Die Tischplatte kann
beim Herausziehen des Knopfes
durch ihr Gewicht plötzlich nach
unten rutschen.

(Abb. 4)

ist mit gebrem-

Höhenverstellbare Tische (HVE)

Die Tische mit elektronischer
Höhenverstellung werden mit einer
gesonderten Bedienungsanleitung
für den Schalter geliefert.

Mit dem elektronische Schalter an der Tischkante ver­stellen Sie die Tischhöhe zwischen 68 und 88 cm.
Darüber hinaus können Sie eine begrenzte Zahl von
Einstellungen speichern.

Die Höhe Ihres Stuhles

Stellen Sie die Höhe Ihres Stuhles auf Ihren persönlichen
Abstand A ein (siehe Feststellen der richtigen Arbeits-
höhe). Ausgangspunkt beim Messen ist dabei der Mittel­punkt des Sitzflächenrandes.

Fußstütze

In der Praxis hat sich erwiesen, daß ein zu niedrig ein­gestellter Tisch als unangenehm empfunden wird. Die
richtige ergonomische Sitzhaltung kann dann mit einer
Fußstütze erzielt werden. Stellen Sie dazu den Stuhl und
Tisch höher ein, und zwar um die durchschnittliche
Höhe der Fußstütze.

Rollen feststellen

Die Rollen werden durch Herunter­drücken des Pedals an der Rolle
festgesetzt.

Rollen lösen

Pedal mit der Schuhspitze hoch­ziehen. Die Rolle läuft jetzt wieder
frei.

15

Deutsch

Stromversorgung des Arbeitsplatzes
durch den Installateur

Die Stromversorgung des Ahrend 22-Arbeitsplatzes
besteht aus zwei Teilen: dem technischen Teil der Instal­lation durch einen Monteur und dem für die Benutzer
des Arbeitsplatzes vorgesehenen Teil der Installation
(siehe Seite 6 und 7).

Der Anschluß des Arbeitsplatzes an das Elektrizitäts-,
Informations- oder Kommunikationsnetz muß durch
Fachkräfte erfolgen.

Normen

Alle Ahrend 22-Möbelteile sowie das Zubehör
entsprechen den Bestimmungen der Stromversorgungs­normen BS 6396/2002 und DIN VDE 0100-724.

Kabelführung

Der Ahrend 22-Arbeitsplatz kann an allen Stellen mit
System-Verlängerungskabeln an das Elektrizitätsnetz
angeschlossen werden (Abb. 1). Diese Hilfsmittel können
in vertikalen und horizontalen Kabelführungen, Kabel­rinnen und Kabelkästen verlegt werden.

Vertikale Kabelführung

Ein flexible, vertikale Kabelrinne, der lose von den Bei­nen an jeder Stelle am Arbeitsplatz oder darunter ange­bracht werden kann (Abb. 2), führt die Kabel über zwei
getrennte Kanäle zu einer Kabelrinne oder Kabelkasten
unter der Platte. Auch höhenverstellbare Arbeitsplätze
können auf diese Weise problemlos angeschlossen wer­den. Im Fuß der Kabelrinne befindet sich eine Zugent­lastung (eine Kabelklemme, in der die Kabel befestigt
werden).

Horizontale Kabelführung und Kabelablage

Die Kabel in der vertikalen Kabelführung können hori­zontal weitergeführt werden mittels Kabelrinnen oder
Kabelkästen (Abb. 3), die an der Tischtraverse montiert
werden können. Die Kabelrinnen können hinter den
Kabelkästen entlang verlaufen, so daß diese Kästen
unabhängig von Kabelrinnen hinzugefügt werden kön­nen. Einige Kabelrinnen sind aufklappbar, damit die
Kabel besser erreichbar sind (Abb. 4).
Die selbstklebenden Kabelführungen können dazu
verwendet werden die Kabel an der Plattenunterseite
an verschiedenen Punkten zu fixieren (Abb. 5).

Kabelführung in Schubladencontaintern

Die schreibtischhohen Schubladencontainer können mit
einer Kabelrinne ausgestattet sein.
Diese Rinne kann zur horizontalen Kabelführung
verwendet werden (Abb. 6).

1 2

3 4

5 6

16

7

9

11

Deutsch

Anschlüsse

Ahrend bietet verschiedene Steckdosen-Typen, wie zum
Beispiel 3- oder 4-teilige Standard-Steckdosen, oder (auf
Anfrage) mit extra Funktionen ausgestattete Steckdosen
wie Master/Slave-Schaltung, Hochspannungssicherung
oder Power Cleaner (Abb. 7).

Verwendung von Steckdosen

Es gibt verschiedene Möglichkeiten, einen Ahrend 22-

8

Tisch mit Anschlüssen zu versehen.
Die einfachste Methode ist die Systemsteckdose direkt
an die Steckdosen-Montageplatte zu montieren
(bei 3-teiligen Steckdosen) (Abb. 8).

Aufklappbare Kabelkästen

Zu lange Gerätekabel oder Anschluß-Systemkabel lassen
sich ordentlich in Kabelkästen unterbringen. Auch die
System-Steckdosen passen in diese Kabelkästen (Abb. 9).
Diese sind in jeweils verschiedenen Längen erhältlich, so
daß sich immer perfekte Lösungen realisieren lassen. Die
Anzahl der Steckdosen, die in den Kästen untergebracht

10

werden kann, ist abhängig vom Steckdosen-Typ und der
Länge des Kabelkastens.
Damit der Inhalt des Kabelkastens leicht zu erreichen ist,
kann der Kabelkasten nach zwei Seiten aufgeklappt
werden (Abb. 10).
Im Kastenboden eingerastete Kabeltrenner dienen zur
Ordnung der Kabel und ermöglichen eine getrennte
Kabelführung (Abb. 11).

Die Aufstellung von Stromversorgungskästen

Entscheiden Sie sich für eine Stelle auf der Arbeitsplatte
nahe bei den anzuschließenden Geräten.

17

Deutsch

Der Benutzer und die Stromversorgung

Bei Bedarf können Sie als Benutzer des Ahrend 22­Arbeitsplatzes selbst Veränderungen der Stromversor­gung vornehmen. So können Sie zum Beispiel einen
Stecker in die Steckdose stecken oder herausziehen oder
zu lange Kabellängen ordentlich unterbringen.

Sicherheit

Die Sicherheit steht bei der Stromversorgung des
Arbeitsplatzes an erster Stelle. Deshalb sind alle Teile,
die mit Kabeln in Berührung kommen, abgerundet, und
das gesamte Möbelstück ist geerdet.
Unfälle, die durch Stolpern über auf dem Boden liegen­de Kabel verursacht werden, lassen sich vermeiden,
indem die Kabel in den speziell zu diesem Zweck für die
Ahrend 22-Serie entwickelten Armaturen untergebracht
werden.
Ein Arbeitsplatz, an dem die Kabel verdeckt sind, ist
sicherer, sieht immer aufgeräumt aus und läßt sich leich­ter reinigen.

Arbeitsplätze mit Steckdosen­Montageplatte/Befestigungswinkel

Stecker lassen sich bei diesen
Arbeitsplätzen leicht hineinstecken
und herausziehen.

Zu lange Kabel können in oder auf
eventuell vorhandenen Kabelrinnen
untergebracht werden.
Nehmen Sie dabei erst die Kabel­klemmen ab, legen Sie danach die
Kabel ein, und blockieren Sie die
Kabelrinne mit den Kabelklemmen.

Anschlüsse

Ihr Arbeitsplatz kann auf unterschiedliche Weise an
die Stromversorgung oder Netzwerke angeschlossen
werden:
–Steckdosen können direkt am Traverse montiert sein

(Abb. 1).

–Unter der Arbeitsplatte können sich ein oder mehrere

Kabelkästen befinden (Abb. 2). Im letzteren Fall sind
die Geräte des Arbeitsplatzes an die in diesen Kabel­kästen befindlichen Steckdosen angeschlossen, und
auch zu lange Kabel der Geräte können darin unter­gebracht werden.

Zu lange Kabel können mit den
Kabelklemmen befestigt werden.
Dazu legen Sie eine Schlinge um die
Kabelklemmen.

Bei Bedarf kann auch die Kabel­führung der Platte dafür verwendet
werden.

Steckdosen verschieben

Auf Kunststoff-Montageplatten
montierte Steckdosen können an
einer anderen Stelle an der Traverse
eingerastet werden.

1 2

Ziehen Sie die beiden Lippen etwas
nach unten, und schieben Sie die
Steckdosen nach vorne, um sie an
einer anderen Stelle wieder auf
den Träger schieben zu können.
Achten Sie dabei auf die Kabel­länge!

Falls ein grün-gelber Massedraht
montiert ist, darf die Steckdose
nicht verlegt werden!

18

Deutsch

3 4

5

Kabelführung entlang des Plattenrandes

Die Kabel der angeschlossenen Geräte werden um den
Plattenrand herum in die Kabelrinnen oder -kästen geführt
(Abb. 3).
Bei Bedarf können Kabel auch in die Kabelführungen
der Tischplatten gedrückt werden, wodurch sie in den
Haken hängenbleiben. Auf diese Weise wird ein Durch­hängen vermieden (Abb. 4).

Ordnung der Kabel durch Trennung in Kästen

Die in den aufklappbaren Kabelkästen befindlichen Kabel
können mit blauen Kabeltrennern geordnet werden, die im
Kastenboden einrasten (Abb. 5).

Arbeitsplätze mit aufklappbaren
Kabelrinnen

Kabelrinne etwas anheben, nach
vorne ziehen und aufklappen.
Schließen: Kabelrinne zuklappen
und zur Traverse zurückschieben.

Arbeitsplätze mit aufklappbaren
Kabelkästen

Eventuell erst Rollcontainer ent­fernen.
Bei frei im Raum aufgestellten
Arbeitstischen können diese Kabel­kästen an der Stirnseite des Arbeits­tisches nach vorne gedreht werden.

Bei Tischen, die an der Wand stehen
oder aneinander angrenzen, werden
diese Kabelkästen an der Sitzseite
rotierend geöffnet.
So ist der Kabelkasten unter der
Arbeitsplatte zugänglich.

Der Kabelkasten wird geöffnet,
indem Sie die zwei Knöpfe an den
beiden Enden der Kabelrinne an der
Ihnen zugewandten Seite gleich­zeitig herausgezogen werden. Der
Kabelkasten geht dann von selbst
auf.

Achtung! Wenn die vier Knöpfe
gleichzeitig herausgezogen werden,
fällt der Kabelkasten aus den
Befestigungswinkeln heraus!

Die an den Kabelkästen befind­lichen Klemmen, mit denen die
Kabel im Kabelkasten fixiert sind,
entfernen.
Der Kabelkasten kann danach
wieder zugedrückt werden.
Achten Sie darauf, daß die Kabel­klemmen wieder an der richtigen
Stelle montiert werden und daß
die Knöpfe wieder einrasten.

19

Deutsch

Container

Es gibt verschiedene Typen von Schubladencontainern.
Die Standcontainer, die neben einem Tisch verwendet
werden; zwei Typen von Rollcontainer, die unter einem
Tisch geschoben werden können, sowie unter dem Tisch
aufgehängte Container sowie Trolleys.

Rollcontainer

Der Rollcontainer mit Bügelgriff läßt sich problemlos
über größere Abstände transportieren, wie z.B. bei
Wechselarbeitsplätzen (Abb. 1).

Hängende Container

Die hängende Container können sowohl unter Tischen
mit C-Beinen als auch bei N-Beinen verwendet werden.
Sie werden unmittelbar unter der Platte an der Traverse
aufgehängt

Schlüssel

Schubladencontainer werden mit zwei Schlüsseln geliefert,
wobei einer der Schlüssel einen umklappbaren Kunststoff-

Fahren der Rollcontainer

Der Rollcontainer erst abschließen,
damit die Schubladen beim Fahren
nicht herausfallen können. Der
Rollcontainer kann gezogen oder
geschoben werden.

20

(Abb. 2)

. Die Container sind 60 cm tief.

Aufschließen

Den Schlüssel in den Zylinder ste­cken und eine halbe Umdrehung
nach rechts drehen. Jetzt lässt sich
jede gewünschte Schublade öffnen.
Sobald eine Schublade herausgezo­gen ist, sind alle anderen Schubla­den blockiert.
Der Schlüssel kann im Schloss
stecken bleiben oder heraus­genommen werden.

griff hat. Die Schlüsselnummer ist mit der Schloßnummer
identisch. Bei Nachbestellung der Schlüssel bitte diese
Nummer angeben. Auch lässt sich der gesamte Zylinder
mit Schlüssel problemlos austauschen, sodass der Schrank
mit einem anderen Schlüssel abgeschlossen werden kann.

Schubladengriffe

Es können sich sowohl an den beiden Seiten (Abb. 3) der
Schublade als auch an den Schubladenfronten Griffe
befinden. Die Griffe sind dann genauso breit wie die
Schublade (Abb. 2).

Herausziehen der Schubladen

Nur Teleskop-Schubladen können ganz herausgezogen
werden.

Maximale Schubladenbelastung

Materialschublade 5 kg
Einfache Schublade 20 kg
Teleskop-Schublade 39 kg

Setzen oder stellen Sie sich nie in geöffnete Schubladen!

Abschließen

Alle Schubladen schließen. Den
Schlüssel ins Schloss stecken und
eine halbe Umdrehung nach links
drehen. Die Schubladen sind jetzt
abgeschlossen, der Schlüssel kann
herausgenommen werden.

Zylinder austauschen

Den Schrank abschließen. Den
Schlüssel anschließend ein kleines
Stück nach rechts drehen, bis die
kleine Öffnung im Rand des Zylin­ders 'auf 3 Uhr steht'. In dieser
Position lässt sich ein Entriegelungs­stift in die Öffnung schieben.
Der Zylinder lässt sich nun mit
Schlüssel und Stift zusammen aus
dem Schlossgehäuse ziehen.

1

3

Anschließend wird der neue
Zylinder ebenfalls mit Schlüssel
direkt in das Schlossgehäuse
gesteckt.

2

4

Deutsch

Geraden Einsätze positionieren

Schubladeneinsatz an einer Seite
hineindrücken.
In der Schublade in die gewünschte
Position bringen und loslassen.
Der Einsatz arretiert von selbst.

Zubehör für Schubladencontainer 42,5 cm breit

Hängemapppenablage in DIN-A4-Schubladen

Die DIN-A4-Schubladen haben eine 30 cm hohe Front.
Die ganz herausziehbare Schublade enthält bei Liefe­rung zwei DIN-A4-Einsätze aus Kunststoff für Hänge­mappen. In der Montage-Anleitung ist die Montage der
Schubladeneinsätze erklärt.
Die Hängemappeneinsätze können in der Schublade auf

5

zwei Arten verwendet werden: nebeneinander (Abb. 5)
oder hintereinander (Abb. 6). Ihre eigenen Wünsche
sind dabei natürlich ausschlaggebend. Die Hängemap­peneinsätze können aus der Schublade herausgenom­men werden.
Die einfache Ausführung der (teilweise herauszieh­baren) Schublade hat einen Schubladen-Einsatz aus
Metall, in dem DIN-A4-Hängemappen nur hinterein­ander hineingehängt werden können.

Schubladen im DIN-A6- und DIN-A7-Format

Teilen Sie diese Schubladen mit den geraden oder schrä-

6

gen Schubladeneinsätzen so ein, wie Sie es wünschen.

Schrägen Einsätze positionieren

Die schrägen Schubladeneinsätze
können in verschiedenen Stellungen
miteinander verbunden werden,
wodurch auch die Anzahl der ein­setzbaren Hängemappen bestimmt
wird.

Gerade Einsätze positionieren

Die Seiten der Einsätze haben
federnde Nocken, die in die
Öffnungen der Schubladenwände
eingeklickt werden können.

Zubehör für Schubladencontainer 31,5 cm breit

Hängemappenablage in DIN A4-Schubladen

Die DIN A4-Schubladen werden mit einer Hängemap­penablage mit zwei verstellbaren Einhängeleisten gelie­fert, sodass verschiedene Hängemappenformate wie DIN
A4, Folio und Foolscap in diesen Schubladen aufbewahrt
werden können.

7

Schubladen im DIN A6- und DIN A7-Format

Diese Schubladen lassen sich mit Schubladeneinsätzen in
einzelne Fächer unterteilen. (Abb. 7).

Sicherheit bei allen Schubladencontainern

Wenn eine Schublade geöffnet ist, können keine weite­ren Schubladen geöffnet werden. Sie sind blockiert um
ein Kippen des Containers zu verhindern. Die
Materialschublade (falls vorhanden) kan unabhängig
von allen anderen Schubladen geöffnet werden.

21

Deutsch

Schreibtischhoher Rollladenschrank

Bei einem Tisch am Arbeitsplatz kann ein Rollladen­schrank mit einer mittleren Höhe von 72 cm oder 74 cm
benutzt werden (Abb. 1).

Schlüssel

Rollladenschränke werden mit zwei Schlüsseln geliefert,
wobei einer der Schlüssel einen umklappbaren Kunst­stoffgriff hat. Die Nummer des Schlüssels des Rollladen­schranks ist mit der des Zylinderschlosses identisch. Bei
Nachbestellungen ist diese Nummer anzugeben. Auch
lässt sich der gesamte Zylinder mit Schlüssel problemlos
austauschen, sodass der Schrank mit einem anderen
Schlüssel abgeschlossen werden kann. Das Austauschen
des Schließzylinders ist auf der vorherigen Seite unter
'Container' erklärt.

Aufschließen

Den Schlüssel in den Zylinder
stecken und eine Viertelumdrehung
nach rechts drehen. Der Schlüssel
kann im Schloss stecken bleiben
oder herausgenommen werden.

Ziehen Sie den vertikalen Griff
dann nach rechts, um den Rollladen
ganz zu öffnen. Die benötigten
Rahmen mit Hängemappen lassen
sich nun am Griff herausziehen.

Justieren

Die Roll ladenschränke müssen von Hand oder mit
dem Ahrend-Justierschlüssel waagerecht ausgerichtet
werden, um ein einwandfreies Funktionieren des Rollla­denschranks und der Ausziehrahmen zu gewährleisten.

Maximale Belastung

Ein Rollladenschrank sollte auf der Abdeckung mit
höchstens 39 kg belastet werden.

Dieses Höchstgewicht erfüllt die in DIN 68874 fest­gelegte Norm für Bürozubehör problemlos.
Ein Einlegeboden in einem 80 cm breiten Rollladen­schrank kann bei gleichmäßiger Gewichtsverteilung ein
Höchstgewicht von 39 kg tragen, der Hängemappen­boden mit maximal 78 kg und die Rahmen der Hänge­mappen oder der Auszug mit maximal 40 kg.

Schrankeinsätze, herausziehbare Schubladen oder
Schrankteile nicht als Sitzfläche verwenden!

Schließen

Schieben Sie die herausgezogenen
Rahmen der Hängemappen erst
ganz in den Schrank zurück, bevor
Den Schlüssel ins Schloss stecken
und eine Viertelumdrehung nach
links drehen. Der Schlüssel kann
anschließend herausgenommen
werden.

Justieren

Der Stand des Rollladenschranks
kann mit den Nivellierfüßen, die
sich an den Schrankecken befinden,
um ca. 15 mm justiert werden. Das
Justieren kann mit der Hand oder
mit dem Justierschlüssel erfolgen.
Durch Drehen des Justierfußes nach
rechts wird der Schrank angehoben.

1

Umzug

Zuerst alle Gegenstände, die sich
noch im Schrank befinden, ent­fernen. Schrank nur mit völlig
geöffneter Tür transportieren.
Eventuelles Zubehör mit Klebe­streifen fixieren.

22

Deutsch

Nach der Lieferung

Herausziehbare Rahmen, Behälter
oder Schubladen werden in
blockiertem Zustand geliefert. Um
sie herausziehen zu können, muß
die Sicherheitsleiste nach unten
gedrückt werden (bei den 80 cm
breiten Schränken nur rechts und
bei den 120 cm breiten Schränken
links und rechts).

3

5

Die Transportklemmen können nach
dem Aufstellen des Schranks abge­nommen werden.

Schrankausstattung

Die Schränke werden meist mit einer vorgefertigten
Innenausstattung geliefert, die für den jeweiligen
Arbeitsplatz bestellt wurde.

Auszug

Für einen Auszug (Abb. 3) mit einer Tiefe von 33 cm
können Sie die gleichen Zubehörteile verwenden wie
für die DIN-A6-Schubladen der Schubladenelemente

4

(siehe Seite 9).

Einlegeböden für laterale Hängemappen

Die Einlegeböden für Hängemappen sind unter den
Vorder- und Hinterrändern mit zusätzlichen Leisten
versehen, an die lateralen Hängemappen gehängt
werden können (Abb. 4). Diese können Sie in jeder
gewünschten Höhe in den Schrank hängen.

Hängemappenrahmen

Die Hängemappenrahmen (Abb. 5) wurden so
montiert, daß darin DIN-A4-Hängemappen aufgehängt
werden können. Sie lassen sich im Schrank in jeder belie-

Einlegeböden verstellen

Die Einlegeböden können in jeder
gewünschten Höhe im Schrank
befestigt werden. Öffnen Sie dazu
den Schrank ganz, heben Sie den
Einlegeboden schräg an und neh­men Sie ihn aus dem Schrank he­raus.

Drehen Sie dann die Einlegeboden­Halterungen aus den Schlitzen (1,2)
und befestigen Sie diese in der ge­wünschten Höhe (3,4).
Achten Sie darauf, daß die vorderen
und hinteren Halterungen gleich
hoch befestigt werden.
Orientieren Sie sich dabei an den
runden Öffnungen neben den
Schlitzen.

bigen Höhe aufhängen. Falls einer der Rahmen ohne
Zutun nach vorne gleitet, steht der Schrank nicht waa­gerecht. Er muß dann nachjustiert werden (siehe Seite

10).

Sicherheit

Wenn ein Hängemappenrahmen herausgezogen ist,
können Sie die übrigen Rahmen nicht öffnen. Sie sind
blockiert, um ein Kippen des Schrankes zu verhindern.

Zwei Ausziehrahmen und Auszüge können problemlos
gleichzeitig geöffnet werden. Achten Sie dabei auf die
Gefahr des Umkippens bei Überlastung der Rahmen.

Nach Vertauschen der Ausziehrahmen oder Auszüge
müssen aus Sicherheitsgründen auch die Sicherheitsstifte
auf der Leiste verstellt werden. Überlassen Sie dies bitte
einem Fachmann.

Führen Sie die Einlegeböden an­schließend schräg ein und legen Sie
sie auf die Halterungen im Schrank.

23

Deutsch

Pflege

Die folgenden Pflegeanweisungen sind sowohl für den
Benutzer des Arbeitsplatzes als auch für das Gebäuderei­nigungspersonal gedacht. Verwenden Sie unter keinen

Umständen Waschbenzin, Azeton, Terpentin, Petroleum
oder andere aggressive Mittel, Lösungsmittel oder
Scheuermittel.

Wartungsfreie Teile

Die Rollmechanismen der Schubladen und der Auszieh­rahmen sind bei normaler Beanspruchung wartungsfrei.

Reinigung der Arbeitsplatten

Normale Verunreinigung (Kaffee-,
Tee-, Bleistift-, Lippenstift-, Filzstift­und Fettflecken sowie Finger­abdrücke oder von wasserlöslichen
Leimarten verursachte Flecken etc.)
mit einem sauberen, feuchten Tuch
entfernen. Hartnäckige Flecken mit
einer Seifenlauge und einer weichen
Kunststoffbürste entfernen.

Lösungsmittelhaltige Lacke und
Leime sowie Nagellack, Stempel­und Kugelschreibertinte usw., mit
einem organischen Lösungsmittel,
wie z.B. Spiritus, entfernen.

Reinigung furnierter Arbeitsplatten

Bei Bedarf mit einem sauberen,
feuchten Tuch reinigen. Hartnäckige
Flecken mit einer Seifenlauge ent­fernen.

Service

Bei Umzügen oder Neugestaltung des Arbeitsplatzes
empfehlen wir Ihnen, Kontakt mit Ihrem Lieferanten
aufzunehmen.

Reinigung von Kunststoffteilen

Alle Kunststoffteile lassen sich mit
einem weichen, feuchten Tuch
reinigen. Hartnäckige Flecken wie
Leim-, Filzstift-, Kugelschreiber­flecken lassen sich mit lauwarmem
Wasser und verdünnter, milder
Seifenlauge entfernen.

Reinigung von Chrom und lackier­ten Metallteilen

Farbig lackierte Metallteile können
mit einem weichen, eventuell feuch­ten Tuch gereinigt werden. Hart­näckige Flecken, wie Leim-, Filzstift-,
Kugelschreiberflecken usw., mit
lauwarmem Wasser und verdünnter,
milder Seifenlauge (eventuell mit
Spiritus) entfernen.

Werkzeug

Sie können bei Ahrend eine
Service-Packung mit dem bei
Ahrend 22 benötigten Werkzeug
bestellen.

Bestellnummer: 0160 9714.

Reinigung von Schlössern

Für die einwandfreie Funktion der
Schlösser sprühen Sie Spezial­Schmiermittel, z.B. Lubrikote,
in den Zylinder des Schlosses.

24

Çesky Deutsch English Español Français Nederlands

English

Ahrend 22

Instructions for use and maintenance

The Ahrend 22 desking system has been
designed and manufactured to ensure that
you can work comfortably and effectively.

This manual tells you all about your Ahrend 22
workstation and explains how to use it safely.
We hope you will enjoy using your furniture.

Keep this manual at your workstation for
future reference.

British Standards

Ahrend 22 is designed to comply with the European and
International standard EN ISO9241-5: 1999, both for
Ergonomic design and use of visual display terminals (VDTs)
for office tasks.
Ahrend 22 also complies with BS 4875 for Strength and
stability of office furniture and BS 6396 for Electrical systems
in office furniture.
For further information about these and other British stan­dards for office furniture, please contact Ahrend Customer
Services.

EC-Declaration

25

English

Ta ble height

A range of leg models

Ahrend 22 tables can be supplied with K-legs (fig. 1) or
with Y-legs (fig. 2), both as fixed height models or in
one of two height-adjustable versions. You can see the
difference in the vertical part of the table legs.

Levelling

Every table leg in the Ahrend 22
range has adjustable feet for level­ling the table. Turn the foot clock­wise to raise it. The maximum
adjustment height is 15 mm.

Fixed table height

A fixed height Ahrend 22 table (figs. 1 and 2) is ideal for
the great majority of users engaged in normal office
work and for meeting and conference tables.
A fixed height of 72 cm is correct for people who are
between about 1.60 and 1.75 m tall (5ft 3ins to 5ft 9ins).
A fixed height of 74 cm is correct for people who are
between about 1.65 and 1.80 m tall (5ft 5ins to 5ft
11ins).
Shorter people are advised to use a footrest;
taller people should have a height-adjustable table.

A

Working out the correct table
height

Sit on a table in a relaxed manner
with the backs of your knees
against the edge of the table.
Three important dimensions can
now be measured:
Dimension A: the distance from
the bottom of the heel of the shoe
to the top of the table.

B

Dimension B: the distance from

the top of the table to the under­side of the elbow, sitting upright,
with the arm alongside the body
and bent at an angle of 90º.

1 2

Dimension C: the distance between
the top of the table and a ruler
placed across the thighs, plus 5 cm.
If this is greater than dimension B,
you should use dimension C instead
of dimension B.

The right work surface height for
you is the sum of dimensions A
and B (or A and C) rounded off to
the nearest even number.

C

26

English

Height-adjustable tables (HI)

You can read off the preset height
above the edge of the lower part of
the leg.
(Not for tables on castors: these
have limited height adjustment).

3 4

5

Adjusting the height

Pull out the disengage knob*. Keep­ing it pulled out, carefully adjust
the table to a different height. Then
release the knob and allow it to
click into the desired position. The
leg can be adjusted in 2 cm incre­ments.

• Note! The table may drop under
its own weight when the knob is
pulled out.

Height-adjustable tables (HI)

A height-adjustable Ahrend 22 table (fig. 3) can be
adjusted to suit your personal requirements. The height
can be adjusted from 68 to 88 cm in increments of 2 cm.
As a rule the table will be adjusted only once, by the
user of the workstation.

Tables on castors (HIM)

An Ahrend 22 table on castors (fig. 4) has lockable cas­tors. We recommend locking the castors while the table
is in use.

Variable height tables (HVE)

A variable height Ahrend 22 table (fig. 5) lets you adjust
the height of the work surface electrically to suit your
own height and posture at any time. This means that
different people can use the same work table at differ­ent times in maximum comfort.
An electronic switch on the table edge operates the
mechanism that adjusts the table height between 68
and 88 cm. Several preferred positions can also be
stored in the memory.

Variable height tables (HVE)

Tables with an electronic switch are
delivered with a separate manual
for use of the switch.

The height of your chair

Adjust the height of your chair seat to your dimension A
(see Working out the correct table height). Measure
from a point in the middle of the front edge of the seat.

Footrest

In practice a low table height is often disliked, perhaps
because a person does not want to be sitting lower than
his or her colleagues.
In this case an ergonomically correct sitting posture can
still be achieved with the aid of a footrest. Adjust the
table and chair by raising them a distance equal to the
average height of the footrest.

Locking the castor

Press the pedal on the castor to
lock it.

Unlocking the castor

Lift the pedal with the toe of your
shoe. The castor can then turn
freely again.

27

English

Wiring the workstation
(instructions for electricians)

The instructions for wiring a Ahrend 22 workstation are
split up into two sections - this section for electricians
and a section for the users of the workstation (see pages

6 and 7 for the users’ section).

The connection of the workstation to the electricity
supply and to data and communications systems must
be done by a qualified electrician.

Standards

All Ahrend 22 furniture elements and accessories comply
with the regulations in wiring standards BS 6396/2002
and DIN VDE 0100-724.

Cable management

An Ahrend 22 workstation can be connected to the
power supply with system extension cables and sockets
(fig. 1). These accessories can be concealed tidily in the
vertical and horizontal cable guides, cable trays and
cable dumps.

Vertical guides

A flexible, vertical cable guide, which can be used inde­pendently of the legs anywhere near or under the work­station (fig. 2), guides the cables through two segregat­ed channels to a cable tray or cable dump under the
table top. This means that variable height workstations
can be cabled easily and efficiently.
In the foot of the cable guide a cable clip is fitted (which
grips the cables to relieve the strain).

Horizontal guides and securing cables

The cables emerging from the vertical cable guides can
be led through cable trays or dumps (fig. 3) that can be
attached to the beam of the table.
The cable trays can run behind cable dumps, so that
these dumps can be added independently of cable trays.
Some cable trays can be opened to give access to the
cables (fig. 4).
Work surface cable holders can be attached anywhere
on the underside of a table top to guide the cables
(fig. 5).

Drawer pedestals

Desk-height pedestals are available with a cable routing
duct. This duct can be used as part of the horizontal
cable guide system (fig. 6).

1 2

3 4

5 6

28

English

Connections

Ahrend supplies various types of electrical sockets,
standard 3- or 4 gang, or (on request) with additional
functions such as a master/slave switch, high-voltage
fuse and power cleaner (fig. 7).

Fitting sockets

There are several different ways to fit a Ahrend 22 table

7

9

11

with system sockets.

8

The simplest method is to attach a socket directly to the
frame using a mounting clip (for 3-gang sockets) (fig. 8).

Hinged cable dumps

Cable dumps provide space in which the excess length of
equipment and power cables can be tidily concealed.
The system power sockets also fit in these dumps (fig. 9).
There is a range of lengths, so that an appropriate
solution can be found in any situation. The number of
sockets that can be mounted in the dumps depends on
the type of socket and the length of the cable dump.
These dumps open on both sides for ease of access to

10

the cables in them (fig. 10).
Cable separators clicked into the bottom help to keep
cables tidy and separate (fig. 11).

Planning cabling

Position the cable dump as close as possible to the place
on the work surface where most of the equipment to be
connected is located.

29

English

The user and the wiring

Users may themselves sometimes want to change some
aspect of the wiring of their Ahrend 22 workstation.
For example plug an item of equipment into a socket or
unplug it, or conceal surplus lengths of cable tidily.

Safety

Safety must be the prime concern in the wiring of
aworkstation. For this reason, every component that
comes into contact with wires and cables has rounded
edges and the item of furniture can be earthed as a
whole.
Accidents caused by tripping over cables and flexes on
the floor can be prevented by concealing the cables in
the facilities specifically provided by the Ahrend 22
range.
Concealed cables make the workstation safer, it looks
much tidier and it is easier to clean.

Workstations with socket mounting
plate/brackets

It is easy to plug in and unplug
equipment.

30

Surplus lengths of cable can be
secured in or on cable trays.
Start by removing the cable clamps,
tuck in the cables and then close the
tray again with the cable clamps.

Connections

Your workstation can be fitted with connections to the
power supply and to computer networks in a variety of
ways:
–Sockets can be mounted directly on the support beam

(fig. 1).

–One or more cable dumps can be suspended under the

workstation (fig. 2). In that case, the workstation
hardware is plugged into sockets in these dumps, and
you can also conceal excess cable in them.

You can also loop cables around the
cable clamps.

1 2

Work surface cable guides can also be
used for this purpose.

Moving sockets

Sockets mounted on a plastic mounting
plate can be clicked on to a different
part of the support beam. Pull the two
lips downwards slightly, slide the whole
thing forward, remove it and push it
back on to the beam in a different
position. Make sure the cable is long
enough!

If a green and yellow earth wire has
been fitted, do not move the socket!

3 4

5

English

Leading cables along the edge of the work surface

Equipment cables are led around the edge of the work
surface and fed straight into cable trays or cable dumps
(fig. 3).
If required, cables can also be pushed into cable guides on
the underside of the top so that they are held by the hooks
and do not dangle (fig. 4).

Organizing and separating cables in dumps

The cables in hinged cable dumps can be organized with
blue cable separators, which click into the bottom of the
dump (fig. 5).

Workstations with hinged cable
trays

Lift the cable tray slightly, pull
forward and open. When work is
finished, close cable tray and push
back under the table.

Workstations with hinged cable
dumps

It may sometimes be necessary to
wheel a mobile drawer pedestal out
of the way first.
The cable dumps under freestanding
tables open towards the front of the
table.

The cable dumps under tables that
are placed against a wall or against
each other open towards the side of
the table at which people sit.
They can then be reached under the
work surface.

The cable dump is opened by simul­taneously pulling out the knobs at
the two opposite ends, on the side of
the dump nearest to you.
The dump will then drop open.

Caution! If all four knobs are pulled
out, the whole cable dump will come
out of the suspension brackets!

Remove any cable dump clamps
used to retain the cables in the
dump.
After the necessary changes have
been made, the cable dump is
closed again. Make sure that the
cable clamps have been replaced
and that the knobs on each side
click back into place.

31

English

Drawer pedestals

There are several types of drawer pedestals - desk-height
pedestals for use alongside a table, two types of
pedestals on castors that can be wheeled under a table,
trolleys and suspended drawer pedestals.

Mobile drawer pedestal

The mobile drawer pedestal with push-handle is easy to
move over relatively long distances, for example in an
office with flexible workstations (fig. 1).

Suspended drawer pedestal

The suspended drawer pedestals can be used under
tables with C legs as well as N legs. They are hung on
the beam, directly under the top (fig. 2). The drawer
pedestals are 60 cm deep.

Keys

Drawer pedestals are supplied with two keys, one of
which has a hinged plastic grip.

Moving the mobile drawer
pedestal

Lock the unit first so that the
drawers cannot slide open while
it is being moved. This pedestal can
be either pushed or pulled
as required.

Unlocking the unit

Insert the key into the lock and turn
it 90 degrees clockwise. Any desired
drawer can now be opened. When
this has been done, the other draw­ers are all immobilised.
The key can be left in the lock or
removed.

The number on the key corresponds to the number on
the lock. You will need to quote this number when
re-ordering keys. The whole cylinder of the lock, with
key, can also easily be replaced so that the unit can be
locked (and unlocked) with a different key.

Drawer handles

The drawer fronts either have a handle over the full
width (fig. 2) or side grips on each side of the drawer

(fig. 3).

Drawer types

Only telescopic drawers can be pulled all the way out of
the unit.

Maximum drawer loads

Materials drawer 5 kg
Single drawer 20 kg
Telescopic drawer 39 kg

Never stand or sit on an open drawer.

Locking the unit

Close all drawers. Insert the key in
the lock and turn it 90 degrees
anticlockwise. The drawers are now
locked, and the key can be
removed.

Changing the cylinder

Lock the unit. Now turn the key
slightly to the right, till the notch
on the edge of the cylinder is at
'3 o’clock'. A deblocking pin can
be inserted in the notch in this
position. Pull the cylinder, with key
and deblocking pin, from the barrel
of the lock.

1

3

Insert the new cylinder, with the key
in it, into the barrel and push it in
until it clicks in place.

2

4

32

English

Mounting straight drawer dividers

Depress the divider at one end.
Place at desired position in drawer
and release.
The divider will lock itself in
position.

Accessories for drawer pedestals 42.5 cm wide

Suspension file supports in A4 drawers

The A4 drawers have a 30 cm high front. The telescopic
version of the drawer is supplied with two A4 format
plastic suspension file supports (see the enclosed assem­bly instructions for how to put the supports together).
The supports can be installed in the drawer in one of
two ways: either next to each other (fig. 5) or one

5

behind the other (fig. 6). This depends entirely on your
own personal preference. The suspension file supports
may be removed from the drawer when full.
The single runner drawer (which cannot be fully pulled
out) is fitted with a metal suspension file support in
which A4 suspension files may only be kept one behind
the other.

A6/A7 drawers

You can split these drawers up into compartments to
suit your own needs with the aid of straight dividers or
angled stationery slopes.

6

Mounting angled drawer dividers

The stationery slopes can be fixed in
different positions, so that the num­ber fitting into a drawer will vary.

Mounting straight drawer dividers

The dividers are provided with
springy lugs on the sides, which
engage with the slots in the walls of
the drawers.

Accessories for drawer pedestals 31.5 cm wide

Suspension file supports in A4 drawers

The A4 drawers are supplied with a suspension file sup­port with two movable suspension rails that can be
shifted to take suspension files of different sizes such as
A4, folio and foolscap.

A6/A7 drawers

7

These drawers can be split up into compartments with
the aid of dividers (fig. 7).

Built-in safety in all drawer pedestals

When one drawer is open, the other drawers cannot be
opened. They are blocked to prevent the drawer
pedestal from tipping over. The materials drawer (if
fitted) can always be opened, even when another draw­er is open.

33

English

Desk-height tambour door cabinet

A workstation may include a desk-height tambour door
cabinet either 72 or 74 cm high (average table height)

(fig. 1).

Keys

Tambour door cabinets are supplied with two keys, one
of which has a hinged plastic grip. The number on the
key to the tambour door cabinet corresponds to the
number on the cylinder of the lock. You will need to
quote this number when re-ordering keys. The whole
cylinder of the lock, with key, can also easily be replaced
so that the unit can be locked (and unlocked) with a
different key. For details of changing the cylinder, see
‘drawer pedestals’ on the previous page.

Levelling

Tambour door cabinets must be levelled by hand or with
an Ahrend levelling spanner in order for the tambour
door and the pull-out frames to work properly.

Unlocking the unit

Insert the key into the lock and turn
it a half turn to the right. The key
can be left in the lock or removed.

You can then open the tambour
door by sliding it all the way
to the right with the aid of the
vertical handle.
You can now pull out the suspen­sion file frames or pull-out trays
you want with the aid of the
handle.

Maximum loads

A tambour door cabinet is capable of carrying a maxi­mum load of 39 kg distributed evenly over the top.

The maximum permissible weights in or on interior
accessories are well in excess of the minimum
requirement in DIN 68874.
A shelf in an 80 cm wide tambour door cabinet is capa­ble of carrying a maximum load of 39 kg distributed
evenly; a suspension file shelf can hold 78 kg, and a
suspension file frame or pull-out tray no more than
40 kg.

This means that nobody may stand or sit on the
cabinet, shelves or pulled-out suspension file frames.

Closing

All suspension file frames must be
pushed all the way back into the
cabinet before the door can be slid
to the left and closed. Insert the key
in the lock and turn it a half turn to
the left. The key can now be
removed.

Levelling

The height of the cabinet can be
adjusted by approximately 15 mm
using the adjustable foot under
each corner of the cabinet.
You can do this by hand or with the
cabinet levelling spanner.
Turning the adjustable foot clock­wise will raise the cabinet.

1

Moving

Before moving the cabinet, remove
all the items stored in it.
The door must always be fully open
when the cabinet is moved.
Tape the door and all the interior
accessories firmly with removals
tape.

34

English

After delivery

Cabinets are delivered with pull­out frames, trays and drawers
blocked. The anti-tilt bar has to be
pushed down so that they can be
pulled out for the first time - on the
right side only in the case of 80 cm
wide cabinets and on both sides on
120 cm wide cabinets.

3

5

Transport clamps may be removed
once the cabinet has been installed.

Interiors

Cabinets are usually supplied with a predetermined inte­rior lay-out specifically ordered for the workstation.

Pull-out drawer

In a 33 cm deep pull-out drawer (fig. 3) you can use the
same accessories as in A6/A7 drawers in drawer
pedestals (see page 9).

4

Shelves for lateral suspension files

The shelves for suspension files have extra ridges under
the front and back edges from which you can hang lat­eral suspension files (fig. 4). You can hang them at any
height in the cabinet you wish.

Suspension file frames

The cabinet is supplied with the suspension file frames
(fig. 5) mounted such that you can hang A4 suspension
files in them. You may, however, have them fitted at any
height you require in the cabinet. If a pull-out frame
slides forward on its own, it means that the cabinet is
not level and must be readjusted (see page 10).

Adjusting the shelves

Shelves can be placed at any height
in the cabinet. To adjust the height,
open the cabinet fully, lift the shelf
at an angle and pull it towards you
out of the cabinet.

Twist the shelf supports out of the
slots (1,2) and reposition them at
the height you require (3,4).
Make sure that they are at the same
height at the front and back and on
both sides. Use the round holes next
to the slots as points of reference.

Safety

When one suspension file frame is pulled out, you will
not be able to pull out any of the other frames. They are
blocked to prevent the cabinet from tipping over.

Two pull-out frames and drawers may be opened
at the same time. Be aware of the risk of tipping if the
drawers are heavily loaded.

When the position of pull-out frames and drawers
in the cabinet is changed, the locking pawls on the anti­tilt bar will also have to be moved for safety reasons.
This has to be done by a specialist fitter.

Tilt the shelf at an angle again,
return it to the cabinet and place
it on the two supports.

35

English

Maintenance

These instructions for maintenance are intended for both
the professional cleaner and the user of the workstation.

Never use benzine, acetone, turpentine, petrol or other
aggressive substances, solvents or abrasive cleansers.

Maintenance-free parts

With normal use the runners of the drawers and pull-out
frames should not require any maintenance.

Cleaning work surfaces

Normal stains (coffee, tea, pencil,
lipstick, finger marks, grease, water
soluble glue, felt tip pen ink etc.)
can be removed with a clean, damp
cloth. If necessary, a little soft soap
may be added to the water and a
soft nylon brush may be used to
treat more stubborn stains.

Solvent-based lacquer, glue, nail
varnish, ballpoint pen ink etc.
should be removed with an organic
solvent, such as methylated spirits.

36

Cleaning veneered work surfaces

Wipe with a clean, damp cloth if
necessary. A little soft soap may be
added to the water to treat more
stubborn stains.

Service

We advise you to contact your supplier when moving
offices or reconfiguring the workstation.

Cleaning plastic parts

All plastic parts may be cleaned
with a soft cloth, dampened if
necessary.
More stubborn stains caused by
glue, felt tip pens, ballpoints etc.
can be treated with lukewarm
water and a little soft soap,
if necessary.

Cleaning chrome-plated and
enamelled metal parts

All coloured metal parts may be
cleaned with a soft cloth, damp­ened if necessary. More stubborn
stains caused by glue, felt tip pens,
ballpoints etc. are best treated with
lukewarm water and a little soft
soap. Methylated spirit may be used
if necessary.

Locks

The efficient working of locks can
be promoted by spraying a special
lubricant (such as Lubrikote)
sparingly into the cylinder.

Tools

A service kit containing the tools
required for Ahrend 22 is available
from Ahrend.

Ahrend code 0160 9714.

Çesky Deutsch English Français Nederlands

Declaración CE

Español

Ahrend 22

Manual de utilización y mantenimiento

Este mueble Ahrend 22 está diseñado y fabricado
para que Usted, como consumidor, trabaje
cómodamente y con seguridad.

Este manual le enseñará a conocer su lugar de
trabajo Ahrend 22 y a utilizarlo sin riesgos.
Esperamos que disfrute de este mueble.

Guarde este manual en su lugar de trabajo.

37

Español

Altura de la mesa

Diversas versiones de las patas

Una mesa Ahrend 22 puede realizarse con patas K
(fig. 1) o con patas Y (fig. 2); ambos modelos tienen una
altura fija o pueden tener una altura variable de dos
modos distintos.
Esta diferencia se puede reconocer en la parte vertical
de las patas de la mesa.

Nivelar horizontalmente

Cada pata de la mesa Ahrend 22
dispone de un tapón para nivelar la
mesa. Girando estos tapones en el
sentido de las agujas del reloj, se
sube la mesa. La altura máxima de
extensión es de 15 mm.

38

Mesa de altura fija

Una mesa Ahrend 22 con altura fija (fig. 1 y 2) está
indicada para un grupo grande de personas para trabajo
administrativo normal y como mesa de reuniones o
negociaciones.
Una altura fija de 72 cm está especialmente indicada para
personas de una estatura media entre 1.60 y 1.75 m.
Una altura fija de 74 cm es óptima para personas de una
estatura entre 1.65 y 1.80 m.
Se recomienda a las personas de baja estatura que
utilicen un apoyo para los pies. A las personas de mayor
estatura se recomienda utilizar mesas de altura
ajustables o regulables.

A

Determinar la altura adecuada de
la mesa

Siéntese de forma relajada en el
borde de una mesa de forma que el
hueco de la rodilla quede pegado al
borde del tablero. Ahora pueden
tomarse tres medidas importantes:
Medida A: la distancia desde la parte
inferior del tacón del zapato hasta la
parte superior de la mesa.

B

Medida B: la distancia desde la

superficie de la mesa hasta la parte
inferior del codo, medido con el
brazo doblado y pegado al cuerpo.

1 2

Medida C: la distancia entre la
superficie de la mesa y una regla
que se coloca sobre los muslos,
súmele 5 cm.Si la suma de las dos
medidas es mayor que la medida B,
debe utilizar este valor en lugar del
la medida B. La altura del tablero de

trabajo, adecuada para usted, es
igual a la suma de las medidas A y B
(o A y C). Para ello puede redondear
hasta el número par más cercano.

C

Español

Mesas ajustables en altura (HI)

La altura seleccionada puede
comprobarse por encima del borde
de la parte inferior de la pata.
(No como en las mesas con ruedas;
éstas tienen un ajuste de altura
limitado).

3 4

5

Ajustar la altura

Extraer el tirador*. Mientras
mantiene extraído el tirador mueva
la mesa con cuidado hasta otra
altura.
A continuación, suelte el tirador y
deje que se encaje con un clic a la
altura deseada. El ajuste puede
realizarse cada 2 cm.

* Atención: la mesa puede caer
debido a su peso.

Mesas de altura ajustables (HI)

Con una mesa Ahrend 22 de altura ajustable (fig. 3) usted
puede adaptar la altura del tablero a su estatura.
La altura se puede ajustar entre 68 y 88 cm en intervalos
de 2 cm. En la mayoría de los casos la mesa se ajustará
una sola vez a la altura del usuario del puesto de trabajo.

Mesas con ruedas (HIM)

Las mesas con ruedas Ahrend 22 (fig. 4) están provistas
de ruedas con freno. Se recomienda bloquear las ruedas
cuando se esté utilizando la mesa.

Mesas regulables en altura (HVE)

Con una mesa Ahrend 22 con ajuste de altura eléctrico
(fig. 5) puede adaptar en cualquier momento la altura
del tablero a las dimensiones de su cuerpo o a su
postura. Esto permite que distintas personas puedan
utilizar la misma mesa en momentos distintos. La altura
de la mesa puede ajustarse entre los 68 y los 88 cm por
medio del interruptor electrónico que se encuentra en
el borde del tablero. También pueden guardarse en la
memoria una serie de posiciones preferidas.

Mesas regulables en altura (HVE)

Las mesas con un interruptor
electrónico se suministran con un
manual separado para el manejo
del interruptor.

Altura de la silla

Ajuste la altura de su silla a su medida A (ver Determinar
la altura adecuada de la mesa ). Utilice como punto de

referencia de medida el centro del borde anterior del
asiento.

Apoya-pies

Generalmente a nadie le gusta sentarse en una mesa
demasiado baja, ya que, por ejemplo, no quiere sentarse
más bajo que sus compañeros.
En estos casos se puede encontrar una posición ergo­nómicamente correcta con ayuda de un apoya-pies.
Adapte la altura de la silla y la mesa a la altura media
del apoya-pies.

Desbloquear la rueda

La rueda se bloquea presionando el
pedal de la rueda.

Desbloquear la rueda

Levantar el pedal con la punta del
zapato. Entonces la rueda podrá
girar de nuevo libremente.

39

Español

Instalación eléctrica del lugar de trabajo
llevadaa cabo por el instalador

La instalación eléctrica de un lugar de trabajo Ahrend 22
consiste de dos partes: la parte de instalación técnica
realizada por los técnicos y la parte realizada por los
usuarios (ver pág. 6 y 7 para la parte del usuario).

La conexión del lugar de trabajo a las redes eléctricas,
informáticas y de comunicación debe ser llevada a cabo
por técnicos especializados.

Normas

Todos los muebles y accesorios Ahrend 22 cumplen las
condiciones establecidas en la normativa BS 6396/2002
y DIN VDE 0100-724.

Cableado

Un puesto de trabajo Ahrend 22 con cables alargadores
del sistema puede proveerse de suministro eléctrico en
cualquier lugar (fig. 1).
Estos accesorios pueden ocultarse ordenadamente en las
guías para cables verticales y horizontales, regletas y
cajas para cables.

Conducción vertical

La guía flexible y vertical que, sin las patas, puede
utilizarse en cualquier lugar al lado o debajo del puesto
de trabajo (fig. 2), guía los cables a través de dos canales
separados hasta una regleta o caja para cables que se
encuentra debajo del tablero.
También los puestos de trabajo regulables en altura
pueden conectarse sin problemas por medio de este
sistema. En el pie de la guía para cables se encuentra el
mecanismo de reducción de tensión (una pinza con la
que se fijan los cables).

Conducción horizontal y ocultación de cables

Los cables que salen de la guía vertical pueden
seguir guiándose por medio de canaletas o cajas para
cables (fig. 3) que pueden fijarse a las regletas del
tablero de la mesa.
Las canaletas pueden pasar por detrás de las cajas para
cables de modo que estas cajas puedan añadirse
independientemente de las canaletas. Algunas canaletas
pueden abrirse para una mejor accesibilidad a los cables
(fig. 4).
Los conductos de cables autoadhesivos se puede usar
para llevar los cables a todas partes por debajo de los
tableros (fig. 5).

Cajoneras

Las cajoneras de la altura del escritorio están provistas
de un conducto de cables. Este conducto se puede
utilizar como parte de la conducción horizontal de
cables (fig. 6).

1 2

3 4

5 6

40

Español

Conexiones

Ahrend ofrece distintos tipos de enchufes, estándar de
3- o 4- elementos, o con funciones extra, como
interruptor maestro/esclavo, protección contra alta
tensión y power cleaner (fig. 7).

Aplicación de enchufes

Existen distintas posibilidades para dotar a una mesa

7

9

11

Ahrend 22 de enchufes de sistema. El método más

8

sencillo es montar un enchufe de sistema directamente
sobre el travesaño de la mesa utilizando una pinza de
montaje (para enchufes de tres elementos) (fig. 8).

Cajas de cables de abrir

Cuando se utilizan cajas de cables se pueden colocar
ordenadamente el cable sobrante de aparatos y los
cables de conexión.
Los enchufes también encajan en estas cajas (fig. 9).
Se dispone de longitudes diferentes para solucionar
correctamente cualquier situación. El número de
enchufes que se puede poner en una caja de cables

10

depende del tipo del enchufe y de la longitud de la caja.
Para una buena accesibilidad del contenido estas cajas
pueden abrirse hacia dos lados (fig. 10).
Los separadores de cables fijados en la base pueden
servir de ayuda para ordenar los cables y guiarlos por
separado (fig. 11).

Planificación de las tomas de electricidad

Ponga los enchufes lo más cerca posible al lugar del
tablero donde haya más aparatos para conectar.

41

Español

El usuario y la instalación eléctrica

Puede que usted como usuario del lugar de trabajo
Ahrend 22 desee cambiar algo en la instalación.
Por ejemplo enchufar o desenchufar u ocultar cable
sobrante.

Seguridad

La seguridad es primordial en la instalación eléctrica
de un lugar de trabajo. Por eso todas las partes son
redondeadas y todo el mueble dispone de toma de
tierra.
Accidentes como engancharse y caer sobre cables que
van por el suelo se pueden evitar, guardando los
cablesen los accesorios que proporciona Ahrend 22 para
este fin.
Ocultando los cables, el lugar es más seguro, más
ordenado y de más fácil acceso para los limpiadores.

Puestos de trabajo con enchufe en
placa de montaje/abrazaderas

Los enchufes pueden conectarse y
desconectarse fácilmente.

42

Los excedentes de cable pueden
guardarse dentro o fuera de las
canaletas para cables.
Retire en primer lugar las pinzas
para cables, coloque los cables en el
interior y cierre de nuevo la
canaleta con las pinzas para cables.

Puntos de conexión

Su lugar de trabajo puede tener diferentes formas de
puntos de conexión para electricidad y redes de
ordenadores:
– puede tener tomas directamente montadas al

travesaño de la mesa (fig. 1)

– puede haber una o más cajas de cables colgadas

debajo del lugar de trabajo (fig. 2). En este caso los
aparatos se conectan a enchufes que hay en las cajas
donde también se puede guardar el cable sobrante de
los aparatos.

Las pinzas para cables pueden
utilizarse también para enrollar el
cable a su alrededor.

1 2

En caso necesario esto puede hacerse
también con guías para cables de
tablero.

Cambiar enchufes de lugar

Los enchufes instalados en una placa
de montaje de material sintético
pueden fijarse con un clic en otro
lugar del travesaño de la mesa. Para
ello, tire de las dos pestañas hacia
abajo, extraiga todo el conjunto y
colóquelo deslizándolo en otro lugar
del travesaño.
¡Fíjese en la longitud del cable!

¡Si hay montado un cable de toma de
tierra verde y amarillo, no cambie el
enchufe de lugar!

3 4

5

Español

Guiar los cables por el borde del tablero

Los cables conectados a aparatos se guían por el borde
del tablero y se introducen directamente en las
canaletas o cajas para cables existentes (fig. 3).
Si se desea, los cables también se pueden introducir
presionándolos en guías de tablero de modo que se
queden fijados en los ganchos y no cuelguen (fig. 4).

Ordenar cables y separarlos en cajas

Los cables de las cajas para cables con apertura abatible
pueden ordenarse con separadores de cables azules que
se fijan en la base de la caja (fig. 5).

Puestos de trabajo con canaletas de
apertura abatible

Levante ligeramente la canaleta,
tire de ella hacia adelante y ábrala.
Cerrar cierre la canaleta y empújela
hasta devolverla a su lugar en el
travesaño.

Puestos de trabajo con cajas para
cables de apertura abatible

Si fuese necesario retire en primer
lugar la cajonera con ruedas.
Si se trata de una mesa indepen­diente, las cajas pueden abrirse hacia
la parte frontal de la mesa.

Cuando se trate de mesas colocadas
una contra otra, las cajas se abren
hacia el lado de la mesa donde se
encuentra el asiento. De este modo
pueden alcanzarse por debajo del
tablero.

La caja para cables puede abrirse
tirando simultáneamente de los dos
tiradores de los extremos de la
canaleta para cables que se
encuentra en el lateral más próximo
a Usted. La caja se abrirá por si sola.

¡Atención: Si se tira de los cuatro
tiradores se saldrá la caja entera de
las abrazaderas!

Si hubiera pinzas para cables para
fijar los cables en la caja, éstas
deben retirarse.
Una vez realizada la modificación
de la conexión la caja para cables
puede volver a cerrarse.
Recuerde volver a colocar las pinzas
para cables en su lugar y a encajar
los tiradores en los extremos.

43

Español

Cajoneras

Hay varios tipos de cajoneras. Las cajoneras que tienen
la misma altura que la mesa y que se utilizan al lado de
una mesa, dos cajoneras con ruedas que se pueden
colocar debajo de una mesa, los carros y las cajoneras
suspendidos.

Cajonera móvil

La cajonera móvil con barra para empujar se puede
desplazar sobre grandes distancias, por ejemplo, en el
caso de los trabajos que cambian con frecuencia de
lugar (fig. 1).

Cajonera colgante

Las cajoneras suspendidos pueden aplicarse tanto a
mesas con patas C como con patas N. Se cuelgan al
travesaño de la mesa, directamente debajo del tablero
(fig. 2). Estas cajoneras tienen una profundidad de 60 cm.

Llaves

Las cajoneras se suministran con dos llaves, una de las

Desplazamiento de la cajonera
móvil

Primero cerrar el armario para
evitar que salgan los cajones
durante desplazamiento. Esta
cajonera se puede tirar o empujar.

44

Abrir la cerradura

Introduzca la llave en el cilindro y
gírela media vuelta hacia la
derecha. Ahora podrá abrirse el
cajón que se desee. Cuando está
abierto un cajón los demás quedan
bloqueados. La llave puede dejarse
en el cilindro o puede retirarse.

cuales tiene una parte de material sintético plegable.

Indicar .....el/la. Además, es fácil sustituir todo el cilindro

con la llave para que el armario pueda cerrarse con otra
llave.

Asa del cajón

El frente de los cajones puede disponer de un asa a todo
lo ancho (fig. 3) o de asas laterales a ambos lados del
cajón (fig. 4).

Salida del cajón

Solamente los cajones telescópicos pueden sacarse
completamente.

Carga máxima

Cajón de materiales 5 kg
Cajón único 20 kg
Cajón telescópico 39 kg

Nunca debe sentarse o ponerse de pie en un cajón
abierto.

Cerrar

Cerrar todos los cajones. Introduzca
la llave en la cerradura y gírela
media vuelta hacia la izquierda.
Ahora los cajones están cerrados y
la llave puede retirarse.

Sustituir el cilindro

Cierre con llave la cajonera. Gire la
llave un poco hacia la derecha,
hasta que la pequeña ranura del
borde del cilindro esté colocada
“a las 3”. De este modo, podrá
introducirse en la ranura una varilla
de desbloqueo. El cilindro con la
llave y la varilla pueden retirarse
ahora al mismo tiempo del hueco
de la cerradura. Puede introducirse

1

3

inmediatamente un nuevo cilindro
con llave en el hueco de la
cerradura.

2

4

Español

Colocar separadores de cajones
rectos

Presione el separador de cajones
por un lado. Colóquelo en la
posición deseada en el interior del
cajón y suéltelo. El separador de
cajones se fija por si solo.

Accesorios para cajoneras de 42,5 cm de anchura

Archivadores suspendidos en cajones A4

Los cajones A4 tienen una altura frontal de 30 cm.
La versión de cajón totalmente extraíble se suministra
con dos archivadores suspendidos de material sintético
A4. Para su montaje consulte el manual adjunto.
Estos archivadores se pueden utilizar en los cajones de
dos maneras: uno al lado del otro (fig. 5) o uno detrás

5

del otro (fig. 6). Usted puede elegir. Estos archivadores
suspendidos se pueden extraer llenos.
La versión de cajón único (parcialmente extraíble) está
provisto de un archivador metálico en el que solamente
se pueden suspender archivadores A4 uno detrás de
otro.

Cajones A6/A7

Usted puede distribuir estos cajones a su gusto por
departamentos con separadores rectos o en diagonal.

6

Colocar separadores de cajones
inclinados

Los separadores de cajones
inclinados pueden fijarse entre si en
distintas posiciones, por lo que
cabrán más o menos en un cajón.

Colocar separadores de cajón rectos

Los laterales de los separadores
de cajón están provistos de topes
de amortiguación que pueden
colocarse mediante un clic en los
laterales de los cajones.

Accesorios para cajoneras de 31,5 cm de ancho

Sistema de carpetas colgantes para cajones A4

Los cajones A4 se suministran con un sistema de carpetas
colgantes con dos guías deslizables que permiten colgar
carpetas de distintas dimensiones como, por ejemplo,
A4, folio y foolscap.

A6/A7 Cajones

7

Estos cajones pueden dividirse en secciones utilizando
separadores de cajones (fig. 7).

Seguridad en todas las cajoneras

Nunca se puede abrir más de un cajón a la vez. Los otros
quedan bloqueados para evitar que
vuelque la cajonera. El cajón de materiales (si lo hay) sí
se puede abrir, aunque haya otros cajones abiertos.

45

Español

Armario de puerta de persiana de altura
de mesa

En un lugar de trabajo se puede utilizar un armario de
puerta de persiana con una altura (media de mesa) de
72 o 74 cm (fig. 1).

Llaves

Los armarios de persiana se suministran con dos llaves.
Una de ellas con una parte plegable de material

sintético. Indicar el número ...... también puede

sustituirse con facilidad el cilindro con la llave, de modo
que el armario pueda cerrarse con otra llave. Consulte
“cajoneras” en la página anterior para cambiar el
cilindro.

Ajustes

Los armarios de puerta de persiana deben nivelarse a
mano o con una llave de ajuste Ahrend.
Solamente así funcionan bien la puerta de persiana y los
marcos extraíbles.

Abrir la cerradura

Introducir la llave en el cilindro y
gírarla un cuarto hacia la derecha.
La llave puede dejarse en el cilindro
o puede extraerse.

Después puede abrir la persiana
tirando hacia la derecha con el asa
vertical.
Ahora puede extraer las estructuras
de los archivadores o las cajas
extraíbles con el asa.

Cargas máximas

Un armario de puerta de persiana, tolera en la parte
superior una carga máxima bien distribuida de 39 kg.

El peso máximo permitido en o encima de los accesorios
interiores cumplen ampliamente la exigencia mínima de
DIN 68874.
Una bandeja de un armario de persiana de 80 cm de ancho
permite una carga máxima bien distribuida de 39 kg.
La bandeja del archivador colgante de 78 kg.
Una estructura de archivador o una caja extraíble no
superior a 40 kg.

Esto significa que no se puede sentar o poner de pie
encima de los tableros del armario, las bandejas o las
estructuras extraíbles.

Cerrar

Si hay una estructura de archivador
fuera, Tiene que empujarla hacia
dentro completamente para poder
cerrar el armario. Introducir la llave
en la cerradura y gírarla un cuarto
hacia la izquierda. Ahora la llave
puede extraerse.

Ajustar

Con la base regulable debajo de
cada esquina, se puede ajustar el
nivel del armario unos 15 mm.
Este se puede hacer manualmente o
con la llave de ajuste del armario.
El armario se sube si se gira la base
regulable en el sentido de las agujas
del reloj.

1

Traslados

Vaciar primero el armario. Fijar con
cinta adhesiva la puerta y accesorios
interiores.
Ahora se puede trasladar el armario
con la puerta completamente
abierta.

46

Español

Después de entrega

Las estructuras y cajas extraíbles se
entregan bloqueadas. Para poder
sacarlas por primera vez, debe
empujar hacia abajo la guía de
bloqueo. En armarios de 80 cm de
ancho empujar solamente en el lado
derecho, en armarios de 120 cm de
ancho a ambos lados.

3

5

Los sujetadores de transporte se
pueden quitar una vez colocado el
armario.

Interiores

Generalmente los armarios se suministran con la
distribución interior específicamente pedida para el
lugar de trabajo.

Caja extraíble

En una caja extraíble (fig. 3), de 33 cm de profundidad,
se pueden utilizar los mismos accesorios que en un cajón
A6/A7 de las cajoneras (ver pág. 9).

4

Bandejas para archivadores colgantes laterales

Las bandejas para archivadores colgantes tienen en la
parte delantera y posterior unos bordes adicionales,
donde se puede colgar los archivadores laterales (fig. 4).
Los puede colgar a la altura que desee.

Estructuras extraíbles

Estas estructuras (fig. 5) están montadas para colgar
archivadores colgantes A4. Los puede colgar cada 25 mm
a cualquier altura que desee. Si una de estas estructuras
extraíbles sale sola, significa que el armario no está bien
nivelado y debe ajustarse (ver pág. 10).

Cambiar bandejas

Las bandejas se pueden colgar
en el armario a la altura que se
desee.
Para adaptar la altura: abra
completamente el armario y levante
la bandeja inclinada y sáquela hacia
delante.

Seguridad

Si se saca una estructura extraíble, no se pueden abrir
las otras. Quedan bloqueadas para evitar que se vuelque
el armario.

Se pueden abrir al mismo tiempo dos estructuras y
bandejas extraíbles. Tenga en cuenta el riesgo de
volcado si las estructuras están muy cargadas.

Cuando las estructuras / bandejas extraíbles se cambien
de lugar en el armario, también se tiene que cambiar de
sitio los topes de bloqueo por seguridad.
Esto debe ser realizado por un técnico especializado.

A continuación quite los soportes de
las bandejas (1,2) y vuelva a colocar­los a la altura que desee (3,4).
Asegúrese de poner los soportes
anteriores y posteriores a la misma
altura. Para ello utilice como
referencia los agujeros que hay al
lado de las ranuras.

Vuelve a introducir la bandeja
inclinada.

47

Español

Mantenimiento

Estas recomendaciones de mantenimiento van dirigidas
tanto a los limpiadores como a las personas que trabajan
en este lugar. No utilice jamás bencina, acetona,

terpentina, petróleo u otras sustancias agresivas,
disolventes o productos abrasivos.

Partes que no necesitan mantenimiento

Los carriles de los cajones y estructuras extraíbles
normalmente no necesitan mantenimiento.

Limpieza de tableros

Manchas normales (café, té, lápiz,
pinta labios, huellas digitales, grasa,
cola de agua, tinta de rotulado, etc.)
se limpian con un paño húmedo.
Con manchas más rebeldes se puede
utilizar jabón neutro disuelto en
agua y un cepillo suave de nylon.

La laca con disolvente, cola, esmalte
de uñas, tinta de tampones, tinta de
bolígrafo, etc., se limpian con un
disolvente orgánico como alcohol.

Limpieza de tableros chapados

Si fuese necesario, límpielos con un
paño limpio húmedo. Con manchas
rebeldes puede utilizar jabón neutro
disuelto en agua.

Servicio

Para mudanzas y cambios del lugar de trabajo le
aconsejamos ponerse en contacto con su proveedor.

Montaje

Para el servicio de mantenimiento interno de las
empresas podemos proporcionar instrucciones de
montaje si lo desea.

Número de referencia 0160 1071.

Limpieza de partes de material
sintético

Todas estas partes se pueden limpiar
con un paño suave, húmedo. Las
manchas más rebeldes de cola,
rotulador bolígrafo y parecidas se
pueden tratar con agua tibia y
jabón neutro.

Limpieza de partes cromadas y
metales lacados

Todas las partes metálicas de color
se pueden limpiar con un paño
suave, húmedo. Manchas más
rebeldes como manchas de cola,
rotulador, tinta de bolígrafo y
parecidas, se pueden tratar con
agua tibia y jabón neutro, en
algunos casos con alcohol.

Herramientas

En Ahrend puede comprar un kit de
herramientas de montaje, especiales
para el mobiliario Ahrend 22.

Número de referencia 0160 8217.

Cerraduras

Para que funcionen bien las
cerraduras, introducir en el cilindro
un poco de lubricante especial, por
ejemplo Lubrikote.

48

Çesky Deutsch English Español Français Nederlands

Ahrend 22

Manuel d’utilisation et d’entretien

Ce meuble Ahrend 22 est conçu et fabriqué avec la
volonté de proposer à l’utilisateur un poste de
travail confortable, ergonomique et convivial.

Ce manuel d’utilisation vous initie aux différentes
possibilités offertes ainsi qu’à l’usage sécuritaire
du poste de travail Ahrend 22. Nous espérons que
vous aurez grand plaisir à utiliser ce meuble.

Conservez le présent manuel à proximité de
votre poste de travail.

Déclaration CE

49

Français

Hauteur de plateau

Différentes versions de piètements

Une table Ahrend 22 peut être réalisées avec un
piètement en forme de K (ill. 1) ou de Y (ill. 2) ; les deux
versions avec une hauteur fixe ou réglables en hauteur
de deux façons différentes. La différence se reconnaît à
la partie verticale du piètement.

Mise à niveau

Tous les piètements Ahrend 22 sont
munis de dispositifs d'ajustement
permettant de mettre la table à
niveau. En faisant tourner le dis­positif d'ajustement dans le sens
des aiguilles d'une montre le pied
se relève. La course maximum
d'ajustement est de 15 mm.

50

Tables à hauteur fixe

Une table Ahrend 22 à hauteur fixe (ill. 1 et 2) convient
par excellence à un grand groupe d’utilisateurs pour le
travail administratif courant et les utilisations en
conversation et réunions.
Une hauteur fixe de 72 cm est optimale pour les
personnes dont la taille varie entre 160 et 175 cm.
Une hauteur fixe de 74 cm est optimale pour les
personnes dont la taille varie entre 160 et 180 cm.
Pour les personnes plus petites, il est conseillé d’utiliser
un repose-pieds ; pour les personnes plus grandes, une
table réglable en hauteur est souhaitable.

A

Déterminer la hauteur du plateau
qui vous convient le mieux

Installez-vous de manière décon­tractée sur le plateau de travail, le pli
du genou contre le bord du plateau.
Vous pouvez maintenant effectuer
trois mesures importantes.
Mesure A : la distance entre la
partie inférieure du talon de la
chaussure et la face supérieure
du plateau.

B

Mesure B : la distance entre le

plateau de travail et le dessous du
coude en veillant à garder le bras le
long du corps, plié à hauteur du
coude.

1 2

Mesure C :

teau et une règle que vous déposez
sur la cuisse. Ajoutez 5 cm à cette
mesure. Si ce résultat est supérieur à
la mesure B, vous utiliserez la mesure
C au lieu de B.

La hauteur de votre plateau de
travail est égale à la somme des
mesures A et B (ou A et C).
Arrondissez cette mesure au chiffre
pair le plus proche.

la distance entre le pla-

C

Français

Tables réglables en hauteur (HI)

La hauteur de réglage se lit sur
le bord supérieur de la partie
inférieure de piètement.
(Pas pour les tables sur roulettes :
celles-ci ont une plage de réglage
en hauteur limitée).

3 4

5

Réglage de la hauteur

Tirer la manette*. En la maintenant
dans cette position, déplacer soig­neusement le plateau à la hauteur
souhaitée. Ensuite repousser la
manette et faire cliquer le bouton
dans la position souhaitée.
Le réglage se fait de 2 en 2 cm.

Tables réglables en hauteur (HI)

Une table Ahrend 22 réglable en hauteur (ill. 3) vous
permet d’adapter la hauteur du plateau de travail à
votre taille. La hauteur peut se régler entre 68 et 88 cm
en paliers de 2 cm. En général le plateau de travail est
réglé une fois pour toute à la taille de l'utilisateur.

Tables sur roulettes (HIM)

Une table Ahrend 22 sur roulettes (ill. 4) est équipée de
roulettes freinées. Il est recommandé de bloquer les
roulettes lorsque la table est utilisée.

Tables réglables en hauteur (HVE)

Une table Ahrend 22 réglable en hauteur électrique­ment (ill. 5) vous permet d’adapter à tout moment la
hauteur du plateau de travail à la taille de l’utilisateur
ou à l’attitude de travail. La table peut être ainsi utilisée
à des moments différents par différentes personnes.
La commande électronique située sur le côté du plateau
règle la hauteur de la table entre 68 et 88 cm.
En plus, quelques hauteurs usuelles peuvent être mises
en mémoire.

* Attention: afin d’éviter que la
table, entraînée par son poids ne
descende au moment où la manette
est tirée, il importe de la soutenir.

Tables réglables en hauteur (HVE)

Les tables munies d’une commande
électronique sont livrées avec un
manuel séparé pour l’utilisation de
cette commande.

La hauteur de votre siège

Réglez la hauteur du siège sur la mesure A (voir Déter­miner la hauteur du plateau qui vous convient le mieux).

La distance est mesurée à partir du milieu du bord avant
du siège.

Repose-pieds

En général, il n’est pas agréable de travailler à une table
dont la hauteur est inférieure à celle des bureaux des
collègues. Dans ce cas une attitude assise ergonomi­quement correcte est quand même possible gråce à
l’utilisation d’un repose-pieds.
Partant des mesures obtenues, réglez le plateau et le
siège plus haut que la hauteur moyenne du repose­pieds.

Blocage de roulettes

Pour bloquer, enfoncer la pédale
placée sur le haut de la roulette.

Déblocage de roulettes

Faire remonter la pédale avec la
pointe du soulier. La roulette peut
à nouveau tourner librement.

51

Français

Electrification du poste de travail
par l’installateur

La description de l’électrification d’un poste de travail
Ahrend 22 est divisée en deux parties : une partie con­cernant l’installation technique s’adressant aux mon­teurs et une partie destinée à l’utilisateur du poste de
travail (pour la partie réservée à l’utilisateur, voir aux

pages 6 et 7).

Le raccordement du poste de travail aux réseaux
électrique, informatique et de télécommunication
doit être réalisé par un monteur spécialisé.

Normes

Tous les éléments de meubles et accessoires Ahrend 22
répondent aux conditions fixées par les normes
d’électrification BS 6396/2002 et DIN VDE 0100-724.

Guidage de câble

Un poste de travail Ahrend 22 peut être équipé de
câbles de rallonge d’alimentation électrique (ill.1).
Ces auxiliaires sont dissimulés dans les systèmes de
guidage de câbles verticaux et horizontaux, les
goulottes de câbles et boîtiers techniques.

Guidage de câbles vertical

Un chemin de câbles souple et vertical, pouvant être
placé en tout endroit près du post de travail ou sous
celui-ci, indépendamment des piètements (ill. 2),
conduit le câble par deux canaux séparés vers une
goulotte de câblage ou un boîtier technique fixé sous
le plateau. Les postes de travail réglables en hauteur
peuvent eux aussi être raccordés sans problème. Un
décharge de traction est placé dans le pied du chemin
de câble (crochet dans lequel le câble est fixé).

Guidage de câbles horizontal et rangements des
cordons électriques

Les câbles sortant du guidage vertical peuvent ensuite
être passés dans des goulottes de câbles horizontales
ou des boîtiers techniques (ill. 3) fixés sur les traverses
supportant le ou les plateaux de travail. Les chemins de
câbles peuvent courir derrière les boîtiers techniques,
afin que ces derniers puissent être ajoutés indépendam­ment des chemins de câbles. Certaines goulottes sont
déployées pour une meilleure accessibilité des câbles
(ill. 4).
Des guides câbles autocollants peuvent être utilisés pour
guider les câbles partout le long de la face inférieure
du plateau (ill. 5).

Caissons à tiroirs

Les caissons à tiroirs à hauteur de bureau peuvent être
munis d’un chemin de câbles. Celui-ci peut faire partie
du guidage de câbles horizontal (ill. 6).

1 2

3 4

5

6

52

Français

Raccordements

Ahrend propose différentes sortes de prises multiples,
triple ou quadruple standard, ou (sur demande) avec des
fonctions supplémentaires, telles que branchement
master/slave, sécurité haute tension et power cleaner
(ill. 7).

Utilisation des prises multiples

7

9

11

Il existe plusieurs solutions pour équiper un bureau

8

Ahrend 22 avec les prises et raccordements nécessaires.
La méthode la plus simple consiste à monter une multi­prise directement sur la traverse à l’aide d’une pince de
serrage pour les prises triples (ill. 8).

Boîtiers techniques ouvrables

L’utilisation de boîtiers techniques permet de dissimuler
l’excès de cordons et câbles de raccordement des appa­reils. Les multiprises peuvent également être dissimulées
dans ces boîtiers (ill. 9).
Il existe plusieurs longueurs de boîtiers techniques ce
qui permet de trouver la solution appropriée à chaque

10

situation. Le nombre de multiprise pouvant être abritées
dans ces boîtiers est fonction du type de multiprise et de
la longueur du boîtier technique.
Pour une bonne accessibilité du contenu, ces boîtiers
techniques s’ouvrent de deux côtés (ill. 10).
Les séparateurs de câbles cliqués dans le fond du boîtier
permettent d’ordonner les câbles et de les guider
séparément (ill. 11).

Planification des boîtiers techniques

Situer le boîtier technique aussi près que possible du
maximum d’appareils à raccorder.

53

Français

L’utilisateur et l’électrification

En tant qu’utilisateur d’un poste de travail Ahrend 22
vous pouvez être amené à apporter des modifications
dans l’électrification de votre poste de travail.
Par exemple brancher ou débrancher une fiche dans une
prise ou dissimuler un excès de câbles.

Sécurité

La sécurité est primordiale dans l’électrification d’un
poste de travail. C’est pourquoi tous les éléments en
contact avec des cordons électriques et câbles ont été
arrondis. Le bureau complet peut par aileurs être mis à
la masse.
Vous pouvez éviter nombre d’incidents, comme par
exemple trébucher sur un câble ou cordon traînant sur
le sol, en rangeant les cordons dans les accessoires
prévus par Ahrend 22.
Lorsque les cordons et câbles électriques ou infor­matiques sont bien rangés, le poste de travail est sans
danger, plus net et est en outre facilement accessible au
personnel d’entretien des bureaux.

Poste de travail avec plaque/
arceaux de montage et multiprise

Les fiches se branchent et se
débranchent facilement.

L'excès de cordons électriques et
de câbles peut être dissimulés dans
ou sur les goulottes de câbles.
Commencer par enlever les pinces
de serrage. Placer les câbles dans
la goulotte et la refermer avec les
pinces de serrage.

Points de raccordement

Votre poste de travail peut être équipé de plusieurs
manières de points de raccordement aux réseaux
électrique et informatisé :
–Il est possible de monter des multiprises directement

sur la traverse (ill. 1).

–Il est également possible de suspendre un ou plusieurs

boîtiers techniques sous le poste de travail (ill. 2). Dans
ce cas, les appareils du poste de travail sont raccordés
sur les multiprises que renferment les boîtiers techni­ques qui permettent en outre de dissimuler l'excès de
cordons et câbles.

Les pinces de serrage peuvent aussi
être utilisées pour enrouler l’excès
de câbles et cordons électriques.

Si nécessaire, cette fonction peut
également être remplie par les
guidages de câbles.

Déplacement des multiprises

Les multiprises montées sur une
plaque de montage en matière
plastique peuvent être cliquées à
un autre endroit sur la traverse.

1 2

Pour ce faire, tirer légèrement les
deux languettes vers le bas et
glisser l’ensemble vers l’avant pour
l’enlever et le placer en un autre
endroit de la traverse en le faisant
coulisser. Attention à la longueur
des cordons et câbles !

Lorsqu’un fil de terre vert/jaune est
monté, ne pas déplacer la prise!

54

3 4

5

Guidage des cordons le long du bord du plateau

Les cordons et câbles des appareils sont guidés le long
du bord du plateau et immédiatement passés dans les
goulottes de câbles ou boîtiers techniques existants
(ill. 3).
Si nécessaire, les cordons peuvent également être pous­sés dans les chemins de câbles de telle manière qu’ils
restant tendus et suspendus dans les crochets (ill. 4).

Rangement et séparation des cordons dans les boîtiers
techniques

Les cordons dans les boîtiers techniques ouvrables
peuvent être ordonnés et séparés au moyen de separa­teurs bleus. Les séparateurs se cliquent sur le fond des
boîtiers techniques (ill. 5).

Français

Postes de travail avec goulettes
ouvrables

Soulever légèrement la goulotte,
la tirer vers l’avant et la déployer.
Fermeture : rabattre la goulotte et
la repousser vers la traverse de la
table.

Postes de travail avec boîtiers
techniques ouvrables

Si nécessaire, déplacer d’abord un
caisson à tiroirs mobile.
Pour les tables isolées, ces boîtiers
peuvent être ouverts sur l’arrière
du plateau.

Pour les tables situées contre un
mur ou se faisant face, ces boîtiers
peuvent être ouverts du côte de
l’utilisateur. Ils sont accessibles sous
le plateau de travail.

Le boîtier technique s’ouvre immé­diatement en faisant tourner et en
tirant simultanément vers l’extérieur
les deux boutons situés aux extré­mités du côté qui vous fait face.

Attention ! En tirant simultanément
les 4 boutons, l’ensemble du
boîtier technique se détache de
ses arceaux de suspension !

Enlever d’éventuelles pinces de
serrage sur le boîtier technique
servant à maintenir en place les
cordons électriques dans le boîtier.
Après modificaion de l’electrifica­tion, refermer le boîtier en repous­sant le couvercle. Veiller à remettre
en place les éventuelles pinces de
serrage et à faire cliquer les boutons
de verrouillage de chaque extrémité
du boîtier.

55

Français

Caissons à tiroirs

Il existe plusieurs sortes de caissons à tiroirs. Les caissons
à hauteur de bureau pouvant être placés à côté de la
table, deux types de caissons mobiles pouvant être roulés
sous la table, des caissons suspendus et les trolleys.

Caisson à tiroirs mobile

Le caisson à tiroirs mobile avec poignée escamotable
peut être déplacé sans problème sur de longues dis­tances, par exemple lorsque l'on change fréquemment
poste de travail (ill. 1).

Caisson à tiroirs suspendu

Les caissons à tiroirs suspendus peuvent être placés sous
les tables munies aussi bien de pieds C que de pieds N.
Ils sont suspendus à la traverse, immédiatement sous le
plateau (ill. 2). La profondeur des caissons est de 60 cm.

Clés

Les blocs-tiroirs sont livrés avec deux clés, dont une avec
une prise en matière synthétique rabattable. L’ensemble

Déplacement du caisson mobile

Fermer le caisson pour éviter que
les tiroirs ne s'ouvrent pendant le
déplacement. Ce caisson à tiroirs
peut, selon les besoins, être tiré ou
poussé.

56

Ouverture du verrou

Introduire la clé dans le cylindre et
tourner un demi tour vers la droite.
Il est maintenant possible d’ouvrir
un tiroir au choix. Lorsqu’un tiroir
est ouvert, les autres sont bloqués.
La clé peut être laissée dans le
cylindre ou retirée.

de

du cylindre avec la clé peut également être facilement
remplacé afin de pouvoir verrouiller l’armoire avec une
autre clé.

Poignée de tiroir

Le panneau frontal du tiroir peut être muni d'une
poignée courant sur toute la largeur du tiroir (ill. 2) ou
de poignées latérales de chaque côté du tiroir (ill. 3).

Extraction des tiroirs

Uniquement les tiroirs télescopiques par contre peuvent
être entièrement sortis du caisson.

Charge maximum des tiroirs

Tiroir plumier 5 kg
Tiroir simple 20 kg
Tiroir télescopique 39 kg

On ne peut jamais ni s’asseoir ni monter sur un tiroir
ouvert.

Verrouillage

Verrouillage de tous les tiroirs.
Introduire la clé dans la serrure et
faire un demi-tour vers la gauche.
Les tiroirs sont maintenant
verrouillés et la clé peut être retirée.

1

3

Remplacement du cylindre

Verrouiller l’armoire. Faire ensuite
légèrement tourner la clé vers la
droite jusqu’à ce que la petite
ouverture au bord du cylindre soit
sur « trois heures ». Une broche de
déblocage peut dans cette position
être introduite dans l’ouverture.
Le cylindre avec la clé et la broche
peuvent maintenant être simultané­ment retirés de la baie de la serrure.

2

4

Un nouveau cylindre, avec sa clé
introduite, peut directement être
enclenché dans la baie de la serrure.

Français

Placer des répartitions obliques

Les répartitions obliques peuvent
être fixées en différentes positions.
Selon la position, le tiroir pourra
être plus ou moins rempli.

Accessoires pour caissons à tiroirs 42,5 cm de large

Cadres pour classement suspendu dans les tiroirs A4

La hauteur du panneau frontal des tiroirs DIN A4 est de
30 cm. La version télescopique du tiroir est livrée avec
deux cadres de suspension en matière plastique de for­mat A4 (pour le montage, voir instructions livrées avec
le tiroir). Les cadres peuvent être utilisés de deux façons
dans le tiroir : placées parallèlement dans le sens de la

5

profondeur du tiroir (ill. 5) ou dans le sens de la largeur
du tiroir (ill. 6). C'est à vous de voir ce qui vous convient
le mieux. Les cadres des classeurs suspendus peuvent
être retirés des tiroirs même lorsqu'ils sont chargés de
dossiers.
La version simple (partiellement extractible) est équipée
d'un système de suspension métallique permettant
uniquement le classement des dossiers A4 les uns
derrière les autres.

Les tiroirs DIN A6/A7

Ces tiroirs peuvent être divisés en segments droits ou

6

obliques.

Mise en place des accessoires de
séparation de droite

Les côtés des accessoires de sépara­tion sont pourvus de faîtes souples
pouvant être enclenchés dans les
ouvertures des parois des tiroirs.

Accessoires pour blocs-tiroirs de 31,5 cm de largeur

Râtelier à dossiers suspendus dans tiroir A4

Les tiroirs A4 sont livrés avec un râtelier à dossiers
suspendus composé de deux barres coulissantes de
suspension, ce qui permet de ranger divers formats de
dossiers, tels que folio, écolier et A4.

Tiroirs A6/A7

7

Ces tiroirs peuvent être compartimentés à l’aide
d’accessoires de séparation (ill. 7).

Sécurité pour tous les blocs-tiroirs

Lorsqu'un tiroir est ouvert, les autres tiroirs sont bloqués
afin d'éviter que le caisson ou tout le bureau ne bascule
vers l'avant.
Le tiroir plumier (si présent) peut cependant être ouvert
en même temps qu'un autre tiroir.

57

Français

Armoires à portes rideaux à hauteur de bureau

Un poste de travail peut être équipé d'une armoire à
portes rideaux à hauteur de bureau (hauteur moyenne
du plateau 72 ou 74 cm) (ill. 1).

Clés

Les armoires à portes ajourées sont livrées avec deux
clés, dont une avec une prise en matière synthétique
rabattable. L’ensemble du cylindre avec la clé peut éga­lement être facilement remplacé afin de pouvoir ver­rouiller l’armoire avec une autre clé. Pour le remplace­ment du cylindre, voir les explications à la page précé­dente sous la rubrique des blocs-tiroirs.

Réglage de l'armoire à l'horizontale

Pour un fonctionnement optimal des portes et cadres
extractibles, il importe que l'armoire soit parfaitement
horizontale. Ce réglage peut se faire manuellement ou
à l'aide d'une clé d'ajustement Ahrend.

Ouverture du verrou

Introduire la clé dans le cylindre et
faire un quart de tour vers la droite.
La clé peut être laissée dans le cy­lindre ou retirée.

58

Faire ensuite glisser la porte
entièrement vers la droite en la
tenant par la poignée verticale.
Les cadres/ bacs télescopiques peu­vent maintenant être tirés vers soi
en les tenant par la poignée.

Charge maximale

Une armoire à portes rideaux indépendante peut rece­voir

une charge régulièrement répartie sur le plateau

supérieur

, d'un maximum de 39 kg.

Pour les accessoires intérieurs, le poids maximum autori­sé suffit largement aux exigences minimum requises par
la norme DIN 68874.
Une tablette dans une armoire à portes rideaux de 80
cm de large peut recevoir une charge de 39 kg ; une
tablette pour dossiers suspendus une charge de 78 kg.
Un cadre télescopique ne peut pas recevoir de charge
supérieure à 40 kg.

Ceci signifie que l'on ne peut ni s'asseoir ni monter sur
la partie supérieure des armoires à portes rideaux, les
tablettes ou les cadres télescopiques.

Fermeture de l'armoire

En poussant, rentrer entièrement
le cadre télescopique dans l'armoire
avant de faire glisser la porte vers la
gauche pour la fermer. Introduire la
clé dans le serrure et faire un quart
tour vers la gauche. La clé peut
maintenant être retirée.

Mise à niveau

Les armoires peuvent être ajustées
au moyen d'un pied réglable situé
dans chacun des angles inférieurs de
l'armoire.
L'ajustement manuel ou au moyen
d'une clé spéciale peut se faire sur
une plage d'environ 15 mm en
faisant tourner le pied dans le sens
des aiguilles d'une montre pour
faire remonter l'armoire.

1

Déménagement

Vider l'armoire de son contenu.
Déplacer ensuite l'armoire avec la
porte entièrement ouverte en ayant
pris soin de fixer préalablement
tous les accessoires intérieurs avec
un ruban adhésif.

Français

Après livraison

Les cadres/bacs télescopiques sont
livrés bloqués. Avant de pouvoir les
utiliser, il faudra pousser le liteau de
blocage vers le bas.
Pour les armoires de 80 cm de large,
uniquement sur le côté droit et
pour les armoires de 120 cm de
large sur la gauche et sur la droite.

3

5

Les crochets de transport peuvent
être enlevés après installation de
l'armoire.

Intérieur de l'armoire

En général, les armoires sont livrées entièrement
aménagées selon la commande.

Bac télescopique

Les accessoires utilisés dans le bac télescopique (ill. 3) de
33 cm de profondeur sont identiques aux accessoires des
tiroirs A6/A7 des caissons (voir page 9).

4

Etagères télescopiques pour dossiers suspendus
latéraux

Les tablettes pour dossiers suspendus (ill. 4) présentent
une rebord supplémentaire sur les bords avant et arriè­re. Ce rebord permet de suspendre les dossiers latéraux.
Les dossiers peuvent être suspendus à la hauteur de
votre choix.

Cadres télescopiques pour dossiers suspendus

Les cadres télescopiques (ill. 5) pour dossiers suspendus
sont montés de manière à pouvoir y suspendre les dossiers
de format DIN A4. Vous pouvez cependant décider d'une
hauteur de suspension différente.

Déplacement des étagères

Les tablettes peuvent être sus­pendues dans l'armoire à toute
hauteur voulue. Pour adapter la
hauteur : ouvrir entièrement
l'armoire et soulever la tablette en
oblique avant de la tirer à soi pour
l'extraire de l'armoire.

Ensuite, par un léger mouvement
giratoire, extraire les supports de la
tablette de leur points de fixation
(1,2) et les fixer à la hauteur désirée
(3,4).
Veiller à ce que les deux supports
d'étagère se trouvent à la même
hauteur, pour ce faire compter le
nombre de trous à côté des points
de fixation des supports d'étagère.

Si un cadre de suspension se déplace de lui-même vers
l'avant cela signifie que l'armoire n'est pas parfaitement à
niveau et doit être ajustée (voir page 10).

Sécurité

Lorsqu'un cadre télescopique est entièrement sorti de
l'armoire, les autres sont automatiquement bloqués afin
d'éviter que l'armoire ne bascule vers l'avant.

Il est possible de sortir simultanément deux cadres/
bacs télescopiques, dans ce cas il existe cependant un
risque de bascule de l'armoire si les cadres/bacs sont
trop chargés.

Lorsque la place des cadres et bacs télescopiques est
modifiée, les verrous de sûreté doivent aussi être
déplacés pour des raisons de sécurité. Cette opération
doit être effectuée par un monteur spécialisé.

Replacer ensuite la tablette oblique­ment dans l'armoire et la déposer
sur les supports.

59

Français

Entretien

Les instructions pour l'entretien s'adressent aussi bien au
professionnel du nettoyage qu'aux utilisateurs du poste
de travail. Ne jamais utiliser d’essence, d'acétone, de

térébenthine, de pétrole ou autres substances agressives
telles que solvants ou abrasifs.

Eléments ne nécessitant aucun entretien

Les coulisses des tiroirs et cadres télescopiques ne
demandent aucun entretien pour un usage normal.

Nettoyage des plateaux

Pour les salissures courantes (café,
thé, crayon, rouge à lèvre, emprein­tes de doigts, graisse, colle hydro­solubles, encre de crayon feutre et
autres), nettoyer le plateau à l'aide
d'un chiffon propre, doux et humi­de. Les taches plus résistantes peu­vent être enlevées avec une savon­née douce et une brosse en nylon
doux.

Les peintures à base de solvants,
colles, vernis à ongles, encre de
tampon, stylo à bille et autres
peuvent être enlevées au moyen
d'un solvant organique tel que
l'alcool.

60

Nettoyage des plateaux en
placage

Si nécessaire nettoyer avec un chiffon
doux et humide. Pour les taches plus
résistantes utiliser une savonnée
douce.

Service

Pour les déménagement ou modification du poste de
travail, il est conseillé de s'adresser au fournisseur du
mobilier de bureau.

Nettoyage des éléments en
plastique

Tous les éléments en plastique
peuvent être nettoyés à l'aide
d'un chiffon doux éventuellement
humide. Les taches résistantes de
colle, crayon feutre, stylo à bille et
autres peuvent être traitées à l'eau
tiède ou éventuellement avec une
savonnée douce.

Nettoyage des éléments chrome et
en métal vitrifié

Tous les éléments métalliques
vitrifiés peuvent être nettoyés
à l'aide d'un chiffon doux éven­tuellement humide. Les taches plus
résistantes de colle, crayon feutre,
stylo à bille et autres peuvent être
traitées à l'eau tiède avec une
savonnée douce ou un peu d'alcool.

Serrures

L'utilisation des serrures sera faci­litée en utilisant de temps à autre
un lubrifiant spécial vaporisé dans le
cylindre.

Outillage

Ahrend propose un jeu d'outillage
contenant les outils spéciaux pour
Ahrend 22.

Numéro de commande : 0160 9714.

Çesky Deutsch English Español Français Nederlands

Ahrend 22

Handleiding voor gebruik en onderhoud

Dit Ahrend 22 meubel is ontworpen en
gefabriceerd om u er als gebruiker prettig
en gezond mee te laten werken.

Deze handleiding leert u uw Ahrend 22 werk­plek kennen en veilig gebruiken. Wij hopen
dat u dit meubel met plezier zult gebruiken.

Bewaar deze handleiding bij uw werkplek.

CE-verklaring

61

Nederlands

De tafelhoogte

Verschillende pootuitvoeringen

Een Ahrend 22 tafel kan zijn uitgevoerd met K-poten
(afb. 1) of met Y-poten (afb. 2); beide modellen hebben
een vaste hoogte of kunnen op twee manieren in hoog­te variabel zijn. U herkent dit verschil in het verticale
deel van de tafelpoten.

Waterpas stellen

Elke Ahrend 22 tafelpoot is voor­zien van justeerdoppen die het
mogelijk maken de tafel waterpas
te stellen. Door de justeerdop met
de klok mee te draaien wordt de
poot hoger ingesteld. De maximale
uitdraaihoogte is 15 mm.

Vaste tafelhoogte

Een Ahrend 22 tafel met vaste hoogte (afb. 1 en 2) is
voor een grote groep van gebruikers uitstekend bruik­baar voor normale administratieve arbeid en voor be­spreek- en vergadertafels.
Een vaste hoogte van 72 cm is optimaal geschikt voor
mensen met een lichaamslengte tussen ongeveer 1.60
en 1.75 m.
Een vaste hoogte van 74 cm is optimaal geschikt voor
mensen met een lichaamslengte tussen ongeveer 1.65
en 1.80 m.
Kleinere mensen wordt geadviseerd een voetensteun te
gebruiken, langere mensen een hoogte-instelbare tafel.

A

Het vaststellen van de juiste
werktafelhoogte

U gaat ontspannen op de rand van
een tafel zitten, zodat de knieholte
tegen de rand van het blad stoot.
Nu kunnen drie belangrijke maten
worden gemeten:
Maat A: de afstand van de onder­kant van de schoenhak tot de bo­venkant van de tafel.

B

Maat B: de afstand van het tafelvlak

tot de onderkant van de 90º gebo­gen elleboog, rechtop zittend, met
de arm naast het lichaam.

1 2

Maat C: de afstand tussen het tafel­vlak en een liniaal die u over de
bovenbenen legt, plus 5 cm.
Als dat méér is dan maat B, dient u
maat C te gebruiken in plaats van
maat B.

Uw juiste werkbladhoogte is de
som van de maten A en B (of A en
C). U kunt hierbij afronden op het
meest nabije even getal.

C

62

Nederlands

Hoogte-instelbare tafels (HI)

De ingestelde hoogte leest u af
boven de rand van het onderste
deel van de poot.
(Niet bij tafels op wielen; deze
hebben een beperkte hoogte­instelbaarheid).

3 4

5

De hoogte instellen

De trekknop uittrekken*. Terwijl u
deze uitgetrokken houdt, de tafel
voorzichtig naar een andere hoogte
bewegen. Daarna de knop loslaten
en de knop in de gewenste stand
laten klikken. Instelling is om de 2
cm mogelijk.

* Let op: de tafel kan door z’n
gewicht naar beneden zakken.

Hoogte-instelbare tafels (HI)

Met een Ahrend 22 tafel die in hoogte instelbaar is
(afb. 3) kunt u de bladhoogte op uw lichaamsafmetin­gen afstemmen. De hoogte is instelbaar van 68 tot 88
cm in stappen van 2 cm. Meestal zal de tafel eenmalig
worden ingesteld op de gebruiker van de werkplek.

Tafels op wielen (HIM)

Een Ahrend 22 tafels op wielen (afb. 4) is voorzien van
geremde wielen. Het verdient aanbeveling om de wie­len tijdens het gebruik van de tafel in de blokkeerstand
te zetten.

Hoogteverstelbare tafels (HVE)

Met een Ahrend 22 tafel die elektrisch in hoogte verstel­baar is (afb. 5) kunt u op ieder moment de bladhoogte
precies op uw lichaamsafmetingen of houding afstem­men. Zo kunnen verschillende mensen dezelfde werk­tafel op verschillende tijden optimaal gebruiken. Een
elektronische schakelaar aan de bladrand bedient de
tafelhoogte tussen 68 en 88 cm. Ook kunnen er enkele
voorkeurstanden in het geheugen worden opgeslagen.

Hoogteverstelbare tafels (HVE)

Tafels met een elektronische schake­laar worden geleverd met een sepa­rate handleiding voor het gebruik
van de schakelaar.

De hoogte van uw stoel

Stel de hoogte van uw stoel in op uw maat A
(zie Het vaststellen van de juiste tafelhoogte).
Gebruik als meetpunt de voorrand van de zitting
in het midden.

Voetensteun

In de praktijk wordt een lage instelling van de tafel
vaak als niet prettig ervaren, omdat men bijvoorbeeld
niet lager wil zitten dan collega’s. In dat geval kan toch
een ergonomisch juiste zitsituatie bereikt worden met
behulp van een voetensteun.
Stel de stoel en de tafel net zoveel hoger in als de
gemiddelde hoogte van de voetensteun.

Wiel blokkeren

Door het pedaal aan het wiel in te
drukken, wordt het wiel vastgezet.

Wiel deblokkeren

Met de neus van de schoen het
pedaal omhoog drukken. Het wiel
kan dan weer vrij ronddraaien.

63

Nederlands

Elektrificatie van de werkplek
door de installateur

De elektrificatie van een Ahrend 22 werkplek bestaat
uit twee delen: het installatie-technische deel voor mon­teurs en een deel voor de gebruikers van de werkplek

(zie voor het gebruikersdeel blz. 6 en 7).

Het aansluiten van de werkplek op de elektriciteits-,
informatie- en communicatienetten dient door
deskundige monteurs te gebeuren.

Normen

Alle Ahrend 22 meubeldelen en accessoires voldoen
aan de voorwaarden zoals die zijn vastgelegd in de
Elektrificatienormen BS 6396/2002 en DIN VDE 0100-724.

Kabelgeleiding

Overal kan een Ahrend 22 werkplek met systeemver­lengkabels van stroomtoevoer worden voorzien (afb. 1).
Deze hulpmiddelen kunnen netjes worden weggewerkt
in de verticale en horizontale kabelgeleiders, kabel­goten of kabelboxen.

Verticale geleiding

De flexibele, verticale kabelgeleider, die los van poten
op elke plaats bij of onder de werkplek kan worden
toegepast (afb. 2), geleidt de kabels via twee geschei­den kanalen naar een kabelgoot of -box onder het blad.
Ook hoogteverstelbare werkplekken kunnen zo pro­bleemloos worden aangesloten. In de voet van de kabel­geleider zit een trekontlasting (een kabelklem waarin
kabels worden vastgezet).

Horizontale geleiding en snoerberging

De kabels die uit de verticale geleiding komen, kunnen
verder worden geleid via kabelgoten of via boxen
(afb. 3) die aan de bladregels van de tafels kunnen
worden bevestigd.
De kabelgoten kunnen achter kabelboxen langs lopen,
zodat deze boxen onafhankelijk van kabelgoten toe­gevoegd kunnen worden. Sommige kabelgoten kunnen
worden opengeklapt voor een betere bereikbaarheid
van de kabels (afb. 4).
Bladkabeldoorvoeren kunnen worden gebruikt om
snoeren overal te geleiden langs de onderzijde van
bladen (afb. 5).

Ladeblokken

De bureauhoge ladeblokken kunnen zijn voorzien van
een kabeldoorvoer. Deze goot kan worden gebruikt als
onderdeel van de horizontale kabelgeleiding (afb. 6).

1 2

3 4

5 6

64

Nederlands

Aansluitingen

Ahrend biedt verschillende soorten contactdozen,
standaard 3- of 4-delige, of (op aanvraag) met extra
functies, zoals master/slave schakeling, hoogspannings­beveiliging en power cleaner (afb. 7).

Contactdozen toepassen

Er zijn verschillende mogelijkheden om een Ahrend 22

7

9

11

tafel van systeemcontactdozen te voorzien. De eenvou-

8

digste methode is een systeemcontactdoos direkt aan de
bladregel monteren met behulp van een montageklem
(voor 3-delige contactdozen) (afb. 8).

Openklapbare boxen

Bij gebruik van kabelboxen kunnen de overtollige
snoerlengten van apparaten en de aansluitsysteem­snoeren netjes worden weggewerkt. Ook de systeem­contactdozen passen in de boxen (afb. 9).
Er zijn verschillende lengten, waardoor voor alle
situaties een passende oplossing te realiseren is. Het
aantal contactdozen dat in de boxen kan worden

10

ondergebracht is afhankelijk van het type contactdoos
en van de lengte van de kabelbox.
Voor een goede bereikbaarheid van de inhoud kunnen
de boxen naar twee kanten worden opengeklapt
(afb. 10).
In de bodem ingeklikte kabelscheiders kunnen helpen
om kabels te ordenen en gescheiden door te voeren
(afb. 11).

Het plannen van elektrificatieboxen

Kies de positie van de kabelbox zo dicht mogelijk
bij de plaats waar op het werkblad de meeste aan
te sluiten apparatuur staat.

65

Nederlands

De gebruiker en de elektrificatie

Het kan gewenst zijn dat u als gebruiker van de Ahrend
22 werkplek zelf iets verandert aan de elektrificatie.
Bijvoorbeeld een stekker in een contactdoos steken of
eruit halen of overtollige snoerlengten netjes weg­werken.

Veiligheid

Veiligheid staat voorop bij het elektrificeren van een
werkplek. Daarom zijn alle onderdelen die in contact
komen met snoeren en kabels aan de randen afgerond
en kan het hele meubel worden geaard.
Ongelukken, zoals struikelen over snoeren die over de
vloer liggen, kunnen worden voorkomen door de
snoeren netjes weg te bergen in de voorzieningen die
Ahrend 22 daarvoor biedt.
Weggewerkte snoeren maken de werkplek veiliger, het
staat netter en de werkplek is voor schoonmakers beter
toegankelijk.

Werkplekken met contactdoos­montageplaat/beugels

Stekkers kunnen eenvoudig
worden ingestoken of eruit
getrokken.

66

Overtollige snoerlengten kunnen
in of op kabelgoten worden opge­borgen.
De kabelklemmen eerst afnemen,
snoeren inleggen en de goot weer
afsluiten met de kabelklemmen.

Aansluitpunten

Uw werkplek kan op verschillende manieren van
aansluitpunten voor elektriciteit en computernetwerken
zijn voorzien:
–Er kunnen contactdozen direct aan de bladregel zijn

gemonteerd (afb. 1).

–Er kunnen onder de werkplek een of meer

kabelboxen gehangen zijn (afb. 2). In dat geval is de
werkplek-apparatuur aangesloten op contactdozen in
deze boxen en kan men daar ook overtollige appara­tensnoerlengten in opbergen.

De kabelklemmen kunnen ook
worden gebruikt om snoer omheen
te lussen.

Indien nodig kunnen de bladkabel­geleiders deze functie vervullen.

1 2

Contactdozen verplaatsen

Contactdozen op een kunststof monta­geplaat kunnen op een andere plaats
aan de tafelbalk worden geklikt.
Daartoe de twee lippen naar beneden
trekken, het geheel uitnemen en op
een andere plaats op de balk schuiven.
Let op de snoerlengte!

Als een geelgroene aardedraad
gemonteerd is, de contactdoos
niet verplaatsen!

3 4

5

Nederlands

Snoeren langs de bladrand geleiden

De snoeren die aan apparaten zitten, worden om de blad­rand geleid en direct in aanwezige kabelgoten of kabel­boxen gevoerd (afb. 3).
Indien gewenst kunnen snoeren ook in bladkabeldoorvoe­ren worden gedrukt, zodat ze aan de haken blijven hangen
en niet doorhangen (afb. 4).

Snoeren ordenen en scheiden in boxen

De snoeren in de openklapbare kabelboxen kunnen worden
geordend met blauwe kabelscheiders die in de bodem van
de box klikken (afb. 5).

Werkplekken met openklapbare
kabelgoten

Goot iets optillen, naar voren trek­ken en open klappen.
Sluiten: goot dichtklappen en terug­duwen naar de tafelbalk.

Werkplekken met openklapbare
kabelboxen

Indien nodig eerst een verrijdbaar
ladeblok verwijderen.
Bij tafels die vrij in de ruimte staan,
kunnen deze boxen naar de front­zijde van de tafel worden open­gedraaid.

Bij tafels die tegen een wand of
tegen elkaar staan, worden deze
boxen naar de aanzitzijde van de
tafel open gedraaid. Ze zijn zo onder
het blad bereikbaar.

De kabelbox wordt opengedraaid
door de twee knoppen aan de
uiteinden van de kabelgoot aan de
naar u toe gerichte zijde, gelijktijdig
opzij te trekken. De box draait dan
vanzelf open.

Let op! Indien alle vier de knoppen
worden uitgetrokken komt de gehe­le kabelbox los uit zijn ophangbeu­gels!

Eventuele kabelboxklemmen, die
dienen om snoeren in de box te
houden, verwijderen.
De kabelbox kan na wijziging van
de aansluiting weer worden dicht­geduwd.
Let op dat de kabelklemmen weer
op hun plaats zitten en de knoppen
aan beide zijden weer inklikken.

67

Nederlands

Ladeblokken

Er zijn verschillende typen ladeblokken. De bureauhoge
ladeblokken die naast een tafel worden gebruikt, twee
typen ladeblokken met wielen die onder een tafel kun­nen worden gereden, de trolleys en de hangende lade­blokken.

Mobiel ladeblok

Het mobiele ladeblok met duwbeugel kan probleemloos
over grote afstanden verreden worden, bijv. in het geval
van wisselwerkplekken (afb. 1).

Hangend ladeblok

De hangende ladeblokken kunnen zowel onder tafels
met C poten als met N poten worden toegepast. Ze
worden aan de bladregel gehangen, direct onder het
blad (afb. 2). De ladeblokken zijn 60 cm diep.

Sleutels

Ladeblokken worden geleverd met twee sleutels, waar­van een met omklapbare kunststof greep. Het nummer

Het mobiele ladeblok verrijden

De kast eerst afsluiten om te verhin­deren dat de laden tijdens het rij­den opengaan. Dit ladeblok kan
naar behoefte worden getrokken of
geduwd.

Slot openen

Steek de sleutel in de cilinder en
draai hem een halve slag naar
rechts. Een lade naar keuze kan nu
worden geopend. Als een lade is
uitgetrokken zijn de anderen ge­blokkeerd.
De sleutel kan in de cilinder blijven
zitten of worden uitgenomen.

op de sleutel correspondeert met het nummer op het
slot. Bij nabestellen van sleutels kunt u dit nummer
opgeven. Ook kan de gehele cilinder met sleutel een­voudig worden vervangen, zodat de kast met een ande­re sleutel op slot kan worden gedaan.

Ladegreep

Het ladefront kan voorzien zijn van een handgreep over
de volle breedte (afb. 3) of van zijgrepen aan beide
zijden van de lade (afb. 4).

Uittrekbaarheid van laden

Uitsluitend telescopische laden kunnen geheel uit de
kast worden getrokken.

Maximale belasting

Materiaallade 5 kg
Enkelvoudige lade 20 kg
Telescopische lade 39 kg

Nooit op een geopende lade gaan staan of zitten.

Afsluiten

Alle laden sluiten. Steek de sleutel
in het slot en draai een halve
slag naar links. De laden zijn nu
afgesloten, de sleutel kan worden
uitgenomen.

Cilinder verwisselen

Draai de kast op slot. Draai de sleu­tel nu een klein beetje naar rechts,
zover dat de kleine opening in rand
van de cilinder 'op 3 uur staat'.
Een de-blokkerings-pin kan in deze
positie in de opening worden
gestoken. De cilinder met sleutel
en de pin kunnen nu gelijktijdig
uit het slothuis worden getrokken.

1

3

Een nieuwe cilinder kan, met
ingestoken sleutel, direct in het
slothuis worden ingeklikt.

2

4

68

Nederlands

Rechte ladeverdelers plaatsen

Druk de ladeverdeler aan één zijde
in. Op de gewenste positie in de
lade plaatsen en loslaten.
De ladeverdeler klemt zichzelf vast.

Accessoires voor ladeblokken 42,5 cm breed

Hangmappenrekken in A4 laden

De A4 laden hebben een 30 cm hoog front.
De geheel uittrekbare uitvoering van de lade wordt
geleverd met twee kunststof A4-hangmappenrekken.
Voor het in elkaar zetten zie de bijgeleverde montage­handleiding.
Deze rekken kunnen op twee manieren in de lade

5

worden gebruikt: naast elkaar (afb. 5) of achter elkaar
(afb. 6). Uw eigen voorkeur is daarbij bepalend. Deze
hangmappenrekken kunnen gevuld uit de lade worden
genomen.
De enkelvoudige (gedeeltelijk uittrekbare) lade-uit­voering is voorzien van een metalen hangmappenrek
waarin A4-hangmappen alleen achter elkaar kunnen
worden opgeborgen.

A6/A7 laden

U kunt deze laden naar eigen inzicht indelen in vakken
met rechte of schuine ladeverdelers.

6

Schuine ladeverdelers plaatsen

De schuine ladeverdelers kunnen in
verschillende standen aan elkaar
worden vastgezet, waardoor er
meer of minder in een lade passen.

Rechte ladeverdelers plaatsen

De zijkanten van de ladeverdelers
zijn voorzien van verende nokken
die in de openingen van de lade­wanden kunnen worden geklikt.

Accessoires voor ladeblokken 31,5 cm breed

Hangmappenrekken in A4 laden

De A4 laden worden geleverd met een hangmappenrek
met twee verschuifbare ophangregels, waardoor ze
geschikt zijn voor diverse hangmap-afmetingen, zoals
A4, folio en foolscap.

A6/A7 laden

7

Deze laden kunnen met ladeverdelers in vakken worden
onderverdeeld (afb. 7).

Veiligheid bij alle ladeblokken

Er kan nooit meer dan één lade worden geopend.
De andere laden zijn dan geblokkeerd om te
voorkomen dat het ladeblok kantelt.
De materiaallade (indien aanwezig) kan wel worden
geopend, ook al staat een andere lade open.

69

Nederlands

Bureauhoge jaloeziedeurkast

Bij een werkplek kan een jaloeziedeurkast met een
(gemiddelde tafel-)hoogte van 72 of 74 cm gebruikt
worden (afb. 1).

Sleutels

Jaloeziekasten worden geleverd met twee sleutels, waar­van een met omklapbare kunststof greep. Het nummer
op de sleutel van de jaloeziedeurkast correspondeert
met het nummer op de cilinder van het slot. Bij nabe­stellen van sleutels moet u dit nummer opgeven. Ook
kan de gehele cilinder met sleutel eenvoudig worden
vervangen, zodat de kast met een andere sleutel op slot
kan worden gedaan. Zie voor het verwisselen van de
cilinder de vorige pagina bij 'ladeblokken'.

Justeren

Jaloeziedeurkasten moeten met de hand of met een
Ahrend-justeersleutel waterpas worden gesteld.
Alleen dan werken de jaloeziedeur en uittrekframes
optimaal.

Slot openen

Steek de sleutel in de cilinder en
draai hem een kwart slag naar
rechts. De sleutel kan in de cilinder
blijven zitten of worden uitgeno­men.

Daarna kunt u de jaloeziedeur aan
de vertikale greep naar rechts ge­heel openschuiven.
De benodigde hangmappenframes
of uittrekbakken kunt u nu uittrek­ken aan de handgreep.

Maximale belastingen

Een jaloeziedeurkast mag maximaal met 39 kg gelijk­matig op het topblad worden belast.

De maximaal toelaatbare gewichten in of op interieur­accessoires voldoen ruimschoots aan de minimum eis
van DIN 68874.
Een legbord in een 80 cm brede jaloeziedeurkast mag
maximaal met 39 kg gelijkmatig worden belast.
Het hangmappenlegbord met 78 kg. Een hangmappen­frame of uittrekbak met niet meer dan 40 kg.

Dit betekent dat men niet op de kastbladen, legborden
of uittrekframes kan staan of zitten.

Sluiten

Een eventueel uitgetrokken hang­mappenframe moet u eerst geheel
in de kast duwen voordat u de
jaloeziedeur naar links kunt dicht­schuiven. Steek de sleutel in het slot
en draai een kwart slag naar links.
De sleutel kan nu worden uitgeno­men.

Justeren

De kasten kunnen met de stelvoet
onder elke hoek van de kast onge­veer 15 mm worden gejusteerd. Dit
kan met de hand of met de kast­justeersleutel.
De kast gaat omhoog als u de stel­voet met de klok mee draait.

1

Verhuizen

Eerst alle in de kast opgeborden
zaken uit de kast verwijderen. De
kast moet u met geheel openge­schoven deur verplaatsen, nadat u
de deur en alle interieuraccessoires
met verhuistape heeft vastgezet.

70

Nederlands

Na aflevering

Uittrekframes/-bakken worden
geblokkeerd afgeleverd. Om ze
voor het eerst uit te kunnen trekken
dient de blokkeerlijst naar beneden
te worden geduwd.
Bij 80 cm brede kasten alleen aan
de rechterkant, bij 120 cm breedte
links en rechts.

3

5

Transportklemmetjes kunnen na het
plaatsen van de kast worden verwij­derd.

Interieurs

Kasten zullen meestal afgeleverd zijn met een kant en
klare interieurindeling die besteld is voor de werkplek.

Uittrekbak

In een uittrekbak (afb. 3), die 33 cm diep is, kunt u de­zelfde accessoires gebruiken als in A6/A7 laden van
ladeblokken (zie blz. 9).

4

Legborden voor laterale hangmappen

De legborden voor hangmappen hebben aan de voor­en achterranden extra richels, waaraan u de laterale
hangmappen kunt ophangen (afb. 4). U kunt ze op elke
gewenste hoogte in de kast hangen.

Uittrekframes

De uittrekframes (afb. 5) zijn zo gemonteerd dat er
A4-hangmappen in kunnen worden gehangen.
U kunt ze om de 25 mm op elke gewenste hoogte in de
kast hangen. Als een uittrekframe vanzelf naar voren
komt, staat de kast niet waterpas en moet hij worden
nagejusteerd (zie blz. 10).

Legborden verstellen

De legborden kunnen op elke ge­wenste hoogte in de kast worden
gehangen.
Voor het aanpassen van de hoogte:
de kast geheel openen en het leg­bord schuin optillen en naar voren
uit de kast nemen.

Veiligheid

Als één uittrekframe uitgetrokken is, kunt u de andere
frames niet openen. Zij zijn dan geblokkeerd om te
voorkomen dat de kast kantelt.

Twee uittrekframes en -bakken kunnen wel gelijktijdig
worden geopend. Let dan op het risico van kantelen bij
zware belasting van de frames.

Bij wijziging van de plaats van uittrekframes/-bakken in
de kast moeten ook de blokkeringspallen op de blok­keerlijst worden verplaatst i.v.m. de veiligheid. Dit moet
door een deskundige monteur worden gedaan.

De legbordopleggers draait u
vervolgens uit de sleufjes (1,2) en u
hangt ze op de nieuwe gewenste
hoogte weer in (3,4).
Let op dat u ze voor en achter en
aan beide zijden op gelijke hoogte
hangt. Gebruik hiervoor als refe­rentie de ronde gaatjes naast de
sleufjes.

Breng het legbord weer schuin de
kast in en leg het over de beide
opleggers.

71

Nederlands

Onderhoud

Deze aanwijzingen voor het onderhoud zijn bedoeld voor
zowel de professionele schoonmaker als de gebruiker van
de werkplek.

Gebruik nooit wasbenzine, aceton, terpentine, petroleum
of andere agressieve stoffen, oplosmiddelen of schuur­middelen.

Onderhoudsvrije onderdelen

De loopwerken van de laden en uittrekframes zijn bij
normaal gebruik onderhoudsvrij.

Bladen reinigen

Normale verontreiniging (koffie,
thee, potlood, lippenstift, vingeraf­drukken, vet, wateroplosbare lijmen
en viltschrijverinkt e.d.) verwijderen
met een schone, vochtige doek.
Eventueel bij hardnekkiger vlekken
wat zachte zeep in het water oplos­sen en een zachte nylon borstel
gebruiken.

Oplosmiddelhoudende lak, lijm,
nagellak, stempelinkt, ballpointinkt
e.d. verwijderen met een organisch
oplosmiddel, zoals spiritus.

Gefineerde bladen reinigen

Indien nodig reinigen met een
schone, vochtige doek. Eventueel
bij hardnekkiger vlekken wat
zachte zeep in het water oplossen.

Service

Voor verhuizingen of wijzigingen van de werkplek
raden wij u aan contact op te nemen met uw leverancier.

Kunststof onderdelen reinigen

Alle kunststof delen kunt u reinigen
met een zachte, eventueel vochtige
doek. Hardnekkiger vlekken van
lijm, viltstift, ballpoint en dergelijke
met lauw water en eventueel wat
zachte zeep behandelen.

Chroom en gelakte metalen onder­delen reinigen

Alle gekleurde metalen delen kunt
u reinigen met een zachte, even­tueel vochtige doek. Hardnekkiger
vlekken van lijm, viltstift, ballpoint­inkt en dergelijke met lauw water
met wat zachte zeep behandelen,
eventueel met spiritus.

Gereedschap

Bij Ahrend is een serviceset
verkrijgbaar met voor Ahrend 22
benodigde gereedschappen.

Bestelnummer 0160 9714.

Sloten

De efficiënte werking van sloten
kan worden bevorderd door een
speciaal smeermiddel zuinig in de
cilinder te spuiten.

72

Ahrend.Always ready for things to come

www.ahrend.com

Ahrend 22

0160 3087

Ahrend 2005
