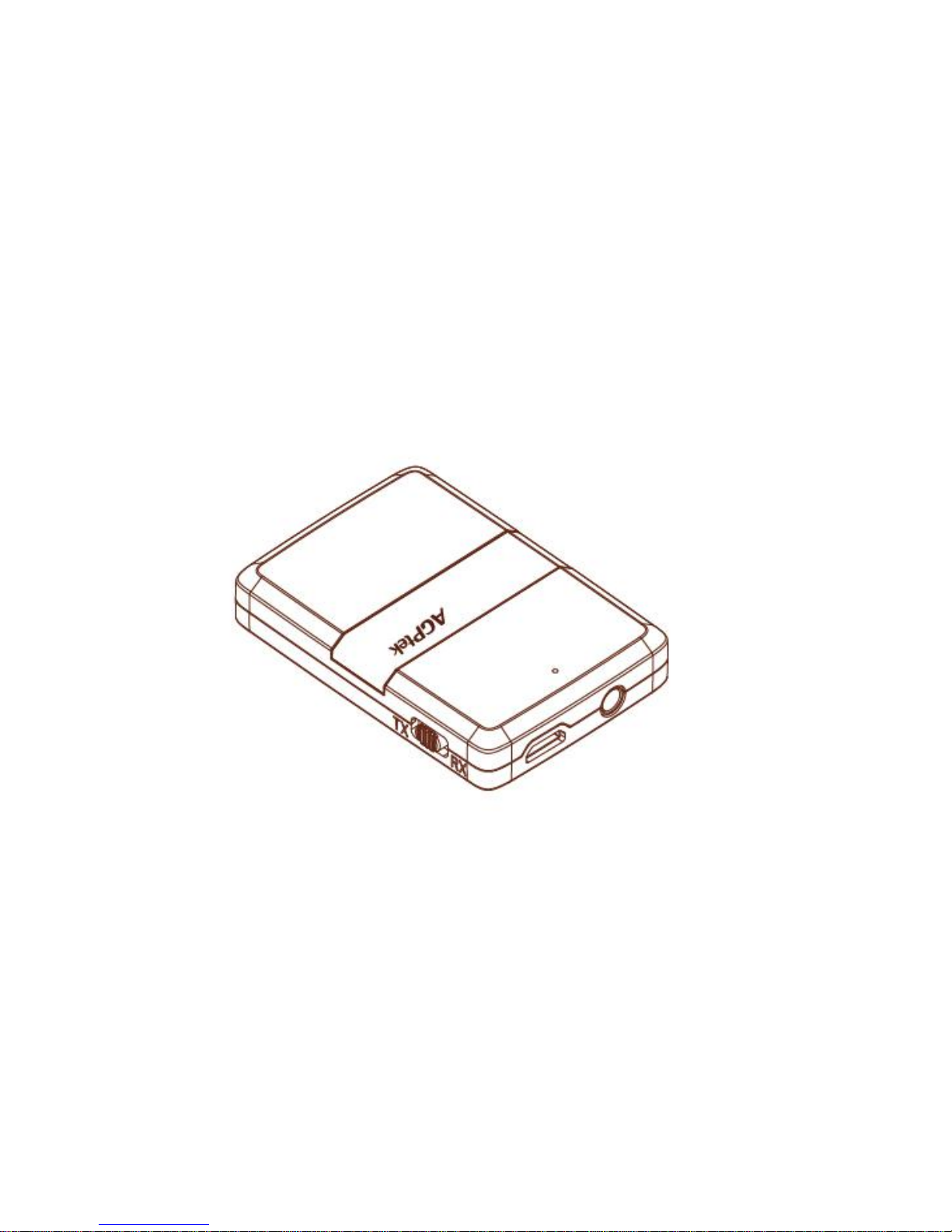

HIFI Bluetooth 4.1 Receiver and Transmitter
User Manual
If you have any problems about this product, please feel
free to contact support@agptek.com.
01-07 HIFI Bluetooth 4.1 Receiver and Transmitter
08-15 HIFI Bluetooth 4.1 Receiver und Transmitter
16-23 HIFI Bluetooth 4.1 Trasmettitore e ricevitore
24-31 HIFI Bluetooth 4.1 Receptor y transmisor
32-38 HIFI Bluetooth 4.1 Récepteur et Transmetteur
39-47 HIFI B3 Bluetooth 4.1
オーディオ
トランスミッター&レシーバー 取扱説明書
Index
Buttons and Control
...............................................................
1
Specification
............................................................................
2
Function and LED Instruction
.................................................
3
Charge the B3
.........................................................................
4
Power on/off
...........................................................................
4
Select from TX or RX mode
....................................................
4
Pairing mode
...........................................................................
4
Working in Transmitter mode(TX)
..........................................
5
Working in Receiver mode(RX)
..............................................
7

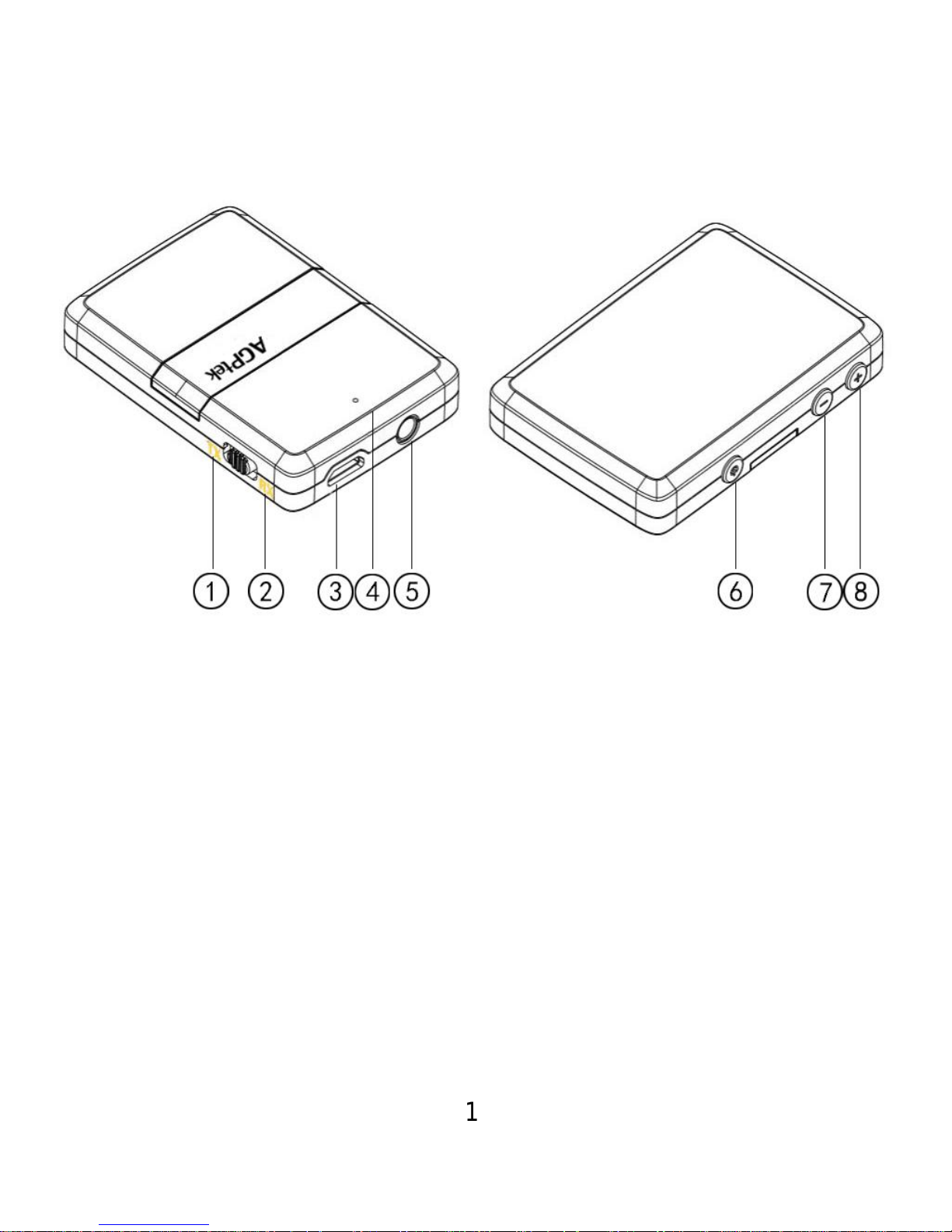

Buttons and Control
① Transmitter Mode(TX)
② Receiver Mode(RX)
③ Micro USB Port
④ LED Light
⑤ 3.5mm Audio Cable
Interface (Audio Input)
Package content:
1*B3
1*Audio cable
1*USB charging cable
1*User manual
⑥MultiFunction Button
(MFB)
⑦Volume Down/ Previous
Song
⑧Volume Up/Next Song
1
Specification:
Model No. B3
Bluetooth Version V4.1,ClassⅡ
Chipset CSR BC8670
Frequency 2.402GHz-2.480GHz
Receiver Working Time About 9 Hours
Transmitter Working Time About 10 Hours
Charging Time About 2 Hours
Bluetooth Profile A2DP
Support Dual Tream
(TX Mode)
Support(One Transmitter
Connect Two Bluetooth
Speaker Or Headphone(Use
One CODEC At The Same
Time)
Support Dual Connection
In Receiver Mode
Support Connecting With
Two Mobile Phones
CODEC Priority APT-X, Second SBC
Battery 200mAH rechargeable
lithium battery
Charging Supply 5VDC,100-240V AC adapter,
≥300MA
Working Temperature -10—55℃
Net Weight Approx. 17.2g
Dimension 55*38*10.5mm
2
Function and LED Instruction
Function LED status
Power On Blue LED light flashes twice
Power Off Red LED light flashes twice
Charging Red LED light stays on
Fully Charged Red LED light off
Transmitter
Mode
No Connection
Standby Status
Blue LED light flashes once
every one second
Searching
Bluetooth
Devices
Blue LED light flash quickly
Connected Blue LED light stays on
Low Power
Red LED light flashes three
times continuously
Receiver
Mode
No Connection
Standby Status
Blue LED light flashes twice
every three second
Waiting For
Connection
Blue & red LED light flashes
alternately
Connected Blue LED light stays on
Low Power
Red LED flashes once every
one second
3
Charge the B3
For the first using, please fully charged the model B3.
Power on/off
Hold MFB button to switch on/off.
Note:
1. After power on and B3 did not connect with any device,
it could enter into pairing mode quickly with Blue LED
flashes.
2. The B3 will power off automatically when the battery
voltages is lower than 3.1V.
Attention: Do not turn on the unit within 3 seconds after
switched off, for the voltage of the chipset may not
disappear totally after shut off.
Select from TX or RX mode
Slide to TX or RX to select between transmitter or receiver
mode after powered off.
Pairing mode
Power on the unit, double click the MFB to enter pairing
mode:
In TX mode, it will be out from pairing mode if no
connections after 2 minutes.
In RX mode, it will power off automatically if no
4
connections after 5 minutes.
Play /Pause(Available for only RX mode) :
In music playing, short press MFB button to pause, press
again to play continually;
Volume Adjustment/Previous/Next Song
(Available for only RX mode)
Click "-" or "+" to go to the previous/next song. Hold "-" or
"+" to decrease or increase the volume.
Working in Transmitter mode(TX)
1. B3 and stereo Bluetooth headphone or Bluetooth
speaker (A2DP-enabled) work on the TV(COMPUTER)
1) Make the Bluetooth speaker or Bluetooth headset in
pairing mode.
2) Hold MFB for about 3s until Blue LED flashes quickly to
enter into pairing mode, if B3 does not enter into pairing
mode, press MFB for about 2s then double click MFB to
enter into pairing mode.
3) Put the B3 and Bluetooth speaker or Bluetooth headset
together, waiting for about 30s, B3 will connect with
Bluetooth speaker or Bluetooth headset automatically.
4) Connect the B3 and TV(computer) with 3.5mm audio
cable.
5) It could hear the sound coming from TV in the Bluetooth
headset or Bluetooth speaker.
5
2. B3 connect with two Bluetooth-enabled devices
simultaneously while working as a Bluetooth transmitter
1) Named the two Bluetooth headsets or two Bluetooth
speakers as A and B.
2) Pairing with A, power on A and enter Bluetooth pairing
mode
3) Hold MFB for three seconds until the blue LED light
blinks quickly for entering into pairing mode, if B3 don’t
automatically enters pairing mode, you can press MFB for
about 2s and then double click MFB after enter pairing
mode.
4) Put B3 and A together, waiting for about 30s, you will see
B3 blue LED light stays on after it paired with A successfully,
connect B3 to sound source and you can here voice from A,
power off A and B3 after connected successfully.
5) Power on B and pairing with B3, power off B3 after
paired successfully.
6) Hold MFB for about 3s until Blue LED flashes quickly to
enter into pairing mode, if B3 does not enter into pairing
mode, press MFB for about 2s then double click MFB to
enter into pairing mode.
7) Put B3 and B together, waiting for about 30s, you will see
B3 blue LED light stays on after it paired with B successfully,
connect B3 to sound source and you can here voice from B,
power off B3.
8) Power on A and waiting for about 10-20 seconds. Then
6
power on the B3, it will search and connect with device A
and B automatically, the pairing time will take for about 30s.
Then connect to audio resource to check if the two devices
could play simultaneously. If not, please restart B3 to
connect with device A and B. If it still does not work, please
follow the above steps again. Make sure that there is no
other Bluetooth headset or speaker enters into pairing
mode when B3 is connecting with the A and B.
Working in Receiver mode(RX)
B3 connect with two devices simultaneously while
working as a Bluetooth receiver
1) Named the two mobile phones as A and B.
2) Following the pairing steps to connect A with B3, after
successfully connected, switch off the Bluetooth of the
mobile A. Double click MFB of B3 to enter into pairing
mode.
3) Connect mobile B with B3. After successfully connected,
power off B3. Switch on the Bluetooth of mobile A ,and the
power on B3, then wait for about 30s, B3 and the two
mobile phones will connect automatically.
Note: It could not play music from two mobile phones at
the same time. For example, you have chosen A to play
music, and want to play music from B. You need to pause or
end the music from A, and then choose B to play music.
7
HIFI Bluetooth 4.1 Receiver und Transmitter
① Transmitter Modell (TX)
② Receiver Modell(RX)
③ Micro USB Schnittstelle
④ LED Licht
⑤3.5mm Audio-Kabel
Schnittstelle (Audioeingang)
Lieferumfang:
1*B3
1*Audio Kabel
⑥Multifunktion Taste
(MFB)
⑦Volume -/ Letzten Titel
⑧Volume +/nächsten Titel
1 * USB-Aufladenkabel
1 * Bedienunsanleitung
8
Technische Daten
Modell Nr. B3
Bluetooth Version V4.1，ClassⅡ
Chipset CSR BC8670
Frequencz 2.402GHz-2.480GHz
Empfänger-Arbeitszeit ca. 9 Stunden
Transmitter r-Arbeitszeit ca. 10 Stunden
Aufladenzeit ca. 2 Stunden
Bluetooth Profil A2DP
Unterstützen
Doppelverbindung im
Sender Modell
(TX Modell)
Unterstützt: ein Transmitter
mit zwei Bluetooth
Lautsprecher oder Kopfhörer
verbinden(Ein CODEC wird zur
gleichzeitig verwendet)
Unterstützen
Doppelverbindung im
Empfäger Modell
(RX Modell)
Unterstützt:ein Receiver mit 2
Handys verbinden
CODEC Priorität APT-X, Zweite SBC
Batterie 200mAHrechargeable Lithium
Batterie
Aufladen 5VDC,100-240V ACWechsel
storm-Adapter, ≥300MA
Arbeistemperature -10—55℃
Netto Gewicht ca. 17.2g
Größe 55*38*10.5mm
9
Funktion und LED Anweisung
Funktion LED Anweisung
Einschalten Blaues LED-Licht blinkt zweimal
Ausschalten Rotes LED-Licht blinkt zweimal
Aufladen Rotes LED-Licht bleibt immer an
Voll aufgeladen Rotes LED-Licht aus
Transm
itter
Modell
Keine
Verbindung
StandbyStatus
Blaues LED Licht blinkt einmal
jede Sekunde
Bluetooth
Gerät suchen
Blaues LED Licht blinkt schnell
verbunden Blaues LED Licht bleibt immer an
Batterie
niedrig
Rotes LED Licht blinkt immer
3mal
Receiv
er
Modell
Keine
Verbindung
StandbyStatus
Blaues LED Licht blinkt zweimal
jede 3 Sekunden
Verbinden
warten
Blaues und rotes LED Licht blinkt
Verbunden Blaues LED Licht bleibt immer an
Batterie
niedrig
Rotes LED Licht blinkt einmal
jede Sekunde
10
Aufladen
Für die erste Verwendung, laden Sie das Gerät bitte voll.
Ein/ Ausschalten
Halten Sie die MFB-Taste gedrückt, um das Gerät ein- oder
auszuschalten.
Hinweis:
1. Wenn B3 keine Verbindung mit andrem Gerät hat, nach
dem Einschalten wird es automatisch in pairing Modell sein,
blaues LED Licht blinkt.
2. Der B3 schaltet sich automatisch aus, wenn die Batterie
niedriger als 3.1V ist.
Achtung: Schalten Sie das Gerät nicht zwischen RX Modell
und TX Modell innerhalb von 3 Sekunden nach dem
Ausschalten um, weil die Spannung des Chipsatzes noch
nicht vollständig verschwindet.
Wählen Sie TX- oder RX-Modell
Schieben Sie die Taste nach TX oder RX, um nach dem
Ausschalten zwischen Sender- oder Empfängermodell zu
wechseln.
Pairing-Modell
Schalten Sie das Gerät ein, klicken Sie die MFB Taste
zweimal, um den Pairing-Modell aufzurufen:
Im TX-Modell, wird es aus von dem Pairing-Modell, wenn
11
es keine Verbindungen nach 2 Minuten gibt.
Im RX-Modell wird es automatisch ausgeschaltet, wenn
keine Verbindungen nach 5 Minuten gibt
Abspielen/Pause (Nur verfügbar für RX-Modell):
Wenn Musik abspielt, kurz drücken Sie die MFB Taste um
Pause zu machen, noch mal drücken wird Musik wieder
abspielt.
Lautstärkeregelung/Letzten/Nächsten Titel
(Nur verfügbar für RX-Modell):
Drücken Sie die „-/+“ Taste um letzten oder nächsten Titel
zu wechseln.
Halten Sie die „-/+“ Taste um Lautstärke zu stellen.
Transmitter Modell(TX)
1.B3 und Stereo Bluetooth-Kopfhörer oder
Bluetooth-Lautsprecher (A2DP-fähig) am Fernsehgerät
(COMPUTER) verbinden.
1) Stellen Sie den Bluetooth Lautsprecher oder Bluetooth
Kopfhörer im Pairing Modell.
2) Halten Sie MFB für ca. 3s gedrückt, bis die blaue LED
schnell blinkt, um in den Pairing-Modell zu wechseln, wenn
B3 nicht in den Pairing-Modell geht, drücken Sie MFB für ca.
2s, dann doppelklicken Sie auf MFB, um in den
12
Pairing-Modus zu gelangen.
3) Setzen Sie den B3 und Bluetooth Lautsprecher oder
Bluetooth Kopfhörer zusammen und warten ungefähr 30s,
B3 wird mit Bluetooth Lautsprecher oder Bluetooth
Kopfhörer automatisch anschließen.
4) Verbinden Sie den B3 und TV (Computer) mit 3,5 mm
Audiokabel.
5) Man kann den Ton vom Fernsehapparat im Bluetooth
Kopfhörer oder Bluetooth Lautsprecher hören.
2. B3 verbindet mit zwei Bluetooth Geräten gleichzeitig
während der als Bluetooth-Sender arbeitet.
1) Nannen wir die beiden Bluetooth-Headsets oder zwei
Bluetooth-Lautsprecher als A und B.
2) Koppeln Sie mit A, schalten Sie A ein und schalten in den
Bluetooth-pairingmodull um.
3) Halten Sie MFB für drei Sekunden gedrückt, bis die blaue
LED-Anzeige schnell blinkt, um in den Pairing-Modell zu
gelangen. Wenn B3 nicht automatisch in den
Pairing-Modus wechselt, können Sie MFB für 2s drücken
und dann MFB nach dem Pairing-Modus doppelklicken.
4) Liegen Sie B3 und A zusammen und warten Sie ungefähr
30s, nach B3 mit A erfolgreich verbindet, blaues LED-Licht
bleibt immer an, schließen Sie B3 mit Schallquelle an und
Sie können Stimme von A hören, Schalten Sie A und B3
13
nach dem Verbinden erfolgreich aus.
5) Schalten Sie B ein und B3 in Pairing Modell um, schalten
Sie B3 nach erfolgreichem Paaren aus.
6) Halten Sie MFB für ca. 3s gedrückt, bis die blaue LED
schnell blinkt, um in den Pairing-Modell zu wechseln, wenn
B3 nicht in den Pairing-Modus geht, drücken Sie MFB für ca.
2s, dann doppelklicken Sie auf MFB, um in den
Pairing-Modell zu gelangen.
7) Liegen Sie B3 und B zusammen und warten Sie ungefähr
30s, nach B3 mit B erfolgreich verbindet, blaues LED-Licht
bleibt immer an, schließen Sie B3 mit Schallquelle an und
Sie können Stimme von B hören, Schalten Sie B und B3
nach dem Verbinden erfolgreich aus.
8) Schalten Sie A ein und Warten ca. 10-20 Sekunden. Dann
schalten Sie B3 ein, es wird automatisch mit A und B
suchen und anschließen, die Pairingszeit ist ungefähr 30s.
Stellen Sie dann Verbindung zur Audio-Quelle her, um zu
überprüfen, ob die beiden Geräte gleichzeitig spielen
können. Wenn nicht, bitte wieder B3 einschalten, um mit
Gerät A und B zu verbinden. Falls es immer noch nicht
funktioniert, folgen Sie bitte den oben genannten Schritten.
Stellen Sie bitte sicher, dass kein anderes
Bluetooth-Headset oder Lautsprecher in den Pairingmodell
ist, wenn B3 mit dem A und B verbunden ist.
14
Receiver Modell
B3 verbindet mit zwei Bluetooth Geräten gleichzeitig
während der als Bluetooth-Empfänger arbeitet.
1) Nannen wir die beiden Handys als A und B.
2)Nach den Pairingsschritten, verbinden A mit B3, schalten
Sie nach erfolgreichem Verbinden die Bluetooth-Funktion
des Handys aus. Doppelklicken Sie die MFB Taste von B3,
um in den Kopplungsmodell zu wechseln.
3) Schließen Sie Handy B mit B3 an. Nach erfolgreichem
Anschluss schalten Sie B3 aus. Schalten Sie das Bluetooth
des Handys A ein, und schalten Sie B3 ein, dann warten Sie
ungefähr 30s, B3 und die zwei Handys wirden automatisch
anschließen.
Hinweis: Es konnte keine Musik von zwei Mobiltelefonen
gleichzeitig abspielen. Zum Beispiel, die Musik von A spielt
ab, und Sie möchten Musik aus B abspielen lassen. Sie
müssen die Musik von A anhalten oder beenden und dann
B auswählen, um Musik abzuspielen.
15
HIFI Bluetooth 4.1 Trasmettitore e ricevitore
①Modalità trasmettitore (TX)
②Modalità di ricezione (RX)
③Micro porta USB
④Luce LED
⑤Cavo Audio da 3,5 mm
Interfaccia (ingresso Audio)
Contenuto della confezione:
1*B3
1* Cavo audio
1* Cavo di ricarica USB
1* Il manuale d'uso
⑥Tasto multifunzione
(MFB)
⑦Volume - / precedente
brano
⑧Volume + / prossima
canzone
16
Specifica:
Modello No. B3
Versione Bluetooth V4.1, ClassⅡ
Chipset CSR BC8670
Frequenza 2.402GHz-2.480GHz
Orario di lavoro del
ricevitore
Circa 9 ore
Orario di lavoro del
trasmettitore
Circa 10 ore
Tempo di ricarica Circa 2 ore
Profilo Bluetooth A2DP
Supporto Dual Tream
(Modalità TX)
Supporto (un trasmettitore
collegare due Bluetooth
Speaker o cuffie (uso un
CODEC allo stesso tempo)
Supporta connessione
Dual In modalità ricevitore
Supporta la connessione
con due telefoni cellulari
CODEC Priority APT-X, Second SBC
Batteria 200 mAh batteria al litio
ricaricabile
Alimentazione di ricarica 5VDC,100-240V AC adapter,
≥300MA
Temperatura di
funzionamento
-10—55℃
Peso netto Approx. 17.2g
Dimensione 55*38*10.5mm
17
Funzione e LED istruzione
Funzione LED di stato
Accendere Luce LED blu lampeggia due volte
Spegni Il LED rosso lampeggia due volte
Ricarica Spia LED rossa rimane accesa
Completamente carica LED rosso luce spenta
Modalità
di
trasmetti
tore
Nessuna condizione
di Standby di
connessione
Luce LED blu lampeggia
una volta ogni secondo
Ricerca di dispositivi
Bluetooth
LED blu luce flash
rapidamente
Collegato
Luce LED blu rimane
accesa
Bassa potenza
Il LED rosso lampeggia
tre volte continuamente
Modalità
di
ricezione
Nessuna condizione
di Standby di
connessione
Luce LED blu lampeggia
due volte ogni tre
secondi
In attesa di
connessione
Luce LED blu & rosso
lampeggia
alternativamente
Collegato
Luce LED blu rimane
accesa
Bassa potenza
Il LED rosso lampeggia
una volta ogni secondo
18
Carica il B3
Per il primo utilizzo, si prega completamente carica il
modello B3.
Accensione/spegnimento
Tenere premuto il tasto MFB per accendere/spegnere.
Nota:
1. Dopo l'accensione e B3 non collegare con qualsiasi
dispositivo, esso potrebbe entrare in modalità rapidamente
con il LED blu lampeggia pairing.
2. La B3 si spegne automaticamente quando la tensione
della batteria è inferiore a 3.1 v.
Attenzione: Non accendere l'unità entro 3 secondi dopo
aver spento, per la tensione del chipset non potrebbe
scomparire totalmente dopo spento.
Selezionare dalla modalità TX o RX
Far scorrere per TX o RX per selezionare tra modalità
trasmettitore o ricevitore dopo spento.
Modalità di accoppiamento
Accendere l'unità, fare doppio clic il MFB per entrare in
modalità di accoppiamento:
In modalità TX, uscirà dalla modalità di accoppiamento se
nessuna connessione dopo 2 minuti.
In modalità RX, esso si spegnerà automaticamente se
19
nessun collegamenti dopo 5 minuti.
Play /Pause(Disponibile per solo modalità RX) :
In musica, premere brevemente il pulsante MFB per
mettere in pausa, premere di nuovo per giocare
continuamente;
Volume regolazione/precedente/successivo brano
(Disponibile solo in modalità RX)
Fare clic su "-" o "+" per passare al brano
precedente/successivo. Tenere premuto "-" o "+" per
diminuire o aumentare il volume.
Lavorando in modalità trasmettitore (TX)
1. B3 e stereo Bluetooth cuffie o altoparlanti Bluetooth
(A2DP-abilitato) lavoro sul TV(COMPUTER)
1) Rendere l'altoparlante Bluetooth o un auricolare
Bluetooth in modalità di abbinamento.
2) Tenere premuto MFB per circa 3s fino a quando il LED
blu lampeggia rapidamente per entrare in modalità di
accoppiamento se B3 non entrare in modalità di
accoppiamento, premere il tasto MFB per circa 2 secondi
quindi fare doppio clic sul MFB per entrare in modalità di
accoppiamento.
3) Mettere la B3 e Bluetooth altoparlante o auricolare
Bluetooth insieme, in attesa per circa 30 Secondi, B3 si
collegherà automaticamente con Bluetooth altoparlante o
20
auricolare Bluetooth.
4) Collegare il B3 e TV(computer) con cavo audio da 3,5
mm.
5) Poteva sentire il suono proveniente dal TV nel Bluetooth
auricolare o altoparlante Bluetooth.
2. B3 connetterti con due dispositivi Bluetooth
contemporaneamente mentre lavorava come un
trasmettitore Bluetooth
1) Che si chiamano i due auricolari Bluetooth o due
altoparlanti Bluetooth come A e B.
2) Coppia con A, potenza sulla A e immettere la modalità di
accoppiamento Bluetooth
3) Tenere premuto il MFB per tre secondi fino a quando il
LED blu lampeggia rapidamente per entrare in modalità di
associazione, se B3 non entra automaticamente in modalità
di accoppiamento, è possibile premere il MFB per circa 2
secondi e quindi fare clic su MFB dopo entrare in modalità
affiliazione.
4) Messi insieme B3 e A,in attesa di circa 30 Secondi,
vedrete B3 luce LED blu rimane accesa dopo che e '
associato con la A con successo, connettersi B3 sorgente
sonora e qui puoi esprimere da A, potenza spento A e B3
dopo collegato con successo.
21
5) Potere su B e abbinamento con B3, Spegni B3 dopo
abbinato con successo.
6) Tenere premuto MFB per circa 3 Secondi fino a quando il
LED blu lampeggia rapidamente per entrare in modalità di
accoppiamento, se B3 non entrare in modalità di
accoppiamento, premere il tasto MFB per circa 2 secondi
quindi fare doppio clic sul MFB per entrare in modalità di
accoppiamento.
7) Mettere insieme B3 e B, in attesa di circa 30 Secondi,
vedrete B3 luce LED blu rimane accesa dopo che e '
associato con B correttamente, collegare B3 alla sorgente
sonora e qui puoi esprimere da B, B3 di spegnimento.
8) Accensione sulla A e in attesa per circa 10-20 secondi.
Quindi potenza lungo la B3, cercherà e connettersi
automaticamente con dispositivo A e B, il tempo
accoppiamento avranno per circa 30 secondi. Quindi
connettersi alla risorsa audio per verificare se i due
dispositivi potrebbero riprodurre contemporaneamente. In
caso contrario, si prega di riavviare B3 per connettersi con
dispositivo A e B. Se ancora non funziona, si prega di
eseguire nuovamente la procedura sopra. Assicurarsi che
non c'è nessun altro Bluetooth auricolare o altoparlante
entra in modalità di associazione quando B3 è il
collegamento con la A e la B.
22
B3 connetterti con due dispositivi
contemporaneamente mentre lavorava come un
ricevitore Bluetooth
1) Denominato i due telefoni cellulari come A e B.
2) Seguendo i passi di accoppiamento per collegare con B3,
dopo collegato correttamente, spegnere il Bluetooth del
cellulare A. doppio clic MFB di B3 per entrare in modalità di
associazione.
3) Collegare il mobile B con B3. Dopo aver connesso
correttamente, spegnere B3. Accendere il Bluetooth del
mobile A e il potere su B3, quindi attendere per circa 30
Secondi, B3 e i due telefoni cellulari si connetterà
automaticamente.
Nota: Potrebbe non riprodurre musica da due telefoni
cellulari allo stesso tempo. Ad esempio, si hanno scelto A
per riprodurre musica e desidera riprodurre musica da B. È
necessario mettere in pausa o terminare la musica dalla A e
quindi scegliere B per riprodurre la musica.
23
HIFI Bluetooth 4.1 Receptor y transmisor
①Modo del transmisor (TX)
②Modo de sintonización (RX)
③Micro USB puerto
④Luz de LED
⑤Cable de Audio de 3,5 mm
Interfaz (entrada de Audio)
Contenido del paquete:
1*B3
1*Audio cable
1* USB Cable de carga
1* manual de usuario
⑥Botón multifunción
(MFB)
⑦Volumen - / anterior
canción
⑧Volumen+ /siguiente
canción
24
Especificación:
Modelo No. B3
Versión de Bluetooth V4.1，ClassⅡ
Chipset CSR BC8670
Frecuencia 2.402GHz-2.480GHz
tiempo de trabajo del
Receptor
Cerca 9 horas
Tiempo de trabajo del
Transmisor
Cerca 10 horas
Tiempo de carga Cerca 2 horas
Perfil Bluetooth A2DP
Curso Dual de la ayuda
(Modo de TX)
Apoyo un transmisor
Conecte dos altavoces
Bluetooth o auriculares (uso
un CODEC al mismo tiempo)
Soporte conexión Dual en
el modo receptor
Soporte conexión con dos
teléfonos móviles
CODEC Priority APT-X, Second SBC
Batería batería de litio recargable
de 200mAh
Fuente de carga 5VDC,100-240V AC
adaptador, ≥300MA
Temperatura de trabajo -10—55℃
Peso neto Approx. 17.2g
Dimensión 55*38*10.5mm
25
Función y la instrucción de LED
Función Estado del LED
Encender Luz de LED azul parpadea dos veces
Apagar Luz de LED Rojo parpadea dos veces
Cargando Luz LED roja permanece encendida
Completament
e cargada
Luz de LED rojo apagado
Modo
del
transmis
or
Sin conexión
estado de espera
Luz de LED azul parpadea
una vez cada segundo
Buscando
dispositivos
Bluetooth
Luz azul LED flash
rápidamente
Conectado
Luz de LED azul se queda
encendido
Baja potencia
Luz LED roja parpadea tres
veces continuamente
Modo de
Receptor
Sin conexión
estado de espera
Luz de LED azul parpadea
dos veces cada tres
segundos
A la espera de
conexión
Luz de LED azul y rojo
parpadea alternativamente
Conectado
Luz de LED azul se queda
encendido
Baja potencia
LED rojo parpadea una vez
cada segundo
26
Cargar el dispositivo B3
Para el primer uso, por favor cargada completa el
dispositivo B3.
Encendido y apagado
Mantenga presionado botón MFB para encender/apagar el
dispositivo.
Nota:
1. Después de encendido el dispositivo B3, y el B03 no se
conectaron con ningun dispositivo, podría entrar en modo
rápido con el LED azul parpadea de emparejamiento.
2. El B3 se apagará automáticamente cuando la tensión de
la batería es inferior de 3.1V.
Atención: No encienda la unidad antes de 3 segundos
después de apagado, por el voltaje del chipset no puede
desaparecer totalmente después de apagar
Seleccione modo de TX o RX
Deslice para TX o RX para seleccionar entre el modo del
transmisor o del receptor después de apagado.
Modo de sincronización
Encienda la unidad, haga doble clic en el botón MFB para
entrar en modo de sincronización:
En modo TX, saldrá del modo de sincronización si no
conexiones después de 2 minutos.
27
En modo RX, apagará automáticamente si no hay
conexiones después de 5 minutos.
Reproducir /Pausar(Disponible para el solo modo de RX) :
En música reproduciendo, pulse brevemente el botón MFB
para pausar, pulse de nuevo para reproducir
continuamente;
Volumen ajuste/anterior/siguiente canción
(Disponible para modo de RX solamente)
Haga clic en "-" o "+" para ir a la canción anterior/siguiente.
Mantenga "-" o "+" para reducir o aumentar el volumen.
Trabajo en mode de transmisor(TX)
1. B3 y auriculares Bluetooth estéreo o altavoces
Bluetooth (A2DP-habilitado) trabajo en la TV(COMPUTER)
1) Hacer el Bluetooth altavoz o auricular Bluetooth en
modo de emparejamiento.
2) Mantenga el MFB para unos 3 segundos hasta que el LED
azul parpadea rápidamente para entrar en modo de
emparejamiento si B3 no entra en modo de sincronización,
pulse BMF de aproximadamente 2 segundos, haga doble
clic en MFB para entrar en modo de emparejamiento.
3) Ponga el B3 y Bluetooth altavoz o auricular Bluetooth
junto, a la espera de unos 30 segundos, B3 conectará
28
automáticamente con Bluetooth altavoz o auricular
Bluetooth.
4) Conecte la B3 y la TV (ordenador) con cable de audio de
3,5 mm.
5) Podía oír el sonido de la TV en el auricular Bluetooth o el
altavoz Bluetooth.
2. B3 conectar con dos dispositivos Bluetooth al mismo
tiempo mientras trabajaba como un transmisor Bluetooth
1) Nombre los dos auriculares Bluetooth o dos altavoces
Bluetooth como A y B.
2) Emparejamiento con A, Encender A y entrar en modo de
emparejamiento Bluetooth
3) Mantenga el MFB durante tres segundos hasta que la luz
LED azul parpadea rápidamente para entrar en modo de
emparejamiento, si B3 no entra automáticamente en modo
de emparejamiento, puede presionar tecla MFB de
aproximadamente 2s y luego doble clic en MFB después de
entrar en modo de emparejamiento.
4) Poner B3 y A juntas, a la espera de unos 30 Segundos,
verás B3 luz azul LED permanece encendida después de
emparejado con un éxito, conectar B3 a la fuente de sonido
y puede expresar aquí de A, alimentación A y B3 después
29
conectado con éxito.
5) Encender B y emparejar con B3, apagado B3 después
emparejados con éxito.
6) Mantenga el MFB para unos 3 segundos hasta que el LED
azul parpadea rápidamente para entrar en modo de
emparejamiento si B3 no entra en modo de sincronización,
pulse BMF de aproximadamente 2 segundos, haga doble
clic en MFB para entrar en modo de emparejamiento.
7) Poner B3 y B junto, a la espera de unos 30 segundos,
verás B3 luz azul LED permanece encendida después de
asociado B con éxito, conecte B3 a la fuente de sonido y
puede expresar aquí de B, energía apagado B3.
8) Encender A y esperar unos 10-20 segundos. Entonces la
energía en el B3, buscar y conectar con dispositivos A y B
automáticamente, el tiempo de sincronización tendrá para
unos 30 segundos. Luego conecte a recursos de audio para
comprobar si los dos dispositivos pueden desempeñar al
mismo tiempo. Si no, reinicie B3 para conectar con el
dispositivo A y B. Si sigue sin funcionar, siga los pasos
anteriores otra vez. Asegúrese de que no hay ningún otro
auricular Bluetooth o altavoz entra en modo de
emparejamiento al B3 es conectar con la A y B.
30
B3 Conecte con dos dispositivos al mismo tiempo
mientras trabaja como un receptor Bluetooth
1) Nombre de los dos teléfonos móviles como A y B.
2) Siguiendo los pasos de sincronización para conectar con
B3, después de conectado, apagar el Bluetooth de los
móviles A. Haga doble clic en MFB de B3 para entrar en
modo de emparejamiento.
3) Conectar móvil B con B3. Después de conectado,
apagado B3. Encienda el Bluetooth del móvil A y la energía
en B3, luego espere unos 30 segundos, B3 y los dos móviles
se conectará automáticamente.
Nota: No puede reproducir música de dos teléfonos móviles
al mismo tiempo. Por ejemplo, han elegido A reproducir
música y para reproducir música de B. Necesita pausar o
terminar la música de la A y luego B para reproducir
música.
31
HIFI Bluetooth 4.1 Récepteur et Transmetteur
①Mode Transmetteur (TX)
②Mode Récepteur (RX)
③Port Micro USB
④ Lumière LED
⑤ 3.5mm Jack Câble Audio
(Audio Input)
Votre colis comporte:
1*B3
1* Câble Audio
1*USB câble
1*mode d’emploi
⑥Bouton MultiFonction
(MFB)
⑦Volume -/ chanson
précédente
⑧Volume +/chanson
suivante
32
Specification:
Modèle B3
Bluetooth Version V4.1,ClassⅡ
Chip CSR BC8670
Fréquence 2.402GHz-2.480GHz
Récepteur autonomie Environ 9 Heures
Transmetteur autonomie Environ 10 Heures
Temps de charger Environ 2 Heures
Bluetooth Profile A2DP
Supporte Dual Tream
(Mode TX)
Supporte (1 Transmetteur
Connecte 2 Appareil
Bluetooth (enceinte ou
casque )utilisant 1 CODEC
simultanément.
Supporte Dual Connection
sous Mode Récepteur (RX)
Supporte connexion avec 2
téléphone portable.
CODEC Priorité APT-X, Seconde SBC
Batterie 200mAH rechargeable
lithium batterie
Chargeur 5VDC,100-240V AC adapter,
≥300MA
Température -10—55℃
Poids 17.2g
Dimension 55*38*10.5mm
33
Fonctions et LED Instruction
Fonctions LED status
Allumer Lumière Bleu scintille 2 fois
Eteindre
Lumière Rouge scintille 2
fois
Charger Rester Lumière Rouge
Chargement complet Lumière Rougeéteint
Mode
Transmette
ur
Aucune
connexion
Lumière Bleu scintille 1 fois
pour 1 seconde
Rechercher
appareil
Bluetooth
Lumière Bleu scintille
rapidement .
Connecté Rester Lumière Bleu
Batterie bas
Lumière Rouge scintille 3
fois continuellement.
Mode
Récepteur
Aucune
connexion
Lumière Bleu scintille2 fois
pour 3 secondes.
Dans l’attente
de connexion
Lumière Bleu & Rouge
scintille alternativement.
Connecté Rester Lumière Bleu
Batterie bas
Lumière Rouge scintille 1
fois pour 1 seconde.
34
Charger
Pour la première utilisation, chargez le modèle b3
complètement, s'il vous plait
Allumer/Eteindre
Maintenez le bouton MFB pour Allumer/Eteindre.
Note:
1.Après avoir allumé B3 et sans aucune connexion, il va
entrer en mode de recherche rapidement avec lumière
bleue scintille.
2.B3 va éteindre automatiquement quand la batterie est
inférieure à 3.1v.
Mode de recherche
Apres avoir allumé B3, cliquez le bouton MFB deux fois
rapidement pour entrer le mode recherché.
Sous mode TX, il sera hors de mode recherche s’il y a
aucune connexion dans 2 minutes.
Sous mode RX, il sera hors de mode recherche s’il y a
aucune connexion dans 5 minutes.
Jouer/Pauser(Available pour seulement mode RX ) :
Quand jouer la musique , appuyez bouton MFB pour
pauser, appuyez encore une fois pour continuer à jouer;
Volume /chanson precedente/ chanson suivante
(Available pour seulement mode RX)
Cliquez "-" ou "+" pour chanson precedente/ chanson
35
suivante. Maintenez"-" ou "+" pour adjuster le volume.
Mode Transmetteur (TX)
1. B3 et stéréo Bluetooth écouteur ou enceinte Bluetooth
(A2DP-supporte) travaille sur TV(PC)
1) Assurez que votre appareil Bluetooth est sous mode de
recherché.
2) Maintenez le bouton MFB pour 3 secondes jusqu’à la
lumière bleue scintille rapidement. S’il ne marche pas,
appuyez le bouton MFB environ 2s et puis cliquez 2 fois
MFB rapidement pour entrer le mode recherche.
3) Mettez le B3 et votre appareil Bluetooth ensemble,
attendez environ 30 secondes,B3 va connecter avec votre
écouteur ou enceinte Bluetooth automatiquement.
4) Connecter B3 avec TV(PC) avec 3.5mm audio cable.
2. B3 connecte avec 2 appareil Bluetooth simultanément
lors il travaille comme un Transmetteur Bluetooth
1) On dit les deux appareil A et B.
2) Jumelez B3 et A: allumer A et entrer lé mode de
recherche.
3) Maintenez MFB pour 3 secondes jusqu’à la lumière bleue
scintille rapidement et entrer le mode de recherche. S’il ne
marche pas, appuyez le bouton MFB environ 2s et puis
cliquez 2 fois MFB rapidement pour entrer le mode
36
recherche.
4) Mettez le B3 et A ensemble, attendez environ 30
secondes,B3 va connecter avec votre écouteur ou enceinte
Bluetooth automatiquement. Vous pouvez voir la lumière
de B3 reste bleue après la jumelage correct. Et puis,
éteindre A et B3 ensemble.
5) Allumez B et jumelez B avec B3, éteindre B3 après la
jumelage correct.
6) Maintenez MFB pour Environ 3s jusqu’à la lumière bleue
scintille rapidement et entrer le mode de recherche.
7) Mettez le B3 et B ensemble, attendez environ 30
secondes,B3 va connecter avec B automatiquement. Vous
pouvez entendre le son de B, et puis éteindre B3.
8) Allumez A et attendez pour 10-20 secondes. Et puis
allumez B3, il va rechercher et connecter A et B
automatiquement, le temps pour jumelage depensera
environ 30 secondes. Et puis connecter avec votre
resources audio pour confirmer si A et B peuvent jouer le
musique simultanément. Si non, rouvrir B3 et connecter A
et B. s’il ne marche pas, suivez les demarches encore une
fois , svp.
Assurez-vous quand B3 est en train de connecter avec A et
B, il n’y a pas d’autre écouteur /enceinte Bluetooth sous
mode de jumelage.
37
B3 connecte avec 2 appareil Bluetooth simultanément
lors il travaille comme un Recepteur Bluetooth
1) On dit les deux appareil A et B.
2) Suivez les demarches pour connecter B3 avec A, après
avoir connecté correctement, fermer le Bluetooth de A.
Cliquez 2 fois le bouton MFB sur B3 pour entrer lé mode de
jumelage.
3) Connectez B avec B3. après avoir connecté correctement,
éteindre B3. Ouvrir le Bluetooth de A, et puis ouvrir B3.
Attendez Environ 30s, B3 et les deux appareils peuvent
connecter automatiquement.
Note: Il ne pouvait pas jouer de la musique de deux
téléphones mobiles en même temps.par exemple, si vous
avez choisi A pour jouer de la musique, et puis vous voulez
jouer de la musique de B. Il faut pauser ou terminer la
musique de A, puis choisissez B pour jouer de la musique.
38
各部 HIFI B3 Bluetooth 4.1 オーディオ
トランスミッター&レシーバー 取扱説明書名称
①トランスミッターモード(TX)
② レシーバーモード(RX)
③ マイクロ USB 端子
④ LED ライト
⑤ 3.5mm オーディオケーブル
ジャック(オーディオ輸入）
商品内容:
1*transmitter-recevier 本体
1*オーディオケーブル
1*USB 充電ケーブル
1*取扱説明書
⑥多機能ボタン
(MFB)
⑦音量下げ/前の曲
⑧音量上げ/次の曲
39
仕様:
型番 B3
Bluetooth バージョン V4.1，ClassⅡ
チップ CSR BC8670
作動周波数 2.402GHz-2.480GHz
レシーバー続行時間 約 9 時間
トランスミッター続行
時間
約 10 時間
充電時間 約 2 時間
対応協定 A2DP
TX モード ２台の Bluetooth ヘッドホ
ンやスピーカーを同時にペ
アリングすることができる
RX モード 携帯電話 2 台同時接続が可
能
対応コーディック APT-X/SBC
電池 充電式 200mAH リチウムバ
ッテリー
入力電圧 5VDC,100-240V AC アダプ
タ，≥300MA
作業温度 -10—55℃
重量 約 17.2ｇ
寸法 55*38*10.5mm
40
機能と LED 指示
機能 LED 指示
電源オン 青 LED が 2 回で点滅
電源オフ 赤 LED が 2 回で点滅
充電中 赤 LED 常に点灯する
充電完了 充電完了後赤 LED 滅灯する
トラン
スミッ
ター
モード
接続無し待
機状態
青 LED1 秒程 1 回で点滅する
Bluetooth
デバイスを
検索
青 LED すばやく点滅する
連続できた 青 LED 常に点灯する
電量不足 赤 LED は３回で持続点滅する
レ シ ー
バ ー
モード
接続無し待
機状態
青 LED3 秒程 2 回で点滅する
接続中 青 LED と赤 LED 同時に点滅する
連続できた 青 LED 常に点灯する
電量不足 赤 LED1 秒程 1 回で点滅する
41
充電
本製品は内蔵型充電式電池、長い時間の待機や使用も
可能です。初めて使用する前に満充電してください。
電源オン/オフ
MFB ボタンを長押すより、電源がオン/オフになります。
ご注意:
1. 電源オンになると、B3 は未接続場合ならば、す
ぐにペアリングモードに入ります。
2. バッテリの電圧が 3.1V より低いときは、本機
が自動的に電源切ります。
ご注意: チップの電圧がすべて消えないので、電源切
ったの 3 秒以内はすぐ再起動することをやめてくださ
い。
TX/RX モードの選択
電源オフの状態で、「TX」「RX」のスライドをずらし
て、トランスミッターとレシーバーモードの間に選択
します。
ペアリングモード
本機器を電源オンにして、 MFB ボタンを 2 回で押すよ
り、ペアリングモードに入ります。
42
TX モード：接続無し状態で約 2 分後ペアリングモード
が終了になります。
RX モード：接続無し状態で約 5 分後自動的に電源が切
ります。
再生/中止(RX モードのみ使用できる） :
音楽再生中は、MFB ボタンを短押して、一時停止/再生
にします。
音量調整/前の曲/次の曲(RX モードのみ使用できる) ：
「-」/「+」をクリックすると、前/次の曲にします。
「-」/「+」を長押すより、音量下げ/上げます。
トランスミッタモード(TX)
1．TV やオーディオ機器の音声を Bluetooth 対応のヘッ
ドホンやスピーカーへ送信できます。
1) Bluetooth スピーカー/ヘッドホンをペアリングモ
ードにします。
2) MFB ボタンを 3 秒程長押して、青 LED ライトは素早
く点滅して、ペアリングモードに入ります。若し失敗
した場合は、MFB ボタンを 2 秒程長押してから、MFB ボ
タンを 2 回でクリックするとペアリングモードに入れ
ます。
3)本機と Bluetooth スピーカー/イヤホンを近距離間に
置いてください。約 30 秒間後、自動的にペアリングが
43
成功になります。
4) 本製品と TV やオーディオ機器のイヤホンジャック
を付属のオーディオケーブルで接続して音声を再生し
ます。
ご注意：
※パソコンの場合は、イヤホンジャックから音が再生
される状態にしてください。
※USB スピーカーを接続している場合は、音の再生デバ
イスをパソコン内蔵スピーカーに変更してください。
2. トランスミッターモード(TX)で本機は同時に 2 台
Bluetooth 対応デバイスとの接続
1)2 台の Bluetooth ヘッドホンまたは 2 台の Bluetooth
スピーカーを A と B のような名前を付けます。
2) A とペアリング:A の電源オンにして、Bluetooth ペ
アリングモードに入ります。
3) MFB ボタンを 3 秒程長押して、青 LED ライトは素早
く点滅すると、ペアリングモードに入ります。若し失
敗した場合は、MFB ボタンを 2 秒程長押してから、MFB
ボタンを 2 回でクリックするとペアリングモードに入
れます。
4) 本機と A を近距離間に置いてください。約 30 秒間
後、自動的にペアリングが成功になります。同時に青
44
LED ライトが点灯します。発声源（スピーカー等）を本
機に接続し、A から音楽を再生します。ペアリング成功
した後、本機と A の電源を切ってください。
5) B の電源をオンにして、本機とペアリングにします。
6) MFB ボタンを 3 秒程長押して、青 LED ライトは素早
く点滅すると、ペアリングモードに入ります。若し失
敗した場合は、MFB ボタンを 2 秒程長押してから、MFB
ボタンを 2 回でクリックするとペアリングモードに入
れます。
7) 本機と B を近距離間に置いてください。約 30 秒間
後、自動的にペアリングが成功になります。同時に青
LED ライトが点灯します。発声源（スピーカー等）を本
機に接続し、B から音楽を再生します。ペアリング成功
した後、B3 の電源を切ってください。
8) A の電源をオンにして、そのまま 10-20 秒ぐらいお
待ちください。本機を電源オンにして、自動的に A と B
にペアリングします。連続時間は約 30 秒程です。2 台
のデバイスが同時に再生できるかどうかを確認するた
めに、発声源（スピーカー等）に接続ししてください。
若し失敗した場合は、本機を再度起動し、再度 A と B
にペアリングします。若しまた失敗した場合は、再度
上記の手順を試してください。本機は A と B に接続さ
れている時に、他の Bluetooth 設備がペアリングモー
ドにすることかどうかを確認してください。
45
レシーバーモード(RX)、同時に 2 台の機器と接続
1) 2 台の携帯電話を A と B のようにな名前を付けます。
2) ペアリングの手順をすると、本機をA と接続します。
ペアリング成功した後、携帯電話 A の Bluetooth をオ
フにします。MFB ボタンを 2 回でクリックするとペアリ
ングモードに入れます。
3) ペアリングの手順をすると、本機をB と接続します。
ペアリング成功した後、本機 B3 の電源を切りします。
携帯電話 A の Bluetooth と本機の電源をオンにします。
30 秒程後、自動的に本機と 2 台の携帯電話が接続され
ます。
ご注意：
若し 2 台の携帯電話が同時的に再生出来ない場合は、
例えば、A が音楽再生中の時、B の音楽を聞きたいの場
合は、A の音楽を一時停止または終了してから、また B
を選択して、音楽を再生します。
46
故障かな？と思ったら
Q:接続やペアリングが突然できなくなった。
A:本製品と相手機器の電源を両方とも一度切ってから、
再度接続やペアリングを行ってください。
Q:接続したヘッドホンから雑音が聞こえる。
A:通信範囲を超えたり、壁や人間の身体(接触した状態)
などを挟むと雑音が入ります。
Q:本製品がうまく作業できない
A:１、電源をオンにするかどうかをご確認してくださ
い。
2、電源切りかどうかをご確認してください。電源不
足の場合は、充電してみてください。
3、一度電源オフにしてから、再度接続やペアリング
を行ってください。
47
Loading...
