Page 1

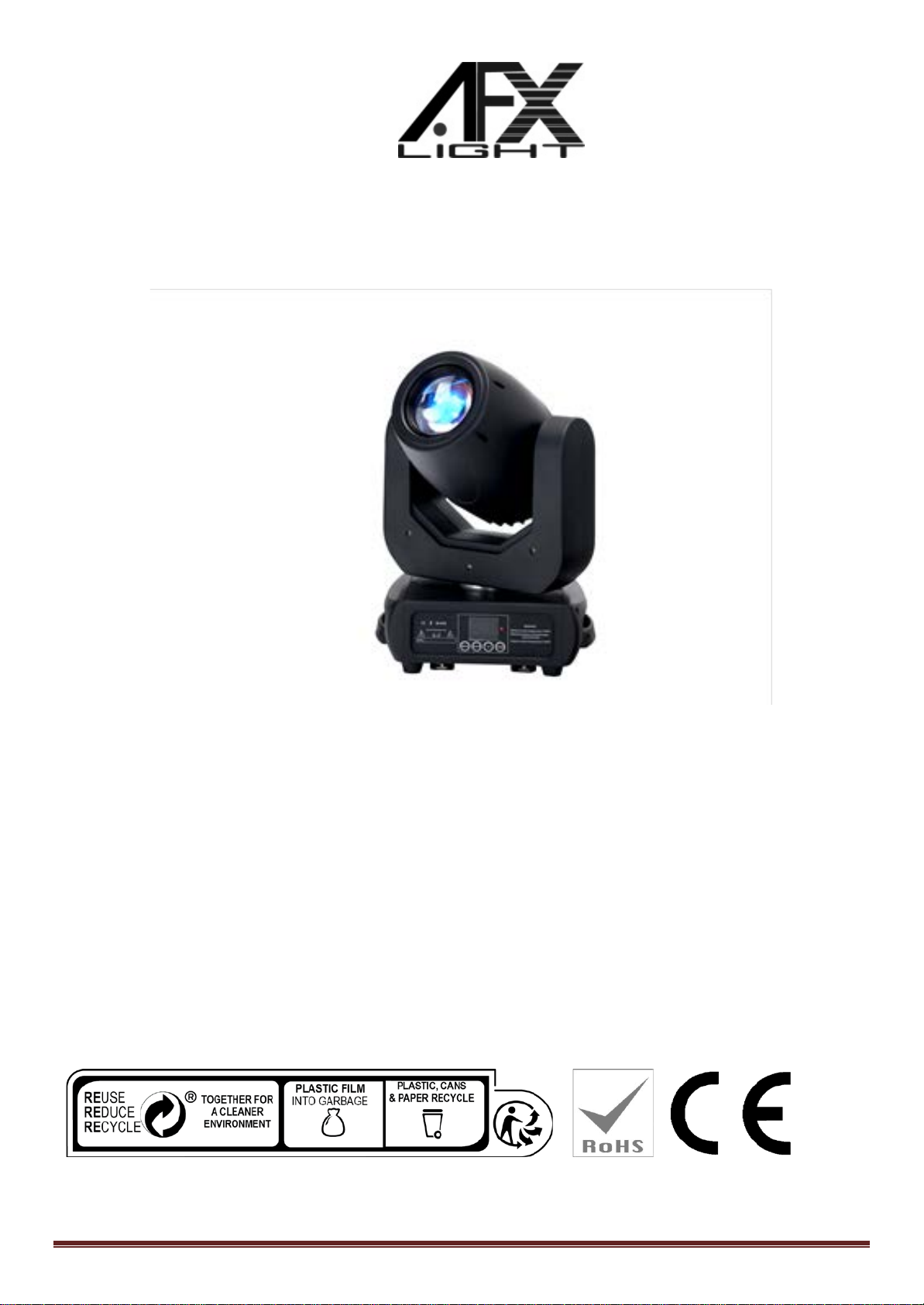

118800W

W LLEEDD

MOOVVIINNGG HHEEAADD

Ref.: SPOT180LED (16-2750)

USER

MANUAL

MANUEL D’UTILISATION

BEDIENUNGSANLEITUNG

HANDLEIDING

©Copyright LOTRONIC 2017 SPOT180LED Page 1

Page 2

180W WHITE LED MOVING HEAD

BEFORE YOU BEGIN

Contents of the carton:

• 1 x LED light effect

• 1x omega clamp

• 1x Powercon cable

• 1x DMX lead

• 1x User Manual

Unpacking Instructions

Immediately upon receiving a fixture, carefully unpack the carton, check the contents to ensure that all parts are present and have been received in good condition. Notify the freight company immediately and retain packing material for inspection if any parts appear to be damaged from shipping or the carton itself shows signs of mishandling. Keep the carton and all packing materials. In the event that a fixture must be returned to the factory, it is important that the fixture be returned in the original factory box and packing.

Safety Instructions

Please read these instructions carefully, they include important information about the installation, usage and maintenance of this product.

• Please keep this User Guide for future reference. If you sell the unit to another user, be sure that he also receives this instruction booklet.

• Always make sure that you are connecting to the proper voltage, and that the line voltage you are connecting to is not higher than that stated on the decal or rear panel of the fixture.

• This product is intended for indoor use only!

• It is essential that the device is earthed. A qualified person must carry out the electric connection.

• To prevent risk of fire or shock, do not expose fixture to rain or moisture. Make sure there are no flammable materials close to the unit while operating.

• The unit must be installed in a location with adequate ventilation, at least 20in (50cm) from adjacent surfaces. Be sure that no ventilation slots are blocked.

• Always disconnect from power source before servicing or replacing fuse and be sure to replace with same fuse size and type.

• Secure fixture to fastening device using a safety chain. Never carry the fixture solely by its head. Use its carrying handles.

• Maximum ambient temperature (Ta) is 104° F (40°C). Do not operate the fixture at temperatures higher than this.

• In the event of a serious operating problem, stop using the unit immediately. Never try to repair the unit by yourself. Repairs carried out by unskilled people can lead to damage or malfunction. Please contact the nearest authorized technical assistance center. Always use the same type of spare parts.

• Don’t connect the device to a dimmer pack.

• Make sure the power cord is never crimped or damaged.

• Never disconnect the power cord by pulling or tugging on the cord.

• Avoid direct eye exposure to the light source while it is on. DISCONNECT DEVICE: Where the MAINS plug or an appliance coupler is used as the disconnect device, the disconnect device shall remain readily operable.

©Copyright LOTRONIC 2017 SPOT180LED Page 2

Page 3

Features

• 10/12/14/16 DMX channels

• Sound active, DMX, auto, master-slave mode

• 1 static Gobo Wheel: 8 gobos + open, rotation and shake

• 1 rotating Gobo Wheel: 6 gobos +open, rotation and shake

• Color Wheel: 7 colors + white, rotation with variable direction and speed

• Prism: 3-facet Prism, bi-directionally rotatable at variable speeds

• Automatic focus

• High quality optics

• 3-phase Pan/Tilt motor

• 15° beam angle

• High speed strobe effect with 1-25 flashes per second

• Color LCD

• Efficient low noise fan cooling system

• Two ¼ turn fastening omega clamps

• POWERCON IN/OUT

• 3-pin XLR connectors IN/OUT

• IP20 protection rating

Specifications

Power supply ....................................................................................... 90-240Vac 50/60Hz

Consumption ............................................................................................................. 250W

Fuse ................................................................................................................................ 5A

Light source .......................................................................... White ultra bright 180W LED

Beam angle .................................................................................................................... 15°

Dimensions .......................................................................................... 270 x 270 x 470mm

Weight ...................................................................................................................... 11.5kg

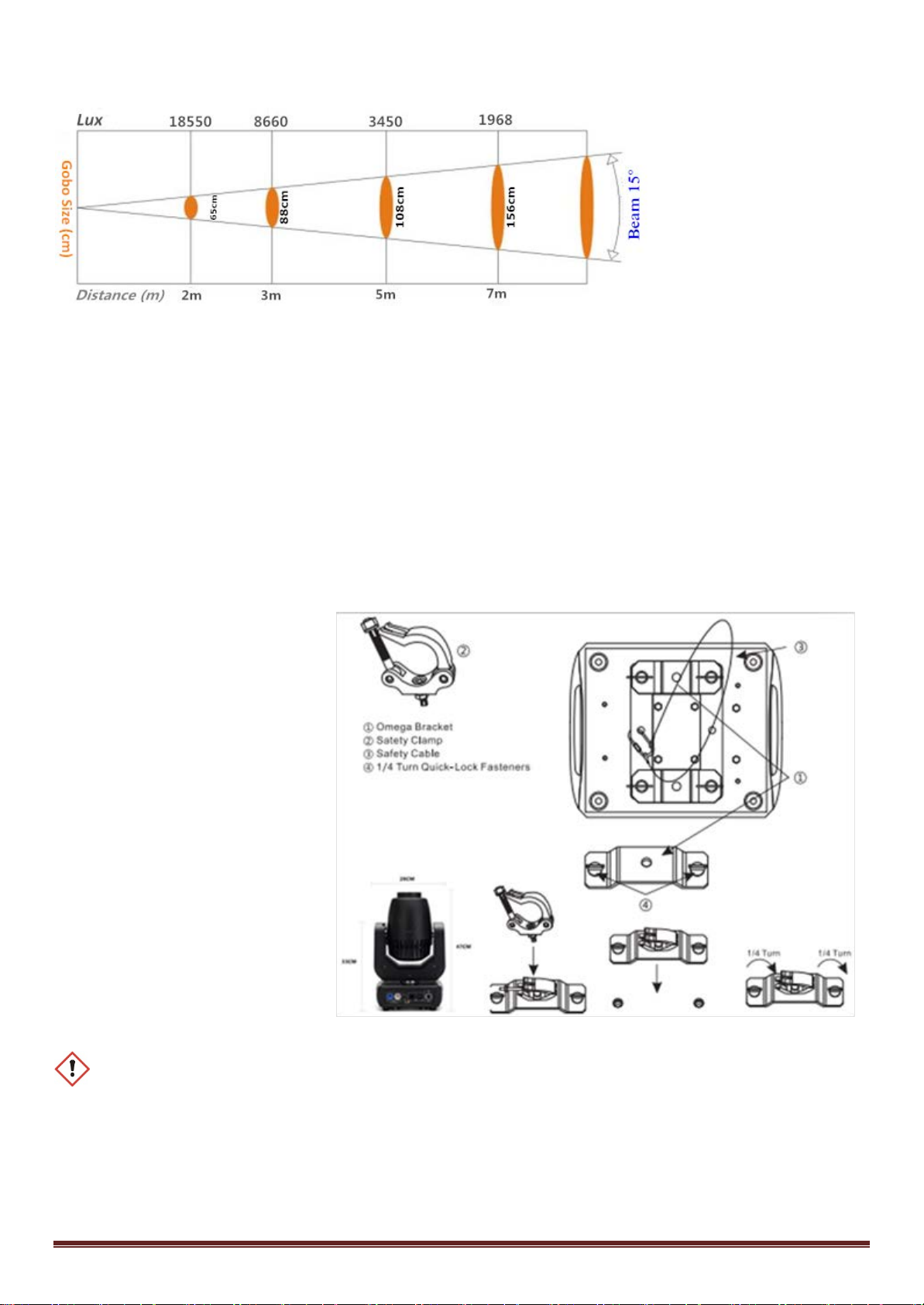

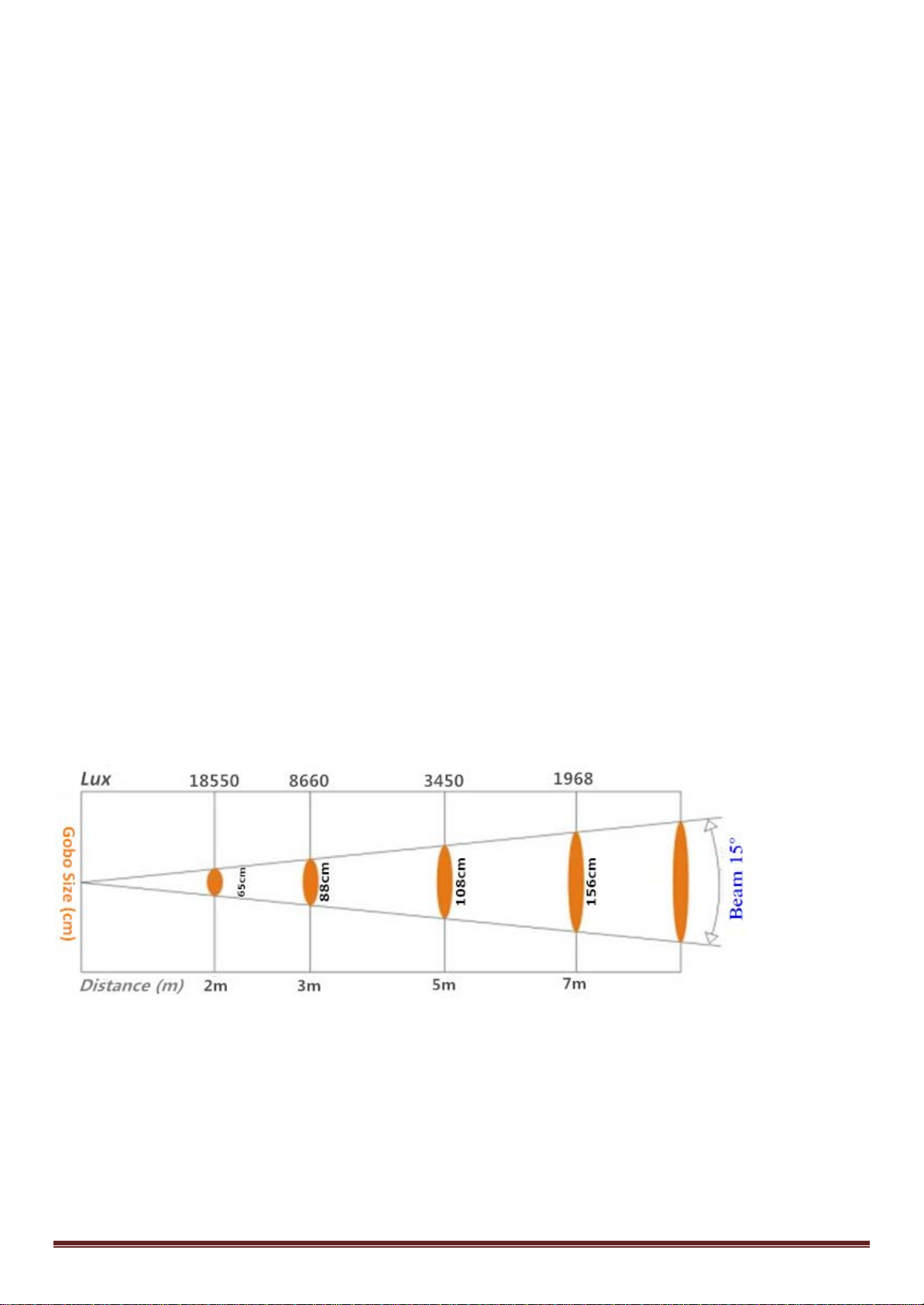

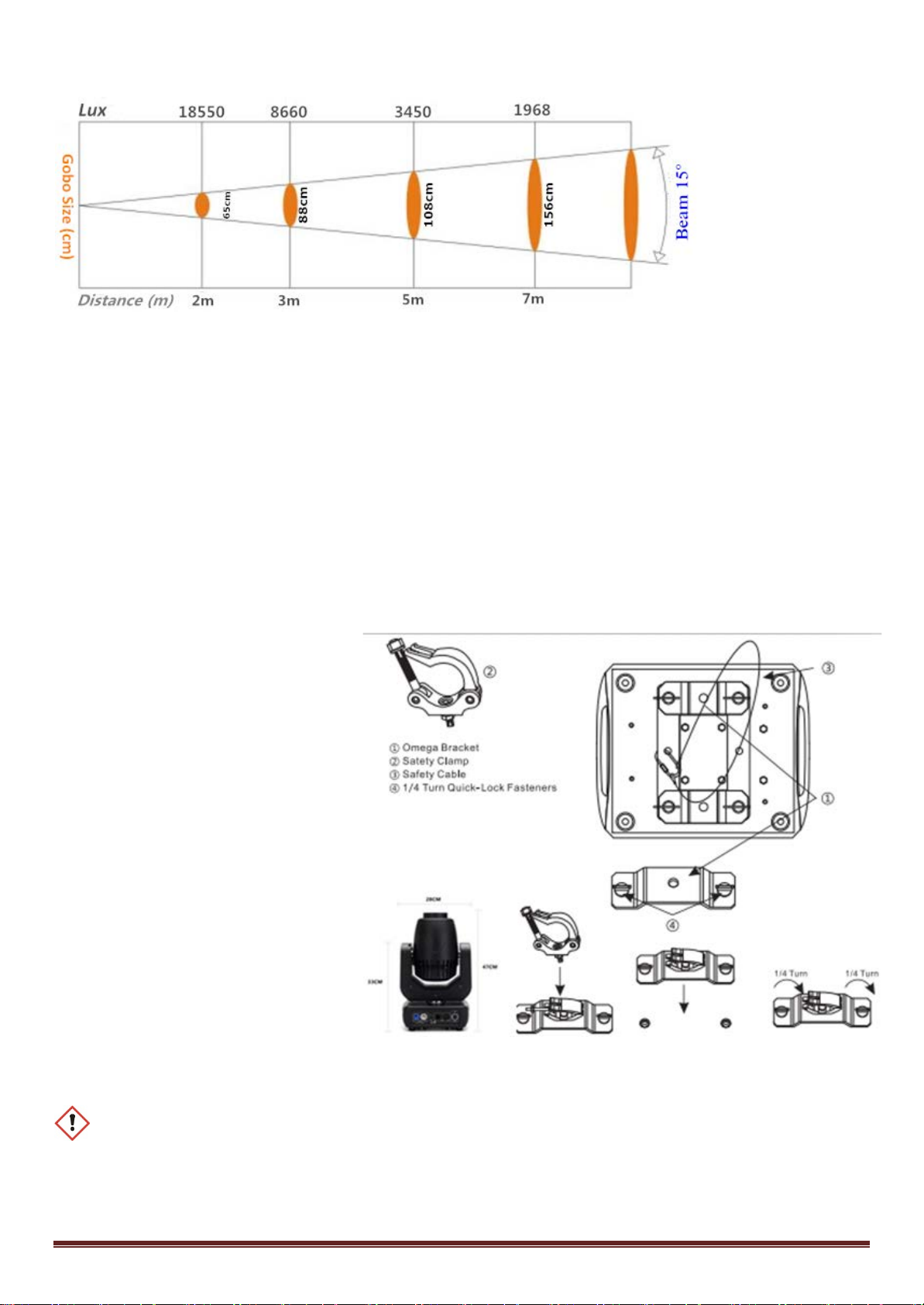

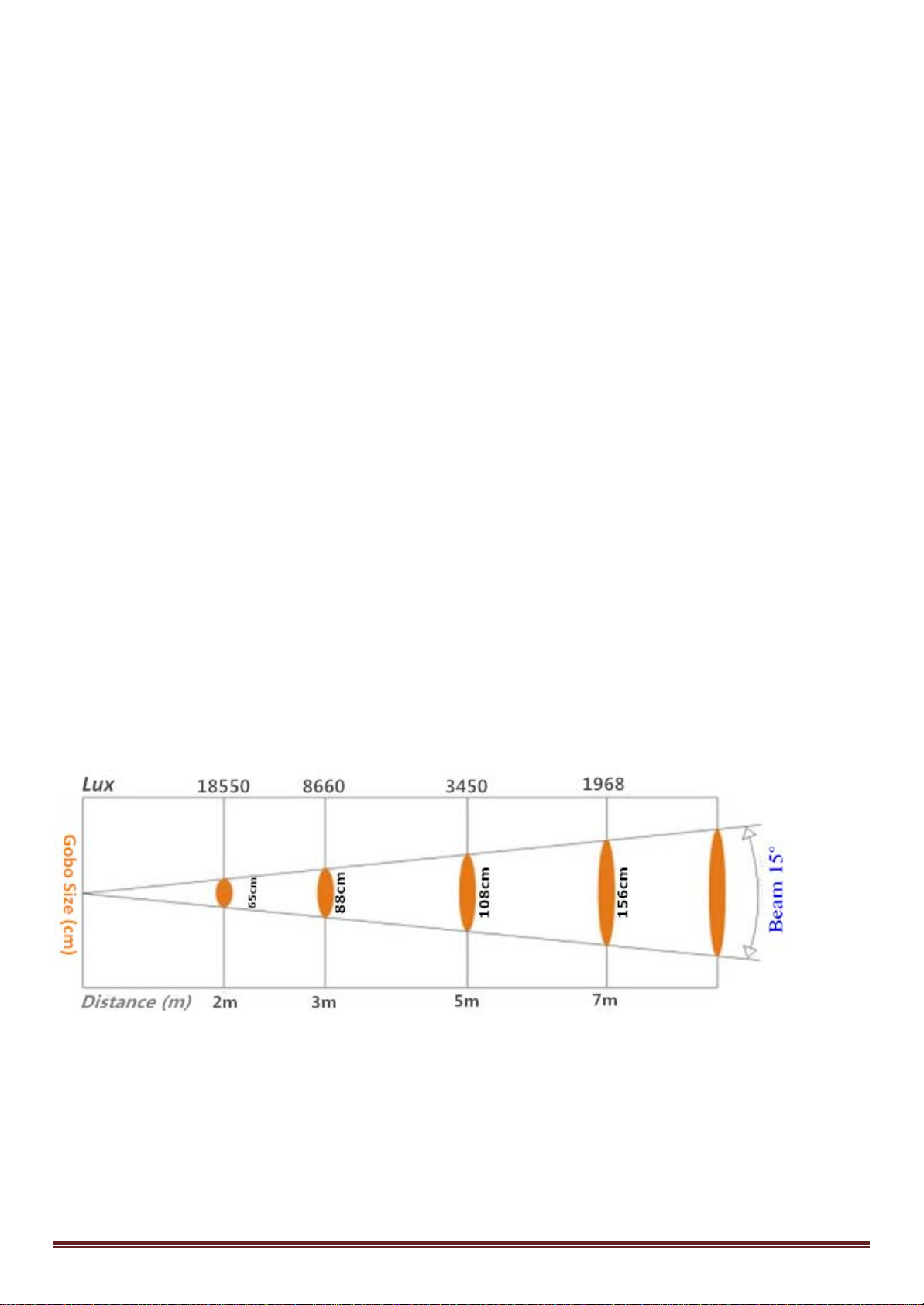

Photometric Data

Installation

The unit should be mounted via its screw holes on the bracket. Always ensure that the unit is firmly fixed to avoid vibration and slipping while operating. Always ensure that the structure to which you are attaching the unit is secure and able to support a weight of 10 times of the unit’s weight. Also always use a safety cable that can hold 12 times the weight of the unit when installing the fixture. The equipment must be fixed by professionals at a place where is out of the reach of people and where nobody can pass by or under it.

©Copyright LOTRONIC 2017 SPOT180LED Page 3

Page 4

Mounting ORIENTATION

This fixture may be mounted in any position provided there is adequate room for ventilation.

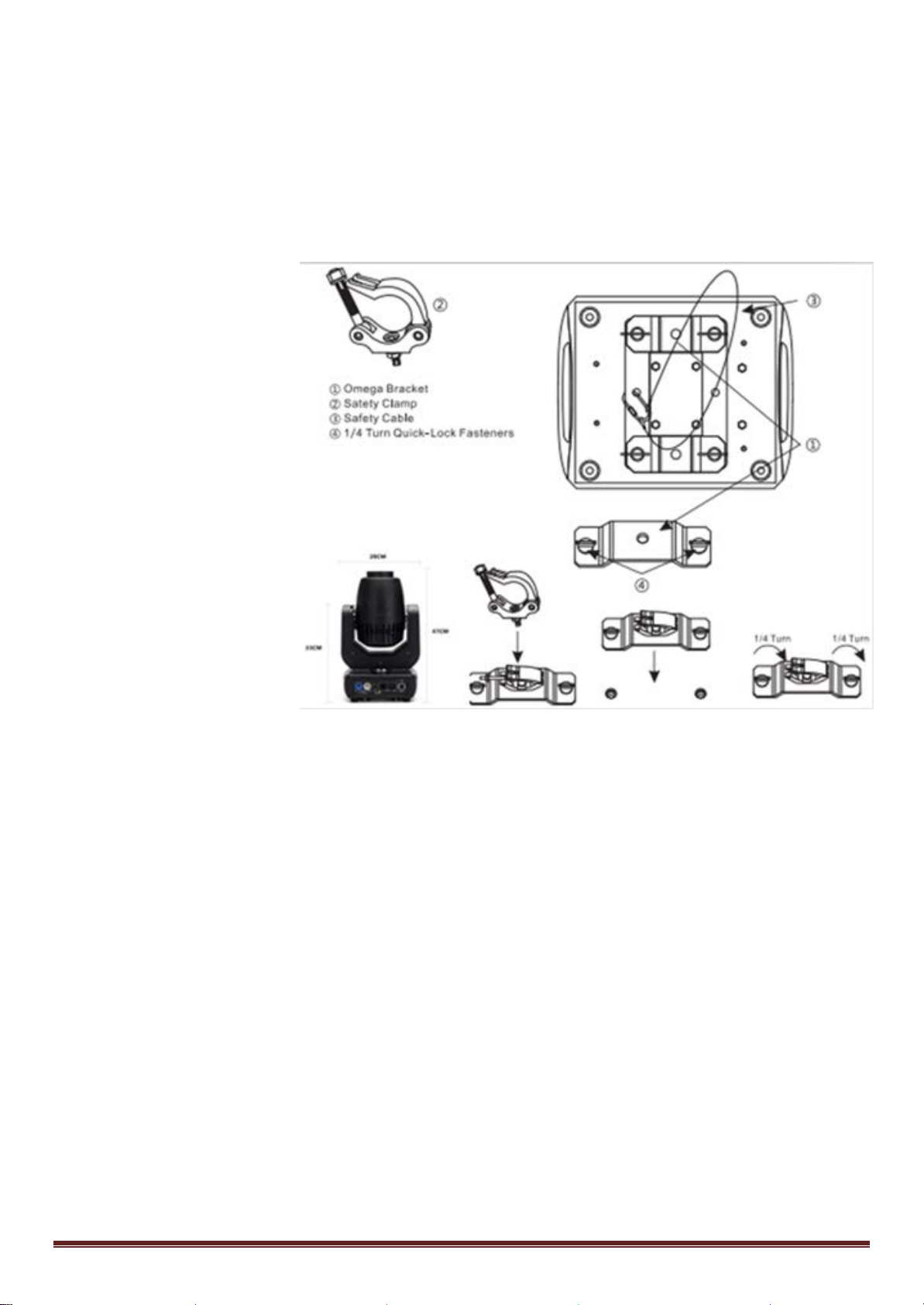

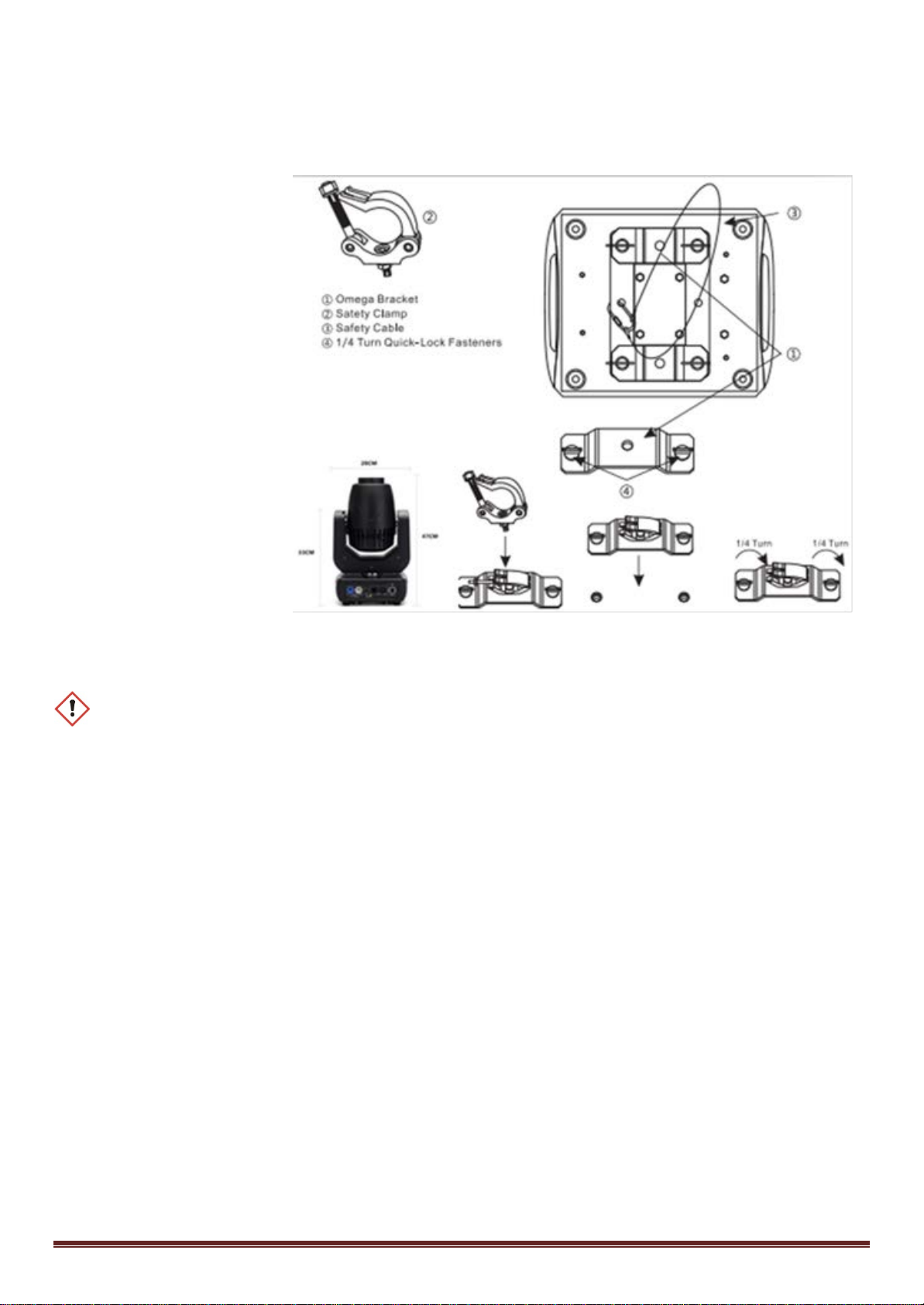

RIGGING

The LED moving head provides a unique mounting bracket assembly that integrates the bottom of the base, the included ‘omega bracket’ and the safety cable rigging point in one unit (see illustration).When mounting this fixture on a truss, be sure to use an appropriate clamp with the included omega bracket using a M10 screw fitted through the center hole of the ‘omega bracket’. As an added safety measure, be sure to attach at least one properly rated safety cable to the fixture using one of the safety cable rigging points integrated in the base assembly.

Fuse Replacement

Disconnect the power cord before replacing a fuse and always replace with the same type fuse.

With a screwdriver wedge the fuse holder out of its housing. Remove the damaged fuse from its holder and replace with exactly the same type of fuse. Insert the fuse holder back in its place and reconnect power.

Warning: If after replacing the fuse you continue to blow fuses, STOP using the unit. Contact customer support for further instructions. Continuing to use the unit may cause serious damage.

Fixture Linking You will need a serial data link to run light shows of one or more fixtures using a DMX-512 controller or to run synchronized shows on two or more fixtures set to a master/slave operating mode. The combined number of channels required by all fixtures on a serial data link determines the number of fixtures that the data link can support.

Important: Fixtures on a serial/data link must be daisy chained in one single line. Maximum recommended serial data link distance: 500 meters (1640 ft.) Maximum recommended number of fixtures on a serial data link: 32 fixtures

Data Cabling

To link fixtures together you must use data cables. If you choose to create your own cable, please use data-grade cables that can carry a high quality signal and are less prone to electromagnetic interference.

©Copyright LOTRONIC 2017 SPOT180LED Page 4

Page 5

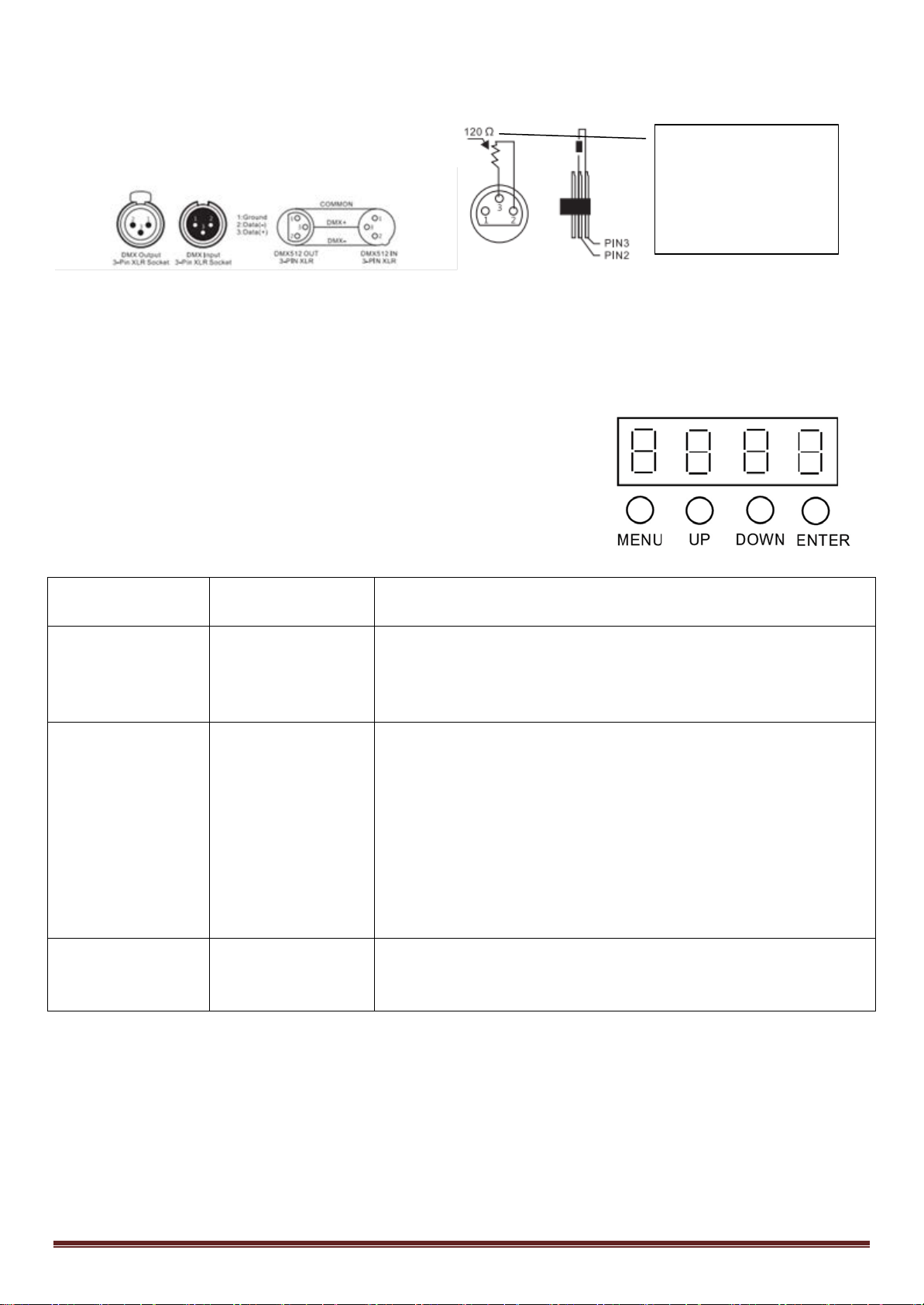

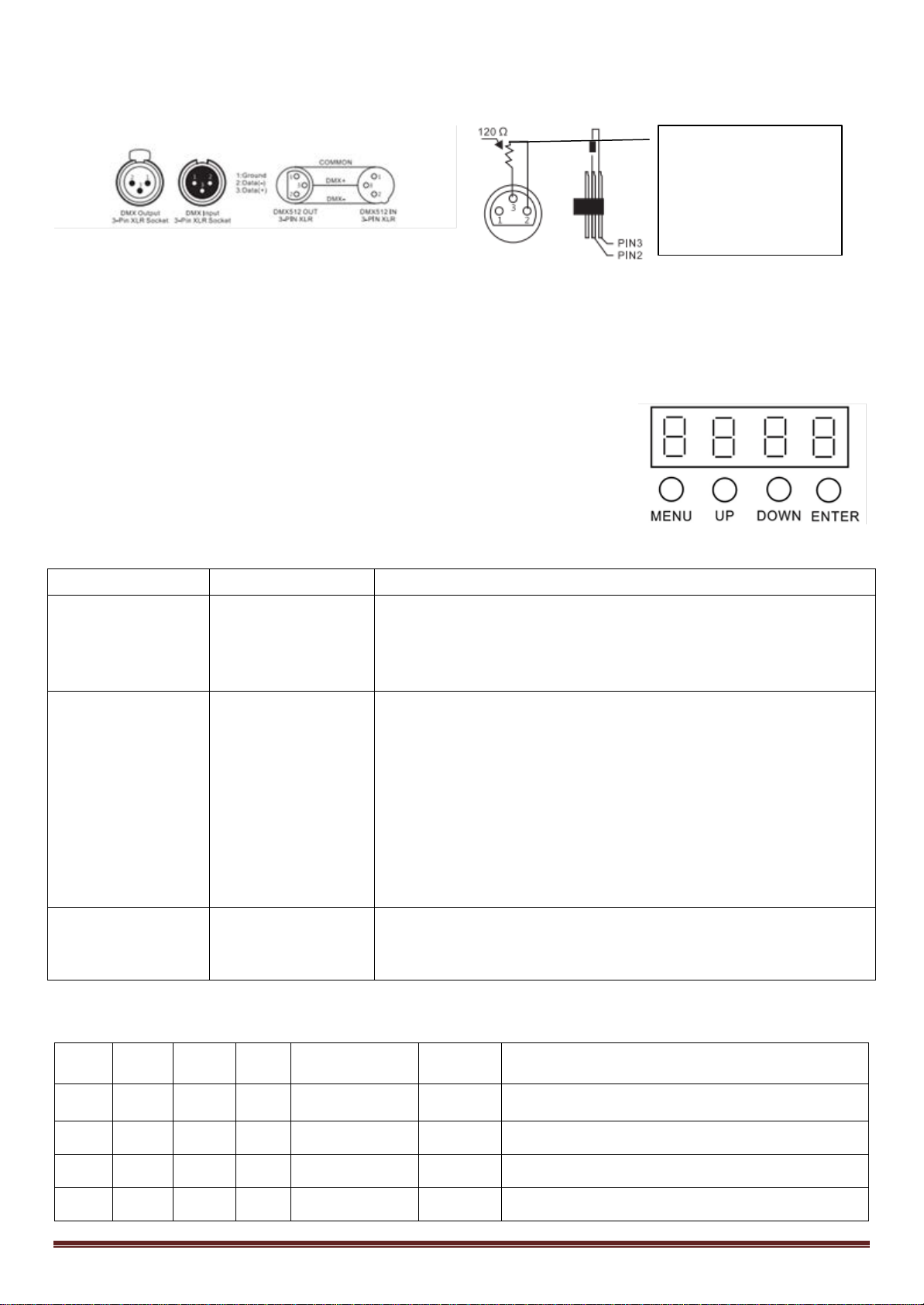

CABLE CONNECTORS

Address Set

DMX Address setting

DMX

Pan reverse

Ver V1

14CH

16CH

Function

Channel Value

CH1 CH1 Pan 0

CH2 CH2 Pan fine

CH3 CH3 Tilt 0

CH4 CH4 Tilt Fine

Resistance 120 ohm

Cabling must have a male XLR connector on one end and a female XLR connector on the other end.

between pin 2 (DMX-) and pin 3 (DMX+) of the last fixture.

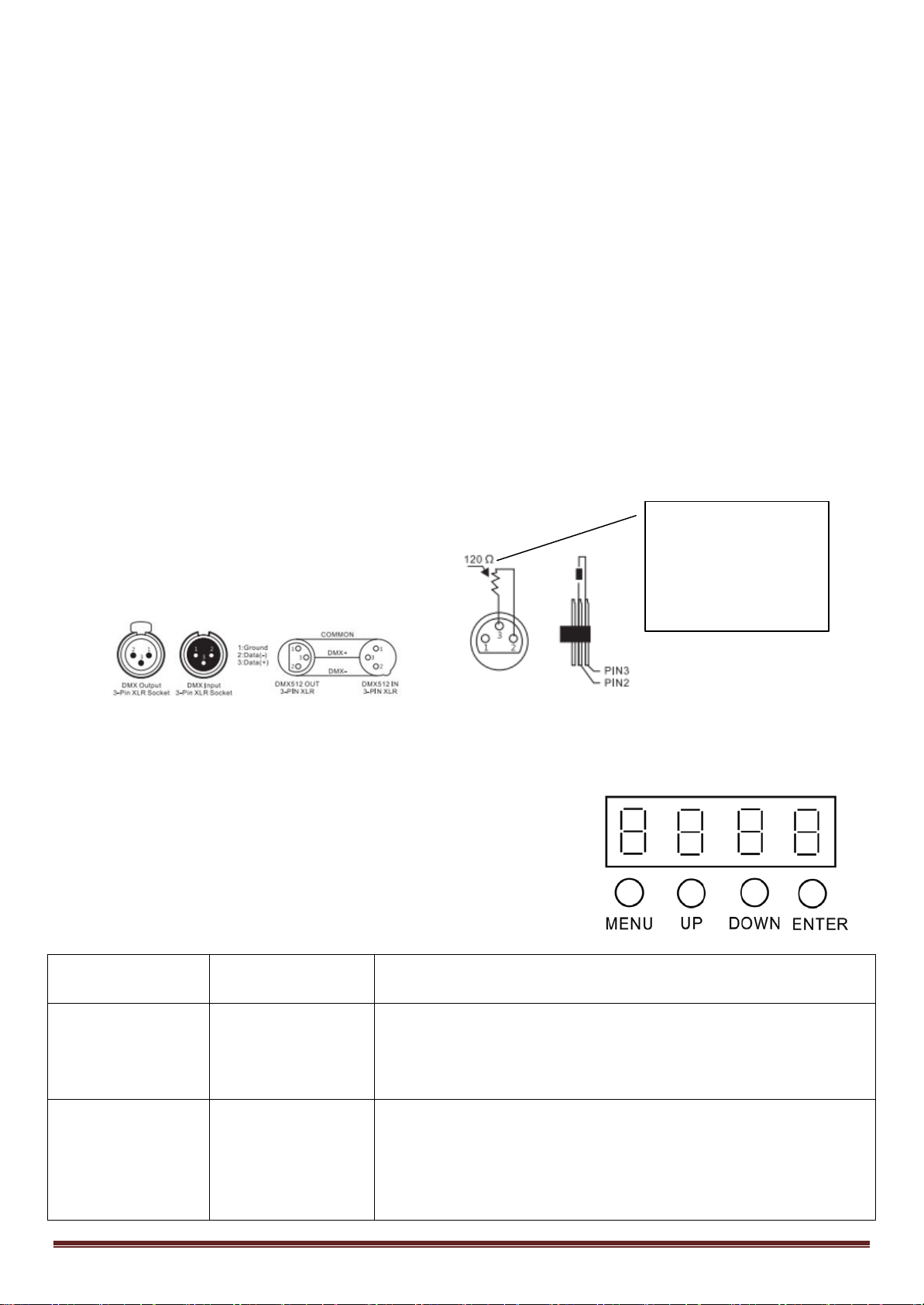

DMX connector configuration

Termination reduces signal errors. To avoid signal transmission problems and interference, it is always advisable to connect a DMX signal terminator.

CONTROL PANEL

To access the main menu press the MENU button. Press the UP or DOWN buttons until you reach function you wish to change. When you reach the function you wish to change, press the ENTER button. When a function is selected, use the UP or DOWN buttons to change the function settings. Once your changes are made, press the ENTER button.

FUNCTION MENU

Run mode

AUTO SOUND MANUAL

SETUP Advanced setting

System Information

DMX address Temperature

DMX CHANNELS

Auto 1 – Auto2

Manual Test -> Function and Operation

Tilt reverse Display Screen Reverse Channel (16/14/12/10 Select) Sensitivity (01-100) Motor zero Reset Factory Set

CH10 CH12

CH1 CH1

CH2 CH2

©Copyright LOTRONIC 2017 SPOT180LED Page 5

-255 0-540°

-255 Pan Fine

-255 0-270°

-255 Tilt Fine

Discription

Page 6

CH3 CH3

CH5 CH5 X, Y speed

CH6 CH6 LED Dimmer

CH7 CH7 LED Strobe

251

CH8 CH8 7 color + White

64-79

Color 4

112

128

192

CH9 CH9

8 Static Gobos +White

0-6

Open

106

113

120

128

192

-255 From fast to slow

CH4 CH4

CH5 CH5

CH6 CH6

-255 From dark to bright

-7 Turn on

-250 Strobe from slow to fast

-255 Turn on

-15 White Lighting

-31 Color 1

-47 Color 2

-63 Color 3

-95 Color 5

-111 Color 6

-127 Color 7

-191 CW from slow to fast

-255 CCW from slow to fast

CH7 CH7

-13 Gobo 1

-20 Gobo 2

-27 Gobo 3

-34 Gobo 4

-41 Gobo 5

-48 Gobo 6

-55 Gobo 7

-63 Gobo 8

-70 Gobo 8 shake speed from slow to fast

-77 Gobo 7 shake speed from slow to fast

-84 Gobo 6 shake speed from slow to fast

-91 Gobo 5 shake speed from slow to fast

-98 Gobo 4 shake speed from slow to fast

-105 Gobo 3 shake speed from slow to fast

©Copyright LOTRONIC 2017 SPOT180LED Page 6

-112 Gobo 2 shake speed from slow to fast

-119 Gobo 1 shake speed from slow to fast

-127 Open

-191 Gobo Rotate CW slow to fast

-255 Gobo Rotate CCW slow to fast

Page 7

CH8 CH10

6 rotation gobos +White

0-15

open

16-31

Gobo1

32-47

Gobo2

48-63

Gobo3

64-79

Gobo4

80-95

Gobo5

96-127

Gobo6 128

Gobo Rotate CW slow to fast 192

Gobo Rotate CCW slow to fast

CH11

Gobo Rotation

0-15

open

16-95

Gobo Fine 0-360

136

156

176

216

CH10

CH12

Focus

CH11

CH13

Prism 0

CH12

CH14

Prism Rotation

136

CH13

CH15

self Program

132

CH14

CH16

Reset

250

254

-191

-255

CH9

CH8 CH10

CH9 CH11

CH10 CH12

-135

-setting

-155

-175

-215

-255 Gobo self-rotating CCW rotating from slow to fast

-255 Gobo hazy to clear

-63 Open

-255 Prism In

-15 Stop

-135 Rotate CW slow > fast

-255 Rotate CCW slow > fast

-7 No action

-131 Auto mode

-255 Sound mode

Gobo Rotating 0-90

Gobo Rotating 0-180

Gobo Rotating 0-720

Gobo self-rotating CW from slow to fast

Cleaning

Due to fog residue, smoke, and dust cleaning the internal and external lenses should be carried out periodically to optimize light output.

1. Use normal glass cleaner and a soft cloth to wipe down the out-side casing.

2. Clean the external optics with glass cleaner and a soft cloth every 20 days.

3. Always be sure to dry all parts completely before plugging the unit back in.

IMPORTANT NOTE: Electric products must not be put into household waste. Please bring them to a recycling centre. Ask your local authorities or your dealer about the way to proceed.

©Copyright LOTRONIC 2017 SPOT180LED Page 7

-249 No function

-253 Reset

-255 No function

Page 8

PREPARATIFS

Contenu de l’emballage:

• 1 effet de lumière à LED

• 1x attache oméga

• 1x cable signal

• 1 cordon Powercon

• 1 Mode d’emploi

Déballage

Dès réception de l’appareil, ouvrez le carton et vérifiez que le contenu est complet et en bon état. Sinon, prévenez immédiatement le transporteur et conservez l’emballage s’il montre des signes de mauvais traitements. Conservez le carton et tous les matériaux d’emballage afin de pouvoir transporter l’appareil en toute sécurité.

Consignes de sécurité

Lisez attentivement ce manuel qui contient des informations importantes sur l’installation, l’utilisation et l’entretien de cet appareil.

• Conservez le manuel pour référence ultérieure. Si l’appareil change un jour de propriétaire, assurez-vous que le nouvel utilisateur est en possession du manuel.

• Assurez-vous que la tension secteur convient à cet appareil et qu’elle ne dépasse pas la tension d’alimentation indiqué sur la plaque signalétique de l’appareil.

• Uniquement pour utilisation à l’intérieur!

• L’appareil doit être impérativement relié à la terre.

• Afin d’éviter tout risque d’incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l’humidité. Assurez-vous qu’aucun objet inflammable ne se trouve à proximité de l’appareil pendant son fonctionnement.

• Installez l’appareil à un endroit bien ventilé à une distance minimum de 50cm de toute surface. Assurez-vous que les fentes de ventilation ne sont pas bloquées.

• Débranchez l’appareil du secteur avant toute manipulation ou entretien. Lorsque vous remplacez le fusible, utilisez uniquement un fusible qui présente exactement les mêmes caractéristiques que l’ancien.

• Sécurisez l’appareil sur le dispositif de fixation au moyen d’une chaîne. Ne portez jamais l’appareil en le tenant par le boîtier. Tenez-le par l’étrier.

• La température ambiante ne doit pas dépasser 40°C. Ne pas faire fonctionner l’appareil à des températures supérieures.

• En cas de dysfonctionnement, arrêtez immédiatement l’appareil. N’essayez jamais de réparer l’appareil par vousmême. Une réparation mal faite peut entraîner des dommages et des dysfonctionnements. Contactez un service technique agréé. Utilisez uniquement des pièces détachées identiques aux pièces d’origine.

• Ne pas brancher l’appareil sur un variateur.

• Assurez-vous que le cordon d’alimentation n’est jamais écrasé ni endommagé.

• Ne jamais débrancher l’appareil en tirant sur le cordon.

• Ne pas exposer vos yeux à la source lumineuse.

• Lorsque le cordon d'alimentation ou un coupleur d'appareil est utilisé comme dispositif de déconnexion, ce

dispositif doit rester facilement accessible; Si un interrupteur omnipolaire est utilisé comme dispositif de déconnexion, l'emplacement sur l'appareil et la fonction de l'interrupteur doit être décrite, et le commutateur doit rester facilement accessible

©Copyright LOTRONIC 2017 SPOT180LED Page 8

Page 9

Description

• 10/12/14/16 canaux DMX

• Modes de fonctionnement: DMX, activé par le son, maître-esclave et automatique

• 1 roue de 8 gobos fixes + ouvert, rotation et shake

• 1 roue de 6 gobos rotatifs + ouvert, rotation et shake

• 1 roue de 7 couleurs + blanc, sens de rotation et vitesse variables

• Prisme rotatif à 3 faces, bidirectionnel à vitesses variables

• Focus motorisé

• Optique haute qualité

• Moteur Pan/Tilt 3 phases

• Ouverture faisceau 15°

• Strobo haute vitesse de 1-25 flashs/seconde

• Display couleur

• 2 attaches rapides Oméga

• Powercon I/O

• DMX 3 points I/O

• Protection IP20

Caractéristiques techniques

Alimentation ..................................................................................... 100-240Vac 50/60Hz

Consommation .......................................................................................................... 250W

Fusible ............................................................................................................................ 5A

Source lumineuse ....................................................... LED 180W blanche ultra lumineuse

Angle des rayons ........................................................................................................... 15°

Dimensions .......................................................................................... 270 x 270 x 470mm

Poids ......................................................................................................................... 11,5kg

Données photométriques

Remplacement du fusible

Sortez le porte-fusible de son logement à l’aide d’un tournevis. Sortez le fusible grillé et remplacez-le par un autre en tous points identiques. Remettez le porte-fusible dans son logement et rebranchez l’appareil sur le secteur. Attention : Si le fusible continue à sauter après avoir été remplacé, ARRETEZ l’appareil. Contactez votre revendeur. Vous risquez d’endommager l’appareil si vous continuez à l’utiliser.

©Copyright LOTRONIC 2017 SPOT180LED Page 9

Page 10

Montage

Vous pouvez installer cet appareil dans n’importe quelle position pourvu qu’il y ait une ventilation suffisante. Lors du choix d’un emplacement, tenez compte de la facilité d’accès à l’appareil pour des travaux de maintenance et de nettoyage. Utilisez toujours de câbles de sécurité Ne jamais installer l’appareil à un endroit exposé à la pluie, l’humidité, aux changements de température importants et présentant une ventilation limitée.

RIGGING

L’appareil comporte un dispositif de fixation unique qui se trouve en-dessous de la base. C’est la combinaison de l’attache omega fourni et du point de fixation du cable de sécurité (voir ci-contre). Lorsque vous installez cet appareil sur une traverse, utilisez un crochet compatible avec l’attache omega et fixez-le à travers le trou au moyen d’une vis M10. Pour une sécurité supplémentaire, attachez un cable d’acier sur l’un des points de fixation presents sur la base.

Branchement de plusieurs effets

Vous avez besoin d’un câble de données sériel pour faire fonctionner plusieurs effets au moyen d’une commande DMX512 ou pour faire fonctionner deux ou plusieurs effets en mode maître/esclave. Le nombre combiné de canaux requis par l’ensemble des appareils sur un câble de données sériel définit le nombre d’appareils que le câble de données peut supporter.

Important: Les appareils doivent être branchés en série sur une seule ligne. Pour être conforme à la norme EIA-485 il ne faut pas brancher plus de 32 appareils sur une ligne. Si plus de 32 appareils sont branchés sur une seule ligne de données série sans répartiteur DMX à isolation optique, le signal numérique DMX risque d’être détérioré.

La distance maximale recommandée est de 500m. Le nombre maximum d’appareils branchés sur une liaison de données est de 32.

Câblage

Pour relier des appareils ensemble, vous devez utiliser des câbles de transmission de données. Vous pouvez acheter des câbles DMX certifiés directement chez un revendeur/distributeur ou construire vos propres câbles. Si vous souhaitez fabriquer le câble vous-même, utilisez des câbles de données faible capacitance de haute qualité qui sont moins sujets à des interférences électromagnétiques.

©Copyright LOTRONIC 2017 SPOT180LED Page 10

Page 11

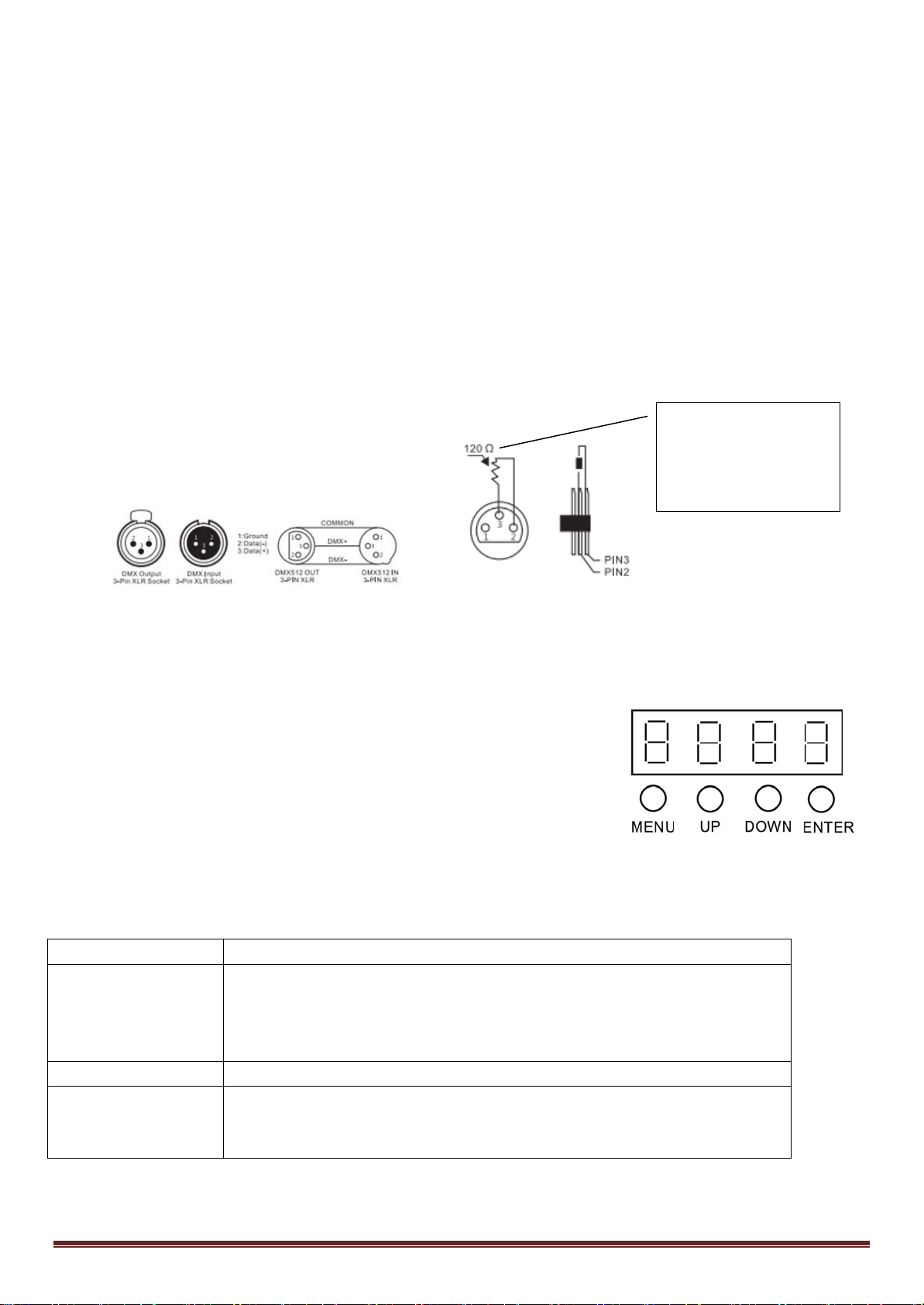

CONNECTEURS DE CABLE

Réglage de l’adresse

DMX

Inversion Pan

Ver V1

Résistance de 120 Ω

Le câble doit posséder une fiche XLR mâle d’un côté et XLR femelle de l’autre. .

entre pin 2 (DMX-) et pin 3 (DMX+) sur le dernier appareil

Configuration des connecteurs DMX La résistance de fin de ligne réduit les erreurs de signal. Pour éviter des problèmes de transmission des signaux, il est toujours conseillé de brancher une résistance de fin de ligne DMX.

TABLEAU DE COMMANDE

Pour accéder au menu principal, appuyez sur la touche MENU. Appuyez sur les touches UP/DOWN jusqu’à ce que vous atteigniez la fonction souhaitée. Lorsque vous l’avez atteinte, appuyez sur ENTER. Lorsqu’une fonction a été sélectionnée, changez les réglages au moyen des touches UP et DOWN. Lorsque vous avez fini les réglages, appuyez sur ENTER.

Address Set

Mode de fonctionnement

Configuration

Informations Système

DMX

AUTO SOUND MANUAL

Configuration avancée

Adresse DMX Température

Auto 1 – Auto2

Test manuel -> Fonctionnement

Inversion Tilt Display Inversion Ecran Sélection canaux (16/14/12/10) Sensibilité (01-100) Moteur zero Reset Réglages d’usine

©Copyright LOTRONIC 2017 SPOT180LED Page 11

Page 12

CANAUX DMX

CANAUX

Valeur du

Canal 1

Pan

0-255

0-540°

Réglage fin du

Canal 2

Canal 3

Tilt

0-255

0-270°

Canal 4

Réglage Tilt fin

0-255

Réglage Tilt fin

Canal 3

Canal 5

Vitesse X, Y

0-255

Rapide vers lent

Canal 4

Canal 6

LED Dimmer

0-255

Obscur vers lumineux

0-7

allumé

0-15

Blanc

64-79

Couleur 4

0-6

Ouvert

CANAUX

Canal 2 Canal 2

Fonction

Pan

Canal 5 Canal 5 Canal 7 Canal 7 LED Stroboscope

Canal

Description

0-255 Réglage fin du Pan

8-250 Stroboscope lent rapide

251-255 allumé

Canal 6 Canal 6 Canal 8 Canal 8

Canal 7 Canal 7 Canal 9 Canal 9

7 couleurs +

Blanc

8 gobos

statiques +

ouvert

16-31 Couleur 1

32-47 Couleur 2

48-63 Couleur 3

80-95 Couleur 5

96-111 Couleur 6

112-127 Couleur 7

128-191 Rotation vers la droite lent vers rapide

192-255 Rotation vers la gauche lent vers rapide

7-13 Gobo 1

14-20 Gobo 2

21-27 Gobo 3

28-34 Gobo 4

35-41 Gobo 5

©Copyright LOTRONIC 2017 SPOT180LED Page 12

42-48 Gobo 6

49-55 Gobo 7

56-63 Gobo 8

Page 13

64-70 Vitesse shake du gobo 8 lent rapide

rotation + ouvert

0-15

ouvert Gobo 1

Gobo 2

Gobo 3

Gobo 4

Gobo 5

Gobo 6

Rotation du gobo vers la droite lent rapide

Rotation du gobo vers la gauche lent rapide

0-15

ouvert

16-95

Gobo réglage fin 0-360

Rotation automatique des gobos vers la droite lent rapide

Rotation automatique des gobos vers la gauche lent rapide

Canal 8

Canal 10

Canal 12

Mise au point

0-255

Gobo flou à net

0-63

Ouvert

0-15

Arrêt

71-77 Vitesse shake du gobo 7 lent rapide

78-84 Vitesse shake du gobo 6 lent rapide

85-91 Vitesse shake du gobo 5 lent rapide

92-98 Vitesse shake du gobo 4 lent rapide

99-105 Vitesse shake du gobo 3 lent rapide

106-112 Vitesse shake du gobo 2 lent rapide

113-119 Vitesse shake du gobo 1 lent rapide

120-127 Ouvert

128-191 Rotation du gobo vers la droite lent rapide

192-255 Rotation du gobo vers la gauche lent rapide

16-31

32-47

Canal 8 Canal 10

Canal 9 Canal 11

6 gobos en

Rotation des

gobos

48-63

64-79

80-95

96-127

128-191

192-255

96-135

136-155

156-175

176-215

216-255

Rotation gobos 0-90

Rotation gobos 0-180

Rotation gobos 0-720

Canal 9 Canal 11 Canal 11 Canal 13

Canal 10 Canal 12 Canal 12 Canal 14

Prisme

Rotation du

prisme

©Copyright LOTRONIC 2017 SPOT180LED Page 13

64-255 Prisme

16-135 Rotation vers la droite lent > rapide

136-255 Rotation vers la gauche lent > rapide

Page 14

Canal 13 Canal 15

0-7

Aucune fonction

0-249

Aucune fonction

Réglage

automatique

Programme

8-131 Mode Automatique

132-255 Mode Son

Canal 14 Canal 16

Reset

250-253 Reset

254-255 Aucune fonction

Entretien

En raison des résidus de fumée et de poussière, il convient de nettoyer régulièrement les lentilles internes et externes pour optimizer la puissance lumineuse.

1. Essuyez le boîtier extérieur avec un nettoyant de vitre classique et un chiffon doux.

2. Nettoyez les optiques externs avec du nettoyant à vitres et un chiffon doux toutes les 3 semaines.

3. Séchez soigneusement toutes les pieces avant de rebrancher l’appareil.

NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordures ménagères. Veuillez les faire recycler là où il existe des centres pour cela. Consultez les autorités locales ou votre revendeur sur la façon de les recycler.

1. VORBEREITUNGEN

Verpackungsinhalt:

• 1 x LED Lichteffektgerät

• 1x Omega Halter

• 1x DMX Signalkabel

• 1 Powercon Kabel

• Bedienungsanleitung

Auspacken

Sofort nach Empfang vorsichtig den Karton auspacken und den Inhalt überprüfen. Alle Teile müssen vollzählig und in einwandfreiem Zustand sein. Sofort die Transportfirma benachrichtigen und das Verpackungsmaterial aufbewahren, wenn Teile Transportschäden aufweisen. Verpackungsmaterial auch für späteren Transport des Geräts aufbewahren.

Sicherheitshinweise

Diese Anleitung sorgfältig vor der ersten Inbetriebnahme lesen. Sie enthält wichtige Informationen über Installation, Gebrauch und Instandhaltung des Geräts.

• Die Anleitung für spätere Bezugnahme aufbewahren und an den nächsten Bediener weitergeben.

• Stets die Netzspannung vor Anschluss des Geräts überprüfen Sie muss mit der auf der Rückseite des Geräts angegebenen Spannung übereinstimmen und darf auf keinen Fall höher sein.

• Dieses Gerät ist nur für Innengebrauch!

• Das Gerät gehört zur Schutzklasse I. Daher muss es unbedingt an eine geerdete Steckdose angeschlossen werden.

• Um Brand und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen. Keine brennbaren Materialien während des Betriebs in der Nähe des Geräts lassen.

• Das Gerät muss an einem gut belüfteten Ort und in mindestens 50cm Entfernung zur nächsten Fläche angebracht

©Copyright LOTRONIC 2017 SPOT180LED Page 14

Page 15

werden. Darauf achten, dass die Belüftungsschlitze nicht blockiert oder verstopft sind.

• Immer erst das Gerät vom Netz trennen, bevor es gewartet oder die Sicherung ersetzt wird. Die Sicherung nur durch eine identische ersetzen.

• Das Gerät mit einer Sicherheitskette befestigen. Das Gerät niemals nur am Kopf tragen, sondern auch am Sockel.

• Die Raumtemperatur darf 40°C nicht überschreiten. Das Gerät niemals bei höheren Temperaturen betreiben.

• Bei Betriebsstörungen das Gerät sofort ausschalten. Das Gerät niemals selbst reparieren. Reparaturen dürfen nur von einem Fachmann vorgenommen werden. Alle verwendeten Ersatzteile müssen mit den Originalteilen identisch sein.

• Das Gerät nicht an ein Dimmerpack anschließen.

• Das Netzkabel niemals quetschen oder beschädigen.

• Beim Abziehen des Netzsteckers nur am Stecker ziehen, niemals am Kabel.

• Niemals direkt in die Lichtquelle blicken.

• Netztrennungsvorrichtungen

a) Wenn das Gerät über den Netzstecker ausgeschaltet wird, muss die Steckdose jederzeit leicht zugänglich bleiben b) Wenn das Gerät über einen Schalter ausgeschaltet wird, muss dieser klar gekennzeichnet und leicht zugänglich sein.

Features

• 10/12/14/16 DMX Kanäle

• Musikaktivierter, DMX, automatischer und Master-Slave Betrieb

• 1 statische Goboscheibe: 8 Gobos + offen, Drehung & Shake

• 1 drehende Goboscheibe: 6 Gobos + offen, Drehung & Shake

• Farbscheibe: 7 Farben+ Weiß, Drehung mit einstellbarer Richtung und Geschwindigkeit

• Prisma: 3-seitiges Prisma mit bidirektionaler Drehrichtung und einstellbarer Geschwindigkeit

• Automatische Scharfeinstellung

• Hochwertige Optik

• 3-phasen Pan/Tilt Motor

• 15° Öffnungswinkel

• Superschnelle Blitzleuchte mit 1-25 Blitzen/Sekunde

• Farb-LCD

• Effizienter, leise gängiger Kühlventilator

• Zwei Omega-Halter

• POWERCON Ein-/Ausgang

• 3-pin XLR Ein-/Ausgang

• Schutzfaktor IP20

Technische Daten

Versorgung .......................................................................................... 90-240Vac 50/60Hz

Verbrauch .................................................................................................................. 250W

Sicherung........................................................................................................................ 5A

Leuchtmittel ........................................................................................... weisse 180W LED

Strahlenwinkel .............................................................................................................. 15°

Abmessungen ...................................................................................... 270 x 270 x 470mm

Gewicht .................................................................................................................... 11,5kg

©Copyright LOTRONIC 2017 SPOT180LED Page 15

Page 16

Photometrische Daten

Montage

Das Gerät kann in jeder beliebigen Stellung montiert werden, solange für ausreichende Belüftung gesorgt ist. Der Ventilator und die Belüftungsschlitze dürfen auf keinen Fall verstopft werden. Bei der Wahl des Anbringungsortes darauf achten, dass das Gerät leicht zugänglich für Wartungs- und Reinigungsarbeiten bleibt. Benutzen Sie immer Sicherheitskabel. Das Gerät vor Regen, Feuchtigkeit, extremen Temperaturschwankungen schützen. Die Montagestelle muss gut belüftet sein. Den Haltebügel am Gerät befestigen. Das Gerät muss fest und sicher installiert werden, um Erschütterungen und Spielraum während der Bewegungen zu vermeiden. Die Montagefläche muss stabil sein und mindestens 10-mal das Gewicht des Geräts tragen können. Bei der Montage das Gerät immer zusätzlich durch ein Sicherheitskabel absichern, dass mindestens 12-mal das Gewicht des Geräts tragen kann. Das Gerät darf nur von einem Fachmann installiert werden. Es muss an einer Stelle installiert werden, wo es für Menschen unzugänglich ist und niemand unter dem Montagebereich stehen oder gehen kann.

RIGGING

Das Gerät besitzt eine Spezialbefestigung auf der Unterseite, die aus dem Omega-Halter und Aufhängestellen für das Sicherheitskabel besteht. (s. Abb. rechts). Wenn Sie das Gerät an einem Traversensystem befestigen, benutzen Sie einen passenden Haken, den Siemit einer M10 Schraube am Omega-Halter befestigen. Als zusätzliche Sicherheitsmassnahme müssen Sie ein Stahlkabel an einer der Aufhängestellen befestigen.

Auswechseln der Sicherung

Vor Auswechseln der Sicherung Gerät vom Netz trennen. Nur eine identische Sicherung benutzen.

Mit einem Schraubendreher den Sicherungshalter aus seinem Gehäuse entfernen. Die durchgebrannte Sicherung aus dem Halter nehmen und durch eine identische Sicherung ersetzen.Den Sicherungshalter zurück ins Gehäuse setzen und Netz wieder anschließen. Warnung: Wenn die neue Sicherhung ebenfalls durchbrennt, benutzen Sie das Gerät nicht mehr, da es sonst schweren Schaden nehmen kann. Nehmen Sie Verbindung mit Ihrem Fachhändler auf.

©Copyright LOTRONIC 2017 SPOT180LED Page 16

Page 17

Hintereinanderschalten mehrerer Geräte

Einstellung der DMX

DMX

Pan Umkehrung

120 Ohm Widerstand

Wenn mehrere Geräte über einen DMX Controller gesteuert werden oder zwei und mehr Geräte im Master/Slave Betrieb arbeiten sollen, wird ein serielles Datenkabel benötigt. Die kombinierte Anzahl von Kanälen, die von allen Geräten in einer seriellen Datenverbindung benötigt werden, bestimmt die Anzahl von Geräten, die die Datenverbindung unterstützen kann.

Die empfohlene Höchstlänge einer seriellen Datenverbindung beträgt 500m. Die empfohlene Höchstmenge an Geräten in einer seriellen Datenverbindung beträgt 32.

Verkabelung

Für den Anschluss der Geräte muss spezielles Datenkabel verwendet werden. Sie können solche DMX Kabel direkt im Fachhandel erwerben oder selbst ein Kabel fertigen. Wenn Sie Ihr Kabel selbst herstellen möchten, benutzen Sie bitte Datenkabel, dass eine hochwertige Signalübertragung gewährleistet und weniger anfällig für elektromagnetische Störfelder ist.

KABELVERBINDER

Die Kabel müssen einen XLR Stecker auf der einen und eine XLR Buchse auf der anderen Seite besitzen.

DMX Steckerbelegung

zwischen Pin2 (DMX-) und Pin 3 (DMX+) am letzten Gerät

Der Endwiderstand verringert Signalfehler. Um Signalübertragungsprobleme und Störungen zu vermeiden, ist es ratsam, einen DMX Signalwiderstand zwischenzuschalten.

BEDIENFELD

Auf MENU drücken, um ins Hauptmenü zu gehen. Mit den UP / DOWN Tasten zur gewünschten Funktion gehen und auf ENTER drücken. Wenn eine Funktion gewählt ist, mit den UP / DOWN Tasten die Einstellung ändern und auf ENTER drücken.

MENÜ

Adresse

Betriebsart

Konfiguration

©Copyright LOTRONIC 2017 SPOT180LED Page 17

DMX Adresse

AUTO SOUND MANUAL

Fortgeschrittene Einstellungen

Auto 1 – Auto2

Manueller Test -> Funktionen und Betrieb

Tilt Umkehrung Display Display Umkehrung Kanalwahl (16/14/12/10)

Page 18

Empfindlichkeit (01-100)

Motor Nullstellung

Ver V1

CH10

CH12

14CH

16CH

Funktion

Kanal Wert

Beschreibung

Kanal 1

Pan

0-255

0-540°

Pan

Kanal 2

Kanal 3

Tilt

0-255

0-270°

Tilt

X, Y

Kanal 4

Kanal 6

LED Dimmer

0-255

Von dunkel auf hell

0-7

8-250

Stroboskop von langsam auf schnell

251-255

0-15

Weißes Licht

16-31

Farbe 1

32-47

Farbe 2

48-63

Farbe 3

64-79

Farbe 4

80-95

Farbe 5

96-111

Farbe 6

112-127

Farbe 7

Rechtsdrehung von langsam auf

Reset Werkseinstellungen

System Information

DMX Adresse Temperatur

DMX KANÄLE

Kanal 2 Kanal 2

Kanal 4 Kanal 4

Kanal 3 Kanal 3 Kanal 5 Kanal 5

Feineinstellung

Geschwindigkeit

0-255 Pan Feineinstellung

0-255 Tilt Feineinstellung

0-255 Von schnell auf langsam

Kanal 5 Kanal 5 Kanal 7 Kanal 7 LED Stroboskop

Kanal 6 Kanal 6 Kanal 8 Kanal 8 7 Farben + Weiß

128-191

schnell

©Copyright LOTRONIC 2017 SPOT180LED Page 18

Page 19

192-255

Linksdrehung von langsam auf

0-6

offen

7-13

Gobo 1

14-20

Gobo 2

21-27

Gobo 3

28-34

Gobo 4

35-41

Gobo 5

42-48

Gobo 6

49-55

Gobo 7

56-63

Gobo 8

Gobo 8 Shake Geschwindigkeit von

Gobo 7 Shake Geschwindigkeit von

Gobo 6 Shake Geschwindigkeit von

Gobo 5 Shake Geschwindigkeit von

Gobo 4 Shake Geschwindigkeit von

Gobo 3 Shake Geschwindigkeit von

Gobo 2 Shake Geschwindigkeit von

Gobo 1 Shake Geschwindigkeit von

120-127

offen

Gobo Rechtsdrehung von langsam

Gobo Linksdrehung von langsam auf

schnell

Kanal 7 Kanal 7 Kanal 9 Kanal 9

8 feste Gobos +

offen

64-70

71-77

78-84

85-91

92-98

99-105

106-112

langsam auf schnell

©Copyright LOTRONIC 2017 SPOT180LED Page 19

113-119

128-191

192-255

langsam auf schnell

auf schnell

schnell

Page 20

Kanal 8 Kanal 10

0-15

offen

16-31

Gobo 1

32-47

Gobo 2

48-63

Gobo 3

64-79

Gobo 4

80-95

Gobo 5

96-127

Gobo 6

Gobo Rechtsdrehung von langsam

Gobo Linksdrehung von langsam auf

0-15

offen

16-95

Gobofeineinstellung 0-360

96-135

Gobodrehung 0-90

136-155

Gobodrehung 0-180

156-175

Gobodrehung 0-720

Gobodrehung rechts von langsam auf

Gobodrehung links von langsam auf

Scharfeinstellun

0-63

offen

64-255

Prisma

0-15

Stopp

Rechtsdrehung von langsam auf

Linksdrehung von langsam auf

Kanal 13

Kanal 15

0-7

Unbelegt

6 drehende

Gobos + offen

Kanal 9 Kanal 11 Gobodrehung

128-191

192-255

176-215

216-255

auf schnell

schnell

Kanal 8 Kanal 10 Kanal 10 Kanal 12

Kanal 9 Kanal 11 Kanal 11 Kanal 13 Prisma

Kanal 10 Kanal 12 Kanal 12 Kanal 14 Prisma Drehung

Automatische

0-255 Gobo unscharf auf scharf

16-135

136-255

schnell

Page 21

Einstellung

Programm

8-131

Automatischer Betrieb

132-255

Musikaktiviert

0-249

Unbelegt

250-253

Reset

254-255

Unbelegt

Kanal 14 Kanal 16 Reset

Pflege

Aufgrund von Staub- und Schmutzablagerungen müssen die inneren und äusseren Linsen regelmässig gereinigt werden, um die Lichtausbeute zu optimieren.

1. Mit normalem Glasreiniger und einem weichen Tuch das Gehäuse abwischen.

2. Die externe Optik mit Glasreiniger und einem weichen Tuch alle 3 Wochen reinigen.

3. Alle Teile komplett reinigen, bevor Sie das Gerät wieder ans Netz anschliessen.

Fehlerdiagnose

WICHTIGER HINWEIS: Elektrogeräte gehören nicht in den Hausmüll. Sie müssen in speziellen Betrieben recycelt werden. Bringen Sie sie zu einer speziellen Entsorgungsstelle für Elektrokleingeräte (Wertstoffhof)!

ALVORENS U BEGINT

Verpakkingsinhoud:

• 1 x LED licht effect

• 1x omega houder

• 1x 3-pin XLR DMX kabel

• 1x POWERCON snoer

• 1x Handleiding

Uitpakken

Onmiddellijk naar de aankoop van het toestel, verwijder voorzichtig de verpakking en wees zeker dat het toestel in geode toestand is. Breng direct uw dealer op de hoogte en bewaar het verpakkingsmateriaal indien onderdelen of het karton door het transport beschadigd zijn. Bewaar het karton en alle verpakkingsmaterialen. Indien het toestel moet gerepareerd worden is het belangrijk het toestel in zijn originele verpakking te versturen.

Veiligheidsinstructies

Lees de handleiding aandachtig door. Ze bevat belangrijke informaties voor de installatie, gebruik en onderhoud van dit toestel.

• Bewaar deze handleiding.

• Wees zeker dat u het toestel op de juiste spanning aansluit en dat de lichtnetspanning niet hoger dan de op de zijde van het toestel aangegeven spanning is.

• Alleen voor gebruik binnenshuis!

• Dit apparaat behoort tot beschermingsklasse I. Het moet dus verplicht worden geaard. Een bevoegde persoon

moet de elektrische aansluiting uitvoeren.

• Om vuur en elektrische schokken te verhinderen bescherm het toestel tegen regen en vochtigheid. Wees zeker dat

Page 22

geen ontvlambare materialen in de buurt van het toestel zijn tijdens de werking.

• Plaats het toestel in een ruimte met voldoende ventilatie en in tenminste 50cm afstand van oppervlakken. Wees zeker dat de ventilatie openingen niet geblokkeerd zijn.

• Verwijder het stopcontact alvorens u het toestel onderhoud of de zekering vervangt. Gebruik alleen een zekering met dezelfde specificaties.

• Gebruik het toestel niet in ruimtes met een temperatuur van meer dan 40°C.

• In geval van een ernstig probleem stopt het toestel direct. Verzoek nooit het toestel zelfs te repareren. Alle reparaties moeten van een ervarene technicus doorgevoerd worden. Gebruik alleen onderdelen met dezelfde specificaties.

• Sluit het toestel niet op een dimmer pack aan.

• Nooit het netsnoer beschadigen of platdrukken.

• Nooit aan de kabel trekken.

• Nooit in de lichtbron kijken.

• Ontkoppeling van het net

Indien het toestel via een schakelaar wordt uitgeschakeld, moet deze duidelijk gemarkeerd en gemakkelijk bereikbaar zijn.

Features

• 10/12/14/16 DMX kanalen

• Geluid geactiveerd, DMX, auto, master-slave modus

• 1 statische gobo schijf: 8 gobo’s + open, rotatie & shake

• 1 draaiende gobo schijf: 6 gobo’s +open, rotatie & shake

• Kleurenschijf: 7 kleuren + wit, rotatie met variabele richting en snelheid

• Prisma: 3-faset prisma, in twee richtingen draaibaar met variabele snelheden

• Automatische focus

• Hoogwaardige optiek

• 3-fasen Pan/Tilt motor

• 15° openingshoek

• Super snelle strobe effect met 1-25 flitsen per seconde

• Kleur LCD

• Efficiënte ventilator koelsysteem met laag geluidsniveau

• Twee omega houders

• POWERCON IN/OUT

• 3-pin XLR connectoren IN/OUT

• Bescherming volgens IP20

Specificaties

Voeding ............................................................................................... 90-240Vac 50/60Hz

Opgenomen vermogen ............................................................................................. 250W

Zekering .......................................................................................................................... 5A

Lichtbron ...................................................................................... Heldere witte 180W led

Straalhoek ..................................................................................................................... 15°

Afmetingen ......................................................................................... 270 x 270 x 470mm

Gewicht .................................................................................................................... 11,5kg

Page 23

Photometrische gegevens

Installatie

De unit kan in iedere positie geïnstalleert worden mits voor voldoende koeling gezorgt is. Het is belangrijjk nooit de ventilator of de koelingsopeningen te verstoppen. Bij de keuze van d’installatie plaats denk eraan dat de plaats gemakkelijk bereikbaar is voor onderhouds en reinigingsdoeleinden. Gebruik altijd veiligheidskabels. Bescherm het toestel tegen regern, vochtigheid en extreme temperatuurveranderingen. Kies een plaats met voldoende ventilatie. Bevestig het toestel via de schroef gaten op de houder. Wees zeker dat het toestel vast geïnstalleerd is om trillingen en afglijden tijdens de werking te vermijden. Wees zeker dat de truss waaraan u het toestel bevestigd, stabiel is en 10 keer het gewicht van het toestel kan dragen. Tijdens de montage, gebruik altijd een veiligheidskabel dat 12 keer het gewicht kan dragen. Het toestel moet van een vakman op een plaats monteert worden waar het buiten het bereik van mensen is en niemand onder kan staan.

RIGGING

De LED moving head bezit een uniek bevestigingssysteem op de onderzijde. Het is een omega houder met bevestigingspunten voor een veiligheidskabel in ééns (zie afbeelding rechts). Als u het toestel op een truss systeem monteert, gebruik een geschikte klem voor de omega houder en bevestig de klem d.m.v. een M10 moer in de centergat van de omega houder. Voor een betere veiligheid, bevestig tenminste één geschikte staalkabel op één van de bevestigingspunten op de onderzijde van het toestel.

Vervanging van de zekering

Trek de voedingskabel uit het stopcontact alvorens U de zekering vervangt. Gebruik alleen een zekering met

dezelfde specificaties. Verwijder de zekeringshouder d.m.v. een schroevendraaier uit de behuizing. Verwijder de oude zekering en zet een nieuwe zekering met dezelfde specificaties in. Plaats de zekeringshouder terug in zijn behuizing en sluit de voedingskabel op een stopcontact aan.

Page 24

Aansluiten van meerdere toestellen

DMX Adres instelling

DMX

SETUP

Advanced setting

Ver V1

120 ohm weerstand

Indien U meerdere toestellen via een DMX controller of gesynchroniseerde lichtshows in een master/slave modus wilt sturen hebt U een seriële date kabel nodig. Het gecombineerde aantal van kanalen die alle toestellen in een seriële verbinding nodig hebben bepaalt de hoeveelheid van toestellen die de data verbinding kan ondersteunen.

Belangrijk: Alle toestellen in een seriële data verbinding moeten in één enkele lijn verbonden zijn. Max. lengte van een seriële data link: 500 meters (1640 ft.) Maximaal aanbevolen aantal van toestellen in een seriële data link: 32.

Data aansluiting

Gebruik data kabels om toestellen met elkaar te verbinden. Indien U uw eigen kabel bouwen wilt gebruik hoogwaardige kabels die het signaal goed overdragen en niet gevoelig zijn voor elektromagnetische interferenties.

KABELCONNECTOREN

De kabel moet een XLR stekker op één eind en een XLR contra op het andere eind hebben.

DMX connector configuratie

tussen pin 2 (DMX-) en pin 3 (DMX+) van de laatste unit.

De eindweerstand vermindert signaalfouten. Om transmissie problemen en storingen te voorkomen is het aanbevolen een DMX signaal eindweerstand aan te sluiten.

CONTROLE PANEEL

Druk de MENU toets om in het hoofdmenu te gaan. Druk de UP/DOWN toetsen totdat u de gewenste functie bereikt. Druk ENTER. Wijzig de waarde d.m.v. de UP/DOWN toetsen en druk ENTER. Houd nu de MENU toets ingedrukt tijdens tenminste 3 seconden om de instelling te bevestigen en in het geheugen op te slaan. Indien de MENU toets niet gedurende 8 seconden wordt ingedrukt zal het toestel de instelling automatisch opslaan. Druk MENU om het menu zonder wijzingen te verlaten.

FUNCTIETABEL

Werkingsmodus

AUTO SOUND MANUAL

System Information

DMX address Temperature

Page 25

DMX KANALEN

KANALEN

Omschrijving

KANAAL

KANAAL 2 Pan

Pan fijninstelling

KANAAL

KANAAL 4 Tilt

Tilt fijninstelling

KANAAL

Van traag naar snel

KANAAL

Van donker naar helder aan

Stroboscoop van traag naar snel

aan

Witte licht

Kleur 1

Kleur 2

Kleur 3

64-79

Kleur 4

Kleur 5

Kleur 6

Kleur 7

Met de klok mee draaiing

Tegen de klok draaiing van traag naar snel

0-6

Open

Gobo 1

Gobo 2

Gobo 3

Gobo 4

Gobo 5

Gobo 6

Gobo 7

Gobo 8

Gobo 8 shake snelheid van traag naar snel

KANALEN

KANAAL 5 KANAAL 5 KANAAL 7 KANAAL

Functie Waarde

Pan 0-255

fijninstelling

0-255

Tilt 0-255

fijninstelling

0-255

X, Y snelheid 0-255

LED dimmer 0-255

0-7

LED

stroboscoop

8-250

251-255

-540°

-270°

KANAAL 6 KANAAL 6 KANAAL 8 KANAAL

7 kleuren + Wit

0-15

16-31

32-47

48-63

80-95

96-111

112-127

128-191

192-255

7-13

14-20

21-27

van traag naar snel

KANAAL 7 KANAAL 7 KANAAL 9 KANAAL 9 8 statische

gobo's + open

28-34

35-41

42-48

49-55

56-63

64-70

Page 26

71-77

Gobo 7 shake snelheid van traag naar snel

Gobo 6 shake snelheid van traag naar snel

Gobo 5 shake snelheid van traag naar

Gobo 4 shake snelheid van traag naar snel

Gobo 3 shake snelheid van traag naar snel

Gobo 2 shake snelheid van traag naar snel

Gobo 1 shake snelheid van traag naar snel

Open

Gobo draaiing met de klok mee van traag naar snel

Gobo draaiing tegen de klok van traag naar snel

6 gobo draaiing

open

Gobo 1

Gobo 2

Gobo 3

Gobo 4

Gobo 5

Gobo 6

Gobo draaiing met de klok mee van traag naar snel

Gobo draaiing tegen de klok van traag naar snel

0-15

open

16-95

Gobo fijninstelling 0-360

Gobo draaiing 0

176-215

Gobo draaiing rechts van traag naar snel

Gobo draaiing links van traag naar snel

KANAAL

Gobo Open

Prisma

Stop

Met de klok mee draaien van traag naar snel

Tegen de klok draaien

Geen functie

KANAAL

+ Open

78-84

85-91

92-98

99-105

106-112

113-119

120-127

128-191

192-255

0-15

16-31

32-47

48-63

64-79

80-95

snel

KANAAL

KANAAL 9 KANAAL

KANAAL

Gobo Draaiing

Focus 0-255

Prisma

96-127

128-191

192-255

96-135

136-155

156-175

216-255

0-63

64-255

-90

-180

-720

wazig naar scherp

KANAAL

KANAAL KANAAL Automatische 0-7

Prisma draaiing

0-15

16-135

136-255

van traag naar snel

Page 27

programma

8-131

Automatische modus

132-255

Geluidsbestuurd

Geen functie

Reset

Geen functie

KANAAL

Reset

0-249

250-253

254-255

Reiniging

Het is belangrijk dat het toestel altijd schoon is om een optimale lichtkracht te garanderen en de leeftijd te verlengen. De reinigingsfrequentie is afhankelijk van de omgevingsomstandigheden: vochtige, berookte of bijzonders vuile omgeving veroorzaakt meer vuil op de optische delen.

• Reinig de lamp met een hoogwaardig glasreinigingsmiddel en een zachte doek.

• Droog de delen altijd zorgvuldig.

• Reinig de externe optische delen tenminste alle 20 dagen.

BELANGRIJK: De elektrische producten mogen niet naast het huisvuil geplaatst worden. Gelieve deze te laten recycleren daar waar er centra’s hiervoor voorzien is. Raadpleeg de plaatselijke autoriteiten of uw verkoper ivm de manier van recycleren.

Imported from China by

LOTRONIC SA – Avenue Zénobe Gramme 9 – 1480 Saintes - Belgium
