Page 1

HYBRID180

CODE: 16-2082

HYBRID MOVING HEAD

(BEAM - SPOT- WASH) 180W

LYRE HYBRIDE BEAM-SPOT-WASH 180W

HYBRIDES MOVING HEAD BEAM-SPOT-WASH 180W

HYBRID MOVING HEAD BEAM-SPOT-WASH 180W

GB - User Manual - p. 6

F - Manuel d'Utilisation - p. 10

D - Bedienungsanleitung - S. 14

NL - Handleiding - p. 19

Assembled in PRC

Av. Z. Gramme 9 B - 1480 Saintes

Page 2

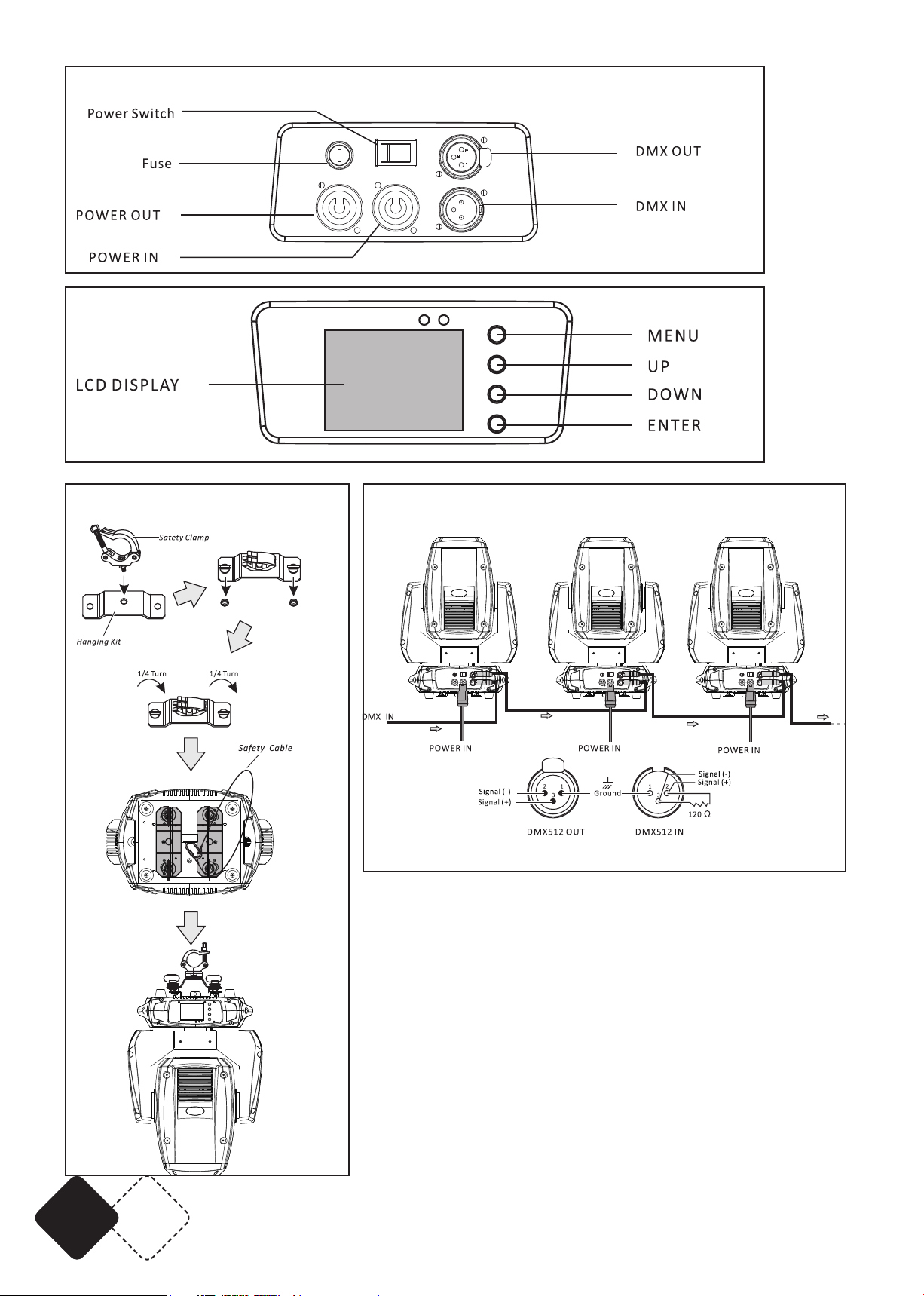

CONNECTORS (g. 1)

DISPLAY (g. 2)

INSTALLATION DIAGRAM (g. 3) FIXTURE LINKING (g. 4)

EN 2

Page 3

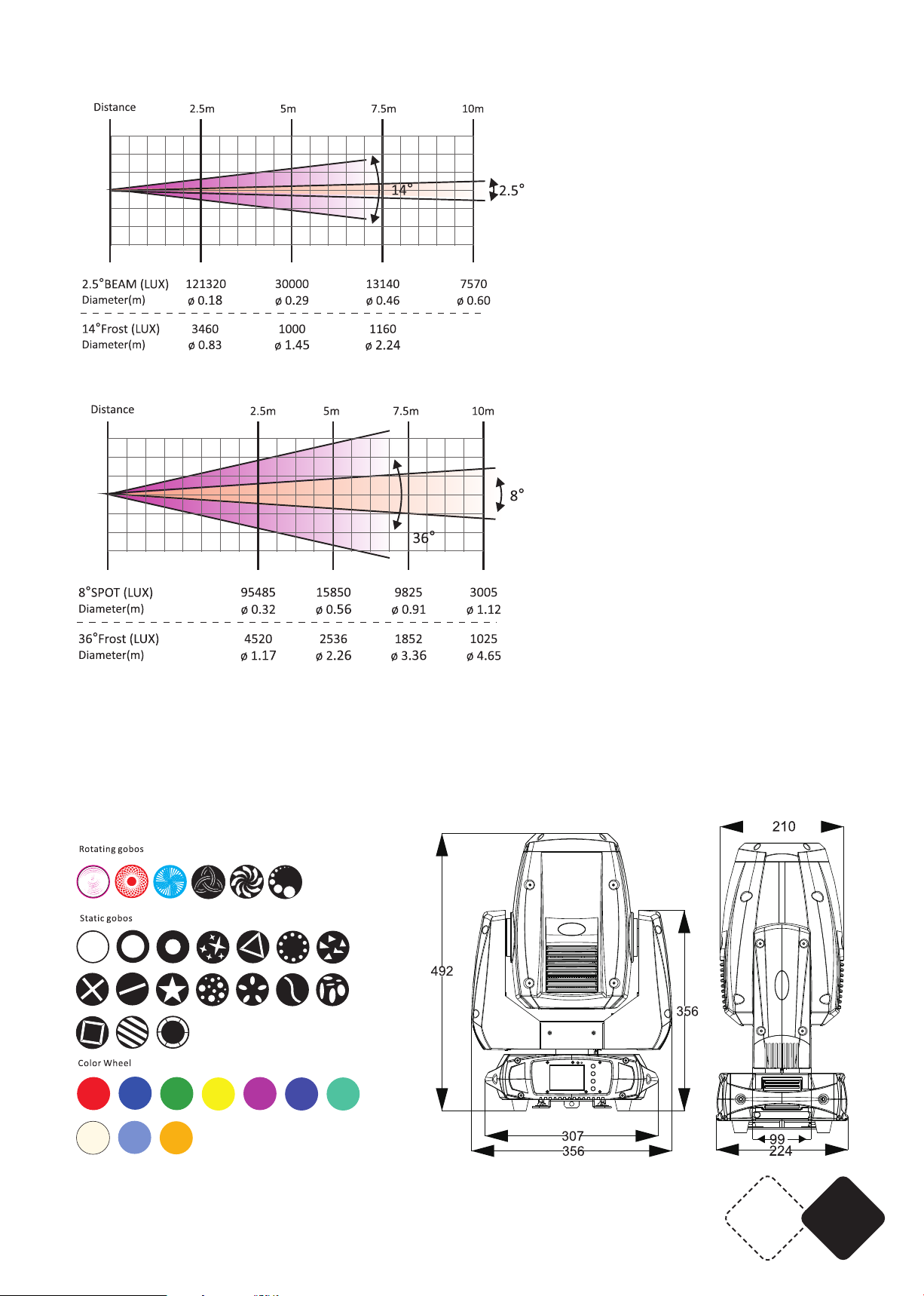

PHOTOMETRIC DIAGRAM (g. 5)

GOBOS & COLOURS

www.afx-light.com

EN3

Page 4

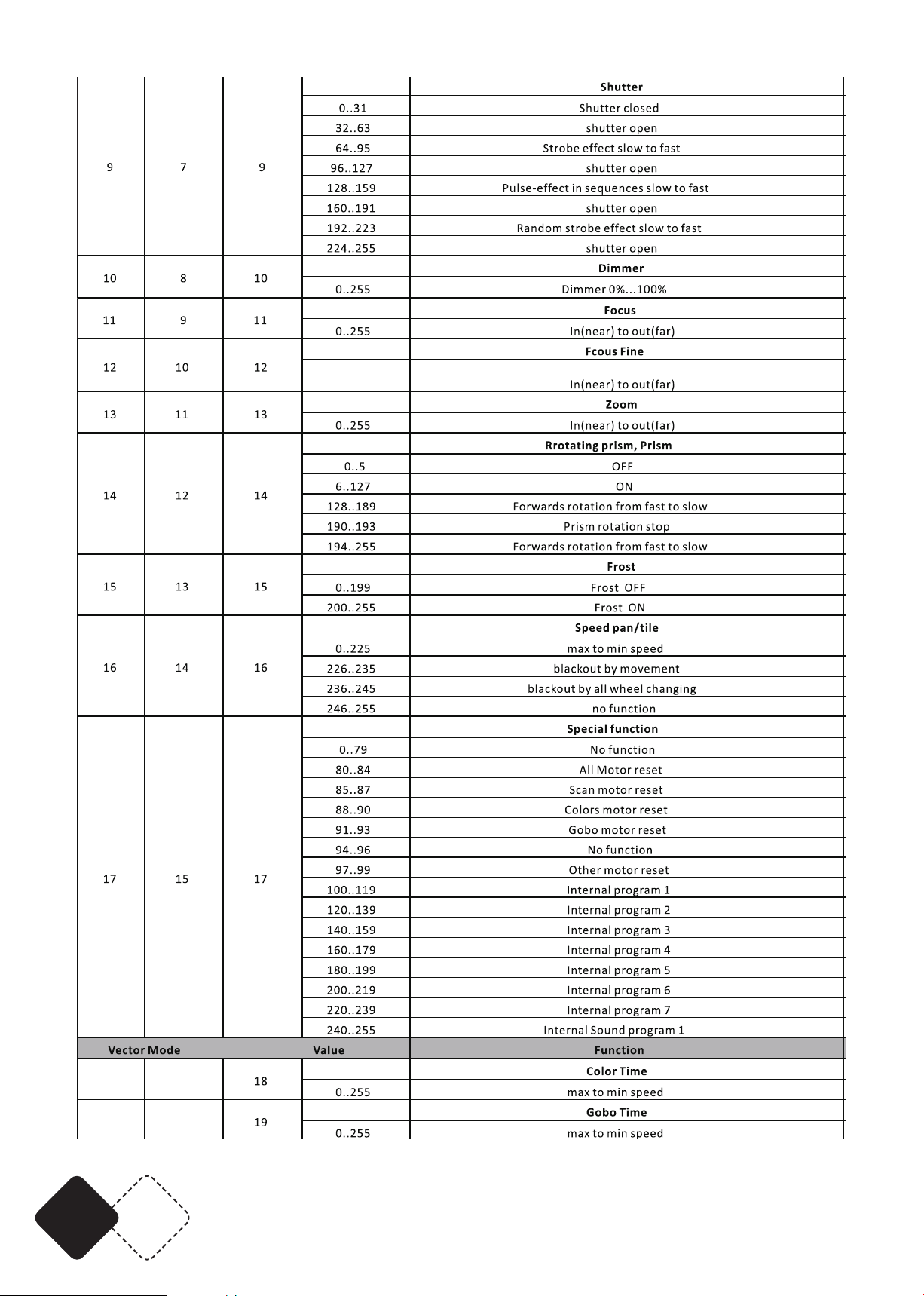

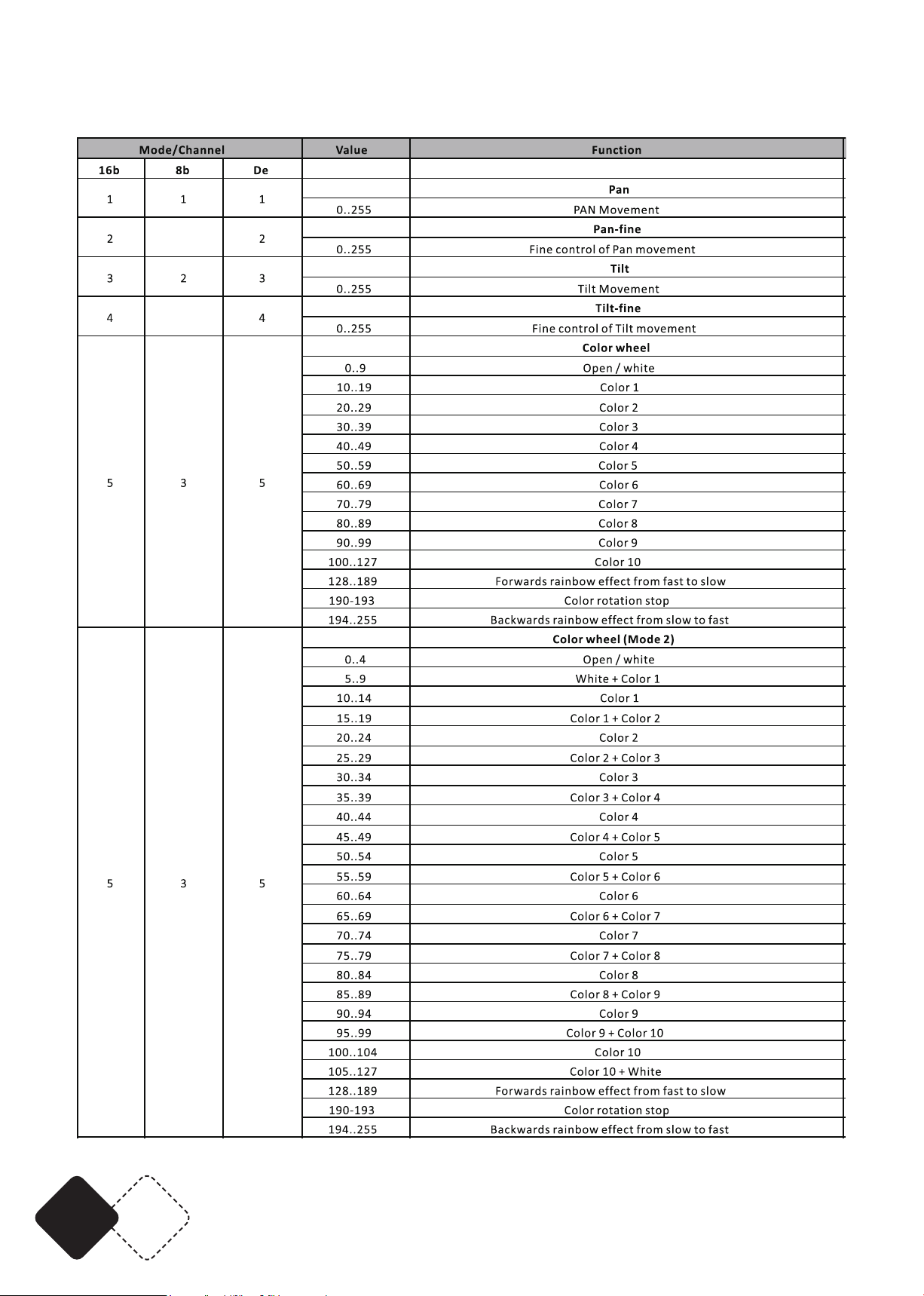

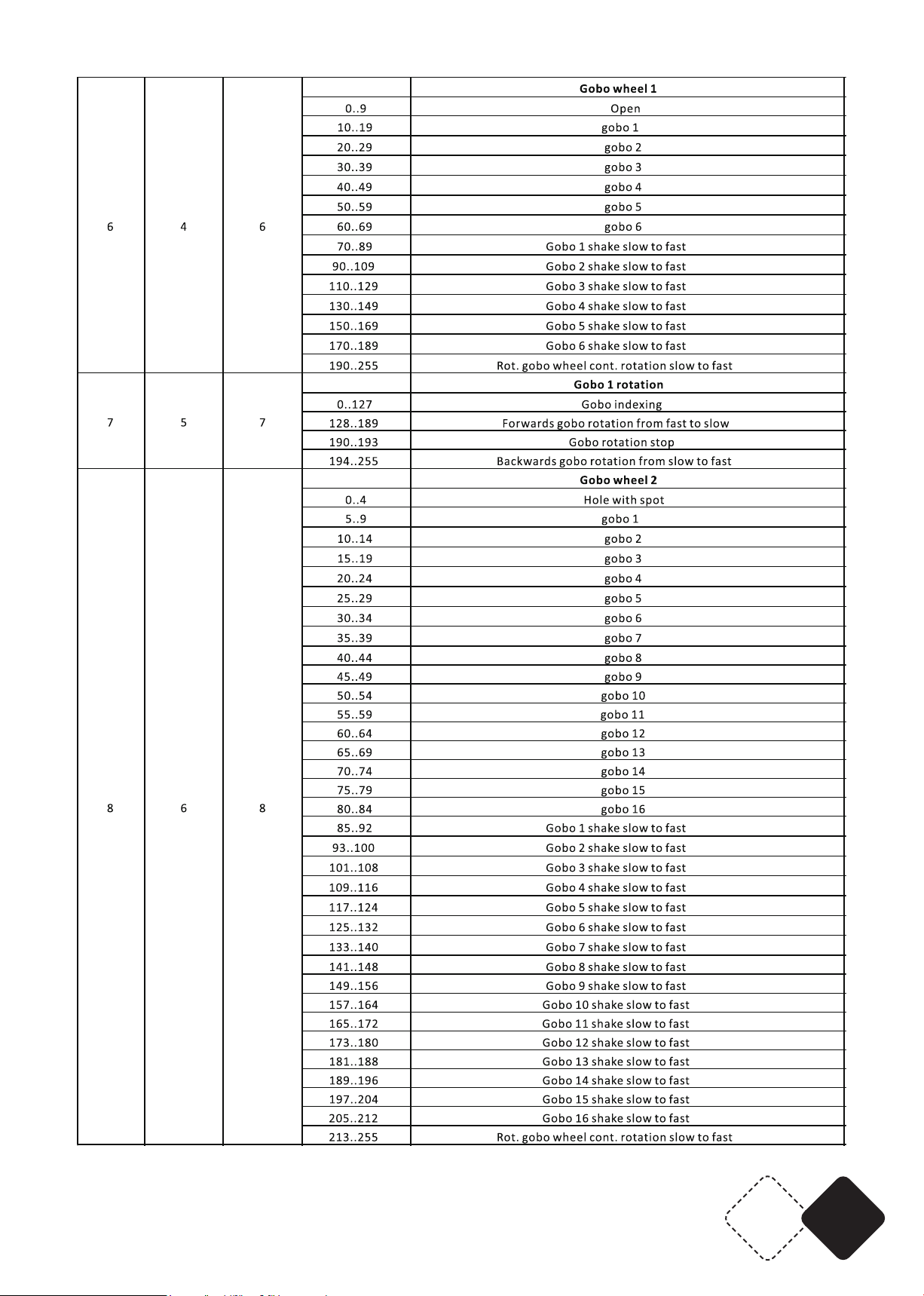

DMX CHANNEL TABLE

EN 4

Page 5

www.afx-light.com

EN5

Page 6

EN 6

Page 7

USER MANUAL

UNPACKING INSTRUCTIONS

Immediately upon receiving a  xture, carefully unpack the carton, check the contents to ensure that all parts are present and have been received in good condition. Notify the freight company immediately and retain packing material for inspection if any parts appear to be damaged from shipping or the carton itself shows signs of mishandling. Keep the carton and all packing materials. In the event that a  xture must be returned to the factory, it is important that the  xture be returned in the original factory box and packing.

CONTENTS OF THE CARTON

• 1 x LED light effect

• 2x omega clamp

• 1x Powercon cable

• 1x DMX lead

• 1x User Manual

EXPLANATION OF SYMBOLS ON THE SILKSCREEN

The triangle containing a lightning symbol is used to indicate

whenever your health is at risk (due to

DO NOT OPEN THE HOUSING

electrocution, for example).

An exclamation mark in a triangle indicates particular risks in handling or operating the appliance.

CAUTION

SHOCK HAZARD

The unit complies with UK standards

For indoor use only

0.5m

Minimum distance between the appliance and other objects

Don’t stare into the light beam

IMPORTANT NOTE: Electric products must not be put into household waste. Please bring them to a recycling centre. Ask your local

authorities or your dealer about the way to proceed.

Please read this manual carefully before operating this product.

SAFETY RECOMMENDATIONS

• Please read these instructions carefully, they include important information about the installation, usage and maintenance of this product.

• Please keep this User Guide for future reference. If you sell the unit to another user, be sure that he also receives this instruction booklet.

• Always make sure that you are connecting to the proper voltage, and that the line voltage you are connecting to is not higher than that stated on the bottom of the  xture.

• The appliance is part of class I and must exclusively connected to an earthed mains outlet.

• This product is intended for indoor use only!

• To prevent risk of  re or shock, do not expose  xture to rain or moisture. Make sure there are no

 ammable materials close to the unit while operating.

• The unit must be installed in a location with adequate ventilation, at least 20in (50cm) from adjacent surfaces. Be sure that no ventilation slots are blocked.

• The minimum distance luminaire from that part of the luminaire or lamp to the lighted object is

0.5m.

0.5m

• The max. ambient temperature (Ta) is 40°C. Don’t operate the  xture at higher temperatures.

• The surface temperature of the unit may reach up to 85°C. DO NOT TOUCH the housing bare-

hand during its operation. Turn off the power and allow about 15 minutes for the unit to cool down before replacing or servicing.

• DO NOT OPEN the unit within 5 minutes after switching off.

www.afx-light.com

EN7

Page 8

• In the event of a serious operating problem, stop using the unit immediately. Never try to repair the unit by yourself. Repairs carried out by unskilled people can lead to damage or malfunction. Please contact the nearest authorized technical assistance center. Always use the same type of spare parts.

• Make sure the power cord is never crimped or damaged.

• Never disconnect the power cord by pulling or tugging on the cord.

• Avoid direct eye exposure to the light source while it is on as sensitive persons may suffer an

epileptic shock (especially meant for epileptics)!.

• The product is for decorative purposes only and not suitable as a household room illumination.

• If the external exible cable or cord of this luminaire is damaged, it shall be exclusively replaced

by the manufacturer or his service agent or a similar qualied person in order to avoid a hazard.

• The lenses, housing or ultraviolet lter must be replaced if they are visibly damaged.

• The light source of this device is not replaceable. If it is defective, the entire unit must be discard-

ed.

DISCONNECT DEVICE

Where the MAINS plug or an appliance coupler is used as the disconnect device, the disconnect device shall remain readily operable.

FEATURES

• Anti-reection lenses 136mm

• 17/15/19 DMX channels USITT DMX-512

• BEAM 2.5° to 14°

• SPOT 8° to 36°

• 1 rotating gobo wheel with 6 gobos + Open

• 1 static gobo wheel with 16 gobos + Open

• 1 colour wheel with 10 colours + Open

• DMX, master-slave, sound activated or auto operation (8 built-in programs)

• Motorized focus from 2-20m

• Linear motorized zoom

• Automatic Pan/Tilt position correction

• Scan position memory

• 10x/sec shutter/strobe with speed control

• 0-100% linear LED shutter

• 3-facet prism with variable speed & direction

• 2.4” LCD touch display with 5 buttons

• Reversible display for upside down applications

• Vector mode with blackout MIB function

• Fan cooled

FUSE REPLACEMENT

Disconnect the power cord before replacing a fuse and always replace with the same type fuse. With a screwdriver wedge the fuse holder out of its housing. Remove the damaged fuse from its holder and replace with exactly the same type of fuse. Insert the fuse holder back in its place and reconnect power. Warning: If after replacing the fuse you continue to blow fuses, STOP using the unit. Contact cus-

tomer support for further instructions. Continuing to use the unit may cause serious damage.

FIXTURE LINKING (FIG4)

You will need a serial data link to run light shows of one or more xtures using a DMX-512 controller or to run synchronized shows on two or more xtures set to a master/slave operating mode. The combined number of channels required by all xtures on a serial data link determines the number

EN 8

Page 9

of xtures that the data link can support. Important: Fixtures on a serial/data link must be daisy chained in one single line.

DATA CABLING

To link xtures together you must use data cables. If you choose to create your own cable, please use data-grade cables that can carry a high quality signal and are less prone to electromagnetic interference.

DMX CONNECTOR CONFIGURATION

Termination reduces signal errors. To avoid signal transmission problems and interference, it is always advisable to connect a DMX signal terminator.

INSTALLATION (FIG.3)

The unit should be mounted via its screw holes on the bracket. Always ensure that the unit is rmly xed to avoid vibration and slipping while operating. Always ensure that the structure to which you are attaching the unit is secure and is able to support a weight of 10 times of the unit’s weight.

The installation must always be secured with a secondary safety attachment, e.g. an appropriate safety rope. Never stand directly below the device when mounting, removing or servicing the xture. This xture may be mounted in any position provided there is adequate room for ventilation.

The LED moving head provides a unique mounting bracket assembly that integrates the bottom of the base, the included ‘omega bracket’ and the safety cable rigging point in one unit (see illustration).When mounting this xture on a truss, be sure to use an appropriate clamp with the included omega bracket using a M10 screw tted through the center hole of the ‘omega bracket’. As an added safety measure, be sure to attach at least one properly rated safety cable to the xture using one of the safety cable rigging points integrated in the base assembly.

POWER LINK

Connect an IEC cable from the POWER OUT connector of the 1st unit to the POWER IN connector of the second unit, etc.

CONTROL PANEL (FIG. 2)

To access the main menu press the MENU button. Press the UP or DOWN buttons until you reach function you wish to change. When you reach the function you wish to change, press the ENTER button. When a function is selected, use the UP or DOWN buttons to change the function settings. Once your changes are made, press the ENTER button.

Tip: Press UP & DOWN buttons at the same time for 3 seconds. The display will reverse.

FUNCTION MENU

MENU DESCRIPTION

DMX address A001-AXXX DMX address setting

CH17 17 channel mode

Channel Mode

CH15 15 channel mode CH19 19 channel mode

Operating Mode

Auto run

Internal program 1-9

Auto runState: Master/Alone Auto run (On/off) Internal program 1-9

Music control

Sound controlState: Master/Alone Music run (On/off)

www.afx-light.com

EN9

Page 10

Option

Information

Manual

control

Advanced

Access code

0888)

Reset Default Yes/No Reset default Signal set Wired DMX Wired DMX

Reverse Pan

Reverse Tilt

Select Pan

Select Tilt

Totem mode: Centre/Right/

Left (défault:Off)

Mic sensitivity

Off at original status and ON

Pan/Tilt

Reverse Pan (on/off) Reverse Tilt (on/off) Select Pan 630/540/360 Select Tilt 270/180/90 Totem mode OFF/CEN./R/L

Mic sensitivity 0-99% OFF signal mode (On/Off)

at reset status

UI SET

Half colour wheel (On/Off)

When no DMX signal half co-

lour Wheel (default: On)

Rotation Prism Speed (dePrismRot Fast (On/Off)

Dimmer Smooth (On/Off)

fault: slow)

Smooth dimmer (default: on)

Temperature XXX°C/°F Current temperature Software ver-

sion

Reset

V1.0 - V9.9 Software version

Total reset Pan/Tilt reset Colour reset Gobo reset The others Reset

Reset All

Seset Pan/Tilt

Reset Colour

Reset gobo

Reset the others

Channel PAN=XXX... Channel control

Calibration PAN=XXX... Calibration

CLEANING

Due to fog residue, smoke, and dust cleaning the internal and external lenses should be carried out periodically to optimize light output.

• Clean regularly the air vents and fans.

• Use normal glass cleaner and a soft cloth to wipe down the out-side casing.

• Clean the external optics with glass cleaner and a soft cloth every 20 days.

• Always be sure to dry all parts completely before plugging the unit back in.

SPECIFICATIONS

Power supply ................................................................................................................... 220-230V~ 50/60Hz

Power Consumption .................................................................................................................................. 300W

Light Source ................................................................................................ 1 x 180W white LED lamp, 7500K

Pan ........................................................................................................................................ 630° / 540° /360°

Tilt ........................................................................................................................................... 270° / 180° / 90°

Weight ....................................................................................................................................................... 15.5kg

Dimensions ........................................................................................................................356 x 224 x 492mm

FR 10

Page 11

MANUEL D'UTILISATION

ATTENTION

0.5m

DÉBALLAGE

Dès réception de l’appareil, ouvrez le carton et véri ez que le contenu est complet et en bon état. Sinon, prévenez immédiatement le transporteur et conservez l’emballage s’il montre des signes de mauvais traitements. Conservez le carton et tous les matériaux d’emballage a n de pouvoir transporter l’appareil en toute sécurité.

CONTENU DE L'EMBALLAGE

• 1 effet de lumière à LED

• 2x attaches oméga

• 1x cable signal

• 1 cordon Powercon

• 1 Mode d’emploi

EXPLICATION DES SYMBOLES SUR L'APPAREIL

L’éclair dans le triangle attire l’attention sur un danger physique (due à une électrocution p. ex.).

Le point d’exclamation dans le triangle indique un risque dans la manipulation ou l’utilisation de l’appareil.

L'appareil est conforme à la norme CE

Uniquement pour utilisation à l'intérieur

0.5m

Distance minimale entre l'appareil et d'autres objets

Ne pas regarder directement dans le rayon lumineux

NE PAS OUVRIR LE BOITIER

RISQUE DE CHOC ELECTRIQUE

Lire attentivement ce manuel avant la première mise en service.

CONSIGNES DE SECURITE

• Lisez attentivement ce manuel qui contient des informations importantes sur l’installation, l’utilisation et l’entretien de cet appareil.

• Conservez le manuel pour référence ultérieure. Si l’appareil change un jour de propriétaire, assurez-vous que le nouvel utilisateur est en possession du manuel.

• Assurez-vous que la tension secteur convient à cet appareil et qu’elle ne dépasse pas la tension d’alimentation indiqué sur la plaque signalétique de l’appareil.

• Cet appareil fait partie de la classe I et doit être impérativement branché sur une prise secteur avec terre.

• Uniquement pour utilisation à l'intérieur!

• A n d’éviter tout risque d’incendie ou de choc électrique, ne pas exposer cet appareil à la pluie

ou à l’humidité. Assurez-vous qu’aucun objet in ammable ne se trouve à proximité de l’appareil pendant son fonctionnement.

• Installez l’appareil à un endroit bien ventilé à une distance minimum de 50cm de toute surface. Assurez-vous que les fentes de ventilation ne sont pas bloquées.

• La distance minimale entre le luminaire et l’objet éclairé doit s’élever à 0,5m..

• Ne pas faire fonctionner cet appareil pendant plus de 8 heures en continu. Laissez-le refroidir

avant de l'utiliser à nouveau a n de prolonger sa durée de vie.

• Débranchez l’appareil du secteur avant toute manipulation ou entretien.

• La température ambiante ne doit pas dépasser 40°C. Ne pas faire fonctionner l’appareil à des

températures supérieures.

• Le boîtier peut atteindre 85°C. Ne pas toucher le boîtier les mains nues pendant le fonctionne-

www.afx-light.com

FR11

Page 12

ment. Coupez l'alimentation et attendez 15 minutes que l'appareil refroidisse avant d'effectuer une intervention.

• NE PAS OUVRIR le boîtier dans les 5 minutes suivant l'arrêt.

• En cas de dysfonctionnement, arrêtez immédiatement l’appareil. N’essayez jamais de réparer

l’appareil par vous-même. Une réparation mal faite peut entraîner des dommages et des dysfonctionnements. Contactez un service technique agréé. Utilisez uniquement des pièces détachées identiques aux pièces d’origine.

• Assurez-vous que le cordon d’alimentation n’est jamais écrasé ni endommagé.

• Si le cordon secteur de l’appareil est endommagé, il ne doit être remplacé que par le fabricant ou

son agent ou bien un technicien qualié an d’éviter tout risque d’électrocution.

• Ne jamais débrancher l’appareil en tirant sur le cordon.

• Ne pas exposer vos yeux à la source lumineuse.

• Le luminaire ne doit servir qu’à des ns décoratives et ne convient pas comme éclairage domes-

tique normal.

• Remplacez immédiatement les lentilles, le boîtier ou le ltre UV s'ils présentent des dommages.

• La source lumineuse de cet appareil n'est pas remplaçable. Si elle est défectueuse, l'appareil tout

entier doit être mis au rebut.

DISPOSITIF DE COUPURE

Lorsqu’une che SECTEUR ou un coupleur sont utilisés pour déconnecter l’appareil du secteur, ce dispositif doit rester facilement accessible à tout moment.

DESCRIPTION

• Lentille anti-reets 136mm

• 17/15/19 canaux DMX USITT DMX-512

• BEAM de 2.5 à 14°

• SPOT de 8 à 36°

• 1 roue mobile avec 6 gobos + open

• 1 roue statique avec 16 gobos + open

• 1 roue avec 10 couleurs + open

• Fonctionnement DMX, maître-esclave, activé par le son ou automatique (avec 8 programmes

intégrés)

• Focus motorisé de 2 à 20m

• Zoom linéaire motorisé

• Correction automatique de la position Pan/Tilt

• Mémoire de la position scan

• Shutter/strobe 10 ashs/sec à vitesse réglable

• Obturateur linéaire 0-100% de la LED

• Prisme à 3 facettes à vitesse et direction réglables

• Ecran LCD tactile 2.4" avec 5 boutons

• Afcheur réversible pour des utilisations suspendues

• Mode vecteur avec fonction blackout MIB

• Refroidissement par ventilateur

REMPLACEMENT DU FUSIBLE

Sortez le porte-fusible de son logement à l’aide d’un tournevis. Sortez le fusible grillé et remplacez-le par un autre en tous points identiques. Remettez le porte-fusible dans son logement et rebranchez l’appareil sur le secteur.

Attention : Si le fusible continue à sauter après avoir été remplacé, ARRÊTEZ l’appareil. Contactez votre revendeur. Vous risquez d’endommager l’appareil si vous continuez à l’utiliser.

FR 12

Page 13

INSTALLATION (FIG. 3)

Fixez l’appareil au moyen des trous de vis sur l’étrier. Assurez-vous que l’appareil est solidement xé pour éviter des vibrations et des mouvements pendant le fonctionnement. Veillez toujours à ce que la structure qui accueille l’appareil, est sufsamment solide et capable de porter au moins 10 fois le poids propre de l’appareil.

L’appareil doit être xé par des professionnels à en endroit où il est hors de portée des personnes et en dehors d’un chemin de passage.

Vous pouvez installer cet appareil dans n’importe quelle position pourvu qu’il y ait une ventilation sufsante. Lors du choix d’un emplacement, tenez compte de la facilité d’accès à l’appareil pour des travaux de maintenance et de nettoyage.

Ne jamais installer l’appareil à un endroit exposé à la pluie, l’humidité, aux changements de température importants et présentant une ventilation limitée.

MONTAGE

• Utilisez toujours de câbles de sécurité

• Ne jamais installer l’appareil à un endroit exposé à la pluie, l’humidité, aux changements de tem-

pérature importants et présentant une ventilation limitée.

L’appareil comporte un dispositif de xation unique qui se trouve en-dessous de la base. C’est la combinaison de l’attache oméga fourni et du point de xation du câble de sécurité (voir ci-contre). Lorsque vous installez cet appareil sur une traverse, utilisez un crochet compatible avec l’attache oméga et xez-le à travers le trou au moyen d’une vis M10. Pour une sécurité supplémentaire, attachez un câble d’acier sur l’un des points de xation présents sur la base.

BRANCHEMENT DE PLUSIEURS EFFETS (FIG. 4)

Vous avez besoin d’un câble de données sériel pour faire fonctionner plusieurs effets au moyen d’une commande DMX512 ou pour faire fonctionner deux ou plusieurs effets en mode maître/esclave. Le nombre combiné de canaux requis par l’ensemble des appareils sur un câble de données sériel dénit le nombre d’appareils que le câble de données peut supporter.

Important: Les appareils doivent être branchés en série sur une seule ligne.

Câblage

Pour relier des appareils ensemble, vous devez utiliser des câbles de transmission de données. Vous pouvez acheter des câbles DMX certiés directement chez un revendeur/distributeur ou construire vos propres câbles. Si vous souhaitez fabriquer le câble vous-même, utilisez des câbles de données faible capacitance de haute qualité qui sont moins sujets à des interférences électromagnétiques.

Conguration des connecteurs DMX

La résistance de n de ligne réduit les erreurs de signal. Pour éviter des problèmes de transmission des signaux, il est toujours conseillé de brancher une résistance de n de ligne DMX.

POWER LINK

Vous pouvez alimenter plusieurs appareils via les connecteurs POWER IN et POWER OUT à partir d'une seule prise secteur. Banchez un cordon IEC du connecteur POWER OUT du premier appareil au connecteur POWER IN du deuxième etc.

TABLEAU DE COMMANDE (FIG. 2)

Pour accéder au menu principal, appuyez sur la touche MENU. Appuyez sur les touches UP/DOWN jusqu’à ce que vous atteigniez la fonction souhaitée. Lorsque vous l’avez atteinte, appuyez sur ENTER. Lorsqu’une fonction a été sélectionnée, changez les réglages au moyen des touches UP et DOWN. Lorsque vous avez ni les réglages, appuyez sur ENTER.

Astuce: Maintenez les touches UP & DOWN appuyé pendant 3 secondes pour retourner l'afchage

www.afx-light.com

FR13

Page 14

MENU DESCRIPTION

Adresse DMX A001-AXXX Réglage de l'adresse DMX

CH17 17 canaux

Mode Canal

CH15 15 canaux CH19 19 canaux

Mode de

Programme interne 1-9

fonctionne-

ment

Automatique

AutomatiqueMaître/Esclave

Automatique (M/A)

Commandé par la musique

Reset Default Yes/No

Réglage Si-

gnal

Programme interne 1-9

Commandé par la musiqueMaître/Esclave

Contrôle audio (M/A)

Remise aux valeurs par défaut

DMX laire DMX laire

Inversion Pan

Inversion Pan (M/A)

Inversion Tilt

Inversion Tilt (M/A)Sélection Pan

Sélection Pan Sélection Tilt Mode Totem: Centre/droite/

gauche (défaut:Arrêt)

Option

Pan/Tilt

630/540/360 Sélection Tilt 270/180/90 Totem mode OFF/CEN./R/L

Sensibilité micro Sensibilité micro 0-99% OFF signal mode (M/A)

Off à l'état d'origine et ON à

l'état de réinitialisation

Lorsqu'il n'y a pas de signal

UI SET

Half colour wheel (M/A)

DMX, demi-roue de couleur

(par défaut : activé)

Vitesse de rotation du prisme PrismRot Fast (M/A)

Dimmer Smooth (M/A)

(par défaut : lent)

Dimmer lisse (par défaut :

activé)

Temperature XXX°C/°F Température actuelle

Information

Manual

control

Software version

Reset

V1.0 - V9.9 Version du logiciel

Total reset Pan/Tilt reset Colour reset Gobo reset The others Reset

Réinitialiser tout

Réinitialiser Pan/Tilt

Réinitialiser la couleur

Réinitialiser les gobos

Réinitialiser les autres

Channel PAN=XXX... Contrôle du canal

Advanced

Access code

Calibration PAN=XXX... Calibrage

0888)

DE 14

Page 15

ENTRETIEN

0.5m

VORSICHT

En raison des résidus de fumée et de poussière, il convient de nettoyer régulièrement les lentilles internes et externes pour optimiser la puissance lumineuse.

• Nettoyez régulièrement les sorties d'air et les ventilateurs.

• Essuyez le boîtier extérieur avec un nettoyant de vitre classique et un chiffon doux.

• Nettoyez les optiques externes avec du nettoyant à vitres et un chiffon doux toutes les 3 se-

maines.

• Séchez soigneusement toutes les pièces avant de rebrancher l’appareil.

CARACTÉRISTIQUES TECHNIQUES

Alimentation .................................................................................................................... 220-230V~ 50/60Hz

Consommation .......................................................................................................................................... 300W

Source lumineuse ...........................................................................................1 LED blanche de 180W, 7500K

Pan ........................................................................................................................................ 630° / 540° /360°

Tilt ........................................................................................................................................... 270° / 180° / 90°

Poids .......................................................................................................................................................... 15.5kg

Dimensions ........................................................................................................................356 x 224 x 492mm

NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordures ménagères. Veuillez les faire recycler là où il existe des centres pour cela. Consultez les autorités locales ou votre revendeur sur la façon de les recycler

BEDIENUNGSANLEITUNG

AUSPACKEN

Sofort nach Empfang vorsichtig den Karton auspacken und den Inhalt überprüfen. Alle Teile müssen vollzählig und in einwandfreiem Zustand sein. Sofort die Transport rma benachrichtigen und das Verpackungsmaterial aufbewahren, wenn Teile Transportschäden aufweisen. Verpackungsmaterial auch für späteren Transport des Geräts aufbewahren.

VERPACKUNGSINHALT

• 1 x LED Lichteffektgerät

• 2x Omega Halter

• 1x DMX Signalkabel

• 1 Powercon Kabel

• Bedienungsanleitung

ZEICHENERKLÄRUNG

Der Blitz im Dreieck weist auf Gesundheitsrisiken hin (z.B. Stromschlag)

Das Ausrufezeichen im Dreieck weist auf besondere Gefahren im Umgang oder Betrieb des Geräts hin.

Das Gerät entspricht der CE Norm

Nur für Innengebrauch

Mindestabstand zwischen dem Gerät und andere Gegenständen

Niemals direkt in den Lichtstrahl blicken

NICHT DAS GEHÄUSE ÖFFNEN

STROMSCHLAGGEFAHR

Vor der ersten Inbetriebnahme des Geräts sorgfältig die Anleitung durchlesen.

www.afx-light.com

DE15

Page 16

SICHERHEITSHINWEISE

0.5m

• Diese Anleitung sorgfältig vor der ersten Inbetriebnahme lesen. Sie enthält wichtige Informationen über Installation, Gebrauch und Instandhaltung des Geräts.

• Die Anleitung für spätere Bezugnahme aufbewahren und an den nächsten Bediener weitergeben.

• Stets die Netzspannung vor Anschluss des Geräts überprüfen Sie muss mit der auf der Rückseite

des Geräts angegebenen Spannung übereinstimmen und darf auf keinen Fall höher sein.

• Das Gerät gehört zur Schutzklasse 1 und darf nur an eine Steckdose mit Schutzkontakt angeschlossen werden.

• Nur für Innengebrauch!

• Um Brand und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen. Keine

brennbaren Materialien während des Betriebs in der Nähe des Geräts lassen.

• Das Gerät muss an einem gut belüfteten Ort und in mindestens 50cm Entfernung zur nächsten Fläche angebracht werden.

• Darauf achten, dass die Belüftungsschlitze nicht blockiert oder verstopft sind.

• Immer erst das Gerät vom Netz trennen, bevor es gewartet oder die Sicherung ersetzt wird. Die

Sicherung nur durch eine identische ersetzen.

• Das Gerät mit einer Sicherheitskette befestigen. Das Gerät niemals nur am Kopf tragen, sondern auch am Sockel.

• Die Raumtemperatur darf 40°C nicht überschreiten. Das Gerät niemals bei höheren Temperaturen betreiben.

• Das Gehäuse kann eine Temperatur von 85°C erreichen. NIEMALS das Gerät während des Betriebs mit bloßen Händen berühren. Gerät abschalten und 15 Minuten warten, dass sich das Gerät abgekühlt hat, bevor Wartungsarbeiten vorgenommen werden können.

• NICHT das Gehäuse innerhalb von 5 Minuten nach Abschalten öffnen.

• Bei Betriebsstörungen das Gerät sofort ausschalten. Das Gerät niemals selbst reparieren. Re-

paraturen dürfen nur von einem Fachmann vorgenommen werden. Alle verwendeten Ersatzteile müssen mit den Originalteilen identisch sein.

• Das Gerät nicht an ein Dimmerpack anschließen.

• Das Netzkabel niemals quetschen oder beschädigen.

• Wenn das Stromkabel beschädigt ist, muss es sofort durch ein Neues ersetzt werden.

• Beim Abziehen des Netzsteckers nur am Stecker ziehen, niemals am Kabel.

• Niemals direkt in die Lichtquelle blicken. Das kann bei empndlichen Personen zu epileptischen

Anfällen führen.

• Das Gerät ist nur für dekorative Zwecke und nicht als normale Haushaltsbeleuchtung geeignet.

• Beschädigte Linse, Gehäuse oder UV-Filter sofort ersetzen.

• Die Lichtquelle dieses Gerätes ist nicht austauschbar. Bei einem Defekt muss das gesamte Gerät

entsorgt werden.

NETZTRENNUNGSVORRICHTUNGEN

a) Wenn das Gerät über den Netzstecker ausgeschaltet wird, muss die Steckdose jederzeit leicht zugänglich bleiben

b) Wenn das Gerät über einen Schalter ausgeschaltet wird, muss dieser klar gekennzeichnet und leicht zugänglich sein.

FEATURES

• Antireexlinsen 136 mm

• 17/15/19 DMX Kanäle

• BEAM 2.5° bis 14°

• SPOT 8° bis 36°

• 1 drehende Goboscheibe mit 6 Gobos + offen

• 1 feste Goboscheibe mit 16 Gobos + offen

• 1 Farbscheibe mit 10 Farben + offen

• DMX, Master-Slave, musikaktivierte oder automatischer Betrieb (8 eingebaute Programme)

DE 16

Page 17

• Motorisierter Focus von 2 – 20m

• Linearer motorisierter Zoom

• Automatische Pan/Tilt Stellungskorrektur

• Stellungsspeicher

• 10x/Sek. Shutter/ Strobe mit Geschwindigkeitsregler

• 0-100% linearer LED Shutter

• 3-seitiges Prisma mit einstellbarer Geschwindigkeit und Drehrichtung

• 2,4-Zoll-LCD-Touchdisplay mit 5 Tasten

• Umkehrbares Display

• Vektormodus mit Blackout-MIB-Funktion

• Luftkühlung

AUSWECHSELN DER SICHERUNG

Vor Auswechseln der Sicherung Gerät vom Netz trennen. Nur eine identische Sicherung benutzen. Mit einem Schraubendreher den Sicherungshalter aus seinem Gehäuse entfernen. Die durchge-

brannte Sicherung aus dem Halter nehmen und durch eine identische Sicherung ersetzen. Den Sicherungshalter zurück ins Gehäuse setzen und Netz wieder anschließen.

Warnung: Wenn die neue Sicherung ebenfalls durchbrennt, benutzen Sie das Gerät nicht mehr, da es sonst schweren Schaden nehmen kann. Nehmen Sie Verbindung mit Ihrem Fachhändler auf.

HINTEREINANDERSCHALTEN MEHRERER GERÄTE (ABB. 4)

Wenn mehrere Geräte über einen DMX Controller gesteuert werden oder zwei und mehr Geräte im Master/Slave Betrieb arbeiten sollen, wird ein serielles Datenkabel benötigt. Die kombinierte Anzahl von Kanälen, die von allen Geräten in einer seriellen Datenverbindung benötigt werden, bestimmt die Anzahl von Geräten, die die Datenverbindung unterstützen kann.

VERKABELUNG

Für den Anschluss der Geräte muss spezielles Datenkabel verwendet werden. Sie können solche DMX Kabel direkt im Fachhandel erwerben oder selbst ein Kabel fertigen. Wenn Sie Ihr Kabel selbst herstellen möchten, benutzen Sie bitte Datenkabel, dass eine hochwertige Signalübertragung gewährleistet und weniger anfällig für elektromagnetische Störfelder ist.

DMX Steckerbelegung

Der Endwiderstand verringert Signalfehler. Um Signalübertragungsprobleme und Störungen zu vermeiden, ist es ratsam, einen DMX Signalwiderstand zwischenzuschalten.

POWER LINK (ABB. 4)

Sie können mehrere Geräte über die POWER IN / OUT Verbinder von einer einzigen Netzsteckdose aus versorgen. Schließen Sie ein IEC Kabel vom POWER OUT Verbinder des 1. Geräts an den POWER IN Verbinder des 2. Geräts an usw.

MONTAGE (ABB. 3)

Das Gerät kann in jeder beliebigen Stellung montiert werden, solange für ausreichende Belüftung gesorgt ist.

Der Ventilator und die Belüftungsschlitze dürfen auf keinen Fall verstopft werden. Bei der Wahl des Anbringungsortes darauf achten, dass das Gerät leicht zugänglich für Wartungs- und Reinigungsarbeiten bleibt.

Benutzen Sie immer Sicherheitskabel. Das Gerät vor Regen, Feuchtigkeit, extremen Temperaturschwankungen schützen. Die Montage-

stelle muss gut belüftet sein. Den Haltebügel am Gerät befestigen. Das Gerät muss fest und sicher installiert werden, um Er-

schütterungen und Spielraum während der Bewegungen zu vermeiden. Die Montageäche muss

www.afx-light.com

DE17

Page 18

stabil sein und mindestens 10-mal das Gewicht des Geräts tragen können. Bei der Montage das Gerät immer zusätzlich durch ein Sicherheitskabel absichern, dass mindestens 12-mal das Gewicht des Geräts tragen kann. Das Gerät darf nur von einem Fachmann installiert werden. Es muss an einer Stelle installiert werden, wo es für Menschen unzugänglich ist und niemand unter dem Montagebereich stehen oder gehen kann.

Das Gerät besitzt eine Spezialbefestigung auf der Unterseite, die aus dem Omega-Halter und Aufhängestellen für das Sicherheitskabel besteht. (s. Abb. rechts). Wenn Sie das Gerät an einem Traversensystem befestigen, benutzen Sie einen passenden Haken, den Sie mit einer M10 Schraube am Omega-Halter befestigen. Als zusätzliche Sicherheitsmassnahme müssen Sie ein Stahlkabel an einer der Aufhängestellen befestigen.

BEDIENFELD (ABB. 2)

Auf MENU drücken, um ins Hauptmenü zu gehen. Mit den UP / DOWN Tasten zur gewünschten Funktion gehen und auf ENTER drücken. Wenn eine Funktion gewählt ist, mit den UP / DOWN Tasten die Einstellung ändern und auf ENTER drücken.

Hinweis: Zum Umkehren des Displays 3 Sekunden lang die UP & DOWN Taste drücken.

MENÜ

MENÜ BESCHREIBUNG

DMX address A001-AXXX Einstellung der DMX-Adresse

CH17 17-Kanal-Modus

Channel Mode

CH15 15-Kanal-Modus CH19 19-Kanal-Modus Internal program 1-9

Betriebsart

Auto run

Automatischer BetriebState: Master/Alone Auto run (On/off) Internal program 1-9

Music

control

MusiksteuerungState: Master/Alone Music run (On/off)

Reset Default

Yes/No Reset

Signal set Wired DMX Kabelgebundenes DMX

Pan Umkehrung

Tilt Umkehrung

Pan wählen

Tilt wählen

Totem mode: Centre/Right/Left

(défault:Off)

Option

Pan/Tilt

Reverse Pan (on/off) Reverse Tilt (on/off) Select Pan 630/540/360 Select Tilt 270/180/90 Totem mode OFF/CEN./R/L

Mikrofonempndlichkeit Mic sensitivity 0-99%

OFF signal mode (On/Off)

Aus im Originalzustand und EIN

im Reset-Zustand

Wenn kein DMX-Signal Halbfar-

UI SET

Half colour wheel (On/Off)

brad (Standard: Ein)

Geschwindigkeit des RotaPrismRot Fast (On/Off) Dimmer Smooth (On/Off)

tionsprismas (Standard: lang-

sam)

Smooth Dimmer (Standard: an)

DE 18

Page 19

Temperature XXX°C/°F Temperaturanzeige

Information

Manuelle Steuerung

Software version

Reset

V1.0 - V9.9 Software Version

Total reset Pan/Tilt reset Colour reset Gobo reset The others Reset

Alles zurücksetzen

Pan/Tilt zurücksetzen

Farbe zurücksetzen

Gobos zurücksetzen

Alle anderen zurücksetzen

Channel PAN=XXX... Kanalsteuerung

Advanced Access code 0888)

Calibration PAN=XXX... Kalibrierung

PFLEGE

Aufgrund von Staub- und Schmutzablagerungen müssen die inneren und äußeren Linsen regelmäßig gereinigt werden, um die Lichtausbeute zu optimieren.

• Mit normalem Glasreiniger und einem weichen Tuch das Gehäuse abwischen.

• Die externe Optik mit Glasreiniger und einem weichen Tuch alle 3 Wochen reinigen.

• Alle Teile komplett reinigen, bevor Sie das Gerät wieder ans Netz anschließen.

• Kühlschlitze und Ventilatoren regelmäßig reinigen

TECHNISCHE DATEN

Versorgung ....................................................................................................................... 220-230V~ 50/60Hz

Verbrauch ................................................................................................................................................... 300W

Leuchtmittel ...............................................................................................1 x 180W white LED lamp, 7500K

Pan ........................................................................................................................................ 630° / 540° /360°

Tilt ........................................................................................................................................... 270° / 180° / 90°

Gewicht ...................................................................................................................................................... 15.5kg

Abmessungen ....................................................................................................................356 x 224 x 492mm

WICHTIGER HINWEIS: Elektrogeräte gehören nicht in den Hausmüll. Sie müssen in speziellen Betrieben recycelt werden. Bringen Sie sie zu einer speziellen Entsorgungsstelle für Elektrokleingeräte (Wertstoffhof)!

HANDLEIDING

UITPAKKEN

Onmiddellijk naar de aankoop van het toestel, verwijder voorzichtig de verpakking en wees zeker dat het toestel in goede toestand is. Breng direct uw dealer op de hoogte en bewaar het verpakkingsmateriaal indien onderdelen of het karton door het transport beschadigd zijn. Bewaar het karton en alle verpakkingsmaterialen. Indien het toestel moet gerepareerd worden is het belangrijk het toestel in zijn originele verpakking te versturen.

VERPAKKINGSINHOUD

• 1 x LED licht effect

• 2x omega houder

• 1x 3-pin XLR DMX kabel

• 1x POWERCON snoer

• 1x Handleiding

www.afx-light.com

NL19

Page 20

VERKLARING VAN DE TEKENS

LET OP

De driehoek met een bliksemschicht wordt gebruikt om aan te geven wanneer uw gezondheid gevaar loopt (bijvoorbeeld door elektrocutie).

Een uitroepteken in een driehoek wijst op bijzondere risico's bij het hanteren of bedienen van het apparaat.

Het apparaat voldoet aan de CE-normen

Alleen voor gebruik binnenshuis

0.5m

Minimale afstand tussen het apparaat en andere objecten

Staar niet in de straal

NIET DE BEHUIZING OPENEN

GEVAAR VOOR ELECTRISCHE SCHOKKEN

Lees de handleiding aandachtig door. Ze bevat belangrijke informaties voor de installatie, gebruik en onderhoud van dit toestel.

VEILIGHEIDSINSTRUCTIES

• Bewaar deze handleiding.

• Wees zeker dat u het toestel op de juiste spanning aansluit en dat de lichtnetspanning niet hoger

dan de op de zijde van het toestel aangegeven spanning is.

• Alleen voor gebruik binnenshuis!

• Dit apparaat behoort tot beschermingsklasse I. Het moet dus verplicht worden geaard. Een be-

voegde persoon moet de elektrische aansluiting uitvoeren.

• Om vuur en elektrische schokken te verhinderen bescherm het toestel tegen regen en vochtigheid. Wees zeker dat geen ontvlambare materialen in de buurt van het toestel zijn tijdens de werking.

• Plaats het toestel in een ruimte met voldoende ventilatie en in tenminste 50cm afstand van oppervlakken.

• Wees zeker dat de ventilatie openingen niet geblokkeerd zijn.

• Verwijder het stopcontact alvorens u het toestel onderhoud of de zekering vervangt. Gebruik al-

leen een zekering met dezelfde speci caties.

• Gebruik het toestel niet in ruimtes met een temperatuur boven 40°C.

• De behuizing kan een temperatuur van 85°C bereiken. NOOIT de behuizing tijdens het werken

van het toestel met blote handen aanraken. Toestel uitschakelen en 15 minuten wachten totdat de behuizing afgekoeld is.

• NOOIT de behuizing binnen 5 minuten naar uitschakelen openen.

• In geval van een ernstig probleem stopt het toestel direct. Verzoek nooit het toestel zelfs te re-

pareren. Alle reparaties moeten van een ervarene technicus doorgevoerd worden. Gebruik alleen onderdelen met dezelfde speci caties.

• Sluit het toestel niet op een dimmer pack aan.

• Nooit het netsnoer beschadigen of platdrukken.

• Nooit aan de kabel trekken.

• Nooit in de lichtbron kijken. Gevoelige personen kunnen een epileptische shock ondergaan

(vooral bedoeld voor epileptica)

• Het product is uitsluitend bedoeld voor decoratieve doeleinden en niet geschikt als verlichting van de huiskamer.

• Als de externe  exibele kabel of het snoer van deze armatuur beschadigd is, wordt deze uitsluitend vervangen door de fabrikant of zijn onderhoudsvertegenwoordiger of een soortgelijk gekwali ceerd persoon om gevaar te voorkomen.

• Beschadigde lenzen, behuizing of uv- lter onmiddellijk vervangen.

• De lichtbron van dit apparaat is niet vervangbaar. Als deze defect is, moet het gehele apparaat

worden weggegooid.

NL 20

Page 21

ONTKOPPELING VAN HET NET

a) Indien het toestel via het stopcontact wordt uitgeschakeld, moet de contactdoos altijd gemakkelijk bereikbaar zijn

b) Indien het toestel via een schakelaar wordt uitgeschakeld, moet deze duidelijk gemarkeerd en gemakkelijk bereikbaar zijn.

FEATURES

• Antireectie lenzen 136 mm

• 17/15/19 DMX kanalen

• BEAM 2.5° tot 14°

• SPOT 8° tot 36°

• 1 roterend gobowiel met 6 gobo's + Open

• 1 statisch gobowiel met 16 gobo's + Open

• 1 kleurenwiel met 10 kleuren + Open

• DMX, master-slave, geluid geactiveerd of automatische bediening (8 ingebouwde programma's)

• Gemotoriseerde focus van 2-20m

• Lineaire gemotoriseerde zoom

• Automatische Pan/Tilt-positiecorrectie

• Scanpositiegeheugen

• 10x/sec sluiter/itser met snelheidsregeling

• 0-100% lineaire LED-sluiter

• 3-facet prisma met variabele snelheid en richting

• 2,4” LCD touch screen met 5 knoppen

• Omkeerbaar display

• Vectormodus met black-out MIB-functie

• Ventilatorkoeling

VERVANGING VAN DE ZEKERING

Trek de voedingskabel uit het stopcontact alvorens U de zekering vervangt. Gebruik alleen een zekering met dezelfde specicaties. Verwijder de zekeringshouder d.m.v. een schroevendraaier uit de behuizing.

Verwijder de oude zekering en zet een nieuwe zekering met dezelfde specicaties in. Plaats de zekeringshouder terug in zijn behuizing en sluit de voedingskabel op een stopcontact aan.

AANSLUITEN VAN MEERDERE TOESTELLEN (AFB. 4)

Indien U meerdere toestellen via een DMX controller of gesynchroniseerde lichtshows in een master/slave modus wilt sturen hebt U een seriële date kabel nodig. Het gecombineerde aantal van kanalen die alle toestellen in een seriële verbinding nodig hebben bepaalt de hoeveelheid van toestellen die de data verbinding kan ondersteunen.

Belangrijk: Alle toestellen in een seriële data verbinding moeten in één enkele lijn verbonden zijn.

DATA AANSLUITING

Gebruik data kabels om toestellen met elkaar te verbinden. Indien U uw eigen kabel bouwen wilt gebruik hoogwaardige kabels die het signaal goed overdragen en niet gevoelig zijn voor elektromagnetische interferenties.

DMX CONNECTOR CONFIGURATIE

De eindweerstand vermindert signaalfouten. Om transmissie problemen en storingen te voorkomen is het aanbevolen een DMX signaal eindweerstand aan te sluiten.

www.afx-light.com

NL21

Page 22

INSTALLATIE (AFB. 3)

De unit kan in iedere positie geïnstalleerd worden mits voor voldoende koeling gezorgd is. Het is belangrijk nooit de ventilator of de koelingsopeningen te verstoppen. Bij de keuze van

d’installatie plaats denk eraan dat de plaats gemakkelijk bereikbaar is voor onderhouds en reinigingsdoeleinden.

Gebruik altijd veiligheidskabels. Bescherm het toestel tegen regern, vochtigheid en extreme temperatuurveranderingen. Kies een

plaats met voldoende ventilatie. Bevestig het toestel via de schroef gaten op de houder. Wees zeker dat het toestel vast geïnstal-

leerd is om trillingen en afglijden tijdens de werking te vermijden. Wees zeker dat de truss waaraan u het toestel bevestigd, stabiel is en 10 keer het gewicht van het toestel kan dragen. Tijdens de montage, gebruik altijd een veiligheidskabel dat 12 keer het gewicht kan dragen.

Het toestel moet van een vakman op een plaats monteert worden waar het buiten het bereik van mensen is en niemand onder kan staan.

De LED moving head bezit een uniek bevestigingssysteem op de onderzijde. Het is een omega houder met bevestigingspunten voor een veiligheidskabel in ééns (zie afbeelding rechts). Als u het toestel op een truss systeem monteert, gebruik een geschikte klem voor de omega houder en bevestig de klem d.m.v. een M10 moer in de centergat van de omega houder. Voor een betere veiligheid, bevestig tenminste één geschikte staalkabel op één van de bevestigingspunten op de onderzijde van het toestel.

CONTROLE PANEEL (AFB. 2)

Druk de MENU toets om in het hoofdmenu te gaan. Druk de UP/DOWN toetsen totdat u de gewenste functie bereikt. Druk ENTER. Wijzig de waarde d.m.v. de UP/DOWN toetsen en druk ENTER.

Tip: Druk 3 seconden tegelijkertijd op de knoppen OMHOOG en OMLAAG. Het display keert om.

FUNCTIETABEL

MENU Omschrijving

DMX address A001-AXXX DMX adres instelling

CH17 17 kanaals modus

Channel Mode

CH15 15 kanaals modus CH19 19 kanaals modus Internal program 1-9

Betriebsart

Auto run

Automatische bedieningState: Master/Alone Auto run (On/off) Internal program 1-9

Music

control

MuziekbesturingState: Master/Alone Music run (On/off)

Reset Default

Yes/No Reset

Signal set Wired DMX Bekabelde DMX

Pan inversie

Tilt inversie

kies Pan

kies Tilt

Totem mode: Centre/Right/Left

(défault: Off)

Option

Pan/Tilt

Reverse Pan (on/off) Reverse Tilt (on/off) Select Pan 630/540/360 Select Tilt 270/180/90 Totem mode OFF/CEN./R/L

NL 22

Page 23

Option UI SET

Temperature XXX°C/°F temperatuurweergave

Information

Software version

Reset

Manual control

Channel PAN=XXX... Kanaalbesturing

Advanced Access code 0888)

Calibration PAN=XXX... kalibratie

Mic sensitivity 0-99% OFF signal mode (On/Off)

Microfoon gevoeligheid

Uit in de oorspronkelijke staat en

AAN in de reset-status

Half colour wheel (On/Off)

Wanneer geen DMX-signaal Half

Color Wheel (Standaard: Aan)

Rotatiesnelheid prisma (stanPrismRot Fast (On/Off)

Dimmer Smooth (On/Off)

daard: langzaam)

Soepele dimmer (standaard: aan)

V1.0 - V9.9 Software Versie

Total reset Pan/Tilt reset Colour reset Gobo reset The others Reset

Alles resetten

Pan/tilt resetten

kleur resetten

Gobo's resetten

Alle anderen resetten

REINIGING

Het is belangrijk dat het toestel altijd schoon is om een optimale lichtkracht te garanderen en de leeftijd te verlengen. De reinigingsfrequentie is afhankelijk van de omgevingsomstandigheden: vochtige, berookte of bijzonders vuile omgeving veroorzaakt meer vuil op de optische delen.

• Reinig de lamp met een hoogwaardig glasreinigingsmiddel en een zachte doek.

• Droog de delen altijd zorgvuldig.

• Reinig de externe optische delen tenminste alle 20 dagen.

• Reinig regelmatig koelspleten en ventilatoren.

SPECIFICATIES

Voeding ............................................................................................................................. 220-230V~ 50/60Hz

Opgenomen vermogen ............................................................................................................................. 300W

Lichtbron ..................................................................................................... 1 x 180W white LED lamp, 7500K

Pan ........................................................................................................................................ 630° / 540° /360°

Tilt ........................................................................................................................................... 270° / 180° / 90°

Gewicht ...................................................................................................................................................... 15.5kg

Afmetingen ........................................................................................................................356 x 224 x 492mm

BELANGRIJK: De elektrische producten mogen niet naast het huisvuil geplaatst worden. Gelieve deze te laten recycleren daar waar er centra’s hiervoor voorzien is. Raadpleeg de plaatselijke autoriteiten of uw verkoper ivm de manier van recycleren

www.afx-light.com

NL23

Page 24

View the item on our website
