Page 1

FFOOGG MMAACCHHIINNEE

MMAACCHHIINNEE AA FFUUMMEEEE

NNEEBBEELLMMAASSCCHHIINNEE

MMÁÁQQUUIINNAA DDEE NNEEVVOOEEIIRROO

MMA

SSIINNAA DDEE CCEEAATTAA

DDMMXX NNAAPPRRAAVVAA ZZAA MMEEGGLLIICCOO

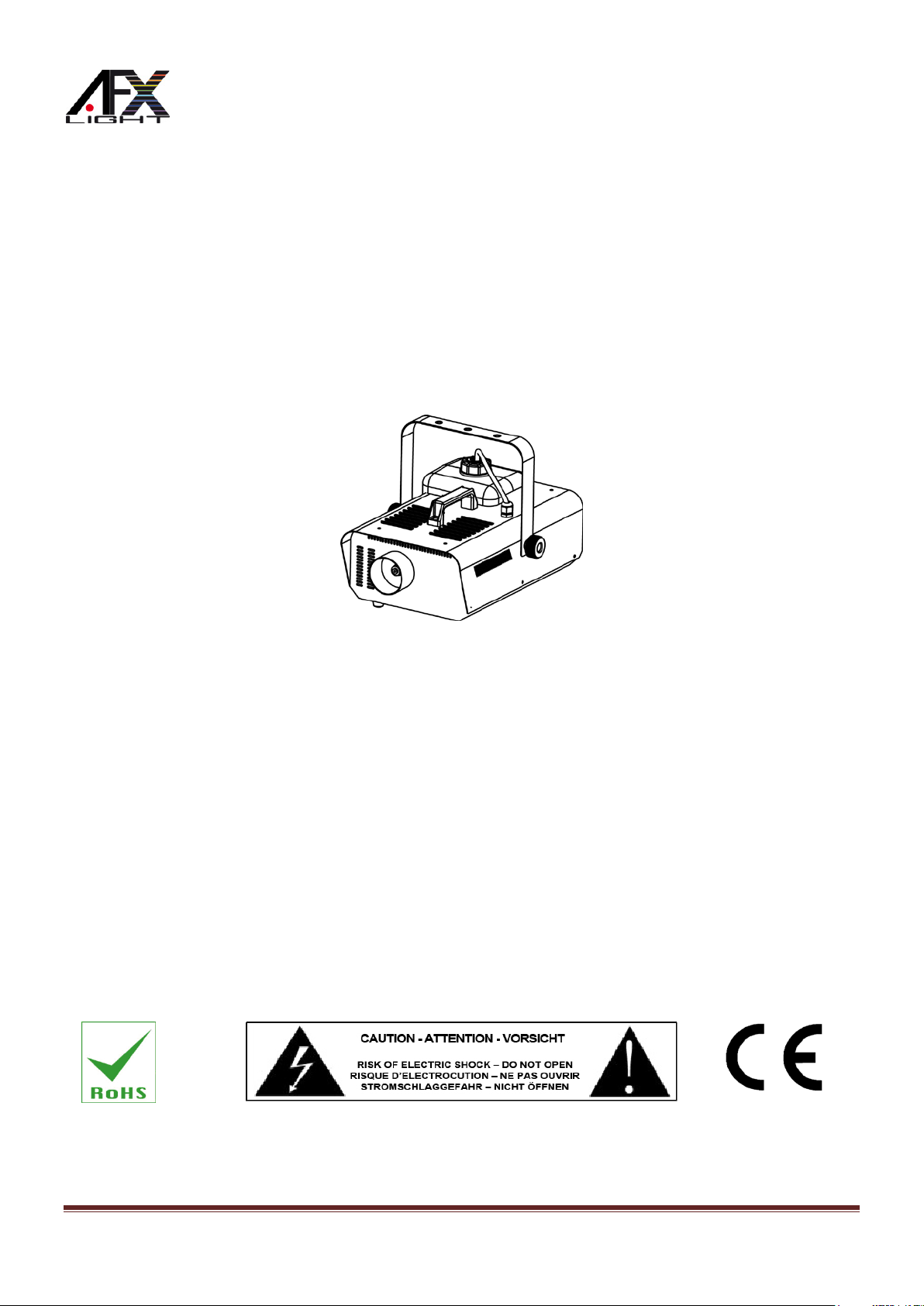

FOG1500ECO (15-1744)

GB - INSTRUCTION MANUAL

F - MANUEL D’UTILISATION

D - BEDIENUNGSANLEITUNG

PT - MANUAL DE INSTRUÇÕES

RO – MANUAL DE UTILIZARE

SLO – NAVODILA ZA UPOR ABO

PL – INSTRUKCJ A OBSŁUGI

Page 2

Thank you for having chos en our AFX FOG MACHINE. For your o wn saf et y, please read this user manual car ef ull y before installing the device.

SAFETY INTRODUCTION

• If the device has been exposed to temperature changes due to environmental changes, do not switch it on immediately. The arising condensation could damage the device. Leave the device switched off until it has reached room temperature.

• It is essential that the device is earthed. A qualified person must carry out the electric connection.

• Make sure that the available voltage is not higher than stated in this manual.

• This device is only all o wed to be o per at ed with a n al ternating current of 220-240VAC 50/60Hz and was designed

for indoor use only.

• Make sure the po w er c or d i s ne ver cr imped or damaged. If it is damaged, ask your dealer or aut horize d agen t to replace the power cord.

• Always disconnect from the mains, when the device is not in use or before cleaning it. Only handle the power cord by the plug. Never pull out the plug by tugging the power cord.

• During initial start-up, some smoke or smell may arise. This is normal and should decrease gradually.

• DISCONNECT DEVICE: W here the M AINS plug or an ap pliance coupler is used as the disconnec t device, the

disconnect device shall remain readily operable.

• Be very careful during installation. Since you will be working with a dangerous voltage you can suffer a life-threatening electric shock when touching live wires.

• Please be aware that dam ages caused b y manual modific ations to the dev ice are not subjec t to warranty. Keep away from children and non-professionals.

• The fog machine doesn’t includ e any spare parts for repair, please c heck if all the parts are well installed and screws are fitted tightly before operating. Do not use the fog machine when the cover is open.

• Do not shake the device. Avoid brute force when installing or operating it.

• Operate the device only after having familiarized yourself with its functions. Do not permit operation by person not

qualified for operating the device. Most damages are the result of unprofessional operation.

• Please use the original packaging if the device is to be transported.

• For safety reasons , please be aware that all modific ations on the device ar e forbidden. Further more, any other

operation may lead to short-circuit, burns, electric shock, lamp explosion, crash, etc. If this device will be operated in any way different to the one described in this manual, the product may suffer damages and the guarantee becomes void.

• Do not place the fog machine on a wooden floor or ground with carpe t, the m achine sho uld never be directly in contact with the ground. The machine should keep a distance with the ground of 50cm at least. It’s not allowed to put flammable and explosive objects within 5 meters

• Install the fog machine at a well-ventilated place. Insufficient air flow may cause overheating of the machine.

• The fog machine is not intended to be hung u p. If you hang up the fog machine, m ake sure that it is installe d at

level. It’s not allowed to slope the u nit or place it upside do wn. Do not p ut an y inflam m able or explosiv e m aterial in at least 5m distance around the unit.

• Before filling the fog liquid, please unplug the unit from the mains.

• In order to prevent short circuits, please don’t let fog liquid flow into the inner part of the machine.

• After use, switch the fog machine off and unplug it from the mains

• The fog machine isn’t waterproof. If moisture or fog liquid enter inside the machine, you must unplug it

immediately from the mains and contact your dealer.

• The machine can onl y be operated with water-based fog liqu id. Do not use any oi l-based fog liquids . They will

Page 3

damage the machine.

Wireless receiver

control

• To fill the tank, put the machine on a level place, open the liquid tank and pour high quality fog liquid into the tank. Close the tank immediately after filling it.

• It’s forbidden to spray directly towards persons. Keep far away from flammability and explosive objects

• The fog is very hot, please keep a distance of at least 5 meters when using it

• Please don’t touch the surface of the fog machine during the use because the housing will reach 40-80°C

• When the machine doesn’t work, please check if the fuse is burnt out or not. If it is, replace it by an identical fuse,

find out the fault and restart the machine. But please note: the repair must be handled by professional.

Operating instructions

Wired Remote Control

• Plug in the fog machine.

• Plug the wired remote into the manual controller socket at the rear of the fog machine.

• Press the button located on the remote to trigger the fog output.

• The button is momentary which means that the fog machine will only output while the button

is pressed. Once the button is released, the fog will stop outputting.

Wireless remote Control

Status led

Switch

Wireless remote

Heating Led

There is one transmitter and one receiver inclu ded. You may contro l up t o 4 in dep ende nt f og machines, or as man y as you want simultaneously. See the below instructions to how to operate the wireless remote.

1. Plug the wireless receiver into the fog machine.

2. There are 4 buttons on the transmitter. Each button can be ass igned to a different fog mac hine. You may onl y

choose 1 DIP switch on each rec eiver. See the below conf iguration for setting the receivers to operate with the transmitter.

CH1 1=On,2-4=Off CH2 2=On,1,3,4=Off CH3 3=On,1,2,4=Off CH4 4=On,1,2,3=Off

Press the button and the fog machine will create fog momentarily as long as you hold down the button.

Page 4

DESCRIPTION

1. Bracket

2. T ank

3. Safety bolt

4. Nozzle

5. Power switch

6. Empty tank indicator

7. Fluid level ind ic ato r

8. Wireless remote receiver

9. Manual controller

10. Power input

CLEANING AND USING FREQUENCY OF PRODUCT

Please clean the fog machine periodically in order to keep it in good condition. 1- The fog liquid should be clear and not polluted. The bottle cap should be screwed tightly after filling in of the fog

liquid.

2- When the fog machine worked 40 hours continuously, please use 80% of distilled water and 20% of white

vinegar to clean the impurities which accumulated inside the heating tube 3- Remove the nozzle before the fog machine is warming up. Use vinegar to clean it and keep clear 4- Pour out the fog liquid and fill the tank with the distilled water/vinegar mix as above. Switch on the power and the

machine will warm up. 5- Operate the fog machine at open place until the distilled water/vinegar mix has been used up. Fill the unit again

with fog liquid and operate it at an open place until the vinegar smell has disappeared.

SPECIFICATIONS

Power supply ...................................................................................... 220-240V~ 50/60Hz

Fuse .................................................................................................................... 10A/250V

Heating element ....................................................................................................... 1350W

Heat-up time ............................................................................................................. 4 min.

Smoke volume .................................................................................................. 340m

/min.

Spray distance ............................................................................................................... 6m

Tank capacity ................................................................................................................ 2,5l

Weight ........................................................................................................................ 6.3kg

Dimensions ......................................................................................... 420 x 314 x 201mm

Electric products must not be put into household waste. P lease bring them to a recycling centre. Ask your local authorities or your dealer about the way to proceed.

Page 5

Nous vous remercions pour l’achat de cette MACHINE A FUMEE AFX LIGHT. Pour votre sécurité, lisez attentivement ce manuel avant d’installer l’appareil.

CONSIGNES DE SECURITE ET D’UTILISATION

• Si l’appareil a été exposé à des changements de température, ne le mettez pas immédiatement sous tens io n. La

condensation qui peut se produire, risque d’endommager les circuits. Attendez que l’appareil ait atteint la température ambiante avant de le mettre sous tension.

• L’appareil fait partie de la classe de protection I. Il est donc primordial qu’il soit relié à la terre.

• Assurez-vous que la tension secteur ne dépasse pas celle indiquée dans ce mode d’emploi.

• Cet appareil doit être alim enté uniquem ent en courant alternatif de 220-240Vac 50/60Hz et uti lisé uniquem ent à

l’intérieur.

• Assurez-vous que le cordon d’alim entation n’est pas écrasé ou endommagé. D ans ce cas, demandez à votr e

revendeur ou à un technicien de remplacer le cordon.

• Débranchez toujour s l‘appareil du secteur lorsqu’il n’est pas utilisé ou avant de le nettoyer. Ne tirez que sur la

fiche, jamais sur le cordon.

• Lorsque le cordon d'alimentation ou un coupleur d'appareil est utilisé comme dispositif de déconnexion, ce

dispositif doit rester facilement accessible; Si un interrupteur omnipolaire est utilisé comm e dispositif de déconnexion, l'emplacement sur l'appareil et la fonction de l'interrupteur doit être décrite, et le commutateur doit rester facilement acces s ible

• Soyez très prudent lor s de l’installation. Puisque vous tr availlez avec des tensions dangere uses, vous pouvez

subir un choc électrique grave si vous touchez des fils nus sous tension.

• Les dommages rés ultant d u no n r es p ect des instructions ou de la modification d e l ’ap pareil ne s ont pas cou verts

par la garantie. Tenir loin des enfants et des personnes non-qualifiées.

• L’appareil ne contient aucune pièce remplaç able par l’utilisateur. Vérifiez si toutes les pièces sont bien installées

et que les vis sont bien serrées avant la mise en service. Ne pas utiliser l’appareil lorsque le boîtier est ouvert.

• Ne pas secouer l’appareil. Ne pas forcer pendant l’installation ou l’utilisation.

• Utilisez cet appareil uniquement si vous vous êtes familiarisés avec ses fonctions. Ne pas autoriser une personne

inexpérimentée d’utiliser cet appareil. La plupart des dommages résultent d’une mauvaise utilisation.

• Conservez l’emballage d’or igi ne pour tout trans por t.

• Pour des raisons de sécurité, il est interdit de modifier cet appareil de quelque sorte que ce soit. Toute

manipulation non décr ite dans c e m anuel pe ut c ond ui re à des c ourts -c irc uits, un choc électr iq ue, u ne c hute , etc . et invaliderait la garantie.

• Ne pas poser la machine à broui llard sur du parquet ou sur un sol avec moquette. La mac hine à fumée ne doit

jamais toucher directement le sol. La machine doit conserver une distance par rapport au sol de 50cm minimum. Respectez une distance de sécurité d’au moins 5m avec des matériaux ou objets inflammables.

IMPORTANT

Avant de remplir le réservoir de liquide à fumée, débranchez le câble électrique de la machine. Pour éviter les court-circuits, ne faites pas couler de liquide à l’intérieur de l’appareil. La machine doit être installée sur une surface plane. Ne pas l’ installer en pente ou à l’envers. Utilisez uniquem ent du liquide à fumée à base d’ea u. Ne pas utiliser de liquides à fumée à base d’huile. Ne pas remplir le réservoir avec d’autres liquides que du liquide à fumée. Eteignez et débranchez la machine après utilisation. La machine à fumée n’est pas étanche. Si du liquide pénètre à l’intérieur de la machine, débranchez-la

Page 6

immédiatement et appelez votre revendeur pour connaître la procédure.

Récepteur sans fil

Sans fil

chauffe

fonctionnement

Ne jamais vaporiser directement sur une personne. Maintenir la machine loin de produits inflammables ou explosifs. La fumée peut être très chaude. Il est important de maintenir une distance de sécurité de 5m quand vous l’utilisez. Ne touchez pas la surface de la machine pendant l’utilisation car le boîtier peut atteindre 40-80°C. Si la machine ne fonct ionn e pas, v ér ifie z que le f us ib le ne s oi t pas bru lé. Si c’ es t le c as, r emplacez le par un fusible de même valeur. Si le f usible brule un e nouvelle fois ou s i la machine ne f onctionne toujours pas, contactez votre revendeur. N’essayez pas de réparer la machine vous-même.

TELECOMMANDE FILAIRE

• Branchez la machine à fumée.

• Branchez le cordon de la télécommande filaire sur la fiche 9 au dos de l’appareil.

• Appuyez sur le bouton de la télécommande pour faire sortir de la fumée.

• Il s’agit d’un commutateur m omentané ce qui signifie que la f umée ne sera émise que tn at

que le bouton est appuyé. Lorsqu’il est relâché, la fumée s’arrête.

SYSTEME SANS FIL

Indicateur

Switch

Télécommande

Indicateur

Le système sans fil permet de contrôler 4 machines à fumée en même temps.

1. Connectez le récepteur sans fil dans le connecteur correspondant sur la machine à fumée.

2. Il y a 4 bouto ns s ur l a t él écom mande sans fil. Chaq ue b outon peut être ass ign é à un e machine à fumée. Utilisez les switchs pour assigner un canal à chaque machine à fumée. Voici la configuration des switchs

Canal 1 1=On,2-4=Off Canal 2 2=On,1,3,4=Off Canal 3 3=On,1,2,4=Off Canal 4 4=On,1,2,3=Off

Pendant le temps de chauffe de la machine, le voyant de chauffe est allumé. Quand la machine est prête à vaporiser la fumée, le voyant de fonctionnement s’allume. La machine peut émettre de la fumée pendant 7 secondes.

Page 7

DESCRIPTION

1. Etrier

2. Réservoir

3. Molette de fixation

4. Sortie de fumée

5. Interrupteur M/A

6. Indicateur de réservoir vide

7. Indicateur de niveau

8. Récepteur de la télécommande sans fil

9. Télécommande filaire

10. Entrée d’alimentation

ENTRETIEN

Merci de nettoyer régulièr ement la m achine à fumée pour rédu ire le remplacem ent des compos ants ou le montant des éventuelles réparations. 1- Le liquide à fum ée doit être propre et non pollué. Le bouc hon doit être fer mement vissé après avoir rempli le

réservoir

2- Lorsque la machine a été utilisée pendant 40 heures continues, mélangez 80% d’eau distillé avec 20% de

vinaigre blanc pour nettoyer les impuretés qui se trouvent dans le corps de chauffe 3- Enlevez le bec avant que la machine ne chauffe. Utilisez du vinaigre pour le nettoyer. 4- Remplissez le réservoir du mélange eau distillée/vinaigre e t faites fonctionner la machine à un endroit bien

ventilé jusqu’à ce que le réservoir soit vide. 5- Une fois nettoyé, remplissez le réservoir avec du liquide à fumée puis rallumez la machine. 6- Utilisez la m achine à fumée dans un endroit ouver t jusqu’à ce que tout le liquide soit utilisé afin d’éviter les

odeurs de vinaigre.

CARACTERISTIQUES TECHNIQUES

Alimentation ........................................................................................ 220-240V~ 50/6 0H z

Fusible ................................................................................................................ 10A/250V

Puissance de chauffe............................................................................................... 1350W

Préchauffage .............................................................................................................. 4 mn.

Volume de fumée ............................................................................................... 340m

/mn.

Durée de fonctionnement par litre ............................................................................... 7mn

Distance de vaporisation ............................................................................................... 6m

Capacité du réservoir .................................................................................................... 2,5l

Poids .......................................................................................................................... 6,3kg

Dimensions ......................................................................................... 420 x 314 x 201mm

NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordures ménagères. Veuillez les faire recycler là où il existe des centres pour cela. Consultez les autorités locales ou votre revendeur sur la façon de les recycler.

Page 8

Wir danken Ihnen für de n Kauf dieses hoc hwertigen AFX Light Geräts, das Ihnen volle Z ufriedenheit g eben wird. Bitte die Anleitung vor der ersten Inbetriebnahme sorgfältig durchlesen und die Anweisungen befolgen, um Gefahren und Schäden durch falsche Behandlung zu vermeiden.

SICHERHEITSHINWEISE

• Wenn das Gerät starken Temperaturschwankungen ausgesetzt war, schalt en Sie es nicht sofort ein, da nn das

Kondenswasser, das sich gebildet haben könnte, würde das Gerät beschädigen. Warten Sie, bis das Gerät Raumtemperatur erreicht hat.

• Das Gerät nur an e ine geerdete Netzsteckdose ans chließen. Alle elektrischen Anschlüsse müssen von einem

Fachmann vorgenommen werden.

• Die Netzspannung muss der Versorgungsspannung des Geräts entsprechen.

• Das Gerät darf nur mit

• Das Netzkabel darf nie gequetscht oder beschädigt werden. Ein defektes Kabel sofort von einem Fachmann

ersetzen lassen.

• Das Gerät vom Netz tren nen, wenn es nic ht benutzt wird od er bevor Sie es rei nigen. Nur am Stecker anfassen,

niemals am Kabel ziehen.

• Bei der ersten Inbetriebnahme kann etwas Rauch oder Geruch auftreten. Das ist normal und gibt sich nach

einiger Zeit.

• Netztrennungsvorrichtungen Wenn das Gerät üb er den Netzsteck er ausgeschaltet wird, muss die Steckdose

jederzeit leicht zugänglich ble iben Das Gerät darf nicht technisch verändert werden, denn dann er lischt jeglicher Garanti eanspruch. Von Kindern und Laien fernhalten.

• Das Gerät enthält keine vom Bediener auswechselbaren Teile. Das Gerät nicht bei offenem Gehäuse betreiben.

• Das Gerät darf nicht geschüttelt werden. Keine Gewalt anwenden.

• Alle Personen, die m it der Bedienung, Installation und Wartung des Geräts zu tun haben, müssen aus gebildet

und qualifiziert sein und diese Bedienungshinweise beachten.

• Das Gerät vorzugsweise in der Originalverpackung transportieren.

• Aus Sicherheitsgründen sind Veränderungen jeglicher Art verboten. Zudem kann falsche Bedienung zu

Kurzschluss, Verbrennungen, Stromschlag, usw. führen. Bei unsachgemäßem Gebrauch verfällt der Garantieanspruch.

• Die Nebelmaschine darf niemals direkt auf einem Holz- oder Teppichboden benutzt werden. Es muss ein

Mindestabstand von 50cm zum Boden eingehalten werden. Es dürfen sich keine entzündlichen oder brennbaren Gegenstände in einem Umkreis von 5m befinden.

• Vor dem Füllen des Tanks das Gerät vom Netz trennen.

• Um Kurzschluss zu vermeiden, darf keine Nebelflüssigkeit ins Gerät dringen.

• Nur Nebelflüssigkeit auf Wasserbasis benutzen. Niemals Nebelflüssigkeiten auf Ölbasis oder andere

Flüssigkeiten in den Tank gießen.

• Das Gerät muss waagerecht aufgestellt werden. Das Gerät darf weder geneigt noch kopfüber aufgestellt werden.

• Es ist nicht für hängende Montage gedacht. Falls Sie es doch aufhängen, muss das Gerät fest und sicher in einer

perfekt waagerechten Stellung angebracht werden. Es dürfen sich keine brennbaren Materialien in einem Umkreis von 5m befinden.

• Nach Gebrauch das Gerät ausschalten und vom Netz trennen.

• Das Gerät ist nicht wasser dicht. Wenn Feuchtigkeit oder Nebelöl ins Gerät dr ingen, muss es sofort vom Netz

getrennt werden. Fragen Sie Ihren Fachhändler um Rat, bevor Sie das Gerät erneut benutzen.

220-240V~ 50/60Hz Wechselstrom und in trockenen Innenräumen betrieben werden.

Page 9

• Es ist verboten, de n Nebel direkt auf Mensche n zu richten. Von entzündlichen und brenn baren Gegenständen

Funkempfänger

fernhalten. Der Nebel ist sehr heiß. Bitte beachten Sie einen Mindestabstand von 5m zu Menschen und Gegenständen, wenn das Gerät in Betrieb ist.

• Während des Betriebs nicht das Gehäuse berühren. Es wird sehr heiß und kann zwischen 40-80°C erreichen.

• Reparaturen dürfen nur von einem Fachmann vorgenommen werden.

Anleitung

Fest verbundene Fernbedienung

• Maschine ans Netz anschließen.

• Das Kabel der Fernbedienung in die Buchse 9 auf der Rückseite anschließen.

• Die Taste auf der Fernbedienung drücken, um Nebel zu produzieren.

• Der Schalter ist Momentkontakt, d.h. der Nebel wird nur solange ausgestoßen wie der Knopf

gedrückt wird.

Funkfernbedienung

Status Led

Schalter

Funkfernbedienung

Aufheizanzeige

Mit der Fernbedienung können bis zu 4 Geräte gleichzeitig gesteuert werden

1. Schließen Sie den Funkempfänger an die Nebelmaschine an.

2. Die Fernbedienung besitzt 4 Tasten, die alle einer bestimmten Nebelmaschine zugeordnet werden können. Benutzen Sie die Schalter, um jeder Taste eine Nebelmaschine zuzuordnen. Die Schalter sind wie folgt konfiguriert:

Kanal 1: 1=On,2-4=Off Kanal 2: 2=On,1,3,4=Off Kanal 3: 3=On,1,2,4=Off Kanal 4: 4=On,1,2,3=Off

Während der Aufheizphas e der Maschine leuc htet der Anzeiger. Sobald das Gerät die richtig e Betriebstemperat ur erreicht hat, leuchtet der Betriebsanzeiger. Der Nebel kann 7 Sekunden lang ausgestoßen werden.

Page 10

BESCHREIBUNG

1. Bügel

2. T ank

3. Feststellschraube

4. Nebelaustritt

5. Ein/Aus Schalter

6. Tank leer Anzeige

7. Flüssigkeitspegel

8. Anschluss für die Funkfernbedienung

9. Fest verbundene Fernbedienung

10. Netzanschluss

INSTANDHALTUNG UND PFLEGE

Gerät bitte regelmäßig reinigen, um es in gutem Betriebszustand zu erhalten. 1- Das Nebelöl muss klar sauber sein. Nach Füllen des Tanks die Nebelölflasche wieder gut verschließen.

Nach 40 Betriebsstunden 80% destilliertes Wasser und 20% weißen Essig vermischen, um die Rohre zu

reinigen. 2- Vor dem Aufheizen der Maschine die Düse abmontieren. Mit Essig reinigen und klarem Wasser ausspülen. . 3- Restlichen Tankinhalt leeren und den Tank mit dem Wasser/Essiggemisch füllen. Gerät einschalten und

aufheizen lassen. 4- Die Nebelmaschine in einem offenen Raum betreiben bis das Wasser-Essiggemisch ganz verbraucht ist. Erneut

den Tank mit Nebelöl füllen und in einem offenen Raum betreiben, bis der Essiggeruch verschwunden ist.

TECHNISCHE DATEN

Versorgung ........................................................................................... 220-240V~ 50/60Hz

Sicherung .............................................................................................................10A/250V

Heizelement ............................................................................................................. 1350W

Aufheizzeit ................................................................................................................ 4 Min.

Nebelvolumen ................................................................................................. 340m

/Min.

Betriebsdauer bei 1 L Fluid ........................................................................................ 7 Min

Sprühweite ..................................................................................................................... 6m

Tankfüllung ................................................................................................................... 2,5l

Gewicht ...................................................................................................................... 6,3kg

Abmessungen ...................................................................................... 420 x 314 x 201mm

WICHTIGER HINWEIS: Elektrogeräte gehören nicht in den Hausmüll. Sie müssen in speziellen Betrieben recycelt werden. Bringen Sie sie zu einer speziellen Entsorgungsstelle für Elektrokleingeräte (Wertstoffhof)!

Page 11

Obrigado por escolher a nossa MÁQUINA DE NEVOEIRO AFX. Para sua segurança, leia o manual antes da utilização do equipamento.

INSTRUÇÕES DE SEGURANÇA

• Não ligue o equipamento se o mesmo tiver sido exposto a variações de temperatura devido às alterações

ambientais. As condensaç õ es res ultantes pod em danificar o dispositivo. Deixe o aparelho desligado até que ele atinja a temperatura ambiente.

• É essencial existir ligação ter ra. A ligação eléctrica deve ser feita por uma pessoa qualificada.

• Certifique-se de que a voltagem disponível não é superior à mencionada neste manual.

• Certifique-se de que o cabo de alim entação não está danificado. Se f or o caso, consulte o seu revendedor ou

agente autorizado para substituir o cabo de alimentação.

• Desligue sempre da tomada antes de limpar o aparelho. Desligue da tomada pela ficha e nunca pelo cabo.

• Durante o arranque inicial, pode aparecer fumo ou cheiro. Isso é normal e dev erá des aparecer gr adu almente.

• Desligue o equipamento: O equipamento estará operacional se estiver ligado a corrente.

• Danos causados por modificações manuais no disp os i tiv o não est ã o cobertos pela gar ant ia. M ante nh a lon ge de

crianças e de pessoas que não sejam profissionais.

• A m áquina de nev oeiro não inclui quais quer peças de reposição para reparação. Verifique se todas as par tes

estão bem instaladas e os parafusos estão bem fixos antes da operação. Não utilize a máquina de nevoeiro quando a tampa está aberta.

• Não abane o dispositivo. Evite usar força bruta quando instalar ou operar o equipamento.

• Opere o aparelho somente depois de se f amiliarizar com as s uas f unç ões. N ão p e rmita a operação por pess o as

não qualificadas para operar o dispositivo. A maioria das lesões são causadas por utilização negligente.

• Utilize a embalagem original para o transporte do equipamento.

• Por razões de segurança, verifique que todas as modificações no dispositivo são proibidas. Qualquer outra

operação pode levar a curto-circuito, queimaduras, choque eléctrico, acidentes, etc. Se este dispositivo for operado de qualquer forma diferente da descrita neste m anual, o produto pode rá ficar danificado e a garantia será nula.

• Não coloque o equipamento em soalho de madeira ou de terra com tapete. A máquina nunca deve ficar

directamente em contacto com o solo. A máquina deve manter uma distância do solo de pelo menos 50 centímetros. Não é permitido colocar objectos inflamáveis e explosivos num raio de 5 metros

• Instale o aparelho num local bem ventilado. Se não existir uma ventilação eficiente, o equipamento pode

sobreaquecer.

• A máquina de nevoeiro não se destina a ser m ontada em suspenso. Se desligar a máquina, certifique-se de que

está instalada em nível. Não é permitida a inclinação do aparelho ou colocá-lo de cabeça para baixo.

• Antes de encher o depósito com líquido, desligue o aparelho da corrente eléctrica.

• De modo a evitar curto-circuitos, não deixe o fluxo de líquido entrar para o interior da máquina.

• Após a utilização desligue a máquina e desligue-a da tomada.

• A máquina de nevoeiro não é im permeável. Se o líq uido, humidad e ou fumo entrar para o interior da m áquina,

deverá desligá-la imediatamente da tomada e contacte o seu revendedor.

• A máquina só pode ser operada com líquido de nevoeiro. Não us e quaisquer líquidos à b ase de óleo, pois os

mesmos danificam a máquina.

• Para encher o tanque, coloque a máquina num lugar plano, abra o depósito e despeje o líquido de alta qualidade

para o tanque. Feche o depósito imediatamente após o abastecimento.

• É proibido pulverizar directamente sobre as pessoas. Manter longe de objectos de inflamáveis e explosivos.

Page 12

• O nevoeiro é muito quente. Mantenha uma distância de pelo menos 5 metros quando em utilização.

Receptor sem fios

Sem fios

aquecimento

• Não toque na superfície da máquina de nevoeiro durante a sua utilização, pois a estrutura irá atingir uma

temperatura de 40-80° C

• Quando a máquina não f uncionar, verif ique se o fusível está queimado. Se esti ver, substitua-o por um fusível

idêntico e reinicie a máquina. Nota: a reparação deve ser efectuada por profissionais.

Wired Remote Control

• Plug in the fog machine.

• Plug the wired remote into the manual controller socket at the rear of the fog machine.

• Press the button located on the remote to trigger the fog output.

• The button is momentary which means that the fog machine will only output while the button

is pressed. Once the button is released, the fog will stop outputting.

Controlo remoto sem fios

LED de estado

Interruptor

Controlo remoto

LED de

Inclui um transm issor e um receptor. É possível controlar até 4 m áquinas de nevoeiro indepen dentes, ou tantas quanto queira em simultâneo. Consulte as instruções abaixo a como operar o controlo remoto sem fios.

1. Ligue o receptor sem fios à unidade.

2. Existem 4 botões no tra nsmis sor. Cada botão pod e ser atr ibuído a um a m áquina se ndo q ue só pode esc olh er 1 interruptor DIP por receptor. Consulte as instruções abaixo para saber como configurar os receptores para trabalharem com o transmissor.

Canal 1 1= ON, 2-4= O F F Canal 2 2= ON, 1,3,4= OFF Canal 3 3= ON, 1,2,4= OFF Canal 4 4= ON, 1,2,3= OFF

Pressione o botão par a a máquina libertar o fum o momentaneamente. Enquant o o botão estiver pression ado, a máquina liberta fumo.

Page 13

DESCRIPTION

1. Bracket

2. T ank

3. Safety bolt

4. Nozzle

5. Power switch

6. Empty tank indicator

7. Fluid level ind ic ato r

8. Wireless remote receiver

9. Manual controller

10. Power input

CLEANING AND USING FREQUENCY OF PRODUCT

liquid.

2- When the fog machine worked 40 hours continuously, please use 80% of distilled water and 20% of white

machine will warm up. 5- Operate the fog machine at open place until the distilled water/vinegar mix has been used up. Fill the unit again

with fog liquid and operate it at an open place until the vinegar smell has disappeared.

ESPECIFICAÇÕES TÉCNICAS

Tensão funcionamento ........................................................................ 220-2 40V ~ 50/6 0H z

Fusível ................................................................................................................ 10A/250V

Elemento de aquecimento ....................................................................................... 1350W

Tempo de aquecimento ............................................................................................ 4 min.

Volume de fumo ................................................................................................ 340m

/min.

Tempo de actividade por litro de líquido ..................................................................... 7min

Distância de pulverização .............................................................................................. 6m

Capacidade do reservatório .......................................................................................... 2,5l

Peso ........................................................................................................................... 6,3kg

Dimensões .......................................................................................... 420 x 314 x 201mm

Produtos eléctricos não devem ser colocados em lixo doméstico. Traga-os a um centro de

reciclagem. Pergunte as autoridades locais ou o seu revendedor sobre a maneira de proceder.

Page 14

SLO

Hvala, ker ste izbrali našo AFX NAPRAVO ZA MEGLICO. Za vašo lastno varnost, preberite

Ta priročnik skrbno pred namestitvijo naprave.

VARNOST UVOD

• Če je bila naprava izpostavljena temperaturnim spremembam zaradi sprememb v okolju, jo ne vklopite takoj. Izhajajoče kondenzacije lahko poškodujeje napravo. Pustite napravo izklopljeno, dokler ne doseže sobno

temperaturo.

• Bistveno je, da je naprava ozemljena. Električno povezavo mora izvest usposobljena oseba.

• Poskrbite, da bo na voljo napetost katera ni višja od navedene na koncu tega priročnika.

• Poskrbite, da napajalni kabel ni nikoli zavihnjen ali poškodovan. Če je poškodovan, se posvetujte s svojim prodajalcem ali pooblaščenim zastopnikom o zamenjavi napajalnega kabla.

• VEDNO IZKLJUČITE IZ ELEKTRIČNEGA OMREŽJA: ko naprava ni v uporabi ali pred čiščenjem. Uporabljajte

napajalni kabel z vtikačem. Nikoli ne izvlecite vtikač z tugging napajalnega kabla.

• Pri prvem zagonu, se lahko pojavi dim ali vonj. To je normalno in naj bi se postopno zmanjševalo.

OPOZORILO:

1. Bodite zelo previdni pri montaži. Ker bo delo z nevar no nape tos tj o, lahk o imate življenjsko nevarno električni šok, če se dotaknete žive žice 2 Zavedati se morate, da ročne spremembe povzročene na napravi niso predmet garancije. Hranite izven dosega otrok in ne-strokovnjakov..

3. Napravo za meglo ne vključuje rezervne dele za popravilo, preverite, če so vsi deli dobro nameščena in vijaki so drsno nameščen pred razporeditvijo. Ne uporabljajte napravo, ko je pokrov odprt.

SPLOŠNE SMERN ICE

• Napravo je dovoljeno upravljati z izmeničnim tokom max.

uporabo.

• Ne tresljajte. Izogibajte se uporabi prevelike sile pri namestitvi in upravljanju.

• Pri izbiri mesta namestitve, se prepričajte, da naprava ni izpostavljena visokim temperaturam, vlagi ali prahu.

Najmanjša razdalja med svetlobo iz projektorja in osvetljeno površino mora biti več kot 1 meter. Odaljenost do vseh vnetljivih predmetov najmanj 5 m.

• Uporabljajte jo samo po tem, ko ste seznanjeni s njenimi funkcijami. Ni dopuščeno upravljati osebam katere, ne izpolnjuje pogojev za upravljanje z napravo. Največ škode so posledica nestrokovnega delovanja.

• Prosimo, uporabite originalno embalažo, če napravo prevažate.

• Iz varnostnih ra zlogov, prosimo, zavedajte, se da so prepovedane vse s premembe na na pravi. Poleg te ga lahko katera koli druga uporaba povzroči kratek stik, opekline, električni udar eksplozijo svetilke eksplozijo, nesrečo, itd Če

se bo ta naprava uporabljala drugače kot je opisano v tem priročniku, lahko izdelek utrpi škodo in garancija preneha

veljati.

• Ko uporabljate napravo za meglo na lesenih tleh ali preprogi, naprava nikoli ne sme biti v neposrednem stiku s tlemi Naprava mora ohraniti razdaljo s tlemi za najmanj 50 cm. Ni dovoljeno postaviti vnetljivih in eksplozivnih predmetov v bližini 5 metrov.

220-240V~ 50/60Hz in je namenjen za notranjo

Page 15

Navodila za delovanje

upravljalnik

• Priključite napajalni kabel. Pred vklopom naprave, se prepričajte, da je priključena na pravilno napetost.

• Vklopite napravo. To se bo takoj segrela. Digitalni prikazovalnik bo prikazal HEAT.

• To traja približno 4 minute, da doseže delovno temperaturo. Digitalni prikazovalnik bo

spremenil v ADDR, ko bo pripravljena. Pritisnite brezžični daljinski upravljalnik ali na rdeči gumb na nadzorni plošči za ročno ustvarjanje megle.

Žični daljinski upravljalnik

• Priključite napravo za meglo.

• Priključite žični daljinski upravljalnik v vtičnico na zadnji strani naprave za meglo.

• Pritisnite gumb, ki se nahaja na daljinskem upravljalniku, da sproži izhod za meglo.

• Gumb je momentni, k ar pomeni, da naprava prši m eglo samo takrat ko pr itisnete na gumb.

Ko gumb spustite, se bo megla ustavila pršenje.

Brezžični daljinski upravljalnik

LED statusa

Stikalo

Brezžični daljinski

LED ogrevanja

Brezžični sprejemnik

En oddajnik in en sprejemnik sta vključena. Lahko boste kontrolirali neodvisno do 4 naprave za meglo, ali toliko, kot želite hkrati. Glejte spodaj navodila, kako upravljati brezžični daljinski upravljalnik.

1. Priključite brezžični sprejemnik v napravo za meglo preko 5-pin priključka na hrbtni strani “Wireless Controller”.

2. Obstajajo 4 gumbi na oddajniku. Vsak gumb se lahko uvrsti v drugo napravo za meglo. Izberete lahko samo 1 DIP stikalo na vsakem sprejemniku. Glejte spodnjo konfiguracijo za določanje sprejemnike za delovanje z oddajnikom.

CH1 1=On,2-4=Off CH2 2=On,1,3,4=Off CH3 3=On,1,2,4=Off CH4 4=On,1,2,3=Off

Pritisnite gumb in naprava za meglo bo ustvarila meglo za trenutek, dokler držite gumb.

Page 16

OPIS

1. Ročaj

2. Rezervoar

3. Varnostni vijak

4. Šoba

5. Stikalo za vklop

6. Indikator praznega rezervoarja

7. Indikator nivoja tekočine

8. Brezžični daljinski sprejemnik

9. Ročni kontroler

10. Vhod napajanja

ČIŠČENJE IN POGOSTOST UPORABE IZDELKA

Prosimo, občasno čistite naprave za meglo, da bi jo ohranili v dobrem stanju. 1- Tekočina za meglo, mora biti čista in ne onesnažena. Pokrovček posode je potrebno priviti tesno po polnjenju

tekočine za meglo.

2- Ko je naprava za meglo delala 40 ur neprekinjeno, uporabite 80% destilirane vode in 20% belega kisa za

čiščenje nečistoč, ki se nabira v notranjosti ogrevalne cevi. 3- Odstranite šobo, preden je naprava za meglo ogreje. Uporabite kis za čiščenje in izogibajte. 4- Izlijte tekočino za meglo in napolnite posodo z mešanico destilirane vode / kisa kot je zgoraj navedeno. Vklopite

napravo naj se ogreje. 5- Uporabljajte napravo za meglo na odprtem mestu dokler m ešanico destilirana v oda / kis ne porabit e. Ponovno

napolnite napravo s tekočino za meglo in uporabljajte na odprtem mestu, dokler vonj kisa ne izgine.

TEHNIČNI PODATKI

Napajanje ............................................................................................ 220-240V ~ 50/6 0H z

Varovalka ............................................................................................................ 10A/250V

Grelni element.......................................................................................................... 1350W

Čas ogrevanja ........................................................................................................... 4 min.

Obseg dima ....................................................................................................... 340m

/min.

Čas delovanja na liter tekočine .................................................................................... 7mn

Razdalja pršenja ............................................................................................................ 6m

Kapaciteta rezervoarja .................................................................................................. 2,5l

Teža ........................................................................................................................... 6,3kg

Dimenzije ............................................................................................ 420 x 314 x 201mm

Električni izdelki ne smejo odlagati med gospodinjske odpadke. P ros imo, da jih pripeljete do centra za

recikliranje. Vprašajte svojega prodajalca o tem, kako se nadaljuje

Page 17

EC Declaration of Conformity

Hereby we, LOTRONIC SA

Avenue Zénobe Gramme, 9 1480 SAINTES Belgique +32.2.390.91.91

Certify and declare under our sole responsibility that the following product:

Trade name:

Product name: SMOKE MACHINE WITH REMOTE CONTROL

Type or model: FOG1500S – FOG3000T – FOG900 – FOG COLOR MINI – FOG COLOR RGB

FOG1500MULTI – FOG1500ECO

Conforms to the essential requirements of the LVD directive 2006/95/CE and RTTE directive 1999/5/EC

Based on the following specifications applied:

Safety : EN60335-1 : 2012 EN60335-2-101 : 2002 + A1 : 2008 EN62233 : 2008 EN60598-1 : 2008 + A11 : 2009 EN60598-2-17 : 1989 + A2 : 1991

Health : EN62479 : 2010 EMC : EN301 489-1 V1.9.2

EN301 489-3 V1.6.1

Radio : EN300 220-1 V2.4.1

EN300 220-2 V2.4.1

Place and date of issue: Saintes (Belgium), on 28/04/2016 AKBAR Guive Technical Manager

Page 18

Déclaration CE de Conformité

Nous, LOTRONIC SA

Certifions et déclarons sous notre seule responsabilité que les produits suivants:

AFX LIGHT

Auxquels se réfère cette déclaration sont conformes aux exigences essentielles et aux autres dispositions pertinentes des directives : LVD 2006/95/CE – RTTE 1999/5/EC

Les produits sont en conformité avec les normes et/ou autres documents normatifs suivants :

Avenue Zénobe Gramme, 9 1480 SAINTES Belgique +32.2.390.91.91

Marque:

Désignation commerciale: MACHINES A FUMEE AVEC TELECOMMANDE

Type ou modèle: FOG1500S – FOG3000T – FOG900 – FOG COLOR MINI – FOG COLOR RGB

FOG1500MULTI – FOG1500ECO

EN60335-1 : 2012 EN60335-2-101 : 2002 + A1 : 2008 EN62233 : 2008 EN60598-1 : 2008 + A11 : 2009 EN60598-2-17 : 1989 + A2 : 1991

EN62479 : 2010

EN301 489-1 V1.9.2

EN300 220-1 V2.4.1

Fait à Saintes (Belgique), le 28/04/2016

AKBAR Guive

/ Responsable technique

EN301 489-3 V1.6.1

EN300 220-2 V2.4.1
