BLADE8-FX
CODE: 15-1936
GB - 4-HEAD BEAM LED MOVING HEAD
WITH ENDLESS ROTATION
F - LYRE A LED 4 TETES A ROTATION INFINIE
D - 4-ARMIGES BEAM LED MOVING-HEAD
MIT ENDLOSDREHUNG
NL - 4-HEAD SUPER BEAM LED MOVING HEAD
MET EINDELOZE ROTATIE
View the product on our website
Assembled in PRC
Designed by LOTRONIC S.A.
Av. Z. Gramme 9
B - 1480 Saintes
GB - User Manual
F - Manuel d'Utilisation - p. 5
D - Bedienungsanleitung - S. 8
NL - Handleiding - p. 11
DMX Channel Charts - p. 14
Page 2
USER MANUAL
UNPACKING INSTRUCTIONS
Immediately upon receiving a xture, carefully unpack the carton, check the contents to ensure
that all parts are present and have been received in good condition. Notify the freight company
immediately and retain packing material for inspection if any parts appear to be damaged from
shipping or the carton itself shows signs of mishandling. Keep the carton and all packing materials. In the event that a xture must be returned to the factory, it is important that the xture be
returned in the original factory box and packing.
CONTENTS OF THE CARTON
• 1 pc. BLADE8-FX
• 1 pc. user manual
• 1 pc. power cable
EXPLANATION OF SYMBOLS ON THE SILKSCREEN
The triangle containing a lightning symbol is used to indicate whenever your health is at risk
(due to electrocution, for example).
An exclamation mark in a triangle indicates particular risks in handling or operating the appliance.
The unit complies with CE standards
For indoor use only
0.5m
Minimum distance between the appliance and other objects
CAUTION
DO NOT OPEN THE HOUSING
SHOCK HAZARD
Please read this manual carefully before operating this product.
SAFETY RECOMMENDATIONS
• Please read these instructions carefully, they include important information about the installation, usage and maintenance of this product.
• Please keep this User Guide for future reference. If you sell the unit to another user, be sure that
he also receives this instruction booklet.
• Always make sure that you are connecting to the proper voltage, and that the line voltage you
are connecting to is not higher than that stated on the bottom of the xture.
• The appliance is part of class I and must exclusively connected to an earthed mains outlet.
• This product is intended for indoor use only!
• To prevent risk of re or shock, do not expose xture to rain or moisture. Make sure there are no
ammable materials close to the unit while operating.
• The unit must be installed in a location with adequate ventilation, at least 20in (50cm) from
adjacent surfaces. Be sure that no ventilation slots are blocked.
• The minimum distance luminaire from that part of the luminaire or lamp to the lighted object is
0.5m.
• The suitable ambient temperature (Ta) is between -25°C and 45°C. Don’t operate the xture at
higher or lower temperatures.
• In the event of a serious operating problem, stop using the unit immediately. Never try to repair
the unit by yourself. Repairs carried out by unskilled people can lead to damage or malfunction.
Please contact the nearest authorized technical assistance center. Always use the same type of
spare parts.
• Make sure the power cord is never crimped or damaged.
0.5m
EN 2
© Copyright LOTRONIC 2018
Page 3
• Never disconnect the power cord by pulling or tugging on the cord.
• Avoid direct eye exposure to the light source while it is on as sensitive persons may suffer an
epileptic shock (especially meant for epileptics)!.
• The product is for decorative purposes only and not suitable as a household room illumination.
• If the external exible cable or cord of this luminaire is damaged, it shall be exclusively replaced
by the manufacturer or his service agent or a similar qualied person in order to avoid a hazard.
• If the lenses are visibly damaged by scratches or cracks, stop using the unit immediately and
replace the damaged lenses.
DISCONNECT DEVICE
Where the MAINS plug or an appliance coupler is used as the disconnect device, the disconnect
device shall remain readily operable.
FUSE REPLACEMENT
• Disconnect the power cord before replacing a fuse and always replace with the same type fuse.
• With a Phillips head screwdriver wedge the fuse holder out of its housing.
• Remove the damaged fuse from its holder and replace with exactly the same type of fuse (F3A).
• Insert the fuse holder back in its place and reconnect power.
INSTALLATION
The unit should be mounted via its screw holes on the bracket. Always ensure that the unit is rmly
xed to avoid vibration and slipping while operating. Always ensure that the structure to which you
are attaching the unit is secure and is able to support a weight of 10 times of the unit’s weight.
The installation must always be secured with a secondary safety attachment, e.g. an appropriate
safety rope.
Never stand directly below the device when mounting, removing or servicing the xture.
DMX CONNECTION
Connect an XLR cable to the male 3-pin XLR output of your controller and the other side to the female 3-pin XLR input of the light.You can chain multiple lights together through serial linking
The cable needed should be two core, screened cable with XLR input and output connectors.
DATA CABLING
To link xtures together you must use data cables. If you choose to create your own cable, please
use data-grade cables that can carry a high quality signal and are less prone to electromagnetic
interference.
CABLE CONNECTORS
Cabling must have a male XLR connector on one end and a
female XLR connector on the other end.

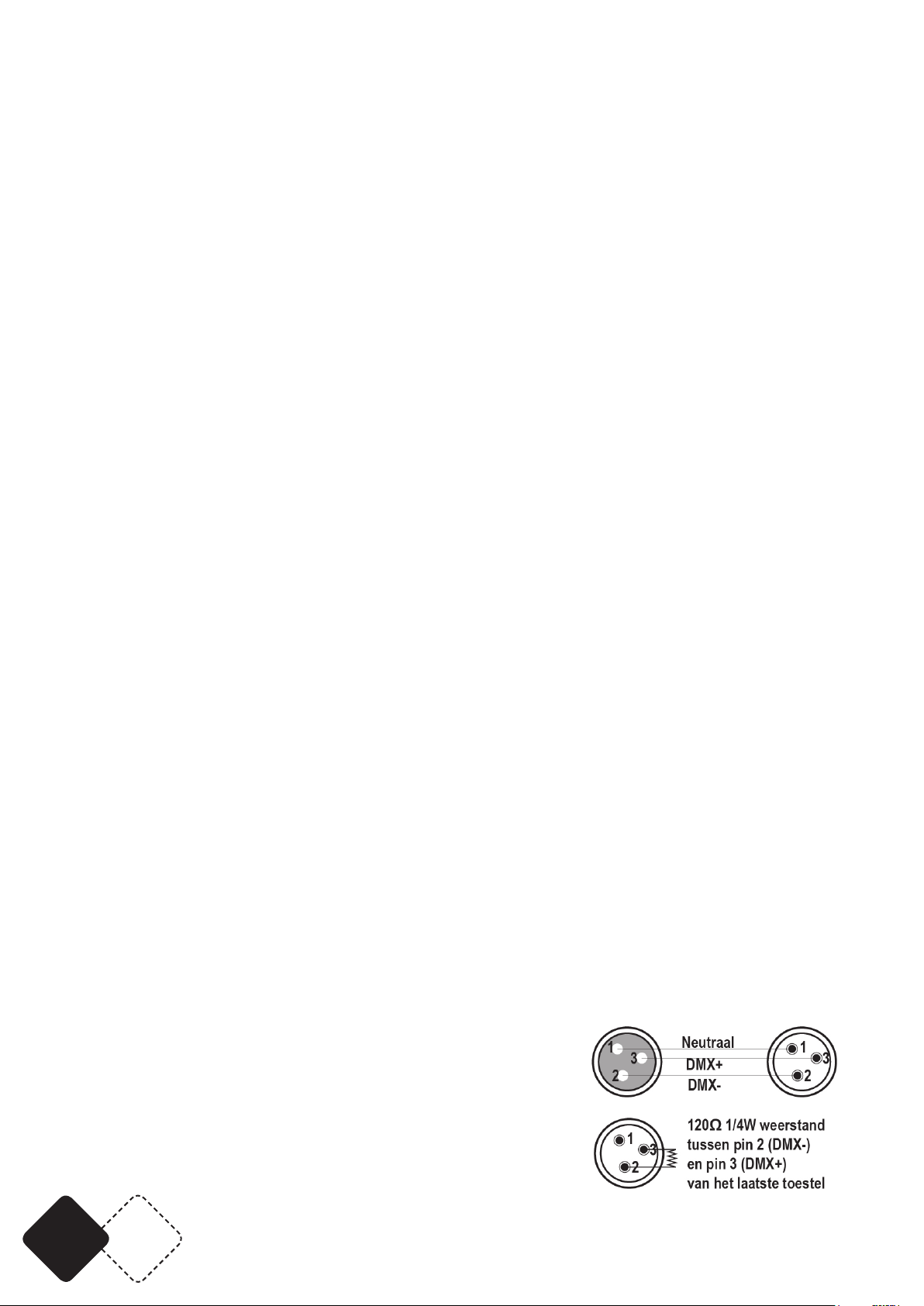

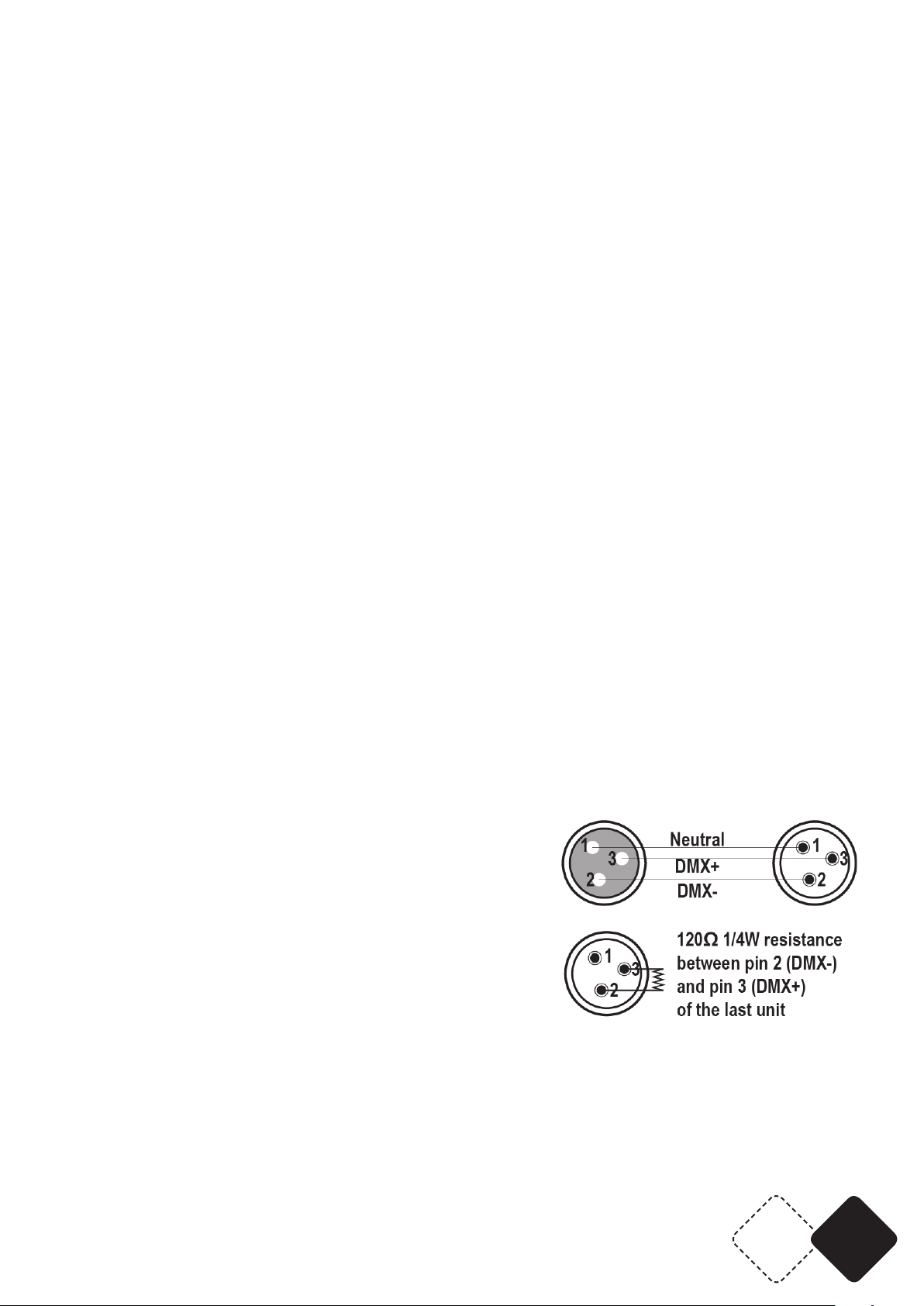

Termination reduces signal errors. To avoid signal transmission problems and interference, it is always advisable to
connect a DMX signal terminator.
CAUTION
Do not allow contact between the common and the xture’s
chassis ground. Grounding the common can cause a ground
loop, and your xture may perform erratically. Test cables with an ohm meter to check correct polarity and to make sure the pins are not grounded or shorted to the shield or each other.
www.afx-light.com
EN3
Page 4
DISPLAY MENU
1 DMX ADDRESS A001---A512
2 CHANNEL MODE 16CH, 45CH
3 SHOW MODE
4 SLAVE MODE
5 SOUND SENSE SOUND SENSITIVITY CONTROL (0-100)
6 PAN INVERSE
7 TILT INVERSE
8 BACK LIGHT
9 AUTO TEST AUTO TEST
10 FIXTURE TIME FIXTURE USE TIME 0----9999
11 FIRMWARE VERSION V1.04
12 FACTORY DEFAULTS
SOUND
AUTO
MASTER
SLAVE
YES
NO
YES
NO
ON
OFF
YES
NO
You will nd the detailed DMX channel charts at the end of the manual.
HOW TO OPERATE MOTOR OFFSET FUNCTION :
Press “MENU” button , then press “ENTER” for 3 seconds at least. The unit will enter into Offset
Mode and “PAN Offset” is displayed. Press ENTER and then Press UP and DOWN to adjust the motor position at -127 ---- 127. Press the ENTER button again to save the PAN Fine value that you set.
FIXTURE CLEANING
Due to fog residue, smoke, and dust cleaning the internal and external optical lenses and mirror
should be carried out periodically to optimize light output. Cleaning frequency depends on the environment in which the xture operates (I.e. smoke, fog residue, dust, dew). In heavy club use we
recommend cleaning on a monthly basis. Periodic cleaning will ensure longevity, and crisp out-put.
1. Use normal glass cleaner and a soft cloth to wipe down the out- side casing.
2. Use a brush to wipe down the cooling vents and fan grill.
3. Clean the external optics with glass cleaner and a soft cloth every 20 days.
4. Clean the internal optics with glass cleaner and a soft cloth every 30-60 days.
5. Always be sure to dry all parts completely before plugging the unit back in.
SPECIFICATIONS
Power supply ................................................................................................................... 100-260V~ 50/60Hz
Consumption ............................................................................................................................................. 100W
Fuse ................................................................................................................................................................ F3A
Light source ................................................................................................................ 8x 12W RGBW 4in1 LED
Max. ambient temperature ........................................................................................................... -25°C - 45°C
DMX in & output .................................................................................................................................. 3-pin XLR
Dimensions ........................................................................................................................540 x 540 x 250mm
Weight .......................................................................................................................................................9.59kg
IMPORTANT NOTE: Electric products must not be put into household waste. Please bring them to a recycling centre.
Ask your local authorities or your dealer about the way to proceed.
EN 4
© Copyright LOTRONIC 2018
Page 5
MANUEL D'UTILISATION
ATTENTION
DÉBALLAGE
Dès réception de l’appareil, ouvrez le carton et vériez que le contenu est complet et en bon état.
Sinon, prévenez immédiatement le transporteur et conservez l’emballage s’il montre des signes de
mauvais traitements. Conservez le carton et tous les matériaux d’emballage an de pouvoir transporter l’appareil en toute sécurité.
CONTENU DE L'EMBALLAGE
• 1 pc. BLADE8-FX
• 1 pc. mode d'emploi
• 1 pc. câble d'alimentation
EXPLICATION DES SYMBOLES SUR L'APPAREIL
L’éclair dans le triangle attire l’attention sur un danger physique (due à une électrocution p.
ex.).
Le point d’exclamation dans le triangle indique un risque dans la manipulation ou l’utilisation
de l’appareil.
L'appareil est conforme à la norme CE
Uniquement pour utilisation à l'intérieur
0.5m
Distance minimale entre l'appareil et d'autres objets
NE PAS OUVRIR LE BOITIER
RISQUE DE CHOC ELECTRIQUE
Lire attentivement ce manuel avant la première mise en service.
CONSIGNES DE SECURITE
• Lisez attentivement ce manuel qui contient des informations importantes sur l’installation, l’utilisation et l’entretien de cet appareil.
• Conservez le manuel pour référence ultérieure. Si l’appareil change un jour de propriétaire, assurez-vous que le nouvel utilisateur est en possession du manuel.
• Assurez-vous que la tension secteur convient à cet appareil et qu’elle ne dépasse pas la tension
d’alimentation indiqué sur la plaque signalétique de l’appareil.
• Cet appareil fait partie de la classe I et doit être impérativement branché sur une prise secteur
avec terre.
• Uniquement pour utilisation à l'intérieur!
• An d’éviter tout risque d’incendie ou de choc électrique, ne pas exposer cet appareil à la pluie
ou à l’humidité. Assurez-vous qu’aucun objet inammable ne se trouve à proximité de l’appareil
pendant son fonctionnement.
• Installez l’appareil à un endroit bien ventilé à une distance minimum de 50cm de toute surface.
Assurez-vous que les fentes de ventilation ne sont pas bloquées.
• La distance minimale entre le luminaire et l’objet éclairé doit s’élever à 0,5m..
• Ne pas faire fonctionner cet appareil pendant plus de 8 heures en continu. Laissez-le refroidir
avant de l'utiliser à nouveau an de prolonger sa durée de vie.
• Débranchez l’appareil du secteur avant toute manipulation ou entretien.
• La température ambiante doit se situer entre -25°C et 45°C. Ne pas faire fonctionner l’appareil à
des températures supérieures ou inférieures.
• En cas de dysfonctionnement, arrêtez immédiatement l’appareil. N’essayez jamais de réparer
l’appareil par vous-même. Une réparation mal faite peut entraîner des dommages et des dysfonctionnements. Contactez un service technique agréé. Utilisez uniquement des pièces déta-
0.5m
www.afx-light.com
FR5
Page 6
chées identiques aux pièces d’origine.
• Assurez-vous que le cordon d’alimentation n’est jamais écrasé ni endommagé.
• Ne jamais débrancher l’appareil en tirant sur le cordon.
• Ne pas exposer vos yeux à la source lumineuse.
• Le luminaire ne doit servir qu’à des ns décoratives et ne convient pas comme éclairage domes-
tique normal.
• Si le cordon secteur de l’appareil est endommagé, il ne doit être remplacé que par le fabricant ou
son agent ou bien un technicien qualié an d’éviter tout risque d’électrocution..
• Si les lentilles présentent des dommages tels que des rayures ou des ssures, arrêtez immédiatement l'appareil et remplacez les lentilles endomagées.
DISPOSITIF DE COUPURE
Lorsqu’une che SECTEUR ou un coupleur sont utilisés pour déconnecter l’appareil du secteur, ce
dispositif doit rester facilement accessible à tout moment.
REMPLACEMENT DU FUSIBLE
• Sortez le porte-fusible de son logement à l’aide d’un tournevis cruciforme.
• Sortez le fusible grillé et remplacez-le par un autre en tous points identiques (F3A).
• Remettez le porte-fusible dans son logement et rebranchez l’appareil sur le secteur.
INSTALLATION
Fixez l’appareil au moyen des trous de vis sur l’étrier. Assurez-vous que l’appareil est solidement
xé pour éviter des vibrations et des mouvements pendant le fonctionnement. Veillez toujours à ce
que la structure qui accueille l’appareil, est sufsamment solide et capable de porter au moins 10
fois le poids propre de l’appareil.
L’appareil doit être xé par des professionnels à en endroit où il est hors de portée des personnes et
en dehors d’un chemin de passage.
Vous pouvez installer cet appareil dans n’importe quelle position pourvu qu’il y ait une ventilation
sufsante. Lors du choix d’un emplacement, tenez compte de la facilité d’accès à l’appareil pour
des travaux de maintenance et de nettoyage.
Ne jamais installer l’appareil à un endroit exposé à la pluie, l’humidité, aux changements de température importants et présentant une ventilation limitée.
CONNEXION DMX
Branchez le câble XLR sur la sortie mâle de votre contrôleur et l'autre extrémité sur l'entrée femelle
de l'appareil. Vous pouvez ainsi brancher plusieurs appareil en série.
CONNECTEURS DE CABLE

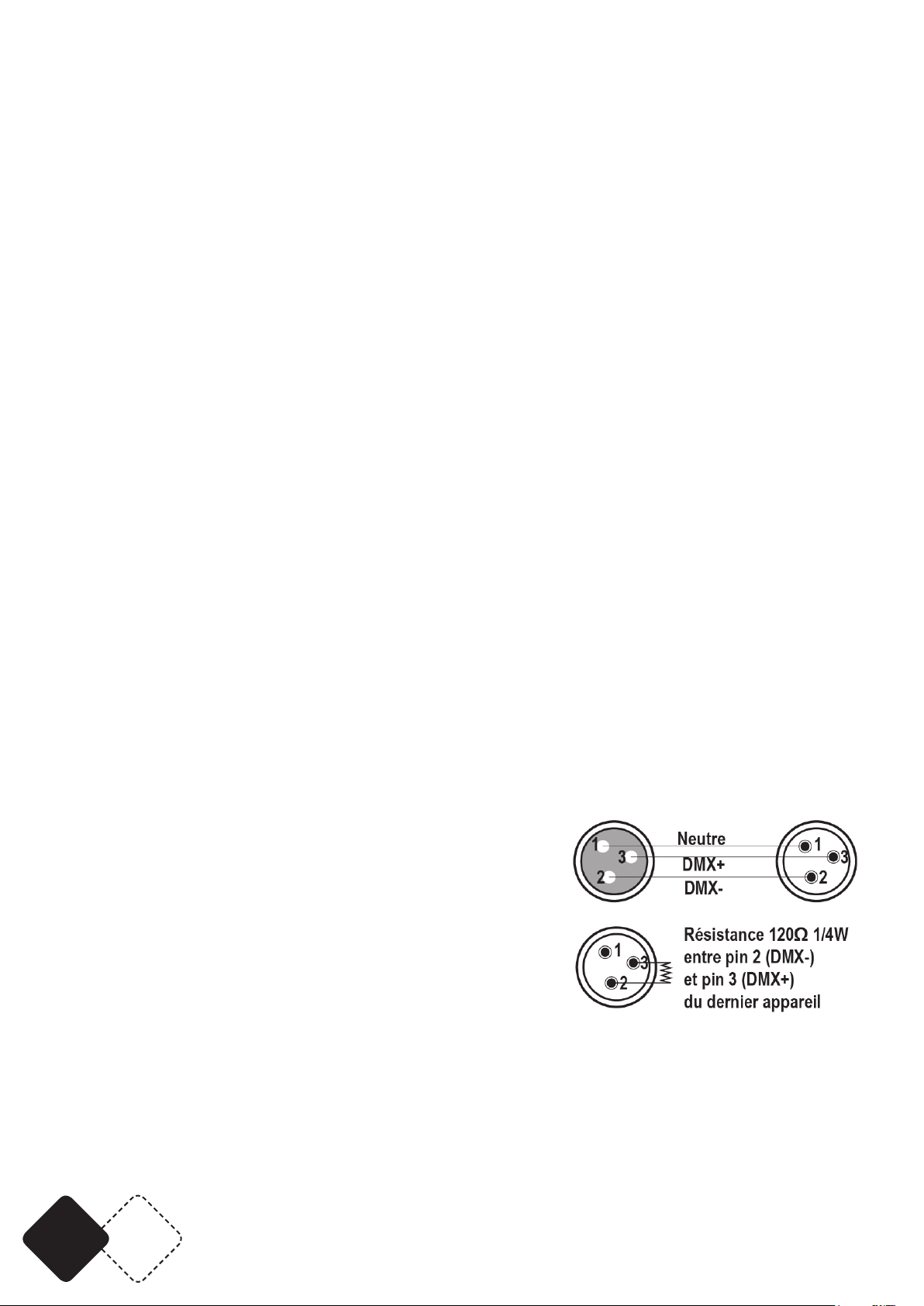

Le câble doit posséder une che XLR mâle d’un côté et XLR
femelle de l’autre.
Une résistance de n de ligne réduit les erreurs de signal. Pour
éviter des problèmes de transmission des signaux, il est toujours conseillé de brancher une résistance de n de ligne DMX.
ATTENTION
Il ne doit y avoir aucun contact entre le commun et la masse
du châssis de l’appareil. La mise à la masse du commun peut
provoquer une boucle de masse et votre appareil fonctionne
d’une façon étrange. Testez les câbles à l’aide d’un ohm-mètre an de vérier la polarité et de vous
assurer que les broches ne sont pas connectées à la masse ni court-circuitées sur le blindage ou
mutuellement.
FR 6
© Copyright LOTRONIC 2018
Page 7
MENU SUR L'AFFICHEUR
1 ADRESSE DMX A001---A512
2 MODE DES CANAUX 16 CANAUX, 45 CANAUX
3 MODE SHOW
4 MODE ESCLAVE
5 SENSIBILITE SONORE REGLAGE DE LA SENSIBILITÉ SONORE (0-100)
6 INVERSION PAN
7 INVERSION TILT
8 RETRO-ECLAIRAGE
9 AUTO TEST AUTO TEST
10 DUREE DE FONCTIONNEMENT DURÉE D'UTILISATION 0----9999
11 VERSION DU FIRMWARE V1.04
12 RETOUR AUX RÉGLAGES D'USINE
COMMANDE PAR LE SON
AUTOMATIQUE
MAITRE
ESCLAVE
OUI
NON
OUI
NON
MARCHE
ARRET
OUI
NON
Explication détaillée des canaux DMX voir à la n du manuel
FONCTION OFFSET DU MOTEUR:
Appuyez sur la touche "MENU" et ensuite pendant 3 secondes sur ENTER. L'appareil commute en
mode Offset. “PAN Offset” s'afche. Appuyez sur ENTER et ensuite sur UP ou DOWN pour régler la
position du moteur sur -127 ---- 127. Appuyez à nouveau sur ENTER pour sauvegarder la valeur de
réglage n PAN que vous venez de dénir.
ENTRETIEN
En raison des résidus de fumée et de poussière, il convient de nettoyer régulièrement les lentilles
internes et externes pour optimiser la puissance lumineuse.
1. Brossez les orices de ventilation et de refroidissement.
2. Essuyez le boîtier extérieur avec un nettoyant de vitre classique et un chiffon doux.
3. Nettoyez les optiques externes avec du nettoyant à vitres et un chiffon doux toutes les 3 semaines.
4. Séchez soigneusement toutes les pièces avant de rebrancher l’appareil.
CARACTERISTIQUES TECHNIQUES
Alimentation .................................................................................................................... 100-260V~ 50/60Hz
Consommation .......................................................................................................................................... 100W
Fusible ............................................................................................................................................................ F3A
Source lumineuse ..................................................................................................... 8 x 12W RGBW 4en1 LED
Température ambiante. .................................................................................................................. -25° - 45°C
Entrée/sortie DMX .................................................................................................................... XLR à 3 broches
Dimensions ........................................................................................................................540 x 540 x 250mm
Poids ..........................................................................................................................................................9,59kg
NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordures ménagères. Veuillez les faire recycler
là où il existe des centres pour cela. Consultez les autorités locales ou votre revendeur sur la façon de les recycler.
www.afx-light.com
FR7
Page 8
BEDIENUNGSANLEITUNG
VORSICHT
AUSPACKEN
Sofort nach Empfang vorsichtig den Karton auspacken und den Inhalt überprüfen. Alle Teile müssen
vollzählig und in einwandfreiem Zustand sein. Sofort die Transportrma benachrichtigen und das
Verpackungsmaterial aufbewahren, wenn Teile Transportschäden aufweisen. Verpackungsmaterial
auch für späteren Transport des Geräts aufbewahren.
VERPACKUNGSINHALT
• 1 x BLADE8-FX Lichteffektgerät
• 1 Netzkabel
• Bedienungsanleitung
ZEICHENERKLÄRUNG
Der Blitz im Dreieck weist auf Gesundheitsrisiken hin (z.B. Stromschlag)
Das Ausrufezeichen im Dreieck weist auf besondere Gefahren im Umgang oder Betrieb des
Geräts hin.
Das Gerät entspricht der CE Norm
Nur für Innengebrauch
0.5m
Mindestabstand zwischen dem Gerät und andere Gegenständen
NICHT DAS GEHÄUSE ÖFFNEN
STROMSCHLAGGEFAHR
Vor der ersten Inbetriebnahme des Geräts sorgfältig die Anleitung durchlesen.
SICHERHEITSHINWEISE
• Diese Anleitung sorgfältig vor der ersten Inbetriebnahme lesen. Sie enthält wichtige Informationen über Installation, Gebrauch und Instandhaltung des Geräts.
• Die Anleitung für spätere Bezugnahme aufbewahren und an den nächsten Bediener weitergeben.
• Stets die Netzspannung vor Anschluss des Geräts überprüfen Sie muss mit der auf der Rückseite
des Geräts angegebenen Spannung übereinstimmen und darf auf keinen Fall höher sein.
• Das Gerät gehört zur Schutzklasse 1 und darf nur an eine Steckdose mit Schutzkontakt
angeschlossen werden.
• Nur für Innengebrauch!
• Um Brand und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen. Keine
brennbaren Materialien während des Betriebs in der Nähe des Geräts lassen.
• Das Gerät muss an einem gut belüfteten Ort und in mindestens 50cm Entfernung zur nächsten
Fläche angebracht werden.
• Darauf achten, dass die Belüftungsschlitze nicht blockiert oder verstopft sind.
• Immer erst das Gerät vom Netz trennen, bevor es gewartet oder die Sicherung ersetzt wird. Die
Sicherung nur durch eine identische ersetzen.
• Das Gerät mit einer Sicherheitskette befestigen. Das Gerät niemals nur am Kopf tragen, sondern
auch am Sockel.
• Die Raumtemperatur muss zwischen -25°C und 45°C betragen. Das Gerät niemals bei höheren
oder niedrigeren Temperaturen betreiben.
• Bei Betriebsstörungen das Gerät sofort ausschalten. Das Gerät niemals selbst reparieren. Reparaturen dürfen nur von einem Fachmann vorgenommen werden. Alle verwendeten Ersatzteile
müssen mit den Originalteilen identisch sein.
• Das Gerät nicht an ein Dimmerpack anschließen.
0.5m
DE 8
© Copyright LOTRONIC 2018
Page 9
• Das Netzkabel niemals quetschen oder beschädigen.
• Beim Abziehen des Netzsteckers nur am Stecker ziehen, niemals am Kabel.
• Niemals direkt in die Lichtquelle blicken. Das kann bei empndlichen Personen zu epileptischen
Anfällen führen.
• Das Gerät ist nur für dekorative Zwecke und nicht als normale Haushaltsbeleuchtung geignet.
• Wenn das Stromkabel beschädigt ist, muss es sofort durch ein Neues ersetzt werden.
• Wenn eine Linse Schäden wie Risse oder Kratzer aufweist, muss das Gerät sofort ausgeschaltet
und die Linse durch eine neue ersetzt werden, bevor es wieder in Betrieb genommen werden kann.
NETZTRENNUNGSVORRICHTUNGEN
a) Wenn das Gerät über den Netzstecker ausgeschaltet wird, muss die Steckdose jederzeit leicht
zugänglich bleiben
b) Wenn das Gerät über einen Schalter ausgeschaltet wird, muss dieser klar gekennzeichnet und
leicht zugänglich sein.
AUSWECHSELN DER SICHERUNG
• Vor Auswechseln der Sicherung Gerät vom Netz trennen. Nur eine identische Sicherung benutzen.
• Mit einem Schlitzschraubendreher den Sicherungshalter aus seinem Gehäuse entfernen.
• Die durchgebrannte Sicherung aus dem Halter nehmen und durch eine identische Sicherung
(F3A) ersetzen.
• Den Sicherungshalter zurück ins Gehäuse setzen und Netz wieder anschließen.
INSTALLATION
Das Gerät kann in jeder beliebigen Stellung montiert werden, solange für ausreichende Belüftung
gesorgt ist. Der Ventilator und die Belüftungsschlitze dürfen auf keinen Fall behindert werden. Bei
der Wahl des Anbringungsortes darauf achten, dass das Gerät leicht zugänglich für Wartungs- und
Reinigungsarbeiten bleibt. Das Gerät muss fest und sicher installiert werden, um Erschütterungen und Spielraum während der Bewegungen zu vermeiden. Die Montageäche muss stabil sein
und mindestens 10-mal das Gewicht des Geräts tragen können. Bei der Montage das Gerät immer
zusätzlich durch ein Sicherheitskabel absichern. Das Gerät darf nur von einem Fachmann installiert werden. Es muss an einer Stelle installiert werden, wo es für Menschen unzugänglich ist und
niemand unter dem Montagebereich stehen oder gehen kann.
DMX VERBINDUNG
Ein XLR Kabel mit 3-pol. XLR Stecker an den Ausgang des Steuergeräts und die 3-pol. XLR Buchse
an den DMX Eingang des Geräts anschliessen. Auf diese Weise können mehrere Geräte hintereinander in Serie geschlossen werden.
Die Kabel müssen abgeschirmt, 2-adrig sein und einen XLR Stecker auf der einen und eine XLR

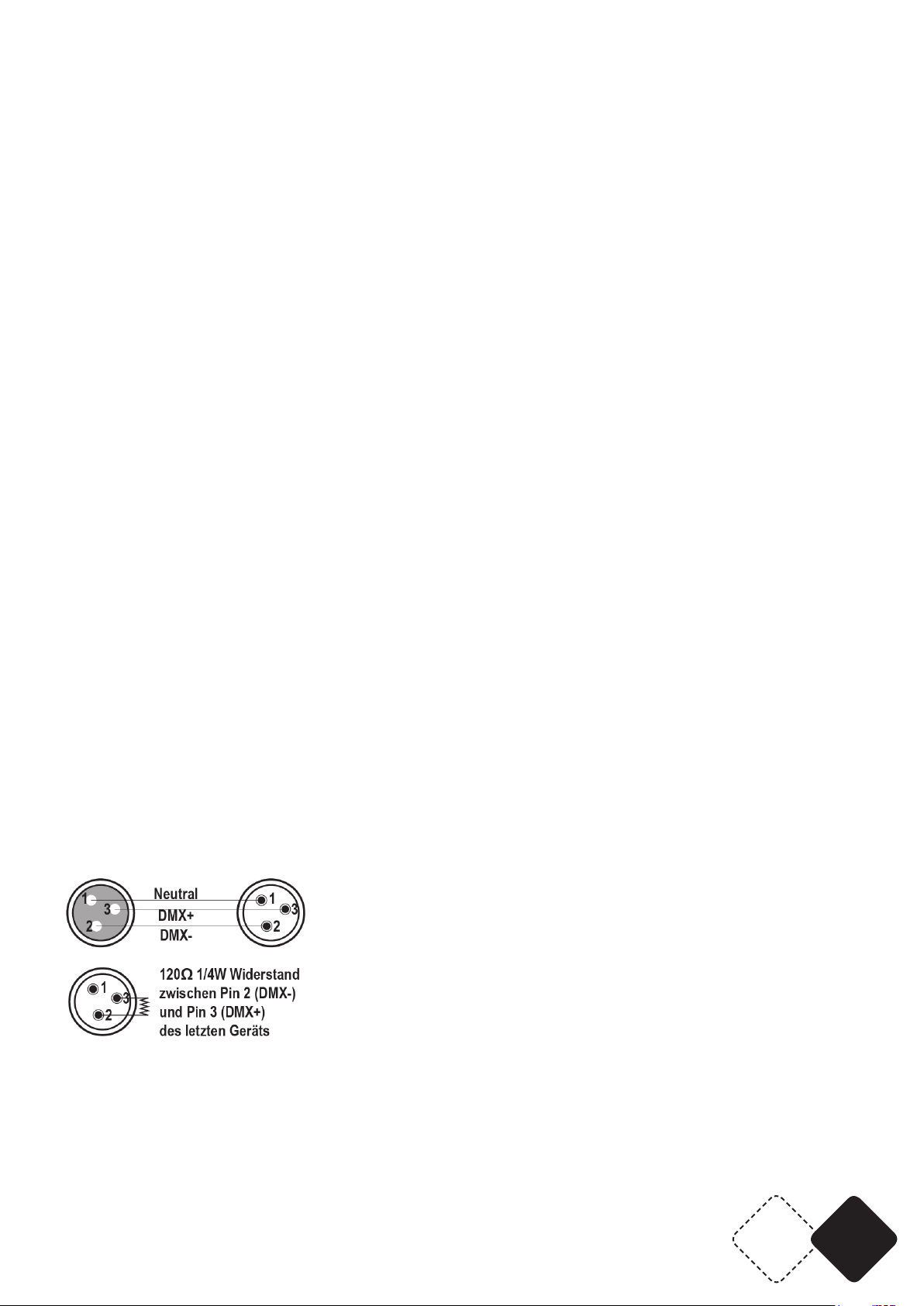

Buchse auf der anderen Seite besitzen. S. nachstehende Abbildung:
Bei längeren Kabelwegen ist es empfehlenswert, einen Endwiderstand zwischen Pin 2 und 3 zu
löten, um Signalfehler zu vermeiden.
Ein Endwiderstand von 120 Ohm 1/4W wird zwischen Pin 2 (DMX-) und Pin 3 (DMX+) am letzten
Gerät gelötet.
www.afx-light.com
DE9
Page 10
DISPLAY MENU
1 DMX ADRESSE A001---A512
2 KANALMODUS 16CH, 45CH
3 SHOW MODUS
4 SLAVE MODUS
5 MUSIKEMPFINDLICHKEIT EINSTELLUNG DER GERÄUSCHEMPFINDLICHKEIT (0-100)
6 PAN INVERSE
7 TILT INVERSE
8
9 AUTO TEST AUTO TEST
10 BETRIEBSDAUER BETRIEBSSTUNDEN 0----9999
11 FIRMWARE VERSION V1.04
12 WERKSEINSTELLUNGEN
HINTERGRUNDBELEUCHTUNG
KLANGGESTEUERT
AUTO
MASTER
SLAVE
JA
NEIN
JA
NEIN
AN
AUS
JA
NEIN
Tabellen der DMX Kanäle nden Sie am Ende der Anleitung
MOTOR OFFSET FUNKTION :
“MENU” Taste drücken und dann mindestens 3 Sekunden lang die ENTER Taste. Das Gerät schaltet
in Offset Betrieb und “PAN Offset” erscheint auf dem Display. Erneut ENTER und dann mit den UP
und DOWN Tasten die Motorstellung auf -127 ---- 127 einstellen. Erneut ENTER drücken, um den
PAN Wert zu speichern.
PFLEGE
Aufgrund von Staub- und Schmutzablagerungen müssen die inneren und äußeren Linsen regelmäßig gereinigt werden, um die Lichtausbeute zu optimieren.
1. Mit normalem Glasreiniger und einem weichen Tuch das Gehäuse abwischen.
2. Die externe Optik mit Glasreiniger und einem weichen Tuch alle 3 Wochen reinigen.
3. Alle Teile komplett reinigen, bevor Sie das Gerät wieder ans Netz anschließen.
TECHNISCHE DATEN
Versorgung ....................................................................................................................... 100-260V~ 50/60Hz
Verbrauch ................................................................................................................................................... 100W
Sicherung ....................................................................................................................................................... F3A
Lichtquelle .................................................................................................................. 8 x 12W RGBW 4in1 LED
Max. Raumtemperatur ............................................................................................................................... 45°C
DMX Ein- und Ausgang ...................................................................................................................... 3-pol. XLR
Abmessungen ....................................................................................................................540 x 540 x 250mm
Gewicht ...................................................................................................................................................... 9,59kg
WICHTIGER HINWEIS: Elektrogeräte gehören nicht in den Hausmüll. Sie müssen in speziellen Betrieben recycelt werden.
Bringen Sie sie zu einer speziellen Entsorgungsstelle für Elektrokleingeräte (Wertstoffhof)!
DE 10
© Copyright LOTRONIC 2018
Page 11
HANDLEIDING
LET OP
UITPAKKEN
Onmiddellijk naar de aankoop van het toestel, verwijder voorzichtig de verpakking en wees zeker
dat het toestel in geode toestand is. Breng direct uw dealer op de hoogte en bewaar het verpakkingsmateriaal indien onderdelen of het karton door het transport beschadigd zijn. Bewaar het
karton en alle verpakkingsmaterialen. Indien het toestel moet gerepareerd worden is het belangrijk
het toestel in zijn originele verpakking te versturen.
VERPAKKINGSINHOUD
• 1 st. BLADE8-FX
• 1 st. handleiding
• 1 st. voedingskabel
VERKLARING VAN DE TEKENS
De driehoek met een bliksemschicht wordt gebruikt om aan te geven wanneer uw gezondheid
gevaar loopt (bijvoorbeeld door elektrocutie).
Een uitroepteken in een driehoek wijst op bijzondere risico's bij het hanteren of bedienen van
het apparaat.
Het apparaat voldoet aan de CE-normen
Alleen voor gebruik binnenshuis
0.5m
Minimale afstand tussen het apparaat en andere objecten
NIET DE BEHUIZING OPENEN
GEVAAR VOOR ELECTRISCHE SCHOKKEN
Lees de handleiding aandachtig door. Ze bevat belangrijke informaties voor de installatie, gebruik en onderhoud van dit toestel.
VEILIGHEIDSINSTRUCTIES
• Bewaar deze handleiding.
• Wees zeker dat u het toestel op de juiste spanning aansluit en dat de lichtnetspanning niet hoger
dan de op de zijde van het toestel aangegeven spanning is.
• Alleen voor gebruik binnenshuis!
• Dit apparaat behoort tot beschermingsklasse I. Het moet dus verplicht worden geaard. Een be-
voegde persoon moet de elektrische aansluiting uitvoeren.
• Om vuur en elektrische schokken te verhinderen bescherm het toestel tegen regen en vochtigheid. Wees zeker dat geen ontvlambare materialen in de buurt van het toestel zijn tijdens de
werking.
• Plaats het toestel in een ruimte met voldoende ventilatie en in tenminste 50cm afstand van oppervlakken.
• Wees zeker dat de ventilatie openingen niet geblokkeerd zijn.
• Verwijder het stopcontact alvorens u het toestel onderhoud of de zekering vervangt. Gebruik
alleen een zekering met dezelfde specicaties.
• Gebruik het toestel in ruimtes met een temperatuur tussen -25°C en 45°C.
• In geval van een ernstig probleem stopt het toestel direct. Verzoek nooit het toestel zelfs te re-
pareren. Alle reparaties moeten van een ervarene technicus doorgevoerd worden. Gebruik alleen
onderdelen met dezelfde specicaties.
• Sluit het toestel niet op een dimmer pack aan.
• Nooit het netsnoer beschadigen of platdrukken.
• Nooit aan de kabel trekken.
• Nooit in de lichtbron kijken. Gevoelige personen kunnen een epileptische shock ondergaan
www.afx-light.com
NL11
Page 12
(vooral bedoeld voor epileptica)
• Het product is uitsluitend bedoeld voor decoratieve doeleinden en niet geschikt als verlichting
van de huiskamer.
• Als de externe exibele kabel of het snoer van deze armatuur beschadigd is, wordt deze uitsluitend
vervangen door de fabrikant of zijn onderhoudsvertegenwoordiger of een soortgelijk gekwaliceerd persoon om gevaar te voorkomen.
• Als de lenzen zichtbaar beschadigd zijn door krassen of scheuren, stop dan onmiddellijk met het
gebruik van het apparaat en vervang de beschadigde lenzen.
ONTKOPPELING VAN HET NET
a) Indien het toestel via het stopcontact wordt uitgeschakeld, moet de contactdoos altijd gemakkelijk bereikbaar zijn
b) Indien het toestel via een schakelaar wordt uitgeschakeld, moet deze duidelijk gemarkeerd en
gemakkelijk bereikbaar zijn.
VERVANGING VAN DE ZEKERING
• Trek de voedingskabel uit het stopcontact alvorens U de zekering vervangt. Gebruik alleen een
zekering met dezelfde specicaties
• Verwijder de zekeringshouder d.m.v. een platte schroevendraaier uit de behuizing.
• Verwijder de oude zekering en zet een nieuwe zekering met dezelfde specicaties in (F3A).
• Plaats de zekeringshouder terug in zijn behuizing en sluit de voedingskabel op een stopcontact
aan.
INSTALLATIE
De unit kan in iedere positie geïnstalleerd worden mits voor voldoende koeling gezorgd is.
Het is belangrijk nooit de ventilator of de koelingsopeningen te verstoppen. Bij de keuze van d ’ins-
tallatie plaats denk eraan dat de plaats gemakkelijk bereikbaar is voor onderhoud en reinigingsdoeleinden.
Gebruik altijd veiligheidskabels.
Bescherm het toestel tegen regen, vochtigheid en extreme temperatuurveranderingen. Kies een
plaats met voldoende ventilatie.
Bevestig het toestel via de schroef gaten op de houder. Wees zeker dat het toestel vast geïnstalleerd
is om trillingen en afglijden tijdens de werking te vermijden. Wees zeker dat de truss waaraan u het
toestel bevestigd, stabiel is en 10 keer het gewicht van het toestel kan dragen. Tijdens de montage,
gebruik altijd een veiligheidskabel dat 12 keer het gewicht kan dragen.
Het toestel moet van een vakman op een plaats monteert worden waar het buiten het bereik van
mensen is en niemand onder kan staan.
DATA AANSLUITING
Gebruik een twee-aderige afgeschermde data kabels met XLR-ingangs- en uitgangsaansluitingen.
Indien U uw eigen kabel bouwen wilt gebruik hoogwaardige kabels die het signaal goed overdragen
en niet gevoelig zijn voor elektromagnetische interferenties.
KABELCONNECTOREN
De kabel moet een XLR stekker op één eind en een XLR contra op het andere eind hebben.
DMX CONNECTOR CONFIGURATIE
De eindweerstand vermindert signaalfouten. Om transmissie
problemen en storingen te voorkomen is het aanbevolen een
DMX signaal eindweerstand aan te sluiten.
LET OP
Geen contact maken tussen common en chassis massa.
Indien de common op de massa aangesloten is kan een
NL 12
© Copyright LOTRONIC 2018
Page 13
aardlus ontstaan en het toestel werkt willekeurig. Controleer de kabels d.m.v. een ohmmeter om
de polariteit te controleren en te waarborgen dat de pins niet op aarde aangesloten of met elkaar
kortgesloten zijn.
DISPLAY MENU
1 DMX ADRES A001---A512
2 KANAAL MODUS 16 KANALEN, 45 KANALEN
3 SHOW MODUS
4 SLAVE MODUS
5 GELUIDSGEVOELIGHEID INSTELLING VAN DE GELUIDSGEVOELIGHEID (0-100)
6 PAN INVERSE
7 TILT INVERSE
8 ACHTERGRONDVERLICHTING
9 AUTO TEST AUTO TEST
10 WERKDUUR WERKUREN VAN HET TOESTEL 0----9999
11 FIRMWARE VERSIE V1.04
12 FABRIEKINSTELLINGEN
GELUID
AUTO
MASTER
SLAVE
JA
NEE
JA
NEE
AAN
UIT
JA
NEE
U vindt de gedetailleerde DMX-kanaaltabellen aan het einde van de handleiding.
WERKING VAN DE MOTOROFFSETFUNCTIE:
Druk op de knop "MENU" en druk ten minste 3 seconden op "ENTER". Het apparaat gaat naar de
Offset-modus en "PAN Offset" wordt weergegeven. Druk op ENTER en vervolgens op UP en DOWN
om de motorpositie in te stellen op -127 ---- 127. Druk nogmaals op de knop ENTER om de PAN
Fine-waarde die u hebt ingesteld op te slaan.
REINIGING
Vanwege mist, rook- en stofresidus moeten de interne en externe optische lenzen en de spiegel periodiek worden schoon gemaakt om de lichtuitvoer te optimaliseren. De frequentie van het reinigen
hangt af van de omgeving waarin het armatuur werkt (zoals rook, mistresten, stof, dauw).
1. Reinig de lamp met een hoogwaardig glasreinigingsmiddel en een zachte doek.
2. Droog de delen altijd zorgvuldig.
3. Reinig de externe optische delen tenminste alle 20 dagen.
SPECIFICATIES
Voeding ............................................................................................................................. 100-260V~ 50/60Hz
Opgenomen vermogen ............................................................................................................................. 100W
Zekering.......................................................................................................................................................... F3A
Lichtbron .................................................................................................................... 8 x 12W RGBW 4in1 LED
DMX in & uitgang ................................................................................................................................ 3-pin XLR
Afmetingen ........................................................................................................................540 x 540 x 250mm
Gewicht ...................................................................................................................................................... 9,59kg
BELANGRIJK: De elektrische producten mogen niet naast het huisvuil geplaatst worden. Gelieve deze te laten recycleren daar waar er
centra’s hiervoor voorzien is. Raadpleeg de plaatselijke autoriteiten of uw verkoper ivm de manier van recycleren
www.afx-light.com
NL13
Page 14
DMX CHANNEL CHARTS
16 DMX CHANNEL:
Channel Function DMX Value Function Description
0---127 0°~360°
1 Pan
2 Tilt 1 0---255 0°~135°
3 Tilt 2 0---255 0°~135°
4 Tilt 3 0---255 0°~135°
5 Tilt 4 0---255 0°~135°
6 Pan/Tilt Speed 0---255 Speed from fast to slow.
7 Dimmer 0---255 0-100% linear adjustment.
8 Strobe
9 R 0---255 0----100%
10 G 0---255 0----100%
11 B 0---255 0----100%
12 W 0---255 0----100%
13 LED Effect
128---191 Clockwise rotation from fast to slow.
192---255 Counterclockwise rotation from slow to fast.
0---9 No Effect
10---255 Strobe speed from slow to fast.
0---7 No Effect
8---17 Effect 1
18---27 Effect 2
28---37 Effect 3
38---47 Effect 4
48---57 Effect 5
58---67 Effect 6
68---77 Effect 7
78---87 Effect 8
88---97 Effect 9
98---107 Effect 10
108---117 Effect 11
118---127 Effect 12
128---136 Effect 13
137---146 Effect 14
147---156 Effect 15
157---166 Effect 16
167---176 Effect 17
177---186 Effect 18
187---196 Effect 19
197---206 Effect 20
207---216 Effect 21
217---226 Effect 22
227---236 Effect 23
237---246 Effect 24
247---255 Effect 25
EN 14
© Copyright LOTRONIC 2018
Page 15
14 LED Effect Speed 0---255 Speed from fast to slow.
0---15 No Function
15 Motor Effect
16 Reset
16---127 Auto Run (Speed from fast to slow)
128---255 Sound Control (Sound Sensitivity Control 0-100%)
0---199 No Function
200---209 All Motor Reset (after 5 second)
210---249 No Function
250---255 Sound Control
45 DMX CHANNEL:
Channel Function DMX Value Function Description
1 Pan 0---255 0°~360°
0---9 No Function
2
3 Tilt 1 0---255 0°~135°
4 Tilt 2 0---255 0°~135°
5 Tilt 3 0---255 0°~135°
6 Tilt 4 0---255 0°~135°
7 Pan/Tilt Speed 0---255 Speed from fast to slow.
8 Motor Effect
9 Dimmer 0---255 0-100% linear adjustment.
10 Strobe
11 LED Effect
Pan Endless
Rotate
10---127 Clockwise rotation from fast to slow.
128---255 Counterclockwise rotation from slow to fast.
0---15 No Function
16---127 Auto Run (Speed from fast to slow)
128---255 Sound Control (Sound Sensitivity Control 0-100%)
0---9 No Effect
10---255 Strobe speed from slow to fast.
0---7 No Effect
8---17 Effect 1
18---27 Effect 2
28---37 Effect 3
38---47 Effect 4
48---57 Effect 5
58---67 Effect 6
68---77 Effect 7
78---87 Effect 8
88---97 Effect 9
98---107 Effect 10
108---117 Effect 11
118---127 Effect 12
128---136 Effect 13
137---146 Effect 14
147---156 Effect 15
157---166 Effect 16
167---176 Effect 17
www.afx-light.com
EN15
Page 16
177---186 Effect 18
187---196 Effect 19
197---206 Effect 20
11 LED EFFECT
12 LED Effect Speed 0---255 Speed from fast to slow.
13 LED 1 Red 0---255 0----100%
14 LED 1 Green 0---255 0----100%
15 LED 1 Blue 0---255 0----100%
16 LED 1 White 0---255 0----100%
17 LED 2 Red 0---255 0----100%
18 LED 2 Green 0---255 0----100%
19 LED 2 Blue 0---255 0----100%
20 LED 2 White 0---255 0----100%
21 LED 3 Red 0---255 0----100%
22 LED 3 Green 0---255 0----100%
23 LED 3 Blue 0---255 0----100%
24 LED 3 White 0---255 0----100%
25 LED 4 Red 0---255 0----100%
26 LED 4 Green 0---255 0----100%
27 LED 4 Blue 0---255 0----100%
28 LED 4 White 0---255 0----100%
29 LED 5 Red 0---255 0----100%
30 LED 5 Green 0---255 0----100%
31 LED 5 Blue 0---255 0----100%
32 LED 5 White 0---255 0----100%
33 LED 6 Red 0---255 0----100%
34 LED 6 Green 0---255 0----100%
35 LED 6 Blue 0---255 0----100%
36 LED 6 White 0---255 0----100%
37 LED 7 Red 0---255 0----100%
38 LED 7 Green 0---255 0----100%
39 LED 7 Blue 0---255 0----100%
40 LED 7 White 0---255 0----100%
41 LED 8 Red 0---255 0----100%
42 LED 8 Green 0---255 0----100%
43 LED 8 Blue 0---255 0----100%
44 LED 8 White 0---255 0----100%
45 Reset
207---216 Effect 21
217---226 Effect 22
227---236 Effect 23
237---246 Effect 24
247---255 Effect 25
0---199 No Function
200---209 All Motor Reset (after 5 seconds)
210---249 No Function
250---255 Sound Control
EN 16
© Copyright LOTRONIC 2018
Loading...
