AW-5 RUFFI CLASSIC

AW-5 VENETO

AW-5 PRIMA CLASSIC

AW-5 PIANO CLASSIC

INSTRUKCJA MONTAŻU

OKAPÓW NADKUCHENNYCH

Page 2

SPIS TREŚCI

INSTRUKCJE DOTYCZĄCE BEZPIECZNEGO DZIAŁANIA OKAPU 4 I. DANE TECHNICZNE 6 II. RYSUNEK TECHNICZNY 9

– AW-5 RUFFI CLASSIC 9 – AW-5 VENETO 10 – AW-5 PRIMA CLASSIC 10 – AW-5 PIANO CLASSIC 11

III. ZAWARTOŚĆ ZESTAWU 13 IV. UWAGI PRZED MONTAŻEM 16

– Problemy techniczne 16 – Aspekt przestrzenny 16 – Wybrać tryb pracy okapu: wyciąg lub pochłaniacz 16 – Okap jako wyciąg (obieg otwarty) i dobór przewodów wentylacyjnych 17 – Kratka wentylacyjna w obiegu otwartym (okap jako wyciąg) 20 – Okap jako pochłaniacz (obieg zamknięty) 21 – Montaż w zabudowie kuchennej 21

V. OGÓLNE UWAGI MONTAŻOWE 22

– Zawartość opakowania 22 – Narzędzia instalacyjne i przygotowanie do montażu 22 – Montowanie okapu 23

VI. SZCZEGÓŁOWA INSTRUKCJA MONTAŻU OKAPÓW 24

– Podłączenie elektryczne 30 – Weryfikacja stanu okapu po montażu 31

VII. OŚWIADCZENIE PRODUCENTA 31 VIII. KARTY TECHNICZNE 33 IX. POMOC I SERWIS 39 X. KARTA GWARANCYJNA 40 XI. INFORMACJE O PRZEBIEGU NAPRAWY 40

Page 3

Szanowny Kliencie,

Dziękujemy, że wybrałeś okap marki Afrelli. Cieszymy się ogromnie, że to, co tworzymy będzie częścią Twojego domu.

Okap, który kupiłeś to nie tylko nowoczesna forma i wysokiej jakości materiały. Za każdym modelem kryją się lata naszego doświadczenia, regularnie zdobywana wiedza i niegasnąca pasja. Od dekady dbamy o to, by nasze urządzenia harmonijnie łączyły w sobie najnowsze trendy z perfekcyjną funkcjonalnością. Twój zakup jest dla nas potwierdzeniem tego, że zmierzamy wdobrym kierunku.

Życzymy satysfakcji i zadowolenia z użytkowania okapu ﬁ rmy Afrelli.

Page 4

INSTRUKCJE DOTYCZĄCE BEZPIECZNEGO DZIAŁANIA OKAPU

1. Przed przystąpieniem do montażu należy dokładnie przeczytać niniejszą instrukcję.

2. Instalację okapu należy przeprowadzić zgodnie z opisem i wytycznymi przedstawionymi w rozdziale VI. SZCZEGÓŁOWA INSTRUK CJA MONTAŻU.

3. Okap nadkuchenny może być podłączony tylko do gniazda zasilającego wyposażonego w sprawnie funkcjonujące uziemienie. Należy sprawdzić, czy parametry sieci zasilającej są zgodne z danymi znamionowymi określonymi na tabliczce znamionowej okapu.

4. Niedopuszczalne jest, aby elektryczne gniazda zasilające instalacji stałej znajdowały się pod okapem.

5. Należy zwracać uwagę, aby przewód zasilający nie znajdował się pod okapem.

6. Jeżeli przewód zasilający nieodłączalny ulegnie uszkodzeniu, to powinien on być wymieniony u producenta lub u pracownika zakładu serwisowego albo przez wykwaliﬁ kowaną osobę w celu uniknięcia zagrożenia.

7. W przypadku uszkodzenia okapu, naprawa może być przeprowadzona u producenta lub u pracownika zakładu serwisowego albo przez wykwaliﬁ kowaną osobę.

8. Jeżeli okap nadkuchenny jest używany jednocześnie z urządzeniami spalającymi gaz lub inne paliwa, pomieszczenie powinno być odpowiednio wentylowane (nie dotyczy to okapów, których konstrukcja przewiduje wyłącznie odprowadzenie powietrza z powrotem do pomieszczenia –pochłaniaczy zapachów).

9. Przed każdym czyszczeniem bądź wymianą ﬁ ltra wyjąć wtyczkę okapu z elektrycznego gniazda zasilającego lub w przypadku okapu na stałe podłączonego do instalacji elektrycznej odłączyć zasilanie.

Page 5

10. Istnieje ryzyko pożaru jeżeli czyszczenie nie odbywa się zgodnie z zaleceniami.

11. Pod okapem nadkuchennym nie używać otwartego ognia.

12. Potrawy przygotowywane na tłuszczach powinny być stale nadzorowane ponieważ nagrzany tłuszcz może się łatwo zapalić.

13. UWAGA: Niektóre elementy okapu mogą się nagrzewać w przypadku korzystania z urządzenia do gotowania.

14. Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach ﬁ zycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.

Page 6

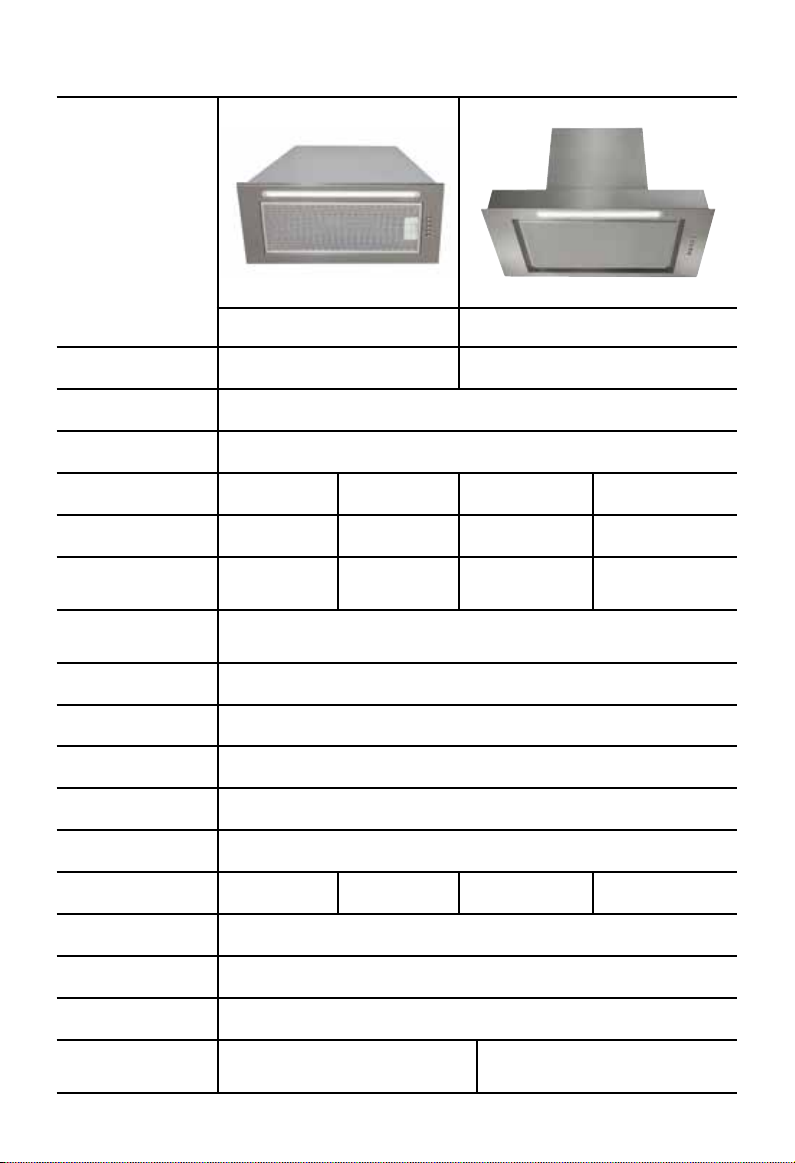

I. DANE TECHNICZNE

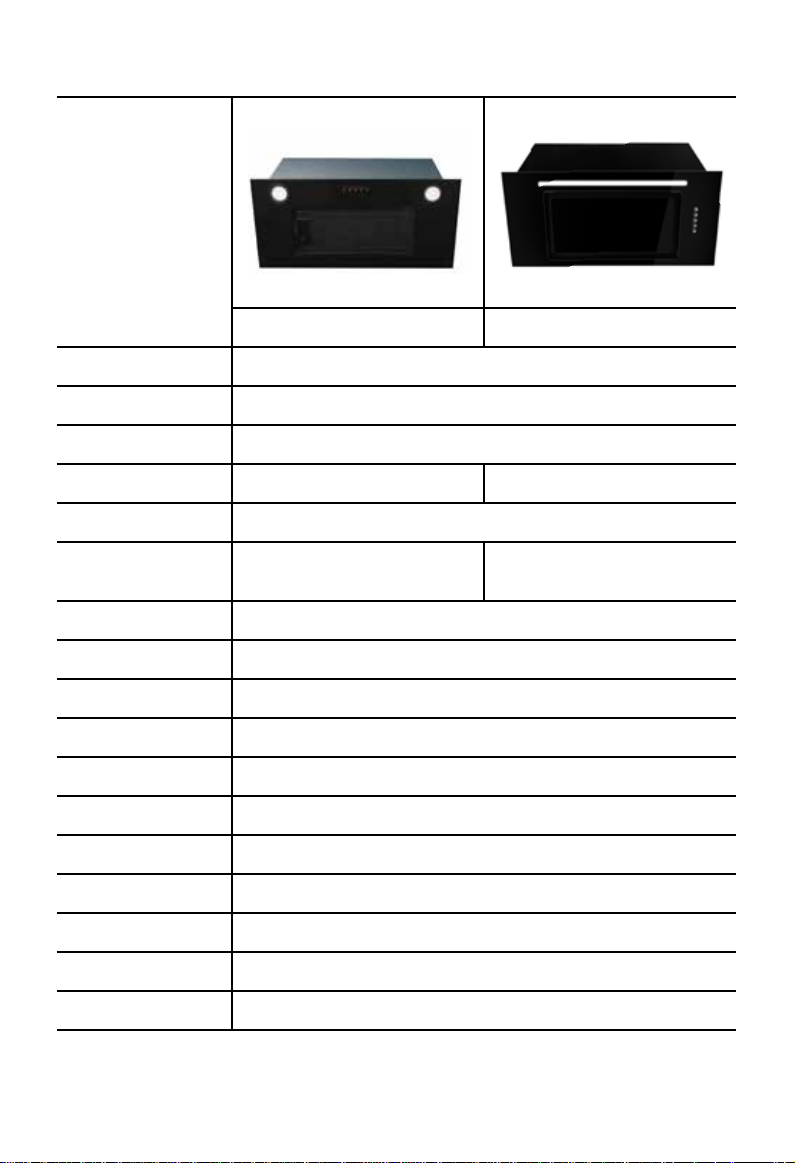

MODEL

AW-5 RUFFI CLASSIC AW-5 VENETO

NAPIĘCIE ZASILANIA 230 V / 50 Hz

ILOŚĆ TURBIN 1

ILOŚĆ STOPNI PRĘDKOŚCI TURBINY SZEROKOŚĆ/ŚREDNICA OKAPU ILOŚĆ FILTRÓW ALUMINIOWYCH

OŚWIETLENIE

ŚREDNICA WYLOTU TURBINY POZIOM GŁOŚNOŚCI/ WYDAJNOŚĆ TURBINY

1 bieg 48 dB(A)/142 m

2 bieg 58 dB(A)/216 m

3 bieg 61 dB(A)/339 m

MAKSYMALNY POBÓR MOCY TURBINY MAKSYMALNY POBÓR MOCY OKAPU

TRYB PRACY wyciąg lub pochłaniacz

595 mm 595 mm

LED 2 x 2 W

|oczko| 4000 K

Ø150 mm (możliwość redukcji na Ø125 mm – niezalecana)

Turbina 500

140 W

144 W

LED 1 x 4 W

|pasek| 4000 K

STEROWANIE mechaniczne przyciskowe

PILOT ZDALNEGO STEROWANIA

FILTRY WĘGLOWE 2 szt. montowane na turbinę (* dodatkowa opcja)

brak

Tabela 1. Parametry techniczne okapu.

Page 7

MODEL

AW-5 PRIMA CLASSIC AW-5 PIANO CLASSIC

NAPIĘCIE ZASILANIA 230 V / 50 Hz 230 V / 50 Hz

ILOŚĆ TURBIN 1

ILOŚĆ STOPNI PRĘDKOŚCI TURBINY

SZEROKOŚĆ/ŚREDNICA OKAPU

ILOŚĆ FILTRÓW ALUMINIOWYCH

OŚWIETLENIE

ŚREDNICA WYLOTU TURBINY

564 mm 864 mm 595 mm 895 mm

1 2 1 2

LED 1 x 4 W

|pasek| 4000 K

LED 1 x 6 W

|pasek| 4000 K

Ø150 mm (możliwość redukcji na Ø125 mm – niezalecana)

POZIOM GŁOŚNOŚCI/ WYDAJNOŚĆ TURBINY

1 bieg 48 dB(A)/143 m

LED 1 x 4 W

|pasek| 4000 K

Turbina 500

|pasek| 4000 K

LED 1 x 6 W

140 W

2 bieg 58 dB(A)/220 m

3 bieg 61 dB(A)/354 m

MAKSYMALNY POBÓR MOCY TURBINY

MAKSYMALNY POBÓR MOCY OKAPU

144 W 146 W 144 W 146 W

TRYB PRACY wyciąg lub pochłaniacz

STEROWANIE mechaniczne przyciskowe

PILOT ZDALNEGO STEROWANIA

FILTRY WĘGLOWE

2 szt. montowane na turbinę

(* dodatkowa opcja)

brak

filtr węglowy Long life

(* dodatkowa opcja)

Page 8

II. RYSUNKI TECHNICZNE

Okap AW-5 RUFFI CLASSIC VENETO

Szerokość 595 mm

waga netto – 6,65 kg waga brutto – 10,10 kg

Page 9

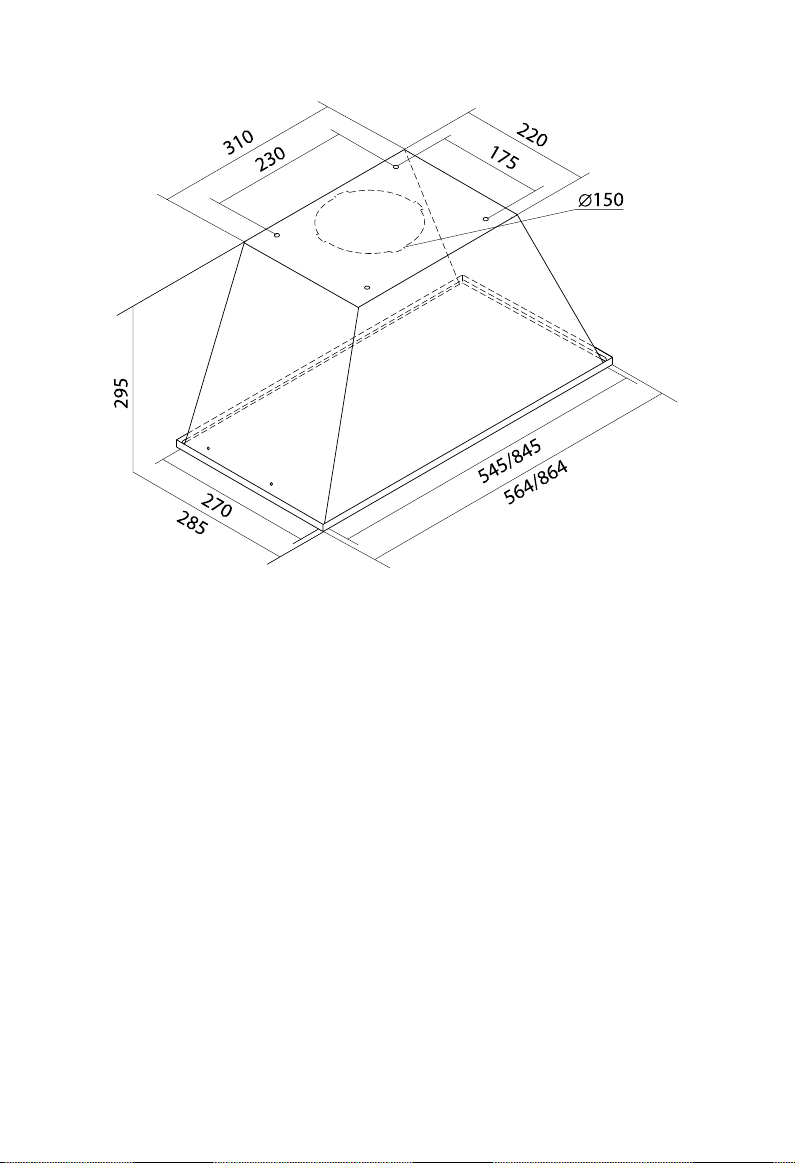

OKAP AW5 PRIMA CLASSIC

Szerokość 564 mm

waga netto – 4,80 kg waga brutto – 8,00 kg

Szerokość 864 mm

waga netto – 6,50 kg waga brutto – 10,50 kg

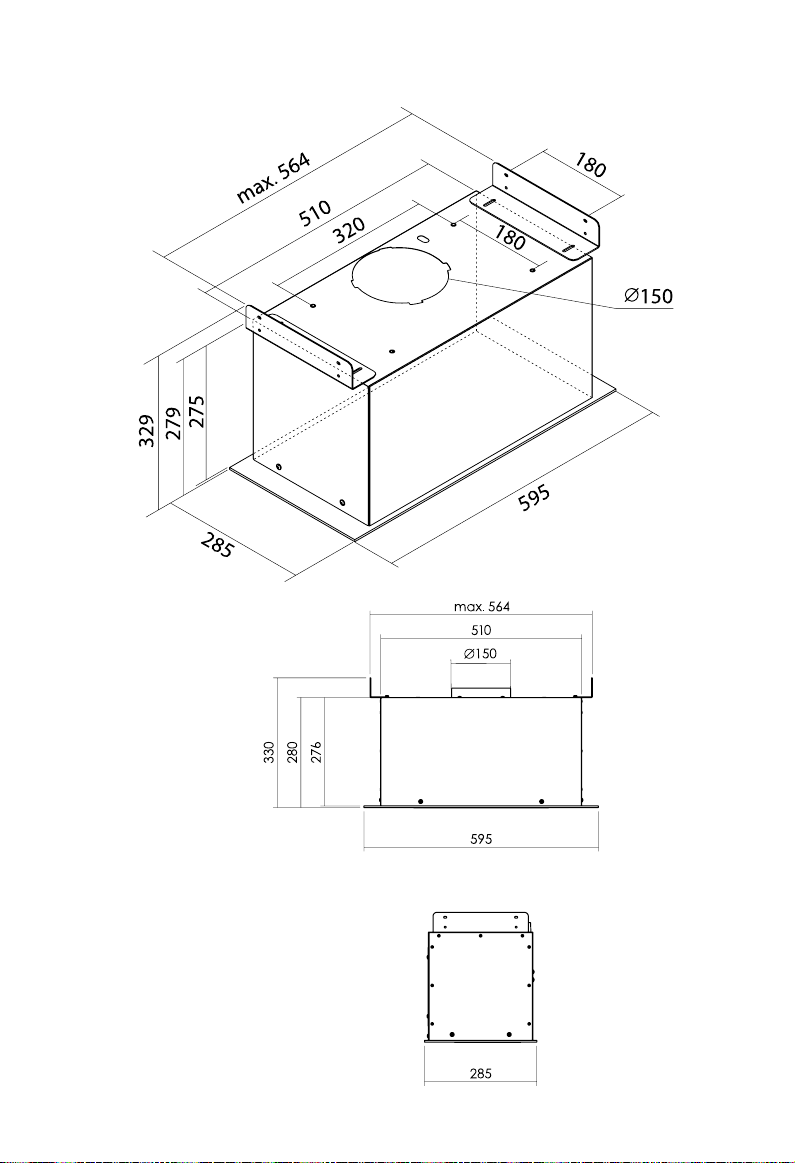

Page 10

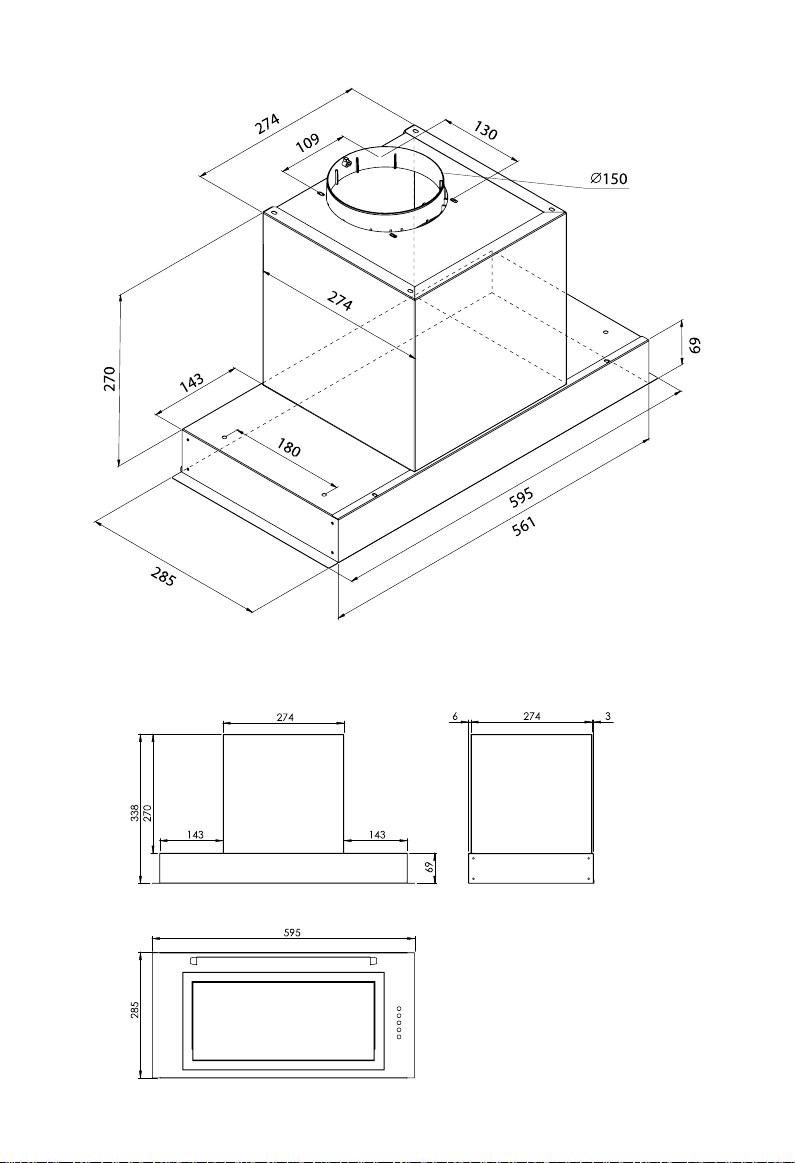

OKAP AW5

PIANO CLASSIC

Szerokość 595 mm

waga netto – 8,55 kg

waga brutto – 12,15 kg

Page 11

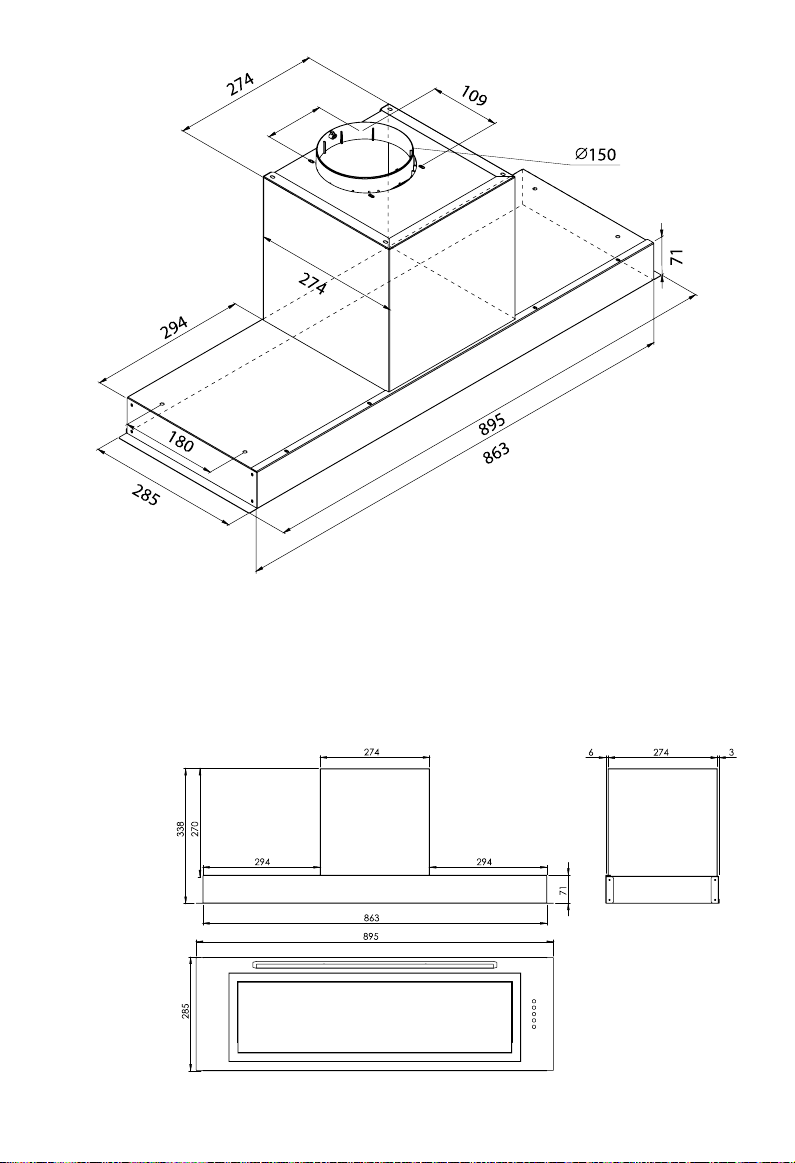

OKAP AW5 PIANO CLASSIC

Szerokość 895 mm

waga netto – 10,55 kg waga brutto – 14,40 kg

Page 12

III. ZAWARTOŚĆ ZESTAWU

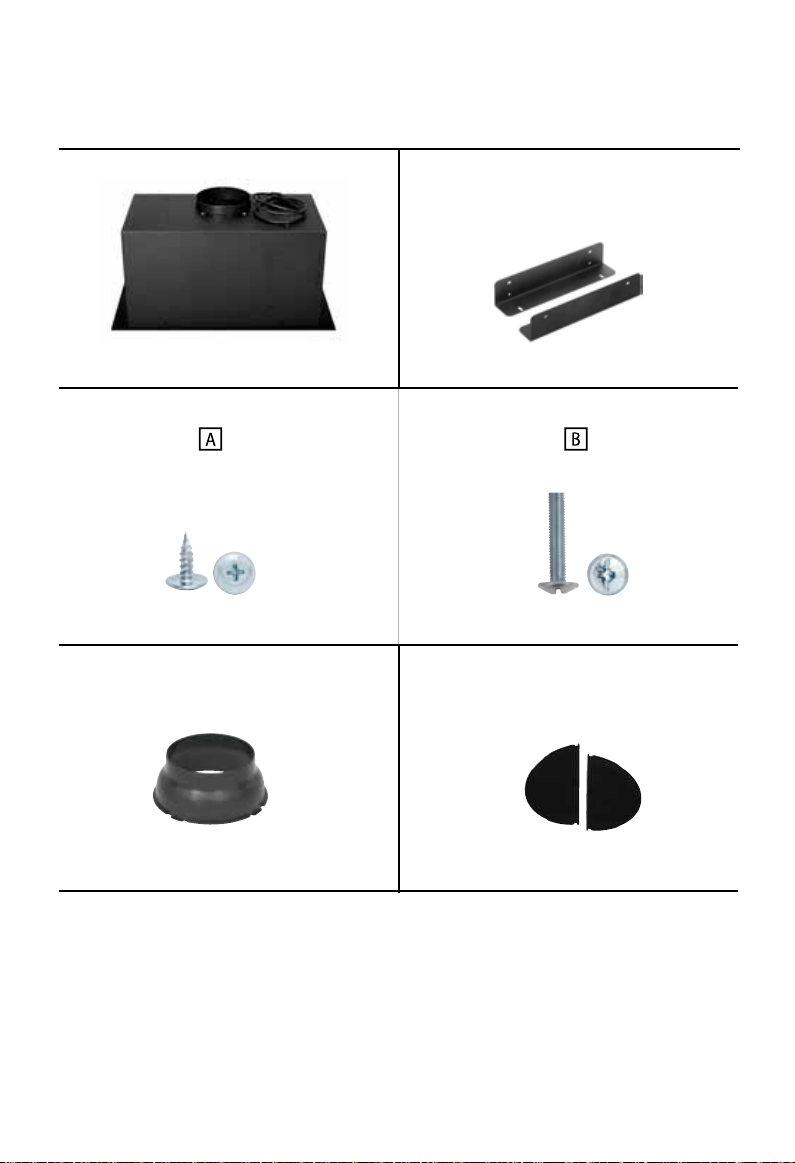

Elementy montażowe okapów: AW-5 RUFFI CLASSIC, AW5 VENETO

 okap (korpus)  kątownik montażowy

1 szt. 2 szt.

 śruby montażowe

blachowkręt 4,2 x 13 mm

8 szt.

 redukcja Ø150 / Ø125

1 szt.

śruba M5

4 szt.

 klapy zwrotne (w zależności od modelu,

dołączone osobno lub już zamontowane na wylocie turbiny)

2 szt.

Page 13

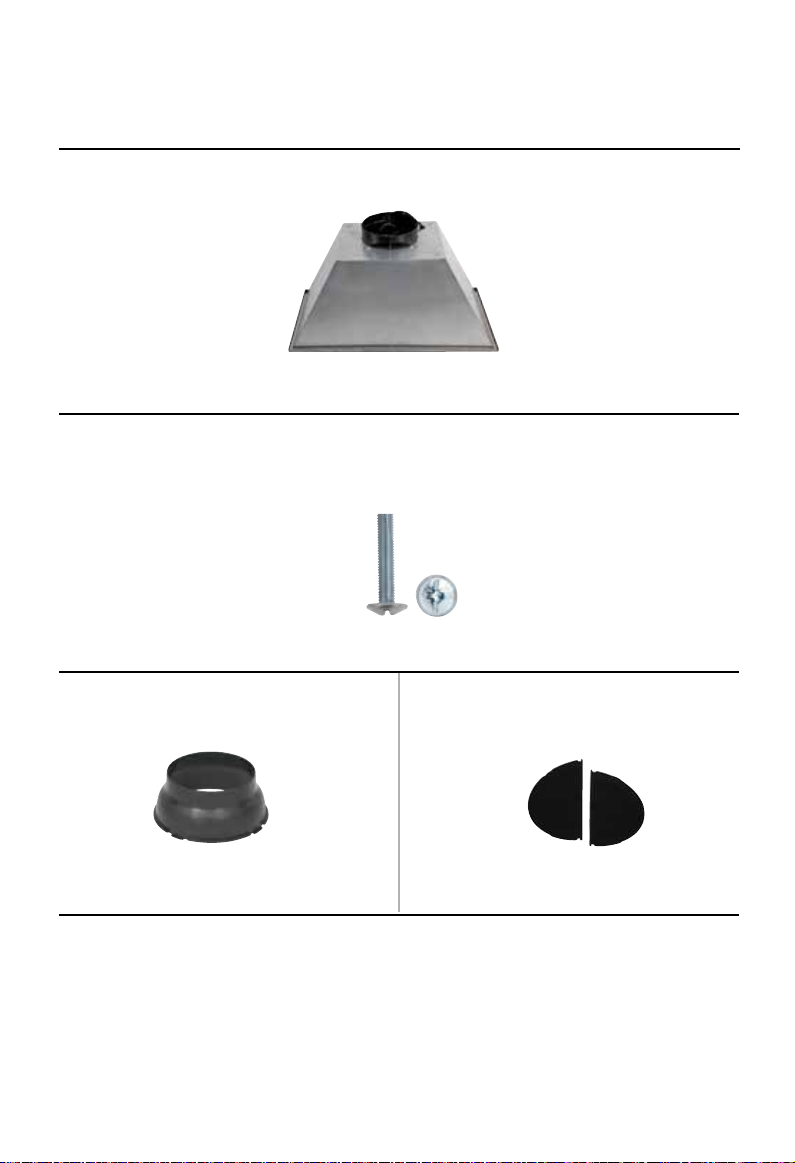

Elementy montażowe okapów: AW-5 PRIMA CLASSIC

 okap (korpus)

1 szt.

 śruby montażowe

śruba M5

4 szt.

 redukcja Ø150 / Ø125

1 szt.

 klapy zwrotne (w zależności od modelu,

dołączone osobno lub już zamontowane na wylocie turbiny)

2 szt.

Page 14

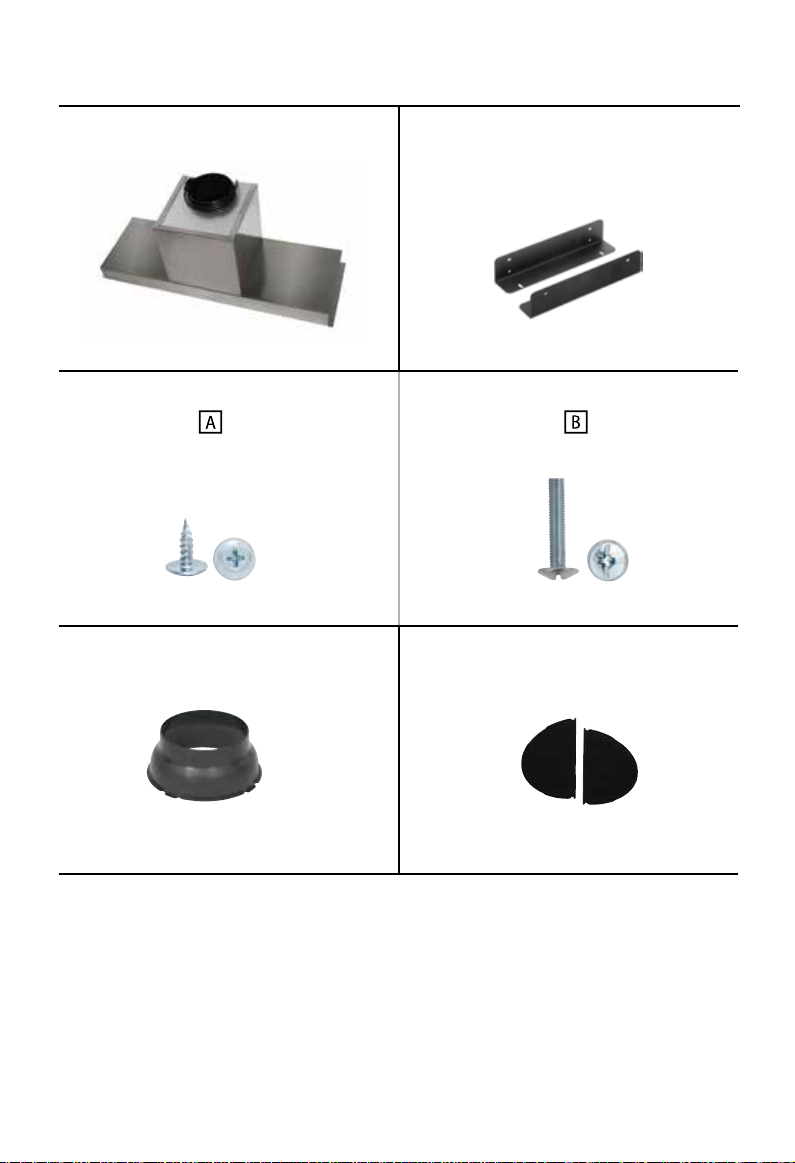

Elementy montażowe okapu: AW-5 PIANO CLASSIC

 okap (korpus)  kątownik montażowy

1 szt. 2 szt.

 śruby montażowe

blachowkręt 4,2 x 13 mm

8 szt.

 redukcja Ø150 / Ø125

1 szt.

śruba M4

4 szt.

 klapy zwrotne (w zależności od modelu,

dołączone osobno lub już zamontowane na wylocie turbiny)

2 szt.

Page 15

IV. UWAGI PRZED MONTAŻEM

Problemy techniczne

Przed przystąpieniem do montażu urządzenia należy wziąć pod uwagę wszystkie ewentualne problemy techniczne oraz trudności, które mogą wystąpić w czasie instalacji okapu, jak i jego eksploatacji. Montaż urządzenia powinien być wykonany przez wykwaliﬁ kowany oraz przeszkolony personel. Zarówno umiejscowienie okapu, prace montażowe oraz sposób podłączenia okapu do instalacji wentylacyjnych i elektrycznych muszą być zgodne z przepisami prawa oraz obowiązującymi normami.

Aspekt przestrzenny

Przed instalacją okapu i wykonaniem jakichkolwiek prac montażowych należy upewnić się, że urządzenie swymi rozmiarami będzie pasowało do wielkości pomieszczenia. Należy dokładnie sprawdzić czy wymiary okapu pozwolą na jego montaż w wybranym miejscu. Warto zwrócić szczególną uwagę na kolor i wykończenie okapu tak, by komponował się z innymi sprzętami w kuchni, zabudową meblową oraz dodatkami i akcesoriami. Ponadto, należy zadbać o to, by bryła okapu, jego kształt i forma, nie wpłynęły negatywnie na wizerunek pomieszczenia i jego ergonomię np. przysłonienie widoku, zablokowanie okna, zasłonienie istotnych elementów pomieszczenia, itp.

Wybrać tryb pracy okapu: wyciąg lub pochłaniacz

• Przed przystąpieniem do montażu określ tryb pracy okapu. W przypadku pracy urzą-

dzenia w trybie wyciągu, koniecznie sprawdź i zweryﬁ kuj sposób doprowadzenia kanałów wentylacyjnych.

• Urządzenie może działać jako wyciąg (obieg otwarty) (Ryc. 1) lub pochłaniacz (obieg

zamknięty) (Ryc. 2).

º Wyciąg – opary zostają wyprowadzone na zewnątrz. Do atmosfery traﬁ ają kanałem

wentylacyjnym połączonym z okapem.

º Pochłaniacz – opary najpierw zostają uwolnione od resztek tłuszczu oraz zapachów,

a następnie ponownie wydmuchiwane są do kuchni.

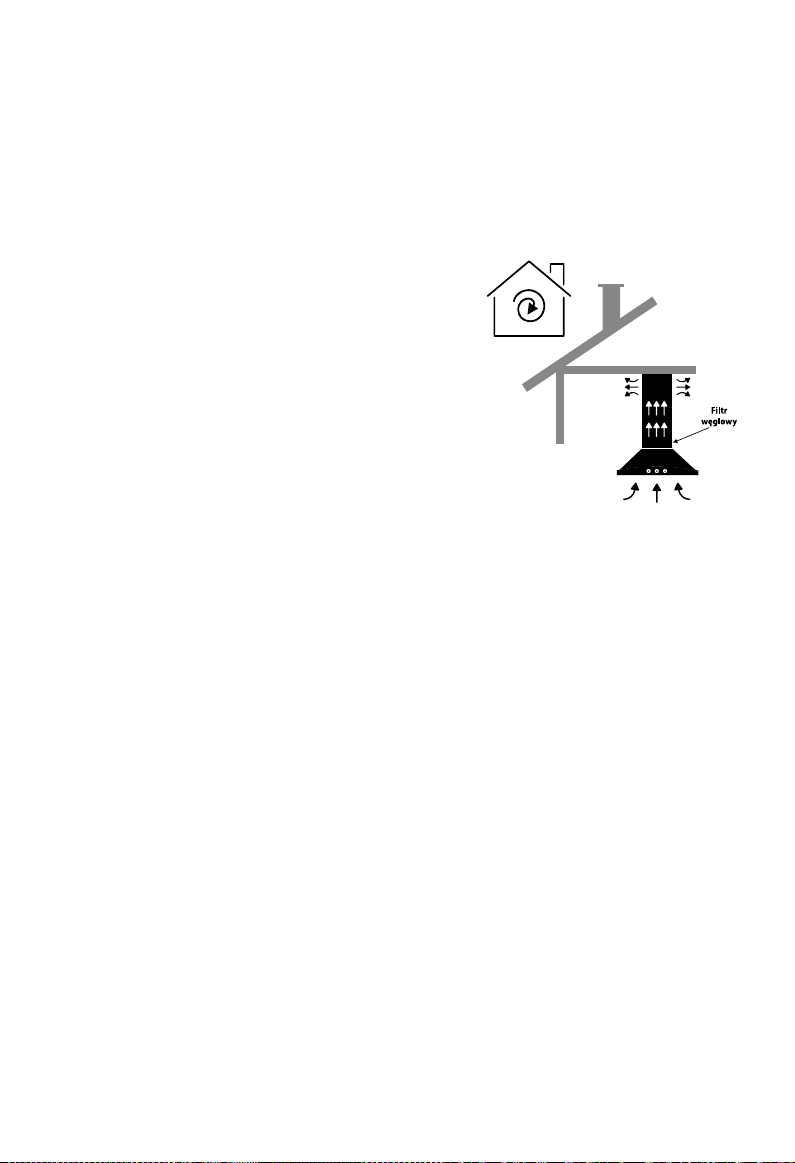

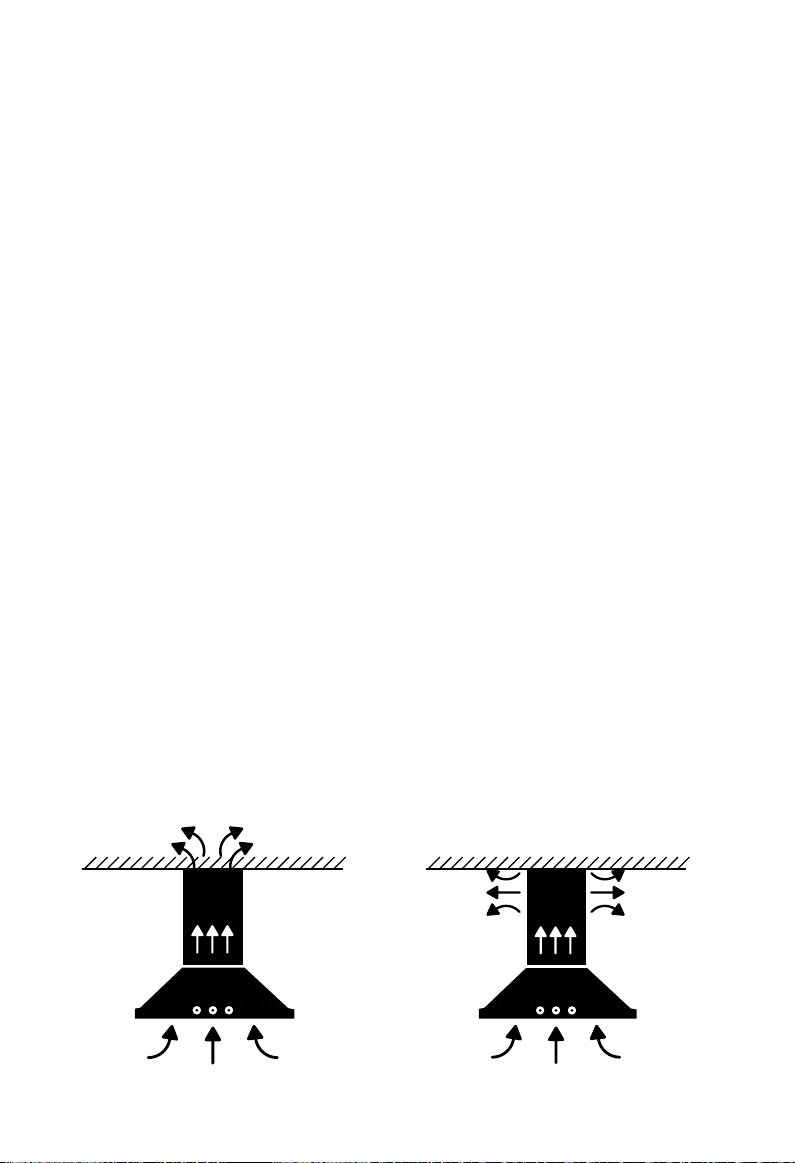

Ryc. 1. Wyciąg (obieg otwarty) Ryc. 2. Pochłaniacz (obieg zamknięty)

Page 16

• Kiedy zdecydować się na obieg otwarty?

º Gdy istnieją możliwości techniczne (przewody i dedykowana kratka wentylacyjna

do komina o odpowiedniej średnicy/ wymiarach). º Gdy często gotuje się w kuchni. º Gdy w pomieszczeniu ma być cicho. º Gdy odległość na linii okap-komin wentylacyjny jest niewielka.

• Kiedy zdecydować się na obieg zamknięty?

º Gdy nie ma możliwości technicznych dla obiegu otwartego (brak przewodów

i kratki wentylacyjnej do komina). º Gdy gotuje się sporadycznie. º Gdy istotny jest aspekt wizualny wnętrza. º Gdy odległość okap-komin wentylacyjny jest znaczna.

Okap jako wyciąg (obieg otwarty) i dobór przewodów wentylacyjnych

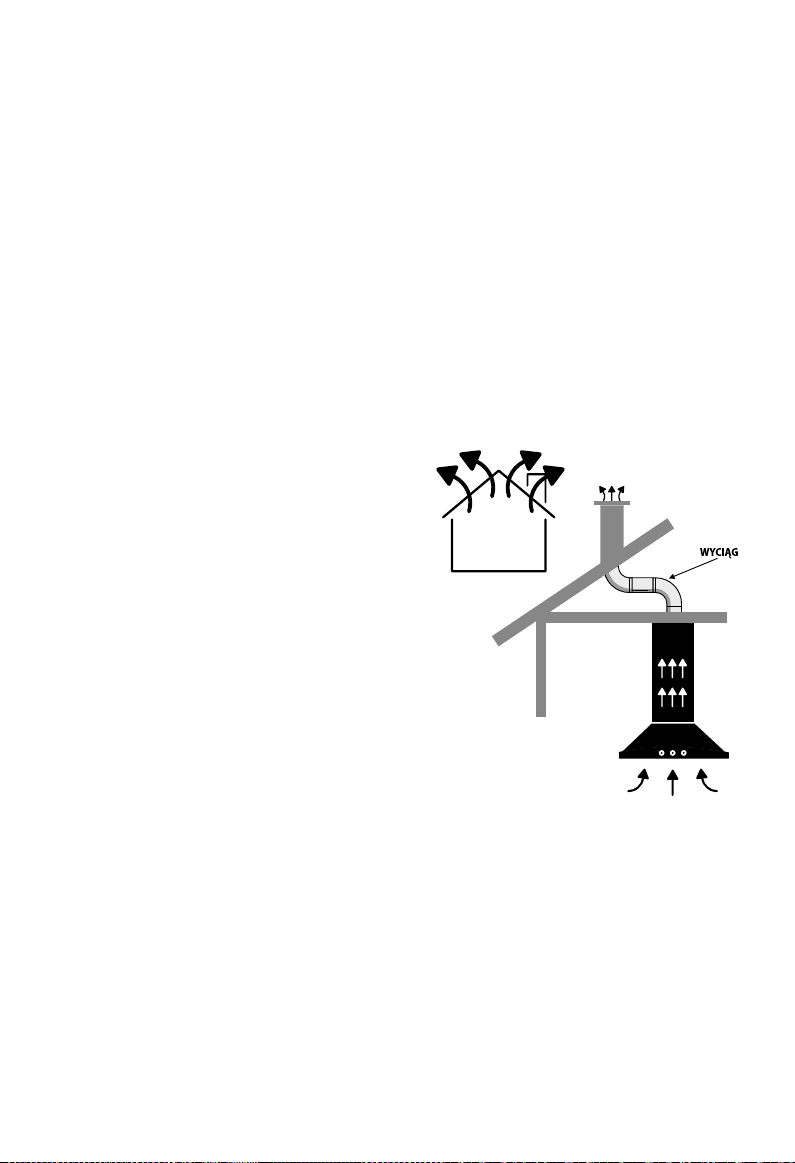

Wybierając wyciąg, czyli obieg otwarty (Ryc. 3) pamiętaj, że:

• Powietrze wylotowe nie może być kierowane

do komina odprowadzającego spaliny lub dym, ani do kanału wentylacyjnego tych pomieszczeń, w których stoją urządzenia spalające.

• Przyłącze wyciągowe musi być wykonane

przed zamontowaniem okapu!

• Należy określić typ przewodów wentyla-

cyjnych: okrągłe rury, bądź płaskie kanały (rodzaje i rozmiary: patrz poniżej)

• Jako przewody odprowadzające powietrze na-

leży stosować kanały z materiału niepalnego np. z tworzyw sztucznych, ocynkowane lub ze stali nierdzewnej. W przypadku przewodów metalowych poziom hałasu może być wyższy niż dla rur z tworzyw sztucznych.

• Urządzenie osiąga optymalną moc, dzięki za-

stosowaniu krótkiej, prostej i gładkiej wewnątrz rury wylotowej o możliwie największej średnicy wewnętrznej: najlepiej Ø150 mm.

• Zaleca się rury okrągłe – najlepiej o średnicy wewnętrznej wynoszącej Ø150 mm,

jednak nie mniejszej niż Ø125 mm.

• Jeśli zajdzie potrzeba zastosowania przewodów wentylacyjnych o mniejszej średnicy

niż Ø150 mm, należy zamontować redukcję jak najdalej od turbiny (średnicę przewodu najkorzystniej redukować u ujścia do komina). Dzięki temu ograniczony zostanie hałas, a straty wydajności urządzenia zostaną zminimalizowane.

Ryc. 3. Okap jako wyciąg

Page 17

• Kanały płaskie mogą służyć jako alternatywa dla przewodów rurowych. Należy zasto-

sować właściwy odpowiednik. Ich wewnętrzne pole przekroju poprzecznego musi

odpowiadać wewnętrznemu polu przekroju poprzecznego rur okrągłych, tj: º rura Ø150 mm czyli kanał płaski 220 x 90 mm, º rura Ø125 mm czyli kanał płaski 204 x 60 mm.

• Jeśli zajdzie konieczność zastosowania załamań – należy ograniczyć je do minimum

oraz wybrać możliwie łagodne załamania, unikając kąta 90 stopni.

• Długie, porowate rury wylotowe o licznych zagięciach (rury spiro, węże elastyczne)

lub te o średnicy wewnętrznej mniejszej niż Ø150 mm, uniemożliwiają osiągnięcie

optymalnej mocy wyciągu, a praca turbiny staje się głośniejsza.

• Optymalny przebieg przewodów wentylacyjnych istotnie wpływa na pracę urządzenia.

Zbyt długie przewody wentylacyjne przyczyniają się do spadku wydajności urządzenia.

Podobnie przewężenia czy załamania przewodów, oprócz spadku wydajności, zwięk-

szają poziom hałasu. W przypadku nieprawidłowego montażu, którego konsekwencją

jest obniżona wydajność okapu lub zbyt wysoki poziom hałasu urządzenia, producent

uzna reklamację za bezzasadną.

• Redukcja powierzchni przekroju poprzecznego kanału wentylacyjnego z rekomendo-

wanej średnicy Ø150 mm na Ø125 mm to utrata nawet 30% wydajności. Aby zachować

fabryczne parametry urządzenia, należy tak planować montaż, aby nie zmniejszać pola

powierzchni przekroju poprzecznego wylotu turbiny okapu.

• Każde załamanie rury o 90 stopni powoduje spadek wydajności.

• Każdy dodatkowy metr rury lub płaskiego kanału powoduje spadek wydajności.

• W części poziomej, rura powinna mieć lekką inklinację do góry (uniesienie przewodów

do góry o około 10°) tak, aby ułatwić przepł yw powietrza na zewnątrz.

• Należy zadbać o ciągłość (szczelność) i drożność przewodów oraz komina wentylacyjnego.

Wykorzystaj taśmy uszczelniające. Producent urządzenia nie ponosi odpowiedzialności

za zakłócenia działania okapu spowodowane nieprawidłowym funkcjonowaniem

przewodu rurowego.

• Montaż przewodów wentylacyjnych należy wykańczać opaskami zaciskowymi, dedy-

kowanymi taśmami, bądź uszczelniaczami. Niepoprawne osadzenie rury na kołnierzu

turbiny lub na przyłączu w ścianie może powodować jej ściągnięcie podczas pracy okapu.

• Zalecane jest dodatkowe wyciszenie przewodów wentylacyjnych materiałami wygłu-

szającymi (membrany, maty lub inne materiały dźwiękochłonne).

• Przewody wentylacyjne i elementy wygłuszające nie są dostarczane przez producenta

okapu. Ich dobór należy skonsultować ze specjalistami, a następnie zaopatrzyć się w nie

w profesjonalnym sklepie.

• Przed uruchomieniem okapu w trybie wyciągu upewnij się, że ﬁ ltry węglowe zostały

zdjęte i nie znajdują się w urządzeniu.

Page 18

• Okap pracujący jako wyciąg powinien mieć zamontowaną klapę zwrotną na kołnierzu

u ujścia przewodu z turbiny. º Klapa zwrotna zapobiega cofaniu się powietrza z zewnątrz poprzez okap do po-

mieszczenia.

º W domach chroni tym samym wnętrza przed przedostawaniem się do nich po-

wietrza, które jest wilgotne, brudne, zanieczyszczone pyłkami, alergenami, kurzem, spalinami, smogiem i jest też zimne (zwłaszcza w okresie jesienno-zimowym), przez co wychładza pomieszczenia.

º W blokach i budynkach wielokondygnacyjnych klapy zwrotne ograniczają przepływ

zapachów, wilgoci i zanieczyszczonego powietrza do innych mieszkań w tym samym pionie wentylacyjnym.

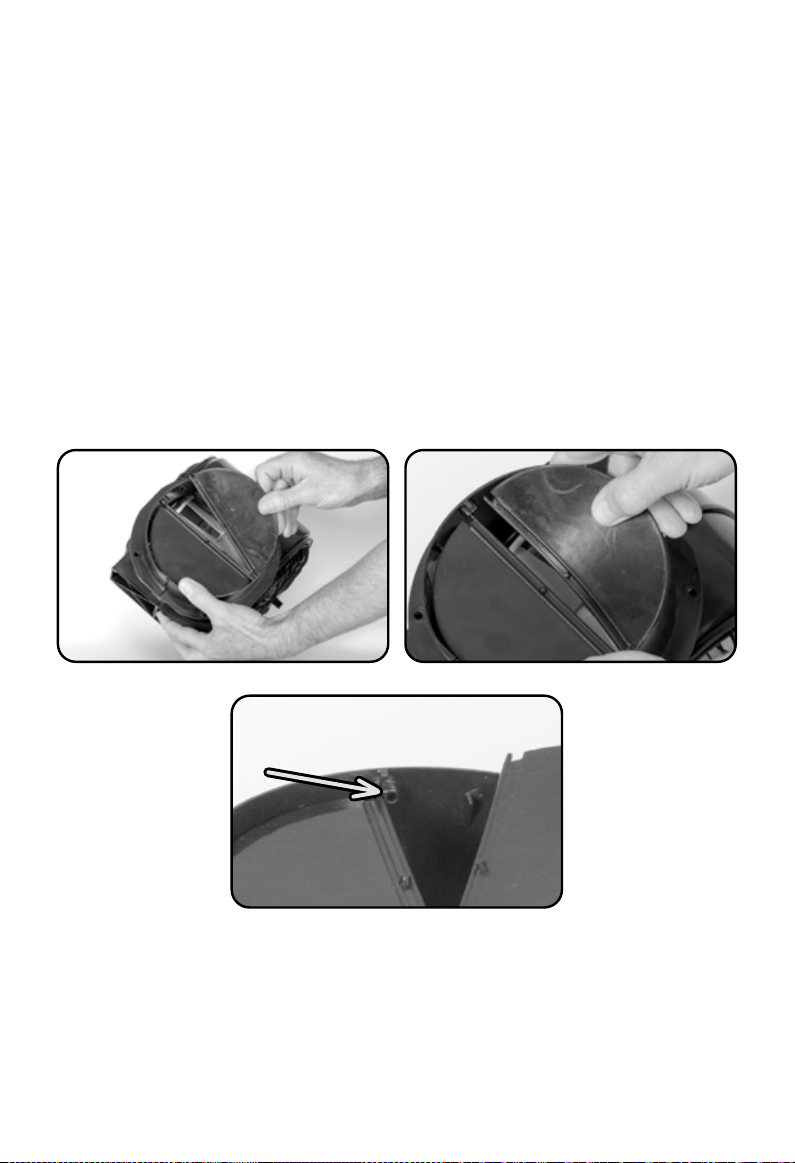

º Klapy zwrotne montuje się „na wcisk”. Należy delikatnie odkształcić je (zgiąć), aby

umieścić je w zaczepach kołnierza u ujścia turbiny (ew. w zaczepach wewnątrz przewodu w gotowym już układzie). Ryc. 4. pokazuje poglądowo montaż klap zwrotnych na wylocie turbiny.

zaczep klap

zwrotnych

Ryc. 4. Montaż klap zwrotnych na w ylocie turbiny

º UWAGA! Dla zachowania efektywnej wentylacji i poprawnej pracy klapek zwrotnych,

wymagany jest ich poprawny montaż tak, aby uniknąć ich blokady, czy zakleszczenia. W przypadku niedokładnej instalacji klapki mogą wypaść z uchwytów i traﬁ ć między łopatki wirnika turbiny. Wówczas po włączeniu okapu nastąpi trwałe uszkodzenie turbiny, które to uszkodzenie nie podlega gwarancji. Po uruchomieniu turbiny, pęd

Page 19

powietrza może też „wstrzelić” klapki w kanał wentylacyjny blokując go, hałasując w nim oraz zanieczyszczając go poprzez zatrzymywanie cząsteczek brudu.

º UWAGA! W okapie pracującym jako wyciąg klapa ciągu powrotnego unosi się

i opada samoczynnie pod wpływem zmian ciśnienia atmosferycznego (cug w kominie wentylacyjnym) powodując stukanie. W pkt. 8.3 HAŁAS Poradnika (osobna broszura) znajdują się informacje, jak zapobiec stukaniu i zmniejszyć hałas okapu.

Kratka wentylacyjna w obiegu otwartym (okap jako wyciąg)

• Jeżeli w pomieszczeniu, oprócz okapu znajdują się inne urządzenia o zasilaniu nie-

elektrycznym (np. kominki, grzejniki przepływowe, czy piece na paliwa ciekłe), to

odprowadzane gazy pochodzące ze spalania mogą powodować zatrucia domowników.

• Powietrze z okapu nie może być odprowadzane do kanału kominowego służą-

cego do odprowadzania spalin z urządzeń spalających gaz lub inne paliwa (nie

dotyczy to okapów, których konstrukcja przewiduje wyłącznie odprowadzenie

powietrza z powrotem do pomieszczenia – pochłaniaczy zapachów).

• Należy przestrzegać spełnienia wymagań dotyczących odprowadzania powietrza.

• W żadnym wypadku nie należy podłączać przewodów wentylacyjnych od okapu do

eksploatowanych kominów dymowych lub gazowych innych urządzeń (np. bojler,

piec). Nie należy również wykorzystywać kanałów służących do napowietrzania

i przewietrzania pomieszczeń z paleniskami.

• Włączenie okapu rozpoczyna proces zasysania powietrza z kuchni oraz pomieszczeń

sąsiadujących. Brak odpowiedniej wentylacji może powodować powstanie podciśnienia.

W takiej sytuacji trujące gazy z komina lub ciągu wentylacyjnego będą uwalniane do

pomieszczeń mieszkalnych, dlatego tak istotne jest zadbanie o dostateczną ilość do-

prowadzanego powietrza. Jeśli powietrze potrzebne do spalania zostanie dostarczone

przez otwory, które nie są zamykane na stałe (nawiewniki, okna, drzwi, rekuperatory,

wywietrzniki ścienne) lub inne dostępne środki techniczne, odpowiednia wentylacja będzie

zapewniona. Sam wywietrznik ścienny nie zapewnia prawidłowej wentylacji. Ten punkt

nie obowiązuje, gdy okap nadkuchenny jest użytkowany jako pochłaniacz zapachów.

• Jeżeli powietrze wylotowe będzie kierowane do nieużytkowanego już komina od-

prowadzającego spaliny lub dym, należy uzyskać opinię oraz zgodę uprawnionego

kominiarza. Jeśli powietrze wylotowe będzie wyprowadzane przez ścianę zewnętrzną,

to należy wmurować skrzynkę teleskopową.

• Przed zakupem przewodów wentylacyjnych, należy obowiązkowo sprawdzić drożność

komina oraz rozmiar kratki wentylacyjnej. Przyjmuje się, że gwarancją właściwej wen-

tylacji pomieszczeń, w których używa się innych urządzeń na paliwa stałe lub ciekłe,

dopływ świeżego powietrza powinien trzykrotnie przewyższać wylot. Należy też

wziąć pod uwagę całkowitą zdolność wentylacji mieszkania (szczelność okien, objętość

pomieszczenia). Wątpliwości w dziedzinie przygotowań technicznych dotyczących

wentylacji należy rozstrzygać u specjalistów w tej dziedzinie.

• Kluczową rolę odgrywają też obowiązujące, krajowe przepisy budowlane, których

należy bezwzględnie przestrzegać.

Page 20

Okap jako pochłaniacz (obieg zamknięty)

Wybierając pochłaniacz (Ryc. 5), pamiętaj o tym, że:

• Ten tryb pracy stosowany jest w sytuacji, kiedy nie ma możliwości wyprowadzenia

wyciągu na zewnątrz. Do pochłaniacza nie instaluje się przewodów wentylacyjnych.

• By okap pochłaniał zapachy konieczne jest zastosowanie ﬁ ltra z węglem aktywnym.

• Nie wolno użytkować pochłaniacza, w którym nie zamontowano ﬁ ltra węglowego.

• Użycie ﬁ ltra węglowego zmniejsza wydajność okapu o ok. 30% zwiększając przy tym

jego głośność.

• Okap dostarczany przez producenta nie posiada

zamontowanego ﬁ ltra węglowego, co oznacza, że

okap jest przewidziany dla trybu pracy z wyciągiem

powietrza. Opcjonalnie przewidziano pracę okapu

jako pochłaniacz z zamontowanym ﬁ ltrem węglo-

wym. Filtr węglowy można kupić w specjalistycznym

sklepie, punkcie serwisowym lub w sklepie interne-

towym producenta.

• Okapy wyspowe na linkach zostały fabrycznie wy-

posażone w ﬁ ltry węglowe. Pozostałe typy okapów

nie posiadają ﬁ ltrów węglowych lub dodawane są

one do sprzętu jako wyposażenie opcjonalne.

• Zasysane powietrze jest oczyszczane z tłuszczu i zapachów przy użyciu ﬁ ltrów węglowych

zamontowanych w okapie. Następnie powietrze zostaje zwrócone do pomieszczenia

przez k ratki wylotowe znajdujące się w górnej c zęści okapu.

• ZABRONIONE JEST ZASŁANIANIE KRATEK WYLOTOWYCH!

• W przypadku okapów suﬁ towych lub zabudowanych w meblach (podszafkowych),

a pracujących w trybie pochłaniaczy, należy zadbać o odprowadzenie powietrza

z suﬁ tu lub z mebli tak, aby przeﬁ ltrowane powietrze swobodnie traﬁ ało z powrotem

do pomieszczenia.

Ryc. 5. Okap jako pochłaniacz

Montaż w zabudowie kuchennej

W przypadku montażu w zabudowie kuchennej, należy spełnić następujące warunki:

• Meble muszą być wypoziomowane.

• Zabudowa musi mieć dostateczną wytrzymałość.

• Płyta meblowa musi mieć grubość min. 16 mm.

• Zabudowa kuchenna oraz ściany drewniane (lub o podobnej konstrukcji, w tym z gips-

-kartonu) powodują zwiększoną głośność podczas pracy okapu. W przeciwieństwie

do ścian murowanych działają na zasadzie pudeł rezonansowych.

• Stosowne elementy montażowe do instalacji okapu wewnątrz szafki zostały dołączone

do zestawu przez Producenta.

• Maksymalny ciężar okapu kuchennego został podany w sekcji rysunki techniczne

tejże Instrukcji.

Page 21

V. OGÓLNE UWAGI MONTAŻOWE

Poniżej znajdują się uniwersalne uwagi związane z montażem okapów. Zastosowanie się do opisanych zasad umożliwi prawidłową instalację i bezpieczne użytkowanie urządzenia.

Zawartość opakowania

• Należy RAZ JESZCZE sprawdzić czy zestaw jest kompletny. W punkcie III. ZAWARTOŚĆ

ZESTAWU niniejszej instrukcji wymienione są elementy, które powinny znaleźć się

w opakowaniu. Jeśli czegoś brakuje lub któryś z elementów jest uszkodzony, należy

poinformować o tym Serwis Producenta.

• Należy przygotować poszczególne elementy do montażu w taki sposób, by łatwo było

po nie sięgnąć.

• Należy sprawdzić czy wewnątrz okapu nie znajdują się dodatkowe materiały dostarcza-

ne wraz z urządzeniem (na przykład woreczki z wkrętami, karta gwarancyjna, dowód

zakupu, itp.). Jeśli są, wyjmij je i zachowaj.

• UWAGA! Usuń z turbiny ewentualne zabezpieczenie transportowe!

Narzędzia instalacyjne i przygotowanie do montażu

• Przed montażem, należy upewnić się, że wszelkie narzędzia potrzebne do instalacji są

w zasięgu ręki.

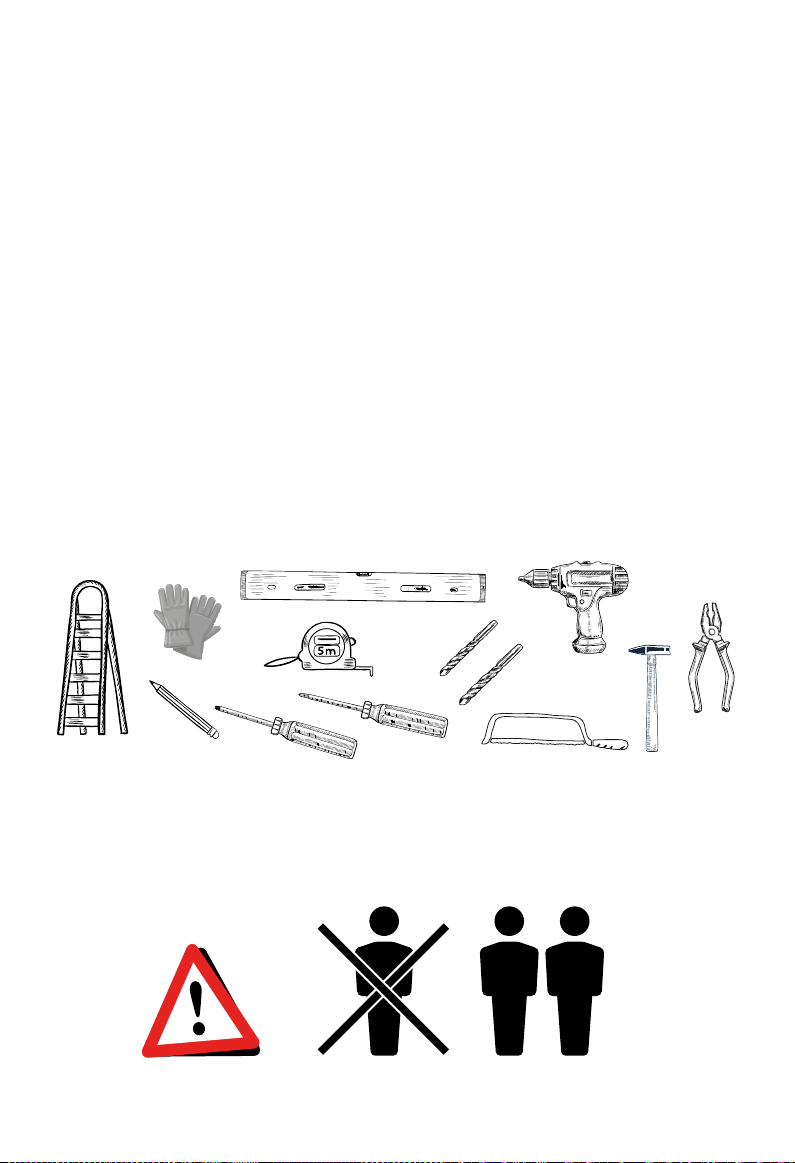

Ryc. 6. Narzędzia rekomendowane podczas montażu

• Ze względu na gabaryty urządzenia do rozpakowania, wyjęcia i montażu okapu za-

lecane są 2 osoby dorosłe. W przypadku urządzeń o większych rozmiarach zaleca się

więcej niż 2 osoby dorosłe.

UWAGA!

Ryc. 7. Uwaga: wymagane min 2 osoby do montażu

Page 22

• Okap należy zamontować w odległości min. 55 cm nad płytą kuchenną urządzenia

elektrycznego i min. 65 cm nad płytą kuchenną urządzenia gazowego. Odległość jest

mierzona między powierzchnią podtrzymującą naczynia do przyrządzania potraw

na płycie kuchennej a najniższą częścią okapu nadkuchennego. Jeżeli w instrukcjach

instalowania urządzeń gazowych podano większą odległość, należy to uwzględnić.

Montowanie okapu

• Przed ukończeniem montażu nie należy podłączać urządzenia do sieci elektrycznej.

• Uwagi dotyczące zabezpieczeń: º Okapy wykończone lakierem czarny połysk – nie należy zdejmować materiałów

ochronnych (folie, papier, itp.). Należy je usunąć dopiero w czasie montażu.

º Okapy ze stali nierdzewnej INOX (folia laserowa) – nie należy zdejmować mate-

riałów ochronnych (folie, papier, itp.). Należy je usunąć po zakończonym montażu.

º Okapy o innych wykończeniach – nie należy zdejmować materiałów ochronnych

(folie, papier, itp.). Należy je usunąć po zakończonym montażu.

• UWAGA: ewentualne oznaczenia i strzałki na folii ochronnej służą wyłącznie identyﬁ kacji

kierunku szlifu stali, co jest niezbędne w procesie produkcyjnym. Nie są to oznaczenia

montażowe i nie należy się nimi sugerować.

• UWAGA: maskownica jest elementem podatnym na zarysowania, zwłaszcza podczas

przymierzania i montowania okapu. Wsuwanie i wysuwanie maskownicy do i z korpusu

okapu może doprowadzić do zniszczenia elementu.

• Przed jakimkolwiek odwiertem montażowym w ścianie czy suﬁ cie należy starannie

sprawdzić miejsca odwiertów, by nie uszkodzić istniejących instalacji (prąd, gaz, woda

itp.). Podłoże tak ściany, jak i suﬁ tu musi być stabilne.

• Przewiercenie przewodów elektrycznych będących w ścianie i połączenie ich przez

dyble/śruby montażowe z obudową okapu może spowodować zwarcie instalacji

elektrycznej, uszkodzenie lub zniszczenie okapu, innych urządzeń w pomieszczeniu,

a w skrajnych przypadkach może prowadzić do pożaru. Równocześnie istnieje ryzyko

porażenia osoby, która dotknie obudowę okapu, co może grozić uszczerbkiem na

zdrowiu, kalectwem, a w skrajnych przypadkach nawet śmiercią.

• Okap nadkuchenny jest ciężkim urządzeniem, dlatego jego przenoszenie oraz instalacja

powinny być wykonywane przez co najmniej dwie osoby dorosłe.

• W przypadku okapów z aluminiowym ﬁ ltrem przeciwtłuszczowym dostępnym bez-

pośrednio (niezabezpieczony dodatkową klapą czy osłoną), przed instalacją okapu

należy go zdemontować aby zminimalizować ryzyko jego uszkodzenia. Po zakończonej

instalacji należy ponownie zamontować aluminiowy ﬁ ltr przeciwtłuszczowy w okapie.

• W okapach wyspowych i kominowych maskownicę okapu można skrócić poprzez jej

obcięcie od dołu, jednak nie więcej niż 10 cm.

Samodzielne skrócenie tego elementu nie powoduje utraty gwarancji.

Page 23

VI. SZCZEGÓŁOWA INSTRUKCJA MONTAŻU DLA OKAPÓW:

AW5 RUFFI CLASSIC, AW5 VENETO, AW5 PIANO CLASSIC

UWAGA!

Przystępując do instalacji okapu należy zabezpieczyć meble, płytę grzewczą i inne urządzenia znajdujące się w bliskim sąsiedztwie strefy montażu.

Opis symboli , , itp. znajduje się w rozdziale III. ZAWARTOŚĆ ZESTAWU.

I SPOSÓB MONTAŻU  DO ŚCIANEK SZAFKI

KROK 1

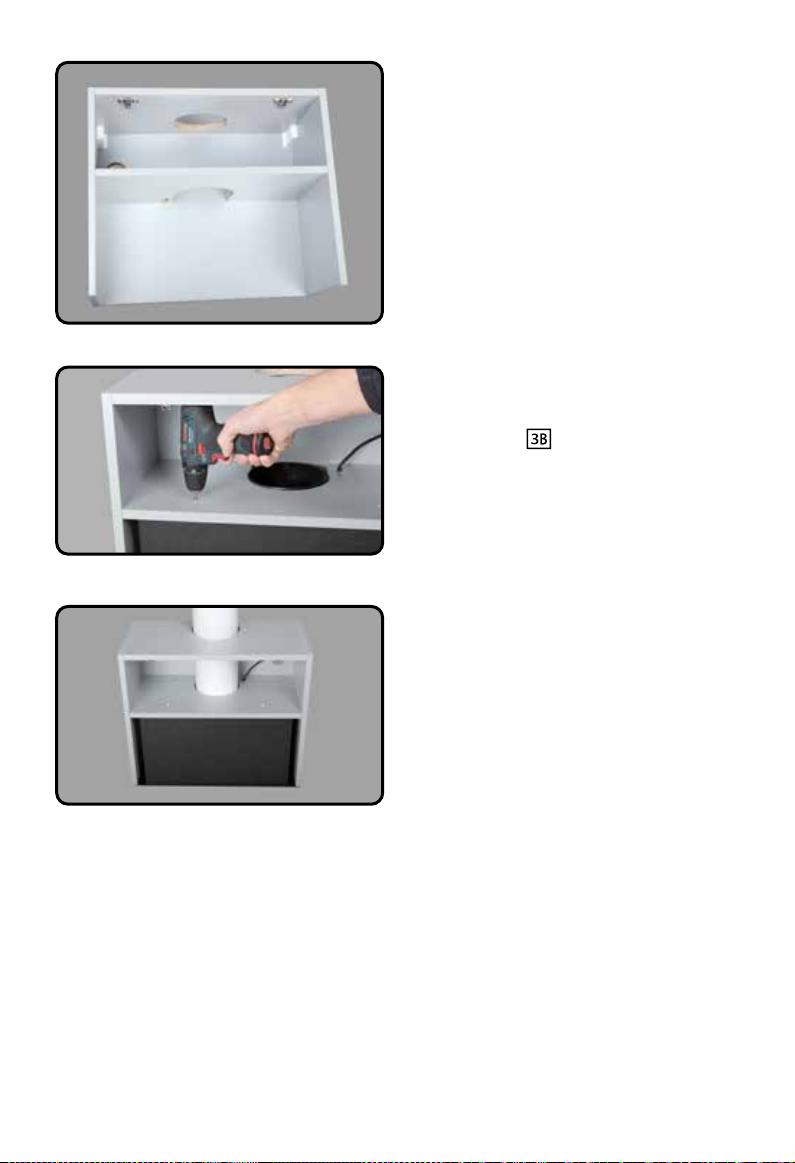

Wyznaczyć i wyciąć w szafce otwór pod rurę odprowadzającą powietrze na zewnątrz. Sugerowana średnica to Ø170 mm.

KROK 2

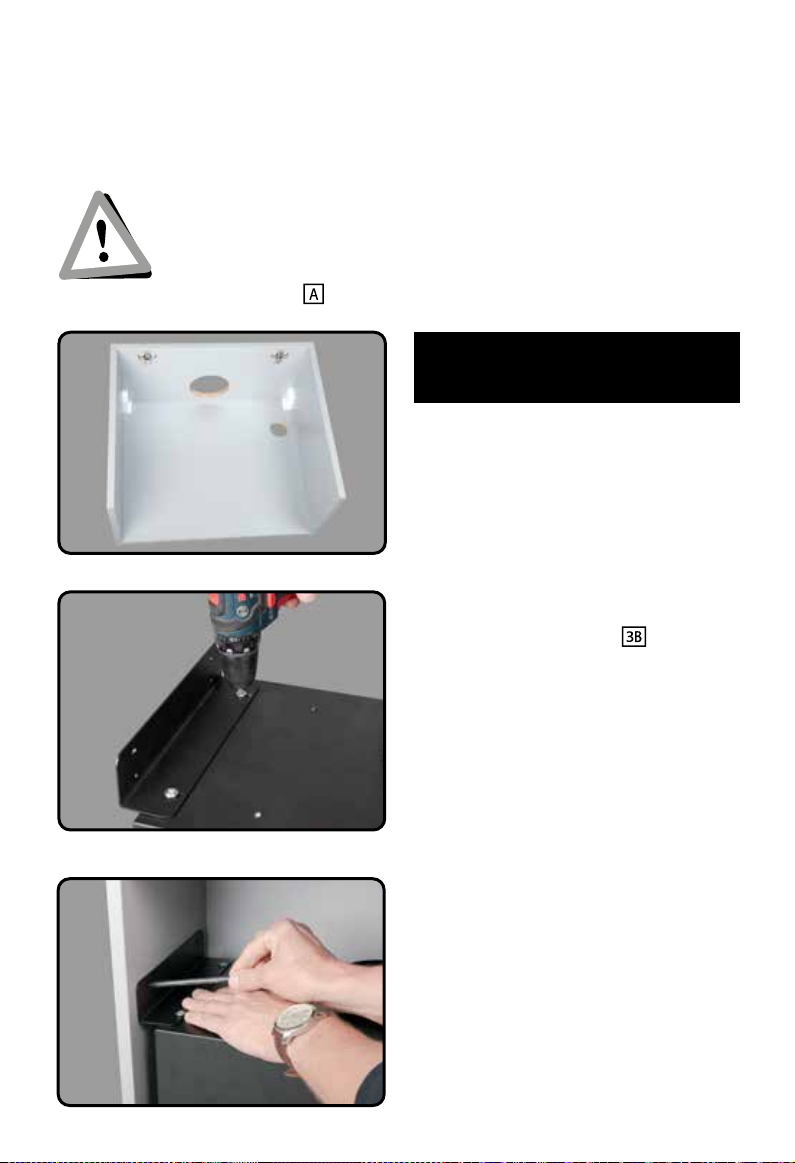

Za pomocą czterech śrub , przykręcić kątowniki montażowe  do korpusu okapu .

KROK 3

Ustawić okap w taki sposób, aby dolna powierzchnia okapu licowała się z dolną powierzchnią szafek. Zaznaczyć punkty przykręcenia okapu do szafki.

Page 24

MODELE: AW5 RUFFI CLASSIC, AW5 VENETO

KROK 4

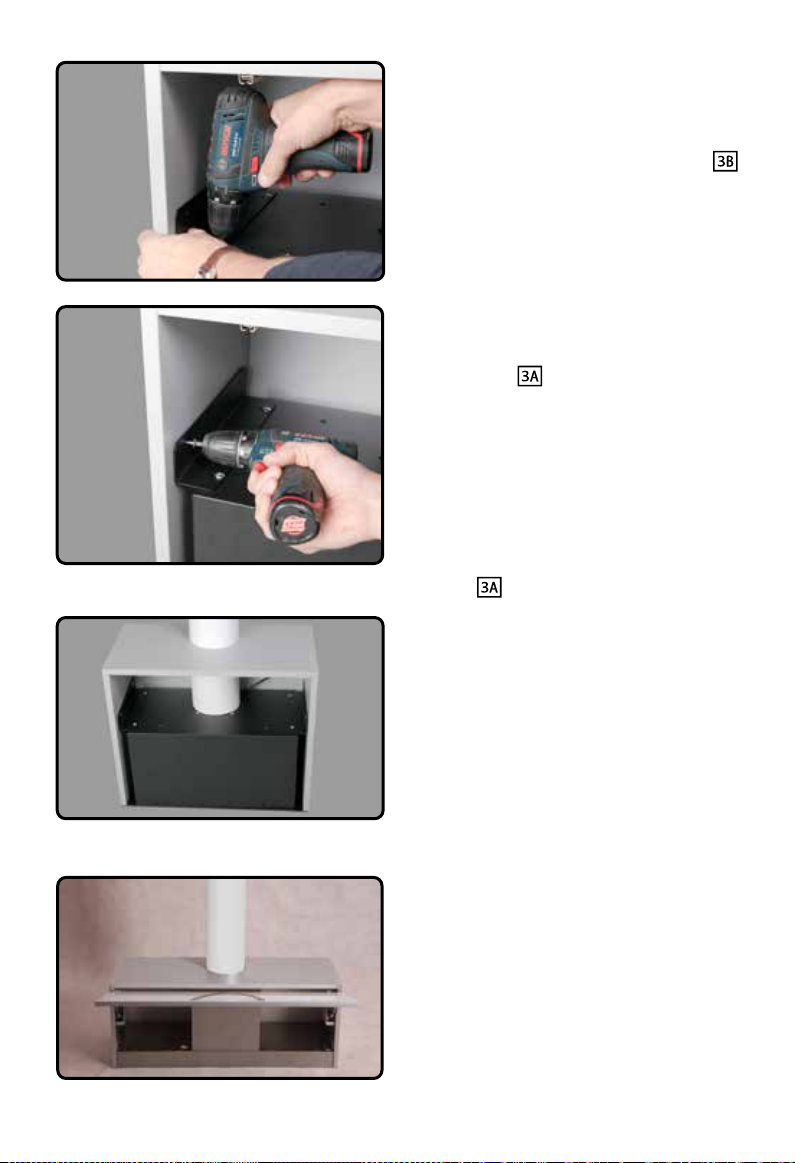

Jeśli kątowniki  mocujące okap do szafki są zbyt oddalone od płyty meblowej, należy poluzować cztery śruby i rozsunąć kątowniki tak, aby przylegały one do szafki. Ponownie dokręcić cztery śruby.

KROK 5

Przykręcić okap do szafki czterema wkrętami 4,2x13 w miejscu podłużnych otworów (fasolek) w kątownikach . Następnie należy sprawdzić pozycję okapu i wypoziomować go w taki sposób, aby dolna powierzchnia okapu licowała się z dolną powierzchnią szafek. Po ewentualnych korektach okap przykręcić do szafki kolejnymi czterema blachowkrętami .

KROK 6

Podłączyć okap do otworu odprowadzającego powietrze na zewnątrz za pomocą gładkiej, niepalnej rury. W przypadku, gdy okap ma pracować jako pochłaniacz, w górnej płycie należy wyciąć otwór, aby powietrze z turbiny mogło swobodnie recyrkulować w pomieszczeniu.

MODEL: AW5 PIANO CLASSIC

Page 25

II SPOSÓB MONTAŻU  DO PÓŁKI W SZAFCE

NIE DOTYCZY OKAPU AW-5 PIANO CLASSIC

KROK 1

Wyznaczyć i wyciąć w szafce otwór pod rurę odprowadzającą powietrze na zewnątrz. Sugerowana średnica to Ø170 mm.

KROK 2

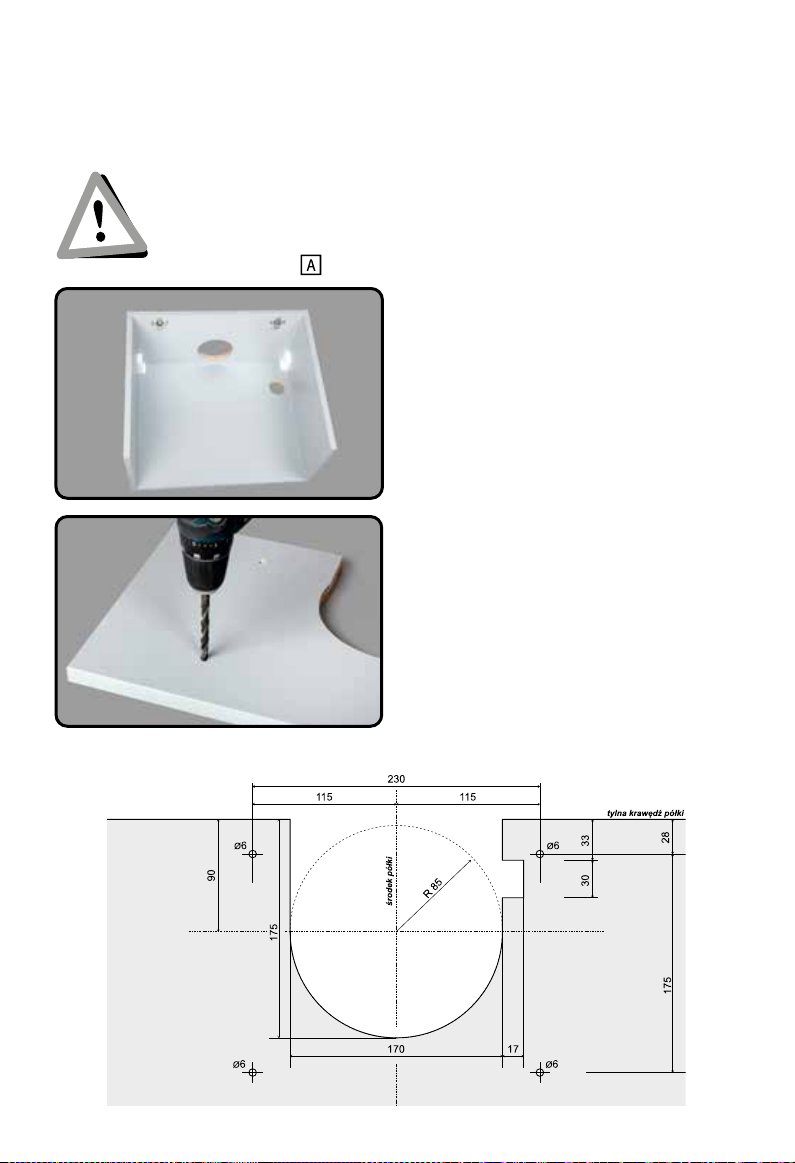

Na podstawie rysunku poniżej wyznaczyć i wyciąć w półce otwór na kanał odprowadzający powietrze oraz na przewód zasilający. Wywiercić cztery otwory Ø6 pod śruby okap z półką. Następnie sprawdzić czy wywiercone otwory Ø6 pokrywają się zgwintami w okapie.

mocujące

Page 26

KROK 3

Przygotowaną półkę zamocować na odpowieniej wysokości w szafce tak, aby okap był wypoziomowany, a jego dolna powierzchnia licowała się z dolną powierzchnią szafek.

KROK 4

Przykręcić okap do półki za pomocą czterech śrub

KROK 5

Page 27

SZCZEGÓŁOWA INSTRUKCJA MONTAŻU DLA OKAPU: AW5 PRIMA CLASSIC

UWAGA!

Przystępując do instalacji okapu należy zabezpieczyć meble, płytę grzewczą i inne urządzenia znajdujące się w bliskim sąsiedztwie strefy montażu.

Opis symboli , , itp. znajduje się w rozdziale III. ZAWARTOŚĆ ZESTAWU.

KROK 1

Wyznaczyć i wyciąć w szafce otwór pod rurę odprowadzającą powietrze na zewnątrz. Sugerowana średnica to Ø170 mm.

KROK 2

Na podstawie rysunku poniżej wyznaczyć i wyciąć w półce otwór na kanał odprowadzający powietrze oraz na przewód zasilający. Wywiercić cztery otwory Ø6 pod śruby  mocujące okap z półką. Następnie sprawdzić czy wywiercone otwory Ø6 pokrywają się zgwintami w okapie.

Page 28

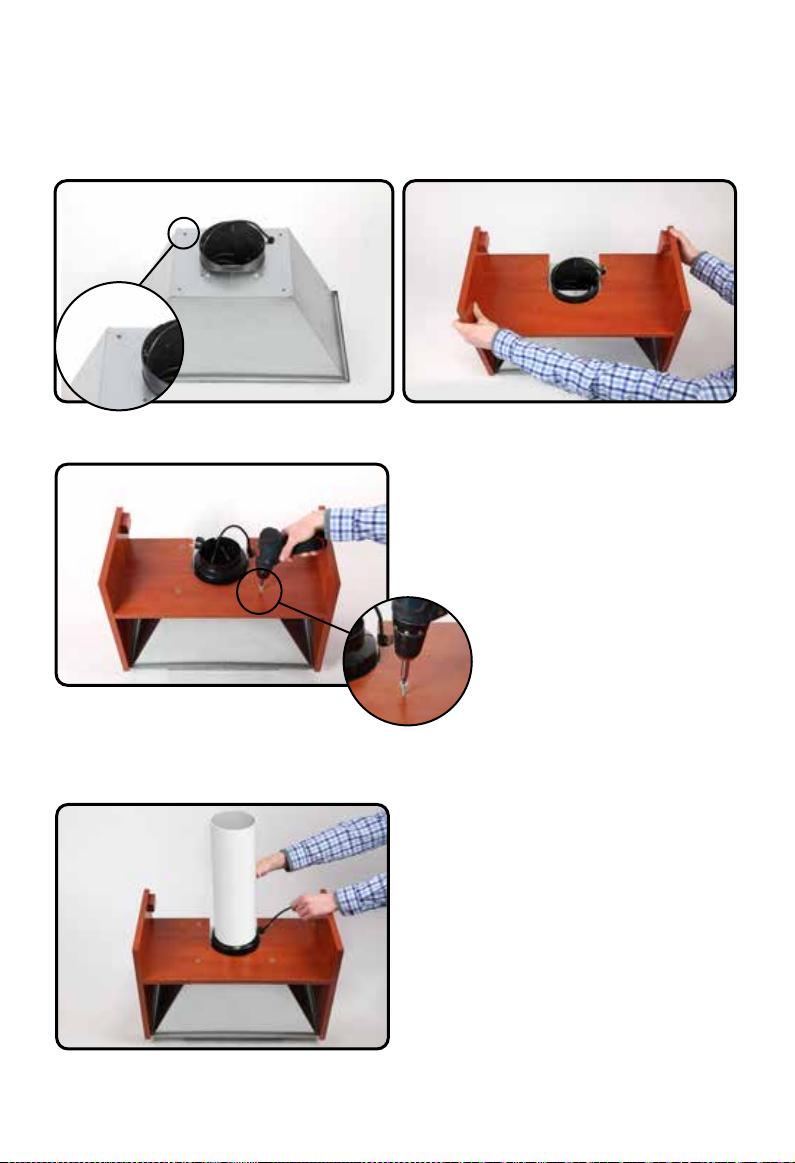

KROK 3

Przygotowaną półkę zamocować na odpowieniej wysokości w szafce tak, aby okap był wypoziomowany, a jego dolna powierzchnia licowała się z dolną powierzchnią szafek.

KROK 4

Przykręcić okap do półki za pomocą czterech śrub .

KROK 5

Podłączyć okap do otworu odprowadzającego powietrze na zewnątrz za pomocą gładkiej, niepalnej rury. W przypadku, gdy okap ma pracować jako pochłaniacz, w górnej płycie należy wyciąć otwór, aby powietrze z turbiny mogło swobodnie recyrkulować w pomieszczeniu.

Page 29

Podłączenie elektryczne

• Przed ukończeniem montażu nie wolno podłączać urządzenia do sieci elektrycznej.

• Podczas instalowania nie można zaginać ani zaciskać kabla przyłączeniowego. Wy-

magane parametry przyłączy znajdują się na tabliczce znamionowej umieszczonej

wewnątrz urządzenia, widocznej po wyjęciu aluminiowego ﬁ ltra przeciwtłuszczowego.

• Przed podłączeniem urządzenia do źródła zasilania elektrycznego należy mieć pewność,

że napięcie i częstotliwość prądu w instalacji elektrycznej odpowiadają wartościom

podanym na tabliczce znamionowej okapu. Tabliczka znamionowa okapu umieszczona

jest wewnątrz urządzenia – widoczna po wyjęciu aluminiowego ﬁ ltra przeciwtłusz-

czowego.

• Urządzenie odpowiada I klasie ochrony przeciwporażeniowej. Okap posiada przewód

zasilający z uziemieniem.

• Okap dostarczany jest z przewodem elektrycznym i wtyczką. Może być ona podłączo-

na do każdego, zainstalowanego zgodnie z przepisami i zabezpieczonego gniazda

z uziemieniem (230 V / 50 Hz).

• Przewód przyłączeniowy ma długość ok. 1,5 m i jest zakończony wtyczką z możliwością

jej odcięcia i podłączenia przewodu na stałe lub w przypadku okapów wyspowych na

linkach przewód zakończony jest przewodami do podłączenia do kostki elektrycznej.

• Obcięcie wtyczki, by podłączyć okap na stałe do prądu nie powoduje utraty gwarancji.

Zalecane jest powierzenie tej czynności osobie wykwaliﬁ kowanej.

• W przypadku, gdy okap wyposażony jest we wtyczkę, po zakończonej instalacji, należy

ją podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego

w łatwo dostępnym miejscu.

• Jeśli zastosowane gniazdko elektryczne po montażu okapu nie jest swobodnie dostępne,

to używany obwód prądowy musi mieć możliwość odłączenia w celu przeprowadzenia

prac konserwacyjnych.

• Istnieje możliwość odcięcia wtyczki i wpięcia przewodów bezpośrednio do kostki.

W przypadku, gdy: º okap zostanie pozbawiony wtyczki (bezpośrednie podłączenie do sieci), º wtyczka ulokowana jest w trudno dostępnym miejscu, º wtyczka jest zabudowana, po zakończonej instalacji, należy zastosować znormalizowany wyłącznik dwubiegunowy

z rozwarciem styków wynoszącym minimum 3 mm. Umożliwi on całkowite odcięcie

od sieci elektrycznej w warunkach nadprądowych kategorii III, zgodnie z zasadami

instalacji. Zabezpieczenie takie może wykonać wyłącznie specjalista elektryk.

Page 30

Weryﬁ kacja stanu okapu po montażu

• Należy ściągnąć wszystkie folie ochronne, następnie usunąć ewentualne pozostałości

kleju oraz (w razie potrzeby) plamy tłuszczu i oleju.

• Należy ściągnąć folię zabezpieczającą z aluminiowych ﬁ ltrów przeciwtłuszczowych

(zwykle koloru niebieskiego lub białego).

• Po ściągnięciu folii ochronnej z okapu, producent zaleca przetarcie go spe-

cjalnym środkiem zabezpieczająco-konserwującym dedykowanym do da-

nej powierzchni. Zalecenia dotyczące czyszczenia i konserwacji znajdują się

w pkt. 7 CZYSZCZENIE I KONSERWACJA Poradnika (osobna broszura).

• Należy przeprowadzić test funkcjonowania. Przez kilkadziesiąt godzin możliwe jest

wydobywanie się nieprzyjemnego zapachu z urządzenia, szczególnie w obiegu za-

mkniętym. Jest to naturalny proces, który nie powinien budzić niepokoju. Specyﬁ czny

zapach zanika wraz z dotarciem się turbiny.

• Zalecane jest ponowne sprawdzenie poprawności działania wszystkich funkcji okapu

w trybie sterowania panelem sterującym na okapie, jak i pilotem bezprzewodowym.

• Należy upewnić się, że okap zamocowany jest prosto, stabilnie, nie odchyla się od pionu.

• Należy zweryﬁ kować, czy okap nie rezonuje (wpada w drgania), może to oznaczać, że

śruby i mocowania nie zostały prawidłowo dokręcone.

• Należy sprawdzić, czy klapka zwrotna nie jest zablokowana, a przewody i kratka wen-

tylacyjna są wolne od zatorów.

VII. OŚWIADCZENIE PRODUCENTA:

Okap nadkuchenny spełnia wszystkie wymagania określone w przepisach UE mających do niego zastosowanie. W związku z powyższym została dla niego wystawiona deklaracja zgodności, a urządzenie opatrzono oznaczeniem CE.

Page 31

DEKLARACJA ZGODNOŚCI UE / WE

1. Typ / model wyrobu: typ: AW-5 model: Ruffi Classic 60 (500); Prima Classic 60/90 (500);

Veneto 60 (500); Piano Classic 60/90 (500)

2. Nazwa i adres producenta: Afrelli Sp. z o.o. ul. Hoża 86/416, 00-682 Warszawa, Polska.

3. Niniejsza deklaracja zgodności wydana zostaje na wyłączną odpowiedzialność producenta.

4. Przedmiot deklaracji: Okap nadkuchenny

5. Wymieniony powyżej przedmiot niniejszej deklaracji jest zgodny z odnośnymi wymaganiami

unijnego prawodawstwa harmonizacyjnego:

− Dyrektywa niskonapięciowa "LVD" 2014/35/UE

− Dyrektywa kompatybilności elektromagnetycznej "EMC" 2014/30/UE

− Dyrektywa ograniczenia niektórych pierwiastków "RoHS" 2011/65/UE+2015/863/UE

− Dyrektywa ekoprojekt dla produktów związanych z energią "ErP" 2009/125/WE

− Rozporządzenie Komisji (UE) nr 66/2014

6. Odniesienia do odnośnych norm zharmonizowanych, które zastosowano, lub do innych

specyfikacji technicznych, w stosunku do których deklarowana jest zgodność:

PN-EN 60335-1:2012+A11:2014-10+A13:2017-11+A1:2019-10+A2:2019-11+A14:2020-05

(EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A2:2019+A14:2019)

PN-EN 55014-2:1999+A1:2004+A2:2009 (EN 55014-2:1997+A1:2001+A2:2008)

PN-EN 60335-2-31:2015-02 (EN 60335-2-31:2014)

PN-EN 62233:2008 (EN 62233:2008)

PN-EN 55014-1:2017-06+A11:2020-07 (EN 55014-1:2017+A11:2020)

PN-EN 61000-3-2:2014-10 (EN 61000-3-2:2014) PN-EN 61000-3-3:2013-10 (EN 61000-3-3:2013)

PN-EN IEC 63000:2019-01 (EN IEC 63000:2018)

PN-EN 61591:2002+A1:2006+A2:2011+A11:2014-08+A12:2015-04

(EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015)

7. Jednostka notyfikowana … (nazwa, numer) przeprowadziła … (opis interwencji) i wydała

certyfikat: ..... Nie dotyczy.

8. Informacje dodatkowe:

Podpisano w imieniu producenta:

miejsce i data wydania:

imię i nazwisko, stanowisko, podpis: .................................................................

Warszawa, 26.04.2021

Page 32

VIII. KARTY TECHNICZNE

Oznaczenie

Wartość

Jednostka

Identyfikator modelu

Roczne zużycie energii

AEC

hood

59,8

kWh/r

Klasa efektywności energetycznej

Wydajność przepływu dynamicznego

FDE

hood

9,4

Klasa wydajności przepływu dynamicznego

Sprawność oświetlenia

hood

50,3

lux/W

Klasa sprawności oświetlenia

Efektywność pochłaniania zanieczyszczeń

GFE

hood

65,5

Klasa efektywności pochłaniania zanieczyszczeń

Minimalne natężenie przepływu powietrza

min

264,5

m3/h

Maksymalne natężenie przepływu powietrza

max

428,3

m3/h

Natężenie przepływu powietrza w trybie intensywnym

N.d

m3/h

Poziom hałasu przy minimalnej wydajności w warunkach normalnego użytkowania

LWA

Poziom hałasu przy maksymalnej wydajności w warunkach normalnego użytkowania

LWA

Poziom hałasu w trybie intensywnym

LWA

N.d.

Pobór mocy mierzony w trybie wyłączenia

0,00

Pobór mocy mierzony w trybie czuwania

N.d.

Współczynnik upływu czasu

1,7

Wskaźnik efektywności energetycznej

EEI

hood

88,2

Natężenie przepływu powietrza mierzone w optymalnym punkcie pracy

207,7

m3/h

Ciśnienie powietrza mierzone w optymalnym punkcie pracy

146

Pobór mocy mierzony w optymalnym punkcie pracy

89,3

Moc nominalna systemu oświetlenia

5,9

Średnie natężenie oświetlenia zapewnianego

grzejnej

297

lux

Poziom mocy akustycznej

LWA

AFRELLI Sp. z o. o. ul. Hoża 86/416, 00-682 Warszawa

Karta dla okapu nadkuchennego typ AW-5 (wersja 500 m

AW-5

BEP

/h) model: RUFFI CLASSIC

BEP

middle

przez system oświetlenia na powierzchni płyty

Odniesienie do metod pomiarów i obliczeń zastosowanych w celu ustalenia powyższych wyników: Rozporządzenie nr 65/2014/UE, Rozporządzenie nr 66/2014/UE,Ro PN-EN 50564:2011 (EN 50564:2011) – Elektryczny sprzęt domowy – pomiar poboru mocy sprzętu w stanie gotowości do pracy. p PN-EN 60704-2-13:2017-02 (EN 60704-2-13:2017) – Elektryczne przyrządy do użytku domowego i podobnego - Procedura badania hałasu - Część 2-13: Wymagania szczegółowe dla okapów nadkuchennych i innych wyciągów oparów kuchennych. PN-EN 61591:2002+A1:2006+A2:2011+A11:2014-08+A12:2015-04 (EN61591:1997+A1:2006+A2:2011+A11:2014+A12:2015) – Domowe okapy nadkuchenne i inne wyciągi oparów kuchennych – Metody badań cech funkcjonalnych.

Page 33

AFRELLI Sp. z o. o. ul. Hoża 86/416, 00-682 Warszawa

Karta dla okapu nadkuchennego typ AW-5 (wersja 500 m3/h) model: VENETO

Oznaczenie Wartość Jednostka Identykator modelu AW-5 Roczne zużycie energii AEC

hood

Klasa efektywności energetycznej D Wydajność przepływu dynamicznego FDE

hood

Klasa wydajności przepływu dynamicznego E Sprawność oświetlenia LE

hood

Klasa sprawności oświetlenia C Efektywność pochłaniania zanieczyszczeń GFE

hood

Klasa efektywności pochłaniania zanieczyszczeń E Minimalne natężenie przepływu powietrza Q Maksymalne natężenie przepływu powietrza Q

min

max

Natężenie przepływu powietrza w trybie intensywnym N.d m Poziom hałasu przy minimalnej wydajności w warunkach

normalnego użytkowania Poziom hałasu przy maksymalnej wydajności w warunkach

normalnego użytkowania Poziom hałasu w trybie intensywnym L Pobór mocy mierzony w trybie wyłączenia P Pobór mocy mierzony w trybie czuwania P

Współczynnik upływu czasu f 1,7 Wskaźnik efektywności energetycznej EEI Natężenie przepływu powietrza mierzone w optymalnym

punkcie pracy

Ciśnienie powietrza mierzone w optymalnym punkcie pracy P Pobór mocy mierzony w optymalnym punkcie pracy W Moc nominalna systemu oświetlenia W Średnie natężenie oświetlenia zapewnianego przez system

oświetlenia na powierzchni płyty grzejnej Poziom mocy akustycznej L

Odniesienie do metod pomiarów i obliczeń zastosowanych w celu ustalenia powyższych wyników: Rozporządzenie nr 65/2014/UE, Rozporządzenie nr 66/2014/UE, PN-EN 50564:2011 (EN 50564:2011) – Elektryczny sprzęt domowy – pomiar poboru mocy sprzętu w stanie gotowości do pracy. PN-EN 60704-2-13:2017-02 (EN 60704-2-13:2017) – Elektryczne przyrządy do użytku domowego i podobnego - Procedura badania hałasu - Część 2-13: Wymagania szczegółowe dla okapów nadkuchennych i innych wyciągów oparów kuchennych. PN-EN 61591:2002+A1:2006+A2:2011+A11:2014-08+A12:2015-04 (EN61591:1997+A1:2006+A2:2011+A11:2014+A12:2015) – Domowe okapy nadkuchenne i inne wyciągi oparów kuchennych – Metody badań cech funkcjonalnych.

hood

BEP

middle

57,5 kWh/r

8,5

17,0

57,7 %

142 m 339 m

48 dB

61 dB

N.d. dB 0,03 W

N.d. W

87,5

176,1 m

151 Pa

86,4 W

4,5 W

92 lux

61 dB

Page 34

AFRELLI Sp. z o. o. ul. Hoża 86/416, 00-682 Warszawa

Karta dla okapu nadkuchennego typ AW-5 (wersja 500 m3/h) model: PRIMA CLASSIC

Oznaczenie Wartość Jednostka Identykator modelu AW-5 Roczne zużycie energii AEC

hood

Klasa efektywności energetycznej D Wydajność przepływu dynamicznego FDE

hood

Klasa wydajności przepływu dynamicznego E Sprawność oświetlenia LE

hood

Klasa sprawności oświetlenia A Efektywność pochłaniania zanieczyszczeń GFE

hood

Klasa efektywności pochłaniania zanieczyszczeń D Minimalne natężenie przepływu powietrza Q Maksymalne natężenie przepływu powietrza Q

min

max

Natężenie przepływu powietrza w trybie intensywnym N.d m Poziom hałasu przy minimalnej wydajności w warunkach

normalnego użytkowania Poziom hałasu przy maksymalnej wydajności w warunkach

normalnego użytkowania Poziom hałasu w trybie intensywnym L Pobór mocy mierzony w trybie wyłączenia P Pobór mocy mierzony w trybie czuwania P

Współczynnik upływu czasu f 1,7 Wskaźnik efektywności energetycznej EEI Natężenie przepływu powietrza mierzone w optymalnym

punkcie pracy

oświetlenia na powierzchni płyty grzejnej Poziom mocy akustycznej L

hood

BEP

middle

59,1 kWh/r

9,4

49,8

65,5 %

264,5 m3/h

428,3 m3/h

56 dB

65 dB

N.d. dB

0,00 W

N.d. W

87,9

207,7 m3/h

146 Pa

89,3 W

5,0 W

249 lux

65 dB

Page 35

Oznaczenie

Wartość

Jednostka

Roczne zużycie energii

AEC

hood

59,1

kWh/r

Klasa efektywności energetycznej

Wydajność przepływu dynamicznego

FDE

hood

9,4

Klasa wydajności przepływu dynamicznego

Sprawność oświetlenia

hood

49,8

lux/W

Klasa sprawności oświetlenia

Efektywność pochłaniania zanieczyszczeń

GFE

hood

65,5

Klasa efektywności pochłaniania zanieczyszczeń

Minimalne natężenie przepływu powietrza

min

264,5

m3/h

Maksymalne natężenie przepływu powietrza

max

428,3

m3/h

Natężenie przepływu powietrza w trybie intensywnym

N.d

m3/h

Poziom hałasu przy minimalnej wydajności w warunkach normalnego użytkowania

Poziom hałasu przy maksymalnej wydajności w warunkach normalnego użytkowania

Poziom hałasu w trybie intensywnym

LWA

N.d.

Natężenie przepływu powietrza mierzone w optymalnym punkcie pracy

Ciśnienie powietrza mierzone w optymalnym punkcie pracy

Moc nominalna systemu oświetlenia

5,0

Średnie natężenie oświetlenia zapewnianego przez system oświetlenia na powierzchni płyty grzejnej

middle

249

lux

Poziom mocy akustycznej

LWA

AFRELLI Sp. z o. o. ul. Hoża 86/416, 00-682 Warszawa

Karta dla okapu nadkuchennego typ AW-5 (wersja 500 m3/h) model: PIANO CLASSIC

Identyfikator modelu

AW-5

LWA 56 dB

LWA 65 dB

Pobór mocy mierzony w trybie wyłączenia Po 0,00 W Pobór mocy mierzony w trybie czuwania Ps N.d. W Współczynnik upływu czasu f 1,7

Wskaźnik efektywności energetycznej EEI

Pobór mocy mierzony w optymalnym punkcie pracy W

87,9

hood

207,7 m3/h

BEP

146 Pa

BEP

89,3 W

BEP

Page 36

363738

Page 37

Page 38

Page 39

IX. POMOC I SERWIS

Jeżeli, pomimo naszej dokładnej kontroli jakości, stwierdzą Państwo nieprawidłowości w pracy i funkcjonowaniu zakupionego urządzenia prosimy o kontakt z naszym Serwisem, który udzieli fachowej pomocy.

Przed połączeniem się z serwisem należy zanotować następujące dane sprzętu:

Typ / Nazwa modelu: ___________________ Data zakupu: ___________________ Opis usterki ___________________

Części zamienne można nabyć bezpośrednio u producenta lub w autoryzowanych punktach serwisowych.

ONLINE

Więcej informacji na temat naszych produktów, wyposażenia, części zamiennych oraz serwisu można znaleźć na stronie internetowej www.afrelli.pl.

KONTAKT

Jeśli nadal masz wątpliwości i nie wszystko, co przeczytałeś w instrukcji jest zrozumiałe, zadzwoń do Biura Obsługi Klienta (+48 790 340 720), gdzie uzyskasz profesjonalną pomoc. Wezwanie technika serwisu w przypadku nieprawidłowej obsługi urządzenia jest odpłatne również w okresie gwarancyjnym. Zlecenie naprawy oraz pomoc w razie usterki należy powierzyć technikom Serwisu producenta. Dzięki temu zyskują Państwo pewność, że naprawy zostaną wykonane przez fachowców, którzy dysponują oryginalnymi częściami zamiennymi do danego urządzenia.

UWAGA!

Producent zastrzega sobie prawo do wprowadzania zmian do urządzenia w dowolnym czasie i bez powiadomienia. Drukowanie, tłumaczenie i powielanie, nawet częściowe, niniejszej instrukcji jest uwarunkowane upoważnieniem i zezwoleniem od Producenta. Językiem instrukcji jest język polski i Producent nie ponosi odpowiedzialności za jakiekolwiek błędy w transkrypcji lub tłumaczeniu.

Page 40

X. KARTA GWARANCYJNA

1. Sprzedający gwarantuje sprawne działanie sprzętu w okresie 24 miesięcy od daty sprzedaży. Ujawnione w tym okresie wady fabryczne będą usuwane bezpłatnie.

2. Karta gwarancyjna ważna jest wyłącznie z dowodem zakupu.

3. Okap zostanie naprawiony w ciągu 14 dni roboczych, jeżeli klient dostarczy reklamowany towar do serwisu lub punktu sprzedaży.

4. Gwarancja nie obejmuje: a) mechanicznych uszkodzeń sprzętu spowodowanych przez użytkownika, b) uszkodzeń i wad wynikających na skutek:

– niewłaściwego lub niezgodnego z instrukcją użytkowania,

przechowywania lub konserwacji,

– stosowania niewłaściwych materiałów eksploatacyjnych, środków

czyszczących bądź konserwujących,

– nieprzestrzegania zaleceń producenta w zakresie eksploatacji sprzętu

poza warunkami indywidualnego gospodarstwa domowego (np.: w punktach zbiorowego żywienia, zakładach gastronomicznych, itp.),

– samowolnych napraw, przeróbek lub zmian konstrukcyjnych,

c) uszkodzeń spowodowanych czynnikami zewnętrznymi niezależnymi od

producenta (np. transport, nieprawidłowe napięcie zasilania).

5. Gwarancji udziela się od daty wydania okapu udokumentowanej dowodem sprzedaży, który powinien zawierać datę zakupu i symbol urządzenia.

Data sprzedaży Pieczęć i podpis sprzedawcy

XI. INFORMACJE O PRZEBIEGU NAPRAWY

Lp.

Data

zgłoszenia

Data wykonania

naprawy,

podpis technika

Opis naprawy

AFRELLI Sp. z o. o.

ul. Hoża 86/416, 00-682 Warszawa

tel.: 790-340-720

e-mail: [email protected]

www.afrelli.pl
