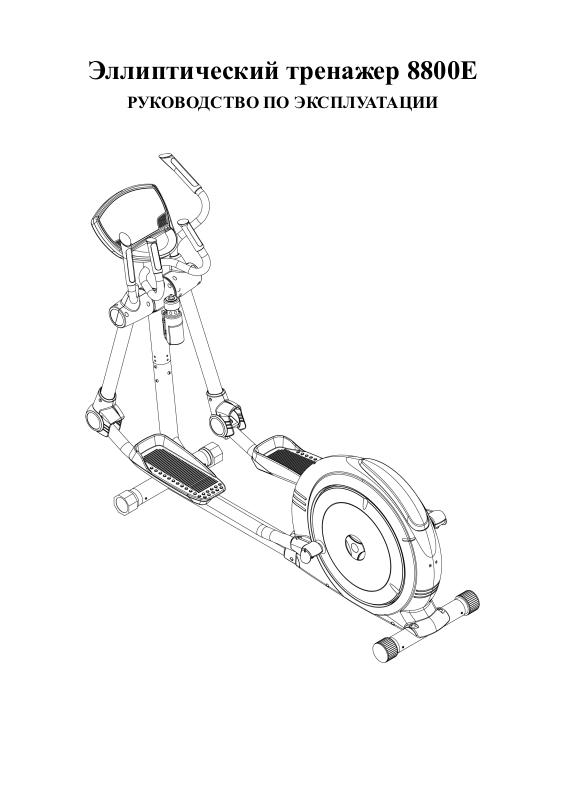

Эллиптический тренажер 8800E
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Page 2
1
Оглавление
Советы перед установкой……………………………………………………………….02
Выбор места и установка……………………………………………………………….02
Инструкции по технике безопасности ………………………………………………...03
Сборочные детали ………………………………………………………………………04
Мелкие детали...…………………………………………………………………....…….05
Процесс сборки…… …………………………………………………………………….07
Инструкция по работе с консолью ……………………………………………………...09
Page 3
2
Советы перед установкой
Следующие инструкции помогут Вам при сборке велотренажера 8800E:
1. Приготовьте все составные части заранее – это сэкономит ваше время!
2. Все винты закручиваем вправо и раскручиваем влево.
3. Все необходимые для полной сборки инструменты прилагаются.
4. Наличие помощника упростит процесс сборки.
5. Все инструкции написаны с расчетом на то, что пользователь находится на тренажере
лицом к компьютеру.
Выбор места и установка
Установка:
Место расположения тренажера должно быть ровным и устойчивым.
Пространство вокруг тренажера должно быть не менее 45см, чтобы обеспечить
комфортный доступ к нему.
Убедитесь, что источник электропитания находится на удобном расстоянии.
Постарайтесь установить тренажер в комнате, где Вы постоянно бываете. Чем чаще
Вы его видите, тем чаще используете!
Перемещение:
Эллиптический тренажер 8800E очень тяжелый, поэтому перемещать его могут не
менее двух человек.
НЕ хватайте тренажер за компьютер.
Используйте колесики на передней части платформы для перемещения тренажера
только в закрытом помещении или в квартире. На бетоне или гравии колесики могут
поломаться или погнуться.
Page 4
3
Инструкции по технике безопасности
Используя электрические приборы, всегда принимайте меры предосторожности, включая
следующие:
ОПАСНОСТЬ - Прочитав инструкцию, снижаем риск удара током
ПРЕДУПРЕЖДЕНИЕ - Прочитав инструкцию, снижаем риск
ожогов, пожара, удара током и увечья ниже перечисленных лиц.
1. Особое наблюдение необходимо, если тренажер используют или находятся рядом
дети, инвалиды и лица с ограниченными возможностями.
2. Тренажер не должны использовать дети или лица с ограниченными двигательными,
умственными способностями, с нарушениями органов чувств, а также лица без опыта
использования и необходимых для этого знаний.
3. Используйте тренажер только по его прямому назначению, описанному в инструкции.
Не используйте приложения, не рекомендованные производителем.
4. Проследите за тем, чтобы дети не играли с тренажером.
5. Никогда НЕ используйте тренажер, если поврежден электропровод или штепсель, а
также, если сам тренажер неисправно работает, поврежден или взаимодействовал с
водой. Верните тренажер в сервис-центр для экспертизы и исправления повреждения.
6. Не перемещайте тренажер, держась за электропровод, и не используйте провод в
качестве ручки.
7. Держите тренажер вдали от нагреваемых поверхностей.
8. Никогда не используйте тренажер, если вентиляционные отверстия закрыты. Не
допускайте попадания в отверстия пуха, волос и т.д.
9. Никогда не бросайте и не вводите ничего в отверстия тренажера.
10. Тренажер не подходит для использования на открытом воздухе.
11. Не используйте тренажер в местах, где распылялись какие-либо спреи и аэрозоли или
в местах с повышенным содержанием кислорода.
12. Тренажер предназначен для коммерческого использования.
Page 5
4
№
M
N
№
A
B
C
D
E
F
G
H
Описание
Стойка
Основная Рама
Комплект ручек
Консоль
Декоративная крышка
Декоративная крышка
Декоративная крышка
Декоративная крышка
Сборочные детали:
Коли-
чество
1
1
1
1
2
2
2
2
I
J
K
L
O
P Батарейка AA 1.5V 4
Декоративная крышка
Описание
Заднее колесо
Переднее колесо
Бутылка для воды
Держатель бутылки
Педаль (Левая) 1
Педаль (Правая) 1
Коли-
чество
2
2
1
1
1
Page 6
5

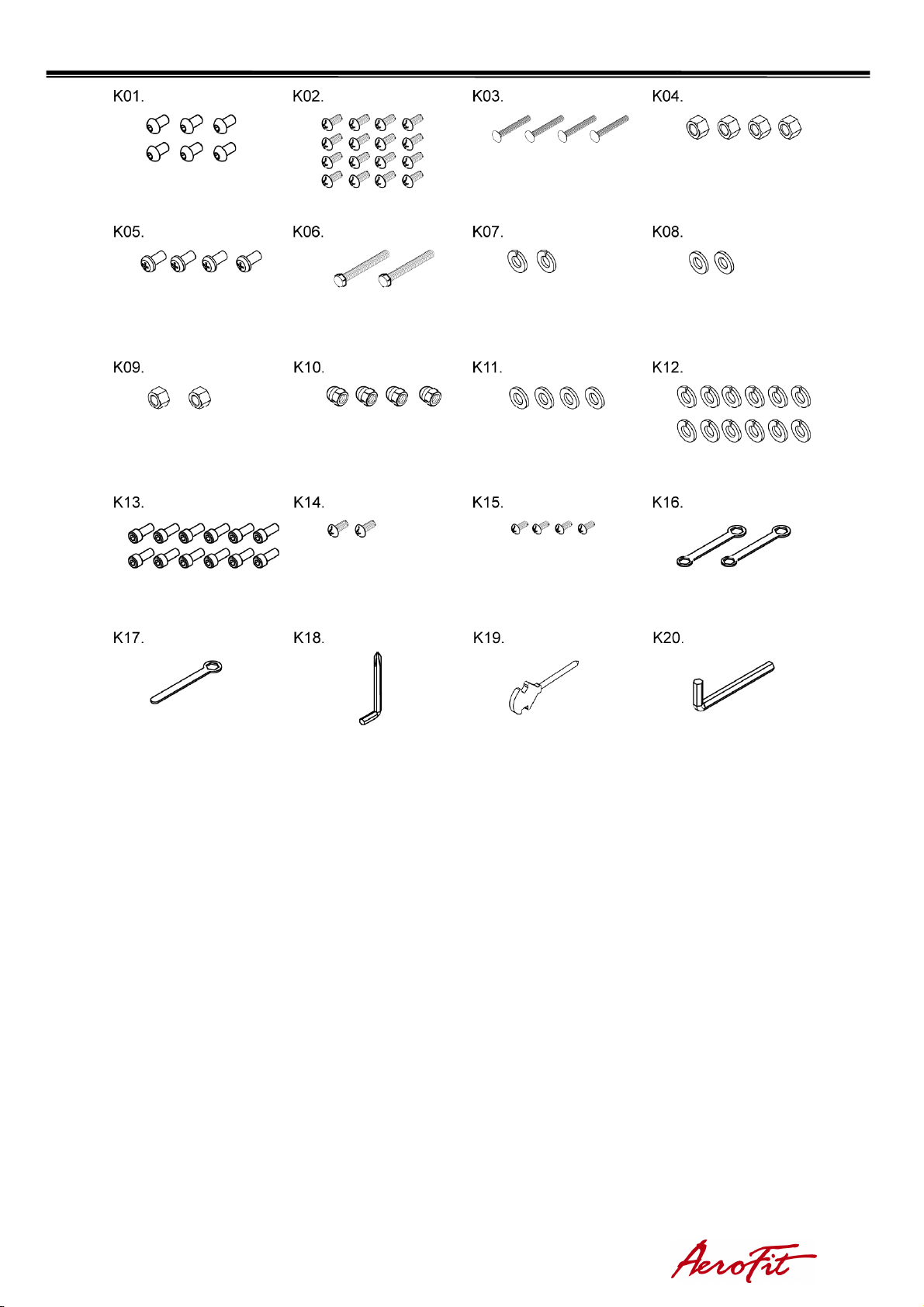

Мелкие детали
№ Описание
Винт с внутренним
K01
K02
K03
K04
K05
K06
K07 Пружинная шайба M10 2
K08
K09
K10 Закрытая гайка M6XP1.0 4
шестигранником в
головке M8XP1.25X15
Крестовой винт с круглой
головкой M5XP0.8X15
Винт M8XP1.25X45 4
Гайка M8XP1.25 4
Крестовой винт с круглой
головкой M6XP1.0X10
Болт M10XP1.5X75 2
Плоская шайба Ø10x
Ø20x2.0t
Гайка M10XP1.5 2
Коли-
чество
6
16
8
2
№ Описание
K11 Плоская шайба Ø6x Ø13x1.0t 4
K12
K13
K14
K15
K16
K17
K18
K19
K20
Пружинная шайба M8 12
Винт с внутренним
шестигранником в головке
M8XP1.25X15
Крестовой винт с круглой
головкой M5XP0.8X10
Крестовой винт с круглой
головкой M4XP0.7X8
Ключ 10mm+17mm 2
Ключ 13mm 1
Универсальный шестигранный
ключ 5mmX40mm180mm
Универсальный ключ
(10mm+13mm)+Отвертка
Шестигранный ключ
6mmX26mmX76mm
Коли-
чество
12
2
4
1
1
1

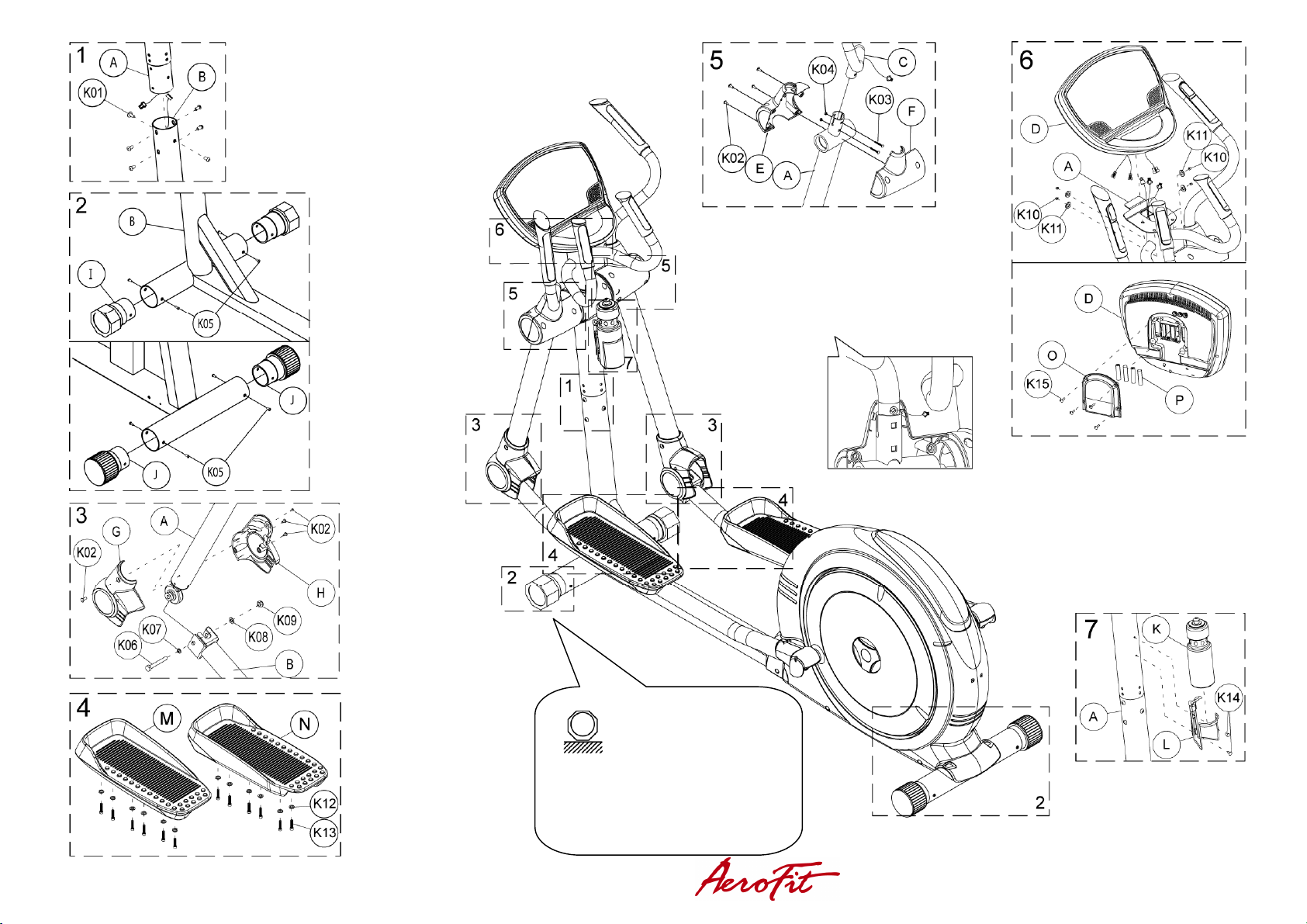

Page 7
6
Page 8
7
страницу.)
Соедините
провода (A) и
(B), и закрутите
винты (K01).
Наденьте
колеса (I) и (J)
на раму (B) и
закрепите их
винтами (K05).
Соедините провода от датчиков пульса,
и закрепите рукоятки (C) на стойке (A)
винтами (K03), и закройте крыш-
ками (E),(F). (Смотрите следующую
См. страницу 4
Соедините провода от
консоли (D) со стойкой (А)
и закрепите консоль
Соедините
стабилизатор (B)
винтами (K06), и
закройте
декоративными
крышками (G),(H)
гайками (K10). Вставьте
батарейки (P) и закройте
крышкой (O).
Установите
педали (M), (N) и
закрепите их
винтами с
шайбами (K13),
(K12)
Установите
стабилизаторы на
одинаковую
высоту с обеих
сторон
Закрепите держатель
бутылки (L) винтами
(K15).
Page 9
провода от датчика пульса

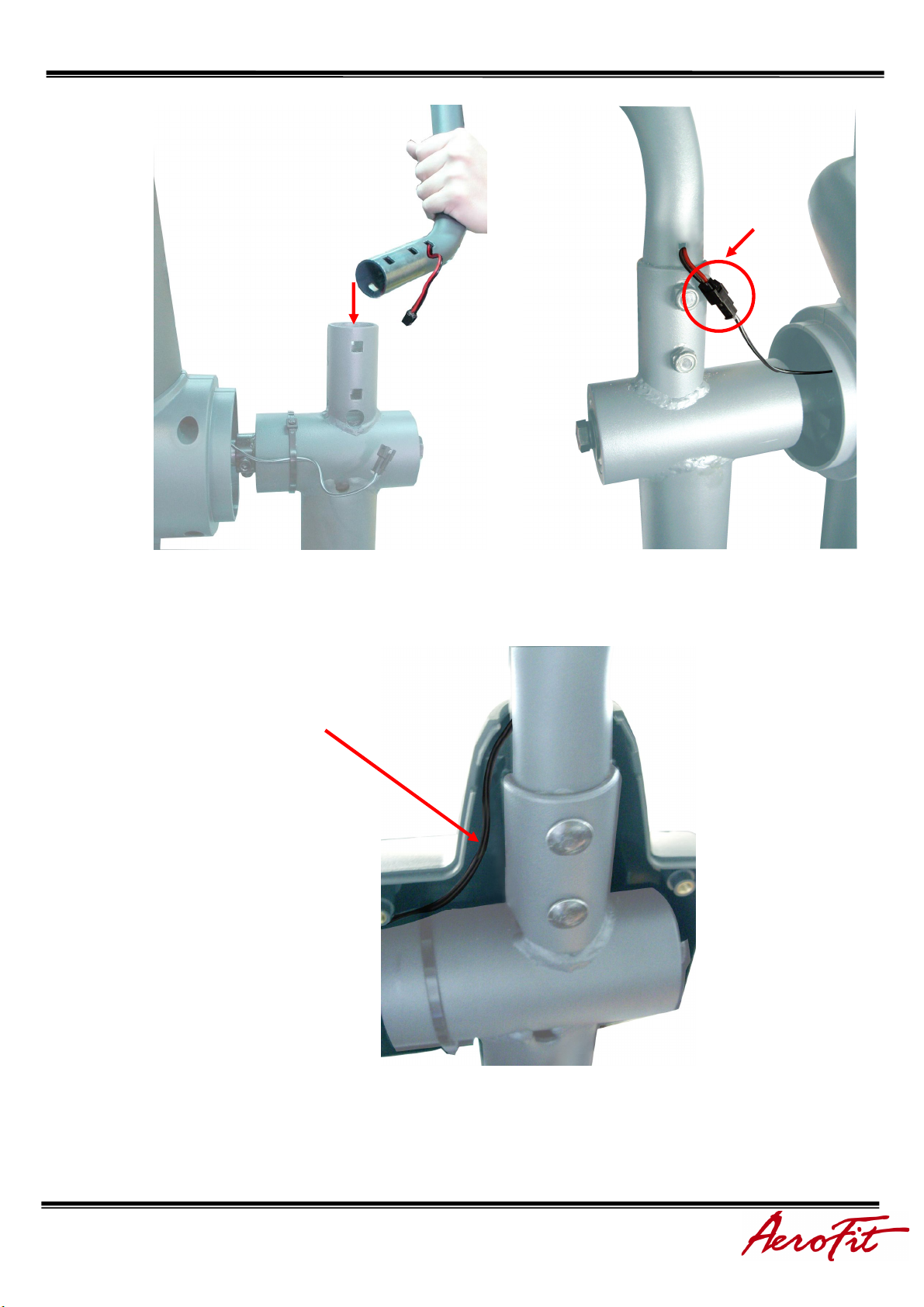

Шаг 1: Вставьте ручку в трубу. Шаг 2: Соедините разъем от датчика пульса.
Убедитесь, что во время
установки не были пережаты
Joint
Шаг 3: Установите декоративные крышки.
Page 10
Инструкция по работе с консолью
I. Описание
Консоль оснащена LED экраном, на который выводятся следующие параметры тренировки:
TIME (Время), DISTANCE (Дистанция), RPM (Оборотов в минуту), HEART RATE (Частота
пульса), WORKLEVEL (Уровень), WATTS (Мощность), METS, CALORIES (Калории) и
Профиль программ.
II. Окно дисплея при включении и начале тренировки
1. При включении тренажера дисплей засветится на 2 секунды. Затем на дисплее появится
надпись『THE LOWEST LEVEL』(Низкий уровень нагрузки) и『SET WEIGHT 70KG/』
(Установленный вес 70кг), ии『PRESS ENTER』(Нажмите ENTER). Кнопками и
установите вес занимающегося в диапазоне времени от 15 до 250кг и нажмите
кнопку .
2. Если Вы не вращаете педали тренажер отключится и перейдет в Спящий режим.
3. Этот компьютер оборудован функцией запасного электропитания от 4 батареек AA 1.5V.
Когда пользователь начнет вращать педали, включился генератор для питания тренажера.
Если пользователь перестает вращать педали, компьютер работает от батареек.
4. Если не использовать тренажер в течение 2 минут, подсветка экрана будет выключена на
1 минуту (нажатие на любую кнопку включит лампу подсветки). Если нет никакого
действия на тренажере после того, как прошла 1 минута, компьютер выключится
автоматически.
Page 11

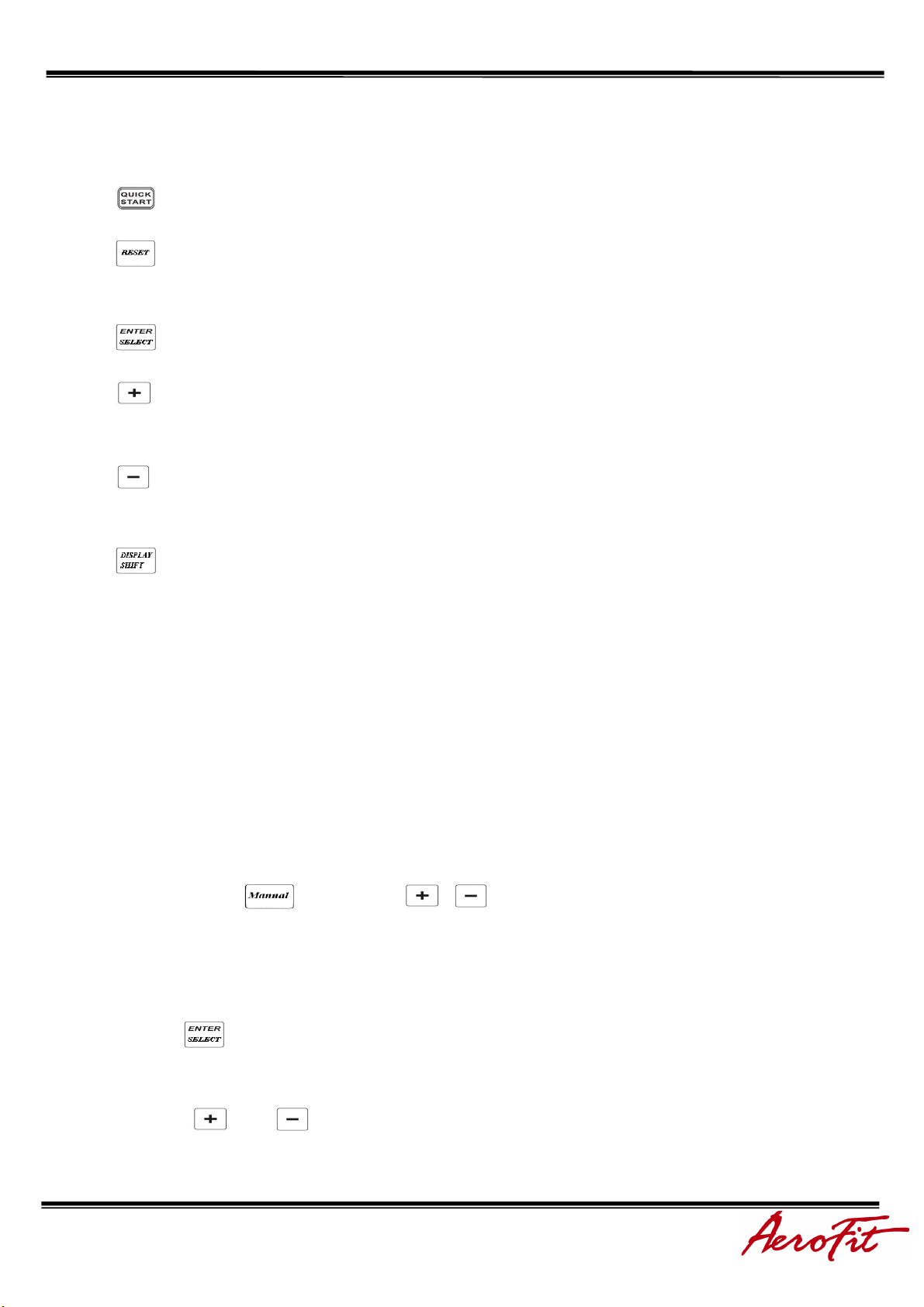

III. Основные функции кнопок
Нажатие любой кнопки сопровождается звуковым сигналом.
: Кнопка для запуска программы.
: Чтобы войти в функцию Сброса (Reset) удерживайте кнопку Сброса (Reset Key) в
течение 3 секунд.
: Кнопка для входа в программы и подтверждения установленных значений.
: Кнопка для выбора профиля тренировки и увеличения уровня нагрузки во время
тренировки.
: Кнопка для выбора профиля тренировки и уменьшения уровня нагрузки во время
тренировки.
: Кнопка для перемещения по экрану.
Шесть кнопок быстрого доступа:
Manual: Ручной режим.
HRC: Программы контроля частоты пульса.
Random: Программа Случайный выбор.
Weight Loss: Программа Потери Веса.
CV Workout: Программа CV Workout
Hill Intervals: Программа Чередование Холмов.
IV. Программы
Ручной режим:
Нажмите кнопку , или кнопки , для входа в Ручной режим. На дисплее
появиться надпись 『THE LOWEST LEVEL』(Низкий уровень нагрузки) и включиться
индикатор Ручного режима. На экране появиться надписи 『SELECT WORKOUT』
(Введите значения) ии『PRESS ENTER』(Нажмите ENTER).
Нажмите для установки времени тренировки. На дисплее появиться надписи『SET
TIME 30:00』(Установленное время 30 минут) и『PRESS ENTER』(Нажмите ENTER).
Кнопками или установите время тренировки в диапазоне времени от 1 до 99
мин.
Page 12
Нажмите кнопку для начала тренировки и на дисплее появиться надпись
【PROGRAM OPERATION】(Программа запущена).
В процессе тренировки на LED экран будут выводится следующие параметры: TIME
(Время), DISTANCE (Дистанция), RPM (Оборотов в минуту), CALORIES (Калории).
1. Нажмите кнопку чтобы увидеть WORKLEVEL (Уровень), WATTS (Мощность),
METS, HEART RATE (Частота пульса).
2. В процессе тренировки можно менять нагрузку с помощью клавиш и .
3. Экран покажет сердечный пульс, если датчики пульса получают сердечный сигнал.
4. После окончания тренировки монитор перейдет в режим【Stop Mode】 а на точечном
дисплее появиться профиль тренировки.
Программы:
1. Выбор программ Random, Weight Loss, CV Workout и Hill Intervals осуществляется
непосредственно кнопками на консоли или кнопками или . На дисплее
появится надпись『PROFILE』(Профиль) и включиться индикатор соответствующему
режиму.
2. Нажмите кнопку чтобы установить уровень нагрузки. На дисплее появиться
надписи『SET LEVEL 1』(Установленный уровень 1)и и『PRESS ENTER』(Нажмите
ENTER). Кнопками или установите уровень нагрузки в диапазоне времени
от 1 до 16.
3. Нажмите кнопку чтобы установить время. На дисплее появиться надписи『SET
TIME 30:00』(Установленное время 30 минут) ии『PRESS ENTER』(Нажмите ENTER).
Кнопками или установите время тренировки в диапазоне времени от 1 до 99
минут.
4. Нажмите кнопку для начала тренировки и на дисплее появиться надпись
【PROGRAM OPERATION】(Программа запущена).
В процессе тренировки на LED дисплей будут выводится следующие параметры: TIME
(Время), DISTANCE (Дистанция), RPM (Оборотов в минуту), CALORIES (Калории).
1. Нажмите кнопку чтобы переключится на WORKLEVEL (Уровень), WATTS
Page 13
(Мощность), METS, HEART RATE (Частота пульса).
2. В процессе тренировки можно менять нагрузку с помощью клавиш и .
3. Дисплей покажет сердечный пульс, если датчики пульса получают сердечный сигнал.
4. После окончания тренировки монитор перейдет в режим【Stop Mode】 а на точечном
дисплее появиться профиль тренировки.
Программы HRC (Программы контроля частоты пульса): 55%, 70%, 80% и SET HR
Программы контроля частоты пульса работает только с нагрудным датчиком пульса.
1. Выбор программ HRC осуществляется непосредственно кнопкой на консоли или
кнопками и . На дисплее появится надпись『ONE LINE』и включиться
индикатор соответствующему режиму. На дисплее появиться надписи 『SELECT
WORKOUT』(Введите значения) ии『PRESS ENTER』(Нажмите ENTER).
2. Нажмите кнопку чтобы установить возраст. На дисплее появится надпись『AGE
25』(Возраст 25лет). Кнопками или установите возраст в диапазоне времени
от 10 до 99лет. Согласно возрасту, программа рассчитает частоту пульса, нажмите
для подтверждения.
3. На дисплее появиться программа 55%. Кнопками и выберете программу
55%, 70%, 80% или SET HR и нажмите .
4. Дисплей
TIME
тренировки в диапазоне времени от 1 до 99 минут и нажмите , а затем
(Время) начнет моргать. Кнопками
и
установите время
для
начала тренировки.
5. В программе
SET HR
пользователь может кнопками
и
установить свой
целевой пульс в диапазоне времени от 40 до 220 BPM (Ударов в минуту).
После старта программы на дисплее появится надпись 『WARM UP』(Разминка) и будет
происходить разминка занимающегося. Через 2 минуты на дисплее появиться надпись
『BEGINNING HR』(Начало программы) и запустится программа HRC.
Если пульс не будет обнаружен в течении 60 секунд или после окончания программы HRC
автоматически перейдет в режим Готовности.
Page 14

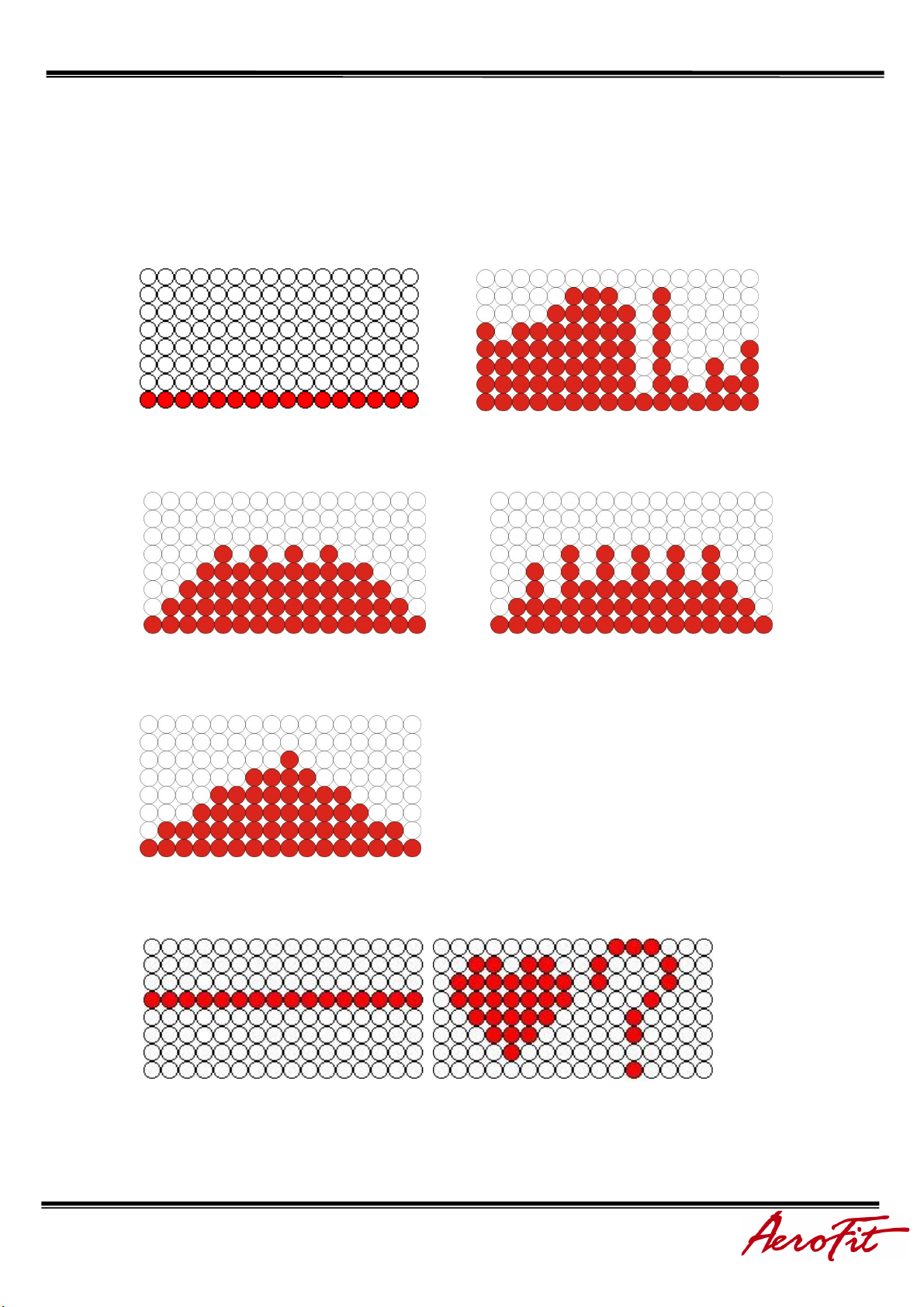

Заставки профилей:
Ручной режим: Случайный режим：
Программа потери веса： Программа Чередование Холмов：
Режим разминки (CV Workout)：
HRC(Контроль частоты пульса)：
Loading...
