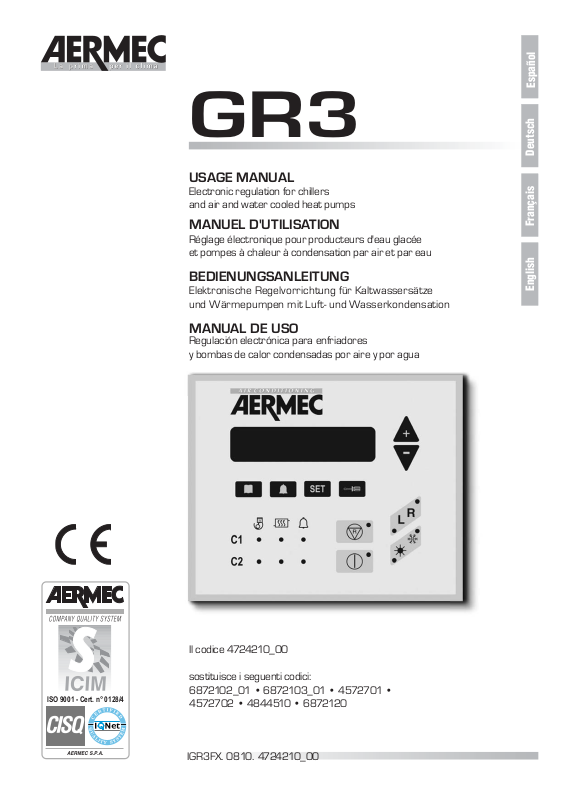

AERMEC GR3 User Manual

GR3

USAGE MANUAL

Electronic regulation for chillers
and air and water cooled heat pumps

ItalianoItaliano ItalianoItaliano

Español

Deutsch

MANUEL D'UTILISATION

Réglage électronique pour producteurs d'eau glacée
et pompes à chaleur à condensation par air et par eau

BEDIENUNGSANLEITUNG

Elektronische Regelvorrichtung für Kaltwassersätze
und Wärmepumpen mit Luft- und Wasserkondensation

MANUAL DE USO

Regulación electrónica para enfriadores
y bombas de calor condensadas por aire y por agua

Français

English

ISO 9001 - Cert. n° 0128/4

Il codice 4724210_00

sostituisce i seguenti codici:
6872102_01 • 6872103_01 • 4572701 •
4572702 • 4844510 • 6872120

IGR3FX. 0810. 4724210_00

2

Summary

1. Characteristics of the regulation ............................ 3

2. User interface

3. Control panel description

4. Reading menu

5. Turning on/off (local mode)

6. Season change

7. Working temperature setting

8. Setting menu

9. Control settings for remote panel

10. Alarms

..............................................................................16

................................................................. 3

........................................... 4

.................................................................. 5

....................................... 7

................................................................ 7

.................................. 8

..................................................................13

........................15

The device must be installed in compliance with the local legislation currently

i

in force in the country of destination.

CHARACTERISTICS OF THE REGULATION1.

The command panel of the unit allows the
quick setting of the machine's operating
parameters, their visualisation at any
time, and the immediate summary of the
machine's operating status. The display
is made up of 3 figures and 4 LEDs to
signal, the type of working, the visualisa-

tion of the parameters set or measured,
and any alarms that have been activated.
The card memorises all the settings
saved with each modification and used
for re-ignition after a switch-off owing
to lack of voltage. With the installation
of the remote control panel PR3, it is

USER INTERFACE2.

possible to control, from a distance, the
turning on and off, the setting of working
mode (cold-hot), and the visualisation of
the alarms summary with a red indicator
light (alarms).

Remote connections

• PR3

Simplified remote panel, follows the
base controls that can be operated
remotely from up to 30m.

4

CONTROL PANEL DESCRIPTION3.

Key Meaning

1 Visualisation of machine probe readings

2

Visualisation of triggered alarm list

3 Visualisation of operational parameters menu

4 Key to change operational parameters

5 and 6 Navigation keys

Sets the unit control, which can be local (L), from the panel on board the machine, or remote (R), from

7

remote panel or supervisor. The active setting is indicated by the switching on of the corresponding
indicator light.

8 Sets heating  or cooling  mode;

9

Turns the machine on or off by setting it to STAND-BY, (only the electronic card and the electric heater
are powered);

10 Cancels machine alarms and restarts it (for further information, see alarm table)

11 Led indicator of current alarms

12 Led indicator of current defrosting mode

13 Led indicator of operating compressor

FIRST TIME THE MACHINE IS SWITCHED ON

The first time the machine is switched on, it carries out a self­configuration operation and a series of checks through which
operating parameters and electrical connections of the ma­chine are checked. After the autotest, the company logo and

the machine type are displayed for some seconds. Then, the
panel is prepared for displaying the machine probe readings
(key

activated).

5

READING MENU4.

j

j

j

j

j

j

CPx6

Reading acronym Meaning NRA NRC NRL NBW NLW

TIA

TIAH

TAE

TUA C1

DELTA C1

TUAH C1

DELTA C1

P.B.C1

Read temperature at the evaporator inlet

Temperature read at the condenser inlet

Outside air temperature

Temperature read at evaporator outlet for
circuit 1 (or the single-evaporator model)

Temperature between evaporator inlet and
outlet for circuit 1 (or the single-evaporator
model)

Temperature read at the condensator
outlet for circuit 1 or single-condenser.

Temperature between condenser inlet and
outlet for circuit 1 (or the single-evaporator
model)

Low-pressure reading in circuit 1

4 4 4

4 4

j j

4 4

4 4 4 4 4

4 4 4 4 4

4

j j

j j

4 4 4 4 4

P.A.C1

TL C1

P.IN S1

ATTESA C1

ATTE.C1A

ATTE.C1B

P.B.C2

TUAH C2

High-pressure reading in circuit 1

Liquid temperature in circuit 1

Calculation of defrosting initial pressure
for circuit 1

Minimum waiting time to restart
compressor 1

Minimum waiting time to restart
compressor 1A

Minimum waiting time to restart
compressor 1B

Low pressure reading in circuit 2

Temperature read at the condenser
outlet for circuit 2

4 4 4 4 4

j

j

4 4 4 4 4

4 4 4 4 4

CPx6

4 4 4 4 4

CPx6

Cx2 Cx2

P.A.C2

TL C2

6

High-pressure reading in circuit 2

Liquid temperature in circuit 2

4 4 4 4 4

j

Reading acronym Meaning NRA NRC NRL NBW NLW

j

j

j

ver T

ver T

ver T

j

P.IN S2

ATTESA C2

ATTE. C2A

ATTE. C2B

SBRINA C1

SBRINA C2

TEV1

TEV2

Calculation of defrosting initial pressure
for circuit 2

Minimum waiting time to restart
compressor 2

Minimum waiting time to restart
compressor 2A

Minimum waiting time to restart
compressor 2B

Minimum waiting time before defrosting
circuit 1

Minimum waiting time before defrosting
circuit 2

Gas temperature read at evaporator
inlet of circuit 1

Gas temperature read at evaporator
inlet of circuit 2

j j

4 4 4 4 4

4 4 4 4 4

CPx6CPx6CPx6

4 4

j j

j j

4 4 4 4 4

4 4 4 4 4

TUR1

TUR2

4

CPx6

Cx2

ver T

Free

d

TAC

TIR

TFC

Reading available both in cooling only and heat pump models

Reading available only in 6-compressor models

Reading present in all versions, but available only in heat pump models

Reading available only in bi-condenser models

Reading available in models with Total Recovery

Reading available only in FREE COOLING models

Temperature read in storage

Reading of inlet temperature for heat
recovery

Temperature read at the outlet for heat
recovery of circuit 1

Temperature read at the outlet for heat
recovery of circuit 2

Temperature read at the freecooling
battery inlet

KEY

4 4 4

ver T ver T

ver T ver T

ver T ver T

Free

d

Free

d

ver T ver T

ver T ver T

ver T ver T

Free

d

7

TURNING ON/OFF (5. local mode)

Image Procedure to be adopted

TURNING ON:
For unit commissioning, press only ON key. When the led is on,
the unit is ready for operation.

SET

C1

C2

R

L

R

TURNING OFF:
Turn it off immediately with the same button.
Only if the PR3 accessory is installed, the unit shall be completely
off after seven seconds.

SEASON CHANGE6.

Image Procedure to be adopted

To activate the season change, just press the key indicated next.
So that the operation is correctly finished, the machine shall be
activated both in remote or in local.

SET

C1

C2

R

L

R

Two symbols are present in the "season change" key:

- The symbol  identifies the heat pump operation;

- the symbol  identifies cooling operation.

DISPLAY OF THE FUNCTIONING PARAMETERS

For displaying operation parameters, the key
the indicator light key

SET

is on and the parameters indicated
in chapter “SETTING MENU” are displayed. Parameters can be
sequentially displayed by using the arrow keys
writing “Set Setting” appears on the first line and the set value
on the second line.
To change the set parameter, press the key

is pressed;

SET

e

++

and the key

+

-

. The

led will also be on. The setting displayed can be modified by using
the arrow keys.
The wording on the first line changes to “Modified Setting”. By
pressing the key

again, the modification is saved and, by
using the arrow keys, it is possible to scan set parameters again
to find a new parameter to be changed.

8

COOLING SET POINT SETTING

Image Procedure to be adopted

SET

R

L

C1

C2

C1

C2

R

Cold Set +20.0"C

SET

R

L

R

SETTING ADJUST

Cold Set +20.0"C

WORKING TEMPERATURE SETTING7.

To access the parameter menu, first press the SET key and
browse through by means of the arrow keys up to "Cooling Set".

SETTING

Then, to set the COOLING SET value, just press the screwdriver
key and enter into the modification of the set involved.

SETTING ADJUST

Cold Set +19.9"C

SET

R

L

C1

C2

R

HEATING SET POINT SETTING

Image Procedure to be adopted

SET

R

L

C1

C2

C1

C2

R

Hot Set +50.0"C

SET

R

L

R

SETTING ADJUST

Hot Set +50.0"C

At this stage, by increasing or decreasing its value, the parameter
can be changed by means of the arrows (+ and -). Once the desired
temperature is decided, just confirm the operation by pressing
again the screwdriver key.

To access the parameter menu, first press the SET key and
browse through by means of the arrow keys up to "Heating Set".

SETTING

Then, to set the COOLING SET value, just press the screwdriver
key and enter into the modification of the set involved.

SET

L

C1

C2

R

Cooling set
point values

Minimum -10 °C
Maximum 20°C

At this stage, by increasing or decreasing its value, the parameter

SETTING ADJUST

Hot Set +49.9"C

R

Heating set
point values

Minimum 30°C
Maximum 50°C

can be changed by means of the arrows (+ and -). Once the desired
temperature is decided, just confirm the operation by pressing
again the screwdriver key.

N.B.

There is a second cooling operation set point (parameter: 2nd C.
set). and a second heating working set point (parameter: 2nd H.
set). Both parameters (2nd C. set - 2nd H. set) can be operated
when the digital input (M11 3-4) is closed. For further information,
consult the installer or the Technical After Sales Service.

9

SETTING OF TIME AND DAY OF THE WEEK (available with PGS accessory only)

Image Procedure to be adopted

To access the parameter menu, first press the SET key and
browse through by means of the arrow keys up to TIME and DAY

SET

R

L

C1

C2

R

SETTING

00:00 Monday

visualisation.

INSERT CODE

00 00 00

SET

R

L

C1

C2

R

To set the TIME and DAY, just press the screwdriver key. At this
stage the writing "ENTER CODE" will be displayed. The code is that
by default (00 00 00).

Just press the screwdriver key to confirm. Thus, the modification
of the set involved is accessed.

SET

R

L

C1

C2

R

SETTING ADJUST

00:00 Monday

By means of the arrow keys, first the time is modified (first led on).
Once the time is decided, press the key SET to confirm and the
third led will be automatically on. Then, modify the day of the week

SET

R

L

C1

C2

R

SETTING

15:30 Monday

with the arrow keys.

Press the screwdriver key and the display visualisation will shift to

SETTING ADJUST

10 07 08

SET

R

L

C1

C2

R

DAY, MONTH and YEAR setting. With the arrow keys and the first
led on, the day can be modified; with the second led on, the month
is modified and with the third, the year.

10

SETTING

15:30 Monday

SET

R

L

C1

C2

R

key again to save the set values. The display will return to the initial
screen.

Once time, day, month and year are set, just press the screwdriver

TIMER OPERATION MODE (available with PGS accessory only)

Image Procedure to be adopted

To access the parameter menu, first press the SET key
and browse through by means of the arrow keys up to the

SET

R

L

C1

C2

C1

C2

C1

C2

R

SETTING

Timer NONE

SET

R

L

R

INSERT CODE

00 00 00

SET

R

L

R

SETTING

Timer NONE

parameter "Timer".

Press the screwdriver key. At this stage, the writing "ENTER
CODE" will be displayed. The code is the one by default (00
00 00). Just press the screwdriver key for a second time
to confirm.

By acting on the arrows, move to the programming mode
desired. There are three alternatives:
(NONE - DAY -WEEK).

SET IMPOSTATO
Timer NONE

SET IMPOSTATO

Timer DAY

SET IMPOSTATO

Timer WEEK

Once the desired option is selected, con­firm by pressing the screwdriver key.

N.B. ON/OFF TIMER:
To program the timer, it is necessary
to have access either to the remote
or the local panel.

NONE mode:
The programming timer is disabled.

DAY mode:
It is possible to set, along the day, two operation time bands.

- The Daily setting is visualised

- Monday to Sunday settings are not visualised.

WEEK mode:
It is possible, for each day of the week, two operation time
bands.

- Monday to Sunday settings are visualised.

- The Daily setting is not visualised

11

TIME BAND SETTING

Day mode

SET

R

L

C1

C2

C1

C2

C1

C2

R

SET

R

L

R

SET

R

L

R

Image Procedure to be adopted

Press the SET key, act on the arrow keys until the “Daily” setting
is visualised.

SETTING
Day

Press the screwdriver key. At this stage, the writing "ENTER CODE"
will be displayed. The code is that by default (00 00 00).

INSERT CODE

00 00 00

Just press the screwdriver key a second time to confirm. At this

START 1 00:00<
STOP 1 00:00

stage, the menu to modify time bands is entered.

Then, act on arrow keys to change START 1 values (at the same
time, STOP 1 values will be also in progress). Confirm with the
screwdriver key to modify only the STOP 1.

SET

R

L

C1

C2

R

START 1 00:20<
STOP 1 00:20

With the arrow keys, modify STOP 1 values and provide final

START 1 00:20
STOP 1 00:50<

SET

R

L

C1

C2

R

confirmation by pressing the screwdriver key.

The second time band is now visualised. Act on arrow keys to

START 2 06:00<
STOP 2 06:00

SET

R

L

C1

C2

R

change START 2 values (at the same time, STOP 2 values will
be also in progress). Confirm with the screwdriver key to modify
only the STOP 2.

With the arrow keys, modify STOP 2 values and provide final

START 2 06:00
STOP 2 06:30<

SET

R

L

C1

C2

R

confirmation by pressing the screwdriver key.

12

TIME BAND SETTING

Week mode

SET

R

L

C1

C2

C1

C2

C1

C2

R

SET

R

L

R

SET

R

L

R

Image Procedure to be adopted

Press the SET key, act on the arrow keys until the “Monday”
setting is visualised. With the arrow keys, the days from "Monday"
to "Sunday" will sequentially appear.

SETTING
Monday

Press the screwdriver key to select the day. Thus, the menu for

START 1 00:00<
STOP 1 00:00

START 1 00:20<
STOP 1 00:20

that day is entered.

Then, act on arrow keys to change START 1 values (at the same
time, STOP 1 values will be also in progress). Confirm with the
screwdriver key to modify only the STOP 1.

START 1 00:20
STOP 1 00:50<

SET

R

L

C1

C2

R

confirmation by pressing the screwdriver key.

The second time band is now visualised. Act on arrow keys to

With the arrow keys, modify STOP 1 values and provide final

START 2 06:00<
STOP 2 06:00

SET

R

L

C1

C2

R

change START 2 values (at the same time, STOP 2 values will
be also in progress). Confirm with the screwdriver key to modify
only the STOP 2.

With the arrow keys, modify STOP 2 values and provide final

START 2 06:00
STOP 2 06:30<

SET

R

L

C1

C2

R

confirmation by pressing the screwdriver key.

The display visualisation will return to the initial "SET SETTING ­Monday". At this stage, it is possible to move the rest of the days
one by one and program the timer with the procedure previously

SET

R

L

C1

C2

R

SETTING
Monday

shown.

13

SETTING MENU8.

SET

Remember that the range within which these parameters are set
is provided by the machine operating limits. The minimum and

USER SETTING Description Min. Default Max. Water/Air

Cold Setting

Heating Setting

2nd C. Set

2nd H. Set

INSTALLATOR SET

Tot. diff.

Set AG

Water inlet temperature in Cold
mode operation.

Water inlet temperature in Cold
mode operation.

Second Cooling set.

SECOND HEATING SET.

WARNING
The settings listed in the following table can be visualised by the user,
but they can be only modified by the technical After Sales Service.
If these settings are modified by non-authorised personnel, the war­ranty shall be considered void.

Description Default value

Proportional temperature band within which the compressors
are activated and deactivated

Antifreeze Alarm temperature, EV side (water outlet temperature).

maximum values to be set only represent one characteristic of
regulation.

-10 °C 7.0°C 20°C

30°C 50°C 50°C

-10 °C 11°C 20°C

30°C 45°C 50°C

4

j

4

j

Water/Water

4

4

4

4

5°C

3°C

Esc.B.P.

AG Evap

B.AG Evap

CP1 Power

CP2 Power

CP1A Power

CP2A Power

CP1B Power

CP2B Power

CP 1 Time

CP 2 Time

OreCP1A

OreCP2A

OreCP1B

OreCP2B

Low Pressure Alarm bypass time, after the compressor start­up.

Antifreeze setting for evaporator input gas temperature.
Can be overridden.

Evaporator antifreeze alarm bypass from On CP, end defrosting.

% power of compressor 1 compared with the machine 100% value.

% power of compressor 2 compared with the machine 100% value.

% power of compressor 1A compared with the machine 100% value.

% power of compressor 2A compared with the machine 100% value.

% power of compressor 1B compared with the machine 100% value.

% power of compressor 2B compared with the machine 100% value.

Compressor 1 operating hours.
This value can only be reset.

Compressor 2 operating hours.
This value can only be reset.

Number of worked hours for the 1A compressor.
This value can only be reset.

Number of worked hours for the 2A compressor.
This value can only be reset.

Compressor 1B operating hours.
This value can only be reset.

Compressor 2B operating hours.
This value can only be reset.

3’

-8 °C

20 sec.

25%

25%

25%

25%

0

0

0

0

0

0

0

0

14

INSTALLATOR SET

Cond.low

Diff.low

Cond.hig

Diff.hig

Description Default value

Condensation regulation setting corresponding to the external
temperature T.C.low

Condensation regulation differential setting corresponding to the
external temperature T.C.low

Condensation regulation setting corresponding to the external
temperature T.C.high

Condensation regulation differential setting corresponding to the
external temperature T.C.high

17 bar

20 bar

17 bar

12 bar

Cond. PC

Diff. PC

T.C.low

T.C.high

Volt Min

DcpR Off

DcpR On

S. R Heating

D.Tot.R

T. OutS.

Number of

resistors

Set Res

Corresponding condensation regulation setting in the heat pump

Condensation regulation differential corresponding to the heat pump

Low outside temperature limit for the selection of the setting and
selection differential

High outside temperature limit for the selection of the setting and
selection differential

Minimum DCP output voltage when cold

High pressure value below which DCP output is 0 volts during low
temperature pre-ventilation.

High pressure value above which DCP output is 10 volts during
low temperature pre-ventilation

Thermostat setting to manage the water inlet recovery.

Setting to determine the distance between one step and the
following one, in the recovery operation setting.

Temperature (read by the probe on the fluid) above which the
DEFROSTING action can END

Number of supplementary heaters (number of steps).

External air setting under which electrical elements are enabled

45 bar

5 bar

-5 °C

40°C

1V

22 bar

23 bar

50°C

5°C

20°C

0

5°C

Power Res

Set Ta CP

Numb. of pumps

Numb. of pumps

ON

In/Out H20

Time Int

CP1-CP2B

V.max FC

AG pump

MultiTRIO

Language

% power of each supplementary heater step compared with the
machine 100 % value

Setting in comparison with the external air. Below this value,
compressors will be disabled if P.C. supplementary heaters are
present.

Total number of evaporator pumps

No. of pumps switched on at the same time.

Temperature regulation selection on the water inlet/outlet

Integration time (integral error calculation) for regulation in water
outlet.

Compressor override mask if the power limit control is active:
CP1-CP2-CP1A-CP2A-CP1B-CP2B

Maximum DCP voltage in freecooling

Enabling of the pump powering up as antifreeze protection together
with the evaporator electrical elements.

Enabling at the multichiller control (network control of more than
one chiller with master and slaves)

Language selections used: Italian, English, German, and French

0

-5 °C

0

0

IN

600

111111

10V

OFF

OFF

- - -

15

INSTALLATOR SET

Code

Description Default value

New access code to modify protected Settings.
Initially the code is 00-00-00.

000000

Time *

Timer Setting *

Daily *

Monday *

Tuesday *

Wednesday *

Thursday *

Friday *

Saturday *

Sunday *

Time, day of the week, month, year

Timer operation mode:
disabled, daily, weekly

Timer setting: daily
Visualised if Timer Setting = Day.

Weekly timer setting
Visualised if Timer Setting = Week.

Weekly timer setting
Visualised if Timer Setting = Week.

Weekly timer setting
Visualised if Timer Setting = Week.

Weekly timer setting
Visualised if Timer Setting = Week.

Weekly timer setting
Displayed if Timer Setting = Week.

Weekly timer setting
Visualised if Timer Setting = Week.

Weekly timer setting
Visualised if Timer Setting = Week.

* Available with PGS accessory

- - -

none

- - -

- - -

- - -

- - -

- - -

- - -

- - -

- - -

CONTROL SETTINGS FOR REMOTE PANEL9.

CONTROL BOARD SETTING

The command "remote" must be set
on the machine control board. The
timer operates either in local or re­mote mode. In both cases, the timer is
ignored if the machine is in OFF. More­over, the remote panel must be set to
“ON”; otherwise, the machine remains
off (OFF) in spite of the timer approval.
The remote panel is used to manage
ON/OFF and Cooling/Heating com­mands from a distance.

Component Description

1 simplified remote control panel PR3
2 On/Off switch

3

4

5

6 Red indicator light: when on, it indicates alarm status

Yellow ON/OFF indicator light
when the yellow led is on = ON

Shift to COOLING/HEATING operation mode

= cooling operation
= heat pump operation

Operation mode (bicolour indicator light)
Blue indicator light = it is operating in cold mode
Red indicator light = it is operating in heat pump mode

16

ALARMS10.

HISTORY OF SAFETIES

The safety management records the last
Pre-alarms or Alarms occurred. This list is
always active. Once the parameter is set,
press the key
for scrolling, press the arrow keys

+

-

and
appear on the display depending on wheth­er the electronic card has or not the PGS
accessory.

. The following visualisations will

to visualise the list and,

++

A10.1. larm history page format with PGS accessory

With PGS

In the first line, the first letter shows the
intervention type (A for Alarm or W for
Pre-alarm). Then, and only with PGS, the
date (dd/mm/yy) and the time, on the
right end, are indicated. If the PGS is not
present, the compressor operation time
shall be shown on the right end.
In the second line, the pair of figures
shows the page number (from 01 to 999)

A = alarm
W = prealarm

Date

Month

and occurred alarms and pre-alarms are
listed at the centre of the line.
N.B. = although page enumeration is up to
999, all these pages cannot be saved. The
number of saving operations (minimum

25) may change according to the type of
memory with which the electronic card
has been provided.

Year

Time

A 15 03 04 17:35

03 FLOSWITCH

No. of alarm

sequences

A10.2. larm history page format without PGS accessory

A = alarm
W = prealarm

A 00167

Safety description

Time compressor 1

03 FLOSWITCH

No. of alarm

sequences

Safety description

17

VISUALISATION OF OCCURRED ALARMS

Alarm Water/air Water/water Description

Flow switch

Cond. Pump/FL

MT CP 1

MT CP 2

MT CP 1A

MT CP 2A

MT CP 1B

MT CP 2B

Low Pres. 1

Low Pres. 2

High Pres. 1

High Pres. 2

Antifreeze 1



























Intervention of water differential pressure switch and/or flow switch

Intervention of condenser pump thermal protection/flow switch

Intervention of compressor magneto-thermal 1

Intervention of compressor magneto-thermal 2

Intervention of compressor magneto-thermal 1A

Intervention of compressor magneto-thermal 2A

Intervention of compressor magneto-thermal 1B

Intervention of compressor magneto-thermal 2B

Intervention of pressure switch/low-pres. transducer circuit 1

Intervention of pressure switch/low-pres. transducer circuit 2

Intervention of pressure switch/high-pres. transducer circuit 1

Intervention of pressure switch/high-pres. transducer circuit 2

Intervention of antifreeze circuit 1

Antifreeze 2

MT MV 1

MT MV 2

Probe 1

Probe 2

Monitor

Pumpdown 1

Pumpdown 2

Eprom

Ram

Flow Recovery

MT MPOE 1

MT MPOE 2



























Intervention of antifreeze circuit 2

Intervention of fan magneto-thermal circuit 1

Intervention of fan magneto-thermal circuit 2

Probe alarm circuit 1

Probe alarm circuit 2

Intervention of power supply control

Failure when unloading compressor cylinders of circuit 1

Failure when unloading compressor cylinders of circuit 2

Abnormal operation of the electronic board

Abnormal operation of the electronic board

Flow switch of heat recovery circuit

Intervention of the evaporator pump magneto-thermal 1

Intervention of the evaporator pump magneto-thermal 2

(only D and T versions)

MP MPOE 3

B.AG Evap1

B.AG Evap 2

18







Intervention of the evaporator pump magneto-thermal 3

Evaporator outlet gas anti-freeze alarm 1

Evaporator outlet gas anti-freeze alarm 2

M10.3. anual reset on board the machine

Image Procedure

WARNING
Repeated and consecutive
manual resets may seriously
damage the unit.

To reset the unit on board the machine af­ter an alarm, press the specified key. Once
pressed, the unit will restart automatically
and save the alarms in the history (alarm
history).

SET

R

L

C1

C2

R

M10.4. anual reset from remote panel

Image Procedure

R

To reset the unit from a remote panel after
an alarm, press the OFF (0) key and the key

OFF

ON (1). Both operations must carried out in
5 seconds.

ON

19

20

Sommaire

1. Caractéristiques du réglage .................................. 22

2. Interface utilisateur

3. Description du panneau de commande

4. Menu lecture

5. Allumage / arrêt (mode local)

6. Changement de saison

7.

Réglage de la température de fonctionnement

8. Menu set

Réglages du contrôle du panneau à distance

9.

10. Alarmes

......................................................................... 32

........................................................................... 35

.................................................... 22

................................................................. 24

.............................. 26

............................................. 26

............ 23

... 27

.... 34

L’appareil doit être utilisé conformément à la législation nationale en vigueur

i

dans le pays de destination.

CARACTÉRISTIQUES DU RÉGLAGE1.

Le panneau de commande de l'unité
permet de programmer rapidement les
paramètres de fonctionnement de la
machine, de les afficher à tout moment
et de résumer immédiatement l'état de
fonctionnement de la machine. L'écran est
constitué de 3 chiffres et de 4 DEL pour

la signalisation du type de fonctionnement,
l'affichage des paramètres réglés ou
mesurés et des alarmes éventuellement
intervenues. Sur la carte sont mémorisés
tous les paramètres enregistrés à chaque
modification et utilisés pour le rallumage
après un arrêt pour coupure de tension.

INTERFACE UTILISATEUR2.

Avec l’installation de l'accessoire panneau
à distance PR3, il est possible de com­mander à distance l'allumage et l'arrêt,
le réglage du mode de fonctionnement
(froid / chaud) et l'affichage du récapi­tulatif des alarmes avec témoin rouge
(alarmes).

22

Raccordements à distance

• PR3

Panneau simplifié à distance, Il effectue les
contrôle de base jusqu'à une distance de 30 m.

DESCRIPTION DU PANNEAU DE COMMANDE3.

Touche Signification

1 Affichage des lectures des sondes de la machine

2

Affichage de la liste des alarmes déclenchées

3 Affichage du menu des paramètres opérationnels

4 Touche de modification des paramètres opérationnels

5 et 6 Touches de navigation

Réglage du contrôle de l'appareil, qui peut être local (L, depuis le panneau à bord de la machine) ou à

7

distance (R, depuis le panneau à distance ou superviseur). L'allumage du témoin respectif indique un
réglage actif.

8 Réglage du fonctionnement par chauffage  ou refroidissement  ;

9

10

Allumage ou arrêt de la machine, en activant l'état de STAND-BY (seulement la carte électronique et
la résistance électrique sont alimentées) ;

Annulation des alarmes de la machine et redémarrage (pour de plus amples informations, se référer
au tableau des alarmes)

11 Signal du DEL d'alarmes en cours

12 Signal du DEL de dégivrage en cours

13 Signal du DEL du compresseur en fonctionnement

PREMIER ALLUMAGE

Lors du premier allumage, la machine effectue une auto-configu­ration ainsi qu'une séquence de vérifications par l'intermédiaire
desquelles sont contrôlés les paramètres opérationnels et les
raccordements électriques de la machine. Après l’autotest, le

logo de l'entreprise puis le type de machine sont affichés pendant
quelques secondes. Ensuite, le panneau se prépare à l'affichage
des lectures des sondes de la machine (touche

activée).

23

MENU LECTURE4.

j

j

j

j

j

j

CPx6

Sigle de lecture Signification NRA NRC NRL NBW NLW

TIA

TIAH

TAE

TUA C1

DELTA C1

TUAH C1

DELTA C1

P.B.C1

Température lue à l'entrée de l'évaporateur

Température lue à l'entrée du condenseur

Température extérieure

Température lue à la sortie de l'évaporateur
pour le circuit 1 (ou du modèle à un seul
évaporateur)

Température entre l'entrée et la sortie
de l'évaporateur pour le circuit 1 (ou du
modèle à un seul évaporateur)

Température lue à la sortie du condenseur
pour le circuit 1 ou du modèle à un seul
condenseur.

Température entre l'entrée et la sortie
du condenseur pour le circuit 1 (ou du
modèle à un seul évaporateur)

Lecture de basse pression dans le circuit 1

4 4 4

4 4

j j

4 4

4 4 4 4 4

4 4 4 4 4

4

j j

j j

4 4 4 4 4

P.A.C1

TL C1

P.IN S1

ATTESA C1

ATTE.C1A

ATTE.C1B

P.B.C2

TUAH C2

Lecture de haute pression dans le circuit 1

Température du liquide dans le circuit 1

Calcul de la pression de début du dégi­vrage pour le circuit 1

Temps minimum d'attente pour le redé­marrage du compresseur 1

Temps minimum d'attente pour le redé­marrage du compresseur 1A

Temps minimum d'attente pour le redé­marrage du compresseur 1B

Lecture de basse pression dans le circuit 2

Température lue à la sortie du condenseur
pour le circuit 2

4 4 4 4 4

j

j

4 4 4 4 4

4 4 4 4 4

CPx6

4 4 4 4 4

CPx6

Cx2 Cx2

24

P.A.C2

TL C2

Lecture de haute pression dans le circuit 2

Température du liquide dans le circuit 2

4 4 4 4 4

j

Sigle de lecture Signification nra NRC NRL NBW NLW

j

j

j

ver T

ver T

ver T

j

P.IN S2

ATTESA C2

ATTE. C2A

ATTE. C2B

SBRINA C1

SBRINA C2

TEV1

TEV2

Calcul de la pression de début du dégi­vrage pour le circuit 2

Temps minimum d'attente pour le redé­marrage du compresseur 2

Temps minimum d'attente pour le redé­marrage du compresseur 2A

Temps minimum d'attente pour le redé­marrage du compresseur 2B

Temps d'attente minimum avant le dégi­vrage du circuit 1

Temps d'attente minimum avant le dégi­vrage du circuit 2

Température des gaz lue à l'entrée de
l'évaporateur du circuit 1

Température des gaz lue à l'entrée de
l'évaporateur du circuit 2

j j

4 4 4 4 4

4 4 4 4 4

CPx6CPx6CPx6

4 4

j j

j j

4 4 4 4 4

4 4 4 4 4

TUR1

TUR2

4

CPx6

Cx2

ver T

Free

d

TAC

TIR

TFC

Lecture disponible tant sur les modèles froid seul que sur les pompes à chaleur

Lecture disponible seulement sur les modèles avec 6 compresseurs

Lecture présente sur toutes les versions, mais disponible seulement sur les modèles
avec pompe à chaleur

Lecture disponible seulement sur les modèles à deux condenseurs

Lecture disponible seulement sur les modèles pourvus de récupération totale

Lecture disponible seulement sur les modèles freecooling

Température lue dans le ballon tampon

Lecture de la température à l'entrée de
l'unité de récupération de chaleur

Température lue à la sortie de l'unité de
récupération de chaleur du circuit 1

Température lue à la sortie de l'unité de
récupération de chaleur du circuit 2

Température lue à l'entrée de la batterie
freecooling

LEGENDE

4 4 4

ver T ver T

ver T ver T

ver T ver T

Free

d

Free

d

ver T ver T

ver T ver T

ver T ver T

Free

d

25

ALLUMAGE / ARRÊT (5. mode local)

Image Procédure à adopter

ALLUMAGE :
Pour la mise en marche de l'unité, il suffira d'appuyer sur la touche
« ON ». Lorsque la DEL est allumée, l’unité est prête à fonctionner.

SET

C1

C2

R

L

R

ARRÊT :
Pour un arrêt immédiat de l'unité, appuyer sur la même touche.
Seulement lorsque l'accessoire PR3 est installé, l'unité s'arrê­tera complètement sept secondes plus tard.

CHANGEMENT DE SAISON6.

Image Procédure à adopter

Pour activer le changement de saison, il suffit d'appuyer la tou­che signalée sur l'image ci-contre. Pour que l'opération arrive à
bon terme, la machine devra être activée (tant pour la modalité

SET

C1

C2

R

L

R

à distance que pour celle en local).

Sur la touche « Changement de saison » se trouvent deux symboles :

- Le symbole  identifiant le fonctionnement avec pompe à chaleur ;

- Le symbole  identifiant le fonctionnement à froid.

AFFICHAGE DES PARAMÈTRES DE FONCTIONNEMENT

Pour afficher les paramètres de fonctionnement, appuyer sur la
touche

; le témoin de la touche

SET

trant sur l'afficheur les paramètres indiqués dans le chapitre «
MENU SET ». Les paramètres peuvent être affichés de manière
séquentielle, en utilisant les touches de direction
la première ligne, apparaît le message « Set réglée » et sur la
deuxième, la valeur configurée.

SET

s'allume, en mon-

+

-

e

++

. Sur

Pour modifier le paramètre configuré, il faut presser la touche

: la DEL de la touche s'allumera et la configuration affi­chée pourra être modifiée avec les touches de direction.
Les mots écrits sur la première ligne se modifient en « Set modifié ». En
appuyant à nouveau sur la touche

, la modification est enregis­trée ; avec les flèches, il sera possible de balayer à nouveau les paramè­tres programmés à la recherche du nouveau paramètre à modifier.

26

RÉGLAGE DE LA TEMPÉRATURE DE FONCTIONNEMENT7.

RÉGLAGE DU POINT DE CONSIGNEÀ FROID

Image Procédure à adopter

SET

R

L

C1

C2

C1

C2

R

SET FIXE

Set Froid +20.0"C

SET

R

L

R

MODIFICATION SET

Set Froid +20.0"C

Pour accéder au menu des paramètres, appuyer d'abord sur la
touche « SET » et faire passer les options avec les flèches jusqu'à
atteindre « Set Froid ».

Ensuite, pour configurer la valeur du « Set Froid », il suffira d'appu­yer sur la touche « Tournevis », en ayant ainsi accès à la modifica­tion de la configuration en question.

MODIFICATION SET

Set Froid +19.9"C

SET

R

L

C1

C2

R

RÉGLAGE DU POINT DE CONSIGNE À CHAUD

Image Procédure à adopter

SET

R

L

C1

C2

C1

C2

R

SET FIXE

Set Chaud +50.0"C

SET

R

L

R

MODIFICATION SET

Set Chaud +50.0"C

À ce point, appuyer sur les flèches (+ et -) pour changer la valeur
du paramètre, en augmentant ou en diminuant sa valeur. Une fois
la température souhaitée décidée, il reste seulement confirmer
en appuyant à nouveau sur la touche « Tournevis ».

Pour accéder au menu des paramètres, appuyer d'abord sur la
touche «SET» et faire passer les options avec les flèches jusqu'à
atteindre «Set Chaud».

Ensuite, pour configurer la valeur du « Set Froid », il suffira d'appu­yer sur la touche «Tournevis», en ayant ainsi accès à la modifica­tion de la configuration en question.

SET

R

L

C1

C2

R

Valeurs du point
de consigne à froid

Minimum
Maximum

-10 °C
20 °C

MODIFICATION SET

Set Chaud +49.9"C

Valeurs du point de
consigne à chaud

Minimum
Maximum

30 °C
50 °C

À ce point, appuyer sur les flèches (+ et -) pour changer la valeur
du paramètre, en augmentant ou en diminuant sa valeur. Une fois
la température souhaitée fixée, il reste seulement la confirmation
en appuyant à nouveau sur la touche «Tournevis».

Note :

Il existe un deuxième point de consigne de fonctionnement à froid (paramètre : 2°
Set Fr.) et un deuxième point de consigne de fonctionnement à chaud (paramè­tre : 2° Set Ch.). Les deux paramètres (2° Set Fr. - 2° Set Ch.) peuvent entrer
en fonctionnement lorsque l'entrée numérique (M11 3-4) est fermée. Pour de
plus amples informations, s'adresser à l'installateur ou au Centre d'assistance
technique.

27

RÉGLAGE DE L'HEURE ET DU JOUR DE LA SEMAINE (disponible seulement avec l'accessoire PGS)

Image Procédure à adopter

Pour accéder au menu des paramètres, appuyer d'abord sur la
touche «SET» et faire passer les options avec les flèches jusqu'à

SET

R

L

C1

C2

R

SET FIXE

00:00 Lundi

l'affichage de «HEURE» et «JOUR».

DIGITATION CODE

00 00 00

SET

R

L

C1

C2

R

Pour régler l'HEURE et le JOUR, il suffira d'appuyer sur la touche
« Tournevis ». À ce point, apparaîtra le message « SAISIR LE CODE
». Le code par défaut est (00 00 00).

Il suffira d'appuyer sur la touche « Tournevis » pour confirmer. De
cette manière, on aura accès aux paramètres de modification de
la configuration en question.

SET

R

L

C1

C2

R

MODIFICATION SET

00:00 Lundi

En agissant sur les touches de direction, il sera possible de modi­fier d'abord l'heure (première DEL allumée) ; une fois l'heure fixée,
appuyer sur la touche « SET » pour confirmer. La troisième DEL

SET

R

L

C1

C2

R

MODIFICATION SET

15:30 Lundi

s'allumera automatiquement, et il sera donc possible de modifier
le jour de la semaine à l'aide des touches de direction.

Ensuite, appuyer sur la touche « Tournevis » ; l'afficheur montrera

MODIFICATION SET

10 07 08

SET

R

L

C1

C2

R

les paramètres de configuration du JOUR, du MOIS et de l'ANNÉE.
Lorsque la première DEL s'allume, il est possible de modifier le
jour à l'aide des touches de direction ; lorsque la deuxième DEL
s'allume, il est possible de modifier le mois, et lorsque la troisième
DEL s'allume, il est possible de modifier l'année.

28

SET FIXE

15:30 Lundi

SET

R

L

C1

C2

R

appuyer à nouveau sur la touche « Tournevis » pour mémoriser les
valeurs configurées. L'afficheur retournera à l'écran principal.

Une fois l'heure, le jour, le mois et l'année réglés, il reste seulement

MODALITÉS DE FONCTIONNEMENT DU TEMPORISATEUR (disponible seulement avec l'accessoire PGS)

Image Procédure à adopter

Pour accéder au menu des paramètres, appuyer d'abord
sur la touche «SET» et faire passer les options avec les
flèches jusqu'à atteindre le paramètre « Timer ».

SET

R

L

C1

C2

C1

C2

C1

C2

R

SET FIXE

Timer AUCUN

Appuyer sur la touche « Tournevis » ; à ce point, apparaîtra
le message « SAISIR LE CODE ». Le code par défaut est (00
00 00). Il suffira d'appuyer sur la touche « Tournevis » une

SET

R

L

R

DIGITATION CODE

00 00 00

deuxième fois pour confirmer.

À l'aide des touches de direction, faire passer les options
jusqu'à atteindre la modalité de programmation souhaitée.
Il y a trois alternatives possibles :

SET

R

L

R

SET FIXE

Timer AUCUN

(AUCUN - JOUR - SEMAINE).

SET FIXE

Timer AUCUN

SET FIXE

Timer JOUR

SET FIXE

Timer SEMAINE

Une fois l'alternative souhaitée choi­sie, confirmer en appuyant sur la tou­che « Tournevis ».

Remarque:

Pour programmer le temporisateur,
le panneau (à distance ou en local)
doit être allumé.

TEMPORISATEUR ON/OFF :

Modalité AUCUN :
Le temporisateur du programmateur est désactivé.

Modalité JOUR :
Il est possible de configurer, au long de la journée, deux
plages horaires de fonctionnement.

- La configuration journalière est affichée.

- Les configurations du lundi au dimanche ne sont pas affichées.
Modalité SEMAINE :

Il est possible de programmer, pour chaque jour de la se­maine, deux plages horaires de fonctionnement.

- Les configurations du lundi au dimanche sont affichées.

- La configuration journalière n'est pas affichée

29

RÉGLAGE DES PLAGES HORAIRES

Modalité Jour

Image Procédure à adopter

SET

R

L

C1

C2

C1

C2

C1

C2

R

SET FIXE
Jour

SET

R

L

R

DIGITATION CODE

00 00 00

START 1 00:00<
STOP 1 00:00

SET

R

L

R

Appuyer sur la touche « SET » et appuyer sur les touches de direc­tion jusqu'à l'affichage de la configuration du jour.

Appuyer sur la touche « Tournevis » ; à ce point, apparaîtra le mes­sage « SAISIR LE CODE ». Le code par défaut est (00 00 00).

Il suffira d'appuyer sur la touche « Tournevis » une deuxième fois
pour confirmer. À ce point, on entre dans le menu de modification
des plages horaires.

Il suffit par la suite d'appuyer sur les flèches pour changer les
valeurs de START 1 (les valeurs de STOP 1 avanceront simultané­ment). Confirmer avec la touche « Tournevis » pour se déplacer

SET

R

L

C1

C2

R

START 1 00:20<
STOP 1 00:20

jusqu'à la modification de chaque STOP 1.

Avec les touches de direction, modifier les valeurs de STOP 1 et

START 1 00:20
STOP 1 00:50<

SET

R

L

C1

C2

R

confirmer ensuite en appuyant sur la touche « Tournevis ».

La deuxième plage horaire sera donc affichée. Appuyer sur les flè-

START 2 06:00<
STOP 2 06:00

SET

R

L

C1

C2

R

ches pour changer les valeurs de START 2 (les valeurs de STOP 2
avanceront simultanément). Confirmer avec la touche «Tournevis»
pour se déplacer jusqu'à la modification de chaque STOP 2.

Avec les touches de direction, modifier les valeurs de STOP 2 et

START 2 06:00
STOP 2 06:30<

SET

R

L

C1

C2

R

confirmer ensuite en appuyant sur la touche «Tournevis».

30

RÉGLAGE DES PLAGES HORAIRES

Modalité Semaine

Image Procédure à adopter

SET

R

L

C1

C2

C1

C2

C1

C2

R

SET FIXE

Lundi

START 1 00:00<
STOP 1 00:00

SET

R

L

R

SET

R

L

R

START 1 00:20<
STOP 1 00:20

Appuyer sur la touche «SET» et appuyer sur les touches de direc­tion jusqu'à l'affichage du set "Lundi". En appuyant sur les touches
de direction, tous les jours (du « Lundi » au « Dimanche ») apparaî­tront en séquence.

Appuyer sur la touche « Tournevis » pour sélectionner le jour ; on
entre ainsi dans le menu de modification du jour concerné.

Il suffit par la suite d'appuyer sur les flèches pour changer les
valeurs de START 1 (les valeurs de STOP 1 avanceront simulta­nément). Confirmer avec la touche «Tournevis» pour se déplacer
jusqu'à la modification de chaque STOP 1.

START 1 00:20
STOP 1 00:50<

SET

R

L

C1

C2

R

confirmer ensuite en appuyant sur la touche «Tournevis».

La deuxième plage horaire sera donc affichée. Appuyer sur les

Avec les touches de direction, modifier les valeurs de STOP 1 et

START 2 06:00<
STOP 2 06:00

SET

R

L

C1

C2

R

flèches pour changer les valeurs de START 2 (les valeurs de
STOP 2 avanceront simultanément). Confirmer avec la touche
«Tournevis» pour se déplacer jusqu'à la modification de chaque
STOP 2.

Avec les touches de direction, modifier les valeurs de STOP 2 et

START 2 06:00
STOP 2 06:30<

SET

R

L

C1

C2

R

confirmer ensuite en appuyant sur la touche «Tournevis».

L'affichage de l'écran sera celui du début « SET RÉGLÉ - Lundi
». À ce point, avec les touches de direction, il est possible de
faire passer, un à un, tous les autres jours de la semaine et de

SET

R

L

C1

C2

R

SET FIXE

Lundi

programmer le temporisateur à travers la procédure décrite
précédemment.

31

MENU SET8.

SET

Il ne faut pas oublier que les rangs dans lesquels il est possible de
programmer ces paramètres dépendent des limites opérationnels

SET UTILISATEUR Description Min. Par défaut Max. Eau / Air

Set Froid

Set Chaud

2° Set Fr.

2° Set Ch.

SET INSTALLATEUR

Dif. Tot

Set AG

Esc. B.P.

AG Évap

B.AG Évap

Température d'entrée de l'eau en
mode de fonctionnement à froid.

Température d'entrée de l'eau en
mode de fonctionnement à froid.

Deuxième Set Froid.

Deuxième Set Chaud.

ATTENTION
Les configurations énumérées dans le tableau suivant peuvent être affi­chées par l'utilisateur, mais leur modification est un attribut exclusif du
Centre d'assistance technique. La modification de ces configurations par le
personnel non autorisé entraînera l'échéance immédiate de la garantie.

Description Valeur par défaut

Plage proportionnelle de température à l'intérieur de laquelle les
compresseurs sont activés et désactivés

Température d'intervention de l'alarme antigel du côté EV (tem­pérature de sortie de l'eau).

Temps de dérivation de l'alarme de basse pression après le
démarrage du compresseur.

Configuration de l'antigel température des gaz à l'entrée de
l'évaporateur.
Peut être exclus.

By-pass alarme antigel évaporateur à partir de On CP, fin de
dégivrage.

de la machine. Les valeurs minimum et maximum pouvant être pro­grammées ne représentent qu'une caractéristique du réglage.

-10 °C 7.0°C 20 °C

30 °C 50 °C 50 °C

-10 °C 11°C 20 °C

30 °C 45°C 50 °C

4

j

4

j

Eau / Eau

4

4

4

4

5°C

3°C

3’

-8°C

20 s.

Power CP1

Power CP2

Power CP1A

Power CP2A

Power CP1B

Power CP2B

Heures CP 1

Heures CP 2

Heures CP1A

Heures CP2A

OreCP1B

OreCP2B

Puissance % compresseur 1 par rapport à 100 % de la machine.

Puissance % compresseur 2 par rapport à 100 % de la machine.

Puissance % compresseur 1A par rapport à 100 % de la machine.

Puissance % compresseur 2A par rapport à 100 % de la machine.

Puissance % compresseur 1 B par rapport à 100 % de la machine.

Puissance % compresseur 2 B par rapport à 100 % de la machine.

Heures de fonctionnement du compresseur 1.
Il n'est possible que de les remettre à zéro.

Heures de fonctionnement du compresseur 2.
Il n'est possible que de les remettre à zéro.

Heures de fonctionnement du compresseur 1A.
Il n'est possible que de les remettre à zéro.

Heures de fonctionnement du compresseur 2A.
Il n'est possible que de les remettre à zéro.

Heures de fonctionnement du compresseur 1B.
Il n'est possible que de les remettre à zéro.

Heures de fonctionnement du compresseur 2B.
Il n'est possible que de les remettre à zéro.

25%

25%

25%

25%

0

0

0

0

0

0

0

0

32

SET INSTALLATEUR

Cond. low

Diff. low

Cond. hig

Diff. hig

Description Valeur par défaut

Configuration de réglage de la condensation correspondant à la température
extérieure T.C. low

Différentiel de réglage de la condensation correspondant à la température exté­rieure T.C. low

Configuration de réglage de la condensation correspondant à la température
extérieure T.C. hig

Différentiel de réglage de la condensation correspondant à la température exté­rieure T.C. hig

17 bar

20 bar

17 bar

12 bars

Cond. PC

Diff. PC

T.C. low

T.C. high

Volt Min

DcpR Off

DcpR On

S. Chaud R

D.Tot.R

T. OutS.

N° Resistor

Set Rés

Power Res

Set Ta CP

Configuration de réglage de la condensation correspondant à la pompe à chaleur

Différentiel de réglage de la condensation correspondant à la pompe à chaleur

Seuil bas de température extérieure pour la sélection de la configuration et du
différentiel de sélection

Seuil haut de température extérieure pour la sélection de la configuration et du
différentiel de sélection

Tension minimum de sortie DCP à froid

Valeur de haute pression sous laquelle la sortie DCP est de 0 volt pendant la
préventilation à basse température

Valeur de haute pression au-dessus de laquelle la sortie DCP est de 10 volts pen­dant la préventilation à basse température

Configuration du thermostat pour la gestion de récupération à l'entrée de l'eau au
récupérateur.

Configuration pour déterminer la distance entre un étage de fonctionnement et
un autre, à l'intérieur de la configuration de fonctionnement du récupérateur.

Température (lue par la sonde sur le liquide ) au-delà de laquelle LE DÉGIVRAGE
PEUT SE TERMINER

Nombre de résistances d'intégration (nombres d'étages).

Configuration par rapport à l'air extérieur au-dessous duquel les résistances sont
activées.

Puissance (%) de chaque étage de résistances d'intégration par rapport à 100 %
de la machine.

Configuration par rapport à l'air extérieur au-dessous duquel les compresseurs
sont désactivés en présence de résistances d'intégration du type P.C.

45 bar

5 bar

-5°C

40°C

1V

22 bar

23 bar

50 °C

5°C

20 °C

0

5°C

0

-5°C

Nbre de

pompes

Nbre pompes

ON

In/Usc H2O

Time Int

CP1-CP2B

V.max FC

Pompe AG

MultiTRIO

Langue

Nombre total de pompes de l'évaporateur.

Nombre de pompes de l'évaporateur allumées simultanément.

Sélection du réglage de la température de l'eau à l'entrée ou à la sortie

Temps d'intégration (calcul d'erreur intégrale) pour le réglage de l'eau à la sortie

Masque d'exclusion des compresseurs si le contrôle de limite de la puissance est
actif : CP1-CP2-CP1A-CP2A-CP1B-CP2B

Tension maximum DCP en freecooling

Activation allumage pompe avec protection antigel en même temps que les résis­tances évaporateur

Activation du contrôle du multichiller (contrôle en réseau de plusieurs chillers avec
master et slave)

Sélection de la langue utilisée : italien, anglais, allemand et français

0

0

IN

600

111111

10V

OFF

OFF

- - -

33

SET INSTALLATEUR

Code

Description Valeur par défaut

Nouveau code d'accès pour modifier les configurations protégées.
Le code par défaut est 00-00-00.

000000

Time *

Set Temporisateur *

Journalier *

Lundi *

Mardi *

Mercredi *

Jeudi *

Vendredi *

Samedi *

Dimanche *

Heure, jour de la semaine, mois, année

Mode de fonctionnement du temporisateur:
désactivé, journalier, hebdomadaire.

Programmation horaire temporisateur journalier
Affiché si le Set Temporisateur = Jour

Programmation horaire temporisateur hebdomadaire
Affiché si le Set Temporisateur = Semaine

Programmation horaire temporisateur hebdomadaire
Affiché si le Set Temporisateur = Semaine

Programmation horaire temporisateur hebdomadaire
Affiché si le Set Temporisateur = Semaine

Programmation horaire temporisateur hebdomadaire
Affiché si le Set Temporisateur = Semaine

Programmation horaire temporisateur hebdomadaire
Affiché si le Set Temporisateur = Semaine

Programmation horaire temporisateur hebdomadaire
Affiché si le Set Temporisateur = Semaine

Programmation horaire temporisateur hebdomadaire
Affiché si le Set Temporisateur = Semaine

* Disponible avec accessoire PGS

- - -

aucun

- - -

- - -

- - -

- - -

- - -

- - -

- - -

- - -

RÉGLAGES DU CONTRÔLE DU PANNEAU À DISTANCE9.

CONFIGURATION DE LA CARTE
DE CONTRÔLE

Sur la carte de contrôle de la machi­ne, il faut régler la commande « à dis­tance ». Le temporisateur fonctionne
tantôt en local tantôt à distance ; dans
les deux cas, si la machine est sur «
OFF », le temporisateur est ignoré.
En outre, le panneau à distance doit
être placé sur « ON » ; autrement, la
machine reste éteinte (OFF) malgré
l'autorisation du temporisateur.
Le panneau à distance sert à la ges­tion à distance des commandes ON/
OFF et Froid/Chaud.

Composant Description

1 Panneau à distance simplifié PR3
2 Interrupteur ON/OFF

3

4

5

6 Témoin rouge : allumé, indique l'état de l'alarme

Témoin jaune ON/OFF
quand la DEL jaune est allumée = ON

Commutation du mode de fonctionnement FROID/CHAUD

= fonctionnement à froid
= fonctionnement avec pompe à chaleur

Mode de fonctionnement (témoin bicolore)
Témoin bleu = fonctionne à froid
Témoin rouge = fonctionne avec pompe à chaleur

34

ALARMES10.

MÉMORISATION DE L'HISTORIQUE
DES SÉCURITÉS

La gestion des sécurités prévoit la mémo­risation des dernières pré-alarmes ou alar­mes déclenchées. Cette liste est toujours
active. Une fois le paramètre programmé,
appuyer sur la touche
la liste et sur les touches de direction

+

-

et

pour parcourir les options. Sur l'af­ficheur, apparaîtront les informations sui­vantes, selon si la carte électronique est
pourvue ou pas de l'accessoire PGS.

pour afficher

Avec PGS

Sur la première ligne, la première let­tre indique le type d'intervention (A pour
alarmes ou W pour pré-alarmes) ; vient
ensuite la date (dd/mm/aa) et à droite,
l'heure (seulement avec PGS). S'il n'y a
pas de PGS, à droite apparaîtra l'heure de
fonctionnement du compresseur.

++

Sur la deuxième ligne, les chiffres indiquent le
numéro de page (de 01 à 999), tandis qu'au
centre de la ligne apparaît la description de
l'alarme ou la pré-alarme déclenchée.

F10.1. ormat de la page de l'historique des alarmes avec accessoire PGS

A = alarme
W = pré-alarme

Date

Mois

Remarque = même si la numérotation des
pages arrive à 999, il n'est pas possible
de mémoriser un tel nombre de pages. Le
numéro de mémorisations (minimum 25)
peut changer selon le type de mémoire de
la carte électronique.

Année Heure

A 15 03 04 17:35
03 FLUXOSTAT

N° séquentiel

alarmes

F10.2. ormat de la page de l'historique des alarmes sans accessoire PGS

A = alarme
W = pré-alarme

A 00167

Description des sécurités

Heure compresseur 1

03 FLUXOSTAT

N° séquentiel

alarmes

Description des sécurités

35

AFFICHAGE DES ALARMES DÉCLENCHÉES

Alarme Eau / Air Eau / Eau Description

Fluxostat

Cond. pompe / Fl

MT CP 1

MT CP 2

MT CP 1A

MT CP 2A

MT CP 1B

MT CP 2B

Basse Press. 1

Basse Press. 2

Haute Press. 1

Haute Press. 2

Antigel 1



























Intervention du pressostat différentiel d'eau et/ou fluxostat

Intervention thermique de la pompe du condenseur / fluxostat

Intervention magnétothermique du compresseur 1

Intervention magnétothermique du compresseur 2

Intervention magnétothermique du compresseur 1A

Intervention magnétothermique du compresseur 2A

Intervention magnétothermique du compresseur 1B

Intervention magnétothermique du compresseur 2B

Intervention du pressostat / transducteur de basse circuit 1

Intervention du pressostat / transducteur de basse circuit 2

Intervention du pressostat / transducteur de haute circuit 1

Intervention du pressostat / transducteur de haute circuit 2

Intervention antigel circuit 1

Antigel 2

MT MV 1

MT MV 2

Sonde 1

Sonde 2

Moniteur

Pumpdown 1

Pumpdown 2

Eprom

Ram

Flux. Récupéra­tion

MT MPOE 1

























Intervention antigel circuit 2

Intervention magnétothermique ventilateurs circuit 1

Intervention magnétothermique ventilateurs circuit 2

Alarme sonde du circuit 1

Alarme sonde du circuit 2

Intervention du contrôle de l'alimentation électrique

Anomalie lors du déchargement des cylindres du compresseur
du circuit 1

Anomalie lors du déchargement des cylindres du compresseur
du circuit 2

Fonctionnement anormal de la carte électronique

Fonctionnement anormal de la carte électronique

Fluxostat du circuit de récupération de la chaleur
versions D et T)

Intervention du magnétothermique de la pompe de l'évaporateur 1

(seulement

MT MPOE 2

MP MPOE 3

AG Évap. 1

AG Évap. 2

36









Intervention du magnétothermique de la pompe de l'évaporateur 2

Intervention du magnétothermique de la pompe de l'évaporateur 3

Alarme antigel des gaz sortie de l'évaporateur 1

Alarme antigel des gaz sortie de l'évaporateur 2

R10.3. éarmement manuel à bord de la machine

Image Procédure

SET

R

L

C1

C2

R

ATTENTION
Des réarmements manuels répétés
et consécutifs pourraient provoquer
des dommages graves à l'unité.

Pour réarmer l'unité à bord de la machine
après une alarme, il est nécessaire d'appu­yer sur la touche indiquée. Une fois pres­sée, l'unité redémarrera normalement tout
en enregistrant l'alarme dans sa mémoire
(historique des alarmes).

R

R10.4. éarmement manuel du panneau à distance

Image Procédure

OFF

ON

Pour réarmer l'unité depuis le panneau à di­stance après une alarme, il est nécessaire
d'appuyer sur la touche « OFF » (0) puis sur
la touche « ON » (1). Les deux opérations
doivent être faites dans une période de
5 secondes.

37

38

Inhaltsverzeichnis

1. Eigenschaften der regelung ................................... 42

2. Benutzerschnittstelle

3. Beschreibung der bedientafel

4. Menü ablesungen

5.

Einschalten / ausschalten (lokale betriebsart)

6. Umschalten von kühl-/heizbetrieb

7. Einrichten der betriebstemperatur

8. Menü set

9. Einstellungen auf fernbedienfeld

10. Alarme

......................................................................... 52

............................................................................. 55

................................................ 42

............................... 43

........................................................ 44

.......................... 54

... 46

...................... 46

.................... 47

Das Gerät muss im Einklang mit der national gültigen Gesetzgebung des Aufstellungs-

i

lands verwendet werden.

EIGENSCHAFTEN DER REGELUNG1.

Die Bedientafel des Gerätes ermöglicht
eine schnelle Einrichtung der Betriebspa­rameter der Maschine, ihre jederzeitige
Anzeige und die sofortige Zusammenfas­sung des Betriebsstatus der Maschine.
Das Display besteht aus 3 Ziffern und 4
Leds zur Anzeige der Betriebsart, der ein-

gerichteten oder gemessenen Parame­ter sowie der gegebenenfalls ausgelösten
Parameter. Auf der Karte werden alle bei
jeder Änderung gespeicherten Einstel­lungen abgelegt und können nach einem
Ausschalten bei Stromausfall wieder
verwendet werden.

BENUTZERSCHNITTSTELLE2.

Bei Installation der zum Zubehör gehöri­gen Fernbedienung PR3 ist es möglich,
das Ein- und Ausschalten, das Einrichten
der Betriebsart (Kälte-Wärme) und die
Anzeige der Alarmübersicht mittels einer
roten Kontrollleuchte (Alarme) fernzu­steuern.

40

Fernsteueranschlüsse

• PR3

Vereinfache Fernbedientafel, führt die
Grundsteuerungen aus und ist aus bis
zu 30 m fernsteuerbar.

BESCHREIBUNG DER BEDIENTAFEL3.

Taste Bedeutung

1 Anzeige der Ablesungen an den Fühlern der Maschine

2

Anzeige der Liste der ausgelösten Alarme

3 Anzeige des Menüs der Betriebsparameter

4 Taste zur Änderung der Betriebsparameter

5 und 6 Navigationstasten

Einrichten der Gerätesteuerung, was lokal (L) vom Bedienfeld an der Maschine, oder ferngesteuert

7

(R) von der Fernbedienung oder der Überwachung erfolgen kann. Die aktive Einstellung wird durch das
Einschalten der entsprechenden Kontrollleuchte angezeigt.

8 Einrichten des Heiz-  oder Kühlbetriebs ;

9

10

Ein- oder Ausschalten der Maschine durch Versetzung in STAND-BY, (es werden nur die Elektronikkarte
und der elektrische Widerstand gespeist);

Hebt die Alarme der Maschine auf und startet diese neu (für weitere Informationen siehe in der Tabelle
Alarme)

11 Led-Anzeige Alarme vorhanden

12 Led-Anzeige Abtauen läuft

13 Led-Anzeige Verdichter in Betrieb

ERSTES EINSCHALTEN

Beim ersten Einschalten führt die Maschine eine Selbstkonfigu­ration und eine Reihe von Proben durch, bei denen die Bedie­nungsparameter und die elektrischen Anschlüsse der Maschine
geprüft werden. Nach der Selbstkonfiguration wird für einige Se-

kunden zuerst das Logo des Unternehmens und dann der Ma­schinentyp angezeigt. Danach wird das Bedienfeld zu Anzeige
der Ablesung an den Fühlern der Maschine eingerichtet (Taste

aktiviert).

41

MENÜ ABLESUNGEN4.

j

j

j

j

j

j

CPx6

Symbol der Ablesung Bedeutung NRA NRC NRL NBW NLW

TIA

TIAH

TAE

TUA C1

DELTA C1

TUAH C1

DELTA C1

P.B.C1

Am Eingang des Verdampfers abgelese­ne Temperatur

Am Eingang des Verflüssigers abgelese­ne Zeit

Außenlufttemperatur

Am Ausgang des Verdampfers für den
Leitungskreis 1 (oder den Einzel-Ver­dampfer) abgelesene Temperatur

Temperatur zwischen Ein- und Ausgang
des Verdampfers für den Leitungskreis
1 (oder den Einzel-Verdampfer)

Am Ausgang des Verflüssigers für Lei­tungskreis 1 oder Einzel-Verflüssiger ab­gelesene Temperatur.

Temperatur zwischen Ein- und Ausgang
des Verflüssigers für den Leitungskreis
1 (oder den Einzel-Verdampfer)

Ablesung von niedrigem Druck im
Leitungskreis 1

4 4 4

4 4

j j

4 4

4 4 4 4 4

4 4 4 4 4

4

j j

j j

4 4 4 4 4

P.A.C1

TL C1

P.IN S1

ATTESA C1

ATTE.C1A

ATTE.C1B

P.B.C2

TUAH C2

Ablesung von hohem Druck im Leitungs­kreis 1

Temperatur der Flüssigkeit im Leitungs­kreis 1

Berechnung des Drucks am Anfang des
Abtauens für Leitungskreis 1

Minimale Wartezeit für den Neustart
des Verdichters 1

Minimale Wartezeit für den Neustart
des Verdichters 1A

Minimale Wartezeit für den Neustart
des Verdichters 1B

Ablesung von niedrigem Druck im
Leitungskreis 2

Am Ausgang des Verflüssigers für
Leitungskreis 2 abgelesene Temperatur

4 4 4 4 4

j

j

4 4 4 4 4

4 4 4 4 4

CPx6

4 4 4 4 4

CPx6

Cx2 Cx2

42

P.A.C2

TL C2

Ablesung von hohem Druck im Leitungs­kreis 2

Temperatur der Flüssigkeit im Leitungs­kreis 2

4 4 4 4 4

j

Symbol der Ablesung Bedeutung NRA NRC NRL NBW NLW

j

j

j

ver T

ver T

ver T

j

P.IN S2

ATTESA C2

ATTE. C2A

ATTE. C2B

SBRINA C1

SBRINA C2

TEV1

TEV2

Berechnung des Drucks am Anfang des
Abtauens für Leitungskreis 2

Minimale Wartezeit für den Neustart
des Verdichters 2

Minimale Wartezeit für den Neustart
des Verdichters 2A

Minimale Wartezeit für den Neustart
des Verdichters 2B

Mindestwartezeit vor dem Abtauen von
Leitungskreis 1

Mindestwartezeit vor dem Abtauen von
Leitungskreis 2

Am Eingang des Verdampfers des Leitungs­kreises 1 abgelesene Gastemperatur

Am Eingang des Verdampfers des Leitungs­kreises 2 abgelesene Gastemperatur

j j

4 4 4 4 4

4 4 4 4 4

CPx6CPx6CPx6

4 4

j j

j j

4 4 4 4 4

4 4 4 4 4

4

CPx6

Cx2

ver T

Free

d

TAC

TIR

TUR1

TUR2

TFC

Ablesung sowohl bei den Modellen nur für Kältebetrieb als bei Wärmepumpe möglich

Ablesung nur bei Modellen mit 6 Verdichtern möglich

Ablesung bei allen Ausführungen vorhanden, jedoch nur bei Modellen mit Wärmepum­pe möglich

Ablesung nur bei Modellen mit Doppel-Verflüssiger möglich

Ablesung nur bei Modellen mit Gesamtrückgewinnung möglich

Ablesung nur bei Modellen FREE COOLING möglich

Im Pufferspeicher abgelesene Temperatur

Ablesung der Temperatur am Eingang
des Wärmerückgewinners

Am Ausgang des Wärmerückgewinners
des Leitungskreises 1 abgelesene Tem­peratur

Am Ausgang des Wärmerückgewinners
des Leitungskreises 2 abgelesene Tem­peratur

Am Eingang des Wärmetauschers Free­cooling abgelesene Temperatur

LEGENDE

4 4 4

ver T ver T

ver T ver T

ver T ver T

Free

d

Free

d

ver T ver T

ver T ver T

ver T ver T

Free

d

43

EINSCHALTEN / AUSSCHALTEN (5. lokale Betriebsart)

Abbildung Vorgehensweise

EINSCHALTEN:
Zur Inbetriebnahmme des Gerätes genügt es, die Taste ON zu
betätigen. Wenn die Led leuchet, ist das Gerät betriebsbereit.

SET

C1

C2

R

L

R

AUSSCHALTEN:
Zum Ausschalten die gleiche Taste drücken, das Ausschalten
erfolgt unmittelbar.
Nur wenn das Zubehör PR3 installiert ist, wird das Gerät nach
sieben Sekunden vollständig ausgeschaltet.

UMSCHALTEN VON KÜHL-/HEIZBETRIEB6.

Abbildung Vorgehensweise

Um die Umschaltung von Kühl-/Heizbetrieb zu aktivieren, genügt
es, die nebenstehende Taste zu betätigen. Damit der Vorgang
erfolgreich ist, muss die Maschine sowohl ferngesteuert als lo-

SET

C1

C2

R

L

R

kal aktiv sein.

Auf der Taste “Umschaltung von Kühl-/Heizbetrieb” sind zwei
Symbole vorhanden:

- Das Symbol  bezeichnet den Betrieb als Wärmepumpe;

- Das Symbol  bezeichnet den Kühlbetrieb.

ANZEIGE DER BETRIEBSPARAMETER

Betätigen Sie zur Anzeige der Betriebsparameter die Taste

. Die Kontrollleuchte der Taste

SET

zeigt auf dem Display die im Kapitel “MENÜ SET” aufgeführten
Parameter an. Die Parameter können nacheinander mittels der
Pfeiltasten

++

und

+

-

angezeigt werden. Auf der ersten Zeile
erscheint die Meldung “Set eingerichtet” und auf der zweiten der
eingerichtete Wert.
Zur Änderung des eingegebenen Parameters muss die Taste

SET

schaltet sich ein und

gedrückt werden. Nun leuchtet auch die Led der Taste auf
und der angezeigte Sollwert kann über die Pfeiltasten geändert
werden.
Die Angabe der ersten Zeile stellt sich auf “Sollwert geändert”.

Durch erneutes Drücken der Taste wird die Änderung gespei­chert; mit den Pfeiltasten können die eingestellten Parameter
auf der Suche nach dem nächsten einzustellen den Parameter
wieder durchgesehen werden.

44

EINRICHTEN DER BETRIEBSTEMPERATUR7.

EINRICHTEN DES SOLLWERTS IM KÜHLBETRIEB

Abbildung Vorgehensweise

SET

R

L

C1

C2

C1

C2

R

SET

R

L

R

SOLLWERTE

˜

Kohlen +20.0"C

S.W. EINSTELLUNG

˜

Kohlen +20.0"C

Zuerst muss das Menü Parameter aufgerufen und die Taste SET
gedrückt werden. Blättern Sie mit den Pfeiltasten bis zum Errei­chen von “Set Kühlbetrieb”.

Danach genügt es, um den Wert für SET KÜHLBETRIEB einzurich­ten, die Taste Schraubendreher zu betätigen und so die Änderung
des betreffenden Sollwerts aufzurufen.

S.W. EINSTELLUNG

˜

Kohlen +19.9"C

SET

R

L

C1

C2

R

EINRICHTEN DES SOLLWERTS IM HEIZBETRIEB

Abbildung Vorgehensweise

SET

R

L

C1

C2

C1

C2

R

SOLLWERTE

Set Heizen +50.0"C

SET

R

L

R

S.W. EINSTELLUNG

Set Heizen +50.0"C

Jetzt kann durch Betätigen der Pfeiltasten (+ und -) der Wert des
Parameters geändert werden, indem dieser erhöht oder verrin­gert wird. Nach Festlegung der gewünschten Temperatur, muss
nur noch durch erneutes Betätigen der Taste Schraubendreher
bestätigt werden.

Zuerst muss das Menü Parameter aufgerufen und die Taste SET
gedrückt werden. Blättern Sie mit den Pfeiltasten bis zum Erre­ichen von “Set Heizbetrieb”.

Danach genügt es, um den Wert für SET KÜHLBETRIEB einzurich­ten, die Taste Schraubendreher zu betätigen und so die Änderung
des betreffenden Sollwerts aufzurufen.

SET

L

C1

C2

R

Sollwerte für
den Kühlbetrieb

Minimum -10° C
Maximum 20° C

S.W. EINSTELLUNG

Set Heizen +49.9"C

R

Sollwerte für
den Heizbetrieb

Minimum 30°C
Maximum 50° C

Jetzt kann durch Betätigen der Pfeiltasten (+ und -) der Wert des
Parameters geändert werden, indem dieser erhöht oder verrin­gert wird. Nach Festlegung der gewünschten Temperatur, muss
nur noch durch erneutes Betätigen der Taste Schraubendreher
bestätigt werden.

Anm.:

Es gibt einen zweiten Sollwert für den Kühlbetrieb (Parameter: 2. Sollwert K.)
und einen zweiten Sollwert für den Heizbetrieb (Parameter: 2. Sollwert H.).
Beide Parameter (2. Sollwert K. - 2. Sollwert H.) können aktiviert werden, wenn
der digitale Eingang (M11 3-4) geschlossen ist. Wenden Sie sich für weitere
Informationen an den Installateur oder an den Technischen Kundendienst.

45

EINRICHTEN VON UHRZEIT UND WOCHENTAG (nur mit Zubehör PGS)

Abbildung Vorgehensweise

Zuerst muss das Menü Parameter aufgerufen und die Taste SET
gedrückt werden. Blättern Sie mit den Pfeiltasten bis zum Errei-

SET

R

L

C1

C2

R

SOLLWERTE

00:00 Montag

chen von der Anzeige UHRZEIT und WOCHENTAG.

KODE ANGEBEN

00 00 00

SET

R

L

C1

C2

R

Um UHRZEIT und WOCHENTAG einzurichten, genügt es, die Tas­te Schraubendreher zu betätigen. Jetzt erscheint die Meldung
“CODE EINGEBEN”. Der Code lautet standardmäßig (00 00 00).

Es genügt, die Taste Schraubendreher zu betätigen, um zu bestä­tigen. So wird die Funktion zum Ändern des betreffenden Sollwert
aufgerufen.

SET

R

L

C1

C2

R

S.W. EINSTELLUNG

00:00 Montag

Durch Betätigen der Pfeiltasten wird zuerst die Uhrzeit (erste Led
leuchtet) geändert. Nach Festlegung der Uhrzeit genügt es, die
Taste SET zu drücken, um zu bestätigen. Dann leuchtet automa-

SET

R

L

C1

C2

R

S.W. EINSTELLUNG

15:30 Montag

tisch die dritte Led auf und somit kann der Wochentag mit den
Pfeiltasten geändert werden.

Betätigen Sie nun die Taste Schraubendreher und die Displaya-

S.W. EINSTELLUNG

10 07 08

SET

R

L

C1

C2

R

nzeige wechselt zur Einstellung von WOCHENTAG, MONAT und
JAHR. Mittels der Pfeiltasten kann beim Leuchten der ersten Led
der Wochentag geändert werden; leuchtet die zweite Led, wird
der Monat, beim Leuchten der dritten, das Jahr geändert.

46

SOLLWERTE

15:30 Montag

SET

R

L

C1

C2

R

erneut die Taste Schraubendreher betätigt werden und die
eingerichteten Werte werden gespeichert. Das Display kehrt zur
Anfangsanzeige zurück.

Nach dem Einrichten von Uhrzeit, Tag, Monat und Jahr muss

BETRIEBSART DES TIMER (nur mit Zubehör PGS)

Abbildung Vorgehensweise

SET

R

L

C1

C2

C1

C2

C1

C2

R

SET

R

L

R

SET

R

L

R

SOLLWERTE

Timer KEIN

KODE ANGEBEN

00 00 00

SOLLWERTE

Timer KEIN

Zuerst muss das Menü Parameter aufgerufen und die Tas­te SET gedrückt werden. Blättern Sie mit den Pfeiltasten
bis zum Erreichen des Parameters “Timer”.

Betätigen Sie die Taste Schraubendreher. Jetzt erscheint
die Meldung “CODE EINGEBEN”. Der Code lautet standard­mäßig (00 00 00). Es genügt. nochmals die Taste Schrau­bendreher zu betätigen, um zu bestätigen.

Blättern Sie durch Betätigen der Pfeiltasten bis zum Errei­chen der gewünschten Programmierfunktion. Es bestehen
drei Möglichkeiten:
(KEINE - TAG - WOCHE).

SOLLWERTE

Timer KEIN

SOLLWERTE

Timer TAG

SOLLWERTE

Timer WOCHE

Bestätigen Sie nach Wahl der gewün­schten Alternative durch Betätigen
der Taste Schraubendreher.

Anm. TIMER ON/OFF:
Zum Programmieren des Timers
muss sowohl die Fernbedienung als
die lokale Steuerung eingeschaltet
sein.

Betriebsart KEINE:
Der Timer der Programmiervorrichtung wird deaktiviert.

Betriebsart TAG:
Es können im Laufe des Tages zwei Zeitspannen für den
Betrieb programmiert werden.

- Es wird die Konfiguration des Tages angezeigt

- Die Konfigurationen von Montag bis Sonntag werden
nicht angezeigt.

Betriebsart WOCHE:
Es besteht die Möglichkeit, für jeden Wochentag zwei Zeit­spannen für den Betrieb einzurichten.

-

Die Konfigurationen von Montag bis Sonntag werden angezeigt.

- Es wird nicht die Konfiguration des Tages angezeigt

47

EINRICHTEN DER ZEITSPANNEN

Betriebsart Tag

Abbildung Vorgehensweise

SET

R

L

C1

C2

C1

C2

C1

C2

R

SET

R

L

R

SOLLWERTE

/

Taglich

KODE ANGEBEN

00 00 00

START 1 00:00<
STOP 1 00:00

SET

R

L

R

Betätigen Sie die Taste SET und die Pfeiltasten bis zur Anzeige der
Konfiguration "Tag".

Betätigen Sie die Taste Schraubendreher. Jetzt erscheint die Mel­dung “CODE EINGEBEN”. Der Code lautet standardmäßig (00 00

00).

Es genügt, die Taste Schraubendreher nochmals zu drücken, um
zu bestätigen. Jetzt wird das Menü zur Änderung der Zeitspannen
aufgerufen.

Dann genügt es, die Pfeiltasten zu betätigen, um die Werte von
START 1 zu ändern (gleichzeitig werden auch die von STOP 1 er­höht). Bestätigen Sie mit der Taste Schraubendreher, um zur Än-

SET

R

L

C1

C2

R

START 1 00:20<
STOP 1 00:20

derung des einzelnen STOP 1 zu wechseln.

Ändern Sie mit den Pfeiltasten die Werte von STOP 1 und bestäti-

START 1 00:20
STOP 1 00:50<

SET

R

L

C1

C2

R

gen Sie am Ende durch Betätigen der Taste Schraubendreher.

Dann wird zur Anzeige der zweiten Zeitspanne gewechselt. Be-

START 2 06:00<
STOP 2 06:00

SET

R

L

C1

C2

R

tätigen Sie die Pfeiltasten, um die Werte von START 2 zu ändern
(gleichzeitig werden auch die von STOP 2 erhöht). Bestätigen Sie
mit der Taste Schraubendreher, um zur Änderung des einzelnen
STOP 2 zu wechseln.

Ändern Sie mit den Pfeiltasten die Werte von STOP 2 und bestäti-

START 2 06:00
STOP 2 06:30<

SET

R

L

C1

C2

R

gen Sie am Ende durch Betätigen der Taste Schraubendreher.

48

EINRICHTEN DER ZEITSPANNEN

Betriebsart Woche

Abbildung Vorgehensweise

SET

R

L

C1

C2

C1

C2

C1

C2

R

SOLLWERTE

Montag

START 1 00:00<
STOP 1 00:00

SET

R

L

R

SET

R

L

R

START 1 00:20<
STOP 1 00:20

Betätigen Sie die Taste SET und die Pfeiltasten bis zur Anzeige der
Konfiguration "Montag". Beim Betätigen der Pfeiltasten erschei­nen nacheinander alle Wochentage von “Montag” bis “Sonntag”.

Betätigen Sie die Taste Schraubendreher, um den Wochentag
zu wählen. So wird das Menü zum Ändern des entsprechenden
Wochentages aufgerufen.

Dann genügt es, die Pfeiltasten zu betätigen, um die Werte von
START 1 zu ändern (gleichzeitig werden auch die von STOP 1
erhöht). Bestätigen Sie mit der Taste Schraubendreher, um zur
Änderung des einzelnen STOP 1 zu wechseln.

Ändern Sie mit den Pfeiltasten die Werte von STOP 1 und bestäti-

START 1 00:20
STOP 1 00:50<

SET

R

L

C1

C2

R

gen Sie am Ende durch Betätigen der Taste Schraubendreher.

Dann wird zur Anzeige der zweiten Zeitspanne gewechselt. Be-

START 2 06:00<
STOP 2 06:00

SET

R

L

C1

C2

R

tätigen Sie die Pfeiltasten, um die Werte von START 2 zu ändern
(gleichzeitig werden auch die von STOP 2 erhöht). Bestätigen Sie
mit der Taste Schraubendreher, um zur Änderung des einzelnen
STOP 2 zu wechseln.

Ändern Sie mit den Pfeiltasten die Werte von STOP 2 und bestäti-

START 2 06:00
STOP 2 06:30<

SET

R

L

C1

C2

R

gen Sie am Ende durch Betätigen der Taste Schraubendreher.

Die Anzeige des Displays kehrt zur anfänglichen zurück
“SET EINGERICHTET - Montag”. Jetzt können die einzelnen
Wochentage mit den Pfeiltasten durchgeblättert und der Timer

SET

R

L

C1

C2

R

SOLLWERTE

Montag

mit dem zuvor beschriebenen Vorgang programmiert werden.

49

MENÜ SET8.

SET

Es wird darauf hingewiesen, dass der Bereich, in dem diese Pa­rameter eingerichtet werden können, durch die Betriebsgrenzen

SET ANWENDER Beschreibung Min. Default Max. Wasser/Luft

Sollwert

Kühlbetrieb

Sollwert

Heizbetrieb

2. Sollwert K

2° Set H.

SATZ

INSTALLATEUR

Ges. Temp

Set AG

Wassereintrittstempera­tur im Kühlbetrieb

Wassereintrittstemperatur
im Kühlbetrieb

Zweiter Sollwert Kühlbe­trieb.

Zweiter Sollwert Heizbe­trieb.

ACHTUNG
Die in der folgenden Tabelle aufgeführten Kit können vom Anwender
angezeigt werden, jedoch ist Ihre Änderung ausschließlich dem techni­schen Kundendienst vorbehalten.Die Änderung dieser Kit durch unbe­fugtes Personal zieht das sofortige Verfallen der Garantie nach sich.

Proportionaler Temperaturstrahl, in dem die Verdichter aktiviert und
deaktiviert werden

Temperatur an Verdampferseite für Auslösung des Frostschutzalarms
(Wasseraustrittstemperatur)

-10° C 7.0° C 20° C

30°C 50° C 50° C

-10° C 11° C 20° C

30°C 45° C 50° C

Beschreibung Wert der Grundeinstellung

der Maschine bestimmt wird. Der einstellbare Mindest- und Höch­stwert stellen nur eine Eigenschaft der Regelvorrichtung dar.

4

j

4

j

Wasser/Wasser

4

4

4

4

5° C

3° C

Esc.B.P.

FS Verdampf.

B. FS

Verdampf.

Power CP1

Power CP2

Power CP1A

Power CP2A

Power CP1B

Power CP2B

CP 1 Uhrz

CP 2 Uhrz

CP1A Uhrz

CP2A Uhrz

OreCP1B

OreCP2B

Bypasszeit des Niederdruckalarms nach Starten des Verdichters

Sollwert Frostschutz für Gastemperatur am Verdampfereintritt
Ausschließbar

Bypass Frostschutzalarm für Verdampfer von On CP (Verdichter Ein),
Abtauende

% Leistung des Verdichters 1 bei 100% des Gerätes

% Leistung des Verdichters 2 bei 100 % des Gerätes

% Leistung des Verdichters 1A bei 100 % des Gerätes

% Leistung des Verdichters 2A bei 100 % des Gerätes

% Leistung des Verdichters 1B bei 100 % des Gerätes

% Leistung des Verdichters 2B bei 100 % des Gerätes

Betriebsstunden von Verdichter 1
Es ist nur eine Nullstellung möglich.

Betriebsstunden von Verdichter 2
Es ist nur eine Nullstellung möglich.

Betriebsstunden des Verdichters 1A
Es ist nur eine Nullstellung möglich.

Betriebsstunden des Verdichters 2A
Es ist nur eine Nullstellung möglich.

Betriebsstunden des Verdichters 1B
Es ist nur eine Nullstellung möglich.

Betriebsstunden des Verdichters 2B
Es ist nur eine Nullstellung möglich.

3’

-8° C

20 Sekunden

25 %

25 %

25 %

25 %

0

0

0

0

0

0

0

0

50

SATZ

INSTALLATEUR

Cond.low

Diff.low

Cond.hig

Diff.hig

Cond. PC

Diff. PC

T.C.low

T.C.high

Beschreibung

Sollwert für die Regulierung der Verflüssigung entsprechend zur
AußentemperaturT.C.low

Differential für die Regulierung der Verflüssigung entsprechend zur
AußentemperaturT.C.low

Sollwert für die Regulierung der Verflüssigung entsprechend zur
AußentemperaturT.C.high

Differential für die Regulierung der Verflüssigung entsprechend zur
AußentemperaturT.C.high

Sollwert für die Regulierung der entsprechenden Verflüssigung in der
Wärmepumpe

Differential für die Regulierung der entsprechenden Verflüssigung in der
Wärmepumpe

Untere Schwelle der Außentemperatur zur Wahl des Sollwerts und des
Auswahldifferentials

Obere Schwelle der Außentemperatur zur Wahl des Sollwerts und des
Auswahldifferentials

Wert der

Grundeinstellung

17 bar

20 bar

17 bar

12 bar

45 bar

5 bar

-5° C

40° C

Volt Min

DcpR Off

DcpR On

S. Heizbetrieb

R

R D. Gesamt

T. OutS.

N° Resistor

Sollwert HE

Power HE

Sollwert Ta CP

Anzahl Pumpen

Anzahl Pumpen

ON

Mindestspannung Ausgang DCP beim Kühlen

Hochdruckwert, unter dem die Spannung am DCP-Ausgang während der
Vorlüftung bei niedriger Temperatur 0 Volt beträgt

Hochdruckwert, über dem die Spannung am DCP-Ausgang während der
Vorlüftung bei niedriger Temperatur 10 Volt beträgt

Thermostat-Sollwert für die Rückgewinnung am Wassereintritt des Rückge­winners

Sollwert für die Bestimmung des Abstandes zwischen den einzelnen
Betriebsstufen (Gesamtdifferential), im Betriebsbereich der Rückgewinnung

Temperatur (von der Sonde auf der Flüssigkeit abgelesen), oberhalb derer
die Entfrostung beendet werden kann

Anzahl der integrativen Widerstände (Anzahl der Stufen)

Wenn der Wert unter den Sollwert für die Außenluft sinkt, werden die
Heizelemente aktiviert.

% Leistung von jeder Stufe der integrativen Widerstände im Vergleich zu
100 % der Maschine

Sollwert (gemessen an der Außenluft), unterhalb dessen die Verdichter abge­schaltet werden, wenn integrative Widerstände des Typs PC vorhanden sind

Gesamtanzahl Verdampferpumpen

Anzahl der gleichzeitig eingeschalteten Verdampferpumpen

1V

22 bar

23 bar

50° C

5° C

20° C

0

5° C

0

-5° C

0

0

Eing/Ausg

H2O

Time Int

CP1-CP2B

V.max FC

Pumpe AG

MultiTRIO

Sprache

Auswahl der Temperaturregulierung am Eingang oder Ausgang des Wassers

Zeit für die Integration (Berechnung des integralen Fehlers) zur Regulierung
am Wasserausgang

Maske für Ausschluss der Verdichter bei aktiver Kontrolle der Leistungsgren­ze CP1-CP2-CP1A-CP2A-CP1B-CP2B

Maximale Spannung (DCP) beim Freecooling

Zulassung der Einschaltung der Pumpe als Frostschutz zusammen mit den
Widerständen des Verdampfers

Zulassung der Multichiller-Kontrolle (Kontrolle mehrerer Chiller im Netz mit
Master und Slave)

Wahl der verwendeten Sprache: italienisch, englisch, deutsch und französisch

IN

600

111111

10 V

OFF

OFF

- - -

51

SET INSTALLATEUR

Code

Beschreibung Wert der Grundeinstellung

Neuer Zugangscode für die Änderung der geschützten Sollwerte
Anfangs lautet der Code 00-00-00.

000000

Time *

Set Timer *

Täglich *

Montag *

Dienstag *

Mittwoch *

Donnerstag *

Freitag *

Sonnabend *

Sonntag*

Uhrzeit, Tag, Monat, Jahr

Timerfunktion:
Deaktiviert, täglich, wöchentlich

Einstellung des Timers auf Täglich
Wird angezeigt, wenn Sollwert Timer = Tag

Einstellung des Timers auf Wöchentlich
Wird angezeigt, wenn Sollwert Timer = Woche

Einstellung des Timers auf Wöchentlich
Wird angezeigt, wenn Sollwert Timer = Woche

Einstellung des Timers auf Wöchentlich
Wird angezeigt, wenn Sollwert Timer = Woche

Einstellung des Timers auf Wöchentlich
Wird angezeigt, wenn Sollwert Timer = Woche

Einstellung des Timers auf Wöchentlich
Wird angezeigt, wenn Sollwert Timer = Woche

Einstellung des Timers auf Wöchentlich
Wird angezeigt, wenn Sollwert Timer = Woche

Einstellung des Timers auf Wöchentlich
Wird angezeigt, wenn Sollwert Timer = Woche

* Möglich mit Zubehör PGS

- - -

keine

- - -

- - -

- - -

- - -

- - -

- - -

- - -

- - -

EINSTELLUNGEN AUF FERNBEDIENFELD9.

KONFIGURATION DER STEUERPLATINE

Auf der Steuerplatine der Maschine
muss die “Fernsteuerung” eingerich­tet sein. Der Timer funktioniert so­wohl lokal als ferngesteuert. In beiden
Fällen wird der Timer ignoriert, wenn
die Maschine OFF ist. Außerdem muss
die Fernbedienung auf “ON” positio­niert werden, da die Maschine ande­renfalls trotz der Freigabe des Timer
ausgeschaltet (OFF) bleibt.
Die Fernbedienung dient zur Fern­steuerung der Befehle ON/OFF und
Kühlen/Heizen.

Bestandteil Beschreibung

1
2

3

4

5

6

Vereinfachte Fernbedientafel PR3
Schalter ON/OFF
Gelbe Kontrollleuchte ON/OFF

wenn die gelbe Led leuchtet = ON
Umschalten der Betriebsart KÜHLEN/HEIZEN

= Kühlbetrieb
= Betrieb als Wärmepumpe

Betriebsart (zweifarbige Kontrollleuchte)
Blaue Kontrollleuchte = Kühlbetrieb
Rote Kontrollleuchte = Betrieb als Wärmepumpe

Rote Kontrollleuchte: zeigt durch Leuchten einen Alarm an

52

ALARME10.

SPEICHERUNG DER ÜBERSICHT DER
SICHERHEITSVORRICHTUNGEN

Die Steuerung der Sicherheitssysteme
sieht die Speicherung der letzten ausgelös­ten Warnmeldungen und/oder Alarme vor.
Diese Liste ist immer aktiv. Betätigen Sie
nach dem Einrichten des Parameters zur
Anzeige der Liste zweimal die Taste
und zum Durchblättern die Pfeiltasten

+

-

und
folgenden Anzeigen, je nach dem, ob die
Elektronikkarte mit dem Zubehör PGS aus-

. Auf dem Display erscheinen die

gestattet ist oder nicht.

Mit PGS

Auf der ersten Zeile gibt der erste Buch­stabe die Auslösungsart (A für Alarm oder
W für Warnung) an. Es folgt, aber nicht
nur beim PGS das Datum (tt/mm/jj) und
ganz rechts die Uhrzeit. Ist das PGS nicht
vorhanden, wird ganz rechts die Uhrzeit für
den Betrieb des Verdichters angezeigt.

++

Auf der zweiten Zeile wird durch ein Zif­fernpaar die Seitennummer (von 01 bis

999) angezeigt, während in der Mitte der

F10.1. ormat der Seite Alarmübersicht mit Zubehör PGS

A = Alarm
W = Warnmeldung

Datum

Monat

Zeile die Beschreibung des Alarms oder
der Warnung abgelesen werden kann, die
ausgelöst wurden.
Anm.: = Obwohl der Nummerierung der
Seiten 999 erreicht, können nicht alle
diese Seiten gespeichert werden. Die
Anzahl der Speicherungen (mindestens

25) kann sich je nach der Speicherart
ändern, mit der die Elektronikkarte aus­gestattet ist.

Jahr

Uhrzeit

A 15 03 04 17:35

03

Fortlaufende Nummer

Alarme

F10.2. ormat der Seite Alarmübersicht ohne Zubehör PGS

A = Alarm
W = Warnmeldung

A 00167
03

..

/

STRIMUNGSWAC

Beschreibung der

Sicherheitsvorrichtungen

Uhrzeit Verdichter 1

..

/

STRIMUNGSWAC

Fortlaufende Nummer

Alarme

Beschreibung der

Sicherheitsvorrichtungen

53

ANZEIGE DER AUSGELÖSTEN ALARME

Allarme

Strömungswächter

Wasser/

Luft



Bed. Pumpe / FL

Wasser/

Wasser



Beschreibung

Auslösung des Differentialdruckwächters für Wasser und / oder des
Strömungswächters

Auslösung des Thermoelements der Verflüssigerpumpe/des
Strömungswächters

MT CP 1

MT CP 2

MT CP 1A

MT CP 2A

MT CP 1B

MT CP 2B

Niederdruck 1

Niederdruck 2

Hochdruck 1

Hochdruck 2

Frostschutz 1

Frostschutz 2

MT MV 1



























Auslösung des Motorschutzschalters am Verdichter 1

Auslösung des Motorschutzschalters am Verdichter 2

Auslösung des Motorschutzschalters am Verdichter 1A

Auslösung des Motorschutzschalters am Verdichter 2A

Auslösung des Motorschutzschalters am Verdichter 1B

Auslösung des Motorschutzschalters am Verdichter 2B

Auslösung von Druckwächter/Niederdruckwächter Leitungskreis 1

Auslösung von Druckwächter/Niederdruckwächter Leitungskreis 2

Auslösung von Druckwächter/Hochdruckwächter Leitungskreis 1

Auslösung von Druckwächter/Hochdruckwächter Leitungskreis 2

Auslösung Frostschutz Leitungskreis 1

Auslösung Frostschutz Leitungskreis 2

Auslösung Motorschutzschalter Ventilatoren Leitungskeis 1

MT MV 2

Fühler 1

Fühler 2

Monitor

Pumpdown 1

Pumpdown 2

Eprom

RAM

Fluss. Rückgew.

MT MPOE 1

MT MPOE 2

MP MPOE 3

AG Verd. 1



























Auslösung Motorschutzschalter Ventilatoren Leitungskeis 2

Alarm Fühler Leitungskreis 1

Alarm Fühler Leitungskreis 2

Auslösung Kontrolle der Stromversorgung

Störung beim Entladen der Zylinder des Verdichters des
Leitungskreises 1

Störung beim Entladen der Zylinder des Verdichters des Leitungskreises 2

Ungewöhnliche Funktionsweise der Elektronikkarte

Ungewöhnliche Funktionsweise der Elektronikkarte

Strömungswächter Wärmerückgewinnung (nur Ausführungen D und T)

Auslösung magnetothermisches Element des Verdampfers 1

Auslösung magnetothermisches Element des Verdampfers 2

Auslösung magnetothermisches Element des Verdampfers 3

Alarm Frostschutz Gas am Ausgang des Verdampfers 1

AG Verd. 2

54



Alarm Frostschutz Gas am Ausgang des Verdampfers 2

M10.3. anuelle Rücksetzung vom Gerät

Abbildung Vorgehensweise

ACHTUNG
Wiederholte manuelle Rücksetzun­gen können zu schweren Schäden
am Gerät führen.

Um das Gerät nach einem Alarm von der
Maschine aus zurückzusetzen muss die an­gegebene Taste gedrückt werden. Nach dem
Betätigen startet das Gerät normal erneut
und speichert den Alarm (Alarmübersicht).

SET

R

L

C1

C2

R

M10.4. anuelle Rücksetzung von der Fernbedienung

Abbildung Vorgehensweise

R

Um das Gerät nach einem Alarm mit der
Fernbedienung zurückzusetzten, muss die

OFF

Taste OFF (0) und danach die Taste ON (1)
gedrückt werden. Beide Vorgänge müssen
innerhalb von 5 s ausgeführt werden.

ON

55

56

Sumario

1. Características del ajuste ....................................... 62

2. Interfaz usuario ............................................................ 62

3. Descripción del tablero de mandos .................... 63

4. Menú lecturas .............................................................. 64

5. Encendido / apagado (modo local) ..................... 66

6. Cambio de estación ................................................... 66

7. Configuración temperatura trabajo .................... 67

8. Menú set ......................................................................... 72

9. Configuraciones control panel remoto...............74

10. Alarmas ........................................................................... 75

El aparato deberá utilizarse de acuerdo con la legislación nacional vigente en

i

el país de destino.

CARACTERÍSTICAS DEL AJUSTE1.

El panel de mandos de la unidad permite
una rápida configuración de los paráme­tros de funcionamiento de la máquina, su
visualización en cualquier momento y el
resumen inmediato del estado de funcio­namiento de la máquina. El display está
compuesto por 3 cifras y 4 leds para la

indicación del tipo de funcionamiento, la
visualización de los parámetros configu­rados o medidos y de las alarmas que ha­yan intervenido. En la tarjeta se memori­zan todas las configuraciones guardadas
en cada modificación y utilizadas cuando
se vuelve a encender la unidad después

INTERFAZ USUARIO2.

de un apagado por falta de tensión.
Con la instalación del accesorio panel re­moto PR3, es posible controlar a distancia
el encendido y apagado, la configuración
del modo de funcionamiento (frío-calor) y la
visualización del resumen de las alarmas
con un indicador rojo (alarmas).

58

Conexiones remotas

• PR3

Panel remoto simplificado. Realiza los
controles base de remoto hasta 30 m.

DESCRIPCIÓN DEL TABLERO DE MANDOS3.

Tecla Significado

1 Visualización de las lecturas de las sondas de la máquina

2

Visualización de la lista de alarmas accionadas

3 Visualización del menú de parámetros operativos

4 Tecla de modificación de los parámetros operativos

5 y 6 Teclas de navegación

Programa el control del aparato, que puede ser local (L), desde el tablero de la máquina o remoto (R),

7

desde un tablero a distancia o supervisor. La programación activa se evidencia mediante el encendido
del indicador correspondiente.

8 Programa el funcionamiento en calentamiento  o enfriamiento ;

9

10

Enciende o apaga la máquina, poniéndola en STAND-BY, (sólo se alimentan la tarjeta electrónica y la
resistencia eléctrica);

Anula las alarmas de la máquina y la vuelve a poner en marcha (para mayor información consultar la
tabla de alarmas)

11 Indicador led alarmas en curso

12 Indicador led descongelación en curso

13 Indicador led compresor en funcionamiento

PRIMER ENCENDIDO

En el primer encendido la máquina realiza una autoconfiguración
y una secuencia de comprobaciones mediante las cuales se com­prueban los parámetros operativos y las conexiones eléctricas
de la máquina. Después del autotest, se visualiza durante algunos

segundos el logo de la empresa y después el tipo de máquina.
Posteriormente, el tablero se predispone a la visualización de las
lecturas de las sondas de la máquina (tecla

activada).

59

MENÚ LECTURAS4.

j

j

j

j

j

j

CPx6

Sigla lectura Significado NRA NRC NRL NBW NLW

TIA

TIAH

TAE

TUA C1

DELTA C1

TUAH C1

DELTA C1

P.B.C1

Temperatura leída a la entrada del
evaporador

Temperatura leída a la entrada del
condensador

Temperatura exterior

Temperatura leída a la salida del evapo­rador para el circuito 1 (o del modelo
mono evaporador)

Temperatura entre la entrada y la salida
del evaporador para el circuito 1 (o del
modelo mono evaporador)

Temperatura leída a la salida del conden­sador para el circuito 1 o mono conden­sador.

Temperatura entre la entrada y la salida
del condensador para el circuito 1 (o del
modelo mono evaporador)

Lectura de baja presión en el circuito 1

4 4 4

4 4

j j

4 4

4 4 4 4 4

4 4 4 4 4

4

j j

j j

4 4 4 4 4

P.A.C1

TL C1

P.IN S1

ESPERA C1

ESP.C1A

ESP.C1B

P.B.C2

TUAH C2

Lectura de alta presión en el circuito 1

Temperatura del líquido en el circuito 1

Cálculo de la presión inicio descongelación
para el circuito 1

Tiempo mínimo de espera para la puesta
en marcha del compresor 1

Tiempo mínimo de espera para la puesta
en marcha del compresor 1A

Tiempo mínimo de espera para la puesta
en marcha del compresor 1B

Lectura de baja presión en el circuito 2

Temperatura leída a la salida del conden­sador para el circuito 2

4 4 4 4 4

j

j

4 4 4 4 4

4 4 4 4 4

CPx6

4 4 4 4 4

CPx6

Cx2 Cx2

60

P.A.C2

TL C2

Lectura de alta presión para el circuito 2

Temperatura del líquido del circuito 2

4 4 4 4 4

j

Sigla lectura Significado NRA NRC NRL NBW NLW

j

j

j

ver T

ver T

ver T

j

P.IN S2

ESPERA C2

ESP.C2A

ESP.C2B

DESCONGELA

C1

DESCONGELA

C2

TEV1

TEV2

Cálculo de la presión inicio descongelación
para el circuito 2

Tiempo mínimo de espera para la puesta
en marcha del compresor 2

Tiempo mínimo de espera para la puesta
en marcha del compresor 2A

Tiempo mínimo de espera para la puesta
en marcha del compresor 2B

Tiempo de espera mínimo antes de la
descongelación del circuito 1

Tiempo de espera mínimo antes de la
descongelación del circuito 2

Temperatura gas leída a la entrada en el
evaporador del circuito 1

Temperatura gas leída a la entrada en el
evaporador del circuito 2

j j

4 4 4 4 4

4 4 4 4 4

CPx6CPx6CPx6

4 4

j j

j j

4 4 4 4 4

4 4 4 4 4

TUR1

TUR2

4

CPx6

Cx2

ver T

Free

d

TAC

TIR

TFC

Lectura disponible tanto en los modelos sólo frío como en los de bomba de calor

Lectura disponible sólo en modelos de 6 compresores

Lectura presente en todas las versiones, pero disponible sólo en los modelos de bomba
de calor

Lectura disponible sólo en modelos de doble condensador

Lectura disponible sólo en modelos equipados con Recuperación Total

Lectura disponible sólo en modelos FREE COOLING

Temperatura leída en la acumulación

Lectura de la temperatura en entrada de
la recuperación de calor

Temperatura leída en la salida de la
recuperación de calor del circuito 1

Temperatura leída en la salida de la
recuperación de calor del circuito 2

Temperatura leída en la entrada de la
batería freecooling

LEYENDA

4 4 4

ver T ver T

ver T ver T

ver T ver T

Free

d

Free

d

ver T ver T

ver T ver T

ver T ver T

Free

d

61

ENCENDIDO / APAGADO (5. modo local)

Imagen

Procedimiento que debe adoptarse

ENCENDIDO:
Para la puesta en marcha de la unidad será suficiente presionar
la tecla ON. Cuando se ve el led encendido, la unidad está lista

SET

C1

C2

R

L

R

para el funcionamiento.

APAGADO:
Para apagar presionar la misma tecla; se apagará de inmediato.
Sólo si se instaló el accesorio PR3, la unidad se apagará comple­tamente después de siete segundos.

CAMBIO DE ESTACIÓN6.

Imagen

Para activar el cambio de estación es suficiente presionar la
tecla que se indica al lado. Para que la operación se realice
correctamente, la máquina deberá estar activa tanto en remoto

SET

C1

C2

R

L

R

como en local.

En la tecla “cambio de estación” hay dos símbolos:

- El símbolo  identifica el funcionamiento con bomba de calor;

- el símbolo  identifica el funcionamiento en frío.

Procedimiento que debe adoptarse

VISUALIZACIONES DE LOS PARÁMETROS
DE FUNCIONAMIENTO

Para visualizar los parámetros de funcionamiento presionar la
tecla

; el indicador de la tecla

SET

do en la pantalla los parámetros indicados en el capítulo “MENÚ
SET”. Los parámetros pueden visualizarse de manera secuencial
utilizando las teclas flecha

++

la leyenda “Set Configurado” y en la segunda el valor configurado.

SET

se enciende, visualizan-

+

-

y

. En la primera fila aparece

Para modificar el parámetro programado es necesario pulsar la
tecla

, el led de la tecla también se enciende y el set visuali­zado se podrá modificar usando las teclas flecha.
La leyenda en la primera línea se modifica en "Set Modificado”.
Volviendo a pulsar

la tecla, guarda la modificación y con las
flechas será posible marcar de nuevo los parámetros programa­dos en búsqueda del nuevo parámetro para modificar.

62

CONFIGURACIÓN SET POINT EN FRÍO

Imagen Procedimiento que debe adoptarse

SET

R

L

C1

C2

C1

C2

R

SETTING

Cold Set +20.0"C

SET

R

L

R

SETTING ADJUST

Cold Set +20.0"C

CONFIGURACIÓN TEMPERATURA TRABAJO7.

Para acceder al menú de los parámetros, la primera operación a
realizar es presionar la tecla SET; desplazarse mediante las teclas
flecha hasta alcanzar “Set Frío”.

Luego, para configurar el valor del SET FRÍO será suficiente pre­sionar la tecla destornillador, ingresando de esta manera en la
modificación del set en cuestión.

SETTING ADJUST

Cold Set +19.9"C

SET

R

L

C1

C2

R

CONFIGURACIÓN SET POINT EN CALIENTE

Imagen

SET

R

L

C1

C2

C1

C2

R

SETTING

Hot Set +50.0"C

SET

R

L

R

SETTING ADJUST

Hot Set +50.0"C

En este momento, presionando las flechas (+ y -) se puede cam­biar el valor del parámetro, aumentándolo o disminuyéndolo. Una
vez decidida la temperatura deseada, falta sólo confirmar, presio­nando nuevamente la tecla destornillador.

Procedimiento que debe adoptarse

Para acceder al menú de los parámetros, la primera operación a
realizar es presionar la tecla SET; desplazarse mediante las teclas
flecha hasta alcanzar “Set Calor”.

Luego, para configurar el valor del SET FRÍO será suficiente pre­sionar la tecla destornillador, ingresando de esta manera en la
modificación del set en cuestión.

SET

L

C1

C2

R

Valores set
point en frío

Mínimo -10°C
Máximo 20°C

SETTING ADJUST

Hot Set +49.9"C

R

Valores set point
en caliente

Mínimo
Máximo

30°C
50°C

En este momento, presionando las flechas (+ y -) se puede cam­biar el valor del parámetro, aumentándolo o disminuyéndolo. Una
vez decidida la temperatura deseada, falta sólo confirmar, presio­nando nuevamente la tecla destornillador.

NOTA

Existe un segundo set point de trabajo en frío (parámetro: 2° set F.)
y un segundo set point de trabajo en caliente (parámetro: 2° set C.).
Ambos parámetros (2° set F. - 2° set C.) pueden funcionar cuando la
entrada digital (M11 3-4) está cerrada. Para mayor información con­tactarse con el instalador o con el servicio de asistencia técnica.

63

CONFIGURACIÓN HORA Y DÍA DE LA SEMANA (disponible solamente con accesorio PGS)

Imagen Procedimiento que debe adoptarse

Para acceder al menú de los parámetros, la primera operación a
realizar es presionar la tecla SET; desplazarse mediante las teclas

SET

R

L

C1

C2

R

SETTING

00:00 Monday

flecha hasta alcanzar la visualización HORA y DÍA.

INSERT CODE

00 00 00

SET

R

L

C1

C2

R

destornillador. En este momento aparecerá la leyenda “INGRE­SAR CÓDIGO”. El código es el de default (00 00 00).

Para confirmar, será suficiente presionar la tecla destornillador. De
esta manera, se ingresa en la modificación del set en cuestión.

Para configurar HORA y DÍA será suficiente presionar la tecla

SET

R

L

C1

C2

R

SETTING ADJUST

00:00 Monday

Mediante las teclas flecha primero se modificará la hora (primer
led encendido); decidida la hora basta presionar la tecla SET para
confirmar, se encenderá automáticamente el tercer led, será por

SET

R

L

C1

C2

R

SETTING

15:30 Monday

lo tanto posible modificar los días de la semana mediante las te­clas flecha.

Ahora, presionar la tecla destornillador; la visualización de la pan-

SETTING ADJUST

10 07 08

SET

R

L

C1

C2

R

talla pasará a la configuración del DÍA, MES y AÑO. Mediante las
teclas flecha, con el primer led encendido, se puede modificar el
día; con el segundo led encendido se modificará el mes, con el
tercer led el año.

64

SETTING

15:30 Monday

SET

R

L

C1

C2

R

mente la tecla destornillador se guardarán los valores configura­dos. La pantalla volverá a la página de inicio.

Una vez configurados hora, día, mes y año, presionando nueva-

MODALIDAD DE FUNCIONAMIENTO DEL TIMER (disponible solamente con accesorio PGS)

Imagen Procedimiento que debe adoptarse

Para acceder al menú de los parámetros, la primera opera­ción a realizar es presionar la tecla SET; desplazarse median-

SET

R

L

C1

C2

C1

C2

C1

C2

R

SET

R

L

R

SET

R

L

R

SETTING

Timer NONE

INSERT CODE

00 00 00

SETTING

Timer NONE

te las teclas flecha hasta alcanzar el parámetro “Timer”.

Presionar la tecla destornillador, en este momento apa­recerá la leyenda “INGRESAR CÓDIGO”. El código es el de
default (00 00 00), será suficiente presionar la tecla des­tornillador una segunda vez para confirmar.

Mediante las teclas flecha desplazarse hasta alcanzar la
modalidad de programación deseada. Las posibles alter­nativas son tres:
(NINGUNO - DÍA - SEMANA).

SET IMPOSTATO
Timer NONE

SET IMPOSTATO

Timer DAY

SET IMPOSTATO

Timer WEEK

Una vez elegida la alternativa deseada,
confirmar presionando la tecla destor­nillador.

NOTA TIMER ON/OFF:
Para programar el timer deben estar
encendidos tanto el tablero remoto
como el local.

Modalidad NINGUNO:
Se desactiva el timer programador.

Modalidad DÍA:
Se pueden configurar dos períodos horarios de funciona­miento a lo largo del día.

- Se visualiza el set Diario

- No se visualizan los set de Lunes a Domingo.
Modalidad “SEMANA”:

Por cada día de la semana, es posible configurar dos perío­dos horarios de funcionamiento.

- Se visualizan los set de Lunes a Domingo.

- No se visualiza el set Diario

65

CONFIGURACIÓN DE LOS PERÍODOS HORARIOS

Modalidad día

Imagen Procedimiento que debe adoptarse

SET

R

L

C1

C2

C1

C2

C1

C2

R

SETTING
Day

SET

R

L

R

INSERT CODE

00 00 00

START 1 00:00<
STOP 1 00:00

SET

R

L

R

Presionar la tecla SET, mediante las teclas flecha desplazarse
hasta visualizar el set “Diario”.

Presionar la tecla destornillador, en este momento aparecerá la
leyenda “INGRESAR CÓDIGO”. El código es el de default (00 00 00)

Para confirmar, será suficiente presionar una segunda vez la te­cla destornillador. En este momento, se ingresa en el menú de
modificación de los períodos horarios.

Luego, es suficiente presionar las teclas flecha para cambiar los
valores de START 1, (también avanzarán simultáneamente los
valores del STOP 1). Confirmar con la tecla destornillador para

SET

R

L

C1

C2

R

START 1 00:20<
STOP 1 00:20

poder modificar sólo STOP 1.

Presionando las teclas flecha modificar los valores del STOP 1 y

START 1 00:20
STOP 1 00:50<

SET

R

L

C1

C2

R

dar la confirmación final presionando la tecla destornillador.

Luego, se pasa a la visualización del segundo período horario. Me-

START 2 06:00<
STOP 2 06:00

SET

R

L

C1

C2

R

diante las teclas flecha cambiar los valores de START 2, (también
avanzarán simultáneamente los valores del STOP 2). Confirmar
con la tecla destornillador para poder modificar sólo STOP 2.

Mediante las teclas flecha modificar los valores del STOP 2 y dar

START 2 06:00
STOP 2 06:30<

SET

R

L

C1

C2

R

la confirmación final presionando la tecla destornillador.

66

CONFIGURACIÓN DE LOS PERÍODOS HORARIOS

Modalidad semana

Imagen Procedimiento que debe adoptarse

SET

R

L

C1

C2

C1

C2

C1

C2

R

SETTING
Monday

START 1 00:00<
STOP 1 00:00

SET

R

L

R

SET

R

L

R

START 1 00:20<
STOP 1 00:20

Presionar la tecla SET, mediante las teclas flecha desplazarse
hasta visualizar el set “Lunes”. Presionando las teclas flecha apa­recen en secuencia todos los días, de “Lunes” a “Domingo”.

Presionar la tecla destornillador para seleccionar el día, de esta
forma se ingresa en el menú de modificación del día en cuestión.

Luego, es suficiente presionar las teclas flecha para cambiar los
valores de START 1, (también avanzarán simultáneamente los
valores de STOP 1). Confirmar con la tecla destornillador para
poder modificar sólo STOP 1.

START 1 00:20
STOP 1 00:50<

SET

R

L

C1

C2

R

confirmación final presionando la tecla destornillador.

Luego, se pasa a la visualización del segundo período horario. Me-

Mediante las teclas flecha modificar los valores de STOP 1 y dar la

START 2 06:00<
STOP 2 06:00

SET

R

L

C1

C2

R

diante las teclas flecha cambiar los valores de START 2, (también
avanzarán simultáneamente los valores de STOP 2). Confirmar
con la tecla destornillador para poder modificar sólo STOP 2.

Mediante las teclas flecha modificar los valores de STOP 2 y dar la

START 2 06:00
STOP 2 06:30<

SET

R

L

C1

C2

R

confirmación final presionando la tecla destornillador.

La pantalla vuelve a la visualización inicial “SET CONFIGURADO ­Lunes”. En este momento, con las teclas flecha podrá recorrer
uno por uno todos los días de la semana y programar el timer

SET

R

L

C1

C2

R

SETTING
Monday

con el procedimiento descrito anteriormente.

67

MENÚ SET8.

SET

Se recuerda que el rango entre el cual es posible programar estos
parámetros será dado por los límites operativos de la máquina. El

SET USUARIO Descripción Mín. Por defecto Máx. Agua/Aire

Set Frío

Set Caldo

2° Set F.

2° Set C.

SET INSTALADOR

Dif. Tot

Set AG

Esc. B.P.

AG Evap

Temperatura de entrada del agua en
el modo de funcionamiento en Frío.

Temperatura de entrada del agua en
el modo de funcionamiento en Frío.

Segundo set Frío.

Segundo set Caliente.

ATENCIÓN
El usuario puede visualizar los set listados en la siguiente tabla, pero
su modificación es prerrogativa exclusiva del servicio de asistencia
técnica. La modificación de estos set por parte de personal no autori­zado provocará la inmediata caducidad de la garantía.

Descripción Valor por defecto

Banda proporcional de temperatura en donde se activan
o desactivan los compresores.

Temperatura de intervención de la Alarma Antihielo en el lado EV
(temperatura de salida del agua).

Tiempo de bypass de la Alarma de Baja Presión luego de la puesta
en marcha del compresor.

Set antihielo temperatura gas entrada evaporador.
Excluible.

mínimo y máximo valor de configuración representa solamente
una característica del ajuste.

-10°C 7.0°C 20°C

30°C 50°C 50°C

-10°C 11°C 20°C

30°C 45°C 50°C

4

j

4

j

Agua/Agua

4

4

4

4

5°C

3°C

3’

-8°C

B.AG Evap

Power CP1

Power CP2

Power CP1A

Power CP2A

Power CP1B

Power CP2B

Horas CP 1

Horas CP 2

HorasCP1A

HorasCP2A

HorasCP1B

HorasCP2B

Bypass alarma antihielo evaporador desde On CP, fin descongelación.

Potencia % compresor 1 respecto al 100% de la máquina.

Potencia % compresor 2 respecto al 100% de la máquina.

Potencia % compresor 1A respecto al 100% de la máquina.

Potencia % compresor 2A respecto al 100% de la máquina.

Potencia % compresor 1B respecto al 100% de la máquina.

Potencia % compresor 2B respecto al 100% de la máquina.

Horas de funcionamiento del Compresor 1.
Sólo es posible ponerlas a cero.

Horas de funcionamiento del Compresor 2.
Sólo es posible ponerlas a cero.

Horas de funcionamiento del Compresor 1A.
Sólo es posible ponerlas a cero.

Horas de funcionamiento del Compresor 2A.
Sólo es posible ponerlas a cero.

Horas de funcionamiento del Compresor 1B.
Sólo es posible ponerlas a cero.

Horas de funcionamiento del Compresor 2B.
Sólo es posible ponerlas a cero.

20 seg.

25%

25%

25%

25%

0

0

0

0

0

0

0

0

68

SET INSTALADOR

Cond.low

Dif.low

Cond.hig

Dif.hig

Descripción Valor por defecto

Set de ajuste condensación correspondiente a la temperatura
exterior T.C. low

Diferencial de ajuste condensación correspondiente a la
temperatura exterior T.C. low

Set de ajuste condensación correspondiente a la temperatura
exterior T.C. high

Diferencial de ajuste condensación correspondiente a la
temperatura exterior T.C. high

17 bar

20 bar

17 bar

12 bar

Cond. PC

Dif. PC

T.C.low

T.C.high

Volt Mín

DcpR Off

DcpR On

S. Calor R

D.Tot.R

T. OutS.

N° Resistor

Set Res

Power Res

Set Ta CP

Set de ajuste condensación correspondiente en bomba de calor

Diferencial de ajuste condensación correspondiente en bomba
de calor

Umbral bajo de temperatura exterior para la selección del set
y diferencial de selección.

Umbral alto de temperatura exterior para la selección del set
y diferencial de selección.

Tensión mínima salida DCP en frío

Valor de alta presión bajo la cual la salida DCP es de 0 volt
durante la preventilación con temperatura baja.

Valor de alta presión sobre la cual la salida DCP es de 10 volt
durante la preventilación con temperatura baja.

Set del termostato para la gestión recuperación en la entrada
del agua recuperador

Set para la determinación de la distancia entre un nivel
de funcionamiento y otro, alrededor del set de funcionamiento
de la recuperación

Temperatura (leída por la sonda en el líquido) después de la cual
puede TERMINAR LA DESCONGELACIÓN

N°de resistencias complementarias (número de niveles)

Set respecto al aire exterior por debajo del cual se habilitan las
resistencias

Potencia % de cada nivel de resistencias complementarias
respecto al 100% de la máquina

Set respecto al aire exterior por debajo del cual los compresores
están deshabilitados si se encuentran resistencias complemen­tarias de tipo P.C.

45 bar

5 bar

-5°C

40°C

1V

22 bar

23 bar

50°C

5°C

20°C

0

5°C

0

-5°C

N° Bombas

N° Bombas ON

En/Sal H2O

Time Int

CP1-CP2B

V.máx FC

Bomba AG

MultiTRIO

Idioma

N° total bombas evaporador

N° bombas evaporador encendidas simultáneamente

Selección regulación temperatura en la entrada o salida del agua

Tiempo de integración (cálculo error integral) para ajustes en la
salida del agua.

Máscara exclusión compresores si el control límite potencia está
activado: CP1-CP2-CP1A-CP2A-CP1B-CP2B

Tensión máxima DCP en freecooling

Habilitación encendido bomba como protección antihielo junto
con las resistencias del evaporador

Habilitación del control multichiller (control en red de varios chiller
con maestra y esclava)

Selección del idioma utilizado: italiano, inglés, alemán y francés

0

0

IN

600

111111

10V

OFF

OFF

- - -

69

SET INSTALADOR

Código

Descripción Valor por defecto

Nuevo Código de Acceso para modificar los Set protegidos.
Inicialmente el código es 00-00-00

000000

Time *

Set Timer *

Diario *

Lunes *

Martes *

Miércoles *

Jueves *

Viernes *

Sábado *

Domingo *

Hora, día de la semana, mes, año

Modalidad de funcionamiento del timer:
deshabilitado, diario, semanal

Configuración horario timer diario
Visualizado si Set Timer = Día

Configuración horario timer semanal
Visualizado si Set Timer = Semana

Configuración horario timer semanal
Visualizado si Set Timer = Semana

Configuración horario timer semanal
Visualizado si Set Timer = Semana

Configuración horario timer semanal
Visualizado si Set Timer = Semana

Configuración horario timer semanal
Visualizado si Set Timer = Semana

Configuración horario timer semanal
Visualizado si Set Timer = Semana

Configuración horario timer semanal
Visualizado si Set Timer = Semana

* Disponible con accesorio PGS

- - -

ninguno

- - -

- - -

- - -

- - -

- - -

- - -

- - -

- - -

CONFIGURACIONES CONTROL PANEL REMOTO9.

CONFIGURACIÓN DE LA TARJETA
DE CONTROL

En la tarjeta de control de la máquina
debe ser configurado el mando “re­moto”. El timer funciona tanto en local
como en remoto; en ambos casos, si la
máquina se encuentra en OFF el timer
será ignorado. Además, el panel remo­to debe estar posicionado en “ON”; de
lo contrario, la máquina permanece
apagada (OFF) no obstante el permiso
del timer.
El panel remoto sirve para el control
a distancia de los mandos ON/OFF y
Frío/Calor.

Componente Descripción

1 Panel remoto simplificado PR3
2 Interruptor ON/OFF

3

4

5

6 Indicador rojo: encendida indica el estado de alarma

Indicador amarillo ON/OFF
cuando el led amarillo está encendido = ON

Conmutación del modo de funcionamiento FRÍO/CALOR

= funcionamiento en frío
= funcionamiento en bomba de calor

Modo de funcionamiento (indicador bicolor)
Indicador azul = está funcionando en frío
Indicador rojo = está funcionando en bomba de calor

70

ALARMAS10.

MEMORIZACIÓN HISTÓRICA
DE LAS SEGURIDADES

La gestión de las seguridades prevé la
memorización de las últimas Prealarmas
y/o Alarmas accionadas. Tal lista está
siempre activa. Una vez programado el
parámetro, para visualizar la lista, pulsar
dos veces la tecla
presionar las teclas-flecha
la pantalla aparecen las siguientes visua­lizaciones, dependiendo de si la tarjeta
electrónica posee o no el accesorio PGS.

y para recorrerlo

++

y

+

-

Con PGS

En la primera línea la primera letra indica
el tipo de intervención (A para Alarmas o
W para Prealarmas), a continuación, pero
sólo con el PGS, se indica la fecha (dd/
mm/aa) y a la derecha la hora. Si no está
presente el PGS se muestra a la derecha
la hora de funcionamiento del compresor.
En la segunda línea la pareja de cifras indi-

. En

ca el número de la página (de 01 a 999),
mientras que al centro de la línea se indi­ca la descripción de las alarmas o prealar-

F10.1. ormato página historial alarmas con accesorio PGS

A = alarma
W = prealarma

Fecha

Mes

mas intervinientes.
N.B. = A pesar de que la numeración de las
páginas llegue hasta 999, no todas estas
páginas pueden ser memorizadas. El núme­ro de memorizaciones (mínimo 25) puede
cambiar según el tipo de memoria con la
que está dotada la tarjeta electrónica.

Año

Hora

A 15 03 04 17:35

03 FLOSWITCH

N° secuencial

alarmas

F10.2. ormato página historial alarmas sin accesorio PGS

A = alarma
W = prealarma

A 00167

Descripción seguridades

Hora compresor 1

03 FLOSWITCH

N° secuencial

alarmas

Descripción seguridades

71

VISUALIZACIÓN DE LAS ALARMAS ACCIONADAS

Alarmas Agua/aire Agua/agua Descripción

Flujostato

Cond. Bomba / FL

MT CP 1

MT CP 2

MT CP 1A

MT CP 2A

MT CP 1B

MT CP 2B

Baja Pres. 1

Baja Pres. 2

Alta Pres. 1

Alta Pres. 2

Antihielo 1



























Intervención presostato diferencial agua y/o flujostato

Intervención térmica bomba condensador/flujostato

Intervención magnetotérmico compresor 1

Intervención magnetotérmico compresor 2

Intervención magnetotérmico compresor 1A

Intervención magnetotérmico compresor 2A

Intervención magnetotérmico compresor 1B

Intervención magnetotérmico compresor 2B

Intervención presostato/transductor de baja circuito 1

Intervención presostato/transductor de baja circuito 2

Intervención presostato/transductor de alta circuito 1

Intervención presostato/transductor de alta circuito 2

Intervención antihielo circuito 1

Antihielo 2

MT MV 1

MT MV 2

Sonda 1

Sonda 2

Monitor

Pumpdown 1

Pumpdown 2

Eprom

Ram

Fluj. Recuperación

MT MPOE 1

MT MPOE 2



























Intervención antihielo circuito 2

Intervención magnetotérmico ventiladores circuito 1

Intervención magnetotérmico ventiladores circuito 2

Alarma sonda circuito 1

Alarma sonda circuito 2

Intervención control alimentación eléctrica

Anomalía en la descarga de los cilindros del compresor del
circuito 1

Anomalía en la descarga de los cilindros del compresor del
circuito 2

Funcionamiento anómalo de la tarjeta electrónica

Funcionamiento anómalo de la tarjeta electrónica

Flujostato circuito recuperación de calor

Intervención magnetotérmico bomba evaporador 1

Intervención magnetotérmico bomba evaporador 2

(sólo versiones D y T)

MP MPOE 3

AG Evap. 1

AG Evap. 2

72







Intervención magnetotérmico bomba evaporador 3

Alarmas antihielo gas salida evaporador 1

Alarmas antihielo gas salida evaporador 2

R10.3. earme manual desde la máquina

Imagen Procedimiento

SET

R

L

C1

C2

R

ATENCIÓN
Reiterados rearmes manuales
consecutivos podrían causar
graves daños a la unidad.

Para el rearme de la unidad desde la máqui­na después de una alarma, es necesario
presionar la tecla indicada. Una vez presio­nada, la unidad volverá a ponerse en mar­cha normalmente, guardando la alarma en
la memoria (historial de alarmas).

R

R10.4. earme manual desde el panel remoto

Imagen Procedimiento

OFF

ON

Para el rearme de la unidad desde el panel
remoto después de una alarma, es necesa­rio presionar la tecla OFF (0) y luego la tecla
ON (1). Ambas operaciones deben realizar­se en 5 segundos.

73

74

Los datos técnicos contenidos en este documento no son vinculantes.
AERMEC se reserva la facultad de aportar, en cualquier momento, todas
las modificaciones consideradas necesarias para la mejora del producto.

37040 Bevilacqua (VR) - Italia
Via Roma, 44 - Tel. [phone]
Telefax ([phone] - ([phone]
www .aermec. com

papel reciclado
recycled paper
papier recyclé
recycled papier
