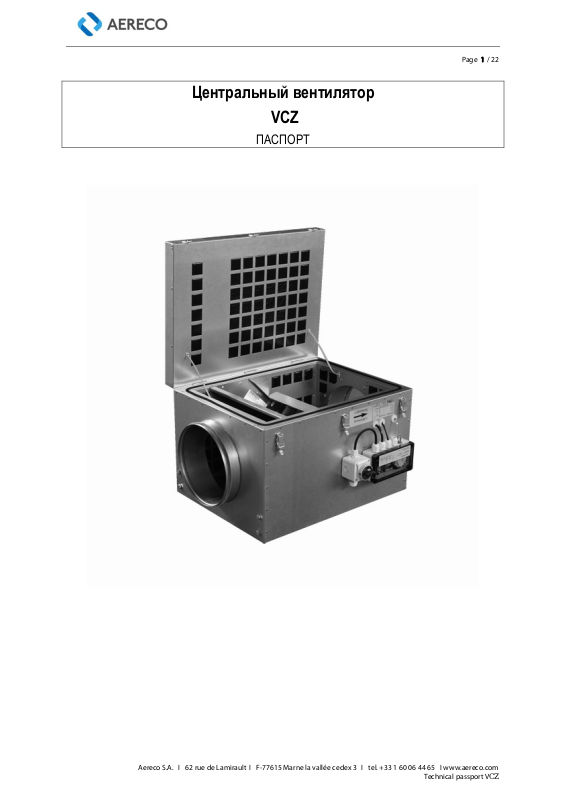

Aereco VCZ User Manual [ru]
Page 1 / 22
Центральный вентилятор
VCZ
ПАСПОРТ
Aereco S.A. I 62 rue de Lamirault I F-77615 Marne la vallée cedex 3 I tel. +33 1 60 06 44 65 I www.aereco.com
Technical passport VCZ
СОДЕРЖАНИЕ
Page 2 / 22
Назначение............................................................................................................................................... 3
1.
2. Технические характеристики...................................................................................................................3
3. Комплектность.......................................................................................................................................... 7
4. Устройство................................................................................................................................................ 7
5. Рекомендации по установке и подключению .........................................................................................8
6. Меры безопасности................................................................................................................................15
7. Техническое обслуживание...................................................................................................................16
8. Учет технического обслуживания .........................................................................................................17
9. Таблица выявления неисправностей ...................................................................................................18
10. Хранение, упаковка и транспортировка изделия................................................................................. 19
11. Гарантии .................................................................................................................................................19
12. Соответствие требованиям технических стандартов..........................................................................20
13. Сведения о рекламациях....................................................................................................................... 21
14. Утилизация .............................................................................................................................................21
15. Свидетельство о продаже ..................................................................................................................... 21
16. Свидетельство о приемке......................................................................................................................21
Aereco S.A. I 62 rue de Lamirault I F-77615 Marne la vallée cedex 3 I tel. +33 1 60 06 44 65 I www.aereco.com
Technical passport VCZ
Page 3 / 22
Настоящий паспорт является объединенным эксплуатационным документом центрального вентилятора VCZ (далее
по тексту «вентилятор»).
1. НАЗНАЧЕНИЕ
VСZ –вентилятор, разработанный для адаптивных вентиляционных систем с автоматической регулировкой расходов
воздуха с целью удовлетворения широкой гамме требований по воздухообмену.
Вентилятор предназначен для перемещения воздушной смеси, не содержащей липкие вещества и волокнистые
материалы, с концентрацией пыли и других твердых примесей не более 0,1 мг/м3.
Вентилятор рекомендуется применять для постоянной работы
в системах вентиляции на основании разработанного
и/или утвержденного технического решения.
Вентилятор не предназначен для удаления продуктов сгорания подсоединенных газовых
аппаратов и воздуха, содержащего пары хлора, взрывоопасных веществ, а также для работы во
взрывоопасной среде.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1 Габаритные размеры, вес.
Стандартный код VCZ1084RU VCZ1085RU VCZ1086RU VCZ1087RU
H, мм 350 400 550 550
L, мм 600 600 600 600
B1, мм 455 455 545 545
B2, мм 528 528 618 618
Ø, мм 200 250 355 400
вес, кг 22 24 32 34
Aereco S.A. I 62 rue de Lamirault I F-77615 Marne la vallée cedex 3 I tel. +33 1 60 06 44 65 I www.aereco.com
Technical passport VCZ
Page 4 / 22
2.2 Общие характеристики.
Стандартный код VCZ1084RU VCZ1085RU VCZ1086RU VCZ1087RU
Максимальный расход воздуха при
100Па, м
3
/ч
Максимально давление, Па 300 300 300 300
Макс.скорость вращения двигателя,
об/ мин
Макс. потребляемая электрическая
мощность, Вт
Напряжение/ частота, В/ Гц 230±5%/ 50 230±5%/ 50 230±5%/ 50 230±5%/ 50
Макс. ток, А 0,75 1,4 1,23 2,0
Макс. температура перемещаемого
воздуха,
о
С
Класс защиты двигателя IP 54 IP 54 IP 54 IP 54
500 1000 1620 2660
3200 3230 1620 2180
83 168 160 450
40 40 40 40
Aereco S.A. I 62 rue de Lamirault I F-77615 Marne la vallée cedex 3 I tel. +33 1 60 06 44 65 I www.aereco.com
Technical passport VCZ
2.3 Аэродинамические и акустические характеристики
Вентилятор VCZ1084RU
Вентилятор VCZ1085RU
Page 5 / 22
Aereco S.A. I 62 rue de Lamirault I F-77615 Marne la vallée cedex 3 I tel. +33 1 60 06 44 65 I www.aereco.com
Technical passport VCZ
Page 6 / 22
Вентилятор VCZ1086RU
Вентилятор VCZ1087RU
Aereco S.A. I 62 rue de Lamirault I F-77615 Marne la vallée cedex 3 I tel. +33 1 60 06 44 65 I www.aereco.com
Technical passport VCZ
3. КОМПЛЕКТНОСТЬ
Наименование Кол-во Примечание
Упаковка 1шт.
Вентилятор в сборе 1шт.
Уголок монтажный +виброизолятор 4шт.
Манжета 2шт.
Хомут червячный 2шт.
Заземляющий кабель 1шт.
Паспорт вентилятора 1шт.
4. УСТРОЙСТВО
Page 7 / 22
Обозначения на рисунке:
1 Двигатель с крыльчаткой
2 Корпус вентилятора
3 Опорная рама
4 Крышка корпуса
5 Блок управления
6 Выключатель
7 Вспененный каучук
VENTILOGO*
* - VENTILOGO
®
– зарегистрированная торговая марка
