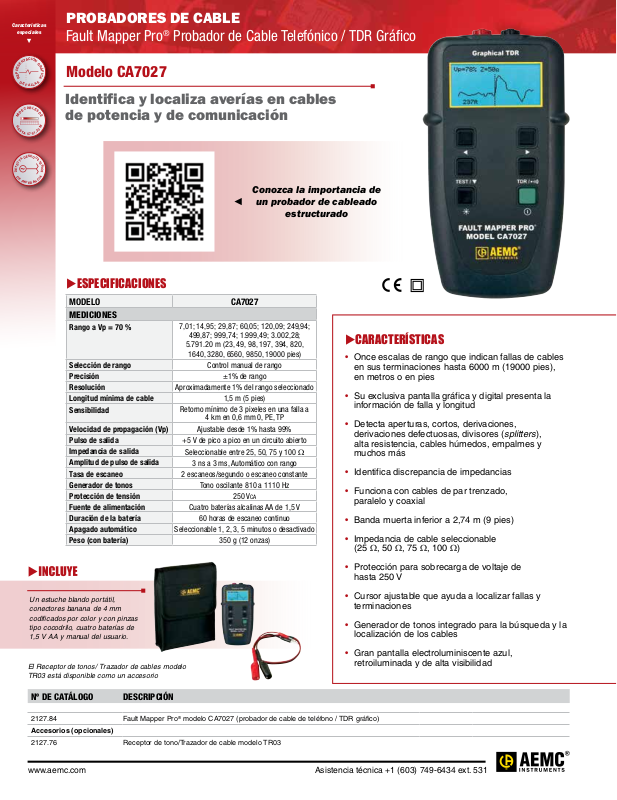

AEMC CA7027 Data sheet
Características
especiales
▼
C
I
Ó
A
N
T
N
G
E
R
S
Á
E
F
R
I
C
P
E
A
R
D
S
E
A
L
F
A
L
B
L
A
E
C
S
E
D
D
I
E
M
H
M
A
S
0
2
T
,
A
1
9
5
7
E
S
Q
E
U
D
I
L
A
T
I
B
C
R
E
I
T
O
E
S
~
D
D
A
E
I
C
I
M
N
P
A
E
D
PROBADORES DE CABLE
Fault Mapper Pro® Probador de Cable Telefónico / TDR Gráfico
Modelo CA7027
Identifica y localiza averías en cables
de potencia y de comunicación
Conozca la importancia de
◄
un probador de cableado
estructurado
ESPECIFICACIONES
MODELO CA7027
MEDICIONES
Rango a Vp = 70 %
Selección de rango
Precisión
Resolución
Longitud mínima de cable
Sensibilidad
Velocidad de propagación (Vp)
Pulso de salida
Impedancia de salida
Amplitud de pulso de salida
Tasa de escaneo
Generador de tonos
Protección de tensión
Fuente de alimentación
Duración de la batería
Apagado automático
Peso (con batería)
7,01; 14,95; 29,87; 60,05; 120,09; 249,94;
499,87; 999,74; 1.999,49; 3.002,28;
5.791.20 m (23, 49, 98, 197, 394, 820,
1640, 3280, 6560, 9850, 19000 pies)
Control manual de rango
±1% de rango
Aproximadamente 1% del rango seleccionado
1,5 m (5 pies)
Retorno mínimo de 3 pixeles en una falla a
4 km en 0,6 mm 0, PE, TP
Ajustable desde 1% hasta 99%
+5 V de pico a pico en un circuito abierto
Seleccionable entre 25, 50, 75 y 100 Ω
3 ns a 3 ms, Automático con rango
2 escaneos/segundo o escaneo constante
Tono oscilante 810 a 1110 Hz
ca
250 V
Cuatro baterías alcalinas AA de 1,5 V
60 horas de escaneo continuo
Seleccionable 1, 2, 3, 5 minutos o desactivado
350 g (12 onzas)
CARACTERÍSTICAS
• Once escalas de rango que indican fallas de cables
en sus terminaciones hasta 6000 m (19000 pies),
en metros o en pies
• Su exclusiva pantalla gráfica y digital presenta la
información de falla y longitud
• Detecta aperturas, cortos, derivaciones,
derivaciones defectuosas, divisores (splitters),
alta resistencia, cables húmedos, empalmes y
muchos más
• Identifica discrepancia de impedancias
• Funciona con cables de par trenzado,
paralelo y coaxial
• Banda muerta inferior a 2,74 m (9 pies)
• Impedancia de cable seleccionable
(25 Ω, 50 Ω, 75 Ω, 100 Ω)
INCLUYE
Un estuche blando portátil,
conectores banana de 4 mm
codificados por color y con pinzas
tipo cocodrilo, cuatro baterías de
1,5 V AA y manual del usuario.
• Protección para sobrecarga de voltaje de
hasta 250 V
• Cursor ajustable que ayuda a localizar fallas y
terminaciones
• Generador de tonos integrado para la búsqueda y la
localización de los cables
• Gran pantalla electroluminiscente azul,
El Receptor de tonos/ Trazador de cables modelo
TR03 está disponible como un accesorio
retroiluminada y de alta visibilidad
Nº DE CATÁLOGO DESCRIPCIÓN
2127.84 Fault Mapper Pro® modelo CA7027 (probador de cable de teléfono / TDR gráfico)
Accesorios (opcionales)
2127.76 Receptor de tono/Trazador de cable modelo TR03
www.aemc.com
Asistencia técnica +1 (603) 749-6434 ext. 531
