Systém bezdrátoveho přenosu
DigiSender® DG258

Obj. č.: 94 23 25

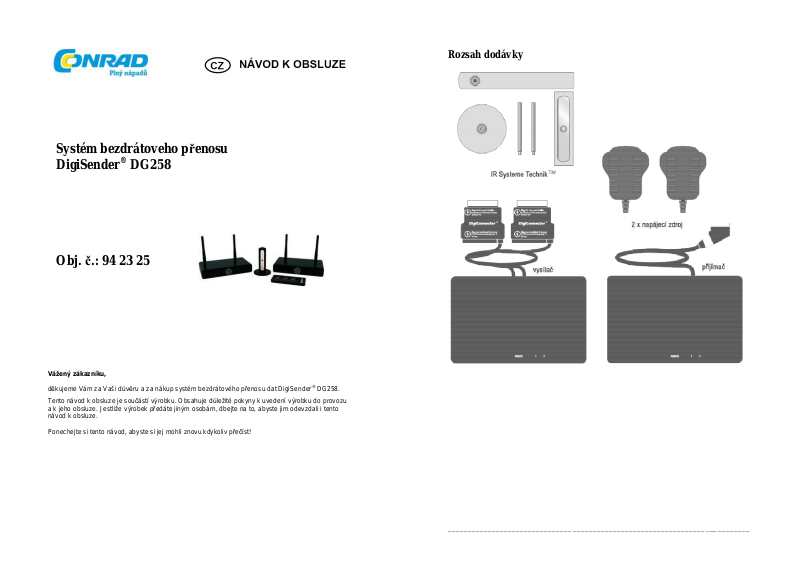

Rozsah dodávky

Vážený zákazníku,

děkujeme Vám za Vaši důvěru a za nákup systém bezdrátového přenosu dat DigiSender® DG258.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu

a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento
návod k obsluze.

Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!

___________________________________________________________________________

Instalace vysílače

Vysílač posílá zvuk a obraz z připojeného zdroje (například z Vašeho satelitního přijímače) na přijímač
umístěný v jiné místnosti bytu.

Vstup DigiConnector™ připojte na set-top-box, satelitní, nebo kabelový přijímač. Tento vstup zastrčte
do zásuvky SCART označené, jako TV, nebo OUT. Do druhé koncovky na DigiConnector™ napojte
kabel SCART (Obrázek 1).

Zapojte DigiConnector™ na SCART vstup Vašeho DVD přehrávače, HDD nahrávače nebo
videorekordéru. Použijte zásuvku označenou jako TV, nebo OUT. Do druhé koncovky
na DigiConnector™ napojte kabel SCART (Obr. 2).

Ujistěte se, že kanály audio / video a vzdáleného spojení jsou nastaveny na pozici 1 (obr. 3).
Připojte infračervený emitor do zástrčky označené IR na zadní straně vysílače. (obr. 4).

Podrobnější informace k instalaci IR systému Technik™ najdete níže.

___________________________________________________________________________

Napájecí zdroj připojte do zásuvky napájení, označené jako PSU na zadní straně vysílače (obr. 5).
Zástrčku zdroje napájení připojte do zásuvky elektrického vedení (obr. 6).

K čemu slouží přepínač A/B?

Přepínač slouží k doladění nastavení kontrastu na zařízení.

Pokud má obraz po skončení instalace špatnou kvalitu,
můžete ji upravit přepínačem A/B.

Instalace systému IR Systeme Technik™

Při správném nastavení Vám IR Systeme Technik™ umožní ovládat zdrojové zařízení z jiné místnosti.
Individuální nastavení koncových uživatelů jsou různé, a proto existuje několik způsobů, jak systém

s pomocí přiloženého příslušenství správně nastavit.

Součást č.1

Součást č.2 Prodlužovací
části
IR vysílač

___________________________________________________________________________

Příklad 1 Příklad 2

Pomocí součástí 1 a 2 namontujte vysílač svisle
na podstavec. Ujistěte se, že LED vysílače
směruje na IR přijímač zdrojového zařízení.

Instalace přijímače

Přijímač přijímá signály z vysílače a odesílá je do připojeného televizoru.

Pomocí přilnavé podložky postavte IR vysílač
vodorovně. Ujistěte se, že LED vysílače směruje
na IR přijímač zdrojového zařízení.

Použití DigiSender® HQ2

Zapněte zdrojové zařízení set-top-box, satelitní,
nebo kabelový přijímač, DVD, VCR atd.

Vypínačem na čelní straně zapněte vysílač
a přijímač. Zapnutí přístroje je indikováno
rozsvícením modré kontrolky spínače. Zapnutí je

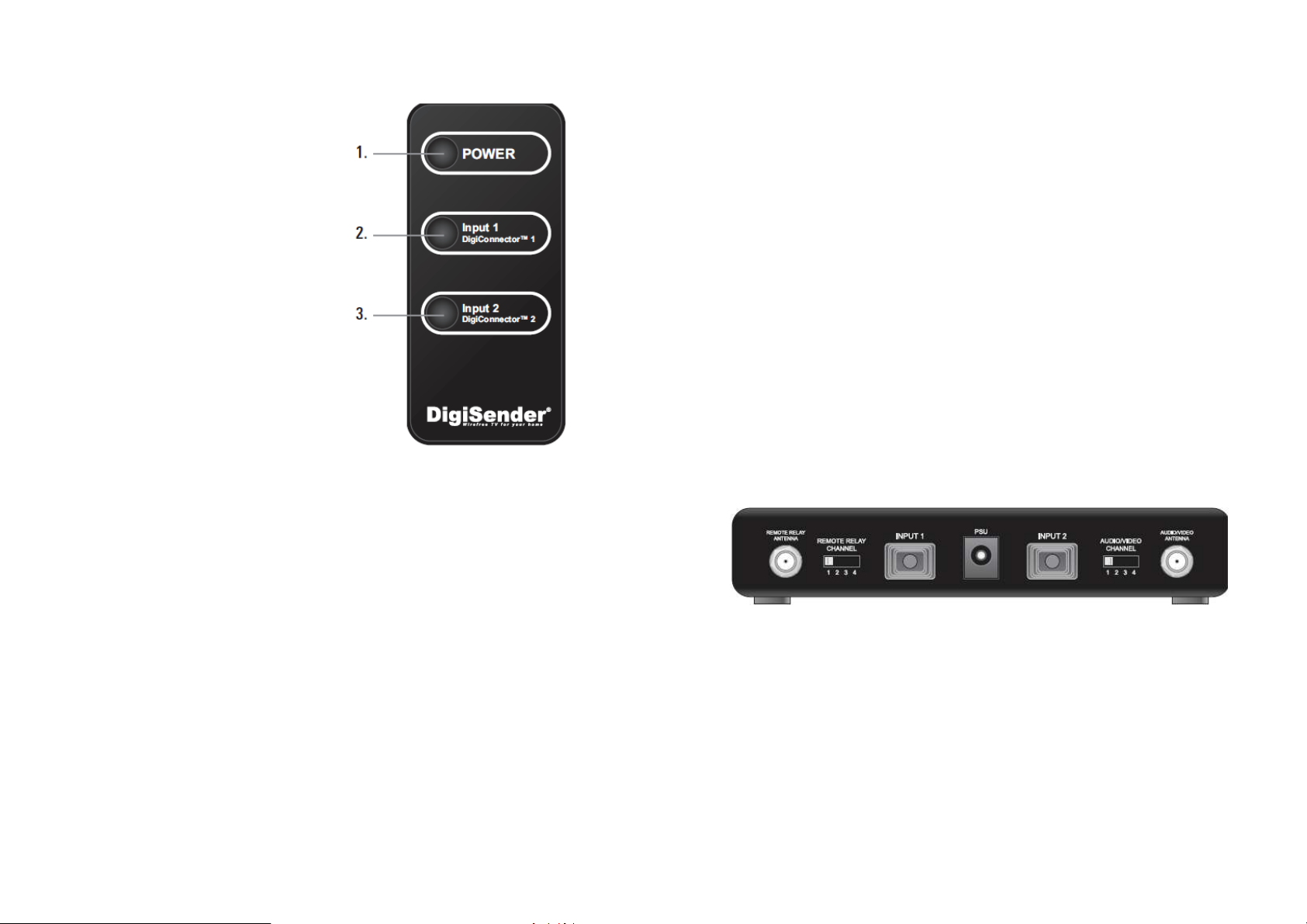

taky možné tlačítkem POWER na dálkovém
ovládání DigiSender®.

SCART kabel DigiSender® připojte na volnou
SCART zásuvku TV přijímače.

Ujistěte se, že kanály audio / video a vzdáleného
spojení jsou nastaveny na pozici 1

Napájecí zdroj připojte do zásuvky napájení,
označené jako PSU na zadní straně přijímače.

Zástrčku zdroje napájení připojte do zásuvky
elektrického vedení.

___________________________________________________________________________

Stisknutím vypínače na vysílači jednou nebo
dvakrát zvolte vstup 1 nebo 2. Vybraný vstup je
označený červenou LED kontrolkou. Stejný výběr
můžete provést zmáčknutí tlačítek INPUT 1 nebo
INPUT 2 na dálkovém ovladači DigiSender® .

Na TV přijímači zvolte SCART kanál přirazený
zásuvce, do které je zapojený přijímač. Může
mít označení SCART, AUX, AV, VIDEO, VCR,
nebo
