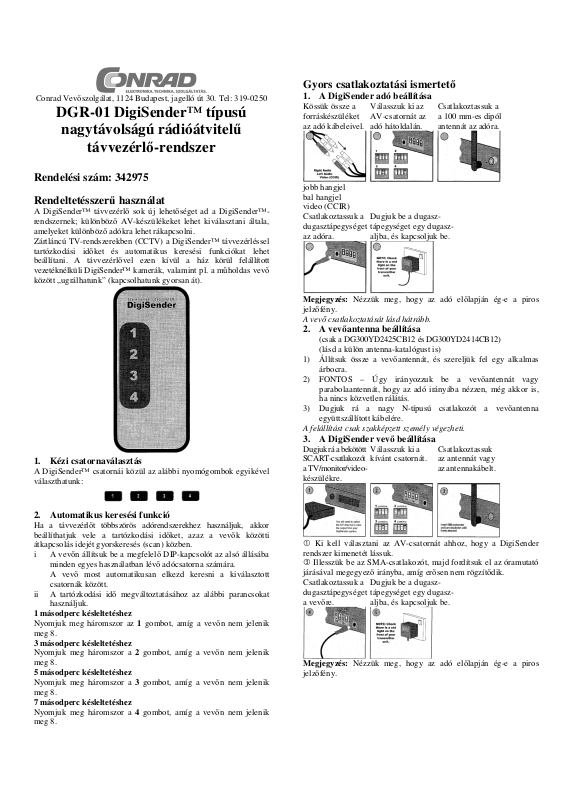

Conrad Vevőszolgálat, 1124 Budapest, jagelló út 30. Tel: 319-0250
DGR-01 DigiSender™ típusú
nagytávolságú rádióátvitelű
Gyors csatlakoztatási ismertető
1. A DigiSender adó beállítása
Kössük össze a Válasszuk ki az Csatlakoztassuk a
forráskészüléket AV-csatornát az a 100 mm-es dipól
az adó kábeleivel. adó hátoldalán. antennát az adóra.
távvezérlő-rendszer
Rendelési szám: 342975
Rendeltetésszerű használat
A DigiSender™ távvezérlő sok új lehetőséget ad a DigiSender™rendszernek; különböző AV-készülékeket lehet kiválasztani általa,
amelyeket különböző adókra lehet rákapcsolni.
Zártláncú TV-rendszerekben (CCTV) a DigiSender™ távvezérléssel
tartózkodási időket és automatikus keresési funkciókat lehet
beállítani. A távvezérlővel ezen kívül a ház körül felállított
vezetéknélküli DigiSender™ kamerák, valamint pl. a műholdas vevő
között „ugrálhatunk” (kapcsolhatunk gyorsan át).
1. Kézi csatornaválasztás
A DigiSender™ csatornái közül az alábbi nyomógombok egyikével
választhatunk:
jobb hangjel
bal hangjel
video (CCIR)
Csatlakoztassuk a Dugjuk be a dugaszdugasztápegységet tápegységet egy dugaszaz adóra. aljba, és kapcsoljuk be.
Megjegyzés: Nézzük meg, hogy az adó előlapján ég-e a piros
jelzőfény.
A vevő csatlakoztatását lásd hátrább.
2. A vevőantenna beállítása
(csak a DG300YD2425CB12 és DG300YD2414CB12)
(lásd a külön antenna-katalógust is)
1) Állítsuk össze a vevőantennát, és szereljük fel egy alkalmas
árbocra.
2) FONTOS – Úgy irányozzuk be a vevőantennát vagy
parabolaantennát, hogy az adó irányába nézzen, még akkor is,
ha nincs közvetlen rálátás.
3) Dugjuk rá a nagy N-típusú csatlakozót a vevőantenna
együttszállított kábelére.
A felállítást csak szakképzett személy végezheti.
3. A DigiSender vevő beállítása
Dugjuk rá a bekötött Válasszuk ki a Csatlakoztassuk
SCART-csatlakozót kívánt csatornát. az antennát vagy
a TV/monitor/video- az antennakábelt.
készülékre.
2. Automatikus keresési funkció
Ha a távvezérlőt többszörös adórendszerekhez használjuk, akkor
beállíthatjuk vele a tartózkodási időket, azaz a vevők közötti
átkapcsolás idejét gyorskeresés (scan) közben.
i A vevőn állítsuk be a megfelelő DIP-kapcsolót az alsó állásába
minden egyes használatban lévő adócsatorna számára.
A vevő most automatikusan elkezd keresni a kiválasztott
csatornák között.
ii A tartózkodási idő megváltoztatásához az alábbi parancsokat
használjuk.
1 másodperc késleltetéshez
Nyomjuk meg háromszor az 1 gombot, amíg a vevőn nem jelenik
meg 8.
3 másodperc késleltetéshez
Nyomjuk meg háromszor a 2 gombot, amíg a vevőn nem jelenik
meg 8.
5 másodperc késleltetéshez
Nyomjuk meg háromszor a 3 gombot, amíg a vevőn nem jelenik
meg 8.
7 másodperc késleltetéshez
Nyomjuk meg háromszor a 4 gombot, amíg a vevőn nem jelenik
meg 8.
Ki kell választani az AV-csatornát ahhoz, hogy a DigiSender
rendszer kimenetét lássuk.
Illesszük be az SMA-csatlakozót, majd fordítsuk el az óramutató
járásával megegyező irányba, amíg erősen nem rögzítődik.
Csatlakoztassuk a Dugjuk be a dugaszdugasztápegységet tápegységet egy dugasza vevőre. aljba, és kapcsoljuk be.
Megjegyzés: Nézzük meg, hogy az adó előlapján ég-e a piros
jelzőfény.
YG1-24-25 típusú antenna
2,4 GHz-es fröccsöntött antenna
Műszaki adatok:
Frekvenciatartomány: 2400 ÷2483 MHz
Sávszélesség: 84 MHz
Bemeneti impedancia: 50 Ohm
Állóhullámarány: <1,5 : 1
Nyereség: 25 dB
Előre-hátra viszony: 31 dB
Sugárnyaláb szélessége: H síkban 10°
E síkban 14°
Polaritás: vízszintes vagy függőleges
Maximális teljesítmény: 100 W
Csatlakozótípus: NJ
Súly: 2,5 kg
Méretek: 0,6 x 0,9 méter
Névleges szélsebesség: 60 m/s
Konformitási nyilatkozat
Mi, az
Weslake Industrial Park, Harbour Road, Rye, East Sussex TN31 7TE, UK
ehelyt kizárólagos felelősséggel úgy nyilatkozunk, hogy a
DigiSender, XSender és PlugSender nevű, és az alábbi sorozatszámú
termékek:
megfelelnek az 1999/5/EC Irányelv alapvető követelményeinek.
Ezek a termékek az alábbi szabványok és specifikációk szerint lettek
bevizsgálva:
AEI Security&Communications Ltd
DXx, DGx, DVx (x az adott típusszámra utal)
A termékek viselik a CE-jelölést, és a Testületi Számjelet az
1999/5/EC Irányelvnek megfelelően.
MEGJEGYZÉS: Az eredeti dokumentum alá van írva.
