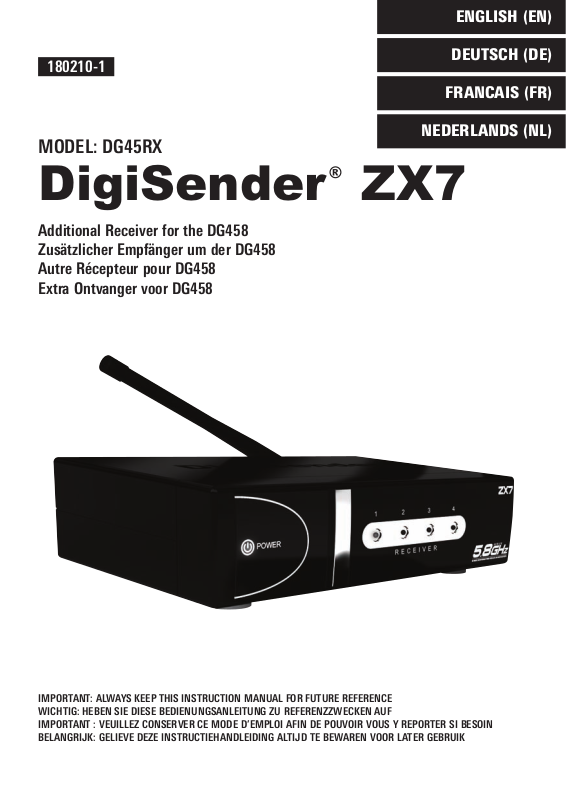

ENGLISH (EN)
180210-1
DEUTSCH (DE)
FRANCAIS (FR)
NEDERLANDS (NL)
MODEL: DG45RX
®
DigiSender ZX7
Additional Receiver for the DG458
Zusätzlicher Empfänger um der DG458
Autre Récepteur pour DG458
Extra Ontvanger voor DG458
IMPORTANT: ALWAYS KEEP THIS INSTRUCTION MANUAL FOR FUTURE REFERENCE
WICHTIG: HEBEN SIE DIESE BEDIENUNGSANLEITUNG ZU REFERENZZWECKEN AUF
IMPORTANT : VEUILLEZ CONSERVER CE MODE D’EMPLOI AFIN DE POUVOIR VOUS Y REPORTER SI BESOIN
BELANGRIJK: GELIEVE DEZE INSTRUCTIEHANDLEIDING ALTIJD TE BEWAREN VOOR LATER GEBRUIK
DG45RX - DigiSender® ZX7
POWER
1234
R E C E I V E R
Kit Contents
Packungsinhalts
Contenu du Kit
De Kit op Inhoud
UK All DigiSender® orders are computer weight checked when packed. However, it is a good idea
to check all kit contents are present before proceeding with the installation.
DE Alle Pakete werden von einem Computer bei der Verpackung auf Ihr Gewicht geprüft. Es ist
jedoch eine gute Idee zu überprüfen, ob alle angegebenen Teile vorhanden sind, bevor Sie mit
der Installation fortfahren.
FR Tous les poids des paquets sont vérifiés par ordinateur lors de l’emballage.
NL Alle pakketten worden op gewicht gecontroleerd door een computer bij het inpakken. Toch is
het een goed idee om te controleren of alle onderdelen van de kit aanwezig zijn vooraleer u met
de installatie begint.
Receiver
Empfänger
Récepteur
Ontvanger
Power Supply
Stromversorgung
Blocs d’alimentation
Stroom
POWER
1
POWER
1
T
ENGLISH (EN)
DG45RX - DigiSender® ZX7 Additional Receiver

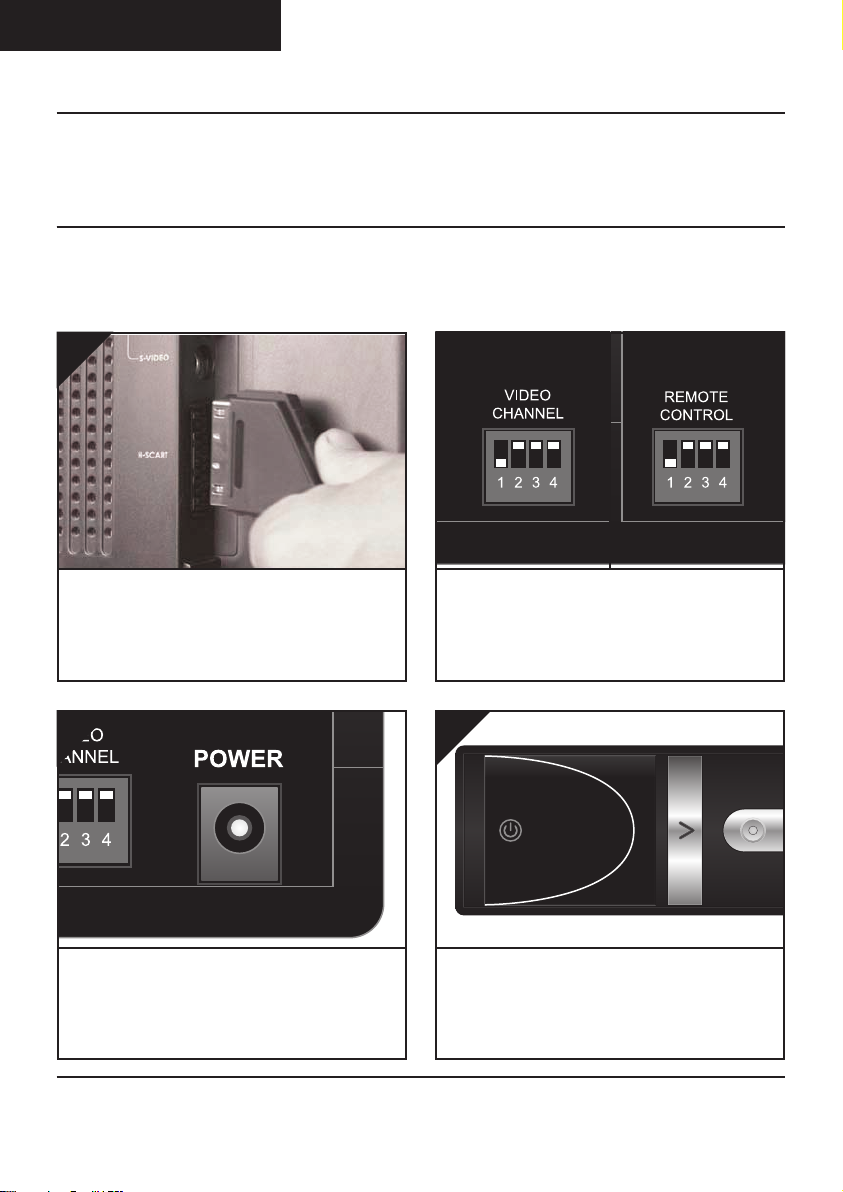

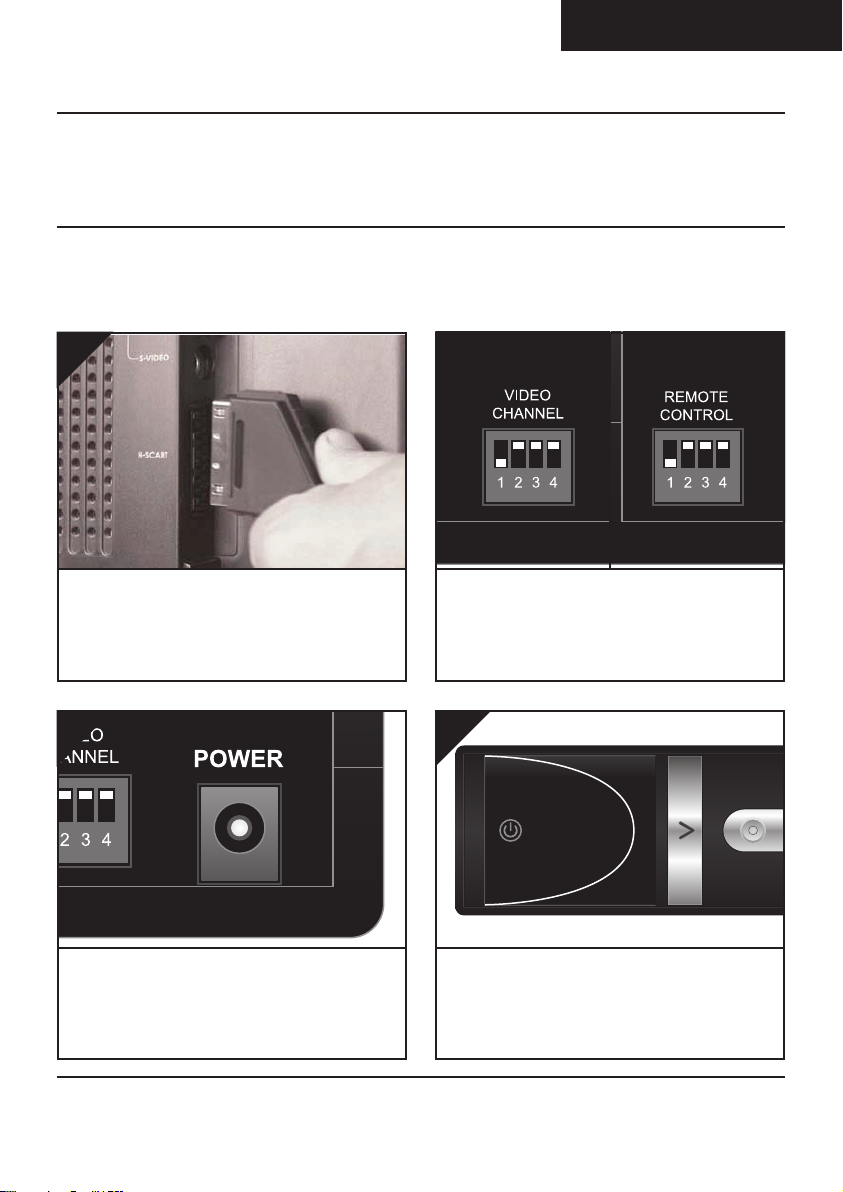

Install the Additional Receiver
This product can only be used if you have already purchased the DG458 DigiSender® system and
cannot be used on its own.
1.
Locate a vacant SCART socket on the back of
your receiving TV and insert the DigiSender®
SCART cable.
3.
2.
Ensure that the Audio/Video and Remote Relay
Channel switches on the back of the Receiver
are set to 1.
4.
Connect the Power Supply Unit (PSU) to the
socket labelled ‘PSU’ on the Receiver.
Connect the Power Supply Unit (PSU) to an
available mains socket and turn the Receiver on
by pressing the button on the front.
POWER
1
POWER
1
T
DEUTSCH (DE)
DG45RX - DigiSender® ZX7 Zusätzlicher Empfänger
Installieren Sie die Zusätzlicher Empfänger
Dieses Produkt kann nur in Betrieb genommen werden, wenn Sie bereits einen DG458
DigiSender® besitzen und kann nicht alleine verwendet werden.
1.
Schließen Sie den SCART-Stecker an den
Zweitfernseher an.
3.
2.
Stellen Sie sicher, dass die Audio / Video Kanäle
und die der Fernbedienung ebenso auf der
Rückseite des Empfängers auf die Position 1
eingestellt sind.
4.
Schließen Sie das Netzteil an die Buchse mit der
Aufschrift „PSU“ an.
Stecken Sie das Netzteil in eine geeignete
Wandsteckdose. Schalten Sie den Empfänger ein,
indem Sie den Knopf an der Vorderseite des
Gerätes drücken.
POWER
1
POWER
1
T
FRANCAIS (FR)
DG45RX - DigiSender® ZX7 Autre Récepteur
Installation du Autre Récepteur
Pour pouvoir utiliser ce produit, vous devrez déjà disposer d'un système DigiSender® DG458; il ne
peut être utilisé seul.
1.
Recherchez une prise péritel disponible à l'arrière
de votre téléviseur et branchez-y le câble péritel
du DigiSender®.
3.
2.
Vérifiez que les boutons d'audio-vidéo et de canal
de relais à distance situés à l'arrière du récepteur
sont sur 1.
4.
Branchez l'unité d'alimentation à la prise « PSU »
située à l'arrière du récepteur.
Reliez l'unité d'alimentation à une prise murale.
Allumez le récepteur en appuyant sur le bouton
de marche/arrêt placé à l'avant de ces appareils.
POWER
1
POWER
1
T
NEDERLANDS (NL)
DG45RX - DigiSender® ZX7 Extra Ontvanger
Installeer het Extra Ontvanger
Dit product kan alleen worden gebruikt in combinatie met het DG458-DigiSender®-systeem en kan
niet afzonderlijk worden gebruikt.
1.
Zoek een vrije SCART-aansluiting op de
achterkant van de ontvangende televisie en sluit
de SCART-kabel van de DigiSender® hierop aan.
3.
2.
Zorg ervoor dat de schakelaars voor de audio/videokanalen en het relaiskanaal voor de afstandsbediening op de achterkant van de ontvanger zijn ingesteld op 1.
4.
Sluit de voedingsadapter (PSU) aan op de
aansluiting met de aanduiding 'PSU' op de
achterkant van de ontvanger.
Sluit de voedingsadapter aan op een stopcontact.
Schakel de ontvanger in door op de voorzijde van
de apparaten op de aan-uitknop te drukken.
SPECIFICATIONS
DG45RX:
Remote Relay Transmitter 433.92MHz
Audio/Video Frequency 5.7250GHz ~ 5.8750GHz
Modulation FM
Video Output Level 1V PP/75Ω
Sensitivity -90dBm
Audio Output Level 1.0V PP (Mod 1KHz, Dev 15KHz)
Audio Bandwidth 10Hz - 22KHz (-1dB)
Output Connectors Euro SCART, Phono
Power Source DC

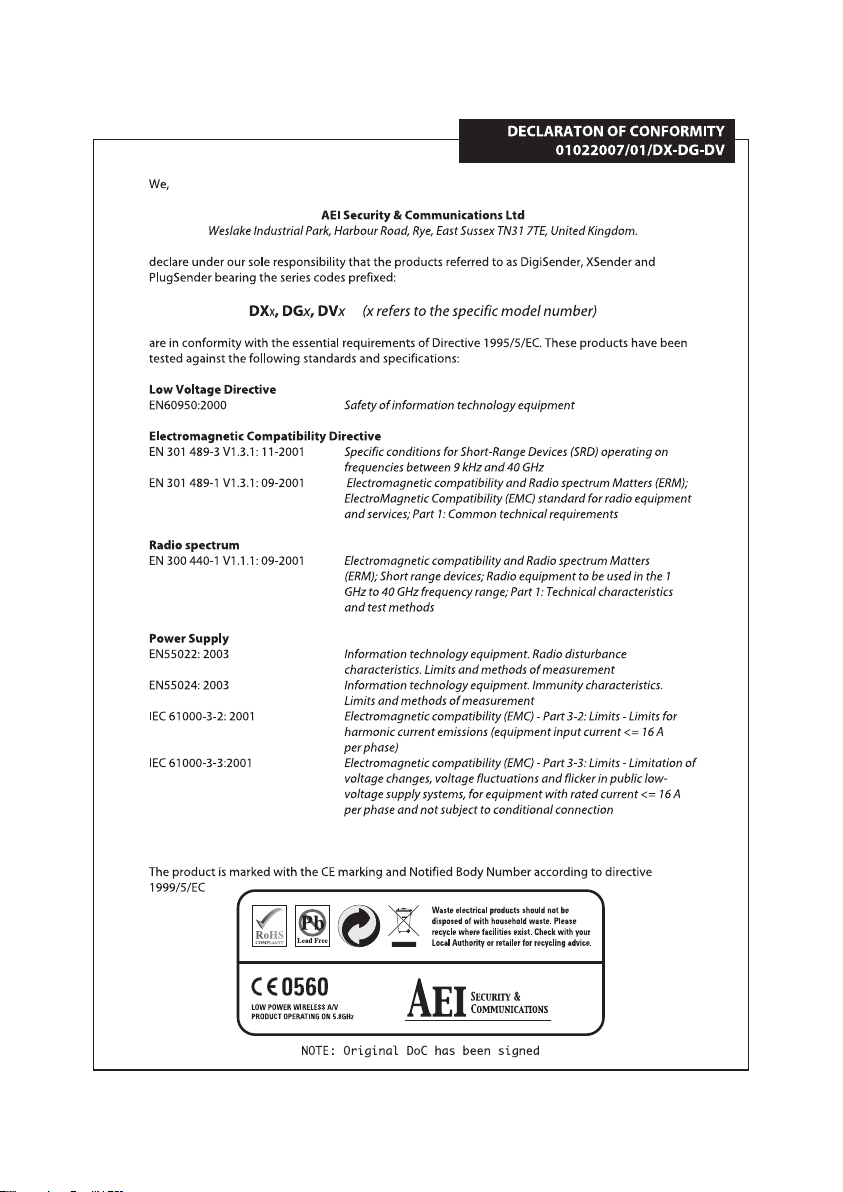

©2010 AEI Security & Communications Ltd. All rights reserved.
Registered in England: 02831823
AEI Security & Communications Ltd
Weslake Industrial Park
Rye Harbour Road, Rye
East Sussex
TN31 7TE
United Kingdom
IR Systeme Technik and DigiConnector are trademarks of AEI Security & Communications Ltd.
DigiSender is a registered trademark of AEI Security & Communications Ltd.
