AEG-Electrolux WAGL4E201, WAGL6E201 User Manual

WA GL4 E
WA GL6 E

................................................ .............................................

EN WASHING MACHINE USER MANUAL 2
DE WASCHMASCHINE BENUTZERINFORMATION 26

2 electrolux

Electrolux. Thinking of you.

Share more of our thinking at www.electrolux.com

CONTENTS

Safety information 2
Safety instructions 3
Environment concerns 4
Technical information 5
Product description 5
Control panel 6
Programmes 9

Consumption values 11
Before first use 12
Daily use 12
Helpful hints and tips 15
Care and cleaning 16
Troubleshooting 19
Installation 21

Subject to change without notice.

SAFETY INFORMATION

Before the installation and use of the appliance, carefully read
the supplied instructions. The manufacturer is not responsible
if an incorrect installation and use causes injuries and dam­ages. Always keep the instructions with the appliance for fu­ture reference.

CHILDREN AND VULNERABLE PEOPLE SAFETY

Warning! Risk of suffocation, injury or permanent disability.

• This appliance can be used by children aged from 8 years
and above and persons with reduced physical, sensory or
mental capabilities or lack of experience and knowledge if
they have been given supervision or instruction concerning
use of the appliance in a safe way and understand the haz­ards involved.

• Do not let children play with the appliance.

• Keep all packaging away from children.

• Keep all detergents away from children.

• Keep children and pets away from the appliance door when
it is open.

• If the appliance has a child safety device, we recommend
you activate it.

• Cleaning and user maintenance shall not be made by chil­dren without supervision.

electrolux 3

GENERAL SAFETY

• Before maintenance, deactivate the appliance and discon­nect the mains plug from the mains socket.

• Do not change the specification of this appliance.

• Obey the maximum load volume of 8 kg (refer to the “Pro­gramme chart” chapter).

• If the supply cord is damaged, it must be replaced by the
manufacturer, its service agent or similarly qualified persons
in order to avoid a hazard.

• The operating water pressure (minimum and maximum)
must be between 0,5 bar (0,05 MPa) and 8 bar (0,8 MPa)

• The ventilation openings in the base (if applicable) must not
be obstructed by a carpet.

• The appliance is to be connected to the water mains using
the new supplied hose-sets. Old hose sets must not be
reused.

SAFETY INSTRUCTIONS

INSTALLATION

• Remove all the packaging and the transit

bolts.

• Keep the transit bolts. When you move

the appliance again you must block the
drum.

• Do not install or use a damaged appli-

ance.

•Do not install or use the appliance where

the temperature is less than 0 °C or
where it is exposed to the weather.

• Obey the installation instruction supplied

with the appliance.

• Make sure that the floor where you install

the appliance is flat, stable, heat resistant
and clean.

• Do not install the appliance where the ap-

pliance door can not be fully opened.

• Always be careful when you move the

appliance because it is heavy. Always
wear safety gloves.

• Make sure that there is air circulation be-

tween the appliance and the floor.

• Adjust the feet to have the necessary
space between the appliance and the
carpet.

Electrical connection

Warning! Risk of fire and electrical

shock.

• The appliance must be earthed.

• Make sure that the electrical information
on the rating plate agrees with the power
supply. If not, contact an electrician.

• Always use a correctly installed shock­proof socket.

• Do not use multi-plug adapters and ex­tension cables.

• Make sure not to cause damage to the
mains plug and to the mains cable.
Should the appliance power supply cable
need to be replaced, this must be carried
out by our Service Centre.

• Connect the mains plug to the mains
socket only at the end of the installation.
Make sure that there is access to the
mains plug after the installation.

4 electrolux

• Do not pull the mains cable to disconnect
the appliance. Always pull the mains
plug.

• Do not touch the mains cable or the
mains plug with wet hands.

• This appliance complies with the E.E.C.
Directives.

Water connection

• Make sure not to cause damage to the
water hoses.

• The appliance is to be connected to the
water mains using the new supplied
hose-sets. Old hose sets must not be
reused.

• Before you connect the appliance to new
pipes or pipes not used for a long time,
let the water flow until it is clean.

• The first time you use the appliance,
make sure that there is no leakage.

USE

Warning! Risk of injury, electrical

shock, fire, burns or damage to the
appliance.

• Use this appliance in a household envi­ronment.

• Do not change the specification of this
appliance.

• Obey the safety instructions on the deter­gent packaging.

• Do not put flammable products or items
that are wet with flammable products in,
near or on the appliance.

• Do not touch the glass of the door while
a programme operates. The glass can be
hot.

• Make sure that you remove all metal ob­jects from the laundry.

• Do not put a container to collect possible
water leakage under the appliance. Con­tact the Service to ensure which acces­sories can be used.

CARE AND CLEANING

Warning! Risk of injury or damage to

the appliance.

• Before maintenance, deactivate the ap­pliance and disconnect the mains plug
from the mains socket.

• Do not use water spray and steam to
clean the appliance.

• Clean the appliance with a moist soft
cloth. Only use neutral detergents. Do
not use abrasive products, abrasive
cleaning pads, solvents or metal objects.

DISPOSAL

Warning! Risk of injury or suffocation.

• Disconnect the appliance from the mains
supply.

• Cut off the mains cable and discard it.

• Remove the door catch to prevent chil­dren and pets to get closed in the appli­ance.

ENVIRONMENT CONCERNS

The symbol on the product or on its
packaging indicates that this product may
not be treated as household waste. Instead
it should be taken to the appropriate
collection point for the recycling of electrical
and electronic equipment. By ensuring this
product is disposed of correctly, you will
help prevent potential negative
consequences for the environment and
human health, which could otherwise be
caused by inappropriate waste handling of
this product. For more detailed information
about recycling of this product, please
contact your local council, your household
waste disposal service or the shop where
you purchased the product.

PACKAGING MATERIALS

Recycle the materials with the symbol
Put the packaging in applicable containers
to recycle it.

ECOLOGICAL HINTS

To help the environment, use less water
and energy, obey these instructions:

• Set a programme without the prewash
phase to wash laundry with normal soil.

• Always start a washing programme with
the maximum load of laundry.

• If necessary, use a stain remover when
you set a programme with a low temper­ature.

.

electrolux 5

• To use the correct quantity of the deter­gent, check the water hardness of your
domestic system

TECHNICAL INFORMATION

Dimensions Width / Height / Depth 605 / 850 / 605 mm

Total depth 640 mm

Electrical connection: Voltage

Level of protection against ingress of solid particles and mois­ture ensured by the protective cover, except where the low volt­age equipment has no protection against moisture

Water supply pressure Minimum 0,5 bar (0,05 MPa)

Water supply
Maximum load Cotton 8 kg
Spin speed Maximum 1400 rpm (WA GL4 E)

1) Connect the water inlet hose to a water tap with a 3/4'' thread.

1)

Overall power
Fuse
Frequency

Maximum 8 bar (0,8 MPa)
Cold water

1600 rpm (WA GL6 E)

230 V

2200 W

10 A

50 Hz

IPX4

PRODUCT DESCRIPTION

1 2 3 8

Worktop

1

Detergent dispenser

2

Control panel

3

Door handle

4

Rating plate

5

Drain pump

6

Feet for the appliance level

7

9

0

4

5

1

6

7

Water drain hose

8

Water inlet valve

9

Mains cable

10

Transit bolts

11

Feet for the appliance level

12

2

6 electrolux

ACCESSORIES

1 2

34

Spanner

1

To remove the transit bolts.

Plastic caps

2

To close the holes on the rear side of
the cabinet after the removal of the
transit bolts.

Anti-flood inlet hose

3

To prevent possible leakage

CONTROL PANEL

1 2 3

Glätten

Défroissage

Auffrischen

Rafraîchir

Baumwolle Eco

Coton Eco

Super Eco

20 min 3 kg

Outdoor

Blousons

Spülen

Rinçage

Schleudern/Pumpen

Essorage/Vidange

Marche/Arrêt

Ein/Aus

Koch/Bunt

Blanc/Couleurs

+ Vorwäsche

+ Prélavage

Extra Leise

Extra Silence

Pflegeleicht

Synthétiques

Leichtbügeln

Repassage Facile

Feinwäsche

Délicats

Wolle/Seide

Laine/Soie

Daunen

Couette

Plastic hose guide

4

To connect the drain hose on the edge
of a sink.

CHILD SAFETY DEVICE

• When you activate this device, you can­not close the door. This prevents children
or pets to be closed in the drum. To acti­vate the device, turn it clockwise, until the
groove is horizontal. To deactivate the
device, turn it counterclockwise, until the
groove is vertical.

Start/Pause

Zeitvorwahl

Zeit Sparen

Spülen +

Flecken

Schleudern

Temp.

Essorage

Taches

Rinçage +

Court

Départ Différé

Départ/Pause

On/Off button (Ein/Aus — Marche/

1

Arrêt)
Programme knob

2

Display

3

Start Pause button (Start/Pause —

4

Départ/Pause)
Delay start button (Zeitvorwahl — Dé-

5

part Différé)
Time saving button (Zeit Sparen —

6

Court)
Extra rinse button (Spülen + — Rin-

7

çage+)

45678910

Stain button (Flecken — Taches)

8

Spin reduction button (Schleudern —

9

Essorage)
Temperature button (Temp.)

10

ON OFF BUTTON

1

Press this button to activate or deactivate
the appliance. A tune sounds when the ap­pliance is activated.
The AUTO Stand-by function automatically
deactivates the appliance to decrease the
energy consumption when:

electrolux 7

• You do not use the appliance for 5 mi-

4

nutes before you press button

.
– All settings are cancelled.
–

Press button

1

to activate the appli-

ance again.

– Set again the washing programme and

all possible options.

DISPLAY

3

A B C D

The display shows:

A

• The maximum temperature of the programme.

B • The default spin speed of the programme.

•

'No Spin'

C

•

The display symbols.

Symbols Description

1)

and 'Rinse Hold' symbols.

2)

Washing phase

Rinse phases

Spin phase

• After 5 minutes from the end of the
washing programme. Refer to 'At the end
of programme'.

PROGRAMME KNOB

2

Turn this knob to set a programme. The re­lated programme indicator comes on.

Child lock

You cannot open the appliance door when the symbol is on.
You can open the door only when the symbol goes off.

If the programme is completed but the symbol stays on:

• There is water in the drum.

• The 'Rinse Hold' function is on.
Delay start

8 electrolux

D

• The programme time
When the programme starts, the time decreases with steps of 1 minute.

•The delay start
When you press the delay start button, the display shows the delay start time.

•Alarm codes
If the appliance has a malfunction, the display shows alarm codes. Refer to 'Troubleshoot­ing' chapter.

•Err
The display shows this message for some seconds if:
– You set a function that is not applicable for the programme.
– You change the programme while it operates.

The indicator of the Start/Pause button

•
When the programme is completed.

1) Only available for Spin/Drain programme.

2) The symbols appear on the display when the related phase or function is set.

START/PAUSE BUTTON

Press button

4

to start or interrupt a pro-

4

gramme.

DELAY START BUTTON

Press button

5

to delay the start of a pro-

5

gramme from 30 minutes to 20 hours.

TIME SAVE BUTTON

Press the button

6

6

to decrease the pro-

gramme duration.

• Press one time to set 'Shortened dura­tion' for items with daily soil.

• Press two times to set 'Extra Quick' for
items with almost no soil.

4

flashes.

This function is not available with a
temperature lower than 40° C.

SPIN BUTTON

Press this button to:

• Decrease the maximum speed of the
spin phase when you set a programme.

The display shows only the spin
speeds available with the set pro­gramme.

• Deactivate the spin phase.

• Activate the 'Rinse Hold' function. Set
this function to prevent fabric creases.
The appliance does not drain the water
when the programme is completed.

Some programmes accept only one of
the two functions.

9

Spin phase is off.

'Rinse Hold' function is on.

EXTRA RINSE BUTTON

Press button

7

to add rinsing phases to a

7

programme.
Use this function for persons allergic to de­tergents and in areas where the water is
soft.

STAIN BUTTON

Press button

8

8

to add the stain phase to a
programme.
Use this function for laundry with hard
stains to remove.
When you set this function, put the stain re-

mover into compartment

.

This function increases the programme
duration.

TEMPERATURE BUTTON

Press button

10

to change the default tem-

10

perature.

- -

= cold water

ACOUSTIC SIGNALS FUNCTION

You can hear the acoustic signals when:

• You activate the appliance.

• You deactivate the appliance.

• You press the buttons.

• The programme is completed.

• The appliance has a malfunction.
To deactivate/activate the acoustic sig-

8

nals, press button

and button 7 at the

same time for 6 seconds.

electrolux 9

If you deactivate the acoustic signals,
they continue operate only when you
press the buttons and when a malfunc­tion occurs.

CHILD LOCK FUNCTION

This function prevents children to play with
the control panel.

•

To activate the function, press button
and button 9 at the same time until the

display shows the symbol

.

• To deactivate the function, press button

10

and button 9 at the same time until

the symbol

goes off.
You can activate the function:

• Before you press the Start/Pause button

4

: the appliance cannot start.

PROGRAMMES

Programme

Temperature

Koch/Bunt - Blanc/
Couleurs
Cottons
95° - Cold

Koch/Bunt + Vorwä­sche - Blanc/Couleurs
+ Prélavage
Cottons with Prewash
95° - Cold

Extra Leise - Extra Si­lence
Extra Silent
95° - Cold

Pflegeleicht - Synthé­tiques
Synthetics
60° - Cold

Leichtbügeln - Repas­sage Facile

Easy Iron
60° - Cold

Feinwäsche - Délicats
Delicates
40° - Cold

2)

Type of load

max. weight of load

White and coloured cot­ton with normal soil.
max. 8 kg

White and coloured cot­ton with heavy soil.
max. 8 kg

White and coloured cot­ton with normal soil.
max. 8 kg

Synthetic or mixed fabric
items with normal level of
soil.
max. 4 kg

Synthetic fabric items
with normal soil.
max. 4 kg

Delicate fabrics as acryl­ics, viscose, polyester
items with normal soil.
max. 4 kg

• After you press the Start/Pause button

4

, all the buttons and the programme

knob are deactivated.

PERMANENT EXTRA RINSE FUNCTION

With this function you can keep the extra
rinse function permanently on when you set
a new programme.

10

•

To activate the function press button
and button 5 at the same time until the
indicator of button

7

is on.

• To deactivate the function press button

6

and button 5 at the same time until

7

the indicator of button

Cycle

description

Wash
Rinses
Long spin

Prewash
Wash
Rinses
Long spin

Stop with water in the
drum
Rinses
Long spin

Wash
Rinses
Short spin

Wash
Rinses
Short spin

Wash
Rinses
Short spin

is off.

Functions

SPIN REDUCTION
RINSE HOLD
STAIN
EXTRA RINSE

TIME SAVE
SPIN REDUCTION

RINSE HOLD
STAIN
EXTRA RINSE

TIME SAVE
STAIN

EXTRA RINSE
TIME SAVE

SPIN REDUCTION
RINSE HOLD
STAIN
EXTRA RINSE

TIME SAVE
RINSE HOLD

EXTRA RINSE
TIME SAVE

SPIN REDUCTION
RINSE HOLD
STAIN
EXTRA RINSE

TIME SAVE

6

1)

1)

1)

1)

1)

1)

10 electrolux

Programme

Temperature

Wolle/Seide - Laine/
Soie
Wool/Silk
40° - Cold

Daunen - Couette
Duvets
60° - 30°

Type of load

max. weight of load

Machine washable wool.
Hand washable wool and
delicate fabrics with
«hand washing» care
symbol.
max. 2 kg

One synthetic blanket,
duvet, bedspread and so
on.

description

Wash
Rinses
Short spin

Wash
Rinses
Short spin

Cycle

Functions

SPIN REDUCTION
RINSE HOLD

SPIN REDUCTION

max. 3 kg

Schleudern/Pumpen ­Essorage/Vidange

Spin/Drain

Spülen - Rinçage
Rinse

All fabrics

3)

The maximum load of
the laundry is related to
the type of laundry.

Hand washed items. Rinses

Drainage of the water
Spin phase at the maxi­mum speed.

Long spin

SPIN REDUCTION
NO SPIN

SPIN REDUCTION
RINSE HOLD
EXTRA RINSE

Träningskläder
Outdoor
40° - Cold

Waterproof, sports and
outdoor clothing. Do not
use any fabric softener!

Wash
Rinses
Short spin

SPIN REDUCTION
RINSE HOLD
EXTRA SPÜLEN

max. 2.5 kg

20 Min. - 3 kg
40° - 30°

Super Eco

4)

Cold

Baumwolle Eco - Co-

5)

ton Eco
60° - 40°

1) If you press the button 6 two times (Super Quick function set), we recommend you to decrease the quantity of the

load. It is possible to keep the full load but the washing results are not good.

2) The wash and spin phase of this programme is soft to prevent the creases of the laundry. The appliance adds

some rinses.

3) Set the spin speed. Make sure that it agrees with the laundry. To select the DRAIN programme only, set the

function NO SPIN.

4) Set this programme to decrease the time and the consumption of energy and water.

5) Standard programmes for the Energy Label consumption values.

According to regulation 1061/2010, the «Baumwolle Eco - Coton Eco 60° C» and «Baumwolle Eco - Coton Eco
40° C» are respectively the «standard 60° C cotton programme» and the «standard 40° C cotton programme».
They are the most efficient programmes in terms of combined energy and water consumptions for washing
normally soiled cotton laundry.

The water temperature of the washing phase may differ from the temperature declared for the selected pro­gramme.

Cotton and synthetic
items with light soil or
worn only one time.

Mixed fabrics (cotton and
synthetic items).
max. 3 kg

White and fast coloured
cotton with normal soil.
max. 8 kg

Wash
Rinses
Short spin

Wash
Rinses
Long spin

Wash
Rinses
Long spin

SPIN REDUCTION

SPIN REDUCTION
RINSE HOLD
EXTRA RINSE

SPIN REDUCTION
NO SPIN
RINSE HOLD
STAIN
EXTRA RINSE

STEAM PROGRAMMES

electrolux 11

Programme

Auffrischen - Rafraîchir
This cycle removes odours from the
laundry.

Steam does not remove animal
odours.

Glätten - Défroissage
This programme helps to dewrinkle
the laundry.

Steam can be used for dried, washed or worn once laundry. These programmes can reduce
creases and odours and make your laundry more smooth.
Do not use any detergent. If necessary, remove stains by washing or using localized stain re­moval.
Steam programmes do not perform any hygienic cycle.

1) If you set a Steam programme with dried laundry, at the end of the cycle the laundry feels humid. It is better to

expose clothes to the fresh air for about 10 minutes to let the humidity dry. Laundry should be removed from the
drum as quick as possible. After a steam cycle, clothes may to be ironed anyway, but with less effort!

1)

Cotton and synthetic items.
Do not set the Steam programme for
this type of clothes:

• Clothes which is not specified on
the care label as being suitable for
tumble-drying.

• Clothes with inclusion of plastic,
metal, wooden parts or alike.

WOOLMARK CERTIFICATE

Type of load Max. load

up to 1.5 Kg

up to 1.5 Kg

for the washing of machine washable Wool­mark product provided that the garments
are washed according to the instructions on
the garment label and those issued by the
manufacturer of this washing machine.
M1027
In UK, Eire, Hong Kong and India the Wool­mark symbol is a certification trademark.

The wool wash cycle of this machine has
been approved by The Woolmark Company

CONSUMPTION VALUES

At programme start the display shows the duration programme for the maximum
load capacity.
During the washing phase the programme duration is automatically calculated and
can greatly be reduced if the laundry load is lower than the maximum load capacity
(e.g. Cotton 60°C, maximum load capacity 8 kg, the programme duration exceeds 2
hours; real load 1 kg, the programme duration don’t reach 1 hour).
When the appliance is calculating the real programme duration a dot blinks in the
display.

The data of this table are approximate. Different causes can change the data: the
quantity and type of laundry, the water and ambient temperature.

Programmes Load

(kg)

Cottons 60 °C 8 1.6 72 168 52 43
Cottons 40 °C 8 1.0 72 164 52 43
Synthetics 40 °C 4 0.6 50 110 35 35
Delicates 40 °C 4 0.7 60 91 35 35

Energy con-

sumption

(kWh)

Water

consump-

tion (litre)

Approxi-

mate pro-

gramme
duration

(minutes)

Remain-

ing mois­ture (%)

WA GL4

E

1)

Remain-

ing mois­ture (%)

WA GL6

1)

E

12 electrolux

Programmes Load

(kg)

Wool/Hand wash
30 °C

Standard cotton programmes

Standard 60 °C
cotton

Standard 60 °C
cotton

Standard 40 °C
cotton

1) At the end of spin phase.

Off Mode (W) Left-On Mode (W)

0.48 0.48

The information given in the charts above are in compliance with the EU Commission regulation
1015/2010 implementing directive 2009/125/EC.

Energy con-

sumption

(kWh)

2 0.35 57 58 30 30

8 0.9 58 208 52 43

4 0.65 45 156 52 43

4 0.49 45 156 52 43

Water

consump-

tion (litre)

Approxi-

mate pro-

gramme
duration

(minutes)

Remain-

ing mois­ture (%)

WA GL4

E

1)

Remain-

ing mois­ture (%)

WA GL6

BEFORE FIRST USE

1. To activate the drain system, put 2 litre
of water in the main wash compartment
of the detergent dispenser.

2. Put a small quantity of detergent in the
main wash compartment of the deter­gent dispenser. Set and start a pro­gramme for cotton at the highest tem­perature without laundry. This removes
all possible dirt from the drum and the
tub.

1)

E

DAILY USE

1. Open the water tap.

2. Connect the mains plug to the mains
socket.

3.

Press button
ance.

4. Put the laundry in the appliance.

5. Use the correct quantity of detergent
and additives.

6. Set and start the correct programme
for the type of laundry and soil.

LOADING THE LAUNDRY

1. Open the appliance door.

2. Put the laundry in the drum, one item at
a time. Shake the items before you put
them in the appliance. Make sure not to
put too much laundry in the drum.

3. Close the door.

1

to activate the appli-

Make sure that no laundry stays between
the seal and the door. There is a risk of wa­ter leakage or damage to the laundry.

USING THE DETERGENT AND ADDITIVES

The detergent compartment for the prewash phase and the soak programme.
Add the detergent for prewash and soak before the start of the programme.

The detergent compartment for the washing phase.
If you use a liquid detergent, put it immediately before you start the programme.

Liquid additives compartment (fabric conditioner, starch).
Put the product in the compartment before you start the programme.

This is the maximum level for the quantity of liquid additives.

The compartment for the stain remover.
Put the product in the compartment and set the stain function before you start
the programme.

Flap for powder or liquid detergent
Turn it (up or down) in the correct position to use powder or liquid detergent.

Always obey the instructions that you find on the packaging of the detergent products.

electrolux 13

Check the position of the flap

1. Pull out the detergent dispenser until it
stops.

2. Press the lever down to remove the
dispenser.

3. To use powder detergent, turn the flap
up.

14 electrolux

4. To use liquid detergent, turn the flap
down.

5. Measure out the detergent and the fab­ric conditioner.

6. Carefully close the detergent dispenser.
Make sure that the flap does not cause
a blockage when you close the drawer.

With the flap in the position DOWN:

– Do not use gelatinous or thick liquid

detergents.

– Do not put more liquid detergent

than the limit showed in the flap.
– Do not set the prewash phase.
– Do not set the delay start function.

SETTING AND STARTING A
PROGRAMME

1. Turn the programme knob. The related
programme indicator comes on.

2.

The indicator of button

4

flashes with

red colour.

3. The display shows the default tempera­ture and spin speed. To change the
temperature and/or the spin speed,
press the related buttons.

4. Set the available functions. The indica­tor of the set function comes on or the
display shows the related symbol.

5.

Press button
gramme. The indicator of button

4

to start the pro-

4

is

on.

The drain pump can operate for a short
time when the appliance fills water.

INTERRUPT A PROGRAMME

1.

Press button

2.

Press button

4

. The indicator flashes.

4

again. The washing

programme continues.

CANCEL A PROGRAMME

1.

Press button

1

to cancel the pro­gramme and to deactivate the appli­ance.

2.

Press button

1

again to activate the
appliance. Now, you can set a new
washing programme.

The appliance does not drain the wa­ter.

CHANGE A FUNCTION

You can change only some functions be­fore they operate.

1.

Press button

4

. The indicator flashes.

2. Change the function set.

SET THE DELAY START

1.

Press button

5

again and again until
the display shows the number of mi­nutes or hours. The related symbols
comes on.

2.

Press button

4

, the appliance starts
the countdown of the delay start.
When the countdown is completed, the
programme starts automatically.

Before you press button 4 to start the
appliance, you can cancel or change
the set of the delay start.
You cannot set the delay start with the

Steam programme.

CANCEL THE DELAY START

1.

Press button

4

. The related indicator
flashes.

2.

Press button

5

again and again until
the display shows 0’.

3.

Press button

4

. The programme
starts.

OPEN THE DOOR

While a programme or the delay start oper­ates, the appliance door is locked.

To open the appliance door:

1.

Press button

4

. The door lock sym­bol in the display goes off.

2. Open the appliance door.

3. Close the appliance door and press

4

button

. The programme or the de-

lay start continues.

electrolux 15

If the temperature and level of the wa­ter in the drum are too high, the door
lock symbol stays on and you cannot
open the door. To open the door do
the steps that follow:

1. Deactivate the appliance.

2. Wait for some minutes.

3. Make sure that no water is in the
drum.

Important! If you deactivate the appliance,
it is necessary to set the programme again.

AT THE END OF THE PROGRAMME

• The appliance stops automatically.

• The acoustic signals operate.

•

In the display

comes on.

• The indicator of the Start/Pause button

4

goes off.

• The door lock symbol goes off.

•

Press button

1

to deactivate the appli­ance. After five minutes from the end of
the programme, the energy saving func­tion automatically deactivates the appli­ance.

When you activate the appliance again,
the display show the end of the last set

HELPFUL HINTS AND TIPS

THE LAUNDRY LOAD

• Divide the laundry in: white, coloured,
synthetics, delicates and wool.

• Obey the washing instructions that are on
the laundry care labels.

• Do not wash together white and coloured
items.

• Some coloured items can discolour with
the first wash. We recommend that you
wash them separately for the first times.

• Button up pillowcases, close zippers,
hooks and poppers. Tie up belts.

• Empty the pockets and unfold the items.

• Turn inside out multilayered fabrics, wool
and items with painted illustrations.

• Remove hard stains.

• Wash with a special detergent heavy soil
stains.

• Be careful with the curtains. Remove the
hooks or put the curtains in a washing
bag or pillowcase.

•Do not wash in the appliance :

programme. Turn the programme knob
to set a new cycle.

• Remove the laundry from the appliance.
Make sure that the drum is empty.

• Keep the door ajar, to prevent mildew
and odours.

• Close the water tap.

The washing programme is completed,
but there is water in the drum:

– The drum turns regularly to prevent the

creases in the laundry.

– The door stays locked.
– You must drain the water to open the

door.

To drain the water:

1. If necessary, decrease the spin speed.

2.

Press the Start/Pause button

4

. The

appliance drain the water and spin.

3. When the programme is completed

and the door lock symbol goes off, you
can open the door

4. Deactivate the appliance.

The appliance drain and spin automati­cally after approximately 18 hours.

– Laundry without hems or with cuts
– Underwired bras.
– Use a washing bag to wash small

items.

• A very small load can cause balance
problems with the spin phase. If this oc­curs, adjust manually the items in the tub
and start the spin phase again.

STUBBORN STAINS

For some stains, water and detergent is not
sufficient.
We recommend that you remove these
stains before you put the items in the appli­ance.
Special stain removers are available. Use
the special stain remover that is applicable
to the type of stain and fabric.

DETERGENTS AND ADDITIVES

• Only use detergents and additives spe­cially made for washing machines.

16 electrolux

• Do not mix different types of detergents.

• To help the environment, do not use
more than the correct quantity of deter­gent.

• Obey the instructions that you find on the
on packaging of these products.

• Use the correct products for the type and
colour of the fabric, the programme tem­perature and the level of soil.

• If you use liquid detergents, do not set
the prewash phase.

• If your appliance has not the detergent
dispenser with the flap device, add the
liquid detergents with a dosing ball.

water softener for washing machines. In
areas where the water hardness is soft it is
not necessary to use a water softener.
To know the water hardness in your area,
contact your local water authority.
Obey the instructions that you find on the
packaging of the products.
Equivalent scales measure the water hard­ness:

• German degrees (°dH).

• French degrees (°TH).

• mmol/l (millimol for each litre - interna­tional unit for the hardness of water).

• Clarke degrees.

WATER HARDNESS

If the water hardness in your area is high or
moderate, we recommend that you use a

Water hardness table

Level Type

1 soft 0-7 0-15 0-1.5 0-9
2 medium 8-14 16-25 1.6-2.5 10-16
3 hard 15-21 26-37 2.6-3.7 17-25
4 very hard > 21 > 37 >3.7 >25

°dH °T.H. mmol/l Clarke

Water hardness

CARE AND CLEANING

Warning!

Disconnect the appliance from the mains
supply before you clean it.

DESCALING

The water we use contains limescale. If it
becomes necessary, use a water softener
to remove limescales.
Use a special product made for washing
machines. Obey the instructions that you
find on the packaging of the manufacturer.
Do this separately from the laundry wash.

drum. Make regularly a maintenance wash.
To do this:

• Empty the laundry from the drum.

• Set the hottest cotton wash programme

• Use a correct quantity of powder deter­gent with biological properties.

After each wash, keep the door open for a
while to prevent mould and to let unpleas­ant smells go out.

DOOR SEAL

EXTERNAL CLEANING

Clean the appliance only with soap and
warm water. Fully dry all the surfaces.

Caution! Do not use alcohol, solvents
or chemical products.

MAINTENANCE WASH

With the low temperature programmes it is
possible that some detergent stays in the

Regularly examine the seal and remove all
objects from the inner part.

electrolux 17

DRUM

Regularly examine the drum to prevent
limescale and rust particles.
Only use special products to remove rust
particles from the drum.
To do this:

• Clean the drum with special product for
stainless steel.

• Start a short programme for cotton at the
maximum temperature with a small quan­tity of detergent.

DETERGENT DISPENSER

1. Press the lever.

1

2

2. Pull the dispenser out.

3. Remove the top part of the liquid addi-

tive compartment.

DRAIN PUMP

Regularly examine the drain pump and
make sure that it is clean.

Clean the pump if:

• The appliance does not drain the water.

• The drum cannot turn.

• The appliance makes an unusual noise
because of the blockage of the drain
pump.

• The display shows an alarm code be­cause of the problem with water drain.

Warning!

• Disconnect the mains plug from the
mains socket.

• Do not remove the filter while the ap­pliance operates. Do not clean the
drain pump if the water in the appli­ance is hot. The water must be cold
before you clean the drain pump.

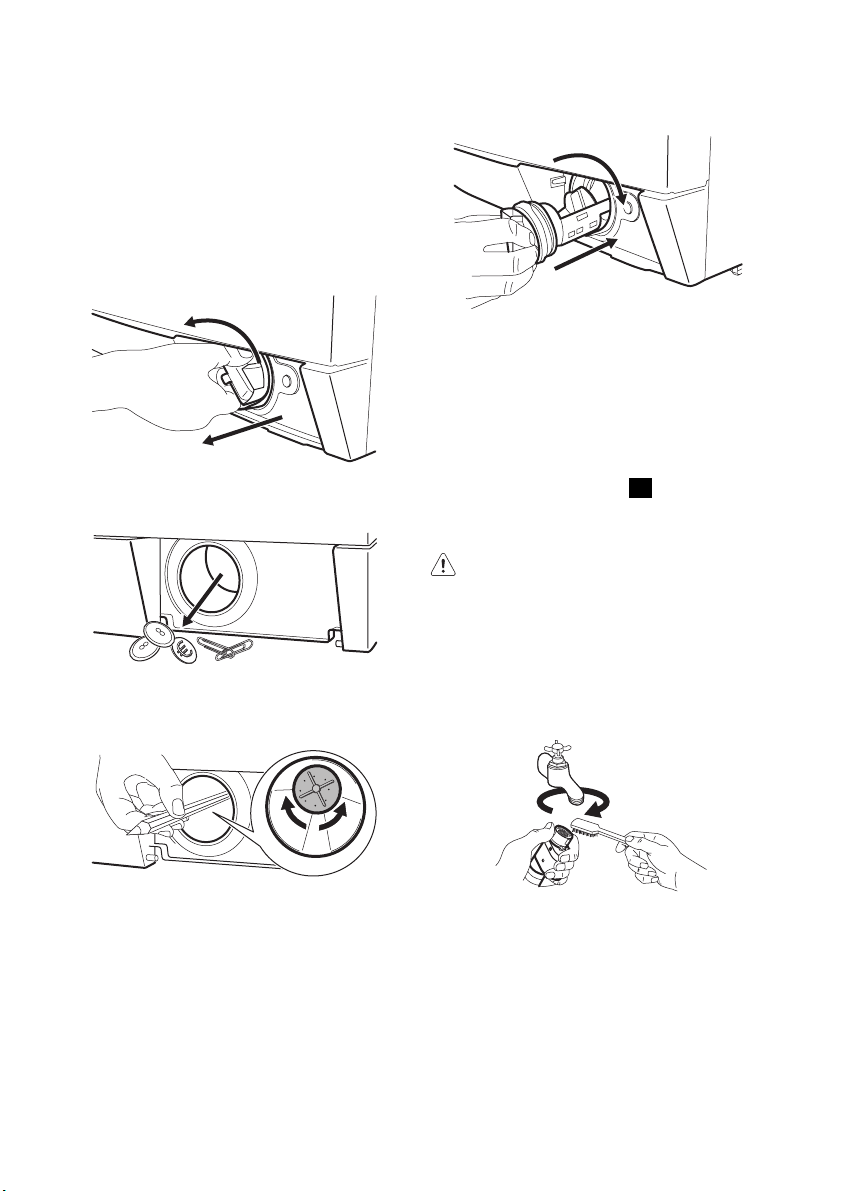

Cleaning the drain pump:

1. Open the drain pump door.

4. Clean all the parts with water.

5. Clean the dispenser recess with a
brush.

6. Put back the dispenser in the recess.

2. Pull the flap out to remove it.

3. Put a container below the recess of the
drain pump to collect the water that
flows out.

18 electrolux

4. Press the two levers and pull forward
the drainage duct to let the water flow
out.

5. When the container is full of water, put
the drainage duct back again and emp­ty the container. Do steps 4 and 5
again and again until no more water
flows out from the drain pump.

6. Pull back the drainage duct and turn
the filter to remove it.

1

2

7. Remove fluff and objects from the
pump.

8. Make sure that the impeller of the
pump can turn. If this does not occur,
contact the service centre.

11. Put the flap back and close the drain
pump door.

2

1

THE INLET HOSE FILTER AND THE
VALVE FILTER

It could be necessary to clean the filters
when:

• The appliance does not fill with water.

• The appliance fills with the water for a

long time.

•

The indicator of button

4

flashes and
the display shows the related alarm. Re­fer to 'Troubleshooting'.

Warning! Disconnect the mains plug
from the mains socket.

Cleaning the water inlet filters:

1. Close the water tap.

2. Remove the water inlet hose from the
water tap.

3. Clean the filter in the inlet hose with a
stiff brush.

9. Clean the filter under the water tap and
put it back in the pump into the special
guides.

10. Make sure that you tighten correctly the
filter to prevent leakages.

4. Remove the inlet hose behind the appli­ance.

electrolux 19

5. Clean the filter in the valve with a stiff
brush or a towel.

6. Install again the inlet hose. Make sure
that the couplings are tight to prevent
leakages.

45°

20°

7. Open the water tap.

EMERGENCY DRAIN

Because of a malfunction, the appliance
cannot drain the water.
If this occurs, do steps (1) through (6) of 'To
clean the drain pump'.
If necessary, clean the pump.
Put the drainage duct back and close the
drain pump flap.

When you drain the water with the emer­gency drain procedure, you must activate
again the drain system:

1. Put 2 litres of water in the main wash
compartment of the detergent dispens­er.

2. Start the programme to drain the wa­ter.

FROST PRECAUTIONS

If the appliance is installed in an area where
the temperature can be less than 0 °C, re­move the remaining water from the inlet
hose and the drain pump.

1. Disconnect the mains plug from the
mains socket.

2. Close the water tap.

3. Remove the water inlet hose

4. Put the two ends of the inlet hose in a
container and let the water flow out of
the hose.

5. Empty the drain pump. Refer to the
emergency drain procedure

6. When the drain pump is empty, install
the inlet hose again.

Warning! Make sure that the
temperature is more than 0 °C before
you use the appliance again.
The manufacturer is not responsible for
damages caused by low temperatures.

TROUBLESHOOTING

The start of the appliance does not occur or
it stops during operation.
First try to find a solution to the problem (re­fer to the table). If not, contact the service
centre.

With some problems, the acoustic
signals operate and the display shows
an alarm code:

•

- The appliance does not fill with

water.

Problem Possible cause Possible solution

The appliance does not
fill with water.

The water inlet hose is dam-

The water tap is closed. Open the water tap.

aged.

•

- The appliance does not drain the

water.

•

- The appliance door is open or not

closed correctly.

•

- The anti-flood device is on.

Warning! Deactivate the appliance
before you do the checks.

Make sure that the water inlet hose has
no damages.

20 electrolux

Problem Possible cause Possible solution

The filters in the water inlet

hose is blocked .

The water tap is blocked or is

Clean the filters. Refer to 'Care and
cleaning'.

Clean the water tap.

furred with limescale.

The connection of the water

inlet hose is not correct.

Make sure that the connection is cor-

rect.
The water pressure is too low. Contact your local water authority.
The appliance does not

drain the water.
The filter of the drain pump is

The connection of the water

A washing programme without

The water drain hose is dam­aged.

blocked.

drain hose is not correct.

Make sure that the water drain hose has

no damages.

Clean the filter of the drain pump. Refer

to 'Care and cleaning'.

Make sure that the connection is cor-

rect.

Set the drain programme.

the drain phase is set.

The function Rinse & Hold is

Set the drain programme.

on.

The appliance door is

Close the door correctly.
open or not closed
correctly.

The anti-flood device is
on.

• Disconnect the appliance.

• Close the water tap.

• Contact the service centre.

The spin phase does

The spin phase is off. Set the spin programme.
not operate.

The filter of the drain pump is

blocked.
Balance problems with the

laundry load.
The programme does

not start.

The mains plug is not connec-

ted in the mains socket.
Blow out fuse in the household

Clean the filter of the drain pump. Refer
to 'Care and cleaning'.

Adjust manually the items in the tub and
start the spin phase again.

Put in the mains plug.

Replace the fuse.

fuse box.

You did not press button 4 . Press button 4 .
The delay start is set. To start immediately the programme,

cancel the delay start.

The Child Lock function is acti-

Deactivate the Child Lock function.

vated.
There is water on the

floor.
Leakages from the drain

The water drain hose is dam-

You cannot open the
appliance door.

Leakages from the couplings

of the water hoses.

pump.

aged.

The washing programme is in

operation.

Make sure that the couplings are tight.

Make sure that the drain pump filter is
tight.

Make sure that the water inlet hose has
no damages.

Let the washing programme end.

There is water in the drum. Set the drain or the spin programme.

electrolux 21

Problem Possible cause Possible solution

The appliance makes
an unusual noise.

You did not remove the pack-

The load is very small. Add more laundry in the drum.
The appliance fills with

water and drain imme­diately.

The washing results
are not satisfactory.

You did not remove the stub-

Incorrect temperature was set. Make sure that you set the correct tem-

Too much laundry load. Decrease the laundry load.

After the check, activate the appliance. The
programme continues from the point of in­terruption.
If the problem occurs again, contact the
service centre.
If the display shows other alarm codes,
contact the service centre.

SERVICE

Incorrect level of the appli-

ance.

aging and/or the transit bolts.

The end of the drain hose is

too low.

The detergent you used was

not sufficient or correct.

born stains before you wash

the laundry.

Refer to the information supplied with this
appliance for guarantee condition and point
of contact. The information to give to the
service is on the rating plate.

We recommend that you write the information
here:

Model
(MOD.)

Product number
(PNC)

Mod. ... ... ...

Prod. No. ... ... ...

Ser. No. ...

Serial number
(S.N.)

Adjust the level of the appliance. Refer
to 'Installation'.

Remove the packaging and/or the trans­it bolts. Refer to 'Installation'.

Make sure that the drain hose is in the
correct position.

Increase the detergent quantity or use a
different one.

Use special products to remove the
stubborn stains.

perature.

..................

..................

..................

INSTALLATION

FIXING PLATE KIT (4055171146)

Available from your authorized dealer.
If you install the appliance on a plinth, se­cure the appliance in the fixing plates.
Follow the instructions supplied with the kit.

UNPACKING

1. Use the gloves. Remove the external
film. If necessary, use a cutter.

22 electrolux

2. Remove the cardboard top.

3. Remove the polystyrene packaging
materials.

4. Remove the internal film.

6. Put one of the polystyrene packaging
elements on the floor behind the appli­ance. Carefully put down the appliance
with the rear side on it. Make sure not
to damage the hoses.

7. Remove the polystyrene protection
from the bottom.

1

5. Open the door. Remove the polystyr­ene piece from the door seal and all the
items from the drum.

2

8. Pull up the appliance in vertical posi­tion.

9. Remove the power supply cable and
the drain hose from the hose holders.

10. Remove the three bolts. Use the key
supplied with the appliance.

20

O

45

O

electrolux 23

11. Pull out the plastic spacers.

12. Put the plastic caps in the holes. You
can find these caps in the user manual
bag.

and the movement of the appliance when
in operation.

x4

• The appliance must be level and stable.

Caution! Do not put cardboard, wood
or equivalent materials below the
appliance feet to adjust the level.

Warning! Remove all the packaging
and the transit bolts before you install
the appliance.

We recommend that you keep the
packaging and the transit bolts for
when you move the appliance.

POSITIONING AND LEVELLING

• Install the appliance on a flat hard floor.

• Make sure that carpets do not stop the

air circulation below the appliance.

• Make sure that the appliance does not

touch the wall or other units

• Loosen or tighten the feet to adjust the

level. A correct adjustment of the appli­ance level prevents the vibration, noise

THE INLET HOSE

• Connect the hose to the appliance. Turn
the inlet hose only left or right. Loose the
ring nut to set it in the correct position.

O

O

45

20

20

O

O

45

24 electrolux

• Connect the water inlet hose to the cold
water tap with 3/4 thread.

Caution! Make sure that there are no
leaks from the couplings.

Do not use an extension hose if the in­let hose is too short. Contact the serv­ice centre for the replacement of the in­let hose.

Water-stop device

The inlet hose has a water stop device. This
device prevents water leaks in the hose be­cause of its natural ageing. The red sector
in the window «A» shows this fault .
If this occur, close the water tap and con­tact the service centre to replace the hose.

With the plastic hose guide.

• On the edge of a sink.

Make sure that the plastic guide cannot
move when the appliance drains. Attach
the guide to the water tap or the wall.

• To a stand pipe with vent-hole.

A

WATER DRAINAGE

There are different procedures to connect
the drain hose:

Refer to the illustration. Directly into a
drain pipe at a height of not less than 60
cm and not more than 100 cm. The end
of the drain hose must always be ventila­ted , i.e. the inner diameter of the drain­pipe must be larger than the external di­ameter of the drain hose.

Without the plastic hose guide.

• To a sink spigot.

electrolux 25

• Directly to a built-in drain pipe in the
room wall and tighten it with a clip.

Refer to the illustration. Put the drain
hose in the spigot and tighten it with a
clip. Make sure that the drain hose
makes a loop to prevent that remaining
particles go in the appliance from the
sink.

You can extend the drain hose to maxi­mum 400 cm. Contact the service cen­tre for the other drain hose and the ex­tension.

26 electrolux

Electrolux. Thinking of you.

Mehr zu unserem Denken finden Sie unter

www.electrolux.com

INHALT

Sicherheitsinformationen 26
Sicherheitshinweise 27
Umwelttipps 28
Technische Daten 29
Gerätebeschreibung 30
Bedienfeld 31
Programme 34

Verbrauchswerte 36
Vor der ersten Inbetriebnahme 37
Täglicher Gebrauch 37
Praktische Tipps und Hinweise 41
Reinigung und Pflege 42
Fehlersuche 45
Montage 47

Änderungen vorbehalten.

SICHERHEITSINFORMATIONEN

Lesen Sie vor der Montage und dem Gebrauch des Geräts zu­erst die Gebrauchsanleitung. Der Hersteller übernimmt keine
Verantwortung für Verletzungen und Beschädigungen durch
unsachgemäße Montage. Bewahren Sie die Gebrauchsanlei­tung griffbereit auf.

SICHERHEIT VON KINDERN UND
SCHUTZBEDÜRFTIGEN PERSONEN

Warnung! Es besteht Erstickungsgefahr, Risiko von

Verletzungen oder permanenten Behinderungen.

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit
eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten oder mit mangelnder Erfahrung und/oder man­gelndem Wissen nur dann verwendet werden, wenn sie
durch eine für ihre Sicherheit zuständige Person beaufsich­tigt werden oder in die sichere Verwendung des Geräts ein­gewiesen wurden und die mit dem Gerät verbundenen Ge­fahren verstanden haben.

• Kinder dürfen nicht mit dem Gerät spielen.

• Alle Verpackungsmaterialien von Kindern fernhalten.

• Halten Sie alle Reinigungsmittel von Kindern fern.

• Halten Sie Kinder und Haustiere vom geöffneten Gerät fern.

• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist,
empfehlen wir, diese einzuschalten.

electrolux 27

• Wartung oder Reinigung des Geräts darf nicht von Kindern
ohne Aufsicht erfolgen.

ALLGEMEINE SICHERHEIT

• Schalten Sie vor Reinigungsarbeiten immer das Gerät aus
und ziehen Sie den Netzstecker aus der Steckdose.

• Nehmen Sie keine technischen Änderungen am Gerät vor.

• Beachten Sie die maximale Beladungsmenge von 8 kg (sie­he Kapitel „Programmtabelle“).

• Wenn das Netzkabel beschädigt ist, muss es vom Herstel­ler, einem autorisierten Kundendienst oder einer gleicherma­ßen qualifizierten Person ersetzt werden, um Gefahrenquel­len zu vermeiden.

• Der Betriebswasserdruck (Mindest- und Höchstdruck) muss
zwischen 0,5 bar (0,05 MPa) und 8 bar (0,8 MPa) liegen.

• Die Lüftungsöffnungen im Gerätesockel (falls vorhanden)
dürfen nicht von einem Teppichboden blockiert werden.

• Das Gerät muss mit den mitgelieferten neuen Schläuchen
an die Wasserversorgung angeschlossen werden. Alte
Schläuche dürfen nicht wieder verwendet werden.

SICHERHEITSHINWEISE

MONTAGE

• Entfernen Sie die Verpackungsmaterialien

und die Transportschrauben.

• Bewahren Sie die Transportschrauben

auf. Wenn Sie das Gerät umsetzen, müs­sen Sie die Trommel blockieren.

• Stellen Sie ein beschädigtes Gerät nicht

auf und benutzen Sie es nicht.

• Stellen Sie das Gerät nicht an einem Ort

auf, an dem die Temperatur unter 0 °C
absinken kann, und benutzen Sie das
Gerät nicht, wenn die Temperatur unter 0
°C absinkt.

• Halten Sie sich an die mitgelieferte Mon-

tageanleitung.

• Stellen Sie sicher, dass der Boden, auf

dem das Gerät aufgestellt wird, eben, hit­zebeständig und sauber ist.

• Stellen Sie das Gerät nicht an einem Ort
auf, an dem die Tür nicht vollständig ge­öffnet werden kann.

• Seien Sie beim Umsetzen des Geräts
vorsichtig, denn es ist schwer. Tragen Sie
stets Sicherheitshandschuhe.

• Stellen Sie sicher, dass die Luft zwischen
Gerät und Boden zirkulieren kann.

• Stellen Sie die Füße so ein, dass der da­zu erforderliche Abstand zwischen Gerät
und Boden vorhanden ist.

Elektrischer Anschluss

Warnung! Brand- und

Stromschlaggefahr.

• Das Gerät muss geerdet sein.

• Stellen Sie sicher, dass die elektrischen
Daten auf dem Typenschild den Daten
Ihrer Stromversorgung entsprechen.

28 electrolux

Wenden Sie sich andernfalls an eine
Elektrofachkraft.

• Das Gerät darf ausschließlich an eine
ordnungsgemäß installierte Schutzkon­taktsteckdose angeschlossen werden.

• Verwenden Sie keine Mehrfachsteckdo­sen oder Verlängerungskabel.

• Achten Sie darauf, Netzstecker und Netz­kabel nicht zu beschädigen. Falls das
Netzkabel des Geräts ersetzt werden
muss, lassen Sie dies durch unseren
Kundendienst durchführen.

• Stecken Sie den Netzstecker erst nach
Abschluss der Montage in die Steckdo­se. Stellen Sie sicher, dass der Netzste­cker nach der Montage noch zugänglich
ist.

• Ziehen Sie nicht am Netzkabel, um das
Gerät von der Spannungsversorgung zu
trennen. Ziehen Sie dazu immer direkt
am Netzstecker.

• Fassen Sie das Netzkabel oder den Netz­stecker nicht mit nassen Händen an.

• Das Gerät entspricht den EWG-Richtlini­en.

Wasseranschluss

• Achten Sie darauf, die Wasserschläuche
nicht zu beschädigen.

• Das Gerät muss mit den mitgelieferten
neuen Schläuchen an den Wasseran­schluss angeschlossen werden. Alte
Schläuche dürfen nicht wieder verwendet
werden.

• Bevor Sie neue oder lange Zeit nicht be­nutzte Schläuche an das Gerät anschlie­ßen, lassen Sie Wasser durch die Schläu­che fließen, bis es sauber austritt.

• Achten Sie darauf, dass beim ersten Ge­brauch des Geräts keine Undichtheiten
vorhanden sind.

GEBRAUCH

Warnung! Verletzungs- Stromschlag-,

Brand-, Verbrennungsgefahr sowie
Risiko von Schäden am Gerät.

• Das Gerät ist für die Verwendung im
Haushalt vorgesehen.

• Nehmen Sie keine technischen Änderun­gen am Gerät vor.

• Beachten Sie die Sicherheitsanweisun­gen auf der Waschmittelverpackung.

• Platzieren Sie keine entflammbaren Pro­dukte oder Gegenstände, die mit ent­flammbaren Produkten benetzt sind, im
Gerät, auf dem Gerät oder in der Nähe
des Geräts.

• Berühren Sie während des Betriebs nicht
das Türglas. Das Glas kann sehr heiß
sein.

• Achten Sie darauf, dass alle Metallobjek­te aus der Wäsche entfernt wurden.

• Stellen Sie keinen Behälter zum Auffan­gen möglicher Wasserlecks unter das
Gerät. Wenden Sie sich an den Kunden­dienst, wenn Sie Fragen zur Verwendung
möglicher Zubehörteile haben.

REINIGUNG UND PFLEGE

Warnung! Andernfalls besteht

Verletzungsgefahr und das Gerät
könnte beschädigt werden.

• Schalten Sie vor Reinigungsarbeiten im­mer das Gerät aus und ziehen Sie den
Netzstecker aus der Steckdose.

• Reinigen Sie das Gerät nicht mit einem
Wasser- oder Dampfstrahl.

• Reinigen Sie das Gerät mit einem wei­chen, feuchten Tuch. Verwenden Sie
ausschließlich Neutralreiniger. Benutzen
Sie keine Scheuermittel, scheuernde Rei­nigungsschwämmchen, Lösungsmittel
oder Metallgegenstände.

ENTSORGUNG

Warnung! Verletzungs- und

Erstickungsgefahr.

• Trennen Sie das Gerät von der Stromver­sorgung.

• Schneiden Sie das Netzkabel ab und ent­sorgen Sie es.

• Entfernen Sie das Türschloss, um zu ver­hindern, dass sich Kinder oder Haustiere
in dem Gerät einschließen.

UMWELTTIPPS

Das Symbol auf dem Produkt oder
seiner Verpackung weist darauf hin, dass

dieses Produkt nicht als normaler
Haushaltsabfall zu behandeln ist, sondern

electrolux 29

an einem Sammelpunkt für das Recycling
von elektrischen und elektronischen
Geräten abgegeben werden muss. Durch
Ihren Beitrag zum korrekten Entsorgen
dieses Produkts schützen Sie die Umwelt
und die Gesundheit Ihrer Mitmenschen.
Umwelt und Gesundheit werden durch
falsches Entsorgen gefährdet. Weitere
Informationen über das Recycling dieses
Produkts erhalten Sie von Ihrer Gemeinde,
Ihrer Müllabfuhr oder dem Geschäft, in dem
Sie das Produkt gekauft haben.

Wohin mit den Altgeräten?

Überall dort wo neue Geräte verkauft
werden oder Abgabe bei den offiziellen
SENS-Sammelstellen oder offiziellen
SENS-Recyclern.
Die Liste der offiziellen SENS­Sammelstellen findet sich unter

Entsorgen Sie die Verpackung in den ent­sprechenden Recyclingbehältern.

UMWELTTIPPS

Halten Sie sich zum Schutz der Umwelt und
zur Senkung Ihres Wasser- und Stromver­brauchs an diese Anweisungen:

• Stellen Sie zum Waschen normal ver­schmutzter Wäsche ein Programm ohne
Vorwäsche ein.

• Waschen Sie immer mit der angegebe­nen maximalen Beladung.

• Benutzen Sie ggf. einen Fleckentferner,
wenn Sie ein Programm mit niedriger
Temperatur auswählen.

• Erkundigen Sie sich nach der Wasserhär­te Ihres Hausanschlusses, um die richtige
Waschmittelmenge verwenden zu kön­nen.

www.sens.ch.

VERPACKUNGSMATERIALIEN

Recyceln Sie Materialien mit dem Symbol

.

TECHNISCHE DATEN

Abmessungen Breite / Höhe / Tiefe 605 / 850 / 605 mm

Gesamttiefe 640 mm

Elektrischer Anschluss: Spannung

Die Schutzverkleidung gewährleistet einen Schutz gegen das
Eindringen von festen Fremdkörpern und Spritzwasser (Feuch­tigkeit), außer an den Stellen, an denen das Niederspannungs­gerät keinen Schutz gegen Feuchtigkeit besitzt.

Wasserdruck Min. 0,5 bar (0,05 MPa)

Wasserversorgung
Maximale Beladung Baumwolle 8 kg
Schleuderdrehzahl Max. 1400 U/min (WA GL4 E)

1) Schließen Sie den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde an.

1)

Gesamtleistung
Sicherung
Frequenz

Max. 8 bar (0,8 MPa)
Kaltwasser

1600 U/min (WA GL6 E)

230 V

2200 W

10 A

50 Hz

IPX4

30 electrolux

GERÄTEBESCHREIBUNG

1 2 3 8

Arbeitsplatte

1

Waschmittelschublade

2

Bedienfeld

3

Türgriff

4

Typenschild

5

Ablaufpumpe

6

Schraubfüße zum Ausrichten des Ge-

7

räts
Wasserablaufschlauch

8

Wassereinlassventil

9

Netzkabel

10

Transportschrauben

11

Schraubfüße zum Ausrichten des Ge-

12

räts

ZUBEHÖR

1 2

9

0

4

5

1

6

7

Kunststoffkappen

2

2

Zum Verschließen der Öffnungen auf
der Rückseite des Geräts nach dem
Entfernen der Transportschrauben.

Aquasafe-Zulaufschlauch

3

Zur Verhinderung von eventuellen Was­serlecks.

Kunststoff-Schlauchführung

4

Zum Einhängen des Ablaufschlauchs
an einer Waschbeckenkante.

EINSTELLEN DER KINDERSICHERUNG

• Bei aktivierter Kindersicherung lässt sich
die Tür nicht schließen, damit Kinder oder
Haustiere nicht in der Trommel einge­schlossen werden können. Zum Aktivie­ren der Kindersicherung drehen Sie den
Schalter im Uhrzeigersinn, bis die Einker­bung horizontal ist. Zum Deaktivieren der
Kindersicherung drehen Sie den Schalter
gegen den Uhrzeigersinn, bis die Einker­bung vertikal ist.

34

Schraubenschlüssel

1

Zum Lösen der Transportschrauben.

BEDIENFELD

1 2 3

electrolux 31

Glätten

Défroissage

Auffrischen

Rafraîchir

Baumwolle Eco

Coton Eco

Super Eco

20 min 3 kg

Outdoor

Blousons

Spülen

Rinçage

Schleudern/Pumpen

Essorage/Vidange

Ein/Aus-Taste (Ein/Aus — Marche/

1

Marche/Arrêt

Ein/Aus

Koch/Bunt

Blanc/Couleurs

+ Vorwäsche

+ Prélavage

Extra Leise

Extra Silence

Pflegeleicht

Synthétiques

Leichtbügeln

Repassage Facile

Feinwäsche

Délicats

Wolle/Seide

Laine/Soie

Daunen

Couette

Temp.

Arrêt)
Programmwahlschalter

2

Display

3

Taste „Start/Pause“ (Start/Pause —

4

Départ/Pause)
Taste „Zeitvorwahl“ (Zeitvorwahl —

5

Départ Différé)
Taste „Zeit Sparen“ (Zeit Sparen —

6

Court)
Taste Extra Spülen (Spülen + — Rin-

7

çage+)
Taste „Flecken“ (Flecken — Taches)

8

Schleuderdrehzahl-Taste (Schleudern

9

— Essorage)
Taste „Temperatur“ (Temp.)

10

EIN-/AUS-TASTE

1

Drücken Sie diese Taste, um das Gerät ein­oder auszuschalten. Wird das Gerät einge­schaltet, ist eine Tonfolge zu hören.

Schleudern

Essorage

Taches

Rinçage +

Court

Départ Différé

Départ/Pause

Start/Pause

Zeitvorwahl

Zeit Sparen

Spülen +

Flecken

45678910

Die Funktion AUTO Stand-by schaltet das
Gerät in den folgenden Fällen automatisch
aus, um den Energieverbrauch zu verrin­gern:

• Wenn Sie nicht innerhalb von 5 Minuten

4

die Taste

drücken.
– Alle Einstellungen werden gelöscht.
–

Drücken Sie die Taste

1

, um das

Gerät wieder einzuschalten.

– Stellen Sie das Waschprogramm und

die gewünschten Funktionen erneut
ein.

• 5 Minuten nach dem Ende des Wasch­programms. Siehe „Am Programmende“.

PROGRAMMWAHLSCHALTER

2

Drehen Sie diesen Schalter, um ein Pro­gramm einzustellen. Die entsprechende
Programmanzeige leuchtet auf.

DISPLAY

3

A B C D

Im Display erscheint:

32 electrolux

A

• Die maximale Temperatur des Programms

B • Die Standard-Schleuderdrehzahl des Programms

•

Die Symbole „Kein Schleudergang“

C

•

Die Display-Symbole

Symbol Beschreibung

2)

Hauptwaschgang

Spülgänge

Schleudergang

Kindersicherung

Sie können die Tür des Geräts nicht öffnen, solange dieses Symbol er­scheint.
Sie können die Tür erst öffnen, wenn das Symbol erlischt.

Wenn das Symbol nicht erlischt, obwohl das Programm beendet ist:

• Es befindet sich Wasser in der Trommel.

• Die Spülstopp-Funktion ist eingeschaltet.
Startzeitvorwahl

1)

und „Spülstopp“

D • Programmdauer

1) Nur verfügbar für das Programm Schleudern/Abpumpen.

2) Die Symbole erscheinen im Display, wenn die zugehörige Programmphase oder Funktion eingestellt ist.

START-/PAUSE-TASTE

Drücken Sie die Taste
gramm zu starten oder zu unterbrechen.

ZEITVORWAHL-TASTE

Drücken Sie die Taste
nes Programms um 30 Minuten bis 20
Stunden zu verzögern.

ZEITSPAR-TASTE

Drücken Sie die Taste
grammdauer zu verkürzen.

Wenn das Programm beginnt, verringert sich die angezeigte Zeit in Minutenschritten.

• Zeitvorwahl-Dauer
Wenn Sie die Zeitvorwahl-Taste drücken, zeigt das Display die verbleibende Zeit bis zum
Programmstart an.

•Alarmcodes
Bei einer Störung des Geräts erscheinen im Display Alarmcodes. Siehe Abschnitt „Fehler­suche“.

•Err
„Err“ erscheint einige Sekunden lang im Display, wenn:
– Sie eine Funktion auswählen, die nicht mit dem eingestellten Waschprogramm kombi-

nierbar ist.

– Sie das laufende Programm ändern.
Die Kontrolllampe der Start/Pause-Taste

•
Das Waschprogramm beendet ist.

4

4

, um ein Pro-

4

blinkt.

• Drücken Sie die Taste einmal, um die
Programmdauer für normal verschmutzte
Wäsche zu verkürzen.

• Drücken Sie zweimal, um die Programm-

5

5

, um den Start ei-

dauer „Extra Kurz“ für nur gering ver­schmutzte Wäsche einzustellen.

Bei einigen Programmen kann jeweils
nur eine dieser beiden Funktionen ein­gestellt werden.

6

6

, um die Pro-

EXTRA SPÜLEN-TASTE

Drücken Sie die Taste

7

7

, um einem Pro-

gramm weitere Spülgänge hinzuzufügen.

electrolux 33

Diese Funktion empfiehlt sich in Gebieten
mit weichem Wasser und für Menschen, die
unter Waschmittelallergien leiden.

FLECKEN-TASTE

Drücken Sie die Taste

8

8

, um einem Pro­gramm eine Fleckenbehandlungs-Phase
hinzuzufügen.
Verwenden Sie diese Funktion für Wäsche
mit schwer zu entfernenden Flecken.
Bei Wahl dieser Funktion geben Sie den

Fleckentferner in das Fach

.

Mit dieser Funktion verlängert sich die
Programmdauer.
Diese Funktion ist bei Temperaturen
unter 40 °C nicht verfügbar.

SCHLEUDERDREHZAHL-TASTE

9

Drücken Sie diese Taste zum:

• Verringern der maximalen Schleuderdreh-

zahl bei der Einstellung eines Pro­gramms.

Das Display zeigt nur die Schleuder­drehzahlen, die mit dem eingestellten
Programm verfügbar sind.

• Schalten Sie den Schleudergang aus.

• Aktivieren Sie die Spülstopp-Funktion.

Stellen Sie diese Funktion ein, um Knitter­falten zu vermeiden. Das Gerät pumpt
das Wasser am Ende des Programms
nicht ab.

Die Schleuderphase ist aus­geschaltet.

Die Spülstopp-Funktion ist
eingeschaltet.

TEMPERATUR-TASTE

Drücken Sie die Taste

10

10

zum Ändern der
Standardtemperatur.

- -

= kaltes Wasser

FUNKTION „AKUSTISCHE SIGNALE“

Sie hören akustische Signale, wenn ...

• Sie das Gerät einschalten.

• Sie das Gerät ausschalten.

• Sie eine Taste drücken.

• Das Programm beendet ist.

• Eine Störung des Geräts vorliegt.
Zum Deaktivieren/Aktivieren der akusti-

schen Signale drücken Sie die Tasten

8

und 7 6 Sekunden lang gleichzeitig.

Bei deaktivierten akustischen Signalen
ertönen sie nur noch dann, wenn Sie
eine Taste drücken und wenn eine Stö­rung vorliegt.

FUNKTION KINDERSICHERUNG

Diese Funktion verhindert, dass Kinder mit
dem Bedienfeld spielen.

• Drücken Sie zum Aktivieren der Funktion

10

die Tasten
ge, bis im Display das Symbol

und 9 gleichzeitig so lan-

er-

scheint.

• Drücken Sie zum Deaktivieren der Funkti-

10

on die Tasten
lange, bis das Symbol

und 9 gleichzeitig so

im Display er-

lischt.

Wenn Sie die Funktion aktiveren

•

Bevor Sie die Start/Pause-Taste

4

drü-

cken, kann das Gerät nicht starten.

• Nachdem Sie die Start/Pause-Taste drü-

4

cken

, sind alle Tasten und der Pro-

grammwahlschalter deaktiviert.

FUNKTION „IMMER EXTRA SPÜLEN“

Mit dieser Funktion können Sie die Funktion
„Extra Spülen“ stets beibehalten, auch
wenn Sie ein neues Programm einstellen.

• Drücken Sie zum Aktivieren der Funktion

6

die Tasten
ge, bis die Kontrolllampe der Taste

und 5 gleichzeitig so lan-

7

leuchtet.

• Drücken Sie zum Deaktivieren der Funkti-

6

on die Tasten
lange, bis die Kontrolllampe der Taste

und 5 gleichzeitig so

7

erlischt.

34 electrolux

PROGRAMME

Programm

Temperatur

Koch/Bunt - Blanc/
Couleurs
Koch-/Buntwäsche
95 °C - Kalt

Koch/Bunt + Vorwä­sche - Blanc/Couleurs
+ Prélavage
Koch-/Buntwäsche
mit Vorwäsche
95 °C - Kalt

Extra Leise - Extra Si­lence
Extra Leise
95 °C - Kalt

Pflegeleicht - Synthéti­ques
Pflegeleicht
60 °C - Kalt

Leichtbügeln - Repas­sage Facile

Leichtbügeln
60 °C - Kalt

Feinwäsche - Délicats
Feinwäsche
40 °C - Kalt

Wolle/Seide - Laine/
Soie
Wolle/Seide
40 °C - Kalt

2)

Beladung

Max. Beladung

Weiße und bunte Baum­wolle, normal ver­schmutzt.
Max. 8 kg

Weiße und bunte Baum­wolle, stark verschmutzt.
Max. 8 kg

Weiße und bunte Baum­wolle, normal ver­schmutzt.
Max. 8 kg

Synthetik- oder Mischge­webe, normal ver­schmutzt.
Max. 4 kg

Synthetikfasern, normal
verschmutzt.
Max. 4 kg

Feinwäsche, z. B. aus
Acryl, Viskose oder Poly­ester, normal ver­schmutzt.
Max. 4 kg

Waschmaschinenfeste
Wolle. Handwaschbare
Wolle und Feinwäsche
mit dem „Handwäsche“­Pflegesymbol.
Max. 2 kg

Programm-

beschreibung

Hauptwaschgang
Spülgänge
Langer Schleudergang

Vorwäsche
Hauptwaschgang
Spülgänge
Langer Schleudergang

Stopp mit Wasser in
der Trommel
Spülgänge
Langer Schleudergang

Hauptwaschgang
Spülgänge
Kurzer Schleudergang

Hauptwaschgang
Spülgänge
Kurzer Schleudergang

Hauptwaschgang
Spülgänge
Kurzer Schleudergang

Hauptwaschgang
Spülgänge
Kurzer Schleudergang

Funktionen

DREHZAHLREDU­ZIERUNG
SPÜLSTOPP
FLECKEN
EXTRA SPÜLEN

ZEITSPAREN

1)

DREHZAHLREDU­ZIERUNG
SPÜLSTOPP
FLECKEN
EXTRA SPÜLEN

ZEITSPAREN

1)

FLECKEN
EXTRA SPÜLEN

ZEITSPAREN

1)

DREHZAHLREDU­ZIERUNG
SPÜLSTOPP
FLECKEN
EXTRA SPÜLEN

ZEITSPAREN

1)

SPÜLSTOPP
EXTRA SPÜLEN

ZEITSPAREN

1)

DREHZAHLREDU­ZIERUNG
SPÜLSTOPP
FLECKEN
EXTRA SPÜLEN

ZEITSPAREN

1)

DREHZAHLREDU­ZIERUNG
SPÜLSTOPP

Daunen - Couette
Daunen
60° - 30°

Schleudern/Pumpen ­Essorage/Vidange

3)

Schleudern/Pumpen

Eine einzelne Decke aus
Synthetik, Bettdecke,
Bettlaken usw.
Max. 3 kg

Alle Gewebearten
Die maximale Beladung
hängt vom Wäschetyp
ab.

Hauptwaschgang
Spülgänge
Kurzer Schleudergang

Abpumpen des Was­sers
Schleudergang mit ma­ximaler Drehzahl.

DREHZAHLREDU­ZIERUNG

DREHZAHLREDU­ZIERUNG
OHNE SCHLEU­DERN

electrolux 35

Programm

Temperatur

Spülen - Rinçage
Spülgang

Beladung

Max. Beladung

Mit der Hand gewasche­ne Teile.

Programm-

beschreibung

Spülgänge
Langer Schleudergang

Funktionen

DREHZAHLREDU­ZIERUNG
SPÜLSTOPP
EXTRA SPÜLEN

Träningskläder
Outdoor
40 °C - Kalt

Imprägnierte Kleidungs­stücke, Sport- und Out­door-Kleidung. Keinen
Weichspüler verwenden!

Hauptwaschgang
Spülgänge
Kurzer Schleudergang

DREHZAHLREDU­ZIERUNG
SPÜLSTOPP
EXTRA SPÜLEN

Max. 2.5 kg

20 Min. - 3 kg
40° - 30°

Teile aus Baumwolle
oder Synthetik, die leicht
verschmutzt sind oder

Hauptwaschgang
Spülgänge
Kurzer Schleudergang

DREHZAHLREDU­ZIERUNG

nur einmal getragen wur­den.

Super Eco
Kalt

4)

Mischfasern (Baumwolle
und Synthetik).
Max. 3 kg

Hauptwaschgang
Spülgänge
Langer Schleudergang

DREHZAHLREDU­ZIERUNG
SPÜLSTOPP
EXTRA SPÜLEN

Baumwolle Eco - Co-

5)

ton Eco
60° - 40°

Weiße und farbechte
Baumwolle, normal ver­schmutzt.
Max. 8 kg

Hauptwaschgang
Spülgänge
Langer Schleudergang

DREHZAHLREDU­ZIERUNG
OHNE SCHLEU­DERN
SPÜLSTOPP
FLECKEN
EXTRA SPÜLEN

1) Wir empfehlen eine reduzierte Beladung, falls die Taste 6 zweimal gedrückt wird (die Funktion „Extra

Kurz“ eingestellt ist). Eine volle Beladung ist zwar möglich, aber die Waschergebnisse sind dann nicht
zufriedenstellend.

2) Die Wasch- und die Schleuderphase sind schonend, um Knitterbildung zu vermeiden. Das Gerät führt zusätzliche

Spülgänge aus.

3) Stellen Sie die Schleuderdrehzahl ein. Achten Sie darauf, dass sie für die Wäsche geeignet ist. Soll ausschließlich

abgepumpt werden, stellen Sie die Funktion OHNE SCHLEUDERN ein.

4) Stellen Sie dieses Programm ein, wenn Sie Zeit sparen und den Energie- und Wasserverbrauch senken möchten.

5) Standardprogramme für die auf dem Energie-Label angegebenen Verbrauchswerte.

Die Programme „Baumwolle Eco - Coton Eco 60 °C“ und „Baumwolle Eco - Coton Eco 40 °C“ sind gemäß
Verordnung 1061/2010 die Standardprogramme „Baumwolle 60 °C“ bzw. „Baumwolle 40 °C“. Hinsichtlich des
kombinierten Energie- und Wasserverbrauchs für das Waschen normal verschmutzter Baumwollwäsche sind dies
die effizientesten Programme.

Die Wassertemperatur in der Waschphase kann von der für das ausgewählte Programm angegebenen Tempe­ratur abweichen.

DAMPFPROGRAMME

Programm

1)

Auffrischen - Rafraîchir
Dieses Programm beseitigt Gerüche
aus der Wäsche.

Dampf beseitigt keine Tiergerü­che.

Glätten - Défroissage
Dieses Programm hilft bei der Beseiti­gung von Falten in der Wäsche.

Baumwolle und Synthetik.
Für folgende Kleidungsstücke dürfen
Sie das Dampfprogramm nicht benut­zen:

• Wäsche, die laut Kleidungsetikett
nicht trocknergeeignet ist.

• Wäsche mit Besätzen aus Kunst­stoff, Metall, Holz o. Ä.

Beladung Max. Beladung

bis zu 1.5 kg

bis zu 1.5 kg

36 electrolux

Programm

Dampf kann für getrocknete, gewaschene oder einmal getragene Wäsche benutzt werden.
Diese Programme können Falten und Gerüche reduzieren und machen Ihre Wäsche glatter.
Verwenden Sie kein Waschmittel. Entfernen Sie Flecken bei Bedarf durch Waschen oder einen
an der entsprechenden Stelle angewendeten Fleckentferner.
Dampfprogramme sind keine Hygieneprogramme.

1) Wenn Sie ein Dampfprogramm für trockene Wäsche anwenden, wird sich diese nach Programmende etwas
feucht anfühlen. Hängen Sie die Wäsche am besten 10 Minuten an der frischen Luft auf, um die Feuchtigkeit
entweichen zu lassen. Die Wäsche sollte möglichst schnell aus der Trommel entnommen werden. Nach einem
Dampfprogramm lässt sich die Wäsche leichter bügeln!

1)

WOOLMARK ZERTIFIKAT

Beladung Max. Beladung

das Waschen von Wolltextilien mit der Pfle­gekennzeichnung „Handwäsche“ getestet
und zugelassen, vorausgesetzt, dass die
Wäsche gemäß der Anleitung auf dem Klei­dungsetikett und gemäß den Angaben des
Maschinenherstellers gewaschen wird.
M1027
In Großbritannien, Irland, Hongkong und In-

Das Waschprogramm „Wolle“ dieser Ma­schine wurde von der Firma Woolmark auf

dien ist das Woolmark-Symbol ein zertifi­ziertes Warenzeichen.

VERBRAUCHSWERTE

Am Programmstart zeigt das Display die Programmdauer für die maximale Beladung
an.
Während der Waschphase wird die Programmdauer automatisch berechnet und
verringert sich möglicherweise beträchtlich, wenn die Wäsche weniger wiegt als die
maximal zulässige Beladung. Zum Beispiel beträgt die maximale Beladung bei
Baumwolle 60 °C 8 kg und die Programmdauer überschreitet 2 Stunden. Wiegt die
tatsächliche Beladung 1 kg, verringert sich die Programmdauer auf unter 1 Stunde.
Während das Gerät die tatsächliche Programmdauer berechnet, blinkt ein Punkt im
Display.

Die Werte dieser Tabelle sind Richtwerte. Folgende Faktoren können diese Werte
verändern: Die Wäscheart und -menge, die Wasser- und Raumtemperatur.

Programme Bela-

dung

(kg)

Koch-/Buntwä­sche 60 °C

Koch-/Buntwä­sche 40 °C

Pflegeleicht 40 °C 4 0.6 50 110 35 35
Feinwäsche 40

°C
Wolle/Handwä-

sche 30 °C

Standardprogramme Koch-/Buntwäsche

Energiever-

brauch

(kWh)

8 1.6 72 168 52 43

8 1.0 72 164 52 43

4 0.7 60 91 35 35

2 0.35 57 58 30 30

Wasser-

verbrauch

(Liter)

Ungefähre

Pro-

gramm­dauer (in
Minuten)

Rest-

feuchte

1)

(%)

WA GL4

E

Rest-

feuchte

(%)

WA GL6

1)

E

electrolux 37

Programme Bela-

dung

(kg)

Standardpro­gramm Koch-/
Buntwäsche 60
°C

Standardpro­gramm Koch-/
Buntwäsche 60
°C

Standardpro­gramm Koch-/
Buntwäsche 40
°C

1) Am Ende der Schleuderphase.

Aus-Zustand (W) Ein-Zustand (W)

0.48 0.48

Die in den Tabellen oben enthaltenen Informationen erfüllen die Verordnung (EG) der Kommission
zur 1015/2010 Anwendung der Richtlinie 2009/125/EC.

Energiever-

brauch

(kWh)

8 0.9 58 208 52 43

4 0.65 45 156 52 43

4 0.49 45 156 52 43

Wasser-

verbrauch

(Liter)

Ungefähre

Pro-

gramm­dauer (in
Minuten)

Rest-

feuchte

1)

(%)

WA GL4

E

Rest-

feuchte

(%)

WA GL6

VOR DER ERSTEN INBETRIEBNAHME

1. Zum Aktivieren des Ablaufsystems fül­len Sie 2 Liter Wasser in das Hauptfach
der Waschmittelschublade.

2. Geben Sie eine kleine Waschmittelmen­ge in das Hauptfach der Waschmittel­schublade. Stellen Sie ein Koch/Bunt­wäsche-Programm mit der höchsten
Temperatur ein und starten Sie das
Programm mit leerer Trommel. So wer­den alle eventuellen Verunreinigungen
aus Trommel und Bottich entfernt.

1)

E

TÄGLICHER GEBRAUCH

1. Drehen Sie den Wasserhahn auf.

2. Stecken Sie den Netzstecker in die
Steckdose.

3.

Drücken Sie die Taste
rät einzuschalten.

4. Legen Sie die Wäsche in das Gerät.

5. Verwenden Sie die richtige Waschmit­tel- und Pflegemittelmenge.

6. Stellen Sie je nach Wäscheart und Ver­schmutzungsgrad das passende
Waschprogramm ein.

EINFÜLLEN DER WÄSCHE

1. Öffnen Sie die Gerätetür.

1

, um das Ge-

2. Geben Sie jedes Wäschestück einzeln
in die Trommel. Schütteln Sie jedes
Wäschestück leicht aus, bevor Sie es in
das Gerät legen. Achten Sie darauf,
nicht zu viel Wäsche einzufüllen.

3. Schließen Sie die Tür.

38 electrolux

Vergewissern Sie sich, dass keine Wäsche­stücke zwischen Dichtung und Tür einge­klemmt sind. Ansonsten besteht das Risiko
eines Wasseraustritts oder die Wäsche
kann beschädigt werden.

EINFÜLLEN VON WASCH- UND PFLEGEMITTELN

Waschmittelfach für die Vorwaschphase und das Einweichprogramm.
Füllen Sie das Waschmittel für den Vorwaschgang und das Einweichen vor dem
Start des Programms ein.

Waschmittelfach für den Hauptwaschgang.
Wenn Sie Flüssigwaschmittel verwenden, muss dieses direkt vor dem Start des
Programms eingefüllt werden.

Fach für flüssige Pflegemittel (Weichspüler, Stärke).
Füllen Sie das Pflegemittel in das Fach ein, bevor Sie das Programm starten.

Maximale Menge für flüssige Pflegemittel.

Fach für den Fleckenentferner.
Füllen Sie den Fleckenentferner in das Fach ein und stellen Sie die Funktion Fle­cken ein, bevor Sie das Programm starten.

Klappe für Waschpulver oder Flüssigwaschmittel
Drehen Sie die Klappe nach oben oder nach unten in die korrekte Position für
Waschpulver oder Flüssigwaschmittel.

Halten Sie sich immer an die Anweisungen auf der Verpackung der Waschmittelprodukte.

electrolux 39

Überprüfen Sie die Position der Klappe

1. Ziehen Sie die Waschmittelschublade
bis zum Anschlag heraus.

2. Drücken Sie den Hebel nach unten und
ziehen Sie die Schublade heraus.

3. Drehen Sie die Klappe nach oben,
wenn Sie Waschpulver verwenden.

4. Drehen Sie die Klappe nach unten,
wenn Sie Flüssigwaschmittel verwen­den.

– Verwenden Sie keine Gelwaschmittel

oder Flüssigwaschmittel mit dicker
Konsistenz.

– Füllen Sie nicht mehr Flüssigwasch-

mittel ein als bis zur Markierungslinie
auf der Klappe.

– Stellen Sie nicht den Vorwaschgang

ein.

– Stellen Sie nicht die Zeitvorwahl ein.

EINSTELLEN UND STARTEN EINES
PROGRAMMS

1. Drehen Sie den Programmwahlschal­ter. Die entsprechende Programman­zeige leuchtet auf.

2.

Die Kontrolllampe der Taste

4

blinkt

rot.

3. Im Display werden die Standardwerte
für Temperatur und Schleuderdrehzahl
angezeigt. Drücken Sie die entsprech­enden Tasten, um die Temperatur und/
oder Schleuderdrehzahl zu ändern.

4. Wählen Sie die verfügbaren Funktionen
aus. Die Kontrolllampe der eingestellten
Funktion leuchtet oder das Display
zeigt das entsprechende Symbol an.

5.

Drücken Sie die Taste

4

, um das

Programm zu starten. Die Kontrolllam-

4

pe der Taste

leuchtet.

Die Ablaufpumpe kann sich während
des Wasserzulaufs eine kurze Zeit ein­schalten.

5. Messen Sie Waschmittel und Weich­spüler ab.

6. Schließen Sie die Waschmittelschubla­de vorsichtig. Achten Sie darauf, dass
die Klappe beim Schließen der Wasch­mittelschublade nicht blockiert.

Klappe in der unteren Position:

UNTERBRECHEN EINES PROGRAMMS

1.

Drücken Sie die Taste

4

. Die Kon-

trolllampe blinkt.

2.

Drücken Sie die Taste

4

erneut. Das

Waschprogramm wird fortgesetzt.

ABBRECHEN EINES PROGRAMMS

1.

Drücken Sie die Taste

1

, um das
Programm abzubrechen und das Gerät
auszuschalten.

2.

Drücken Sie die Taste

1

erneut, um
das Gerät einzuschalten. Anschließend
können Sie ein neues Waschprogramm
einstellen.

Das Gerät pumpt das Wasser nicht ab.

40 electrolux

ÄNDERN EINER FUNKTION

Einige Funktionen können nur geändert
werden, bevor sie durchgeführt werden.

1.

Drücken Sie die Taste

4

. Die Kon-

trolllampe blinkt.

2. Ändern Sie die eingestellte Funktion.

EINSTELLEN DER ZEITVORWAHL

1.

Drücken Sie die Taste

5

wiederholt,
bis das Display die Zeit in Minuten und
Stunden anzeigt. Die entsprechenden
Symbole leuchten auf.

2.

Nach dem Drücken der Taste

4

be­ginnt das Gerät die vorgewählte Zeit
herunterzuzählen.
Nach Ablauf der Zeitvorwahl startet das
Programm automatisch.

Sie können die Einstellung der Zeitvor­wahl vor dem Einschalten des Geräts

4

mit der Taste

jederzeit abbrechen
oder ändern.
Die Zeitvorwahl kann nicht zusammen
mit dem Programm Dampf eingestellt
werden.

ABBRECHEN DER ZEITVORWAHL

1.

Drücken Sie die Taste

4

. Die zugehö-

rige Kontrolllampe blinkt.

2.

Drücken Sie die Taste

5

wiederholt,

bis das Display 0’ anzeigt.

3.

Drücken Sie die Taste

4

. Das Pro-

gramm startet.

ÖFFNEN DER TÜR

Während ein Programm oder die Zeitvor­wahl aktiv ist, ist die Tür verriegelt.

So öffnen Sie die Gerätetür:

1.

Drücken Sie die Taste

4

. Das Türver-

riegelungssymbol im Display erlischt.

2. Öffnen Sie die Tür des Geräts.

3. Schließen Sie die Tür des Geräts und

4

drücken Sie die Taste

. Das Pro­gramm bzw. die Zeitvorwahl läuft wei­ter.

Wenn die Temperatur und der Wasser­stand in der Trommel zu hoch sind,
leuchtet das Türverriegelungssymbol
weiterhin und die Tür lässt sich nicht
öffnen. Gehen Sie zum Öffnen der Tür
wie folgt vor:

1. Schalten Sie das Gerät aus.

2. Warten Sie einige Minuten.

3. Vergewissern Sie sich, dass kein
Wasser in der Trommel steht.

Wichtig! Wenn Sie das Gerät ausschalten,
müssen Sie das Programm anschließend
neu einstellen.

AM PROGRAMMENDE

• Das Gerät stoppt automatisch.

• Es ertönen akustische Signale.

•

Im Display erscheint

.

• Die Kontrolllampe der Start/Pause-Taste

4

erlischt.

• Das Türverriegelungssymbol erlischt.

•

Drücken Sie die Taste

1

, um das Gerät
auszuschalten. Fünf Minuten nach Ende
des Programms schaltet die Abschaltau­tomatik das Gerät automatisch aus.

Wenn Sie das Gerät wieder einschal­ten, sehen Sie im Display das Ende des
letzten Programms. Drehen Sie den
Programmwahlschalter, um ein neues
Programm einzustellen.

• Nehmen Sie die Wäsche aus dem Gerät.
Vergewissern Sie sich, dass die Trommel
leer ist.

• Lassen Sie die Tür offen, damit sich kein
Schimmel und keine unangenehmen Ge­rüche bilden.

• Schließen Sie den Wasserhahn.

Das Waschprogramm ist beendet, aber
es steht Wasser in der Trommel:

– Die Trommel dreht sich regelmäßig, um

Knitterfalten in der Wäsche zu vermeiden.

– Die Tür bleibt verriegelt.
– Sie müssen das Wasser abpumpen, um

die Tür zu öffnen.

Abpumpen des Wassers:

1. Reduzieren Sie, falls erforderlich, die

Schleuderdrehzahl.

2.

Drücken Sie die Start/Pause-Taste

4

Das Gerät pumpt das Wasser ab und
schleudert.

3. Wenn das Programm beendet ist und

das Türverriegelungssymbol erlischt,
können Sie die Tür öffnen.

4. Schalten Sie das Gerät aus.

Nach etwa 18 Stunden pumpt das Ge­rät automatisch das Wasser ab und
schleudert.

.

PRAKTISCHE TIPPS UND HINWEISE

BELADUNG

• Teilen Sie die Wäsche auf, in: Kochwä­sche, Buntwäsche, Synthetik, Feinwä­sche und Wolle.

• Halten Sie sich an die Anweisungen auf
den Kleidungsetiketten.

• Waschen Sie weiße und bunte Wäsche
nicht zusammen.

• Manche farbigen Textilien können beim
ersten Waschen färben. Wir empfehlen,
sie deshalb die ersten Male separat zu
waschen.

• Knöpfen Sie Kopfkissen zu und schließen
Sie Reißverschlüsse, Haken und Druck­knöpfe. Schließen Sie Gürtel.

• Leeren Sie die Taschen und falten Sie die
Wäscheteile auseinander.

• Wenden Sie mehrlagige Textilien, Wolle
und bedruckte Wäschestücke vor dem
Waschen.

• Entfernen Sie hartnäckige Flecken.

• Waschen Sie stark verschmutzte Berei­che mit einem speziellen Waschmittel.

• Seien Sie vorsichtig mit Gardinen. Entfer­nen Sie die Haken, oder stecken Sie die
Gardinen in einen Beutel oder Kopfkis­senbezug.

• Nicht im Gerät waschen:
– Ungesäumte Wäschestücke und Wä-

schestücke mit Schnitten im Stoff
–Bügel-BHs
– Verwenden Sie einen Beutel zum Wa-

schen von kleinen Textilien.

• Eine sehr geringe Beladung kann in der
Schleuderphase Probleme verursachen.
Verteilen Sie die Wäschestücke in diesem
Fall mit der Hand neu und starten Sie die
Schleuderphase erneut.

HARTNÄCKIGE FLECKEN

Für manche Flecken sind Wasser und
Waschmittel nicht ausreichend.
Wir empfehlen, diese Flecken zu entfernen,
bevor Sie die entsprechenden Textilien in
das Gerät geben.
Spezial-Fleckentferner sind im Handel er­hältlich. Verwenden Sie einen Spezial-

Wasserhärtetabelle

Fleckentferner, der für den jeweiligen Fle­ckentyp und Gewebetyp geeignet ist.

WASCH- UND PFLEGEMITTEL

• Verwenden Sie nur speziell für Waschma-

• Mischen Sie nicht verschiedene Wasch-

• Verwenden Sie der Umwelt zuliebe nicht

• Halten Sie sich an die Anweisungen auf

• Verwenden Sie die korrekten Produkte

• Stellen Sie keine Vorwäsche ein, wenn

• Ist Ihr Gerät nicht mit einer Klappe in der

WASSERHÄRTE

Wenn die Wasserhärte Ihres Leitungswas­sers hoch oder mittel ist, empfehlen wir die
Verwendung eines Enthärters für Wasch­maschinen. In Gegenden mit weichem
Wasser ist die Zugabe eines Enthärters
nicht erforderlich.
Wenden Sie sich an Ihr örtliches Wasser­versorgungsunternehmen, um die Wasser­härte in Ihrem Gebiet zu erfahren.
Halten Sie sich an die Anweisungen auf der
Verpackung der Produkte.
Gleichwertige Maßeinheiten der Wasserhär­te:

• Deutsche Wasserhärtegrade (°dH)

• Französische Wasserhärtegrade (°TH).

• mmol/l (Millimol pro Liter - internationale

• Clarke-Werte

electrolux 41

schinen bestimmte Wasch- und Pflege­mittel.

mittel.

mehr als die angegebene Waschmittel­menge.

der Verpackung dieser Produkte.

für Art und Farbe des Gewebes, Pro­grammtemperatur und Verschmutzungs­grad.

Sie Flüssigwaschmittel verwenden.

Waschmittelschublade ausgerüstet, ge­ben Sie das Flüssigwaschmittel in eine
Dosierkugel.

Einheit für Wasserhärte)

42 electrolux

Härtegrad Art

1 weich 0-7 0-15 0-1.5 0-9
2 mittel 8-14 16-25 1.6-2.5 10-16
3 hart 15-21 26-37 2.6-3.7 17-25
4 sehr hart > 21 > 37 >3.7 >25

°dH °TH mmol/l Clarke

Wasserhärte

REINIGUNG UND PFLEGE

Warnung!

Trennen Sie das Gerät von der Stromver­sorgung, bevor Sie es reinigen.

ENTKALKEN

Normales Leitungswasser enthält Kalk. Falls
erforderlich, benutzen Sie einen Enthärter,
um Kalkablagerungen zu entfernen.
Verwenden Sie ein Produkt, das speziell für
Waschmaschinen hergestellt wird. Halten
Sie sich an die Herstelleranweisungen auf
der Verpackung.
Führen Sie die Entkalkung nicht gleichzeitig
mit einer Wäsche durch.

REINIGEN DER AUSSENSEITEN

Reinigen Sie das Gerät nur mit warmem
Wasser und mit etwas Spülmittel. Reiben
Sie alle Oberflächen sorgfältig trocken.

Vorsicht! Verwenden Sie keinen
Alkohol, keine Lösungsmittel und keine
Chemikalien.

WASCHGANG ZUR PFLEGE DER
MASCHINE

Bei Waschprogrammen mit niedrigen Tem­peraturen kann etwas Waschmittel in der
Trommel zurückbleiben. Führen Sie regel­mäßig einen Waschgang zur Pflege der Ma­schine durch:

• Entnehmen Sie die Wäsche aus der
Trommel.

• Stellen Sie das heißeste Waschpro­gramm für Koch-/Buntwäsche ein.

• Verwenden Sie die korrekte Menge eines
Waschpulvers mit biologischen Reini­gungseigenschaften.

Lassen Sie die Tür nach jedem Waschpro­gramm einige Zeit offen stehen, um einer
Schimmelbildung vorzubeugen und unan­genehme Gerüche entweichen zu lassen.

TÜRDICHTUNG

Überprüfen Sie regelmäßig die Türdichtung
und nehmen Sie alle Gegenstände aus ihr
heraus.

TROMMEL

Überprüfen Sie regelmäßig, dass sich kein
Kalk und keine Rostpartikel in der Trommel
absetzen.
Verwenden Sie zur Entfernung von Rost
aus der Trommel nur Spezialprodukte.
Vorgehensweise:

• Reinigen Sie die Trommel mit einem Spe­zialreiniger für Edelstahl.

• Starten Sie ein kurzes Programm für
Koch-/Buntwäsche mit der maximalen
Temperatur und einer kleinen Menge
Waschmittel.

REINIGUNGSMITTELBEHÄLTER

1. Drücken Sie auf den Hebel.

1

2

2. Ziehen Sie die Waschmittelschublade

heraus.

electrolux 43

3. Entfernen Sie den oberen Teil des Pfle­gemittelfachs.

4. Reinigen Sie alle Teile mit Wasser.

5. Reinigen Sie das leere Einschubfach
mit einer Bürste.

6. Schieben Sie die Waschmittelschubla­de wieder in das Einschubfach ein.

ABLAUFPUMPE

Kontrollieren Sie regelmäßig die Ablauf­pumpe und sorgen Sie dafür, dass sie
sauber ist.

Reinigen Sie die Pumpe in folgenden Fällen:

• Das Gerät pumpt das Wasser nicht ab.

• Die Trommel dreht sich nicht.

• Das Gerät macht ein ungewöhnliches

Geräusch, weil die Ablaufpumpe blockiert
ist.

• Im Display wird ein Alarmcode angezeigt,

weil es Probleme beim Abpumpen des
Wassers gibt.

Warnung!

• Ziehen Sie den Netzstecker aus der
Netzsteckdose.

• Entfernen Sie den Filter nicht wäh­rend des laufenden Betriebs. Reini­gen Sie die Ablaufpumpe nicht,
wenn das Wasser im Gerät noch
heiß ist. Die Ablaufpumpe darf nur
bei kaltem Wasser gereinigt werden.

Reinigen der Ablaufpumpe:

1. Öffnen Sie die Ablaufpumpenklappe.

2. Ziehen Sie die Klappe zum Entfernen
heraus.

3. Stellen Sie einen geeigneten Behälter
unter die Öffnung der Ablaufpumpe, um
das Restwasser aufzufangen.

4. Drücken Sie auf die beiden Hebel und
ziehen Sie den Ablaufschlauch nach
vorne, um das Wasser abzulassen.

5. Wenn der Behälter voll ist, schieben Sie
den Ablaufschlauch wieder zurück und
leeren Sie den Behälter. Wiederholen
Sie die Schritte 4 und 5, bis kein Was­ser mehr aus der Ablaufpumpe fließt.

6. Bringen Sie den Ablaufschlauch wieder
in seine ursprüngliche Position und dre­hen Sie den Filter, um ihn zu entfernen.

1

2

44 electrolux

7. Entfernen Sie Flusen und Gegenstände
von der Pumpe.

8. Prüfen Sie, dass sich das Flügelrad der
Pumpe drehen lässt. Ist dies nicht
möglich, wenden Sie sich an den Kun­dendienst.

9. Reinigen Sie den Filter unter Leitungs­wasser und setzen Sie ihn wieder in die
dafür vorgesehenen Führungen in der
Pumpe ein.

10. Vergewissern Sie sich, dass der Filter
richtig festgedreht ist, damit kein Was­ser austreten kann.

11. Bringen Sie die Ablaufpumpenklappe
wieder an und schließen Sie diese.

Warnung! Ziehen Sie den Netzstecker
aus der Netzsteckdose.

Reinigen der Wasserzulauffilter:

1. Schließen Sie den Wasserhahn.

2. Entfernen Sie den Wasserzulauf­schlauch vom Wasserhahn.

3. Reinigen Sie den Filter im Zulauf­schlauch mit einer harten Bürste.

4. Entfernen Sie den Zulaufschlauch von
der Geräterückseite.

5. Reinigen Sie den Filter im Ventil mit ei­ner harten Bürste oder einem Hand­tuch.

2

1

ZULAUFSCHLAUCHFILTER UND
VENTILFILTER

Die Filter müssen in folgenden Fällen gerei­nigt werden:

• Es läuft kein Wasser in das Gerät.

• Das Wasser läuft sehr lange in das Gerät
ein.

•

Die Kontrolllampe der Taste

4

blinkt
und im Display wird der entsprechende
Alarm angezeigt. Siehe hierzu „Fehlersu­che“.

6. Bringen Sie den Zulaufschlauch wieder
an. Vergewissern Sie sich, dass alle An­schlüsse vollkommen dicht sind, damit
kein Wasser austreten kann.

45°

20°

7. Drehen Sie den Wasserhahn auf.

NOTENTLEERUNG

Das Gerät kann aufgrund einer Funktions­störung das Wasser nicht abpumpen.
In diesem Fall führen Sie die Schritte (1) bis
(6) unter „So reinigen Sie die Ablaufpumpe“
durch.
Reinigen Sie bei Bedarf die Pumpe.

electrolux 45

Bringen Sie den Ablaufkanal wieder in seine
ursprüngliche Position und schließen Sie die
Ablaufpumpenklappe.
Wenn Sie das Wasser über das Notentlee­rungsverfahren abpumpen, müssen Sie das
Abpumpsystem wieder aktivieren:

1. Füllen Sie 2 Liter Wasser in das Haupt­fach der Waschmittelschublade ein.

2. Starten Sie das Programm zum Ab­pumpen des Wassers.

FROSTSCHUTZMASSNAHMEN

Falls das Gerät in einem Bereich installiert
ist, in dem die Temperatur unter 0 °C sin­ken kann, entfernen Sie das im Zulauf­schlauch und in der Ablaufpumpe verblie­bene Wasser.

1. Ziehen Sie den Netzstecker aus der
Netzsteckdose.

2. Schließen Sie den Wasserhahn.

3. Entfernen Sie den Wasserzulauf­schlauch.

4. Stecken Sie die beiden Enden des Zu­laufschlauchs in einen Behälter und las­sen Sie das Wasser aus dem Schlauch
fließen.

5. Leeren Sie die Ablaufpumpe. Siehe No­tentleerungsverfahren.

6. Befestigen Sie den Zulaufschlauch wie­der, wenn die Ablaufpumpe entleert ist.

Warnung! Vergewissern Sie sich vor
einer erneuten Benutzung des Geräts,
dass die Temperatur mehr als 0 °C
beträgt.
Der Hersteller ist nicht verantwortlich
für Schäden, die durch niedrige Tem­peraturen entstanden sind.

FEHLERSUCHE

Das Gerät startet nicht oder stoppt wäh­rend des Betriebs.
Versuchen Sie zunächst eine Lösung für
das Problem zu finden (siehe Tabelle).
Wenn Sie keine Lösung finden, wenden Sie
sich an den Kundendienst.

Bei einigen Problemen ertönt ein
Signalton und das Display zeigt einen
Alarmcode an:

•

- Es läuft kein Wasser in das Gerät.

Problem Mögliche Ursache Mögliche Abhilfe

Es läuft kein Wasser in
das Gerät.

Der Wasserzulaufschlauch ist

Die Filter im Wasserzulauf-

Der Wasserhahn ist blockiert

Der Wasserzulaufschlauch ist

Der Wasserdruck ist zu nied-

Das Gerät pumpt das
Wasser nicht ab.

Der Filter der Ablaufpumpe ist

Der Wasserhahn ist geschlos­sen.

beschädigt.

schlauch sind zugesetzt.

oder durch Kalkablagerungen
verstopft.

nicht richtig angeschlossen.

rig.
Der Wasserablaufschlauch ist

beschädigt.

zugesetzt.

•

- Das Gerät pumpt das Wasser

nicht ab.

•

- Die Gerätetür steht offen oder ist

nicht richtig geschlossen.

•

- Die Aquasafe-Einrichtung ist aus-

gelöst.

Warnung! Schalten Sie das Gerät aus,
bevor Sie die Überprüfungen
vornehmen.

Drehen Sie den Wasserhahn auf.

Vergewissern Sie sich, dass der Wasser­zulaufschlauch nicht beschädigt ist.

Reinigen Sie die Filter. Siehe unter „Rei­nigung und Pflege“.

Reinigen Sie den Wasserhahn.

Vergewissern Sie sich, dass die
Schlauchverbindung in Ordnung ist.

Wenden Sie sich an Ihr örtliches Was­serversorgungsunternehmen.

Vergewissern Sie sich, dass der Wasser­ablaufschlauch keine Beschädigungen
aufweist.

Reinigen Sie den Filter der Ablaufpumpe.
Siehe unter „Reinigung und Pflege“.

46 electrolux

Problem Mögliche Ursache Mögliche Abhilfe

Der Wasserablaufschlauch ist

nicht richtig angeschlossen.

Ein Waschprogramm ohne

Vergewissern Sie sich, dass die
Schlauchverbindung in Ordnung ist.

Stellen Sie das Abpumpprogramm ein.

Abpumpphase ist eingestellt.

Die Funktion Spülstopp ist ak-

Stellen Sie das Abpumpprogramm ein.

tiviert.

Die Gerätetür steht of-

Schließen Sie die Tür richtig.
fen oder ist nicht richtig
geschlossen.

Die Aquasafe-Einrich­tung ist aktiv.

• Schalten Sie das Gerät aus.

• Schließen Sie den Wasserhahn.

• Wenden Sie sich an den Kunden­dienst.

Das Gerät schleudert
nicht.

Der Filter der Ablaufpumpe ist

Unwuchtprobleme durch die

Die Schleuderphase ist ausge­schaltet.

zugesetzt.

Beladung.

Stellen Sie das Schleuderprogramm ein.

Reinigen Sie den Filter der Ablaufpumpe.
Siehe unter „Reinigung und Pflege“.

Verteilen Sie die Wäschestücke mit der
Hand neu und starten Sie die Schleuder­phase erneut.

Das Programm startet
nicht.

Die Sicherung im Haussiche-

Der Netzstecker steckt nicht
richtig in der Steckdose.

Stecken Sie den Netzstecker in die
Steckdose.

Setzen Sie eine neue Sicherung ein.
rungskasten ist durchge­brannt.

Sie haben nicht die Taste

4

Drücken Sie die Taste 4 .
gedrückt.

Die Zeitvorwahl ist eingestellt. Um das Programm sofort zu starten,

brechen Sie die Zeitvorwahl ab.

Die Kindersicherung ist akti-

Deaktivieren Sie die Kindersicherung.
viert.

Es befindet sich Was­ser auf dem Boden.

An den Schlauchanschlüssen
tritt Wasser aus.

Vergewissern Sie sich, dass die

Schlauchanschlüsse fest angeschlossen

sind.

An der Ablaufpumpe tritt Was-

ser aus.

Der Wasserablaufschlauch ist

beschädigt.

Die Tür des Geräts

Ein Waschprogramm läuft. Warten Sie das Ende des Waschpro-

lässt sich nicht öffnen.
Es befindet sich Wasser in der

Trommel.

Das Gerät verursacht
ein ungewöhnliches

Das Gerät ist nicht ausgerich­tet.

Vergewissern Sie sich, dass die Ablauf-

pumpe fest angeschlossen ist.

Vergewissern Sie sich, dass der Wasser-

zulaufschlauch nicht beschädigt ist.

gramms ab.

Stellen Sie das Abpump- oder Schleu-

derprogramm ein.

Richten Sie das Gerät waagrecht aus.

Siehe hierzu „Montage“.

Geräusch.
Sie haben die Verpackungs-

materialien und/oder die
Transportschrauben nicht ent-

Entfernen Sie die Verpackungsmateriali-

en und/oder die Transportschrauben.

Siehe hierzu „Montage“.
fernt.

Problem Mögliche Ursache Mögliche Abhilfe

Es ist sehr wenig Wäsche in

Das Wasser, das in
das Gerät einläuft, wird
sofort abgepumpt.

Die Waschergebnisse
sind nicht zufrieden­stellend.

Sie haben hartnäckige Flecken

Es wurde eine falsche Tempe-

Es befindet sich zu viel Wä-

der Trommel.
Das Ende des Ablauf-

schlauchs liegt zu tief.

Sie haben zu wenig oder ein
falsches Waschmittel verwen­det.

nicht vor dem Waschgang ent­fernt.

ratur eingestellt.

sche in der Trommel.

Schalten Sie das Gerät nach der Überprü­fung wieder ein. Das Programm wird an der
Stelle fortgesetzt, an der es unterbrochen
wurde.
Tritt das Problem erneut auf, wenden Sie
sich an den Kundendienst.
Wenn das Display andere Alarmcodes an­zeigt, wenden Sie sich an den Kunden­dienst.

KUNDENDIENST

Füllen Sie mehr Wäsche ein.

Vergewissern Sie sich, dass sich der Ab-

laufschlauch in der richtigen Höhe befin-

det.

Erhöhen Sie die Waschmittelmenge oder

benutzen Sie ein anderes Waschmittel.

Verwenden Sie zur Entfernung hartnä-

ckiger Flecken Spezialprodukte.

Achten Sie darauf, die richtige Tempera-

tur einzustellen.

Verringern Sie die Beladung.

Garantiebedingungen und Ansprechpartner
entnehmen Sie bitte den mit dem Gerät ge­lieferten Informationen. Die vom Kunden­dienst abgefragten Daten finden Sie auf
dem Typenschild.

Wir empfehlen, diese Daten hier zu notieren:
Modell

(MOD.)
Produktnummer

(PNC)
Seriennummer

(S.N.)

electrolux 47

..................

..................

..................

Mod. ... ... ...

Prod. No. ... ... ...

Ser. No. ...

MONTAGE

SATZ FIXIERPLATTEN (4055171146)

Sie erhalten den Bausatz bei Ihrem Ver­tragshändler.
Wenn Sie das Gerät auf einem Sockel auf­stellen, befestigen Sie es mithilfe der Fixier­platten.
Lesen Sie aufmerksam die dem Bausatz
beiliegende Anleitung.

AUSPACKEN

1. Verwenden Sie Handschuhe. Entfernen
Sie die äußere Folie. Benutzen Sie, falls
erforderlich, ein Teppichmesser.

48 electrolux

2. Nehmen Sie die Karton-Abdeckung ab.

3. Entfernen Sie die Styropor-Verpa­ckungsteile.

6. Legen Sie eines der Styroporverpa­ckungsteile hinter dem Gerät auf den
Boden. Legen Sie das Gerät vorsichtig
mit der Rückseite darauf ab. Achten Sie
darauf, die Schläuche nicht zu beschä­digen.

7. Entfernen Sie den Styroporschutz von
der Geräteunterseite.

4. Entfernen Sie die innere Folie.

5. Öffnen Sie die Tür. Entfernen Sie das
Styroporteil aus der Türdichtung und al­le Teile aus der Trommel.

1

2

8. Ziehen Sie das Gerät nach oben, so­dass es wieder aufrecht steht.

9. Entnehmen Sie das Netzkabel und den
Ablaufschlauch aus den Schlauchhalte­rungen.

10. Lösen Sie die drei Schrauben. Verwen­den Sie dazu den mitgelieferten
Schraubenschlüssel.

electrolux 49

11. Ziehen Sie die Kunststoff-Abstandshal­ter heraus.

12. Setzen Sie die Kunststoffkappen in die
Öffnungen. Diese Kappen finden Sie im
Beutel mit der Gebrauchsanleitung.

• Vergewissern Sie sich, dass die Maschi­ne weder die Wand noch andere Geräte
berührt.

• Schrauben Sie die Füße zum Ausrichten
des Geräts weiter heraus oder hinein.
Durch eine korrekte waagrechte Ausrich­tung des Geräts werden Vibrationen, Ge­räusche und ein „Wandern“ des Geräts
während des Betriebs vermieden.

x4

• Das Gerät muss einen waagerechten und
festen Stand haben.

Warnung! Entfernen Sie vor der
Montage des Geräts alle
Verpackungsmaterialien und
Transportschrauben.

Wir empfehlen, Verpackungsmaterial
und Transportschrauben für einen spä­teren Transport aufzubewahren.

AUFSTELLEN UND AUSRICHTEN

• Stellen Sie das Gerät auf einen ebenen,
festen Boden.

• Stellen Sie sicher, dass die Luftzirkulation
unter dem Gerät nicht durch Teppiche
beeinträchtigt wird.

Vorsicht! Schieben Sie weder Karton
noch Holz oder ähnliche Materialien
unter die Stellfüße, um das Gerät
auszurichten.

WASSERZULAUFSCHLAUCH

• Schließen Sie den Schlauch am Gerät an.
Drehen Sie den Wasserzulaufschlauch
nur nach links oder rechts. Lösen Sie die
Ringmutter, um ihn in die gewünschte
Position zu bewegen.

20

O

45

O

50 electrolux

O

O

45

20

20

O

O

45

• Schließen Sie den Wasserzulaufschlauch
an einen Kaltwasserhahn mit einem 3/4"­Außengewinde an.

A

WASSERABLAUF

Es gibt mehrere Möglichkeiten, den Ablauf­schlauch anzuschließen:

Mit der Kunststoff-Schlauchführung.

• Über eine Waschbeckenkante.

Vorsicht! Achten Sie darauf, dass die
Anschlüsse dicht sind.

Verwenden Sie keinen Verlängerungs­schlauch, falls der Zulaufschlauch zu
kurz ist. Wenden Sie sich an den Kun­dendienst, um einen anderen Zulauf­schlauch zu erhalten.

Aquastopp-Einrichtung

Der Zulaufschlauch verfügt über eine Was­serstopp-Vorrichtung. Diese Vorrichtung
verhindert Wasserlecks am Schlauch, die
durch natürliche Alterung auftreten können.
Der rote Bereich im Fenster „A“ zeigt diesen
Fehler an.
Tritt dieser Fall ein, drehen Sie den Wasser­hahn zu und wenden Sie sich an den Kun­dendienst, um den Schlauch zu erneuern.

Stellen Sie sicher, dass die Kunststoff­Führung beim Abpumpen nicht abrut­schen kann. Befestigen Sie deswegen
die Führung am Wasserhahn oder an der
Wand.

• An ein Standrohr mit Entlüftungsöffnung.

Orientieren Sie sich an der Abbildung. Di­rekte Einleitung in ein Ablaufrohr auf einer
Höhe nicht unter 60 cm und nicht über
100 cm. Das Ende des Ablaufschlauchs
muss immer belüftet sein, d.h. der Innen­durchmesser des Ablaufrohres muss grö­ßer sein als der Außendurchmesser des
Ablaufschlauchs.

Ohne Kunststoff-Schlauchführung.

• An einen Siphon.

electrolux 51

Siphon und befestigen Sie ihn mit einer
Schlauchschelle. Stellen Sie sicher, dass
der Schlauch einen Bogen beschreibt,
damit kein Schmutz aus dem Siphon in
das Gerät gelangen kann.

• Direkte Einleitung in ein Abflussrohr in der
Zimmerwand. Mit einer Schlauchschelle
befestigen.

Sie können den Ablaufschlauch auf
maximal 400 cm verlängern. Fragen
Sie beim Kundendienst nach einem an­deren Ablaufschlauch und der
Schlauchverlängerung.

Orientieren Sie sich an der Abbildung.
Stecken Sie den Ablaufschlauch in den

www.electrolux.com/shop 132917810-A-512012
