AEG-Electrolux WAGL6E200 User Manual

user manual

benutzerinformation

Washing Machine

Waschmaschine

WAGL4E200
WAGL6E200

2 electrolux

Electrolux. Thinking of you.

Share more of our thinking at www.electrolux.com

CONTENTS

Safety information 2
Environment concerns 3
Technical information 4
Product description 4
Control panel 5
Programmes 8
Before first use 10
Using the appliance 10

SAFETY INFORMATION

Before the installation and use, read this
manual carefully:

• For your safety and the safety of your
property

• To help the environment

• For the correct operation of the appli­ance.

Always keep these instructions with the ap­pliance also if you move or give it to a differ­ent person.
The manufacturer is not responsible if an in­correct installation and use causes dam­age.

Children and vulnerable person safety

• Do not let persons, children included,
with reduced physical sensory, reduced
mental functions or lack of experience
and knowledge use the appliance. They
must have supervision or instruction for
the operation of the appliance by a per­son who is responsible for their safety.
Do not let children play with the appli­ance.

• Keep all packaging away from children.
There is the risk of suffocation or injury.

• Keep all detergents away from children.

• Keep children and pets away from the
appliance when the door is open.

• Before you close the appliance door,
make sure that children and pets are not
into the drum.

• If the appliance has a child safety device,
we recommend to activate it.

Loading the laundry 10
Filling the detergent and additives 11
Setting and starting a programme 12
At the end of the programme 13
Helpful hints and tips 13
Care and cleaning 14
Troubleshooting 18
Installation 20

Subject to change without notice

Child safety device

• When you activate this device, you can­not close the door. This prevents children
or pets to be closed in the drum. To acti­vate the device, turn it clockwise, until the
groove is horizontal. To deactivate the
device, turn it counterclockwise, until the
groove is vertical.

General safety

• Do not use the appliance for professional
use. The appliance is only for domestic
use.

• Do not change the specifications of this
appliance. There is the risk of injury and
damage to the appliance.

• Do not put flammable products or items
that are wet with flammable products in,
near or on the appliance. Risk of explo­sion or fire.

• Obey the safety instructions on the deter­gent packaging to prevent burns to eyes,
mouth and throat.

• Make sure that you remove all metal ob­jects from the laundry. Hard and sharp
material can cause damage to the appli­ance.

electrolux 3

• Do not touch the glass of the door while
a programme operates. The glass can be
hot (only for front-loading appliances).

Care and cleaning

• Deactivate the appliance and disconnect
the mains plug from the mains socket.

• Do not use the appliance without the fil­ters. Make sure that the installation of the
filters is correct. An incorrect installation
causes water leakages.

Installation

• The appliance is heavy, be careful when
you move it.

• Do not transport your appliance without
the transit bolts, you can damage internal
components and cause leakages or mal­functions.

• Do not install and connect a damaged
appliance.

• Make sure to remove all packaging and
transport bolts.

• Make sure that the mains plug is discon­nected from the mains socket during in­stallation.

• Only a qualified person must do the elec­trical installation, the plumbing and the in­stallation of the appliance. This to prevent
the risks of structural damage or injury.

•Do not install or use the appliance where
the temperature is less than 0 °C.

• When you install the appliance on a car­pet floor, make sure that there is air cir­culation between the appliance and the
carpet. Adjust the feet to have the neces­sary space between the appliance and
the carpet.

Water connection

• Do not connect the appliance with old
hoses already used. Only use new hoses.

• Make sure not to cause damage to the
water hoses.

• Do not connect the appliance to new
pipes or pipes not used for a long time.
Let the water flow for some minutes, then
connect the inlet hose.

• The first time you use the appliance,
make sure that the water hoses and the
couplings do not have leakages.

Electrical connection

• Make sure that the appliance is earthed.

• Make sure that the electrical information
on the rating plate agrees with the power
supply.

• Always use a correctly installed shock­proof socket.

• Do not use multiple plugs and extension
cables. There is a risk of fire.

• Do not replace or change the mains ca­ble. Contact the service centre.

• Make sure not to cause damage to the
mains plug and cable.

• Connect the mains plug to the mains
socket only at the end of the installation.
Make sure that there is access to the
mains plug after the installation.

• Do not pull the mains cable to disconnect
the appliance. Always pull the mains
plug.

Discard the appliance

1. Disconnect the mains plug from the

mains socket.

2. Cut off the mains cable and discard it.

3. Discard the door catch. This prevents

children or pets to be closed in the ap­pliance. There is a risk of suffocation
(only for front-loading appliances).

ENVIRONMENT CONCERNS

The symbol on the product or on its
packaging indicates that this product may
not be treated as household waste. Instead
it should be taken to the appropriate
collection point for the recycling of electrical
and electronic equipment. By ensuring this
product is disposed of correctly, you will
help prevent potential negative
consequences for the environment and

human health, which could otherwise be
caused by inappropriate waste handling of
this product. For more detailed information
about recycling of this product, please
contact your local council, your household
waste disposal service or the shop where
you purchased the product.

Packaging materials

Recycle the materials with the symbol

.

4 electrolux

Put the packaging in applicable containers
to recycle it.

Ecological hints

To help the environment, use less water
and energy, obey these instructions:

• Set a programme without the prewash

• If necessary, use a stain remover when
you set a programme with a low temper­ature.

• To use the correct quantity of the deter­gent, check the water hardness of your
domestic system

phase to wash laundry with normal soil.

• Always start a washing programme with
the maximum load of laundry.

TECHNICAL INFORMATION

Dimensions Width / Height / Depth 605 / 850 / 605 mm

Total depth 640 mm

Electrical connection: Voltage

Level of protection against ingress of solid particles and moisture
ensured by the protective cover, except where the low voltage
equipment has no protection against moisture

Water supply pressure Minimum 0,5 bar (0,05 MPa)

Water supply
Maximum load Cotton 8 kg
Spin speed Maximum 1400 rpm (WAGL4E200)

1) Connect the water inlet hose to a water tap with a 3/4'' thread.

1)

Overall power
Fuse
Frequency

Maximum 8 bar (0,8 MPa)
Cold water

1600 rpm (WAGL6E200)

230-240 V

2200 W

10 A

50 Hz

IPX4

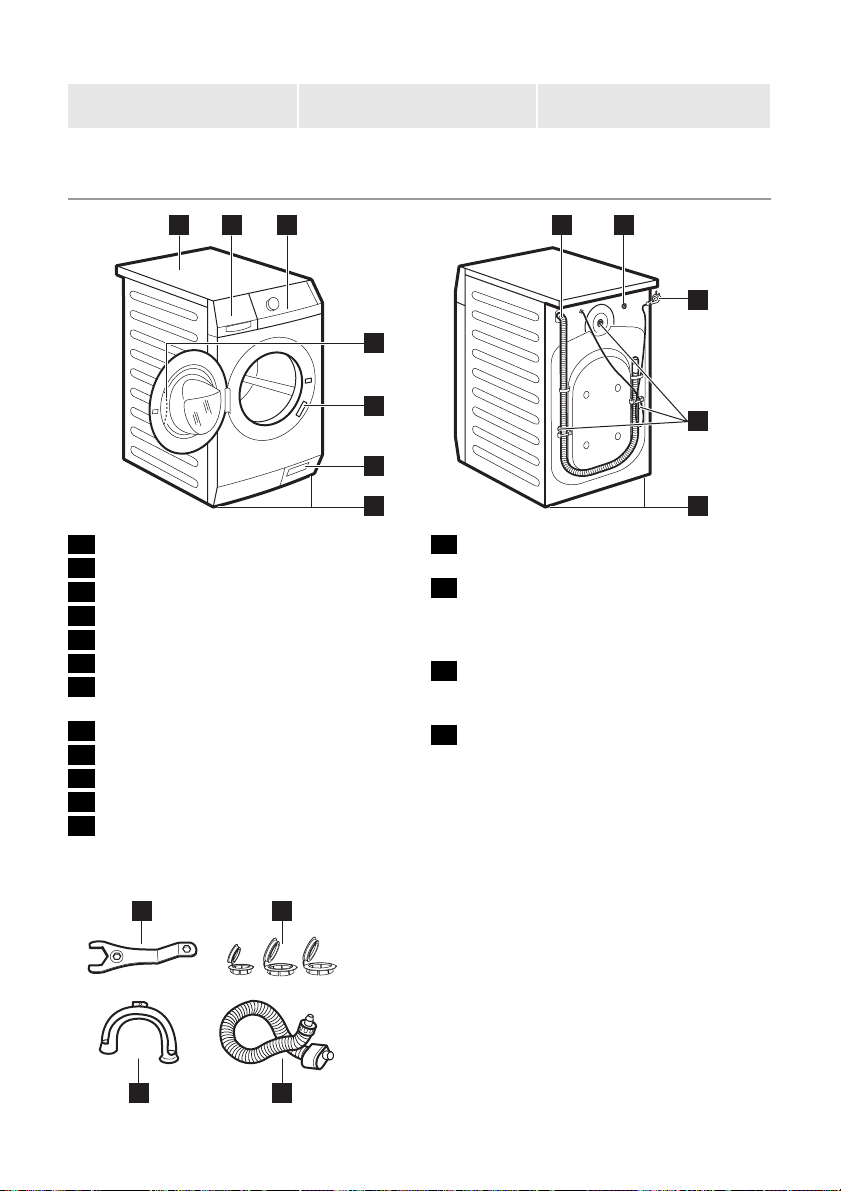

PRODUCT DESCRIPTION

1 2 3

1 Worktop
2 Detergent dispenser
3 Control panel

8

4

5

6

7

9

10

11

12

4 Door handle
5 Rating plate
6 Drain pump

electrolux 5

7 Feet for the appliance level
8 Water drain hose

9 Water inlet valve
10 Mains cable
11 Transit bolts
12 Feet for the appliance level

Accessories

1 2

34

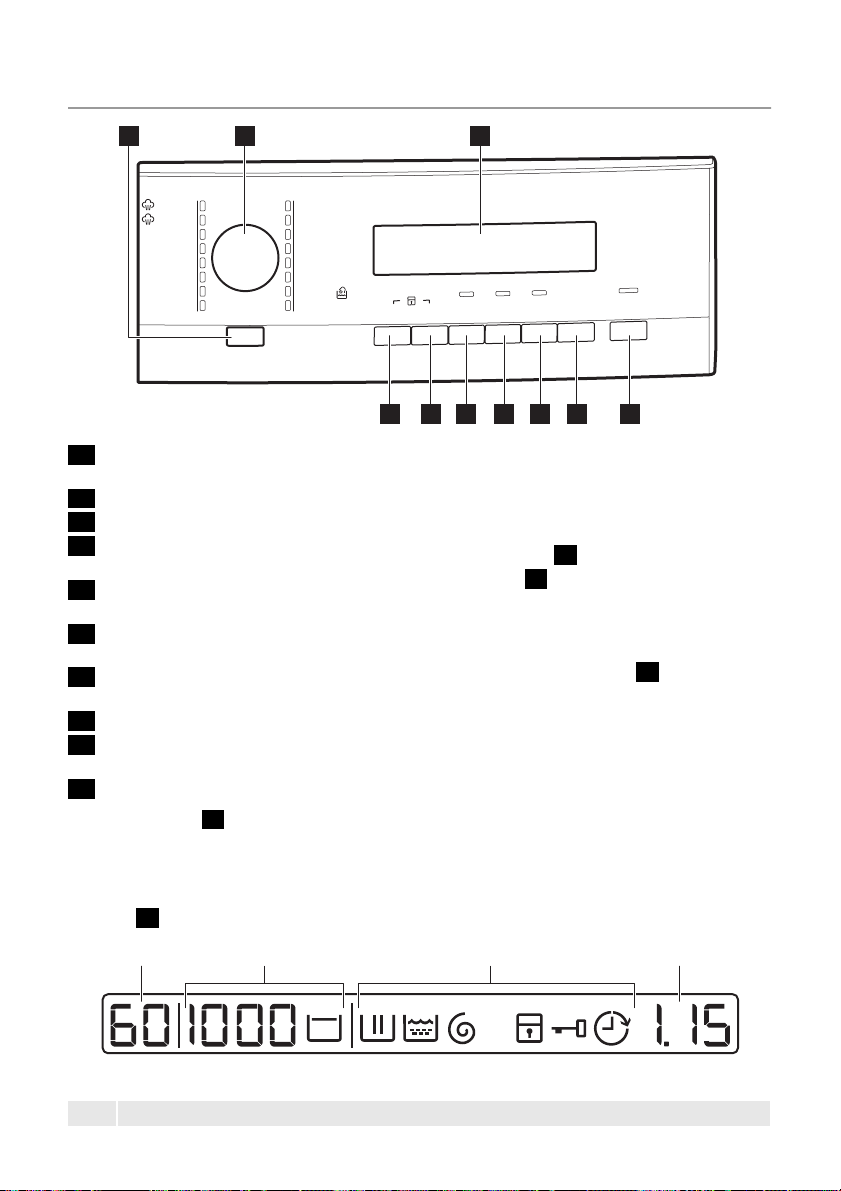

CONTROL PANEL

1 2 3

Glätten
Défroissage
Aurischen

Rafraîchir

Energiesparen

Economique

Super Eco

20 min - 3 kg

Jeans

Spülen

Rinçage

Schleudern/Pumpen

Essorage/Vidange

Ein/Aus

Marche/Arrêt

Koch/Bunt
Blanc/Couleurs
+Vorwäsche
+Prelavage

Extra Leise
Extra Silence
Pegeleicht
Synthétiques
Leichtbülgen
Repassage Facile
Feinwäsche
Délicats
Wolle/Seide

Wolle/Seide
Laine/Soie

Laine/Soie
Daunen
Couette

.

p

m

e

T

1 Spanner

To remove the transit bolts.

Plastic caps

2

To close the holes on the rear side of
the cabinet after the removal of the
transit bolts.

Anti-flood inlet hose

3

To prevent possible leakage

Plastic hose guide

4

To connect the drain hose on the edge
of a sink.

Zeitvorwahl

ZeitSpar en
U./
T/min.

Extra

Spülen

Rinçage+

Gain de

Temps

Flecken

.

n

i

M

Taches

Départ
Differ

e

Start/Pause

Départ/Pause

1 On/Off button (Ein/Aus — Marche/

Arrêt)

2 Programme knob
3 Display
4 Start Pause button (Start/Pause —

Départ/Pause)

5 Delay start button (Zeitvorwahl — Dé-

part Différé)

6 Time saving button (Zeit Sparen —

Gain de Temps)

7 Extra rinse button (Extra Spülen —

Rinçage+)

45678910

8 Stain button (Flecken — Taches)
9 Spin reduction button (U./Min. — T/

min.)

10 Temperature button (Temp.)

On/Off button

1

Press this button to activate or deactivate
the appliance. A tune sounds when the ap­pliance is activated.
The AUTO OFF function automatically de­activates the appliance to decrease energy
consumption when:

6 electrolux

•

Before press button

4

, you do not use

the appliance for five minutes. Press but-

1

to activate the appliance again.

ton

• After 5 minutes from the end of the
washing programme. Refer to 'At the end
of programme'.

Display

3

A B C D

The display shows:

A

• The maximum temperature of the programme.

B • The default spin speed of the programme.

•

'No Spin'

C

•

The display symbols.

Symbols Description

1)

and 'Rinse Hold' symbols.

2)

Washing phase

Rinse phases

Spin phase

Child lock

Programme knob

2

Turn this knob to set a programme. The re­lated programme indicator comes on.

You cannot open the appliance door when the symbol is on.
You can open the door only when the symbol goes off.

If the programme is completed but the symbol stays on:

• There is water in the drum.

• The 'Rinse Hold' function is on.
Delay start

D

• The programme time
When the programme starts, the time decreases with steps of 1 minute.

•The delay start
When you press the delay start button, the display shows the delay start time.

•Alarm codes
If the appliance has a malfunction, the display shows alarm codes. Refer to 'Troubleshoot­ing' chapter.

•Err
The display shows this message for some seconds if:
– You set a function that is not applicable for the programme.
– You change the programme while it operates.

The indicator of the Start/Pause button

•
When the programme is completed.

1) Only available for Spin/Drain programme.

2) The symbols appear on the display when the related phase or function is set.

4

flashes.

electrolux 7

Start/Pause button

Press button

4

4

to start or interrupt a pro-

gramme.

Delay start button

Press button

5

5

to delay the start of a pro-

gramme from 30 minutes to 20 hours.

Time save button

Press the button

6

6

to decrease the pro-

gramme duration.

• Press one time to set 'Shortened dura­tion' for items with daily soil.

• Press two times to set 'Extra Quick' for
items with almost no soil.

Some programmes accept only one of
the two functions.

Extra rinse button

Press button

7

7

to add rinsing phases to a
programme.
Use this function for persons allergic to de­tergents and in areas where the water is
soft.

Stain button

Press button

8

8

to add the stain phase to a
programme.
Use this function for laundry with hard
stains to remove.
When you set this function, put the stain re­mover into compartment

.

This function increases the programme
duration.
This function is not available with a
temperature lower than 40° C.

Spin button

9

Press this button to:

• Decrease the maximum speed of the

spin phase when you set a programme.

The display shows only the spin
speeds available with the set pro­gramme.

• Deactivate the spin phase.

• Activate the 'Rinse Hold' function. Set

this function to prevent fabric creases.
The appliance does not drain the water
when the programme is completed.

Spin phase is off.

'Rinse Hold' function is on.

Temperature button

Press button

10

10

to change the default tem-

perature.

- - = cold water

Acoustic signals function

You can hear the acoustic signals when:

• You activate the appliance.

• You deactivate the appliance.

• You press the buttons.

• The programme is completed.

• The appliance has a malfunction.
To deactivate/activate the acoustic sig-

8

nals, press button

and button 7 at the

same time for 6 seconds.

If you deactivate the acoustic signals,
they continue operate only when you
press the buttons and when a malfunc­tion occurs.

Child lock function

This function prevents children to play with
the control panel.

•

To activate the function, press button

10

and button 9 at the same time until the
display shows the symbol

.

• To deactivate the function, press button

10

and button 9 at the same time until

the symbol

goes off.

You can activate the function:

• Before you press the Start/Pause button

4

: the appliance cannot start.

• After you press the Start/Pause button

4

, all the buttons and the programme

knob are deactivated.

Permanent extra rinse function

With this function you can keep the extra
rinse function permanently on when you set
a new programme.

•

To activate the function press button

6

and button 5 at the same time until the
indicator of button

7

is on.

8 electrolux

• To deactivate the function press button

6

and button 5 at the same time until

the indicator of button

7

is off.

PROGRAMMES

Programme

Temperature

Koch/Bunt
Blanc/Couleurs

95° - Cold

Koch/Bunt + Vor­wäsche
Blanc/Couleurs +
Prélavage

95° - Cold

Extra Leise
Extra Silence

Extra Silent
95° - Cold

Pflegeleicht
Synthétiques

60° - Cold

Leichtbügeln
Repassage Facile

60° - Cold

Feiwäasche
Délicats

40° - Cold

Wolle/Seide
Laine/Soie

40° - Cold

Daunen

Couette

60° - 30°

Schleudern /
Punpen
Essorage / Vi-

4)

dange
Spülen

Rinçage

Cold

3)

Type of load

max. weight of load

White and coloured cot­ton with normal soil.
max. 8 kg

White and coloured cot­ton with heavy soil.
max. 8 kg

White and coloured cot­ton with normal soil.
max. 8 kg

Synthetic or mixed fabric
items with normal level of
soil.
max. 4 kg

Synthetic fabric items
with normal soil.
max. 4 kg

Delicate fabrics as acryl­ics, viscose, polyester
items with normal soil.
max. 4 kg

Machine washable wool.
Hand washable wool and
delicate fabrics with
«hand washing» care
symbol.
max. 2 kg

One synthetic blanket,
duvet, bedspread and so
on.
max. 3 kg

All fabrics
The maximum load of the
laundry is related to the
type of laundry.

Hand washing items. Rinses

Cycle description Functions

Wash
Rinses
Long spin

SPIN REDUCTION
RINSE HOLD

1)

STAIN
EXTRA RINSE

TIME SAVE

Prewash
Wash
Rinses
Long spin

SPIN REDUCTION
RINSE HOLD
STAIN
EXTRA RINSE

TIME SAVE

Stop with water in the
drum
Rinses
Long spin

Wash
Rinses
Short spin

STAIN
EXTRA RINSE

TIME SAVE

SPIN REDUCTION
RINSE HOLD

1)

STAIN
EXTRA RINSE

TIME SAVE

Wash
Rinses
Short spin

Wash
Rinses
Short spin

RINSE HOLD
EXTRA RINSE
TIME SAVE

SPIN REDUCTION
RINSE HOLD

1)

STAIN
EXTRA RINSE

TIME SAVE

Wash
Rinses

SPIN REDUCTION
RINSE HOLD

Short spin

Wash

SPIN REDUCTION
Rinses
Short spin

Drainage of the water
Spin phase at the

SPIN REDUCTION

NO SPIN
maximum speed.

SPIN REDUCTION
Long spin

RINSE HOLD

EXTRA RINSE

2)

2)

2)

2)

2)

5)

electrolux 9

Programme

Temperature

Jeans

60° - Cold

20 Min. - 3 Kg

30°

Super Eco

6)

Cold

Energiesparen
Economique

7)

60° - 40°

Type of load

max. weight of load

All items in jeans. Jersey
made items with hi-tech
materials.
max. 8 kg

Cotton and synthetic
items with light soil or
worn only one time.

Mixed fabrics (cotton and
synthetic items).
max. 3 kg

White and fast coloured
cotton with normal soil.
max. 8 kg

Cycle description Functions

Wash
Rinses
Short spin

SPIN REDUCTION

RINSE HOLD

EXTRA RINSE

TIME SAVE
Wash

SPIN REDUCTION
Rinses
Short spin

Wash
Rinses
Long spin

Wash
Rinses
Long spin

SPIN REDUCTION

RINSE HOLD

EXTRA RINSE

SPIN REDUCTION

RINSE HOLD

STAIN

EXTRA RINSE

2)

TIME SAVE

1) The Stain function is not available with a temperature lower than 40°C.

2) if you set the Extra Quick function, we recommend you to decrease the quantity of the load. It is possible to keep
the full load but the washing results are not good.

3) The wash and spin phase is soft to prevent the creases of the laundry. The appliance adds some rinses.

4) The default phase of the spin speed is related to cotton items. Set the spin speed. Make sure that it agrees with
the laundry.

5) Press EXTRA RINSE button to add rinses. With a low spin speed the appliance performs delicate rinses and a
short spin.

6) Set this programme to decrease the time and the consumption of energy and water. Use a special detergent for
very low temperature.

7) Set this programme to have a good washing results and decrease the energy consumption. The time of the
washing programme is extended.

STEAM PROGRAMMES

Programme

1)

Steam Auffrischen — Rafraîchir

This cycle removes odours from the
laundry.

Steam does not remove animal
odours.

Steam Glätten — Défroissage

This programme helps to dewrinkle
the laundry.

Steam can be used for dried, washed or worn once laundry. These programmes can reduce
creases and odours and make your laundry more smooth.
Do not use any detergent. If necessary, remove stains by washing or using localized stain re­moval.
Steam programmes do not perform any hygienic cycle.

Do not set the Steam programme for this type of clothes:

• Clothes which is not specified on the care label as being suitable for tumble-drying.

• Clothes with inclusion of plastic, metal, wooden parts or alike.

1) If you set a Steam programme with dried laundry, at the end of the cycle the laundry feels humid. It is better to
expose clothes to the fresh air for about 10 minutes to let the humidity dry. Laundry should be removed from the
drum as quick as possible. After a steam cycle, clothes may to be ironed anyway, but with less effort!

Type of load Max. load

up to 1.5 Kg

Cotton and synthetic items.

up to 1.5 Kg

10 electrolux

Consumption values

Programme

White Cottons 95 °C 2.50 76
Cottons 60 °C 1.60 72
Cottons 40 °C 1.00 72
Synthetics 40 °C 0.60 50
Delicates 40 °C 0.70 60
Wool/ Handwash 30 °C 0.35 57

1) Refer to the display for the programme time.

2) The consumption information shown in this chart is indicative. It can vary depending on the quantity and the type
of laundry, on the temperature of the water supply and on the ambient temperature.

1)

Standard programmes for the Energy
Label consumption values

The cotton 60 °C economy and cotton 40
°C economy are the standard cotton pro­grammes for normally soiled cotton laundry.
They are suitable to clean normally soiled
cotton laundry and they are the most effi-

Energy consumption

(KWh)

2)

Water consumption

(litre)

2)

energy and water consumption for washing
that type of cotton laundry.
They agree with EN60456.

The actual water temperature may dif­fer from the declared cycle tempera­ture.

cient programmes in terms of combined

BEFORE FIRST USE

1. To activate the drain system, put 2 litre

of water in the main wash compartment
of the detergent dispenser.

2. Put a small quantity of detergent in the
main wash compartment of the deter­gent dispenser. Set and start a pro­gramme for cotton at the highest tem­perature without laundry. This removes
all possible dirt from the drum and the
tub.

USING THE APPLIANCE

1. Open the water tap.

2. Connect the mains plug to the mains
socket.

3.

Press button

1

to activate the appli-

ance.

LOADING THE LAUNDRY

1. Open the appliance door.

2. Put the laundry in the drum, one item at
a time. Shake the items before you put
them in the appliance. Make sure not to
put too much laundry in the drum.

3. Close the door.

4. Put the laundry in the appliance.

5. Use the correct quantity of detergent
and additives.

6. Set and start the correct programme
for the type of laundry and soil.

Make sure that no laundry stays between
the seal and the door. There is a risk of wa­ter leakage or damage to the laundry.

FILLING THE DETERGENT AND ADDITIVES

electrolux 11

The detergent compartment for the prewash phase and the soak programme.
Add the detergent for prewash and soak before the start of the programme.

The detergent compartment for the washing phase.
If you use a liquid detergent, put it immediately before you start the programme.

Liquid additives compartment (fabric conditioner, starch).
Put the product in the compartment before you start the programme.

This is the maximum level for the quantity of liquid additives.

The compartment for the stain remover.
Put the product in the compartment and set the stain function before you start
the programme.

Flap for powder or liquid detergent
Turn it (up or down) in the correct position to use powder or liquid detergent.

Always obey the instructions that you find on the packaging of the detergent products.

12 electrolux

Check the position of the flap

1. Pull out the detergent dispenser until it
stops.

2. Press the lever down to remove the
dispenser.

3. To use powder detergent, turn the flap
up.

4. To use liquid detergent, turn the flap
down.

5. Measure out the detergent and the fab­ric conditioner.

6. Carefully close the detergent dispenser.
Make sure that the flap does not cause
a blockage when you close the drawer.

With the flap in the position DOWN:

– Do not use gelatinous or thick liquid

detergents.

– Do not put more liquid detergent

than the limit showed in the flap.
– Do not set the prewash phase.
– Do not set the delay start function.

SETTING AND STARTING A PROGRAMME

1. Turn the programme knob. The related
programme indicator comes on.

2.

The indicator of button

4

flashes with

red colour.

3. The display shows the default tempera­ture and spin speed. To change the
temperature and/or the spin speed,
press the related buttons.

4. Set the available functions. The indica­tor of the set function comes on or the
display shows the related symbol.

5.

Press button
gramme. The indicator of button

4

to start the pro-

4

on.

Interrupt a programme

1.

Press button

2.

Press button

4

. The indicator flashes.

4

again. The washing

programme continues.

Cancel a programme

1.

Press button
gramme and to deactivate the appli­ance.

2.

Press button
appliance. Now, you can set a new
washing programme.

The appliance does not drain the wa­ter.

Change a function

You can change only some functions be-

is

fore they operate.

1.

Press button

2. Change the function set.

1

to cancel the pro-

1

again to activate the

4

. The indicator flashes.

electrolux 13

Set the delay start

1.

Press button

5

again and again until
the display shows the number of mi­nutes or hours. The related symbols
comes on.

2.

Press button

4

, the appliance starts
the countdown of the delay start.
When the countdown is completed, the
programme starts automatically.

Open the door

While a programme or the delay start oper­ates, the appliance door is locked.

To open the appliance door:

1.

2. Open the appliance door.

3. Close the appliance door and press

Before you press button 4 to start the
appliance, you can cancel or change
the set of the delay start.
You cannot set the delay start with the

Steam programme.

Cancel the delay start

1.

Press button

4

. The related indicator
flashes.

2.

Press button
the display shows 0’.

3.

Press button
starts.

5

again and again until

4

. The programme

Important! If you deactivate the appliance,
it is necessary to set the programme again.

AT THE END OF THE PROGRAMME

• The appliance stops automatically.

• The acoustic signals operate.

•

In the display

comes on.

• The indicator of the Start/Pause button

4

goes off.

• The door lock symbol goes off.

•

Press button

1

to deactivate the appli­ance. After five minutes from the end of
the programme, the energy saving func­tion automatically deactivates the appli­ance.

When you activate the appliance again,
the display show the end of the last set
programme. Turn the programme knob
to set a new cycle.

• Remove the laundry from the appliance.
Make sure that the drum is empty.

• Keep the door ajar, to prevent mildew
and odours.

• Close the water tap.

The washing programme is completed,
but there is water in the drum:

– The drum turns regularly to prevent the

– The door stays locked.
– You must drain the water to open the

To drain the water:

1. If necessary, decrease the spin speed.

2.

3. When the programme is completed

4. Deactivate the appliance.

4

Press button

. The door lock sym-

bol in the display goes off.

4

button

. The programme or the de-

lay start continues.

If the temperature and level of the wa­ter in the drum are too high, the door
lock symbol stays on and you cannot
open the door. To open the door do
the steps that follow:

1. Deactivate the appliance.

2. Wait for some minutes.

3. Make sure that no water is in the
drum.

creases in the laundry.

door.

4

Press the Start/Pause button

. The

appliance drain the water and spin.

and the door lock symbol goes off, you
can open the door

The appliance drain and spin automati­cally after approximately 18 hours.

HELPFUL HINTS AND TIPS

The laundry load

• Divide the laundry in: white, coloured,
synthetics, delicates and wool.

• Obey the washing instructions that are on
the laundry care labels.

• Do not wash together white and coloured
items.

14 electrolux

• Some coloured items can discolour with
the first wash. We recommend that you
wash them separately for the first times.

• Button up pillowcases, close zippers,
hooks and poppers. Tie up belts.

• Empty the pockets and unfold the items.

• Turn inside out multilayered fabrics, wool
and items with painted illustrations.

• Remove hard stains.

• Wash with a special detergent heavy soil
stains.

• Be careful with the curtains. Remove the
hooks or put the curtains in a washing
bag or pillowcase.

•Do not wash in the appliance :
– Laundry without hems or with cuts
– Underwired bras.
– Use a washing bag to wash small

items.

• A very small load can cause balance
problems with the spin phase. If this oc­curs, adjust manually the items in the tub
and start the spin phase again.

Stubborn stains

For some stains, water and detergent is not
sufficient.
We recommend that you remove these
stains before you put the items in the appli­ance.
Special stain removers are available. Use
the special stain remover that is applicable

• Do not mix different types of detergents.

• To help the environment, do not use
more than the correct quantity of deter­gent.

• Obey the instructions that you find on the
on packaging of these products.

• Use the correct products for the type and
colour of the fabric, the programme tem­perature and the level of soil.

• If you use liquid detergents, do not set
the prewash phase.

• If your appliance has not the detergent
dispenser with the flap device, add the
liquid detergents with a dosing ball.

Water hardness

If the water hardness in your area is high or
moderate, we recommend that you use a
water softener for washing machines. In
areas where the water hardness is soft it is
not necessary to use a water softener.
To know the water hardness in your area,
contact your local water authority.
Obey the instructions that you find on the
packaging of the products.
Equivalent scales measure the water hard­ness:

• German degrees (°dH).

• French degrees (°TH).

• mmol/l (millimol for each litre - interna­tional unit for the hardness of water).

• Clarke degrees.

to the type of stain and fabric.

Detergents and additives

• Only use detergents and additives spe­cially made for washing machines.

Water hardness table

Level Type

1 soft 0-7 0-15 0-1.5 0-9
2 medium 8-14 16-25 1.6-2.5 10-16
3 hard 15-21 26-37 2.6-3.7 17-25
4 very hard > 21 > 37 >3.7 >25

°dH °T.H. mmol/l Clarke

Water hardness

CARE AND CLEANING

Warning!

Disconnect the appliance from the mains
supply before you clean it.

Descaling

The water we use contains limescale. If it
becomes necessary, use a water softener
to remove limescales.

electrolux 15

Use a special product made for washing
machines. Obey the instructions that you
find on the packaging of the manufacturer.
Do this separately from the laundry wash.

External cleaning

Clean the appliance only with soap and
warm water. Fully dry all the surfaces.

Caution! Do not use alcohol, solvents
or chemical products.

Maintenance wash

With the low temperature programmes it is
possible that some detergent stays in the
drum. Make regularly a maintenance wash.
To do this:

• Empty the laundry from the drum.

• Set the hottest cotton wash programme

• Use a correct quantity of powder deter­gent with biological properties.

After each wash, keep the door open for a
while to prevent mould and to let unpleas­ant smells go out.

Door seal

Detergent dispenser

1. Press the lever.

1

2

2. Pull the dispenser out.

3. Remove the top part of the liquid addi­tive compartment.

4. Clean all the parts with water.

5. Clean the dispenser recess with a
brush.

Regularly examine the seal and remove all
objects from the inner part.

Drum

Regularly examine the drum to prevent
limescale and rust particles.
Only use special products to remove rust
particles from the drum.
To do this:

• Clean the drum with special product for
stainless steel.

• Start a short programme for cotton at the
maximum temperature with a small quan­tity of detergent.

6. Put back the dispenser in the recess.

Drain pump

Regularly examine the drain pump and
make sure that it is clean.

Clean the pump if:

• The appliance does not drain the water.

• The drum cannot turn.

• The appliance makes an unusual noise
because of the blockage of the drain
pump.

• The display shows an alarm code be­cause of the problem with water drain.

16 electrolux

Warning!

• Disconnect the mains plug from the
mains socket.

• Do not remove the filter while the ap­pliance operates. Do not clean the
drain pump if the water in the appli­ance is hot. The water must be cold
before you clean the drain pump.

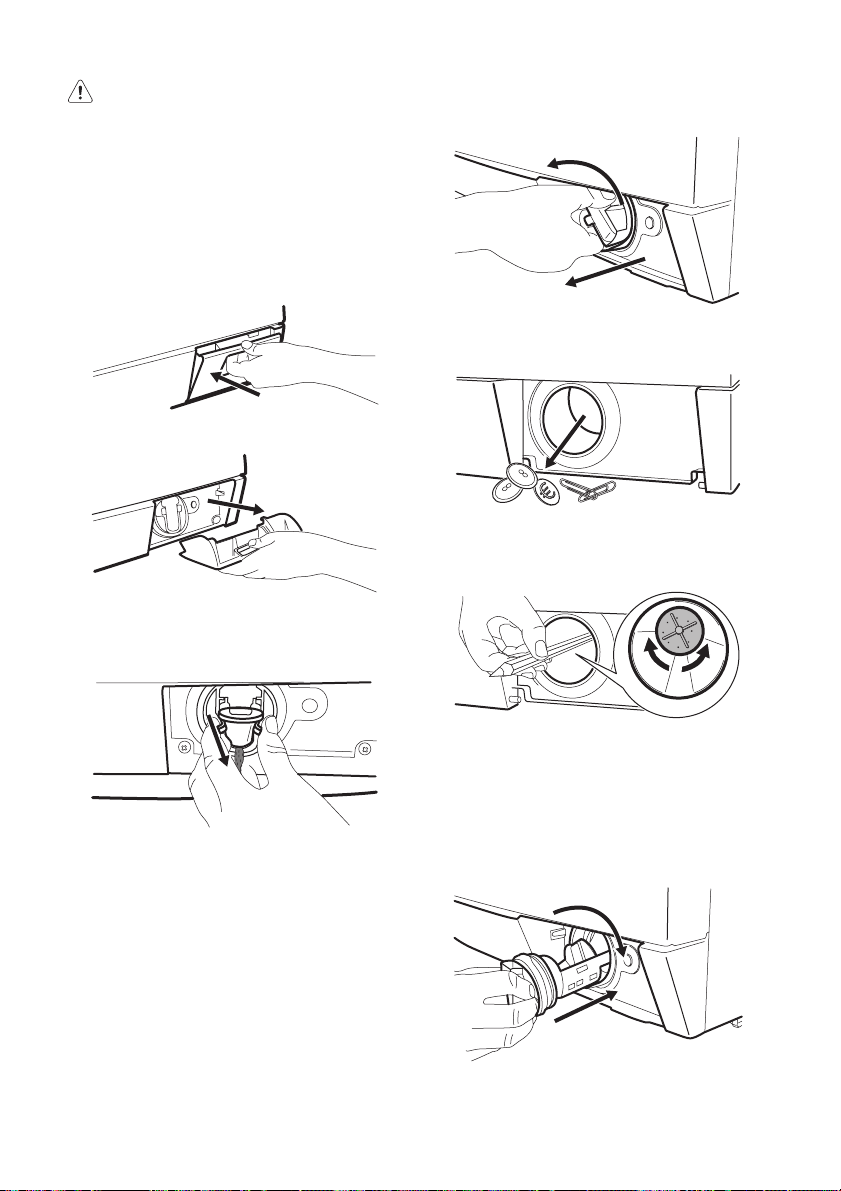

Cleaning the drain pump:

1. Open the drain pump door.

2. Pull the flap out to remove it.

3. Put a container below the recess of the
drain pump to collect the water that
flows out.

6. Pull back the drainage duct and turn
the filter to remove it.

1

2

7. Remove fluff and objects from the
pump.

8. Make sure that the impeller of the
pump can turn. If this does not occur,
contact the service centre.

4. Press the two levers and pull forward
the drainage duct to let the water flow
out.

5. When the container is full of water, put
the drainage duct back again and emp­ty the container. Do steps 4 and 5
again and again until no more water
flows out from the drain pump.

9. Clean the filter under the water tap and
put it back in the pump into the special
guides.

10. Make sure that you tighten correctly the
filter to prevent leakages.

11. Put the flap back and close the drain
pump door.

2

1

The inlet hose filter and the valve filter

It could be necessary to clean the filters
when:

electrolux 17

• The appliance does not fill with water.

• The appliance fills with the water for a
long time.

•

The indicator of button

4

flashes and
the display shows the related alarm. Re­fer to 'Troubleshooting'.

Warning! Disconnect the mains plug
from the mains socket.

Cleaning the water inlet filters:

1. Close the water tap.

2. Remove the water inlet hose from the
water tap.

3. Clean the filter in the inlet hose with a
stiff brush.

4. Remove the inlet hose behind the appli­ance.

5. Clean the filter in the valve with a stiff
brush or a towel.

6. Install again the inlet hose. Make sure
that the couplings are tight to prevent
leakages.

7. Open the water tap.

Emergency drain

Because of a malfunction, the appliance
cannot drain the water.
If this occurs, do steps (1) through (6) of 'To
clean the drain pump'.
If necessary, clean the pump.
Put the drainage duct back and close the
drain pump flap.
When you drain the water with the emer­gency drain procedure, you must activate
again the drain system:

1. Put 2 litres of water in the main wash
compartment of the detergent dispens­er.

2. Start the programme to drain the wa­ter.

Frost precautions

If the appliance is installed in an area where
the temperature can be less than 0 °C, re­move the remaining water from the inlet
hose and the drain pump.

1. Disconnect the mains plug from the
mains socket.

2. Close the water tap.

3. Remove the water inlet hose

4. Put the two ends of the inlet hose in a
container and let the water flow out of
the hose.

5. Empty the drain pump. Refer to the
emergency drain procedure

6. When the drain pump is empty, install
the inlet hose again.

Warning! Make sure that the
temperature is more than 0 °C before
you use the appliance again.
The manufacturer is not responsible for
damages caused by low temperatures.

35°

45°

18 electrolux

TROUBLESHOOTING

The start of the appliance does not occur or
it stops during operation.
First try to find a solution to the problem (re­fer to the table). If not, contact the service
centre.

With some problems, the acoustic
signals operate and the display shows
an alarm code:

•

- The appliance does not fill with

water.

Problem Possible cause Possible solution

The appliance does not
fill with water.

The water inlet hose is dam-

The filters in the water inlet

The water tap is blocked or is

The connection of the water

The water pressure is too low. Contact your local water authority.
The appliance does not

drain the water.
The filter of the drain pump is

The connection of the water

A washing programme without

The function Rinse & Hold is

The appliance door is
open or not closed
correctly.

The anti-flood device is
on.

The spin phase does
not operate.

The filter of the drain pump is

Balance problems with the

The programme does
not start.

Blow out fuse in the household

The water tap is closed. Open the water tap.

aged.

hose is blocked .

furred with limescale.

inlet hose is not correct.

The water drain hose is dam­aged.

blocked.

drain hose is not correct.

the drain phase is set.

on.
Close the door correctly.

• Disconnect the appliance.

The spin phase is off. Set the spin programme.

blocked.

laundry load.
The mains plug is not connec-

ted in the mains socket.

fuse box.

•

- The appliance does not drain the

water.

•

- The appliance door is open or not

closed correctly.

•

- The anti-flood device is on.

Warning! Deactivate the appliance
before you do the checks.

Make sure that the water inlet hose has
no damages.

Clean the filters. Refer to 'Care and
cleaning'.

Clean the water tap.

Make sure that the connection is cor­rect.

Make sure that the water drain hose has
no damages.

Clean the filter of the drain pump. Refer
to 'Care and cleaning'.

Make sure that the connection is cor­rect.

Set the drain programme.

Set the drain programme.

• Close the water tap.

• Contact the service centre.

Clean the filter of the drain pump. Refer
to 'Care and cleaning'.

Adjust manually the items in the tub and
start the spin phase again.

Put in the mains plug.

Replace the fuse.

electrolux 19

Problem Possible cause Possible solution

The delay start is set. To start immediately the programme,

The Child Lock function is acti-

There is water on the
floor.

Leakages from the drain

The water drain hose is dam-

You cannot open the
appliance door.

There is water in the drum. Set the drain or the spin programme.
The appliance makes

an unusual noise.
You did not remove the pack-

The load is very small. Add more laundry in the drum.
The appliance fills with

water and drain imme­diately.

The washing results
are not satisfactory.

You did not remove the stub-

Incorrect temperature was set. Make sure that you set the correct tem-

Too much laundry load. Decrease the laundry load.

After the check, activate the appliance. The
programme continues from the point of in­terruption.
If the problem occurs again, contact the
service centre.
If the display shows other alarm codes,
contact the service centre.

Service

You did not press button 4 . Press button 4 .

cancel the delay start.

vated.
Leakages from the couplings

of the water hoses.

pump.

aged.
The washing programme is in

operation.

Incorrect level of the appli­ance.

aging and/or the transit bolts.

The end of the drain hose is
too low.

The detergent you used was
not sufficient or correct.

born stains before you wash
the laundry.

Deactivate the Child Lock function.

Make sure that the couplings are tight.

Make sure that the drain pump filter is
tight.

Make sure that the water inlet hose has
no damages.

Let the washing programme end.

Adjust the level of the appliance. Refer
to 'Installation'.

Remove the packaging and/or the trans­it bolts. Refer to 'Installation'.

Make sure that the drain hose is in the
correct position.

Increase the detergent quantity or use a
different one.

Use special products to remove the
stubborn stains.

perature.

Refer to the information supplied with this
appliance for guarantee condition and point
of contact. The information to give to the
service is on the rating plate.

We recommend that you write the information
here:

Model
(MOD.)

Product number
(PNC)

Mod. ... ... ...

Prod. No. ... ... ...

Ser. No. ...

Serial number
(S.N.)

..................

..................

..................

20 electrolux

INSTALLATION

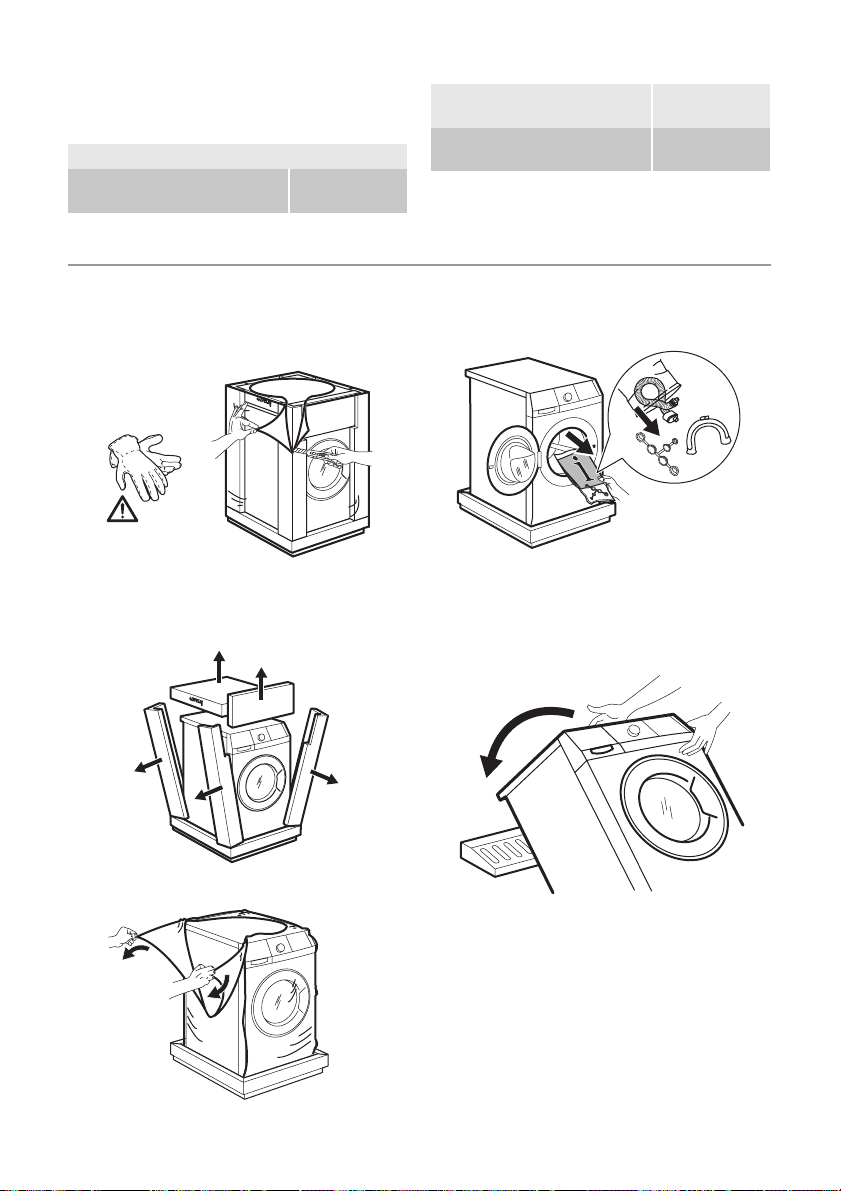

Unpacking

1. Use the gloves. Remove the external
film. If necessary, use a cutter.

5. Open the door. Remove the polystyr­ene piece from the door seal and all the
items from the drum.

2. Remove the cardboard top.

3. Remove the polystyrene packaging
materials.

4. Remove the internal film.

6. Put the front piece on the floor behind
the appliance. Carefully put down the
appliance with the rear side on it. Make
sure not to damage the hoses.

7. Remove the polystyrene protection
from the bottom.

1

2

8. Pull up the appliance in vertical posi­tion.

electrolux 21

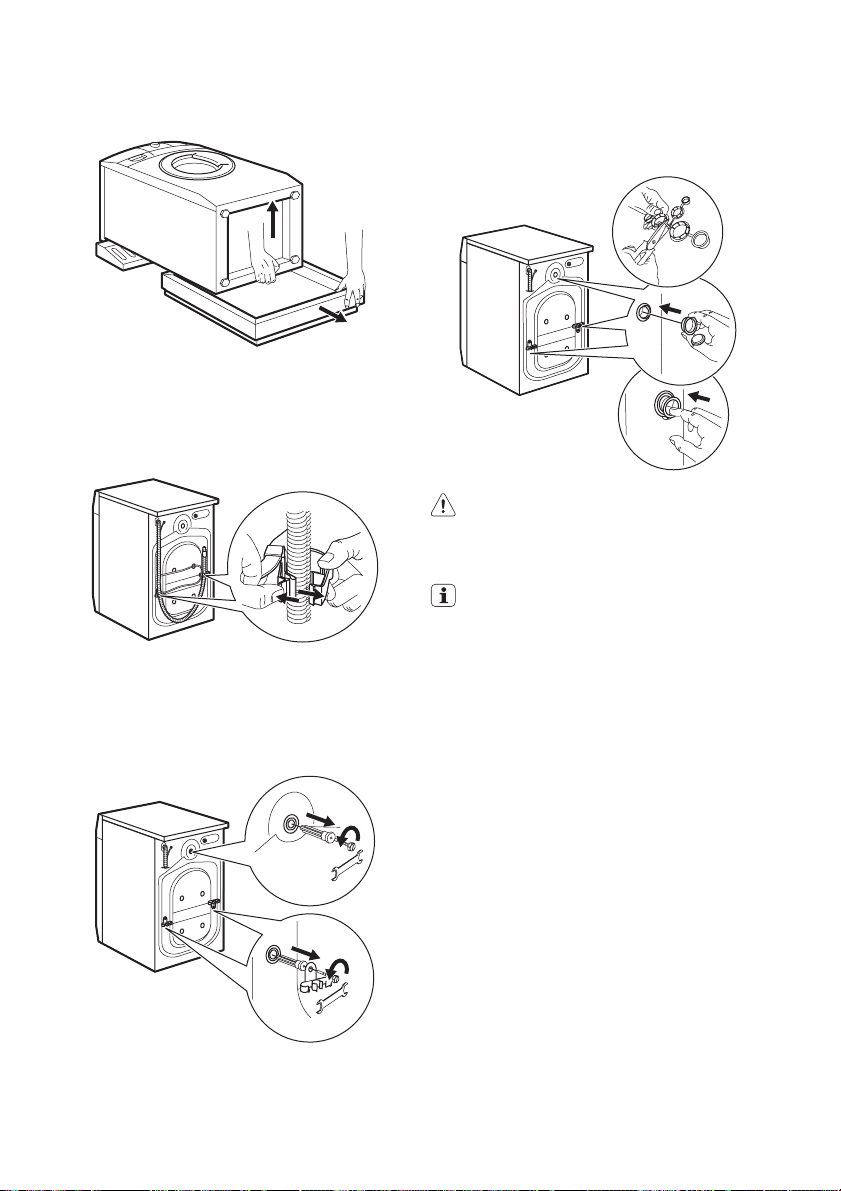

9. Remove the power supply cable and
the drain hose from the hose holders.

10. Remove the three bolts. Use the key
supplied with the appliance.

11. Pull out the plastic spacers.

We recommend that you keep the
packaging and the transit bolts for
when you move the appliance.

Positioning and levelling

• Install the appliance on a flat hard floor.

• Make sure that carpets do not stop the
air circulation below the appliance.

• Make sure that the appliance does not
touch the wall or other units

• Loosen or tighten the feet to adjust the
level. A correct adjustment of the appli­ance level prevents the vibration, noise
and the movement of the appliance when
in operation.

x4

12. Replace the plastic spacers with the
plastic caps. You can find these caps in
the user manual bag.

Warning! Remove all the packaging
and the transit bolts before you install
the appliance.

• The appliance must be level and stable.

Caution! Do not put cardboard, wood
or equivalent materials below the
appliance feet to adjust the level.

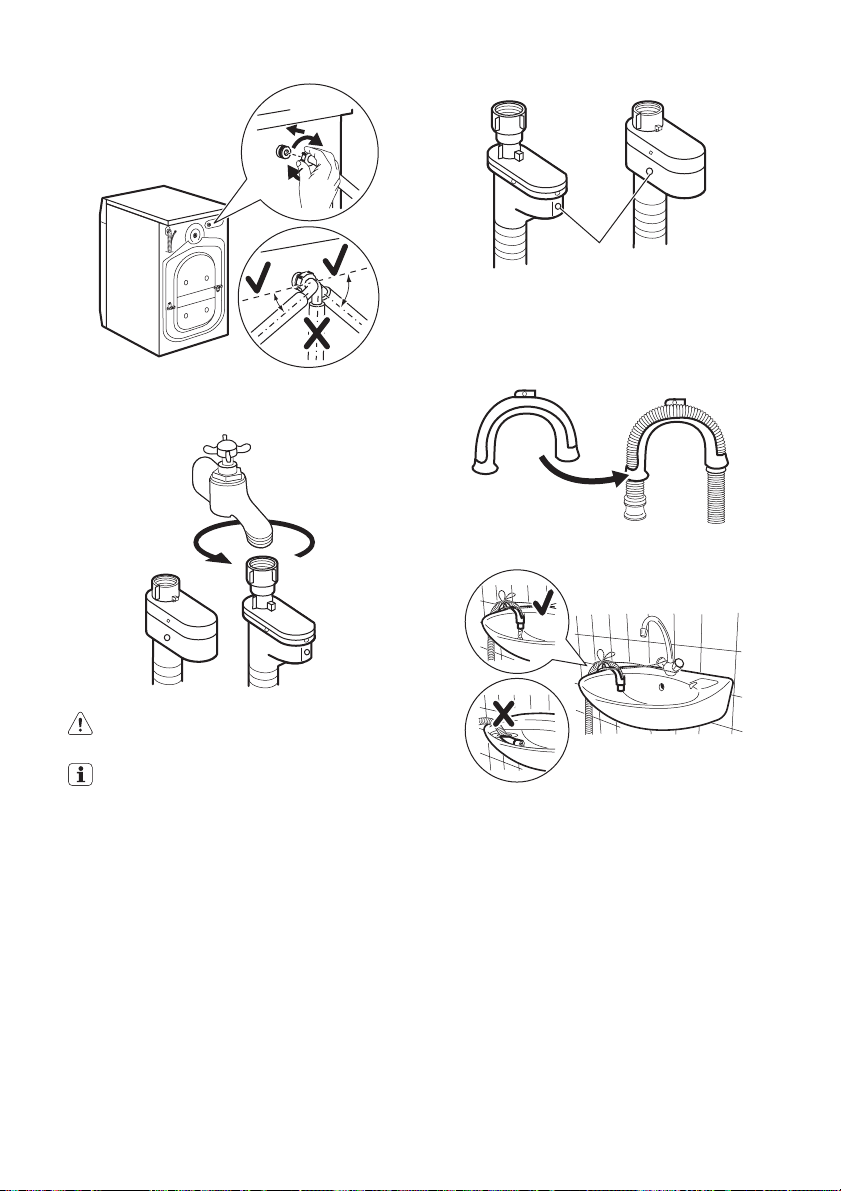

The inlet hose

• Connect the hose to the appliance. Turn
the inlet hose only left or right. Loose the
ring nut to set it in the correct position.

35

O

45

O

22 electrolux

O

O

45

35

35

O

O

45

• Connect the water inlet hose to the cold
water tap with 3/4 thread.

A

Water drainage

There are different procedures to connect
the drain hose:

With the plastic hose guide.

• On the edge of a sink.

Caution! Make sure that there are no
leaks from the couplings.

Do not use an extension hose if the in­let hose is too short. Contact the serv­ice centre for the replacement of the in­let hose.

Water-stop device

The inlet hose has a water stop device. This
device prevents water leaks in the hose be­cause of its natural ageing. The red sector
in the window «A» shows this fault .
If this occur, close the water tap and con­tact the service centre to replace the hose.

Make sure that the plastic guide cannot
move when the appliance drains. Attach
the guide to the water tap or the wall.

• To a stand pipe with vent-hole.

Refer to the illustration. Directly into a
drain pipe at a height of not less than 60
cm and not more than 100 cm. The end
of the drain hose must always be ventila­ted , i.e. the inner diameter of the drain­pipe must be larger than the external di­ameter of the drain hose.

Without the plastic hose guide.

• To a sink spigot.

electrolux 23

clip. Make sure that the drain hose
makes a loop to prevent that remaining
particles go in the appliance from the
sink.

• Directly to a built-in drain pipe in the
room wall and tighten it with a clip.

You can extend the drain hose to maxi­mum 400 cm. Contact the service cen­tre for the other drain hose and the ex­tension.

Refer to the illustration. Put the drain
hose in the spigot and tighten it with a

24 electrolux

Electrolux. Thinking of you.

Mehr zu unserem Denken finden Sie unter

www.electrolux.com

INHALT

Sicherheitshinweise 24
Umwelttipps 26
Technische Daten 26
Gerätebeschreibung 27
Bedienfeld 28
Programme 31
Vor der ersten Inbetriebnahme 33
Gebrauch des Geräts 33
Einfüllen der Wäsche 34

SICHERHEITSHINWEISE

Lesen Sie vor der Montage und Anwen­dung sorgfältig dieses Handbuch:

• Für Ihre Sicherheit und die Sicherheit Ih­res Eigentums.

• Zum Schutz der Umwelt.

• Zur korrekten Bedienung des Geräts.

Bewahren Sie diese Bedienungsanleitung in
der Nähe des Geräts auf, auch wenn Sie
dieses an einem anderen Ort aufstellen
oder es an eine andere Person weiterge­ben.
Der Hersteller ist nicht dafür verantwortlich,
wenn eine inkorrekte Montage oder Ver­wendung Schäden verursacht.

Sicherheit von Kindern und
schutzbedürftigen Personen

• Lassen Sie keine Personen (einschließlich
Kinder) mit eingeschränkten physischen,
sensorischen oder geistigen Fähigkeiten,
mangelnder Erfahrung oder mangelndem
Wissen dieses Gerät benutzen. Solche
Personen müssen von einer Person be­aufsichtigt oder bei der Bedienung des
Geräts angeleitet werden, die für ihre Si­cherheit verantwortlich ist. Lassen Sie
Kinder nicht mit dem Gerät spielen.

• Halten Sie das Verpackungsmaterial von
Kindern fern. Andernfalls besteht Ersti­ckungs- und Verletzungsgefahr.

• Halten Sie alle Wasch- und Reinigungs­mittel von Kindern fern.

• Halten Sie Kinder und Haustiere vom ge­öffneten Gerät fern.

Einfüllen von Wasch- und Pflegemitteln

34

Einstellen und Starten eines Programms

35
Am Programmende 36
Praktische Tipps und Hinweise 37
Reinigung und Pflege 38
Fehlersuche 41
Montage 44

Änderungen vorbehalten

• Vergewissern Sie sich vor dem Schließen

der Gerätetür, dass sich keine Kinder
oder Haustiere in der Trommel befinden.

• Falls Ihr Gerät mit einer Kindersicherung

ausgestattet ist, empfehlen wir, diese zu
aktivieren.

Einstellen der Kindersicherung

• Bei aktivierter Kindersicherung lässt sich

die Tür nicht schließen, damit Kinder oder
Haustiere nicht in der Trommel einge­schlossen werden können. Zum Aktivie­ren der Kindersicherung drehen Sie den
Schalter im Uhrzeigersinn, bis die Einker­bung horizontal ist. Zum Deaktivieren der
Kindersicherung drehen Sie den Schalter
gegen den Uhrzeigersinn, bis die Einker­bung vertikal ist.

Allgemeine Sicherheitshinweise

• Benutzen Sie das Gerät nicht für gewerb-

liche Zwecke. Dieses Gerät ist nur zur
Verwendung im Haushalt bestimmt.

• Nehmen Sie keine technischen Änderun-

gen am Gerät vor. Hierdurch besteht Ver-

electrolux 25

letzungsgefahr und das Gerät kann be­schädigt werden.

• Platzieren Sie keine entflammbaren Pro­dukte oder Gegenstände, die mit ent­flammbaren Produkten benetzt sind, im
Gerät, auf dem Gerät oder in der Nähe
des Geräts. Es besteht Explosions- und
Brandgefahr.

• Beachten Sie die Sicherheitsanweisun­gen auf der Waschmittelpackung, um
Verätzungen an Augen, Mund oder im
Hals zu vermeiden.

• Achten Sie darauf, dass alle Metallobjek­te aus der Wäsche entfernt wurden. Har­te und scharfe Gegenstände können das
Gerät beschädigen.

• Berühren Sie während des Betriebs nicht
das Türglas. Das Glas kann heiß sein
(dies gilt nur für Frontlader).

Reinigung und Pflege

• Schalten Sie das Gerät ab und ziehen Sie
den Netzstecker aus der Steckdose.

• Benutzen Sie das Gerät nie ohne die Fil­ter. Vergewissern Sie sich, dass die Filter
ordnungsgemäß eingesetzt sind. Ein
falsch eingesetzter Filter führt zu Wasser­lecks.

Montage

• Das Gerät ist schwer, Vorsicht beim
Transport.

• Transportieren Sie das Gerät nicht ohne
die Transportschrauben. Sonst könnten
innere Bauteile beschädigt und Lecks
oder Betriebsstörungen verursacht wer­den.

• Schließen Sie ein beschädigtes Gerät
nicht an.

• Achten Sie darauf, sämtliche Verpa­ckungsmaterialien und Transportschrau­ben zu entfernen.

• Vergewissern Sie sich, dass der Netzste­cker während der Montage nicht an einer
Netzsteckdose angeschlossen ist.

• Die elektrische Installation, die Klempner­arbeiten und die Montage des Geräts
dürfen nur von einer qualifizierten Fach­kraft ausgeführt werden. Auf diese Weise
werden Gebäudeschäden und Verletzun­gen vermieden.

• Stellen Sie das Gerät nicht an einem Ort
auf, an dem die Temperatur unter 0 °C

absinken kann, und benutzen Sie das
Gerät nicht, wenn die Temperatur unter 0
°C absinken könnte.

• Falls Sie das Gerät auf einem Teppichbo­den aufstellen, sorgen Sie dafür, dass
Luft zwischen dem Gerät und dem Tep­pich zirkulieren kann. Stellen Sie die Füße
so ein, dass der dazu erforderliche Ab­stand zwischen Gerät und Teppich vor­handen ist.

Wasseranschluss

• Schließen Sie das Gerät nicht mit ge­brauchten Schläuchen an. Verwenden
Sie nur neue Schläuche.

• Achten Sie darauf, die Wasserschläuche
nicht zu beschädigen.

• Schließen Sie das Gerät nicht an eine
neue oder lange nicht mehr benutzte
Wasserleitung an, sondern lassen Sie zu­nächst das Wasser ein paar Minuten
durch die Wasserleitung fließen und
schließen Sie erst dann den Zulauf­schlauch an.

• Vergewissern Sie sich bei der ersten Ver­wendung des Gerätes, dass die Wasser­schläuche und Anschlüsse dicht sind.

Elektrischer Anschluss

• Stellen Sie sicher, dass das Gerät geer­det ist.

• Stellen Sie sicher, dass die elektrischen
Daten auf dem Typenschild den Daten
Ihrer Stromversorgung entsprechen.

• Schließen Sie das Gerät nur an eine
sachgemäß installierte Schutzkontakts­teckdose an.

• Verwenden Sie keine Mehrfachsteckdo­sen oder Verlängerungskabel. Es besteht
Brandgefahr.

• Ersetzen oder wechseln Sie nicht selbst
das Netzkabel. Wenden Sie sich an den
Kundendienst.

• Achten Sie darauf, Netzstecker und Netz­kabel nicht zu beschädigen.

• Stecken Sie den Netzstecker erst nach
Abschluss der Montage in die Steckdo­se. Stellen Sie sicher, dass der Netzste­cker nach der Montage noch zugänglich
ist.

• Ziehen Sie nicht am Netzkabel, wenn Sie
das Gerät vom Stromnetz trennen möch­ten. Ziehen Sie dazu immer direkt am
Netzstecker.

26 electrolux

Entsorgung des Geräts

1. Ziehen Sie den Netzstecker aus der
Netzsteckdose.

2. Schneiden Sie das Netzkabel ab und
entsorgen Sie es.

UMWELTTIPPS

Das Symbol auf dem Produkt oder
seiner Verpackung weist darauf hin, dass
dieses Produkt nicht als normaler
Haushaltsabfall zu behandeln ist, sondern
an einem Sammelpunkt für das Recycling
von elektrischen und elektronischen
Geräten abgegeben werden muss. Durch
Ihren Beitrag zum korrekten Entsorgen
dieses Produkts schützen Sie die Umwelt
und die Gesundheit Ihrer Mitmenschen.
Umwelt und Gesundheit werden durch
falsches Entsorgen gefährdet. Weitere
Informationen über das Recycling dieses
Produkts erhalten Sie von Ihrem Rathaus,
Ihrer Müllabfuhr oder dem Geschäft, in dem
Sie das Produkt gekauft haben.

Wohin mit den Altgeräten?

Überall dort wo neue Geräte verkauft
werden oder Abgabe bei den offiziellen
SENS-Sammelstellen oder offiziellen
SENS-Recyclern.
Die Liste der offiziellen SENS­Sammelstellen findet sich unter
www.sens.ch.

3. Entsorgen Sie die Türverriegelung, da­mit Kinder oder Haustiere nicht in dem
Gerät eingeschlossen werden können.
Es besteht Erstickungsgefahr (dies gilt
nur für Frontlader).

Verpackungsmaterialien

Recyceln Sie Materialien mit dem Symbol

.
Entsorgen Sie die Verpackung in den ent­sprechenden Recyclingbehältern.

Umwelttipps

Halten Sie sich zum Schutz der Umwelt und
zur Senkung Ihres Wasser- und Stromver­brauchs an diese Anweisungen:

• Stellen Sie zum Waschen normal ver-

schmutzter Wäsche ein Programm ohne
Vorwäsche ein.

• Waschen Sie immer mit der angegebe-

nen maximalen Beladung.

• Benutzen Sie ggf. einen Fleckentferner,

wenn Sie ein Programm mit niedriger
Temperatur auswählen.

• Erkundigen Sie sich nach der Wasserhär-

te Ihres Hausanschlusses, um die richtige
Waschmittelmenge verwenden zu kön­nen.

TECHNISCHE DATEN

Abmessungen Breite / Höhe / Tiefe 605 / 850 / 605 mm

Gesamttiefe 640 mm

Elektrischer Anschluss: Spannung

Die Schutzklasse gewährleistet einen Schutz gegen das Eindrin­gen von festen Fremdkörpern und Spritzwasser (Feuchtigkeit),
außer an den Stellen, an denen das Niederspannungsgerät kei­nen Schutz gegen Feuchtigkeit besitzt

Wasserdruck Min. 0,5 bar (0,05 MPa)

Wasserversorgung
Maximale Beladung Koch-/Buntwäsche 8 kg

1)

Gesamtleistung
Sicherung
Frequenz

Max. 8 bar (0,8 MPa)
Kaltwasser

230-240 V

2200 W

10 A

50 Hz

IPX4

electrolux 27

Schleuderdrehzahl Max. 1400 U/min (WAGL4E200)

1) Schließen Sie den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde an.

1600 U/min (WAGL6E200)

GERÄTEBESCHREIBUNG

1 2 3

1 Arbeitsplatte
2 Waschmittelschublade
3 Bedienfeld
4 Türgriff
5 Typenschild
6 Ablaufpumpe
7 Schraubfüße zum Ausrichten des Ge-

räts

8 Wasserablaufschlauch
9 Wassereinlassventil

10 Netzkabel
11 Transportschrauben
12 Schraubfüße zum Ausrichten des Ge-

räts

Zubehör

8

4

5

6

7

1 Schraubenschlüssel

Zum Lösen der Transportschrauben.

2 Kunststoffkappen

Zum Verschließen der Öffnungen auf
der Rückseite des Geräts nach dem
Entfernen der Transportschrauben.

Aquasafe-Zulaufschlauch

3

Zur Verhinderung von eventuellen Was­serlecks.

4 Kunststoff-Schlauchführung

Zum Einhängen des Ablaufschlauchs
an einer Waschbeckenkante.

9

10

11

12

1 2

34

28 electrolux

BEDIENFELD

1 2 3

Glätten
Défroissage
Aurischen

Rafraîchir

Energiesparen

Economique

Super Eco

20 min - 3 kg

Jeans

Spülen

Rinçage

Schleudern/Pumpen

Essorage/Vidange

Ein/Aus

Marche/Arrêt

Koch/Bunt
Blanc/Couleurs
+Vorwäsche
+Prelavage

Extra Leise
Extra Silence
Pegeleicht
Synthétiques
Leichtbülgen
Repassage Facile
Feinwäsche
Délicats
Wolle/Seide

Wolle/Seide
Laine/Soie

Laine/Soie
Daunen
Couette

m

e

T

1 Ein-/Aus-Taste (Ein/Aus — Marche/

Arrêt)

2 Programmwahlschalter
3 Display
4 Start/Pause-Taste (Start/Pause —

Départ/Pause)

5 Zeitvorwahl-Taste (Zeitvorwahl — Dé-

part Différé)

6 Zeitsparen-Taste (Zeit Sparen — Gain

de Temps)

7 Extra Spülen-Taste (Extra Spülen —

Rinçage+)

8 Flecken-Taste (Flecken — Taches)
9 Drehzahlreduzierungstaste (U./Min. —

T/min.)

10 Temperatur-Taste (Temp.)

Ein-/Aus-Taste

1

Drücken Sie diese Taste, um das Gerät ein­oder auszuschalten. Wird das Gerät einge­schaltet, ist eine Tonfolge zu hören.

Display

3

Extra

Spülen

Rinçage+

Gain de

Temps

Flecken

.

n

i

M

U./

.

p

Taches

T/min.

Départ
Differ

e

Start/Pause

Départ/Pause

Zeitvorwahl

ZeitSpar en

45678910

Die „Auto Off“-Abschaltautomatik schaltet
das Gerät in den folgenden Fällen automa­tisch aus, um den Energieverbrauch zu ver­ringern:

• Wenn Sie nicht innerhalb von fünf Minu-

4

ten die Taste
die Taste

drücken. Drücken Sie

1

, um das Gerät wieder ein-

zuschalten.

• 5 Minuten nach dem Ende des Wasch­programms. Siehe „Am Programmende“.

Programmwahlschalter

2

Drehen Sie diesen Schalter, um ein Pro­gramm einzustellen. Die entsprechende
Programmanzeige leuchtet auf.

A B C D

Im Display erscheint:

A • Die maximale Temperatur des Programms

electrolux 29

B

• Die Standard-Schleuderdrehzahl des Programms

•

Die Symbole „Kein Schleudergang“

C •

D

1) Nur verfügbar für das Programm Schleudern/Abpumpen.

2) Die Symbole erscheinen im Display, wenn die zugehörige Programmphase oder Funktion eingestellt ist.

Die Display-Symbole

Symbol Beschreibung

• Programmdauer
Wenn das Programm beginnt, verringert sich die angezeigte Zeit in Minutenschritten.

• Zeitvorwahl-Dauer
Wenn Sie die Zeitvorwahl-Taste drücken, zeigt das Display die verbleibende Zeit bis zum
Programmstart an.

•Alarmcodes
Bei einer Störung des Geräts erscheinen im Display Alarmcodes. Siehe Abschnitt „Fehler­suche“.

•Err
„Err“ erscheint einige Sekunden lang im Display, wenn:
– Sie eine Funktion auswählen, die nicht mit dem eingestellten Waschprogramm kombi-

nierbar ist.

– Sie das laufende Programm ändern.
Die Kontrolllampe der Start/Pause-Taste

•
Das Waschprogramm beendet ist.

Start-/Pause-Taste

Drücken Sie die Taste

2)

Hauptwaschgang

Spülgänge

Schleudergang

Kindersicherung

Das Türverriegelungssymbol erscheint, wenn das Programm beginnt.
Sie können die Tür des Geräts nicht öffnen, solange dieses Symbol er­scheint.
Sie können die Tür erst öffnen, wenn das Symbol erlischt.

Wenn das Symbol nicht erlischt, obwohl das Programm beendet ist:

• Es befindet sich Wasser in der Trommel.

• Die Spülstopp-Funktion ist eingeschaltet.
Startzeitvorwahl

4

4

, um ein Pro-

gramm zu starten oder zu unterbrechen.

Zeitvorwahl-Taste

Drücken Sie die Taste

5

5

, um den Start ei­nes Programms um 30 Minuten bis 20
Stunden zu verzögern.

Zeitspar-Taste

Drücken Sie die Taste

6

6

, um die Pro-

1)

und „Spülstopp“

4

blinkt.

• Drücken Sie die Taste einmal, um die
Programmdauer für normal verschmutzte
Wäsche zu verkürzen.

• Drücken Sie zweimal, um die Programm­dauer „Extra Kurz“ für nur gering ver­schmutzte Wäsche einzustellen.

Bei einigen Programmen kann jeweils
nur eine dieser beiden Funktionen ein­gestellt werden.

grammdauer zu verkürzen.

30 electrolux

Extra Spülen-Taste

Drücken Sie die Taste

7

7

, um einem Pro­gramm weitere Spülgänge hinzuzufügen.
Diese Funktion empfiehlt sich in Gebieten
mit weichem Wasser und für Menschen, die
unter Waschmittelallergien leiden.

Flecken-Taste

Drücken Sie die Taste

8

8

, um einem Pro­gramm eine Fleckenbehandlungs-Phase
hinzuzufügen.
Verwenden Sie diese Funktion für Wäsche
mit schwer zu entfernenden Flecken.
Bei Wahl dieser Funktion geben Sie den
Fleckentferner in das Fach

.

Mit dieser Funktion verlängert sich die
Programmdauer.
Diese Funktion ist bei Temperaturen
unter 40 °C nicht verfügbar.

Schleuderdrehzahl-Taste

9

Drücken Sie diese Taste zum:

• Verringern der maximalen Schleuderdreh-

zahl bei der Einstellung eines Pro­gramms.

Das Display zeigt nur die Schleuder­drehzahlen, die mit dem eingestellten
Programm verfügbar sind.

• Schalten Sie den Schleudergang aus.

• Aktivieren Sie die Spülstopp-Funktion.

Stellen Sie diese Funktion ein, um Knitter­falten zu vermeiden. Das Gerät pumpt
das Wasser am Ende des Programms
nicht ab.

Die Schleuderphase ist aus­geschaltet.

Die Spülstopp-Funktion ist
eingeschaltet.

Temperatur-Taste

Drücken Sie die Taste

10

10

zum Ändern der
Standardtemperatur.

- - = kaltes Wasser

Funktion „Akustische Signale“

Sie hören akustische Signale, wenn ...

• Sie das Gerät einschalten.

• Sie das Gerät ausschalten.

• Sie eine Taste drücken.

• Das Programm beendet ist.

• Eine Störung des Geräts vorliegt.
Zum Deaktivieren/Aktivieren der akusti-

schen Signale drücken Sie die Tasten

8

und 7 6 Sekunden lang gleichzeitig.

Bei deaktivierten akustischen Signalen
ertönen sie nur noch dann, wenn Sie
eine Taste drücken und wenn eine Stö­rung vorliegt.

Funktion Kindersicherung

Diese Funktion verhindert, dass Kinder mit
dem Bedienfeld spielen.

• Drücken Sie zum Aktivieren der Funktion

10

die Tasten
ge, bis im Display das Symbol

und 9 gleichzeitig so lan-

er-

scheint.

• Drücken Sie zum Deaktivieren der Funkti-

10

on die Tasten
lange, bis das Symbol

und 9 gleichzeitig so

im Display er-

lischt.

Wenn Sie die Funktion aktiveren

•

Bevor Sie die Start/Pause-Taste

4

drü-

cken, kann das Gerät nicht starten.

• Nachdem Sie die Start/Pause-Taste drü-

4

cken

, sind alle Tasten und der Pro-

grammwahlschalter deaktiviert.

Funktion „immer extra spülen“

Mit dieser Funktion können Sie die Funktion
„Extra Spülen“ stets beibehalten, auch
wenn Sie ein neues Programm einstellen.

• Drücken Sie zum Aktivieren der Funktion

6

die Tasten
ge, bis die Kontrolllampe der Taste

und 5 gleichzeitig so lan-

7

leuchtet.

• Drücken Sie zum Deaktivieren der Funkti-

6

on die Tasten
lange, bis die Kontrolllampe der Taste

und 5 gleichzeitig so

7

erlischt.

PROGRAMME

Programm

Temperatur

Koch/Bunt
Blanc/Couleurs

95 °C - Kalt

Koch/Bunt + Vor­wäsche
Blanc/Couleurs +
Prélavage

95 °C - Kalt

Extra Leise
Extra Silence

Extra Leise
95 °C - Kalt

Pflegeleicht
Synthétiques

60 °C - Kalt

Leichtbügeln
Repassage Facile

60 °C - Kalt

Feiwäasche
Délicats

40 °C - Kalt

Wolle/Seide
Laine/Soie

40 °C - Kalt

Daunen

Couette

60° - 30°

Schleudern / Pun­pen
Essorage / Vidan-

4)

ge

Beladung

Max. Beladung

Weiße und bunte Baum­wolle, normal ver­schmutzt.
Max. 8 kg

Weiße und bunte Baum­wolle, stark verschmutzt.
Max. 8 kg

Weiße und bunte Baum­wolle, normal ver­schmutzt.
Max. 8 kg

Synthetik- oder Mischge­webe, normal ver­schmutzt.
Max. 4 kg

Synthetikfasern, normal

3)

verschmutzt.
Max. 4 kg

Feinwäsche, z.B. aus Ac­ryl, Viskose oder Polyes­ter, normal verschmutzt.
Max. 4 kg

Waschmaschinenfeste
Wolle. Handwaschbare
Wolle und Feinwäsche
mit dem „Handwäsche“­Pflegesymbol.
Max. 2 kg

Eine einzelne Decke aus
Synthetik, Bettdecke,
Bettlaken usw.
Max. 3 kg

Alle Gewebe
Die maximale Beladung
hängt vom Wäschetyp
ab.

Programmbeschrei-

bung

Hauptwaschgang
Spülgänge
Langer Schleudergang

Vorwäsche
Hauptwaschgang
Spülgänge
Langer Schleudergang

Stopp mit Wasser in
der Trommel
Spülgänge
Langer Schleudergang

Hauptwaschgang
Spülgänge
Kurzer Schleudergang

Hauptwaschgang
Spülgänge
Kurzer Schleudergang

Hauptwaschgang
Spülgänge
Kurzer Schleudergang

Hauptwaschgang
Spülgänge
Kurzer Schleudergang

Hauptwaschgang
Spülgänge
Kurzer Schleudergang

Abpumpen des Was­sers
Schleudergang mit
maximaler Drehzahl.

electrolux 31

Funktionen

DREHZAHLREDUZIE­RUNG
SPÜLSTOPP

FLECKEN
EXTRA SPÜLEN

ZEITSPAREN

1)

2)

DREHZAHLREDUZIE­RUNG
SPÜLSTOPP
FLECKEN
EXTRA SPÜLEN

ZEITSPAREN

2)

FLECKEN
EXTRA SPÜLEN

ZEITSPAREN

2)

DREHZAHLREDUZIE­RUNG
SPÜLSTOPP

FLECKEN
EXTRA SPÜLEN

ZEITSPAREN

1)

2)

SPÜLSTOPP
EXTRA SPÜLEN
ZEITSPAREN

DREHZAHLREDUZIE­RUNG
SPÜLSTOPP

FLECKEN
EXTRA SPÜLEN

ZEITSPAREN

1)

2)

DREHZAHLREDUZIE­RUNG
SPÜLSTOPP

DREHZAHLREDUZIE­RUNG

DREHZAHLREDUZIE­RUNG
OHNE SCHLEUDERN

32 electrolux

Programm

Temperatur

Spülen
Rinçage

Kalt

Jeans

60 °C - Kalt

20 Min. - 3 Kg

30°

Beladung

Max. Beladung

Mit der Hand gewasche­ne Teile.

Textilien aus Jeansstoff.
Trikots aus modernen
Geweben.
Max. 8 kg

Teile aus Baumwolle
oder Synthetik, die leicht
verschmutzt sind oder

Programmbeschrei-

bung

Spülgänge
Langer Schleudergang

Hauptwaschgang
Spülgänge
Kurzer Schleudergang

Hauptwaschgang
Spülgänge
Kurzer Schleudergang

Funktionen

DREHZAHLREDUZIE­RUNG
SPÜLSTOPP

EXTRA SPÜLEN

5)

DREHZAHLREDUZIE­RUNG
SPÜLSTOPP
EXTRA SPÜLEN

ZEITSPAREN

2)

DREHZAHLREDUZIE­RUNG

nur einmal getragen wur­den.

Super Eco

Kalt

6)

Mischfasern (Baumwolle
und Synthetik).
Max. 3 kg

Hauptwaschgang
Spülgänge
Langer Schleudergang

DREHZAHLREDUZIE­RUNG
SPÜLSTOPP
EXTRA SPÜLEN

Energiesparen
Economique

7)

60° - 40°

Weiße und farbechte
Baumwolle, normal ver­schmutzt.
Max. 8 kg

Hauptwaschgang
Spülgänge
Langer Schleudergang

DREHZAHLREDUZIE­RUNG
SPÜLSTOPP
FLECKEN
EXTRA SPÜLEN
ZEITSPAREN

1) Die Flecken-Funktion ist nicht verfügbar bei einer Temperatur unter 40 °C.

2) Wenn Sie die Funktion Extra Kurz wählen, empfehlen wir Ihnen die Wäschemenge zu verringern. Eine volle

Beladung ist zwar möglich, aber die Waschergebnisse sind dann nicht zufriedenstellend.

3) Die Wasch- und die Schleuderphase sind schonend, um Knitterbildung zu vermeiden. Das Gerät führt zusätzliche

Spülgänge aus.

4) Die Standard-Schleuderdrehzahl ist die Drehzahl für Koch-/Buntwäsche. Stellen Sie die Schleuderdrehzahl ein.

Achten Sie darauf, dass sie für die Wäsche geeignet ist.

5) Drücken Sie die Taste EXTRA SPÜLEN für zusätzliche Spülgänge. Bei einer niedrigen Schleuderdrehzahl werden

Schonspülgänge und ein kurzer Schleudergang durchgeführt.

6) Stellen Sie dieses Programm ein, wenn Sie Zeit sparen und den Energie- und Wasserverbrauch senken möchten.

Verwenden Sie ein spezielles Waschmittel für sehr niedrige Temperaturen.

7) Stellen Sie dieses Programm ein, wenn Sie gute Waschergebnisse erzielen und den Energieverbrauch senken

möchten. Die Dauer des Waschprogramms verlängert sich.

DAMPFPROGRAMME

Programm

1)

Dampf Auffrischen — Rafraîchir

Dieses Programm beseitigt Gerüche
aus der Wäsche.

Dampf beseitigt keine Tiergerü­che.

Dampf Glätten — Défroissage

Dieses Programm hilft bei der Beseiti­gung von Falten in der Wäsche.

Beladung Max. Beladung

bis zu 1.5 kg

Baumwolle und Synthetik.

bis zu 1.5 kg

electrolux 33

Programm

Dampf kann für getrocknete, gewaschene oder einmal getragene Wäsche benutzt werden.
Diese Programme können Falten und Gerüche reduzieren und machen Ihre Wäsche glatter.
Verwenden Sie kein Waschmittel. Entfernen Sie Flecken bei Bedarf durch Waschen oder einen
an der entsprechenden Stelle angewandten Fleckentferner.
Dampfprogramme sind keine Hygieneprogramme.

Für folgende Kleidungsstücke dürfen Sie das Dampfprogramm nicht benutzen:

• Wäsche, die laut Kleidungsetikett nicht trocknergeeignet ist.

• Wäsche mit Besätzen aus Kunststoff, Metall, Holz o. Ä.

1) Wenn Sie mit trockener Wäsche ein Dampfprogramm wählen, wird sich die Wäsche am Ende des Programms

etwas feucht anfühlen. Hängen Sie die Wäsche am besten 10 Minuten an der frischen Luft auf, um die
Feuchtigkeit entweichen zu lassen. Die Wäsche sollte möglichst schnell aus der Trommel entnommen werden.
Nach einem Dampfprogramm lässt sich die Wäsche leichter bügeln!

1)

Beladung Max. Beladung

Verbrauchswerte

Programm

Kochwäsche 95 °C 2.50 76
Koch-/Buntwäsche 60 °C 1.60 72
Koch-/Buntwäsche 40 °C 1.00 72
Pflegeleicht 40 °C 0.60 50
Feinwäsche 40 °C 0.70 60
Wolle/Handwäsche 30 °C 0.35 57

1) Die Programmdauer entnehmen Sie bitte dem Display.

2) Die in der Tabelle angegebenen Verbrauchswerte sind Richtwerte. Sie können je nach Wäscheart und -menge,

Einlauftemperatur des Wassers sowie der Raumtemperatur von den in der Tabelle angegebenen Werten
abweichen.

Standardprogramme für die auf dem
Energie-Label angegebenen
Verbrauchswerte.

Die Waschprogramme Koch-/Buntwäsche
60 °C Energiesparen und Koch-/Buntwä­sche 40 °C Energiesparen sind die Stan­dardprogramme für normal verschmutzte
Koch-/Buntwäsche. Sie eignen sich zum

1)

Energieverbrauch (KWh)

Buntwäsche und sind in Sachen Energie­und Wasserverbrauch die effizientesten
Waschprogramme für diese Wäscheart.
Sie entsprechen EN60456.

Die tatsächliche Wassertemperatur
kann von der für das Programm ange­gebenen Temperatur abweichen.

2)

Wasserverbrauch

(Liter)

2)

Waschen von normal verschmutzter Koch-/

VOR DER ERSTEN INBETRIEBNAHME

1. Zum Aktivieren des Ablaufsystems fül-

len Sie 2 Liter Wasser in das Hauptfach
der Waschmittelschublade.

2. Geben Sie eine kleine Waschmittelmen­ge in das Hauptfach der Waschmittel­schublade. Stellen Sie ein Koch/Bunt­wäsche-Programm mit der höchsten
Temperatur ein und starten Sie das
Programm mit leerer Trommel. So wer­den alle eventuellen Verunreinigungen
aus Trommel und Bottich entfernt.

GEBRAUCH DES GERÄTS

1. Drehen Sie den Wasserhahn auf. 2. Stecken Sie den Netzstecker in die
Steckdose.

34 electrolux

3.

Drücken Sie die Taste

1

, um das Ge-

rät einzuschalten.

4. Legen Sie die Wäsche in das Gerät.

5. Verwenden Sie die richtige Waschmit-

tel- und Pflegemittelmenge.

EINFÜLLEN DER WÄSCHE

1. Öffnen Sie die Gerätetür.

2. Geben Sie jedes Wäschestück einzeln

in die Trommel. Schütteln Sie jedes
Wäschestück leicht aus, bevor Sie es in
das Gerät legen. Achten Sie darauf,
nicht zu viel Wäsche einzufüllen.

3. Schließen Sie die Tür.

6. Stellen Sie je nach Wäscheart und Ver­schmutzungsgrad das passende
Waschprogramm ein.

Vergewissern Sie sich, dass keine Wäsche­stücke zwischen Dichtung und Tür einge­klemmt sind. Ansonsten besteht das Risiko
eines Wasseraustritts oder die Wäsche
kann beschädigt werden.

EINFÜLLEN VON WASCH- UND PFLEGEMITTELN

Waschmittelfach für die Vorwaschphase und das Einweichprogramm.
Füllen Sie das Waschmittel für den Vorwaschgang und das Einweichen vor dem
Start des Programms ein.

Waschmittelfach für den Hauptwaschgang.
Wenn Sie Flüssigwaschmittel verwenden, muss dieses direkt vor dem Start des
Programms eingefüllt werden.

Fach für flüssige Pflegemittel (Weichspüler, Stärke).
Füllen Sie das Pflegemittel in das Fach ein, bevor Sie das Programm starten.

electrolux 35

Maximale Menge für flüssige Pflegemittel.

Fach für den Fleckenentferner.
Füllen Sie den Fleckenentferner in das Fach ein und stellen Sie die Funktion Fle­cken ein, bevor Sie das Programm starten.

Klappe für Waschpulver oder Flüssigwaschmittel
Drehen Sie die Klappe nach oben oder nach unten in die korrekte Position für
Waschpulver oder Flüssigwaschmittel.

Halten Sie sich immer an die Anweisungen auf der Verpackung der Waschmittelprodukte.

Überprüfen Sie die Position der Klappe

1. Ziehen Sie die Waschmittelschublade
bis zum Anschlag heraus.

2. Drücken Sie den Hebel nach unten und
ziehen Sie die Schublade heraus.

3. Drehen Sie die Klappe nach oben,
wenn Sie Waschpulver verwenden.

4. Drehen Sie die Klappe nach unten,
wenn Sie Flüssigwaschmittel verwen­den.

5. Messen Sie Waschmittel und Weich­spüler ab.

6. Schließen Sie die Waschmittelschubla­de vorsichtig. Achten Sie darauf, dass
die Klappe beim Schließen der Wasch­mittelschublade nicht blockiert.

Klappe in der unteren Position:

– Verwenden Sie keine Gelwaschmittel

oder Flüssigwaschmittel mit dicker
Konsistenz.

– Füllen Sie nicht mehr Flüssigwasch-

mittel ein als bis zur Markierungslinie
auf der Klappe.

– Stellen Sie nicht den Vorwaschgang

ein.

– Stellen Sie nicht die Zeitvorwahl ein.

EINSTELLEN UND STARTEN EINES PROGRAMMS

1. Drehen Sie den Programmwahlschal­ter. Die entsprechende Programman­zeige leuchtet auf.

2.

Die Kontrolllampe der Taste

4

blinkt

rot.

3. Im Display werden die Standardwerte
für Temperatur und Schleuderdrehzahl
angezeigt. Drücken Sie die entsprech­enden Tasten, um die Temperatur und/
oder Schleuderdrehzahl zu ändern.

4. Wählen Sie die verfügbaren Funktionen
aus. Die Kontrolllampe der eingestellten
Funktion leuchtet oder das Display
zeigt das entsprechende Symbol an.

36 electrolux

5.

Drücken Sie die Taste

4

, um das

Programm zu starten. Die Kontrolllam-

4

pe der Taste

leuchtet.

Unterbrechen eines Programms

1.

Drücken Sie die Taste

4

. Die Kon-

trolllampe blinkt.

2.

Drücken Sie die Taste

4

erneut. Das

Waschprogramm wird fortgesetzt.

Abbrechen eines Programms

1.

Drücken Sie die Taste

1

, um das
Programm abzubrechen und das Gerät
auszuschalten.

2.

Drücken Sie die Taste

1

erneut, um
das Gerät einzuschalten. Anschließend
können Sie ein neues Waschprogramm
einstellen.

Das Gerät pumpt das Wasser nicht ab.

Ändern einer Funktion

Einige Funktionen können nur geändert
werden, bevor sie durchgeführt werden.

1.

Drücken Sie die Taste

4

. Die Kon­trolllampe blinkt.

2. Ändern Sie die eingestellte Funktion.

Einstellen der Zeitvorwahl

1.

Drücken Sie die Taste

5

wiederholt,
bis das Display die Zeit in Minuten und
Stunden anzeigt. Die entsprechenden
Symbole leuchten auf.

2.

Nach dem Drücken der Taste

4

be­ginnt das Gerät die vorgewählte Zeit
herunterzuzählen.
Nach Ablauf der Zeitvorwahl startet das
Programm automatisch.

Sie können die Einstellung der Zeitvor­wahl vor dem Einschalten des Geräts

mit der Taste

4

jederzeit abbrechen
oder ändern.
Die Zeitvorwahl kann nicht zusammen
mit dem Programm Dampf eingestellt
werden.

Abbrechen der Zeitvorwahl

1.

Drücken Sie die Taste

4

. Die zugehö-

rige Kontrolllampe blinkt.

2.

Drücken Sie die Taste

5

wiederholt,

bis das Display 0’ anzeigt.

3.

Drücken Sie die Taste

4

. Das Pro-

gramm startet.

Öffnen der Tür

Während ein Programm oder die Zeitvor­wahl aktiv ist, ist die Tür verriegelt.

So öffnen Sie die Gerätetür:

1.

Drücken Sie die Taste

4

. Das Türver-

riegelungssymbol im Display erlischt.

2. Öffnen Sie die Tür des Geräts.

3. Schließen Sie die Tür des Geräts und

4

drücken Sie die Taste

. Das Pro­gramm bzw. die Zeitvorwahl läuft wei­ter.

Wenn die Temperatur und der Wasser­stand in der Trommel zu hoch sind,
leuchtet das Türverriegelungssymbol
weiterhin und die Tür lässt sich nicht
öffnen. Gehen Sie zum Öffnen der Tür
wie folgt vor:

1. Schalten Sie das Gerät aus.

2. Warten Sie einige Minuten.

3. Vergewissern Sie sich, dass kein
Wasser in der Trommel steht.

Wichtig! Wenn Sie das Gerät ausschalten,
müssen Sie das Programm anschließend
neu einstellen.

AM PROGRAMMENDE

• Das Gerät stoppt automatisch.

• Es ertönen akustische Signale.

•

Im Display erscheint

• Die Kontrolllampe der Start/Pause-Taste

4

erlischt.

• Das Türverriegelungssymbol erlischt.

•

Drücken Sie die Taste
auszuschalten. Fünf Minuten nach Ende

.

1

, um das Gerät

des Programms schaltet die Energiespar­funktion das Gerät automatisch aus.

Wenn Sie das Gerät wieder einschal­ten, sehen Sie im Display das Ende des
letzten Programms. Drehen Sie den
Programmwahlschalter, um ein neues
Programm einzustellen.

electrolux 37

• Nehmen Sie die Wäsche aus dem Gerät.
Vergewissern Sie sich, dass die Trommel
leer ist.

• Lassen Sie die Tür offen, damit sich kein
Schimmel und keine unangenehmen Ge­rüche bilden.

• Schließen Sie den Wasserhahn.

Das Waschprogramm ist beendet, aber
es steht Wasser in der Trommel:

– Die Trommel dreht sich regelmäßig, um

Knitterfalten in der Wäsche zu vermeiden.

– Die Tür bleibt verriegelt.
– Sie müssen das Wasser abpumpen, um

die Tür zu öffnen.

Abpumpen des Wassers:

1. Reduzieren Sie, falls erforderlich, die

2.

3. Wenn das Programm beendet ist und

4. Schalten Sie das Gerät aus.

PRAKTISCHE TIPPS UND HINWEISE

Beladung

• Teilen Sie die Wäsche auf, in: Kochwä­sche, Buntwäsche, Synthetik, Feinwä­sche und Wolle.

• Halten Sie sich an die Anweisungen auf
den Kleidungsetiketten.

• Waschen Sie weiße und bunte Wäsche
nicht zusammen.

• Manche farbigen Textilien können beim
ersten Waschen färben. Wir empfehlen,
sie deshalb die ersten Male separat zu
waschen.

• Knöpfen Sie Kopfkissen zu und schließen
Sie Reißverschlüsse, Haken und Druck­knöpfe. Schließen Sie Gürtel.

• Leeren Sie die Taschen und falten Sie die
Wäscheteile auseinander.

• Wenden Sie mehrlagige Textilien, Wolle
und bedruckte Wäschestücke vor dem
Waschen.

• Entfernen Sie hartnäckige Flecken.

• Waschen Sie stark verschmutzte Berei­che mit einem speziellen Waschmittel.

• Seien Sie vorsichtig mit Gardinen. Entfer­nen Sie die Haken, oder stecken Sie die
Gardinen in einen Beutel oder Kopfkis­senbezug.

• Nicht im Gerät waschen:
– Ungesäumte Wäschestücke und Wä-

schestücke mit Schnitten im Stoff
–Bügel-BHs
– Verwenden Sie einen Beutel zum Wa-

schen von kleinen Textilien.

• Eine sehr geringe Beladung kann in der
Schleuderphase Probleme verursachen.
Verteilen Sie die Wäschestücke in diesem

Hartnäckige Flecken

Für manche Flecken sind Wasser und
Waschmittel nicht ausreichend.
Wir empfehlen, diese Flecken zu entfernen,
bevor Sie die entsprechenden Textilien in
das Gerät geben.
Spezial-Fleckentferner sind im Handel er­hältlich. Verwenden Sie einen Spezial­Fleckentferner, der für den jeweiligen Fle­ckentyp und Gewebetyp geeignet ist.

Wasch- und Pflegemittel

• Verwenden Sie nur speziell für Waschma-

• Mischen Sie nicht verschiedene Wasch-

• Verwenden Sie der Umwelt zuliebe nicht

• Halten Sie sich an die Anweisungen auf

• Verwenden Sie die korrekten Produkte

• Stellen Sie keine Vorwäsche ein, wenn

• Ist Ihr Gerät nicht mit einer Klappe in der

Schleuderdrehzahl.
Drücken Sie die Start/Pause-Taste

Das Gerät pumpt das Wasser ab und
schleudert.

das Türverriegelungssymbol erlischt,
können Sie die Tür öffnen.

Nach etwa 18 Stunden pumpt das Ge­rät automatisch das Wasser ab und
schleudert.

Fall mit der Hand neu und starten Sie die
Schleuderphase erneut.

schinen bestimmte Wasch- und Pflege­mittel.

mittel.

mehr als die angegebene Waschmittel­menge.

der Verpackung dieser Produkte.

für Art und Farbe des Gewebes, Pro­grammtemperatur und Verschmutzungs­grad.

Sie Flüssigwaschmittel verwenden.

Waschmittelschublade ausgerüstet, ge­ben Sie das Flüssigwaschmittel in eine
Dosierkugel.

4

.

38 electrolux

Wasserhärte

Wenn die Wasserhärte Ihres Leitungswas­sers hoch oder mittel ist, empfehlen wir die
Verwendung eines Enthärters für Wasch­maschinen. In Gegenden mit weichem
Wasser ist die Zugabe eines Enthärters
nicht erforderlich.
Wenden Sie sich an Ihr örtliches Wasser­versorgungsunternehmen, um die Wasser-

Halten Sie sich an die Anweisungen auf der
Verpackung der Produkte.
Gleichwertige Maßeinheiten der Wasserhär­te:

• Deutsche Wasserhärtegrade (dH°)

• Französische Wasserhärtegrade (°TH).

• mmol/l (Millimol pro Liter - internationale
Einheit für Wasserhärte)

• Clarke-Werte

härte in Ihrem Gebiet zu erfahren.

Wasserhärtetabelle

Härtegrad Art

1 weich 0-7 0-15 0-1.5 0-9
2 mittel 8-14 16-25 1.6-2.5 10-16
3 hart 15-21 26-37 2.6-3.7 17-25
4 sehr hart > 21 > 37 >3.7 >25

°dH °TH mmol/l Clarke

Wasserhärte

REINIGUNG UND PFLEGE

Warnung!

Trennen Sie das Gerät von der Stromver­sorgung, bevor Sie es reinigen.

Entkalken

Normales Leitungswasser enthält Kalk. Falls
erforderlich, benutzen Sie einen Enthärter,
um Kalkablagerungen zu entfernen.
Verwenden Sie ein Produkt, das speziell für
Waschmaschinen hergestellt wird. Halten
Sie sich an die Herstelleranweisungen auf
der Verpackung.
Führen Sie die Entkalkung nicht gleichzeitig
mit einer Wäsche durch.

Reinigen der Außenseiten

Reinigen Sie das Gerät nur mit warmem
Wasser und mit etwas Spülmittel. Reiben
Sie alle Oberflächen sorgfältig trocken.

Vorsicht! Verwenden Sie keinen
Alkohol, keine Lösungsmittel und keine
Chemikalien.

Waschgang zur Pflege der Maschine

Bei Waschprogrammen mit niedrigen Tem­peraturen kann etwas Waschmittel in der
Trommel zurückbleiben. Führen Sie regel­mäßig einen Waschgang zur Pflege der Ma­schine durch:

• Entnehmen Sie die Wäsche aus der
Trommel.

• Stellen Sie das heißeste Waschpro­gramm für Koch-/Buntwäsche ein.

• Verwenden Sie die korrekte Menge eines
Waschpulvers mit biologischen Reini­gungseigenschaften.

Lassen Sie die Tür nach jedem Waschpro­gramm einige Zeit offen stehen, um einer
Schimmelbildung vorzubeugen und unan­genehme Gerüche entweichen zu lassen.

Türdichtung

Überprüfen Sie regelmäßig die Türdichtung
und nehmen Sie alle Gegenstände aus ihr
heraus.

Trommel

Überprüfen Sie regelmäßig, dass sich kein
Kalk und keine Rostpartikel in der Trommel
absetzen.
Verwenden Sie zur Entfernung von Rost
aus der Trommel nur Spezialprodukte.
Vorgehensweise:

electrolux 39

• Reinigen Sie die Trommel mit einem Spe­zialreiniger für Edelstahl.

• Starten Sie ein kurzes Programm für
Koch-/Buntwäsche mit der maximalen
Temperatur und einer kleinen Menge
Waschmittel.

Reinigungsmittelbehälter

1. Drücken Sie auf den Hebel.

1

2

2. Ziehen Sie die Waschmittelschublade

heraus.

3. Entfernen Sie den oberen Teil des Pfle-

gemittelfachs.

Ablaufpumpe

Kontrollieren Sie regelmäßig die Ablauf­pumpe und sorgen Sie dafür, dass sie
sauber ist.

Reinigen Sie die Pumpe in folgenden Fällen:

• Das Gerät pumpt das Wasser nicht ab.

• Die Trommel dreht sich nicht.

• Das Gerät macht ein ungewöhnliches
Geräusch, weil die Ablaufpumpe blockiert
ist.

• Im Display wird ein Alarmcode angezeigt,
weil es Probleme beim Abpumpen des
Wassers gibt.

Warnung!

• Ziehen Sie den Netzstecker aus der
Netzsteckdose.

• Entfernen Sie den Filter nicht wäh­rend des laufenden Betriebs. Reini­gen Sie die Ablaufpumpe nicht,
wenn das Wasser im Gerät noch
heiß ist. Die Ablaufpumpe darf nur
bei kaltem Wasser gereinigt werden.

Reinigen der Ablaufpumpe:

1. Öffnen Sie die Ablaufpumpenklappe.

4. Reinigen Sie alle Teile mit Wasser.

5. Reinigen Sie das leere Einschubfach
mit einer Bürste.

6. Schieben Sie die Waschmittelschubla­de wieder in das Einschubfach ein.

2. Ziehen Sie die Klappe zum Entfernen
heraus.

40 electrolux

3. Stellen Sie einen geeigneten Behälter
unter die Öffnung der Ablaufpumpe, um
das Restwasser aufzufangen.

4. Drücken Sie auf die beiden Hebel und
ziehen Sie den Ablaufschlauch nach
vorne, um das Wasser abzulassen.

5. Wenn der Behälter voll ist, schieben Sie
den Ablaufschlauch wieder zurück und
leeren Sie den Behälter. Wiederholen
Sie die Schritte 4 und 5, bis kein Was­ser mehr aus der Ablaufpumpe fließt.

6. Bringen Sie den Ablaufschlauch wieder
in seine ursprüngliche Position und dre­hen Sie den Filter, um ihn zu entfernen.

1

8. Prüfen Sie, dass sich das Flügelrad der
Pumpe drehen lässt. Ist dies nicht
möglich, wenden Sie sich an den Kun­dendienst.

9. Reinigen Sie den Filter unter Leitungs­wasser und setzen Sie ihn wieder in die
dafür vorgesehenen Führungen in der
Pumpe ein.

10. Vergewissern Sie sich, dass der Filter
richtig festgedreht ist, damit kein Was­ser austreten kann.

11. Bringen Sie die Ablaufpumpenklappe
wieder an und schließen Sie diese.

2

1

2

7. Entfernen Sie Flusen und Gegenstände
von der Pumpe.

Zulaufschlauchfilter und Ventilfilter

Die Filter müssen in folgenden Fällen gerei­nigt werden:

• Es läuft kein Wasser in das Gerät.

• Das Wasser läuft sehr lange in das Gerät
ein.

•

Die Kontrolllampe der Taste

4

blinkt
und im Display wird der entsprechende
Alarm angezeigt. Siehe hierzu „Fehlersu­che“.

Warnung! Ziehen Sie den Netzstecker
aus der Netzsteckdose.

Reinigen der Wasserzulauffilter:

1. Schließen Sie den Wasserhahn.

2. Entfernen Sie den Wasserzulauf­schlauch vom Wasserhahn.

electrolux 41

3. Reinigen Sie den Filter im Zulauf­schlauch mit einer harten Bürste.

4. Entfernen Sie den Zulaufschlauch von
der Geräterückseite.

5. Reinigen Sie den Filter im Ventil mit ei­ner harten Bürste oder einem Hand­tuch.

6. Bringen Sie den Zulaufschlauch wieder
an. Vergewissern Sie sich, dass alle An­schlüsse vollkommen dicht sind, damit
kein Wasser austreten kann.

45°

35°

7. Drehen Sie den Wasserhahn auf.

Notentleerung

Das Gerät kann aufgrund einer Funktions­störung das Wasser nicht abpumpen.

In diesem Fall führen Sie die Schritte (1) bis
(6) unter „So reinigen Sie die Ablaufpumpe“
durch.
Reinigen Sie bei Bedarf die Pumpe.
Bringen Sie den Ablaufkanal wieder in seine
ursprüngliche Position und schließen Sie die
Ablaufpumpenklappe.
Wenn Sie das Wasser über das Notentlee­rungsverfahren abpumpen, müssen Sie das
Abpumpsystem wieder aktivieren:

1. Füllen Sie 2 Liter Wasser in das Haupt­fach der Waschmittelschublade ein.

2. Starten Sie das Programm zum Ab­pumpen des Wassers.

Frostschutzmaßnahmen

Falls das Gerät in einem Bereich installiert
ist, in dem die Temperatur unter 0 °C sin­ken kann, entfernen Sie das im Zulauf­schlauch und in der Ablaufpumpe verblie­bene Wasser.

1. Ziehen Sie den Netzstecker aus der
Netzsteckdose.

2. Schließen Sie den Wasserhahn.

3. Entfernen Sie den Wasserzulauf­schlauch.

4. Stecken Sie die beiden Enden des Zu­laufschlauchs in einen Behälter und las­sen Sie das Wasser aus dem Schlauch
fließen.

5. Leeren Sie die Ablaufpumpe. Siehe No­tentleerungsverfahren.

6. Befestigen Sie den Zulaufschlauch wie­der, wenn die Ablaufpumpe entleert ist.

Warnung! Vergewissern Sie sich vor
einer erneuten Benutzung des Geräts,
dass die Temperatur mehr als 0 °C
beträgt.
Der Hersteller ist nicht verantwortlich
für Schäden, die durch niedrige Tem­peraturen entstanden sind.

FEHLERSUCHE

Das Gerät startet nicht oder stoppt wäh­rend des Betriebs.
Versuchen Sie zunächst eine Lösung für
das Problem zu finden (siehe Tabelle).
Wenn Sie keine Lösung finden, wenden Sie
sich an den Kundendienst.

Bei einigen Problemen ertönt ein
Signalton und das Display zeigt einen
Alarmcode an:

•

- Es läuft kein Wasser in das Gerät.

•

- Das Gerät pumpt das Wasser

nicht ab.

42 electrolux

•

- Die Gerätetür steht offen oder ist

nicht richtig geschlossen.

•

- Die Aquasafe-Einrichtung ist aus-

Warnung! Schalten Sie das Gerät aus,
bevor Sie die Überprüfungen
vornehmen.

gelöst.

Problem Mögliche Ursache Mögliche Abhilfe

Es läuft kein Wasser in
das Gerät.

Der Wasserzulaufschlauch ist

Die Filter im Wasserzulauf-

Der Wasserhahn ist blockiert

Der Wasserzulaufschlauch ist

Der Wasserdruck ist zu nied-

Das Gerät pumpt das
Wasser nicht ab.

Der Filter der Ablaufpumpe ist

Der Wasserablaufschlauch ist

Ein Waschprogramm ohne

Die Funktion Spülstopp ist ak-

Die Gerätetür steht of­fen oder ist nicht richtig
geschlossen.

Die Aquasafe-Einrich­tung ist aktiv.

Das Gerät schleudert
nicht.

Der Filter der Ablaufpumpe ist

Unwuchtprobleme durch die

Das Programm startet
nicht.

Die Sicherung im Haussiche-

Der Wasserhahn ist geschlos­sen.

beschädigt.

schlauch sind zugesetzt.

oder durch Kalkablagerungen
verstopft.

nicht richtig angeschlossen.

rig.
Der Wasserablaufschlauch ist

beschädigt.

zugesetzt.

nicht richtig angeschlossen.

Abpumpphase ist eingestellt.

tiviert.
Schließen Sie die Tür richtig.

• Schalten Sie das Gerät aus.

Die Schleuderphase ist ausge­schaltet.

zugesetzt.

Beladung.

Der Netzstecker steckt nicht
richtig in der Steckdose.

rungskasten ist durchge­brannt.

Sie haben nicht die Taste
gedrückt.

Drehen Sie den Wasserhahn auf.

Vergewissern Sie sich, dass der Wasser­zulaufschlauch nicht beschädigt ist.

Reinigen Sie die Filter. Siehe unter „Rei­nigung und Pflege“.

Reinigen Sie den Wasserhahn.

Vergewissern Sie sich, dass die
Schlauchverbindung in Ordnung ist.

Wenden Sie sich an Ihr örtliches Was­serversorgungsunternehmen.

Vergewissern Sie sich, dass der Wasser­ablaufschlauch keine Beschädigungen
aufweist.

Reinigen Sie den Filter der Ablaufpumpe.
Siehe unter „Reinigung und Pflege“.

Vergewissern Sie sich, dass die
Schlauchverbindung in Ordnung ist.

Stellen Sie das Abpumpprogramm ein.

Stellen Sie das Abpumpprogramm ein.

• Schließen Sie den Wasserhahn.

• Wenden Sie sich an den Kunden­dienst.

Stellen Sie das Schleuderprogramm ein.

Reinigen Sie den Filter der Ablaufpumpe.
Siehe unter „Reinigung und Pflege“.

Verteilen Sie die Wäschestücke mit der
Hand neu und starten Sie die Schleuder­phase erneut.

Stecken Sie den Netzstecker in die
Steckdose.

Setzen Sie eine neue Sicherung ein.

4

Drücken Sie die Taste 4 .

electrolux 43

Problem Mögliche Ursache Mögliche Abhilfe

Die Zeitvorwahl ist eingestellt. Um das Programm sofort zu starten,

Die Kindersicherung ist akti-

Es befindet sich Was­ser auf dem Boden.

An der Ablaufpumpe tritt Was-

Der Wasserablaufschlauch ist

Die Tür des Geräts
lässt sich nicht öffnen.

Es befindet sich Wasser in der

Das Gerät verursacht
ein ungewöhnliches
Geräusch.

Sie haben die Verpackungs-

Es ist sehr wenig Wäsche in

Das Wasser, das in
das Gerät einläuft, wird
sofort abgepumpt.

Die Waschergebnisse
sind nicht zufrieden­stellend.

Sie haben hartnäckige Flecken

Es wurde eine falsche Tempe-

Es befindet sich zu viel Wä-

viert.
An den Schlauchanschlüssen

tritt Wasser aus.

ser aus.

beschädigt.
Ein Waschprogramm läuft. Warten Sie das Ende des Waschpro-

Trommel.
Das Gerät ist nicht ausgerich-

tet.

materialien und/oder die
Transportschrauben nicht ent­fernt.

der Trommel.
Das Ende des Ablauf-

schlauchs liegt zu tief.

Sie haben zu wenig oder ein
falsches Waschmittel verwen­det.

nicht vor dem Waschgang ent­fernt.

ratur eingestellt.

sche in der Trommel.

Schalten Sie das Gerät nach der Überprü-

brechen Sie die Zeitvorwahl ab.
Deaktivieren Sie die Kindersicherung.

Vergewissern Sie sich, dass die
Schlauchanschlüsse fest angeschlossen
sind.

Vergewissern Sie sich, dass die Ablauf­pumpe fest angeschlossen ist.

Vergewissern Sie sich, dass der Wasser­zulaufschlauch nicht beschädigt ist.

gramms ab.
Stellen Sie das Abpump- oder Schleu-

derprogramm ein.
Richten Sie das Gerät waagrecht aus.

Siehe hierzu „Montage“.

Entfernen Sie die Verpackungsmateriali­en und/oder die Transportschrauben.
Siehe hierzu „Montage“.

Füllen Sie mehr Wäsche ein.

Vergewissern Sie sich, dass sich der Ab­laufschlauch in der richtigen Höhe befin­det.

Erhöhen Sie die Waschmittelmenge oder
benutzen Sie ein anderes Waschmittel.

Verwenden Sie zur Entfernung hartnä­ckiger Flecken Spezialprodukte.

Achten Sie darauf, die richtige Tempera­tur einzustellen.

Verringern Sie die Beladung.

Kundendienst

fung wieder ein. Das Programm wird an der
Stelle fortgesetzt, an der es unterbrochen
wurde.
Tritt das Problem erneut auf, wenden Sie
sich an den Kundendienst.

Mod. ... ... ...

Prod. No. ... ... ...

Ser. No. ...

Wenn das Display andere Alarmcodes an­zeigt, wenden Sie sich an den Kunden­dienst.

Garantiebedingungen und Ansprechpartner
entnehmen Sie bitte den mit dem Gerät ge-

44 electrolux

lieferten Informationen. Die vom Kunden­dienst abgefragten Daten finden Sie auf
dem Typenschild.

Wir empfehlen, diese Daten hier zu notieren:
Modell

(MOD.)

..................

MONTAGE

Auspacken

1. Verwenden Sie Handschuhe. Entfernen
Sie die äußere Folie. Benutzen Sie, falls
erforderlich, ein Teppichmesser.

2. Nehmen Sie die Karton-Abdeckung ab.

3. Entfernen Sie die Styropor-Verpa­ckungsteile.

Produktnummer
(PNC)

Seriennummer
(S.N.)

..................

..................

5. Öffnen Sie die Tür. Entfernen Sie das
Styroporteil aus der Türdichtung und al­le Teile aus der Trommel.

6. Legen Sie das vordere Styroporteil hin­ter dem Gerät auf den Boden. Legen
Sie das Gerät vorsichtig mit der Rück­seite darauf ab. Achten Sie darauf,
nicht die Schläuche zu beschädigen.

4. Entfernen Sie die innere Folie.

electrolux 45

7. Entfernen Sie den Styroporschutz von
der Geräteunterseite.

1

2

8. Ziehen Sie das Gerät nach oben, so­dass es wieder aufrecht steht.

9. Entnehmen Sie das Netzkabel und den
Ablaufschlauch aus den Schlauchhalte­rungen.

10. Lösen Sie die drei Schrauben. Verwen­den Sie dazu den mitgelieferten
Schraubenschlüssel.

11. Ziehen Sie die Kunststoff-Abstandshal­ter heraus.

12. Ersetzen Sie die Kunststoff-Abstands­halter durch die Kunststoffkappen. Die­se Kappen finden Sie im Beutel mit der
Gebrauchsanleitung.

Warnung! Entfernen Sie vor der
Montage des Geräts alle
Verpackungsmaterialien und
Transportschrauben.

Wir empfehlen, Verpackungsmaterial
und Transportschrauben für einen spä­teren Transport aufzubewahren.

Aufstellen und Ausrichten

• Stellen Sie das Gerät auf einen ebenen,

festen Boden.

• Stellen Sie sicher, dass die Luftzirkulation

unter dem Gerät nicht durch Teppiche
beeinträchtigt wird.

• Vergewissern Sie sich, dass die Maschi-

ne weder die Wand noch andere Geräte
berührt.

• Schrauben Sie die Füße zum Ausrichten

des Geräts weiter heraus oder hinein.
Durch eine korrekte waagrechte Ausrich­tung des Geräts werden Vibrationen, Ge­räusche und ein „Wandern“ des Geräts
während des Betriebs vermieden.

35

O

45

O

46 electrolux

x4

• Das Gerät muss einen waagerechten und
festen Stand haben.

Vorsicht! Schieben Sie weder Karton
noch Holz oder ähnliche Materialien
unter die Stellfüße, um das Gerät
auszurichten.

Wasserzulaufschlauch

• Schließen Sie den Schlauch am Gerät an.
Drehen Sie den Wasserzulaufschlauch
nur nach links oder rechts. Lösen Sie die
Ringmutter, um ihn in die gewünschte
Position zu bewegen.

• Schließen Sie den Wasserzulaufschlauch
an einen Kaltwasserhahn mit einem 3/4"­Außengewinde an.

Vorsicht! Achten Sie darauf, dass die
Anschlüsse dicht sind.

Verwenden Sie keinen Verlängerungs­schlauch, falls der Zulaufschlauch zu
kurz ist. Wenden Sie sich an den Kun­dendienst, um einen anderen Zulauf­schlauch zu erhalten.

Aquastopp-Einrichtung

Der Zulaufschlauch verfügt über eine Was­serstopp-Vorrichtung. Diese Vorrichtung
verhindert Wasserlecks am Schlauch, die
durch natürliche Alterung auftreten können.
Der rote Bereich im Fenster „A“ zeigt diesen
Fehler an.
Tritt dieser Fall ein, drehen Sie den Wasser­hahn zu und wenden Sie sich an den Kun­dendienst, um den Schlauch zu erneuern.

A

Wasserablauf

O

O

45

O

O

35

35

45

Es gibt mehrere Möglichkeiten, den Ablauf­schlauch anzuschließen:

electrolux 47

Mit der Kunststoff-Schlauchführung.

• Über eine Waschbeckenkante.

Stellen Sie sicher, dass die Kunststoff­Führung beim Abpumpen nicht abrut­schen kann. Befestigen Sie deswegen
die Führung am Wasserhahn oder an der
Wand.

• An ein Standrohr mit Entlüftungsöffnung.

Höhe nicht unter 60 cm und nicht über
100 cm. Das Ende des Ablaufschlauchs
muss immer belüftet sein, d.h. der Innen­durchmesser des Ablaufrohres muss grö­ßer sein als der Außendurchmesser des
Ablaufschlauchs.

Ohne Kunststoff-Schlauchführung.

• An einen Siphon.

Orientieren Sie sich an der Abbildung.
Stecken Sie den Ablaufschlauch in den
Siphon und befestigen Sie ihn mit einer
Schlauchschelle. Stellen Sie sicher, dass
der Schlauch einen Bogen beschreibt,
damit kein Schmutz aus dem Siphon in
das Gerät gelangen kann.

• Direkte Einleitung in ein Abflussrohr in der
Zimmerwand. Mit einer Schlauchschelle
befestigen.

Orientieren Sie sich an der Abbildung. Di­rekte Einleitung in ein Ablaufrohr auf einer

Sie können den Ablaufschlauch auf
maximal 400 cm verlängern. Fragen
Sie beim Kundendienst nach einem an­deren Ablaufschlauch und der
Schlauchverlängerung.

www.electrolux.com/shop

132934780-A-252011
