IT ASCIUGABIANCHERIA ISTRUZIONI PER L’USO 2
EN TUMBLE DRYER USER MANUAL 23

2 electrolux

Electrolux. Thinking of you.

Per conoscere meglio il nostro modo di pensare, visitate il

sito www.electrolux.com

INDICE

Istruzioni di sicurezza 2
Considerazioni ambientali 4
Descrizione del prodotto 5
Accessori 6
Pannello dei comandi 7
Preparazione al primo utilizzo 8
Programmi 8

ISTRUZIONI DI SICUREZZA

Per la vostra sicurezza e per garantire
un impiego corretto, prima di installare
e utilizzare per la prima volta l'apparec­chiatura, vi consigliamo di leggere con
attenzione il manuale per l'utente, in­clusi i suggerimenti e le avvertenze.
Per evitare errori ed incidenti, è impor­tante garantire che tutte le persone che
utilizzano l'apparecchiatura ne cono­scano il funzionamento e le caratteri­stiche di sicurezza. Conservare queste
istruzioni ed allegarle all'apparecchia­tura in caso di trasporto o di vendita, in
modo che chiunque la utilizzi sia cor­rettamente informato sul suo utilizzo e
sulle precauzioni di sicurezza.

- Prima di utilizzare l'apparecchiatura

leggere il manuale di istruzioni.

NORME DI SICUREZZA GENERALI

• È pericoloso modificare le specifiche o
cercare di alterare il prodotto in qualun­que modo.

• Quest'apparecchiatura non deve essere
utilizzata da bambini o da persone le cui
capacità fisiche, sensoriali o mentali o la
cui mancanza di esperienza e conoscen­ze sull'uso dell'apparecchiatura impedi­scano loro di utilizzarla senza rischi in as­senza di una persona responsabile per la
loro incolumità.

• Evitare che bambini e animali domestici
possano entrare nel cesto. Per sicurezza,
ispezionare il cesto prima dell'utilizzo.

Uso dell'apparecchiatura 10
Consigli e suggerimenti utili 12
Pulizia e manutenzione 13
Risoluzione dei problemi ed assistenza

19
Dati tecnici 20
Installazione 21

Con riserva di modifiche.

• Oggetti come monete, spille di sicurezza,

chiodi, viti, pietre o altri materiali duri e ta­glienti possono danneggiare gravemente
l'apparecchiatura; prestare attenzione a
non introdurli insieme alla biancheria.

• Oggetti di gommapiuma (schiuma di latti-

ce), cuffie da bagno, tessuti impermeabili
(nel caso non sia disponibile un program­ma di asciugatura dedicato), articoli in
gomma e indumenti o cuscini con imbot­titura in gommapiuma non devono essere
asciugati nell'asciugabiancheria.

• Verificare che la spina di alimentazione ri-

manga accessibile dopo l'installazione.

• Dopo l'uso, per la manutenzione o la puli-

zia, staccare sempre la spina dell'alimen­tazione.

• Non cercare in nessun caso di modificare

o riparare l’apparecchiatura da soli. Le
modifiche o riparazioni eseguite da per­sone non esperte possono causare seri
danni o malfunzionamenti. Contattare il
Centro di assistenza locale. Richiedere
sempre l'installazione di ricambi originali.

• I capi con macchie di olio da cucina, ace-

tone, benzina, cherosene, smacchiatori,
trementina, cere e prodotti per rimuovere
la cera devono essere lavati in acqua cal­da con abbondante detersivo prima di
essere introdotti nell'asciugabiancheria.

• Pericolo di esplosione: non inserire

nell'asciugatrice capi che siano stati a
contatto con solventi infiammabili (benzi­na, alcol denaturato, liquidi per la pulizia a
secco e simili). Queste sostanze sono vo­latili, perciò possono creare un rischio di

electrolux 3

esplosione. Inserire nell'asciugabianche­ria solo capi lavati in acqua.

• Pericolo di incendio: i capi che siano

stati sporcati o imbevuti con olio vegetale
o da cucina non devono essere inseriti
nell'asciugabiancheria per evitare poten­ziali rischi di incendio.

• I capi trattati con smacchiatori devono
essere risciacquati in acqua prima di es­sere introdotti nell'asciugabiancheria.

• Prima di inserire i capi nell'asciugabian­cheria, verificare che nelle tasche non
siano stati dimenticati accendini o fiam­miferi

• L'acqua di condensa non può essere
usata per bere o preparare pietanze. Far­lo potrebbe causare problemi alla salute
di persone e animali domestici.

• Non sedersi o salire sulla porta. L'appa­recchiatura potrebbe ribaltarsi.

Avvertenza!

• Rischio di incendio! Per evitare il
rischio di auto combustione, non
arrestare mai l'asciugabiancheria
prima del termine del ciclo di
asciugatura. Nel caso sia assolu­tamente necessario, fare atten­zione perché la biancheria e il
cesto possono essere molto cal­di.

• Non bisogna lasciare che si ac­cumuli lanugine nel cesto dell'a­sciugabiancheria.

• Pericolo di scosse elettriche! Non pu-

lire l'apparecchiatura con getti d’acqua.

• L'ultima fase del programma di asciuga­tura è una fase di raffreddamento per
proteggere i capi di biancheria.

• Non introdurre nell’asciugabiancheria ca­pi che siano stati lavati con sostanze chi­miche industriali.

• Assicurare la buona ventilazione nell'am­biente in cui è installata la macchina.

INSTALLAZIONE

• Quest'apparecchiatura è pesante. Si pre­ga di prestare attenzione in fase di spo­stamento dell'apparecchiatura.

• Al momento del disimballaggio, verificare
che l'apparecchiatura non abbia subito
danni. In caso di dubbi, non utilizzarla e
rivolgersi al Centro di assistenza.

• Disimballare completamente l'apparec­chiatura prima dell'installazione. L'inos­servanza di tale disposizione può causare
gravi danni all'apparecchiatura e all'abita­zione. Vedere la relativa sezione del ma­nuale di istruzioni.

• Se si rendesse necessaria una modifica
all'impianto elettrico per l'installazione
dell’apparecchiatura, l’intervento dovrà
essere effettuato da personale qualificato
e competente.

• La superficie posteriore dell'apparecchia­tura dovrà essere appoggiata alla parete

• Se l’apparecchiatura è installata su un
tappeto o simile, regolare i piedini. L’aria
deve circolare liberamente al di sotto
dell’apparecchiatura.

• Dopo aver installato l’apparecchiatura,
verificare che il cavo dell’alimentazione
elettrica non sia schiacciato.

• Se l'asciugabiancheria è installata sopra
la lavabiancheria, deve obbligatoriamente
essere utilizzato l’apposito kit di montag­gio (accessorio opzionale - consultare il
capitolo: "ACCESSORI").

USO DELL’APPARECCHIATURA

• L'apparecchiatura è destinata solo all'uso
domestico. Non deve essere utilizzata ad
altri scopi.

• Asciugare esclusivamente tessuti idonei
all'asciugatura nell'asciugabiancheria.
Seguire le istruzioni riportate sull'etichetta
dei singoli capi.

• Non introdurre nell'asciugabiancheria ca­pi non lavati.

• Non introdurre un carico superiore a
quello consigliato. Rispettare il volume di
carico massimo. Consultare il relativo ca­pitolo nel libretto di istruzioni.

• Non introdurre nell'asciugabiancheria ca­pi ancora troppo bagnati.

• Non introdurre nell'asciugabiancheria in­dumenti che siano stati a contatto con
prodotti volatili a base di petrolio. Se si
utilizza uno smacchiatore o un detergen­te volatile, attendere che il prodotto sia
completamente evaporato prima di intro­durre i capi nell’apparecchiatura.

• Non utilizzare mai l'asciugabiancheria se
il cavo di alimentazione, il pannello dei
comandi, il piano di lavoro o la base sono

4 electrolux

danneggiati in modo tale da rendere ac­cessibili le parti interne.

• Ammorbidenti o prodotti equivalenti de­vono essere utilizzati seguendo le indica­zioni del produttore.

• Rischio di incendio! Non asciugare capi
rovinati contenenti materiale di rivesti­mento o imbottiture (cuscini, giacche,
piumoni, ecc). Il materiale di rivestimento
o le imbottiture potrebbero fuoriuscire e
provocare un incendio.

SICUREZZA BAMBINI

• Questa apparecchiatura non deve essere
utilizzata da bambini o persone inferme
senza supervisione.

• I bambini non sono in grado di riconosce­re i rischi associati alle apparecchiature
elettriche. È consigliabile controllare che i
bambini non giochino con l'apparecchia­tura.

Avvertenza!

CONSIDERAZIONI AMBIENTALI

Il simbolo sul prodotto o sulla confezione
indica che il prodotto non deve essere
considerato come un normale rifiuto
domestico, ma deve essere portato nel
punto di raccolta appropriato per il
riciclaggio di apparecchiature elettriche ed
elettroniche. Provvedendo a smaltire questo
prodotto in modo appropriato, si
contribuisce a evitare potenziali
conseguenze negative, che potrebbero
derivare da uno smaltimento inadeguato del
prodotto. Per informazioni più dettagliate
sul riciclaggio di questo prodotto,
contattare l’ufficio comunale, il servizio
locale di smaltimento rifiuti o il negozio in
cui è stato acquistato il prodotto.

• Vi è il pericolo di soffocamento! I
componenti di imballaggio (come il
polistirolo o i sacchetti di plastica)
possono essere molto pericolosi per
i bambini, tenerli fuori dalla portata
dei bambini.

• Tenere in un luogo sicuro e al di fuori del­la portata dei bambini anche tutti i deter­sivi.

• Evitare che i bambini o gli animali dome­stici entrino nel cesto.

SMALTIRE L'APPARECCHIATURA

• Scollegare la spina dalla presa di corren­te.

• Tagliare il cavo di rete e smaltirlo.

• Rimuovere il fermo della porta. Ciò evita
che i bambini o gli animali domestici resti­no chiusi nell'apparecchiatura. Vi è il ri­schio di soffocamento.

Dove portare gli apparecchi fuori
uso?

In qualsiasi negozio che vende
apparecchi nuovi oppure si
restituiscono ai centri di raccolta ufficiali
della SENS oppure ai riciclatori ufficiali
della SENS.
La lista dei centri di raccolta ufficiali
della SENS è visibile nel sito
www.sens.ch.

MATERIALI DI IMBALLAGGIO

Riciclare i materiali con il simbolo
tare l'imballaggio negli appositi contenitori
per il riciclaggio.

. But-

DESCRIZIONE DEL PRODOTTO

electrolux 5

1 2

3

4

11

10

9

8

Contenitore dell'acqua

1

Pannello dei comandi

2

Porta (reversibile)

3

Filtro principale

4

Far scorrere il tasto per aprire lo spor-

5

tello dello scambiatore di calore
Fessure per il ricircolo dell'aria

6

5

6

7

Piedini regolabili

7

Sportello dello scambiatore di calore

8

Coperchio dei filtri dello scambiatore di

9

calore
Manopola di blocco

10

Targhetta dei dati

11

6 electrolux

ACCESSORI

KIT DI INSTALLAZIONE IN COLONNA

Nome dell'accessorio: SKP11, STA8, STA9
Disponibile presso il vostro rivenditore auto­rizzato. Il kit per il montaggio può essere
usato solo con le lavabiancheria specificate
nel foglietto. Vedere il foglietto allegato.
Leggere attentamente le istruzioni fornite
con l'accessorio.

DISPLAY

Il tubo installato deve trovarsi ad un’altezza
tra i 50 cm e un massimo di 1 m da terra. Il
tubo non deve essere attorcigliato. Se ne­cessario, ridurre la lunghezza del tubo.
Leggere attentamente le istruzioni fornite
con l'accessorio.

PIEDISTALLO CON CASSETTO

Nome dell'accessorio: PDSTP10.
Disponibile presso il vostro rivenditore auto­rizzato.
Per posizionare l’apparecchiatura più in al­to, ad un’altezza che faciliti l’introduzione e
l’estrazione della biancheria.
Il cassetto può essere utilizzato per conser­vare tutto ciò che riguarda la biancheria co­me ad es.: asciugamani, prodotti per la pu­lizia ed altro.
Leggere attentamente le istruzioni fornite
con l'accessorio.

Leggere attentamente le istruzioni fornite
con l'accessorio.
Disponibile presso il vostro rivenditore auto­rizzato (può essere collegato ad alcuni tipi
di asciugabiancheria)
Accessorio per lo scarico dell’acqua di con­densa in un lavello, un sifone, una condut­tura, ecc. Dopo aver eseguito l’installazio­ne, il contenitore dell’acqua viene scaricato
automaticamente. Il contenitore dell’acqua
deve trovarsi all’interno dell’apparecchiatu­ra.

CESTELLO DI ASCIUGATURA

Nome dell'accessorio: RA5, RA6, RA11,
RA12
Disponibile presso il vostro rivenditore auto­rizzato (può essere collegato ad alcuni tipi

electrolux 7

di asciugabiancheria). Verificare con il riven­ditore o sul sito Web se l'accessorio sia
compatibile con la propria apparecchiatura.
Il cestello permette di eseguire un’asciuga­tura sicura all’interno dell’asciugabianche­ria.

PANNELLO DEI COMANDI

1 10 122 4 5 6 7 8 9 113

Selettore dei programmi

1

Tasto On / Off (Ein/Aus)

2

Spie del programma

3

Tasto Più Asciutto (Trocken +)

4

Tasto Reverse Plus

5

Tasto Antipiega (Knitterschutz)

6

Tasto Segnale Acustico (Signal)

7

Tasto Tempo (Zeitwahl)

8

Tasto Partenza Ritardata (Zeitvorwahl)

9

Il display

10

Tasto Avvio/Pausa (Start/Pause)

11

Spie: svuotare il contenitore dell'acqua,

12

pulire il filtro principale, pulire i filtri dello
scambiatore di calore

DISPLAY

Simbolo Descrizione

impostazione predefi­nita grado di asciuga­tura

• scarpe sportive

•lana

•peluche

•intimo

Leggere attentamente le istruzioni fornite
con l'accessorio.

Simbolo Descrizione

asciugatura extra mo­derata

asciugatura extra
massima

reverse plus

m / m

-

-

tempo antipiega

spia fase ciclo di
asciugatura

spia fase ciclo di raf­freddamento

spia fase ciclo antipie­ga

sicurezza bambini atti­vata

partenza ritardata

Indicazione durata
programma

selezione durata pro­gramma (10 min. - 2
ore)

selezione partenza ri­tardata (30 min. - 20
ore)

8 electrolux

PREPARAZIONE AL PRIMO UTILIZZO

Pulire il cesto dell’asciugabiancheria con un
panno umido o impostare un programma
breve (ad es. della durata di 30 minuti) con
un carico di panni umidi.

Attenzione

Il compressore e il relativo sistema all’inter­no dell’asciugabiancheria vengono riempiti
con un agente speciale esente da CFC
(Cloro-Fluoro-Carburi). Il sistema deve es-

sere a tenuta stagna. Un sistema danneg­giato può causare perdite e danni all’appa­recchiatura.
All'inizio del ciclo di asciugatura (3-5 min.) il
funzionamento potrebbe essere leggermen­te più rumoroso. Ciò è dovuto all'avvio del
compressore ed è un fenomeno normale
per le apparecchiature alimentate da com­pressore, come: frigoriferi, congelatori.

PROGRAMMI

Programmi

Extra (Extra­trocken)

Normale
(Schranktroc-

2)

ken)

Pronto Stiro
(Bügeltroc-

2)

ken)

Jeans 7 kg

Biancheria
(Bettwäsche)

Piumini (Dau­nenkissen)

Tempo (Zeit­programm)

Carico

1)

7 kg

7 kg

7 kg

3 kg

3 kg

7 kg

Proprietà

Cotoni (Baumwolle)

Asciugatura di indumenti in cotone. Grado di
asciugatura: extra.

Asciugatura di indumenti in cotone. Grado di
asciugatura: normale.

Asciugatura di indumenti in cotone. Grado di
asciugatura: adatto per la stiratura.

Asciugatura di capi sportivi come jeans, felpe e
simili, in tessuti di spessore diverso (ad esem­pio su colletto, polsini e cuciture). Grado di
asciugatura: normale.

Per asciugare biancheria da letto come per
esempio: lenzuola singole e matrimoniali, fede­re, copriletto.

Asciugatura di piumoni singoli o matrimoniali e
cuscini (con imbottitura in piume, piumini o sin­tetica).

Asciugatura di biancheria con il tempo impo­stato dall'utente. La durata deve tenere conto
del carico. Asciugatura di un capo o un carico
di biancheria ridotto; si consiglia di utilizzare
durate brevi.

Funzioni di-

sponibili

tutte tranne:

Reverse Plus

e Tempo
(Zeitwahl)

tutte tranne:

Reverse Plus

e Tempo
(Zeitwahl)

tutte tranne:

Reverse Plus

e Tempo
(Zeitwahl)

tutte tranne:

Reverse Plus

e Tempo
(Zeitwahl)

tutte tranne:

Reverse Plus

e Tempo
(Zeitwahl)

tutte tranne:

Reverse Plus

e Antipiega

(Knitter-

schutz) e

Tempo (Zeit-

wahl)

tutte tranne:

Più Asciutto
(Trocken +) e
Reverse Plus

Tipo di

tessu-

to

electrolux 9

Programmi

Carico

1)

Extra Rapido
(Mix Extra

3 kg

Kurz)

Extra (Extra­trocken)

3,5 kg

Normale
(Schranktroc-

2)

ken)

3,5 kg

Pronto Stiro
(Bügeltroc-

3,5 kg

ken)

Stiro Facile
(Leichtbügeln)

Outdoor (Acti­ve Wear)

Sport (Sportk­leidung)

1 kg (o

5 ca-

micie)

2 kg

2 kg

Seta (Seide) 1 kg

Lana Refresh
(Wollpflege)

1) peso massimo dei capi asciutti

2) Ai soli fini normativi:

1 kg

Proprietà

Asciugatura di tessuti in cotone e sintetici, a
basse temperature.

Sintetici (Mischgewebe)

Asciugatura di indumenti sintetici. Grado di
asciugatura: extra.

Asciugatura di indumenti sintetici. Grado di
asciugatura: normale.

Asciugatura di indumenti sintetici. Grado di
asciugatura: adatto per la stiratura.

Per asciugare facilmente tessuti come per
esempio magliette e camicette e per poterli sti­rare senza nessuna fatica. I risultati possono
essere diversi a seconda dei vari tipi di tessuto
e delle loro rifiniture. Mettere direttamente i tes­suti nell'asciugabiancheria. Dopo il ciclo, toglie­re immediatamente i tessuti asciutti e disporli
sugli appendini.

Asciugatura per indumenti per l'aria aperta,
tecnici, sportivi, in pile, giacche impermeabili e
traspiranti, giacca aderente dotata di interno ri­movibile o rivestimento isolante interno.

Asciugatura di capi sportivi, tessuti sottili e leg­geri, microfibra, poliestere, che non richiedono
stiratura.

Asciugatura di capi in seta con aria calda e
movimenti delicati.

Per rinfrescare i capi di lana. I capi diventano
morbidi e soffici. Consigliamo di togliere i capi
subito dopo la fine del programma.

Funzioni di-

sponibili

tutte tranne:
Reverse Plus

e Tempo
(Zeitwahl)

tutte tranne

Tempo (Zeit-

wahl)

tutte tranne

Tempo (Zeit-

wahl)

tutte tranne

Tempo (Zeit-

wahl)

tutte tranne:
Reverse Plus

e Tempo
(Zeitwahl)

Tutti tranne

Reverse Plus

e Antipiega

(Knitter-

schutz) e

Tempo (Zeit-

wahl)

tutte tranne:
Reverse Plus

e Tempo
(Zeitwahl)

tutte tranne:
Reverse Plus

e Antipiega

(Knitter-

schutz) e

Tempo (Zeit-

wahl)

Segnale Acu­stico (Signal) ,

Tempo (Zeit-

3)

, Par-

wahl)

tenza Ritarda-

ta (Zeitvor-

wahl)

Tipo di

tessu-

to

10 electrolux

Per effettuare un test relativo alle prestazioni, utilizzare i programmi standard indicati nel documento EN 61121. Se
si rendesse necessario correggere il grado di umidità residuo della biancheria, regolare il programma utilizzando la
funzione Più Asciutto (Trocken +) .
Pulire i filtri dello scambiatore di calore indicativamente ogni 3 cicli.

3) Solo con il cestello di asciugatura; consultare il capitolo ACCESSORI

USO DELL'APPARECCHIATURA

PREPARAZIONE DELLA BIANCHERIA
Importante Asciugare esclusivamente capi

idonei per essere asciugati
nell’asciugabiancheria. Assicurarsi che i
capi siano idonei per essere asciugati
nell’asciugabiancheria. Controllare il tipo di
tessuto riportato sui capi.

Tipo di

tessu-

to

Idoneo per essere asciugato nell'a­sciugabiancheria

Idoneo per essere asciugato nell'a­sciugabiancheria a temperatura nor­male

Idoneo per essere asciugato nell'a­sciugabiancheria a temperatura ri­dotta

Non idoneo per essere asciugato
nell'asciugabiancheria

Caratteristiche

Preparare la biancheria in modo adeguato:

• chiudere le cerniere, abbottonare i copri­piumini e annodare eventuali lacci o nastri
(ad esempio quelli dei grembiuli) - la bian­cheria potrebbe aggrovigliarsi

• verificare che le tasche siano vuote, ri­muovere gli oggetti metallici (graffette,
spille da balia, ecc.).

• rivoltare i capi con 2 strati di tessuto (ad
es. nel caso di eschimo foderato in coto­ne, lo strato in cotone deve trovarsi all'e­sterno).

Solo asciugatura:

• cotoni con programmi Cotoni (Baumwol­le)

• sintetici e misti con programmi Sintetici
(Mischgewebe)

• separare i tessuti colorati resistenti e
quelli colorati leggeri; i colori potrebbero
stingere

• jersey di cotone e maglioni solo con i
programmi idonei; gli indumenti potreb­bero restringersi

Importante Non introdurre un carico di
biancheria superiore al massimo consentito
di 7kg.

CARICARE LA BIANCHERIA

1. Tirare la porta dell'apparecchiatura.

2. Caricare la biancheria senza schiacciar­la.

3. Chiudere la porta dell'apparecchiatura.

Attenzione Fare attenzione a non
incastrare la biancheria tra la porta e la
guarnizione di gomma.

ACCENSIONE
DELL'APPARECCHIATURA

Premere il pulsante On/Off per attivare o di­sattivare l’apparecchiatura. Quando l'appa­recchiatura è accesa, sul display vengono
visualizzate alcune indicazioni.

FUNZIONE STAND-BY AUTOMATICO

Per ridurre il consumo di energia elettrica, la
funzione di stand-by automatico disattiva
l'apparecchiatura:

• se il pulsante Avvio/Pausa (Start/Pause)

non viene premuto entro 5 minuti.

• 5 minuti dopo la conclusione del pro-

gramma.
Premere il tasto On/Off per attivare l’appa­recchiatura.

electrolux 11

IMPOSTAZIONE DI UN PROGRAMMA

Usare il selettore dei programmi per impo­stare il programma. Il display indica la dura­ta massima del programma.

Il tempo di asciugatura visualizzato cor­risponde al carico di 5 kg per program­mi cotone e jeans. Per gli altri program­mi il tempo di asciugatura è correlato ai
carichi consigliati. Il tempo di asciuga­tura dei programmi cotone e jeans con
un carico superiore ai 5 kg è più lungo.

FUNZIONI SPECIALI

Insieme al programma è possibile imposta­re 1 o più funzioni speciali.
Per attivare o disattivare la funzione, preme­re il pulsante corrispondente.

LA FUNZIONE PIÙ ASCIUTTO
(TROCKEN +)

Questa funzione aiuta ad asciugare meglio
la biancheria. Si possono effettuare 3 sele­zioni:

- la selezione predefinita correlata al

programma.

— la selezione per asciugare legger-

mente la biancheria.

— la selezione per asciugare di più la

biancheria.

LA FUNZIONE REVERSE PLUS

Per asciugare più delicatamente i tessuti
delicati e sensibili alla temperatura (es. acri­lici, viscosa). Questa funzione aiuta a ridurre
le pieghe nella biancheria. Per i tessuti con il
simbolo

sull'etichetta.

LA FUNZIONE ANTIPIEGA
(KNITTERSCHUTZ)

Prolunga la fase antipiega (di 30 minuti) alla
fine del ciclo di asciugatura fino a 90 minuti.
Questa funzione previene la formazione di
pieghe. Durante la fase antipiega, la bian­cheria può essere estratta.

FUNZIONE SEGNALE ACUSTICO
(SIGNAL)

Quando la funzione segnale acustico è atti­va, viene emesso un segnale:

• al termine del ciclo

• all'inizio e alla fine della fase antipiega

• all'interruzione del ciclo
La funzione segnale acustico è sempre atti­va. È possibile utilizzare questa funzione per
attivare o disattivare il segnale sonoro.

Quando la funzione è attivata, si accende il
LED sopra il pulsante o il simbolo sul di­splay.

FUNZIONE TEMPO (ZEITWAHL)

Funziona solo il programma Tempo (Zeit­programm) . Consente di impostare un
tempo personalizzato di asciugatura com­preso tra 10 min. e 2 ore (con incrementi di
10 minuti).

FUNZIONE PARTENZA RITARDATA
(ZEITVORWAHL)

Consente di ritardare l'inizio di un pro­gramma di asciugatura da un minimo
di 30 min. fino ad un massimo di 20
ore.

12 electrolux

1. Impostare il programma di asciugatura
e le funzioni.

2. Premere ripetutamente il tasto Partenza
Ritardata (Zeitvorwahl) finché il tempo
di ritardo desiderato non compare sul
display (ad es.
deve iniziare dopo 12 ore).

3. Per attivare la funzione Partenza Ritar­data (Zeitvorwahl) , premere il tasto Av­vio/Pausa (Start/Pause) . Il display mo­stra lo scorrere del tempo.

FUNZIONE SICUREZZA BAMBINO

La sicurezza bambino si può attivare per
evitare che i bambini possano giocare con
l'apparecchiatura. La funzione sicurezza
bambino blocca tutti i pulsanti e il selettore
programma (questa funzione non blocca il
pulsante On/Off ). Per attivare la funzione di
sicurezza bambino premere i pulsanti Più
Asciutto (Trocken +) e Reverse Plus con­temporaneamente fino a quando sul display

appare il simbolo
zione premere di nuovo gli stessi pulsanti fi­no a quando il simbolo scompare.
È possibile attivare la funzione di sicurezza
bambino:

• prima di premere il pulsante Avvio/Pausa

(Start/Pause) : l'apparecchiatura non si
avvia

• dopo aver premuto il tasto Avvio/Pausa

(Start/Pause) , tutti i tasti e il selettore dei
programmi sono disattivati.

se il programma

. Per disattivare la fun-

Per attivare il programma, premere il pul­sante Avvio/Pausa (Start/Pause) . Il LED so­pra il pulsante diventa rosso.

MODIFICA DI UN PROGRAMMA

Per modificare un programma, premere il
tasto On/Off per disattivare l’apparecchiatu­ra. Premere il pulsante On/Off per attivare
l’apparecchiatura e impostare di nuovo il
programma.

AL TERMINE DEL PROGRAMMA

Terminato il ciclo di asciugatura, il simbolo

lampeggia nel display. Se è stata impo­stata la funzione Segnale Acustico (Signal) ,
viene emesso un segnale acustico intermit­tente per circa un minuto.
Per estrarre la biancheria:

1. Premere il pulsante On/Off per 2 se-

condi per disattivare l’apparecchiatura.

2. Aprire la porta dell'apparecchiatura.

3. Estrarre la biancheria.

4. Chiudere la porta dell'apparecchiatura.
Importante Dopo ciascun ciclo di

asciugatura:

• pulire il filtro

• svuotare il contenitore dell'acqua
(Vedere il capitolo PULIZIA E CURA.)

AVVIO DEL PROGRAMMA

CONSIGLI E SUGGERIMENTI UTILI

CONSIGLI ECOLOGICI

• Non utilizzare ammorbidenti per lavare ed
asciugare. Nell’asciugabiancheria la bian­cheria diventa automaticamente soffice.

• L'acqua di condensa può essere utilizza­ta come acqua distillata, ad esempio per
la stiratura a vapore. Se necessario, puli­re prima l’acqua di condensa (ad es. con

un filtro per caffè) per eliminare eventuali
residui e pelucchi.

• Mantenere sempre pulite le fessure per il
ricircolo dell'aria sulla parte inferiore del­l'apparecchiatura.

• Utilizzare i volumi di carico indicati nel ca­pitolo dei programmi.

electrolux 13

• Assicurarsi che vi sia un buon ricircolo
d'aria dove è stata installata l’apparec­chiatura.

• Pulire il filtro principale dopo ogni ciclo di
asciugatura.

• Pulire i filtri dello scambiatore di calore
quando la spia corrispondente appare sul
pannello dei comandi.

• Centrifugare accuratamente la biancheria
prima dell'asciugatura.

DUREZZA ACQUA E CONDUTTIVITÀ

La durezza dell'acqua può essere diversa in
posti diversi. La durezza dell'acqua influisce
sulla conduttività dell'acqua e sul funziona­mento del sensore di conduttività nell'appa­recchiatura. Se si conosce il valore della
conduttività dell'acqua è possibile regolare il
sensore in modo da asciugare con risultati
migliori.

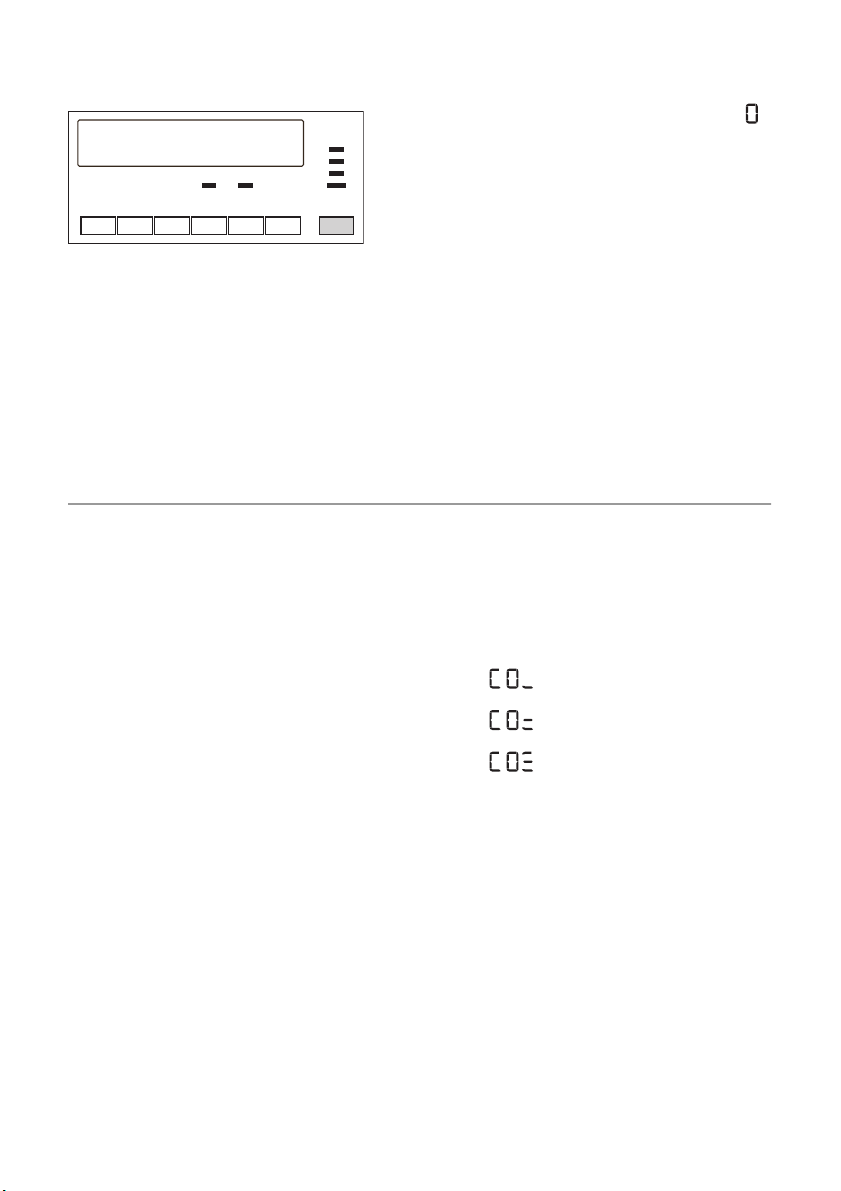

Per sostituire il valore di conduttività del
sensore:

1. Ruotare il selettore dei programmi sul

programma disponibile.

2. Premere contemporaneamente i pul-

santi Più Asciutto (Trocken +) e Antipie­ga (Knitterschutz) . Tenere il pulsante
premuto fino a quando uno dei simboli
viene visualizzato nel display:
–

cm

–

300-600 μS/cm

–

bassa conduttività <300 μS/

conduttività moderata

alta conduttività >600 μS/cm

3. Premere ripetutamente il pulsante Avvio
Pausa (Start/Pause) fino ad impostare il
livello voluto.

4. Per memorizzare l'impostazione pre­mere contemporaneamente i pulsanti
Più Asciutto (Trocken +) e Antipiega
(Knitterschutz) .

CONTENITORE ACQUA PIENO ­INDICAZIONE

Per impostazione predefinita, il LED di indi­cazione è sempre acceso. Esso appare alla
fine del ciclo oppure quando il contenitore
dell'acqua è pieno. Se si utilizza un'appa­recchiatura esterna per scaricare il conteni­tore, il LED può essere spento.

Per attivare e disattivare l'indicazione:

1. Ruotare il selettore dei programmi sul
programma disponibile.

2. Premere contemporaneamente i pul­santi Più Asciutto (Trocken +) e Segna­le Acustico (Signal) e tenerli premuti fino
a quando si vede l'impostazione corret­ta:
– il LED è spento e appare il simbolo

. Il LED rimane sempre

spento

– il LED è acceso e appare il simbolo

. Il LED è attivo

PULIZIA E MANUTENZIONE

RISOLUZIONE DEI PROBLEMI

Alla fine di ogni ciclo si accende la rispettiva
spia (pulire il filtro principale) per avvisare
che il filtro principale va pulito.

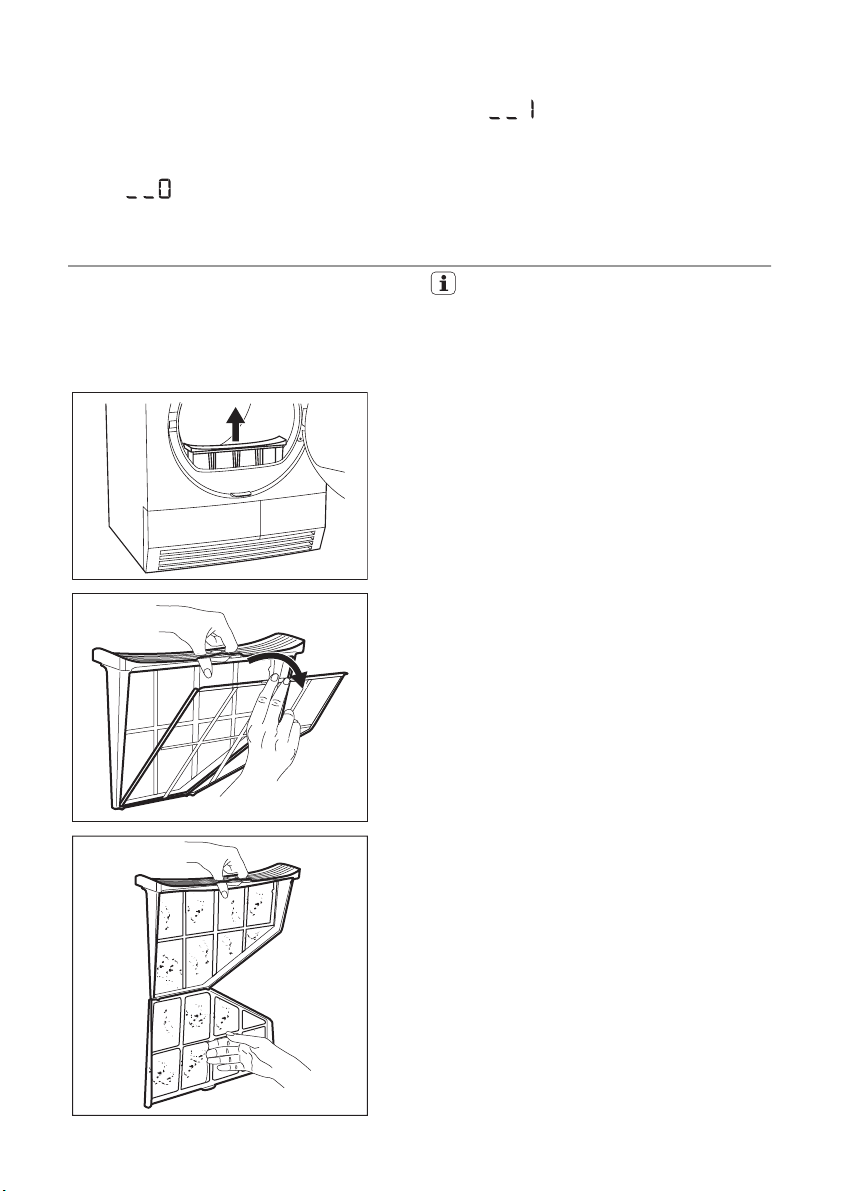

Per pulire il filtro principale:

Il filtro raccoglie lanugine. La lanugine si
forma durante l'asciugatura degli indu­menti nell'asciugabiancheria.

1. Apire la porta.

2. Tirare il filtro.

14 electrolux

3. Aprire il filtro.

4. Pulire il filtro con la mano bagnata.

5. Se necessario, pulire il filtro sotto l'ac­qua corrente con uno spazzolino.
Chiudere il filtro.

6. Rimuovere la lanugine dall'attacco del
filtro. Per questo può essere usato un
aspirapolvere.

7. Riposizionare il filtro nella sua sede.

Attenzione Non mettere in funzione
l'asciugabiancheria senza il filtro
principale o con filtri danneggiati o
intasati.

Importante Pulire il filtro principale dopo
ogni ciclo di asciugatura. Il filtro ostruito
aumenta la durata del ciclo e causa un
consumo di energia maggiore.

SVUOTAMENTO DEL CONTENITORE
DELL'ACQUA DI CONDENSA

Svuotare il contenitore dell'acqua di con­densa dopo ogni ciclo di asciugatura.
Se il contenitore dell'acqua di condensa è
pieno, il programma si interrompe automati­camente e il LED svuotare il contenitore
dell'acqua di condensa si accende. Per
proseguire con il programma, svuotare il

electrolux 15

contenitore dell'acqua di condensa e pre­mere il tasto di avvio.

Per svuotare automaticamente il conte­nitore dell'acqua di condensa è possi-

Per svuotare il contenitore dell'acqua di
condensa:

Avvertenza! Rischio di
avvelenamento. L'acqua di condensa
non può essere usata per bere o
preparare pietanze.

L'acqua di condensa può essere utiliz­zata come acqua distillata, per esem­pio nel ferro a vapore. Tuttavia, occorre
prima filtrare l'acqua di condensa (ad
esempio con un filtro per caffè) per eli­minare eventuali residui e pelucchi.

Per pulire i filtri:

bile installare un accessorio (vedere il
capitolo: ACCESSORI)

1. Estrarre il contenitore dell'acqua di
condensa e tenerlo in posizione oriz­zontale.

2. Estrarre il raccordo in plastica e svuo­tare il contenitore dell'acqua di con­densa in una bacinella o simile.

3. Riposizionare il raccordo in plastica e il
contenitore dell'acqua.

PULIZIA DEI FILTRI DELLO
SCAMBIATORE DI CALORE

Se il rispettivo indicatore è acceso (pulire i
filtri dello scambiatore di calore), si devono

pulire i filtri.
La frequenza di pulizia dei filtri è correlata al
tipo e la quantità di bucato.
Se si asciuga con il carico massimo, pulire i
filtri ogni 3 cicli.

1. Aprire la porta di caricamento.

2. Spostare il pulsante di rilascio alla base
dell'apertura della porta ed aprire lo
sportellino dello scambiatore di calore.

16 electrolux

3. Ruotare il blocco per sbloccare il co­perchio dello scambiatore di calore.

4. Abbassare il coperchio dei filtri dello
scambiatore di calore.

5. Sollevare il filtro principale. Mantenere il
filtro dello scambiatore di calore ed
estrarlo dalla parte inferiore dello scom­parto.

electrolux 17

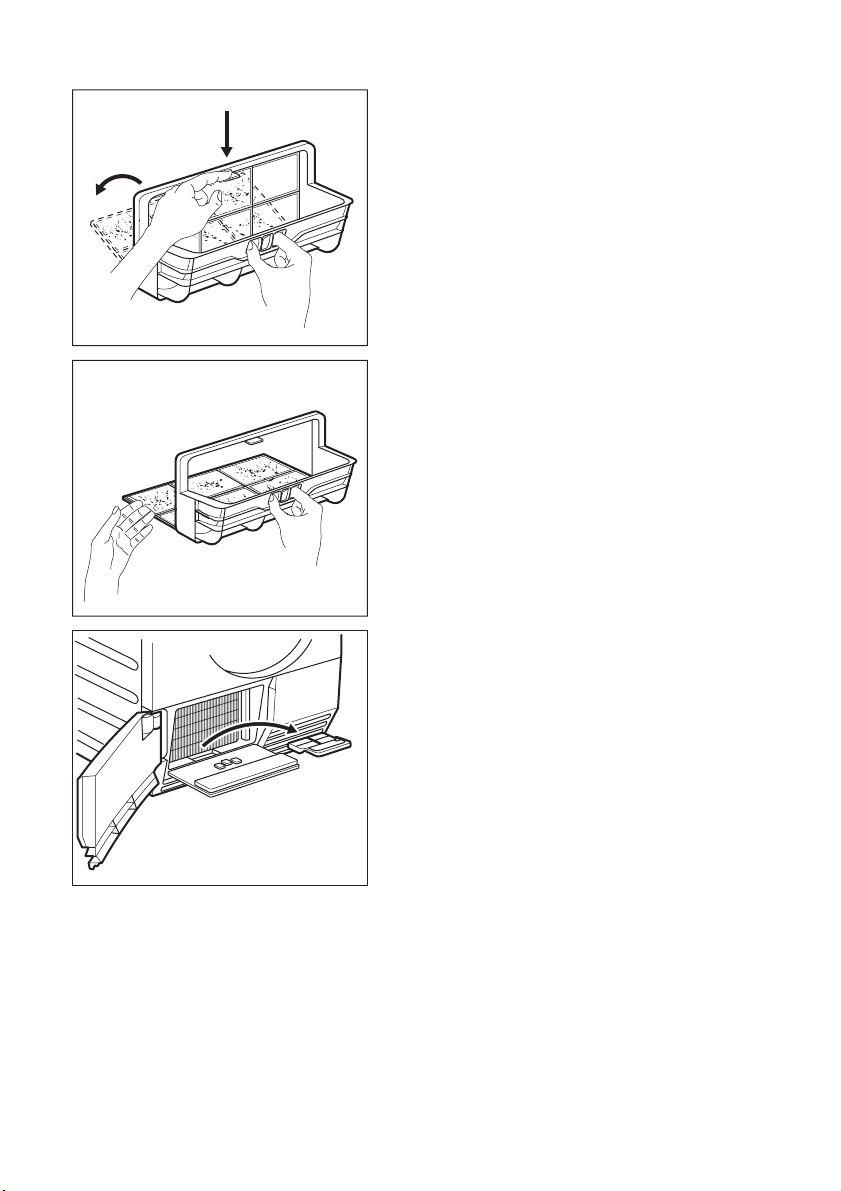

6. Premere la levetta per aprire il filtro.

7. Pulire il filtro con la mano bagnata. Se
necessario, pulire il filtro sotto l'acqua
corrente con uno spazzolino.
Chiudere il filtro.

8. Pulire il filtro piccolo dalla base.

18 electrolux

9. Se necessario, una volta ogni 6 mesi,
rimuovere la lanugine dallo scomparto
dello scambiatore di calore. È possibile
utilizzare un aspirapolvere.

10. Riposizionare il filtro piccolo e il filtro
dello scambiatore di calore.

11. Chiudere il coperchio dello scambiato­re di calore.

12. Bloccare il fermo finché non scatta.

13. Chiudere il coperchio dei filtri dello
scambiatore di calore.

14. Chiudere lo sportellino dello scambia­tore di calore.

15. Inserire il filtro principale.

Attenzione Non utilizzare
l'asciugabiancheria se i filtri dello
scambiatore di calore sono bloccati a
causa della lanugine. Questo potrebbe
danneggiare l'asciugatrice. Aumenta
inoltre il consumo di energia.
Non utilizzare oggetti affilati per la puli­zia del comparto dello scambiatore di
calore.
Non utilizzare l'asciugabiancheria senza
i filtri.

PULIZIA DEL CESTO

Avvertenza! Scollegare

l'apparecchiatura prima di eseguire la
pulizia.

Utilizzare un normale sapone neutro per pu­lire la superficie interna del cesto e le sca-

nalature del cesto stesso. Asciugare le su­perfici pulite con un panno morbido.

Attenzione Non usare detergenti
corrosivi o pagliette metalliche per
pulire il cesto.

PULIZIA DEL PANNELLO DEI
COMANDI E DELL'ALLOGGIAMENTO

Utilizzare un normale sapone neutro per pu­lire il pannello dei comandi e l'alloggiamen­to.
Utilizzare un panno umido. Asciugare le su­perfici pulite con un panno morbido.

Attenzione Per pulire
l'apparecchiatura, non utilizzare
detergenti per la pulizia dei mobili o
corrosivi.

RISOLUZIONE DEI PROBLEMI ED ASSISTENZA

RISOLUZIONE DEI PROBLEMI

Problema

L'asciuga­biancheria
non funziona.

Risultati di
asciugatura
insoddisfa­centi.

La porta non
si chiude.

Err (Errore)
sul display.

Nessuna luce

5)

interna
Il tempo scor-

re in maniera
insolita sul di­splay.

Programma
inattivo.

1)

L'asciugabiancheria non è collegata
all’alimentazione.

La porta è aperta. Chiudere la porta.
Il pulsante On / Off non è stato premuto. Premere il pulsante On / Off .
Il tasto Avvio/Pausa non è stato premu-

to.
L'apparecchiatura si trova in modalità

standby.
Scelta del programma sbagliato.
Il filtro è ostruito.
La funzione Più Asciutto era in modalità

minima.
I filtri dello scambiatore di calore sono

ostruiti.
Carico eccessivo. Rispettare il volume di carico massimo.

La griglia di ricircolo dell'aria è ostruita.

È presente dello sporco nella superficie
interna del cesto.

Durezza dell'acqua troppo elevata.
Il filtro non è bloccato in posizione. Posizionare correttamente il filtro.
La biancheria è bloccata tra la porta e la

guarnizione.
Si è tentato di cambiare programma o

funzione dopo l’avvio del ciclo.
La funzione che si è tentato di attivare

non può essere selezionata con il pro­gramma scelto.

Luce del cesto difettosa.

Il tempo residuo al termine del ciclo vie­ne calcolato in base al volume e all’umi­dità della biancheria.

Il contenitore dell'acqua è pieno.

Causa possibile Soluzione

Inserire la spina nella presa. Controllare
il fusibile nella scatola elettrica (installa­zione domestica)

Premere il tasto Avvio/Pausa .

Premere il pulsante On / Off .

Impostare il programma corretto.
Pulire il filtro.

Modificare la funzione Più Asciutto da
modalità media a massima.

Pulire i filtri dello scambiatore di calore.

3)

Pulire la griglia di ricircolo dell'aria nella
parte inferiore dell’apparecchiatura.

Pulire la superficie interna del cesto.

Impostare un livello corretto4).

Sistemare il carico correttamente nel ce­sto.

Spegnere e riaccendere l’asciugabian­cheria. Effettuare una nuova selezione.

Spegnere e riaccendere l’asciugabian­cheria. Effettuare una nuova selezione.

Contattare il Centro di assistenza per
sostituire la luce del cesto.

La procedura è automatica, non si tratta
di un'anomalia.

Svuotare il contenitore dell'acqua3) ,
premere il tasto Avvio/Pausa .

electrolux 19

2)

3)

20 electrolux

Problema

1)

Causa possibile Soluzione

Impostare la durata del programma. La
durata deve tenere conto del carico.

Ciclo di asciu­gatura troppo
breve.

Volume di biancheria troppo ridotto.

La biancheria è troppo asciutta.

Asciugatura di un capo o un carico di
biancheria ridotto; si consiglia di utilizza­re durate brevi.

Impostare la durata del programma o un
grado di asciugatura superiore (ad es.
Extra )

Il filtro è ostruito. Pulire il filtro.

Ciclo di asciu­gatura troppo

6)

lungo

1) Se sul display compare un messaggio di errore (ad es. E51): Spegnere e riaccendere l’asciugabiancheria.
Selezionare un nuovo programma. Premere il tasto Avvio/Pausa . Non funziona? - contattare il Centro di
assistenza e fornire il codice di errore.

2) seguire la descrizione del programma - consultare il capitolo PROGRAMMI

3) consultare il capitolo PULIZIA E CURA .

4) consultare la sezione DUREZZA DELL'ACQUA nel capitolo CONSIGLI E SUGGERIMENTI UTILI

5) Solo per le asciugatrici con luce interna.

6) N.B. Dopo massimo 5 ore, il ciclo di asciugatura termina automaticamente (consultare la sezione Ciclo di
asciugatura completato ).

Carico eccessivo. Rispettare il volume di carico massimo.
La biancheria non è stata centrifugata a

sufficienza.
Temperatura molto elevata - non si trat-

ta di un'anomalia dell'apparecchiatura.

Centrifugare correttamente la bianche­ria.

Se possibile, abbassare la temperatura
ambiente.

DATI TECNICI

electrolux 21

altezza x larghezza x profondità 850 x 600 x 600 mm (massimo 640 mm)
volume del cesto 118 l
profondità massima con porta aperta 1090 mm
larghezza massima con porta aperta 950 mm
altezza regolabile 850 mm (+ 15 mm - regolazione piedini)
peso apparecchiatura 53 kg
volume carico massimo 7 kg
tensione 230 V
frequenza 50 Hz
fusibile necessario 4 A
potenza totale 900 W
classe di efficienza energetica A

consumo di energia elettrica kWh/ciclo
consumo annuale di energia

tipo di uso Domestico
temperatura ambiente per il corretto funziona-

mento

1) 7 kg di cotone, centrifugato a 1000 giri/min con riferimento a EN 61121

2) La somma del consumo di energia per asciugare:
150 kg della biancheria di cotone con il programma Normale
+ 280 kg con il programma Pronto Stiro
+ 150 kg della biancheria sintetica con il programma Normale.
Questo è il consumo approssimativo per una famiglia di 4 persone che utilizza mediamente l'asciugabiancheria.

2)

1)

1,85 kWh
121,8 kWh

da + 5°C a + 35°C

INSTALLAZIONE

POSIZIONAMENTO
DELL'APPARECCHIATURA

• L'asciugabiancheria deve essere installa-

ta in luogo pulito, dove non si accumuli lo
sporco.

• L’aria deve circolare liberamente intorno

all’apparecchiatura. Assicurarsi che le
fessure anteriori per il ricircolo dell'aria
nella parte inferiore dell'apparecchiatura
non siano bloccate.

• Per ridurre al minimo le vibrazioni e il ru-

more quando l'asciugabiancheria è in
funzione, posizionarla su una superficie
piana e stabile.

• Una volta posizionata l'apparecchiatura,

verificare che sia in piano utilizzando una
livella. Se l'apparecchiatura non è in pia­no, regolare i piedini.

• Non rimuovere i piedini. Non ridurre la di-

stanza libera dal pavimento con tappeti
spessi, passatoie o simili. Ciò potrebbe
aumentare il calore e interferire con il fun­zionamento dell’apparecchiatura.

Importante

• La temperatura dell'aria calda all'interno
dell'asciugabiancheria può raggiungere i
60°C. L’apparecchiatura non deve esse­re installata su pavimenti che non resisto­no alle alte temperature.

• Per non compromettere la prestazione
dell'asciugabiancheria, durante il funzio­namento la temperatura ambiente non
deve essere inferiore a +5°C e superiore
a +35°C.

• Se è necessario spostare l'apparecchia­tura, farlo verticalmente.

• L'apparecchiatura non deve essere in­stallata dietro una porta bloccabile, una
porta scorrevole, una porta con una cer­niera sul lato opposto a quello dell'appa­recchiatura. Così facendo si impedirebbe
l'apertura completa dell'asciugabianche­ria.

22 electrolux

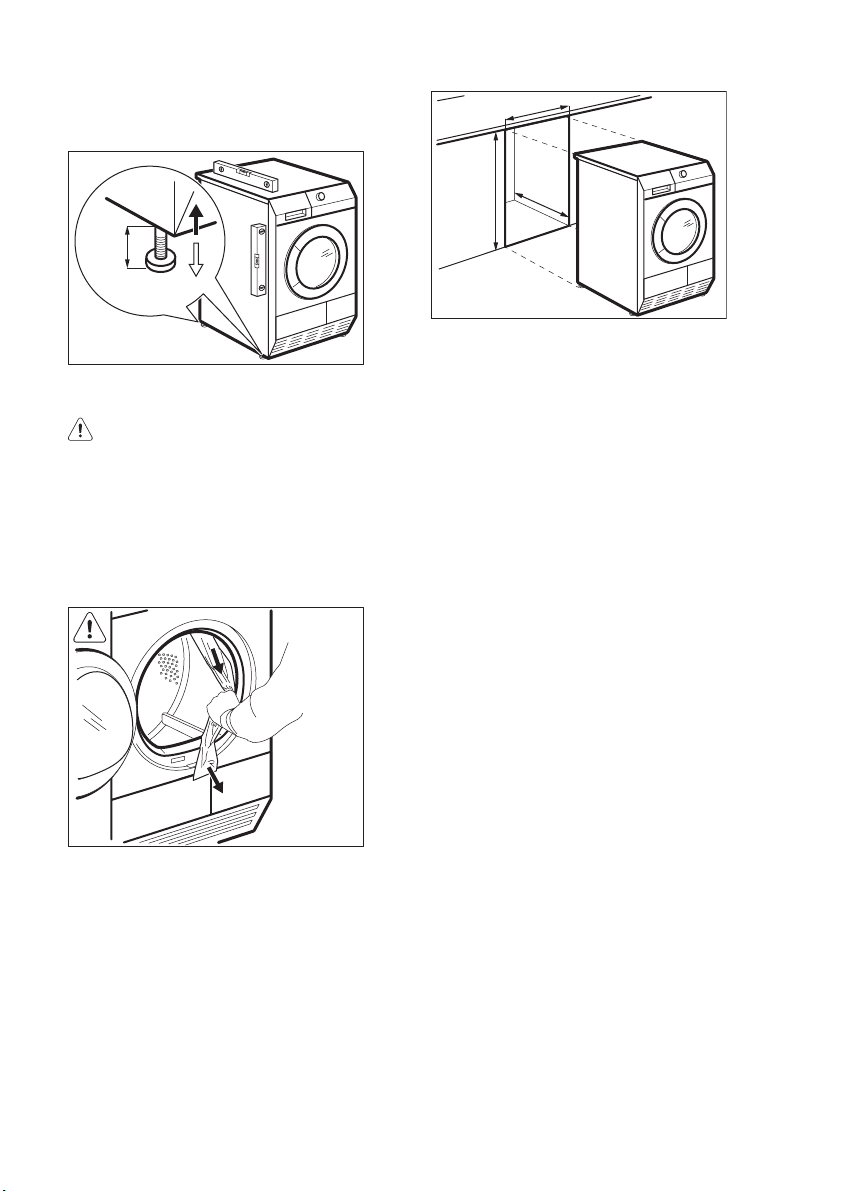

È possibile regolare l’altezza dell’asciuga­biancheria. Per farlo, regolare i piedini (ve­dere la figura).

15mm

DISIMBALLO

Attenzione

Prima di utilizzare l'apparecchiatura, tutti i
materiali di imballaggio utilizzati per il tra­sporto devono essere rimossi.
Per rimuovere i blocchi in polistirolo:

1. Aprire la porta.

2. Estrarre il tubo di plastica con i blocchi
in polistirolo dal cesto.

INSTALLAZIONE SOTTO UN PIANO

L'apparecchiatura può essere montata sen­za nessun supporto oppure sotto il banco
della cucina con la corretta spaziatura (ve­dere figura).

600 mm

> 850 mm

600 mm

INVERSIONE DELLA PORTA

La porta può essere montata sul lato oppo­sto dall’utente. Può essere utile per intro­durre ed estrarre la biancheria o nel caso di
limitazioni per l’installazione dell’apparec­chiatura. (vedere il foglietto allegato).

COLLEGAMENTO ELETTRICO

• Collegare l'apparecchiatura ad una presa
di terra, conformemente alle normative in
vigore.

• Verificare che i dati elettrici riportati sulla
targhetta del modello corrispondano a
quelli dell'impianto.

• Utilizzare sempre una presa antishock
elettrico correttamente installata.

• Non utilizzare prese multiple e prolunghe.
Vi è il rischio di incendio.

• Qualora il cavo elettrico debba essere so­stituito, l’intervento dovrà essere effettua­to dal Centro di assistenza del produtto­re.

• Evitare di schiacciare o danneggiare la
presa e il cavo dietro l'apparecchiatura.

• Non tirare il cavo di alimentazione per
scollegare l’apparecchiatura. Tirare solo
la spina.

• La spina deve essere asciutta.

Electrolux. Thinking of you.

Share more of our thinking at www.electrolux.com

CONTENTS

Safety instructions 23
Environment concerns 25
Product description 26
Accessories 27
Control panel 28
Before first use 28
Programmes 29

SAFETY INSTRUCTIONS

In the interest of your safety and to en­sure the correct use, before installing
and first using the appliance, read this
user manual carefully, including its
hints and warnings. To avoid unneces­sary mistakes and accidents, it is im­portant to ensure that all people using
the appliance are thoroughly familiar
with its operation and safety features.
Save these instructions and make sure
that they remain with the appliance if it
is moved or sold, so that everyone us­ing it through its life will be properly in­formed on appliance use and safety.

- Read the instruction manual before

the appliance use.

GENERAL SAFETY

• It is dangerous to alter the specifications
or attempt to modify this product in any
way.

• This appliance is not intended for use by
persons (including children) with reduced
physical and sensory conditions or lack
of experience and knowledge, unless
they have been given supervision or in­struction concerning use of the appliance
by a person responsible for their safety.

• Make sure that small children and pets
do not climb inside the drum. To avoid
this, please check into the drum before
using.

• Any objects such as coins, safety pins,
nails, screws, stones or any other hard,
sharp material can cause extensive dam-

electrolux 23

Using the appliance 31
Hints and tips 33
Care and cleaning 34
Trouble shooter and service 39
Technical information 40
Installation 40

Subject to change without notice.

age and must not be placed into the ma­chine.

• Items such as foam rubber (latex foam),
shower caps, waterproof textiles (if there
is no special drying programme), rubber
backed articles and clothes or pillows fit­ted with foam rubber pads must not be
dried in the tumble dryer.

• Make sure that there is access to the
mains plug after the installation.

• Always unplug the appliance after use,
cleaning and maintenance.

• Under no circumstances should you at­tempt to repair the machine yourself. Re­pairs carried out by inexperienced per­sons may cause injury or serious mal­functioning. Contact your local Service
Centre. Always insist on genuine spare
parts.

• Items that have been soiled with sub­stances such as cooking oil acetone,
petrol, kerosene, spot removers, turpen­tine, waxes and wax removers should be
washed in hot water with an extra
amount of detergent before being dried in
the tumble dryer.

• Danger of explosion: Never tumble dry
items that have been in contact with in­flammable solvents (petrol, methylated
spirits, dry cleaning fluid and the like). As
these substances are volatile, they could
cause an explosion. Only tumble dry
items washed with water.

• Risk of fire: items that have been spot­ted or soaked with vegetable or cooking

24 electrolux

oil constitute a fire hazard and should not
be placed in the tumble dryer.

• If you have washed your laundry with
stain remover you must execute an extra
rinse cycle before loading your tumble
dryer.

• Please make sure that no gas lighters or
matches have accidentally been left in
pockets of garments incase they are loa­ded into appliance

• The condensed water is not applicable to
drink or to prepare food. It can cause
health problems to people and pets.

• Do not seat or lean on the load door. The
appliance can tilt.

Warning!

• Risk of fire! To prevent from the
risk of self combustion do not
stop a tumble dryer before the
end of the drying cycle unless all
items are quickly removed and
spread out so that the heat is
dissipated.
Lint must not be allowed to accu-

•

mulate around the tumble dryer.

• Risk of electric shock! Do not spray

down the appliance with jets of water.

• The final part of a tumble dryer cycle oc­curs without heat ( cool down cycle ) to
ensure that the items are left at a temper­ature that ensures that items will not be
damaged.

• The tumble dryer is not to be used if in­dustrial chemicals have been used for
cleaning.

• Ensure you have good ventilation in the
installation room to avoid the back flow of
gases into the room from appliances
burning other fuels, including open fires.

INSTALLATION

• This appliance is heavy. Be careful when
you move the appliance.

• When unpacking the appliance, check
that it is not damaged. If in doubt, do not
use it and contact the Service Centre.

• All packaging must be removed before
use. Dangerous damage can occur to
the product and to property if this is not
adhered to. See relevant section in the
user manual.

• Each electrical work necessary to install
this appliance must be done by a quali­fied electrician or competent person.

• The rear surface of the appliance must
be put against the wall

• If the appliance is installed on the carpet
or equivalent, adjust the feet. Air must
flow freely below the appliance.

• After the appliance installation, check that
it is not squeeze or stay on the electrical
supply cable.

• If the tumble dryer is put on top of a
washing machine, it is mandatory to use
the stacking kit (optional accessory - see
chapter: "ACCESSORIES").

USE

• This appliance is for domestic use only. It
must not be used for other functions .

• Only dry fabrics which are applicable to
dry in the tumble dryer. Follow the in­structions on each piece of clothing label.

• Do not dry not washed items in the tum­ble dryer.

• Do not put more load than recommen­ded. Obey the maximum load volume.
See the related chapter in the user man­ual.

• Clothes which are dripping wet must not
be put in the tumble dryer.

• Garments which have been in contact
with volatile petroleum products should
not be machine dried. If volatile cleaning
fluids are used, care should be taken to
ensure that the fluid is removed from the
garment before placing in the appliance.

• Do not use the tumble dryer if the power
supply cable, the control panel, the work­ing surface or the base are damaged so
that the inside of the tumble dryer is ac­cessible.

• Fabric softener or equivalent products
must be used as specified by the fabric
softener manufacturer.

• Risk of fire! Do not dry the damaged
items which contain padding or fillings
(pillows, jackets, duvets, etc.). The pad­ding or fillings can get out and cause the
fire.

CHILD SAFETY

• This machine is not intended for use by
young children or infirm persons without
supervision.

electrolux 25

• Children often do not recognise the haz­ards associated with electrical applian­ces. Children should be supervised to
ensure that they do not play with the ap­pliance.

Warning!

• Danger of suffocation! The packag­ing components (e.g. plastic film,
polystyrene) can be dangerous to
children - Keep them out of chil­dren’s reach.

• Keep all detergents in a safe place out of
children’s reach.

ENVIRONMENT CONCERNS

The symbol on the product or on its
packaging indicates that this product may
not be treated as household waste. Instead
it should be taken to the appropriate
collection point for the recycling of electrical
and electronic equipment. By ensuring this
product is disposed of correctly, you will
help prevent potential negative
consequences for the environment and
human health, which could otherwise be
caused by inappropriate waste handling of

• Make sure that children or pets do not
climb inside the drum.

DISCARD THE APPLIANCE

• Disconnect the mains plug from the
mains socket.

• Cut off the mains cable and discard it.

• Discard the door catch. This prevents
children or pets to be closed in the appli­ance. There is a risk of suffocation.

this product. For more detailed information
about recycling of this product, please
contact your local council, your household
waste disposal service or the shop where
you purchased the product.

PACKAGING MATERIALS

Recycle the materials with the symbol
Put the packaging in applicable containers
to recycle it.

.

26 electrolux

PRODUCT DESCRIPTION

1 2

3

4

11

10

9

8

Water container

1

Control panel

2

Load door (reversible)

3

Primary filter

4

Sliding button to open the heat ex-

5

changer door
Airflow slots

6

Adjustable feet

7

Heat exchanger door

8

Heat exchanger filters cover

9

Lock knob

10

Rating plate

11

5

6

7

ACCESSORIES

STACKING KIT

Accessory name: SKP11, STA8, STA9
Available from your authorized vendor.
Stacking kit can be used only with the
washing machines specified in the leaflet.
See the leaflet attached.
Read carefully the instructions supplied with
the accessory.

DRAINING KIT

electrolux 27

m from floor level. The hose cannot be in
loop. Decrease the length of the hose if
necessary.
Read carefully the instructions supplied with
the accessory.

PEDESTAL WITH THE DRAWER

Accessory name: PDSTP10.
It is available from your authorized vendor.
To put the appliance higher at the level
which helps to easy load and remove the
laundry.
The drawer can be used for laundry storage
e.g. : towels, cleaning products and more.
Read carefully the instructions supplied with
the accessory.

Accessory name: DK11.
It is available from your authorized vendor
(can be attached to some types of the tum­ble dryers)
The accessory for through draining of the
condensed water into a basin, siphon, gully,
etc. After the installation, the water contain­er is drained automatically. The water con­tainer must stay in the appliance.
The installed hose must be on the height
from minimum of 50 cm to maximum of 1

DRYING RACK

Accessory name: RA5, RA6, RA11, RA12
It is available from your authorized vendor
(can be attached to some types of the tum­ble dryers). Do the check with the vendor or
on the web site if the accessory is compati­ble with your appliance.

28 electrolux

Drying rack accessory let to dry safely in the
tumble dryer:

•sport shoes

•wool

CONTROL PANEL

1 10 122 4 5 6 7 8 9 113

The programme dial

1

The On/Off (Ein/Aus) push button

2

Programme indicators

3

The Dry Plus (Trocken +) push button

4

The Reverse Plus push button

5

The Anticrease (Knitterschutz) push

6

button
The Buzzer (Signal) push button

7

The Time Drying (Zeitwahl) push button

8

The Delay Start (Zeitvorwahl) push but-

9

ton
The display

10

The Start/Pause push button

11

The indication lamps: drain the water

12

container, clean the primary filter, clean
the heat exchanger filters

DISPLAY

• soft toys

• lingerie

Read carefully the instructions supplied with
the accessory.

Symbol Description

moderate extra dry­ness

maximum extra dry­ness

reverse plus

m / m

-

-

anti-crease time

drying cycle phase in­dicator

cooling cycle phase
indicator

crease guard cycle
phase indicator

child lock activated

delay start

cycle time indication

time programme se­lection (10 min. - 2h.)

delay start selection
(30 min. - 20h.)

Symbol Description

default dryness level

BEFORE FIRST USE

Clean the tumble dryer drum with a moist
cloth or set a short programme (e.g. 30 mi-

nutes time programme) with the load of
moist cloths.

electrolux 29

Caution!

The compressor and its system in the tum­ble dryer is filled with the special agent
which is free from fluoro-chloro-hydrocar­bons. This system must stay tight. The
damage of the system can cause the leak­age and damage of the appliance.

PROGRAMMES

Pro-

grammes

Extra Dry (Ex­tratrocken)

Cupboard Dry
(Schrank-

trocken)

Iron Dry (Bü­geltrocken)

Jeans 7 kg

Bed Linen
(Bettwäsche)

Pillows (Dau­nenkissen)

Time (Zeit­programm)

2)

Load

1)

To dry cotton pieces of clothing. Drying level:

7 kg

extra dry.

To dry cotton pieces of clothing. Drying level:

7 kg

cupboard dry.

To dry cotton pieces of clothing. Drying level:

7 kg

2)

applicable to iron.

To dry leisure clothing such as jeans, sweat­shirts of different material thicknesses (e.g. at
the neck, cuffs and seams). Drying level: cup­board dry.

To dry bed linen such as: single and double

3 kg

sheet, pillowcase, bedspread.

To dry single or double duvet and pillows (with

3 kg

feather, down or synthetic fillings).

To dry laundry with the time set by the user.
The time value must be related to the load. To

7 kg

dry one item or small quantities of the laundry
we recommend to use short times.

Properties

Cottons (Baumwolle)

At the beginning of drying cycle (3-5 min.)
there could be a slightly higher sound level.
It is because of start of the compressor that
is normal for compressor powered applian­ces such: refrigerators, freezers .

Available
functions

all except:

Reverse Plus

and Time

Drying (Zeit-

wahl)

all except:

Reverse Plus

and Time

Drying (Zeit-

wahl)

all except:

Reverse Plus

and Time

Drying (Zeit-

wahl)

all except:

Reverse Plus

and Time

Drying (Zeit-

wahl)

all except:

Reverse Plus

and Time

Drying (Zeit-

wahl)

all except:

Reverse Plus

and Anti-

crease (Knit-

terschutz)

and Time

Drying (Zeit-

wahl)

all except:

Dry Plus

(Trocken +)

and Reverse

Plus

Fabric

mark

30 electrolux

Pro-

grammes

Load

1)

Extra Quick
Mixed (Mix

3 kg

Extra Kurz)

Extra Dry (Ex­tratrocken)

3,5 kg

Cupboard Dry
(Schrank-

trocken)

Iron Dry (Bü­geltrocken)

Easy Iron
(Leichtbügeln)

3,5 kg

2)

3,5 kg

1 kg
(or 5

shirts)

Active Wear 2 kg

Sports (Sport­kleidung)

Silk/Lingerie
(Seide)

Wool Refresh
(Wollpflege)

1) maximal weight of dry clothes

2) For test institutes only:

2 kg

1 kg

1 kg

Properties

To dry cotton and synthetic fabrics, uses low
temperature.

Synthetics (Mischgewebe)

To dry synthetic pieces of clothing. Drying lev­el: extra dry.

To dry synthetic pieces of clothing. Drying lev­el: cupboard dry.

To dry synthetic pieces of clothing. Drying lev­el: applicable to iron.

To dry easy care fabrics such shirts and blou­ses; for minimum ironing effort. The results can
be different for to the different types of fabric
and its finish. Put fabrics in the tumble dryer
straight. After the cycle, immediately remove
dried fabrics and put on a cloths hanger.

To dry outdoor pieces of clothing, technical,
sports, pile fabrics, waterproof and breathable
jackets, shell jacket teamed with a removable
fleece or inner insulation.

To dry sportswear, thin and light fabrics, mi­crofiber, polyester, which are not ironed.

To dry silk/lingerie with warm air and gentle
movement.

To refresh the cloths made of wool . The cloths
become soft and cosy. We recommend to re­move the cloths immediately after the pro­gramme end.

Available
functions

all except:

Reverse Plus

and Time

Drying (Zeit-

wahl)

all except

Time Drying

(Zeitwahl)
all except

Time Drying

(Zeitwahl)
all except

Time Drying

(Zeitwahl)

all except:

Reverse Plus

and Time

Drying (Zeit-

wahl)

all except Re-

verse Plus

and Anti-

crease (Knit-

terschutz)

and Time

Drying (Zeit-

wahl)

all except:

Reverse Plus

and Time

Drying (Zeit-

wahl)

all except:

Reverse Plus

and Anti-

crease (Knit-

terschutz)

and Time

Drying (Zeit-

wahl)

Buzzer (Sig-

nal) , Time

Drying (Zeit-

3)

, Delay

wahl)

Start (Zeitvor-

wahl)

Fabric

mark

electrolux 31

To make a performance test use the standard programmes which are specified in the EN 61121 document. If is
necessary to correct the remaining moisture level of the laundry, adjust the programme with the Dry Plus (Trocken
+) function .
You must clean the heat exchanger filters after each 3 cycles.

3) Only with the drying rack — see chapter ACCESSORIES

USING THE APPLIANCE

PREPARING THE LAUNDRY
Important! Dry only the laundry applicable

to dry in the tumble dryer. Make sure if the
laundry is applicable to dry in the tumble
dryer. Do the check of the fabric mark on
the clothes.

Fabric

mark

Applicable to dry in the tumble dryer

Applicable to dry in the tumble dryer
at standard temperature

Applicable to dry in the tumble dryer
at decreased temperature

Not applicable to dry in the tumble
dryer

Property

Correctly prepare the laundry:

• close zips, button up duvet covers and
attach loose ties or ribbons (e.g. ribbons
of aprons) - laundry can tangle

• make sure the pockets are empty - re­move metal items (paper clips, safety
pins, etc.).

• turn items with 2 fabric layers inside out
(e.g. cotton lined anoraks, the cotton fab­ric layer must be external).

Dry only:

• cotton and linen with Cottons (Baum­wolle) programmes

• synthetic and mixtures with Synthetic
(Mischgewebe) programmes

• separately the strong coloured textiles
and the light coloured textiles - colours
can bleed

• cotton jersey and knitwear only with the
applicable programmes - items can
shrink

Important! Do not put more laundry than
the maximum load which is 7kg.

LOADING THE LAUNDRY

1. Pull the appliance door

2. Load loosely the laundry.

3. Close the appliance door.

Caution! Do not lock the laundry in
between the appliance door and
rubber seal.

SWITCHING ON THE APPLIANCE

Push the On/Off (Ein/Aus) button to activate
or to deactivate the appliance. When the
appliance is on, some indications come in
to the view on the display.

AUTO STAND-BY FUNCTION

To decrease the energy consumption, the
automatic stand-by function deactivates the
appliance:

• if the Start/Pause button was not pushed
in the time of 5 minutes.

• after 5 minutes from the programme end.

Push the On/Off (Ein/Aus) button to activate
the appliance.

SETTING A PROGRAMME

Use the programme dial to set the pro­gramme. The possible time to complete the
programme come into view on the display.

32 electrolux

The drying time you see is related to
the load of 5 kg for cotton and jeans
programmes. For the other pro­grammes the drying time is related to
the recommended loads. The drying
time of the cotton and jeans pro­grammes with the load more than 5 kg
is longer.

SPECIAL FUNCTIONS

Together with the programme you can set
1 or more special functions.
To activate or deactivate the function push
the applicable push button.

When the function is activated the LED
above the push button or symbol on the
display comes into view.

THE DRY PLUS (TROCKEN +)
FUNCTION

This function helps to get the laundry more
dried. There are 3 possible selections:

- the default selection which is related

to the programme.

— the selection to get the laundry

lightly dried.

— the selection to get the laundry

more dried.

THE REVERSE PLUS FUNCTION

To dry more lightly the sensitive and tem­perature sensitive textiles (e.g. acrylic, vis­cose). This function helps also to decrease
the creases on the laundry. For fabrics with
the symbol

on the fabric label.

THE ANTICREASE (KNITTERSCHUTZ)
FUNCTION

Extends anticrease phase (30 minutes) at
the end of the drying cycle to 90 minutes.
This function prevents laundry from crea­ses. Laundry can be removed during the
anticrease phase.

THE BUZZER (SIGNAL) FUNCTION

When the buzzer function is activated you
can hear the buzzer at the:

•cycle end

• anti-crease phase start and end

• cycle interruption

The buzzer function is by default always on.
You can use this function to activate or de­activate the sound.

THE TIME DRYING (ZEITWAHL)
FUNCTION

Operates only with the Time (Zeitprogramm)
programme. Lets the user to set special
time of drying programme from minimum
10 min. to maximum of 2 hours (in 10 min.
steps).

THE DELAY START (ZEITVORWAHL)
FUNCTION

Let to delay the start of a drying pro­gramme from minimum of 30 minutes
to maximum of 20 hours.

1. Set the drying programme and func-

tions.

2. Push the Delay Start (Zeitvorwahl) but-

ton again and again until the necessary
time of the delay come into the view on
the display (e.g.

if the programme

has to start after 12 hours.)

3. To activate the Delay Start (Zeitvorwahl)

function, push the Start/Pause button.
The time to start decreases on the dis­play.

CHILD LOCK FUNCTION

The child lock can be set to prevent the
children to play with the appliance. The
child lock function locks all push buttons
and the programme dial (this function does
not lock On/Off (Ein/Aus) button). To acti­vate the child lock function push the Dry
Plus (Trocken +) and Reverse Plus buttons

at the same time until the symbol

come
into view on the display. To deactivate push
again the above buttons until the symbol go
out of view.
You can activate the child lock function:

• before you push the Start/Pause button -

the appliance cannot start

• after you push the Start/Pause button -

all the push buttons and the programme
dial are deactivated

electrolux 33

STARTING A PROGRAMME

To activate the programme push the Start/
Pause button. The LED above the push
button changes the colour to red.

CHANGE A PROGRAMME

To change a programme, push the On/Off
(Ein/Aus) button to deactivate appliance.
Push the On/Off (Ein/Aus) to activate the
appliance and then set the programme
again.

HINTS AND TIPS

ECOLOGICAL HINTS

•Do not use fabric softener to wash and
then dry. In the tumble dryer laundry be­comes soft automatically.

• Use the condensate as distilled water,
e.g. for steam ironing. If it is necessary
clean the condensate before (e.g. with a
coffee filter) to remove possible small
pieces of fluff.

• Always keep the airflow slots on the bot­tom of the appliance clear.

• Use the load volumes which are specified
in the programmes chapter.

• Make sure that is good airflow in the ap­pliance installation position.

• Clean the primary filter after each drying
cycle.

• Clean the heat exchanger filters when the
applicable indicator comes into the view
on the control panel.

• Spin good the laundry before drying.

WATER HARDNESS AND
CONDUCTIVITY

Water hardness can be different for differ­ent locations. Water hardness has an effect
on the water conductivity and the operation
of the conductivity sensor in the appliance.
If you know the value of the water conduc­tivity you can adjust the sensor to dry with
the better results.

AT THE END OF PROGRAMME

When the drying cycle is completed, the
symbol flashes on the display. If the Buzzer
(Signal) function is on, an acoustic signal
sounds intermittently for one minute.
To remove the laundry:

1. Push the On/Off (Ein/Aus) button for 2
seconds to deactivate the appliance.

2. Open the appliance door.

3. Remove the laundry.

4. Close the appliance door.

Important! After each drying cycle:

• clean the filter

• drain the water container

(See chapter CARE AND CLEANING.)

To change the sensor conductivity:

1. Turn the programme dial to available
programme.

2. Push at the same time the Dry Plus
(Trocken +) and the Anticrease (Knitter­schutz) buttons. Hold down until one of
the symbols go into view on the dis­play:
–

cm

–

300-600 μS/cm

–

cm

3. Push the Start Pause button again and
again until you set necessary level.

4. To memorise the setting push at the
same time the Dry Plus (Trocken +) and
the Anticrease (Knitterschutz) buttons.

WATER CONTAINER FULL —
INDICATION

By default the indication LED is always on.
It comes into the view at the end of the cy­cle or when the water container is full.
When you use an external equipment to
drain the container, the LED can be off.

To activate or deactivate the indication:

1. Turn the programme dial to available
programme.

low conductivity <300 μS/

moderate conductivity

high conductivity >600 μS/

34 electrolux

2. Push at the same time the Dry Plus
(Trocken +) and Buzzer (Signal) buttons
and hold down until you see the correct
setting:
– the LED is off and the symbol

goes into the view - The LED

is permanently off

CARE AND CLEANING

CLEANING THE PRIMARY FILTER

At the end of each cycle the applicable indi­cator (clean the primary filter) is on to tell
you that the primary filter must be cleaned.

To clean the primary filter:

– the LED is on and the symbol

goes into the view - The LED

is activated

The filter collects the fluff. The fluff oc­curs while the cloths are dried in the
tumble dryer.

1. Open the door.

2. Pull the filter.

3. Open the filter.

4. Use a moist hand to clean the filter.

electrolux 35

5. If necessary clean the filter with warm
water using a brush.
Close the filter.

6. Remove fluff from the filter socket. For
this a vacuum cleaner can be used.

7. Put the filter inside the filter socket.

Caution! Do not operate the tumble
dryer without the primary filter or with
damaged or blocked filter.

Important! Clean the primary filter after
each drying cycle. Clogged filter increases
the cycle time and causes higher energy
consumption.

If the condensed water container is full, the
programme breaks off automatically and
the drain the condensed water container
LED is on. To continue the programme,
drain the condensed water container and
press the start button.

To drain the condensed water contain­er automatically you can install draining

DRAINING THE CONDENSED WATER
CONTAINER

accessory (see chapter: ACCESSO­RIES)

Drain the condensed water container after
each drying cycle.

To drain the condensed water container:

1. Pull the condensed water container
and keep it in horizontal position.

2. Move the plastic connection out and
drain the condensed water container
into a sink or equivalent receptacle.

3. Move plastic connection in and install
water container.

Warning! Risk of poisoning. The
condensed water is not applicable to
drink or to prepare food.

The condensed water can be used as
distilled water, e.g. for steam ironing. If

necessary filter the condensed water
(e.g. with a coffee filter) to remove pos­sible residue and small pieces of fluff.

36 electrolux

CLEANING THE HEAT EXCHANGER
FILTERS

If the applicable indicator (clean the heat
exchanger filters) is on, the filters must be

cleaned.

To clean the filters:

The frequency to clean the filters is related
to the laundry type and its quantity.
If you dry with the maximum load, clean the
filters after each 3 cycles.

1. Open the loading door.

2. Move the release button on the bottom
of the door opening and open the heat
exchanger door.

3. Turn the blockage to unlock the heat
exchanger cover.

4. Lower the heat exchanger filters cover.

electrolux 37

5. Lift the primary filter. Hold the heat ex­changer filter and pull it out from the
bottom compartment.

6. Push the hook to open the filter.

7. Use a moist hand to clean the filter. If
necessary clean the filter with warm
water using a brush.
Close the filter.

38 electrolux

8. Clean the small filter from the base

9. If necessary, one time for each 6
months, remove the fluff from the heat
exchanger compartment. You can use
a vacuum cleaner.

10. Put the small filter and heat exchanger
filter back.

11. Close the heat exchanger cover.

12. Lock the blockage until it snaps.

13. Close the heat exchanger filters cover.

14. Close the heat exchanger door.

15. Put the primary filter.

Caution! Do not operate the tumble
dryer when the heat exchanger filters
are blocked with fluff. This could cause
the damage to the tumble dryer. This
also increases energy consumption.
Do not use sharp objects to clean the
heat exchanger compartment.
Do not operate the tumble dryer with­out the filters.

CLEANING THE DRUM

Warning! Disconnect the appliance

before you clean it.

Use a standard neutral soap detergent to
clean the inner surface of the drum and

drum ribs. Dry the cleaned surfaces with a
soft cloth.

Caution! Do not use abrasive materials
or steel wool to clean the drum.

CLEANING THE CONTROL PANEL AND
HOUSING

Use a standard neutral soap detergent to
clean the control panel and housing.
Use a moist cloth to clean. Dry the cleaned
surfaces with a soft cloth.

Caution! Do not use furniture cleaning
agents or cleaning agents which can
cause corrosion to clean the appliance.

TROUBLE SHOOTER AND SERVICE

TROUBLESHOOTING

Problem

1)

The tumble
dryer does
not operate.

Unsatisfactory
drying results.

The door
does not
close.

Err (Error) on
the display.

No drum light

5)

Abnormally
elapsing time
on the dis­play.

Programme
inactive.

Drying cycle
too short.

The tumble dryer is not connected to
mains supply.

The loading door is opened. Close the loading door.
The On/Off button was not pushed. Push the On/Off button.
The Start/Pause button was not push-

ed.
The appliance is in the standby mode. Push the On/Off button.

Incorrect programme selection.

The filter is clogged.
The Dry Plus function was in minimum

mode.
The heat exchanger filters are clogged.
Too high volume of the load. Obey the maximum load volume.

The airflow grill is clogged.

Dirt on the inner surface of the drum. Clean the inner surface of the drum.
Too high water hardness.
The filter not locked in the position. Put the filter in the correct position.
The laundry is locked between the door

and the seal.
You try to change the programme or the

function after the start of the cycle.
The function you try to activate is not

applicable with the selected pro­gramme.

Defective drum light.

The time to end is calculated on the ba­sis of the volume and dampness of the
laundry.

The water container is full.

Too small laundry volume.

The laundry is too dry.

Possible cause Remedy

electrolux 39

Connect in at mains socket. Check fuse
in fuse box (domestic installation).

Push the Start/Pause button.

Do the selection of the applicable pro­gramme.

Clean the filter.

2)

3)

Change the Dry Plus function to the
moderate or maximum mode.

Clean the heat exchanger filters.

3)

Clean the airflow grill in the bottom of
the appliance.

Set applicable water hardness4).

Put the load correctly in the drum.

Turn the tumble dryer off and on. Make
the new selection.

Turn the tumble dryer off and on. Make
the new selection.

Contact the service centre to replace
the drum light.

The automatic procedure — this is not
the appliance malfunction.

Drain the water container3) , push the
Start/Pause button.

Do the selection of time programme.
The time value must be related to the
load. To dry one item or small quantities
of the laundry we recommend to use
short times.

Do the selection of time programme or
higher drying level (e.g. Extra Dry )

40 electrolux

Problem

1)

Possible cause Remedy

The filter is clogged. Clean the filter.

Drying cycle
too long

1) If there is an error message on the display (e.g. E51): Turn the tumble dryer off and on. Make a selection of the
new programme. Push the Start/Pause button. Does not operate? - contact the service centre and give the error
code.

2) follow the programme description — see PROGRAMMES chapter

3) see CARE AND CLEANING chapter

4) see section WATER HARDNESS in HINTS AND TIPS chapter

5) Only the tumble dryers with drum light.

6) Note: After maximum 5 hours the drying cycle ends automatically (see Drying cycle complete section).

Too high volume of the load. Obey the maximum load volume.
The laundry not spun sufficiently. Spin correctly the laundry.

6)

Very high room temperature - this is not
the appliance malfunction.

If possible, lower the room temperature.

TECHNICAL INFORMATION

height x width x depth 850 x 600 x 600 mm (maximal 640 mm)
drum volume 118 l
maximum depth with the load door opened 1090 mm
maximum width with the load door opened 950 mm
adjustable height 850 mm (+ 15 mm - feet regulation)
the appliance weight 53 kg
maximum load volume 7 kg
voltage 230 V
frequency 50 Hz
necessary fuse 4 A
total power 900 W
energy efficiency class A

energy consumption kWh/cycle
annual energy consumption

1)

2)

type of use Domestic
permitted ambient temperature + 5°C to + 35°C

1) 7 kg of cotton, centrifuged at 1000 rpm with reference to EN 61121

2) The sum of approximate energy consumption to dry:
150 kg of the cotton laundry with cupboard dry programme
+ 280 kg with iron dry programme
+ 150 kg of synthetic laundry with cupboard dry programme.
This is approximate consumption for the 4 person household which correctly use the tumble dryer.

1,85 kWh
121,8 kWh

INSTALLATION

APPLIANCE POSITIONING

• The tumble dryer must be installed in a

clean position, where dirt does not col­lect.

• Air must flow freely around the appliance.

Make sure that the front airflow slots in

the bottom of the appliance are not
blocked .

• To keep vibration and noise at the mini­mum, when the tumble dryer operates, it
must be put on a stable and flat surface.

electrolux 41

• When the appliance is put in its perma­nent position, check if is fully level with
the aid of a spirit level. If it is not, adjust
the feet until it is.

• Do not remove the feet. Do not decrease
the floor clearance through thick carpets,
bar of wood or equivalent. This can in­crease the heat which can cause interfer­ence with the operation of the appliance.

Important!

• The temperature of the hot air which oc­curs in the tumble dryer can increase to
60 °C. The appliance must not be instal­led on the floor which is not resistant to
high temperatures.

• When the tumble dryer operates, the
room temperature must not be lower
than +5 °C and higher than +35 °C. This
can cause unwanted effect on the per­formance of the appliance.

• If it is necessary to move the appliance, it
must be moved vertically.

• The appliance must not be installed be­hind a lockable door, a sliding door, a
door with a hinge on the opposite side to
that of the appliance in such a way that a
full opening of the tumble dryer is restric­ted.

It is possible to adjust the height of the tum­ble dryer. To do that adjust the feet (see
picture).

2. Pull plastic hose with the polystyrene
blockages out from the drum.

INSTALLATION UNDER A COUNTER

The appliance can be installed as free­standing or below the kitchen counter with
correct space (see picture).

600 mm

> 850 mm

600 mm

15mm

UNPACKING

Caution!

Before use all parts of the transport pack­aging must be removed.
To remove the polystyrene blockages:

1. Open the load door.

THE LOAD DOOR REVERSAL

The load door can be installed by the user
in the opposite side. It can help to easily put
and remove the laundry or if there is a limit
to install the appliance. (see separate leaf­let).

ELECTRICAL CONNECTION

• Connect the machine to an earthed

socket, in accordance with current wiring
regulations.

• Make sure that the electrical data on the

rating plate agrees with the power sup­ply.

• Always use a correctly installed shock-

proof socket.

• Do not use multiple plugs and extension

cables. There is a risk of fire.

42 electrolux

• Should the appliance power supply cable
need to be replaced, this must be carried
out by our Service Centre.

• Make sure not to squash or cause dam­age to the mains plug and cable behind
the appliance.

• Do not pull the mains cable to disconnect
the appliance. Always pull the mains
plug.

• The plug must be dry.

electrolux 43

www.electrolux.com/shop 136924200-A-452012
