AEG-Electrolux ST401SCN10 User Manual

benutzerinformation

notice d'utilisation
istruzioni per l’uso

user manual

Kühl-Gefrierschrank

Réfrigérateur/Congélateur

Frigo-Congelatore

Fridge-Freezer

ST401SCN10

2 electrolux

Electrolux. Thinking of you.

Mehr zu unserem Denken finden Sie unter

www.electrolux.com

INHALT

Sicherheitshinweise 2
Bedienfeld 4
Erste Inbetriebnahme 5
Täglicher Gebrauch 5
Praktische Tipps und Hinweise 8

SICHERHEITSHINWEISE

Lesen Sie zu Ihrer Sicherheit und für die op­timale Geräteanwendung vor der Installation
und dem Gebrauch des Gerätes die vorlie­gende Benutzerinformation aufmerksam
durch, einschließlich der Ratschläge und
Warnungen. Es ist wichtig, dass zur Ver­meidung von Fehlern und Unfällen alle Per­sonen, die das Gerät benutzen, mit der Be­dienung und den Sicherheitsvorschriften
vertraut sind. Heben Sie die Benutzerinfor­mation gut auf und übergeben Sie sie bei
einem Weiterverkauf des Gerätes dem neu­en Besitzer, so dass jeder während der ge­samten Lebensdauer des Gerätes über Ge­brauch und Sicherheit informiert ist.
Halten Sie sich zu Ihrer Sicherheit und zum
Schutz Ihres Eigentums strikt an die Vor­sichtsmaßnahmen der vorliegenden Benut­zerinformation, da der Hersteller bei Miss­achtung derselben von jeder Haftung frei­gestellt ist.

SICHERHEIT VON KINDERN UND
HILFSBEDÜRFTIGEN PERSONEN

• Das Gerät darf von Personen (einschließ­lich Kindern), deren physische, sensori­sche Fähigkeiten und deren Mangel an
Erfahrung und Kenntnissen einen siche­ren Gebrauch des Gerätes ausschließen
nur unter Aufsicht oder nach ausreichen­der Einweisung durch eine verantwor­tungsbewusste Person benutzt werden,
die sicherstellt, dass sie sich der Gefah­ren des Gebrauchs bewusst sind.
Kinder müssen beaufsichtigt werden, da­mit sie nicht am Gerät herumspielen kön­nen.

Reinigung und Pflege 9
Was tun, wenn … 10
Technische Daten 12
Montage 12
Hinweise zum Umweltschutz 16

Änderungen vorbehalten.

• Halten Sie das Verpackungsmaterial un­bedingt von Kindern fern. Erstickungsge­fahr!

• Ziehen Sie vor der Entsorgung des Gerä­tes den Netzstecker, schneiden Sie das
Netzkabel (so nah wie möglich am Gerät)
ab und entfernen Sie die Tür, so dass
spielende Kinder vor elektrischem Schlag
geschützt sind und sich nicht in dem Ge­rät einschließen können.

• Wenn dieses Gerät mit magnetischer
Türdichtung ein älteres Modell mit
Schnappverschluss (Türlasche) an der
Tür oder auf dem Deckel ersetzt, machen
Sie den Schnappverschluss vor dem Ent­sorgen des Altgerätes unbrauchbar. So
verhindern Sie, dass das Gerät nicht zu
einer Todesfalle für Kinder wird.

ALLGEMEINE SICHERHEITSHINWEISE

Warnung!

Achten Sie darauf, dass die Belüftungsöff­nungen im Gehäuse oder in der Einbauni­sche nicht blockiert sind.

• Das Gerät ist für die Aufbewahrung von
Lebensmitteln und/oder Getränken in ei­nem normalen Haushalt bestimmt, wie in
der vorliegenden Gebrauchsanweisung
beschrieben wird.

• Benutzen Sie keine mechanischen oder
sonstigen Hilfsmittel, um den Abtaupro­zess zu beschleunigen.

• Verwenden Sie keine anderen Elektroge­räte (wie Speiseeisbereiter) in Kühlgerä­ten, wenn solche Geräte nicht ausdrück­lich vom Hersteller für diesen Zweck zu­gelassen sind.

electrolux 3

• Beschädigen Sie nicht den Kältekreislauf.

• Das Kältemittel Isobutan (R600a) im Käl­tekreislauf des Gerätes ist ein natürliches
und sehr umweltfreundliches Gas, das je­doch leicht entflammbar ist.
Achten Sie beim Transport und bei der
Aufstellung des Gerätes darauf, nicht die
Komponenten des Kältekreislaufs zu be­schädigen.
Bei einer eventuellen Beschädigung des
Kältekreislaufs:
– Offene Flammen und Zündfunken ver-

meiden

– Den Raum, in dem das Gerät installiert

ist, gut lüften

• Technische und anderweitige Änderun­gen am Gerät sind gefährlich. Ein defek­tes Netzkabel kann Kurzschlüsse und ei­nen Brand verursachen und/oder zu
Stromschlägen führen.

Warnung! Elektrische Bauteile (Netz­kabel, Stecker, Kompressor) dürfen zur
Vermeidung von Gefahren nur vom
Kundendienst oder einer Fachkraft aus­gewechselt werden.

1. Das Netzkabel darf nicht verlängert

werden.

2. Vergewissern Sie sich, dass der

Netzstecker nicht von der Geräte­rückseite geklemmt oder beschädigt
wird. Ein geklemmter oder beschä­digter Netzstecker überhitzt und
kann einen Brand verursachen.

3. Vergewissern Sie sich, dass der

Netzstecker des Geräts frei zugäng­lich ist.

4. Ziehen Sie nicht am Netzkabel.

5. Stecken Sie den Netzstecker nie in

eine lockere Steckdose. Es besteht
Brand- und Stromschlaggefahr.

6. Betreiben Sie das Gerät nicht ohne

Lampenabdeckung (wenn vorgese­hen) der internen Beleuchtung.

• Dieses Gerät ist schwer. Vorsicht beim
Transport.

• Entnehmen oder berühren Sie nie mit
nassen/feuchten Händen Tiefkühlgut, da
dies zu Hautverletzungen oder Kältever­brennungen führen kann.

• Das Gerät nicht direkter Sonneneinstrah­lung aussetzen.

• Die Leuchtmittel (wenn vorgesehen) in
diesem Gerät sind Speziallampen, die nur
für Haushaltsgeräte geeignet sind. Sie
eignen sich nicht zur Raumbeleuchtung.

TÄGLICHER GEBRAUCH

• Stellen Sie keine heißen Töpfe auf die
Kunststoffteile des Gerätes.

• Lagern Sie keine feuergefährlichen Gase
oder Flüssigkeiten in dem Gerät. Explosi­onsgefahr.

• Legen Sie Lebensmittel nicht direkt vor
den Luftauslass in der Rückwand. (Wenn
es ein No-Frost-Gerät ist)

• Ein aufgetautes Produkt darf nicht wieder
eingefroren werden.

• Abgepackte Tiefkühlkost immer entspre­chend den Herstellerangaben aufbewah­ren.

• Die Lagerempfehlungen des Gerätehers­tellers sollten strikt eingehalten werden.
Halten Sie sich an die betreffenden An­weisungen.

• Keine kohlensäurehaltigen Getränke oder
Sprudel in den Tiefkühlschrank stellen, da
der Druckanstieg in den Behältern zur
Explosion führen und das Gerät beschä­digen kann.

• Eis am Stiel kann Kälteverbrennungen
verursachen, wenn es direkt nach der
Entnahme aus dem Gefrierschrank ge­gessen wird.

REINIGUNG UND PFLEGE

• Schalten Sie vor Wartungsarbeiten immer
das Gerät ab und ziehen Sie den Netz­stecker aus der Steckdose.

• Reinigen Sie das Gerät nicht mit Metall­gegenständen.

• Keine scharfen Gegenstände zum Entfer­nen von Reif und Eis im Gerät verwen­den. Verwenden Sie einen Kunststoffsc­haber.

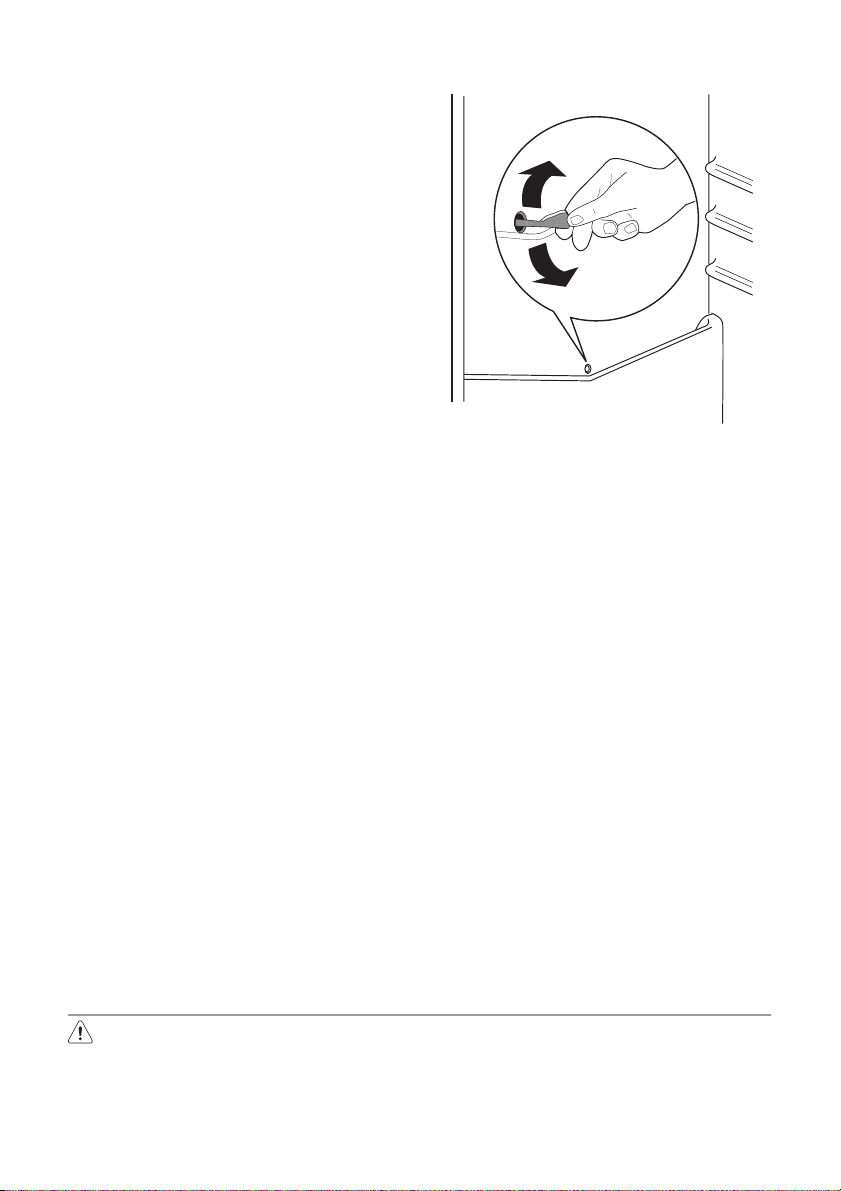

• Kontrollieren Sie den Tauwasserabfluss
im Kühlraum in regelmäßigen Abständen.
Reinigen Sie den Ablauf, falls nötig. Bei
verstopftem Wasserabfluss sammelt sich
das Wasser auf dem Boden des Geräts
an.

4 electrolux

MONTAGE
Wichtig! Halten Sie sich für den

elektrischen Anschluss strikt an die
Anweisungen der betreffenden Abschnitte.

• Kontrollieren Sie nach dem Auspacken
das Gerät auf eventuelle Beschädigun­gen. Nehmen Sie das Gerät nicht in Be­trieb, wenn es beschädigt ist. Melden Sie
die Schäden umgehend dem Händler,
bei dem Sie es erworben haben. Bewah­ren Sie in diesem Fall die Verpackung
auf.

• Lassen Sie das Gerät mindestens vier
Stunden stehen, bevor Sie es elektrisch
anschließen, damit das Öl in den Kom­pressor zurückfließen kann.

• Ausreichenden Freiraum zur Luftzirkulati­on um das Gerät lassen; anderenfalls be­steht Überhitzungsgefahr. Halten Sie sich
für die Belüftung an die Installationsan­weisungen.

• Das Gerät sollte zur Vermeidung von Ver­brennungen durch Berührung von heißen
Bauteilen (Kompressor, Kondensator)
möglichst mit der Rückseite gegen eine
Wand aufgestellt werden.

• Das Gerät darf nicht in der Nähe von
Heizkörpern oder Kochern installiert wer­den.

• Vergewissern Sie sich, dass der Netzste­cker des Gerätes nach der Installation frei
zugänglich ist.

• Wenn ein Wasseranschluss vorgesehen
ist, verbinden Sie das Gerät nur mit dem
Trinkwasseranschluss.

KUNDENDIENST

• Sollte die Wartung des Gerätes elektri­sche Arbeiten verlangen, so dürfen diese
nur von einem qualifizierten Elektriker
oder einem Elektro-Fachmann durchge­führt werden.

• Wenden Sie sich für Reparaturen und
Wartung nur an Fachkräfte der autorisier­ten Kundendienststellen und verlangen
Sie stets Original-Ersatzteile.

UMWELTSCHUTZ

Das Gerät enthält im Kältekreis oder in
dem Isoliermaterial keine ozonschädi­genden Gase. Das Gerät darf nicht wie
normaler Hausmüll entsorgt werden.
Die Isolierung enthält entzündliche Ga­se: das Gerät muss gemäß den gelten­den Vorschriften entsorgt werden; sie
erhalten diese bei Ihrer Gemeindever­waltung. Nicht das Kälteaggregat be­schädigen, insbesondere nicht in der
Nähe des Wärmetauschers. Die Materi­alien, die bei der Herstellung dieses
Geräts verwendet wurden und mit dem

Symbol

markiert sind, können recy-

celt werden.

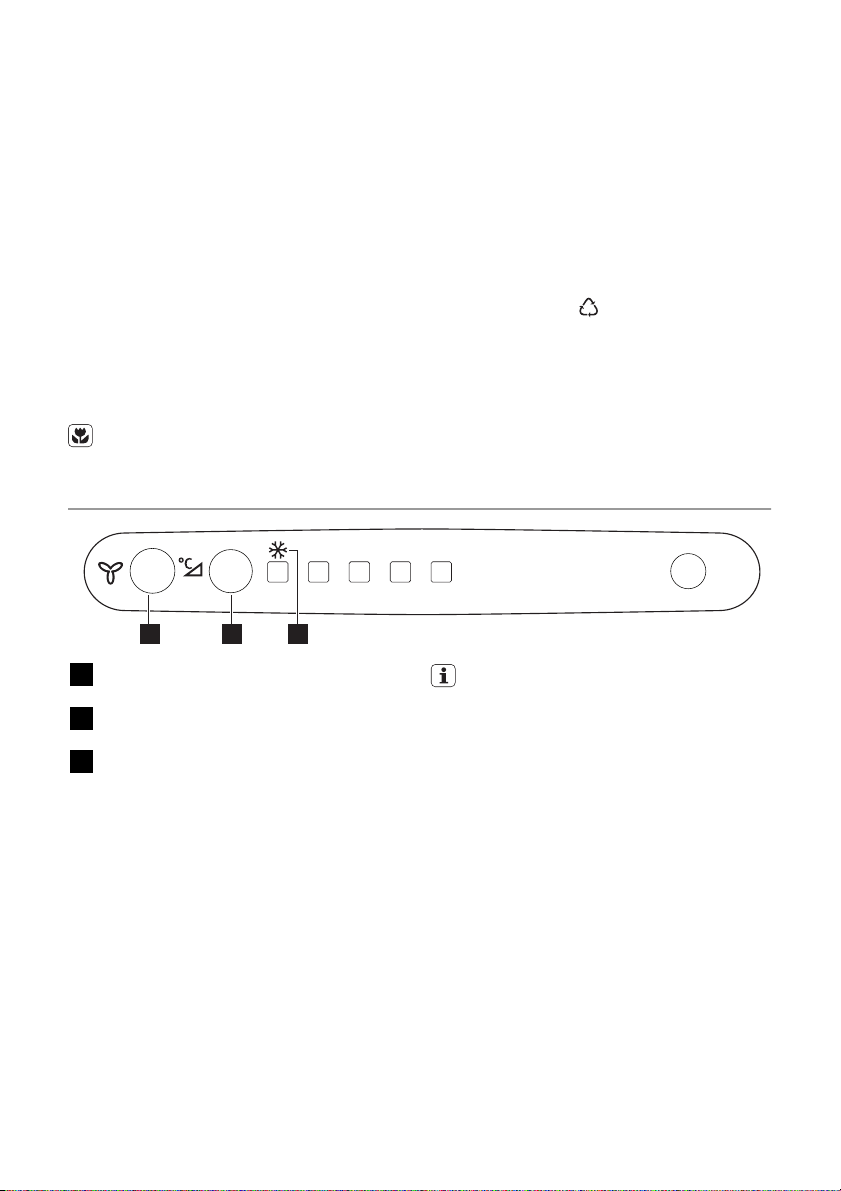

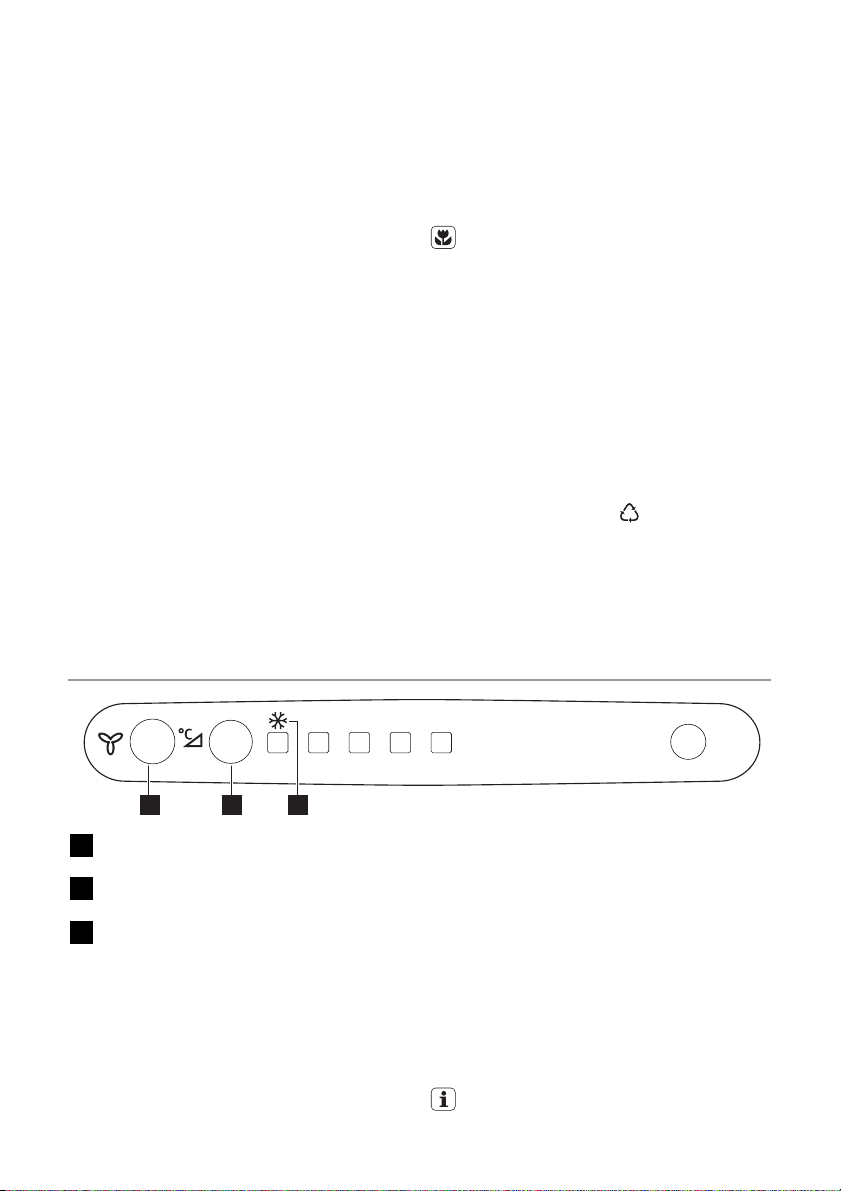

BEDIENFELD

+2 +4 +5 +6 +8

21 3

Ventilator-Taste

1

Ventilatorlampe
Temperaturregler

2

Action Freeze -Taste
Action Freeze -Anzeige

3

EINSCHALTEN DES GERÄTES

Entfernen Sie den Aufkleber, der eventuell
im Inneren des Gefrierraumes angebracht
ist.

Stecken Sie den Stecker in die Netzsteck­dose.

AUSSCHALTEN DES GERÄTS

Ziehen Sie den Netzstecker, um das Gerät
auszuschalten.

TEMPERATURREGELUNG

Die Temperatur wird automatisch geregelt.
Bedienen Sie das Gerät wie folgt:

electrolux 5

• Drücken Sie die Temperaturregler-Taste
so lange, bis die LED aufleuchtet, die die
gewünschte Temperatur anzeigt. Die
Temperatur kann im Bereich von +2°C
bis +8°C eingestellt werden. Bei jedem
Tastendruck wird eine andere, durch die
entsprechende LED angezeigte Tempe­ratur eingestellt.

Eine mittlere Einstellung ist im Allgemei­nen am besten geeignet.

Allerdings muss für eine exakte Einstellung
berücksichtigt werden, dass die Tempera­tur im Innern des Gerätes von verschiede­nen Faktoren abhängt:

• Raumtemperatur

• von der Häufigkeit der Türöffnung

• von der Menge der eingelagerten Le­bensmittel

ERSTE INBETRIEBNAHME

REINIGUNG DES INNENRAUMS

Bevor Sie das Gerät in Betrieb nehmen, be­seitigen Sie den typischen "Neugeruch" am
besten durch Auswaschen der Innenteile
mit lauwarmem Wasser und einem neutra­len Reinigungsmittel. Sorgfältig nachtrock­nen.

• und vom Standort des Geräts.
Wichtig! Falls die Außentemperatur

niedriger als 16°C ist, drücken Sie die
Temperaturregler-Taste, bis die LED
aufleuchtet, die die niedrigste Temperatur
anzeigt.

ACTION FREEZE -FUNKTION

Sie können die Funktion Action Freeze akti­vieren, indem Sie die Taste Action Freeze
so oft drücken, bis das Symbol Action
Freeze aufleuchtet.
Sie können die Funktion Action Freeze
deaktivieren, indem Sie die Taste Action
Freeze sooft drücken, bis die gewünschte
Temperatur ausgewählt ist.

Wichtig! Verwenden Sie keine Reinigungs­mittel oder Scheuerpulver, da hierdurch die
Oberfläche beschädigt wird.

TÄGLICHER GEBRAUCH

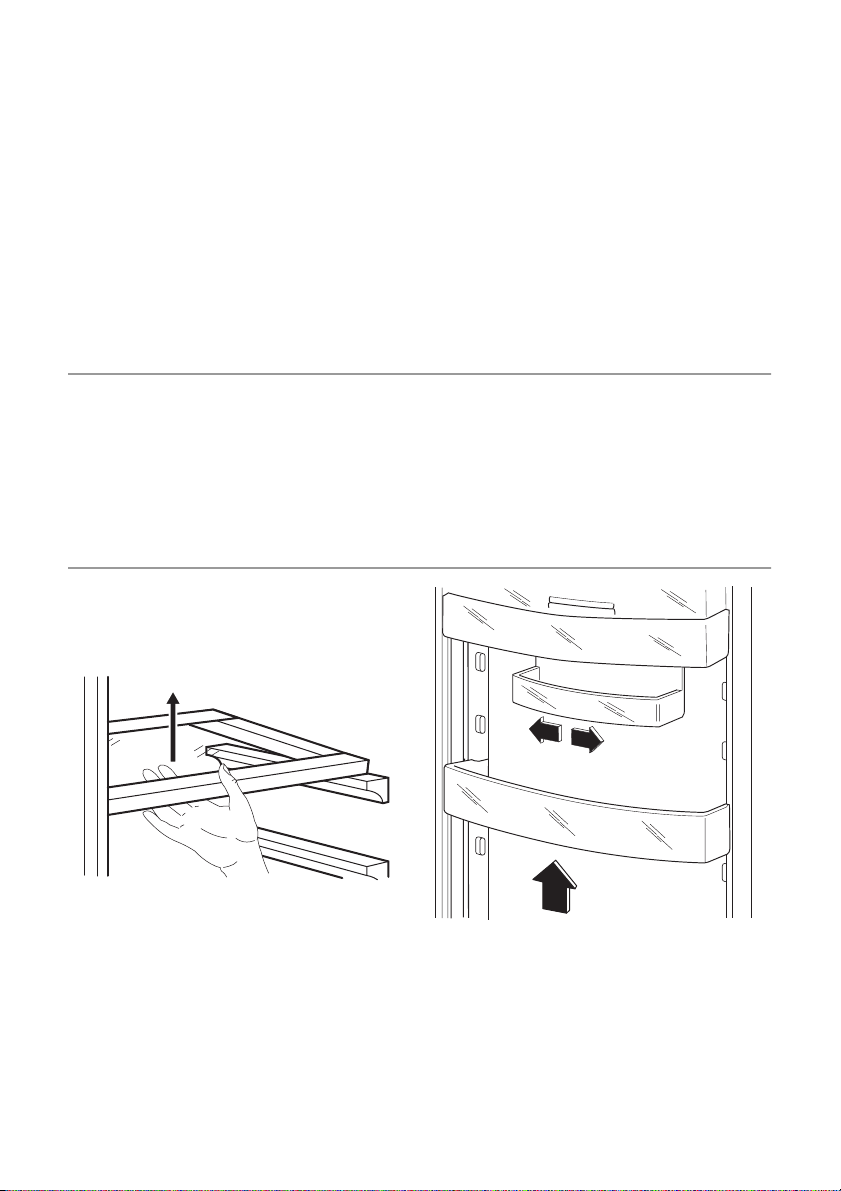

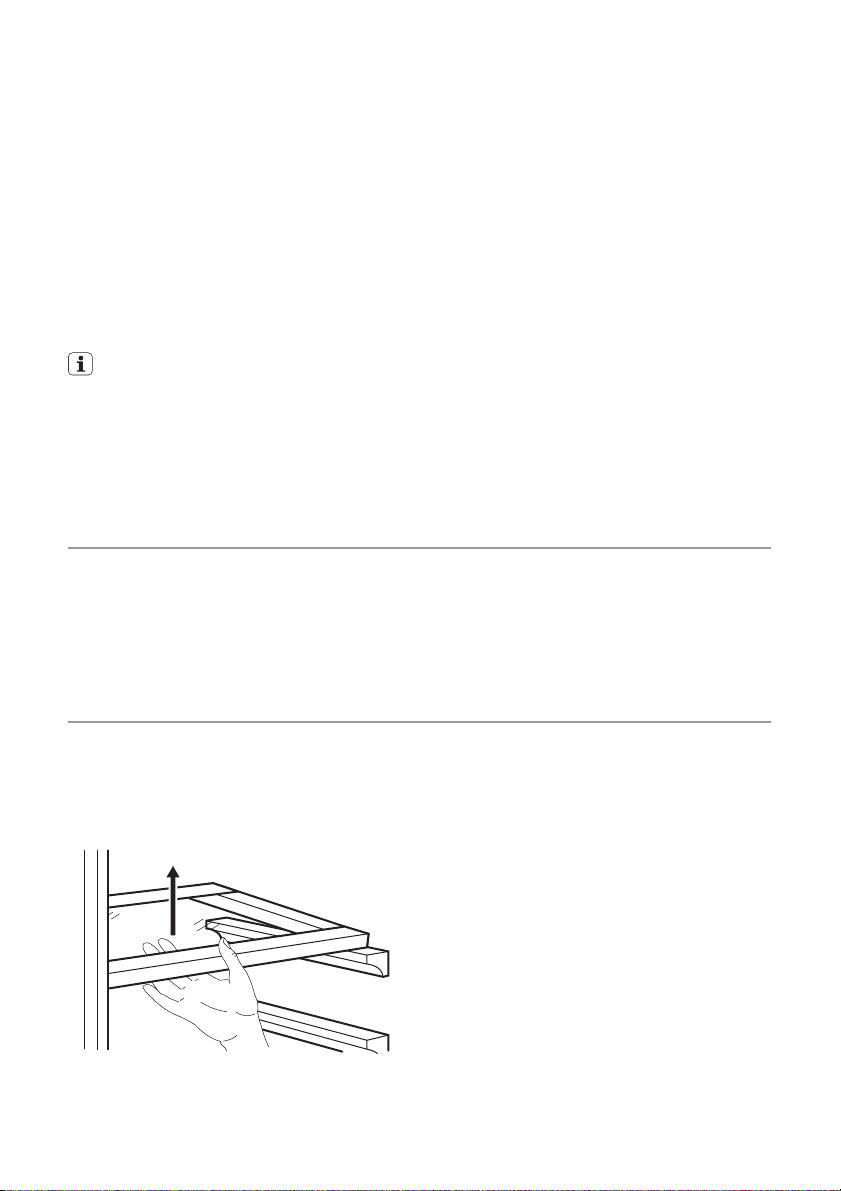

VERSTELLBARE ABLAGEN/EINSÄTZE

Die Wände des Kühlschranks sind mit einer
Anzahl von Führungsschienen ausgestattet,
die verschiedene Möglichkeiten für das Ein­setzen der Ablagen bieten.

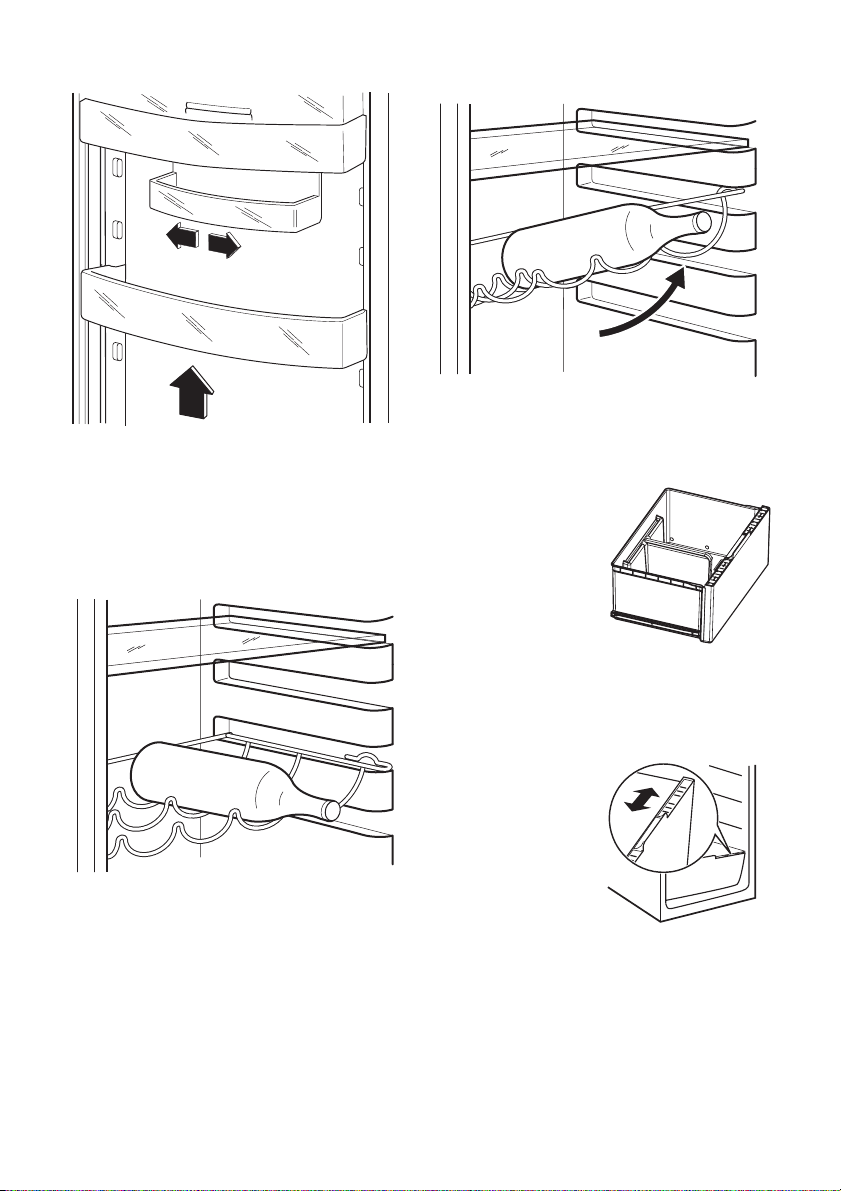

POSITIONIERUNG DER TÜREINSÄTZE

Die Türeinsätze können in verschiedener
Höhe positioniert werden; damit ermögli-

chen sie das Lagern verschieden großer
Lebensmittelpackungen.
Bitte nehmen Sie diese Einstellungen wie
folgt vor: Ziehen Sie den Einsatz langsam in
in Pfeilrichtung, bis er sich herausheben
lässt, und setzen Sie ihn dann nach
Wunsch wieder ein.

6 electrolux

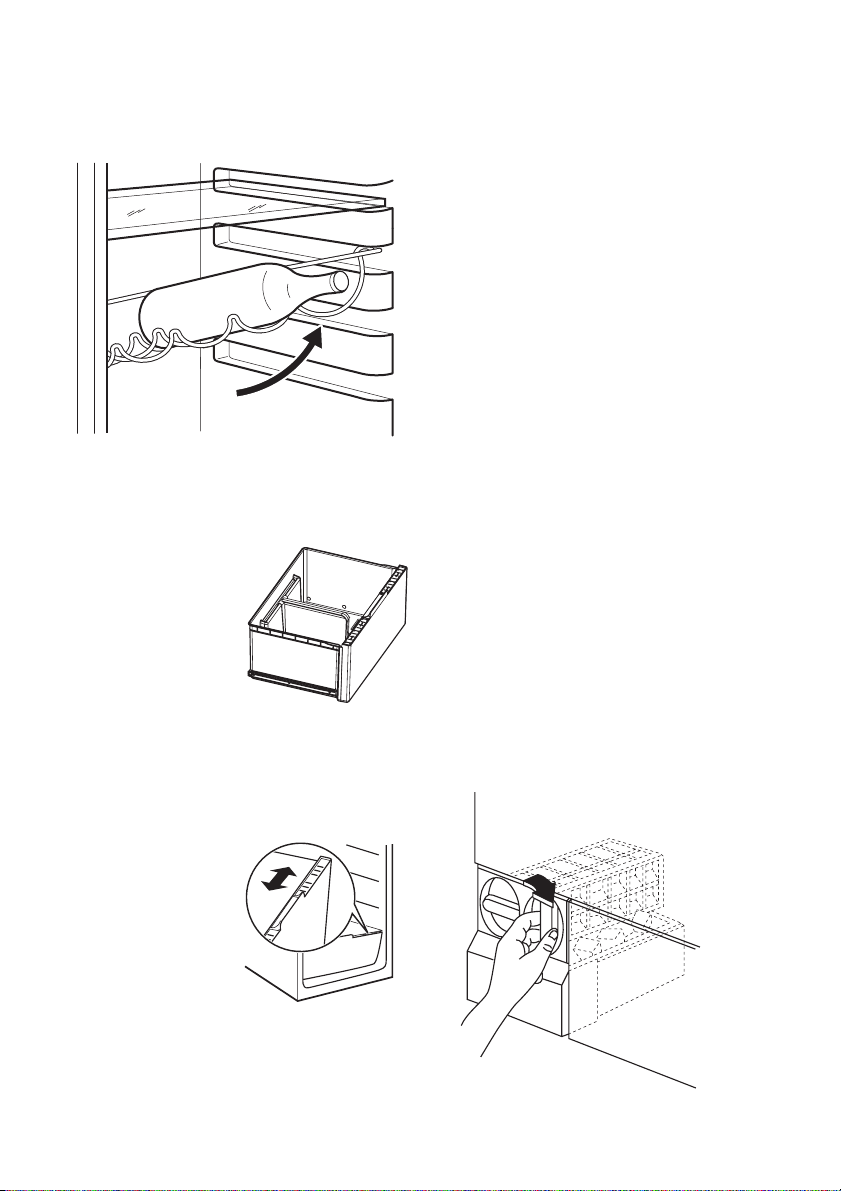

FLASCHENABLAGE

Legen Sie die Flaschen (mit der Öffnung
nach vorn) in die entsprechend vorbereitete
Flaschenablage ein.

Wichtig! Ist die Ablage horizontal
angeordnet, dürfen nur geschlossene
Flaschen darin gelagert werden.

Die Flaschenablage kann in der Neigung
verstellt werden, damit bereits geöffnete
Flaschen geöffnet werden können. Zu die­sem Zweck das Regal so hochziehen, dass
es sich drehen und in die nächst höhere
Einschubebene setzen lässt.

OBST-/GEMÜSESCHUBLADE MIT
LUFTFEUCHTIGKEITSREGELUNG

Die Schublade eignet sich zur Aufbewah­rung von Obst und Gemüse.
Die Schubladent­rennwand lässt sich
in verschiedenen Po­sitionen verstellen,
so dass die entste­henden Fächer den
verschiedenen Be­dürfnissen ange­passt werden kön­nen.
Am Schubladenboden befindet sich (je
nach Ausstattung) ein Gitter, damit Obst
und Gemüse nicht direkt mit eventueller
Feuchtigkeit auf dem Boden in Berührung
kommen.
Alle Teile in der Schublade können zur Rei­nigung heraus genommen werden.
Zur Luftfeuchtigkeits­regelung in den Ge­müsefächern ist eine
Vorrichtung mit (über
einen Schieber ver­stellbaren) Schlitzen
integriert.
Bei geschlossenen
Lüftungsschlitzen:
bleibt der natürliche
Feuchtigkeitsgehalt der Lebensmittel in den
Obst- und Gemüsefächern für längere Zeit
erhalten.
Bei geöffneten Lüftungsschlitzen:

electrolux 7

führt die höhere Luftzirkulation zu einem
niedrigeren Feuchtigkeitsgehalt der Luft in
den Obst- und Gemüsefächern.

LUFTKÜHLUNG

Der Ventilator mit dynamischer Luftküh­lungsfunktion kühlt Lebensmittel schnell
und gleichmäßig.
Er kann durch Drücken der Ventilator-Taste
(siehe „Bedienblende“) aktiviert werden. Die
Ventilatorlampe leuchtet.

Wichtig! Der Ventilator sollte eingeschaltet
werden, wenn die Umgebungstemperatur
über 25 °C steigt.

GEBRAUCH DES TWIST&SERVE­EISWÜRFELBEREITERS

Das Gerät ist mit einer oder mehreren
Schalen für die Herstellung und Aufbewah­rung von Eiswürfeln ausgestattet. Der
Twist&Serve-Eiswürfelbereiter ist im Gefrier­raum unter der Ablage angebracht.
Er besteht aus einer doppelten Eiswürfel­schale und einem Eisbehälter.
Sie können die Eiswürfelschalen je nach
Platzverhältnissen auf der linken oder rech­ten Seite anordnen.
Ziehen Sie die Eiswürfelschalen heraus und
füllen Sie diese maximal zu 3/4 mit Wasser.
Drehen Sie, sobald das Wasser gefroren ist,
den Knopf in Pfeilrichtung. Die Eiswürfel fal­len direkt in den Eisbehälter.
Ziehen Sie den Behälter heraus und ent­nehmen Sie die Eiswürfel.

EINFRIEREN FRISCHER
LEBENSMITTEL

Das Gefriergerät eignet sich zum Einfrieren
von frischen Lebensmitteln und zum Lagern
von gefrorenen und tiefgefrorenen Lebens­mitteln über einen längeren Zeitraum.
Aktivieren Sie zum Einfrieren frischer Le­bensmitteln die Funktion Action Freeze min­destens 24 Stunden, bevor Sie die einzu­frierenden Lebensmittel in das Gefrierfach
hinein legen.
Schieben Sie den Einsatz im Gefrierfach in
die mittlere Halterung. Achten Sie darauf,
dass die Einlage horizontal ist.
Legen Sie die einzufrierenden frischen Le­bensmittel auf diesen Einsatz.
Die maximale Menge an Lebensmitteln, die
in 24 Stunden eingefroren werden kann, ist
auf dem Typenschild angegeben, das sich
im Innern des Gerätes befindet.
Der Gefriervorgang dauert 24 Stunden. Le­gen Sie während dieses Zeitraums keine
weiteren einzufrierenden Lebensmittel in
den Gefrierraum.
Stellen Sie nach 24 Stunden, wenn der Ge­friervorgang beendet ist, wieder die ge­wünschte Temperatur ein (siehe „Tempera­turregelung“).

LAGERUNG GEFRORENER PRODUKTE

Lassen Sie das Gerät vor der ersten Inbe­triebnahme oder nach einer Zeit, in der das
Gerät nicht benutzt wurde, mindestens
zwei Stunden lang auf den höheren Einstel­lungen laufen, bevor Sie Lebensmittel in
das Gefrierfach hinein legen.

Wichtig! Kam es zum Beispiel durch einen
Stromausfall, der länger dauerte als der in
der Tabelle mit den technischen Daten
angegebene Wert (siehe "Ausfalldauer") zu
einem ungewollten Abtauen, dann müssen
die aufgetauten Lebensmittel sehr rasch
verbraucht oder sofort gekocht und (nach
dem Abkühlen) erneut eingefroren werden.

AUFTAUEN

Tiefgefrorene oder gefrorene Lebensmittel
können vor der Verwendung je nach der zur
Verfügung stehenden Zeit im Kühlschrank
oder bei Raumtemperatur aufgetaut wer­den.

8 electrolux

Kleinere Gefriergutteile können unter Um­ständen sogar direkt aus dem Gefrier­schrank entnommen und anschließend so-

fort gekocht oder gegart werden: in diesem
Fall dauert der Garvorgang allerdings etwas
länger.

PRAKTISCHE TIPPS UND HINWEISE

ENERGIESPARTIPPS

• Öffnen Sie die Tür nicht zu häufig, und
lassen Sie diese nicht länger offen als un­bedingt notwendig.

• Wenn die Umgebungstemperatur hoch
ist und der Temperaturregler auf eine
niedrige Temperatur eingestellt und das
Gerät voll beladen ist, kann es zu andau­erndem Betrieb des Kompressors und
damit zu Reif- oder Eisbildung am Ver­dampfer kommen. Stellen Sie in diesem
Fall den Temperaturregler auf eine höhere
Einstellung ein, die ein automatisches Ab­tauen und damit auch einen niedrigeren
Energieverbrauch ermöglicht.

HINWEISE FÜR DIE KÜHLUNG
FRISCHER LEBENSMITTEL

So erzielen Sie beste Ergebnisse:

• Legen Sie bitte keine warmen Lebensmit­tel oder dampfende Flüssigkeiten in den
Kühlschrank.

• Decken Sie die Lebensmittel ab oder ver­packen Sie diese entsprechend, beson­ders wenn diese stark riechen.

• Legen Sie die Lebensmittel so hinein,
dass um sie Luft frei zirkulieren kann.

HINWEISE FÜR DIE KÜHLUNG

Tipps:
Fleisch (alle Sorten): wickeln Sie Fleisch in
lebensmittelechte Tüten und legen Sie die­se auf die Glasablage über der Gemüse­schublade.
Bitte lagern Sie Fleisch aus Sicherheitsgrün­den nur einen oder maximal zwei Tage auf
diese Weise.
Gekochte Lebensmittel, kalte Gerichte
usw.: diese können abgedeckt auf eine Ab­lage gelegt werden.
Obst und Gemüse: bitte waschen Sie Obst
und Gemüse gründlich und legen Sie es in
die speziell dafür vorgesehene(n) Schubla­de(n).
Butter und Käse: diese sollten stets in spe­ziellen luftdichten Behältern verpackt sein
oder in Aluminiumfolie bzw. in lebensmitte­lechte Tüten eingepackt werden, um so

wenig Luft wie möglich in der Verpackung
zu haben.
Milchflaschen: bitte bewahren Sie Milchfla­schen stets mit Deckel im Flaschenregal in
der Tür auf.
Bananen, Kartoffeln, Zwiebeln und Knob­lauch sollten nicht im Kühlschrank aufbe­wahrt werden, außer diese sind dafür spezi­ell verpackt.

HINWEISE ZUM EINFRIEREN

Im Folgenden finden Sie einige wertvolle
Tipps für einen optimalen Gefriervorgang:

• die maximale Menge an Lebensmitteln,

• der Gefriervorgang dauert 24 Stunden.

• frieren Sie ausschließlich frische und

• teilen Sie die Lebensmittel in kleinere Por-

• die einzufrierenden Lebensmittelportio-

• achten Sie beim Hineinlegen von fri-

• weniger fetthaltige Lebensmittel lassen

• werden Gefrierwürfel direkt nach der Ent-

die innerhalb von 24 Stunden eingefroren
werden kann. ist auf dem Typschild an­gegeben;

Legen Sie während dieses Zeitraums kei­ne weiteren einzufrierenden Lebensmittel
in das Gefrierfach;

gründlich gewaschene Lebensmittel von
sehr guter Qualität ein;

tionen ein, damit diese schnell und voll­ständig gefrieren und Sie später nur die
Menge auftauen müssen, die Sie gerade
benötigen;

nen sollten stets luftdicht in Aluminiumfo­lie oder in lebensmittelechte Gefrierbeutel
verpackt werden, um so wenig Luft wie
möglich in der Verpackung zu haben;

schen, noch ungefrorenen Lebensmitteln
darauf, dass diese keinen Kontakt mit
Gefriergut bekommen, da dieses sonst
antauen kann;

sich besser lagern als fetthaltigere; Salz
verkürzt die Lagerzeit von Lebensmitteln
im Gefrierfach;

nahme aus dem Gefrierfach verwendet,
können Sie zu Frostbrand auf der Haut
führen;

electrolux 9

• es empfiehlt sich, das Einfrierdatum auf
jeder einzelnen Packung zu notieren, um
einen genauen Überblick über die Lager­zeit zu haben.

HINWEISE ZUR LAGERUNG
GEFRORENER PRODUKTE

So erzielen Sie die besten Ergebnisse mit
Ihrem Gerät:

• Vergewissern Sie sich, dass die gefrore­nen Lebensmittel vom Händler angemes­sen gelagert wurden.

• Achten Sie unbedingt darauf, die einge­kauften gefrorenen Lebensmittel in der

REINIGUNG UND PFLEGE

Vorsicht! Ziehen Sie bitte vor jeder
Reinigungsarbeit immer den
Netzstecker aus der Steckdose.

Der Kältekreis des Gerätes enthält
Kohlenwasserstoffe; Wartungsarbeiten
und Nachfüllen von Kältemittel dürfen
daher nur durch vom Hersteller autori­siertes Fachpersonal ausgeführt wer­den.

REGELMÄSSIGE REINIGUNG

Der gesamte Kühlschrank muss regelmäßig
gereinigt werden:

• Reinigen Sie die Innenseiten und die Zu­behörteile mit lauwarmem Wasser und
etwas Neutralseife.

• Prüfen und säubern Sie die Türdichtun­gen in regelmäßigen Abständen und kon­trollieren Sie, dass diese sauber und frei
von Verunreinigungen sind.

• Spülen und trocknen Sie diese sorgfältig
ab.

Wichtig! Ziehen Sie nicht an Leitungen
und/oder Kabeln im Innern des
Kühlschranks und achten Sie darauf, diese
nicht zu verschieben oder zu beschädigen.
Benutzen Sie zur Reinigung des Innen­raums keinesfalls Putzmittel, Scheuerpulver,
stark parfümierte Reinigungsmittel oder
Wachspolituren, da diese die Oberfläche
des Innenraums beschädigen und einen
starken Eigengeruch hinterlassen können.

Reinigen Sie den Kondensator (schwarzes
Gitter) und den Kompressor auf der Geräte-

kürzest möglichen Zeit in das Gefriergerät
zu bringen.

• Öffnen Sie die Tür nicht zu häufig, und
lassen Sie die Tür nicht länger offen als
notwendig.

• Aufgetaute Lebensmittel verderben sehr
schnell und eignen sich nicht für ein er­neutes Einfrieren.

• Das Haltbarkeitsdatum auf der Tiefkühl­kostverpackung darf nicht überschritten
werden.

rückseite mit einer Bürste. Dadurch verbes­sert sich die Leistung des Geräts und es
verbraucht weniger Strom.

Wichtig! Bitte achten Sie darauf, das
Kühlsystem nicht zu beschädigen.

Viele Haushaltsreiniger für Küchen enthalten
Chemikalien, die den im Gerät verwendeten
Kunststoff angreifen können. Aus diesem
Grund ist es empfehlenswert, das Gerät au­ßen nur mit warmem Wasser und etwas
flüssigem Tellerspülmittel zu reinigen.
Schließen Sie das Gerät nach der Reini­gung wieder an die Netzversorgung an.

ABTAUEN DES KÜHLSCHRANKS

Bei normalem Betrieb wird Frost bei jedem
Anhalten des Motorkompressors automa­tisch aus dem Verdampfer des Kühl­schranks entfernt. Das Tauwasser läuft
durch eine Rinne in einen speziellen Behäl­ter an der Rückseite des Geräts über dem
Motorkompressor, wo es verdampft.
Reinigen Sie deshalb regelmäßig die Ab­flussöffnung des Tauwassers in der Mitte
des Kühlschrankkanals, damit das Wasser
nicht überfließt und auf die gelagerten Le­bensmittel tropft. Benutzen Sie dazu bitte
das mitgelieferte Reinigungswerkzeug, das
sich bereits in der Ablauföffnung befindet.

10 electrolux

Die Bildung von Frost wird durch die stän­dig zirkulierende Kaltluft in diesem Fach ver­hindert; eine automatische Lüfterregelung
sorgt für den Ventilatorantrieb.

STILLSTANDZEITEN

Bei längerem Stillstand des Gerätes müs­sen Sie folgendermaßen vorgehen:

trennen Sie das Gerät von der Netz-

•

versorgung

• entnehmen Sie alle Lebensmittel

• Tauen Sie das Gerät ab (sofern vorgese­hen). Reinigen Sie den Innenraum und
das gesamte Zubehör.

• lassen Sie die Türen offen/angelehnt, um
das Entstehen unangenehmer Gerüche
zu vermeiden.

Möchten Sie bei einer längeren Abwesen-

ABTAUEN DES GEFRIERSCHRANKS

Das Gefrierfach dieses Modells ist vom Typ
"No Frost". Dies bedeutet, dass es wäh­rend des Betriebs weder an den Innenwän-

heit den Gefrierschrank weiter laufen las­sen, bitten Sie jemanden, gelegentlich die
Temperatur zu prüfen, damit das Gefriergut
bei einem möglichen Stromausfall nicht im
Innern des Gerätes verdirbt.

den noch auf den Lebensmitteln zu Frost­bildung kommt.

WAS TUN, WENN …

Warnung! Ziehen Sie vor der
Fehlersuche immer den Netzstecker
aus der Steckdose.
Die Fehlersuche, die in der vorliegen­den Benutzerinformation nicht be­schrieben ist, darf nur von einem quali-

Störung Mögliche Ursache Abhilfe

Das Gerät funktioniert
nicht. Die Lampe funktio­niert nicht.

Der Netzstecker steckt nicht

Das Gerät bekommt keinen

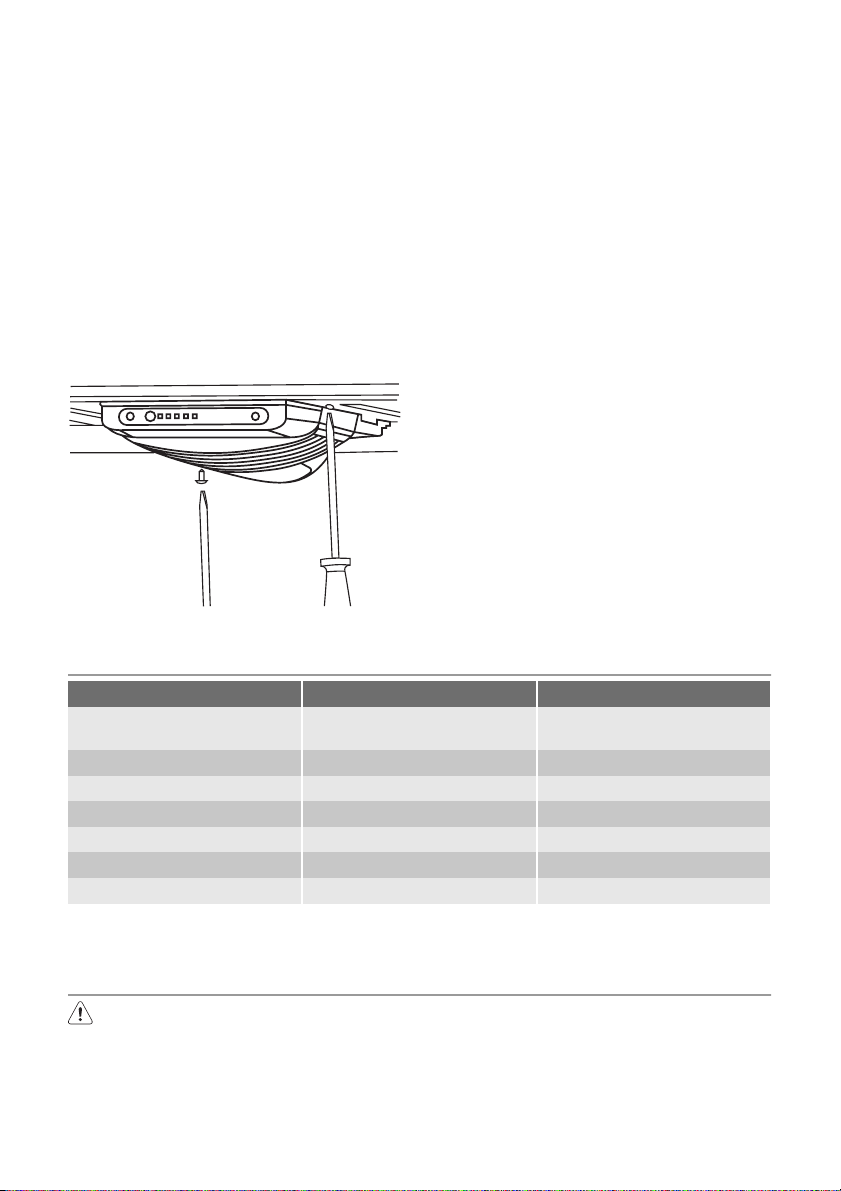

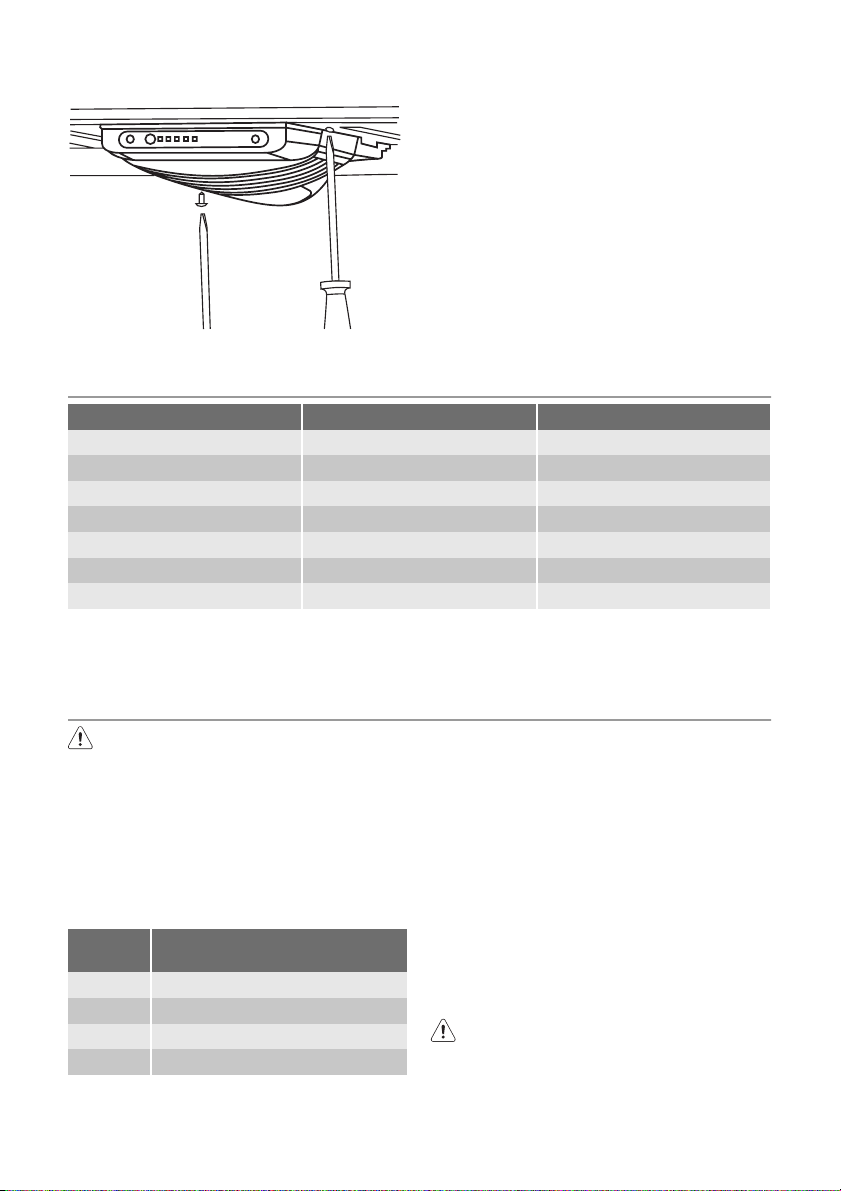

Die Lampe funktioniert
nicht.

Die Lampe ist defekt. Siehe hierzu "Austauschen der

Der Kompressor arbeitet
ständig.

Die Tür ist nicht richtig geschlos-

Das Gerät ist ausgeschaltet. Schalten Sie das Gerät ein.

richtig in der Steckdose.

Strom. Es liegt keine Spannung
an der Netzsteckdose an.

Die Lampe ist im Standby-Mo­dus.

Die Temperatur ist nicht richtig
eingestellt.

sen.

fizierten Elektriker oder einer kompe­tenten Person durchgeführt werden.

Wichtig! Während das Gerät in Betrieb ist,
entstehen bestimmte Geräusche
(Kompressor und Kühlkreislauf).

Stecken Sie den Netzstecker rich­tig in die Steckdose.

Testen Sie bitte, ob ein anderes
Gerät an dieser Steckdose funkti­oniert.
Kontaktieren Sie gegebenenfalls
einen qualifizierten Elektriker.

Öffnen und schließen Sie die Tür.

Lampe".
Stellen Sie eine höhere Tempera-

tur ein.
Siehe hierzu "Schließen der Tür".

Störung Mögliche Ursache Abhilfe

Die Tür wurde zu häufig geöff-

Die Temperatur der zu kühlen-

Die Raumtemperatur ist zu

Wasser fließt an der
Rückwand des Kühl­schranks hinunter.

Wasser fließt in den
Kühlschrank.

Die eingelagerten Lebensmittel

Wasser fließt auf den Bo­den.

Die Temperatur im Gerät
ist zu niedrig.

Die Temperatur im Gerät
ist zu hoch.

Die Tür ist nicht richtig geschlos-

Die Temperatur der zu kühlen-

Es wurden zu viele Lebensmittel

Die Temperatur im Kühl­schrank ist zu hoch.

Die Temperatur im Ge­frierraum ist zu hoch.

Es bildet sich zu viel Reif
oder Eis.

Die Tür ist nicht richtig geschlos-

Die Temperatur ist nicht richtig

AUSTAUSCHEN DER LAMPE

Vorsicht! Trennen Sie den Netzstecker

von der Netzversorgung.

1. Lösen Sie die Schraube an der Lam-

net.

den Lebensmittel ist zu hoch.

hoch.
Beim automatischen Abtauen

fließt das abgetaute Wasser an
der Rückwand des Kühl­schranks hinunter.

Der Wasserabflusskanal ist ver­stopft.

verhindern, dass das Wasser
zum Kollektor fließt.

Der Tauwasserablauf läuft nicht
in die Verdampferschale über
dem Kompressor.

Die Temperatur ist nicht richtig
eingestellt.

Die Temperatur ist nicht richtig
eingestellt.

sen.

den Lebensmittel ist zu hoch.

auf einmal eingelegt.
Die Kaltluft kann nicht im Gerät

zirkulieren.
Die einzufrierenden Packungen

liegen zu dicht aneinander.

Die Lebensmittel sind nicht rich­tig verpackt.

sen.

eingestellt.

2. Drücken Sie mit einem Schraubendre-

her den hinteren Haken der Lampenab­deckung heraus und nehmen Sie die
Abdeckung durch Ziehen nach unten
ab.

penabdeckung.

electrolux 11

Lassen Sie die Tür nicht länger als
unbedingt erforderlich offen.

Lassen Sie die Lebensmittel auf
Raumtemperatur abkühlen, bevor
Sie sie in das Gerät legen.

Senken Sie die Raumtemperatur.

Das ist normal.

Reinigen Sie den Ablauf.

Stellen Sie sicher, dass die Le­bensmittel nicht die Rückwand
berühren.

Befestigen Sie den Tauwasserab­lauf an der Verdampferschale.

Stellen Sie eine höhere Tempera­tur ein.

Stellen Sie eine niedrigere Tempe­ratur ein.

Siehe hierzu "Schließen der Tür".

Lassen Sie die Lebensmittel auf
Raumtemperatur abkühlen, bevor
Sie sie in das Gerät legen.

Legen Sie weniger Lebensmittel
auf einmal ein.

Stellen Sie sicher, dass die Kaltluft
im Gerät zirkulieren kann.

Stellen Sie sicher, dass die Kaltluft
im Gerät zirkuliert und die Le­bensmittel dies nicht verhindern.

Verpacken Sie die Lebensmittel
richtig.

Siehe hierzu "Schließen der Tür".

Stellen Sie eine höhere Tempera­tur ein.

12 electrolux

3. Ersetzen Sie die Lampe durch eine
Lampe der gleichen Leistung (die maxi­mal erlaubte Leistung steht auf der Ab­deckung der Lampe).

4. Bringen Sie die Lampenabdeckung an.

5. Ziehen Sie die Schraube an der Lam­penabdeckung fest.

6. Stecken Sie den Netzstecker in die

SCHLIESSEN DER TÜR

1. Reinigen Sie die Türdichtungen.

2. Stellen Sie die Tür nach Bedarf ein. Sie­he hierzu „Montage“.

3. Ersetzen Sie die defekten Türdichtun­gen, falls erforderlich. Wenden Sie sich
hierzu an den Kundendienst.

Steckdose.

7. Öffnen Sie die Tür. Prüfen Sie, ob die
Lampe brennt.

TECHNISCHE DATEN

Abmessung der Aussparung
Höhe 1800 mm
Breite 695 mm
Tiefe 669 mm
Ausfalldauer 20 h
Voltage 230-240 V
Frequency 50 Hz

Die technischen Informationen befinden
sich auf dem Typenschild innen links im Ge­rät sowie auf der Energieplakette.

MONTAGE

Lesen Sie bitte die
"Sicherheitshinweise" sorgfältig vor der
Aufstellung des Geräts durch, um
Gefahren für Sie selbst zu vermeiden
und einen korrekten Betrieb des Geräts
zu gewährleisten.

AUFSTELLUNG

Installieren Sie dieses Gerät an einem Ort,
an dem die Umgebungstemperatur mit der

Klimaklasse übereinstimmt, die auf dem
Typschild des Geräts angegeben ist:

Klima­klasse

SN +10°C bis + 32°C
N +16°C bis + 32°C
ST +16°C bis + 38°C
T +16°C bis + 43°C

Umgebungstemperatur

electrolux 13

STANDORT

Das Gerät sollte möglichst weit entfernt von
Wärmequellen wie Heizungen, Boilern oder
direktem Sonnenlicht usw. aufgestellt wer­den. Die Luft muss frei auf der Geräterück­seite zirkulieren können. Damit das Gerät
die optimale Leistung bringen kann, wenn
es unter einer überhängenden Wand install­liert wird, sollte der Mindestabstand zwi­schen der Geräteoberseite und der Wand
mindestens 100 mm betragen. Allerdings
sollte die Aufstellung des Gerätes unter ei­ner überhängenden Wand nach Möglichkeit
vermieden werden. Die korrekte waage­rechte Ausrichtung des Gerätes kann mit
Hilfe eines oder mehrerer Schraubfüße am
Sockel des Gerätes erfolgen.

Warnung! Es muss möglich sein, das
Gerät vom Netz zu trennen; nach der
Installation muss die Steckdose daher
zugänglich bleiben.

100 mm

und fragen Sie dafür einen qualifizierten
Elektriker.
Der Hersteller übernimmt keinerlei Haftung
für Schäden oder Verletzungen, die durch
Missachtung der oben genannten Sicher­heitshinweise entstehen.
Das Gerät entspricht den EU- Richtlinien.

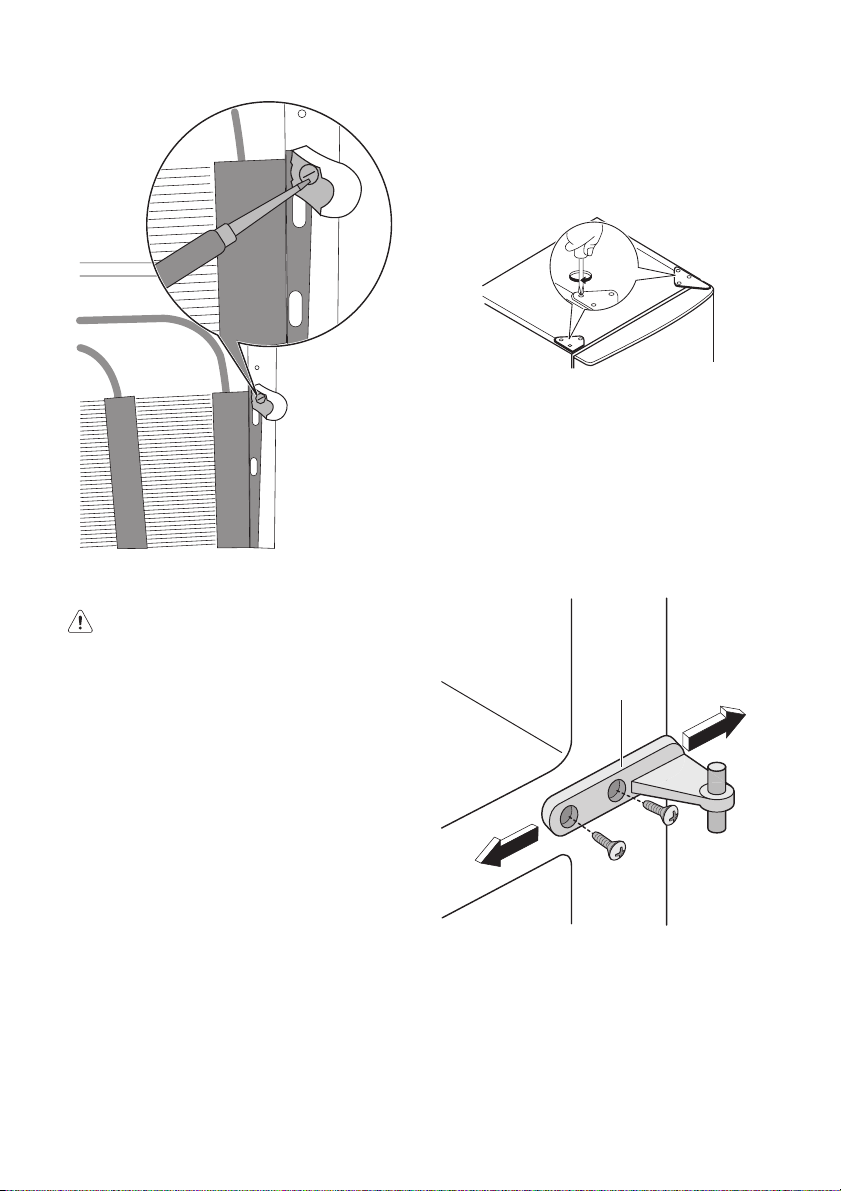

DISTANZSTÜCKE HINTEN
Im Gerät befinden sich zwei Distanz-

stücke, die, wie in der Abbildung ge­zeigt, angebracht werden müssen.

Lockern Sie dazu die Schrauben etwas und
passen Sie die Distanzstücke unter den
Schraubenköpfen ein. Anschließend ziehen
Sie die Schrauben wieder fest.

AB

10 mm

ELEKTRISCHER ANSCHLUSS

Kontrollieren Sie vor der ersten Benutzung
des Gerätes, ob die Netzspannung und ­frequenz Ihres Hausanschlusses mit den
auf dem Typenschild angegebenen An­schlusswerten übereinstimmen.
Das Gerät muss geerdet sein. Zu diesem
Zweck ist die Netzkabelsteckdose mit ei­nem Schutzkontakt ausgestattet. Falls die
Steckdose Ihres Hausanschlusses nicht ge­erdet sein sollte, lassen Sie das Gerät bitte
gemäß den geltenden Vorschriften erden

10 mm

WECHSELN DES TÜRANSCHLAGS

Warnung! Vor der Durchführung von

Arbeiten am Gerät ist stets der
Netzstecker aus der Steckdose zu
ziehen.

Wichtig! Die nachfolgend beschriebenen
Tätigkeiten sollten von mindestens zwei
Personen durchgeführt werden, um ein
Herunterfallen der Türen zu vermeiden.

14 electrolux

Zum Wechseln des Türanschlags muss wie
folgt vorgegangen werden:

1. Bauen Sie das obere Scharnier aus
und achten Sie darauf, dass die obere
Tür nicht herunterfällt. Bewahren Sie es
für eine zukünftige Benutzung auf.

2. Entfernen Sie die obere Tür.

3. Entfernen Sie die obere Halterung und
befestigen Sie diese an der gegenüber­liegenden Seite.

4. Lösen Sie das mittlere Scharnier (H).
Schrauben Sie die Plastikstöpsel des
mittleren Scharniers an der gegenüber­liegenden Seite ab und setzen Sie die­se in die Löcher ein, in denen sich vor­her das Scharnier befand.

H

6. Lösen Sie das Lüftungsgitter, das mit
zwei Schrauben befestigt ist.

7. Legen Sie das Gerät vorsichtig auf die
Rückseite und schrauben Sie den ver­stellbaren Fuß komplett ab. Schrauben
Sie den Fuß an der gegenüberliegen­den Seite wieder an.

8. Bauen Sie das untere Scharnier aus, in­dem Sie die Befestigungsschrauben lö­sen.

9. Schrauben Sie mit einem 12er-Schrau­benschlüssel den Scharnierstift ab und
bringen Sie ihn an der gegenüberlie­genden Seite des Scharniers wieder
an.

10. Bauen Sie das untere Scharnier an der
gegenüberliegenden Seite an und ver­wenden Sie dabei die zuvor entfernten
Schrauben.

5. Entfernen Sie die untere Tür.

electrolux 15

11. Bringen Sie das Gerät vorsichtig wieder
in seine Betriebsposition und richten
Sie es waagerecht aus, indem Sie die
verstellbaren Füße am Sockel des Ge­räts mit den Händen oder einem Werk­zeug hinein- oder herausschrauben.

12. Schieben Sie die Bohrungsabdeckung
aus dem Lüftungsgitter, indem Sie sie
in Pfeilrichtung herausdrücken und
bringen Sie sie an der gegenüberlie­genden Seite wieder an.

13. Befestigen Sie das Lüftungsgitter mit
den Schrauben.

14. Entfernen Sie die Kappen (A) an der
Oberseite beider Türen und befestigen
Sie diese an der anderen Seite.

A

15. Entfernen Sie den Griff. Schrauben Sie
die obere Griffhalterung von der Griff­stange (h1) ab. Schrauben Sie die unte­re Griffhalterung von der Tür (h2) ab.
Lösen Sie die Schrauben der oberen
Griffhalterung von der Tür (h3). Bringen
Sie die Kappe (A) an.

h1 h2 h3

16. Montieren Sie den Türgriff an der ge­genüberliegenden Seite. Schrauben Sie
die Griffhalterung wieder an der Tür (h4)
an. Drehen Sie die Griffhalterung mit
dem Griff um und schrauben Sie beide
an der Tür (h5) und der befestigten
Griffhalterung (h6) an.

h4 h5 h6

17. Bringen Sie die untere Tür an.

18. Befestigen Sie das mittlere Scharnier
(H) an der gegenüberliegenden Seite.

19. Bringen Sie die obere Tür an.

20. Im Zubehörbeutel befindet sich das
obere Scharnier, das Sie benötigen, um
den Türanschlag zu wechseln. Bringen
Sie das Scharnier in Position, und
schrauben Sie es fest.

21. Stellen Sie sicher, dass die Frontplatte
der Tür parallel zur Frontseite der Gerä­teabdeckung ist.

22. Rücken Sie das Gerät wieder an die
richtige Stelle und richten Sie es waa­gerecht aus. Warten Sie mindestens
vier Stunden, bevor Sie es wieder an
die Stromversorgung anschließen.

Führen Sie eine Endkontrolle durch, um si­cherzustellen, dass:

• Alle Schrauben fest angezogen sind.

16 electrolux

• Der magnetische Dichtungsstreifen am
Gerät anliegt.

• Die Tür korrekt öffnet und schließt.

Bei niedrigen Umgebungstemperaturen (z.
B. im Winter) kann es vorkommen, dass die
Türdichtung nicht richtig am Gerät anliegt.
Warten Sie in diesem Fall ab, bis sich die
Dichtung allmählich anpasst.

HINWEISE ZUM UMWELTSCHUTZ

Das Symbol auf dem Produkt oder
seiner Verpackung weist darauf hin, dass
dieses Produkt nicht als normaler
Haushaltsabfall zu behandeln ist, sondern
an einem Sammelpunkt für das Recycling
von elektrischen und elektronischen
Geräten abgegeben werden muss. Durch
Ihren Beitrag zum korrekten Entsorgen
dieses Produkts schützen Sie die Umwelt
und die Gesundheit Ihrer Mitmenschen.
Umwelt und Gesundheit werden durch
falsches Entsorgen gefährdet. Weitere
Informationen über das Recycling dieses

Wenden Sie sich an den Kundendienst, um
bei den oben beschriebenen Tätigkeiten
Unterstützung zu bekommen. Ein Kunden­diensttechniker wird die Türen dann auf Ihre
Kosten umbauen.

Produkts erhalten Sie von Ihrem Rathaus,
Ihrer Müllabfuhr oder dem Geschäft, in dem
Sie das Produkt gekauft haben.

Wohin mit den Altgeräten?

Überall dort wo neue Geräte verkauft
werden oder Abgabe bei den offiziellen
SENS-Sammelstellen oder offiziellen
SENS-Recyclern.
Die Liste der offiziellen SENS­Sammelstellen findet sich unter
www.sens.ch.

Electrolux. Thinking of you.

Partagez notre imagination sur www.electrolux.com

SOMMAIRE

Consignes de sécurité 17
Bandeau de commande 19
Première utilisation 20
Utilisation quotidienne 20
Conseils utiles 23
Entretien et nettoyage 24

CONSIGNES DE SÉCURITÉ

Pour votre sécurité et garantir une utilisation
correcte de l'appareil, lisez attentivement
cette notice, y compris les conseils et aver­tissements, avant d'installer et d'utiliser
l'appareil pour la première fois. Pour éviter
toute erreur ou accident, veillez à ce que
toute personne qui utilise l'appareil connais­se bien son fonctionnement et ses fonc­tions de sécurité. Conservez cette notice
avec l'appareil. Si l'appareil doit être vendu
ou cédé à une autre personne, veillez à re­mettre cette notice au nouveau propriétaire,
afin qu'il puisse se familiariser avec son
fonctionnement et sa sécurité.
Pour la sécurité des personnes et des
biens, conservez et respectez les consi­gnes de sécurité figurant dans cette notice.
Le fabricant décline toute responsabilité en
cas de dommages dus au non-respect de
ces instructions.

SÉCURITÉ DES ENFANTS ET DES
PERSONNES VULNÉRABLES

• Cet appareil n'est pas destiné à être utili­sé par des enfants ou des personnes
dont les capacités physiques, sensoriel­les ou mentales, ou le manque d'expé­rience et de connaissance les empêchent
d'utiliser l'appareil sans risque lorsqu'ils
sont sans surveillance ou en l'absence
d'instruction d'une personne responsable
qui puisse leur assurer une utilisation de
l'appareil sans danger.
Empêchez les enfants de jouer avec l'ap­pareil.

electrolux 17

En cas d'anomalie de fonctionnement 25
Caractéristiques techniques 27
Installation 27
En matière de sauvegarde de
l'environnement 30

Sous réserve de modifications.

• Ne laissez pas les différents emballages à
portée des enfants. Ils pourraient s'as­phyxier.

• Si l'appareil doit être mis au rebut, veillez
à couper le câble d'alimentation électri­que au ras de l'appareil pour éviter les
risques d'électrocution. Démontez la por­te pour éviter que des enfants ne restent
enfermés à l'intérieur.

• Cet appareil est muni de fermetures ma­gnétiques. S'il remplace un appareil équi­pé d'une fermeture à ressort, nous vous
conseillons de rendre celle-ci inutilisable
avant de vous en débarrasser. Ceci afin
d'éviter aux enfants de s'enfermer dans
l'appareil et de mettre ainsi leur vie en
danger.

CONSIGNES GÉNÉRALES DE
SÉCURITÉ

Avertissement

Veillez à ce que les orifices de ventilation,
situés dans l'enceinte de l'appareil ou la
structure intégrée, ne soient pas obstrués.

• Les appareils sont destinés uniquement à
la conservation des aliments et/ou des
boissons dans le cadre d’un usage do­mestique normal, tel que celui décrit
dans la présente notice.

• N'utilisez pas d'appareils électriques,
d'agents chimiques ou tout autre systè­me artificiel pour accélérer le processus
de dégivrage.

• Ne faites pas fonctionner d'appareils
électriques (comme des sorbetières élec­triques, ...) à l'intérieur des appareils de

18 electrolux

réfrigération à moins que cette utilisation
n'ait reçu l'agrément du fabricant.

• N'endommagez pas le circuit frigorifique.

• Le circuit frigorifique de l’appareil contient
de l’isobutane (R600a), un gaz naturel of­frant un haut niveau de compatibilité avec
l’environnement mais qui est néanmoins
inflammable.
Pendant le transport et l'installation de
votre appareil, assurez-vous qu'aucune
partie du circuit frigorifique n'est endom­magée.
Si le circuit frigorifique est endommagé :
– évitez les flammes vives et toute autre

source d'allumage

– aérez soigneusement la pièce où se

trouve l'appareil

• Ne modifiez pas les spécifications de
l'appareil. Si le câble d'alimentation est
endommagé, il peut causer un court cir­cuit, un incendie et/ou une électrocution.

Avertissement Les éventuelles répa­rations ou interventions sur votre appa­reil, ainsi que le remplacement du câble
d'alimentation, ne doivent être effec­tuées que par un professionnel qualifié.

1. Ne branchez pas le cordon d'alimen-

tation à une rallonge.

2. Assurez-vous que la prise n'est pas

écrasée ou endommagée par l'arriè­re de l'appareil. Une prise de courant
écrasée ou endommagée peut
s'échauffer et causer un incendie.

3. Vérifiez que la prise murale de l'ap-

pareil est accessible.

4. Ne débranchez pas l'appareil en ti-

rant sur le câble.

5. Si la prise murale n'est pas bien fi-

xée, n'introduisez pas de prise de­dans. Risque d'électrocution ou d'in­cendie.

6. N'utilisez pas l'appareil sans le diffu-

seur de l'ampoule (si présent) de
l'éclairage intérieur.

• Cet appareil est lourd. Faite attention lors
de son déplacement.

• Ne touchez pas avec les mains humides
les surfaces givrées et les produits con­gelés (risque de brûlure et d'arrachement
de la peau).

• Évitez une exposition prolongée de l'ap­pareil aux rayons solaires.

• Les ampoules (si présentes) utilisées
dans cet appareil sont des ampoules
spécifiques uniquement destinées à être
utilisées sur des appareils ménagers.
Elles ne sont pas du tout adaptées à un
éclairage quelconque d'une habitation.

UTILISATION QUOTIDIENNE

• Ne posez pas d'éléments chauds sur les
parties en plastique de l'appareil.

• Ne stockez pas de gaz ou de liquides in­flammables dans l'appareil (risque d'ex­plosion).

• Ne placez pas d'aliments directement
contre la sortie d'air sur la paroi arrière de
l'appareil. (Si l'appareil est sans givre.)

• Un produit décongelé ne doit jamais être
recongelé.

• Conservez les aliments emballés confor­mément aux instructions de leur fabri­cant.

• Respectez scrupuleusement les conseils
de conservation donnés par le fabricant
de l'appareil. Consultez les instructions
respectives.

• Ne mettez pas de bouteilles ni de boîtes
de boissons gazeuses dans le comparti­ment congélateur, car la pression se for­mant à l'intérieur du contenant pourrait le
faire éclater et endommager ainsi l'appa­reil.

• Ne consommez pas certains produits tels
que les bâtonnets glacés dès leur sortie
de l'appareil, car ils peuvent provoquer
des brûlures.

ENTRETIEN ET NETTOYAGE

• Avant toute opération d'entretien, mettez
l'appareil hors tension et débranchez-le
de la prise de courant.

• N'utilisez pas d'objets métalliques pour
nettoyer l'appareil.

• N'utilisez pas d'objet tranchant pour grat­ter la couche de givre. Utilisez une spatu­le en plastique.

• Contrôlez régulièrement l'orifice d'éva­cuation de l'eau de dégivrage dans le
compartiment réfrigérateur. Nettoyez-le,
si besoin. Si l'orifice est bouché, l'eau
s'écoulera en bas de l'appareil.

electrolux 19

INSTALLATION
Important Avant de procéder au

branchement électrique, respectez
scrupuleusement les instructions fournies
dans cette notice.

• Déballez l'appareil et vérifiez qu'il n'est
pas endommagé. Ne branchez pas l'ap­pareil s'il est endommagé. Signalez im­médiatement au revendeur de l'appareil
les dommages constatés. Dans ce cas,
gardez l'emballage.

• Il est conseillé d'attendre au moins quatre
heures avant de brancher l'appareil pour
que le circuit frigorifique soit stabilisé.

• Veillez à ce que l'air circule librement au­tour de l'appareil pour éviter qu'il ne sur­chauffe. Pour assurer une ventilation suf­fisante, respectez les instructions de la
notice (chapitre Installation).

• Placez l'appareil dos au mur pour éviter
tout contact avec le compresseur et le
condenseur (risque de brûlure).

• Placez de préférence votre appareil loin
d'une source de chaleur (chauffage, cuis­son ou rayons solaires trop intenses).

• Assurez-vous que la prise murale reste
accessible après l'installation de l'appa­reil.

• Branchez à l'alimentation en eau potable
uniquement. (Si un branchement sur le
réseau d'eau est prévu.)

MAINTENANCE

• Les branchements électriques nécessai­res à l'entretien de l'appareil doivent être
réalisés par un électricien qualifié ou une
personne compétente.

• Cet appareil ne doit être entretenu et ré­paré que par un Service après-vente au­torisé, exclusivement avec des pièces
d'origine.

PROTECTION DE L'ENVIRONNEMENT

Le système frigorifique et l'isolation de
votre appareil ne contiennent pas de
C.F.C. contribuant ainsi à préserver
l'environnement. L'appareil ne doit pas
être mis au rebut avec les ordures mé­nagères et les déchets urbains. La
mousse d'isolation contient des gaz in­flammables : l'appareil sera mis au re­but conformément aux règlements ap­plicables disponibles auprès des autori­tés locales. Veillez à ne pas détériorer
les circuits frigorifiques, notamment au
niveau du condenseur. Les matériaux
utilisés dans cet appareil identifiés par

le symbole

sont recyclables.

BANDEAU DE COMMANDE

+2 +4 +5 +6 +8

21 3

Touche de fonction du dispositif de

1

brassage d'air
Voyant du dispositif de brassage d'air

Thermostat

2

Touche Action Freeze
Voyant Action Freeze

3

MISE EN FONCTIONNEMENT

Si un autocollant est collé est présent à l'in­térieur du compartiment congélateur, reti­rez-le.
Branchez l'appareil à une prise murale.

MISE À L'ARRÊT

Pour mettre l'appareil à l'arrêt, débranchez­le.

20 electrolux

RÉGLAGE DE LA TEMPÉRATURE

La température est réglée automatique­ment.
Pour faire fonctionner l'appareil, procédez
comme suit :

• Appuyez et maintenez appuyée la touche
de réglage de température jusqu'à ce
que le voyant correspondant à la tempé­rature souhaitée s'allume. La sélection se
fait progressivement de + 2 °C à + 8 °C.
En appuyant sur cette touche, le réglage
de la température est modifié et signalé
par le voyant correspondant.

Une position moyenne est la plus indi­quée.

Toutefois, le réglage doit être choisi en te­nant compte du fait que la température à
l'intérieur de l'appareil dépend de plusieurs
facteurs :

• la température ambiante

PREMIÈRE UTILISATION

NETTOYAGE INTÉRIEUR

Avant d'utiliser l'appareil pour la première
fois, nettoyez l'intérieur et tous les acces­soires internes avec de l'eau tiède savon­neuse pour supprimer l'odeur caractéristi­que du "neuf" puis séchez soigneusement.

• la fréquence d'ouverture de la porte

• la quantité de denrées stockées

• l'emplacement de l'appareil.
Important Si la température ambiante est

inférieure à 16 °C, appuyez sur le dispositif
de réglage de température jusqu'à ce que
le voyant correspondant à la température la
plus basse s'allume.

ACTION FREEZE FONCTION

Vous pouvez activer la fonction Action Free­ze en appuyant sur Action Freeze la touche
plusieurs fois jusqu'à ce que le voyant cor­respondant au symbole Action Freeze s'al­lume.
Vous pouvez activer la fonction Action Free­ze en appuyant sur Action Freeze la touche
plusieurs fois, jusqu'à ce que la températu­re souhaitée s'affiche.

Important N'utilisez pas de produits abra­sifs, poudre à récurer, éponge métallique
pour ne pas abîmer la finition.

UTILISATION QUOTIDIENNE

CLAYETTES AMOVIBLES

Les parois du réfrigérateur sont équipées
d'une série de glissières pour que les clay­ettes puissent être placées en fonction des
besoins.

EMPLACEMENT DES BALCONNETS
DE LA PORTE

Selon la taille des emballages des aliments
conservés, les balconnets de la porte peu­vent être positionnés à différentes hauteurs.
Pour les ajuster, procédez comme suit : ti­rez progressivement dans le sens des flè­ches pour les dégager, puis repositionnez­les selon les besoins.

PORTE-BOUTEILLES

Placez les bouteilles (ouverture vers l'avant)
dans le compartiment prévu à cet effet.

Important Si le compartiment est
positionné dans le sens horizontal, n'y
placer que des bouteilles fermées.

Ce porte-bouteilles peut être incliné afin de
pouvoir y ranger des bouteilles déjà ouver­tes. Pour ce faire, tirez le compartiment
vers le haut afin qu'il puisse tourner vers le
haut et être placé sur le niveau supérieur.

electrolux 21

BAC À LÉGUMES AVEC CONTRÔLE DE
L'HUMIDITÉ

Ce bac est adapté pour la conservation des
fruits et légumes.
Il est doté d’une cloi­son que vous pou­vez positionner diffé­remment pour sépa­rer les aliments selon
vos besoins.
Selon le modèle, une
grille permet de pré­server les fruits et lé­gumes de toute hu­midité pouvant s'accumuler au fond du
bac.
Tous les éléments du bac sont amovibles
pour faciliter le nettoyage.
Pour contrôler l'hu­midité dans le bac à
légumes, celui-ci est
équipé d'un disposi­tif muni de fentes
dont les ouvertures
sont réglables à l'ai­de d'un levier coulis­sant.
Lorsque les fentes
de ventilation sont fermées :
le taux d'humidité naturel des aliments con­servés dans le bac à fruits et légumes est
préservé plus longtemps.
Lorsque les fentes de ventilation sont ou­vertes :
le taux d'humidité est plus bas, car la circu­lation d'air est plus importante.

22 electrolux

BRASSAGE DE L'AIR

Ce modèle est pourvu du dispositif Dyna­mic Air Cooling (DAC) qui brasse l'air unifor­mément. Cette technologie a pour effet
d'uniformiser la température à l'intérieur du
réfrigérateur plus rapidement pour atteindre
une température plus basse tout en mainte­nant un taux d'humidité constant.
Appuyez sur la touche de fonction du venti­lateur (consultez le paragraphe « Bandeau
de commande ») pour activer le ventilateur.
Le voyant du ventilateur s'allume.

Important Activez le ventilateur lorsque la
température ambiante est supérieure à
25 °C.

FABRICATION DE GLAÇONS
TWIST&SERVE

Cet appareil est équipé d'un ou de plu­sieurs bacs pour la fabrication et la conser­vation des glaçons. Le distributeur de gla­çons Twist&Serve est situé sous la clayette
du compartiment congélateur.
Il se compose d'un distributeur de glaçons
(double bac) et d'un réservoir à glaçons.
Selon vos besoins, vous pouvez déplacer le
distributeur de glaçons à gauche ou à droi­te.
Tirez les bacs à glaçons et remplissez-les
d'eau potable non gazeuse jusqu'aux trois­quarts de leur hauteur de manière à per­mettre l'expansion de la glace.
Lorsque les glaçons sont prêts, faites-les
basculer dans le réservoir situé juste au­dessous des bacs à glaçons en tournant la
poignée dans le sens de la flèche.
Tirez le réservoir et retirez les glaçons.

CONGÉLATION D'ALIMENTS FRAIS

Le compartiment congélateur est idéal pour
congeler des denrées fraîches et conserver
à long terme des aliments surgelés ou con­gelés.
Activez la fonction Action Freeze 24 heures
au moins avant d'introduire les denrées fraî­ches à congeler dans le compartiment con­gélateur.
Placez la clayette du congélateur à mi-hau­teur dans le compartiment et à l'horizontale.
Placez les aliments à congeler sur la partie
supérieure du compartiment.
La quantité maximale de denrées que vous
pouvez congeler par 24 heures figure sur la
plaque signalétique, située à l’intérieur de
l’appareil.
Le processus de congélation dure 24 heu­res : vous ne devez ajouter aucune autre
denrée à congeler au cours de cette pério­de.
Au bout de 24 heures, une fois le proces­sus de congélation terminé, sélectionnez la
température de conservation souhaitée (voir
chapitre « Réglage de la température »).

CONSERVATION DES ALIMENTS
CONGELÉS

À la mise en service ou après un arrêt pro­longé, placez le thermostat sur la position
Max pendant 2 heures environ, avant d'in­troduire les produits dans le compartiment.

electrolux 23

Important En cas de dégivrage accidentel,
dû par exemple à une panne de courant, si
la panne doit se prolonger plus longtemps
qu'il n'est indiqué à la rubrique "temps
d'augmentation" dans la section
Caractéristiques techniques, consommez
les aliments décongelés le plus rapidement
possible ou recongelez-les après les avoir
cuits (une fois refroidis).

LA DÉCONGÉLATION

Les aliments surgelés ou congelés peuvent
être décongelés dans le compartiment réfri-

CONSEILS UTILES

CONSEILS POUR L'ÉCONOMIE
D'ÉNERGIE

• N'ouvrez pas la porte trop souvent ou
plus longtemps que nécessaire.

• Si la température ambiante est élevée, le
dispositif de réglage de température est
sur la position de froid maximum et l'ap­pareil est plein : il est possible que le
compresseur fonctionne en régime conti­nu, d'où un risque de formation excessi­ve de givre sur l'évaporateur. Pour éviter
ceci, modifiez la position du dispositif de
réglage de température de façon à obte­nir des périodes d'arrêt du compresseur
et ainsi permettre un dégivrage automati­que, d'où des économies d'énergie.

CONSEILS POUR LA RÉFRIGÉRATION
DE DENRÉES FRAÎCHES

Pour obtenir les meilleures performances
possibles :

• N'introduisez pas d'aliments encore
chauds ou de liquides en évaporation
dans le réfrigérateur.

• Couvrez ou enveloppez soigneusement
les aliments, surtout s'ils sont aromati­ques.

• Placez les aliments pour que l'air puisse
circuler librement autour.

CONSEILS POUR LA RÉFRIGÉRATION

Conseils utiles :
Viande (tous les types) : enveloppez-la dans
des sachets en plastique et placez-la sur la
tablette en verre au-dessus du bac à légu­mes.

gérateur ou à température ambiante, avant
d'être utilisés, en fonction du temps dispo­nible pour cette opération.
Les petites pièces peuvent même être cui­tes sans décongélation préalable : dans ce
cas, la cuisson est plus longue.

La période de conservation est de 1 à 2
jours au maximum.
Aliments cuits, plats froids, etc. : placez-les
bien couverts sur une clayette.
Fruits et légumes : placez-les une fois net­toyés dans le(s) bac(s) à légumes fourni(s).
Beurre et fromage : placez-les dans des ré­cipients étanches spéciaux ou enveloppez­les soigneusement dans des feuilles d'alu­minium ou de polyéthylène, pour emmaga­siner le moins d'air possible.
Lait en bouteille : bouchez-le et placez-le
dans le balconnet de la contreporte réservé
aux bouteilles.
Bananes, pommes de terre, oignons et ail
ne se conservent pas au réfrigérateur, s'ils
ne sont pas correctement emballés.

CONSEILS POUR LA CONGÉLATION

Pour obtenir les meilleurs résultats, voici
quelques conseils importants :

• la quantité maximale de denrées que
vous pouvez congeler par 24 heures est
indiquée sur la plaque signalétique.

• le temps de congélation est de 24 heu­res. Aucune autre denrée à congeler ne
doit être ajoutée pendant cette période.

• congelez seulement les denrées alimen­taires fraîches, de qualité supérieure (une
fois nettoyées).

• préparez la nourriture en petits paquets
pour une congélation rapide et uniforme,
adaptés à l'importance de la consomma­tion.

• enveloppez les aliments dans des feuilles
d'aluminium ou de polyéthylène et assu-

24 electrolux

rez-vous que les emballages sont étan­ches ;

• ne laissez pas des aliments frais, non
congelés, toucher des aliments déjà con­gelés pour éviter une remontée en tem­pérature de ces derniers.

• les aliments maigres se conservent mieux
et plus longtemps que les aliments gras ;
le sel réduit la durée de conservation des
aliments

• la température très basse à laquelle se
trouvent les bâtonnets glacés, s'ils sont
consommés dès leur sortie du comparti­ment congélateur, peut provoquer des
brûlures.

• L'identification des emballages est impor­tante : indiquez la date de congélation du
produit, et respectez la durée de conser­vation indiquée par le fabricant.

ENTRETIEN ET NETTOYAGE

Attention débrancher l'appareil avant
toute opération d'entretien.

Cet appareil contient des hydrocarbu­res dans son circuit réfrigérant : l'entre­tien et la recharge ne doivent donc être
effectués que par du personnel autori­sé.

NETTOYAGE PÉRIODIQUE

Cet appareil doit être nettoyé régulière­ment :

• Nettoyez l'intérieur et tous les accessoi­res avec de l'eau tiède savonneuse.

• Vérifiez régulièrement les joints de porte
et nettoyez-les en les essuyant pour évi­ter toute accumulation de déchets.

• Rincez et séchez soigneusement.

Important Ne pas tirer, déplacer ou
endommager les tuyaux et/ou câbles qui se
trouvent à l'intérieur de l'appareil.
Ne JAMAIS utiliser de produits abrasifs ou
caustiques ni d'éponges avec grattoir pour
nettoyer l'intérieur de façon à ne pas l'abî­mer et laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le
compresseur situés à l'arrière de l'appareil
avec une brosse ou un aspirateur. Cette
opération améliore les performances de
l'appareil et permet des économies d'éner­gie.

CONSEILS POUR LA CONSERVATION
DES PRODUITS SURGELÉS ET
CONGELÉS DU COMMERCE

Pour une bonne conservation des produits
surgelés et congelés, vous devez :

• vous assurer qu'ils ont bien été conser­vés au magasin ;

•prévoir un temps réduit au minimum pour
leur transport du magasin d'alimentation
à votre domicile ;

• éviter d'ouvrir trop souvent la porte du
congélateur et ne la laisser ouverte que le
temps nécessaire.

• une fois décongelés, les aliments se dé­tériorent rapidement et ne peuvent pas
être recongelés.

• respecter la durée de conservation indi­quée par le fabricant.

Important Attention à ne pas endommager
le système de réfrigération.

De nombreux détergents pour la cuisine re­commandés par les fabricants contiennent
des produits chimiques qui peuvent atta­quer/endommager les pièces en plastique
utilisées dans cet appareil. Il est par consé­quent recommandé d'utiliser seulement de
l'eau chaude additionnée d'un peu de sa­von liquide pour nettoyer la carrosserie de
l'appareil.
Après le nettoyage, rebranchez l'appareil.

DÉGIVRAGE DU RÉFRIGÉRATEUR

Le givre est automatiquement éliminé de
l'évaporateur du compartiment réfrigérateur
à chaque arrêt du compresseur, en cours
d'utilisation normale. L'eau de dégivrage
est collectée dans un récipient spécial situé
à l'arrière de l'appareil, au-dessus du com­presseur, d'où elle s'évapore.
Il est important de nettoyer régulièrement
l'orifice d'écoulement de la gouttière d'éva­cuation de l'eau de dégivrage située au mi­lieu du compartiment réfrigérateur pour em­pêcher l'eau de déborder et de couler sur
les aliments qui se trouvent à l'intérieur.
Nettoyez l'orifice d'écoulement de l'eau de
dégivrage avec le bâtonnet spécial se trou­vant déjà dans l'orifice.

electrolux 25

tionnement, ni sur les parois internes si sur
les aliments.
L'absence de givre est due à la circulation
continuelle de l'air froid à l'intérieur du com­partiment, sous l'impulsion d'un ventilateur
à commande automatique.

EN CAS D'ABSENCE PROLONGÉE OU
DE NON-UTILISATION

Prenez les précautions suivantes :

• débranchez l'appareil

• retirez tous les aliments

• dégivrez si nécessaire et nettoyez l'appa­reil ainsi que tous les accessoires

• laissez la porte/les portes entrouverte(s)
pour prévenir la formation d'odeurs dés­agréables.

Si, toutefois, vous n'avez pas la possibilité

DÉGIVRAGE DU CONGÉLATEUR

Le compartiment congélateur de ce modèle
est "sans givre". Cela signifie qu'il n'y a au-

de débrancher et vider l'appareiI, faites véri­fier régulièrement son bon fonctionnement
pour éviter la détérioration des aliments en
cas de panne de courant.

cune formation de givre pendant son fonc-

EN CAS D'ANOMALIE DE FONCTIONNEMENT

Avertissement Avant de résoudre les
problèmes, débranchez l'appareil.
La résolution des problèmes, non men­tionnés dans le présent manuel, doit
être exclusivement confiée à un électri­cien qualifié ou une personne compé­tente.

Anomalie Cause possible Solution

L'appareil ne fonctionne
pas. L'ampoule ne fonc­tionne pas.

La fiche d’alimentation n'est pas

Le courant n'arrive pas à l'appa-

L'ampoule ne fonctionne
pas.

L'ampoule est défectueuse. Consultez le paragraphe « Rem-

Le compresseur fonc­tionne en permanence.

L'appareil est à l'arrêt. Mettez l'appareil en fonctionne-

correctement branchée dans la
prise de courant.

reil. La prise de courant n'est
pas alimentée.

L'ampoule est en mode veille. Fermez puis ouvrez la porte.

Le dispositif de réglage de tem­pérature n'est pas correctement
réglé.

Important Certains bruits pendant le
fonctionnement (compresseur, système
réfrigérant) sont normaux.

ment.

Branchez correctement la fiche
d’alimentation dans la prise de
courant.

Branchez un autre appareil élec­trique dans la prise de courant.
Faites appel à un électricien quali­fié.

placement de l'ampoule ».
Sélectionnez une température

plus élevée.

26 electrolux

Anomalie Cause possible Solution

La porte n'est pas correctement

La porte a été ouverte trop sou-

La température du produit est

La température ambiante est

De l'eau s'écoule sur la
plaque arrière du réfrigé­rateur.

De l'eau s'écoule dans le
réfrigérateur.

Des produits empêchent l'eau

De l'eau s'écoule sur le
sol.

La température à l'inté­rieur de l'appareil est
trop basse.

La température à l'inté­rieur de l'appareil est
trop élevée.

La porte n'est pas correctement

La température du produit est

Trop de produits sont conservés

La température du réfri­gérateur est trop élevée.

La température du con­gélateur est trop élevée.

Il y a trop de givre. Les aliments ne sont pas correc-

La porte n'est pas correctement

Le dispositif de réglage de tem-

REMPLACEMENT DE L'AMPOULE

fermée.

vent.

trop élevée.

trop élevée.
Pendant le dégivrage automati-

que, le givre fond sur l'évapora­teur.

L'orifice d'évacuation de l'eau
est obstrué.

de s'écouler dans le réservoir
d'eau.

L'eau de dégivrage ne s'écoule
pas dans le plateau d'évapora­tion situé au-dessus du com­presseur.

Le dispositif de réglage de tem­pérature n'est pas correctement
réglé.

Le dispositif de réglage de tem­pérature n'est pas correctement
réglé.

fermée.

trop élevée.

en même temps.
L'air froid ne circule pas dans

l'appareil.
Les produits sont trop près les

uns des autres.

tement emballés.

fermée.

pérature n'est pas correctement
réglé.

1. Retirez la vis du diffuseur.

Attention Débranchez l'appareil
électriquement.

Consultez le paragraphe « Ferme­ture de la porte ».

Ne laissez pas la porte ouverte
plus longtemps que nécessaire.

Laissez le produit revenir à tem­pérature ambiante avant de le
ranger dans l'appareil.

Réduisez la température ambian­te.

Ce phénomène est normal.

Nettoyez l'orifice.

Assurez-vous que les produits ne
touchent pas la plaque arrière.

Fixez le tuyau de sortie de l'eau
au plateau d'évaporation.

Sélectionnez une température
plus élevée.

Modifiez la position du dispositif
de réglage de température pour
obtenir plus de froid.

Consultez le paragraphe « Ferme­ture de la porte ».

Laissez le produit revenir à tem­pérature ambiante avant de le
ranger dans l'appareil.

Conservez moins de produits en
même temps.

Assurez-vous que l'air froid circu­le dans l'appareil.

Rangez les produits de façon à
permettre la circulation de l'air
froid.

Enveloppez les aliments correcte­ment.

Consultez le paragraphe « Ferme­ture de la porte ».

Sélectionnez une température
plus élevée.

electrolux 27

2. Tirez le crochet arrière du diffuseur en
verre vers l'extérieur en utilisant un
tournevis et retirez-le en le tirant vers le
bas.

3. Remplacez l'ampoule par une ampoule
de même puissance spécifiquement
conçue pour les appareils ménagers (la
puissance maximale est indiquée sur le

FERMETURE DE LA PORTE

1. Nettoyez les joints de la porte.

2. Si nécessaire, ajustez la porte. Repor­tez-vous au chapitre « Installation ».

3. Si nécessaire, remplacez les joints de
porte défectueux. Contactez votre ser­vice après-vente.

diffuseur.)

4. Installez le diffuseur.

5. Serrez la vis du diffuseur.

6. Branchez l'appareil.

7. Ouvrez la porte. Vérifiez que l'ampoule
s'allume.

CARACTÉRISTIQUES TECHNIQUES

Dimensions de la niche d'en­castrement

Hauteur 1800 mm
Largeur 695 mm
Profondeur 669 mm
Temps de levée 20 h
Tension 230-240 V
Fréquence 50 Hz

Les caractéristiques techniques figurent sur
la plaque signalétique située sur le côté

gauche à l'intérieur de l'appareil et sur l'éti­quette énergétique.

INSTALLATION

Pour votre sécurité et le bon
fonctionnement de l'appareil, veuillez
lire attentivement les "Consignes de
sécurité" avant d'installer l'appareil.

EMPLACEMENT

Installez cet appareil à un endroit où la tem­pérature ambiante correspond à la classe
climatique indiquée sur la plaque signaléti­que de l'appareil :

28 electrolux

Classe

climati-

que

SN +10 à + 32 °C
N +16 à + 32 °C
ST +16 à + 38 °C
T +16 à + 43 °C

Température ambiante

EMPLACEMENT

L'appareil ne doit pas être installé près
d'une source de chaleur telle qu'un radia­teur, une chaudière, la lumière directe du
soleil, etc. Assurez-vous que l'air circule li­brement à l'arrière de l'appareil. Pour ga­rantir un rendement optimal si l'appareil est
installé sous un élément suspendu, la dis­tance entre le haut de l'appareil et l'élément
suspendu doit être de 100 mm minimum.
Si possible, évitez de placer l'appareil sous
des éléments suspendus. La mise de ni­veau se fait à l'aide d'un ou de plusieurs
pieds réglables à la base de la carrosserie
de l'appareil.

Avertissement L'appareil doit pouvoir
être débranché à tout moment ; il est
donc nécessaire que la prise reste
accessible après l'installation.

L'appareil doit être relié à la terre. La fiche
du câble d'alimentation comporte un loge­ment pour mise à la terre. Si la prise de
courant murale n'est pas mise à la terre,
branchez l'appareil sur une prise de terre
conformément aux normes en vigueur, en
demandant conseil à un électricien qualifié.
Le fabricant décline toute responsabilité en
cas d'incident suite au non-respect des
consignes de sécurité sus-mentionnées.
Cet appareil est conforme aux directives
communautaires.

ENTRETOISES ARRIÈRE
Vous trouverez deux entretoises dans

l'appareil qui doivent être installées
comme indiqué sur la figure.

Desserrez les vis et introduisez l'entretoise
sous la tête de vis, puis resserrez les vis.

100 mm

AB

10 mm

BRANCHEMENT ÉLECTRIQUE

Contrôlez, avant de brancher l'appareil, si la
tension et la fréquence indiquées sur la pla­que signalétique correspondent à celles de
votre réseau.

10 mm

RÉVERSIBILITÉ DE LA PORTE

Avertissement Avant toute opération,

débranchez la fiche de la prise
électrique.

Important Pour effectuer les opérations
suivantes, il est conseillé de se faire aider
par une autre personne pour maintenir
fermement les portes lors de toute
manipulation de l'appareil.

electrolux 29

Pour changer le sens d'ouverture de la por­te, procédez comme suit :

1. Enlevez la charnière supérieure en veil­lant à ce que la porte supérieure ne
tombe pas et mettez la charnière de
côté.

2. Retirez la porte supérieure.

3. Enlevez le support supérieur et placez­le de l'autre côté.

4. Dévissez la charnière intermédiaire (H).
Retirez les caches en plastique situés
de l'autre côté de la charnière centrale
et utilisez-les pour boucher les trous li­bres.

H

6. Enlevez la grille de ventilation, fixée par
deux vis.

7. Couchez avec soin l'appareil sur le dos,
dévissez complètement le pied réglable
et vissez-le de l'autre côté.

8. Démontez la charnière inférieure en dé­vissant les vis.

9. A l'aide d'une clé de 12 mm, dévissez
la goupille de la charnière et remontez­la de l'autre côté de la charnière.

10. Installez la charnière inférieure sur le
côté opposé en utilisant les vis préala­blement enlevées.

11. Replacez l'appareil en position de fonc­tionnement et réglez le niveau de l'ap­pareil en vissant / dévissant les pieds
réglables (avec les doigts ou une clé
appropriée).

5. Retirez la porte inférieure.

30 electrolux

12. Faites glisser le cache d'orifice pour
l'extraire de la grille de ventilation en le
poussant dans le sens de la flèche et
remontez-le de l'autre côté.

13. Installez la grille de ventilation, en la fi­xant avec les vis.

14. Enlevez les caches (A) situés sur l'arête
supérieure des deux portes et placez­les sur le côté opposé.

A

15. Démontez la poignée. Dévissez le sup­port supérieur de la tige de la poignée
(h1). Dévissez le support inférieur de la
poignée de la porte (h2). Dévissez le
support supérieur de la poignée de la
porte (h3). Installez le cache (A).

h1 h2 h3

16. Installez la poignée sur le côté opposé.
Revissez le support de la poignée sur la
porte (h4). Tournez le support de la poi­gnée avec la poignée et vissez l'en­semble sur la porte (h5) et sur le sup­port installé (h6).

h4 h5 h6

17. Mettez la porte inférieure en place.

18. Montez la charnière intermédiaire (H) de
l'autre côté.

19. Mettez la porte supérieure en place.

20. Le sachet avec la documentation con­tient la charnière supérieure qui vous
servira à modifier le sens d'ouverture
de la porte. Installez la charnière et vis­sez-la.

21. Assurez-vous que le panneau avant de
la porte est parallèle au panneau avant
de l'élément supérieur.

22. Remettez l'appareil en place, mettez-le
de niveau, attendez au moins quatre
heures puis branchez-le à la prise de
courant.

Faites une dernière vérification pour vous
assurer que :

• Toutes les vis sont bien serrées.

• Le joint magnétique adhère bien à l'appa-

reil.

• La porte s'ouvre et se ferme correcte-

ment.
Si la température ambiante est basse (par
exemple, en hiver), il se peut que le joint
n'adhère pas parfaitement. Dans ce cas,
attendez que le joint reprenne sa taille natu­relle.
Si vous ne souhaitez pas effectuer person­nellement les opérations décrites ci-dessus,
contactez votre service après-vente. Un
technicien du service après-vente procéde­ra à la réversibilité des portes à vos frais.

EN MATIÈRE DE SAUVEGARDE DE L'ENVIRONNEMENT

Le symbole sur le produit ou son
emballage indique que ce produit ne peut
être traité comme déchet ménager. Il doit

plutôt être remis au point de ramassage
concerné, se chargeant du recyclage du
matériel électrique et électronique. En vous

electrolux 31

assurant que ce produit est éliminé
correctement, vous favorisez la prévention
des conséquences négatives pour
l’environnement et la santé humaine qui,
sinon, seraient le résultat d’un traitement
inapproprié des déchets de ce produit.
Pour obtenir plus de détails sur le recyclage
de ce produit, veuillez prendre contact avec
le bureau municipal de votre région, votre
service d’élimination des déchets ménagers
ou le magasin où vous avez acheté le
produit.

Où aller avec les appareils usagés?

Partout où des appareils neufs sont
vendus, mais aussi dans un centre de
collecte ou une entreprise de
récupération officiels SENS.
La liste des centres de collecte officiels
SENS est disponible sous
www.sens.ch.

32 electrolux

Electrolux. Thinking of you.

Per conoscere meglio il nostro modo di pensare, visitate il

sito www.electrolux.com

INDICE

Informazioni per la sicurezza 32
Pannello dei comandi 34
Primo utilizzo 35
Utilizzo quotidiano 35
Consigli e suggerimenti utili 37

INFORMAZIONI PER LA SICUREZZA

Per garantire un impiego corretto e sicuro
dell'apparecchio, prima dell'installazione e
del primo utilizzo leggere con attenzione il li­bretto istruzioni, inclusi i suggerimenti e le
avvertenze. Per evitare errori e incidenti, è
importante garantire che tutte le persone
che utilizzano l'apparecchio ne conoscano il
funzionamento e le caratteristiche di sicu­rezza. Conservare queste istruzioni e accer­tarsi che rimangano unite all'apparecchio in
caso di vendita o trasloco, in modo che
chiunque lo utilizzi sia correttamente infor­mato sull'uso e sulle norme di sicurezza.
Per la sicurezza delle persone e delle cose
osservare le precauzioni indicate nelle pre­senti istruzioni per l'utente, il produttore non
è responsabile dei danni provocati da even­tuali omissioni.

SICUREZZA DEI BAMBINI E DELLE
PERSONE FRAGILI

• Questo apparecchio non deve essere
usato da persone, bambini inclusi, con ri­dotte capacità fisiche, sensoriali o psichi­che, oppure prive di conoscenza e espe­rienza, a meno che non siano state istrui­te all'uso dell'apparecchio da parte dei
responsabili della loro sicurezza, oppure
sotto vigilanza di questi.
I bambini devono essere sorvegliati per
assicurarsi che non giochino con l'appa­recchio.

• Tenere i materiali di imballaggio al di fuori
della portata dei bambini. Alcuni materiali
possono creare rischi di soffocamento.

• Qualora l'apparecchio venga demolito,
estrarre la spina dalla presa, tagliare il ca­vo di collegamento (il più vicino possibile

Pulizia e cura 38
Cosa fare se… 39
Dati tecnici 41
Installazione 42
Considerazioni ambientali 45

Con riserva di modifiche.

all'apparecchio) e smontare lo sportello
per evitare che i bambini giocando pos­sano subire scosse elettriche o chiudersi
dentro l'apparecchio.

• Se questo nuovo apparecchio, che è do­tato di guarnizioni magnetiche nello spor­tello, va a sostituirne uno più vecchio
avente sportello o coperchio con chiusu­re a molla, si deve rendere inutilizzabili tali
chiusure prima di eliminare l'apparecchio
sostituito, per evitare che diventi una
trappola mortale per i bambini.

NORME DI SICUREZZA GENERALI

Avvertenza!

Verificare che le aperture di ventilazione, sia
sull'apparecchiatura che nella struttura da
incasso, siano libere da ostruzioni.

• L'apparecchiatura è progettata per la
conservazione domestica di alimenti e/o
bevande nelle modalità descritte nelle
presenti istruzioni.

• Non usare dispositivi elettrici o altri mezzi
artificiali non raccomandati dal produttore
allo scopo di accelerare il processo di
sbrinamento.

• Non utilizzare altre apparecchiature elet­triche (per esempio gelatiere) all'interno
del frigorifero, salvo quelle approvate per
tale scopo dal produttore.

• Non danneggiare il circuito refrigerante.

• Il circuito refrigerante dell'apparecchiatu­ra contiene isobutano (R600a), un gas
naturale con un elevato livello di compati­bilità ambientale che, tuttavia, è infiam­mabile.

electrolux 33

Durante il trasporto e l'installazione del­l'apparecchiatura, assicurarsi che nessu­no dei componenti del circuito refrigeran­te venga danneggiato.
In caso di danneggiamento del circuito
refrigerante:
– evitare fiamme libere e scintille
– aerare bene il locale in cui si trova l'ap-

parecchiatura

• È pericoloso cambiare le specifiche o
modificare il prodotto in qualunque mo­do. Un danneggiamento del cavo potreb­be provocare cortocircuiti, incendi e/o
scosse elettriche.

Avvertenza! Tutti i componenti elettrici
(cavo di alimentazione, spina, com­pressore) devono essere sostituiti da
un tecnico certificato o da personale
d'assistenza qualificato al fine di evitare
di correre rischi.

1. Non collegare prolunghe al cavo di

alimentazione.

2. Evitare che il lato posteriore dell'ap-

parecchiatura possa schiacciare o
danneggiare la spina, causandone il
surriscaldamento con un conseguen­te rischio di incendio.

3. La spina dell'apparecchiatura deve

trovarsi in una posizione accessibile.

4. Evitare di tirare il cavo di alimentazio-

ne.

5. Se la presa elettrica non è perfetta-

mente stabile, non inserire la spina. Il
collegamento potrebbe provocare
scosse elettriche o creare un rischio
di incendio.

6. L'apparecchiatura non deve essere

messa in funzione senza il coprilam­pada interno (se previsto).

• Questa apparecchiatura è pesante. Pro­cedere con cautela durante gli sposta­menti.

• Evitare di estrarre o di toccare gli alimenti
riposti nel vano congelatore con le mani
bagnate o umide; il contatto potrebbe
provocare abrasioni o ustioni da freddo.

• Evitare un'esposizione prolungata del­l'apparecchiatura alla luce solare diretta.

• Le lampadine utilizzate in questa appa­recchiatura (se previste) sono lampade
speciali selezionate esclusivamente per

elettrodomestici. Non sono adatte per l'il­luminazione degli ambienti.

USO QUOTIDIANO

• Non collocare pentole calde sulle parti in
plastica dell'apparecchio.

• Non collocare gas e liquidi infiammabili
nell'apparecchio, perché potrebbero
esplodere.

• Evitare di appoggiare gli alimenti contro la
presa d'aria situata nella parete posterio­re (per le apparecchiature di tipo no-frost)

• Gli alimenti congelati non devono essere
ricongelati una volta scongelati.

• Riporre gli alimenti surgelati preconfezio­nati secondo le istruzioni del produttore
dell'alimento surgelato.

• Osservare rigorosamente i consigli per la
conservazione degli alimenti del produt­tore dell'apparecchio. Vedere le relative
istruzioni.

• Non collocare bevande gassate o frizzan­ti nello scomparto congelatore perché
creano pressione sul recipiente che può
esplodere danneggiando l'apparecchio.

• I ghiaccioli possono provocare bruciature
da gelo se consumati immediatamente
dopo averli tolti dall'apparecchio.

PULIZIA E CURA

• Prima della manutenzione, spegnere l'ap­parecchio e staccare la spina dalla presa.

• Non pulire l'apparecchio con oggetti me­tallici.

• Non usare oggetti appuntiti per rimuovere
la brina dall'apparecchio. Usare un ra­schietto di plastica.

• Esaminare regolarmente il foro di scarico
dell'acqua di sbrinamento nel frigorifero.
Se necessario, pulirlo. Se il foro è ottura­to, l'acqua si raccoglie sul fondo dell'ap­parecchio.

INSTALLAZIONE
Importante Per il collegamento elettrico,

seguire attentamente le istruzioni dei
paragrafi corrispondenti.

• Disimballare l'apparecchio e assicurarsi
che non presenti danni. Non collegare
l'apparecchio se è danneggiato. Segnala­re immediatamente gli eventuali danni al

34 electrolux

negozio in cui è stato acquistato. In que­sto caso conservare l'imballaggio.

• Si consiglia di attendere almeno due ore
prima di collegare l'apparecchio per con­sentire all'olio di arrivare nel compresso­re.

• Attorno all'apparecchio vi deve essere
un'adeguata circolazione dell'aria, altri­menti si può surriscaldare. Per ottenere
una ventilazione sufficiente seguire le
istruzioni di installazione.

• Se possibile il retro dell'apparecchio do­vrebbe essere posizionato contro una
parete per evitare di toccare le parti calde
o di rimanervi impigliati (compressore,
condensatore), evitando così possibili
scottature.

• L'apparecchio non deve essere posto vi­cino a radiatori o piani di cottura a gas.

• Installare l'apparecchio in modo che la
presa rimanga accessibile.

• Collegare solo a sorgenti d'acqua potabi­le (se è previsto un collegamento alla rete
idrica).

ASSISTENZA TECNICA

• Gli interventi elettrici sull'apparecchiatura
devono essere eseguiti esclusivamente

PANNELLO DEI COMANDI

da elettricisti qualificati o da personale
competente.

• Gli interventi di assistenza devono essere
eseguiti esclusivamente da tecnici auto­rizzati e utilizzando solo ricambi originali.

TUTELA AMBIENTALE

Questo apparecchio non contiene gas
che potrebbero danneggiare lo strato
di ozono nel circuito refrigerante o nei
materiali isolanti. L'apparecchio non
deve essere smaltito assieme ai rifiuti
urbani e alla spazzatura. La schiuma
dell'isolamento contiene gas infiamma­bili: lo smaltimento dell'apparecchio va
eseguito secondo le prescrizioni vigenti
da richiedere alle autorità locali. Evitare
di danneggiare il gruppo refrigerante,
specialmente nella parte posteriore vici­no allo scambiatore di calore. I materiali
usati su questo apparecchio contras-

segnati dal simbolo

sono riciclabili.

+2 +4 +5 +6 +8

21 3

Interruttore comando ventola

1

Spia ventola
Regolatore di temperatura

2

Action Freeze tasto
Action Freeze indicatore

3

ACCENSIONE

Togliere, se presente, l'etichetta incollata
nella parte interna del comparto congelato­re.
Inserire la spina nella presa.

SPEGNIMENTO

Per spegnere l'apparecchio, staccare la
spina dalla presa di corrente.

REGOLAZIONE DELLA TEMPERATURA

La temperatura viene regolata automatica­mente.
Per regolare il livello di raffreddamento, pro­cedere come segue:

• Mantenere premuto il tasto regolatore
della temperatura fino a quando non si
accende il LED corrispondente alla tem­peratura desiderata. La selezione è pro­gressiva, variando da +2°C a +8°C. Ad
ogni pressione del pulsante viene selezio­nata la temperatura indicata dal LED.

In condizioni normali, si consiglia di uti­lizzare una regolazione media.

electrolux 35

Tuttavia, è importante ricordare che la tem­peratura all'interno dell'apparecchio è con­dizionata dai seguenti fattori:

• temperatura ambiente

• frequenza di apertura della porta

• quantità di alimenti conservati

• posizione dell'apparecchio.
Importante Se la temperatura ambiente è

inferiore a 16°C, premere il tasto regolatore
della temperatura fino a quando non si
accende il LED corrispondente alla
temperatura più bassa.

PRIMO UTILIZZO

PULIZIA DELL'INTERNO

Prima di utilizzare l'apparecchio per la pri­ma volta, lavare l'interno e gli accessori in­terni con acqua tiepida e un po' di sapone
neutro in modo a togliere il tipico odore dei
prodotti nuovi, quindi asciugare accurata­mente.

UTILIZZO QUOTIDIANO

RIPIANI MOBILI

Le pareti del frigorifero sono equipaggiate
con una serie di guide che permettono di
collocare i ripiani nella posizione desiderata.

FUNZIONE ACTION FREEZE

È possibile attivare la Action Freeze funzio­ne, premendo il Action Freeze tasto diverse
volte fino a che il LED corrispondente al
simbolo Action Freeze non si accende.
È possibile disattivare la Action Freeze fun­zione, premendo il Action Freeze tasto di­verse volte fino a che non viene selezionata
la temperatura richiesta.

Importante Non usare detergenti corrosivi
o polveri abrasive che danneggiano le finitu­re.

POSIZIONAMENTO DEI RIPIANI DELLA
PORTA

Per facilitare l'introduzione di alimenti di di­verse dimensioni, i ripiani della porta posso­no essere posizionati ad altezze differenti.
Per regolare l'altezza, procedere come se­gue: tirare delicatamente il ripiano nella dire­zione indicata dalle frecce fino a sganciarlo,
quindi riposizionarlo dove necessario.

GRIGLIA PORTABOTTIGLIE

Disporre le bottiglie (con l'apertura in avanti)
sull'apposito ripiano.

Importante Se il ripiano è in posizione
orizzontale, utilizzarlo solo per le bottiglie
chiuse.

36 electrolux

Questo ripiano può essere inclinato per
consentire l'appoggio di bottiglie già aperte.
Tirare il ripiano e ruotarlo verso l'alto in mo­do da appoggiarlo al livello superiore.

umidità che si potrebbero formare nella par­te inferiore dell'apparecchio.
Tutti i componenti interni del cassetto pos­sono essere rimossi per facilitare la pulizia
Per regolare l'umidità
nel cassetto delle
verdure c'è un di­spositivo a fessure
(con regolazione tra­mite leva scorrevole).
Quando le fessure di
ventilazione sono
chiuse:
l'umidità naturale del
cibo conservato negli scomparti della frutta
e della verdura viene preservata più a lungo.
Quando le fessure di ventilazione sono
aperte:
la maggiore circolazione di aria riduce l'umi­dità presente negli scomparti della frutta e
della verdura.

RAFFREDDAMENTO DELL'ARIA

La ventola del sistema Dynamic Air Cooling
(DAC) produce un raffreddamento più velo­ce degli alimenti e una temperatura più uni­forme nello scomparto.
La ventola viene attivata premendo il relati­vo interruttore di comando (fare riferimento
a "Pannello dei comandi"). La spia della
ventola si accende.

Importante Accendere la ventola quando
la temperatura ambiente è superiore a
25°C.

CASSETTO PER VERDURA CON
CONTROLLO DELL'UMIDITÀ

Questo cassetto è particolarmente adatto
per la conservazione di frutta e verdura.
All'interno del cas­setto c'è un separa­tore che può essere
collocato in varie po­sizioni per favorire
una suddivisione otti­male degli alimenti, a
seconda delle pro­prie esigenze.
La griglia posta sul
fondo del cassetto (se presente) separa la
frutta e la verdura dagli eventuali depositi di

UTILIZZO DEL TWIST&SERVE
PRODUTTORE DI GHIACCIO

Questo apparecchio è dotato di una o più
vaschette per la produzione e la conserva­zione di cubetti di ghiaccio. Il produttore di
ghiaccioTwist&Serve si trova nel vano con­gelatore, sotto il ripiano.
È formato da una doppia vaschetta e da un
vaschetta di raccolta.
A seconda delle esigenze di spazio, l’eroga­tore di ghiaccio può essere spostato a sini­stra o a destra.
Tirare la doppia vaschetta del Produttore di
Ghiaccio e riempirla d’acqua per 3/4 della
capacità.
Quando l’acqua è congelata, ruotare le ma­nopole in direzione della freccia per far ca-

electrolux 37

dere i cubetti di ghiaccio nel cassetto sotto­stante.
Tirare il cassetto e raccogliere i cubetti di
ghiaccio.

CONGELAZIONE DEI CIBI FRESCHI

Il vano congelatore è adatto alla congelazio­ne di cibi freschi e alla conservazione a lun­go termine di alimenti congelati e surgelati.
Per congelare cibo fresco, attivare la Action
Freeze almeno 24 h prima di inserire gli ali­menti da congelare nel comparto congela­tore.
Spostare il ripiano presente nello scompar­to congelatore mantenendolo in posizione
orizzontale, posizionandolo nella sede inter­media
Riporre su tale ripiano i cibi freschi da con­gelare.

La quantità massima di alimenti congelabile
in 24 ore è riportata sulla “targa matricola”,
un’etichetta presente sulle pareti interne
dell’apparecchiatura.
Il processo di congelamento dura 24 ore:
finché non è concluso, non aggiungere altro
cibo da congelare.
Dopo 24 ore, quando il processo di conge­lamento è completato, ritornare alla tempe­ratura desiderata (vedere "Regolazione della
temperatura").

CONSERVAZIONE DEI SURGELATI

Al primo avvio o dopo un periodo di non
utilizzo, lasciare in funzione l'apparecchiatu­ra per almeno 2 ore con una regolazione al­ta prima di introdurre gli alimenti.

Importante Se si verifica un'interruzione
della corrente elettrica di durata superiore al
"tempo di salita" indicato nella tabella dei
dati tecnici, il cibo scongelato deve essere
consumato rapidamente o cucinato
immediatamente e quindi ricongelato (dopo
il raffreddamento).

SCONGELAMENTO

Prima dell'utilizzo, i cibi surgelati o congelati
possono essere scongelati nel vano frigori­fero o a temperatura ambiente, in funzione
del tempo disponibile per questa operazio­ne.
I pezzi piccoli possono addirittura essere
cucinati ancora congelati, direttamente dal
congelatore: in questo caso la cottura dure­rà più a lungo.

CONSIGLI E SUGGERIMENTI UTILI

CONSIGLI PER IL RISPARMIO
ENERGETICO

• Non aprire frequentemente la porta e non
lasciarla aperta più di quanto assoluta­mente necessario.

• Se la temperatura ambiente è elevata, il
termostato è impostato su una regolazio­ne alta e l'apparecchio è a pieno carico, il
compressore può funzionare in continuo
causando la formazione di brina o ghiac­cio sull'evaporatore. In questo caso, ruo­tare il termostato su una regolazione più

bassa per consentire lo scongelamento
automatico risparmiando così energia.

CONSIGLI PER LA REFRIGERAZIONE
DI CIBI FRESCHI

Per ottenere i migliori risultati:

• non riporre nel frigorifero cibi caldi o liqui­di in fase di evaporazione

• coprire o avvolgere il cibo, in particolare
se emana un odore forte

• posizionare il cibo in modo che l'aria pos­sa circolare liberamente attorno ad esso

38 electrolux

CONSIGLI PER LA REFRIGERAZIONE

Consigli utili:
Carne (tutti i tipi): avvolgerla in sacchetti di
politene e collocarla sul ripiano di vetro so­pra il cassetto delle verdure.
Per motivi di sicurezza, conservarla in que­ste condizioni solo per uno o due giorni al
massimo.
Cibi cucinati, piatti freddi ecc..: dovrebbero
essere coperti e possono essere collocati
su qualsiasi ripiano.
Frutta e verdura: dovrebbero essere pulite
accuratamente e collocate nell'apposito/i
cassetto/i speciale/i.
Burro e formaggio: dovrebbero essere posti
in contenitori ermetici speciali o avvolti in
pellicole di alluminio o sacchetti di politene
per escludere per quanto possibile l'aria.
Bottiglie di latte: dovrebbero essere tappate
e conservate nell'apposito ripiano sulla por­ta.
Non conservare nel frigorifero banane, pa­tate, cipolle o aglio se non sono confezio­nati.

CONSIGLI PER IL CONGELAMENTO

Per un processo di congelamento ottimale,
ecco alcuni consigli importanti:

• la quantità massima di cibo che può es­sere congelata in 24 h è riportata sulla
targhetta;

• il processo di congelamento dura 24 ore.
In questo periodo non aggiungere altro
cibo da congelare;

• congelare solo alimenti freschi, di ottima
qualità e accuratamente puliti;

• preparare il cibo in piccole porzioni per
consentire un congelamento rapido e

completo e per scongelare in seguito so­lo la quantità necessaria;

• avvolgere il cibo in pellicole di alluminio o
in politene e verificare che i pacchetti sia­no ermetici;

• non lasciare che cibo fresco non conge­lato entri in contatto con quello già con­gelato, per evitare un aumento della tem­peratura in quest'ultimo;

• i cibi magri si conservano meglio e più a
lungo di quelli grassi; il sale riduce il pe­riodo di conservazione del cibo;

• i ghiaccioli, se consumati immediatamen­te dopo la rimozione dal vano congelato­re, possono causare ustioni da congela­mento della pelle;

• si consiglia di riportare la data di congela­mento su ogni singolo pacchetto per riu­scire a tenere traccia del tempo di con­servazione;

CONSIGLI PER LA CONSERVAZIONE
DEI SURGELATI

Per ottenere risultati ottimali

• Controllare che i surgelati esposti nei
punti vendita non presentino segni di in­terruzione della catena del freddo

• Il tempo di trasferimento dei surgelati dal
punto vendita al congelatore domestico
deve essere il più breve possibile;

• Non aprire frequentemente la porta e li­mitare il più possibile i tempi di apertura;

• Una volta scongelati, gli alimenti si dete­riorano rapidamente e non possono es­sere ricongelati;

• Non superare la durata di conservazione
indicata sulla confezione.

PULIZIA E CURA

Attenzione Staccare la spina
dell'apparecchio prima di eseguire
lavori di manutenzione.

Questo apparecchio contiene idrocar­buri nell'unità di raffreddamento; la ma­nutenzione e la ricarica devono pertan­to essere effettuate esclusivamente da
tecnici autorizzati.

PULIZIA PERIODICA

L'apparecchio deve essere pulito regolar­mente:

• Pulire l'interno e gli accessori con acqua
tiepida e un po' di sapone neutro.

• Controllare regolarmente le guarnizioni
della porta e verificare che siano pulite e
prive di residui.

• Risciacquare e asciugare accuratamente.

Importante Non tirare, spostare o
danneggiare tubi e/o cavi all'interno
dell'apparecchio.
Non usare mai detergenti, polveri abrasive,
prodotti per la pulizia con una forte profu­mazione o cere lucidanti per pulire l'interno,
in quanto danneggiano la superficie e la­sciano un odore forte.

Pulire il condensatore (griglia nera) e il com­pressore sul retro dell'apparecchio con una
spazzola. Questa operazione migliorerà le
prestazioni dell'apparecchiatura riducendo­ne i consumi di energia.

Importante Non danneggiare il sistema di
raffreddamento.

Molti detergenti per cucine di marca con­tengono sostanze chimiche in grado di at­taccare/danneggiare la plastica impiegata in
questo apparecchio. Per questo motivo si
raccomanda di pulire l'involucro esterno
dell'apparecchio solo con acqua calda con
un po' di liquido detergente.
Dopo la pulizia, ricollegare l'apparecchio al­la rete di alimentazione.

SBRINAMENTO DEL FRIGORIFERO

Durante l'uso normale la brina è eliminata
automaticamente dall'evaporatore del vano
frigorifero ogni volta che il motocompresso­re si arresta. L'acqua di sbrinamento è sca­ricata attraverso un condotto in un conteni­tore speciale sul retro dell'apparecchio, so­pra il motocompressore, dove evapora.
È importante pulire periodicamente il foro di
scarico dell'acqua di sbrinamento al centro
del canale nel vano frigorifero per evitare
che l'acqua fuoriesca gocciolando sul cibo
all'interno. Usare lo speciale detergente in
dotazione, già inserito nel foro di scarico.

electrolux 39

SBRINAMENTO DEL VANO
CONGELATORE

Il vano congelatore in questo modello è di
tipo "no frost", cioè non forma ghiaccio sul­le pareti interne e sugli alimenti durante il
funzionamento.
L'assenza di ghiaccio è dovuta alla circola­zione continua di aria fredda prodotta all'in­terno del vano da una ventola azionata au­tomaticamente.

PERIODI DI INUTILIZZO

Quando l'apparecchio non è utilizzato per
lunghi periodi, adottare le seguenti precau­zioni:

scollegare l'apparecchio dalla rete

•

elettrica

• rimuovere tutto il cibo

• sbrinare (se necessario) e pulire l'appa­recchiatura e tutti gli accessori

• lasciare la/e porta/e socchiusa/e per evi­tare odori sgradevoli.

Se l'apparecchio rimane acceso, chiedere a
qualcuno di controllare ogni tanto per evita­re che il cibo contenuto marcisca in caso di
interruzione dell'alimentazione elettrica.

COSA FARE SE…

Avvertenza! Prima della ricerca guasti,
estrarre la spina dalla presa.
Le operazioni di ricerca guasti non de­scritte nel presente manuale devono
essere eseguite esclusivamente da

elettricisti qualificati o da personale
competente.

40 electrolux

Importante Durante l'uso, alcuni rumori di

funzionamento (come quelli del

Problema Possibile causa Soluzione

L'apparecchiatura non
funziona. La lampadina
non si accende.

La spina non è inserita corretta-

L'apparecchiatura non riceve

La lampadina non si ac­cende.

La lampadina è difettosa. Vedere "Sostituzione della lampa-

Il compressore rimane
sempre in funzione.

La porta non è chiusa corretta-

La porta viene aperta troppo fre-

La temperatura degli alimenti è

La temperatura ambiente è trop-

Scorre acqua sul pannel­lo posteriore del frigori­fero.

Scorre acqua all'interno
del frigorifero.

Gli alimenti impediscono all'ac-

Scorre acqua sul pavi­mento.

La temperatura all'inter­no dell'apparecchiatura è
troppo bassa.

La temperatura all'inter­no dell'apparecchiatura è
troppo alta.

La porta non è chiusa corretta-

La temperatura degli alimenti è

L'apparecchiatura è spenta. Accendere l'apparecchiatura.

mente nella presa.

corrente. Non arriva tensione alla
presa elettrica.

La lampadina è in stand-by. Aprire e chiudere la porta.

La temperatura non è regolata
correttamente.

mente.

quentemente.

troppo alta.

po alta.
Durante lo sbrinamento automa-

tico, la brina che si forma sul
pannello posteriore si scioglie.

Lo scarico dell'acqua è ostruito. Pulire lo scarico dell'acqua.

qua di scorrere nell'apposito col­lettore.

L'acqua di sbrinamento non vie­ne scaricata nella bacinella di
evaporazione posta sopra il
compressore.

La temperatura non è regolata
correttamente.

La temperatura non è regolata
correttamente.

mente.

troppo alta.

compressore o del circuito refrigerante)
sono da considerarsi normali.

Inserire correttamente la spina
nella presa.

Collegare alla presa un'altra ap­parecchiatura elettrica.
Rivolgersi a un elettricista qualifi­cato.

dina".
Impostare una temperatura supe-

riore.
Vedere "Chiusura della porta".

Limitare il più possibile il tempo di
apertura della porta.

Prima di introdurre gli alimenti, la­sciarli raffreddare a temperatura
ambiente.

Abbassare la temperatura am­biente.

Non si tratta di un'anomalia.

Evitare di disporre gli alimenti di­rettamente contro la parete po­steriore.

Collegare lo scarico dell'acqua di
sbrinamento alla bacinella di eva­porazione.

Impostare una temperatura supe­riore.

Impostare una temperatura infe­riore.

Vedere "Chiusura della porta".

Prima di introdurre gli alimenti, la­sciarli raffreddare a temperatura
ambiente.

Problema Possibile causa Soluzione

Sono stati introdotti molti ali-

La temperatura nel vano
frigorifero è troppo alta.

La temperatura nel vano
congelatore è troppo al­ta.

Si forma troppa brina.

La porta non è chiusa corretta-

La temperatura non è regolata

menti insieme.
L'aria fredda non circola corret-

tamente all'interno dell'apparec­chiatura.

I surgelati sono troppo vicini tra
loro.

Gli alimenti non sono avvolti cor­rettamente.

mente.

correttamente.

SOSTITUZIONE DELLA LAMPADINA

Attenzione Estrarre la spina dalla

presa di corrente.

1. Rimuovere la vite dal coprilampada.

2. Tirare verso l'esterno il gancio posterio­re del coprilampada utilizzando un cac­ciavite, quindi estrarre il coprilampada
tirandolo verso il basso.

3. Sostituire la lampadina con una della
stessa potenza e studiata in modo spe­cifico per gli elettrodomestici. (la poten­za massima consentita è indicata sul
coprilampada).

4. Installare il coprilampada.

5. Serrare la vite del coprilampada.

6. Inserire la spina nella presa.

7. Aprire lo sportello. Controllare che la
lampadina si accenda.

CHIUSURA DELLA PORTA

1. Pulire le guarnizioni della porta.

2. Se necessario, regolare la porta. Vede­re "Installazione".

3. Se necessario, sostituire le guarnizioni
della porta difettose. Contattare il Cen­tro di assistenza locale.

electrolux 41

Introdurre gli alimenti poco alla
volta.

Adottare le misure necessarie per
garantire una corretta circolazione
dell'aria fredda.

Disporre i surgelati in modo da
consentire una corretta circolazio­ne dell'aria fredda.

Avvolgere correttamente gli ali­menti.

Vedere "Chiusura della porta".

Impostare una temperatura supe­riore.

DATI TECNICI

Nicchia di incasso
Altezza 1800 mm
Larghezza 695 mm
Profondità 669 mm
Tempo di salita 20 h
Tensione 230-240 V
Frequenza 50 Hz

I dati tecnici sono riportati sulla targhetta
del modello, applicata sul lato sinistro inter-

no dell'apparecchiatura, e sull'etichetta dei
valori energetici.

42 electrolux

INSTALLAZIONE

Leggere con attenzione le "Informazioni
per la sicurezza" per la vostra sicurezza
e per il corretto funzionamento
dell'apparecchio prima di procedere
all'installazione.

POSIZIONAMENTO

Installare questo apparecchio in un punto in
cui la temperatura ambiente corrisponda al­la classe climatica indicata sulla sua tar­ghetta:

Classe

climati-

ca

SN da + 10°C a + 32°C
N da + 16°C a + 32°C
ST da + 16°C a + 38°C
T da + 16°C a + 43°C

POSIZIONE

L'apparecchio deve essere installato lonta­no da fonti di calore (termosifoni, boiler, lu­ce solare diretta, ecc.). Verificare che sul la­to posteriore sia garantita un'adeguata cir­colazione dell'aria. Per ottenere prestazioni
ottimali, se l'apparecchio è installato al di
sotto di un pensile, si raccomanda di man­tenere una distanza minima tra quest'ultimo
e lo spigolo superiore dell'apparecchio di
almeno 100 mm. Se possibile, tuttavia, evi­tare di installare l'apparecchio sotto un pen­sile. Per consentire un perfetto livellamento
dell'apparecchio sono provvisti uno o più
piedini regolabili.

Avvertenza! Deve essere possibile
scollegare l'apparecchio dalla rete
elettrica; eseguire perciò l'installazione
facendo sì che la spina rimanga
facilmente accessibile.

Temperatura ambiente

100 mm

AB

10 mm

COLLEGAMENTO ELETTRICO

Prima di inserire la spina, verificare che la
tensione e la frequenza riportate sulla tar­ghetta corrispondano ai valori della rete
elettrica domestica.
L'apparecchio deve essere collegato a
massa. La spina del cavo di alimentazione è
dotata di un contatto a tale scopo. Se la
presa della rete elettrica domestica non è
collegata a massa, collegare l'apparecchio
ad una massa separata in conformità alle
norme relative alla corrente, consultando un
elettricista qualificato.
Il fabbricante declina qualsiasi responsabili­tà se le precauzioni suddette non sono ri­spettate.
Il presente apparecchio è conforme alle di­rettive CEE.

DISTANZIATORI POSTERIORI
All'interno dell'apparecchio sono pre-

senti due distanziatori che devono es­sere montati come illustrato in figura.

Allentare le viti e inserire il distanziatore sot­to la testa della vite, infine serrare nuova­mente le viti.

10 mm

POSSIBILITÀ DI INVERTIRE LA PORTA

Avvertenza! Prima di eseguire le

operazioni descritte, estrarre la spina
dalla presa di corrente.

Importante Per effettuare le seguenti
operazioni, si raccomanda di farsi aiutare
da un'altra persona che tenga ben fermi le
porte dell'apparecchiatura.

Per modificare il senso di apertura della
porta, procedere come segue:

electrolux 43

1. Togliere la cerniera superiore, facendo
attenzione che la porta superiore non
cada e conservando la cerniera per uso
successivo.

2. Rimuovere la porta superiore.

3. Togliere il supporto superiore e instal­larlo sul lato opposto.

4. Svitare la cerniera centrale (H). Rimuo­vere i tappi in plastica sul lato opposto
della cerniera centrale e inserirli nei fori
precedentemente occupati dalla cernie­ra.

H

5. Rimuovere la porta inferiore.

44 electrolux

6. Togliere la griglia di ventilazione fissata
con due viti.

7. Adagiare delicatamente l'apparecchia­tura sul lato posteriore, svitare comple­tamente il piede regolabile e avvitarlo
sul lato opposto.

8. Togliere la cerniera inferiore svitando le
viti di fissaggio.

9. Con una chiave da 12 mm, svitare il
perno della cerniera e rimontarlo sul la­to opposto della cerniera stessa.

10. Installare la cerniera inferiore sul lato
opposto, utilizzando le viti precedente­mente tolte.

11. Rimettere delicatamente l'apparecchia­tura in posizione verticale, avvitando o
svitando il piede regolabile alla base
dell'unità a mano o con uno strumento
per garantire che sia in piano.

12. Togliere la copertura della griglia di ven­tilazione facendola scorrere nella dire­zione indicata dalla freccia, quindi ri­montarla sul lato opposto.

13. Installare la griglia di ventilazione, quindi
fissare le viti.

14. Rimuovere i tappi (A) sul lato superiore
delle due porte e spostarli sul lato op­posto.

A

15. Rimuovere la maniglia. Svitare la staffa
superiore dalla barra della maniglia (h1).
Svitare la staffa inferiore della maniglia
dalla porta (h2). Svitare la staffa supe­riore della maniglia dalla porta (h3). In­serire il tappo (A).

h1 h2 h3

electrolux 45

16. Installare la maniglia sul lato opposto.
Riavvitare la staffa della maniglia sulla
porta (h4). Ruotare la staffa insieme alla
maniglia e avvitarle alla porta (h5) e alla
staffa già inserita (h6).

h4 h5 h6

17. Installare la porta inferiore.

18. Installare la cerniera centrale (H) sul lato
opposto.

19. Installare la porta superiore.

20. Nella custodia della documentazione in
dotazione si trova anche la cerniera su­periore necessaria per la reversibilità.
Inserire la cerniera e avvitarla.

CONSIDERAZIONI AMBIENTALI

Il simbolo sul prodotto o sulla confezione
indica che il prodotto non deve essere
considerato come un normale rifiuto
domestico, ma deve essere portato nel
punto di raccolta appropriato per il
riciclaggio di apparecchiature elettriche ed
elettroniche. Provvedendo a smaltire questo
prodotto in modo appropriato, si
contribuisce a evitare potenziali
conseguenze negative, che potrebbero
derivare da uno smaltimento inadeguato del
prodotto. Per informazioni più dettagliate
sul riciclaggio di questo prodotto,
contattare l’ufficio comunale, il servizio

21. Verificare che il fronte della porta sia
parallelo a quello della parte superiore.

22. Riposizionare l'apparecchiatura, livellar­la, attendere almeno quattro ore e inse­rire la spina nella presa.

Eseguire un controllo finale per accertarsi
che:

• tutte le viti siano serrate.

• La guarnizione magnetica aderisca all'ap-

parecchiatura.

• la porta si apra e si chiuda correttamente.

Se la temperatura ambiente è bassa (ad
esempio in inverno), è possibile che la guar­nizione non aderisca perfettamente. In tal
caso, attendere che aderisca naturalmente.
Per chi preferisce non eseguire direttamen­te le operazioni sopra descritte, consigliamo
di rivolgersi al servizio assistenza più vicino.
L'intervento di inversione delle porte, ese­guito dai tecnici del servizio post-vendita,
sarà a carico dell'utente.

locale di smaltimento rifiuti o il negozio in
cui è stato acquistato il prodotto.

Dove portare gli apparecchi fuori
uso?

In qualsiasi negozio che vende
apparecchi nuovi oppure si
restituiscono ai centri di raccolta ufficiali
della SENS oppure ai riciclatori ufficiali
della SENS.
La lista dei centri di raccolta ufficiali
della SENS è visibile nel sito
www.sens.ch.

46 electrolux

Electrolux. Thinking of you.

Share more of our thinking at www.electrolux.com

CONTENTS

Safety information 46
Control panel 48
First use 49
Daily use 49
Helpful hints and tips 51

SAFETY INFORMATION

In the interest of your safety and to ensure
the correct use, before installing and first
using the appliance, read this user manual
carefully, including its hints and warnings.
To avoid unnecessary mistakes and acci­dents, it is important to ensure that all peo­ple using the appliance are thoroughly fa­miliar with its operation and safety features.
Save these instructions and make sure that
they remain with the appliance if it is moved
or sold, so that everyone using it through its
life will be properly informed on appliance
use and safety.
For the safety of life and property keep the
precautions of these user's instructions as
the manufacturer is not responsible for
damages caused by omission.

CHILDREN AND VULNERABLE
PEOPLE SAFETY

• This appliance is not intended for use by
persons (including children) with reduced
physical, sensory or mental capabilities,
or lack of experience and knowledge, un­less they have been given supervision or
instruction concerning use of the appli­ance by a person responsible for their
safety.
Children should be supervised to ensure
that they do not play with the appliance.

• Keep all packaging well away from chil­dren. There is risk of suffocation.

• If you are discarding the appliance pull
the plug out of the socket, cut the con­nection cable (as close to the appliance
as you can) and remove the door to pre­vent playing children to suffer electric
shock or to close themselves into it.

Care and cleaning 52
What to do if… 53
Technical data 55
Installation 55
Environmental concerns 58

Subject to change without notice.

• If this appliance featuring magnetic door
seals is to replace an older appliance
having a spring lock (latch) on the door or
lid, be sure to make that spring lock un­usable before you discard the old appli­ance. This will prevent it from becoming a
death trap for a child.

GENERAL SAFETY

Warning!

Keep ventilation openings, in the appliance
enclosure or in the built-in structure, clear of
obstruction.

• The appliance is intended for keeping
foodstuff and/or beverages in a normal
household as explained in this instruction
booklet.

• Do not use a mechanical device or any
artificial means to speed up the thawing
process.

• Do not use other electrical appliances
(such as ice cream makers) inside of re­frigerating appliances, unless they are ap­proved for this purpose by the manufac­turer.

• Do not damage the refrigerant circuit.

• The refrigerant isobutane (R600a) is con­tained within the refrigerant circuit of the
appliance, a natural gas with a high level
of environmental compatibility, which is
nevertheless flammable.
During transportation and installation of
the appliance, be certain that none of the
components of the refrigerant circuit be­come damaged.
If the refrigerant circuit should become
damaged:

electrolux 47

– avoid open flames and sources of igni-

tion

– thoroughly ventilate the room in which

the appliance is situated

• It is dangerous to alter the specifications
or modify this product in any way. Any
damage to the cord may cause a short­circuit, fire and/or electric shock.

Warning! Any electrical component
(power cord, plug, compressor) must
be replaced by a certified service agent
or qualified service personnel to avoid
hazard.

1. Power cord must not be lengthened.

2. Make sure that the power plug is not

squashed or damaged by the back
of the appliance. A squashed or
damaged power plug may overheat
and cause a fire.

3. Make sure that you can come to the

mains plug of the appliance.

4. Do not pull the mains cable.

5. If the power plug socket is loose, do

not insert the power plug. There is a
risk of electric shock or fire.

6. You must not operate the appliance

without the lamp cover (if foreseen) of
interior lighting.

• This appliance is heavy. Care should be
taken when moving it.

• Do not remove nor touch items from the
freezer compartment if your hands are
damp/wet, as this could cause skin abra­sions or frost/freezer burns.

• Avoid prolonged exposure of the appli­ance to direct sunlight.

• Bulb lamps (if foreseen) used in this appli­ance are special purpose lamps selected
for household appliances use only. They
are not suitable for household room illu­mination.

DAILY USE

• Do not put hot pot on the plastic parts in
the appliance.

• Do not store flammable gas and liquid in
the appliance, because they may ex­plode.

• Do not place food products directly
against the air outlet on the rear wall. (If
the appliance is Frost Free)

• Frozen food must not be re-frozen once
it has been thawed out.

• Store pre-packed frozen food in accord­ance with the frozen food manufacturer's
instructions.

• Appliance's manufacturers storage rec­ommendations should be strictly adhered
to. Refer to relevant instructions.

• Do not place carbonated or fizzy drinks in
the freezer compartment as it creates
pressure on the container, which may
cause it to explode, resulting in damage
to the appliance.

• Ice lollies can cause frost burns if con­sumed straight from the appliance.

CARE AND CLEANING

• Before maintenance, switch off the appli­ance and disconnect the mains plug from
the mains socket.

• Do not clean the appliance with metal
objects.

• Do not use sharp objects to remove frost
from the appliance. Use a plastic scraper.

• Regularly examine the drain in the refrig­erator for defrosted water. If necessary,
clean the drain. If the drain is blocked,
water will collect in the bottom of the ap­pliance.

INSTALLATION
Important! For electrical connection

carefully follow the instructions given in
specific paragraphs.

• Unpack the appliance and check if there
are damages on it. Do not connect the
appliance if it is damaged. Report possi­ble damages immediately to the place
you bought it. In that case retain packing.

• It is advisable to wait at least four hours
before connecting the appliance to allow
the oil to flow back in the compressor.

• Adequate air circulation should be
around the appliance, lacking this leads
to overheating. To achieve sufficient ven­tilation follow the instructions relevant to
installation.

• Wherever possible the back of the prod­uct should be against a wall to avoid
touching or catching warm parts (com­pressor, condenser) to prevent possible
burn.

48 electrolux

• The appliance must not be located close
to radiators or cookers.

• Make sure that the mains plug is accessi­ble after the installation of the appliance.

• Connect to potable water supply only (If a
water connection is foreseen).

SERVICE

• Any electrical work required to do the
servicing of the appliance should be car­ried out by a qualified electrician or com­petent person.

• This product must be serviced by an au­thorized Service Centre, and only genu­ine spare parts must be used.

ENVIRONMENT PROTECTION

This appliance does not contain gasses
which could damage the ozone layer,

CONTROL PANEL

+2 +4 +5 +6 +8

21 3

in either its refrigerant circuit or insula­tion materials. The appliance shall not
be discarded together with the urban
refuse and rubbish. The insulation foam
contains flammable gases: the appli­ance shall be disposed according to
the applicable regulations to obtain
from your local authorities. Avoid dam­aging the cooling unit, especially at the
rear near the heat exchanger. The ma­terials used on this appliance marked

by the symbol

are recyclable.

Fan function switch

1

Fan light
Temperature regulator

2

Action Freeze button
Action Freeze indicator

3

SWITCHING ON

Remove, if present, the remove label stuck
on the inside of the freezer compartment.
Insert the plug into the wall socket.

SWITCHING OFF

To switch off the appliance remove the
mains plug.

TEMPERATURE REGULATION

The temperature is automatically regulated.
To operate the appliance, proceed as fol­lows:

• press the temperature regulator more
times until the LED corresponding to the
required temperature lights up. Selection
is progressive, varying from +2°C to
+8°C.

A medium setting is generally the most
suitable.

However, the exact setting should be chos­en keeping in mind that the temperature in­side the appliance depends on:

• room temperature

• how often the door is opened

• the quantity of food stored

• the location of the appliance.
Important! If the ambient temperature is

lower than 16°C press the temperature
regulator until the LED corresponding to the
lowest temperature lights up.

ACTION FREEZE FUNCTION

You can activate the Action Freeze function
by pressing the Action Freeze button more
times until the LED corresponding to the
symbol Action Freeze indicator lights up.
You can deactivate the Action Freeze func­tion by pressing the Action Freeze button
more times until the required temperature is
selected.

FIRST USE

CLEANING THE INTERIOR

Before using the appliance for the first time,
wash the interior and all internal accesso­ries with lukewarm water and some neutral
soap so as to remove the typical smell of a
brand-new product, then dry thoroughly.

DAILY USE

MOVABLE SHELVES

The walls of the refrigerator are equipped
with a series of runners so that the shelves
can be positioned as desired.

electrolux 49

Important! Do not use detergents or abra­sive powders, as these will damage the fin­ish.

POSITIONING THE DOOR SHELVES

To permit storage of food packages of vari­ous sizes, the door shelves can be placed
at different heights.
To make these adjustments proceed as fol­low: gradually pull the shelf in the direction
of the arrows until it comes free, then repo­sition as required.

BOTTLE RACK

Place the bottles (with the opening facing
front) in the pre-positioned shelf.

Important! If the shelf is positioned
horizontally, place only closed bottles.

This bottle holder shelf can be tilted in order
to store previously opened bottles. To ob-

50 electrolux

tain this result, pull the shelf up so it can ro­tate upwards and be placed on the next
higher level.

VEGETABLE DRAWER WITH HUMIDITY
CONTROL

The drawer is suitable for storing fruit and
vegetables.
There is a separator
inside the drawer
that can be placed in
different positions to
allow for the subdivi­sion best suited to
personal needs.
There is a grille (if
foreseen) on the bot­tom of the drawer to
separate the fruit and vegetables from any
humidity that may form on the bottom sur­face.
All parts inside the drawer can be removed
for cleaning purposes
To regulate the hu­midity in the vegeta­ble drawer there is a
device with slits (ad­justable by means of
a sliding lever).
When the ventilation
slots are closed:
the natural moisture
content of the food
in the fruit and vegetable compartments is
preserved for longer.
When the ventilation slots are opened:

more air circulation results in a lower air
moisture content in the fruit and vegetable
compartments.

AIR COOLING

The Dynamic Air Cooling (DAC) fan let food
cool quickly and a more uniform tempera­ture in the compartment.
Press the fan function switch (refer to "Con­trol panel") to activate the fan. The fan light
comes on.

Important! Switch on the fan when the
ambient temperature exceeds 25°C.

USING OF THE TWIST&SERVE ICE
MAKER

This appliance is equipped with one or
more trays for the production and the stor­age of ice-cubes. Twist&Serve ice maker is
positioning in the freezer compartment un­der the shelf.
It consists of a double tray ice dispenser
and of an ice box.
It is possible to shift the Ice Dispenser on
left or on right according to your space
needs.
Pull the double tray Ice Maker and fill the
trays with water at 3/4 of their maximum
capacity.
After the water has been frozen, twist the
trays knob in the direction of the arrow so
that the ice cubes fall directly into the box
below.
Pull the Ice box and pick up the Ice cubes.

electrolux 51

FREEZING FRESH FOOD

The freezer compartment is suitable for
freezing fresh food and storing frozen and
deep-frozen food for a long time.
To freeze fresh food activate the Action
Freeze function at least 24 hours before
placing the food to be frozen in the freezer
compartment.
Move the shelf present in the freezer com­partment to the middle seat, keeping it hori­zontal.
Place the fresh food to be frozen on that
shelf.
The maximum amount of food that can be
frozen in 24 hours is specified on the rating
plate, a label located on the inside of the
appliance.
The freezing process lasts 24 hours: during
this period do not add other food to be fro­zen.
After 24 hours, when the freezing process
is completed, return to the required temper­ature (refer to "Temperature regulation").

STORAGE OF FROZEN FOOD

When first starting-up or after a period out
of use, before putting the products in the

HELPFUL HINTS AND TIPS

HINTS FOR ENERGY SAVING

• Do not open the door frequently or leave
it open longer than absolutely necessary.

• If the ambient temperature is high and
the Temperature Regulator is set to low
temperature and the appliance is fully
loaded, the compressor may run continu­ously, causing frost or ice on the evapo­rator. If this happens, set the Tempera­ture Regulator toward warmer settings to
allow automatic defrosting and so a sav­ing in electricity consumption.

HINTS FOR FRESH FOOD
REFRIGERATION

To obtain the best performance:

• do not store warm food or evaporating
liquids in the refrigerator

• do cover or wrap the food, particularly if it
has a strong flavour

•position food so that air can circulate
freely around it

compartment let the appliance run at least
2 hours on the higher settings.

Important! In the event of accidental
defrosting, for example due to a power
failure, if the power has been off for longer
than the value shown in the technical
characteristics chart under "rising time", the
defrosted food must be consumed quickly
or cooked immediately and then re-frozen
(after cooling).

THAWING

Deep-frozen or frozen food, prior to being
used, can be thawed in the refrigerator
compartment or at room temperature, de­pending on the time available for this opera­tion.
Small pieces may even be cooked still fro­zen, directly from the freezer: in this case,
cooking will take longer.

HINTS FOR REFRIGERATION

Useful hints:
Meat (all types) : wrap in polythene bags
and place on the glass shelf above the veg­etable drawer.
For safety, store in this way only one or two
days at the most.
Cooked foods, cold dishes, etc..: these
should be covered and may be placed on
any shelf.
Fruit and vegetables: these should be thor­oughly cleaned and placed in the special
drawer(s) provided.
Butter and cheese: these should be placed
in special airtight containers or wrapped in
aluminium foil or polythene bags to exclude
as much air as possible.
Milk bottles: these should have a cap and
should be stored in the bottle rack on the
door.
Bananas, potatoes, onions and garlic, if not
packed, must not be kept in the refrigera­tor.

52 electrolux

HINTS FOR FREEZING

To help you make the most of the freezing
process, here are some important hints:

• the maximum quantity of food which can
be frozen in 24 hrs. is shown on the rat­ing plate;

• the freezing process takes 24 hours. No
further food to be frozen should be add­ed during this period;

• only freeze top quality, fresh and thor­oughly cleaned, foodstuffs;

• prepare food in small portions to enable it
to be rapidly and completely frozen and
to make it possible subsequently to thaw
only the quantity required;

• wrap up the food in aluminium foil or pol­ythene and make sure that the packages
are airtight;

• do not allow fresh, unfrozen food to
touch food which is already frozen, thus
avoiding a rise in temperature of the lat­ter;

• lean foods store better and longer than
fatty ones; salt reduces the storage life of
food;

CARE AND CLEANING

Caution! Unplug the appliance before
carrying out any maintenance
operation.

This appliance contains hydrocarbons
in its cooling unit; maintenance and re­charging must therefore only be carried
out by authorized technicians.

PERIODIC CLEANING

The equipment has to be cleaned regularly:

• clean the inside and accessories with
lukewarm water and some neutral soap.

• regularly check the door seals and wipe
clean to ensure they are clean and free
from debris.

• rinse and dry thoroughly.

Important! Do not pull, move or damage
any pipes and/or cables inside the cabinet.
Never use detergents, abrasive powders,
highly perfumed cleaning products or wax
polishes to clean the interior as this will
damage the surface and leave a strong
odour.

• water ices, if consumed immediately after
removal from the freezer compartment,
can possibly cause the skin to be freeze
burnt;

• it is advisable to show the freezing in date
on each individual pack to enable you to
keep tab of the storage time.

HINTS FOR STORAGE OF FROZEN
FOOD

To obtain the best performance from this
appliance, you should:

• make sure that the commercially frozen
foodstuffs were adequately stored by the
retailer;

• be sure that frozen foodstuffs are trans­ferred from the foodstore to the freezer in
the shortest possible time;

• not open the door frequently or leave it
open longer than absolutely necessary;

• once defrosted, food deteriorates rapidly
and cannot be refrozen;

• do not exceed the storage period indica­ted by the food manufacturer.

Clean the condenser (black grill) and the
compressor at the back of the appliance
with a brush. This operation will improve the
performance of the appliance and save
electricity consumption.

Important! Take care of not to damage the
cooling system.

Many proprietary kitchen surface cleaners
contain chemicals that can attack/damage
the plastics used in this appliance. For this
reason it is recommended that the outer
casing of this appliance is only cleaned with
warm water with a little washing-up liquid
added.
After cleaning, reconnect the equipment to
the mains supply.

DEFROSTING OF THE REFRIGERATOR

Frost is automatically eliminated from the
evaporator of the refrigerator compartment
every time the motor compressor stops,
during normal use. The defrost water drains
out through a trough into a special contain­er at the back of the appliance, over the
motor compressor, where it evaporates.

electrolux 53

It is important to periodically clean the de­frost water drain hole in the middle of the
refrigerator compartment channel to pre­vent the water overflowing and dripping on­to the food inside. Use the special cleaner
provided, which you will find already inser­ted into the drain hole.

DEFROSTING OF THE FREEZER

The freezer compartment of this model, on
the other hand, is a "no frost" type. This

means that there is no buildup of frost
when it is in operation, neither on the inter­nal walls nor on the foods.
The absence of frost is due to the continu­ous circulation of cold air inside the com­partment, driven by an automatically con­trolled fan.

PERIODS OF NON-OPERATION

When the appliance is not in use for long
periods, take the following precautions:

• disconnect the appliance from elec-

tricity supply

• remove all food

• defrost (if foreseen) and clean the appli­ance and all accessories

• leave the door/doors ajar to prevent un­pleasant smells.

If the cabinet will be kept on, ask some­body to check it once in a while to prevent
the food inside from spoiling in case of a
power failure.

WHAT TO DO IF…

Warning! Before troubleshooting,
disconnect the mains plug from the
mains socket.
Only a qualified electrician or compe­tent person must do the troubleshoot­ing that is not in this manual.

Problem Possible cause Solution

The appliance does not
operate. The lamp does
not operate.

The mains plug is not connected

The appliance has no power.

The lamp does not work. The lamp is in stand-by. Close and open the door.
The lamp is defective. Refer to "Replacing the lamp".

The compressor oper­ates continually.

The appliance is switched off. Switch on the appliance.

to the mains socket correctly.

There is no voltage in the mains
socket.

The temperature is not set cor­rectly.

Important! There are some sounds during
normal use (compressor, refrigerant
circulation).

Connect the mains plug to the
mains socket correctly.

Connect a different electrical ap­pliance to the mains socket.
Contact a qualified electrician.

Set a higher temperature.

54 electrolux

Problem Possible cause Solution

The door is not closed correctly. Refer to "Closing the door".
The door has been opened too

The product temperature is too

The room temperature is too

Water flows on the rear
plate of the refrigerator.

Water flows into the re­frigerator.

Products prevent that water

Water flows on the
ground.

The temperature in the
appliance is too low.

The temperature in the
appliance is too high.

The door is not closed correctly. Refer to "Closing the door".
The product temperature is too

Many products are stored at the

The temperature in the
refrigerator is too high.

The temperature in the
freezer is too high.

There is too much frost.

The door is not closed correctly. Refer to "Closing the door".
The temperature regulator is not

REPLACING THE LAMP

Caution! Disconnect the plug from the

mains socket.

1. Remove the screw from the lamp cov­er.

2. Pull outwards the rear hook of the lamp
cover by using a screwdriver and re­move the lamp cover pulling down-

frequently.

high.

high.
During the automatic defrosting

process, frost defrosts on the
rear plate.

The water outlet is clogged. Clean the water outlet.

flows into the water collector.
The melting water outlet does

not flow in the evaporative tray
above the compressor.

The temperature regulator is not
set correctly.

The temperature regulator is not
set correctly.

high.

same time.
There is no cold air circulation in

the appliance.
Products are too near to each

other.
Food is not wrapped correctly. Wrap the food correctly.

set correctly.

3. Replace the lamp with one of the same
power and specifically designed for
household appliances. (the maximum
power is shown on the lamp cover).

4. Install the lamp cover.

5. Tighten the screw to the lamp cover.

6. Connect the plug to the mains socket.

7. Open the door. Make sure that the light
comes on.

Do not keep the door open longer
than necessary.

Let the product temperature de­crease to room temperature be­fore storage.

Decrease the room temperature.

This is correct.

Make sure that products do not
touch the rear plate.

Attach the melting water outlet to
the evaporative tray.

Set a higher temperature.

Set a lower temperature.

Let the product temperature de­crease to room temperature be­fore storage.

Store less products at the same
time.

Make sure that there is cold air
circulation in the appliance.

Store products so that there is
cold air circulation.

Set a higher temperature.

wards.

CLOSING THE DOOR

1. Clean the door gaskets.

2. If necessary, adjust the door. Refer to
"Installation".

3. If necessary, replace the defective door
gaskets. Contact the Service Center.

TECHNICAL DATA

Dimension of the recess
Height 1800 mm
Width 695 mm
Depth 669 mm
Rising Time 20 h
Voltage 230-240 V
Frequency 50 Hz

The technical information are situated in the
rating plate on the internal left side of the
appliance and in the energy label.

electrolux 55

INSTALLATION

Read the "Safety Information" carefully
for your safety and correct operation of
the appliance before installing the
appliance.

POSITIONING

Install this appliance at a location where the
ambient temperature corresponds to the
climate class indicated on the rating plate of
the appliance:

Climate

class

SN +10°C to + 32°C
N +16°C to + 32°C
ST +16°C to + 38°C
T +16°C to + 43°C

Ambient temperature

LOCATION

The appliance should be installed well away
from sources of heat such as radiators,
boilers, direct sunlight etc. Ensure that air
can circulate freely around the back of the
cabinet. To ensure best performance, if the
appliance is positioned below an overhang­ing wall unit, the minimum distance be­tween the top of the cabinet and the wall
unit must be at least 100 mm . Ideally, how­ever, the appliance should not be posi­tioned below overhanging wall units. Accu­rate levelling is ensured by one or more ad­justable feet at the base of the cabinet.

Warning! It must be possible to
disconnect the appliance from the
mains power supply; the plug must
therefore be easily accessible after
installation.

56 electrolux

100 mm

AB

10 mm

10 mm

ELECTRICAL CONNECTION

Before plugging in, ensure that the voltage
and frequency shown on the rating plate
correspond to your domestic power supply.
The appliance must be earthed. The power
supply cable plug is provided with a contact
for this purpose. If the domestic power sup­ply socket is not earthed, connect the appli­ance to a separate earth in compliance with
current regulations, consulting a qualified
electrician.
The manufacturer declines all responsibility
if the above safety precautions are not ob­served.
This appliance complies with the E.E.C. Di­rectives.

REAR SPACERS
Inside the appliance you find two

spacers which must be fitted as shown
in the figure.

Slacken the screws and insert the spacer
under the screw head, then retighten the
screws.

DOOR REVERSIBILITY

Warning! Before carrying out any

operations, remove the plug from the
power socket.

Important! To carry out the following
operations, we suggest that this be made
with another person that will keep a firm
hold on the doors of the appliance during
the operations.

To change the opening direction of the
door, do these steps:

1. Remove the upper hinge taking care for
the upper door not to fall off and keep it
for future actions.

electrolux 57

2. Remove the upper door.

3. Remove the upper support and install it
in the opposite side.

4. Unscrew the middle hinge (H). Remove
the plastic plugs located on the oppo­site side of the central hinge and install
them in the holes occupied before by
the hinge.

H

5. Remove the lower door.

6. Remove the ventilation grille which is
fixed by two screws.

10. Install the lower hinge in the opposite
side, using the screws previously re­moved.

11. Carefully put the appliance in its work­ing position and adjust the level of the
appliance by screwing / unscrewing the
adjustable feet at the bottom of the
cabinet using your fingers or a tool.

12. Slide the hole cover out of the ventila­tion grille by pushing it in the direction
of the arrow and reassemble it on the
opposite side.

13. Install the ventilation grille, fixing the
screws.

14. Remove the plugs (A) on the upper side
of both doors and move them to the
other side.

7. Carefully put the appliance to its back,
totally unscrew the adjustable foot and
screw it in the opposite side.

8. Remove the bottom hinge by unscrew­ing its fixing screws.

9. Using a 12 mm spanner, unscrew the
hinge pin and reassemble it on the op­posite side of the hinge.

A

58 electrolux

15. Remove the handle. Unscrew the top
handle bracket from the handle rod
(h1). Unscrew the bottom handle
bracket from the door (h2). Unscrew
the top handle bracket from the door
(h3). Install the plug (A).

h1 h2 h3

16. Install the handle in the opposite side.
Re-screw the handle bracket on the
door (h4). Turn the handle bracket with
the handle and screw them to the door
(h5) and the fitted handle bracket (h6).

h4 h5 h6

17. Install the lower door.

18. Install the middle hinge (H) in the oppo­site side.

19. Install the upper door.

20. In your documentation bag you will find
the upper hinge necessary to make the
reversibility. Put the hinge in position
and screw it.

21. Make sure that the front board of the
door is parallel to the front board of the
top.

22. Reposition, level the appliance, wait for
at least four hours and then connect it
to the power socket.

Do a final check to make sure that:

• All screws are tightened.

• The magnetic seal adheres to the cabi-

net.

• The door opens and closes correctly.

If the ambient temperature is cold (i.e. in
Winter), the gasket may not fit perfectly to
the cabinet. In that case, wait for the natural
fitting of the gasket.
In case you do not want to carry out the
above mentioned operations, contact the
nearest After Sales Service Force. The After
Sales Service specialist will carry out the re­versibility of the doors at your cost.

ENVIRONMENTAL CONCERNS

The symbol on the product or on its
packaging indicates that this product may
not be treated as household waste. Instead
it should be taken to the appropriate
collection point for the recycling of electrical
and electronic equipment. By ensuring this
product is disposed of correctly, you will
help prevent potential negative

consequences for the environment and
human health, which could otherwise be
caused by inappropriate waste handling of
this product. For more detailed information
about recycling of this product, please
contact your local council, your household
waste disposal service or the shop where
you purchased the product.

electrolux 59

www.electrolux.com/shop

222352471-A-422011
