Willkommen bei Electrolux!

Wir möchten uns bedanken, dass Sie sich für ein erstklassiges Produkt von Electrolux entschieden haben, welches Ihnen sicherlich viel Freude bereiten wird. Es ist unser Bestreben, eine breite Vielfalt von Qualitätsprodukten anzubieten, die helfen, Ihr Leben etwas komfortabler zu machen. Sie finden einige Beispiele auf der vorletzten Seite in diesem Heft. Bitte nehmen Sie sich einige Minuten, diese Benutzerinformation zu lesen, um voll von den Vorteilen Ihres neuen Gerätes profitieren zu können. Wir sind sicher, dass wird Ihr Leben zukünftig etwas leichter machen. Wir wünschen eine gute Zeit.

electrolux

Mit dem Warndreieck und/oder durch Signalwörter

(Warnung!, VVorsicht!,

Achtung!)

sind Hinweise hervorgehoben, die für Ihre Sicherheit oder für die

Funktionsfähigkeit des Gerätes wichtig sind. Bitte unbedingt beachten.

Nach diesem Zeichen erhalten Sie ergänzende Informationen zur Bedienung und praktischen Anwendung des Gerätes.

Mit der Blume sind Tips und Hinweise zum wirtschaftlichen und umweltschonenden Einsatz des Gerätes gekennzeichnet.

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

electrolux

INHALT

Warnungen uund wwichtige Hinweise 6 Gebrauch 9 Reinigung der Innenteile 9 Inbetriebnahme 9 Temperaturregelung 10 Hinweise zum richtigen Kühlen von Lebensmitteln und Getränken 10 Höhenverstellbare Abstellregale 11 Flaschenablage 11 Höhenverstellung der Innentürablagen 11 Schublade 12 Feuchtregulierung 12 Luftzirkulation 13 Gefrierkalender 13 Einfrieren von frischen Lebensmitteln 14 Aufbewahrung der Tiefkühlkost 14 Auftauen 14 Installation des Geruchsfilters 15

Auswechseln des Geruchsfilters 15

Tips 16 Tips für das Kühlen 16

Tips für das Einfrieren 16 Tips für Tiefkühlkost 16 Wartung 117 Regelmäßige Reinigung 17 Stillstandzeiten 17 Innenbeleuchtung 17 Abtauen 18 Technische DDaten 19 Störungen 119 Installation 20 Aufstellung 20 Elektrischer Anschluß 20 Transportsicherungen 21 Hintere Abstandsstücke 21

electrolux

WARNUNGEN UND WICHTIGE HINWEISE

Es iist ssehr wwichtig, ddaß ddiese Bedienungsanleitung mmit ddem betreffenden GGerät aaufbewahrt wwird. Sollte ddieses GGerät vverkauft bbzw. eeiner anderen PPerson ggegeben wwerden, sso ist ees nnötig, ddie AAnleitung bbeizufügen, damit dder nneue BBesitzer üüber dden Betrieb ddes GGerätes bbzw. ddie entsprechenden WWarnungen.

Sollte ddieses GGerät mmit MMagnet- Türverschluß aals EErsatz ffür eein aaltes Gerät ddienen, ddas nnoch mmit eeinem Schnappschloß aausgerüstet iist, sso machen SSie bbitte ddieses SSchloß unbrauchbar, bbevor SSie ddas GGerät beiseite sstellen ooder zzum MMüll ggeben. Sie vverhindern ddamit, ddaß sspielende Kinder ssich sselbst eeinsperren uund ddamit in LLebensgefahr kkommen.

Diese WWarnungen wwurden zzu IIhrem bbzw. dem SSchutz aanderer eerarbeitet. WWir bbitten Sie ddaher, ddiese aaufmerksam zzu llesen, bevor ddas GGerät iin BBetrieb ggenommen wird.

Sicherheit

• Das Gerät darf von Kindern und Personen, deren physische, sensorische oder geistige Fähigkeiten sowie Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschließen, nur unter Aufsicht oder nach entsprechender Einweisung durch eine Person benutzt werden, die sicherstellt, dass sie sich den Gefahren des Gebrauchs bewusst sind.

Kinder sind zu beaufsichtigen, sodass sie nicht am Gerät spielen können.

• Es ist gefährlich, die Eigenschaften dieses Gerätes zu ändern.

• Vor der inneren bzw. äußeren Reinigung des Gerätes sowie beim Auswechseln der Glühlampe (bei damit ausgestatteten Geräten) das Gerät spannungslos machen.

• Eis aus dem Gefrier- bzw. Frosterfach nicht sofort essen, es könnte KälteBrandwunden verursachen.

• Dieses Gerät ist schwer. Beim Versetzen bitte darauf achten!

• BBeachten SSie, ddan wwährend dder Bewegung ddes GGerätes dder Kältemittelkreislauf nnicht beschädigt wwird.

• DDas GGerät ddarf nnicht iin unmittelbarer NNähe vvon Heizkörpern ooder GGasherden aufgestellt wwerden.

• Ein SStandort mmit ddirekter Sonneneinstrahlung ssollte vermieden wwerden.

• EEine aausreichende LLuftzirkulation an dder GGeräterückseite mmuß gewährleistet ssein. JJegliche Beschädigung ddes KKühlkreislaufes ist zzu vvermeiden.

• NNUR FFÜR GGEFRIERSCHRÄNKE (Einbaugeräte aausgenommen): eein optimaler AAufstellungsort iist dder Keller.

• Keine EElektrogeräte ((z.B. Eismaschinen) iin ddas GGerät sstellen.

electrolux

Störungen-Kundendienst

• Sollte die Installation des Gerätes eine Änderung der elektrischen Hausinstallation verlangen, so darf diese nur von Elektro-Fachkräften durchgeführt werden.

• Eventuelle Reparaturen dürfen nur von einem Kundendienst oder sonstigen autorisierten Stellen durchgeführt werden.

• Es ist wichtig, daß nur OriginalErsatzteile verwendet werden.

• Dieses Gerät enthält im Kältekreislauf Kohlenwasserstoff. Aus diesem Grund darf die Wartung und das Nachfiillen ausschließlich von autorisiertem Fachpersonal durchgeführt werden.

• Benutzen Sie nie Metallgegenstände um das Gerät zu reinigen, da es beschädigt werden könnte.

• Tritt eine Störung oder ein Defekt ein, versuchen Sie nicht, das Gerät selbst zu reparieren. Elektrogeräte dürfen nur von Elektro-Fachkräften repariert werden, da durch unsachgemäße Reparaturen erhebliche Folgeschäden entstehen können. Wenden Sie sich bitte an die nächste Kundendienststelle.

Gebrauch

• Die Haushaltskühl- und Gefriergeräte sind nur zur Einlagerung bzw. zum Einfrieren von Nahrungsmitteln bestimmt.

• Die beste Leistung erzielt man bei

Raumtemperaturen von +18°C bis +43°C (Klasse T); +18°C bis +38°C (Klasse ST); +16°C bis +32°C (Klasse N); +10°C bis +32°C (Klasse SN); die Geräteklasse ist auf dem Typschild angegeben.

Zu beachten: Wird dieses Gerätes bei anderen Umgebungstemperaturen betrieben als den in der entsprechenden Klimaklasse angegebenen Werten, sind folgende Hinweise zu beachten: sinkt die Umgebungstemperatur unter den angegebenen Mindestwert ab, könnte die Lagertemperatur im Gefrierabteil nicht mehr garantiert sein; es wird daher empfohlen, die eingelagerten Lebensmittel so rasch als möglich zu verbrauchen.

• Einaufgetautes Produkt darf nicht wieder eingefroren werden.

• Für das Aufbewahren bzw. das Einfrieren der Lebensmittel sind die Anweisungen des Herstellers zu befolgen.

• In allen Kühl- und Gefriergeräten bedecken sich im Laufe der Zeit alle kälteführenden Teile mit einer Reif bzw. Eissicht. Diese Schicht wird je nach Modell automatisch oder mit der Hand abgetaut.

• Die Reifsicht niemals mit Metallgegenständen abkratzen, das Gerät könnte beschädigt werden. Dazu nur den mitgelieferten Plastikschaber verwenden.

• Zum Lösen der festgefrorenen Eisschalen keine scharfkantigen oder spitzn Gegenstände benutzen.

electrolux

• Es ist empfehlt, keine kohlensäurehaltigen Getränke in das Gefrier- bzw. Frosterfach für lange Zeit einzustellen: der Getränke-Behälter könntet sich brechen.

Aufstellung

• Sich vergewissern, daß das Gerät nach der Installation nicht auf dem Netzkabel steht.

Wichtig:

Beschädigte Versorgungskabel müssen durch ein Spezialkabel bzw. einen Spezialsatz ersetzt werden, die beim Hersteller oder den Kundendienststellen erhältlich sind.

• Während das Gerät in Betrieb ist, werden der Verflüssiger und der Kompressor, die sich auf der Rückseite des Gerätes befinden, heiß. Es ist darauf zuachten, dass die Luft um das Gerät frei zirkulieren kann, damit die Wärme abgeführt werden kann. Eine ungenügende Luftzirkulation kann einen unregelmässigen Betrieb bzw. Schäden am Gerät verursachen. Achten Sie auf die Installationsanweisungen.

• Teile, die heiß werden (z.B. Kompressorgehäuse, Verflüssiger und zugehörige Rohre), sollen nicht frei zugänglich sein. Wo es auch immer möglich ist, soll das Gerät mit der Rückseite gegen eine Wand gestellt werden.

Umweltnormen

Dieses GGerät eenthält iim KKühlkreislauf und iin dder IIsolierung kkein ozonschädigendes GGas. DDas GGerät darf nnicht mmit ddem HHausmüll eentsorgt werden. EEine BBeschädigung ddes Kältemittelkreislaufs, iinsbesondere ddes Wärmetauschers aauf dder RRückseite des GGerätes, mmuß vverhindert wwerden. Auskunft üüber AAbholtermine ooder Sammelplätze ggibt ddie öörtliche Gemeindeverwaltung aan. DDie iin ddiesem Gerät vverwendeten uund mmit ddem Symbol ggekennzeichneten

Materialien,sind rrecyclingfähig.

electrolux

GEBRAUCH

Reinigung der Innenteile

Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen «Neugeruch» am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reinigungsmittel Sorgfältig nachtrocknen.

Bitte kkeine RReinigungs- bbzw. Scheuermittel vverwenden, ddie ddas Gerät bbeschädigen kkönnten.

Bedienblende

Taste zur Temperaturregelung

Betrieb

Entfernen SSie dden AAufkleber "Remove", dder eeventuell iim IInneren des GGefrierfachs aangebracht iist.

Stecken SSie dden NNetzstecker iin ddie Steckdose.

Abschalten

Ziehen Sie den Netzstecker, um das Gerät auszuschalten.

+2 +4 +5 +6 +8

electrolux

Hinweise zum richtigen Kühlen von Lebensmitteln und Getränken

Um die besten Leistungen des Kühlschrankes zu erreichen, beachten Sie bitte folgendes:

• Keine warmen Speisen oder dampfenden Flüssigkeiten in den Kühlschrank einstellen.

• Geruchverbreitende Lebensmittel müssen abgedeckt oder eingewickelt werden.

• Die Lebensmittel müssen so eingelagert werden, daß die Kälte um sie frei zirkulieren kann.

Temperaturregelung

Die durch die LED angezeigte Temperatur wird mit jedem Tastendruck ausgewählt.

Die Auswahl ist progressiv und kann im Bereich von +2 °C bis +8 °C geändert werden.

Drücken Sie die Taste, bis die LED aufleuchtet, die der gewünschten Temperatur entspricht.

Temperatureinstellung

Die Temperatur im Gefrierfach wird durch folgende Faktoren beeinflusst:

• Raumtemperatur

• Häufigkeit der Türöffnung

• Menge der eingelagerten Lebensmittel

• Standort des Gerätes

Eine mittlere Einstellung ist im Allgemeinen am besten geeignet.

Falls die Außentemperatur niedriger ist als 16°C, drücken Sie den Temperaturschalter, bis die LED aufleuchtet, die die niedrigste Temperatur anzeigt.

Funktion Super-Frost

Schalten Sie die Funktion Super-Frost ein, um die Temperatur des Gefrierfachs schnell abzusenken. Drücken Sie die Taste A, bis die LED des Symbols (*) aufleuchtet. Um die Funktion Super-Frost wieder abzuwählen, drücken Sie die Taste, bis die gewünschte Temperatur angewählt ist.

electrolux

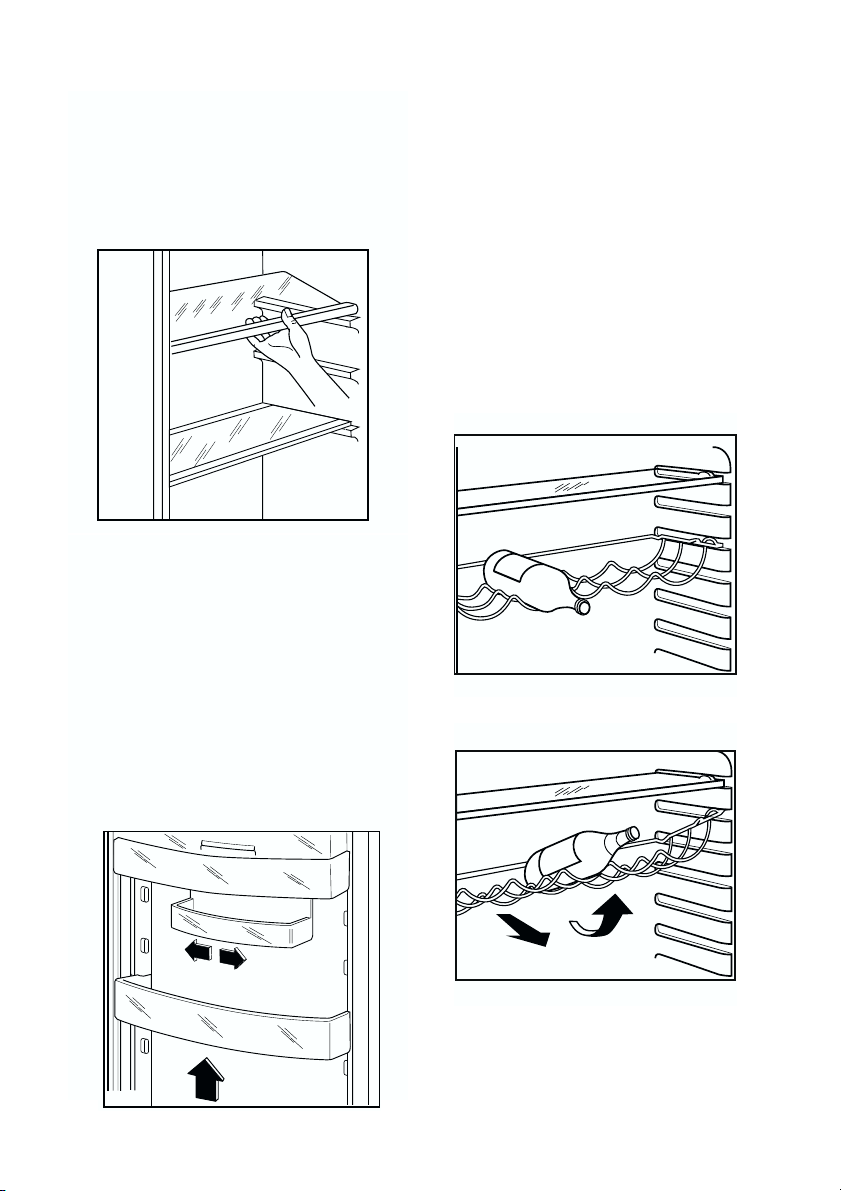

Höhenverstellbare Abstellregale

Der Abstand zwischen den verschiedenen Abstellregalen kann je nach Wunsch geändert werden. Dazu die Regale herausnehmen und auf das gewünschte Niveau einsetzen.

Flaschenablage

Flaschen mit dem Flaschenhals nach vorne in die Ablage legen. Achtung: NNur uungeöffnete FFlaschen waagrecht llagern. Zur Lagerung angebrochener Flaschen kann die Flaschenablage schräggestellt werden.

Dazu die Flaschenablage soweit nach vorne ziehen, bis sie sich nach oben abschwenken läßt, und dann die vordere Auflage in die nächsthöhere Ebene einschieben.

Höhenverstellung der Innentürablagen

Zur Einlagerung von LebensmittelPackungen verschiedener Größe, sind die Abstellregale der Innentür höhenverstellbar. Hierzu wie folgt vorgehen: das Abstellregal stufenweise in Pfeilrichtung drücken bis es frei wird; dann in der gewünschten Höhe wieder anbringen.

D338

PRXXX

electrolux

Schublade

Die Schublade ist für Obst und Gemüse geeignet. In der Schublade findet man ein Separator, der in verschiedenen Positionen gesetzt werden kann, um die gewünschten Einteilungen nach Ihren Wunschen zu erreichen. Auf dem Boden des genannten Schubfachs befindet sich ein Rost, der verhindert, dass die Lebensmittel mit der Feuchtigkeit in Berührung kommen können, die sich im Unterteil bilden kann. Das Schubfach kann ganz herausgezogen werden. Die inneren Einzelteile können zur Reinigung entfernt werden.

PR271

Feuchteregulierung

An die Schublade befindet sich ein verstellbares Lüftungsgitter. Die Öffnung der Lüftungsschlitze kann mit einem Schieber stufenlos reguliert werden. Schieber rechts: Lüftungsschlitze geöffnet.Schieber links: Lüftungsschlitze geschlossen.

Bei geöffneten Lüftungsschlitzen stellt sich infolge stärkerer Luftzirkulation ein niedrigerer Feuchtegehalt der Luft in den Obst- und Gemüseschalen ein.

Bei geschlossenen Lüftungsschlitzen bleibt der natürliche Feuchtegehalt der Lebensmittel in den Obst- und Gemüseschalen länger erhalten.

electrolux

Luftzirkulation

Im Gerät befindet sich ein Ventilator, der durch Drücken des Schalter eingeschaltet wird. Die nebende Kontrollampe leuchtet auf. Der Einsatz des Ventilators wird empfohlen, wenn die Raumtemperatur höher ist als 25 °C. Dies Funktion erlaubt eine schnelle Abkühlung des Lebensmittels und eine bessere Gleichförmigkeit der innere Temperatur.

Gefrierkalendar

Die Symbole zeigen unterschiedliche Arten von Tiefkühlgut. Die Zahlen geben für die jeweilige Art von Tiefkühlgut die Lagerzeit in Monaten an. Ob der obere oder der untere Wert der angegebenen Lagerzeiten gültig ist, hängt von der Qualität der Lebensmittel und deren Vorbehandlung vor dem Einfrieren ab.

10 -1210 -1210 - 1210 - 123-63-63-63-63-41-2

Eiswürfelbereitung

Das Gerät hat eine oder mehrere Eiswürfelschalen, welche mit Wasser aufgefüllt in das Gefrierfach gestellt werden. Bitte zzur EEntnahme dder Eiswürfelschalen kkeine Metallgegenstände bbenutzen!

electrolux

Einfrieren von frischen Lebensmitteln

Das Gefrierfach ist zum Einfrieren frischer Lebensmittel und für die Lagerung von gefrorenen und tiefgefrorenen Lebensmitteln für lange Zeit geeignet. Schalten Sie zum Einfrieren frischer Lebensmittel die Funktion Superfrost (*) mindestens 24 Stunden, bevor Sie die einzufrierenden Produkte in das Gefrierfach legen, ein. Verschieben Sie den Twist&ServeEisspender auf dem Ablagebord, auf dem er eingehakt ist, in die Mitte. Versetzen Sie die Ablage auf die obere Ebene; achten Sie darauf, dass sie waagerecht liegt. Legen Sie das Gefriergut auf die Ablage. Die Höchstmenge an Lebensmitteln, die in 24 Stunden eingefroren werden kann, ist aus dem Typenschild ersichtlich, das in dem Gerät angebracht ist. Das Einfrieren dauert 24 Stunden: legen Sie während dieser Zeit keine weiteren Lebensmittel zum Einfrieren in das Fach. Stellen Sie nach 24 Stunden, wenn der Gefriervorgang beendet ist, mit der Taste A wieder die gewünschte Temperatur ein.

Lagern von Tiefkühlgut

Nach dem Einschalten oder einer längeren Stillstandzeit sollte das Gerät mit der tiefsten Temperatureinstellung mindestens 2 Stunden betrieben werden, bevor Sie Tiefkühlware einlegen. Wählen Sie dazu die Funktion Superfrost (*).

Wählen Sie nach 2 Stunden mit der Taste A die gewünschte Temperatur. Optimale Ergebnisse erzielen Sie, wenn die das Ablagebord auf der oberen Ebene einschieben.

Auftauen

Die eingefrorenen oder tiefgekühlten Lebensmittel sollten vor dem Gebrauch aufgetaut werden, indem man sie am besten im Kühlabteil oder je nach der zur Verfügung stehenden Zeit bei Raumtemperatur auftaut. Kleine Stücke können eingefroren gekocht werden. Selbstverständlich verlängert sich dabei die Kochzeit.

electrolux

Installation des Geruchsfilters

Der Geruchsfilter ist ein Aktivkohlefilter, der schlechte Gerüche aufsaugt und den Geschmack und das Aroma der Lebensmittel ohne Risiko von Geruchsübertragung aufrecht erhält.

Bei der Auslieferung befindet sich der Geruchsfilter in einem Kunststoffbeutel, der die vorgesehene Lebensdauer gewährleistet.

Nehmen Sie den Filter aus dem Kunststoffbeutel und setzen Sie diesen in die Klappe ein, bevor Sie das Gerät in Betrieb nehmen.

• Ziehen Sie die Klappe nach vorn

• Setzen Sie den Aktivkohlefilter in den Schlitz auf der Klappenrückseite ein.

• Schließen Sie die Klappe. Halten Sie während dieser Arbeit die Lüftungsklappe immer geschlossen.

Handhaben Sie den Filter sehr vorsichtig, da die Oberfläche leicht verkratzt werden kann.

Auswechseln des Geruchsfilters

Für optimale Leistung sollte der Aktivkohlefilter einmal jährlich ersetzt werden. Neue Aktivkohlefilter erhalten Sie in Ihrem Fachgeschäft. o Der Filter ist hinter der Klappe angeordnet und ist nach Aufklappen derselben zugänglich.

• Ziehen Sie den verbrauchten Kohlefilter aus dem Schlitz.

• Setzen Sie den neuen Kohlefilter in den Schlitz ein.

• Schließen Sie die Klappe. Halten Sie während dieser Arbeit die Lüftungsklappe immer geschlossen.

Handhaben Sie den Filter sehr vorsichtig, da die Oberfläche leicht verkratzt werden kann.

electrolux

• Der Gefriervorgang dauert ca. 24 Stunden. In dieser Zeit sollte keine zusätzliche Ware in das Gefrierabteil eingelegt werden.

• Die Nahrungsmittel vor dem Einfrieren in kleine Portionen einteilen, damit der Gefriervorgang beschleunigt wird; dies ermöglicht das spätere Auftauen von kleineren Portionen.

• Die Lebensmittel in Alu- oder Polyäthylenfolien luftdicht verpacken.

• Es soll vermieden werden, daß die einzufrierenden Lebensmittel mit den bereits eingefrorenen in Berührung kommen, um eine Wärmeübertragung an diese zu verhindern.

• Speiseeis, direkt aus dem Gefrierfach genommen, kann KälteBrandwunden verursachen.

• Es ist empfehlenswert, auf der Verpackung das Einfrierdatum zu notieren, damit die Aufbewahrungszeit eingehalten werden kann.

• Es ssollten kkeine kkohlensäurehaltigen Getränke iin ddas GGefrierfach eingestellt wwerden, dda ssie explodieren kkönnen.

Tips für Tiefkühlkost

Um optimale Leistungen des Gerätes zu erhalten, sich vergewissern,

• daß die Tiefkühlkost beim Verkäufer gut aufbewahrt wurde

• daß der Transport vom Verkäufer zum Verbraucher in kurzer Zeit erfolgt.

TIPS

Tips für das Kühlen

Nachstehend einige praktische Ratschläge: Fleisch (alle Sorten) in Plastikfolie einpacken und auf die Glasplatte, die sich über der Gemüseschale (über den Gemüseschalen) befindet, legen.

In ddieser LLage kkann ddas FFleisch längstens 11-22 TTage aaufbewahrt werden. Gekochte NNahrungsmittel, kkalte Platten, uusw.

zugedeckt aufbewahren. Sie können auf jeden beliebigen Rost gelegt werden.

Obst uund GGemüse:

nach vorherigem Säubern und Waschen in der Gemüseschale (in den Gemüseschalen) aufbewahren.

Butter uund KKäse:

in speziellen Behältern aufbe-wahren oder in Alubzw. Plastikfolie einpacken, um den Kontakt mit der Luft zu vermeiden.

Milch iin FFlaschen:

gut verschlossen auf

die Konsol der Innentür stellen. Wenn BBananen, KKartoffeln, ZZwiebeln

und KKnoblauch nnicht vverpackt ssind, sollen ssie nnicht iin dden KKühlschrank gegeben wwerden.

Tips für das Einfrieren

Für ein einwandfreies Einfrieren der Lebensmittel geben wir folgende Ratschläge:

• Das Gefriervermögen des

Gefrierabteils (in 24 Std.) kann auf dem Typenschild abgelesen werden.

electrolux

Stillstandszeiten

Bei längerem Stillstand des Gerätes, müssen Sie folgendermaßen vorgehen:

• den Stecker aus der Steckdose ziehen;

• alle Lebensmittel herausnehmen;

• Gerät abtauen, Innenraum und Zubehörteile reinigen; die Türen offen lassen, um im Innern eine gute Luftzirkulation zu gewährleisten und somit Geruchsbildung zu vermeiden.

Innenbeleuchtung

Die Innenbeleuchtungslampe im Kühlabteil ist wie in der Abbildung gezeigt zugänglich.

Die mmaximale LLeistung iist aam Leuchtkörper aangegeben.

• Tür so wenig wie möglich öffnen und nicht offen lassen.

• Einmal aufgetaute Lebensmittel verderben schnell und können kein ein zweites Mal eingefroren werden.

• Das Haltbarkeitsdatum auf der Tiefkühlkostverpackung sollte nicht überschritten werden.

WARTUNG

Vor jjeder RReinigungsarbeit immer dden NNetzstecker aaus dder Steckdose zziehen.

Achtung Dieses GGerät eenthält iim Kältekreislauf KKohlen- wasserstoff. AAus ddiesem GGrund darf ddie WWartung uund ddas Nachfüllen aaussschließlich vvon autorisiertem FFachpersonal durchgeführt wwerden.

Regelmäßige Reinigung

Viele sspezifisch ffür ddie RReinigung vvon Küchenoberflächen eerhältliche MMittel enthalten cchemische SSubstanzen, ddie die KKunststoffteile ddieses GGeräts angreifen bbzw. bbeschädigen kkönnen. Aus ddiesem GGrund iist ees empfehlenswert, ddas GGerät aaußen nnur mit wwarmem WWasser uund eetwas flüssigem TTellerspülmittel zzu rreinigen.

Benutzen Sie nie Metallgegenstände um das Gerät zu reinigen, da es beschädigt werden könnte.

Den Innenraum mit lauwarmem Wasser und Natron und die lackierten Teile mit einem Poliermittel reinigen.

Gut nachwaschen und sorgfältig trocknen.

Den Kondensator und den Motorkompressor mit einer Bürste oder einem Staubsauger reinigen. Dies begünstigt den guten Betrieb mit folglicher Stromersparnis.

electrolux

Abtauen

Die sich auf dem Verdampfer des Kühlschrankes bildende Reifschicht taut jedesmal in den Stillstand-zeiten des Motorkompressors von selbst ab. Das Tauwasser läuft durch eine Rinne in eine Plastik-schale auf der Rückseite des Gerätes (über dem Kompressor) und verdunstet dort.

Wir eempfehlen, ddas iin dder MMitte dder Abtauwasserrinne ddes KKühlraumes befindliche AAblaufloch ffür ddas Abtauwasser rregelmäßig zzu rreinigen, um zzu vvermeiden, ddaß ddas Abtauwasser aauf ddie eeingelagerten Lebensmittel ttropft. VVerwenden SSie den ddafür vvorgesehenen RReiniger,der sich sschon iim AAblaufloch bbefindet.

Gefrierfach

Ihr Gerät mit No-Frost-Technik macht manuelles Abtauen überflüssig, alles erfolgt vollautomatisch.

D037

electrolux

STORUNGEN

Falls das Gerät Störungen aufweisen sollte, überprüfen Sie zuerst folgendes:

• Steckt der Netzstecker in der Steckdose?

• Befindet sich der Hauptschalter der elektrischen Anlage in der richtigen Stellung?

• Ist die Stromzufuhr unterbrochen?

• Ist die Temperatur korrekt?

• Abtauwasserloch verstopft? (siehe Abschnitt “Abtauen”)

Sollten Sie nach o.e. Prüfungen zu keinem Resultat kommen, so wenden Sie sich bitte an unseren nächsten Kundendienst.

Um eein rrasches BBeheben ddes Schadens zzu eermöglichen, iist ees bbeim Anruf aan dden KKundendienst nnotwendig, die MModell- uund SSeriennummer anzugeben, ddie SSie ddem Garantieschein ooder ddem TTypenschild (– llinke SSeite –– uunten) eentnehmen können.

TECHNISCHE DATEN

323

0,890

325

1800

695

Nutzinhalt des Kühlschrankes in Liter

Energieverbrauch in kWh/24h

Energieverbrauch in kWh/Jahr

Gefrierleistung kg/24h

Nutzinhalt des Gefrierschrankes in Liter

Lagerzeit bei Störung -18°/-9°C in h

Abmessungen des Gerätes in mm

Höhe

Breite

Die Technische Daten können Sie auf dem Typschild feststellen. Das Typschild befindet sich links unten an der Seitewand.

661

Tiefe

electrolux

INSTALLATION Aufstellung

Das Gerät sollte nicht in der Nähe von Wärmequellen wie Heizkörpern oder Öfen aufgestellt und vor direkter Sonneneinstrahlung geschützt werden. Aus Gründen der Sicherheit muß eine Mindestbelüftung gesichert sein, wie aus der Abb. hervorgeht.

Anordnung des Gerätes unter den Oberschränken der Küche (siehe Abb. A).

Anordnung des Gerätes ohne Oberschränke der Küche (siehe Abb. B).

Achtung Die VVentilations - ÖÖffnungen

müssen iimmer ssaubergehalten wwerden. Die Nivellierung erfolgt durch Drehen

der am Unterteil des Gerätes angebrachten Nivellierfüßchen.

Elektrischer Anschluß

Bevor Sie den Stecker in die Steckdose einstecken, überprüfen Sie bitte, daß die auf dem Typenschild des Gerätes angegebene Spannung sowie Frequenz mit dem Anschlußwert des Hauses übereinstimmen.

Eine Abweichung von ±6% von der Nominalspannung ist zulässig. Für die Anpassung des Gerätes an andere Spannungen muß ein Spartransformator angemessener Leistung vorgeschaltet werden.

Das Gerät muß unbedingt vorschriftsmäßig geerdet werden. Zu diesem Zweck ist der Stecker des Speisekabels mit dem dafür vorgesehenen Kontakt versehen. Sollte die Netzleitung im Haus nicht mit einer Erdleitung versehen sein, so muß das Gerät an eine getrennte Erdleitung vorschriftsmäßig und unter Hinzuziehung eines Fachmanns angeschlossen werden.

Die EErzeugerfirma llehnt jjede Verantwortung aab, ffalls ddiese Unfallverhütungsvorschrift nnicht beachtet wwird.

Dieses Gerät entspricht der folgende EWG Richtlinie:

•

87/308 EEWG

vom 2.6.87 (Deutschland-Ausführung) bzw. der ÖVE-Richtlinie Nr. F 61/84 (Österreich-Ausführung) bezüglich Funkentstörung.

•

73/23 EEWG

vom 19/02/73 (Niederspannung) und folgende Änderungen;

•

89/336 EEWG

vom 03/05/89 (Elektromagnetische Verträglichkeit) und folgende Änderungen.

Achtung

Es muß möglich sein, das Gerät vom Netz zu trennen; nach der Installation muß sie Steckdose daher zugänglich bleiben.

100 mm10 mm

NP005

10 mm

electrolux

Hintere Abstandsstücke

Im Gerät sind 2 Distanzstücke enthalten, die wie in der Abbildung gezeigt angebracht werden müssen.

Lösen Sie dazu etwas die Schrauben der Gehäuseabdeckung. Schieben Sie das Distanzstück unter den Schraubenkopf und ziehen Sie die Schraube wieder fest.

Transportsicherungen

Ihr Gerät ist mit Transportsicherungen versehen, die die Ablage während des Transportes sichern. Entfernen Sie diese wie folgt: Die Transportsicherungen zunächst entlang der Glasplattenkante so weit wie möglich nach vorne ziehen . Glasplatte hinten hochheben, in Pfeilrichtung ziehen bis sie vorne aus den Führungen freikommt und die Sicherungsteile entnommen werden können .

Türanschlag wechseln

Achtung ! Der Türanschlagwechsel ist nicht möglich.

electrolux

Bienvenue dans le monde d'Electrolux

Nous vous remercions de la confiance que vous nous témoignez en choisissant un appareil Electrolux qui, nous espérons vous accompagnera agréablement au fil du temps.

Au travers d'une large gamme de produits de qualité, la volonté d'Electrolux est de vous rendre la vie plus agréable.

Vous pouvez en voir quelques exemples sur la couverture de cette notice. Nous vous invitons à prendre quelques minutes pour découvrir ce guide qui vous

permettra de profiter au mieux de tous les avantages de votre nouvel appareil.

Nous vous assurons que son utilisation vous offrira jour après jour satisfaction et sérénité.

A bientôt.

electrolux

Indications de sécurité

Conseils et recommandations

Informations liées à la protection de l’environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l’environnement et la santé humaine qui, sinon, seraient le résultat d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d’élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

electrolux

SOMMAIRE

Avertissements eet cconseils importants 25 Utilisation 28 Nettoyage 28 Bandeau de commande 28 Mise en service 28 Réglage de la température 28 Réfrigération 29 Tablettes amovibles 30 Positionnement des balconnets de la contre-porte 30 Contrôle de l’humidité 31 Le bac 31 Brassage de l’air 32 Congélation 32 Calendrier de congélation 33 Décongélation 33 Fabrication de glaçons 33

Installation du filtre à charbon 34 Changement du filtre à charbon 34 Conseils 35 Conseils pour la réfrigération 35 Entretien 36 Nettoyage 36 Dégivrage 37 Arrêt prolongé 38 Changement de l’ampoule 38 Informations ttechniques 39 Anomalie dde ffonctionnement 39 Installation 40 Emplacement 40 Branchement électrique 40 Arrêts pour clayettes 41 Entretoises postérieures 41

electrolux

AVERTISSEMENTS ET CONSEILS IMPORTANTS

Il eest ttrès iimportant qque ccette nnotice d’utilisation ssoit ggardée aavec ll’appareil pour ttoute ffuture cconsultation. SSi ccet appareil ddevait êêtre vvendu oou ttransféré à uune aautre ppersonne, aassurez-vvous que lla nnotice dd’utilisation ssuive l’appareil, dde ffaçon àà cce qque lle nnouvel utilisateur ppuisse êêtre iinformé ddu fonctionnement dde ccelui-cci eet ddes avertissements rrelatifs.

Si ccet aappareil, mmuni dde ffermeture magnétique, ddoit êêtre eemployé ppour een remplacer uun aautre aavec uune ffermeture à rressort, nnous vvous cconseillons dde rendre ccelle-cci iinutilisable aavant dde mettre ll’ancien aappareil dde ccôté. CCela dans lle bbut dd’éviter qque ddes eenfants puissent ss’y rrenfermer eet sse mmettre ainsi een ddanger dde mmort. CCes avertissements ssont ddonnés ppour vvotre sûreté eet ppour ccelle dd’autrui. NNous vous pprions ddonc dde bbien vvouloir lles lire aattentivement aavant dd’installer eet d’utiliser ll’appareil.

Sécurité

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.

• Débranchez toujours la prise de courant avant de procéder au nettoyage intérieur et extérieur de l’appareil et au remplacement de la lampe d’éclairage (pour les appareils qui en sont équipés).

• Ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie de l’appareil; la température très basse à laquelle ils se trouvent peut provoquer des brûlures.

• Cet appareil est lourd. Faites attention lors du déplacement.

• Faites ttrès aattention llorsque vvous déplacez ll’appareil aafin dde nne ppas endommager ddes pparties ddu ccircuit de rréfrigérant eet aainsi dd’éviter lle risque dde ffuites dde lliquide.

• L’appareil nne ddoit ppas êêtre ssitué àà proximité dde rradiateurs oou cuisinières àà ggaz.

• Evitez uune eexposition pprolongée dde l’appareil aaux rrayons ssolaires.

• II ddoit yy aavoir uune ccirculation dd’air suffisante àà lla ppartie aarrière dde l’appareil eet iil ffaut ééviter ttout endommagement ddu ccircuit réfrigérant.

• Seulement ppour ccongélateurs ((sauf modèles eencastrés): uun emplacement ooptimal eest lla ccave.

• Ne ppas mmettre dd’instruments électriques àà ll’intérieur dde ll’appareil.

electrolux

Service/Réparation

• Une éventuelle modification à l’installation électrique de votre maison qui devait être néces-saire pour l’installation de l’appareil ne devra être effectuée que par du personnel qualifié.

• Il est dangereux de modifier ou d’essayer de modifier les caractéristiques de cet appareil.

• Cet appareil contient des hydrocarbures dans son circuit de réfrigérant; I’entretien et la recharge ne doivent donc être effectués que par du personnel autorisé.

• En cas de panne, n’essayez pas de réparer l’appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages. Contactez le Service Après-Vente le plus proche et n’exigez que des pièces détachées originales.

Utilisation

• Les réfrigérateurs et/ou congélateurs ménagers sont destinés uniquement à la conservation et/ou congélation des aliments et des boissons.

• Pour le bon fonctionnement de votre appareil, la température ambiante du local doit être comprise entre +18°C et +43°C (Classe T); +18°C et +38°C (Classe ST); +16°C et +32°C (Classe N); +10°C et +32°C (Classe SN); La classe d’appartenance est indiquée sur la plaque signalétique.

ATTENTION:

En dehors des températures ambiantes indiquées par la classe climatique d’appartenance de ce produit, il est obligatoire de respecter les indications suivantes: lorsque la température ambiante descend sous la valeur minimum, la température de conservation du compartiment congélateur peut ne pas être garantie; il est donc conseillé de consommer les produits que ce dernier contient au plus vite.

• Un produit décongelé ne doit jamais être recongelé.

• Suivez les indications du fabricant pour la conservation et/ou congélation des aliments.

• Dans tous les appareils de réfrigération et congélation il y a des surfaces qui se couvrent de givre. Suivant le modèle, ce givre peut être éliminé automatiquement (dégivrage automatique) ou bien manuellement.

• N’essayez jamais d’enlever le givre avec un objet métallique, vous risqueriez d’endommager irréparablement l’évaporateur. N’employez pour cela que la spatule en plastique livrée avec l’appareil.

• De même, ne décollez jamais les bacs à glace avec un couteau ou tout autre objet tranchant.

• Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur/compartiment à basse température, elles pourraient exploser.

electrolux

Installation

• Assurez-vous, après avoir installé l’appareil, que celuici ne repose pas sur le câble d’alimentation.

Important: en cas de dommage au câble d’alimentation, il faudra le remplacer avec un câble spécial ou un ensemble disponibles chez le fabricant ou le service technique après-vente.

• L’appareil se réchauffe sensibilment au niveau du condenseur et du compresseur. Veillez à ce que l’air circule librement tout autour de l’appareil. Une ventilation insuffisante entraìnerait un mauvais fonctionnement et des dommages sur l’appareil. Suivez les instructions données pour l’installation.

• A cause du système de transport, l’huile contenue dans le compresseur pourrait s’écouler dans le circuit réfrigérant. Attendez 2 heures au moins avant de brancher l’appareil pour permettre à l’huile de refluer dans le compresseur.

Protection de

l’environnement

Cet aappareil nne ccontient ppas, ddans sson circuit dde rréfrigérant eet sses mmatières isolantes, dde ggaz rréfrigérant nnocif àà lla couche dd’ozone. LL’appareil nne ddoit ppas être mmis aau rrebut aavec lles oordures ménagères eet lla fferraille. IIl ffaut ééviter d’endom-mmager lle ccircuit dde réfrigérant, ssurtout àà ll’arrière dde l’appareil, pprès dde ll’échangeur thermique. VVous ppouvez vvous renseigner ssur lles ccentres dde ramassage aauprès dde vvotre bbureau municipal. LLes mmatériaux uutilisés ddans cet aappareil iidentifiés ppar lle ssymbole

sont rrecyclables.

electrolux

UTILISATION Nettoyage

L’appareil étant convenablement installé, nous vous conseillons de le nettoyer soigneusement avec de l’eau tiède savonneuse, pour enlever l’odeur caractéristique de «neuf».

N’utilisez ppas dde pproduits

abrasifs, dde ppoudre àà rrécurer nni

d’éponge mmétallique.

Bandeau de commandes

Touche de réglage de la température

Congélation rapide

Mise en service

Si uun aautocollant eest pprésent àà l'intérieur ddu ccompartiment congélateur, rretirez-lle.

Branchez l'appareil.

Mise à l'arrêt

Pour mettre à l'arrêt l'appareil, débranchez-le.

Réglage de la température

Le réglage de la température se fait à l'aide de la touche A. La position "+2" correspond à la position la plus froide.

En maintenant cette touche appuyée, le réglage de la température est modifié et signalé par le voyant correspondant.

La température à l'intérieur du compartiment est automatiquement ajustée en fonction de la température sélectionnée sur le bandeau de commandes.

Remarque: La température à l'intérieur du compartiment réfrigérateur est fonction de plusieurs facteurs tels que:

• la température ambiante,

• la fréquence d'ouverture de la porte,

• la quantité de denrées stockées,

• emplacement de l'appareil.

Une position moyenne est la plus indiquée. Si la température ambiante est inférieure à 16 °C, appuyez sur le bouton du thermostat jusqu'à ce que le voyant correspondant à la température la plus basse s'allume.

+2 +4 +5 +6 +8

electrolux

Fonction congélation rapide

Pour descendre rapidement la température dans le compartiment congélateur, activez la fonction congélation rapide. Maintenez appuyée la touche A jusqu'à ce que le voyant correspondant au symbole (*) s'allume. La température dans le compartiment réfrigérateur redescendra également. Pour désactiver la fonction congélation rapide, maintenez appuyée la touche A afin de sélectionner la température que vous souhaitez.

Réfrigération

• N'entreposez que des aliments frais, nettoyés et enfermés dans des emballages ou récipients appropriés de qualité alimentaire (il en existe de nombreux modèles dans le commerce).

• Respectez les conseils pour le stockage des denrées, et les règles d'hygiène alimentaire donnés au paragraphe “Avertissements et conseils importants”.

• Afin de permettre une circulation d'air correcte, ne couvrez jamais les clayettes de papier ou de feuilles en plastique.

electrolux

Clayettes amovibles

Les glissières se trouvant sur les parois de la cuve vous permettent de positionner les clayettes à différentes hauteurs, selon vos besoins.

Clayette porte bouteille

Placez les bouteilles (ouverture vers l’avant) dans les emplacements prévus de la clayette. Si la clayette est placée à l’horizontal, ne placez que des bouteilles non entamées. Cette clayette porte bouteilles a la possibilité de s’incliner afin de favoriser le rangement de bouteilles déjà entamées. Pour cela, tirez la clayette vers l’avant jusqu’à ce qu’elle puisse pivoter vers le haut afin de glisser la clayette dans le support clayette supérieur.

Positionnement des balconnets de la contreporte

Il est possible de modifier la position en hauteur des balconnets.

A cet effet procédez comme suit: Dégagez les balconnets en agissant

dans le sens indiqué par les flèches. Remontez les balconnets à la hauteur désirée.

D338

PRXXX

electrolux

Contrôle de l’humidité

La clayette inférieure en verre est équipée d'un dispositif muni de fentes dont les ouvertures sont réglables à l'aide d'un levier coulissant. Le rôle de ce filtre est de retarder la déshydratation des fruits et légumes dans le bac à légumes ce qui permet d'augmenter considérablement leur conservation. Lorsque les fentes sont fermées (levier coulissant à gauche), le taux d'humidité est plus élevé. Lorsque les fentes sont ouvertes (levier coulissant à droite), le taux d'humidité est plus bas. Si vous êtes amené à retirer cette clayette (lors du nettoyage par exemple), veillez à la replacer correctement.

Le bac

Le bac est adapté pour la conservation de fruits et légumes. Il posséde une cloison qui, selon vos besoins, permet de séparer les aliments. Le fond du tiroir est doté d'une grille dont le but est d'éviter que les aliments contenus à l'intérieur ne soient en contact avec l'humidité qui pourrait s'y former et qui s'y dépose. ll est possible d'enlever les éléments intérieurs afin de pouvoir les laver.

PR271

electrolux

Brassage de l’air

Ce modèle est pourvu d’un dispositif qui brasse l’air uniformément. Cette technologie a pour effet d’uniformiser la température à l’intérieur du réfrigérateur plus rapidement pour atteindre une température plus basse tout en maintenant un taux d’humidité constant. La température idéale ainsi assurée à tous les niveaux du réfrigérateur offre plus de liberté pour le rangement de tous les aliments et permet une meilleure et plus longue conservation de ces aliments. Ce dispositif est spécialement approprié lorsque vous avez introduit une grande quantité d’aliments dans le compartiment réfrigérateur et par temps chaud (Température ambiante supérieure à 25° C). Pour actionner le brassage de l’air, basculez le bouton (B): le voyant vert s’allume indiquant que la fonction est active. Veillez à ne pas placer d’aliments devant ce dispositif, ce qui aurait pour effet de diminuer le brassage de l’air.

Congélation

Le compartiment 4 étoiles vous permet de congeler des aliments frais et de conserver des denrées congelées et surgelées. Pour congeler les aliments frais il n’est pas nécessaire de régler le thermostat sur une position différente de celle employée en fonctionnement normal. Toutefois, si vous désirez congeler plus rapidement vous pouvez régler le dispositif de réglage de température sur la position congélation rapide (*) tout en veillant à ce que la température ne descende pas en dessous de 0°C dans le compartiment réfrigérateur. Placez les aliments à congeler dans la partie supérieure du compartiment. A la première mise en service ou après un arrêt prolongé faites fonctionner l’appareil pendant deux heures au moins avec le dispositif de réglage de température placé sur la position

congélation rapide (*) avant d’introduire

les produits frais dans le compartiment congélateur.

Après 2 heures ramenez ensuite le dispositif de réglage de température sur une position médiane à l'aide de la touche A.

Calendrier de congélation

Les symboles correspondent à différents types de produits congelés.

10 -1210 -1210 - 1210 - 123-63-63-63-63-41-2

electrolux

Les chiffres indiquent la durée de conservation en mois du type correspondant de produit. La durée de conservation supérieure ou inférieure est valable en fonction de la qualité des aliments et du traitement qu’ils ont subi avant la congélation.

Décongélation

Avant d’être utilisés, les aliments congelés ou surgelés doivent être décongelés dans le réfrigérateur ou à température ambiante, selon le temps dont on dispose pour cette opération.

S’il s’agit de produits minces ou divisés, placez-les directement à cuire: dans ce cas le temps de cuisson sera plus long.

Glaçons

L'appareil est équipé d'un ou de plusieurs bacs à glace pour faire des glaçons. Il faut remplir ces bacs d'eau potable et les placer dans le congélateur. N’employez ppas dd’objet mmétallique ppour décoller lles bbacs àà gglace.

electrolux

Installation du filtre à charbon

Le filtre est livré dans un emballage en plastique afin d'en garantir sa longévité.

Le filtre doit être placé derrière le panneau avant la mise en fonctionnement de l'appareil.

• Ouvrez le panneau.

• Placez ensuite le nouveau filtre dans

le compartiment situé à l'arrière du panneau.

• Fermez le panneau.

Important !!

Lors du fonctionnement de l'appareil, le panneau doit toujours être fermé.

Manipulez le filtre avec précaution afin d'éviter que des résidus en sortent.

Changement du filtre à charbon

Lors d'un usage normal et afin de permettre un bon fonctionnement, il est recommandé de changer le filtre à charbon une fois par an.

Vous pourrez vous procurer ce filtre auprès de votre magasin vendeur.

• Le filtre est placé derrière le panneau et peut être accessible par l'ouverture du panneau.

• Sortez le filtre du compartiment dans lequel il est engagé.

• Insérez le nouveau filtre dans le compartiment et fermez le panneau.

Important !! Manipulez le filtre avec précaution afin d'éviter que des résidus en sortent.

electrolux

CONSEILS

Conseils pour la réfrigération

Emplacement ddes ddenrées

Viande

(de toutes sortes: volaille, gibier, poissons crus,...): enveloppez-la dans des sachets en plastique et placez-la sur la clayette en verre au-dessus du(des) bac(s) à légumes.

La ppériode dde cconservation eest dde 11 àà 2 jjours aau mmaximum.

Aliments ccuits, ttoutes ddenrées àà consommer aassez rrapidement, eetc.: placez-les, bien couverts, sur une clayette.

Fruits eet llégumes:

bac(s) à légumes

(une fois nettoyés). Beurre eet ffromage:

enveloppez-les soigneusement dans des feuilles d’aluminium ou de polyéthylène et placez-les dans les casiers appropriés.

Lait een bbouteille:

à placer dans l’un des

balconnets de la contreporte. Bananes, ppommes dde tterre, ooignon eet

ail nne sse cconservent ppas aau réfrigérateur, ss’ils nne ssont ppas conditionnés.

Conseils pour la congélation

Règles à respecter pour la congélation:

•

respectez lle ppouvoir dde ccongélation de vvotre aappareil ((c’est-aa-ddire lla quantité mmaximale dde ddenrées fraîches qque vvous ppouvez ccongeler par 224 hheures eet qqui ffigure ssur lla plaque ssignalétique);

• le processus de congélation prend 24 heures. Il vaut mieux ne pas ajouter d'autres aliments à congeler pendant ce laps de temps;

• les produits destinés à la congélation doivent être frais, bien nettoyés et d’excellente qualité;

• préparez de petites portions, de façon à faciliter la congélation et à permettre de ne décongeler que la quantité nécessaire;

• enveloppez les denrées dans du papier d'aluminium ou de polythène, en éliminant les bulles d'air et en fermant bien les paquets;

• évitez de placer des produits à congeler en contact avec des denrées déjà entreposées, pour éviter d'en élever la température;

• les aliments maigres se conservent mieux et plus longtemps que les gras; le sel réduit la durée de conservation;

• ne consommez pas les bâtonnets glacés dès leur sortie du compartiment congélateur. La température très basse à laquelle ils se trouvent peut provoquer des brûlures;

• indiquez sur chaque paquet la date de congélation, afin de pouvoir contrôler le temps de stockage;

•

ne pplacez nni bbouteilles nni bboîtes dde boissons ggazeuses ddans lle congélateur, ccar eelles ppourraient éclater.

electrolux

Conservation des produits surgelés et congelés

Pour une bonne conservation des produits surgelés et congelés, la température à l’intérieur du compartiment congélateur doit être maintenue égale ou inférieure à -18 C.

• Assurez-vous que l'emballage des aliments est intact et qu'il ne présente aucune trace d'humidité, signe d'un début de décongélation.

• Prévoyez un temps réduit au minimum pour leur transport du magasin d'alimentation à votre domicile.

Utilisez des sacs isothermes (dans la mesure du possible).

• Evitez d'ouvrir trop souvent la porte du compartiment congélateur et ne la laissez ouverte que le temps nécessaire. Une augmentation de la température peut réduire sensiblement la durée de conservation des aliments.

• Un produit décongelé doit être consommé dans le plus bref délai et ne jamais être recongelé, sauf s'il a été cuit entre-temps.

• Repérez la date de fabrication du produit, et respectez la durée de conservation indiquée par le fabricant.

• Laissez refroidir les aliments chauds avant de les introduire dans le congélateur.

ENTRETIEN

Débranchez ll’appareil aavant toute oopération dd’entretien eet dde nettoyage.

Attention Cet aappareil ccontient ddes

hydrocarbures ddans sson ccircuit de rréfrigération; ll’entretien eet lla recharge nne ddoivent ddonc êêtre effectués qque ppar ddu ppersonnel qualifié.

N'utilisez jjamais dde pproduits abrasifs oou ccaustiques, nni d'éponges aavec ggrattoir ppour procéder aau nnettoyage iintérieur et eextérieur dde vvotre aappareil.

Nettoyage

De nnombreux ddétergents sspécifiques pour lles ssurfaces dde ccuisine contiennent ddes aagents cchimiques pouvant ccorroder/endommager lles parties een pplastique dde ccet aappareil. IIl est ddonc rrecommandé dde nne llaver lle revêtement eextérieur dde ccet aappareil qu'avec dde ll'eau cchaude eet uun ppetit peu dde ddétergent lliquide nnon aagressif, pour vvaisselle ppar eexemple. RRincez eet séchez ssoigneusement.

Lavez le joint de porte en caoutchouc sans omettre de nettoyer également sous le joint.

N'utilisez jamais d’objets métalliques pour nettoyer l'appareil; vous risquez de l'endommager.

Il est recommandé de nettoyer le compartiment réfrigérateur très régulièrement et le compartiment congélateur chaque fois que vous procédez au dégivrage complet.

electrolux

Compartiment rréfrigérateur

Retirez tous les accessoires du compartiment (clayettes, balconnets, bac(s) à légumes, etc.). Lavez-les à l'eau tiède additionnée d'un détergent doux et inodore (produit utilisé pour la vaisselle par exemple) ; rincez à l'eau javellisée et séchez très soigneusement.

Lavez les parois intérieures du compartiment comme indiqué pour les accessoires. Soignez particulièrement les supports de clayettes et la gouttière d'évacuation de l'eau de dégivrage. Nettoyez l'orifice d'écoulement de l'eau de dégivrage de réfrigérateur avec le bâtonnet se trouvant dans l'orifice.

Compartiment ccongélateur

A l'occasion d'un dégivrage, lavez le compartiment et le joint de porte à l'aide d'une éponge et d'un détergent doux. Rincez et séchez soigneusement.

Dépoussiérez le condenseur situé à l'arrière de l'appareil à l'aide d'une brosse ou d'un aspirateur. Une accumulation de poussière risquerait de diminuer le rendement de l'appareil.

Dégivrage

Le dégivrage du compartiment réfrigérateur s’effectue automatiquement, à chaque arrêt du compresseur. L’eau de dégivrage est évacuée dans un bac situé à l’arrière de l’appareil où elle s’évapore.

Cette opération ne nécessite aucune intervention de votre part.

Le compartiment congélateur, par contre, est caractérisé par l’absence totale de givre sur les parois grâce au FROID VENTILE. Ce procédé consiste à faire circuler dans l ’appareil un air froid et sec grâce à une turbine ce qui dispense de l ’opération de dégivrage. Le dégivrage s ’effectue AUTOMATIQUEMENT. "

Important N'utilisez jjamais dde ccouteau oou dd'objet métallique ppour ggratter lla ccouche dde givre, vvous rrisquez dde ddétériorer irrémédiablement ll'évaporateur. N'utilisez ppas dd'appareils éélectriques, d'agents cchimiques, dde ddispositifs mécaniques oou aautres mmoyens artificiels ppour ddégivrer oou aaccélérer lle dégivrage dde vvotre aappareil. Utilisez uuniquement lles ddispositifs préconisés ddans ccette nnotice dd'utilisation.

D037

electrolux

Changement de l’ampoule

Débranchez l'appareil. S'il devient nécessaire de remplacer

l’ampoule, appuyez comme indiqué sur la figure.

Attention Remplacez-lla ppar uun mmodèle iidentique eet de mmême ppuissance ((la ppuissance maximale eest iindiquée ssur lle ddiffuseur).

En cas d'absence prolongée ou de non-utilisation

• Débranchez, videz, dégivrez et

nettoyez l'appareil.

• Maintenez la porte entrouverte

pendant toute la durée de nonutilisation.

• Si toutefois vous n'avez pas la

possibilité de débrancher et vider l'appareil, faites vérifier régulièrement le bon fonctionnement de celui-ci

et ceci een ttenant ccompte dde ssa ccharge et dde sson aautonomie dde fonctionnement.

En cas d'arrêt de fonctionnement

• Si la panne est de courte durée, il n'y a aucun risque d’altération pour les aliments. Abstenez-vous cependant d’ouvrir la porte.

• Si la panne doit se prolonger, transférez les produits surgelés et congelés dans un autre congélateur.

• L'autonomie de fonctionnement de votre appareil est indiquée au chapitre “Informations techniques”. Cette durée est sensiblement raccourcie suivant la charge de l'appareil.

• Dès que vous constatez un début de décongélation, consommez les aliments le plus rapidement possible ou recongelez-les après les avoir cuits (aliments crus).

electrolux

ANOMALIE DE FONCTIONNEMENT

Si l'appareil ne fonctionne pas correctement, côntrolez que:

• l’appareil est branché à la prise de courant et que le dispositif de réglage de température est sur une position de fonctionnement;

• il n'y a pas de coupure de courant;

• il n’y a pas de traces d'eau au fond du compartiment et que l'orifice d'écoulement de l'eau de dégivrage n’est pas bouché (voir chapitre “Dégivrage”).

Une fois que tous ces contrôles ont été effectués, si l'anomalie de fonctionnement persiste, adressezvous au Service Après-Vente de votre magasin vendeur.

Pour qque ll'intervention ssoit pplus rrapide, au mmoment dde ll'appel, ddonnez-llui lla référence ccomplète dde vvotre aappareil: ces rrenseignements ffigurent ssur lla plaque ssignalétique ssituée à ll'intérieur de ll'appareil, àà ggauche eet een bbas.

INFORMATIONS TECHNIQUES

323

0,890

325

1800

695

Capacité nette en litres du réfrigérateur

Consommation d’énergie en kWh/24h

Consommation d’énergie en kWh/année

Pouvoir de congélation en kg/24h

Capacité nette en litres du congélateur

Autonomie, en cas de panne, heures

(*)

Dimensions en mm

hauteur

largeur

(*)

Selon la Norme NF EN 28187 vous retrouverez ces informations techniques sur

la plaque signalétique qui se trouve sur le côté gauche de l’appareil.

661

profondeur

electrolux

INSTALLATION

Emplacement

Placez de préférence votre appareil loin d’une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses). Veillez à ce que l’air circule librement à l’arrière de l’appareil. Pour des raisons de sécurité, la ventilation doit être prévue comme indiqué dans la figure ci-dessous.

Attention

Veillez àà nne ppas oobstruer lles oouvertures de vventilation.

Mettez l’appareil d’aplomb en agissant sur les pieds réglables.

Branchement électrique

Votre appareil ne peut être branché qu'en 230 V monophasé.

Vérifiez que le compteur électrique peut supporter l'intensité absorbée par votre appareil compte tenu des autres appareils déjà branchés.

Calibre des fusibles en ligne (un par phase) 10 A en 230 V.

mportant

L'installation ddoit êêtre rréalisée conformément aaux rrègles dde ll'art, aaux prescriptions dde lla nnorme NNF. CC 115.100 et aaux pprescriptions dde ll'E.D.F. Utilisez uun ssocle dde pprise dde ccourant comportant uune bborne dde mmise àà lla tterre, qui ddoit êêtre oobligatoirement rraccordée conformément àà lla nnorme NNF. CC 115.100 eet aux pprescriptions dde ll'E.D.F. ;; ccette pprise dde courant ddoit iimpérativement êêtre aaccessible. Si lle ccâble dd'alimentation eest endommagé, iil ddoit êêtre rremplacé ppar uun câble dd'alimentation ccertifié. Cette oopération nne ppeut êêtre eeffectuée que ppar uune ppersonne hhabilitée, ppar vvotre vendeur oou ppar lle ffabricant.

L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou d'une prise multiple. Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Notre rresponsabilité nne ssaurait êêtre engagée een ccas dd'accidents oou d'incidents pprovoqués ppar uune mmise àà la tterre iinexistante oou ddéfectueuse.

Cet appareil est conforme aux Directives Communautaires suivantes:

•

87/308 CCEE

du 2.6.87 concernant la suppression des interférences radio-électriques

•

73/23 CCEE

19/02/73 (Basse Tension)

et modifications successives;

•

89/336 CCEE

03/05/89 (Compatibilité Electro-magnétique) et modifications successives.

Important

L’appareil doit pouvoir être débranché à tout moment; il est donc nécessaire que la prise murale reste accessible une fois que l’installation est terminée.

100 mm10 mm

NP005

10 mm

electrolux

Entretoises arrières

A l’intérieur de l’appareil, il y a deux entretoises qui doivent être montées comme indiqué sur la figure. Desserrez les vis et introduisez les entretoises sous la tête de vis, puis resserrez.

Arrêts pour clayettes

Votre appareil est équipé d’arrêts pour clayettes qui permettent de les bloquer pendant le transport. Pour les enlever, procédez de la façon suivante : déplacez les arrêts dans le sens de la flèche, soulevez à l’arrière la clayette, poussez-la vers l’avant jusqu’à ce qu’elle se dégage. Retirez les arrêts.

Réversibilité des portes

La réversibilité des portes n'est pas possible.

electrolux

Egregio Cliente,

complimenti per aver scelto un elettrodomestico Electrolux che, siamo certi, avrà modo di apprezzare per le prestazioni, la qualità e l'affidabilità e che le renderà la vita di ogni giorno più confortevole, facile e sicura. Da sempre il nostro impegno è quello di produrre utilizzando la tecnologia più avanzata, nel rispetto dell'ambiente e sempre in anticipo rispetto agli obblighi normativi. Oltre il 90% dei nostri elettrodomestici sono prodotti ecologici in classe A, A+, A++ e vengono raccomandati dal WWF. La lettura completa di questo libretto le permetterà un utilizzo corretto e sicuro della sua apparecchiatura e le darà anche utili consigli sulla manutenzione più efficiente.

electrolux

I seguenti simboli guideranno nella lettura del libretto:

Informazioni legate alla sicurezza nell’uso dell’apparecchiatura

Consigli per l’uso corretto dell’apparecchiatura e per ottenerne le migliori prestazioni.

Informazioni legate alla protezione dell’ambiente

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche.

Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato.

electrolux

INDICE

Avvertenze ee CConsigli iimportanti 45 Prima ddella mmessa iin ffunzione 48 Pulizia delle parti interne 48 Pannello comandi 48 Funzionamento 48 Spegnimento 48 Regolazione della temperatura 49 Funzione Action Freeze 49 Refrigerazione dei cibi 49 Congelazione dei cibi freschi 50 Conservazione dei cibi surgelati 50 Scongelazione 50 Ripiani mobili 51 Posizionamento delle mensole 51 Portabottiglie 51 Cassetto 52 Controllo dell’umidita’ 52 Ricircolo dell’aria 53 Calendario di congelazione 53 Cubetti di ghiaccio 53

Consigli ppratici 54 Consigli per la refrigerazione 54 Consigli per la congelazione e per la conservazione dei surgelati 54 Consigli per il risparmio energetico 54 Manutenzione 555 Pulizia periodica 55 Periodi di inattività 55 Lampada di illuminazione 55 Installazione del filtro 56 Sostituzione del filtro 56 Sbrinamento 57 Pulizia 58 Servizio AAssistenza 558 Dati ttecnici 59 Distanziali posteriori 59 Fermi-Ripiani 59 Installazione 60 Posizionamento 60 Collegamento elettrico 60

electrolux

AVVERTENZE E CONSIGLI IMPORTANTI

È mmolto iimportante cche qquesto llibretto istruzioni ssia cconservato aassieme all’apparecchiatura pper qqualsiasi ffutura consultazione. SSe ll’apparecchiatura dovesse eessere vvenduta oo ttrasferita aad un’altra ppersona, aassicurarsi cche iil libretto vvenga ffornito aassieme, iin mmodo che iil nnuovo uutente ppossa eessere messo aal ccorrente ddel ffunzionamento della mmacchina ee ddelle aavvertenze relative. Queste aavvertenze ssono sstate rredatte per lla VVostra ssicurezza ee pper qquella degli aaltri. VVi ppreghiamo, ddunque, ddi volerle lleggere aattentamente pprima d’installare ee ddi uutilizzare l’apparecchiatura.

Sicurezza Generale

•

Qualora questa apparecchiatura, munita di chiusura magnetica, venisse usata in sostituzione di una con chiusura a scatto, consigliamo di rendere quest’ultima inservibile. Ciò eviterà che i bambini, giocando, vi rimangano intrappolati, con grave pericolo per la loro vita.

•

Togliere la spina dalla presa di corrente prima di procedere a qualsiasi operazione di pulizia e manutenzione (come nel caso di sostituzione della lampadina, sulle apparecchiature che ne sono provviste).

•

Questo apparecchio non deve essere utilizzato da persone (e bambini) con ridotte capacità

fisiche, sensoriali o mentali o prive dell'esperienza e delle nozioni necessarie, salvo i casi in cui agiscano sotto sorveglianza o siano stati opportunamente istruiti sull'uso di tale apparecchio da persone responsabili per la loro sicurezza. Evitare che i bambini utilizzino l'apparecchio in modo improprio.

•

È pericoloso modificare o tentare di modificare le caratteristiche di quest’apparecchiatura.

•

Questa apparecchiatura contiene idrocarburi nel circuito refrigerante; pertanto la manutenzione e la ricarica deve essere effettuata esclusivamente da personale autorizzato dall’azienda.

•

Prestare lla mmassima ccura nnella movimentazione pper nnon danneggiare pparti ddel ccircuito refrigerante oonde eevitare ppossibili fuoriuscite ddi ffluido.

•

L’apparecchiatura nnon ddeve eessere collocata nnelle vvicinanze ddi termosifoni oo ccucine aa ggas.

•

Evitate oogni eesposizione pprolungata dell’apparecchiatura aai rraggi ssolari.

•

La pparte pposteriore dell’apparecchiatura ddeve rricevere una ssufficiente ccircolazione dd’aria ee deve eessere eevitato qqualsiasi ddanno al ccircuito rrefrigerante.

•

Solo pper ii ccongelatori ((esclusi incassati): uuna ccollocazione ottimale èè lla ccantina.

•

Non iintrodurre aapparecchi eelettrici all’interno ddell’apparecchiatura ((ad es. ggelatiera)

electrolux

Assistenza / Riparazioni

•

Ogni eventuale modifica che si rendesse necessaria all’impianto elettrico domestico, per poter installare l’apparecchiatura, dovrà essere eseguita solo da personale abilitato.

•

Mai riparare l’apparecchiatura da soli. Le riparazioni effettuate da persone non competenti possono provocare dei danni. Contattare il Centro di Assistenza più vicino ed esigere solo ricambi originali.

Uso domestico

•

I frigoriferi e/o congelatori domestici sono destinati unicamente alla conservazione e/o congelazione degli alimenti.

•

Le migliori prestazioni si hanno con temperature dell’ambiente comprese tra +18°C e +43°C (Classe T); + 18°C e +38°C (Classe ST); +16°C e +32°C (Classe N); +10°C e +32°C (Classe SN); la classe di appartenenza è riportata sulla targa matricola ubicata nella cella a fianco del vano verdura.

Attenzione:

al di fuori delle temperature ambiente indicate dalla classe climatica di appartenenza di questo prodotto, si devono osservare le seguenti indicazioni: quando la temperatura ambiente scende al di sotto del valore minimo può non essere garantita la temperatura di conservazione nel vano congelatore; pertanto si consiglia di

consumare al più presto gli alimenti in esso contenuti .

•

In tutte le apparecchiature ci sono delle superfici che si coprono di brina. A seconda del modello, tale brina può essere eliminata automaticamente (sbrinamento automatico) oppure manualmente. Non tentare mai di togliere la brina con un oggetto appuntito, si rischierebbe di danneggiare irrimediabilmente l’evaporatore. Utilizzare a tale scopo una paletta in plastica.

•

Non mettere mai nello scompartimento a bassa temperatura (congelatore o conservatore) bibite gassate: possono esplodere.

•

Non introdurre mai liquidi o alimenti caldi e non riempire fino all’orlo i recipienti muniti di coperchio.

•

Non usare alcun dispositivo meccanico o altro mezzo artificiale per accelerare il processo di sbrinamento tranne quelli qui raccomandati.

•

Non usare mai oggetti metallici per pulire l’apparecchiatura; essa potrebbe venir danneggiata.

electrolux

Installazione

Durante il normale funzionamento il condensatore ed il compressore, che sono posti sul retro dell’apparecchiatura, si riscaldano sensibilmente. Assicurarsi quindi che l’installazione venga eseguita come da istruzioni riportate sul libretto. Un’aerazione insufficiente comporterà sicuramente un cattivo funzionamento e dei danni all’apparecchiatura.

•

Assicurarsi, dopo aver installato l’apparecchiatura, che essa non appoggi sul cavo di alimentazione.

Importante:

se il cavo di alimentazione si danneggiasse, dovrà essere sostituito da uno speciale cavo o assieme disponibili presso il costruttore o il servizio di assistenza tecnica.

•

Se l’apparecchiatura viene trasportata in posizione orizzontale è possibile che l’olio contenuto nel compressore defluisca nel circuito refrigerante. Lasciare l’apparecchiatura in posizione verticale almeno 2 ore prima di metterla in funzione per dar modo all’olio di refluire nel compressore.

•

L’apparecchiatura non deve essere collocata nelle vicinanze di termosifoni o cucine a gas.

•

Evitate ogni esposizione prolungata dell’apparecchiatura ai raggi solari.

•

La parte posteriore dell’apparecchiatura deve ricevere una sufficiente circolazione d’aria e deve essere evitato qualsiasi danno al circuito refrigerante.

Protezione

dell’ambiente

Questa aapparecchiatura nnon ccontiene, nel ccircuito rrefrigerante ee nell’isolamento, ggas rrefrigeranti nnocivi per ll’ozono. LL’apparecchiatura nnon deve eessere ssmaltita ccon rrifiuti uurbani ee rottami. DDeve eessere eevitato iil danneggiamento ddel ccircuito refrigerante, ssoprattutto nnella pparte posteriore vvicino aal ccondensatore grigliato. IInformazioni ssui ccentri ddi raccolta vvengono fforniti ddall’autorità comunale.

electrolux

PRIMA DELLA MESSA IN FUNZIONE

Lasciare l’apparecchiatura in posizione verticale almeno 2 ore prima di metterla in funzione per dar modo all’olio di refluire nel compressore.

Pulizia delle parti interne

Prima dell’uso e del collegamento elettrico pulire tutte le parti interne con acqua tiepida e sapone neutro o bicarbonato di sodio.

Non uusare ddetersivi nnè ppolveri abrasive cche ssono ddannose aalle finiture.

Pannello comandi

A. Tasto per la regolazione della temperatura

Funzionamento

Rimuovere, sse ppresente, ll’adesivo “REMOVE” pposizionato aall’interno ddel vano ccongelatore. Inserire la spina nella presa di corrente .

Spegnimento

Per spegnere l’apparecchiatura togliere la spina dalla presa di corrente.

+2 +4 +5 +6 +8

electrolux

Regolazione della temperatura

La temperatura indicata nel LED si ottiene ad ogni pressione del tasto A. La selezione e’ progressiva, partendo da +2 °C a +8 °C. Tenere premuto il tasto fino a a quando il LED corrispondente alla temperatura richiesta si accende. La temperatura interna dipende da questi fattori:

1. temperatura ambiente;

2. frequenza di apertura delle porte;

3. quantità di alimenti conservati;

4. collocazione dell’apparecchio.

La posizione intermedia e’ la piu’ indicata.

Per temperature ambiente inferiori ai 16°C premere il tasto per la regolazione della temperatura fino a quando sul LED apparira’ il valore minimo.

Refrigerazione dei cibi

Per utilizzare nel modo migliore lo scomparto refrigerante è necessario:

• non introdurre nella cella vivande calde;

• coprire o avvolgere gli alimenti, specie se contengono aromi;

• disporre gli alimenti in modo che l’aria possa circolare liberamente attorno ad essi.

Funzione Action Freeze

Per congelare tenere premuto il tasto A fino a quando il led corrispondente al simbolo (*) si accende.

Per disattivare la funzione tenere premuto il tasto fino a quando e’ selezionata la temperatura richiesta.

electrolux

Congelazione dei cibi freschi

Il vano congelatore è adatto alla congelazione di cibi freschi e alla conservazione a lungo termine di cibi congelati e surgelati.

Per congelare attivare la funzione Action Freeze almeno 24 ore prima di introdurre i cibi da congelare.

Porre i cibi da congelare sul ripiano dello scomparto congelatore, posizionato sulle sedi intermedie.

La quantità massima di alimenti congelabile in 24 ore è riportata sulla “targa matricola”.

Il processo di congelamento dura 24 ore. In questo lasso di tempo non si dovrebbe aggiungere altro cibo da congelare.

Dopo 24 ore, terminato il processo di congelamento, selezionare la temperatura desiderata, premendo il tasto “A”.

Conservazione dei cibi surgelati

Al momento della messa in funzione o dopo un periodo di inattività, introdurre gli alimenti nell’apparecchio dopo averlo fatto funzionare per almeno due ore dopo aver selezionato il led corrispondente al simbolo (*), quindi selezionare la temperatura desiderata agendo sul pulsante.

Per l’ottenimento delle migliori prestazioni si consiglia di mantenere il ripiano congelatore posizionato sulle sedi intermedie.

Importante

In ccaso ddi aaumento aanomalo ddella temperatura aall’interno ddel ccongelatore per ccause aaccidentali, aad eesempio pper mancanza ddi ccorrente, sse iil pperiodo dell’interruzione éé ssuperiore aal vvalore riportato nnella ttabella ddei ddati ttecnici sotto lla vvoce ““tempo ddi rrisalita” ssarà necessario cconsumare ii ccibi eentro breve oo ccucinarli ssubito ee rricongelarli (una vvolta rraffreddati).

Scongelazione

Gli alimenti surgelati o congelati, prima di essere usati, possono essere scongelati nel frigorifero o a temperatura ambiente, a seconda del tempo disponibile per l’operazione. I pezzi piccoli possono essere cucinati direttamente appena tolti dal congelatore; in questo caso, però, il tempo di cottura sarà più lungo.

electrolux

Posizionamento delle mensole

Per permettere lo stoccaggio d’alimenti di diverse dimensioni, si possono posizionare le mensole ad altezze differenti.

Operare come segue: Spingere la mensola nel senso della

freccia fino a quando non si libera e posizionarla all’altezza desiderata.

Ripiani mobili

Sulle pareti della cella sono ricavate delle guide che consentono il posizionamento dei ripiani a diverse altezze, secondo la necessità.

Portabottiglie

Mettere le bottiglie (con l’apertura

verso il davanti) nel ripiano preposto.

Se il ripiano e’ situato orizzontalmente mettere solo bottiglie chiuse.

Questo ripiano ha la possibilita’ di essere inclinato per favorire lo stoccaggio di bottiglie gia’ aperte. Per ottenere questo risultato tirare il ripiano verso l’alto in modo che possa girarsi verso l’alto ed essere posizionato sul ripiano superiore.

D338

electrolux

Controllo dell’umidità

Assiemato al cassetto c’é un dispositivo provvisto di feritoie (regolabili tramite una leva scorrevole), che consente di regolare la temperatura nel vano cassetto/i verdura.

Con le feritoie chiuse si otterrà una temperatura più calda e una maggiore umidità.

Con le feritoie aperte si otterrà una temperatura più fredda e una minore umidità.

Cassetto

Il cassetto é adatto per conservare frutta e verdure.

All’interno del cassetto si trova un separatore che può essere messo in diversi posizioni per consentire una suddivisione adatta alle proprie esigenze.

Sul fondo del suddetto cassetto e’ presente una griglia il cui scopo e’ di non mettere in contatto gli alimenti contenuti con l’umidita’ che si potrebbe formare e che si raccoglie nella parte inferiore.

Il cassetto puo’ essere rimosso ed i componenti interni possono essere tolti per la pulizia.

PR271

electrolux

Calendario di congelazione

I simboli indicano diversi tipi di prodotti da congelare. Le cifre indicano il periodo di immagazzinaggio in mesi per ciascun tipo di prodotto da congelare. Se è valido il valore superiore oppure quello inferiore del periodo di immagazzinaggio indicato, dipende dalla qualità dei prodotti alimentari e dal pretrattamento prima del congelamento.

10 -1210 -1210 - 1210 - 123-63-63-63-63-41-2

Accessori vano congelatore

Ricircolo dell’aria

Il vano frigorifero è dotato di un dispositivo il quale viene attivato agendo sull’interruttore B, la spia verde accesa significa che il dispositivo é in funzione. Si consiglia l’uso del dispositivo quando la temperatura ambiente supera i 25°C. Questo dispositivo consente un raffreddamento veloce dei cibi ed una migliore uniformità della temperatura all’interno del vano.

Cubetti di ghiaccio

L’apparecchiatura è equipaggiata con una o più vaschette per la formazione dei cubetti di ghiaccio. Dette vaschette vanno riempite di acqua potabile e riposte nello scomparto congelatore

Si rraccomanda ddi nnon uusare utensili mmetallici pper sstaccare lle vaschette.

electrolux

CONSIGLI PRATICI

Consigli per la refrigerazione

Carne ((di ttutti ii ttipi):

va avvolta in sacchetti di plastica e posta sul vetro sopra il cassetto verdura.

In qquesta pposizione ssi ppotrà conservare pper uuno oo ddue ggiorni aal massimo.

Cibi ccotti, ppiatti ffreddi, eecc.

devono essere ben coperti e possono essere disposti su qualsiasi griglia.

Frutta ee vverdura:

saranno messe, previa pulitura, nel/nei cassetto/i previsto/i a tale scopo.

Burro ee fformaggio

devono essere conservati negli appositi contenitori o avvolti in fogli di plastica o alluminio per evitare il contatto con l’aria.

Latte iin bbottiglia:

ben chiuso posto nel

portabottiglie. Banane, ppatate, ccipolla eed aaglio, sse

non ssono cconfezionati, nnon vvanno messi iin ffrigorifero.

Consigli per la congelazione e per la conservazione dei surgelati

•

dividere tutto in piccole parti, in modo da favorire la rapidità della congelazione e consentire lo scongelamento solo della quantità necessaria;

•

avvolgere gli alimenti in fogli di alluminio o politene.

• evitare di mettere i prodotti da

congelare a contatto di quelli già

congelati; ciò eviterà l’innalzamento della temperatura di questi ultimi;

• non consumare immediatamente i ghiaccioli prelevati dallo scomparto congelatore possono provocare scottature da freddo;

• è consigliabile indicare sulla confezione la data di inizio della congelazione al fine di poter controllare il tempo di conservazione;

• i simboli sui cassetti indicano diversi tipi di prodotti da congelare. Le cifre indicano il periodo di immagazzinaggio in mesi per ciascun tipo di prodotto da congelare. Se é valido il valore superiore oppure quello inferiore del periodo di immagazzinaggio indicato, dipende dalla qualità dei prodotti alimentari e dal proprio pretrattamento prima del congelamento;

•

non mmettere nnello sscomparto congelatore bbevande ggassate: possono eesplodere

• Una volta scongelati, gli alimenti si deteriorano in breve tempo e non possono venir ricongelati.

Consigli per il risparmio energetico

• Non installare l’apparecchio vicino a fonti di calore. Il compressore entra in funzione più spesso con temperature ambientali elevate.

• Garantire una sufficiente aereazione. Non coprire mai le aperture d’aereazione.

• Non collocare dei cibi caldi nell’apparecchio, lasciarli prima raffreddare.

electrolux

• Aprire la porta lo stretto necessario.

• Non regolare una temperatura più fredda di quanto sia necessario.

• Mettere i cibi da scongelare nel comparto refrigerante. Il freddo derivante dal scongelamento aiuta il raffreddamento del comparto refrigerante.

• Mantenere costantemente pulito il condensatore posto sul lato posteriore dell’apparecchio.

MANUTENZIONE

Staccare lla sspina ddalla ppre sa ddi ccorrente pprima ddi eeseguire qualsiasi ooperazione.

Attenzione Questa aapparecchiatura ccontiene

idrocarburi nnel ccircuito refrigerante; ppertanto lla manutenzione ee lla rricarica devono eessere eeffettuate esclusivamente dda ppersonale autorizzato ddall’azienda.

Pulizia periodica

Molti ddetergenti sspecifici pper lle ssuperfici di ccucina ccontengono aagenti cchimici che ppossono iintaccare/danneggiare lle parti iin pplastica ppresenti iin qquesto apparecchio. SSi cconsiglia, qquindi, ddi pulire iil rrivestimento eesterno ddi qquesto apparecchio ssolo ccon aacqua ccalda contenente uuna ppiccola qquantità ddi detersivo lliquido pper ppiatti.

Non usare mai oggetti metallici per pulire l’apparecchiatura; essa potrebbe venir danneggiata.

Pulire l’interno con acqua tiepida e

bicarbonato di soda. Risciacquare e asciugare accuratamente.

Pulire il condensatore e il motocompressore con una spazzola o un aspirapolvere. Questa operazione migliorerà il funzionamento con conseguente risparmio di energia.

Periodi di inattività

Durante i periodi in cui l’apparecchiatura non è in funzione osservare le seguenti precauzioni:

• staccare la spina dalla presa di corrente;

• sbrinare e pulire l’interno e tutti gli accessori;

• lasciare le porte socchiuse per evitare la formazione di odori sgradevoli.

Lampada di illuminazione

Per eventuale sostituzione della lampada vedi figura.

Attenzione

Sostituire la lampada con una di pari potenza (la potenza massima é riportata sul diffusore luce).

electrolux

Installazione del filtro

Questo filtro e’ composto da carboni attivi, i quali assorbono i cattivi odori e permettono di mantenere inalterati gli aromi e i sapori nel tempo.

Prima di collegare l’apparecchiatura togliere il filtro dal sccchetto in plastica, che lo conserva alle condizioni ottimali

• Aprire lo sportello

• Inserire il filtro nelle apposite guide

• Chiudere lo sportello. Il filtro deve essere maneggiato con

cura per evitare di rovinarlo.

Sostituzione del filtro

Per ottenere le megliori prestazioni il filtro dovrebbe essere sostituito ogni anno. Il nuovo filtro deve essere acquistato dai rivenditori autorizzati.

•Il filtro e’ collocato all’interno dello sportello.

• Aprire lo sportello.

•Togliere il filtro precedente.

• Inserire il nuovo filtro nelle apposite guide

• Chiudere lo sportello. Il filtro deve essere maneggiato con

cura per evitare di rovinarlo.

electrolux

Sbrinamento

Vano frigorifero

Lo sbrinamento nel vano frigorifero avviene automaticamente. L’acqua derivante dallo sbrinamento, viene raccolta in una bacinella, posta nella parte posteriore sopra il compressore, dove evapora.

Si raccomanda di pulire periodicamente il foro di scarico dell’acqua di sbrinamento utilizzando l’apposito “pulitore”.

Vano congelatore

Lo scomparto congelatore di questo modello è di tipo “no frost”; questo significa che esso è caratterizzato dalla completa assenza di brina durante il funzionamento, sia sulle pareti interne dello scomparto che sugli alimenti. L’assenza di brina è conseguente alla circolazione continua di aria fredda all’interno dello scomparto, provocata da un ventilatore comandato automaticamente.

D037

electrolux

Pulizia

Molti ddetergenti sspecifici pper lle superfici ddi ccucina ccontengono aagenti chimici cche ppossono intaccare/danneggiare lle pparti iin plastica ppresenti iin qquesto apparecchio. SSi cconsiglia, qquindi, ddi pulire iil rrivestimento eesterno ddi qquesto apparecchio ssolo ccon aacqua ccalda contenente uuna ppiccola qquantità ddi detersivo lliquido pper ppiatti.

Pulire l’interno con acqua tiepida e detergente delicato. Risciacquare e asciugare.

Pulire periodicamente il condensatore e il motocompressore con una spazzola o un aspirapolvere. Questa operazione migliorerà il funzionamnto con conseguente risparmio energetico.

Durante i periodi in cui l’apparecchiatura non è in funzione osservare le seguenti precauzioni:

- staccare la spina dalla presa di corrente;

- sbrinare e pulire l’interno e tutti gli accessori;

- lasciare le porte socchiuse per evitare la formazione di odori sgradevoli.

Attenzione:

Non uusare mmai ooggetti mmetallici pper pulire ll’apparecchiatura.

SERVIZIO ASSISTENZA

Se l’apparecchiatura non funziona, correttamente verificare che:

• la spina sia ben inserita nella presa di corrente;

• ci sia corrente elettrica (provare con su un’altra apparecchiatura);

• il foro di deflusso dell’acqua di sbrinamento non sia ostruito (vedere “Sbrinamento”).

• Se la Vostra apparecchiatura non lavora correttamente dopo questi controlli, contattare il più vicino Centro di Assistenza Tecnica.

Per uun ssollecito iintervento èè importante, aall’atto ddella cchiamata, indicare iil ttipo ddi ddifetto, iil mmodello ddi apparecchiatura ((Mod.), iil nnumero ddi prodotto ((Prod. NNo.) ee iil nnumero ddi fabbricazione ((Ser. NNo.), rrilevati ddal certificato ddi ggaranzia oo ddalla ttarghetta matricola pposta aall’interno dell’apparecchiatura.

electrolux

DATI TECNICI

323

0,890

325

1800

695

661

Capacità netta frigorifero lt.

Consumo di energia kWh/24h

Consumo di energia kWh/annuo

Capacità di congelamento 24h

Risalita

Capacità netta congelatore lt.

Dimensioni mm

Altezza

Larghezza

Profondità

I dati tecnici si trovano nella targa matricola situata sul lato interno destro dell’ apparecchiatura.

Distanziali posteriori

All’interno dell’apparecchiatura sono presenti due distanziali da applicare come indicato in figura. Allentare le viti, inserire i distanziali sotto la testa della vite e riavvitare.

Fermi-Ripiani

La vostra apparecchiatura é dotata di fermi-ripiani che consentono di bloccare i ripiani durante il trasporto.

Per rimuoverli operare come segue: muovere i fermi-ripiani nel senso della

freccia , rialzare posteriormente il vetro e spingerlo in avanti fino a quando non si libera e togliere i fermi.

electrolux

INSTALLAZIONE Posizionamento

L’apparecchiatura non deve essere collocata nelle vicinanze di fonti di calore. Le migliori prestazioni si hanno con temperature dell’ambiente comprese tra +18°C e +43°C (Classe T);

+ 18°C e +38°C (Classe ST); +16°C e +32°C (Classe N); +10°C e +32°C (Classe SN). La classe di appartenenza é riportata

sulla targa matricola ubicata nella cella a fianco del vano verdura. Al ddi ffuori ddelle ttemperature aambiente indicate ddalla cclasse cclimatica ddi appartenenza ddi qquesto pprodotto, ppuò non eessere ggarantita lla ttemperatura ddi conservazione ddegli aalimenti; ppertanto si cconsiglia ddi cconsumare aal ppiù ppresto gli aalimenti iin eesso ccontenuti ..

Attenzione

mantenere lle aaperture aattorno all’apparecchiatura pper lla vventilazione libere dda oogni oostruzione.

Per motivi di sicurezza la ventilazione deve essere come indicato nella relativa figura.

L’apparecchiatura può essere livellata agendo sui piedini livellatori.

Collegamento elettrico

Assicurarsi, pprima ddi iinserire lla sspina nella ppresa ddi ccorrente, cche lla ttensione e lla ffrequenza rriportate ssulla ttarghetta matricola ccorrispondano aa qquelle dell’impianto ddomestico. È ammessa una oscillazione di ±6% sulla tensione nominale. E’ iindispensabile ccollegare ll’apparecchio ad uuna eefficiente ppresa ddi tterra. A tale scopo la spina del cavo di alimentazione é dotata dell’apposito contatto. Qualora la presa di corrente dell’impianto domestico non sia collegata a terra, allacciare l’apparecchiatura ad un impianto di terra a parte conformemente alle norme in vigore consultando in proposito un tecnico specializzato. La CCasa CCostruttrice ddeclina oogni responsabilità qqualora qquesta nnorma antinfortunistica nnon ffosse rrispettata.

Questa apparecchiatura è conforme alle

seguenti Direttive Comunitarie

•

87/308/CEE

del 2/6/87 relativa alla soppressione dei disturbi radio.

•

73/23/CEE

del 19/02/73 (Bassa

Tensione) e successive modificazioni;

•

89/336/CEE

del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni.

Attenzione L’apparecchio deve poter essere scollegato dalla rete; è quindi necessario che la spina rimanga accessibile ad installazione avvenuta.

Reversibilità delle porte

La reversibilita’ delle porte non e’ possibile.

100 mm10 mm

NP005

10 mm

electrolux

Welcome to the world of Electrolux

You’ve chosen a first class product from Electrolux, which hopefully will provide you with lots of pleasure in the future. Electrolux ambition is to offer a wide variety of quality products that would make your life even more comfortable. You can look at some examples on the cover in this manual. But now it’s time to study this manual and start using and enjoying the benefits from your new machine. We promise that it’ll make your life a little easier. Good luck!

electrolux

The following symbols are used in this manual:

Important information concerning your personal safety and information on how to avoid damaging the appliance.

General information and tips

Environmental information

The symbol on the product or on its packaging indicates that this product may not be treated as household waste. Instead it shall be handed over to the applicable collection point for the recycling of electrical and electronic equipment. By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product. For more detailed information about recycling of this product, please contact your local city office, your household waste disposal service or the shop where you purchased the product.

electrolux

CONTENTS

Safety IInformation 64 Use 667 Cleaning the interior 67 Control panel 67 Operation 67 Switching off 67 Temperature regulation 68 Adjusting the temperature 68 Action Freeze Function 68 Fresh food refrigeration 68 Movable shelves 69 Bottle rack 69 Positioning the door shelves 69 Drawer 70 Humidity Control 70 Using of the Twist&Serve ice maker 71 Air recycling 71 Freezing Calendar 72 Freezing fresh food 72 Storing deep-frozen food 72

Thawing 72 Hints 73 Hints for refrigeration 73 Hints for freezing 73 Hints for storage of frozen food 74 Interior light 74 Installation of the taste guard filter 75 Replacing the taste guard filter 75 Maintenance 776 Periodic cleaning 76 Defrosting 76 Technical information 77 Customer sservice aand sspare pparts 777 Installation 78 Location 78 Rear spacers 78 Shelf holders 78 Electrical connection 79

electrolux

SAFETY INFORMATION

It iis mmost iimportant tthat tthis instruction bbook sshould bbe rretained with tthe aappliance ffor ffuture rreference. Should tthe aappliance bbe ssold oor transferred tto aanother oowner, oor should yyou mmove hhouse aand lleave tthe appliance, aalways eensure tthat tthe book iis ssupplied wwith tthe aappliance iin order tthat tthe nnew oowner ccan bbe acquainted wwith tthe ffunctioning oof tthe appliance aand tthe rrelevant wwarnings.

If tthis aappliance ffeaturing mmagnetic door sseals iis tto rreplace aan oolder appliance hhaving aa sspring llock ((latch) on tthe ddoor oor llid, bbe ssure tto mmake that sspring llock uunusable bbefore yyou discard tthe oold aappliance. TThis wwill prevent iit ffrom bbecoming aa ddeath-ttrap for aa cchild.

These wwarnings aare pprovided iin tthe interest oof ssafety. YYou mmust rread tthem carefully bbefore iinstalling oor uusing tthe appliance.

General Safety

• This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the appliance.

• It is dangerous to alter the specifications or modify this product in any way.

• Before any cleaning or maintenance work is carried out, be sure to switch off and unplug the appliance.

• This appliance is heavy. Care should be taken when moving it

• Ice lollies can cause frost burns if consumed straight from the appliance.

• Take uutmost ccare wwhen hhandling your aappliance sso aas nnot tto ccause any ddamages tto tthe ccooling uunit with cconsequent ppossible ffluid leakages.

• The aappliance mmust nnot bbe llocated close tto rradiators oor ggas ccookers.

• Avoid pprolonged eexposure oof tthe appliance tto ddirect ssunlight.

• There mmust bbe aadequate vventilation round tthe bback oof tthe aappliance and aany ddamage tto tthe rrefrigerant circuit mmust bbe aavoided.

• For ffreezers oonly ((except bbuilt-iin models): aan iideal llocation iis tthe cellar oor bbasement.

• Do nnot uuse oother eelectrical appliances ((such aas iice ccream makers) iinside oof rrefrigerating appliances.

Service/Repair

• Any electrical work required to install this appliance should be carried out by a qualified electrician or competent person

electrolux

• This product should be serviced by an authorized Service Centre, and only genuine spare parts should be used.

• Under no circumstances should you attempt to repair the appliance yourself. Repairs carried out by inexperienced persons may cause injury or more serious malfunctioning. Refer to your local Service Centre, and always insist on genuine spare parts.

• This appliance contains hydrocarbons in its cooling unit; maintenance and recharging must therefore only be carried out by authorized technicians.

Use

• The domestic refrigerators and freezers are designed to be used specifically for the storage of edible foodstuffs only.

• Best performance is obtained with ambient temperature between +18°C and +43°C (class T); +18°C and +38°C (class ST); +16°C and +32°C (class N); +10°C and +32°C (class SN). The class of your appliance is shown on its rating plate.

Warning: when the ambient temperature is not included within the range indicated for the class of this appliance, the following instructions must be observed: when the ambient temperature drops below the minimum level, the storage temperature in the freezer compartment cannot be guaranteed; therefore it is advisable

to use the food stored as soon as possible.

• Frozen food must not be re-frozen once it has been thawed out.

• Manufacturers’ storage recommendations should be strictly adhered to. Refer to relevant instructions.

• The inner lining of the appliance consists of channels through which the refrigerant passes. If these should be punctured this would damage the appliance beyond repair and cause food loss. DO NOT USE SHARP INSTRUMENTS to scrape off frost or ice. Frost may be removed by using the scraper provided. Under no circumstances should solid ice be forced off the liner. Solid ice should be allowed to thaw when defrosting the appliance.

• Do not place carbonated or fizzy drinks in the freezer as it creates pressure on the container, which may cause it to explode, resulting in damage to the appliance.

Installation

• During normal operation, the condenser and compressor at the back of the appliance heat up considerably. For safety reasons, minimum ventilation must be as shown in the instructions.

Attention: kkeep vventilation oopenings clear oof oobstruction.

• Care must be taken to ensure that the appliance does not stand on the electrical supply cable.

electrolux

Important:

if the supply cord is damaged, it must be replaced by a special cord or assembly availa-ble from the manufacturer or its service agent.

• If the appliance is transported horizontally, it is possible that the oil contained in the compressor flows in the refrigerant circuit. It is advisable to wait at least two hours before connecting the appliance to allow the oil to flow back in the compressor.

• There are working parts in this product which heat up. Always ensure that there is adequate ventilation as a failure to do this will result in component failure and possible food loss. See installation instructions.

• Parts which heat up should not be exposed. Wherever possible the back of the product should be against a wall.

Environment

Protection

This aappliance ddoes nnot ccontain gasses wwhich ccould ddamage tthe ozone llayer, iin eeither iits rrefrigerant circuit oor iinsulation mmaterials. TThe appliance sshall nnot bbe ddiscarded together wwith tthe uurban rrefuse aand rubbish. AAvoid ddamaging tthe ccooling unit, eespecially aat tthe rrear nnear tthe heat eexchanger. IInformation oon yyour local ddisposal ssites mmay bbe oobtained from mmunicipal aauthorities. TThe materials uused oon tthis aappliance marked bby tthe ssymbol aare recyclable.

electrolux

USE

Cleaning the interior

Before using the appliance for the first time, wash the interior and all internal accessories with luke-warm water and some neutral soap so as to remove the typical smell of a brand-new product, then dry thoroughly.

Do nnot uuse ddetergents oor abrasive ppowders, aas tthese wwill damage tthe ffinish.

Control Panel

Button for temperature regulation

Operation

Remove, iif ppresent, tthe ““Remove” label sstuck oon tthe iinside oof tthe ffreezer compartment.

Insert the plug into the wall socket.

Switching off

To switch off the appliance remove the mains plug.

+2 +4 +5 +6 +8

electrolux

Action Freeze Function

To quickly lower the freezer compartment temperature activate the Action Freeze function . Keep pressing the button A until the LED corresponding to the symbol (*) lights up. To deselect the Action Freeze function keep pressing the button until the required temperature is selected.

Fresh food refrigeration

To obtain the best performance:

• do not store warm food or evaporating liquids in the refrigerator;

• do cover or wrap the food, particularly if it has a strong flavour.

• Position food so that air can circulate freely around it.

Temperatur regulation

The temperature indicated by the LED is selected each time the button is pressed. Lla Selection is progressive,varying from +2 °C to +8 °C. Keep the button pressed until the LED corresponding to the required temperature lights up.

Adjusting the temperature

The temperature inside may be influenced by these factors.

• room temperature

• how often the doors are opened

• amount of food stored

• appliance position A medium setting is generally the most suitable. If the ambient temperature is lower

than 16°C press the Temperature Regulator until the LED corresponding to the lowest temperature lights up.

electrolux

Movable shelves

The walls of the refrigerator are equipped with a series of runners so that the shelves can be positioned as desired.

Bottle rack

Place bottles in the rack with the bottleneck to the front. Important: Only store unopened bottles horizontally. The bottle rack can be tilted for storing opened bottles. To do this pull the bottle rack forward until it can be tilted upwards, then slide up the front support to the next level .

Positioning the door shelves

To permit storage of food packages of various sizes, the door shelves can be placed at different heights. To make these adjustments proceed as follow: Gradually pull the shelf in the direction of the arrows until it comes free, then reposition as required.

D338

PRXXX

electrolux

Drawer

The drawer is suitable for storing fruit and vegetables. There is a separator inside the drawer that can be placed in different positions to suit personal needs. There is a grille (if forseen) on the bottom of the drawer to separate the fruit and vegetables from any humidity on the bottom surface. All parts inside the drawer can be removed for cleaning purposes.

Humidity Control

The drawer incorporates a device with slots (adjustable by means of a sliding lever),which makes it possible to regulate the temperature in the vegetable drawer(s).

The opening in the ventilation slots can be adjusted with the slider. Right slider: Ventilation slots opened.

With the ventilation slots opened, more air circulation results in a lower air moisture content in the fruit and vegetable compartments. Left slider: Ventilation slots closed. When the ventilation slots are closed, the natural moisture content of the food in the fruit and vegetable compartments is preserved for longer.

PR271

electrolux

Air recycling

The refrigerator compartment is equipped with a special D.A.C.(Dynamic Air Cooling) fan which can be turned on with the switch B, with the green light on the fan is working.

As suggestion the fan (D.A.C.) should be used with ambient temperature exceeding 25°C .

This device allows rapid cooling of foods and a more uniform temperature in the compartment.

electrolux

Freezing Calendar

The symbols show different types of frozen goods.

The numbers indicate storage times in months for the appropriate types of frozen goods. Whether the upper or lower value of the indicated storage time is valid depends on the quality of the foods and pre-treating before freezing.

Freezing fresh food

The freezer compartment is suitable for freezing fresh food and storing frozen and deep-frozen food for a long time. To freeze fresh food activate the Action Freeze function (*) at least 24 hours before placing the food to be frozen in the freezer compartment. Move the Twist&Serve ice dispenser to the middle of the shelf on which it is hooked. Move the shelf to the upper seat, keeping it horizontal. Place the fresh food to freeze on the shelf. The maximum amount of food that can be frozen in 24 hours is specified on the rating plate ,a label located on the inside of the appliance. The freezing process lasts for 24 hours: during this period do not add other food . After 24 hours, when the freezing process is completed, return to the required temperature by pressing the button A.

Storing deep-frozen food

When switching on or after an idle period,it is advisable to operate the appliance to the coldest setting for at least 2 hours before introducing deepfrozen food. To do this,select the Action Freeze function (*).

After 2 hours select the required temperature by pressing the button A. To obtain best results it is advisable to keep the freezer shelf on the upper seats.

Thawing

Deep-frozen or frozen food, prior to being used, can be thawed in the refrigerator compartment or at room temperature, depending on the time available for this operation.

Small pieces may even be cooked still frozen, directly from the freezer: in this case, cooking will take longer.

Ice-cube production

This appliance is equipped with one or more trays for the production of icecubes. Fill these trays with water, then put them in the freezer compartment.

Do nnot uuse mmetallic iinstruments tto remove tthe ttrays ffrom tthe ffreezer.

10 -1210 -1210 - 1210 - 123-63-63-63-63-41-2

electrolux

• only freeze top quality, fresh and thoroughly cleaned, foodstuffs;

• prepare food in small portions to enable it to be rapidly and completely frozen and to make it possible subsequently to thaw only the quantity required;

• wrap up the food in aluminium foil or polythene and make sure that the packages are airtight;

• do not allow fresh, unfrozen food to touch food which is already frozen, thus avoiding a rise in temperature of the latter;

• lean foods store better and longer than fatty ones; salt reduces the storage life of food;

• ice cubes, if consumed immediately after removal from the freezer compartment, can possibly cause the skin to be freeze burnt;

• it is advisable to show the freezingin date on each individual pack to enable you to keep tab of the storage time;

• do nnot pput ccarbonated lliquids ((fizzy drinks, eetc.) iin tthe ffreezer compartment aas tthey mmay bburst.

HINTS

Hints for refrigeration

Useful hints: Meat ((all ttypes):

wrap in polythene bags and place on the glass shelf above the vegetable drawer.

For ssafety, sstore iin tthis wway oonly oone or ttwo ddays aat tthe mmost.

Cooked ffoods, ccold ddishes, eetc..: these should be covered and may be placed on any shelf.

Fruit aand vvegetables:

these should be thoroughly cleaned and placed in the special drawer(s) provided.

Butter aand ccheese:

these should be placed in special airtight containers or wrapped in aluminium foil or polythene bags to exclude as much air as possible.

Milk bbottles:

these should have a cap and should be stored in the bottle rack on the door.

Bananas, ppotatoes, oonions aand ggarlic, if nnot ppacked, mmust nnot bbe kkept iin tthe refrigerator.

Hints for freezing

To help you make the most of the freezing process, here are some important hints:

• the maximum quantity of food

which can be frozen in 24 hrs. is shown on the rating plate;

• the freezing process takes 24

hours. No further food to be frozen should be added during this period;

electrolux

Hints for storage of frozen food

To obtain the best performance from this appliance, you should:

• make sure that the commercially

frozen foodstuffs were adequately stored by the retailer;

• be sure that frozen foodstuffs are

transferred from the foodstore to the freezer in the shortest possible time;

• not open the door frequently or

leave it open longer than absolutely necessary.

• Once defrosted, food deteriorates

rapidly and cannot be refrozen.

• Do not exceed the storage period

indicated by the food manufacturer.

Interior light

If it becomes necessary to replace the lamp, press as shown in the picture.

Attention Replace the lamp with one of the same power (the maximum power is shown on the light diffuser).

electrolux

Installation of the Taste Guard Filter

Taste guard filter is an active carbon filter which absorbs bad odors and permits to maintain the best flavour and aroma for all foodstuffs without risk of odour cross contamination.

On delivery the active carbon filter is placed in a plastic bag to secure its length of life.

Before the appliance is turned on, remove the filter from its plastic bag and place it inside the flap.

• Pull the flap outward

• nsert the active carbon filter in the slot found in the back of the flap

• Close the flap.

During the operation,always

keep the air ventilation flap closed.The filter should be handled carefully to prevent its surface from being scratched.

Replacing the Taste Guard filter

To get the best performance the active carbon filter should be changed once every year. New active carbon filters can be purchased from your local dealer.

• The filter is placed behind the flap and can be reached by pulling the flap outward.

• Pull out of the slot the exhausted charcoal filter.

• Insert the new charcoal filter in the slot

• Close the flap.

During the operation,always

keep the air ventilation flap closed.The filter should be handled carefully to prevent its surface from being scratched.

electrolux

Defrosting

Fridge

Frost is automatically eliminated from the evaporator of the refrigerator compartment every time the motor compressor stops, during normal use. The defrost water drains out through a trough into a special container at the back of the appliance, over the motor compressor, where it evaporates.

It iis iimportant tto pperiodically cclean tthe defrost wwater ddrain hhole iin tthe mmiddle of tthe rrefrigerator ccompartment channel tto pprevent tthe wwater overflowing aand ddripping oonto tthe ffood inside. UUse tthe sspecial ccleaner provided, wwhich yyou wwill ffind aalready inserted iinto tthe ddrain hhole.

Freezer

Your appliance is frost free, which means there is no need to manually defrost it as this will be carried out automatically.

MAINTENANCE

Unplug tthe aappliance bbefore carrying oout aany mmaintenance operation.

Warning This aappliance ccontains

hydrocarbons iin iits ccooling uunit; maintenance aand rrecharging must ttherefore oonly bbe ccarried out bby aauthorized ttechnicians.

Periodic cleaning

Many pproprietary kkitchen ssurface cleaners ccontain cchemicals tthat ccan attack/damage tthe pplastics uused iin this aappliance. FFor tthis rreason iit iis recommended tthat tthe oouter ccasing oof this aappliance iis oonly ccleaned wwith warm wwater wwith aa llittle wwashing-uup liquid aadded.

Clean the inside with warm water and bicarbonate of soda.

Rinse and dry thoroughly. Clean the condenser (black grill) and

the compressor at the back of the appliance with a brush or a vacuum cleaner. This operation will improve the performance of the appliance and save electricity consumption.

D037

electrolux

CUSTOMER SERVICE AND SPARE PARTS

If the appliance is not functioning properly, check that:

• the plug is firmly in the wall socket and the mains power switch is on;

• there is an electricity supply (find out by plugging in another appliance);

• the temperature is set correctly.

• If there are water drops on the bottom of the cabinet, check that the defrost water drain opening is not obstructed (see “Defrosting” section).

• If your appliance is still not working properly after making the above checks, contact the nearest service centre.

To oobtain ffast sservice, iit iis eessential that wwhen yyou aapply ffor iit yyou sspecify the mmodel aand sserial nnumber oof yyour appliance wwhich ccan bbe ffound oon tthe guarantee ccertificate oor oon tthe rrating plate llocated iinside tthe aappliance, oon the bbottom lleft-hhand sside.

TECHNICAL INFORMATION

323

0,890

325

1800

Net Fridge Capacity lt.

Energy Consumption kWh/24h

Energy Consumption kWh/year

Freezing Capacity 24h

Rising time

Net Freezer Capacity lt

Dimensions mm

The technical infomation are situated in the rating plate on the internal left side of the appliance.

695

661

Width

Depth

High

electrolux

Shelf holders

Your appliance is equipped with shelf retainers that make it possible to secure the shelves during transportation. To remove them proceed as follows: Move the shelf holders in the direction of the arrow, raise the shelf from the rear and push it forward until it is freed and remove the retainers.

INSTALLATION Location

The appliance should be installed well away from sources of heat such as radiators, boilers, direct sunlight etc. Ensure that air can circulate freely around the back of the cabinet. To ensure best performance, if the appliance is positioned below an overhanging wall unit, the minimum distance between the top of the cabinet and the wall unit must be at least 100 mm . Ideally, however, the appliance should not be positioned below overhanging wall units. Accurate levelling is ensured by one or more adjustable feet at the base of the cabinet.

Attention

It must be possible to disconnect the appliance from the mains power supply; the plug must therefore be easily accessible after installation.

Rear spacers

In tthe aappliance, tthere aare ttwo sspacers which mmust bbe ffitted aas sshown iin tthe figure .. Slacken the screws and insert the spacer under the screw head, then retighten the screws.

NP005

100 mm10 mm

10 mm

electrolux

Electrical connection

Before plugging in, ensure that the voltage and frequency shown on the serial number plate correspond to your domestic power supply. Voltage can vary by ±6% of the rated voltage. For operation with different voltages, a suitably sized auto-transformer must be used. The aappliance mmust bbe eearthed. The power supply cable plug is provided with a contact for this purpose. If the domestic power supply socket is not earthed, connect the appliance to a separate earth in compliance with current regulations, consulting a specialist technician. The MManufacturer ddeclines aall responsibility iif tthe aabove ssafety precautions aare nnot oobserved.

This appliance complies with

the following E.E.C. Directives:

•

87/308 EEEC

of 2/6/87 relative to

radio interference suppression.

•

73/23 EEEC

of 19.2.73 (Low Voltage Directive) and subsequent modifications;

•

89/336 EEEC

of 3.5.89 (Electromagnetic Compatibility Directive) and subsequent modifications.

Door reversibility

The door reversibility is not possible .

2223 514-51-00 24112008

wwwwww..eelleeccttrroolluuxx..ccoomm

www.electrolux.ch

AEG-Electrolux ST401CNN User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
