Aeg-electrolux LAVAMAT 70360 TL User Manual

L 70360 TL

EN WASHING MACHINE USER MANUAL 2
DE WASCHMASCHINE BENUTZERINFORMATION 30

2

CONTENTS

4 SAFETY INFORMATION
5 ENVIRONMENT CONCERNS
6 TECHNICAL INFORMATION
6 PRODUCT DESCRIPTION
7 ACCESSORIES

7 CONTROL PANEL
10 WASHING PROGRAMMES
13 BEFORE FIRST USE
14 USING THE APPLIANCE
14 LOADING THE LAUNDRY
14 USING THE DETERGENT AND ADDITIVES
15 SETTING AND STARTING A PROGRAMME
16 AT THE END OF PROGRAMME
16 HELPFUL HINTS AND TIPS
17 CARE AND CLEANING
20 TROUBLE SHOOTER AND SERVICE
23 INSTALLATION

SERVICE

When contacting Service, ensure that
you have the following data available.
The information can be found on the
rating plate.

Model
PNC
Serial Number

The following symbols are used in this
user manual:

Warning - Important Safety information.

General information and tips

Environmental information

Subject to change without notice

FOR PERFECT RESULTS

Thank you for choosing this AEG product. We have created it to give you
impeccable performance for many years, with innovative technologies that help
make life simpler – features you might not find on ordinary appliances. Please spend
a few minutes reading to get the very best from it.

ACCESSORIES AND CONSUMABLES

In the AEG webshop, you’ll find everything you need to keep all your AEG
appliances looking spotless and working perfectly. Along with a wide range of
accessories designed and built to the high quality standards you would expect, from
specialist cookware to cutlery baskets, from bottle holders to delicate laundry bags…

Visit the webshop at:
www.aeg.com/shop

ENGLISH 3

VISIT OUR WEBSITE FOR:

- Products

- Brochures

- User manuals

- Trouble shooter

- Service information

www.aeg.com

4

SAFETY INFORMATION

Before the installation and use, read
this manual carefully:

• For your safety and the safety of your
property

• To help the environment

• For the correct operation of the ap­pliance.

Always keep these instructions with the
appliance also if you move or give it to
a different person.
The manufacturer is not responsible if
an incorrect installation and use causes
damage.

CHILDREN AND VULNERABLE
PERSON SAFETY

• Do not let persons, children inclu­ded, with reduced physical sensory,
reduced mental functions or lack of
experience and knowledge use the
appliance. They must have supervi­sion or instruction for the operation
of the appliance by a person who is
responsible for their safety.

• Keep all packaging away from chil­dren. There is the risk of suffocation
or injury.

• Keep all detergents away from chil­dren.

• Keep children and pets away from
the appliance when the door is open.

• Before you close the appliance door,
make sure that children and pets are
not into the drum.

GENERAL SAFETY

• Do not use the appliance for profes­sional use. The appliance is only for
domestic use.

• Do not change the specifications of
this appliance. There is the risk of in­jury and damage to the appliance.

• Do not put flammable products or
items that are wet with flammable
products in, near or on the appliance.
Risk of explosion or fire.

• Obey the safety instructions on the
detergent packaging to prevent
burns to eyes, mouth and throat.

• Make sure that you remove all metal
objects from the laundry. Hard and
sharp material can cause damage to
the appliance.

• Do not touch the glass of the door
while a programme operates. The
glass can be hot (only for front-load­ing appliances).

CARE AND CLEANING

• Deactivate the appliance and discon­nect the mains plug from the mains
socket.

• Do not use the appliance without the
filters. Make sure that the installation
of the filters is correct. An incorrect
installation causes water leakages.

INSTALLATION

• The appliance is heavy, be careful
when you move it.

• Do not transport your appliance with­out the transit bolts, you can damage
internal components and cause leak­ages or malfunctions.

• Do not install and connect a dam­aged appliance.

• Make sure to remove all packaging
and transport bolts.

• Make sure that the mains plug is dis­connected from the mains socket
during installation.

• Only a qualified person must do the
electrical installation, the plumbing
and the installation of the appliance.
This to prevent the risks of structural
damage or injury.

• Do not install or use the appliance
where the temperature is less than 0
°C.

• When you install the appliance on a
carpet floor, make sure that there is
air circulation between the appliance
and the carpet. Adjust the feet to

have the necessary space between
the appliance and the carpet.

Water connection

• Do not connect the appliance with
old hoses already used. Only use new
hoses.

• Make sure not to cause damage to
the water hoses.

• Do not connect the appliance to new
pipes or pipes not used for a long
time. Let the water flow for some mi­nutes, then connect the inlet hose.

• The first time you use the appliance,
make sure that the water hoses and
the couplings do not have leakages.

Electrical connection

• Make sure that the appliance is
earthed.

• Make sure that the electrical informa­tion on the rating plate agrees with
the power supply.

• Always use a correctly installed
shockproof socket.

ENGLISH 5

• Do not use multiple plugs and exten­sion cables. There is a risk of fire.

• Do not replace or change the mains
cable. Contact the service centre.

• Make sure not to cause damage to
the mains plug and cable.

• Connect the mains plug to the mains
socket only at the end of the installa­tion. Make sure that there is access
to the mains plug after the installa­tion.

• Do not pull the mains cable to dis­connect the appliance. Always pull
the mains plug.

DISCARD THE APPLIANCE

1. Disconnect the mains plug from the

mains socket.

2. Cut off the mains cable and discard

it.

3. Discard the door catch. This pre-

vents children or pets to be closed
in the appliance. There is a risk of
suffocation (only for front-loading
appliances).

ENVIRONMENT CONCERNS

PACKAGING MATERIALS

Recycle the materials with the symbol

.
Put the packaging in applicable con­tainers to recycle it.

ECOLOGICAL HINTS

To help the environment, use less water
and energy, obey these instructions:

• Set a programme without the pre-

wash phase to wash laundry with nor­mal soil.

• Always start a washing programme

with the maximum load of laundry.

• If necessary, use a stain remover

when you set a programme with a
low temperature.

• To use the correct quantity of the de-

tergent, check the water hardness of
your domestic system

The symbol
packaging indicates that this product
may not be treated as household
waste. Instead it should be taken to the
appropriate collection point for the
recycling of electrical and electronic
equipment. By ensuring this product is
disposed of correctly, you will help
prevent potential negative
consequences for the environment and
human health, which could otherwise
be caused by inappropriate waste
handling of this product. For more
detailed information about recycling of
this product, please contact your local
council, your household waste disposal
service or the shop where you
purchased the product.

on the product or on its

6

TECHNICAL INFORMATION

Dimensions Width / Height / Depth 400 / 850 / 600 mm
Electrical connection: Voltage

Overall power
Fuse

Frequency
Water supply pressure Minimum 0,5 bar (0,05 MPa)
Maximum 8 bar (0,8 MPa)

Water supply

1)

Cold water

Maximum load Cotton 6 kg
Spin speed Maximum 1300 rpm

1)

Connect the water inlet hose to a water tap with a 3/4'' thread.

PRODUCT DESCRIPTION

230 V

2200 W

10 A

50 Hz

1

Control panel

1

Lid

2

Lid button

3

Filter access door

4

Lever to move the appliance

5

Adjustable feet

6

2

87

3

9

10

4

5

6

Mains cable

7

Water inlet valve

8

Water drain hose

9

Transit bolts

10

Feet for the appliance level

11

6

11

ACCESSORIES

1 2 3

CONTROL PANEL

1 2 3

ENGLISH 7

Plastic cap

1

To close the hole on the rear side of
the cabinet, after the removal of the
transit bolt.

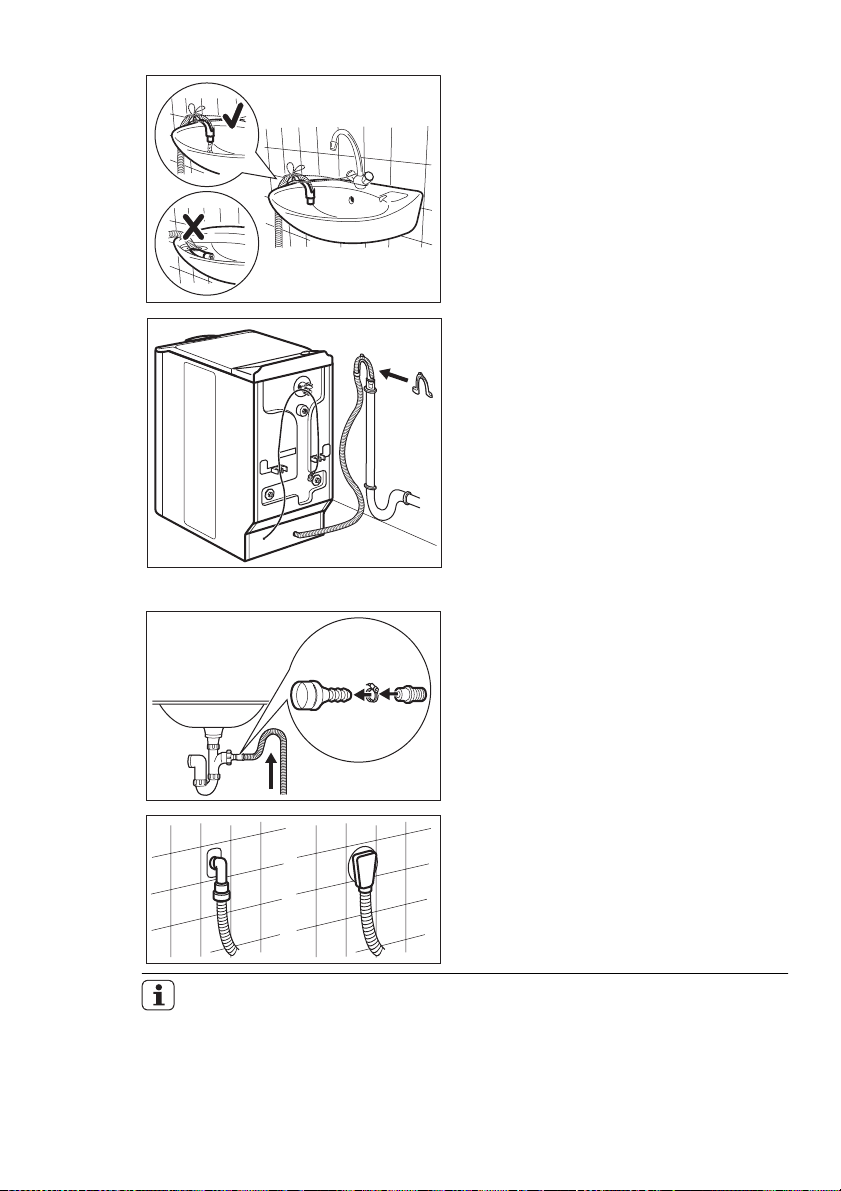

Plastic hose guide

2

To connect the drain hose on the
edge of a sink.

Anti-flood inlet hose

3

To prevent possible leakage.

On/Off button

1

Programme knob

2

Display

3

4

Start/Pause button

5

Delay start button

6

Time saving button

ON OFF BUTTON

Press this button to activate or deacti­vate the appliance. A tune sounds when
the appliance is activated.
The AUTO Stand-by function automati­cally deactivates the appliance to de­crease the energy consumption when:

• You do not use the appliance for 5
minutes before you press button

– All settings are cancelled.

1

4

45678910

7

Extra rinse button

8

Stain button

9

Spin button

10

Temperature button

–

Press button
pliance again.

– Set again the washing programme

and all possible options.

• After 5 minutes from the end of the
washing programme. Refer to 'At the
end of programme'.

.

1

to activate the ap-

8

PROGRAMME KNOB

2

Turn this knob to set a programme. The
related programme indicator comes on.

DISPLAY

A B C D

The display shows:

A • The maximum temperature of the programme.
B • The default spin speed of the programme.

C •

3

•

'No Spin'

The display symbols.

Symbols Description

1)

and 'Rinse Hold' symbols.

2)

Washing phase

Rinse phases

Spin phase

Child lock

You cannot open the appliance door when the symbol is on.
You can open the door only when the symbol goes off.

If the programme is completed but the symbol stays on:

• There is water in the drum.

• The 'Rinse Hold' function is on.
Delay start

D • The programme time

When the programme starts, the time decreases with steps of 1 minute.

• The delay start
When you press the delay start button, the display shows the delay start

time.

•Alarm codes
If the appliance has a malfunction, the display shows alarm codes. Refer

to 'Troubleshooting' chapter.

•Err
The display shows this message for some seconds if:
– You set a function that is not applicable for the programme.
– You change the programme while it operates.

4

The indicator of the Start/Pause button

•
When the programme is completed.

1)

Only available for Spin/Drain programme.

2)

The symbols appear on the display when the related phase or function is set.

START/PAUSE BUTTON

4

flashes.

STAIN BUTTON

ENGLISH 9

8

Press button 4 to start or interrupt a
programme.

DELAY START BUTTON

Press button 5 to delay the start of a
programme from 30 minutes to 20
hours.

TIME SAVE BUTTON

Press the button 6 to decrease the
programme duration.

• Press one time to set 'Shortened du­ration' for items with daily soil.

• Press two times to set 'Extra Quick'
for items with almost no soil.

Some programmes accept only
one of the two functions.

EXTRA RINSE BUTTON

Press button 7 to add rinsing phases
to a programme.
Use this function for persons allergic to
detergents and in areas where the wa­ter is soft.

5

6

7

Press button 8 to add the stain phase
to a programme.
Use this function for laundry with hard
stains to remove.
When you set this function, put the
stain remover into compartment

This function increases the pro­gramme duration.
This function is not available
with a temperature lower than
40° C.

SPIN BUTTON

Press this button to:

• Decrease the maximum speed of the
spin phase when you set a pro­gramme.

The display shows only the spin
speeds available with the set
programme.

• Deactivate the spin phase.

• Activate the 'Rinse Hold' function.
Set this function to prevent fabric
creases. The appliance does not
drain the water when the programme
is completed.

9

.

10

Spin phase is off.

'Rinse Hold' function is
on.

TEMPERATURE BUTTON

Press button 10 to change the default
temperature.

- - = cold water

10

ACOUSTIC SIGNALS
FUNCTION

You can hear the acoustic signals when:

• You activate the appliance.

• You deactivate the appliance.

• You press the buttons.

• The programme is completed.

• The appliance has a malfunction.
To deactivate/activate the acoustic

signals, press button
at the same time for 6 seconds.

If you deactivate the acoustic
signals, they continue operate
only when you press the buttons
and when a malfunction occurs.

7

and button

8

• To activate the function, press button

9

and button 10 at the same time

until the display shows the symbol
.

• To deactivate the function, press but-

9

and button 10 at the same

ton
time until the symbol

You can activate the function:

• Before you press the Start/Pause but-

4

: the appliance cannot start.

ton

• After you press the Start/Pause but-

4

, all the buttons and the pro-

ton
gramme knob are deactivated.

goes off.

PERMANENT EXTRA RINSE
FUNCTION

With this function you can keep the ex­tra rinse function permanently on when
you set a new programme.

• To activate the function press button

5

and button 6 at the same time

7

until the indicator of button

• To deactivate the function press but-

5

and button 6 at the same

ton
time until the indicator of button

is off.

is on.

7

CHILD LOCK FUNCTION

This function prevents children to play
with the control panel.

WASHING PROGRAMMES

Programme
Temperature

Cottons
(Katoen / Blanc/
Couleurs)
95° - Cold

Type of load
max. weight of load

White and coloured
cotton with normal
soil.
max. 6 kg

Cycle
description

Wash
Rinses
Long spin

Functions

SPIN REDUCTION
RINSE HOLD

1)

STAIN
EXTRA RINSE

TIME SAVE

2)

ENGLISH 11

Programme
Temperature

Cottons + Pre­wash
(Katoen + Voor­was / Blanc/
Couleurs + Prél­avage)
95° - Cold

Extra Silent
(Extra Stil / Extra
Silence)
95° - Cold

Synthetics
(Synthetica /
Synthétiques)
60° - Cold

Synthetics + Pre­wash
(Synthetica +
Voorwas / Syn­thétiques + Prél­avage)
60° - Cold

Easy Iron
(Strijkvrij / Re-

passage Facile)
60° - Cold

Delicates
(Fijne Was / Dél­icats)
40° - Cold

Wool/Silk
(Wol/Zijde /
Laine/Soie)
40° - Cold

Spin/Drain
(Centrifugeren/
Pompen / Essor-

age/Vidange)

4)

Rinse
(Spoelen / Rin­çage)

Type of load
max. weight of load

White and coloured
cotton with heavy soil.
max. 6 kg

Cycle
description

Prewash
Wash
Rinses
Long spin

White and coloured
cotton with normal
soil.
max. 6 kg

Synthetic or mixed
fabric items with nor­mal level of soil.

Wash
Rinses
Stop with water in
the drum

Wash
Rinses
Short spin

max. 2,5 kg

Synthetic or mixed
fabric items with
heavy soil.
max. 2,5 kg

Synthetic fabric items
with normal soil.

3)

max. 1 kg

Delicate fabrics as
acrylics, viscose, poly­ester items with nor-

Prewash
Wash
Rinses
Short spin

Wash
Rinses
Short spin

Wash
Rinses

Short spin
mal soil.
max. 2,5 kg

Machine washable
wool. Hand washable
wool and delicate

Wash

Rinses

Short spin
fabrics with «hand
washing» care sym­bol.
max. 1 kg

All fabrics
The maximum load of
the laundry is related
to the type of laundry.

Drainage of the

water

Spin phase at the

maximum speed.

All fabrics. One rinse with ad-

ditive spin phase

Functions

SPIN REDUCTION
RINSE HOLD
EXTRA RINSE

TIME SAVE

STAIN

2)

1)

EXTRA RINSE
TIME SAVE

2)

SPIN REDUCTION
RINSE HOLD

1)

STAIN
EXTRA RINSE

TIME SAVE

2)

SPIN REDUCTION
RINSE HOLD
EXTRA RINSE

TIME SAVE

2)

RINSE HOLD
EXTRA RINSE
TIME SAVE

SPIN REDUCTION
RINSE HOLD

1)

STAIN
EXTRA RINSE

TIME SAVE

2)

SPIN REDUCTION
RINSE HOLD

SPIN REDUCTION
NO SPIN

SPIN REDUCTION
RINSE HOLD

EXTRA RINSE

5)

12

Programme
Temperature

Curtains
(Gordijnen / Ri­deaux)
40° - Cold

Type of load
max. weight of load

Set this programme
to wash curtains. It
adds automatically
the prewash phase to

Cycle

description

Prewash

Wash

Rinses

Short spin

Functions

SPIN REDUCTION
RINSE HOLD
EXTRA RINSE

clean the dust from
the curtains.
Do not put the deter­gent into the prewash
compartment.
max. 2,5 kg

6)

Jeans
60° - Cold

Quick Intensiv
(Kort Intensief /
Intensif)
60°-40°

All items in jeans. Jer­sey made items with
hi-tech materials.
max.3 kg

Quick washing pro­gramme, to be used
for lightly soiled
white/fast coloured

Wash

Rinses

Short spin

Wash

Rinses

Long spin

SPIN REDUCTION
RINSE HOLD

TIME SAVE

2)

SPIN REDUCTION
RINSE HOLD
EXTRA RINSE

cottons and mixed
fabrics.
max. 2,5 kg

20 min. - 3 kg
30°

Super Eco

7)

Cold

Economy
(Eco / Economi-

8)

que)
60° - 40°

1)

The STAIN function is not available with a temperature lower than 40°C.

2)

if you press the button 6 two times (Extra Quick duration), we recommend that you
decrease the quantity of the load. It is possible to load fully the appliance, however the
washing results are reduced.

3)

The wash and spin phase is soft to prevent the creases of the laundry. The appliance adds
some rinses.

4)

The default phase of the spin speed is related to cotton items. Set the spin speed. Make
sure that it agrees with the laundry. To select the DRAIN programme only, set the function
NO SPIN.

5)

Press EXTRA RINSE button to add rinses. With a low spin speed the appliance performs
delicate rinses and a short spin.

6)

The Extra Rinse option will be activated automatically.

7)

Set this programme to decrease the time and the consumption of energy and water.

8)

Set this programme to have a good washing results and decrease the energy consumption.
The time of the washing programme is extended.

Cotton and synthetic
items with light soil or
worn only one time.

Mixed fabrics (cotton
and synthetic items).
max. 3 kg

White and fast col­oured cotton with
normal soil.
max. 6 kg

Wash

Rinses

Short spin

Wash

Rinses

Short spin

Wash

Rinses

Long spin

SPIN REDUCTION

SPIN REDUCTION
RINSE HOLD
EXTRA RINSE

SPIN REDUCTION
RINSE HOLD
STAIN
EXTRA RINSE

TIME SAVE

2)

CONSUMPTION VALUES

ENGLISH 13

Programme

1)

Energy consump-

tion (KWh)

2)

Water consump-

tion (litre)

2)

Cottons 90°C 2.00 55
Cottons + Prewash 90°C 2.20 65
Extra silent 90°C 2.00 90
Synthetics 60°C 0.85 44
Synthetics + Prewash 60°C 1.10 50
Easy iron 60°C 0.50 55
Delicates 40°C 0.50 48
Wool / Silk 40°C 0.50 50
Spin / Drain 0.05 /
Rinse 0.10 35
Curtains 40°C 0.60 60
Jeans 60°C 0.90 55
Quick Intensive 60°C 0.95 45
20 min. 3 kg 30°C 0.35 50
Super eco 0.15 38
Economy 90°C 1.80 55

Programmes for energy saving

Economy 60°C

Economy 40°C

3)

3)

1.02 52

0.70 55

The cotton 60 °C economy and cotton 40 °C economy are the standard
cotton programmes for normally soiled cotton laundry. They are suitable
to clean normally soiled cotton laundry and they are the most efficient
programmes in terms of combined energy and water consumption for
washing that type of cotton laundry. The actual water temperature may
differ from the declared cycle temperature.

1)

Refer to the display for the programme time.

2)

The consumption information shown in this chart is indicative. It can vary depending on the
quantity and the type of laundry, on the temperature of the water supply and on the
ambient temperature.

3)

This is the programme for test institutes. It agrees with EN60456.

BEFORE FIRST USE

Put a small quantity of detergent in the
main wash compartment of the deter­gent dispenser. Set and start a pro­gramme for cotton at the highest tem-

perature without laundry. This removes
all possible dirt from the drum and the
tub.

14

USING THE APPLIANCE

1. Open the water tap.

2. Connect the mains plug to the

mains socket.

3.

Press button
pliance.

4. Put the laundry in the appliance.

1

to activate the ap-

5. Use the correct quantity of deter­gent and additives.

6. Set and start the correct pro­gramme for the type of laundry and
soil.

LOADING THE LAUNDRY

3. Put the laundry. Make sure to not
put too much laundry into the drum.

4. Close the drum and the lid of your
washing machine.

Before you close the lid of your
appliance, make sure that you
close the drum correctly.

A

1. Open the lid of the appliance.

2. Push the button A (depending on

model). The drum opens automati­cally.

USING THE DETERGENT AND ADDITIVES

The detergent compartment for the prewash phase and the soak pro­gramme.

The detergent compartment for the washing phase.

Liquid additives compartment (fabric conditioner, starch).
The mark

Always obey the instructions
that you find on the packaging
of the detergent products.

M

is the maximum level for the quantity liquid additives.

SETTING AND STARTING A PROGRAMME

ENGLISH 15

1. Turn the programme knob. The re-

lated programme indicator comes
on.

2.

The indicator of button
with red colour.

3. The display shows the default tem­perature and spin speed. To change
the temperature and/or the spin
speed, press the related buttons.

4. Set the available functions. The indi­cator of the set function comes on
or the display shows the related
symbol.

5.

Press button
gramme. The indicator of button

is on.

4

to start the pro-

4

flashes

INTERRUPT A PROGRAMME

1.

Press button
flashes.

2.

Press button
programme continues.

4

. The indicator

4

again. The washing

CANCEL A PROGRAMME

1.

Press button
gramme and to deactivate the ap­pliance.

2.

Press button
the appliance. Now, you can set a
new washing programme.

The appliance does not drain
the water.

1

to cancel the pro-

1

again to activate

CHANGE A FUNCTION

You can change only some functions
before they operate.

1.

Press button
flashes.

2. Change the function set.

4

. The indicator

SET THE DELAY START

1.

Press button
until the display shows the number

5

again and again

of minutes or hours. The related
symbols comes on.

2.

Press button
starts the countdown of the delay
start.

When the countdown is completed,
the programme starts automatically.

Before you press button 4 to
start the appliance, you can can­cel or change the set of the de­lay start.
You cannot set the delay start
with the Steam programme.

4

CANCEL THE DELAY START

1.

Press button
cator flashes.

2.

Press button
until the display shows 0’.

3.

Press button
starts.

4

, the appliance

4

. The related indi-

5

again and again

4

. The programme

OPEN THE LID

While a programme or the delay start
operates, the lid is locked.

To open the lid:

1.

Press button
lid 2 minutes after the appliance
stops. The door lock symbol in the
display goes off.

2. Open the lid.

3.

Close the lid and press button
The programme or the delay start
continues.

If the temperature and level of
the water in the drum are too
high, the door lock symbol stays
on and you cannot open the lid .
If necessary, do the following
procedure to open the lid.

1. Deactivate the appliance.

2. Wait for some minutes.

3. Make sure that there is no

4

. You can open the

water in the drum.

4

.

16

If you deactivate the appliance,
it is necessary to set the pro­gramme again.

AT THE END OF PROGRAMME

• The appliance stops automatically.

• The acoustic signals operate.

•

In the display

• The indicator of the Start/Pause but-

4

ton

goes off.

• You can open the lid 2 minutes after

the appliance stops. The door lock
symbol goes off.

•

Press button
pliance. After five minutes from the
end of the programme, the AUTO
OFF function automatically deacti­vates the appliance.

When you activate the appli­ance again, the display shows
the end of the last set pro­gramme. Turn the programme
knob to set a new cycle.

• Remove the laundry from the appli-

ance. Make sure that the drum is
empty.

• Keep the door ajar, to prevent mil-

dew and odours.

comes on.

1

to deactivate the ap-

HELPFUL HINTS AND TIPS

THE LAUNDRY LOAD

• Divide the laundry in: white, col-

oured, synthetics, delicates and wool.

• Obey the washing instructions that

are on the laundry care labels.

• Do not wash together white and col-

oured items.

• Some coloured items can discolour

with the first wash. We recommend
that you wash them separately for the
first times.

• Button up pillowcases, close zippers,

hooks and poppers. Tie up belts.

• Empty the pockets and unfold the

items.

• Close the water tap.

The washing programme is comple­ted, but the 'Rinse Hold' function is
on:

– The drum turns regularly to prevent

the creases in the laundry.
–The door stays locked.
– You must drain the water to open the

door.
To drain the water:

1. If necessary, decrease the spin

speed.

2.

Press the Start/Pause button
The appliance drains the water and
spins.

3. When the programme is completed

and the door lock symbol goes off,
you can open the door

4. Deactivate the appliance.

The appliance drains and spins
automatically after approximate­ly 18 hours.

• Turn inside out multilayered fabrics,

wool and items with painted illustra-

tions.

• Remove hard stains.

• Wash with a special detergent heavy

soil stains.

• Be careful with the curtains. Remove

the hooks or put the curtains in a

washing bag or pillowcase.

• Do not wash in the appliance :

– Laundry without hems or with cuts

– Underwired bras.

– Use a washing bag to wash small

items.

• A very small load can cause balance

problems with the spin phase. If this

occurs, adjust manually the items in

4

.

the tub and start the spin phase
again.

STUBBORN STAINS

For some stains, water and detergent is
not sufficient.
We recommend that you remove these
stains before you put the items in the
appliance.
Special stain removers are available.
Use the special stain remover that is ap­plicable to the type of stain and fabric.

DETERGENTS AND ADDITIVES

• Only use detergents and additives
specially made for washing machines.

• Do not mix different types of deter­gents.

• To help the environment, do not use
more than the correct quantity of de­tergent.

• Obey the instructions that you find
on the on packaging of these prod­ucts.

• Use the correct products for the type
and colour of the fabric, the pro­gramme temperature and the level of
soil.

ENGLISH 17

• If you use liquid detergents, do not
set the prewash phase.

• If your appliance has not the deter­gent dispenser with the flap device,
add the liquid detergents with a dos­ing ball.

WATER HARDNESS

If the water hardness in your area is
high or moderate, we recommend that
you use a water softener for washing
machines. In areas where the water
hardness is soft it is not necessary to
use a water softener.
To know the water hardness in your
area, contact your local water authority.
Obey the instructions that you find on
the packaging of the products.
Equivalent scales measure the water
hardness:

• German degrees (°dH).

• French degrees (°TH).

• mmol/l (millimol for each litre - inter­national unit for the hardness of wa­ter).

• Clarke degrees.

Water hardness table

Level Type

1 soft 0-7 0-15 0-1.5 0-9
2 medium 8-14 16-25 1.6-2.5 10-16
3 hard 15-21 26-37 2.6-3.7 17-25
4 very hard > 21 > 37 >3.7 >25

CARE AND CLEANING

WARNING!

Disconnect the appliance from the
mains supply before you clean it.

Water hardness

°dH °T.H. mmol/l Clarke

DESCALING

The water we use contains limescale. If
it becomes necessary, use a water soft­ener to remove limescales.
Use a special product made for wash­ing machines. Obey the instructions
that you find on the packaging of the
manufacturer.

18

Do this separately from the laundry
wash.

EXTERNAL CLEANING

Clean the appliance only with soap and
warm water. Fully dry all the surfaces.

CAUTION!

Do not use alcohol, solvents or
chemical products.

MAINTENANCE WASH

With the low temperature programmes
it is possible that some detergent stays

DETERGENT DISPENSER

To clean the dispenser:

in the drum. Make regularly a mainte­nance wash. To do this:

• Empty the laundry from the drum.

• Set the hottest cotton wash pro­gramme

• Use a correct quantity of powder de­tergent with biological properties.

After each wash, keep the door open
for a while to prevent mould and to let
unpleasant smells go out.

1. Remove the detergent dispenser
and disconnect the two parts.

2. Clean all the parts with water.

3. Assemble the two parts of the de-

tergent dispenser.

4. Put back the detergent dispenser.

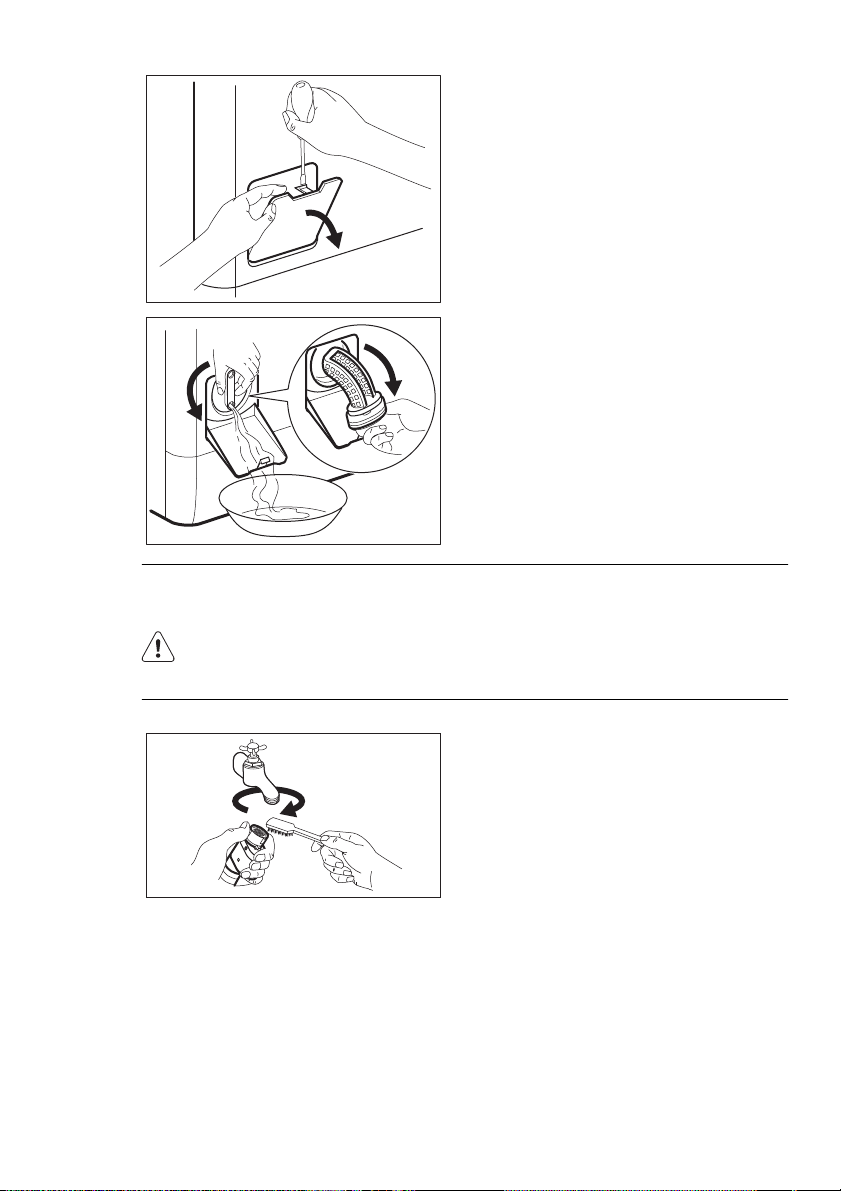

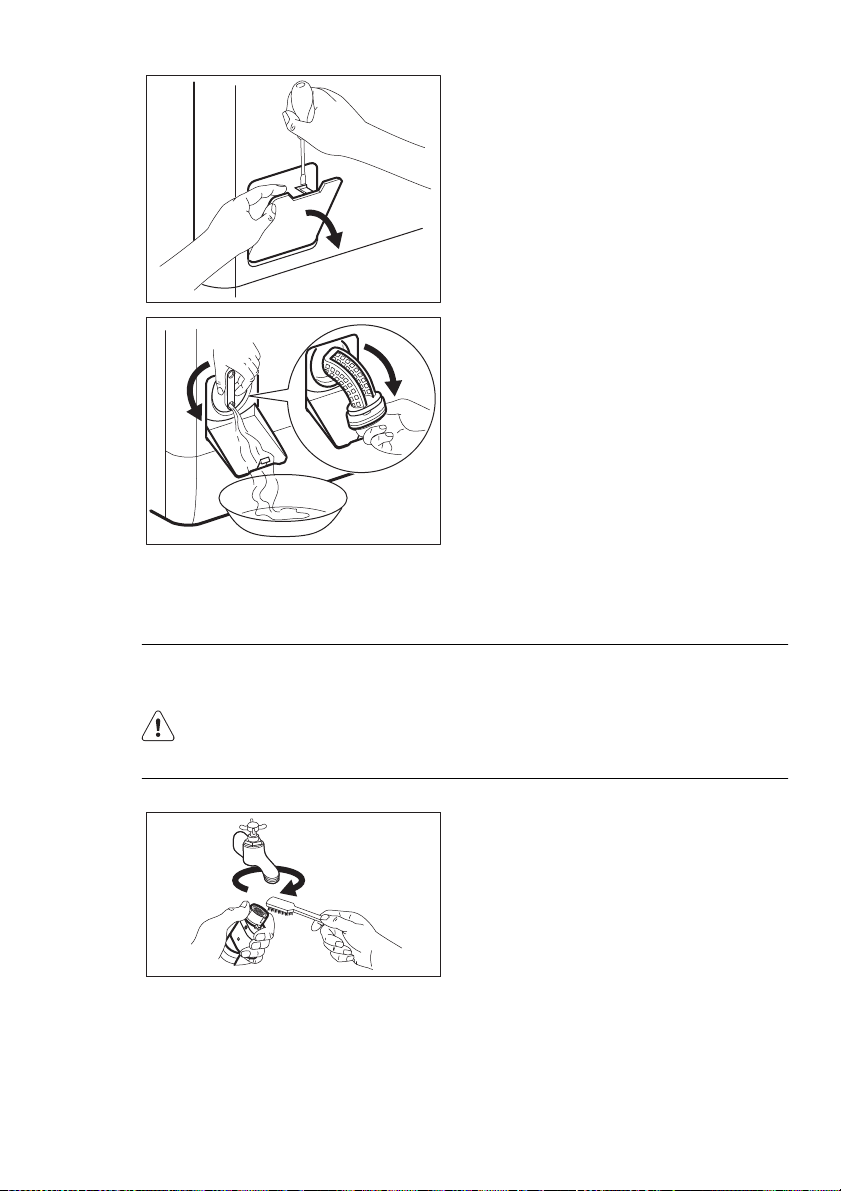

DRAIN FILTER

Regularly examine the drain fil­ter and make sure that it is
clean.

To clean the drain filter:

WARNING!

• Disconnect the mains plug
from the mains socket.

• Do not remove the filter while
the appliance operates. Do
not clean the drain filter if the
water in the appliance is hot.
The water must be cold be­fore you clean the drain filter.

THE INLET HOSE FILTER AND
THE VALVE FILTER

WARNING!

• Disconnect the mains plug
from the mains socket.

To clean the water inlet filters:

ENGLISH 19

1. Open the drain filter door.

2. Put a container below the recess of

the drain filter to collect the water
that flows out. Turn the filter until it
is vertical.

3. Turn the filter fully and remove it.

4. Remove fluff and objects.

5. Clean the filter with water.

6. Put it back and screw it in.

7. Make sure that you tighten correct-

ly the filter to prevent leakages.

8. Close the drain filter door.

1. Close the water tap.

2. Remove the water inlet hose from

the water tap.

3. Clean the filter in the inlet hose with
a stiff brush.

20

4. Remove the inlet hose behind the

appliance.

5. Clean the filter in the valve with a

stiff brush or a towel.

6. Install again the inlet hose. Make

sure that the couplings are tight to
prevent leakages.

7. Open the water tap.

90˚

EMERGENCY DRAIN

Because of a malfunction, the appliance
cannot drain the water.
If this occurs, do steps (1) through (3) of
'To clean the drain filter'.
If necessary, clean the filter.
Put the drainage duct back and close
the drain filter flap.

FROST PRECAUTIONS

If the appliance is installed in an area
where the temperature can be less than
0 °C, remove the remaining water from
the inlet hose and the drain pump.

1. Close the water tap and disconnect
the inlet hose.

TROUBLE SHOOTER AND SERVICE

The start of the appliance does not oc­cur or it stops during operation.

2. Put the end of the inlet hose in a
container and let the water flow out
of the hose.

3. Do the Drain programme and let it
operate until the end of the cycle.

4. Turn the programme knob to Stop
to disconnect the appliance from
the power supply.

5. Disconnect the appliance.

WARNING!

Make sure that the temperature
is more than 0 °C before you
use the appliance again.
The manufacturer is not respon­sible for damages caused by
low temperatures.

First try to find a solution to the prob­lem (refer to the table). If not, contact
the service centre.

With some problems, the acoustic
signals operate and the display
shows an alarm code:

•

- The appliance does not fill

with water.

•

- The appliance does not drain

the water.

•

- The appliance door is open or

not closed correctly.

•

- The anti-flood device is on.

WARNING!

Deactivate the appliance before
you do the checks.

Problem Possible cause Possible solution
The appliance

The water tap is closed. Open the water tap.
does not fill with
water.

The water inlet hose is

damaged.
The filters in the water in-

let hose is blocked .
The water tap is blocked

Make sure that the water inlet
hose has no damages.

Clean the filters. Refer to 'Care
and cleaning'.

Clean the water tap.
or is furred with lime­scale.

The connection of the

water inlet hose is not

Make sure that the connection is

correct.
correct.

The water pressure is too

low.

The appliance
does not drain the

The water drain hose is
damaged.

Contact your local water authori-

ty.

Make sure that the water drain

hose has no damages.

water.
The filter of the drain

pump is blocked.

Clean the filter of the drain

pump. Refer to 'Care and clean-

ing'.

The connection of the

water drain hose is not

Make sure that the connection is

correct.
correct.

A washing programme

Set the drain programme.
without the drain phase
is set.

The function Rinse &

Set the drain programme.
Hold is on.

The appliance

Close the door correctly.

door is open or
not closed correct­ly.

The anti-flood de­vice is on.

• Disconnect the appliance.

• Close the water tap.

• Contact the service centre.

The spin phase

The spin phase is off. Set the spin programme.

does not operate.

ENGLISH 21

22

Problem Possible cause Possible solution
The filter of the drain

pump is blocked.

Clean the filter of the drain

pump. Refer to 'Care and clean-

ing'.

Balance problems with

the laundry load.

Adjust manually the items in the

tub and start the spin phase

again.

The programme
does not start.

The mains plug is not
connected in the mains

Put in the mains plug.

socket.

Blow out fuse in the

Replace the fuse.
household fuse box.

You did not press button

4

.

Press button 4 .

The delay start is set. To start immediately the pro-

gramme, cancel the delay start.

The Child Lock function

is activated.

There is water on
the floor.

Leakages from the cou­plings of the water ho-

Deactivate the Child Lock func-

tion.

Make sure that the couplings are

tight.
ses.

Leakages from the drain

pump.

The water drain hose is

damaged.

You cannot open
the appliance

The washing programme
is in operation.

Make sure that the drain pump

filter is tight.

Make sure that the water inlet

hose has no damages.

Let the washing programme end.

door.
There is water in the

drum.

The appliance
makes an unusual

Incorrect level of the ap­pliance.

Set the drain or the spin pro-

gramme.

Adjust the level of the appliance.

Refer to 'Installation'.

noise.
You did not remove the

packaging and/or the
transit bolts.

Remove the packaging and/or

the transit bolts. Refer to 'Instal-

lation'.

The load is very small. Add more laundry in the drum.
The appliance fills

with water and

The end of the drain
hose is too low.

Make sure that the drain hose is

in the correct position.

drain immediately.
The washing re-

sults are not satis­factory.

The detergent you used
was not sufficient or cor­rect.

Increase the detergent quantity

or use a different one.

ENGLISH 23

Problem Possible cause Possible solution
You did not remove the

stubborn stains before
you wash the laundry.

Incorrect temperature

was set.

Too much laundry load. Decrease the laundry load.

After the check, activate the appliance.
The programme continues from the
point of interruption.
If the problem occurs again, contact the
service centre.

Use special products to remove

the stubborn stains.

Make sure that you set the cor-

rect temperature.

If the display shows other alarm codes,
contact the service centre.

SERVICE

• Refer to the information supplied
with this appliance for guarantee
condition and point of contact. The
information to give to the service is
on the rating plate.

We recommend that you write the in­formation here:

Model
(Mod.)

INSTALLATION

UNPACKING

..................

Product number
(Prod. N°)

Serial number
(Ser. Nr.)

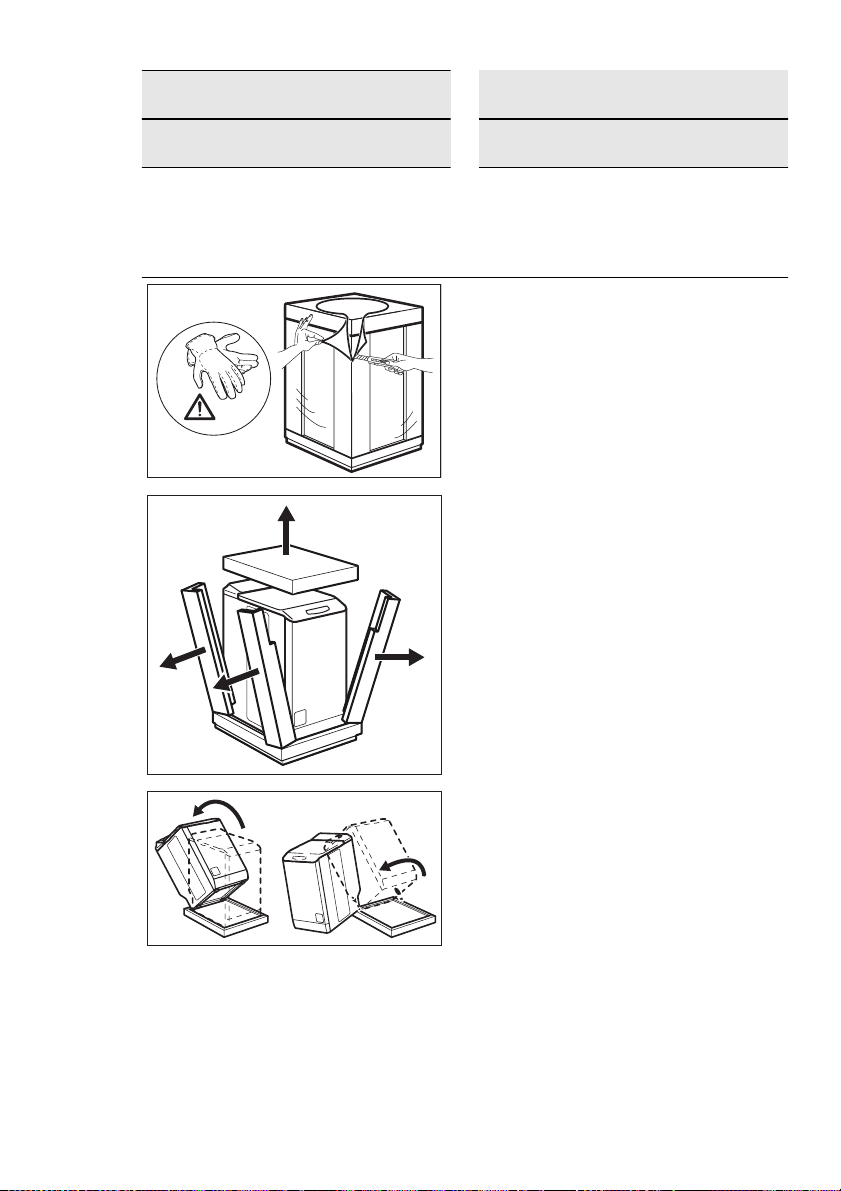

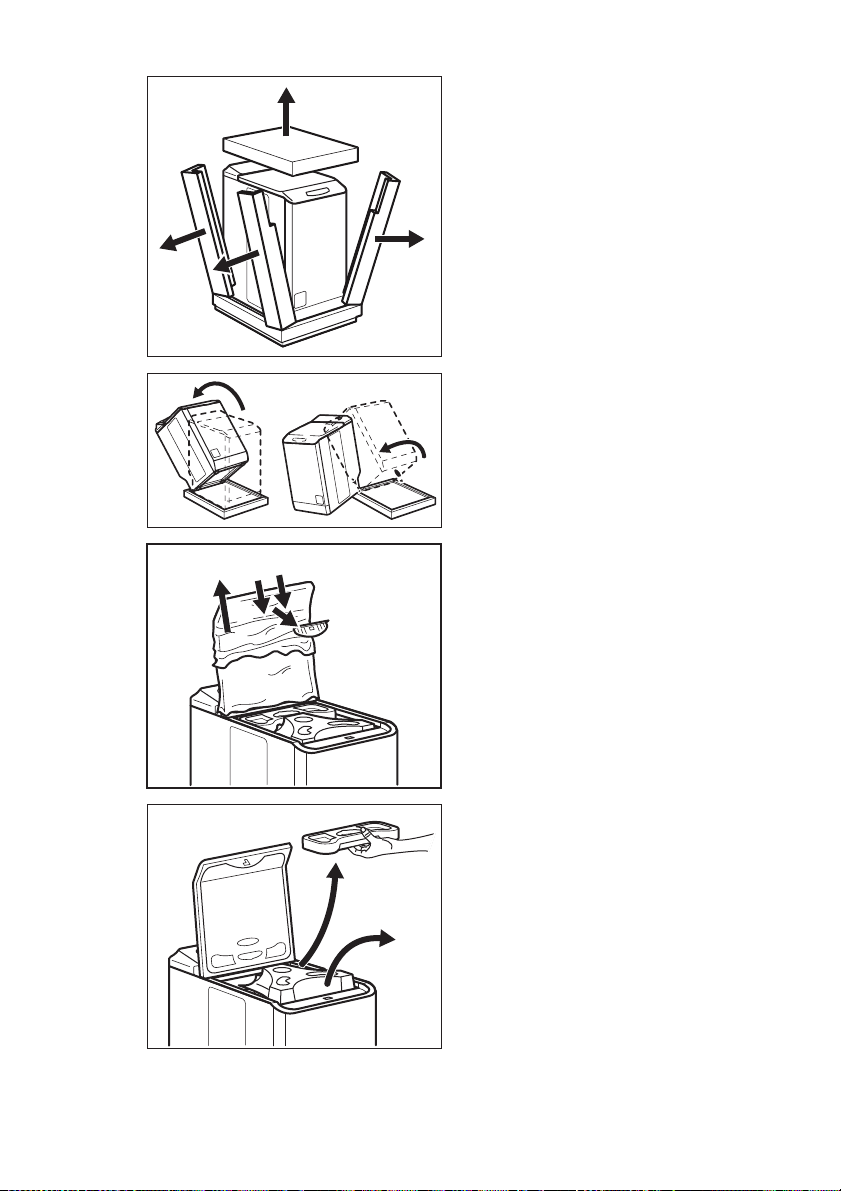

1. Remove the external film. If neces-

sary, use a cutter.

..................

..................

24

2. Remove the polystyrene packaging

materials.

3. Tilt the appliance backwards.

4. Turn the appliance on one of the

corners to remove the protection
from the bottom.

5. Open the lid.

1

2

6. Remove the red piece and the

plastic film.

7. Remove the detergent dispenser.

8. Remove the polystyrene piece.

1

9. Replace the detergent dispenser.

10. Open the drum and remove all the

items.

2

ENGLISH 25

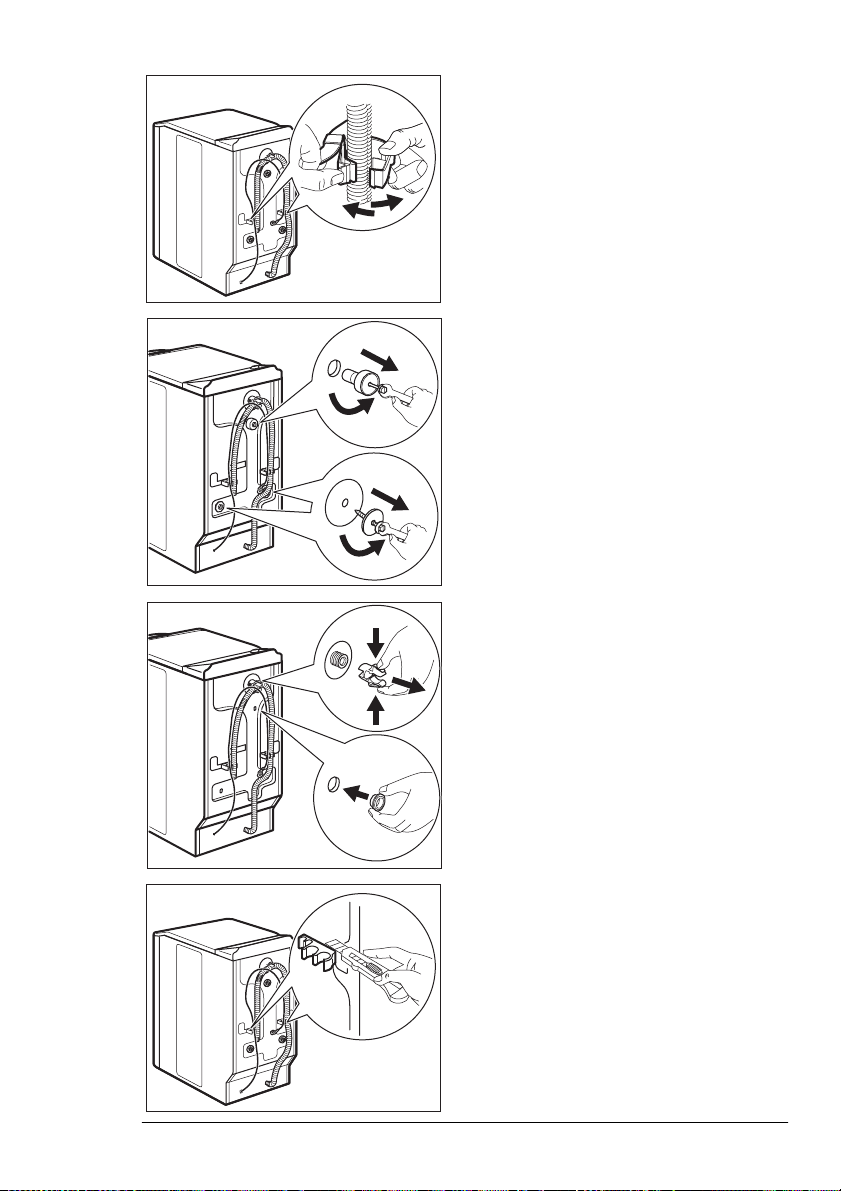

11. Remove the power supply cable

and the drain hose from the hose
holders.

12. Remove the three bolts.

2

1

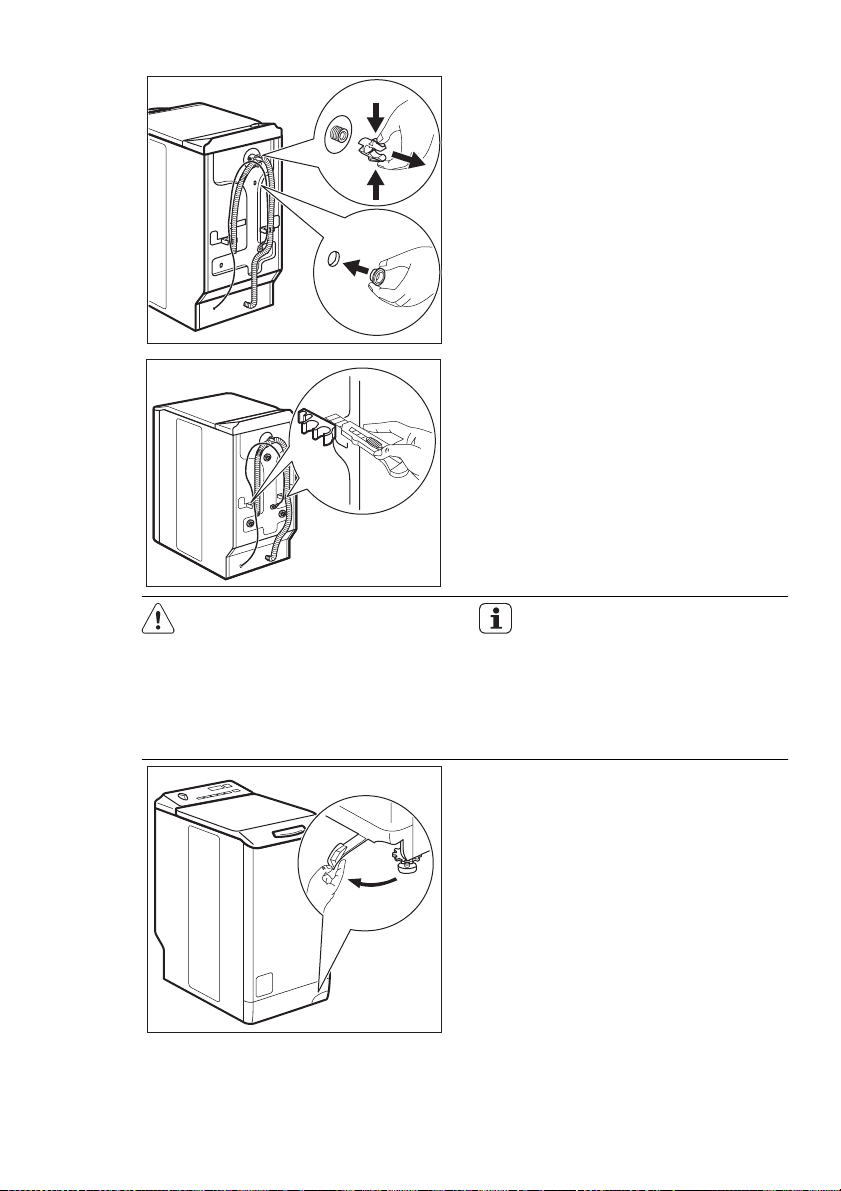

13. Remove the plastic piece.

1

14. Replace the plastic spacer with the

plastic cap. You can find this cap in

2

the user manual bag.

1

15. To install the appliance at the same

level as neighbouring furniture, cut
these plastic pieces.

26

WARNING!

Remove all the packaging and
the transit bolts before you in­stall the appliance.

POSITIONING AND LEVELLING

A

We recommend that you keep
the packaging and the transit
bolts for when you move the ap­pliance.

1. Pull the lever from right to left.

2. When the position of the appliance

is right, put back the lever.

3. Install the appliance on a flat hard

floor.

4. Make sure that carpets do not stop

the air circulation below the appli­ance.

5. Make sure that the appliance does

not touch the wall or other units.

6. Loosen the feet to adjust the level.

Measure with a spirit level. Tighten
the pieces A.

7. A correct adjustment of the appli-

ance level prevents the vibration,
noise and the movement of the ap­pliance when in operation.

• The appliance must be level and sta­ble.

CAUTION!

Do not put cardboard, wood or
equivalent materials below the
appliance feet to adjust the lev­el.

THE INLET HOSE

ENGLISH 27

1. Connect the hose to the appliance.

Loose the ring nut to set it in the
correct position.

90˚

2. Connect the water inlet hose to the

cold water tap with 3/4 thread.

CAUTION!

Make sure that there are no
leaks from the couplings.

Do not use an extension hose if
the inlet hose is too short. Con­tact the service centre for the re­placement of the inlet hose.

Water-stop device

A

WATER DRAINAGE

There are different procedures to con­nect the drain hose:

The inlet hose has a water stop device.
This device prevents water leaks in the
hose because of its natural ageing. The
red sector in the window «A» shows this
fault .
If this occur, close the water tap and
contact the service centre to replace
the hose.

28

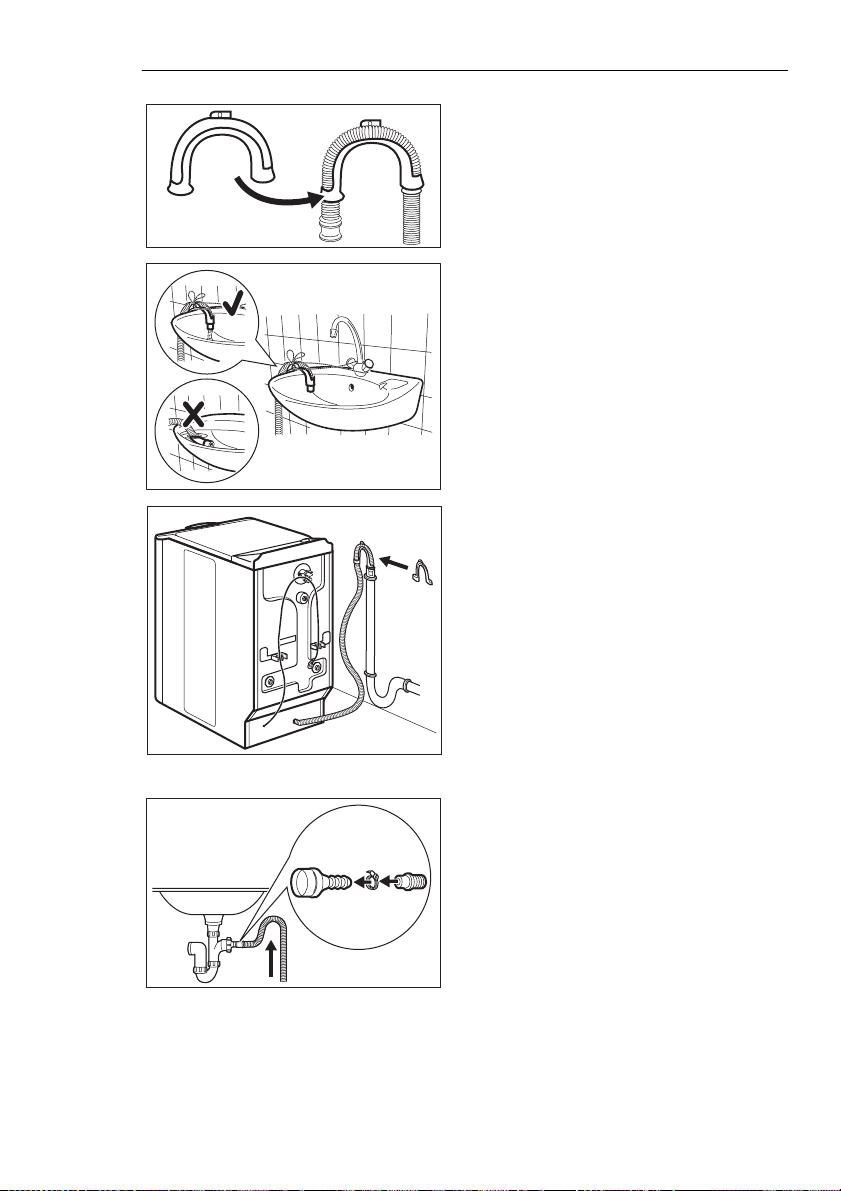

With the plastic hose guide.

• On the edge of a sink.

• Make sure that the plastic guide can­not move when the appliance drains.
Attach the guide to the water tap or
the wall.

• To a stand pipe with vent-hole.
Refer to the illustration. Directly into

a drain pipe at a height of not less
than 70 cm and not more than 100
cm. The end of the drain hose must
always be ventilated , i.e. the inner
diameter of the drainpipe must be
larger than the external diameter of
the drain hose.

Without the plastic hose guide.

•To a sink spigot.
Refer to the illustration. Put the drain

hose in the spigot and tighten it with
a clip. Make sure that the drain hose
makes a loop to prevent that remain­ing particles go in the appliance from
the sink.

You can extend the drain hose
to maximum 400 mm. Contact
the service centre for the other
drain hose and the extension.

ENGLISH 29

• Directly to a built-in drain pipe in the
room wall and tighten it with a clip.

30

INHALT

32 SICHERHEITSHINWEISE
33 UMWELTTIPPS
34 TECHNISCHE DATEN
35 GERÄTEBESCHREIBUNG
35 ZUBEHÖR
36 BEDIENFELD
40 WASCHPROGRAMME
43 VOR DER ERSTEN INBETRIEBNAHME
43 GEBRAUCH DES GERÄTS
44 EINFÜLLEN DER WÄSCHE
44 VERWENDUNG VON WASCH- UND

PFLEGEMITTELN

44 EINSTELLEN UND STARTEN EINES PROGRAMMS
46 AM PROGRAMMENDE
46 PRAKTISCHE TIPPS UND HINWEISE
47 REINIGUNG UND PFLEGE
51 FEHLERSUCHE UND KUNDENDIENST
54 MONTAGE

KUNDENDIENST

Halten Sie folgende Angaben bereit,
wenn Sie sich an den Kundendienst
wenden. Die Informationen finden Sie
auf dem Typenschild.

Modell
Produkt-Nummer (PNC)
Seriennummer

In dieser Benutzerinformation werden
folgende Symbole verwendet:

Warnung - Wichtige
Sicherheitshinweise.

Allgemeine Hinweise und Ratschläge

Hinweise zum Umweltschutz

Änderungen vorbehalten

FÜR PERFEKTE ERGEBNISSE

Danke, dass Sie sich für dieses AEG Produkt entschieden haben. Wir haben es
geschaffen, damit Sie viele Jahre von seiner ausgezeichneten Leistung und den
innovativen Technologien, die Ihnen das Leben erleichtern, profitieren können. Es ist
mit Funktionen ausgestattet, die in gewöhnlichen Geräten nicht vorhanden sind.
Nehmen Sie sich ein paar Minuten Zeit zum Lesen, um seine Vorzüge kennen zu
lernen.

ZUBEHÖR UND VERBRAUCHSMATERIALIEN

Im AEG Webshop finden Sie alles, was Sie für ein makelloses Aussehen und
perfektes Funktionieren Ihrer AEG Geräte benötigen. Wir bieten auch ein
umfangreiches Zubehörsortiment, das Ihre höchsten Qualitätsansprüche erfüllt, vom
Profi-Kochgeschirr bis zu Besteckkörben, von Flaschenhaltern bis hin zu
Wäschebeuteln für empfindliche Wäsche...

Besuchen Sie den Webshop unter
www.aeg.com/shop

DEUTSCH 31

Auf unserer Website finden Sie:

- Produkte

- Prospekte

- Gebrauchsanweisungen

- Problemlöser

- Service-Informationen

www.aeg.com

32

SICHERHEITSHINWEISE

Lesen Sie vor der Montage und Anwen­dung sorgfältig dieses Handbuch:

• Für Ihre Sicherheit und die Sicherheit
Ihres Eigentums.

• Zum Schutz der Umwelt.

• Zur korrekten Bedienung des Geräts.

Bewahren Sie diese Bedienungsanlei­tung in der Nähe des Geräts auf, auch
wenn Sie dieses an einem anderen Ort
aufstellen oder es an eine andere Per­son weitergeben.
Der Hersteller ist nicht dafür verant­wortlich, wenn eine inkorrekte Montage
oder Verwendung Schäden verursacht.

SICHERHEIT VON KINDERN
UND SCHUTZBEDÜRFTIGEN
PERSONEN

• Lassen Sie keine Personen (ein­schließlich Kinder) mit eingeschränk­ten physischen, sensorischen oder
geistigen Fähigkeiten, mangelnder
Erfahrung oder mangelndem Wissen
dieses Gerät benutzen. Solche Perso­nen müssen von einer Person beauf­sichtigt oder bei der Bedienung des
Geräts angeleitet werden, die für ihre
Sicherheit verantwortlich ist.

• Halten Sie das Verpackungsmaterial
von Kindern fern. Andernfalls besteht
Erstickungs- und Verletzungsgefahr.

• Halten Sie alle Wasch- und Reini­gungsmittel von Kindern fern.

• Halten Sie Kinder und Haustiere vom
geöffneten Gerät fern.

• Vergewissern Sie sich vor dem Schlie­ßen der Gerätetür, dass sich keine
Kinder oder Haustiere in der Trom­mel befinden.

ALLGEMEINE
SICHERHEITSHINWEISE

• Benutzen Sie das Gerät nicht für ge­werbliche Zwecke. Dieses Gerät ist
nur zur Verwendung im Haushalt be­stimmt.

• Nehmen Sie keine technischen Än­derungen am Gerät vor. Hierdurch
besteht Verletzungsgefahr und das
Gerät kann beschädigt werden.

• Platzieren Sie keine entflammbaren
Produkte oder Gegenstände, die mit
entflammbaren Produkten benetzt
sind, im Gerät, auf dem Gerät oder in
der Nähe des Geräts. Es besteht Ex­plosions- und Brandgefahr.

• Beachten Sie die Sicherheitsanwei­sungen auf der Waschmittelpackung,
um Verätzungen an Augen, Mund
oder im Hals zu vermeiden.

• Achten Sie darauf, dass alle Metall­objekte aus der Wäsche entfernt wur­den. Harte und scharfe Gegenstände
können das Gerät beschädigen.

• Berühren Sie während des Betriebs
nicht das Türglas. Das Glas kann heiß
sein (dies gilt nur für Frontlader).

REINIGUNG UND PFLEGE

• Schalten Sie das Gerät ab und ziehen
Sie den Netzstecker aus der Steckdo­se.

• Benutzen Sie das Gerät nie ohne die
Filter. Vergewissern Sie sich, dass die
Filter ordnungsgemäß eingesetzt
sind. Ein falsch eingesetzter Filter
führt zu Wasserlecks.

MONTAGE

• Das Gerät ist schwer, Vorsicht beim
Transport.

• Transportieren Sie das Gerät nicht
ohne die Transportschrauben. Sonst
könnten innere Bauteile beschädigt
und Lecks oder Betriebsstörungen
verursacht werden.

• Schließen Sie ein beschädigtes Gerät
nicht an.

• Achten Sie darauf, sämtliche Verpa­ckungsmaterialien und Transport­schrauben zu entfernen.

• Vergewissern Sie sich, dass der Netz­stecker während der Montage nicht

an einer Netzsteckdose angeschlos­sen ist.

• Die elektrische Installation, die
Klempnerarbeiten und die Montage
des Geräts dürfen nur von einer qua­lifizierten Fachkraft ausgeführt wer­den. Auf diese Weise werden Gebäu­deschäden und Verletzungen vermie­den.

• Stellen Sie das Gerät nicht an einem
Ort auf, an dem die Temperatur un­ter 0 °C absinken kann, und benutzen
Sie das Gerät nicht, wenn die Tem­peratur unter 0 °C absinken könnte.

• Falls Sie das Gerät auf einem Tep­pichboden aufstellen, sorgen Sie da­für, dass Luft zwischen dem Gerät
und dem Teppich zirkulieren kann.
Stellen Sie die Füße so ein, dass der
dazu erforderliche Abstand zwischen
Gerät und Teppich vorhanden ist.

Wasseranschluss

• Schließen Sie das Gerät nicht mit ge­brauchten Schläuchen an. Verwen­den Sie nur neue Schläuche.

• Achten Sie darauf, die Wasserschläu­che nicht zu beschädigen.

• Schließen Sie das Gerät nicht an eine
neue oder lange nicht mehr benutzte
Wasserleitung an, sondern lassen Sie
zunächst das Wasser ein paar Minu­ten durch die Wasserleitung fließen
und schließen Sie erst dann den Zu­laufschlauch an.

• Vergewissern Sie sich bei der ersten
Verwendung des Gerätes, dass die
Wasserschläuche und Anschlüsse
dicht sind.

DEUTSCH 33

• Stellen Sie sicher, dass das Gerät ge­erdet ist.

• Stellen Sie sicher, dass die elektri­schen Daten auf dem Typenschild
den Daten Ihrer Stromversorgung
entsprechen.

• Schließen Sie das Gerät nur an eine
sachgemäß installierte Schutzkon­taktsteckdose an.

• Verwenden Sie keine Mehrfachsteck­dosen oder Verlängerungskabel. Es
besteht Brandgefahr.

• Ersetzen oder wechseln Sie nicht
selbst das Netzkabel. Wenden Sie
sich an den Kundendienst.

• Achten Sie darauf, Netzstecker und
Netzkabel nicht zu beschädigen.

• Stecken Sie den Netzstecker erst
nach Abschluss der Montage in die
Steckdose. Stellen Sie sicher, dass
der Netzstecker nach der Montage
noch zugänglich ist.

• Ziehen Sie nicht am Netzkabel, wenn
Sie das Gerät vom Stromnetz trennen
möchten. Ziehen Sie dazu immer di­rekt am Netzstecker.

ENTSORGUNG DES GERÄTS

1. Ziehen Sie den Netzstecker aus der

Netzsteckdose.

2. Schneiden Sie das Netzkabel ab

und entsorgen Sie es.

3. Entsorgen Sie die Türverriegelung,

damit Kinder oder Haustiere nicht in
dem Gerät eingeschlossen werden
können. Es besteht Erstickungsge­fahr (dies gilt nur für Frontlader).

Elektrischer Anschluss

UMWELTTIPPS

VERPACKUNGSMATERIALIEN

Recyceln Sie Materialien mit dem Sym­bol

.
Entsorgen Sie die Verpackung in den
entsprechenden Recyclingbehältern.

UMWELTTIPPS

Halten Sie sich zum Schutz der Umwelt
und zur Senkung Ihres Wasser- und
Stromverbrauchs an diese Anweisun­gen:

34

• Stellen Sie zum Waschen normal ver-

schmutzter Wäsche ein Programm
ohne Vorwäsche ein.

• Waschen Sie immer mit der angege-

benen maximalen Beladung.

• Benutzen Sie ggf. einen Fleckentfer-

ner, wenn Sie ein Programm mit
niedriger Temperatur auswählen.

• Erkundigen Sie sich nach der Wasser-

härte Ihres Hausanschlusses, um die
richtige Waschmittelmenge verwen­den zu können.

Das Symbol

auf dem Produkt oder

seiner Verpackung weist darauf hin,

TECHNISCHE DATEN

Abmessungen Breite / Höhe / Tiefe 400 / 850 / 600 mm
Elektrischer Anschluss: Spannung

Wasserdruck Min. 0,5 bar (0,05 MPa)
Max. 8 bar (0,8 MPa)

Wasserversorgung
Maximale Beladung Koch-/Buntwäsche 6 kg
Schleuderdrehzahl Max. 1300 U/min

1)

Schließen Sie den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde an.

1)

dass dieses Produkt nicht als normaler
Haushaltsabfall zu behandeln ist,
sondern an einem Sammelpunkt für das
Recycling von elektrischen und
elektronischen Geräten abgegeben
werden muss. Durch Ihren Beitrag zum
korrekten Entsorgen dieses Produkts
schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen. Umwelt
und Gesundheit werden durch falsches
Entsorgen gefährdet. Weitere
Informationen über das Recycling
dieses Produkts erhalten Sie von Ihrem
Rathaus, Ihrer Müllabfuhr oder dem
Geschäft, in dem Sie das Produkt
gekauft haben.

230 V
Gesamtleistung
Sicherung
Frequenz

2200 W

10 A

50 Hz

Kaltes Wasser

GERÄTEBESCHREIBUNG

DEUTSCH 35

1

2

3

4

5

6

ZUBEHÖR

1

2

Bedienfeld
Deckel
Deckeltaste
Filterabdeckung
Hebel zum Bewegen des Geräts
Schraubfüße

87

3

9

10

4

5

6

Netzkabel

7

Wassereinlassventil

8

Wasserablaufschlauch

9

Transportschrauben

10

Schraubfüße zum Ausrichten des

11

Geräts

6

11

1 2 3

Kunststoffkappe

1

Zum Verschließen der Öffnung auf
der Rückseite des Geräts nach dem
Entfernen der Transportschraube.

Kunststoff-Schlauchführung

2

Zum Einhängen des Ablauf­schlauchs an einer Waschbecken­kante.

Aquasafe-Zulaufschlauch

3

Zur Verhinderung von eventuellen
Wasserlecks.

36

BEDIENFELD

1 2 3

Ein-/Aus-Taste

1

Programmwahlschalter

2

Display

3

4

Start-/Pause-Taste

5

Zeitvorwahl-Taste

6

Zeitspar-Taste

7

Extra Spülen-Taste

8

Flecken-Taste

9

Schleuderdrehzahl-Taste

10

Temperatur-Taste

45678910

4

drücken.

1

1

, um das

EIN-/AUS-TASTE

Drücken Sie diese Taste, um das Gerät
ein- oder auszuschalten. Wird das Gerät
eingeschaltet, ist eine Tonfolge zu hö­ren.
Die Funktion AUTO Stand-by schaltet
das Gerät in den folgenden Fällen au­tomatisch aus, um den Energiever­brauch zu verringern:

• Wenn Sie nicht innerhalb von 5 Minu­ten die Taste

– Alle Einstellungen werden ge-

löscht.

–

Drücken Sie die Taste
Gerät wieder einzuschalten.

– Stellen Sie das Waschprogramm

und die gewünschten Funktionen
erneut ein.

• 5 Minuten nach dem Ende des
Waschprogramms. Siehe „Am Pro­grammende“.

PROGRAMMWAHLSCHALTER

2

Drehen Sie diesen Schalter, um ein Pro­gramm einzustellen. Die entsprechende
Programmanzeige leuchtet auf.

DEUTSCH 37

DISPLAY

A B C D

3

Im Display erscheint:

A • Die maximale Temperatur des Programms
B • Die Standard-Schleuderdrehzahl des Programms

1)

und „Spülstopp“

C •

•

Die Symbole „Kein Schleudergang“

Die Display-Symbole

2)

Symbol Beschreibung

Hauptwaschgang

Spülgänge

Schleudergang

Kindersicherung

Das Türverriegelungssymbol erscheint, wenn das Programm
beginnt.
Sie können die Tür des Geräts nicht öffnen, solange dieses
Symbol erscheint.
Sie können die Tür erst öffnen, wenn das Symbol erlischt.

Wenn das Symbol nicht erlischt, obwohl das Programm
beendet ist:

• Es befindet sich Wasser in der Trommel.

• Die Spülstopp-Funktion ist eingeschaltet.
Startzeitvorwahl

38

D • Programmdauer

Wenn das Programm beginnt, verringert sich die angezeigte Zeit in Minu­tenschritten.

• Zeitvorwahl-Dauer
Wenn Sie die Zeitvorwahl-Taste drücken, zeigt das Display die verblei-

bende Zeit bis zum Programmstart an.

•Alarmcodes
Bei einer Störung des Geräts erscheinen im Display Alarmcodes. Siehe

„Fehlersuche“.

•Err
„Err“ erscheint einige Sekunden lang im Display, wenn:
– Sie eine Funktion auswählen, die nicht mit dem eingestellten Wasch-

programm kombinierbar ist.

– Sie das laufende Programm ändern.

4

Die Kontrolllampe der Start/Pause-Taste

•
Das Waschprogramm beendet ist.

1)

Nur verfügbar für das Programm Schleudern/Abpumpen.

2)

Die Symbole erscheinen im Display, wenn die zugehörige Programmphase oder Funktion
eingestellt ist.

START-/PAUSE-TASTE

4

EXTRA SPÜLEN-TASTE

blinkt.

7

Drücken Sie die Taste 4 , um ein Pro­gramm zu starten oder zu unterbre­chen.

ZEITVORWAHL-TASTE

Drücken Sie die Taste 5 , um den
Start eines Programms um 30 Minuten
bis 20 Stunden zu verzögern.

ZEITSPAR-TASTE

Drücken Sie die Taste 6 , um die Pro­grammdauer zu verkürzen.

• Drücken Sie die Taste einmal, um die
Programmdauer für normal ver­schmutzte Wäsche zu verkürzen.

• Drücken Sie zweimal, um die Pro­grammdauer „Extra Kurz“ für nur ge­ring verschmutzte Wäsche einzustel­len.

Bei einigen Programmen kann
jeweils nur eine dieser beiden
Funktionen eingestellt werden.

5

6

Drücken Sie die Taste 7 , um einem
Programm weitere Spülgänge hinzuzu­fügen.
Diese Funktion empfiehlt sich in Gebie­ten mit weichem Wasser und für Men­schen, die unter Waschmittelallergien
leiden.

FLECKEN-TASTE

Drücken Sie die Taste 8 , um einem
Programm eine Fleckenbehandlungs­Phase hinzuzufügen.
Verwenden Sie diese Funktion für Wä­sche mit schwer zu entfernenden Fle­cken.
Bei Wahl dieser Funktion geben Sie

den Fleckentferner in das Fach

Mit dieser Funktion verlängert
sich die Programmdauer.
Diese Funktion ist bei Tempera­turen unter 40 °C nicht verfüg­bar.

8

.

SCHLEUDERDREHZAHL-TASTE

9

Drücken Sie diese Taste zum:

• Verringern der maximalen Schleuder­drehzahl bei der Einstellung eines
Programms.

Das Display zeigt nur die
Schleuderdrehzahlen, die mit
dem eingestellten Programm
verfügbar sind.

• Schalten Sie den Schleudergang aus.

• Aktivieren Sie die Spülstopp-Funkti­on. Stellen Sie diese Funktion ein, um
Knitterfalten zu vermeiden. Das Ge­rät pumpt das Wasser am Ende des
Programms nicht ab.

Die Schleuderphase ist
ausgeschaltet.

Die Spülstopp-Funktion
ist eingeschaltet.

TEMPERATUR-TASTE

Drücken Sie die Taste 10 zum Ändern
der Standardtemperatur.

- - = kaltes Wasser

10

FUNKTION „AKUSTISCHE
SIGNALE“

Sie hören akustische Signale, wenn ...

• Sie das Gerät einschalten.

• Sie das Gerät ausschalten.

• Sie eine Taste drücken.

• Das Programm beendet ist.

• Eine Störung des Geräts vorliegt.

Zum Deaktivieren/Aktivieren der akus­tischen Signale drücken Sie die Tasten

7

und 8 6 Sekunden lang gleichzei-

tig.

DEUTSCH 39

Bei deaktivierten akustischen
Signalen ertönen sie nur noch
dann, wenn Sie eine Taste drü­cken und wenn eine Störung
vorliegt.

FUNKTION
KINDERSICHERUNG

Diese Funktion verhindert, dass Kinder
mit dem Bedienfeld spielen.

• Drücken Sie zum Aktivieren der Funk-

9

tion die Tasten
tig so lange, bis im Display das Sym-

erscheint.

bol

• Drücken Sie zum Deaktivieren der
Funktion die Tasten

gleichzeitig so lange, bis das Symbol

im Display erlischt.

Wenn Sie die Funktion aktiveren

•

Bevor Sie die Start/Pause-Taste
drücken, kann das Gerät nicht star­ten.

• Nachdem Sie die Start/Pause-Taste
drücken

Programmwahlschalter deaktiviert.

4

und 10 gleichzei-

9

10

und

4

, sind alle Tasten und der

FUNKTION „IMMER EXTRA
SPÜLEN“

Mit dieser Funktion können Sie die
Funktion „Extra Spülen“ stets beibehal­ten, auch wenn Sie ein neues Pro­gramm einstellen.

• Drücken Sie zum Aktivieren der Funk-

5

tion die Tasten
tig so lange, bis die Kontrolllampe

der Taste

• Drücken Sie zum Deaktivieren der
Funktion die Tasten

gleichzeitig so lange, bis die Kon­trolllampe der Taste

und 6 gleichzei-

7

leuchtet.

5

und

7

erlischt.

6

40

WASCHPROGRAMME

Programm
Temperatur

Koch-/Buntwä­sche
(Katoen / Blanc/
Couleurs)
95 °C - Kalt

Koch-/Buntwä­sche + Vorwä­sche
(Katoen + Voor­was / Blanc/
Couleurs + Pré­lavage)
95 °C - Kalt

Extra Silent
(Extra Stil / Extra
Silence)
95 °C - Kalt

Mischgewebe
(Synthetica /
Synthétiques)
60 °C - Kalt

Mischgewebe +
Vorwäsche
(Synthetica +
Voorwas / Syn­thétiques + Pré­lavage)
60 °C - Kalt

Leichtbügeln
(Strijkvrij / Re-

passage Facile)
60 °C - Kalt

Feinwäsche
(Fijne Was / Dé­licats)
40 °C - Kalt

Wäschetyp
Max. Beladung

Weiße und bunte
Baumwolle, normal
verschmutzt.
Max. 6 kg

Weiße und bunte
Baumwolle, stark ver­schmutzt.
Max. 6 kg

Weiße und bunte
Baumwolle, normal
verschmutzt.
Max. 6 kg

Synthetik- oder
Mischgewebe, normal
verschmutzt.
Max. 2,5 kg

Synthetik- oder
Mischgewebe, stark
verschmutzt.
Max. 2,5 kg

Synthetikfasern, nor­mal verschmutzt.

3)

Max. 1 kg

Feinwäsche, z.B. aus
Acryl, Viskose oder
Polyester, normal ver­schmutzt.
Max. 2,5 kg

Programm­beschreibung

Waschgang
Spülgänge
Langer Schleuder­gang

Vorwäsche
Waschgang
Spülgänge
Langer Schleuder­gang

Waschgang
Spülgänge
Stopp mit Wasser
in der Trommel

Waschgang
Spülgänge
Kurzer Schleuder­gang

Vorwäsche
Waschgang
Spülgänge
Kurzer Schleuder­gang

Waschgang
Spülgänge
Kurzer Schleuder­gang

Waschgang
Spülgänge
Kurzer Schleuder­gang

Funktionen

DREHZAHLREDU­ZIERUNG
SPÜLSTOPP

FLECKEN

1)

EXTRA SPÜLEN
ZEITSPAR-FUNK-

2)

TION
DREHZAHLREDU-

ZIERUNG
SPÜLSTOPP
EXTRA SPÜLEN
ZEITSPAR-FUNK-

2)

TION

FLECKEN

1)

EXTRA SPÜLEN
ZEITSPAR-FUNK-

2)

TION
DREHZAHLREDU-

ZIERUNG
SPÜLSTOPP

FLECKEN

1)

EXTRA SPÜLEN
ZEITSPAR-FUNK-

2)

TION
DREHZAHLREDU-

ZIERUNG
SPÜLSTOPP
EXTRA SPÜLEN
ZEITSPAR-FUNK-

2)

TION

SPÜLSTOPP
EXTRA SPÜLEN
ZEITSPAR-FUNK­TION

DREHZAHLREDU­ZIERUNG
SPÜLSTOPP

FLECKEN

1)

EXTRA SPÜLEN
ZEITSPAR-FUNK-

2)

TION

DEUTSCH 41

Programm
Temperatur

Wolle/Seide
(Wol/Zijde / Lai­ne/Soie)
40 °C - Kalt

Schleudern/Ab­pumpen
(Centrifugeren/
Pompen / Esso-

rage/Vidange)
Spülgang

(Spoelen / Rin­çage)

Gardinen
(Gordijnen / Ri­deaux)
40 °C - Kalt

6)

Jeans
60 °C - Kalt

Kurz Intensiv
(Kort Intensief /
Intensif)
60°-40°

20 min. - 3 kg
30°

Wäschetyp
Max. Beladung

Waschmaschinenfeste
Wolle. Handwaschba­re Wolle und Feinwä­sche mit dem „Hand-

Programm­beschreibung

Waschgang
Spülgänge
Kurzer Schleuder-

gang
wäsche“-Pflegesym­bol.
Max. 1 kg

Alle Gewebe
Die maximale Bela­dung hängt vom Wä­schetyp ab.

4)

Abpumpen des

Wassers

Schleudergang

mit max. Dreh-

zahl.

Alle Gewebe. Ein Spülgang mit

zusätzlichem

Schleudergang

Stellen Sie dieses Pro­gramm zum Waschen
von Gardinen ein.
Dem Programm wird
automatisch ein Vor-

Vorwäsche

Waschgang

Spülgänge

Kurzer Schleuder-

gang
waschgang hinzuge­fügt, um den Staub
von den Gardinen zu
entfernen.
Geben Sie kein
Waschmittel in das
Fach für die Vorwä­sche.
Max. 2,5 kg

Textilien aus Jeans­stoff. Trikots aus mo­dernen Geweben.
Max. 3 kg

Schnellwaschpro­gramm für leicht ver­schmutzte weiße/far­bechte Buntwäsche

Waschgang

Spülgänge

Kurzer Schleuder-

gang

Waschgang

Spülgänge

Langer Schleuder-

gang
und Mischgewebe.
Max. 2,5 kg

Teile aus Baumwolle
oder Synthetik, die
leicht verschmutzt
sind oder nur einmal

Waschgang

Spülgänge

Kurzer Schleuder-

gang
getragen wurden.

Funktionen

DREHZAHLREDU­ZIERUNG
SPÜLSTOPP

DREHZAHLREDU­ZIERUNG
KEIN SCHLEU­DERGANG

DREHZAHLREDU­ZIERUNG
SPÜLSTOPP

EXTRA SPÜLEN

5)

DREHZAHLREDU­ZIERUNG
SPÜLSTOPP
EXTRA SPÜLEN

DREHZAHLREDU­ZIERUNG
SPÜLSTOPP
ZEITSPAR-FUNK-

2)

TION
DREHZAHLREDU-

ZIERUNG
SPÜLSTOPP
EXTRA SPÜLEN

DREHZAHLREDU­ZIERUNG

42

Programm
Temperatur

Super Eco

7)

Kalt

Energiesparen
(Eco / Economi-

8)

que)
60° - 40°

Wäschetyp
Max. Beladung

Mischfasern (Baum­wolle und Synthetik).
Max. 3 kg

Weiße und farbechte
Baumwolle, normal
verschmutzt.
Max. 6 kg

Programm-

beschreibung

Waschgang

Spülgänge

Kurzer Schleuder-

gang

Waschgang

Spülgänge

Langer Schleuder-

gang

Funktionen

DREHZAHLREDU­ZIERUNG
SPÜLSTOPP
EXTRA SPÜLEN

DREHZAHLREDU­ZIERUNG
SPÜLSTOPP
FLECKEN
EXTRA SPÜLEN
ZEITSPAR-FUNK-

2)

TION

1)

Die FLECKEN-Funktion ist nicht verfügbar bei einer Temperatur unter 40 °C.

2)

Wir empfehlen eine reduzierte Beladung, falls die Taste 6 zwei Mal gedrückt wird (die
Funktion „Extra Kurz“ eingestellt ist). Das Gerät kann zwar voll beladen werden, aber es
werden keine optimalen Waschergebnisse erzielt.

3)

Die Wasch- und die Schleuderphase sind schonend, um Knitterbildung zu vermeiden. Das
Gerät führt zusätzliche Spülgänge aus.

4)

Die Standard-Schleuderdrehzahl ist die Drehzahl für Koch-/Buntwäsche. Stellen Sie die
Schleuderdrehzahl ein. Achten Sie darauf, dass sie für die Wäsche geeignet ist. Soll
ausschließlich abgepumpt werden, stellen Sie die Funktion KEIN SCHLEUDERGANG ein.

5)

Drücken Sie die Taste Extra Spülen für zusätzliche Spülgänge. Bei einer niedrigen
Schleuderdrehzahl werden Schonspülgänge und ein kurzer Schleudergang durchgeführt.

6)

Die Zusatzfunktion Extra Spülen wird automatisch aktiviert.

7)

Stellen Sie dieses Programm ein, wenn Sie Zeit sparen und den Energie- und
Wasserverbrauch senken möchten.

8)

Stellen Sie dieses Programm ein, wenn Sie gute Waschergebnisse erzielen und den
Energieverbrauch senken möchten. Die Dauer des Waschprogramms verlängert sich.

VERBRAUCHSWERTE

Programm

1)

Koch-/Buntwäsche 90 °C 2.00 55
Koch-/Buntwäsche + Vorwäsche 90 °C 2.20 65
Extra Silent 90 °C 2.00 90
Pflegeleicht 60 °C 0.85 44
Pflegeleicht + Vorwäsche 60 °C 1.10 50
Leichtbügeln 60 °C 0.50 55
Feinwäsche 40 °C 0.50 48
Wolle/Seide 40 °C 0.50 50
Schleudern/Abpumpen 0.05 /
Spülgang 0.10 35
Gardinen 40 °C 0.60 60

Energieverbrauch

2)

(kWh)

Wasserverbrauch

(Liter)

2)

DEUTSCH 43

Programm

1)

Energieverbrauch

Jeans 60 °C 0.90 55
Schnell Intensiv 60 °C 0.95 45
20 Min. 3 kg 30 °C 0.35 50
Super Eco 0.15 38
Energiesparen 90 °C 1.80 55

Energiesparprogramme

Energiesparen 60 °C

Energiesparen 40 °C

3)

3)

Die Programme Koch-/Buntwäsche 60 °C Energiesparen und Koch-/Bunt­wäsche 40 °C Energiesparen sind die Standardprogramme für normal ver­schmutzte Koch-/Buntwäsche. Sie eignen sich für normal verschmutzte
Koch-/Buntwäsche und sind in Sachen Energie- und Wasserverbrauch die
effizientesten Programme für diese Wäscheart. Die tatsächliche Wasser­temperatur kann von der angegebenen Programmtemperatur abweichen.

1)

Die Programmdauer entnehmen Sie bitte dem Display.

2)

Die in der Tabelle angegebenen Verbrauchswerte sind Richtwerte. Sie können je nach
Wäscheart und -menge, Einlauftemperatur des Wassers sowie der Raumtemperatur von
den in der Tabelle angegebenen Werten abweichen.

3)

Dies ist das Programm für Prüfinstitute. Es entspricht EN60456.

VOR DER ERSTEN INBETRIEBNAHME

2)

(kWh)

1.02 52

0.70 55

Wasserverbrauch

(Liter)

2)

Geben Sie eine kleine Waschmittel­menge in das Hauptfach der Waschmit­telschublade. Stellen Sie ein Koch/
Buntwäsche-Programm mit der höch-

GEBRAUCH DES GERÄTS

1. Drehen Sie den Wasserhahn auf.

2. Stecken Sie den Netzstecker in die

Steckdose.

3.

Drücken Sie die Taste
Gerät einzuschalten.

4. Legen Sie die Wäsche in das Gerät.

1

, um das

sten Temperatur ein und starten Sie das
Programm mit leerer Trommel. So wer­den alle eventuellen Verunreinigungen
aus Trommel und Bottich entfernt.

5. Verwenden Sie die richtige Wasch­mittel- und Pflegemittelmenge.

6. Stellen Sie je nach Wäscheart und
Verschmutzungsgrad das passende
Waschprogramm ein.

44

EINFÜLLEN DER WÄSCHE

3. Legen Sie die Wäsche in die Trom­mel. Achten Sie darauf, nicht zu viel
Wäsche einzufüllen.

4. Schließen Sie die Trommel und den
Deckel der Waschmaschine.

Bevor Sie den Deckel schließen,
achten Sie darauf, dass Sie die

A

1. Öffnen Sie den Deckel des Geräts.

2. Drücken Sie die Taste A (modellab-

hängig). Die Trommel öffnet sich
automatisch.

Trommel richtig verschließen.

VERWENDUNG VON WASCH- UND PFLEGEMITTELN

Waschmittelfach für die Vorwaschphase und das Einweichprogramm.

Waschmittelfach für die Waschphase.

Fach für flüssige Pflegemittel (Weichspüler, Stärke).

M

Die Markierung

Halten Sie sich immer an die An­weisungen auf der Verpackung
der Waschmittelprodukte.

ist die Obergrenze für flüssige Pflegemittel.

EINSTELLEN UND STARTEN EINES PROGRAMMS

1. Drehen Sie den Programmwahl­schalter. Die entsprechende Pro­grammanzeige leuchtet auf.

2.

Die Kontrolllampe der Taste
blinkt rot.

3. Im Display werden die Standardwer­te für Temperatur und Schleuder­drehzahl angezeigt. Drücken Sie die
entsprechenden Tasten, um die

4

Temperatur und/oder Schleuder­drehzahl zu ändern.

4. Wählen Sie die verfügbaren Funkti­onen aus. Die Kontrolllampe der
eingestellten Funktion leuchtet oder
das Display zeigt das entsprechen­de Symbol an.

5.

Drücken Sie die Taste
Programm zu starten. Die Kontroll-

lampe der Taste

4

leuchtet.

4

, um das

UNTERBRECHEN EINES
PROGRAMMS

1.

Drücken Sie die Taste
trolllampe blinkt.

2.

Drücken Sie die Taste
Das Waschprogramm wird fortge­setzt.

4

. Die Kon-

4

erneut.

ABBRECHEN EINES
PROGRAMMS

1.

Drücken Sie die Taste
Programm abzubrechen und das
Gerät auszuschalten.

2.

Drücken Sie die Taste
um das Gerät einzuschalten. An­schließend können Sie ein neues
Waschprogramm einstellen.

Das Gerät pumpt das Wasser
nicht ab.

1

, um das

1

erneut,

ÄNDERN EINER FUNKTION

Einige Funktionen können nur geändert
werden, bevor sie durchgeführt wer­den.

1.

Drücken Sie die Taste
trolllampe blinkt.

2. Ändern Sie die eingestellte Funkti­on.

4

. Die Kon-

EINSTELLEN DER
ZEITVORWAHL

1.

Drücken Sie die Taste
holt, bis das Display die Zeit in Mi­nuten und Stunden anzeigt. Die ent­sprechenden Symbole leuchten auf.

2.

Nach dem Drücken der Taste
beginnt das Gerät die vorgewählte
Zeit herunterzuzählen.

Nach Ablauf der Zeitvorwahl startet
das Programm automatisch.

5

wieder-

4

DEUTSCH 45

Sie können die Einstellung der
Zeitvorwahl vor dem Einschalten

4

des Geräts mit der Taste
derzeit abbrechen oder ändern.
Die Zeitvorwahl kann nicht zu­sammen mit dem Programm
Dampf eingestellt werden.

je-

ABBRECHEN DER
ZEITVORWAHL

1.

Drücken Sie die Taste
gehörige Kontrolllampe blinkt.

2.

Drücken Sie die Taste
holt, bis das Display 0’ anzeigt.

3.

Drücken Sie die Taste
gramm startet.

4

. Die zu-

5

wieder-

4

. Das Pro-

ÖFFNEN DES DECKELS

Während ein Programm oder die Zeit­vorwahl aktiv ist, ist der Deckel verrie­gelt.

So öffnen Sie den Deckel:

1.

Drücken Sie die Taste
nuten nachdem das Programm an­gehalten hat, können Sie den De­ckel öffnen. Das Türverriegelungs­symbol im Display erlischt.

2. Öffnen Sie den Deckel.

3. Schließen Sie den Deckel und drü-

cken Sie die Taste
gramm bzw. die Zeitvorwahl läuft
weiter.

Wenn die Temperatur und der
Wasserstand in der Trommel zu
hoch sind, leuchtet das Türver­riegelungssymbol weiterhin und
der Deckel lässt sich nicht öff­nen. Wenn Sie dennoch den
Deckel öffnen möchten, gehen
Sie folgendermaßen vor.

1. Schalten Sie das Gerät aus.

2. Warten Sie einige Minuten.

3. Vergewissern Sie sich, dass

kein Wasser in der Trommel
steht.

Wenn Sie das Gerät ausschal­ten, müssen Sie das Programm
anschließend neu einstellen.

4

. Zwei Mi-

4

. Das Pro-

46

AM PROGRAMMENDE

• Das Gerät stoppt automatisch.

• Es ertönen akustische Signale.

•

blinkt im Display.

• Die Kontrolllampe der Start/Pause-

4

Taste

• Zwei Minuten nachdem das Pro-

gramm angehalten hat, können Sie
den Deckel öffnen. Das Türverriege­lungssymbol erlischt.

•

Drücken Sie die Taste
Gerät auszuschalten. Fünf Minuten
nach Ende des Programms schaltet
die Abschaltautomatik das Gerät au­tomatisch aus.

• Nehmen Sie die Wäsche aus dem

Gerät. Vergewissern Sie sich, dass
die Trommel leer ist.

• Lassen Sie die Tür offen, damit sich

kein Schimmel und keine unange­nehmen Gerüche bilden.

erlischt.

1

, um das

Wenn Sie das Gerät wieder ein­schalten, sehen Sie im Display
das Ende des letzten Pro­gramms. hen Sie den Pro­grammwahlschalter, um ein neu­es Programm einzustellen.

• Schließen Sie den Wasserhahn.

Ist das Programm beendet und die
Funktion „Spülstopp“ ist aktiviert:

– Die Trommel dreht sich regelmäßig,

um Knitterfalten in der Wäsche zu

vermeiden.
– Die Tür bleibt verriegelt.
– Sie müssen das Wasser abpumpen,

um die Tür zu öffnen.
Abpumpen des Wassers:

1. Reduzieren Sie, falls erforderlich,

die Schleuderdrehzahl.

2. Drücken Sie die Start/Pause-Taste

4

. Das Gerät pumpt das Wasser

ab und schleudert.

3. Wenn das Programm beendet ist

und das Türverriegelungssymbol er­lischt, können Sie die Tür öffnen.

4. Schalten Sie das Gerät aus.

Nach etwa 18 Stunden pumpt
das Gerät automatisch das Was­ser ab und schleudert.

PRAKTISCHE TIPPS UND HINWEISE

BELADUNG

• Teilen Sie die Wäsche auf, in: Koch­wäsche, Buntwäsche, Synthetik, Fein­wäsche und Wolle.

• Halten Sie sich an die Anweisungen
auf den Kleidungsetiketten.

• Waschen Sie weiße und bunte Wä­sche nicht zusammen.

• Manche farbigen Textilien können
beim ersten Waschen färben. Wir
empfehlen, sie deshalb die ersten
Male separat zu waschen.

• Knöpfen Sie Kopfkissen zu und
schließen Sie Reißverschlüsse, Haken
und Druckknöpfe. Schließen Sie Gür­tel.

• Leeren Sie die Taschen und falten Sie
die Wäscheteile auseinander.

• Wenden Sie mehrlagige Textilien,
Wolle und bedruckte Wäschestücke
vor dem Waschen.

• Entfernen Sie hartnäckige Flecken.

• Waschen Sie stark verschmutzte Be­reiche mit einem speziellen Wasch­mittel.

• Seien Sie vorsichtig mit Gardinen.
Entfernen Sie die Haken, oder ste­cken Sie die Gardinen in einen Beu­tel oder Kopfkissenbezug.

• Nicht im Gerät waschen:
– Ungesäumte Wäschestücke und

Wäschestücke mit Schnitten im

Stoff
–Bügel-BHs
– Verwenden Sie einen Beutel zum

Waschen von kleinen Textilien.

• Eine sehr geringe Beladung kann in
der Schleuderphase Probleme verur­sachen. Verteilen Sie die Wäschestü­cke in diesem Fall mit der Hand neu
und starten Sie die Schleuderphase
erneut.

HARTNÄCKIGE FLECKEN

Für manche Flecken sind Wasser und
Waschmittel nicht ausreichend.
Wir empfehlen, diese Flecken zu entfer­nen, bevor Sie die entsprechenden
Textilien in das Gerät geben.
Spezial-Fleckentferner sind im Handel
erhältlich. Verwenden Sie einen Spezial­Fleckentferner, der für den jeweiligen
Fleckentyp und Gewebetyp geeignet
ist.

WASCH- UND PFLEGEMITTEL

• Verwenden Sie nur speziell für
Waschmaschinen bestimmte Wasch­und Pflegemittel.

• Mischen Sie nicht verschiedene
Waschmittel.

• Verwenden Sie der Umwelt zuliebe
nicht mehr als die angegebene
Waschmittelmenge.

• Halten Sie sich an die Anweisungen
auf der Verpackung dieser Produkte.

• Verwenden Sie die korrekten Produk­te für Art und Farbe des Gewebes,

DEUTSCH 47

Programmtemperatur und Ver­schmutzungsgrad.

• Stellen Sie keine Vorwäsche ein,
wenn Sie Flüssigwaschmittel verwen­den.

• Ist Ihr Gerät nicht mit einer Klappe in
der Waschmittelschublade ausgerüs­tet, geben Sie das Flüssigwaschmittel
in eine Dosierkugel.

WASSERHÄRTE

Wenn die Wasserhärte Ihres Leitungs­wassers hoch oder mittel ist, empfehlen
wir die Verwendung eines Enthärters für
Waschmaschinen. In Gegenden mit
weichem Wasser ist die Zugabe eines
Enthärters nicht erforderlich.
Wenden Sie sich an Ihr örtliches Was­serversorgungsunternehmen, um die
Wasserhärte in Ihrem Gebiet zu erfah­ren.
Halten Sie sich an die Anweisungen auf
der Verpackung der Produkte.
Gleichwertige Maßeinheiten der Was­serhärte:

• Deutsche Wasserhärtegrade (dH°)

• Französische Wasserhärtegrade
(°TH).

• mmol/l (Millimol pro Liter - internati­onale Einheit für Wasserhärte)

• Clarke-Werte

Wasserhärtetabelle

Härte-

grad

1 weich 0-7 0-15 0-1.5 0-9
2 mittel 8-14 16-25 1.6-2.5 10-16
3 hart 15-21 26-37 2.6-3.7 17-25
4 sehr hart > 21 > 37 >3.7 >25

Art

REINIGUNG UND PFLEGE

WARNUNG!

Trennen Sie das Gerät von der Strom­versorgung, bevor Sie es reinigen.

Wasserhärte

°dH °TH mmol/l Clarke

ENTKALKEN

Normales Leitungswasser enthält Kalk.
Falls erforderlich, benutzen Sie einen
Enthärter, um Kalkablagerungen zu ent­fernen.

48

Verwenden Sie ein Produkt, das speziell
für Waschmaschinen hergestellt wird.
Halten Sie sich an die Herstelleranwei­sungen auf der Verpackung.
Führen Sie die Entkalkung nicht gleich­zeitig mit einer Wäsche durch.

REINIGEN DER
AUSSENSEITEN

Reinigen Sie das Gerät nur mit warmem
Wasser und mit etwas Spülmittel. Rei­ben Sie alle Oberflächen sorgfältig tro­cken.

VORSICHT!

Verwenden Sie keinen Alkohol,
keine Lösungsmittel und keine
Chemikalien.

WASCHGANG ZUR PFLEGE
DER MASCHINE

Bei Waschprogrammen mit niedrigen
Temperaturen kann etwas Waschmittel

WASCHMITTELSCHUBLADE

in der Trommel zurückbleiben. Führen
Sie regelmäßig einen Waschgang zur
Pflege der Maschine durch:

• Entnehmen Sie die Wäsche aus der
Trommel.

• Stellen Sie das heißeste Waschpro­gramm für Koch-/Buntwäsche ein.

• Verwenden Sie die korrekte Menge
eines Waschpulvers mit biologischen
Reinigungseigenschaften.

Lassen Sie die Tür nach jedem Wasch­programm einige Zeit offen stehen, um
einer Schimmelbildung vorzubeugen
und unangenehme Gerüche entwei­chen zu lassen.

So reinigen Sie die Waschmittelschublade:

ABLAUFFILTER

Kontrollieren Sie regelmäßig
den Ablauffilter und sorgen Sie
dafür, dass er sauber ist.

So reinigen Sie den Filter:

1. Nehmen Sie die Waschmittelschub-

lade heraus und trennen Sie die bei­den Teile.

2. Reinigen Sie alle Teile mit Wasser.

3. Setzen Sie die beiden Teile der

Waschmittelschublade wieder zu­sammen.

4. Setzen Sie die Waschmittelschubla­de wieder ein.

WARNUNG!

• Ziehen Sie den Netzstecker
aus der Netzsteckdose.

• Entfernen Sie den Filter nicht,
während das Gerät in Betrieb
ist. Reinigen Sie den Ablauffil­ter nicht, wenn das Wasser im
Gerät heiß ist. Das Wasser
muss abgekühlt sein, bevor
Sie den Filter reinigen.

ZULAUFSCHLAUCHFILTER
UND VENTILFILTER

WARNUNG!

• Ziehen Sie den Netzstecker
aus der Netzsteckdose.

So reinigen Sie die Wasserzulauffilter:

DEUTSCH 49

1. Öffnen Sie die Filterabdeckung.

2. Stellen Sie einen Behälter unter die

Abdeckung, um das auslaufende
Wasser aufzufangen. Drehen Sie
den Filter, bis er senkrecht steht.

3. Drehen Sie den Filter vollständig
und nehmen Sie ihn heraus.

4. Entfernen Sie Flusen und Fremd­körper.

5. Reinigen Sie den Filter mit Wasser.

6. Setzen Sie ihn wieder ein und

schrauben Sie ihn fest.

7. Achten Sie darauf, dass Sie den Fil­ter richtig fest anziehen, um Was­serlecks zu vermeiden.

8. Schließen Sie die Filterabdeckung.

1. Schließen Sie den Wasserhahn.

2. Entfernen Sie den Wasserzulauf-

schlauch vom Wasserhahn.

3. Reinigen Sie den Filter im Zulauf-

schlauch mit einer harten Bürste.

50

4. Entfernen Sie den Zulaufschlauch

von der Geräterückseite.

5. Reinigen Sie den Filter im Ventil
mit einer harten Bürste oder einem
Handtuch.

6. Bringen Sie den Zulaufschlauch
wieder an. Vergewissern Sie sich,
dass alle Anschlüsse vollkommen
dicht sind, damit kein Wasser aus­treten kann.

7. Drehen Sie den Wasserhahn auf.

90˚

NOTENTLEERUNG

Das Gerät kann aufgrund einer Funkti­onsstörung das Wasser nicht abpum­pen.
In diesem Fall führen Sie die Schritte (1)
bis (3) unter „So reinigen Sie die Was­serzulauffilter“ durch.
Reinigen Sie den Filter bei Bedarf.
Bringen Sie den Ablaufkanal wieder in
seine ursprüngliche Position und schlie­ßen Sie die Klappe des Ablauffilters.

FROSTSCHUTZMASSNAHMEN

Falls das Gerät in einem Bereich instal­liert ist, in dem die Temperatur unter 0
°C sinken kann, entfernen Sie das im
Zulaufschlauch und in der Ablaufpumpe
verbliebene Wasser.

1. Drehen Sie den Wasserhahn zu und
entfernen Sie den Zulaufschlauch.

2. Stecken Sie das Ende des Zulauf­schlauchs in einen Behälter und las-

sen Sie das Wasser aus dem
Schlauch fließen.

3. Wählen Sie das Abpumpprogramm
und lassen Sie es komplett durch­laufen.

4. Drehen Sie den Programmwahl­schalter auf Stopp, um das Gerät
von der Stromversorgung zu tren­nen.

5. Schalten Sie das Gerät aus.

WARNUNG!

Vergewissern Sie sich vor einer
erneuten Benutzung des Geräts,
dass die Temperatur mehr als 0
°C beträgt.
Der Hersteller ist nicht verant­wortlich für Schäden, die durch
niedrige Temperaturen entstan­den sind.

FEHLERSUCHE UND KUNDENDIENST

DEUTSCH 51

Das Gerät startet nicht oder stoppt
während des Betriebs.
Versuchen Sie zunächst eine Lösung für
das Problem zu finden (siehe Tabelle).
Wenn Sie keine Lösung finden, wenden
Sie sich an den Kundendienst.

Bei einigen Problemen ertönt ein
Signalton und das Display zeigt einen
Alarmcode an:

•

- Es läuft kein Wasser in das Ge-

rät.
Problem Mögliche Ursache Mögliche Abhilfe
Es läuft kein Was-

ser in das Gerät.
Der Wasserzulauf-

Die Filter im Wasserzu-

Der Wasserhahn ist blo-

Der Wasserzulauf-

Der Wasserdruck ist zu

Das Gerät pumpt
das Wasser nicht
ab.

Der Filter der Ablauf-

Der Wasserablauf-

Ein Waschprogramm oh-

Die Funktion Spülstopp

Der Wasserhahn ist ge­schlossen.

schlauch ist beschädigt.

laufschlauch sind zuge­setzt.

ckiert oder durch Kalkab­lagerungen verstopft.

schlauch ist nicht richtig
angeschlossen.

niedrig.

Der Wasserablauf­schlauch ist beschädigt.

pumpe ist zugesetzt.

schlauch ist nicht richtig
angeschlossen.

ne Abpumpphase ist ein­gestellt.

ist aktiviert.

•

- Das Gerät pumpt das Wasser

nicht ab.

•

- Die Gerätetür steht offen

oder ist nicht richtig geschlossen.

•

- Die Aquasafe-Einrichtung ist

ausgelöst.

WARNUNG!

Schalten Sie das Gerät aus, be­vor Sie die Überprüfungen vor­nehmen.

Drehen Sie den Wasserhahn auf.

Vergewissern Sie sich, dass der
Wasserzulaufschlauch nicht be­schädigt ist.

Reinigen Sie die Filter. Siehe un­ter „Reinigung und Pflege“.

Reinigen Sie den Wasserhahn.

Vergewissern Sie sich, dass die
Schlauchverbindung in Ordnung
ist.

Wenden Sie sich an Ihr örtliches
Wasserversorgungsunterneh­men.

Vergewissern Sie sich, dass der
Wasserablaufschlauch keine Be­schädigungen aufweist.

Reinigen Sie den Filter der Ab­laufpumpe. Siehe unter „Reini­gung und Pflege“.

Vergewissern Sie sich, dass die
Schlauchverbindung in Ordnung
ist.

Stellen Sie das Abpumppro­gramm ein.

Stellen Sie das Abpumppro­gramm ein.

52

Problem Mögliche Ursache Mögliche Abhilfe
Die Gerätetür

Schließen Sie die Tür richtig.
steht offen oder ist
nicht richtig ge­schlossen.

Die Aquasafe-Ein­richtung ist aktiv.

• Schalten Sie das Gerät aus.

• Schließen Sie den Wasser­hahn.

• Wenden Sie sich an den Kun­dendienst.

Das Gerät schleu­dert nicht.

Der Filter der Ablauf-

Die Schleuderphase ist
ausgeschaltet.

pumpe ist zugesetzt.

Stellen Sie das Schleuderpro­gramm ein.

Reinigen Sie den Filter der Ab­laufpumpe. Siehe unter „Reini­gung und Pflege“.

Unwuchtprobleme durch

die Beladung.

Verteilen Sie die Wäschestücke
mit der Hand neu und starten Sie
die Schleuderphase erneut.

Das Programm
startet nicht.

Der Netzstecker steckt
nicht richtig in der Steck-

Stecken Sie den Netzstecker in
die Steckdose.

dose.

Die Sicherung im Haussi-

cherungskasten ist

Setzen Sie eine neue Sicherung
ein.

durchgebrannt.

Sie haben nicht die Taste

4

gedrückt.

Die Zeitvorwahl ist ein-

gestellt.

Drücken Sie die Taste 4 .

Um das Programm sofort zu star­ten, brechen Sie die Zeitvorwahl
ab.

Die Kindersicherung ist

aktiviert.

Es befindet sich
Wasser auf dem
Boden.

An den Schlauchan­schlüssen tritt Wasser
aus.

An der Ablaufpumpe tritt

Wasser aus.

Deaktivieren Sie die Kindersiche­rung.

Vergewissern Sie sich, dass die
Schlauchanschlüsse fest ange­schlossen sind.

Vergewissern Sie sich, dass die
Ablaufpumpe fest angeschlossen
ist.

Der Wasserablauf-

schlauch ist beschädigt.

Vergewissern Sie sich, dass der
Wasserzulaufschlauch nicht be­schädigt ist.

Die Tür des Geräts
lässt sich nicht öff-

Ein Waschprogramm
läuft.

Warten Sie das Ende des Wasch­programms ab.

nen.
Es befindet sich Wasser

in der Trommel.

Stellen Sie das Abpump- oder
Schleuderprogramm ein.

Problem Mögliche Ursache Mögliche Abhilfe
Das Gerät verur-

sacht ein unge-

Das Gerät ist nicht aus­gerichtet.

Richten Sie das Gerät waagrecht

aus. Siehe hierzu „Montage“.
wöhnliches Ge­räusch.

Sie haben die Verpa-

ckungsmaterialien und/
oder die Transport­schrauben nicht entfernt.

Es ist sehr wenig Wäsche

Entfernen Sie die Verpackungs-

materialien und/oder die Trans-

portschrauben. Siehe hierzu

„Montage“.

Füllen Sie mehr Wäsche ein.

in der Trommel.

Das Wasser, das in
das Gerät einläuft,
wird sofort abge-

Das Ende des Ablauf­schlauchs liegt zu tief.

Vergewissern Sie sich, dass sich

der Ablaufschlauch in der richti-

gen Höhe befindet.
pumpt.

Die Waschergeb­nisse sind nicht zu­friedenstellend.

Sie haben hartnäckige

Es wurde eine falsche

Es befindet sich zu viel

Sie haben zu wenig oder
ein falsches Waschmittel
verwendet.

Flecken nicht vor dem
Waschgang entfernt.

Temperatur eingestellt.

Erhöhen Sie die Waschmittel-

menge oder benutzen Sie ein an-

deres Waschmittel.

Verwenden Sie zur Entfernung

hartnäckiger Flecken Spezialpro-

dukte.

Achten Sie darauf, die richtige

Temperatur einzustellen.

Verringern Sie die Beladung.

Wäsche in der Trommel.

Schalten Sie das Gerät nach der Über­prüfung wieder ein. Das Programm wird
an der Stelle fortgesetzt, an der es un-

Wenn das Display andere Alarmcodes
anzeigt, wenden Sie sich an den Kun-

dendienst.
terbrochen wurde.
Tritt das Problem erneut auf, wenden
Sie sich an den Kundendienst.

DEUTSCH 53

WARTUNG

• Garantiebedingungen und Ansprech­partner entnehmen Sie bitte den mit
dem Gerät gelieferten Informationen.
Die vom Kundendienst abgefragten
Daten finden Sie auf dem Typen­schild.

54

Wir empfehlen, diese Daten hier zu
notieren:

Modell
(Mod.)

MONTAGE

AUSPACKEN

..................

Produktnummer
(Prod. N°)

Seriennummer
(Ser. Nr.)

1. Entfernen Sie die äußere Folie. Be-

nutzen Sie, falls erforderlich, ein
Teppichmesser.

2. Entfernen Sie die Styropor-Verpa-

ckungsteile.

..................

..................

3. Kippen Sie das Gerät nach hinten.

4. Drehen Sie das Gerät auf einer

Ecke, um den Transportschutz un­ter dem Gerät zu entfernen.

DEUTSCH 55

5. Öffnen Sie den Deckel.

1

2

6. Entfernen Sie das rote Teil und die

Kunststofffolie.

7. Nehmen Sie die Waschmittel-

schublade heraus.

8. Entfernen Sie das Styropor-Stück.

1

9. Setzen Sie die Waschmittelschubla-

de wieder ein.

2

10. Öffnen Sie die Trommel und ent-

nehmen Sie alles, was sich darin
befindet.

11. Entnehmen Sie das Netzkabel und

den Ablaufschlauch aus den
Schlauchhalterungen.

12. Lösen Sie die drei Schrauben.

2

1

56

13. Entfernen Sie das Kunststoffteil.

1

1

14. Ersetzen Sie den Kunststoff-Ab-

standshalter durch die Kunststoff-

2

kappe. Diese Kappe finden Sie im
Beutel mit der Gebrauchsanwei­sung.

15. Kürzen Sie diese Kunststoffteile so,

um das Gerät auf gleicher Höhe zu
den benachbarten Möbelstücken
einzubauen.

WARNUNG!

Entfernen Sie vor der Montage
des Geräts alle Verpackungsma­terialien und Transportschrau­ben.

AUFSTELLEN UND AUSRICHTEN

Wir empfehlen, Verpackungs­material und Transportschrau­ben für einen späteren Trans­port aufzubewahren.

1. Ziehen Sie den Hebel von rechts

nach links.

2. Wenn die Position des Geräts

stimmt, drücken Sie den Hebel wie­der zurück.

DEUTSCH 57

3. Stellen Sie das Gerät auf einen

ebenen, festen Boden.

4. Stellen Sie sicher, dass die Luftzir-

A

kulation unter dem Gerät nicht
durch Teppiche beeinträchtigt
wird.

5. Vergewissern Sie sich, dass die Ma-

schine weder die Wand noch ande­re Geräte berührt.

6. Lösen Sie die Füße zum Ausrichten

des Geräts. Verwenden Sie eine
Wasserwaage. Ziehen Sie die Teile
A fest.

7. Durch eine korrekte waagrechte

Ausrichtung des Geräts werden
Vibrationen, Geräusche und ein
„Wandern“ des Geräts während
des Betriebs vermieden.

• Das Gerät muss einen waagerechten
und festen Stand haben.

VORSICHT!

Schieben Sie weder Karton noch
Holz oder ähnliche Materialien
unter die Stellfüße, um das Ge­rät auszurichten.

WASSERZULAUFSCHLAUCH

90˚

1. Schließen Sie den Schlauch am Ge-

rät an. Lösen Sie die Ringmutter, um
ihn in die gewünschte Position zu
bewegen.

58

Verwenden Sie keinen Verlänge­rungsschlauch, falls der Zulauf­schlauch zu kurz ist. Wenden Sie
sich an den Kundendienst, um
einen anderen Zulaufschlauch
zu erhalten.

Aquastopp-Einrichtung

A

WASSERABLAUF

Es gibt mehrere Möglichkeiten, den
Ablaufschlauch anzuschließen:

Mit der Kunststoff-Schlauchführung.

2. Schließen Sie den Wasserzulauf-

schlauch an einen Kaltwasserhahn
mit einem 3/4"-Außengewinde an.

VORSICHT!

Achten Sie darauf, dass die An­schlüsse dicht sind.

Der Zulaufschlauch verfügt über eine
Wasserstopp-Vorrichtung. Damit wer­den Wasserlecks am Schlauch, die
durch natürliche Alterung auftreten
könnten, verhindert. Der rote Bereich
im Fenster „A“ zeigt diesen Fehler an.
Tritt dieser Fall ein, drehen Sie den
Wasserhahn zu und wenden Sie sich an
den Kundendienst, um den Schlauch zu
erneuern.

Ohne Kunststoff-Schlauchführung.

DEUTSCH 59

• Über eine Waschbeckenkante.

• Stellen Sie sicher, dass die Kunst­stoff-Führung beim Abpumpen nicht
abrutschen kann. Befestigen Sie des­wegen die Führung am Wasserhahn
oder an der Wand.

• An ein Standrohr mit Entlüftungsöff­nung.

Orientieren Sie sich an der Abbil­dung. Direkte Einleitung in ein Ab­laufrohr auf einer Höhe nicht unter 70
cm und nicht über 100 cm. Das Ende
des Ablaufschlauchs muss immer be­lüftet sein, d.h. der Innendurchmes­ser des Ablaufrohres muss größer
sein als der Außendurchmesser des
Ablaufschlauchs.

• An einen Siphon.
Orientieren Sie sich an der Abbil-

dung. Stecken Sie den Ablauf­schlauch in den Siphon und befesti­gen Sie ihn mit einer Schlauchschelle.
Stellen Sie sicher, dass der Schlauch
einen Bogen beschreibt, damit kein
Schmutz aus dem Siphon in das Ge­rät gelangen kann.

Sie können den Ablaufschlauch
auf maximal 400 mm verlängern.
Fragen Sie beim Kundendienst
nach einem anderen Ablauf­schlauch und der Schlauchver­längerung.

• Direkte Einleitung in ein Abflussrohr
in der Zimmerwand. Mit einer
Schlauchschelle befestigen.

www.aeg.com/shop 108600501-A-012011
