Aeg-electrolux KFA 58 HPM User Manual

KFA58HPM

Benutzerinformation	Kochfeld
Notice d'utilisation	Table de cuisson
Istruzioni per l’uso	Piano cottura
User manual	Hob

2 Inhalt

Danke, dass Sie sich für eines unserer hochqualitativen Produkte entschieden haben.

Lesen Sie für eine optimale und gleichmäßige Leistung Ihres Gerätes diese Benutzerinformation bitte sorgfältig durch. Sie wird Ihnen helfen, alle Vorgänge perfekt und äußerst effizient zu steuern. Damit Sie diese Benutzerinformation bei Bedarf stets zur Hand haben, empfehlen wir Ihnen, sie an einem sicheren Ort aufzubewahren. Und geben Sie diese Benutzerinformation bitte an einen eventuellen neuen Besitzer dieses Gerätes weiter.

Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät.

INHALT

SICHERHEITSHINWEISE	2		HILFREICHE HINWEISE UND TIPPS	7
INSTALLATION	3		REINIGUNG UND PFLEGE	8
GERÄTEBESCHREIBUNG	7		WAS TUN, WENN...	8
BEDIENUNG DES GERÄTS	7		UMWELTTIPPS	9
Einund Ausschalten des äußeren			Verpackungsmaterial	9
Heizkreises	7

Änderungen vorbehalten

SICHERHEITSHINWEISE

Lesen Sie diese Bedienungsanleitung bitte sorgfältig durch, bevor Sie das Gerät anschließen und benutzen, um Gefahren zu vermeiden und einen korrekten Betrieb des Geräts zu gewährleisten. Bewahren Sie diese Bedienungsanleitung in der Nähe des Geräts auf, auch wenn Sie dieses anderswo aufstellen. Wenn Sie das Gerät verkaufen, geben Sie dem Käufer die Bedienungsanleitung mit. Jeder, der dieses Gerät benutzt, sollte mit der Bedienung und den Sicherheitsmerkmalen vertraut sein.

Allgemeine Sicherheit

WARNUNG!

Erwachsene mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Wissen und Erfahrung sowie Kinder dürfen dieses Gerät nicht benutzen. Solche Personen müssen von einer Person beaufsichtigt oder bei der Bedienung des Geräts angeleitet werden, die für ihre Sicherheit verantwortlich ist.

Sicherheit für Kinder

•Nur Erwachsene dürfen dieses Gerät bedienen. Kinder müssen beaufsichtigt werden, so dass sie nicht mit dem Gerät spielen können.

•Halten Sie das Verpackungsmaterial von Kindern fern. Andernfalls besteht Erstickungsgefahr.

•Halten Sie Kinder vom Gerät fern, wenn dieses eingeschaltet ist.

Installation 3

Sicherheit während des Betriebs

•Entfernen Sie vor dem ersten Gebrauch alle Verpackungsmaterialien, Aufkleber und Auflagen.

•Schalten Sie die Kochzonen nach jedem Gebrauch aus.

•Verbrennungsgefahr! Legen Sie kein Besteck und keine Deckel auf die Oberfläche des Kochfelds, da diese heiß werden können.

WARNUNG!

Feuergefahr! Überhitztes Öl oder Fett kann sich sehr schnell entzünden.

Bestimmungsgemäße Verwendung

•Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.

•Das Gerät ist ausschließlich zur Verwendung im Haushalt bestimmt!

•Verwenden Sie das Gerät nicht als Arbeitsoder Abstellfläche.

•Stellen Sie entflammbare Flüssigkeiten, entflammbares Material oder Gegenstände, die schmelzen können (aus Kunststoff oder Alufolie), nicht in der Nähe des Geräts oder auf dem Gerät ab.

•Gehen Sie beim elektrischen Anschluss des Geräts an eine Anschlussdose sorgsam vor. Achten Sie darauf, dass elektrische Leitungen weder das Gerät noch heißes Kochgeschirr berühren können. Achten Sie darauf, dass elektrische Leitungen nicht lose hängen oder sich verheddern.

Vermeiden von Schäden am Gerät

•Wenn Sie Kochgeschirr oder andere Gegenstände auf das Glaskeramikkochfeld fallen lassen, kann dieses beschädigt werden.

•Kochgeschirr aus Gusseisen, Aluguss oder mit beschädigtem Boden kann die Glaskeramik beim Verschieben verkratzen.

•Lassen Sie Flüssigkeit im Kochgeschirr nicht vollständig verkochen. Andernfalls kann das Kochgeschirr oder die Glaskeramik beschädigt werden.

•Verwenden Sie die Kochzonen nicht mit leerem oder ohne Kochgeschirr.

•Decken Sie das Gerät weder ganz noch teilweise mit Alufolie ab.

WARNUNG!

Bei Sprüngen in der Oberfläche des Kochfelds schalten Sie die Spannungsversorgung aus. Andernfalls besteht die Gefahr eines Stromschlags.

INSTALLATION

Notieren Sie vor der Montage des Geräts die Seriennummer (Ser. Nr.), die Sie auf dem Typenschild finden.Das Typenschild befindet sich unten am Gehäuse des Geräts.

KFA58HPM		949 593 413 00
58 AAD 19 XO	400 V	50-60 Hz

6,4 kW

AEG-Electrolux

4 Installation

Sicherheitshinweise

WARNUNG!

Bitte Folgendes unbedingt lesen!

Halten Sie unbedingt alle Gesetze, Verordnungen, Vorschriften und Normen (Sicherheitsvorschriften, Vorschriften zum Recycling, Vorschriften zur elektrischen Sicherheit usw.) des Landes ein, in dem Sie das Gerät verwenden!

Nur eine Elektrofachkraft darf den Elektroanschluss des Geräts vornehmen! Halten Sie die Mindestabstände zu anderen Geräten ein!

Der Berührungsschutz muss durch den Einbau gewährleistet sein. Schubladen müssen zum Beispiel mit einem Schutzboden direkt unter dem Gerät installiert werden!

Die Schnittflächen an der Arbeitsplatte müssen mit einem geeigneten Dichtungsmaterial vor Feuchtigkeit geschützt werden!

Das Kochfeld muss so eingebaut werden, dass es spaltfrei mit der Arbeitsplatte abschließt. Dazu ist eine geeignete Dichtung erforderlich!

Das Kochfeld muss so eingebaut werden, dass die Geräteunterseite vor Dampf und Feuchtigkeit, z. B. durch einen Geschirrspüler oder Backofen, geschützt ist!

Das Gerät darf nicht direkt neben Türen oder unter Fenstern installiert werden! Andernfalls kann heißes Kochgeschirr durch das Öffnen von Türen oder Fenstern vom Kochfeld gestoßen werden.

WARNUNG!

Es besteht Verletzungsgefahr durch elektrischen Strom.

Das Kombinationsgerät liegt an Spannung

•Sicherheitsreglen der Elektrotechnik beachten.

•Nennspannung der kombinierten Geräte müssen übereinstimmen.

•Steckverbindungen fachtgerecht zusammenstecken.

•Der Berührungsschutz muss durch fachgerechten Einbau gewährleistet sein.

•Lockere und unsachgemäße Steckverbindungen können die Klemme überhitzen.

•Die Klemmverbindungen müssen von einem qualifizierten Elektriker fachgerecht ausgeführt werden.

Bei der elektrischen Installation des Geräts ist eine Einrichtung vorzusehen, die es ermöglicht, alle Pole des Geräts mit einer Kontaktöffnungsbreite von mindestens 3 mm von der Spannungsquelle abzuklemmen.

Geeignete Isolierungen sind erforderlich: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Erdschlüsse, Kontakte.

		Installation	5

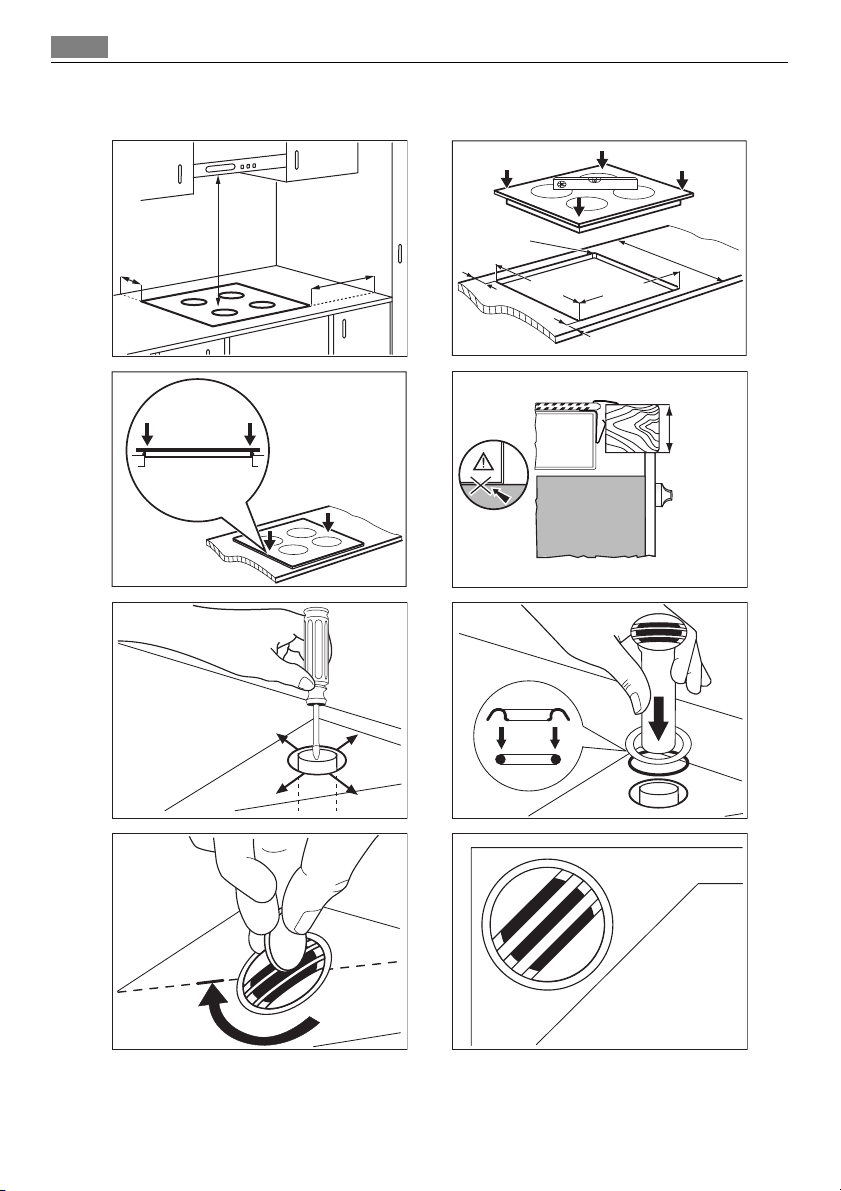

Montage
min.
500mm	min.	R 5mm
min.		600mm
50mm	50mm	490+1mm 560+1mm
	=
		=

min. 28 mm

6	Installation

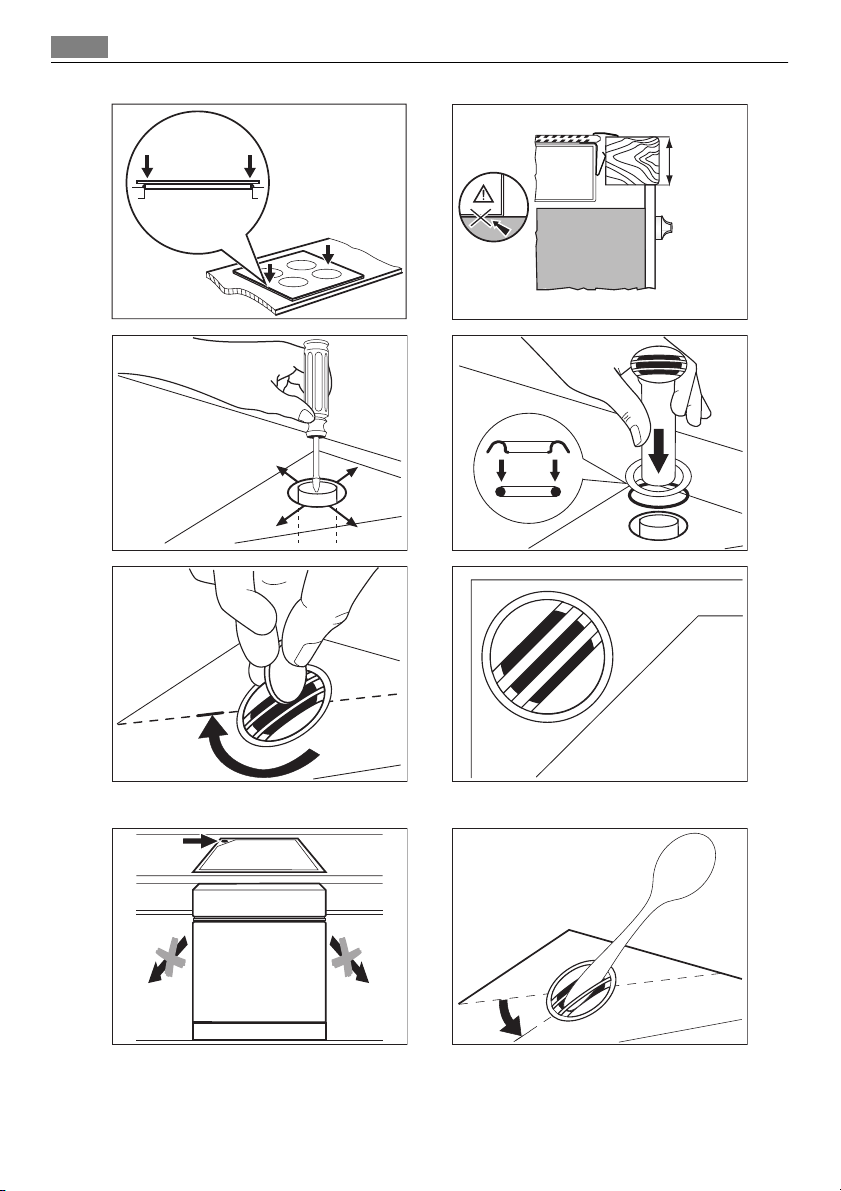

	Ausbau

Gerätebeschreibung
	7

GERÄTEBESCHREIBUNG

Kochfeldanordnung

				1							2
																					Einkreis-Kochzone 1200 W
																				1
8
																				2	Einkreis-Kochzone 1800 W
		145								180
																				3	Restwärmeanzeigen
		mm
										mm
																					Einkreis-Kochzone 1200 W
																				4
7																		3			Schalter und Anzeige der Zweikreis-
																				5
120/210										145											Kochzone
				mm
													mm							6	Zweikreis-Kochzone 900/2200 W
																					Restwärmeanzeigen
																				7
																					Backofendampfauslass
																				8
			6					5						4

Restwärmeanzeige

Die Restwärmeanzeige leuchtet auf, wenn eine Kochzone heiß ist.

WARNUNG!

Es besteht Verbrennungsgefahr durch Restwärme!

BEDIENUNG DES GERÄTS

Das Kochfeld wird mit den Knöpfen des Herds bedient. Im Kapitel „Gebrauchsanweisung“ für den Herd können Sie nachlesen, wie das Kochfeld bedient wird.

Wenn eine Kochzone eingeschaltet wird, ist für kurze Zeit ein Summen zu hören. Das ist typisch für Glaskeramik-Kochfelder. Es liegt keine Fehlfunktion des Gerätes vor.

Einund Ausschalten des äußeren Heizkreises

Sie können die Heizfläche an die Größe des Kochgeschirrs anpassen.

Berühren Sie das Sensorfeld , um den äußeren Heizkreis einzuschalten. Die Anzeige leuchtet auf.

Berühren Sie das Sensorfeld , um den äußeren Heizkreis auszuschalten. Die Anzeige erlischt.

HILFREICHE HINWEISE UND TIPPS

Kochgeschirr

• Der Boden des Kochgeschirrs sollte so dick und flach wie möglich sein.

•Kochgeschirr aus Stahlemail oder mit Aluminiumoder Kupferböden kann Verfärbungen auf der Glaskeramikfläche hinterlassen

8 Reinigung und Pflege

Energie sparendes Kochen

•Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab.

•Stellen Sie das Kochgeschirr auf die Kochzone und schalten Sie diese erst dann ein.

•Schalten Sie die Kochzonen bereits vor dem Ende des Garvorgangs aus und nutzen Sie die Restwärme.

•Der Boden des Kochgeschirrs und die verwendete Kochzone sollten gleich groß sein.

Hinweis zu Acrylamid

Nach neuesten wissenschaftlichen Erkenntnissen kann die Bräunung von Lebensmitteln, speziell bei stärkehaltigen Produkten, eine gesundheitliche Gefährdung durch Acrylamid verursachen. Daher empfehlen wir, bei möglichst niedrigen Temperaturen zu garen und die Speisen nicht zu stark zu bräunen.

REINIGUNG UND PFLEGE

Reinigen Sie das Gerät nach jedem Gebrauch.

Achten Sie immer darauf, dass der Boden des Kochgeschirrs sauber ist.

WARNUNG!

Scharfe Gegenstände und scheuernde Reinigungsmittel beschädigen das Gerät.

Reinigen Sie das Gerät aus Sicherheitsgründen nicht mit einem Dampfstrahloder Hochdruckreiniger.

Kratzer oder dunkle Flecken in der Glaskeramik beeinträchtigen die Funktionsfähigkeit des Geräts nicht.

So entfernen Sie Verschmutzungen:

1.– Sofort entfernen:geschmolzener Kunststoff, Plastikfolie, zuckerhaltige Lebensmittel. Andernfalls können die Verschmutzungen das Gerät beschädigen. Verwenden Sie einen speziellen Reinigungsschaber für Glas. Den Reinigungsschaber schräg zur Glasfläche ansetzen und über die Oberfläche bewegen.

–Entfernen, nachdem sich das Gerät ausreichend abgekühlt hat:Kalkund Wasserränder, Fettspritzer, metallisch schimmernde Verfärbungen. Verwenden Sie hierfür einen speziellen Reiniger für Glaskeramik oder Edelstahl.

2.Reinigen Sie das Gerät mit einem feuchten Tuch und etwas Spülmittel.

3.Am Ende das Gerät mit einem trockenen Tuch abreiben.

WAS TUN, WENN...

Störung			Mögliche Ursachen und Abhilfe
Das Gerät funktioniert über-		•	Schalten Sie das Gerät erneut ein.
haupt nicht.		•	Sehen Sie im Sicherungskasten nach, ob die Sicherung des Ge-
			räts ausgelöst hat. Wenn die Sicherung öfter auslöst, wenden
			Sie sich an einen qualifizierten Elektriker.

			Umwelttipps
					9
	Störung		Mögliche Ursachen und Abhilfe
	Die Restwärmeanzeige leuchtet		Die Kochzone ist noch nicht heiß, da sie erst ganz kurz einge-
	nicht auf.		schaltet war. Soll die Kochzone eigentlich heiß sein, wenden Sie
			sich bitte an Ihren Kundendienst.
	Der äußere Heizkreis lässt sich		Schalten Sie zuerst den inneren Heizkreis ein.
	nicht einschalten.

Wenn Sie das Problem mit der oben angegebenen Abhilfemaßnahme nicht beheben können, wenden Sie sich bitte an Ihren Fachhändler oder den Kundendienst. Geben Sie dabei die Daten auf dem Typenschild, den dreistelligen Code für die Glaskeramik (befindet sich in der Ecke des Kochfelds) und die angezeigte Fehlermeldung an.

Wenn Sie das Gerät falsch bedient haben, fällt auch während der Garantiezeit für den Besuch eines Kundendiensttechnikers oder Händlers eine Gebühr an. Die Anweisungen zum Kundendienst und die Garantiebedingungen finden Sie im Garantieheft.

UMWELTTIPPS

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Wohin mit den Altgeräten?

Überall dort wo neue Geräte verkauft werden oder Abgabe bei den offiziellen SENSSammelstellen oder offiziellen SENS-Recyclern.

Die Liste der offiziellen SENS-Sammelstellen findet sich unter www.sens.ch.

Verpackungsmaterial

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar. Kunststoffteile sind mit internationalen Abkürzungen wie z. B. >PE<,>PS< usw. gekennzeichnet. Entsorgen Sie das Verpackungsmaterial bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Behältern.

10 Sommaire

Nous vous remercions d’avoir choisi l’un de nos produits de qualité.

Afin de garantir une performance optimale et constante de votre appareil, veuillez lire attentivement cette notice d'utilisation. Il vous permettra d’utiliser correctement et efficacement toutes les fonctions de l’appareil. Nous vous recommandons de conserver cette notice à proximité pour une utilisation rapide et optimale. Si l'appareil devez être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.

Nous vous souhaitons beaucoup de plaisir avec votre nouvel appareil.

SOMMAIRE

CONSIGNES DE SÉCURITÉ

INSTALLATION

DESCRIPTION DE L’APPAREIL

UTILISATION DE L'APPAREIL

Activation et désactivation du circuit extérieur

CONSEILS UTILES

	10	ENTRETIEN ET NETTOYAGE	16
	11	EN CAS D'ANOMALIE DE FONCTIONNEMENT...	17
	15
	15	EN MATIÈRE DE PROTECTION DE
		L'ENVIRONNEMENT	17
	15	Emballage	18
	16

Sous réserve de modifications

CONSIGNES DE SÉCURITÉ

Pour votre sécurité et le bon fonctionnement de l'appareil, lisez attentivement ce manuel avant l'installation et l'utilisation. Conservez ces instructions à proximité de l'appareil. Les utilisateurs doivent connaître parfaitement le fonctionnement et les fonctions de sécurité de l'appareil.

Avertissements importants

AVERTISSEMENT

Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris des enfants) dont les facultés physiques, sensorielles ou mentales sont réduites, ou qui manquent d'expérience et de connaissances, à moins qu'une personne responsable de leur sécurité ne les supervise ou leur donne des instructions sur la manière de l'utiliser.

Sécurité des enfants

•Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.

•Ne laissez pas les emballages à portée de main des enfants. Ils pourraient s'asphyxier !

•Tenez les enfants éloignés de l'appareil pendant son fonctionnement.

Installation 11

Utilisation

•Retirez tous les emballages, les étiquettes et les films protecteurs de l'appareil (sauf la plaque signalétique) avant de l'utiliser pour la première fois.

•Mettez les zones de cuisson à l'arrêt après chaque utilisation.

•Risque de brûlures ! Ne posez aucun objet contenant du métal, comme les couverts et couvercles de récipients sur la table de cuisson. Ils risqueraient de s'échauffer.

AVERTISSEMENT

Danger d'incendie ! Surveillez attentivement la cuisson lors de friture dans l'huile ou la graisse : les graisses surchauffées s'enflamment facilement.

Utilisation

•Surveillez toujours l'appareil pendant son fonctionnement.

•Votre appareil est destiné à un usage domestique normal.

•N'utilisez pas l'appareil comme plan de travail ou support.

•Ne posez pas ou ne stockez pas de liquides ou des matériaux inflammables, des objets susceptibles de fondre (plastique, aluminium) sur ou à proximité de l'appareil.

•Faites attention si vous branchez d'autres appareils électriques à des prises situées à proximité de la table de cuisson. Contrôlez que les câbles d'alimentation n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants. Contrôlez que les câbles ne soient pas enchevêtrés.

Comment éviter d'endommager l'appareil

•Des objets ou des récipients de cuisson peuvent, en tombant, endommager la surface vitrocéramique.

•N'utilisez pas de récipients en fonte, ni de récipients dont le fond est endommagé et rugueux. Ils risqueraient de rayer la table de cuisson.

•Ne faites pas "brûler" les récipients et ne laissez pas le contenu s'évaporer en totalité. Cela peut entraîner des dégats permanents des récipients et de la table de cuisson.

•Ne placez pas de plats de cuisson vides sur les zones de cuisson et ne mettez pas ces dernières en fonctionnement sans récipient.

•Ne recouvrez aucune partie de l'appareil à l'aide de feuilles d'aluminium.

AVERTISSEMENT

Si votre table de cuisson est endommagée (éclat, fêlure,...), débranchez votre appareil pour éviter tout risque d'électrocution.

INSTALLATION

Avant d'installer l'appareil, notez le numéro de série qui figure sur la plaque signalétique.La plaque signalétique se trouve sur la partie inférieure de l'appareil.

KFA58HPM		949 593 413 00
58 AAD 19 XO	400 V	50-60 Hz

6,4 kW

AEG-Electrolux
