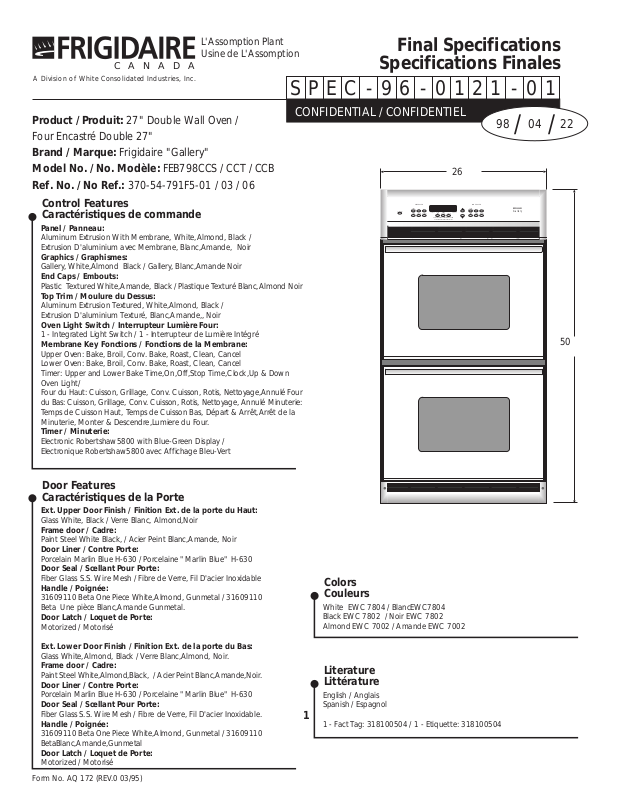

AEG-Electrolux FEB798CC User Manual

CANADA

A Division of White Consolidated Industries, Inc.

L'Assomption Plant Usine de L'Assomption

S P E C - 9 6 - 0 1 2 1 - 0 1

Final Specifications

Specifications Finales

Product / Produit: 27" Double Wall Oven /

Four Encastré Double 27"

Brand / Marque: Frigidaire "Gallery" Model No. / No. Modèle: FEB798CCS / CCT / CCB Ref. No. / No Ref.: 370-54-791F5-01 / 03 / 06

Control Features Caractéristiques de commande

Panel / Panneau:

Aluminum Extrusion With Membrane, White,Almond, Black / Extrusion D'aluminium avec Membrane, Blanc,Amande, Noir

Graphics / Graphismes:

Gallery, White,Almond Black / Gallery, Blanc,Amande Noir

End Caps / Embouts:

Plastic Textured White,Amande, Black / Plastique Texturé Blanc,Almond Noir

Top Trim / Moulure du Dessus:

Aluminum Extrusion Textured, White,Almond, Black / Extrusion D'aluminium Texturé, Blanc,Amande,, Noir

Oven Light Switch / Interrupteur Lumière Four:

1 - Integrated Light Switch / 1 - Interrupteur de Lumière Intégré

Membrane Key Fonctions / Fonctions de la Membrane:

Upper Oven: Bake, Broil, Conv. Bake, Roast, Clean, Cancel Lower Oven: Bake, Broil, Conv. Bake, Roast, Clean, Cancel Timer: Upper and Lower Bake Time,On,Off,Stop Time,Clock,Up & Down Oven Light/ Four du Haut: Cuisson, Grillage, Conv. Cuisson, Rotis, Nettoyage,Annulé Four du Bas: Cuisson, Grillage, Conv. Cuisson, Rotis, Nettoyage, Annulé Minuterie: Temps de Cuisson Haut, Temps de Cuisson Bas, Départ & Arrêt,Arrêt de la Minuterie, Monter & Descendre,Lumiere du Four.

Timer / Minuterie:

Electronic Robertshaw5800 with Blue-Green Display / Electronique Robertshaw5800 avec Affichage Bleu-Vert

CONFIDENTIAL / CONFIDENTIEL

UPPER OVEN

CONV

BAKE/ROAST

BROIL

BAKE

OVEN LIGHT

BAKE TIME

CLEAN

CANCEL

UPPER OVEN

STOP TIME

SELF-CLEANING CONVECTION OVENS

DUAL RADIANT BAKING AND ROASTING

LOWER OVEN

TIMER

ON/OFF

CLOCK

/ /

LOWER OVEN

CONV

BAKE/ROAST

BAKE

BROIL

BAKE

CANCEL

TIME

CLEAN

Gallery

Door Features Caractéristiques de la Porte

Ext. Upper Door Finish / Finition Ext. de la porte du Haut:

Glass White, Black / Verre Blanc, Almond,Noir

Frame door / Cadre:

Paint Steel White Black, / Acier Peint Blanc,Amande, Noir

Door Liner / Contre Porte:

Porcelain Marlin Blue H-630 / Porcelaine "Marlin Blue" H-630

Door Seal / Scellant Pour Porte:

Fiber Glass S.S. Wire Mesh / Fibre de Verre, Fil D'acier Inoxidable

Handle / Poignée:

31609110 Beta One Piece White,Almond, Gunmetal / 31609110 Beta Une pièce Blanc,Amande Gunmetal.

Door Latch / Loquet de Porte:

Motorized / Motorisé

Ext. Lower Door Finish / Finition Ext. de la porte du Bas:

Glass White,Almond, Black / Verre Blanc,Almond, Noir.

Frame door / Cadre:

Paint Steel White,Almond,Black, / Acier Peint Blanc,Amande,Noir.

Door Liner / Contre Porte:

Porcelain Marlin Blue H-630 / Porcelaine "Marlin Blue" H-630

Door Seal / Scellant Pour Porte:

Fiber Glass S.S. Wire Mesh / Fibre de Verre, Fil D'acier Inoxidable.

Handle / Poignée:

31609110 Beta One Piece White,Almond, Gunmetal / 31609110 BetaBlanc,Amande,Gunmetal

Door Latch / Loquet de Porte:

Motorized / Motorisé

Form No. AQ 172 (REV.0 03/95)

Colors Couleurs

White EWC 7804 / BlancEWC7804 Black EWC 7802 / Noir EWC 7802 Almond EWC 7002 / Amande EWC 7002

Literature Littérature

English / Anglais Spanish / Espagnol

1 - Fact Tag: 318100504 / 1 - Etiquette: 318100504

S P E C - 9 6 - 0 1 2 1 - 0 1

Oven Features Caractéristiques du Four

Upper Oven Size / Dimensions du Four Du Haut:

Width 20, Height 16, Depth 18 1/2 / Largeur 20, Hauteur 16, Profondeur 18 1/2

Type / Genre:

Self-Cleaning Convection /Convection Auto-Nettoyant

Wattage Bake Element / Tension Elément Cuisson:

2300w @ 240v - 1727w @ 208v Lift up / Levable

Wattage Broil Element / Tension Elément Grillage:

3400w @ 240v - 2554w @ 208v 6 Pass / 6 Passage

Oven Finish / Finition du Four:

Porcelain Marlin Blue H-630 / Porcelaine "Marlin Blue" H-630

Oven Guides / Guide du Four:

4 Rack Positions / 4 Positions de Tablette

Oven Racks / Tablettes du Four:

2 - Regular, 1 - Offset / 1 - Régulier, 1 - Courbée

Roasting Racks / Tablettes de Grillage:

2 - Regular / 1 - Régulier

Broiler Pan / Cuvette:

Porcelain Marlin Blue H-630 / Porcelaine "Marlin Blue" H-630

Broiler Pan Cover / Couvercle Cuvette:

Porcelain Marlin Blue H-630 / Porcelaine "Marlin Blue" H-630

Oven Light / Lumière du Four:

40W With Lens / 40W avec Lentille

CONFIDENTIAL / CONFIDENTIEL

General Features Caractéristiques Générales

Depth / Profondeur:

Rear Wrapper to Back Edge of Front Trim 23 1/4 "/ De la Jaquette Arrière à L'arrière du Cadre Avant 23 1/4" Rear Wrapper to Front Edge of Front Trim 25 3/8" / De la Jaquette Arrière à L'avant du Cadre Avant 25 3/8"

Height / Hauteur:

Bottom Wrapper to Highest Point of Top Wrapper 47 3/4" / De la Jaquette du Bas au Plus Haut Point de la Jaquette du Haut 47 3/4 Bottom Front Edge to Top Front Edge 50 13/16" / Du Bas Avant au Haut Avant 50 13/16"

Width / Largeur:

Front 26 7/8"; Rear 24 11/16 / Devant 26 7/8"; Arrière 2411/16

Cut out Sizes / Dimensions des Ouvertures:

See Installation Instructions Sheet / Voir Feuillet du Mode D’Installation

Voltage Rating / Indice de Voltage:

120/240v 8,2KW, 120/208v 6,2KW, 60 Hz

Shipping Weight / Poids Chargement:

197 Lbs

Carton Size / Dimensions Emballage:

Width 29,2, Height 50,9 Depth 30,3 (26 CF) / Larg. 29,2 Haut. 50,9 Prof. 30,3 (26 PC).

Power Cord / Cable Armé:

1/2" Dia. 67" Long

Lower Oven Size / Dimensions du Four Du Bas:

Width 20, Height 16, Depth 18 1/2 / Largeur 20, Hauteur 16, Profondeur 18 1/2

Type / Genre:

Self-Cleaning Convection /Convection Auto-Nettoyantr

Wattage Bake Element / Tension Elément Cuisson:

2300w @ 240v - 1727w @ 208v Lift up / Levable

Wattage Broil Element / Tension Elément Grillage:

3400w @ 240v - 2554w @ 208v 6 Pass / 6 Passage

Oven Finish / Finition du Four:

Porcelain Marlin Blue H-630 / Porcelaine "Marlin Blue" H-630

Oven Guides / Guide du Four:

4 Rack Positions / 4 Positions de Tablette

Oven Racks / Tablettes du Four:

2 - Regular, 1 - Offset / 1 - Régulier, 1 - Courbée

Oven Light / Lumière du Four:

40W With Lens / 40W avec Lentille

Bottom Trim Vent / Ventilation Inférieur:

Plastic White,Black,Almond / Plastique ,Blanc,Noir, Amande.

Form No. AQ 172 (REV.0 03/95)

Other / Autre

Product Eng. / Ing.de Produit

DateProduct Manager / Directeur de Produit Date

DateProduct Designer / Designer de Produit Date
