AEG-Electrolux ERN3420 User Manual

f r i g orifico / fridge / frigorifero

jääkaappi / køleskab / kylskåp

LIBRO DE INSTRUCCIONES

INSTRUCTION BOOK

LIBRETTO ISTRUZIONI

KÄYTTÖOHJE

BRUGSANVISNING

BRUKSANVISNING

2223 363-61

ERN 3420

I FIN

Abrir la puerta del aparato y la del mueble a 90° aprox. Introducir la escuadrita (Hb) en la guía (Ha). Mantener unidas la puerta del aparato y la del mueble y marcar los agujeros según se indica en la figura. Quitar las escuadritas y hacer unos agujeros de 2 mm de Ø a 8 mm desde el borde exterior de la puerta. Colocar otra vez la escuadrita sobre la guía y fijarla con los tornillos presentes en el equipo base.

En caso de que sea necesario alinear la puerta del mueble, utilizar el juego de los agujeros de ojal.

Al término de las operaciones es preciso controlar que la puerta del aparato esté cerrada correctamente.

Introducir la tapa (Hd), presionándola hasta oír el resorte, en la guía (Hb).

Introducir la tapa (Hc), presionándola hasta oír el resorte, en la guía (Ha).

Invändig rengöring

Innan skåpet tas i bruk skall den typiska lukten av ny produkt tas bort genom tvättning med Ijummet vatten och en milt diskmedel.

Använd inte något skurpulver.

ANVÄNDNING

kontrollpanel

A - Nätspänning av/på B - Temperatur- och funktionsdisplay C - Funktionsknapp D - Termostatvred för kylen

DISPLAY

1. Kontrollampa för öppen dörr

2. Plus- eller minustecken

3. Temperaturdisplay

4. Om lampan lyser så är snabbkylningen på

Igångsättning

Sätt i stickproppen i eluttaget.Tryck på knappen (A) om displayen inte är tänd.

Så snart som kylskåpet startar tänds plustecknet (2) på kontrollpanelen, vilket betyder att temperaturen är högre än 0 °C.

Sätt kylskåpets inställningsvred (D) i mittläget, så att temperaturen blir cirka +5 °C.

Avstängning

Stäng av kylskåpet genom att hålla knappen (A) intryckt i minst 1 sekund. En nedräkning av temperaturen visas.

När kylskåpet stängs av släcks också displayen (B).

Aktivering av funktionerna

För varje tryck på knappen C aktiveras följande funktioner omväxlande:

Symbol 4: snabbkylning Ingen symbol: Normal drift

PR33

PR167

8mm

PR168

PR167/1

WARNINGS

It is most important that this instruction book should be retained with the appliance for future reference. Should the appliance be sold or transferred to another owner, or should you move house and leave the appliance, always ensure that the book is supplied with the appliance in order that the new owner can be acquainted with the functioning of the appliance and the relevant warnings.

If this appliance featuring magnetic door seals is to replace an older appliance having a spring lock (latch) on the door or lid, be sure to make that spring lock unusable before you discard the old appliance. This will prevent it from becoming a death-trap for a child.

These warnings are provided in the interest of safety.You must read them carefully before installing or using the appliance.

General Safety

• This appliance is designed to be operated by adults. Children should not be allowed to tamper with the controls or play with the product.

• It is dangerous to alter the specifications or modify this product in any way.

• Before any cleaning or maintenance work is carried out, be sure to switch off and unplug the appliance.

• This appliance is heavy. Care should be taken when moving it

• Ice lollies can cause frost burns if consumed straight from the appliance.

• Take utmost care when handling your appliance so as not to cause any damages to the cooling unit with consequent possible fluid leakages.

• The appliance must not be located close to radiators or gas cookers.

• Avoid prolonged exposure of the appliance to direct sunlight.

• There must be adequate ventilation round the back of the appliance and any damage to the refrigerant circuit must be avoided.

• For freezers only (except built-in models): an ideal location is the cellar or basement.

• Do not use other electrical appliances (such as ice cream makers) inside of refrigerating appliances.

Service/Repair

• Any electrical work required to install this appliance should be carried out by a qualified electrician or competent person

• This product should be serviced by an authorized Service Centre, and only genuine spare parts should be used.

• Under no circumstances should you attempt to repair the appliance yourself. Repairs carried out by inexperienced persons may cause injury or more serious malfunctioning. Refer to your local

Service Centre, and always insist on genuine spare parts.

• This appliance contains hydrocarbons in its cooling unit; maintenance and recharging must therefore only be carried out by authorized technicians.

Use

• The domestic refrigerators and freezers are designed to be used specifically for the storage of edible foodstuffs only.

• Best performance is obtained with ambient temperature between +18°C and +43°C (class T); +18°C and +38°C (class ST); +16°C and +32°C (class N); +10°C and +32°C (class SN).The class of your appliance is shown on its rating plate.

Warning: when the ambient temperature is not included within the range indicated for the class of this appliance, the following instructions must be observed: when the ambient temperature drops below the minimum level, the storage temperature in the freezer compartment cannot be guaranteed; therefore it is advisable to use the food stored as soon as possible.

• Frozen food must not be re-frozen once it has been thawed out.

• Manufacturers’ storage recommendations should be strictly adhered to. Refer to relevant instructions.

• The inner lining of the appliance consists of channels through which the refrigerant passes. If these should be punctured this would damage the appliance beyond repair and cause food loss. DO NOT USE SHARP INSTRUMENTS to scrape off frost or ice. Frost may be removed by using the scraper provided. Under no circumstances should solid ice be forced off the liner. Solid ice should be allowed to thaw when defrosting the appliance.

• Do not place carbonated or fizzy drinks in the freezer as it creates pressure on the container, which may cause it to explode, resulting in damage to the appliance.

Installation

• Kondensorn och kompressorn på skåpets baksida värms upp ordentligt under normal användning. Av säkerhetsskäl måste ventilationen därför uppfylla minimikraven enligt motsvarande figur.

Observera: Se till att ventilationsöppningarna inte blockeras eller sätts igen.

• Vissa delar av skåpet värms upp under användning. Sörj därför för tillräcklig ventilation. Bristfällig ventilation kan leda till att komponenter skadas och att matvaror förstörs. Se installationsanvisningarna.

• Komponenter som värms upp bör inte vara åtkomliga. Placera därför skåpet, om möjligt, med dessa delar mot en vägg.

• Om skåpet har transporterats horisontalt finns risk för att oljan i kompressorn har trängt in i kylkretsen. Vänta därför minst två timmar innan skåpet kopplas in så att oljan hinner rinna tillbaka till kompressorn.

Miljöskydd

• Kyl/frysskåpet innehåller inte gaser som kan skada ozonlagret. Detta gäller såväl kylkrets som isoleringsmaterial. Kyl/frysskåpet får inte hanteras som normalt hushållsavfall. Undvik att skada kylaggregatet, särskilt på baksidan nära värmeväxlaren. Information om lokala regler för avfallshantering kan erhållas från kommunala myndigheter. De material i denna apparat som är märkta med symbolen kan återvinnas.

Informationer om avfallshanteringen

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

INNEHÅLLSFÖRTECKNING

Viktig information om säkerhet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .63

Användning - Invändig rengöring - Kontrollpanel - Display - Igångsättning - Aktivering av funktionerna . . . . .

Avstangning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65

Användning - Temperaturreglering - Kylning av livsmedel - Snabbkylning - Flyttbare hyllplan - . . . . . . . . . . .

Placering av dörrfack och flaskfack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66

Råd - Råd för kylning av livsmedel - Sköstel - Regelbunden rengöring - Urkoppling - Invändig belysning -

Avfrostning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67

Om något inte fungerar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .68

Service - Tekniska data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .70

Installation - Placering - Elektisk anslutning - Transportskydd . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .71

Installation - Omhengsling av dør - Instruktion för helt inbyggt skåp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .72

CONTENTS

Warnings 13 Use 15

Cleaning the interior 15 Control panel 15 Dispaly 15 Operation 16 Activation of function 16 Switching off 16 Temperature regulation 16 Shopping function 16 Fresh food refrigeration 16 Door open acoustic alarm 16 Movable shelves 17 Positioning the door shelves 17 Hints 17

Hints for refrigeration 17 Maintenance 18

Periodic cleaning 18 Periods of no operation 18 Interior light 18 Defrosting 18

Customer service and spare parts 19 Technical information 19 Installation 19

Location 19 Electrical connection 20

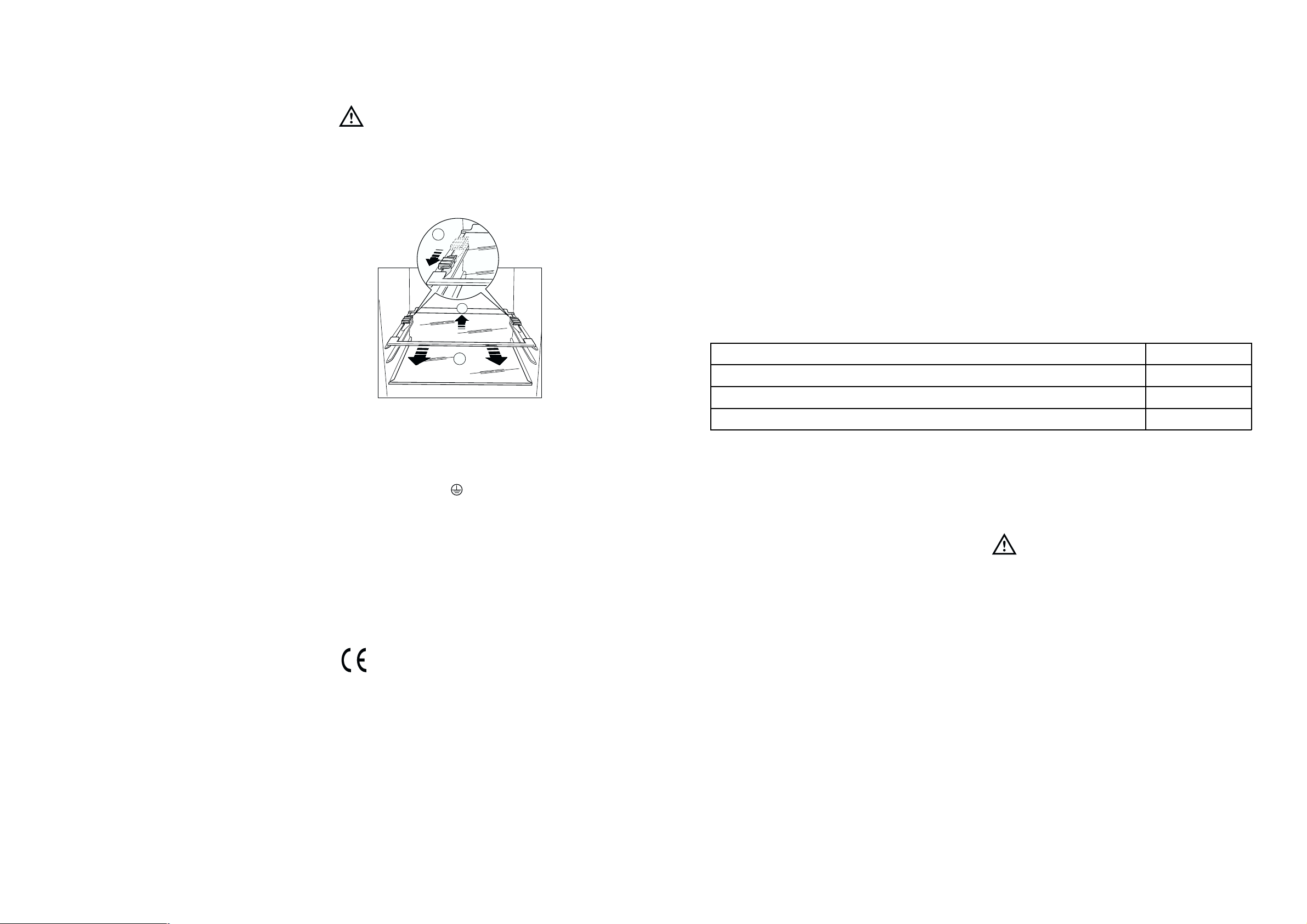

Shelf holders 20 Door Reversibility 20 Instruction for totally built-in appliances 21

Environment Protection

This appliance does not contain gasses which could damage the ozone layer, in either its refrigerant circuit or insulation materials.The appliance shall not be discarded together with the urban refuse and rubbish. Avoid damaging the cooling unit, especially at the rear near the heat exchanger. Information on your local disposal sites may be obtained from municipal authorities.The materials used on this appliance marked by the symbol are recyclable.

Disposal of old Appliances

The symbol on the product or on its packaging indicates that this product may not be treated as household waste. Instead it shall be handed over to the applicable collection point for the recycling of electrical and electronic equipment. By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product. For more detailed information about recycling of this product, please contact your local city office, your household waste disposal service or the shop where you purchased the product.

Installation

• During normal operation, the condenser and compressor at the back of the appliance heat up considerably. For safety reasons, minimum ventilation must be as shown in the instructions.

Attention: keep ventilation openings clear of obstruction.

• Care must be taken to ensure that the appliance does not stand on the electrical supply cable.

Important: if the supply cord is damaged, it must be replaced by a special cord or assembly available from the manufacturer or its service agent.

• If the appliance is transported horizontally, it is possible that the oil contained in the compressor flows in the refrigerant circuit. It is advisable to wait at least two hours before connecting the appliance to allow the oil to flow back in the compressor.

• There are working parts in this product which heat up. Always ensure that there is adequate ventilation as a failure to do this will result in component failure and possible food loss. See installation instructions.

• Parts which heat up should not be exposed. Wherever possible the back of the product should be against a wall.

VIKTIG INFORMATION OM SÄKERHET

Det är av största vikt att denna bruksanvisning förvaras tillsammans med skåpet för framtida behov. Låt alltid bruksanvisningen följa med skåpet vid flyttning eller ägarbyte, så att den som använder skåpet kan läsa om alla funktioner och säkerhetsföreskrifter.

Om detta skåp som har magnetisk dörrstängning ersätter en äldre modell som har fjäderlås (spärr) måste man se till att fiäderlåset är obrukbart innan man kasserar det gamla skåpet.

Detta för att förhindra att det orsakar livsfara för barn. Dessa varningar motiveras av säkerhetsskäl. Det är viktigt att du tar del av dem innan skåpet

installeras och används.

Allmänna säkerhetsföreskrifter

• Skåpet skall skötas av vuxna. Låt aldrig barn röra reglagen eller leka med det.

• Det kan vara farligt att ändra specifikationer eller göra ändringar i skåpet.

• Se till att nätsladden inte kommer i kläm under skåpet.

Viktigt: om nätkabeln skadas måste den bytas ut med en specialkabel eller en sats som kan beställas från tillverkaren eller serviceverkstaden.

• Stäng alltid av skåpet och dra ur stickproppen före rengöring eller service.

• Skåpet är tungt. Var försiktig när skåpet flyttas.

• Iskuber kan ge upphov till frysskador om de äts direkt ur frysfacket.

• Hantera alltid skåpet med största försiktighet

för att undvika skador på kylaggregatet (risk för vätskeläckage).

• Skåpet får inte placeras nära radiator eller gasspisar.

• Utsätt inte skåpet för direkt solbelysning under längre perioder.

• Sörj för tillräckligt ventilation av skåpets baksida för att undvika skador på kylkretsen.

• Gäller endast frysskåp (frånsett inbyggda modeller): bästa placering är i källaren eller bottenvåningen..

• Använd aldrig andra elektiska apparater (t ex glassmaskiner) inuti kylskåpet.

Service/reparation

• Alla elarbeten som krävs för att installera skåpet måste utföras av en behörig elektriker eller fackman.

• Service skall utföras av ett auktoriserat serviceföretag. Använd endast original reservdelar.

• Försök aldrig att reparera skåpet på egen hand.

• Reparationer som utförs av personer med otillräckliga kunskaper kan förorsaka personskador eller ännu svårare fel på produkten. Kontakta närmaste serviceföretag och använd alltid originaldelar.

Användning

• Skåpet är endast avsett för förvaring av matvaror för normalt hushållsbruk.

• Bäst prestanda uppnås vid omgivningstemperaturer mellan +18°C och +43°C (Klass T), +18°C och +38°C (Klass ST), +16°C och +32°C (Klass N), +10°C och +32°C (Klass SN). Aktuell klass anges på typskylten (placerad i cellen vid sidan av grönsaksfacket).

Observera: Utanför omgivningstemperaturerna som indikeras av aktuell klimatklass för denna produkt, ska följande anvisningar följas: När omgivningstemperaturen sjunker under min. värdet kan förvaringstemperaturen inte längre garanteras i frysfacket. Det rekommenderas därför att så fort som möjligt äta upp den mat som finns i facket.

• Fryst mat bör inte frysas om efter upptining.

• Var noga med att följa tillverkarens rekommendationer avseende förvaringstid. Se motsvarande anvisningar.

• Skåpets innermodul innehåller kanaler för kylmedium. Om dessa punkteras kan skåpet skadas allvarligt och matvarorna förstöras. ANVÄND DÄRFÖR ALDRIG VASSA FÖREMÅL för att skrapa bort frost eller is. Frost avlägsnas med den avskrapare som medföljer skåpet. Massiv is får aldrig brytas eller huggas loss. De material i denna apparat som är märkta med symbolen kan återvinnas.

• Förvara aldrig kolsyrad eller mousserande dryck i frysen. De kan nämligen sprängas och skada skåpet.

• Avfrostningen får inte ske på annat sätt än som rekommenderas av tillverkaren. Mekaniska eller andra artificiella hjälpmedel får inte användas.

Trykt på återvinningspapper

Cleaning the interior

Before using the appliance for the first time, wash the interior and all internal accessories with lukewarm water and some neutral soap so as to remove the typical smell of a brand-new product, then dry thoroughly.

USE

Control panel

Do not use detergents or abrasive powders, as these will damage the finish.

A - Applince button ON/OFF B - Temperature and function indicator C - Function button D - Fridge Thermostat knob

DISPLAY

1. Door open alarm indicator

2. Positive or negative Temperature indicator

3. Temperature indicator

4. If on the shopping function is on

Åben apparatets og køkkenelementets låge 90°. Anbring vinkelbeslaget (Hb) i skinnen (Ha). Blokér apparatets og køkkenelementets låger indbyrdes og markér hullerne som vist i figuren. Fjern vinkelbeslagene og bor huller (Ø 2 mm) 8 mm fra kanten af lågen.

Anbring vinkelbeslaget på skinnen på ny og fastgør den ved hjælp af de medleverede skruer.

Eventuel parallelstilling af køkkenelementets låge sker ved hjælp af kærvhullernes spillerum.

Efter parallelstillingen er det nødvendigt at kontrollere, at apparatets låge lukker korrekt.

Anbring det lille dæksel (Hd) på skinnen (Hb) (der høres et klik).

8mm

PR167

PR168

PR167/1

Fresh food refrigeration

To obtain the best performance:

• do not store warm food or evaporating liquids in the refrigerator;

• do cover or wrap the food, particularly if it has a strong flavour.

• Position food so that air can circulate freely round it.

Temperature regulation

The temperature is automatically regulated and can be increased to achieve a higher temperature (warmer) by rotating the thermostat knob towards minimum or reduced (colder) by rotating the knob towards maximum. However, the exact setting should be chosen keeping in mind that the temperature inside the refrigerator depends on:

• room temperature;

• how often the door is opened;

• the quantity of food stored;

• location of appliance. We suggest placing the knob in the middle position to

obtain an internal temperature of approximately +5° C.

Important

If the ambient temperature is high or the appliance is fully loaded, and the appliance is set to the lowest temperatures, it may run continuously causing frost to form on the rear wall. In this case the dial must be set to a higher temperature to allow automatic defrosting and therefore reduced energy consumption.

Use of the fridge compartment

Operation

After plugging the plug into the power outlet, if the display is not illuminated, press key (A), appliance on.

As soon as the appliance is turned on, the following signals will appear on the control panel:

• symbol (2) will be positive, indicating that the temperature is positive.

Place the refrigerator adjustment knobs (D) in a

middle position, and the appliance will be set up to provide the following temperature:

roughly +5°C in the refrigerator.

Shopping Function

If you need to insert a large amount of warm food, for example after doing the grocery shopping, we suggest activating the Shopping function to chill the products more rapidly and to avoid warming the other food which is already in the refrigerator and/or freezer.

The shopping function is activated by pressing key C (several times if necessary) until the corresponding

icon appears The shopping function shuts off automatically after

approximately 6 hours. It is possible to de-activate the function at any time by

pressing key C (see paragraph "Function Activation").

Switching off

The appliance is shut off by holding down key (A) for more than 1 second. After this, a countdown of the temperature from -3 -2 -1 will be shown.

When the appliance is shut off, display (B) also goes off.

Activation of functions

Each time key C is pressed, the following functions are activated in a clockwise direction:

Symbol 4 : shopping function No Symbol: Normal operation

Door open acoustic alarm

An acoustic alarm will sound when the door is left open for around 5 minutes.

The door open alarm conditions are indicated by:

- flashing symbol (1);

- red display illumination;

- beeping sound. Press the button (C) to stop the acoustic alarm. When normal conditions are restored (door closed):

- the acoustic alarm will stop. 61

PR266

ca. 50 mm

90°

ca. 50 mm

Tryk de medfølgende dækkapper (C-D) ind i de ledige fastgørelseshuller og hængselhuller. Der følger med Ventilationsgitteret (B) og hængslernes kapper (E) skydes på.

PR33

Skil delene Ha, Hb, Hc og Hd ad som vist i figuren.

Anbring skinnen (Ha) på indersiden af køkkenelementets låge som vist i figuren. Markér placeringen af de udvendige huller. Bor hullerne og fastgør skinnen ved hjælp af de medleverede skruer.

Anbring det lille dæksel (Hc) på skinnen (Ha) (der høres et klik).
