AEG-Electrolux ERN3213AOW User Manual

ERN3213AOW

................................................ .............................................

EN REFRIGERATOR USER MANUAL 2
FR RÉFRIGÉRATEUR NOTICE D'UTILISATION 21
IT FRIGORIFERO ISTRUZIONI PER L’USO 45

www.electrolux.com

2

CONTENTS

1. SAFETY INSTRUCTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2. CONTROL PANEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

3. DAILY USE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

4. HELPFUL HINTS AND TIPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

5. CARE AND CLEANING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

6. WHAT TO DO IF… . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

7. INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

8.

NOISES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

9. TECHNICAL DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

WE’RE THINKING OF YOU

Thank you for purchasing an Electrolux appliance. You’ve chosen a product that brings with it
decades of professional experience and innovation. Ingenious and stylish, it has been designed
with you in mind. So whenever you use it, you can be safe in the knowledge that you’ll get great
results every time.

Welcome to Electrolux.

Visit our website for:

Get usage advice, brochures, trouble shooter, service information:

www.electrolux.com

Register your product for better service:

www.electrolux.com/productregistration

Buy Accessories, Consumables and Original spare parts for your appliance:

www.electrolux.com/shop

CUSTOMER CARE AND SERVICE

We recommend the use of original spare parts.
When contacting Service, ensure that you have the following data available.
The information can be found on the rating plate. Model, PNC, Serial Number.

Warning / Caution-Safety information
General information and tips
Environmental information

Subject to change without notice.

ENGLISH 3

1.

SAFETY INSTRUCTIONS

In the interest of your safety and to ensure
the correct use, before installing and first
using the appliance, read this user manual
carefully, including its hints and warnings.
To avoid unnecessary mistakes and acci­dents, it is important to ensure that all
people using the appliance are thoroughly
familiar with its operation and safety fea­tures. Save these instructions and make
sure that they remain with the appliance if
it is moved or sold, so that everyone using
it through its life will be properly informed
on appliance use and safety.
For the safety of life and property keep
the precautions of these user's instruc­tions as the manufacturer is not responsi­ble for damages caused by omission.

1.1 Children and vulnerable
people safety

• This appliance is not intended for use
by persons (including children) with re­duced physical, sensory or mental ca­pabilities, or lack of experience and
knowledge, unless they have been giv­en supervision or instruction concerning
use of the appliance by a person re­sponsible for their safety.

Children should be supervised to en­sure that they do not play with the ap­pliance.

• Keep all packaging well away from chil­dren. There is risk of suffocation.

• If you are discarding the appliance pull
the plug out of the socket, cut the con­nection cable (as close to the appliance
as you can) and remove the door to
prevent playing children to suffer elec­tric shock or to close themselves into it.

• If this appliance featuring magnetic
door seals is to replace an older appli­ance having a spring lock (latch) on the
door or lid, be sure to make that spring
lock unusable before you discard the
old appliance. This will prevent it from
becoming a death trap for a child.

1.2 General safety

WARNING!

Keep ventilation openings, in the appli­ance enclosure or in the built-in structure,
clear of obstruction.

• The appliance is intended for keeping
foodstuff and/or beverages in a normal
household and similar applications such
as:

– staff kitchen areas in shops, offices

and other working environments;

– farm houses and by clients in hotels,

motels and other residential type en­vironments;

– bed and breakfast type environ-

ments;

– catering and similar non-retail appli-

cations.

• Do not use a mechanical device or any
artificial means to speed up the thawing
process.

• Do not use other electrical appliances
(such as ice cream makers) inside of re­frigerating appliances, unless they are
approved for this purpose by the manu­facturer.

• Do not damage the refrigerant circuit.

• The refrigerant isobutane (R600a) is
contained within the refrigerant circuit of
the appliance, a natural gas with a high
level of environmental compatibility,
which is nevertheless flammable.

During transportation and installation of
the appliance, be certain that none of
the components of the refrigerant cir­cuit become damaged.

If the refrigerant circuit should become
damaged:

– avoid open flames and sources of ig-

nition

– thoroughly ventilate the room in

which the appliance is situated

• It is dangerous to alter the specifica­tions or modify this product in any way.
Any damage to the cord may cause a
short-circuit, fire and/or electric shock.

WARNING!

Any electrical component (power
cord, plug, compressor) must be
replaced by a certified service
agent or qualified service person­nel to avoid hazard.

www.electrolux.com

4

• This appliance is heavy. Care should be

• Do not remove nor touch items from

• Avoid prolonged exposure of the appli-

• Bulb lamps (if foreseen) used in this ap-

1.3 Daily use

• Do not put hot pot on the plastic parts

• Do not store flammable gas and liquid

• Appliance's manufacturers storage rec-

1.4 Care and cleaning

• Before maintenance, switch off the ap-

• Do not clean the appliance with metal

• Regularly examine the drain in the re-

1.

Power cord must not be length­ened.

2.

Make sure that the power plug is
not squashed or damaged by the
back of the appliance. A squashed
or damaged power plug may over­heat and cause a fire.

3.

Make sure that you can come to
the mains plug of the appliance.

4.

Do not pull the mains cable.

5.

If the power plug socket is loose,
do not insert the power plug. There
is a risk of electric shock or fire.

6.

You must not operate the appli­ance without the lamp cover (if
foreseen) of interior lighting.

taken when moving it.

the freezer compartment if your hands
are damp/wet, as this could cause skin
abrasions or frost/freezer burns.

ance to direct sunlight.

pliance are special purpose lamps se­lected for household appliances use
only. They are not suitable for house­hold room illumination.

in the appliance.

in the appliance, because they may ex­plode.

ommendations should be strictly ad­hered to. Refer to relevant instructions.

pliance and disconnect the mains plug
from the mains socket.

objects.

frigerator for defrosted water. If neces­sary, clean the drain. If the drain is
blocked, water will collect in the bottom
of the appliance.

1.5 Installation

For electrical connection carefully
follow the instructions given in
specific paragraphs.

• Unpack the appliance and check if
there are damages on it. Do not con­nect the appliance if it is damaged. Re­port possible damages immediately to
the place you bought it. In that case re­tain packing.

• It is advisable to wait at least four hours
before connecting the appliance to al­low the oil to flow back in the compres­sor.

• Adequate air circulation should be
around the appliance, lacking this leads
to overheating. To achieve sufficient
ventilation follow the instructions rele­vant to installation.

• Wherever possible the back of the
product should be against a wall to
avoid touching or catching warm parts
(compressor, condenser) to prevent
possible burn.

• The appliance must not be located
close to radiators or cookers.

• Make sure that the mains plug is acces­sible after the installation of the appli­ance.

• Connect to potable water supply only (If
a water connection is foreseen).

1.6 Service

• Any electrical work required to do the
servicing of the appliance should be
carried out by a qualified electrician or
competent person.

• This product must be serviced by an
authorized Service Centre, and only
genuine spare parts must be used.

1.7 Environment Protection

This appliance does not contain
gasses which could damage the
ozone layer, in either its refrigerant
circuit or insulation materials. The
appliance shall not be discarded
together with the urban refuse and
rubbish. The insulation foam con­tains flammable gases: the appli­ance shall be disposed according
to the applicable regulations to

obtain from your local authorities.
Avoid damaging the cooling unit,
especially at the rear near the heat

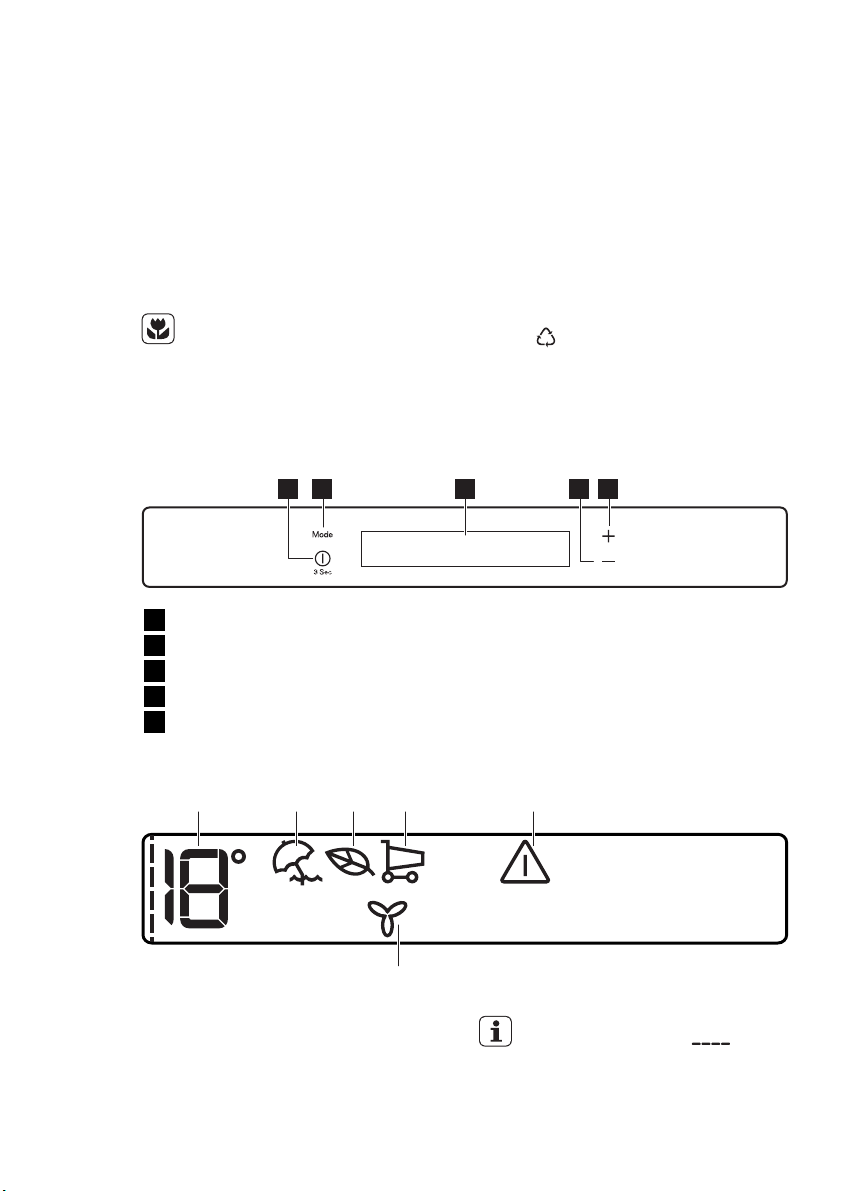

2. CONTROL PANEL

1 2 3 4 5

ENGLISH 5

exchanger. The materials used on
this appliance marked by the sym-

are recyclable.

bol

ON/OFF button

1

Mode button

2

Display

3

Temperature colder button

4

Temperature warmer button

5

2.1 Display

A B C D E

F

A)

Temperature indicator

B)

HolidayMode

C)

EcoMode

D)

ShoppingMode

E)

Door open alarm indicator

F)

FreeStore mode

After selection of the Mode or the
Temperature button the anima-

tions
After selection of the temperature
the animation flashes for a few mi­nutes.

starts.

2.2 Switching on

To switch on the appliance do these
steps:

It is possible to change predefined sound
of buttons to a loudly one by pressing to­gether Mode button and Temperature
colder button for some seconds. Change
is reversible.

1.

Connect the mains plug to the power
socket.

2.

Press the ON/OFF button if the dis­play is off.

3.

If DEMO appears on the display, the
appliance is in demonstration mode.
Refer to "What to do if..." paragraph.

4.

The temperature indicators show the

set default temperature.
To select a different set temperature refer
to "Temperature regulation".

2.3 Switching off

To switch off the appliance do these
steps:

1.

Press the ON/OFF button for 3 sec-

onds.

2.

The display switches off.

www.electrolux.com

6

3.

2.4 Temperature regulation

The set temperature of the fridge may be
adjusted by pressing the temperature but­ton.
Set default temperature: +5°C for the
fridge.
The temperature indicator shows the set
temperature.
The set temperature will be reached with­in 24 hours.

2.5 HolidayMode

This function allows you to keep the re­frigerator closed and empty during a long
holiday period without the formation of a
bad smell.

To switch on the function:

1.

To switch off the function:

1.

2.6 EcoMode

For optimal food storage select the Eco­Mode.
To switch on the function:

1.

To switch off the function:

1.

To disconnect the appliance from the
power disconnect the mains plug
from the power socket.

After a power failure the set tem­perature remains stored.

The fridge compartment must be
empty with holiday function on.

Press the Mode button until the cor­responding icon appears.

The fridge temperature indicator
shows the set temperature.

Press the Mode button to select an­other function or nothing.

The function switches off by se­lecting a different fridge set tem­perature.

Press the Mode button until the cor­responding icon appears.

The temperature indicator shows the
set temperature:

– for the fridge: +4°C

Press the Mode button to select an­other function or nothing.

The function switches off by se­lecting a different set temperature.

2.7 ShoppingMode

If you need to insert a large amount of
warm food, for example after doing the
grocery shopping, we suggest activating
the ShoppingMode to chill the products
more rapidly and to avoid warming the
other food which is already in the refriger­ator.
To switch on the function:

1.

Press the Mode button until the cor-

responding icon appears.
The ShoppingMode shuts off automatical­ly after approximately 6 hours.
To switch off the function before its auto­matic end:

1.

Press the Mode button to select an-

other function or nothing.

The function switches off by se­lecting a different fridge set tem­perature.

2.8 Door open alarm

An acoustic alarm will sound if the door is
left open for a few minutes. The door
open alarm conditions are indicated by:

• flashing Alarm indicator

• acoustic buzzer
When normal conditions are restored
(door closed), the alarm will stop.
During the alarm, the buzzer can be
switched off by pressing any button.

2.9 FreeStore mode

To switch on the function:

1.

Press the Mode button until the cor-

responding icon appears.
To switch off the function:

1.

Press the Mode button to select an-

other function or nothing.

If the function is activated auto­matically the FreeStore indicator is
not shown (refer to "Daily use").
The activation of the FreeStore
mode increases the energy con­sumption.

3. DAILY USE

3.1 Cleaning the interior

Before using the appliance for the first
time, wash the interior and all internal ac­cessories with lukewarm water and some
neutral soap so as to remove the typical
smell of a brand-new product, then dry
thoroughly.

Do not use detergents or abrasive
powders, as these will damage
the finish.

3.2 Temperature Indicator

3.3 Movable shelves

ENGLISH 7

If DEMO appears on the Display, the ap­pliance is in demonstration mode: refer to
“WHAT TO DO IF...” paragraph.

This appliance is sold in France.
In accordance with regulations
valid in this country it must be
provided with a special device
(see figure) placed in the lower
compartment of the fridge to indi­cate the coldest zone of it.

The walls of the refrigerator are equipped

A

with a series of supports so that the
shelves can be positioned as desired.
For better use of space, the front half­shelves can be placed under the rear
ones.

B

www.electrolux.com

8

3.4 Humidity control

3.5 Positioning the door shelves

The glass shelf incorporates a device with
slits (adjustable by means of a sliding lev­er), which makes it possible to regulate
the temperature in the vegetable draw­er(s).
When the ventilation slots are closed:
the natural moisture content of the food in
the fruit and vegetable compartments is
preserved for longer.
When the ventilation slots are opened:
more air circulation results in a lower air
moisture content in the fruit and vegetable
compartments.

To permit storage of food packages of
various sizes, the door shelves can be
placed at different heights.
To make these adjustments proceed as
follow: gradually pull the shelf in the direc­tion of the arrows until it comes free, then
reposition as required.

3.6 FreeStore

The refrigerator compartment is equipped
with a device that allows for rapid cooling
of foods and more uniform temperature in
the compartment.
This device activates by itself when nee­ded, for example for a quick temperature
recovering after door opening or when the
ambient temperature is high.
Allows you to switch on the device man­ually when needed (refer to FreeStore
mode).

The FreeStore device stops when the
door is open and restarts immediately af­ter the door closing.

4. HELPFUL HINTS AND TIPS

ENGLISH 9

4.1 Hints for energy saving

• Do not open the door frequently or
leave it open longer than absolutely
necessary.

• If the ambient temperature is high and
the Temperature Regulator is set to low
temperature and the appliance is fully
loaded, the compressor may run con­tinuously, causing frost or ice on the
evaporator. If this happens, set the
Temperature Regulator toward warmer
settings to allow automatic defrosting
and so a saving in electricity consump­tion.

4.2 Hints for fresh food

refrigeration

To obtain the best performance:

• do not store warm food or evaporating
liquids in the refrigerator

• do cover or wrap the food, particularly if
it has a strong flavour

• position food so that air can circulate
freely around it

5. CARE AND CLEANING

4.3 Hints for refrigeration

Useful hints:
Meat (all types) : wrap in polythene bags
and place on the glass shelf above the
vegetable drawer.
For safety, store in this way only one or
two days at the most.
Cooked foods, cold dishes, etc..: these
should be covered and may be placed on
any shelf.
Fruit and vegetables: these should be
thoroughly cleaned and placed in the spe­cial drawer(s) provided.
Butter and cheese: these should be
placed in special airtight containers or
wrapped in aluminium foil or polythene
bags to exclude as much air as possible.
Milk bottles: these should have a cap and
should be stored in the bottle rack on the
door.
Bananas, potatoes, onions and garlic, if
not packed, must not be kept in the re­frigerator.

CAUTION!

Unplug the appliance before car­rying out any maintenance opera­tion.

This appliance contains hydrocar­bons in its cooling unit; mainte­nance and recharging must there­fore only be carried out by author­ized technicians.

5.1 Periodic cleaning

The equipment has to be cleaned regular­ly:

• clean the inside and accessories with
lukewarm water and some neutral
soap.

• regularly check the door seals and wipe
clean to ensure they are clean and free
from debris.

• rinse and dry thoroughly.
Do not pull, move or damage any

pipes and/or cables inside the
cabinet.
Never use detergents, abrasive
powders, highly perfumed clean­ing products or wax polishes to
clean the interior as this will dam­age the surface and leave a
strong odour.

Clean the condenser (black grill) and the
compressor at the back of the appliance
with a brush. This operation will improve
the performance of the appliance and
save electricity consumption.

Take care of not to damage the
cooling system.

Many proprietary kitchen surface cleaners
contain chemicals that can attack/dam-

www.electrolux.com

10

age the plastics used in this appliance.
For this reason it is recommended that
the outer casing of this appliance is only
cleaned with warm water with a little
washing-up liquid added.
After cleaning, reconnect the equipment
to the mains supply.

5.2 Periods of non-operation

When the appliance is not in use for long
periods, take the following precautions:

5.3 Defrosting of the refrigerator

• disconnect the appliance from elec-

tricity supply

• remove all food

• defrost (if foreseen) and clean the appli-

ance and all accessories

• leave the door/doors ajar to prevent un-

pleasant smells.
If the cabinet will be kept on, ask some­body to check it once in a while to pre­vent the food inside from spoiling in case
of a power failure.

Frost is automatically eliminated from the
evaporator of the refrigerator compart­ment every time the motor compressor
stops, during normal use. The defrost wa­ter drains out through a trough into a spe­cial container at the back of the appli­ance, over the motor compressor, where
it evaporates.
Periodically clean the defrost water drain
hole in the middle of the refrigerator com­partment channel to prevent the water
overflowing and dripping onto the food in­side. Use the special cleaner provided,
which you will find already inserted into
the drain hole.

6. WHAT TO DO IF…

WARNING!

Before troubleshooting, discon­nect the mains plug from the
mains socket.
Only a qualified electrician or com­petent person must do the trou­bleshooting that is not in this man­ual.

Problem Possible cause Solution

The appliance is
noisy

The appliance does
not operate. The
lamp does not oper­ate.

The appliance is not sup­ported properly

The appliance is switched
off.

Check if the appliance
stands stable (all the four
feet should be on the floor)

Switch on the appliance.

ENGLISH 11

Problem Possible cause Solution

The mains plug is not con-

nected to the mains sock-

Connect the mains plug to
the mains socket correctly.

et correctly.

The appliance has no

power. There is no voltage
in the mains socket.

Connect a different electri­cal appliance to the mains
socket.
Contact a qualified electri­cian.

The lamp does not

The lamp is in stand-by. Close and open the door.

work.

The lamp is defective. Refer to "Replacing the

lamp".

The compressor op­erates continually.

The door is not closed

The temperature is not set
correctly.

Set a higher temperature.

Refer to "Closing the door".

correctly.

The door has been

opened too frequently.

The product temperature

is too high.

Do not keep the door open
longer than necessary.

Let the product tempera­ture decrease to room tem­perature before storage.

The room temperature is

too high.

The compressor
does not start im-

This is normal, no error
has occurred.

Decrease the room temper­ature.

The compressor starts after
a period of time.

mediately after
pressing the Shop­pingMode switch, or
after changing the
temperature.

Water flows on the
rear plate of the re­frigerator.

Water flows into the
refrigerator.

Products prevent that wa-

During the automatic de­frosting process, frost de­frosts on the rear plate.

The water outlet is clog­ged.

ter flows into the water

This is correct.

Clean the water outlet.

Make sure that products do
not touch the rear plate.

collector.

Temperature cannot
be set .

Shopping function switch­ed on.

Switch off Shopping man­ually, or wait to set the tem­perature until the function
has reset automatically. Re­fer to ShoppingMode .

www.electrolux.com

12

Problem Possible cause Solution

The temperature in
the appliance is too
low/high.

The temperature in
the refrigerator is
too high.

Upper or lower
square is shown in
the temperature dis­play.

DEMO appears on
the Display.

6.1 Replacing the lamp

The appliance is equipped with a longlife
LED interior light.
Only service is allowed to replace the
lighting device. Contact your Service Cen­ter .

Many products are stored
at the same time.

There is no cold air circu­lation in the appliance.

An error has occurred in
measuring the tempera­ture.

The appliance is in dem­onstration mode (DEMO).

2.

If necessary, adjust the door. Refer to
"Installation".

3.

If necessary, replace the defective
door gaskets. Contact the Service
Center.

Store less products at the
same time.

Make sure that there is cold
air circulation in the appli­ance.

Call your service represen­tative (the cooling system
will continue to keep food
products cold, but temper­ature adjustment will not be
possible).

Keep pressed approximate­ly 10 sec. the Mode button
since a long sound of buz­zer is heard and the Display
shut off for a short while:
appliance start works regu­larly.

6.2 Closing the door

1.

Clean the door gaskets.

7. INSTALLATION

7.1 Positioning

WARNING!

If you are discarding an old appli­ance that has a lock or catch on
the door, you must ensure that it
is made unusable to prevent
young children being trapped in­side.

The appliance shall have the plug
accessible after installation.

Install this appliance at a location where
the ambient temperature corresponds to
the climate class indicated on the rating
plate of the appliance:

Cli-

Ambient temperature
mate
class

SN +10°C to + 32°C
N +16°C to + 32°C
ST +16°C to + 38°C
T +16°C to + 43°C

7.2 Electrical connection

Before plugging in, ensure that the volt­age and frequency shown on the rating

plate correspond to your domestic power
supply.
The appliance must be earthed. The pow­er supply cable plug is provided with a
contact for this purpose. If the domestic
power supply socket is not earthed, con­nect the appliance to a separate earth in

7.3 Door reversibility

ENGLISH 13

compliance with current regulations, con­sulting a qualified electrician.
The manufacturer declines all responsibili­ty if the above safety precautions are not
observed.
This appliance complies with the E.E.C.
Directives.

The door of the appliance opens to the
right. If you want to open the door to the
left, follow these steps before you install
the appliance:

1.

Loosen and remove the upper pin.

2.

Remove the door.

3.

Remove the spacer.

4.

With a key, loosen the lower pin.

On the opposite side:

1.

Tighten the lower pin.

2.

Install the spacer.

3.

Install the door.

4.

Tighten the upper pin.

7.4 Ventilation requirements

5 cm

min.
200 cm

2

min.
200 cm

The airflow behind the appliance must be
sufficient.

2

www.electrolux.com

14

7.5 Installing the appliance

CAUTION!

Make sure that the mains cable
can move freely.

x

x

Do the following steps:

If necessary cut the adhesive sealing strip
and then apply it to the appliance as
shown in figure.

1

13 mm

Ø 2.5 mm

Drill the appliance using a Ø 2.5 mm drill
(10 mm max. penetration).
Fix the square fitting to the appliance.

2

3

4mm

44mm

ENGLISH 15

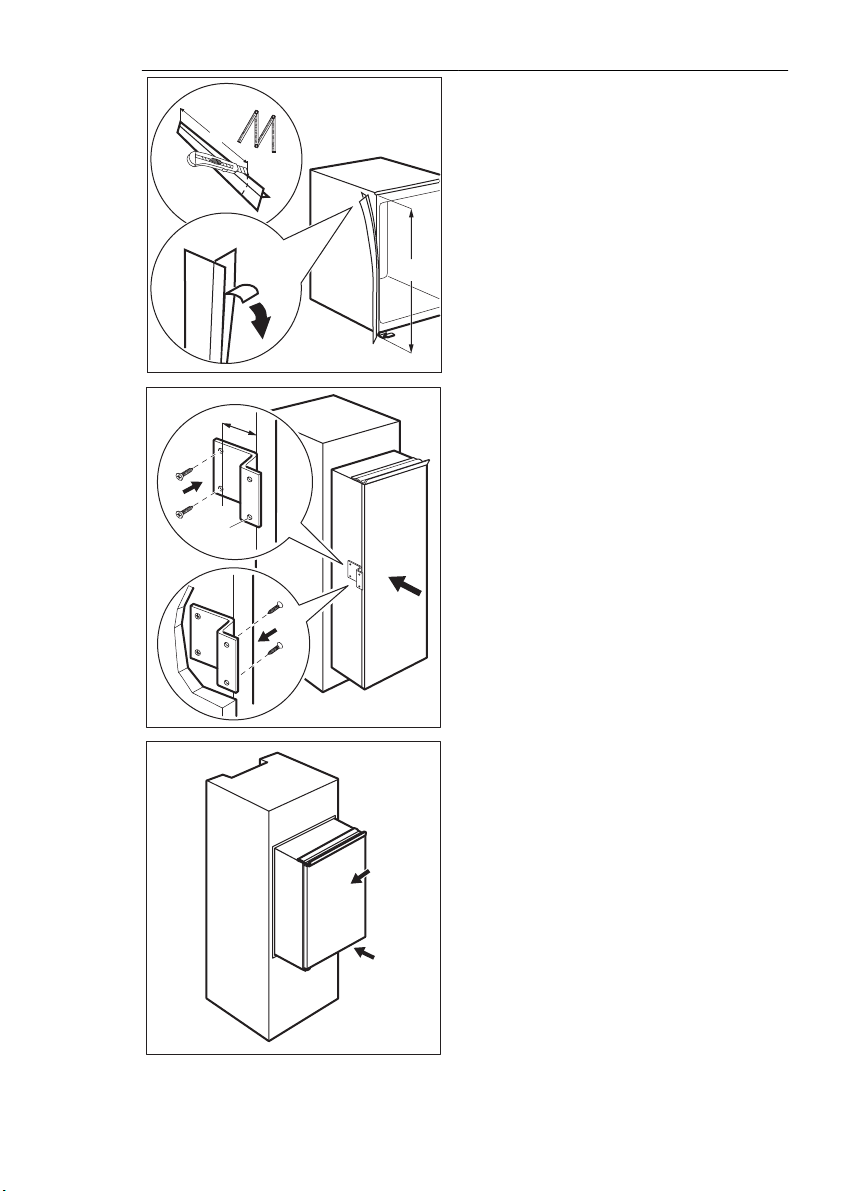

Install the appliance in the niche.
Push the appliance in the direction of the
arrow (1) until the upper gap cover stops
against the kitchen furniture.
Push the appliance in the direction of the
arrow (2) against the cupboard on the op-

2

posite side of the hinge.

1

Adjust the appliance in the niche.
Make sure that the distance between the
appliance and the cupboard front-edge is
44 mm.
The lower hinge cover (in the accessories
bag) makes sure that the distance be­tween the appliance and the kitchen furni­ture is correct.
Make sure that the clearance between the
appliance and the cupboard is 4 mm.
Open the door. Put the lower hinge cover
in position.

Attach the appliance to the niche with 4
screws.

I

I

www.electrolux.com

16

Remove the correct part from the hinge
cover (E). Make sure to remove the part
DX, in the case of right hinge, SX in oppo­site case.

Attach the covers (C, D) to the lugs and
the hinge holes.
Install the vent grille (B).

C

Attach the hinge covers (E) to the hinge.

D

E

E

B

Disconnect the parts (Ha), (Hb), (Hc) and
(Hd).

ENGLISH 17

Install the part (Ha) on the inner side of the
kitchen furniture.

Hc

~50 mm

~50 mm

Ha

21 mm

o

90

o

90

o

90

Push the part (Hc) on the part (Ha).

8 mm

Hb

Ha

Open the appliance door and the kitchen
furniture door at an angle of 90°.
Insert the small square (Hb) into guide (Ha).
Put together the appliance door and the
furniture door and mark the holes.
Remove the small squares and drill holes
with ø 2 mm at 8 mm from the outer edge
of the door.
Place the small square on the guide again
and fix it with the screws supplied.

www.electrolux.com

18

Align the kitchen furniture door and the ap­pliance door by adjusting the part (Hb).

Hb

Press the part (Hd) on the part (Hb).

Hb

Hd

Do a final check to make sure that:

• All screws are tightened.

8. NOISES

There are some sounds during normal
running (compressor, refrigerant circula­tion).

OK

• The sealing strip is attached tightly to
the cabinet.

• The door opens and closes correctly.

SSSRR

R!

HISSS!

CLICK!

BRRR!

CRACK!

BLUBB!

ENGLISH 19

SSSRRR!

HISSS!

BLUBB!

SSSRRR!

HISSS!

BLUBB!

CLICK!

BRRR!

CLICK!

BRRR!

CRACK!CRACK!

www.electrolux.com

20

9. TECHNICAL DATA

Dimension of the recess
Height 1780 mm
Width 560 mm
Depth 550 mm
Voltage 230-240 V
Frequency 50 Hz

The technical information are situated in
the rating plate on the internal left side of
the appliance and in the energy label.

10. ENVIRONMENT CONCERNS

Recycle the materials with the symbol

. Put the packaging in applicable

containers to recycle it.
Help protect the environment and human
health and to recycle waste of electrical

and electronic appliances. Do not dispose
appliances marked with the symbol

with the household waste. Return the
product to your local recycling facility or
contact your municipal office.

FRANÇAIS 21

SOMMAIRE

1. INSTRUCTIONS DE SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

2. BANDEAU DE COMMANDE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

3. UTILISATION QUOTIDIENNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

4. CONSEILS UTILES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

5. ENTRETIEN ET NETTOYAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

6. EN CAS D'ANOMALIE DE FONCTIONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

7. INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

8.

BRUITS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

9. CARACTÉRISTIQUES TECHNIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

NOUS PENSONS À VOUS

Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années
d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour
vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez Electrolux.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :

www.electrolux.com

Enregistrer votre produit pour obtenir un meilleur service :

www.electrolux.com/productregistration

Acheter des accessoires, consommables et pièces de rechange d'origine pour votre
appareil :

www.electrolux.com/shop

SERVICE APRÈS-VENTE

N'utilisez que des pièces de rechange d'origine.
Avant de contacter le service, assurez-vous de disposer des informations suivantes :
Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.

Avertissement/Attention : consignes de sécurité.
Informations générales et conseils
Informations écologiques

Sous réserve de modifications.

www.electrolux.com

22

1.

INSTRUCTIONS DE SÉCURITÉ

Pour votre sécurité et garantir une utilisa­tion correcte de l'appareil, lisez attentive­ment cette notice, y compris les conseils
et avertissements, avant d'installer et
d'utiliser l'appareil pour la première fois.
Pour éviter toute erreur ou accident, veil­lez à ce que toute personne qui utilise
l'appareil connaisse bien son fonctionne­ment et ses fonctions de sécurité. Con­servez cette notice avec l'appareil. Si l'ap­pareil doit être vendu ou cédé à une autre
personne, veillez à remettre cette notice
au nouveau propriétaire, afin qu'il puisse
se familiariser avec son fonctionnement et
sa sécurité.
Pour la sécurité des personnes et des
biens, conservez et respectez les consi­gnes de sécurité figurant dans cette noti­ce. Le fabricant décline toute responsabi­lité en cas de dommages dus au non-res­pect de ces instructions.
Lors de sa fabrication, cet appareil a été
construit selon des normes, directives et/
ou décrets pour une utilisation sur le terri­toire français.

Pour la sécurité des biens et des per­sonnes ainsi que pour le respect de
l'environnement, vous devez d'abord
lire attentivement les préconisations
suivantes avant toute utilisation de
votre appareil.

ATTENTION

Pour éviter tout risque de détério­ration de l'appareil, transportez-le
dans sa position d'utilisation muni
de ses cales de transport (selon le
modèle). Au déballage de celui-ci,
et pour empêcher des risques
d'asphyxie et corporel, tenez les
matériaux d'emballage hors de
portée des enfants.

ATTENTION

Pour éviter tout risque (mobilier,
immobilier, corporel,...), l'installa­tion, les raccordements (eau, gaz,
électricité, évacuation selon mo­dèle), la mise en service et la
maintenance de votre appareil
doivent être effectuées par un
professionnel qualifié.

ATTENTION

Votre appareil a été conçu pour
être utilisé par des adultes. Il est
destiné à un usage domestique
normal. Ne l'utilisez pas à des fins
commerciales ou industrielles ou
pour d'autres buts que ceux pour
lesquels il a été conçu. Vous évite­rez ainsi des risques matériel et
corporel.

ATTENTION

Débranchez l'appareil avant toute
opération de nettoyage manuel.
N'utilisez que des produits du
commerce non corrosifs ou non
inflammables. Toute projection
d'eau ou de vapeur est proscrite
pour écarter le risque d'électrocu­tion.

ATTENTION

Si votre appareil est équipé d'un
éclairage, débranchez l'appareil
avant de procéder au change­ment de l'ampoule (ou du néon,
etc.) pour éviter de s'électrocuter.

ATTENTION

Afin d'empêcher des risques d'ex­plosion ou d'incendie, ne placez
pas de produits inflammables ou
d'éléments imbibés de produits
inflammables à l'intérieur, à proxi­mité ou sur l'appareil.

ATTENTION

Lors de la mise au rebut de votre
appareil, et pour écarter tout ris­que corporel, mettez hors d'usage
ce qui pourrait présenter un dan­ger : coupez le câble d'alimenta­tion au ras de l'appareil. Informez­vous auprès des services de votre
commune des endroits autorisés
pour la mise au rebut de l'appa­reil.

ATTENTION

Respectez la chaîne de froid dès
l'acquisition d'un aliment jusqu'à
sa consommation pour exclure le
risque d'intoxication alimentaire.

Veuillez maintenant lire attenti­vement cette notice pour une
utilisation optimale de votre
appareil.

1.1 Sécurité des enfants et des

personnes vulnérables

• Cet appareil n'est pas destiné à être
utilisé par des enfants ou des person­nes dont les capacités physiques, sen­sorielles ou mentales, ou le manque
d'expérience et de connaissance les
empêchent d'utiliser l'appareil sans ris­que lorsqu'ils sont sans surveillance ou
en l'absence d'instruction d'une per­sonne responsable qui puisse leur as­surer une utilisation de l'appareil sans
danger.

Empêchez les enfants de jouer avec
l'appareil.

• Ne laissez pas les différents emballages
à portée des enfants. Ils pourraient
s'asphyxier.

• Si l'appareil doit être mis au rebut, veil­lez à couper le câble d'alimentation
électrique au ras de l'appareil pour évi­ter les risques d'électrocution. Démon­tez la porte pour éviter que des enfants
ne restent enfermés à l'intérieur.

• Cet appareil est muni de fermetures
magnétiques. S'il remplace un appareil
équipé d'une fermeture à ressort, nous
vous conseillons de rendre celle-ci inuti­lisable avant de vous en débarrasser.
Ceci afin d'éviter aux enfants de s'en­fermer dans l'appareil et de mettre ainsi
leur vie en danger.

1.2 Consignes générales de

sécurité

AVERTISSEMENT

Veillez à ce que les orifices de ventilation,
situés dans l'enceinte de l'appareil ou la
structure intégrée, ne soient pas obstrués.

• Les appareils sont destinés uniquement
à la conservation des aliments et/ou
des boissons dans le cadre d’un usage

FRANÇAIS 23

domestique normal, tel que celui décrit
dans la présente notice.

– dans des cuisines réservées aux em-

ployés dans des magasins, bureaux
et autres lieux de travail ;

– dans les fermes et par les clients

dans des hôtels, motels et autres
lieux de séjour ;

– dans des hébergements de type

chambre d'hôte ;

– pour la restauration et autres utilisa-

tions non commerciales.

• N'utilisez pas d'appareils électriques,
d'agents chimiques ou tout autre systè­me artificiel pour accélérer le processus
de dégivrage.

• Ne faites pas fonctionner d'appareils
électriques (comme des sorbetières
électriques, ...) à l'intérieur des appa­reils de réfrigération à moins que cette
utilisation n'ait reçu l'agrément du fabri­cant.

• N'endommagez pas le circuit frigorifi­que.

• Le circuit frigorifique de l’appareil con­tient de l’isobutane (R600a), un gaz na­turel offrant un haut niveau de compati­bilité avec l’environnement mais qui est
néanmoins inflammable.

Pendant le transport et l'installation de
votre appareil, assurez-vous qu'aucune
partie du circuit frigorifique n'est en­dommagée.

Si le circuit frigorifique est endomma­gé :

– évitez les flammes vives et toute au-

tre source d'allumage

– aérez soigneusement la pièce où se

trouve l'appareil

• Ne modifiez pas les spécifications de
l'appareil. Si le câble d'alimentation est
endommagé, il peut causer un court
circuit, un incendie et/ou une électrocu­tion.

AVERTISSEMENT

Les éventuelles réparations ou in­terventions sur votre appareil, ain­si que le remplacement du câble
d'alimentation, ne doivent être ef­fectuées que par un professionnel
qualifié.

1.

Ne branchez pas le cordon d'ali­mentation à une rallonge.

www.electrolux.com

24

• Cet appareil est lourd. Faite attention

• Ne touchez pas avec les mains humi-

• Évitez une exposition prolongée de

• Les ampoules (si présentes) utilisées

1.3 Utilisation quotidienne

• Ne posez pas d'éléments chauds sur

• Ne stockez pas de gaz et de liquides

• Respectez scrupuleusement les con-

1.4 Stockage des denrées dans
les réfrigérateurs et règles
d'hygiène

La consommation croissante de plats
préparés et d'autres aliments fragiles,
sensibles en particulier au non-respect de

1)

2.

Assurez-vous que la prise n'est pas
écrasée ou endommagée par l'ar­rière de l'appareil. Une prise de
courant écrasée ou endommagée
peut s'échauffer et causer un in­cendie.

3.

Vérifiez que la prise murale de l'ap­pareil est accessible.

4.

Ne débranchez pas l'appareil en ti­rant sur le câble.

5.

Si la prise murale n'est pas bien fi­xée, n'introduisez pas de prise de­dans. Risque d'électrocution ou
d'incendie.

6.

N'utilisez pas l'appareil sans le dif­fuseur de l'ampoule (si présent) de
l'éclairage intérieur.

lors de son déplacement.

des les surfaces givrées et les produits
congelés (risque de brûlure et d'arra­chement de la peau).

l'appareil aux rayons solaires.

dans cet appareil sont des ampoules
spécifiques uniquement destinées à
être utilisées sur des appareils ména­gers. Elles ne sont pas du tout adap­tées à un éclairage quelconque d'une
habitation.

les parties en plastique de l'appareil

inflammables dans l'appareil (risque
d'explosion).

seils de conservation donnés par le fa­bricant de l’appareil Consultez les ins­tructions respectives

Chaîne de froid: maintien sans rupture de la température requise d'un produit, depuis sa
préparation et son conditionnement jusqu'à son utilisation par le consommateur

la chaîne de froid
meilleure maîtrise de la température de
transport et de stockage de ces produits.
A la maison, le bon usage du réfrigérateur
et le respect de règles d'hygiène rigoureu­ses contribuent de façon significative et
efficace à l'amélioration de la conservation
des aliments.

Conservation des aliments / Maîtrise
des températures

Stockez les aliments selon leur nature
dans la zone appropriée:

• Zone tempérée:Boissons, œufs, beur­re, sauces industrielles et préparées,
fromages à pâtes cuites, fruits et légu­mes frais.

• Zone fraîche:Produits laitiers, desserts
lactés, matières grasses, fromages
frais.

• Zone la plus froide: Viandes, volailles,
poissons, charcuteries, plats préparés,
salades composées, préparations et
pâtisseries à base d'œufs ou de crème,
pâtes fraîches, pâte à tarte, pizza / qui­ches, produits frais et fromages au lait
cru, légumes prêts à l'emploi vendus
sous sachet plastique et plus générale­ment, tout produit frais dont la date li­mite de consommation (DLC) est asso­ciée à une température de conservation
inférieure ou égale à +4°C.

L'observation des conseils suivants est de
nature à éviter la contamination croisée et
à prévenir une mauvaise conservation des
aliments:

• Emballer systématiquement les produits
pour éviter que les denrées ne se con­taminent mutuellement.

• Se laver les mains avant de toucher les
aliments et plusieurs fois pendant la
préparation du repas si celle-ci implique
des manipulations successives de pro­duits différents, et après, bien sûr, au
moment de passer à table comme les
règles d'hygiène l'imposent.

• Ne pas réutiliser des ustensiles ayant
déjà servi (cuillère en bois, planche à
découper sans les avoir bien nettoyés
au préalable).

• Attendre le refroidissement complet des
préparations avant de les stocker
(exemple : soupe).

1)

rend nécessaire une

• Limiter le nombre d'ouvertures de la
porte et, en tout état de cause , ne pas
la laisser ouverte trop longtemps pour
éviter une remontée en température du
réfrigérateur.

• Disposer les aliments de telle sorte que
l'air puisse circuler librement tout au­tour.

Il convient de vérifier régulièrement que la
température, notamment celle de la zone
la plus froide, est correcte et le cas
échéant, d'ajuster le dispositif de réglage
de température en conséquence comme
indiqué (page Utilisation)
Mesure de la températureLa mesure
de la température dans une zone (sur une
clayette, par exemple) peut se faire au
moyen d'un thermomètre placé, dès le
départ, dans un récipient rempli d'eau
(verre). Pour avoir une représentation fidè­le de la réalité, lisez la température sans
manipulation des commandes ni ouvertu­re de porte.

Respect des règles d'hygiène

• Nettoyez fréquemment l'intérieur du ré­frigérateur en utilisant un produit d'en­tretien doux sans effet oxydant sur les
parties métalliques, puis rincer avec de
l'eau additionnée de jus de citron, de vi­naigre blanc ou avec tout produit désin­fectant adapté au réfrigérateur.

• Retirez les suremballages du commer­ce avant de placer les aliments dans le
réfrigérateur (par exemple suremballa­ges des packs de yaourts).

• Couvrez les aliments.

• Consultez la notice d'utilisation de l'ap­pareil en toutes circonstances et en
particulier pour les conseils d'entretien.

1.5 Entretien et nettoyage

• Avant toute opération de nettoyage,
mettez l'appareil à l'arrêt et débran­chez-le électriquement.

• N'utilisez pas d'objets métalliques pour
nettoyer l'appareil.

• Contrôlez régulièrement l'orifice d'éva­cuation de l'eau de dégivrage dans le
compartiment réfrigérateur Nettoyez-le,
si besoin. Si l'orifice est bouché, l'eau
s'écoulera en bas de l’appareil

FRANÇAIS 25

1.6 Installation

Avant de procéder au branche­ment électrique, respectez scru­puleusement les instructions four­nies dans cette notice.

• Déballez l'appareil et vérifiez qu'il n'est
pas endommagé. Ne branchez pas
l'appareil s'il est endommagé. Signalez
immédiatement au revendeur de l'ap­pareil les dommages constatés. Dans
ce cas, gardez l'emballage.

• Il est conseillé d'attendre au moins qua­tre heures avant de brancher l'appareil
pour que le circuit frigorifique soit stabi­lisé.

• Veillez à ce que l'air circule librement
autour de l'appareil pour éviter qu'il ne
surchauffe. Pour assurer une ventilation
suffisante, respectez les instructions de
la notice (chapitre Installation).

• Placez l'appareil dos au mur pour éviter
tout contact avec le compresseur et le
condenseur (risque de brûlure).

• Placez de préférence votre appareil loin
d'une source de chaleur (chauffage,
cuisson ou rayons solaires trop inten­ses).

• Assurez-vous que la prise murale reste
accessible après l'installation de l'appa­reil.

• Branchez à l'alimentation en eau pota­ble uniquement. (Si un branchement
sur le réseau d'eau est prévu.)

1.7 Maintenance

• Les branchements électriques néces­saires à l'entretien de l'appareil doivent
être réalisés par un électricien ou par
une personne qualifiée.

• Cet appareil ne doit être entretenu et
réparé que par votre service après ven­te, exclusivement avec des pièces
d'origine.

www.electrolux.com

26

1.8 Protection de

l'environnement

Le système frigorifique et l'isola­tion de votre appareil ne contien­nent pas de C.F.C. contribuant
ainsi à préserver l'environnement.
L'appareil ne doit pas être mis au
rebut avec les ordures ménagères
et les déchets urbains. La mousse
d'isolation contient des gaz in-

2. BANDEAU DE COMMANDE

1 2 3 4 5

flammables : l'appareil sera mis au
rebut conformément aux règle­ments applicables disponibles au­près des autorités locales. Veillez
à ne pas détériorer les circuits fri­gorifiques, notamment au niveau
du condenseur. Les matériaux uti­lisés dans cet appareil identifiés

par le symbole
bles.

sont recycla-

Touche ON/OFF

1

Touche Mode

2

Affichage

3

Touche de diminution de la tempéra-

4

ture
Touche d'augmentation de la tempé-

5

rature

2.1 Affichage

A B C D E

F

A)

Indicateur de température

B)

Mode Holiday

C)

Mode Eco

D)

Mode Shopping

E)

Indicateur d'alarme de porte ouverte

F)

Mode FreeStore

Pour augmenter le volume de la tonalité
des touches, appuyez simultanément sur
la touche Mode et la touche de diminution
de la température pendant plusieurs se­condes. Ce changement est réversible.

Après avoir sélectionné la touche
de mode ou celle de température,

l'animation
Après avoir sélectionné la tempé­rature, l'animation clignote pen­dant quelques minutes.

démarre.

2.2 Mise en marche

Pour mettre l'appareil en marche, procé­dez comme suit :

1.

Branchez la fiche électrique de l'ap­pareil à la prise de courant.

2.

Appuyez sur la touche ON/OFF si l'af­fichage est éteint.

3.

Si DEMO s'affiche, l'appareil est en
mode démonstration. Reportez-vous
au paragraphe « En cas d'anomalie
de fonctionnement ».

4.

Les indicateurs de température indi­quent la température programmée

par défaut.
Pour sélectionner une température diffé­rente, reportez-vous au paragraphe « Ré­glage de la température ».

2.3 Mise à l'arrêt

Pour éteindre l'appareil, procédez comme
suit :

1.

Appuyez sur la touche ON/OFF pen-

dant 3 secondes.

2.

L'affichage s'éteint.

3.

Pour mettre l'appareil hors tension,

débranchez-le électriquement.

2.4 Réglage de la température

La température de consigne du réfrigéra­teur est réglée en appuyant sur la touche
de température.
Température par défaut : + 5 °C dans le
compartiment réfrigérateur.
L'indicateur de température indique la
température programmée.
La température programmée sera atteinte
sous 24 heures.

Après une coupure de courant, la
température programmée reste
activée.

2.5 Mode Holiday

Cette fonction vous permet de laisser le
compartiment réfrigérateur vide et fermé
pendant une longue période sans forma­tion de mauvaises odeurs.

Avant d'activer la fonction Holiday,
le compartiment réfrigérateur doit
être vide.

FRANÇAIS 27

1.

Appuyez sur la touche Mode jusqu'à
ce que le symbole correspondant
s'affiche.

L'indicateur de température du réfri­gérateur indique la température pro­grammée.

Pour désactiver cette fonction :

1.

Appuyez sur la touche Mode pour sé­lectionner une autre ou aucune fonc­tion.

La fonction se désactive lorsque
vous sélectionnez une températu­re différente pour le réfrigérateur.

2.6 EcoMode

Pour une conservation optimale des ali­ments, sélectionnez la fonction EcoMode.
Pour activer cette fonction :

1.

Appuyez sur la touche Mode jusqu'à
ce que le symbole correspondant
s'affiche.

L'indicateur de température indique la
température programmée :

– pour le réfrigérateur : +4 °C

Pour désactiver cette fonction :

1.

Appuyez sur la touche Mode pour sé­lectionner une autre ou aucune fonc­tion.

La fonction se désactive lorsque
vous sélectionnez une températu­re différente.

2.7 ShoppingMode

Si vous avez besoin de ranger une grande
quantité d'aliments dans votre réfrigéra­teur, par exemple après avoir fait vos
courses, nous vous suggérons d'activer la
fonction ShoppingMode : elle permet de
refroidir rapidement les aliments tout en
évitant le réchauffement des denrées déjà
stockées dans le compartiment.
Pour activer cette fonction :

1.

Appuyez sur la touche Mode jusqu'à
ce que le symbole correspondant

s'affiche.
La fonction ShoppingMode se désactive
automatiquement au bout d'environ
6 heures.
Pour désactiver la fonction avant sa dés­activation automatique :

Pour activer cette fonction :

www.electrolux.com

28

1.

Appuyez sur la touche Mode pour sé­lectionner une autre ou aucune fonc­tion.

La fonction se désactive lorsque
vous sélectionnez une températu­re différente pour le réfrigérateur.

2.8 Alarme porte ouverte

Une alarme sonore se déclenche si la por­te reste ouverte pendant quelques minu­tes. Les conditions d'alarme porte ouverte
sont indiquées par :

• Un voyant d'alarme clignotant

• Une alarme sonore.
Au rétablissement des conditions norma­les (porte fermée), l'alarme s'arrête.
Pendant la phase d'alarme, l'alarme so­nore peut être désactivée en appuyant sur
une touche quelconque.

3. UTILISATION QUOTIDIENNE

3.1 Nettoyage de l'intérieur

Avant d'utiliser l'appareil pour la première
fois, nettoyez l'intérieur et tous les acces­soires avec de l'eau tiède savonneuse
(pour supprimer toute odeur de neuf), puis
séchez-les soigneusement.

N'utilisez jamais de produits abra­sifs ou caustiques car ils pour­raient endommager le revêtement.

2.9 Mode FreeStore

Pour activer cette fonction :

1.

Appuyez sur la touche Mode jusqu'à

ce que le symbole correspondant

s'affiche.
Pour désactiver cette fonction :

1.

Appuyez sur la touche Mode pour sé-

lectionner une autre ou aucune fonc-

tion.

Si la fonction est activée automati­quement, le voyant FreeStore res­te éteint (reportez-vous à la sec­tion « Utilisation quotidienne »).
L'activation du mode FreeStore
augmente la consommation
d'électricité.

Si DEMO s'affiche, l'appareil est en mode
démonstration : reportez-vous au para­graphe « En cas d'anomalie de fonction­nement ».

3.2 Indicateur de température

FRANÇAIS 29

Le thermostat nécessite un réglage

Température correcte

OK

3.3 Clayettes amovibles

A

Pour vous aider à contrôler correctement
votre appareil, nous avons intégré un indi­cateur de température à votre réfrigéra­teur
Le symbole sur le côté indique la zone la
plus froide du réfrigérateur.
La zone la plus froide s'étend de la clayet­te en verre du bac à fruits et légumes au
symbole ou à la clayette positionnée à la
même hauteur que le symbole.
Pour un bon stockage des aliments, as­surez-vous que l'indicateur de températu­re affiche « OK ».
Si « OK » n'est pas affiché, réglez le ther­mostat sur une position afin d'obtenir plus
de froid et attentez 12 heures avant de
vérifier à nouveau.
Après chargement de denrées fraîches
dans l'appareil ou après des ouvertures
répétées (ou une ouverture prolongée) de
la porte, il est normal que l'inscription
« OK » disparaisse.

Les parois du réfrigérateur sont équipées
d'une série de supports afin que les clay­ettes puissent être positionnées comme
vous le souhaitez.
Pour exploiter au mieux l'espace, vous
pouvez placer les demi-clayettes avant
sous les clayettes arrière.

B

www.electrolux.com

30

3.4 Contrôle de l'humidité

3.5 Mettez en place les balconnets de la porte.

La clayette inférieure en verre est équipée
d'un dispositif muni de fentes dont les ou­vertures sont réglables à l'aide d'un levier
coulissant, afin de réguler la température
du bac à légumes.
Lorsque les fentes de ventilation sont fer­mées :
le taux d'humidité naturel des aliments
conservés dans le bac à fruits et légumes
est préservé plus longtemps.
Lorsque les fentes de ventilation sont ou­vertes :
le taux d'humidité est plus bas, car la cir­culation d'air est plus importante.

Selon la taille des emballages des ali­ments conservés, les balconnets de la
porte peuvent être positionnés à différen­tes hauteurs.
Pour les ajuster, procédez comme suit :
tirez progressivement sur le balconnet
dans le sens des flèches pour le dégager,
puis repositionnez-le selon vos besoins.

3.6 FreeStore

4. CONSEILS UTILES

FRANÇAIS 31

Le compartiment réfrigérateur est équipé
d'un dispositif qui permet le refroidisse­ment rapide des aliments et qui maintient
une température plus homogène dans le
compartiment.
Ce dispositif s'active automatiquement en
cas de besoin, par exemple pour rafraîchir
rapidement le réfrigérateur lorsque la por­te est laissée ouverte ou si la température
ambiante est élevée.
Vous pouvez mettre le dispositif en fonc­tionnement manuellement si nécessaire
(reportez-vous au chapitre « Mode FreeS­tore »).

La fonction FreeStore s'arrête si la porte
est ouverte et redémarre sitôt la porte re­fermée.

4.1 Conseils pour l'économie
d'énergie

• N'ouvrez pas la porte trop souvent ou
plus longtemps que nécessaire.

• Si la température ambiante est élevée,
le dispositif de réglage de température
est sur la position de froid maximum et
l'appareil est plein : il est possible que
le compresseur fonctionne en régime
continu, d'où un risque de formation
excessive de givre sur l'évaporateur.
Pour éviter ceci, modifiez la position du
dispositif de réglage de température de
façon à obtenir des périodes d'arrêt du
compresseur et ainsi permettre un dé­givrage automatique, d'où des écono­mies d'énergie.

4.2 Conseils pour la réfrigération

de denrées fraîches

Pour obtenir les meilleures performances
possibles :

• N'introduisez pas d'aliments encore
chauds ou de liquides en évaporation
dans le réfrigérateur.

• Couvrez ou enveloppez soigneusement
les aliments, surtout s'ils sont aromati­ques.

• Placez les aliments pour que l'air puisse
circuler librement autour.

4.3 Conseils pour la réfrigération

Conseils utiles :
Viande (tous les types) : enveloppez-la
dans des sachets en plastique et placez­la sur la tablette en verre au-dessus du
bac à légumes.
La période de conservation est de 1 à 2
jours au maximum.
Aliments cuits, plats froids, etc. : placez­les bien couverts sur une clayette.
Fruits et légumes : placez-les une fois net­toyés dans le(s) bac(s) à légumes fourni(s).
Beurre et fromage : placez-les dans des
récipients étanches spéciaux ou envelop­pez-les soigneusement dans des feuilles
d'aluminium ou de polyéthylène, pour em­magasiner le moins d'air possible.
Lait en bouteille : bouchez-le et placez-le
dans le balconnet de la contreporte réser­vé aux bouteilles.

www.electrolux.com

32

Bananes, pommes de terre, oignons et ail
ne se conservent pas au réfrigérateur, s'ils
ne sont pas correctement emballés.

5. ENTRETIEN ET NETTOYAGE

ATTENTION

débrancher l'appareil avant toute
opération d'entretien.

Cet appareil contient des hydro­carbures dans son circuit réfrigé­rant : l'entretien et la recharge ne
doivent donc être effectués que
par du personnel autorisé.

5.1 Nettoyage périodique

Cet appareil doit être nettoyé régulière­ment :

• Nettoyez l'intérieur et tous les accessoi­res avec de l'eau tiède savonneuse.

• Vérifiez régulièrement les joints de porte
et nettoyez-les en les essuyant pour
éviter toute accumulation de déchets.

• Rincez et séchez soigneusement.

Ne pas tirer, déplacer ou endom­mager les tuyaux et/ou câbles qui
se trouvent à l'intérieur de l'appa­reil.
Ne JAMAIS utiliser de produits
abrasifs ou caustiques ni d'épon­ges avec grattoir pour nettoyer
l'intérieur de façon à ne pas l'abî­mer et laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le
compresseur situés à l'arrière de l'appareil
avec une brosse ou un aspirateur. Cette
opération améliore les performances de

l'appareil et permet des économies
d'énergie.

Attention à ne pas endommager
le système de réfrigération.

De nombreux détergents pour la cuisine
recommandés par les fabricants contien­nent des produits chimiques qui peuvent
attaquer/endommager les pièces en plas­tique utilisées dans cet appareil. Il est par
conséquent recommandé d'utiliser seule­ment de l'eau chaude additionnée d'un
peu de savon liquide pour nettoyer la car­rosserie de l'appareil.
Après le nettoyage, rebranchez l'appareil.

5.2 En cas d'absence prolongée
ou de non-utilisation

Prenez les précautions suivantes :

débranchez l'appareil

•

• retirez tous les aliments

• dégivrez si nécessaire et nettoyez l'ap­pareil ainsi que tous les accessoires

• laissez la porte/les portes entrouverte(s)
pour prévenir la formation d'odeurs
désagréables.

Si, toutefois, vous n'avez pas la possibilité
de débrancher et vider l'appareiI, faites
vérifier régulièrement son bon fonctionne­ment pour éviter la détérioration des ali­ments en cas de panne de courant.

5.3 Dégivrage du réfrigérateur

En fonctionnement normal, le givre est au­tomatiquement éliminé de l'évaporateur
du compartiment réfrigérateur à chaque
fois que le compresseur s'arrête. L'eau de
dégivrage est collectée dans un récipient
spécial situé à l'arrière de l'appareil, au­dessus du compresseur, d'où elle s'éva­pore.

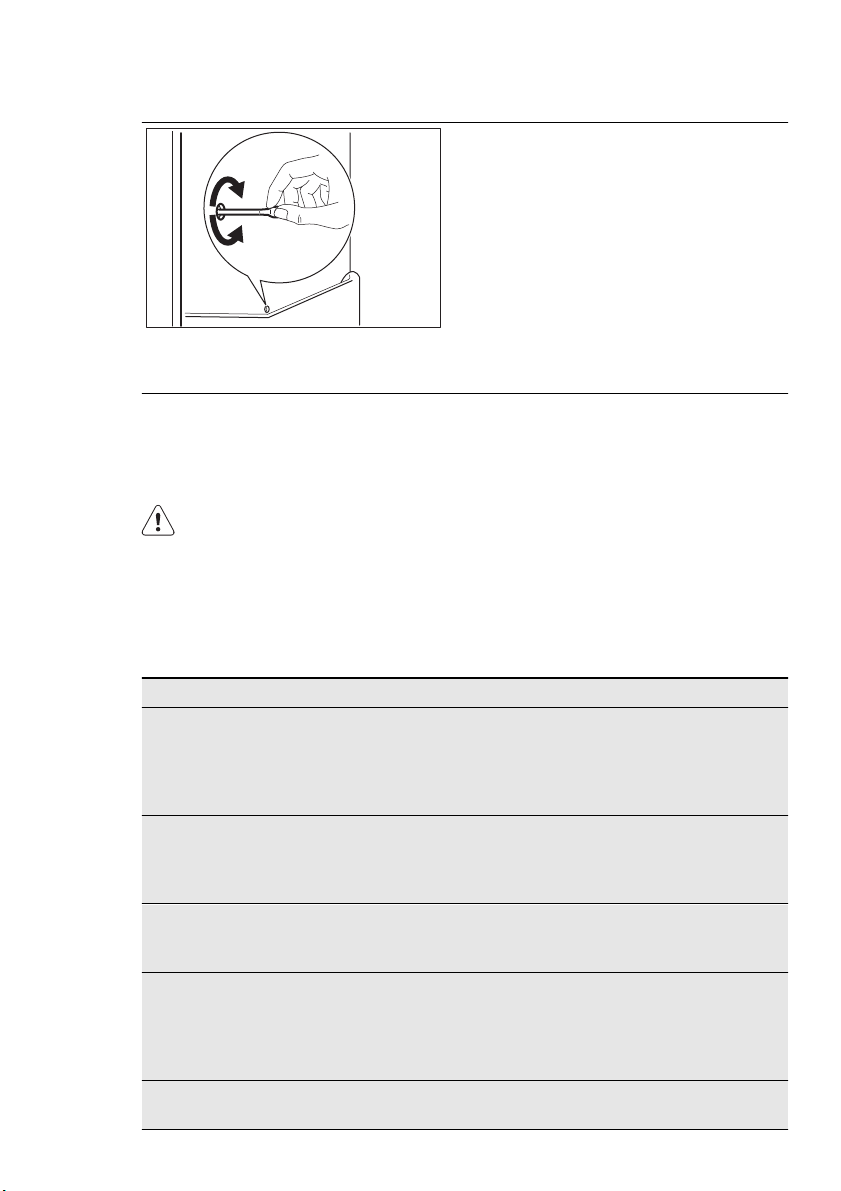

Nettoyez régulièrement l'orifice d'écoule­ment de la goulotte d'évacuation de l'eau
de dégivrage située au milieu du compar­timent réfrigérateur pour empêcher l'eau
de déborder et de couler à l'intérieur de
l'appareil. Nettoyez l'orifice d'écoulement
de l'eau de dégivrage avec le bâtonnet
spécial se trouvant déjà dans l'orifice.

6. EN CAS D'ANOMALIE DE FONCTIONNEMENT

AVERTISSEMENT

Avant d'intervenir sur l'appareil,
débranchez le câble d'alimenta­tion de la prise de courant.
La résolution des problèmes non
mentionnés dans la présente noti­ce doit être exclusivement confiée
à un électricien qualifié ou à une
personne compétente.

Problème Cause possible Solution

L'appareil est bruy­ant

L'appareil ne fonc­tionne pas. L'am­poule ne fonctionne
pas.

La fiche du câble d'ali-

Le courant n'arrive pas à

L'appareil n'est pas stable Vérifiez que l'appareil est de

niveau et d'aplomb (tous
les pieds doivent être en
contact avec le sol)

L'appareil est éteint. Mettez l'appareil en mar-

che.

Branchez correctement la
mentation n'est pas cor­rectement insérée dans la
prise de courant.

fiche du câble d'alimenta-

tion dans la prise de cou-

rant.

Branchez un autre appareil
l'appareil. La prise de cou­rant n'est pas alimentée.

électrique à la prise de cou-

rant.

Contactez un électricien

qualifié.

FRANÇAIS 33

www.electrolux.com

34

Problème Cause possible Solution

L'ampoule ne fonc­tionne pas.

L'ampoule est défectueu-

Le compresseur
fonctionne en per­manence.

La porte n'est pas fermée

La porte a été ouverte trop

La température du produit

La température ambiante

Le compresseur ne
démarre pas immé­diatement après
avoir appuyé sur la
touche Shopping­Mode ou après avoir
modifié la tempéra­ture.

De l'eau s'écoule
sur la plaque arrière
du réfrigérateur.

De l'eau s'écoule
dans le réfrigéra­teur.

Des produits empêchent

Il est impossible de
régler la températu­re.

L'ampoule est en mode
veille.

se.

La température n'est pas
réglée correctement.

correctement.

souvent.

est trop élevée.

est trop élevée.
Ce phénomène est nor-

mal, il ne s'agit pas d'une
anomalie.

Pendant le dégivrage au­tomatique, le givre fond
sur la plaque arrière.

L'orifice d'écoulement de
l'eau de dégivrage est
obstrué.

l'eau de s'écouler dans le
réservoir d'eau.

La fonction Shopping est
activée.

Fermez puis ouvrez la por-

te.

Reportez-vous au chapitre

« Remplacement de l'am-

poule ».

Sélectionnez une tempéra-

ture plus élevée.

Reportez-vous au chapitre

« Fermeture de la porte ».

Ne laissez pas la porte ou-

verte plus longtemps que

nécessaire.

Laissez le produit revenir à

température ambiante

avant de le placer dans

l'appareil.

Diminuez la température

ambiante.

Le compresseur démarre

au bout d'un certain temps.

Ce phénomène est normal.

Nettoyez l'orifice d'écoule-

ment de l'eau de dégivrage.

Assurez-vous que les pro-

duits ne touchent pas la

plaque arrière.

Désactivez manuellement la

fonction Shopping ou atten-

dez que la fonction se réin-

itialise automatiquement

avant de régler la tempéra-

ture. Reportez-vous au

chapitre ShoppingMode.

Problème Cause possible Solution

La température à
l'intérieur de l'appa-

Trop de produits ont été
introduits simultanément.

Introduisez moins de pro-

duits en même temps.

reil est trop basse/
élevée.

La température du
réfrigérateur est

L'air froid ne circule pas
dans l'appareil.

Assurez-vous que de l'air

froid circule dans l'appareil.

trop élevée.

Un carré supérieur
ou inférieur apparaît
sur l'affichage de la
température.

Une erreur s'est produite
lors la mesure de la tem­pérature.

Contactez le service après-

vente (le système de réfri-

gération continue de main-

tenir les aliments au froid,

mais le réglage de la tem-

pérature n'est pas pos-

sible).

DEMO s'affiche. L'appareil est en mode

démonstration (DEMO).

Maintenez la touche Mode

appuyée pendant environ

10 secondes, jusqu'à ce

qu'un long signal sonore re-

tentisse et que l'écran

s'éteigne un court instant :

l'appareil commence à

fonctionner de façon nor-

male.

2.

6.1 Remplacement de l'ampoule

L'appareil est équipé d'un éclairage à dio­de DEL longue durée.
Le remplacement du dispositif d'éclairage
doit uniquement être effectué par un tech­nicien du service après-vente. Contactez
votre service après-vente.

Si nécessaire, ajustez la porte. Repor­tez-vous au chapitre « Installation ».

3.

Si nécessaire, remplacez les joints de
porte défectueux. Contactez votre
service après-vente.

FRANÇAIS 35

6.2 Fermeture de la porte

1.

Nettoyez les joints de la porte.

7. INSTALLATION

7.1 Emplacement

AVERTISSEMENT

Si l'appareil qui doit être mis au
rebut est équipé d'un dispositif de
fermeture, rendez celui-ci inutilisa­ble de manière à ce que les en­fants ne puissent pas rester enfer­més à l'intérieur de l'appareil.

La prise de l'appareil doit être fa­cilement accessible après son in­stallation.

Installez cet appareil à un endroit où la
température ambiante correspond à la
classe climatique indiquée sur la plaque
signalétique de l'appareil :

www.electrolux.com

36

Classe
clima­tique

SN +10°C à +32°C
N +16°C à +32°C
ST +16°C à +38°C
T +16°C à +43°C

7.2 Branchement électrique

Votre appareil ne peut être branché qu'en
230 V monophasé. Vérifiez que le comp­teur électrique est peut supporter l'inten­sité absorbée par votre appareil compte
tenu des autres appareils déjà branchés.
Calibre des fusibles en ligne (un par pha­se) : 10 A à 230 V.

Température ambiante

L'installation doit être réalisée
conformément aux règles de l'art,
aux prescriptions de la norme
NF.C.15100 et aux prescriptions
des fournisseurs d'énergie électri­que.

Utilisez un socle de prise de courant com­portant une borne de mise à la terre, qui
doit être obligatoirement raccordée con­formément à la norme NF.C. 15100 et
aux prescriptions des fournisseurs d'éner­gie électrique ; cette prise de courant doit
impérativement être accessible. Si le câ­ble d'alimentation est endommagé, il doit
être remplacé par un câble d'alimentation
certifié. Cette opération ne peut être ef­fectuée que par une personne habilitée,
par votre vendeur, ou par le fabricant.
L'appareil ne doit pas être raccordée à
l'aide d'un prolongateur, d'une prise mul­tiple ou d'un raccordement multiple (ris­que d'incendie). Vérifiez que la prise de
terre est conforme aux règlements en vi­gueur.
Notre responsabilité ne saurait être enga­gée en cas d'accidents ou d'incidents
provoqués par une mise à la terre inexis­tante ou défectueuse.

7.3 Réversibilité de la porte

FRANÇAIS 37

La porte de l'appareil s'ouvre vers la droite.
Si vous souhaitez modifier le sens d'ouver­ture de la porte (vers la gauche), effectuez
les opérations suivantes avant d'installer
définitivement l'appareil :

1.

Dévissez, puis retirez le pivot supéri­eur.

2.

Retirez la porte.

3.

Retirez l'entretoise.

4.

À l'aide d'une clé, desserrez le pivot
inférieur.

Du côté opposé :

1.

Serrez le pivot inférieur.

2.

Mettez en place l'entretoise.

3.

Mettez en place la porte.

4.

Serrez le pivot supérieur.

7.4 Ventilation

5 cm

min.
200 cm

2

min.
200 cm

7.5 Installation de l'appareil

ATTENTION

Assurez-vous que le cordon d'ali­mentation n'est pas coincé.

Veillez à garantir une circulation d'air suffi­sante à l'arrière de l'appareil.

2

Procédez comme suit :

www.electrolux.com

38

Si nécessaire, coupez la bande d'étanchéi­té adhésive et appliquez-la sur l'appareil,

x

comme indiqué sur la figure.

x

1

13 mm

Ø 2.5 mm

Percez l'appareil à l'aide d'un embout de
Ø 2,5 mm (pénétration de 10 mm max.).
Fixez l'attache carrée à l'appareil.

2

3

Insérez l'appareil dans le meuble d'encas­trement.
Poussez l'appareil dans la direction indi­quée par la flèche (1) jusqu'à ce que la
partie couvrant l'interstice en haut de l'ap­pareil butte contre le meuble de cuisine.

2

Poussez l'appareil dans la direction indi­quée par la flèche (2) contre le meuble, du
côté opposé à la charnière.

1

4mm

44mm

FRANÇAIS 39

Ajustez la position de l'appareil dans le
meuble d'encastrement.
Assurez-vous que la distance entre l'appa­reil et le bord avant du meuble est de
44 mm.
Le cache de la charnière inférieure (dans le
sachet d'accessoires) vous permet de véri­fier que la distance entre l'appareil et le
meuble de cuisine est correcte.
Assurez-vous que l'écart entre l'appareil et
le meuble est de 4 mm.
Ouvrez la porte. Mettez en place le cache
de la charnière inférieure.

Fixez l'appareil au meuble d'encastrement
à l'aide de 4 vis.

I

I

Retirez la pièce correcte du cache-charniè­re (E). Assurez-vous que vous retirez bien
la pièce DX s'il s'agit de la charnière droite,
SX s'il s'agit de l'autre charnière.

www.electrolux.com

40

Fixez les protections (C, D) sur les ergots
et dans les trous des charnières.
Mettez en place la grille d'aération (B).

C

D

Fixez les cache-charnières (E) sur la char­nière.

E

E

B

Détachez les pièces (Ha), (Hb), (Hc) et (Hd).

Installez la pièce (Ha) sur la face intérieure
du meuble de cuisine.

~50 mm

o

90

o

90

~50 mm

21 mm

o

90

Hc

Ha

8 mm

Hb

Ha

FRANÇAIS 41

Poussez la pièce (Hc) sur la pièce (Ha).

Ouvrez la porte de l'appareil et la porte du
meuble de cuisine à un angle de 90 °C.
Insérez le petit carré (Hb) dans le guide
(Ha).
Joignez la porte de l'appareil et la porte du
meuble et repérez les trous.
Enlevez les petits carrés et percez des
trous de 2 mm de diamètre à 8 mm du re­bord extérieur de la porte.
Placez de nouveau le petit carré sur le gui­de et fixez-le à l'aide des vis fournies.

Alignez la porte du meuble de cuisine et
celle de l'appareil en réglant la pièce (Hb).

Hb

www.electrolux.com

42

Appuyez la pièce (Hd) sur la pièce (Hb).

Hb

Hd

Procédez à un dernier contrôle pour vous
assurer que :

• Toutes les vis sont bien serrées.

• Le joint d'étanchéité est solidement fixé
au meuble.

8. BRUITS

L'appareil émet certains bruits pendant
son fonctionnement (compresseur, circuit
frigorifique).

OK

SSSRRR!

SSSRRR!

• La porte s'ouvre et se ferme correcte­ment.

SSSRR

R!

HISSS!

CLICK!

BRRR!

CRACK!

BLUBB!

CLICK!

CLICK!

FRANÇAIS 43

HISSS!

BLUBB!

HISSS!

BLUBB!

9. CARACTÉRISTIQUES TECHNIQUES

BRRR!

BRRR!

CRACK!CRACK!

Dimensions de la niche
d'encastrement

Hauteur 1780 mm
Largeur 560 mm
Profondeur 550 mm
Tension 230-240 V
Fréquence 50 Hz

Les données techniques figurent sur la
plaque signalétique située sur le côté gau-

che à l'intérieur de l'appareil et sur l'éti­quette d'énergie.

www.electrolux.com

44

10. EN MATIÈRE DE PROTECTION DE

L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole

. Déposez les emballages dans les

conteneurs prévus à cet effet.
Contribuez à la protection de
l'environnement et à votre sécurité,
recyclez vos produits électriques et

électroniques. Ne jetez pas les appareils
portant le symbole

ménagères. Emmenez un tel produit dans
votre centre local de recyclage ou
contactez vos services municipaux.

avec les ordures

ITALIANO 45

INDICE

1. ISTRUZIONI DI SICUREZZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

2. PANNELLO DEI COMANDI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

3. UTILIZZO QUOTIDIANO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

4. CONSIGLI E SUGGERIMENTI UTILI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

5. PULIZIA E CURA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

6. COSA FARE SE… . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

7. INSTALLAZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

8.

RUMORI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

9. DATI TECNICI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

PENSATI PER VOI

Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che ha alle
spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato
progettato pensando a voi. Quindi, in qualsiasi momento desiderate utilizzarlo, potete esser certi
di ottenere sempre i migliori risultati.

Benvenuti in Electrolux.

Visitate il nostro sito web per:

ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere
informazioni sull'assistenza.

www.electrolux.com

registrare il vostro prodotto e ricevere un servizio migliore:

www.electrolux.com/productregistration

acquistare accessori, materiali di consumo e ricambi originali per la vostra
apparecchiatura:

www.electrolux.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l’impiego di ricambi originali.
Quando si contatta l'Assistenza, accertarsi di disporre dei seguenti dati.
Le informazioni si trovano sulla targhetta di identificazione. Modello, numero dell'apparecchio
(PNC), numero di serie.

Avvertenza / Attenzione - Importanti Informazioni di Sicurezza
Informazioni e consigli generali
Informazioni in materia di sicurezza ambientale

Con riserva di modifiche.

www.electrolux.com

46

1.

ISTRUZIONI DI SICUREZZA

Per garantire un impiego corretto e sicuro
dell'apparecchio, prima dell'installazione e
del primo utilizzo leggere con attenzione il
libretto istruzioni, inclusi i suggerimenti e le
avvertenze. Per evitare errori e incidenti, è
importante garantire che tutte le persone
che utilizzano l'apparecchio ne conosca­no il funzionamento e le caratteristiche di
sicurezza. Conservare queste istruzioni e
accertarsi che rimangano unite all'appa­recchio in caso di vendita o trasloco, in
modo che chiunque lo utilizzi sia corretta­mente informato sull'uso e sulle norme di
sicurezza.
Per la sicurezza delle persone e delle cose
osservare le precauzioni indicate nelle
presenti istruzioni per l'utente, il produtto­re non è responsabile dei danni provocati
da eventuali omissioni.

1.1 Sicurezza dei bambini e
delle persone fragili

• Questo apparecchio non deve essere
usato da persone, bambini inclusi, con
ridotte capacità fisiche, sensoriali o psi­chiche, oppure prive di conoscenza e
esperienza, a meno che non siano state
istruite all'uso dell'apparecchio da parte
dei responsabili della loro sicurezza, op­pure sotto vigilanza di questi.

I bambini devono essere sorvegliati per
assicurarsi che non giochino con l'ap­parecchio.

• Tenere i materiali di imballaggio al di
fuori della portata dei bambini. Alcuni
materiali possono creare rischi di soffo­camento.

• Qualora l'apparecchio venga demolito,
estrarre la spina dalla presa, tagliare il
cavo di collegamento (il più vicino pos­sibile all'apparecchio) e smontare lo
sportello per evitare che i bambini gio­cando possano subire scosse elettriche
o chiudersi dentro l'apparecchio.

• Se questo nuovo apparecchio, che è
dotato di guarnizioni magnetiche nello
sportello, va a sostituirne uno più vec­chio avente sportello o coperchio con
chiusure a molla, si deve rendere inuti­lizzabili tali chiusure prima di eliminare
l'apparecchio sostituito, per evitare che

diventi una trappola mortale per i bam­bini.

1.2 Norme di sicurezza generali

AVVERTENZA!

Verificare che le aperture di ventilazione,
sia sull'apparecchiatura che nella struttura
da incasso, siano libere da ostruzioni.

• L'apparecchiatura è progettata per la
conservazione domestica di alimenti e/
o bevande e usi affini:

– cucine di negozi, uffici e altri ambienti

di lavoro;

– fattorie e clienti di hotel, motel e altri

ambienti residenziali;
– bed and breakfast;
– catering e usi simili non di vendita.

• Non utilizzare dispositivi meccanici o al­tri mezzi artificiali per accelerare lo sbri­namento.

• Non utilizzare altre apparecchiature
elettriche (per esempio gelatiere) all'in­terno del frigorifero, salvo quelle appro­vate per tale scopo dal produttore.

• Non danneggiare il circuito refrigerante.

• Il circuito refrigerante dell'apparecchia­tura contiene isobutano (R600a), un
gas naturale con un elevato livello di
compatibilità ambientale che, tuttavia, è
infiammabile.

Durante il trasporto e l'installazione del­l'apparecchiatura, assicurarsi che nes­suno dei componenti del circuito refri­gerante venga danneggiato.

In caso di danneggiamento del circuito
refrigerante:

– evitare fiamme libere e scintille
– aerare bene il locale in cui si trova

l'apparecchiatura

• È pericoloso cambiare le specifiche o
modificare il prodotto in qualunque mo­do. Un danneggiamento del cavo po­trebbe provocare cortocircuiti, incendi
e/o scosse elettriche.

AVVERTENZA!

Tutti i componenti elettrici (cavo di
alimentazione, spina, compresso­re) devono essere sostituiti da un
tecnico certificato o da personale
d'assistenza qualificato al fine di
evitare di correre rischi.

1.

Non collegare prolunghe al cavo di
alimentazione.

2.

Evitare che il lato posteriore dell'ap­parecchiatura possa schiacciare o
danneggiare la spina, causandone
il surriscaldamento con un conse­guente rischio di incendio.

3.

La spina dell'apparecchiatura deve
trovarsi in una posizione accessibi­le.

4.

Evitare di tirare il cavo di alimenta­zione.

5.

Se la presa elettrica non è perfetta­mente stabile, non inserire la spina.
Il collegamento potrebbe provocare
scosse elettriche o creare un ri­schio di incendio.

6.

L'apparecchiatura non deve essere
messa in funzione senza il copri­lampada interno (se previsto).

• Questa apparecchiatura è pesante.
Procedere con cautela durante gli spo­stamenti.

• Evitare di estrarre o di toccare gli ali­menti riposti nel vano congelatore con
le mani bagnate o umide; il contatto po­trebbe provocare abrasioni o ustioni da
freddo.

• Evitare un'esposizione prolungata del­l'apparecchiatura alla luce solare diret­ta.

• Le lampadine utilizzate in questa appa­recchiatura (se previste) sono lampadi­ne speciali selezionate esclusivamente
per elettrodomestici. Non sono adatte
per l'illuminazione degli ambienti.

1.3 Uso normale

• Non appoggiare pentole calde sulle
parti in plastica dell'apparecchiatura.

• Non riporre gas o liquidi infiammabili
nell'apparecchio: i contenitori potrebbe­ro esplodere.

• Osservare rigorosamente le raccoman­dazioni del produttore riguardo alla con-

ITALIANO 47

servazione degli alimenti. Leggere at­tentamente le relative istruzioni.

1.4 Pulizia e cura

• Prima di eseguire qualunque intervento
di manutenzione, spegnere l'apparec­chiatura ed estrarre la spina dalla presa.

• Non pulire l'apparecchiatura con ogget­ti metallici.

• Ispezionare regolarmente lo scarico del­l'acqua di sbrinamento. Lo scarico deve
essere sempre perfettamente libero.
L'ostruzione dello scarico può causare
un deposito di acqua sul fondo dell'ap­parecchiatura.

1.5 Installazione

Per il collegamento elettrico, se­guire attentamente le istruzioni dei
paragrafi corrispondenti.

• Disimballare l'apparecchio e assicurarsi
che non presenti danni. Non collegare
l'apparecchio se è danneggiato. Se­gnalare immediatamente gli eventuali
danni al negozio in cui è stato acquista­to. In questo caso conservare l'imbal­laggio.

• Si consiglia di attendere almeno due
ore prima di collegare l'apparecchio per
consentire all'olio di arrivare nel com­pressore.

• Attorno all'apparecchio vi deve essere
un'adeguata circolazione dell'aria, altri­menti si può surriscaldare. Per ottenere
una ventilazione sufficiente seguire le
istruzioni di installazione.

• Se possibile il retro dell'apparecchio
dovrebbe essere posizionato contro
una parete per evitare di toccare le parti
calde o di rimanervi impigliati (compres­sore, condensatore), evitando così pos­sibili scottature.

• L'apparecchio non deve essere posto
vicino a radiatori o piani di cottura a
gas.

• Installare l'apparecchio in modo che la
presa rimanga accessibile.

• Collegare solo a sorgenti d'acqua pota­bile (se è previsto un collegamento alla
rete idrica).

www.electrolux.com

48

1.6 Assistenza tecnica

• Gli interventi elettrici sull'apparecchiatu­ra devono essere eseguiti esclusiva­mente da elettricisti qualificati o da per­sonale competente.

• Gli interventi di assistenza devono esse­re eseguiti esclusivamente da tecnici
autorizzati e utilizzando solo ricambi ori­ginali.

1.7 Tutela ambientale

Questo apparecchio non contiene
gas che potrebbero danneggiare
lo strato di ozono nel circuito refri-

2. PANNELLO DEI COMANDI

1 2 3 4 5

gerante o nei materiali isolanti.
L'apparecchio non deve essere
smaltito assieme ai rifiuti urbani e
alla spazzatura. La schiuma dell'i­solamento contiene gas infiamma­bili: lo smaltimento dell'apparec­chio va eseguito secondo le pre­scrizioni vigenti da richiedere alle
autorità locali. Evitare di danneg­giare il gruppo refrigerante, spe­cialmente nella parte posteriore vi­cino allo scambiatore di calore. I
materiali usati su questo apparec­chio contrassegnati dal simbolo

sono riciclabili.

Tasto ON/OFF

1

Tasto Mode

2

Display

3

Tasto Temperatura più fresca

4

Tasto Temperatura più calda

5

2.1 Display

A B C D E

F

A)

Indicatore della temperatura

B)

Funzione HolidayMode

C)

Funzione EcoMode

D)

Funzione ShoppingMode

E)

Indicatore di allarme porta aperta

F)

ModalitàFreeStore

È possibile modificare le impostazioni au­dio predefinite dei tasti e impostarle con
un volume più alto, premendo contempo­raneamente il tasto Mode e il tasto tem­peratura più fresca per alcuni secondi. La
modifica è reversibile.

Dopo aver selezionato il tasto Mo­dalità o Temperatura

mina.
Dopo aver selezionato la tempera­tura, l'animazione lampeggia per
alcuni minuti.

si illu-

2.2 Accensione

Per accendere l'apparecchiatura proce­dere come segue:

1.

Inserire la spina nella presa di alimen­tazione.

2.

Premere il tasto ON/OFF se il display
è spento.

3.

Se DEMO appare sul display, l'appa­recchiatura si trova in modalità dimo­strazione. Fare riferimento al paragra­fo "Cosa fare se...".

4.

Gli indicatori di temperatura visualiz­zano la temperatura impostata prede-

finita.
Per selezionare una temperatura diversa,
consultare la sezione "Regolazione della
temperatura".

2.3 Spegnimento

Per spegnere l'apparecchiatura, procede­re come segue:

1.

Premere il tasto ON/OFF per 3 secon-

di.

2.

Il display si spegne.

3.

Per scollegare l’apparecchiatura dalla

corrente elettrica, staccare la spina

dalla presa di alimentazione.

2.4 Regolazione della
temperatura

È possibile regolare la temperatura impo­stata del frigorifero, premendo il tasto
temperatura.
Impostare la temperatura predefinita:
+5°C per il frigorifero.
Gli indicatori della temperatura visualizza­no la temperatura impostata.
La temperatura impostata verrà raggiunta
entro 24 ore.

Dopo un'interruzione di corrente la
temperatura impostata rimane in
memoria.

2.5 Funzione HolidayMode

Questa funzione consente di mantenere il
frigorifero chiuso e vuoto durante un lungo
periodo di vacanza senza che si formino
odori sgradevoli.

ITALIANO 49

Quando si attiva la funzione Holi­day, il vano frigorifero deve essere
vuoto.

Per attivare la funzione:

1.

Premere il tasto Mode finché non ap­pare l'icona corrispondente.

L'indicatore della temperatura del fri­gorifero visualizza la temperatura im­postata.

Per disattivare la funzione:

1.

Premere il tasto Mode per selezionare
un'altra funzione o annullare.

La funzione si disattiva selezionan­do un'impostazione di temperatu­ra per il frigorifero diversa.

2.6 EcoMode

Per una conservazione ottimale del cibo,
selezionare EcoMode.
Per attivare la funzione:

1.

Premere il tasto Mode finché non ap­pare l'icona corrispondente.

La spia della temperatura visualizza la
temperatura impostata:

– per il frigorifero: + 4°C

Per disattivare la funzione:

1.

Premere il tasto Mode per selezionare
un'altra funzione o annullare.

La funzione si disattiva selezionan­do una temperatura impostata di­versa.

2.7 ShoppingMode

Se occorre inserire una grande quantità di
alimenti nel frigorifero, per esempio al ri­torno dalla spesa, è consigliabile attivare
la funzione ShoppingMode per raffreddare
più rapidamente gli alimenti introdotti nel
frigorifero e non far intiepidire i cibi già
presenti al suo interno.
Per attivare la funzione:

1.

Premere il tasto Mode finché non ap-

pare l'icona corrispondente.
La funzione ShoppingMode si disattiva
automaticamente dopo circa 6 ore.
Per disattivare la funzione prima dello spe­gnimento automatico:

1.

Premere il tasto Mode per selezionare

un'altra funzione o annullare.

www.electrolux.com

50

La funzione si disattiva selezionan­do un'impostazione di temperatu­ra per il frigorifero diversa.

2.8 Allarme porta aperta

Se la porta è lasciata aperta per alcuni mi­nuti, viene emesso un segnale acustico.
Le condizioni di allarme della porta aperta
sono indicate da:

• indicatore allarme lampeggiante

• segnale acustico
Al ripristino delle condizioni normali (porta
chiusa), l'allarme si interrompe.
Durante l'allarme, il segnale acustico può
essere disattivato premendo qualsiasi ta­sto.

3. UTILIZZO QUOTIDIANO

3.1 Pulizia dell'interno

Prima di utilizzare l'apparecchiatura per la
prima volta, lavare l'interno e gli accessori
con acqua tiepida e sapone neutro per
eliminare il tipico odore dei prodotti nuovi,
quindi asciugare accuratamente.

Non usare detergenti corrosivi o
polveri abrasive che possano dan­neggiare la finitura.

2.9 Modalità FreeStore

Per attivare la funzione:

1.

Premere il tasto Mode finché non ap-

pare l'icona corrispondente.
Per disattivare la funzione:

1.

Premere il tasto Mode per selezionare

un'altra funzione o annullare.

Se la funzione è attivata automati­camente, la spia FreeStore viene
visualizzata (fare riferimento a "Uti­lizzo quotidiano").
L'attivazione della modalità Free­Store aumenta il consumo di
energia.

Se DEMO appare sul display, l'apparec­chiatura si trova in modalità dimostrazio­ne: fare riferimento al paragrafo “COSA
FARE SE…”.

3.2 Spia della temperatura

Questa apparecchiatura viene
venduta anche in Francia.
Per rispettare la normativa vigente
in questo paese, essa deve esse­re dotata di un particolare disposi­tivo, posto nella parte bassa della
cella frigorifero (vedi figura) per se­gnalare la zona più fredda del va­no.

3.3 Ripiani rimovibili

3.4 Controllo dell'umidità

ITALIANO 51

Le guide presenti sulle pareti del frigorifero

A

permettono di posizionare i ripiani a diver­se altezze.
Per un migliore sfruttamento dello spazio,
i semiripiani anteriori possono essere col­locati sotto a quelli posteriori.

B

Il ripiano di vetro incorpora un dispositivo
a fessure, regolabili per mezzo di una leva
scorrevole, che consente di regolare la
temperatura del cassetto o dei cassetti
delle verdure.
Quando le fessure di ventilazione sono
chiuse:
l'umidità naturale del cibo conservato ne­gli scomparti della frutta e della verdura
viene preservata più a lungo.
Quando le fessure di ventilazione sono
aperte:
la maggiore circolazione di aria riduce l'u­midità presente negli scomparti della frut­ta e della verdura.

3.5 Posizionamento dei ripiani della porta

Per facilitare l'introduzione di alimenti di
diverse dimensioni, i ripiani della porta
possono essere posizionati ad altezze dif­ferenti.
Per regolare l'altezza, procedere come
segue: tirare delicatamente il ripiano nella
direzione indicata dalle frecce fino a sgan­ciarlo, quindi riposizionarlo dove necessa­rio.

www.electrolux.com

52

3.6 FreeStore

Il vano frigorifero è dotato di un dispositivo
che consente un rapido raffreddamento
degli alimenti e una temperatura più uni­forme nello scomparto.
Il suddetto si avvia automaticamente
quando necessario, ad esempio per un
rapido recupero della temperatura dopo
l'apertura della porta o quando la tempe­ratura ambiente è elevata.
Consente di accendere manualmente il di­spositivo quando necessario (fare riferi­mento alla modalità FreeStore).

Il dispositivo FreeStore si interrompe
quando si apre la porta e si riavvia imme­diatamente dopo la chiusura della suddet­ta.

4. CONSIGLI E SUGGERIMENTI UTILI

4.1 Consigli per il risparmio

energetico

• Non aprire frequentemente la porta e
non lasciarla aperta più di quanto asso­lutamente necessario.

• Se la temperatura ambiente è elevata, il
termostato è impostato su una regola­zione alta e l'apparecchio è a pieno ca­rico, il compressore può funzionare in
continuo causando la formazione di bri­na o ghiaccio sull'evaporatore. In que­sto caso, ruotare il termostato su una
regolazione più bassa per consentire lo
scongelamento automatico risparmian­do così energia.

4.2 Consigli per la refrigerazione

di cibi freschi

Per ottenere i migliori risultati:

• non riporre nel frigorifero cibi caldi o li­quidi in fase di evaporazione

• coprire o avvolgere il cibo, in particolare
se emana un odore forte

• posizionare il cibo in modo che l'aria
possa circolare liberamente attorno ad
esso

4.3 Consigli per la refrigerazione

Consigli utili:
Carne (tutti i tipi): avvolgerla in sacchetti di
politene e collocarla sul ripiano di vetro
sopra il cassetto delle verdure.
Per motivi di sicurezza, conservarla in
queste condizioni solo per uno o due gior­ni al massimo.
Cibi cucinati, piatti freddi ecc..: dovrebbe­ro essere coperti e possono essere collo­cati su qualsiasi ripiano.
Frutta e verdura: dovrebbero essere pulite
accuratamente e collocate nell'apposito/i
cassetto/i speciale/i.
Burro e formaggio: dovrebbero essere
posti in contenitori ermetici speciali o av­volti in pellicole di alluminio o sacchetti di
politene per escludere per quanto possibi­le l'aria.
Bottiglie di latte: dovrebbero essere tap­pate e conservate nell'apposito ripiano
sulla porta.

Non conservare nel frigorifero banane, pa­tate, cipolle o aglio se non sono confezio­nati.

5. PULIZIA E CURA

ITALIANO 53

ATTENZIONE

Staccare la spina dell'apparecchio
prima di eseguire lavori di manu­tenzione.

Questo apparecchio contiene
idrocarburi nell'unità di raffredda­mento; la manutenzione e la ricari­ca devono pertanto essere effet­tuate esclusivamente da tecnici
autorizzati.

5.1 Pulizia periodica

L'apparecchio deve essere pulito regolar­mente:

• Pulire l'interno e gli accessori con ac­qua tiepida e un po' di sapone neutro.

• Controllare regolarmente le guarnizioni
della porta e verificare che siano pulite e
prive di residui.

• Risciacquare e asciugare accuratamen­te.

Non tirare, spostare o danneggia­re tubi e/o cavi all'interno dell'ap­parecchio.
Non usare mai detergenti, polveri
abrasive, prodotti per la pulizia
con una forte profumazione o cere
lucidanti per pulire l'interno, in
quanto danneggiano la superficie
e lasciano un odore forte.

Pulire il condensatore (griglia nera) e il
compressore sul retro dell'apparecchio

con una spazzola. Questa operazione mi­gliorerà le prestazioni dell'apparecchiatura
riducendone i consumi di energia.

Non danneggiare il sistema di raf­freddamento.

Molti detergenti per cucine di marca con­tengono sostanze chimiche in grado di at­taccare/danneggiare la plastica impiegata
in questo apparecchio. Per questo motivo
si raccomanda di pulire l'involucro esterno
dell'apparecchio solo con acqua calda
con un po' di liquido detergente.
Dopo la pulizia, ricollegare l'apparecchio
alla rete di alimentazione.

5.2 Periodi di inutilizzo

Quando l'apparecchio non è utilizzato per
lunghi periodi, adottare le seguenti pre­cauzioni:

scollegare l'apparecchio dalla rete

•

elettrica

• rimuovere tutto il cibo

• sbrinare (se necessario) e pulire l'appa­recchiatura e tutti gli accessori

• lasciare la/e porta/e socchiusa/e per
evitare odori sgradevoli.

Se l'apparecchio rimane acceso, chiedere
a qualcuno di controllare ogni tanto per
evitare che il cibo contenuto marcisca in
caso di interruzione dell'alimentazione
elettrica.

www.electrolux.com

54

5.3 Sbrinamento del frigorifero

6. COSA FARE SE…

AVVERTENZA!

Prima di eseguire la ricerca guasti,
estrarre la spina dalla presa di ali­mentazione.
Le operazioni di ricerca guasti,
non descritte nel presente manua­le, devono essere eseguite esclu­sivamente da elettricisti qualificati
o da personale competente.

Problema Causa possibile Soluzione

L'apparecchiatura è
rumorosa

L'apparecchiatura
non funziona. La
lampadina non si
accende.

La spina non è inserita

L'apparecchiatura non ri-

La lampadina non si
accende.

Durante l'uso normale, la brina viene eli­minata automaticamente dall'evaporatore
del vano frigorifero ogni volta che il moto­compressore si arresta. L'acqua di sbri­namento giunge attraverso un condotto in
un apposito recipiente posto sul retro del­l'apparecchiatura, sopra il motocompres­sore, dove evapora.
Pulire periodicamente il foro di scarico
dell'acqua di sbrinamento, situato al cen­tro del canale sulla parete posteriore, per
evitare che l'acqua fuoriesca sugli alimen­ti. Usare l'apposito utensile già inserito nel
foro di scarico.

L'apparecchiatura non è
appoggiata in modo cor­retto

L'apparecchiatura è spen­ta.

correttamente nella presa
di alimentazione.

ceve corrente. Assenza di
tensione nella presa di ali­mentazione.

La lampadina è in modalità
stand-by.

Controllare che l'apparec­chiatura sia appoggiata in
modo stabile (tutti e quattro
i piedini devono essere a
contatto con il pavimento)

Accendere l’apparecchiatu­ra.

Inserire correttamente la
spina nella presa di alimen­tazione.

Collegare alla presa di ali­mentazione un'altra appa­recchiatura elettrica.
Rivolgersi ad un elettricista
qualificato.

Chiudere e riaprire la porta.

ITALIANO 55

Problema Causa possibile Soluzione

La lampadina è difettosa. Fare riferimento alla sezione

"Sostituzione della lampadi­na".

Il compressore ri­mane sempre in fun-

La temperatura non è im­postata correttamente.

Impostare una temperatura
superiore.

zione.

La porta non è chiusa cor-

rettamente.

La porta viene aperta trop-

po frequentemente.

Consultare la sezione
"Chiusura della porta".

Limitare il più possibile il
tempo di apertura della por­ta.

La temperatura degli ali-

menti è troppo alta.

Prima di mettere a conser­vare gli alimenti, lasciarli raf­freddare a temperatura am­biente.

La temperatura ambiente

è troppo alta.

Il compressore non
si avvia immediata-

Ciò è normale, non si è ve­rificato alcun errore.

mente dopo avere

Abbassare la temperatura
ambiente.

Il compressore si avvia do­po un certo periodo di tem­po.

premuto l'interrutto­re ShoppingMode,
oppure dopo aver
cambiato la tempe­ratura.

Sul pannello poste­riore del frigorifero
scorre acqua.

Durante lo sbrinamento
automatico, la brina che si
forma sul pannello poste-

Non si tratta di un'anomalia.

riore si scioglie.

All'interno del frigo­rifero scorre acqua.

Gli alimenti impediscono

Impossibile impo­stare la temperatu­ra.

Lo scarico dell'acqua è
ostruito.

all'acqua di fluire nell'ap­posito collettore.

FunzioneShopping attiva­ta.

Pulire lo scarico dell'acqua.

Evitare di disporre gli ali­menti a diretto contatto con
il pannello posteriore.

Disattivare manualmente la
funzione Shopping oppure
aspettare e impostare la
temperatura finché la fun­zione non si sia automatica­mente resettata. Fare riferi­mento a ShoppingMode.

La temperatura al­l'interno dell'appa­recchiatura è troppo

Sono stati introdotti molti
alimenti contemporanea­mente.

Introdurre gli alimenti un po­co alla volta.

bassa/alta.

www.electrolux.com

56

Problema Causa possibile Soluzione

La temperatura nel
frigorifero è troppo
alta.

Sul display della
temperatura è visua­lizzato un quadrato
superiore o inferio­re.

DEMO appare sul di­splay.

6.1 Sostituzione della lampadina

L'apparecchiatura è dotata di una lampa­dina interna a LED a lunga durata.
Solo al servizio assistenza è permesso so­stituire l'impianto d'illuminazione. Contat­tare il Centro di Assistenza locale.

L'aria fredda non circola
correttamente all'interno
dell'apparecchiatura.

Si è verificato un errore
durante la misurazione
della temperatura.

L'apparecchiatura è in
modalità dimostrazione
(DEMO).

2.

Se necessario, regolare la porta. Ve­dere "Installazione".

3.

Se necessario, sostituire le guarnizioni
della porta difettose. Contattare il
Centro di assistenza locale.

Adottare le misure necessa­rie per garantire una corret­ta circolazione dell'aria fred­da.

Contattare il servizio assi­stenza (il sistema refrigeran­te continuerà a tenere gli
alimenti freddi, ma non sarà
possibile regolare la tempe­ratura).

Tenere il tasto Mode pre­muto per circa 10 sec., fin­ché non si sente un suono
prolungato provenire dal ci­calino ed il display si spe­gne per un tempo brevissi­mo: l'apparecchiatura inizia
a funzionare regolarmente.

6.2 Chiusura della porta

1.

Pulire le guarnizioni della porta.

7. INSTALLAZIONE

7.1 Luogo d'installazione

AVVERTENZA!

Qualora occorra ritirare dall'uso un
apparecchio con serratura, si rac­comanda di rendere quest'ultima
inservibile per evitare che i bambi­ni possano chiudersi all'interno.

La spina dell'apparecchio deve
essere accessibile dopo l'installa­zione.

Installare l'apparecchio in un luogo la cui
temperatura ambiente corrisponda alla
classe climatica indicata sulla targhetta
del modello:

Classe

Temperatura ambiente
clima­tica

SN da +10°C a +32°C
N da +16°C a +32°C
ST da +16°C a +38°C
T da +16°C a +43°C

7.2 Collegamento elettrico

Prima di inserire la spina, verificare che la
tensione e la frequenza riportate sulla tar­ghetta corrispondano ai valori della rete
elettrica domestica.

L'apparecchio deve essere collegato a
massa. La spina del cavo di alimentazione
è dotata di un contatto a tale scopo. Se la
presa della rete elettrica domestica non è
collegata a massa, collegare l'apparec­chio ad una massa separata in conformità
alle norme relative alla corrente, consul­tando un elettricista qualificato.

7.3 Possibilità di invertire la porta

ITALIANO 57

Il fabbricante declina qualsiasi responsabi­lità se le precauzioni suddette non sono ri­spettate.
Il presente apparecchio è conforme alle
direttive CEE.

La porta dell'apparecchiatura si apre verso
destra. Se si desidera che la porta si apra
verso sinistra, prima di installare l'apparec­chiatura eseguire queste operazioni:

1.

Allentare e rimuovere il perno superio­re.

2.

Rimuovere la porta.

3.

Rimuovere il distanziale.

4.

Svitare con una chiave il perno inferio­re.

Sul lato opposto:

1.

Serrare il perno inferiore.

2.

Installare il distanziatore.

3.

Installare la porta.

4.

Serrare il perno superiore.

7.4 Requisiti di ventilazione

5 cm

min.
200 cm

2

min.
200 cm

Il flusso d'aria dietro l'apparecchiatura de­ve essere sufficiente.

2

www.electrolux.com

58

7.5 Installazione

dell’apparecchiatura

ATTENZIONE

Accertarsi che il cavo di rete sia li­bero da ostacoli.

x

x

Seguire i seguenti passaggi:

Se necessario, tagliare la striscia sigillante
adesiva, quindi applicarla come illustrato in
figura.

1

13 mm

Ø 2.5 mm

Forare con una punta da trapano di Ø 2,5
mm (profondità max 10 mm).
Fissare la squadretta sull'apparecchio.

2

3

4mm

44mm

ITALIANO 59

Installare l'apparecchiatura nella nicchia.
Spingere l'apparecchiatura in direzione
della freccia (1) finché la mascherina supe­riore si arresta contro il mobile da cucina.
Spingere l'apparecchiatura in direzione
della freccia (2) contro il mobile sul lato op-

2

posto rispetto alla cerniera.

1

Posizionare correttamente l'apparecchiatu­ra nella nicchia.
Assicurarsi che la distanza tra l'apparec­chiatura ed il bordo anteriore dell'armadio
sia di 44 mm.
Il copricerniera inferiore (incluso nel sac­chetto degli accessori) permette di control­lare che la distanza fra l'apparecchiatura
ed il mobile della cucina sia corretta.
Accertarsi che lo spazio fra l'apparecchia­tura e il mobile sia di 4 mm.
Aprire la porta. Applicare il copricerniera in­feriore.

Fissare l'apparecchiatura nella nicchia con
4 viti.

I

I

www.electrolux.com

60

Rimuovere la parte appropriata del copri­cerniera (E). Accertarsi di rimuovere la par­te DESTRA per la cerniera di destra, o la
parte SINISTRA per quella di sinistra.

Applicare i cappucci (C, D) a coprigiunti e
fori delle cerniere.
Installare la griglia di sfiato (B).

C

Applicare i copricerniera (E).

D

E

E

B

Staccare le parti (Ha), (Hb), (Hc) e (Hd).

ITALIANO 61

Installare la parte (Ha) sul lato interno della
porta del mobile da cucina.

Hc

~50 mm

~50 mm

Ha

21 mm

o

90

o

90

o

90

Spingere la parte (Hc) sulla parte (Ha).

8 mm

Hb

Ha

Aprire la porta dell'apparecchiatura e l'anta
del mobile da cucina con un'angolazione di
90°.
Inserire il quadratino (Hb) nella guida (Ha).
Unire la porta dell'apparecchiatura alla por­ta del mobile e marcare i fori.
Rimuovere le squadrette e forare con una
punta di ø 2 mm a 8 mm dal bordo ester­no della porta.
Riapplicare il quadratino sulla guida e fis­sarlo con le viti in dotazione.

www.electrolux.com

62

Allineare la porta del mobile da cucina con
quella dell'apparecchiatura regolando la
parte (Hb).

Hb

Premere la parte (Hd) sulla parte (Hb).

Hb

Hd

Eseguire un controllo finale per accertarsi
che:

• tutte le viti siano serrate.

• la striscia sigillante sia fissata salda­mente all'unità;

8. RUMORI

Durante l'uso, alcuni rumori di funziona­mento (come quelli del compressore o del
circuito refrigerante) sono da considerarsi
normali.

OK

• la porta si apra e si chiuda correttamen­te.

SSSRR

R!

HISSS!

CLICK!

BRRR!

CRACK!

BLUBB!

ITALIANO 63

SSSRRR!

HISSS!

BLUBB!

SSSRRR!

HISSS!

BLUBB!

CLICK!

BRRR!

CLICK!

BRRR!

CRACK!CRACK!

www.electrolux.com

64

9. DATI TECNICI

Nicchia di incasso
Altezza 1780 mm
Larghezza 560 mm
Profondità 550 mm
Tensione 230-240 V
Frequenza 50 Hz

Le informazioni tecniche sono riportate
sulla targhetta sul lato sinistro interno del-

10. CONSIDERAZIONI AMBIENTALI

l'apparecchio e sull'etichetta dei valori
energetici.

Riciclare i materiali con il simbolo
Buttare l'imballaggio negli appositi

contenitori per il riciclaggio.
Aiutare a proteggere l’ambiente e la salute
umana e a riciclare rifiuti derivanti da
apparecchiature elettriche ed elettroniche.

.

Non smaltire le apparecchiature che
riportano il simbolo

rifiuti domestici. Portare il prodotto al
punto di riciclaggio più vicino o contattare
il comune di residenza.

insieme ai normali

ITALIANO 65

www.electrolux.com

66

ITALIANO 67

www.electrolux.com/shop

222359681-A-022013
