WASLEP 201

................................................ .............................................

EN WASHING MACHINE USER MANUAL 2 DE WASCHMASCHINE BENUTZERINFORMATION 27

Page 2

2 electrolux

Electrolux. Thinking of you.

Share more of our thinking at www.electrolux.com

CONTENTS

Safety information 2 Safety instructions 3 Technical information 4 Product description 5 Control panel 6 Programmes 10 Consumption values 12

Before first use 13 Using the appliance 13 Helpful hints and tips 16 Care and cleaning 17 Troubleshooting 21 Installation 23

Subject to change without notice.

SAFETY INFORMATION

Before the installation and use of the appliance, carefully read the supplied instructions. The manufacturer is not responsible if an incorrect installation and use causes injuries and damages. Always keep the instructions with the appliance for future reference.

CHILDREN AND VULNERABLE PEOPLE SAFETY

Warning! Risk of suffocation, injury or permanent disability.

• This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved.

• Do not let children play with the appliance.

• Keep all packaging away from children.

• Keep all detergents away from children.

• Keep children and pets away from the appliance door when it is open.

• If the appliance has a child safety device, we recommend you activate it.

• Cleaning and user maintenance shall not be made by children without supervision.

Page 3

electrolux 3

GENERAL SAFETY

• Before maintenance, deactivate the appliance and disconnect the mains plug from the mains socket.

• Do not change the specification of this appliance.

• Obey the maximum load volume of 8 kg (refer to the “Programme chart” chapter).

• If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similarly qualified persons in order to avoid a hazard.

• The operating water pressure (minimum and maximum) must be between 0,5 bar (0,05 MPa) and 8 bar (0,8 MPa)

• The ventilation openings in the base (if applicable) must not be obstructed by a carpet.

• The appliance is to be connected to the water mains using the new supplied hose-sets. Old hose sets must not be reused.

SAFETY INSTRUCTIONS

INSTALLATION

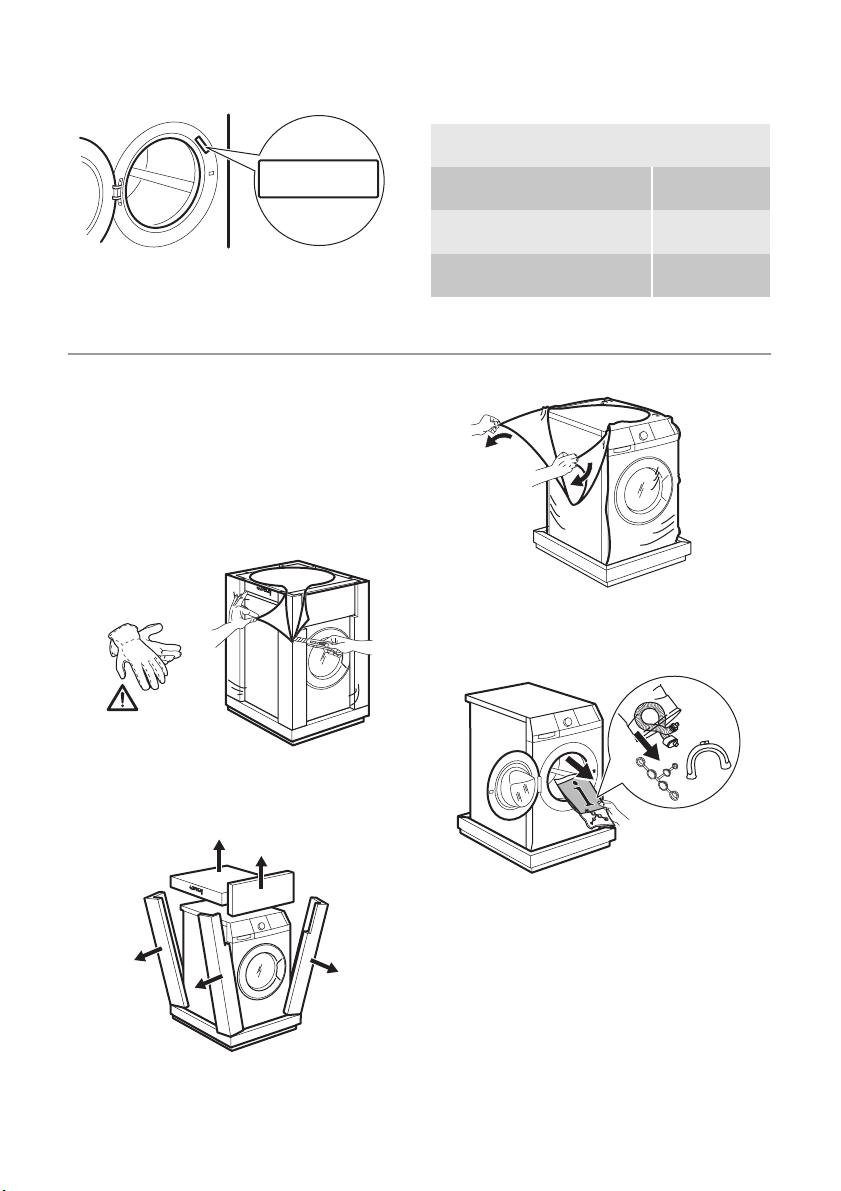

• Remove all the packaging and the transit

bolts.

• Keep the transit bolts. When you move

the appliance again you must block the drum.

• Do not install or use a damaged appli-

ance.

•Do not install or use the appliance where

the temperature is less than 0 °C or where it is exposed to the weather.

• Obey the installation instruction supplied

with the appliance.

• Make sure that the floor where you install

the appliance is flat, stable, heat resistant and clean.

• Do not install the appliance where the ap-

pliance door can not be fully opened.

• Always be careful when you move the

appliance because it is heavy. Always wear safety gloves.

• Make sure that there is air circulation be-

tween the appliance and the floor.

• Adjust the feet to have the necessary space between the appliance and the carpet.

Electrical connection

Warning! Risk of fire and electrical

shock.

• The appliance must be earthed.

• Make sure that the electrical information on the rating plate agrees with the power supply. If not, contact an electrician.

• Always use a correctly installed shockproof socket.

• Do not use multi-plug adapters and extension cables.

• Make sure not to cause damage to the mains plug and to the mains cable. Should the appliance power supply cable need to be replaced, this must be carried out by our Service Centre.

• Connect the mains plug to the mains socket only at the end of the installation. Make sure that there is access to the mains plug after the installation.

Page 4

4 electrolux

• Do not pull the mains cable to disconnect the appliance. Always pull the mains plug.

• Do not touch the mains cable or the mains plug with wet hands.

• This appliance complies with the E.E.C. Directives.

Water connection

• Make sure not to cause damage to the water hoses.

• The appliance is to be connected to the water mains using the new supplied hose-sets. Old hose sets must not be reused.

• Before you connect the appliance to new pipes or pipes not used for a long time, let the water flow until it is clean.

• The first time you use the appliance, make sure that there is no leakage.

USE

Warning! Risk of injury, electrical

shock, fire, burns or damage to the appliance.

• Use this appliance in a household environment.

• Do not change the specification of this appliance.

• Obey the safety instructions on the detergent packaging.

• Do not put flammable products or items that are wet with flammable products in, near or on the appliance.

• Do not touch the glass of the door while a programme operates. The glass can be hot.

• Make sure that you remove all metal objects from the laundry.

• Do not put a container to collect possible water leakage under the appliance. Contact the Service to ensure which accessories can be used.

CARE AND CLEANING

Warning! Risk of injury or damage to

the appliance.

• Before maintenance, deactivate the appliance and disconnect the mains plug from the mains socket.

• Do not use water spray and steam to clean the appliance.

• Clean the appliance with a moist soft cloth. Only use neutral detergents. Do not use abrasive products, abrasive cleaning pads, solvents or metal objects.

DISPOSAL

Warning! Risk of injury or suffocation.

• Disconnect the appliance from the mains supply.

• Cut off the mains cable and discard it.

• Remove the door catch to prevent children and pets to get closed in the appliance.

TECHNICAL INFORMATION

Dimensions Width / Height / Depth 600 / 850 / 605 mm

Total depth 640 mm

Electrical connection: Voltage

Level of protection against ingress of solid particles and moisture ensured by the protective cover, except where the low voltage equipment has no protection against moisture

Water supply pressure Minimum 0,5 bar (0,05 MPa)

Water supply Maximum load Cotton 8 kg

Overall power Fuse Frequency

Maximum 8 bar (0,8 MPa) Cold water

230 V

2200 W

10 A

50 Hz

IPX4

Page 5

electrolux 5

Spin speed Maximum 1600 rpm

1) Connect the water inlet hose to a water tap with a 3/4'' thread.

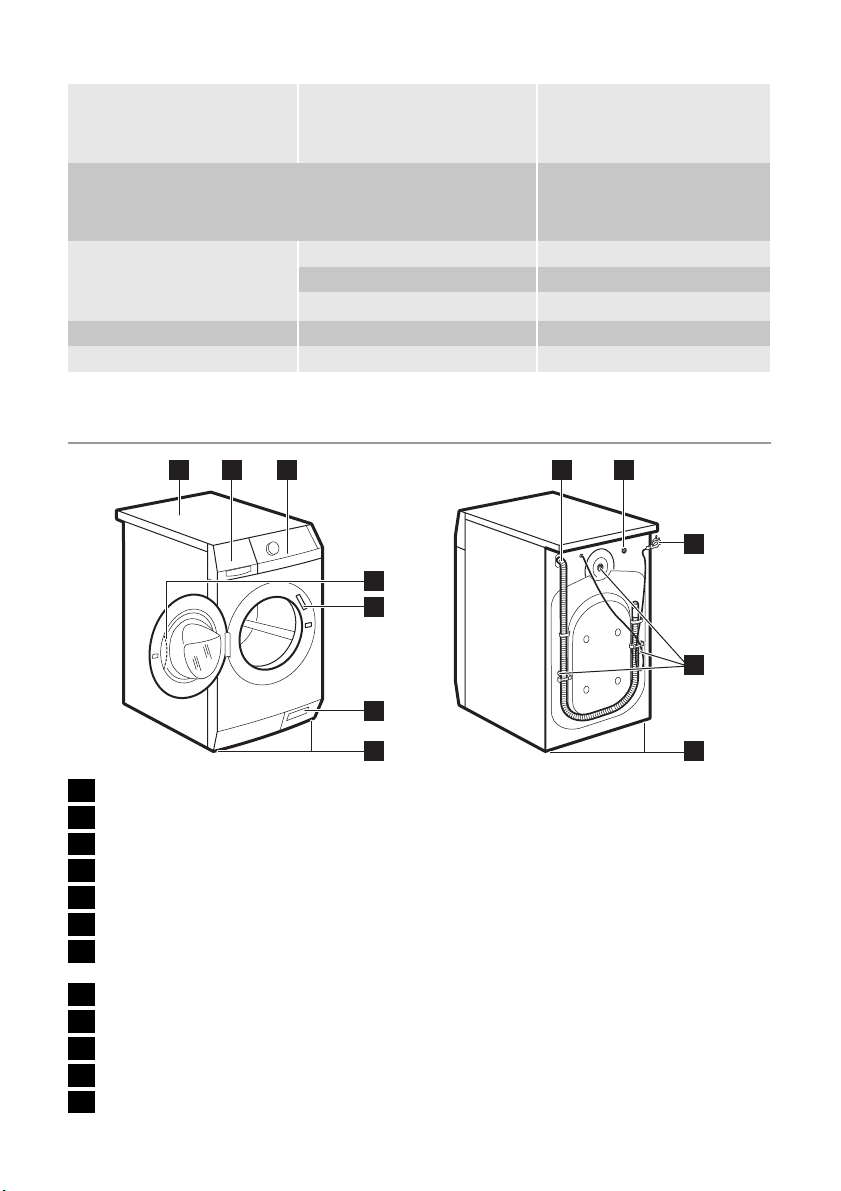

PRODUCT DESCRIPTION

1 2 3 8

Worktop

Detergent dispenser

Control panel

Door handle

Rating plate

Drain pump

Feet for the appliance level

Water drain hose

Water inlet valve

Mains cable

Transit bolts

Feet for the appliance level

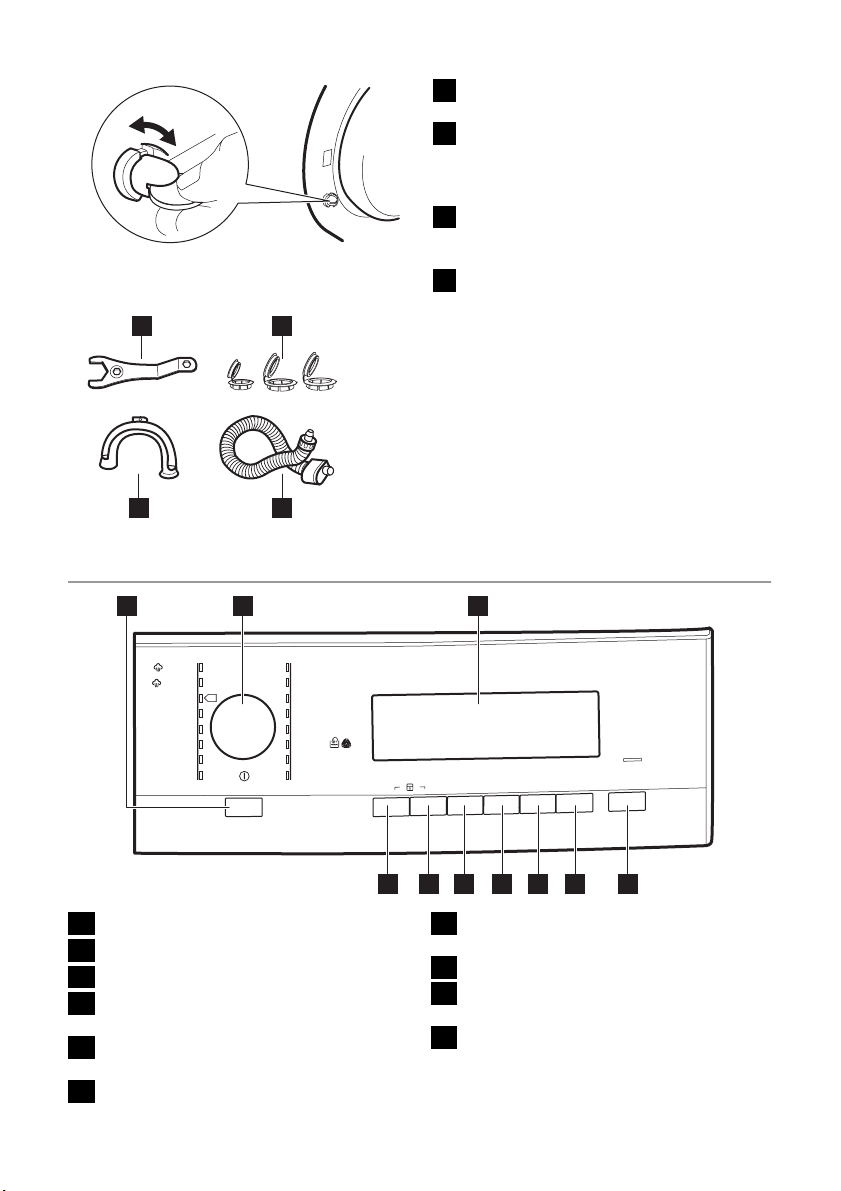

ACCESSORIES

1 2

CHILD SAFETY DEVICE

• When you activate this device, you cannot close the door. This prevents children or pets to be closed in the drum. To activate the device, turn it clockwise, until the groove is horizontal. To deactivate the device, turn it counterclockwise, until the groove is vertical.

Spanner

To remove the transit bolts.

Plastic caps

To close the holes on the rear side of the cabinet after the removal of the transit bolts.

Page 6

6 electrolux

Anti-flood inlet hose

To prevent possible leakage

Plastic hose guide

To connect the drain hose on the edge of a sink.

CONTROL PANEL

1 2 3

Glätten

Défroissage

Auffrischen

Rafraîchir

Baumwolle Eco

Coton Eco

Super Eco

20 min 3 kg

Jeans

Spülen

Rinçage

Schleudern/Pumpen

Essorage/Vidange

On/Off button (Auto Off)

Programme knob

Display

Start Pause button (Start/Pause - Dé-

Auto Off

Koch/Bunt

Blanc/Couleurs

Extra Leise

Extra Silence

Pflegeleicht

Synthétiques

Leichtbügeln

Repassage Facile

Feinwäsche

Délicats

Wolle/Seide

Laine/Soie

Daunen

Couette

Anti-Allergie

Anti-Allergies

part/Pause) Delay start button (Zeitvorwahl - Dé-

part Différé) Time saving button (Zeit Sparen -

Court) Extra rinse button (Spülen+ - Rinçage

+) Stain button (Optionen - Options)

Spin reduction button (Schleudern -

Essorage) Temperature button (Temp.)

Temp .

Essorage

Options

Rinçage +

Court

Départ Différé

Départ/Pause

Start/Pause

Zeitvorwahl

Zeit Sparen

Spülen +

Optionen

Schleudern

45678910

The AUTO OFF function automatically deactivates the appliance to stop the energy consumption when:

• You do not use the appliance for 5 minutes before you press button

– All settings are cancelled. –

Press button

to activate the appli-

ance again.

– Set again the washing programme and

all possible options.

• After 5 minutes from the end of the washing programme. Refer to 'At the end of programme'.

PROGRAMME KNOB

Turn this knob to set a programme. The related programme indicator comes on.

AUTO OFF BUTTON

Press this button to activate or deactivate the appliance. A tune sounds when the appliance is activated.

Page 7

electrolux 7

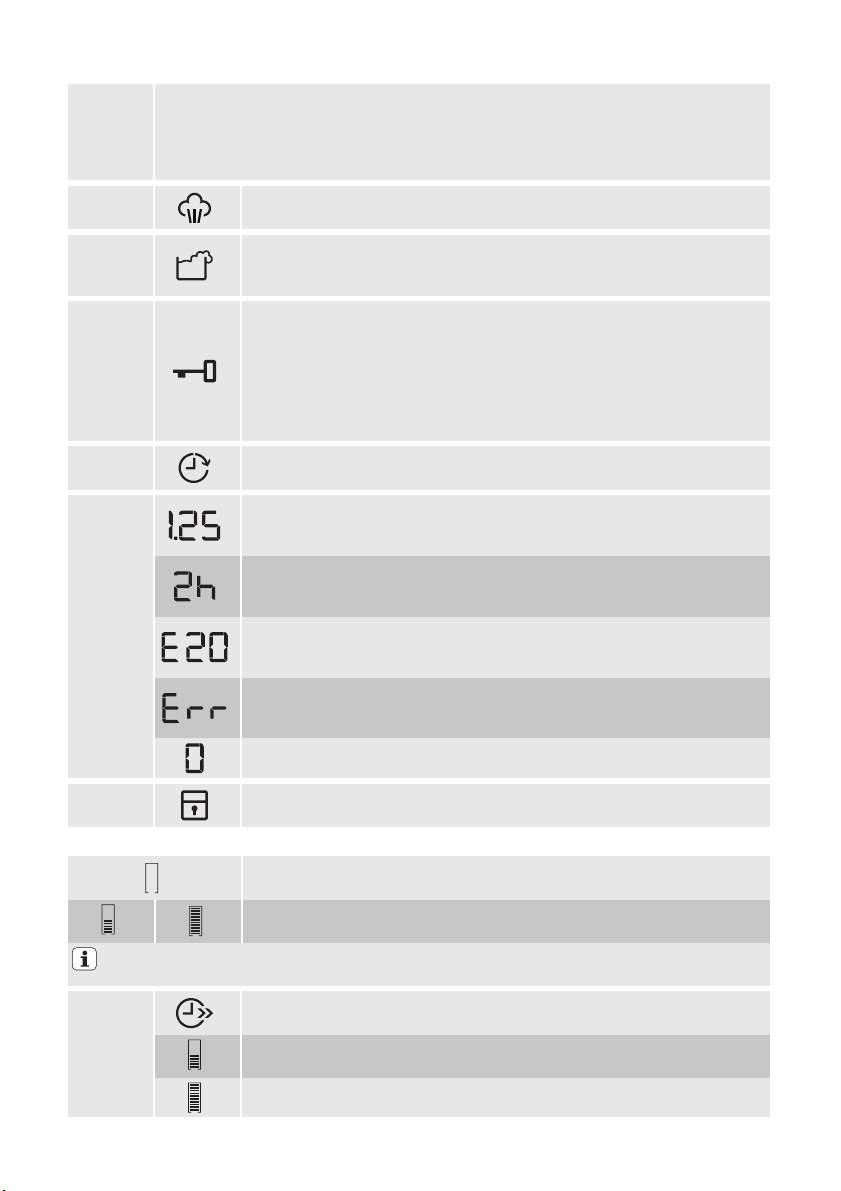

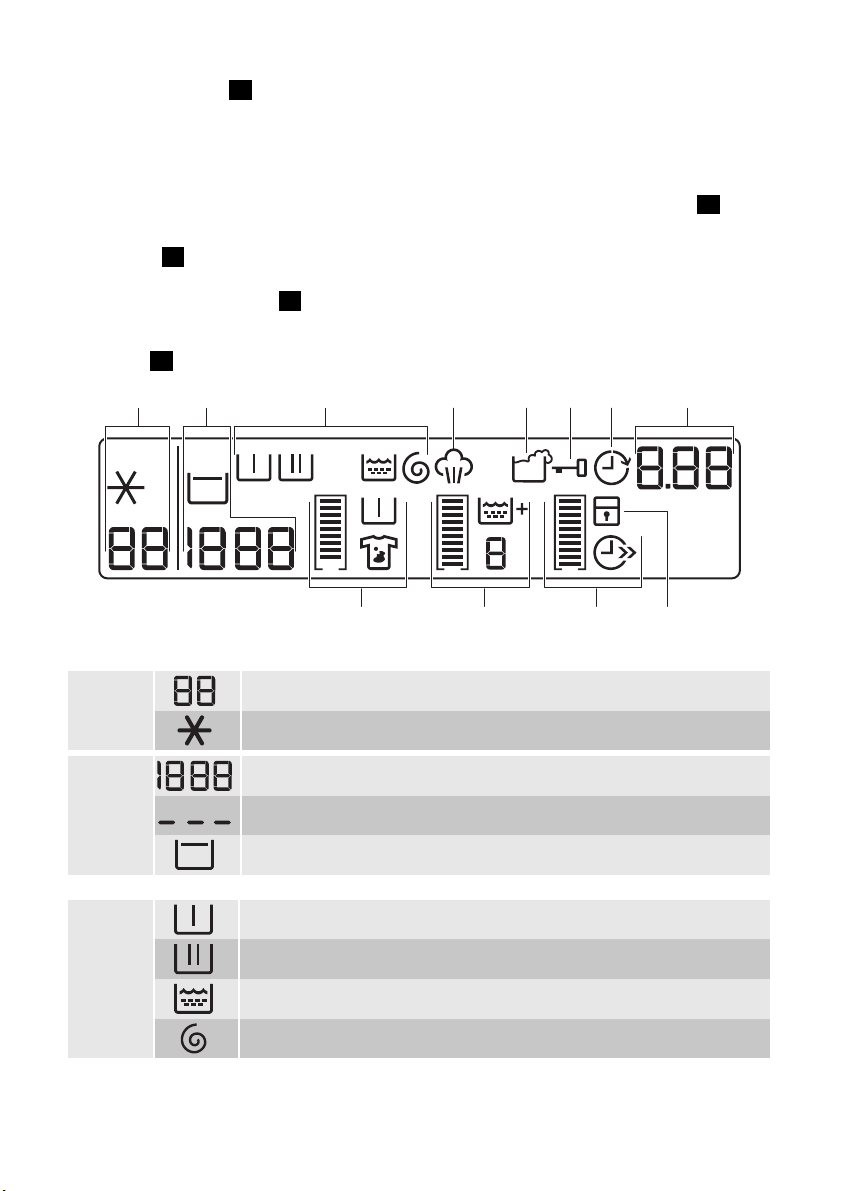

DISPLAY

A H

The display shows:

The temperature of the set programme

1) Only available for Spin/Drain programme.

Cold water

The spin speed of the set programme

No Spin symbol

Rinse Hold symbol

Prewash phase

C D E F GB

JKL

Washing phase

Rinses phase

The phase symbols

• When a programme is set, all the symbols of the phases related to the programme come on.

• When the programme starts, only the symbol of the phase in operation flashes.

• When the programme is completed, the symbol of the last phase is on.

Spin phase

The steam symbol comes on when you set a Steam programme.

The detergent overdosing comes on at the end of the cycle when the appliance detects too much detergent.

You cannot open the appliance door when the symbol is on. You can open the door only when the symbol goes off.

If the programme is completed but the symbol stays on:

• The 'Rinse Hold' function is on.

• There is water in the drum.

Page 8

8 electrolux

The delay start symbol comes on when you set the delay start function.

• The programme time When the programme starts, the programme time decreases with steps of 1 minute.

•The delay start When you press the delay start button, the display shows the delay start time.

•Alarm codes If the appliance has a malfunction, the display shows alarm codes. Refer to 'Troubleshooting'.

• The display shows this message for some seconds when:

– You set a function that is not applicable for the programme. – You change the programme while it operates.

• When the programme is completed.

The child safety lock symbol comes on when this device is activated.

Graphic bars

The empty indicator bar appears only if the related function is available for the set programme.

The indicator bar fills accordingly to the set functions.

If you make a wrong selection the message Err indicates that the selection is not possible.

The time save symbol comes on when you set one of the programme duration:

• Shortened duration

•Extra Quick

The extra rinse symbol comes on when this function is activated.

The value shows the total number of the rinses.

The indicator bar is fully filled when you set to the maximum number of rinses.

The Stain symbol comes on when you activate the function.

The Prewash symbol comes on when you activate the function.

The indicator bar is not fully filled when you set only one of the functions.

The indicator bar is fully filled when you set the two functions.

START/PAUSE BUTTON

Press button

to start or interrupt a pro-

gramme.

DELAY START BUTTON

Press button

to delay the start of a pro-

gramme from 30 minutes to 20 hours.

Page 9

electrolux 9

TIME SAVE BUTTON

Press button 6 to decrease the duration of the programme. – Press one time to set 'Shortened dura-

tion' for items with daily soil.

– Press two times to set 'Extra Quick' for

items with light soil.

Some programmes accept only one of the two functions.

EXTRA RINSE BUTTON

Press button

to add rinsing phases to a

programme. Use this function for persons allergic to detergents and in areas where the water is soft.

THE STAIN-PREWASH BUTTON

Press button

to add the stain and/or a

prewash phase to a programme. Press the button again and again to activate one or two options. The related symbol and the indicator bar comes on in the display.

STAIN

• Use this function for laundry with hard stains to remove. When you set this function, put the stain remover into compartment

. This function increases the programme duration.

This function is not available with a temperature lower than 40° C.

PREWASH

• Use this function to add a prewash phase before the washing phase. We recommend that you use this function when you have laundry with a high level of soil.

The set of this function increases the programme duration.

SPIN BUTTON

Press this button to:

• Decrease the maximum speed of the spin phase of the programme.

The display shows only the spin speeds available with the set programme.

• Deactivate the spin phase.

• Activate the 'Rinse Hold' function. Set this function to prevent fabric creases. The appliance does not drain the water when the programme is completed.

TEMPERATURE BUTTON

Press button

to change the default tem-

perature. When the display shows

- -,

the appliance does not heat the water.

ACOUSTIC SIGNALS FUNCTION

You can hear the acoustic signals when:

• You activate the appliance.

• You deactivate the appliance.

• You press the buttons.

• The programme is completed.

• The appliance has a malfunction.

To deactivate/activate the acoustic sig-

nals, press button

and button 7 at the

same time for 6 seconds.

If you deactivate the acoustic signals, they continue operate only when you press the buttons and when a malfunction occurs.

CHILD LOCK FUNCTION

This function prevents children to play with the control panel.

•

To activate the function, press button

and button 9 at the same time until the display shows the symbol

• To deactivate the function, press button

and button 9 at the same time until

the symbol

goes off.

You can activate the function:

• Before you press the Start/Pause button

: the appliance cannot start.

• After you press the Start/Pause button

, all the buttons and the programme

knob are deactivated.

PERMANENT EXTRA RINSE FUNCTION

With this function you can keep the extra rinse function permanently on when you set a new programme.

Page 10

10 electrolux

•

To activate the function press button and button 5 at the same time until the

display shows the symbol

PROGRAMMES

Programme

Temperature

Koch/Bunt Blanc/Couleurs

Cottons 95° - Cold

Extra Leise Extra Silence

Extra Silent 95° - Cold

Pflegeleicht Synthétiques

Synthetics 60° - Cold

Leichtbügeln Repassage Facile

Easy Iron 60 - 0°

Feinwäsche Délicats

Delicates 40 - 0°

Wolle/Seide

Laine/Soie

Wool/Silk 40 - 0°

Daunen Couette

Duvets 60 - 30°

Type of load

Max. weight of load

White and coloured cotton with normal soil. max. load 8 kg

Synthetic or mixed fabric items with normal level of soil. max. load 4 kg

Synthetic fabric items with normal soil. max. load 4 kg

Delicate fabrics as acrylics, viscose, polyester items with normal soil. max. load 4 kg

Machine washable wool. Hand washable wool and delicate fabrics with «hand washing» care symbol. max. load 2 kg

One synthetic blanket, duvet, bedspread and so on. max. load 3 kg

• To deactivate the function press button

and button 5 at the same time until

the symbol

Cycle descrip-

goes off.

Functions

tion

Wash Rinses Long spin

Wash Rinses Stop with water in the drum

Wash Rinses Short spin

SPIN REDUCTION RINSE HOLD

PREWASH EXTRA RINSE

STAINS TIME SAVING

PREWASH EXTRA RINSE

STAINS

TIME SAVING SPIN REDUCTION

RINSE HOLD PREWASH

EXTRA RINSE STAINS

TIME SAVING

Wash Rinses Short spin

SPIN REDUCTION RINSE HOLD

PREWASH

EXTRA RINSE TIME SAVING

Wash Rinses Short spin

SPIN REDUCTION RINSE HOLD

PREWASH EXTRA RINSE

STAINS

TIME SAVING

Wash Rinses

SPIN REDUCTION RINSE HOLD

Short spin

Wash

SPIN REDUCTION Rinses Short spin

Page 11

electrolux 11

Programme

Temperature

Anti-Allergie Anti-Allergies

Antiallergy 60°

Type of load

Max. weight of load

White cotton items. This program removes the micro-organisms thanks to the washing by 60° C and adds on rinse. In

Cycle descrip-

tion

Wash Rinses Short spin

Functions

SPIN REDUCTION

RINSE HOLD

PREWASH

STAINS

EXTRA RINSE

this way the action is more effective. Put into the compartment Stain a special additive for hygiene and set the option Stain. max. load 8 kg

Schleudern/Pumpen Essorage / Vidange

Spin/Drain 0°

Spülen Rinçages

Rinse 0°

Jeans

60° - 0°

20 Min. - 3kg

40° - 30°

All fabrics.

The maximum load of the laundry is related to the type of laundry.

All fabrics. max. load 8 kg

All items in jeans. Jersey made items with hi-tech materials. max. load 8 kg

Cotton and synthetic items with light soil or worn only one time.

Drainage of the water Spin phase.

One rinse with additive Spin phase

Wash Rinses Short spin

SPIN REDUCTION

NO SPIN

SPIN REDUCTION

RINSE HOLD

EXTRA RINSE

SPIN REDUCTION

RINSE HOLD

PREWASH

EXTRA RINSE

SPIN REDUCTION

max. load 3 kg

Super Eco

0°

Mixed fabrics (cotton and synthetic items). max. load 3 kg

Wash Rinses Short spin

SPIN REDUCTION

NO SPIN

RINSE HOLD

EXTRA RINSE

Baumwolle Eco

Coton Eco

60° and 40°

White and fast col-

oured cotton with normal soil. max. load 8 kg

Wash Rinses Long spin

SPIN REDUCTION

RINSE HOLD

PREWASH

STAINS

EXTRA RINSE

TIME SAVING

1) If you use liquid detergent, set a programme without PREWASH.

2) The Stain function is not available with temperature lower than 40°C.

3) If you set the Extra Quick duration, we recommend that you reduce the maximum load. It is possible to load fully the appliance, however the washing results are reduced.

4) The wash and spin phase of this programme is soft to prevent the creases of the laundry. The appliance adds some rinses.

5) The default phase of the spin speed is related to cotton items. Set the spin speed. Make sure that it agrees with the laundry. To select the DRAIN programme only, set the function NO SPIN.

6) Press EXTRA RINSE button to add rinses. With a low spin speed the appliance performs delicate rinses and a short spin.

7) Set this programme to decrease the time and the consumption of energy and water. Use a special detergent for very low temperature.

8) STANDARD PROGRAMMES for the Energy Label consumption values. According to regulation 1061/2010, these programmes are respectively the «standard 60° C cotton programme» and the «standard 40° C cotton

Page 12

12 electrolux

programme». They are the most efficient programmes in terms of combined energy and water consumption for washing normally soiled cotton laundry. Set this programme to have a good washing results and decrease the energy consumption. The time of the washing programme is extended.

The washing temperature of the washing phase may differ from the temperature declared for the selected programme.

STEAM PROGRAMMES

Programme

This cycle removes odours from the laundry.

Steam Auffrischen - Rafraîchir

Steam does not remove animal odours.

Type of load Max load

Cotton and synthetic items up to 1.5 Kg

Steam Glätten - Défroissage

This cycle helps to dewrinkle the laundry

Steam can be used for dried, washed or worn once laundry. These programmes can reduce creases and odours and make your laundry more smooth. Do not use any detergent. If necessary, remove stains by washing or using localized stain removal. Steam programmes do not perform any hygienic cycle.

Do not set the Steam programme for this type of clothes:

• clothes which is not specified on the care label as being suitable for tumble-drying

• all garments with inclusion of plastic, metal, wooden parts or alike.

1) If you set a Steam programme with dried laundry, at the end of the cycle the laundry feels humid. It is better to expose clothes to the fresh air for about 10 minutes to let the humidity dry. Laundry should be removed from the drum as quick as possible. After a steam cycle, clothes may to be ironed anyway, but with less effort!

Cotton and synthetic items up to 1.5 Kg

WOOLMARK CERTIFICATE

The wool wash of this machine has been tested and approved by The Woolmark Company for the washing of wool containing garments labeled as «hand wash» provided that the garments are washed according to the instructions on the garment label and those issued by the manufacturer of this washing machine. M1144 In UK, Eire, Hong Kong and India the Woolmark symbol is a certification trademark.

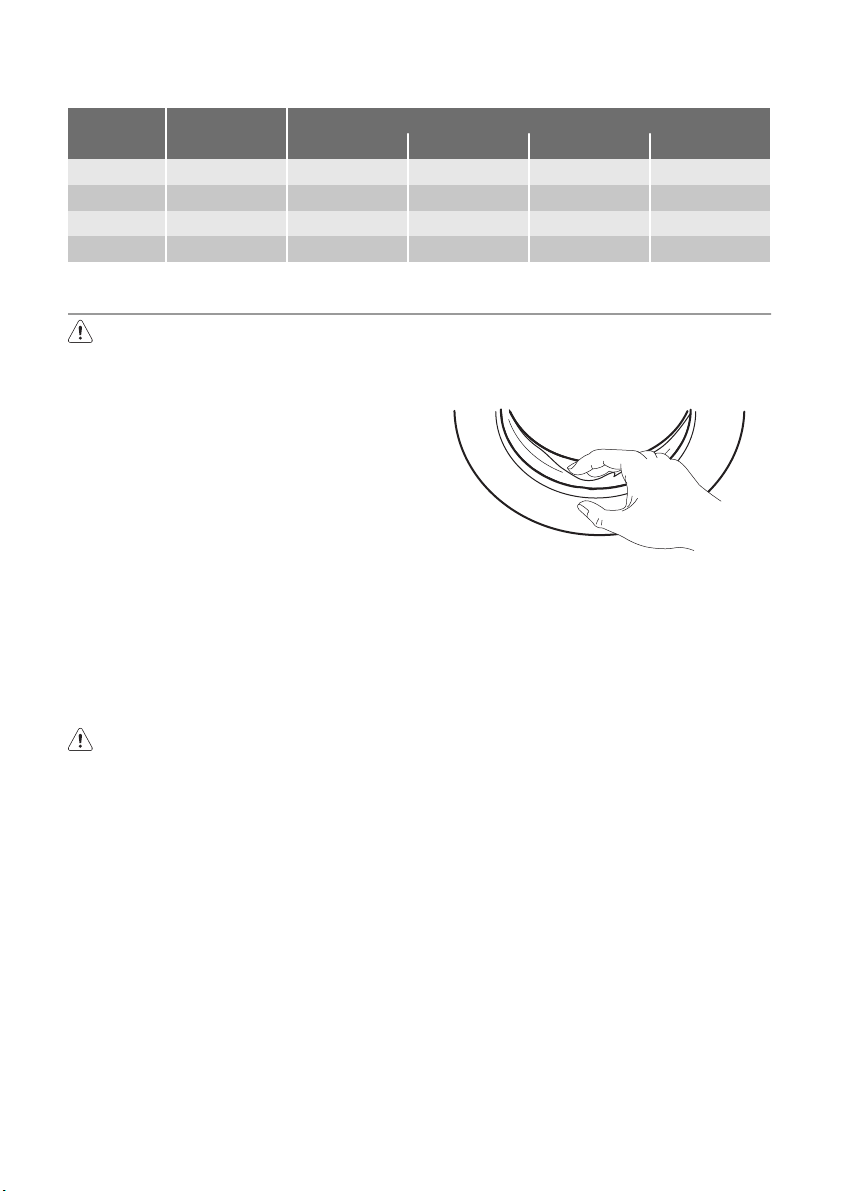

CONSUMPTION VALUES

At programme start the display shows the duration programme for the maximum load capacity. During the washing phase the programme duration is automatically calculated and can greatly be reduced if the laundry load is lower than the maximum load capacity (e.g. Cotton 60°C, maximum load capacity 8 kg, the programme duration exceeds 2 hours; real load 1 kg, the programme duration don’t reach 1 hour). When the appliance is calculating the real programme duration a dot blinks in the display.

The data of this table are approximate. Different causes can change the data: the quantity and type of laundry, the water and ambient temperature.

Page 13

electrolux 13

Programmes Load

(Kg)

Cottons 60 °C 8 1.5 66 179 43 Cottons 40 °C 8 0.9 66 175 43 Synthetics 40 °C 4 0.6 48 110 35 Delicates 40 °C 4 0.7 58 81 35 Wool/Hand wash

30 °C

Standard cotton programmes

Standard 60 °C cotton

Standard 40 °C cotton

1) At the end of spin phase.

Off Mode (W) Left On Mode (W)

0.05 0.05

The information given in the charts above are in compliance with the EU Commission regulation 1015/2010 implementing directive 2009/125/EC.

Energy con-

sumption

(kWh)

2 0.35 57 60 30

8 0.89 60 223 43

4 0.74 37 190 43

4 0.49 37 171 43

Water con-

sumption (li-

tre)

Approximate

programme

duration (mi-

nutes)

Remaining

moisture

(%)

BEFORE FIRST USE

1. To activate the drain system, put 2 litre

of water in the main wash compartment of the detergent dispenser.

2. Put a small quantity of detergent in the main wash compartment of the detergent dispenser. Set and start a programme for cotton at the highest temperature without laundry. This removes all possible dirt from the drum and the tub.

USING THE APPLIANCE

1. Open the water tap.

2. Connect the mains plug to the mains socket.

Press button ance.

4. Put the laundry in the appliance.

5. Use the correct quantity of detergent and additives.

6. Set and start the correct programme for the type of laundry and soil.

LOADING THE LAUNDRY

1. Open the appliance door.

to activate the appli-

2. Put the laundry in the drum, one item at a time. Shake the items before you put them in the appliance. Make sure not to put too much laundry in the drum.

3. Close the door.

Page 14

14 electrolux

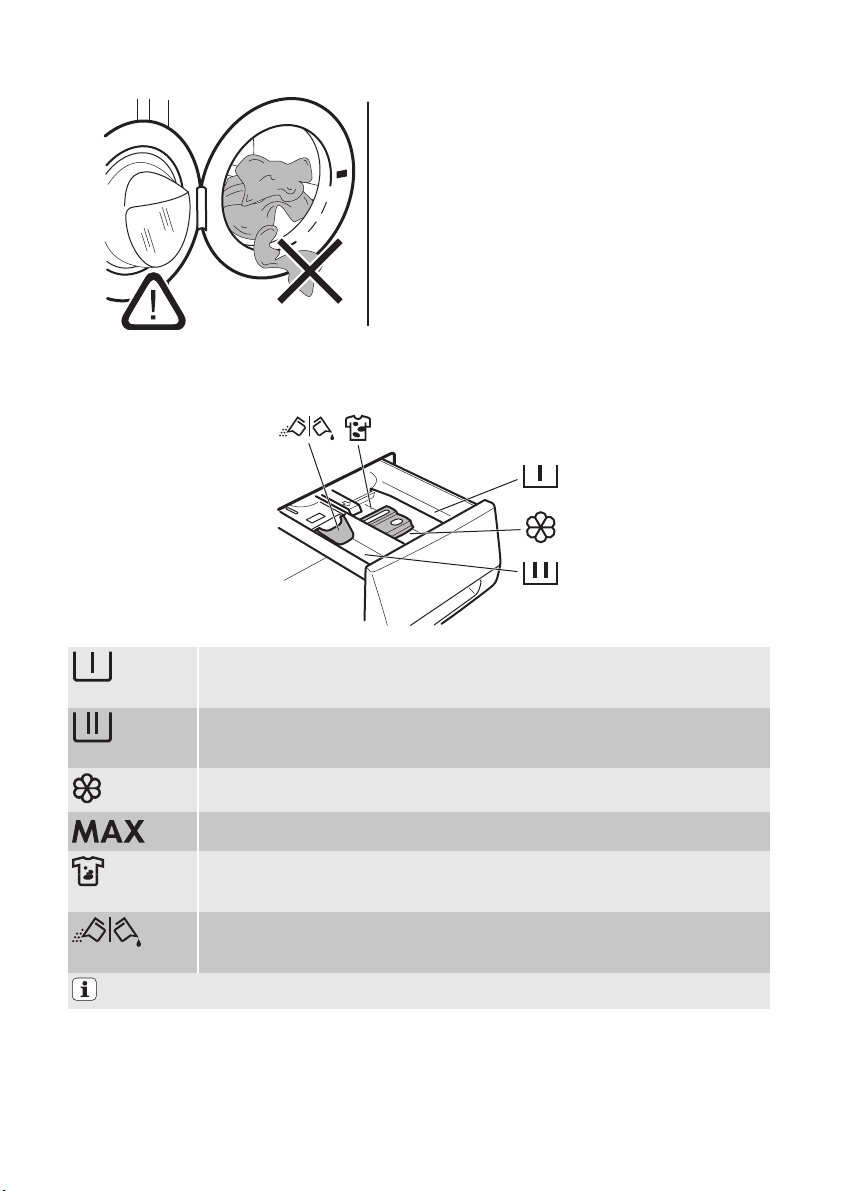

USING THE DETERGENT AND ADDITIVES

Make sure that no laundry stays between the seal and the door. There is a risk of water leakage or damage to the laundry.

The detergent compartment for the prewash phase and the soak programme. Add the detergent for prewash and soak before the start of the programme.

The detergent compartment for the washing phase. If you use a liquid detergent, put it immediately before you start the programme.

Liquid additives compartment (fabric conditioner, starch). Put the product in the compartment before you start the programme.

This is the maximum level for the quantity of liquid additives.

The compartment for the stain remover. Put the product in the compartment and set the stain function before you start the programme.

Flap for powder or liquid detergent Turn it (up or down) in the correct position to use powder or liquid detergent.

Always obey the instructions that you find on the packaging of the detergent products.

Page 15

electrolux 15

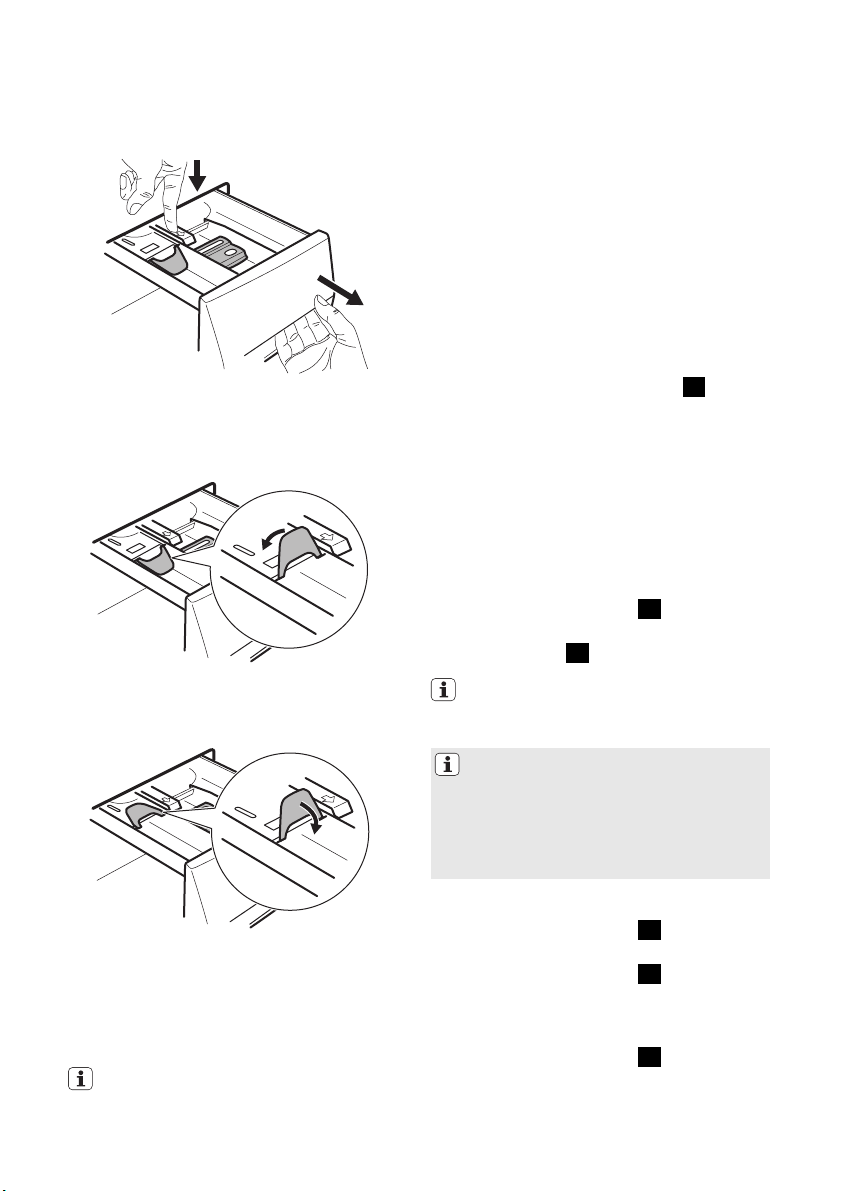

Check the position of the flap

1. Pull out the detergent dispenser until it stops.

2. Press the lever down to remove the dispenser.

3. To use powder detergent, turn the flap up.

4. To use liquid detergent, turn the flap down.

– Do not set the prewash phase. – Do not set the delay start function.

SETTING AND STARTING A PROGRAMME

1. Turn the programme knob. The related programme indicator comes on.

The indicator of button

flashes with

red colour.

3. The display shows the default temperature, the spin speed and the empty indicator bars of the available functions.

4. To change the temperature and/or the spin speed, press the related buttons.

5. Set the available functions.

Press button gramme. The indicator of button

to start the pro-

on.

The drain pump can operate for a short time when the appliance fills water.

The appliance adjust automatically the cycle time to the laundry you have put in the drum to have perfect washing results in the minimum necessary time. After approximately 15 minutes from the start of the programme, the display shows the new time value.

INTERRUPT A PROGRAMME

Press button

. The indicator flashes.

again. The washing

programme continues.

5. Measure out the detergent and the fabric conditioner.

6. Carefully close the detergent dispenser. Make sure that the flap does not cause a blockage when you close the drawer.

With the flap in the position DOWN:

– Do not use gelatinous or thick liquid

detergents.

– Do not put more liquid detergent

than the limit showed in the flap.

CANCEL A PROGRAMME

Press button

to cancel the programme and to deactivate the appliance.

Press button

again to activate the appliance. Now, you can set a new washing programme.

The appliance does not drain the water.

CHANGE A FUNCTION

You can change only some functions before they operate.

Press button

. The indicator flashes.

2. Change the function set.

Page 16

16 electrolux

SET THE DELAY START

Press button

again and again until the display shows the number of minutes or hours. The related symbols comes on.

Press button

, the appliance starts the countdown of the delay start. When the countdown is completed, the programme starts automatically.

Before you press button 4 to start the appliance, you can cancel or change the set of the delay start. You cannot set the delay start with the

Steam programme.

CANCEL THE DELAY START

Press button

. The related indicator flashes.

Press button

again and again until the display shows 0’.

Press button

. The programme starts.

OPEN THE DOOR

While a programme or the delay start operates, the appliance door is locked.

To open the appliance door:

Press button

. The door lock symbol in the display goes off.

2. Open the appliance door.

3. Close the appliance door and press

button

. The programme or the de-

lay start continues.

If the temperature and level of the water in the drum are too high, the door lock symbol stays on and you cannot open the door. To open the door do the steps that follow:

1. Deactivate the appliance.

2. Wait for some minutes.

3. Make sure that no water is in the drum.

Important! If you deactivate the appliance, it is necessary to set the programme again.

AT THE END OF THE PROGRAMME

• The appliance stops automatically.

• The acoustic signals operate.

•

In the display

comes on.

• The indicator of the Start/Pause button

goes off.

• The door lock symbol goes off.

•

Press button

to deactivate the appliance. After five minutes from the end of the programme, the energy saving function automatically deactivates the appliance.

When you activate the appliance again, the display show the end of the last set programme. Turn the programme knob to set a new cycle.

• Remove the laundry from the appliance. Make sure that the drum is empty.

• Keep the door ajar, to prevent mildew and odours.

• Close the water tap.

The washing programme is completed, but there is water in the drum:

– The drum turns regularly to prevent the

creases in the laundry.

– The door stays locked. – You must drain the water to open the

door.

To drain the water:

1. If necessary, decrease the spin speed.

Press the Start/Pause button

. The

appliance drain the water and spin.

3. When the programme is completed

and the door lock symbol goes off, you can open the door

4. Deactivate the appliance.

The appliance drain and spin automatically after approximately 18 hours.

HELPFUL HINTS AND TIPS

THE LAUNDRY LOAD

• Divide the laundry in: white, coloured, synthetics, delicates and wool.

• Obey the washing instructions that are on the laundry care labels.

• Do not wash together white and coloured items.

• Some coloured items can discolour with the first wash. We recommend that you wash them separately for the first times.

Page 17

electrolux 17

• Button up pillowcases, close zippers, hooks and poppers. Tie up belts.

• Empty the pockets and unfold the items.

• Turn inside out multilayered fabrics, wool and items with painted illustrations.

• Remove hard stains.

• Wash with a special detergent heavy soil stains.

• Be careful with the curtains. Remove the hooks or put the curtains in a washing bag or pillowcase.

•Do not wash in the appliance : – Laundry without hems or with cuts – Underwired bras. – Use a washing bag to wash small

items.

• A very small load can cause balance problems with the spin phase. If this occurs, adjust manually the items in the tub and start the spin phase again.

STUBBORN STAINS

For some stains, water and detergent is not sufficient. We recommend that you remove these stains before you put the items in the appliance. Special stain removers are available. Use the special stain remover that is applicable to the type of stain and fabric.

DETERGENTS AND ADDITIVES

• Do not mix different types of detergents.

• To help the environment, do not use more than the correct quantity of detergent.

• Obey the instructions that you find on the on packaging of these products.

• Use the correct products for the type and colour of the fabric, the programme temperature and the level of soil.

• If you use liquid detergents, do not set the prewash phase.

• If your appliance has not the detergent dispenser with the flap device, add the liquid detergents with a dosing ball.

WATER HARDNESS

If the water hardness in your area is high or moderate, we recommend that you use a water softener for washing machines. In areas where the water hardness is soft it is not necessary to use a water softener. To know the water hardness in your area, contact your local water authority. Obey the instructions that you find on the packaging of the products. Equivalent scales measure the water hardness:

• German degrees (°dH).

• French degrees (°TH).

• mmol/l (millimol for each litre - international unit for the hardness of water).

• Clarke degrees.

• Only use detergents and additives specially made for washing machines.

Water hardness table

Level Type

1 soft 0-7 0-15 0-1.5 0-9 2 medium 8-14 16-25 1.6-2.5 10-16 3 hard 15-21 26-37 2.6-3.7 17-25 4 very hard > 21 > 37 >3.7 >25

°dH °T.H. mmol/l Clarke

Water hardness

CARE AND CLEANING

Warning!

Disconnect the appliance from the mains supply before you clean it.

DESCALING

The water we use contains limescale. If it becomes necessary, use a water softener to remove limescales.

Page 18

18 electrolux

Use a special product made for washing machines. Obey the instructions that you find on the packaging of the manufacturer. Do this separately from the laundry wash.

EXTERNAL CLEANING

Clean the appliance only with soap and warm water. Fully dry all the surfaces.

Caution! Do not use alcohol, solvents or chemical products.

MAINTENANCE WASH

With the low temperature programmes it is possible that some detergent stays in the drum. Make regularly a maintenance wash. To do this:

• Empty the laundry from the drum.

• Set the hottest cotton wash programme

• Use a correct quantity of powder detergent with biological properties.

After each wash, keep the door open for a while to prevent mould and to let unpleasant smells go out.

DOOR SEAL

DETERGENT DISPENSER

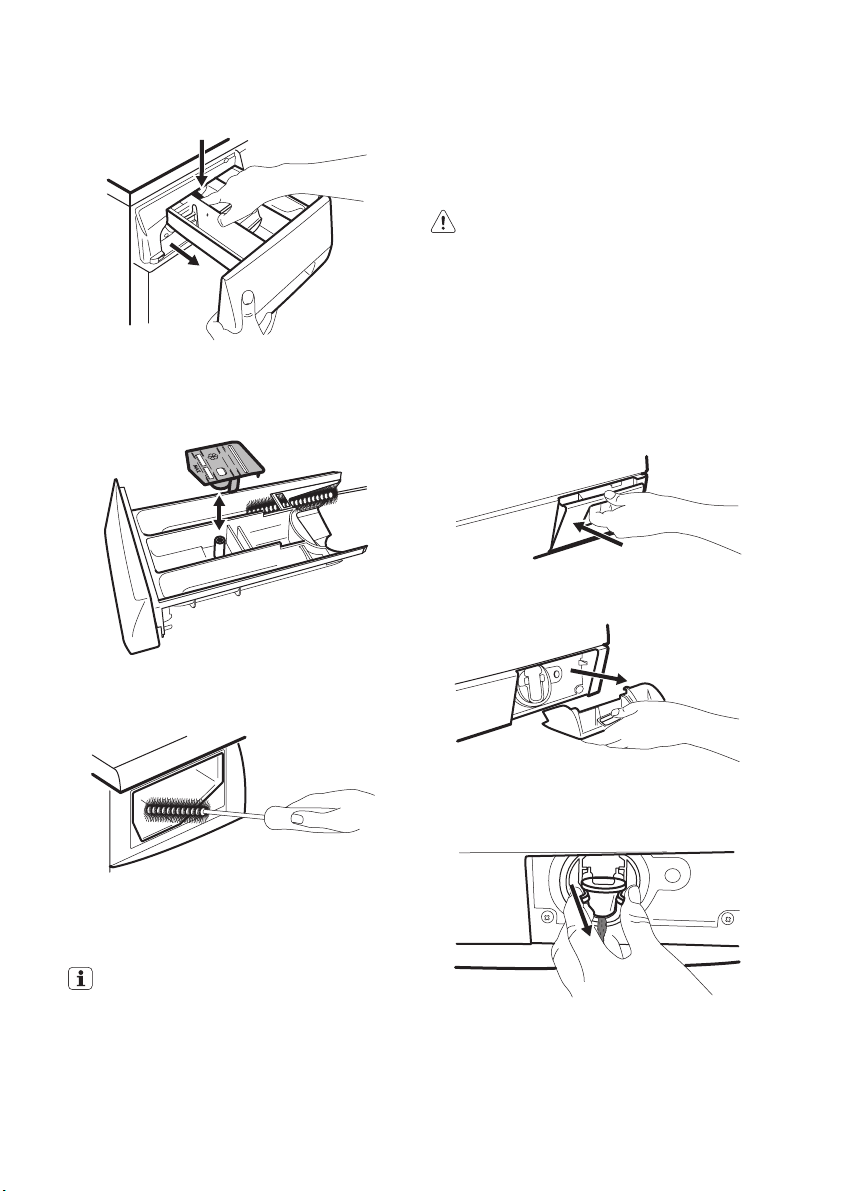

1. Press the lever.

2. Pull the dispenser out.

3. Remove the top part of the liquid additive compartment.

4. Clean all the parts with water.

5. Clean the dispenser recess with a brush.

Regularly examine the seal and remove all objects from the inner part.

DRUM

Regularly examine the drum to prevent limescale and rust particles. Only use special products to remove rust particles from the drum. To do this:

• Clean the drum with special product for stainless steel.

• Start a short programme for cotton at the maximum temperature with a small quantity of detergent.

6. Put back the dispenser in the recess.

DRAIN PUMP

Regularly examine the drain pump and make sure that it is clean.

Clean the pump if:

• The appliance does not drain the water.

• The drum cannot turn.

• The appliance makes an unusual noise because of the blockage of the drain pump.

• The display shows an alarm code because of the problem with water drain.

Page 19

electrolux 19

Warning!

• Disconnect the mains plug from the mains socket.

• Do not remove the filter while the appliance operates. Do not clean the drain pump if the water in the appliance is hot. The water must be cold before you clean the drain pump.

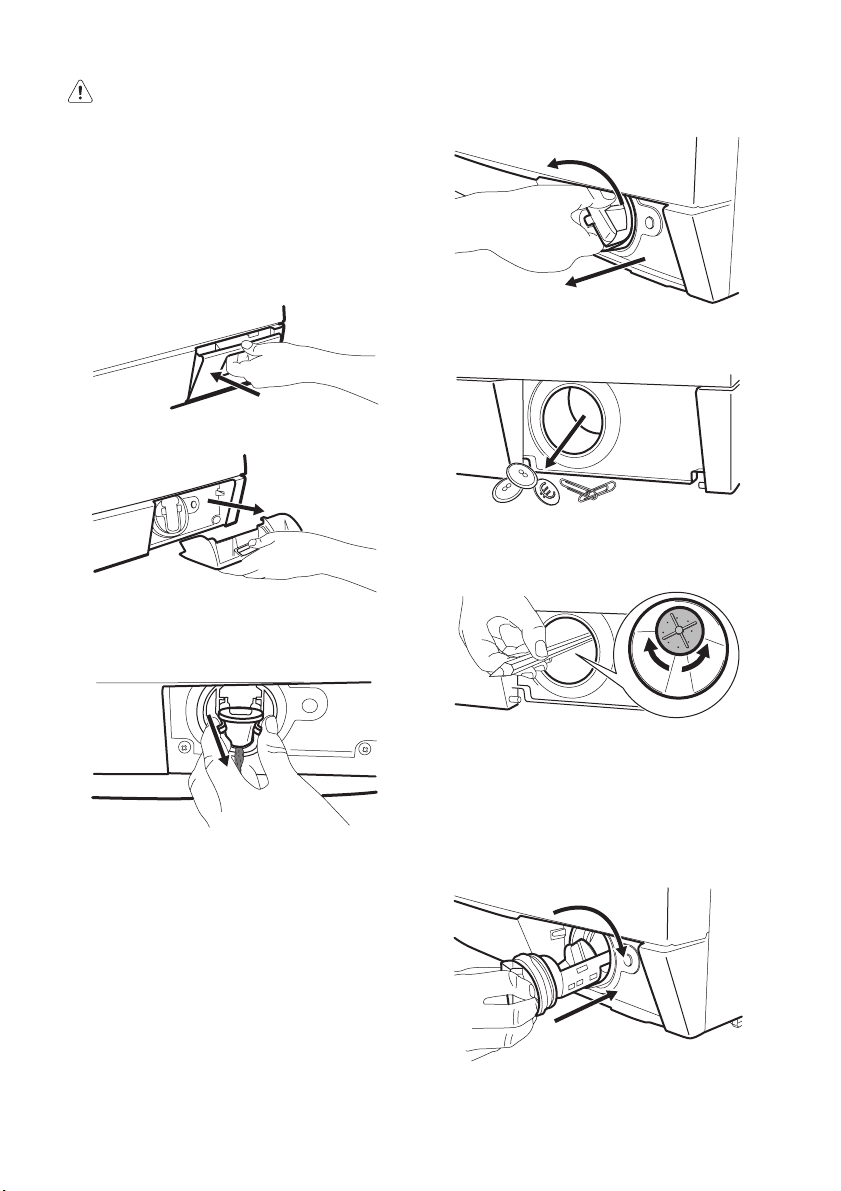

Cleaning the drain pump:

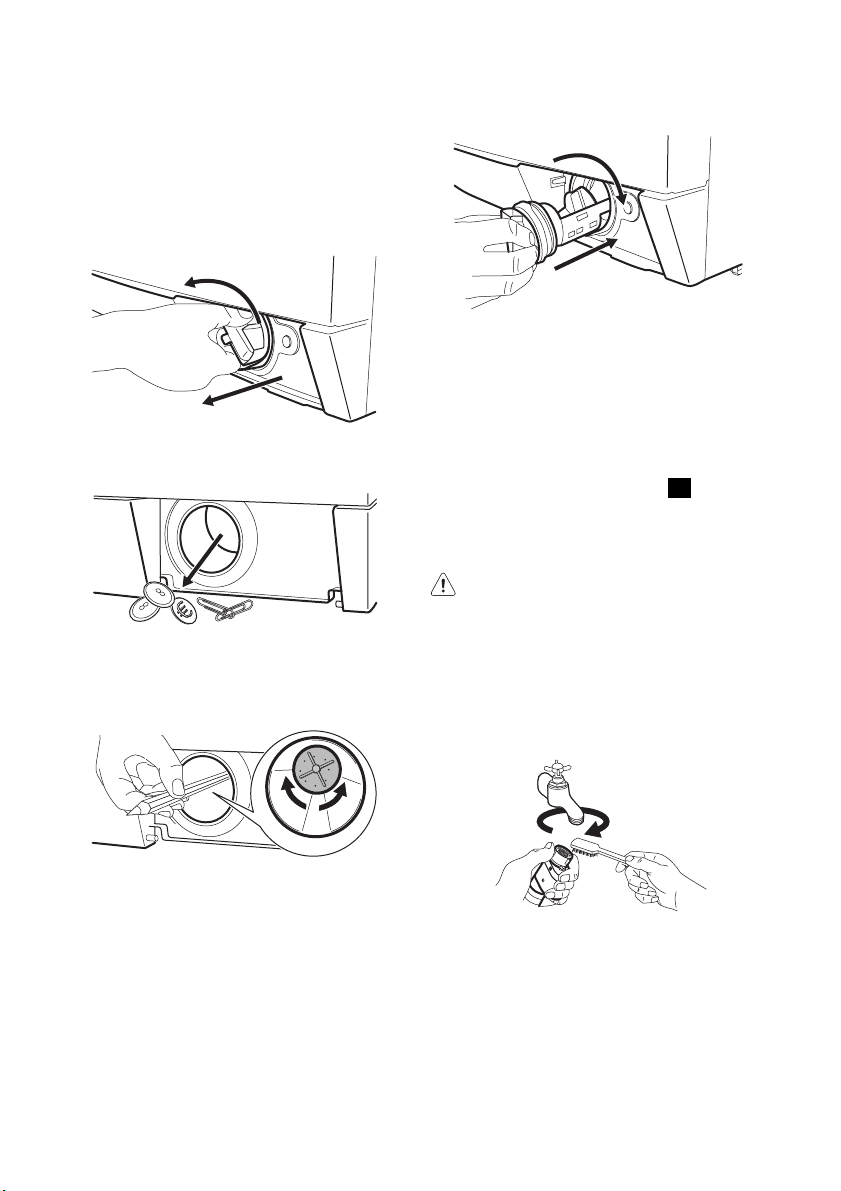

1. Open the drain pump door.

2. Pull the flap out to remove it.

3. Put a container below the recess of the drain pump to collect the water that flows out.

6. Pull back the drainage duct and turn the filter to remove it.

7. Remove fluff and objects from the pump.

8. Make sure that the impeller of the pump can turn. If this does not occur, contact the service centre.

4. Press the two levers and pull forward the drainage duct to let the water flow out.

5. When the container is full of water, put the drainage duct back again and empty the container. Do steps 4 and 5 again and again until no more water flows out from the drain pump.

9. Clean the filter under the water tap and put it back in the pump into the special guides.

10. Make sure that you tighten correctly the filter to prevent leakages.

11. Put the flap back and close the drain pump door.

Page 20

20 electrolux

THE INLET HOSE FILTER AND THE VALVE FILTER

It could be necessary to clean the filters when:

• The appliance does not fill with water.

• The appliance fills with the water for a long time.

•

The indicator of button

flashes and the display shows the related alarm. Refer to 'Troubleshooting'.

Warning! Disconnect the mains plug from the mains socket.

Cleaning the water inlet filters:

1. Close the water tap.

2. Remove the water inlet hose from the water tap.

3. Clean the filter in the inlet hose with a stiff brush.

4. Remove the inlet hose behind the appliance.

5. Clean the filter in the valve with a stiff brush or a towel.

7. Open the water tap.

EMERGENCY DRAIN

Because of a malfunction, the appliance cannot drain the water. If this occurs, do steps (1) through (6) of 'To clean the drain pump'. If necessary, clean the pump. Put the drainage duct back and close the drain pump flap. When you drain the water with the emergency drain procedure, you must activate again the drain system:

1. Put 2 litres of water in the main wash compartment of the detergent dispenser.

2. Start the programme to drain the water.

FROST PRECAUTIONS

If the appliance is installed in an area where the temperature can be less than 0 °C, remove the remaining water from the inlet hose and the drain pump.

1. Disconnect the mains plug from the mains socket.

2. Close the water tap.

3. Remove the water inlet hose

4. Put the two ends of the inlet hose in a container and let the water flow out of the hose.

5. Empty the drain pump. Refer to the emergency drain procedure

6. When the drain pump is empty, install the inlet hose again.

Warning! Make sure that the temperature is more than 0 °C before you use the appliance again. The manufacturer is not responsible for damages caused by low temperatures.

6. Install again the inlet hose. Make sure that the couplings are tight to prevent leakages.

45°

20°

Page 21

electrolux 21

TROUBLESHOOTING

The start of the appliance does not occur or it stops during operation. First try to find a solution to the problem (refer to the table). If not, contact the service centre.

With some problems, the acoustic signals operate and the display shows an alarm code:

•

- The appliance does not fill with

water.

Problem Possible cause Possible solution

The appliance does not fill with water.

The water inlet hose is dam-

The filters in the water inlet

The water tap is blocked or is

The connection of the water

The water pressure is too low. Contact your local water authority. The appliance does not

drain the water. The filter of the drain pump is

The connection of the water

A washing programme without

The function Rinse & Hold is

The appliance door is open or not closed correctly.

The anti-flood device is on.

The spin phase does not operate.

The filter of the drain pump is

Balance problems with the

The programme does not start.

The water tap is closed. Open the water tap.

aged.

hose is blocked .

furred with limescale.

inlet hose is not correct.

The water drain hose is damaged.

blocked.

drain hose is not correct.

the drain phase is set.

on. Close the door correctly.

• Disconnect the appliance.

The spin phase is off. Set the spin programme.

blocked.

laundry load. The mains plug is not connec-

ted in the mains socket.

•

- The appliance does not drain the

water.

•

- The appliance door is open or not

closed correctly.

•

- The anti-flood device is on.

Warning! Deactivate the appliance before you do the checks.

Make sure that the water inlet hose has no damages.

Clean the filters. Refer to 'Care and cleaning'.

Clean the water tap.

Make sure that the connection is correct.

Make sure that the water drain hose has no damages.

Clean the filter of the drain pump. Refer to 'Care and cleaning'.

Make sure that the connection is correct.

Set the drain programme.

• Close the water tap.

• Contact the service centre.

Clean the filter of the drain pump. Refer to 'Care and cleaning'.

Adjust manually the items in the tub and start the spin phase again.

Put in the mains plug.

Page 22

22 electrolux

Problem Possible cause Possible solution

Blow out fuse in the household

The delay start is set. To start immediately the programme,

The Child Lock function is acti-

There is water on the floor.

Leakages from the drain

The water drain hose is dam-

You cannot open the appliance door.

There is water in the drum. Set the drain or the spin programme. The appliance makes

an unusual noise. You did not remove the pack-

The load is very small. Add more laundry in the drum. The appliance fills with

water and drain immediately.

The washing results are not satisfactory.

You did not remove the stub-

Incorrect temperature was set. Make sure that you set the correct tem-

Too much laundry load. Decrease the laundry load. The drum is empty and

the display shows there is some weight in (J).

The drum is full but the display shows 0.0 kg (J).

fuse box.

You did not press button 4 . Press button 4 .

vated. Leakages from the couplings

of the water hoses.

pump.

aged. The washing programme is in

operation.

Incorrect level of the appliance.

aging and/or the transit bolts.

The end of the drain hose is too low.

The detergent you used was not sufficient or correct.

born stains before you wash the laundry.

It is necessary to set a tare.

You loaded the laundry before to activate the appliance.

Replace the fuse.

cancel the delay start. Deactivate the Child Lock function.

Make sure that the couplings are tight.

Make sure that the drain pump filter is tight.

Make sure that the water inlet hose has no damages.

Let the washing programme end.

Adjust the level of the appliance. Refer to 'Installation'.

Remove the packaging and/or the transit bolts. Refer to 'Installation'.

Make sure that the drain hose is in the correct position.

Increase the detergent quantity or use a different one.

Use special products to remove the stubborn stains.

perature.

Press button 1 to deactivate the appliance and to activate it again.

Press button 1 to deactivate the appliance. Empty the drum and obey to the necessary steps. (Refer to 'Loading the laundry')

After the check, activate the appliance. The programme continues from the point of interruption. If the problem occurs again, contact the service centre. If the display shows other alarm codes, contact the service centre.

Page 23

electrolux 23

SERVICE

Mod. ... ... ...

Prod. No. ... ... ...

Ser. No. ...

Refer to the information supplied with this appliance for guarantee condition and point

INSTALLATION

FIXING PLATE KIT (4055171146)

Available from your authorized dealer. If you install the appliance on a plinth, secure the appliance in the fixing plates. Follow the instructions supplied with the kit.

UNPACKING

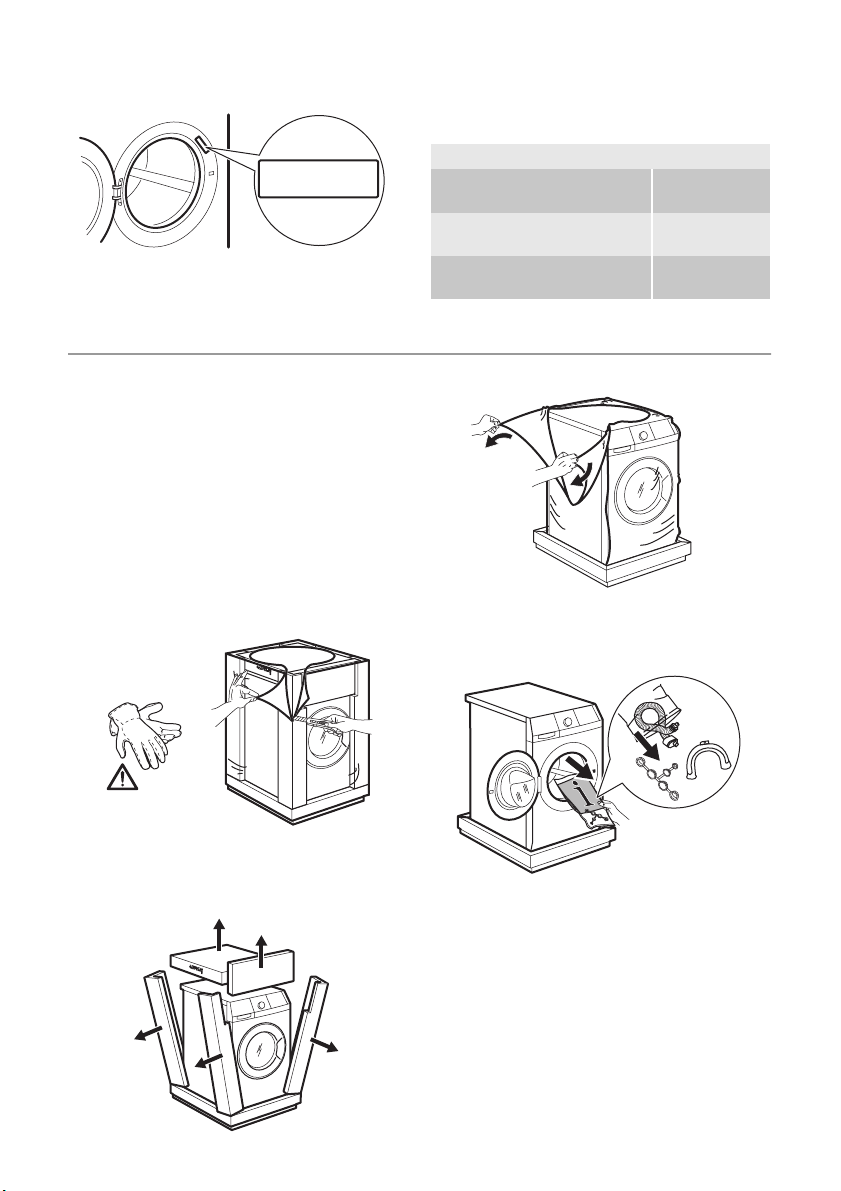

1. Use the gloves. Remove the external film. If necessary, use a cutter.

of contact. The information to give to the service is on the rating plate.

We recommend that you write the information here:

Model (MOD.)

Product number (PNC)

Serial number (S.N.)

..................

4. Remove the internal film.

5. Open the door. Remove the polystyrene piece from the door seal and all the items from the drum.

2. Remove the cardboard top.

3. Remove the polystyrene packaging materials.

Page 24

24 electrolux

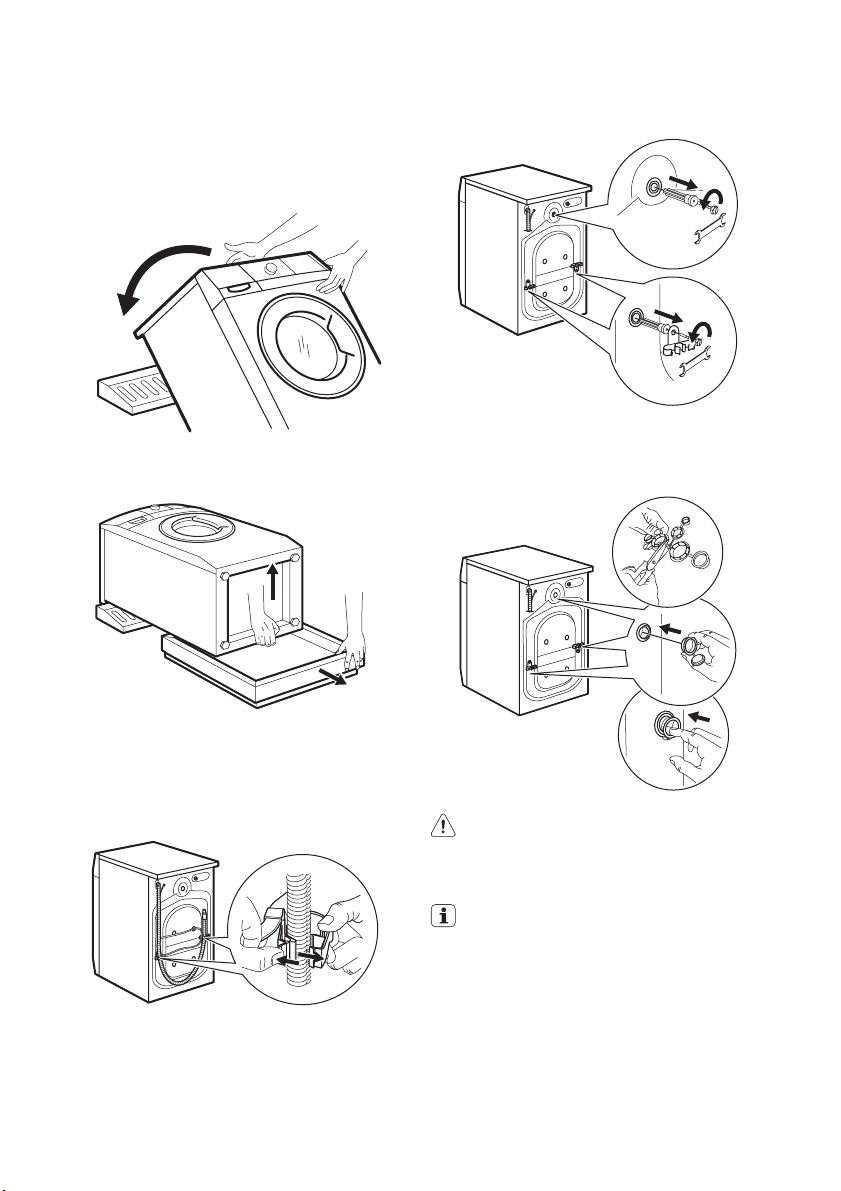

6. Put one of the polystyrene packaging elements on the floor behind the appliance. Carefully put down the appliance with the rear side on it. Make sure not to damage the hoses.

7. Remove the polystyrene protection from the bottom.

11. Pull out the plastic spacers.

12. Put the plastic caps in the holes. You can find these caps in the user manual bag.

8. Pull up the appliance in vertical position.

9. Remove the power supply cable and the drain hose from the hose holders.

10. Remove the three bolts. Use the key supplied with the appliance.

Warning! Remove all the packaging and the transit bolts before you install the appliance.

We recommend that you keep the packaging and the transit bolts for when you move the appliance.

POSITIONING AND LEVELLING

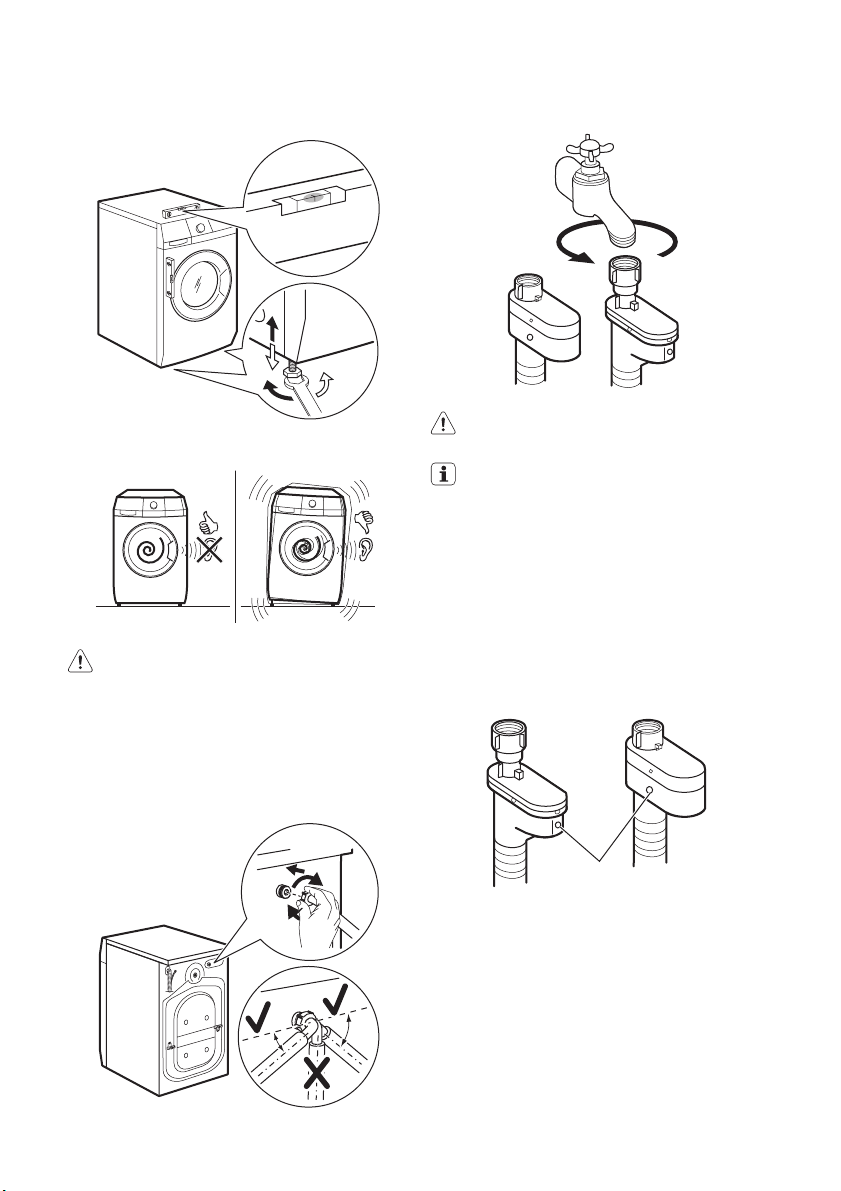

• Install the appliance on a flat hard floor.

• Make sure that carpets do not stop the air circulation below the appliance.

• Make sure that the appliance does not touch the wall or other units

• Loosen or tighten the feet to adjust the level. A correct adjustment of the appliance level prevents the vibration, noise

Page 25

electrolux 25

and the movement of the appliance when in operation.

• The appliance must be level and stable.

Caution! Do not put cardboard, wood or equivalent materials below the appliance feet to adjust the level.

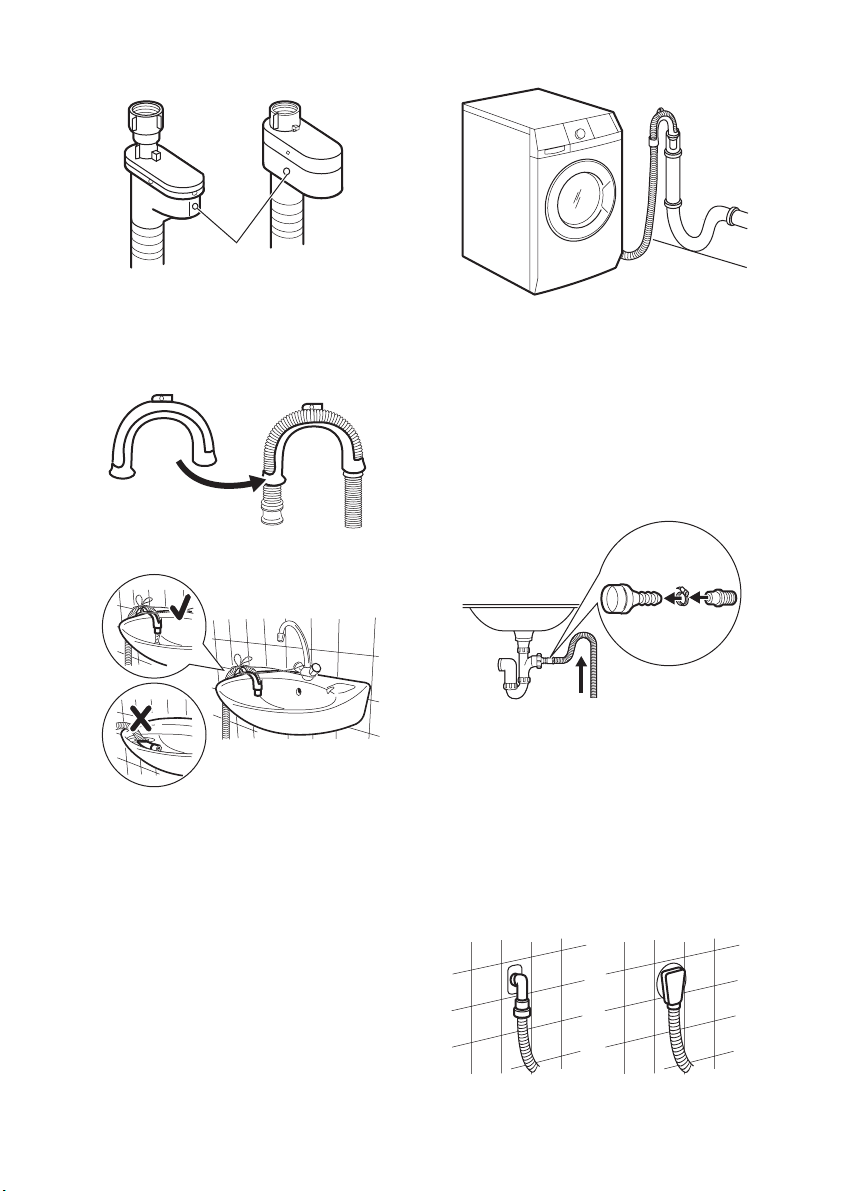

• Connect the water inlet hose to the cold water tap with 3/4 thread.

Caution! Make sure that there are no leaks from the couplings.

Do not use an extension hose if the inlet hose is too short. Contact the service centre for the replacement of the inlet hose.

Water-stop device

The inlet hose has a water stop device. This device prevents water leaks in the hose because of its natural ageing. The red sector in the window «A» shows this fault . If this occur, close the water tap and contact the service centre to replace the hose.

THE INLET HOSE

• Connect the hose to the appliance. Turn the inlet hose only left or right. Loose the ring nut to set it in the correct position.

WATER DRAINAGE

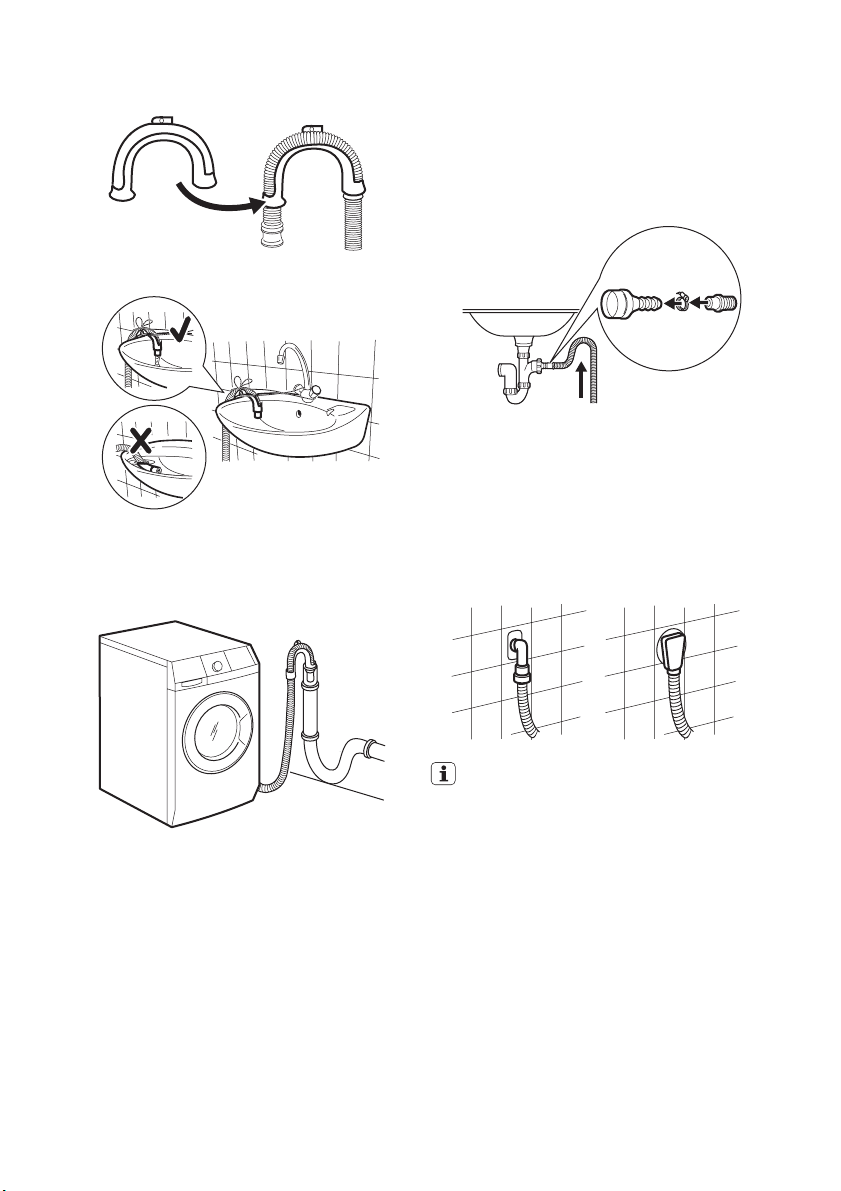

There are different procedures to connect the drain hose:

Page 26

26 electrolux

With the plastic hose guide.

• On the edge of a sink.

Make sure that the plastic guide cannot move when the appliance drains. Attach the guide to the water tap or the wall.

• To a stand pipe with vent-hole.

cm and not more than 100 cm. The end of the drain hose must always be ventilated , i.e. the inner diameter of the drainpipe must be larger than the external diameter of the drain hose.

Without the plastic hose guide.

• To a sink spigot.

Refer to the illustration. Put the drain hose in the spigot and tighten it with a clip. Make sure that the drain hose makes a loop to prevent that remaining particles go in the appliance from the sink.

• Directly to a built-in drain pipe in the room wall and tighten it with a clip.

Refer to the illustration. Directly into a drain pipe at a height of not less than 60

You can extend the drain hose to maximum 400 cm. Contact the service centre for the other drain hose and the extension.

Page 27

electrolux 27

Electrolux. Thinking of you.

Mehr zu unserem Denken finden Sie unter

www.electrolux.com

INHALT

Sicherheitsinformationen 27 Sicherheitshinweise 28 Technische Daten 29 Gerätebeschreibung 30 Bedienfeld 31 Programme 35 Verbrauchswerte 38

Vor der ersten Inbetriebnahme 39 Gebrauch des Geräts 39 Praktische Tipps und Hinweise 43 Reinigung und Pflege 44 Fehlersuche 47 Montage 50

Änderungen vorbehalten.

SICHERHEITSINFORMATIONEN

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Der Hersteller übernimmt keine Verantwortung für Verletzungen und Beschädigungen durch unsachgemäße Montage. Bewahren Sie die Gebrauchsanleitung griffbereit auf.

SICHERHEIT VON KINDERN UND SCHUTZBEDÜRFTIGEN PERSONEN

Warnung! Es besteht Erstickungsgefahr, Risiko von

Verletzungen oder permanenten Behinderungen.

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.

• Kinder dürfen nicht mit dem Gerät spielen.

• Alle Verpackungsmaterialien von Kindern fernhalten.

• Halten Sie alle Reinigungsmittel von Kindern fern.

• Halten Sie Kinder und Haustiere vom geöffneten Gerät fern.

• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.

Page 28

28 electrolux

• Wartung oder Reinigung des Geräts darf nicht von Kindern ohne Aufsicht erfolgen.

ALLGEMEINE SICHERHEIT

• Schalten Sie vor Reinigungsarbeiten immer das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose.

• Nehmen Sie keine technischen Änderungen am Gerät vor.

• Beachten Sie die maximale Beladungsmenge von 8 kg (siehe Kapitel „Programmtabelle“).

• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem autorisierten Kundendienst oder einer gleichermaßen qualifizierten Person ersetzt werden, um Gefahrenquellen zu vermeiden.

• Der Betriebswasserdruck (Mindest- und Höchstdruck) muss zwischen 0,5 bar (0,05 MPa) und 8 bar (0,8 MPa) liegen.

• Die Lüftungsöffnungen im Gerätesockel (falls vorhanden) dürfen nicht von einem Teppichboden blockiert werden.

• Das Gerät muss mit den mitgelieferten neuen Schläuchen an die Wasserversorgung angeschlossen werden. Alte Schläuche dürfen nicht wieder verwendet werden.

SICHERHEITSHINWEISE

MONTAGE

• Entfernen Sie die Verpackungsmaterialien

und die Transportschrauben.

• Bewahren Sie die Transportschrauben

auf. Wenn Sie das Gerät umsetzen, müssen Sie die Trommel blockieren.

• Stellen Sie ein beschädigtes Gerät nicht

auf und benutzen Sie es nicht.

• Stellen Sie das Gerät nicht an einem Ort

auf, an dem die Temperatur unter 0 °C absinken kann, und benutzen Sie das Gerät nicht, wenn die Temperatur unter 0 °C absinkt.

• Halten Sie sich an die mitgelieferte Mon-

tageanleitung.

• Stellen Sie sicher, dass der Boden, auf

dem das Gerät aufgestellt wird, eben, hitzebeständig und sauber ist.

• Stellen Sie das Gerät nicht an einem Ort

auf, an dem die Tür nicht vollständig geöffnet werden kann.

• Seien Sie beim Umsetzen des Geräts vorsichtig, denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe.

• Stellen Sie sicher, dass die Luft zwischen Gerät und Boden zirkulieren kann.

• Stellen Sie die Füße so ein, dass der dazu erforderliche Abstand zwischen Gerät und Boden vorhanden ist.

Elektrischer Anschluss

Warnung! Brand- und

Stromschlaggefahr.

• Das Gerät muss geerdet sein.

• Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Stromversorgung entsprechen. Wenden Sie sich andernfalls an eine Elektrofachkraft.

• Das Gerät darf ausschließlich an eine ordnungsgemäß installierte Schutzkontaktsteckdose angeschlossen werden.

Page 29

electrolux 29

• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.

• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie dies durch unseren Kundendienst durchführen.

• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.

• Ziehen Sie nicht am Netzkabel, um das Gerät von der Spannungsversorgung zu trennen. Ziehen Sie dazu immer direkt am Netzstecker.

• Fassen Sie das Netzkabel oder den Netzstecker nicht mit nassen Händen an.

• Das Gerät entspricht den EWG-Richtlinien.

Wasseranschluss

• Achten Sie darauf, die Wasserschläuche nicht zu beschädigen.

• Das Gerät muss mit den mitgelieferten neuen Schläuchen an den Wasseranschluss angeschlossen werden. Alte Schläuche dürfen nicht wieder verwendet werden.

• Bevor Sie neue oder lange Zeit nicht benutzte Schläuche an das Gerät anschließen, lassen Sie Wasser durch die Schläuche fließen, bis es sauber austritt.

• Achten Sie darauf, dass beim ersten Gebrauch des Geräts keine Undichtheiten vorhanden sind.

GEBRAUCH

Warnung! Verletzungs- Stromschlag-,

Brand-, Verbrennungsgefahr sowie Risiko von Schäden am Gerät.

• Das Gerät ist für die Verwendung im Haushalt vorgesehen.

• Nehmen Sie keine technischen Änderungen am Gerät vor.

• Beachten Sie die Sicherheitsanweisungen auf der Waschmittelverpackung.

• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

• Berühren Sie während des Betriebs nicht das Türglas. Das Glas kann sehr heiß sein.

• Achten Sie darauf, dass alle Metallobjekte aus der Wäsche entfernt wurden.

• Stellen Sie keinen Behälter zum Auffangen möglicher Wasserlecks unter das Gerät. Wenden Sie sich an den Kundendienst, wenn Sie Fragen zur Verwendung möglicher Zubehörteile haben.

REINIGUNG UND PFLEGE

Warnung! Andernfalls besteht

Verletzungsgefahr und das Gerät könnte beschädigt werden.

• Schalten Sie vor Reinigungsarbeiten immer das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose.

• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.

• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.

ENTSORGUNG

Warnung! Verletzungs- und

Erstickungsgefahr.

• Trennen Sie das Gerät von der Stromversorgung.

• Schneiden Sie das Netzkabel ab und entsorgen Sie es.

• Entfernen Sie das Türschloss, um zu verhindern, dass sich Kinder oder Haustiere in dem Gerät einschließen.

TECHNISCHE DATEN

Abmessungen Breite / Höhe / Tiefe 600 / 850 / 605 mm

Gesamttiefe 640 mm

Page 30

30 electrolux

Elektrischer Anschluss: Spannung

Die Schutzklasse gewährleistet einen Schutz gegen das Eindringen von festen Fremdkörpern und Spritzwasser (Feuchtigkeit), außer an den Stellen, an denen das Niederspannungsgerät keinen Schutz gegen Feuchtigkeit besitzt

Wasserdruck Min. 0,5 bar (0,05 MPa)

Wasserversorgung Maximale Beladung Koch-/Buntwäsche 8 kg Schleuderdrehzahl Max. 1600 U/min

1) Schließen Sie den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde an.

Gesamtleistung Sicherung Frequenz

Max. 8 bar (0,8 MPa) Kaltwasser

230 V

2200 W

10 A

50 Hz

IPX4

GERÄTEBESCHREIBUNG

1 2 3 8

Arbeitsplatte

Waschmittelschublade

Bedienfeld

Türgriff

Typenschild

Ablaufpumpe

Schraubfüße zum Ausrichten des Ge-

räts Wasserablaufschlauch

Wassereinlassventil

Netzkabel

Transportschrauben

Schraubfüße zum Ausrichten des Ge-

räts

EINSTELLEN DER KINDERSICHERUNG

• Bei aktivierter Kindersicherung lässt sich die Tür nicht schließen, damit Kinder oder Haustiere nicht in der Trommel eingeschlossen werden können. Zum Aktivieren der Kindersicherung drehen Sie den Schalter im Uhrzeigersinn, bis die Einkerbung horizontal ist. Zum Deaktivieren der Kindersicherung drehen Sie den Schalter gegen den Uhrzeigersinn, bis die Einkerbung vertikal ist.

Page 31

ZUBEHÖR

1 2

BEDIENFELD

1 2 3

electrolux 31

Schraubenschlüssel

Zum Lösen der Transportschrauben.

Kunststoffkappen

Zum Verschließen der Öffnungen auf der Rückseite des Geräts nach dem Entfernen der Transportschrauben.

Aquasafe-Zulaufschlauch

Zur Verhinderung von eventuellen Wasserlecks.

Kunststoff-Schlauchführung

Zum Einhängen des Ablaufschlauchs an einer Waschbeckenkante.

Glätten

Défroissage

Auffrischen

Rafraîchir

Baumwolle Eco

Coton Eco

Super Eco

20 min 3 kg

Jeans

Spülen

Rinçage

Schleudern/Pumpen

Essorage/Vidange

Taste „Ein/Aus“ (Auto Off)

Programmwahlschalter

Display

Taste „Start/Pause“ (Start/Pause -

Auto Off

Koch/Bunt

Blanc/Couleurs

Extra Leise

Extra Silence

Pflegeleicht

Synthétiques

Leichtbügeln

Repassage Facile

Feinwäsche

Délicats

Wolle/Seide

Laine/Soie

Daunen

Couette

Anti-Allergie

Anti-Allergies

Départ/Pause) Taste „Zeitvorwahl“ (Zeitvorwahl - Dé-

part Différé) Taste „Zeitsparen“ (Zeit Sparen -

Court)

Temp .

Essorage

Options

Rinçage +

Court

Départ Différé

Départ/Pause

Start/Pause

Zeitvorwahl

Zeit Sparen

Spülen +

Optionen

Schleudern

45678910

Taste „Extra Spülen“ (Spülen+ - Rin-

çage+) Taste „Flecken“ (Optionen - Options)

Taste „Schleuderdrehzahl“ (Schleu-

dern - Essorage) Taste „Temperatur“ (Temp.)

Page 32

32 electrolux

AUTO OFF-TASTE

Drücken Sie diese Taste, um das Gerät einoder auszuschalten. Wird das Gerät eingeschaltet, ist eine Tonfolge zu hören. Die Funktion AUTO OFF schaltet das Gerät in den folgenden Fällen automatisch aus, um den Energieverbrauch zu verringern:

• Wenn Sie nicht innerhalb von 5 Minuten

die Taste

drücken. – Alle Einstellungen werden gelöscht. –

Drücken Sie die Taste

, um das

Gerät wieder einzuschalten.

DISPLAY

A H

C D E F GB

Im Display erscheint:

Die Temperatur des eingestellten Programms

Kaltes Wasser

– Stellen Sie das Waschprogramm und

die gewünschten Funktionen erneut ein.

• 5 Minuten nach dem Ende des Waschprogramms. Siehe „Am Programmende“.

PROGRAMMWAHLSCHALTER

Drehen Sie diesen Schalter, um ein Programm einzustellen. Die entsprechende Programmanzeige leuchtet auf.

JKL

Die Schleuderdrehzahl des eingestellten Programms

1) Nur verfügbar für das Programm Schleudern/Abpumpen.

Symbol Kein Schleudergang

Symbol Spülstopp

Vorwaschgang

Hauptwaschgang

Spülgänge

Schleudergang

Page 33

Phasensymbole

• Wenn ein Programm ausgewählt wird, leuchten alle Symbole der im Programm vorkommenden Programmphasen auf.

• Nach dem Programmstart blinkt nur noch das Symbol der aktuellen Phase.

• Nach Ablauf des Programms leuchtet das Symbol der letzten Phase.

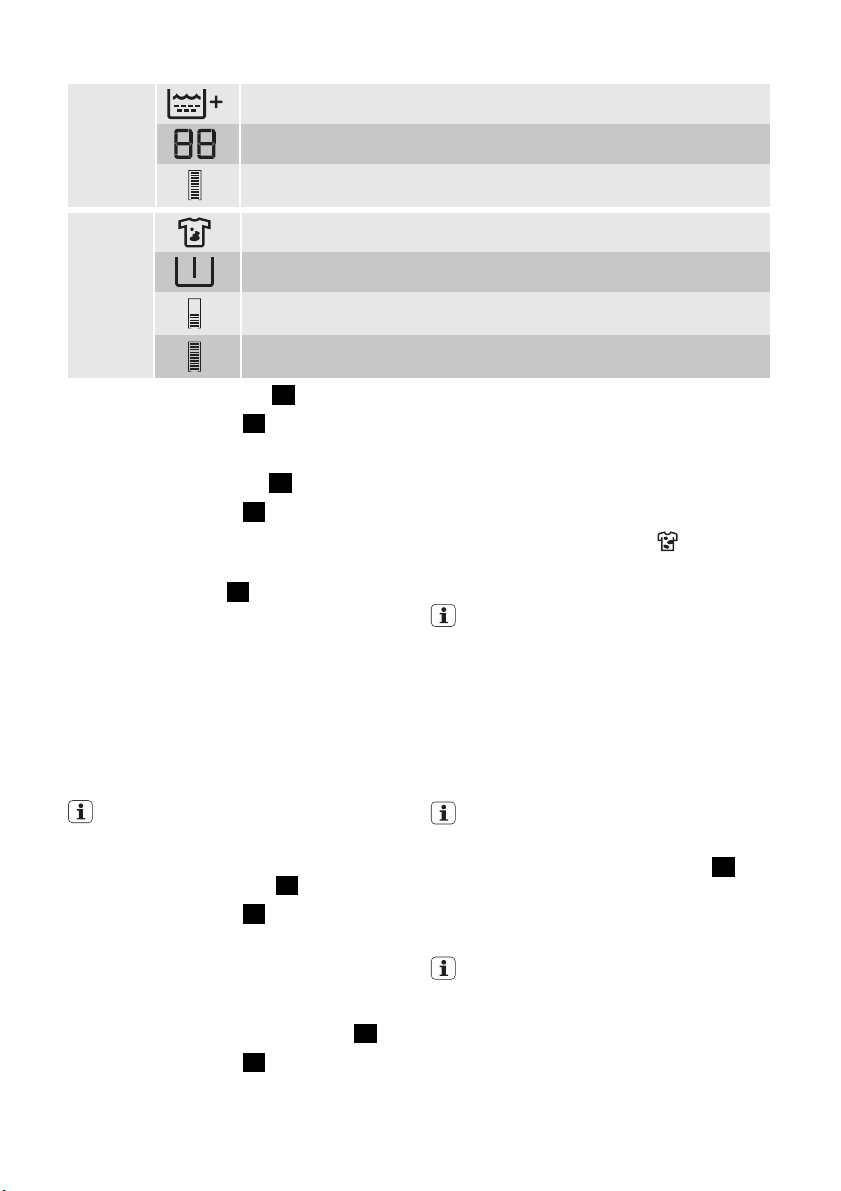

Dieses Dampfsymbol leuchtet auf, wenn Sie ein Dampfprogramm auswählen.

Dieses Symbol für die Waschmittelüberdosierung leuchtet am Ende des Programms auf, wenn das Gerät eine zu große Menge Waschmittel feststellt.

Das Türverriegelungssymbol erscheint, wenn das Programm beginnt. Sie können die Tür des Geräts nicht öffnen, solange dieses Symbol erscheint. Sie können die Tür erst öffnen, wenn das Symbol erlischt.

Wenn das Symbol nicht erlischt, obwohl das Programm beendet ist:

• Die Spülstopp-Funktion ist eingeschaltet.

• Es befindet sich Wasser in der Trommel.

Das Zeitvorwahlsymbol leuchtet auf, wenn Sie die Funktion Zeitvorwahl eingestellt haben.

• Programmdauer Wenn das Waschprogramm beginnt, verringert sich die angezeigte Zeit in Minutenschritten.

• Zeitvorwahl-Dauer Wenn Sie die Zeitvorwahl-Taste drücken, zeigt das Display die verbleibende Zeit bis zum Programmstart an.

•Alarmcodes Bei einer Störung des Geräts erscheinen im Display Alarmcodes. Siehe hierzu „Fehlersuche“.

• „Err“ erscheint einige Sekunden lang im Display, wenn:

– Sie eine Funktion wählen, die nicht mit dem Programm kombinierbar ist. – Sie ein laufendes Waschprogramm ändern.

• Das Waschprogramm beendet ist.

electrolux 33

Das Symbol für die Kindersicherung erscheint, wenn diese Funktion aktiviert ist.

Anzeigebalken

Der leere Anzeigebalken erscheint nur, wenn die entsprechende Funktion für das Programm verfügbar ist.

Der Anzeigebalken füllt sich entsprechend der eingestellten Funktionen.

Wenn Sie eine falsche Auswahl treffen, zeigt die Meldung Err an, dass diese Auswahl nicht möglich ist.

Dieses Zeitsparsymbol leuchtet auf, wenn Sie die Programmdauer reduzieren.

• Funktion Gering verschmutzt

•Funktion Extra Kurz

Page 34

34 electrolux

Das Symbol Extra Spülen erscheint, wenn diese Funktion aktiviert ist.

START-/PAUSE-TASTE

Drücken Sie die Taste

Der angezeigte Wert gibt die Gesamtanzahl der Spülgänge an.

Der Anzeigebalken ist komplett gefüllt, wenn Sie die maximale Anzahl Spülgänge einstellen.

Das Fleckensymbol leuchtet beim Aktivieren der Funktion auf.

Das Symbol für Vorwäsche leuchtet beim Aktivieren der Funktion auf.

Der Anzeigebalken ist nicht ganz gefüllt, wenn Sie nur eine der Funktionen einstellen.

Der Anzeigebalken ist vollständig gefüllt, wenn Sie beide Funktionen einstellen.

, um ein Pro-

gramm zu starten oder zu unterbrechen.

ZEITVORWAHL-TASTE

Drücken Sie die Taste

, um den Start eines Programms um 30 Minuten bis 20 Stunden zu verzögern.

ZEITSPAR-TASTE

Drücken Sie die Taste 6, um die Programmdauer zu verkürzen. – Drücken Sie die Taste einmal, um die

Programmdauer für normal verschmutzte Wäsche zu verkürzen.

– Drücken Sie die Taste zweimal, um die

Programmdauer „Extra Kurz“ für Wäschestücke mit leichter Verschmutzung einzustellen.

Bei einigen Programmen kann jeweils nur eine dieser beiden Funktionen eingestellt werden.

EXTRA SPÜLEN-TASTE

Drücken Sie die Taste

, um einem Programm weitere Spülgänge hinzuzufügen. Diese Funktion empfiehlt sich in Gebieten mit weichem Wasser und für Menschen, die unter Waschmittelallergien leiden.

FLECKEN-/VORWÄSCHE-TASTE

Drücken Sie die Taste

, um einem Pro-

gramm eine Fleckenbehandlungs- oder Vorwäsche-Phase hinzuzufügen. Drücken Sie die Taste mehrmals, um eine oder beide Optionen zu aktivieren. Im Dis-

play erscheint das entsprechende Symbol und der Anzeigebalken.

FLECKEN

• Verwenden Sie diese Funktion für Wäsche mit schwer zu entfernenden Flecken. Bei Wahl dieser Funktion geben Sie den Fleckentferner in das Fach

. Mit dieser Funktion verlängert sich die Programmdauer.

Diese Funktion ist bei Temperaturen unter 40° C nicht verfügbar.

VORWÄSCHE

• Verwenden Sie diese Funktion, um vor dem Hauptwaschgang einen Vorwaschgang durchzuführen. Wir empfehlen Ihnen, diese Funktion zum Waschen von stark verschmutzter Wäsche zu verwenden.

Mit dieser Funktion verlängert sich die Programmdauer.

SCHLEUDERDREHZAHL-TASTE

Drücken Sie diese Taste zum:

• Verringern der maximalen Schleuderdrehzahl des Programms.

Das Display zeigt nur die Schleuderdrehzahlen an, die mit dem eingestellten Programm verfügbar sind.

• Schalten Sie den Schleudergang aus.

• Aktivieren Sie die Spülstopp-Funktion. Stellen Sie diese Funktion ein, um Knitterfalten zu vermeiden. Das Gerät pumpt das Wasser am Ende des Programms nicht ab.

Page 35

electrolux 35

TEMPERATUR-TASTE

Drücken Sie die Taste

zum Ändern der

Standardtemperatur. Wenn das Display

- - anzeigt, heizt das Gerät das Wasser nicht auf.

FUNKTION „AKUSTISCHE SIGNALE“

Sie hören akustische Signale, wenn ...

• Sie das Gerät einschalten.

• Sie das Gerät ausschalten.

• Sie eine Taste drücken.

• Das Programm beendet ist.

• Eine Störung des Geräts vorliegt. Zum Deaktivieren/Aktivieren der akusti-

schen Signale drücken Sie die Tasten

und 7 6 Sekunden lang gleichzeitig.

Bei deaktivierten akustischen Signalen ertönen sie nur noch dann, wenn Sie eine Taste drücken und wenn eine Störung vorliegt.

FUNKTION KINDERSICHERUNG

Diese Funktion verhindert, dass Kinder mit dem Bedienfeld spielen.

• Drücken Sie zum Aktivieren der Funktion

die Tasten

und 9 gleichzeitig so lan-

PROGRAMME

Programm

Temperatur

Koch/Bunt Blanc/Couleurs

Koch-/Buntwäsche 95 °C - Kalt

Extra Leise Extra Silence

Extra Leise 95 °C - Kalt

Pflegeleicht Synthétiques

Pflegeleicht 60 °C - Kalt

Beladung

Max. Beladung

Weiße und bunte Baumwolle, normal verschmutzt. Max. Beladung 8 kg

Synthetik- oder Mischgewebe, normal verschmutzt. Max. Beladung 4 kg

ge, bis im Display das Symbol

er-

scheint.

• Drücken Sie zum Deaktivieren der Funkti-

on die Tasten lange, bis das Symbol

und 9 gleichzeitig so

im Display er-

lischt.

Wenn Sie die Funktion aktiveren

•

Bevor Sie die Start/Pause-Taste

drü-

cken, kann das Gerät nicht starten.

• Nachdem Sie die Start/Pause-Taste drü-

cken

, sind alle Tasten und der Pro-

grammwahlschalter deaktiviert.

FUNKTION „IMMER EXTRA SPÜLEN“

Mit dieser Funktion können Sie die Funktion „Extra Spülen“ stets beibehalten, auch wenn Sie ein neues Programm einstellen.

• Drücken Sie zum Aktivieren der Funkti-

on die Tasten lange, bis im Display das Symbol

und 5 gleichzeitig so

er-

scheint.

• Drücken Sie zum Deaktivieren der

Funktion die Tasten tig so lange, bis das Symbol

und 5 gleichzei-

im Dis-

play erlischt.

Programmbe-

schreibung

Hauptwaschgang Spülgänge Langer Schleudergang

Hauptwaschgang Spülgänge Stopp mit Wasser in der Trommel

Hauptwaschgang Spülgänge Kurzer Schleudergang

Funktionen

DREHZAHLREDUZIERUNG SPÜLSTOPP

VORWÄSCHE EXTRA SPÜLEN

FLECKEN ZEITSPAREN

VORWÄSCHE EXTRA SPÜLEN

FLECKEN ZEITSPAREN

DREHZAHLREDUZIERUNG SPÜLSTOPP

VORWÄSCHE EXTRA SPÜLEN

FLECKEN ZEITSPAREN

Page 36

36 electrolux

Programm

Temperatur

Leichtbügeln Repassage Facile

Leichtbügeln 60 - 0°

Feinwäsche Délicats

Feinwäsche 40 - 0°

Wolle/Seide

Laine/Soie

Wolle/Seide 40 - 0°

Daunen Couette

Daunen 60 - 30°

Anti-Allergie Anti-Allergies

Anti-Allergie 60°

Schleudern/Pumpen Essorage / Vidange

Schleudern/Pumpen 0°

Spülen Rinçages

Spülgang 0°

Jeans

60° - 0°

Beladung

Max. Beladung

Synthetikfasern, normal verschmutzt. Max. Beladung 4 kg

Feinwäsche, z. B. aus Acryl, Viskose oder Polyester, normal verschmutzt. Max. Beladung 4 kg

Waschmaschinenfeste Wolle. Handwaschbare Wolle und Feinwäsche mit dem „Handwäsche“-Pflegesymbol. Max. Beladung 2 kg

Eine einzelne Decke aus Synthetik, Bettdecke, Bettlaken usw. Max. Beladung 3 kg

Weiße Baumwolle Dieses Programm beseitigt Mikroorganismen durch den Waschgang mit 60 °C und einem zusätzlichen Spülgang. Auf diese Weise wird die Reinigung effektiver. Geben Sie in das Fach „Flecken“ ein spezielles Hygienemittel, und wählen Sie die Option „Flecken“. Max. Beladung 8 kg

Alle Gewebearten.

Die maximale Beladung hängt vom Wäschetyp ab.

Alle Gewebearten. Max. Beladung 8 kg

Sämtliche Textilien aus Jeansstoff. Trikots aus modernen Geweben. Max. Beladung 8 kg

Programmbe-

schreibung

Hauptwaschgang Spülgänge Kurzer Schleudergang

Abpumpen des Wassers Schleudergang.

Ein Spülgang mit Pflegemittel Schleudergang

Hauptwaschgang Spülgänge Kurzer Schleudergang

Funktionen

DREHZAHLREDUZIERUNG SPÜLSTOPP

VORWÄSCHE

EXTRA SPÜLEN ZEITSPAREN

DREHZAHLREDUZIERUNG SPÜLSTOPP

VORWÄSCHE EXTRA SPÜLEN

FLECKEN

ZEITSPAREN DREHZAHLREDUZIERUNG

SPÜLSTOPP

DREHZAHLREDUZIERUNG

DREHZAHLREDUZIERUNG SPÜLSTOPP

VORWÄSCHE FLECKEN

EXTRA SPÜLEN

DREHZAHLREDUZIERUNG OHNE SCHLEUDERN

DREHZAHLREDUZIERUNG SPÜLSTOPP

EXTRA SPÜLEN

DREHZAHLREDUZIERUNG SPÜLSTOPP

VORWÄSCHE

EXTRA SPÜLEN

Page 37

electrolux 37

Programm

Temperatur

20 Min. - 3kg

40° - 30°

Beladung

Max. Beladung

Teile aus Baumwolle oder Synthetik, die leicht verschmutzt sind oder nur einmal getragen wurden.

Programmbe-

schreibung

Hauptwaschgang Spülgänge Kurzer Schleudergang

Funktionen

DREHZAHLREDUZIERUNG

Max. Beladung 3 kg

Super Eco

0°

Mischfasern (Baumwolle und Synthetik). Max. Beladung 3 kg

Hauptwaschgang Spülgänge Kurzer Schleu-

DREHZAHLREDUZIERUNG OHNE SCHLEUDERN SPÜLSTOPP EXTRA SPÜLEN

dergang

Baumwolle Eco

Coton Eco

60 °C und 40 °C

Weiße und farbechte Baumwolle, nor-

mal verschmutzt. Max. Beladung 8 kg

Hauptwaschgang Spülgänge Langer Schleudergang

DREHZAHLREDUZIERUNG SPÜLSTOPP

VORWÄSCHE FLECKEN

EXTRA SPÜLEN ZEITSPAREN

1) Wenn Sie Flüssigwaschmittel benutzen, wählen Sie ein Programm ohne VORWÄSCHE.

2) Bei Waschtemperaturen unter 40 °C ist die FLECKEN-Funktion nicht verfügbar.

3) Wenn Sie die Option „Extra Kurz“ wählen, empfehlen wir, die Wäschemenge zu verringern. Das Gerät kann zwar voll beladen werden, aber es werden keine optimalen Waschergebnisse erzielt.

4) Die Wasch- und die Schleuderphase sind schonend, um Knitterbildung zu vermeiden. Das Gerät führt zusätzliche Spülgänge aus.

5) Die Standard-Schleuderdrehzahl ist die Drehzahl für Baumwolle. Stellen Sie die Schleuderdrehzahl ein. Achten Sie darauf, dass sie für die Wäsche geeignet ist. Soll ausschließlich abgepumpt werden, stellen Sie die Funktion OHNE SCHLEUDERN ein.

6) Drücken Sie die Taste EXTRA SPÜLEN für zusätzliche Spülgänge. Bei einer niedrigen Schleuderdrehzahl werden Schonspülgänge und ein kurzer Schleudergang durchgeführt.

7) Stellen Sie dieses Programm ein, wenn Sie Zeit sparen und den Energie- und Wasserverbrauch senken möchten. Verwenden Sie ein spezielles Waschmittel für sehr niedrige Temperaturen.

8) STANDARDPROGRAMME für die auf dem Energie-Label angegebenen Verbrauchswerte. Diese Programme sind gemäß Verordnung 1061/2010 die Standardprogramme „Baumwolle 60 °C“ bzw. „Baumwolle 40 °C“. Hinsichtlich des Energie- und Wasserverbrauchs für das Waschen normal verschmutzter Baumwollwäsche sind dies die effizientesten Programme. Stellen Sie dieses Programm ein, wenn Sie gute Waschergebnisse erzielen und den Energieverbrauch senken möchten. Die Dauer des Waschprogramms wird dadurch verlängert.

Die Wassertemperatur in der Waschphase kann von der für das ausgewählte Programm angegebenen Temperatur abweichen.

DAMPFPROGRAMME

Programm

Dampf Auffrischen - Rafraîchir

Dieses Programm beseitigt Gerüche aus der Wäsche.

Dampf beseitigt keine Tiergerüche.

Beladung Max. Beladung

Baumwolle und Pflegeleicht bis zu 1.5 kg

Dampf Glätten - Défroissage

Dieses Programm hilft bei der Beseitigung von Falten in der Wäsche.

Baumwolle und Pflegeleicht bis zu 1.5 kg

Page 38

38 electrolux

Dampf kann für getrocknete, gewaschene oder einmal getragene Wäsche benutzt werden. Diese Programme können Falten und Gerüche reduzieren und machen Ihre Wäsche glatter. Verwenden Sie kein Waschmittel. Entfernen Sie Flecken bei Bedarf durch Waschen oder einen an der entsprechenden Stelle angewendeten Fleckentferner. Dampfprogramme sind keine Hygieneprogramme.

Für folgende Kleidungsstücke dürfen Sie das Dampfprogramm nicht benutzen:

• Wäsche, die laut Kleidungsetikett nicht trocknergeeignet ist.

• Wäsche mit Besätzen aus Kunststoff, Metall, Holz o. Ä.

1) Wenn Sie ein Dampfprogramm für trockene Wäsche anwenden, wird sich diese nach Programmende etwas feucht anfühlen. Hängen Sie die Wäsche am besten 10 Minuten an der frischen Luft auf, um die Feuchtigkeit entweichen zu lassen. Die Wäsche sollte möglichst schnell aus der Trommel entnommen werden. Nach einem Dampfprogramm lässt sich die Wäsche leichter bügeln!

WOOLMARK ZERTIFIKAT

Das Waschprogramm „Wolle“ dieser Maschine wurde von der Firma Woolmark auf das Waschen von Wolltextilien mit der Pflegekennzeichnung „Handwäsche“ getestet und zugelassen, vorausgesetzt, dass die Wäsche gemäß der Anleitung auf dem Kleidungsetikett und gemäß den Angaben des Maschinenherstellers gewaschen wird. M1144 In Großbritannien, Irland, Hongkong und Indien ist das Woolmark-Symbol ein zertifiziertes Warenzeichen.

VERBRAUCHSWERTE

Am Programmstart zeigt das Display die Programmdauer für die maximale Beladung an. Während der Waschphase wird die Programmdauer automatisch berechnet und verringert sich möglicherweise beträchtlich, wenn die Wäsche weniger wiegt als die maximal zulässige Beladung. Zum Beispiel beträgt die maximale Beladung bei Baumwolle 60 °C 8 kg und die Programmdauer überschreitet 2 Stunden. Wiegt die tatsächliche Beladung 1 kg, verringert sich die Programmdauer auf unter 1 Stunde. Während das Gerät die tatsächliche Programmdauer berechnet, blinkt ein Punkt im Display.

Die Werte dieser Tabelle sind Richtwerte. Folgende Faktoren können diese Werte verändern: Die Wäscheart und -menge, die Wasser- und Raumtemperatur.

Programme Bela-

Koch-/Buntwäsche 60 °C

Koch-/Buntwäsche 40 °C

Pflegeleicht 40 °C 4 0.6 48 110 35 Feinwäsche 40 °C 4 0.7 58 81 35 Wolle/Handwä-

sche 30 °C

dung

(kg)

8 1.5 66 179 43

8 0.9 66 175 43

2 0.35 57 60 30

Energiever-

brauch (kWh)

Wasserver-

brauch (Liter)

Ungefähre

Programm-

dauer (in Mi-

nuten)

Restfeuchte

(%)

Page 39

electrolux 39

Programme Bela-

Standardprogramme Koch-/Buntwäsche

Standardprogramm Koch-/ Buntwäsche 60 °C

Standardprogramm Koch-/ Buntwäsche 40 °C

1) Am Ende der Schleuderphase.

Die in den Tabellen oben enthaltenen Informationen erfüllen die Verordnung 1015/2010 der EUKommission zur Durchführung der Richtlinie 2009/125/EC.

dung

(kg)

8 0.89 60 223 43

4 0.74 37 190 43

4 0.49 37 171 43

Aus-Zustand (W) Ein-Zustand (W)

0.05 0.05

Energiever-

brauch (kWh)

Wasserver-

brauch (Liter)

Ungefähre

Programm-

dauer (in Mi-

nuten)

Restfeuchte

(%)

VOR DER ERSTEN INBETRIEBNAHME

1. Zum Aktivieren des Ablaufsystems fül-

len Sie 2 Liter Wasser in das Hauptfach der Waschmittelschublade.

2. Geben Sie eine kleine Waschmittelmenge in das Hauptfach der Waschmittelschublade. Stellen Sie ein Koch/Buntwäsche-Programm mit der höchsten Temperatur ein und starten Sie das Programm mit leerer Trommel. So werden alle eventuellen Verunreinigungen aus Trommel und Bottich entfernt.

GEBRAUCH DES GERÄTS

1. Drehen Sie den Wasserhahn auf.

2. Stecken Sie den Netzstecker in die Steckdose.

Drücken Sie die Taste rät einzuschalten.

4. Legen Sie die Wäsche in das Gerät.

5. Verwenden Sie die richtige Waschmittel- und Pflegemittelmenge.

6. Stellen Sie je nach Wäscheart und Verschmutzungsgrad das passende Waschprogramm ein.

EINFÜLLEN DER WÄSCHE

1. Öffnen Sie die Gerätetür.

, um das Ge-

2. Geben Sie jedes Wäschestück einzeln in die Trommel. Schütteln Sie jedes Wäschestück leicht aus, bevor Sie es in das Gerät legen. Achten Sie darauf, nicht zu viel Wäsche einzufüllen.

3. Schließen Sie die Tür.

Page 40

40 electrolux

Vergewissern Sie sich, dass keine Wäschestücke zwischen Dichtung und Tür eingeklemmt sind. Ansonsten besteht das Risiko eines Wasseraustritts oder die Wäsche kann beschädigt werden.

EINFÜLLEN VON WASCH- UND PFLEGEMITTELN

Waschmittelfach für die Vorwaschphase und das Einweichprogramm. Füllen Sie das Waschmittel für den Vorwaschgang und das Einweichen vor dem Start des Programms ein.

Waschmittelfach für den Hauptwaschgang. Wenn Sie Flüssigwaschmittel verwenden, muss dieses direkt vor dem Start des Programms eingefüllt werden.

Fach für flüssige Pflegemittel (Weichspüler, Stärke). Füllen Sie das Pflegemittel in das Fach ein, bevor Sie das Programm starten.

Maximale Menge für flüssige Pflegemittel.

Fach für den Fleckenentferner. Füllen Sie den Fleckenentferner in das Fach ein und stellen Sie die Funktion Flecken ein, bevor Sie das Programm starten.

Klappe für Waschpulver oder Flüssigwaschmittel Drehen Sie die Klappe nach oben oder nach unten in die korrekte Position für Waschpulver oder Flüssigwaschmittel.

Halten Sie sich immer an die Anweisungen auf der Verpackung der Waschmittelprodukte.

Page 41

electrolux 41

Überprüfen Sie die Position der Klappe

1. Ziehen Sie die Waschmittelschublade bis zum Anschlag heraus.

2. Drücken Sie den Hebel nach unten und ziehen Sie die Schublade heraus.

3. Drehen Sie die Klappe nach oben, wenn Sie Waschpulver verwenden.

4. Drehen Sie die Klappe nach unten, wenn Sie Flüssigwaschmittel verwenden.

– Verwenden Sie keine Gelwaschmittel

oder Flüssigwaschmittel mit dicker Konsistenz.

– Füllen Sie nicht mehr Flüssigwasch-

mittel ein als bis zur Markierungslinie auf der Klappe.

– Stellen Sie nicht den Vorwaschgang

ein.

– Stellen Sie nicht die Zeitvorwahl ein.

EINSTELLEN UND STARTEN EINES PROGRAMMS

1. Drehen Sie den Programmwahlschalter. Die entsprechende Programmanzeige leuchtet auf.

Die Kontrolllampe der Taste

blinkt

rot.

3. Das Display zeigt die Standardtemperatur, die Standard-Schleuderdrehzahl und die leeren Anzeigebalken der verfügbaren Funktionen an.

4. Drücken Sie die entsprechenden Tasten, um die Temperatur und/oder Schleuderdrehzahl zu ändern.

5. Wählen Sie die verfügbaren Funktionen aus.

Drücken Sie die Taste

, um das

Programm zu starten. Die Kontrolllam-

pe der Taste

leuchtet.

Die Ablaufpumpe kann sich während des Wasserzulaufs eine kurze Zeit einschalten.

Das Gerät stellt automatisch die Programmdauer für die Menge der eingefüllten Wäsche in der Trommel ein, um perfekte Waschergebnisse in kurzer Zeit zu erzielen. Etwa 15 Minuten nach dem Start des Programms erscheint im Display die neue Zeitangabe.

5. Messen Sie Waschmittel und Weichspüler ab.

6. Schließen Sie die Waschmittelschublade vorsichtig. Achten Sie darauf, dass die Klappe beim Schließen der Waschmittelschublade nicht blockiert.

Klappe in der unteren Position:

UNTERBRECHEN EINES PROGRAMMS

Drücken Sie die Taste

. Die Kon-

trolllampe blinkt.

Drücken Sie die Taste

erneut. Das

Waschprogramm wird fortgesetzt.

ABBRECHEN EINES PROGRAMMS

Drücken Sie die Taste

, um das Programm abzubrechen und das Gerät auszuschalten.

Page 42

42 electrolux

Drücken Sie die Taste

erneut, um das Gerät einzuschalten. Anschließend können Sie ein neues Waschprogramm einstellen.

Das Gerät pumpt das Wasser nicht ab.

ÄNDERN EINER FUNKTION

Einige Funktionen können nur geändert werden, bevor sie durchgeführt werden.

Drücken Sie die Taste

. Die Kontrolllampe blinkt.

2. Ändern Sie die eingestellte Funktion.

EINSTELLEN DER ZEITVORWAHL

Drücken Sie die Taste

wiederholt, bis das Display die Zeit in Minuten und Stunden anzeigt. Die entsprechenden Symbole leuchten auf.

Nach dem Drücken der Taste

beginnt das Gerät die vorgewählte Zeit herunterzuzählen. Nach Ablauf der Zeitvorwahl startet das Programm automatisch.

Sie können die Einstellung der Zeitvorwahl vor dem Einschalten des Geräts

mit der Taste

jederzeit abbrechen oder ändern. Die Zeitvorwahl kann nicht zusammen mit dem Programm Dampf eingestellt werden.

ABBRECHEN DER ZEITVORWAHL

Drücken Sie die Taste

. Die zugehö-

rige Kontrolllampe blinkt.

Drücken Sie die Taste

wiederholt,

bis das Display 0’ anzeigt.

Drücken Sie die Taste

. Das Pro-

gramm startet.

ÖFFNEN DER TÜR

Während ein Programm oder die Zeitvorwahl aktiv ist, ist die Tür verriegelt.

So öffnen Sie die Gerätetür:

Drücken Sie die Taste

. Das Türver-

riegelungssymbol im Display erlischt.

2. Öffnen Sie die Tür des Geräts.

3. Schließen Sie die Tür des Geräts und

drücken Sie die Taste

. Das Programm bzw. die Zeitvorwahl läuft weiter.

Wenn die Temperatur und der Wasserstand in der Trommel zu hoch sind, leuchtet das Türverriegelungssymbol weiterhin und die Tür lässt sich nicht öffnen. Gehen Sie zum Öffnen der Tür wie folgt vor:

1. Schalten Sie das Gerät aus.

2. Warten Sie einige Minuten.

3. Vergewissern Sie sich, dass kein Wasser in der Trommel steht.

Wichtig! Wenn Sie das Gerät ausschalten, müssen Sie das Programm anschließend neu einstellen.

AM PROGRAMMENDE

• Das Gerät stoppt automatisch.

• Es ertönen akustische Signale.

•

Im Display erscheint

• Die Kontrolllampe der Start/Pause-Taste

erlischt.

• Das Türverriegelungssymbol erlischt.

•

Drücken Sie die Taste

, um das Gerät auszuschalten. Fünf Minuten nach Ende des Programms schaltet die Abschaltautomatik das Gerät automatisch aus.

Wenn Sie das Gerät wieder einschalten, sehen Sie im Display das Ende des letzten Programms. Drehen Sie den Programmwahlschalter, um ein neues Programm einzustellen.

• Nehmen Sie die Wäsche aus dem Gerät. Vergewissern Sie sich, dass die Trommel leer ist.

• Lassen Sie die Tür offen, damit sich kein Schimmel und keine unangenehmen Gerüche bilden.

• Schließen Sie den Wasserhahn.

Das Waschprogramm ist beendet, aber es steht Wasser in der Trommel:

– Die Trommel dreht sich regelmäßig, um

Knitterfalten in der Wäsche zu vermeiden.

– Die Tür bleibt verriegelt. – Sie müssen das Wasser abpumpen, um

die Tür zu öffnen.

Abpumpen des Wassers:

1. Reduzieren Sie, falls erforderlich, die

Schleuderdrehzahl.

Drücken Sie die Start/Pause-Taste

Das Gerät pumpt das Wasser ab und schleudert.

Page 43

electrolux 43

3. Wenn das Programm beendet ist und das Türverriegelungssymbol erlischt, können Sie die Tür öffnen.

4. Schalten Sie das Gerät aus.

PRAKTISCHE TIPPS UND HINWEISE

BELADUNG

• Teilen Sie die Wäsche auf, in: Kochwä-

sche, Buntwäsche, Synthetik, Feinwäsche und Wolle.

• Halten Sie sich an die Anweisungen auf

den Kleidungsetiketten.

• Waschen Sie weiße und bunte Wäsche

nicht zusammen.

• Manche farbigen Textilien können beim

ersten Waschen färben. Wir empfehlen, sie deshalb die ersten Male separat zu waschen.

• Knöpfen Sie Kopfkissen zu und schließen

Sie Reißverschlüsse, Haken und Druckknöpfe. Schließen Sie Gürtel.

• Leeren Sie die Taschen und falten Sie die

Wäscheteile auseinander.

• Wenden Sie mehrlagige Textilien, Wolle

und bedruckte Wäschestücke vor dem Waschen.

• Entfernen Sie hartnäckige Flecken.

• Waschen Sie stark verschmutzte Berei-

che mit einem speziellen Waschmittel.

• Seien Sie vorsichtig mit Gardinen. Entfer-

nen Sie die Haken, oder stecken Sie die Gardinen in einen Beutel oder Kopfkissenbezug.

• Nicht im Gerät waschen:

– Ungesäumte Wäschestücke und Wä-

schestücke mit Schnitten im Stoff –Bügel-BHs – Verwenden Sie einen Beutel zum Wa-

schen von kleinen Textilien.

• Eine sehr geringe Beladung kann in der Schleuderphase Probleme verursachen. Verteilen Sie die Wäschestücke in diesem Fall mit der Hand neu und starten Sie die Schleuderphase erneut.

HARTNÄCKIGE FLECKEN

Für manche Flecken sind Wasser und Waschmittel nicht ausreichend. Wir empfehlen, diese Flecken zu entfernen, bevor Sie die entsprechenden Textilien in das Gerät geben.

Spezial-Fleckentferner sind im Handel erhältlich. Verwenden Sie einen SpezialFleckentferner, der für den jeweiligen Fleckentyp und Gewebetyp geeignet ist.

WASCH- UND PFLEGEMITTEL

• Verwenden Sie nur speziell für Waschma-

• Mischen Sie nicht verschiedene Wasch-

• Verwenden Sie der Umwelt zuliebe nicht

• Halten Sie sich an die Anweisungen auf

• Verwenden Sie die korrekten Produkte

• Stellen Sie keine Vorwäsche ein, wenn

• Ist Ihr Gerät nicht mit einer Klappe in der

WASSERHÄRTE

Wenn die Wasserhärte Ihres Leitungswassers hoch oder mittel ist, empfehlen wir die Verwendung eines Enthärters für Waschmaschinen. In Gegenden mit weichem Wasser ist die Zugabe eines Enthärters nicht erforderlich. Wenden Sie sich an Ihr örtliches Wasserversorgungsunternehmen, um die Wasserhärte in Ihrem Gebiet zu erfahren. Halten Sie sich an die Anweisungen auf der Verpackung der Produkte. Gleichwertige Maßeinheiten der Wasserhärte:

• Deutsche Wasserhärtegrade (°dH)

• Französische Wasserhärtegrade (°TH).

• mmol/l (Millimol pro Liter - internationale

• Clarke-Werte

Nach etwa 18 Stunden pumpt das Gerät automatisch das Wasser ab und schleudert.

schinen bestimmte Wasch- und Pflegemittel.

mittel.

mehr als die angegebene Waschmittelmenge.

der Verpackung dieser Produkte.

für Art und Farbe des Gewebes, Programmtemperatur und Verschmutzungsgrad.

Sie Flüssigwaschmittel verwenden.

Waschmittelschublade ausgerüstet, geben Sie das Flüssigwaschmittel in eine Dosierkugel.

Einheit für Wasserhärte)

Page 44

44 electrolux

Wasserhärtetabelle

Härtegrad Art

1 weich 0-7 0-15 0-1.5 0-9 2 mittel 8-14 16-25 1.6-2.5 10-16 3 hart 15-21 26-37 2.6-3.7 17-25 4 sehr hart > 21 > 37 >3.7 >25

°dH °TH mmol/l Clarke

Wasserhärte

REINIGUNG UND PFLEGE

Warnung!

Trennen Sie das Gerät von der Stromversorgung, bevor Sie es reinigen.

ENTKALKEN

Normales Leitungswasser enthält Kalk. Falls erforderlich, benutzen Sie einen Enthärter, um Kalkablagerungen zu entfernen. Verwenden Sie ein Produkt, das speziell für Waschmaschinen hergestellt wird. Halten Sie sich an die Herstelleranweisungen auf der Verpackung. Führen Sie die Entkalkung nicht gleichzeitig mit einer Wäsche durch.

REINIGEN DER AUSSENSEITEN

Reinigen Sie das Gerät nur mit warmem Wasser und mit etwas Spülmittel. Reiben Sie alle Oberflächen sorgfältig trocken.

Vorsicht! Verwenden Sie keinen Alkohol, keine Lösungsmittel und keine Chemikalien.

WASCHGANG ZUR PFLEGE DER MASCHINE

Bei Waschprogrammen mit niedrigen Temperaturen kann etwas Waschmittel in der Trommel zurückbleiben. Führen Sie regelmäßig einen Waschgang zur Pflege der Maschine durch:

• Entnehmen Sie die Wäsche aus der Trommel.

• Stellen Sie das heißeste Waschprogramm für Koch-/Buntwäsche ein.

• Verwenden Sie die korrekte Menge eines Waschpulvers mit biologischen Reinigungseigenschaften.

Lassen Sie die Tür nach jedem Waschprogramm einige Zeit offen stehen, um einer

Schimmelbildung vorzubeugen und unangenehme Gerüche entweichen zu lassen.

TÜRDICHTUNG

Überprüfen Sie regelmäßig die Türdichtung und nehmen Sie alle Gegenstände aus ihr heraus.

TROMMEL

Überprüfen Sie regelmäßig, dass sich kein Kalk und keine Rostpartikel in der Trommel absetzen. Verwenden Sie zur Entfernung von Rost aus der Trommel nur Spezialprodukte. Vorgehensweise:

• Reinigen Sie die Trommel mit einem Spezialreiniger für Edelstahl.

• Starten Sie ein kurzes Programm für Koch-/Buntwäsche mit der maximalen Temperatur und einer kleinen Menge Waschmittel.

Page 45

electrolux 45

REINIGUNGSMITTELBEHÄLTER

1. Drücken Sie auf den Hebel.

2. Ziehen Sie die Waschmittelschublade heraus.

3. Entfernen Sie den oberen Teil des Pflegemittelfachs.

• Das Gerät macht ein ungewöhnliches Geräusch, weil die Ablaufpumpe blockiert ist.

• Im Display wird ein Alarmcode angezeigt, weil es Probleme beim Abpumpen des Wassers gibt.

Warnung!

• Ziehen Sie den Netzstecker aus der Netzsteckdose.

• Entfernen Sie den Filter nicht während des laufenden Betriebs. Reinigen Sie die Ablaufpumpe nicht, wenn das Wasser im Gerät noch heiß ist. Die Ablaufpumpe darf nur bei kaltem Wasser gereinigt werden.

Reinigen der Ablaufpumpe:

1. Öffnen Sie die Ablaufpumpenklappe.

2. Ziehen Sie die Klappe zum Entfernen heraus.

4. Reinigen Sie alle Teile mit Wasser.

5. Reinigen Sie das leere Einschubfach mit einer Bürste.

6. Schieben Sie die Waschmittelschublade wieder in das Einschubfach ein.

ABLAUFPUMPE

Kontrollieren Sie regelmäßig die Ablaufpumpe und sorgen Sie dafür, dass sie sauber ist.

Reinigen Sie die Pumpe in folgenden Fällen:

• Das Gerät pumpt das Wasser nicht ab.

• Die Trommel dreht sich nicht.

3. Stellen Sie einen geeigneten Behälter unter die Öffnung der Ablaufpumpe, um das Restwasser aufzufangen.

4. Drücken Sie auf die beiden Hebel und ziehen Sie den Ablaufschlauch nach vorne, um das Wasser abzulassen.

Page 46

46 electrolux

5. Wenn der Behälter voll ist, schieben Sie den Ablaufschlauch wieder zurück und leeren Sie den Behälter. Wiederholen Sie die Schritte 4 und 5, bis kein Wasser mehr aus der Ablaufpumpe fließt.

6. Bringen Sie den Ablaufschlauch wieder in seine ursprüngliche Position und drehen Sie den Filter, um ihn zu entfernen.

7. Entfernen Sie Flusen und Gegenstände von der Pumpe.

8. Prüfen Sie, dass sich das Flügelrad der Pumpe drehen lässt. Ist dies nicht möglich, wenden Sie sich an den Kundendienst.

11. Bringen Sie die Ablaufpumpenklappe wieder an und schließen Sie diese.

ZULAUFSCHLAUCHFILTER UND VENTILFILTER

Die Filter müssen in folgenden Fällen gereinigt werden:

• Es läuft kein Wasser in das Gerät.

• Das Wasser läuft sehr lange in das Gerät

ein.

•

Die Kontrolllampe der Taste

blinkt und im Display wird der entsprechende Alarm angezeigt. Siehe hierzu „Fehlersuche“.

Warnung! Ziehen Sie den Netzstecker aus der Netzsteckdose.

Reinigen der Wasserzulauffilter:

1. Schließen Sie den Wasserhahn.

2. Entfernen Sie den Wasserzulaufschlauch vom Wasserhahn.

3. Reinigen Sie den Filter im Zulaufschlauch mit einer harten Bürste.

9. Reinigen Sie den Filter unter Leitungswasser und setzen Sie ihn wieder in die dafür vorgesehenen Führungen in der Pumpe ein.

10. Vergewissern Sie sich, dass der Filter richtig festgedreht ist, damit kein Wasser austreten kann.

4. Entfernen Sie den Zulaufschlauch von der Geräterückseite.

Page 47

electrolux 47

5. Reinigen Sie den Filter im Ventil mit einer harten Bürste oder einem Handtuch.

6. Bringen Sie den Zulaufschlauch wieder an. Vergewissern Sie sich, dass alle Anschlüsse vollkommen dicht sind, damit kein Wasser austreten kann.

45°

20°

7. Drehen Sie den Wasserhahn auf.

NOTENTLEERUNG

Das Gerät kann aufgrund einer Funktionsstörung das Wasser nicht abpumpen. In diesem Fall führen Sie die Schritte (1) bis (6) unter „So reinigen Sie die Ablaufpumpe“ durch. Reinigen Sie bei Bedarf die Pumpe. Bringen Sie den Ablaufkanal wieder in seine ursprüngliche Position und schließen Sie die Ablaufpumpenklappe.

Wenn Sie das Wasser über das Notentleerungsverfahren abpumpen, müssen Sie das Abpumpsystem wieder aktivieren:

1. Füllen Sie 2 Liter Wasser in das Hauptfach der Waschmittelschublade ein.

2. Starten Sie das Programm zum Abpumpen des Wassers.

FROSTSCHUTZMASSNAHMEN

Falls das Gerät in einem Bereich installiert ist, in dem die Temperatur unter 0 °C sinken kann, entfernen Sie das im Zulaufschlauch und in der Ablaufpumpe verbliebene Wasser.

1. Ziehen Sie den Netzstecker aus der Netzsteckdose.

2. Schließen Sie den Wasserhahn.

3. Entfernen Sie den Wasserzulaufschlauch.

4. Stecken Sie die beiden Enden des Zulaufschlauchs in einen Behälter und lassen Sie das Wasser aus dem Schlauch fließen.

5. Leeren Sie die Ablaufpumpe. Siehe Notentleerungsverfahren.

6. Befestigen Sie den Zulaufschlauch wieder, wenn die Ablaufpumpe entleert ist.

Warnung! Vergewissern Sie sich vor einer erneuten Benutzung des Geräts, dass die Temperatur mehr als 0 °C beträgt. Der Hersteller ist nicht verantwortlich für Schäden, die durch niedrige Temperaturen entstanden sind.

FEHLERSUCHE

Das Gerät startet nicht oder stoppt während des Betriebs. Versuchen Sie zunächst eine Lösung für das Problem zu finden (siehe Tabelle). Wenn Sie keine Lösung finden, wenden Sie sich an den Kundendienst.

Bei einigen Problemen ertönt ein Signalton und das Display zeigt einen Alarmcode an:

•

- Es läuft kein Wasser in das Gerät.

•

- Das Gerät pumpt das Wasser

nicht ab.

•

- Die Gerätetür steht offen oder ist

nicht richtig geschlossen.

•

- Die Aquasafe-Einrichtung ist aus-

gelöst.

Warnung! Schalten Sie das Gerät aus, bevor Sie die Überprüfungen vornehmen.

Page 48

48 electrolux

Problem Mögliche Ursache Mögliche Abhilfe

Es läuft kein Wasser in das Gerät.

Der Wasserzulaufschlauch ist

Die Filter im Wasserzulauf-

Der Wasserhahn ist blockiert

Der Wasserhahn ist geschlossen.

beschädigt.

schlauch sind zugesetzt.

Drehen Sie den Wasserhahn auf.

Vergewissern Sie sich, dass der Wasserzulaufschlauch nicht beschädigt ist.

Reinigen Sie die Filter. Siehe unter „Reinigung und Pflege“.

Reinigen Sie den Wasserhahn. oder durch Kalkablagerungen verstopft.

Der Wasserzulaufschlauch ist

nicht richtig angeschlossen.

Der Wasserdruck ist zu nied-

rig.

Das Gerät pumpt das Wasser nicht ab.

Der Wasserablaufschlauch ist beschädigt.

Vergewissern Sie sich, dass die

Schlauchverbindung in Ordnung ist.

Wenden Sie sich an Ihr örtliches Was-

serversorgungsunternehmen.

Vergewissern Sie sich, dass der Wasser-

ablaufschlauch keine Beschädigungen

aufweist.

Der Filter der Ablaufpumpe ist

zugesetzt.

Der Wasserablaufschlauch ist

nicht richtig angeschlossen.

Ein Waschprogramm ohne

Reinigen Sie den Filter der Ablaufpumpe.

Siehe unter „Reinigung und Pflege“.

Vergewissern Sie sich, dass die

Schlauchverbindung in Ordnung ist.

Stellen Sie das Abpumpprogramm ein. Abpumpphase ist eingestellt.

Die Funktion Spülstopp ist ak-

Stellen Sie das Abpumpprogramm ein. tiviert.

Die Gerätetür steht of-

Schließen Sie die Tür richtig.

fen oder ist nicht richtig geschlossen.

Die Aquasafe-Einrichtung ist aktiv.

• Schalten Sie das Gerät aus.

• Schließen Sie den Wasserhahn.

• Wenden Sie sich hierzu an den Kundendienst.

Das Gerät schleudert nicht.

Der Filter der Ablaufpumpe ist

Unwuchtprobleme durch die

Die Schleuderphase ist ausgeschaltet.

zugesetzt.

Beladung.

Stellen Sie das Schleuderprogramm ein.

Reinigen Sie den Filter der Ablaufpumpe. Siehe unter „Reinigung und Pflege“.

Verteilen Sie die Wäschestücke mit der Hand neu und starten Sie die Schleuderphase erneut.

Das Programm startet nicht.

Die Sicherung im Haussiche-

Der Netzstecker steckt nicht richtig in der Steckdose.

Stecken Sie den Netzstecker in die Steckdose.

Setzen Sie eine neue Sicherung ein. rungskasten ist durchgebrannt.

Sie haben nicht die Taste

Drücken Sie die Taste 4 . gedrückt.

Die Zeitvorwahl ist eingestellt. Um das Programm sofort zu starten,

brechen Sie die Zeitvorwahl ab.

Die Kindersicherung ist akti-

Deaktivieren Sie die Kindersicherung. viert.

Page 49

Problem Mögliche Ursache Mögliche Abhilfe

Es befindet sich Wasser auf dem Boden.

An der Ablaufpumpe tritt Was-

Der Wasserablaufschlauch ist

Die Tür des Geräts lässt sich nicht öffnen.

Es befindet sich Wasser in der

Das Gerät verursacht ein ungewöhnliches Geräusch.

Sie haben die Verpackungs-

Es ist sehr wenig Wäsche in

Das Wasser, das in das Gerät einläuft, wird sofort abgepumpt.

Die Waschergebnisse sind nicht zufriedenstellend.

Sie haben hartnäckige Flecken

Es wurde eine falsche Tempe-

Es befindet sich zu viel Wä-

Die Trommel ist leer und im Display wird angezeigt, dass sich Wäsche darin befindet (J).

Die Trommel ist voll, im Display wird jedoch 0.0 kg angezeigt (J).

Schalten Sie das Gerät nach der Überprüfung wieder ein. Das Programm wird an der Stelle fortgesetzt, an der es unterbrochen

An den Schlauchanschlüssen tritt Wasser aus.

ser aus.

beschädigt. Ein Waschprogramm läuft. Warten Sie das Ende des Waschpro-

Trommel. Das Gerät ist nicht ausgerich-

tet.

materialien und/oder die Transportschrauben nicht entfernt.

der Trommel. Das Ende des Ablauf-

schlauchs liegt zu tief.

Sie haben zu wenig oder ein falsches Waschmittel verwendet.

nicht vor dem Waschgang entfernt.

ratur eingestellt.

sche in der Trommel. Das Leergewicht muss einge-

stellt werden.

Sie haben die Wäsche eingefüllt, bevor das Gerät eingeschaltet wurde.

Vergewissern Sie sich, dass die

Schlauchanschlüsse fest angeschlossen

sind.

Vergewissern Sie sich, dass die Ablauf-

pumpe fest angeschlossen ist.

Vergewissern Sie sich, dass der Wasser-

zulaufschlauch nicht beschädigt ist.

gramms ab.

Stellen Sie das Abpump- oder Schleu-

derprogramm ein.

Richten Sie das Gerät waagrecht aus.

Siehe hierzu „Montage“.

Entfernen Sie die Verpackungsmateriali-

en und/oder die Transportschrauben.

Siehe hierzu „Montage“.

Füllen Sie mehr Wäsche ein.

Vergewissern Sie sich, dass sich der Ab-

laufschlauch in der richtigen Höhe befin-

det.

Erhöhen Sie die Waschmittelmenge oder

benutzen Sie ein anderes Waschmittel.

Verwenden Sie zur Entfernung hartnä-

ckiger Flecken Spezialprodukte.

Achten Sie darauf, die richtige Tempera-

tur einzustellen.

Verringern Sie die Beladung.

Drücken Sie die Taste 1 , um das Ge-

rät aus- und wieder einzuschalten.

Drücken Sie die Taste 1 , um das Ge-

rät auszuschalten. Leeren Sie die Trom-

mel und befolgen Sie die notwendigen

Schritte. (Siehe „Einfüllen der Wäsche“.)

Wenn das Display andere Alarmcodes anzeigt, wenden Sie sich an den Kunden-

dienst. wurde. Tritt das Problem erneut auf, wenden Sie sich an den Kundendienst.

electrolux 49

Page 50

50 electrolux

KUNDENDIENST

Mod. ... ... ...

Prod. No. ... ... ...

Ser. No. ...

Garantiebedingungen und Ansprechpartner entnehmen Sie bitte den mit dem Gerät ge-

MONTAGE

SATZ FIXIERPLATTEN (4055171146)

Sie erhalten den Bausatz bei Ihrem Vertragshändler. Wenn Sie das Gerät auf einem Sockel aufstellen, befestigen Sie es mithilfe der Fixierplatten. Lesen Sie aufmerksam die dem Bausatz beiliegende Anleitung.

AUSPACKEN

1. Verwenden Sie Handschuhe. Entfernen

Sie die äußere Folie. Benutzen Sie, falls erforderlich, ein Teppichmesser.

lieferten Informationen. Die vom Kunden-

dienst abgefragten Daten finden Sie auf

dem Typenschild.

Wir empfehlen, diese Daten hier zu notieren: Modell

(MOD.) Produktnummer

(PNC) Seriennummer

(S.N.)

..................

4. Entfernen Sie die innere Folie.

5. Öffnen Sie die Tür. Entfernen Sie das Styroporteil aus der Türdichtung und alle Teile aus der Trommel.

2. Nehmen Sie die Karton-Abdeckung ab.

3. Entfernen Sie die Styropor-Verpackungsteile.

Page 51

electrolux 51

6. Legen Sie eines der Styroporverpackungsteile hinter dem Gerät auf den Boden. Legen Sie das Gerät vorsichtig mit der Rückseite darauf ab. Achten Sie darauf, die Schläuche nicht zu beschädigen.

7. Entfernen Sie den Styroporschutz von der Geräteunterseite.

11. Ziehen Sie die Kunststoff-Abstandshalter heraus.

12. Setzen Sie die Kunststoffkappen in die Öffnungen. Diese Kappen finden Sie im Beutel mit der Gebrauchsanleitung.

8. Ziehen Sie das Gerät nach oben, sodass es wieder aufrecht steht.

9. Entnehmen Sie das Netzkabel und den Ablaufschlauch aus den Schlauchhalterungen.

10. Lösen Sie die drei Schrauben. Verwenden Sie dazu den mitgelieferten Schraubenschlüssel.

Warnung! Entfernen Sie vor der Montage des Geräts alle Verpackungsmaterialien und Transportschrauben.

Wir empfehlen, Verpackungsmaterial und Transportschrauben für einen späteren Transport aufzubewahren.

AUFSTELLEN UND AUSRICHTEN

• Stellen Sie das Gerät auf einen ebenen, festen Boden.

• Stellen Sie sicher, dass die Luftzirkulation unter dem Gerät nicht durch Teppiche beeinträchtigt wird.

Page 52

52 electrolux

• Vergewissern Sie sich, dass die Maschine weder die Wand noch andere Geräte berührt.

• Schrauben Sie die Füße zum Ausrichten des Geräts weiter heraus oder hinein. Durch eine korrekte waagrechte Ausrichtung des Geräts werden Vibrationen, Geräusche und ein „Wandern“ des Geräts während des Betriebs vermieden.

• Das Gerät muss einen waagerechten und festen Stand haben.

• Schließen Sie den Wasserzulaufschlauch an einen Kaltwasserhahn mit einem 3/4"Außengewinde an.

Vorsicht! Schieben Sie weder Karton noch Holz oder ähnliche Materialien unter die Stellfüße, um das Gerät auszurichten.

WASSERZULAUFSCHLAUCH

• Schließen Sie den Schlauch am Gerät an. Drehen Sie den Wasserzulaufschlauch nur nach links oder rechts. Lösen Sie die Ringmutter, um ihn in die gewünschte Position zu bewegen.

Vorsicht! Achten Sie darauf, dass die Anschlüsse dicht sind.

Verwenden Sie keinen Verlängerungsschlauch, falls der Zulaufschlauch zu kurz ist. Wenden Sie sich an den Kundendienst, um einen anderen Zulaufschlauch zu erhalten.

Aquastopp-Einrichtung

Der Zulaufschlauch verfügt über eine Wasserstopp-Vorrichtung. Diese Vorrichtung verhindert Wasserlecks am Schlauch, die durch natürliche Alterung auftreten können. Der rote Bereich im Fenster „A“ zeigt diesen Fehler an. Tritt dieser Fall ein, drehen Sie den Wasserhahn zu und wenden Sie sich an den Kundendienst, um den Schlauch zu erneuern.

Page 53

WASSERABLAUF

Es gibt mehrere Möglichkeiten, den Ablaufschlauch anzuschließen:

Mit der Kunststoff-Schlauchführung.

• Über eine Waschbeckenkante.

electrolux 53

Orientieren Sie sich an der Abbildung. Direkte Einleitung in ein Ablaufrohr auf einer Höhe nicht unter 60 cm und nicht über 100 cm. Das Ende des Ablaufschlauchs muss immer belüftet sein, d.h. der Innendurchmesser des Ablaufrohres muss größer sein als der Außendurchmesser des Ablaufschlauchs.

Ohne Kunststoff-Schlauchführung.

• An einen Siphon.

Stellen Sie sicher, dass die KunststoffFührung beim Abpumpen nicht abrutschen kann. Befestigen Sie deswegen die Führung am Wasserhahn oder an der Wand.

• An ein Standrohr mit Entlüftungsöffnung.

Orientieren Sie sich an der Abbildung. Stecken Sie den Ablaufschlauch in den Siphon und befestigen Sie ihn mit einer Schlauchschelle. Stellen Sie sicher, dass der Schlauch einen Bogen beschreibt, damit kein Schmutz aus dem Siphon in das Gerät gelangen kann.

• Direkte Einleitung in ein Abflussrohr in der Zimmerwand. Mit einer Schlauchschelle befestigen.

Page 54

54 electrolux

Sie können den Ablaufschlauch auf maximal 400 cm verlängern. Fragen Sie beim Kundendienst nach einem an-

deren Ablaufschlauch und der Schlauchverlängerung.

Page 55

electrolux 55

Page 56

www.electrolux.com/shop 132915010-A-512012
