INHALT

Sicherheitshinweise 2
Betrieb 4
Erste Inbetriebnahme 5
Täglicher Gebrauch 5
Praktische Tipps und Hinweise 7

SICHERHEITSHINWEISE

Lesen Sie zu Ihrer Sicherheit und für die op­timale Geräteanwendung vor der Installation
und dem Gebrauch des Gerätes die vorlie­gende Benutzerinformation aufmerksam
durch, einschließlich der Ratschläge und
Warnungen. Es ist wichtig, dass zur Vermei­dung von Fehlern und Unfällen alle Perso­nen, die das Gerät benutzen, mit der Bedie­nung und den Sicherheitsvorschriften ver­traut sind. Heben Sie die Benutzerinformati­on gut auf und übergeben Sie sie bei einem
Weiterverkauf des Gerätes dem neuen Be­sitzer, so dass jeder während der gesamten
Lebensdauer des Gerätes über Gebrauch
und Sicherheit informiert ist.
Halten Sie sich zu Ihrer Sicherheit und zum
Schutz Ihres Eigentums strikt an die Vor­sichtsmaßnahmen der vorliegenden Benut­zerinformation, da der Hersteller bei Miss­achtung derselben von jeder Haftung freige­stellt ist.

Sicherheit von Kindern und
hilfsbedürftigen Personen

• Das Gerät darf von Personen (einschließ­lich Kindern), deren physische, sensori­sche Fähigkeiten und deren Mangel an Er­fahrung und Kenntnissen einen sicheren
Gebrauch des Gerätes ausschließen nur
unter Aufsicht oder nach ausreichender
Einweisung durch eine verantwortungsbe­wusste Person benutzt werden, die sicher­stellt, dass sie sich der Gefahren des Ge­brauchs bewusst sind.
Kinder müssen beaufsichtigt werden, da­mit sie nicht am Gerät herumspielen kön­nen.

• Halten Sie das Verpackungsmaterial un­bedingt von Kindern fern. Erstickungsge­fahr!

Reinigung und Pflege 8
Was tun, wenn … 9
Technische Daten 11
Montage 12
Hinweise zum Umweltschutz 14

Änderungen vorbehalten

• Ziehen Sie vor der Entsorgung des Gerä­tes den Netzstecker, schneiden Sie das
Netzkabel (so nah wie möglich am Gerät)
ab und entfernen Sie die Tür, so dass
spielende Kinder vor elektrischem Schlag
geschützt sind und sich nicht in dem Ge­rät einschließen können.

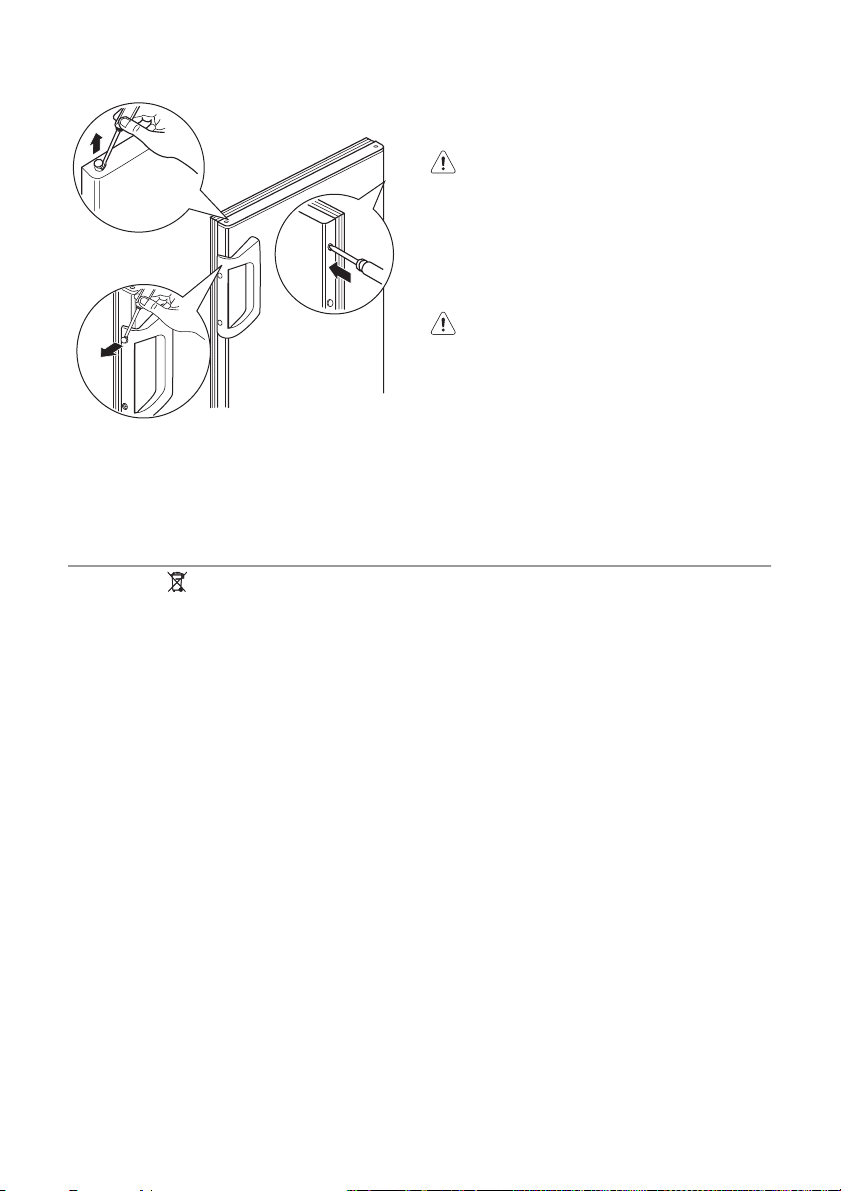

• Wenn dieses Gerät mit magnetischer Tür­dichtung ein älteres Modell mit Schnapp­verschluss (Türlasche) an der Tür oder
auf dem Deckel ersetzt, machen Sie den
Schnappverschluss vor dem Entsorgen
des Altgerätes unbrauchbar. So verhin­dern Sie, dass das Gerät nicht zu einer To­desfalle für Kinder wird.

Allgemeine Sicherheitshinweise

Vorsicht! Die Belüftungsöffnungen

müssen immer frei zugänglich sein.

• Das Gerät ist für die Aufbewahrung von
Lebensmitteln und/oder Getränken in ei­nem normalen Haushalt bestimmt, wie in
der vorliegenden Gebrauchsanweisung
beschrieben wird.

• Benutzen Sie keine mechanischen oder
sonstigen Hilfsmittel, um den Abtaupro­zess zu beschleunigen.

• Verwenden Sie keine anderen Elektroge­räte (wie Speiseeisbereiter) in Kühlgerä­ten, wenn solche Geräte nicht ausdrück­lich vom Hersteller für diesen Zweck zu­gelassen sind.

• Achten Sie darauf, den Kältekreislauf
nicht zu beschädigen.

• Das Kältemittel Isobutan (R600a) im Käl­tekreislauf des Gerätes ist ein natürliches
und sehr umweltfreundliches Gas, das je­doch leicht entflammbar ist.

electrolux 3

Achten Sie beim Transport und bei der
Aufstellung des Gerätes darauf, nicht die
Komponenten des Kältekreislaufs zu be­schädigen.
Bei einer eventuellen Beschädigung des
Kältekreislaufs:
– Offene Flammen und Zündfunken ver-

meiden

– Den Raum, in dem das Gerät installiert

ist, gut lüften

• Änderungen der technischen Eigenschaf­ten oder am Gerät sind gefährlich. Ein de­fektes Netzkabel kann Kurzschlüsse und
einen Brand verursachen und/oder zu
Stromschlägen führen.

Warnung! Elektrische Bauteile (Netzka­bel, Stecker, Kompressor) dürfen nur
vom Kundendienst oder einer Fachkraft
ausgewechselt werden.

1. Das Netzkabel darf nicht verlängert

werden.

2. Vergewissern Sie sich, dass der Netz-

stecker nicht von der Geräterückseite
gequetscht oder beschädigt wird. Ein
gequetschter oder beschädigter Netz­stecker überhitzt und kann einen
Brand verursachen.

3. Vergewissern Sie sich, dass der Netz-

stecker des Gerätes frei zugänglich ist.

4. Ziehen Sie nicht am Netzkabel.

5. Stecken Sie den Netzstecker nie in ei-

ne lockere Steckdose. Es besteht
Brand- und Stromschlaggefahr.

6. Betreiben Sie das Gerät nicht ohne

Lampenabdeckung

1)

, der Innenbe-

leuchtung.

• Dieses Gerät ist schwer. Vorsicht beim
Transport.

• Entnehmen oder berühren Sie nie mit nas­sen/feuchten Händen Tiefkühlgut, da dies
zu Hautverletzungen oder Kälteverbren­nungen führen kann.

• Das Gerät nicht direkter Sonneneinstrah­lung aussetzen.

•

Die Leuchtmittel

2)

in diesem Gerät sind
Speziallampen, die nur für Haushaltsgerä­te geeignet sind. Sie eignen sich nicht zur
Raumbeleuchtung.

1) Falls Lampenabdeckung vorhanden

2) Falls Lampe vorhanden

3) No-Frost-Geräte

Täglicher Gebrauch

• Stellen Sie keine heißen Töpfe auf die
Kunststoffteile des Gerätes.

• Lagern Sie keine feuergefährlichen Gase
oder Flüssigkeiten in dem Gerät. Explosi­onsgefahr.

• Legen Sie Lebensmittel nicht direkt vor
den Luftauslass auf der Rückwand.

3)

• Ein aufgetautes Produkt darf nicht wieder
eingefroren werden.

• Abgepackte Tiefkühlkost immer entspre­chend den Herstellerangaben aufbewah­ren.

• Die Lagerempfehlungen des Gerätehers­tellers sollten strikt eingehalten werden.
Halten Sie sich an die betreffenden Anwei­sungen.

• Keine kohlensäurehaltigen Getränke oder
Sprudel in den Tiefkühlschrank stellen, da
der Druckanstieg in den Behältern zur Ex­plosion führen und das Gerät beschädi­gen kann.

• Eis am Stiel kann Kälteverbrennungen ver­ursachen, wenn es direkt nach der Ent­nahme aus dem Gefrierschrank geges­sen wird.

Reinigung und Pflege

• Schalten Sie vor Wartungsarbeiten immer
das Gerät ab und ziehen Sie den Netzste­cker aus der Steckdose.

• Reinigen Sie das Gerät nicht mit Metallge­genständen.

• Keine scharfen Gegenstände zum Entfer­nen von Reif und Eis im Gerät verwen­den. Verwenden Sie einen Kunststoffsc­haber.

• Kontrollieren Sie den Tauwasserabfluss
im Kühlraum in regelmäßigen Abständen.
Reinigen Sie den Ablauf, falls nötig. Bei
verstopftem Wasserabfluss sammelt sich
das Wasser auf dem Boden des Geräts
an.

Montage
Wichtig! Halten Sie sich für den

elektrischen Anschluss strikt an die
Anweisungen der betreffenden Abschnitte.

• Kontrollieren Sie nach dem Auspacken
das Gerät auf eventuelle Beschädigun-

4 electrolux

gen. Nehmen Sie das Gerät nicht in Be­trieb, wenn es beschädigt ist. Melden Sie
die Schäden umgehend dem Händler,
bei dem Sie es erworben haben. Bewah­ren Sie in diesem Fall die Verpackung auf.

• Lassen Sie das Gerät mindestens vier
Stunden stehen, bevor Sie es elektrisch
anschließen, damit das Öl in den Kom­pressor zurückfließen kann.

• Ausreichenden Freiraum zur Luftzirkulati­on um das Gerät lassen; anderenfalls be­steht Überhitzungsgefahr. Halten Sie sich
für die Belüftung an die Installationsanwei­sungen.

• Das Gerät sollte zur Vermeidung von Ver­brennungen durch Berührung von heißen
Bauteilen (Kompressor, Kondensator)
möglichst mit der Rückseite gegen eine
Wand aufgestellt werden.

• Das Gerät darf nicht in der Nähe von Heiz­körpern oder Kochern installiert werden.

• Vergewissern Sie sich, dass der Netzste­cker des Gerätes nach der Installation frei
zugänglich ist.

• Verbinden Sie das Gerät ausschließlich
mit einer Trinkwasserzuleitung.

4)

Kundendienst

• Sollte die Wartung des Gerätes elektri­sche Arbeiten verlangen, so dürfen diese

nur von einem qualifizierten Elektriker
oder einem Elektro-Fachmann durchge­führt werden.

• Wenden Sie sich für Reparaturen und
Wartung nur an Fachkräfte der autorisier­ten Kundendienststellen und verlangen
Sie stets Original-Ersatzteile.

Umweltschutz

Das Gerät enthält im Kältekreis oder in
dem Isoliermaterial keine ozonschädi­genden Gase. Das Gerät darf nicht wie
normaler Hausmüll entsorgt werden.
Die Isolierung enthält entzündliche Ga­se: das Gerät muss gemäß den gelten­den Vorschriften entsorgt werden; sie
erhalten diese bei Ihrer Gemeindever­waltung. Nicht das Kälteaggregat be­schädigen, insbesondere nicht in der
Nähe des Wärmetauschers. Die Materi­alien, die bei der Herstellung dieses Ge­räts verwendet wurden und mit dem

Symbol

markiert sind, können recy-

celt werden.

BETRIEB

Einschalten des Geräts

Stecken Sie den Stecker in die Wandsteck­dose.
Drehen Sie den Temperaturregler im Uhrzei­gersinn auf eine mittlere Einstellung.

Ausschalten des Geräts

Drehen Sie den Temperaturregler zum Aus­schalten des Geräts in die Position "O".

Temperaturregelung

Die Temperatur wird automatisch geregelt.
Bedienen Sie das Gerät wie folgt:

• drehen Sie den Temperaturregler auf eine
niedrigere Einstellung, um die minimal
mögliche Kühlung zu erreichen.

• drehen Sie den Temperaturregler auf eine
höhere Einstellung, um die maximal mög­liche Kühlung zu erreichen.

4) Falls ein Wasseranschluss erforderlich ist

eine mittlere Einstellung ist im Allgemei­nen am besten geeignet.

Allerdings muss für eine exakte Einstellung
berücksichtigt werden, dass die Tempera­tur im Innern des Gerätes von verschiede­nen Faktoren abhängt:

• von der Raumtemperatur

• von der Häufigkeit der Türöffnung

• von der Menge der eingelagerten Lebens­mittel

• und vom Standort des Geräts.

electrolux 5

Wichtig! Ist die Umgebungstemperatur
hoch oder das Gerät voll beladen, dieses
aber auf die niedrigste Temperatur
eingestellt, so kann es bei andauerndem

ERSTE INBETRIEBNAHME

Reinigung des Innenraums

Bevor Sie das Gerät in Betrieb nehmen, be­seitigen Sie den typischen "Neugeruch" am
besten durch Auswaschen der Innenteile
mit lauwarmem Wasser und einem neutra­len Reinigungsmittel. Sorgfältig nachtrock­nen.

TÄGLICHER GEBRAUCH

Einfrieren frischer Lebensmittel

Das Gefriergerät eignet sich zum Einfrieren
von frischen Lebensmitteln und zum Lagern
von gefrorenen und tiefgefrorenen Lebens­mitteln über einen längeren Zeitraum.
Für das Einfrieren frischer Lebensmittel ist ei­ne Änderung der mittleren Einstellung nicht
erforderlich.
Möchten Sie den Gefriervorgang beschleu­nigen, drehen Sie bitte den Temperaturreg­ler auf eine höhere Einstellung, um die maxi­mal mögliche Kühlung zu erreichen.

Wichtig! Unter diesen Umständen kann die
Temperatur im Kühlschrank unter 0 °C
fallen. Ist dies der Fall, drehen Sie den
Temperaturregler auf eine wärmere
Einstellung.

Legen Sie die einzufrierenden Lebensmittel
auf die Ablage des Gefrierraums. Hier befin­det sich die kälteste Zone.
Die maximale Menge an Lebensmitteln, die
in 24 Stunden eingefroren werden kann, ist
auf dem Typenschild angegeben, das sich
im Inneren des Geräts befindet.
Der Gefriervorgang dauert 24 Stunden. Le­gen Sie während dieses Zeitraums keine wei­teren einzufrierenden Lebensmittel in das
Gerät.

Lagerung gefrorener Produkte

Lassen Sie das Gerät vor der ersten In­betriebnahme oder nach einer Zeit, in der
das Gerät nicht benutzt wurde, mindestens

Betrieb des Geräts an der Rückwand zu
Frostbildung kommen. In diesem Fall muss
eine höhere Temperatur gewählt werden,
die ein automatisches Abtauen ermöglicht
und damit auch einen niedrigeren
Energieverbrauch.

Wichtig! Verwenden Sie keine Reinigungs­mittel oder Scheuerpulver, da hierdurch die
Oberfläche beschädigt wird.

zwei Stunden lang auf den höheren Einstel­lungen laufen, bevor Sie Lebensmittel in
das Gefrierfach hinein legen.
Sollen große Mengen an Lebensmitteln auf­bewahrt werden, entfernen Sie alle Körbe
und Schubladen aus dem Gerät und setzen
Sie die Lebensmittel auf Kühlablagen, um
die optimale Leistung zu erhalten.

Warnung! Bitte achten Sie unbedingt
darauf, die Beladungsgrenze nicht zu
überschreiten, die seitlich im oberen

Teil angegeben ist (wo zutreffend)

Wichtig! Kam es zum Beispiel durch einen
Stromausfall, der länger dauerte als der in
der Tabelle mit den technischen Daten
angegebene Wert (siehe "Ausfalldauer") zu
einem ungewollten Abtauen, dann müssen
die aufgetauten Lebensmittel sehr rasch
verbraucht oder sofort gekocht und nach
dem Abkühlen erneut eingefroren werden.

Auftauen

Tiefgefrorene oder gefrorene Lebensmittel
können vor der Verwendung je nach der zur
Verfügung stehenden Zeit im Kühlschrank
oder bei Raumtemperatur aufgetaut werden.
Kleinere Gefriergutteile können unter Um­ständen sogar direkt aus dem Gefrier­schrank entnommen und anschließend so­fort gekocht oder gegart werden: in diesem
Fall dauert der Garvorgang allerdings etwas
länger.

6 electrolux

Eiswürfelbereitung

Dieses Gerät ist mit einer oder mehreren
Schalen für die Herstellung von Eiswürfeln
ausgestattet. Füllen Sie die Schalen mit Was­ser und stellen Sie diese in das Gefrierfach.

Wichtig! Bitte verwenden Sie zum
Herausholen der Schalen aus dem
Gefrierschrank keine Utensilien aus Metall.

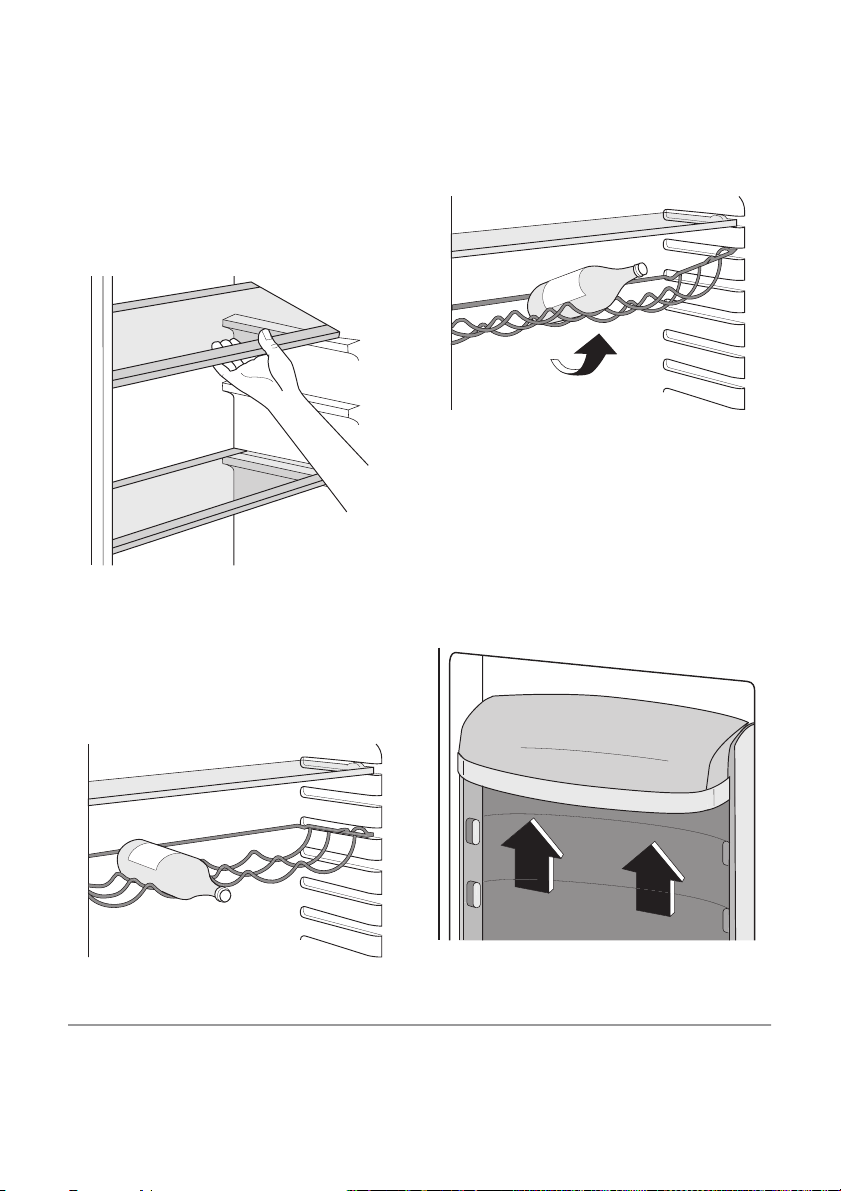

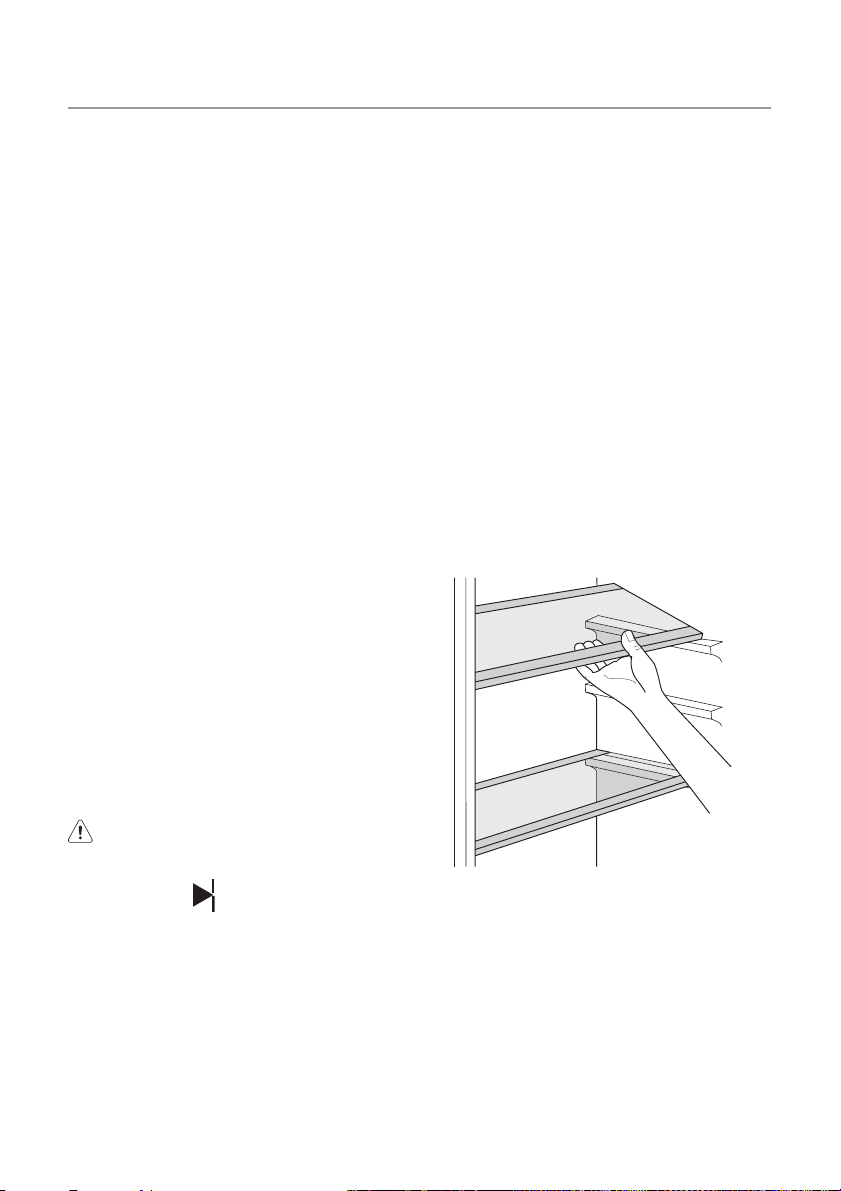

Verstellbare Ablagen/Einsätze

Die Wände des Kühlschranks sind mit einer
Anzahl von Führungsschienen ausgestattet,
die verschiedene Möglichkeiten für das Ein­setzen der Ablagen bieten.

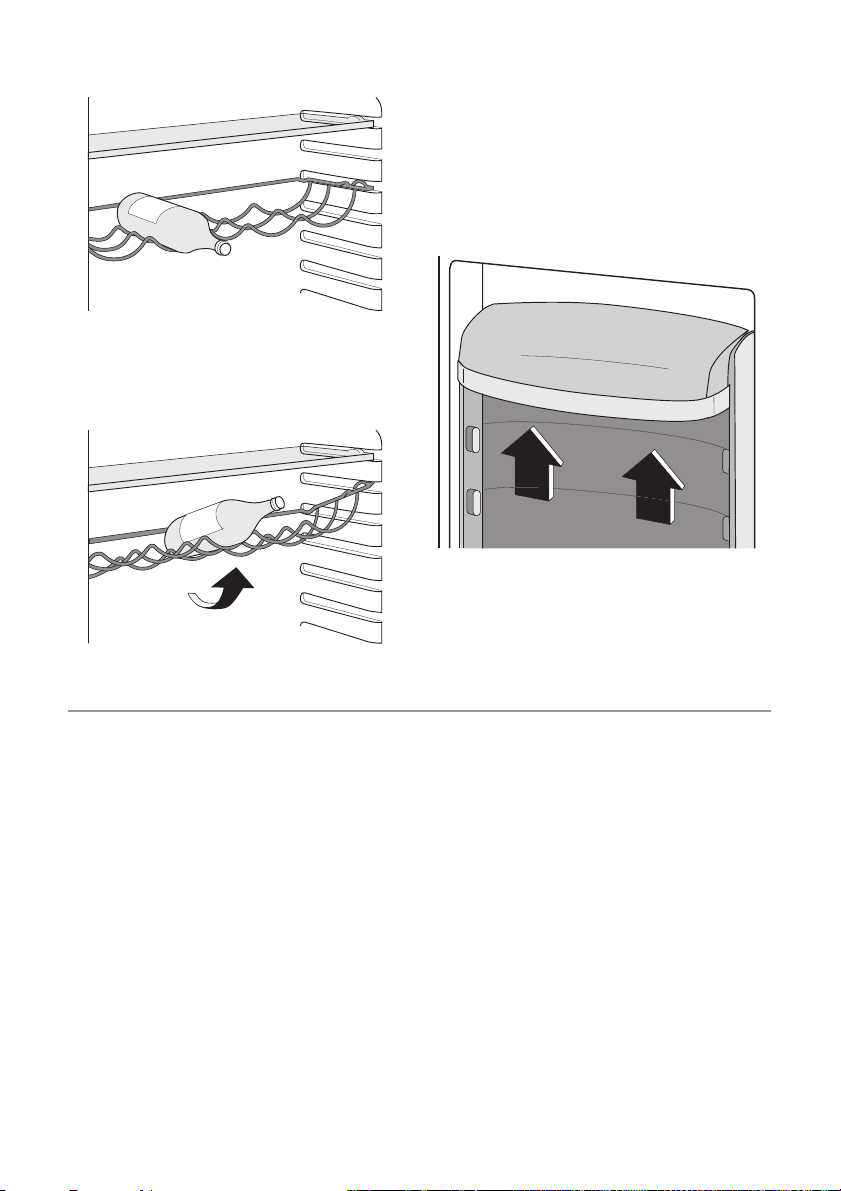

Die Flaschenablage kann in der Neigung ver­stellt werden, damit bereits geöffnete Fla­schen geöffnet werden können. Zu diesem
Zweck das Regal so hochziehen, dass es
sich drehen und in die nächst höhere Ein­schubebene setzen lässt.

Positionierung der Türeinsätze

Die Türeinsätze können in verschiedener Hö­he positioniert werden; damit ermöglichen
Sie das Lagern verschieden großer Lebens­mittelpackungen.
Bitte nehmen Sie die Einstellungen wie folgt
vor:
Ziehen Sie das Türabstellfach nach und
nach in Pfeilrichtung, bis es sich heraushe­ben lässt. Dann setzen Sie es in die neue Po­sition ein.

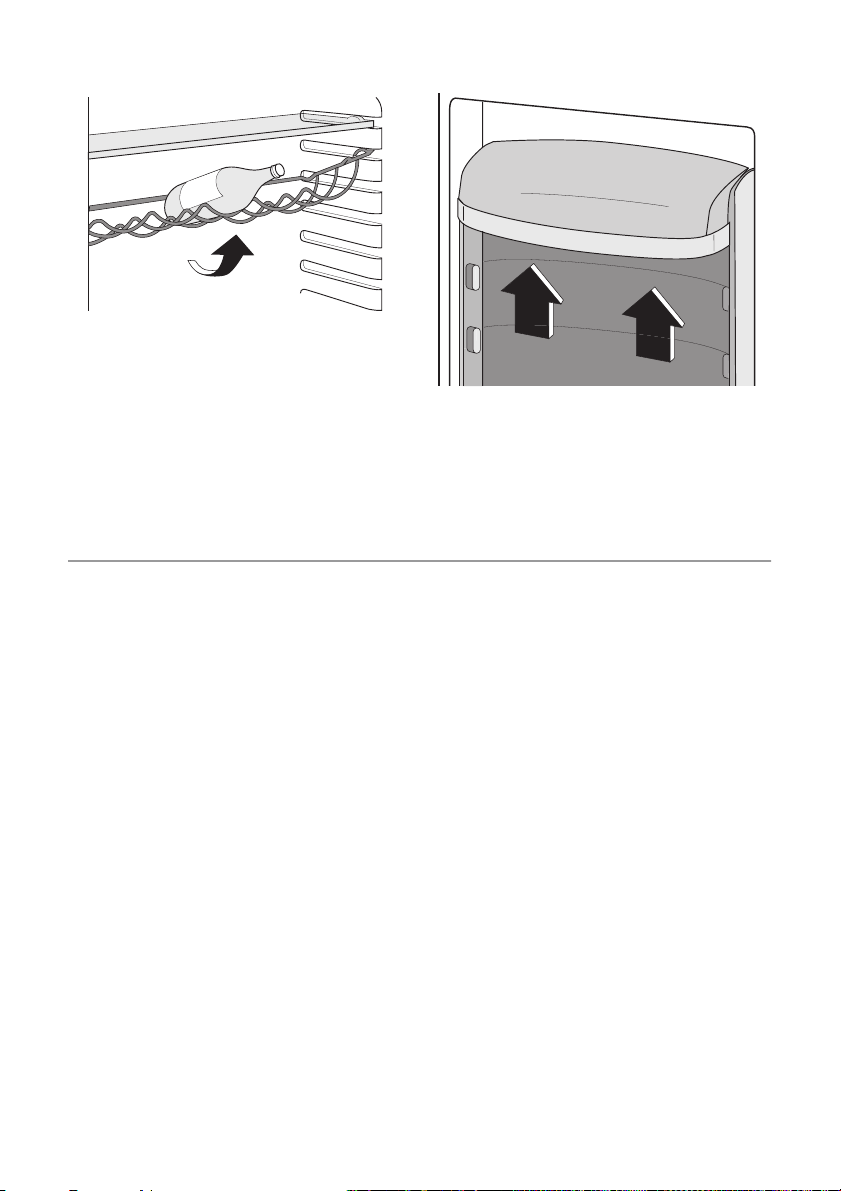

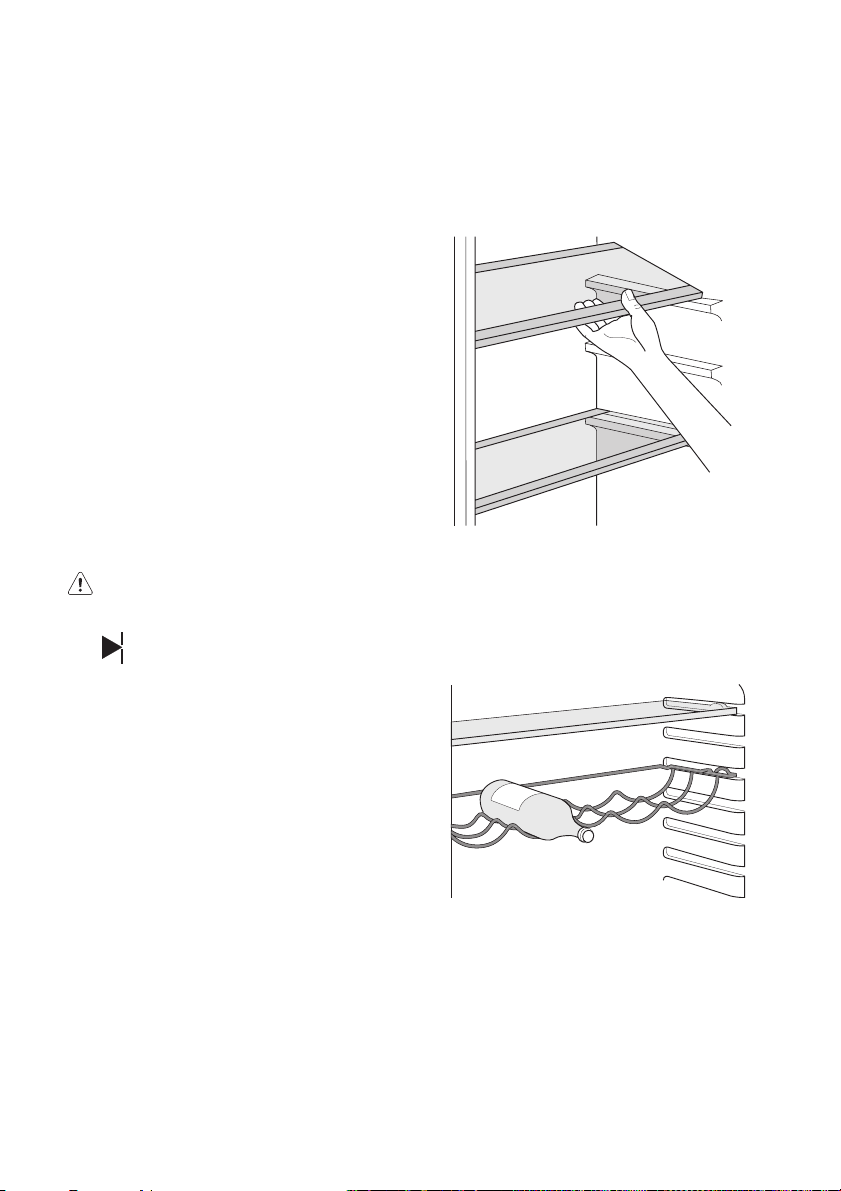

Flaschenablage

Legen Sie die Flaschen (mit der Öffnung
nach vorn) in die entsprechend vorbereitete
Flaschenablage ein.

Wichtig! Ist die Ablage horizontal
angeordnet, dürfen nur geschlossene
Flaschen darin gelagert werden.

PRAKTISCHE TIPPS UND HINWEISE

Energiespartipps

• Öffnen Sie die Tür nicht zu häufig, und las­sen Sie diese nicht länger offen als unbe­dingt notwendig.

• Wenn die Umgebungstemperatur hoch
ist und der Temperaturregler auf eine nied­rige Temperatur eingestellt und das Gerät
voll beladen ist, kann es zu andauerndem
Betrieb des Kompressors und damit zu
Reif- oder Eisbildung am Verdampfer kom­men. Stellen Sie in diesem Fall den Tem­peraturregler auf eine höhere Einstellung
ein, die ein automatisches Abtauen und
damit auch einen niedrigeren Energiever­brauch ermöglicht.

Hinweise für die Kühlung frischer
Lebensmittel

So erzielen Sie beste Ergebnisse:

• legen Sie bitte keine warmen Lebensmit­tel oder dampfende Flüssigkeiten in den
Kühlschrank

• decken Sie die Lebensmittel ab oder ver­packen Sie diese entsprechend, beson­ders wenn diese stark riechen

• legen Sie die Lebensmittel so hinein,
dass um sie Luft frei zirkulieren kann

Hinweise für die Kühlung

Tipps:
Fleisch (alle Sorten): wickeln Sie Fleisch in le­bensmittelechte Tüten und legen Sie diese
auf die Glasablage über der Gemüseschub­lade.
Bitte lagern Sie Fleisch aus Sicherheitsgrün­den nur einen oder maximal zwei Tage auf
diese Weise.
Gekochte Lebensmittel, kalte Gerichte
usw.: diese können abgedeckt auf eine Ab­lage gelegt werden.
Obst und Gemüse: bitte waschen Sie Obst
und Gemüse gründlich und legen Sie es in
die speziell dafür vorgesehene(n) Schubla­de(n).
Butter und Käse: diese sollten stets in spe­ziellen luftdichten Behältern verpackt sein
oder in Aluminiumfolie bzw. in lebensmitte­lechte Tüten eingepackt werden, um so we­nig Luft wie möglich in der Verpackung zu
haben.

Milchflaschen: bitte bewahren Sie Milchfla­schen stets mit Deckel im Flaschenregal in
der Tür auf.
Bananen, Kartoffeln, Zwiebeln und Knob­lauch sollten nicht im Kühlschrank aufbe­wahrt werden, außer diese sind dafür spezi­ell verpackt.

Hinweise zum Einfrieren

Im Folgenden finden Sie einige wertvolle
Tipps für einen optimalen Gefriervorgang:

• die maximale Menge an Lebensmitteln,

• der Gefriervorgang dauert 24 Stunden. Le-

• frieren Sie ausschließlich frische und

• teilen Sie die Lebensmittel in kleinere Por-

• die einzufrierenden Lebensmittelportio-

• achten Sie beim Hineinlegen von fri-

• weniger fetthaltige Lebensmittel lassen

• werden Gefrierwürfel direkt nach der Ent-

• Es empfiehlt sich, das Einfrierdatum auf je-

electrolux 7

die innerhalb von 24 Stunden eingefroren
werden kann. ist auf dem Typschild ange­geben;

gen Sie während dieses Zeitraums keine
weiteren einzufrierenden Lebensmittel in
das Gefrierfach;

gründlich gewaschene Lebensmittel von
sehr guter Qualität ein;

tionen ein, damit diese schnell und voll­ständig gefrieren und Sie später nur die
Menge auftauen müssen, die Sie gerade
benötigen;

nen sollten stets luftdicht in Aluminiumfo­lie oder in lebensmittelechte Gefrierbeutel
verpackt werden, um so wenig Luft wie
möglich in der Verpackung zu haben;

schen, noch ungefrorenen Lebensmitteln
darauf, dass diese keinen Kontakt mit Ge­friergut bekommen, da dieses sonst an­tauen kann;

sich besser lagern als fetthaltigere; Salz
verkürzt die Lagerzeit von Lebensmitteln
im Gefrierfach;

nahme aus dem Gefrierfach verwendet,
können Sie zu Frostbrand auf der Haut
führen;

der einzelnen Packung zu notieren, um ei­nen genauen Überblick über die Lagerzeit
zu haben.

8 electrolux

Hinweise zur Lagerung gefrorener
Produkte

So erzielen Sie die besten Ergebnisse mit Ih­rem Gerät:

• prüfen Sie sorgfältig, dass die im Handel
erworbenen gefrorenen Lebensmittel
sachgerecht gelagert wurden;

• achten Sie unbedingt darauf, die einge­kauften gefrorenen Lebensmittel in der
kürzest möglichen Zeit in Ihren Gefrier­schrank zu bringen;

REINIGUNG UND PFLEGE

Vorsicht! Ziehen Sie bitte vor jeder
Reinigungsarbeit immer den
Netzstecker aus der Steckdose.

Der Kältekreis des Gerätes enthält Koh­lenwasserstoffe; Wartungsarbeiten und
Nachfüllen von Kältemittel dürfen daher
nur durch vom Hersteller autorisiertes
Fachpersonal ausgeführt werden.

Regelmäßige Reinigung

Der gesamte Kühlschrank muss regelmäßig
gereinigt werden:

• Reinigen Sie die Innenseiten und die Zu­behörteile mit lauwarmem Wasser und et­was Neutralseife.

• Prüfen und säubern Sie die Türdichtun­gen in regelmäßigen Abständen und kon­trollieren Sie, dass diese sauber und frei
von Verunreinigungen sind.

• Spülen und trocknen Sie diese sorgfältig
ab.

Wichtig! Ziehen Sie nicht an Leitungen und/
oder Kabeln im Innern des Kühlschranks
und achten Sie darauf, diese nicht zu
verschieben oder zu beschädigen.
Benutzen Sie zur Reinigung des Innen­raums keinesfalls Putzmittel, Scheuerpulver,
stark parfümierte Reinigungsmittel oder
Wachspolituren, da diese die Oberfläche
des Innenraums beschädigen und einen
starken Eigengeruch hinterlassen können.

Reinigen Sie den Kondensator (schwarzes
Gitter) und den Motorkompressor auf der
Geräterückseite mit einer Bürste oder ei­nem Staubsauger. Dadurch verbessert sich
die Leistung des Geräts und es verbraucht
weniger Strom.

• öffnen Sie die Tür nicht zu häufig, und las­sen Sie diese nicht länger offen als unbe­dingt notwendig.

• Abgetaute Lebensmittel verderben sehr
schnell und eignen sich nicht für ein er­neutes Einfrieren.

• Das Haltbarkeitsdatum auf der Tiefkühl­kostverpackung sollte nicht überschritten
werden.

Wichtig! Bitte achten Sie darauf, das
Kühlsystem nicht zu beschädigen.

Viele Haushaltsreiniger für Küchen enthalten
Chemikalien, die den im Gerät verwendeten
Kunststoff angreifen können. Aus diesem
Grund ist es empfehlenswert, das Gerät au­ßen nur mit warmem Wasser und etwas flüs­sigem Tellerspülmittel zu reinigen.
Schließen Sie das Gerät nach der Reini­gung wieder an die Netzversorgung an.

Abtauen des Kühlschranks

Bei normalem Betrieb wird Frost bei jedem
Anhalten des Motorkompressors automa­tisch aus dem Verdampfer des Kühl­schranks entfernt. Das Tauwasser läuft
durch eine Rinne in einen speziellen Behäl­ter an der Rückseite des Geräts über dem
Motorkompressor, wo es verdampft.

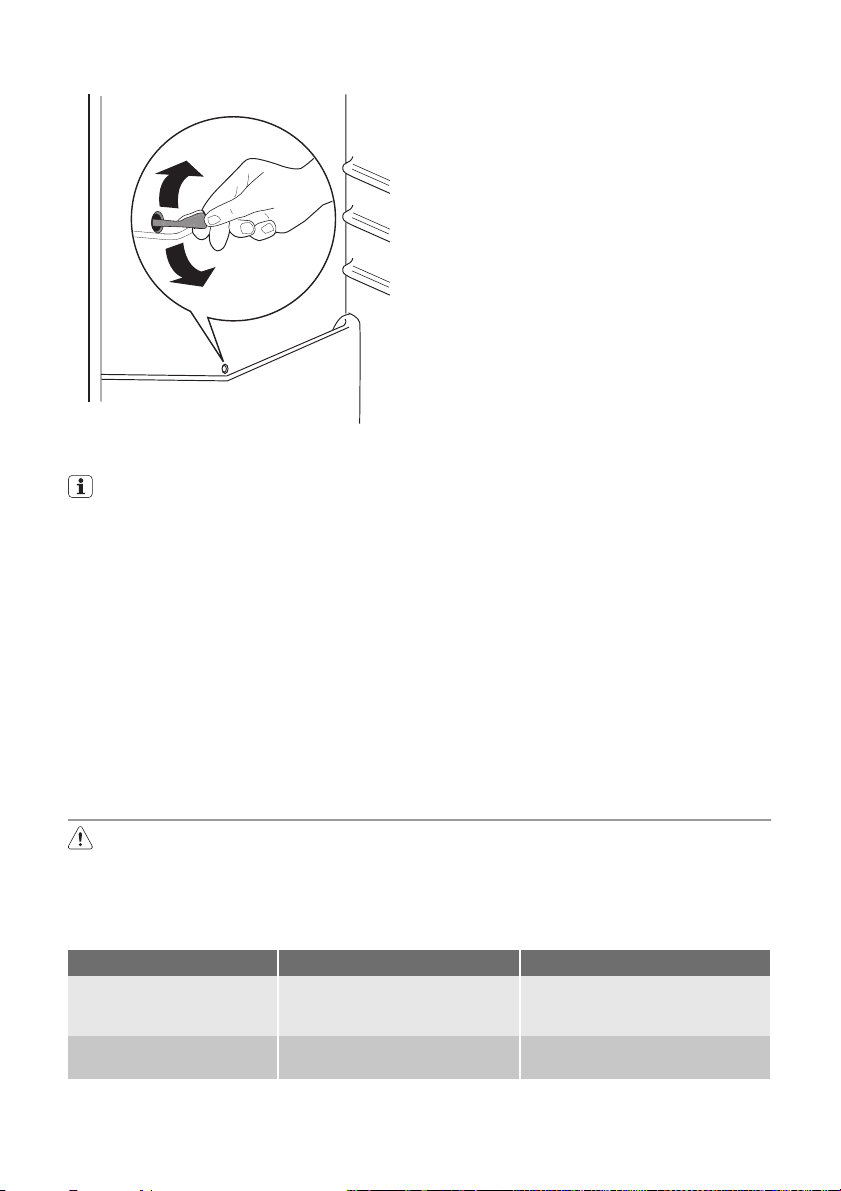

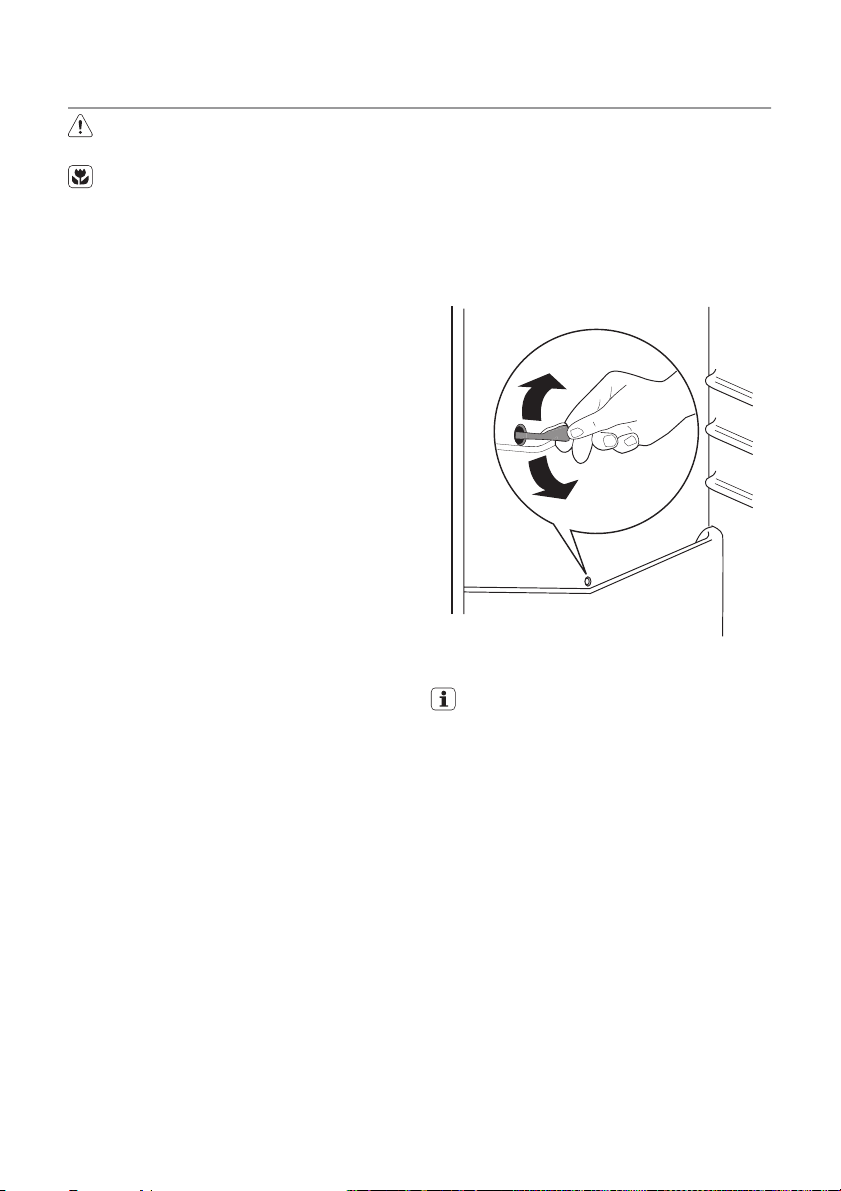

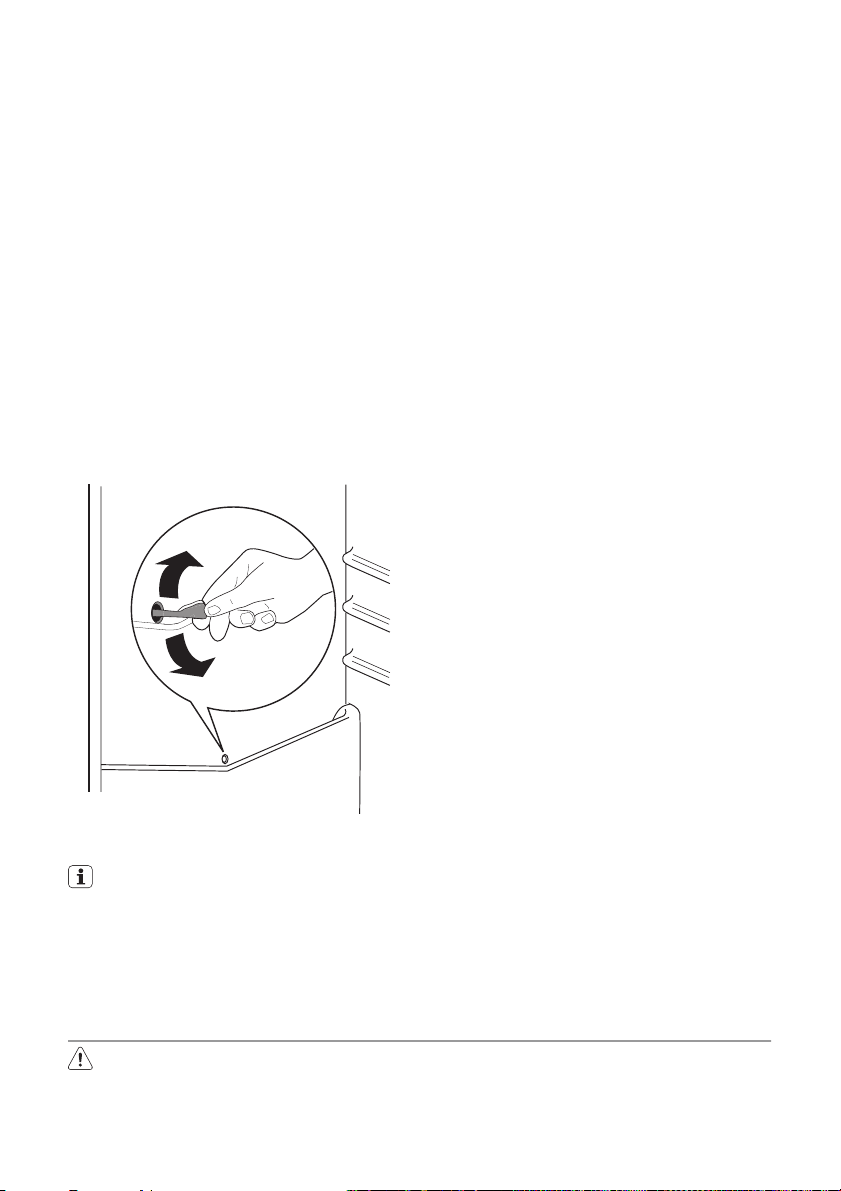

Reinigen Sie deshalb regelmäßig die Abfluss­öffnung des Tauwassers in der Mitte des
Kühlschrankkanals, damit das Wasser nicht
überfließt und auf die gelagerten Lebensmit­tel tropft. Benutzen Sie dazu bitte das mit­gelieferte Reinigungswerkzeug, das sich be­reits in der Ablauföffnung befindet.

Abtauen des Gefrierschranks

Auf den Ablagen des Gefrierschranks
und im Innern des oberen Fachs wird
sich stets etwas Reif bilden.

Wichtig! Tauen Sie den Gefrierschrank ab,
wenn die Reifschicht eine Stärke von etwa
3 bis 5 mm erreicht hat.

Entfernen Sie den Reif wie nachstehend er­läutert:

1. Schalten Sie das Gerät aus.

2. Nehmen Sie das gesamte Gefriergut he­raus, verpacken Sie es in mehrere
Schichten Zeitungspapier und lagern Sie
es an einem kühlen Ort.

3. Lassen Sie die Tür offen.

4. Ist das Geräteinnere vollständig abge­taut, trocken Sie die nassen Oberflä­chen gründlich ab und setzen Sie den
Stopfen wieder ein.

electrolux 9

5. Schalten Sie das Gerät ein.

6. Drehen Sie den Temperaturregler auf ei­ne höhere Einstellung, um die maximal
mögliche Kühlung zu erreichen, und las­sen Sie das Gerät zwei bis drei Stunden
mit dieser Einstellung laufen.

7. Legen Sie die ausgelagerten Lebensmit­tel wieder in das Fach hinein.

Wichtig! Verwenden Sie bitte niemals
scharfe Gegenstände zum Entfernen von
Reif und Eis vom Verdampfer, da dieser
dadurch beschädigt werden könnte.
Benutzen Sie keine mechanischen oder
sonstigen Hilfsmittel, um den Abtauprozess
zu beschleunigen; halten Sie sich dazu
ausschließlich an die Angaben des
Geräteherstellers. Ein Temperaturanstieg
des Gefrierguts während des Abtauens des
Gerätes kann die Lagerzeit dieser
Lebensmittel verkürzen.

Stillstandzeiten

Bei längerem Stillstand des Gerätes müs­sen Sie folgendermaßen vorgehen:

•

trennen Sie das Gerät von der Netz­versorgung

• entnehmen Sie alle Lebensmittel

•

tauen Sie das Gerät ab

5)

, Reinigen Sie

das Gerät und alle Zubehörteile

• lassen Sie die Türen offen/angelehnt, um

das Entstehen unangenehmer Gerüche

zu vermeiden.
Möchten Sie bei einer längeren Abwesen­heit den Gefrierschrank weiter laufen las­sen, bitten Sie jemanden, gelegentlich die
Temperatur zu prüfen, damit das Gefriergut
bei einem möglichen Stromausfall nicht im
Innern des Gerätes verdirbt.

WAS TUN, WENN …

Warnung! Ziehen Sie vor der
Fehlersuche immer den Netzstecker
aus der Steckdose.
Die Fehlersuche, die in der vorliegen­den Benutzerinformation nicht beschrie­ben ist, darf nur von einem qualifizier-

5) falls dies vorgesehen ist.

ten Elektriker oder einer kompetenten
Person durchgeführt werden.

Wichtig! Während das Gerät in Betrieb ist,
entstehen bestimmte Geräusche
(Kompressor und Kühlkreislauf).

10 electrolux

Störung Mögliche Ursache Abhilfe

Das Gerät funktioniert

Das Gerät ist ausgeschaltet. Schalten Sie das Gerät ein.

nicht. Die Lampe funktio­niert nicht.

Der Netzstecker steckt nicht rich-

tig in der Steckdose.

Das Gerät bekommt keinen

Strom. Es liegt keine Spannung
an der Netzsteckdose an.

Stecken Sie den Netzstecker rich­tig in die Steckdose.

Testen Sie bitte, ob ein anderes
Gerät an dieser Steckdose funkti­oniert.
Kontaktieren Sie gegebenenfalls
einen qualifizierten Elektriker.

Die Lampe funktioniert
nicht.

Die Lampe ist im Standby-Mo­dus.

Öffnen und schließen Sie die Tür.

Die Lampe ist defekt. Siehe hierzu "Austauschen der

Lampe".

Der Kompressor arbeitet
ständig.

Die Temperatur ist nicht richtig
eingestellt.

Die Tür ist nicht richtig geschlos-

Stellen Sie eine höhere Tempera­tur ein.

Siehe hierzu "Schließen der Tür".

sen.

Die Tür wurde zu häufig geöffnet. Lassen Sie die Tür nicht länger als

unbedingt erforderlich offen.

Die Temperatur der zu kühlen-

den Lebensmittel ist zu hoch.

Lassen Sie die Lebensmittel auf
Raumtemperatur abkühlen, bevor
Sie sie in das Gerät legen.

Die Raumtemperatur ist zu hoch. Senken Sie die Raumtemperatur.

Wasser fließt an der
Rückwand des Kühl­schranks hinunter.

Beim automatischen Abtauen
fließt das abgetaute Wasser an
der Rückwand des Kühl-

Das ist normal.

schranks hinunter.

Wasser fließt in den Kühl­schrank.

Die eingelagerten Lebensmittel

Wasser fließt auf den Bo­den.

Der Wasserabflusskanal ist ver­stopft.

verhindern, dass das Wasser
zum Kollektor fließt.

Der Tauwasserablauf läuft nicht
in die Verdampferschale über

Reinigen Sie den Ablauf.

Stellen Sie sicher, dass die Le­bensmittel nicht die Rückwand be­rühren.

Befestigen Sie den Tauwasserab­lauf an der Verdampferschale.

dem Kompressor.

Die Temperatur im Gerät
ist zu niedrig.

Die Temperatur im Gerät
ist zu hoch.

Die Temperatur ist nicht richtig
eingestellt.

Die Temperatur ist nicht richtig
eingestellt.

Die Tür ist nicht richtig geschlos-

Stellen Sie eine höhere Tempera­tur ein.

Stellen Sie eine niedrigere Tempe­ratur ein.

Siehe hierzu "Schließen der Tür".

sen.

Die Temperatur der zu kühlen-

den Lebensmittel ist zu hoch.

Lassen Sie die Lebensmittel auf
Raumtemperatur abkühlen, bevor
Sie sie in das Gerät legen.

Es wurden zu viele Lebensmittel

auf einmal eingelegt.

Die Temperatur im Kühl­schrank ist zu hoch.

Die Kaltluft kann nicht im Gerät
zirkulieren.

Legen Sie weniger Lebensmittel
auf einmal ein.

Stellen Sie sicher, dass die Kaltluft
im Gerät zirkulieren kann.

Störung Mögliche Ursache Abhilfe

Die Temperatur im Ge­frierraum ist zu hoch.

Es bildet sich zu viel Reif
oder Eis.

Die Tür ist nicht richtig geschlos-

Die Temperatur ist nicht richtig

Die einzufrierenden Packungen
liegen zu dicht aneinander.

Die Lebensmittel sind nicht rich­tig verpackt.

sen.

eingestellt.

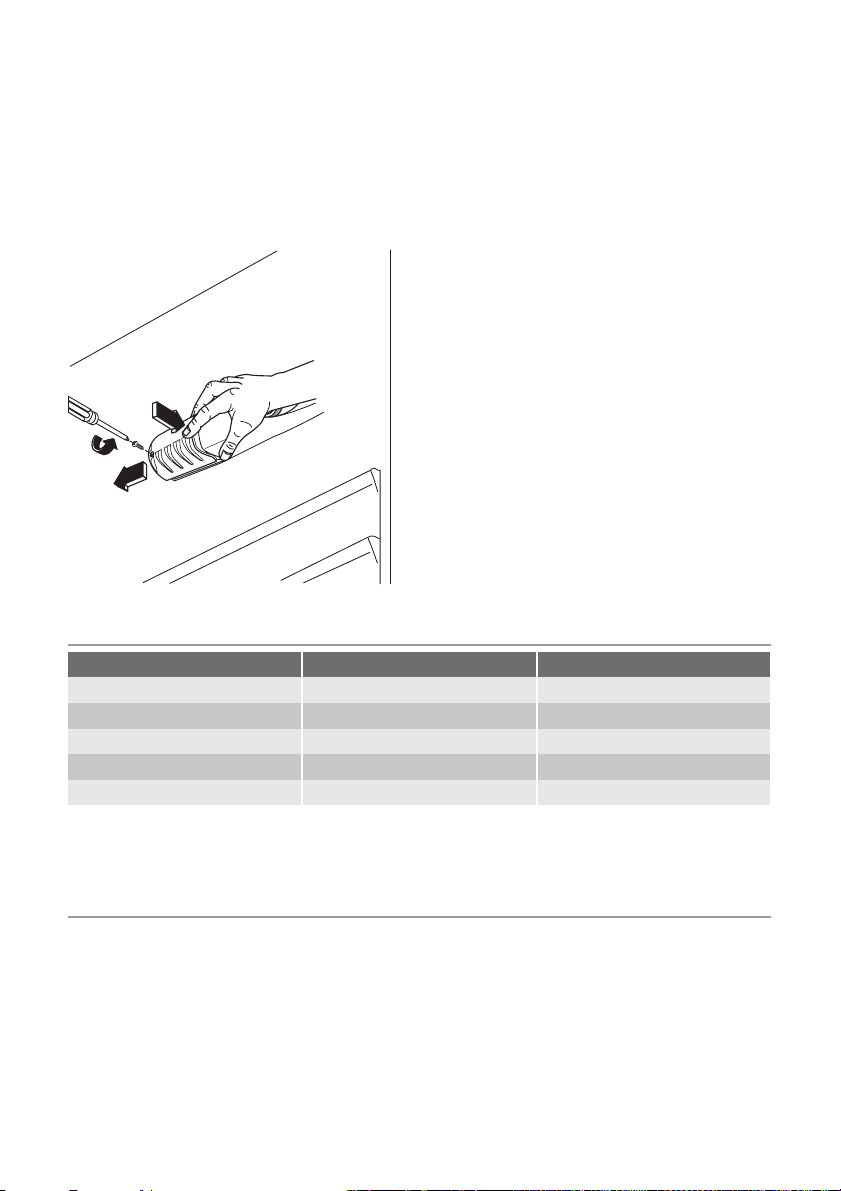

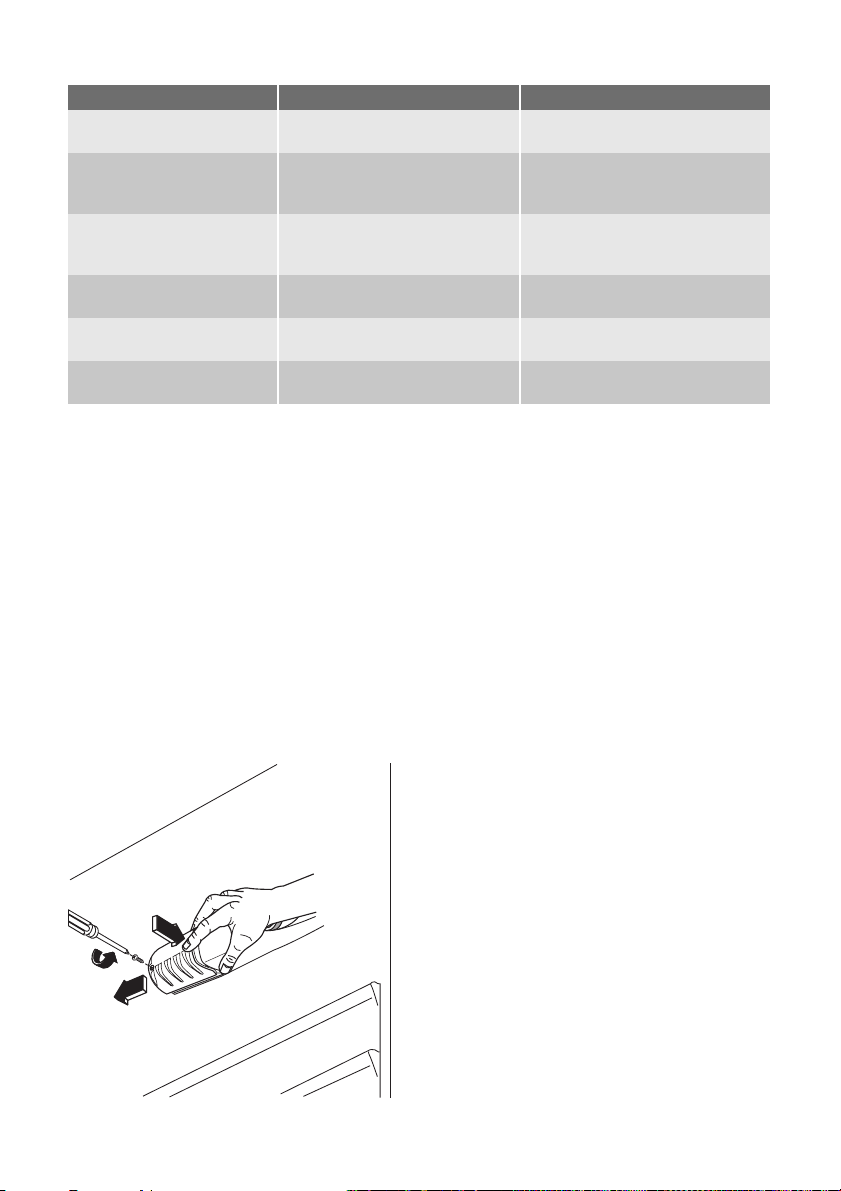

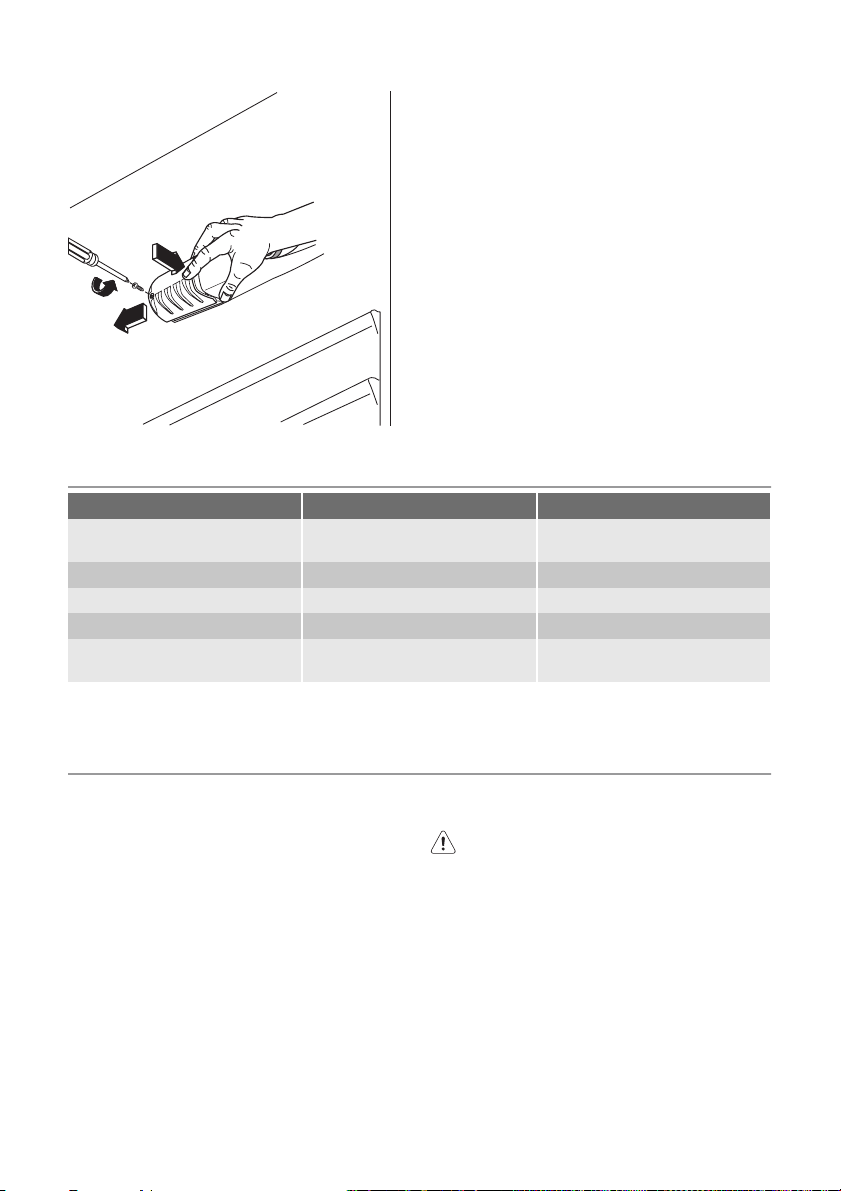

Ersetzen der Lampe

1. Trennen Sie den Netzstecker von der
Netzversorgung.

2. Lösen Sie die Schraube an der Lampen­abdeckung.

3. Nehmen Sie die Lampenabdeckung ab
(siehe hierzu die Abbildung).

4. Ersetzen Sie die defekte Lampe durch ei­ne Lampe mit der gleichen Leistung, die
speziell für Haushaltsgeräte vorgesehen
ist. (die maximal erlaubte Leistung steht
auf der Lampenabdeckung).

5. Bringen Sie die Lampenabdeckung an.

6. Ziehen Sie die Schraube an der Lampen­abdeckung fest.

7. Stecken Sie den Netzstecker in die
Steckdose.

8. Tür öffnen. Prüfen Sie, dass die Lampe
brennt.

Schließen der Tür

1. Reinigen Sie die Türdichtungen.

2. Stellen Sie die Tür nach Bedarf ein. Sie­he hierzu "Montage".

3. Ersetzen Sie die defekten Türdichtun­gen, falls erforderlich. Kontaktieren Sie
den Kundendienst.

electrolux 11

Stellen Sie sicher, dass die Kaltluft
im Gerät zirkuliert und die Lebens­mittel dies nicht verhindern.

Verpacken Sie die Lebensmittel
richtig.

Siehe hierzu "Schließen der Tür".

Stellen Sie eine höhere Tempera­tur ein.

TECHNISCHE DATEN

Abmessung der Aussparung
Höhe 1600 mm
Breite 600 mm
Tiefe 645 mm
Ausfalldauer 25 h

Die technischen Informationen befinden
sich auf dem Typenschild innen links im Ge­rät sowie auf der Energieplakette.

12 electrolux

MONTAGE

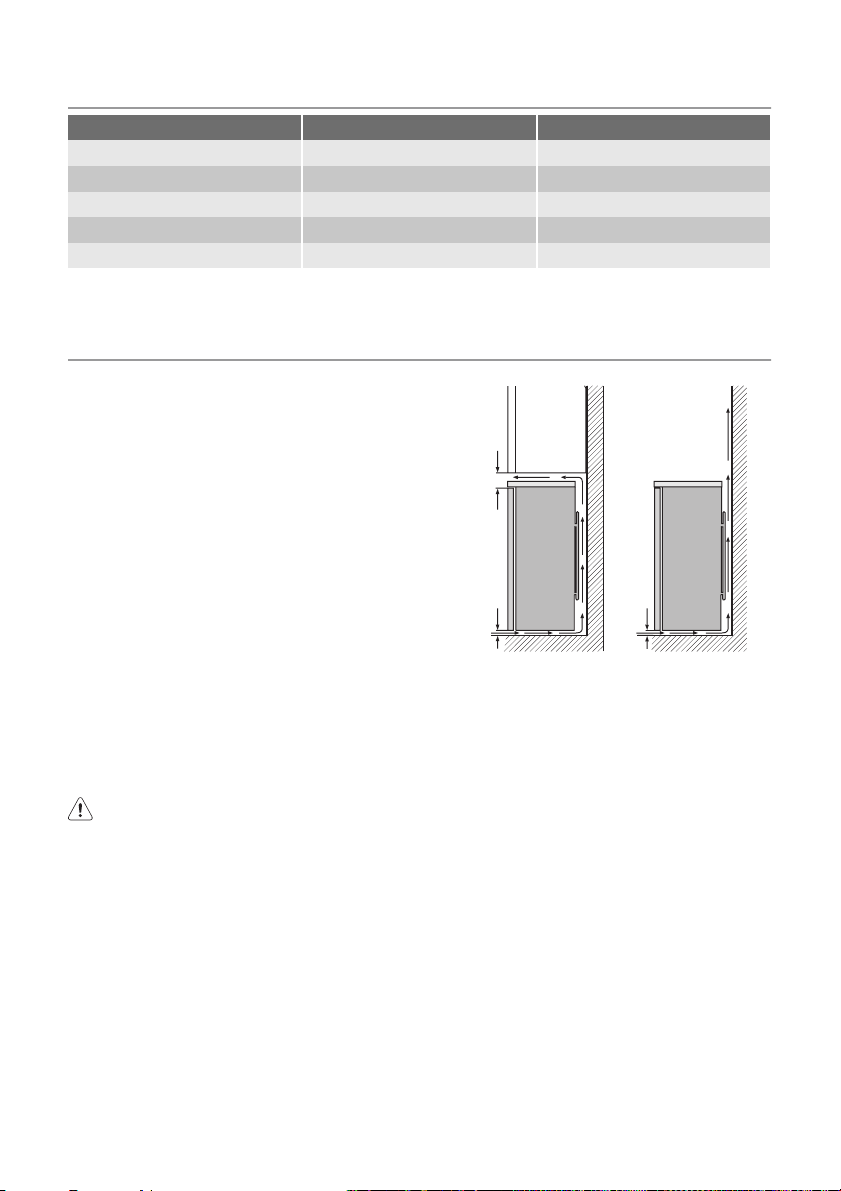

Standort

Das Gerät sollte möglichst weit entfernt von
Wärmequellen wie Heizungen, Boilern oder
direktem Sonnenlicht usw. aufgestellt wer­den. Sicherstellen, dass die Luft frei auf der
Rückseite des Gerätes zirkulieren kann. Da­mit das Gerät die optimale Leistung bringen
kann, wenn es unter einer überhängenden
Wand installliert wird, sollte der Mindestab­stand zwischen der Geräteoberseite und
der Wand mindestens 100 mm betragen. Al­lerdings sollte die Aufstellung des Gerätes
unter einer überhängenden Wand nach
Möglichkeit vermieden werden. Die korrekte
waagerechte Ausrichtung des Gerätes kann
mit Hilfe eines oder mehrerer Schraubfüße
am Sockel des Gerätes erfolgen.
Wird das Gerät in einer Ecke aufgestellt,
und zeigt die Scharnierseite dabei zur
Wand, so muss der Abstand zwischen
Wand und Gerät mindestens 10 mm betra­gen, damit die Tür zum Herausnehmen der
Ablagen geöffnet werden kann.

Warnung! Es muss möglich sein, das
Gerät vom Netz zu trennen; nach der
Installation muss die Steckdose daher
zugänglich bleiben.

Steckdose Ihres Hausanschlusses nicht ge­erdet sein sollte, lassen Sie das Gerät bitte
gemäß den geltenden Vorschriften erden
und fragen Sie dafür einen qualifizierten
Elektriker.
Der Hersteller übernimmt keinerlei Haftung
für Schäden oder Verletzungen, die durch
Missachtung der oben genannten Sicher­heitshinweise entstehen.
Das Gerät entspricht den EU- Richtlinien.

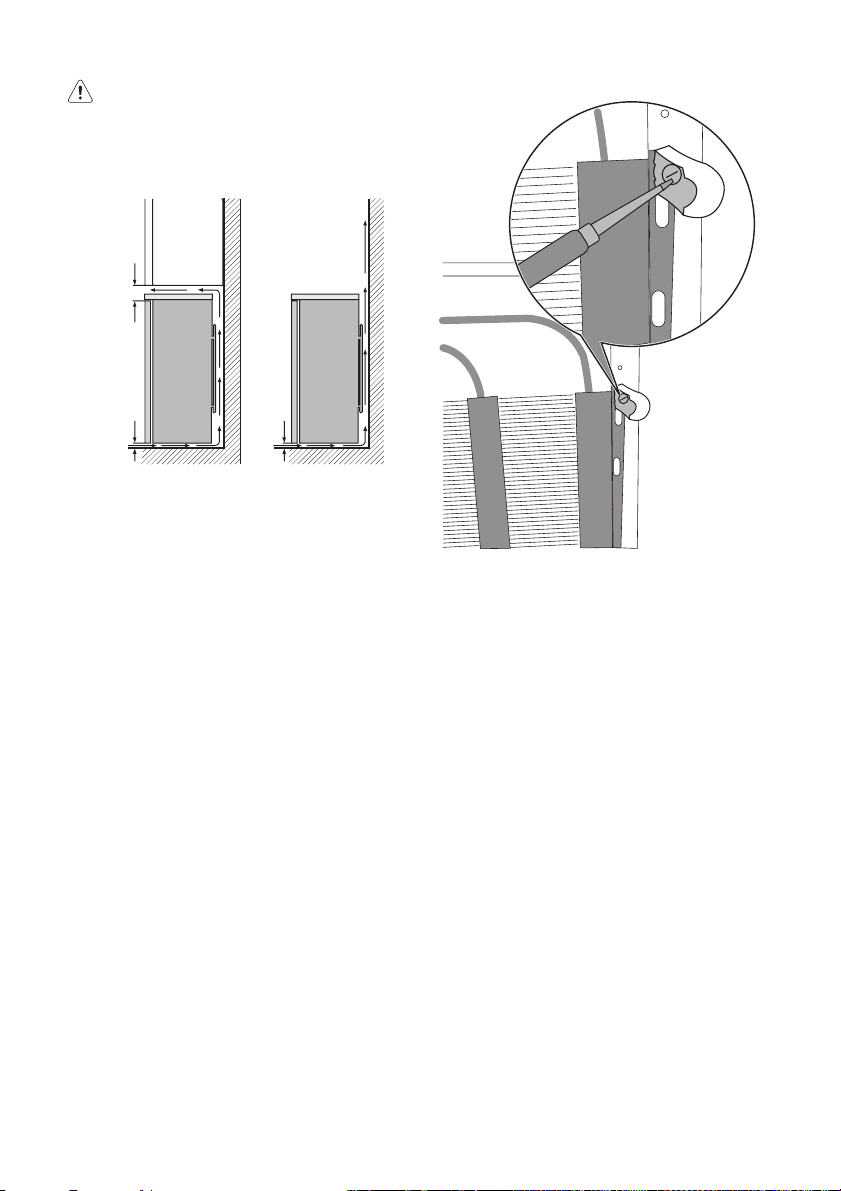

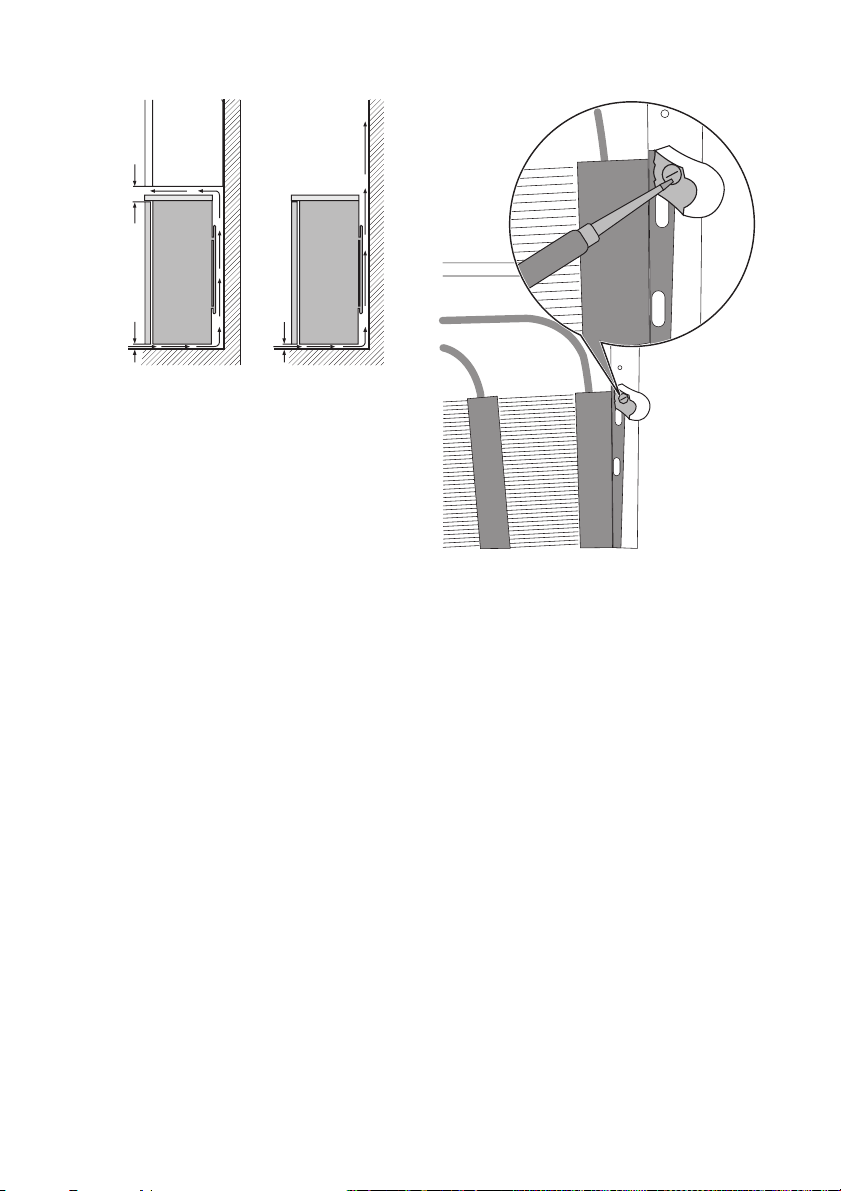

Distanzstücke hinten
Im Gerät befinden sich zwei Distanzstü-

cke, die, wie in der Abbildung gezeigt,
angebracht werden müssen.

Lockern Sie dazu die Schrauben etwas und
passen Sie die Distanzstücke unter den
Schraubenköpfen ein. Anschließend ziehen
Sie die Schrauben wieder fest.

10mm 100mm

Elektrischer Anschluss

Kontrollieren Sie vor der ersten Benutzung
des Gerätes, ob die Netzspannung und -fre­quenz Ihres Hausanschlusses mit den auf
dem Typenschild angegebenen Anschluss­werten übereinstimmen.
Das Gerät muss geerdet sein. Zu diesem
Zweck ist die Netzkabelsteckdose mit ei­nem Schutzkontakt ausgestattet. Falls die

10mm

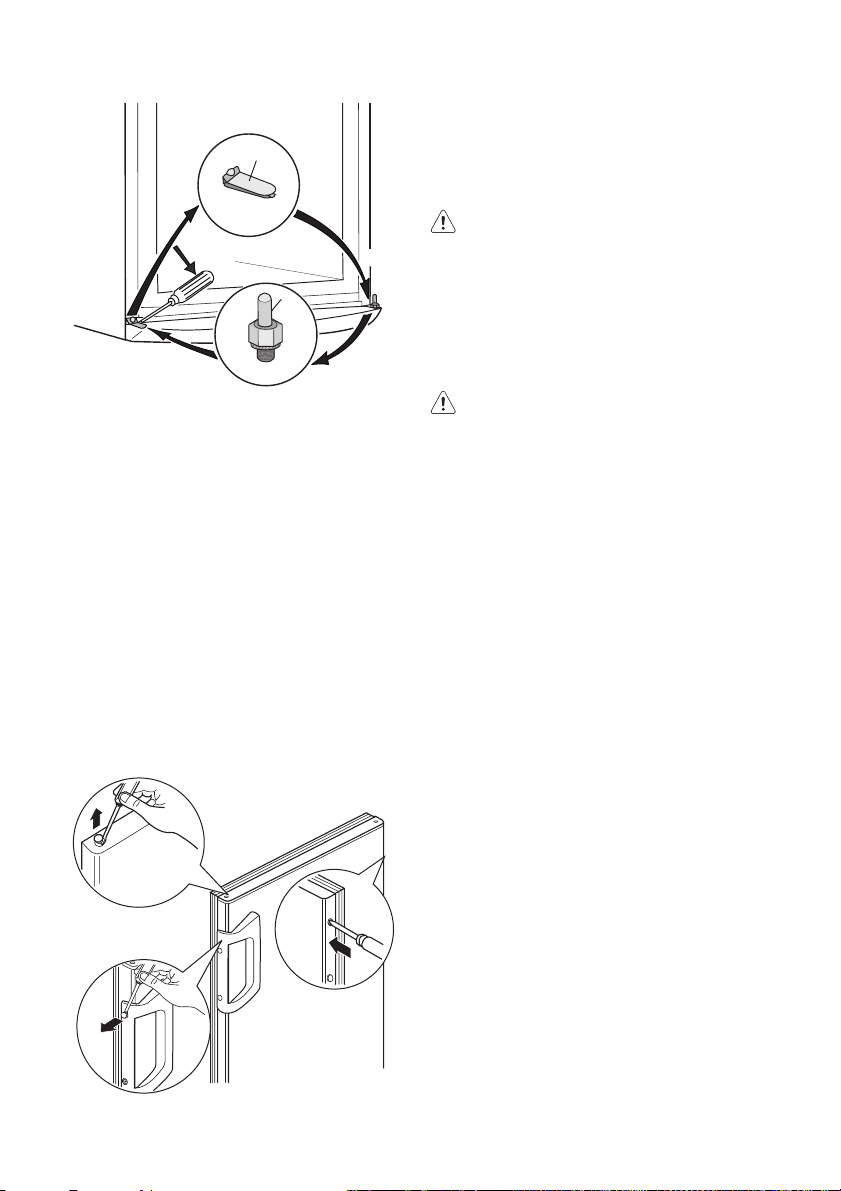

Wechseln des Türanschlags

Vor der Durchführung von Arbeiten am Ge­rät ist stets der Netzstecker aus der Steck­dose zu ziehen.
Beim Wechsel des Türanschlags ist wie
folgt vorzugehen:

• Die nachfolgend beschriebenen Tätigkei-

ten müssen mit Hilfe einer zweiten Per-

son durchgeführt werden, um ein Herun­terfallen der Türen zu vermeiden.

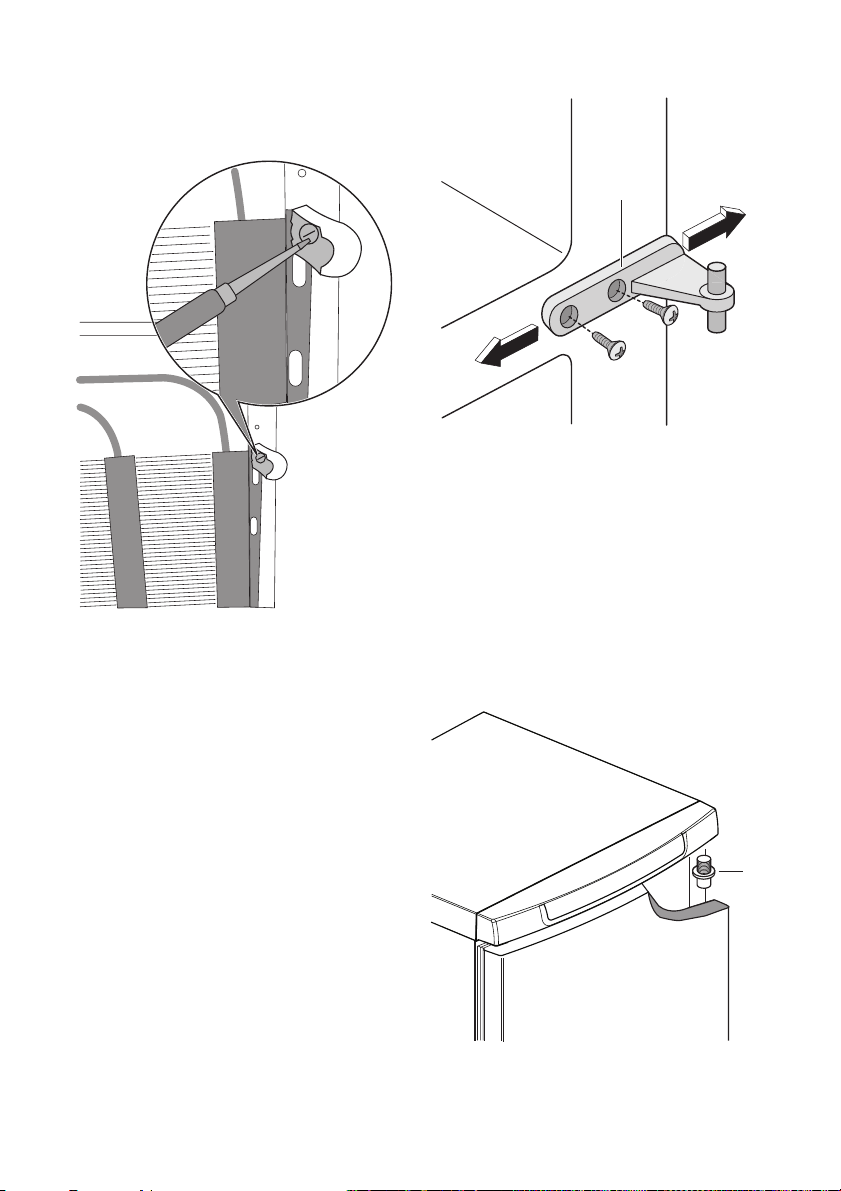

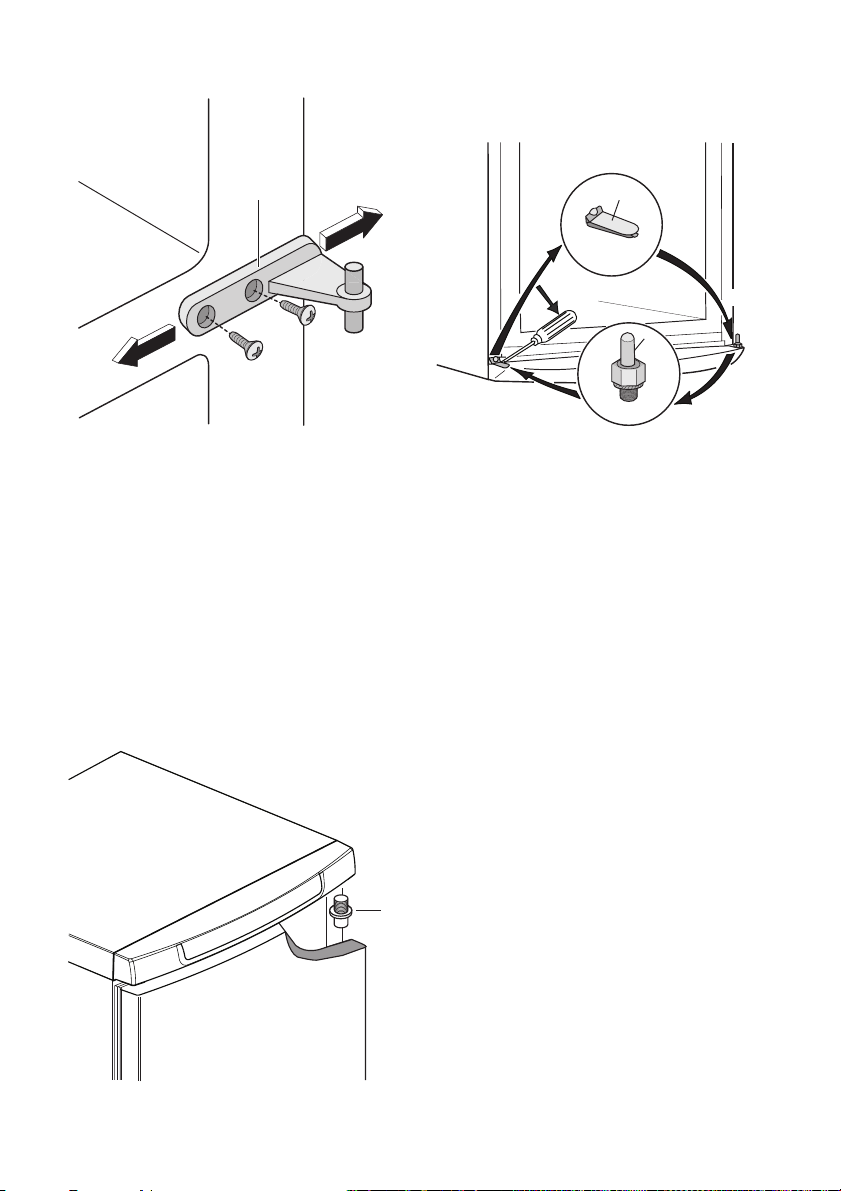

• Tür öffnen. Lösen Sie die Schrauben und
entfernen Sie das mittlere Scharnier (H).

electrolux 13

H

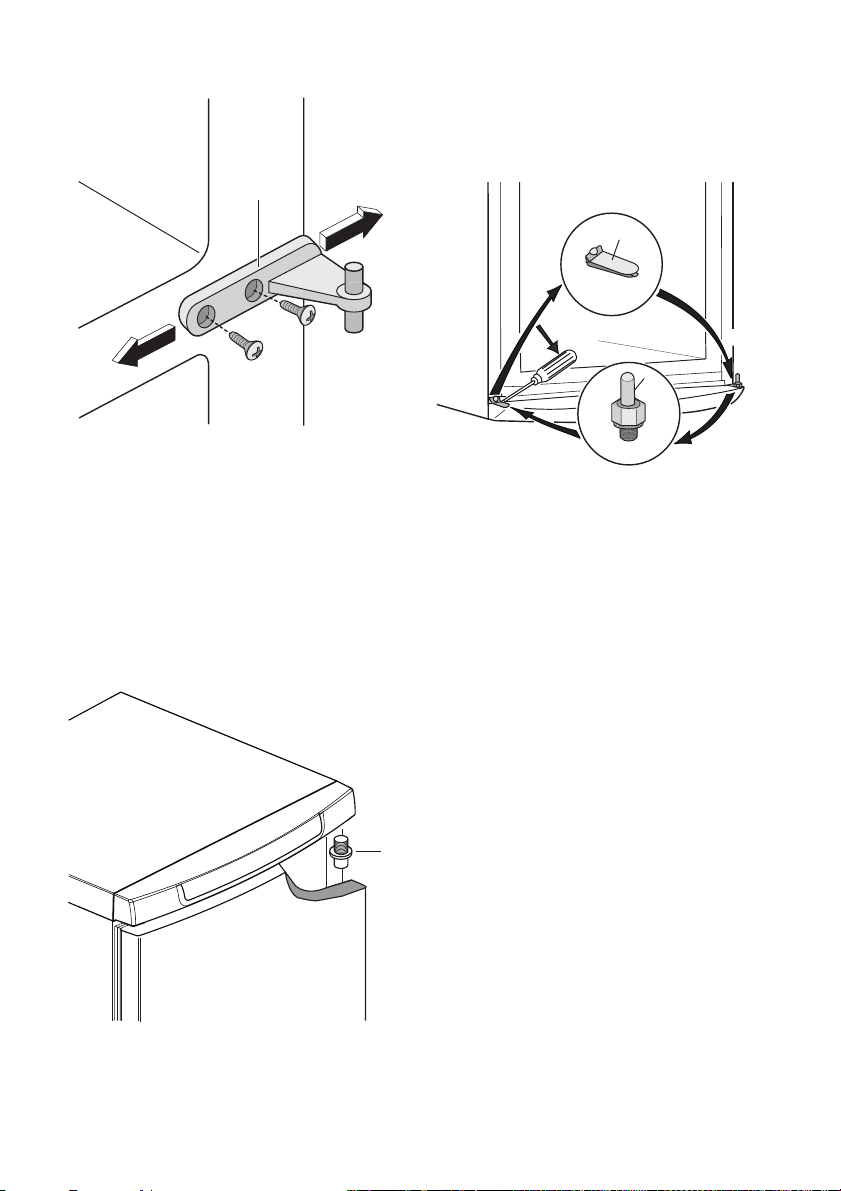

• Entnehmen Sie das Scharnier und dre­hen Sie beide Türen. Achten Sie darauf,
den Kunststoff-Abstandshalter, der sich
unterhalb des Scharniers befinden, zu ent­fernen.

• Entfernen Sie die obere Tür. Falls vorge­sehen, entfernen Sie die obere Kunststoff­kappe der Tür und setzen Sie diese an
der gegenüberliegenden Seite ein.

• Entfernen Sie die untere Tür. Falls vorge­sehen, entfernen Sie die obere Kunststoff­kappe der Tür und setzen Sie diese an
der gegenüberliegenden Seite ein.

• Lösen Sie den Stift des oberen Schar­niers (G) und setzen Sie ihn an der gegen­überliegenden Seite ein.

G

• Entfernen Sie mit einem Werkzeug die Ab­deckung (e), schrauben Sie den unteren
Scharnierstift (f) ab und bringen Sie ihn
auf der gegenüberliegenden Seite wieder
an.

• Bringen Sie die Abdeckung (e) auf der ge­genüberliegenden Seite wieder an.

• Hängen Sie die untere Tür mit Hilfe des
Stiftes (f) wieder ein.

e

2

1

5

f

4

3

• Entfernen Sie die 2 Kunststoffabdeckun­gen und setzen Sie diese an der gegen­überliegenden Seite ein.

• Setzen Sie den Haltestift des mittleren
Scharniers in die linke Bohrung der unte­ren Tür.

• Setzen Sie die untere Tür in den Haltestift
des unteren Scharniers (f).

14 electrolux

• Setzen Sie die obere Tür auf den Halte­stift des oberen Scharniers. Drehen Sie
die Türen, um den Haltestift des Schar­niers in die linke Bohrung der oberen Tür
zu setzen.

•

• Öffnen Sie die Türen und schrauben Sie
das mittlere Scharnier (H) an der gegen­überliegenden Seite wieder an. Verges­sen Sie nicht den Kunststoff-Abstandshal­ter, der unter dem mittleren Scharnier (H)
eingesetzt wird.

• Achten Sie darauf, dass die Frontplatte
der Türen parallel zur oberen Frontplatte
verläuft.

• Entfernen Sie die Abdeckungen (falls vor­handen) und schrauben Sie den Griff ab.
Entfernen Sie auf der gegenüberliegen­den Seite die Abdeckungen der Bohrun­gen. Befestigen Sie den Griff an der ge­genüberliegenden Seite und setzen Sie
die Abdeckungen auf. Setzen Sie die
Kunststoffkappen in die offenen Bohrun­gen ein. Die Kappen befinden sich im Beu­tel mit der Bedienungsanleitung.

Warnung! Schließen Sie das Gerät an
die Steckdose an.

Wenden Sie sich bitte an den nächsten Kun­dendienst, falls Sie die oben beschriebenen
Tätigkeiten nicht selber durchführen möch­ten. Ein Kundendiensttechniker wird die Tü­ren dann auf Ihre Kosten umbauen.

Warnung! Überprüfen Sie nach dem
Wechsel des Türanschlags, dass alle
Schrauben fest angezogen sind und
die Magnetdichtung am Schrank anliegt.
Bei niedrigen Umgebungstemperaturen
(z. B. im Winter) kann es vorkommen,
dass die Türdichtung nicht richtig am
Gerät anliegt. Warten Sie in diesem Fall
ab, bis sich die Dichtung allmählich an­passt. Legen Sie das Gerät auf seine
Rückseite.

HINWEISE ZUM UMWELTSCHUTZ

Das Symbol auf dem Produkt oder
seiner Verpackung weist darauf hin, dass
dieses Produkt nicht als normaler
Haushaltsabfall zu behandeln ist, sondern
an einem Sammelpunkt für das Recycling
von elektrischen und elektronischen
Geräten abgegeben werden muss. Durch
Ihren Beitrag zum korrekten Entsorgen
dieses Produkts schützen Sie die Umwelt
und die Gesundheit Ihrer Mitmenschen.
Umwelt und Gesundheit werden durch
falsches Entsorgen gefährdet. Weitere
Informationen über das Recycling dieses

Produkts erhalten Sie von Ihrem Rathaus,
Ihrer Müllabfuhr oder dem Geschäft, in dem
Sie das Produkt gekauft haben.

Wohin mit den Altgeräten?

Überall dort wo neue Geräte verkauft
werden oder Abgabe bei den offiziellen
SENS-Sammelstellen oder offiziellen
SENS-Recyclern.
Die Liste der offiziellen SENS­Sammelstellen findet sich unter
www.sens.ch.

Electrolux. Thinking of you.

Partagez notre imagination sur www.electrolux.com

SOMMAIRE

Consignes de sécurité 15
Fonctionnement 17
Première utilisation 18
Utilisation quotidienne 18
Conseils utiles 19
Entretien et nettoyage 21

CONSIGNES DE SÉCURITÉ

Pour votre sécurité et garantir une utilisation
correcte de l'appareil, lisez attentivement
cette notice, y compris les conseils et aver­tissements, avant d'installer et d'utiliser l'ap­pareil pour la première fois. Pour éviter tou­te erreur ou accident, veillez à ce que toute
personne qui utilise l'appareil connaisse
bien son fonctionnement et ses fonctions
de sécurité. Conservez cette notice avec
l'appareil. Si l'appareil doit être vendu ou cé­dé à une autre personne, veillez à remettre
cette notice au nouveau propriétaire, afin
qu'il puisse se familiariser avec son fonction­nement et sa sécurité.
Pour la sécurité des personnes et des
biens, conservez et respectez les consi­gnes de sécurité figurant dans cette notice.
Le fabricant décline toute responsabilité en
cas de dommages dus au non-respect de
ces instructions.

Sécurité des enfants et des personnes
vulnérables

• Cet appareil n'est pas destiné à être utili­sé par des enfants ou des personnes
dont les capacités physiques, sensoriel­les ou mentales, ou le manque d'expérien­ce et de connaissance les empêchent
d'utiliser l'appareil sans risque lorsqu'ils
sont sans surveillance ou en l'absence
d'instruction d'une personne responsable
qui puisse leur assurer une utilisation de
l'appareil sans danger.
Empêchez les enfants de jouer avec l'ap­pareil.

electrolux 15

En cas d'anomalie de fonctionnement

22
Caractéristiques techniques 24
Installation 24
En matière de sauvegarde de
l'environnement 27

Sous réserve de modifications

• Ne laissez pas les différents emballages à

portée des enfants. Ils pourraient s'asphy­xier.

• Si l'appareil doit être mis au rebut, veillez

à couper le câble d'alimentation électri­que au ras de l'appareil pour éviter les ris­ques d'électrocution. Démontez la porte
pour éviter que des enfants ne restent en­fermés à l'intérieur.

• Cet appareil est muni de fermetures ma-

gnétiques. S'il remplace un appareil équi­pé d'une fermeture à ressort, nous vous
conseillons de rendre celle-ci inutilisable
avant de vous en débarrasser. Ceci afin
d'éviter aux enfants de s'enfermer dans
l'appareil et de mettre ainsi leur vie en dan­ger.

Mesures générales de sécurité

Attention Veillez à ce que les orifices

de ventilation ne soient pas obstrués.

• Cet appareil est destiné uniquement à la

conservation d’aliments et/ou de bois­sons dans le cadre d’un usage domesti­que normal, tel que celui décrit dans la
présente notice.

• N'utilisez pas d'appareils électriques,

d'agents chimiques ou tout autre systè­me artificiel pour accélérer le processus
de dégivrage.

• N’utilisez pas d'autres appareils électri-

ques (par exemple, sorbetières) à l'inté­rieur d’appareils réfrigérants sauf s’ils
sont homologués pour cet usage par leur
fabricant.

• Faites très attention lorsque vous dépla-

cez l'appareil afin de ne pas endomma-

16 electrolux

ger des parties du circuit de refroidisse­ment et ainsi d'éviter des risques de fuite.

• Le circuit de refroidissement de l’appareil
contient de l’isobutane (R600a), un gaz
naturel offrant un haut niveau de compati­bilité avec l’environnement mais qui est
néanmoins inflammable.
Pendant le transport et l'installation de
l’appareil, assurez-vous qu'aucune pièce
du circuit de refroidissement n'est endom­magée.
Si tel est le cas :
– Évitez les flammes vives (briquet) et

tout autre allumage (étincelles).

– Aérez soigneusement la pièce où se

trouve l'appareil.

• Ne modifiez pas les spécifications de l'ap­pareil. Un cordon d'alimentation endom­magé peut être la cause de courts-cir­cuits, d'incendies et/ou de décharges
électriques.

Avertissement Les composants élec­triques (cordon d'alimentation, prise,
compresseur) doivent être remplacés
par un technicien d’entretien agréé ou
par un électricien spécialisé.

1. L'appareil ne doit pas être raccordé à

l'aide d'un prolongateur, d'une prise
multiple ou d'un raccordement multi­ple (risque d'incendie).

2. Assurez-vous que la prise n'est pas

écrasée ou endommagée par l'arrière
de l'appareil. Une prise de courant en­dommagée peut surchauffer et provo­quer un incendie.

3. Vérifiez que la prise murale reste ac-

cessible une fois que l'installation est
terminée.

4. Ne débranchez pas l'appareil en tirant

sur le câble, particulièrement lorsque
l'appareil est tiré de son logement.

5. Si la fiche du cordon d'alimentation

est desserrée, ne la branchez pas
dans la prise murale. Risque d'électro­cution ou d'incendie !

6. N'utilisez pas l'appareil si le diffuseur

de l'ampoule d'éclairage n'est pas pré-

6)

sent

pour l'éclairage intérieur.

• Cet appareil est lourd. Faites attention en
le déplaçant.

6) Si le diffuseur est prévu.

7) Si l'ampoule est prévue.

8) Si l'appareil est sans givre.

• Ne touchez pas avec les mains humides
les surfaces givrées et les produits conge­lés (risque de brûlure et d'arrachement
de la peau).

• Évitez une exposition prolongée de l'ap­pareil aux rayons solaires.

•

Ampoules

7)

utilisées dans cet appareil
sont des ampoules spéciales dédiées uni­quement à un usage avec des appareils
ménagers. Elles ne conviennent pas à
l'éclairage des pièces d'une habitation.

Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les
parties en plastique de l'appareil.

• Ne stockez pas de gaz ou de liquides in­flammables dans l'appareil (risque d'ex­plosion).

• Ne placez pas d'aliments directement
contre la sortie d'air sur la paroi arrière de

l'appareil.

8)

• Un produit décongelé ne doit jamais être
recongelé.

• Conservez les aliments emballés confor­mément aux instructions de leur fabricant.

• Respectez scrupuleusement les conseils
de conservation donnés par le fabricant
de l'appareil. Consultez les instructions
respectives.

• Ne mettez pas de bouteilles ni de boîtes
de boissons gazeuses dans le comparti­ment congélateur, car la pression se for­mant à l'intérieur du contenant pourrait le
faire éclater et endommager ainsi l'appa­reil.

• Ne consommez pas certains produits tels
que les bâtonnets glacés dès leur sortie
de l'appareil, car ils peuvent provoquer
des brûlures.

Entretien et nettoyage

• Avant toute opération d'entretien, mettez
l'appareil hors tension et débranchez-le
de la prise de courant.

• N'utilisez pas d'objets métalliques pour
nettoyer l'appareil.

• N'utilisez pas d'objet tranchant pour grat­ter la couche de givre. Utilisez une spatu­le en plastique.

• Contrôlez régulièrement l'orifice d'évacua­tion de l'eau de dégivrage dans le com­partiment réfrigérateur. Nettoyez-le, si be-

electrolux 17

soin. Si l'orifice est bouché, l'eau s'écou­lera en bas de l'appareil.

Installation
Important Avant de procéder au

branchement électrique, respectez
scrupuleusement les instructions fournies
dans cette notice.

• Déballez l'appareil et vérifiez qu'il n'est
pas endommagé. Ne branchez pas l'ap­pareil s'il est endommagé. Signalez immé­diatement au revendeur de l'appareil les
dommages constatés. Dans ce cas, gar­dez l'emballage.

• Il est conseillé d'attendre au moins quatre
heures avant de brancher l'appareil pour
que le circuit frigorifique soit stabilisé.

• Veillez à ce que l'air circule librement au­tour de l'appareil pour éviter qu'il ne sur­chauffe. Pour assurer une ventilation suffi­sante, respectez les instructions de la no­tice (chapitre Installation).

• Placez l'appareil dos au mur pour éviter
tout contact avec le compresseur et le
condenseur (risque de brûlure).

• Placez de préférence votre appareil loin
d'une source de chaleur (chauffage, cuis­son ou rayons solaires trop intenses).

• Assurez-vous que la prise murale reste ac­cessible après l'installation de l'appareil.

• Branchez à l'alimentation en eau potable
uniquement.

9)

Maintenance

• Les branchements électriques nécessai­res à l'entretien de l'appareil doivent être
réalisés par un électricien qualifié ou une
personne compétente.

• Cet appareil ne doit être entretenu et ré­paré que par un Service après-vente au­torisé, exclusivement avec des pièces
d'origine.

Protection de l'environnement

Le système frigorifique et l'isolation de
votre appareil ne contiennent pas de
C.F.C. contribuant ainsi à préserver l'en­vironnement. L'appareil ne doit pas
être mis au rebut avec les ordures mé­nagères et les déchets urbains. La
mousse d'isolation contient des gaz in­flammables : l'appareil sera mis au re­but conformément aux règlements ap­plicables disponibles auprès des autori­tés locales. Veillez à ne pas détériorer
les circuits frigorifiques, notamment au
niveau du condenseur. Les matériaux
utilisés dans cet appareil identifiés par
le symbole

sont recyclables.

FONCTIONNEMENT

Mise en fonctionnement

Branchez l'appareil sur une prise murale.
Tournez le bouton du thermostat dans le
sens des aiguilles d'une montre sur une po­sition moyenne.

Mise à l'arrêt

Pour mettre à l'arrêt l'appareil, tournez le
bouton du thermostat sur la position "O".

Réglage de la température

La température est réglée automatiquement.
Pour faire fonctionner l'appareil, procédez
comme suit :

• tournez le bouton du thermostat vers le
bas pour obtenir un réglage de froid mini­mum.

9) Si un branchement sur le réseau d'eau est prévu.

• tournez le bouton du thermostat vers le
haut pour obtenir un réglage de froid maxi­mum.

Une position moyenne est la plus indi­quée.

Toutefois, le réglage doit être choisi en te­nant compte du fait que la température à l'in­térieur de l'appareil dépend de plusieurs fac­teurs :

• la température ambiante

• la fréquence d'ouverture de la porte

• la quantité de denrées stockées

• l'emplacement de l'appareil.

18 electrolux

Important Si le thermostat est réglé sur la

position de froid maximum, lorsque la
température ambiante est élevée et que
l'appareil est plein, il est possible que le
compresseur fonctionne en régime continu.
Dans ce cas, il y a un risque de formation

PREMIÈRE UTILISATION

Nettoyage intérieur

Avant d'utiliser l'appareil pour la première
fois, nettoyez l'intérieur et tous les accessoi­res internes avec de l'eau tiède savonneuse
pour supprimer l'odeur caractéristique du
"neuf" puis séchez soigneusement.

UTILISATION QUOTIDIENNE

Congélation d'aliments frais

Le compartiment congélateur est idéal pour
congeler des denrées fraîches et conserver
à long terme des aliments surgelés ou con­gelés.
Pour congeler des aliments frais, il n'est
pas nécessaire de modifier le réglage moyen.
Toutefois, pour une congélation plus rapide,
tournez le thermostat sur la position maxi­mum pour obtenir plus de froid.

Important Dans ce cas, la température du
compartiment de réfrigération est
susceptible de descendre en dessous de
0°C. Si cela se produit, repositionnez le
thermostat sur une position minimum pour
obtenir moins de froid.

Placez les aliments à congeler sur les gra­dins du compartiment de congélation, car il
s'agit du point le plus froid.
La quantité maximum d'aliments pouvant
être congelés en 24 heures est indiquée sur
la plaque signalétique , située à l'intérieur
de l'appareil.
Le processus de congélation dure 24 heu­res : vous ne devez ajouter aucune autre
denrée à congeler au cours de cette période.

Conservation des aliments congelés

À la mise en service ou après un arrêt pro­longé, placez le thermostat sur la position
Max pendant 2 heures environ, avant d'in­troduire les produits dans le compartiment
congélateur.
Si vous devez stocker une grande quantité
d'aliments, vous avez la possibilité de retirer

excessive de givre sur la paroi postérieure à
l'intérieur de l'appareil. Pour éviter cet
inconvénient, placez le thermostat sur une
température plus élevée de façon à
permettre un dégivrage automatique et, par
conséquent, des économies de courant.

Important N'utilisez pas de produits abra­sifs, poudre à récurer, éponge métallique
pour ne pas abîmer la finition.

tous les tiroirs et de placer directement les
aliments sur les clayettes refroidissantes
pour obtenir les meilleures performances
possibles.

Avertissement Assurez-vous que la
quantité d'aliments ne dépasse pas la
charge limite indiquée sur le côté de la

section supérieure (le cas échéant)

Important En cas de dégivrage accidentel,
dû par exemple à une panne de courant, si
la panne doit se prolonger plus de temps
qu'il n'est prévu sous "augmentation du
temps", dans les caractéristiques
techniques, consommez les aliments
décongelés le plus rapidement possible ou
recongelez-les après les avoir cuits (une fois
refroidis).

La décongélation

Les aliments surgelés ou congelés peuvent
être décongelés dans le compartiment réfri­gérateur ou à température ambiante, avant
d'être utilisés, en fonction du temps disponi­ble pour cette opération.
Les petites pièces peuvent même être cui­tes sans décongélation préalable : dans ce
cas, la cuisson est plus longue.

Fabrication de glaçons

Cet appareil est équipé d'un ou de plu­sieurs bacs à glaçons. Remplissez d'eau
ces bacs et mettez-les dans le comparti­ment congélateur.

electrolux 19

Important N'utilisez pas d'instruments
métalliques pour décoller les bacs du
congélateur.

Clayettes amovibles

Les parois du réfrigérateur sont équipées
d'une série de glissières pour que les clayet­tes puissent être placées en fonction des be­soins.

Porte-bouteilles

Placez les bouteilles (ouverture vers l'avant)
dans le compartiment prévu à cet effet.

Important Si le compartiment est
positionné dans le sens horizontal, n'y
placer que des bouteilles fermées.

Ce porte-bouteilles peut être incliné afin de
pouvoir y ranger des bouteilles déjà ouver­tes. Pour ce faire, tirez le compartiment
vers le haut afin qu'il puisse tourner vers le
haut et être placé sur le niveau supérieur.

Emplacement des balconnets de la
porte

En fonction de la taille des paquets d'ali­ments conservés, les balconnets de la por­te peuvent être positionnés à différentes hau­teurs.
Pour les ajuster, procédez comme suit :
tirez progressivement dans le sens des flè­ches pour les dégager, puis repositionnez­les selon les besoins.

CONSEILS UTILES

Conseils pour l'économie d'énergie

• N'ouvrez pas la porte trop souvent ou
plus longtemps que nécessaire.

• Si la température ambiante est élevée, le
dispositif de réglage de température est

sur la position de froid maximum et l'ap­pareil est plein : il est possible que le com­presseur fonctionne en régime continu,
d'où un risque de formation excessive de
givre sur l'évaporateur. Pour éviter ceci,

20 electrolux

modifiez la position du dispositif de régla­ge de température de façon à obtenir
des périodes d'arrêt du compresseur et
ainsi permettre un dégivrage automati­que, d'où des économies d'énergie.

Conseils pour la réfrigération de
denrées fraîches

Pour obtenir les meilleures performances
possibles :

• n'introduisez pas d'aliments encore
chauds ou de liquides en évaporation
dans le réfrigérateur

• couvrez ou enveloppez soigneusement
les aliments, surtout s'ils sont aromatiques

• placez les aliments pour que l'air puisse
circuler librement autour

Conseils pour la réfrigération

Conseils utiles :
Viande (tous les types) : enveloppez-la dans
des sachets en plastique et placez-la sur la
tablette en verre au-dessus du bac à légu­mes.
La période de conservation est de 1 à 2
jours au maximum.
Aliments cuits, plats froids, etc. : placez-les
bien couverts sur une clayette.
Fruits et légumes : placez-les une fois net­toyés dans le(s) bac(s) à légumes fourni(s).
Beurre et fromage : placez-les dans des ré­cipients étanches spéciaux ou enveloppez­les soigneusement dans des feuilles d'alumi­nium ou de polyéthylène, pour emmagasi­ner le moins d'air possible.
Lait en bouteille : bouchez-le et placez-le
dans le balconnet de la contreporte réservé
aux bouteilles.
Bananes, pommes de terre, oignons et ail
ne se conservent pas au réfrigérateur, s'ils
ne sont pas correctement emballés.

Conseils pour la congélation

Pour obtenir les meilleurs résultats, voici
quelques conseils importants :

• la quantité maximale de denrées que
vous pouvez congeler par 24 heures est
indiquée sur la plaque signalétique.

• le temps de congélation est de 24 heu­res. Aucune autre denrée à congeler ne
doit être ajoutée pendant cette période.

• congelez seulement les denrées alimen­taires fraîches, de qualité supérieure (une
fois nettoyées).

• préparez la nourriture en petits paquets
pour une congélation rapide et uniforme,
adaptés à l'importance de la consomma­tion.

• enveloppez les aliments dans des feuilles
d'aluminium ou de polyéthylène et assu­rez-vous que les emballages sont étan­ches ;

• ne laissez pas des aliments frais, non con­gelés, toucher des aliments déjà conge­lés pour éviter une remontée en tempéra­ture de ces derniers.

• les aliments maigres se conservent mieux
et plus longtemps que les aliments gras ;
le sel réduit la durée de conservation des
aliments

• la température très basse à laquelle se
trouvent les bâtonnets glacés, s'ils sont
consommés dès leur sortie du comparti­ment congélateur, peut provoquer des
brûlures.

• L'identification des emballages est impor­tante : indiquez la date de congélation du
produit, et respectez la durée de conser­vation indiquée par le fabricant.

Conseils pour la conservation des
produits surgelés et congelés du
commerce

Pour une bonne conservation des produits
surgelés et congelés, vous devez :

• vous assurer qu'ils ont bien été conser­vés au magasin ;

• prévoir un temps réduit au minimum pour
leur transport du magasin d'alimentation
à votre domicile ;

• éviter d'ouvrir trop souvent la porte du
congélateur et ne la laisser ouverte que le
temps nécessaire.

• une fois décongelés, les aliments se dété­riorent rapidement et ne peuvent pas être
recongelés.

• respecter la durée de conservation indi­quée par le fabricant.

ENTRETIEN ET NETTOYAGE

Attention débrancher l'appareil avant
toute opération d'entretien.

Cet appareil contient des hydrocarbu­res dans son circuit réfrigérant : l'entre­tien et la recharge ne doivent donc être
effectués que par du personnel autorisé.

Nettoyage périodique

Cet appareil doit être nettoyé régulièrement :

• nettoyez l'intérieur et tous les accessoires
avec de l'eau tiède savonneuse.

• vérifiez régulièrement les joints de porte
et nettoyez-les en les essuyant pour évi­ter toute accumulation de déchets.

• rincez et séchez soigneusement.

Important Ne pas tirer, déplacer ou
endommager les tuyaux et/ou câbles qui se
trouvent à l'intérieur de l'appareil.
Ne JAMAIS utiliser de produits abrasifs ou
caustiques ni d'éponges avec grattoir pour
nettoyer l'intérieur de façon à ne pas l'abî­mer et laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le
compresseur situés à l'arrière de l'appareil
avec une brosse ou un aspirateur. Cette opé­ration améliore les performances de l'appa­reil et permet des économies d'énergie.

Important Attention à ne pas endommager
le système de réfrigération.

De nombreux détergents pour la cuisine re­commandés par les fabricants contiennent
des produits chimiques qui peuvent atta­quer/endommager les pièces en plastique
utilisées dans cet appareil. Il est par consé­quent recommandé d'utiliser seulement de
l'eau chaude additionnée d'un peu de sa­von liquide pour nettoyer la carrosserie de
l'appareil.
Après le nettoyage, rebranchez l'appareil.

Dégivrage du réfrigérateur

Le givre est automatiquement éliminé de
l'évaporateur du compartiment réfrigérateur
à chaque arrêt du compresseur, en cours
d'utilisation normale. L'eau de dégivrage
est collectée dans un récipient spécial situé
à l'arrière de l'appareil, au-dessus du com­presseur, d'où elle s'évapore.

electrolux 21

Il est important de nettoyer régulièrement
l'orifice d'écoulement de la gouttière d'éva­cuation de l'eau de dégivrage située au mi­lieu du compartiment réfrigérateur pour em­pêcher l'eau de déborder et de couler sur
les aliments qui se trouvent à l'intérieur. Net­toyez l'orifice d'écoulement de l'eau de dé­givrage avec le bâtonnet spécial se trouvant
déjà dans l'orifice.

Dégivrage du congélateur

Une certaine quantité de givre se forme
toujours sur les clayettes du congéla­teur et autour du compartiment supéri­eur.

Important Dégivrez le congélateur lorsque
l'épaisseur de la couche de givre est
d'environ 3-5 mm.

Pour enlever le givre, suivez les instructions
ci-dessous :

1. Mettez l'appareil à l'arrêt.

2. Sortez les denrées congelées, envelop­pez celles-ci dans plusieurs feuilles de
papier journal et conservez-les dans un
endroit frais.

3. Laissez la porte ouverte.

4. Le dégivrage terminé, épongez et sé­chez bien l'intérieur, et remettez le bou­chon.

5. Mettez l'appareil en fonctionnement.

6. Réglez le thermostat pour obtenir plus
de froid et faites fonctionner l'appareil

22 electrolux

pendant deux ou trois heures en utili­sant ce réglage.

7. Replacez les produits surgelés ou con­gelés dans le compartiment.

Important N'utilisez en aucun cas de
couteau ou tout autre objet tranchant,
d'objet métallique pour gratter la couche de
givre, vous risquez de détériorer
irrémédiablement l'évaporateur. N'utilisez
aucun autre dispositif mécanique ou moyen
artificiel que ceux qui sont recommandés
par le fabricant pour accélérer le dégivrage
de votre appareil. Une élévation de la
température des denrées congelées,
pendant la décongélation, peut réduire leur

En cas d'absence prolongée ou de non­utilisation

Prenez les précautions suivantes :

• débranchez l'appareil

• retirez tous les aliments

•

dégivrez

10)

et nettoyez l'appareil et tous

les accessoires

• laissez la porte/les portes entrouverte(s)
pour prévenir la formation d'odeurs dés­agréables.

Si, toutefois, vous n'avez pas la possibilité
de débrancher et vider l'appareiI, faites véri­fier régulièrement son bon fonctionnement
pour éviter la détérioration des aliments en
cas de panne de courant.

durée de conservation.

EN CAS D'ANOMALIE DE FONCTIONNEMENT

Avertissement Avant de résoudre les
problèmes, débranchez l'appareil.
La résolution des problèmes, non men­tionnés dans le présent manuel, doit
être exclusivement confiée à un électri­cien qualifié ou une personne compé­tente.

Anomalie Cause possible Solution

L'appareil ne fonctionne
pas. L'ampoule ne fonc­tionne pas.

La fiche d’alimentation n'est pas

Le courant n'arrive pas à l'appa-

L'ampoule ne fonctionne
pas.

L'ampoule est défectueuse. Consultez le paragraphe « Rem-

Le compresseur fonction­ne en permanence.

La porte n'est pas correctement

La porte a été ouverte trop sou-

La température du produit est

L'appareil est à l'arrêt. Mettez l'appareil en fonctionne-

correctement branchée dans la
prise de courant.

reil. La prise de courant n'est
pas alimentée.

L'ampoule est en mode veille. Fermez puis ouvrez la porte.

Le dispositif de réglage de tem­pérature n'est pas correctement
réglé.

fermée.

vent.

trop élevée.

Important Certains bruits pendant le
fonctionnement (compresseur, système
réfrigérant) sont normaux.

ment.

Branchez correctement la fiche
d’alimentation dans la prise de
courant.

Branchez un autre appareil électri­que dans la prise de courant.
Faites appel à un électricien quali­fié.

placement de l'ampoule ».
Sélectionnez une température

plus élevée.

Consultez le paragraphe « Ferme­ture de la porte ».

Ne laissez pas la porte ouverte
plus longtemps que nécessaire.

Laissez le produit revenir à tempé­rature ambiante avant de le ran­ger dans l'appareil.

10) Si cela est prévu.

Anomalie Cause possible Solution

La température ambiante est

De l'eau s'écoule sur la
plaque arrière du réfrigé­rateur.

De l'eau s'écoule dans le
réfrigérateur.

Des produits empêchent l'eau

De l'eau s'écoule sur le
sol.

La température à l'inté­rieur de l'appareil est
trop basse.

La température à l'inté­rieur de l'appareil est
trop élevée.

La porte n'est pas correctement

La température du produit est

Trop de produits sont conservés

La température du réfri­gérateur est trop élevée.

La température du con­gélateur est trop élevée.

Il y a trop de givre.

La porte n'est pas correctement

Le dispositif de réglage de tem-

Remplacement de l'ampoule d'éclairage

1. Débranchez l'appareil.

2. Retirez la vis du diffuseur.

3. Retirez le diffuseur (voir l'illustration).

trop élevée.
Pendant le dégivrage automati-

que, le givre fond sur l'évapora­teur.

L'orifice d'évacuation de l'eau
est obstrué.

de s'écouler dans le réservoir
d'eau.

L'eau de dégivrage ne s'écoule
pas dans le plateau d'évapora­tion situé au-dessus du compres­seur.

Le dispositif de réglage de tem­pérature n'est pas correctement
réglé.

Le dispositif de réglage de tem­pérature n'est pas correctement
réglé.

fermée.

trop élevée.

en même temps.
L'air froid ne circule pas dans

l'appareil.
Les produits sont trop près les

uns des autres.

Les aliments ne sont pas correc­tement emballés.

fermée.

pérature n'est pas correctement
réglé.

6. Serrez la vis du diffuseur.

7. Branchez l'appareil.

8. Ouvrez la porte. Vérifiez que l'ampoule

s'allume.

4. Remplacez l'ampoule défectueuse par
une ampoule neuve de puissance identi­que, spécifiquement conçue pour les ap­pareils électroménagers (la puissance
maximale est indiquée sur le diffuseur).

5. Installez le diffuseur.

electrolux 23

Réduisez la température ambiante.

Ce phénomène est normal.

Nettoyez l'orifice.

Assurez-vous que les produits ne
touchent pas la plaque arrière.

Fixez le tuyau de sortie de l'eau
au plateau d'évaporation.

Sélectionnez une température
plus élevée.

Modifiez la position du dispositif
de réglage de température pour
obtenir plus de froid.

Consultez le paragraphe « Ferme­ture de la porte ».

Laissez le produit revenir à tempé­rature ambiante avant de le ran­ger dans l'appareil.

Conservez moins de produits en
même temps.

Assurez-vous que l'air froid circu­le dans l'appareil.

Rangez les produits de façon à
permettre la circulation de l'air
froid.

Enveloppez les aliments correcte­ment.

Consultez le paragraphe « Ferme­ture de la porte ».

Sélectionnez une température
plus élevée.

24 electrolux

Fermeture de la porte

1. Nettoyez les joints de la porte.

2. Si nécessaire, ajustez la porte. Consul­tez le paragraphe "Installation".

3. Si nécessaire, remplacez les joints défec­tueux. Contactez le Service Après-vente.

CARACTÉRISTIQUES TECHNIQUES

Dimensions de la niche d'encas­trement

Hauteur 1600 mm
Largeur 600 mm
Profondeur 645 mm
Temps de remontée en tempé-

rature

Les caractéristiques techniques figurent sur
la plaque signalétique située sur le côté gau-

25 h

che à l'intérieur de l'appareil et sur l'étiquet­te d'énergie.

INSTALLATION

Emplacement

L'appareil doit être installé à bonne distan­ce de toute source de chaleur telle que les
radiateurs, chauffe-eau, lumière directe du
soleil etc. Assurez-vous que l'air circule libre­ment à l'arrière de l'appareil. Pour garantir
un rendement optimum si l'appareil est in­stallé sous un élément suspendu, la distan­ce entre le haut de l'armoire et l'élément sus­pendu doit être de 100 mm minimum. Si
possible, évitez de placer l'appareil sous
des éléments suspendus. La mise à niveau
se fait à l'aide d'un ou de plusieurs pieds ré­glables à la base de l'armoire.
Si l'armoire est placée dans un angle et le
côté avec les charnières est face au mur, la
distance entre le mur et l'armoire doit être
de 10 mm minimum afin de permettre à la

porte de s'ouvrir suffisamment pour pouvoir
sortir les clayettes.

Avertissement L'appareil doit pouvoir
être débranché à tout moment ; Il est
donc nécessaire que la prise murale
reste accessible après l'installation.

electrolux 25

10mm 100mm

Branchement électrique

Contrôlez, avant de brancher l'appareil, si la
tension et la fréquence indiquées sur la pla­que signalétique correspondent à celles de
votre réseau.
L'appareil doit être relié à la terre. La fiche
du câble d'alimentation comporte un loge­ment pour mise à la terre. Si la prise de cou­rant murale n'est pas mise à la terre, bran­chez l'appareil sur une prise de terre confor­mément aux normes en vigueur, en deman­dant conseil à un électricien qualifié.
Le fabricant décline toute responsabilité en
cas d'incident suite au non-respect des con­signes de sécurité sus-mentionnées.
Cet appareil est conforme aux directives
communautaires.

Entretoises arrière
Vous trouverez deux entretoises dans

l'appareil qui doivent être installées
comme indiqué sur la figure.

Desserrez les vis et introduisez l'entretoise
sous la tête de vis, puis resserrez les vis.

10mm

Réversibilité de la porte

Avant toute opération, débranchez la fiche
de la prise de courant.
Pour changer le sens d'ouverture de la por­te, procédez comme suit :

• Pour effectuer les opérations suivantes, il

est conseillé de se faire aider par une au­tre personne pour maintenir fermement
les portes de l'appareil lors de toute mani­pulation de l'appareil.

• Ouvrez la porte. Dévissez les vis et retirez

la charnière intermédiaire (H).

26 electrolux

• Réinsérez le cache (e) du côté opposé.

• Réinsérez la porte inférieure sur le gond (f).

H

• Retirez la charnière et faites pivoter les
deux portes. Assurez-vous de retirer l'en­tretoise en plastique se trouvant sous la
charnière.

• Retirez la porte supérieure. Le cas
échéant, retirez le cache en plastique su­périeur de la porte et réinsérez-le de l'au­tre côté.

• Retirez la porte inférieure. Le cas
échéant, retirez le cache en plastique su­périeur de la porte et réinsérez-le de l'au­tre côté.

• Dévissez le gond de la charnière supérieu­re (G) et remontez-le de l'autre côté.

e

2

1

5

f

4

3

• Retirez les 2 caches en plastique et réin­sérez-les de l'autre côté.

• Insérez le gond de la charnière intermé­diaire dans l'orifice gauche de la porte in­férieure.

• Insérez la porte inférieure sur le gond de
la charnière inférieure (f).

• Insérez la porte supérieure sur le gond de
la charnière supérieure. Faites pivoter les
portes pour insérer le gond de la charniè­re dans l'orifice gauche de la porte supé­rieure.

•

• Ouvrez les portes et revissez la charnière
intermédiaire (H) sur le côté opposé. N'ou­bliez pas l'entretoise en plastique insérée
sous la charnière intermédiaire (H).

• Assurez-vous que le panneau avant des
portes est parallèle au panneau avant de
l'élément supérieur.

G

• Enlevez le cache (e) à l'aide d'un outil, dé­vissez le gond de la charnière inférieure (f)
et placez-le sur le côté opposé.

dans le sachet du mode d'emploi dans
les orifices restés découverts.

Avertissement Branchez-le à la prise
de courant.

Si vous ne voulez pas effectuer personnelle­ment les opérations décrites ci-dessus, con­tactez votre service après-vente. Un techni­cien du service après-vente procédera à la
réversibilité de la porte à vos frais.

Avertissement Après avoir effectué la
réversibilité des portes, vérifiez que
toutes les vis sont correctement
serrées et que le joint magnétique
adhère bien à l'appareil.
Si la température ambiante est basse
(en hiver, par exemple), il se peut que le

• Retirez les caches (le cas échéant) et dé­vissez la poignée. Retirez les caches des
orifices du côté opposé. Fixez la poignée
sur le côté opposé avec les caches. Insé­rez les caches en plastique se trouvant

joint n'adhère pas parfaitement. Dans
ce cas, attendez que le joint reprenne
sa taille naturelle. Couchez l'appareil
sur le dos.

EN MATIÈRE DE SAUVEGARDE DE L'ENVIRONNEMENT

Le symbole sur le produit ou son
emballage indique que ce produit ne peut
être traité comme déchet ménager. Il doit
plutôt être remis au point de ramassage
concerné, se chargeant du recyclage du
matériel électrique et électronique. En vous
assurant que ce produit est éliminé
correctement, vous favorisez la prévention
des conséquences négatives pour
l’environnement et la santé humaine qui,
sinon, seraient le résultat d’un traitement
inapproprié des déchets de ce produit.
Pour obtenir plus de détails sur le recyclage

de ce produit, veuillez prendre contact avec
le bureau municipal de votre région, votre
service d’élimination des déchets ménagers
ou le magasin où vous avez acheté le produit.

Où aller avec les appareils usagés?

Partout où des appareils neufs sont
vendus, mais aussi dans un centre de
collecte ou une entreprise de
récupération officiels SENS.
La liste des centres de collecte officiels
SENS est disponible sous
www.sens.ch.

electrolux 27

28 electrolux

Electrolux. Thinking of you.

Per conoscere meglio il nostro modo di pensare, visitate il

sito www.electrolux.com

INDICE

Informazioni per la sicurezza 28
Uso dell'apparecchio 30
Primo utilizzo 30
Utilizzo quotidiano 31
Consigli e suggerimenti utili 32

INFORMAZIONI PER LA SICUREZZA

Per garantire un impiego corretto e sicuro
dell'apparecchio, prima dell'installazione e
del primo utilizzo leggere con attenzione il li­bretto istruzioni, inclusi i suggerimenti e le
avvertenze. Per evitare errori e incidenti, è
importante garantire che tutte le persone
che utilizzano l'apparecchio ne conoscano il
funzionamento e le caratteristiche di sicurez­za. Conservare queste istruzioni e accertar­si che rimangano unite all'apparecchio in ca­so di vendita o trasloco, in modo che chiun­que lo utilizzi sia correttamente informato sul­l'uso e sulle norme di sicurezza.
Per la sicurezza delle persone e delle cose
osservare le precauzioni indicate nelle pre­senti istruzioni per l'utente, il produttore non
è responsabile dei danni provocati da even­tuali omissioni.

Sicurezza dei bambini e delle persone
fragili

• Questo apparecchio non deve essere usa­to da persone, bambini inclusi, con ridot­te capacità fisiche, sensoriali o psichiche,
oppure prive di conoscenza e esperien­za, a meno che non siano state istruite al­l'uso dell'apparecchio da parte dei re­sponsabili della loro sicurezza, oppure sot­to vigilanza di questi.
I bambini devono essere sorvegliati per as­sicurarsi che non giochino con l'apparec­chio.

• Tenere i materiali di imballaggio al di fuori
della portata dei bambini. Alcuni materiali
possono creare rischi di soffocamento.

• Qualora l'apparecchio venga demolito,
estrarre la spina dalla presa, tagliare il ca­vo di collegamento (il più vicino possibile
all'apparecchio) e smontare lo sportello

Pulizia e cura 33
Cosa fare se… 34
Dati tecnici 37
Installazione 37
Considerazioni ambientali 40

Con riserva di modifiche

per evitare che i bambini giocando possa­no subire scosse elettriche o chiudersi
dentro l'apparecchio.

• Se questo nuovo apparecchio, che è do­tato di guarnizioni magnetiche nello spor­tello, va a sostituirne uno più vecchio aven­te sportello o coperchio con chiusure a
molla, si deve rendere inutilizzabili tali chiu­sure prima di eliminare l'apparecchio so­stituito, per evitare che diventi una trappo­la mortale per i bambini.

Norme di sicurezza generali

Attenzione Accertarsi che le aperture

di ventilazione non siano ostruite.

• L'apparecchiatura è progettata per la con­servazione domestica di alimenti e/o be­vande nelle modalità descritte nelle pre­senti istruzioni.

• Non utilizzare dispositivi meccanici o altri
mezzi artificiali per accelerare lo sbrina­mento.

• Non utilizzare altre apparecchiature elettri­che (per esempio gelatiere) all'interno del
frigorifero, salvo quelle approvate per tale
scopo dal produttore.

• Non danneggiare il circuito refrigerante.

• Il circuito refrigerante dell'apparecchiatu­ra contiene isobutano (R600a), un gas na­turale con un elevato livello di compatibili­tà ambientale che, tuttavia, è infiammabile.
Durante il trasporto e l'installazione del­l'apparecchiatura, assicurarsi che nessu­no dei componenti del circuito refrigeran­te venga danneggiato.
In caso di danneggiamento del circuito re­frigerante:
– Evitare fiamme libere e scintille

electrolux 29

– Aerare bene il locale in cui si trova l'ap-

parecchiatura

• È pericoloso cambiare le specifiche o mo­dificare il prodotto in qualunque modo.
Un danneggiamento del cavo potrebbe
provocare cortocircuiti, incendi e/o scos­se elettriche.

Avvertenza Tutti i componenti elettrici
(cavo di alimentazione, spina, compres­sore) devono essere sostituiti da un tec­nico certificato o da personale d'assi­stenza qualificato.

1. Non collegare prolunghe al cavo di ali-

mentazione.

2. Evitare che il lato posteriore dell'appa-

recchiatura possa schiacciare o dan­neggiare la spina, causandone il surri­scaldamento con un conseguente ri­schio di incendio.

3. La spina dell'apparecchiatura deve tro-

varsi in una posizione accessibile.

4. Evitare di tirare il cavo di alimentazione.

5. Se la presa elettrica non è perfetta-

mente stabile, non inserire la spina. Il
collegamento potrebbe provocare
scosse elettriche o creare un rischio
di incendio.

6. L'apparecchiatura non deve essere

messo in funzione senza il coprilampa­da interno

11)

della luce interna.

• Questa apparecchiatura è pesante. Pre­stare attenzione quando occorre spostar­la.

• Evitare di estrarre o di toccare gli alimenti
riposti nel vano congelatore con le mani
bagnate o umide; il contatto potrebbe pro­vocare abrasioni o ustioni da freddo.

• Evitare un'esposizione prolungata dell'ap­parecchiatura alla luce solare diretta.

•

Lampadine

12)

utilizzate in questa apparec­chiatura sono lampadine speciali selezio­nate per essere usate unicamente negli
elettrodomestici. Non sono adatte per l'il­luminazione degli ambienti.

Uso quotidiano

• Non collocare pentole calde sulle parti in
plastica dell'apparecchio.

11) Per le apparecchiature che prevedono il coprilampada.

12) Nel caso in cui la lampadina sia prevista.

13) Se l'apparecchio è di tipo No-Frost.

• Non collocare gas e liquidi infiammabili nel­l'apparecchio, perché potrebbero esplo­dere.

• Non collocare gli alimenti direttamente
contro l'uscita dell'aria nella parete poste-

13)

riore.

• Gli alimenti congelati non devono essere
ricongelati una volta scongelati.

• Riporre gli alimenti surgelati preconfezio­nati secondo le istruzioni del produttore
dell'alimento surgelato.

• Osservare rigorosamente i consigli per la
conservazione degli alimenti del produtto­re dell'apparecchio. Vedere le relative
istruzioni.

• Non collocare bevande gassate o frizzan­ti nello scomparto congelatore perché
creano pressione sul recipiente che può
esplodere danneggiando l'apparecchio.

• I ghiaccioli possono provocare bruciature
da gelo se consumati immediatamente
dopo averli tolti dall'apparecchio.

Pulizia e cura

• Prima della manutenzione, spegnere l'ap­parecchio e staccare la spina dalla presa.

• Non pulire l'apparecchio con oggetti me­tallici.

• Non usare oggetti appuntiti per rimuovere
la brina dall'apparecchio. Usare un ra­schietto di plastica.

• Esaminare regolarmente il foro di scarico
dell'acqua di sbrinamento nel frigorifero.
Se necessario, pulirlo. Se il foro è ottura­to, l'acqua si raccoglie sul fondo dell'ap­parecchio.

Installazione
Importante Per il collegamento elettrico,

seguire attentamente le istruzioni dei
paragrafi corrispondenti.

• Disimballare l'apparecchio e assicurarsi
che non presenti danni. Non collegare
l'apparecchio se è danneggiato. Segnala­re immediatamente gli eventuali danni al
negozio in cui è stato acquistato. In que­sto caso conservare l'imballaggio.

• Si consiglia di attendere almeno due ore
prima di collegare l'apparecchio per con­sentire all'olio di arrivare nel compressore.

30 electrolux

• Attorno all'apparecchio vi deve essere
un'adeguata circolazione dell'aria, altri­menti si può surriscaldare. Per ottenere
una ventilazione sufficiente seguire le istru­zioni di installazione.

• Se possibile il retro dell'apparecchio do­vrebbe essere posizionato contro una pa­rete per evitare di toccare le parti calde o
di rimanervi impigliati (compressore, con­densatore), evitando così possibili scotta­ture.

• L'apparecchio non deve essere posto vi­cino a radiatori o piani di cottura a gas.

• Installare l'apparecchio in modo che la
presa rimanga accessibile.

• Per il collegamento idrico, usare solo sor­genti d'acqua potabile.

Assistenza tecnica

• Gli interventi elettrici sull'apparecchiatura
devono essere eseguiti esclusivamente
da elettricisti qualificati o da personale
competente.

14)

USO DELL'APPARECCHIO

Accensione

Inserire la spina nella presa.
Ruotare il termostato in senso orario fino a
una regolazione media.

Spegnimento

Per spegnere l'apparecchio, ruotare il termo­stato in posizione "O".

Regolazione della temperatura

La temperatura è regolata automaticamente.
Per utilizzare l'apparecchio, procedere co­me segue:

• ruotare il termostato verso una regolazio­ne bassa per un raffreddamento minimo.

• ruotare il termostato verso una regolazio­ne alta per un raffreddamento massimo.

Una regolazione media è in genere la
più adatta.

• Gli interventi di assistenza devono essere
eseguiti esclusivamente da tecnici autoriz­zati e utilizzando solo ricambi originali.

Tutela ambientale

Questo apparecchio non contiene gas
che potrebbero danneggiare lo strato
di ozono nel circuito refrigerante o nei
materiali isolanti. L'apparecchio non de­ve essere smaltito assieme ai rifiuti ur­bani e alla spazzatura. La schiuma del­l'isolamento contiene gas infiammabili:
lo smaltimento dell'apparecchio va ese­guito secondo le prescrizioni vigenti da
richiedere alle autorità locali. Evitare di
danneggiare il gruppo refrigerante, spe­cialmente nella parte posteriore vicino
allo scambiatore di calore. I materiali
usati su questo apparecchio contrasse-

gnati dal simbolo

Tuttavia la regolazione esatta dovrebbe es­sere scelta tenendo a mente che la tempe­ratura all'interno dell'apparecchio dipende
da:

• temperatura ambiente

• frequenza di apertura della porta

• quantità di cibo conservato

• posizione dell'apparecchio.

Importante Se la temperatura ambiente è
elevata o l'apparecchio è a pieno carico ed
è regolato su temperature minime, può
funzionare in continuo causando la
formazione di brina sulla parete posteriore.
In questo caso la manopola deve essere
regolata su una temperatura per consentire
lo sbrinamento automatico riducendo così il
consumo di energia.

sono riciclabili.

PRIMO UTILIZZO

Pulizia dell'interno

Prima di utilizzare l'apparecchio per la pri­ma volta, lavare l'interno e gli accessori in­terni con acqua tiepida e un po' di sapone
neutro in modo a togliere il tipico odore dei

14) Per gli apparecchi che prevedono un collegamento alla rete idrica.

prodotti nuovi, quindi asciugare accurata­mente.

Importante Non usare detergenti corrosivi
o polveri abrasive che danneggiano le finitu­re.

UTILIZZO QUOTIDIANO

Congelazione dei cibi freschi

Il vano congelatore è adatto alla congelazio­ne di cibi freschi e alla conservazione a lun­go termine di alimenti congelati e surgelati.
Per congelare i cibi freschi è possibile man­tenere la regolazione media.
Tuttavia, per ottenere un congelamento più
rapido, è possibile impostare il regolatore di
temperatura a un livello più alto per aumen­tare l'intensità di raffreddamento.

Importante Con questa regolazione, la
temperatura del vano frigorifero può
scendere al di sotto di 0°C. In tal caso,
impostare il regolatore di temperatura a un
livello inferiore.

Disporre i cibi freschi da congelare nella zo­na più fredda del congelatore.
La quantità massima di alimenti congelabile
in 24 ore è riportata sulla targhetta , un'eti­chetta presente sulle pareti interne dell'ap­parecchio.
Il processo di congelamento dura 24 ore: fin­ché non è concluso, non aggiungere altro ci­bo da congelare.

Conservazione dei cibi congelati

Al primo avvio o dopo un periodo di non uti­lizzo, prima di riporre i prodotti nel vano fare
funzionare l'apparecchio per almeno 2 ore
con una regolazione alta.
Per conservare grandi quantità di cibo, to­gliere dall'apparecchio tutti i cassetti e i ce­stelli e sistemare il cibo sui ripiani di raffred­damento per ottenere i migliori risultati.

Avvertenza Accertare che il cibo non
superi il limite di carico riportato a lato
della sezione superiore (quando

electrolux 31

Scongelamento

Prima dell'utilizzo, i cibi surgelati o congelati
possono essere scongelati nel vano frigori­fero o a temperatura ambiente, in funzione
del tempo disponibile per questa operazione.
I pezzi piccoli possono addirittura essere cu­cinati ancora congelati, direttamente dal
congelatore: in questo caso la cottura dure­rà più a lungo.

Produzione di cubetti di ghiaccio

Questo apparecchio è equipaggiato con
una o più vaschette per la produzione di cu­betti di ghiaccio. Riempire d'acqua le va­schette quindi inserirle nel vano congelatore.

Importante Non usare strumenti metallici
per rimuovere le vaschette dal congelatore.

Ripiani mobili

Le pareti del frigorifero sono equipaggiate
con una serie di guide che permettono di
collocare i ripiani nella posizione desiderata.

applicabile)

Importante In caso di sbrinamento
accidentale, per esempio a causa di
un'interruzione dell'alimentazione elettrica,
se l'alimentazione manca per un periodo
superiore al valore indicato nella tabella dei
dati tecnici sotto "Tempo di risalita", il cibo
scongelato deve essere consumato
rapidamente o cucinato immediatamente
quindi ricongelato (dopo il raffreddamento).

Griglia portabottiglie

Disporre le bottiglie (con l'apertura in avanti)
sull'apposito ripiano.

Importante Se il ripiano è in posizione
orizzontale, utilizzarlo solo per le bottiglie
chiuse.

32 electrolux

Questo ripiano può essere inclinato per con­sentire l'appoggio di bottiglie già aperte. Ti­rare il ripiano e ruotarlo verso l'alto in modo
da appoggiarlo al livello superiore.

Posizionamento dei ripiani della porta

Per consentire di riporre pacchetti di cibo di
varie dimensioni, i ripiani della porta posso­no essere collocati ad altezze diverse.
Per tali regolazioni, procedere come segue:
tirare gradualmente il ripiano nella direzione
delle frecce fino a liberarlo, quindi riposizio­narlo come desiderato.

CONSIGLI E SUGGERIMENTI UTILI

Consigli per il risparmio energetico

• Non aprire frequentemente la porta e non
lasciarla aperta più di quanto assoluta­mente necessario.

• Se la temperatura ambiente è elevata, il
termostato è impostato su una regolazio­ne alta e l'apparecchio è a pieno carico, il
compressore può funzionare in continuo
causando la formazione di brina o ghiac­cio sull'evaporatore. In questo caso, ruo­tare il termostato su una regolazione più
bassa per consentire lo scongelamento
automatico risparmiando così energia.

Consigli per la refrigerazione di cibi
freschi

Per ottenere i migliori risultati:

• non riporre nel frigorifero cibi caldi o liqui­di in fase di evaporazione

• coprire o avvolgere il cibo, in particolare
se emana un odore forte

• posizionare il cibo in modo che l'aria pos­sa circolare liberamente attorno ad esso

Consigli per la refrigerazione

Consigli utili:
Carne (tutti i tipi): avvolgerla in sacchetti di
politene e collocarla sul ripiano di vetro so­pra il cassetto delle verdure.
Per motivi di sicurezza, conservarla in que­ste condizioni solo per uno o due giorni al
massimo.
Cibi cucinati, piatti freddi ecc..: dovrebbero
essere coperti e possono essere collocati
su qualsiasi ripiano.
Frutta e verdura: dovrebbero essere pulite
accuratamente e collocate nell'apposito/i
cassetto/i speciale/i.
Burro e formaggio: dovrebbero essere posti
in contenitori ermetici speciali o avvolti in pel­licole di alluminio o sacchetti di politene per
escludere per quanto possibile l'aria.

electrolux 33

Bottiglie di latte: dovrebbero essere tappate
e conservate nell'apposito ripiano sulla porta.
Non conservare nel frigorifero banane, pata­te, cipolle o aglio se non sono confezionati.

Consigli per il congelamento

Per un processo di congelamento ottimale,
ecco alcuni consigli importanti:

• la quantità massima di cibo che può esse­re congelata in 24 h è riportata sulla tar­ghetta;

• il processo di congelamento dura 24 ore.
In questo periodo non aggiungere altro ci­bo da congelare;

• congelare solo alimenti freschi, di ottima
qualità e accuratamente puliti;

• preparare il cibo in piccole porzioni per
consentire un congelamento rapido e
completo e per scongelare in seguito so­lo la quantità necessaria;

• avvolgere il cibo in pellicole di alluminio o
in politene e verificare che i pacchetti sia­no ermetici;

• non lasciare che cibo fresco non congela­to entri in contatto con quello già conge­lato, per evitare un aumento della tempe­ratura in quest'ultimo;

• i cibi magri si conservano meglio e più a
lungo di quelli grassi; il sale riduce il perio­do di conservazione del cibo;

• i ghiaccioli, se consumati immediatamen­te dopo la rimozione dal vano congelato­re, possono causare ustioni da congela­mento della pelle;

• si consiglia di riportare la data di congela­mento su ogni singolo pacchetto per riu­scire a tenere traccia del tempo di conser­vazione;

Consigli per la conservazione dei
surgelati

Per ottenere i migliori risultati con questo ap­parecchio:

• accertare che i cibi congelati commercial­mente siano adeguatamente conservati
dal rivenditore;

• fare in modo che i cibi congelati siano tra­sferiti dal negozio al congelatore nel più
breve tempo possibile;

• non aprire la porta frequentemente o la­sciarla aperta più del tempo strettamente
necessario.

• Una volta scongelato, il cibo si deteriora
rapidamente e non può essere ricongela­to.

• Non superare il periodo di conservazione
indicato dal produttore.

PULIZIA E CURA

Attenzione Staccare la spina
dell'apparecchio prima di eseguire
lavori di manutenzione.

Questo apparecchio contiene idrocar­buri nell'unità di raffreddamento; la ma­nutenzione e la ricarica devono pertan­to essere effettuate esclusivamente da
tecnici autorizzati.

Pulizia periodica

L'apparecchio deve essere pulito regolar­mente:

• pulire l'interno e gli accessori con acqua
tiepida e un po' di sapone neutro.

• controllare regolarmente le guarnizioni del­la porta e verificare che siano pulite e pri­ve di residui.

• risciacquare e asciugare accuratamente.

Importante Non tirare, spostare o
danneggiare tubi e/o cavi all'interno
dell'apparecchio.
Non usare mai detergenti, polveri abrasive,
prodotti per la pulizia con una forte profuma­zione o cere lucidanti per pulire l'interno, in
quanto danneggiano la superficie e lasciano
un odore forte.

Pulire il condensatore (griglia nera) e il com­pressore sul retro con una spazzola o un
aspirapolvere. Questa operazione migliorerà
le prestazioni dell'apparecchio riducendo i
consumi elettrici.

Importante Non danneggiare il sistema di
raffreddamento.

Molti detergenti per cucine di marca conten­gono sostanze chimiche in grado di attacca­re/danneggiare la plastica impiegata in que­sto apparecchio. Per questo motivo si rac-

34 electrolux

comanda di pulire l'involucro esterno dell'ap­parecchio solo con acqua calda con un po'
di liquido detergente.
Dopo la pulizia, ricollegare l'apparecchio al­la rete di alimentazione.

Sbrinamento del frigorifero

Durante l'uso normale la brina è eliminata au­tomaticamente dall'evaporatore del vano fri­gorifero ogni volta che il motocompressore
si arresta. L'acqua di sbrinamento è scarica­ta attraverso un condotto in un contenitore
speciale sul retro dell'apparecchio, sopra il
motocompressore, dove evapora.
È importante pulire periodicamente il foro di
scarico dell'acqua di sbrinamento al centro
del canale nel vano frigorifero per evitare
che l'acqua fuoriesca gocciolando sul cibo
all'interno. Usare lo speciale detergente in
dotazione, già inserito nel foro di scarico.

Sbrinamento del congelatore

Una certa quantità di brina si formerà
sempre sui ripiani del congelatore e at­torno allo scomparto superiore.

Importante Sbrinare il congelatore quando
lo strato di brina raggiunge uno spessore di
ca. 3-5 mm.

Per rimuovere la brina, seguire le istruzioni
sottostanti:

1. Spegnere l'apparecchio.

2. Rimuovere il cibo eventualmente conser­vato, avvolgendolo in diversi strati di car­ta di giornale e collocandolo in un luogo
fresco.

3. Lasciare la porta aperta.

4. Una volta completato lo sbrinamento,
asciugare accuratamente l'interno e rein­serire la spina.

5. Accendere l'apparecchio.

6. Regolare il termostato sul raffreddamen­to massimo e fare funzionare l'apparec­chio con questa regolazione per due o
tre ore.

7. Ricaricare nel vano il cibo precedente­mente rimosso.

Importante Non usare utensili metallici
appuntiti per rimuovere la brina
dall'evaporatore per non danneggiarlo. Non
usare dispositivi elettrici o altri mezzi
artificiali per accelerare il processo di
scongelamento diversi da quelli
raccomandati dal fabbricante. Un aumento
di temperatura dei pacchetti di cibo
congelato durante lo sbrinamento può
ridurre la loro durata di conservazione.

Periodi di inutilizzo

Quando l'apparecchio non è utilizzato per
lunghi periodi, adottare le seguenti precau­zioni:

• scollegare l'apparecchio dalla rete

elettrica

• rimuovere tutto il cibo

•

sbrinare

15)

e pulire l'apparecchio e tutti gli

accessori

• lasciare la/e porta/e socchiusa/e per evi-

tare odori sgradevoli.
Se l'apparecchio rimane acceso, chiedere a
qualcuno di controllare ogni tanto per evita­re che il cibo contenuto marcisca in caso di
interruzione dell'alimentazione elettrica.

COSA FARE SE…

Avvertenza Prima della ricerca guasti,
estrarre la spina dalla presa.
Le operazioni di ricerca guasti non de­scritte nel presente manuale devono es-

15) Se previsto.

sere eseguite esclusivamente da elettri­cisti qualificati o da personale compe­tente.

electrolux 35

Importante Durante l'uso, alcuni rumori di
funzionamento (come quelli del

Problema Possibile causa Soluzione

L'apparecchiatura non
funziona. La lampadina
non si accende.

La spina non è inserita corretta-

L'apparecchiatura non riceve

La lampadina non si ac­cende.

La lampadina è difettosa. Vedere "Sostituzione della lampa-

Il compressore rimane
sempre in funzione.

La porta non è chiusa corretta-

La porta viene aperta troppo fre-

La temperatura degli alimenti è

La temperatura ambiente è trop-

Scorre acqua sul pannel­lo posteriore del frigorife­ro.

Scorre acqua all'interno
del frigorifero.

Gli alimenti impediscono all'ac-

Scorre acqua sul pavi­mento.

La temperatura all'inter­no dell'apparecchiatura è
troppo bassa.

La temperatura all'inter­no dell'apparecchiatura è
troppo alta.

La porta non è chiusa corretta-

La temperatura degli alimenti è

L'apparecchiatura è spenta. Accendere l'apparecchiatura.

mente nella presa.

corrente. Non arriva tensione alla
presa elettrica.

La lampadina è in stand-by. Aprire e chiudere la porta.

La temperatura non è regolata
correttamente.

mente.

quentemente.

troppo alta.

po alta.
Durante lo sbrinamento automa-

tico, la brina che si forma sul pan­nello posteriore si scioglie.

Lo scarico dell'acqua è ostruito. Pulire lo scarico dell'acqua.

qua di scorrere nell'apposito col­lettore.

L'acqua di sbrinamento non vie­ne scaricata nella bacinella di
evaporazione posta sopra il com­pressore.

La temperatura non è regolata
correttamente.

La temperatura non è regolata
correttamente.

mente.

troppo alta.

compressore o del circuito refrigerante)
sono da considerarsi normali.

Inserire correttamente la spina nel­la presa.

Collegare alla presa un'altra appa­recchiatura elettrica.
Rivolgersi a un elettricista qualifica­to.

dina".
Impostare una temperatura supe-

riore.
Vedere "Chiusura della porta".

Limitare il più possibile il tempo di
apertura della porta.

Prima di introdurre gli alimenti, la­sciarli raffreddare a temperatura
ambiente.

Abbassare la temperatura ambien­te.

Non si tratta di un'anomalia.

Evitare di disporre gli alimenti diret­tamente contro la parete posterio­re.

Collegare lo scarico dell'acqua di
sbrinamento alla bacinella di eva­porazione.

Impostare una temperatura supe­riore.

Impostare una temperatura inferio­re.

Vedere "Chiusura della porta".

Prima di introdurre gli alimenti, la­sciarli raffreddare a temperatura
ambiente.

36 electrolux

Problema Possibile causa Soluzione

Sono stati introdotti molti alimen-

La temperatura nel vano
frigorifero è troppo alta.

La temperatura nel vano
congelatore è troppo al­ta.

Si forma troppa brina.

La porta non è chiusa corretta-

La temperatura non è regolata

Sostituzione della lampada

1. Staccare la spina dalla presa.

2. Rimuovere la vite dalla copertura della
lampada.

3. Rimuovere la copertura della lampada
(vedere l'illustrazione).

4. Sostituire la lampada usata con una nuo-

ti insieme.
L'aria fredda non circola corretta-

mente all'interno dell'apparec­chiatura.

I surgelati sono troppo vicini tra
loro.

Gli alimenti non sono avvolti cor­rettamente.

mente.

correttamente.

Chiusura della porta

1. Pulire le guarnizioni della porta.

2. Se necessario, regolare la porta. Vedere
"Installazione".

3. Se necessario, sostituire le guarnizioni
della porta difettose. Contattare il Cen­tro di assistenza locale.

va con la stessa potenza e studiata in
modo specifico per gli elettrodomestici.
(la potenza massima è indicata sulla co­pertura della lampada).

5. Installare la copertura della lampada.

6. Serrare la vite della copertura della lam­pada.

7. Collegare la spina alla presa.

8. Aprire la porta. Accertare che la lampa­da si accenda.

Introdurre gli alimenti poco alla vol­ta.

Adottare le misure necessarie per
garantire una corretta circolazione
dell'aria fredda.

Disporre i surgelati in modo da
consentire una corretta circolazio­ne dell'aria fredda.

Avvolgere correttamente gli ali­menti.

Vedere "Chiusura della porta".

Impostare una temperatura supe­riore.

DATI TECNICI

Nicchia di incasso
Altezza 1600 mm
Larghezza 600 mm
Profondità 645 mm
Tempo di risalita 25 h

I dati tecnici sono riportati sulla targhetta
del modello, applicata sul lato sinistro inter-

no dell'apparecchio, e sull'etichetta dei valo­ri energetici.

INSTALLAZIONE

Posizione

L'apparecchio deve essere installato lonta­no da fonti di calore (termosifoni, boiler, lu­ce solare diretta, ecc.). Verificare che sul la­to posteriore sia garantita un'adeguata cir­colazione dell'aria. Per ottenere prestazioni
ottimali, se l'apparecchio è installato al di sot­to di un pensile, si raccomanda di mantene­re una distanza minima tra quest'ultimo e lo
spigolo superiore dell'apparecchio di alme­no 100 mm . Se possibile, tuttavia, evitare
di installare l'apparecchio sotto un pensile.
Per consentire un perfetto livellamento del­l'apparecchio sono provvisti uno o più piedi­ni regolabili.
Se l'apparecchio è installato in un angolo
con il lato incernierato verso la parete, la di­stanza rispetto a quest'ultima deve essere
di almeno 10 mm, in modo che la porta pos­sa aprirsi in misura sufficiente per consenti­re la rimozione dei ripiani.

Avvertenza Deve essere possibile
scollegare l'apparecchio dalla rete
elettrica; eseguire perciò l'installazione
facendo sì che la spina rimanga
facilmente accessibile.

10mm 100mm

Collegamento elettrico

Prima di inserire la spina, verificare che la
tensione e la frequenza riportate sulla tar­ghetta corrispondano ai valori della rete elet­trica domestica.
L'apparecchio deve essere collegato a mas­sa. La spina del cavo di alimentazione è do­tata di un contatto a tale scopo. Se la presa
della rete elettrica domestica non è collega­ta a massa, collegare l'apparecchio ad una
massa separata in conformità alle norme re­lative alla corrente, consultando un elettrici­sta qualificato.
Il fabbricante declina qualsiasi responsabili­tà se le precauzioni suddette non sono ri­spettate.
Il presente apparecchio è conforme alle di­rettive CEE.

Distanziatori posteriori
All'interno dell'apparecchio sono pre-

senti due distanziatori che devono es­sere montati come illustrato in figura.

electrolux 37

10mm

38 electrolux

Allentare le viti e inserire il distanziatore sot­to la testa della vite, infine serrare nuovamen­te le viti.

Possibilità di invertire la porta

Prima di eseguire le operazioni descritte,
estrarre la spina dalla presa di corrente.
Per modificare la direzione di apertura della
porta, procedere come segue:

• Per effettuare le seguenti operazioni, si

raccomanda di farsi aiutare da un'altra
persona che tenga ben fermi gli sportelli
dell'apparecchiatura.

• Aprire la porta. Svitare le viti e togliere la

cerniera centrale (H).

H

• Togliere la cerniera e ruotare entrambi le
porte. Fare attenzione a rimuovere il di­stanziale di plastica sotto la cerniera.

• Rimuovere lo sportello superiore. Se ne­cessario, togliere il tappo in plastica supe­riore della porta e reinserirlo sul lato oppo­sto.

• Rimuovere lo porta inferiore. Se necessa­rio, togliere il tappo in plastica superiore
della porta e reinserirlo sul lato opposto.

• Svitare il perno della cerniera superiore
(G) e riavvitarlo sul lato opposto.

G

• Rimuovere la copertura (e) usando un
utensile adatto, svitare il perno della cer­niera inferiore (f) e fissarlo sul lato opposto.

• Reinserire la copertura (e) sul lato opposto.

• Reinserire la porta inferiore sul perno (f).

e

2

1

5

f

4

3

• Togliere le 2 coperture in plastica e riavvi­tarle sul lato opposto.

• Inserire il perno della cerniera centrale sul
foro sinistro dello sportello inferiore.

• Inserire la porta inferiore sul perno della
cerniera inferiore (f).

• Inserire la porta superiore sul perno della
cerniera superiore. Ruotare le porte per in­serire il perno della cerniera nel foro sini­stro della porta superiore.

•

• Aprire le porte e riavvitare la cerniera cen­trale (H) sul lato opposto. Non dimentica­re il distanziale di plastica, inserito sotto la
cerniera centrale (H).

• Fare attenzione che il fronte degli sportelli
sia parallelo a quello della parte superiore.

electrolux 39

• Togliere le coperture (se previste), svitare
la maniglia. Sul lato opposto, rimuovere i
coprifori. Fissare la maniglia sul lato oppo­sto insieme alle coperture. Inserire i tappi
in plastica inclusi nel sacchetto delle istru­zioni per l'uso nei fori rimasti aperti.

Avvertenza Inserire la spina nella
presa di corrente.

Per chi preferisce non eseguire direttamen­te le operazioni sopra descritte, consigliamo
di rivolgersi al servizio assistenza più vicino.
L'intervento di inversione delle porte, esegui­to dai tecnici del servizio post-vendita, sarà
a carico dell'utente.

Avvertenza Una volta invertita la
direzione di apertura delle porte,
controllare che tutte le viti siano serrate
correttamente e che la guarnizione
magnetica sia aderente al mobile.
Se la temperatura ambiente è bassa
(ad esempio in inverno), è possibile che
la guarnizione non aderisca perfetta­mente. In tal caso, attendere che aderi­sca naturalmente. Poggiare nuovamen­te l'elettrodomestico su un lato.

40 electrolux

CONSIDERAZIONI AMBIENTALI

Il simbolo sul prodotto o sulla
confezione indica che il prodotto non deve
essere considerato come un normale rifiuto
domestico, ma deve essere portato nel
punto di raccolta appropriato per il
riciclaggio di apparecchiature elettriche ed
elettroniche. Provvedendo a smaltire questo
prodotto in modo appropriato, si
contribuisce a evitare potenziali
conseguenze negative, che potrebbero
derivare da uno smaltimento inadeguato del
prodotto. Per informazioni più dettagliate
sul riciclaggio di questo prodotto,
contattare l’ufficio comunale, il servizio

locale di smaltimento rifiuti o il negozio in
cui è stato acquistato il prodotto.

Dove portare gli apparecchi fuori
uso?

In qualsiasi negozio che vende
apparecchi nuovi oppure si
restituiscono ai centri di raccolta ufficiali
della SENS oppure ai riciclatori ufficiali
della SENS.
La lista dei centri di raccolta ufficiali
della SENS è visibile nel sito
www.sens.ch.

Electrolux. Thinking of you.

Share more of our thinking at www.electrolux.com

CONTENTS

Safety information 41
Operation 43
First use 43
Daily use 43
Helpful hints and tips 45

SAFETY INFORMATION

In the interest of your safety and to ensure
the correct use, before installing and first us­ing the appliance, read this user manual
carefully, including its hints and warnings.
To avoid unnecessary mistakes and acci­dents, it is important to ensure that all peo­ple using the appliance are thoroughly famil­iar with its operation and safety features.
Save these instructions and make sure that
they remain with the appliance if it is moved
or sold, so that everyone using it through its
life will be properly informed on appliance
use and safety.
For the safety of life and property keep the
precautions of these user's instructions as
the manufacturer is not responsible for dam­ages caused by omission.

Children and vulnerable people safety

• This appliance is not intended for use by
persons (including children) with reduced
physical, sensory or mental capabilities,
or lack of experience and knowledge, un­less they have been given supervision or
instruction concerning use of the appli­ance by a person responsible for their
safety.
Children should be supervised to ensure
that they do not play with the appliance.

• Keep all packaging well away from chil­dren. There is risk of suffocation.

• If you are discarding the appliance pull
the plug out of the socket, cut the con­nection cable (as close to the appliance
as you can) and remove the door to pre­vent playing children to suffer electric
shock or to close themselves into it.

electrolux 41

Care and cleaning 46
What to do if… 47
Technical data 49
Installation 49
Environmental concerns 52

Subject to change without notice

• If this appliance featuring magnetic door
seals is to replace an older appliance hav­ing a spring lock (latch) on the door or lid,
be sure to make that spring lock unusa­ble before you discard the old appliance.
This will prevent it from becoming a
death trap for a child.

General safety

Caution! Keep ventilation openings

clear of obstruction.

• The appliance is intended for keeping
foodstuff and/or beverages in a normal
household as explained in this instruction
booklet.

• Do not use a mechanical device or any ar­tificial means to speed up the thawing
process.

• Do not use other electrical appliances
(such as ice cream makers) inside of re­frigerating appliances, unless they are ap­proved for this purpose by the manufac­turer.

• Do not damage the refrigerant circuit.

• The refrigerant isobutane (R600a) is con­tained within the refrigerant circuit of the
appliance, a natural gas with a high level
of environmental compatibility, which is
nevertheless flammable.
During transportation and installation of
the appliance, be certain that none of the
components of the refrigerant circuit be­come damaged.
If the refrigerant circuit should become
damaged:
– avoid open flames and sources of igni-

tion

42 electrolux

– thoroughly ventilate the room in which

the appliance is situated

• It is dangerous to alter the specifications
or modify this product in any way. Any
damage to the cord may cause a short­circuit, fire and/or electric shock.

Warning! Any electrical component
(power cord, plug, compressor) must
be replaced by a certified service agent
or qualified service personnel.

1. Power cord must not be lengthened.

2. Make sure that the power plug is not

squashed or damaged by the back of
the appliance. A squashed or dam­aged power plug may overheat and
cause a fire.

3. Make sure that you can come to the

mains plug of the appliance.

4. Do not pull the mains cable.

5. If the power plug socket is loose, do

not insert the power plug. There is a
risk of electric shock or fire.

6. You must not operate the appliance

without the lamp cover

16)

of interior

lighting.

• This appliance is heavy. Care should be
taken when moving it.

• Do not remove nor touch items from the
freezer compartment if your hands are
damp/wet, as this could cause skin abra­sions or frost/freezer burns.

• Avoid prolonged exposure of the appli­ance to direct sunlight.

•

Bulb lamps

17)

used in this appliance are
special purpose lamps selected for house­hold appliances use only. They are not
suitable for household room illumination.

Daily Use

• Do not put hot pot on the plastic parts in
the appliance.

• Do not store flammable gas and liquid in
the appliance, because they may explode.

• Do not place food products directly
against the air outlet on the rear wall.

18)

• Frozen food must not be re-frozen once
it has been thawed out.

• Store pre-packed frozen food in accord­ance with the frozen food manufacturer's
instructions.

16) If the lamp cover is foreseen

17) If the lamp is foreseen

18) If the appliance is Frost Free

• Appliance's manufacturers storage rec­ommendations should be strictly adhered
to. Refer to relevant instructions.

• Do not place carbonated or fizzy drinks in
the freezer compartment as it creates
pressure on the container, which may
cause it to explode, resulting in damage
to the appliance.

• Ice lollies can cause frost burns if con­sumed straight from the appliance.

Care and cleaning

• Before maintenance, switch off the appli­ance and disconnect the mains plug from
the mains socket.

• Do not clean the appliance with metal ob­jects.

• Do not use sharp objects to remove frost
from the appliance. Use a plastic scraper.

• Regularly examine the drain in the refriger­ator for defrosted water. If necessary,
clean the drain. If the drain is blocked, wa­ter will collect in the bottom of the appli­ance.

Installation
Important! For electrical connection

carefully follow the instructions given in
specific paragraphs.

• Unpack the appliance and check if there
are damages on it. Do not connect the ap­pliance if it is damaged. Report possible
damages immediately to the place you
bought it. In that case retain packing.

• It is advisable to wait at least four hours
before connecting the appliance to allow
the oil to flow back in the compressor.

• Adequate air circulation should be
around the appliance, lacking this leads
to overheating. To achieve sufficient ven­tilation follow the instructions relevant to
installation.

• Wherever possible the back of the prod­uct should be against a wall to avoid
touching or catching warm parts (com­pressor, condenser) to prevent possible
burn.

• The appliance must not be located close
to radiators or cookers.

• Make sure that the mains plug is accessi­ble after the installation of the appliance.

electrolux 43

•

Connect to potable water supply only.

Service

• Any electrical work required to do the serv­icing of the appliance should be carried
out by a qualified electrician or compe­tent person.

• This product must be serviced by an au­thorized Service Centre, and only genu­ine spare parts must be used.

Environment Protection

This appliance does not contain gasses
which could damage the ozone layer,

19)

OPERATION

Switching on

Insert the plug into the wall socket.
Turn the Temperature regulator clockwise
to a medium setting.

Switching off

To turn off the appliance, turn the Tempera­ture regulator to the "O" position.

Temperature regulation

The temperature is automatically regulated.
To operate the appliance, proceed as fol­lows:

• turn the Temperature regulator toward
lower settings to obtain the minimum cold­ness.

• turn the Temperature regulator toward
higher settings to obtain the maximum
coldness.

in either its refrigerant circuit or insula­tion materials. The appliance shall not
be discarded together with the urban re­fuse and rubbish. The insulation foam
contains flammable gases: the appli­ance shall be disposed according to
the applicable regulations to obtain
from your local authorities. Avoid dam­aging the cooling unit, especially at the
rear near the heat exchanger. The ma­terials used on this appliance marked
by the symbol

A medium setting is generally the most
suitable.

However, the exact setting should be chos­en keeping in mind that the temperature in­side the appliance depends on:

• room temperature

• how often the door is opened

• the quantity of food stored

• the location of the appliance.
Important! If the ambient temperature is

high or the appliance is fully loaded, and the
appliance is set to the lowest temperatures,
it may run continuously causing frost to
form on the rear wall. In this case the dial
must be set to a higher temperature to
allow automatic defrosting and therefore
reduced energy consumption.

are recyclable.

FIRST USE

Cleaning the interior

Before using the appliance for the first time,
wash the interior and all internal accesso­ries with lukewarm water and some neutral
soap so as to remove the typical smell of a
brand-new product, then dry thoroughly.

DAILY USE

Freezing fresh food

The freezer compartment is suitable for
freezing fresh food and storing frozen and
deep-frozen food for a long time.

19) If a water connection is foreseen

Important! Do not use detergents or abra­sive powders, as these will damage the fin­ish.

To freeze fresh foods it is not necessary to
change the medium setting.
However, for a faster freezing operation,
turn the temperature regulator toward high­er settings to obtain the maximum coldness.

44 electrolux

Important! In this condition, the refrigerator

compartment temperature might drop
below 0°C. If this occurs reset the
temperature regulator to a warmer setting.

Place the fresh food to be frozen on the
shelf of the freezer compartment that is the
coldest place.
The maximum amount of food that can be
frozen in 24 hours is specified on the rating
plate , a label located on the inside of the
appliance.
The freezing process lasts 24 hours: during
this period do not add other food to be fro­zen.

Storage of frozen food

When first starting-up or after a period out
of use, before putting the products in the
compartment let the appliance run at least
2 hours on the higher settings.
If large quantities of food are to be stored,
remove all drawers and baskets from appli­ance and place food on cooling shelves to
obtain the best performance.

Warning! Make sure that foods do not
exceed the load limit stated on the side
of the upper section (where applicable)

Important! In the event of accidental
defrosting, for example due to a power
failure, if the power has been off for longer
that the value shown in the technical
characteristics chart under "rising time", the
defrosted food must be consumed quickly
or cooked immediately and then re-frozen
(after cooling).

Thawing

Deep-frozen or frozen food, prior to being
used, can be thawed in the refrigerator com­partment or at room temperature, depend­ing on the time available for this operation.
Small pieces may even be cooked still fro­zen, directly from the freezer: in this case,
cooking will take longer.

Ice-cube production

This appliance is equipped with one or
more trays for the production of ice-cubes.
Fill these trays with water, then put them in
the freezer compartment.

Important! Do not use metallic instruments
to remove the trays from the freezer.

Movable shelves

The walls of the refrigerator are equipped
with a series of runners so that the shelves
can be positioned as desired.

Bottle rack

Place the bottles (with the opening facing
front) in the pre-positioned shelf.

Important! If the shelf is positioned
horizontally, place only closed bottles.

This bottle holder shelf can be tilted in order
to store previously opened bottles. To ob­tain this result, pull the shelf up so it can ro­tate upwards and be placed on the next
higher level.

Positioning the door shelves

To permit storage of food packages of vari­ous sizes, the door shelves can be placed
at different heights.
To make these adjustments proceed as fol­lows:
gradually pull the shelf in the direction of the
arrows until it comes free, then reposition
as required.

HELPFUL HINTS AND TIPS

Hints for energy saving

• Do not open the door frequently or leave
it open longer than absolutely necessary.

• If the ambient temperature is high and
the Temperature Regulator is set to low
temperature and the appliance is fully loa­ded, the compressor may run continuous­ly, causing frost or ice on the evaporator.
If this happens, set the Temperature Reg­ulator toward warmer settings to allow au­tomatic defrosting and so a saving in elec­tricity consumption.

Hints for fresh food refrigeration

To obtain the best performance:

• do not store warm food or evaporating liq­uids in the refrigerator

• do cover or wrap the food, particularly if it
has a strong flavour

• position food so that air can circulate free­ly around it

Hints for refrigeration

Useful hints:
Meat (all types) : wrap in polythene bags
and place on the glass shelf above the veg­etable drawer.
For safety, store in this way only one or two
days at the most.

electrolux 45

Cooked foods, cold dishes, etc..: these
should be covered and may be placed on
any shelf.
Fruit and vegetables: these should be thor­oughly cleaned and placed in the special
drawer(s) provided.
Butter and cheese: these should be placed
in special airtight containers or wrapped in
aluminium foil or polythene bags to exclude
as much air as possible.
Milk bottles: these should have a cap and
should be stored in the bottle rack on the
door.
Bananas, potatoes, onions and garlic, if not
packed, must not be kept in the refrigerator.

Hints for freezing

To help you make the most of the freezing
process, here are some important hints:

• the maximum quantity of food which can
be frozen in 24 hrs. is shown on the rat­ing plate;

• the freezing process takes 24 hours. No
further food to be frozen should be add­ed during this period;

• only freeze top quality, fresh and thorough­ly cleaned, foodstuffs;

46 electrolux

• prepare food in small portions to enable it
to be rapidly and completely frozen and
to make it possible subsequently to thaw
only the quantity required;

• wrap up the food in aluminium foil or pol­ythene and make sure that the packages
are airtight;

• do not allow fresh, unfrozen food to
touch food which is already frozen, thus
avoiding a rise in temperature of the latter;

• lean foods store better and longer than
fatty ones; salt reduces the storage life of
food;

• water ices, if consumed immediately after
removal from the freezer compartment,
can possibly cause the skin to be freeze
burnt;

• it is advisable to show the freezing in date
on each individual pack to enable you to
keep tab of the storage time.

CARE AND CLEANING

Caution! Unplug the appliance before
carrying out any maintenance operation.

This appliance contains hydrocarbons
in its cooling unit; maintenance and re­charging must therefore only be carried
out by authorized technicians.

Periodic cleaning

The equipment has to be cleaned regularly:

• clean the inside and accessories with luke­warm water and some neutral soap.

• regularly check the door seals and wipe
clean to ensure they are clean and free
from debris.

• rinse and dry thoroughly.

Important! Do not pull, move or damage
any pipes and/or cables inside the cabinet.
Never use detergents, abrasive powders,
highly perfumed cleaning products or wax
polishes to clean the interior as this will dam­age the surface and leave a strong odour.

Clean the condenser (black grill) and the
compressor at the back of the appliance
with a brush or a vacuum cleaner. This op­eration will improve the performance of the
appliance and save electricity consumption.

Important! Take care of not to damage the
cooling system.

Hints for storage of frozen food

To obtain the best performance from this ap­pliance, you should:

• make sure that the commercially frozen
foodstuffs were adequately stored by the
retailer;

• be sure that frozen foodstuffs are transfer­red from the foodstore to the freezer in
the shortest possible time;

• not open the door frequently or leave it
open longer than absolutely necessary.

• Once defrosted, food deteriorates rapidly
and cannot be refrozen.

• Do not exceed the storage period indica­ted by the food manufacturer.

Many proprietary kitchen surface cleaners
contain chemicals that can attack/damage
the plastics used in this appliance. For this
reason it is recommended that the outer cas­ing of this appliance is only cleaned with
warm water with a little washing-up liquid
added.
After cleaning, reconnect the equipment to
the mains supply.

Defrosting of the refrigerator

Frost is automatically eliminated from the
evaporator of the refrigerator compartment
every time the motor compressor stops, dur­ing normal use. The defrost water drains
out through a trough into a special contain­er at the back of the appliance, over the mo­tor compressor, where it evaporates.
It is important to periodically clean the de­frost water drain hole in the middle of the re­frigerator compartment channel to prevent
the water overflowing and dripping onto the
food inside. Use the special cleaner provi­ded, which you will find already inserted in­to the drain hole.

Defrosting the freezer

A certain amount of frost will always
form on the freezer shelves and around
the top compartment.

Important! Defrost the freezer when the
frost layer reaches a thickness of about 3-5
mm.

To remove the frost, do these steps:

1. Switch off the appliance.

2. Remove any stored food, wrap it in sev­eral layers of newspaper and put it in a
cool place.

3. Leave the door open.

4. When defrosting is completed, dry the in­terior thoroughly and refit the plug.

electrolux 47

5. Switch on the appliance.

6. Set the temperature regulator to obtain
the maximum coldness and run the ap­pliance for two or three hours using this
setting.

7. Reload the previously removed food into
the compartment.

Important! Never use sharp metal tools to
scrape off frost from the evaporator as you
could damage it. Do not use a mechanical
device or any artificial means to speed up
the thawing process other than those
recommended by the manufacturer. A
temperature rise of the frozen food packs,
during defrosting, may shorten their safe
storage life.

Periods of non-operation

When the appliance is not in use for long pe­riods, take the following precautions:

•

disconnect the appliance from elec­tricity supply

• remove all food

defrost

20)

and clean the appliance and all

•

accessories

• leave the door/doors ajar to prevent un-

pleasant smells.
If the cabinet will be kept on, ask some­body to check it once in a while to prevent
the food inside from spoiling in case of a
power failure.

WHAT TO DO IF…

Warning! Before troubleshooting,
disconnect the mains plug from the
mains socket.
Only a qualified electrician or compe­tent person must do the troubleshoot­ing that is not in this manual.

Problem Possible cause Solution

The appliance does not
operate. The lamp does
not operate.

The mains plug is not connected

20) If foreseen.

The appliance is switched off. Switch on the appliance.

to the mains socket correctly.

Important! There are some sounds during
normal use (compressor, refrigerant
circulation).

Connect the mains plug to the
mains socket correctly.

48 electrolux

Problem Possible cause Solution

The appliance has no power.

The lamp does not work. The lamp is in stand-by. Close and open the door.
The lamp is defective. Refer to "Replacing the lamp".

The compressor oper­ates continually.

The door is not closed correctly. Refer to "Closing the door".
The door has been opened too

The product temperature is too

The room temperature is too

Water flows on the rear
plate of the refrigerator.

Water flows into the re­frigerator.

Products prevent that water

Water flows on the
ground.

The temperature in the
appliance is too low.

The temperature in the
appliance is too high.

The door is not closed correctly. Refer to "Closing the door".
The product temperature is too

Many products are stored at the

The temperature in the re­frigerator is too high.

The temperature in the
freezer is too high.

There is too much frost. Food is not wrapped correctly. Wrap the food correctly.

The door is not closed correctly. Refer to "Closing the door".
The temperature regulator is not

Replacing the lamp

1. Disconnect the mains plug from the
mains socket.

2. Remove the screw from the lamp cover.

There is no voltage in the mains
socket.

The temperature is not set cor­rectly.

frequently.

high.

high.
During the automatic defrosting

process, frost defrosts on the
rear plate.

The water outlet is clogged. Clean the water outlet.

flows into the water collector.
The melting water outlet does

not flow in the evaporative tray
above the compressor.

The temperature regulator is not
set correctly.

The temperature regulator is not
set correctly.

high.

same time.
There is no cold air circulation in

the appliance.
Products are too near to each

other.

set correctly.

3. Remove the lamp cover (refer to the illus­tration).

4. Replace the used lamp with a new lamp
of the same power and specifically de­signed for household appliances. (the

Connect a different electrical appli­ance to the mains socket.
Contact a qualified electrician.

Set a higher temperature.

Do not keep the door open longer
than necessary.

Let the product temperature de­crease to room temperature be­fore storage.

Decrease the room temperature.

This is correct.

Make sure that products do not
touch the rear plate.

Attach the melting water outlet to
the evaporative tray.

Set a higher temperature.

Set a lower temperature.

Let the product temperature de­crease to room temperature be­fore storage.

Store less products at the same
time.

Make sure that there is cold air cir­culation in the appliance.

Store products so that there is
cold air circulation.

Set a higher temperature.

electrolux 49

maximum power is shown on the lamp
cover).

5. Install the lamp cover.

6. Tighten the screw to the lamp cover.

7. Connect the mains plug to the mains
socket.

8. Open the door. Make sure that the lamp

Closing the door

1. Clean the door gaskets.

2. If necessary, adjust the door. Refer to "In­stallation".

3. If necessary, replace the defective door
gaskets. Contact the Service Center.

comes on.

TECHNICAL DATA

Dimension of the recess
Height 1600 mm
Width 600 mm
Depth 645 mm
Rising Time 25 h

The technical information are situated in the
rating plate on the internal left side of the ap­pliance and in the energy label.

INSTALLATION

Location

The appliance should be installed well away
from sources of heat such as radiators, boil­ers, direct sunlight etc. Ensure that air can
circulate freely around the back of the cabi­net. To ensure best performance, if the ap­pliance is positioned below an overhanging
wall unit, the minimum distance between
the top of the cabinet and the wall unit
must be at least 100 mm . Ideally, however,

the appliance should not be positioned be­low overhanging wall units. Accurate level­ling is ensured by one or more adjustable
feet at the base of the cabinet.
If the cabinet is placed in a corner and the
side with the hinges facing the wall, the dis­tance between the wall and the cabinet
must be at least 10 mm to allow the door to
open enough so that the shelves can be re­moved.

50 electrolux

Warning! It must be possible to

disconnect the appliance from the
mains power supply; the plug must
therefore be easily accessible after
installation.

10mm 100mm

Electrical connection

Before plugging in, ensure that the voltage
and frequency shown on the rating plate cor­respond to your domestic power supply.
The appliance must be earthed. The power
supply cable plug is provided with a contact
for this purpose. If the domestic power sup­ply socket is not earthed, connect the appli­ance to a separate earth in compliance with
current regulations, consulting a qualified
electrician.
The manufacturer declines all responsibility
if the above safety precautions are not ob­served.
This appliance complies with the E.E.C. Di­rectives.

Rear spacers
Inside the appliance you find two

spacers which must be fitted as shown
in the figure.

Slacken the screws and insert the spacer
under the screw head, then retighten the
screws.

10mm

Door reversibility

Before carrying out any operations, remove
the plug from the power socket.
To change the opening direction of the
door, proceed as follows:

• To carry out the following operations, we

suggest that this be made with another
person that will keep a firm hold on the
doors of the appliance during the opera­tions.

• Open the door . Unscrew the screws and

remove the center hinge (H).

electrolux 51

• Re-insert the cover (e) on the opposite

side.

• Re-insert the lower door on the pivot pin

(f).

H

e

2

1

5

f

• Remove the hinge and rotate both the
doors. Pay attention to remove the plas­tic spacer under the hinge.

• Remove the upper door. If foreseen, re­move the upper plastic plug of the door
and re-insert on the opposite side.

• Remove the lower door. If foreseen, re­move the upper plastic plug of the door
and re-insert on the opposite side.

• Unscrew the pin of the upper hinge (G)
and refit it on the opposite side

4

3

• Remove the 2 plastic covers and refit it
on the opposite side.

• Insert the pivot of the center hinge on the
left hole of the lower door.

• Insert the lower door on the pivot of the
lower hinge (f).

• Insert the upper door on the pivot of the
upper hinge. Rotate the doors to insert
the pivot of the hinge in the left hole of
the upper door.

• Open the doors and re-screw the center
hinge (H) on the opposite side . Do not for­get the plastic spacer, inserted under the
center hinge (H).

• Pay attention that the front board of the
doors are parallel to the front board of
the top.

G

• Remove using a tool the cover (e) un­screw the lower hinge pivot (f) and place
it on the opposite side.

52 electrolux

• Remove the covers (if foreseen), unscrew
the handle. On the opposite side remove
the hole covers. Fix the handle on the op­posite side together with the covers. In-

ENVIRONMENTAL CONCERNS

The symbol on the product or on its
packaging indicates that this product may
not be treated as household waste. Instead
it should be taken to the appropriate
collection point for the recycling of electrical
and electronic equipment. By ensuring this
product is disposed of correctly, you will
help prevent potential negative

sert the plastic plugs into the holes left
open that can be found in the instruction
for use bag.

Warning! Connect it to the power
socket.

In case you do not want to carry out the
above mentioned operations, contact the
nearest After Sales Service Force. The After
Sales Service specialist will carry out the re­versibility of the doors at your cost.

Warning! After having reversed the
opening direction of the doors check
that all the screws are properly
tightened and that the magnetic seal
adheres to the cabinet.
If the ambient temperature is cold (i.e.
in Winter), the gasket may not fit per­fectly to the cabinet. In that case, wait
for the natural fitting of the gasket. Lay
down the appliance back side down.

consequences for the environment and
human health, which could otherwise be
caused by inappropriate waste handling of
this product. For more detailed information
about recycling of this product, please
contact your local council, your household
waste disposal service or the shop where
you purchased the product.

electrolux 53

54 electrolux

electrolux 55

www.electrolux.com/shop

222343236-A-292010
