Page 1

Refrigerador SS X90

Page 2

Manual do Usuário

0800 725 2224

Obrigado por escolher a Electrolux. Neste manual você encontra todas as informações para a sua segurança e o uso adequado do seu Refrigerador. Leia todas as instruções antes de utilizar o produto e guarde-as para futuras referências. Em caso de qualquer dúvida, ligue gratuitamente para o Serviço de Atendimento exclusivo ao Consumidor Electrolux HOME PRO (0800 725 2224).

Consulte nosso site na Internet www.electrolux. com.br. Nele você poderá encontrar informações sobre acessórios originais Electrolux, assim como informações de manuais e catálogos de toda a linha de produtos Electrolux.

IMPORTANTE

Guarde a nota scal de compra. A garantia só é válida mediante sua apresentação no Serviço Autorizado Electrolux.

A etiqueta de identificação onde estão as informações do código, modelo, fabricante e outras, será utilizada pelo Serviço Autorizado Electrolux caso seu refrigerador necessite reparo. Não retire-a do local onde está

adesivada.

Dicas Ambientais

O ma terial da embalagem é reciclável. Procure selecionar plásticos, papel e papelão e enviar às companhias de reciclagem. Como contribuição para a preservação do Meio Ambiente, o gás refrigerante deste produto

é o R134a (Hidrouorcarbono - HFC) e o agente

expansor é o ciclopentano, que não afetam a camada de ozônio e têm pouca ação sobre o efeito estufa. Este produto não pode ser tratado como lixo doméstico. Em vez disso deve ser entregue ao centro de coleta seletiva para reciclagem de equipamentos eletro-eletrônicos.

Índice

Segurança .....................................................02

Instalação ...................................................... 03

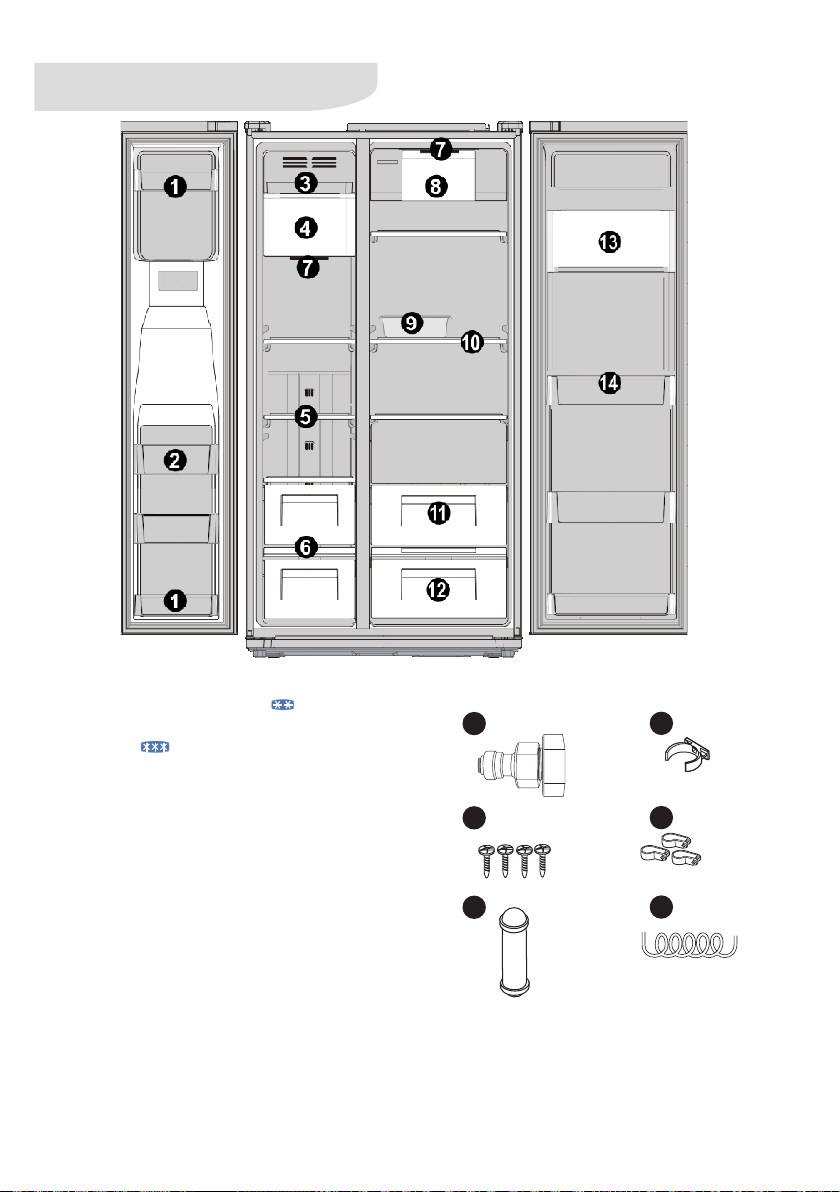

Descrição do Refrigerador ..........................08

Como Usar ....................................................09

Limpeza e Manutenção ................................12

Dicas e Conselhos........................................14

Solução de Problemas ................................. 15

Especicações Técnicas .............................16

Diagrama Elétrico ......................................... 17

Certicado de Garantia ................................ 18

1. Segurança

Este aparelho não se destina à utilização por pessoas (inclusive crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou por pessoas com falta de experiência e conhecimento, a menos que tenham recebido

instruções referentes à utilização do aparelho

ou estejam sob a supervisão de uma pessoa responsável pela sua segurança.

Para Crianças

Evite acidentes. Após desembalar o refrigerador, mantenha o material da embalagem fora do alcance de crianças.

Não permita que seu refrigerador seja manuseado por crianças, mesmo estando desligado.

Caso seu refrigerador contenha algum pacote de sílica gel ou argila Desi Pak® em seu interior, jogue-o fora e não permita que crianças brinquem com ele.

Para o Usuário/Instalador

IMPORTANTE

• Desligue o Refrigerador da tomada sempre que zer limpeza ou manutenção.

• Nunca desligue o Refrigerador da tomada puxando pelo cabo elétrico. Use o plugue.

• Não prenda, torça ou amarre o cabo elétrico e não tente consertá-lo. Caso ocorram danos, chame o Serviço Autorizado Electrolux a m de evitar riscos. Certique-se de que o Refrigerador não está em cima do cabo elétrico após a instalação.

• Tente deixar o cabo elétrico reto, evitando dobras excessivas.

• Não deixe o cabo elétrico encostado ou sobre produtos com aquecimento, como fornos e fogões.

• Para evitar choque elétrico, não pegue no cabo elétrico com as mãos molhadas e não jogue ou borrife água nas partes internas ou externas do Refrigerador.

• Não armazene no Refrigerador medicamentos, produtos tóxicos ou químicos, pois podem contaminar os alimentos.

• Produtos em aerossol sob alta pressão, identicados pela palavra inamável ou com o símbolo de uma pequena chama, não podem ser armazenados em nenhum refrigerador ou freezer sob o risco de explosão.

• Se houver vazamento de gás próximo ao Refrigerador, ventile o ambiente imediatamente e não toque no cabo elétrico ou no produto.

Page 3

Mais que 5 cm

IMPORTANTE

• Não se apóie sobre as portas. As dobradiças poderão desregular-se, prejudicando a vedação do Refrigerador e comprometendo seu desempenho.

• Não coloque recipientes com líquidos em cima do Refrigerador, pois se o líquido cair pode causar choque elétrico ou danicar o produto.

• Não coloque os dedos ou as mãos na parte inferior do Refrigerador, pois existem cantos cortantes que podem causar ferimentos ou choque elétrico.

• Retire o cabo elétrico da tomada se o Refrigerador for car desligado por algum tempo.

• Nunca toque nos alimentos ou recipientes metálicos do compartimento freezer com as mãos molhadas, pois isto pode causar queimaduras.

• Não armazene garrafas ou recipientes de vidro no compartimento freezer, pois eles podem quebrar.

• Lembre-se de levantar os rodízios antes de mover o Refrigerador, pois eles podem riscar ou danicar o piso.

• É preciso duas pessoas para mover o produto.

• Nunca tente reparar o produto. Em caso de dúvida, entre em contato com o Serviço Autorizado Electrolux.

2. Instalação

Para sua tranquilidade, a Electrolux possui uma

rede de Serviços Autorizados altamente qualicada

para instalar o seu produto. Entre em contato com um dos Serviços Autorizados Electrolux que constam na relação fornecida juntamente com este Manual de Instruções. Para este serviço será cobrada uma taxa de instalação. A instalaç ão não compreende serviços de preparação do local (ex.: rede elétrica, alvenaria, carpintaria, etc.), pois são de responsabilidade do Consumidor. Este manual fornece instruções

especícas do funcionamento do seu Refrigerador,

por isso, utilize-o somente de acordo com estas informações. Antes de ligar o produto é fundamental a leitura deste manual.

IMPORTANTE

O Refrigerador deve ser ligado a uma rede de água potável por um técnico especializado, respeitando as instruções para instalação.

Depois de completada a instalação, aguarde pelo menos meia hora antes de ligar o produto, pois durante o transporte o óleo do compressor pode se inltrar no sistema de refrigeração. Limpe a parte interna do produto antes de ligá-lo.

Escolha do Local

Instale o seu refrigerador em um local arejado que não permita a incidência direta de raios solares e que esteja distante de fontes de calor

(fogão, fornos, etc.) e produtos inamáveis.

Não instale seu refrigerador ao ar livre ou em locais muito úmidos.

Para o posicionamento denitivo

do refrigerador, respeite as distâncias mínimas recomendadas: 5 cm nas laterais e atrás do produto.

Verique se os espaços deixados na frente e nos lados do refrigerador são sucientes para permitir a abertura

completa das portas e das gavetas.

ATENÇÃO

Se a temperatura ambiente estiver muito baixa (abaixo de 5°C), os alimentos podem congelar ou o refrigerador pode funcionar de maneira anormal.

Se o Refrigerador não Passa pela Porta

Retirando a porta do freezer

1 Retire o avental (grade frontal). 2 Puxe a abraçadeira esquerda do conector. Segure

o conector e puxe o tubo de água esquerdo.

3 Use uma chave Phillips para retirar a capa da

dobradiça superior.

4 Gire o parafuso da dobradiça superior no sentido

anti-horário e desconecte os os da rede elétrica.

5 Levante a parte frontal da dobradiça superior e

remova-a. Tenha cuidado, pois com a retirada da dobradiça a porta pode cair para a frente.

Page 4

6 Tenha cuidado para não danicar o tubo de água

quando estiver removendo a porta.

3 Gire o parafuso da dobradiça até que que bem

apertado.

Retirando a porta do refrigerador

1 Use uma chave Phillips para retirar a capa da

dobradiça superior.

Insira uma chave de fenda com a ponta na na

fenda lateral da capa para retirá-la.

2 Gire o parafuso da dobradiça superior no sentido

anti-horário e desconecte os os da rede elétrica.

3 Levante a parte frontal da dobradiça superior e

remova-a. Tenha cuidado, pois com a retirada da dobradiça a porta pode cair para a frente.

4 Levante a porta para desencaixá-la da dobradiça

inferior.

4 Conecte os os da rede elétrica e xe o o terra.

5 Insira o tubo de água dentro do conector (parte

inferior do refrigerador).

Reinstalando a porta do refrigerador

1 Insira a porta do refrigerador no pino da dobradiça

inferior.

2 Deixe a parte superior da porta encostada no

gabinete e insira o pino da dobradiça superior no furo superior na porta do refrigerador.

Primeiro insira a parte traseira da dobradiça no

gabinete e depois a parte frontal no furo da porta.

3 Gire o parafuso da dobradiça até que que bem

apertado.

Reinstalando a porta do freezer

1 Coloque o tubo de água

dentro do furo no pino da dobradiça inferior. Depois encaixe a porta do freezer no pino da dobradiça inferior.

2 Deixe a parte superior da porta encostada no

gabinete e insira o pino da dobradiça superior no furo superior na porta do freezer. Primeiro insira a parte traseira da dobradiça no gabinete e depois a parte frontal no furo da porta.

4 Conecte os os da rede elétrica e xe o o terra. 5 Coloque e xe a capa da dobradiça superior.

Page 5

Nivelamento

O bom funcionamento do Refrigerador depende de seu perfeito nivelamento. Se o piso sobre o qual o refrigerador está posicionado estiver desnivelado, a portas parecerão desalinhadas.

Se a porta do freezer está mais baixa que a porta do refrigerador

1 Insira uma chave de fenda com ponta na na

fenda do pé nivelador esqu er do (embaixo do freezer) e gire no sentido horário até que a porta esteja alinhada.

Gire no sentido horário

para levantar a porta e no sentido anti-horário para abaixá-la.

2 Se o procedimento acima não resolver, abra as

portas do refrigerador e, se o avental (grade frontal) estiver instalado, retire os 3 parafusos

de xação.

3 Coloque uma chave

inglesa (lado A) na porca do dobradiça (1) e gire a porca no sentido horário.

4 Coloque a chave inglesa (lado B) na porca da

dobradiça (2) e gire no sentido horário para abaixar a porta.

5 Se a porta estiver alinhada, fixe a porca (1)

rmemente girando-a com a chave inglesa no

sentido anti-horário.

Se a porta do refrigerador está mais baixa que a porta do freezer

1 Insira uma chave de

fenda com ponta na na

fenda do pé nivelador direito (embaixo do refrigerador) e gire no sentido horário até que a porta esteja alinhada.

Gire no sentido horário para levantar a porta e no

sentido anti-horário para abaixá-la.

2 Se o procedimento 1 não resolver, siga os passos

2 a 5 do item Se a porta do freezer está mais baixa que a porta do refrigerador.

IMPORTANTE

Para facilitar o fechamento das portas, a parte frontal do refrigerador deve car um pouco mais alta que a parte traseira.

Porém, se você levantar muito os rodízios para alinhar as portas, ou seja, se a parte frontal car muito mais alta que a parte traseira, isto pode dicultar a abertura das portas.

Avental (grade frontal inferior)

Depois de instalar o produto e/ou nivelar, xe o

avental com os parafusos. Primeiro retire os parafusos localizados no painel

frontal inferior e xe o avental com estes parafusos.

Instalação Elétrica

Antes de l i gar o s e u Refrigerador, verifique se a tensão elétrica da tomada onde será ligado é igual à indicada na etiqueta localizada próxima ao plugue (no cabo de alimentação elétrica) ou na etiqueta de identificação do produto.

Tenha cuidado para que o Refrigerador não que

apoiado sobre o cabo elétrico. Ligue seu refrigerador a uma tomada exclusiva.

Não utilize extensões ou conectores tipo T (benjamim).

Para sua segurança, solicite a um eletricista de sua confiança que verifique a condição da rede elétrica do local de instalação do refrigerador e, para maiores informações, consulte a norma NBR5410 ou entre em contato com o Serviço Autorizado Electrolux.

Os os da tomada onde será ligado o seu refrigerador

devem ser de cobre e ter seção mínima de 2,5 mm², conforme NBR5410.

ATENÇÃO

Certifique-se de que a tomada na qual o produto será conectado está devidamente aterrada e possui um disjuntor.

Page 6

Verique se a variação máxima admissível da tensão

no local de instalação está conforme tabela abaixo. Caso a tensão no local de instalação esteja fora destes limites, adapte um regulador de tensão (estabilizador) não inferior a 2000 Watts.

* Nosso produto está em conformidade com os níveis de tensão estabelecidos na resolução número 505, de 26 de novembro de 2001 da ANEEL (Agência Nacional de Energia Elétrica).

Seu produto possui um cabo com plugue de 10A, com pinos de Ø 4,0mm.

Informamos que o plugue do cabo de alimentação deste eletrodoméstico respeita o novo padrão estabelecido pela norma NBR 14136, da Associação Brasileira de Normas Técnicas – ABNT, e pela Portaria nº 02/2007, do Conmetro.

Assim, caso a tomada da sua residência ainda se encontre no padrão antigo, recomendamos que providencie a substituição e adequação da mesma ao novo padrão NBR14136, com um eletricista de sua

conança.

Os benefícios do novo padrão de tomada são:

• Maior segurança contra risco de choque elétrico

no momento da conexão do plugue na tomada;

• Melhoria na conexão entre o plugue e tomada,

reduzindo possibilidade de mau contato elétrico;

• Diminuição das perdas de energia.

Lembramos, ainda, que para aproveitar o avanço e a segurança da nova padronização, é necessário o aterramento da tomada, conforme a norma de instalações elétricas NBR5410 da ABNT.

Em caso de dúvidas, consulte um prossional da área.

Disjuntor

Recomenda-se a utilização de um disjuntor de 4A. O local de instalação do disjuntor deve ser próximo ao produto (aproximadamente 5 metros). Caso a distância seja maior que 5 metros, solicite a um

eletricista de conança que faça a adequação.

Instalação do Abastecimento de Água

A pressão da água deve estar entre 14 e 30 mca (137 a 294 kPa) para o funcionamento do ice maker.

Para vericar a pressão da água na torneira: se um

copo de 180 ml encher dentro de 10 segundos, a pressão está normal.

2 Quando estiver instalando a tubulação de água,

certique-se de que os tubos não carão próximos

a superfícies quentes.

3 O ltro de água ltra apenas água. Ele não elimina

micróbios ou bactérias. Ligue a tubulação a uma rede de água potável.

4 Se a pressão da água é muito baixa para o

funcionamento do ice maker, será necessário instalar um pressurizador que não acompanha o produto e pode ser adquirido no Serviço Autorizado Electrolux).

5 A vida útil do ltro depende da sua utilização.

IMPORTANTE

Recomendamos que o ltro seja substituído pelo menos a cada 6 meses. O ltro pode ser adquirido em Electrolux que constam na relação fornecida juntamente com este Manual de Instruções

Certique-se de instalar o ltro em um local de fácil

acesso.

6 Depois de instalar o refrigerador e o abastecimento

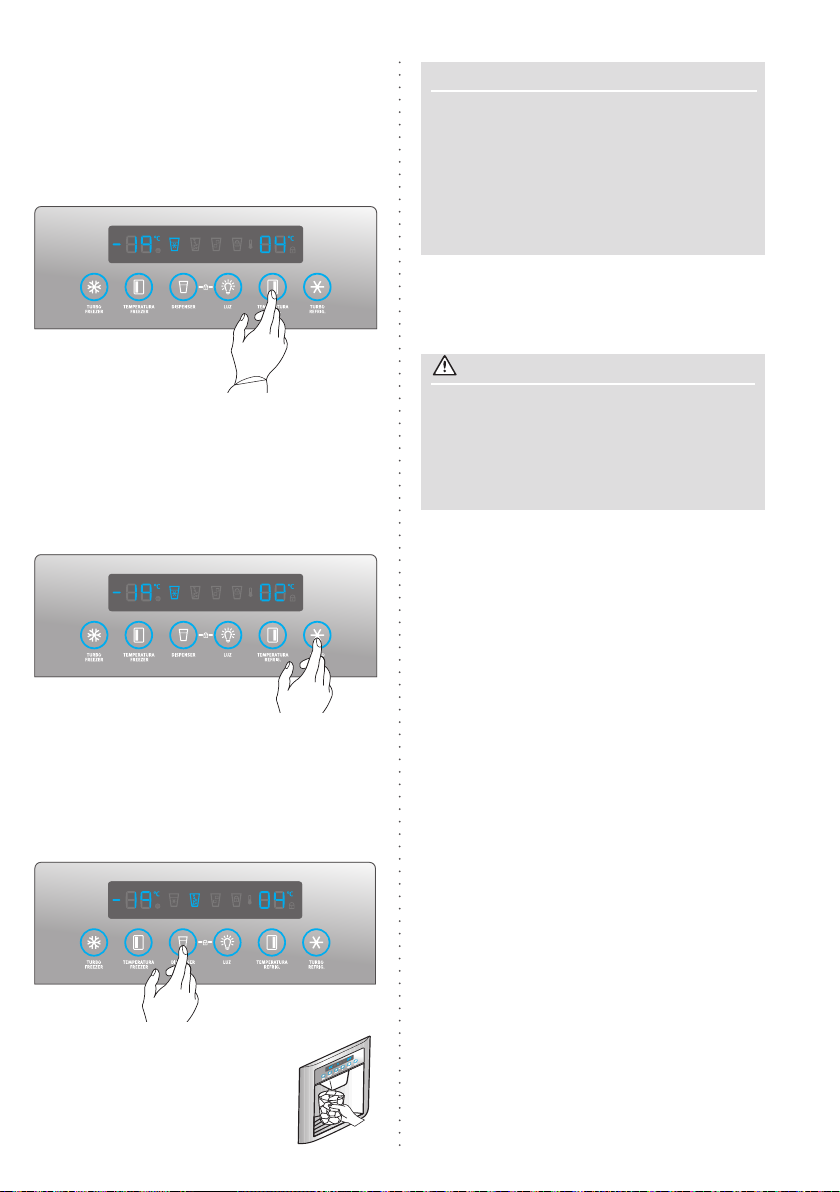

de água, toque na tecla Dispenser para selecionar “ÁGUA” no painel de controle e pressione o

acionador de 2 a 3 minutos para que a água ua

para o tanque e o dispenser.

7 Vede todas as conexões da tubulação para evitar

vazamento de água.

8 A tubulação de água deve ser conectada a uma

linha de água fria e potável.

um dos Serviços Autorizados

IMPORTANTE

Outros itens necessários para a instalação que não estejam na lista de acessórios da página 8 podem ser adquiridos junto ao Serviço Autorizado Electrolux.

Page 7

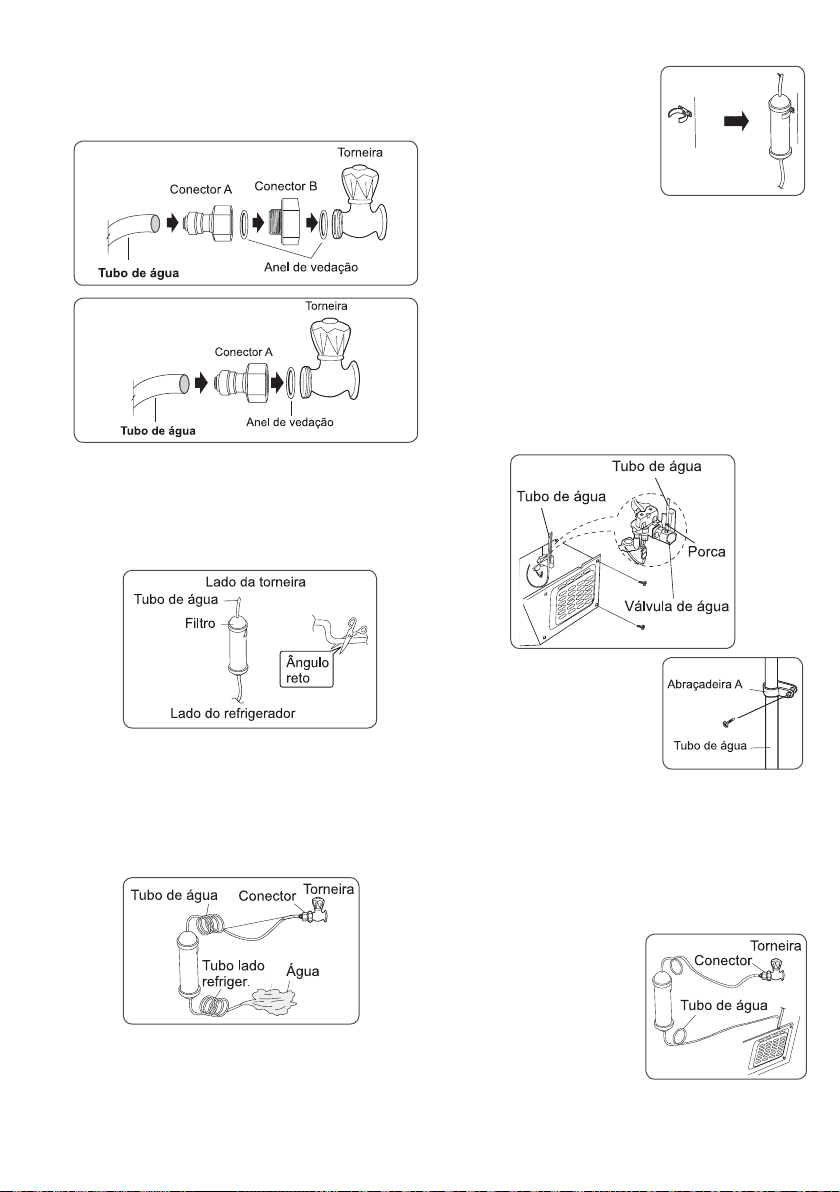

Procedimento para Instalação

1 Encaixe o conector à torneira de abastecimento de

água. Coloque o anel de vedação dentro do conector da mangueira e encaixe o conector na torneira.

2 Para instalar o ltro de água, meça a distância

aproximada entre o ltro e a tubulação de água e

corte o tubo verticalmente.

Conecte os tubos ao ltro conforme indicado na

gura abaixo. Deixe um espaço suciente quando

estiver cortando os tubos.

Para fixar o filtro, retire o papel da fita adesiva

das abraçadeiras do ltro

e cole as abraçadeiras na parte traseira (lado esquerdo ou direito) do refrigerador e encaixe o

ltro nas abraçadeiras.

Para conectar o tubo de água ao refrigerador:

• Retire a tampa traseira do refrigerador.

• Insira o anel de xação no tubo de água (tenha

cuidado para seguir a direção da porca).

• Insira o tubo de água na parte superior da válvula e gire a porca no sentido horário para xar (a válvula

de água está no lado direito dos motores).

• Verique se os tubos não estão dobrados ou se há

vazamento. Se houver, reinicie o procedimento.

•

Fixe a tampa traseira (a válvula de água deve car posicionada entre a calha na parte traseira

do refrigerador e a tampa do motor).

3 Abra a torneira e verique se a água ui pelo tubo

de água. Verique se a torneira está aberta caso a água não esteja uindo.

Deixe a torneira aberta até que saia água limpa. A

água inicial pode conter algumas substâncias que

saíram do ltro (do processo de fabricação).

6 Fixe o tubo de água com

a abraçadeira A. Verif iqu e se o tub o não está dobrado ou amassado. Se estiver, posicione-o verticalmente para evitar vazamento de água.

7 Depois da instalação do abastecimento de água,

conecte o plugue do cabo elétrico na tomada, toque na tecla Dispenser para selecionar “ÁGUA” no painel de controle e pressione o acionador de 2 a 3 minutos para remover o ar da tubulação e para drenar a água inicial.

8 Verifique novamente

se há vazamento no sistema de abastecimento de água (tubos e conexões). Posicione corretamente os tubos e não mova o refrigerador.

Page 8

3. Descrição do Refrigerador

1 Prateleiras porta freezer (2 unidades): para armaze-

nar alimentos por pouco tempo

2 Prateleira porta freezer: para armazenar alimentos

congelados

3 Compartimento para armazenar gelo (para encaixar) 4 Ice maker (fabricador de gelo) 5

Prateleira do freezer (vidro temperado): para armazenar alimentos como carnes, peixes, sorvetes, etc.

6 Gavetas do compartimento freezer: para armazenar

peixe, carnes, etc.

7 Barras de iluminação 8 Compartimento Express: para armazenar latas

(resfriamento rápido)

9 Dispenser exível: pode ser usado como porta-ovos,

porta-latas ou porta-garrafa de vinho.

10 Prateleira do refrigerador (vidro temperado) 11 Gaveta de frutas 12 Gaveta de carnes 13 Porta-laticínios 14 Prateleira porta refrigerador: para armazenar

alimentos, leite, sucos, garrafas, etc.

Acessórios

16 Conector 17 Abraçadeira do ltro 18 Parafusos 19 Abraçadeiras de xação da tubulação 20 Filtro de água 21 Tubulação de água

Page 9

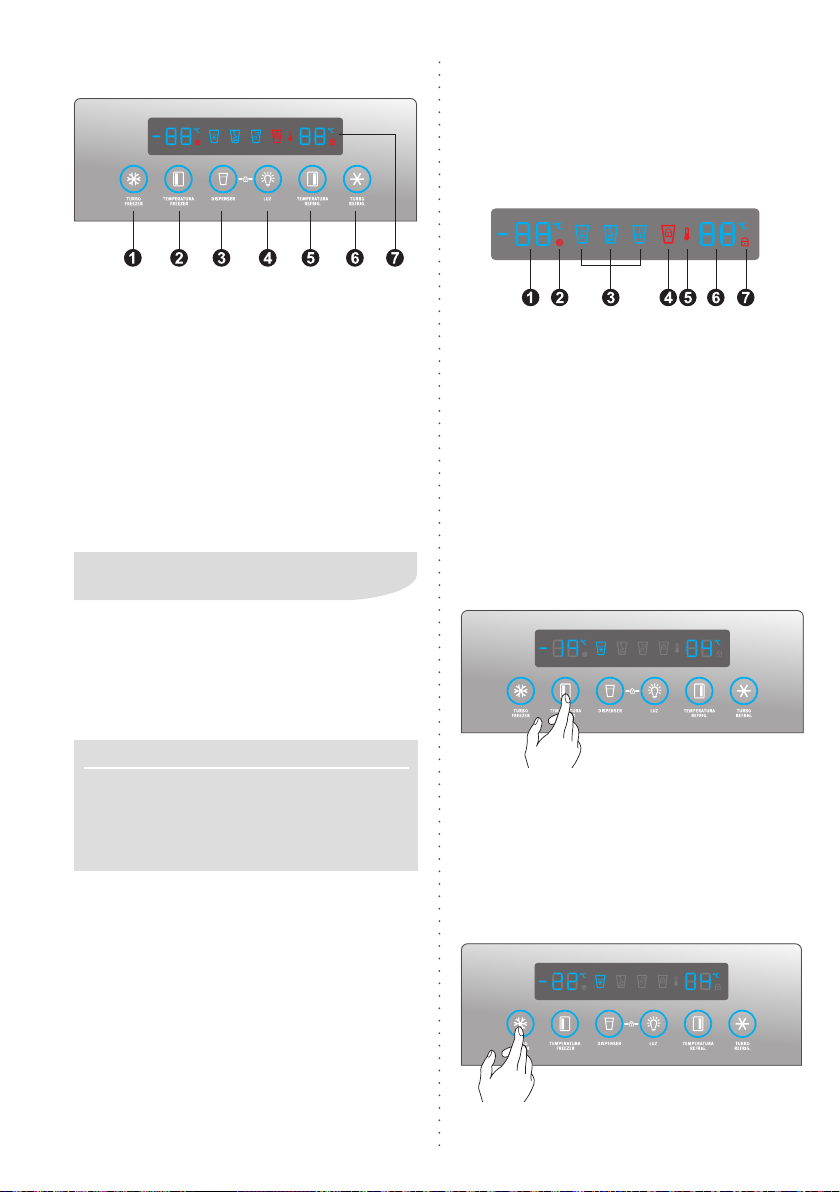

Painel de Controle

1 Tecla Turbo Freezer: Seleciona a temperatura

mínima (mais fria) para o freezer.

2 Tecla Temperatura Freezer: Ajusta a temperatura

do freezer

3 Tecla Dispenser: Seleciona a opção desejada entre

água gelada, gelo picado ou gelo em cubos.

4 Tecla Luz: Acende a luz do dispenser 5 Tecla Temperatura Refrigerador: Ajusta a tempe-

ratura do refrigerador

6 Tecla Turbo Refrigeração: Ajusta a temperatura

mínima (mais fria) para o refrigerador.

7 Visor Digital: Exibe os indicadores das funções,

conforme descrito ao lado.

4. Como Usar

Como Ligar e Desligar seu Refrigerador

Para ligar ou desligar o seu Refrigerador, basta conectar ou desconectar o plugue na tomada,

vericando a tensão correta do produto.

Antes de ligar o Refrigerador pela primeira vez, leia atentamente todo este manual.

seguindo as informações dos itens “Controle

de Temperatura do Freezer” e “Controle de

Temperatura do Refrigerador”.

Não coloque alimentos encostados nas saídas de ar para não comprometer o desempenho do refrigerador.

Visor Digital

1 Indicador de temperatura do freezer 2 Indicador de ltro saturado 3 Indicadores de seleção de água/gelo picado/gelo 4 Indicador de Ice Maker travado 5 Indicador de temperatura alta 6 Indicador de temperatura do refrigerador 7 Indicador de painel de controle travado

Controle de Temperatura do Freezer

A temperatura do freezer sai de fábrica ajustada para

-19°C, mas pode ser regulada entre -16°C e -22°C.

Para selecionar outra temperatura, toque na tecla Temperatura Freezer até que o indicador de temperatura do freezer mostre a temperatura desejada.

IMPORTANTE

Sempre que desligar o Refrigerador da rede elétrica (tomada), aguarde 10 minutos antes de religá-lo. O produto precisa deste tempo para que todo o sistema que estabilizado e ligue normamente.

Carregar / Abastecer

No primeiro abastecimento ou após a limpeza: 1 Para melhor acondicionamento dos recipientes no

freezer e refrigerador, as prateleiras podem ser removidas ou reposicionadas.

2 Conecte o plugue de seu refrigerador na tomada. 3 Deixe-o funcionando no mínimo por duas horas antes

de armazenar qualquer alimento em seu interior.

4 Inicie o abastecimento dos alimentos pelas prateleiras

do refrigerador e do freezer, deixando as prateleiras das portas por último.

5 Após o abastecimento, ajuste os controles de

temperatura para a temperatura mais adequada,

Quando o indicador de temperatura estiver aceso, não será possível alterar a temperatura do freezer.

Função Turbo Freezer

Utilize esta função quando for preciso colocar uma grande quantidade de alimentos no freezer. Ao tocar na tecla Turbo Freezer, o refrigerador automaticamente seleciona a temperatura mínima para o freezer e a tecla permanece acesa no painel.

Para desativar a função, toque na tecla Turbo Freezer novamente.

Page 10

Controle de Temperatura do Refrigerador

A temperatura do refrigerador sai de fábrica ajustada para +4°C, mas pode ser regulada entre +2°C e +8°C. Para selecionar outra temperatura, toque na tecla Temperatura Refrigerador até que o indicador de temperatura do refrigerador mostre a temperatura desejada.

Função Turbo Refrigeração

Utilize esta função quando quiser resfriar rapidamente os ali mentos ou bebi das arma zenados no Refrigerador. Ao tocar na tecla Turbo Refrig., o produto automaticamente seleciona a temperatura mínima para o Refrigerador e a tecla permanece acesa no painel.

Para desativar a função, toque na tecla Turbo Refrig. novamente.

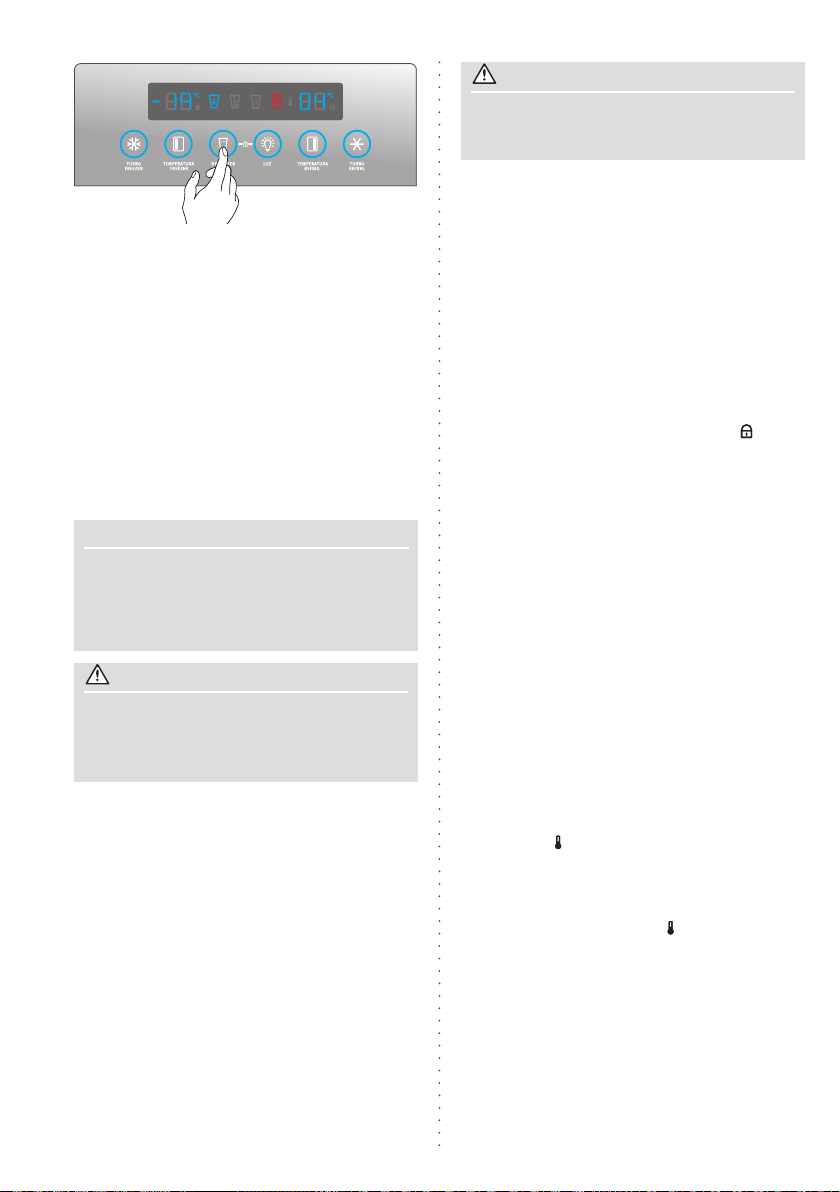

Dispenser de Água e Gelo

Para utilizar o dispenser de água e gelo, toque na tecla Dispenser no painel de controle até que o indicador desejado acenda no display.

Em seguida, pressione um copo contra o acionador do dispenser para servir-se de água, gelo picado ou gelo em cubos. Para interromper o fornecimento, basta afastar o copo do acionador.

IMPORTANTE

Nunca coloque seus dedos ou algum objeto na saída do dispenser, pois isto pode causar ferimentos.

Evite usar xícaras frágeis ou copos de cristal quando estiver retirando gelo.

Depois de 1 hora que o gelo foi retirado, o display acende automaticamente o indicador de água.

Dispenser de Água

O reservatório de água, localizado atrás das gavetas do compartimento refrigerador, é reabastecido automaticamente depois que a água é servida.

ATENÇÃO

A presão da água não deve exceder os 30 mca (294 kPa), pois pode afetar o funcionamento do filtro. Se a pressão estiver abaixo de 14 mca (137 kPa), o abastecimento do dispenser cará comprometido, formando cubos de gelo em tamanho reduzido.

Depois que o refrigerador estiver conectado ao abastecimento de água, retire um copo de água

para certicar-se do abastecimento do reservatório.

Ao pressionar o acionador do dispenser, pode levar cerca de 1,5 minuto para que a água comece a sair.

Continue retirando a água por aproximadamente 3

minutos para que a tubulação e o reservatório quem

livres de impurezas.

O dispenser possui um dispositivo que para o uxo

de água depois de 3 minutos de uso contínuo. Este dispositivo é desacionado automaticamente depois que o acionador deixa de ser pressionado por algum tempo.

Dispenser de Gelo

O ice maker e o recipiente para gelo estão localizados na parte superior do compartimento freezer. Os gelos começam a ser produzidos 24 horas após a instalação do produto.

A presença de ar na tubulação pode fazer com que o ice maker cicle 2 ou 3 vezes antes de produzir uma carga completa de gelo. A produção de gelo é controlada pela tecla Dispenser no painel de controle. Toque na tecla Dispenser até que o indicador Ice Maker acenda no display, travando o ice maker para a fabricação de gelo. Para iniciar a fabricação de gelo, novamente, toque na tecla Dispenser até que o indicador do ice maker apague.

Page 11

São produzidos 10 cubos de gelo em cada ciclo (de 7 a 8 vezes por dia). O ice maker possui um sensor que para automaticamente a produção de gelo sempre que o recipiente estiver cheio.

A primeira produção de gelo poderá car com sabor

e coloração estranhos devido às novas conexões. Descarte este gelo até que a cor e o sabor estejam normais.

Dicas para utilizar o dispenser de gelo

Quando os cubos de gelo cam armazenados por muito tempo cam com um sabor estranho. Esvazie o recipiente e verique se o indicador Ice Maker

está apagado no display para que seja iniciada a produção de gelo.

IMPORTANTE

O ice maker sai de fábrica destravado, para que comece a funcionar logo após a instalação. Se você não vai conectar o abastecimento de água, trave o ice maker para evitar ruídos na válvula.

ATENÇÃO

Se o acionador do dispenser car pressionado por mais de 4 minutos o motor pode sobrecarregar e parar, voltando a funcionar automaticamente após 3 ou 4 minutos.

Agite o recipiente semanalmente para garantir que os cubos de gelo mantenham-se separados

Mantenha o ice maker travado até que o refrigerador seja conectado ao abastecimento de água ou sempre que o abastecimento for interrompido.

Se o gelo não estiver saindo, verique se a saída do

dispenser não está bloqueada com gelo. Os cubos de gelo armazenados no reservatório

podem car grudados se o dispenser de gelo não

for utilizado durante um longo tempo. Retire o reservatório de gelo e quebre os blocos de gelos grudados, para separar os cubos, eliminando os gelos restantes.

Após a limpeza do reservatório de gelo, instale-o inserindo o reservatório no local adequado até ouvir um “clic”.

Se você precisa de uma grande quantidade de gelo, retire os cubos diretamente do recipiente.

ATENÇÃO

Tenha cuidado para não machucar as mãos e dedos quando manusear o gelo do reservatório.

Indicador de Filtro Saturado

Est e ind icad or ac ende n o disp lay a pós aproximadamente 6 meses de uso do refrigerador

para informar que o ltro deve ser substiuído. Depois que zer a substituição, toque nas teclas

Turbo Freezer e Temperatura Freezer ao mesmo tempo por 3 segundos para que o indicador apague.

Indicador de Painel Travado

As teclas do painel de controle podem ser travadas para evitar que a programação seja alterada acidentalmente.

Para isso, toque nas teclas Dispenser e Luz ao mesmo tempo por 3 segundos. O indicador acende no visor.

Para destravar o painel, basta tocar nas teclas Dispenser e Luz ao mesmo tempo por 5 segundos.

Desligando os Sinais Sonoros

Você pode desligar os sinais sonoros emitidos cada vez que uma programação é alterada. Para isso, toque nas teclas Temperatura Refrigerador e Turbo Refrig. ao mesmo tempo por 3 segundos.

Para ligar os sinais sonoros novamente, toque nas teclas Temperatura Refrigerador e Turbo Refrig. ao mesmo tempo por 3 segundos.

Alarmes

Se a porta do refrigerador ou do freezer car aberta

por mais de 1 minuto, o produto emite um sinal sonoro por 5 minutos, com intervalos de um 1 minuto.

As lâmpadas internas apagam automaticamente se

as portas carem abertas por mais de 10 minutos.

O o indicador acende no visor para informar que a temperatura interna no Refrigerador está muito alta, o que pode acontecer, por exemplo, em caso da falta de energia elétrica.

Para apagar o indicador , toque na tecla Temperatura Refrigerador por 3 segundos ou o indicador apaga automaticamente quando a temperatura é normalizada.

Modo Economizar Energia

Para ativar o modo Economizar Energia, toque na tecla Luz por 3 segundos. Após 5 segundos na programação padrão, todas as teclas apagam.

Para mostrar a temperatura, toque em qualquer tecla: a temperatura é exibida por 5 segundos e depois o Refrigerador volta ao modo Economizar Energia.

Page 12

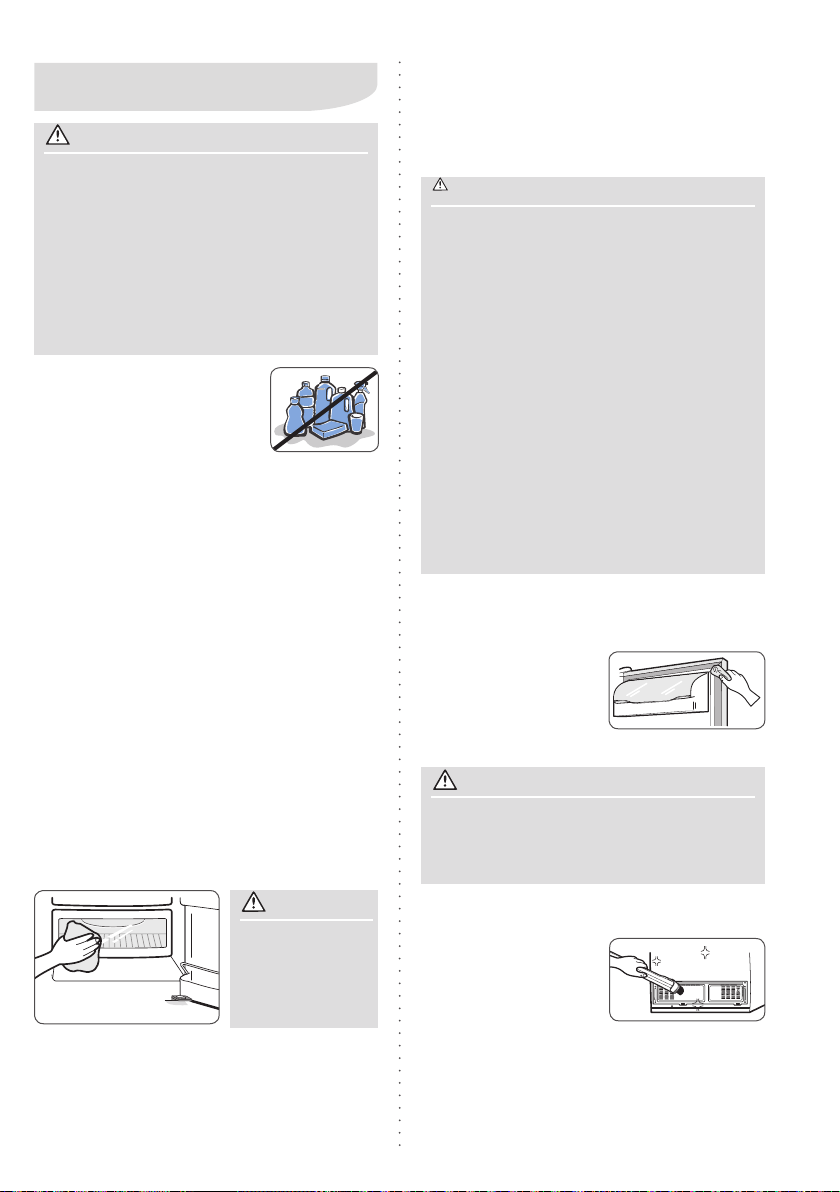

5. Limpeza e Manutenção

ATENÇÃO

Antes de efetuar qualquer operação de manutenção, incluindo as descritas neste manual, desligue o Refrigerador da energia elétrica retirando o plugue da tomada.

Antes de começar a limpar o refrigerador, lembre-se de que objetos úmidos podem aderir facilmente a superfícies extremamente frias. Dessa forma, não toque as superfícies frias com panos, esponjas ou até mesmo com as mãos úmidas.

Jamais limpe o seu refrigerador com fluidos inflamáveis como álcool, querosene, gasolina, tinner, varsol, solventes ou outros produtos químicos abrasivos como

detergentes, ácidos ou vinagres para não danicar a

proteção de verniz e demais peças. Após a limpeza, recoloque os acessórios fornecidos

com o refrigerador (gavetas, prateleiras, etc.) nos seus devidos lugares, no interior do refrigerador. Caso algum alimento seja derramado no interior do refrigerador, limpe imediatamente. Muitos desses

alimentos podem danicar, manchar ou deixar com

cheiro desagradável as superfícies internas do refrigerador, caso permaneçam por muito tempo em contato.

Nunca use espátulas metálicas, escovas, produtos abrasivos ou alcalinos para limpeza das superfícies plásticas no interior do seu refrigerador.

As portas do seu Refrigerador possuem um verniz protetor especial que evita marcas de dedos e

manchas. Utilize anela seca ou umedecida em

água morna com sabão neutro e depois seque cuidadosamente.

ATENÇÃO

Em razão do emprego de verniz especial aplicado em seu produto para facilitar a limpeza, não use esponjas abrasivas, escovas de aço, nem mesmo produtos especiais para limpeza de aço inoxidável, pastas, sapólios e produtos com uídos inaváveis como álcool, querosene, gasolina, varsol, solventes, ceras automotivas, polidores e outros produtos químicos abrasivos como cloro, detergentes, ácidos ou vinagres.

O uso destes produtos pode danificar a proteção de verniz e, por consequência, acarretar riscos e/ou manchas irreversíveis nas superfícies do seu refrigerador.

É recomendado ativar a função PAINEL TRAVADO ao executar a limpeza do Painel de Controle para evitar o acionamento acidental de alguma função.

Borrachas de Vedação da Portas

As borrachas de vedação das portas devem ser limpas cuidadosamente com um pano ú mid o tomando cuidado para não

danicá-las.

Parte Interna

Limpe o interior do refrigerador e os acessórios com uma solução de água morna e bicarbonato de sódio (uma colher de sopa de bicarbonato para cada 1 litro de água). Seque-o cuidadosamente.

ATENÇÃO

Não lave as prateleiras e acessórios em lava-louças, pois podem deformar.

Parte Externa

Para limpar facilmente a parte externa do seu refrigerador, utilize um pano umedecido em solução de água morna com sabão neutro e depois seque-o cuidadosamente.

ATENÇÃO

As borrachas das portas são encaixadas e removíveis. No caso de dano não tente consertá-las e procure um Serviço Autorizado Electrolux.

Parte Traseira do Refrigerador

Limpe a sujeira que se acumula na grade traseira com um aspirador de pó pelo menos uma vez ao ano.

Não passe os dedos na

parte traseira do refrigerador, pois há cantos aados

que podem causar ferimentos

Page 13

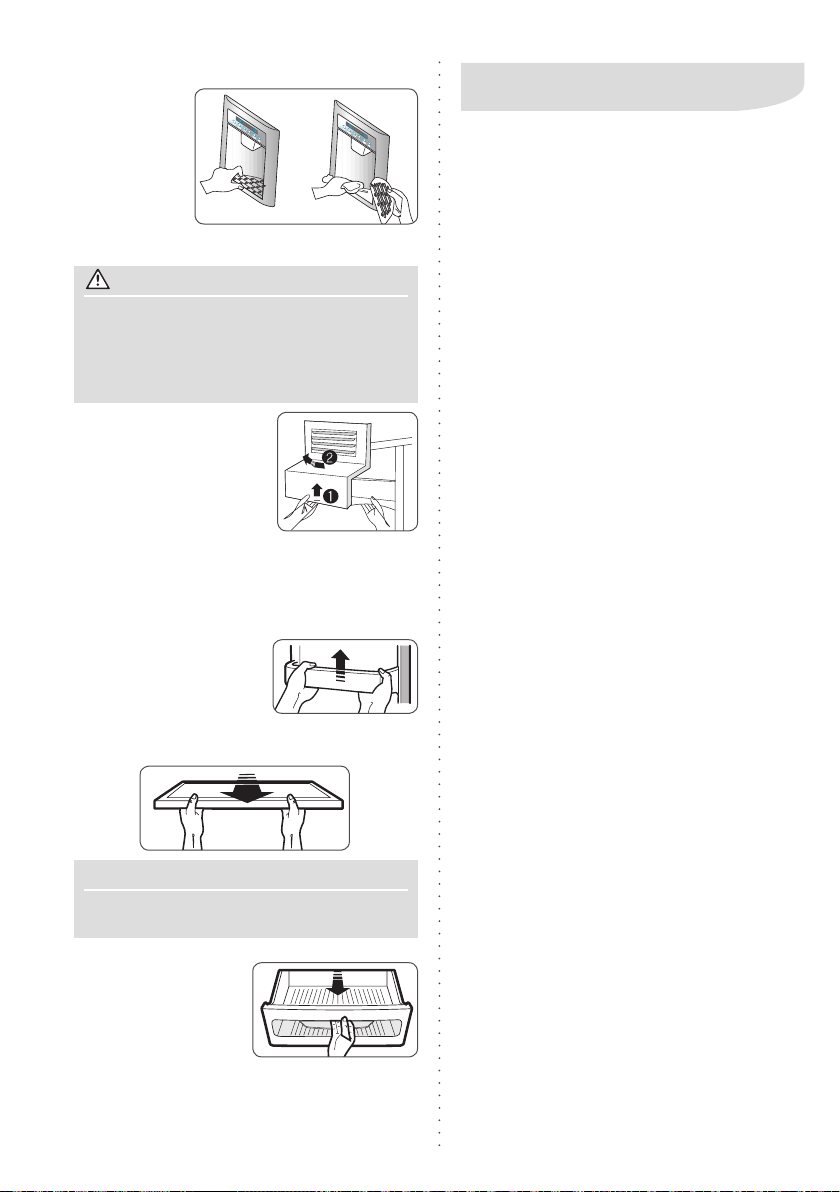

Como Remover os Acessórios

Pingadeira

Retire a grade da pingadeira e enxugue a água regularmente.

Recipiente de Gelo

ATENÇÃO

Para sua segurança, toque na tecla Dispenser por 3 segundos para travar o Ice Maker antes de limpar o recipiente de gelo. Tenha cuidado para não cortar os dedos durante a limpeza.

Empurre o recipiente para cima e para frente para retirá-lo.

2 Retire o gelo e limpe o

recipiente.

3 Para reinstalar, encaixe

nas guias laterais e deslize

até o nal.

Se houver diculdade para colocar o recipiente, gire

a haste 1/4 de volta e empurre-o novamente.

Prateleira das Portas Freezer/Refrigerador

Segure nas duas extremidades da prateleira e empurre-a para cima para retirá-la.

Prateleiras Internas

Abra totalmente as portas e puxe as prateleiras para a frente para retirá-las.

IMPORTANTE

Antes de retirar as prateleiras, remova os alimentos que estão armazenados sobre elas.

Gavetas

Puxe as gavetas para a frente e levante-as um pouco para retirá-las.

6. Dicas e Conselhos

Como Economizar Energia

Mantenha a porta de seu refrigerador aberta apenas o tempo necessário.

Se a porta não estiver devidamente fechada, aumentará o consumo de energia e poderá ocorrer formação irregular de gelo.

Procure regular a temperatura conforme informações contidas neste manual.

É importante não obstruir a circulação do ar com a colocação de toalhas, plásticos ou com a má distribuição dos alimentos nas prateleiras, com o objetivo de manter a temperatura homogênea.

Nunca coloque alimentos quentes no refrigerador. Em caso de ausência prolongada (ex.: viagens),

pretendendo desligar o refrigerador, remova todos os alimentos e limpe-o deixando as portas entreabertas para evitar mofo e odores desagradáveis. O fato do refrigerador permanecer desligado não comprometerá seu funcionamento ao ser religado.

Caso falte energia elétrica por um período prolongado, evite abrir as portas enquanto a energia elétrica não for restabelecida para não comprometer a conservação dos alimentos.

Congelamento de Alimentos

Os produtos a serem congelados devem ser frescos limpos.

Embale os alimentos em porções adequadas ao tamanho de sua família e que possam ser consumidos de uma só vez. Alimentos descongelados não devem ser congelados novamente.

Pacotes pequenos permitem um congelamento rápido e uniforme.

Alimentos gordurosos têm um menor prazo de congelamento. O sal também reduz o tempo de armazenamento dos alimentos.

Embale bem os alimentos assegurando-se de que estão bem fechados.

Nunca coloque o alimento a ser congelado em contato com o alimento já congelado, pois a temperatura do alimento congelado tende a aumentar.

Page 14

Descongelamento de Alimentos

Para descongelar carnes, peixes e frutas mantenhaos no compartimento refrigerador.

Pedaços pequenos de carne podem ser cozidos ainda congelados.

Vegetais podem ser descongelados em água fervente. Pratos pré-cozidos podem ser aquecidos

diretamente no forno desde que sua embalagem seja adequada.

Armazenamento de Alimentos

Para preservar as características dos alimentos ou líquidos mantenha-os em recipientes fechados.

Para verduras, legumes e frutas coloque-os em sacos plásticos e armazene-os nas gavetas de frutas/verduras.

Seque os recipientes antes de colocá-los no refrigerador.

Caso você venha a armazenar produtos alimentícios ou líquidos que absorvam ou transmitam odores muito fortes com facilidade, guarde-os em recipientes com tampa ou embalados cuidadosamente.

Suor nas Superfícies Externas

Quando instalado em locais com umidade relativa do ar acima de 75% e com temperaturas superiores a 32ºC é normal que o refrigerador apresente condensação externa (suor).

É normal que a parte frontal e as laterais do seu

refrigerador quem um pouco quentes. Isto é devido

à tubulação localizada internamente para evitar a formação de suor na superfície externa do produto.

Vedação das Portas

Ao fechar a(s) porta(s) do refrigerador, haverá

formação de vácuo interno, dicultando a abertura,

o que é normal devido à perfeita vedação. Portanto, não force a abertura. Aguarde alguns instantes antes de abrir novamente.

Ruídos Normais de Operação

Seu refrigerador em funcionamento pode apresentar um chiado, principalmente quando estiver com a porta aberta. Este ruído deve-se à expansão do

uido refrigerante dentro do evaporador, o que não

representa defeito. O compressor (motor) pode gerar um ruído. Isto é

uma característica dos compressores modernos que funcionam em velocidades maiores que os modelos antigos, apresentando melhor desempenho e menor consumo de energia.

A contração e dilatação dos componentes internos, devido à variação de temperatura, pode gerar pequenos estalos em seu refrigerador, o que não representa qualquer tipo de defeito.

Suor nas Superfícies Internas

Pode haver formação de suor na superfície interna nos seguintes casos:

• Temperatura e umidade altas no local onde o produto foi instalado.

• Portas abertas com muita frequencia.

• Alimentos com muita umidade armazenados sem

tampa.

• Cobertura das lâmpadas: as lâmpadas irradiam

calor enquanto estão acesas, por isso, quando as

portas cam abertas por muito tempo, pode haver

formação de suor na cobertura das lâmpadas devido à diferença de temperat,ura.

Page 15

7. Solução de Problemas

Assistência ao Consumidor

Caso o seu Refrigerador apresente algum problema de funcionamento, verique as prováveis causas e correções. Caso as correções sugeridas não sejam sucientes, chame o Serviço Autorizado Electrolux, que está à sua

disposição.

Prováveis Causas/Correções

Se o refrigerador não funciona (não liga)

Se o refrigerador não gela (refrigeração insatisfatória

Alimentos congelando no compartimento refrigerador

Alarme soando

• Plugue desligado da tomada.

• Produto ligado em tensão diferente do

produto.

• Tomada com mau contato.

• Falta de energia elétrica, disjuntor desliga-

do ou fusível queimado.

• Ajuste inadequado da temperatura do

refrigerador.

• Incidência direta de luz solar ou outras

fontes de calor próximas ao refrigerador.

• Tensão da rede elétrica diferente da indicada no produto.

• Tempo excessivo de porta aberta.

• O espaço atrás do produto é muito

pequeno.

• Temperatura do refrigerador muito baixa

(fria).

• Alimentos muito úmidos.

• Temperatura ambiente muito baixa.

• Porta aberta.

• Ligue o plugue na tomada.

• Ligue o plugue na tensão correta.

• Corrija o defeito na tomada elétrica.

• Aguarde o retorno da energia, ligue o

disjuntor ou troque o fusível.

• Ajuste corretamente a temperatura.

• Ver “Instalação - Escolher o Local”.

• Ver “Instalação Elétrica”.

• Abra a porta apenas o tempo necessário.

•

Deixe um espaço de, no mínimo, 5 cm entre a parte traseira do produto e a parede.

• Aumente a temperatura do refrigerador

(mais quente).

•

Seque os alimentos antes de armazená-los.

•

Regule seu produto para uma temperatura mais alta (mais quente).

• Feche ambas as portas

Teclas do painel de controle não aceitam comando

Ruídos

Odor estranho

dentro do

refrigerador

• Painel de controle travado.

• Piso desnivelado.

• O espaço atrás do produto é muito

pequeno.

• Algum objeto ou produto encostado no

refrigerador.

• Alimentos armazendados sem tampa.

• Prateleiras manchadas com resíduos de

alimentos.

•

Alimentos armazenados por muito tempo.

• Destrave o painel conforme instruções na

página 11

• Instale o refrigerador sobre um piso rme

e nivelado.

• Deixe um espaço de, no mínimo, 5 cm entre

a parte traseira do produto e a parede.

•

Desencoste o objeto ou produto.

• Tampe os recipientes antes de armazenar

os alimentos.

• Limpe as prateleiras regularmente.

•

Não armazene alimentos por muito tempo.

Page 16

8. Especificações Técnicas

Modelo

Capacidade (litros) ISO 8561 Armazenamento refrigerador (litros) Armazenamento freezer (litros) Armazenamento freezer (litros) Armazenamento total (litros) Bruta refrigerador (litros) Bruta freezer (litros) Bruta total (litros) Altura máxima (mm) Largura (mm) Profundidade com porta fechada e sem puxador (mm) Profundidade com porta fechada e com puxador (mm) Profundidade com porta do refrigerador aberta(mm) Peso líquido (kg) Tensão (V) Corrente elétrica (A) Potência (W) Potência iluminação interna (W)

Frequência (Hz)

Fluido refrigerante

Cor

Caso seja necessário, utilize um transformador com potência de 2000W. Este Refrigerador está em conformidade com os níveis de tensão estabelecidos na resolução de número

505, de 26 de novembro de 2001 da ANEEL (Agência Nacional de Energia Elétrica).

370

6 170 546 373 191 564

1770

906 690 740

1164

115 127

2,1

265

3,60

R134a

Inox

SS90X

370

6 170 546 373 191 564

1770

906 690 740

1164

115 220

1,3

280

3,60

R134a

Inox

IMPORTANTE

Este Refrigerador deve ser utilizado somente para uso doméstico.

Sistema de Filtragem

Classicação

(quanto ao desempenho/eciência)

Eciência Classe Desempenho

Retenção de Partículas (P): III Tamanho de Partículas

≥ 5 μm a < 15 μm

Redução de cloro livre (C): I Redução: a ≥ 75%

Vida útil quanto à redução de cloro:

2000 litros ou 06 meses

- Temperatura de utilização: mínimo 0,6°C / máximo 38°C.

- O aparelho atende aos requisitos da norma ABNT NBR 14908:2004.

- Volume interno do ltro: 0,2 litro.

- Volume interno do aparelho para ensaio de extraíveis: 1,4 litros total.

- Volume de referência para ensaio de particulado: 2000 litros total.

Page 17

9. Diagrama Elétrico

DIAGRAMA ELÉTRICO

BRANCO

INTERRUPTOR DE TESTE

INTERRUPTOR COMPLETO

INTERRUPTOR ACIONADOR

MOTOR ICE MAKER

SENSOR ICE MAKER

MICROINTERRUPTOR

RESISTÊNCIAACIONADOR

LÂMPADADISPENSER

INTERRUPTOR HOME BAR

*HOME BAR - APENAS EM ALGUNS MODELOS

RESISTÊNCIA HOME BAR

INTERRUPTOR DISPENSER

RESISTÊNCIA DISPENSER

VÁLVULADISPENSER ÁGUA

VÁLVULADISPENSER GELO

RESISTÊNCIA TUBO DE ÁGUA

FUSÍVEL TEMP 77°C FUSÍVEL TEMP 77°C

RESISTÊNCIA ALOJAMENTO

LARANJA VERDE MARROM LARANJA BRANCO PRETO VERMELHO AMARELO

PRETO BRANCO VERMELHO

AZUL LARANJA PRETO VERMELHO

VERMELHO PRETO BRANCO AZUL CLARO

CINZA PRETO

PRETO

AZUL

MARROM

AMARELO

AZUL CLARO

LARANJA

MARROM

AZUL CLARO

MARROM

LARANJA

AZUL

AMARELO

PLACA

PRINCIPAL

CINZA BRANCO

PRETO AZUL

BRANCO BRANCO

*PLACA TROCADE COMPARTIMENTO (OPCIONAL)

AZUL BRANCO ROSA

CINZA

MARROM

MARROM CINZA

ROSA VERMELHO

AZUL AZUL LARANJA LARANJA

AZUL CLARO AZUL CLARO

PROTETOR TÉRMICO

RELÊ PTC

AMARELO

COMPRESSOR

BRANCO

AZUL CLARO

PLACA PAINEL

LED LÂMPADAFREEZER

LED LÂMPADAREFRIGERADOR

SENSOR REFRIGERADOR

PLACA TROCADE COMPARTIMENTO

INTERRUPTOR PORTAREFRIGERADOR

INTERRUPTOR NORMAL

INTERRUPTOR PORTAFREEZER

INTERRUPTOR NORMAL

MOTOVENTILADOR

SENSOR DAMPER

SENSOR FREEZER

CAPACITOR

AZUL

PRETO

BRANCO

AMARELO

VERMELHO

DAMPER REFRIGERADOR

ATENÇÃO! Deixe um espaço mínimo de 5cm entre a parede e o fundo e as laterais do Refrigerador para garantir uma boa ventilação. Quando retirar o cabo elétrico da tomada, aguarde 5 minutos antes de reconectá-lo.

PRETO

Page 18

Certificado de Garantia

A fabricante Electrolux do Brasil S.A. concede garantia contra qualquer vício de fabricação aplicável nas seguintes condições:

1. O início da vigência da garantia ocorre na data de emissão da competente

nota scal de venda ao consumidor correspondente ao produto a ser garantido com identicação, obrigatoriamente, de modelo e características de produto;

2. O prazo de vigência da garantia é de 12 (doze) meses contados a partir da

data da emissão da nota scal preenchida conforme disposição do item “1” deste certicado e divididos da seguinte maneira:

a) 3 (três) meses de garantia legal; e, b) 9 (nove) meses de garantia contratual.

3. A fabricante não concede qualquer forma e/ou tipo de garantia para produtos

desacompanhados de nota scal de venda ao consumidor, ou produtos cuja nota scal esteja preenchida incorretamente (observar orientação do item “1” deste certicado);

4. Para o produto SS90 X exclui-se da garantia mencionada no item “2”, casos de riscos, deformações ou similares decorrentes da utilização do produto, bem como eventos conseqüentes da aplicação de produtos químicos, abrasivos ou

similares que daniquem a qualidade do material componente;

Condições desta Garantia:

5. Qualquer defeito que for constatado neste produto deve ser imediatamente comunicado ao Serviço Autorizado Electrolux mais próximo de sua residência, cujo contato e endereço pode ser encontrado na relação que acompanha o produto, no site da fabricante (www.electrolux.com.br), ou, informado pelo Serviço de Atendimento ao Consumidor Electrolux.

6. Esta garantia abrange a substituição de peças que apresentem vícios constatados como de fabricação, além da mão de obra utilizada no respectivo reparo.

7. Vidros, peças plásticas (botões, gavetas, capa dos puxadores, tampas,

prateleiras, porta laticínios, frisos, acabamentos, emblemas, ltro de água, etc.) de acabamento que compõe o produto, LED’s, ltro de água, conexões,

adaptador de ½” da torneira e mangueiras são garantidos contra vícios de fabricação apenas pelo prazo legal de 90 (noventa) dias, contados a partir da

emissão da nota scal de compra do produto.

A Garantia perderá a Validade quando:

8. Houver remoção e/ou alteração do número de série ou da etiqueta de

identicação do produto.

9. O produto for instalado ou utilizado em desacordo com o Manual de Instruções

e utilizado para ns diferentes do uso doméstico (uso comercial, laboratorial,

industrial, etc.). Também não terão nenhum tipo de cobertura pelas garantias (legal e contratual), indenização e/ou ressarcimento, materiais ou alimentos

Page 19

armazenados no interior do produto utilizado para os ns citados.

10. O produto for ligado em tensão diferente a qual foi destinado.

11. O produto tiver recebido maus tratos, descuidos ou ainda sofrer alterações,

modicações ou consertos feitos por pessoas ou entidades não credenciadas

pela Electrolux do Brasil S.A.

12. O defeito for causado por acidente ou má utilização do produto pelo Consumidor.

A Garantia concedida pelo Fabricante não cobrirá:

13. Produtos ou peças danicadas por acidente de transporte ou manuseio,

riscos, amassamentos ou atos e efeitos da natureza.

14. O não funcionamento ou falhas decorrentes de problemas de fornecimento de energia elétrica e/ou falta de água no local onde o produto está instalado.

15. Despesas com transporte, peças, materiais e mão de obra para preparação do local onde será instalado o produto (ex. rede elétrica, conexões elétricas e hidráulicas, tomadas, esgoto, alvenaria, aterramento, etc.).

16. Chamadas relacionadas unicamente a orientação de uso constantes no Manual de Instruções ou no próprio produto serão passíveis de cobranças. Outras disposições:

17. As despesas de deslocamento do Serviço Autorizado, para atendimento de produtos instalados fora do município de sua sede, obedecerão os seguintes critérios: a) para situações existentes nos primeiros 90 (noventa) dias seguintes à

data de emissão da nota scal de venda ao Consumidor, as despesas serão

suportadas pela fabricante; b) para situações existentes após o 91º (nonagésimo primeiro) dia seguinte à

data da emissão da nota scal de venda ao Consumidor, as despesas serão

suportadas única e exclusivamente pelo Consumidor.

18. As despesas decorrentes e conseqüentes de instalação de peças que não pertençam ao produto são de responsabilidade única e exclusiva do Consumidor.

19. A Electrolux declara que não há nenhuma outra pessoa física e/ou jurídica habilitada a fazer exceções ou assumir compromissos, em seu nome, referente

ao presente certicado de garantia.

20. Este CERTIFICADO DE GARANTIA é válido apenas para produtos

vendidos e utilizados no território brasileiro, sendo que qualquer dúvida sobre as disposições do mesmo devem ser esclarecidas pelo manual de instruções, pelo site da fabricante ou pelo Serviço de Atendimento ao Consumidor Electrolux.

21. Para sua comodidade, preserve o MANUAL DE INSTRUÇÕES,

CERTIFICADO DE GARANTIA E A NOTA FISCAL DO PRODUTO. Quando

necessário, consulte a nossa Rede Nacional de Serviços Autorizados e/ou Serviço de Atendimento exclusivo ao Consumidor Electrolux HOME PRO através do 0800 725 2224 , de 2ª a sábado, das 8 às 22h.

Page 20

0800 725 2224

Electrolux do Brasil S.A. - R. Ministro Gabriel Passos, 360 - Fone: 41 3371-7000 - CEP 81520-900

69500268 Abr/11 Rev.03

Curitiba - PR - Brasil.

http://www.electrolux.com.br
