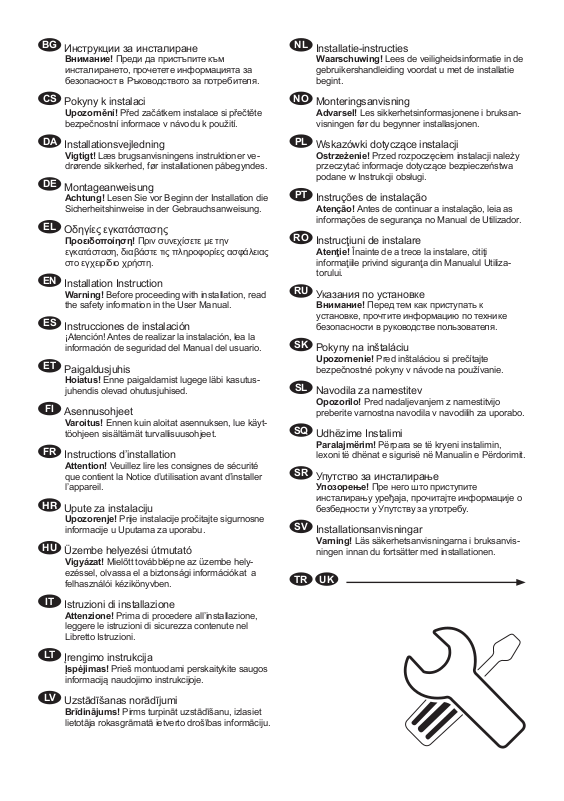

Aeg SCH74B01CB, 949 598 023 Installation instructions

BG

Инструкции за инсталиране

Внимание! Преди да пристъпите към инсталирането, прочетете информацията за безопасност в Ръководството за потребителя.

CS

Pokyny k instalaci

Upozornění! Před začátkem instalace si přečtěte bezpečnostní informace v návodu k použití.

DA

Installationsvejledning

Vigtigt! Læs brugsanvisningens instruktioner vedrørende sikkerhed, før installationen påbegyndes.

DE

Montageanweisung

Achtung! Lesen Sie vor Beginn der Installation die Sicherheitshinweise in der Gebrauchsanweisung.

EL

Οδηγίες εγκατάστασης

Προειδοποίηση! Πριν συνεχίσετε με την εγκατάσταση, διαβάστε τις πληροφορίες ασφάλειας στο εγχειρίδιο χρήστη.

EN

Installation Instruction

Warning! Before proceeding with installation, read the safety information in the User Manual.

ES

Instrucciones de instalación

¡Atención! Antes de realizar la instalación, lea la información de seguridad del Manual del usuario.

ET

Paigaldusjuhis

Hoiatus! Enne paigaldamist lugege läbi kasutusjuhendis olevad ohutusjuhised.

FI

Asennusohjeet

Varoitus! Ennen kuin aloitat asennuksen, lue käyttöohjeen sisältämät turvallisuusohjeet.

FR

Instructions d’installation

Attention! Veuillez lire les consignes de sécurité que contient la Notice d’utilisation avant d’installer l’appareil.

HR

Upute za instalaciju

Upozorenje! Prije instalacije pročitajte sigurnosne informacije u Uputama za uporabu.

HU

Üzembe helyezési útmutató

Vigyázat! Mielőtt továbblépne az üzembe helyezéssel, olvassa el a biztonsági információkat a felhasználói kézikönyvben.

IT

Istruzioni di installazione

Attenzione! Prima di procedere all’installazione, leggere le istruzioni di sicurezza contenute nel Libretto Istruzioni.

LT

Įrengimo instrukcija

Įspėjimas! Prieš montuodami perskaitykite saugos informaciją naudojimo instrukcijoje.

LV

Uzstādīšanas norādījumi

Brīdinājums! Pirms turpināt uzstādīšanu, izlasiet lietotāja rokasgrāmatā ietverto drošības informāciju.

NL

Installatie-instructies

Waarschuwing! Lees de veiligheidsinformatie in de gebruikershandleiding voordat u met de installatie begint.

NO

Monteringsanvisning

Advarsel! Les sikkerhetsinformasjonene i bruksanvisningen før du begynner installasjonen.

PL

Wskazówki dotyczące instalacji

Ostrzeżenie! Przed rozpoczęciem instalacji należy przeczytać informacje dotyczące bezpieczeństwa podane w Instrukcji obsługi.

PT

Instruções de instalação

Atenção! Antes de continuar a instalação, leia as informações de segurança no Manual de Utilizador.

RO

Instrucţiuni de instalare

Atenţie! Înainte de a trece la instalare, citiţi informaţiile privind siguranţa din Manualul Utilizatorului.

RU

Указания по установке

Внимание! Перед тем как приступать к установке, прочтите информацию по технике безопасности в руководстве пользователя.

SK

Pokyny na inštaláciu

Upozornenie! Pred inštaláciou si prečítajte bezpečnostné pokyny v návode na používanie.

SL

Navodila za namestitev

Opozorilo! Pred nadaljevanjem z namestitvijo preberite varnostna navodila v navodilih za uporabo.

SQ

Udhëzime Instalimi

Paralajmërim! Përpara se të kryeni instalimin, lexoni të dhënat e sigurisë në Manualin e Përdorimit.

SR

Упутство за инсталирање

Упозорење! Пре него што приступите инсталирању уређаја, прочитајте информације о безбедности у Упутству за употребу.

SV

Installationsanvisningar

Varning! Läs säkerhetsanvisningarna i bruksanvisningen innan du fortsätter med installationen.

TR UK

TR

Montaj Talimatları

Uyarı! Montaj işlemine başlamadan önce, kullanma kılavuzundaki güvenlik bilgilerini okuyunuz.

UK

Інструкція з установки

Увага! Перед початком встановлення прочитайте інформацію щодо безпеки у Посібнику користувача.

www.youtube.com/electrolux www.youtube.com/aeg

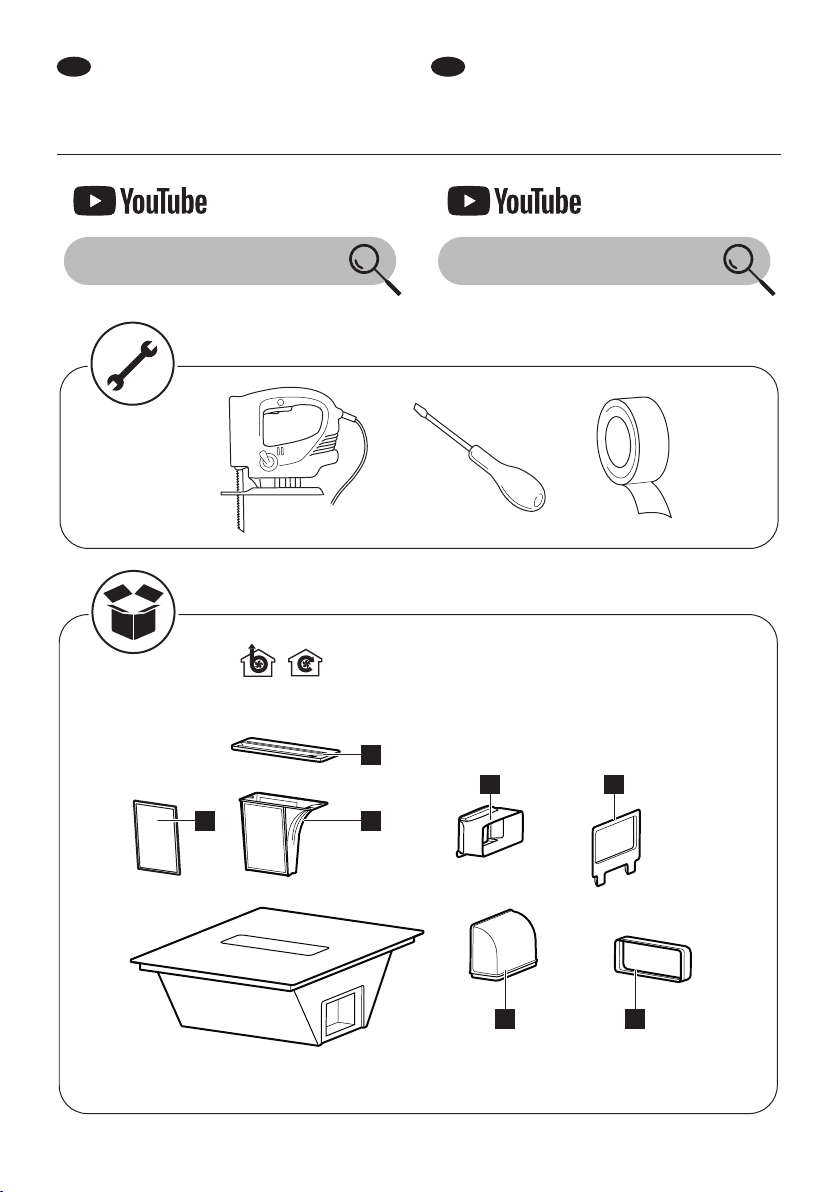

How to install your Electrolux

Extractor Hob 70cm

www.youtube.com/electrolux www.youtube.com/aeg

How to install your AEG

Extractor Hob 70cm

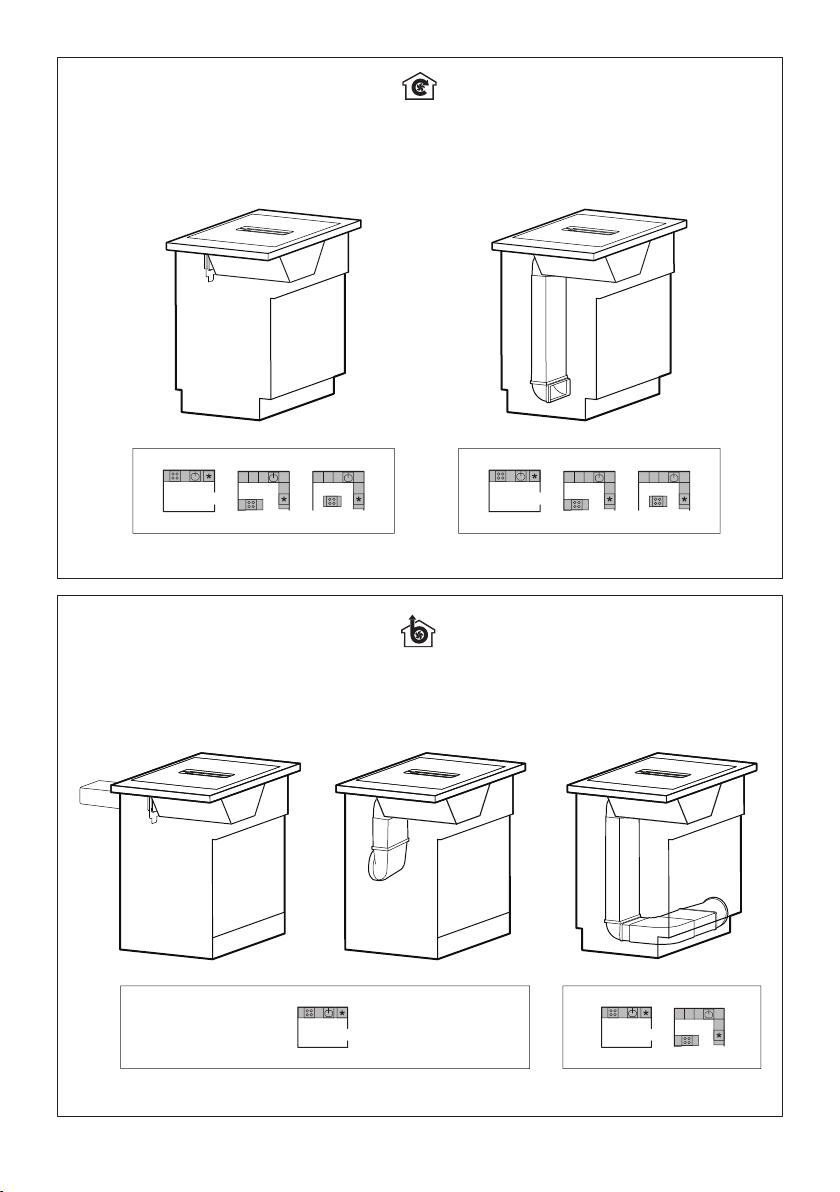

1

A1 A2

3

2

A3

A4

2

AB

D

CE

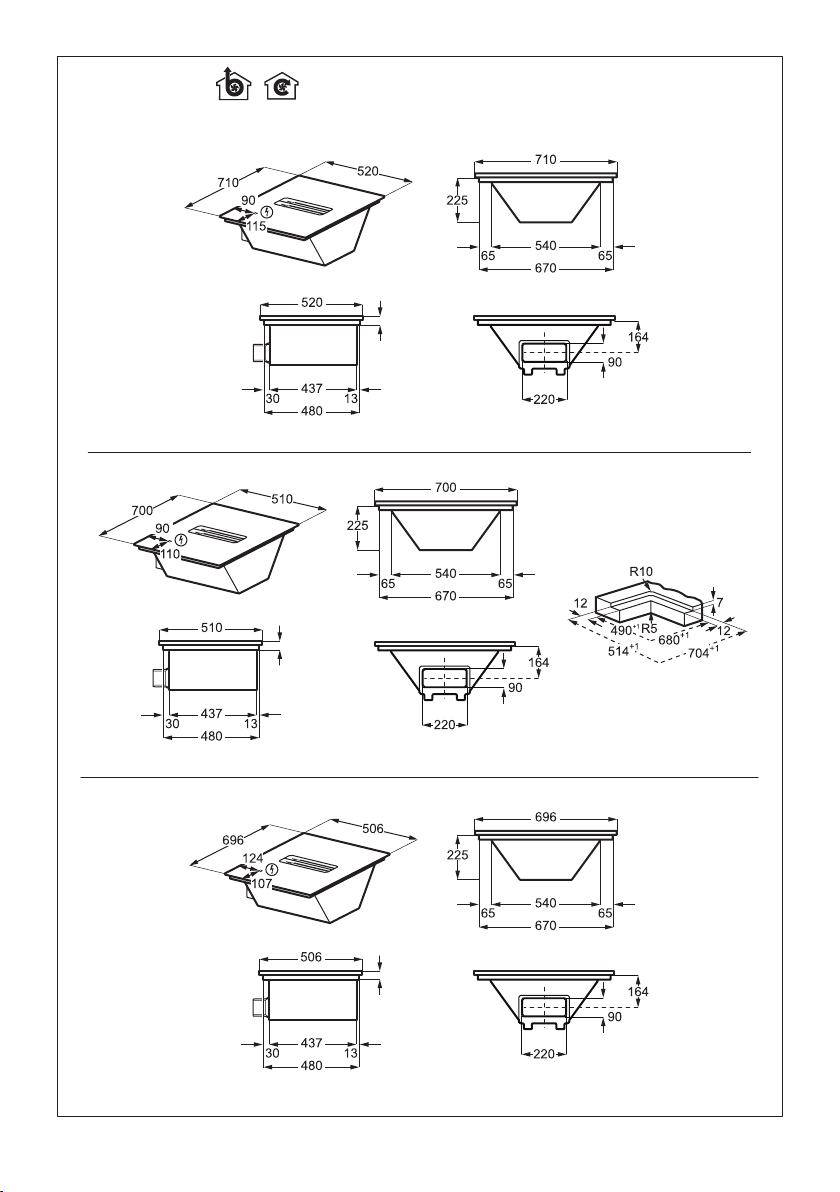

3

2 Nm

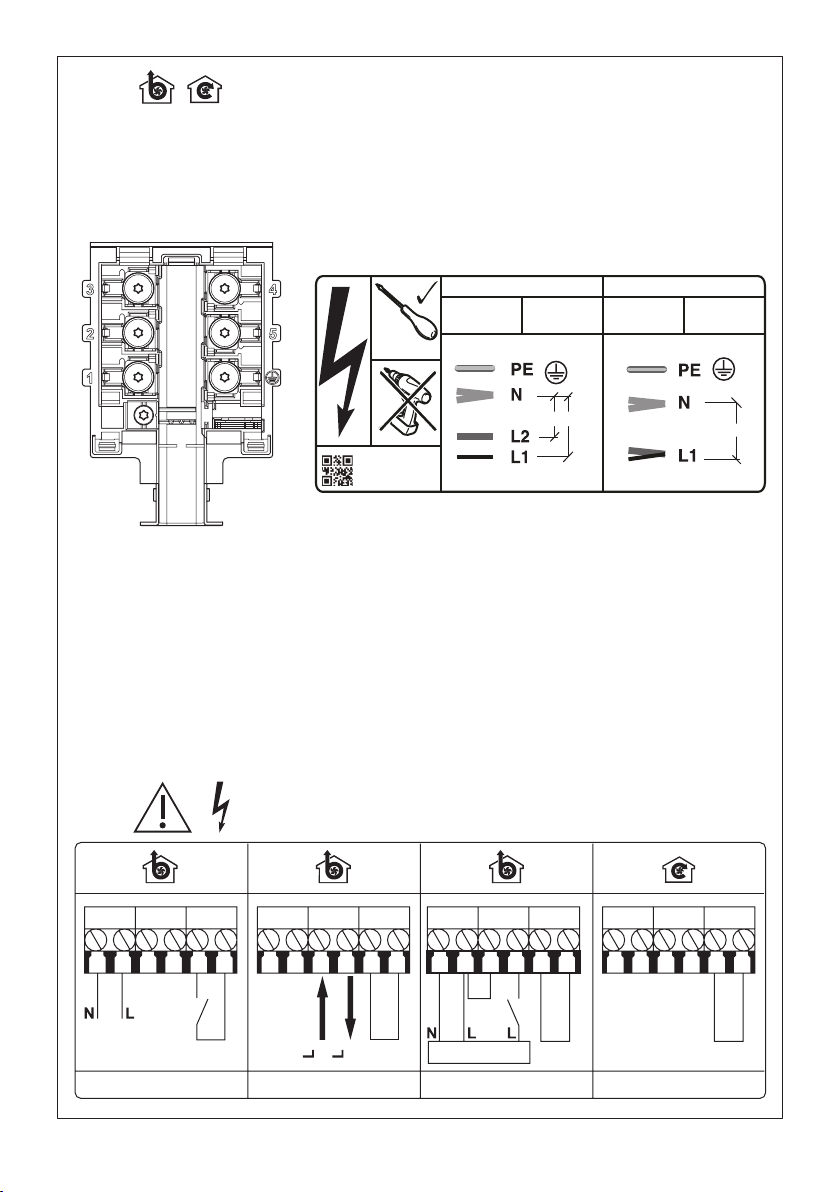

400V 2 N ~

Anschlussleitung Mulde

connection line hob

conexión artesa

Elektrischer Anschluss

electrical connection

conexión eléctrica

Anschlussleitung Mulde

connection line hob

conexión artesa

230V ~

Elektrischer Anschluss

electrical connection

conexión eléctrica

230V ~

A19361818

whitebluegrey whitebluegrey whitebluegrey whitebluegrey

230V ~

in

bridge

out

bridge

window switch window opener nothingvalve

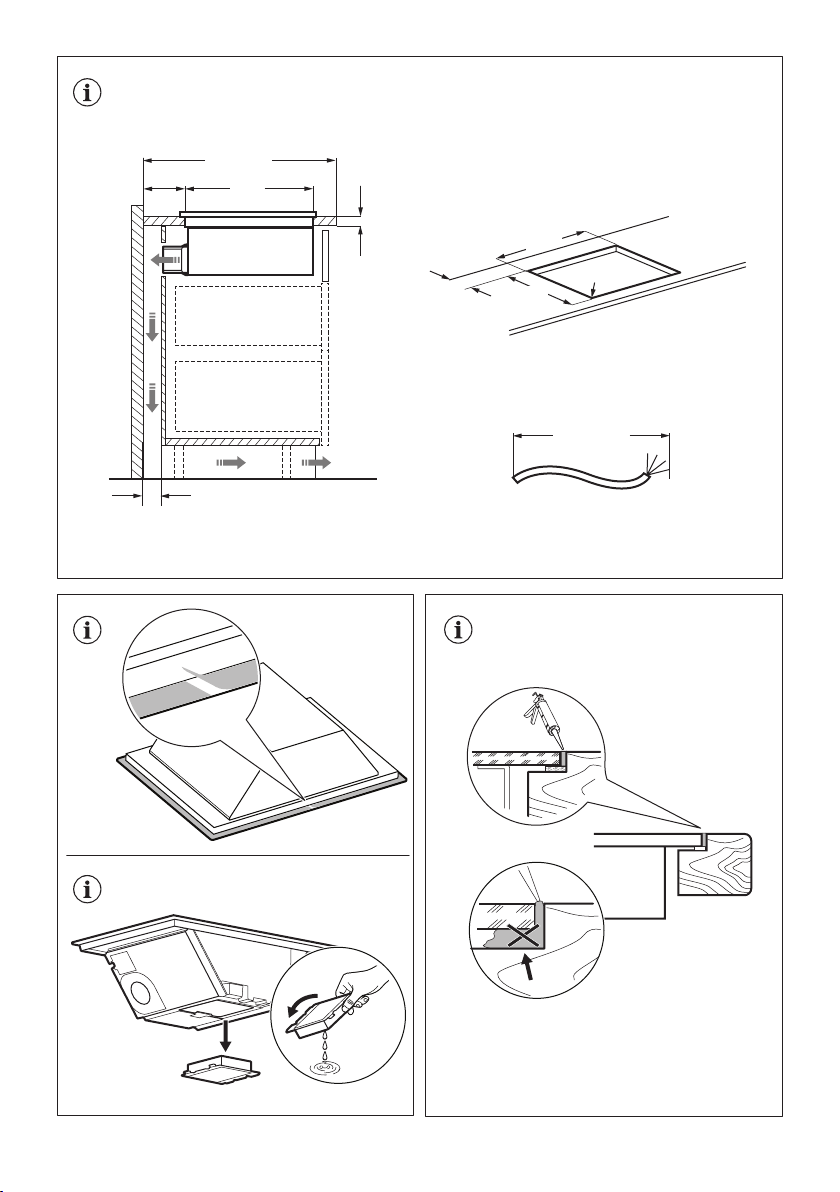

4

28

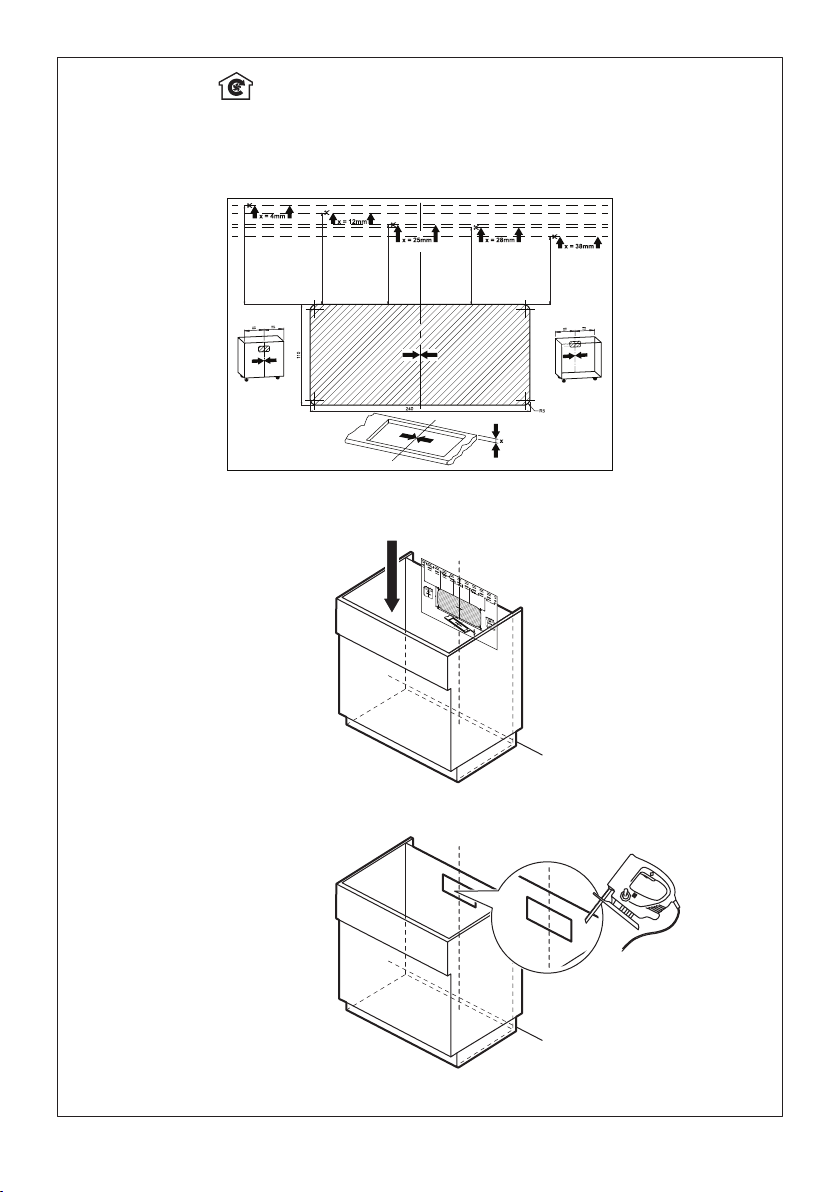

5

min. 50

min. 25

min .600

490

min. 4

min. 50

490

680

+1

max. R5

min. 1500

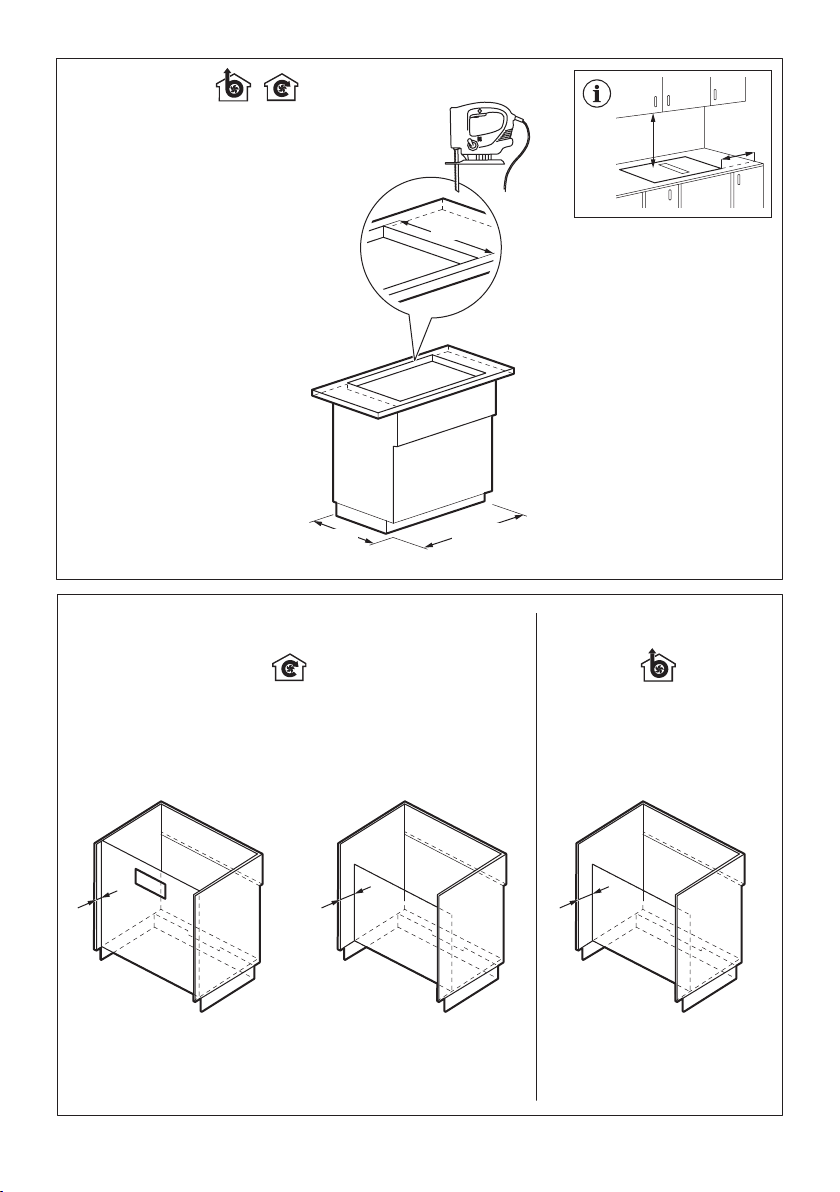

6

490

min. 500mm

+1

min. 50mm

min.560

min.600

ABCDE

min. 25

min. 115 min. 115

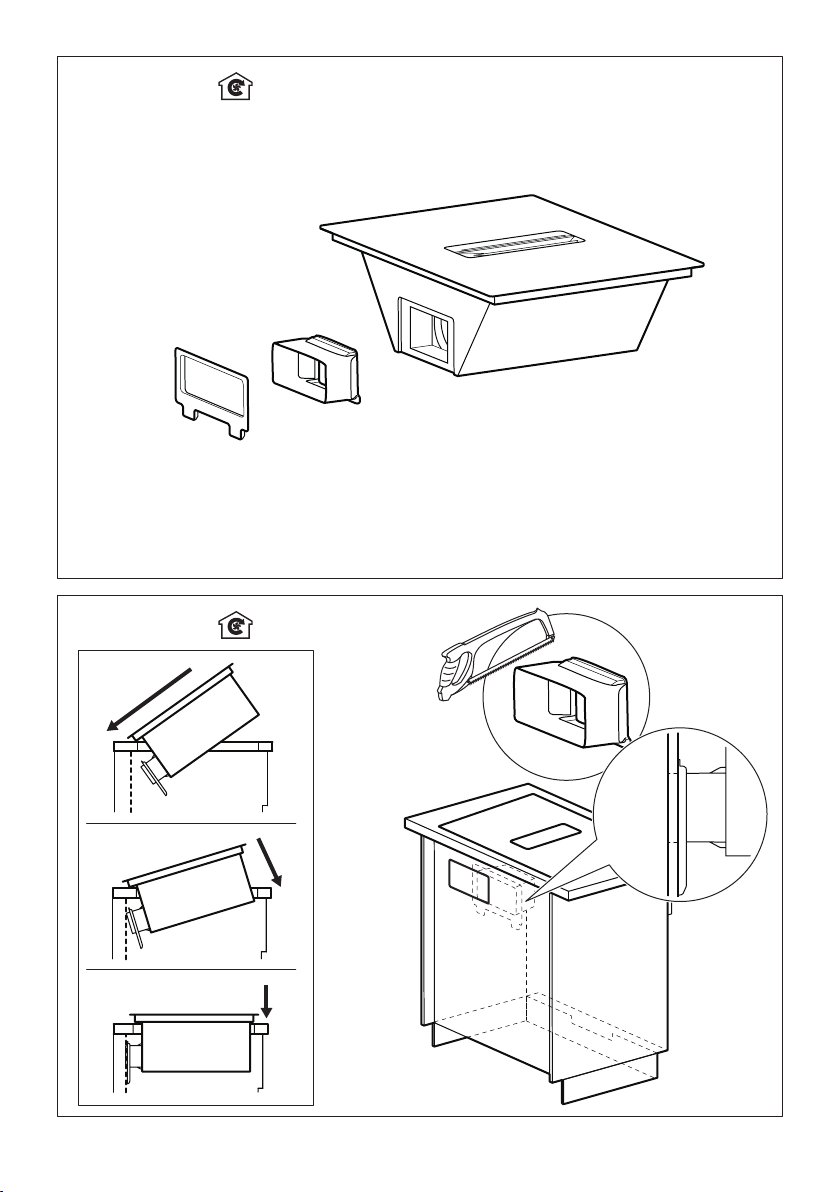

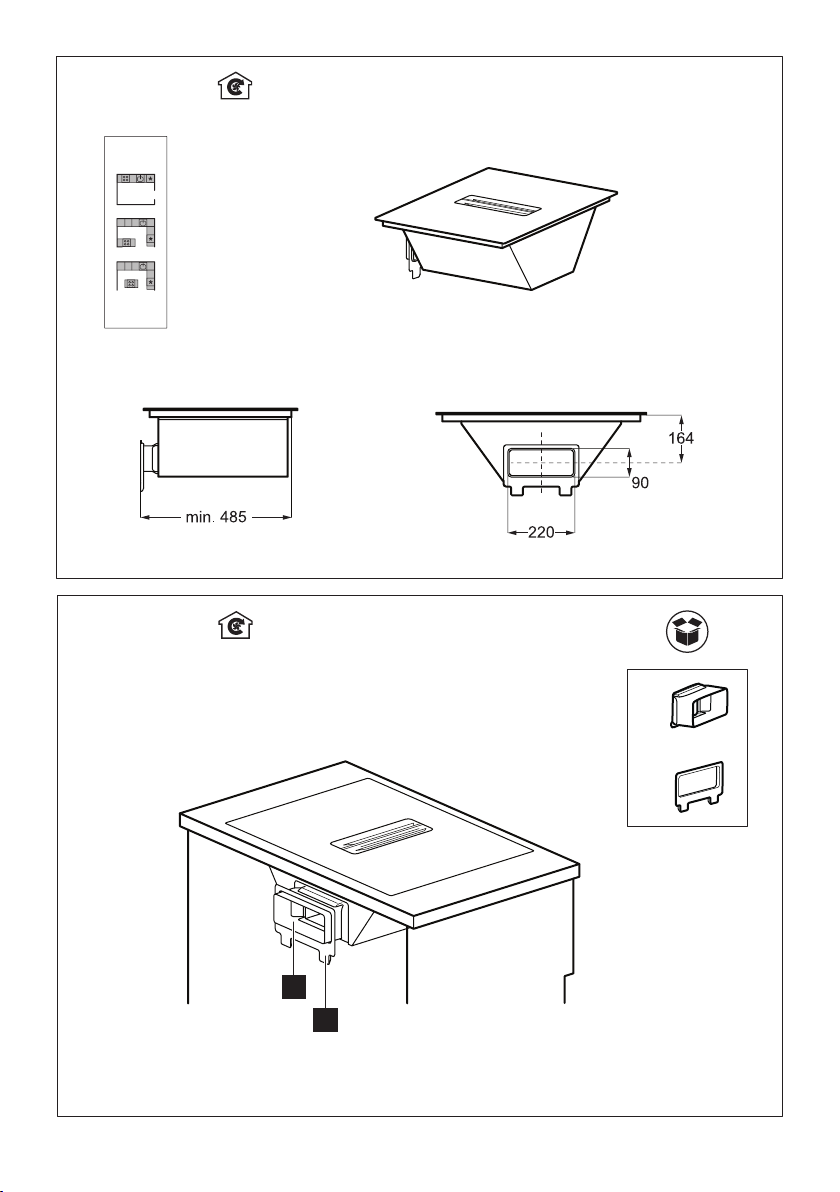

7

A

1. A.

A1

A2

A1

A2

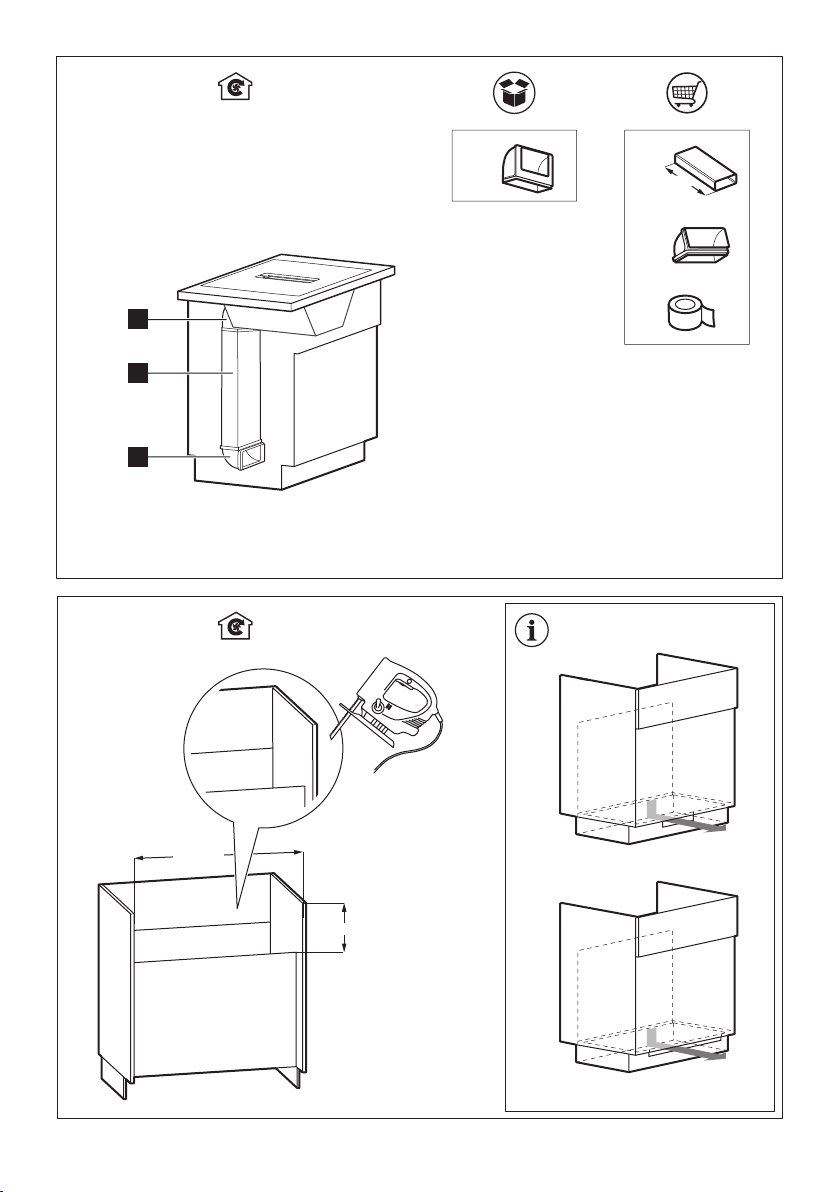

8

2. A.

108

100

87

84

108

100

87

84

74

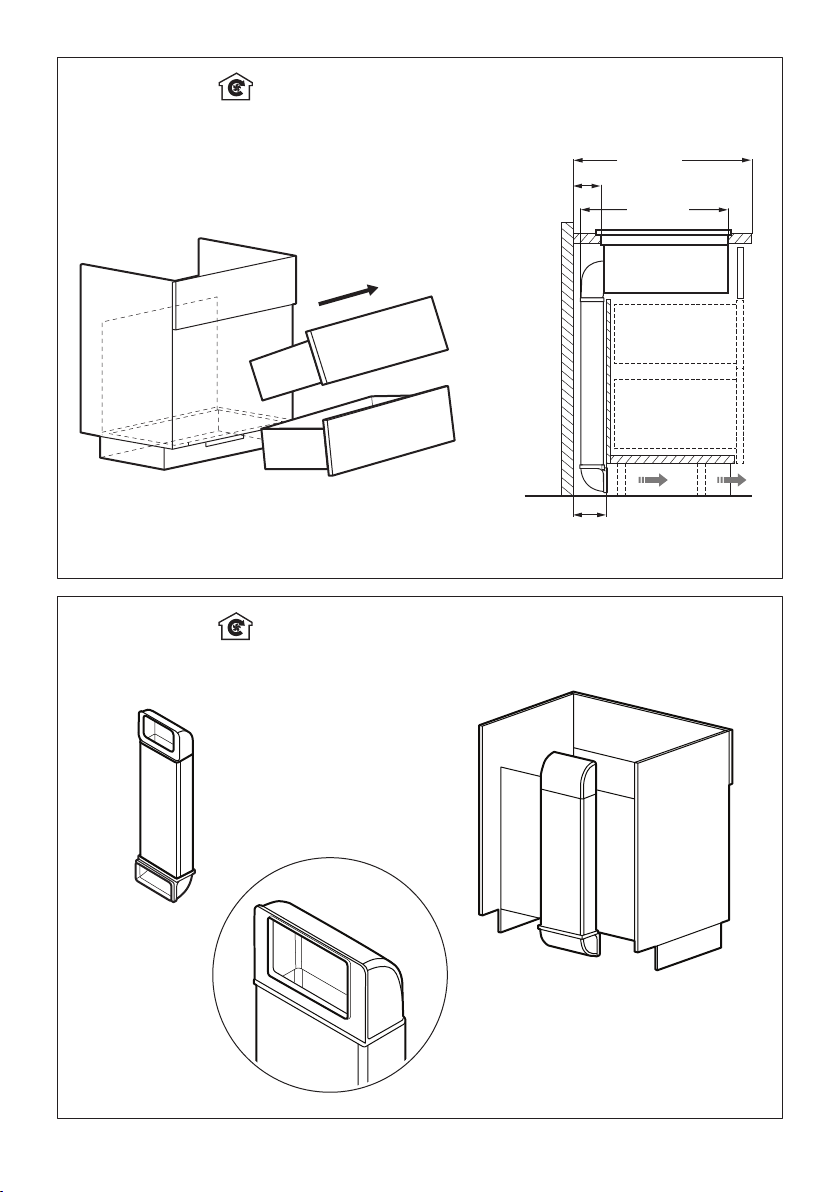

9

3. A.

4. A.

1

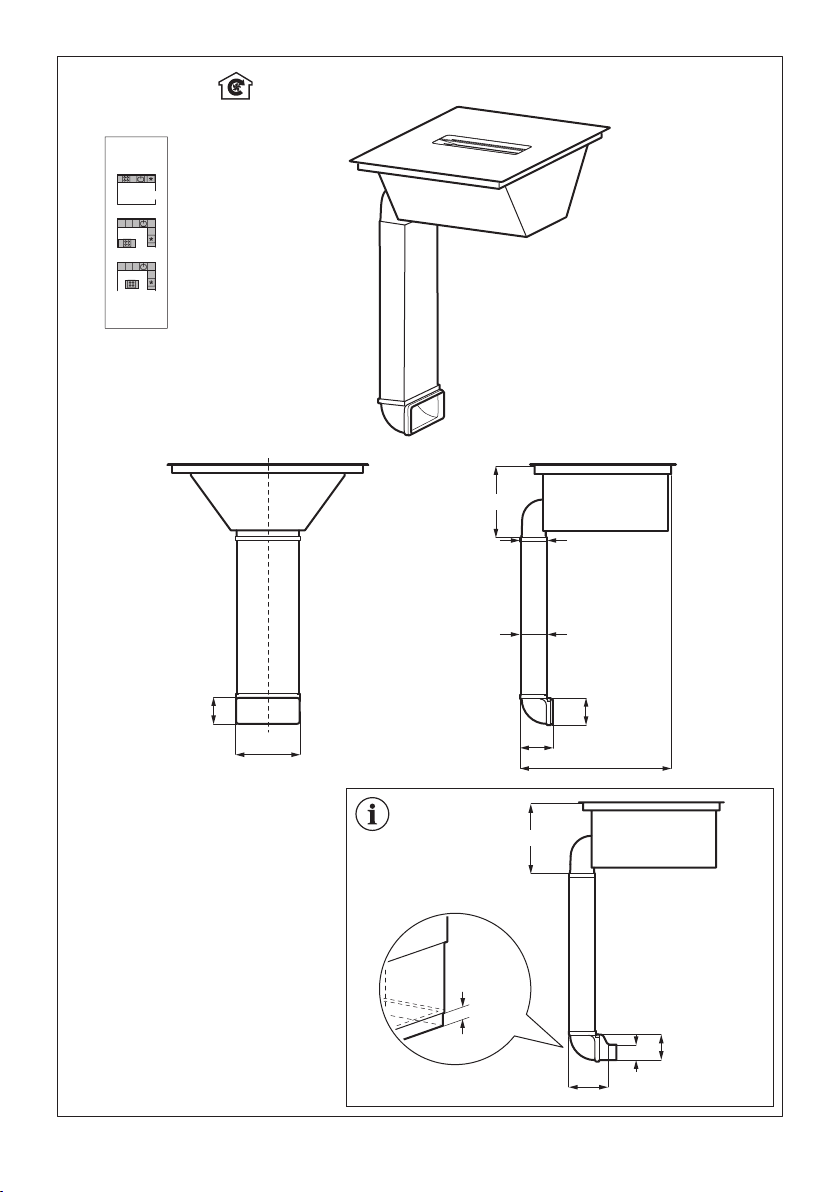

10

2

3

*<100

B

246

95

90

95

225

115

246

95

min. 530

139

55*

95

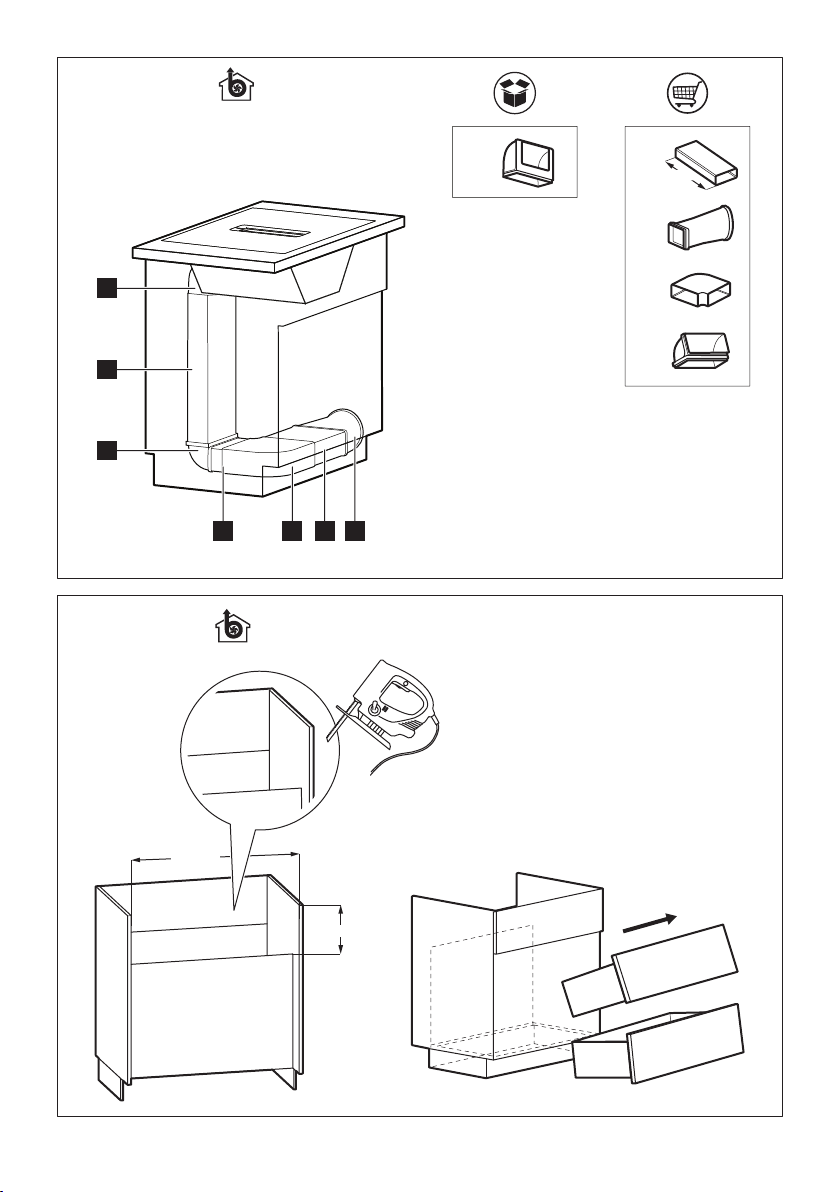

11

1. B.

2. B.

A3

K1

K2

A3 K1

K2

1m

12

min. 560

≥ 200 cm²

250

≥ 200 cm²

3. B.

4. B.

min. 600

min. 50

min. 530

min. 115

13

5. B.

C

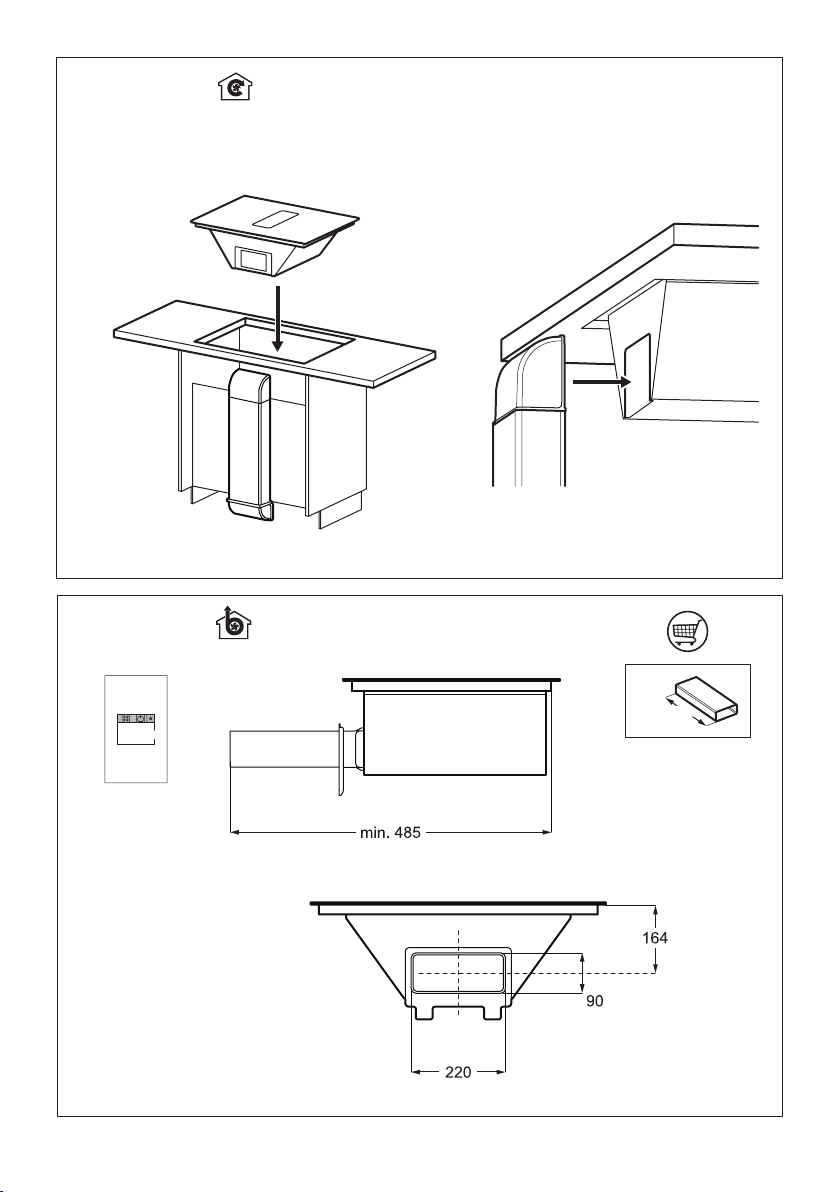

14

S2

1m

D

min. 400

min. 600

min. 115

min. 530

min. 50

1. D.

A3

S2

S1

A3

S1

S2

S5

1m

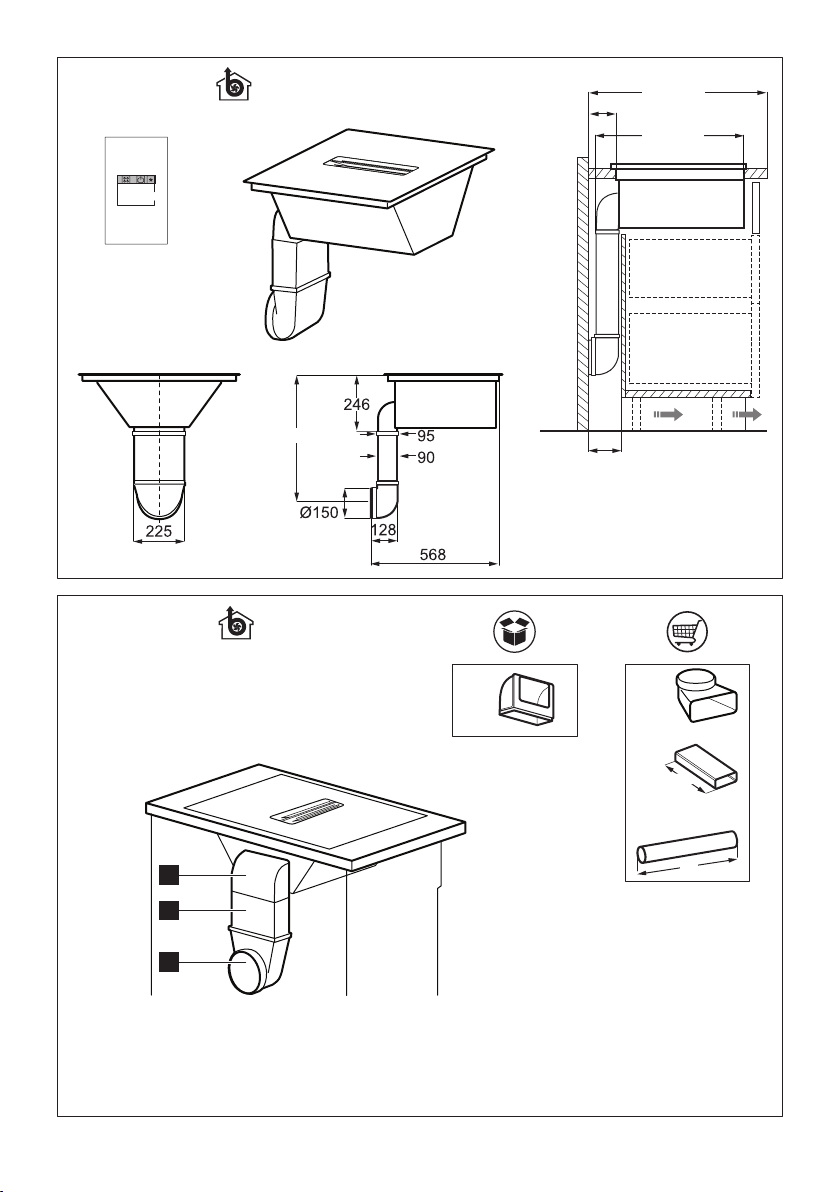

15

E

246

95

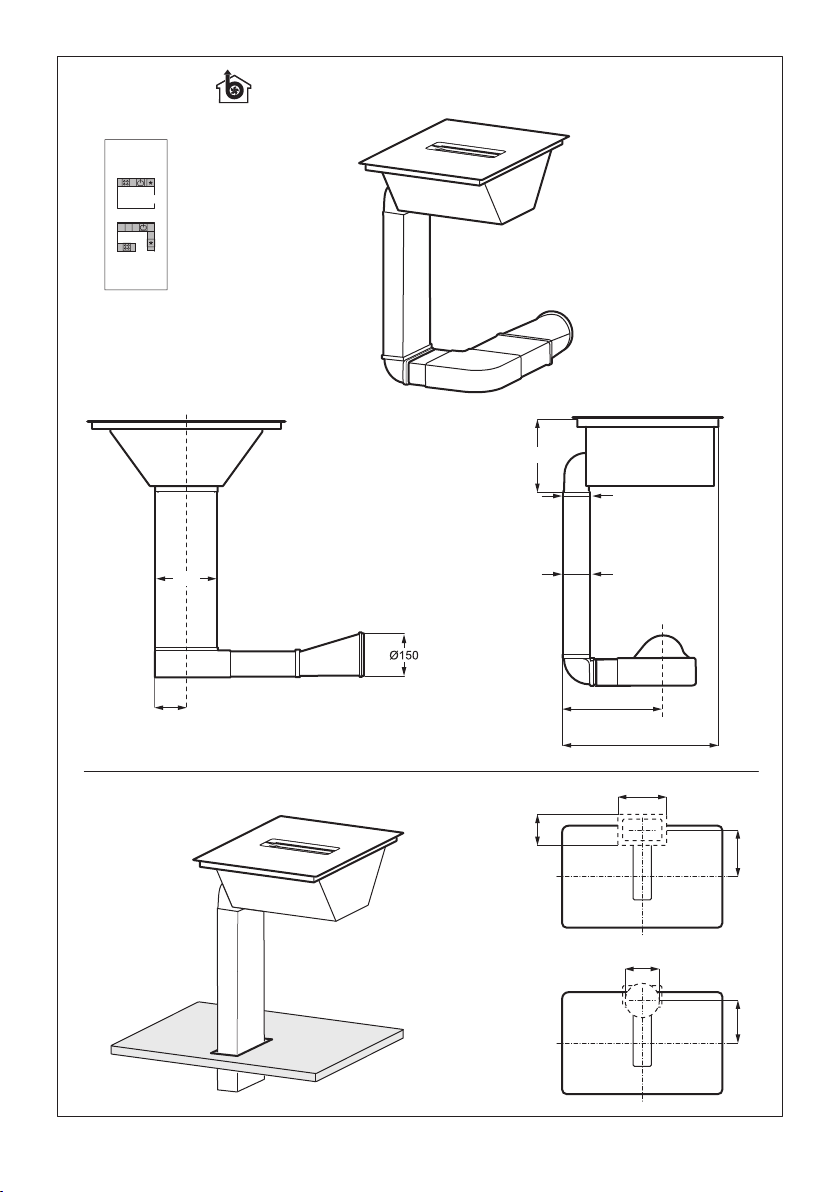

16

112

225

110

90

min. 339

530

240

min.

243

180

min.

228

1. E.

A3

S2

S7

2. D. E.

S2 S2 S3S4

A3

S2

S3

S4

S7

1m

min. 560

250

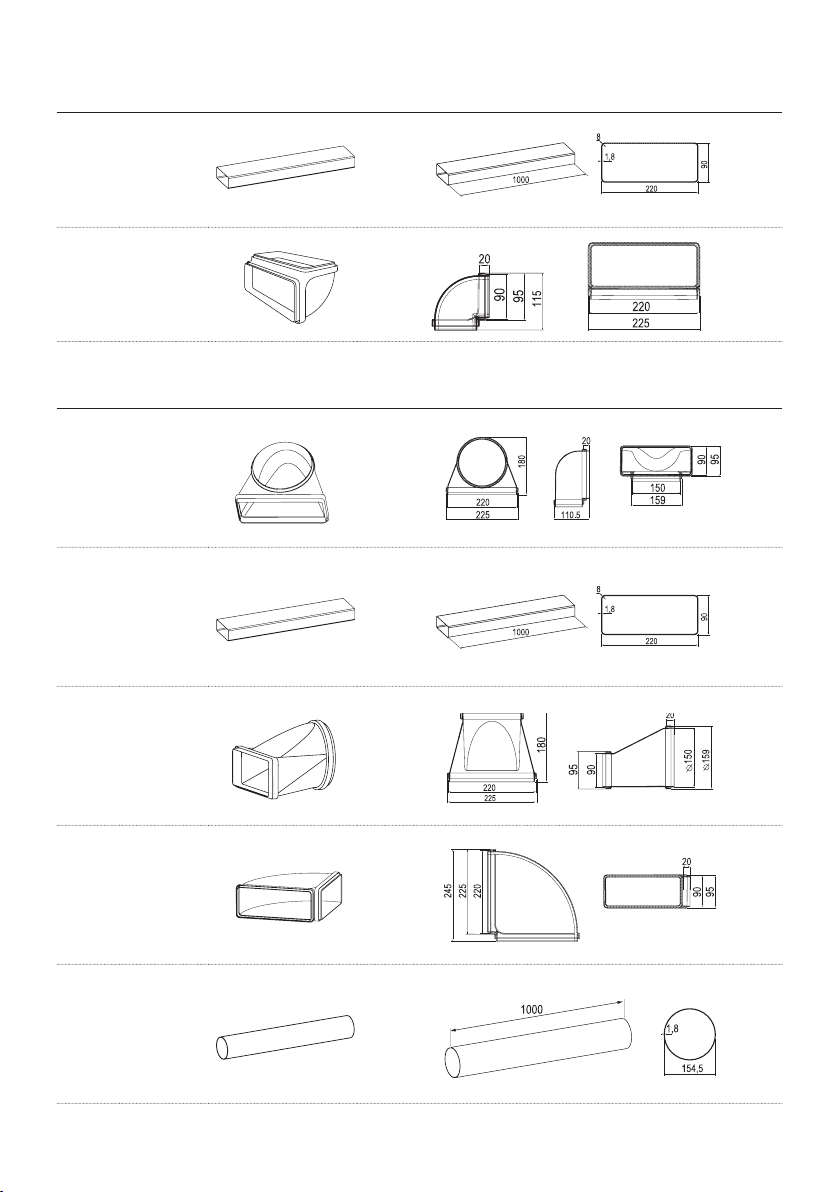

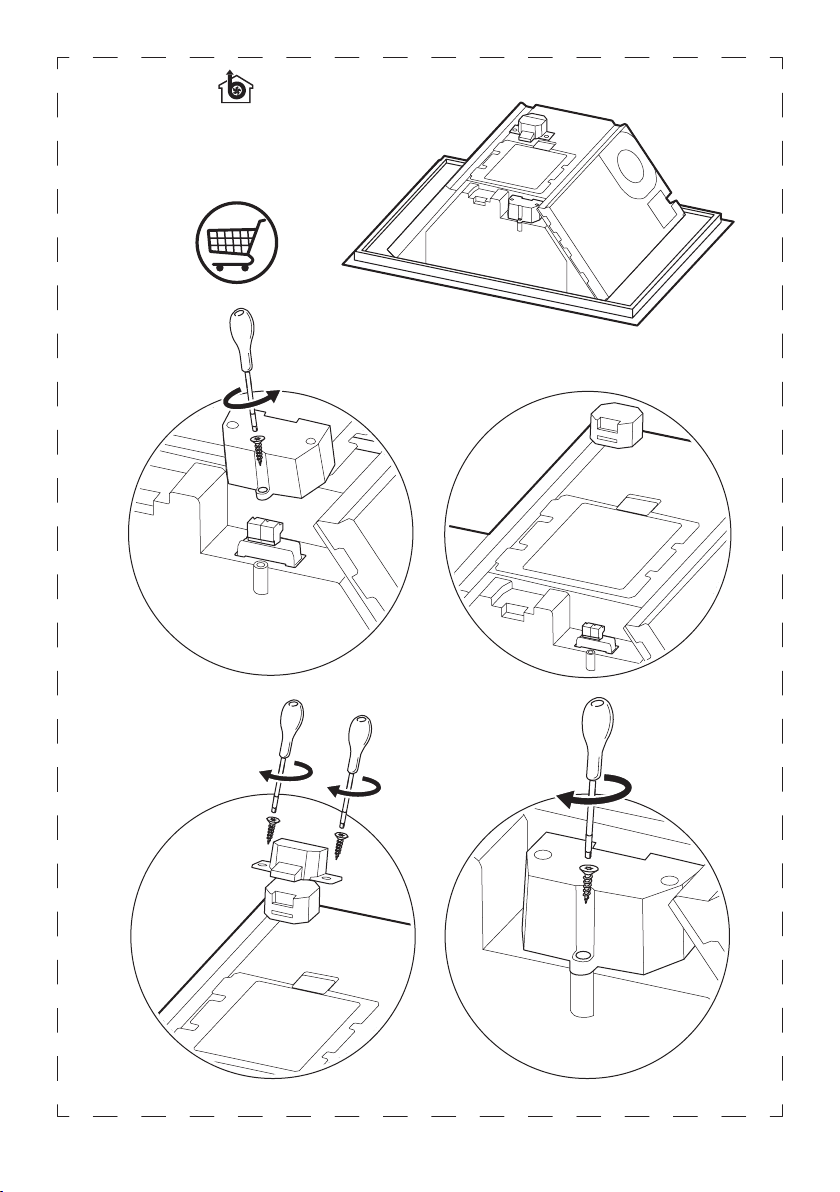

17

CDE

12

34

18

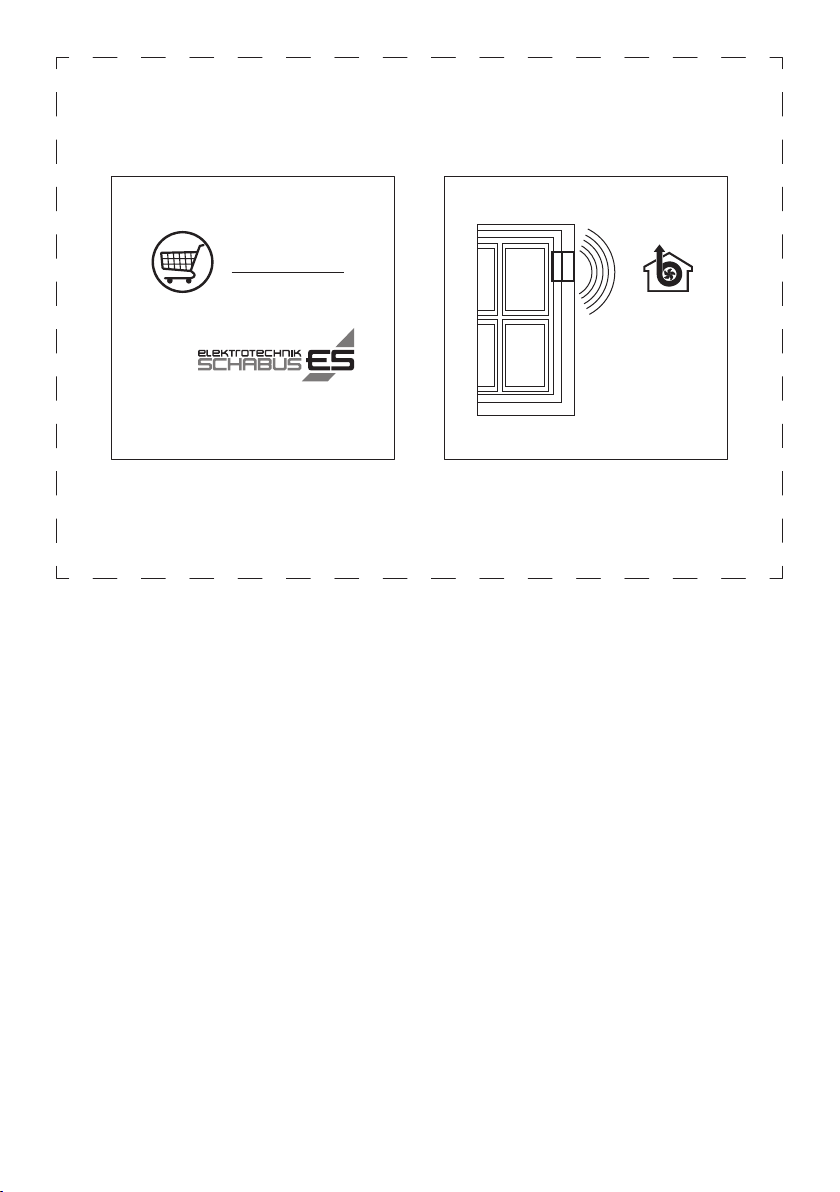

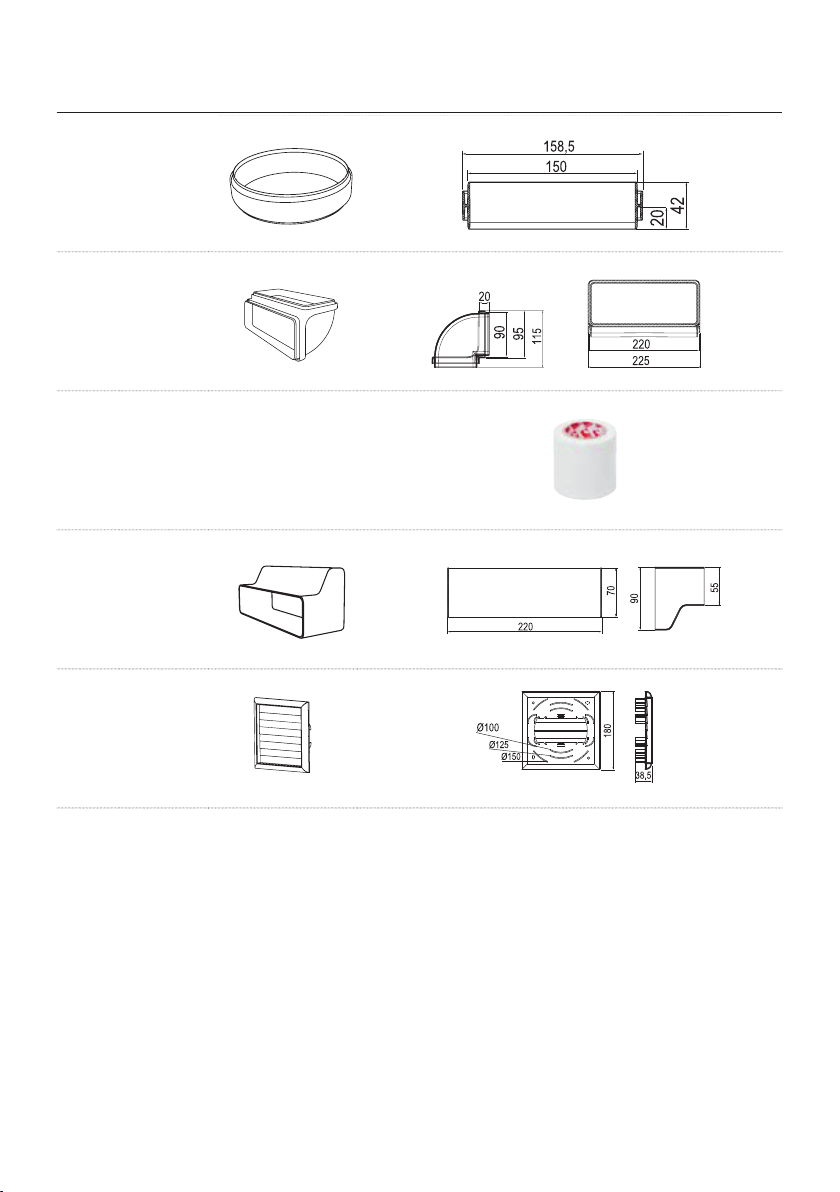

KIT FDS 100
