AEG S70358KG8 User Manual [pt]

SANTO 70358-KG8

Kyl-/frysskåp

Jää-/pakastinkaappi

Kjøl-/fryseskap

Bruksanvisning

Käyttöohje

8184164-00/5

Säkerhetsinformation

Din nya kyl/frys kan ha andra funktioner jämfört med ditt gamla skåp. Läs noga igenom anvisningarna, så du snabbt lär dig hur ditt nya skåp fungerar och ska skötas. Spara bruksanvisningen, den måste finnas med om skåpet säljs eller överlåts till annan person.

Användning

·Skåpet är avsett för förvaring av matvaror för normalt hushållsbruk enligt denna bruksanvisning.

·Förvara aldrig explosiva gaser eller vätskor i kyleller frysutrymme. De kan sprängas och skada person och egendom.

·Låt inte vassa föremål komma i kontakt med kylsystemet bakom och inuti skåpet. Punkteras kylsystemet förstörs skåp och matvaror.

·Förvara inte kolsyrade drycker, eller flaskor och burkar av glas i frysutrymme, då glasförpackningarna kan gå sönder.

·Skåpet är tungt. Skåpets kanter och utskjutande metalldelar på skåpets baksida kan vara vassa. Var försiktig då skåpet flyttas. Använd handskar.

Barn

·Håll uppsikt över små barn så att de inte kommer åt skåpets inredning eller reglage.

Skrotning av gamla skåp

Stäng av ditt gamla skåp och dra ur stickkontakten. Kapa anslutningssladden så nära skåpet som möjligt. Ta bort dörren innan skåpet skrotas så att lekande barn inte kan bli innestängda i skåpet.

Se till att inte skada kylsystemet i det gamla skåpet. Isoleringen och kylsystemet kan innehålla ämnen som bryter ned ozonlagret.

Ditt nya skåp är helt fritt från ämnen som bryter ned ozonlagret. Läs mer om ditt nya skåp och miljön i avsnittet "Råd och tips".

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsam-

lingsplats för återvinning av eloch elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljöoch hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

AEG/Electrolux 8184164-00/5

2

Innehållsförteckning

Säkerhetsinformation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Skrotning av gamla skåp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Innehållsförteckning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Beskrivning av kyl/frysen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Knappar och indikeringslampor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Innan skåpet startas för första gången . . . . . . . . . . . . . . . . . . . . . . . 5 Att använda kylskåpet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Starta kylen och ställ in rätt temperatur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	. 6
Temperaturen i kylskåpet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	6
Att mäta temperaturen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	6
Avstängning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	7
Larm och övriga funktioner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	8
Inredning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	9
Att använda frysskåpet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	10
Starta frysen och ställ in rätt temperatur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	10
Temperaturen i frysskåpet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	10
Avstängning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	11
Larm och övriga funktioner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	11
Infrysning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	13
Lämplig förvaringstid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	14
Upptining . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	14
Inredning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	14

Råd och tips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Så kan du spara energi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 Skåpet och miljön . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Miljövänlig användning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Skötsel och rengöring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Tag bort ventilationsgallret . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Rengöring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Avfrosta kylskåpet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 Avfrosta frysskåpet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 Byte av lampa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 Om skåpet inte ska användas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 Vid längre semester eller bortavaro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Om något inte fungerar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Reklamation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 Garanti (gäller för Finland) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 Konsumentkontakt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 Service och reservdelar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 AEG/Electrolux 8184164-00/5

3

Teknisk information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Anslutningssladd . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 Packa upp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 Tag bort transportstöd . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 Rengör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 Ställ skåpet på plats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 Omhängning av dörr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 Elanslutning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Beskrivning av kyl/frysen

Santo 70358-KG8

	1	9	1.	Delbar glashylla
	2	10	2.	Flaskhylla
	3		3.	Glashylla
	3		4.	Grönsakslåda
	3	11	5.	Fryslåda
			6.	Infrysningsbricka
	4
			7.	Ackumulator
	5		8.	Ventilationsgaller
			9.	Smörfack
	6
			10.	Dörrfack
	5
			11.	Flaskhylla
7	5
	8

AEG/Electrolux 8184164-00/5

4

Knappar och indikeringslampor

5	18
A B C D	E F G H I J	K L

A.Huvudströmbrytare för skåpet: Används för att starta och stänga av skåpet.

B.Grön indikeringslampa: Lyser när kylen är i gång.

C.Temperaturfönster: För kylen.

D.Temperaturväljare/termostat: Används vid inställning av temperaturen i kylen.

E.Snabbkylningsknapp (COOLMATIC) Används för att starta och stänga av snabbkylningen.

F.Gul indikeringslampa: Lyser när snabbkylningen är igång.

G.Gul indikeringslampa: Lyser när infrysningen är igång.

H.Infrysningsknapp (FROSTMATIC): Används för att starta och stänga av infrysningen.

I.Temperaturfönster: För frysen.

J.Temperaturväljare/termostat: Används vid inställning av temperaturen i frysen.

K.Avstängningsknapp för ljudlarm: Används för att stänga av ljudsignalen.

L.Röd varningslampa: Blinkar när något av skåpets larm har löst ut.

Innan skåpet startas för första gången

Installera och rengör skåpet enligt anvisningarna i avsnittet "Installation". Kontrollera att avrinningsslangen är

placerad över droppskålen på skåpets baksida.

Skåpet måste stå upprätt i ca 4 timmar, innan stickkontakten sätts i vägguttaget och skåpet startas för första gången. Kompressorn kan annars skadas. Oljan måste få tid att rinna tillbaka till kompressorn.

AEG/Electrolux 8184164-00/5

5

Att använda kylskåpet

Starta kylen och ställ in rätt temperatur

Igångsättning:

5

Starta kylen genom att trycka på strömbrytaren.

Inställning av temperaturen

Tryck på knapparna tills önskad temperatur blinkar i

temperaturfönstret. (Temperatur kan ställas in mellan +2°C till +8°C.)

"+" ger en varmare temperatur. "-" ger en kallare temperatur.

Efter inställningen visar temperatur-

fönstret kylens aktuella temperatur.

Låt skåpet gå ett dygn mellan varje ändring av temperaturinställningen, så att temperaturen hinner stabilisera sig.

När skåpet startas efter att ha varit avstängt behöver temperaturen inte ställas in på nytt. Termostaten minns automatiskt den temperatur som senast varit inställd.

Temperaturen i kylskåpet

Lämplig förvaringstemperatur i

	kylen är ca +5˚C. Är elektroniken	+	+
	ställd på en för kall temperatur kan
	det på vissa ställen i skåpet bli så	--
	kallt att varor med hög vattenhalt
		--	+
	fryser. OBS! Bilden visar var det är
	varmast respektive kallast.
	Kött, fisk och mjölk ska placeras i
	kylens kallaste delar. (-)

Att mäta temperaturen

Om temperaturen mäts med en kylskåpstermometer bör den ställas i ett glas vatten, mitt i skåpet. Då motsvarar den bäst temperaturen i varorna. Placera inte termometern hängande eller liggande direkt på hyllan.

AEG/Electrolux 8184164-00/5

6

Tips:

S Sprid ut matvarorna så att den kalla luften kan cirkulera fritt mellan dem.

S Ställ inte varor direkt mot den kalla köldplattan i bakväggen, eftersom de då kan frysa fast eller frysa.

SStäll inte in heta varor, utan vänta tills de svalnat något.

STäck över alla varor ordentligt, lukt och smak kan annars spridas mellan varorna.

Avstängning

Kyl-och frysdelen kan stängas av
oberoende av varanda.
För att stänga av kyldelen: Tryck
inställning av varmare (+)
temperaturknappen intryckt så ofta
att OF visas i fönstret, håll sedan					OF
intryckt ca 5 sekunder. Detta
resulterar i att en nedräkning från
"3" till "1" sker på

temperaturfönstret. När "1" har nåtts stängs kylen av. Temperaturfönstret slocknar.

Observera:

Produkten kan inte stängas av på detta sätt om den är strömlös, d.v.s. om anslutningssladden inte är inkopplad eller att det är strömavbrott. När produkten får ström igen återgår den till de inställningar den hade innan den blev strömlös.

Om produkten inte skall användas under en längre period:

1.Stäng av produkten genom att trycka på och håll intryckt ON/OFF-knappen i ca 5 sekunder.

2.Koppla ur anslutningssladden eller slå av strömmen.

3.Avfrosta frysdelen och rengör den noga (se avsnitt "Skötsel och rengörning").

4.Lämna dörrarna öppna efter avfrostningen för att förhindra att dåligt lukt uppstår.

AEG/Electrolux 8184164-00/5

7

Larm och övriga funktioner

Funktionsfel

När produktens elektronik upptäcker fel, som måste åtgärdas av teknisk service, visas en fyrkant eller en bokstav i temperaturfönsters nedre kant. Den röda varningslampan blinkar. Kylsystemet fortsättet att hålla varorna kalla.

Dörröppningslarm

Om dörren är öppen längre än ca 5 minuter börjar den röda varningslampan blinka och en ljudsignal startar.

Avstängning:

Stäng av ljudsignalen med avstängningsknappen. Den röda varningslampan slocknar när dörren stängs.

Temperaturlarm

Den röda varningslampan blinkar och en ljudsignal startar när det är varmare än +12˚C.

Avstängning:

Stäng av ljudsignalen med avstängningsknappen.

Den röda varningslampan slocknar när temperaturen i kylen åter blir kallare än +13˚C

Ta reda på vad som orsakade larmet. Se avsnittet "Om något inte fungerar tillfredsställande".

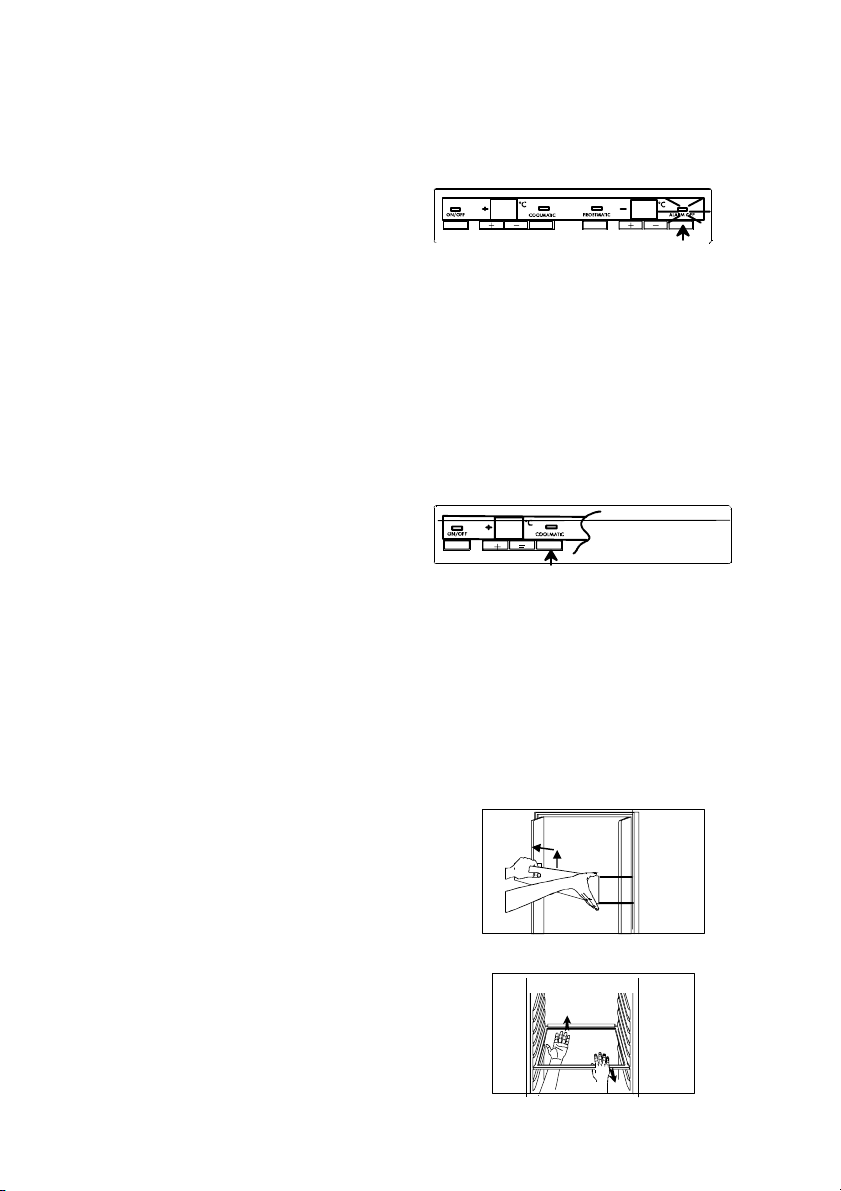

Snabbkylning (COOLMATIC)

Tryck på knappen då en större mängd rumstempererade varor läggs in i kylen. När snabbkylningen är på, ställs temperaturen om till +2˚C. Den gula lampan lyser. Efter ca 6 timmar stängs snabbkylningen automatiskt av och temperaturen går successivt tillbaka till den tidigare inställda. Snabbkylningen går också att avbryta tidigare, genom att åter trycka på snabbkylningsknappen.

5

18

5

18

5

AEG/Electrolux 8184164-00/5

8

Inredning

Hyllorna och dörrfacken i skåpet är löstagbara så att de kan tas ut och flyttas om.

Vissa hyllor behöver lyftas upp i bakkanten innan de går att dra ut. Det nedersta dörrfacket och glashyllan över grönsakslådan får inte flyttas. De behövs för luftcirkulationen i skåpet.

Hyllor med uppstående kantlist ska placeras med kantlisten bakåt, för att förhindra att varor ställs direkt mot den kalla köldplattan.

Grönsakslåda har en reglerbar ventilationslist för att öka luftcirkulation och minska risken för kondens.

Grönsakslådan har en flyttbar avdelningsskiva för att skilja olika

grönsaker åt.

Att använda frysskåpet

Starta frysen och ställ in rätt temperatur

Tryck på ON/OFF-knappen. Den gröna indikeringslampan lyser. Om det är rumstemperatur i frysen startar ljudlarmet. Stäng av ljudsignalen på avstängningsknappen.

Inställning av temperatur

Ställ in temperatur genom att trycka knapparna "+" för VARMARE och "-" för KALLARE.

Knapparna finns i kontrollpanelen.

5

5

18

Efter inställningen visar temperaturfönstret frysens aktuella temperatur.

AEG/Electrolux 8184164-00/5

9

Temperaturen i frysskåpet

För att få god hållbarhet på matvarorna bör temperaturen i frysdelen vara -18˚C eller kallare. Observera dock att energiförbrukningen ökar ju kallare det är i frysen.

Låt skåpet gå ett dygn mellan varje ändring av temperaturinställningen, så att temperaturen hinner stabilisera sig.

När skåpet startas efter att ha varit avstängt behöver temperaturen inte ställas in på nytt. Termostaten minns automatiskt den temperatur som senast varit inställd.

Temperaturvisning kan ändras från den FAKTISKA temperaturen (temperaturvisning blinkar) till ÖNSKAD temperaturen (temperaturvisning upplyst) genom att trycka en av knapparna "+" eller "-".

Varje tryckning ändrar ÖNSKAD temperatur 1°C.

Om ingen av knapparna trycks in, går temperaturvisningen automatiskt tillbaka efter en kort stund (ca. 5 sek.) och visar den FAKTISKA temperaturen. Den FAKTISKA temperaturen i produkten är nu justerad till den valda ÖNSKADE temperaturen.

ÖNSKAD temperatur:

Temperatur vilken är nödvändig för produkten och vilken kan ändras till den temperatur som visas i temperaturfönstret. ÖNSKAD temperatur visas med blinkade siffror.

FAKTISK temperatur:

Temperaturfönstret visar den aktuella temperaturen i skåpet. Den FAKTISKA temperaturen visas med upplysta siffror.

När TURBO/FROSTMATIC är valt, kan inte den förinställda FAKTISKA temperaturen ändras.

Den inbyggda termometern visar den varmaste varutemperaturen i frysen. Mäts temperaturen med en frystermometer ska den läggas mellan varorna, då motsvaras varornas temperatur bäst. Lägg aldrig termometern direkt på hyllan.

Det är normalt att den inbyggda termometern visar en varmare temperatur än den som mäts upp på annat sätt.

AEG/Electrolux 8184164-00/5

10

Avstängning

Kyl-och frysdelen kan stängas av
oberoende av varanda.
För att stänga av frysdelen: Tryck
inställning av varmare (+)							OF
temperaturknappen intryckt så ofta
att OF visas i fönstret, hålls sedan
nere ca 5 sekunder. Detta resulterar i
att en nedräkning från "3" till "1"
sker på temperaturfönstret. När "1"
har nåtts stängs frysen av.
Temperaturfönstret slocknar.
Observera:

Produkten kan inte stängas av på detta sätt om den är strömlös, d.v.s. om anslutningssladden inte är inkopplad eller att det är strömavbrott. När produkten får ström igen återgår den till de inställningar den hade innan den blev strömlös.

Om produkten inte skall användas under en längre period:

1.Stäng av produkten genom att trycka på och håll intryckt ON/OFF-knappen i ca 5 sekunder.

2.Koppla ur anslutningssladden eller slå av strömmen.

3.Avfrosta frysdelen och rengör den noga (se avsnitt "Skötsel och rengörning").

4.Lämna dörrarna öppna efter avfrostningen för att förhindra att dåligt lukt uppstår.

Larm och övriga funktioner

Funktionsfel

När produktens elektronik upptäcker fel, som måste åtgärdas av teknisk service, visas en fyrkant eller en bokstav i temperaturfönsters nedre kant. Den röda varningslampan blinkar. Kylsystemet fortsättet att hålla varorna kalla.

AEG/Electrolux 8184164-00/5

11

Dörröppningslarm

Om dörren är öppen längre än ca 1,5 minut börjar den röda varningslampan blinka och en ljudsignal startar.

Avstängning:

Stäng av ljudsignalen med avstängningsknappen. Så länge dörren är öppen kommer ljudsignalen att starta på nytt. Den röda varningslampan slocknar när dörren stängs.

5

18

Temperaturlarm
Den röda varningslampan blinkar
och en ljudsignal startar när det är
varmare än -11˚C. Samtidigt börjar
det att blinka i temperaturfönstret.						11
Avstängning:
Stäng av ljudsignalen med
avstängsningsknappen. Det slutar
blinka i temperaturfönstret.
Den röda varningslampan slocknar
när temperaturen i frysen åter blir
kallare än -11˚C.
Ta reda på vad som orsakade larmet.
Se avsnittet "Om något inte fungerar
tillfredsställande".
Temperaturminne
Temperaturminnet indikerar att skåpet har larmat.
Så här fungerar temperaturminnet:

När temperaturen åter blir kallare än -11˚C upphör ljudlarmet. Skåpet indikerar att larmet varit utlöst genom att temperaturfönstret och den röda varningslampan blinkar.

Då avstängningsknappen trycks in visas skåpets varmaste temperatur under larmet och "blinkningen" stängs av. Temperaturangivelsen kan vara hjälp för att avgöra om varorna går att använda eller ska kasseras.

AEG/Electrolux 8184164-00/5

12

Vid ca -12˚C:

kan de flesta varor frysas om direkt. Glass är mycket temperaturkänsligt och bör konsumeras snarast. Vid -9°till -2C°:

bör varorna tillagas (upphettas) innan de konsumeras eller fryses om. Skaldjur som tinat bör inte konsumeras.

Kontrollera dock alltid själv matens kvalite för att avgöra om den kan frysas om eller måste kasseras.

Infrysning

Tryck in infrysningsknappen ca 24
timmar innan varorna läggs in.
Vid infrysning av mindre mängd	18
varor per dygn behöver inte
infrysningsknappen användas.
Avstängning:

Infrysningen avbryts automatiskt ca 50 timmar efter det att knappen

tryckts in.

Infrysningen går också att avbryta manuellt genom att åter trycka på infrysningsknappen.

Den gula infrysningslampan lyser så länge infrysningen är påkopplad.

Infrysningsråd

· Använd den översta och vid behov också den näst översta hyllan för infrysning.

· Vid infrysning av större mängd av varor flyttas ackumulatorn till backen/utrymmet närmast under infrysningshylla.

· Lägg varorna direkt på fryshyllorna. · Lägg varorna friliggande från

varandra så att luften kan cirkulera mellan paketen.

·Lägg inte varorna som ska frysas in i direkt kontakt med redan frysta varor. Värmen från varorna kan tina de frysta varorna på ytan.

·När varorna är frysta bör de packas ihop så tätt som möjligt. Då håller de sig kalla längre vid ett eventuellt strömavbrott.

·Frys inte in för mycket varor på en gång. Frysens infrysningskapacitet finns angiven i tabellen med tek-nisk information.

AEG/Electrolux 8184164-00/5

13

Kontrollera att skåpet fungerar och håller inställd temperatur 24 timmar efter att det startats för första gången. Först därefter bör skåpet tas i bruk för infrysning av färska varor.

Lämplig förvaringstid

Varor som köps frysta: Följ de råd om hållbarhet som finns på förpackningen.

Mat som frysts in hemma:

Fet och salt mat bör inte förvaras längre än tre månader. Lagad mat och varor med lite fett kan förvaras ca 6 månader. Mager mat och bär kan förvaras ungefär ett år.

Upptining

Upptining sker bäst i kylskåp. Lägg varan på ett fat med kanter så att inte ev. vätska rinner ut i kylen. Snabbtining kan även ske i rumstemperatur eller i kallt vatten. Vid upptining i mikrovågsugn - följ råden i bruksanvisningen för mikrovågsungnen.

Inredning

Fryslådor

Fryslådor gör det snabbt och lätt att hitta rätt vara. För att erhålla maximalt utrymme kan fryslådorna tas ut och varorna placeras direkt på hyllorna. På alla hyllor utom den översta, går det att lasta varor 20 mm utanför hyllfronten. På så sätt utnyttjas frysens volym maximalt. Ta inte bort nedersta fryslådan, den behövs för luftcirkulation.

Infrysningsbricka

Använd infrysningsbrickan för att styckfrysa bär och grönsaker. Efter ca 4 timmar är de genomfrysta och kan förpackas på vanligt sätt.

Styckfrysta varor fastnar inte i klump, vilket gör det lättare att ta ut exakt den mängd som behövs.

AEG/Electrolux 8184164-00/5

14

Köldackumulator

Köldackumulatorn håller varorna kalla längre vid strömavbrott. Den

har bäst effekt om den placeras på varor i översta utrymmet.

Vid infrysning: Vid infrysning av större mängd av

varor flyttas ackumulatorn till backen/utrymmet närmast under infrysningshylla.

Vid avfrostning:

Lägg köldackumulatorn över varorna så håller de sig kalla.

Iskuber

Fyll islådan till max 3/4, eftersom vattnet utvidgas när det fryser. Lossa isbitarna genom att vrida på islådan.

Isbitarna torkar ut och får sämre smak om de förvaras länge. Kasta därför gamla isbitar och frys nya vid behov.

Råd och tips

Så kan du spara energi

SFölj noggrant informationen om hur skåpet ska placeras i avsnittet "Installation". Rätt uppställt förbrukar skåpet mindre energi.

SÖppna inte skåpet onödigt ofta eller länge.

SKontrollera regelbundet att dörren är ordentligt stängt.

STina frysta varor i kylskåpet, då kommer kylan till nytta.

SDammsug kompressorn och kylsystemet på baksidan av skåpet ungefär en gång om året.

SLåt heta varor svalna något innan de läggs in i kylskåpet.

SLåt varorna svalna till rumstemperatur innan de läggs in i frysen för infrysning.

SSlå in alla varor i täta förpackningar så undviks onödig frostbildning.

SFölj noggrant råden om infrysningen i avsnittet "Att använda frysen". Då undviks onödig energiförbrukning.

SUndvik att ha för kall temperatur i frysen. Lämplig temperatur är -18˚C till -20˚C .

SFrosta av frysen när frostlagret är mellan 3-5 mm tjockt.

SSe till att tätningslisten är hel och ren.

AEG/Electrolux 8184164-00/5

15

Skåpet och miljön

SIsoleringen och köldmediet i skåpet är helt oskadliga för ozonlagret.

SAlla delar i emballaget kan återvinnas.

SSkåpet är tillverkat så att det lätt kan demonteras för återvinning.

Miljövänlig användning

SLämna skåpets emballage och kasserade kyloch frysskåp till en återvinningsanläggning. Kontakta kommunen eller din återförsäljare för närmare information.

SFörvara varorna i burkar och kärl som kan användas flera gånger. Använd så lite engångsmaterial som möjligt.

SAnvänd ett milt och miljövänligt handdiskmedel och vatten vid rengöring.

SFölj råden under rubriken "Så kan du spara energi".

Skötsel och rengöring

Tag bort ventilationsgallret

Ventilationsgallret är löstagbart. Det ska tas bort vid rengöring.

Lossa ventilationsgallret från snäppfästerna genom att dra det mot dig.

Vid återmontering av ventilationsgaller: Haka först i klackarna i underkant, tryck därefter fast gallret.

Rengöring

Rengör skåpet regelbundet. Stäng av skåpet och dra ur stickkontakten från vägguttaget.

Rengör invändigt

Tag ut lösa delar och handdiska dem. Torka av skåp, inredning och tätningslist. Använd en mjuk trasa och ett milt handdiskmedel utspätt med ljummet vatten. Stäng inte dörren förrän det är torrt i skåpet.

2

1

AEG/Electrolux 8184164-00/5

16

Grönsakslådan

Drag ut lådan.

Lyft den över spärrarna på glidskenan. Tippa lådan nedåt och dra den rakt ut.

Rengör med milt handdiskmedel, skölj rent med ljummet vatten. Sätt tillbaka i omvänd ordning. Tag bort ev. smuts som har fastnat i dropprännan i kylskåpet. Använd tops eller piprensare. Är det stopp längre ner i avrinningsröret kan en plastklädd gardinspiral användas.

Rengör utvändigt

Använd vatten/neutralt tvättmedel för rengöring av dörrens rostfria yta med anti-finger-print beläggning. Använd absolut inte slipmedel. Tag bort ventilationsgallret

(se avsnittet "Tag bort ventilationsgallret") och dammsug under skåpet. Drag fram skåpet från väggen. Dammsug baksidan av skåpet, kylsystemet och kompressorn.

Lyft skåpet i framkanten när det ska flyttas, så att

golvet inte repas.

Avfrosta kylskåpet

Kylskåpet avfrostas automatiskt varje gång kompressorn stannar. Undvik onödig frostbildning genom att :

Sinte ställa in heta varor i skåpet.

Sinte öppna skåpet onödigt ofta eller länge

Sinte ställa matvaror direkt mot den kalla köldplattan.

AEG/Electrolux 8184164-00/5

17

Avfrosta frysskåpet

En viss mängd frost bildas alltid på fryshyllorna och runt översta facket. Frosta av när frostlagret är 3-5 mm tjockt.

Tag ut fryslådorna med varorna i och stapla dem på varandra genom att vända varannan fryslåda ett halvt varv. Lägg isolerande material runt lådorna, t.ex. filtar eller tidningar. Varorna kan också packas tätt och förvaras så kallt som möjligt, t.ex. i kylskåp.

Avfrostningen går fortare om skålar med varmt, ej kokande, vatten ställs in i frysen.

Lossa avrinningränna från sitt viloläge och skjut in den enl. bild. Ställ nedersta fryslådan under den för att samla upp vattnet.

Skrapa försiktigt bort isen när den börjar tina. Använd en trä eller plastskrapa. Använd inte vassa föremål som kan skada inredningen. Torka rent och torrt i skåpet när all is smält och sätt tillbaks avrinningsränna.

Starta skåpet på nytt och lägg in varorna.

Byte av lampa

Belysning tänds automatiskt när dörren öppnas. (Om dörren är öppen mer än 7 minuter slocknar belysningen.)

Vid lampbyte ska skåpet vara strömlöst. Dra ur stickkontakten. För att byta lampan i kylen måste lampkåpan först skruvas loss med en skruvmejsel.

Använd samma typ av halogenlampa, spänning 220-240V, sockel E14, effekt max 25 W.

Använd aldrig hårtork eller andra värmeapparater för att påskynda avfrostningen.

Värmen kan skada plasten i skåpet. Det kan komma fukt i elapparaten, vilket kan göra den strömförande.

AEG/Electrolux 8184164-00/5

18

Om skåpet inte ska användas

Stäng av skåpet och dra ur stickkontakten från vägguttaget.

Rengör skåpet enligt anvisningarna i avsnittet "Rengöring". Stäng inte dörren: en unken och instängd lukt kan då uppkomma.

Vid längre semester eller bortavaro

Om skåpet ska stå på bör någon regelbundet titta till det, så att varorna inte förstörs vid ett ev. strömavbrott.

Semesterläge

Vid semesterläge är temperaturen i kylutrymmet cirka +15 °C. Därigenom finns möjligheten att låta det tomma kylskåpet vara stängt vid längre bortavaro (t.ex. vid semester) utan risk för lukteller mögelbildning. Tryck kylens temperaturväljare, °C + , ett steg åt gången tills bokstav H (holiday) syns i temperaturfönster (°C- vid återställning).

Nu arbetar kylen i det energisnåla semesterläge.

OBS! Lagra inga livsmedel i kylen under semesterläge. Vid semesterläge hålls temperaturen cirka +15 °C. Det är för varmt för livsmedel

Om något inte fungerar

Om skåpet inte fungerar på önskat sätt kan det bero på något man enkelt kan rätta till själv. Läs igenom och följ tabellen så behöver inte service beställas i onödan.

Problem	Möjlig orsak / Åtgärdsförslag
" " visas i temperatur-	Det är fel på temperaturmätningen.
fönstret.	Tillkalla service. (Kylsystemet fortsätter att
	hålla varorna kalla men temperatur-
	inställningen fungerar inte.)
Ljudlarm + röd varnings-	Stäng av ljudsignalen med avstängnings-
lampa blinkar. (Det är för	knappen.
varmt i frysen)	Larmet kan bero på:
	Att skåpet nyss startats och inte är kallt
	ännu. Se avsnittet "Igångsättning och
	inställning av temperatur".
	Att dörren varit öppen så länge att
	dörröppningslarmet har utlösts.

AEG/Electrolux 8184164-00/5

19

Det är för varmt i kylen.	Ställ in en kallare temperatur.
	Placera varorna på rätt plats i kylen. Se
	avsnittet "Temperaturen i kylskåpet".
	Fördela varorna så att den kalla luften kan
	cirkulera mellan dem.
	Kontrollera att dörren är riktigt stängd och
	att tätningslisten är hel och ren.
Det är för kallt i kylen.	Ställ in en varmare temperatur.
	Grönsaker och varor som lätt fryser kan ha
	blivit placerade på "en för kall hylla". Se
	avsnittet "Temperaturen i kylen"
Det rinner vatten på	Det är fullt normalt. Under den
köldplattan inuti kylskåpet.	automatiska avfrostningen tinar frosten på
	köldplattan.
Det rinner vatten i kylen.	Rensa dropprännan och avrinningshålet,
	tex med en tops eller piprensare.
	Varor kan vara placerade så att de hindrar
	vatten från att rinna ner i dropprännan.
Det rinner vatten på golvet.	Placera avrinningsslangen på skåpets bak-
	sida över droppskålen. Se kapitlet "Innan
	skåpet startas för första gången".
Det är för varmt i frysen.	Ställ in en kallare temperatur.
	Kontrollera att dörren är riktigt stängd och
	att tätningslisten är hel och ren.
	Om varma varor lagts in i frysen. Vänta
	några timmar och kontrollera sedan
	temperaturen igen.
	Fördela varorna så att den kalla luften kan
	cirkulera mellan dem.
Det är för kallt i frysen.	Ställ in en varmare temperatur.
	Infrysningen kan vara på.
	Temperaturfönstret visar skåpets varmaste
	varutemperatur. En avvikelse mellan
	fönstrets temperatur och
	(medel-)temperatur som mätts upp på
	annat sätt är alltså fullt normal.
	AEG/Electrolux 8184164-00/5

20

Det bildas mycket frost och	Kontrollera att dörren är riktigt stängd och
is.	att tätningslisten är hel och ren.
Kompressorn går kontinu-	Ställ in en varmare temperatur.
erligt.	Kontrollera att dörren är riktigt stängd och
	att tätningslisten är hel och ren.
Skåpet går inte alls. Varken	Skåpet är inte påslaget.
kyla eller belysning funge-	Det kommer inte fram ström till skåpet.
rar. Inga signallampor	(Prova genom att ansluta en annan
lyser.	apparat.)
	Säkringen är sönder.
	Stickkontakten sitter inte i ordentligt.
Skåpets ljudnivå är	I kylsystemet bildas det normalt vissa ljud.
störande hög.	Ett pulserande ljud hörs när köldmediet
	pumpas runt i kylsystemet. När
	kompressorn startar och stannar kan
	knäppande ljud höras från termostaten.
	Om ljudnivån upplevs som störande:
	Böj försiktigt rören på skåpets baksida så
	att de inte vidrör varandra.
	Sätt tillbaka distanskuddarna (mellan
	skåpet och rören) om de fallit bort.
	Följ noga Instruktionerna i avsnittet "Ställ
	skåpet på plats".
Strömavbrott	Öppna inte skåpet i onödan, förutom om
	avbrottet verkar bli långvarigt då bör
	varorna om möjligt flyttas till ett
	fungerande skåp. Är de frysta varorna
	fortfarande hårda efter strömbrottet kan de
	frysas om direkt. Har matvarorna tinat men
	fortfarande är friska och luktar gott kan de
	användas, men de bör tillagas innan de
	fryses om eller konsumeras.

Reklamation

Vid försäljning till konsument i Sverige gäller den svenska konsumentlagstiftningen. Kom ihåg att spara kvittot för eventuell reklamation.

AEG/Electrolux 8184164-00/5

21

Garanti (gäller för Finland)

Produktens garantitid kan definieras separat. Finns det ingen separat definierad garantitid, har produkten garanti enligt den gällande lagstiftningen och de lokala bestämmelserna. Garantivillkoren uppfyller branschens allmänna villkor enligt den gällande lagstiftningen. Spara inköpskvittot som verifikation för inköpsdatumet, som avgör garantitidens början.

Kostnaderna kan debiteras även under tid som omfattas av kostnadsfri service

·vid onödigt servicebesök.

·om tillverkarens anvisningar för installation, användning och skötsel inte följts.

Konsumentkontakt

Har du frågor angående skåpets funktion eller användning, ber vi dig ringa vår konsumentgrupp.

Telefonnummer: 0771-11 44 77 eller via e-mail på vår hemsida www.aeg-hem.se

I Finland kontaktas konsumentrådgivare på tel. [phone] (0,1597 e/min +lna) eller via e-mail, adress [e-mail].

Service och reservdelar

Vill du beställa service, installation eller reserdelar ber vi dig kontakta Electrolux Service på tel 0771 - 76 76 76 eller via vår hemsida på www.aeg-hem.se. Du kan även söka hjälp via din återförsäljare. Adressen till ditt närmaste servicestation finner du via www.aeg-hem.se. eller Gula Sidorna under Hushållsutrustning, vitvaror - service.

Innan du beställer service, kontrollera först om du kan avhjälpa felet själv.

Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man kan åtgärda dem.

Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker. Innan du kontaktar service, skriv upp följande enligt dataskylten, som sitter på vänster sida i skåpet.

Modellbeteckning.....................................................

Produktnummer ......................................................

Serienummer ...........................................................

Inköpsdatum............................................................

Hur och när uppträder felet?

AEG/Electrolux 8184164-00/5

22

Teknisk information

Modell		Santo 70358--KG8
Nyttovolym	kylskåp	216 l
Nyttovolym	frysskåp	87 l
Bredd		595 mm
Höjd		1800 mm
Djup		623 mm
Energiförbrukning		284 kWh/år
Energiklass		A+
Märkeffekt		130 W
Infrysningskapacitet		14 kg/24 timmar

Installation

Anslutningssladd

Tag inte ur stickkontakten genom att dra i sladden, speciellt om skåpet ska dras fram ur en nisch.

·skador på sladden kan orsaka elekrisk stöt, kortslutning och risk för brand.

·Om anslutningssladden till produkten skadas får den bytas endast av leverantören legitimerat serviceföretag eller en behörig person för att undvika fara.

Packa upp

Packa upp skåpet och kontrollera att det är felfritt och utan transportskador. Eventuella transportskador ska omedelbart anmälas. I Sverige görs anmälan till Electrolux Logistics Distributionskontor, se fraktsedeln, eller till återförsäljaren om skåpet levererats direkt från butik. I Finland görs anmälan till återförsäljaren. Lämna iväg emballaget för återvinning. Kontakta kommunen eller återförsäljaren för information.

Låt inte barn leka med emballaget. Plastfilmen kan medföra kvävningsrisk.

AEG/Electrolux 8184164-00/5

23

Tag bort transportstöd

Tag bort tejpen och transportstöden som sitter

·på dörrsidorna

·på hyllorna

Tag bort transportstödet på glashyllan genom att skjuta transportstödet framåt längs hyllkanten tills hyllans utbuktning tar emot. Lyft hyllan i bakkanten och drag hyllan och transportstödet framåt tills hyllan kan tippas och transportstöden kan tas ut.

Montering av handtag

1.Skruva på ett handtagsfäste på handtagsstången.

2.Skruva fast det andra handtagsfästet på skåpsdörren.

3.Sätt samman handtagsstången med handtagsfästet på dörren och skruva i hop.

OBS! Drag inte åt skruvarna för hårt (max2 Nm) plasten i dörren kan skadas.

Montering av distanser

Montera de bipackade distanserna på baksidan av panelen enligt bilden.

Rengör

Tvätta sedan skåpet invändigt med ljummet vatten och ett milt handdiskmedel. Använd en mjuk trasa.

1	3
2

AEG/Electrolux 8184164-00/5

24

Ställ skåpet på plats

OBS! Skåpet är tungt, skydda golvet vid behov.

Kontrollera att anslutningssladd och/eller stickkontakt inte kommer i kläm bakom skåpet.

·en skadat sladd och kontakt kan överhettas och orsaka brand.

Kontrollera att skåpet eller något annat inte står på sladden.

·det kan orsaka kortslutning och risk för brand.

Anslut inte stickkontakten om vägguttaget sitter löst.

·risk för elektrisk stöt eller brand

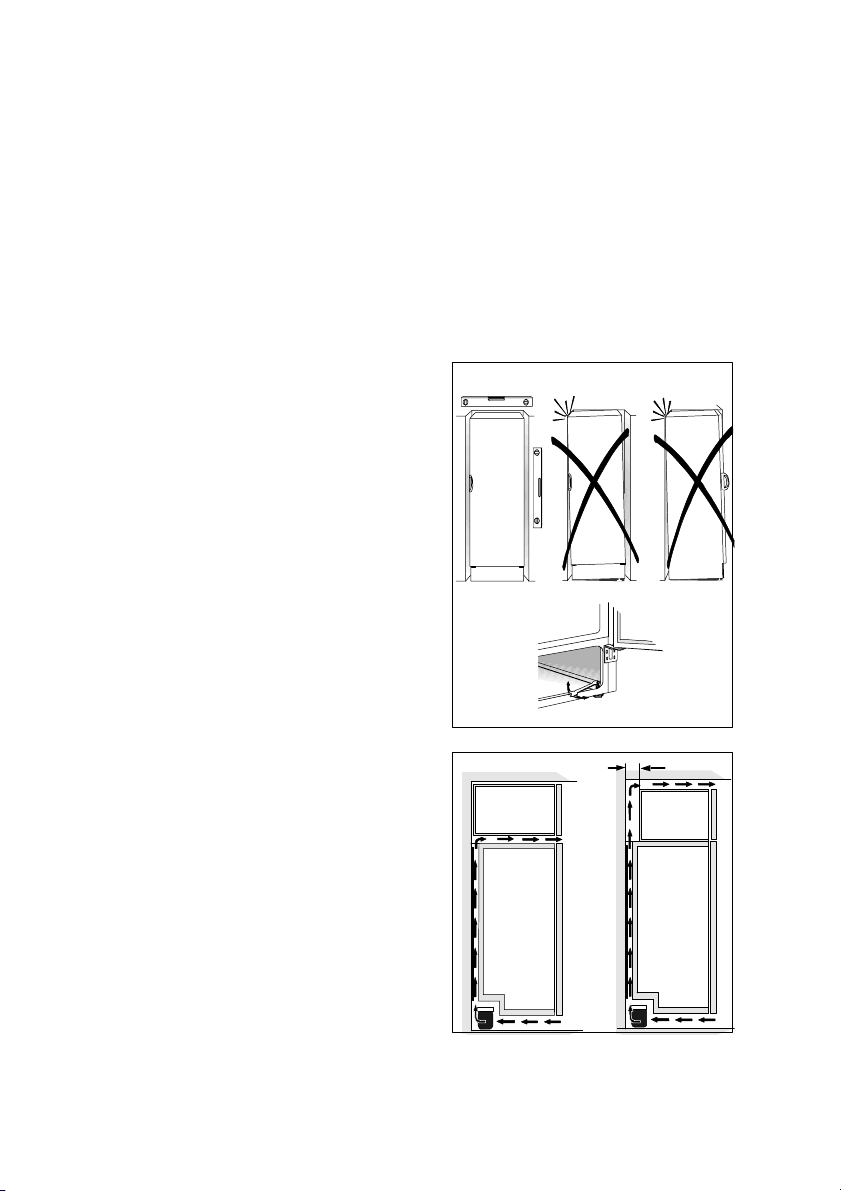

För att skåpet ska fungera på bästa möjliga sätt ska:

· skåpet stå på en torr och sval plats som är fri från direkt solljus.

·skåpet inte placeras i närheten av någon värmekälla som t.ex. spis eller diskmaskin.

·skåpet stå plant uppställt. Det får inte luta mot omslutande väggar. Justera fötterna vid behov. Justernyckel till fötterna medföljer.

·luftcirkulationen runt skåpet ska vara god och luftkanalerna under och bakom skåpet ska vara fria och oblockerade. Ventilationsutrymmet över skåpet och ev. speceri/överskåp ska vara minst 4cm. Ventilationsutrymmet kan antingen placeras

a) direkt över skåpet eller

b) bakom och ovanför överskåpet. Utrymmet bakom skåpet måste då vara minst 50 mm djupt.

·skåpet stå på en plats med en omgivningstemperatur motsvarande den klimatklass* som skåpet är avsett för.

* se dataskylt inuti skåpet.

Tabell visar omgivningstemperatur för de olika klimatklassarna.

a)

b)

50mm

Kontrollera att avrinningsslangen på baksidan av skåpet mynnar i droppskålen.

AEG/Electrolux 8184164-00/5

25

Klimat-	för omgivnings-
klass	temperatur
SN	+10°C till +32°C

N+16°C till +32°C

ST	+18°C till +38°C

T+18°C till +43°C

Stickproppen skall vara åtkomlig efter att produkten finns på plats.

Om skåpet ska placeras i ett hörn med gångjärnssidan mot väggen måste avståndet mellan vägg och skåp vara minst 150 mm för att dörren ska kunna öppnas så mycket att hyllorna kan tas ut.

Omhängning av dörr

1.Stäng av skåpet och dra ur stickkontakten från vägguttaget.

2.Skruva loss handtagen. Skruva först bort handtagsstången från den övre handtagshållaren. Lossa därefter båda handtagshållarna från dörren.

3.Tag bort ventilationsgallret. På ventilationsgallret finns en löstagbar del, flytta den till andra sidan.

4.Lägg skåpet på rygg ovanpå en trälist. Listen gör det lättare att få grepp om skåpet igen när det ska resas.

5.Skruva loss nedre gångleden och lyft bort nedre dörren.

På mittbalken:

Tag bort plastpluggarna genom att slå en syl igenom och "vicka loss" dem.

Lyft av övre dörren och skruva loss övre gångledstappen.

Flytta mittgångleden till andra sidan. Tryck till gängorna i hålen efter gångleden, och sätt i nya plastpluggar.

1

2

3

4

5

AEG/Electrolux 8184164-00/5

26
